CSA-130P/140P

Automatische Satellitenantenne

Bedienungsanleitung

Ver. 1.4

Vielen Dank für Ihr Vertrauen in unser Produkt.

Um Fehler bei der Montage und Handhabung zu vermeiden, lesen Sie

bitte diese Bedienungsanleitung sorgfältig, bevor Sie die Antenne

installieren und in Betrieb nehmen!

Bitte notieren Sie hier die Serien-Nr. Ihrer Antenne und geben Sie bei

Rückfragen unbedingt diese Nummer an:

Ser.-Nr.: _________________________________

Die CSA-130P/140P ist eine automatische, selbstausrichtende Satellitenantenne für alle AstraSatelliten, Eutelsat/Hotbird, Sirius, Atlantik Bird3 und Hispasat, wobei die CSA-140P durch ein grösseres Antennenelement etwas höhere Empfangsreserven in den Randgebieten der SatellitenAusleuchtzonen aufweist. Somit ist sie die digitale Empfangslösung für Wohnmobil, Bus, LKW und PKW. Die CSA-130P/140P ist einfach zu montieren (sie wird mit einem Spezialkleber einfach auf das Dach aufgeklebt) und anzuschließen, da nur zwei Anschlußkabel zur Antenne führen.

Der kompakte Aufbau in Kuppelform und die niedrige Aufbauhöhe von ca. 30cm bzw. 40cm machen diese Antenne absolut unempfindlich gegenüber Wind.

1. Lieferumfang

- Sat-Antenne CSA-130P/140P inkl. Steuer- und Antennenkabel

- Steuerbox inkl. Stromversorgungskabel

- 1 Koaxial-Zwischenkabel (schwarz)

2. Montage

Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen!

Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert!

Falls Sie die Antenne nicht auf das Fahrzeug kleben wollen, ist als Zubehör ein Montageset erhältlich (CAMOS Art.-Nr. 1752A), daß aus zwei Montage-Trägerplatten besteht, die anstelle der Antennenfüße auf das Fahrzeug geklebt werden. Die Antenne wird anschließend auf die Trägerplatten aufgeschraubt.

Wichtig! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Beachten Sie bitte auch unsere Gewährleistungshinweise!

Allgemeines:

Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max.+25°C liegen. Arbeiten Sie im Freien nicht in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.

Vorbereitung:

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei

ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ihrem Fahrzeughersteller.

2. Prüfen Sie, ob alle Teile vorhanden sind.

3. Setzen Sie die Antenne auf den späteren Einbauplatz und richten Sie sie aus. Achten Sie darauf, dass der Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenempfang stören können. Aufbauten bis zu 8cm Höhe spielen keine Rolle, höhere Aufbauten sollten einen entsprechender Abstand zur Antenne haben, damit kein Hindernis

zwischen Antenne und Satellit (minimale Elevation 16°-17°) vorhanden ist (siehe Zeichnung). Der min. Abstand zu einerr Klimaanlage sollte 30cm betragen.

Antenne

Satellit

8cm

16°-17°

Klima o.Ä.

Fahrzeugdach

Achtung! Zeichnen Sie die Antennenfüße mit einem geeigneten Stift an. Sollte es hierbei zu Schwierigkeiten kommen, z.B. durch starke Dachkrümmung, rufen Sie bitte unsere Hotline an, um die weitere Vorgehensweise abzustimmen.

Schraubenloch

Antennenfuß

Antennenkuppel

4. Suchen Sie eine geeignete Stelle (im Windschattenim hinter der Antenne) im Fahrzeugdach für

die Durchführungsbohrungen der Anschlusskabel. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden (minimaler Biegeradius ca. 5-7cm). Bohren Sie die Löcher (Durchmesser 13mm) vorsichtig in das Fahrzeugdach.

5. Entfernen Sie die Antenne wieder. Reinigen Sie die Montagefläche und die Antennenfüße mit dem Reiniger 1 und einem der mitgelieferten Vlieswischtücher (Latexhandschuhe tragen).

Schleifen Sie die Flächen und Füße mit 120er Schleifpapier leicht an und reinigen Sie erneut mit dem Reiniger 1 (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten ablüften.

6. Tragen Sie nun mit dem Wollwischer (Latexhandschuhe tragen) den Primer 2 dünn und

gleichmäßig auf die Klebefläche und die Klebeseite der Montagefüße auf. Lassen Sie den Primer 10 Minuten ablüften (ACHTUNG: Flächen anschließend nicht mehr berühren). Primer-Flasche nach gebrauch sofort wieder verschließen.

Hinweis: Sollte die Klebefläche aus einem Ihnen unbekannten Material bestehen, empfehlen wir dringend, eine Probeklebung vorzunehmen. Wir sind selbstverständlich in Zusammenarbeit mit unserem Lieferanten in der Lage, eine Materialanalyse durchzuführen, dies ist aber mit nicht unerheblichen Kosten und Zeitaufwand verbunden.

Klebung:

1. Schneiden Sie die mitgelieferte Kartusche Spezialkleber 3 auf (Latexhandschuhe tragen) und

setzen Sie die schräg angeschnittene Kartuschenspitze auf.

2. Tragen Sie nun den Kleber auf die Klebeseite der Antennenfüße gleichmäßig auf, so dass eine

mindestens 3-4 mm dicke Klebeschicht entsteht.

3. Setzen Sie nun sofort (max. innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf die

–

angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixieren Sie die Antenne gegen Verrutschen, z.B. durch Klebeband.

Es müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß und Oberfläche befinden. Die Aushärtung des Klebers beträgt maximal 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50%. Sollte während der Montagezeit sehr wenig Luftfeuchtigkeit herrschen, sprühen Sie nach dem Aufsetzen der Antenne mit einem Blumenbesprüher etwas Wasser in die Luft im dem Bereich der Antennenfüße.

4. Entfernen Sie die ausgetretene Klebemasse sofort mit einem Holzspatel und wischen Sie

verunreinigte Flächen mit einem der Wischvliestücher und Reiniger 1 sauber.

5. Zu Ihrer Sicherheit können Sie die Antennenfüße mit je einer Schraube durch die

vorhandene Bohrung auf der Oberfläche zusätzlich sichern (empfohlen). Setzen Sie die Schraube erst nach dem Aushärten des Klebers.

6. Bitte beachten Sie, dass noch etwas Kleber für die Durchführung der Kabel benötigt wird.

3. Anschluss

Führen Sie die Kabel durch die Löcher ins Fahrzeuginnere und verkleben Sie die Kabel in den Bohrlöchern mit dem restlichen Spezialkleber.

Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon vorhandene Kabel!

Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren nicht im Bereich eines Airbags!

1. Schliessen Sie die Antenne mit dem Koaxialkabel (weiß) und dem Steuerkabel an der

Steuerbox an.

2. Verbinden Sie das Stromversorgungskabel mit der Box und der Stromquelle (z.B.

Fahrzeugbatterie). Das rote Kabel ist der Pluspol (+), das schwarze der Minuspol (-).

Anschluß für Receiver Antennenanschluss

Ausgang 12V (z.B. für Satreceiver)

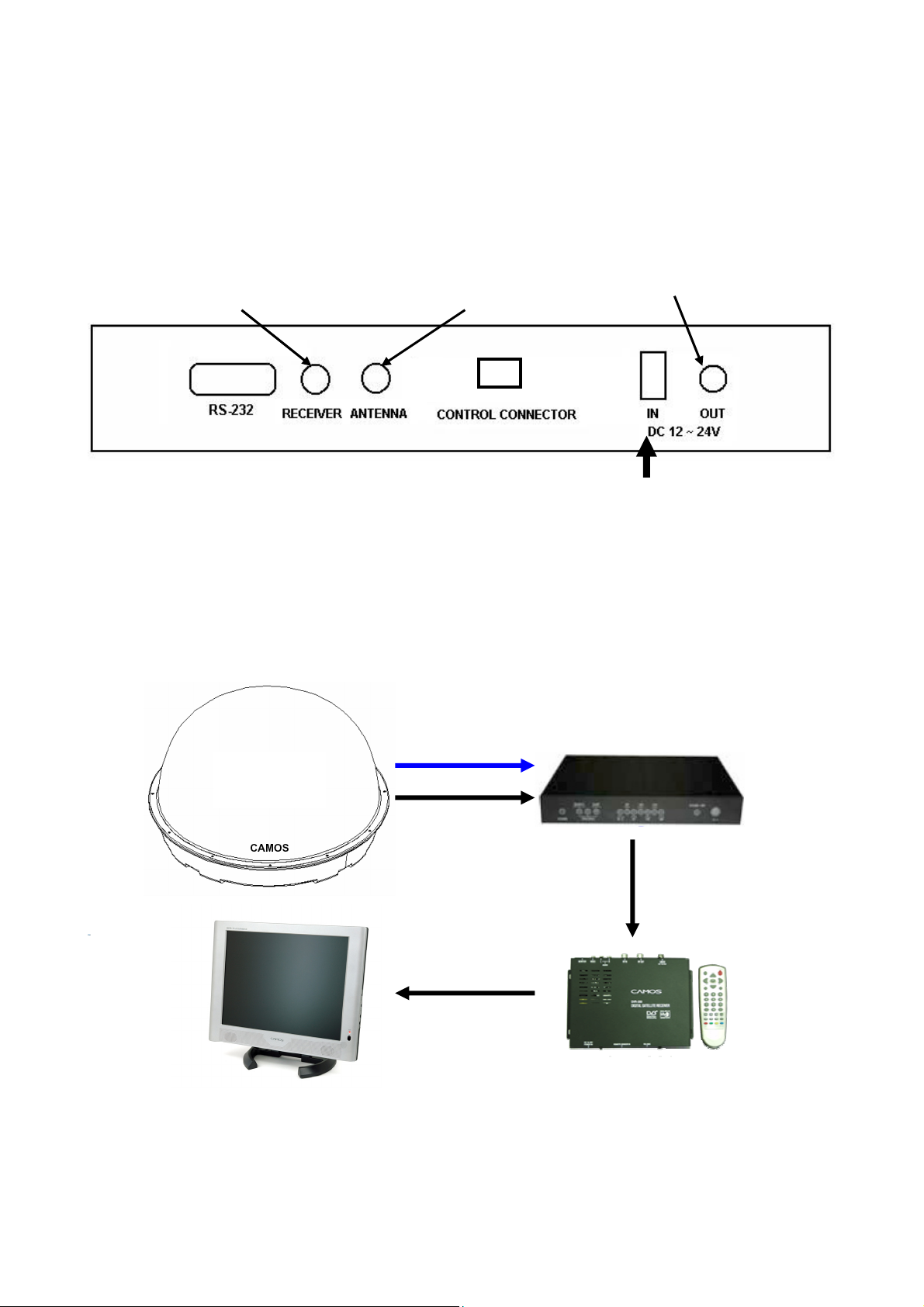

Steuerbox (Rückseite)

4. Schliessen Sie Ihren Satellitenreceiver gemäß der entsprechenden Bedienungsanleitung an und verbinden Sie ihn nun mit dem Koaxialzwischenkabel (schwarz) mit der Steuerbox. Die grüne LNB-Anzeige der Steuerbox leuchtet auf, sobald der Satreceiver eingeschaltet wird.

Anschluss für Steuerkabel Stromversorgung

24V

CSA-130P / CSA-140P

Steuerkabel

Antennenkabel (weiß)

(z.B. CAMOS CM-1510D)

Monitor

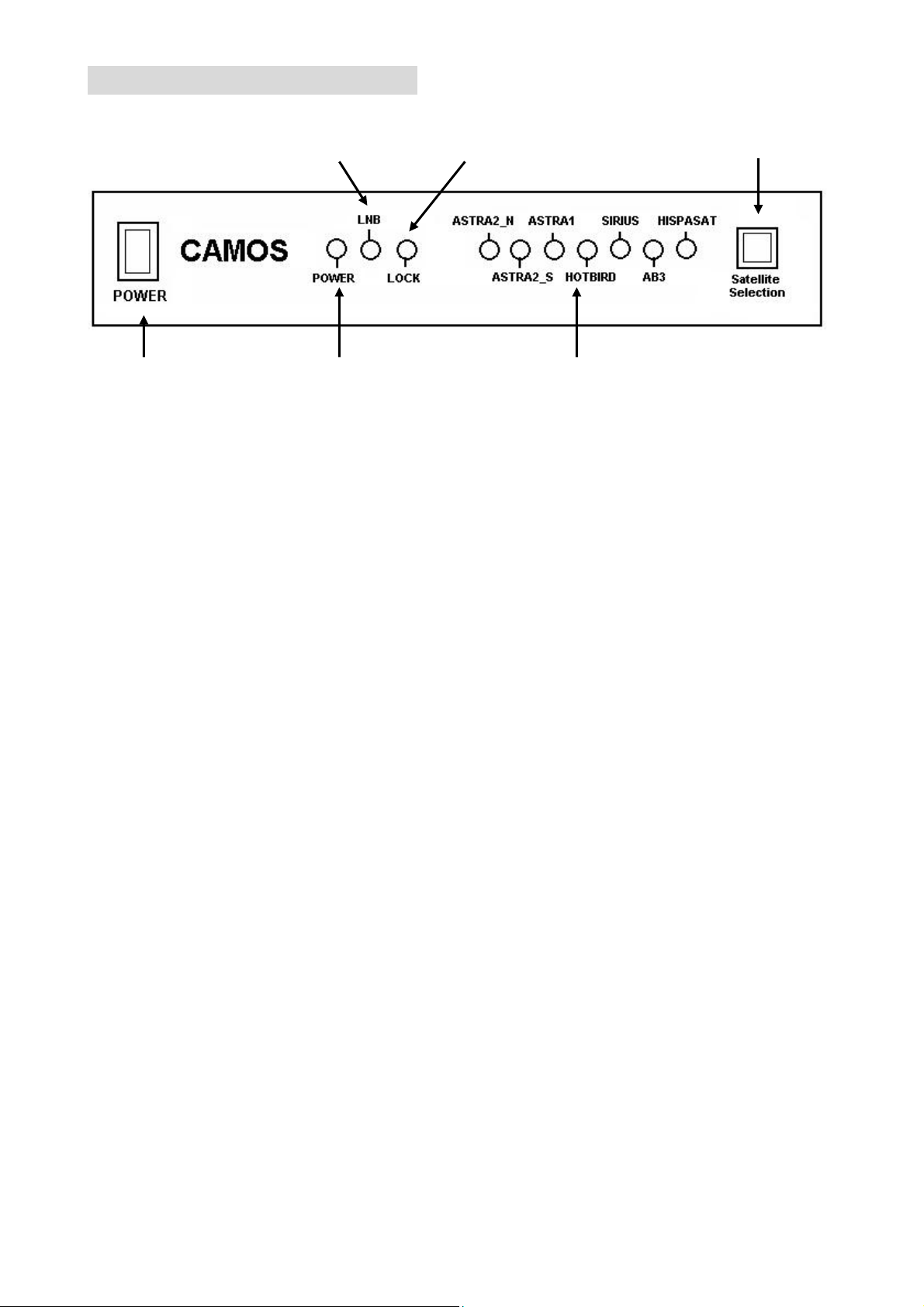

4. Inbetriebnahme und Bedienung

LNB-Anzeige

Lock-Anzeige

Steuerbox

Koaxialkabel (schwarz)

Satellitenreceiver

SatellitenWahltaste

Ein/Ausschalter

Einschaltkontrolle

Satellitenanzeige

1. Schalten Sie den Monitor/TV-Gerät und den Satellitenreceiver ein.

Die grüne LNB-Anzeige der Steuerbox leuchtet auf, sobald der Satreceiver eingeschaltet ist.

2. Schalten Sie die Steuerbox ein. Die Anzeige des voreingestellten Satelliten leuchtet rot auf.

Betätigen Sie 1x die Satellitenwahltaste. Die rote Einschaltkontrolle leuchtet auf und die

Anzeige des voreingestellten Satelliten beginnt zu blinken, dann leuchtet sie ständig.

Nun startet der Suchvorgang.

3. Wenn die CSA-130P/140P einen Satelliten gefunden hat, stoppt sie und führt eine Feinabstimmung durch. Danach leuchtet die Lock-Anzeige auf und das Bild erscheint auf Ihrem Monitor (falls Sie an Ihrem Satellitenreceiver einen Sender im High-Band mit vertikaler Polarisation, z.B. PRO7 oder SAT1 eingestellt haben, erscheint das Bild bereits während der Feinabstimmung). Anschliessend erlischt die POWER-Anzeige und die Antenne geht in den Stromsparmodus.

4. Wenn auf Anhieb nicht der richtige (voreingestellte) Satellit gefunden wurde, geht nach einem kurzen Augenblick die Lock-Anzeige aus, die Anzeige des gefundenen Satelliten leuchtet kurz auf und die Antenne sucht erneut den voreingestellten Satelliten.

Der erstmalige Suchvorgang kann bis zu 2 Minuten dauern. Nach einem

Standortwechsel ist dieser Vorgang oftmals wesentlich kürzer, da die vorige Position (Elevation) in der Steuerbox abgespeichert wurde.

5. Wenn Sie auf einen anderen Satelliten wechseln wollen, drücken Sie

a) in den ersten 3 Sekunden nach dem Einschalten der Steuerbox

b) wenn die CSA-130P/140P bereits auf einem anderen Satelliten steht

sooft auf die Satelliten-Auswahltaste, bis die gewünschte Satellitenanzeige aufleuchtet. Nun

wechselt die Antenne auf den neuen Satelliten.

ASTRA 2-N Wählen Sie diese Einstellung, wenn Sie sich im nördlichen Bereich der

Ausleuchtzone von Astra 2 befinden.

ASTRA 2-S Wählen Sie diese Einstellung, wenn Sie sich im südlichen Bereich der

Ausleuchtzone von Astra 2 befinden.

ASTRA 1 Wählen Sie diese Einstellung für Astra 1

HOTBIRD Wählen Sie diese Einstellung für Hotbird

SIRIUS Wählen Sie diese Einstellung für Sirius

AB3 Wählen Sie diese Einstellung für Atlantik Bird 3

HISPASAT Wählen Sie diese Einstellung für Hispasat

6. Falls es Probleme gibt

- sind Hindernisse (Bäume Gebäude usw.) in Richtung des Satelliten? Wählen Sie

einen anderen Standort.

- sind die Antennenkabel korrekt angeschlossen oder defekt (Kabelbruch)?

Überprüfen Sie die Antennenstecker und -Anschlusskabel.

- haben Sie den richtigen Satelliten angewählt? Prüfen Sie, ob der im Receiver eingestellte Satellit mit dem in der Steuerbox angewählten übereinstimmt.

- ist die Steuerbox/Sat-Receiver eingeschaltet?

- ist die Stromversorgung angeschlossen? Kontrollieren sie die Anschlusskabel.

7. Technische Daten

Frequenzbereich: 10,7 bis 12,75 GHz LNB-Typ: universal Polarisation: horizontal und vertikal Gain/Verstärkung: 33dBi Elevation (Neigung): 17° - 60° Suchwinkel (Azimuth): 400 Grad Stromversorgung: 12 - 24V Temperaturbereich: -22°C bis +55°C Steuerkabel: 8-polig, Länge 10m Antennenkabel: Koaxial (7mm), Länge 10m Durchmesser: ca. 69,5cm Höhe: ca. 30cm (CSA-130P)/ 40cm (CSA-140P) Gewicht (ohne Steuerbox): ca. 9,5kg

IMC GmbH (Camos Europe) Carl-Zeiss-Str. 3 22946 Trittau Tel 04154 / 8083 - 0 www.camos-multimedia.com

info@camos-multimedia.com

Ausleuchtzone Astra1 digital

CSA-130P/140P

Automatic, auto-adjusting Satellite antenna

Instruction Manual

Thank you for purchasing our product.

Please read this instruction manual carefully before mounting

and operating this antenna!

Pls write down the serial number of this antenna.

In case of questions pls inform us of this number:

Ser.-Nr.: _________________________________

The Camos CSA-130P/140P enables reception of the major European satellites like ASTRA1, ASTRA2, HOTBIRD, SIRIUS, ATLANTIK BIRD 3 and HISPASAT. If you want to watch TV or access the Internet via satellite, here’s the equipment you need. The sat-dome is compact in size, light in weight, reliable in operation and incredibly easy to operate and install: there are just two cables to run. So the system’s simplicity and neatness makes it an attractive alternative to conventional dish systems.

1. Standard accessory

- Sat-Antenna CSA-130P/140P

- Control box incl. power cable and HQ co-ax antenna cable

- 1 HQ co-ax cable (1m, black)

2. Installing your antenna

We basically recommend installing the CSA-130P/140P with the help of your professional dealer/workshop!

Pls pay attention that installing the antenna increases the height of your vehicle!

Important! Pls absolutely keep to each individual point of mounting instruction!

General:

Pls take care of a suitable workplace, a garage or hall is better than a place outside. The ambient temperature during sticking the antenna should lie within a temperature between +5°C to max.+25°C. If you work outside avoid direct sunlight! Always keep to the instructions dealing with chemical products. Take care of necessary hygienic working conditions.

Preparation:

1. Assure that the roof of your vehicle is able to carry the antenna. If you are not sure pls fix a metal plate (Alu, appr. 2mm thickness) onto the roof. Pls also ask the vehicle's manufacturer.

2. Pls check completeness of parts.

3. Put the antenna on the selected mounting place on the car roof and adjust if

necessary. The mounting place must be even and no other roof constructions may cover the reception area of the antenna. Mark the outline of antenna feet with a suitable pen. In case of problems (e.g. the roof is not even but has a curved form instead) pls call our hotline to arrange further steps.

screw hole

antenna foot

antenna dome

4. Replace the antenna. Clean the mounting place and the antenna feet with the supplied special cleaning fluid "Reiniger1" and the supplied fleece (pls wear the supplied Latex gloves!).

Grind the marked fixing areas and antenna feet with sandpaper (not too much, the

surface must be rough a little bit only), clean the surface and antenna feet with cleaning fluid 1 again and wait another 10 minutes.

Attention! Now do not touch the cleaned surface any more!

5. Apply (with the help of the wool wiper - pls wear the supplied Latex gloves!) the

Primer 2 evenly and thin onto the cleaned surface and feet. Then pls wait another 10 minutes. Attention! Do not touch the cleaned surfaces any more! Close the Primer 2 bottle at once after use.

Note: If the surface of the mounting place is made from unknown material, we recommend a "test sticking". If necessary we can arrange a material analysis at your cost.

Sticking the antenna to your vehicle's roof:

1. Cut the tip of the supplied cartouche special glue "Spezialkleber 3" (pls wear the supplied Latex gloves!).

2. Apply evenly the glue onto the antenna feet (thickness of glue layer appr. 3 to 4mm

3. Pls put the antenna (max. 5 minutes after applying the glue!) on the selected mounting

place on the car roof. Press the antenna feet smoothly ontot the roof and fix the antenna with tape e.g. to avoid moving. After pressing the antenna feet onto the roof the minimum thickness of the glue layer must be appr. 2mm. Now the glue needs a hardening time of appr. 48 hours (air humidity of 50%).

If the air humidity is lower than 50% pls spray some water into the air in the surrounding of the antenna feet.

4. Remove the outcropped glue on the sides of antenna feet and clean the surface with the supplied fleece and special cleaning fluid "Reiniger1".

5. In addition you can fix the antenna feet with the help of 4 screws. Pls set the screw

after hardening of the glue.

3. Connections

Do not mount the Control box and your satellite receiver in the area of the vehicle's airbags! Lay the cables carefully to avoid short circuit! Pay attention to existing cables!

1. Connect the antenna by plugging the long white cable into antenna and the grey control cable into control box. The control cable has a 8pin Western plug.

2. Connect the power cable (red/black) to the control box and power source (car battery

e.g.). Positive terminal (+) = red colour Negative terminal (+) = black colour

Receiver socket Antenna socket

12V output for receiver e.g.

Power socket

Control box (rearview)

3. Install your satellite receiver (CAMOS SVR-300 e.g.) according to it's user manual

and connect it to the control box via the short black co-ax cable. The green "LNB"

indicator lights up after switching on the receiver.

CSA-130P/ 140P

Control cable

Co-ax antenna cable (white)

Control box

Co-ax cable (black)

Satellite receiver

(CAMOS CM-1510D e.g.)

Monitor

4. Starting up and operating

LNB indicator

Lock indicator

On/off switch

Power indicator

Satellite indicators

1. Switch on your satellite receiver and monitor/TV. Now you can switch on the control

box. The green "LNB" indicator lights up after switching on the receiver.

2. Switch on the control box. The red indicator of the preset satellite lights up.

Push the "SATELLITE SELECT" button once. The red "POWER" indicator lights up, the red indicator of the preset satellite starts

blinking, then lights up continously. Now the antenna starts the search mode.

3. When, after a while, the antenna has found the desired satellite it stops and starts fine adjustment. When fine adjustment is finished the "LOCK" indicator lights up and the TV picture appears on the screen.

(If you have selected a TV channel in high band with vertical polarisation you can see

the TV picture already during fine adjustment)

Now the "POWER" indicator goes out and the antenna is in power save mode.

4. If the antenna does not immediately catch the desired satellite, after a short moment the "LOCK" indicator goes out, the indicator of the(wrong) catched satellite lights up for a short moment and the antenna starts searching again for the desired satellite.

The duration of the first search mode can be around max. 3 minutes. When you have changed your location this mode can be much shorter because the antenna has memorized it's previous position.

5. Selecting a satellite a) Push within the first 3 seconds after switching on the control box the "SATELLITE SELECT" button as often until the desired satellite indicator lights up. b) Push (after the antenna has locked on the desired satellite) the "SATELLITE SELECT" button as often until the desired, new satellite indicator lights up. Now the antenna moves to the new satellite.

ASTRA 2-N pls select when you are in the northern part of ASTRA2 footprint. ASTRA 2-S pls select when you are in the southern part of ASTRA2 footprint. ASTRA 1 pls select for Astra 1

Satellite select pushbutton

HOTBIRD pls select Hotbird SIRIUS pls select for Sirius ATLANTIC BIRD 3 pls select for Atlantic Bird 3 HISPASAT pls select for HISPASAT

On the move it is normal that obstacles like tunnels, trees or buildings cut the direckt connection to the satellite. In this case no reception is possible.

As soon as the vehicle is in the reception area of satellite again following happens (depending on interruption time):

a) Short interruption: Antenna starts tracking again and finds satellite within appr. 30 seconds

b) Interruption for a longer time: Antenna starts search mode again and will find the selected satellite within short time (max. appr. 2 - 3 minutes).

5. In case of problems

No reception / no picture: a) Any obstacles (trees, buildings or roof constructions) between antenna and satellite? Choose a different position or wait until your vehicle is in reception area of satellite again. b) Correct installation of antenna cables? Defective cables (broken)? Pls check the cables! c) Did you select the right satellite? Pls check wether the satellite you have selected in your receiver corresponds with the satellite you have selected on control box. d) Did you switch on control box and satellite receiver? e) Power supply ok? Pls check power cable(s).

Note:

We recommend not to paint the antenna dome, because this may have a negative effect on satellite reception and the dome (due to the solvents of the paint)

6. Technical Data

Frequency range: 10,7 to 12,75 GHz LNB-Type: universal Polarisation: horizontal and vertical Gain: 33dBi Elevation: 17° - 60° Azimuth: 400° Power supply: 12 - 24V Operating temperature: -22°C to +55°C Control cable 8pin, length 10m Antenna cable HQ co-ax, length 10m Diameter: appr. 69,5cm Height: appr. 30cm (CSA-130P)/ appr. 40cm (CSA-140P) Weight (without control box): appr. 9kg

IMC GmbH (Camos Europe) Tel +49 4154 8083 - 0 Carl-Zeiss-Str. 3 www.camos-multimedia.com 22946 Trittau

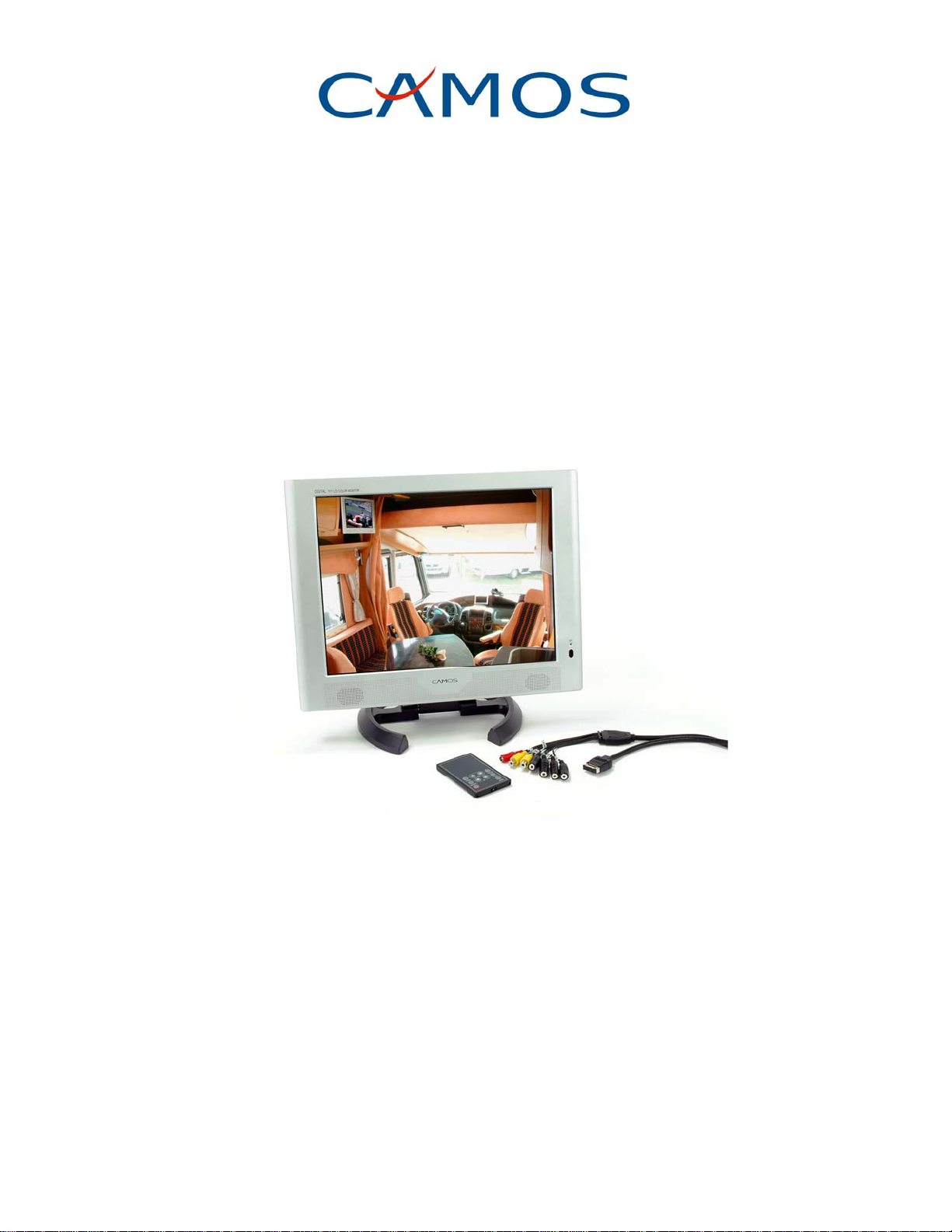

CM/TM-1510

38cm (15") TFT Farb-TV/Monitor zum

Betrieb/Einbau in Fahrzeuge

Bedienungsanleitung

Ver. 1.1

Vielen Dank für Ihr Vertrauen in unser Produkt.

Um Fehler bei der Montage und Handhabung zu vermeiden,

beachten Sie die nachfolgenden Hinweise bitte sorgfältig.

1. Inhalt

1. Inhalt ........................................................................ 2

2. Vorsichtsmaßnahmen .............................................. 2

3. Ausstattungsmerkmale ............................................. 3

4. Monitor/TV ................................................................ 4

5. Fernbedienung ......................................................... 5

6. Funktionen ................................................................ 6

7. Picture / Bildmenü ..................................................... 7

8. Setup-Menü ............................................................... 8

9. Sound / Audio - Menü ................................................ 9

10. TV-Menü (nur TM-1510D ........................................... 9

11. Color - Menü (Farbtemperatur) ................................. 10

12. Bildmodi ..................................................................... 10

13. Anschlüsse und Verbindungen .................................. 11

14. Reinigung und Instanthaltung .................................... 13

15. Einsetzen der Batterie in die Fernbedienung ............. 15

16. Technische Daten ...................................................... 15

2. Vorsichtsmaßnahmen

 Lesen Sie diese Bedienungsanleitung vor Inbetriebnahm e des

Gerätes sorgfältig durch.

 Schließen Sie die Kabel genau nach Anweisung an.  Benutzen Sie das Gerät nur bei Temperaturen zwischen

0 ° C bis + 50 ° C.

 Wenn das Gerät noch kalt ist, erscheint das Bild zuerst etwas

dunkel. Das ändert sich nach einigen Minuten.

 Flüssigkeiten und andere Gegenstände können dem Gerät schaden,

wenn diese in das Gerät eindringen.  Öffnen Sie nicht das Gerät. Sie könnten Hochspannung oder anderen Gefahren ausgesetzt werden.  Benutzen Sie das Gerät nicht über einen längeren Zeitraum, wenn

der Motor des Fahrzeugs aus ist. Es könnte dazu führen, daß die

Batterie leer wird.

3. Ausstattungsmerkmale

- hochauflösende s, gering reflektierendes TFT LCD Display mit

hohem Kontrastverhältnis und Helligkeit

- IR Fernbedienu ng im Lieferumfang enthalten

- elektronische Kontrolle für alle Fun ktionen, a uch per Fernbedienung

(Ein/Aus, Kontrast, Helligkeit, Farbe usw.)

- komfortables Bildschirm-Menü (On Screen Display / OSD) mit

Anzeige aller Funktionen auf dem Bildschirm

- OSD-Spra che aus 7 Sprachen wählbar (Englisch, Deutsch,

Französisch, Italienisch, Spanisch, Japanisch, und Koreanisch)

- automatische Video-Systemerkennung (PAL/NTSC/AUTO)

- eingebauter multistan dard Analog-TV-Tuner (nur TM-1510)

- automatische Bildschirmanp assung bei Anschluß an PC (RGB)

- Anschlüsse für 2x AV (Video), D-SUB analog (PC), DVI digital (PC)

- Audioausgang zum Anschluß an Verstärker

- IR-Fernbedienungsausgang (Signal wird durchgeschleift)

- Ton-Stummschaltung über die Fernbedienung

- niedriger Stromverbrauch

4. Monitor/TV

1. POWER Ein/Aus-Taste

2. MODE Eingangswahltaste für AV1, 2 (Video), DSUB analog

(PC), DVI digital oder TV (nur TM-1510D) und zur Untermenü-Auswahl

3. ◄VOL► Tasten zur Änderung der Werte eines ausgewählten

Menüs (z.B. Helligkeit usw.) und zur Lautstärkeeinstellung

4. ◄PROG► Tasten zur Menü-/ Untermenüauswahl

5. MENU Aufruf des Hauptmenüs

6. Standby / Betriebsanzeige

7. Sensor für Fernbedienung

5. Fernbedienung

1. POWER Drücken Sie die Power-Taste, um das Gerät

ein- oder auszuschalten

2. TV/AV Eingangswahltaste für AV1, 2 (Video), DSUB

analog (PC), DVI digital oder TV (nur TM-1510)

3. RECALL Statusanzeige (Eingang, Video-System, Lautstärke)

4. SLEEP Sleeptimer - nur bei TV-Betrieb (TM-1510) -

(0 - 120 Minuten in 10-Minutenschritten)

5. MENU Hauptmenü-Taste

6. ◄ ►VOL Tasten zur Lautstärkeeinstellung oder Einstellung eines

Menüpunktes (z.B. Helligkeit, Kontrast)

7. ▼▲ CH Tasten zur Menüauswahl, Einstellung eines ausgewähl-

ten Menüs (z.B. Helligkeit usw.) oder TV-Programmwahl

8. AUTO PIC Anwahl der 4 unterschiedlichen Bildeinstellungen

(USER, DYNAMIC, NORMAL, MILD) im Videomodus

9. MUTE Ton-Stummschaltung

10. SETUP Aufruf des SETUP-Menüs

11. PICTURE Aufruf des Bild-Menüs

12. SOUND Aufruf des Audio-Menüs

13. 0 - 9 Zifferntasten zur TV-Programmwahl

14. A.MEMO Kanalsuchlauf und Auto-Speicherung (nur TM-1510)

15. CH.SET Wechseltaste für gespeicherte TV-Kanäle - nur TM-1510

(z.B. Wechsel auf PR5: "CH.SET", "5" und "MENU")

6. Funktionen

- Die Tasten auf der Fernbedienung werden in Klammern ( )

dargestellt -

1. POWER (POWER)

Drücken Sie die Power-Taste, um das Gerät ein- oder auszuschalten

2. MODE (TV/AV)

Eingangswahltaste für AV1oder

AV2 (Video), DSUB analog (PC),

DVI digital oder TV (nur TM-1510)

3. MENU (MENU)

Drücken Sie diese Taste, gelangen Sie ins Hauptmenü.

Die Auswahl der Untermenüs (Picture/Bild- / Setup- /Sound- /Audio-

oder TV-Menü) erfolgt mit den ◄PROG► (▼▲CH) - Tasten

Sie gelangen in die einzelnen Untermenüs, indem Sie die

VOL (►) - Taste betätigen.

Die Anwahl der Funktionen in den Untermenüs erfolgt mit den

◄PROG► (▼▲ CH) - Tasten

Die Einstellung der Funktionen in den Untermenüs erfolgt mit den

◄VOL►(◄►VOL) - Tasten

Sie verlassen das Hauptmenü durch zweimaliges Drücken der

MENU (MENU) - Taste.

7. Picture / Bild - Menü

(im TV-Modus entfällt der Menüpunkt "SYSTEM")

a) Bei Anschluß eines Computers (DSUB ANALOG):

BRIGHTNESS Einstellung der Helligkeit

CONTRAST Einstellung Kontrast H POSITION Horizontale Bildposition V POSITION Vertikale Bildposition

PHASE Einstellung der Phase

PIXEL FREQ. Einstellung der Pixelfrequenz

b) Bei Anschluß eines Computers (DVI DIGITAL):

BRIGHTNESS Nur Einstellung der Helligkeit möglich

c) Bei Anschluß einer Videoquelle (AV1/AV2):

BRIGHTNESS Einstellung der Helligkeit

CONTRAST Einstellung Kontrast

SHARPNESS Bildschärfe

COLOR TINT Farbton (nur bei NTSC)

COLOR TONE Farbstärke/-kontrast

SYSTEM Auswahl des TV/Videosystems. PAL (Europa) / NTSC

(USA, JAPAN) / AUTO (automatische Auswahl)

8. Setup - Menü

Bei Anschluß einer Videoquelle (AV1 / AV2) oder Computer (DSUB ANALOG / DVI DIGITAL):

LANGUAGE Menü-Sprache (wahlw. englisch/deutsch/franz./

spanisch/italienisch/japanisch/koreanisch

OSD TIME Zeit (Sekunden), bis das OSD - Menü erlischt

TRANSLUCENT Einstellung der OSD - Hintergrundtranspa renz

OSD H POS. Horizontale Position des Bildschirm-Menüs

OSD V POS. Vertikale Position des Bildschirm-Menüs

FACTORY RESET Rücksetzen auf Werkseinstellung

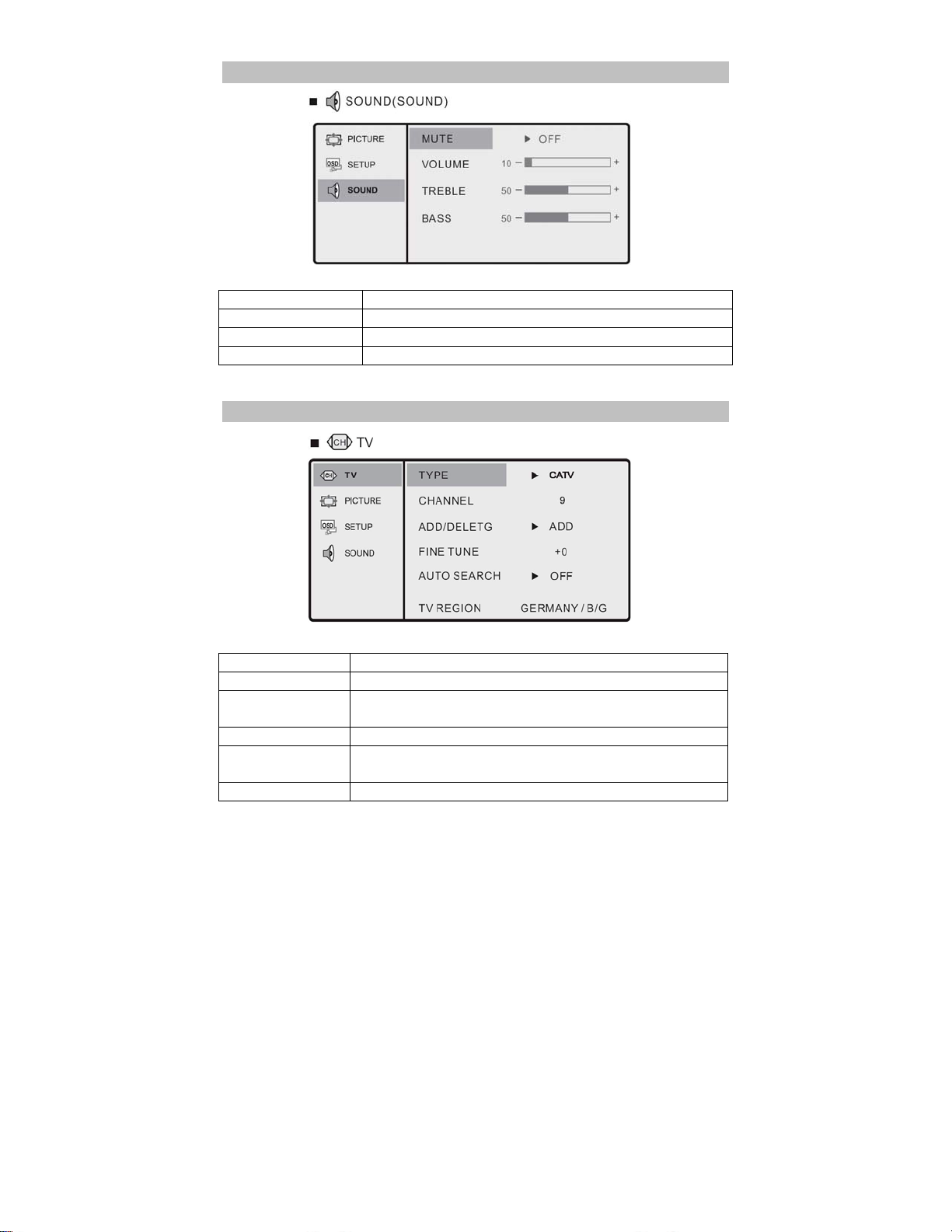

9. Sound / Audio - Menü

MUTE Ton-Stummschaltung

VOLUME Einstellung Lautstärke

TREBLE Tiefen

BASS Höhen

10. TV - Menü (nur TM-1510D)

TYPE CHANNEL

ADD/DELETE

FEIN - TUNE

AUTO SEARCH

TV REGION

KABEL (inkl. Kabelkanäle, fest eingestellt)

Direktanwahl des TV-Kanals

DELETE = Löschen des angewählten Kanals

ADD = Hinzufügen des Kanals

Sender-Feinabstimmung (mit den ◄ ► Tasten)

Automatischer Sendersuchlauf

(wird mit den ◄ ► Tasten gestartet)

Auswahl des TV-Systems (mit den ◄ ► Tasten)

TV-Regionen:

Deutschland: GERMANY PAL-B/G Spanien: SPAIN PAL-B/G Italien: ITALY PAL-B/G Schweden: SWEDEN PAL-B/G China: PAL-D/K England: UK PAL-I Frankreich: FRANCE SECAM-L Russland: RUSIA SECAM-D/K

11. Color - Menü (Farbtemperatur)

Nur bei Anschluß eines Computers (DSUB ANALOG / DVI DIGITAL):

9300K Farbtemperatur 9300K (rot 45/grün 43/blau 50) 7300K Farbtemperatur 7300K (rot 50/grün 47/blau 47) 6500K Farbtemperatur 6500K (rot 50/grün 45/blau 47) USER individuelle Einstellung der drei Farbkanäle

12. Bildmodi (bei PC-Betrieb)

13. Anschlüsse und Verbindungen

Rückansicht

An die Rückseite des CM/TM-1510D kann z.B. auch ein Wandhalter mit 75mm oder 100mm Befestigungslochabstand (75mm/100mm-VESAStandard geschraubt werden (wir empfehlen unseren Vesamount 75, Art.-Nr. 7045B oder Vesamount 100, Art.-Nr. 7045C). Vorher muss natürlich der Standfuss abgeschraubt werden.

1. ANT IN Antennenanschluss

2. PC-AUDIO IN Audioeingang bei PC-Betrieb. Hier wird der Audioausgang der Soundkarte angeschlossen.

3. DVI Anschluss eines PC über DVI-Buchse (bessere Bildqualität)

4. D-SUB Anschluss eines PC über normale D-SUB-Buchse

5. A/V-IN Anschluss des Multifunktionskabels (Video, Audio usw.)

6. DC 12V IN Stromversorgungs-/Netzteilanschluss

CM-1510/TM-1510

2 3

1. VIDEO 1 (Cinch/RCA, gelb) Video-Eingang 1 (Composite)

2. VIDEO 2 (Cinch/RCA, gelb) Video-Eingang 2 (Composite)

3. AUDIO 1 (3,5mm Stereoklinkenbuchse)

Audioeingang 1 (Stereo) für den Ton des Video-Eingangs 1 (das Audiosignal wird zum Audioausgang durchgeschleift)

4. AUDIO 2 (3,5mm Stereoklinkenbuchse)

Audioeingang 2 (Stereo) für den Ton des Videoeingangs 2 (das Audiosignal wird zum Audioausgang durchgeschleift)

5. AUDIO OUTPUT (3,5mm Stereoklinkenbuchse)

Audio-Ausgang (Stereo), zum Anschluß an einen Verstärker.

6. DC 12V Stromversorgung 12V DC / Anschluss für 12V-Netzteil

7. REMOTE OUT (schwarz) IR-Fernbedienungsausgang. Wird dieser

Anschluss durch ein 3,5mm Stereoklinkenkabel mit dem Fernbedienungseingang eines anderen CAMOS-Gerätes verbunden, können sowohl der CM/TM-1510 als auch das andere Gerät über den Fernbedienungssensor des Monitors bedient werden.

8. Antennenanschluss (nur TM-1510D)

Die den Videoeingängen zugeordneten Audioanschlüsse AUDIO1 / AUDIO2 und der Audio-Ausgang AUDIO OUTPUT sind als 3,5mm Stereo-Klinkenbuchse ausgeführt. Zum Anschluss an gängige Geräte mit CINCH-Anschlüssen sind entsprechende Adapter (3,5mm-Stecker/2x CINCH) beigelegt:

rote CINCH-Buchse: rechter Audiokanal weisse CINCH-Buchse: linker Audiokanal

14. Reinigung und Instandhaltung

Reinigung

- Trennen Sie das Gerät von der Stromversorgung oder schalten Sie

das Gerät ab, bevor Sie das Gerät säubern.

- Reinigen Sie das Gerät mit einem trockenen Stofftuch.

Eindringen von Gegenständen oder Flüssigkeiten

- Führen Sie niemals Gegenstände in das Gerät ein. Sie könnten

stromführende Teile treffen und einen Stromschlag bekommen. Das Gerät könnte einen Kurzschluß bekommen oder in Brand geraten. Gießen Sie niemals irgendwelche Flüssigkeiten über das Gerät.

Wartung/Service

- Versuchen Sie nicht, daß Gerät selber zu warten. Öffnen Sie nicht

die Abdeckung, entfernen Sie diese nicht. Sie könnten einen Stromschlag bekommen oder zu Schaden kommen. Überlassen Sie die Wartung qualifiziertem Personal.

Achtung! In Teilen dieses Monitors werden lebensgefährliche Spannungen erzeugt.

• Stellen Sie unbedingt sicher , dass der Monitor nicht in die Hände von Kindern gelangt.

• Auch nach dem Trennen von der Stromversorgung können noch Kondensatoren geladen sein und einen lebensgefährlichen elektrischen Schlag verursachen.

• Vermeiden Sie , dass leitende Gegenstände oder Feuchtigkeit mit dem Monitor in Kontakt kommen können.

• Betreiben Sie den Monitor nicht bei widrigen Umgebungsbedingungen, bei denen z. B. brennbare Gase, Dämpfe oder Stäube vorhanden sind.

• Vermeiden Sie den Kontakt mit starken Magnetfeldern, wie sie in der Nähe von Motoren oder Lautsprechern vorhanden sind.

• Bei Verwendung im gewerblichen Bereich sind die entsprechenden Norm- und Sicherheitsvorschriften zu beachten.

• Bei Störungen ist das Gerät sofort von der Stromversorgung zu trennen und erst nach erfolgter Reparatur bzw. Überprüfung wieder in Betrieb zu nehmen.

• Bei Nichtbeachtung dieser Hinweise können körperliche Schäden oder eine Zerstörung des Monitors die Folge sein.

Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, oder Änderungen oder Modifizierungen an diesem Gerät, die nicht von verantwortlicher Seite vorgenommen werden, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

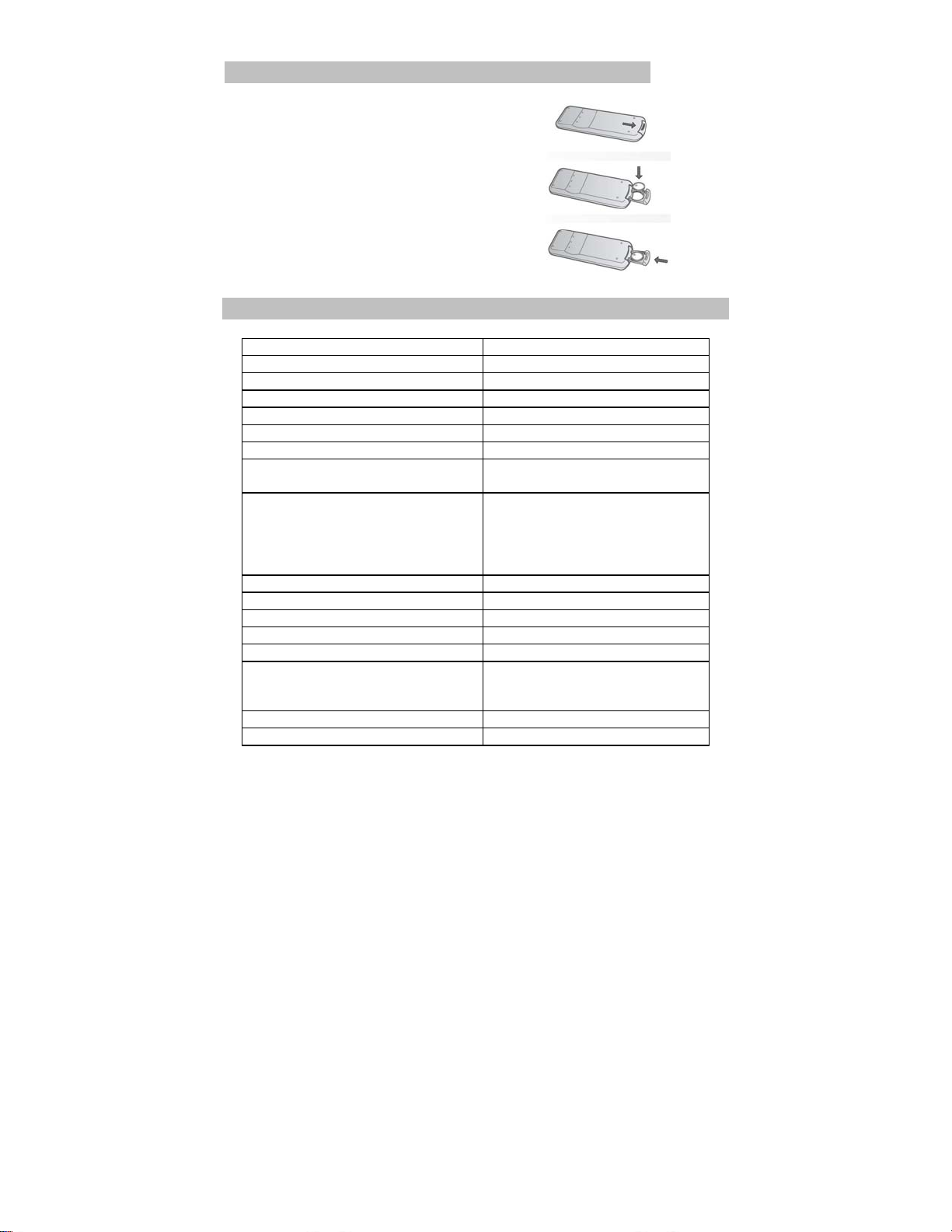

15. Einsetzen der Batterie in die Fernbedienung

1. Ziehen Sie das Batteriefach aus der Fernbedienung.

2. Setzen Sie die Batterie (CR2025) ein. Der Pluspol muß nach oben zeigen.

3. Schieben Sie das Batteriefach wieder ein.

16. Technische Daten

Modell CM/TM-1510 Bildschirmgröße/Typ Farbtiefe Kontrastverhältnis Helligkeit Auflösung Pixelgröße Betrachtungswinkel

Eingänge

Video-System Infrarot-Fernbedienung Stromversorgung Betriebstemperatur Lagertemperatur Lieferumfang :

Abmessungen (B x H x T) Gewicht

38cm (15”) Farb-TFT LCD / 4:3

16,2 Mio

300:1

450cd

1024 x 768

0,297 x 0,297 (mm)

rechts/links: 70/70 oben/unten: 60/65

- DVI digital

- RGB analog (SUB-D) TTL

- 2x Video composite (Cinch)

- 2x Audio-In (3,5mm/Cinch)

- Audio-Ausg. (3,5mm/Cinch) PAL / NTSC / Auto

12V DC / ca. 30W

0 bis + 50°C

-20 bis + 60°C

- Multifunktionskabel

- Zigarettenanzünderkabel

- IR-Fernbedienung

381 x 299 x 46 (mm)

3,5 kg

Änderungen der Spezifikationen und des Designs sind ohne Ankündigung möglich.

IMC Camos GmbH, Carl-Zeiss-Str. 3, 22946 Trittau Tel 04154 / 8083 - 0 info@imc-multimedia.com

Inhalt

1. Einführung ................................................................................................................... 2

2. Ausstattungsmerkmale, Besonderheiten ................................................................ 3

3. Sicherheitshinweise .................................................................................................... 4

4. Das Gerät und seine Funktionen ............................................................................ 5

4.1 Fernbedienung ....................................................................................................... 5

4.2 Anschlüsse an der Rückseite ................................................................................. 7

5. Inbetriebnahme ......................................................................................................... 9

5.1 Anschluss des Satelliten-Empfängers .................................................................. 9

5.2 Erste Schritte ........................................................................................................ 9

6. Fernseh- und Radio-Programme auswählen ......................................................10

6.1 Info Box .................................................................................................................. 10

6.2 Programm-Liste und Sortier-Manager ...................................................................10

6.3 Programm- Informationen (EPG) ........................................................................... 11

6.4 Videotext .................................................................................................................11

6.5 Empfang von Radioprogrammen ..........................................................................11

7. Ergänzende Bedienungsfunktionen .......................................................................12

7.1 Lautstärkeeinstellung / Stummschaltung des Tons (MUTE) .................................12

7.2 Zuletzt eingeschaltetes Programm (LAST) ...........................................................12

7.3 Tonwiedergabe (Audio) .........................................................................................12

7.4 Favoritenlisten anlegen und bearbeiten .................................................................12

7.5 Timer programmieren .............................................................................................13

7.6 Zugangsberechtigung ............................................................................................13

7.7 Passwort ändern .....................................................................................................13

8. Menü-Struktur (Hauptmenü) .................................................................................14

9. Erweiterte Bedienung .............................................................................................15

9.1 LNB - Einstellung ..................................................................................................15

9.2 DiSEqC - Einstellung (Allgemeine Einstellungen)..................................................15

9.3 DiSEqC 1.0 ..........................................................................................................15

9.4 Antennensteuerung / DiSEqC 1.2 .......................................................................16

9.5 USALS ..................................................................................................................17

9.6 Automatischer Suchlauf ........................................................................................17

9.7 Manueller Suchlauf ...............................................................................................18

9.8 Transponder - Editor .............................................................................................18

9.9 Programmdatentransfer .................................................................................19

9.10 Alle Programme löschen ....................................................................................20

9.11 Werksseitige Voreinstellungen .............................................................................20

9.12 Software Aktualisierung .......................................................................................21

10. Hinweise zur Fehlersuche ......................................................................................22

11. Technische Daten ....................................................................................................23

www.imc-multimedia.com

1. Einführung

Vielen Dank, dass Sie sich für den Kauf dieses digitalen Satelliten-Empfängers entschieden haben. Damit Sie nach dem Anschluss Ihrer Antenne und Ihres Fernsehers schnell in den Genuss eines betriebsbereiten Gerätes kommen, haben wir die meisten der zahlreichen TV-Programme der Satelliten ASTRA, HotBird und TÜRKSAT für Sie vorprogrammiert. Wenn Sie diese Programmierung nicht wünschen oder nach eigenen Vorstellungen gestalten möchten, können Sie Auswahl der TV- und Radioprogramme beliebig ändern. Entsprechende Hinweise dazu finden Sie in dieser Anleitung.

Damit Sie sich langsam mit allen Funktionen Ihres Gerätes gründlich vertraut machen und die vielseitigen Möglichkeiten auch nutzen können, empfehlen wir Ihnen, auch im späteren Betrieb diese Bedienungsanleitung bei Bedarf immer wieder einmal zur Hand zu nehmen.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten

Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

www.imc-multimedia.com

2. Ausstattungsmerkmale, Besonderheiten

Digitale Set Top Box für den Empfang freier (d.h. unverschlüsselter) TV-Programme. Elegantes Mini-Tischgehäuse. Zusätzlicher externer Infrarot-Sensor für "unsichtbare" Aufstellung des Geräts.(Sensor mit Kabel im Lieferumfang) Universeller Einsatz zu Hause und unterwegs. (230 Volt ~ und Mobilbetrieb an 12 / 24 Volt =) Benutzerführung über komfortables Bildschirm-Menü 7 Menü-Sprachen (deutsch, englisch, französisch, italienisch, spanisch, türkisch, arabisch) Timer-Funktion (10 Ereignisse) EPG: erweiterter elektronischer Programmführer (7 Tage) mit übersichtlichen Detail-Informationen Integrierter Videotext (OSD) und zusätzlich VBI - Weiterleitung Sender-Suchlauf und manuelle Kanal-Einstellung Netzwerk-Suchfunktion Gesamt-Programmliste und 5 „Favoriten-Listen“ zur individuellen Nutzung Speicherplatz für 5.000 TV-Programme Signal-Anzeige (Stärke, Qualität) zur optimalen Antennen-Ausrichtung 1SCART-Anschlüsse (TV) Separate Audio-/ Video- Ausgangsbuchsen (Cinch) Video-Ausgangssignal (SCART) umschaltbar: RGB und CVBS (F-BAS) Digitale Tonausgänge (koaxial ): für digitale HiFi- und Heimkino- Anlagen (Dolby Digital) 4:3 / 16:9 Bildschirm-Formatumschaltung Vorprogrammierte TV- und Radio-Programmlisten (ASTRA, HotBird und TÜRKSAT) Software-Update über Satellit (OTA) Daten-Schnittstelle für Software-Update: RS-232 SCPC und MCPC Empfang C / Ku-Band Empfang DiSEqC 1.0 and 1.2 USALS (Universal Satellite Automatic Location System) zum leichten Auffinden weiterer Satelliten Infrarot-Fernbedienung mit 33 Funktionstasten Anschlussbuchse für ext. IR-Sensor Kurzschlussfeste LNB-Stromversorgung

Änderungen vorbehalten

www.imc-multimedia.com

3. Sicherheitshinweise

Dieses Gerät wurde unter Beachtung aller nationalen und internationalen Sicherheits-Vorschriften hergestellt. Bitte lesen Sie die nachstehenden Sicherheitshinweise aufmerksam durch:

STROMVERSORGUNG: 230 Volt ~ und Mobilbetrieb an 12 / 24 Volt =

ÜBERLASTUNG: Überlastete Steckdosen und Anschlussleitungen können die

Ursache für Brand oder elektrischen Schlag sein.

FLÜSSIGKEITEN: Schützen Sie das Gerät vor Tropf- und Spritzwasser. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen!) auf das Gerät.

REINIGUNG: Ziehen Sie den Stecker aus der Steckdose. Verwenden Sie ein weiches, feuchtes Tuch (keine Lösungsmittel!).

BELÜFTUNG: Lüftungsschlitze auf dem Gerät dürfen nicht abgedeckt werden. Halten Sie das Gerät von Hitze-Einwirkung fern (direktes Sonnenlicht oder die Nähe von Heizkörpern).

ZUBEHÖRTEILE: Verwenden Sie keine Anschluss- oder Zubehörteile, die nicht vom Hersteller des Gerätes empfohlen werden. Schäden am Gerät könnten die Folge sein.

ANTENNEN-ANSCHLUSS: Vor dem Anschließen der Antenne muss der Netzstecker des Satelliten-Empfängers aus der Steckdose gezogen werden. Es besteht sonst die Gefahr, dass die Antenne beschädigt wird.

ANSCHLUSS TV-GERÄT: Vor dem Anschließen des Fernsehers an den SatellitenEmpfänger muss der Netzstecker des Fernsehers aus der Steckdose gezogen werden. Es besteht sonst die Gefahr, dass der Fernseher beschädigt wird.

ERDUNG: Das Antennenkabel muss mit der System-Erdung der Satelliten-Antenne verbunden sein. Die Erdung der Anlage muss den nationalen Sicherheitsvorschriften entsprechend ausgeführt sein.

AUFSTELLUNG: Dieser Satelliten-Empfänger ist nur für trockene Räume bestimmt. Schützen Sie das Gerät vor Blitzeinwirkung, Regen oder direktem Sonnenlicht.

Allgemeine Hinweise

Versuchen Sie nicht, das Gerät zu öffnen. Setzen Sie das Gerät keinen extremen Umweltbedingungen aus (Nässe, Hitze, Kälte). Trennen Sie das Gerät von der Netzsteckdose, wenn Sie Kabel an- oder abstecken. Reinigen Sie das Gerät nur mit einem weichen Tuch, das mit eventuell mit mildem SpülmittelWasser befeuchtet sein kann. Vermeiden Sie unbedingt, dass Gegenstände, Flüssigkeiten oder Sprays in das Innere des Gerätes gelangen. Reparaturen sollten nur von autorisierten Service-Stellen ausgeführt werden. Fragen Sie Ihren Fachhändler! Die vollständige Trennung Ihres Gerätes vom Stromnetz kann nur durch Ausstecken des Netzadapters aus der Steckdose erfolgen

www.imc-multimedia.com

4. Das Gerät und seine Funktionen

4.1 Fernbedienung

9 8

1 EIN / STANDBY

2 MENÜ

3 Cursor AUF / AB

4 Cursor LINKS / RECHTS

5 OK (Bestätigung)

6 Zifferntasten (0 ~ 9) 7 RADIO

8 AUDIO 9 TIMER

10 LAUTSTÄRKE (-) / LAUTSTÄRKE (+)

11 STANDBILD (Freeze)

12 ZURÜCK 13 VIDEOTEXT

14 EXIT (Abbruch) 15 EPG (Programmführer)

16 SEITE AUF / AB 17 Vorheriges Programm 18 PROGRAMM- INFORMATION 19 UNTERTITEL(No Funktion)

20 STUMMSCHALTUNG

Batterien

Vor der ersten Benutzung der Fernbedienung müssen die mitgelieferten Batterien eingelegt werden. Gehen Sie dabei bitte so vor:

Öffnen Sie den Batteriefach-Deckel an der Rückseite der Fernbedienung. Legen Sie zwei Batterien der Größe AAA ein. Achten Sie beim Einlegen auf die Polarität (+) und (-). Schließen Sie den Batteriefach-Deckel.

Ersatz verbrauchter Batterien:

Ersetzen Sie stets beide Batterien gleichzeitig. Die Kombination alter mit neuen Batterien oder Batterien verschiedener Typen verringert die Leistungsfähigkeit und kann Aufplatzen der Zellen oder Auslaufen von Elektrolyt zur Folge haben.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Funktionen der Tasten

1 EIN / STANDBY

Ein- und Ausschalten des Gerätes im normalen Betrieb.

2 MENÜ

Zum Aufrufen des Hauptmenüs.

3 Cursor AUF / AB

Zum Auf- und Abwärts-Bewegen innerhalb eines Menüs und zur sequentiellen Programmwahl.

www.imc-multimedia.com

4 Cursor LINKS / RECHTS

Zum Bewegen innerhalb eines Menüs und zur sequentiellen Programmwahl.

5 OK (Bestätigung)

Zur Bestätigung der Wahl eines Menü-Punktes oder einer Option innerhalb des Menüs. (Beim Fernseh-/ Radio-Empfang: Aufruf der aktuellen Programmliste.)

6 Zifferntasten (0 ~ 9)

Zur Eingabe von Programm-Nummern und zur Wahl sonstiger Optionen (Menü).

7 RADIO

Zum Wechseln zwischen Fernseh- und Radio-Empfang.

8 AUDIO

Zum Wählen der Tonsprache und der Wiedergabeart (Stereo / Mono/AC3).

9 TIMER

Zum Aufruf des Einstell-Menüs für den Programm-Zeitschalter.

10 LAUTSTÄRKE (-) / LAUTSTÄRKE (+)

Zum Einstellen der Grundlautstärke.

11 STANDBILD (Freeze)

Zum „STANDBILD“ (Freeze) des aktuellen Bildes und zur Rückkehr zu normaler Wiedergabe.

12 ZURÜCK

Zum Verlassen eines Menüs oder zum Rückschalten auf die vorhergehende Menü-Ebene.

13 VIDEOTEXT

Zum Aufruf der Videotext- (Teletext-) Wiedergabe.

14 EXIT (Abbruch)

Zum Verlassen eines Menüs, zum Abbruch einer Aktion oder zum Rückschalten auf die vorhergehende Menü-Ebene.

15 EPG (Programmführer)

“Electronic Program Guide“. Zum Aufruf des Fernseh- bzw. Radio-Programmführers (sofern diese Informationen gesendet werden).

16 SEITE AUF / AB

Zum Auf- und Abwärts-Bewegen innerhalb der Programm-Listen. Das Fortschalten erfolgt seitenweise und somit schneller als mit den Cursor-Tasten (AUF / AB).

17 Vorheriges Programm (Last)

Zum Wechseln zwischen dem aktuellen und dem zuvor gewählten TV / Radio-Programm.

18 PROGRAMM- INFORMATION

Zum Aufruf der Info-Zeile am unteren Bildrand und weitergehender Beschreibungen zum aktuellen und folgenden Programmen bei geöffnetem EPG-Menü.

19 UNTERTITEL (No Funktion)

Diese Taste ist bei diesem Gerät nicht belegt.

20 STUMMSCHALTUNG

Zum kurzzeitigen Stummschalten des Tons.

www.imc-multimedia.com

4.2 Anschlüsse an der Rückseite

Gleichspannungs-Eingang (10 ~ 26 V, 20W)

2. Netzadapter (nicht im Lieferumfang)

3. Zigarettenanzünder-Anschlusskabel (nicht im Lieferumfang)

4. RS-232 Datenschnittstelle

1 Gleichspannungs-Eingang (10 ~ 26 V, 20W)

An diese Eingangsbuchse wird das Gleichspannungskabel des Netzadapters oder eine andere geeignete Stromquelle angeschlossen (z.B. das Zigarettenanzünder-Kabel, eine Autobatterie, oder Strom aus den Bordnetzen von LKWs oder Campingfahrzeugen). Beachten Sie die korrekte Polung: der Mittelkontakt der Steckverbindung ist positiv (+) / CENTER PLUS.

5. Video-Ausgang (analog)

6. Ausgang für Digital Audio (koaxial)

7. Ausgang für Analog Audio (Stereo)

8. SCART-Anschluss (TV)

9. ext. Fernsteuerempfänger

10. LNB-Eingang

11. LNB-Durchschleif-Ausgang

2 Netzadapter (nicht im Lieferumfang)

Diese Adapter gehört zum Lieferumfang und kann je nach Region / Erfordernis etwas unterschiedlich gestaltet sein. Er liefert 12 Volt Gleichspannung für dieses Gerät. Bitte stecken Sie das Gleichspannungskabel in die entsprechende Gleichspannungs-Eingangsbuchse (1) an der Rückseite des Geräts.

3. Zigarettenanzünder-Anschlusskabel (nicht im Lieferumfang)

Dieses Spezialkabel gehört zum Lieferumfang und dient dem Anschluss dieses Gerätes an verschiedene mobile Stromquellen (PKW, LKW, Campingfahrzeuge etc.)

4. RS-232 Datenschnittstelle

Nur für fortgeschrittene Benutzer und Service-Fachpersonal: Computer-Schnittstelle zum Aktualisieren der Betriebs-Software des Gerätes mit Hilfe eines PCs.

5. Video-Ausgang (analog)

Analoger Video-Ausgang zum Anschluss von Heimkino-Anlagen oder Monitoren. Das VideoSignal steht im „CVBS“ (F-BAS) - Format zur Verfügung.

6. Ausgang für Digital Audio (koaxial)

Elektrischer Digital-Ausgang zum Anschluss von HiFi- und Heimkino-Anlagen mit integriertem Digital-Decoder (Dolby Digital und Linear PCM).

7. Ausgang für Analog Audio (Stereo)

Ton-Ausgangsbuchsen zum Anschluss von HiFi- und Heimkino-Anlagen, linker und rechter Stereo-Kanal.

www.imc-multimedia.com

8. SCART-Anschluss (TV)

Zum Anschluss des Satelliten-Empfängers an ein Fernsehgerät. Auf diesem Wege werden

alle Audio- und Video-Signale zum Fernsehgerät geleitet.

9. Ext. Fernsteuerempfänger ("Remote Eye") Hier können Sie bei Bedarf den mitgelieferten zusätzlichen Fernsteuerempfänger

anschließen. Er empfängt die Infrarot-Signale der Fernbedienung auch dann, wenn der Receiver selbst an einer „unsichtbaren“ Stelle untergebracht wurde. Befestigen Sie diesen zusätzlichen Fernsteuerempfänger möglichst in der Nähe der Vorderseite Ihres Fernsehers..

10. LNB-Eingang (IF INPUT)

Hier wird das Koaxialkabel von der Satellitenantenne (bzw. vom Multischalter)

angeschlossen.

11. LNB-Durchschleif-Ausgang (IF OUTPUT)

Wenn Sie einen weiteren digitalen oder analogen Satelliten-Empfänger an die gleiche

Satelliten-Antenne anschließen möchten, können Sie diesen mit der Ausgangs-Buchse IF OUTPUT verbinden. Hier steht das „durchgeschleifte“ Signal vom LNB zur Verfügung.

HINWEIS:

Verwechseln Sie beim Anschluss Ihrer Satelliten-Antenne bitte nicht die Buchsen

IF INPUT und IF OUTPUT !

www.imc-multimedia.com

5. Inbetriebnahme

Dieses Kapitel erläutert die Schritte, die zur ersten Inbetriebnahme dieses Receivers erforderlich sind. Zur Erleichterung der Bedienung sind die in Deutschland und Mitteleuropa empfangbaren TV-

und Radioprogramme der Satelliten ASTRA, HotBird und TÜRKSAT bereits werksseitig vorprogrammiert und in der Programmliste so sortiert, dass sie den Gewohnheiten einer Vielzahl der deutschsprachigen Fernsehzuschauer entsprechen.

Es ist jederzeit möglich, diese Programmierung oder Reihenfolge beliebig zu ändern.

5.1 Anschluss des Satelliten-Empfängers

Stromversorgung

Das Gerät kann ohne Umschaltung an allen gängigen Netzspannungen (230 Volt ~) betrieben werden. Ein Anschluss an verschiedene Gleichspannungsquellen (z.B. PKW, LKW, Campingfahrzeuge) ist ebenfalls möglich. - Verbinden Sie den mitgelieferten Netzadapter mit diesem Gerät und einer Netzsteckdose. Alternativ können Sie das mitgelieferte Zigarettenanzünder-Anschlusskabel benutzen und das andere Ende mit dem Zigarettenanzünder Ihres Fahrzeugs verbinden.

Fernsehgerät

Verbinden Sie die TV SCART-Buchse des Satelliten-Empfängers über ein handelsübliches SCART-Kabel mit der SCART-Buchse Ihres Fernsehgerätes.

Antenne

Schließen Sie das Koaxial-Kabel Ihrer Satelliten-Antenne an die Buchse IF INPUT des SatellitenEmpfängers an.

Einzelheiten zu den Anschlüssen an der Geräterückseite finden Sie in Abschnitt “Anschlüsse an der Rückseite”.

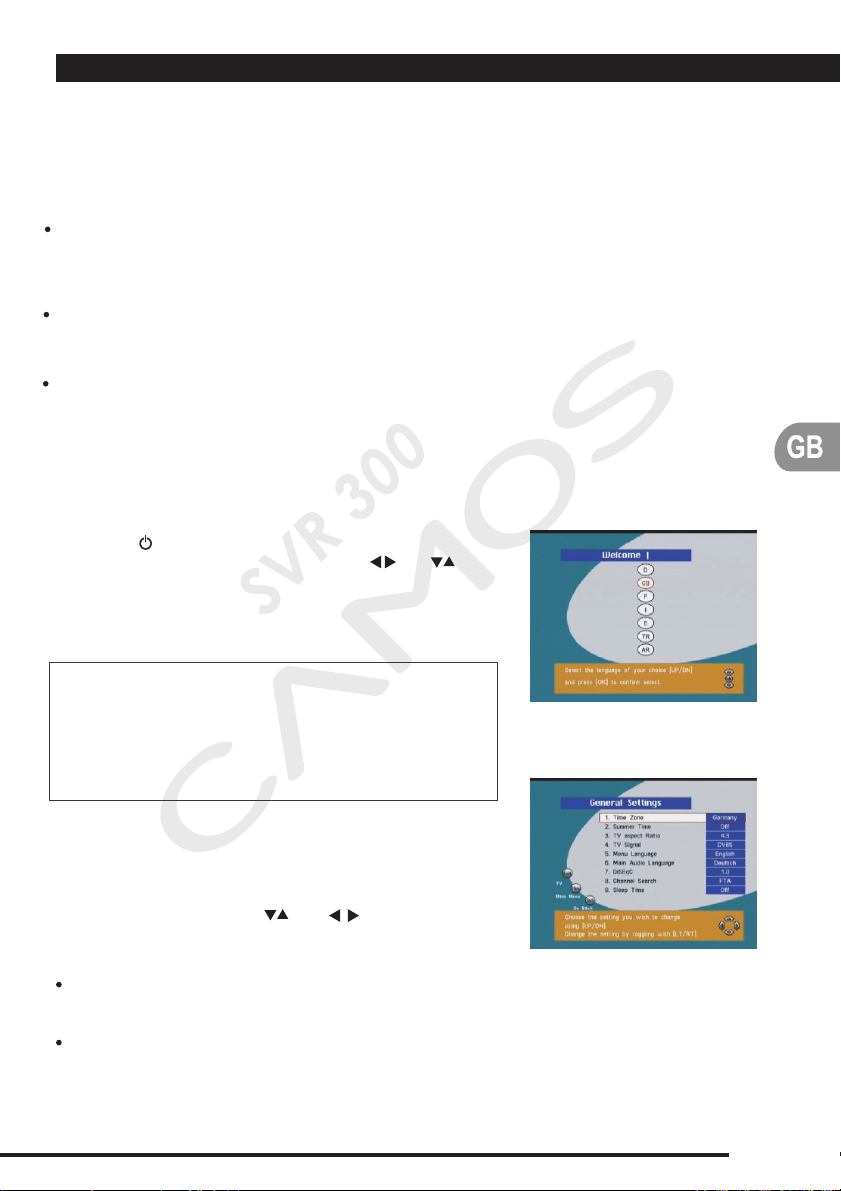

5.2 Erste Schritte

Mit der Taste auf der Fernbedienung. Bei erstmaliger Inbetriebnahme erscheint auf Ihrem Fernsehgerät das Sprachauswahlmenü.

Wählen Sie mit den Tasten und auf der Fernbedienung die gewünschte Sprache und drücken Sie dann die OK-Taste. Wenn Sie DEUTSCH als Sprache gewählt haben, erscheint dieser “WILLKOMMEN” - Bildschirm:

Ihr digitaler SAT-Receiver ist bereits werksseitig vorprogrammiert. Nachdem Sie einige Einstellungen im Menü ALLGEMEINE EINSTELLUNGEN vorgenommen haben, drücken Sie [EXIT], um die Vorprogrammierung zu laden. Wenn Sie diese Daten nicht verwenden wollen, drücken Sie

[MENU], um im Menü " Programme zu suchen.

Drücken Sie OK, um zum Menü “Allgemeine Einstellungen” zu gelangen.

Im Menü “Allgemeine Einstellungen” können Sie individuelle Einstellungen vornehmen, die sich auf die Zeitzone (einschließlich Sommerzeit), Ihren Fernseher und eventuell gewünschte Sprach-Änderungen beziehen. Benutzen Sie bitte hierzu die Tasten und , und achten Sie auch auf die Hinweise am unteren Bildschirmrand.

Mit der Taste EXIT laden Sie die werksseitig vorprogrammierten TV- und Radio-Programme. Das kann ca. 30 Sekunden dauern. (Bitte warten Sie.) oder Mit der Taste MENÜ kommen Sie zum Menüpunkt Hauptmenü. Wählen Sie den Punkt 3 “Programm Manager” und gehen Sie dann wahlweise zu Punkt 1 “Automatischer Suchlauf” oder Punkt 2 “Manueller Suchlauf”.

Programm Manager" selbst die

www.imc-multimedia.com

6. Fernseh- und Radio-Programme auswählen

Nachstehend wird beschrieben, wie man die werksseitig vorprogrammierten Programme abrufen kann. Es gibt drei Möglichkeiten:

Geben Sie das gewünschte Programm mit den Zifferntasten auf der Fernbedienung ein. Wählen Sie ein Programm mit den und -Tasten auf der Fernbedienung. Drücken Sie die OK -Taste, und wählen Sie aus der sich öffnenden Liste das gewünschte Programm. Drücken Sie dann die OK -Taste.

6.1 Info Box

Zusammen mit dem gewählten Fernsehprogramm erscheint für ca. 3 sec. eine “Info-Box” am unteren Bildschirmrand. Um diese “Info Box” erneut aufzurufen, drücken Sie die INFO -Taste auf der Fernbedienung. Mit der EXIT -Taste blenden Sie sie wieder aus.

Die “Info Box” enthält Informationen wie z.B. den Titel des jetzigen und nächsten Programms sowie die Stärke und Qualität des empfangenen Signals. Mehr Informationen zu den Programminhalten können Sie mit der INFO -Taste abrufen.

Um alle verfügbaren Transponder - Informationen über jedes beliebige TV- oder Radioprogramm abzurufen, gehen Sie wie folgt vor:

Drücken Sie OK, um die Gesamtliste oder eine beliebige Favoritenliste aufzurufen. Wählen Sie ein Programm mit den und -Tasten auf der Fernbedienung. Drücken Sie die INFO-Taste.

6.2 Programm-Liste und Sortier-Manager

Das Digital-Fernsehen eine Vielzahl von Programmen. Deshalb werden die empfangbaren Programme in übersichtlichen Listen zusammengestellt und organisiert.

Um die Gesamtliste aufzurufen, drücken Sie die OK -Taste während Sie fernsehen oder ein Radioprogramm hören. Mit drei der Farbtasten auf der Fernbedienung lassen sich die Listen individuell gestalten.

Die ROTE Taste

Die Sortierung der Listen kann auf drei verschiedene Arten erfolgen:

- alphabetisch (A-Z)

- alphabetisch (Z-A)

- frei / Pay TV

- Satellit (Astra - HotBird oder andere)

- Anbieter

- Themen (Nachrichten, Sport, etc.)

- Wiederherstellen Bitte beachten Sie, dass eine beim Umsortieren geänderte

individuelle Reihenfolge (eine andere als oben genannt) nicht mehr wiederhergestellt werden kann.

Die GRÜNE Taste

Mit der GRÜNEN Taste können Sie zu der (oder den) eigenen Programm-Listen wechseln. (Solche persönlichen Listen erstellen Sie über das "Hauptmenü", Untermenü "Programm-Manager")

Die GELBE Taste

Mit der GELBEN Taste können Sie die Lieblingsliste hinzüfugen.

Mit dem - Tasten können Sie den Lieblingsnamen vorwählen Mit dem OK- Tasten können Sie wunde favorite Führung.

www.imc-multimedia.com

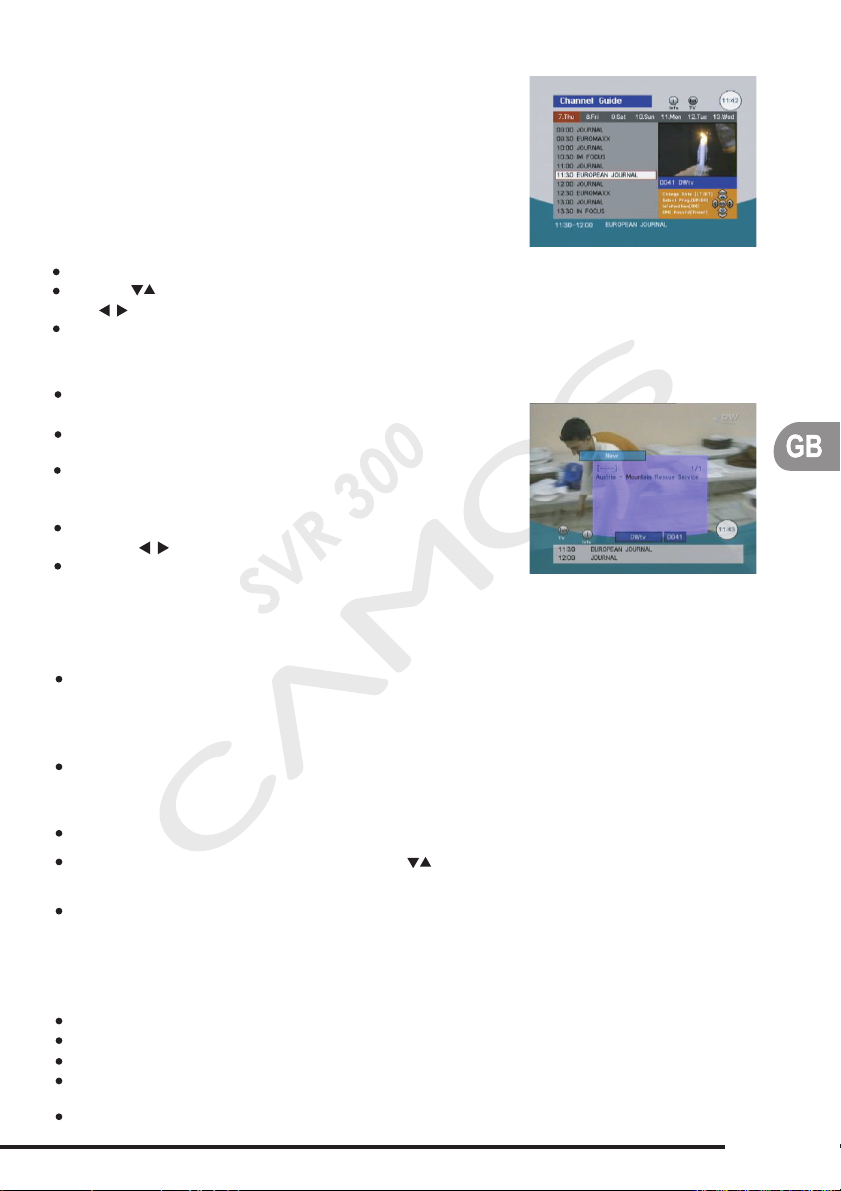

6.3 Programm - Informationen (EPG)

Mit den Tasten EPG und INFO können Sie die das Programm begleitenden Informationen abrufen. Bitte beachten Sie, dass nicht alle TV-Stationen solche Informationen liefern, und falls ja, nicht im immer gleichen Umfang.

Der EPG enthält meist Informationen über Programm-Titel, Programmfolge, Kurzinhalt, etc.

Wählen Sie das Programm, über das Sie mehr erfahren möchten. Mit den -Tasten navigieren Sie durch die verschiedenen Programme und mit den -Tasten durch die Wochentage. Mit der OK -Taste kommen Sie zu einer kurzen Inhaltsangabe.

Mit der INFO -Taste kommen Sie ebenfalls zu den Programm-Informationen des aktuellen Programms.

Während Sie fernsehen oder Radio hören, können Sie die INFO -Taste betätigen. Nach einmaligem Drücken erscheint die „Info-Box“. Zusätzliche Informationen bekommt man mit einem zweiten Druck auf die INFO -Taste. Informationen zum nachfolgenden Programm erhalten Sie mit den -Tasten. Zum Fernsehprogramm kommen Sie zurück mit der EXIT Taste oder durch erneutes Drücken der INFO -Taste.

6.4 Videotext

Mit diesem Gerät können Videotext-Informationen auf zwei unterschiedliche Arten abgerufen werden:

Der sogenannte “OSD-Text” nutzt den in diesem Receiver integrierten Videotext-Decoder. Er wird mit der Fernbedienung dieses Gerätes gesteuert. Normalerweise erfolgt der Seitenaufruf deutlich schneller als mit konventionellem Videotext. Außerdem ist die Wiedergabe über Monitore oder Projektoren möglich, die über keinen eigenen Videotext-Decoder verfügen.

Eine zweite Möglichkeit ist der „VBI-Text“, der die Aufbereitung der Videotext-Informationen dem Decoder in dem angeschlossenen Fernsehgerät überlässt. In diesem Falle werden alle Videotext-Funktionen über die Fernbedienung des Fernsehgerätes gesteuert.

Um den „OSD -Text“ zu aktivieren, drücken Sie die Teletext -Taste auf der Fernbedienung dieses Gerätes.

Der Videotext-Seitenaufruf erfolgt mit den Zifferntasten oder den -Tasten. Die Funktionen der Farbtasten auf der Fernbedienung werden in der Fußzeile des Videotext-Fensters erläutert.

Mit der EXIT -Taste oder durch erneutes Drücken der Teletext -Taste können Sie die VideotextWiedergabe beenden.

6.5 Empfang von Radioprogrammen

Mit diesem Empfänger können Sie auch Radioprogrammen im DVB-Standard empfangen, die in ausgezeichneter, CD - naher HiFi-Qualität verfügbar sind.

Zum Radio-Empfang drücken Sie die RADIO -Taste auf der Fernbedienung. Durch erneutes Drücken dieser Taste gelangen Sie zurück zum Fernsehempfang. Radio-Programme können ebenso, wie zuvor für Fernsehprogramme beschrieben, in Programmlisten verwaltet werden Viele Radio-Programme werden mit erweiterten Programm-Informationen ausgestrahlt, wie zuvor für Fernsehprogramme beschrieben. Diese Informationen erreichen Sie mit den Tasten EPG oder INFO.

www.imc-multimedia.com

7. Ergänzende Bedienungsfunktionen

Neben den grundlegenden und meistbenutzten Funktionen bietet dieser Receiver eine zusätzliche Auswahl komfortabler Bedienungsfunktionen, die in diesem Abschnitt kurz vorgestellt werden.

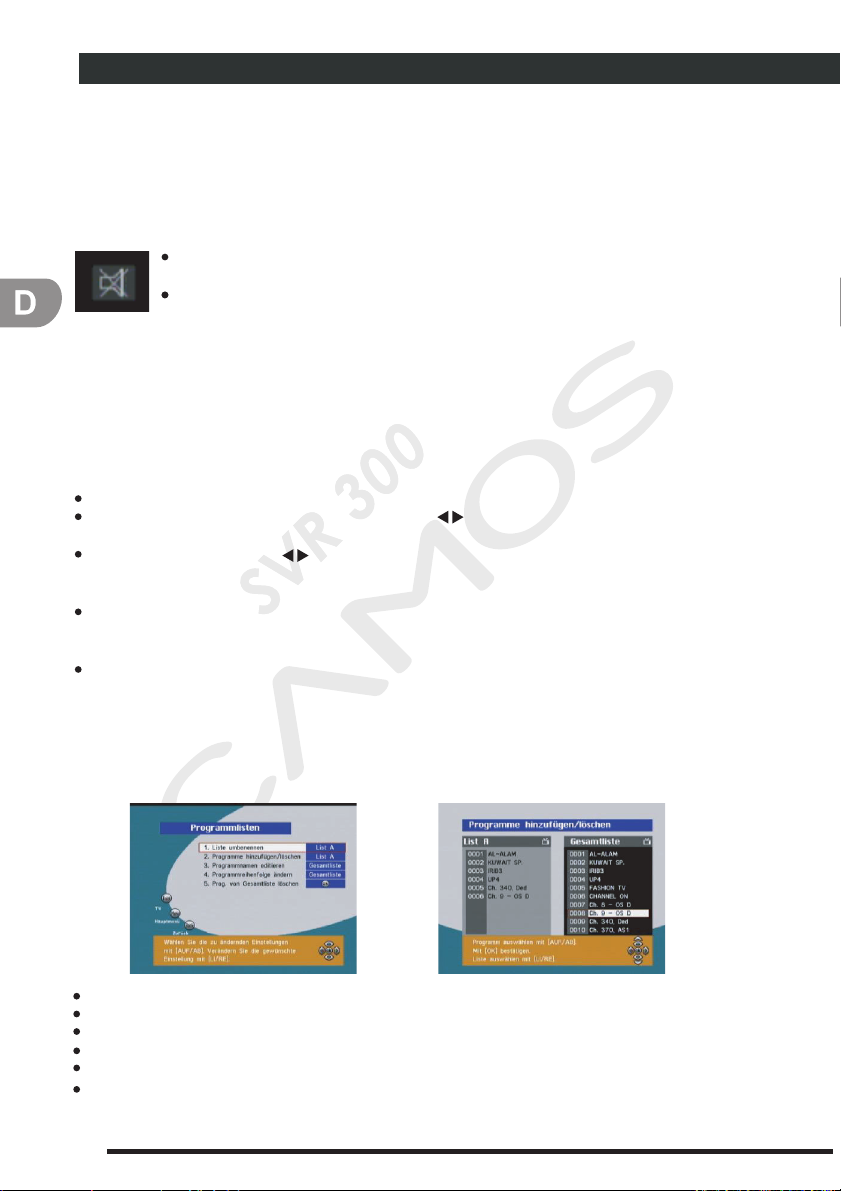

7.1 Lautstärkeeinstellung / Stummschaltung des Tons (MUTE)

Mit den Tasten VOL (+) und VOL ( - ) auf der Fernbedienung können Sie die Grundlautstärke Ihres Fernsehers voreinstellen. Wenn eine der beiden Tasten gedrückt wird, erscheint die Lautstärkeanzeige auf dem Fernsehbildschirm. Nach Beendigung der Einstellung wird diese Anzeige automatisch ausgeblendet.

Drücken Sie die MUTE -Taste auf der Fernbedienung, um den Ton vorübergehend auszuschalten. Drücken Sie die MUTE -Taste erneut, um die Stummschaltung aufzuheben (d.h. den Ton wieder einzuschalten).

7.2 Zuletzt eingeschaltetes Programm (LAST)

Um bequem zu dem letzten Programm zurückzukehren, das Sie eingeschaltet hatten, können Sie die Taste LAST (“zuletzt”) auf der Fernbedienung drücken.

7.3 Tonwiedergabe (Audio)

Die Art der Tonwiedergabe und die Tonsprache können hier geändert werden (falls der Programmanbieter die gewünschten Optionen bereitstellt).

Drücken Sie die AUDIO -Taste auf der Fernbedienung. Zur Änderung der Tonsprache drücken Sie die -Tasten und wählen eine der vom Sender angebotenen Sprachen. Wählen Sie mit den -Tasten die gewünschte Wiedergabeart. Sie können zwischen analogem STEREO, MONO (L) oder MONO (R), sowie Digital Audio „AC3“ (für Dolby Digital / Linear PCM Stereo) wählen. Wenn Sie "AC-3" wählen und eine Wiedergabeanlage für Dolby Digital oder Linear PCM Stereo angeschlossen haben, ist die Wiedergabe über die analogen Tonausgänge (einschließlich SCART) deaktiviert. Um zur Fernseh-Wiedergabe zurückzukehren, drücken Sie erneut die AUDIO -Taste oder die EXIT -Taste.

7.4 Favoritenlisten anlegen und bearbeiten

Die Favoritenliste ist eine Zusammenstellung Ihrer Lieblingsprogramme. Sie können ausgewählte Programme in einer oder mehreren Favoritenlisten gruppieren.

Gehen Sie ins Menü “Programmlisten”. Wählen Sie "Programme hinzufügen / löschen" Übernehmen Sie Programme aus der Gesamtliste in Ihre Favoritenliste (z.B. LIST A). Sie können auch Programme aus der Favoritenliste entfernen. Folgen Sie den Anweisungen auf dem Bildschirm. Sie können Ihre Favoritenliste auch umbenennen. Gehen Sie zu "Liste umbenennen".

www.imc-multimedia.com

7.5 Timer programmieren

Sie können diese Funktion nutzen, um Aufnahmen mit einem Video-Recorder (VCR) zu machen oder diesen Empfänger zu vorgegebenen Zeiten ein- oder auszuschalten. Es lassen sich bis zu 10 Ereignisse im voraus programmieren.

Drücken Sie die TIMER -Taste auf der Fernbedienung. Es erscheint die Meldung „Bitte zuerst Uhrzeit einstellen“, gefolgt vom Bildschirm „Datum / Zeit einstellen“. Stellen Sie die aktuelle Uhrzeit ein. Ist dies bereits zuvor erfolgt, wird dieser Schritt übersprungen. Wenn der Bildschirm „Aufnahmeliste“ erscheint, wählen Sie einen freien Listenplatz und drücken Sie OK. Damit kommen Sie zum Bildschirm „Aufnahmeeinstellungen“, in den Sie die erforderlichen Informationen eingeben können. Schließen Sie die Eingabe mit OK ab. In der „Aufnahmeliste“ können Sie Ihre Eingaben überprüfen.

Hinweis: Eine Minute vor Beginn der Aufnahme erscheint eine Meldung, die fragt, ob mit der Aufnahme fortgefahren werden soll. Bestätigen Sie mit OK oder brechen Sie den Vorgang CANCEL ab.

7.6 Zugangsberechtigung

Diese Funktion erlaubt Ihnen die Sperrung einzelner Programme oder des ganzen Receivers. So können Sie beispielsweise verhindern, dass Ihre Kinder Programme sehen, die für Jugendliche nicht geeignet sind.

Wählen Sie “Zugangsberechtigung” im Hauptmenü.

Wenn die Meldung “Passwort eingeben” erscheint, geben Sie das Passwort ein. Das werkseitig eingestellte Passwort ist “0000”. Wählen Sie "Programm sperren", wenn Sie nur ein oder mehrere ausgewählte Programme sperren möchten. Wählen Sie "Zugangssperre", wenn Sie den Receiver schon beim Einschalten sperren möchten. Eine Benutzung ist dann nur mit Passwort möglich. Wählen Sie "Menü sperren", wenn Sie nur ein oder mehrere ausgewählte Menü sperren möchten.wenn Sie`t möchten im Ausgangsmenü ändern anziehen

7.7 Passwort ändern

Das werkseitig eingestellte Passwort ist "0000". Falls erforderlich, erhalten Sie zusatzliche Sicherheit wenn Sie das Passwort andern.

Wählen Sie "Zugangsberechtigung" im Hauptmenü. Wählen Sie "Passwort ändern" Folgen Sie den Anweisungen am Bildschirm

Haben Sie Ihr individuelles Passwort verloren, können Sie die Sperre des Gerätes nur mit einem “Master-Passwort” aufheben. Bitte wenden Sie sich an Ihren Fachhändler oder an die nächstgelegene Servicestelle.

www.imc-multimedia.com

8. Menü-Struktur (Hauptmenü)

Hauptmenü

1. Allgemeine Einstellungen

2. Programmlisten

3. Programm Manager

4. Zugangsberechtigung

5. Antennensteuerung

6. Genräte - Informationen

1. Allgemeine Einstellungen

1. Zeitzone

2. Sommerzeit

3. Bildschirmformat

4. TV Signal

5. Menüsprache

6. Haupttonsprache

7. DiSEqC

8. Programm Suchauf

9. Sleep Time

2. Programmlisten

1. Liste umbenennen

2. Programme hinzufügen / löschen

3. Programmnamen editieren

4. Programmreihenfolge ändern

5. Progr. von Gesamtliste löschen

3. Programm Manager

1. Automatischer Suchlauf

2. Manueller Suchlauf

3. Transponder Editor

4. Programmdatentransfer

5. Neuinstallation

6. Alle Programme löschen

7. SatcoDX

4. Zugangsberechtigung

1. Programm sperren

2. Zugangssperre

3. Menüsperre

4. Passwort ändern

www.imc-multimedia.com

5. Antennensteuerung

1. Limits setzen

2. Satellit wählen

3. Suchen Ost / West

4. Satellit speichern

5. Position neu berechnen

1.1 Fahren Ost / West

1.2 Ost-Limit setzen

1.3 West-Limit setzen Limits löschen

1.4

1.5 Referenzposition

6. Genräte - Informationen

Software Aktualisierung

9. Erweiterte Bedienung

In diesem Abschnitt werden einige Einstellungen und Bedienungsvorgänge beschrieben, die etwas Fachwissen und Erfahrung im Umgang mit Satellitenempfang und digitalem Fernsehen erfordern, um problemlos ausgeführt werden zu können. Für die meisten der Fernseh-Benutzer sollte es eigentlich nicht erforderlich sein, sich mit der Anwendung, der Einstellung oder der Veränderung der hier beschriebenen Vorgänge näher zu befassen.

Im Zweifel empfehlen wir, Ihren Fachhändler zu fragen.

9.1 LNB - Einstellung

Dieser Empfänger ist werksseitig bereits auf die Erfordernisse der am weitesten verbreiteten LNBTypen eingestellt. Sie können diese Einstellungen prüfen oder verändern, indem Sie im Menü “Programme Manager” die Untermenüs “Automatischer Suchlauf” oder “Manueller Suchlauf” öffnen. Wollen Sie die voreingestellten Parameter im Untermenü “Automatischer Suchlauf” verändern, müssen Sie zuvor die GRÜNE Taste drücken. Diese Werte sind voreingestellt:

LNB Lo-Frequenz. Universal DiSEqC AUS 22 kHz AUTO 0 / 12 V Control 0 V

Ändern müssen Sie die obigen Einstellungen nur, wenn Sie ein besonderes LNB oder eine Satelliten-Antennenanlage verwenden, die unter Verwendung von DiSEqC -Geräten gebaut worden ist (z.B. Wahlschalter oder Motor-Drehanlagen). Bitte beachten Sie hierzu die Anleitungen, die diesen Geräten beiliegen.

9.2 DiSEqC - Einstellung (Allgemeine Einstellungen)

Im Menü “Allgemeine Einstellungen” gibt es einen Punkt “DiSEqC”. Stellen Sie sicher, dass die Option “DiSEqC 1.0” aktiviert ist, solange Sie nicht Geräte verwenden, die die Einstellung “DiSEqC

1.2” oder “USALS” erfordern. Änderungen können Sie mit den Tasten ausführen.

9.3 DiSEqC 1.0

Prinzipiell gibt es DiSEqC -Schalter, die für die Umschaltung von zwei LNBs geeignet sind, und solche, die bis zu vier LNBs steuern können. Wählen Sie die Positionen 1 / 2 / 3 oder 4, für die LNBs, die an den jeweiligen Eingang des DiSEqC -Schalters angeschlossen sind.

Einzelheiten wollen Sie bitte der Anleitung des DiSEqC -Gerätes entnehmen.

www.imc-multimedia.com

9.4 Antennensteuerung / DiSEqC 1.2

Die Funktion “Antennensteuerung” ermöglicht die Verwendung einer motorisierten Antenne zum Empfang mehrerer Satelliten. Der Receiver unterstützt DiSEqC 1.2 -Technologie sowie das Hilfsprogramm “USALS” (Universal Satellites Automatic Location System). Dieses Verfahren findet die gewünschten Satelliten automatisch, wenn die Koordinaten des Empfangsortes (Länge, Breite) und die Längen-Position des gewünschten Satelliten bekannt sind.

Um diesen Empfänger entsprechend einzurichten, muss im Menü “Allgemeine Einstellungen” die Option

- DiSEqC 1.2

oder

- USALS

aktiviert werden (je nach vorhandenen Antennen-Komponenten). Gehen Sie anschließend ins Menü “Antennensteuerung”.

Um die Antenne mittels DiSEqC 1.2 zu positionieren, müssen Sie zunächst die Grenzen der Drehbewegung festlegen. Damit soll verhindert werden, dass die Antenne beim Drehen ein Hindernis berührt. Durch die Einstellung von Grenzwerten bewegt sich die Antenne nur innerhalb der angegebenen Grenzen.

Wählen Sie "Limits setzen" und drücken Sie die OK-Taste. Wählen Sie "Fahren Ost/West". Betätigen Sie die - Taste,um die Antenne so weit wie möglich in Ost-Richtung zu fahren. Wählen Sie "Ost-Limit setzen", und drücken Sie die OK -Taste, um die östliche Grenze zu speichern, die Sie zuvor gesetzt haben. Wählen Sie noch einmal "Fahren Ost/West". Betätigen Sie die

-Taste, um die Antenne so weit wie möglich in West-Richtung zu fahren. Wählen Sie "West-Limit setzen" , und drücken Sie die OK-Taste, um die westliche Grenze zu speichern, die Sie zuvor gesetzt haben.

Hinweis:

Um die Grenzen für die Antennendrehung zu deaktivieren, wählen Sie „Limits löschen“ und drücken dann die OK-Taste. Um die Antenne in der Mitte zu positionieren, wählen Sie „Referenzposition“ und drücken dann die OK-Taste.

Nachdem die Grenzen gesetzt sind, müssen Sie den Referenz-Satelliten orten.

Markieren Sie im Menü “Antennensteuerung” die Option “Satellit wählen” und wählen Sie mit den

-Tasten den Satelliten aus. Markieren Sie „Transponder wählen“ und wählen Sie den TP mit dem stärksten Signal aus. Wählen Sie „Suchen Ost/West“ und betätigen Sie die -Tasten, um die Antenne zu bewegen. Suchen Sie die Position, an der die Signalstärke am größten ist.

Ist hierbei die Position der Antenne nicht auf den Zielsatelliten ausgerichtet, führen Sie “Fahren Ost/West” im Untermenü “Limits setzen” durch, um zuerst die Antenne zu bewegen.

Stattdessen können Sie auch “Suchen Ost/West” wählen und die -Tasten betätigen, um die Antenne schrittweise zu bewegen. Bei jedem Tastendruck findet die Antenne automatisch den Satelliten.

Sobald der Satellit geortet ist, wählen Sie “Satellit speichern” und drücken die OK-Taste. Die Position des Satelliten wird gespeichert.

Hinweis :

Wenn Sie den gespeicherten Satelliten auswählen, bewegt sich die Antenne zur Satelliten-Position.

www.imc-multimedia.com

Nachdem der Satellit gefunden wurde, müssen Sie die Position des Satelliten neu berechnen. Damit erhalten Sie die Möglichkeit, einen anderen Satelliten automatisch zu finden, indem Sie den derzeit gewählten Satelliten als Bezugspunkt benutzen. Dies ist jedoch nur eine ungefähre Position, so dass Sie die Suche noch fein abstimmen müssen.

Wählen Sie “Position neu berechnen” und drücken Sie die OK-Taste. Wenn eine Meldung erscheint, die Sie zum Bestätigen Ihrer Auswahl auffordert, drücken Sie die OK-Taste.

Hinweis :

Satellitenpositionen werden im Menü „Antennensteuerung“ gespeichert. Daher müssen Sie die Position der Satelliten, die im Menü „Antennensteuerung“ derzeit nicht unterstützt werden, von Hand einstellen.

9.5 USALS

Diese praktische Funktion ermöglicht das Auffinden eines gewünschten Satelliten per USALS, wenn Längen- und Breitengrade des Empfangsortes sowie der Längengrad des Satelliten bekannt sind.

Bereiten Sie dieses Gerät im Menü “Allgemeine Einstellungen”, Menüpunkt “DiSEqC” für den USALS -Betrieb vor. Wählen Sie mit den -Tasten die Option USALS. Gehen Sie zu „Automatischer Suchlauf“ oder „Manueller Suchlauf“, um den gewünschten Kanal mit USALS zu suchen. Klicken Sie OK auf den Menüpunkt „DiSEqC“ im Menü „Automatische Suchlauf“, um das KontextMenü für die USALS-Einstellung zu öffnen. Geben Sie Längen- und Breitengrad des Empfangsorts mit den Zifferntasten ein. Benutzen Sie die Tasten , um Ost und West zu ändern. Geben Sie Längen- und Breitengrad des gewünschten Satelliten mit den Zifferntasten ein. Benutzen Sie die Tasten , um Ost und West zu ändern. Klicken Sie auf Speichern, um die eingegebenen Werte zu speichern. Die Antenne wird basierend auf dem berechneten USALS-Ergebnis ausgerichtet.

Ist eine Ausrichtung auf den Satelliten physikalisch nicht möglich, erscheint eine Fehlermeldung. Sollte dies der Fall sein, klicken Sie auf die Rücktaste und geben neue Daten ein.

Für den Antennenbetrieb können Sie unterstützend die Optionen “Suchen Ost/West” oder “Referenzposition” verwenden.

9.6 Automatischer Suchlauf

Verwenden Sie diese Suchmethode, um den Receiver automatisch nach sämtlichen Programmen auf dem gewählten Satelliten suchen zu lassen.

Wählen Sie “Automatischer Suchlauf“ und drücken Sie die OKTaste. Wählen Sie den Satelliten mit der OK-Taste aus. Wenn Sie die Satellitendaten ändern möchten, drücken Sie die -Tasten auf der Fernbedienung. Stellen Sie die LNB-Oszillatorfrequenz und die DiSEqC -Daten für den Satelliten ein. Sie können auch die vorhandene Einstellung verwenden. Zum Ändern der Einstellung benutzen Sie die -Tasten.

Stellen Sie DiSEqC auf “AUS”. Starten Sie nun die Suche nach Fernseh- und Radioprogrammen anhand der obigen Einstellungen. Drücken Sie hierzu die OK Taste. Die Suche beginnt. Die Namen der gefundenen Programme erscheinen in einer Liste. Drücken Sie die EXIT-Taste, um in den Fernseh-Modus zurückzukehren, und überprüfen Sie, ob der Empfang des gewählten Programms einwandfrei ist.

www.imc-multimedia.com

Hinweis zur Netzwerksuche:

In diesem Suchmodus erfasst der Receiver zunächst Netzwerkinformationen des von Ihnen gewählten TP. Anschließend findet ein automatischer Suchlauf statt, bei dem alle Programme im jeweiligen Netzwerk gesucht werden. Die Anzahl der gefundenen Programme hängt von den im Netzwerk vorhandenen Transpondern ab. Wählen Sie „Netzwerk“ und nehmen Sie die Einstellung mit den -Tasten vor.

9.7 Manueller Suchlauf

Bei dieser Suchmethode müssen Sie die TP -Daten von Hand in den Receiver eingeben. Der manuelle Programmsuchlauf wird oft dazu verwendet, um nach einem bestimmten Programm zu suchen oder um jene Programme zu finden, die vom automatischen Suchlauf nicht erkannt wurden. Die Einstellungen in diesem Menü erfordern jedoch etwas Fachwissen.

Wählen Sie “Manueller Suchlauf” und drücken Sie die OKTaste. Wählen Sie den Satelliten aus, auf dem Sie suchen möchten. Stellen Sie die LNB -Oszillatorfrequenz und die DiSEqC-Daten für den Satelliten ein. Sie können auch die vorhandene Einstellung verwenden. Zum Ändern der Einstellung benutzen Sie die -Tasten. Setzen Sie die Polarisation des LNB auf „Horizontal“ oder „Vertikal“. Nach Beendigung dieser Einstellungen wählen Sie „Weiter“ und drücken die OK-Taste. Geben Sie die Transponder -Frequenz ein. Geben Sie die Symbolrate ein. Wählen Sie den zu suchenden Programmtyp: FTA, Pay TV, ALLE oder Netzwerk. Suchlauf starten: Drücken Sie die OK-Taste, um die Suche anhand der obigen Einstellungen zu starten.

Eine weitere Suchmethode ist der “Erweiterte Suchlauf”. Er gibt Ihnen die Möglichkeit, ein bestimmtes Programm zu suchen oder jene Programme zu finden, die im manuellen Suchlauf nicht gefunden werden konnten. Geben Sie die PID-Nummern des zu suchenden Programms ein.

Geben Sie den Video-PID des Programms ein. Geben Sie den Audio-PID des Programms ein. Geben Sie die PCR-PID des Programms ein. Drücken die OK-Taste, um die Suche zu starten. Drücken Sie die EXIT-Taste, um in den Fernseh-Modus zurückzukehren, und überprüfen Sie, ob der Empfang des gewählten Programms einwandfrei ist.

9.8 Transponder - Editor

Hier können Satellitendaten geändert, hinzugefügt oder gelöscht werden.

Wählen Sie im Menü “Programm Manager” das Untermenü Transponder Editor” und drücken Sie OK.

Satelliten hinzufügen

Drücken Sie die Tasten , um zum letzten Feld in der Liste zu gelangen. Drücken Sie die OK-Taste. Es erscheint ein Fenster, in dem Sie den Namen des hinzuzufügenden Satelliten eingeben können. Geben Sie Buchstaben mit den -Tasten ein. Benutzen Sie die -Tasten, um die Cursor-Position zu ändern. Wenn Sie den Satellitennamen eingegeben haben, drücken Sie die OK-Taste. Drücken Sie die OK-Taste, um die TP -Datenliste des hinzuzufügenden Satelliten aufzurufen.

www.imc-multimedia.com

Wenn das Eingabefeld für die TP -Daten in der rechten Bildhälfte erscheint, drücken Sie die OKTaste. Geben Sie die TP -Daten wie Frequenz, Horizontal / Vertikal, Symbolrate usw. ein, und drücken Sie die OK-Taste. (Geben Sie die Frequenz und Symbolrate mit den Zifferntasten ein und wählen Sie H / V mit den -Tasten.) Um die vorgenommenen Einträge zu verwerfen, drücken Sie die Taste BACK oder EXIT.

Satelliten löschen

Hiermit können Sie einen gewählten Satelliten löschen. Die Satelliten, die bereits ab Werk voreingestellt sind, können allerdings nicht gelöscht werden.

Drücken Sie die Tasten, um den zu löschenden Satelliten auszuwählen. Drücken Sie die -Taste. Es erscheint eine Meldung, die Sie zum Bestätigen auffordert. Wenn Sie OK drücken, wird der Satellit gelöscht. Zum Abbruch des Löschvorganges drücken Sie die Taste BACK oder EXIT.

TP -Daten eines Satelliten ändern

Zur Änderung der TP -Daten gehen Sie zum gewünschten Satelliten und drücken die OK-Taste. Die TP -Daten des Satelliten werden auf der rechten Bildschirmseite angezeigt. Wählen Sie die zu ändernden TP -Daten aus und drücken Sie die OK-Taste. Sie können jetzt die Angaben zu Frequenz, Horizontal/Vertikal, Symbolrate usw. ändern. (Geben Sie die Frequenz und Symbolrate mit den Zifferntasten ein und wählen Sie H / V mit den Tasten.) Nach Beendigung der Änderungen drücken Sie die OK-Taste, um die TP -Daten zu aktualisieren. Um das Ändern der TP -Daten abzubrechen, drücken Sie die Taste BACK.

TP -Daten eines Satelliten hinzufügen

Gehen Sie zur letzten Zeile der Box, in der die TP -Daten angezeigt werden, und drücken die OK-Taste. Sie können jetzt die gewünschten TP -Daten wie Frequenz, H / V, Symbolrate usw. hinzufügen. (Geben Sie die Frequenz und Symbolrate mit den Zifferntasten ein und wählen Sie H / V mit den

- Tasten.) Drücken Sie die OK-Taste, um die TP -Daten zu speichern. Um das Hinzufügen der TP -Daten abzubrechen, drücken Sie die Taste BACK.

TP-Daten eines Satelliten entfernen

Gehen Sie zu den TP -Daten, die Sie löschen möchten. Drücken Sie die -Taste. Es erscheint eine Meldung, die Sie zum Bestätigen auffordert. Wenn Sie löschen möchten, drücken Sie die OK-Taste. Andernfalls drücken Sie die Taste BACK oder EXIT .

9.9 Programmdatentransfer

Hiermit können Programmdaten von einem Receiver zu einem anderen übertragen werden, wenn es sich um identische Modelle/ Versionen handelt. Sie können auch die Programmdaten von Ihrem PC auf den Receiver übertragen.

Receiver zu Receiver (Set to Set)

Verbinden Sie die beiden Receiver mit einem RS232C-Kabel ("0-Modem", gekreuzt). Gehen Sie zum Hauptmenü, wählen Sie "Programm Manager" und wählen dann die Option "Programmdatentransfer" Wählen Sie "3. MASTER(Set to Set)" für den Receiver, der die Programmdaten senden soll. Wählen Sie "4.SLAVE (Set to Set)" für den Receiver, der die Programmdaten empfangen soll. Drücken Sie die OK-Taste an beiden Receivern, um die Übertragung zu starten. Auf dem sendenden Receiver wird "Sende" angezeigt und auf dem empfangenden Receiver "Empfange".

www.imc-multimedia.com

Der Fortschritt der Programmdatenübertragung wird auf einem Balken angezeigt. Ist die Übertragung abgeschlossen, erscheint “Complete”. Wenn Sie jetzt die Programmdaten auf dem Master- und SlaveReceiver überprüfen, werden Sie feststellen, dass diese identisch sind.

Kontaktbelegung des Kabels

(1) o --------- o (4) (2) o --------- o (3) (3) o --------- o (2) (4) o --------- o (1) (5) o --------- o (5)

PC zu Receiver (PC to Set)

Sie benötigen eine geeignete Software, um die Programmdaten auf Ihren PC und von Ihrem PC übertragen zu können. Diese Software kann auf Anfrage bereitgestellt werden. Bitte besuchen Sie IMC GmbH im Internet unter :

Verbinden Sie die beiden Receiver mit einem RS232C-Kabel (“0-Modem”, gekreuzt). Stellen Sie in dem PC-Programm Ihren PC auf "3. MASTER (Set to Set)" ein. "Sender" kennzeichnet das Gerät, das die Programmdaten überträgt. Auf der Receiver-Seite gehen Sie zum Hauptmenü, wählen Sie „Installation“ und dann die Option „Datentransfer“. Stellen Sie den Receiver auf "4. SLAVE (Set to Set)". Folgen Sie den Anweisungen des PC-Programms, um den Vorgang fertig zu stellen.

www.imc-multimedia.com

9.10 Alle Programme löschen

Mit dieser Funktion löschen Sie alle Programmdaten aus dem Receiver. Es können also keine Programme mehr empfangen werden. Alle anderen individuellen Einstellungen bleiben aber erhalten.

Gehen Sie zum Hauptmenü, wählen Sie “Programm Manager” und wählen dann die Option “Alle Programme löschen.” Geben Sie das Passwort ein Eine Warnmeldung erscheint. Zum Abbruch des Löschvorganges drücken Sie EXIT, zum endgültigen Löschen drücken Sie OK. Der „Willkommen“ -Bildschirm erscheint. Wählen Sie Ihre Sprache und drücken OK. Folgen Sie den Anweisungen auf dem Bildschirm: laden Sie entweder die werksseitig vorprogrammierten Programme oder entscheiden Sie sich für Ihren eigenen ProgrammSuchlauf.

9.11 Werksseitige Voreinstellungen

Mit dieser Funktion werden alle Programmdaten und alle individuellen Einstellungen aus dem Receiver gelöscht. Die werksseitig vorprogrammierten Programmlisten werden wieder geladen, und alle Geräte-Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Gehen Sie zum Hauptmenü, wählen Sie “Programm Manager” und wählen Sie "Neuinstallation " Geben Sie das Passwort ein Eine Warnmeldung erscheint. Zum Abbruch des Löschvorganges drücken Sie EXIT, zum endgültigen Löschen drücken Sie OK. Der "Willkommen" -Bildschirm erscheint. Wählen Sie Ihre Sprache und drücken OK. Folgen Sie den Anweisungen auf dem Bildschirm: laden Sie entweder die werksseitig vorprogrammierten Programme oder entscheiden Sie sich fur Ihren eigenen ProgrammSuchlauf.

www.imc-multimedia.com

9.12 Software-Aktualisierung

Wenn nötig, kann dieser Receiver mit der jeweils neuesten Betriebs-Software aktualisiert werden. Es stehen zwei Möglichkeiten für den Software-Update zur Wahl. Das einfachere Verfahren ist der Software-Aktualisierung über einen Satelliten (ASTRA 19° OST). Diese Methode ist auch als “OTA” (Over The Air) bekannt. Eine weitere Möglichkeit ist der Software-Aktualisierung über PC, wobei die RS-232 Datenschnittstelle an der Rückseite des Receivers zur Übertragung benutzt wird.

Software-Aktualisierung über Satellit

Gehen Sie zum Hauptmenü, wählen Sie “GeräteInformationen” und notieren Sie sich die aktuelle SoftwareVersion, bevor Sie mit der Aktualisierung beginnen. Dort erfahren Sie außerdem noch das Datum und die FirmwareVersion.

Eine Aktualisierung der Software-Version erfolgt durch Herunterladen über den Satelliten. Voraussetzung dafür ist, dass eine aktuellere Version verfügbar ist.

Drücken Sie OK und geben Sie das Passwort ein. Das Software-Update Menü erscheint. Alle Transponder -Empfangsdaten sind werksseitig voreingestellt. Die LNB / DiSEqC -Einstellungen lassen sich bei Bedarf ändern. Wählen Sie „Software Download starten“ und drücken Sie OK. Es erscheint die Meldung „Software Aktualisierung läuft“. Zunächst prüft der Receiver, ob eine aktuellere SoftwareVersion verfügbar ist. Nach erfolgreichem Herunterladen einer neuen SoftwareVersion wird „Keine satellit! Bitte später noch einmal versuchen“ angezeigt, und der Receiver führt automatisch einen Neustart aus. Ist keine neuere Software verfügbar, lautet die Meldung: „Keine aktuellere Software gefunden. Bitte später noch einmal versuchen.“

Software-Aktualisierung über PC

Dieses Verfahren erfordert eine spezielle “Terminal” Programm-Software für Ihren PC. Sie kann über die IMC GmbH Internet-Seite bezogen werden. Bitte klicken Sie sich ein bei www.imc-multimedia.com und prüfen Sie, ob eine aktuellere Software-Version für dieses Gerät existiert.

www.imc-multimedia.com

10. Hinweise zur Fehlersuche

Bei der digitalen Empfangstechnik werden große Datenmengen gleichzeitig übertragen und verarbeitet. Das Umschalten von einem Programm in ein anderes kann deshalb etwas länger dauern, als Sie es von Analog-Geräten gewohnt sind. Auch sind digitale Fernseh-Empfangsgeräte “nahe Verwandte” der Personal Computer (PC), und ihre Verhaltensweise ähnelt ihnen auf gewisse Weise. Das soll heißen, dass sich ein digitaler Receiver gelegentlich wie ein PC ohne Vorwarnung und ohne erkennbaren Grund “aufhängt”. Sollte so etwas einmal passieren, trennen Sie das Gerät bitte kurz von der Steckdose. Nach dem Wiedereinschalten sind alle Funktionen des Gerätes wieder voll verfügbar.

NO Symptom Ursache / Abhilfe

Kein Bild

Kein Ton

Receiver "bootet"

nicht

Suchlauf

fehlgeschlagen

Bildschirm zeigt

andauernd "Kein Signal"

Bild "eingefroren"

Fernbedienung

funktioniert nicht

Vorprogrammierte

Programmliste kann nicht geladen werden

OSD - Menü kann

nicht aufgerufen werden

Download über serielle

Schnittstelle fehlgeschlagen

- Programmdaten haben sich geändert / - Werksseitige Voreinstellungen laden oder Programmsuchlauf durchführen

- Stummschaltung des Tons (MUTE) überprüfen

- Audiosprache überprüfen, Audio-Taste drücken und Sprache ändern oder Haupttonsprache im Menü „Allgemeine Einstellungen“ ändern

- Gerätestecker ziehen und wieder einstecken

- Kontaktaufnahme zum Kundendienst, wenn das Problem wiederholt auftritt.

- DiSEqC- und LNB -Einstellungen, LNB -Anschlusskabel überprüfen

- Versuchen, das gewünschte Programm per „Manuellem Suchlauf“ zu finden

- Schwaches Antennen-Signal

- Antennenposition prüfen, Wetterverhältnisse in Betracht ziehen

- Fernbedienung zielgerichtet und aus geringerer Entfernung betätigen

- Prüfen, ob die Batterie der Fernbedienung noch in Ordnung ist.

- Werksseitige Voreinstellungen laden (Neuinstallation)

- Prüfen, ob manueller / automatischer Suchlauf zu einem Ergebnis führt.

-SCART-Kabel überprüfen, auf richtigen Anschluss am Receiver und am Fernsehgerät achten

- RS- 232 Buchsen und Anschlusskabel prüfen

- Einstellungen der PC Software überprüfen?

www.imc-multimedia.com

11. Technische Daten

Tuner und Demodulator

Sat ZF Eingang 950 ~ 2,150 MHz SAT ZF Ausgang (durchgeschleift) 950 ~ 2,150 MHz SAT ZF Eingangsimpedanz 75 ohm SAT ZF Eingangspegel -65dbm ~ -25dbm LNB Schaltspannung 13 / 18 V DC, 400mA max., kurzschlussfest Bandumschaltung 22 kHz-Ton, DiSEqC

1.2, USALS I/Q Ausgang unsymm., gesteuert durch AGC Demodulator QPSK Symbol-Rate 1 ~ 45 Msps FEC (Fehlerschutz) 1/2, 2/3, 3/4, 5/6, 7/8 FEC (Reed Solomon Decodierung) FEC : 204,188, t=8

Transport Demultiplexer

De-multiplex nach ISO / IEC 13818-1 PID Verarbeitung 32 PID SI - Filterung nach DVB-SI spec ( ETS 300 468)

Video Decoder Parameter

Video Decodierung ISO / IEC 13818-2 MP@ML Bildschirmformat 4:3, 16:9 Auflösung Max. 720 x 576 Bildpunkte

Audio Decoder Parameter

Audio Decodierung ISO / IEC 13818-3 Layer I & II Betriebsarten Mono, Stereo,AC3 Sampling–Frequenzen 32 / 44.1 / 48 kHz.

Base-Band Video-/ Audio-Ausgang

Video-Ausgangsimpedanz 75 ohm Video-Ausgangspegel 1Vp_p Audio-Ausgangsimpedanz 600 ohm (unsymm.) Audio-Ausgangspegel 3.0 Vp_p (über Lautstärke-Einsteller) Digital Audio-Ausgangspegel 0.5 Vp-p (an 75 ohm)

Mikroprozessor und Hauptspeicher

Mikroprozessor Typ ST20 -C2 (STI 5518) Flash ROM (für Programmspeicher) 1 MB (16-bit) SDRAM (für Decoder) 4 MB (16-bit)

Datenschnittstelle

Anschlussbuchse 9 Pin D-sub (female) Protokoll RS-232 (asynchron) Datenrate 115,200 bps (max.)

Rückseite

Sat ZF-Eingang F-type (female) Sat ZF-Ausgang (durchgeschleift) F-type (female) AUDIO (links, rechts) Cinch VIDEO Cinch Digital Out (SPDIF) Cinch TV SCART- Anschluss RS-232 serielle Schnittstelle 9 Pin D-sub (female) R-Sensor Mini - Buchse GleichspannungsEingang DC- Buchse (10 ~ 26 Volt)

Fernbedienung

Type IR (Trägerfrequenz: 38 kHz) Batterie 2 x 1.5 V (Größe AAA) 33 Tasten Power, Mute, 0~9, Page-up, Page-down, Exit, Menu CH-UP, CH-DN, Left, Right, OK, Info, EPG, Vol-UP, Vol-DN, TV / Radio, Last, Freeze, Audio,timer TTX,back,subtitle

Allgemeines

Stromversorgung Ext. Netzadapter (230 V~ / 12 V =) Zigarettenanzünder Anschluss (12 / 24 V =)

Stromaufnahme 20 Watt (max.) Abmessungen (BxHxT) 235 x 170 x 38 mm Gewicht 1.0 kg

Änderungen und Irrtum vorbehalten

www.imc-multimedia.com

Table of Contents

1. Introduction ........................................................................................................ 2

2. Features ............................................................................................................... 3

3. Safety Notes ....................................................................................................... 4

4. Your Receiver and its Functions ........................................................... 5

4.1 Remote Control Functions .............................................................................. 5

4.2 Rear Panel Connections ................................................................................. 7

5 Getting Started ........................................................................................ 9

5.1 Connecting the Satellite Receiver .................................................................. 9

5.2 First Steps ....................................................................................................... 9

6 Selecting TV and Radio Channels ............................................................... 10

6.1 Info Box ......................................................................................................... 10

6.2 Channel List and Sort Manager ................................................................... 10

6.3 Program Information (EPG) ...........................................................................11

6.4 Teletext .......................................................................................................... 11

6.5 Listening to the Radio ................................................................................... 12

7 Additional Operating Functions ................................................................... 12

7.1 Volume Control / Mute .................................................................................. 12

7.2 Last Channel ................................................................................................. 12

7.3 Audio Mode .................................................................................................. 12

7.4 Create / Edit Favorite Channel Lists .......................................................... 12

7.5 Timer Reservation ..........................................................................................13

7.6 Parental Lock ................................................................................................ 13

7.7 Change Password ......................................................................................... 13

8 Menu Structure (Main Menu) ........................................................................ 14

9 Advanced Operation .................................................................................... 15

9.1 LNB Settings ................................................................................................ 15

9.2 DiSEqC Setting (General Setting) ................................................................ 15

9.3 DiSEqC 1.0 .................................................................................................... 15

9.4 Antenna Positioner / DiSEqC 1.2 ................................................................ 16

9.5 USALS .......................................................................................................... 17

9.6 Auto Search Function .................................................................................. 17

9.7 Manual Search Function ............................................................................ 18

9.8 Transponder Editor ....................................................................................... 18

9.9 Data Transfer ................................................................................................ 19

9.10 Delete All Channels ..................................................................................... 20

9.11 Factory Preset ............................................................................................ 20

9.12 Software Update .......................................................................................... 21

10. Trouble Shooting ................................................................................. 22

11. Technical Specifications .............................................................................. 23

www.imc-multimedia.com

1. Introduction

Thank you for purchasing this digital receiver. It has been designed for easy setup and getting quickly started right after connecting your antenna system and your TV set. The most popular TV channels on ASTRA, HotBird and TURKSAT satellite have been pre-programmed in the channel list. If you do not wish to stay with this list or if you like to modify this list according to your personal preferences you may create your favorite selection of your own at any time. All necessary information for you will find in this manual.

To ensure that you get familiar with your receiver and that you will be able to make use of all advanced features, please read this manual and have it ready for later reference.

Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European countries with separate collection systems)

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

www.imc-multimedia.com

2. Features

Digital Satellite Receiver for all Free-to-Air TV programs. Slim-size design. Additional external infrared sensor for "invisible" positioning of the receiver (IR sensor with connecting cable included) Universal home and mobile / outdoor use (230V AC and 12 / 24 Volts DC car battery) Comfortable graphic user interface (OSD) 7 language menu (German, English, French, Italian, Spanish, Turkish, Arabic ) Timer function (10 events) EPG: Extended electronic program guide, (7 days) Integrated teletext function (OSD) and additional VBI display Automatic channel search and advanced manual search functions Network search Main channel list and 5 "favourite channel lists" for individual use

5.000 TV channel memories (TV and Radio) Signal strength and quality indicator bars for easy antenna configuration 1 SCART connectors (TV) Additional audio / video output jacks (RCA) Video output signal format (SCART) selectable: RGB and CVBS Digital audio output connectors: Dolby Digital (coaxial) for HiFi / home theatre systems 4:3 / 16:9 screen format selector Pre-programmed TV and radio channel list (ASTRA , HotBird and TURKSAT) Software update "Over The Air" (OTA) Data interface for software update: RS-232 SCPC and MCPC reception C / Ku Band reception DiSEqC 1.0 and 1.2 USALS (Universal Satellite Automatic Location System) for easy satellite tracing Infrared remote control with 33 functions Receptacle for external IR sensor LNB short circuit protection

www.imc-multimedia.com

3. Safety Notes

This set top box (STB) has been manufactured to satisfy the international safety standards. Please read the following safety precautions carefully.

MAINS SUPPLY: DC 10~26 Volts

OVERLOADING : Do not overload a wall outlet, extension cord or adapter as this may

result in fire or electric shock.

LIQUIDS : The STB shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus.

CLEANING : Disconnect the STB from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust the STB.

VENTILATION : The slots on top of the STB must be left uncovered to allow proper airflow to the unit. Do not expose the STB to direct sunlight or do not place it near a heater. Do not stack electronic equipments on top of the STB.

ATTACHMENTS : Do not use any accessories that are not recommended by the manufacturer of this unit as these may cause hazard or damage the STB.

CONNECTION TO THE ANTENNA : Disconnect the STB from the mains before connecting or disconnecting the cable from the antenna. Failure to do so can damage the antenna.

CONNECTION TO THE TV : Disconnect the TV from the mains before connecting or disconnecting the cable from the STB. Failure to do so can damage the TV.

GROUNDING : The antenna cable MUST BE EARTHED to the system earth of the antenna. The grounding system must comply with national standards for electrical safety.

LOCATION: The STB is designed for indoor use only. Do not expose it to lightening, rain or direct sunlight.

General

Do not remove the cover. Do not allow the unit to be exposed to hot, cold or humid conditions. Do not connect or modify cable when the STB is plugged in. Use a soft cloth and a mild solution of dish washing liquid to clean the casing. Never allow liquids, spray or other materials to come into contact with the inside of

the STB.

Service should be carried out only at a authorized service centre, contact your local

dealer for more information.

Please note that the STB will be isolated completely from the mains supply only after

unplugging the AC adaptor from the wall outlet.

www.imc-multimedia.com

4. Your Receiver and its Functions

4.1 Remote Control Functions

9 8

1 POWER button

2 MENU button

3 Cursor UP / DOWN buttons

4 Cursor LEFT/ RIGHT buttons

5 OK (Enter) button 6 Numeric buttons (0 ~ 9)

7 RADIO button 8 AUDIO button

9 TIMER button

10 VOL (-) / VOL (+) buttons

11 FREEZE button 12 BACK button

13 TELETEXT button 14 EXIT button

15 EPG (Electronic Program Guide) 16 PAGE UP / DOWN button 17 LAST button 18 PROGRAM INFORMATION button

19 SUBTITLE button(No function)

20 MUTE button

* Batteries

Before using the remote control unit for the first time please insert the supplied batteries according to the instructions below:

Open the battery compartment on the back of the Remote Control Unit. Install two AAA size batteries. Make sure that the (+) and (-) terminals are aligned correctly. Close the cover.

* Replacement

Always replace all batteries at the same time. Mixing old and new batteries or mixing different types will reduce overall performance and could cause leakage or rupture. Batteries should be disposed of separately. Check with your local authority regarding waste disposal.

Keys and its Functions

1. POWER button

To switch the Receiver ON and OFF (standby mode).

2. MENU button

To enter the main menu.

3. Cursor UP / DOWN buttons

To move up/down in the menus and change channels.

www.imc-multimedia.com

4. Cursor LEFT/ RIGHT buttons

To move left / right in the menus and change channels.

5. OK (Enter) button

To confirm selection of an item or to confirm a menu option. (In viewing mode: to display the TV / Radio channel list.)

6. Numeric buttons (0 ~ 9)

To enter channel numbers and to select individual menu options.

7. RADIO button

To toggle between TV or Radio mode.

8. AUDIO button

To select the available audio mode.

9. TIMER button

To enter the program timer menu.

10. VOL (-) / VOL (+) buttons

To change the basic audio volume level.

11. FREEZE button

To freeze the current picture (still picture) or return to normal TV mode.

12. BACK button

To return to previous status or menu.

13. TELETEXT button

To enter teletext function.

14. EXIT button

To return to previous status or menu and cancel or abort an active process.

15. EPG (Electronic Program Guide) To display the TV / Radio program guide. This Information is only shown if transmitted

16. PAGE UP / DOWN button

To change pages in a list faster than with up/down keys.

17. LAST button

To toggle between present and previous TV / Radio channels.

18. PROGRAM INFORMATION button

To display the "Info Bar" at the bottom of the screen and review extended information about current and next programs in EPG mode (if transmitted).

19. SUBTITLE button(No function)

This button is not available for this model.

20. MUTE button

To temporarily mute the sound.

www.imc-multimedia.com

4.2 Rear Panel Connections

1. DC power input (10 ~ 26 V, 20W) (Optional)

2. AC_DC Adaptor

3. Car Cigarette Lighter Power Cable

(Optional)

4. RS-232 Data Interface

5. Analog Video Output

6. Digital Audio Output (Coaxial)

7. Analog Audio Output (Stereo)

8. SCART Connector (TV)

9. Remote Eye

10. LNB Input

11. LNB Loop-Through Output

1. DC power input (10 ~ 26 V, 20W)

This connector is designed for plugging in the DC power cable of the AC_DC adaptor as well as any other suitable DC power source (such as a car cigarette lighter power cable, car battery, DC power from trucks, caravans, etc.). Please observe polarity: CENTER PLUS.

2. AC_DC Adaptor (Optional)

This adaptor comes with the unit and may look different in some cases or areas. It will provide adequate 12 volts DC power for this unit. Please plug the DC cable into the "DC power input" jack (1) of this unit.

3. Car Cigarette Lighter Power Cable (Optional)

This cable comes with the unit and is intended for connection of this receiver to all kinds of mobile power sources (cars, trucks, caravans, etc.)

4. RS-232 Data Interface

Computer interface for service stations and advanced users only. To be used for software update and channel list data transfer from another receiver (master / slave).

5. Analog Video Output

Analog video output for connecting Home Theater systems or monitors. The available video output signal format is "CVBS"

6. Digital Audio Output (Coaxial)

Dolby Digital and Linear PCM Stereo output for digital input of a HiFi or A/V system with integrated digital decoder.

www.imc-multimedia.com

7. Analog Audio Output (Stereo)

Audio Stereo L/ R signal for connecting your TV, HiFi or Home Theatre system.

8. SCART Connector (TV)

For connection of all audio and video signals of this digital receiver to the TV set.

9. Infrared "Remote Eye" Connect the supplied "Remote Eye" to this jack. It will receive the IR commands of your remote control unit even if the receiver itself has been installed in an "invisible" place. Fix the "Remote Eye" close to the front side of your TV.

10. LNB Input (IF INPUT)

Connect your satellite antenna system (LNB, multiswitch) to this jack.

11. LNB Loop-Through Output (IF OUTPUT)

If you have another analogue or digital satellite receiver and you wish to use the same LNB, then you can connect it to this "LNB loop-through" output jack.

CAUTION:

Do not mix up IF INPUT and IF OUTPUT jacks when connecting your satellite antenna!

www.imc-multimedia.com

5. Getting Started

This chapter explains some settings you will need to make before using the receiver for the first time. For easier operation the most popular TV and radio channels of ASTRA, HotBird and TURKSAT satellite have been factory-preset.

You may change the pre-programmed channel list or its sorting at any time.

5.1 Connecting the Satellite Receiver

Mains Supply

This unit is designed for operation on any common mains voltage ( AC 230 volts) as well as on multiple DC power sources (cars, trucks, caravans, etc.). using the supplied AC_DC adaptor or car cigarette lighter cable.

TV Set

Connect the TV SCART connector on this satellite receiver to the SCART connector of your TV set, using a commonly available 21-pole SCART cable.

Antenna

Connect the coaxial cable from your satellite antenna system (LNB) to the IF INPUT connector of the satellite receiver.

For details, please refer to section "Rear Panel Connections".

5.2 First Steps

Press the button on the remote control. The language selection menu appears on your TV. Use the and buttons on the remote control to select the language of your choice and then press the OK button. When selecting ENGLISH, a WELCOME screen appears on your TV screen:

Your Digital Satellite Receiver is factory pre-programmed. After you have adjusted several settings in the GENERAL SETTINGS menu you have to press [EXIT] for loading the pre-programmed channel data.

If you don't want to use this data press [MENU] and select Channel Manager to start your own searching.

Press OK to enter the "General Settings" menu.

In the "General Settings" menu you can perform individual settings that are related to the local time zone (summertime included), your TV set, and desired language selections. For adjustments, please use the and buttons and see the explanations at the bottom of the menu screens.

Press EXIT for loading the pre-programmed channel data. That may take some 30 seconds. (Please wait.) or Press MENU for selecting the "General Settings" menu. Then select " 3. Channel manager" and perform item "1. Auto Search" or item "2. Manual Search", according to your needs.

www.imc-multimedia.com

6. Selecting TV and Radio Channels

The following steps are for viewing a preset channel. To select the channel you want to watch, use one of the following methods.

Select the channel using the numeric buttons. Select the channel using the buttons on the remote control. Press the OK button and select a channel from the channel list that appears. Then press the OK button.

6.1 Info Box

Your selected channel appears on the TV screen, along with the "Info Box" at the bottom of the screen that will be visible for about 3 seconds. To recall this "Info Box" please press the blue INFO button on the remote control, and press EXIT to cancel it.

The Info Box displays information such as the titles of the current and next programs as well as the reception quality and signal strength. For more detailed information about the current program press the INFO button again.

You can display all transponder info on any desired TV or radio channel

Press OK to display the "Total List" or any Favorite Channel List. Select the channel using the and buttons on the remote control . Press the INFO button.

6.2 Channel List and Sort Manager

Digital TV offers numerous channels. Therefore, all available channels are managed in lists.

To view the "Total List", press the OK button while watching TV or listening to the radio. Three colored buttons are used to manage the Channel List.

RED Button:

Sorting the lists can be made in different ways:

- Alphabet (A-Z)

- Alphabet (Z-A)

- Free / Scrambled Program

- Satellite (Astra - HotBird or others)

- Service Provider

- Themes (News, Sports, etc.)

- Restore Please note that an individual sorting (others than mentioned above) cannot be restored.

GREEN Button:

Press the GREEN button on the remote control to change over to the user list(s) you created. (Such individual channel lists can be created through "Main Menu", sub menu "Favorite List Manager".

YELLOW Button:

Press the YELLOW button on the remote control to add favorite list.

Select the favorite name using the buttons on the remote control. Press the OK button. Store Favorite channel.

www.imc-multimedia.com

6.3 Program Information (EPG)

Please note that not all broadcasters provide program information. So, depending on the broadcaster, program information may not always be available. You can use the EPG and INFO buttons to view the extended program information.

Use the EPG button to view the information on program titles, broadcast schedule, program synopsis, etc., which are provided by the broadcaster of the current channel.

Select the program you want to learn more about. Use the buttons on the remote control to navigate through different programs and use the buttons to navigate through the days of the week. Press the OK button. A synopsis of the selected program appears.

Use the INFO button to obtain information about the current program.

While watching TV or listening to the radio, press the INFO button. When the button is pressed once, the channel information will be displayed in the Info Box. Press the INFO button again to display additional information, such as a synopsis of the current program, theme, etc. To display information about the next scheduled program, press the button. To return to viewing mode, press the INFO button again or press the EXIT button.

6.4 Teletext

With this receiver, teletext can be viewed in two different ways.

The so-called "OSD Text" is utilizing the built-in teletext decoder of this receiver. It can be operated with the remote control unit of this receiver. Usually, it is much faster than the conventional teletext. It can be used also with TV monitors or projectors that don't have an integrated teletext decoder.

An other option is called "VBI Text" that leaves decoding up to a teletext decoder that is built into the TV set. In this case, all teletext functions must be operated through the remote control unit of the TV set.

To enter "OSD Text" press the Teletext button on the remote control unit of this receiver.

To select the teletext pages use the numeric or buttons. The purpose of the color buttons on the remote control unit is explained in the bottom line of the teletext window.

To switch off teletext, press the EXIT button or Teletex button again.

6.5 Listening to the Radio

This receiver also enables you to listen to many radio stations that provide excellent digital HiFi quality, close to CD performance standards.

To listen to the radio, press the RADIO button on the remote control. To return to TV viewing, press the RADIO button again. Radio channels as well can be managed in channel list as described above for TV channels. Many radio stations come with extended program information, same as described above for TV channels. To view this information please press EPG or INFO button.

www.imc-multimedia.com

7. Additional Operating Functions

Besides the fundamental and most frequently used functions, this receiver is offering an additional variety of convenient features that will be briefly introduced in this section.

7.1 Volume Control / MUTE

Use the VOL (+) and VOL ( - ) buttons on the remote control to adjust the basic volume level of your TV. When either button is pressed, the volume indicator appears on the TV screen. When you have finished adjusting the volume, the volume indicator disappears automatically.

Press the MUTE button on the remote control to disable the sound temporarily. This icon will appear on the screen: Press the MUTE button again to restore the sound.

7.2 Last Channel

To return to the last channel you were watching, press the LAST button on the remote control.

7.3 Audio Mode

Audio Language and the Audio Mode can be selected if the Service Provider supports this feature.

Press the AUDIO button on the remote control. To change the audio language, use buttons to select one of the languages provided by the broadcaster. Use the buttons to select the Audio Mode you want. You may select analogue STEREO, MONO (L), or MONO (R) as well as Digital Audio "AC3" (for DOLBY Digital / Linear PCM Stereo) When selecting "AC3" and connecting a Dolby Digital or Linear PCM Stereo equipment to the DIGITAL AUDIO Output jack on the rear panel, the analogue audio output channels are disabled. To return to viewing mode, press the AUDIO button again or press the EXIT button.

7.4 Create / Edit Favorite Channel Lists

The Favorite List is a collection of your favorite channels. You can group special channels into one or more favorite channel list(s).

Enter "Favorite List Manager" menu. Select "Add / Remove Channels" Add channels from the Total List to your Favorite List. You can also remove channels from your Favorite List. Follow the on-screen instructions. You can re-name your favorite lists. Enter "Edit Channel Name".

7.5 Timer Reservation

Use this function to make a timer recording on a connected VCR or switch ON /OFF this receiver at preset times. You can book up to 10 timer events.

www.imc-multimedia.com

Press the TIMER button on the remote control "Please set clock time first". The message "Please set user time first" appears, followed by the "User Time Setting" screen. Set user time according to the current time. If the user time is already set, this step will be skipped. When the "Recording List" screen appears select a blank position and then press OK. The screen "Recording Setting" appears. To record an event, enter information such as, channel, start time, end time, event type (Once, Daily, Weekly), etc. When the settings are completed, select "Recording" and then press the OK button. You can check the timer recording settings from the Recording List.

Note: A message appears one minute before the recording start time, asking whether or not to proceed with the recording. To proceed with OK or exit with CANCEL.

7.6 Parental Lock

This allows you to lock particular channels or the receiver itself. For example, you can prevent your children from accessing adult programs using this function.

Select "Parental Lock Manager" from the Main Menu. When the "Enter Password" message appears, enter the password. The factory default user password is '0000' Select "Channel Lock" when you wish to lock specific channels only. (if someone switches to a locked channel, the password screen will appear.) Select "Access Lock" when you wish to lock the receiver when it is powered on. The password will be required before starting up. Select " Menu LocK" When you wish to lock the Menu when you don`t want to change in initial menu.

7.7 Change Password

The factory default user password is '0000'. For improved security we recommend to create an individual password, if needed.

Select "Parental Lock Manager" from the Main Menu. Select "Change Password" Follow the instructions on the screen.

If you have lost your individual password you will need a master password which will unlock your system again. Please contact your dealer or your nearest service station.

www.imc-multimedia.com

8. Menu Structure (Main Menu)

Main Menu

1. General Settings

2. Favorite List Manager

3. Channel Manager

4. Parental Lock Manager

5. Antenna Positioner

6. System Information

1. General Settings

1. Time Zone

2. Summer Time

3. TV Aspect Ratio

4. TV Signal

5. Menu Language

6. Main Audio Language

7. DiSEqC

8. Channel search

9. Sleep time

2. Favorite List Manager

1. Edit List Name

2. Add / Remove Channels

3. Edit Channel Name

4. Rearrange Channels

5. Remove Channels of Total List

3. Channel Manager

1. Auto Search

2. Manual Search

3. Transponder Editor

4. Data Transfer

5. Reinstallation

6. Delete all Channels

7. SatCoDX

4. Parental Lock Manager

1. Channel Lock

2. Access Lock

3. Menu Lock

4. Change Password

www.imc-multimedia.com

5. Antenna Positioner

1. Set-up Limit

2. Select Satellite

3. Nudge East / West

4. Store Satellite

5. Recalculate Position

1.1 Move East/West

1.2 Set East limit

1.3 Set West limit

1.4 Disable Limit

1.5 Go to Reference

6. System Information

Software Update

9. Advanced Operation

In this section some settings and operations are described that require certain expertise and basic knowledge about satellite reception and digital TV for being carried out without fail. For most TV viewers there should be no need to use, modify or adjust the items as described below.

In case of doubt please ask your dealer for support.

9.1 LNB Settings

This receiver has been factory-preset to the requirements of the most commonly used LNB types. You can check or modify the actual settings in the menu "Installation", sub menu "Auto Search" or "Manual Search". In case you wish to edit the parameters using the "Auto Search" sub menu, you need to press the GREEN button first. These are the preset items:

LNB Local Freq. Universal DiSEqC OFF 22 kHz AUTO 0 / 12 V Control 0 V

These settings may need modifications if you use a specific LNB or a satellite antenna system that has been installed with DiSEqC equipment (such as selector switches and / or motor antenna systems). Please follow the instructions that come with this equipment or ask your dealer.

9.2 DiSEqC Setting (General setting)

There is a DiSEqC option in the General setting menu. Please be sure to have selected the "DiSEqC 1.0" option as long as you don't employ equipment according to "DiSEqC 1.2" or "USALS" standards. Changes can be made using the buttons.

9.3 DiSEqC 1.0

In principle, there are two kinds of external DiSEqC switches on the market. One is for connection of two LNBs, the other one is for connection of up to four LNBs. In the "Auto Search" sub menu you can select the DiSEqC LNB input 1 / 2 / 3 or 4 for each LNB connected to the corresponding switch port of the DiSEqC switch.

For details please follow the instructions that come with you DiSEqC equipment.

www.imc-multimedia.com

9.4 Antenna Positioner / DiSEqC 1.2

The "Antenna Positioner" function of this receiver enables you to use a motorized antenna to view multiple satellites. Most motor antennas can be controlled by DiSEqC 1.2 technology, some of them also can be used for USALS. This convenient function locates the desired satellite if the latitude / longitude of the receiving place and satellite longitude are known.

For setting up such a system it is needed to set the DiSEqC menu item in the "General Settings" menu accordingly:

Select DiSEqC 1.2 or select USALS

according to your needs. Then please proceed to the "Antenna Positioner" sub menu in the "Main Menu".

To position the antenna using the DiSEqC 1.2 method, you will need to set the movement limits first. The reason for this is to reduce the danger of the antenna coming into contact with any obstructing object during the antenna positioning operation. When the movement limits are set, the antenna only moves within the limits specified.

Select "Set-up Limit" and then press the OK button. Select "Move East/West". Use the button to move the antenna to the East Limit position. Select "Set East Limit" and then press the OK button to save the East Limit you have set previously. Select "Move East/West" again. Use the button to move the antenna to the West Limit position. Select "Set West Limit" and then press the OK button to save the West Limit you have set previously.

Notes:

To disable the movement limits, select "Disable Limits" and then press the OK button. To position the antenna at the center, select "Go to Reference" and then press the OK button. Once the limits are set, locate the reference satellite. From the "Antenna Positioner" screen, select "Select Satellite" and then use the buttons to select the satellite. Go to "Select Transponder" and select the TP with the strongest signal. Select "Nudge East/West" and then use the buttons to move the antenna. Find the position where the Signal is strongest.

When doing this, if the position of the antenna is well away from the target satellite, use "Move East/West" in "Set-up Limit" to move the antenna first.

Alternatively, select "Nudge East/West" and then use the buttons to move the antenna. Each time you press either button, the antenna will automatically find the satellite.

Once the satellite is located, select "Store Satellite" and then press the OK button. The position of the satellite is stored.

Notes: If you select the stored satellite, the antenna moves in the direction of the satellite's position.

After locating a satellite, perform "Recalculation". This enables you to locate another satellite automatically by using the currently selected satellite as a reference point. However, this only provides an approximate position, so you will need to fine-tune the search.

Select "Recalculate Position" and then press the OK button. When the message asking you to confirm your selection appears, press the OK button.

Notes:

Satellite Positions are stored in the "Antenna Positioner". Therefore, you will need to manually set the position of satellites that the "Antenna Positioner" does not currently support.

www.imc-multimedia.com

9.5 USALS

This convenient function locates the desired satellite by USALS if latitude/longitude of the receiving place and satellite longitude are known.

Move to USALS mode by using the buttons at the DiSEqC item in the "General Settings" menu. Move to "Auto Search" or "Manual Search" to search the desired channel in USALS mode. Click the DiSEqC item in the Auto Search Menu to open the USALS Setting Popup Menu. Enter the user location latitude and longitude. Use numeric keys to enter values. Use buttons to convert East and West. Enter the latitude and longitude of the desired satellite. Use numeric keys to enter values. Use buttons to convert East and West. Click Store to save the input information. The antenna will direct itself towards the computed USALS result.

If it is physically impossible to direct the satellite, an error will be displayed. Press the "Back" key and enter new information if this happens.

Use the Signal Strength Bar to check if a satellite signal is received from the new antenna direction.

Use Nudge East/West or Go to Reference to help the antenna work.

9.6 Auto Search Function

Auto Search is the one used most frequently used methods of channel search. It is intended to have the receiver automatically search all the channels from the satellite you selected.

Select "Auto Search" and then press the OK button. Select the satellite using the OK button. If you want to change the Satellite Information, press the button on the remote control. Set the LNB information and DiSEqC information for the satellite. You can use the existing setting. To change the setting, use the buttons. Set DiSEqC port to OFF (or to a port you want to use, if any) Start searching for TV and radio channels using the above settings. Press the OK button. TV and radio broadcast channels will be searched. The names of the channels will be listed. Press the EXIT button to return to viewing mode and check whether the reception of the selected channel is good.

Note on Network Search:

In this search mode, the receiver first collects the network information first from the TP you selected. Then an Auto Search takes place to research all the channels in that network. The number of searched channels may vary, depending on the TPs present in that network. Select whether to use the network information of the TP stream specified in "Select Transponder". I.e, download the TP information of the satellite you want to find from a particular TP and then use this to Auto Search the channels in the TP group. The number of channels searched may vary depending on the TP information transmitted. Select Network Search and then use the buttons to set it.

www.imc-multimedia.com

9.7 Manual Search Function

Use this channel search by entering the TP information manually to the receiver. This channel search is often used to search for a particular channel or those channels that "Auto Search" has missed, but it requires comparatively more expertise.

Select "Manual Search" and then press the OK button. Select the satellite you want to track. Set the LNB information and DiSEqC information for the satellite. You can use the existing setting. To change the setting, use the buttons. Set the LNB polarization of the TP to "Horizontal" or "Vertical". After the settings are completed, select "Next" and then press the OK button. Set the Down Frequency of the TP. Set the Symbol Rate of the TP. Select the type of channels to search: FTA, Scrambled, ALL or Network. Press the OK button to start searching using the above settings.

Another search method is "Advanced Search". Use this channel search to search for a particular channel or channels ones that you couldn't find using "Manual Search". Enter the PID of the channel you want to search.

Set the channel's Video PID. Set the channel's Audio PID. Set the channel's PCR PID. Press the OK button at "Start Search" The names of the channels will be listed. Press the EXIT button to return to viewing mode and check that the reception of the selected channel is good.

9.8 Transponder Editor

The "Transponder Editor" allows you to change, add, and delete satellite information.

Go to the "Main Menu", select "Channel Manager", select "Transponder Editor", and then press the OK button.

Add a Satellite

Use the buttons to move to the last field on the list. Press the OK button. The screen will change to allow you to enter the name of the satellite you are adding. Use the buttons to enter letters. Use the buttons to change the cursor position. When you have finished entering the satellite name, press OK. Press the OK button to enter the added satellite's TP information of the added satellite. When the TP information input field appears in the right panel, press the OK button.

Enter the TP information, such as Frequency, Polarization (H / V), Symbol Rate, etc., and then press the OK button. (Use the Numeric buttons to enter Frequency and Symbol Rate information, and use the buttons to enter H / V information). To cancel the entries you have made, press the BACK button or the EXIT button.

Delete a Satellite

Use this to delete the selected satellite. However, you won't be able to delete any of the satellites, which were set as factory defaults.

Use the CH UP and CH DOWN buttons to select the satellite you want to delete. Press the button. A message appears, asking for your confirmation. If you want to delete, press the OK button. Otherwise, press the "Back" button or the EXIT button.

www.imc-multimedia.com

Modify Satellite TP Information

To modify the TP information, move to the satellite you want and then press the OK button. The satellite TP information appears on the right side of the screen. Select the TP information you want to modify and then press the OK button. Modify the TP information, such as Frequency, Polarization, Symbol Rate, etc., and then press the OK button. (Use the Numeric buttons to enter Frequency and Symbol Rate information, and use the buttons to enter H / V information). After the changes are made, press the OK button to update the TP information. To cancel the TP information modification process, press the BACK button.

Add Satellite TP Information

Move to the bottom of the screen where the satellite TP information is displayed and then press the OK button. Enter the TP information you want to add, such as Frequency, Polarization (H / V), Symbol Rate, etc. (Use the Numeric buttons to enter Frequency and Symbol Rate information, and use the buttons to enter H / V information). Press the OK button to register the TP information. To cancel the TP information addition process, press the BACK button.

Remove Satellite TP Information

Move to the TP information you want to delete. Press the LEFT button. A message asking for your confirmation asking for your confirmation appears. If you want to delete, press the OK button. Otherwise, press the BACK button or the EXIT button.

9.9 Data Transfer

This is intended to transfer the channel information on one receiver to another receiver of the same model / version. You can also transfer channel information from your PC to a receiver.

Receiver to Receiver (Set to Set)

Use a RS232C cable (cross type, "0-modem") to connect both receivers. Go the Main Menu, select "Channel Manager" and then select menu option "Channel Data Transfer". Select "3. MASTER (Set to Set)" for the receiver that will send the channel data. Select "4. SLAVE (Set to Set)" for the receiver that will receive the channel data. Press the OK button on both receivers to start the transfer. "Sending" appears on the sending receiver and "Receiving" appears on the receiving receiver. The transfer progress bar shows the progress of the channel data transmission. When the transfer is completed, "Complete" appears. You can check that the channel data on the Slave and Master receivers are the same.

PC to Receiver (PC - Set)

You will need a suitable software to be able to transfer the channel information from a receiver to your PC and vice versa. This software will be provided upon request. Please visit IMC GmbH website :

Use a RS-232C cable (cross type) to connect the Receiver to your PC. In your PC programme set your PC as "3. MASTER (Set to Set)". "3. MASTER" signifies the device that is transmitting the channel information. On the receiver go the Main Menu, select "Channel Manager" and then select menu option "Channel Data Transfer". Set your receiver as "4. SLAVE (Set to Set)" Follow the instructions on the PC program to complete the rest of this process.

www.imc-multimedia.com

Cable Pin Configuration

(1) o --------- o (4) (2) o --------- o (3) (3) o --------- o (2) (4) o --------- o (1) (5) o --------- o (5)

www.imc-multimedia.com

9.10 Delete all Channels

This function will delete all channel data from the receiver.All other individual settings will be kept.

Go to the Main Menu, select "Channel Manager", select "Delete All Channels". Enter password upon request A warning message appears. Press "EXIT" to cancel or OK to confirm. The "Welcome" screen appears. Make your language selection and press OK. Follow the instructions on the screen: either load the pre-programmed channel data or start your individual channel search process.

9.11 Factory Preset

This function will delete all channel data and all individual settings from the receiver. The preprogrammed channel data will be loaded again, and all settings will be reset to their default values.

Go to the Main Menu and select "Channel Manager", select "Reinstallation". Enter password upon request. A warning message appears. Press "EXIT" to cancel or OK to confirm. The "Welcome" screen appears. Make your language selection and press OK. Follow the instructions on the screen: either load pre-programmed channel data or start your individual channel search process.

9.12 Software Update

If required, the latest development of the receiver operating software can be loaded to this unit by software update. There are two kinds of software update procedures: Software update through satellite (ASTRA 19 EAST). This method is also known as "OTA" ("On The Air"). Also, there is a method of Software update through PC, using the RS-232 data interface on the rear side of this unit.

Software update through Satellite

Go to the Main Menu and select "System Information". Use this to check the software version or release date of the current software before upgrading. System information screen offers date, software version, and firmware.

The software version is updated by downloading the new software via the satellite. Prerequisite for this is that a more up-to-date version is available.

Press OK and enter password. The Software Update menu appears. All transponder receiving data are preset by default. All LNB / DiSEqC data are also preset, but can be changed, if necessary. Select "AirDownLoad Start" and press OK. A message is displayed saying

"Software Update in Progress !"

The receiver first checks whether a more up-to-date software version is available. If not, "No Satellite! Please try again later on" is displayed.

After successfully downloading a new software version "Software update completed!!!" is displayed and the receiver automatically restarts.

www.imc-multimedia.com

Software update through PC

For carrying out this method you need to have the latest software file as well as a special "loader" software for your PC.

It will be available by download from IMC GmbH website : Please check availability.

www.imc-multimedia.com

10. Trouble Shooting

Digital communications involve the simultaneous transfer and processing of large amounts of data. Changing channels may take longer in comparison to analogue devices. Also, digital TV receivers are "close relatives" to personal computers, and their lifestyle is somehow similar. That means that it may also happen to a digital receiver that it "hangs up" like a PC without prior warning and without a visible reason. If this should happen please disconnect the unit from the wall outlet. After switching the receiver on again all function will be restored.

NO Problem Solution

No Video

No Audio

Receiver fails

to boot Channel search

fails

Screen continuously

shows "No Signal"

Video freezes

Remote control

does not work Pre-programmed

channel data do

not load No OSD menu

visible Data download

through serial

port does not work

- Channel data have changed.

- Execute Factory Preset or Manual / Auto Channel Search

- Check the volume control and MUTE function

- Check Audio Language, Press Audio key and try to change the language

- Check Main Audio language in "General Settings" menu.

- Re-apply AC power

- Contact A / S Center if this problem occurs continuously.

- Check DiSEqC setting or LNB cable connection

- Check DiSEqC Setting or LNB cable connection

- Adjust DiSEqC setting and try Manual Search of that channel

- Weak antenna signal

- Check antenna position and weather condition

- Aim the receiver front panel correctly. Get closer (below 7 meters)

- Check if the battery of Remote Control is still good.

- Execute the Factory Preset re-installation process

- Check if Manual / Auto Search performs

- Check SCART connector for safe connection to your receiver and to the TV

- Check PC232 port or data cable for problems

- Correct PC software settings?

www.imc-multimedia.com

11. Technical Specifications

Tuner

IF Input Frequency 950 ~ 2,150 MHz IF Loop through output 950 ~ 2,150 MHz IF Input Impedance 75 ohm Antenna Input Signal Level -65dbm ~ -25dbm LNB Polarization Switching Voltage 13/18 VDC, Max 400mA, short circuit protected Band Switching 22 kHz tone, DiSEqC

1.2, USALS I/Q Output Unbalanced Output, Controlled by AGC Input Demodulator QPSK Symbol Rate 1 ~ 45 Msps FEC Viterbi Decoding Rates 1/2, 2/3, 3/4, 5/6, 7/8 Reed Solomon Decoding : FEC 204,188, t=8

Data Service Port

Connector 9 Pin D-sub Female Type Protocol RS-232 (asynchronous) Data Rate 115,200 bps (max.)

Rear Panel

IF Input F-type, female IF Loop-Through Output F-type, female AUDIO (left, right) Cinch (RCA) VIDEO Cinch (RCA) Digital Out (SPDIF) Cinch (RCA) TV SCART (21 pole) RS-232 Serial Port 9 Pin D-sub Female Type

Remote IR Sensor Mini jack Power Input DC Jack (10V ~26V)

Transport Demultiplexer

De-multiplex According to ISO / IEC 13818-1 PID Handling Capability 32 PID SI Filtering According to DVB-SI spec (ETS 300 468)

Video Decoding Parameters

Video Decoding ISO / IEC 13818-2 MP@ML Aspect Ratio 4:3, 16:9 Resolution Max. 720 x 576 dots

Audio Decoding Parameters

Audio Decoding ISO / IEC 13818-3 Layer I & II Operating Mode Mono, Stereo,AC3 Sampling Frequency 32, 44.1, 48 kHz

Base band Video/Audio Output

Video Output Impedance 75 ohm Video Output Level 1Vp_p Audio Output Impedance 600 ohm (unbalanced) Audio Output Level 3.0 Vp_p (with volume control) Digital Audio Output Level 0.5 Vp-p (across 75 ohm)

Remote Control Unit

Type IR (Carrier Freq. 38 kHz) Battery 2 x 1.5 V (AAA size) 33 keys Power, Mute, 0~9, Page-up, Page-down, Exit, Menu CH-UP, CH-DN, Left, Right, OK, Info, EPG, Vol-UP, Vol-DN, TV / Radio, Last, Freeze, Audio,timer TTX,back,subtitle

General Data

Power Supply AC Adaptor (230V AC / 12V DC)

(12 / 24V DC) Power Consumption Max 20 Watt Dimension (W X D X H) 235 X 170 X 38mm Weight 1.0 Kg

Microprocessor and Main Memories

Microprocessor Type ST20 -C2 (STI 5518) Flash ROM (for program memory) 1 MB (16-bit) SDRAM (for decoding) 4 MB (16-bit)

Car Cigarette Power

www.imc-multimedia.com

Camos CSA-130P, CSA-140P Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
