Versie 02/2004
Bestnr. 37 93 79
CAMOS
Kleurenmonitor
CM-840D / CM-1040D
Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische
gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige
andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.
Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische
eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.
© Copyright 2005 by CONRAD ELECTRONIC BENELUX B.V.
Windmolenweg 42, 7548 BM Boekelo
Internet
: www.conrad.nl of www.conrad.be
2
Belangrijk! Beslist lezen!
Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikneming en het gebruik.
Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het
niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades,
die hieruit ontstaan zijn wij niet aansprakelijk.
Bewaar deze gebruiksaanwijzing zorgvuldig!
Inhoudsopgave
pagina
1. Introductie 2
2. Veiligheidsmaatregelen 3
3. Uitrustingskenmerken 3
4. Monitor 4
5. Afstandsbediening 5
6. Functies 6
7. Inbouw 11
8. Aansluiting 12
9. Plaatsen van de batterij in de afstandsbediening 13
10. Schoonmaken en onderhoud 14
11. Technische gegevens 16
1. Introductie
Geachte klant,
Hartelijk dank voor de aankoop van dit product.
Lees eerst deze gebruiksaanwijzing volledig en zorgvuldig door voordat u de kleurenmonitor in gebruik neemt.
U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het
gebruik.
Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.
3
2. Veiligheidsmaatregelen
•• Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat in gebruik
neemt.
•• Sluit de kabel precies volgens de aanwijzing aan.
•• Gebruik het apparaat enkel bij temperaturen tussen -10°C tot +50 °C.
•• Wanneer het apparaat nog koud is, verschijnt het beeld eerst donker, dit veran-
dert na een paar minuten.
•• Vloeistoffen en andere voorwerpen kunnen het apparaat beschadigen wanneer
deze in het apparaat terechtkomen.
•• Maak het apparaat niet open. U kunt blootgesteld worden aan hoogspanning (tot
2000 Volt) of aan andere gevaren.
•• Gebruik het apparaat niet over een langere periode indien de motor van het
voertuig uit staat. Daardoor kan de accu leeglopen.
3. Uitrustingskenmerken
- Hoge resolutie, minimaal reflecterend TFT LC-display (800x600 pixel) met
hoge contrastverhouding en helderheid
- IR afstandsbediening wordt meegeleverd
- Elektrische controle voor alle functies
- Comfortabele beeldschermmenu (On Screen Display / OSD) met aanduiding
van alle functies op het scherm.
- OSD-taal kiesbaar uit 7 talen (Duits, Engels, Frans, Spaans, Italiaans, Japans,
Koreaans)
- Automatische videosysteemherkenning (PAL/NTSC/AUTO)
- Automatische aanpassing van het beeldscherm bij aansluiting op PC (RGB)
- Aansluiting voor PC (RGB), AV (video) en S--video
- Ingebouwde luidspreker
- IR-afstandsbediening (Remote out) IR-signaal wordt doorgeschakeld
- Geluidsonderdrukking via afstandsbediening
- STAND BY-functie
- Laag stroomverbruik
4
4. Monitor
1. MODE
Keuzetoets voor AV (video), S-video en PC (RGB)
2. Menu
Hoofdmenu-toets
3. DOWN
Toets voor het verlagen van de geluidssterkte of voor het kiezen (omlaag) van
een submenu in het PICTURE (beeld)- / SETUP- of AUDIO- menu
4. UP
Toets voor het verhogen van de geluidssterkte of voor het kiezen (omhoog)
van een submenu in het PICTURE (beeld)- / SETUP- of AUDIO- menu
5. POWER
Druk op de Power-toets, om het apparaat in- of uit te schakelen
6. Sensor voor de afstandsbediening
5
5. Afstandsbediening
1. POWER:
druk op de Power-toets, om het apparaat in- of uit te schakelen
2. MODE:
keuzetoets voor AV (video), S-video en PC (RGB)
3. MUTE:
geluid stomschakeling
4. VR:
toetsen voor snel instellen van de geluidssterkte of voor de instelling van een menupunt (b.v. scherpte)
5. AUTO PIC:
selectie van 4 verschillende beeldinstellingen USER, DYNAMIC,
NORMAL, MILD)
6. RECALL:
weergave van de monitorstatus (ingang, TV-systeem, geluidssterkte)
7. PRO
: Toetsen voor de snelle instelling van helderheid en
contrast .(instelling uitvoeren met de toetsen
) of voor het
kiezen van een menu
8. MENU: hoofdmenu-toets
6
6. Functies
- De toetsen op de afstandsbediening worden in haakjes () aangegeven -
1. POWER (POWER)
Druk op de Power-toets, om het apparaat in of uit te schakelen
2. MODE (MODE)
Keuzetoets voor AV (video), S-video en PC (RGB)
3. Menu (Menu)
Door het indrukken van deze toets komt u in het hoofdmenu.
Het selecteren van de submenu's (beeld- / setup- en audiomenu)
gebeurt
a) op de monitor: met de MODE -toets
b) op de afstandsbediening: met de (▼ ▲) - toetsen.
In de afzonderlijke submenu's komt u met de toets
a) op de monitor: de DOWN of UP - toets
b) op de afstandsbediening: de (MODE) - toets.
Het selecteren van de functies in de submenu's gebeurt
a) op de monitor: de MODE -toets herhaaldelijk indrukken tot aan de ge-
wenste functie
b) op de afstandsbediening: de (▼ ▲) - toetsen herhaaldelijk indrukken tot
aan de gewenste functie.
De instelling van de functies in de submenu's gebeurt
a) op de monitor: met de DOWN of UP -toets
b) op de afstandsbediening: met de (
) - toetsen.
Het hoofdmenu wordt verlaten door twee keer op de Menu (Menu) - toets te
drukken.
7

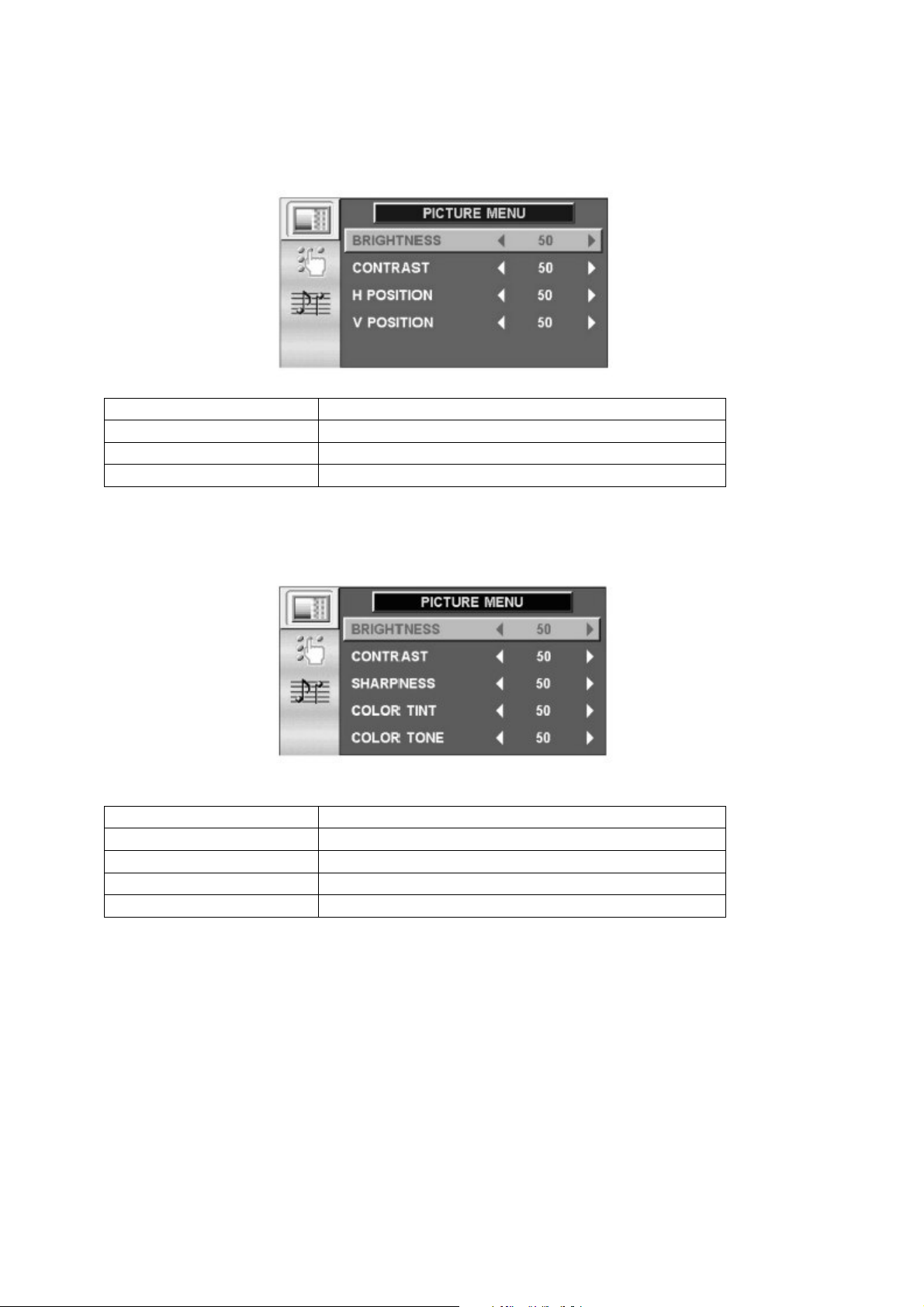

3.1 PICTURE (beeld) - menu
a) Bij aansluiting van een computer (PC/RGB):
BRIGHTNESS Instelling helderheid
CONTRAST Instelling contrast
H POSITION Horizontale beeldpositie
V POSITION Verticale beeldpositie
b) Bij aansluiting van een videobron (AV / S-video):
BRIGHTNESS Instelling helderheid
CONTRAST Instelling contrast
SHARPNESS Beeldscherpte
COLOR TINT Kleurcontrast
COLOR TONE Kleurtoon
8

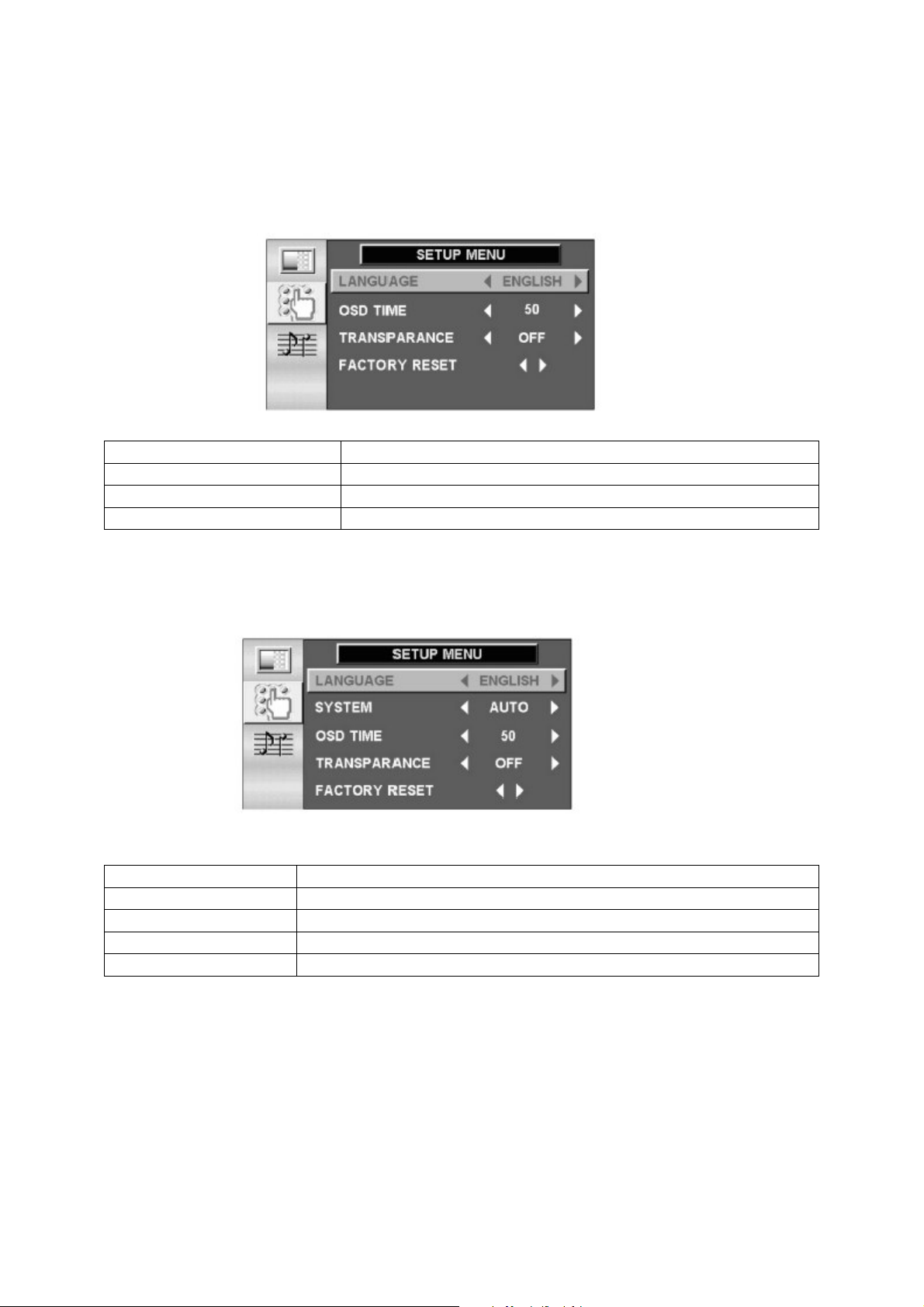

3.2 SETUP- menu
a) Bij aansluiting van een computer (PC/RGB):
LANGUAGE OSD (menu) - taal
OSD TIME Tijd (seconden), tot het OSD - menu uitgaat
TRANSPARENCE Instelling van de OSD - achtergrondtransparantie
FACTORY RESET Terugzetten op fabrieksinstelling
b) Bij aansluiting van een videobron (AV / S-video):
LANGUAGE Instelling van de menutaal
SYSTEM Videosysteem PAL / NTSC / AUTO (in Duitsland: PAL)
OSD TIME Tijd (seconden), tot het OSD - menu uitgaat
TRANSPARANCE Instelling van de OSD - achtergrondtransparantie
FACTORY RESET Terugzetten op fabrieksinstelling
9

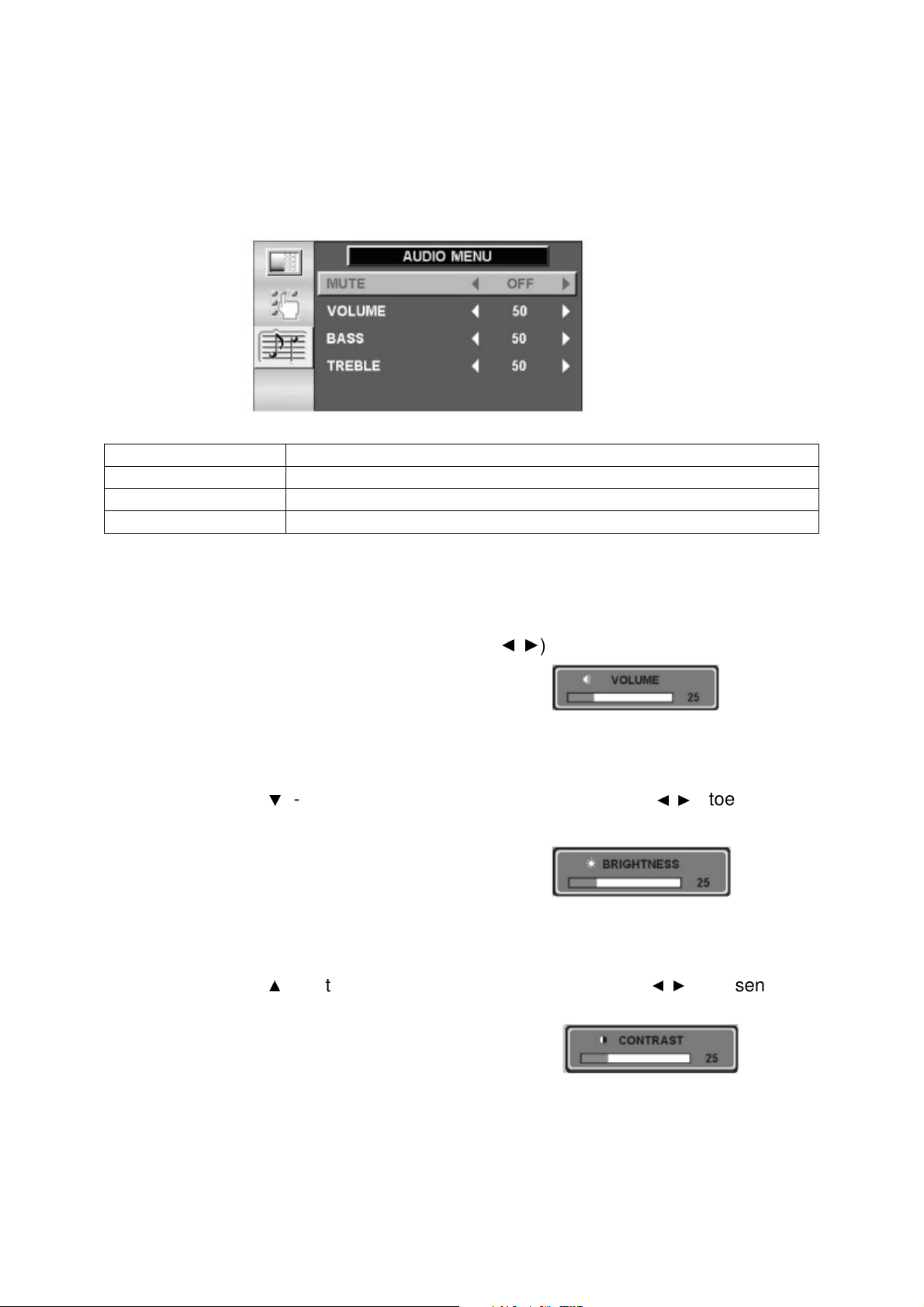

3.3 AUDIO - menu
a) Bij aansluiting van een computer (PC/RGB) of een videobron (AV / S-
video):
MUTE Geluid afzetten
VOLUME Geluidssterkte
BASS Bas
TREBLE Hoge tonen
4. Snelle geluidsinstelling
a) op de monitor: druk op de UP of DOWN - toets
b) op de afstandsbediening: druk op de (
) - toetsen
5. Snelle instelling helderheid (enkel via afstandsbediening)
Druk op de () - toets en stel de gewenste waarde met de (
) -toetsen in.
6. Snelle instelling contrast (enkel via afstandsbediening)
Druk op de () -toets en stel de gewenste waarde met de (
) -toetsen in.
10
7. Snel MUTE activeren (enkel via afstandsbediening)
Druk op de MUTE -toets. Het geluid verstomt.
Opnieuw op deze toets drukken om het geluid weer aan te zetten.

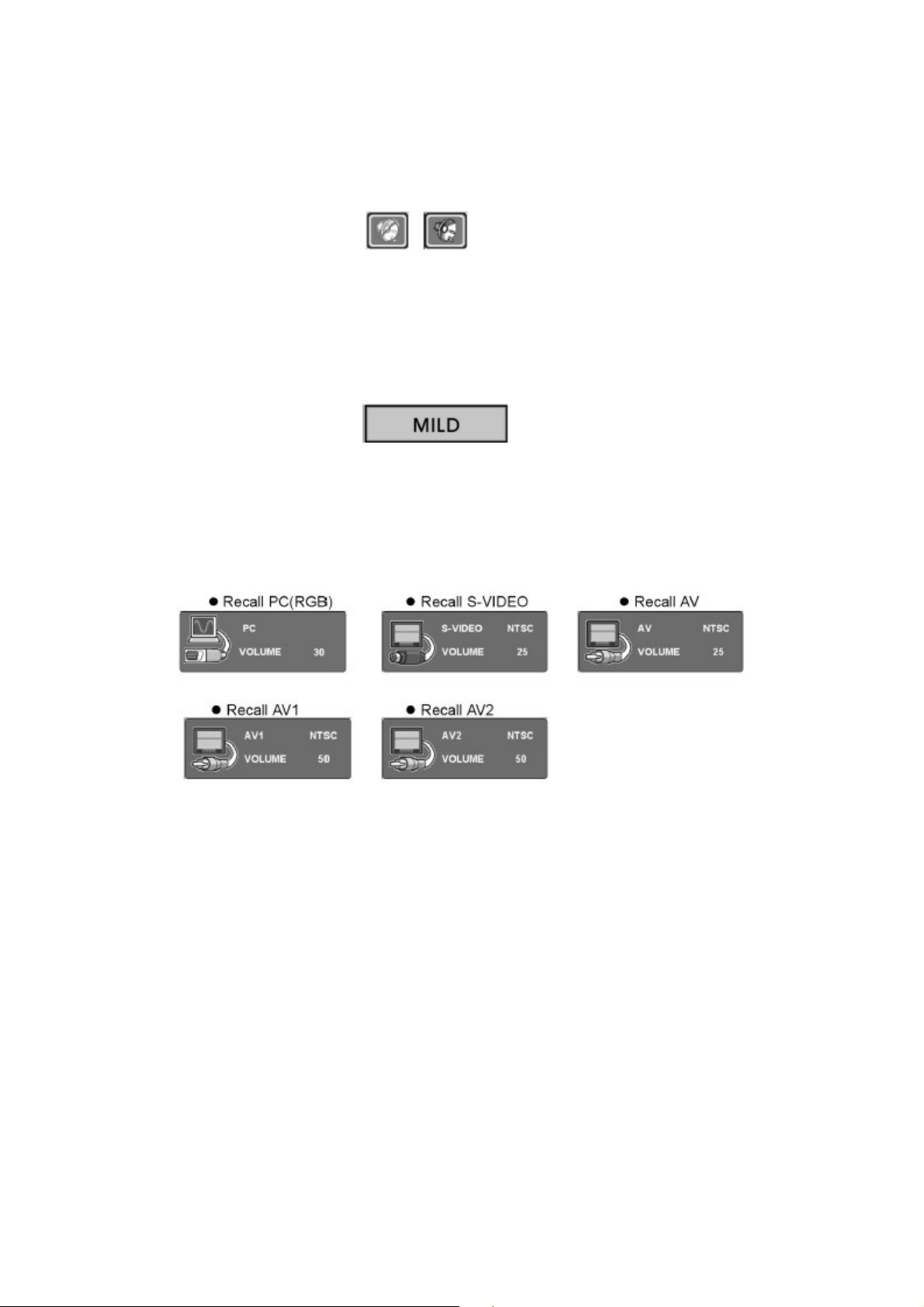

8. Beeld- snelle instelling AUTO PIC (enkel via afstandsbediening):
Selectie van 4 verschillende beeldinstellingen
(USER, DYNAMIC, NORMAL, MILD)
9. Weergave van de monitorstatus RECALL (enkel via afstandsbediening:
Druk op de RECALL -toets. De actuele status wordt getoond.
11

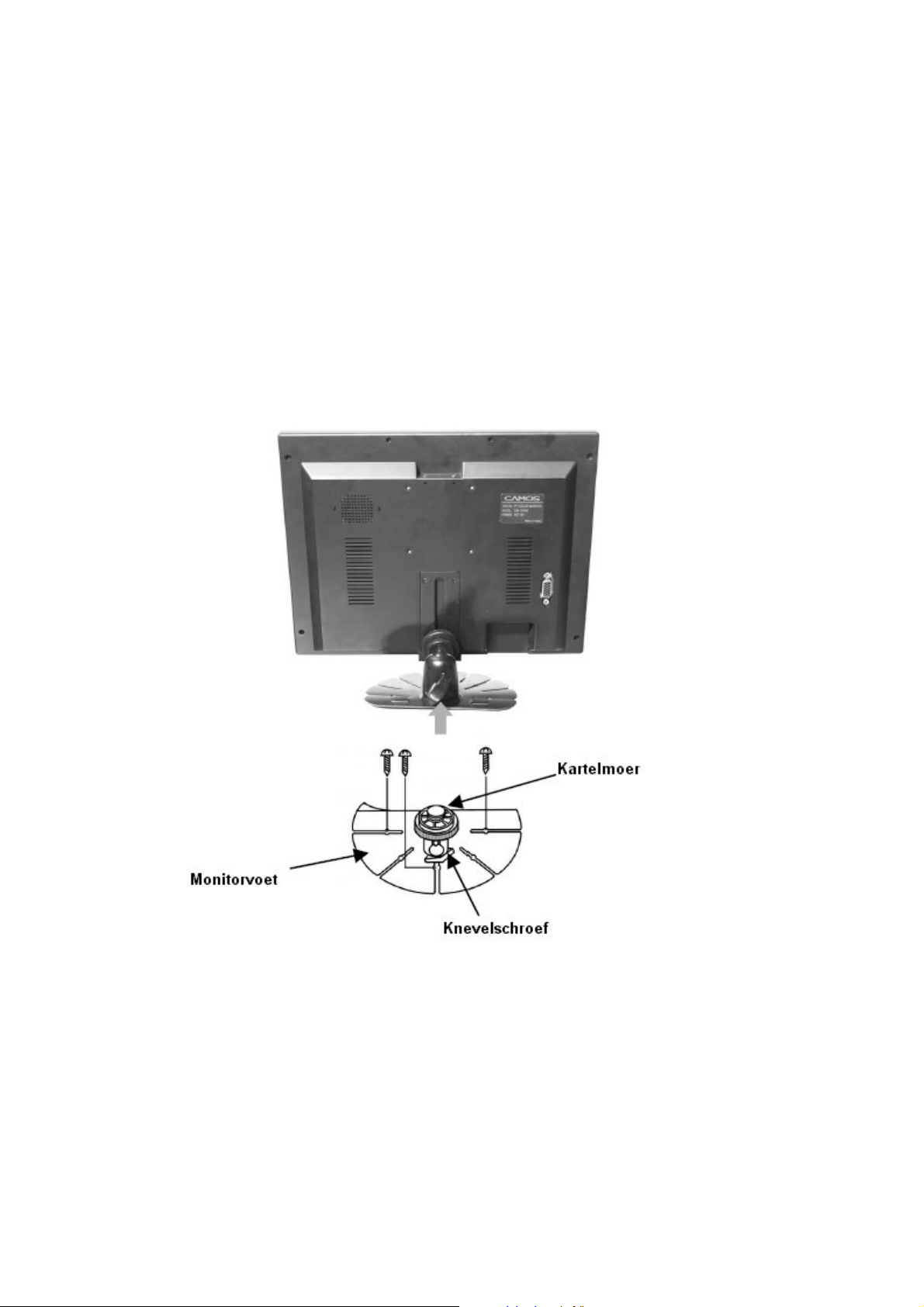

7. Inbouw
a) Voordat u de monitor gaat inbouwen maakt u het gekozen vlak eerst grondig
schoon. Deze moet stof- en vetvrij zijn.
b) Bevestig de monitorvoet op de gewenste standplaats, u kunt deze vastplakken
(aan de onderkant bevindt zich een stuk plakfolie - verwijder eerst de beschermfolie!) en / of u kunt deze met de meegeleverde schroeven vastmaken.
c) Schuif de monitor vanaf de bovenkant op de houder van de monitorvoet en
maak deze vast met de kartelmoer. Positioneer de monitor voor optimale zicht
op de monitor door de knevelschroef los te maken en op de juiste positie weer
vast aan te trekken.
12

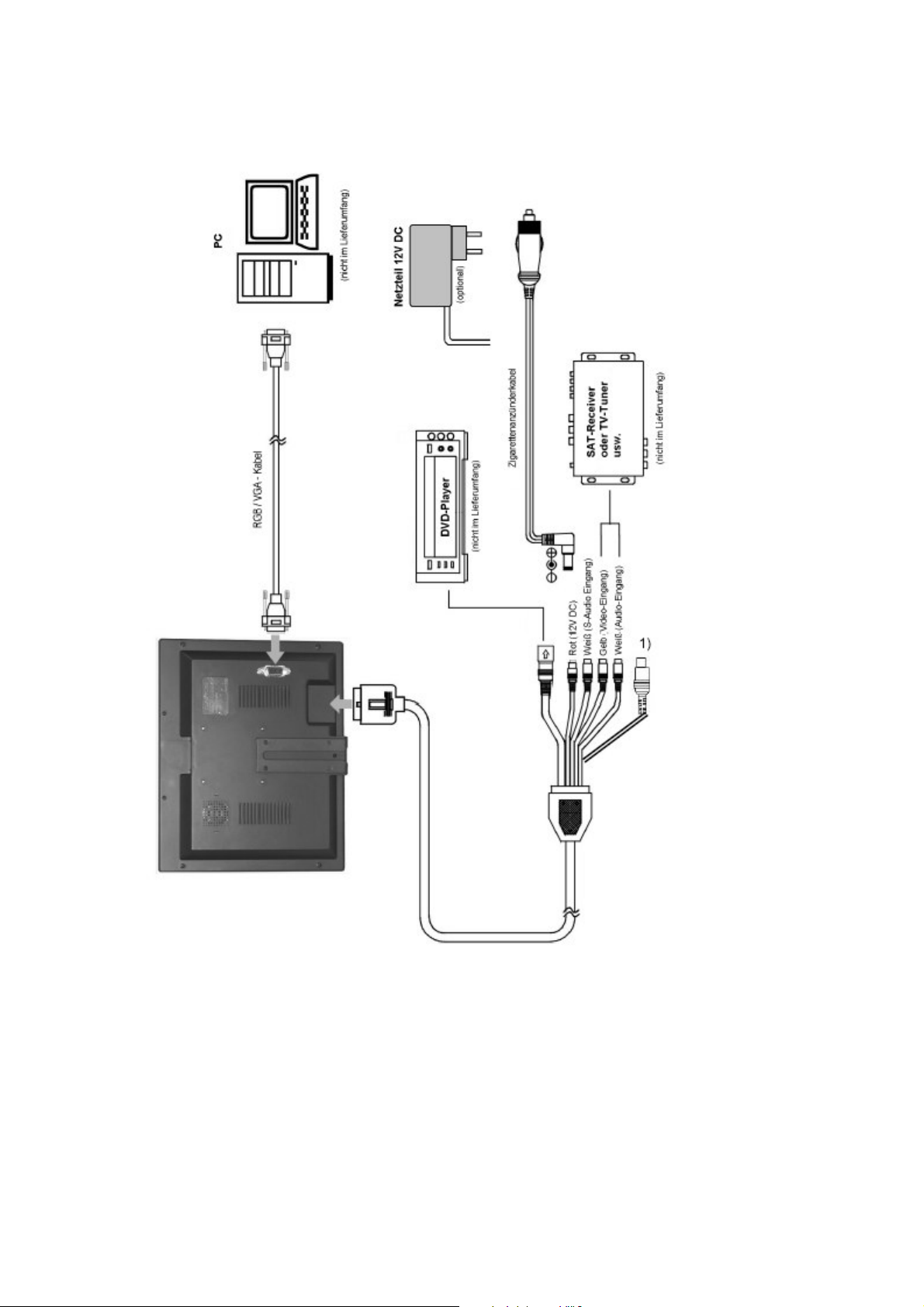

8. Aansluiting
1) Remote Out: als deze aansluiting door een 3,5 mm stereo jackplugkabel met de
afstandsbedieningingang van een ander CAMOS-apparaat (b.v. SVR-200) verbonden wordt, dan kan de monitor alsook het andere apparaat via de afstandsbedieningsensor van het andere apparaat bediend worden.
13

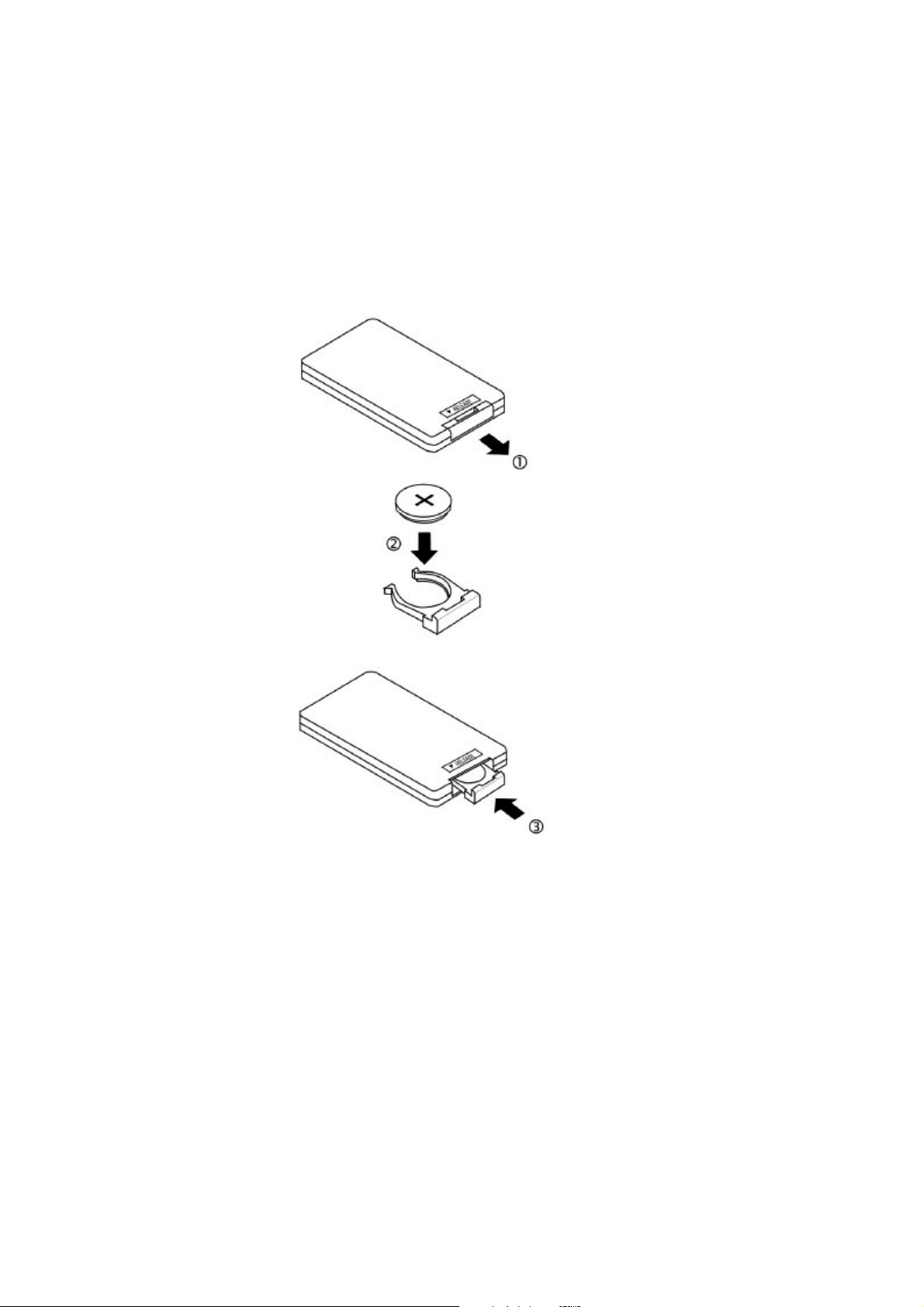

9. De batterij in de afstandsbediening plaatsen
1. Trek het batterijvak uit de afstandsbediening.
2. Plaats de batterij (CR2025) in het vak. De pluspool moet naar boven wijzen.
3. Schuif het batterijvak weer terug op zijn plaats.
14
10. Onderhoud en verzorging
Schoonmaken
- Koppel het apparaat af van de stroomverzorging of schakel het apparaat uit,
voordat u deze schoonmaakt.
- Maak het apparaat met een droge stofdoek schoon.
Gebruik alleen een zacht schoonmaakmiddel. Gebruik nooit agressieve reinigingsmiddelen (b.v. benzine) voor het schoonmaken omdat deze het apparaat
onherroepelijk beschadigen.
Indringen van voorwerpen of vloeistoffen
- Duw nooit voorwerpen in het apparaat. U kunt stroomgeleidende onderdelen
aanraken en een elektrische schok krijgen. Het apparaat kan een kortsluiting
krijgen of in brand geraken. Giet nooit vloeistoffen over het apparaat.
Onderhoud / service
- Voer nooit zelf onderhoudswerkzaamheden uit. Maak de behuizing nooit open
en verwijder deze niet. U kunt een elektrische schok krijgen of letsel oplopen.
Laat servicewerkzaamheden over aan deskundigen.
Let op levensgevaar!
• In onderdelen van deze monitor worden levensgevaarlijke spanningen (
tot 2000
Volt
) geproduceerd.
• Zorg beslist er voor, dat de monitor niet in kinderhanden komt.
• Ook na het afkoppelen van de stroomvoorziening kunnen condensatoren nog
geladen zijn en een levensgevaarlijke elektrische schok veroorzaken.
• Vermijdt beslist dat geleidende voorwerpen of vochtigheid met de monitor in
contact kunnen komen.
• Gebruik de monitor niet onder ongunstige omgevingscondities, waarbij b.v.
brandbare gassen, dampen of stoffen aanwezig zijn.
• Vermijdt het contact met sterke magneetvelden, zoals deze in de nabijheid van
motoren en luidsprekers aanwezig zijn.
• In industriële omgevingen dienen de ARBO-voorschriften ter voorkoming van on-
gevallen voor elektrische installaties en bedrijfsmiddelen aangehouden worden.
• Als er storingen optreden moet het apparaat direct van de stroomverzorging af-
gekoppeld worden en mag pas na een reparatie resp. na een controle opnieuw
gebruikt worden.
•
Het niet in acht nemen van deze aanwijzingen kunnen lichamelijke letsel of het
vernielen van de monitor tot gevolg hebben.
15
Aanwijzing:
Dit apparaat werd volgens de geldende richtlijnen op CE-goedkeuring getest en
toegelaten.
Deze voorschriften zijn bestemd, behoorlijke bescherming tegen gevaarlijke invloeden te garanderen, wanneer het apparaat op commercieel gebied gebruikt wordt. Dit
apparaat produceert en straalt hoogfrequente energie uit. Indien het apparaat niet
gebruikt wordt zoals in deze handleiding beschreven, kan dit storingen in radio uitzendingen veroorzaken. Indien het apparaat in huis gebruikt wordt, kan het verhelpen van deze storingen op kosten van de gebruiker doorgevoerd worden.
Let op!
Bij schades die ontstaan door het niet opvolgen van deze gebruiksaanwijzing, vervalt
het recht op garantie! Wij zijn niet aansprakelijk voor schades die hiervan het gevolg
zijn!
16
11. Technische gegevens
Model
CM-840D
CM-1040D
Beeldschermgrootte/type
8,4” TFT LCD 10,4” TFT LCD
Contrastverhouding
250:1 400:1
Helderheid
300cd 220cd
Resolutie
800 x 600 800 x 600
Zichthoek
verticaal: ± 55° verticaal: ± 55°
horizontaal: ± 35° horizontaal: ± 40°
PAL/NTSC/Autoherkenning
ja ja
Ingebouwde luidspreker
ja ja
Aansluitingen:
1x VGA - ingang 1x VGA -ingang
1x SVHS -ingang 1x SVHS -ingang
1x video -ingang 1x video - ingang
1x audio - ingang 1x audio - ingang
1x S-audio-ingang 1x S-audio-ingang
1x 12V DC 1x 12V DC
Meertalig On Screen Menu
ja / 7 talen ja / 7 talen
Infrarood afstandsbediening
ja ja
Stroomverzorging
12V / ca. 9,6W 12V / ca.9,6W
Standby-functie
ja ja
Gebruikstemperatuur
-10 tot + 50°C -10 tot + 50°C
Opslagtemperatuur
-20 tot + 60°C -20 tot + 60°C
Accessoires (incl):
- monitorstandaard - monitorstandaard
- sigarettenaansteker- - sigarettenaansteker kabel kabel
- video/audio- - video/audio adapterkabel adapterkabel
- IR-afstandsbediening - IR-afstandsbediening
Afmetingen (b x h x d) mm
223 x 178 x 34,5 254 x 202 x 29
Gewicht
1200g 1500g
Specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden.
Nog vragen?
IMC Camos GmbH
Carl-Zeiss-Str. 3
22946 Trittau
Tel 04154 / 8083 - 0
info@imc-multimedia.com
Loading...
