USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO

CL 200 G2

SPOT WITH WHITE 200 W COB-LED AND ADJUSTABLE COLOR TEMPERATURE

CLCL200G2

CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO

ENGLISH

PREVENTIVE MEASURES 3-4 INTRODUCTION 4 CONNECTIONS, OPERATING AND DISPLAY ELEMENTS 5 OPERATION 6-8 SET-UP AND INSTALLATION 8 FLAP 9 DMX TECHNOLOGY 9-10 TECHNICAL DATA 10-11 MANUFACTURER’S DECLARATIONS 11 DMX CONTROL 60

DEUTSCH

SICHERHEITSHINWEISE 12-13 EINFÜHRUNG 13 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 14 BEDIENUNG 15-17 AUFSTELLUNG UND MONTAGE 17 TORBLENDE 18 DMX TECHNIK 18-19 TECHNISCHE DATEN 19-20 HERSTELLERERKLÄRUNGEN 20 DMX STEUERUNG 60

FRANCAIS

MESURES PRÉVENTIVES 21-22 INTRODUCTION 22 RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D‘AFFICHAGE 23-24 UTILISATION 24-27 INSTALLATION ET MONTAGE 27 VOLET COUPE-FLUX 28 TECHNOLOGIE DMX 28-29 CARACTÉRISTIQUES TECHNIQUES 29-30 DÉCLARATIONS DU FABRICANT 30 PILOTAGE DMX 60

ESPAÑOL

MEDIDAS DE SEGURIDAD 31-32 INTRODUCCIÓN 32 CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN 33-34 FUNCIONAMIENTO 34-37 INSTALACIÓN Y MONTAJE 37 JUEGO DE ALETAS 38 TECNOLOGÍA DMX 38-39 DATOS TÉCNICOS 39-40 DECLARACIONES DEL FABRICANTE 40 CONTROL DMX 60

POLSKI

ŚRODKI OSTROŻNOŚCI 41-42 WPROWADZENIE 42 PRZYŁĄCZA, ELEMENTY OBSŁUGOWE I WSKAŹNIKI 43-44 OBSŁUGA 44-47 USTAWIANIE I MONTAŻ 47 WROTA REFLEKTORA 48 TECHNIKA DMX 48-49 DANE TECHNICZNE 49-50 OŚWIADCZENIA PRODUCENTA 50 STEROWANIE DMX 60

ITALIANO

MISURE PRECAUZIONALI 51-52 INTRODUZIONE 52 CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE 53 UTILIZZO 54-56 INSTALLAZIONE E MONTAGGIO 57 PARALUCE 57 TECNOLOGIA DMX 58 DATI TECNICI 59 DICHIARAZIONI DEL PRODUTTORE 59 CONTROLLO DMX 60

ENGLISH

YOU‘VE MADE THE RIGHT CHOICE!

We have designed this product to operate reliably over many years. Please read this User‘s Manual carefully, so that you can begin making optimum use of your Cameo Light product quickly. Learn more about Cameo Light on our website WWW.CAMEOLIGHT.COM.

PREVENTIVE MEASURES

1. Please read these instructions carefully.

2. Keep all information and instructions in a safe place.

3. Follow the instructions.

4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.

5. Use the equipment only in the intended manner and for the intended purpose.

6. Use only sufﬁciently stable and compatible stands and/or mounts (for ﬁxed installations). Make certain that wall mounts are properly installed and secured. Make certain that the equipment is installed securely and cannot fall down.

7. During installation, observ e the applicable safety regulations for your country.

8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat. Make certain that the equipment is always installed so that is cooled sufﬁciently and cannot overheat.

9. Never place sources of ignition, e.g., burning candles, on the equipment.

10. Ventilation slits must not be blocked.

11. Keep a minimum distance of 20 cm around and above the device.

12. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor equipment - in this case, observe the special instructions noted below. Do not expose this equipment to ﬂammable materials, ﬂuids or gases. Avoid direct sunlight!

13. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers ﬁlled with liquids, such as vases or drinking vessels, on the equipment.

14. Make certain that objects cannot fall into the device.

15. Use this equipment only with the accessories recommended and intended by the manufacturer.

16. Do not open or modify this equipment.

17. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due to tripping hazards.

18. During transport, make certain that the equipment cannot fall down and possibly cause property damage and personal injuries.

19. If your equipment is no longer functioning properly, if ﬂuids or objects have gotten inside the equipment or if it has been damaged in anot her way, switch it off immediately and unplug it from the mains outlet (if it is a powered device). This equipment may only be repaired by authorized, qualiﬁed personnel.

20. Clean the equipment using a dry cloth.

21. Comply with all applicable disposal laws in your country. During disposal of packaging, please separate plastic and paper/cardboard.

22. Plastic bags must be kept out of reach of children.

23. Please note that changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user´s authority to operate the equipment.

FOR EQUIPMENT THAT CONNECTS TO THE POWER MAINS:

24. CAUTION: If the power cord of the device is equipped with an earthing contact, then it must be connected to an outlet with a protective ground. Never deactivate the protective ground of a power cord.

25. If the equipment has been exposed to strong ﬂuctuations in temperature (for example, after transport), do not switch it on immediately. Moisture and condensation could damage the equipment. Do not switch on the equipment until it has reached room temperature.

26. Before connecting the equipment to the power outlet, ﬁrst verify that the mains voltage and frequency match the values speciﬁed on the equipment. If the equipment has a voltage selection switch, connect the equipment to the power outlet only if the equipment values and the mains power values match. If the included power cord or power adapter does not ﬁt in your wall outlet, contact your electrician.

27. Do not step on the power cord. Make certain that the power cable does not become kinked, especially at the mains outlet and/or power adapter and the equipment connector.

28. When connecting the equipment, make certain that the power cord or power adapter is always freely accessible. Always disconnect the equipment from the power supply if the equipment is not in use or if you want to clean the equipment. Always unplug the power cord and power adapter from the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter with wet hands.

29. Whenever possible, avoid switching the equipment on and off in quick succession because otherwise this can shorten the useful life of the equipment.

30. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows repeatedly, please contact an authorised service centre.

31. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter from the power outlet.

32. If your device is equipped with a Volex power connector, the mating Volex equipment connector must be unlocked before it can be removed. However, this also means that the equipment can slide and fall down if the power cable is pulled, which can lead to personal injuries and/or other damage. For this reason, always be careful when laying cables.

33. Unplug the power cord and power adapter from the power outlet if there is a risk of a lightning strike or before extended periods of disuse.

34. The device must only be installed in a voltage-free condition (disconnect the mains plug from the mains).

35. Dust and other debris inside the unit may cause damage. The unit should be regularly serviced or cleaned (no guarantee) depending on ambient conditions (dust etc., nicotine, fog) by qualiﬁed personnel to prevent overheating and malfunction.

36. Please keep a distance of at least 0.5 m to any combustible materials.

37. Power cables to power multiple devices must have a cross-section of at least 1.5 mm². Within the EU, the cables must correspond to H05VV-F, or similar. Suitable cables are offered by Adam Hall. With these cables, you can connect multiple devices via the power OUT connection

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

to the power IN connection of an additional device. Make sure that the total current consumption of all connected devices does not exceed the speciﬁed value on all connected devices (label on the device). Make sure to keep power cable connections as short as possible.

CAUTION:

To reduce the risk of electric shock, do not remove cover (or back). There are no user serviceable parts

ENGLISH

The warning triangle with lightning symbol indicates dangerous uninsulated voltage inside the unit, which may cause an electrical shock.

The warning triangle with exclamation mark indicates important operating and maintenance instructions.

inside. Maintenance and repairs should be exclusively carried out by qualiﬁed service personnel.

DEUTSCHFRANCAIS

Caution! Powerful light emission. Danger to Eyesight. Do not stare at the light source

CAUTION! HIGH VOLUMES IN AUDIO PRODUCTS!

This device is meant for professional use. Therefore, commercial use of this equipment is subject to the respectively applicable national

ESPAÑOL

accident prevention rules and regulations. As a manufacturer, Adam Hall is obligated to notify you formally about the existence of potential health risks. Hearing damage due to high volume and prolonged exposure: When in use, this product is capable of producing high sound-pressure levels (SPL) that can lead to irreversible hearing damage in performers, employees, and audience members. For this reason, avoid prolonged exposure to volumes in excess of 90 dB.

Warning! This symbol indicates a hot surface. Certain parts of the housing can become hot during operation. After use, wait for a cool-down period of at least 10 minutes before handling or transporting the device.

Warning! This device is designed for use below 2000 metres in altitude.

Warning! This product is not intended for use in tropical climates.

INTRODUCTION

LED SPOTLIGHT

CLCL200G2

CONTROL FUNCTIONS:

1-channel, 2-channel 1, 2-channel 2, 3-channel, 4-channel DMX control Master/slave mode Standalone functions

ITALIANO POLSKIDMX

FEATURES:

DMX-512 control. 200 W high-intensity cold white/warm white COB LED. Stroboscope. 4 dimmer curves. Color temperature settings from 7800 K to 3200 K. 3-pin DMX connections. Stand or mounting bracket. Flap included. Operating voltage 100–240 V AC. Power consumption 200 W.

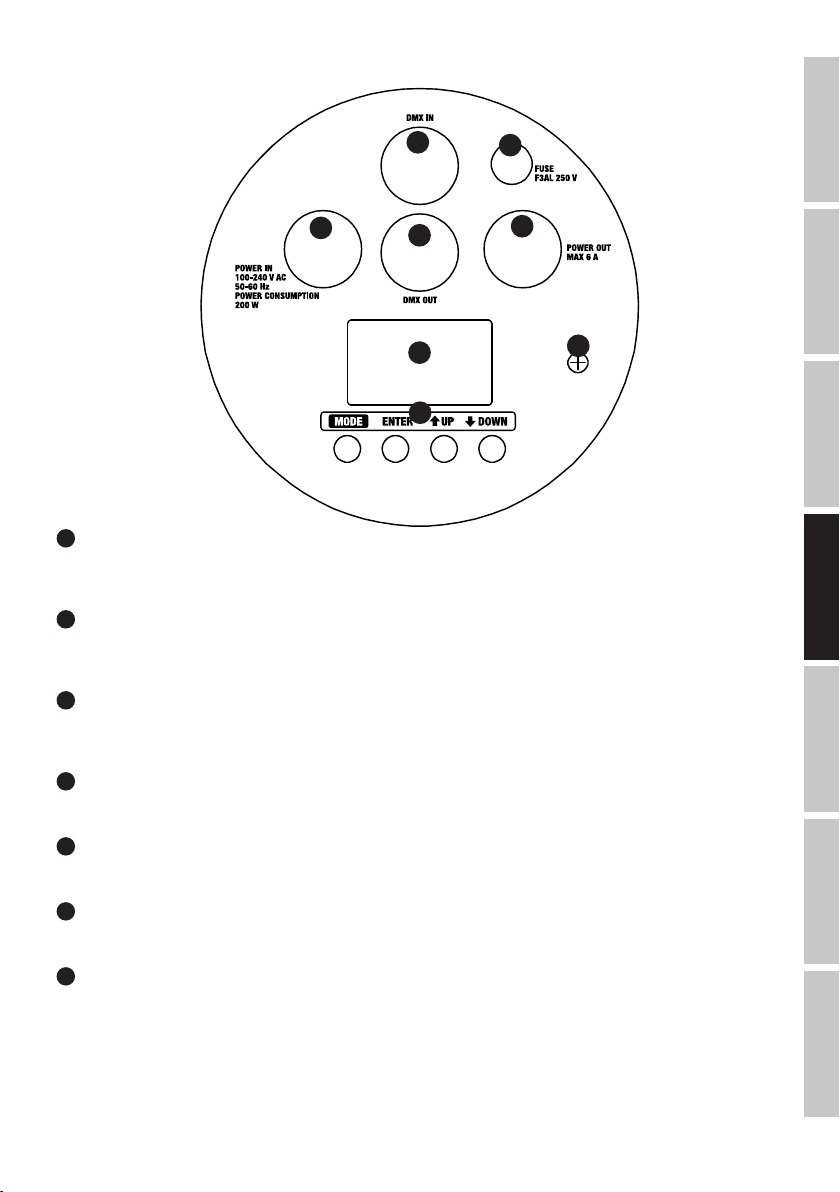

CONNECTIONS, OPERATING AND DISPLAY ELEMENTS

ENGLISH

POWER IN

Blue power input socket for power supply to the device. A suitable power cable is included.

POWER OUT

White power output socket for the power supply of additional CAMEO spotlights. Ensure that the total current consumption of all connected devices does not exceed the value speciﬁed on the device in amperes (A).

FUSE

Fuse holder. Fuse F3AL/250 V (5 x 20 mm). IMPORTANT: Replace the fuse only with a fuse of the same type and value. In the event of repeated fuse failure, please contact an authorised service centre.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

DMX IN

Male 3-pin XLR socket for connection to a DMX control device (e.g. DMX console).

DMX OUT

Female 3-pin XLR socket for sending the DMX control signal.

LC DISPLAY

The illuminated LC display shows the operating mode and other system information.

OPERATING KEYS

MODE – press MODE to access the selection menu for system settings. Press repeatedly to return to the main display. ENTER – press ENTER to access the menu levels so as to be able to change settings and access the sub-menus. Conﬁrm changed settings by pressing ENTER. UP and DOWN – select individual menu items in the selection menu (DMX address, operating mode etc.) and in the sub-menus. Allow changes to be made to a menu item setting such as the DMX address as required.

EYELET FOR SECURING CABLE

Overhead installation may only be carried out by qualiﬁed personnel. A suitable safety cable must be ﬁtted to the spotlight’s securing lug to ensure that it does not fall down.

ITALIANO

DMX

OPERATION

As soon as the spotlight is correctly connected to the power supply, the following will be displayed in succession: "Welcome to Cameo", the model name and the software version. After this process, the spotlight is ready for operation and starts in the previously selected mode. If the DMX operating mode is activated and there is no DMX signal at the DMX input, the display will start to ﬂash after a few seconds. After approximately 1 minute of inactivity, the display will automatically show the currently active operating mode.

ENGLISH

SET DMX START ADDRESS (DMX Addr)

Press the MODE button repeatedly until "Menu" appears in the top line of the display. If necessary, select the menu item "Menu DMX Addr" using UP and DOWN and press ENTER. Now select the desired DMX start address using UP and DOWN, and press ENTER to conﬁrm.

DMX Addr

ENTER

UP/DOWN

DMX Addr

001–512

ENTER

DEUTSCHFRANCAIS

SET OPERATING MODE (Mode) Press the MODE button repeatedly until "Menu" appears in the top line of the display. If necessary, select the menu item "Menu Mode" us-

ing UP and DOWN and then press ENTER. Now select the desired operating mode using UP and DOWN and conﬁrm with ENTER (see tables, note sub-menus). The comprehensive DMX tables can be found in these instructions under “DMX CONTROL”.

Operating Modes

Mode DMX = DMX operating mode 1CH

2CH_1 2CH_2 3CH 4CH

Mode Slave = slave mode Slave = connect DMX IN on the slave unit to DMX OUT on the

ESPAÑOL

Mode Static = set a "scene" without an

external controller.

Menu Mode

ENTER

UP/DOWN

Mode

DMX

ENTER

Static = dimmer, stroboscope (approx. 1–30 Hz), cold white and

DMX Mode

1CH

DMX Mode

3CH

= 5 different DMX modes to choose from. DMX tables –

see "DMX CONTROL".

master unit (same model) and enable the standalone mode "Static" on the master unit. The slave unit will now follow the master unit.

warm white can be adjusted individually to settings between 000 and 255.

DMX Mode

/ / /

2CH_1

DMX Mode

4CH

DMX Mode

2CH_2

ENTER

ITALIANO POLSKIDMX

Mode Slave

Mode Static

ENTER

UP/DOWN

Dimmer Strobe

ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN

Dimmer

000 - 255

ENTER ENTER ENTER ENTER

- - -

Strobe

000 - 255

Warm

white

W-White

000 - 255

Colde

white

C-White

000 - 255

SYSTEM SETTINGS (settings)

To access system settings, press the MODE button repeatedly until "Menu" appears in the top line of the display. Now select the menu item "Menu Settings" using UP and DOWN and press ENTER. Select the desired sub-menu item using UP and DOWN once again, and conﬁrm with ENTER (see tables, note sub-menus). Now change the settings as required using UP and DOWN and conﬁrm the changes with ENTER.

Settings

Display = automatic display

shutdown

Backlight ON = permanently on Backlight OFF = display shuts down automatically after approx. 30 seconds

of inactivity

DMX Fail = operating status

when DMX signal fault occurs

Hold = last command is retained Blackout = activates blackout

DimCurve = dimmer curve Linear = light intensity increases linearly with DMX value

Exp = light intensity can be ﬁnely adjusted at lower DMX values

and broadly adjusted at higher DMX values

Log = light intensity can be broadly adjusted at lower DMX values

and ﬁnely adjusted at higher DMX values

S-Curve = light intensity can be ﬁnely adjusted at lower and higher

DMX values and broadly adjusted at medium DMX values

DimResp = dimmer sensitivity LED = lamp responds abruptly to changes in DMX value

Halogen = spotlight responds similarly to a halogen spotlight with soft

brightness changes

ENGLISH

DEUTSCH

FRANCAIS

Settings

Dimmer curves

linear

Light intensity

DMX value

ENTER

UP/DOWN

Settings Display

Settings

DMX Fail

Settings

DimCurve

Settings

DimResp

exponential

Light intensity

DMX value

ENTER

UP/DOWN

ENTER

UP/DOWN

ENTER

UP/DOWN

ENTER

UP/DOWN

Backlight

ENTER ENTER

DMX Fail

Hold

ENTER ENTER

DimCurve

Linear

ENTER ENTER

DimResp

LED

ENTER ENTER

logarithmic

Light intensity

DMX value

Backlight

OFF

DMX Fail

Blackout

DimCurve

Exp

DimResp

Halogen

S-curve

Light intensity

DMX value

DimCurve

Log

ENTER ENTER

ESPAÑOL

POLSKI

DimCurve

S-Curve

ITALIANO

DMX

SYSTEM INFORMATION (System)

In order to view system information, press the MODE button repeatedly until "Menu" appears in the top line of the display. If necessary, select the menu item "Menu System" using UP and DOWN and press ENTER. Use UP and DOWN to select the desired sub-menu item, and press ENTER to display the relevant information.

ENGLISH

System

Firmware = Anzeige der Software-

V1.xx Anzeige der Information durch Drücken auf ENTER

version

Temp = Anzeige der LED-Tem-

Temp LED Temperaturanzeige durch Drücken auf ENTER peratur in Grad Celsius oder Fahrenheit

Temp

C/F

Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen.

DEUTSCHFRANCAIS

System

ENTER

UP/DOWN

System

Firmware

ENTER

V1.xx

System

Temp

ENTER

UP/DOWN

Temp

LED

ENTER ENTER - UP/DOWN

LED

xxx°C/°F

Temp

°C/°F

Unit

°C

ENTER

Unit

°F

ENTER

RESET

To restore the spotlight's factory settings, keep the MODE button pressed down for approx. 5 seconds.

ESPAÑOL

SET-UP AND INSTALLATION

The integrated double bracket allows the lamp to be positioned in a suitable location on a level surface. Installation on a traverse is possible using a suitable traverse clamp (not supplied). Ensure ﬁrm connection to the mounting bracket and secure the spotlight to the securing lug (A) with a suitable safety cable. Important: Overhead installation may only be carried out by qualiﬁed personnel.

ITALIANO POLSKIDMX

FLAP

In order to mount the ﬂap included, remove the four screws from the lens attachment frame (see arrows in the ﬁgure below), place the ﬂap on the frame and screw it into place using the screws previously removed. The ﬂap can also be attached on the spotlight at a 90° rotation.

DMX TECHNOLOGY

DMX-512

DMX (Digital Multiplex) is the designation for a universal transmission protocol for communications between corresponding devices and controllers. A DMX controller sends DMX data to the connected DMX device(s). The DMX data is always transmitted as a serial data stream that is forwarded from one connected device to the next via the "DMX IN" and "DMX OUT" connectors (XLR plug-type connectors) that are found on every DMX-capable device, provided the maximum number of devices does not exceed 32 units. The last device in the chain needs to be equipped with a terminator (terminating resistor).

DMX CONNECTION

DMX is the common "language" via which a very wide range of types and models of equipment from various manufacturers can be connected with one another and controlled via a central controller, provided that all of the devices and the controller are DMX compatible. For optimum data transmission, it is necessary to keep the connecting cables between the individual devices as short as possible. The order in which the devices are integrated in the DMX network has no influence on the addresses. Thus the device with the DMX address 1 can be located at any position in the (serial) DMX chain: at the beginning, at the end or somewhere in the middle. If the DMX address 1 is assigned to a device, the controller "knows" that it should send all data allocated to address 1 to this device regardless of its position in the DMX network.

SERIAL CONNECTION OF MULTIPLE LIGHTS

1. Connect the male XLR connector (3-pin or 5-pin) of the DMX cable to the DMX output (female XLR socket) of the first DMX device (e.g. DMX-Controller).

2. Connect the female 3-pin XLR connector of the DMX cable connected to the first projector to the DMX input (male 3-pin socket) of the next DMX device. In the same way, connect the DMX output of this device to the DMX input of the next device and repeat until all devices have been connected. Please note that as a rule, DMX devices are connected in series and connections cannot be shared without active splitters. The maximum number of DMX devices in a DMX chain should not exceed 32 units.

The Adam Hall 3 STAR, 4 STAR, and 5 STAR product ranges include an extensive selection of suitable cables.

DMX CABLES

When fabricating your own cables, always observe the illustrations on this page. Never connect the shielding of the cable to the ground contact of the plug, and always make certain that the shielding does not come into contact with the housing of the XLR plug. If the shielding is connected to the ground, this can lead to short-circuiting and system malfunctions.

Pin Assignment

DMX cable with 3-pin XLR connectors: DMX cable with 5-pin XLR connectors (pin 4 and 5 are not used):

Shield

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

DMX TERMINATORS (TERMINATING RESISTORS)

To prevent system errors, the last device in a DMX chain needs to be equipped with a terminating resistor (120 ohm, 1/4 Watt). 3-pin XLR connector with a terminating resistor: K3DMXT3 5-pin XLR connector with a terminating resistor: K3DMXT5

Pin Assignment

ENGLISH

3-pin XLR connector: 5-pin XLR connector:

DMX ADAPTER

The combination of DMX devices with 3-pin connectors and DMX devices with 5-pin connectors in a DMX chain is possible with suitable adapters.

DEUTSCHFRANCAIS

Pin Assignment

DMX Adapter 5-pin XLR male to 3-pin XLR female: K3DGF0020 Pins 4 and 5 are not used.

Pin Assignment

DMX Adapter 3-pin XLR male to 5-pin XLR female: K3DHM0020 Pins 4 and 5 are not used.

TECHNICAL DATA

Model name: CLCL200G2

Product type: LED spotlight Type: Indoor LED color spectrum: Cold white–warm white No. of LEDs: 1

ESPAÑOL

LED type: 200 W LED color temperature: 7800–3200 K Refresh rate: 17500 Hz Beam angle: 25° (50° ﬁeld) DMX input: 3-pin male XLR DMX output: 3-pin female XLR DMX mode: 1-channel, 2-channel 1, 2-channel 2, 3-channel, 4-channel DMX functions: Dimmer, stroboscope, cold white, warm white Standalone functions: Master/slave mode, stroboscope, dimmer response, dimmer curves, static mode Stroboscope: Approx 1–30 Hz Control: USITT DMX512 Operating controls: Mode, Enter, Up, Down Display elements: Illuminated, 2-line LC display Operating voltage: 100–240 V AC / 50–60 Hz

ITALIANO POLSKIDMX

Power consumption: 200 W Light intensity (@ 1 m): 32000 lx Lighting power: 12000 lm Power connection: Blue mains input socket

Fuse: F3AL/250 V (5 x 20 mm) Ambient temperature (in operation): 0°C – 40°C Relative air humidity: <85%, non-condensing Housing material: Metal Housing color: Black

white power output socket (max. 6 A)

Housing cooling: Temperature controlled fan Dimensions (W x H x D,

without mounting bracket): Weight: 4.2 kg Additional features: Adjustable mounting bracket or stand, securing lug, power cable and ﬂap supplied

170 x 170 x 380 mm

MANUFACTURER´S DECLARATIONS

ENGLISH

MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY

You can ﬁnd our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / Email: Info@adamhall.com / +49 (0)6081 / 9419-0.

CORRECT DISPOSAL OF THIS PRODUCT

(valid in the European Union and other European countries with a differentiated waste collection system)

This symbol on the product, or on its documents indicates that the device may not be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled waste disposal. Please dispose of this product separately from other waste and have it recycled to promote sustainable economic activity. Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details on where and how they can recycle this item in an environmentally friendly manner. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial waste for disposal.

CE Compliance

Adam Hall GmbH states that this product meets the following guidelines (where applicable): R&TTE (1999/5/EC) or RED (2014/53/EU) from June 2017 Low voltage directive (2014/35/EU) EMV directive (2014/30/EU) RoHS (2011/65/EU) The complete declaration of conformity can be found at www.adamhall.com. Furthermore, you may also direct your enquiry to info@adamhall.com.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

DEUTSCH

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

ENGLISH

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

DEUTSCHFRANCAIS

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!

13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und

ESPAÑOL

Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modiﬁkationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS:

24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals

ITALIANO POLSKIDMX

mit nassen Händen.

29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

32. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

34. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

35. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualiﬁziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

36. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

37. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts beﬁnden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualiﬁziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberﬂächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

Vorsicht! Intensive LED Lichtquelle! Gefahr der Augenschädigung. Nicht in die Lichtquelle blicken.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.

3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.

4. Stroboskopeffekte können unter Umständen bei empﬁndlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

EINFÜHRUNG

LED SPOT LIGHT

CLCL200G2

STEUERUNGSFUNKTIONEN:

1-Kanal, 2-Kanal 1, 2-Kanal 2, 3-Kanal, 4-Kanal DMX-Steuerung Master / Slave Betrieb Standalone Funktionen

EIGENSCHAFTEN:

DMX-512 Steuerung. 200W High Power Kaltweiß / Warmweiß COB LED. Stroboskop. 4 Dimmerkurven. Einstellen der Farbtemperatur von 7800K bis 3200K. 3-Pol DMX-Anschlüsse. Stand- bzw. Montagebügel. Torblende inklusive. Betriebsspannung 100-240V AC. Leistungsaufnahme 200W.

ITALIANO

DMX

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

ENGLISH

DEUTSCHFRANCAIS

POWER IN

Blaue Netzeingangsbuchse für die Spannungsversorgung des Geräts. Ein geeignetes Netzkabel beﬁndet sich im Lieferumfang.

POWER OUT

ESPAÑOL

Weiße Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

FUSE

Sicherungshalter. Sicherung F3AL / 250V (5 x 20 mm). WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

DMX IN

Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

DMX OUT

Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

LC-DISPLAY

Das beleuchtete LC-Display zeigt die Betriebsart und weitere Systeminformationen an.

ITALIANO POLSKIDMX

BEDIENTASTEN

MODE - Durch Drücken der MODE-Taste gelangen Sie in das Auswahl-Menü für Systemeinstellungen. Durch wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige. ENTER - Durch Drücken der ENTER-Taste gelangen Sie auf die Menü-Ebene um Wertänderungen vornehmen zu können und um eines der Untermenüs zu erreichen. Wertänderungen bestätigen Sie ebenfalls durch Drücken der ENTER-Taste. UP und DOWN - Auswählen der einzelnen Menüpunkte im Auswahl-Menü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs. Ermöglichen es, den Wert eines Menü-Punkts, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

ÖSE FÜR SICHERUNGSSEIL

Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. Der Scheinwerfer ist dabei mit einem geeigneten Sicherungsseil an der Sicherungsöse gegen Herabfallen zu sichern.

BEDIENUNG

Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor angewählt war. Ist die DMX-Betriebsart aktiviert und es liegt kein DMX-Signal am DMX-Eingang an, beginnt das Display nach wenigen Sekunden zu blinken. Nach circa 1 Minute Inaktivität zeigt das Display automatisch die aktuell aktivierte Betriebsart an.

DMX STARTADRESSE EINSTELLEN (DMX Addr)

Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „Menu“ angezeigt wird. Gegebenenfalls wählen Sie nun den Menüpunkt „Menu DMX Addr“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Wählen Sie jetzt die gewünschte DMX-Startadresse mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER.

ENGLISH

DEUTSCH

DMX Addr

ENTER

UP/DOWN

DMX Addr

001 - 512

ENTER

BETRIEBSART EINSTELLEN (Mode) Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „Menu“ angezeigt wird. Gegebenenfalls wählen Sie nun den

Menüpunkt „Menu Mode“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Die gewünschte Betriebsart wählen Sie jetzt mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER (siehe Tabelle, Untermenüs beachten). Die ausführlichen DMX-Tabellen ﬁnden Sie in dieser Anleitung unter „DMX STEUERUNG“.

Betriebsarten

Mode DMX = DMX-Betriebsart 1CH

2CH_1

= 5 verschieden DMX-Betriebsarten zur Auswahl. DMX-Ta-

bellen siehe „DMX STEUERUNG“. 2CH_2 3CH 4CH

Mode Slave = Slave Betriebsart Slave = Verbinden Sie DMX IN der Slave-Einheit mit DMX OUT

der Master-Einheit (gleiches Modell) und aktivieren in

der Master-Einheit die Standalone Betriebsart „Static“.

Nun folgt die Slave-Einheit der Master-Einheit.

Mode Static = Einstellen einer „Szene“

ohne externen Controller

Static = Dimmer, Stroboskop (ca. 1Hz - 30Hz), Kaltweiß und

Warmweiß können individuell mit Werten von 000 bis

255 eingestellt werden.

Menu Mode

ENTER

UP/DOWN

Mode

DMX

Mode Slave

Mode Static

DMX Mode

ENTER

UP/DOWN

1CH

DMX Mode

3CH

Dimmer Strobe

ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN

Dimmer

000 - 255

ENTER ENTER ENTER ENTER

DMX Mode

/ / /

2CH_1

DMX Mode

4CH

- - -

Strobe

000 - 255

DMX Mode

2CH_2

ENTER

Warm

white

W-White

000 - 255

Colde

white

C-White

000 - 255

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

SYSTEMEINSTELLUNGEN (Settings)

Um Systemeinstellungen vornehmen zu können, drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „Menu“ angezeigt wird. Wählen Sie nun den Menüpunkt „Menu Settings“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER (siehe Tabellen, Untermenüs beachten). Ändern Sie nun Einstellungen nach Wunsch mit Hilfe der Tasten UP und DOWN und bestätigen die Änderungen durch Drücken auf ENTER.

ENGLISH

Settings

Display = automatische Dis-

play-Abschaltung

Backlight ON = permanent an Backlight OFF = automatische Abschaltung des Displays nach ca. 30

Sekunden Inaktivität

DMX Fail = Betriebszustand bei

DMX-Signal-Unterbrechung

DEUTSCHFRANCAIS

DimCurve = Dimmerkurve Linear = Die Lichtintensität steigt linear mit dem DMX-Wert an

Hold = letzter Befehl wird gehalten Blackout = aktiviert Blackout

Exp = Die Lichtintensität lässt sich im unteren DMX-Wertbereich

fein und im oberen DMX-Wertbereich grob einstellen

Log = Die Lichtintensität lässt sich im unteren DMX-Wertbereich

grob und im oberen DMX-Wertbereich fein einstellen

S-Curve = Die Lichtintensität lässt sich im unteren und oberen

DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen

DimResp = Dimmer-Reaktion LED = Der Strahler reagiert abrupt auf Änderungen des DMX-Werts

Halogen = Der Strahler verhält sich ähnlich einem Halogenstrahler mit

sanften Helligkeitsänderungen

ESPAÑOL

ITALIANO POLSKIDMX

Settings

Dimmerkurven

linear

Lichtintensität

DMX-Wert

ENTER

UP/DOWN

Settings Display

Settings

DMX Fail

Settings

DimCurve

Settings

DimResp

exponentiell

Lichtintensität

DMX-Wert

ENTER

UP/DOWN

ENTER

UP/DOWN

ENTER

UP/DOWN

ENTER

UP/DOWN

Backlight

ENTER ENTER

DMX Fail

Hold

ENTER ENTER

DimCurve

Linear

ENTER ENTER

DimResp

LED

ENTER ENTER

logarithmisch

Lichtintensität

DMX-Wert

Backlight

OFF

DMX Fail

Blackout

DimCurve

Exp

DimResp

Halogen

DimCurve

Log

ENTER ENTER

DimCurve

S-Curve

S-Kurve

Lichtintensität

DMX-Wert

SYSTEMINFORMATIONEN (System)

Um Systeminformationen ablesen zu können, drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „Menu“ angezeigt wird. Wählen Sie nun gegebenenfalls den Menüpunkt „Menu System“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe der Tasten UP und DOWN aus und lassen die entsprechende Information durch Drücken auf ENTER anzeigen.

System

Firmware = Anzeige der Software-

V1.xx Anzeige der Information durch Drücken auf ENTER

version

Temp = Anzeige der LED-Tem-

Temp LED Temperaturanzeige durch Drücken auf ENTER peratur in Grad Celsius oder Fahrenheit

Temp

C/F

Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen.

ENGLISH

DEUTSCH

System

ENTER

UP/DOWN

System

Firmware

System

Temp

ENTER

UP/DOWN

V1.xx

Temp

LED

ENTER ENTER - UP/DOWN

LED

xxx°C/°F

Temp

°C/°F

Unit

°C

ENTER

Unit

°F

ENTER

RESET

Um die Einstellungen im Scheinwerfer auf die Werkseinstellungen zurückzusetzen, drücken und halten Sie die MODE-Taste für circa 5 Sekunden.

AUFSTELLUNG UND MONTAGE

Dank des integrierten Doppelbügels kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe einer geeigneten Traversenklemme (nicht im Lieferumfang enthalten). Sorgen Sie für eine feste Verbindung am Montagebügel und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der Sicherungsöse (A). Wichtiger Hinweis: Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden.

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

TORBLENDE

Zum Montieren der beiliegenden Torblende entfernen Sie die vier Schrauben im Halterahmen der Linse (siehe Pfeile in der Abbildung unten), setzen die Torblende auf den Rahmen und schrauben sie mit Hilfe der zuvor entfernten Schrauben am Rahmen fest. Die Torblende kann auch um 90° gedreht am Scheinwerfer befestigt werden.

ENGLISH

DEUTSCHFRANCAIS

DMX TECHNIK

DMX-512

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu

ESPAÑOL

bestücken.

DMX-VERBINDUNG:

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMXkompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).

2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

ITALIANO POLSKIDMX

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker: 5-Pol XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.

Shield

TECHNISCHE DATEN

Modellbezeichnung: CLCL200G2

Produktart: LED Spot Typ: Indoor Farbspektrum LED: Kaltweiß - Warmweiß LED Anzahl: 1 LED Typ: 200 W LED Farbtemperatur: 7800 K - 3200 K Wiederholrate: 17500 Hz Abstrahlwinkel: 25° (50° ﬁeld) DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 1-Kanal, 2-Kanal 1, 2-Kanal 2, 3-Kanal, 4-Kanal DMX Funktionen: Dimmer, Stroboskop, Kaltweiß, Warmweiß Standalone Funktionen: Master/Slave-Betrieb, Stroboskop, Dimmer Reaktion, Dimmerkurven, Static-Modus Stroboskop: ca. 1Hz - 30 Hz Steuerung: USITT DMX512 Bedienelemente: Mode, Enter, Up, Down Anzeigeelemente: beleuchtetes LC-Display, 2-zeilig Betriebsspannung: 100 - 240 V AC / 50 - 60 Hz Leistungsaufnahme: 200 W Beleuchtungsstärke (@ 1m): 32000 lx Lichtstrom: 12000 lm

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

Stromversorgungsanschluss: blaue Netzeingangsbuchse

Sicherung: F3AL / 250 V (5 x 20 mm) Umgebungstemperatur (in Betrieb): 0°C - 40°C Relative Luftfeuchtigkeit: <85% nicht kondensierend

ENGLISH

Gehäusematerial: Metall Gehäusefarbe: schwarz Gehäusekühlung: temperaturgesteuerter Lüfter Abmessungen (B x H x T,

ohne Montagebügel): Gewicht: 4,2 kg Weitere Eigenschaften: verstellbarer Montage- bzw. Standbügel inklusive, Sicherungsöse, Netzkabel, Torblende inklusive

weiße Netzausgangsbuchse (max. 6A)

170 x 170 x 380 mm

DEUTSCHFRANCAIS

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung ﬁnden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder

dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

ESPAÑOL

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung ﬁnden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter info@adamhall.com anfragen.

ITALIANO POLSKIDMX

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d‘informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.

MESURES PRÉVENTIVES

1. Veuillez lire attentivement ce manuel.

2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.

3. Veuillez suivre toutes les instructions

4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.

5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de ﬁxation stables et adaptés lorsque l‘appareil est utilisé en installation ﬁxe. Assurez-vous que les ﬁxations murales ont été montées correctement, et qu‘elles sont sécurisées. Vériﬁez que l‘appareil est installé en toute sécurité, et qu‘il ne peut pas tomber.

7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.

8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vériﬁez que l‘appareil est installé de façon à bénéﬁcier en permanence d‘un refroidissement efﬁcace et qu‘il ne peut pas chauffer de façon excessive.

9. Ne placez aucune source de ﬂamme sur l‘appareil – par exemple, une bougie allumée.

10. Ne bloquez pas les ouïes d‘aération. Éviter toute exposition directe aux rayons du soleil !

11. Gardez une distance minimale de 20 cm autour et au-dessus de l‘appareil.

12. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inﬂammables.

13. Vériﬁez qu‘aucune projection ou liquide ne puisse s‘introduire dans l‘appareil. Ne posez sur l‘appareil aucun objet renfermant du liquide : vase, verre d‘eau...

14. Vériﬁez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.

15. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.

16. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modiﬁer.

17. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, aﬁn d‘éviter tout dommage ou accident, par exemple quelqu‘un qui trébuche sur le câble.

18. Lors du transport, vériﬁez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.

19. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.

20. Pour le nettoyage de l‘appareil, utilisez un chiffon sec/

21. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil, veuillez séparer plastique, papier et carton.

22. Les ﬁlms plastique doivent être mis hors de portée des enfants.

23. Veuillez noter que les changements ou modiﬁcations n‘ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler le droit accordé à l‘utilisateur de faire fonctionner l‘équipement.

APPAREILS RELIÉS AU SECTEUR :

24. ATTENTION : Si le câble de l‘appareil est muni d‘un ﬁl de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d‘un appareil.

25. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humidité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce.

26. Avant de relier l‘appareil à la prise murale, vériﬁez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après avoir vériﬁé que la valeur réglée correspond à la valeur effective de la tension secteur. Si la ﬁche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.

27. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son adaptateur secteur) et de la prise murale.

28. Lors du branchement de l‘appareil, vériﬁez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la ﬁche secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la ﬁche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées.

29. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.

30. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.

31. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.

32. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.

33. Débranchez la ﬁche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période.

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

34. L‘appareil ne doit pas être alimenté lors de son installation (cordon secteur non relié à la prise murale).

35. Poussière et autres dépôts à l‘intérieur de l‘appareil sont susceptibles de l‘endommager. Si les conditions environnementales sont difﬁciles (présence de poussière, de nicotine, de gouttelettes d‘eau...), il est recommandé de le conﬁer à un personnel spécialisé pour entretien et nettoyage (non pris en charge par la garantie), aﬁn d‘éviter toute surchauffe et défaillance.

36. Respectez une distance minimale de 0,5m par rapport à des matériaux inﬂammables.

37. Si vous désirez alimenter plusieurs projecteurs simultanément, les conducteurs du câble secteur doivent posséder une section minimale

ENGLISH

de 1,5 mm². Dans l’Union Européenne, les câbles électriques doivent être de type H05VV-F ou équivalent. Adam Hall propose des câbles secteur adaptés. De tels câbles permettent d’alimenter plusieurs appareils par renvoi secteur de l’un à l’autre, Power Out vers Power In. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur correspondante en ampères (A) indiquée sur l’appareil. Essayez de maintenir les câbles secteur aussi courts que possible.

ATTENTION :

Ne démontez jamais le couvercle de l‘appareil, vous risquez de recevoir un choc électrique. L‘appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l‘utilisateur. Ne conﬁez l‘entretien et la réparation qu‘à un personnel qualiﬁé.

DEUTSCHFRANCAIS

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d‘une ﬂèche avertit l‘utilisateur de la présence d‘une tension dangereuse à l‘intérieur de l‘appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d‘exclamation signale à l‘utilisateur la présence d‘instructions importantes concernant l‘utilisation ou l‘entretien de l‘appareil.

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l’appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l’appareil qu’au bout de 10 minutes de refroidissement.

Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer.

Attention ! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

ESPAÑOL

Attention ! Source lumineuse LED intense ! Risque de lésions oculaires. Ne pas ﬁxer du regard la source lumineuse.

ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS D‘ÉCLAIRAGE

1. Ce produit est conçu pour une utilisation professionnelle dans le domaine du spectacle vivant : il n‘est pas prévu pour une utilisation en éclairage domestique.

2. Ne regardez jamais directement le faisceau lumineux, même brièvement.

3. Ne regardez jamais le faisceau lumineux par l‘intermédiaire d‘un appareil optique grossissant (jumelles par exemple).

4. Dans certaines circonstances, les effets Stroboscope sont susceptibles de provoquer des crises d‘épilepsie auprès de personnes sensibles. Il est donc conseillé aux personnes épileptiques d‘éviter les lieux où sont installés des stroboscopes.

INTRODUCTION

PROJECTEUR À LED

CLCL200G2

ITALIANO POLSKIDMX

FONCTIONS DE PILOTAGE:

Pilotage DMX sur 1 canal, 2 canaux 1, 2 canaux 2, 3 canaux, 4 canaux Mode Master / Slave Fonctions Standalone

CARACTÉRISTIQUES:

Pilotage DMX512. LED COB blanc froid / blanc chaud 200W haute puissance. Stroboscope. 4courbes de dimmer. Réglage de la température de couleur de 7800K à 3200K. Connecteurs DMX 3broches. Étrier ﬁxe ou de montage. Volet coupe-ﬂux inclus. Tension de fonctionnement: 100-240VCA. Puissance absorbée: 200W.

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

ENGLISH

POWER IN (ENTRÉE D'ALIMENTATION)

Prise d'entrée bleue pour l'alimentation de l'appareil. Un câble réseau adapté est fourni.

POWER OUT (SORTIE D'ALIMENTATION)

Prise de sortie blanche pour l'alimentation d'autres projecteurs CAMEO. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur en ampères (A) indiquée sur l'appareil.

FUSE (FUSIBLE)

Porte-fusible. Fusible F3AL / 250V (5x20mm). REMARQUE IMPORTANTE: Remplacez le fusible exclusivement par un fusible de même type et de même valeur. Si le fusible saute de façon récurrente, veuillez contacter un centre de réparation agréé.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

DMX IN (ENTRÉE DMX)

Embase XLR 3 broches mâle permettant de raccorder un contrôleur DMX (par ex. console DMX).

DMX OUT (SORTIE DMX)

Embase XLR 3 broches femelle pour le renvoi du signal de pilotage DMX entrant.

ÉCRAN LCD

L'écran LCD rétroéclairé afﬁche le mode de fonctionnement, ainsi que d'autres informations relatives au système.

TOUCHES DE COMMANDE

MODE - Appuyez sur la touche MODE pour accéder au menu de sélection des paramètres du système. Appuyez plusieurs fois sur la touche pour revenir à l'écran principal. ENTER - Appuyez sur la touche ENTER pour accéder au menu permettant de modiﬁer les valeurs ou à l'un des sous-menus. Appuyez également sur ENTER pour conﬁrmer les modiﬁcations apportées aux valeurs. UP et DOWN - Touches utilisées pour sélectionner les différentes options du menu de sélection (adresse de départ DMX, mode de fonctionnement, etc.) et des sous-menus. Permettent de modiﬁer la valeur d'une option de menu (par ex. adresse de départ DMX) selon les besoins.

ITALIANO

DMX

ŒILLET POUR CÂBLE DE RETENUE

Le montage tête en bas doit être exclusivement réalisé par du personnel qualiﬁé. Protégez le projecteur contre toute chute éventuelle en ﬁxant un câble de retenue adéquat sur l'œillet de ﬁxation.

UTILISATION

ENGLISH

Dès que le projecteur est correctement raccordé à l'alimentation secteur, un message de bienvenue(«Welcome to Cameo»), la désignation du modèle et la version du logiciel s'afﬁchent successivement à l'écran pendant la phase de démarrage. À l'issue de cette phase, le projecteur est opérationnel et passe au mode précédemment sélectionné. Si le mode DMX est activé, en l'absence de signal DMX à l'entrée DMX, l'écran se met à clignoter après quelques secondes. Après env. 1 minute d'inactivité, l'écran afﬁche automatiquement le mode de fonctionnement actuellement activé.

RÉGLAGE DE L'ADRESSE DE DÉPART DMX (DMX Addr)

DEUTSCHFRANCAIS

Appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention «Menu» s'afﬁche dans la ligne supérieure de l'écran. Si nécessaire, sélectionnez l'option de menu «Menu DMX Addr» à l'aide des touches UP et DOWN et appuyez sur ENTER. Sélectionnez ensuite l'adresse de départ DMX de votre choix à l'aide des touches UP et DOWN, puis conﬁrmez en appuyant sur ENTER.

DMX Addr

RÉGLAGE DU MODE DE FONCTIONNEMENT (Mode) Appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention «Menu» s'afﬁche dans la ligne supérieure de l'écran. Si nécessaire,

sélectionnez l'option de menu «Menu Mode» à l'aide des touches UP et DOWN et appuyez sur ENTER. Sélectionnez ensuite le mode de fonctionnement de votre choix à l'aide des touches UP et DOWN, puis conﬁrmez en appuyant sur ENTER (cf. tableau, suivre les sous-menus). Vous trouverez les tableaux détaillés des différents modes DMX au chapitre «PILOTAGE DMX» de ce manuel.

Modes de fonctionnement

Mode DMX = Mode de fonctionnement

ESPAÑOL

Mode Slave = Mode de fonctionnement

Mode Static = Conﬁguration d'une

ENTER

UP/DOWN

DMX Addr

001 - 512

DMX

Slave

«scène» sans contrôleur externe

ENTER

1CH 2CH_1 2CH_2 3CH 4CH

Slave = Reliez l'entrée DMX IN de l'unité Slave avec la sortie

Static = Les fonctions dimmer, stroboscope (env. 1Hz - 30Hz),

= 5 modes de fonctionnement DMX différents disponibles

à la sélection. Pour les tableaux DMX, voir «PILOTAGE DMX».

DMX OUT de l'unité Master (même modèle) et activez le mode de fonctionnement Standalone sur l'unité Master. L'unité Slave suit alors l'unité Master.

blanc froid et blanc chaud peuvent être réglées individuellement sur des valeurs comprises entre 000 et 255.

ITALIANO POLSKIDMX

Menu Mode

ENTER

UP/DOWN

Mode

DMX

ENTER

DMX Mode

1CH

DMX Mode

/ / /

2CH_1

DMX Mode

2CH_2

ENGLISH

Mode Slave

Mode Static

DMX Mode

3CH

ENTER

UP/DOWN

Dimmer Strobe

ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN

Dimmer

000 - 255

ENTER ENTER ENTER ENTER

DMX Mode

4CH

- - -

Strobe

000 - 255

ENTER

Warm

white

W-White

000 - 255

Colde

white

C-White

000 - 255

PARAMÈTRES DU SYSTÈME (Settings)

Pour paramétrer le système, appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention «Menu» s'afﬁche dans la ligne supérieure de l'écran. Sélectionnez ensuite l'option de menu «Menu Settings» à l'aide des touches UP et DOWN et appuyez sur ENTER. Sélectionnez maintenant l'option de sous-menu de votre choix à l'aide des touches UP et DOWN, puis conﬁrmez en appuyant sur ENTER (cf. tableaux, suivre les sous-menus). Modiﬁez ensuite les paramètres selon le besoin à l'aide des touches UP et DOWN, puis conﬁrmez les modiﬁcations en appuyant sur ENTER.

Settings

Display = Extinction automa-

tique de l'écran

Backlight ON = Allumé en permanence Backlight OFF = L'écran s'éteint automatiquement après env. 30 secondes

d'inactivité

DMX Fail = État de fonction-

nement en cas d'interruption du

Hold = Maintien de la dernière commande Blackout = Active la fonction Blackout

signal DMX

DimCurve = Courbe de dimmer Linear = L'intensité lumineuse augmente de façon linéaire avec la

valeur DMX

Exp = L'intensité lumineuse peut être réglée de façon précise

dans la plage de valeurs DMX inférieure et de façon approximative dans la plage de valeurs DMX supérieure

Log = L'intensité lumineuse peut être réglée de façon approxi-

mative dans la plage de valeurs DMX inférieure et de façon précise dans la plage de valeurs DMX supérieure

S-Curve = L'intensité lumineuse peut être réglée de façon précise

dans les plages de valeurs DMX inférieure et supérieure et de façon approximative dans la plage de valeurs DMX moyenne

DimResp = Réaction du

dimmer

LED = Le projecteur réagit de façon brutale aux modiﬁcations de

la valeur DMX

Halogen = La réaction du projecteur est comparable à celle d'un pro-

jecteur halogène, avec des variations douces de la luminosité

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

ENGLISH

Settings

ENTER

UP/DOWN

Settings Display

Settings

DMX Fail

ENTER

UP/DOWN

ENTER

UP/DOWN

Backlight

ENTER ENTER

DMX Fail

Hold

ENTER ENTER

Backlight

DMX Fail

Blackout

OFF

DEUTSCHFRANCAIS

Settings

DimCurve

Settings

DimResp

ENTER

UP/DOWN

ENTER

UP/DOWN

DimCurve

Linear

ENTER ENTER

DimResp

LED

ENTER ENTER

DimCurve

DimResp

Halogen

Exp

DimCurve

Log

ENTER ENTER

Courbes de dimmer

ESPAÑOL

Linéaire

Intensité lumineuse

Valeur DMX

Exponentielle

Intensité lumineuse

Valeur DMX

Logarithmique

Intensité lumineuse

Valeur DMX

Courbe en S

Intensité lumineuse

Valeur DMX

INFORMATIONS SUR LE SYSTÈME (System)

Pour consulter les informations sur le système, appuyez plusieurs fois sur la touche MODE, jusqu'à ce que la mention «Menu» s'afﬁche dans la ligne supérieure de l'écran. Si nécessaire, sélectionnez ensuite l'option de menu «Menu System» à l'aide des touches UP et DOWN et appuyez sur ENTER. Sélectionnez maintenant l'option de sous-menu de votre choix à l'aide des touches UP et DOWN et appuyez sur ENTER pour afﬁcher l'information correspondante.

System

Firmware = Anzeige der Software-

V1.xx Anzeige der Information durch Drücken auf ENTER

version

Temp = Anzeige der LED-Tem-

Temp LED Temperaturanzeige durch Drücken auf ENTER peratur in Grad Celsius oder Fahrenheit

Temp

C/F

Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen.

DimCurve

S-Curve

ITALIANO POLSKIDMX

System

ENTER

UP/DOWN

System

Firmware

ENTER

V1.xx

ENGLISH

System

Temp

ENTER

UP/DOWN

Temp

LED

ENTER ENTER - UP/DOWN

LED

xxx°C/°F

Temp

°C/°F

Unit

°C

ENTER

Unit

°F

ENTER

RESET

Pour réinitialiser les paramètres du projecteur sur les valeurs par défaut, appuyez sur la touche MODE et maintenez-la enfoncée durant environ 5 secondes.

INSTALLATION ET MONTAGE

Grâce à l'étrier double intégré, le projecteur peut être placé à un endroit approprié sur une surface plane. Le montage sur traverse s'effectue à l'aide d'un dispositif de serrage spéciﬁque (non fourni). Veillez à ce que l'étrier de montage soit bien serré et sécurisez le projecteur en insérant un câble de retenue adapté dans l'œillet de ﬁxation (A). Remarque importante: Le montage tête en bas doit être exclusivement réalisé par du personnel qualiﬁé.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

VOLET COUPE-FLUX

Pour monter le volet coupe-ﬂux fourni, retirez les quatre vis du cadre de maintien de la lentille (voir les ﬂèches sur la ﬁgure ci-dessous), placez le volet coupe-ﬂux sur le cadre et vissez-le au cadre à l'aide des vis retirées précédemment. Le volet coupe-ﬂux peut également être ﬁxé au projecteur avec une rotation de 90°.

ENGLISH

DEUTSCHFRANCAIS

TECHNIQUE DMX

DMX-512

Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série, renvoyé d'un appareil au suivant via des connecteurs XLR repérés "DMX IN" et "DMX OUT". Le nombre total d'appareils ainsi connectés ne doit pas dépasser 32. Le dernier appareil de la chaîne doit posséder une résistance de terminaison (Terminator).

ESPAÑOL

PROTOCOLE DMX

Il s'agit d'un langage universel, permettant d'interconnecter des appareils DMX de type différents, de marques différentes, et de tous les piloter depuis un contrôleur DMX central. Pour un transport optimal des données, il est recommandé d'utiliser les câbles les plus courts possibles pour interconnecter les appareils. L'ordre dans lequel les différents appareils sont connectés au sein d'un réseau DMS n'a aucune influence sur l'adressage. Autrement dit, vous pouvez placer l'appareil possédant l'adresse DMX 1 où vous le désirez dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adresse DMX 1, le contrôleur "sait" qu'il doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position dudit appareil dans la chaîne DMX.

CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS

1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du premier appareil DMX (par exemple, un contrôleur DMX).

2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX (connecteur XLR mâle) de l'appareil DMX suivant. Reliez la sortie DMX de cet appareil, selon le même méthode, à l'entrée DMX de l'appareil DMX suivant, et ainsi de suite. Veillez à ce que tous les appareils DMX soient reliés en série, et n'oubliez pas que les liaisons ne peuvent être partagées sans utiliser de splitter actif. Ne pas dépasser le nombre maximal d'appareils par chaîne DMX, soit 32.

Vous trouverez un choix complet de câbles compatibles DMX dans les gammes Adam Hall 3 STAR, 4 STAR et 5 STAR. Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier : Ne reliez jamais le blindage du câble

ITALIANO POLSKIDMX

à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact avec le corps du connecteur XLR. Si le blindage entre en contact avec la masse, cela peut provoquer des courts-circuits et des défaillances système.

Assignation des contacts

Câble DMX avec connecteurs XLR 3 points : Câble DMX avec connecteurs XLR 5 points (les points 4 et 5 ne sont pas câblés):

Shield

Pour éviter tout dysfonctionnement, le dernier appareil d'une chaîne DMX doit être équipé d'une résistance de terminaison (120 Ohms, 1/4 Watt). Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3 Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5

Assignation des contacts

Connecteur XLR 3 points Connecteur XLR 5 points

Pour utiliser des appareils DMX munis de connecteurs 3 points avec des appareils DMX munis de connecteurs 5 points, il faut utiliser un adaptateur.

Assignation des contacts

Adaptateur XLR 5 points mâle vers XLR 3 points femelle K3DGF0020 Les points 4 et 5 ne sont pas connectés.

Assignation des contacts

Adaptateur XLR 3 points mâle vers XLR 5 points femelle K3DHM0020 Les points 4 et 5 ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES

Désignation du modèle: CLCL200G2

Type de produit: Spot à LED Type: Intérieur Spectre de couleurs de la LED: Blanc froid - Blanc chaud Nombre de LED: 1 Type de LED: 200W Température de couleur de la LED: 7800K - 3200K Fréquence de rafraîchissement: 17500Hz Angle de dispersion: 25° (50° champ) Entrée DMX: Embase XLR 3broches mâle Sortie DMX: Embase XLR 3broches femelle Mode DMX: 1 canal, 2 canaux 1, 2 canaux 2, 3 canaux, 4 canaux Fonctions DMX: Dimmer, stroboscope, blanc froid, blanc chaud Fonctions Standalone: Mode Master/Slave, stroboscope, réaction du dimmer, courbes de dimmer, mode statique Stroboscope: Env. 1Hz - 30Hz Pilotage: USITT DMX512 Éléments de commande: Mode, Enter, Up, Down Éléments d'afﬁchage: Écran LCD rétroéclairé, 2 lignes Tension de fonctionnement: 100 - 240VCA / 50 - 60Hz Puissance absorbée: 200W Intensité lumineuse (à 1m): 32000lx Flux lumineux: 12000lm Connecteurs d'alimentation: Prise d'entrée bleue

Fusible: F3AL / 250V (5x20mm) Température ambiante (en fonction-

nement): Humidité relative: <85%, sans condensation

Prise de sortie blanche (max. 6A)

0°C - 40°C

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

Matériau du boîtier: Métal Couleur du boîtier: Noir Refroidissement du boîtier: Ventilateur thermorégulé Dimensions (L x H x P,

sans étrier de montage):

ENGLISH

Poids: 4,2kg Autres caractéristiques: Étrier de montage ou ﬁxe réglable inclus, œillet de ﬁxation, câble réseau, volet coupe-ﬂux inclus

170x170x380mm

DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : https://cdn-shop.adamhall.com/ media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH,

DEUTSCHFRANCAIS

Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Valid in the European Union and other European countries with waste separation)

(Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en ﬁn de vie, le produit ne doit pas être jeté avec les déchets normaux, aﬁn d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, aﬁn de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vériﬁer les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) : R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017 Directive basse tension (2014/35/EU) Directive CEM (2014/30/EU) RoHS (2011/65/EU)

ESPAÑOL

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com. Pour toute information complémentaire, contactez-nous : info@adamhall.com.

ITALIANO POLSKIDMX

ESPAÑOL

¡GRACIAS POR ELEGIR CAMEO LIGHT!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años.Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web WWW.CAMEOLIGHT.COM.

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.

2. Guarde toda la información en un lugar seguro para futuras consultas.

3. Siga las instrucciones indicadas.

4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la ﬁnalidad prevista.

6. Utilice solo soportes y ﬁjaciones que sean robustos y adecuados cuando instale el equipo en instalaciones ﬁjas. Asegúrese de que los soportes de pared están correctamente instalados y ﬁrmemente ﬁjados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suﬁciente para evitar cualquier sobrecalentamiento.

9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.

10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!

11. Mantenga una distancia mínima de 20 cm alrededor y encima del equipo.

12. No utilice este equipo cerca del agua (excepto los equipos especíﬁcamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inﬂamables.

13. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como ﬂoreros o vasos, sobre el equipo.

14. Asegúrese de no dejar caer ningún objeto dentro del equipo.

15. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

16. No abra el equipo ni intente modiﬁcarlo.

17. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

18. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.

19. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.

20. Para limpiar el equipo utilice un paño seco.

21. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.

22. No deje las bolsas de plástico al alcance de los niños.

23. Tenga en cuenta que la realización de cambios o modiﬁcaciones que no estén expresamente autorizados por el responsable de cumplimiento normativo podría anular la autoridad del usuario para utilizar el equipo.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA:

24. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

25. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.

26. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especiﬁcaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.

27. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

28. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.

29. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.

30. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.

31. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.

32. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

33. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

34. Al montar el equipo, asegúrese de que no está alimentado eléctricamente (el enchufe no debe estar conectado a la red eléctrica).

35. La acumulación de polvo y otras partículas en el interior del equipo puede causar daños. Dependiendo de las condiciones ambientales (polvo, nicotina, niebla, etc.), deberá realizarse periódicamente el mantenimiento o la limpieza del equipo por personal especializado, para evitar cualquier sobrecalentamiento o fallo de funcionamiento (mantenimiento y limpieza no cubiertos por la garantía).

36. Asimismo, deberá dejarse una distancia mínima de 0,5 metros con cualquier material inﬂamable.

37. Los cables eléctricos que sirven para alimentar a varios equipos deben tener una sección mínima de 1,5mm². En la Unión Europa debe

ENGLISH

emplearse un cable de tipo H05VV-F, o similar. Adam Hall dispone de cables adecuados. Con estos cables podrá alimentar eléctricamente varios equipos conectando el enchufe de salida POWER OUT de un equipo al de entrada POWER IN de otro equipo. Asegúrese de que el consumo total de todos los equipos conectados no supere los amperios especiﬁcados del equipo (serigraﬁado en el equipo). Además, procure que las tiradas de cable sean lo más cortas posible.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualiﬁcado.

DEUTSCHFRANCAIS

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

¡Advertencia! Este símbolo indica la presencia de superﬁcies calientes. Durante el funcionamiento, algunas partes de la carcasa pueden llegar a calentarse bastante. Por ello, una vez apagado el equipo, espere al menos 10 minutos antes de manipularlo o transportarlo.

¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000metros sobre el nivel del mar.

¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales.

ESPAÑOL

Precaución. Fuente de luz LED intensiva. Peligro de sufrir daños en los ojos. No mirar directamente a la fuente de luz.

¡ATENCIÓN: INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN!

1. Este producto ha sido desarrollado para uso profesional en el sector de eventos y no está diseñado para la iluminación doméstica.

2. No mire directamente el haz de luz, ni siquiera momentáneamente.

3. No mire directamente el haz de luz con instrumentos ópticos, como lentes de aumento.

4. ¡Los efectos estroboscópicos pueden a veces causar convulsiones en personas fotosensibles! Las personas con epilepsia deben evitar los lugares en los que se usan luces estroboscópicas.

INTRODUCCIÓN

FOCO LED

CLCL200G2

ITALIANO POLSKIDMX

MODOS DE CONTROL:

Control DMX de 1 canal, 2 canales 1, 2 canales 2, 3 canales y 4 canales Modo maestro/esclavo Funciones autónomas

CARACTERÍSTICAS:

Control DMX 512. LED COB blanco frío/cálido de alta potencia, 200 W. Estrobo. 4 curvas de atenuación. Ajuste de la temperatura de color entre 7800 K y 3200 K. Conexiones DMX de 3 pines. Soporte de apoyo o de montaje. Juego de aletas incluido. Tensión operativa 100-240 V CA. Consumo de potencia 200 W.

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

ENGLISH

POWER IN

Toma de entrada de alimentación de color azul para la alimentación eléctrica del equipo. En la entrega se incluye un cable de red adecuado para el producto.

POWER OUT

Toma de salida de red de color blanco para la alimentación eléctrica de otros focos CAMEO. Compruebe que el consumo de corriente total de todos los equipos conectados no supere el valor en amperios (A) indicado en el equipo.

FUSIBLE

Portafusibles. Fusible F3AL / 250 V (5 x 20 mm). NOTA IMPORTANTE: El fusible deberá sustituirse exclusivamente por otro del mismo tipo y con las mismas características técnicas. Si el fusible salta de forma recurrente, diríjase a un centro de servicio técnico autorizado.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

DMX IN

Conector XLR macho de 3 pines para conectar un equipo de control DMX (por ejemplo, una mesa DMX).

DMX OUT

Conector XLR hembra de 3 pines para transmitir la señal de control DMX.

PANTALLA LCD

La pantalla LCD retroiluminada muestra el modo operativo y otras informaciones del sistema.

BOTONES DE CONTROL

MODE - Pulsando MODE se accede al menú de selección para la conﬁguración del sistema. Pulsando repetidas veces este botón se regresa a la pantalla principal. ENTER - Pulsando ENTER se accede al nivel del menú en el que se pueden modiﬁcar valores y acceder a un submenú. Para conﬁrmar la modiﬁcación de los valores, pulse de nuevo ENTER. UP y DOWN - Selección de las opciones de menú individualmente dentro del menú de selección (dirección DMX, modo operativo, etc.) y de los submenús. Permiten modiﬁcar el valor de una opción del menú según se desee, por ejemplo: la dirección DMX.

ITALIANO

DMX

CÁNCAMO PARA CABLE DE SEGURIDAD

Los montajes en altura solo pueden ser efectuados por personal que disponga de la cualiﬁcación especíﬁca pertinente. A tal efecto, el foco deberá ﬁjarse en el cáncamo de seguridad mediante un cable de seguridad adecuado para evitar caídas.

FUNCIONAMIENTO

ENGLISH

En cuanto el foco esté correctamente conectado a la red eléctrica, durante el proceso de arranque se mostrarán de forma consecutiva en pantalla el mensaje «Welcome to Cameo» (Bienvenidos a Cameo), así como la denominación de modelo y la versión del software. Tras este procedimiento, el foco estará listo para funcionar y se activará en el último modo operativo que se haya seleccionado. Si está activado el modo operativo DMX y no hay una señal DMX en la entrada DMX, la pantalla comenzará a parpadear después de algunos segundos. Tras aproximadamente 1 minuto sin actividad, en la pantalla se muestra automáticamente el modo operativo activado en ese momento.

CONFIGURAR LA DIRECCIÓN INICIAL DMX (DMX Addr)

Pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. En caso necesario, seleccione ahora la opción

DEUTSCHFRANCAIS

de menú «Menu DMX Addr» con los botones UP y DOWN, y pulse ENTER. Ahora, seleccione la dirección inicial DMX deseada con los botones UP y DOWN, y conﬁrme la selección con ENTER.

DMX Addr

CONFIGURAR EL MODO OPERATIVO (Mode) Pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. En caso necesario, seleccione ahora la

opción de menú «Menu Mode» con los botones UP y DOWN, y pulse ENTER. El modo operativo deseado se selecciona con los botones UP y DOWN, y se conﬁrma con ENTER (véase la tabla, tenga en cuenta los submenús). Encontrará las tablas DMX detalladas en la sección «CONTROL DMX» de este manual.

Modos operativos

Mode DMX = Modo operativo DMX 1CH

ESPAÑOL

Mode Slave = Modo esclavo Slave = Conecte la entrada DMX IN de la unidad esclava a

Mode Static = Ajuste de una «Escena»

ENTER

UP/DOWN

DMX Addr

001 - 512

sin controlador externo

ENTER

2CH_1 2CH_2 3CH 4CH

Static = Atenuador, estrobo (aprox. 1 Hz - 30 Hz), el blanco frío y

= 5 modos operativos DMX a elegir. Consulte las tablas

DMX en el apartado «CONTROL DMX».

la salida DMX OUT de la unidad maestra (del mismo modelo) y active el modo autónomo «Static» en la unidad maestra. A partir de ese momento, la unidad esclava estará sincronizada con la unidad maestra.

el blanco cálido se pueden ajustar individualmente con valores desde 000 hasta 255.

ITALIANO POLSKIDMX

Menu Mode

ENTER

UP/DOWN

Mode

DMX

ENTER

DMX Mode

1CH

DMX Mode

/ / /

2CH_1

DMX Mode

2CH_2

ENGLISH

Mode Slave

Mode Static

DMX Mode

3CH

ENTER

UP/DOWN

Dimmer Strobe

ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN

Dimmer

000 - 255

ENTER ENTER ENTER ENTER

DMX Mode

4CH

- - -

Strobe

000 - 255

ENTER

Warm

white

W-White

000 - 255

Colde

white

C-White

000 - 255

CONFIGURACIÓN DEL SISTEMA (Settings)

Para poder hacer ajustes en el sistema, pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. Seleccione ahora la opción de menú «Menu Settings» con los botones UP y DOWN, y pulse ENTER. Seleccione la opción de submenú deseada nuevamente con los botones UP y DOWN, y conﬁrme con ENTER (véanse las tablas, tenga en cuenta los submenús). Modiﬁque los ajustes como desee con los botones UP y DOWN y conﬁrme los cambios pulsando ENTER.

Settings

Display = apagado automáti-

co de la pantalla

Backlight ON = permanentemente encendida Backlight OFF = apagado automático de la pantalla tras aproximadamente

30 segundos sin actividad

DMX Fail = Estado operativo

en caso de interrupción de la señal

Hold = se mantendrá el último comando Blackout = se activa el apagón

DMX

DimCurve = Curva de atenua-

ción

Linear = la intensidad luminosa aumenta de forma lineal con el

valor DMX

Exp = la intensidad luminosa permite un ajuste ﬁno en el rango

inferior de valores DMX y un ajuste aproximado en el rango superior de valores DMX

Log = la intensidad luminosa permite un ajuste aproximado en

el rango inferior de valores DMX y un ajuste ﬁno en el rango superior de valores DMX

S-Curve = la intensidad luminosa permite un ajuste ﬁno en los rangos

inferior y superior de valores DMX, y un ajuste aproximado en el rango medio de valores DMX

DimResp = Respuesta de

atenuación

LED = el foco reaccionará de forma abrupta a las modiﬁcaciones

del valor DMX

Halogen = el foco se comportará de manera parecida a un foco

halógeno con modiﬁcaciones del brillo suaves

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

ENGLISH

Settings

ENTER

UP/DOWN

Settings Display

Settings

DMX Fail

ENTER

UP/DOWN

ENTER

UP/DOWN

Backlight

ENTER ENTER

DMX Fail

Hold

ENTER ENTER

Backlight

DMX Fail

Blackout

OFF

DEUTSCHFRANCAIS

Settings

DimCurve

Settings

DimResp

ENTER

UP/DOWN

ENTER

UP/DOWN

DimCurve

Linear

ENTER ENTER

DimResp

LED

ENTER ENTER

DimCurve

DimResp

Halogen

Exp

DimCurve

Log

ENTER ENTER

Curvas de atenuación

ESPAÑOL

Intensidad luminosa

Lineal

Valor DMX

Exponencial

Intensidad luminosa

Valor DMX

Logarítmica

Intensidad luminosa

Valor DMX

Curva en S

Intensidad luminosa

Valor DMX

INFORMACIÓN DEL SISTEMA (System)

Para poder consultar la información del sistema, pulse el botón MODE varias veces hasta que aparezca «Menu» en la línea superior de la pantalla. En caso necesario, seleccione ahora la opción de menú «Menu System» con los botones UP y DOWN, y pulse ENTER. A continuación, seleccione la opción de submenú deseada mediante los botones UP y DOWN nuevamente y visualice la información correspondiente pulsando ENTER.

System

Firmware = Anzeige der Software-

V1.xx Anzeige der Information durch Drücken auf ENTER

version

Temp = Anzeige der LED-Tem-

Temp LED Temperaturanzeige durch Drücken auf ENTER peratur in Grad Celsius oder Fahrenheit

Temp

C/F

Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen.

DimCurve

S-Curve

ITALIANO POLSKIDMX

System

ENTER

UP/DOWN

System

Firmware

ENTER

V1.xx

ENGLISH

System

Temp

ENTER

UP/DOWN

Temp

LED

ENTER ENTER - UP/DOWN

LED

xxx°C/°F

Temp

°C/°F

Unit

°C

ENTER

Unit

°F

ENTER

RESET

Para restablecer los ajustes del foco a los valores de fábrica, mantenga pulsado el botón MODE durante unos 5 segundos.

INSTALACIÓN Y MONTAJE

Gracias al soporte doble integrado, el foco puede instalarse en un lugar adecuado sobre una superﬁcie nivelada. El montaje sobre un travesaño se realiza con una pinza adecuada para travesaños (no está incluida en el contenido suministrado). Asegúrese de acoplar bien el equipo al soporte de montaje y de ﬁjar el foco con un cable de seguridad adecuado al cáncamo de seguridad (A). Nota importante: Los montajes en altura solo pueden ser efectuados por personal que disponga de la cualiﬁcación especíﬁca pertinente.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

JUEGO DE ALETAS

Para montar el juego de aletas suministrado, retire los cuatro tornillos del bastidor de ﬁjación de la lente (véanse las ﬂechas en la ﬁgura de abajo), coloque el juego de aletas sobre el bastidor y atorníllelo al mismo con los tornillos que había retirado. El juego de aletas también se puede ﬁjar al foco en posición girada 90°.

ENGLISH

DEUTSCHFRANCAIS

TECNOLOGÍA DMX

DMX512

DMX (Digital Multiplex) es el nombre de un protocolo universal utilizado como medio de comunicación entre dispositivos y controladores. El controlador DMX envía datos DMX a los equipos DMX conectados. Los datos DMX se envían como datos serie que se transmiten de equipo a equipo a través de los conectores XLR «DMX IN» y «DMX OUT» que se encuentran en todos los equipos DMX, siendo 32 el número máximo de equipos conectados. El último equipo de la cadena irá equipado con una terminación (terminador).

ESPAÑOL

CONEXIONADO DMX

DMX es un lenguaje que permite que todas las marcas y modelos de diferentes fabricantes puedan conectarse entre sí y funcionar desde un mismo controlador, siempre y cuando todos los equipos y el controlador sean compatibles con DMX. Para garantizar la correcta transmisión de los datos DMX, el cable de conexión entre los equipos debe mantenerse lo más corto posible. El orden en que se conectan los equipos en una cadena DMX no influye en el direccionamiento DMX. Por ejemplo, un equipo al que se le asigna la dirección DMX1 puede colocarse en cualquier lugar de la cadena DMX, ya sea al principio, al final, o en cualquier lugar intermedio. Cuando a un equipo se le asigna la dirección DMX1, el controlador DMX enviará los datos asignados a la dirección1 a dicho equipo, independientemente de dónde se encuentre en la cadena DMX.

CONEXIÓN EN CADENA DE VARIOS FOCOS

1. Conecte el conector XLR macho de (3 o 5pines) del cable DMX a la salida DMX (conector de chasis hembra) del primer equipo DMX (p. e. un controlador DMX).

2. Conecte ahora el conector XLR hembra del cable DMX del primer foco a la entrada DMX del equipo siguiente (conector de chasis macho). Conecte la salida DMX de este último equipo a la entrada DMX del equipo siguiente, y así sucesivamente. Tenga en cuenta que los dispositivos DMX están conectados en serie y que las conexiones no se pueden dividir sin un splitter activo. El número máximo de equipos DMX conectados en cadena es de 32.

Las series 3STAR, 4STAR y 5STAR de Adam Hall ofrecen una amplia gama de cables DMX apropiados.

ITALIANO POLSKIDMX

CABLE DMX:

Si fabrica sus propios cables, tenga en cuenta las figuras de esta página. No conecte la malla del cable al contacto de masa del conector ni permita que la malla entre en contacto con la carcasa del conector XLR. Si se produce un contacto de la malla con la masa, puede producir un funcionamiento inestable del equipo.

Asignación de pines:

Cable DMX con XLR de 3pines: Cable DMX con XLR de 5 pines (los pines4 y 5 no se utilizan):

Shield

TERMINACIÓN DMX (TERMINADOR):

Para evitar errores de sistema, debe conectarse una resistencia de terminación (120ohmios, 1/4W) en el último equipo de la cadena DMX. XLR aéreo de 3pines con resistencia de terminación: K3DMXT3 XLR aéreo de 5pines con resistencia de terminación: K3DMXT5

Asignación de pines:

Conector XLR aéreo de 3pines: Conector XLR aéreo de 5pines:

ADAPTADOR DMX:

Gracias a los adaptadores, es posible instalar en una misma cadena DMX tanto equipos DMX con conexiones DMX de 3pines como equipos con conectores de 5pines.

Asignación de pines

Adaptador DMX de XLR macho 5pines a XLR hembra 3pines: K3DGF0020 Los pines 4 y 5 no se utilizan.

Asignación de pines

Adaptador DMX de XLR macho 3pines a XLR hembra 5pines: K3DHM0020 Los pines 4 y 5 no se utilizan.

DATOS TÉCNICOS

Denominación de modelo: CLCL200G2

Clase de producto: Foco LED Tipo: Interiores Espectro cromático del LED: Blanco frío - blanco cálido Número de LED: 1 Tipo de LED: 200 W Temperatura de color del LED: 7800 K - 3200 K Frecuencia de refresco: 17.500 Hz Ángulo de dispersión: 25° (50° de campo) Entrada DMX: XLR macho de 3 pines Salida DMX: XLR hembra de 3 pines Modo DMX: 1 canal, 2 canales 1, 2 canales 2, 3 canales, 4 canales Funciones DMX: Atenuador, estrobo, blanco frío, blanco cálido Funciones autónomas: Modo maestro/esclavo, estrobo, respuesta de atenuación, curvas de atenuación, modo ﬁjo (Static) Estrobo: Aprox. 1 Hz - 30 Hz Control: USITT DMX512 Elementos de manejo: Mode, Enter, Up, Down Elementos de visualización: Pantalla LCD retroiluminada, 2 líneas Tensión operativa: 100-240 V CA / 50-60 Hz Consumo de potencia: 200 W Intensidad de iluminación (a 1 m): 32.000 lx Flujo luminoso: 12000 lm Conexión de alimentación: Toma de entrada de alimentación azul

Fusible: F3AL / 250 V (5 x 20 mm) Temperatura ambiente (en funcio-

namiento):

toma de salida de alimentación blanca (máx. 6 A)

0°C - 40°C

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

Humedad relativa: <85% sin condensación Material de la carcasa: Metal Color de la carcasa: Negro Refrigeración de la carcasa: Ventilador controlado por temperatura Dimensiones (anchura x altura x

ENGLISH

profundidad, sin soporte de montaje):

Peso: 4,2 kg Otras características: Soporte ajustable de apoyo o de montaje incluido, cáncamo de seguridad, cable de red, juego de

170 x 170 x 380 mm

aletas incluido

DECLARACIÓN DEL FABRICANTE

DEUTSCHFRANCAIS

GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-HallStr. 1, 61267 Neu Anspach (Alemania); correo electrónico Info@adamhall.com; +49 (0)6081 / 9419-0.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece

sobre el producto o en la documentación adjunta indica que al ﬁnal de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el ﬁn de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

Conformidad CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable): R&TTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017 Directiva de baja tensión (2014/35/UE) Directiva EMC (2014/30/UE)

ESPAÑOL

RoHS (2011/65/UE) Puede consultar la declaración de conformidad completa en www.adamhall.com. También puede solicitarla a info@adamhall.com.

ITALIANO POLSKIDMX

POLSKI

GRATULUJEMY WYBORU!

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Cameo Light. Więcej informacji na temat Cameo Light znajdą Państwo na naszej stronie internetowej pod adresem WWW.CAMEOLIGHT.COM.

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.

2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.

3. Należy przestrzegać zaleceń.

4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.

5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.

6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.

7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.

8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.

9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.

10. Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!

11. Zachowaj odległość co najmniej 20 cm wokół i nad urządzeniem.

12. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.

13. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.

14. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.

15. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.

16. Nie otwierać urządzenia ani nie dokonywać w nim zmian.

17. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.

18. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.

19. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.

20. Do czyszczenia urządzenia stosować suchą ściereczkę.

21. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.

22. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

23. Wszelkie zmiany czy modyﬁkacje urządzeń, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować utratę przez użytkownika prawa do posługiwania się tym sprzętem.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

24. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

25. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

26. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.

27. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.

28. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

29. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.

30. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

31. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

32. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

33. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

34. Instalacja urządzenia powinna odbywać się, gdy urządzenie nie jest podłączone do źródła zasilania (należy wyjąć wtyczkę z gniazda).

35. Kurz i inne osady wewnątrz urządzenia mogą je uszkodzić. W zależności od warunków otoczenia (kurz, nikotyna, opary itp.) urządzenie powinno być konserwowane lub czyszczone przez wykwaliﬁkowanego specjalistę (usługa nieobjęta gwarancją), aby zapobiec przegrzaniu i nieprawidłowemu działaniu.

ENGLISH

36. Odstęp od materiałów łatwopalnych musi wynosić co najmniej 0,5 m.

37. Powierzchnia przekroju poprzecznego przewodów zasilających większą liczbę urządzeń musi wynosić co najmniej 1,5 mm². W krajach Unii Europejskiej przewody muszą spełniać wymagania normy H05VV-F lub podobne wytyczne. Adam Hall oferuje odpowiednie przewody. Używając tych przewodów można podłączyć większą liczbę urządzeń przez złącze Power out i Power in kolejnego urządzenia. Należy upewnić się, że całkowity pobór mocy wszystkich podłączonych urządzeń nie przekracza wartości podanej w amperach na urządzeniu. Należy dopilnować, aby kable łączące poszczególne urządzenia były możliwie jak najkrótsze.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma

DEUTSCHFRANCAIS

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

Ostrzeżenie! Ten symbol ostrzega przed gorącymi powierzchniami. Podczas użytkowania niektóre elementy mogą się nagrzać. Urządzenie można dotykać lub transportować dopiero po jego ostygnięciu (po odczekaniu co najmniej 10 minut).

Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.

żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwaliﬁkowany personel serwisowy.

ESPAÑOL

OSTROŻNIE! WAŻNE WSKAZÓWKI DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH!

1. Produkt przeznaczony jest do zastosowań profesjonalnych podczas organizacji imprez i nie nadaje się do oświetlania pomieszczeń w gospodarstwie domowym.

2. Nigdy nie spoglądać bezpośrednio w stronę promienia świetlnego, nawet przez krótką chwilę.

3. Nigdy nie spoglądać w stronę promienia świetlnego przy pomocy urządzeń optycznych, takich jak np. szkło powiększające.

4. Efekty stroboskopowe mogą wywołać ataki epilepsji u osób wrażliwych na pulsujące światło! Dlatego osoby chorujące na epilepsję powinny unikać miejsc, w których stosowane są stroboskopy.

Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.

Uwaga! Intensywne źródło światła LED! Niebezpieczeństwo uszkodzenia wzroku. Nie patrzeć na źródło światła.

WPROWADZENIE

REFLEKTOR PUNKTOWY LED

ITALIANO POLSKIDMX

CLCL200G2

FUNKCJE STEROWANIA:

Sterowanie DMX 1-kanałowe, 2-kanałowe 1, 2-kanałowe 2, 3-kanałowe, 4-kanałowe Tryb Master / Slave Funkcje Standalone

CHARAKTERYSTYKA:

Sterowanie DMX-512. Dioda COB LED High Power o mocy 200W, biel zimna / biel ciepła. Stroboskop. 4 krzywe ściemniania. Regulacja temperatury barwowej od 7800K do 3200K. 3-pinowe złącza DMX. Stojak lub uchwyt montażowy. W zestawie wrota reﬂektora. Napięcie robocze 100-240VAC. Pobór mocy 200W.

PRZYŁĄCZA, ELEMENTY OBSŁUGOWE I WSKAŹNIKI

ENGLISH

POWER IN

Niebieskie gniazdo sieciowego zasilania urządzenia. Kabel sieciowy znajduje się w zestawie.

POWER OUT

Białe gniazdo do zasilania dodatkowego reﬂektora Cameo. Całkowity pobór prądu wszystkich podłączonych urządzeń nie może przekroczyć wartości w amperach (A) podanej na urządzeniu.

FUSE

Podstawa bezpiecznikowa. Bezpiecznik: F3AL / 250 V (5 x 20 mm). WAŻNA WSKAZÓWKA: Bezpiecznik wymieniać wyłącznie na bezpiecznik tego samego typu i o tej samej wartości. Jeżeli bezpiecznik zadziała wielokrotnie, proszę zwrócić się do autoryzowanego centrum serwisowego.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

DMX IN

3-pinowe złącze męskie XLR do podłączenia kontrolera DMX (np. pulpitu DMX).

DMX OUT

3-pinowe złącze żeńskie XLR do przekazywania sygnału sterującego DMX.

WYŚWIETLACZ CIEKŁOKRYSTALICZNY

Podświetlany wyświetlacz ciekłokrystaliczny (wyświetlacz LC) wyświetla tryb pracy i dodatkowe informacje o systemie.

PRZYCISKI OBSŁUGI

MODE — Naciśnięcie przycisku MODE spowoduje przejście do menu wyboru ustawień systemu. Ponowne naciśnięcie przycisku spowoduje powrót do widoku głównego. ENTER — Naciśnięcie przycisku ENTER umożliwia przejście do poziomu menu w celu dokonania zmian ustawień oraz otwarcia wybranego podmenu. Wprowadzone zmiany ustawień należy potwierdzić również przez naciśnięcie przycisku ENTER. UP i DOWN — Wybór poszczególnych pozycji w menu wyboru (adres DMX, tryb pracy itp.) oraz w podmenu. Przyciski te umożliwiają zmianę wartości wybranej pozycji menu, np. adresu DMX.

ITALIANO

DMX

UCHO NA LINĘ ZABEZPIECZAJĄCĄ

Montaż nad głową może wykonywać tylko odpowiednio wykwaliﬁkowany personel. Reﬂektor należy zabezpieczyć przed upadkiem, przeciągając odpowiednią linę przez ucho zabezpieczające.

OBSŁUGA

ENGLISH

Po prawidłowym podłączeniu reﬂektora do sieci zasilania podczas procesu uruchamiania jest wyświetlana następująca sekwencja komunikatów: „Welcome to Cameo”, nazwa modelu oraz wersja oprogramowania. Po tej procedurze reﬂektor jest gotowy do pracy i przełącza się na ostatnio wybrany tryb. Jeśli jest aktywny tryb DMX i na wejściu DMX nie ma sygnału, wyświetlacz zacznie migać po kilku sekundach. Po ok. 1 sekundzie nieaktywności na wyświetlaczu automatycznie pokaże się aktualnie aktywny tryb pracy.

USTAWIANIE ADRESU STARTOWEGO DMX (DMX Addr)

Naciskaj przycisk MODE, aż w górnym wierszu wyświetlacza pokaże się komunikat „Menu”. Teraz można wybrać pozycję menu „Menu DMX Addr”, używając przycisków UP i DOWN oraz naciskając klawisz Enter. Wybierz żądany adres początkowy DMX za pomocą przycisków UP i DOWN i

DEUTSCHFRANCAIS

potwierdź przyciskiem ENTER.

DMX Addr

WYBÓR TRYBU PRACY (Mode) Naciskaj przycisk MODE, aż w górnym wierszu wyświetlacza pokaże się komunikat „Menu”. Teraz można wybrać pozycję menu „Menu

Mode”, używając przycisków UP i DOWN oraz naciskając klawisz Enter. Żądany tryb pracy można wybrać za pomocą przycisków UP i DOWN oraz klawisza ENTER (patrz podmenu przedstawione w tabeli). Szczegółowe tabele DMX znajdują się w niniejszej instrukcji w części STEROWANIE DMX.

Tryby pracy

Mode DMX = Tryby pracy DMX 1CH

ESPAÑOL

Mode Slave = tryb pracy Slave Slave = połączenie wejścia DMX IN w jednostce Slave z

Mode Static = ustawienie „sceny”

ENTER

UP/DOWN

DMX Addr

001 - 512

bez zewnętrznego sterownika

ENTER

2CH_1 2CH_2 3CH 4CH

Static = Dla ściemniacza, stroboskopu (ok. 1Hz – 30Hz), zimnej

= Możesz wybrać spośród 5 różnych trybów DMX. Tabele

DMX – patrz część STEROWANIE DMX.

wyjściem DMX OUT w jednostce Master (ten sam model) oraz włączenie jednostki Master w trybie Standalone „Static”. Praca urządzenia Slave jest teraz dostosowana do pracy urządzenia Master.

bieli i ciepłej bieli można przyjąć indywidualne ustawienia z zakresu od 000 do255.

ITALIANO POLSKIDMX

Menu Mode

ENTER

UP/DOWN

Mode

DMX

ENTER

DMX Mode

1CH

DMX Mode

/ / /

2CH_1

DMX Mode

2CH_2

ENGLISH

Mode Slave

Mode Static

DMX Mode

3CH

ENTER

UP/DOWN

Dimmer Strobe

ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN

Dimmer

000 - 255

ENTER ENTER ENTER ENTER

DMX Mode

4CH

- - -

Strobe

000 - 255

ENTER

Warm

white

W-White

000 - 255

Colde

white

C-White

000 - 255

USTAWIENIA SYSTEMU (Settings)

Aby skonﬁgurować ustawienia systemu, naciskaj przycisk MODE, aż w górnym wierszu wyświetlacza pokaże się komunikat „Menu”. Teraz można wybrać pozycję menu „Menu Settings”, używając przycisków UP i DOWN oraz naciskając klawisz ENTER. Żądaną pozycję menu można wybrać ponownie za pomocą przycisków UP i DOWN oraz naciskając klawisz ENTER (zobacz podmenu przedstawione w tabelach). Teraz można zmienić ustawienia za pomocą przycisków UP i DOWN oraz potwierdzić zmiany, naciskając ENTER.

Settings

Display = automatyczne

wyłączenie wyświetlacza

DMX Fail = tryb pracy w

przypadku przerwania sygnału

Backlight ON = stale włączony Backlight OFF = automatyczne wyłączenie wyświetlacza po ok. 30 sekun-

dach bezczynności Hold = wstrzymanie ostatniego polecenia Blackout = natychmiastowe wygaszenie reﬂektora

DMX

DimCurve = krzywa ściem-

niacza

Linear = intensywność światła wzrasta liniowo wraz ze wzrostem

wartości DMX Exp = intensywność światła można ustawić precyzyjnie w dol-

nym zakresie wartości DMX oraz ogólnie w górnym zakresie

wartości DMX Log = intensywność światła można ustawić ogólnie w dolnym

zakresie wartości DMX oraz precyzyjnie w górnym zakresie

wartości DMX S-Curve = intensywność światła można ustawić precyzyjnie w

górnym i dolnym zakresie wartości DMX oraz ogólnie w

środkowym zakresie wartości DMX

DimResp = reakcja dimmera LED = reﬂektor reaguje gwałtownie na zmianę wartości DMX

Halogen = reﬂektor reaguje subtelnymi zmianami jasności, podobnie

jak reﬂektor halogenowy

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

ENGLISH

Settings

ENTER

UP/DOWN

Settings Display

Settings

DMX Fail

ENTER

UP/DOWN

ENTER

UP/DOWN

Backlight

ENTER ENTER

DMX Fail

Hold

ENTER ENTER

Backlight

DMX Fail

Blackout

OFF

DEUTSCHFRANCAIS

Settings

DimCurve

Settings

DimResp

ENTER

UP/DOWN

ENTER

UP/DOWN

DimCurve

Linear

ENTER ENTER

DimResp

LED

ENTER ENTER

DimCurve

DimResp

Halogen

Exp

DimCurve

Log

ENTER ENTER

krzywa ściemniacza

ESPAÑOL

liniowa

intensywność światła

wartość DMX

wykładnicza

intensywność światła

wartość DMX

logarytmiczna

wartość DMX

intensywność światła

krzywa S

wartość DMX

intensywność światła

INFORMACJE O SYSTEMIE (System)

Aby odczytać informacje o systemie, naciskaj przycisk MODE, aż w górnym wierszu wyświetlacza pokaże się komunikat „Menu”. Teraz można ewentualnie wybrać pozycję menu „Menu System”, używając przycisków UP i DOWN oraz naciskając klawisz ENTER. Odpowiednią pozycję podmenu wybierz ponownie przyciskami UP i DOWN, a następnie wyświetl żądaną informację, naciskając ENTER.

System

Firmware = Anzeige der Software-

V1.xx Anzeige der Information durch Drücken auf ENTER

version

Temp = Anzeige der LED-Tem-

Temp LED Temperaturanzeige durch Drücken auf ENTER peratur in Grad Celsius oder Fahrenheit

Temp

C/F

Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen.

DimCurve

S-Curve

ITALIANO POLSKIDMX

System

ENTER

UP/DOWN

System

Firmware

ENTER

V1.xx

ENGLISH

System

Temp

ENTER

UP/DOWN

Temp

LED

ENTER ENTER - UP/DOWN

LED

xxx°C/°F

Temp

°C/°F

Unit

°C

ENTER

Unit

°F

ENTER

RESET

Aby przywrócić ustawienia fabryczne w reﬂektorze, naciśnij i przytrzymaj przez ok. 5 sekund przycisk MODE.

USTAWIANIE I MONTAŻ

Do ustawienia reﬂektora w odpowiednim miejscu na płaskiej powierzchni służy zintegrowany podwójny pałąk. Aby zamontować urządzenie na kratownicy, konieczny jest specjalny zacisk do kratownic (nie jest zawarty w zestawie). Zapewnij stałe połączenie z uchwytem montażowym i

zamocuj urządzenie odpowiednią liną zabezpieczającą do ucha zabezpieczającego (A). Ważna wskazówka: montaż nad głową może być wykonywany tylko przez wykwaliﬁkowany personel.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

WROTA REFLEKTORA

Aby zamontować dołączone wrota reﬂektora, należy usunąć cztery śruby z ramki mocującej do soczewki (patrz strzałki na rysunku poniżej), umieścić wrota na ramce i przymocować je za pomocą usuniętych wcześniej śrub. Wrota można także zamocować na reﬂektorze w pozycji obróconej o90°.

ENGLISH

DEUTSCHFRANCAIS

TECHNIKA DMX

DMX-512

DMX (Digital Multiplex) to nazwa uniwersalnego protokołu transmisji do komunikacji między odpowiednimi urządzeniami a kontrolerami. Kontroler DMX wysyła dane DMX do podłączonych urządzeń DMX. Transmisja danych DMX następuje zawsze w formie szeregowego strumienia danych, który jest przekazywany z jednego urządzenia do następnego przez znajdujące się w każdym urządzeniu obsługującym standard DMX złącza „DMX IN” i „DMX OUT” (złącza wtykowe XLR), przy czym maksymalna liczba urządzeń nie

ESPAÑOL

może przekraczać 32. Ostatnie urządzenie w łańcuchu należy wyposażyć w terminator.

ZŁĄCZE DMX:

DMX to wspólny „język”, za pomocą którego różne typy i modele urządzeń różnych producentów porozumiewają się ze sobą i mogą być sterowane przy użyciu centralnego kontrolera, o ile wszystkie urządzenia i kontroler obsługują standard DMX. W celu zapewnienia optymalnej transmisji danych wymagane jest, aby kable połączeniowe między poszczególnymi urządzeniami były możliwie jak najkrótsze. Kolejność, w jakiej urządzenia są podłączone do sieci DMX, nie ma znaczenia dla adresowania. I tak urządzenie z adresem DMX 1 może znajdować się w dowolnym miejscu (szeregowego) łańcucha DMX – na początku, na końcu lub gdzieś pośrodku. Po przydzieleniu urządzeniu adresu DMX 1, kontroler „wie”, że ma on wysyłać wszystkie dane przypisane do adresu 1 do tego urządzenia, niezależnie od jego pozycji w sieci DMX.

POŁĄCZENIE SZEREGOWE KILKU REFLEKTORÓW

1. Męską wtyczkę XLR (3-stykową lub 5-stykową) kabla DMX podłączyć do wyjścia DMX (żeńskie gniazdo XLR) pierwszego urządzenia DMX (np. kontrolera DMX).

2. Żeńską wtyczkę XLR kabla DMX podłączonego do pierwszego reflektora podłączyć do wejścia DMX (męskie gniazdo XLR) następnego urządzenia DMX. Wyjście DMX tego urządzenia podłączyć w taki sam sposób do wejścia DMX następnego urządzenia i tak dalej. Należy pamiętać, że urządzenia DMX podłącza się szeregowo, a połączeń nie można rozdzielać bez aktywnego rozdzielacza. Maksymalna liczba urządzeń DMX w łańcuchu DMX nie może przekraczać 32.

Obszerny wybór odpowiednich kabli DMX oferują linie produktów Adam Hall 3 STAR, 4 STAR i 5 STAR.

ITALIANO POLSKIDMX

KABEL DMX:

W przypadku stosowania własnych kabli należy bezwzględnie przestrzegać informacji podanych na ilustracjach na tej stronie. W żadnym wypadku nie wolno łączyć osłony kabla z końcówką uziemiającą wtyczki. Należy także pamiętać, aby osłona nie miała kontaktu z obudową wtyczki XLR. Jeśli osłona ma kontakt z uziemieniem, może dojść do awarii systemu.

Przyporządkowanie wtyczek:

Kabel DMX z 3-stykowymi wtyczkami XLR: Kabel DMX z 5-stykowymi wtyczkami XLR (pin 4 i 5 są niepodłączone):

Shield

TERMINATOR DMX:

Aby zapobiec awariom systemu, należy wyposażyć ostatnie urządzenie w łańcuchu DMX w terminator (120 Ω, 1/4 W). 3-stykowa wtyczka XLR z terminatorem: K3DMXT3 5-stykowa wtyczka XLR z terminatorem: K3DMXT5

Przyporządkowanie wtyczek:

3-stykowa wtyczka XLR: 5-stykowa wtyczka XLR:

ADAPTER DMX:

Możliwa jest także kombinacja urządzeń DMX z 3-stykowymi przyłączami i urządzeń DXM z 5-stykowymi przyłączami w jednym łańcuchu DMX przy użyciu adapterów.

Przyporządkowanie wtyczek

Adapter DMX 5-stykowy XLR, męski, na 3-stykowy XLR, żeński: K3DGF0020 Pin 4 i 5 są niepodłączone.

Przyporządkowanie wtyczek

Adapter DMX 3-stykowy XLR, męski, na 5-stykowy XLR, żeński: K3DHM0020 Pin 4 i 5 są niepodłączone.

DANE TECHNICZNE

Oznaczenie modelu: CLCL200G2

Rodzaj produktu: LED Spot Typ: Indoor Widmo kolorów LED: Biel zimna, biel ciepła Liczba diod LED: 1 Typ diod LED: 200W Temperatura barwowa LED: 7800K – 3200K Częstotliwość odświeżania: 17500 Hz Kąt rozwarcia wiązki świetlnej: 25° (50° ﬁeld) Wejście DMX: 3-pinowe złącze męskie XLR Wyjście DMX: 3-pinowe złącze żeńskie XLR Tryb DMX: 1-kanałowy, 2-kanałowy 1, 2-kanałowy 2, 3-kanałowy, 4-kanałowy Funkcje DMX: Ściemniacz, stroboskop, biel zimna, biel ciepła Funkcje Standalone: Tryb Master/Slave, stroboskop, reakcja ściemniacza, krzywe ściemniania, tryb Static Stroboskop: Ok. 1Hz – 30Hz Sterowanie: USITT DMX512 Przyciski: Mode, Enter, Up, Down Wskaźniki: Podświetlany wyświetlacz ciekłokrystaliczny, 2-wierszowy Napięcie robocze: 100 V – 240 V AC / 50–60 Hz Pobór mocy: 200 W Natężenie światła (w odległości 1 m): 32000 lx Strumień świetlny: 12000 lm Złącze zasilania: Niebieskie gniazdo wejściowe zasilania

Bezpiecznik: F3AL / 250 V (5 x 20mm) Temperatura otoczenia (w czasie

pracy): Wilgotność względna: <85%, bez kondensacji

Białe gniazdo wyjściowe (maks. 6A)

0°C – 40°C

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

Materiał obudowy: metal Kolor obudowy: czarny Chłodzenie obudowy: Wentylator sterowany temperaturą Wymiary (szer. x wys. x gł.,

bez uchwytu montażowego):

ENGLISH

Waga: 4,2 kg Pozostałe cechy: regulowany uchwyt do montażu lub stojak w zestawie, ucho zabezpieczające, przewód zasilający,

170 x 170 x 380 mm

wrota reﬂektora w zestawie

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.

DEUTSCHFRANCAIS

adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z ﬁrmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU (Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produk-

cie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

Deklaracja zgodności CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE)

ESPAÑOL

Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail info@adamhall.com.

ITALIANO POLSKIDMX

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!

Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.

2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

5. Utilizzare il dispositivo solo nei modi previsti dal manuale.

6. Utilizzare esclusivamente stativi e ﬁssaggi stabili e adatti (per installazioni ﬁsse). Veriﬁcare che i supporti a parete siano installati e ﬁssati a regola d‘arte. Veriﬁcare che il dispositivo sia installato in modo stabile e non possa cadere.

7. Durante l‘installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.

8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufﬁcienza e non possa surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

10. Le fessure di areazione non devono essere bloccate. Evitare l‘esposizione diretta ai raggi solari.

11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.

12. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi speciﬁci per l‘esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inﬁammabili.

13. Accertarsi che all‘interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.

14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.

15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.

16. Non aprire né modiﬁcare il dispositivo.

17. Una volta collegato il dispositivo, veriﬁcare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.

18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.

19. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere afﬁdata esclusivamente a personale qualiﬁcato autorizzato.

20. Per la pulizia del dispositivo utilizzare un panno pulito.

21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l‘imballo, separare la plastica dalla carta e dal cartone.

22. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

23. Notare che eventuali modiﬁche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà dell‘utente di utilizzare l‘apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

24. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.

25. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

26. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l‘adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

27. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell‘adattatore di rete, non vengano pizzicati.

28. Durante il cablaggio del dispositivo, veriﬁcare sempre che il cavo di rete e l‘adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall‘alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l‘adattatore di rete, tirare sempre dalla spina o dall‘adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l’alimentatore con le mani umide.

29. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

30. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

31. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l‘adattatore di rete dalla presa.

32. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.

33. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l‘adattatore di rete dalla presa.

34. L‘installazione del dispositivo deve essere realizzata unicamente in assenza di tensione (staccare la spina dalla rete elettrica).

35. Polvere e depositi di altra natura all‘interno del dispositivo possono danneggiarlo. A seconda delle condizioni ambientali (polvere,

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

nicotina, nebbia ecc.) il dispositivo deve essere sottoposto a regolari interventi di manutenzione e pulizia da parte di personale specializzato (senza garanzia, interventi a carico del proprietario) per evitare surriscaldamento e malfunzionamenti.

36. La distanza dai materiali inﬁammabili deve essere di almeno 0,5 m

37. I cavi di rete utilizzati per l’alimentazione elettrica di più dispositivi devono avere una sezione di almeno 1,5mm². I cavi impiegati nell’Unione Europea devono essere di tipo H05VV-F o simile. Adam Hall offre cavi idonei. Tali cavi consentono di collegare più dispositivi dalla presa di uscita POWER OUT di un apparecchio alla presa POWER IN di un altro dispositivo. La potenza assorbita complessivamente da

ENGLISH

tutti i dispositivi non deve superare il valore indicato (v.stampigliatura sul dispositivo stesso). Aver cura di mantenere i cavi di rete quanto più possibile corti.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L‘interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell‘utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualiﬁcato.

DEUTSCHFRANCAIS

Il triangolo equilatero con il simbolo del lampo segnala la presenza di tensioni pericolose non isolate all‘interno dell‘apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all’uso e alla manutenzione.

Avvertimento! Questo simbolo indica superﬁci calde. Alcune parti della cassa potrebbero scaldarsi durante l‘impiego. Dopo aver usato l‘apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

Avvertimento! Questo dispositivo è destinato per l’utilizzo a un’altitudine non superiore ai 2.000metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all’uso nei climi tropicali.

ESPAÑOL

Attenzione! Sorgente luminosa a LED di elevata intensità! Pericolo di lesioni oculari. Non guardare direttamente la sorgente luminosa.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI DI ILLUMINAZIONE!

1. Il prodotto è stato sviluppato per un uso professionale nel settore della tecnologia applicata a spettacoli e non è idoneo all‘impiego nell‘illuminazione domestica.

2. Non ﬁssare mai direttamente il fascio di luce, nemmeno per brevi istanti.

3. Non guardare mai il fascio di luce con dispositivi ottici quali le lenti d‘ingrandimento.

4. In alcuni casi, in persone sensibili gli effetti stroboscopici possono causare attacchi epilettici! Le persone affette da epilessia devono perciò assolutamente evitare luoghi in cui vengono impiegati effetti stroboscopici.

INTRODUZIONE

FARO A LED

CLCL200G2

FUNZIONI DI CONTROLLO:

ITALIANO POLSKIDMX

Controllo DMX a 1 canale, 2 canali (1), 2 canali (2), 3 canali, 4 canali Modalità master/slave Funzioni stand-alone

PROPRIETÀ:

Controllo DMX-512. LED COB bianco freddo / bianco caldo ad elevata potenza da 200 W Stroboscopio 4 curve dimmer. Impostazione della temperatura di colore ad un valore compreso fra i 7800K e i 3200K. Connettori DMX a 3 poli. Staffa di montaggio o di supporto. Paraluce incluso. Tensione di esercizio 100 V - 240 V CA. Potenza assorbita 200 W.

CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE

ENGLISH

POWER IN

Presa di ingresso blu per l'alimentazione elettrica dell'apparecchio. L'apposito cavo di alimentazione è fornito in dotazione.

POWER OUT

Presa di uscita bianca per l'alimentazione elettrica di altri proiettori CAMEO. Assicurarsi che il consumo totale di tutti i dispositivi collegati non superi il valore in ampere (A) indicato sull'apparecchio.

FUSE

Portafusibili. Fusibile F3AL/250 V (5 x 20 mm). NOTA IMPORTANTE: sostituire il fusibile solo con un altro dello stesso tipo e con gli stessi valori. Se il fusibile continua a scattare, rivolgersi a un centro assistenza autorizzato.

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

DMX IN

Presa XLR maschio a 3 poli per il collegamento di un apparecchio di controllo DMX (ad es. mixer DMX).

DMX OUT

Presa XLR femmina a 3 poli per l'inoltro del segnale di controllo DMX.

SCHERMO A CRISTALLI LIQUIDI

Il display LCD illuminato mostra la modalità di funzionamento e altre informazioni di sistema.

TASTI DI COMANDO

MODE - Premendo il tasto MODE, si accede al menu di selezione delle impostazioni di sistema. Premendo ripetutamente questo tasto, viene visualizzata nuovamente la schermata principale. ENTER - Premendo il tasto ENTER, si apre il livello di menu da cui eseguire le modiﬁche dei valori e accedere a uno dei sottomenu. Il tasto ENTER consente inoltre di confermare le modiﬁche effettuate. UP e DOWN - Consentono di selezionare le singole voci di menu nel menu di selezione (indirizzo DMX, modalità di funzionamento ecc.) e nei sottomenu. Consentono inoltre di modiﬁcare come si preferisce il valore di una voce di menu, come, ad esempio, l'indirizzo DMX.

OCCHIELLO PER CAVO DI SICUREZZA

Il montaggio sopratesta deve essere effettuato unicamente da personale qualiﬁcato. Il proiettore deve essere ﬁssato all'occhiello di sicurezza con un cavo di sicurezza appropriato, per prevenirne eventuali cadute.

ITALIANO

DMX

UTILIZZO

Non appena il faro è correttamente allacciato alla rete elettrica, durante la procedura di avvio sul display appaiono in successione il messaggio "Welcome to Cameo", l'indicazione del modello e la versione del software. Al termine della procedura il proiettore è pronto per l'uso e si avvia nella modalità di funzionamento selezionata in precedenza. Se è attivata la modalità DMX e sull'ingresso DMX non è presente alcun segnale DMX, dopo qualche secondo il display inizia a lampeggiare. Dopo circa 1 minuto di inattività il display mostra automaticamente la modalità di

ENGLISH

funzionamento attualmente attivata.

IMPOSTAZIONE DELL'INDIRIZZO DI AVVIO DMX (DMX Addr)

Premere il tasto MODE ﬁno a quando nella riga superiore del display non appare "Menu". Eventualmente, con i tasti UP e DOWN selezionare ora la voce di menu "Menu DMX Addr" e confermare con ENTER. Con i tasti UP e DOWN selezionare quindi l'indirizzo di avvio DMX desiderato e confermare con ENTER.

DEUTSCHFRANCAIS

DMX Addr

ENTER

UP/DOWN

DMX Addr

001 - 512

ENTER

IMPOSTAZIONE DELLA MODALITÀ DI FUNZIONAMENTO (Mode) Premere il tasto MODE ﬁno a quando nella riga superiore del display non appare "Menu". Eventualmente, con i tasti UP e DOWN selezionare

la voce di menu "Menu Mode" e premere ENTER. Per selezionare la modalità di funzionamento desiderata, premere i tasti UP e DOWN e confermare con ENTER (v. tabella, seguire i sottomenu). Le dettagliate tabelle DMX sono riportate in questo manuale alla sezione "CONTROLLO DMX".

Modalità di funzionamento

Mode DMX = Modalità DMX 1CH

2CH_1

= È possibile scegliere fra 5 diverse modalità di funziona-

mento DMX. Tabelle DMX v. "CONTROLLO DMX". 2CH_2 3CH 4CH

Mode Slave = Modalità di funziona-

mento slave

ESPAÑOL

Mode Static = Impostazione di una

Menu Mode

ENTER

UP/DOWN

ITALIANO POLSKIDMX

"scena" senza controller esterno

Mode

DMX

Mode Slave

Mode Static

ENTER

UP/DOWN

Slave = Collegare il DMX IN dell'unità slave al DMX OUT dell'uni-

tà master (stesso modello) e in quest'ultima attivare una

la modalità di funzionamento stand-alone "Static". Ora

l'unità slave segue l'unità master. Statico = Dimmer, stroboscopio (ca. 1 Hz - 30 Hz), Il bianco freddo

e il bianco caldo possono essere regolati individualmen-

te con valori da 000 a 255.

DMX Mode

1CH

DMX Mode

3CH

Dimmer Strobe

ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN ENTER - UP/DOWN

Dimmer

000 - 255

ENTER ENTER ENTER ENTER

DMX Mode

/ / /

2CH_1

DMX Mode

4CH

- - -

Strobe

000 - 255

DMX Mode

2CH_2

ENTER

Warm

white

W-White

000 - 255

C-White

000 - 255

Colde

white

IMPOSTAZIONI DI SISTEMA (Settings)

Per effettuare le impostazioni di sistema, premere il tasto MODE ﬁno a quando nella riga superiore del display non appare "Menu". Con i tasti UP e DOWN selezionare quindi la voce di menu "Menu Settings" e premere ENTER. Per selezionare la voce di sottomenu desiderata, premere di nuovo i tasti UP e DOWN e confermare con ENTER (v.tabelle, seguire i sottomenu). Modiﬁcare le impostazioni a piacere utilizzando i tasti UP e DOWN e confermare le modiﬁche premendo ENTER.

Settings

Display = Disattivazione

automatica del display

DMX Fail = Condizione di

funzionamento in caso di interruzione

Backlight ON = sempre acceso Backlight Off = disattivazione automatica del display dopo circa 30

secondi di inattività Hold = mantiene l'ultimo comando Blackout = attiva il blackout

del segnale DMX

DimCurve = Curva dimmer Linear = con il valore DMX l'intensità della luce aumenta in maniera

lineare Exp = l'intensità della luce può essere regolata con maggior

precisione ai valori DMX inferiori e con minor precisione ai

valori DMX superiori Log = l'intensità della luce può essere regolata con minor

precisione ai valori DMX inferiori e con maggior precisione ai

valori DMX superiori S-Curve = l'intensità della luce può essere regolata con maggior

precisione ai valori DMX inferiori e superiori e con minor

precisione ai valori DMX intermedi

DimResp = Risposta dimmer LED = il proiettore reagisce immediatamente alle variazioni del

valore DMX Halogen = il proiettore si comporta in maniera analoga a un proiettore

alogeno con variazioni di luminosità graduali

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

Settings

ENTER

UP/DOWN

Settings Display

Settings

DMX Fail

Settings

DimCurve

Settings

DimResp

ENTER

UP/DOWN

ENTER

UP/DOWN

ENTER

UP/DOWN

ENTER

UP/DOWN

Backlight

ENTER ENTER

DMX Fail

Hold

ENTER ENTER

DimCurve

Linear

ENTER ENTER

DimResp

LED

ENTER ENTER

Backlight

DMX Fail

Blackout

DimCurve

DimResp

Halogen

OFF

Exp

DimCurve

Log

ENTER ENTER

POLSKI

DimCurve

S-Curve

ITALIANO

DMX

Curve dimmer

lineare

esponenziale

logaritmica

Curva S

ENGLISH

Intensità della luce

Valore DMX

INFORMAZIONI DI SISTEMA (System)

Per leggere le informazioni di sistema, premere il tasto MODE ﬁno a quando nella riga superiore del display non appare "Menu". Con i tasti UP e DOWN selezionare eventualmente la voce di menu "Menu System" e premere ENTER. Selezionare la voce di sottomenu desiderata premendo di nuovo i tasti UP e DOWN, quindi premere ENTER per visualizzare le relative informazioni.

System

DEUTSCHFRANCAIS

Firmware = Anzeige der Software-

Temp = Anzeige der LED-Tem-

Intensità della luce

Valore DMX

version

peratur in Grad Celsius oder Fahrenheit

Intensità della luce

Valore DMX

Intensità della luce

Valore DMX

V1.xx Anzeige der Information durch Drücken auf ENTER

Temp LED Temperaturanzeige durch Drücken auf ENTER

Temp C/F

Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Auswahl mit UP und DOWN, mit ENTER bestätigen.

ENTER

UP/DOWN

System

Firmware

System

Temp

ENTER

UP/DOWN

V1.xx

Temp

LED

ENTER ENTER - UP/DOWN

LED

xxx°C/°F

Temp

°C/°F

Unit

°C

ENTER

Unit

°F

ENTER

ESPAÑOL

System

RESET

Per resettare le impostazioni dei proiettori e riportarle alle impostazioni di fabbrica, tenere premuto il tasto MODE per circa 5 secondi.

ITALIANO POLSKIDMX

INSTALLAZIONE E MONTAGGIO

Grazie alla doppia staffa integrata, il proiettore può essere collocato in un punto indicato su una superﬁcie piana. Il montaggio a una traversa viene effettuato tramite un apposito dispositivo di ﬁssaggio (non in dotazione). Assicurarsi che la staffa di montaggio sia ﬁssata saldamente e assicurare il faro facendo passare un cavo di sicurezza adatto dall’occhiello di sicurezza (A). Nota importante: Il montaggio sopratesta deve essere effettuato unicamente da personale qualiﬁcato.

PARALUCE

Per montare il paraluce in dotazione, rimuovere le quattro viti dal telaio del supporto dell'obiettivo (v. frecce nella ﬁgura sotto), posizionare il rivestimento della porta sul telaio e avvitarlo al telaio utilizzando le viti rimosse in precedenza. Il paraluce può anche essere ruotato di 90° e ﬁssato al proiettore.

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

TECNOLOGIA DMX

DMX512

DMX (Digital Multiplex) è la sigla di un protocollo di trasmissione universale per la comunicazione tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati seriale, che viene inoltrato

ENGLISH

da un dispositivo collegato al successivo attraverso le connessioni (connettori XLR) DMX IN e DMX OUT presenti per ogni dispositivo DMX compatibile, per un massimo di 32dispositivi. L'ultimo dispositivo della catena deve essere dotato di un connettore terminale (terminatore).

COLLEGAMENTO DMX:

DMX è il linguaggio condiviso che consente l'accoppiamento tra diversi tipi di dispositivo e modelli di produttori differenti e il controllo da parte di un controller centrale, a condizione che tutti i dispositivi e il controller siano DMX compatibili. Per una trasmissione dei dati ottimale, il cavo che collega i singoli dispositivi deve essere il più corto possibile. L'ordine dei dispositivi nella rete DMX non influisce sull'indirizzamento. Il dispositivo con indirizzo DMX1 può quindi trovarsi in una posizione qualsiasi della catena DMX (seriale): all'inizio, alla fine o in qualsiasi punto al centro. Se a un dispositivo viene assegnato l'indirizzo DMX

DEUTSCHFRANCAIS

1, il controller "sa" di dover inviare a questo dispositivo tutti i dati attribuiti all'indirizzo 1, indipendentemente dalla sua posizione nella interconnessione DMX.

ACCOPPIAMENTO SERIALE DI PIÙ PROIETTORI

1. Collegare il connettore XLR maschio (a 3 o 5poli) del cavo DMX con l'uscita DMX (presa XLR femmina) del primo dispositivo DMX (ad esempio controller DMX).

2. Collegare il connettore XLR femmina del cavo DMX connesso al primo proiettore DMX con l'ingresso DMX (presa XLR maschio) del successivo dispositivo DMX. Analogamente, collegare l'uscita DMX di questo dispositivo con l'ingresso DMX del dispositivo seguente e così via. Tenere presente che in linea di principio i dispositivi DMX sono collegati in serie e i collegamenti non si possono condividere senza uno splitter attivo. In una catena DMX i dispositivi DMX non possono essere più di 32.

Nelle linee di prodotti Adam Hall 3STAR, 4STAR e 5STAR è disponibile un'ampia scelta di cavi DMX.

CAVO DMX:

In caso di cavi di propria realizzazione, procedere secondo le figure di questa pagina. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR. Il contatto di massa della schermatura può generare guasti al sistema.

Configurazione dei connettori:

ESPAÑOL

Cavo DMX con connettori XLR a 3poli: Cavo DMX con connettori XLR a 5poli (pin4 e 5 non assegnati):

Shield

CONNETTORE TERMINALE DMX (TERMINATORE):

Per evitare errori di sistema, l'ultimo dispositivo di una catena DMX deve essere dotato di una resistenza di terminazione (120ohm, 1/4W). Connettore XLR a 3poli con resistenza di terminazione: K3DMXT3 Connettore XLR a 5poli con resistenza di terminazione: K3DMXT5

Configurazione dei connettori:

Connettore XLR a 3poli: Connettore XLR a 5poli:

ITALIANO POLSKIDMX

ADATTATORE DMX:

Se si utilizzano degli adattatori, in una catena DMX si possono anche combinare dispositivi DMX con collegamenti a 3poli e dispositivi DMX con collegamenti a 5poli.

Configurazione dei connettori

Adattatore DMX XLR maschio 5poli a XLR femmina 3poli: K3DGF0020 Pin 4 e 5 non assegnati.

Configurazione dei connettori

Adattatore DMX XLR maschio 3poli a XLR femmina 5poli: K3DHM0020 Pin 4 e 5 non assegnati.

DATI TECNICI

Denominazione modello: CLCL200G2

Tipologia di prodotto: Faro a LED Tipo: Interni Spettro cromatico LED: Bianco freddo - Bianco caldo Numero di LED: 1 Tipo di LED: 200W Temperatura di colore LED: 7800K - 3200K Frequenza di ripetizione: 17500 Hz Angolo di dispersione: 25° (campo 50°) Ingresso DMX: XLR maschio a 3 poli Uscita DMX: XLR femmina a 3 poli Modalità DMX: A 1 canale, 2 canali (1), 2 canali (2), 3 canali, 4 canali Funzioni DMX: Dimmer, stroboscopio, bianco freddo, bianco caldo Funzioni stand-alone: Funzionamento master/slave, stroboscopio, reazione dimmer, curve dimmer, modalità ﬁssa Stroboscopio: circa 1 Hz - 30 Hz Controllo: USITT DMX512 Elementi di comando: Mode, Enter, Up, Down Dispositivi di visualizzazione: display LC illuminato, a 2 righe Tensione di esercizio: 100 - 240 V CA / 50 - 60 Hz Potenza assorbita: 200 W Potenza di illuminazione (a 1 m): 32000 lx Flusso luminoso: 12000 lm Collegamento alimentazione elettrica: Presa di ingresso blu

Fusibile: F3AL / 250 V (5 x 20 mm) Temperatura ambiente (in esercizio): 0°C - 40°C Umidità relativa: < 85%, senza condensa Materiale cassa: Metallo Colore cassa: nero Raffreddamento alloggiamento: Ventola con regolazione di temperatura Ingombro (L x H x P,

senza staffa di montaggio): Peso: 4,2 kg Altre caratteristiche: staffa di montaggio o di supporto regolabile in dotazione, occhiello di sicurezza, cavo di alimenta-

Presa di uscita bianca (max. 6 A)

170 x 170 x 380 mm

zione, paraluce in dotazione

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/ pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell‘Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o

sui relativi documenti indica che, per evitare danni all‘ambiente e alle persone causati da uno smaltimento incontrollato dei riﬁuti, alla ﬁne del suo ciclo di vita l‘apparecchio non deve essere smaltito insieme ai normali riﬁuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri riﬁuti e riciclato nell‘ottica dell‘incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri riﬁuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente): Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017 Direttiva bassa tensione (2014/35/CE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) La dichiarazione di conformità completa è reperibile al sito www.adamhall.com. Per ulteriori informazioni è inoltre possibile scrivere a info@adamhall.com.

ENGLISH

DEUTSCH

FRANCAIS

ESPAÑOL

POLSKI

ITALIANO

DMX

DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX

1CH Mode

Ch. Function Values

ENGLISH

1 Dimmer 000 - 255 0% to 100%

2CH Mode 1

Ch. Function Values

1 Dimmer 000 - 255 0% to 100%

DEUTSCHFRANCAIS

2 Color Temperature

Ch. Function Values

1 Warm White 000 - 255 0% to 100%

2 Cold White 000 - 255 0% to 100%

Ch. Function Values

1 Dimmer 000 - 255 0% to 100%

2 Strobe

ESPAÑOL

3 Color Temperature

000 - 005 CT off / Full on depending on Dimmer

006 - 255 7800K - 3200K

2CH Mode 2

3CH Mode

000 - 005 Strobe open

006 - 255 Strobe slow -> fast <1Hz - 30Hz

000 - 005 CT off / Full on depending on Dimmer

006 - 255 7800K - 3200K

4CH Mode

Ch. Function Values

1 Dimmer 000 - 255 0% to 100%

2 Strobe

3 Warm White 000 - 255 0% to 100%

4 Cold White 000 - 255 0% to 100%

000 - 005 Strobe open

006 - 255 Strobe slow -> fast <1Hz - 30Hz

ITALIANO POLSKIDMX

CAMEOLIGHT.COM

Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany

Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com

REV: 01

Cameo CL200 G2 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
