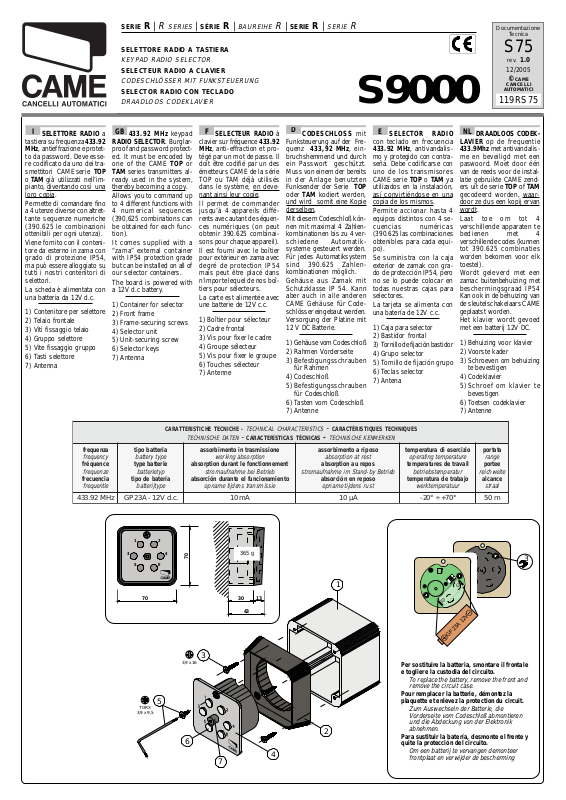

Came S9000 User Manual

SERIE R |

SELETTORE RADIO A TASTIERA

KEYPAD RADIO SELECTOR

SELECTEUR RADIO A CLAVIER

CODESCHLÖSSER MIT FUNKSTEUERUNG

SELECTOR RADIO CON TECLADO

DRAADLOOS CODEKLAVIER

R

SERIES

| SÉRIE R |

BAUREIHE

R

| SERIE R |

SERIE

R

S9000

Documentazione

Tecnica

S75

rev. 1.0

12/2005

©

CAME

CANCELLI

AUTOMATICI

119RS75

I

SELETTORE RADIO a
tastiera su frequenza 433.92
MHz, antieffrazione e protet-

to da password. Deve esse­re codificato da uno dei tra­smettitori CAME serie TOP
o TAM già utilizzati nell’im­pianto, diventando così una
loro copia.

Permette di comandare fino
a 4 utenze diverse con altret­tante sequenze numeriche
(390.625 le combinazioni
ottenibili per ogni utenza).

Viene fornito con il conteni­tore da esterno in zama con
grado di protezione IP54,
ma può essere alloggiato su
tutti i nostri contenitori di
selettori.

La scheda è alimentata con
una batteria da 12V d.c.

1) Contenitore per selettore

2) Telaio frontale

3) Viti fissaggio telaio

4) Gruppo selettore

5) Vite fissaggio gruppo

6) Tasti selettore

7) Antenna

GB

433.92 MHz keypad

RADIO SELECTOR. Burglar-

proof and password protect­ed. It must be encoded by
one of the CAME TOP or
TAM series transmitters al­ready used in the system,
thereby becoming a copy.

Allows you to command up
to 4 different functions with
4 numerical sequences
(390,625 combinations can
be obtained for each func­tion).

It comes supplied with a
“zama” external container
with IP54 protection grade
but can be installed on all of
our selector containers.

The board is powered with
a 12V d.c battery.

1) Container for selector

2) Front frame

3) Frame-securing screws

4) Selector unit

5) Unit-securing screw

6) Selector keys

7) Antenna

F

SELECTEUR RADIO à
clavier sur fréquence 433.92
MHz, anti-effraction et pro-

tégé par un mot de passe. Il
doit être codifié par un des
émetteurs CAME de la série
TOP ou TAM déjà utilisés
dans le système, en deve­nant ainsi leur copie.

Il permet de commander
jusqu’à 4 appareils diffé­rents avec autant de séquen­ces numériques (on peut
obtenir 390.625 combinai­sons pour chaque appareil).

Il est fourni avec le boîtier
pour extérieur en zama avec
degré de protection IP54
mais peut être placé dans
n’importe lequel de nos boî­tiers pour sélecteurs.

La carte est alimentée avec
une batterie de 12V c.c.

1) Boîtier pour sélecteur

2) Cadre frontal

3) Vis pour fixer le cadre

4) Groupe sélecteur

5) Vis pour fixer le groupe

6) Touches sélecteur

7) Antenne

D

CODESCHLOSS mit

Funksteuerung auf der Fre­quenz 433,92 MHz, ein-
bruchshemmend und durch
ein Passwort geschützt.
Muss von einem der bereits
in der Anlage benutzten
Funksender der Serie TOP
oder TAM kodiert werden,
und wird somit eine Kopie
derselben.

Mit diesem Codeschloß kön­nen mit maximal 4 Zahlen­kombinationen bis zu 4 ver­schiedene Automatik­systeme gesteuert werden.
Für jedes Automatiksystem
sind 390.625 Zahlen­kombinationen möglich.

Gehäuse aus Zamak mit
Schutzklasse IP 54. Kann
aber auch in alle anderen
CAME Gehäuse für Code­schlösser eingebaut werden.

Versorgung der Platine mit
12 V DC Batterie.

1) Gehäuse vom Codeschloß

2) Rahmen Vorderseite

3)Befestigungsschrauben
für Rahmen

4) Codeschloß

5)Befestigungsschrauben
für Codeschloß

6) Tasten vom Codeschloß

7) Antenne

E

SELECTOR RADIO

con teclado en frecuencia

433.92 MHz, antivandalis­mo y protegido con contra­seña. Debe codificarse con
uno de los transmisores
CAME serie TOP o TAM ya
utilizados en la instalación,
así convirtiéndose en una
copia de los mismos.

Permite accionar hasta 4
equipos distintos con 4 se­cuencias numéricas
(390.625 las combinaciones
obtenibles para cada equi­po).

Se suministra con la caja
exterior de zamak con gra­do de protección IP54, pero
no se lo puede colocar en
todas nuestras cajas para
selectores.

La tarjeta se alimenta con
una batería de 12V c.c.

1) Caja para selector

2) Bastidor frontal

3) Tornillo de fijación bastidor

4) Grupo selector

5) Tornillo de fijación grupo

6) Teclas selector

7) Antena

NL

DRAADLOOS CODEK-

LAVIER op de frequentie

433.9Mhz met antivandalis-

me en beveiligd met een
paswoord. Moet door één
van de reeds voor de instal­latie gebruikte CAME zend­ers uit de serie TOP of TAM
gecodeerd worden, waar­door ze dus een kopij ervan
wordt.

Laat toe om tot 4
verschillende apparaten te
bedienen met 4
verschillende codes (kunnen
tot 390.625 combinaties
worden bekomen voor elk
toestel).

Wordt geleverd met een
zamac buitenbehuizing met
beschermingsgraad IP54
Kan ook in de behuizing van
de sleutelschakelaars CAME
geplaatst worden.

Het klavier wordt gevoed
met een batterij 12V DC.

1) Behuizing voor klavier

2) Voorste kader

3) Schroeven om behuizing
te bevestigen

4) Codeklavier

5) Schroef om klavier te
bevestigen

6) Toetsen codeklavier

7) Antenne

CARATTERISTICHE TECNICHE -

TECHNISCHE DATEN

azneuqerf

ycneuqerf

ecneuqérf

ezneuqerf

aicneucerf

eitneuqerf

zHM29.334 .c.dV21-A32PG Am01 Aµ01 °07+÷°02- m05

12

34

5E

airettabopit

epytyrettab

eirettabepyt

pyteirettab

aíretabedopit

epytjirettab

70

TECHNICAL CHARACTERISTICS

-

CARACTERÍSTICAS TÉCNICAS

enoissimsartniotnemibrossa

noitprosbagnikrow

tnemennoitcnofeltnarudnoitprosba

beirteBiebemhanfuamorts

otneimanoicnufleetnarudnóicrosba

eissimsnartsnedjitemanpo

365 g

-

CARACTÉRISTIQUES TECHNIQUES

-

TECHNISCHE KENMERKEN

osopiraotnemibrossa

tsertanoitprosba

soperuanoitprosba

beirteByb-dnatSmiemhanfuamorts

osopernenóicrosba

tsursnedjitemanpo

oizicreseidarutarepmet

erutarepmetgnitarepo

liavartedserutarepmet

rutarepmetsbeirteb

ojabartedarutarepmet

ruutarepmetkrew

1

70

TORX

3,9 x 9,5

3

3,9 x 16

5

6

7

13

30

43

12V

GP23A

Per sostituire la batteria, smontare il frontale
e togliere la custodia del circuito.

To replace the battery, remove the front and
remove the circuit case.

Pour remplacer la batterie, démontez la
plaquette et enlevez la protection du circuit.

Zum Auswechseln der Batterie, die
Vorderseite vom Codeschloß abmontieren
und die Abdeckung von der Elektronik

2

4

abnehmen.

Para sustituir la batería, desmonte el frente y
quite la protección del circuito.

Om een batterij te vervangen demonteer
frontplaat en verwijder de bescherming

atatrop

egnar

eetrop

ecnacla

aartsl

etiewhcier

3

I GB F D

NOTA per tutte le

operazioni descritte): ogni
pressione dei tasti deve es­sere fatta entro 10" dalla pre­cedente, altrimenti la tastie­ra va in stand-by (con un av­viso acustico di due beep) e
bisogna ricominciare dall'ini­zio; per interrompere volon­tariamente una procedura,
lasciar trascorrere 10" senza
alcuna azione sui tasti.

COME PROGRAMMARE UNA

COMBINAZIONE

A digitare la password (555

di default)
B premere E
C premere 2
D digitare una combinazio-

ne da 2 a 8 cifre*
E premere E
F premere 1,2,3 oppure 4

(per selezionare una delle

memorie)
G avvicinare e toccare, con

il trasmettitore**, la po-

sizione indicata dalla fi-

gura (sotto il foro di fis-

saggio), e premere il ta-

sto che comanda l'utenza

desiderata
Verificare il funzionamento

digitando la combinazione di
cui al punto D e premendo E

* Deve essere diversa dalla
password; per ricordare o
modificare la combinazione
è utile registrare le associa­zioni tra numero combina­zione e utenza comandata
usando la griglia sottostante.

** È necessario, (e indispen­sabile, almeno per la pro­grammazione) che il tra­smettitore sia già memoriz­zato nel ricevitore.

COME CAMBIARE LA

PASSWORD

A digitare la password*
B premere E
C premere 1
D digitare la nuova pas-

sword**
E premere E

* Nel caso non ci si ricordi
la password, smontare il
frontale e togliere la custo­dia del circuito.
Settare il dip 1 in ON quindi
eseguire la procedura dal
punto B.
Al termine, riportare il dip 1
in OFF e richiudere il tutto.
** eventualmente, trascri­verla nell'apposito spazio.

NOTE for all the op­erations described: every
press of the pushbuttons
must be done within 10 sec­onds of the previous one,
otherwise the keypad goes
into stand-by (with an acous­tic warning of two beeps)
and you must restart from
the beginning; to intention­ally interrupt a procedure, let
10 seconds pass without any
action on the pushbuttons.

HOW TO PROGRAM A

COMBINATION

A type in the password (de-

fault is 555)
B press E
C press 2
D type in a combination of

from 2 to 8 figures*
E press E
F press 1, 2, 3 or 4 (to se-

lect one from the memo-

ries)
G with the transmitter**,

approach and touch the

position indicated in the

diagram (under the se-

curing hole), and press

the key that commands

the function desired
Check the functioning by

keying in the combination
referred to in point D and by
pressing E

* It must to be different from
password; it is useful to save
the associations between the
number combination and the
function commanded by us­ing the table below.

** The transmitter must al­ready be memorized in the
receiver (essential for pro­gramming).

HOW TO CHANGE THE

PASSWORD

A type the password*
B press E
C press 1
D type the new password**
E press E

* If you cannot remember
the password, remove the
front and remove the circuit
case.
Set the dip switch 1 to ON,
then carry out the procedure
from point B.
At the end, return dip switch
1 to OFF and close up every­thing again.
** if necessary, record it in
the appropriate space.

NOTE pour toutes les
opérations décrites: vous
devez appuyer sur les tou­ches dans les 10" sinon le
clavier se met en attente
(avec un signal sonore de
deux bips) et il faut recom­mencer depuis le début; il
vous suffit de n’appuyer sur
aucune touche pendant 10”
pour interrompre volontaire­ment une procédure.

COMMENT PROGRAMMER

UNE COMBINAISON

A tapez le mot de passe

(pré-saisi à 555)
B appuyez sur E
C appuyez sur 2
D tapez une combinaison de

2 à 8 chiffres*
E appuyez sur E
F appuyez sur 1,2,3 ou 4

(pour sélectionner une

des mémoires)
G rapprochez et touchez la

position indiquée sur la

figure avec l’émetteur**

(en dessous du trou de

fixation) et appuyez sur la

touche qui commande

l’appareil voulu
Contrôlez le fonctionnement

en tapant la combinaison re­lative au point D et appuyez
sur E

* Doit être différente du mot
de passe, il convient d’enre­gistrer les associations entre
le numéro de la combinaison
et l’appareil commandé en
utilisant la grille ci-dessous.

** Il faut (c'est indispensa­ble, tout au moins pour la
programmation) que l'émet­teur ait déjà été mémorisé
dans le récepteur.

COMMENT CHANGER LE

MOT DE PASSE

A tapez le mot de passe*
B appuyez sur E
C appuyez sur 1
D tapez le nouveau

mot de passe**
E appuyez sur E

* Si vous avez oublié le mot
de passe, démontez la pla­quette et enlevez la protec­tion du circuit.
Mettez le microinterrupteur
1 sur ON et suivez la procé­dure à partir du point B.
Remettez ensuite le microin­terrupteur 1 sur OFF et refer­mez le tout.
** le transcrire éventuelle­ment dans l’espace prévu à
cet effet.

3

--------TOP--------

V

12

A

23

P

G

TOP-432SA/432NA/434MA/434NA

TOP-432M/434M

--------TAM--------

TOP-432S

T432/T434/T438

TAM-432SA

HINWEIS für alle be­schriebenen Vorgänge): Das
Drücken der weiteren Tasten
muß jeweils innerhalb von 10
Sekunden erfolgen, sonst
schaltet die Tastatur auf
Stand-by (signalisiert durch
zwei Pieptöne) und die Einstel­lung muß nochmals von An­fang an wiederholt werden.
Zur Beendigung der Einstel­lung 10 Sekunden lang keine
weitere Taste drücken.

SO WIRD EINE

PROGRAMMIERT

A Code eingeben (Standard-

einstellung Code 555).
B Die Taste E drücken.
C Die Taste 2 drücken.
D Einen Code aus 2 bis 8 Zif-

fern eingeben.
E Die Taste E drücken.
F Einen der Speicher wählen

und dazu die Taste 1, 2, 3

oder 4 drücken.
G Den Funksender** wie auf

der Abbildung zu sehen

(unterhalb vom Loch zur

Befestigung) an das Code-

schloß heranführen und

dieses berühren. Dann die

Taste drücken, mit der das

gewünschte Automatiksys-

tem gesteuert wird.
Kontrollieren, ob das Code-

schloß korrekt funktioniert.
Dazu den unter Punkt D fest­gelegten Code eingeben und
die Taste E drücken.

* Darf nicht mit dem Password
übereinstimmen, vom Code­schloß gesteuerten Automatik­system eingegeben worden
sind, sollten in der Tabelle
unten eingetragen werden, da­mit sie jederzeit nachgeschla­gen oder geändert werden kön­nen.

** Es ist unbedingt notwen­dig (und zumindest für die
Programmierung unerläss­lich), dass der Sender bereits
im Empfänger gespeichert
ist.

SO WIRD DER CODE

VERÄNDERT

A Den Code eingeben*
B Die Taste E drücken
C Die Taste 1 drücken
D Den neuen Code einge-

ben**
E Erneut die Taste E drücken

* Sollte der Code aus welchem
Grund auch immer verloren
gehen, die Vorderseite vom
Codeschloß abmontieren und
die Abdeckung vom der Elek­tronik abnehmen.
Den Dip-Switch 1 auf ON stel­len und dann ab Punkt B nor­mal weiter machen.
Am Schluß den Dip-Switch 1
wieder auf OFF stellen und das
Codeschloß wieder zusam­menbauen.
** Den Code eventuell im ent­sprechenden Feld eintragen.

E NL

NOTA para todas las

operaciones descritas: cada
tecla se debe oprimir antes
de transcurridos 10" desde
que se oprimió la anterior, en
caso contrario, el teclado se
coloca en stand-by (con una
señal acústica de dos tonos)
y hay que recomenzar desde
el principio; para interrumpir
voluntariamente un procedi­miento, deje transcurrir 10"
sin oprimir ninguna tecla.

CÓMO PROGRAMAR UNA

COMBINACIÓN

A inserte la contraseña (pre-

definida 555)
B oprima E
C oprima 2
D teclee una combinación

desde 2 hasta 8 cifras *
E oprima E
F oprima 1,2,3 ó 4 (para

seleccionar una de las

memorias)
G acérquese y toque, con

el transmisor**, la posi-

ción indicada en la figu-

ra (debajo del orificio de

fijación), y oprima la tecla

que acciona el equipo de-

seado
Controle el funcionamiento

tecleando la combinación a
la que se refiere el punto D
y oprimiendo E.

* Tiene que ser diferente de
la contraseña es útil registrar
las asociaciones entre núme­ros y equipo accionado
usando la planilla de abajo.

** Es necesario, (e indispen­sable, al menos para la pro­gramación) que el transmi­sor ya esté memorizado en
el receptor.

CÓMO CAMBIAR LA

CONTRASEÑA

A inserte la contraseña *
B oprima E
C oprima 1
D inserte la contraseña nue-

va**
E oprima E

* Si no recuerda la c contra­seña, desmonte el frente y
quite la protección del circui­to.
Coloque el dip 1 en ON y lue­go proceda desde el punto B.
Al concluir, vuelva a colocar
el dip 1 en OFF y cierre todo.
**puede transcribirla en el
espacio respectivo.

OPMERKING voor
alle beschreven handelingen:
moet er binnen de 10 secon­den op de toetsen gedrukt
worden, anders zal het kla­vier zich in wacht zetten
(wordt aangegeven met een
dubbel biepsignaal) en moet
men herbeginnen. Om uw
procedure opnieuw te star­ten volstaat het 10" te wach­ten.

HOE EEN COMBINATIE

PROGRAMMEREN

A Typ het paswoord in (555

is standaard-instelling)
b Duw op E
c Duw op 2
d Geef een combinatie in

van 2 tot 8 cijfers*
e Duw op E
f Duw op 1,2, 3 of 4 (om

één van de geheugens te

selecteren)
g Met de zender dichter en

komen en de positie

overnemen zoals ge-

toond op de figuur** (on-

der het bevestigingsgat)

duw op de toets die het

gewenste apparaat be-

dient
Controleer de werking door

de combinatie in te typen
vermeld in punt D en druk
dan op E.

* Om de combinatie te her­beginnen of te wijzigen is het
aan te raden de verwijzing
tussen de nummer van de
combinatie en de functie die
deze uitvoert te noteren in
onderstaande tabel.

** Het is noodzakelijk (en
voor de programmering on­ontbeerlijk) dat de zender
reeds in de ontvanger werd
opgeslagen.

HOE EEN PASWOORD

WIJZIGEN

a paswoord ingeven*
b op E drukken
c op 1 drukken
d nieuwe paswoord inge-

ven**
e op E drukken

* Wanneer men het pas­woord vergeten heeft, front­plaat demonteren en de be­veiliging van het circuit ver­wijderen
Plaats dipswitch 1 op ON en
volg de procedure vanaf punt
B. Daarna dipswitch 1 terug
op OFF zetten en alles slui­ten
** indien nodig, noteer uw
nieuw ingegeven code op de
hiervoor bestemde plaats.

MEMORIA

MEMORY

MEMOIRE

SPEICHER

MEMORIA

1
2

3
4

COMBINAZIONE

COMBINATION

COMBINAISON

ZAHLENKOMBINATION

COMBINACIÓN

+ E
+ E
+ E
+ E

UTENZA COMANDATA

FUNCTION COMMANDED

APPAREIL COMMANDE

GESTEUERTES AUTOMATIKSYSTEM

EQUIPO ACCIONADO

BEDIEND APPARAATCOMBINATIEGEHEUGEN

Esempio -

Beispiel -

1
2

5432154321

54321

5432154321

1122311223

11223

1122311223

2

Example -

Ejemplo -

+ E
+ E

Exemple

Voorbeeld

KIARO

EQUIPO ACCIONADOCOMBINACIÓNMEMORIA

APPARE IL COMMAN DECOMBIN AISONMEMOIRE

cancello/gate/portail/Tor/puerta/poortcancello/gate/portail/Tor/puerta/poort

cancello/gate/portail/Tor/puerta/poort

cancello/gate/portail/Tor/puerta/poortcancello/gate/portail/Tor/puerta/poort

allarme/alarm/alarme/Alarm/alarma/alarmallarme/alarm/alarme/Alarm/alarma/alarm

allarme/alarm/alarme/Alarm/alarma/alarm

allarme/alarm/alarme/Alarm/alarma/alarmallarme/alarm/alarme/Alarm/alarma/alarm

nuova password

**

new password

nouveau mot de passe

neuen Code eingeben

nueva contraseña

nieuw paswoord
