Came RBE4N User Manual

CANCELLI AUTOMATICI

RADIOCOMANDI |

RICEVITORE ESTERNO A 4 CANALI

EXTERNAL

RECEPTEUR EXTERNE A 4 CANAUX

EXTERNER

RECEPTOR EXTERNO DE 4 CANALES

RADIO CONTROLS

4-

CHANNEL RECEIVER

4-

KANAL-EMPFÄNGER

ITALIANO

CARATTERISTICHE TECNICHE

Ricevitore radio a 4 canali da esterno .
Incorpora al suo interno la funzione di
decodifica del segnale radio che, con la
scheda di radiofrequenza AF, lo rende
compatibile con tutti i trasmettitori
CAME.
Progettato e costruito interamente dalla
CAME, risponde alle vigenti norme di
sicurezza.
Garantito 24 mesi salvo manomissioni.
Contenitore in ABS da esterno con
grado di protezione IP54.
La scheda va alimentata a 12 (d.c.) o
24V (a.c./d.c.).
I canali di uscita sono attivabili con
schede AF.
Funzioni selezionabili (solo per OUT3 e
OUT4):

- Funzione "uomo presente"

- Bistabile

- Monostabile temporizzato fisso 3"

- Monostabile temporizzato fisso 5'

| RADIOCOMMANDES |

RBE4N

FUNKSTEUERUNGEN

| RADIOMANDOS

225

Documentazione

Tecnica

66

rev. 4.0

05/2002

©

CAME

CANCELLI

AUTOMATICI

119R66

Attenzione! Prima di inter venire all’interno

dell’apparecchiatura, togliere la tensione di linea.

180

75

87

115

ENGLISH

FRANÇAIS

TECHNICAL CHARACTERISTICS

Four-channel external radio receiver.
Incorporates the decoding function of

the radio signal that, with the high­frequency Rolling Code, makes it
compatible with all the CAME
transmitters.

Fully designed and manufactured by
CAME, it meets all safety regulations in
force.

Guaranteed for 24 months if not
tampered with.

Container made of external-use ABS
with IP54 protection level.

The board should be powered at 12
(D.C.) or 24V A.C./D.C.).

The output channels can be activated
with high frequency boards.

Selectable functions (only for OUT3
and OUT4):

- “man present” function

- Bistable

- 3" timed fixed monostable

- 5' fixed timed monostable

CARACTÉRISTIQUES TECHNIQUES

Récepteur radio à 4 canaux pour
extérieur.

Il prévoit la fonction de décodification
du signal radio qui, avec la carte de
fréquence radio AF, lui permet d’être
compatible avec tous les émetteurs
CAME.

Conçu et fabriqué entièrement par
CAME, il est conforme aux normes de
sécurité en vigueur.

Garantie 24 mois sauf altérations.
Boîtier en ABS pour extérieur avec

degré de protection IP54.
La carte doit être alimentée en 12 (d.c.)

ou 24V (a.c./d.c.).
Les canaux de sortie peuvent être

activés avec les cartes AF.
Fonctions pouvant être sélectionnées

(uniquement pour OUT3 et OUT4):

- Fonction “homme présent”

- Bistable

- Monostable temporisé fixe 3"

- Monostable temporisé fixe 5'

Important! Disconnect the unit from the

main power lines before carrying out any
operation inside the unit.

-2-

Attention! Avant d’intervenir à l’intérieur

de l’appareillage, couper la tension de ligne.

DEUTSCH

ESPANOL

TECHNISCHE EIGENSCHAFTEN

Radioempfänger mit 4 Außenkanälen .
Enthält im Innern die Funktion zum

Dekodieren des Radiosignals, welches,
durch die Radiofrequenzschaltkarte AF,
mit allen Übertragungsgeräten CAME
kompatibel wird.

Das Gerät ist komplett von CAME geplant
und gebaut, und entspricht allen geltenden
Sicherheitsvorschriften.

24 Monate Garantie, vorbehaltlich
unsachgemäßer Handhabung und
Montage.
Gehäuse außen in ABS mit Schutzgrad
IP54.
Die Schaltkarte wird bei 12 V (WS) oder
24V (GS/WS) gespeist.
Die Ausgangskanäle sind mit

Schaltkarte AF aktivierbar.
Wählbare Funktionen (nur für OUT3

und OUT4):

- Funktion “Mann anwesend”

- Bistabil

- Monostabil - feststehend auf 3"
zeitlich gesteuert

- Monostabil feststehend auf 5‘ zeitlich
gesteuert

CARACTERÍSTICAS TÉCNICAS

Radiorreceptor de 4 canales para
exteriores .

Incorpora en su interior la función de
decodificación de la señal radio que,
con la tarjeta de radiofecuencia AF,
hace que sea compatible con todos los
transmisores CAME.

Diseñado y fabricado enteramente por
CAME, responde a las normas de
seguridad vigentes.

24 meses de garantía salvo
alteraciones.

Caja de ABS para exteriores con clase
de protección IP54.

La tarjeta se alimenta a 12 (d.c.) o 24V
(a.c./d.c.).

Los canales de salida se pueden
activar con tarjetas AF.

Funciones seleccionables (sólo para
OUT3 y OUT4):

- Función “hombre muerto”

- Biestable

- Monoestable temporizado fijo 3"

- Monoestable temporizado fijo 5'

Achtung! vor Eingriff im Innern des

Gerätes den Netzstecken ziehen.

Atención! Antes de actuar dentro del

aparato, quitar la tensión de línea.

-3-

2

3

1

2143

2

1

3

4

6

012

-

NC NO C

OUT1

OUT2 OUT3 OUT4

24

+ +

ITALIANO

COMPONENTI PRINCIPALI SCHEDA

1) Pulsanti memorizzazione codice radio

2) Connettore per codifica trasmettitori TAM/TFM via cavo

3) Led di segnalazione memorizzazione

4) Dip-switch selezione funzioni OUT3/4

5) Innesto per scheda radiofrequenza AF

6) Morsettiere per collegamenti (alimentazione, uscite
OUT1/2/3/4, antenna).

RBE4

4

5

N.B. - Il ricevitore dev e essere sempre munito di antenna.

- Non installare più ricevitori ad una distanza inferiore a 4-5 m l'uno dall'altro,

onde evitare anomalie di funzionamento.

- É buona norma posizionare l'antenna il più alto possibile dal livello terra e

lontana da strutture metalliche e in cemento armato.

-4-

ENGLISH

MOTHERBOARD MAIN COMPONENTS

1) Buttons for storing radio code numbers

2) Connector for coding of transmitter TAM/
TFM via cable

3) Storing signal Led

4) Function selection dip-switch for OUT3/4

5) Socket for radiofrequency AF board

6) Terminal boards for connections (power
supply, outputs OUT1/2/3/4, antenna).

N.B. - The receiv er must be equipped with an antenna.

- To prevent improper operation, do not install receivers at

distances of less than 4-5 m (between one receiver and
the another).

- It is good practice to position the antenna as high as

possible from ground level, and as f ar a wa y as possib le
from metallic structures in reinforced cement.

FRANÇAIS

PRINCIPAUX COMPOSANTS DU MODULE

1) Boutons-poussoirs mémorisation code
radio

2) Connecteur pour codification voie cable
des émetteurs TAM/TFM

3) Led de signalisation de mémorisation

4) Dip-switch sélection fonctions OUT3/4

5) Branchement pour carte radiofréquence
AF

6) Plaque à bornes pour les branchements
(alimentation, sortie OUT1/2/3/4, anten­ne).

N.B. - Le récepteur doit toujours être équipé d'une
antenne.

- Lorsqu'on installe plusieurs récepteurs, la distance

séparant les récepteurs ne doit pas être inférieure à 4-5
m, ceci afin d'eviter un mauvais fonctionnement.

- Il faut positionner l'antenne le plus haut possible par

rapport au sol et loin de structures métalliques et en
béton armé.

DEUTSCH

HAUPTKOMPONENTEN DER
GRUNDPLATINE

1) Funkcode-Speichertasten

2) Steckverbinder für drahtgebundenes
Codieren des Funksenders TAM/TFM

3) Anzeige-Led Speicherung

4) OUT3/4-Funktionswahl Dip-Switch

5) Steckanschluß Funkfrequenze-Platine
AF

6) Anschluss-Klemmenleiste
(Stromversorgung, Ausgang OUT1/2/3/4,
Antenne).

HINWEIS. - Das Empfangsgerätes muß immer mit
Antenne ausgerüstet werder.

- Bei Einsatz von mehreren Empfängern sind diese, zur

Vermeidung von Betriebsstörungen, mindestens 4-5 m
voneinander entfernt zu installieren.

- Es empfiehlt sich die Antenne so weit wie möglich von

Boden und von Metall-bzw. Stahlbetonstrukturen entfernt
zu installieren.

ESPAÑOL

COMPONENTES PRINCIPALES DE LA
TARJETA

1) Teclas memorización código radio

2) Conector para codificación trasmisores
TAM/TFM via cable

3) Led de señal memorización

4) Dip-switch selección funciónes OUT3/4

5) Conexión para tarjeta radiofrecuencia
AF

6) Cajas de bornes para conexiones
(alimentación, salidas OUT1/2/3/4,
antena).

NOT A. - El receptor siempre se tiene que dotar de
antena.

- No hay que instalar más receptores a menos de 4-5

metros entre sí, para evitar su mal funcionamiento.

- Es buena regla que la posición de la antena sea lo más

alta posible con relación al nivel del suelo y esté lejos de
estructuras metálicas y de hormigón.

-5-

ITALIANO

PROCEDURA DI INSTALLAZIONE DEL RADIOCOMANDO

A. inserire una scheda di frequenza AF sull'innesto 5
B. Collegare RBE al quadro o alla scheda base del/delle automazioni da

comandare

C. codificare il/i trasmettitore/i
D. memorizzare la codifica sulla scheda RBE

ENGLISH

RADIO CONTROL INSTALLATION

PROCEDURE

A. insert an AF card in socket 5
B. Connect RBE to control board or

master card of the automation
apparatus to be controlled.

C. encode transmitter/s
D. store code in the RBE card

DEUTSCH

INSTALLATIONSANLEITUNG

RADIOSTEUERUNG

A. Stecken Sie eine Karte mit AF-

Frequenz in den Steckplatz 5 ein.

B. Schließen Sie die RBE-Karte an die

Schalttafel oder die Basiskarte der
Automatik/en an, die gesteuert
werden soll/en.

C Codieren Sie den/die Sender.
D. Speichern Sie die Codierung auf

der RBE-Karte.

FRANCAIS

PROCEDURE D'INSTALLATION DE LA

RADIOCOMMANDE

A. placer une carte de fréquence AF

sur la connexion 5

B. brancher RBE au tableau ou à la

carte de base de l'automation (des
automations) à commander

C. codifier le/s émetteur/s
D.mémoriser la codification sur la

carte RBE

ESPANOL

PROCEDIMIENTO DE INSTALACIÓN

DEL RADIOMANDO

A. introducir una tarjeta de frecuencia

AF en el acoplamiento 5

B. Conectar RBE al cuadro o a la

tarjeta base de la/las
automatización/es que se desea
controlar

C. codificar el/los transmisor/es
D. memorizar la codificación en la

tarjeta RBE

-6-

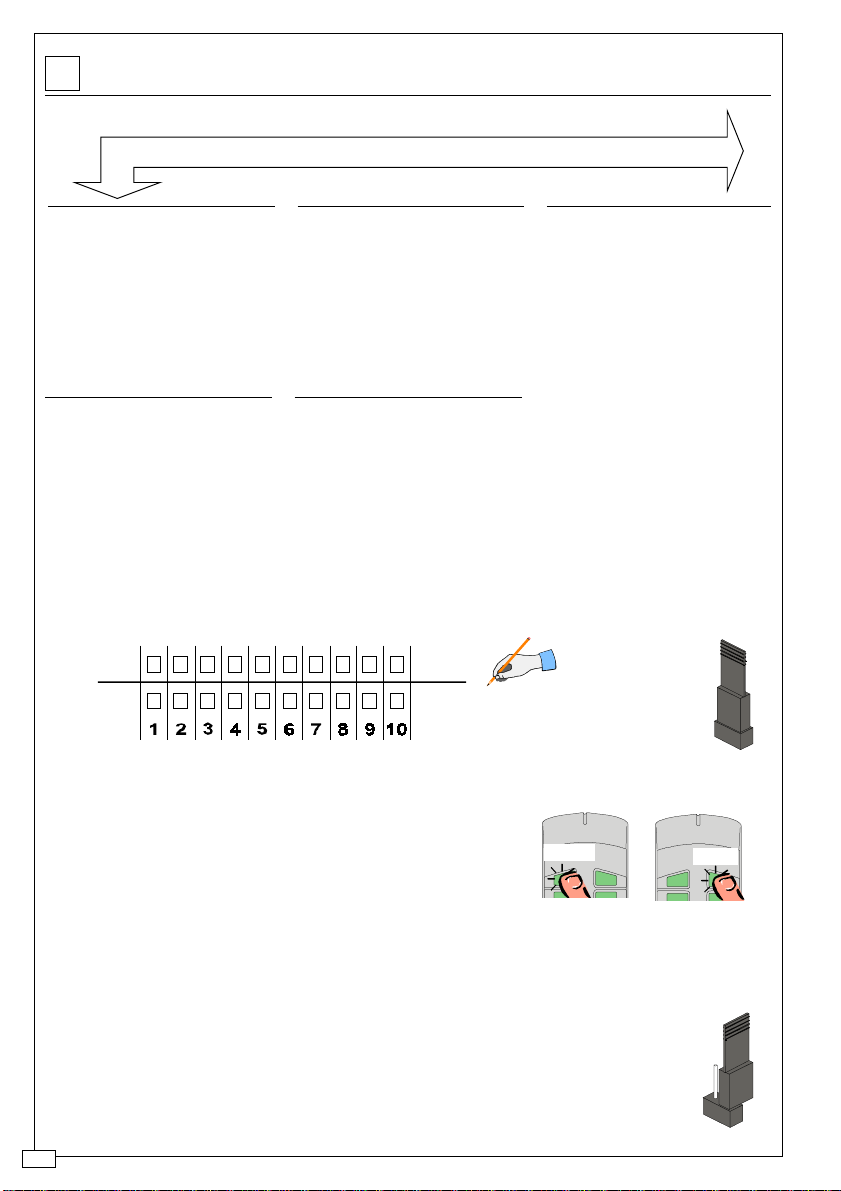

A

INSERIMENTO SCHEDA AF -

EINSTECKEN DER KARTE AF -

AF BOARD INSERTION

MONT AJE DE LA T ARJET A AF

- INSTALLATION DE LA CARTE AF

AZNEUQERF

YCNEUQERF

ECNEUQERF

ZNEUQERF

AICNEUQERF

MA009.62

MA009.03

FAADEHCS

DRACFA

FAETRAC

ENITALP-FA

FAATEJRAT

62FA

03FA M2203-M403-M203

POT

ITAZRAUQ

ZTRAUQ

ZTRAUQUA

EUANEGZTRAUQ

OZRAUC

IROTITTEMSART

SRETTIMSNART

SRUETTEME

SREDNESKNUF

SEROSIMSNART

M2262-M462-M262

M434T-M234T

MA29.334

)*(S34FA

POT

MAT

RS34FA

513MA

009.62MF

513FA

031FA

OMOTA

POT

AS234T-S234T

AM434T

834T-434T-234T

20TA-10TA

M413T-M213T

831T-431T-231T

MFT

MF009.03

051FA 851T-451T-251T

AF43S

(*) Per trasmettitori con frequenza 433.92 AM (serie TOP e serie TAM)
bisogna, sulla relativa scheda AF43S, posizionare il jumper come
illustrato

(*) On AM transmitters operating at 433.92 MHz (TOP and TAM
series), position the jumper connection on circuit card AF43S as shown
on the sheet.

(*) Pour les émetteurs de fréquence 433.92 AM (série TOP et série
TAM) il faut positionner le pontet sur la carte AF43S correspondante
de la façon indiquée.

(*) Bei Sendern mit einer Frequenz von 433.92 AM (Reihe TOP und
Reihe TAM) ist der auf der entsprechenden Platine AF43S befindliche
Jumper der Abbildung entsprechend zu positionieren.

(*) Para transmisores con frecuencia 433.92 AM (serie TOP y serie
TAM) es necesario, en la tarjeta corespondiente AF43S, colocar el
jumper como se indica en la ilustración.

ANNETNA

ANNETNA

ENNETNA

ENNETNA

ANETNA

N962AT

N903AT

N334AT

N513AT

N962AT

N903AT

TOP

TAM

-7-

B COLLEGAMENTI -

1

2

3

4

CONNECTIONS

2143

- BRANCHEMENT -

ANSCHLUSS

- CONEXIÓN

NC NO C

24

012

OUT1

alimentazione

power supply

alimentation

stromversorgung

alimentación

OUT2 OUT3 OUT4

USCITA OUT3

OUTPUT OUT3

SORTIES OUT3

AUSGANG OUT3

SALIDA OUT3

ON

OFF

ON

OFF

ON

OFF

RBE4

agli ingressi prescelti

to selected inputs

aux entrées préétablies

an die gewählten Eingänge

a las entradas elegidas

SELEZIONI FUNZIONI

SELECTION OF FUNCTIONS

SÉLECTION FONCTIONS

FUNKTIONSWAHL

SELECCIÓN FUNCIONES

Funzione "uomo presente"

"man present" mode

21

1

2

2

1

Fonction "homme mort"

Bedienung "vom Steuerpult"

Función "hombre presente"

Monostabile temporizzato fisso 3"

Monostable with fixed 3" timing

Monostable temporisation fixe a 3"

Monostabil mit fester taktimpulsfolge 3"

Monoestable temporizado fijo de 3"

Bistabile (interruttore)

Bistable (switch)

Bistable (interrupteur)

Bistabil (Schalter)

Biestable (interruptor)

USCITA OUT4

OUTPUT OUT4

SORTIES OUT4

AUSGANG OUT4

SALIDA OUT4

ON

43

OFF

ON

3

4

OFF

ON

4

3

OFF

ON

21

OFF

-8-

Monostabile temporizzato fisso 5'

Monostable with fixed 5' timing

Monostable temporisation fixe a 5'

Monostabil mit fester taktimpulsfolge 5'

Monoestable temporizado fijo de 5'

ON

43

OFF

CODIFICA TRASMETTITORI -

C

P1 P2

1 2 3 4 5 6 7 8 9 10

CODIERUNG DER SENDER

D

1 2 3 4

C

TRANSMITTER ENCODING

-

CODIFICACIÓN TRANSMISORES

- CODIFICATION DES EMETTEURS

TOP

T432M - T312M

impostare il codice sul dip-switch C e il canale su D (P1=CH1 e
P2=CH2, impostazione di default)

set the code to dip-switch C and channel to D (P1=CH1 and P2=CH2,
default setting)

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et
P2=CH2, saisie de défaut)

Stellen Sie den Code auf den Dip-Switch C und den Kanal auf D
(P1=CH1 und P2=CH2; Grundeinstellung).

plantear el código en el dip-switch C y el canal en D (P1=CH1 y
P2=CH2, planteamiento por defecto)

P1

1 2 3 4 1 2 3 4 1 2 3 41 2 3 4

CH1 CH2 CH3

P2

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

CH1 CH2 CH3

CH4

CH4

P1 P2
P3 P4

P1=CH1
P2=CH2
P3=CH3
P4=CH4

1 2 3 4 5 6 7 8 9 10

T434M - T314M

impostare solo il codice

set code only

ne saisir que le code

Stellen Sie nur den Code ein.

plantear sólo el código

C

see instruction sheet inside the pack of AF43SR circuit card

voir les instructions qui se trouve dans l'emballage

Siehe Anleitungen, die der Packung beiliegen der Platine AF43SR

T432S / T432SA / T434MA

vedi istruzioni su confezione

see instructions on pack

voir instructions sur l'emballage

Siehe Anleitungen auf der Packung.

ver instrucciones en el embalaje

ATOMO

AT01 - AT02 - AT04

vedi foglio istruzioni inserito nella confezione

ver hoja de instrucciones adjunta en el embalaje

della scheda AF43SR

de la carte AF43SR

de la tarjeta AF43SR

-9-

CODIFICA TRASMETTITORI -

C

CODIERUNG DER SENDER

TOP

TRANSMITTER ENCODING

QUARZATI

- QUARTZ

-

CODIFICACIÓN TRANSMISORES

- AU QUARTZ

- CODIFICATION DES EMETTEURS

- QUARTZGENAUE

- CUARZO

PROCEDURA COMUNE DI

CODIFICA

1.segnare un codice (anche
per archivio)

2.inserire jumper codifica J

3.memorizzarlo

4.disinserire jumper J

ANLEITUNGEN ZUR

CODIERUNG

1.Ordnen Sie einen Code zu

(auch für das Archiv).

2.Schalten Sie den
Codierungs-Jumper J ein.

3.Speichern Sie den Code.

4.Schalten Sie den Jumper J

wieder aus.

codice/

1.

codice

P1
P2

STANDARD ENCODING

PROCEDURE

1.assign a code (also on file)

2.connect encoding jumper J

3.register code

4.disconnect jumper J

PROCEDIMIENTO COMÚN DE

CODIFICACIÓN

1.marcar un código (también
para el archivo)

2.conectar un jumper
codificación J

3.registrar el código

4.desconectar jumper J

/codice/

codice

/codice

OFF
ON

PROCEDURE COMMUNE DE

CODIFICATION

1.taper un code (également
pour les archives)

2.placer un cavalier de
codification J

3.mémoriser le code

4.enlever le cavalier J

2.

J

3.

premere in sequenza P1 o P2 per registrare il codice; al
decimo impulso un doppio suono confermerà l'avvenuta
registrazione

Press P1 or P2 in sequence in order to register the
code; at the tenth pulse, a double beep will confirm that
registration has occurred

appuyer en séquence sur P1 ou P2 pour mémoriser le
code; à la dixième impulsion, une double sonnerie
confirme que le code a été mémorisé

Drücken Sie nacheinander P1 oder P2, um den Code zu
speichern. Nach dem zehnten Impuls signalisiert ein
doppelter Piepton, daß der Code gespeichert worden ist.

oprimir repetidamente P1 ó P2 para registrar el código;
con el décimo impulso un doble sonido señalará que el
registro se ha efectuado.

-10-

P1=OFF

P2=ON

4.

J

CODIFICA TRASMETTITORI -

C

P1 P2

CODIERUNG DER SENDER

fig. A

TRANSMITTER ENCODING

-

CODIFICACIÓN TRANSMISORES

- CODIFICATION DES EMETTEURS

T262M - T302M

La prima codifica deve essere effettuata mantenendo i jumper
posizionati per i canali 1 e 2 come da fig. A; per eventuali e succes­sive impostazioni su canali diversi vedi fig. B

The first encoding operation must be carried out whilst keeping the

J

jumpers positioned for channels 1 and 2 as per fig. A; see fig. B for
any subsequent settings on different channels.

La première codification doit être effectuée en maintenant les
cavaliers en position pour les canaux 1 et 2, comme d'après la fig.
A; pour des saisies successives éventuelles sur des canaux
différents, voir fig. B

Für die erste Codierung muß der Jumper auf den Kanälen 1 und 2
positioniert bleiben (siehe Abb. A). Für eventuelle weitere oder
spätere Einstellungen auf anderen Kanälen halten Sie sich bitte an
Abb. B.

La primera codificación tiene que efectuarse manteniendo los
jumper conectados para los canales 1 y 2 como se ilustra en la fig.
A; para planteamientos posteriores en canales distintos ver la fig. B

fig. B

P1 P2
P3 P4

2° codice/

P1
P2

J

P1=CH1
P2=CH2

T2622M - T3022M

1° codice/
codice/

codice

codice

/codice

J

P1=CH1
P2=CH2

codice

/codice/

P1=CH1 - P2=CH3

P1=CH1 - P2=CH4

codice

/codice

OFF
ON

P3=CH1
P4=CH2

P1=CH3 - P2=CH2

P1=CH3 - P2=CH4

T264M - T304M

P1=CH1 - P2=CH2
P3=CH3 - P4=CH4

P1 P2
P3 P4

J

-11-

CODIFICA TRASMETTITORI -

C

CODIERUNG DER SENDER

TRANSMITTER ENCODING

-

CODIFICACIÓN TRANSMISORES

- CODIFICATION DES EMETTEURS

TAM

T432
T434
T438

ITALIANO

DUPLICAZIONE CODICE

ULTERIORI TRASMETTITORI

PER

(SOLO TAM/TFM)

1) Controllare la disattivazione del ponte sullo
strip del trasmettitore.

2) Collegare il trasmettitore sul connettore del
ricevitore, con il cavetto in dotazione.

3) Tenere premuti contemporaneamente il tasto
(relativo all'uscita desiderata) sulla scheda con
quello del trasmettitore per circa due secondi. Il
LED segnalerà l'avvenuta memorizzazione.

-

Per ogni trasmettitore ripetere le stesse pro-

cedure.

- Per la prova di funzionamento, staccare il ca­vetto dal ricevitore e dal trasmettitore.

vedi foglio istruzioni inserito
nella confezione

see instruction sheet inside
the pack

voir la notice d'instructions qui
se trouve dans l'emballage

Siehe Anleitungen, die der
Packung beiliegen.

ver hoja de instrucciones
adjunta en el embalaje

TFM

T132
T134
T138

T152
T154
T158

ENGLISH

CODE DUPLICATION FOR ADDITIONAL TRANSMITTERS

(TAM/TFM ONLY)

1) Make sure the jumper on the transmitter strip
is removed.

2) Connect the transmitter to the connector on
the receiver using the cable (supplied with the

unit).

3) Press and hold down the button
(corresponding to the output) on the board and,
at the same time, the button on the transmitter,
for about two seconds. The LED lights to indica­te that the selection has been stored in
memory.

- Repeat this procedure for each transmitter.

- To check the operation, detach the cable from
receiver and transmitter

-12-

CODIFICA TRASMETTITORI -

C

DUPLICATION CODE POUR ULTÉRIEURS ÉMETTEURS

CODIERUNG DER SENDER

FRANCAIS

TRANSMITTER ENCODING

-

(SOULEMENT TAM/TFM)

1) Controler le debranchement du pont sur le
strip de l’emetteur

2) Avec le câble fourni, brancher l'émetteur sur
le connecteur du récepteur.

3) Maintenir appuyées en même temps, pendant
environ 2 secondes, la touche (correspondant à
la sortie désirée) sur la carte et celle de
l'émetteur. La LED signalera que la
mémorisation a été effectuée.

- Répéter la méme procedure pour tous les
émetteurs.

- Pour controller le fonctionnement, debrancher
le cablette da le recepteur et da l'emetteur

ESPANOL

DUPLICACION CODIGO PARA VARIOS TRANSMISORES

(SOLO TAM/TFM)

1) Comprobar que est desactivado el puente en
el strip del transmisor.

2) Conectar el transmisor al conector del
receptor, con el cable suministrado.

3) Mantener pulsadas simultaneamente la tecla
(correspondiente a la salida deseada) en la
tarjeta y la del transmisor durante un par de
segundos. El LED sealar que la memorización
ha sido efectuada.

- Repetir el mismo procedimiento para cada
transmisor.

- Para verificar el funcionamiento, desconector
del transmisor y del receptor

CODIFICACIÓN TRANSMISORES

- CODIFICATION DES EMETTEURS

DEUTSCH

CODEDUPLIZIERUNG FÜR WEITERE FUNKSENDER

(NUR TAM/TFM)

1) Prüfen, ob die Brücke am ‘Strip’ des Funksenders
deaktiviert wurde

2) Den Funksender mittels mitgelieferten Kabels
auf dem Funkempfänger-Verbinder anschließen.

3) Die mit dem gewünschten Ausgang
übereinstimmende Taste auf der Platine und die
Funksendertaste ca. zwei Sekunden lang
gleichzeitig gedrückt halten. Die Anzeige-LED zeigt
die erfolgte Speicherung an.

- Bei allen Funksendern gleichermassen
vorgehen.

- Funksender und Funkemfänger-Kabel
abtrennen, und den Betrieb prüfen

CH1

CH2

CH3

CH4

2143

NC NO C

24

012

OUT1

OUT2

OUT3 OUT4

RBE4

-13-

D

MEMORIZZAZIONE CODICE -

SPEICHERN VOM CODE

CODE STORAGE

- MEMORIZACIÓN CÓDIGO

- MEMORISATION DU CODE

ITALIANO

zione lampeggia, premere il tasto del trasmettitore per inviare il codice. Il led
rimarrà acceso a segnalare l'avvenuta memorizzazione.
Eseguire la stessa procedura per ogni uscita (vedi anche esempi alle pagine
successive).
N.B.: Assicurarsi che sia disinserito il ponticello sullo strip del trasmettitore.

- Tenere premuto un tasto "CH" e, quando il led di segnala-

ENGLISH

- Keep a "CH" key pressed and when the LED flashes, press
the transmitter key in order to send the code. The LED will remain lit in order to
confirm that storage has taken place.
Follow the same procedure for every output (see also examples on the
following pages).
NB: Ensure that the jumper on the transmitter strip is disconnected.

FRANÇAIS

signalisation clignote, appuyer sur la touche de l'émetteur pour mémoriser
le code. Le voyant reste allumé pour signaler que le code a été mémorisé.
Suivre la même procédure pour chaque sortie (voir également les exemples
dans les pages qui suivent).
N.B.: contrôler si le pontet sur la bande de l'émetteur est débranché.

DEUTSCH

- Appuyer sur une touche "CH" et quand le voyant de

- Halten Sie eine "CH"-Taste gedrückt. Wenn die
Kontrolleuchte zu Blinken beginnt, die Taste am Sender drücken, um den
Code abzusenden. Ein ununterbrochenes Aufleuchten der Kontrolleuchte zeigt
das erfolgte Speichern an.
Gehen Sie für jeden Ausgang auf die gleiche Weise vor (siehe auch Beispiele
auf den folgenden Seiten).
HINWEIS: Versichern Sie sich, daß die Brücke auf dem Strip vom Sender nicht
eingesteckt ist.

ESPAÑOL

señalización destella, oprimir la tecla del transmisor para enviar el código.
El led permanece encendido para señalar que la memorización se ha
efectuado.
Ejecutar el mismo procedimiento para todas las salidas (ver también los
ejemplos de las páginas siguientes).
NOTA: Comprobar que el puente en el strip del transmisor está desconectado.

-14-

- Mantener oprimida una tecla “CH” y, cuando el led de

D

MEMORIZZAZIONE CODICE -

SPEICHERN VOM CODE

CODE STORAGE

- MEMORIZACIÓN CÓDIGO

- MEMORISA TION DU CODE

LED di segnalazione codice radio

Radio code signal LED

LED de signalisation code radio

Funkcode-Anzeigeleuchtdiode

LED de señal código radio

CH1=OUT1
CH2=OUT2
CH3=OUT3
CH4=OUT4

CH1

1

2143

CH2

2

CH3

3

CH4

4

RBE4

24

NC NO C

012

OUT1

OUT2 OUT3 OUT4

Scheda radiofrequenza AF

AF radiofrequency board

Carte radiofrèquence AF

Funkfrequenze-Platine AF

Tarjeta radiofrecuencia AF

-15-

ESEMPI DI APPLICAZIONI -

ANWENDUNGSBEISPIELE

SAMPLE APPLICATIONS

- EJEMPLOS DE APLICACIONES

- EXAMPLES D’APPLICATION

ITALIANO

La combinazione minima consente ad un tasto del trasmettito-

re di comandare contemporaneamente le 4 uscite
La combinazione massima prevede il comando separato di ogni singolo canale con

un tasto diverso (vedi esempio A)
Le combinazioni intermedie possono essere molteplici:

P1 su CH1 e P2 su CH2/3/4;
P1 su CH1/3 e P2 su CH2/4;
P1 su CH2, P2 su CH2/3 e P3 su CH4;
P1 su CH4, P2 su CH1, P3 su CH2 e P4 su CH3 ... e così via (vedi esempi B e C).

Combinazione minima

Minimum combination

Combinaison minimum

Minimumkombination

Combinación mínima

CH1=OUT1

P1

1

2

CH2=OUT2
CH3=OUT3
CH4=OUT4

1

2

-16-

3

4

2

3

4

3

4

3

4

ENGLISH

The minimum combination allows one

transmitter key to control the 4 outputs at the same time
The maximum combination contemplates the separate control of

each individual channel with a different key (see example A)
There are several possible intermediate combinations:

P1 on CH1 and P2 on CH2/3/4;
P1 on CH1/3 and P2 on CH2/4;
P1 on CH2, P2 on CH2/3 and P3 on CH4;
P1 on CH4, P2 on CH1, P3 on CH2 and P4 on CH3 ... and so on (see
examples B and C).

FRANÇAIS

La combinaison minimum permet à une touche

de l'émetteur de commander simultanément les 4 sorties
La combinaison maximum prévoit la commande séparée de chaque

canal avec une touche différente (voir exemple A)
Les combinaisons intermédiaires peuvent être multiples:

P1 sur CH1 et P2 sur CH2/3/4;
P1 sur CH1/3 et P2 sur CH2/4;
P1 sur CH2, P2 sur CH2/3 et P3 sur CH4;
P1 sur CH4, P2 sur CH1, P3 sur CH2 et P4 sur CH3 ... et ainsi de
suite (voir exemples B et C)

DEUTSCH

Die Minimumkombination ermöglicht, mit einer

Sendertaste gleichzeitig die 4 Ausgänge zu steuern.
Die Maximumkombination sieht eine getrennte Steuerung von jedem

einzelnen Kanal mit einer eigenen Taste vor (siehe Beispiel A).
Daneben gibt es zahlreiche mögliche Kombinationen:

P1 auf CH1 und P2 auf CH2/3/4;
P1 auf CH1/3 und P2 auf CH2/4;
P1 auf CH2, P2 auf CH2/3 und P3 auf CH4;
P1 auf CH4, P2 auf CH1, P3 auf CH2 und P4 auf CH3, und so weiter
(siehe Beispiel B und C).

ESPAÑOL

La combinación mínima permite controlar a la

vez las 4 salidas mediante una sola tecla del transmisor.
La combinación máxima supone el control por separado de cada uno

de los canales mediante una tecla diferente (ver ejemplo A)
Hay muchas combinaciones intermedias:

P1 en CH1 y P2 en CH2/3/4;
P1 en CH1/3 y P2 en CH2/4;
P1 en CH2, P2 en CH2/3 y P3 en CH4;
P1 en CH4, P2 en CH1, P3 en CH2 y P4 en CH3 ... etc. (ver
ejemplos B y C).

-17-

A

CONDOMINIO -

CONDOMINIUM

- CO-PROPRIETÉE -

Solo con Solo con

Solo con trasmettitori TAM/TFM

Solo con Solo con

Only for TAM/TFM

transmitters

Seulement avec émetteurs TAM/TFM

Nur mit TAM/TFM-Funksendern

Sólo con transmisores TAM/TFM

WOHNHÄUSER

- INMUEBLE

1

2

3

4

SBARRA CONDOMINIO

CONDOMINIUM BARRIER

BARRIERE CO-PROPRIETÉE

EINFAHRTSSCHRANKE

BARRERA EDIFICIO

OUT 1

OUT 3

1

2

3

4

PORTONE SEZIONALE ACCESSO ZONA GARAGES

SECTIONAL DOOR FOR GARAGE ACCESS.

PORTE SECTIONNELLE ACCÈS ZONE GARAGES

SEKTIONALZUGANGSTOR GARAGENBEREICH

PUERTA SECCIONAL ENTRADA ZONA GARAGES.

OUT 2

CAME

OUT 4

LUCI SCALE INGRESSO TEMPORIZZATE

TIMER-CONTROLLED LIGHT FOR STAIRS/ENTRANCE

ECLAIRAGE TEMPORISÉ ESCALIER D'ENTRÉE

ZEITLICH GESTEUERTETREPPENHAUSBELEUCHTUNG

LUCES ESCALERA ENTRADA TEMPORIZADAS

2

3

4

-18-

LUCI VIALE TEMPORIZZATE

TIMER-CONTROLLED LIGHT FOR ACCESS PATH

ECLAIRAGE TEMPORISÉ ALLÉE

ZEITLICH GESTEUERTE WEGBELEUCHTUNG

LUCES EXTERNAS TEMPORIZADAS

3

4

B

CASA -

HOUSE

- MAISON -

PRIVATHAUS

- CASA

1

2

3

4

CANCELLO

PORTAIL

PUERTA

GATE

TOR

OUT 3

OUT 1

1

2

3

4

BASCULANTE

OVERHEAD DOOR

BASCULANTE

SCHWINGTOR

PUERTA BASCULANTE

OUT 2

CAME

OUT 4

LUCI SCALE INGRESSO TEMPORIZZATE

TIMER-CONTROLLED LIGHT FOR STAIRS/ENTRANCE

ECLAIRAGE TEMPORISÉ ESCALIER D'ENTRÉE

ZEITLICH GESTEUERTETREPPENHAUSBELEUCHTUNG

LUCES ESCALERA ENTRADA TEMPORIZADAS

2

3

4

LUCI VIALE TEMPORIZZATE

TIMER-CONTROLLED LIGHT FOR ACCESS PATH

ECLAIRAGE TEMPORISÉ ALLÉE

ZEITLICH GESTEUERTE WEGBELEUCHTUNG

LUCES EXTERNAS TEMPORIZADAS

3

4

-19-

C

CASA

-

HOUSE

-

MAISON

-

PRIVATHAUS

-

CASA

ALARM

1

2

3

4

CANCELLO

GATE

PORTAIL

TOR

PUERTA

OUT 3

OUT 1

1

2

3

4

BASCULANTE

OVERHEAD DOOR

BASCULANTE

SCHWINGTOR

PUERTA BASCULANTE

OUT 2

CAME

ALLARME

ALARM

ALARME

ALARMSIGNAL

ALARMA

CANCELLI AUTOMATICI

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

([phone] ([phone]

SSISTENZA TECNICA

A

NUMERO VERDE

800 295830

EB

W

www.came.it

E-

MAIL

[e-mail]

2

3

4

SISTEMA QUALITÀ

CERTIFICATO

CAME LOMBARDIA S.R.L.___COLOGNO M. (MI)
([phone] ([phone]

CAME SUD S.R.L. _________________NAPOLI
([phone] ([phone]

CAME (AMERICA) L.L.C._________MIAMI (FL)
([phone] ([phone]

CAME AUTOMATISMOS S.A_________MADRID
([phone] ([phone]

CAME BELGIUM____________LESSINES
([phone] ([phone]

CAME FRANCE S.A.___NANTERRE CEDEX (PARIS)
([phone] ([phone]

CAME GMBH____KORNTAL BEI (STUTTGART)
([phone] ([phone]

CAME GMBH________SEEFELD BEI (BERLIN)
([phone] ([phone]

CAME PL SP.ZO.O_________WARSZAWA
([phone] ([phone]

CAME UNITED KINGDOM LTD___NOTTINGHAM
([phone] ([phone]
