C2G SUPERSPEED EXPRESS CARD User Manual [en, es, fr]

®

USER GUIDE

USB 3.0 SUPERSPEED EXPRESSCARD

GUÍA DEL USUARIO

TARJETA EXPRESSCARD USB 3.0 SUPERSPEED

GUIDE D’UTILISATION

Carte USB 3.0 SuperSpeed ExpressCard

Model: 29059

1

T

ABLE OF CONTENTS

TABLE OF CONTENTS

Introduction .............................................................. 2

Features .................................................................. 3

System Requirements .............................................. 4

Package Contents.................................................... 5

Device Overview ...................................................... 6

Device Installation .................................................... 7

Technical Specifications ........................................... 9

Cables To Go One Year Warranty .......................... 10

Important Safety Information .................................. 11

INDICE

Introducción .............................................................. 2

Características .......................................................... 3

Requisitos del sistema............................................... 4

Contenido del paquete .............................................. 5

Descripción general del dispositivo ............................ 6

Instalación del dispositivo .......................................... 7

Especificaciones técnicas .......................................... 9

Un año de garantía Cables to Go ............................ 10

Información de seguridad importante ....................... 11

TABLE DES MATIERES

Introduction ............................................................... 2

Fonctions .................................................................. 3

Configuration du système.......................................... 4

Contenu du pack ....................................................... 5

Vue générale du périphérique ................................... 6

Installation du périphérique ....................................... 7

Caractéristiques techniques ...................................... 9

Garantie d'un an Cables To Go ............................... 10

Informations de sécurité importantes ....................... 11

1

I

NTRODUCTION

INTRODUCTION

Thank you for purchasing the TruLink® USB 3.0 ExpressCard! This card allow you to add two USB 3.0 SuperSpeed ports to your laptop through the laptop’s ExpressCard
slot. The USB 3.0 SuperSpeed ports on this card are fully backwards compatible with older USB devices, USB 2.0 & 1.1.The USB 3.0 SuperSpeed ExpressCard greatly
improves the speed of data transfer, far exceeding the USB 2.0 specification. This ExpressCard is the ideal interface for transferring extremely large amounts of data
from devices such as video cameras, portable hard drives, and other storage devices. We recommend that you read this manual thoroughly and retain for future

reference.

INTRODUCCIÓN

¡Gracias por adquirir la tarjeta ExpressCard Trulink® USB 3.0! Esta tarjeta le permite agregar dos puertos USB 3.0 SuperSpeed a su laptop a través de la ranura
ExpressCard. Los puertos USB 3.0 de esta tarjeta son completamente retrocompatibles con dispositivos USB anteriores 2.0 e 1.1. La tarjeta ExpressCard USB 3.0
SuperSpeed mejora dramáticamente la velocidad de la transferencia de datos y supera por mucho la especificación USB 2.0. Esta tarjeta ExpressCard es la interfaz
ideal para transferir cantidades de datos extremadamente grandes de dispositivos tales como cámaras de video, discos duros portátiles y otros dispositivos de
almacenamiento. Le recomendamos que lea bien este manual y lo conserve para futura referencia.

INTRODUCTION

Merci d’avoir acheté la carte TruLink® USB 3.0 ExpressCard! Cette carte vous permet d’ajouter deux ports USB 3.0 SuperSpeed à votre ordinateur portable au niveau de
du port ExpressCard. Les ports USB 3.0 SuperSpeed de cette carte sont entièrement compatibles avec d’autres systèmes USB, USB 2.0 et 1.1.La carte USB 3.0
SuperSpeed ExpressCard augmente largement la vitesse du transfert de données, loin devant les capacités d’une carte USB 2.0. Cette ExpressCard est l’ interface
idéale pour transférer de grands volumes de données à partir de systèmes tels que des caméras vidéo, des disques durs externes et autres systèmes de stockage.
Nous vous recommandons de lire attentivement ce manuel et de le conserver pour référence.

2

F

EATURES

FEATURES

 Adds two USB 3.0 SuperSpeed ports to your laptop
 Supports USB 3.0 SuperSpeed data transfer rates
 Power adapter ensures that connected devices receive

the proper amount of power for maximum performance

CARACTERÍSTICAS

 Agrega dos puertos USB 3.0 SuperSpeed a su laptop
 Compatible con tasas de transferencia de datos USB

3.0 SuperSpeed

 El adaptador de corriente garantiza que los

dispositivos conectados reciban la cantidad adecuada
de energía para obtener el máximo desempeño

FONCTIONS

 Ajoute deux ports USB 3.0 SuperSpeed à votre

ordinateur portable

 Prend en charge les taux de transfert de données d’une

carte USB 3.0 SuperSpeed

 Le cordon d’alimentation qui relie les systèmes reçoit la

bonne quantité de courant pour assurer un
fonctionnement maximum

3

S

YSTEM REQUIREMENTS

SYSTEM REQUIREMENTS

 Windows® XP, Vista™, and Windows® 7
 One available ExpressCard slot
 One available AC wall outlet

REQUISITOS DEL SISTEMA

 Windows® XP, Vista™ y Windows® 7
 Una entrada ExpressCard disponible
 Un tomacorrientes AC disponible

CONFIGURATION DU SYSTEME

 Windows® XP, Vista™ et Windows® 7
 Un port ExpressCard disponible
 Une prise murale CA

4

P

ACKAGE CONTENTS

PACKAGE CONTENTS

 USB 3.0 SuperSpeed ExpressCard
 Driver installation CD
 USB to DC power cable (2 ft)
 User’s manual

CONTENIDO DEL PAQUETE

 Tarjeta ExpressCard USB 3.0 SuperSpeed
 CD para instalación de controladores
 Cable de corriente USB a DC (2 pies / 60 cm de

largo)

 Manual del usuario

CONTENU DE L’ENSEMBLE

 Carte USB 3.0 SuperSpeed ExpressCard
 CD pilote d’installation

 Câble d’alimentation CC à USB (2 pieds)
 Guide d’utilisation

5

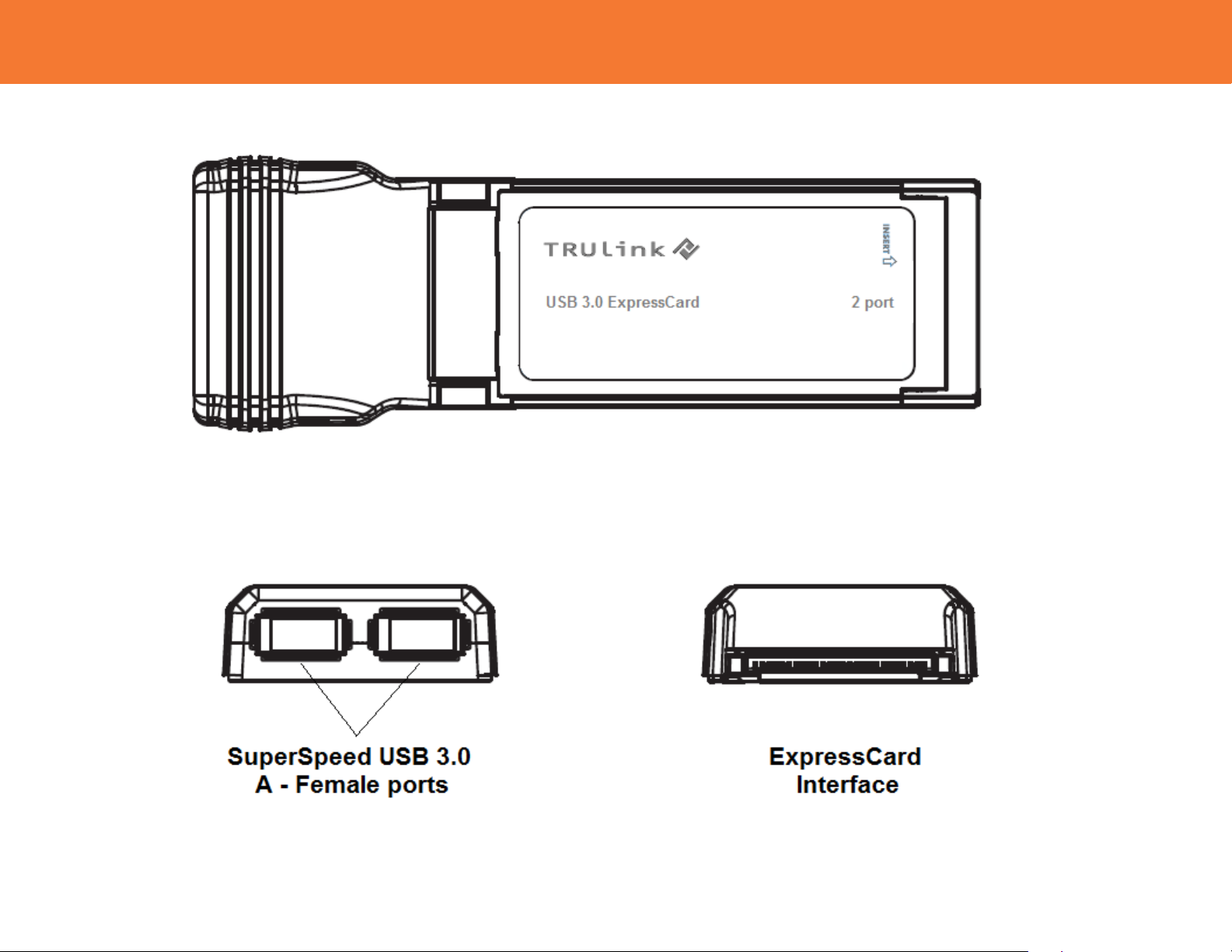

DEVICE OVERVIEW / PANORÁMICA DEL DISPOSITIVO / VUE GENERALE DU PERIPHERIQUE

6

D

EVICE INSTALLATION

DEVICE INSTALLATION

Note: The driver must be fully installed before the

ExpressCard is connected to the laptop

Step 1: Insert the driver CD, and then click on the Driver
Installation button. If you do not see the menu with the
driver installtion button shortly after inserting the CD,
then you will need to go to the My Computer/Computer
window to start the CD. Once you are at the My
Computer/Computer window, right-click on the CD drive,
and then select AutoRun. This should start the CD allow
you to access the menu.
Step 2: Read the End-User License Agreement, select I
accept the terms in the License Agreement, and then
click on the Next button
Step 3: On the next window, click on Browse, choose
the folder where you would like to install the driver, and
then click on the Install button.
Step 4: It will take some time for the driver software to
install. During this time, you may see Windows Software
Installation/Windows Security pop-up. Please click on
Continue Anyway to these messages.
Step 5: You will see one final window with a Finish
button. Click the Finish button to complete the
installation.
Step 6: Once you have clicked the Finish button to
complete the software installation connect the power
adapter to the power port on the ExpressCard, and then
connect the USB to DC power cable to any available
USB port on the computer.
Step 7: Connect the ExpressCard to an available
ExpressCard slot on the laptop.

Note: The laptop’s ExpressCard slot may be blocked by
a protective cover. Please reference your laptop’s
owner’s manual for specific instructions on removing any
protective covers from the laptop’s ExpressCard slot

INSTALACIÓN DEL DISPOSITIVO

Nota: Debe instalarse el controlador antes de conectar

la tarjeta ExpressCard a la laptop

Paso 1: Inserte el CD del controlador y después haga
clic en el botón Instalación del Controlador (Driver
Installation) Si no ve el menú con el botón de instalación
del controlador poco después de insertar el CD de
instalación, entonces necesitará ir a la ventana Mi
PC/Equipo para iniciar el CD. Una vez que esté en la
ventana Mi PC/Equipo, haga clic con el botón derecho
del ratón en la unidad de CD y seleccione AutoRun
(ejecutar automáticamente). Esto debería iniciar el CD
para permitirle acceder al menú.
Paso 2: Lea el Contrato de Licencia para el Usuario
Final, seleccione “Acepto los términos y condiciones” (I
accept the terms) y después haga clic en el botón
Siguiente (Next).
Paso 3: En la siguiente ventana haga clic en Examinar
(Browse), elija la carpeta en la que desea instalar el
controlador y después haga clic en el botón Instalar.
Paso 4: La instalación del controlador tomará algunos
minutos. Durante este tiempo, es posible que usted vea
aparecer ventanas de instalación de software y de
Seguridad de Windows. Por favor haga clic en Continuar
de Todas Formas (Continue Anyway)en estos mensajes
Paso 5: Usted verá una última ventana con un botón
Finalizar (Finish). Haga clic en el botón Finalizar para
terminar la instalación.
Paso 6: Después de hacer clic en el botón Finalizar para
completar la instalación del software, conecte el
adaptador de corriente al puerto de corriente en la tarjeta
ExpressCard y en seguida, conecte el cable de corriente
USB a DC en cualquiera de los puertos USB disponibles
en la computadora
Paso 7: Conecte la tarjeta ExpressCard en una entrada
ExpressCard disponible en la laptop.

Nota: Es posible que la entrada ExpressCard de la
laptop tenga una tapa protectora. Por favor consulte el
manual del propietario de su laptop para conocer las
instrucciones específicas para quitar la tapa protectora
de la entrada ExpressCard.

INSTALLATION DU PERIPHERIQUE

Remarque: Le pilote doit être entièrement installé avant

de connecter la carte ExpressCard à l’ordinateur
portable.

Etape 1: Insérez le CD-pilote, puis cliquez sur la fonction
Installation du pilote. Si vous ne voyez pas le menu
s’afficher après avoir inséré le CD, rendez-vous dans la
fenêtre Mon Ordinateur/Ordinateur pour lancer le CD.
Une fois que vous serez dans la fenêtre Mon
Ordinateur/Ordinateur, faites un double-clic droit sur le
lecteur CD, puis sélectionnez AutoRun. Ceci devrait
lancer le CD et vous donner accès au menu.
Etape 2: Lisez les termes du Contat de Licence
l’utilisteur final, sélectionnez J’accepte les termes du
contrat sous la rubrique J’accepte les termes du Contat
de Licence, puis cliquez sur Suivant.
Etape 3: A la fenêtre suivante, cliquez sur Parcourir pour
choisir le dossier dans lequel vous souhaitez installer le
pilote, puis cliquez sur la touche Installer.
Etape 4: L’installation du pilote peut durer quelques
minutes. Pendant cette période, vous pouvez voir
s’afficher une fenêtre contextuelle de sécurité Windows
Software Installation/Windows. Cliquez sur Poursuivre
pour passer ces messages.
Etape 5: Vous verrez s’afficher une dernière fenêtre
avec une touche Terminer. Cliquez sur Terminer pour
terminer l’ installation.
Etape 6: Une fois que vous avez cliqué sur le bouton
« Terminer » pour terminer l’installation du logiciel,
branchez l’adaptateur d’alimentation au point d’accès de
l’ExpressCard, puis branchez le câble d’alimentation CC
à USB à tout port USB disponible sur votre ordinateur.
Etape 7: Branchez la carte ExpressCard à l’un des
ports ExpressCard de l’ordinateur portable.

Remarque: L’entrée du port ExpressCard peut être
bloquée par un capuchon de protection. Consultez le
manuel d’utilisation de votre ordinateur portable pour
plus de renseignement à propos du capuchon de
protection du port ExpressCard

7

D

EVICE INSTALLATION DIAGRAM / DIAGRAMA DE INSTALACION DEL PERIFERICO / DIAGRAMME D’INSTALLATION DU

PERIPHERIQUE

8

TECHNICAL SPECIFICATIONS / ESPECIFICACIONES TÉCNICAS / CARACTERISTIQUES TECHNIQUES

Part Number

Complies USB Rev.

Connectors

Computer Connection

Power Cable Length

29059

USB 3.0

USB A Female x 2

ExpressCard Slot

2 ft

9

CABLES TO GO
TO GO

®

At Cables To Go, we want you to be totally confident in your purchase. That is why we offer a one year warranty on this device.
If you experience problems due to workmanship or material defect for the duration of this warranty, we will repair or replace this
device. To request a Return Merchandise Authorization (RMA) number, contact customer service at 800-506-9607 or
www.cablestogo.com

En Cables To Go queremos que confíe completamente en su compra. Esa es la razón por la que ofrecemos un año de
garantía en este dispositivo. Si experimenta problemas debidos a mano de obra o defectos de material durante el periodo de
validez de esta garantía, repararemos o sustituiremos este dispositivo. Para solicitar un número de autorización de devolución
de mercancía, contacte con el servicio de atención al cliente en el número de teléfono 800-506-9607 o visite
www.cablestogo.com

Chez Cables To Go, nous voulons que vous soyez complètement satisfait de votre achat. C'est pourquoi vous bénéficiez d'un
an de garantie sur cet appareil. Si vous rencontrez des problèmes liés à des défauts matériels ou de fabrication pendant la
durée de cette garantie, nous réparerons ou remplacerons cet appareil. Pour demander un numéro d'autorisation de retour de
marchandise (ARM), contactez le service client au 800-506-9607 ou www.cablestogo.com

®

ONE YEAR WARRANTY / UN AÑO DE GARANTÍA CABLES TO GO® / GARANTIE D'UN AN DE CABLES

10

IMPORTANT SAFETY INFORMATION

IMPORTANT SAFETY INFORMATION

Do not plug the unit in any outlet that does not have enough
current to allow the device to function. Refer to the
specifications in this manual for power level of the unit.

Liquid: If this unit or its corresponding power adapter has had
liquid spilled on or in it, do not attempt to use the unit. Do not
attempt to use this product in an outdoor environment as
elements such as rain, snow, hail, etc. can damage the product.

In case of a storm, it is recommended that you unplug this
device from the outlet.

Avoid placing this product next to objects that produce heat
such as portable heaters, space heaters, or heating ducts.

THERE ARE NO USER SERVICEABLE PARTS. Do not
attempt to open this product and expose the internal circuitry. If
you feel that the product is defective, unplug the unit and refer
to the warranty information section of this manual.

INFORMACIÓN DE SEGURIDAD IMPORTANTE

No conecte la unidad en una salida que no disponga de
suficiente corriente como para permitir que el dispositivo
funcione. Consulte en este manual las especificaciones sobre
nivel de potencia de la unidad.

Líquidos: Si se han derramado líquidos sobre la unidad, en la
unidad o en su correspondiente adaptador de potencia, no
intente utilizar la unidad. No intente utilizar este producto en el
exterior, ya que elementos como la lluvia, la nieve, el granizo,
etc. pueden dañar el producto.

En caso de tormenta, se recomienda que desconecte este
dispositivo del enchufe.

Evite situar este producto cerca de objetos que produzcan calor,
como calefacciones portátiles, calefactores o conductos de
calefacción.

NO HAY PIEZAS QUE PUEDA REPARAR EL PROPIO
USUARIO. No intente abrir este producto y exponer la circuitería
interna. Si cree que el producto presenta algún defecto,
desconecte la unidad y consulte la sección de garantía de este
manual.

INFORMATIONS DE SECURITE IMPORTANTES

Pour permettre à l'appareil de fonctionner, ne branchez pas l'unité
sur une prise ne délivrant pas assez de courant. Reportez-vous
aux spécifications de ce manuel pour connaître le niveau
d'alimentation de l'unité.

Liquide : Si du liquide s'est répandu sur ou à l'intérieur de cette
unité ou son adaptateur d'alimentation correspondant, n'essayez
pas d'utiliser cette unité. N'essayez pas d'utiliser ce produit dans
un environnement extérieur car des éléments tels que la pluie, la
neige, la grêle, etc. peuvent endommager ce produit.

En cas de tempête, il est recommandé de débrancher cet appareil
de la source de courant.

Évitez de placer ce produit près d'objets produisant de la chaleur
comme les appareils de chauffage portables ou non et les
conduits de chauffage

AUCUNE PIÈCE NE NÉCESSITE D'ÊTRE ENTRETENUE PAR
L'UTILISATEUR. N'essayez pas d'ouvrir ce produit et d'exposer
sa circuiterie interne. Si vous pensez que ce produit présente des
défauts, débranchez l'unité et reportez-vous à la section de ce
guide comportant des informations de garantie.

11

For more information on this product or to check for updated drivers,
manuals or frequently asked questions please visit our website.

Para obtener más información sobre este producto o para comprobar controladores actualizados,
manuales o preguntas frecuentes, visite nuestro sitio web.

Pour plus d'informations concernant ce produit ou pour rechercher des pilotes actualisés,
des manuels ou des questions souvent posées, veuillez visiter notre site web.

www.cablestogo.com

VER. 1.0.08.03.10

12
