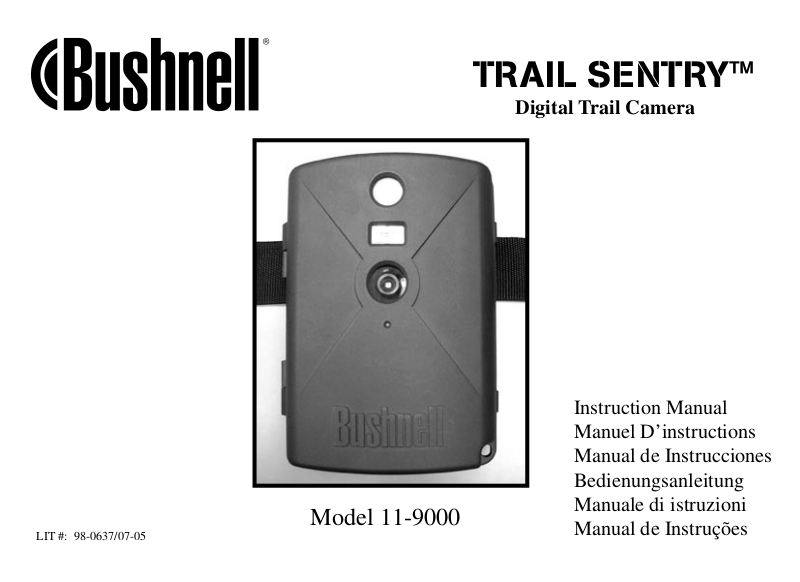

Bushnell 11-9000 User Manual

LIT #: 98-0637/07-05

Model 11-9000

TRAIL SENTRY™

Digital Trail Camera

Instruction Manual Manuel D’instructions Manual de Instrucciones Bedienungsanleitung Manuale di istruzioni Manual de Instruções

CONTENTS

English .......................4

Français ....................17

Español .................... 31

Deutsch .................... 45

Italiano ......................59

Português ..................7

Congratulations on your purchase of the Bushnell® Digital Trail Sentry™ Camera! This weatherproof, rugged trail camera is designed to record still images or movie clips of outdoor wildlife activity. This instruction manual will help you understand, setup, and use your Sentry to achieve the best possible results.

Bushnell Digital Trail Sentry Features

If you’ve been looking for a digital game scouting or surveillance camera that has all the essential features but without the unwanted frills, expense, or confusing operational menus of some less effective off-brand “game cams”, the Bushnell Trail Sentry will end your search. With one of the most user friendly interfaces in the industry, this trail camera is easy to setup and use. The extra wide strap ensures a secure mount to the tree, and a padlock loophole plus software password keeps out would-be thieves. The high resolution digital camera delivers crisp views of game in your area and stamps each image with date & time. The Sentry can capture 1.3MP (software interpolated) still images, or 15 second movie clips. All images, movies and events are recorded onto an SD card (not included) for convenient transfer to your home computer (or use the Bushnell 11-9500C Trail Scout Viewer to view, copy and delete images in the ﬁeld). The camera will function day and night and sense game out to 45 feet. The oversized incandescent ﬂash will reach out to 15 feet for nighttime images. A new photo is taken every 30 seconds for as long as motion/heat events are detected. The LCD display makes set up a breeze in the ﬁeld. The Trail Sentry is rugged and weatherproof.

QUICK GUIDE: BUSHNELL TRAIL SENTRY 11-9000

1. Open the camera by releasing the latches on the right side of the camera. Install 4 “D” cell batteries (ﬂat base of all batteries contacting springs), and insert an SD card (not included, use any capacity from 16MB to 1GB) in the slot to the right of the 5 buttons (upside down, brand name facing you). Press the card down until you hear it click into place.

2. Press and release the Power switch. The display will show four “dashes”, then change to “HHHH” with a blinking key icon below it. This is a prompt to enter your password, which can be changed in the setup menu. The ﬁrst time the camera is turned on, the password is the default, “0000”. Press the Enter button four times to enter four zeros, then press it again to conﬁrm-the display indicates “PASS” and the camera is ready to operate. If the wrong password is entered, the display will ﬂash “ERRO” and the camera will not work.

3. If you are using the camera for the ﬁrst time, you should set the date and time so your photos will be “stamped” correctly. Brieﬂy press the Menu button-”DATE” will blink on the display. Press Enter to conﬁrm you want to change the date, then the ﬁrst two digits will ﬂash, prompting you to enter the month. Use the Up/Down buttons to set the current month, then press Enter, and repeat to set the day of the month and press Enter again. The display will then change to let you set the year, with only the last two digits ﬂashing (“20_ _”). Again use the Up/Down buttons to change the year if necessary, press enter, and set the time (“TIME” will ﬂash, press enter and use Up/Down to set the hour and minute. The time display uses the 24 hr standard, so 2:00 PM is indicated as “1400”, etc).

4. After the date and time have been set, and Enter is pressed, “EVENT” will blink on the display. Press Enter and the “camera” icons for still photos and movie clips will both blink. This allows you to choose which type of ﬁle will be recorded every 30 seconds for as long as motion and heat events are detected. Press Enter again, and only the still photo icon will blink. Pressing the UP and DOWN buttons will now let you alternate between blinking movie camera and still photo icons. Select the image ﬁle

mode you prefer and press ENTER while that icon is blinking.

5. The “key” icon will blink next, press ENTER and enter any four digit password of your choice (to keep using the default “0000”, just press ENTER 4 times) by using the UP/DOWN buttons to change each digit and using ENTER to step to the next digit. When ﬁnished, press ENTER if you want to return to the date/time setup menu, or press and hold the MENU button at any time to exit all setup menus and return to normal operation.

6. In normal operating mode, the display will only show the still photo or movie clip icon in the lower left corner, an SD card icon on the lower right, and one or more digits that indicate how many photo or movie ﬁles have been stored on the card. To test the camera operation, wave your hand in front of the lens and PIR (passive infrared/motion) detector, while looking at the LCD display. Every time an “event” is detected, the display will indicate “Plr”, “EVNT”, “rECd” in turn, and the event is recorded on the SD card as a new line in a text ﬁle, including the date and time of the event. As long as events are being detected, a new still photo or movie clip (as set in the menu) will be recorded every 30 seconds, indicated on the display by “Plr”, “SnAP”, then “SAVE”. Note: for movie clips, the display will stay on “SnAP” for the 15 sec duration of each movie.

7. Thread the strap through the slots on the back of the Sentry and attach the buckles, then strap it onto a suitable tree, making sure the strap is tight and the camera is aimed at the area you wish to observe. Turn on the camera (make sure a new or empty SD card has been inserted) and leave the area-there is a 60 second delay after power on before the ﬁrst photo is taken. The ﬂash will ﬁre automatically at night for still photos, but not movies, so they will be dark unless the area is well lit by the moon or another light source. Batteries typically last 30 days or more, depending on how often the Sentry is activated, how often the ﬂash ﬁres, ambient temperature, etc..

8. Pressing the Up/Down buttons during normal operation will switch the display between showing # of photos stored and # of events recorded. To look at your captured photos, make sure the power is off, and remove the SD card by pushing down lightly on the top edge of the card-it will pop up for removal. Use an SD card reader with any PC or Mac (or the Bushnell Trail Scout Viewer) to view, copy, or delete the photos (standard JPG ﬁles) and movies (AVI ﬁles) inside the “DCIM/100MEDIA” folder on the card. Double click on an individual ﬁle to see it, or open the ﬁles with the photo software of your choice. The event log is the .TXT ﬁle, just double click to open and view with your default software for standard plain text ﬁles.

Digital Trail Sentry Speciﬁcations

Image Sensor 1/4” CMOS VGA sensor with images enhanced to 1.3MP ﬁles via software

Lens F/3.5, effective focal length 42mm. Sight range: 45 degrees

Flash High power electronic Incandescent Flash. Range: 15 ft.

PIR Sensor Low noise, high sensitivity passive infrared sensor. Range: 45 ft.

Motion LED Indicator Yes

Display Monochrome LCD. Auto-off: 3 min. 2-digit event and image display.

File Format Still image JPG 1280x960 pixels (SXGA). Movie clips AVI 320x240 pixels per

Exposure Auto

White Balance Auto

Power Supply

Battery Life Approximately 30 days (dependant on temperature, camera activity and ﬂash

Card Compatibility Veriﬁed compatible with up to 1 GB capacity secure digital (SD)cards. The use of

User Password Yes, available range: 0000 to 9999 (Default setting = 0000)

interpolation

frame, 1 frame per second rate, 15 second length. DCF ver. 1.0 ﬁle management.

4 x “D” size alkaline batteries.

usage)

MMC cards is not recommended.

Front of Camera

Glossary

PIR—Passive Infrared Sensor. Senses motion like typical security motion detector. Requires infrared energy (heat) in addition to motion to trip sensor to assure detection of live animals.

Event—Any time that the PIR senses motion it counts it as an event. Events are recorded to the SD card in a text ﬁle. Events are recorded continuously during operation.

Image—A digital picture recorded on the SD Card when motion is sensed. Images are taken at the desired delay between images.

Image Delay—Time elapsed between photos while events are sensed and recorded. This is ﬁxed at 30 second intervals in the Trail Sentry.

Camera Flash—Incandescent Flash used for night or low light photography. Automatically ﬁres if required.

SD Card—Memory card used to store images and events. Compatible with up to 1GB capacity SD card.

Battery Life—Time that camera will function in the ﬁeld. Dependent on temperature, number of images and number

of ﬂashes during that time.

Setup—Using the display menu and buttons to set the date/time, still photo or movies, and password.

Security (2 methods)—One of the most important requirements of any trail camera. The Trail Sentry has 2 levels—

padlock tab and software password.

PIR

Control Panel

Flash

Camera

Lens

PIR Detected/ Low Battery Indicator LED

Lock Tab

Inside Front

LCD

Display

SD Card

Slot

Button & Display

Detail

Setup,

Menu &

Power

Buttons

Parts

Guide

Setup and Operation Guide

Setup Guide (cont.)

1. Open the Sentry by pulling out on the two latches on the right side. Install 4 “D” cell batteries (ﬂat base of all batteries contacting springs), and insert an SD card (not included, use any capacity from 16MB to 1GB. Do not substitute MMC cards.) in the slot to the right of the 5 buttons as indicated on the slot cover (upside down, with the notched corner of the card on the left and metal contacts of the card facing the back of the slot). Press the card down until you hear it click into place. If the Sentry is turned on without a card in place, it may not turn off-reset it by pulling one of the batteries out partway, insert a new or empty SD card, and put the battery back in place. Only remove or insert cards with power off.

2. Press and release the Power switch. The display will show four “dashes”, then change to “HHHH” with a blinking key icon below it (Fig

a prompt to enter your password, which can be changed in the setup menu. The ﬁrst time the camera is turned on, the password is the default, “0000”.

Press the Enter button four times to enter four zeros ( changed the password in the setup menu, use the UP/DOWN buttons to enter your password digits, pressing ENTER after each one.), then press it again to conﬁrm-the display indicates “PASS” and the camera is ready to operate. If the wrong password is entered, the display will ﬂash “ERRO” and the camera will not work or allow the password to be changed. After an incorrect password is entered for the third time, the Sentry will automatically turn off.

b) (if you previously

a). This is

Power must be turned on again before beginning a new password entry cycle.

3. If you are using the camera for the ﬁrst time, you should set the date and time so your photos will be “stamped” correctly. Brieﬂy press the Menu button”DATE” will blink on the display. Press Enter to conﬁrm you want to change the date, then the ﬁrst two digits will ﬂash, prompting you to enter the month

(c). Use the Up/Down buttons to set the current month, then press Enter. Set the day of the month the same way, and press Enter again. The display will then change to let you set the year, with only the last two digits blinking (“20_

_”) (

d). Again use the Up/Down buttons to change the year if necessary, press

enter, and set the time (“TIME” will ﬂash, press enter and use Up/Down to set the hour and minute. The time display uses the 24 hr standard, so 2:00 PM is indicated as “1400”, etc).

4. After the date and time have been set, and Enter is pressed, “EVENT” will ﬂash on the display. Press Enter and the “camera” icons for still photos and

movie clips will both blink ( will be recorded every 30 seconds for as long as motion and heat events are detected. Press Enter again, and only the still photo icon will blink. Pressing the UP and DOWN buttons will now let you alternate between ﬂashing movie camera and still photo icons. Select the image ﬁle mode you prefer (keep in mind that movie clips may be dark at night because the ﬂash does not ﬁre during movies) and press ENTER while that icon is blinking.

e). This allows you to choose which type of ﬁle

Setup Guide (cont.)

5. The “key” icon will ﬂash next (f), press ENTER and enter any four digit password of your choice (to keep using the default “0000”, just press ENTER 4 times) by using the UP/DOWN buttons to change each

digit and using ENTER to step to the next digit ( ENTER if you want to return to the date/time setup menu, or press and hold the MENU button at any time to exit all setup menus and return to normal operation.

g). When ﬁnished, press

Setup Guide (cont.)

covered, as it will ﬂash when an “event” is detected. Turn on the camera (make sure a new or empty SD card has been inserted) and leave the area-there is a 60 second delay after power on before the ﬁrst photo is taken. The ﬂash will ﬁre automatically at night for still photos, but not movies, so they will be dark unless the area is well lit by the moon or another light source. Batteries typically last 30 days or more, depending on how often the Sentry is activated by events, how often the ﬂash ﬁres, ambient temperature, etc. The red LED lamp will stay on continually to indicate a low battery condition.

8. Pressing the Up/Down buttons during normal operation will switch the display between showing # of photos stored ( (i). To view your captured photos, make sure the power is off, and remove

the SD card by pushing down lightly on the top edge of the card-it will pop up for removal. Insert it into an SD card reader (available at any computer, photo, or electronics dealer) connected via USB to your PC or Mac to view, copy, or delete the photos (standard JPG ﬁles) and movies (AVI ﬁles) inside the “DCIM/100MEDIA” folder on the card. Double click on an individual ﬁle to see it, or open the ﬁles using the photo software of your choice. The event log is the .TXT ﬁle, just double click to view with your default soft ware that opens standard plain text ﬁles. If you do not have a computer, or would like to more easily view your photos in the ﬁeld, we recommend the Bushnell Trail Scout Viewer. It is battery powered, and features 2 SD card slots, allowing you to easily copy photos to a larger capacity card, or delete unwanted photos, as well as view your Sentry photos on its large color LCD display. The Trail Scout Viewer also has a USB port, so it can function as a card reader for a computer as well.

h) and # of events recorded

OTHER BUSHNELL DIGITAL TRAIL CAMERA MODELS

ABOUT THE PIR SENSOR

The sensor that triggers the trail camera is Passive Infra Red, or PIR. Infrared energy is essentially heat energy. The PIR detector operates by sensing a change in the infrared level in its detection zone. This zone is a cone in the center 10 degrees of the camera’s ﬁeld of view. The camera establishes an average long-term infrared level. When this level increased suddenly the PIR detector signals the camera to record a picture and/or an event. Because of this effect, the PIR detector will be more sensitive at night, when the average temperature is lower. You can use the red LED indicator on the front of the camera to conﬁrm the detection zone. When PIR is sensed, this “PIR detected” indicator will light. The camera’s ﬁeld of view is a 45 degree cone, centered on the PIR detection zone.

119600—Digital Trail Scout VGA

Great images and scouting technology at a great value. This camera will sense deer and other game as far out as 60 feet with its passive infrared sensor. Low-battery indicator lights when battery life drops below 25%. Motion LED lights when activity is detected by the sensor in regular imaging mode and during setup mode for aiming. Weatherproof. Comes complete with aircraft aluminum security cable, padlock, and tree bracket. Textured “bark-like” surface for maximum concealment.

119800—Digital Trail Scout 2.1MP

All the features of the Trail Scout VGA, but featuring superior image resolution and increased range. This camera senses deer as far out as 90 feet with its passive infrared sensor.

119900—Digital Trail Scout 2.1MP with Night Vision

With all the features of the 2.1MP Trail Scout plus Night Vision and laser aiming , this is the top of the line digital trail camera. This is the only game camera on the market to combine both incandescent camera ﬂash and digital night vision technology. Choose your setting for regular camera ﬂash or stealth-like LED ﬂash. LED ﬂash enables you to discretely image game in the night without a visible ﬂash. There is no need to worry about your ﬂash giving away your position in popular, busy hunting areas. This camera comes complete with laser aiming device for easy set up in the woods.

Note: a 32MB SD card is included with all the above Trail Scout models

TWO-Year LIMITED WARRANTY

Your Bushnell two years after the date of purchase. In the event of a defect under this warranty, we will, at our option, repair or replace the product, provided that you return the product postage prepaid. This warranty does not cover damages caused by misuse, improper handling, installation, or maintenance provided by someone other than a Bushnell Authorized Service Department.

Any return made under this warranty must be accompanied by the items listed below:

2) Name and address for product return

3) An explanation of the defect

4) Proof of Date Purchased

5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit, with return postage prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To: Bushnell Performance Optics Bushnell Performance Optics Attn.: Repairs Attn.: Repairs 8500 Marshall Drive 25A East Pearce Street, Unit 1 Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information. In Europe you may also contact Bushnell at: BUSHNELL Performance Optics Gmbh European Service Centre MORSESTRASSE 4 D- 50769 KÖLN GERMANY Tél: +49 (0) 221 709 939 3 Fax: +49 (0) 221 709 939 8

product is warranted to be free of defects in materials and workmanship for

A check/money order in the amount of $10.00 to cover the cost of postage and handling

This warranty gives you speciﬁc legal rights.

You may have other rights which vary from country to country.

FCC Note:

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

· Reorient or relocate the receiving antenna.

Increase the separation between the equipment and

receiver

· Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for help.

Shielded interface cable must be used with the equipment in order to comply with the limits for a digital device pursuant to Subpart B of Part 15 of FCC Rules.

Speciﬁcations and designs are subject to change without any notice or obligation on the part of the manufacturer.

Appareil photo numérique de suivi

FRANÇAIS

Félicitations et merci d’avoir acheté l’appareil photo numérique Trail Sentry™ Bushnell® ! Cet appareil photo de suivi robuste, à l’épreuve des intempéries, est conçu pour enregistrer des images ﬁxes ou des clips vidéo des activités de la faune, en plein air. Ce livret d’instructions vous permettra de comprendre le fonctionnement de l’appareil Sentry, de le régler et de l’utiliser pour obtenir les meilleurs résultats possibles.

Caractéristiques de l’appareil numérique Trail Sentry Bushnell

Si vous cherchiez un appareil photo numérique de repérage ou de surveillance du gibier qui possède toutes les caractéristiques essentielles, mais sans les extras, le coût supplémentaire ou les menus compliqués de certains appareils moins efﬁcaces, alors le Trail Sentry Bushnell a tout ce qu’il faut pour vous satisfaire. Doté d’une interface utilisateur des plus conviviales, cet appareil photo de suivi est facile à mettre en place et à utiliser. La sangle extra large permet une ﬁxation solide aux arbres et une boucle à cadenas ainsi qu’un logiciel à mot de passe constituent des dispositifs antivol. L’appareil photo numérique à haute résolution fournit des vues nettes du gibier de la région et chaque image reçoit un timbre comportant la date et l’heure. Le Sentry peut saisir des images ﬁxes ou des clips vidéo de 15 secondes, à 1,3 MP (par interpolation logicielle). Toutes les images, tous les ﬁlms et événements sont enregistrés sur une carte SD (non incluse) pour un transfert pratique sur votre ordinateur personnel (ou vous pouvez utiliser le Trail Scout Viewer 11-9500C Bushnell pour visualiser, copier et effacer des images sur le terrain). L’appareil peut fonctionner jour et nuit et détecter le gibier jusqu’à 13,7 mètres. Le ﬂash incandescent surdimensionné peut éclairer jusqu’à 4,5 m pour les images nocturnes. Une nouvelle photo est prise toutes les 30 secondes, tant que de la chaleur ou des mouvements sont détectés. L’écran LCD facilite le réglage sur le terrain. Le Trail Sentry est robuste et à l’épreuve des intempéries.

GUIDE RAPIDE : TRAIL SENTRY 11-9000 BUSHNELL

1. Ouvrez l’appareil en dégageant les loquets du côté droit. Installez 4 piles de type D (base plate de toutes les piles en contact avec les ressorts) et introduisez une carte SD (non incluse ; utilisez toute capacité entre 16 Mo et 1 Go) dans la fente située à droite des 5 boutons (renversée, nom de marque vous faisant face). Appuyez sur la carte vers le bas jusqu’à ce que vous l’entendiez se mettre en place avec un déclic.

2. Appuyez brièvement sur le bouton d’alimentation (Power). L’écran doit montrer quatre « tirets » puis passer à « HHHH » avec une icône de clé clignotante en dessous. Il s’agit d’une invite pour introduire votre mot de passe qui peut être changé dans le menu de conﬁguration (setup). La première fois que l’appareil est activé, le mot de passe est celui par défaut : 0000. Appuyez quatre fois sur le bouton Entrée (Enter) pour introduire quatre zéros et appuyez de nouveau pour conﬁrmer ; l’écran indique « PASS » et l’appareil est prêt à fonctionner. Si vous tapez un mot de passe incorrect, l’écran indique « ERRO » et l’appareil cesse de fonctionner.

3. Si vous utilisez l’appareil pour la première fois, vous devez régler la date et l’heure pour que les photos reçoivent le « timbre » correct. Appuyez brièvement sur le bouton Menu (Menu) ; « DATE » doit clignoter sur l’écran. Appuyez sur Enter pour conﬁrmer que vous souhaitez changer la date ; les deux premiers chiffres clignotent alors, vous invitant à taper le mois. Utilisez les boutons Vers le haut/bas (Up/Down) pour introduire le mois en cours et appuyez sur Enter ; faites de même pour introduire le jour du mois et appuyez de nouveau sur Enter. L’afﬁchage change alors pour vous permettre d’introduire l’année ; seuls les deux derniers chiffres clignotent (“20_ _”). Utilisez de nouveau les boutons Up/Down pour changer l’année si nécessaire ; appuyez sur Enter et réglez l’heure (« TIME » doit clignoter ; appuyez sur Enter et utilisez les boutons Up/Down pour régler l’heure et les minutes. L’heure est afﬁchée sur le mode de 24 heures ; par ex. 2 heures de l’après-midi est indiqué « 1400 », etc.).

4. Une fois que la date et l’heure ont été réglées et que vous avez appuyé sur Enter, le mot « EVENT » (ÉVÉNEMENT) doit clignoter à l’écran. Appuyez sur Enter et les icônes d’appareil pour photos ﬁxes et clips vidéo doivent toutes les deux clignoter. Ceci vous permet de choisir le type de ﬁchier qui sera enregistré toutes les 30 secondes, tant que de la chaleur ou des mouvements seront détectés. Appuyez de nouveau sur Enter et seule l’icône de photo ﬁxe doit clignoter. Une pression sur les boutons UP (HAUT) et DOWN (BAS) permet d’alterner entre les icônes clignotantes de clip vidéo et de photo ﬁxe. Choisissez le mode de ﬁchier d’images

que vous préférez et appuyez sur ENTER pendant que cette icône clignote.

5. L’icône de « clé » clignote ensuite ; appuyez sur ENTER et tapez un mot de passe de quatre chiffres de votre choix (pour conserver le réglage par défaut « 0000 », appuyez simplement sur ENTER 4 fois) en utilisant les boutons UP/DOWN pour changer chaque chiffre et en appuyant sur ENTER pour passer au chiffre suivant. Une fois terminé, appuyez sur ENTER si vous voulez retourner au menu de réglage de la date/l’heure ou maintenez le bouton MENU enfoncé à n’importe quel moment pour sortir de tous les menus de conﬁguration et retourner au mode de fonctionnement normal.

6. Au mode de fonctionnement normal, l’écran ne montre que l’icône de photo ﬁxe ou de clip vidéo dans le coin inférieur gauche, l’icône de carte SD dans le coin inférieur droit et un ou plusieurs chiffres indiquant le nombre de ﬁchiers photos ou clips vidéo enregistrés sur la carte. Pour tester le fonctionnement de l’appareil, remuez la main devant l’objectif et le détecteur PIR (passif infrarouge/mouvement), tout en regardant l’écran LCD. Chaque fois qu’un « événement » est détecté, l’écran indique « Plr », « EVNT », « rECd » tour à tour et l’événement est enregistré sur la carte SD, sur une nouvelle ligne de ﬁchier texte, avec la date et l’heure de l’événement. Tant que des événements sont détectés, une nouvelle photo ﬁxe ou un nouveau clip vidéo (selon la conﬁguration dans le menu) est enregistré(e) toutes les 30 secondes, avec indication sur l’écran : « Plr », « SnAP » (déclencheur) puis « SAVE » (sauvegarde). Remarque : pour les clips vidéo, l’écran indique « SnAP » pendant les 15 secondes de chaque clip.

7. Passez la sangle à travers les fentes au dos du Sentry et attachez les boucles ; ﬁxez ensuite l’appareil à un arbre approprié en vériﬁant que la sangle est tendue et que l’appareil est dirigé vers l’endroit à observer. Activez l’appareil photo (en vériﬁant qu’une carte SD neuve ou vide a été insérée) et quittez le lieu ; il y a un délai de 60 secondes suivant l’activation avant que la première photo soit prise. Le ﬂash se déclenche automatiquement pour les photos ﬁxes de nuit, mais pas pour les clips vidéo ; ceux-ci seront donc sombres à moins que l’endroit ne soit bien éclairé par le clair de lune ou une autre source lumineuse. Les piles durent généralement 30 jours ou plus, en fonction de la fréquence d’activation du Sentry, de la fréquence du déclenchement du ﬂash, de la température ambiante, etc.

8. Une pression sur les boutons Up/Down durant le fonctionnement normal fait alterner l’afﬁchage entre le nombre de photos mémorisées et le nombre d’événements enregistrés. Pour regarder les photos prises, vériﬁez que l’appareil est désactivé et retirez la carte SD en appuyant légèrement sur son bord supérieur pour la faire ressortir. Utilisez un lecteur de carte SD avec un PC ou Mac (ou le Trail Scout Viewer Bushnell) pour visualiser, copier ou effacer les photos (ﬁchiers JPG standard) et les clips vidéo (ﬁchiers AVI), à l’intérieur du dossier « DCIM/100MEDIA », sur la carte. Faites un double clic sur un ﬁchier individuel pour le voir, ou ouvrez les ﬁchiers à l’aide du logiciel photo de votre choix. Le journal des événements est le ﬁchier .TXT ; effectuez simplement un double clic pour l’ouvrir et regardez avec votre logiciel par défaut pour ﬁchiers simple texte standard.

Spéciﬁcations du Trail Sentry numérique

Capteur d’images Capteur ¼ po CMOS VGA avec images perfectionnées converties en ﬁchiers 1,3 MP par

Objectif F/3,5, longueur focale effective 42 mm. Portée de visée : 45 degrés

Flash Flash incandescent électronique, haute puissance. Portée : 4,5 m.

Capteur PIR Capteur passif infrarouge, à faible bruit, haute sensibilité. Portée : 13,7 m.

DEL indicatrice de mouve ment

Afﬁchage Écran LCD monochrome. Désactivation automatique : 3 min. Afﬁchage événement et image

Format ﬁchier Image ﬁxe JPG 1280 x 960 pixels (SXGA). Clips vidéo AVI 320 x 240 pixels par image ;

Exposition Automatique

Balance des blancs Automatique

Alimentation 4 piles alcalines type D

Durée de vie des piles Environ 30 jours (suivant la température, l’activité de l’appareil et l’usage du ﬂash)

Compatibilité des cartes Compatibilité vériﬁée avec les cartes Secure Digital (SD) d’une capacité maxi. de 1 Go.

Mot de passe utilisateur Oui, plage disponible : 0000 à 9999 (réglage par défaut = 0000)

interpolation logicielle

Oui

à 2 chiffres.

fréquence 1 image par seconde ; longueur 15 secondes. Gestion de ﬁchiers DCF ver. 1.0.

L’utilisation de cartes MMC est déconseillée.

Glossaire

PIR—Capteur infrarouge passif. Détecte le mouvement comme tout détecteur de mouvement de sécurité. Nécessite l’énergie infrarouge (chaleur) en plus du mouvement pour être activé, aﬁn d’assurer la détection des animaux vivants.

Event/Événement—Chaque fois que le capteur PIR détecte un mouvement, il le compte comme un événement. Les événements sont enregistrés sur la carte SD, dans un ﬁchier texte. Les événements sont enregistrés en continu durant le fonctionnement.

Image/Image—Une image numérique enregistrée sur la carte SD quand un mouvement est détecté. Les images sont prises avec le délai souhaité entre chaque prise de vue.

Délai d’image—Temps qui s’écoule entre les photos pendant que les événements sont détectés et enregistrés. Il est ﬁxé à intervalles de 30 secondes dans le Trail Sentry.

Flash d’appareil photo—Flash incandescent utilisé pour la photographie de nuit ou en faible luminosité. Se déclenche automatiquement si nécessaire.

Carte SD—Carte mémoire utilisée pour enregistrer les images et événements. Compatible avec les cartes SD d’une capacité maximum de 1 Go.

Durée de vie des piles—Durée pendant laquelle l’appareil peut fonctionner sur le terrain. Dépend de la température, du nombre d’images et du nombre de photos au ﬂash durant le fonctionnement.

Setup/Conﬁguration—Utilisation du menu de l’écran et des boutons pour régler la date/l’heure, le mode photo ﬁxe ou clip vidéo, et le mot de passe.

Sécurité (2 moyens)—L’une des exigences les plus importantes de tout appareil photo de suivi. Le Trail Sentry a 2 niveaux de protection : la languette à cadenas et le mot de passe du logiciel.

Face de l’appareil

PIR

Flash

DEL

Objectif de l’appareil

indicatrice de détection PIR/tension faible des piles

Languette de verrouillage

Panneau de commande (à l’intérieur de la face de l’appareil)

Écran

LCD

Emplacement

de carte SD

Boutons Setup

(conﬁguration),

Menu (menu)

et Power (ali

mentation)

Détail des boutons

et de l’écran

Guide des

pièces

Guide de conﬁguration et d’utilisation

1. Ouvrez le Sentry en tirant sur les deux loquets situés du côté droit. Installez 4 piles de type D (base plate de toutes les piles en contact avec les ressorts) et introduisez une carte SD (non incluse ; utilisez toute capacité entre 16 Mo et 1 Go. Ne substituez pas de carte MMC.) dans la fente située à droite des 5 boutons, comme indiqué sur le couvercle de l’emplacement (renversée, avec le coin à encoche de la carte du côté gauche et les contacts métalliques de la carte face à l’arrière de l’emplacement). Appuyez sur la carte vers le bas jusqu’à ce que vous l’entendiez se mettre en place avec un déclic. Si l’appareil Sentry est activé sans carte dans l’emplacement, il est possible qu’il ne se désactive pas. Réinitialisez-le en retirant partiellement l’une des piles, en insérant une carte SD neuve ou vide et en remettant la pile en place. Désactivez l’appareil avant de retirer ou d’insérer une carte.

2. Appuyez brièvement sur le bouton d’alimentation (Power). L’écran doit montrer quatre « tirets » puis passer à « HHHH » avec une icône de clé clignotante en dessous (Fig. a). Il s’agit d’une invite pour introduire votre mot de passe qui peut être changé dans le menu de conﬁguration (setup). La première fois que l’appareil est activé, le mot de passe est celui par défaut :

0000. Appuyez quatre fois sur le bouton Entrée (Enter) pour introduire quatre zéros (b) (si, auparavant, vous avez changé le mot de passe dans le menu de conﬁguration, utilisez les boutons UP (HAUT)/DOWN (BAS) pour introduire les chiffres de votre mot de passe, en appuyant sur ENTER après chacun d’eux), puis appuyez de nouveau pour conﬁrmer ; l’écran indique « PASS » et l’appareil est prêt à fonctionner. Si vous tapez un mot de passe incorrect, l’écran indique « ERRO » et l’appareil cesse de fonctionner et ne permet pas de changer

le mot de passe. Si vous tapez un mot de passe incorrect trois fois de suite, le Sentry se désactive automatiquement. Il doit être réactivé avant qu’un nouveau cycle d’introduction du mot de passe puisse commencer.

3. Si vous utilisez l’appareil pour la première fois, vous devez régler la date et l’heure pour que les photos reçoivent le « timbre » correct. Appuyez brièvement sur le bouton Menu (Menu) ; « DATE » doit clignoter sur l’écran. Appuyez sur Enter pour conﬁrmer que vous souhaitez changer la date ; les deux premiers chiffres clignotent alors, vous invitant à taper le mois (c). Utilisez les boutons Up (haut)/Down (bas) pour introduire le mois en cours puis appuyez sur Enter. Introduisez le jour du mois de la même manière puis appuyez de nouveau sur Enter. L’afﬁchage change alors pour vous permettre d’introduire l’année ; seuls les deux derniers chiffres clignotent (“20_ _”) (d). Utilisez de nouveau les boutons Up/Down pour changer l’année si nécessaire ; appuyez sur Enter et réglez l’heure (« TIME » doit clignoter ; appuyez sur Enter et utilisez les boutons Up/Down pour régler l’heure et les minutes. L’heure est afﬁchée sur le mode de 24 heures ; par ex. 2 heures de l’après-midi est indiqué « 1400 », etc.).

4. Une fois que la date et l’heure ont été réglées et que vous avez appuyé sur Enter, le mot « EVENT » (ÉVÉNEMENT) doit clignoter à l’écran. Appuyez sur Enter et les icônes d’appareil pour photos ﬁxes et clips vidéo doivent toutes les deux clignoter (e). Ceci vous permet de choisir le type de ﬁchier qui sera enregistré toutes les 30 secondes, tant que de la chaleur ou des mouvements seront détectés. Appuyez de nouveau sur Enter et seule l’icône de photo ﬁxe doit clignoter. Une pression sur les boutons UP (HAUT) et DOWN (BAS) permet d’alterner entre les icônes

Guide de conﬁguration et d’utilisation

clignotantes de clip vidéo et de photo ﬁxe. Sélectionnez le mode de ﬁchier d’images que vous préférez (n’oubliez pas que les clips vidéo risquent d’être sombres la nuit, car le ﬂash ne se déclenche pas durant les clips) et appuyez sur ENTER pendant que l’icône clignote.

5. L’icône de « clé » clignote ensuite (f) ; appuyez sur ENTER et tapez un mot de passe de quatre chiffres de votre choix (pour conserver le réglage par défaut « 0000 », appuyez simplement sur ENTER 4 fois) en utilisant les boutons UP/DOWN pour changer chaque chiffre et en appuyant sur ENTER pour passer au chiffre suivant (g). Une fois terminé, appuyez sur ENTER si vous voulez retourner au menu de réglage de la date/l’heure ou maintenez le bouton MENU enfoncé à n’importe quel moment pour sortir de tous les menus de conﬁguration et retourner au mode de fonctionnement normal.

6. Au mode de fonctionnement normal, l’écran ne montre que l’icône de photo ﬁxe ou de clip vidéo dans le coin inférieur gauche, l’icône de carte SD dans le coin inférieur droit et un ou plusieurs chiffres indiquant le nombre de ﬁchiers photos ou clips vidéo enregistrés sur la carte. Pour tester le fonctionnement de l’appareil, remuez la main devant l’objectif et le détecteur PIR (passif infrarouge/ mouvement), tout en regardant l’écran LCD. Chaque fois qu’un « événement » est détecté, l’écran indique « Plr », « EVNT », « rECd » tour à tour et l’événement est enregistré sur la carte SD, sur une nouvelle ligne de ﬁchier texte, avec la date et l’heure de l’événement. Tant que des événements sont détectés, une nouvelle photo ﬁxe ou un nouveau clip vidéo (selon la conﬁguration dans le menu) est enregistré(e) toutes les 30 secondes, avec indication sur l’écran : « Plr », « SnAP » (déclencheur)

Guide de conﬁguration et d’utilisation

puis « SAVE » (sauvegarde). Remarque : pour les clips vidéo, l’écran indique « SnAP » pendant les 15 secondes de chaque clip.

7. Passez la sangle à travers les fentes au dos du Sentry et attachez les boucles ; ﬁxez ensuite l’appareil à un arbre approprié en vériﬁant que la sangle est tendue et que l’appareil est dirigé vers l’endroit à observer. La DEL rouge de la face de l’appareil peut vous aider à déterminer la largeur de la zone couverte, car elle clignote quand un « événement » est détecté. Activez l’appareil photo (en vériﬁant qu’une carte SD neuve ou vide a été insérée) et quittez le lieu ; il y a un délai de 60 secondes suivant l’activation avant que la première photo soit prise. Le ﬂash se déclenche automatiquement pour les photos ﬁxes de nuit, mais pas pour les clips vidéo ; ceux-ci seront donc sombres à moins que l’endroit ne soit bien éclairé par le clair de lune ou une autre source lumineuse. Les piles durent généralement 30 jours ou plus, en fonction de la fréquence d’activation du Sentry par des événements, de la fréquence du déclenchement du ﬂash, de la température ambiante, etc. La DEL rouge reste allumée continuellement pour indiquer une tension faible des piles.

8. Une pression sur les boutons Up/Down durant le fonctionnement normal fait alterner l’afﬁchage entre le nombre de photos mémorisées (h) et le nombre d’événements enregistrés (i). Pour regarder les photos prises, vériﬁez que l’appareil est désactivé et retirez la carte SD en appuyant légèrement sur son bord supérieur pour la faire ressortir. Introduisez-la dans un lecteur de cartes SD (en vente chez les détaillants d’ordinateurs, d’équipement photographique ou d’appareils électroniques) connecté par câble USB à votre PC ou Mac, aﬁn de visualiser, copier ou effacer les photos (ﬁchiers JPG standard) et les clips vidéo (ﬁchiers AVI), à l’intérieur du dossier
