Connecteurs étanches IP68 pour câbles électriques
Buccaneer série 900
Code : 740206 Code : 740380
Code : 740221 Code : 740392
Code : 740234 Code : 740404
Code : 740247 Code : 740417
Code : 740260 Code : 740443
Code : 740273 Code : 740483
Code : 740287 Code : 740496
Code : 740300 Code : 740510
Code : 740313 Code : 740537
Code : 740327 Code : 740564
Code : 740353 Code : 740576
Code : 740367 Code : 740590
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
NOTICE
Conrad sur INTERNET
www.conrad.fr
Version 05/04
IMPORTANT – A LIRE AVANT UTILISATION
Avant d'utiliser le connecteur, vous devez impérativement lire les recommandations suivantes de
manière à ce que votre système de connecteurs soit étanche à l'eau et sécurisé au niveau
électrique.
EN CAS DE DOUTE, N'HÉSITEZ PAS À CONSULTER UN SPÉCIALISTE QUALIFIÉ.
La série 900 Buccaneer est disponible en version 2, 3, 4, 5 et 7 pôles. Les versions 3, 4, 5 et 7 pôles
sont munies de broches "contact terre" assurant un niveau de protection plus élevé.
Pour une bonne étanchéité, utilisez des câbles circulaires et lisses dont le diamètre correspond
parfaitement à celui des bagues. Les douilles de connexion livrées avec les connecteurs pour
rallonges et rallonges en série s'adaptent aux longueurs de câbles suivantes :
Modèle Diamètre du câble
PX0 13 et 15 mm
PXA 20 et 22 mm
Conseils de montage et câblage
1. Sortez la douille de connexion du logement du connecteur en tournant l'encoche située au milieu
de la douille avec un tournevis à lame plate.
Remarque : les douilles ont un filetage à gauche et doivent par conséquent être dévissées dans le
sens des aiguilles d'une montre.
2. Pour les connecteurs destinés aux rallonges et rallonges en série, ôtez l'écrou de pressegarniture, la boîte à garniture et la bague de l'arrière du logement et faîtes les glisser sur le tube
(pour les modèles PXA il n'y a pas de boîte à garniture). Filetez le câble à travers la partie réceptrice
du connecteur. Les schémas d'assemblage (schémas 1 à 5 et schéma 8) vous donneront d'autres
exemples de montage.
3. Préparez le câble et dénudez l'extrémité des fils comme le montre le schéma 6.
4. Insérez les extrémités du fil dénudées dans les bornes de la douille de connexion et serrez
fermement les vis d'arrêt.
Remarque : Si vous utilisez le connecteur avec des courants de force, assurez-vous que les fils sont
correctement connectés (voir dessin ci-dessous).
Une fois les fils connectés, tirez le câble et remettez-le dans le logement en serrant le tout avec un
tournevis pour être sûr que la douille est correctement fixée.
Remarque : N'oubliez pas de visser dans le sens contraire des aiguilles d'une montre (filetage à
gauche).
Lorsque vous effectuez le montage pour le châssis (schéma 3) et la bride (schéma 4 et 5), assurezvous que le câble reste dégagé derrière le panneau pour éviter qu'il se torde.
5. Logements pour rallonges et rallonges en série :
Modèle PX0 : faites glisser sur le câble la bague, la boîte à garniture et l'écrou de presse-garniture
dans la partie réceptrice et serrez l'écrou de presse-garniture à l'aide d'un couple de torsion pour
assurer son étanchéité.
Nouveautés pour le montage PXA :
Modèle PXA : faites glisser une rondelle, la douille, une autre rondelle et l'écrou de presse-garniture
sur le câble dans la partie réceptrice et serrez avec un couple de torsion pour assurer son
étanchéité. Serrez ensuite avec une vis pour sécuriser l'ensemble (voir schéma 8).
6. Pour le montage avec le joint, la bride et le châssis, fixez les joints sur la surface du cadre et
renforcer le montage par un écrou arrière ou des boulons / vis équipés de joints. Assurez-vous que
tous les joints et écrous restent propres pendant le montage.

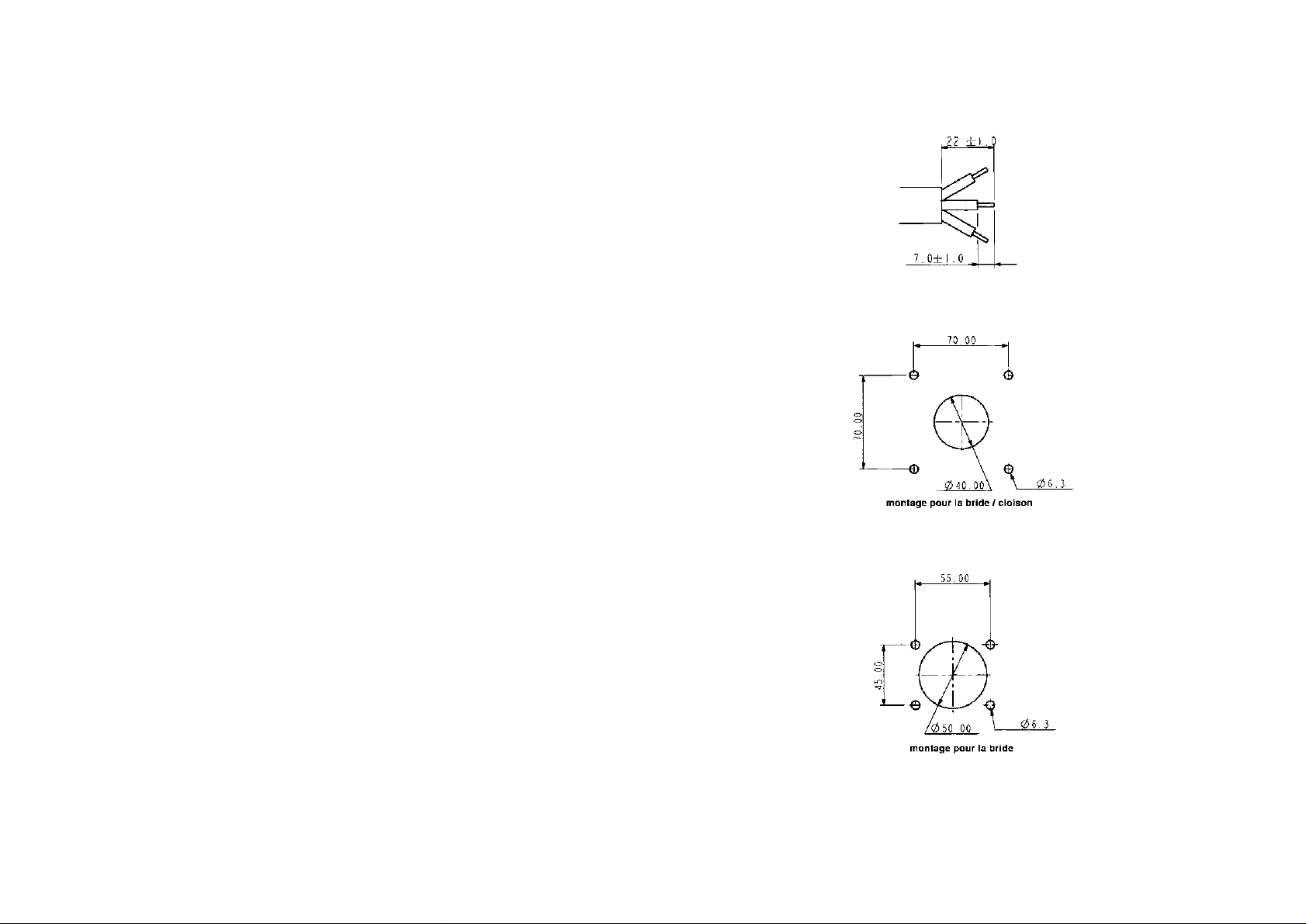

Détail des fils dénudés
Schéma 6

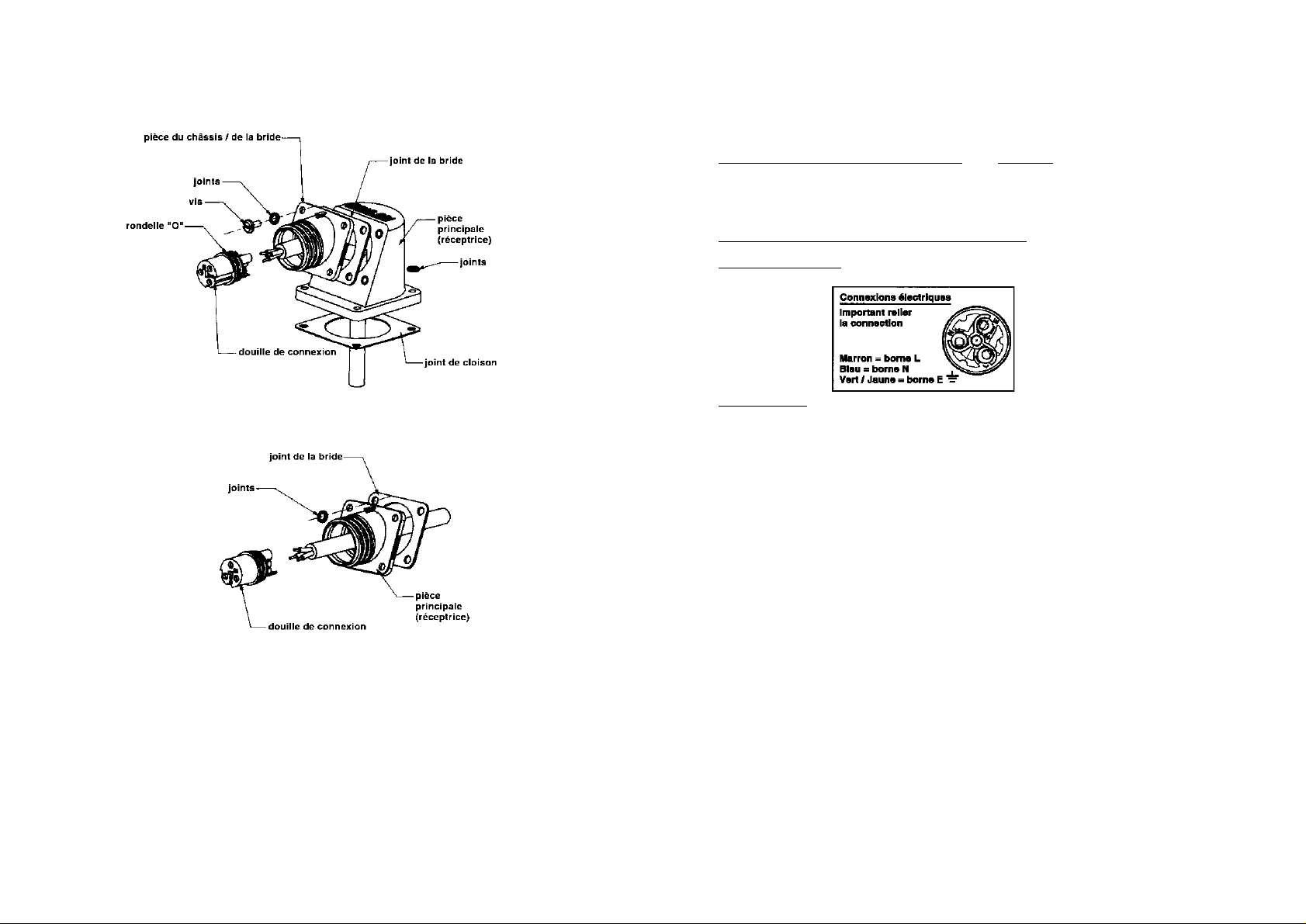

Montage pour bride / cloison
Schéma 7A
Flange mounting = montage pour bride

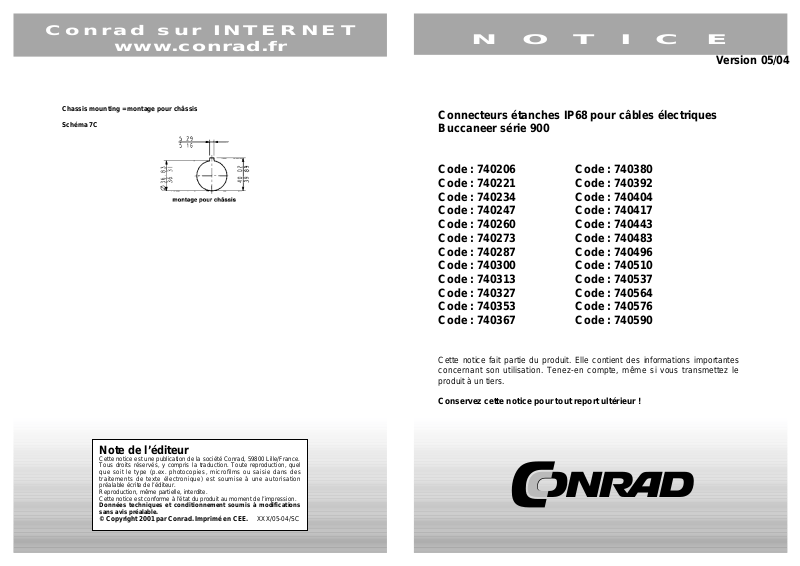

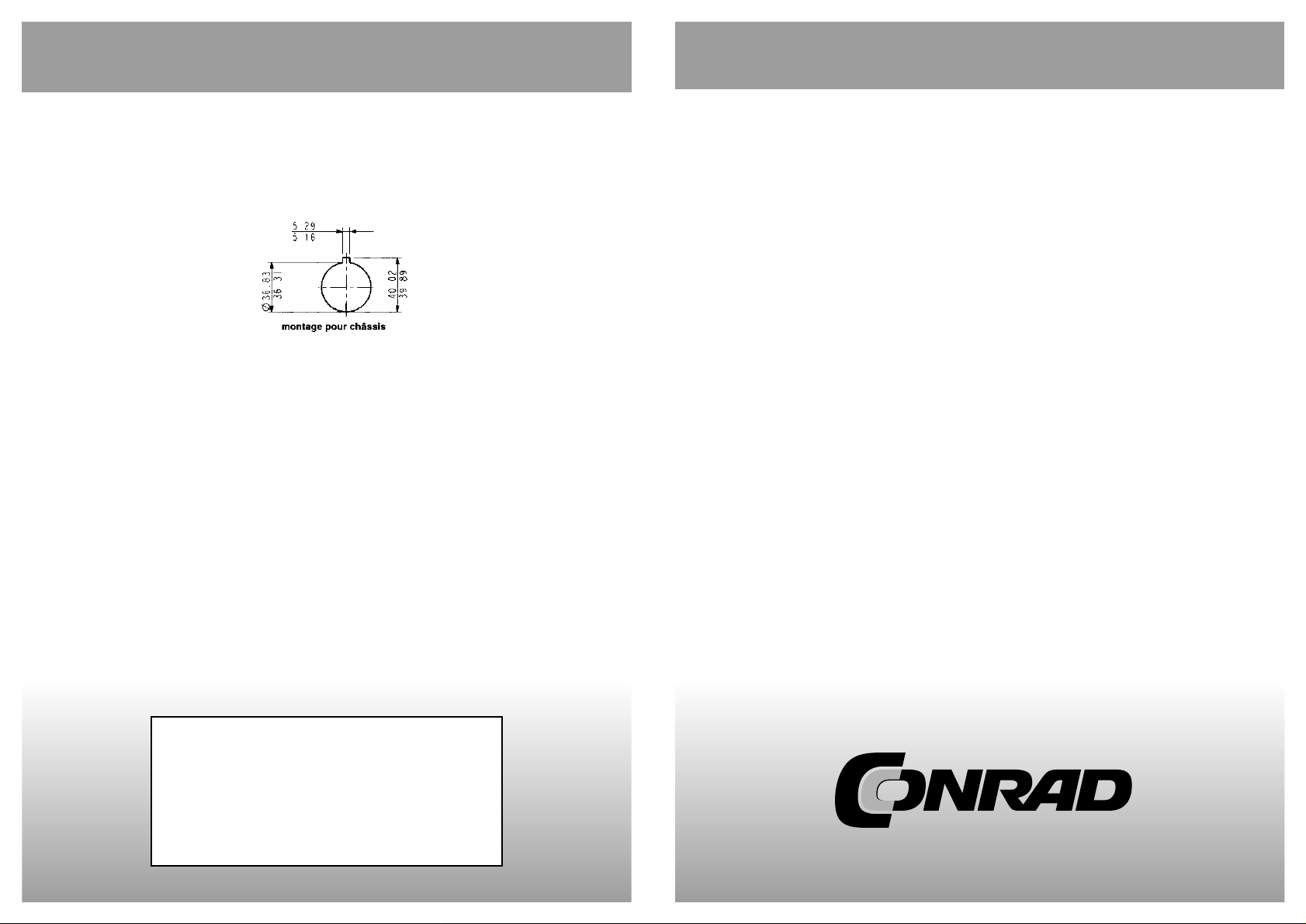

Schéma 7C
2 7
Montage pour bride / cloison
Schéma 4
Montage de la bride
Schéma 5
Remarque : Il est impératif que toutes les rondelles "O" soient correctement placées et fixées avant
l'assemblage, de manière à garantir une étanchéité parfaite du connecteur. Veuillez consulter les
schémas pour les placer correctement.
symbole A Conseils de sécurité importants symbole A
Si vous devez utiliser du matériel fonctionnant à une alimentation électrique de 250 V hors de chez
vous, dans un environnement humide ou sec, équipez-le d'un fusible et assurez-vous qu'il soit
protégé par un dispositif différentiel conforme aux directives BS7071, BS7288, BS EN61008-1 et BS
EN1008-2-2.
En cas de doute, adressez-vous à un technicien compétent.
Connexions électriques
Caractéristiques
Électriques : 2, 3, 4 et 5 pôles 7 pôles
Courant nominal : 32 A, par contact 32 A, par contact
Alimentation : 600 V AC/DC, 50 / 60 Hz 415 V AC/DC
Résistance contact : < 10 mW (initial) < 10 mW (initial)
Résistance isolation : > 10
6
MW (à 500 V DC) > 106MW (à 500 V DC)
Diélectrique : min. 2,2 kV AC min. 2,2 kV AC
Conformité : UL, VDE UL (en cours), VDE
Matériaux :
Partie profilée : Polyamide
Inflammabilité : UL94V-0
Contacts : Laiton plein usiné, nickel plaqué
Rondelles 'O' : Nitrile
Joint d'étanchéité : Caoutchouc de silicone
Mécaniques :
Étanchéité : IP68, EN60529
Câbles :
Modèle PX0 Diamètre extérieur standard 13 - 15 mm
7 - 13 mm avec garniture d'étanchéité PX0980
Modèle PXA Diamètre extérieur standard 20 - 22 mm
14 - 20 mm avec garniture d'étanchéité PXA980
Câblage : Conducteur de 2,5 à 4 mm
2
(calibre américain 13-10), simple ou multi-
toronné
Force de rétention du
câble (modèle PX0): 150N pour un diamètre de 15 mm
Couple de torsion (modèle PX0)
Écrou de montage pour châssis 2,70 Nm
6 3
Écrou pour bague de câble 1,69 Nm
Vis de montage pour bride et joint 1,13 Nm

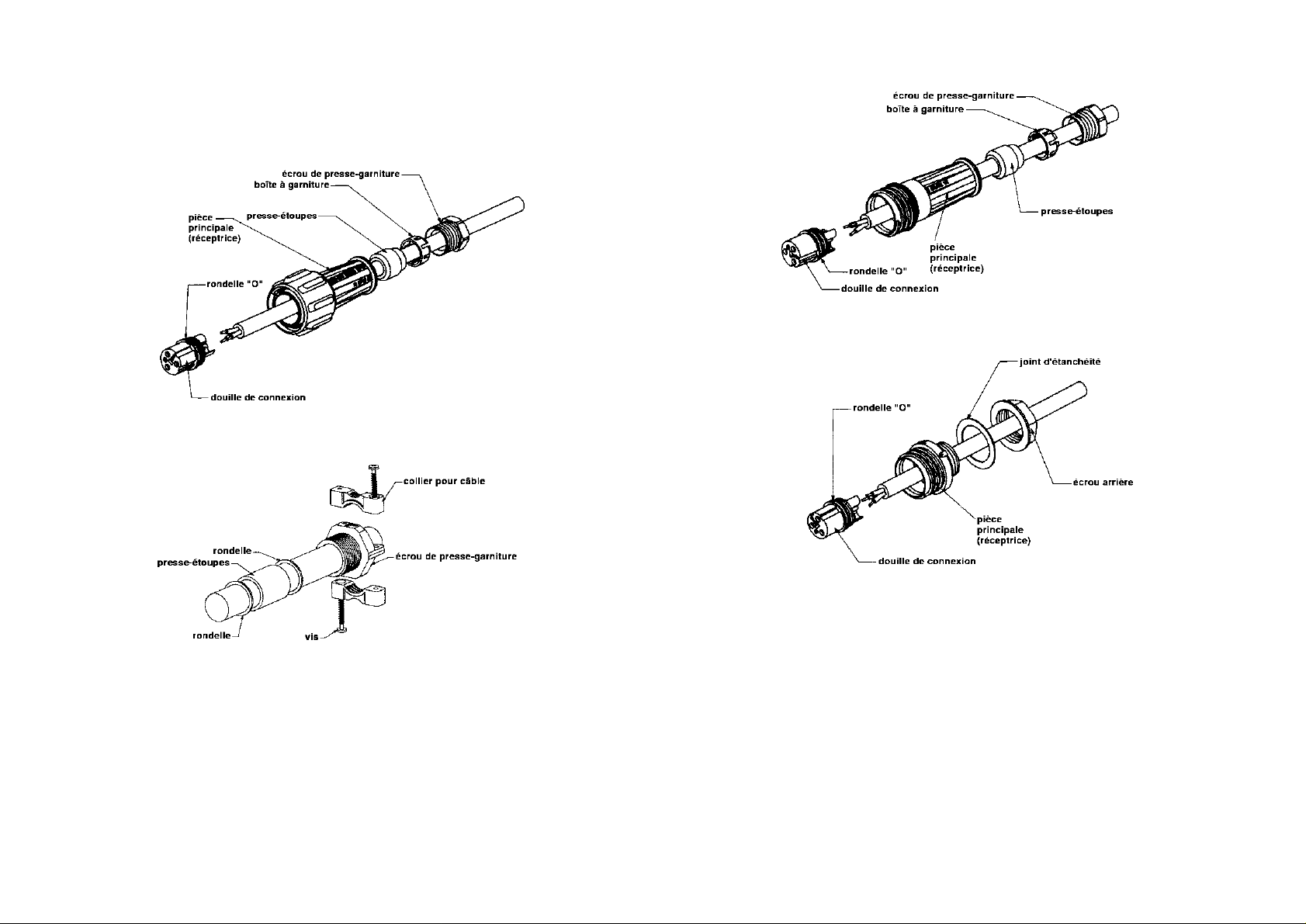

Montage pour rallonge (PX0910, PX0911, PXE911)
Schéma 1
Rétention de câble et montage étanche pour grande entrée de câble (PX0911, PXE921)
Schéma 8
Montage pour rallonge en série (PX0920, PX0921, PXE921)
Schéma 2
Montage pour châssis / panneau
Schéma 3
4 5
