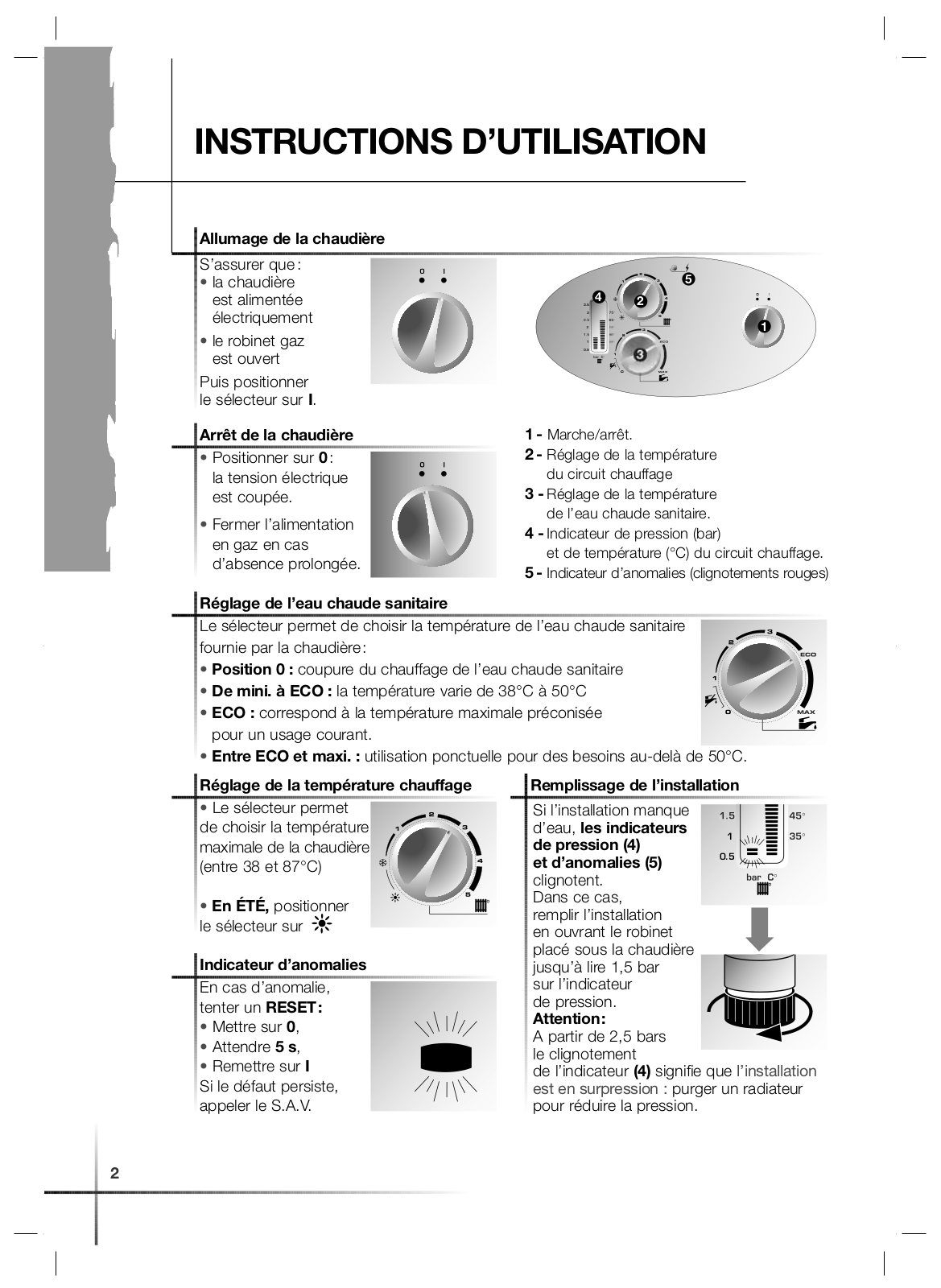

INSTRUCTIONS D’UTILISATION
Allumage de la chaudière
S’assurer que :
• la chaudière
est alimentée électriquement
• le robinet gaz
est ouvert
Puis positionner
le sélecteur sur I.
Arrêt de la chaudière
• Positionner sur 0 :
la tension électrique est coupée.
• Fermer l’alimentation
en gaz en cas d’absence prolongée.
5
3.5 |
4 |
2 |
|
3
1
1
0.5
1 - Marche/arrêt.
2 - Réglage de la température du circuit chauffage
3 - Réglage de la température de l’eau chaude sanitaire.
4 - Indicateur de pression (bar)
et de température (°C) du circuit chauffage. 5 - Indicateur d’anomalies (clignotements rouges)
Réglage de l’eau chaude sanitaire
Le sélecteur permet de choisir la température de l’eau chaude sanitaire |
fournie par la chaudière : |
• Position 0 : coupure du chauffage de l’eau chaude sanitaire |
• De mini. à ECO : la température varie de 38°C à 50°C |
• ECO : correspond à la température maximale préconisée |
pour un usage courant. |
• Entre ECO et maxi. : utilisation ponctuelle pour des besoins au-delà de 50°C. |
Réglage de la température chauffage |
Remplissage de l’installation |
• Le sélecteur permet
de choisir la température
maximale de la chaudière
(entre 38 et 87°C)
• En ÉTÉ, positionner
le sélecteur sur
Indicateur d’anomalies
En cas d’anomalie,
tenter un RESET :
• Mettre sur 0,
• Attendre 5 s,
• Remettre sur I
Si le défaut persiste,
appeler le S.A.V.
Si l’installation manque |
|
|
d’eau, les indicateurs |
1 |
|
de pression (4) |
||
0.5 |
||
et d’anomalies (5) |
||
|
||
clignotent. |
|
|
Dans ce cas, |
|
remplir l’installation
en ouvrant le robinet
placé sous la chaudière
jusqu’à lire 1,5 bar
sur l’indicateur
de pression.
Attention :
A partir de 2,5 bars
le clignotement
de l’indicateur (4) signifie que l’installation est en surpression : purger un radiateur pour réduire la pression.
2

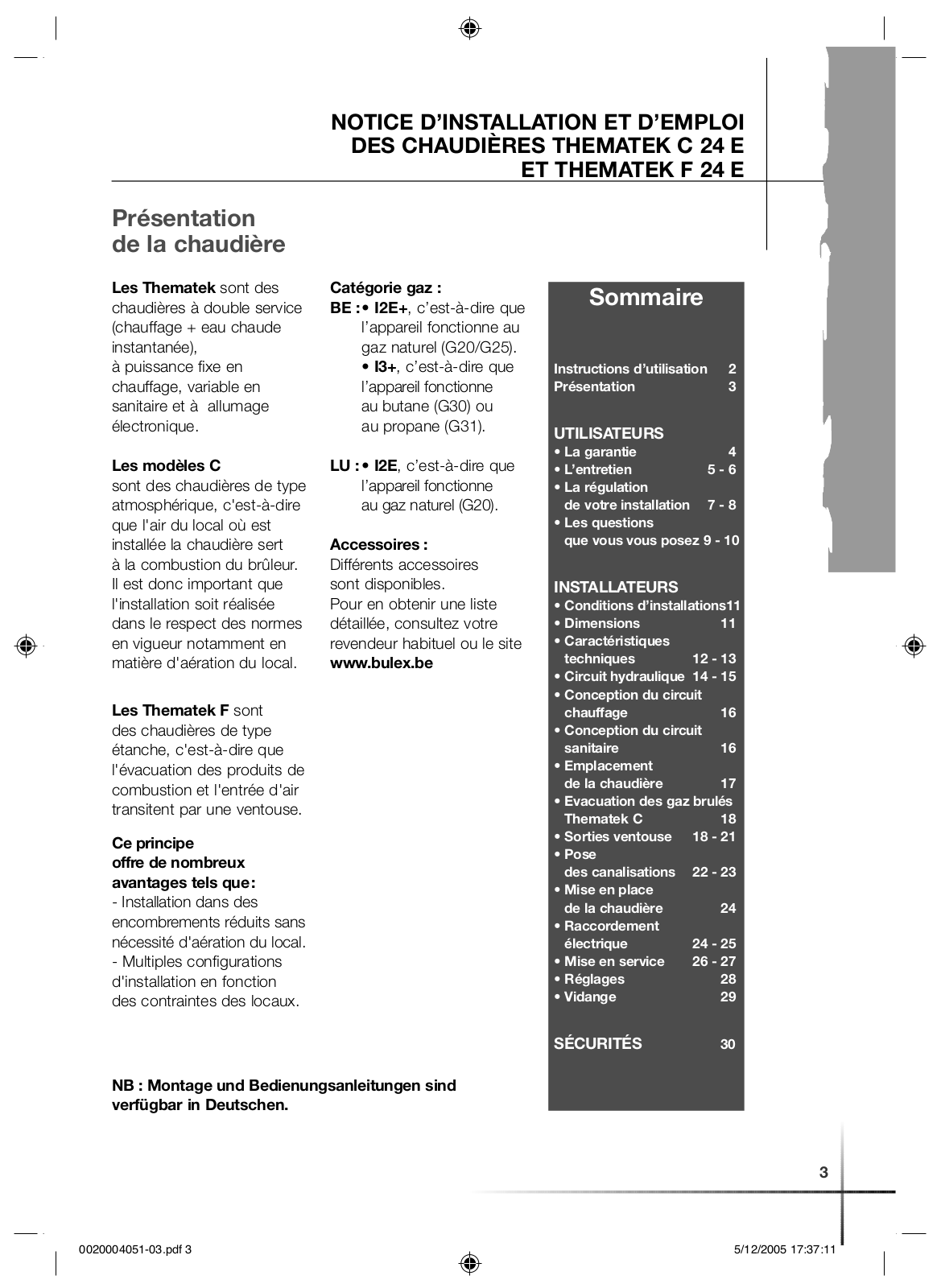

NOTICE D’INSTALLATION ET D’EMPLOI
DES CHAUDIÈRES THEMATEK C 24 E
ET THEMATEK F 24 E
Présentation de la chaudière
Les Thematek sont des chaudières à double service (chauffage + eau chaude instantanée),
à puissance fixe en chauffage, variable en sanitaire et à allumage électronique.
Les modèles C
sont des chaudières de type atmosphérique, c'est-à-dire que l'air du local où est installée la chaudière sert
à la combustion du brûleur. Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur notamment en matière d'aération du local.
Les Thematek F sont des chaudières de type étanche, c'est-à-dire que
l'évacuation des produits de combustion et l'entrée d'air transitent par une ventouse.
Ce principe
offre de nombreux avantages tels que :
-Installation dans des encombrements réduits sans nécessité d'aération du local.
-Multiples configurations d'installation en fonction des contraintes des locaux.
Catégorie gaz :
BE :• I2E+, c’est-à-dire que l’appareil fonctionne au gaz naturel (G20/G25).
• I3+, c’est-à-dire que l’appareil fonctionne au butane (G30) ou au propane (G31).
LU : • I2E, c’est-à-dire que l’appareil fonctionne au gaz naturel (G20).
Accessoires :
Différents accessoires sont disponibles.
Pour en obtenir une liste détaillée, consultez votre revendeur habituel ou le site www.bulex.be
NB : Montage und Bedienungsanleitungen sind verfügbar in Deutschen.
Sommaire
Instructions d’utilisation |
2 |
Présentation |
3 |
UTILISATEURS
• La garantie |
4 |
• L’entretien |
5 - 6 |
• La régulation |
|
de votre installation |
7 - 8 |
•Les questions
que vous vous posez 9 - 10
INSTALLATEURS
• Conditions d’installations11
• Dimensions |
11 |
• Caractéristiques |
|
techniques |
12 - 13 |
•Circuit hydraulique 14 - 15
•Conception du circuit
chauffage |
16 |
• Conception du circuit |
|
sanitaire |
16 |
• Emplacement |
|
de la chaudière |
17 |
• Evacuation des gaz brulés
Thematek C |
18 |
• Sorties ventouse |
18 - 21 |
• Pose |
|
des canalisations |
22 - 23 |
• Mise en place |
|
de la chaudière |
24 |
• Raccordement |
|
électrique |
24 - 25 |
• Mise en service |
26 - 27 |
• Réglages |
28 |
• Vidange |
29 |
SÉCURITÉS |
30 |
3
UTILISATEURS

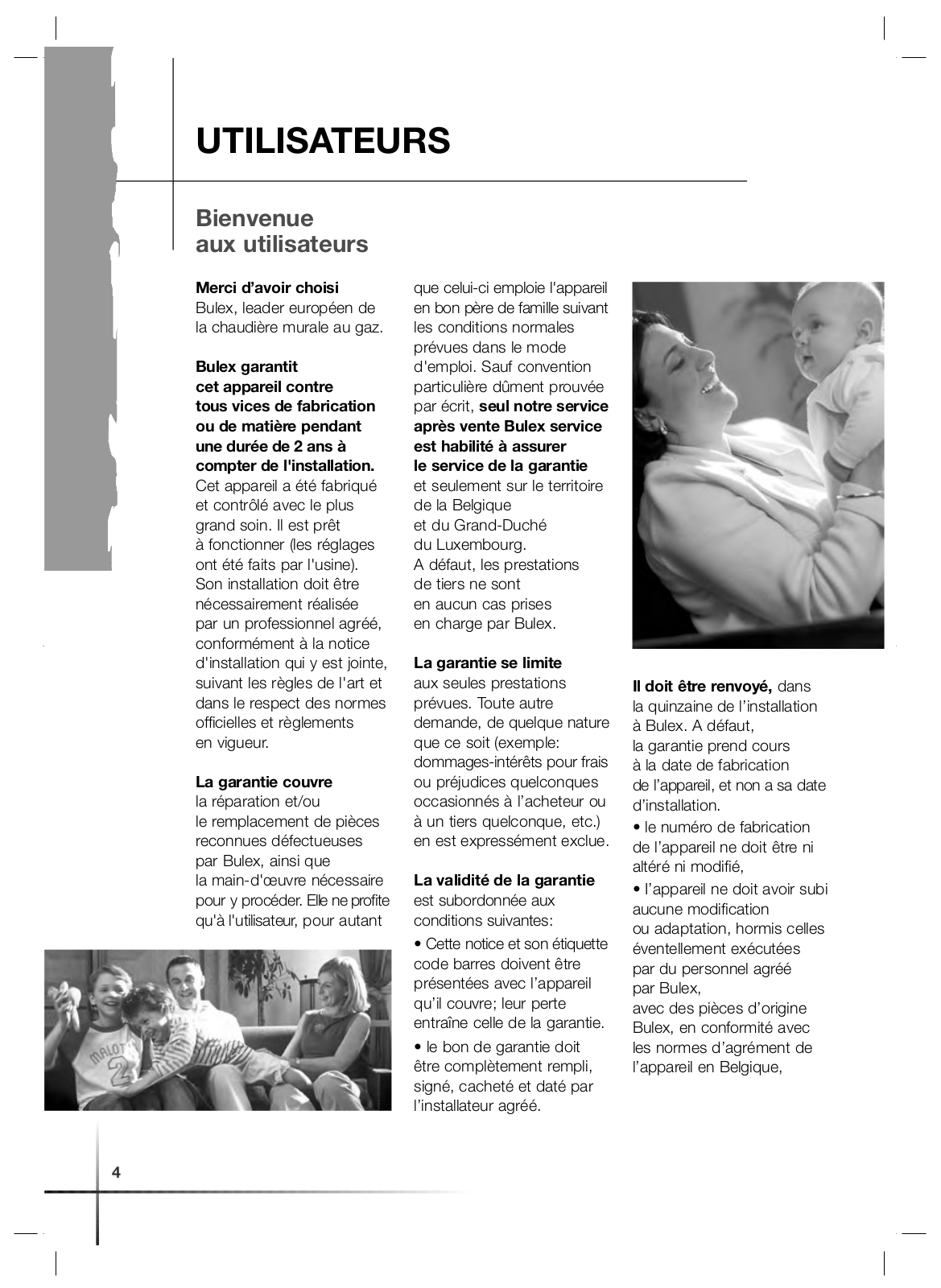

Bienvenue
aux utilisateurs
Merci d’avoir choisi
Bulex, leader européen de la chaudière murale au gaz.
Bulex garantit
cet appareil contre
tous vices de fabrication ou de matière pendant une durée de 2 ans à compter de l'installation.
Cet appareil a été fabriqué et contrôlé avec le plus grand soin. Il est prêt
à fonctionner (les réglages ont été faits par l'usine). Son installation doit être nécessairement réalisée par un professionnel agréé, conformément à la notice
d'installation qui y est jointe, suivant les règles de l'art et dans le respect des normes officielles et règlements
en vigueur.
La garantie couvre la réparation et/ou
le remplacement de pièces reconnues défectueuses par Bulex, ainsi que
la main-d'œuvre nécessaire pour y procéder. Elle ne profite qu'à l'utilisateur, pour autant
que celui-ci emploie l'appareil en bon père de famille suivant les conditions normales prévues dans le mode d'emploi. Sauf convention particulière dûment prouvée par écrit, seul notre service après vente Bulex service est habilité à assurer
le service de la garantie et seulement sur le territoire de la Belgique
et du Grand-Duché du Luxembourg.
A défaut, les prestations de tiers ne sont
en aucun cas prises en charge par Bulex.
La garantie se limite aux seules prestations prévues. Toute autre
demande, de quelque nature que ce soit (exemple: dommages-intérêts pour frais ou préjudices quelconques occasionnés à l’acheteur ou à un tiers quelconque, etc.) en est expressément exclue.
La validité de la garantie est subordonnée aux conditions suivantes:
•Cette notice et son étiquette code barres doivent être présentées avec l’appareil qu’il couvre; leur perte entraîne celle de la garantie.
•le bon de garantie doit être complètement rempli, signé, cacheté et daté par l’installateur agréé.
Il doit être renvoyé, dans la quinzaine de l’installation à Bulex. A défaut,
la garantie prend cours à la date de fabrication
de l’appareil, et non a sa date d’installation.
•le numéro de fabrication de l’appareil ne doit être ni altéré ni modifié,
•I’appareil ne doit avoir subi aucune modification
ou adaptation, hormis celles éventellement exécutées par du personnel agréé
par Bulex,
avec des pièces d’origine Bulex, en conformité avec les normes d’agrément de l’appareil en Belgique,
4

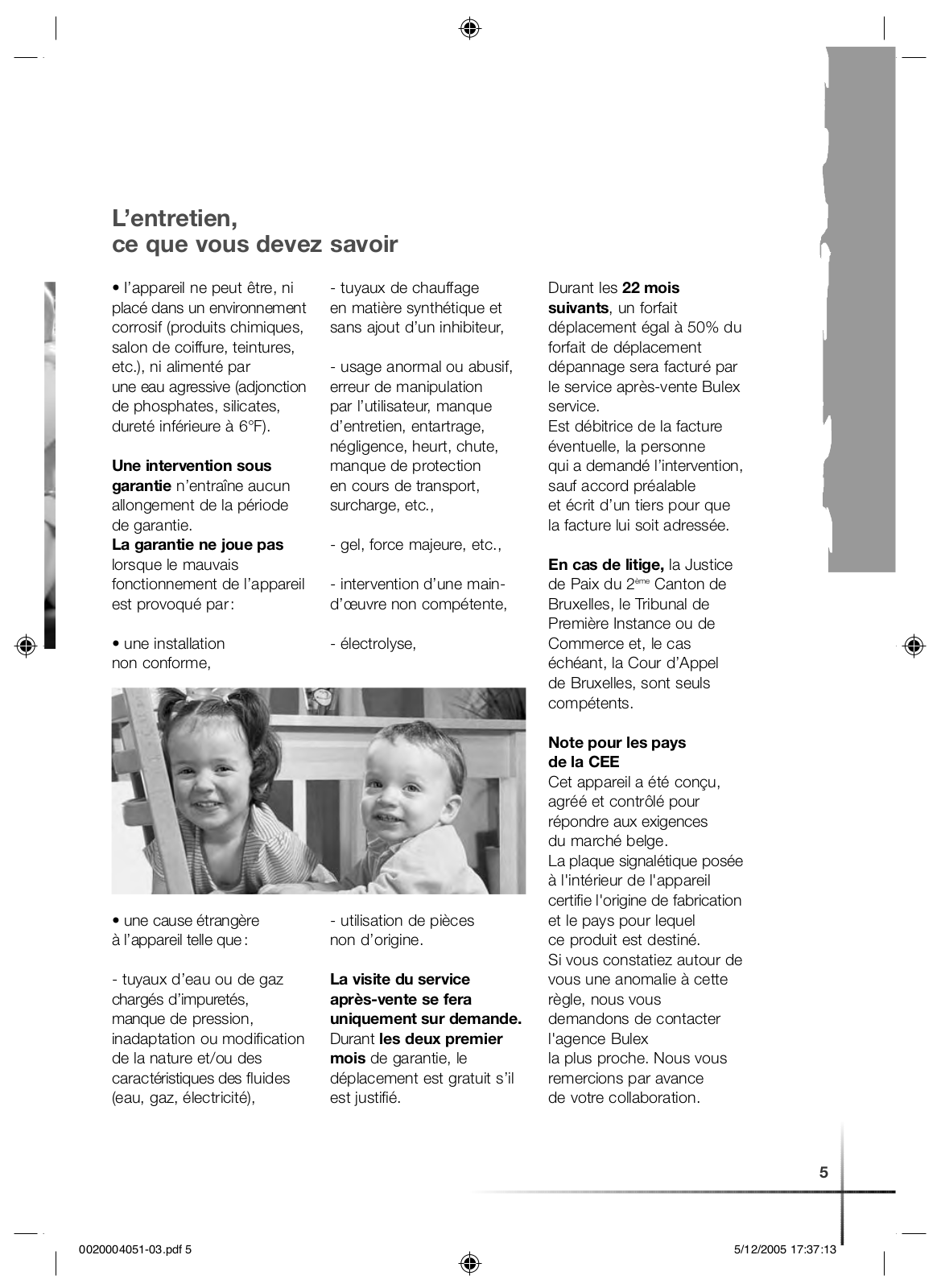

L’entretien,
ce que vous devez savoir
• I’appareil ne peut être, ni |
- tuyaux de chauffage |
Durant les 22 mois |
placé dans un environnement |
en matière synthétique et |
suivants, un forfait |
corrosif (produits chimiques, |
sans ajout d’un inhibiteur, |
déplacement égal à 50% du |
salon de coiffure, teintures, |
|
forfait de déplacement |
etc.), ni alimenté par |
- usage anormal ou abusif, |
dépannage sera facturé par |
une eau agressive (adjonction |
erreur de manipulation |
le service après-vente Bulex |
de phosphates, silicates, |
par l’utilisateur, manque |
service. |
dureté inférieure à 6°F). |
d’entretien, entartrage, |
Est débitrice de la facture |
|
négligence, heurt, chute, |
éventuelle, la personne |
Une intervention sous |
manque de protection |
qui a demandé l’intervention, |
garantie n’entraîne aucun |
en cours de transport, |
sauf accord préalable |
allongement de la période |
surcharge, etc., |
et écrit d’un tiers pour que |
de garantie. |
|
la facture lui soit adressée. |
La garantie ne joue pas |
- gel, force majeure, etc., |
|
lorsque le mauvais |
|
En cas de litige, la Justice |
fonctionnement de l’appareil |
- intervention d’une main- |
de Paix du 2ème Canton de |
est provoqué par : |
d’œuvre non compétente, |
Bruxelles, le Tribunal de |
|
|
Première Instance ou de |
• une installation |
- électrolyse, |
Commerce et, le cas |
non conforme, |
|
échéant, la Cour d’Appel |
|
|
de Bruxelles, sont seuls |
|
|
compétents. |
|
|
Note pour les pays |
|
|
de la CEE |
|
|
Cet appareil a été conçu, |
|
|
agréé et contrôlé pour |
|
|
répondre aux exigences |
|
|
du marché belge. |
|
|
La plaque signalétique posée |
|
|
à l'intérieur de l'appareil |
|
|
certifie l'origine de fabrication |
• une cause étrangère |
- utilisation de pièces |
et le pays pour lequel |
à l’appareil telle que : |
non d’origine. |
ce produit est destiné. |
|
|
Si vous constatiez autour de |
- tuyaux d’eau ou de gaz |
La visite du service |
vous une anomalie à cette |
chargés d’impuretés, |
après-vente se fera |
règle, nous vous |
manque de pression, |
uniquement sur demande. |
demandons de contacter |
inadaptation ou modification |
Durant les deux premier |
l'agence Bulex |
de la nature et/ou des |
mois de garantie, le |
la plus proche. Nous vous |
caractéristiques des fluides |
déplacement est gratuit s’il |
remercions par avance |
(eau, gaz, électricité), |
est justifié. |
de votre collaboration. |
5
UTILISATEURS
L’entretien,
ce que vous devez savoir
Nettoyée et bien réglée, |
Cet entretien doit être |
|
votre chaudière |
confié à un professionnel |
|
consommera moins |
qualifié. |
|
et durera plus longtemps. |
Il comprend au minimum : |
|
Un entretien régulier |
• le nettoyage |
|
de la chaudière |
du corps de chauffe, |
|
et des conduits |
du brûleur |
|
est indispensable |
et de l’extracteur. |
|
au bon fonctionnement |
• la vérification |
|
de l’installation |
||
de la pompe |
||
du chauffage central. |
||
|
||
Il permet d’allonger |
• la vérification |
|
la durée de vie |
et le réglage des organes |
|
de l’appareil, de réduire |
de régulation. |
|
sa consommation d’énergie |
• la vérification |
|
et ses rejets polluants. |
||
des dispositifs de sécurité. |
||
|
• la vérification des débits de gaz.
L'entretien de l'habillage de votre appareil se fera
àl'aide d'un chiffon mouillé
àl'eau savonneuse.
N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une altération
de l'habillage.
6
La régulation, source d’économie
Votre chaudière Thematek |
En sanitaire, le sélecteur |
est configurée d’usine |
autorise des températures |
pour fonctionner au cœur |
de 38° C à plus de 60°C. |
d’une installation courante. |
La position ECO répond |
Cependant, |
idéalement à l’ensemble |
beaucoup d’installations |
des besoins pour un usage |
étant spécifiques, |
|
n’hésitez pas à contacter |
|
votre installateur |
|
qui saura, en adaptant |
|
les paramètres |
|
de votre chaudière, |
|
vous garantir |
|
la meilleure performance |
|
de votre installation. |
|
Ces réglages étant réalisés |
|
vous avez encore |
|
la possibilité de régler |
|
les températures en fonction |
|
de vos propres besoins. |
|

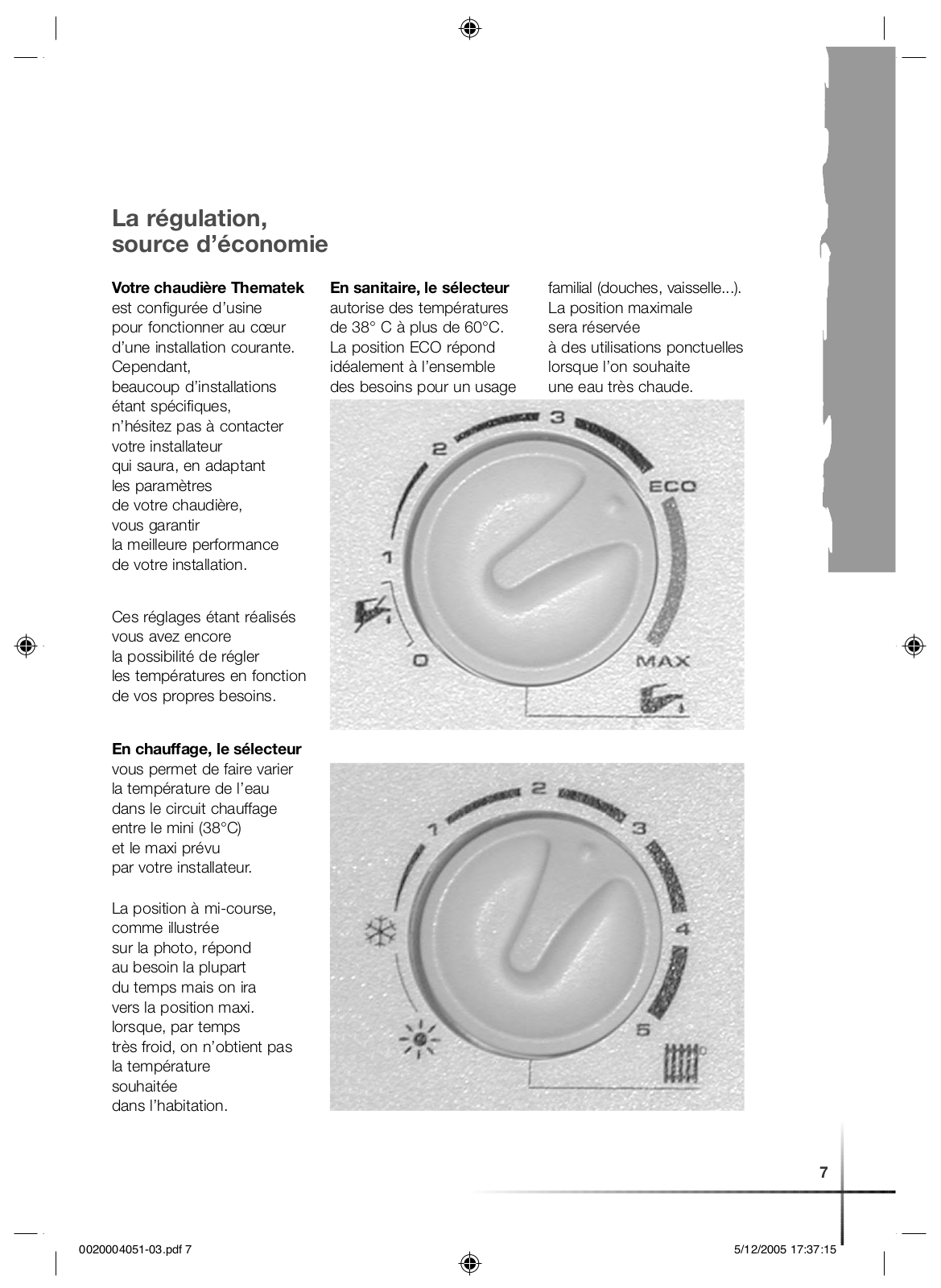

En chauffage, le sélecteur |
|
vous permet de faire varier |
|
la température de l’eau |
|
dans le circuit chauffage |
|
entre le mini (38°C) |
|
et le maxi prévu |
|
par votre installateur. |
|
La position à mi-course, |
|
comme illustrée |
|
sur la photo, répond |
|
au besoin la plupart |
|
du temps mais on ira |
|
vers la position maxi. |
|
lorsque, par temps |
|
très froid, on n’obtient pas |
|
la température |
|
souhaitée |
|
dans l’habitation. |
|
familial (douches, vaisselle...). La position maximale
sera réservée
à des utilisations ponctuelles lorsque l’on souhaite
une eau très chaude.
7
UTILISATEURS
La régulation, source d’économie

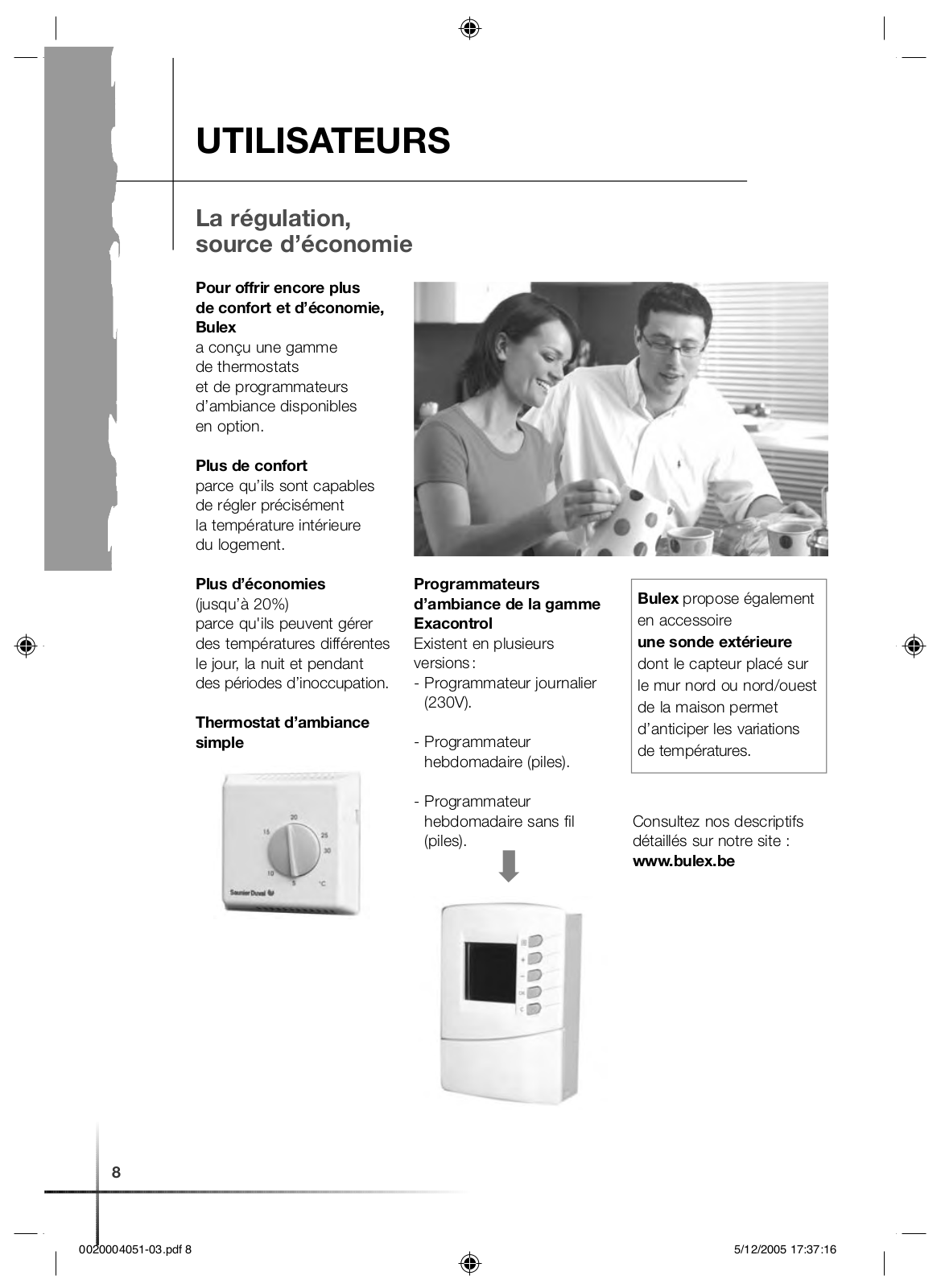

Pour offrir encore plus
de confort et d’économie, Bulex
a conçu une gamme de thermostats
et de programmateurs d’ambiance disponibles en option.
Plus de confort
parce qu’ils sont capables de régler précisément
la température intérieure du logement.
Plus d’économies |
Programmateurs |
(jusqu’à 20%) |
d’ambiance de la gamme |
parce qu'ils peuvent gérer |
Exacontrol |
des températures différentes |
Existent en plusieurs |
le jour, la nuit et pendant |
versions : |
des périodes d’inoccupation. |
- Programmateur journalier |
|
(230V). |
Thermostat d’ambiance |
|
simple |
- Programmateur |
|
hebdomadaire (piles). |
|
- Programmateur |
|
hebdomadaire sans fil |
|
(piles). |
|
|
Bulex propose également en accessoire
une sonde extérieure dont le capteur placé sur le mur nord ou nord/ouest de la maison permet d’anticiper les variations de températures.
Consultez nos descriptifs détaillés sur notre site : www.bulex.be
8

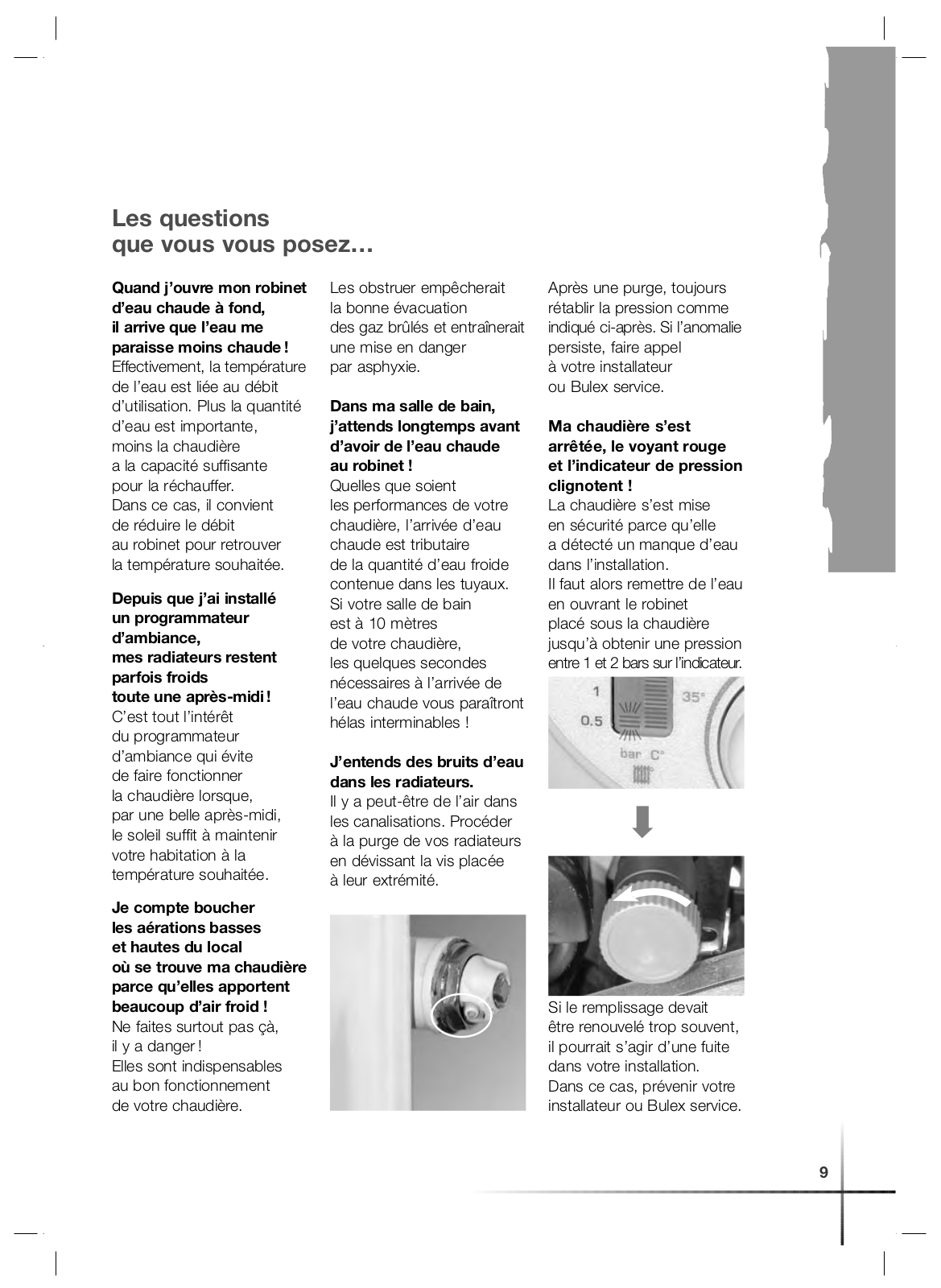

Les questions
que vous vous posez…
Quand j’ouvre mon robinet d’eau chaude à fond,
il arrive que l’eau me paraisse moins chaude !
Effectivement, la température de l’eau est liée au débit d’utilisation. Plus la quantité d’eau est importante,
moins la chaudière
a la capacité suffisante pour la réchauffer. Dans ce cas, il convient de réduire le débit
au robinet pour retrouver la température souhaitée.
Depuis que j’ai installé un programmateur d’ambiance,
mes radiateurs restent parfois froids
toute une après-midi !
C’est tout l’intérêt du programmateur d’ambiance qui évite de faire fonctionner la chaudière lorsque,
par une belle après-midi, le soleil suffit à maintenir votre habitation à la température souhaitée.
Je compte boucher les aérations basses et hautes du local
où se trouve ma chaudière parce qu’elles apportent beaucoup d’air froid !
Ne faites surtout pas çà, il y a danger !
Elles sont indispensables au bon fonctionnement de votre chaudière.
Les obstruer empêcherait la bonne évacuation
des gaz brûlés et entraînerait une mise en danger
par asphyxie.
Dans ma salle de bain, j’attends longtemps avant d’avoir de l’eau chaude au robinet !
Quelles que soient
les performances de votre chaudière, l’arrivée d’eau chaude est tributaire
de la quantité d’eau froide contenue dans les tuyaux. Si votre salle de bain
est à 10 mètres
de votre chaudière,
les quelques secondes nécessaires à l’arrivée de l’eau chaude vous paraîtront hélas interminables !
J’entends des bruits d’eau dans les radiateurs.
Il y a peut-être de l’air dans les canalisations. Procéder
àla purge de vos radiateurs en dévissant la vis placée
àleur extrémité.
Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l’anomalie persiste, faire appel
à votre installateur ou Bulex service.
Ma chaudière s’est arrêtée, le voyant rouge et l’indicateur de pression clignotent !
La chaudière s’est mise en sécurité parce qu’elle
a détecté un manque d’eau dans l’installation.
Il faut alors remettre de l’eau en ouvrant le robinet
placé sous la chaudière jusqu’à obtenir une pression entre 1 et 2 bars sur l’indicateur.
Si le remplissage devait être renouvelé trop souvent, il pourrait s’agir d’une fuite dans votre installation. Dans ce cas, prévenir votre
installateur ou Bulex service.
9

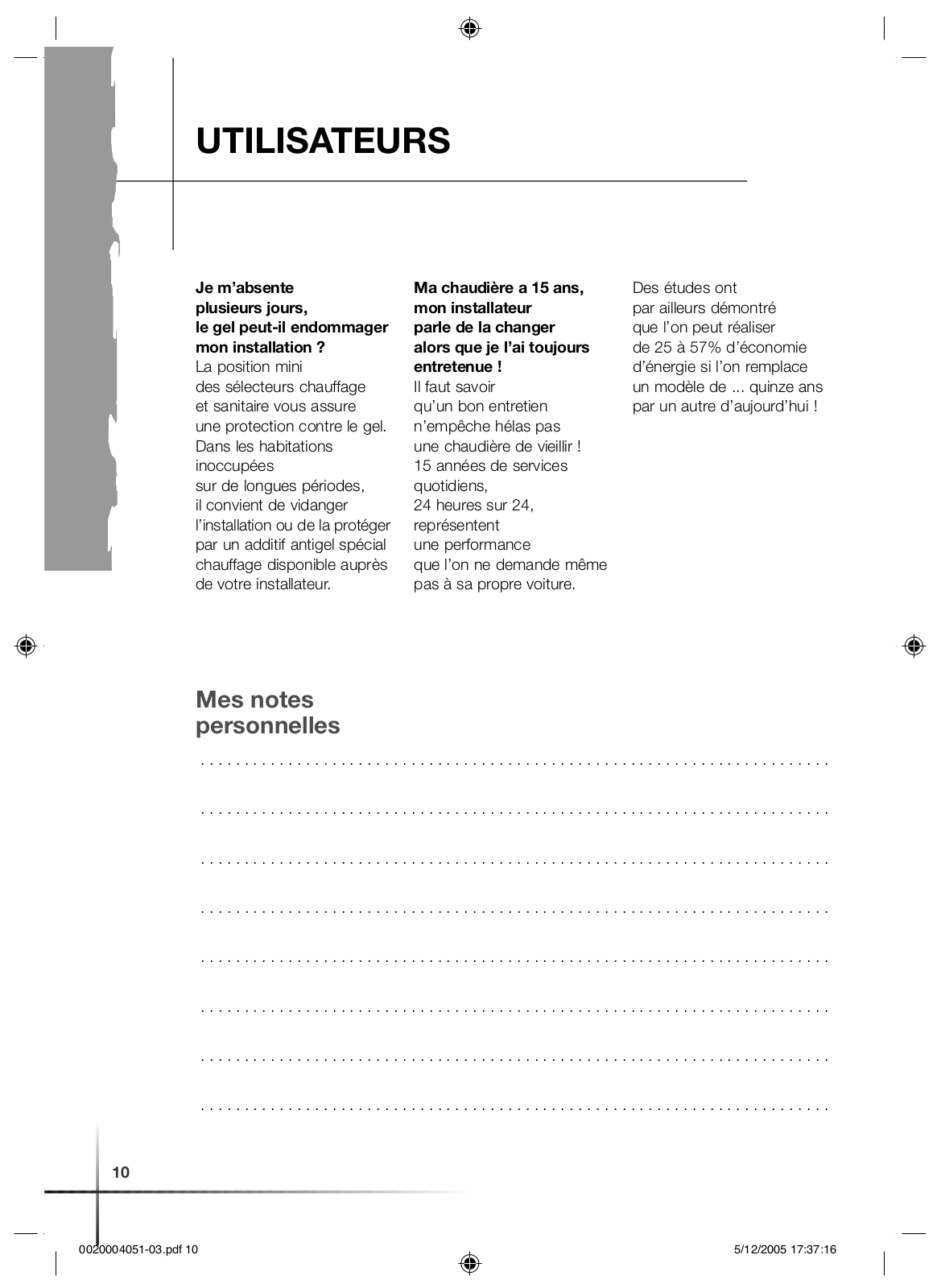

UTILISATEURS
Je m’absente |
Ma chaudière a 15 ans, |
Des études ont |
plusieurs jours, |
mon installateur |
par ailleurs démontré |
le gel peut-il endommager |
parle de la changer |
que l’on peut réaliser |
mon installation ? |
alors que je l’ai toujours |
de 25 à 57% d’économie |
La position mini |
entretenue ! |
d’énergie si l’on remplace |
des sélecteurs chauffage |
Il faut savoir |
un modèle de ... quinze ans |
et sanitaire vous assure |
qu’un bon entretien |
par un autre d’aujourd’hui ! |
une protection contre le gel. |
n’empêche hélas pas |
|
Dans les habitations |
une chaudière de vieillir ! |
|
inoccupées |
15 années de services |
|
sur de longues périodes, |
quotidiens, |
|
il convient de vidanger |
24 heures sur 24, |
|
l’installation ou de la protéger |
représentent |
|
par un additif antigel spécial |
une performance |
|
chauffage disponible auprès |
que l’on ne demande même |
|
de votre installateur. |
pas à sa propre voiture. |
|
Mes notes personnelles
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
Loading...
