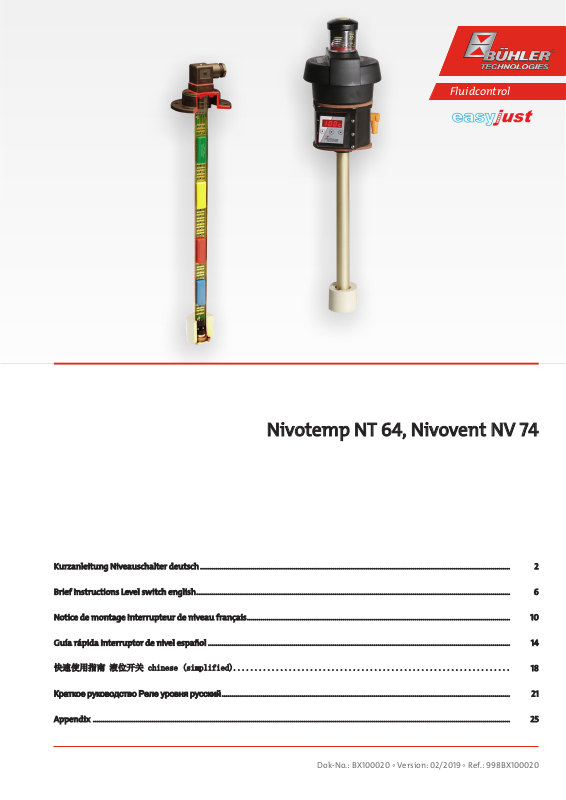

Page 1
Fluidcontrol
Nivotemp NT 64, Nivovent NV 74
Kurzanleitung Niveauschalter deutsch............................................................................................................................................................... 2
Brief Instructions Level switch english................................................................................................................................................................. 6
Notice de montage Interrupteur de niveau français....................................................................................................................................... 10
Guía rápida Interruptor de nivel español ........................................................................................................................................................... 14
快速使用指南 液位开关 chinese (simplified).................................................................
Краткое руководство Реле уровня русский.................................................................................................................................................... 21
18

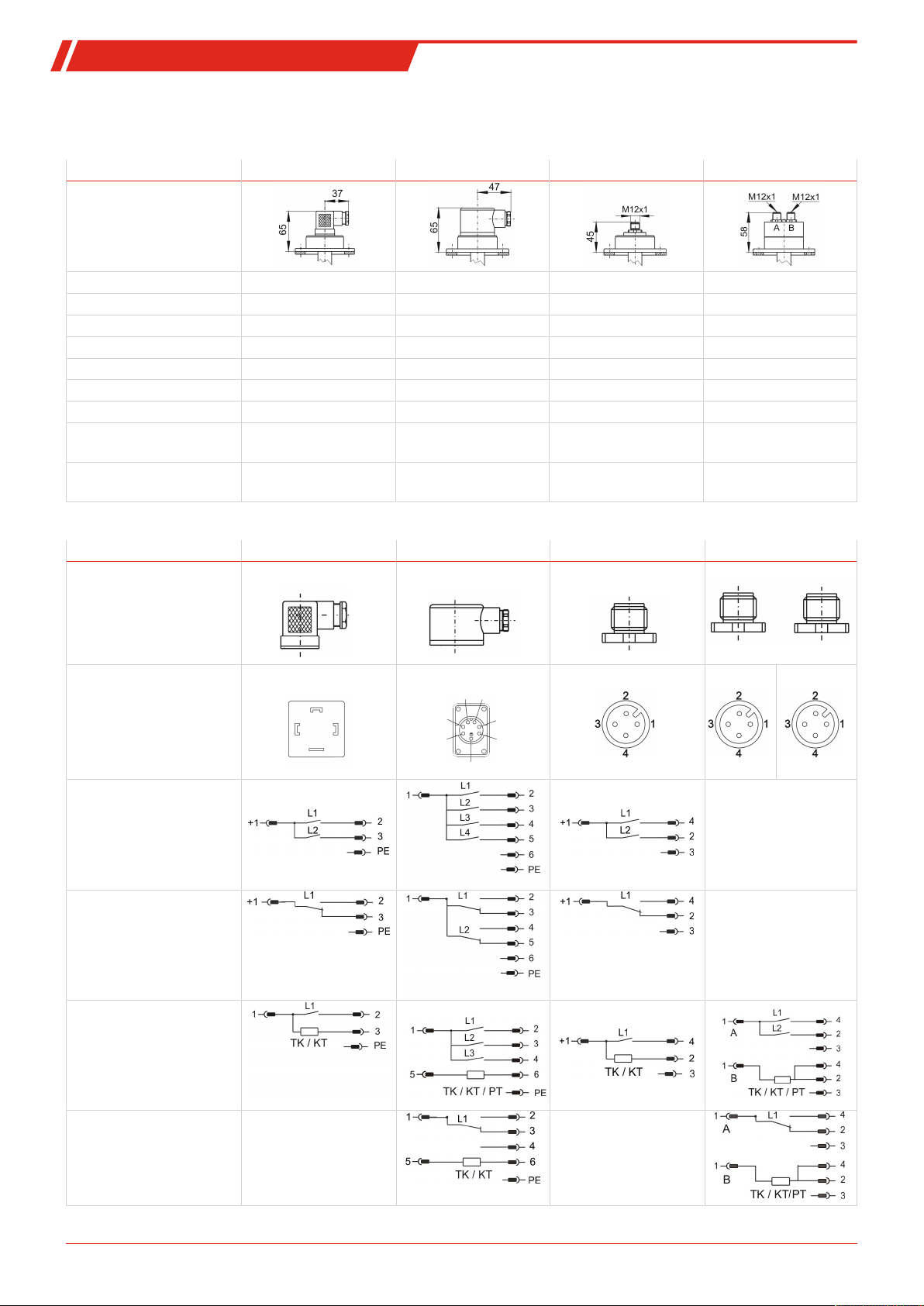

Appendix ...................................................................................................................................................................................................................... 25
Dok-No.: BX100020 ◦ Version: 02/2019 ◦ Ref.: 998BX100020
Page 2
Nivotemp NT 64, Nivovent NV 74
1 Einleitung
Diese Kurzanleitung unterstützt Sie bei der Inbetriebnahme
des Gerätes. Beachten Sie die Sicherheitshinweise, andernfalls
können Gesundheits- oder Sachschäden auftreten. Lesen Sie
vor der Inbetriebnahme die Originalbetriebsanleitung mit
Hinweisen zur Wartung und Fehlersuche sorgfältig durch.
Diese finden Sie auf der beigefügten CD und im Internet unter
www.buehler-technologies.com
Bei Fragen wenden Sie sich an:
Bühler Technologies GmbH
Harkortstraße 29
40880 Ratingen
Deutschland
Tel.: +49 (0) 21 02 / 49 89-0
Fax: +49 (0) 21 02 / 49 89-20
Diese Betriebsanleitung ist Teil des Betriebsmittels. Der Hersteller behält sich das Recht vor, die Leistungs-, die Spezifikations- oder die Auslegungsdaten ohne Vorankündigung zu ändern. Bewahren Sie die Anleitung für den späteren Gebrauch
auf.
1.1 Bestimmungsgemäße Verwendung
Niveauschalter dienen zur Überwachung des Füllstandes und
der Temperatur in Fluidsystemen.
Niveauschalter dürfen nicht in leicht entzündlichen oder ätzenden Flüssigkeiten verwendet werden.
Im Medium dürfen keine Partikel, insbesondere metallische
Partikel, enthalten sein, um Ablagerungen am Schwimmer
oder zwischen Schwimmer und Schaltrohr zu vermeiden. Falls
notwendig muss das Medium gefiltert werden.
Beachten Sie die Technischen Daten hinsichtlich des spezifischen Verwendungszwecks, vorhandener Werkstoffkombinationen sowie Temperaturgrenzen. Ausführliche Informationen finden Sie in der Originalbetriebsanleitung auf der beiliegenden CD.
WARNUNG
Alle Gerätetypen sind ausschließlich für industrielle Anwendungen vorgesehen. Es handelt sich
teile
. Die Geräte dürfen nicht eingesetzt werden, wenn bei ihrem Ausfall oder bei Fehlfunktion die Sicherheit und Gesundheit von Personen beeinträchtigt wird.
Der Einsatz in explosionsgefährdeten Bereichen ist
stattet.
1.2 Lieferumfang
• Niveauschalter
• Produktdokumentation
• Anschluss- bzw. Anbauzubehör (optional)
2 Sicherheitshinweise
Das Gerät darf nur von Fachpersonal installiert werden, das
mit den Sicherheitsanforderungen und den Risiken vertraut
ist.
Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen Regeln der
Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.
nicht um Sicherheitsbau-
nicht
ge-
Der Betreiber der Anlage muss sicherstellen, dass:
• Sicherheitshinweise und Betriebsanleitungen verfügbar
sind und eingehalten werden,
• die jeweiligen nationalen Unfallverhütungsvorschriften
beachtet werden,
• die zulässigen Daten und Einsatzbedingungen eingehalten werden,
• Schutzeinrichtungen verwendet werden und vorgeschriebene Wartungsarbeiten durchgeführt werden,
• bei der Entsorgung die gesetzlichen Regelungen beachtet
werden.
GEFAHR
Giftige, ätzende Gase/Flüssigkeiten
Schützen Sie sich bei allen Arbeiten vor giftigen, ätzenden Gasen/Flüssigkeiten. Tragen Sie die entsprechende Schutzausrüstung.
3 Transport und Lagerung
Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden.
Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen. Sie müssen in einem überdachten, trockenen und staubfreien Raum bei Raumtemperatur
aufbewahrt werden.
4 Aufbauen und Anschließen
GEFAHR
Elektrische Spannung
Gefahr eines elektrischen Schlages
a) Trennen Sie das Gerät bei allen Arbeiten vom Netz.
b) Sichern Sie das Gerät gegen unbeabsichtigtes Wiederein-
schalten.
c) Das Gerät darf nur von instruiertem, fachkundigem Per-
sonal installiert, gewartet und in Betrieb genommen
werden.
d) Die jeweils geltenden Sicherheitsvorschriften des Ein-
satzortes sind einzuhalten.
GEFAHR
Giftige, ätzende Gase/Flüssigkeiten
Schützen Sie sich bei allen Arbeiten vor giftigen, ätzenden Gasen/Flüssigkeiten. Tragen Sie die entsprechende Schutzausrüstung.
Hinweise zum korrekten Betrieb der Reedkontakte finden Sie
in der Originalbetriebsanleitung auf der beigefügten CD.
Hinweise zum Verstellen der Niveaukontakte finden Sie in der
Originalbetriebsanleitung auf der beigefügten CD.
2 Bühler Technologies GmbH BX100020 ◦ 02/2019
Page 3

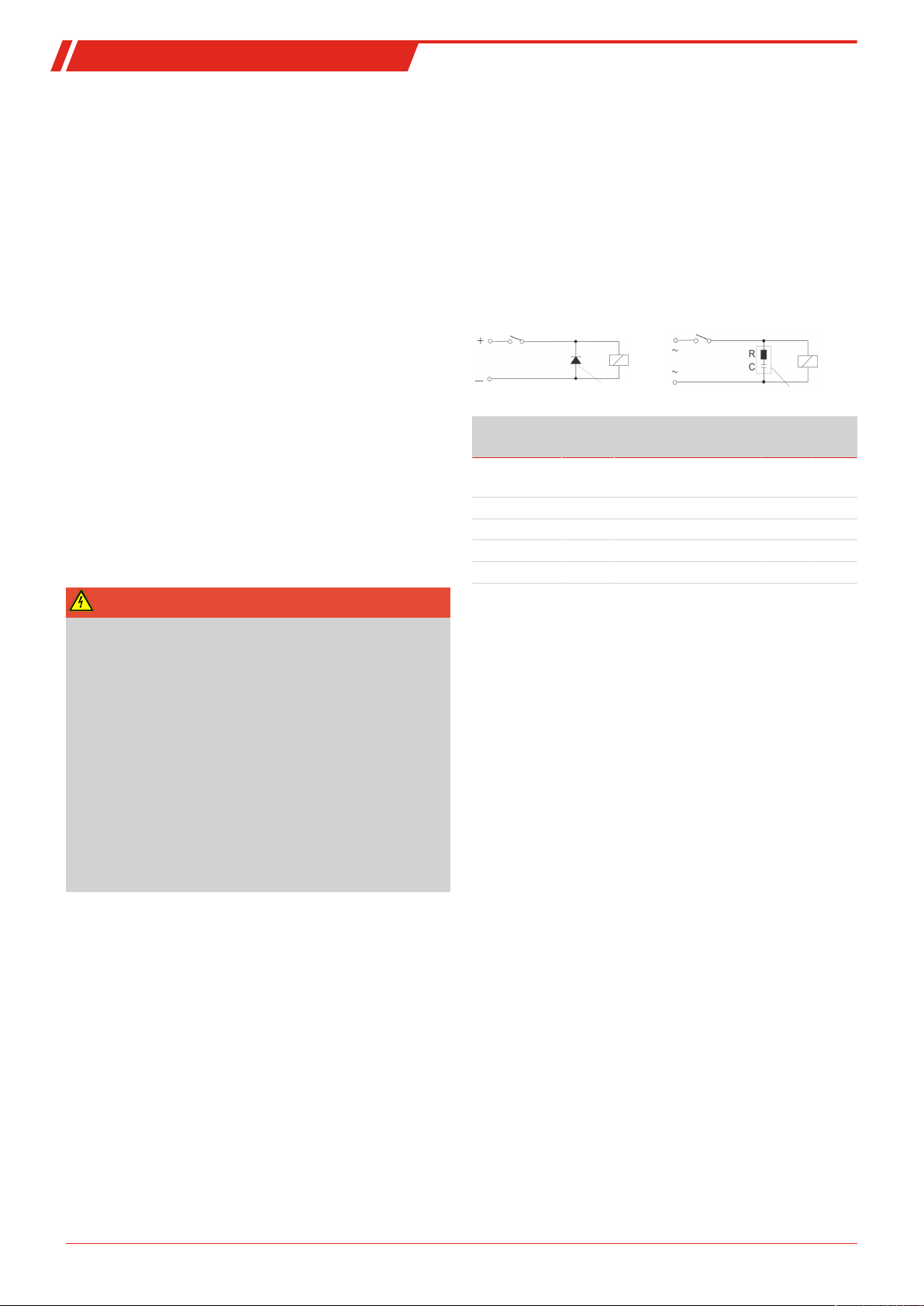

Nivotemp NT 64, Nivovent NV 74
Last
Kontakt
Schutzdiode
Last
Kontakt
RC-Glied
4.1 Montage
Bitte unbedingt vor dem Einbau des Niveauschalters beachten!
Es kann vorkommen, dass nach Transport und Anlieferung
der Niveauschalter die bistabilen Kontakte einen anderen
Schaltzustand haben, als für den bestimmungsgemäßen Betrieb im Einsatz vorgesehen ist.
Aus diesem Grund bitte den Schwimmer des Niveauschalters
unmittelbar vor dem Einbau jeweils einmal von unten auf
dem Niveauschalterrohr verschieben.
Durch diese Maßnahme haben alle eingebauten bistabilen
Kontakte einen eindeutig definierten Schaltzustand (NC oder
NO).
Zum direkten Tankaufbau wird das Schaltrohr in die dafür
vorgesehene Bohrung (nach DIN 24557, Teil 2) mit der Gummikorkdichtung am Tank eingesetzt. Die Befestigung erfolgt mit
den beiliegenden Schrauben und Dichtungen am Flansch. Dabei ist zu beachten, dass sich der Schwimmer frei bewegen
kann und genügend Abstand zu Behälterwandung und Einbauten eingehalten wird.
Nach einer evtl. Demontage des Schwimmers ist darauf zu
achten, dass der Magnet im Schwimmer oberhalb des Flüssigkeitsspiegels liegt. Dies kontrolliert man auf einfache Weise
mit Hilfe eines Eisenstückes, mit dem man die Lage des Magneten im Schwimmer feststellt.
GEFAHR
Elektrische Spannung
Gefahr eines elektrischen Schlages
Beim Anschluss der Geräte sind die maximal zulässigen Spannungen und Ströme (siehe technische Daten) zu beachten
und die nötigen Leitungsquerschnitte und Leitungsschutzschalter darauf auszulegen.
Bei der Auswahl der Anschlussleitungen sind weiterhin die
maximal zulässigen Betriebstemperaturen der Geräte zu beachten.
Einbau in besonderen Anwendungsbereichen:
Sollte das Gerät im Außenbereich oder im Nassbereich eingebaut werden, sind maximal 16 V AC effektiv oder 35 V DC als
Betriebsspannung zulässig.
4.2 Hinweise zum korrekten Betrieb von Reedkontakten in Bühler Niveauschaltern
Reedkontakte sind konstruktionsbedingt sehr langlebige und
zuverlässige Bauteile. Trotzdem sollte beim Einsatz folgendes
beachtet werden:
te ist nicht zulässig, da durch diese kurzfristig ein zu hoher
Strom fließen kann, welcher die Reedkontakte beschädigen
kann. Hier sollte man auf jeden Fall leistungslose Prüfmittel
verwenden.

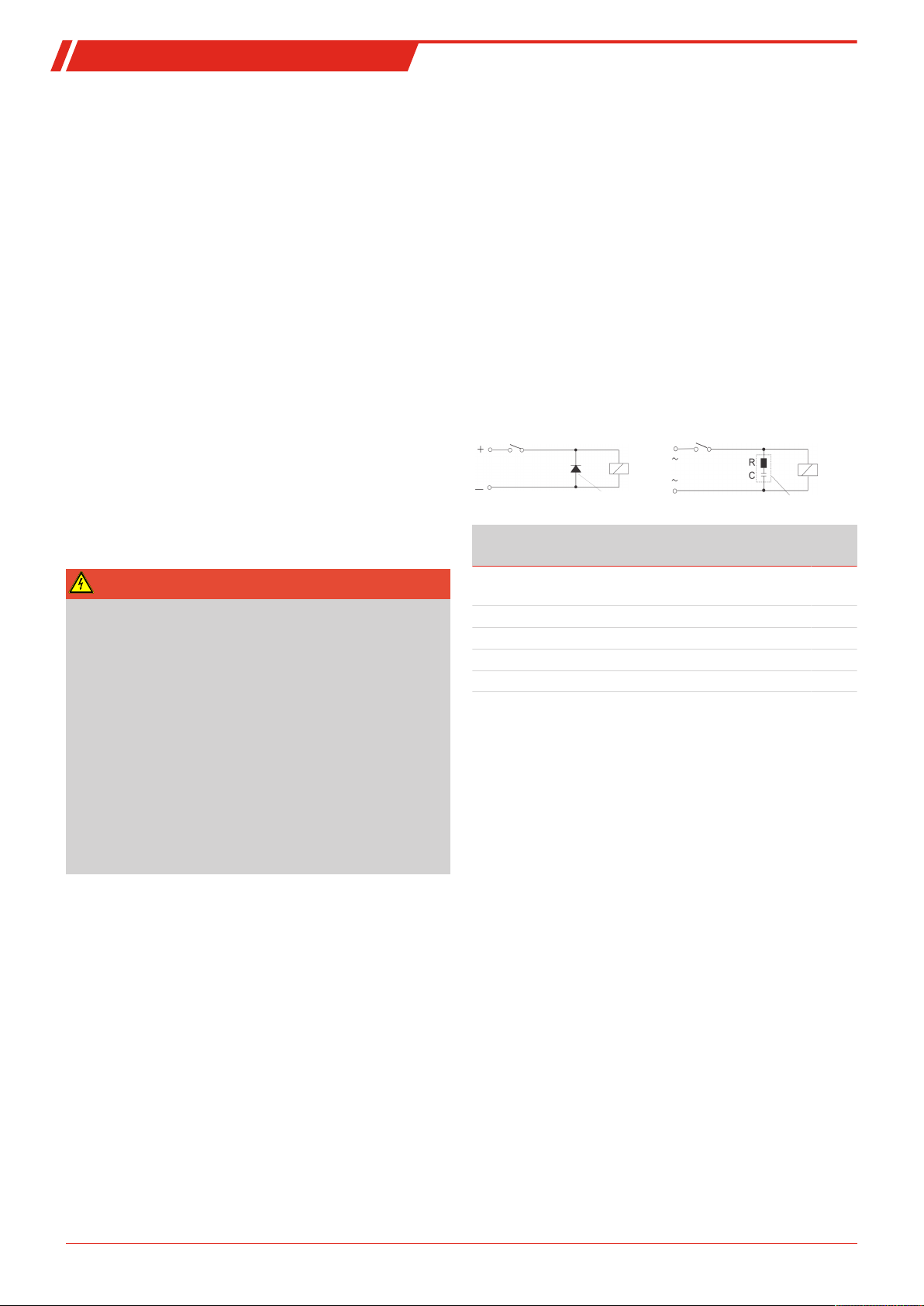

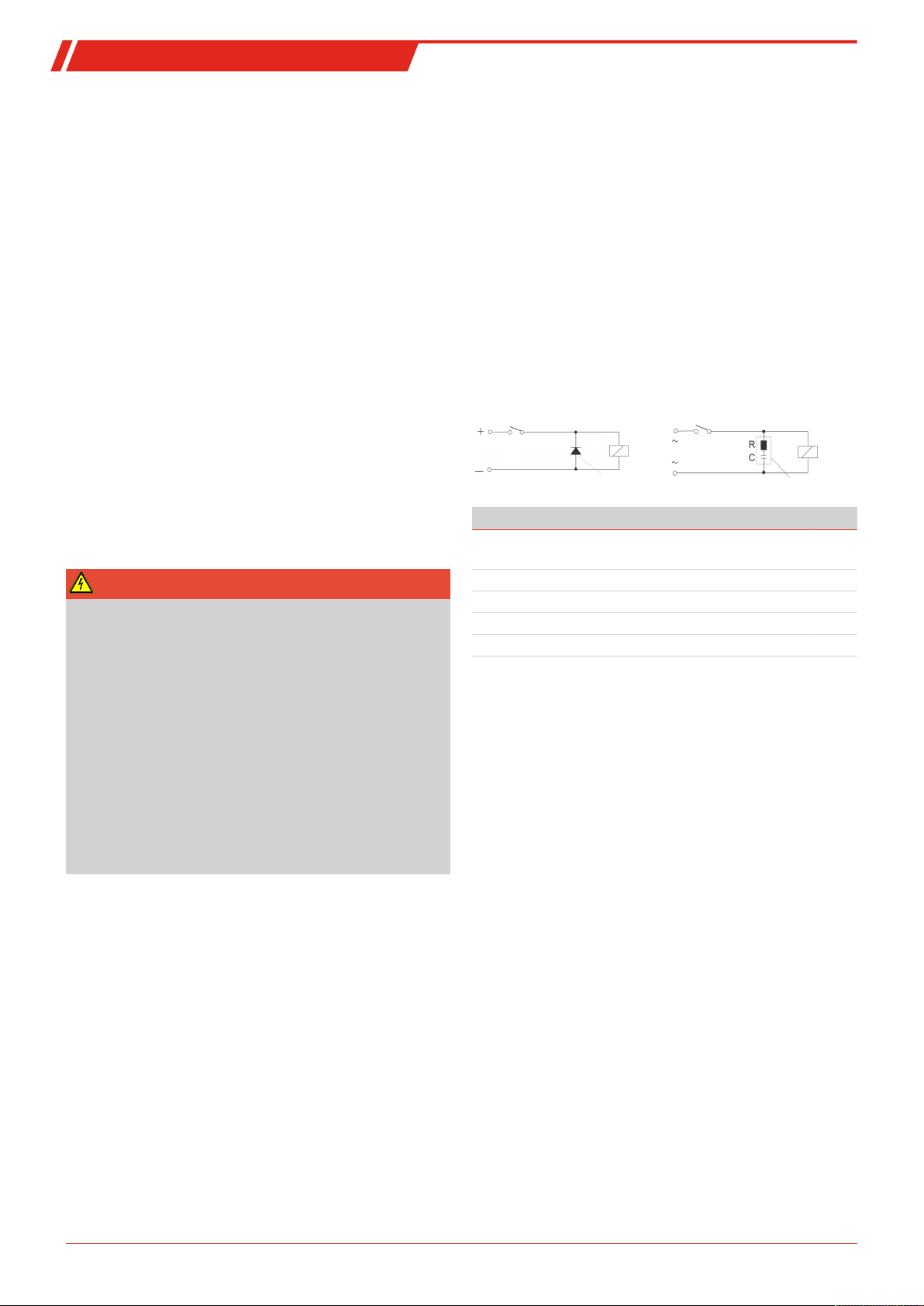

Kontaktschutzbeschaltungen für Reedschalter
Bei Gleichspannung ist eine Freilaufdiode nach Bild A parallel
zum Kontakt anzuschließen.
Bei Wechselspannung ist ein RC Glied nach Bild B und Tabelle
1 parallel zum Kontakt anzuschließen.
A B
Belastung in
10 25 50
VA
Spannung
R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF
am Kontakt V
24 22 0,022 1 0,1 1 0,47
60 120 0,0047 22 0,022 1 0,1
110 470 0,001 120 0,0047 22 0,022
230 470 0,001 470 0,001 120 0,0047
Bitte beachten Sie die max. zulässigen Spannungen/Belastungen der jeweiligen Niveaukontakte!
Spannungen und Ströme
Alle Bühler Niveaukontakte mit Reedschaltern können minimale Schaltspannungen von 10µV und minimale Schaltströme von 1µA schalten.
Es gelten die bei den jeweiligen Kontakttypen angegebenen
Maximalwerte.
Darum können Niveaukontakte mit Reedschaltern bedenkenlos sowohl für SPS Anwendungen als auch für hohe Belastungen (im Rahmen der Maximalgrenzwerte) eingesetzt werden.
Kontaktmaterial
Bei allen Reedschaltern in Bühler Niveaukontakten wird Rhodium als Kontaktmaterial im Bereich der eigentlichen Kontaktflächen verwendet.
Magnetische Felder
Äußere Magnetfelder, auch durch Elektromotoren, vermeiden.
Die Funktion der Reedschalter kann dadurch gestört werden.
Lebensdauer von Reedschaltern
Die Lebensdauer von Reedschaltern kann bis zu 109 Schaltspiele betragen. Sie wird vermindert durch hohe Belastung und /
oder falsche oder nicht vorhandene Schutzbeschaltung beim
Schalten von induktiven, kapazitiven oder Lampenlasten.
Deswegen ist sicherzustellen, dass NIEMALS, auch nicht kurzzeitig, einer oder mehrere der maximal zulässigen Grenzwerte überschritten werden und dass bei nicht rein ohmschen
Lasten eine Kontaktschutzbeschaltung angebracht wird. Auch
die Anwendung von Prüflampen bei der Installation der Gerä-
Mechanische Belastungen
Niveauschalter keinen starken Stößen oder Biegungen aussetzen.
3Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 4

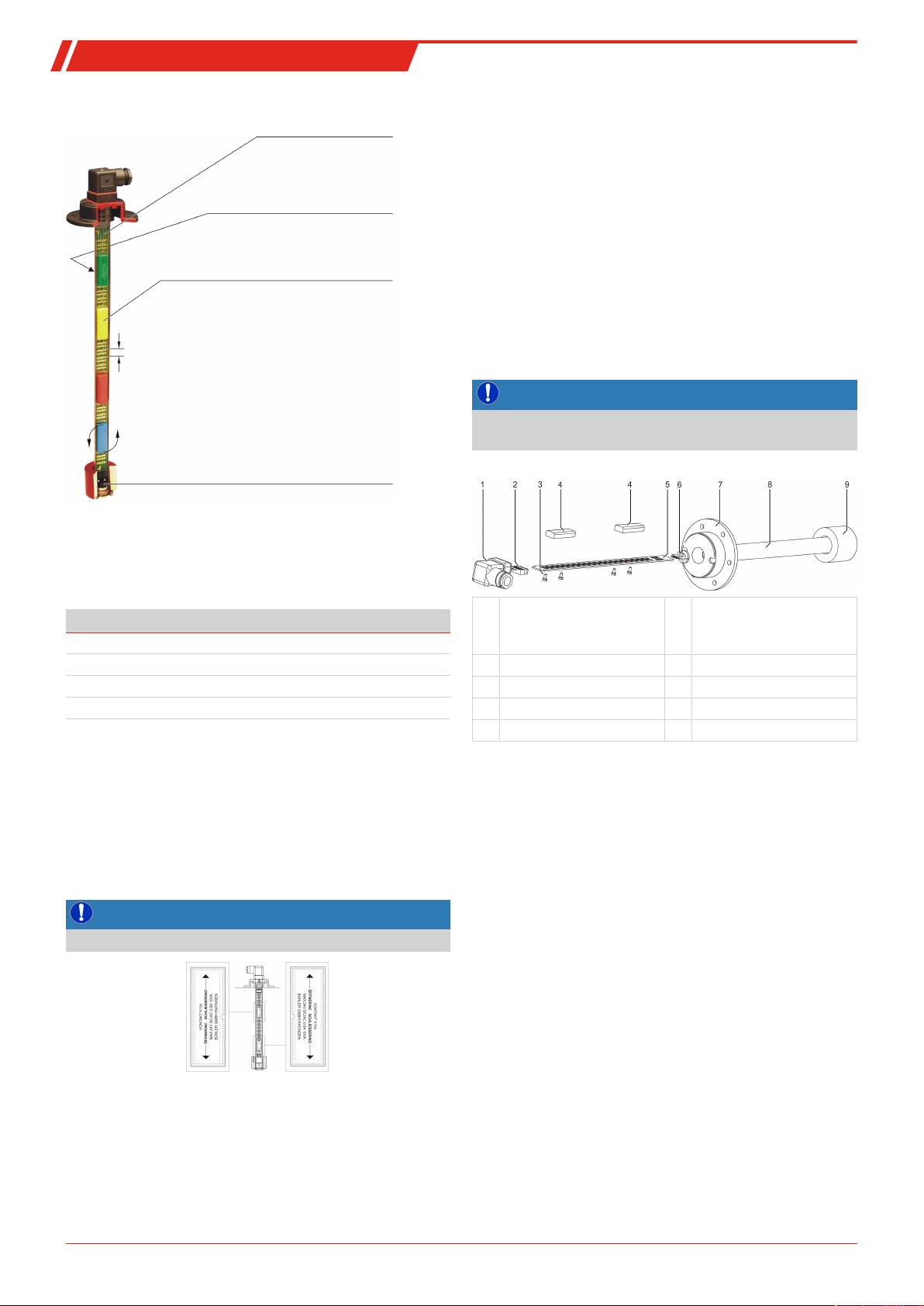

Nivotemp NT 64, Nivovent NV 74

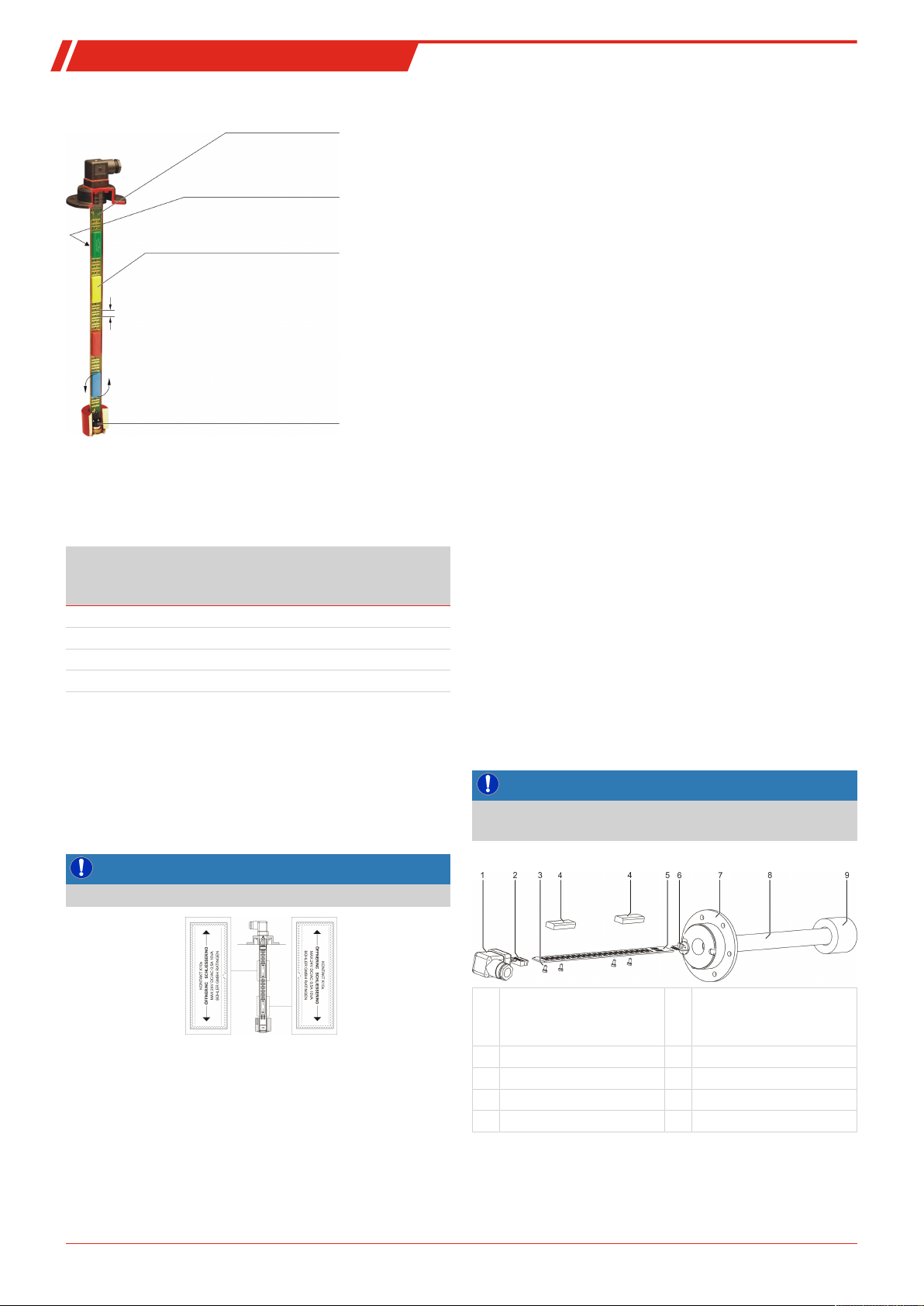

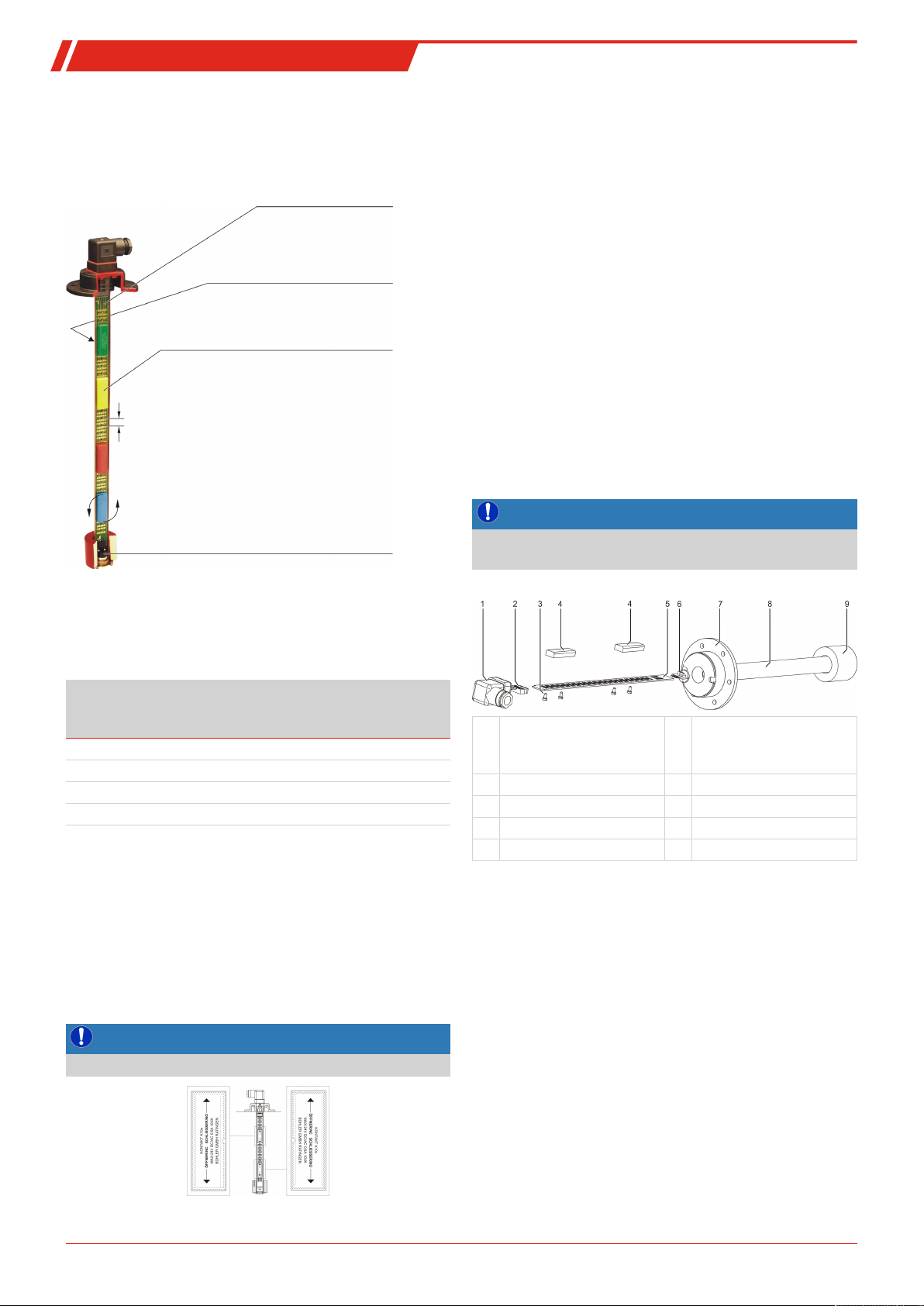

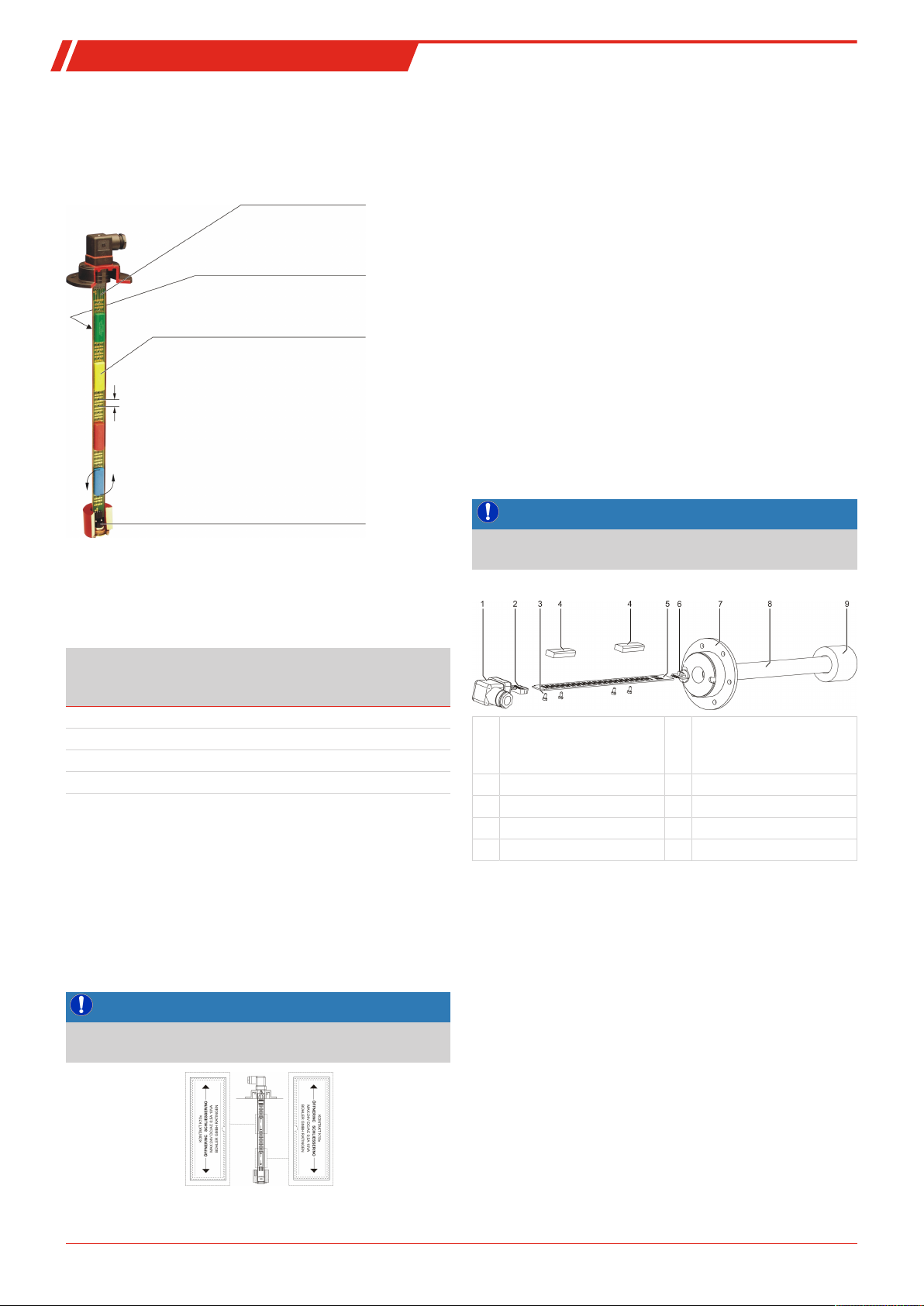

Kontaktleiste
cm-Skala auf der Rückseite
Abstandsraster 10 mm
Kabellose bistabile Niveaukontakte
Funktion: fallend Schließer (NC)
oder fallend Öffner (NO
Ändern der Kontaktfunkion NC/NO durch
Drehen der Kontakte um 180°
Thermoelement TK / PT / KT
Funktion NO:
Schließer bei steigendem Niveau
= Öffner bei fallendem Niveau
Funktion NC:
Öffner bei steigendem Niveau
= Schließer bei fallendem Niveau
4.3 Verstellen der Niveaukontakte
Die vom Schwimmer betätigten Kontakte sind auf einer galvanisch vergoldeten Kontaktleiste mit cm-Skala mit Kunststoffschrauben angebracht. Die Kontaktgehäuse sind verschiedenfarbig ausgeführt und dürfen nur in folgender Reihenfolge
auf die Kontaktleiste montiert werden.
Von oben nach unten: grün weiß
Bei einer anderen Reihenfolge können Fehlfunktionen auftreten.
Die Niveaukontakte sind ab Werk nach den Bestelldaten positioniert, können aber nachträglich in einem Raster von 10mm
(0.4“) verstellt werden. Auch die Kontaktfunktion fallend Öffner (NO) oder fallend Schließer (NC) kann durch drehen der
Kontaktgehäuse um 180° geändert werden. Auf dem Gehäuse
sind zwei Pfeile dargestellt. Der Pfeil, der nach oben zeigt,
weist auf die gültige Kontaktfunktion hin.
HINWEIS
Die Kunststoffschrauben nur mit maximal 5 cNm festziehen!
Die Kontaktlogik geht davon aus, dass der Niveauschalter in
einen leeren Tank installiert wird d. h. er ist erst nach dem Befüllen in der Betriebsposition.
Der Referenzpunkt für den Niveauschaltpunkt befindet sich in
der Mitte des EASYJUST Niveaukontaktes.
4 Bühler Technologies GmbH BX100020 ◦ 02/2019
Öffner / Schließer Wechsler
gelb schwarz
rot
blau
NT64:
• Spannungszuführung unterbrechen.
• Stecker abziehen.
• Anzeigegehäuse mit Sockel abschrauben und zusammen
mit dem Adapterstecker und der Kontaktleiste vorsichtig
nach oben herausziehen.
• Die Kunststoffschrauben an den Kontakten lösen und neu
positionieren (cm-Skala auf der Rückseite der Kontaktleiste). Mindestabstand: 40mm (1.6“).
• Ggf. Kontaktfunktion durch Drehen um 180° ändern.
• Die Kunststoffschrauben zur Kontaktbefestigung anziehen. Bitte beachten Sie das maximale Drehmoment (max.
5cNm).
• Kontaktleiste wieder in das Schutzrohr schieben und
Steckersockel aufschrauben.
HINWEIS
Achten Sie auf korrekten Sitz der Dichtungen. Defekte Dichtungen sind sofort auszutauschen!
Beispiel:
1 Steckverbindung M3 mit
Steckersockel
2 Adapterstecker 7 Flansch
3 Kunststoffschrauben 8 Schaltrohr
4 Niveaukontakte 9 Schwimmer
5 Kontaktleiste
NV74:
• Spannungszuführung unterbrechen.
• Filterdeckel abschrauben und Filterelement herausnehmen.
• Die Befestigungsschrauben lösen und Filterbehälter entfernen.
• Die Schrauben des Flanschdeckels lösen und Deckel mit
Deckeldichtung abnehmen.
• Den Adapterstecker von der Kontaktleiste abziehen und
Kontaktleiste vorsichtig nach oben herausnehmen.
• Die Kunststoffschrauben an den Kontakten lösen und neu
positionieren (cm-Skala auf der Rückseite der Kontaktleiste). Mindestabstand: 40mm (1.6“).
• Ggf. Kontaktfunktion durch Drehen um 180° ändern.
• Die Kunststoffschrauben zur Kontaktbefestigung anziehen. Bitte beachten Sie das maximale Drehmoment (max.
5cNm).
• Kontaktleiste wieder in das Schutzrohr schieben.
• Adapterstecker wieder richtig herum auf die Kontaktleiste aufstecken. Die Markierungen am Adapterflansch und
an der Kontaktleiste müssen übereinander liegen.
• Flanschdeckel inkl. Dichtung befestigen.
• Filterbehälter befestigen, Filtereinsatz einsetzen und Filterdeckel anschrauben.
6 Optional: Temperatur-
kontakt (TK), Pt100 oder
4-20mA Ausgang
Page 5
Nivotemp NT 64, Nivovent NV 74
HINWEIS
Achten Sie auf korrekten Sitz der Dichtungen. Defekte Dichtungen sind sofort auszutauschen!

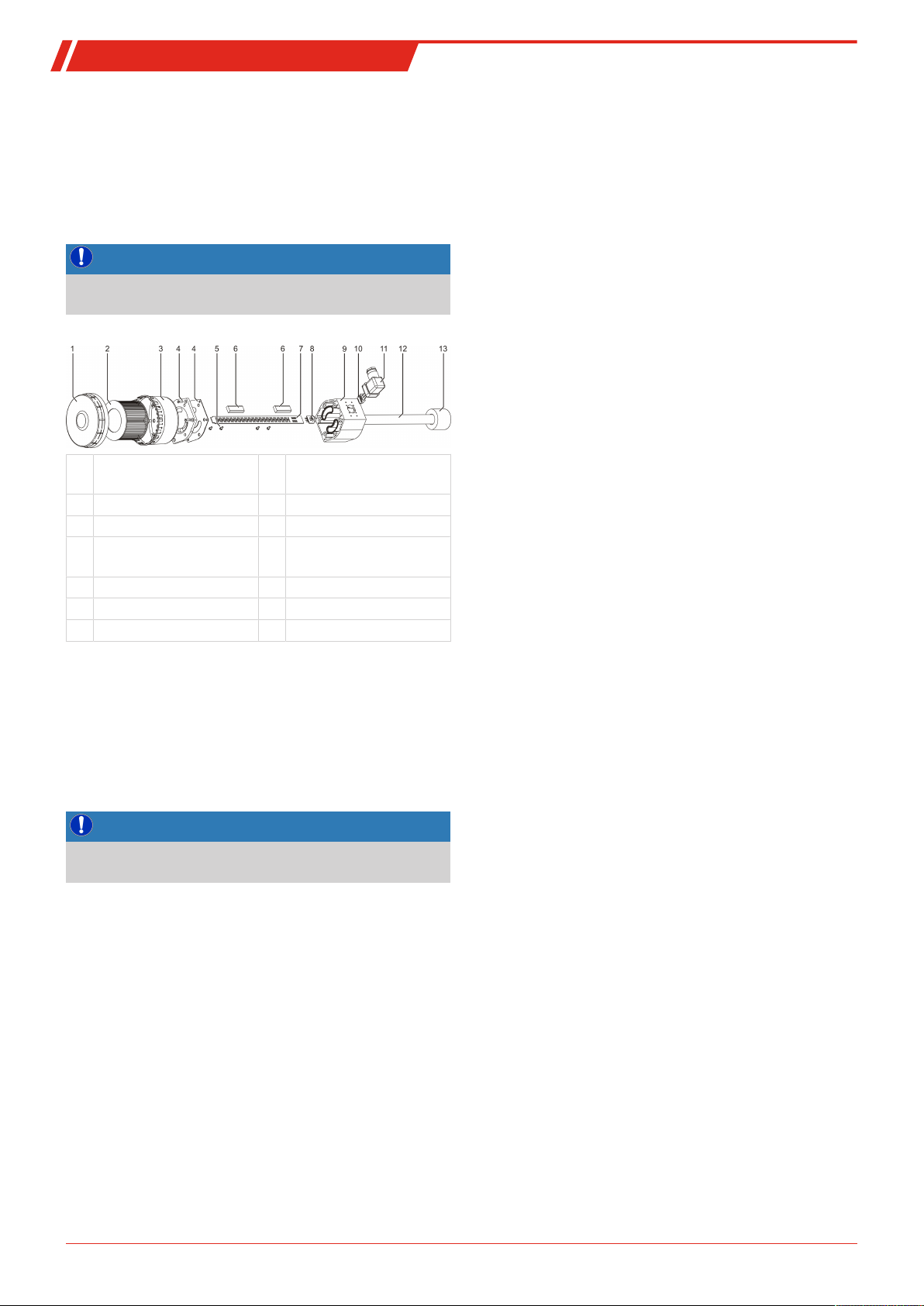

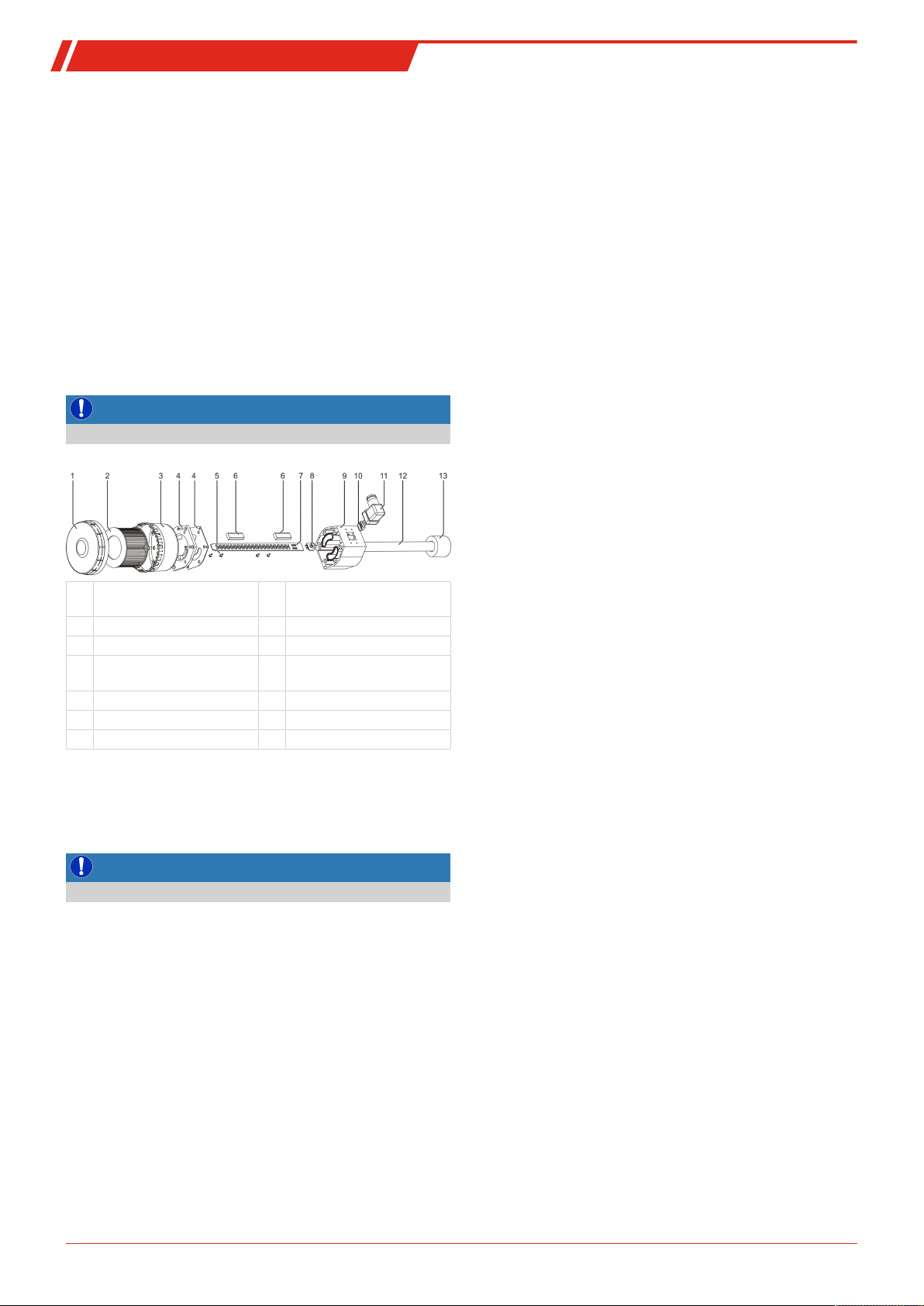

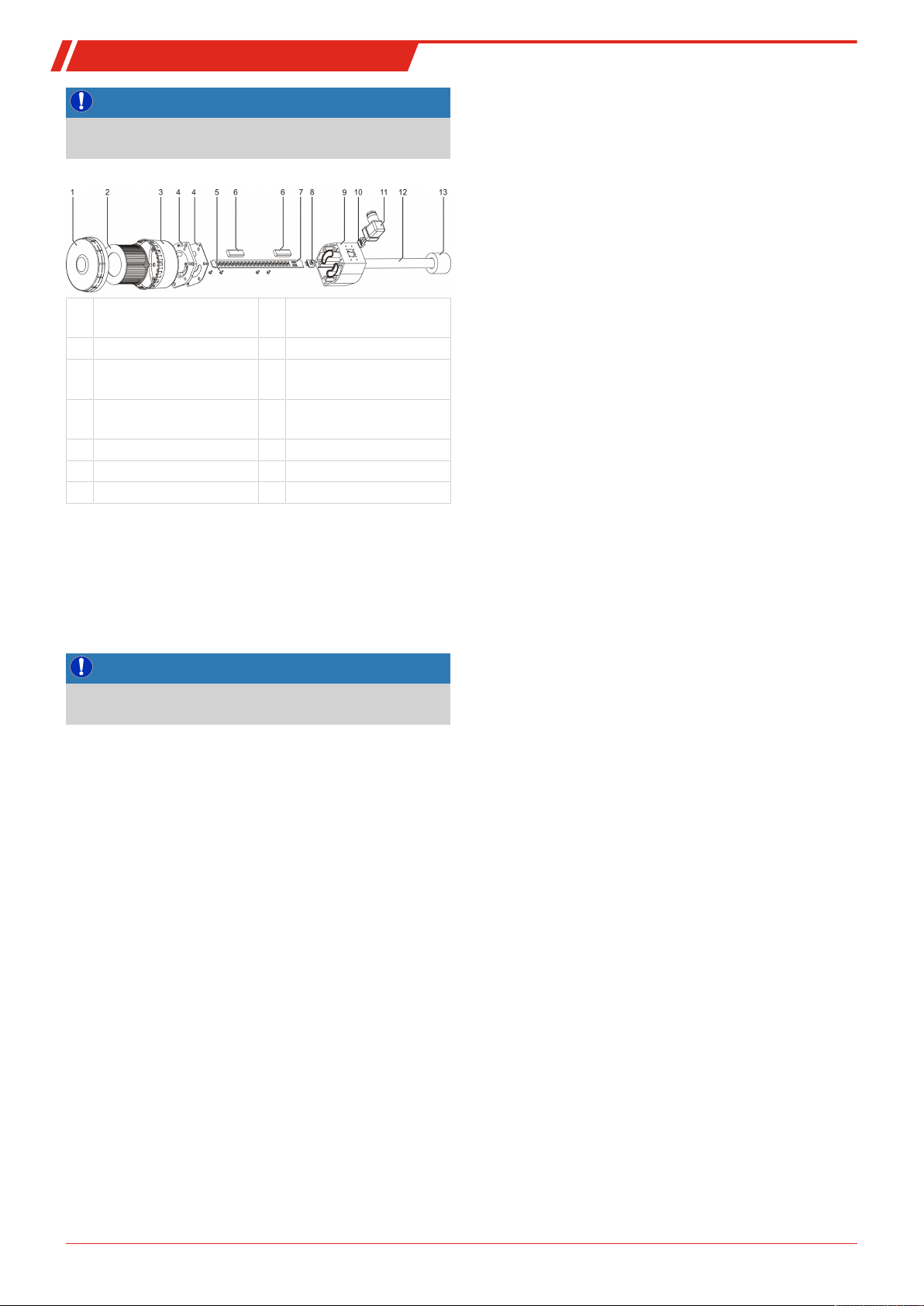

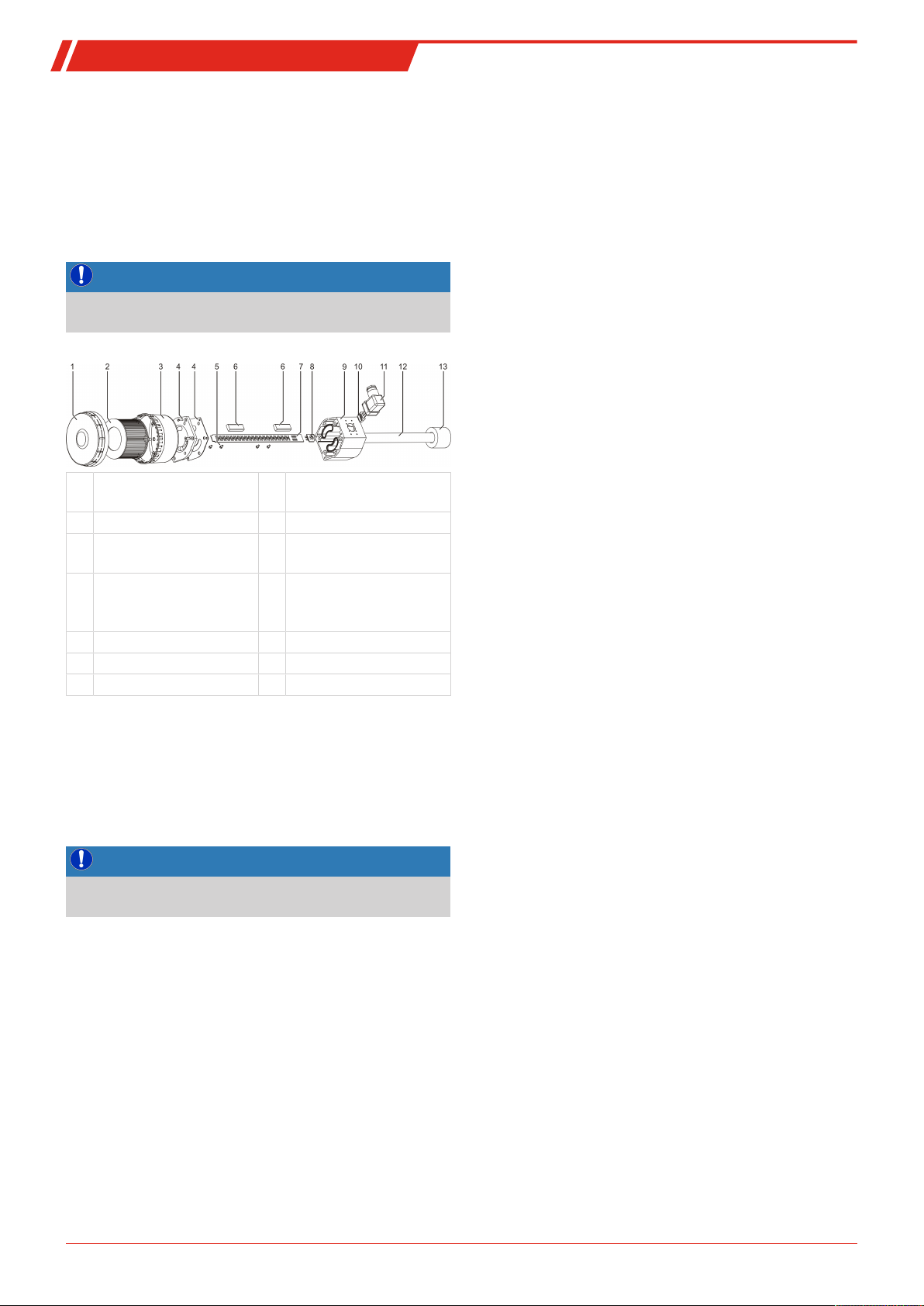

Beispiel:
1 Filterdeckel 8 Optional: Temperatur-
kontakt (TK) oder Pt100
2 Filterelement 9 Flansch
3 Filterbehälter und -dich-
tung
Flanschdeckel und -dich-
4
tung
5 Kunststoffschrauben 12 Schaltrohr
6 Niveaukontakte 13 Schwimmer
7 Kontaktleiste
10 Adapterstecker
Beispiel: Steckverbindung
11
M3 mit Steckersockel
4.4 Nachträgliche Montage eines Temperarturfühlers
Bei Bedarf kann der Temperaturfühler nachgerüstet werden.
Wenden Sie sich in diesem Fall an unseren Service oder Ihre
lokale Vertretung. Halten Sie dazu bitte die Daten des Typenschildes bereit.
5 Betrieb und Bedienung
HINWEIS
Das Gerät darf nicht außerhalb seiner Spezifikation betrieben
werden!
6 Wartung
Bei Durchführung von Wartungsarbeiten jeglicher Art müssen die relevanten Sicherheits- und Betriebsbestimmungen
beachtet werden. Hinweise zur Wartung finden Sie in der Originalbetriebsanleitung auf der beigefügten CD oder im Internet unter www.buehler-technologies.com.
7 Service und Reparatur
Eine ausführliche Beschreibung des Gerätes mit Hinweisen
zur Fehlersuche und Reparatur finden Sie in der Originalbetriebsanleitung auf der beigefügten CD oder im Internet unter www.buehler-technologies.com.
5Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 6
Nivotemp NT 64, Nivovent NV 74
1 Introduction
This quick guide will assist you in starting up the unit. Follow
the safety notices or injury to health or property damage may
occur. Carefully read the original operating instructions including information on maintenance and troubleshooting
prior to startup. These are located on the included CD and online at
www.buehler-technologies.com
Please direct any questions to:
Bühler Technologies GmbH
Harkortstraße 29
40880 Ratingen
Germany
Tel.: +49 (0) 21 02 / 49 89-0
Fax: +49 (0) 21 02 / 49 89-20
These operating instructions are a part of the equipment. The
manufacturer reserves the right to change performance-, specification- or technical data without prior notice. Please keep
these instructions for future reference.
1.1 Intended Use
Level switches are used to monitor the fill level and temperature in fluid systems.
Level switches must not be used in highly flammable or corrosive liquids.
The medium must not contain particles, particularly metallic
particles, to prevent deposits on the float or between the float
and switching tube. If necessary, filter the medium.
Please note the technical data for the specific intended use,
existing material combinations, as well as temperature limits.
Please refer to the original operating instructions on the included CD for details.
WARNING
All device models are solely intended for industrial applications. They are
be used if failure or malfunction thereof jeopardises the
safety and health of persons.
Use in explosive areas is
1.2 Scope of Delivery
• Level switch
• Product documentation
• Connection/mounting accessories (optional)
2 Safety instructions
The equipment must be installed by a professional familiar
with the safety requirements and risks.
Be sure to observe the safety regulations and generally applicable rules of technology relevant for the installation site. Prevent malfunctions and avoid personal injuries and property
damage.
not safety components
prohibited
.
. The devices must not
The operator of the system must ensure:
• Safety notices and operating instructions are available
and observed,
• The respective national accident prevention regulations
are observed,
• The permissible data and operational conditions are
maintained,
• Safety guards are used and mandatory maintenance is
performed,
• Legal regulations are observed during disposal.
DANGER
Toxic, acidic gases/liquids
Protect yourself from toxic, corrosive gasses/liquids when
performing any type of work. Wear appropriate protective
equipment.
3 Transport and storage
Only transport the product inside the original packaging or a
suitable alternative.
The equipment must be protected from moisture and heat
when not in use. It must be stored in a covered, dry, dust-free
room at room temperature.
4 Setup and connection
DANGER
Electric voltage
Risk of electric shock
a) Always disconnect the unit from the mains before per-
forming work.
b) Secure the equipment from accidental restarting.
c) The equipment may only be installed, maintained and
put into operation by instructed, competent personnel.
d) Always observe the applicable safety regulations for the
operating site.
DANGER
Toxic, acidic gases/liquids
Protect yourself from toxic, corrosive gasses/liquids when
performing any type of work. Wear appropriate protective
equipment.
For information on correct reed contact operation, please
refer to the original operating instructions in the included CD.
For information on adjusting the level contacts, please refer to
the original operating instructions in the included CD.
4.1 Installation
Please note before installing the level switch!
After transport and delivery of the level switch, the switching
status of the bistable contacts may be different than required
for proper operation.
Therefore slide the float for the level switch along the level
switch tube from below immediately before installation.
This ensures all built-in bistable contacts have a clearly
defined switching status (NC or NO).
6 Bühler Technologies GmbH BX100020 ◦ 02/2019
Page 7
Nivotemp NT 64, Nivovent NV 74

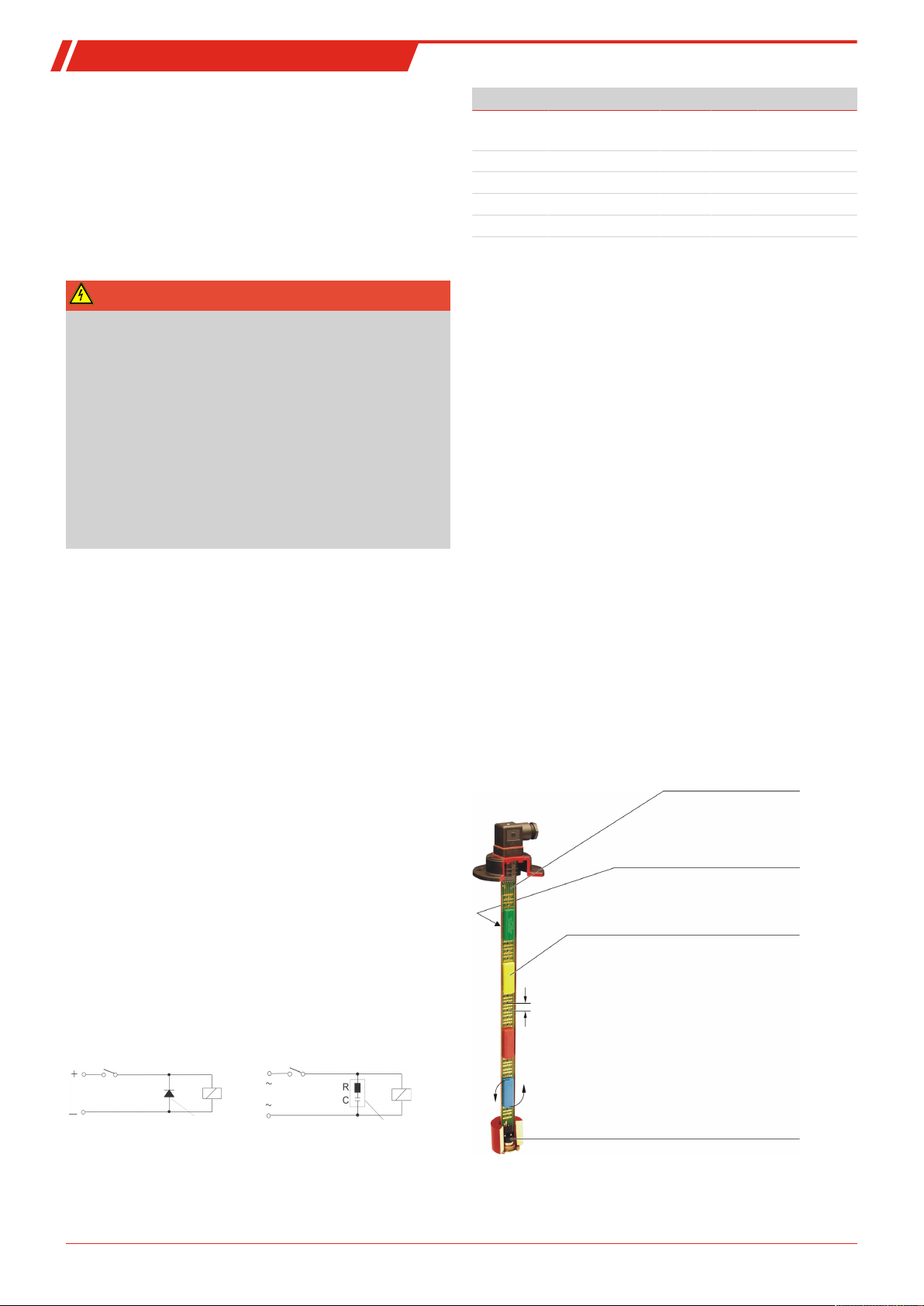

Load
Contact
Recovery diode
Load
Contact
RC circuit
Contact strip
cm scale on the back
Spacing grid 10 mm
Cordless bistable level contacts
Function: falling NO contact (NC)
or falling NC contact (NO
Change the NC/NO contact function by
turning the contacts 180°
Thermal element TK / PT / KT
For direct installation to the tank, insert the switching tube
into the designated bore (per DIN 24557, Part 2) with rubberised cork seal on the tank. It secures to the flange using the included screws and seals. Please be sure the float can move
freely and to leave enough space between the tank wall and
add-ons.
After removing the float, where applicable, be sure the magnet inside the float is above the fluid level. This can easily be
verified with a piece of iron to determine the magnet position
inside the float.
DANGER
Electric voltage
Risk of electric shock
When connecting devices, please note the maximum voltages
and currents currents (see technical data) and use the correct
wire cross-sections and circuit breakers.
When selecting the connection lines, also note the maximum
operating temperatures of the devices.
Installation in special areas of application:
If the device will be installed outdoors or in wet areas, the
maximum operating voltage is max. 16 V DC effective or 35 V
DC.
4.2 Information on the correct operation of reed contacts in Bühler level switches
Based on their construction, reed contacts are very long lasting and reliable components. Yet the following should be considered when using them:
Load in VA 10 25 50
Voltage at
R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF
contact V
24 22 0.022 1 0.1 1 0.47
60 120 0.0047 22 0.022 1 0.1
110 470 0.001 120 0.0047 22 0.022
230 470 0.001 470 0.001 120 0.0047
Please note the max. voltage/load ratings of the respective
level contacts!
Voltages and currents
All Bühler level contacts with reed switch can switch minimal
Switching voltages of 10µV and minimal switching currents
of 1µA.
The maximum values specified for the respective contact
types apply.
Level contact with reed switches can therefore be used for SPS
applications as well as for high loads (within the maximum
limits) without hesitation.
Contact material
All reed switches in Bühler level contacts use rhodium as the
contact material for the actual contact areas.
Magnetic fields
Avoid external magnetic fields, including from electric motors. These can interfere with the function of the reed
switches.
Life of reed switches
The life of reed switches can be up to 109 cycles. This is reduces
by high stress and / or incorrect or the absence of protective
circuits when switching inductive, capacitive or lamp loads.
It’s therefore important to ensure NEVER to exceed one or several of the maximum approved limits, even temporarily, and
to install a contact protective circuit for loads which are not
purely ohmic. Using test lamps when installing the devices is
also prohibited, as these can temporarily allow too much current to flow, which can damage the reed contacts. In this case
non-volatile testing equipment should always be used.
Contact protective circuits for reed switches
For direct current voltage a recovery diode per figure A must
be connected parallel to the contact.
For alternating current voltage an RC circuit per Figure B and
Table 1 must be connected parallel to the contact.
A B
Mechanical loads
Do not expose the level switch to strong blows or bending.
4.3 Adjusting the level contacts
7Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 8
Nivotemp NT 64, Nivovent NV 74

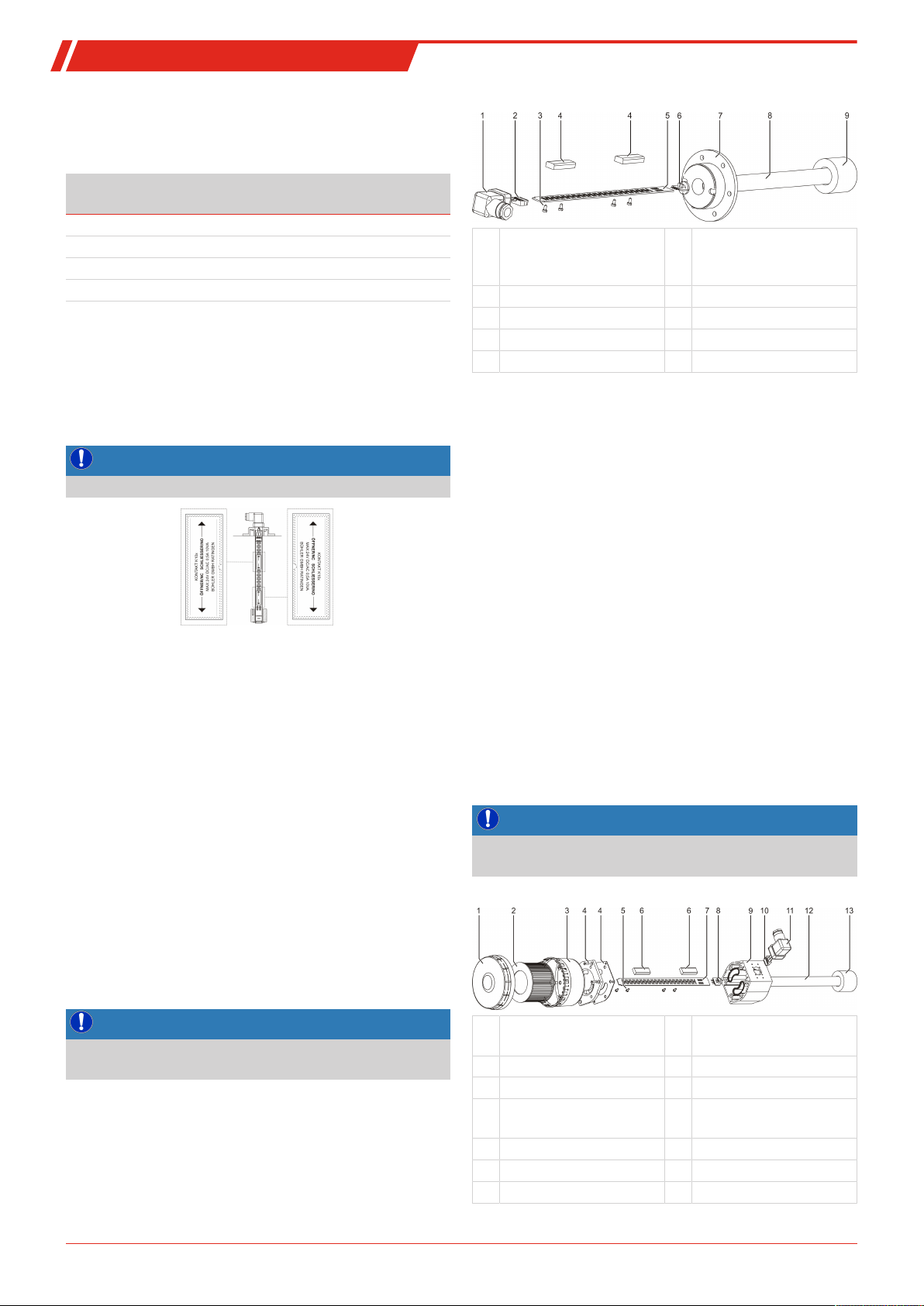

Function NO:
NO contact with rising level
= NC contact with falling level
Function NC:
NC contact with rising level
= NO contact with falling level
The contacts required for the float are mounted to a galvanically gold-plated with cm scale with plastic screws. The contact
housings have different colours and may only be mounted to
the contact strip in the following order.
NC contact /
NO contact
Change-over
contact
Top to bottom: green white
yellow black
red
blue
Any other order may result in malfunctions.
The level contacts are arranged per order specifications at the
factory but may later be moved along a 10mm (0.4") grid. The
falling NC contact (NO) or falling NO contact (NC) contact
function may also be changed by turning the contact housings 180°. The housing has two arrows. The arrow pointing up
indicates the current contact function.
NOTICE
Only tighten the plastic screw at maximal 5 cNm!
The contact logic assumes the level switch is installed in an
empty tank, i.e. it is only in the operating position once filled.
The reference point for the level switching point is at the
middle of the EASYJUST level contact.
NT64:
• Disconnect the voltage supply.
• Disconnect the plug.
• Unscrew the display housing with base and carefully pull
out the top along with the adapter plug and the contact
strip.
• Loosen and reposition the plastic screws on the contacts
(cm scale on the back of the contact strip). Minimum spacing: 40mm (1.6").
• If necessary, turn 180° to change the contact function.
• Tighten the plastic screws for fastening the contact.
Please note the maximum torque (max. 5cNm).
• Slide the contact strip back into the protective tube and
screw on the plug base.
Example:
1 Plug connection M3 with
plug base
6 Optional: Temperature
contact (TK), Pt100 or
4-20mA output
2 Adapter plug 7 Flange
3 Plastic screws 8 Switching tube
4 Level contacts 9 Float
5 Contact strip
NV74:
• Disconnect the voltage supply.
• Unscrew the filter cover and remove the filter element.
• Loosen the mounting screws and remove the filter case.
• Loosen the screws for the flange cover and remove the
cover with cover seal.
• Disconnect the adapter plug from the contact strip and
carefully pull the contact strip out the top.
• Loosen and reposition the plastic screws on the contacts
(cm scale on the back of the contact strip). Minimum spacing: 40mm (1.6").
• If necessary, turn 180° to change the contact function.
• Tighten the plastic screws for fastening the contact.
Please note the maximum torque (max. 5cNm).
• Slide the contact strip back into the protective tube.
• Reattach the adapter plug to the contact strip the right
way. The markings on the adapter flange and the contact
strip must overlap.
• Fasten the flange cover incl. seal.
• Secure filter case, insert filter element and screw on filter
cover.
NOTICE
Ensure the seals are positioned correctly. Replace defective
seals immediately!
Example:
NOTICE
Ensure the seals are positioned correctly. Replace defective
seals immediately!
8 Bühler Technologies GmbH BX100020 ◦ 02/2019
1 Filter cover 8 Optional: Temperature
contact (TK) or Pt100
2 Filter element 9 Flange
3 Filter case and seal 10 Adapter plug
4 Flange cover and seal 11
Example: Plug connection
M3 with plug base
5 Plastic screws 12 Switching tube
6 Level contacts 13 Float
7 Contact strip
Page 9
Nivotemp NT 64, Nivovent NV 74
4.4 Retrofitting a temperature sensor
If necessary, the temperature sensor can be retrofitted. In this
case, please contact our Service Department or your local representative. Please have the data in your type plate ready.
5 Operation and control
NOTICE
The device must not be operated beyond its specifications.
6 Maintenance
Always observe the applicable safety- and operating regulations when performing any type of maintenance. Please refer
to the original operator’s manual on the included CD or online
at www.buehler-technologies.com for maintenance information.
7 Service and Repair
Please refer to the original operator’s manual on the included
CD or online at www.buehler-technologies.com for a detailed
description of the unit including information on
troubleshooting and repair.
9Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 10

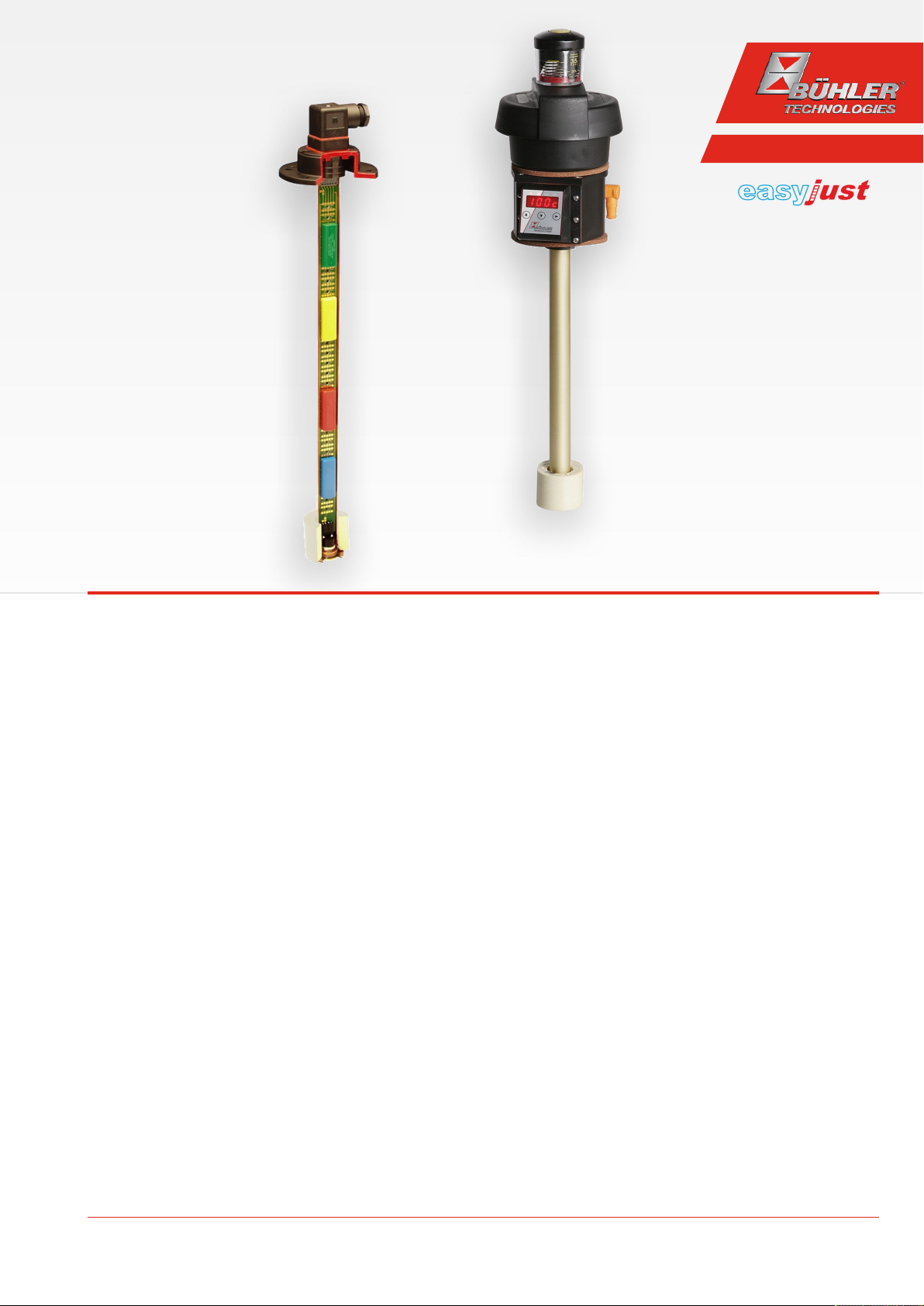

Nivotemp NT 64, Nivovent NV 74
1 Introduction
Ce court mode d'emploi vous assiste lors de la mise en service
de l'appareil. Veuillez respecter les instructions de sécurité
afin d'éviter les risques sanitaires ou matériels. Avant la mise
en service, lisez attentivement le mode d'emploi original ainsi
que les indications concernant la maintenance et le dépistage
des pannes. Vous le trouverez sur le CD fourni et sur Internet
en allant sur
www.buehler-technologies.com
Vous pouvez nous contacter pour toute demande :
Bühler Technologies GmbH
Harkortstraße 29
40880 Ratingen
Allemagne
Tél. : +49 (0) 21 02 / 49 89-0
Fax : +49 (0) 21 02 / 49 89-20
Cette instruction d'utilisation fait partie du moyen de production. Le fabricant se réserve le droit de modifier sans préavis
toute donnée relative aux performances, aux spécifications
ou à l'interprétation. Conservez ce mode d'emploi pour une
utilisation ultérieure.
1.1 Utilisation conforme
Les contacteurs de niveau sont utilisés pour surveiller le niveau de remplissage et la température dans les systèmes de
fluide.
Les contacteurs de niveau ne doivent pas être utilisés dans des
liquides légèrement inflammables ou caustiques.
Le fluide ne doit contenir aucune particule, notamment aucune particule métallique, afin d'éviter des dépôts sur le flotteur ou entre le flotteur et le tube de commutation. Si nécessaire, le fluide doit être filtré.
Veuillez respecter les indications des fiches techniques concernant la finalité spécifique, les combinaisons de matériaux
présentes ainsi que les limites de température. Vous trouverez des informations détaillées dans le mode d'emploi original
présent sur le CD fourni.
AVERTISSEMENT
Tous les types d'appareils sont uniquement conçus pour des
applications industrielles. Il ne s'agit
sécurité
panne ou un dysfonctionnement peut affecter la sécurité et
la santé des personnes.
L'utilisation dans des espaces à risque d'explosion est
dite
. Les appareils ne doivent pas être utilisés lorsqu'une
.
1.2 Contenu de la livraison
• Interrupteur de niveau
• Documentation produit
• Accessoires de raccordement ou de montage (optionnel)
2 Indications de sécurité
L'appareil ne doit être installé que par du personnel spécialisé
et familiarisé avec les exigences de sécurité et les risques.
Respectez impérativement les indications de sécurité pertinentes relatives au lieu d'installation ainsi que les règles techniques en vigueur. Évitez les défaillances et les dommages
corporels et matériels.
pas de composants de
inter-
L'exploitant de l'installation doit s'assurer que :
• les indications de sécurité et les instructions d'utilisation
sont disponibles et respectées,
• les directives nationales respectives de prévention des accidents sont respectées,
• les données et conditions d'utilisation licites sont respectés,
• les dispositifs de protection sont utilisés et les travaux
d'entretien prescrits effectués,
• les réglementations légales pour la mise au rebut sont
respectées.
DANGER
Gaz /fluides toxiques et irritants
Lors de tous vos travaux, protégez-vous des gaz/fluides
toxiques et irritants. Portez l'équipement de protection approprié.
3 Transport et stockage
Les produits doivent toujours être transportés dans leur emballage d'origine ou dans un emballage de remplacement approprié.
En cas de non utilisation, les matériels d'exploitation doivent
être protégés de l'humidité et de la chaleur. Ils doivent être
stockés à température ambiante dans une pièce abritée, sèche
et sans poussière.
4 Montage et raccordement
DANGER
Tension électrique
Danger d'électrocution
a) Débranchez l'appareil de l'alimentation secteur pour tout
travail de maintenance.
b) Prémunissez-vous contre un redémarrage inopiné de
l'appareil.
c) L'appareil doit exclusivement être installé, réparé et mis
en service par du personnel formé et compétent.
d) Les prescriptions de sécurité en vigueur sur le lieu d'ins-
tallation doivent être respectées.
DANGER
Gaz /fluides toxiques et irritants
Lors de tous vos travaux, protégez-vous des gaz/fluides
toxiques et irritants. Portez l'équipement de protection approprié.
Vous trouverez des indications concernant la bonne utilisation des contacts reed dans le mode d'emploi original se trouvant sur le CD joint.
Vous trouverez des indications concernant le réglage des
contacts de niveau dans le mode d'emploi original se trouvant
sur le CD joint.
10 Bühler Technologies GmbH BX100020 ◦ 02/2019
Page 11
Nivotemp NT 64, Nivovent NV 74
Charge
Contact
Diode de protection
Charge
Contact
Circuit RC
4.1 Montage
Veuillez impérativement contrôler le contacteur de niveau
avant montage !
Il se peut qu'après le transport et la livraison du contacteur de
niveau, les contacts bistables aient un autre état de commutation que celui prévu pour un fonctionnement approprié.
Veuillez pour cette raison faire passer une fois le flotteur du
contacteur de niveau juste avant montage sur le tuyau du
contacteur de niveau.
Cette action aura pour conséquence que tous les contacts bistables intégrés auront un état de commutation défini (NC ou
NO).
Pour un montage direct du réservoir, le tube commutateur est
utilisé dans l'alésage prévu à cet effet (selon DIN 24557, partie
2) avec le joint en caoutchouc sur le réservoir. La fixation se
fait avec les vis et les joints disponibles sur la bride. Il faut
alors s'assurer que le flotteur bouge librement et qu'il y a suffisamment d'espace entre les parois du réservoir et les installations.
Après un éventuel démontage du flotteur, il faut s'assurer que
l'aimant dans le flotteur se situe bien au-dessus du niveau du
liquide. Le contrôle se fait simplement à l'aide d'une pièce en
fer avec laquelle on détermine la position de l'aimant dans le
flotteur.
DANGER
Tension électrique
Danger d'électrocution
Lors du branchement des appareils, les tensions et courants
maximaux autorisés (voir caractéristiques techniques)
doivent être respectés et les sections et disjoncteurs de ligne
doivent être posés en conséquence.
Lors du choix des lignes de raccordement, les températures de
service maximales autorisées des appareils doivent en outre
être respectées.
Intégration dans des zones d'utilisation particulières :
Si l'appareil doit être installé en extérieur ou en zone humide,
une tension de service effective maximale de 16 V AC ou 35 V
DC est autorisée.
4.2 Indications concernant l'utilisation correcte de contacts Reed dans les interrupteurs de niveau Bühler
En raison de leur structure, les contacts Reed ont une durée de
vie élevée et constituent des éléments fiables. Malgré tout, les
points suivants doivent être respectés lors de leur utilisation :
Durée de vie des interrupteurs Reed
La durée de vie des interrupteurs Reed peut atteindre jusqu'à
109 déclenchements. Elle est réduite pour cause de charge élevée et /ou de circuit de protection incorrect ou absent lors de
la commutation de charges inductives, capacitives ou de
charges de lampes.
C'est pourquoi il convient de s'assurer qu'aucune des valeurs
limites maximales autorisées n'est JAMAIS dépassée, même
durant un court instant, et qu'un circuit de protection de
contact est mis en place dans le cas de charges non purement
ohmiques. L'utilisation de lampes-témoins lors de l'installation des appareils est également interdite, car un courant trop
élevé peut circuler dans ces lampes, risquant alors d'endommager les contacts Reed. Il convient ici d'utiliser impérativement des moyens de contrôle sans fil.
Circuits de protection de contact pour interrupteurs Reed
En cas de tension continue, une diode de roue libre doit être
connectée parallèlement au contact selon l'illustration A.
Dans le cas d'une tension alternative, un circuit RC doit être
connecté parallèlement au contact selon l'illustration B et le
tableau 1.
A B
Chargement
10 25 50
en VA
Tension au
R / Ohm C / µF R / Ohm C / µF R / Ohm C / µF
contact V
24 22 0,022 1 0,1 1 0,47
60 120 0,0047 22 0,022 1 0,1
110 470 0,001 120 0,0047 22 0,022
230 470 0,001 470 0,001 120 0,0047
Veuillez respecter les tensions / charges max. autorisées des
différentes contacts de niveau !
Tensions et courants
Tous les contacteurs de niveau Bühler avec interrupteurs Reed
peuvent commuter des tensions de commutation minimales
de 10µV et des courants de commutation minimaux de 1µA.
Les valeurs maximales indiquées des types de contact correspondants s'appliquent.
C'est la raison pour laquelle les contacteurs de niveau avec interrupteurs Reed peuvent être utilisés sans hésitation, aussi
bien pour des applications SPS que pour des charges élevées
(en respectant les valeurs limites maximales).
Matériau de contact
Pour tous les interrupteurs Reed dans des contacteurs de niveau Bühler, le rhodium est utilisé comme matériau de
contact dans la zone des surfaces de contact correspondantes.
Champs magnétiques
Éviter les champs magnétiques externes, également ceux produits par des moteurs électriques. Le bon fonctionnement des
interrupteurs Reed peut en être perturbé.
11Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 12
Nivotemp NT 64, Nivovent NV 74

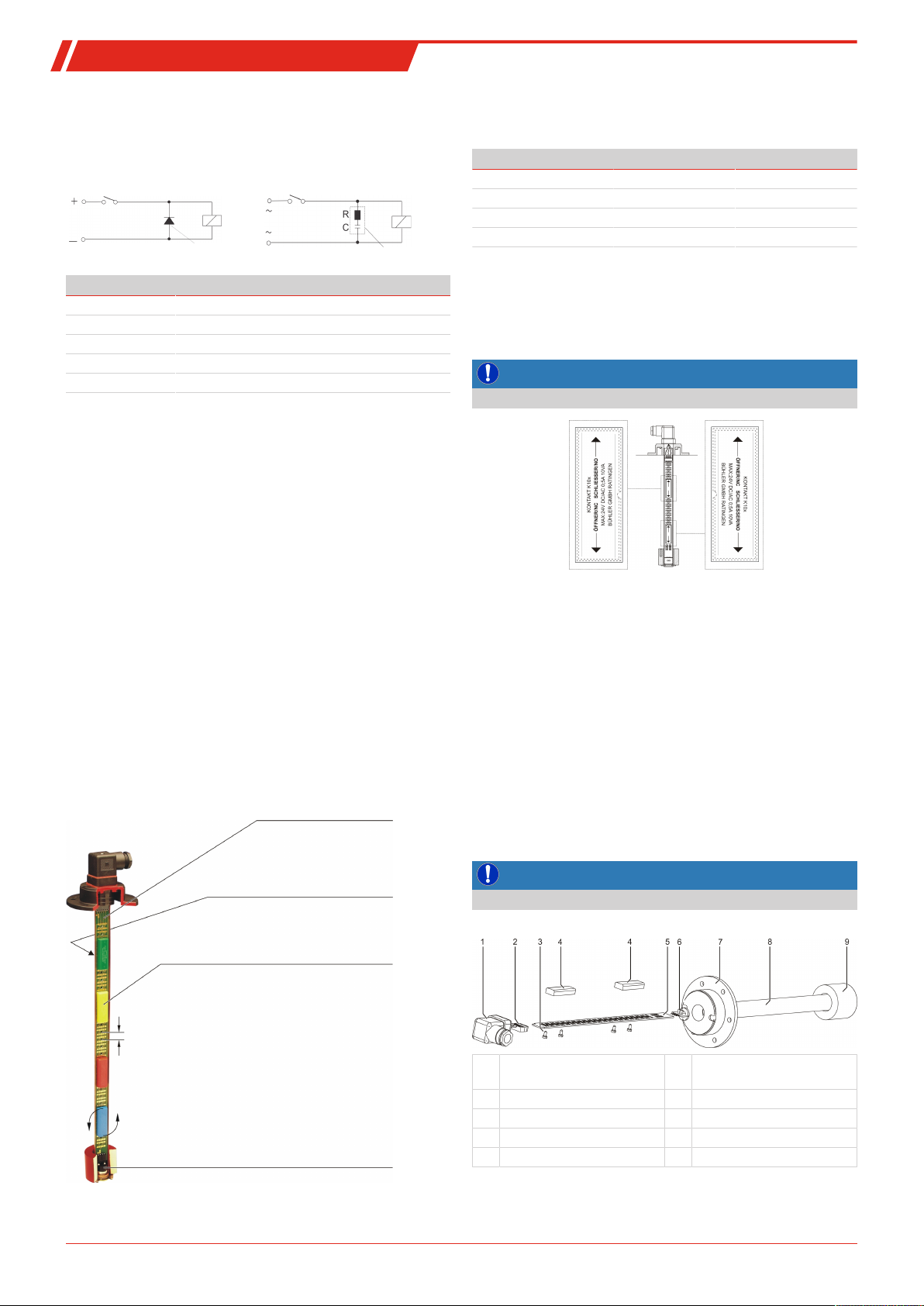

Réglette de contact
Échelle en cm sur la partie arrière
Pas de 10 mm
Contact de niveau sans fil (bistable)
Fonctionnalité : contact à fermeture par
niveau descendant (NC) ou
contact à ouverture par niveau descendant (NO)
Modification de la fonction de contact NC / NO
en tournant les contacts de 180°
Thermocouple TK / PT / KT
Fonctionnalité NO :
à fermeture par niveau montant
= à ouverture par niveau
descendant
fonctionnalité NC :
à ouverture par niveau montant
= à fermeture par niveau
descendant
Contraintes mécaniques
Ne pas exposer l'interrupteur de niveau à des chocs ou torsions élevés.
4.3 Ajustement des contacts de niveau
Les contacts actionnés par le flotteur sont montés avec des vis
en plastiques sur un réglette de contacts à dorure galvanique
avec échelle en cm. Les boîtiers de contact sont de couleur différente et ils ne doivent être montés sur la réglette de
contacts que dans l'ordre suivant.
La logique de contact suppose que l'interrupteur de niveau est
installé dans un réservoir vide, ce qui signifie sa mise en service après avoir été rempli.
Le point de référence pour le point de commutation se trouve
au milieu du contact de niveau EASYJUST.
NT64 :
• Couper l'alimentation électrique.
• Débrancher la prise.
• Dévisser le boîtier d'indication avec socle et le retirer prudemment en le tirant vers haut avec la prise adaptateur
et la réglette de contacts.
• Desserrer la vis en plastique sur les contacts et les repositionner (échelle en cm au dos de la réglette de contact).
Espace minimum : 40mm (1.6“).
• Le cas échéant Modifier la fonction contact par une rotation de 180°.
• Resserrer la vis en plastique pour fixer le contact. Veuillez
respecter le couple maximum (max. 5cNm).
• Repousser la réglette de contact dans le tube de protection et visser le socle du connecteur.
INDICATION
Veillez à ce que les joints soient bien positionnés. Les joints
défectueux doivent immédiatement être remplacés !
Exemple :
Contact à ouver-
Contact inverseur
ture / Contact à
fermeture
Du haut vers le bas : vert blanc
jaune noir
rouge
bleu
Un ordre différent peut générer des défauts de fonctionnement.
Les contacts de niveau sont positionnés en usine selon les
données de la commande, mais ils peuvent être ajustés ultérieurement dans une grille de 10mm (0.4“). La fonction de
contact à ouverture tombant (NO) ou contact à fermeture
tombant (NC) peut être modifiée en tournant le boîtier de
contact de 180°. Deux flèches sont représentées sur le boîtier.
La flèche montrant vers le haut indique la fonction de contact
valide.
INDICATION
Les vis en plastiques doivent être serrées avec un maximum
de 5 cNm !
1 Connexion enfichable M3
avec socle de connecteur
6 Option: Contact de tem-
pérature (TK), Pt100 ou
sortie 4-20mA
2 Fiche adaptateur 7 Bride
3 Vis en plastique 8 Tube de commutation
4 Contact de niveau 9 Flotteur
5 Réglette de contact
NV74 :
• Couper l'alimentation électrique.
• Dévisser le couvercle du filtre et sortir l'élément filtrant.
• Dévisser les vis de fixation et retirer le réservoir de filtrage.
• Dévisser les vis du couvercle de bride et retirer le couvercle avec son joint.
• Retirer la fiche adaptateur de la réglette de contact et sortir prudemment la réglette de contact en la tirant vers le
haut.
• Desserrer la vis en plastique sur les contacts et les repositionner (échelle en cm au dos de la réglette de contact).
Espace minimum : 40mm (1.6“).
• Le cas échéant Modifier la fonction contact par une rotation de 180°.
• Resserrer la vis en plastique pour fixer le contact. Veuillez
respecter le couple maximum (max. 5cNm).
12 Bühler Technologies GmbH BX100020 ◦ 02/2019
Page 13
Nivotemp NT 64, Nivovent NV 74
• Repousser la réglette de contact dans le tube de protection.
• Remettre le connecteur d'adaptateur sur la réglette de
contact Les marques sur la bride d'adaptateur et sur la réglette de contact doivent être les unes au-dessus des
autres.
• Fixer le couvercle de bride, joint inclus.
• Fixer le réservoir de filtrage, insérer la cartouche et visser
le couvercle du filtre.
INDICATION
Veillez à ce que les joints soient bien positionnés. Les joints
défectueux doivent immédiatement être remplacés !

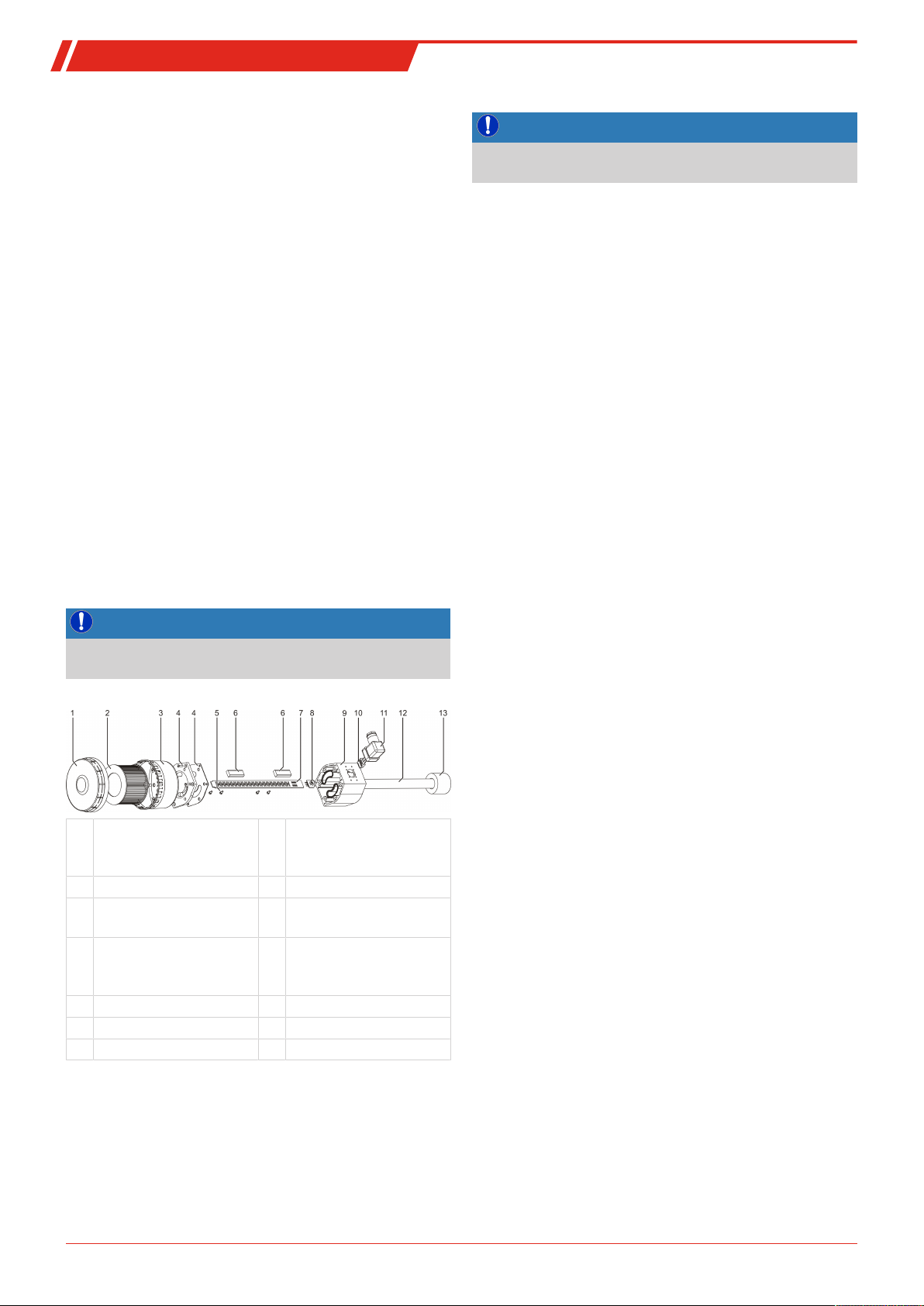

Exemple :
1 Couvercle du filtre 8 Option: Contact de tem-
pérature (TK) ou Pt100
2 Élément de filtre 9 Bride
3 Réservoir de filtrage et
joint de filtre
Couvercle de bride et
4
joint de bride
5 Vis en plastique 12 Tube de commutation
6 Contact de niveau 13 Flotteur
7 Réglette de contact
10 Fiche adaptateur
Exemple : Connexion en-
11
fichable M3 avec socle de
connecteur
4.4 Montage ultérieur d'un capteur de température
Le cas échéant, le capteur de température peut être monté ultérieurement. Adressez-vous à notre service dans ce cas ou à
votre revendeur local. Conservez pour cela les données de la
plaque signalétique.
5 Fonctionnement et commande
INDICATION
L'appareil ne doit pas être exploité en dehors du cadre de ses
spécifications!
6 Entretien
Lors de l'exécution de tous travaux d'entretien, les prescriptions essentielles de sécurité et de fonctionnement doivent
être respectées. Vous trouverez des indications concernant
l'entretien dans le mode d'emploi original présent sur le CD
fourni ou sur Internet en allant sur www.buehler-technologies.com.
7 Service et réparation
Vous trouverez une description détaillée de l'appareil ainsi
que des indications concernant le dépistage des pannes dans
le mode d'emploi original présent sur le CD fourni et sur Internet en allant sur www.buehler-technologies.com
13Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 14
Nivotemp NT 64, Nivovent NV 74
1 Introducción
Esta guía rápida le ayudará a poner en funcionamiento el dispositivo. Tenga siempre en cuenta las instrucciones de seguridad, ya que en caso contrario podrían producirse daños personales o materiales. Antes de la puesta en funcionamiento lea
detenidamente las instrucciones originales para conocer las
recomendaciones en cuanto al mantenimiento y la solución
de problemas. Estas se pueden encontrar en el CD que se incluye y en Internet
www.buehler-technologies.com
Si tiene alguna consulta, por favor, póngase en contacto con:
Bühler Technologies GmbH
Harkortstraße 29
40880 Ratingen
Alemania
Telf.: +49 (0) 21 02 / 49 89-0
Fax: +49 (0) 21 02 - 49 89-20
El manual de uso es parte de los medios de producción. El fabricante se reserva el derecho a modificar sin previo aviso los
datos de funcionamiento, las especificaciones o el diseño.
Conserve el manual para su uso futuro.
1.1 Uso adecuado
Los interruptores de nivel sirven para la supervisión del nivel
de llenado y la temperatura en sistemas de fluidos.
Los interruptores de nivel no pueden usarse en líquidos que
sean fácilmente inflamables o cáusticos.
En el medio no puede haber partículas, en especial partículas
metálicas, para evitar depósitos en el flotador o entre el flotador y el tubo conmutador. En caso necesario debe filtrarse el
medio.
Preste atención a los datos técnicos relativos al uso previsto,
las combinaciones de materiales disponibles, así como los límites de temperatura. Puede encontrar información detallada en las instrucciones originales disponibles en el CD incluido.
ADVERTENCIA
Todos los tipos de dispositivos están destinados exclusivamente para aplicaciones industriales. No se trata de
seguridad
ría o fallo en los mismos pusiera en peligro la seguridad e integridad de los individuos.
No
plosión.
. Los dispositivos no se pueden instalar, si una ave-
está permitida la instalación en zonas con peligro de ex-
1.2 Volumen de suministro
• Interruptor de nivel
• Documentación del producto
• Accesorios de conexión y montaje (opcional)
2 Indicaciones de seguridad
Las tareas de mantenimiento solo pueden ser realizadas por
especialistas con experiencia en seguridad laboral y prevención de riesgos.
Deben tenerse en cuenta las normativas de seguridad relevantes del lugar de montaje, así como las regulaciones generales de las instalaciones técnicas. Prevenga las averías, evitando de esta forma daños personales y materiales.
piezas de
El usuario de la instalación debe garantizar que:
• Estén disponibles y se respeten las indicaciones de seguridad y los manuales de uso.
• Se respeten las disposiciones nacionales de prevención de
accidentes.
• Se cumpla con los datos aportados y las condiciones de
uso.
• Se utilicen los dispositivos de seguridad y se lleven a cabo
las tareas de mantenimiento exigidas.
• Se tengan en cuenta las regulaciones vigentes respecto a
la eliminación de residuos.
PELIGRO
Gases/líquidos tóxicos y corrosivos
Utilice medios de protección contra líquidos/gases tóxicos o
corrosivos cuando realice cualquier trabajo. Utilice el equipo
de protección correspondiente.
3 Transporte y almacenamiento
Los productos solamente se pueden transportar en su embalaje original o en un equivalente adecuado.
Si no se utiliza, se habrá de proteger el equipo contra humedad o calor. Se debe conservar en un espacio atechado, seco y
libre de polvo a temperatura ambiente.
4 Montaje y conexión
PELIGRO
Voltaje eléctrico
Peligro de descarga eléctrica
a) Desconecte el dispositivo de la red durante todas las tare-
as.
b) Asegure el dispositivo contra una reconexión involunta-
ria.
c) El dispositivo solamente puede ser instalado, revisado o
puesto en funcionamiento por especialistas formados.
d) Deben respetarse las normativas de seguridad vigentes
en el lugar de aplicación.
PELIGRO
Gases/líquidos tóxicos y corrosivos
Utilice medios de protección contra líquidos/gases tóxicos o
corrosivos cuando realice cualquier trabajo. Utilice el equipo
de protección correspondiente.
Puede consultar recomendaciones acerca del correcto funcionamiento de los contactos Reed en las instrucciones originales
que pueden encontrarse en el CD adjunto.
Puede consultar recomendaciones acerca del cambio de los
contactos de nivel en las instrucciones originales que pueden
encontrarse en el CD adjunto.
14 Bühler Technologies GmbH BX100020 ◦ 02/2019
Page 15
Nivotemp NT 64, Nivovent NV 74
Carga
Contacto
Diodo de protección
Carga
Contacto
Circuito RC
4.1 Montaje
¡Es imprescindible tenerlo en cuenta antes del montaje del interruptor de nivel!
Puede suceder que tras el transporte y suministro del interruptor de nivel los contactos biestables tengan otro estado de
conmutación al previsto para el funcionamiento adecuado en
uso.
Por esta razón, desplace el flotador del interruptor de nivel
justo antes de montar el tubo del interruptor de nivel desde
abajo.
Con estas medidas todos los contactos biestables instalados
tienen un estado de conmutación claramente definido (NC o
NO).
Para la construcción directa del tanque se instalará el tubo
conmutador en el orificio previsto para ello (conforme a DIN
24557, Parte 2) con la junta de corcho de goma en el tanque. La
fijación se lleva a cabo con los tornillos y las juntas incluidas
en la brida. Debe tenerse en cuenta que el flotador puede moverse libremente y que debe mantenerse suficiente distancia
con las paredes del depósito e instalaciones.
Tras la eventual desinstalación del flotador asegúrese de que
el imán del flotador está por encima del nivel de líquido. Esto
se puede controlar fácilmente con ayuda de un trozo de hierro
con el que se determina la ubicación del imán en el flotador.
PELIGRO
Corriente eléctrica
Peligro de descarga eléctrica
Al conectar los dispositivos deben tenerse en cuenta los voltajes y corrientes máximos admitidos (véanse los datos técnicos) e instalar las secciones transversales de los conductos e
interruptores de protección de conducto.
Con la selección de los conductos de conexión deben tenerse
asimismo en cuenta las temperaturas máximas de funcionamiento permitidas de los dispositivos.
Montaje en zonas de aplicación especiales:
Si el dispositivo se instala en el exterior o en una zona mojada, se permitirán como máximo 16 V CA efectivos o 35 V CC como tensión de funcionamiento.
4.2 Indicaciones para el correcto funcionamiento de los contactos Reed en interruptores de nivel de Bühler
Gracias a su diseño, los contactos Reed son piezas muy duraderas y fiables. Sin embargo, en su aplicación debe tenerse en
cuenta lo siguiente:
Duración de interruptores Reed
La duración de los interruptores Reed puede alcanzar hasta
los 109 ciclos. Puede verse reducida debido a grandes cargas y/
o por circuitos de protección incorrectos o no disponibles al
conectar cargas inductivas o capacitivas.
Por lo tanto, es necesario asegurarse de que NUNCA, ni siquiera brevemente, se superan uno o más de los valores límite máximos permitidos, y de que en caso de cargas resistivas no puras no se realiza una conexión de circuitos de protección. Tampoco está permitida la utilización de lámparas de prueba en la
instalación de los aparatos, ya que en ese instante puede emitirse una corriente eléctrica tan fuerte que dañe los contactos
Reed. En este caso debe emplearse un equipo de prueba sin
corriente.

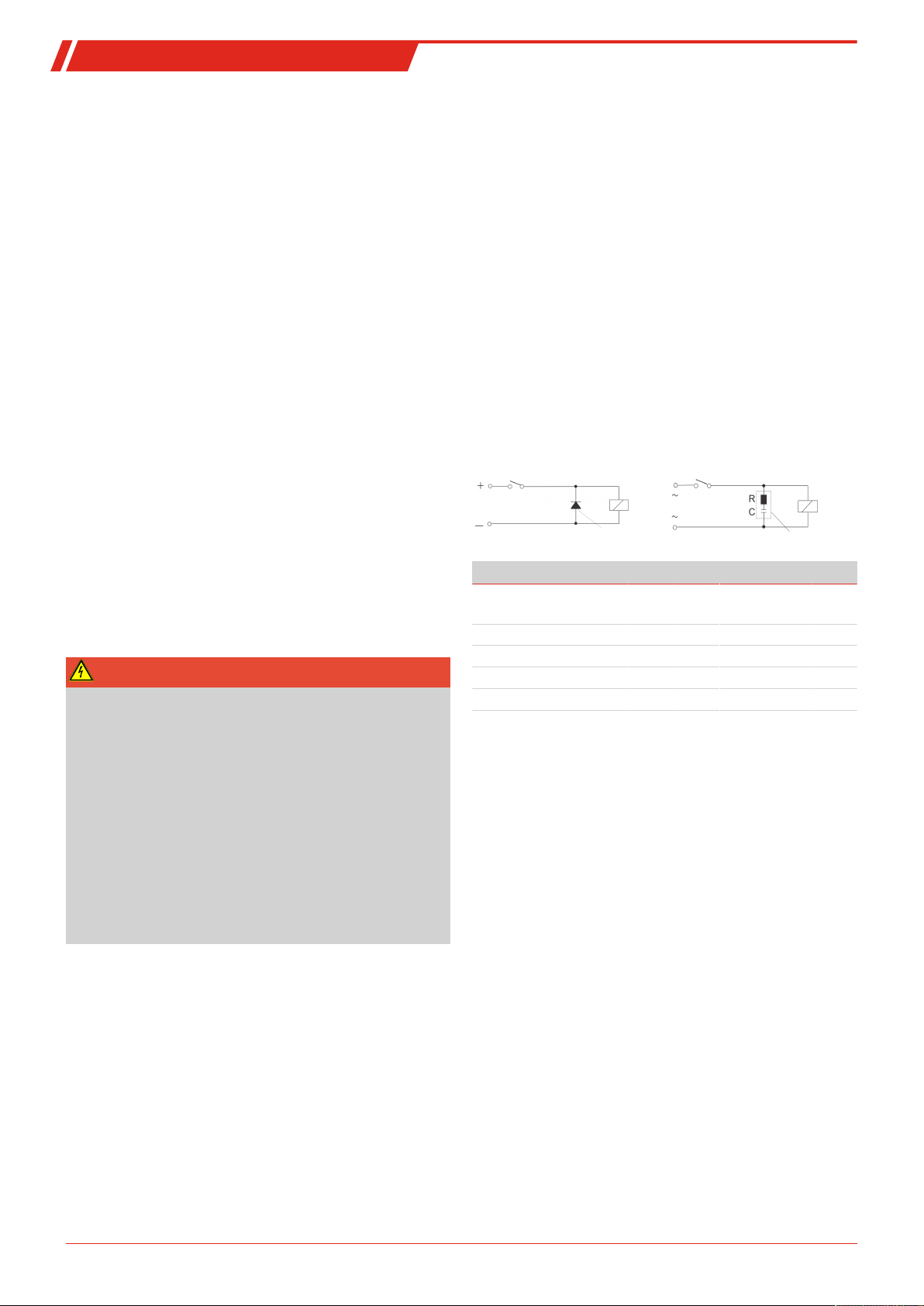

Contacto de circuitos de protección para interruptores Reed
En caso de corriente continua debe conectarse un diodo libre
en paralelo al contacto según la imagen A.
En caso de corriente alterna debe conectarse un circuito RC en
paralelo al contacto según la imagen B y la tabla 1.
A B
Carga en VA 10 25 50
Voltaje en
R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF
contacto V
24 22 0,022 1 0,1 1 0,47
60 120 0,0047 22 0,022 1 0,1
110 470 0,001 120 0,0047 22 0,022
230 470 0,001 470 0,001 120 0,0047
¡Tenga en cuenta las tensiones/cargas máximas permitidas
de los correspondientes contactos de niveles!
Voltajes y corrientes
Todos los contactos de nivel con interruptores Reed de Bühler
pueden conmutar una tensión mínima de 10µV y una corriente mínima de 1µA.
Se aplican también los valores máximos indicados en cada tipo de contacto.
Por ello los contactos de nivel con interruptor Reed pueden
emplearse sin problemas tanto para aplicaciones PLC como
para cargas elevadas (siempre respetando los valores límite
máximos).
Material de contacto
En todos los interruptores Reed de los contactos de nivel de
Bühler se utiliza el rodio como material de contacto en las superficies de contacto reales.
Campos magnéticos
Evitar campos magnéticos externos, incluso de motores eléctricos. Esto podría dañar el funcionamiento del interruptor de
láminas (reed switch).
15Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 16
Nivotemp NT 64, Nivovent NV 74
Guía de contacto
Escala cm en la parte trasera
Cuadrícula de distancia de 10 mm
Contactos de nivel (biestables) sin cables
Función: Contacto de trabajo en descenso (NC)
o Contacto de reposo en descenso (NO)
Cambio de la función de contacto NC/NO
al girar los contactos 180°
Termoelemento TK / PT / KT
Función NO:
contacto de trabajo con nivel en
aumento
= contacto de reposo con nivel en
descenso
Función NC:
contacto de reposo con nivel en
aumento
= contacto de trabajo con nivel en
descenso
Cargas mecánicas
No exponer el interruptor de nivel a golpes o torsiones fuertes.
4.3 Cambio de contactos de nivel
Los contactos accionados del flotador se han colocado con tornillos de plástico en una guía de contacto dorada galvanizada
con escala cm. Las carcasas de contactos son de diferentes colores y solo pueden montarse en el siguiente orden en la guía
de contacto.
La lógica de contacto parte de la base de que el interruptor de
nivel se instala en un depósito vacío, es decir, después de llenarlo en la posición de funcionamiento.
El punto de referencia para el punto de conmutación de nivel
se encuentra en el centro del contacto de nivel EASYJUST.
NT64:
• Interrumpir la alimentación de tensión.
• Extraer el enchufe.
• Retirar la carcasa de la pantalla con enchufe soporte y extráigala hacia arriba con cuidado junto con el conector
adaptador y la guía de contacto.
• Afloje los tornillos de plástico de los contactos y colóquelos de nuevo (escala cm en la parte trasera de la guía de
contacto). Distancia mínima: 40mm (1,6“).
• En caso necesario, cambiar la función de contacto girándola 180°.
• Apretar los tornillos de plásticos para fijar los contactos.
Tenga en cuenta el par de giro máximo (máx. 5cNm).
• Coloque de nuevo la guía de contacto en el tubo de protección y desatornillar la conexión enchufable.
INDICACIÓN
Asegúrese del ajuste correcto de las juntas. ¡Cambie inmediatamente las juntas defectuosas!
Ejemplo:
De arriba a abajo: verde blanco
En caso de seguir otro orden pueden aparecer funciones de
error.
Los contactos de nivel están colocados de fábrica según los datos del pedido, pero pueden desplazarse posteriormente a
una cuadrícula de 10mm (0,4“). La función de Contacto de reposo (NO) en descenso o Contacto de trabajo en descenso (NC)
también puede cambiarse girando la carcasa del contacto
180°. En la carcasa hay dos flechas dibujadas. La flecha que
apunta hacia arriba representa la función de contacto aplicable.
INDICACIÓN
¡Fijar los tornillos de plástico solo con 5 cNm como máximo!
16 Bühler Technologies GmbH BX100020 ◦ 02/2019
Contacto de reposo / contacto de
trabajo
amarillo negro
rojo
azul
Inversor
1 Conexión M3 con cone-
xión enchufable
6 Opcional: Contacto de
temperatura (TK), Pt100 o
salida 4-20mA
2 Adaptador 7 Brida
3 Tornillos de plástico 8 Tubo de conmutación
4 Contactos de nivel 9 Flotador
5 Guía de contacto
NV74:
• Interrumpir la alimentación de tensión.
• Desatornillar la tapa del filtro y retirar el elemento del filtro.
• Aflojar los tornillos de fijación y extraer el cartucho del filtro.
• Aflojar los dos tornillos de la tapa de la brida y extraer la
tapa con la junta de la tapa.
• Extraer el adaptador de la guía de contacto y retirar con
cuidado hacia arriba la guía de contacto.
• Afloje los tornillos de plástico de los contactos y colóquelos de nuevo (escala cm en la parte trasera de la guía de
contacto). Distancia mínima: 40mm (1,6“).
• En caso necesario, cambiar la función de contacto girándola 180°.
• Apretar los tornillos de plásticos para fijar los contactos.
Tenga en cuenta el par de giro máximo (máx. 5cNm).
Page 17
Nivotemp NT 64, Nivovent NV 74
• Coloque de nuevo la guía de contacto en el tubo de protección.
• Introduzca de nuevo correctamente el adaptador en la
guía de contacto. Las marcas de la brida del adaptador y
de la guía de contacto deben estar unas encima de otras.
• Fijar la tapa de la brida incl. la junta.
• Fijar el cartucho del filtro, colocar la pieza del filtro y atornillar la tapa del filtro.
INDICACIÓN
Asegúrese del ajuste correcto de las juntas. ¡Cambie inmediatamente las juntas defectuosas!
Ejemplo:
1 Tapa del filtro 8 Opcional: Contacto de
temperatura (TK) o Pt100
2 Elemento de filtro 9 Brida
3 Cartucho y junta del filtro 10 Adaptador
4 Tapa de la brida y junta 11
5 Tornillos de plástico 12 Tubo de conmutación
6 Contactos de nivel 13 Flotador
7 Guía de contacto
Ejemplo: Conexión M3
con conexión enchufable
4.4 Montaje posterior de un de un sensor de temperatura
En caso necesario el sensor de temperatura puede instalarse
posteriormente. En tal caso póngase en contacto con nuestro
servicio de asistencia o su representante local. Tenga preparados los datos de la placa de características.
5 Uso y funcionamiento
INDICACIÓN
¡No se puede utilizar el dispositivo fuera de sus especificaciones!
6 Mantenimiento
Al realizar tareas de mantenimiento de cualquier tipo deben
respetarse las instrucciones de seguridad y de trabajo. Podrá
consultar recomendaciones acerca del almacenamiento en las
instrucciones originales que se pueden encontrar en el CD que
se incluye y en Internet www.buehler-technologies.com.
7 Servicio y reparación
Para obtener una descripción más detallada del dispositivo y
recomendaciones recomendaciones en cuanto al mantenimiento y la solución de problemas consulte las instrucciones
originales que se pueden encontrar en el CD que se incluye y
en Internet www.buehler-technologies.com.
17Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 18
Nivotemp NT 64, Nivovent NV 74
1 导言
本快速使用指南将帮助您使用仪器。请注意安全提示，否则可
能导致人身伤害与财产损失。首次操作前，请仔细通读本原装
操作说明书及其就维护和故障排除的提示。您在附带的CD上及
在互联网
www.buehler-technologies.com上可找到它们。
如有问题，请联系：
比勒科技有限公司
Harkortstraße 29
40880 Ratingen
Deutschland
电话:+49(0)2102/4989-0
传真: +49 (0) 21 02 / 49 89-20
本操作说明书是设备的一部分。制造商保留更改性能、规格或
设计数据的权利，恕不另行通知。请保管好本说明书以备后
用。
1.1 合规应用
液位开关用于监测流体系统中的液位和温度。
液位开关不得应用于高度易燃或腐蚀性液体中。
为了避免在浮子上或浮子和开关管之间的沉积物，介质中不能
包含颗粒，特别是金属颗粒。必要时必须对介质进行过滤。
请注意就特定用途、现有的材料组合及压力限制的技术数据。
您在附带的CD上可找到详细信息。
警告
所有类型的设备均为工业应用而设计的。它并不
件
。当其失效或故障时，人的健康和安全的将受到影响时，不
得使用设备。
禁止
将其使用于易爆性危险区域。
1.2 供货范围
• 液位开关
• 产品文档
• 连接或安装配件（可选）
2 安全提示
仅能由熟悉安全要求和风险的专业人员安装该设备。
请务必遵守安装地相关的安全法规和普遍适用的技术规则。请
预防故障发生，避免人身伤害和财产损失。
设备操作员必须确保：
• 安全提示和操作说明书可供翻阅并予以遵守，
• 遵守国家有关事故预防条例，
• 不得超过允许的数据并遵循适用条件，
• 使用保护装置和进行规定的维护工作，
• 弃置处理时，遵守法例条文。
涉及安全组
危险
有毒和腐蚀性气体/液体
在有毒、有腐蚀性气体/液体处作业时，请保护自己。请穿戴
适当的防护设备。
3 运输和储存
只应在原包装或合适的替代包装中运输产品。
在不使用时，应对设备加以保护，防止其受潮受热。须将其储
存于常温下的封顶的、干燥且无尘的室内。
4 安装和连接
危险
电压
有触电的危险
a) 在进行所有作业时，断开设备电源。
b) 确保设备不会意外地再次开启。
c) 仅能由训练有素的人员安装、维护和启动设备。
d) 必须遵守安装地点适用的安全规定。
危险
有毒和腐蚀性气体/液体
在有毒、有腐蚀性气体/液体处作业时，请保护自己。请穿戴
适当的防护设备。
有关舌簧触点的正确操作，请参阅随附CD中的原始操作说明
书。
有关液位触点的调整，请参阅随附CD中的原始操作说明书。
4.1 安装
安装液位开关之前请注意！
可能发生的是，在运输和交付液位开关之后，双稳态触点具有
与合规运行所规定的不同的开关状态。
因此，请在安装前，每次一次在液位开关管上将液位开关的浮
子从底部移开。
通过此措施，所有内置双稳态触点具有一明确定义的开关状态
（NC或NO）。
若直接安装于油罐上，开关管被插入到为此设计（根据DIN
24557第2部分）的孔中，以橡胶软木密封于油箱上。以随附的
螺丝和法兰上的密封件固定。同时须确保浮子能自由移动，并
且须保持罐壁和配件之间足够的距离。
若拆卸浮子后，须确保浮子中的磁体高于液位。借助一块铁能
轻易地加以检测，铁块用于确定磁体在浮子中的位置。
危险
电压
触电危险
连接设备时，须遵循允许的最大电压和电流（见规格）并敷设
必要的电缆的横截面和断路器。
选择连接电缆时，仍须遵循允许的设备最大操作温度。
安装于特定的应用区域中：
若要将设备安装于户外或潮湿区域中，允许最大16 V AC有效
值或者35 V DC作为工作电压。
4.2 就正确操作比勒液位开关中的磁簧开关的提示
由构造决定，磁簧开关为非常耐用和可靠的组件。尽管如此，
使用时，应考虑以下方面：
磁簧开关的寿命
磁簧开关的寿命可高达109 个开关周期。在接通感性、电容性
或阻性负载时，因高负荷和/或不正确或不存在的保护电路可减
少寿命。
因此，请确保永远不会，哪怕是暂时地超过其中一个或多个最
大允许限值，并且在非纯阻性负载下，接入触点保护电路。安
装设备时，也不允许安装试验灯，因为由此短期内将流过过高
电流，从而损坏磁簧开关。为此，您务必使用不消耗功率的测
试设备。
18 Bühler Technologies GmbH
BX100020 ◦ 02/2019
Page 19
Nivotemp NT 64, Nivovent NV 74
负载
触点
保护二极管
负载
触点
RC电路
接触条
在背面的厘米刻度
间距网格10 mm
无线（双稳态）液位触点
功能：递减常闭（NC）
或递减常开（NO）
通过转动触点180 °
切换接触功能NC/NO
热电偶TK / PT / KT
NO功能:
液位上升时常闭
= 液位下降时常开
NC功能:
液位上升时常开
= 液位下降时常闭
磁簧开关用触点保护电路
直流时，应如图A所示，须将一个续流二极管与触点并联。
交流时，应如图B和表1所示，须将一个RC电路与触点并联。
A B
以VA为单位的负载
10 25 50
在触点V处的电压 R/Ohm C/µF R/Ohm C/µF R/Ohm C/µF
24 22 0.022 1 0.1 1 0.47
60 120 0.0047 22 0.022 1 0.1
110 470 0.001 120 0.0047 22 0.022
230 470 0.001 470 0.001 120 0.0047
请注意相应液位触点的允许的最大电压/负载！
电压和电流
所有带磁簧开关的比勒液位开关可接通10µV 的最小开关电压和
1uA的最小开关电流。
适用各开关型号上标示的最大值。
因此，可将带磁簧开关的液位开关放心地用于PLC应用和高负荷
（于最大限值范围内）。
借助塑料螺丝，由浮子致动的触点被安装在刻度为厘米的镀金
接触条上。触点外壳被设计成各种颜色，只能按照以下顺序被
安装在接触条上。
常开/ 常闭触点 转换触头
从上到下： 绿色 白色
黄色的 黑色
红色
蓝色
顺序不同时可能发生故障。
出厂时，根据订单数据定位液位触点，但可以随后在10
mm（0.4“）的网格中进行调整。通过180°转动触点外壳，也
可以改变接触功能——递减常开（NO）或递减常闭（NC）。在
外壳上显示有两个箭头。向上指向的箭头指示有效的接触功
能。
提示
只能以最大5 cNm的力拧紧塑料螺丝！
接触材料
所有带磁簧开关的比勒液位开关上，铑被用作在实际接触面区
域的接触材料。
磁场
也通过电动机避免外部磁场。由此，磁簧开关的功能可能受到
干扰。
机械应力
勿将液位开关暴露在强烈的碰撞或弯曲处。
4.3 调整液位触点
触点逻辑假定，液位开关安装在一空罐中，即灌装后才在工作
位置。
液位开关点的参考点位于EASYJUST液位触点的中部。
NT64:
• 断开电源。
• 拔下插头。
• 拧下带底座的显示器外壳，并小心地将其与适配器插头和
接触条一起向上拉出。
• 松开触点上的塑料螺丝并重新定位（厘米刻度在接触条的
背面）。最小间距:40mm (1.6“)。
• 必要时转动180°来改变接触功能。
• 拧紧用于接触安装的塑料螺丝。请注意最大扭矩（最大5
cNm）。
• 将接触条推回到保护管中并拧紧插头底座。
提示
确保密封件正确就位。必须立即更换破损的密封件！
例如:
1 带插头底座的插座连接M3 6 可选:温度触点 (TK),
Pt100或4-20mA输出
2 适配器插头 7 法兰
3 塑料螺丝 8 开关管
4 液位触点 9 浮子
5 接触条
19Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 20
Nivotemp NT 64, Nivovent NV 74
NV74:
• 断开电源。
• 拧下过滤器盖并卸下过滤元件。
• 松开紧固螺丝并取下过滤器容器。
• 松开法兰盖的螺丝并将盖连同盖密封件取出。
• 从接触条上拔下适配器插头，并小心地向上取出接触条。
• 松开触点上的塑料螺丝并重新定位（厘米刻度在接触条的
背面）。最小间距:40mm (1.6“)。
• 必要时转动180°来改变接触功能。
• 拧紧用于接触安装的塑料螺丝。请注意最大扭矩（最大5
cNm）。
• 将接触条推回到保护管中。
• 将适配器插头正确地插回到接触条上。适配器法兰和接触
条上的标记必须叠加。
• 固定法兰盖，包括密封件。
• 拧紧过滤器容器，将滤芯插入并拧紧过滤器盖。
提示
确保密封件正确就位。必须立即更换破损的密封件！
例如:
1 过滤器盖 8 可选:温度触点 (TK)或
Pt100
2 滤芯 9 法兰
3 过滤器容器和密封件 10 适配器插头
4 法兰盖和密封件 11
5 塑料螺丝 12 开关管
6 液位触点 13 浮子
7 接触条
例如:带插头底座的插座连
接M3
4.4 事后安装温度探头
如有必要，可以对温度传感器进行改装。在这种情况下，请联
系我们的客服或当地代表。为此，请提供铭牌上的数据。
5 运行和操作
提示
禁止不合规操作设备！
6 保养
在进行任何类型的维护工作时，必须遵守相关的操作规程和安
全指令。您在附带的CD上及在互联网www.buehlertechnologies.com上可找到维护提示。
7 服务和维修
您在附带的CD上及在互联网www.buehler-technologies.com上
可找到对仪器的详细说明及故障诊断和维修注意事项。
20 Bühler Technologies GmbH
BX100020 ◦ 02/2019
Page 21
Nivotemp NT 64, Nivovent NV 74
1 Введение
Данное краткое руководство поможет Вам при вводе прибора в эксплуатацию. Соблюдайте указания по безопасности, в противном случае не исключена возможность травм
или материального ущерба. Перед вводом в эксплуатацию
тщательно изучите оригинальное руководство по эксплуатации с указаниями по техническому обслуживанию и поиску неисправностей. Вы найдете его на прилагающемся
компакт-диске или на сайте
www.buehler-technologies.com
За дополнительной информацией обращайтесь:
Bühler Technologies GmbH
Harkortstraße 29
40880 Ratingen
Deutschland
Тел. +49 (0) 21 02 / 49 89-0
Факс +49 (0) 21 02 / 49 89-20
Настоящее руководство по эксплуатации является частью
оборудования. Производитель оставляет за собой право
на изменение технических и расчетных данных, а также
данных мощности без предварительного уведомления.
Сохраняйте настоящее руководство для дальнейшего использования.
1.1 Применение по назначению
Реле уровня служат для контроля уровня наполнения и
температуры в системах жидкости.
Реле уровня не должны использоваться в легковоспламеняемых и едких жидкостях.
В среде не должны находиться частицы, особенно металлические частицы, которые могут привести к образованию
отложений на поплавке или между поплавком и переключающей трубкой. При необходимости среду следует отфильтровать.
При эксплуатации учитывайте технические данные относительно специальных эксплуатационных задач, существующих комбинаций материалов, а также предельных значений температуры. Указания по техническому обслуживанию Вы найдете в оригинальном руководстве по эксплуатации на прилагающемся компакт-диске.
ПРЕДУПРЕЖДЕНИЕ
Все типы приборов допущены исключительно для индустриального применения. Они не являются
безопасности
областях, где вследствие их отказа или неисправной работы могут быть поставлены под угрозу безопасность и здоровье людей.
Эксплуатация во взрывоопасных зонах не допускается.
. Приборы не должны использоваться в тех
1.2 Объем поставки
• Реле уровня
• Документация
• Комплектующие для подключения и монтажа (по зака-
зу)
устройствами
2 Указания по безопасности
Прибор может устанавливаться только специалистами,
знакомыми с требованиями безопасности и возможными
рисками.
Обязательно соблюдайте соответствующие местные предписания техники безопасности и общие технические правила. Предотвращайте помехи - это поможет Вам избежать
травм и материального ущерба.
Эксплуатирующая фирма должна обеспечить следующее:
• указания по технике безопасности и руководство по
эксплуатации находятся в доступном месте и соблюдаются персоналом;
• соблюдаются соответствующие национальные предписания по предотвращению несчастных случаев,
• соблюдаются допустимые условия эксплуатации и спецификации,
• используются средства защиты и выполняются предписанные работы по техобслуживанию,
• при утилизации соблюдаются нормативные предписания,
ОПАСНОСТЬ
Ядовитые, едкие газы/жидкости
Перед любыми работами примите меры по защите от ядовитых, едких газов/конденсатов. Используйте соответствующие средства защиты.
3 Транспортировка и хранение
Оборудование может транспортироваться только в оригинальной упаковке или ее подходящей замене.
При длительном неиспользовании оборудование необходимо защитить от воздействия влаги и тепла. Оно должно
храниться в закрытом, сухом помещении без пыли при комнатной температуре.
4 Монтаж и подключение
ОПАСНОСТЬ
Электрическое напряжение
Опасность электрического удара
a) При проведении любых работ прибор должен быть от-
ключен от сети.
b) Необходимо предотвратить случайное включение
прибора.
c) Прибор может устанавливаться, обслуживаться и вво-
диться в эксплуатацию только обученными специалистами.
d) Необходимо соблюдать действующие предписания по
безопасности на месте применения.
ОПАСНОСТЬ
Ядовитые, едкие газы/жидкости
Перед любыми работами примите меры по защите от ядовитых, едких газов/конденсатов. Используйте соответствующие средства защиты.
21Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 22
Nivotemp NT 64, Nivovent NV 74
Нагрузка
Контакт
Защитный диод
Контакт
Резистивно-ёмкостное звено
Нагрузка
Указания по техническому обслуживанию герконов Вы
найдете в оригинальном руководстве по эксплуатации на
прилагающемся компакт-диске.
Указания по настройке контактов уровня Вы найдете в оригинальном руководстве по эксплуатации на прилагающемся компакт-диске.
4.1 Монтаж
Обязательно соблюдать перед монтажом реле уровня!
После транспортировки и поставки реле уровня бистабиль-
ные контакты могут иметь состояние переключения, отличное от предусмотренного для применения по назначению.
По этой причине непосредственно перед монтажом передвиньте поплавок реле уровня снизу на трубе реле уровня.
Благодаря таким мерам все встроенные бистабильные
контакты получат однозначно определенное состояние
переключения (NC или NO).
Для прямого монтажа на резервуаре труба переключения
устанавливается в предусмотренное для этого отверстие
(согласно DIN 24557, часть 2) с резино-пробковым уплотнением. Крепление осуществляется при помощи прилагающихся винтов и уплотнений на фланце. При этом необходимо следить за тем, чтобы поплавок мог свободно перемещаться и имел достаточное расстояние до стенок резервуара и других встроенных деталей.
После возможного демонтажа поплавка магнит в поплавке
при повторном встраивании должен находиться выше
уровня жидкости. Проверить положение магнита можно
просто при помощи железной детали.
ОПАСНОСТЬ
Электрическое напряжение
Опасность электрического удара
При подключении приборов необходимо соблюдать макс.
допустимые напряжение и ток (см. Технические данные) и
соответственно рассчитывать необходимые поперечные
сечения провода и линейные защитные выключатели.
При выборе линий подключения необходимо соблюдать
макс. допустимую рабочую температуру прибора.
Монтаж в специальных областях применения:
Если прибор устанавливается на улице или во влажной ат-
мосфере, допустимым рабочим напряжением является 16
В AC эффект. или 35 В DC
4.2 Указания по правильной эксплуатации герконов в реле уровня Bühler
Благодаря своей конструкции герконы являются надежными деталями с долгим эксплуатационным сроком. Однако
при их эксплуатации необходимо учитывать следующее:
Поэтому необходимо следить за тем, чтобы НИКОГДА, даже на короткое время, не превышались максимально допустимые пограничные значения, и чтобы при не чисто омической нагрузке была также подключена защита контактов.
При установке оборудования также не допускается использование контрольных ламп, поскольку через них на короткое время может проходить слишком высокий ток, который может повредить герконы. В таких случаях можно применять только не имеющее мощности контрольное оборудование.
Подключение защиты контактов для герконов
При постоянном напряжении безынерционный диод дол-
жен быть подключен параллельно контакту согласно схеме
А.
При переменном напряжении звено R-C должно быть подключено параллельно контакту согласно схеме B и таблице
1.
A B
Нагрузка в ВА 10 25 50
Напряжение на
R/Ом C/µФ R/Ом C/µФ R/Ом C/µФ
контакте В
24 22 0,022 1 0,1 1 0,47
60 120 0,0047 22 0,022 1 0,1
110 470 0,001 120 0,0047 22 0,022
230 470 0,001 470 0,001 120 0,0047
Просим учитывать макс. допустимые напряжение/нагрузки
соответствующего уровня контакта!
Напряжение и ток
Все контакты уровня Bühler с герконами могут переключать
минимальное напряжение переключения в 10µВ и минимальный ток напряжения в 1µA.
Для соответствующих типов контактов действительны указанные максимальные значения.
Поэтому реле уровня с герконами могут беспроблемно
применяться как для применений SPS, так и для более высоких нагрузок (в рамках максимального пограничного значения).
Контактный материал
У всех герконов в реле уровня Bühler в качестве материала
контактной поверхности используется родий.
Срок эксплуатации герконов
Срок эксплуатации герконов может достигать до 109 циклов
переключений. Он может сокращаться вследствие сильной
нагрузки и/или ненадлежащего или отсутствующего блока
схемной защиты при включении индуктивных, емкостных
или ламповых нагрузок.
22 Bühler Technologies GmbH BX100020 ◦ 02/2019
Магнитные поля
Избегать внешних магнитных полей, в т. ч. от электродви-
гателей. Это может привести к сбоям в работе герконов.
Механическая нагрузка
Не подвергать реле уровня сильным ударам или сгибани-
ям.
Page 23
Nivotemp NT 64, Nivovent NV 74
Контактная панель
Сантиметровая шкала с обратной стороны
10 мм решетка
Функция беспроводных (бистабильных) контактов
уровня: при понижении уровня нормально-замкнутый
контакт (NC) или при понижении уровня
нормально-разомкнутый контакт (NO)
Изменение функции контакта NC/NO достигается путем
поворота контакта на 180°.
Термоэлемент TK / PT / KT
Функция NO:
замыкающая функция при
повышающемся уровне
=размыкающая функция при
падающем уровне
Функция NC:
размыкающая функция при
повышающемся уровне
=замыкающая функция при
падающем уровне
4.3 Настройка контактов уровня
Управляемые поплавком контакты при помощи пластмассовых винтов установлены на гальванически позолоченной контактной панели с сантиметровой шкалой. Корпуса контактов имеют разные цвета и могут монтироваться
на контактной панели только в следующем порядке.
Размыкающий
контакт / замы-
Переключающий
контакт
кающий контакт
Сверху вниз: зеленый белый
желтый черный
красный
синий
При другом расположении могут возникнуть сбои в работе.
Контакты уровня расположены на заводе согласно данным
заказа, их расположение может быть впоследствии изменено по 10 мм (0.4“) решетке. Функция нормально-разомкнутый контакт (NO) или нормально-замкнутый контакт (NC)
может быть изменена путем поворота корпуса контакта на
180°. На корпусе указаны две стрелки. Стрелка, указывающая наверх, обозначает действующую функцию контакта.
УКАЗАНИЕ
Пластмассовые винты затягивать только с макс. 5 cNm!
NT64:
• Прервать подачу напряжения.
• Вынуть вилку из сети.
• Открутить корпус дисплея с цоколем и осторожно вы-
нуть наверх вместе с адаптерным штекером и контактной панелью.
• Открутить пластмассовые винты на контактах и расположить заново (сантиметровая шкала с обратной стороны контактной панели). Минимальное расстояние:
40 мм (1.6“).
• При необходимости изменить функцию контакта путем
поворота на 180°.
• Затянуть пластмассовые винты для крепления контактов. Соблюдайте макс. момент вращения (макс.
5cNm).
• Снова вставить контактную панель в защитную трубу и
привинтить штекерный цоколь.
УКАЗАНИЕ
Следите за плотной посадкой уплотнений. Неисправные
уплотнения необходимо немедленно заменить!
Например:
Логика, используемая в контактах, исходит из того, что реле уровня устанавливается при пустом резервуаре, т. е.
оно будет находиться в рабочем положении только после
наполнения резервуара.
Контрольная точка для реле уровня находится посередине
контакта уровня EASYJUST.
1 Штекерное соединение
M3 со штекерным цоко-
лем
6 По заказу: Температур-
ный контакт (TK), Pt100
или выход 4-20 мA
2 Адаптерный штекер 7 Фланец
3 Пластмассовые винты 8 Труба переключения
4 Контакты уровня 9 Поплавок
5 Контактная панель
23Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 24
Nivotemp NT 64, Nivovent NV 74
NV74:
• Прервать подачу напряжения.
• Открутить крышку фильтра и вынуть фильтрующий
элемент.
• Открутить монтажные винты и снять контейнер
фильтра.
• Открутить винты на крышке фланца и снять крышку
вместе с уплотнением.
• Осторожно вынуть адаптерный штекер из контактной
панели и осторожно вынуть наверх контактную панель.
• Открутить пластмассовые винты на контактах и распо-
ложить заново (сантиметровая шкала с обратной стороны контактной панели). Минимальное расстояние:
40 мм (1.6“).
• При необходимости изменить функцию контакта путем
поворота на 180°.
• Затянуть пластмассовые винты для крепления контактов. Соблюдайте макс. момент вращения (макс.
5cNm).
• Снова вставить контактную панель в защитную трубу.
• Снова соответствующим образом вставить адаптер-
ный штекер на контактную панель. Маркировки на
адаптерном фланце и контактной панели должны находиться одна над другой.
• Закрепить крышку фланца вкл. уплотнение.
• Закрепить фильтрующий элемент, вставить фильтрующий элемент и закрутить крышку фильтра.
5 Эксплуатация и обслуживание
УКАЗАНИЕ
Не используйте прибор вне пределов, обозначенных в его
спецификации!
6 Техническое обслуживание
При проведении любых работ по техническому обслуживанию должны учитываться все соответствующие правила
безопасности и эксплуатации. Указания по техническому
обслуживанию Вы найдете в оригинальном руководстве по
эксплуатации на прилагающемся компакт-диске или на
сайте www.buehler-technologies.com.
7 Сервис и ремонт
Подробное описание прибора и указания по поиску неисправностей и ремонту Вы найдете в оригинальном руководстве по эксплуатации на прилагающемся компакт-диске
или на сайте www.buehler-technologies.com.
УКАЗАНИЕ
Следите за плотной посадкой уплотнений. Неисправные
уплотнения необходимо немедленно заменить!
Например:
1 Крышка фильтра 8 По заказу: Температур-
ный контакт (TK) или
Pt100
2 Фильтрующий элемент 9 Фланец
3 Контейнер фильтра и
уплотнение
Крышка фланца и уплот-
4
нение
5 Пластмассовые винты 12 Труба переключения
6 Контакты уровня 13 Поплавок
7 Контактная панель
10 Адаптерный штекер
Пример: Штекерное со-
11
единение M3 со штекерным цоколем
4.4 Последующий монтаж датчика тмепературы
При необходимости датчик температуры может быть дооборудован. В этом случае обратитесь в нашу сервисную
службу или в местное представительство. Пожалуйста,
приготовьте при этом данные типовой таблички.
24 Bühler Technologies GmbH BX100020 ◦ 02/2019
Page 25
Nivotemp NT 64, Nivovent NV 74
3
12
PE
1
PE
2
3
4
5
6
1 Appendix
1.1 Standard pin assignment NT 64
Plug connection
M3 S6 M12 (base) 2M12 (base)
Dimensions
Number of pins 3-pin + PE 6-pin + PE 4-pin 4-pin / 4-pin
DIN EN 175301-803 175201-804 61076-2-101 61076-2-101
Voltage max. 30 V AC / V DC 30 V AC / V DC 30 V DC 30 V DC
Contact load max. 0.5 A per output 0.5 A per output 0.5 A per output 0.5 A per output
Degree of protection IP65 IP65 IP67* IP67*
Cable fitting PG11 M20x1.5
Max. number of contacts
Level/temp. contacts
1 x K101 / 1 x TK
- / -
Level contacts only 2 x K101-102
1 x W101
3 x K101-104 / 1 x TK
1 x W101/102 / 1 x TK
4 x K101-104
2 x W101/102
1 x K101 / 1 x TK
- / -
4 x K101-102
2 x W101
3 x K101-104 / 1 x TK
1 x W101/102 / 1 x TK
4 x K101-104
1 x W101/102
* With moulded cable box. Other plug connections available upon request
M3 S6 M12 (base) 2 x M12 (base)
Connection schematic
K101-104
Level contact(s)
W101/102
Level contact(s)
Plug A Plug B
K101-104
Level contact(s) and Pt100
W101/102
Level- and temperature
contact(s)
The standard assignment specified here applies to the max. number of contacts possible and contact function NO.
25Bühler Technologies GmbHBX100020 ◦ 02/2019
Page 26
Nivotemp NT 64, Nivovent NV 74
3
12
PE
1
PE
2
3
4
5
6
1.2 Standard pin assignment NV 74
Plug connection
M3 S6 M12 (base) 2M12 (base)
Dimensions
Number of pins 3-pin + PE 6-pin + PE 4-pin 4-pin / 4-pin
DIN EN 175301-803 175201-804 61076-2-101 61076-2-101
Voltage max. 30 V AC / V DC 30 V AC / V DC 30 V DC 30 V DC
Contact load max. 0.5 A per output 0.5 A per output 0.5 A per output 0.5 A per output
Degree of protection IP65 IP65 IP67* IP67*
Cable fitting PG11 M20x1.5
Max. number of contacts
Level/temp. contacts
1 x K101-104 / 1 x TK
- / -
Level contacts only 2 x K101-104
1 x W101/102
* With moulded cable box. Other plug connections available upon request.
3 x K101-104 / 1 x TK
1 x W101/102 / 1 x TK
4 x K101-104
2 x W101/102
1 x K101-104 / 1 x TK
- / -
4 x K101-104
2 x W101/102
3 x K101-102 / 1 x TK
1 x W101 / 1 x TK
4 x K101-104
1 x W101/102
Connection schematic
K101-104
Level contact(s)
W101/102
Level contact(s)
M3 S6 M12 (base) 2 x M12 (base)
Plug A Plug B
K101-104
Level contact(s) and Pt100
W101/102
Level- and temperature
contact(s)
The standard assignment specified here applies to the max. number of contacts possible and contact function NO.
26 Bühler Technologies GmbH BX100020 ◦ 02/2019
Loading...
