Page 1
T50 INFINIUM
50-Watt Cage-Style 2-Channel Tube Amplier Head
with INFINIUM Tube Life Multiplier, Multi-Class A/AB
Operation and Reverb
V 1.0
Page 2
2 T50 INFINIUM
11. 请只使用厂家指定的附属设备和
不负任何责任。 技术参数和外观若有更改,
快速启动向导
3
其他的重要信息
带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有 ¼'' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置,
应当保证它们处于随时
可方便操作状态。
17. 本产品仅适用于
2000 米以下地区,
海拔
本产品仅适用于非热带
气候条件下。
法律声明
对于任何因在此说明书提到的全部或部份
描述、 图片或声明而造成的损失,
恕不另行通知。 所有的商标均为其各自所
有者的财产。
Midas, Klark Teknik, Lab Gruppen,
Music Tribe
Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Aston Microphones 和 Coolaudio
是 Music Tribe Global Brands Ltd. 公司的商标或
注册商标。
版权所有。
© Music Tribe Global Brands Ltd. 2021
保修条款
有关音乐集团保修的适用条款及其它相关
信息, 请登陆 community.musictribe.com/pages/
support#warranty
网站查看完整的详细信息。
重要提示
若不按下面几点操作可能会损
坏功放或音箱。 由此引起的损
坏不在保修范围内。
音箱请使用正确的阻抗并使用合适的输
出插座。
连接功放与音箱时要使用音箱线。
永远不可使用其他类型的线如乐器线,
话筒线。
在开始之前
此产品在出厂前已仔细包装以确保运输途
中完好无损。 然而您若发现包装箱损坏,
请立刻检查产品是否有损坏的迹象。
若产品损坏请勿退给我们。 但请立刻通
知代理商及运输公司。 否则, 您将无权要
求索赔或更换产品。
保存本产品时或运输时请使用原包装箱
以免损坏产品。
儿童在无人监管时不可玩耍本产品或
其包装。
请合理处理包装材料。
确保通风良好, 不可放置在热源如暖气
片等附近以免过热。
请确保所有的设备正确接地。 为了你自己
的安全, 请勿移除接地线或取消其作用。
本产品必须接地。
关于安装的重要信息
在强大的广播电台及高频源附近音质可
能会受到影响, 请加大传输器与本设备
之间的距离, 且连接时请使用屏蔽线。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
Page 3
4 T50 INFINIUM
TU300

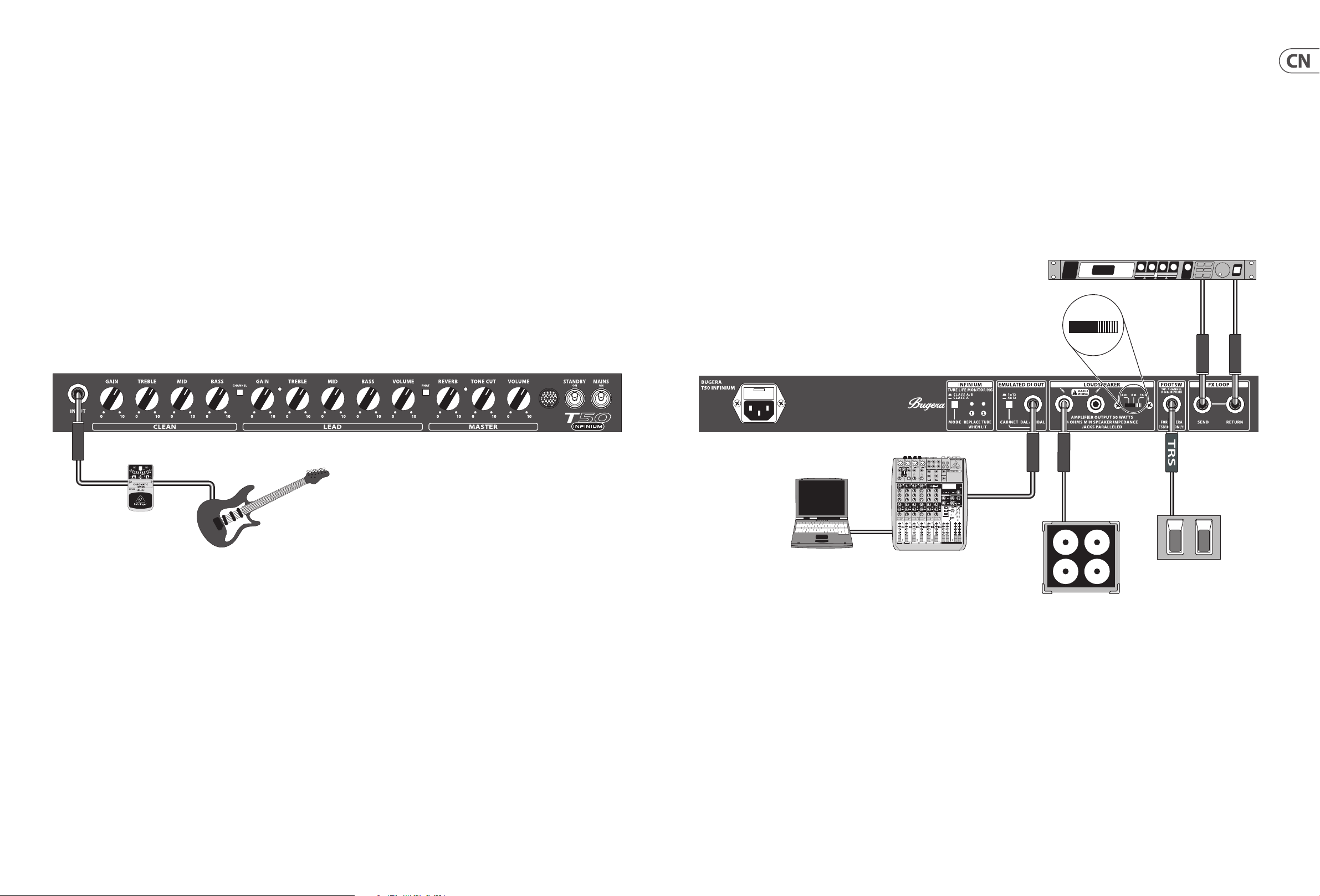

T50 INFINIUM 连接应用
第一步: 连接应用
FX2000 Eects Processor
快速启动向导
5
4 8 16
TU300
Use speaker cable only!
QX1204USB
412H-BK
Page 4
6 T50 INFINIUM

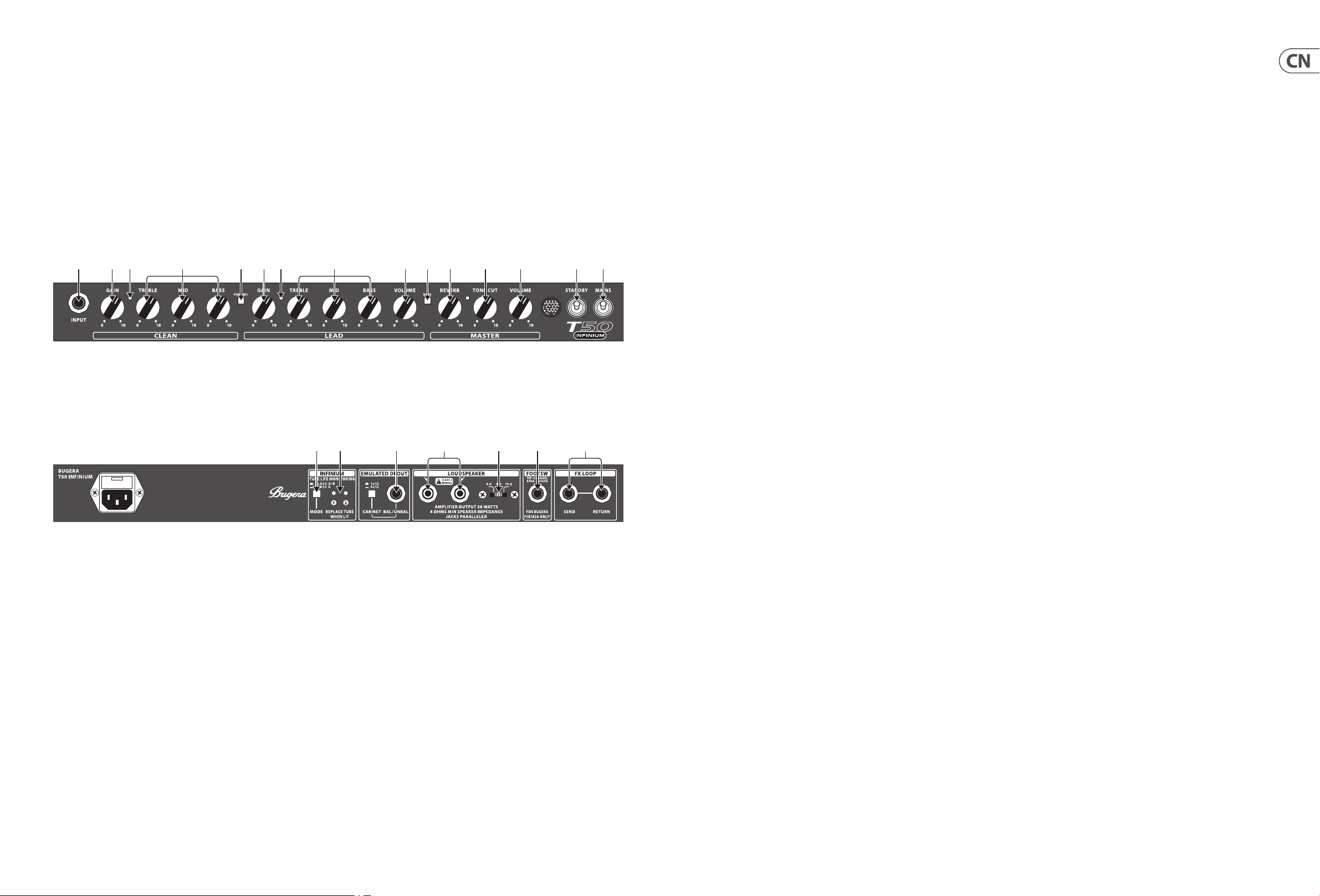

T50 INFINIUM 控制
快速启动向导
7
(1) (2) (6) (9) (11) (12) (13) (14) (15)(3) (7)(5) (10)(4) (8)
(16)(21) (22) (18) (19)(17) (20)
第二步: 控制
(1) INPUT - 连接吉他到此接口。
(2) CLEAN GAIN 旋钮调节 clean 通道的增
益量, 在高设置上提供轻微的过载。
(3) CLEAN LED 灯亮表明选择了 clean
通道。 正常情况下指示灯亮绿色,
当开启 PHAT 开关时, 指示灯亮橙色。
(4) CLEAN EQ 旋钮调节 clean 通道的高频,
中频和低频。
(5) CHANNEL 旋钮切换选择 clean 和 lead
通道。
(6) LEAD GAIN 旋钮调节 lead 通道的增益
和过载量。
(7) LEAD LED 灯亮表明选择了 lead 通道。
(8) LEAD EQ 旋钮调节 lead 通道的高频,
中频和低频。
(9) LEAD VOLUME 调节 lead 通道的音量,
可根据需要使相对电平和 clean 通道
保持平衡。
(10) PHAT 按钮开启影响两个通道的提升。
(11) REVERB 旋钮调节混响效果量。 邻近
的 LED 灯亮表明亮表明开启效果。
(12) TONE CUT 旋钮移除 rounder 音色的一
些高频。
(13) MASTER VOLUME 旋钮调节功放的总
输出。
(14) STANDBY 开关将功放的输出信号静
音和保护功放的功率电子管。
(15) MAINS 开关打开和关闭功放。 电源开
启时,宝石色灯亮, 灯闪烁表明出现错
误。 详见 INFINIUM 建议。
(16) INFINIUM LED’s 灯当功率管需更换时
亮。 功率部分可接受 EL34 或 6L6 电
子管, stock 12AX7 前置管可更换其它
类型。
(17) LOUDSPEAKER OUTPUT 接口可连接音
箱。 请始终使用音箱线进行此连接。
(18) IMPEDANCE 开关切换选择 4, 8 和
16 Oh ms。
(19) FOOTSWITCH 接口可连接随货供应的
脚踏板。
(20) FX LOOP 接口可连接效果器。
(21) MODE 开关选择光滑的 A 类或高响
应的 AB 类操作。
(22) EMULATED DI OUT 接口可直接连接线
路输入信号用于录音或现场混音。 信
号模拟1x12 或 4x12 音箱的声音, 可通
过邻近的按钮进行选择。 即使当功
放处于待机时, 此输出端仍可工作,
且不受 one Cut 和 Master volume 控制
旋钮的影响。
Page 5
8 T50 INFINIUM
快速启动向导
9
Bugera INFINIUM 电子管寿命监控
INFINIUM 电子管寿命监控电路持续监控
输出电子管的偏压, 即使当电子管老化时,
也能保持最佳性能且音色不变。 当输出电
子管确实需要更换时, 该电子管相对应的后
面板 LED 灯亮。
当你确实需更换电子管时, 你可以插入新的
电子管并立即开始使用功放, 而不需要技术
员为新的电子管设置偏压。
更换故障的输出电子管:
1. 关闭功放, 并待输出电子管冷却到安全
温度后触摸。
2. 使用一只手的两个手指按下电子管止
动件到底座, 然后轻轻地前后晃动的同
时向外接电子管直 到电子管松动并滑
出插槽。
3. 小心插入新的电子管, 并确保新电子管
的管脚完全与匹配的孔对齐且。
4. 轻推新的电子管直到它稳固的安装在
插槽内。
5. 将功放切换回到 Standby 模式。
6. 当电子管升温至工作温度后, 你可将功
放切换退出 Standby 模式。
7. INFINIUM 电子管寿命监控指示灯关闭,
你可以开始使用。
技术参数
前置放大器部分
管子类型
输入接头
输入阻抗
后面板
效果发送阻抗
效果返回阻抗
脚踏开关输入 (F SB102A),
非锁定
功率放大器部分
管子类型
输出功率
阻抗开关
扬声器连接器
电源
功耗 @ ⁄ 最大功率 150 W
保险丝
电源连接
身体的
尺寸 (H X W X D) 322 x 455 x 157 mm (12.7 x 17.9 x 6.2")
重量
4 x 12A X7
¼" 非平衡 TS
1 M
1 k
65 k
¼" 不平衡 TRS
2 x EL34
50 W
4, 8, 16
2 x ¼" 非平衡 TS
100-120 V T 3.15A H 250 V
220-230 V T 1.6A H 250 V
标准 IEC 插座
12 kg (26.4 lbs)
当前面板的电源灯开始不断闪烁时,
表明电子管异常且功放不能正常工
作, 请立即更换有故障的电子管。
Page 6
10 T50 INFINIUM
其他的重要信息
其他的重要信息
1. 在线注册。 请购买 Music Tribe 产品后立即
在 musictribe.com 网站注册。 网页上有简单的
在线注册表格。 这有助于我们更快更有效率
地处理您维修等事宜。 请阅读保修的相关条
款及条件。
2. 无法正常工作。 若您的 Music Tribe 产品
无法正常工作, 我们会为您尽快修复。 请联
系您购买产品的销售商。 若你所在地区没有
Music Tribe 销售商, 请联系 musictribe.com 网站
的 “WHERETOBUY” 一栏下的所列出的子公司
或经销商。
3. 电源连接。 将本设备连接电源前, 请确
保使用的电压正确。 保险丝需要更换时,
必须使用相同型号及定额的保险丝。
快速启动向导
11
