Buffalo HD-WLSU2 User Manual

User Guide

HD-WLSU2R1 DriveStation Duo

РПЧЕТ

БГГЕУУ

35011434 ver.01

РПЧЕТ

БГГЕУУ

Front Panel Layout

Power LED

Power On: Green
Raid Maintenance: Orange
Power Off: Off

Access LEDs

Access: Blinking Green
Failure: Red
Rebuild: Blinking Red
Power Off: Off

2

Power Mode

▲Auto
▼Off

eSATA port

USB port

Back Panel Layout

DC in

Note: Changing between RAID modes is done with the RAID Utility, included
with the software on your DriveNavigator DVD.

3

DriveStation Setup

Congratulations on your new DriveStation Duo! With dual hard drives, the
DriveStation Duo gives you many options for large capacity and easy-to-use
redundancy.

Insert the DriveNavigator DVD into your computer’s DVD-ROM drive.

On a PC, DriveNavigator should automatically launch. If
it does not, manually launch [DriveNavi.exe] by clicking
[Start] and selecting [Run]... [option]. When the Run
dialog opens, type [d:\DriveNavi.exe] (where d is the
drive letter of your DVD-ROM drive). Click [OK] to
continue.

If you are installing the RAID utility on a Mac, open the
DVD and click [RaidUtility.dmg] to begin installation.

Click [Begin Installation]. Click [Next] to
step through the installation. Mac users
can skip this step.

4

The wizard will step you through setting up your DriveStation Duo, conguring
your RAID settings, and reformatting if desired.

The DriveStation Duo may be connected to your computer with either a USB
connection or an eSATA connection. The eSATA connection will usually give
higher performance.

Use either the eSATA cable or the USB cable to connect the Duo to your
computer at any given time. Do not connect both at once!

After completing the setup wizard, your DriveStation Duo is installed and ready to
use!

By default, your Duo is congured in RAID 1 Mode. In RAID 1, data can be
recovered even if one of the hard disks in DriveStation fails. However, the total
available space is 1/2 of the maximum space.

If you prefer a different RAID conguration, or if you prefer to use DriveStation
as a single drive, you may use the RAID Utility to change your DriveStation’s
RAID settings. Turn to the next page for instructions on using the RAID Utility.

Out of the box, the DriveStation is formatted with FAT32, allowing it to be used
with most common operating systems. If you’re going to use it with programs
that generate lesizes larger than 4 GB, such as backup software, reformat the
DriveStation with NTFS or Mac OS Extended.

By default, all drives on the DriveStation are divided into 2 TB partitions. This
allows older versions of Windows, such as 32-bit Windows XP and Windows
Server 2003, to read the drives without additional software or service packs.
Users of newer operating systems may wish to re-partition the DriveStation with
larger partitions, but this is not recommended for 32-bit Windows XP. Windows
Server 2003 may be able to read larger partitions after the latest service pack is
applied.

5

Using the RAID Utility

The RAID Utility allows you to congure your DriveStation Duo in several modes:
Normal Mode - Appears to your computer as two separate hard drives. Note that

normal mode only works with a USB connection. With an eSATA connection, only
one drive will be visible.

Spanning Mode - Appears to your computer as one large hard drive.
RAID 0 Mode - Appears to your computer as a single drive. Higher performance

than Spanning Mode.
RAID 1 Mirror - Appears to your computer as a single drive. The second drive is

an exact copy of the rst drive, for redundancy.

Notes:

・Changing the mode of the drives in your Duo will erase all data on them! Back

up any important data before using the RAID utility.

・Your computer must be connected to the DriveStation via USB to change the

RAID mode.

On a PC, You may launch the RAID Utility by clicking on [RAIDUtility] in the
DriveStation Duo program group.Or, you can launch the program from the Start
menu.

On a Mac, Double-click [RaidUtility] icon on your desktop.

6

Using the RAID Utility

Once launched, the RAID Utility will briey scan for your DriveStation
Duo. This may take a few seconds.

The initial screen will show your current conguration. If your Duo is
new, it will probably be in RAID 1 mode.

To change the RAID mode, click [Cong] and choose [Disk Cong].

7

Using the RAID Utility

Select the drive structure that you’d like to use.

On a PC, the disk can be formatted with FAT32 or NTFS. Select the
format that you prefer. FAT32 is compatible with most Windows PCs
and Macs. NTFS offers the best performance with Windows, but isn’t
compatible with Mac. NTFS is recommended for use with backup, video
editing and other programs that may need lesizes larger than 4GB.

If you are using Windows XP, or Windows Server 2003 without SP1 or
later, use compatability mode. Compatability mode will divide drives into
2 TB partitions that can be read by Windows XP or Windows Server 2003.

Click [Yes], and [Yes] again. Understand that this will erase any data on
the drive!

8

Other Utilities (Windows Only)

The DriveStation Duo includes several optional disk utilities for use with
Windows computers. To install and use these utilities, insert the DVD-ROM
that came with your DriveStation Duo into a Windows PC.

Click [Begin Installation] and then [Additional Software Installation].

TurboPC can increase data transfer speeds for your Buffalo product.

TurboCopy uses caching to increase data transfer speeds.

Backup Utility is software to back up and restore data from your PC. To use,

select a source drive to be backed up and a target location for backup data.

RAMDISK Utility uses the memory in your computer as a virtual hard drive
“RAM drive”. The RAM drive is recognised as a hard drive by your computer,
and you can read and write data to it like any other hard drive.

Buffalo Tools Launcher lets you easily launch software from the Buffalo
utility suite. Just click an icon to launch the desired Buffalo tool or utility.

eco Manager for HD lets you put the DriveStation into sleep mode to save
power.

SecureLockMobile encrypts the data on your DriveStation, preventing the
data from being accessed by anyone but you.

To learn more about installing and using these utilities, click on [View User
Manual].

9

Replacing a Hard Drive

Caution:
Please do not lift the DriveStation Duo by its front cover. The front cover

might come off.
Before removing hard drives, touch a metal object to dissipate static

electricity in your body, or wear a static wrist strap.
Work carefully! Some of the metal edges inside the DriveStation Duo

are sharp.
Damage done to the DriveStation Duo by improper disassembly is not

covered by Warranty.
Do not reverse the two drives, or your data may be lost.
Replacement drives should be the same capacity as the drive being

replaced, or larger.
Do not use a hard drive that has previously been used in a DriveStation

Duo as a replacement drive. Remove any partitions on it rst, or rebuild
might not work normally.

Replacement hard drives are available from www.buffalotech.com.
Replacing a drive can result in lower transfer speeds for DriveStation

Duo depending on the performance of the replacement drive.

10

Replacing a Hard Drive

1

2

3

Shut down the DriveStation and
remove all cables.

Pull the front cover forward while
pressing gently on the hollow on
the left side.

Remove the front cover.

11

Replacing a Hard Drive

4

5

6

Knob

Tab

Press the release below the drive
and pull the tab above the drive
out 2 cm (about 1 inch) .

Remove the failed drive.

Insert the new drive until it clicks.

12

Replacing a Hard Drive

7

Reattach all cables and power on the DriveStation Duo.

8

Note: If the DriveStation Duo is in normal mode, format the new drive.

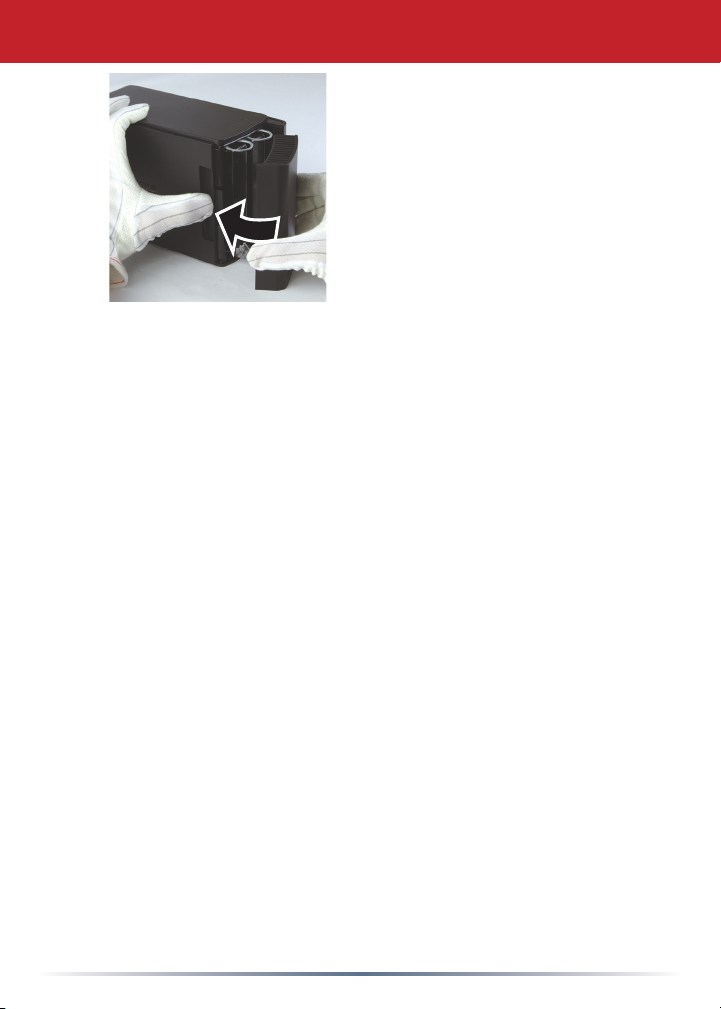

Reattach the front cover.

13

Troubleshooting

FAQ

The following is a list of common issues with the DriveStation. Following
each issue are possible resolutions.

I cannot see the DriveStation in My Computer. (Windows)

Verify that the POWER light is on. If it is not, then ensure that the
power switch is in the AUTO position.

If you have installed the Power Save Utility, then verify that the
DriveStation was not put into power saving mode. Consult the
manual for the Power Save Utility for additional help. The manual
can be found on the DriveNavigator DVD-ROM.

Verify that the hard drive inside the DriveStation is spinning. This
can be veried by placing your hand on the sides of the case
and feeling for a slight vibration. Also, after the DriveStation has
been powered on for fteen minutes or more it will begin to get
warm. If neither of the proceeding tests veried that the hard drive
is spinning, then please contact technical support for further
assistance.

My backup program can’t save les to the DriveStation.

Reformat your DriveStation with NTFS or Mac OS Extended.
FAT32 is limited to 4 GB lesizes.

14

Technical Specications

Standard Compliance: USB 2.0, eSATA
Transmission Speed: Max. 3.0 Gbps (eSATA), Max. 480 Mbps (USB 2.0)
Power Consumption: Max. 36 W
Dimensions: 3.4” x 5.1” x 8.1” (86 x 127 x 204 mm)
Weight: 4.4 lbs. (2.0 kgs)
Operating Environment: 41 - 95° F (5 - 35° C)

20-80 % humidity (non-condensing)
OS Compatibility: Windows 7 (32 bit/64 bit),
Windows Vista (32 bit/64 bit),
Windows XP (32 bit),
Windows Server 2008 R2 (64 bit),
Windows Server 2008 (32 bit/64 bit),
Windows Server 2003 R2 (32 bit),
Windows Server 2003 (32 bit),
Mac OS X 10.4 or later

15

www.buffalotech.com

User Guide

HD-WLSU2R1 DriveStation Duo

РПЧЕТ

БГГЕУУ

35011434 ver.01

РПЧЕТ

БГГЕУУ

Layout des Front-Panels

Strom-LED

Eingeschaltet: Grün
RAID-Wartung: Orange
Strom ausgeschaltet: Aus

LEDs für die Anzeige
des Zugriffs

Zugriff: Blinkt grün
Fehler: Rot
Neuerstellung: Blinkt rot
Strom ausgeschaltet: Aus

2

Power Mode
(Strommodus)

▲Auto
▼Off (Aus)

eSATA port

(eSATA-Port)

USB port

(USB-Port)

Layout der Rückseite

DC in

(DC-Eingang)

Hinweis: Der Wechsel zwischen den RAID-Modi erfolgt mit der RAID Utility, die
in der Software auf der DriveNavigator DVD enthalten ist.

3

Einrichtung der DriveStation

Herzlichen Glückwunsch zu Ihrem DriveStation Duo-Kauf! Mit zwei Festplatten
erhalten Sie mit der DriveStation Duo viele Optionen für benutzerfreundliche
Redundanz mit hoher Kapazität.

Legen Sie die DriveNavigator-DVD ins DVD-ROM-Laufwerk des Computers ein.

Auf einem PC startet DriveNavigator automatisch. Wenn
nicht, starten Sie [DriveNavi.exe] manuell. Klicken Sie
auf [Start] und wählen Sei [Ausführen…]. Das Dialogfeld
[Ausführen] wird geöffnet. Geben Sie [d:\DriveNavi.exe]
ein, wobei „d“ der Laufwerkbuchstabe des DVD-ROM­Laufwerks ist. Klicken Sie auf [OK], um den Vorgang
fortzusetzen.

Zum Installieren der RAID Utility auf einem Mac öffnen
Sie die DVD und klicken Sie auf [RaidUtility.dmg].

Klicken Sie auf [Begin Installation
(Installation starten)]. Klicken Sie
auf [Next (Weiter)], um die einzelnen
Installationsschritte auszuführen.
Dieser Schritt kann von Mac-Benutzern
übersprungen werden.

4

Der Assistent führt Sie schrittweise durch das Einrichten der DriveStation Duo,

das Kongurieren der RAID-Einstellungen und ggf. das Neuformatieren.

Die DriveStation Duo kann entweder mit einer USB- oder einer eSATA­Verbindung mit einem Computer verbunden werden. Mit der eSATA-Verbindung
lässt sich in der Regel eine bessere Leistung erzielen.

Verwenden Sie jeweils entweder das eSATA- oder das USB-Kabel, um die Duo
mit Ihrem Computer zu verbinden. Verwenden Sie nicht beide Kabel gleichzeitig!

Nach Abschließen des Setup-Assistenten ist die DriveStation Duo installiert und
verwendungsbereit!

Die Duo ist standardmäßig im RAID 1-Modus konguriert. Im RAID 1-Modus

können Daten auch dann wiederhergestellt werden, wenn eine der Festplatten
in der DriveStation ausfällt. Der insgesamt verfügbare Speicherplatz beträgt
jedoch nur die Hälfte des maximalen Speicherplatzes.

Wenn Sie eine andere RAID-Konguration oder die DriveStation als einzelne

Festplatte bevorzugen, können Sie das RAID-Dienstprogramm verwenden,
um die RAID-Einstellungen der DriveStation zu ändern. Anweisungen zur

Verwendung der RAID Utility nden Sie auf der nächsten Seite.

Die DriveStation ist werkseitig mit FAT32 formatiert, sodass sie mit den
gängigsten Betriebssystemen verwendet werden kann. Formatieren Sie
die DriveStation auf NTFS oder Mac OS Extended um, wenn Sie das Gerät
mit Programmen verwenden, die deren Dateien über 4 GB groß sind (z. B.
Sicherungssoftware).

Standardmäßig sind alle Laufwerke der DriveStation in Partitionen von 2 TB
aufgeteilt. So können die Laufwerke ohne zusätzliche Software oder Service
Packs von älteren Windows-Versionen wie Windows XP mit 32 Bit und Windows
Server 2003 gelesen werden. Benutzer neuerer Betriebssysteme möchten die
DriveStation möglichweise mit größeren Partitionen neu partitionieren. Dies wird
für Windows XP in der 32-Bit-Version jedoch nicht empfohlen. Windows Server
2003 ist nach dem Installieren des neuesten Service Pack möglicherweise in
der Lage, größere Partitionen zu lesen.

5

Verwenden der RAID Utility

Das RAID-Dienstprogramm ermöglicht das Kongurieren der DriveStation Duo in

verschiedenen Modi:

Normal Mode (Normalmodus ): Das Gerät wird vom Computer als zwei getrennte
Festplatten erkannt. Beachten Sie, dass der Normalmodus nur mit einer USB-Verbindung
funktioniert. Mit einer eSATA-Verbindung ist nur ein Laufwerk sichtbar.

Spanning Mode (Verbundmodus) - Auf Ihrem Computer wird eine große Festplatte angezeigt.

RAID 0 Mode (RAID 0-Modus) - Auf Ihrem Computer wird ein einzelnes Laufwerk

angezeigt. Dieser Modus bietet eine bessere Leistung als der Verbundmodus.

RAID 1 Mirror (RAID 1-Spiegel): Auf Ihrem Computer wird ein einzelnes Laufwerk
angezeigt. Das zweite Laufwerk ist eine exakte Kopie des ersten Laufwerks zu
Redundanzzwecken.

Hinweise:

・ Durch Ändern des Modus der Duo-Laufwerke werden alle vorhandenen Daten gelöscht!

Sichern Sie daher alle wichtigen Daten, bevor Sie die RAID Utility verwenden.

・ Der Computer muss per USB mit der DriveStation verbunden sein, um den RAID-Modus

zu ändern.

Auf einem PC können Sie das RAID-Dienstprogramm durch Klicken auf [RAIDUtility] in der
DriveStation Duo-Programmgruppe starten. Alternativ können Sie das Programm über das
Startmenü starten.

Auf einem Mac doppelklicken Sie auf das Symbol [RaidUtility] auf Ihrem Desktop.

6

Verwenden der RAID Utility

Nach dem Starten führt das RAID-Dienstprogramm einen Scanvorgang
für die DriveStation Duo durch. Dieser Vorgang kann einige Sekunden
dauern.

Auf dem Startbildschirm wird Ihre aktuelle Konguration angezeigt.

Wenn die Duo neu ist, liegt das Gerät vermutlich im RAID 1-Modus vor.

Klicken Sie zum Ändern des RAID-Modus auf [Cong (Kongurieren)]
und wählen Sie [Disk Cong (Datenträger kongurieren)].

7

Verwenden der RAID Utility

Wählen Sie die Laufwerksstruktur aus, die Sie verwenden möchten.

Auf einem PC kann der Datenträger mit FAT32 oder NTFS formatiert werden. Wählen
Sie das gewünschte Format aus. FAT32 ist mit den meisten Windows-PCs und Mac­Computern kompatibel. NTFS bietet unter Windows die beste Leistung, ist jedoch
nicht kompatibel mit Mac. NTFS wird für Sicherungen, Videobearbeitung und andere
Programme empfohlen, die Dateien mit einer Größe von über 4 GB verwenden.

Wenn Sie Windows XP oder Windows Server 2003 ohne SP1 oder höher verwenden,
verwenden Sie den Kompatabilitätsmodus. Der Kompatabilitätsmodus teilt die
Festplatten in Partitionen mit 2 TB auf, die sowohl von Windows XP als auch Windows
Server 2003 gelesen werden können.

Klicken Sie auf [Yes (Ja)] und erneut auf [Yes (Ja)]. Mit diesem Vorgang werden alle
Daten auf dem Laufwerk gelöscht.

8
