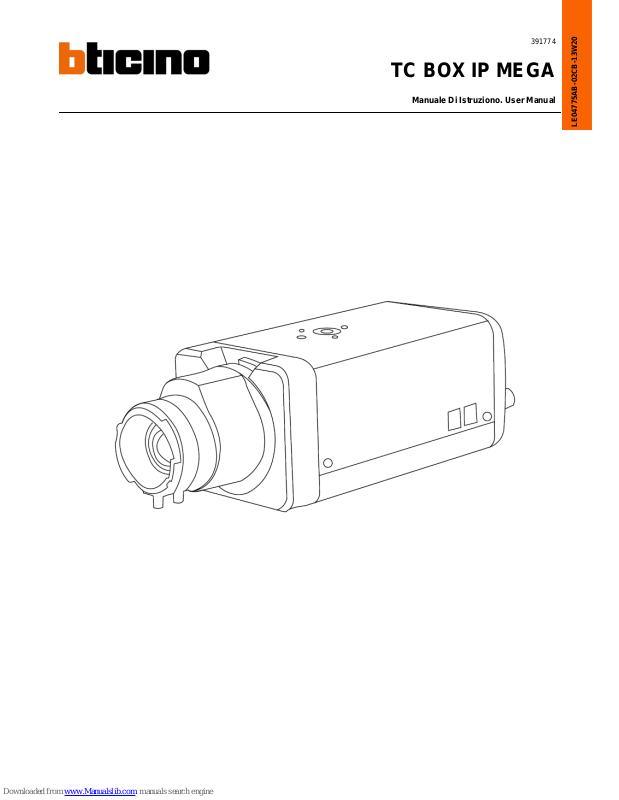

391774
TC BOX IP MEGA
Manuale Di Istruziono. User Manual
LE04775AB-02CB-13W20
Sicurezza del prodotto
Questo prodotto deve essere installato in conformità con le regole d’installazione e di preferenza da un elettricista qualificato. L’eventuale installazione e utilizzo improprio dello s tesso possono
comportare rischi di shock elettrico o incendio.
Prima di procedere all’installazione, leggere attentamente le istruzioni associate e individuare un luogo di montaggio idoneo in funzione del prodotto.
Non aprire, smontare, alterare o modificare l’apparecchio eccetto speciale menzione indicata nel manuale. Tutti i prodotti Bticino devono essere esclusivamente aperti e riparati da personale
adeguatamente formato e autorizzato da Bticino. Qualsivoglia apertura o riparazione non autorizzata comporta l’esclusione di eventuali responsabilità, diritti alla sostituzione e garanzie.
Utilizarre esclusivamente accessori di marca Bticino.
Safety Instructions
This product should be installed in line with installation rules, preferably by a qualified electrician. Incorrect installation and use can lead to risk of electric shock or fire.
Before carrying out the installation, read the instructions and take account of the product’s specific mounting location.
Do not open up, dismantle, alter or modify the device except where specifically required to do so by the instructions. All Bticino products must be opened and repaired exclusively by personnel
trained and approved by Bticino. Any unauthorised opening or repair completely cancels all liabilities and the rights to replacement and guarantees.
Use only Bticino brand accessories.
Sécurité du Produit
Ce produit doit être installé conformément aux règles d’installation et de préférence par un électricien qualifié.
Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d’incendie.
Avant d’effectuer l’installation, lire la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, altérer ou modifier l’appareil sauf mention particulière indiquée dans la
notice.
Tous les produits Bticino doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Bticino.
Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement et garanties.
Utiliser exclusivement les accessoires de la marque Bticino.
Medidas de seguridad
Este producto debe instalarse conforme a las normas de instalación y preferiblemente por un electricista cualificado. Una instalación y una utilización incorrectas pueden entrañar riesgos de choque
eléctrico o de incendio. Antes de efectuar la instalación, leer las instrucciones, tener en cuenta el lugar de montaje específico del producto.
No abrir, desmontar, alterar o modificar el aparato salvo que esto se indique específicamente en las instrucciones. Todos los productos Bticino deben ser abiertos y reparados exclusivamente por
personal formado y habilitado por Bticino. Cualquier apertura o reparación no autorizada anula la totalidad de las responsabilidades, derechos a sustitución y garantías.
Utilizar exclusivamente los accesorios de la marca Bticino.
Προειδοποίηση
Τo πρoϊόν αυτό πρέπει να ε γκατασταθεί σύμφωνα με τις oδηγίες εγκατάστασης και κατά πρoτίμηση από ειδικευμένo ηλεκτρoλόγp.
Η λανθασμένη εγκατάσταση και χρήση μπoρoύν να πρoκαλέσoυν κίνδυνo ηλεκτρoπληξίας ή πυρκαγιάς.
Πριν πραγματoπoιήσετε την ε γκατάσταση, διαβάστε τις oδηγίες λαμβάνoντας υπόψη τoν χώρo τoπoθέτησης τoυ πρoϊόντoς. Μην ανoγετε, απoσυναρμoλoγείτε, τρoπoπoιείτε ή ε πεμβαίνετε στo
πρoϊόν εκτός κι αν υπάρχoυν σαφείς σχετικές oδηγίες στo εγχειρίδιo. Όλα τα πρoϊόντα της Bticino πρέπει να ανoίγoνται και να επισκευάζνται απoκλειστικά από εκπαιδευμένo και εξoυσιoδoτημένo
από τη Bticino πρoσωπικό.
Οπoιαδήπoτε ε πέμβαση ή επιδιόρθωση πραγματoπoιηθεί χωρίς άδεια, ακυρώνει τo σύνoλo των ευθυνών, δικαιωμάτων αντικατάστασης και εγγυήσεων.
Να χρησιμoπoιείτε απoκλειστικά εξαρτήματα επωνυμίας Bticino.
Produktsicherheit
Dieses Produkt darf nur durch eine Elektro-Fachkraft eingebaut werden. Bei falschem Einbau bzw. Umgang besteht das Risiko eines elektrischen Schlages oder Brandes.
Vor der Installation die Anleitung lesen, den produktspezifischen Montageort beachten.
Das Gerät vorbehaltlich besonderer, in der Betriebsanleitung angegebener Hinweise nicht öffnen, zerlegen, beschädigen oder abändern. Alle Produkte von Bticino dürfen ausschließlich von durch
Bticino geschultes und anerkanntes Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Ausschliesslich Zubehör der Marke Bticino benutzen.
2
IT
VE
BE
CA
LU
CH
IE
US
CY
GR
CH
IN
GB
CA
FR
CR
MX
PE
US
CO
ES
CL
IT
TC BOX IP MEGA
ITALIAN ..................................................................................................................................... 4
ENGLISH .................................................................................................................................... 19
IT
EN
TC BOX IP MEGA
3
Manuale Di Istruziono
Indice
1 Presentazione generale .................................................................................................................. 4
1.1 Accessori .................................................................................................................................................... 4
1.2 Specifiche ................................................................................................................................................... 5
1.3 Configurazione di rete predefinita ............................................................................................................. 6
2 Struttura .......................................................................................................................................... 7
2.1 Dimensioni .................................................................................................................................................. 7
2.2 Sistema ....................................................................................................................................................... 8
3 Installazione .................................................................................................................................... 9
3.1 Installazione dell'obiettivo ......................................................................................................................... 9
3.2 Installazione della scheda SD .................................................................................................................. 10
4 Collegamento all'apparecchio e apertura dell'applicazione Web................................................. 11
4.1 Opzioni di configurazione di IE: strumenti di configurazione ed IE ....................................................... 11

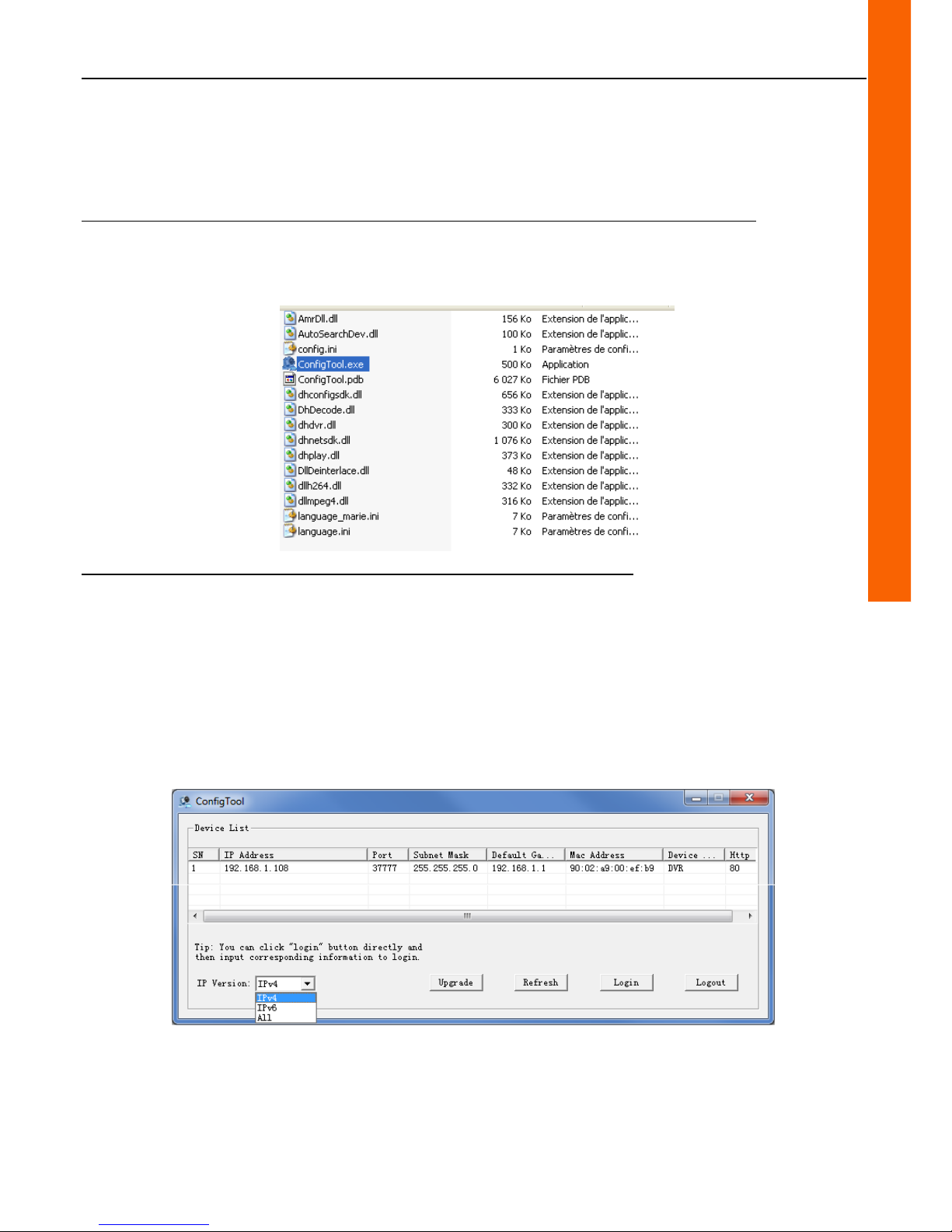

4.1.1 Collegarsi con lo strumento di ricerca (Config Tool) ................................................................................ 12
4.1.2 Collegamento con Internet Explorer ................................ ................................................................ ........ 12
4.2 Collegamento con Mozilla Firefox o Google Chrome ............................................................................. 12
5 Strumento di configurazione rapida (Config Tool) ....................................................................... 13
5.1 Presentazione ........................................................................................................................................... 13
5.2 Ricerca/Connessione ............................................................................................................................... 13

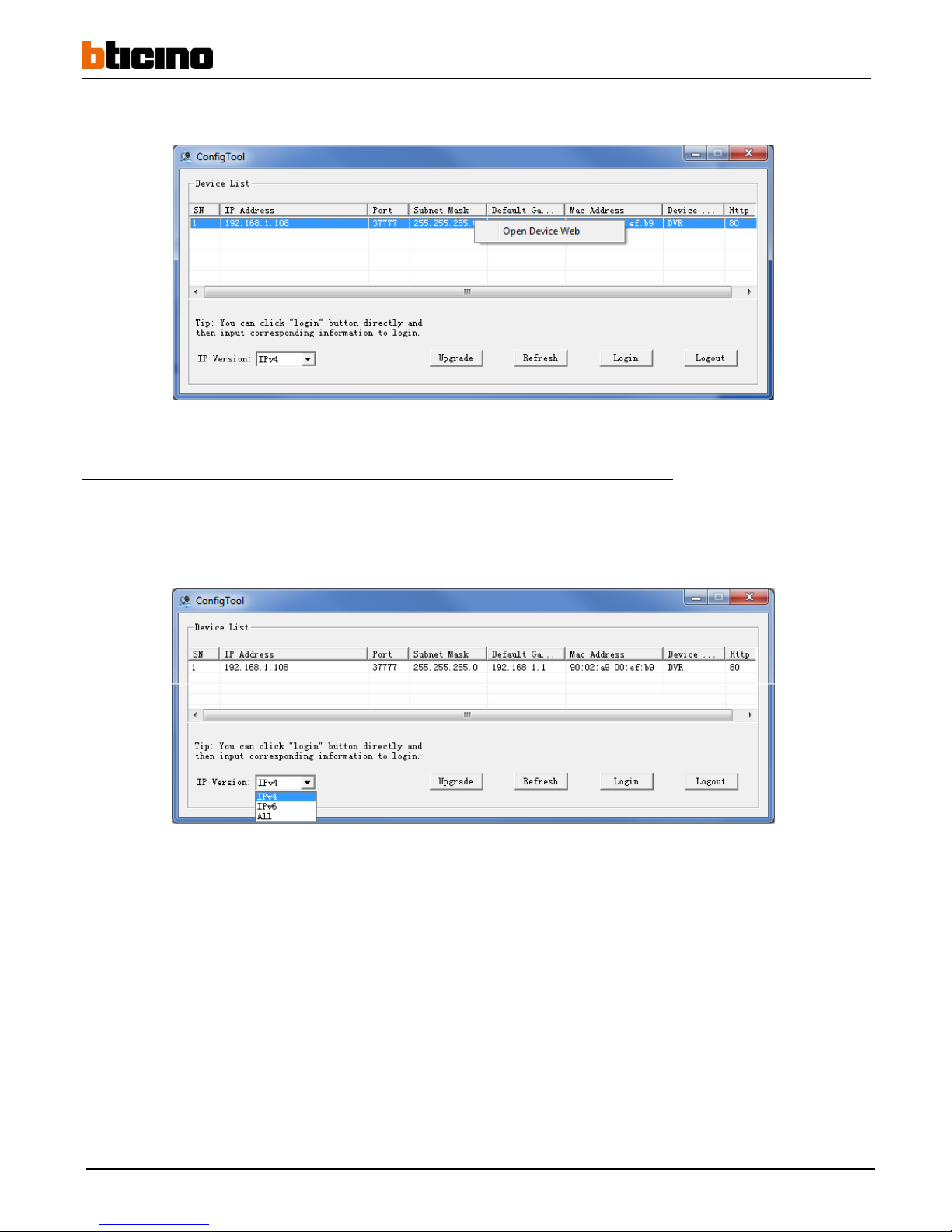

5.2.1 Collegarsi all'interfaccia Web dell'apparecchio ................................................................ ........................ 13
5.2.2 Modifica dei parametri di rete .................................................................................................................. 14

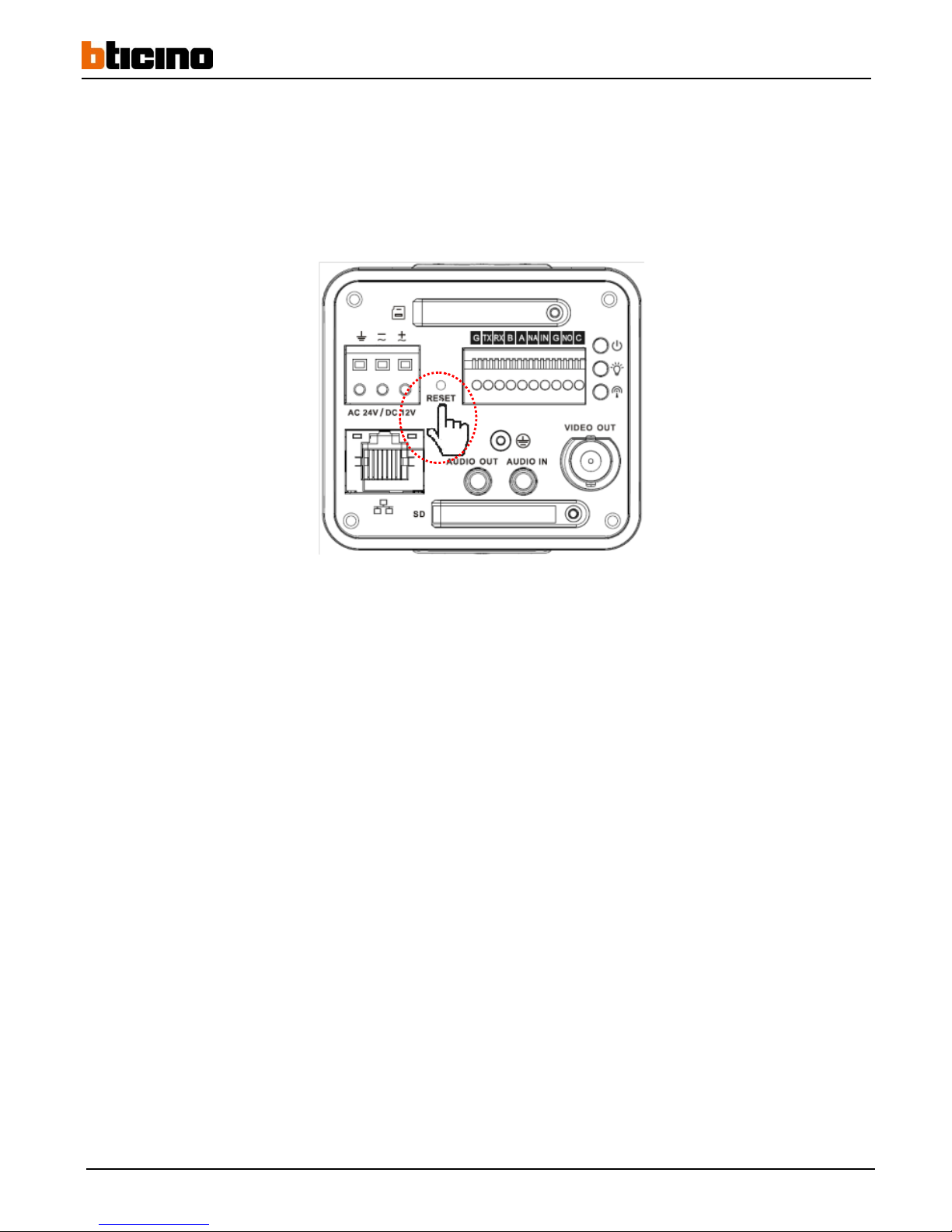

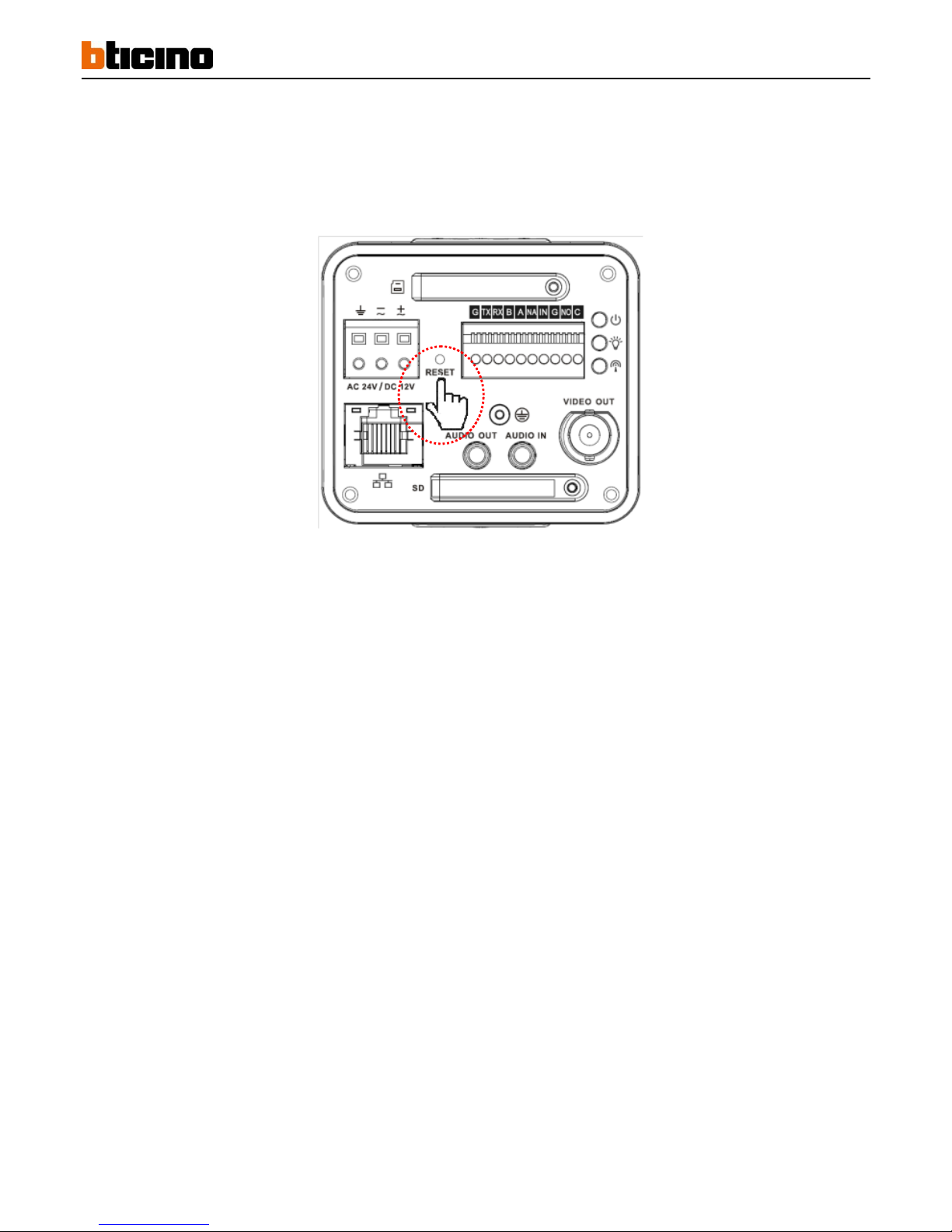

6 Reinizializzazione della telecamera ................................................................ .............................. 16
7 Applicazione per smartphone e tablet .......................................................................................... 16
7.1 Apple (iOS)................................................................................................................................................ 16
7.2 Android ..................................................................................................................................................... 17
4
1 Presentazione generale
1.1 Accessori
Nome dell'accessorio
Quantità
Telecamera IP
1
Guida per avvio rapido
1
CD
1
TC BOX IP MEGA
5
Manuale Di Istruziono
1.2 Specifiche
Parametri
Telecamera IP
Sistema
Processore
TI Da Vinci
Sistema operativo
LINUX incorporato
Parametri video
Sensore
1/2,8’’ Sony Exmor
Risoluzione
3 MP: 2096 (H) x 1561 (V)
Compressione
H264/MJPEG
Frequenza massima
delle immagini
Flusso principale (3 MP@15 fps, Full HD 1080p @25 fps)
Flusso secondario (D1 a 25 fps)
Velocità di
trasmissione
H.264: da 64 a 8.192 Kbps
MJPEG: da 64 a 10.240 Kbps
Portata regolabile
Istantanea
1 f/s (JPEG)
Maschera per privacy
4 zone
Obbiettivo
No
Interfaccia
dell'obbiettivo
C/CS
Giorno/notte
Sì, passaggio automatico (ICR)
Compensazione del
contro giorno
Sì (BLC, DWDR, HLC)
Specchio e Ritorno
Sì
Evento
Rilevamento di
movimento
396 zone di rilevamento (18 x 22): livello di sensibilità da 1 a 6 (il
livello 6 corrisponde alla massima sensibilità).
Archiviazione video, acquisizione di immagine, log, e-mail, eccetera,
attivabili su evento.
Perdita
video/Mascheramento
Archiviazione video, acquisizione di immagine, log, e-mail, eccetera,
attivabili su evento.
Registrazione
Priorità di
registrazione
"Manual" (Manuale) > "Video detect" (Rilevamento
video) > "Schedule" (Programmazione)
Archiviazione locale
SD Card
Rete
Rete a fili
Ethernet 10/100 Base-T
Protocollo rete
HTTP standard, TCP/IP, IPv4/IPv6, ARP, IGMP, ICMP, RTSP, RTP,
UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, UPNP, NTP,
Bonjour, SNMP.
6
Parametri
Telecamera IP
Rete
Standard
ONVIF 2 / Profilo S
Accesso WEB
Live, registrazioni, configurazione del sistema, log, manutenzione,
aggiornamento, eccetera.
Numero di
collegamenti
simultanei
10
Parametri generali
Reinizializzazione
Pulsante "RESET" integrato
Alimentazione
12 V CC; PoE 802.5af.
Consumo
6 W MAX
Temperatura di
esercizio
Da -10 C a +55 C
Umidità di esercizio
Da 10 % a 90 %
Dimensioni (mm)
70 x 149.5 x 63.2
Peso
0,65 Kg
Fissaggio
A muro o su controsoffitto, all'interno o all'esterno
Indice di protezione
IP 30
1.3 Configurazione di rete predefinita
Parametri rete
Configurazione predefinita
TCP/IP
Modalità
Statica
IP Address (Indirizzo IP)
192.168.1.108
Subnet mask (Maschera di sottorete)
255.255.255.0
Default gateway (Gateway predefinito)
192.168.1.1
Connessione
Porta TCP
37777
Porta UDP
37778
Porta HTTP
80
Porta RTSP
554
Autenticazione
Username (Nome utente)
admin
Password
admin
TC BOX IP MEGA
7
Manuale Di Istruziono
2 Struttura

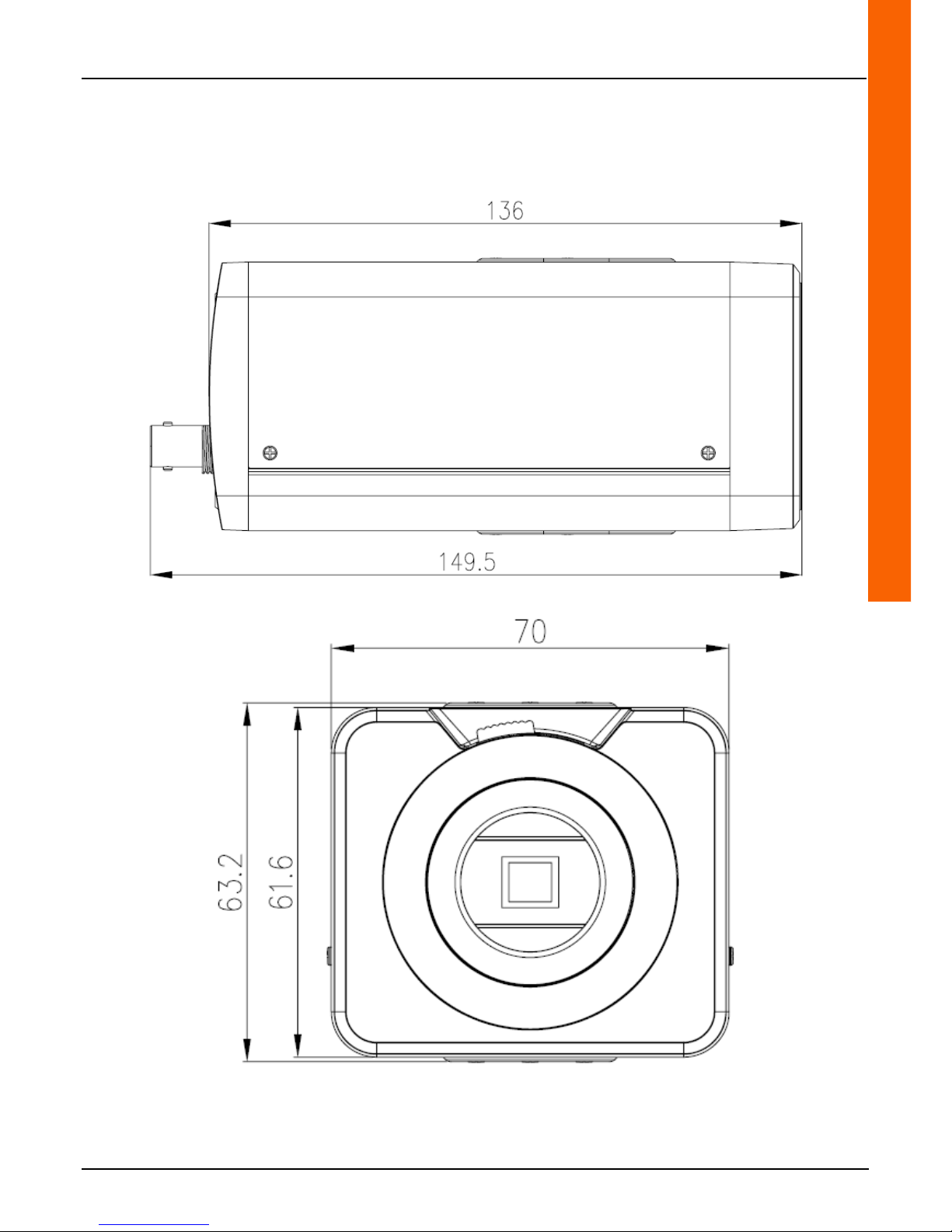

2.1 Dimensioni
8

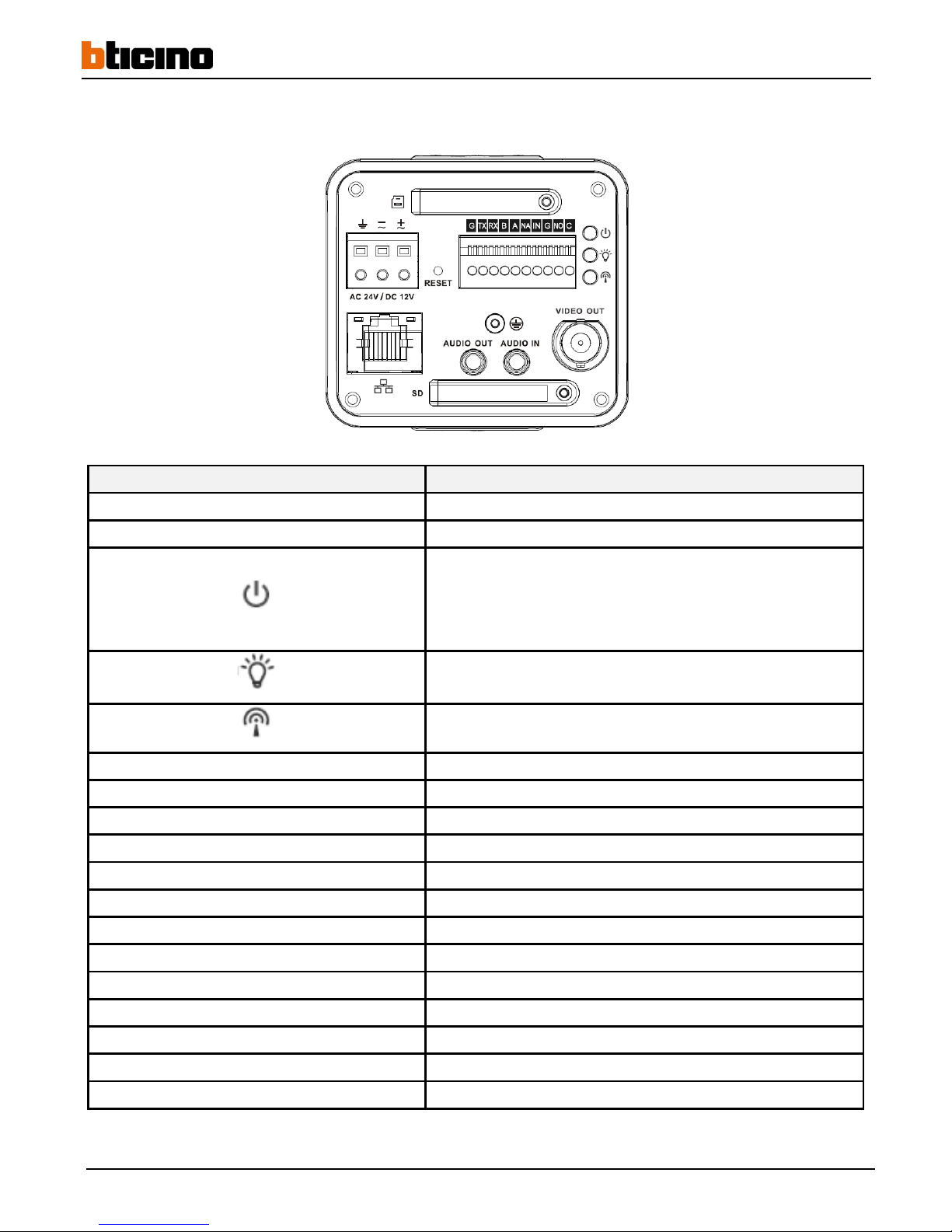

2.2 Sistema
Interfaccia
Funzione
BNC
Uscita video analogica
24 V AC/12 V DC
Alimentazione 12 V DC/24 V AC
Avvio del sistema: spia rossa accesa
Modalità sicurezza:spia rossa lampeggiante
Aggiornamento del sistema:spia rossa
lampeggiante
Reinizializzazione del sistema:spia rossa
lampeggiante
Stato di funzionamento normale:spia verde
accesa
In fase di registrazione:spia verde
lampeggiante
Non utilizzato
IN/G
Ingresso allarme
NO/C
Uscita allarme
NA/C
Porta di commutazione giorno/notte (per
sincronizzazione al gruppo LED)
A
RS485 -
B
RS485 +
RX
RS232 ricezione
TX
RS232 trasmissione
G
RS232 massa
RESET
Pulsante di reset
AUDIO OUT
Uscita audio
AUDIO IN
Ingresso audio
RJ -45
Porta rete PoE
SD
Porta della scheda SD
TC BOX IP MEGA
9
Manuale Di Istruziono
3 Installazione

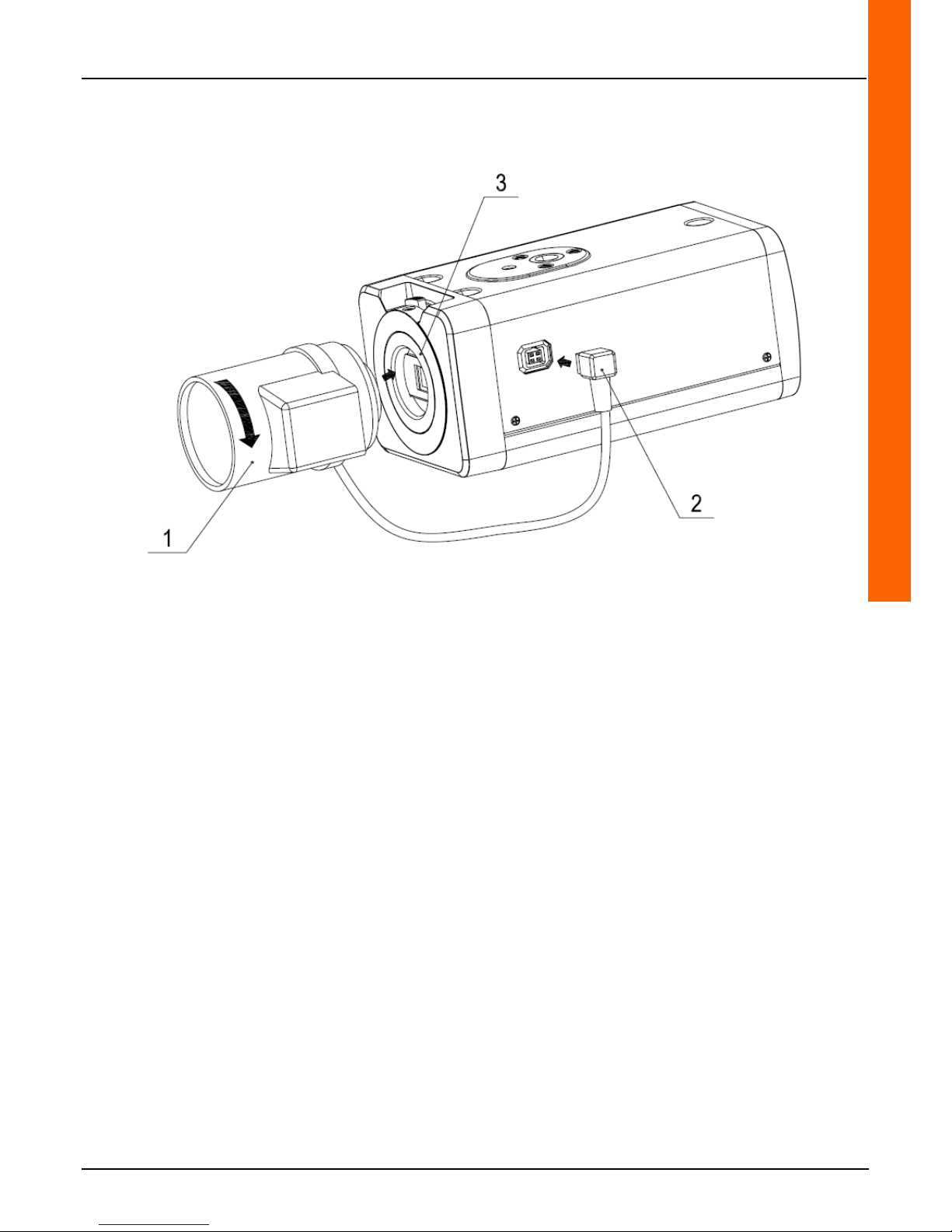

3.1 Installazione dell'obiettivo
1- Avvitare l'obiettivo in senso orario (se l'obiettivo è di tipo C, utilizzare l'anello di adattamento fornito)
2- Collegare il cavo dell'obiettivo alla telecamera
3- Regolare la distanza focale prima di regolare lo zoom e la messa a fuoco dell'obiettivo.
10

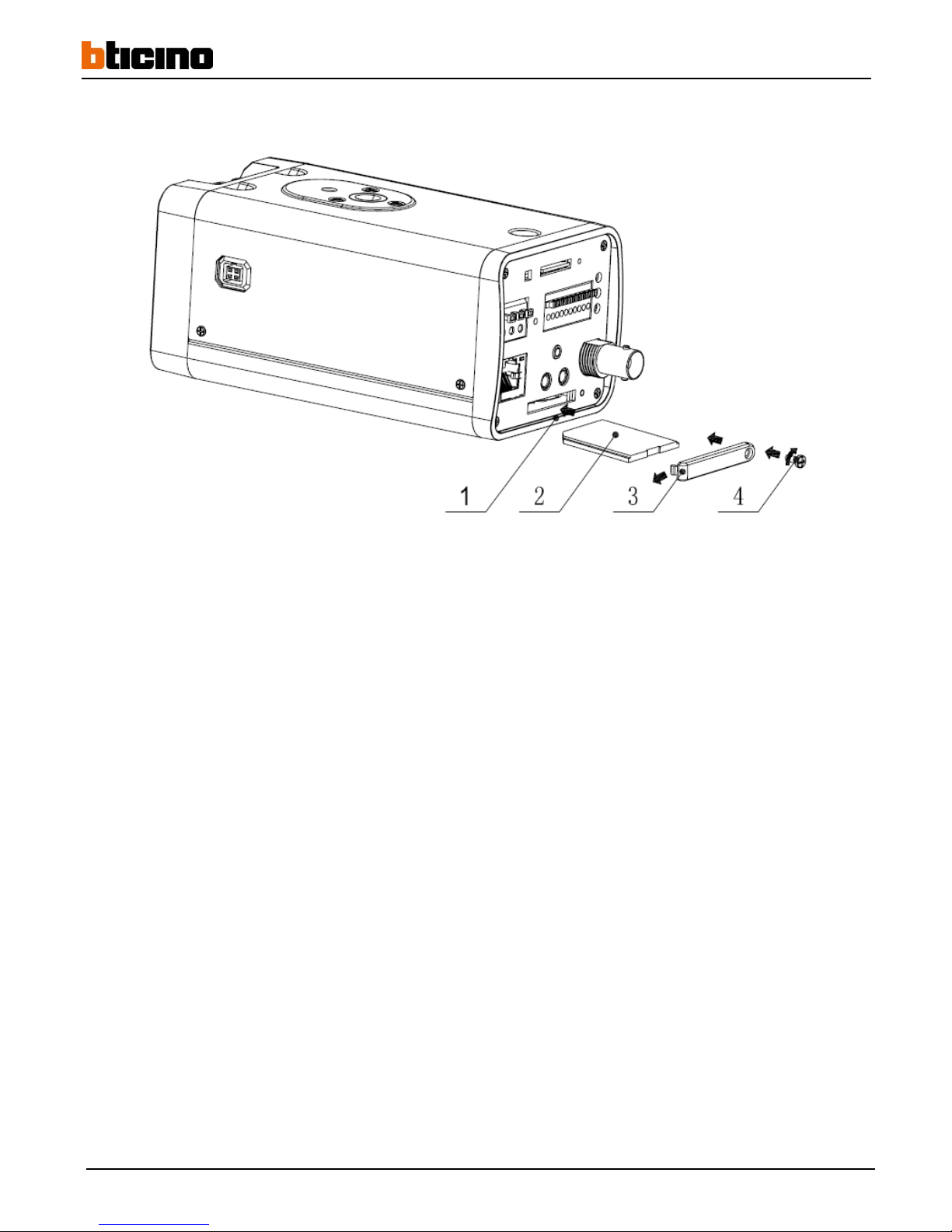

3.2 Installazione della scheda SD
1- Rimuovere lo sportellino di protezione
2- Installare la scheda SD
3- Riposizionare lo sportellino di protezione della scheda SD
4- Fissare lo sportellino di protezione
TC BOX IP MEGA
11
Manuale Di Istruziono

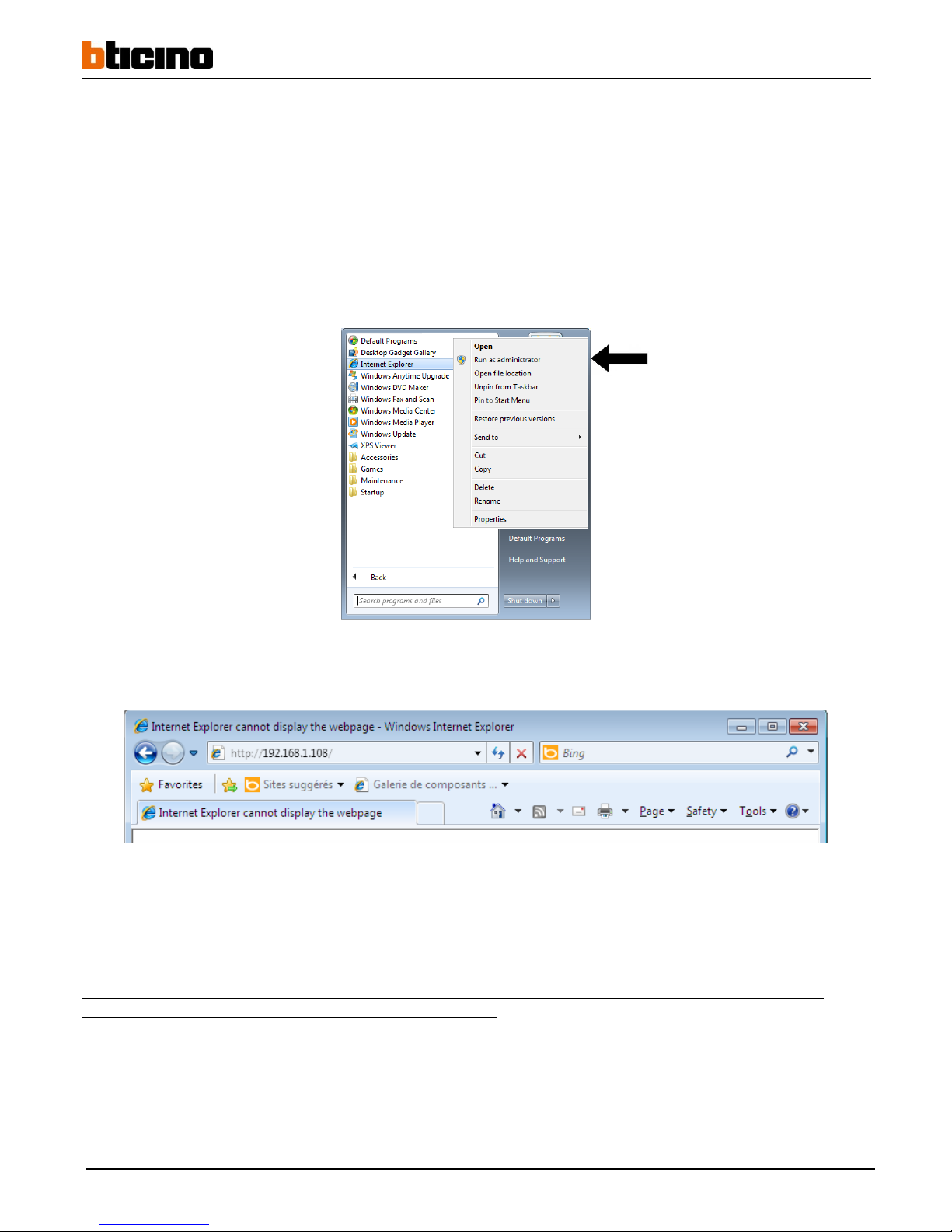

4 Collegamento all'apparecchio e apertura dell'applicazione Web
4.1 Opzioni di configurazione di IE: strumenti di configurazione ed IE
Questo apparecchio è accessibile tramite il browser Web Internet Explorer.
Se il sistema visualizza un messaggio di avvertenza che richiede se si desidera installare il controllo webrec.cab, fare clic
sul pulsante "OK" e il sistema lo installerà automaticamente.

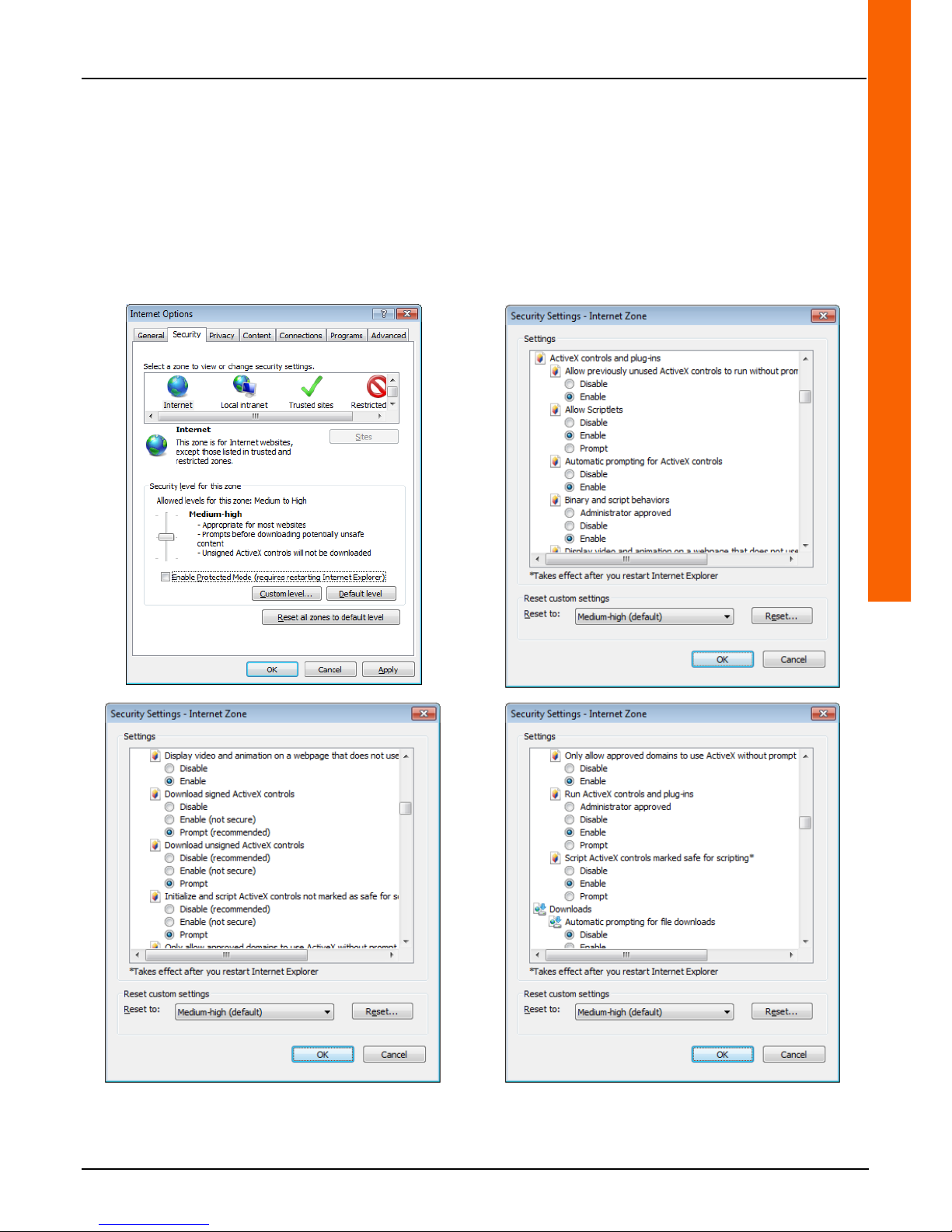

Se non si riesce a installarlo, abbassare il livello di sicurezza di Internet Explorer (vedere esempio seguente) o disattivare

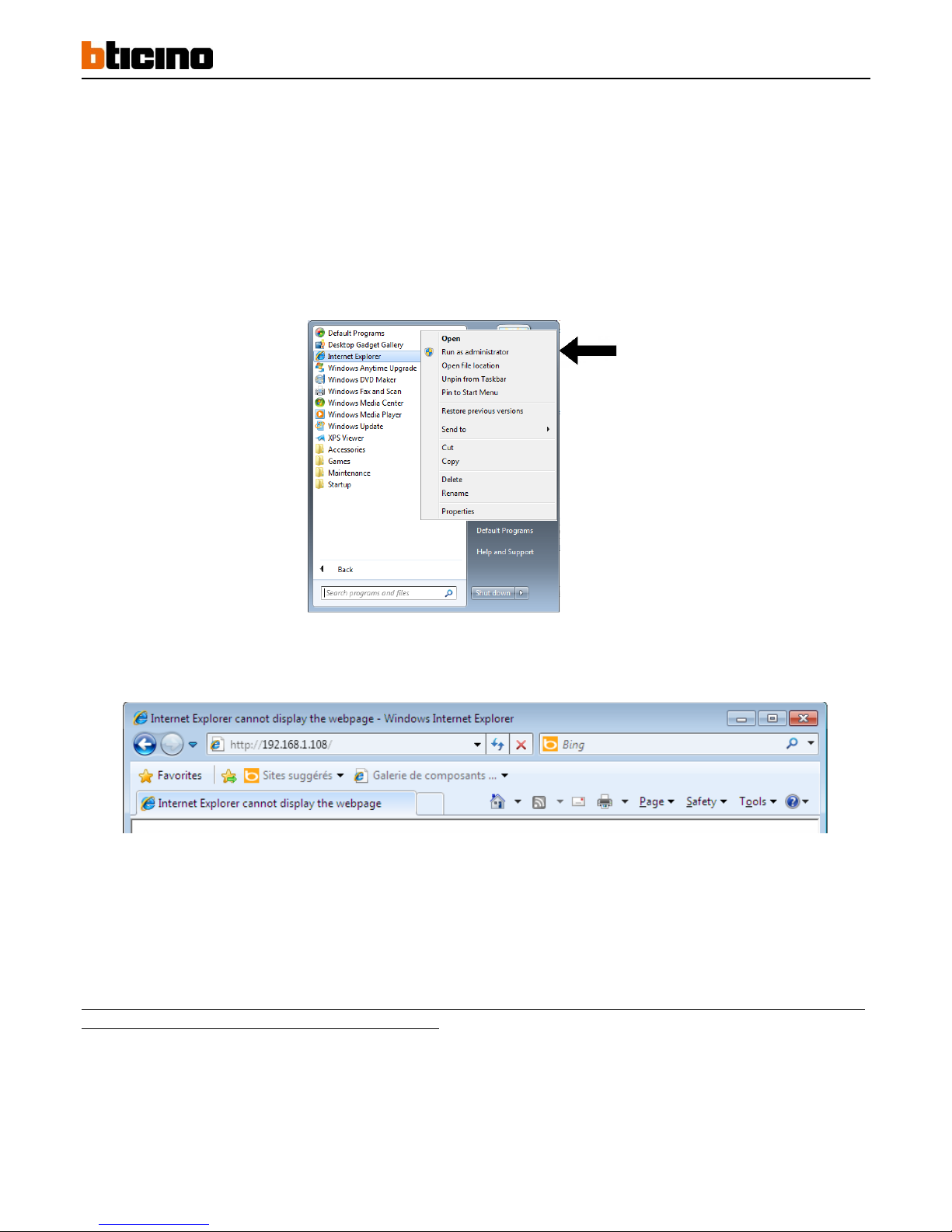

il filtro anti-phishing. Verificare di disporre dei diritti di amministratore per la sessione di Windows.
