Page 1
344163
Polyx Memory Display
Manuale installatore • Installation manual
Part. O0192B - 09/10-01 PC
Page 2
Polyx Memory Display
2
ITALIANO 3
ENGLISH 25
IT
EN
Page 3
Polyx Memory Display
Indice
3
Manuale Installatore
1 Introduzione 4
1.1 Avvertenze e consigli 4
1.2 Contenuto della confezione 4
2 Descrizione 5
2.1 Funzioni principali 5
2.2 Vista frontale 6
2.3 Tasti funzioni videocitofoniche 7
2.4 Tasti di navigazione 7
2.5 Tasto funzione Segreteria 7
2.6 Vista posteriore 8
3 Installazione 9
3.1 Installazione a parete con base metallica a corredo 9
4 Configurazione rapida 10
5 Configurazione avanzata 13
5.1 Flessibilità nella composizione 13
5.2 Personalizzazione dei testi 14
5.3 Altre funzionalità 15

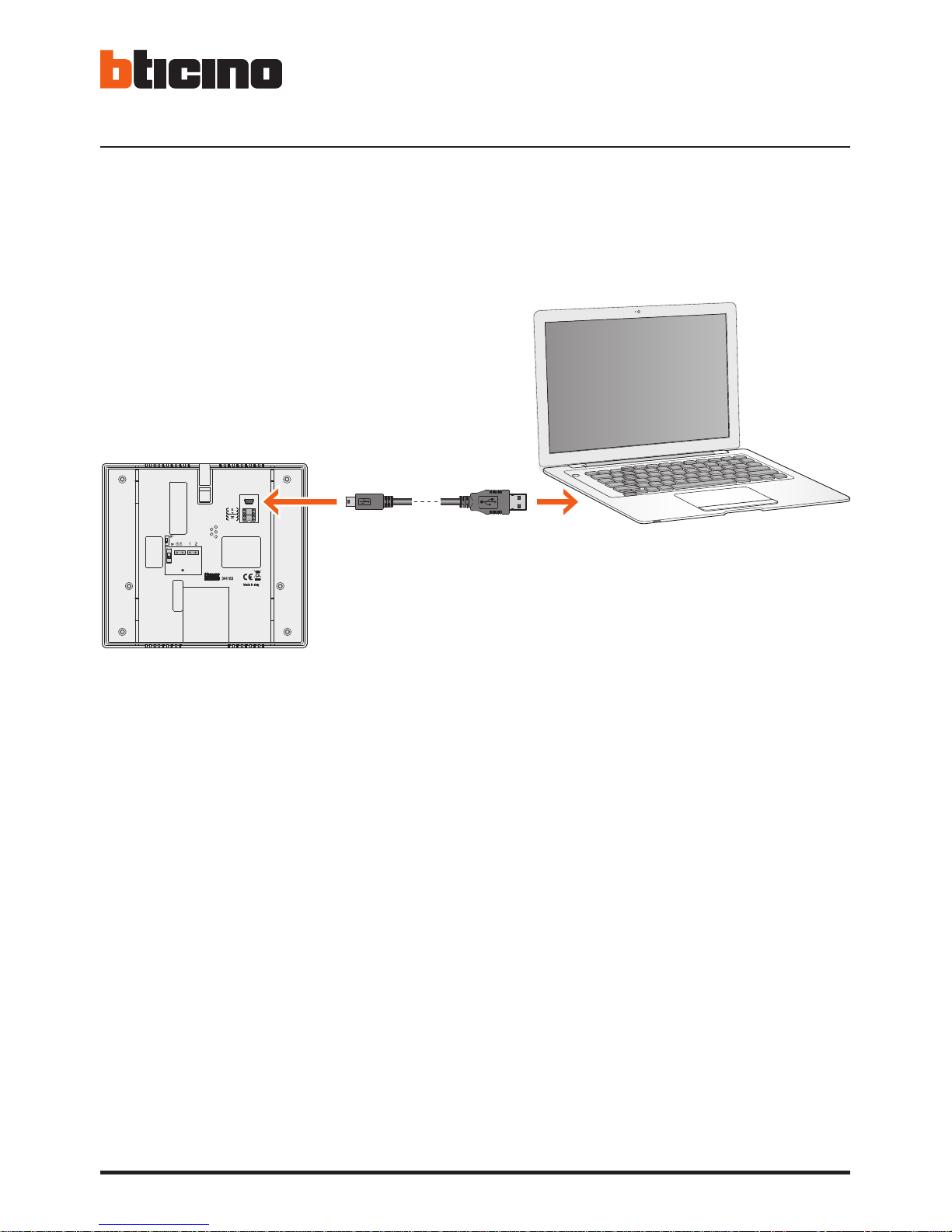

5.4 Collegamento al PC 16
6 Impostazioni 17
6.1 Menù configurazione 18
6.1.1 Opzioni 19
6.1.2 Configurazione posto interno 20
6.1.3 Reset 21
7 Come risolvere eventuali inconvenienti 22

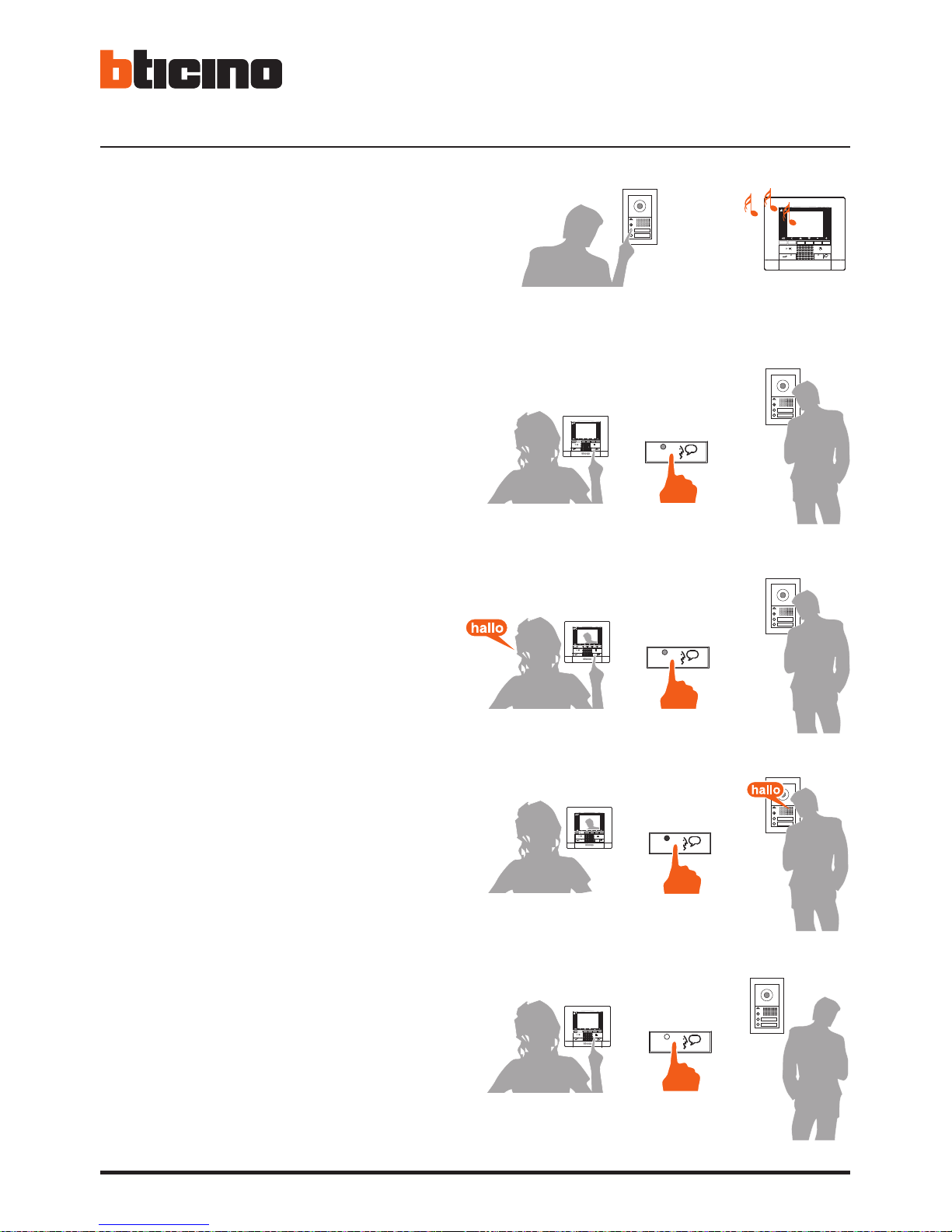

7.1 Modalità push to talk 22
8 Appendice 24
Page 4
4
1.1 Avvertenze e consigli
Prima di procedere con l’installazione è importante leggere attentamente il presente manuale.
La garanzia decade automaticamente per negligenza, uso improprio, manomissione per opera di
personale non autorizzato.
Pertanto Polyx Memory Display:
– deve essere installato solo in ambienti interni;
– non deve essere esposto a stillicidio o a spruzzi d'acqua;
– deve essere usato unicamente su sistemi videocitofonici digitali 2 fili BTicino.
1.2 Contenuto della confezione
La confezione contiene:
• Polyx Memory Display
• Manuale Installatore
• Istruzioni d’uso
• CD
1 Introduzione
Page 5
Polyx Memory Display
5
Manuale Installatore
2 Descrizione
2.1 Funzioni principali
Polyx Memory Display BTicino rappresenta l'evoluzione del videocitofono che si integra alla gestione dell'impianto domestico. Oltre a tutte le funzioni della videocitofonia digitale 2 fili, in impianti integrati con il sistema My Home Legrand multimedia, Polyx Memory Display permette di
gestire la casa: dalla sicurezza al benessere sino all'intrattenimento (visualizzazione stato allarmi,
diffusione sonora, regolazione temperatura singoli ambienti).
È dotato di schermo LCD a colori da 3,5", menù ad icone, tasti per la navigazione nel menù e tasti
per funzioni di videocitofonia.
INTEGRAZIONI
Comunicazione:
Permette l'accesso, tramite la pagina principale del menù ad un set di funzioni videocitofoniche
predefinite:
INTERCOM – chiamata intercomunicante ad un posto interno
TELECAMERA – attivazione diretta della telecamera associata al posto esterno o scorporata per
videocontrollo
ATTIVAZIONE – attivazione diretta dell'attuatore associato al posto esterno
SELEZIONE CICLICA – attivazione ciclica delle telecamere presenti sull'impianto
SEGRETERIA – permette di registrare dal posto esterno messaggi audio/video in caso di assenza; è
possibile inoltre lasciare dei memo direttamente dal videocitofono.
Scenari:
Consente di attivare i primi cinque scenari memorizzati nel modulo scenari.
Allarmi:
Consente di visualizzare le zone parzializzate, lo stato del sistema e gli ultimi tre allarmi ricevuti
con le relative informazioni (tipo di allarme).
Diffusione sonora:
Consente di gestire la diffusione sonora digitale BTicino; ciclare le sorgenti e il brano/stazione della
sorgente attiva.
Termoregolazione:
Consente di monitorare lo stato della centrale termoregolazione, visualizzare e regolare la temperatura (manuale) nelle singole zone dell'abitazione ed impostare lo stato di Protezione/Settimanale/Off.
Page 6
6

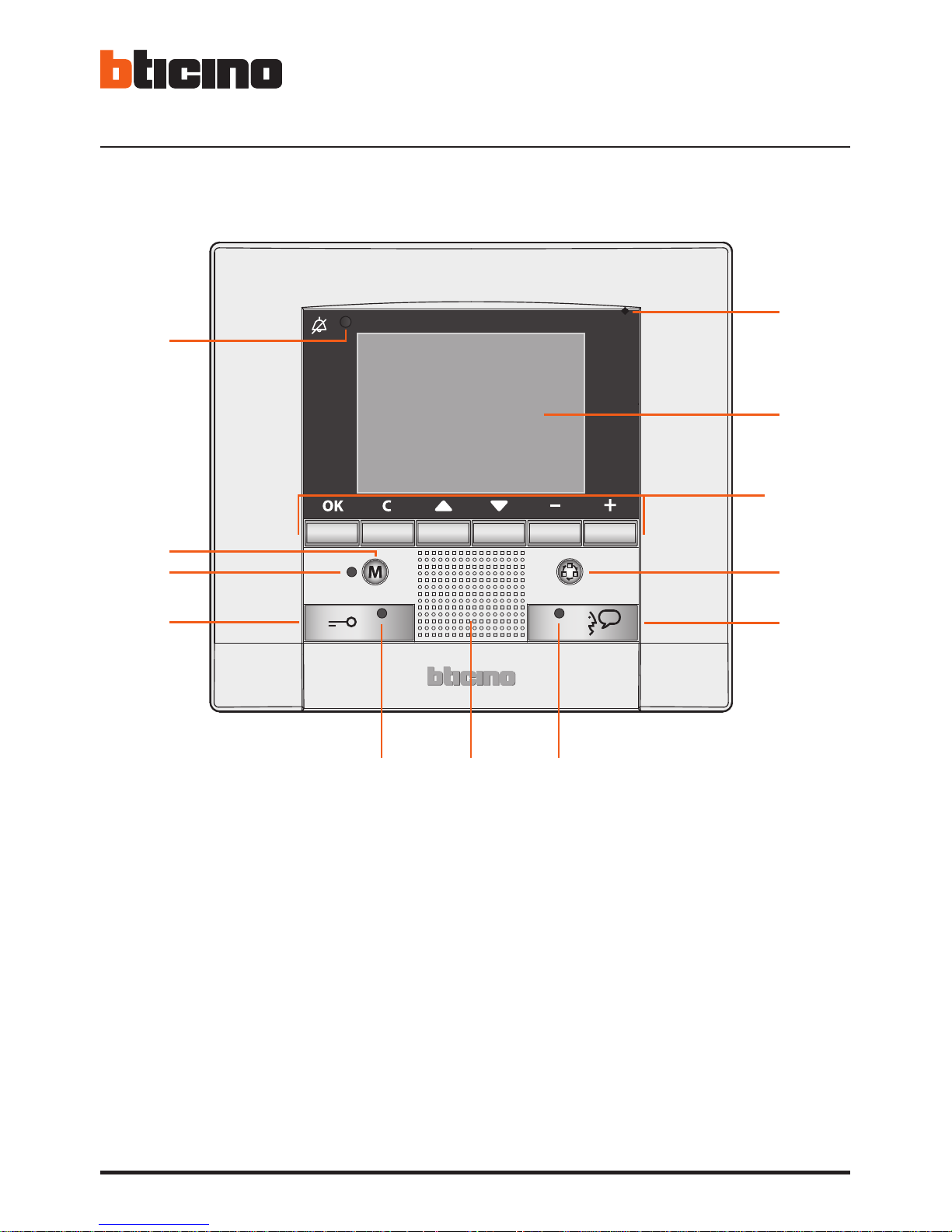

2.2 Vista frontale
2 Descrizione
1 -
Microfono.
2 -
Display LCD a colori; visualizza i menù che guidano le operazioni di utilizzo e programmazione,
mostra le immagini riprese dal posto esterno o da altre telecamere.
3 -
Tastiera di navigazione; permette la navigazione all’interno dei menù, la conferma (tasto OK) o l’annullamento (tasto C) delle operazioni di programmazione.
4 -
Tasto accensione posto esterno e ciclamento.
5 -
Tasto connessione; attiva/disattiva la connessione fonica.
6 -
Led connessione.
7 -
Altoparlante.
8 -
Led serratura.
9 -
Tasto serratura; permette l'attivazione dell'elettroserratura del posto esterno associato o connesso.
10 -
Led di notifica stato Segreteria.
11 -
Tasto Segreteria: attiva/disattiva la funzione Segreteria.
12 -
Led esclusione suoneria di chiamata.
2
1
3
5
68 7
9
10
11
12
4
Page 7
Polyx Memory Display
7
Manuale Installatore

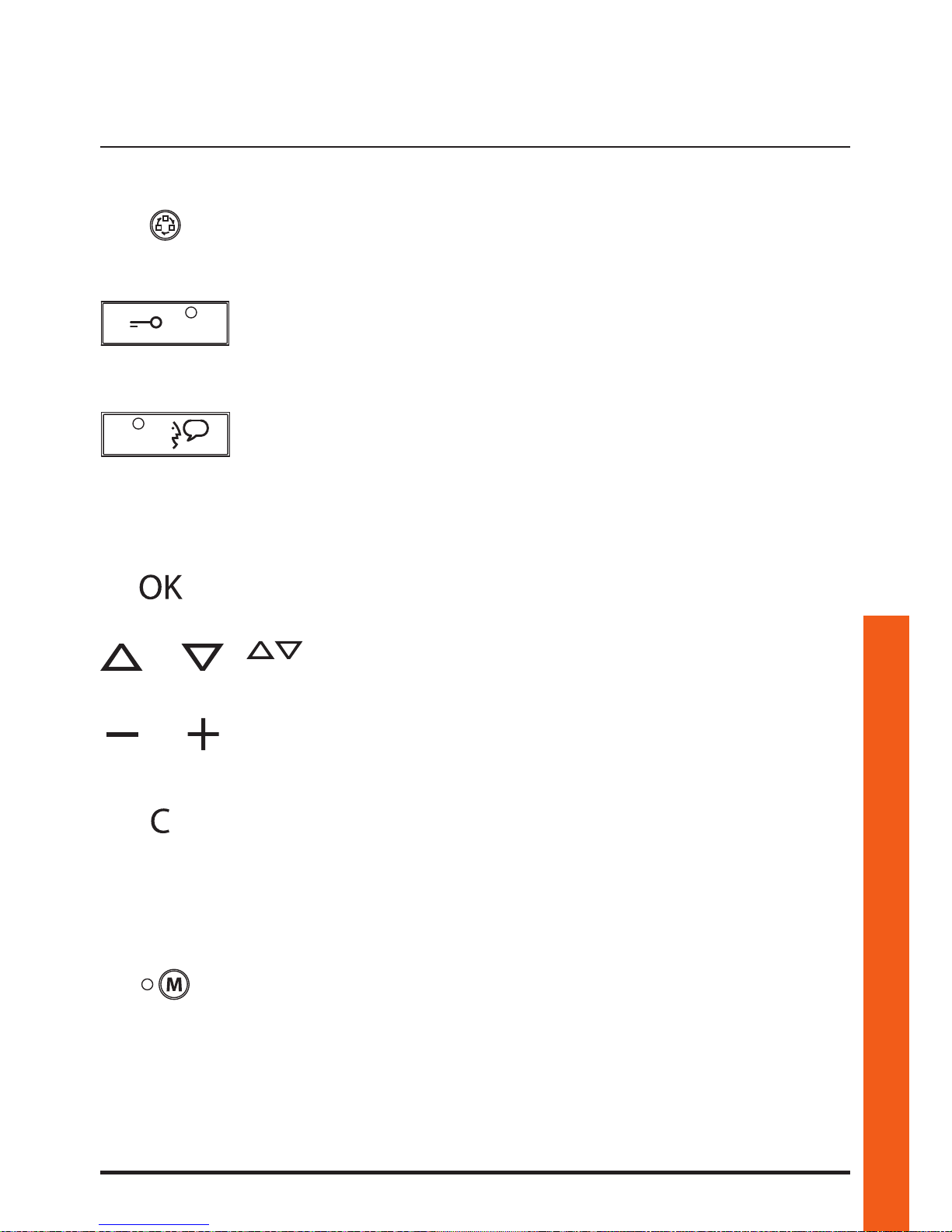

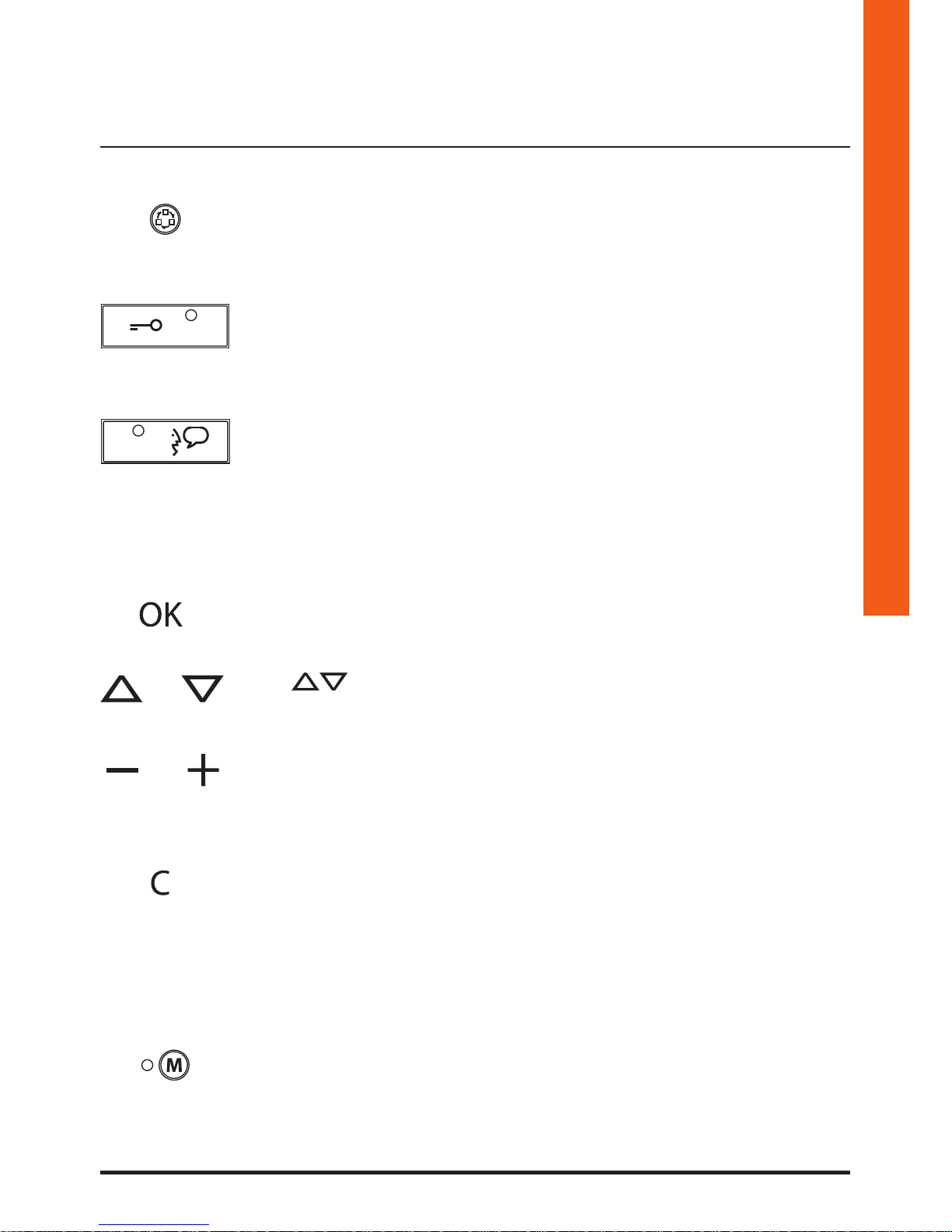

2.4 Tasti di navigazione
Tasto OK
Permette l'accesso al menù; conferma la scelta effettuata.
Tasto C
Torna alla schermata precedente, se ci si trova sulla prima schermata spegne il
display; su chiamata permette di passare dalla modalità Giorno a quella Notte
e viceversa.
TastI
All'interno dei menù selezionano la voce precedente o successiva.
TastI
-
+
All'interno dei menù permettono di cambiare il valore impostato.

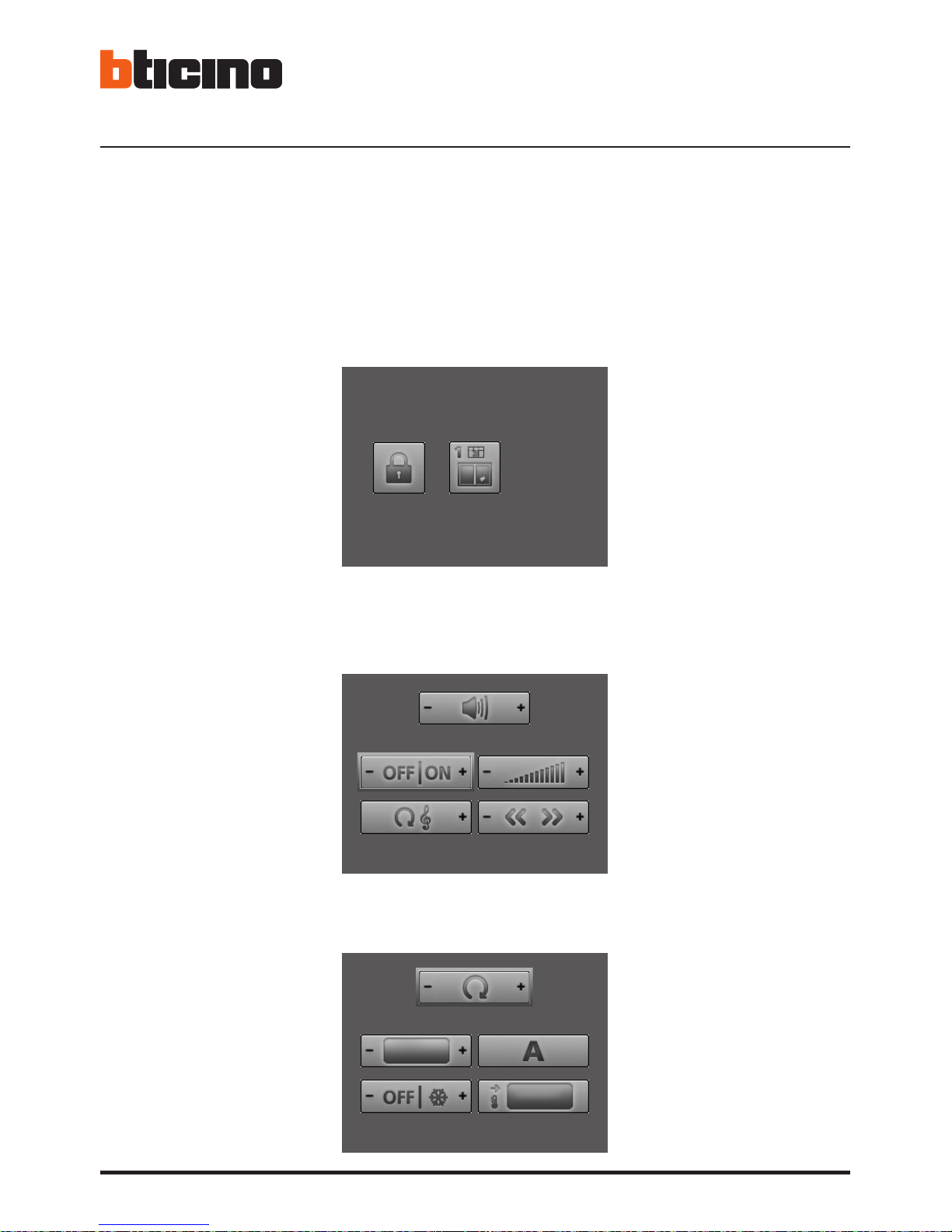

In connessione audio/video consentono l'accesso rapido alle regolazioni audio/video.
2.3 Tasti funzioni videocitofoniche
Tasto serratura
In connessione apre la serratura del Posto Esterno connesso, a riposo quella del
Posto Esterno associato.
Il led segnala l'avvenuta attivazione.
Tasto connessione
Attiva/disattiva la connessione. Ricevuta una chiamata il led lampeggia, durante la conversazione rimane acceso fisso.
A riposo attiva la funzione cerca persone (se abilitata).
Attivazione Posto Esterno/Ciclamento
Attiva l'accensione del Posto Esterno associato e se presenti, permette il ciclamento degli altri Posti Esterni/telecamere.
2.5 Tasto funzione Segreteria
ON/OFF
Attiva/disattiva la funzione di Segreteria (il LED rosso indica l'attivazione).
NOTA 1: tutte le funzioni di segreteria sono gestite da menù tramite un'icona dedicata.
NOTA 2: in ogni singolo appartamento è possibile attivare UNA SOLA Segreteria.
NOTA 3: abilitare la funzione di Segreteria dal menù Opzioni (vedi paragrafo relativo).
Page 8
8

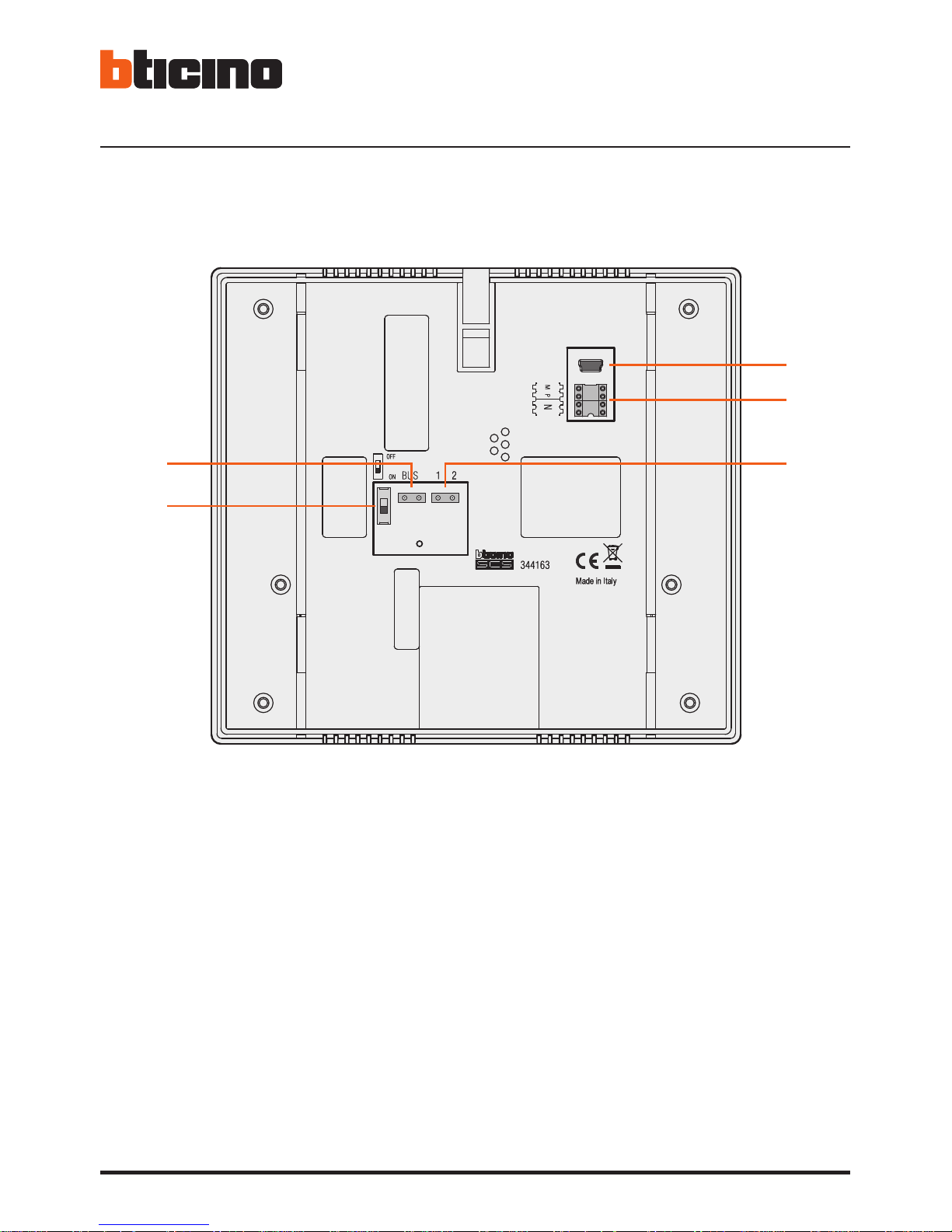

2.6 Vista posteriore
2 Descrizione
1 - Connettore Mini-USB per il collegamento al PC
2 - Sede dei configuratori
3 - Connettore per alimentazione supplementare
4 - Microinterruttore ON/OFF di terminazione di tratta
5 - Collegamento al BUS del sistema digitale 2 fili BTicino
2
5
4
3
1
Page 9
Polyx Memory Display
9
Manuale Installatore

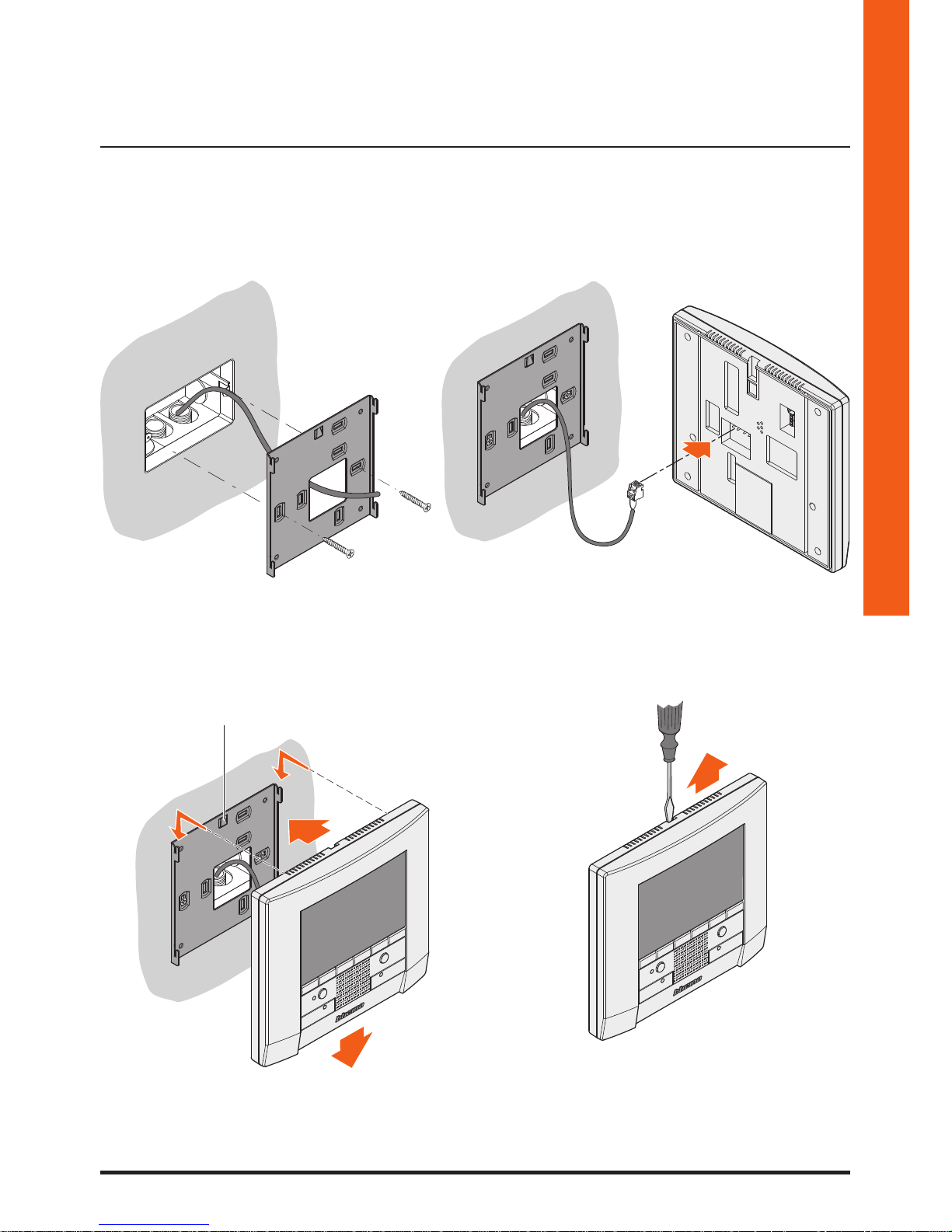

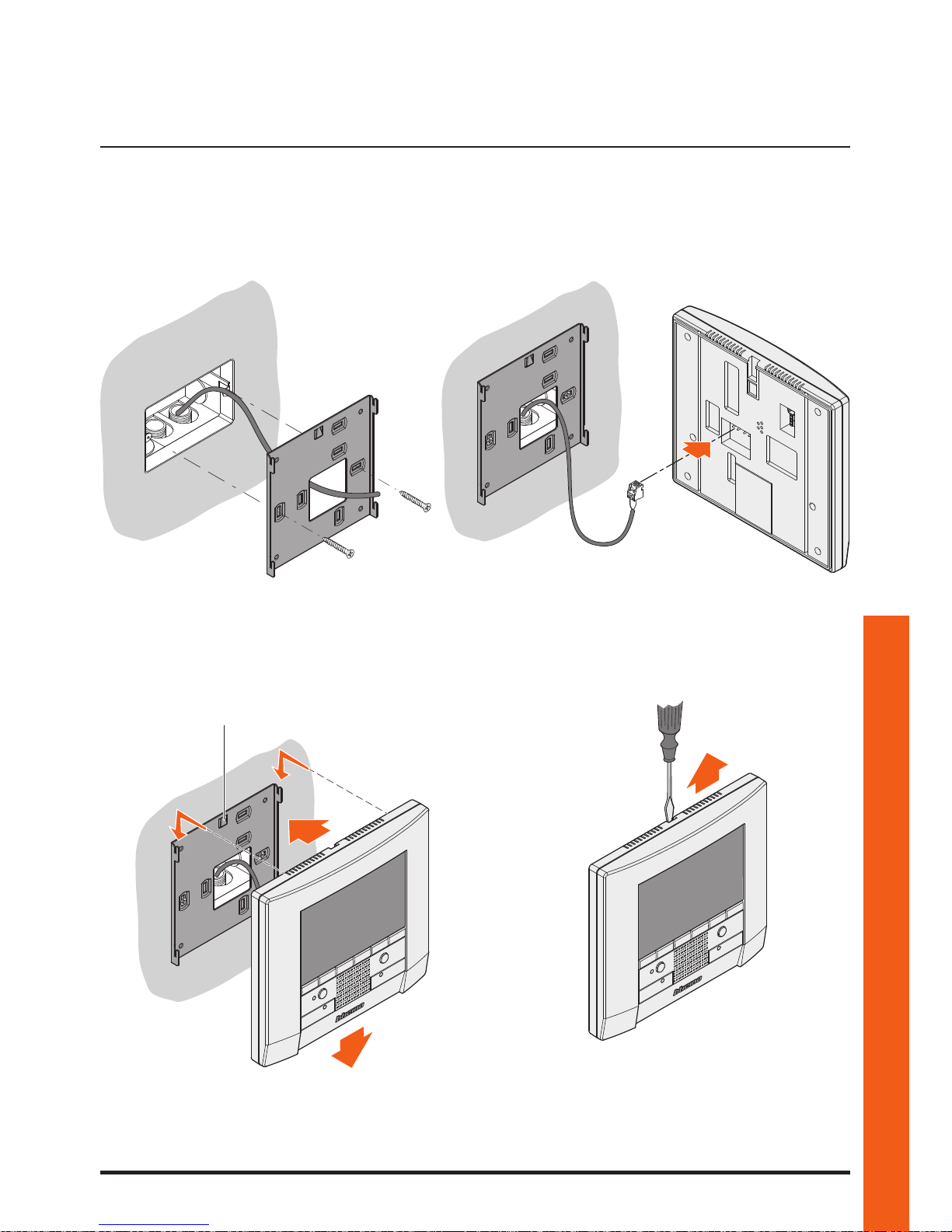

3.1 Installazione a parete con base metallica a corredo
Per il fissaggio della base utilizzare tasselli ad espansione e viti di dimensione adeguata.
Non fissare la base direttamente alla scatola da incasso.
Per estrarre il Polyx Memory Display dalla base abbassare la linguetta di fermo A servendosi di un
cacciaviti, quindi spingere il Polyx Memory Display verso l'alto.
Dopo aver effettuato tutti i collegamenti fissare il Polyx Memory Display alla base avendo cura di
disporre i fili in modo che non vengano danneggiati.
3 Installazione
A
Page 10
10
N = (in doppia cifra) indirizzo del dispositivo nell'impianto videocitofonico
P = indirizzo del Posto Esterno associato al dispositivo
M = modalità (definisce la pagina principale del menù e quindi le funzioni utilizzabili).
ATTENZIONE
Se il dispositivo è configurato fisicamente la configurazione NON PUÒ ESSERE MODIFICATA da
menù.
La configurazione rapida è raccomandata per impianti videocitofonici standard dove non sono
richieste funzioni particolari ed è importante ridurre i tempi di installazione.

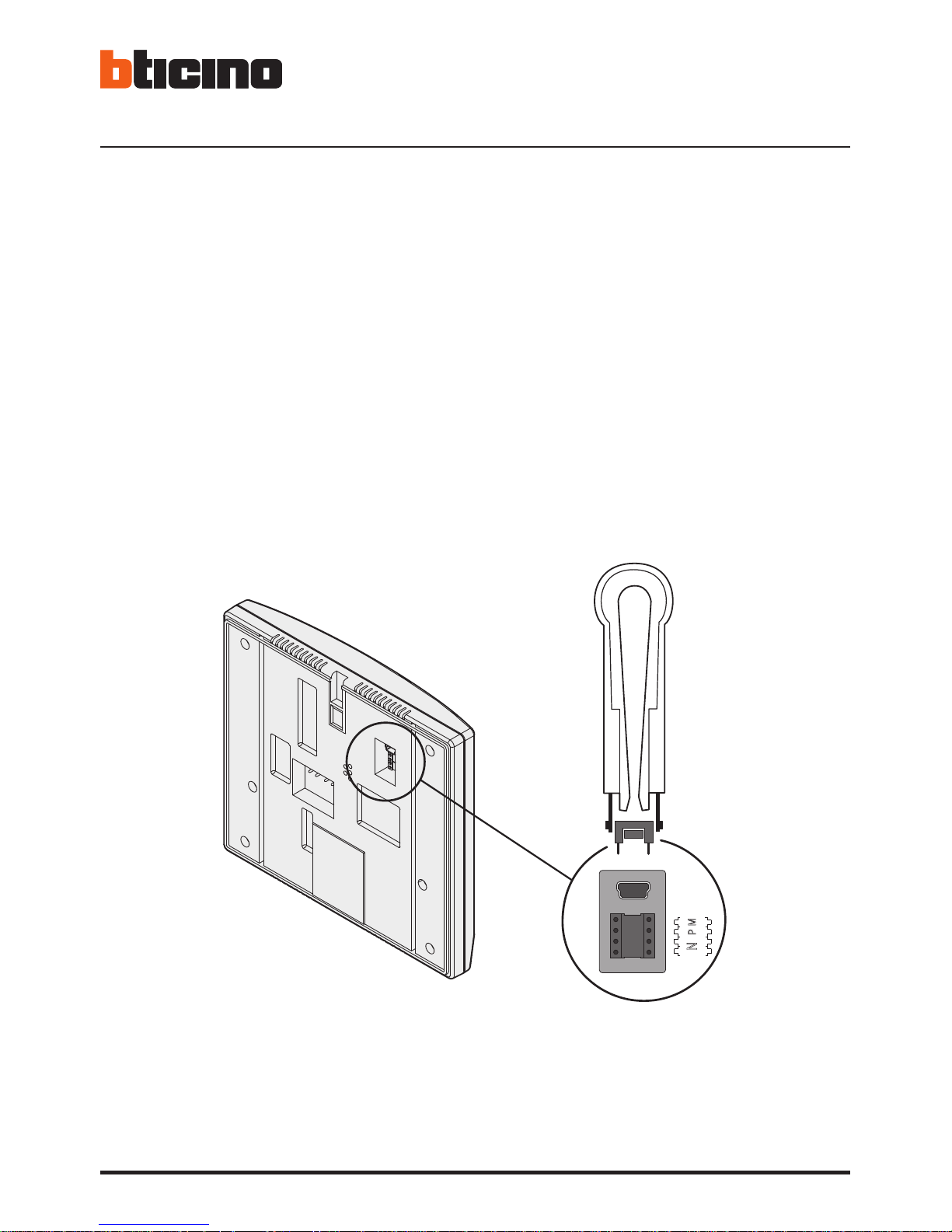

In questo caso la configurazione del dispositivo viene effettuata fisicamente, inserendo gli appositi
configuratori nelle sedi N, P e M.
Il configuratore in M definisce la modalità videocitofonica corrispondente ad un set predefinito di
cinque funzioni videocitofoniche.
CONFIGURAZIONE RAPIDA TRAMITE CONFIGURATORE M
Nota: se nell'appartamento è presente l'interfaccia d'appartamento 2 fili 346850 si consiglia di configu-
rare Polyx Memory Display tramite Configurazione Avanzata.
4 Configurazione rapida
N
P M
Page 11
Polyx Memory Display
11
Manuale Installatore

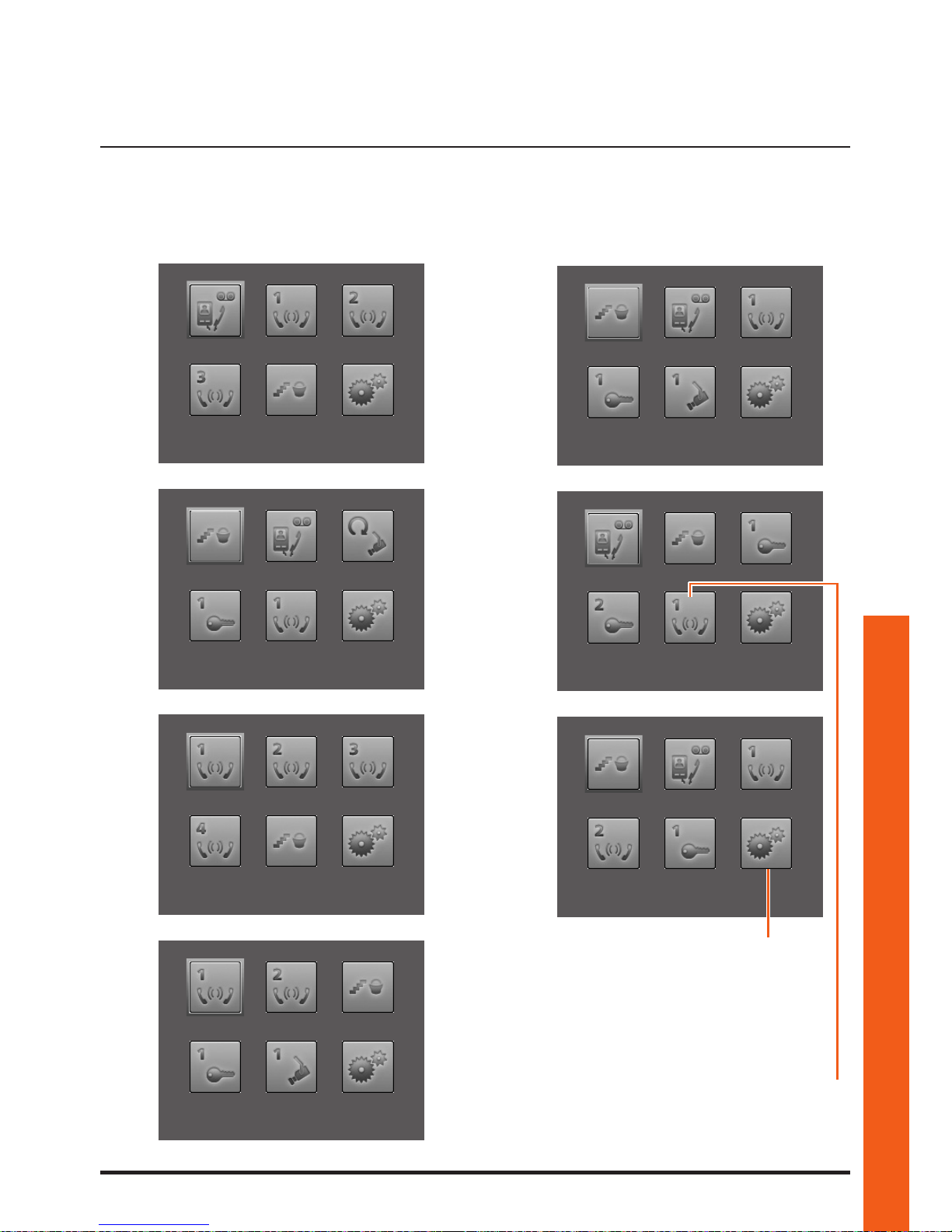

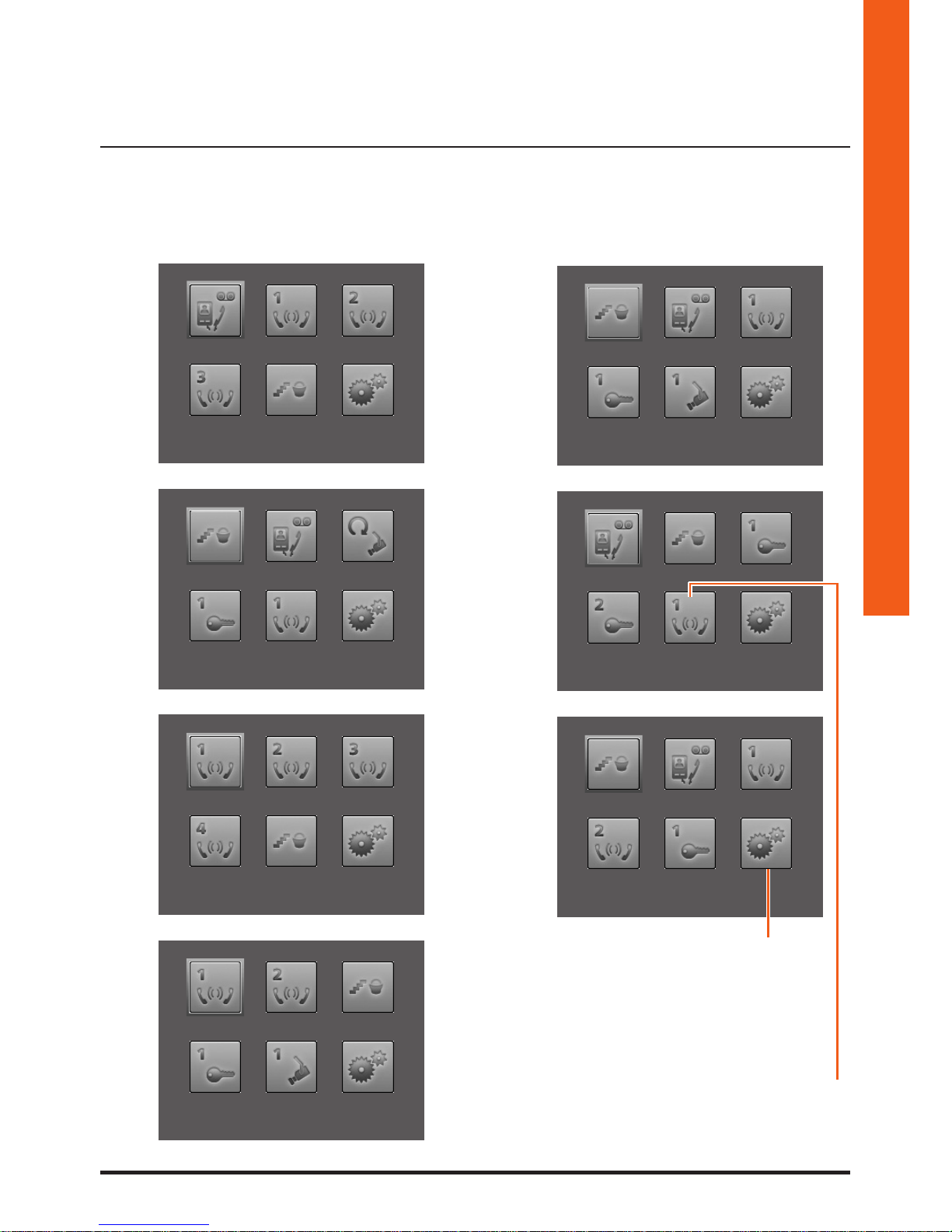

Scelta della modalità M
La pagina principale del menù sarà costituita da un set di funzioni videocitofoniche predefinite
selezionabili con M = 0 – 6.
La pagina principale del menù è
caratterizzata sempre da cinque
funzioni più la voce IMPOSTAZIONI che rimanda ad una pagina
dedicata alle impostazioni e configurazioni del dispositivo.
Se il Polyx Memory Display è configurato con N=1 chiamo N=2. Se è
configurato con N=2 chiamo N=1.
M=3
M=2
M=6
M=5
M=1
M=4
M=0
INTERCOMUNICANTE I
INTERCOMUNICANTE I
LUCI SCALE
SEGRETERIA
LUCI SCALE
LUCI SCALE
SEGRETERIA
Page 12
12

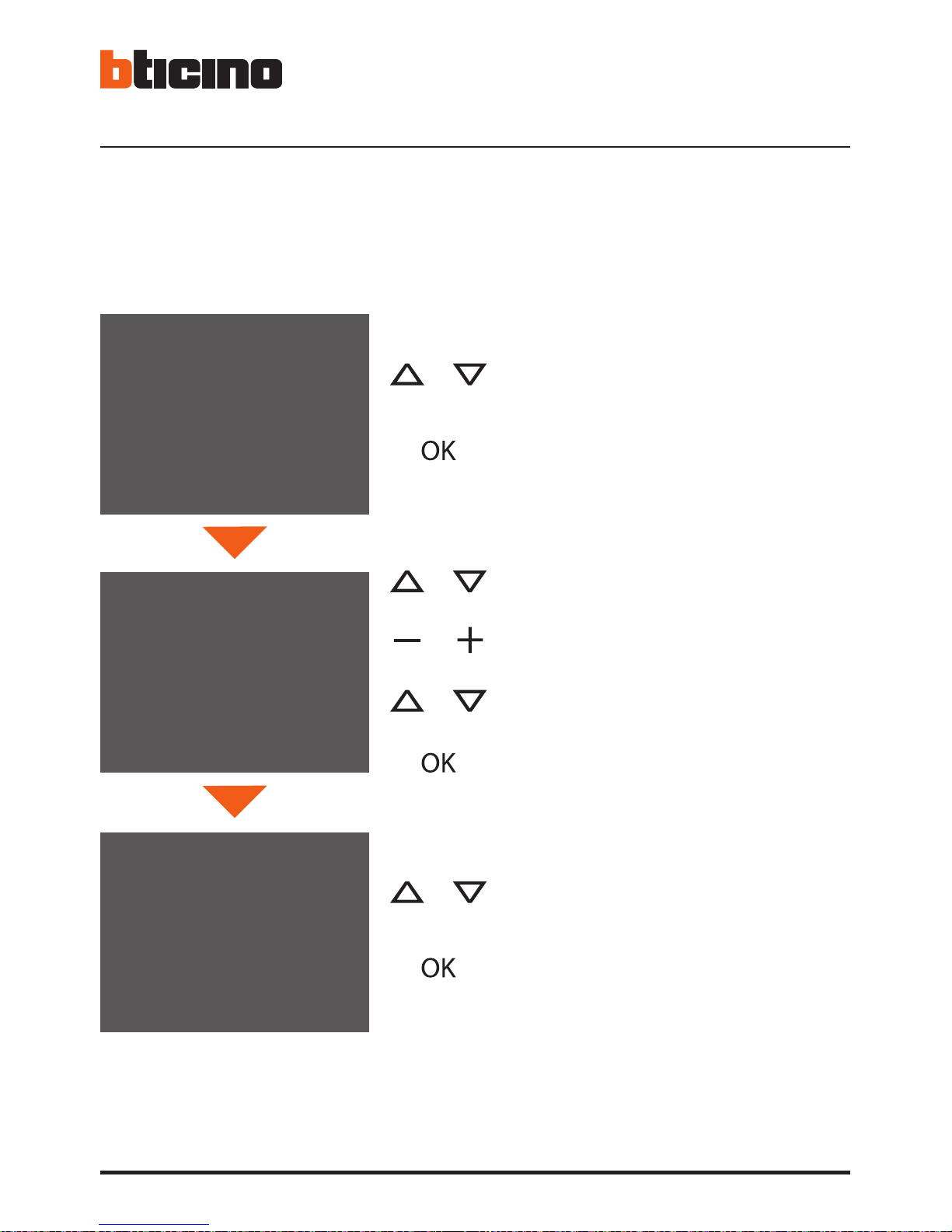

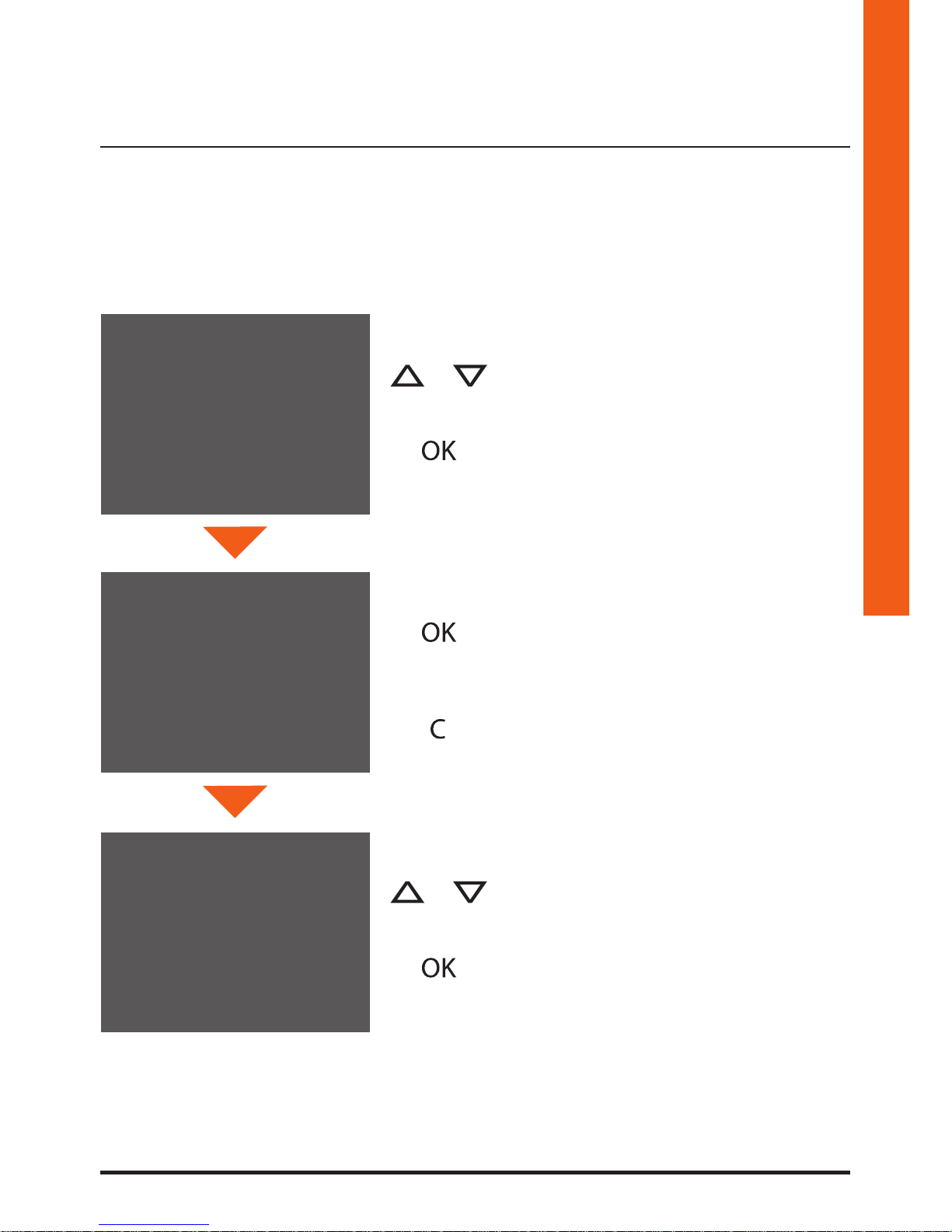

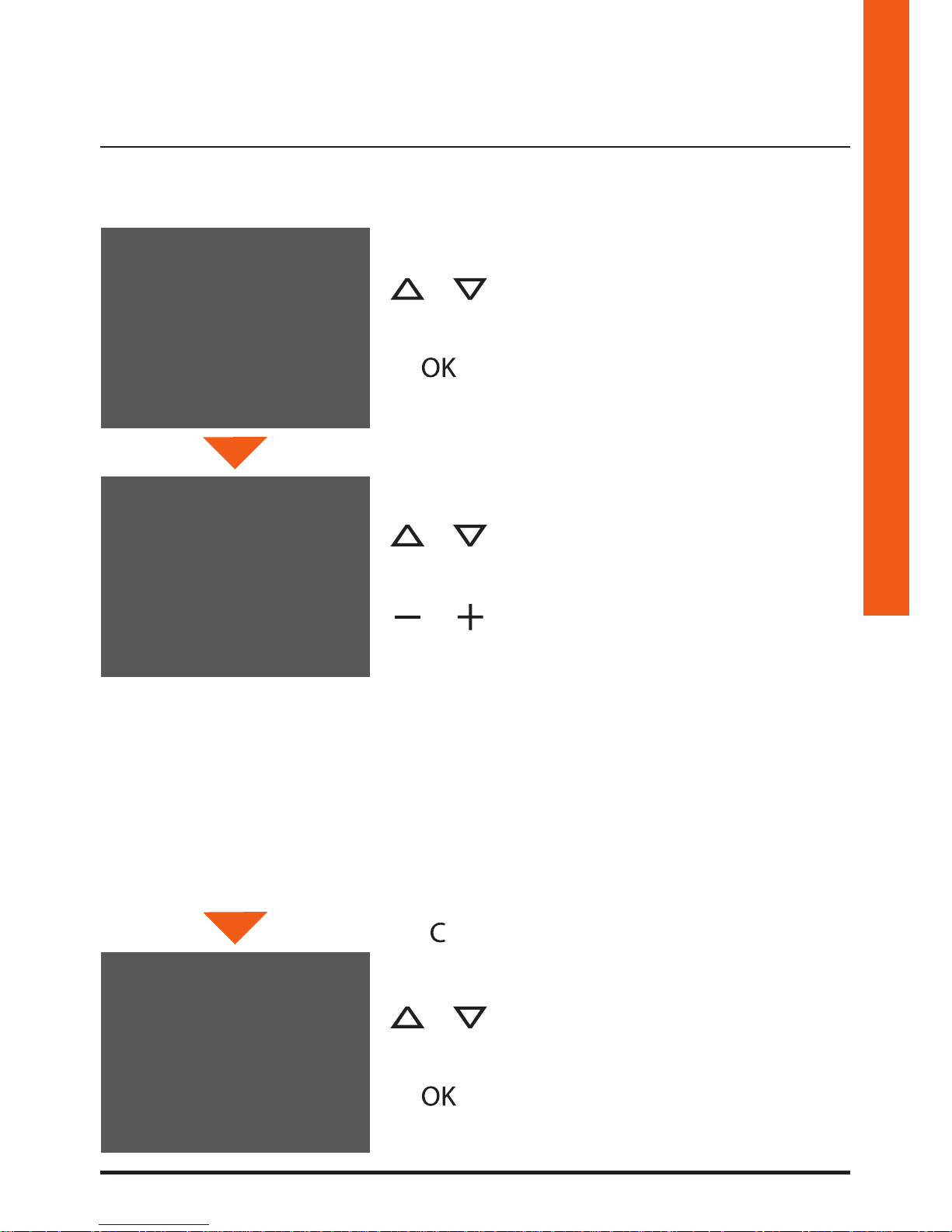

Completamento della Configurazione Rapida
Dopo aver configurato ed alimentato Polyx Memory Display, il "LED connessione" di colore rosso
lampeggia, ad indicare che la configurazione deve essere completata.
Premere un tasto qualsiasi, sul display viene visualizzato il menù per la scelta della lingua.
Sul display viene visualizzata una maschera di riepilogo della
configurazione effettuata.
Il display ed il LED connessione si spengono. Polyx Memory
Display è pronto per il normale funzionamento.
INTERCOMUNICANTE: chiamata intercomunicante al Posto Interno con indirizzo uguale a
quello del Polyx Memory Display aumentato di un numero pari a quello indicato dall'icona
selezionata. (es.: INTERCOMUNICANTE IV chiamata intercomunicante indirizzata al Posto
Interno con N+4)
TELECAMERA: attivazione diretta della telecamera con indirizzo uguale a quello del Posto
Esterno associato aumentato di un numero pari a quello indicato dall'icona selezionata.
(es.: TELECAMERA II attiva la telecamera con indirizzo P+2)
ATTIVAZIONE: attivazione attuatore avente indirizzo uguale a quello del Posto Esterno associato aumentato di un numero pari a quello indicato dall'icona selezionata.
(es.: ATTIVAZIONE II apertura serratura del Posto Esterno (configurato con P+2) in modo
diretto senza la chiamata oppure attivazione attuatore 346200 (configurato con P+2 e
MOD=5) oppure attivazione attuatore 346230 (configurato con P+2))
CICLA TELECAMERE: attiva ciclicamente le telecamere presenti sull'impianto a partire dal
Posto Esterno associato P (viene eseguito un unico ciclo completo)
SEGRETERIA: permette di registrare dal posto esterno messaggi audio/video in caso di
assenza; è possibile inoltre lasciare dei memo direttamente dal videocitofono.
Selezionare CONFERMA
Selezionare la lingua desiderata tra quelle
presenti
Premere OK per confermare la scelta
Premere OK per confermare la configurazione
LUCI SCALE: attiva il relè che comanda l'accensione delle luci scale
4 Configurazione rapida
RIEPILOGO CONFIG.
INDIRIZZO N : 01
INDIRIZZO P : 02
MODALITA' M : 06
> FINE CONFIGURAZIONE
SELEZIONE LINGUA
LINGUA: - ITALIANO +
> CONFERMA
Page 13
Polyx Memory Display
13
Manuale Installatore
La Configurazione da PC, realizzabile tramite il software TiPolyxMemoryDisplay contenuto nel CD
a corredo, consente di configurare la pagina principale del menù senza essere vincolati ad un set
predefinito di funzioni. Ogni funzione può essere personalizzata per tipo, parametri e testo.
• Maggiore flessibilità nella composizione del menù
• Personalizzazione dei testi
• Altre funzionalità per la gestione degli impianti domotici.

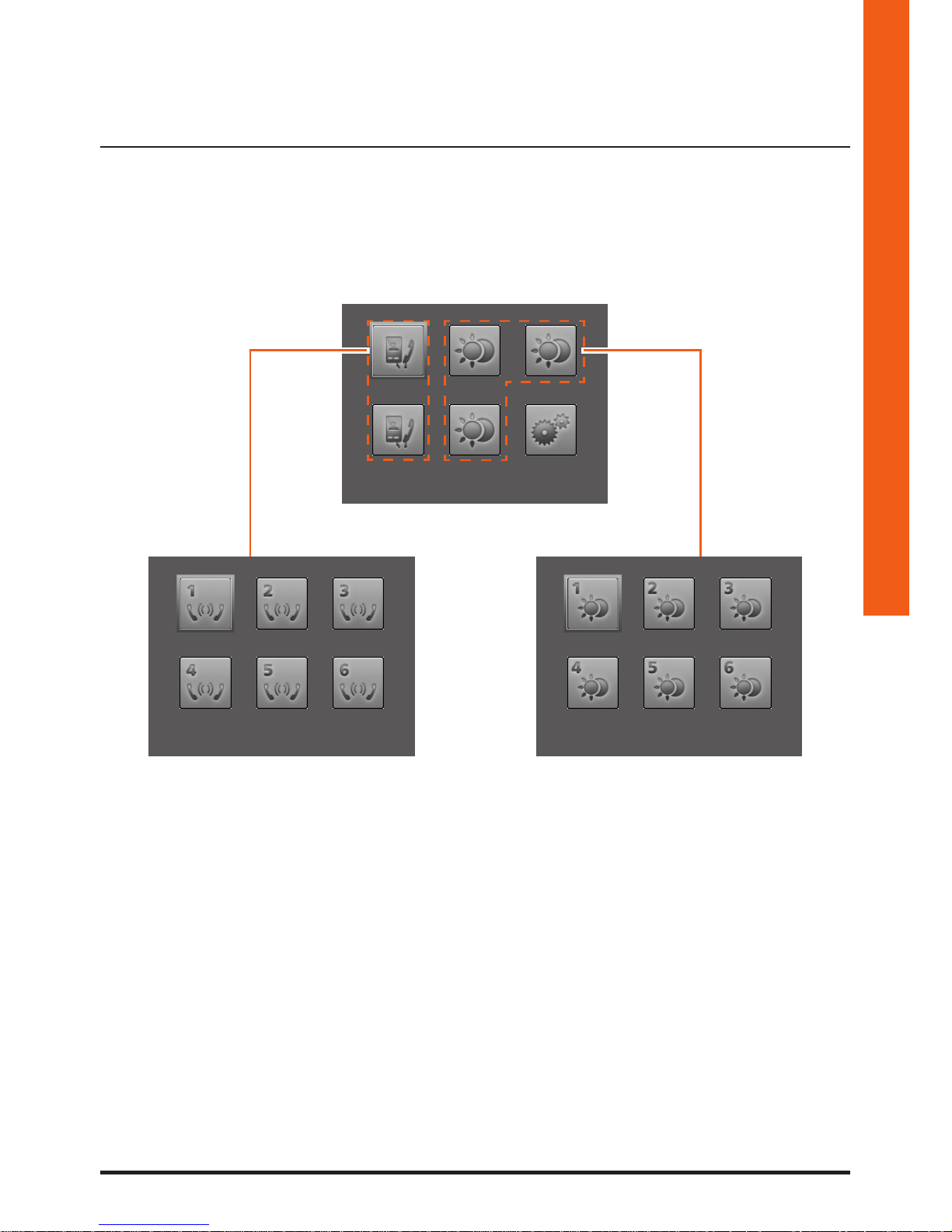

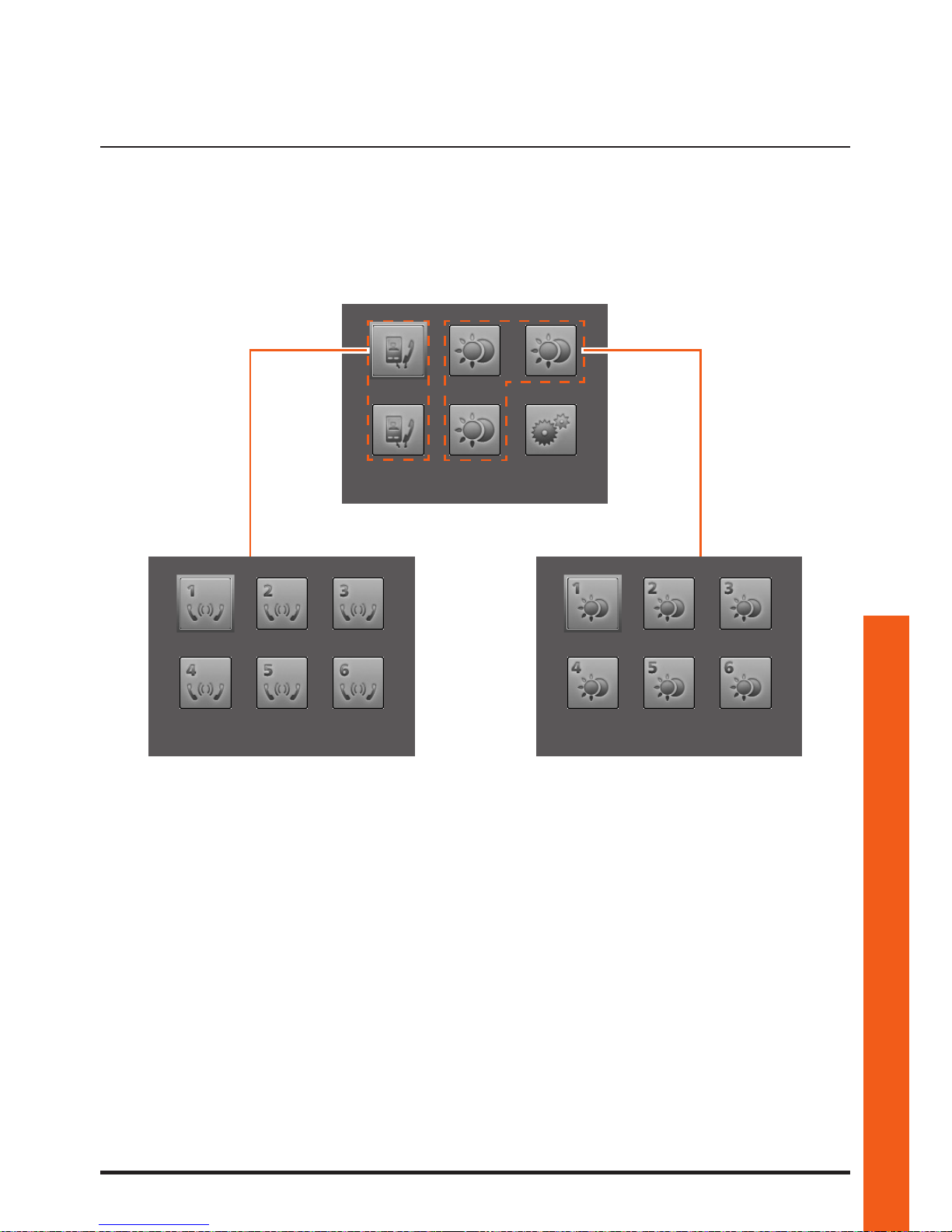

• inserire il richiamo ad una pagina di secondo livello contenente funzioni miste
• inserire nella pagina iniziale o in una di secondo livello, i comandi STUDIO PROFESSIONALE,
MANI LIBERE, CERCAPERSONE altrimenti richiamabili solo dal menù IMPOSTAZIONI

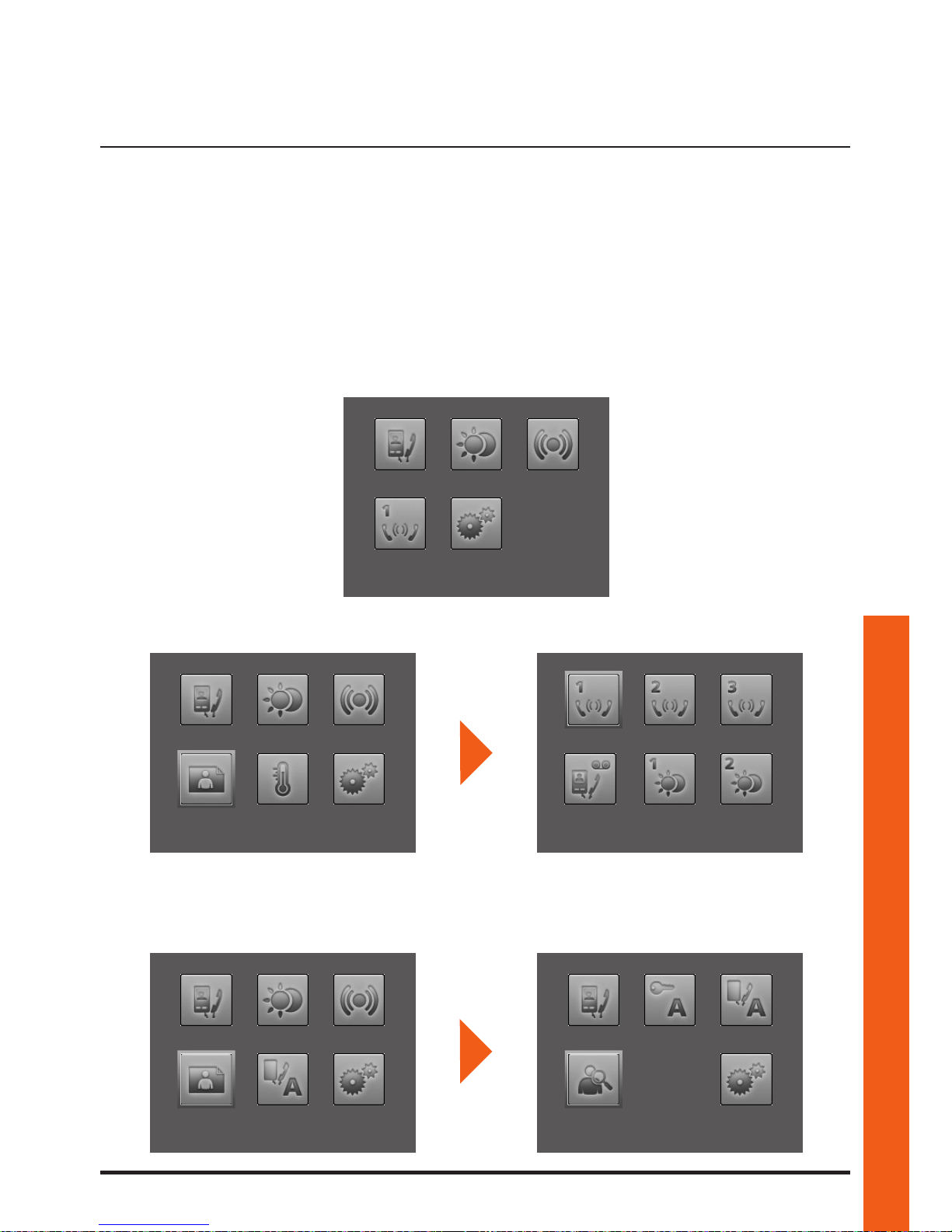

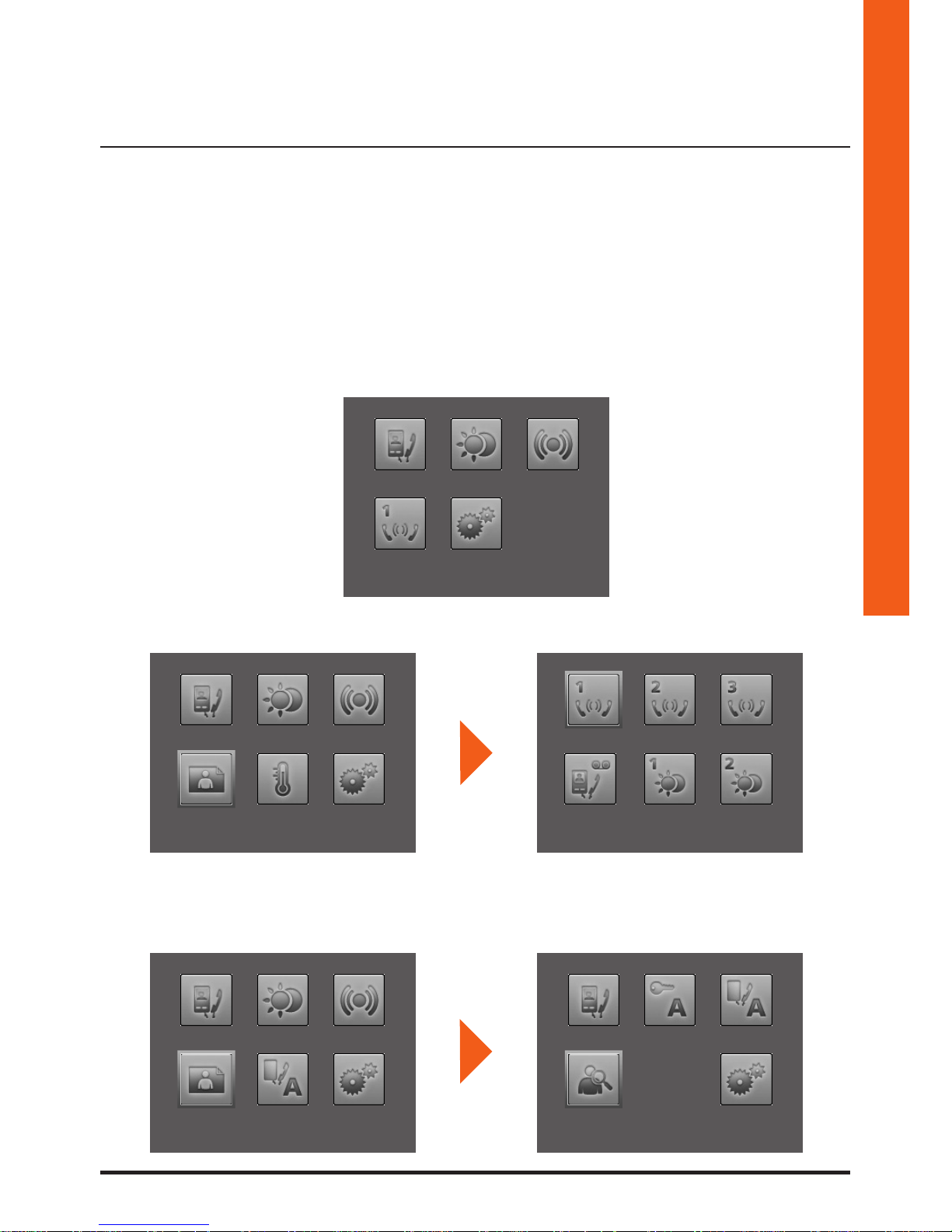

5.1 Flessibilità nella composizione
• comporre la pagina iniziale con le funzioni e i sistemi domotici presenti nel proprio impianto
5 Configurazione avanzata
PERSONALE
CAMERA
PERSONALE
CERCAPERSONE
Page 14
14
5.2 Personalizzazione dei testi
Possibilità di personalizzare tutte le voci presenti nei menù di Polyx Memory Display
(es. SCENARIO IV = SCEN. Notte, COMUNICAZIONE = Intercom casa).
Inoltre per i seguenti sistemi sarà possibile:
ALLARMI
• personalizzare i messaggi associando un testo descrittivo alla zona da cui proviene l'allarme
• cambiare l'abbinamento canale – tipo di allarme
TERMOREGOLAZIONE
• personalizzare la descrizione di 10 zone dell'impianto
DIFFUSIONE SONORA
• personalizzare la descrizione di 6 Ambienti/Punti fonici di amplificazione
• personalizzare la descrizione di 4 sorgenti
5 Configurazione avanzata
CAMERA DA LETTO
SALOTTO
CD
20.5 °C
22.5 (+2)
18.5°C
CUCINA
Page 15
Polyx Memory Display
15
Manuale Installatore
5.3 Altre funzionalità
SCENARI e COMUNICAZIONE
Nella pagina iniziale sarà possibile aggiungere più di un richiamo per voci scenari e comunicazione.
In questo modo si potrà inserire fino a 30 funzioni scenari o comunicazione.
DIFFUSIONE SONORA
• selezionare e controllare fino a 6 Ambienti/Punti Fonici di amplificazione, specificandone l'indirizzo voluto
• selezionare e controllare fino a 4 sorgenti, specificandone l'indirizzo voluto.
TERMOREGOLAZIONE
• selezionare e controllare fino a 10 zone dell'impianto, specificandone l'indirizzo voluto.
Nell'esempio è possibile inserire 12 funzioni di comunicazione e 18 scenari.
COMUNICAZIONE
INTERCOMUNICANTE I
SCENARIO I
Page 16
16
Affinchè la comunicazione possa avvenire, Polyx Memory Display deve essere alimentato e non
configurato fisicamente.
5.4 Collegamento al PC
Per trasferire la configurazione effettuata con il software TiPolyxMemoryDisplay o l'aggiornamento del firmware, collegare Polyx Memory Display al PC utilizzando un cavo USB-miniUSB.
5 Configurazione avanzata
USB-miniUSB
Page 17
Polyx Memory Display
17
Manuale Installatore
Dopo aver collegato Polyx Memory Display è possibile visionare e modificare le impostazioni di
configurazione tramite il menù IMPOSTAZIONI.
Per informazioni relative ai
menù a lato consultare le
Istruzioni d’uso contenute
nel CD fornito a corredo
AREA
RISERVATA ALLA
CONFIGURAZIONE
DEL DISPOSITIVO
! ATTENZIONE !
OPZIONI
PARAMETRI MODALITÀ
CONFIGURAZIONE PI
RESET

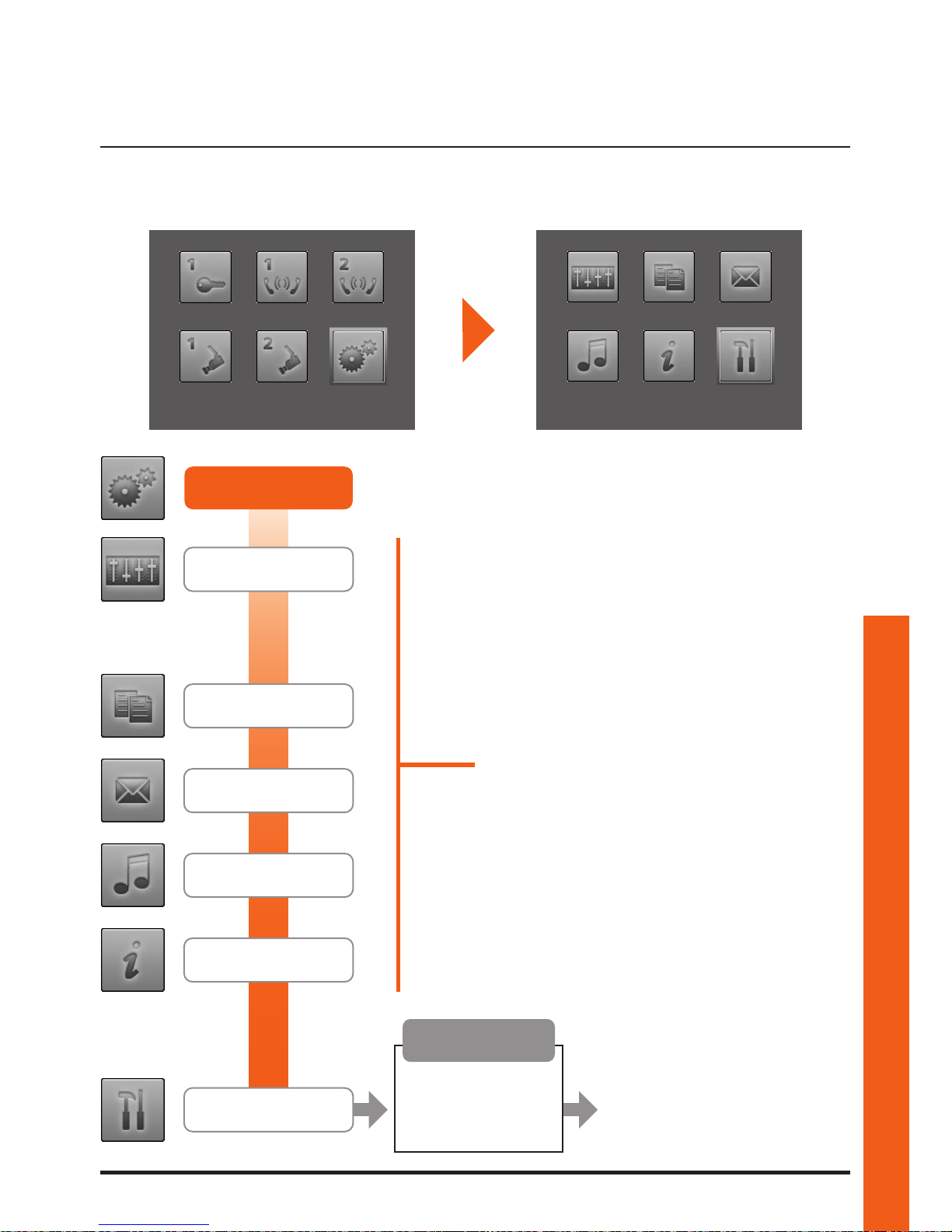

6 Impostazioni
IMPOSTAZIONI
CONFIGURAZIONE
CONFIGURAZIONE
REGOLAZIONI
SERVIZI
MESSAGGI
SUONERIE
INFORMAZIONI
IMPOSTAZIONI
Page 18
18
Viene visualizzato un messaggio di ATTENZIONE

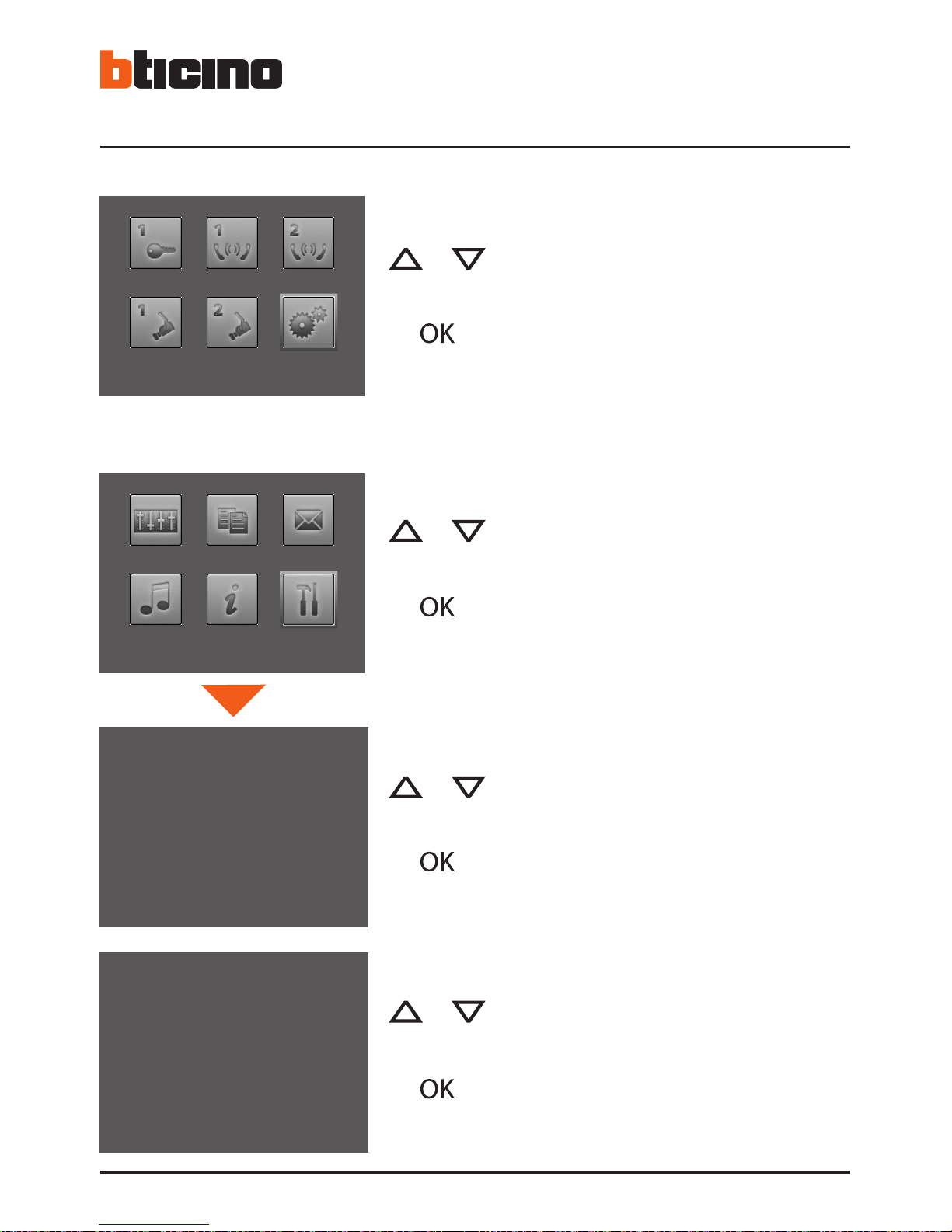

Accesso al menù Configurazione
6.1 Menù configurazione
Selezionare CONFIGURAZIONE
Premere OK per confermare
Selezionare IMPOSTAZIONI
Premere OK per confermare
Selezionare CONTINUA
Premere OK per confermare
Selezionare ESCI
Premere OK per uscire
6 Impostazioni
! ATTENZIONE !
AREA RISERVATA ALLA
CONFIGURAZIONE DEL
DISPOSITIVO!
> ESCI
CONTINUA
! ATTENZIONE !
AREA RISERVATA ALLA
CONFIGURAZIONE DEL
DISPOSITIVO!
ESCI
> CONTINUA
IMPOSTAZIONI
CONFIGURAZIONE
Page 19
Polyx Memory Display
19
Manuale Installatore
SLAVE – Polyx Memory Display configurato <SI> permette di
installare più Polyx Memory Display configurati con lo stesso
indirizzo N (max 3: 1 MASTER – 2 SLAVE).
È consigliabile abilitare la Segreteria sul MASTER; se si volesse
abilitare la Segreteria su un Polyx Memory Display configurato
come SLAVE occorre alimentarlo localmente
MASTER CLOCK – Polyx Memory Display configurato come
MASTER CLOCK <SI> invia periodicamente ai dispositivi presenti sull'impianto una frame per la sincronizzazione dell'ora.
CERCA PERSONE – Polyx Memory Display configurato <SI>
viene abilitato alla chiamata cerca persone.
ABILITA SEGRETERIA – Polyx Memory Display configurato
<SI> viene abilitato alla funzione SEGRETERIA.
6.1.1 Opzioni
Selezionando OPZIONI è possibile accedere alle seguenti impostazioni di sistema.
Selezionare OPZIONI
Premere OK per confermare
Selezionare (es.: SLAVE)
Effettuare la scelta <NO>/<SI>
Premere OK per confermare
Selezionare DEFAULT per riportare le impo-
stazioni di fabbrica (tutte <NO>)
Premere C per tornare alla pagina precedente
> OPZIONI
PARAMETRI MODALITA'
CONFIGURAZIONE PI
RESET
> SLAVE <NO>
MASTER CLOCK <NO>
CERCA PERSONE <NO>
ABILITA SEGRETERIA <NO>
DEFAULT
SLAVE <NO>
MASTER CLOCK <NO>
CERCA PERSONE <NO>
ABILITA SEGRETERIA <NO>
> DEFAULT
Page 20
20
6.1.2 Configurazione posto interno
Selezionando CONFIGURAZIONE PI è possibile modificare l'indirizzo (N) di Polyx Memory Display
e/o del Posto Esterno associato (P).
Selezionare CONFIGURAZIONE PI
Premere OK per confermare
Selezionare CONFERMA
Premere OK per confermare
6 Impostazioni
Premere OK per confermare
Impostare l'indirizzo
Selezionare INDIRIZZO (N) e/o (P)
Selezionare CONFERMA
OPZIONI
PARAMETRI MODALITA'
> CONFIGURAZIONE PI
RESET
CONFIGURAZIONE PI
> INDIRIZZO N : 01
INDIRIZZO P : 00
CONFERMA
CONFIGURAZIONE PI
INDIRIZZO N : 01
INDIRIZZO P : 00
> CONFERMA
Page 21
Polyx Memory Display
21
Manuale Installatore
Viene visualizzato il seguente messaggio

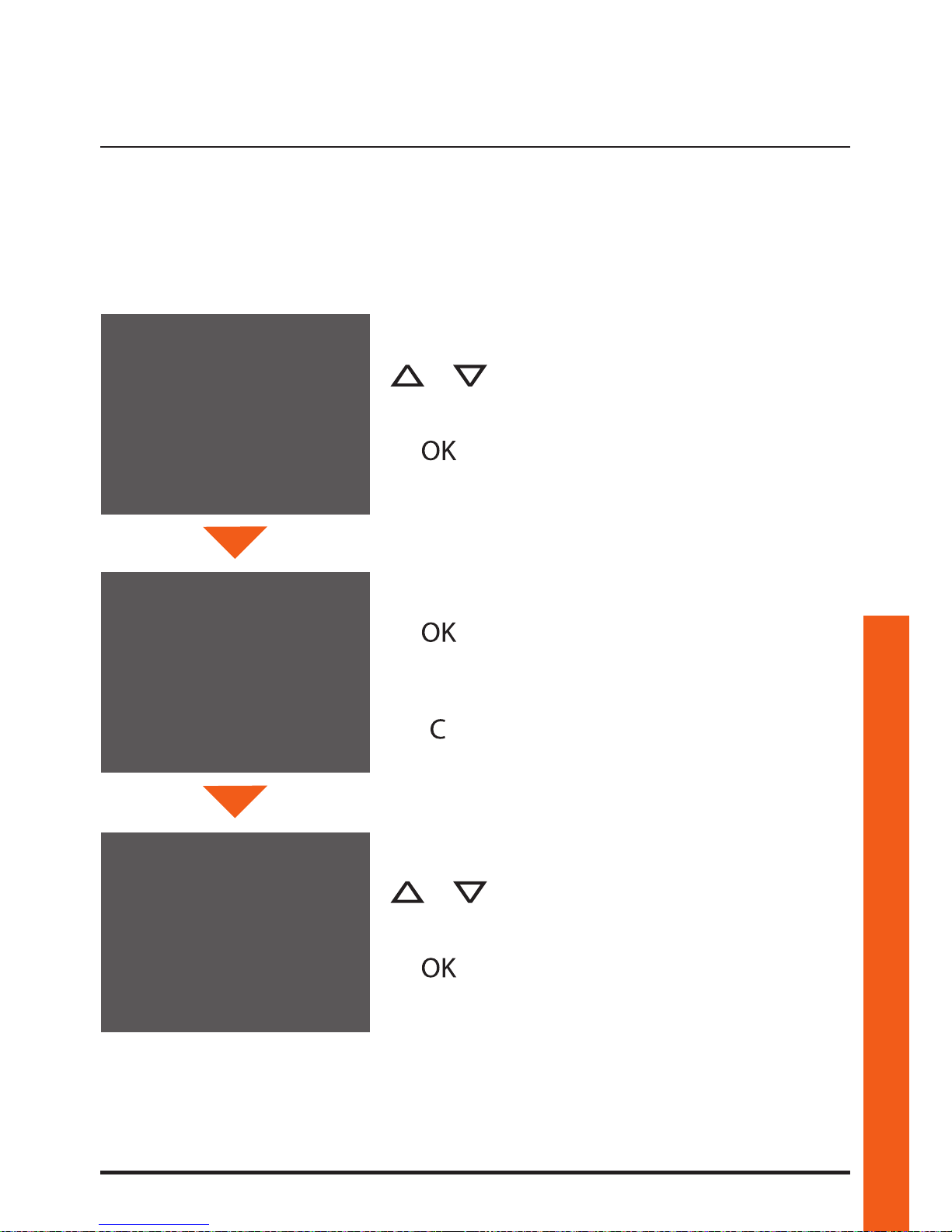

6.1.3 Reset
Selezionando RESET si cancellano tutti i dati e si riporta Polyx Memory Display alle impostazioni
di fabbrica.
Selezionare RESET
Premere OK per confermare
Premere C per tornare alla pagina precedente
Premere OK per uscire dal menù
Selezionare CONTINUA per cancellare la
configurazione del dispositivo
Premere OK per confermare
OPZIONI
PARAMETRI MODALITA'
CONFIGURAZIONE PI
> RESET
CANCELLARE LA
CONFIGURAZIONE DEL
DISPOSITIVO ?
> ESCI
CONTINUA
CANCELLARE LA
CONFIGURAZIONE DEL
DISPOSITIVO ?
ESCI
> CONTINUA
Page 22
22
7 Come risolvere eventuali inconvenienti
Durante la conversazione è possibile attivare
la funzione PUSH TO TALK.
Premere il tasto Connessione per almeno 2
secondi per parlare con il posto esterno.
Il Led rimane acceso.
Rilasciare il tasto per poter ascoltare dal
posto esterno.
Il Led diventa rosso.
Per terminare la connessione premere
brevemente il tasto Connessione.
Il Led si spegne.
Ricezione di una chiamata dal posto esterno.
Premere il tasto Connessione per rispondere
alla chiamata.
Il led connessione è acceso.
7.1 Modalità push to talk
Page 23
Polyx Memory Display
23
Manuale Installatore
INCONVENIENTE SOLUZIONE
Premendo il tasto Attivazione posto esterno/Ciclamento ( ) non appare nessuna immagine
- verificare che il posto interno e esterno siano correttamente cablati e configurati (devono avere lo
stesso indirizzo P);
- il canale audio/video potrebbe essere occupato,
attendere che si liberi e riprovare.
Premendo il tasto Serratura (
) non viene ese-
guito il comando
- verificare che il posto interno e esterno siano correttamente cablati e configurati (devono avere lo
stesso indirizzo P).
Premendo il tasto OK il menù non si accende e il
posto interno emette un suono di occupato
- il canale audio/video è occupato, attendere che si
liberi e riprovare.
Su chiamata il posto interno non suona
- verificare che il posto interno e esterno siano correttamente cablati e configurati;
- verificare che non sia attiva la funzione"Esclusione
Chiamata" o di non aver azzerato il volume della
suoneria.
Su chiamata il posto interno suona ma non si accende il monitor
- verificare che non sia impostato come "Slave".
Al posto esterno è difficoltoso sentire chi parla
- parlare ad una distanza massima di 40 centimetri
dal microfono di Polyx Memory Display;
- ridurre il volume del microfono del posto esterno
- è possibile comunicare in modalità PUSH TO TALK
(vedi paragrafo relativo).
Al posto interno è difficoltoso sentire chi parla
- verificare la regolazione dei volumi su Polyx Memory Display;
- verificare che non siano presenti forti sorgenti rumorose in prossimità di Polyx Memory Display
- è possibile comunicare in modalità PUSH TO TALK
(vedi paragrafo relativo).
Page 24
24
Lo schermo LCD è stato prodotto usando un’avanzata tecnologia ad alta precisione. E’
possibile, tuttavia, che compaiano fino a 5 piccoli punti neri e/o luminosi (rossi, blu, verdi) in maniera continua sullo schermo LCD. Si tratta del risultato normale del processo di
produzione e non indica un funzionamento errato e/o difettoso.
Nota sullo schermo LCD
8 Appendice
DATI TECNICI
Alimentazione
da bus SCS: 18 – 27 V
da 1 2 : 18 – 27 V
Assorbimento (Max)
330 mA (in connessione A/V - alla minima tensione di funzionamento)
10 mA (in stand-by)
Temperatura operativa 0 – 40 °C
BTicino risponde del perfetto funzionamento del dispositivo solo se installato a regola
d’arte rispettando le indicazioni del manuale d’installazione del prodotto.
In caso di malfunzionamento contattare il Centro Assiatenza Tecnica Autorizzato.
Per conoscere il nominativo del CAT di zona telefonare al:
Numero verde 800.837.035
Oppure visitare il sito
www.bticino.com
Garanzia: i termini di garanzia sono riportati sul documento
“Condizioni di Fornitura del Servizio di Assistenza Tecnica BTicino”.
Tale documento può essere richiesto al CAT, al numero verde BTicino,
oppure scaricato dal sito www.bticino.it
Servizio Tecnico Clienti
Page 25
Polyx Memory Display
Contents
25
Installation manual
1 Introduction 26
1.1 Warnings and tips 26
1.2 Package content 26
2 Description 27
2.1 Main functions 27
2.2 Front view 28
2.3 Video door entry function keys 29
2.4 Navigation keys 29
2.5 Key for answering machine functions 29
2.6 Rear view 30
3 Installation 31
3.1 Wall installation with metal base supplied 31
4 Quick configuration 32
5 Advanced configuration 35
5.1 Flexibility in composition 35
5.2 Customisation of texts 36
5.3 Other functionalities 37
5.4 Connection to the pc 38
6 Settings 39
6.1 Configuration menu 40
6.1.1 Options 41
6.1.2 Handset configuration 42
6.1.3 Reset 43
7 Trouble shooting 44
7.1 Push to talk mode 44
8 Appendix 46
Page 26
26
1.1 Warnings and tips
Before proceeding with the installation read this manual carefully. The guarantee is automatically
cancelled in the case of negligence, incorrect use and tampering by unauthorised people.
Thus the Polyx Memory Display:
– must only be installed indoors;
– must not be exposed to drips or splashes of water;
– must only be used on BTicino digital 2-wire video door entry systems.
1.2 Package content
The package contains:
• Polyx Memory Display
• Installation Manual
• User guide
• CD
1 Introduction
Page 27
Polyx Memory Display
27
Installation manual
2 Description
2.1 Main functions
The BTicino Polyx Memory Display is the evolution of the video handset which can be used in
managing the home system. As well as all the 2-wire digital door entry functions, in systems combined with the My Home Legrand multimedia system, Polyx Memory Display can manage the
home: from security to well-being to entertainment (display of the alarm state, sound system,
temperature setting in single rooms).
It has a 3.5” colour LCD screen, icon menu, menu navigation keys and video door entry function
keys.
COMBINATIONS
Communication:
Allows access via the main menu page to a set of predefined video door entry function keys:
INTERCOM – intercom call to a handset
CAMERA – direct activation of the camera associated to the entrance panel or separate for video
monitoring
ACTIVATION – direct activation of the actuator associated to the entrance panel
SEQUENTIAL SWITCHING – sequential activation of the cameras in the system
ANSWERING MACHINE – it can be used to record audio/video messages from the entrance panel
in case of absence; memos can also be recorded directly from the video handset.
Scenarios:
Can activate the first five scenarios saved in the scenario module.
Alarms:
Can display the divided zones, the system state and the last three alarms received with information on them (date, time and type of alarm).
Sound system:
Can manage the BTicino digital sound system: cycle the sources and the tune/station of the active
source.
Temperature control:
Can monitor the state of the temperature control unit, display and adjust the temperature (manual) in the single zones of the home and set the Protection/Week/Off state.
Page 28
28
2.2 Front view
2 Description
1 -
Microphone.
2 -
Colour LCD display; displays the menus which guide the use and programming operation, shows
the pictures taken by the entrance panel or other cameras.
3 -
Navigation keypad; navigates inside the menus, confirms (OK key) or cancels (C key) the programming operations.
4 -
Switch ON entrance panel and cycling key.
5 -
Connection key; activates/deactivates the sound connection.
6 -
Connection LED.
7 -
Loudspeaker.
8 -
Door lock LED.
9 -
Door lock key; activates the electric door lock of the associated or connected entrance panel.
10 -
Answering machine status notification LED.
11 -
Pushbutton for enabling/disabling the answering machine function.
12 -
Call bell exclusion LED.
2
1
3
5
68 7
9
10
11
12
4
Page 29
Polyx Memory Display
29
Installation manual
2.4 Navigation keys
OK key
Gives access to the menu; confirms the selection made.
C key
Returns to the previous screen, if already on the first screen, it can be used to
turn the display off; during a call, it can be used to switch from day to night
mode, and vice versa.
keys
Inside the menus selects the previous or next item.
-
+ keys
Inside the menus change the value set.
In audio/video connection allow quick access to the audio/video adjustments.
2.3 Video door entry function keys
Door lock key
In connection opens the door lock of the connected Entrance Panel, at rest that
of the associated Entrance Panel.
The LED signals its operation.
Connection key
Activates/deactivates the connection. If a call is received the LED flashes, during the conversation it shines steadily.
At rest activates the paging function (if enabled).
Activation Entrance Panel/Cycling
Activates the switching ON of the associated Entrance Panel and cycles any
other Entrance Panels/cameras.
2.5 Key for answering machine functions
ON/OFF
Enable/disable the video door entry answering machine
(the red LED indicates activation).
NOTE 1: all answering machine functions are managed by menù, access by a dedicated icon on menù.
NOTE 2: inside one single apartment,it is possible to activate ONLY ONE answering
machine.
NOTE 3: enable the Answering Machine function in the Options menu (see the relevant section).
Page 30
30
2.6 Rear view
2 Description
1 - Mini-USB connector for connection to the PC
2 - Configurator socket
3 - Connector for extra power supply
4 - Stretch end ON/OFF microswitch
5 - Connection to the BTicino 2-wire digital system BUS
2
5
4
3
1
Page 31
Polyx Memory Display
31
Installation manual
3.1 Wall installation with metal base supplied
To fasten the base use screw anchors and screws of the correct size.
Do not fasten the base directly to the flush-mounted box.
To take the Polyx Memory Display out of the base lower stop tab A using a screwdriver, then push
the Polyx Memory Display upwards.
After making all the connections fasten the Polyx Memory Display to the base being careful to arrange the wires so that they are not damaged.
3 Installation
A
Page 32
32
N = (in double figures) address of the device in the video door entry system
P = address of the Entrance Panel associated with the device
M = mode (defines the main menu page and thus the functions which can be used).
CAUTION
If the device is physically configured, the configuration CANNOT BE EDITED from the menu.
The quick configuration is recommended for standard video door entry systems where no special
functions are required and short installation times are important.
In this case the device is configured physically, inserting the configurators in sockets N, P and M.
The configurator in M defines the video door entry mode corresponding to a predefined set of five
video door entry functions.
QUICK CONFIGURATION BY MEANS OF M CONFIGURATOR
Note: If the apartment has the 2-wire apartment interface 346850 the Polyx Memory Display should be
configured using Advanced Configuration.
4 Quick configuration
N
P M
Page 33
Polyx Memory Display
33
Installation manual
Selection of mode M
The main menu page will be made up of a set of predefined video door entry functions which can
be selected with M = 0 – 6.
The main menu page always has
the five selected functions plus
SETTINGS which goes to a page
dedicated to the device settings
and configurations.
If the Polyx Memory Display is configured with N=1, call N=2. If it is configured with N=2, call N=1.
M=3
M=2
M=6
M=5
M=1
M=4
M=0
INTERCOMMUNICATING I
INTERCOMMUNICATING I
STAIRCASE LIGHTS
ANSW. MACHINE
STAIRCASE LIGHTS
STAIRCASE LIGHTS
ANSW. MACHINE
Page 34
34

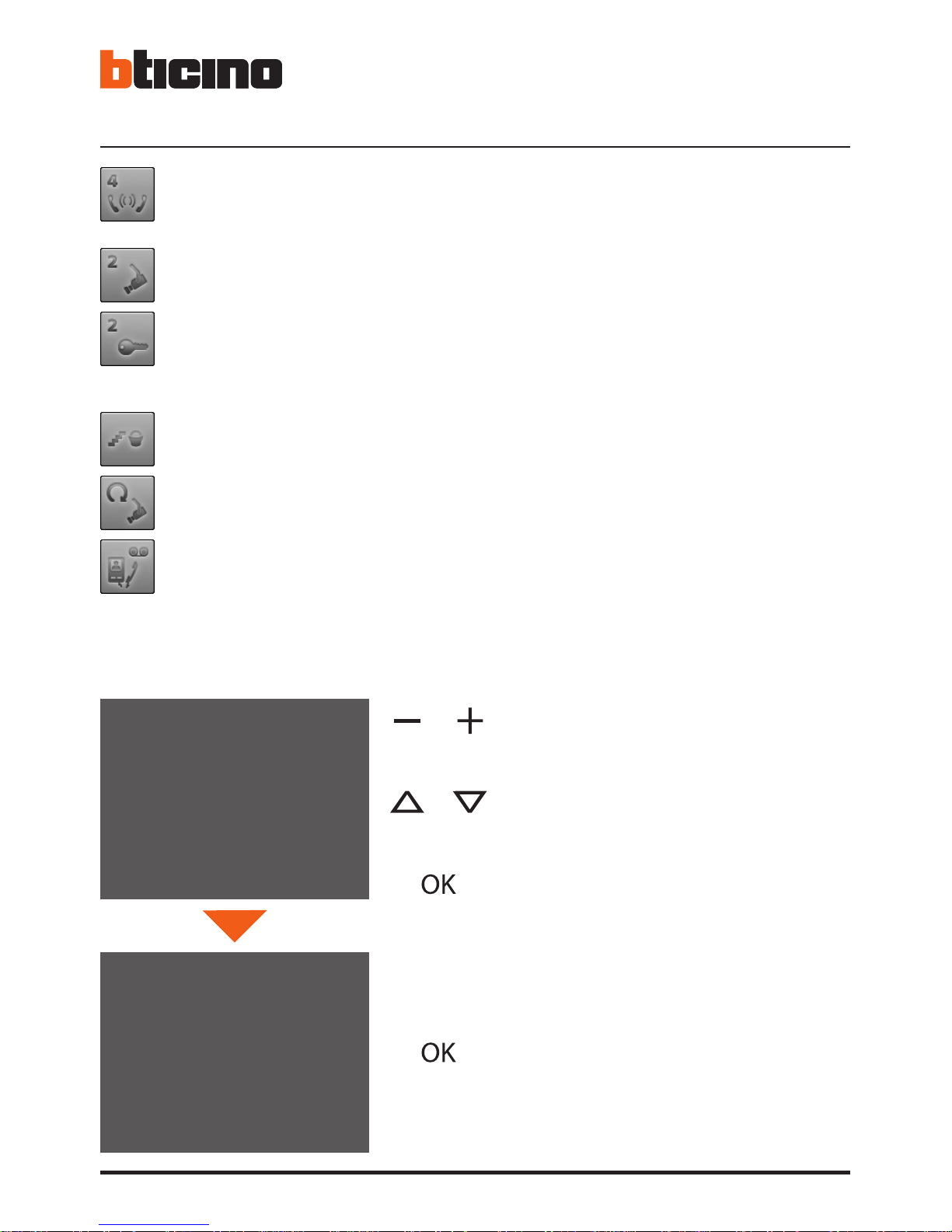

Completing the Quick Configuration
After the Polyx Memory Display has been configured and switched on the red “connection LED”
flashes, to indicate that the configuration must be finished.
Press any key, the Polyx Memory Display display shows the language selection menu.
The display shows a mask summarising the configuration
made
The display and the connection LED go out.
The Polyx Memory Display is ready for normal working.
INTERCOMMUNICATING: intercommunicating call to the Handset with the same address as
the Polyx Memory Display increased by a number equal to that indicated by the icon selected.
(e.g.: INTERCOMMUNICATING IV intercommunicating call address to the Handset with N+4)
CAMERA: direct activation of the camera with the same address as the associated Entrance
Panel increased by a number equal to that indicated by the icon selected. (e.g. CAMERA II
activates the camera with address P+2)
ACTIVATION: activation of the actuator with the same address as the associated Entrance
Panel increased by a number equal to that indicated by the icon selected.
(e.g. ACTIVATION II opening of the Entrance Panel door lock (configured with P+2) directly
without the call or activation of actuator 346200 (configured with P+2 and MOD=5) or activation of actuator 346230 (configured with P+2)
CYCLE CAMERAS: cyclically activates the cameras in the system starting from the associated
Entrance Panel P (just one complete cycle is performed)
ANSWERING MACHINE: it can be used to record audio/video messages from the entrance
panel in case of absence; memos can also be recorded directly from the video handset
Select CONFIRM
Select the language required from those
offered
Press OK to confirm the selection
Press OK to confirm the configuration
STAIRCASE LIGHTS: activates the relay which switches the staircase lights ON/OFF
4 Quick configuration
SUMMARY CONFIG.
ADDRESS N : 01
ADDRESS P : 02
MODE M : 06
> CONFIGURATION END
LANGUAGE SELECT.
LANGUAGE: -ENGLISH+
> CONFIRM
Page 35
Polyx Memory Display
35
Installation manual
Configuration from PC by means of the TiPolyxMemoryDisplay software in the CD supplied lets
you configure the main menu page without being limited to a predefined set of functions. The
type, parameters and text of each function can be customised.
• Greater flexibility in composing the menu.
• Customisation of texts.
• Other ways of managing the home automation systems.
• the call to a second-level page containing mixed functions can be entered
• enter the PROFESSIONAL STUDIO, HANDSFREE and PAGING commands, which otherwise can
only be called from the SETTINGS menu, in the first page or in a second level page
5.1 Flexibility in composition
• the first page can be written with the functions and the home automation systems which your
system effectively has
5 Advanced configuration
PERSONAL
BEDROOM
PERSONAL
PAGING
Page 36
36
5.2 Customisation of texts
The items in the Polyx Memory Display menu (e.g. SCENARIO IV = Night SCEN, COMMUNICATION
= Intercom in the home) can be customised.
The following are also possible for the following systems:
ALARMS
• customise the messages associating a descriptive text to the zone where the alarm comes from
• change the channel combination - type of alarm
TEMPERATURE CONTROL
• customise the description of 10 system zones
SOUND SYSTEM
• customise the description of 6 Rooms/Amplification sound points
• customise the description of 4 sources
5 Advanced configuration
BEDROOM
DRAWING
CD
20.5 °C
22.5 (+2)
18.5°C
KITCHEN
Page 37
Polyx Memory Display
37
Installation manual
5.3 Other functionalities
SCENARIOS and COMMUNICATION
More than one call for scenarios and communication can be added in the first page.
In this way up to 30 scenario or communication functions can be entered.
SOUND SYSTEM
• can select and control up to 6 Rooms/Amplification sound points, specifying the address wanted
• can select and control up to 4 Sources, specifying the address wanted.
TEMPERATURE CONTROL
• select and control up to 10 system zones, specifying the address wanted.
In the example at the side 12 communication functions and 18 scenarios can be entered.
COMMUNICATION
INTERCOMMUNICATING I
SCENARIO I
Page 38
38
In order for the communication to occur, the Polyx Memory Display must be powered and not
physically configured.
5.4 Connection to the pc
To transfer the configuration made with the TiPolyxMemoryDisplay software or update the
firmware, connect the Polyx Memory Display to the PC using USB-miniUSB cable.
5 Advanced configuration
USB-miniUSB
Page 39
Polyx Memory Display
39
Installation manual

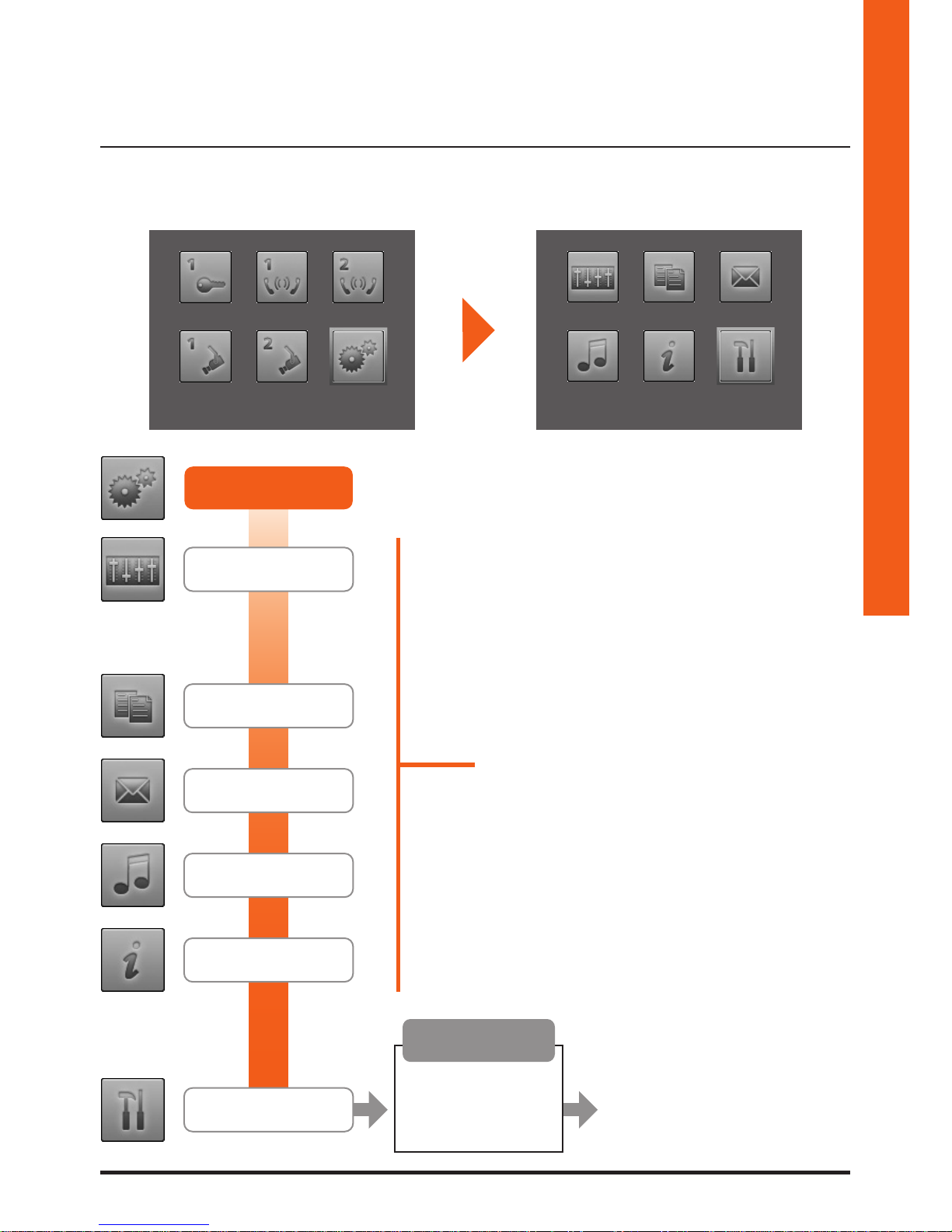

After configuring the Polyx Memory Display, you can view and modify the configuration settings
in the SETTINGS menu.
For information about these
menus please consult the
User guide in the CD enclosed.
AREA
RESERVED FOR
CONFIGURATION OF
THE DEVICE
! WARNING !
OPTIONS
PARAMETER MODE
H CONFIGURATION
RESET
6 Settings
SETTINGS
CONFIGURATION
CONFIGURATION
ADJUSTMENT
SERVICES
MESSAGES
BELLS
INFORMATION
SETTINGS
Page 40
40
A WARNING message is displayed
Access to the Configuration menu
6.1 Configuration menu
Select CONFIGURATION
Press OK to confirm
Select SETTINGS
Press OK to confirm
Select CONTINUE
Press OK to confirm
Select QUIT
Press OK to quit
6 Settings
! WARNING !
AREA RESERVED FOR
CONFIGURATION OF THE
DEVICE
> QUIT
CONTINUE
! WARNING !
AREA RESERVED FOR
CONFIGURATION OF THE
DEVICE
QUIT
> CONTINUE
SETTINGS
CONFIGURATION
Page 41
Polyx Memory Display
41
Installation manual
SLAVE – the Polyx Memory Display configured <YES> allows the
installation of several Polyx Memory Displays configured with
the same N address (max. 3: 1 MASTER – 2 SLAVE).
It is recommended that the Answering Machine is enabled on
the MASTER; to enable the Answering Machine on a Polyx Memory Display configured as SLAVE, this must be powered locally.
MASTER CLOCK – Polyx Memory Display configured as MASTER
CLOCK <YES> regularly sends a frame for the synchronisation of
the time to the system devices.
PAGING – the Polyx Memory Display configured <YES> is enabled to transmit the paging call.
ENABLE ANSW. MACHINE – Polyx Memory Display configured
as <YES> is enabled for the ANSWERING MACHINE function.
6.1.1 Options
On selecting OPTIONS access is possible to the following system settings.
Select OPTIONS
Press OK to confirm
Select (e.g.: SLAVE)
Select <NO>/<YES>
Press OK to confirm
Select DEFAULT to return to the factory set-
tings (all <NO>)
Press C to return to the previous page
> OPTIONS
PARAMETER MODE
H CONFIGURATION
RESET
> SLAVE <NO>
MASTER CLOCK <NO>
PAGING <NO>
ENABLE ANSW. MACHINE <NO>
DEFAULT
SLAVE <NO>
MASTER CLOCK <NO>
PAGING <NO>
ENABLE ANSW. MACHINE <NO>
> DEFAULT
Page 42
42
6.1.2 Handset configuration
On selecting H CONFIGURATION the address (N) of the Polyx Memory Display and/or the associated Entrance Panel (P) can be edited.
Select H CONFIGURATION
Press OK to confirm
Select CONFIRM
Press OK to confirm
6 Settings
Press OK to confirm
Set the address
Select ADDRESS (N) and/or (P)
Select CONFIRM
OPTIONS
PARAMETER MODE
> H CONFIGURATION
RESET
H CONFIGURATION
> ADDRESS N :01
ADDRESS P :00
CONFIRM
H CONFIGURATION
ADDRESS N :01
ADDRESS P :00
> CONFIRM
Page 43
Polyx Memory Display
43
Installation manual
The following message is displayed
6.1.3 Reset
Selecting RESET cancels all the data and returns the Polyx Memory Display to the factory settings.
Select RESET
Press OK to confirm
Press C to return to the previous page
Press OK to quit the menu
Select CONTINUE to cancel the device configuration
Press OK to confirm
OPTIONS
PARAMETER MODE
H CONFIGURATION
> RESET
CANCEL THE
CONFIGURATION OF THE
DEVICE ?
> QUIT
CONTINUE
CANCEL THE
CONFIGURATION OF THE
DEVICE!
QUIT
> CONTINUE
Page 44
44
During the conversation you can activate
the PUSH TO TALK function.
Press the Connection key for at least 2
seconds to talk to the entrance panel.
The LED remains ON.
Release the key to hear from the entrance
panel.
The LED becomes red.
To end the connection press the connection
key briefly.
The LED goes out.
Receiving a call from the entrance panel.
Press the Connection key to answer the call.
The LED is ON.
7.1 Push to talk mode
7 Trouble shooting
Page 45
Polyx Memory Display
45
Installation manual
PROBLEM SOLUTION
On pressing the Entrance panel Activation/Cycling
( ) key no picture appears
- check that the handset and entrance panel have
been correctly wired and configured (must have
the same P address);
- the audio/video channel may be busy, wait for it
to become free and try again.
On pressing the Door lock (
) key the com-
mand is not performed
- check that the handset and entrance panel have
been correctly wired and configured (must have
the same P address).
On pressing the OK key the menu does not switch
on and the handset gives a busy sound
- the audio/video channel is busy, wait for it to become free and try again.
When called the handset does not ring
- check that the handset and entrance panel have
been correctly wired and configured;
- check that the “Call Exclusion” function is not active or that the bell volume has not been zeroed.
When called the handset rings but the monitor
does not switch on
- check that it has not been set as “Slave”.
At the entrance panel it is difficult to hear the caller
- talk at a maximum distance of 40 centimetres
from the Polyx Memory Display microphone;
- reduce the volume of the entrance panel microphone;
- you can communicate in PUSH TO TALK mode
(see the relevant section).
At the handset it is difficult to hear the caller
- check the volume setting on the Polyx Memory
Display;
- make sure that there are no strong noise sources
near the Polyx Memory Display;
- you can communicate in PUSH TO TALK mode
(see the relevant section).
Page 46
46
The LCD screen has been manufactured using advanced high precision technology. It is
however possible that sometimes up to 5 small black or coloured dots (red, blue, green)
may appear on the LCD screen. This is an absolutely normal result of the manufacturing
process and is not indicative of a malfunction and/or fault.
LCD screen note
8 Appendix
TECHNICAL DATA
Power supply
from SCS bus: 18 – 27 V
from 1 2 : 18 – 27 V
Absorption (Max)
330 mA (A/V connection - at the minimum operating voltage)
10 mA (in stand-by)
Operating temperature 0 – 40 °C
BTicino only accepts responsibility for perfect device operation if it is installed to the state of
the art respecting the indications of the product installation manual.
www.bticino.com
Technical After-Sales Service
Page 47
Page 48
BTicino SpA
Via Messina, 38
20154 Milano - Italy
www.bticino.com
Servizio clienti
BTicino SpA si riserva il diritto di variare in qualsiasi momento i contenuti illustrati nel presente stampato e di
comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.
BTicino SpA reserves at any time the right to modify the contents of this booklet and
to communicate in any form and modality, the changes brought to the same.
Timbro installatore
Installer stamp
Loading...
