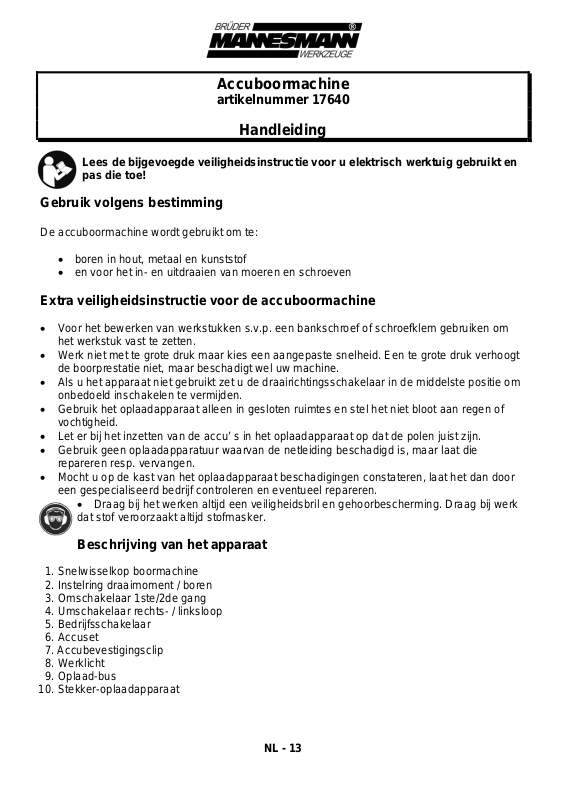

Accuboormachine
artikelnummer 17640
Handleiding
Lees de bijgevoegde veiligheidsinstructie voor u elektrisch werktuig gebruikt en
pas die toe!
Gebruik volgens bestimming
De accuboormachine wordt gebruikt om te:
boren in hout, metaal en kunststof
en voor het in- en uitdraaien van moeren en schroeven
Extra veiligheidsinstructie voor de accuboormachine
Voor het bewerken van werkstukken s.v.p. een bankschroef of schroefklem gebruiken om
het werkstuk vast te zetten.
Werk niet met te grote druk maar kies een aangepaste snelheid. Een te grote druk verhoogt
de boorprestatie niet, maar beschadigt wel uw machine.
Als u het apparaat niet gebruikt zet u de draairichtingsschakelaar in de middelste positie om
onbedoeld inschakelen te vermijden.
Gebruik het oplaadapparaat alleen in gesloten ruimtes en stel het niet bloot aan regen of
vochtigheid.
Let er bij het inzetten van de accu’ s in het oplaadapparaat op dat de polen juist zijn.
Gebruik geen oplaadapparatuur waarvan de netleiding beschadigd is, maar laat die
repareren resp. vervangen.
Mocht u op de kast van het oplaadapparaat beschadigingen constateren, laat het dan door
een gespecialiseerd bedrijf controleren en eventueel repareren.
Draag bij het werken altijd een veiligheidsbril en gehoorbescherming. Draag bij werk
dat stof veroorzaakt altijd stofmasker.
Beschrijving van het apparaat
1. Snelwisselkop boormachine
2. Instelring draaimoment / boren
3. Omschakelaar 1ste/2de gang
4. Umschakelaar rechts- / linksloop
5. Bedrijfsschakelaar
6. Accuset
7. Accubevestigingsclip
8. Werklicht
9. Oplaad-bus
10. Stekker-oplaadapparaat
NL - 13
Page 2
Technische gegevens
Accuboormachine:
Spanning 20 V
Toerental 1ste gang 0 - 400 min-1
Toerental 2de gang 0 - 1.400 min
-1
Boorhouder 10 mm
Geluidsdrukniveau 87,6 dB(A)
(onzekerheid K = 3 dB)
Niveau geluidsvermogen 98,6 dB(A)
(onzekerheid K = 3 dB)
Vibratie booren 1,298 m/s²
(onzekerheid K = 1,5 m/s²)
Aangeraden wordt om bij het boren een veiligheidsbril, goedgekeurde gehoorbescherming en een stofmasker te dragen!
Accu: spanning 20 V , 1500 mAh
oplaadtijd ca. 1 uur
Oplaadapparaat: Pri: 100-240 V~/ 50-60Hz
Sec: 21,5V / 1,5 A
Informatie over geluid en trillingen
Meetwaarden bepaald volgens EN 60745
- De aangegeven trillingsemissiewaarde is volgens een genormeerd controleprocedé
gemeten en kan ter vergelijking van het ene elektrawerktuig met het andere worden
gebruikt.
- De trillingsemissiewaarde kan tijdens het feitelijke gebruik van het elektrowerktuig
verschillen van de aangegeven waarde, al naar gelang de manier waarop het
elektrowerktuig wordt gebruikt;
- Probeer om de belasting door vibraties zo gering mogelijk te houden. Voorbeelden van
maatregelen om de vibratiebelasting te verminderen zijn het dragen van handschoenen bij
het gebruik van het werktuig en het begrenzen van de werktijd. Daarbij moet rekening
worden gehouden met alle onderdelen van de bedrijfscyclus (bijvoorbeeld tijden, waarin het
elektrowerktuig is uitgeschakeld, en tijden, waarin het werktuig wel is ingeschakeld maar
zonder belasting loopt).
Het opladen
Voor het eerste gebruik moet de accuset (6) worden opgeladen.
Gebruik voor het opladen van de accuset alleen het meegeleverde oplaadapparaat (10).
Laad de accuset alleen dan op als de omgevingstemperatuur 10° - 40° C bedraagt.
Sluit het oplaadapparaat (10) uitsluitend op 230V-wisselspanning aan.
De accuset (6) mag onder geen enkele voorwaarde uit elkaar worden gehaald.
Om de accuset er uit te nemen drukt u op de bevestigingsclip (7) van de accuset, dan trekt u
de accuset (6) er naar voren uit.
Schuif de stopcontact van de oplaadapparaat in de oplaad-bus (9) van het accuset.
NL - 14
Page 3
Als de accuset op de juiste manier is verbonden licht de rode diode op, wat laat zien dat de
accuset geladen wordt.
Zodra uitsluitend de groene diode - na ongeveer een uur – blijvend oplicht, is de accuset
volledig opgeladen en bedrijfsklaar.
Defecte of verbruikte accu’s moeten als bijzonder afval worden verwijderd, ze
mogen niet in het huisafval terecht komen.
Snelwisselkop
De snelwisselkop (1) zorgt ervoor dat u de borer of ander werktuig kunt inspannen zonder een
boorhoudersleutel te hoeven gebruiken.
Voor het inzetten van de boren of van ander werktuig moet de draairichtingsschakelaar (4)
in de middelste positie worden gebracht.
Draai het voorste gedeelte van de boorhouder (1) naar rechts om de klemmen zover te
openen dat het werktuig er in kan worden gestoken.
Steek de borer of het werktuig tot aan de aanslag in de boorhouder.
Om de houder te sluiten draait u het voorste gedeelte naar links om de klemmen te sluiten.
Let er bij het sluiten van de boorhouder op dat de borer of het werktuig op de juiste wijze en
in het midden is aangebracht.
Belichting van het werkpunt
Door de schakelaar (5) te drukken wordt de werklicht (8) ingeschakeld.
Zodra u de schakelaar (5) loslaat wordt het werklicht uitgeschakeld.
Rechts- / linksloop
Met de draarichtingsschakelaar (4) kunt u de draairichting van de boorhouder (1) veranderen.
Om de draairichting te veranderen zet u de machine even stil en brengt u de schakelaar (4)
in de gewenste positie.
Als de schakelaar (4) in de middelste positie staat wordt de bedrijfsschakelaar (4) geblok-
keerd.
Schakel de draairichting niet om als de machine nog loopt!
Controleer voor u met het werk begint of de draairichtingsschakelaar (4) in de gewenste
positie staat, omdat anders het werktuig of de accuboormachine beschadigd kunnen
worden.
Boren
Om in metaal, hout of kunststof te boren moet de instelring (2) zo worden ingesteld dat het
borersymbool overeenkomt met de markering op de kast.
NL - 15
Page 4
Keuze vooraf van het toerental
De machine is voorzien van een schakelaar (3) om twee toerentalbereiken te kunnen instellen.
in de eerste gang bereikt de machine een toerental van 0 - 400 min
-1.
in de tweede gang bereikt de machine een toerental van 0 - 1.400 min-1.
Schakel de toerental niet om als de machine nog loopt!
De volgende tips kunnen u helpen bij het instellen van het juiste toerental:
lage toerentallen (= 1. gang) worden voor het aanboren van niet opgeruwd materiaal, het
schroeven, het mengen van kleuren of het boren van keramiek gebruikt.
hoge toerentallen (= 2. gang) werden voor het boren van metaal en kunststof gebruikt.
Het instellen van het draaimoment
De accuslagboormachine is voorzien van een mogelijkheid om het draaimoment in te stellen.
Door het draaien van de ring (2) kan het draaimoment worden versteld om verschillende
inschroefdieptes van schroeven mogelijk te maken. Het draaimoment is des te hoger, al
naar gelang het ingestelde getal groter is.
Om te boren stelt u de ring (2) op het borer- symbool, waardoor het hoogst mogelijke
draaimoment bereikt wordt.
In- / uitschakelaar
Door op de bedrijfsschakelaar (5) te drukken wordt de accuschroever ingeschakeld.
Zodra u de schakelaar (5) loslaat wordt de accuschroever uitgeschakeld.
Schoonmaken en Onderhoud
De accuboormachine vergt geen onderhoud.
Maak de kast af en toe schoon met een droge doek. Gebruik geen schoonmaak-middelen,
omdat die het materiaal van de kast kunnen beschadigen.
NL - 16
Page 5
2 jaar volledige garantie
Deze garantieperiode voor dit apparaat begint met de dag waarop u het koopt. De datum van
koop toont u aan door het meesturen van de originele kassabon.
Wij garanderen tijdens de garantieperiode:
kostenloze reparatie van eventuele storingen.
kostenloze vervanging van alle delen die kapot gaan.
met inbegrip van kostenloze, deskundige service (dat houdt in: kostenloze montage door
onze vakmensen).
Voorwaarde is wel dat de fout niet te herleiden is tot een onjuiste behandeling.
Bij evt. vragen of kwaliteitsproblemen richt u zich s.v.p. altijd direct aan de producent:
Brüder Mannesmann Werkzeug GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Uitgerangeerde elektrisch werktuigen en milieubescherming
Mocht uw elektrische werktuig op een dag zo intensief gebruikt zijn dat het moet worden
vervangen of mocht u het niet meer nodig hebben, dan bent u verplicht om deze elektrische
apparatuur bij een centrale plek af te leveren.
Informatie over plekken waar uw elektrische apparatuur wordt ingezameld krijgt u via uw
plaatselijke afvalverwerkingsbedrijf resp. bij de plaatselijke overheid.
Elektrische apparatuur bevat waardevolle grondstoffen die hergebruikt kunnen worden. U
levert een bijdrage aan het hergebruik van waardevolle grondstoffen, als u uw verouderde
apparatuur bij een centrale vuilstortplaats inlevert.
Elektrische apparatuur bevat ook stoffen die bij ondeskundige afvalverwijdering tot schade
voor mens en milieu kunnen bijdragen.
Het symbool van de doorgestreepte afvalton staat voor de verplichting om zodanig
gekenmerkte apparatuur met het oog op hergebruik in te leveren bij een gescheiden
inzameling van elektrische en elektronische apparatuur.
Raadpleeg bij vragen uw BRÜDER-MANNESMANN-leverancier.
NL - 17
