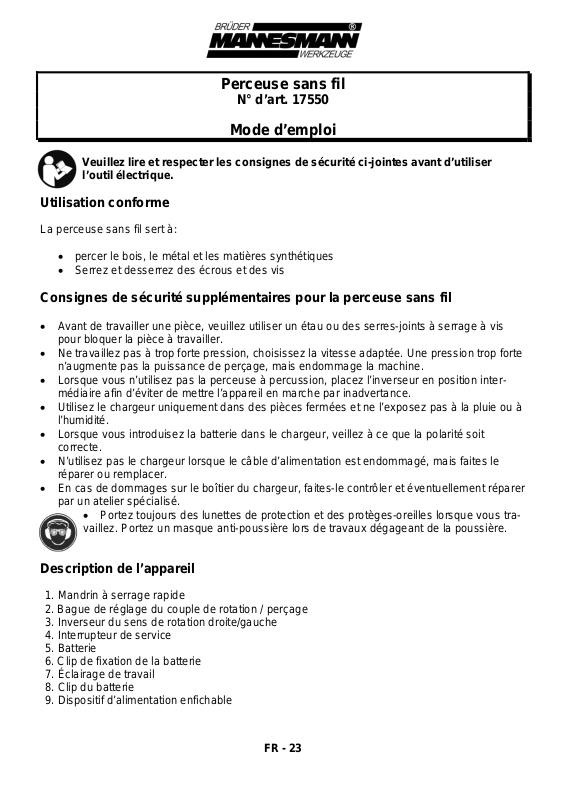

Perceuse sans fil
N° d’art. 17550
Mode d’emploi
Veuillez lire et respecter les consignes de sécurité ci-jointes avant d’utiliser
l’outil électrique.
Utilisation conforme
La perceuse sans fil sert à:
percer le bois, le métal et les matières synthétiques
Serrez et desserrez des écrous et des vis
Consignes de sécurité supplémentaires pour la perceuse sans fil
Avant de travailler une pièce, veuillez utiliser un étau ou des serres-joints à serrage à vis
pour bloquer la pièce à travailler.
Ne travaillez pas à trop forte pression, choisissez la vitesse adaptée. Une pression trop forte
n’augmente pas la puissance de perçage, mais endommage la machine.
Lorsque vous n’utilisez pas la perceuse à percussion, placez l’inverseur en position inter-
médiaire afin d’éviter de mettre l’appareil en marche par inadvertance.
Utilisez le chargeur uniquement dans des pièces fermées et ne l’exposez pas à la pluie ou à
l’humidité.
Lorsque vous introduisez la batterie dans le chargeur, veillez à ce que la polarité soit
correcte.
N’utilisez pas le chargeur lorsque le câble d’alimentation est endommagé, mais faites le
réparer ou remplacer.
En cas de dommages sur le boîtier du chargeur, faites-le contrôler et éventuellement réparer
par un atelier spécialisé.
Portez toujours des lunettes de protection et des protèges-oreilles lorsque vous travaillez. Portez un masque anti-poussière lors de travaux dégageant de la poussière.
Description de l’appareil
1. Mandrin à serrage rapide
2. Bague de réglage du couple de rotation / perçage
3. Inverseur du sens de rotation droite/gauche
4. Interrupteur de service
5. Batterie
6. Clip de fixation de la batterie
7. Éclairage de travail
8. Clip du batterie
9. Dispositif d’alimentation enfichable
FR - 23
Page 2
Informations techniques
Perceuse sans fil
Tension 20 V
Vitesse de rotation 0- 650 min-1
Mandrin 10 mm
Niveau de pression
acoustique (LPA) 87,6 dB(A)
(incertitude K = 3 dB)
Niveau de puissance
acoustique (LWA) 98,6 dB(A)
(incertitude K = 3 dB)
Vibration : percer : 1,298 m/s²
(incertitude K = 1,5 m/s²)
Il est recommandé de porter des lunettes de protection, protèges-oreilles contrôlés et un
masque antipoussière durant le perçage !
Batterie : Tension 20 Volt , 1300 mAh
Durée de chargement: env. 4 hrs.
Chargeur : Pri: 100-240 V~/ 50-60Hz
Sec.: 21,5 V / 0,3 A
Bruits et vibrations
Valeurs de mesure déterminées conformément à EN 60745
- La valeur d'émission de vibrations indiquée a été mesurée selon une procédure de contrôle
normalisée et peut être utilisée pour comparer les outils électriques.
- La valeur d'émission de vibrations peut diverger des valeurs indiquées pendant l'utilisation
réelle de l'outil électrique selon la façon dont il est utilisé.
- Essayez de réduire au maximum l'exposition aux vibrations. Pour réduire l'exposition aux
vibrations vous pouvez par exemple porter des gants lors de l'utilisation de l'outil électrique
ou limiter le temps de travail. Toutes les parties du cycle de fonctionnement doivent être
prises en compte (par exemple, le temps durant lequel l'outil électrique est éteint et le temps
durant lequel il est allumé sans contrainte).
Chargement
Avant la première utilisation, la batterie (5) doit être chargée.
Pour charger la batterie, utilisez le chargeur fourni (9).
Chargez uniquement la batterie si la température ambiante se situe entre 10° et 40°C.
Branchez exclusivement le chargeur (9) à un courant alternatif de 230V.
La batterie (5) ne peut en aucun cas être démontée.
Pour retirer la batterie, poussez sur le clip de fixation (6) de la batterie et retirez la batterie
(5) par l’avant.
Poussez la prise de chargeur dans le clip du batterie (8).
Le diode rouge du batterie s’allume et indiques l’avancement du chargement.
Dès que la diode verte s’allume, la batterie est complètement chargée et prête à l’emploi.
FR - 24
Page 3
Les batteries défectueuses ou usées doivent être éliminées avec les ordures
spéciales et ne peuvent être jetées avec les ordures ménagères.
Mandrin à serrage rapide
Le mandrin à serrage rapide (1) permet le serrage des forets ou d’autres outils sans utiliser de
clé de mandrin.
Avant d’insérer les forets ou d’autres outils, l’inverseur (3) doit être placé en position inter-
médiaire.
Tournez la partie antérieure du mandrin (1) vers la droite pour ouvrir les mâchoires et pour
pouvoir y introduire l’outil.
Introduisez le foret ou l’outil dans le mandrin jusqu’à la butée.
Pour fermer le mandrin, tournez la partie antérieure vers la gauche afin de refermer les
mâchoires.
Lorsque vous refermez le mandrin, veillez à ce que le foret ou l’outil soit placé correctement
et centré.
Éclairage du point de travail
Lorsque vous poussez l’interrupteur (4), l’éclairage de travail (7) s’allume.
Lorsque vous lâcher prise l’interrupteur (4), l’éclairage de travail (7) s’éteint.
Marche droite/gauche
Vous pouvez modifier le sens de rotation du mandrin (1) à l’aide de l’inverseur (3).
Pour modifier le sens de rotation, arrêtez la machine et placez l’interrupteur (3) dans la
position souhaitée.
Lorsque l’interrupteur (3) se trouve en position intermédiaire, l’interrupteur de service (4) est
verrouillé.
Ne pas modifier le sens de rotation lorsque la machine est en marche!
Avant de débuter votre travail, assurez-vous que l’inverseur (3) se trouve dans la position
souhaitée, dans le cas contraire cela pourrait endommager l’outil ou la perceuse à
percussion sans fil.
Perçage
Pour le perçage du métal, du bois ou d’une matière synthétique, positionnez la bague de
réglage (2) de manière à ce que le symbole de perçage corresponde au marquage sur le
boîtier.
FR - 25
Page 4
Réglage du couple de rotation
La perceuse visseuse sans fil est équipée d’un dispositif de réglage du couple de rotation.
En faisant tourner la bague (2), vous pouvez modifier le couple de rotation afin d’obtenir des
profondeurs de perçage différentes. Plus le chiffre sélectionné est élevé, plus le couple de
rotation est élevé.
Pour le perçage, positionnez la bague (2) sur le symbole de perçage; la perceuse atteint
alors son couple de rotation maximal.
Allumer / éteindre
Lorsque vous enfoncez l’interrupteur de service (4) la perceuse visseuse sans fil se met en
marche.
Lorsque vous relâchez l’interrupteur de service (4) la perceuse visseuse sans fil s’éteint.
Maintenance et entretien
La perceuse sans fil ne nécessite pas d’entretien.
Nettoyez de temps en temps le boîtier à l’aide d’un chiffon sec. N’utilisez pas de produits
nettoyants, ils pourraient attaquer le boîtier.
2 ans de garantie pièces et main-d’œuvre
La durée de la garantie de cet appareil court à partir du jour de l’achat. Veuillez nous indiquer la
date d’achat en nous envoyant le bon de caisse original.
Durant la période de garantie nous garantissons :
la réparation gratuite d’éventuels dérangements.
le remplacement gratuit de toutes les pièces défectueuses.
y compris un service technique gratuit (c.-à-d. le montage gratuit par nos techniciens).
À condition que le défaut ne provienne pas d’une utilisation non conforme.
Pour de plus amples informations ou en cas de problème de qualité, veuillez vous adresser
directement au fabricant.
Brüder Mannesmann Werkzeuge GmbH
Service des réparations
Lempstr. 24
42859 Remscheid
Téléphone : +49 2191 / 37 14 71
FR - 26
Page 5
Outils électriques hors service et protection de l’environnement
Si un jour votre appareil électrique devait être usé au point de devoir être remplacé, ou si
vous ne vous en servez plus, vous êtes tenus de jeter l’appareil électrique dans un centre de
recyclage.
Vos entreprises communales d’élimination des déchets ou votre administration communale
vous communiqueront les centres de tri où vous pouvez déposer votre appareil électrique.
Les appareils électriques contiennent des matières premières précieuses et réutilisables. En
ramenant votre vieil appareil dans un centre de tri vous participez au recyclage de matières
premières précieuses.
Les appareils électriques contiennent également des produits dangereux pour
l’environnement et pour la santé s’ils ne sont pas éliminés correctement.
Le symbole représentant une poubelle barrée indique que vous devez apporter
l’appareil dans un centre de tri pour appareils électriques et électroniques afin qu’il soit
recyclé.
Pour tout renseignement, veuillez vous adresser aux revendeurs BRÜDER MANNESMANN.
FR - 27
