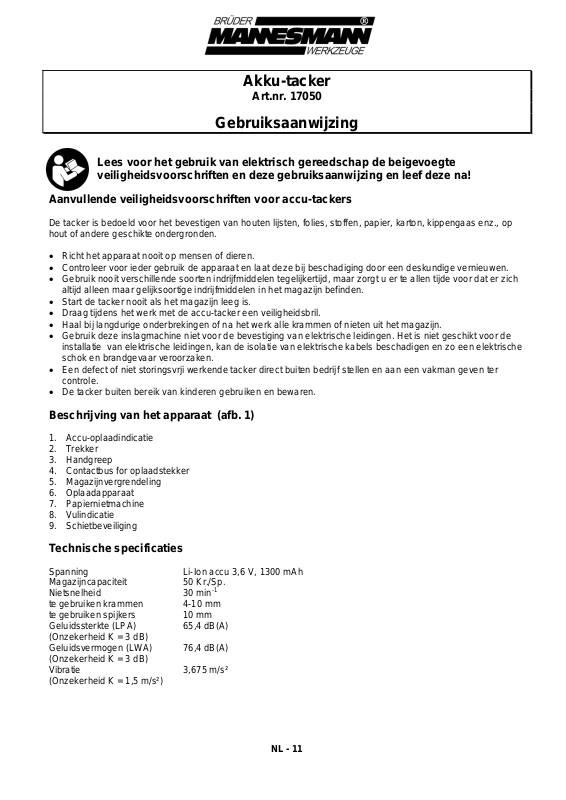

Akku-tacker
Art.nr. 17050
Gebruiksaanwijzing
Lees voor het gebruik van elektrisch gereedschap de beigevoegte
veiligheidsvoorschriften en deze gebruiksaanwijzing en leef deze na!
Aanvullende veiligheidsvoorschriften voor accu-tackers
De tacker is bedoeld voor het bevestigen van houten lijsten, folies, stoffen, papier, karton, kippengaas enz., op
hout of andere geschikte ondergronden.
Richt het apparaat nooit op mensen of dieren.
Controleer voor ieder gebruik de apparaat en laat deze bij beschadiging door een deskundige vernieuwen.
Gebruik nooit verschillende soorten indrijfmiddelen tegelijkertijd, maar zorgt u er te allen tijde voor dat er zich
altijd alleen maar gelijksoortige indrijfmiddelen in het magazijn befinden.
Start de tacker nooit als het magazijn leeg is.
Draag tijdens het werk met de accu-tacker een veiligheidsbril.
Haal bij langdurige onderbrekingen of na het werk alle krammen of nieten uit het magazijn.
Gebruik deze inslagmachine niet voor de bevestiging van elektrische leidingen. Het is niet geschikt voor de
installatie van elektrische leidingen, kan de isolatie van elektrische kabels beschadigen en zo een elektrische
schok en brandgevaar veroorzaken.
Een defect of niet storingsvrji werkende tacker direct buiten bedrijf stellen en aan een vakman geven ter
controle.
De tacker buiten bereik van kinderen gebruiken en bewaren.
Beschrijving van het apparaat (afb. 1)
1. Accu-oplaadindicatie
2. Trekker
3. Handgreep
4. Contactbus for oplaadstekker
5. Magazijnvergrendeling
6. Oplaadapparaat
7. Papiernietmachine
8. Vulindicatie
9. Schietbeveiliging
Technische specificaties
Spanning Li-Ion accu 3,6 V, 1300 mAh
Magazijncapaciteit 50 Kr./Sp.
Nietsnelheid 30 min
te gebruiken krammen 4-10 mm
te gebruiken spijkers 10 mm
Geluidssterkte (LPA) 65,4 dB(A)
(Onzekerheid K = 3 dB)
Geluidsvermogen (LWA) 76,4 dB(A)
(Onzekerheid K = 3 dB)
Vibratie 3,675 m/s²
(Onzekerheid K = 1,5 m/s²)
-1
NL - 11
Page 2
Oplaadapparaat
Pri.: 100-240V~ 50/60 Hz
Sec.: 5 V= / 600 mA
Draag bij gebruik altijd een veiligheidsbril !
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde
meetmethode en kann worden gebruikt voor het vergelijken van gereedschappen.
Het trillingsni veau verandert afhankelijk van het gebruik van het elektrische gereedschap en kann in
sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waard e liggen. De trillingsbelasting kan
onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt.
Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiod e
moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het
gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele
arbeidsperiode duidelijk verminderen.
Te gebruiken krammen en spijkers
Deze tacker is geschikt voor krammen met een lengte 4-10 mm of spijkers met een lengte of 10 mm (e.g. Brüde r
Mannesmann art.no. 48413).
Krammen - RB 11,3 Krammen - RB 10,6
Bosch Typ 53 Bosch Typ 57
KWB Typ 053 KWB Typ 057
Novus A Novus G
Prebena Typ VX Prebena Typ PF
Rapid Nr. 3/53/530 Rapid No. 4/11/140
LUX 40-43 LUX 80-82
Plaatsen van krammen (afb. 2) of spijkers (afb. 3)
Afsluiting (5) van de kramtoevoer aan het eind van het huis door drukken in de richting van het magazijn en
uittrekken naar beneden en de kramtoevoer uit het apparaat trekken.
Let op: bij geplaatste krammen- of nietenstrips staat de kramtoevoer onder veerspanning. Houd de afsluiting
goed vast, zodat de toevoer niet door de veerspanning wordt uitgeworpen.
Plaats de kram- (afb. 2) of nietenstrip (afb. 3) in het magazijn.
Plaats de niet enstrip bijgevolg het symbool op de magazijn. (afb.3)
Duw het magazijn terug tot het afsluiting (5) vastklikt.
Het opladen van de accu
Voor u de ac cu voor het eerst gebruikt moet de accu worden opgeladen.
Gebruik voor het opladen van de accu uitsluitend de meegeleverde oplaad-apparatuur.
Gebruik het oplaadapparaat uitsluitend in gesloten ruimtes en zorg ervoor dat het niet met regen of
vochtigheid in contact komt.
Mocht de kast van het oplaadapparaat beschadigd zijn, laat het dan door een achwerkstatt controleren en
ggf. repareren.
Laad de accu alleen dan op als de omgevingstemperatur 10˚-40˚C bedraagt.
Sluit de oplaadapparaat (6) uitsluitend aan op 230 V wissel-spanning en verbind het met de laadbus (4).
De accu mag hoogstens 2-3 uur worden opgeladen. Als de accu te lang wordt opgeladen (d.w.z. langer dan
4 uur), kan dat leiden tot beschadigingen aan de batterijcellen en het oplaadapparaat.
NL - 12
Page 3
Accuoplaadindicatie
Als de accuoplaadindicatie (1) tijdens het gebruik ROOD verlicht is, heeft de accu minder dan 30% van zijn
capaciteit en moet deze worden opgeladen.
Steek de oplaadapparaat (6) in het stopcontact en steekt de oplaadstekker in de aansluiting (4) aan de
achterzijde van de handgreep.
De accuoplaadindicatie (1) geeft de voortgang tijdens het opladen aan.
Tijdens het opladen de indicatie is ROOD verlicht.
Als de indicatie GROEN verlicht is, is de accu volledig opgeladen.
Opmerking: Het elektrische gereedschap kan tijdens het opladen niet worden gebrui kt. Tijdens het opladen
wordt de handgreep van het elektrische gereedschap warm. Dit is normaal.
Als het oplaadapparaat langdurig niet wordt gebruikt, dient u de verbinding met het stroomnet te verbreken.
Gebruik
Het apparaat is beveiligd tegen onbedoeld activeren:
– De schietbeveiliging (9) zorgt ervoor dat de tacker alleen bij contact met materiaal kan worden
ingeschakeld.
Druk de kop van de elektro-tacker vast op het materiaal en druk de trekker (2) in.
Extra druk met de vrije hand op het voorstuk van het huis vermindert de terugslag en verhoogt zo de kracht
waarmee de krammen/ nieten worden ingeslagen. Dit is met name belang rijk bij een harde ondergrond om
krammen/ nieten volledig in te slaan.
Accessoires voor het nieten van papier
Met beigevoegte accessoire (7) kan de accutacker voor het nieten van papier gebruikt worden.
Opmerking: Tackernieten zijn stabieler dan gewone nieten en kunnen daarom slechts moeilijk opnieuw uit het
papier verwijderd worden. Gebruik alleen nieten of 0,75 mm voor het nieten van papier.
Papier nieten
Plaats een passende nietstrook.
Klik na elkaar de neuzen van de papiernietmachine (7) in de zijdelingse uitsparingen van het elektri sche
gereedschap. (afb.4)
Leg de papierstapel in de papiernietmachine (7) en positioneer de tackerneus boven het te nieten
papierbereik.
Druk het ele k trische gereedschap stevig naar onderen tot de tackerneus (9) ingedrukt is en druk kort op de
knop (2).
Na het volledig indrijven van de niet laat u de knop los en tilt u de tackerneus (9) van de papierstapel.
Voor het beladen van het magazijn moet u de papiernietmachine van de accutacker demonteren.
Storingen verhelpen
Bij harde ondergrond kan het gebeuren dat krammen vast blijven zitten in het magazijn. Onderbreek in dit geval
uw werk en probeer niet om nog meer krammen of nieten aan te brengen.
Druk op de ontgrendeling (5) en trek daarbij het magazijn naar achteren uit het gereedschap.
Verwijder de vastgeklemde niet. Gebruik daarvoor indien nodig een tang.
Duw het magazijn terug tot de ontgrendeling (5) vastklikt.
Vul het magazijn tijdig. Een te korte nietstrip kan de oorzaak voor vastgeklemde nieten zijn.
NL - 13
Page 4
Onderhoud
De accu-tacker is grotendeels onderhoudsvrij.
Reinig het huis af en toe met een droge doek.
Houd de handgreep en trekker droog en vrij van olie en vet.
Gebruik geen reinigingsmiddelen, aangezien ze het huis kunnen aantasten.
Reparaties mogen uitsluitend worden uitgevoerd door een erkende reparateur met gebrui k van originele
onderdelen.
2 jaar volledige garantie
De garantieperiode voor dit apparaat gaat in op de dag van aankoop. Gelieve ons de koopdatum te bewijzen
door ons het originele aankoopbewijs op te sturen.
Wij garanderen tijdens de garantieperiode:
gratis verhelpen van eventuele storingen,
gratis vervangen van alle onderdelen die beschadigen,
inclusief gratis, deskundige service (d.w.z. kosteloze montage door onze vakmensen).
Voorwaarde is dat het gebrek niet is ontstaan door ondeskundige behandeling.
Bij eventuele vragen of kwaliteitsproblemen gelieve u direct te richten tot de producent:
Brüder Mannesmann Werkzeuge GmbH
Afd. reparatieservice
Lempstr. 24
42859 Remscheid
Telefoon: +49 2191/37 14 71
Telefax: +49 2191/38 64 77
E-mail: [email protected]
Versleten elektrische gereedschappen en milieubescherming
Mocht uw elektrische werktuig op een dag zo intensief gebruikt zijn dat het moet worden vervangen of mocht
u het niet meer nodig hebben, dan bent u verplicht om deze elektrische apparatuur bij een centrale plek af te
leveren, waardoor hergebruik mogelijk wordt.
Informatie over plekken waar uw elektrische apparatuur wordt ingezameld krijgt u via uw plaatselijke
afvalverwerkingsbedrijf resp. bij de plaatselijke overheid.
Elektrische apparatuur bevat waardevolle grondstoffen die hergebruikt kunnen worden. U levert een bijdrage
aan het hergebruik van waardevolle grondstoffen, als u uw verouderde apparatuur bij een centrale
vuilstortplaats inlevert.
Elektrische apparatuur bevat ook stoffen die bij ondeskundige afvalverwijdering tot schade voor mens e n
milieu kunnen bijdragen.
Het symbool van de doorgestreepte afvalton staat voor de verplichting om zodanig gekenmerkte
apparatuur met het oog op hergebruik in te leveren bij een gescheiden inzameling van elektrische en
elektronische apparatuur.
