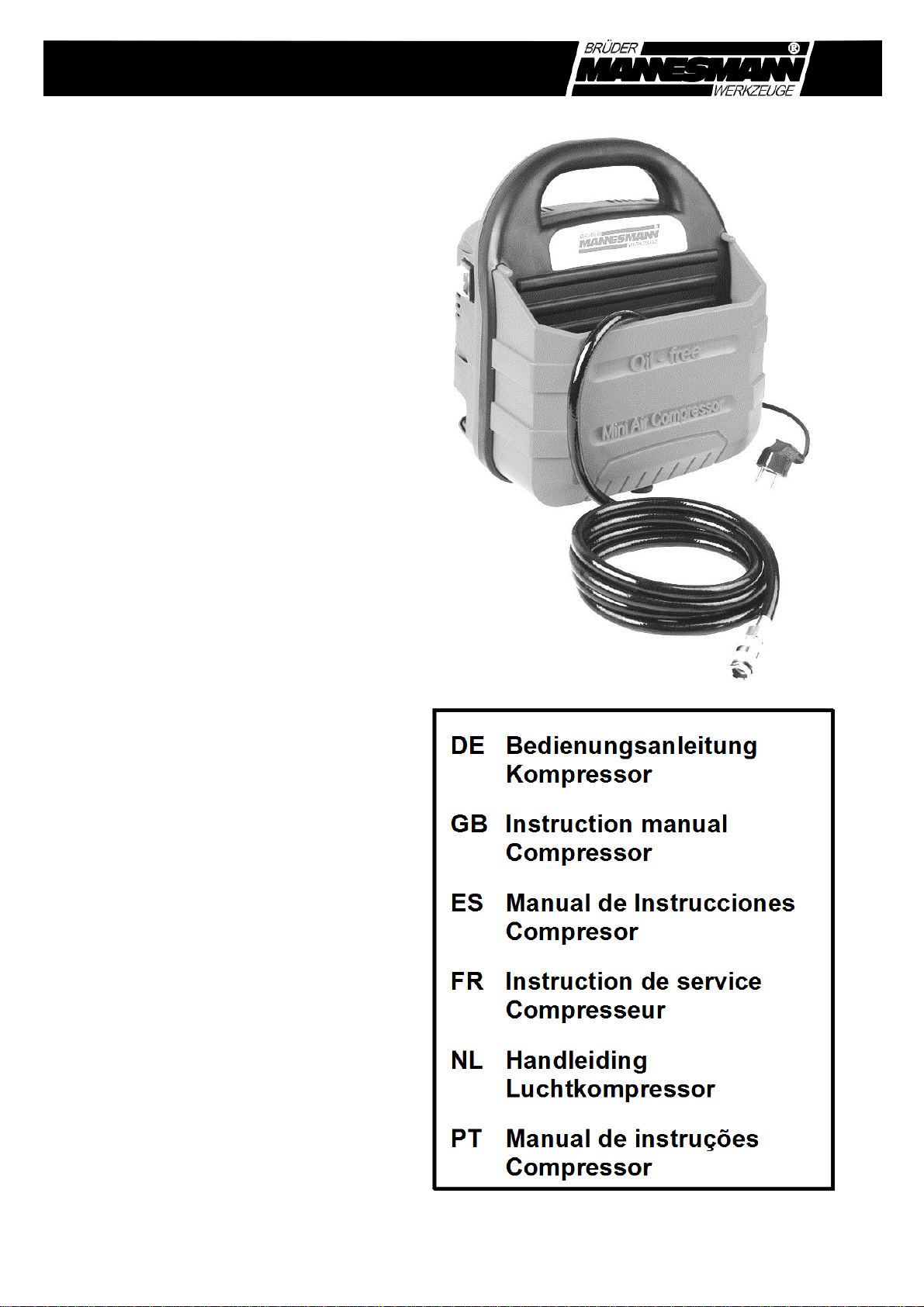

DE Bedienungsanleitung
Kompressor
GB Instruction manual
Compressor
ES Manual de Instrucciones
Compresor
FR Instruction de service
Compresseur
NL Handleiding
Luchtkompressor
PT Manual de instruções
Art.-No. 01795 Compressor
BA 01795-BM/03-2014
Page 2
= 3 – 7
= 8 – 12
= 13 – 17
= 18 – 22
= 23 – 27
= 28 – 32
Page 3
2 3
4
1
5
6
A
F E
D
F
B C
Page 4
Kompakt-Luftkompressor
Art.-Nr. 01795
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vor Gebrauch des Kompressors sorgfältig durch.
Bewahren Sie sie für späteren Gebrauch gut auf. Falls Sie das Gerät an andere Personen
weitergeben, ist diese Bedienungsanleitung ebenfalls auszuhändigen.
Bestimmungsgemäße Verwendung
Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge. Das Gerät darf nur nach
seiner Bestimmung verwendet werden. Jede darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet ausschließlich der Benutzer/
Bediener.
Dieser Kompressor ist nicht für gewerblichen, handwerklichen oder industriellen Einsatz konstruiert worden.
Allgemeine Sicherheitshinweise
Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schl ag,
Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lese n
und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.
Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich erhöht die Unfallgefahr.
Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie den Kompressor ni cht dem Regen aus. Benutzen
Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benutzen
Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen .
Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum
Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.
Halten Sie Kinder fern! Lassen Sie andere Personen nicht den Kompressor oder das Kabel berüh re n,
halten Sie sie von Ihrem Arbeitsbereich fern.
Bewahren Sie Ihren Kompressor sicher auf. Der unbenutzte Kompressor sollte in einem trockenen,
verschlossenen Raum und für Kinder nicht erreichbar aufbewahrt werden.
Überlasten Sie Ihren Kompressor nicht. Sie arbeiten besser und sicherer im angegebenen Leistungs-
bereich.
Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von
beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Handschuhe und rutschfestes Schuhwerk
empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
Zweckentfremden Sie nicht das Kabel. Ziehen Sie den Kompressor nicht am Kabel, und benutzen Sie
das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und
scharfen Kanten.
Pflegen Sie Ihren Kompressor mit Sorgfalt. Halten Sie Ihren Kompressor sauber, um gut und sicher zu
arbeiten. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung
von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel reg elmäßig und
ersetzen Sie beschädigte.
Ziehen Sie den Netzstecker bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel.
Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Anschluss an
das Stromnetz ausgeschaltet ist.
Verlängerungskabel im Freien. Verwenden Sie im Freien nur dafür zugelassene und entsprechend
gekennzeichnete Verlängerungskabel.
Seien Sie stets aufmerksam. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den
Kompressor nicht, wenn Sie unkonzentriert sind.
DE - 3
Page 5
Kontrollieren Sie Ihren Kompressor auf Beschädigungen. Vor jedem Gebrauch des Kompressors sind
sämtliche Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion zu überprüfen.
Sämtliche Teile müssen richtig montiert sein, um die Sicherheit des Gerätes zu gewährleisten. Beschädigte
Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ersetzt werden, soweit nichts
anderes in der Betriebsanleitung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie den Kompressor nicht, wenn sich der Schalter nicht ein- und ausschalten
lässt.
Reparaturen nur vom Elektrofachmann. Reparaturen müssen von einer Elektrofachkraft ausgefü hrt
werden, andernfalls kann Unfallgefahr für den Betreiber entstehen.
Austausch der Anschlussleitung. Eine beschädigte Anschlussleitung muss vom Hersteller oder einer
Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.
Sicherheitshinweise zum Arbeiten mit Ausblaspistolen und Spritzpistolen
Kompressor und Leitungen können im Betrieb hohe Temperaturen erreichen. Verbrennungsgefahr!
Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten,
um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.
Tragen Sie beim Arbeiten mit einer Ausblaspistole eine Schutzbrille. Verletzungsgefahr durch
weggeblasene, umherfliegende Teile!
Ausblaspistolen und ähnliche Werkzeuge nicht auf den eigenen Körper oder andere Personen richten.
Verarbeiten Sie keine Lacke oder Lösungsmittel mit einem Flammpunkt weniger als 55° C.
Beim Verarbeiten von gesundheitsschädlichen Flüssigkeiten sind entsprechende Gesichtsmasken
erforderlich. Beachten Sie die von den Herstellern solcher Flüssigkeite n gemachten Angaben über
erforderliche Schutzmaßnahmen.
Im Arbeitsraum und während des Spritzvorgangs darf nicht geraucht werden. Farbdämpfe sind leicht
brennbar.
Feuer und offenes Licht dürfen nicht vorhanden sein.
Achten Sie auf ausreichende Belüftung des Arbeitsraums.
Bewahren Sie diese Sicherheitshinweise gut auf.
D

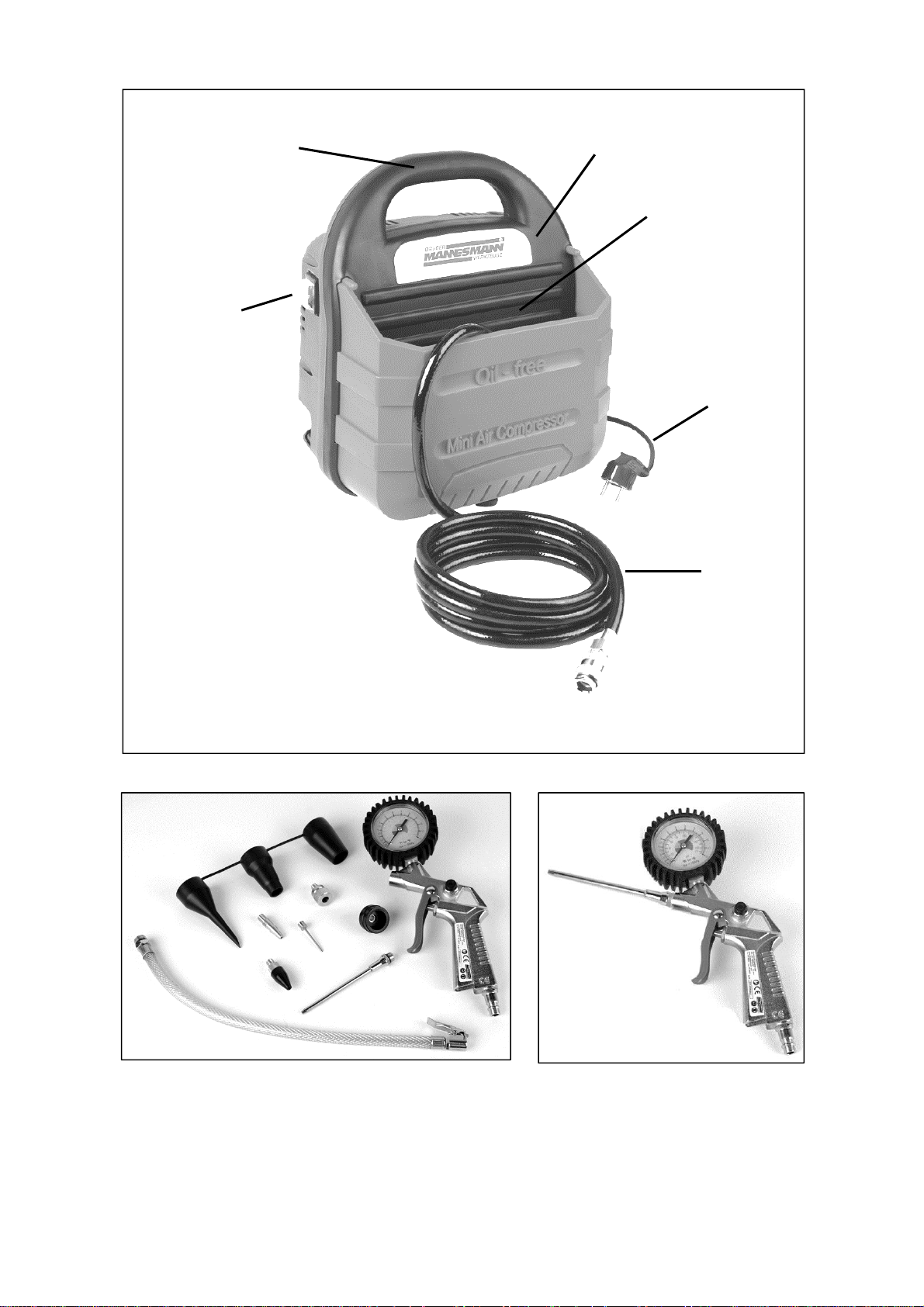

Gerätebeschreibung
1. Ein-/ Aus-Schalter
2. Transportgriff
3. Gehäuse
4. Aufbewahrungsfach
5. Netzkabel
6. Druckluftschlauch mit Schnellkupplung
Technische Daten
Spannung: 220-240 V ~ / 50 Hz
Motorleistung: 1,1 kW
Drehzahl 3550 min
Betriebsdruck: max. 0,8 MPa (8 bar)
Betriebsart: S3 15% 10 min
Ansaugleistung 180 l/min
Schallleistungspegel max. 97 dB(A)
Gewicht: 5,5 kg
Betriebsart S3 - 15% - 10min:
S3 = Aussetzbetrieb ohne Einfluss des Anlaufvorganges. Das bedeutet, dass während eines Zeitraums von 10
min die max. Betriebszeit 15% (1,5 Min) beträgt.
-1
Bei Verwendung des Kompressors ist ein Gehörschutz zu tragen.
DE - 4
Page 6
Hinweise zur Aufstellung
Stellen Sie den Kompressor möglichst in der Nähe des Verbrauchers auf.
Achten Sie auf trockene, staub-, dampf- und gasfreie Ansaugluft.
Der Kompressor darf nicht in feuchten oder nassen Räumen betrieben werden.
Betreiben Sie den Kompressor nur in gut belüfteten Räumen bei einer Umgebungstemperatur von +5°C bis
+40°C.
Montage und Inbetriebnahme
Netzanschluss
Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung auf dem Typenschild
übereinstimmt. Lange Zuleitungen, wie z.B. Kabeltrommeln, verursachen Spannungsabfall und können den
Motoranlauf verhindern.
Ein-/ Ausschalter (4)
Zum Einschalten Ein-/Ausschalter in Position I bringen.
Zum Ausschalten Ein-/Ausschalter in Position 0 bringen.
Druckluftwerkzeug anschließen:
Drücken Sie den Nippel Ihres Druckluftwerkzeuges in die Schnellkupplun g. Die Hülse springt automatisch nach
vorn und verriegelt das Werkzeug. .
D
Druckluftwerkzeug trennen:
1. Kompressor ausschalten und Netzstecker ziehen
2. Auslösehebel des Druckluftwerkzeuges kurz betätigen zum Entlüften
3. Kupplungshülse zurückziehen und Werkzeug entfernen
Achtung! Halten Sie beim Lösen der Schnellkupplung das Kupplungsstück fest in der Hand, um
Verletzungen durch einen zurückschnellenden Druckluftschlauch zu vermeiden.
Reifenfüller mit Manometer
Bestimmungsgemäße Verwendung
Der Reifenfüller (A) dient zum Messen, Auffüllen oder Ablassen von Luft an Auto-, Motorrad- oder Fahrradreifen. Über die beigefügten Ventiladapter können auch sonstige Aufblasartikel wie Luftmatratzen, Schlauchboote, Bälle usw. mit Luft befüllt werden
Benutzung
Der Reifenfüller erfüllt drei Funktionen: 1. Messen 2. Auffüllen 3. Ablassen von Luft.
Messen:
1. Setzen Sie den Ventilanschluss (B) auf das Reifenventil. Drücken Sie dazu den Heb el herunter, um den
Klemmmechanismus zu entriegeln. Sobald Sie den Hebel loslassen, klemmt sich der Stecker am Ventil
fest. Für Fahrradreifen benutzen Sie ggf. einen der beiliegenden Ventiladapter.
2. Der vorhandene Luftdruck kann auf dem Manometer abgelesen werden, entweder in „bar“ (1 bar = 100
kPa) oder in „psi“.
3. Die Angaben zum vom Fahrzeughersteller empfohlenen Mindestdrucks Ihrer Reifen finden Sie in der
Betriebsanleitung Ihres Fahrzeuges oder z.B. am Türholm oder hinter der Tankkl appe.
Füllen:
1. Schließen Sie die Schnellkupplung (C) des Reifenfüllers an die Druckluftleitung Ihres Kompressors an.
2. Setzen Sie den Ventilstecker oder den erforderlichen Ventiladapter auf das Reifenventil.
3. Wenn Sie den Bedienhebel (D) drücken, strömt bei eingeschaltetem Kompressor Luft in den Reifen.
4. Sobald Sie den Bedienhebel loslassen, sehen Sie den tatsächlichen Reifendruck auf dem Manometer.
DE - 5
Page 7
Ablassen:
Sollte der Reifendruck zu hoch sein, drücken Sie den Ablassknopf (E) und lassen langsam Luft ab. Senken Sie
den Reifendruck bis auf den gewünschten Wert.
Technische Daten
Max. Arbeitsdruck: 8 bar
Druckanzeige: 0 - 12 bar (0 - 174 psi)
Länge des Füll-Schlauches: ca. 40 cm
Blaspistole
Bestimmungsgemäße Verwendung
Die Blaspistole dient zum Reinigen und Ausblasen von Gegenständen und schwer zugänglichen Stellen.
Inbetriebnahme
Schrauben Sie das Ausblasrohr (F) auf die Luftaustrittsöffnung.
Schließen Sie die Blaspistole an den Druckschlauch des Kompressors an.
Der maximal zulässige Arbeitsdruck von 8 bar darf nicht überschritten werden.
Schalten Sie den Kompressor ein.
Drücken Sie auf den Abzughebel (D), um die Luftzufuhr zu starten. Je weiter der Abzugshebel eingedrückt
wird, desto stärker wird der Luftstrahl.
Lassen Sie den Abzugshebel los, um die Luftzufuhr zu stoppen.
Trennen Sie das Werkzeug nach der Arbeit vom Kompressor.
Reinigung
Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist der Netzstecker zu ziehen.
Warten Sie bis der Kompressor vollständig abgekühlt ist! Verbrennungsgefahr!
Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen.
Halten Sie das Gehäuse des Kompressors staub- und schmut zfrei. Reinigen Sie das Gerät regelmäßig mit
einem feuchten Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile des
Gerätes angreifen könnten. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
Lagerung
Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge.
Der Kompressor ist aufrecht stehend in trockener und für Unbefugte unzugänglicher Umgebung
aufzubewahren
DE - 6
Page 8
2 Jahre Vollgarantie
Die Garantiezeit für dieses Gerät beginnt mit dem Tage des Kaufes. Das Kaufdatum weisen Sie uns bitte durch
Einsendung des Original-Kaufbeleges nach.
Wir garantieren während der Garantiezeit:
kostenlose Beseitigung eventueller Störungen.
kostenlosen Ersatz aller Teile, die schadhaft werden.
einschließlich kostenlosem, fachmännischem Service (d.h. unentgeltliche Montage durch unsere Fa chleute)
Voraussetzung ist, dass der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist.
Bei evt. Rückfragen oder Qualitätsproblemen wenden Sie sich bitte unmittelbar an den Hersteller:
Brüder Mannesmann Werkzeuge GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Telefon: +49 2191/37 14 71
Telefax: +49 2191/38 64 77
Email: [email protected]
Ersatzteile, ausgediente Elektrowerkzeuge und Umweltschutz
Verwenden Sie ausschließlich Original-Ersatz- und Zubehörteile.
Sollte Ihr Elektrogerät eines Tages so intensiv genutzt worden sein, dass es ersetzt werden muss, oder Sie
keine Verwendung mehr dafür haben, so sind Sie verpflichtet, das Elektrogerät in einer zentralen Wiederverwertungsstelle zu entsorgen.
Informationen über Rücknahmestellen Ihres Elektrogerätes erhalten Sie bei Ihren kommunalen Entsor-
gungsunternehmen bzw. bei Ihren kommunalen Verwaltungsstellen.
Elektrogeräte enthalten wertvolle wiederverwertbare Rohstoffe. Sie tragen mit dazu bei, wertvolle Rohstoffe
der Wiederverwendung zuzuführen, wenn Sie Ihr Altgerät einer zentralen Rücknahmestelle zuführen.
Elektrogeräte enthalten auch Stoffe, die bei unsachgemäßer Entsorgung zu Schäden für Mensch und
Umwelt beitragen können.
Das Symbol der durchgestrichenen Mülltonne steht für die Verpflichtung, dass das gekenn-
zeichnete Gerät einer getrennten Sammlung von Elektro- und Elektronikgeräten zur Wiederverwertung zugeführt werden muss.
DE - 7
Page 9
Compact Air Compressor
Item No. 01795
Operating Instructions
Read these operating instructions with care before you start using the compressor. Keep it at
a safe place for further use. This device may only be forwarded to third persons together with
the operating instructions.
Intended Use
The compressor is used for the generation of compressed air for tools powered by compressed air. Use the
device for its intended purpose only. Any further use is not deemed as intended use. The user / operator shall
assume the sole liability for any damage or injury resulting hereof.
This compressor is not designed for commercial, handicraft or industrial use.
General safety instructions
Attention! When using this compressor, the following basic safety instructions must be observed
in order to avoid electrical shocks, injury and fire. Read and observe these instructions before using the
device.
Keep your working area in good order. Orderliness at the workplace is the prerequisite for a reduced risk
of accidents.
Take environmental influences into account. Do not subject the compressor to rain. Do not use the
compressor in humid or wet environments. Provide good illumination. Do not use the compressor in the
vicinity of combustible liquids or gases.
Protect yourself against electrical shocks. Avoid any body contact with grounded parts, e.g. pipes,
radiators, ovens, refrigerators.
Keep children away from the device! Keep third persons away from your working area and make sure
that they do not touch the cable.
Store your compressor at a safe place. Compressors not used must be stored at a dry and locked pla ce
which is not accessible for children.
Do not overload your compressor. Compressors have a better performance and are more reliable when
operated within the specified power range.
Wear appropriate working clothes. Do not wear loose clothes or jewellery. They may be trapped in
moving parts. We recommend gloves and anti-slip shoes when working outdoors. Wear a hair net for long
hair.
Only use the cable for its intended purpose. Do not pull the compressor by its cable, and do not use the
cable for unplugging the connector. Protect the cable against heat, oil and sharp edges.
Maintain your compressor with care. Keep your compressor clean in order to ensure p roper and safe
operation. Check the connector and cable on a regular basis, and have an acknowledged expert repair it in
case of damage. Check the extension cord on a regular basis and repla ce damaged ones.
Disconnect the power plug whenever you do not use the device as well as before maintenance and
tool change.
Avoid the unintended starting of the device. Make sure that the switch is turned off when connecting the
device to the mains.
Extension cord for outdoor purposes. Only use approved and adequately marked extension cords for
outdoor purposes.
Always pay attention. Observe your operations. Act in a responsible way. Only use the compressor if you
are concentrated.
GB - 8
Page 10
Check your compressor for damage. Carefully check all parts for their impeccable and intended function
before using the compressor. All parts must be correctly mounted in order to ensure the safety of the
device. Damaged parts must be professionally repaired or replaced by a service workshop unless otherwise
stated in the operating instructions. Damaged switches must be replaced by a service workshop. Only use
the compressor if the switch can be switched on and off.
Repair work may only be carried out by electricians. Repair work must be carried out by electricians.
Otherwise the operator will have the risk of accidents.
Replacement of power supply cords. Damaged power supply cords must be replaced by the
manufacturer or an electrician in order to avoid hazards.
Safety instructions when working with blow-out guns and spraying guns.
Compressor and lines may reach high temperatures during operation. Danger of burns!
When disconnecting hose couplings, you must keep the coupling element of the hose in your hand in
order to avoid injury caused by the uncontrolled hose.
Wear goggles when working with a blow-out gun. Danger of injury caused by blown-off flying parts!
Do not direct blow-out guns and similar tools to your own body or the bodies of other persons.
Do not process paint or solvents with a flash point of below 55° C.
Wear appropriate face masks when processing harmful liquids. Make sure to observe the instructio ns
regarding required protective measures made by the manufacturers of such liquids.
Do not smoke in the workshop and during the spraying process. Paint fumes are highly combustible.
Fire and open light are forbidden.
Provide adequate ventilation in the workshop.
These safety instructions must be kept at a safe place.
D
Equipment description
1. On/Off switch
2. Transport handle
3. Housing
4. Storage compartment
5. Power cord
6. Pneumatic hose with quick-acting coupling
Technical data
Voltage:
Motor power:
Speed: 3550 min
Operating pressure:
Operating mode:
Suction capacity:
Sound power level: Max. 97 dB(A)
Weight: 5.5 kg
Operating mode S3 - 15% - 10 min:
S3 = intermittent duty without influence of the starting process. This means that the max. operating time is 15%
(1.5 minutes) during a period of 10 minutes.
220-240 V ~ / 50 Hz
1.1 kW
-1
max. 0.8 MPa (8 bar)
S3 15% 10 min
180 l/min
Ear protection must be worn when using the compressor.
GB - 9
Page 11
Instructions for setting up
Set up the compressor as close to the appliance as possible.
Make sure that the intake air is free from dust, vapour and gas.
Do not operate the compressor in humid or wet rooms.
The compressor may only be operated in well ventilated rooms at an ambient temperature of +5°C to
+40°C.
Assembly and commissioning
Power supply
Before commissioning you must make sure that the mains voltage complies with the operating voltage specified
on the type plate. Long supply lines such as cable drums cause a voltage drop and may prevent the motor from
starting.
On/Off switch (4)
For switching-on, the On/Off switch must be turned to position I.
For switching-off, the On/Off switch must be turned to position 0.
Connecting the pneumatic tool:
Press the nipple of your pneumatic tool into the quick-action coupling. The sleeve automatically moves forward
and locks the tool. .
D
Disconnecting the pneumatic tool:
1. Switch off the compressor and pull the plug.
2. Briefly press the trigger of the pneumatic tool for aeration.
3. Draw back the coupling sleeve and remove the tool.
Attention! When disconnecting the hose coupling, you must keep the coupling element of the hose in
your hand in order to avoid injury caused by the uncontrolled pneumatic hose.
Tyre inflators with manometers
Designated use
The tyre inflators (A) serve to measure the amount of air in tyres, inflate tyres or release air from tyres on
bicycles, cars or motorbikes. Using the attached valve adapters, other inflatable items such as air beds, ru bber
dinghies, balls, etc., can be filled with air.
Use
The tyre inflator fulfils three functions: 1. Air measurement 2. Inflation 3. Release of air.
Measurement:
1. Position the valve connection (B) on the tyre valve. Push the lever in a downwards motion to unlock the
clamping mechanism. As soon as you release the lever, the connector clamps itself to the valve. If
necessary, use one of the attached valve adaptors for bicycle tyres.
2. The available air pressure can be read off the manometer either in "bar" (1 b ar = 100 kPa) or in "psi".
3. Information provided by your vehicle manufacturer regarding the recomm ended minimum pressure of
your tyres can be found in your vehicle operating manual or at the door pillar or behind the fuel filler flap,
for example.
Inflation:
1. Connect the quick-action coupling (C) of the tyre inflator to a comp ressor by usi ng a pneumatic line.
2. Position the valve connector or the necessary valve adaptor on the tyre valve.
3. If you press the operating lever (D) and the compressor is switched on, air will flow into the tyres.
4. Once the operating lever has been released, the manometer will display the actual tyre pressure.
GB - 10
Page 12
Releasing air:
Should the tyre pressure be too high, press the release button (E) and let the air out slowly. Allow the tyre
pressure to fall to the preferred value.
Technical data
Maximum working pressure: 8 bar
Pressure display: 0 - 12 bar (0 - 174 psi)
Length of the filling pipe: approx. 40 cm
Blowguns
Designated use
The blowgun serves to clean and blow out objects and hard-to-reach places.
Start-up operation
Screw the outlet nozzle (F) onto the air outlet.
Connect the blowgun to the pressure pipe of the compressor.
The maximum permitted working pressure (8 bar) must not be exceeded.
Turn the compressor on.
Press down on the trigger lever (D) to start the air supply. The further the trigger lever is pushed down,
the stronger the air jet will be.
Release the trigger lever to stop the air supply.
Detach the tool from the compressor after work has been completed.
Cleaning
Attention! The power plug must be disconnected prior to all cleaning and maintenance work.
Wait until the compressor has completely cooled down. Danger of burns!
The device must be depressurised prior to all cleaning and maintenance work.
Keep the compressor housing free from dust and dirt. Clean the device with a humid cloth on a regular basis.
Do not use detergents or solvents since they could affect the plastic parts of the device. Make sure to prevent
any ingress of water into the inside of the device.
Storage
Disconnect the power plug, deaerate the device and all connected pneumatic tools.
The compressor must be stored in upright position in a dry room which is not accessible for unauthorised
persons.
GB - 11
Page 13
2-year full warranty
The warranty period for this device begins on the day of purchase. Please prove the date of purchase to us by
sending us the original receipt.
During the warranty period we guarantee:
Free elimination of possible faults.
Free replacement of all parts which become defective.
Including a professional service, free of charge (i.e. complimentary assembly by our speciali sts).
The prerequisite is that the fault is not the result of improper use.
If you have any queries or quality problems, please contact the manufacturer directly:
Brüder Mannesmann Werkzeuge GmbH
Service Department
Lempstr. 24
D-42859 Remscheid
Telephone:
Fax: +49 2191/38 64 77
E-mail:
+49 2191/37 14 71
Replacement parts, disused electrical tools and environmental protection
Only use original spare parts and accessories.
If at some point your electrical tool has been used so much that it must be replaced, or you have no more
use for it, you are obliged to dispose of the electrical tool at a central recycling point.
You can receive information about returning your electrical tool from your waste disposal company or at
your municipal administrative office.
Electrical tools contain precious re-usable raw materials. You will contribute to supplying precious raw
material for re-use if you take your old tool to a central collection point.
Electrical tools also contain materials which may contribute to damaging the environment and cause harm
to people through inappropriate disposal.
The crossed-out dustbin symbol means that the marked tool must be brought to a separate
collection point for electrical and electronic tools to be recycled.
GB - 12
Page 14
Compresor de aire compacto
N.º de art. 01795
Manual de instrucciones
Lea atentamente este manual de instrucciones antes de usar el compresor. Guarde bien este
manual para consultas posteriores. En caso de ceder este aparato a terceras personas, este
manual de instrucciones también debe ser entregado.
Uso previsto
El compresor sirve para la generación de aire comprimido para herramientas accionadas por aire comprimido.
El aparato solo debe ser utilizado para el uso previsto. Cualquier uso adicional se considera uso no previsto. El
usuario/operario es el único responsable de los daños o lesione s resultantes de ello.
Este compresor no está construido para su uso comercial, artesanal o industrial.
Indicaciones generales de seguridad
¡Atención! Durante el uso de este compresor se deben observar las siguientes medidas básicas de
seguridad relativas a la protección contra descargas eléctricas, lesiones y peligro de incendios. Lea y
observe estas indicaciones antes de usar el aparato.
Mantenga ordenada su área de trabajo. El desorden en el área de trabajo aumenta el peligro de
accidentes.
Tenga en cuenta los factores ambientales. No exponga el compresor a la lluvia. No utilice el compresor
en entornos húmedos o con agua. Procure que haya buena iluminación. No utilice el compresor cerca de
gases o líquidos inflamables.
Protéjase contra descargas eléctricas. Evite el contacto con piezas puestas a tierra, por ejemplo, tubos,
radiadores, cocinas, frigoríficos.
Mantenga alejados a los niños. No permita que otras personas toquen el compresor o el cable,
manténgalas lejos de su área de trabajo.
Guarde el compresor de forma segura. El compresor no utilizado debe guardarse en un lugar seco y
cerrado, fuera del alcance de los niños.
No sobrecargue su compresor. Trabajará mejor y más seguro observando el rango de potencia indicado.
Utilice indumentaria de trabajo apropiada. No lleve ropa amplia ni joyas. Podrían engancharse a las
piezas móviles. En los trabajos al aire libre es recomendable utilizar guantes y calzado antideslizante.
Póngase una red en el pelo si lo tiene largo.
No utilice el cable para otros usos. No tire del compresor por el cable y no utilice este último para extraer
el enchufe de la toma de corriente. Proteja el cable del calor, el aceite y los bordes afilados.
Cuide de su compresor con esmero. Mantenga el compresor limpio para trabajar bien y de forma segura.
Compruebe el enchufe y el cable de forma periódica y, en caso de presentar da ños, haga que los renueve
un técnico especializado autorizado. Revise periódicamente el cable de prolongación y reemplácelo si está
deteriorado.
En caso de no utilizar el compresor, antes del mantenimiento y durante los cambios de herramienta,
extraiga el enchufe de la toma.
Evite que el compresor se ponga en marcha accidentalmente. Asegúrese de que el interruptor está
apagado al conectar el compresor a la red eléctrica.
Cable de prolongación al aire libre. Al aire libre, utilice únicamente cables de prolongación autorizados y
que estén marcados de la forma correspondiente.
Esté siempre atento. Observe su trabajo. Proceda de forma racional. No utilice el compresor si no está
concentrado.
ES - 13
Page 15
Revise su compresor en busca de daños. Antes de usar el compresor, se de be comprobar siempre y
con atención el funcionamiento previsto y correcto de todas las piezas. Todas las piezas debe n estar
montadas correctamente para garantizar la seguridad del aparato. Las piezas dañadas deben ser
reparadas o reemplazadas correctamente por un taller de atención al cliente, siempre que no se indique de
otro modo en el manual de instrucciones. Los interruptores deteriorados deben ser reemplazados en un
taller de atención al cliente. No utilice el compresor cuando el interruptor no se pueda e ncender o apagar.
Reparaciones solo por técnicos electricistas. Las reparaciones deben se r realizadas por un técnico
electricista, de lo contrario podría originarse un peligro de accidente para el operario.
Reemplazo del conducto de conexión. Un conducto de conexión deteriorado debe ser reemplazado por
el fabricante o un técnico electricista para evitar peligros.
Indicaciones de seguridad para los trabajos con pistolas de soplado y pistolas
pulverizadoras
El compresor y los conductos pueden alcanzar altas temperaturas durante el funcionamiento. ¡Peligro
de quemaduras!
Al aflojar el acoplamiento del tubo debe sujetarse con la mano la pieza de acoplamiento del tubo
flexible para evitar lesiones debidas al rebote del tubo flexible.
En los trabajos con una pistola de soplado lleve gafas protectoras. ¡Peligro de lesiones por p iezas
proyectadas o voladas!
No dirigir las pistolas de soplado o herramientas similares ha cia el propio cuerpo u otras personas.
No procese pinturas o disolventes con un punto de inflamación inferior a 55 °C.
Se requieren mascarillas adecuadas al procesar líquidos perjudiciales para la salud. Observe las
especificaciones realizadas sobre las medidas de protección necesarias para este tipo de líquidos.
No se puede fumar en el área de trabajo ni durante el proceso de pulverización. Los vapores de las
pinturas son muy inflamables.
No debe haber fuego ni posibles chispas.
Procure que exista una ventilación suficiente en el área de trabajo.
Guarde bien estas indicaciones de seguridad.
D
Descripción del aparato
1. Interruptor de encendido/apagado
2. Asa de transporte
3. Carcasa
4. Compartimento de almacenamiento
5. Cable de red
6. Tubo flexible de aire comprimido con acoplamiento rápido
Datos técnicos
Tensión: 220-240 V ~ / 50 Hz
Potencia del motor: 1,1 kW
Revoluciones 3550 rpm
Presión de funcionamiento: máx. 0,8 MPa (8 bar)
Modo de funcionamiento: S3 15 % 10 min
Potencia de aspiración: 180 l/min
Nivel de potencia acústica: máx. 97 dB(A)
Peso: 5,5 kg
Modo de funcionamiento S3 - 15 % - 10 min:
S3 = Funcionamiento intermitente sin efecto del proceso de arranque. Es decir, que durante un periodo d e
10 min el tiempo de funcionamiento máx. es del 15 % (1,5 min).
Durante el uso del compresor se debe llevar protección auditiva.
ES - 14
Page 16
Indicaciones para la instalación
Coloque el compresor lo más cerca posible del consumidor.
Observe que el aire de aspiración sea seco y no contenga polvo, vapores ni gases.
El compresor no debe ser utilizado en espacios húmedos o con agua.
Utilice el compresor únicamente en espacios bien ventilados con una temperatura ambiente de +5 °C a
+40 °C.
Montaje y puesta en marcha
Conexión a la red eléctrica
Antes de poner en marcha el compresor debe observar que la tensión de red coi ncida con la tensión de
funcionamiento indicada en la placa de características. Los cables largos de alimentación como, por ejemplo,
bobinas de cable eléctrico, pueden provocar una caída de tensión y pueden evitar que el motor arranque.
Interruptor de encendido/apagado (4)
Para encender el compresor se debe mover el interruptor de encendido/apagado a la posición I.
Para apagar el compresor se debe mover el interruptor de encendido/apa gado a la posición 0.
Conexión de las herramientas de aire comprimido:
Presione la boquilla de la herramienta de aire comprimido en el acoplamiento rápido. El casquillo salta
automáticamente hacia delante y bloquea la herramienta.
D
Desconexión de las herramientas de aire comprimido:
1. Apagar el compresor y extraer el enchufe de la toma.
2. Accionar brevemente la palanca de liberación de la herramienta de aire comprimido para efectuar la
purga.
3. Retraer el casquillo del acoplamiento y retirar la herramienta.
¡Atención! Al aflojar el acoplamiento rápido debe sujetar la pieza de acoplamiento en la mano para
evitar lesiones debidas al rebote del tubo flexible de aire comprimido.
Inflador de neumáticos con manómetro
Uso adecuado
El inflador de neumáticos (A) sirve para medir, llenar o vaciar el aire de los neumáticos de automóvil,
motocicleta o bicicleta. Gracias a los adaptadores de válvula incluidos, también se pueden llen ar con aire otros
artículos inflables como colchones inflables, botes neumáticos, pelotas, etc.
Uso
El inflador de neumáticos cumple tres funciones: 1. medir 2. llenar 3. vaciar de aire.
Medir:
1. Coloque la conexión de válvula (B) en la válvula del neumático. Presione la palanca hacia abajo para
desbloquear el mecanismo de sujeción. En cuanto suelte la palanca, el conector se ajusta a la válvula.
En caso necesario, utilice uno de los adaptadores adjuntos para neumáticos de bicicleta.
2. El aire comprimido disponible puede leerse en el manómetro, o bien en "bares" (1 bar = 100 kPa) o bien
en "psi".
3. Puede encontrar los datos sobre la presión mínima de sus neumáticos recomendada por el fabricante del
automóvil en el manual de instrucciones de su automóvil o, por ejemplo, en el larguero de la puerta o
detrás de la tapa del depósito.
Llenar:
1. Conecte el acoplamiento rápido (C) del inflador de neumáticos a un compresor mediante un conducto de
aire comprimido.
2. Coloque el conector de válvula o el adaptador de válvula necesario en la válvula del neumático.
ES - 15
Page 17
3. Cuando presiona la palanca de mando (D), si el compresor está conectado, fluye el aire hacia los
neumáticos.
4. En cuanto suelte la palanca de mando, verá la presión real de los neumático s e n el manómetro.
Vaciar:
Si la presión de los neumáticos es demasiado alta, pulse el botón de liberación (E) y purgue lentamente el aire.
Disminuya la presión de los neumáticos hasta el valor deseado.
Datos técnicos
Presión de trabajo máx.: 8 bar
Indicador de presión: 0 - 12 bar (0 - 174 psi)
Longitud de la manguera llena: aprox. 40 cm
Pistola sopladora de aire
Uso previsto
La pistola sopladora de aire sirve para limpiar y soplar objetos y lugares de difícil acceso.
Puesta en funcionamiento
Atornille el tubo de soplado (F) a la abertura de salida de aire.
Conecte la pistola sopladora de aire al una manguera de presión.
No debe superarse la presión de trabajo máxima autorizada de 8 bares.
Inicie el compresor.
Presione la palanca del disparador (D) para iniciar la alimentación de aire. Cuanto más se pre sion e la
palanca del disparador, más fuerte será el chorro de aire.
Suelte la palanca del disparador para parar la alimentación de aire.
Separe la herramienta una vez el compresor haya realizado el trabajo.
Limpieza
¡Atención! Antes de realizar cualquier trabajo de limpieza o mantenimiento debe extraer el enchufe
de la toma.
Espere hasta que el compresor se haya enfriado completamente. ¡Peligro de quemaduras!
Antes de realizar cualquier trabajo de limpieza o mantenimiento debe despresurizar el aparato.
Mantenga la carcasa del compresor limpia y sin polvo. Limpie regularmente el aparato con un paño húmedo.
No utilice productos de limpieza o disolventes, ya que estos podrían dañar las piezas de plástico del aparato.
Observe que no entre agua en el interior del aparato.
Almacenamiento
Extraiga el enchufe de la toma, purgue el aparato y todas las herramientas de aire comprimido conectadas.
El compresor debe guardarse en posición vertical en un entorno seco y no accesible a personas no
autorizadas.
ES - 16
Page 18
2 años de garantía completa
El periodo de garantía para este aparato comienza el día de la compra. Confirme la fecha de compra
enviándonos el justificante de compra original.
Durante el periodo de garantía nos comprometemos a proporcionarle:
la reparación gratuita de cualquier avería.
la reposición gratuita de todas las piezas defectuosas.
servicio técnico especializado gratuito incluido (es decir, montaje sin costes por parte de nuestros
especialistas).
Es requisito indispensable que los fallos no sean consecuencia de un uso inadecuado del producto.
En caso de posibles dudas o problemas de calidad, diríjase directamente al fabricante:
Brüder Mannesmann Werkzeuge GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Teléfono: +49 2191/37 14 71
Fax: +49 2191/38 64 77
Correo electrónico: [email protected]
Piezas de repuesto, herramientas eléctricas fuera de uso y protección medioambiental
Utilice exclusivamente piezas de repuesto y accesorios originales.
Si un día su aparato eléctrico ha llegado a tal nivel de desgaste que es necesario reemplazarlo o no puede
seguir utilizándolo, debe desechar el aparato eléctrico en un puesto central de reciclado.
Puede obtener información sobre los lugares de recogida de su aparato eléctrico dirigiéndose a la empresa
municipal de eliminación de residuos o en los servicios administrativos municipales.
Los aparatos eléctricos contienen valiosas materias primas reciclables. Al entregar su aparato viejo en un
punto de recogida está contribuyendo a que se reciclen materias primas valiosas.
Los aparatos eléctricos también tienen materiales que, al ser desechados de manera incorrecta, pueden
causar daños a las personas y al medio ambiente.
El símbolo del contenedor tachado representa la obligación de llevar el aparato señalado a un
punto de recogida selectiva de aparatos electrónicos y eléctricos para su reciclaje.
ES - 17
Page 19
Compresseur d'air compact
Art. n° 01795
Notice d'utilisation
Veuillez lire attentivement l'intégralité de cette notice avant d'utiliser l'appareil. Assurez-vous
de la conserver pour la consulter ultérieurement. Si vous transmettez l'appareil à quelqu'un
d'autre, il faut également lui remettre cette notice.
Utilisation conforme
Le compresseur est destiné à produire de l'air comprimé pour les outils pneumatiques. L'appareil ne doit être
utilisé que pour effectuer la tâche pour laquelle il est destiné. Toute utilisation sortant de ce cadre est
considérée comme non conforme. L'utilisateur/opérateur assume l'entière responsabilité pour les dommages ou
blessures causés par une utilisation non conforme.
Ce compresseur n'a pas été conçu pour une utilisation industrielle ou artisanale.
Consignes générales de sécurité
Attention ! Lorsque vous utilisez ce compresseur, vous devez observer ces mesures de sécurité
fondamentales pour la protection contre les risques d'électrocution, de blessure et de brûlure. Lisez et
respectez ces consignes avant d'utiliser l'appareil.
Veilliez à ce que votre poste de travail soit toujours bien rangé. Les postes de travail désordonnés
augmentent le risque d'accident.
Tenez compte de l'influence de l'environnement extérieur. N'exposez pas le compresseur à la pluie.
N'utilisez pas le compresseur en milieu humide ou mouillé. Veilliez à ce que l'éclairage soit suffisant.
N'utilisez pas le compresseur à proximité de liquides inflammables ou de gaz.
Protégez-vous contre les risques d'électrocution. Évitez les contacts physiques avec des pièces mises
à la terre, par exemple les tuyaux, les radiateurs, les cuisinières ou les réfri gérateurs.
Tenir hors de portée des enfants ! Ne laissez pas d'autres perso nnes toucher le compresseur ou le câble,
maintenez-les à distance de votre poste de travail.
Conservez votre compresseur de manière sûre. Lorsqu'il n'est pas utilisé, le compresseur doit être
conservé dans un espace sec, clos et hors de portée des enfants.
Ne surchargez pas votre compresseur. Vous travaillez mieux et de manière plus sûre dans la plage de
puissance indiquée.
Portez des vêtements de travail adaptés. Ne portez pas de vêtements amples ou de bijoux. Vous risquez
d'être happé par des pièces en mouvement. Si vous travaillez à l'air libre, le port de gants et de chaussures
antidérapantes est recommandé. Si vous avez les cheveux longs, portez une résille.
Ne détournez pas le câble de son usage. Ne tirez pas le compresseur sur le câble et n'utilisez pas le
câble pour débranchez la fiche de la prise. Protégez le câble de la chaleur, des projections de graisse et
des bords tranchants.
Entretenez soigneusement votre compresseur. Gardez votre compresseur propre afin de travailler
efficacement et en toute sécurité. Vérifiez régulièrement la fiche et le câble et en cas de dommage, faitesles remplacer par un spécialiste agréé. Contrôlez régulièrement la rallonge et remplacez-la si elle est
endommagée.
Lorsque vous n'utilisez pas l'appareil, avant de l'entretenir ou de changer d'outil, débranchez la fiche
secteur.
Évitez les démarrages involontaires. Assurez-vous que l'interrupteur près du raccord électrique e st
éteint.
Rallonge en extérieur. En extérieur, n'utilisez que des rallonges autorisées et identifiées comme telles.
Soyez attentif à chaque instant. Regardez ce que vous faites. Opérez avec précaution. N'utilisez pas le
compresseur lorsque votre concentration n'est pas à son maximum.
FR - 18
Page 20
Vérifiez que votre compresseur ne présente pas de dommages. Avant chaque utilisation du
compresseur, le fonctionnement conforme et irréprochable de l'ensemble des piè ce s doit être
soigneusement vérifié. Toutes les pièces doivent être correctement montées pour garantir la sécurité de
l'appareil. Les pièces endommagées doivent faire l'objet d'une réparation approp riée ou être remplacées
par un atelier d'entretien, dès lors que la notice ne prévoit pas d'autre consigne. Les inte rrupteurs
endommagés doivent être remplacés par un atelier d'entretien. N'utilisez pas le compresseur si vous
n'arrivez pas à allumer ou éteindre l'interrupteur.
Les réparations doivent impérativement être effectuées par un électricien qualifié. Les réparatio ns
doivent être effectuées par un électricien qualifié, sans quoi un risque d'accident peut naître pour
l'opérateur.
Échange du câble de raccordement. Un câble de raccordement endommagé doit être remplacé par le
fabricant ou un électricien qualifié pour éviter les mises en danger éventuelles.
Consignes de sécurité relatives au travail avec les pistolets à air et de projection
Lorsqu'ils sont en marche, le compresseur et les câbles peuvent atteindre des températures élevées.
Risque de brûlure !
Lorsque vous déserrez le raccord pour tuyaux, vous devez maintenir la pièce de raccordement du tuyau
avec la main pour évitez d'être blessé par l'effet de ressort du tuyau.
Si vous travaillez avec un pistolet à air, portez des lunettes de protection. Risque de blessure dû aux
pièces pouvant être expulsées et voler dans la pièce.
Ne pas orienter un pistolet à air ou autre outil similaire vers son propre corps ou vers d'autres
personnes.
Ne travaillez pas avec des vernis ou des solvants dont le point d'éclair est inférieur à 55 °C.
Si vous travaillez avec des liquides nocifs pour la santé, il est nécessaire de porter un masque adapté.
Observez les indications du producteur de ces liquides nocifs quant aux mesu res de protection
requises.
Il est interdit de fumer dans l'espace de travail et durant la pulvérisation. Les vapeurs de peinture sont
hautement inflammables.
Il ne doit pas y avoir de feu ou de flamme nue.
Veillez à ce que l'espace de travail bénéficie d'une aération suffisante.
Conservez précieusement ces consignes de sécurité.
D
Description de l'appareil
1. Interrupteur marche / arrêt
2. Poignée de transport
3. Boîtier
4. Compartiment de rangement
5. Câble d'alimentation
6. Tuyau à air comprimé à raccord rapide
Données techniques
Tension électrique : 220-240 V ~ / 50 Hz
Puissance du moteur :
Vitesse de rotation 3550 min
Pression de fonctionnement : max. 0,8 MPa (8 bar)
Mode d'exploitation
Capacité d'aspiration 180l/min
Puissance acoustique max. 97 dB(A)
Poids :
Mode d'exploitation S3 - 15 % - 10min :
S3 = Fonctionnement intermittent sans influence du processus de démarrage. Cela signifie que sur une péri ode
de 10 min, le temps de fonctionnement maximum est de 15 % (1,5 min).
5,5 kg
1,1 kW
-1
S3 15 % 10 min
Utiliser une protection auditive lors de l'utilisation du compresseur.
FR - 19
Page 21
Consignes d'installation
Installez le compresseur le plus près possible de l'utilisateur.
Veillez à ce que l'air d'admission soit sec, propre, exempt de fumée et de gaz.
Le compresseur ne doit pas être mis en service dans un espace humide ou mouillé.
N'utilisez le compresseur que dans des pièces bien aérées, à une température ambiante comprise entre
+5 °C et +40 °C.
Montage et mise en service
Raccordement au réseau électrique
Avant de mettre l'appareil en service, veillez à ce que la tension du réseau corresponde à la tensio n
d'alimentation indiquée sur la plaque signalétique. Les longs câbles d'alimentation, comme par ex. les
enrouleurs, peuvent causer des chutes de tension et empêcher le démarrage d u moteur.
Interrupteur marche / arrêt (4)
Pour démarrer l'appareil, mettre l'interrupteur en position I.
Pour arrêter l'appareil, mettre l'interrupteur en position O.
Raccordement de l'outil pneumatique :
Enfoncez le raccord de votre outil pneumatique dans le dispositif de raccord rapide. La cosse saute
automatiquement vers l'avant et verrouille l'outil. .
D
Déconnexion de l'outil pneumatique :
1. Éteindre le compresseur et débrancher la fiche secteur
2. Activez brièvement le levier de déclenchement de l'outil pneumatique pour chasser l'air
3. Rétractez la cosse de raccordement et retirez l'outil
Attention ! Lorsque vous défaites le raccord rapide, veillez à maintenir fermement la pièce de
raccordement à la main pour éviter d'être blessé par l'effet de ressort du tuyau à air comprimé.
Gonfle-pneus avec manomètre
Utilisation conforme aux dispositions
Le gonfle-pneus (A) sert à la mesure, au remplissage ou à la vidange de pn eus de voitures, de motos ou de
vélos. D'autres articles gonflables tels que des matelas et des canots pneumatiques, de s ballons, etc. peuvent
également être remplis d'air à l'aide des adaptateurs de valve.
Utilisation
Le gonfle-pneus remplit trois fonctions : 1. Mesure 2. Remplissage 3. Vidange d'air.
Mesure :
1. Placez le raccord de valve (B) sur la valve du pneu. Pour ce faire, appuyez su r le levier en dessous afin
de débloquer le mécanisme de serrage. Dès que vous lâchez le levier, la prise s'attache à la valve. Pour
les pneus de vélos, utilisez l'un des adaptateurs de valve inclus, le cas échéant.
2. La pression de l'air existante peut être lue sur le manomètre soit en « bar » (1 bar = 100 kPa) soit en
« psi ».
3. Vous trouverez les informations concernant la pression minimum recommandée par le fabricant de vos
pneus dans les instructions d'utilisation de votre véhicule ou p. ex. sur le montant de porte ou derrière la
trappe à carburant.
Remplissage :
1. Raccordez le raccord rapide (C) du gonfle-pneus sur un compresseur par le biais d'une conduite d'air
comprimé.
2. Placez la prise de valve ou l'adaptateur de valve nécessaire sur la valve du pneu.
FR - 20
Page 22
3. Si vous appuyez sur le levier de commande (D), de l'air circule dans le pneu lorsque le compresseur est
en marche.
4. Dès que vous lâchez le levier de commande, vous lisez la pression effective du pneu sur le manomètre.
Vidange :
Si la pression du pneu est trop élevée, appuyez sur le bouton de vidange (E) et laissez lentement l'air
s'échapper. Diminuez la pression du pneu jusqu'à la valeur souhaitée.
Données techniques
Pression de travail max. : 8 bar
Affichage de la pression : de 0 à 12 bar (de 0 à 174 psi)
Longueur du tuyau de remplissage : env. 40 cm
Pistolet à air
Utilisation conforme aux dispositions
Le pistolet à air sert au nettoyage et soufflage des objets et des endroits difficiles d'a ccès.
Mise en service
Vissez le tube de soufflage (F) sur l'ouverture de sortie d'air.
Raccordez le pistolet à air au de tuyau résistant à la pression.
La pression de travail maximum autorisée de 8 bar ne peut pas être dépassée.
Mettez le compresseur en marche.
Appuyez sur le levier de détente (D) pour démarrer l'alimentation en air. Plus le levier de détente est
enfoncé, plus le jet d'air est puissant.
Lâchez le levier de détente pour arrêter l'alimentation en air.
Débranchez l'outil après le travail du compresseur.
Nettoyage
Attention ! La fiche secteur doit être débranchée avant toute opération de nettoyage ou d'entretien.
Attendez que le compresseur ait complètement refroidi ! Risque de brûlure !
Mettre l'appareil hors pression avant toute opération de nettoyage ou d'entretien.
Veillez à ce que le boîtier du compresseur ne soit ni sale ni poussiéreux. Nettoyez régulièrement l'appareil avec
un chiffon humide. N'utilisez pas de produit nettoyant ou de solvant car ceux-ci peuvent attaquer les pièces en
plastique de l'appareil. Veillez à ce qu'aucune eau ne puisse pénétrer à l'intérieur de l'appareil.
Stockage
Débranchez la fiche secteur, chassez l'air de l'appareil et de tous les outils pneumatiques qui y sont
raccordés.
Le compresseur doit être stocké en position debout dans un endroit sec et inaccessible aux personnes non
autorisées
FR - 21
Page 23
Garantie totale de 2 ans
La période de garantie de cet appareil débute à la date de l'achat. Merci de justifier la date de votre achat en
nous envoyant l'original du ticket de caisse.
Durant la période de garantie, nous garantissons :
la réparation gratuite de tout dysfonctionnement éventuel.
le remplacement gratuit de toutes les pièces qui viennent à se déteriorer.
y compris la main d'œuvre qualifiée gratuite (c.-à-d. montage gratuit par nos techniciens)
Sous réserve que le dysfonctionnement n'ait pas été causé par une utilisation non conforme.
En cas de questions éventuelles ou de problèmes de qualité, merci de vous adresser directement au fabricant.
Brüder Mannesmann Werkzeuge GmbH
Service de réparation
Lempstr. 24
D-42859 Remscheid
Téléphone :
Fax : +49 2191/38 64 77
E-mail :
+49 2191/37 14 71
Pièces de remplacement, appareils électriques usagés et protection de
l'environnement
Utilisez exclusivement les pièces de remplacement et les accessoires d'origine.
Si un jour, vous avez fait une utilisation tellement intensive de votre appareil électrique que celui-ci doit être
remplacé ou que vous n'en avez plus l'utilité, vous êtes tenus de vous en débarrasser dans une centrale de
recyclage.
Vous obtiendrez des informations quant aux points de collecte susceptibles de récupérer votre appareil
auprès de l'entreprise de collecte de votre commune ou en mairie.
Les appareils électriques contiennent des matériaux recyclables précieux. En rapportant vos vieux appareils
à un point de collecte, vous participez au recyclage de ces matériaux précieux.
Les appareils électriques contiennent également des matériaux qui peuvent être nocifs pour l'h omme et
l'environnement si ils ne sont pas éliminés correctement.
Le logo symbolisant une poubelle barrée d'une croix signale l'obligation que l'appareil identifié soit
collecté séparément avec les appareils électriques et électronique s pour être recyclé.
FR - 22
Page 24
Compacte luchtcompressor
Art.nr. 01795
Handleiding
Lees deze handleiding zorgvuldig door, vóór u de compressor gaat gebruiken.
Bewaar hem goed om hem later nog te kunnen gebruiken. Als u dit apparaat aan andere
personen overdraagt, moet ook de handleiding worden overhandigd.
Gebruik volgens de voorschriften
De compressor dient voor het opwekken van perslucht voor werktuigen die door perslucht worden
aangedreven. Het apparaat mag alleen worden gebruikt in overeenstemming met zijn functiebeschrijving.
Elk verder gaand gebruik is niet volgens de voorschriften. Voor daaruit resulterende schade of voor allerlei
daardoor ontstane verwondingen is uitsluitend de gebruiker/bediener aansprakelijk.
Deze compressor is niet geconstrueerd voor een commerciële, ambachtelijke of industriële toepa ssing.
Algemene veiligheidsinformatie
LET OP! Bij het gebruik van deze compressor moeten ter bescherming tegen elektrische schokken,
gevaar voor verwondingen en brandgevaar te allen tijde de volgende veiligheidsmaatregelen in acht
worden genomen. Lees deze informatie voor u met het apparaat gaat werken en houd er reke ning mee.
Houd uw werkplek op orde. Gebrek aan overzicht in uw werkomgeving vergroot de kans op ongevallen.
Houd rekening met invloeden uit de omgeving. Zorg ervoor dat de comp ressor niet met regen in
aanraking komt. Gebruik de compressor niet in een vochtige of natte omgeving. Zorg voor goede belichting.
Gebruik de compressor niet in de buurt van brandbare vloeistoffen of gassen.
Beschermt u zich tegen een elektrische schok. Vermijd lichaamscontact met geaarde delen,
bijvoorbeeld buizen, centrale verwarming, kookplaten, koelkasten.
Houd kinderen op afstand! Laat andere personen de compressor of de kabel niet aanraken, houd u hen
verre van uw werkplek.
Bewaar uw compressor op een veilige plek. De ongebruikte compressor moet in een droge, afgesloten
ruimte worden bewaard, die voor kinderen niet toegankelijk is.
Overbelast uw compressor niet. U werkt beter en veiliger als u in het aangegeven prestatiebereik blijft.
Draag de juiste werkkleding. Draag geen ruimvallende kleren of sieraden. U kunt worden gegre pen door
beweeglijke onderdelen. Bij het werken buiten zijn handschoenen en slipvast schoeisel aan te raden. Draag
een haarnet als u lange haren hebt.
Gebruik de kabel niet ergens anders voor. Trek de compressor niet aan de kabel, en gebruik de kabel
niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.
Behandel uw compressor zorgvuldig. Zorg ervoor dat uw compressor schoon is om goed en veilig te
kunnen werken. Controleer de stekker en de kabel regelmatig en laat ze bij beschadiging door een erkende
vakman repareren. Controleer de verlengingskabel regelmatig en vervang beschadigde.
Haal de netstekker uit het stopcontact als u hem niet nodig hebt, voor onderhoud en bij h et wisselen van
werktuig.
Vermijd dat het apparaat vanzelf aanspringt. Wees er zeker van dat de schakelaar bij het aansluiten
aansluiting aan het elektriciteitsnet is uitgeschakeld.
Verlengingskabel in de open lucht. Gebruik buiten alleen de daarvoor toegelaten en dienoveree nkomstig
gekenmerkte verlengingskabels.
Wees permanent alert. Let op wat u aan het doen bent. Ga verstandig te werk. Gebruik de compre ssor
niet, als u niet geconcentreerd bent.
NL - 23
Page 25
Controleer uw compressor op beschadigingen. Voor gebruik van de compressor moeten alle
onderdelen altijd zorgvuldig worden gecontroleerd op foutloos functioneren volge ns de voo rschriften.
Alle onderdelen moeten op de juiste wijze gemonteerd zijn om de veiligheid van het apparaat te kunnen
garanderen. Beschadigde onderdelen moeten vakkundig gerepareerd of vervangen door een klantenservice worden, voor zover er in de handleiding niets anders is vermeld.
Beschadigde schakelaars moeten bij een klantenservice worden vervangen.
Gebruik de compressor niet als de schakelaar niet kan worden in- of uitgeschakeld.
Reparaties: alleen door een vakman op het gebied van elektriciteit. Reparaties moeten door een zo´n
vakman worden uitgevoerd, anders kan er voor degene die het werktuig bedient sprake zijn van een kans
op ongelukken.
Vervangen van de aansluitingsleiding. Om risico's te vermijden moet een beschadigde
aansluitingsleiding worden vervangen door de producent of een vakman op het gebied van elektriciteit.
Veiligheidsinstructies voor het werken met uitblaaspistolen en spuitpistolen
Compressor en leidingen kunnen hoge temperaturen bereiken als ze in bedrijf zijn. Gevaar voor
verbrandingen!
Bij het losmaken van de slangkoppeling moet het koppelingsstuk van de slang met de hand worden
vastgehouden om verwondingen door terugslag van de slang te vermijden.
Draag bij het werken met een uitblaaspistool een veiligheidsbril. Gevaar door verwondingen door
weggeblazen, in het rond vliegende delen!
Uitblaaspistolen en soortgelijke werktuigen niet op het eigen lichaam of op andere personen richten.
Verwerk geen lak of oplossingsmiddelen met een vlampunt van minder dan 55° C.
Bij het verwerken van vloeistoffen die schadelijk zijn voor de gezondheid zijn daartoe geschikte
gezichtsmaskers vereist. Houd rekening met de door de producenten van dat soort vloeistoffen
verstrekte informatie over noodzakelijke beschermingsmaatregelen.
In de werkruimte en tijdens het spuiten mag niet worden gerookt. Verfdampen zijn licht ontvlambaar.
Vuur en open licht mogen niet voorhanden zijn.
Let op voldoende airconditioning in de werkruimte.
Bewaar deze veiligheidsinstructie zo dat u hem snel kunt vinden.
D
Beschrijving van het apparaat
1. In-/ uitschakelaar
2. Transportgreep
3. Kast
4. Bewaarvak
5. Netkabel
6. Persluchtslang met snelkoppeling
Technische gegevens
Spanning: 220-240 V ~ / 50 Hz
Motorvermogen: 1,1 kW
Toerental 3550 min
Bedrijfsdruk: max. 0,8 MPa (8 bar)
Bedrijfssoort: S3 15% 10 min
Aanzuigvermogen 180 l/min
Niveau geluidsvermogen: max. 97 dB(A)
Gewicht: 5,5 kg
Bedrijfssoort S3 - 15% - 10min:
S3 = uitschakelmodus zonder invloed van de aanlooptijd.
Dat betekent dat tijdens een periode van 10 min de max. bedrijfstijd 15% (1,5 min) bedraagt.
-1
Bij gebruik van de compressor moet gehoorbescherming worden gedragen.
NL - 24
Page 26
Instructies voor de opstelling
Zet de compressor zo veel mogelijk in de directe omgeving van de gebruiker neer.
Let op droge, stof-, damp- en gasvrije aanzuiglucht.
De compressor mag niet worden gebruikt in vochtige of natte ruimtes.
Gebruik de compressor alleen in goed geluchte ruimtes, bij een omgevingstemperatuur van +5°C tot +40°C.
Montage en inbedrijfstelling
Netaansluiting
Let er vóór inbedrijfstelling op dat de netspanning overeenkomt met de bedrijfsspanning op het typeplaatje.
Lange leidingen, zoals bijvoorbeeld kabeltrommels, veroorzaken het afvallen van de spanning, dat kan het
aanspringen van de motor verhinderen.
In-/ uitschakelaar (4)
Om in te schakelen: in-/uitschakelaar in positie I zetten.
Om uit te schakelen: in-/uitschakelaar in positie 0 zetten.
Persluchtwerktuig aansluiten:
Druk de nippel van uw persluchtwerktuig in de snelkoppeling. De huls springt automatisch n aar voren en
vergrendelt het werktuig.
D
Persluchtwerktuig afkoppelen:
1. Compressor uitschakelen en netstekker uit het stopcontact halen
2. Aanzethendel van het persluchtwerktuig even inschakelen om het te ontluchten
3. Koppelingshuls terugtrekken en werktuig verwijderen
LET OP! Houd bij het losmaken van de snelkoppeling het koppelingsstuk vast in handen om
verwondingen door terugslag van de persluchtslang te vermijden.
Bandenpomp met manometer
Gebruik volgens de voorschriften
De bandenpomp (A) dient om mee te meten en voor het oppompen of het afpompen van lucht van banden van
auto's, motorfietsen of fietsen. Met behulp van de bijgevoegde ventieladapter kunnen ook andere
opblaasartikelen zoals luchtmatrassen, opblaasboten, ballen enz. worden opgepompt.
Gebruik
De bandenpomp heeft drie functies: 1. Meten 2. Oppompen 3. Aflaten van lucht.
Meten:
1. Zet de ventielaansluiting (B) op het ventiel van de band. Druk dan de hendel naar bened en om het
klemmechanisme te ontregelen. Zodra u de hendel loslaat, klemt de stekker zich aan het ventiel vast.
Gebruik voor fietsbanden eventueel een van de bijgevoegde ventieladapters.
2. De bestaande luchtdruk kan op de manometer worden afgelezen, ofwel in „bar“ (1 bar = 100 kPa) ofwel
in „psi“.
3. De informatie over de door de producent van het voertuig aanbevolen minimale druk van uw band en vindt
u in de handleiding van uw voertuig of bijvoorbeeld bij de deurstijl resp. achter de benzineklep.
Het oppompen:
1. Sluit de snelkoppeling (C) van de bandenpomp via een persluchtleiding aan op een compressor.
2. Zet de ventielstekker of de benodigde ventieladapter op het bandenventiel.
3. Als u op de bedieningshendel (D) drukt, stroomt bij ingeschakelde compressor lucht in de band.
4. Zodra u de bedieningshendel loslaat, ziet u de feitelijke bandendruk op de manometer.
NL - 25
Page 27
Het aflaten van lucht:
Mocht de bandendruk te hoog zijn, druk dan op de aflaatknop (E) en laat langzaam lucht ontwijken. Verla ag de
bandendruk tot op de gewenste waarde.
Technische gegevens
Max. werkdruk: 8 bar
Drukdisplay: 0 - 12 bar (0 - 174 psi)
Lengte van de vulslang: ca. 40 cm
Blaaspistool
Gebruik volgens de voorschriften
Het blaaspistool dient om voorwerpen en moeilijk toegankelijke plekken schoon te maken en door te blazen.
Inbedrijfstelling
Schroef de uitblaaspijp (F) op de opening waar de lucht uittreedt.
Sluit het blaaspistool aan de drukslang van de compressor..
De maximaal toegestane werkdruk van 8 bar mag niet worden overschreden.
Schakel de compressor in.
Zet druk op de trekker (D) om de luchttoevoer te starten. Hoe verder de trekker wordt ingedrukt, des te
sterker wordt de luchtstraal.
Laat de trekker los om de toevoer van lucht te stoppen.
Haal de apparatuur na afsluiting van de werkzaamheden van de compressor af.
Schoonmaken en onderhoud
LET OP!
Vóór alle schoonmaak- en onderhoudswerkzaamheden moet de stekker uit het stopcontact worden
gehaald.
Wacht tot de compressor volledig is afgekoeld! Gevaar voor verbrandingen!
Vóór alle schoonmaak- en onderhoudswerkzaamheden moet ervoor worden gezorgd dat het
apparaat drukloos is.
Houd de kast van de compressor vrij van stof en vuil. Reinig het apparaat regelmatig met een vochtige doek.
Gebruik geen schoonmaak- of oplossingsmiddelen, omdat die de kunststof delen van het apparaat kunnen
aantasten. Let erop dat er geen water in het apparaat kan binnendringen.
Opslag
Haal de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten persluchtwerktuigen.
De compressor moet rechtop staand in een droge en voor onbevoegden ontoegankelijke ruimte worden
bewaard.
NL - 26
Page 28
Twee jaar volledige garantie
De garantieperiode voor dit apparaat begint met de dag waarop u het koopt. De datum van koop toont u aan
door het meesturen van de originele kassabon.
Wij garanderen tijdens de garantieperiode:
kostenloze reparatie van eventuele storingen.
kostenloze vervanging van alle onderdelen die kapot gaan.
met inbegrip van kostenloze, deskundige service (dat houdt in: kostenloze montage door on ze vakmensen).
Voorwaarde is wel dat de fout niet te herleiden is tot een onjuiste behandeling.
Neem bij evt. vragen of kwaliteitsproblemen s.v.p. altijd direct contact op met de producent:
Brüder Mannesmann Werkzeuge GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Reserveonderdelen, uitgerangeerd elektrisch werktuig en milieubescherming
Gebruik uitsluitend originele reserveonderdelen en toebehoor.
Mocht uw werklicht op een dag zo intensief gebruikt zijn dat het moet worden vervangen of mocht u het niet
meer nodig hebben, dan dient u het elektrische apparaat af te geven bij een centraal verwijderingsbedrijf
voor elektrisch en elektronisch afval.
Informatie over plaatsen waar u uw elektrische apparatuur kunt afgeven krijgt u bij uw plaatselijke
afvalverwerkingsbedrijf resp. bij de gemeente.
Elektrische apparatuur bevat waardevolle grondstoffen die kunnen worden hergebruikt. Als u die dus bij een
centraal punt van het afvalverwerkingsbedrijf afgeeft draagt u bij aan het hergebruiken van waardevolle
grondstoffen.
Elektrische apparatuur bevat ook stoffen, die bij ondeskundige verwijdering tot schade voor mens en milieu
kunnen leiden.
Het symbool van de doorgestreepte afvalton staat voor de verplichting om de zo gekenmerkte
apparatuur apart af te geven bij een inzamelplaats voor elektrische en elektronische apparatuur met
het oog op hergebruik.
NL - 27
Page 29
Compressor de ar compacto
Artigo n.º 01795
Manual de instruções
Leia atentamente este manual de instruções antes de utilizar o compressor. Guarde-o bem
para utilizações futuras. Caso entregue o aparelho a outras pessoas, deve entregar também
o manual de instruções.
Utilização correcta
O compressor serve para produzir ar comprimido para ferramentas pneumáticas. O aparelho só deve ser
utilizado para essa finalidade. Qualquer utilização excessiva não é correcta. O utilizador/operador assume
exclusivamente a responsabilidade por quaisquer danos ou ferimentos provocados por utilizações excessivas.
Este compressor não foi fabricado para fins comerciais, técnicos ou industriais.
Indicações Gerais de Segurança
Atenção! Ao utilizar este compressor deve ter em atenção as seguintes medidas de segurança
fundamentais
para protecção em caso de choque eléctrico e quanto ao perigo de ferimentos e de incêndio: Leia e
tenha estas indicações em atenção antes de utilizar o aparelho.
Mantenha a área de trabalho limpa e arrumada. A desarrumação na área de trabalho aumenta o perigo
de acidente.
Tenha em consideração as condições que envolvem o seu ambiente de trabalho. Não deixe o
compressor à chuva. Não utilize o compressor em ambientes húmidos ou molhados. Verifique se tem boa
iluminação. Não utilize o compressor perto de líquidos inflamáveis ou de gases.
Proteja-se de choques eléctricos. Evite o contacto com fios-terra, por exemplo, tubos, superfícies
quentes, fogões e frigoríficos.
Mantenha longe do alcance das crianças! Não deixe outras pessoas tocarem no compressor ou no cabo
e mantenha-as afastadas da sua área de trabalho.
Guarde o seu compressor em local seguro. Um compressor que não seja utilizado deve ser guardado
num local seco e fechado e mantido longe do alcance das crianças.
Não sobrecarregue o seu compressor. O seu trabalho será mai s seguro e de melhor qualidade quando
realizado de acordo com a potência indicada.
Utilize vestuário de trabalho adequado. Não utilize roupa larga nem acessórios. Pode ficar preso em
peças móveis. Quando trabalhar ao ar livre, recomenda-se a utilização de luvas e de calçado
antiderrapante. Se tiver o cabelo comprido, use uma rede para o cabelo.
Não utilize o cabo de forma contrária à finalidade para a qual se destina. Não pegue no compressor
pelo cabo nem o utilize para puxar a ficha da tomada. Proteja o cabo do calor, de óleos e de arestas
afiadas.
Conserveoseucompressorcomcuidado
melhor e de forma mais segura. Verifique com regularidade a ficha e o cabo e, em caso de danos, autorize
a sua substituição apenas por pessoal técnico qualificado reconhecido. Verifique com regularidade o fio de
extensão e substitua-o caso esteja danificado.
Retire a ficha da tomada caso esta não esteja a ser utilizada, antes da manutenção e ao trocar
ferramentas.
Evitearranquesinadvertidos. Certifique-se de que o interruptor está desligado quando ligar o aparelho à
corrente.
Cabo de extensão ao ar livre. Ao ar livre, utilize apenas cabos de extensão autorizados e identificados
para o efeito.
Esteja sempre atento. Vigie o seu trabalho. Execute o seu trabalho de forma consciente. Não utilize o
compressor, quando se sentir desconcentrado.
. Mantenha o seu compressor sempre limpo de modo a trabalhar
PT - 28
Page 30
Verifique o seu compressor quanto a danos. Antes de cada utilização do compressor, deve verificar
cuidadosamente todas as peças quanto à função a que se destinam. Todas as peças devem estar
montadas correctamente para garantir a segurança do aparelho. Peças danificadas devem ser
devidamente reparadas ou substituídas numa oficina de apoio ao cliente, a não ser que haja indicação em
contrário no manual de instruções. Interruptores danificados devem ser substituídos numa oficina de apoio
ao cliente. Não utilize o compressor quando o interruptor não puder ser ligado ou desligado.
As reparações só devem ser efectuadas por electricistas. As reparações devem ser efectuadas por um
electricista, caso contrário, pode existir perigo de acidente para o operador.
Substituição do cabo de ligação. Cabos de ligação danificados devem ser substituídos pelo fabricante
ou por um electricista para evitar situações de perigo.
Indicações de segurança para trabalhos com pistolas de sopro e pistolas de
pulverização
O compressor e os cabos podem atingir temperaturas elevadas durante o funcionamento. Risco de
queimadura!
Ao desapertar o acoplamento da mangueira deve fixar a peça de acoplamento da mangueira com a
mão para evitar ferimentos provocados por ressaltos da mangueira.
Utilize sempre óculos de protecção em trabalhos com pistolas de sopro. Perigo de ferimentos devido
peças sopradas, lançadas pelo ar!
Não apontar pistolas de sopro ou ferramentas semelhantes ao próprio corpo ou a outra pessoa.
Não processe vernizes ou solventes com um ponto de inflamação inferior a 55º C.
Ao processar líquidos prejudiciais à saúde é necessário o uso de máscaras faciais adequadas. Tenha
em atenção as indicações sobre as medidas de protecção necessárias com este tipo de líquidos feitas
pelo fabricante.
Não se deve fumar no local de trabalho ou durante o processo de pulverização. Os vapores das tintas
são facilmente inflamáveis.
Não deve existir fogo ou lume.
Verifique se existe ventilação suficiente no local de trabalho.
Guarde bem estas indicações de segurança.
D
Descrição do aparelho
1. Interruptor de LIGAR/ DESLIGAR
2. Pega de transporte
3. Caixa
4. Compartimento de armazenamento
5. Cabo de alimentação
6. Mangueira de ar comprimido com acoplamento rápido
Dados técnicos
Tensão: 220-240 V ~ / 50 Hz
Potênciadomotor
Rotação 3550 min
Pressão de funcionamento: máx. 0,8 MPa (8 bar)
Modo de funcionamento: S3 15% 10 min
Potência de aspiração 180 l/min
Nível de potência sonora máx. 97 dB(A)
Peso: 5,5 kg
Modo de funcionamento S3 - 15% - 10min:
S3 = Serviço intermitente periódico. Isto significa que durante um período de 10 min. o período de
funcionamento máximo é 15% (1,5 min).
: 1,1 kW
-1
Ao utilizar o compressor deve usar uma protecção auditiva.
PT - 29
Page 31
Indicações de instalação
Coloque o compressor, se possível, perto da parte receptora.
Verifique se o ar aspirado é seco e não contém pó, vapor ou gás.
O compressor não deve ser operado em locais húmidos ou molhados.
Opere o compressor apenas em locais bem ventilados com uma temperatura ambiente entre os +5°C e o s
+40°C.
Montagem e colocação em funcionamento
Ligação à rede
Antes da colocação em funcionamento, verifique se a tensão de rede coincide com a tensã o de rede na placa
de características. Cabos de alimentação longos, como por ex. carretéis de cabos, provocam quedas de tensão
e podem evitar o arranque do motor.
Interruptor de LIGAR/DESLIGAR (4)
Para ligar coloque o interruptor de LIGAR/DESLIGAR na posição I.
Para desligar coloque o interruptor LIGAR/DESLIGAR na posição 0.
Ligar ferramentas pneumáticas:
Pressione a conexão da sua ferramenta pneumática no acoplamento rápido. A luva salta automaticamente para
a frente e prende a ferramenta.
D
Desligar ferramentas pneumáticas:
1. Desligar o compressor e retirar a ficha da tomada.
2. Accionar brevemente o interruptor de disparo da ferramenta pneumática para ventilar
3. Recuar a luva de acoplamento e remover a ferramenta
Atenção! Ao desapertar o acoplamento rápido, segure bem na peça de acoplamento com a mão para
evitar ferimentos devido a ressaltos da mangueira de ar comprimido.
Compressores de encher pneus com manómetro
Utilização correcta
O compressor de encher pneus (A) serve para medir, encher ou purgar ar em pneus de automóveis, motociclos
ou bicicletas. Através dos adaptadores de válvulas fornecidos outros artigos insufláveis como colchões
insufláveis, barcos insufláveis, bolas etc. também podem ser enchidos com ar.
Utilização
O compressor de encher pneus cumpre três funções: 1. Medir 2. Encher 3. Purg ar ar.
Medir:
1. Coloque a ligação da válvula (B) na válvula do pneu. Para tal, pressione a alavanca para baixo para
desbloquear o mecanismo de aperto. Assim que soltar a alavanca, o pino bloqueia na válvula. Para
pneus de bicicletas, utilize, se necessário, um dos adaptadores de válvulas fornecido.
2. A pressão de ar presente pode ser lida no manómetro em “bar“ (1 bar = 100 kPa) ou em “psi“.
3. Os dados relativamente à pressão mínima dos seus pneus recomendados pelo fabricante de automóveis
encontram-se no manual de instruções do seu automóvel ou por ex. no pilar de porta ou atrás da tampa
do depósito do combustível.
Encher:
1. Ligue o acoplamento rápido (C) do compressor de enche r pneus através de um tubo de ar comprimido
a um compressor.
2. Coloque o conector de válvula ou o adaptador de válvulas necessário na válvula do pneu.
3. Se pressionar a alavanca (D), flui ar para os pneus estando o compressor ligado.
4. Assim que soltar a alavanca, pode ver a pressão de ar efectiva no manómetro.
PT - 30
Page 32
Purgar:
Se a pressão no pneu for demasiada elevada, pressione o botão de purga (E) e esvazie lentamente o ar.
Reduza a pressão no pneu até ao valor pretendido.
Dados técnicos
Pressão máx. de serviço: 8 bar
Indicação da pressão: 0 - 12 bar (0 - 174 psi)
Comprimento da mangueira de enchimento: aprox. 40 cm
Pistola de pressão
Utilização correcta
A pistola de pressão serve para limpar e purgar objectos e partes de difícil acesso.
Colocação em funcionamento
Aparafuse o tubo de purga (F) no orifício de descarga de ar.
Ligue a pistola de pressão com uma mangueira de pressão ao compressor.
A pressão máxima de serviço permitida de 8 bar não pode ser excedida.
Ligue o compressor.
Pressione a alavanca de descarga (D) para iniciar a alimentação de ar. Quanto mais pressionar a alavanca
de descarga, mais forte será o jacto de ar.
Solte a alavanca de descarga para parar a alimentação de ar.
Após o trabalho retire a ferramenta do compressor.
Limpeza
Atenção! Retire a ficha da tomada antes de todos os trabalhos de limpeza e manutenção!
Aguarde até o compressor estar completamente arrefecido! Risco de queimadura!
O aparelho deve ser aliviado de pressão antes de todos os trabalhos de limpeza e manutenção.
Mantenha a caixa do compressor sem pó nem sujidade. Limpe regularmente o aparelho com um pano húmido.
Não utilize detergentes nem solventes, pois estes podem danificar as partes plásticas do aparelho. Certifiquese de que não entra água no interior do aparelho.
Armazenamento
Retire a ficha da tomada, ventile o aparelho e todas as ferramentas pneumáticas ligadas.
O compressor deve ser armazenado na vertical num ambiente seco e fora do alcance de pe ssoas não
autorizadas.
PT - 31
Page 33
2 anos de garantia total
A garantia deste aparelho tem início no dia da compra. A data da compra deve ser comprovada através do
envio do talão de compra original.
Durante o período de garantia asseguramos:
A reparação gratuita de eventuais avarias.
A substituição gratuita de todas as peças danificadas.
Assistência técnica especializada gratuita (ou seja, montagem gratuita pelo no sso pessoal especializado)
Com a condição de que a avaria não tenha sido causada por um manusea m ento incorrecto.
Em caso de eventuais dúvidas ou questões relacionadas com a qualidade do produto, contacte directamente o
fabricante:
Brüder Mannesmann Werkzeuge GmbH
Abt. Reparatur-Service
Lempstr. 24
D-42859 Remscheid
Telefone: +49 2191/37 14 71
Fax: +49 2191/38 64 77
Peças sobressalentes, ferramentas eléctricas obsoletas e protecção do meio ambiente
Utilize exclusivamente peças sobressalentes e acessórios originais.
No caso de substituição do aparelho eléctrico por desgaste ou por já não ter utilidade, deverá entregá-lo
obrigatoriamente num centro de recolha central adequado.
Pode obter informações acerca dos pontos de recolha para o seu aparel ho eléctrico através dos recursos
locais de eliminação de resíduos ou através dos respectivos serviços administrativos.
Os aparelhos eléctricos contêm valiosos materiais recicláveis. Ao entregar os seus aparelhos antigos num
ponto de recolha central, está a contribuir para que materiais valiosos sejam reciclados.
Os aparelhos eléctricos também contêm materiais que, no caso de uma eliminação incorrecta, poderão ser
prejudiciais para o ser humano e para o meio ambiente.
O símbolo com um caixote de lixo riscado significa que tem a obrigação de eliminar o aparelho
num ponto de recolha especial para aparelhos eléctricos e electrónicos, onde serão re ciclados.
PT - 32
Loading...
