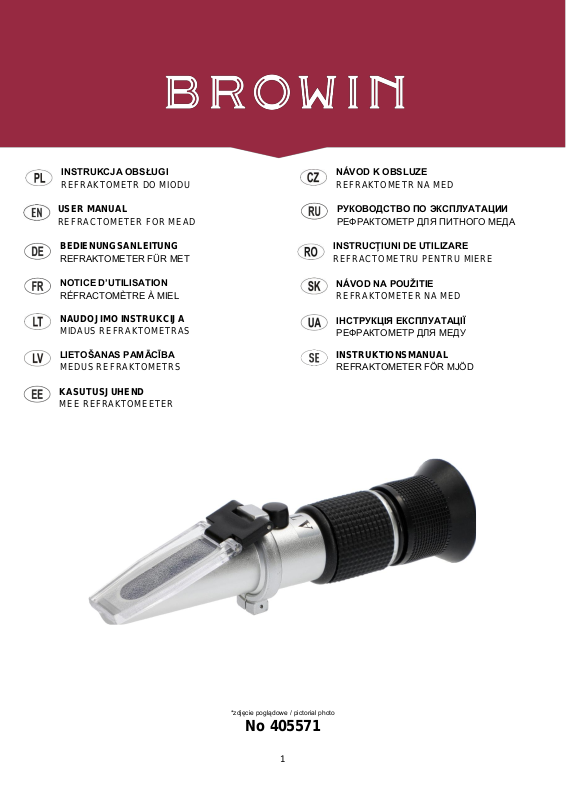

Page 1

INSTRUKCJA OBSŁUGI

REFRAKTOMETR DO MIODU

USER MANUAL REFRACTOMETER FOR MEAD

BEDIENUNGSANLEITUNG REFRAKTOMETER FÜR MET

NOTICE D’UTILISATION RÉFRACTOMÈTRE À MIEL

NAUDOJIMO INSTRUKCIJA MIDAUS REFRAKTOMETRAS

NÁVOD K OBSLUZE

REFRAKTOMETR NA MED

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РЕФРАКТОМЕТР ДЛЯ ПИТНОГО МЕДА

INSTRUCȚIUNI DE UTILIZARE

REFRACTOMETRU PENTRU MIERE

NÁVOD NA POUŽITIE

REFRAKTOMETER NA MED

ІНСТРУКЦІЯ ЕКСПЛУАТАЦІЇ

РЕФРАКТОМЕТР ДЛЯ МЕДУ

LIETOŠANAS PAMĀCĪBA INSTRUKTIONSMANUAL

MEDUS REFRAKTOMETRS REFRAKTOMETER FÖR MJÖD

KASUTUSJUHEND

MEE REFRAKTOMEETER

*zdjęcie poglądowe / pictorial photo

No 405571

Page 2

─ INSTRUKCJA OBSŁUGI ─

REFRAKTOMETR DO MIODU

I. Informacje ogólne

Ten przenośny oraz lekki refraktometr jest precyzyjnym przyrządem optycznym służącym do określenia procentowej zawartości:

 cukru (0-90% Brix) w brzeczce miodowej.

Zaletą refraktometru jest to, iż kontroli zawartości cukru można dokonać w bardzo prosty i szybki sposób, już na podstawie kropli brzeczki miodowej umieszczonej na pryzmacie przyrządu. Refraktometr jest wyposażony w ATC (automatyczną kompensację temperatury), zapewnia wykonywanie pomiarów z dużą dokładnością i uzyskiwanie precyzyjnych wyników.

II. Dane techniczne

Zakres pomiarów:

 0 ~ 90% w skali Brix

Dokładność: +/- 1% Brix Automatyczna kompensacja temperatury (ATC): 10°C ~ 30°C (50°F ~ 86°F)

III. Budowa refraktometru i dodatkowe wyposażenie

Podstawowym elementem przyrządu jest pryzmat refraktometryczny (2). Nad nim znajduje się przezroczysta płytka (1) stanowiąca wieczko części optycznej miernika. Pomiaru dokonuje się w świetle przechodzącym, dlatego płytka powinna być skierowana na najbardziej intensywne źródło światła. Refraktometr podczas pomiaru musi być w pozycji

poziomej.

1. Przezroczysta płytka

2. Pryzmat

3. Śruba do kalibracji

4. Gumowy uchwyt

5. Regulacja ostrości

6. Okular

7. Pipeta

8. Śrubokręt

9. Ściereczka z mikrofibry

IV. Instrukcja użytkowania Regulacja ostrości:

Skierować przód refraktometru w kierunku źródła światła i wyregulować ostrość okularu za pomocą obudowy wizjera (5).

1. Kalibracja:

 otworzyć przezroczystą płytkę(1),  oczyścić powierzchnię pryzmatu (2) ściereczką z mikrofibry (9),  umieścić jedną lub dwie krople wody destylowanej za pomocą pipetki (7) na pryzmacie,  zamknąć płytkę i lekko docisnąć, aż woda rozprzestrzeni się na całej powierzchni pryzmatu, bez pęcherzyków

powietrza,

 pozostawić próbkę na około 30 sekund na pryzmacie,  skalibrować przyrząd za pomocą śrubokręta (8) – dokręcać śrubę (3), aż biała linia z niebieską ustawią

się na wartości „0”.

2. Badanie próbki:

 otworzyć przeźroczystą płytkę,  oczyścić powierzchnię pryzmatu ściereczką z mikrofibry (9),  umieścić na płytce (1) jedną lub dwie krople badanego roztworu za pomocą pipetki (7) dołączonej do zestawu,  zamknąć pryzmat (2),  upewnić się, czy badany roztwór rozprzestrzenił się na płytce prawidłowo, bez zbędnych pęcherzyków

Page 3

powietrza i stałych cząstek,

 pozostawić próbkę na około 30 sekund,  odczytać odpowiednią wartość na skali refraktometru (6) – na granicy białej i niebieskiej linii.

3. Czyszczenie pryzmatu i płytki:

 otworzyć pryzmat,  ściereczką z mikrofibry oczyścić powierzchnię pryzmatu i płytki,  wytrzeć do sucha – jest to bardzo ważne, by zapewnić prawidłowe działanie pryzmatu.

UWAGI:

 Do czyszczenia pryzmatu refraktometru należy używać jedynie wody destylowanej.  Nie dotykać powierzchni optycznych palcami – aby uniknąć zarysowań.  Czyścić powierzchnie optyczne tylko za pomocą miękkiej, dedykowanej ściereczki.  W celu uzyskania możliwie jak najdokładniejszych pomiarów, zaleca się kalibrowanie urządzenia każdorazowo

przed użyciem.

 Przechowywać refraktometr w środowisku suchym, czystym, z dala od źródeł wilgoci.  Nie zanurzać urządzenia w wodzie.  Nie narażać urządzenia na wstrząsy.

─ USER MANUAL ─

REFRACTOMETER FOR MEAD

I. General information

This portable and light-weight refractometer is a precise optical instrument, intended to specify the content percentage of:

 sugar (0-90% Brix) in honey solution

An advantage of the refractometer is the fact that sugar content check can be performed in a very simple and quick manner, by placing a drop of honey solution on the instrument’s prism. Refractometer is equipped with ATC (Automatic Temperature Compensation), ensures high measurement accuracy and precise results.

II. Technical data Measurement range:

 0 ~ 90% Brix

Accuracy: +/- 1% Brix

Automatic Temperature Compensation (ATC): 10 °C ~ 30 °C (50 °F ~ 86 °F)

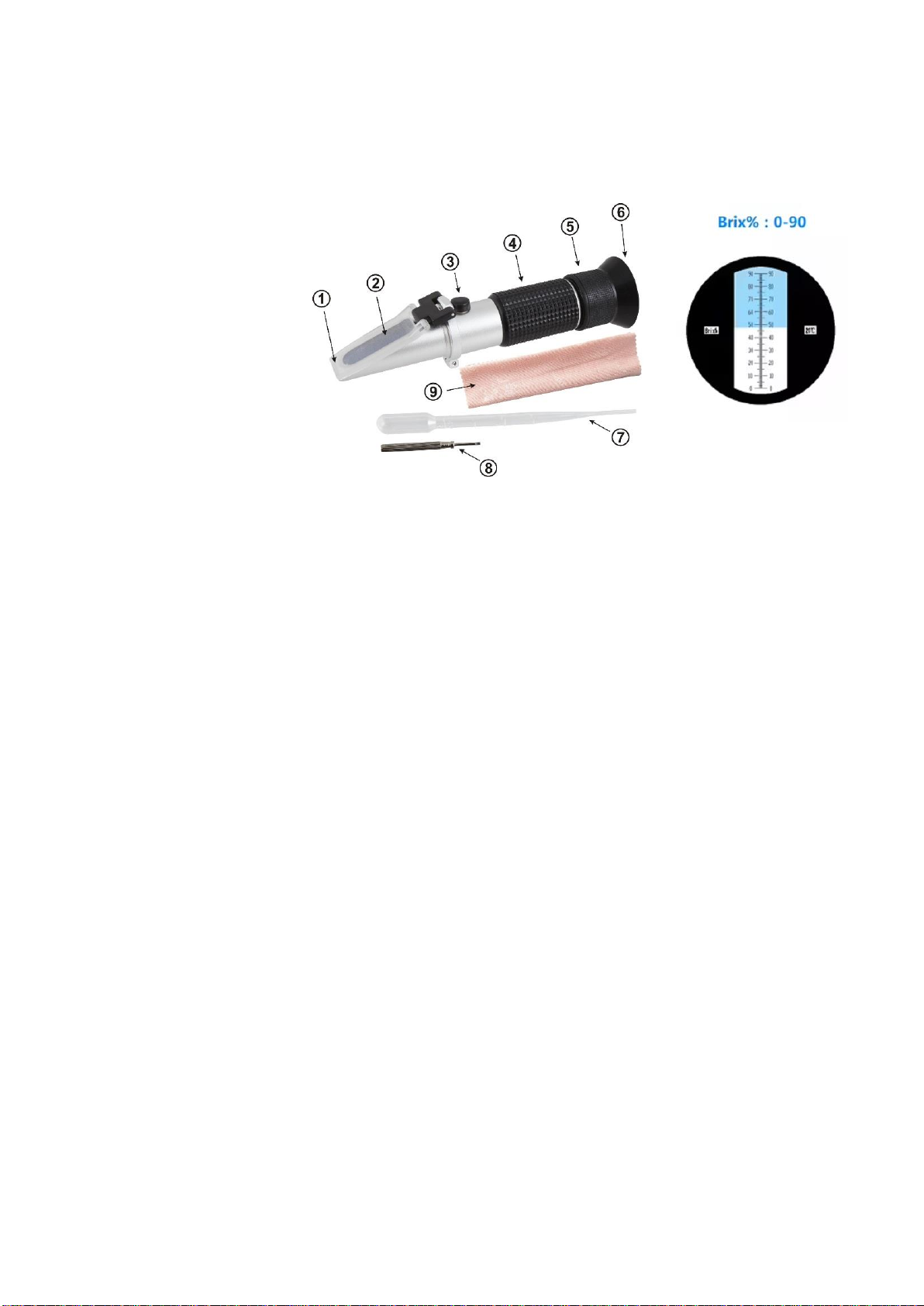

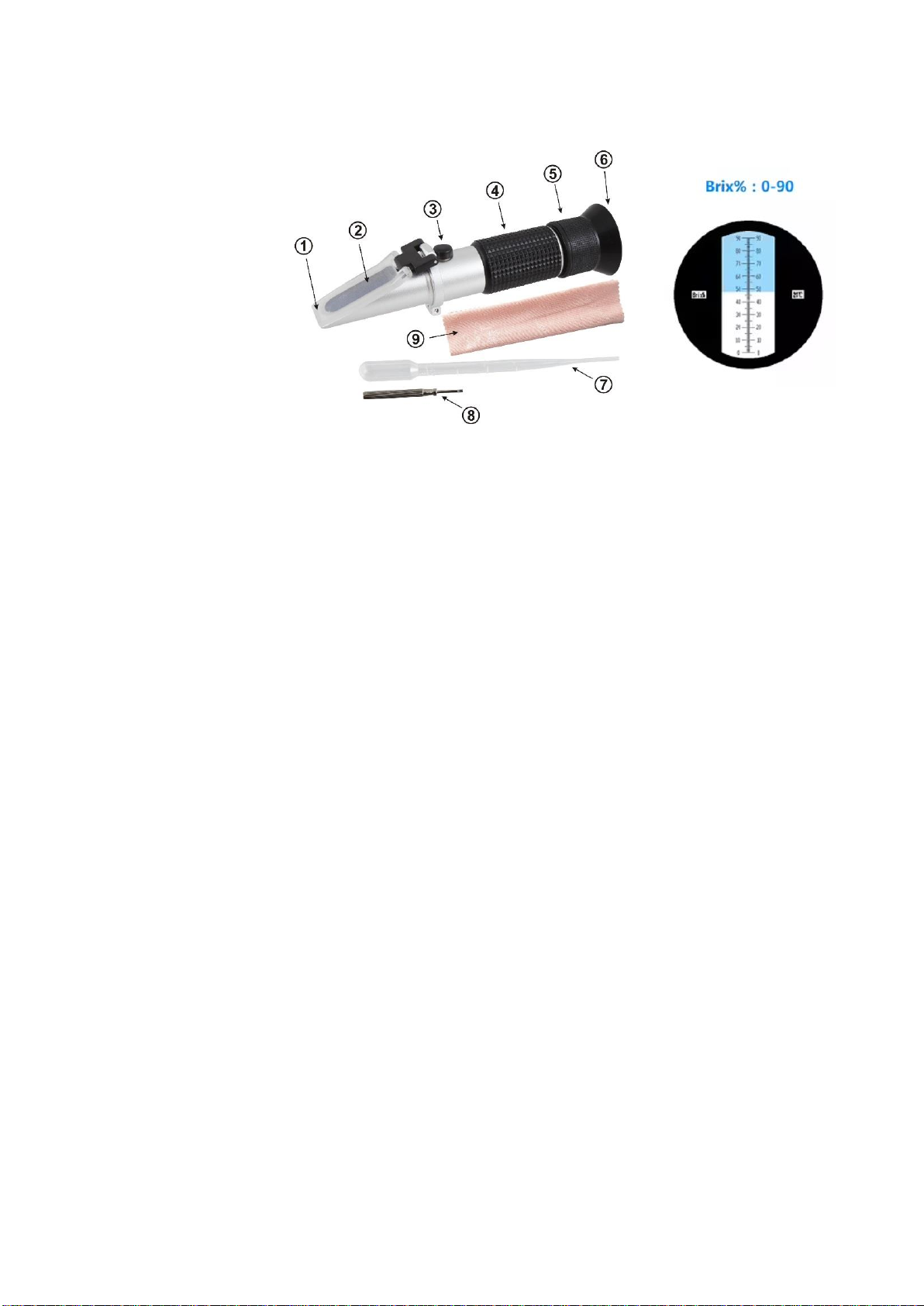

III. Refractometer composition and additional equipment

Refractometric prism (2) is the device’s primary component. Above it, a transparent plate (1) is situated, serving as a

lid for the optic element of the meter. The measurement takes place with the use of the light passing through the solution, which is why the plate should be directed towards the most intense light source. The refractometer must remain horizontal while taking measurement.

1.Transparent plate

2. Prism

3. Calibration screw

4. Rubber handle

5. Focus regulation

6. Eyepiece

7. Dropper

8. Screwdriver

9. Microfibre cloth

Page 4

IV. Operation instructions

Focus regulation:

direct the front of the refractometer toward a light source and regulate eyepiece focus using the visor casing (5).

1. Calibration:

 open the transparent plate(1),  clean the surface of the prism (2) using the microfibre cloth (9),  place one or two drops of distilled water on the prism using the dropper (7),  close the plate and press lightly until the water spreads over the entire prism surface, without air bubbles,  leave the sample for approximately 30 seconds on the prism,  calibrate the instrument with the screwdriver (8) – tighten the screw (3) until the white and the blue line  set on the value of “0”.

2. Sample examination:

 open the transparent plate,  clean the surface of the prism using the microfibre cloth (9),  place one or two drops of the examined solution on the plate (1) using the dropper (7) included in the set,  close the prism (2),  make sure that the examined solution spreads on the plate properly, without needless air bubbles and solid  particles,  leave the sample for approximately 30 seconds,  read the proper value on the refractometer’s reticle (6) – at the border between the white and blue lines.

3. Cleaning the prism and plate:

 open the prism,  clean the surfaces of the prism and the plate using the microfibre cloth,  wipe dry – this is very important for the prism to work properly.

NOTES:

 Only distilled water should be used for cleaning the refractometer’s prism.  Do not touch the optical surfaces with fingers – to avoid scratching.  Only clean the optical surfaces with a soft, dedicated cloth.  To obtain the highest accuracy of measurement, it is recommended to calibrate the device before every use.  Store the refractometer in an environment that is clean, dry, and away from sources of moisture.  Do not submerge the device in water.  Do not expose the device to shock.

─ BEDIENUNGSANLEITUNG ─

REFRAKTOMETER FÜR MET

I. Allgemeine Informationen

Dieser Gegenstand- tragbarer und leichter Refraktometer ist ein präzises optisches Gerät, das dient zur Bestimmung des Prozentinhalts:

 Zucker (0-90% Brix) in Metwürze

Der Vorzug des Refraktometers ist, dass der Zuckergehalt sehr einfach und schnell anhand eines Tropfens Metwürze, der auf das Prisma des Geräts platziert wird, überprüft werden kann. Refraktometer ist mit ATC (automatische Kompensierung der Temperatur) ausgestattet, versichert Durchführung der Messungen mit der großen Genauigkeit und Gewinnung der präzisen Ergebnisse.

II. Technische Daten Bereich der Messungen:

 0 ~ 90% Brix

Genauigkeit: +/- 1% Brix

Automatische Kompensierung der Temperatur (ATC): 10°C ~ 30°C (50°F ~ 86°F)

Page 5

III. Bau des Refraktometers und zusätzliche Ausstattung

Grundelement des Geräts ist das refraktometrische Gerät (2). Über ihm befindet sich die durchsichtige Platte (1), die den Deckel des optischen teils des Messgeräts bildet. Die Messung erfolgt im Durchlicht, daher sollte das Plättchen auf die intensivste Lichtquelle gerichtet werden. Der Refraktometer muss während der Messung in der waagerechten

Position sein

1. Durchsichtige Platte

2. Prisma

3..Schraube zur Kalibrierung

4. Gummigriff

5. Regulierung der Schärfe

6. Okular

7. Pipette

8. Schraubenzieher

9. Tuch aus Mikrofaser

IV. Bedienungsanleitung Regulierung der Schärfe:

Man soll den Vorderteil des Refraktometers in Richtung der Lichtquelle richten und die Schärfe des Okulars mit Hilfe des Gehäuses des Guckloches (5) regulieren.

1. Kalibrierung:

 Man soll die durchsichtige Platte (1) öffnen,  Man soll die Oberfläche des Prismas (2) mit Tuch aus Mikrofaser (9) reinigen,  Man soll einen oder zwei Tropfen des destillierten Wassers mit Hilfe der Pipette (7) auf das Prisma

unterbringen,

 Man soll die Platte schließen und leicht drücken, bis sich das Wasser auf der ganzen Oberfläche des Prismas

verbreitet, ohne Luftblasen,

 Man soll die Probe für etwa30 Sekunden auf dem Prisma lassen,  Man soll das Gerät mit Hilfe des Schraubenziehers kalibrieren (8) – die Schraube zuschrauben (3), bis sich

die weiße Linie mit der blauen Linie auf „0” stellen.

2. Untersuchung der Probe:

 Man soll die durchsichtige Platte öffnen,  Man soll die Oberfläche des Prismas mit dem Tuch aus Mikrofaser (9) reinigen,  Man soll auf der Platte (1) einen oder zwei Tropfen der untersuchten Lösung mit Hilfe der Pipette (7)

unterbringen, die zum Set beigefügt wird,

 Man soll das Prisma schließen (2),  Man soll sich vergewissern, ob sich die geprüfte Lösung richtig auf der Platte verbreitet hat, ohne unnötige

Luftblasen und feste Teilchen,

 Man soll die Probe für etwa 30 Sekunden lassen,  Man soll den entsprechenden Wert auf der Skala des Refraktometers (6)ablesen – auf der weißen und blauen

Linie.

3. Reinigung des Prismas und der Platte:

 Man soll das Prisma öffnen,  Mit dem Tuch aus Mikrofaser soll man die Oberfläche des Prismas und der Platte reinigen,  Man soll bis zum Trocknen wischen – es ist sehr wichtig, um richtige Wirkung des Prismas zu versichern.

BEMERKUNGEN:

 Zur Reinigung des Prismas des Refraktometers soll man nur das destillierte Wasser verwenden.  Man darf keine optischen Oberflächen mit den Fingern berühren– um Rissen zu vermeiden.  Man soll die optischen Oberflächen mit Hilfe des weichen, dedizierten Tuchs reinigen.  Zum Zweck der Gewinnung der möglichst genauen Messungen empfiehlt man die Kalibrierung des Geräts

jedes

 Mal vor dem Gebrauch  Man soll den Refraktometer in der trockenen, sauberen Umgebung, fern von den Quellen der Feuchte

aufbewahren.

 Man darf nicht das Gerät im Wasser tauchen.  Man darf nicht das Gerät den Erschütterungen aussetzen.

Page 6

─ NOTICE D’UTILISATION ─

RÉFRACTOMÈTRE À MIEL

I. Informations générales

Ce réfractomètre portable et léger est un instrument optique précis, destinéà spécifier le pourcentage de contenu de:

 sucre (0-90% Brix) dans le moût de miel

L'avantage du réfractomètre est que la teneur en sucre peut être vérifiée très simplement et rapidement à partir d'une

goutte de moût de miel placée sur le prisme de l'instrument. Le réfractomètre est équipé de CAT (Compensation Automatique de la Température), assure une précision de mesure élevée et des résultats précis.

II. Données techniques Gamme de mesure:

 0 ~ 90% Brix

Précision: +/- 1% Brix

Compensation Automatique de Température (CAT): 10°C ~ 30°C (50°F ~ 86°F)

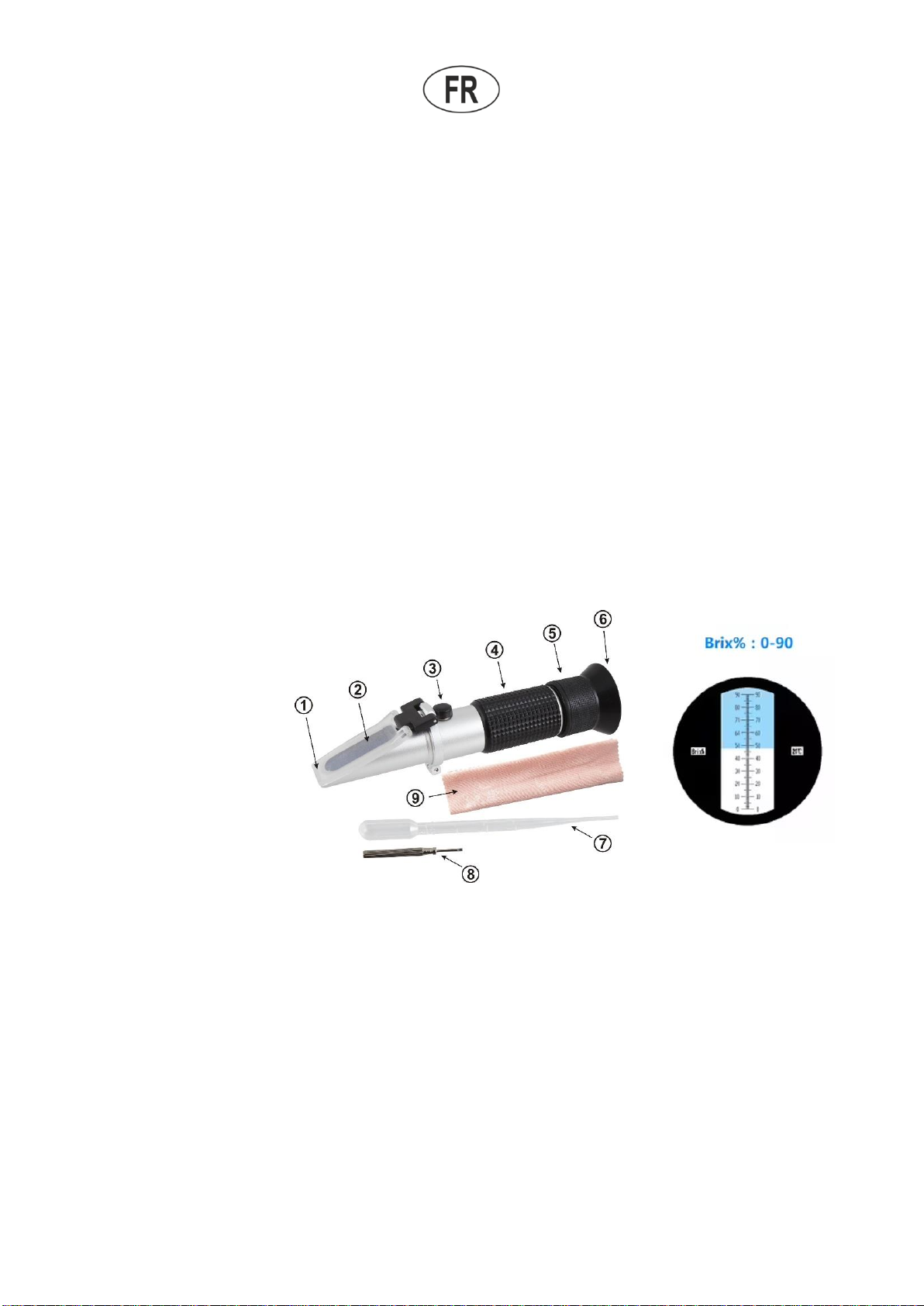

III. Composition du réfractomètre et équipement supplémentaire

Le prisme réfractométrique (2) est le composant principal du dispositif. Au-dessus se trouve une plaque transparente (1) servant de couvercle à l'élément optique du compteur. La mesure se fait en lumière transmise, la plaque doit donc être orientée vers la source de lumière la plus intense. Le réfractomètre doit rester horizontal pendant la mesure.

1. Plaque transparente

2. Prisme

3. Vis de calibrage

4. Poignée en caoutchouc

5. Régulation de focus

6. Oculaire

7. Pipette

8. Tournevis

9. Chiffon microfibre

IV. Instructions d'utilisation Régulation de focus:

dirigez l'avant du réfractomètre vers une source lumineuse et réglez la focalisation de l'oculaireen utilisant le boîtier de la visière (5).

1. Étalonnage:

 ouvrez la plaque transparente (1),  nettoyez la surface du prisme (2) à l'aide du chiffon microfibre (9),  placez une ou deux gouttes d'eau distillée sur le prisme à l'aide du pipette (7),  fermez la plaque et appuyez légèrement jusqu'à ce que l'eau se propage sur toute la surface du prisme, sans

bulles d'air,

 laissez l'échantillon pendant environ 30 secondes sur le prisme,  calibrez l'instrument avec le tournevis (8) – serrez la vis (3) jusqu'à la ligne blancheet la ligne bleue sur la

valeur "0".

2. Examination d' échantillon:

 ouvrez la plaque transparente,  nettoyez la surface du prisme à l'aide du chiffon microfibre (9),  placez une ou deux gouttes de la solution examinée sur la plaque (1) à l'aide du pipette (7) inclus dans

l'ensemble,

Page 7

 ferme le prisme (2),  assurez-vous que la solution examinée se propage correctement sur la plaque, sans bulles d'air et sans

particules solides inutiles,

 laissez l'échantillon pendant environ 30 secondes,  lisez la valeur appropriée sur le réticule du réfractomètre (6) – à la bordure entre les lignes blanches et bleues.

3. Nettoyage du prisme et de la plaque:

 ouvrez le prisme,  nettoyez les surfaces du prisme et la plaque à l'aide du chiffon microfibre,  essuyez à sec - c'est très important pour que le prisme fonctionne correctement.

REMARQUES:

 Seulement l'eau distillée devrait être utilisée pour nettoyer le prisme du réfractomètre.  Ne touchez pas les surfaces optiques avec les doigts - pour éviter les rayures.  Nettoyez les surfaces optiques seulement avec un chiffon doux et dédié.  Pour obtenir la plus grande précision de mesure, il est recommandé de calibrer l'appareil avant chaque

utilisation.

 Conservez le réfractomètre dans un environnement propre, sec et loin des sources d'humidité.  Ne plongez pas l'appareil dans l'eau.  N'exposez pas l'appareil à des chocs.

– NAUDOJIMO INSTRUKCIJA –

MIDAUS REFRAKTOMETRAS

I. Bendra informacija

Šis nešiojamas ir mažai sveriantis refraktometras yra tikslus optinis prietaisas, skirtas nurodyti procentus:

 cukraus (0–90 Brikso %) midaus misoje

Refraktometro privalumas – labai paprastas ir spartus būdas kontroliuoti cukraus kiekį pagal midaus misos lašą, kuris

lašinamas ant prietaiso prizmės. Refraktometras aprūpintas ATK (automatinis temperatūros kompensavimas), užtikrina aukštą matavimo tikslumą ir tikslius rezultatus.

II. Techniniai duomenys

Matavimo diapazonas:

 0 ~ 90% Brikso

Tikslumas: +/- 1% Brikso Automatinis temperatūros kompensavimas (ATK): 10°C ~ 30°C (50°F ~ 86°F)

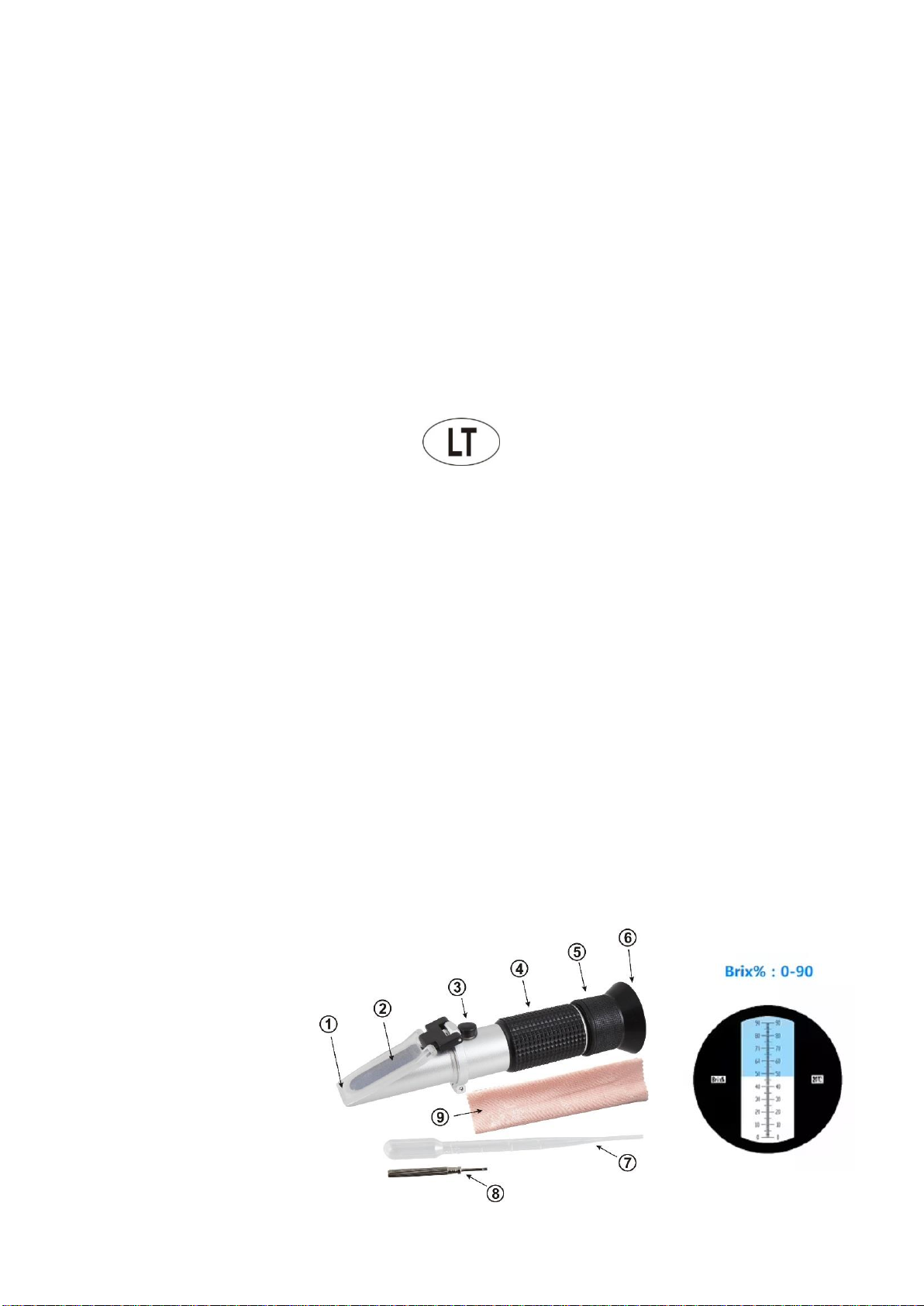

III. Refraktometro sudėtis ir papildoma įranga

Refraktometrinė prizmė (2) yra pagrindinis prietaiso komponentas. Virš jo įrengta permatoma plokštelė (1), veikianti kaip skaitiklio optinio elemento dangtelis. Matuojama sklindančioje šviesoje, todėl plokštelę būtina nukreipti į ryškiausios šviesos šaltinį. Atliekant matavimą, refraktometras turi likti horizontalus.

1. Skaidri plokštelė

2. Prizmė

3. Kalibravimo varžtas

4. Guminė rankena

5. Fokusavimo reguliatorius

6. Okuliarai

7. Lašintuvas

8. Atsuktuvas

9. Mikropluošto audinys

Page 8

IV. NAUDOJIMO INSTRUKCIJOS Fokusavimo reguliavimas:

Nukreipkite refraktometro priekinę dalį į šviesos šaltinį ir reguliuokite okuliaro fokusavimą naudodamiesi skydelio

korpusu (5).

1. Kalibravimas:

 atidarykite skaidrią plokštę (1),  išplaukite prizmės (2) paviršių, naudodami mikropluošto audeklą (9),  įpilkite vieną ar du lašus distiliuoto vandens į prizmę, naudodami lašintuvą (7),  uždarykite plokštelę ir lengvai paspauskite, kad vanduo pasklistų visame prizmės paviršiuje, be oro

burbuliukų,

 paliekite maždaug 30 sekundžių ant prizmės imties,  kalibruokite instrumentą atsuktuvu (8) – priveržkite varžtą (3), kol baltoji ir mėlynoji linijos bus nustatytos "0"

reikšmėje.

2. Pavyzdžio patikrinimas:

 atidarykite skaidrią plokštę,  išplaukite prizmės paviršių, naudodami mikropluošto audeklą (9),  įlašinkite vieną ar du lašus tiriamo tirpalo ant plokštelės (1), naudodami rinkinyje esantį lašintuvą (7),  uždarykite prizmę (2),  įsitikinkite, kad tiriamas tirpalas tinkamai plinta plokštelėje be nereikalingų oro burbuliukų ir kietų dalelių  paliekite maždaug 30 sekundžių ant prizmės imties,  perskaitykite tinkamą vertę refraktometro tinklelyje (6) – tarp baltos ir mėlynos linijos.

3. Prizmės ir plokštelės valymas:

 atidarykite prizmę,  išvalykite prizmės ir plokštelės paviršius, naudodami mikropluošto audinį,  nuvalykite tik sausu audiniu – tai labai svarbu, kad prizmė veiktų tinkamai.

PASTABOS:

 Refraktometro prizmės valymui turėtų būti naudojamas tik distiliuotas vanduo.  Nelieskite optinių paviršių pirštais – kad išvengtumėte subraižymo.  Optinius paviršius valykite tik minkštu, specialiu audiniu.  Kad būtų pasiektas didžiausias matavimo tikslumas, rekomenduojama prietaisą kalibruoti prieš kiekvieną  naudojimą.  Refraktometras turi būti laikomas švarioje, sausoje aplinkoje ir atokiau nuo drėgmės šaltinių.  Nenaudokite prietaiso vandenyje.  Nekratykite prietaiso.

– LIETOŠANAS PAMĀCĪBA –

MEDUS REFRAKTOMETRS

I. Vispārīga informācija

Šis pārnēsājamais un vieglais refraktometrs ir precīzs optiskais instruments, kas paredzēts,lai noteiktu saturu procentos:

 cukurs (0-90% pēc Briksa skalas) medus misā

Refraktometra priekšrocība ir tā, ka cukura daudzuma kontroli var veikt ļoti vienkārši un ātri, pat ar pilienu medus misas, kas ir novietots uz ierīces prizmas. Refraktometrs ir aprīkots ar ATK (automātiskā temperatūras kompensācija), kas nodrošina augstu mērījumu precizitāti un precīzus rezultātus.

II. Tehniskie dati

Mērījumu diapazons:

 0 ~ 90% Briksa skalas

Precizitāte: +/- 1% Briksa skala

Page 9

Automātiskā temperatūras kompensācija (ATK): 10 °C ~ 30 °C (50°F ~ 86°F)

III. Refraktometra sastāvs un papildu aprīkojums

Refraktometriskā prizma (2) ir ierīces galvenā sastāvdaļa. Virs tās atrodas caurspīdīga plāksne (1), kas kalpo kā skaitītāja optikas elementa vāks. Mērīšana tiek veikta caurejošā gaismā, tāpēc plāksne jānovirza uz visintensīvāko gaismas avotu. Mērīšanas laikā refraktometram jāpaliek horizontāli.

1. caurspīdīga plāksne

2. prizma

3. kalibrēšanas skrūve

4. gumijas rokturis

5. fokusa regulēšana

6. okulārs

7. pipete

8. skrūvgriezis

9. mikrošķiedras audums

IV. Lietošanas instrukcijas Fokusa regulēšana:

novirziet refraktometra priekšu uz gaismas avotu un regulējiet okulāra fokusu, izmantojot aizsega korpusu (5).

1. Kalibrēšana:

 atveriet caurspīdīgo plāksni (1),  notīriet prizmas virsmu (2), izmantojot mikrošķiedras audumu (9),  nopiliniet vienu vai divus pilienus destilēta ūdens uz prizmas, izmantojot pipeti (7),  aizveriet plati un viegli nospiediet, līdz ūdens izplatās pa visu prizmas virsmu bez gaisa burbuļiem,  atstājiet paraugu apmēram 30 sekundes uz prizmas,  kalibrējiet instrumentu ar skrūvgriezi (8) – pievelciet skrūvi (3), līdz baltā un zilā līnija ir iestatīta uz “0” vērtību.

2. Parauga pārbaude:

 atveriet caurspīdīgo plāksni,  notīriet prizmas virsmu, izmantojot mikrošķiedras audumu (9),  uzpiliniet vienu vai divus pilienus pārbaudītā šķīduma uz plāksnes (1), izmantojot komplektā iekļauto pipeti (7)  aizveriet prizmu (2),  pārliecinieties, ka pārbaudītais šķīdums pareizi izplatās uz plāksnes bez nevajadzīgiem gaisa burbuļiem

un cietajām daļiņām,

 atstājiet paraugu aptuveni 30 sekundes,  izlasiet pareizo refraktometra pārklājuma (6) vērtību - pie robežas starp balto un zilo līniju.

3. Prizmas un plāksnes tīrīšana:

 atveriet prizmu,  iztīrīt prizmas un plāksnes virsmas, izmantojot mikrošķiedras audumu,  noslaukiet sausu - tas ir ļoti svarīgi, lai prizma darbotos pareizi.

PIEZĪMES:

 Refraktometra prizmas tīrīšanai jāizmanto tikai destilēts ūdens.  Neaiztieciet optiskās virsmas ar pirkstiem, lai izvairītos no to saskrāpēšanas.  Notīriet tikai optiskās virsmas ar mīkstu, speciālu audumu.  Lai iegūtu visaugstāko mērīšanas precizitāti, pirms ierīces lietošanas ir ieteicams kalibrēt ierīci.  Saglabājiet refraktometru tīrā un sausā vidē, kā arī prom no mitruma avotiem.  Neiegremdējiet ierīci ūdenī.  Nepakļaujiet ierīci šokam.

Page 10

─ KASUTUSJUHEND ─

MEE REFRAKTOMEETER

I. Üldine info

See teisaldatav ja kergekaaluline refraktoeeter on täpne optiline instrument, mis on loodud järgmiste sisalduste protsendi määramiseks:

 suhkrud (0-90% Brixi skaala järgi) meevirdes

Refraktomeetri eelis seisneb selles, et suhkrusisalduse väga lihtsaks ja kiireks kontrollimiseks piisab ainult ühest

meevirde tilgast, mis tuleb asetada seadme prismale. Refraktomeeter on varustatud ATC-ga (automaatne temperatuuri kompenseerimine), see kindlustab kõrge mõõtmistäpsuse ja korrektsed tulemused.

II. Tehnilised andmed

Mõõtmisulatus:

 0 ~ 90% Brix

Täpsus: +/- 1% Brix

Automaatne temperatuuri kompenseerimine (ATC): 10°C ~ 30°C (50°F ~ 86°F)

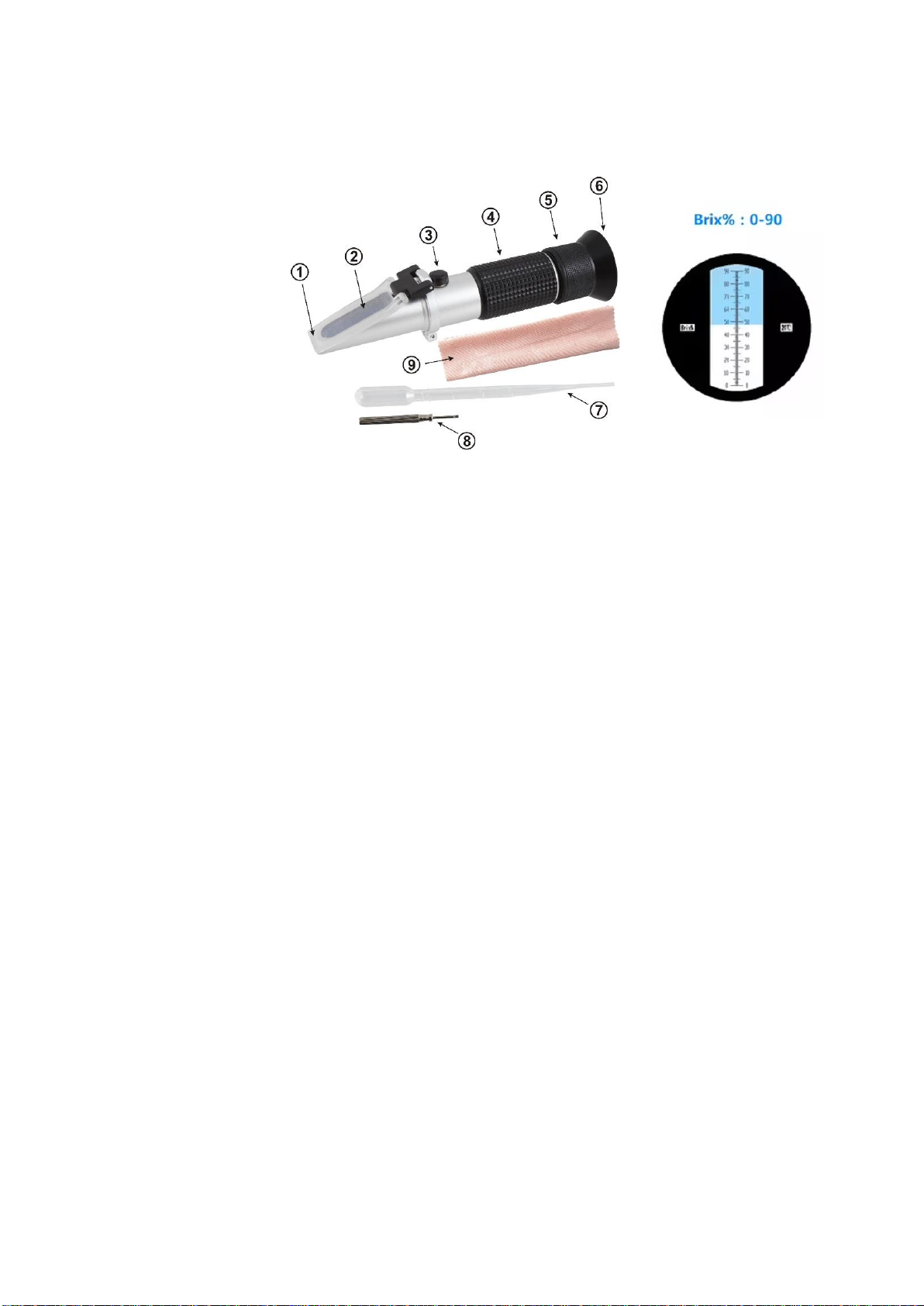

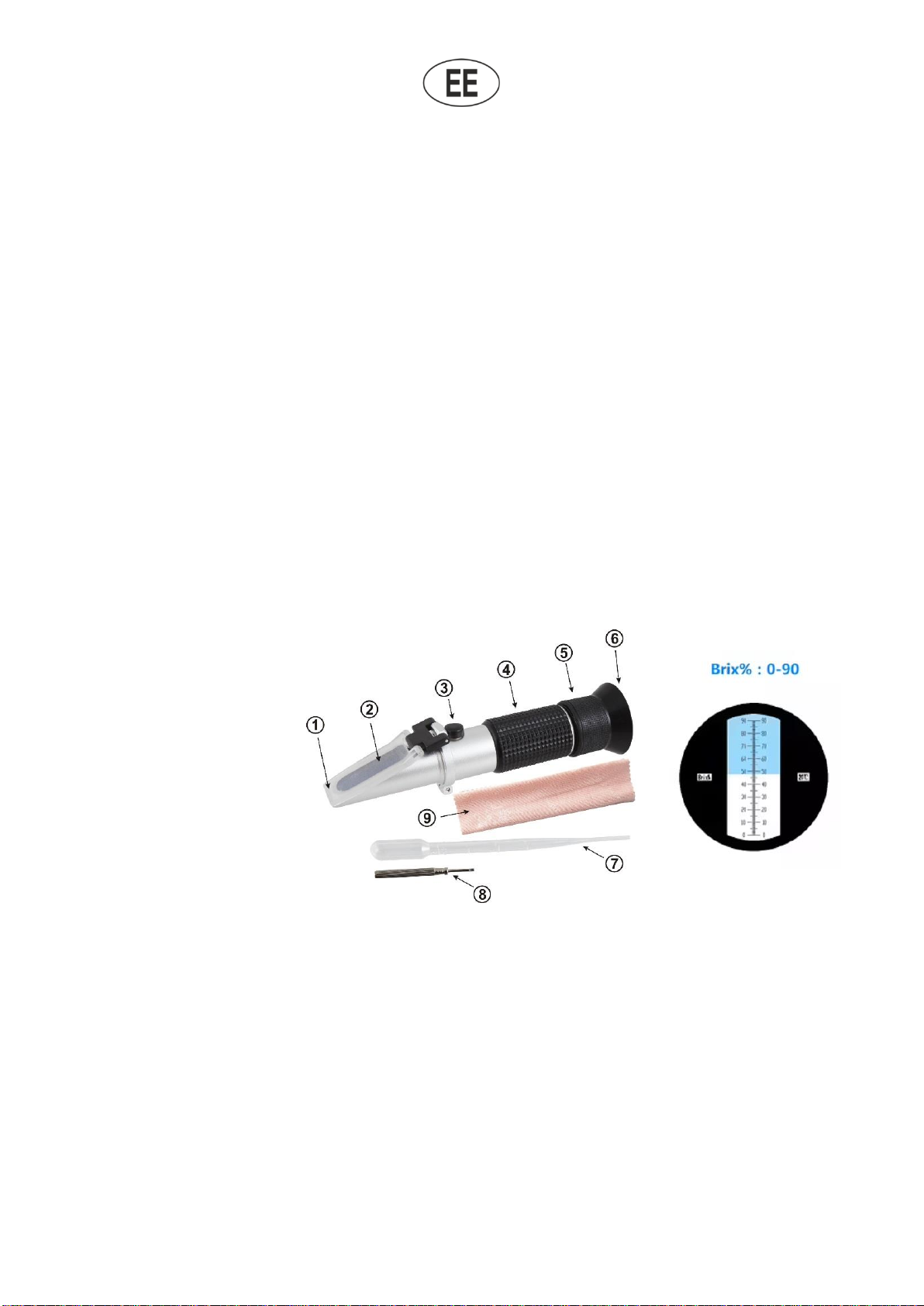

III. Refraktomeetri ehitus ja lisavarustus

Refraktomeetriline prisma (2) on seadme põhikomponent. Sellest ülevalpool asub läbipaistev plaat (1), mis toimib mõõtja optilise elemendi kaanena. Mõõtmist teostatakse läbiva valguse käes, seepärast tuleb plaat suunata intensiivsema valgusallika poole. Refraktomeeter peaks mõõtmise ajal paiknema horisontaalselt.

1. Läbipaistev plaat

2. Prisma

3. Kalibreerimiskruvi

4. Kummikäepide

5. Fookuse reguleerimine

6. Okulaar

7. Pipett

8. Kruvikeeraja

9. Mikrokiust lapp

IV. Kasutusjuhised Fookuse reguleerimine:

Suuna refaktomeetri esikülg valgusallika poole ja reguleeri okkulaari fookus visiiri korpuse abil (5).

1. Kalibreerimine:

 ava läbipaistev plaat (1),  puhasta prisma (2) pind mikrokiust lapiga (9),  aseta üks või kaks tilka destilleeritud vett pipeti (7) abil prismale (7),  sulge plaat ja suru seda õrnalt, kuni vesi laotub üle terve prisma pinna, ilma õhumullideta,  jäta proov umbes 30 sekundiks prismale,  kalibreeri instrument kruvikeerajaga (8) – pinguta kruvi (3), kuni valge ja asinine joon on väärtusel “0”..

2. Prooviuuring:

 ava läbipaistev plaat,  puhasta prisma pind mikrokiust lapiga (9),  aseta üks või kaks tilka uuritavat lahus plaadile (1) kasutades komplektis kaasas olevat pipette (7),  sulge prisma (2),  veendu, et uuritav lahus laotub plaadile korralikult, ilma õhumullide ja tahkete osakesteta,  jäta proov umbes 30 sekundiks seisma,

Page 11

 loe refraktomeetri korrektset väärust niitvõrgustikult ((6) – valgete ja sinister joonte vahelise piiri ligidalt.

3. Prisma ja plaadi puhastamine:

 ava prisma,  puhasta prisma ja plaadi pinnad mikrokiust lapiga,  pühi kuivaks – see on väga oluline, et prisma õigesti töötaks.

MÄRKUSED:

 Refraktomeetri prisma puhastamiseks tuleks kasutada ainult destilleeritud vett.  Ära puuduta optilisi pindu sõrmedega – et vältida kriimustusi.  Puhasta optilisi pindu ainult pehme, selleks otstarbeks määratud lapiga.  Parima mõõtmistäpsuse saavutamiseks soovitatakse kalibreerida seadet enne igat kasutuskorda.  Hoiusta refraktomeetrit puhtas, kuivas keskkonnas, eemal niiskusallikatest.  Ära pane seadet vee alla.  Hoia seadet põrutuste eest

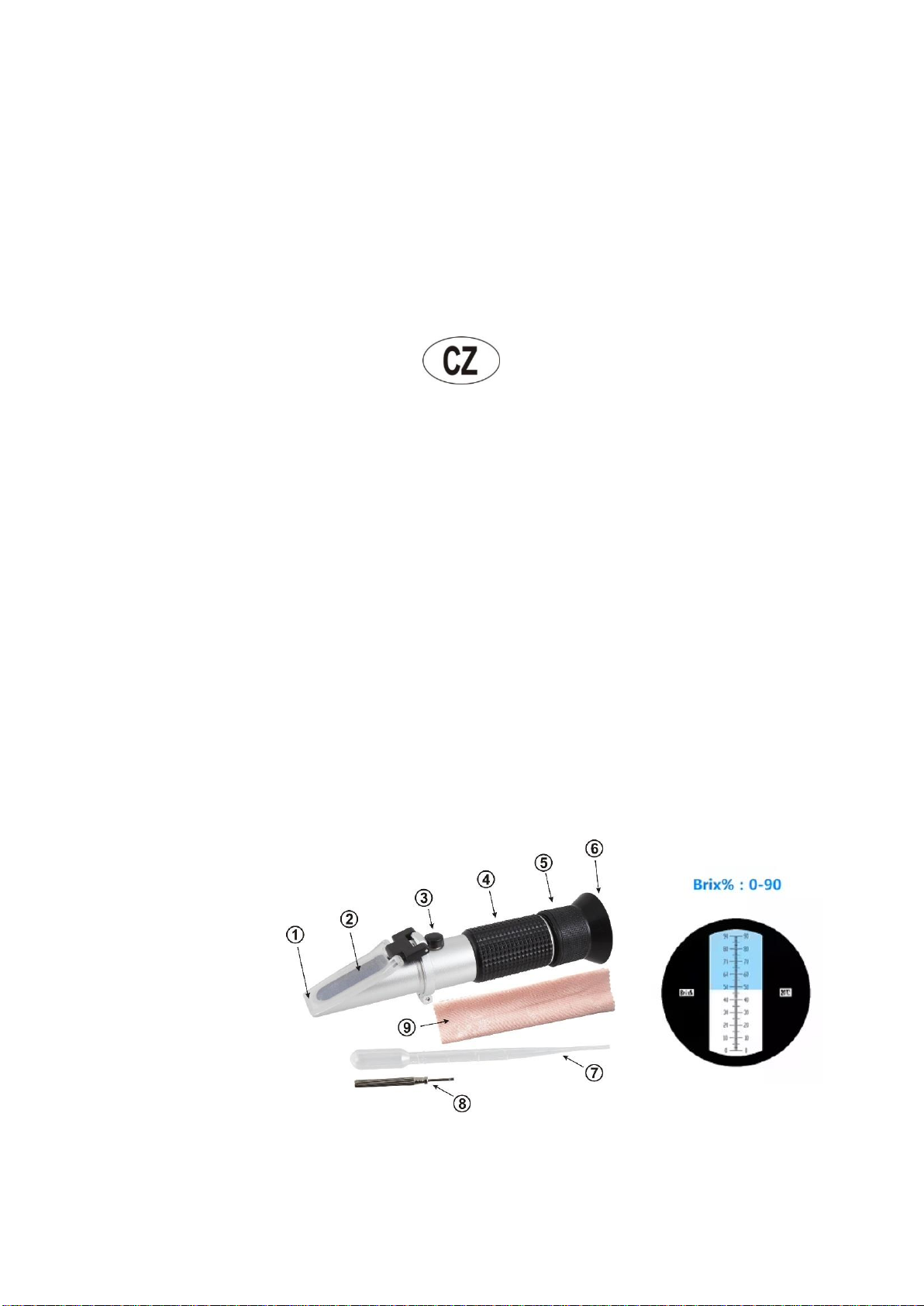

─ NÁVOD K OBSLUZE ─

REFRAKTOMETR NA MED

I. Obecné informace

Tento lehký a přenosný cukroměr je přesný optický přístroj určený k měření obsahových procent:

 cukru (0-90% Brix) v medovém roztoku

Výhodou refraktometru je, že kontrolu obsahu cukru lze provést velmi jednoduchým a rychlým způsobem již na základě kapky medového roztoku umístěné na hranolu přístroje. Refraktometr je vybaven automatickou kompenzací teploty (ATC) zaručující vysokou přesnost měření a výsledků.

II. Technické údaje:

Rozsah měření:

 0 ~ 90% Brix

Přesnost: +/- 1% Brix

Automaatne temperatuuri kompenseerimine (ATC): 10°C ~ 30°C (50°F ~ 86°F)

III. Prvky refraktometru a dalších zařízení

Hranol refraktometru (spektrum) (2) je základním prvkem refraktometru. Nad ním je umístěna průsvitná deska, která slouží jako víko optického prvku měřiče. Měření se provádí v procházejícím světle, proto by měla být deska nasměrována na nejintenzivnější zdroj světla. Při měření musí refraktometr být v horizontální poloze.

1. Průsvitná deska

2. Spektrální hranol

3. Kalibrační šroubek

4. Pryžová rukojeť

5. Seřízení ohniska

6. Okulár

7. Kapátko

8. Šroubovák

9. Utěrka z mikrovlákna

IV. Návod k obsluze Seřízení ohniska

- nasměrujte přední část refraktometru na zdroj světla a pomocí pouzdra okuláru (5) seřiďte ohnisko.

1. Kalibrace:

 otevřete průsvitnou desku (1),  vyčistěte povrch hranolu (2) pomocí utěrky z mikrovlákna (9),

Page 12

 pomocí kapátka (7) nakapejte jednu až dvě kapky destilované vody na hranol,  uzavřete desku a lehce na ni zatlačte, dokud se voda nerozlije po celém povrchu hranolu, nesmí  v ní být bublinky,  nechte vzorek na hranolu přibližně 30 vteřin,  pomocí šroubováku (8) proveďte kalibraci přístroje - dotahujte šroubek (3), dokud linie modrého a bílého pole

není na "0".

2. Zkouška vzorku:

 otevřete průsvitnou desku,  vyčistěte povrch hranolu pomocí utěrky z mikrovlákna (9),  pomocí kapátka (7) nakapejte jednu až dvě kapky testovaného roztoku na desku (1)  uzavřete hranol (2),  testovaná kapalina se musí po desce rozlít rovnoměrně, bez bublin a pevných částic,  nechte vzorek na hranolu přibližně 30 vteřin,  načtěte hodnotu na mřížce (6) refraktometru - hraniční linie mezi modrým a bílým polem,

3. Čištění hranolu a desky:

 otevřete hranol,  vyčistěte povrch hranolu a desky pomocí utěrky z mikrovlákna,  vytřete dosucha - toto je velmi důležitý krok pro správnou funkci spektrálního hranolu.

─ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ─

РЕФРАКТОМЕТР ДЛЯ ПИТНОГО МЕДА

I. Общая информация

Этот портативный и легкий рефрактометр представляет собой прецизионный оптический прибор,показывающий процентное содержание следующих веществ:

 сахара (0-90% Brix) в медовом сусле

Преимущество рефрактометра в том, что контроль сахаристости можно производить очень просто и быстро, уже по капле медового сусла, помещенной на призму прибора. Рефрактометр снабжен системой АКТ (автоматической компенсации температуры), обеспечивающей высокую точность измерений и прецизионные результаты.

II. Технические данные

Диапазон измерений

 0 ~ 90% Brix

Точность: +/- 1% Brix

Автоматическая компенсация температуры (АКТ): 10~30°C (50°F ~ 86°F)

III. Состав и дополнительное оборудование рефрактометра

Основным компонентом устройства является рефрактометрическая призма (2). Над ней находится прозрачная пластина (1), служащая крышкой для оптического элемента измерителя. Измерение производится в проходящем свете, поэтому пластину следует направить на наиболее интенсивный источник света. Рефрактометр должен оставаться во время измерения в горизонтальном положении.

1. Прозрачная пластина

2. Призма

3. Калибровочный винт

4. Резиновая ручка

5. Регулировка фокуса

6. Окуляр

7. Пипетка

8. Отвертка

9. Тряпка из микрофибры

Page 13

IV. Инструкция по эксплуатации Регулировка фокуса

Направьте переднюю часть рефрактометра к источнику света, и с корпуса визира (5) отрегулируйте фокус окуляра.

1. Калибровка

 Откройте прозрачную пластину (1).  Очистите с помощью тряпки из микроволокна (9) поверхность призмы (2).  Пипеткой (7) поместите на призму одну-две капли дистиллированной воды.  Закройте пластину, слегка прижмите и держите прижатой до тех пор, пока вода не растечется по всей  поверхности призмы без воздушных пузырьков.  Оставьте образец приблизительно на 30 секунд на призме.  Откалибруйте прибор с помощью отвертки (8), затягивая винт (3) до тех пор, пока белая и синяя линии

не установятся на значение 0.

2. Исследование образца

 Откройте прозрачную пластину.  Очистите с помощью тряпки из микроволокна (9) поверхность призмы.  Пипеткой (7) из комплекта поместите на пластину (1) одну-две капли изучаемого раствора.  Закройте призму (2).  Убедитесь, что изучаемый раствор должным образом распределился по пластине без ненужных

пузырьков воздуха и твердых частиц.

 Оставьте образец приблизительно на 30 секунд.  Прочитайте правильное значение на окулярной сетке рефрактометра (6) на границе между белой

и синей линиями.

3. Очистка призмы и пластины

 Откройте призму.  Очистите с помощью тряпки из микроволокна поверхность призмы и пластины.  Вытрите насухо: это очень важно для правильной работы призмы.

ПРИМЕЧАНИЯ

 Для очистки призмы рефрактометра следует пользоваться только дистиллированной водой.  Не касайтесь оптических поверхностей пальцами, чтобы не поцарапать их.  Протирайте оптические поверхности только мягкой специальной тряпкой.  Для того чтобы получить наивысшую точность измерений, рекомендуется калибровать устройство

перед каждым использованием.

 Храните рефрактометр в чистой и сухой среде вдали от источников влаги.  Не погружайте устройство в воду.  Не подвергайте устройство ударам.

─ INSTRUCȚIUNI DE UTILIZARE ─

REFRACTOMETRU PENTRU MIERE

I. Informații generale

Acest refractometru portabil și ușor este un instrument optic precis, destinat să specifice conținutul procentual al:

 zahăr (0-90% Brix) în mustul de miere

Avantajul refractometrului este că se poate verifica foarte simplu și rapid conținutul de zahăr dintr-o picătură de must de miere plasată pe prisma instrumentului. Refractometrul este echipat cu CAT (Compensare Automată a Temperaturii),asigură o precizie ridicată a măsurătorilor și rezultate precise.

II. Date tehnice

Gama de măsurare:

 0 ~ 90% Brix

Precizie: +/- 1% Brix

Compensarea Automată a Temperaturii (CAT): 10°C ~ 30°C (50°F ~ 86°F)

Page 14

III. Compoziția refractometrului și echipamentul suplimentar

Prisma refractometrică (2) este componenta principală a dispozitivului. Deasupra acesteia este situată o placă transparentă (1), care servește ca un capac pentru elementul optic al contorului. Măsurarea se face în lumină transmisă, astfel încât placa trebuie îndreptată spre cea mai intensă sursă de lumină. Refractometrul trebuie să rămână orizontal în timpul măsurătorilor.

1. Placă transparentă

2. Prismă

3. Șurub de calibrare

4. Mâner din cauciuc

5. Reglare focalizare

6. Ocular

7. Pipetă

8. Șurubelniță

9. Cârpă din microfibră

IV. Instrucțiuni de utilizare Reglare focalizare:

direcționați partea frontală a refractometrului spre o sursă de lumină și reglați focalizareaocularului utilizând carcasa vizorului (5).

1. Calibrare:

 deschideți placa transparentă (1),  curățați suprafața prismei (2) utilizând pânza din microfibră (9),  plasați una sau două picături de apă distilată pe prismă utilizând pipeta (7),  închideți placa și apăsați ușor până când apa se întinde pe toată suprafața prismei, fără bule de aer,  lăsați proba pentru aproximativ 30 de secunde pe prismă,  calibrați instrumentul cu șurubelnița (8) – strângeți șurubul (3) până când linia albăși albastră sunt setate  la valoarea "0".

2. Examinarea probei:

 deschideți placa transparentă,  curățați suprafața prismei utilizând pânza din microfibră (9),  plasați una sau două picături din soluția examinată pe plăcuța (1) folosind pipeta (7) inclusă în set,  închideți prisma (2),  asigurați-vă că soluția examinată se răspândește corect pe plăcuță,fără bule de aer și particule solide inutile,  lăsați proba timp de aproximativ 30 de secunde,  citiți valoarea corectă pe reticulul refractometrului (6) – la limita dintre liniile alb și albastru.

3. Curățarea prismei și plăcii:

 deschideți prisma,  curățați suprafețele prismei și placa utilizând cârpa din microfibră,  ștergeți uscat - acest lucru este foarte important pentru ca prisma să funcționeze corect.

NOTE:

 Pentru curățarea prismei refractometrului trebuie utilizată numai apă distilată.  Nu atingeți suprafețele optice cu degetele - pentru a evita zgârierea.  Curățați suprafețele optice numai cu o cârpă moale, dedicată.  Pentru a obține cea mai mare precizie a măsurătorilor, se recomandă calibrarea dispozitivului înainte de

fiecare utilizare.

 Depozitați refractometrul într-un mediu curat, uscat și departe de surse de umiditate.  Nu scufundați dispozitivul în apă.  Nu expuneți dispozitivul la șocuri.

Page 15

─ NÁVOD NA POUŽITIE ─

REFRAKTOMETER NA MED

I. Všeobecné informácie

Tento prenosný a ľahký refraktometer je presný optický nástroj na určenie percentuálneho obsahu:

 cukor (0-90% Brix) v rozriedenom mede.

Výhodou refraktometra je to, že sa obsah cukru kontroluje úplne jednoduchým a rýchlym spôsobom, na základe kvapky rozriedeného medu umiestnenej na prizme prístroja. Refraktometer je vybavený automatickou teplotnou kompenzáciou (ATC), čo zabezpečuje vysokú presnosť merania a presné výsledky.

II. Technické dáta

Rozsah merania:

 0 ~ 90% Brix

presnosť: +/- 1% Brix Automatická kompenzácia teploty (ATC): 10°C ~ 30°C (50°F ~ 86°F)

III. Súčasti refraktometra a dodatočné vybavenie

Refraktometrická prizma (2) je hlavným komponentom zariadenia. Nad ňou je umiestnená priehľadná doska (1) slúžiaca ako veko pre optický prvok meradla. Meranie sa vykonáva v prechádzajúcom svetle, preto by mal byť prístroj používaný pri najintenzívnejšom zdroji svetla. Refraktometer musí počas merania zostať vo vodorovnej polohe.

1. priehľadná doska

2. prizma

3. kalibračná skrutka

4. gumová rukoväť

5. regulácia zaostrenia

6. okulár

7. kvapkadlo

8. skrutkovač

9. handrička z mikrovlákna

IV. Návod na obsluhu

Regulácia zamerania: nasmerujte prednú časť refraktometra smerom k svetelnému zdroju a nastavte zaostrenie okulára pomocou krytu šošovky (5).

1. Kalibrácia:

 otvorte priehľadnú dosku (1),  vyčistite povrch prizmy (2) pomocou handričky z mikrovlákna (9),  umiestnite jednu alebo dve kvapky destilovanej vody na prizmu pomocou kvapkadla (7),  zatvorte dosku a jemne stlačte, kým voda nepokryje cez celý povrch prizmy bez vzduchových bublín,  ponechajte vzorku približne na 30 sekúnd na prizme,  nástroj kalibrujte pomocou skrutkovača (8) - doťahujte skrutku (3), kým biela a modrá čiara nebudú nastavené

na hodnotu „0“.

2. Testovanie vzorky:

 otvorte priehľadnú dosku,  vyčistite povrch prizmy pomocou handričky z mikrovlákna (9),  umiestnite jednu alebo dve kvapky skúmaného roztoku na platničku (1) pomocou kvapkadla (7), ktoré je

súčasťou sady,

 zatvorte prizmu (2),  uistite sa, že skúmané roztoky sa na doske správne rozptyľujú bez zbytočných vzduchových bublín a pevných

častíc,

 nechajte vzorku približne 30 sekúnd,

Page 16

 odčítajte si správnu hodnotu na stupnici refraktometra (6) – na hranici medzi bielou a modrou čiarou.

3. Čistenie prizmy a dosky:

 otvorte prizmu,  vyčistite povrch prizmy a dosky pomocou handričky z mikrovlákna,  utrite dosucha – je to veľmi dôležité pre správne fungovanie prizmy.

POZNÁMKY:

 Na čistenie prizmy refraktometra by sa mala používať iba destilovaná voda.  Nedotýkajte sa optických plôch prstami, aby nedošlo k poškriabaniu.  Optické povrchy čistite iba jemnou a na to určenou handričkou.  Ak chcete dosiahnuť čo najvyššiu presnosť merania, odporúčame zariadenie kalibrovať pred každým

použitím.

 Refraktometer uchovávajte v prostredí, ktoré je čisté, suché a nenachádza sa pri zdrojoch vlhkosti.  Zariadenie neponárajte do vody.  Zariadenie nevystavujte nárazom.

─ ІНСТРУКЦІЯ ЕКСПЛУАТАЦІЇ ─

РЕФРАКТОМЕТР ДЛЯ МЕДУ

I. Загальна інформація

Цей портативний і легкий рефрактометр - точний оптичний прилад, призначений для визначення у відсотках вмісту:

 цукру (0-90% Брикса) в медовому суслі

Перевагою рефрактометра є те, що вміст цукру можна перевірити дуже просто і швидко по краплі медового сусла, поміщеної на призму приладу. Рефрактометр обладнаний автоматичною температурною компенсацією, цей прилад забезпечує високу достовірність вимірювання та точні результати.

II.Технічні характеристики

Діапазон вимірювання:

 0 ~ 90% Брикса

Точність: +/- 1% Брикса Автоматична температурна компенсація: 10°C ~ 30°C (50°F ~ 86°F)

III. Склад рефрактометра та додаткове обладнання

Основним компонентом пристрою є рефрактометрична призма (2). Над нею розташована прозора пластинка (1), яка служить кришкою для оптичного елемента вимірювального пристрою. Вимірювання проводиться в прохідному світлі, тому пластину слід направити на найбільш інтенсивне джерело світла. При вимірюванні рефрактометр повинен залишатись у горизонтальному положенні.

1 Прозора пластинка 2 Призма 3 Калібрувальний гвинт 4 Гумова ручка 5 Регулятор фокусу 6 Окуляр 7 Піпетка 8 Викрутка 9 Тканина з мікрофібри

IV. Інструкція з використання

Регуляція фокусу:

направте передню частину рефрактометра на джерело світла та відрегулюйте фокус окуляра за допомогою його корпусу (5).

Page 17

1. Калібрування

 відкрийте прозору пластинку (1),  очистьте поверхню призми (2) за допомогою тканини з мікрофібри (9),  нанесіть на призму за допомогою піпетки (7) одну чи дві краплі дистильованої води,  закрийте пластинку-кришечку та легенько натисніть, щоб вода розтіклась по всій поверхні призми

та не було пухирців повітря,

 залиште зразок на призмі приблизно на 30 секунд,  відкалібруйте прилад за допомогою викрутки (8) – затягуйте нею гвинт (3), доки границя між білою

та блакитною лініями не стане на значення "0".

2. Випробування зразка:

 відкрийте прозору пластинку,  очистьте поверхню призми (2) за допомогою тканини з мікрофібри (9),  нанесіть одну чи дві краплі розчину, що перевіряється, на пластинку (1) за допомогою піпетки (7),  закрийте призму (2),  переконайтесь, що досліджуваний розчин розтікся по всій пластині та не містить пухирців повітря

або твердих частинок,

 залиште зразок приблизно на 30 секунд,  зчитайте відповідне значення на шкалі рефрактометра (6) - на межі між білою та блакитною лініями.

3. Очищення призми та пластинки:

 відкрийте призму,  очистьте поверхні призми та пластинки за допомогою тканини з мікрофібри,  ретельно висушіть - це дуже важливо для правильної роботи призми.

ЗАУВАЖЕННЯ:

 Для очищення призми рефрактометра слід використовувати лише дистильовану воду.  Не торкайтесь оптичних поверхонь пальцями, щоб уникнути подряпин.  Очищайте оптичні поверхні лише спеціальною м’якою тканиною.  Для досягнення точних результатів рекомендується калібрувати прилад перед кожним використанням.  Зберігайте рефрактометр в чистому, сухому місці, подалі від джерел вологи.  Не занурюйте прилад у воду.  Уникайте різких рухів, коли працюєте з приладом.

─ INSTRUKTIONSMANUAL─

REFRAKTOMETER FÖR MJÖD

I. INSTRUKTIONER Allmän information

Denna bärbara och lätta refraktometer är ett optiskt precisionsinstrument för att bestämma procentandelen av:

 sockerhalt (0-90% Brix) i mjödmusten

Fördelen med en refraktometer är att man kan kontrollera sockerhalten väldigt enkelt och snabbt, det räcker att placera en droppe mjödmust på refraktometerns prisma. Refraktometern är utrustad med ATC (Automatic Temperature Compensation), den låter dig göra mätningar med hög noggrannhet och få exakta resultat.

II. Tekniska data

Mätområde:

 0 ~ 90% Brix

Noggrannhet: +/- 1 % Brix

Automatisk temperaturkompensation (ATC): 10°C ~ 30 ° C (50°F ~ 86°F)

III. Konstruktion av en refraktometer och ytterligare utrustning

Grundelementet i anordningen är ett refraktometriskt prisma (2). Ovanför den finns en genomskinlig platta (1) som är kåpan till den optiska delen av mätaren. Mätningen görs i ljuset som kommer utifrån, därför ska glaset riktas mot den starkaste ljuskällan. Refraktometern måste vara i horisontellt läge under mätningen.

Page 18

1. genomskinlig platta

2. prisma

3. Kalibreringsskruv

4. gummihandtag

5. Justera skärpan

6. okular

7. droppare

8. skruvmejslar

9. Mikrofiberduk

IV. Användningsinstruktioner Fokusjustering:

Rikta refraktometerns framsida mot ljuskällan och justera okularets fokus med höljet sökaren (5).

1. Kalibrering:

 öppna den genomskinliga plattan (1),  rengör prismats yta (2) med en mikrofiberduk (9),  placera en eller två droppar destillerat vatten med en pipett (7) på prismat,  stäng plattan och tryck lätt tills vattnet sprids över hela prismats yta, utan luftbubblor,  lämna provet på prismat i cirka 30 sekunder,  kalibrera enheten med en skruvmejsel (8) - dra åt skruven (3) tills den vita linjen med den blå linjen är till "0".

2. Provtestning:

 öppna den genomskinliga plattan,  rengör prismaytan med en mikrofiberduk (9),  placera en eller två droppar av testlösningen på plattan (1) med hjälp av den medföljande pipetten (7)  stäng prismat (2),  se till att testlösningen har spridits ut korrekt på plattan, utan onödiga luftbubblor och fasta partiklar,  lämna provet i cirka 30 sekunder,  avläs lämpligt värde på refraktometerskalan (6) - på gränsen mellan de vita och blå linjerna.

3. Rengöring av prismat och plattan:

 öppna prismat,  rengör prismats och plattans yta med en mikrofiberduk,  torka torrt - det är mycket viktigt att säkerställa att prismat fungerar korrekt.

ANMÄRKNINGAR:

 Använd endast destillerat vatten för att rengöra refraktometerns prisma.  Rör inte vid de optiska ytorna med fingrarna - för att undvika repor.  Rengör optiska ytor endast med en mjuk, dedikerad trasa.  För att få så exakta mätningar som möjligt rekommenderas det att du kalibrerar enheten varje gång före

användning.

 Förvara refraktometern i en torr, ren miljö, borta från fuktkällor.  Sänk inte ner enheten i vatten.  Utsätt inte enheten för stötar.

Page 19

Page 20

WARUNKI GWARANCJI

1. Niniejsza gwarancja jest udzielana przez firmę BROWIN Spółka z ograniczoną odpowiedzialnością Sp. k. z siedzibą przy ul. Pryncypalnej 129/141; 93-373 Łódź, nazywaną w dalszej części gwarancji Gwarantem.

2. Niniejsza gwarancja dotyczy wyłącznie sprzętu używanego na terytorium Polski.

3. Okres gwarancji na produkt wynosi 12 miesięcy od daty zakupu sprzętu.

4. W przypadku wad uniemożliwiających korzystanie ze sprzętu, okres gwarancji ulega przedłużeniu o czas od dnia zgłoszenia wady do dnia wykonania naprawy.

5. Gwarancja uprawnia do bezpłatnych napraw nabytego sprzętu, polegających na usunięciu wad fizycznych, które ujawniły się w okresie gwarancyjnym, z zastrzeżeniem punktu 11.

6. Zgłoszenie wady sprzętu powinno zawierać:

 dowód zakupu towaru;  nazwę i model towaru wraz ze zdjęciami uzasadniającymi reklamację.

7. Reklamujący powinien spakować produkt, odpowiednio zabezpieczając go przed uszkodzeniem w czasie transportu.

8. Gwarant w terminie 14 dni od daty zgłoszenia wady ustosunkuje się do zgłoszonej reklamacji. Jeżeli do dokonania

naprawy wystąpi konieczność sprowadzenia części zamiennych z zagranicy, termin naprawy może ulec przedłużeniu do czasu sprowadzenia niezbędnej elementów, lecz maksymalnie do 30 dni roboczych od daty otrzymania towaru do

naprawy.

9. Gwarancja obejmuje wszelkie wady materiałowe i produkcyjne ujawnione w czasie normalnej eksploatacji zgodnie z

przeznaczeniem sprzętu i zaleceniami podanymi na opakowaniu lub w instrukcji użytkowania. Warunkiem udzielenia gwarancji jest użytkowanie sprzętu zgodnie z instrukcją.

10. Zakres czynności naprawy gwarancyjnej nie obejmuje czyszczenia, konserwacji, przeglądu technicznego, wydania ekspertyzy technicznej.

11. Gwarancja nie obejmuje:

 uszkodzeń mechanicznych, chemicznych, termicznych i korozji;  uszkodzeń spowodowanych działaniem czynników zewnętrznych, niezależnych od producenta, a w szczególności

wynikłych z użytkowania niezgodnego z instrukcją obsługi;

 usterek powstałych w wyniku niewłaściwego montażu sprzętu;  samowolnych, dokonywanych przez użytkownika lub inne nieupoważnione osoby napraw, przeróbek lub zmian

konstrukcyjnych;

 użytkowanie poza normalnym zakresem konsumenckiego zastosowania w warunkach domowych.

12. Powyższe oświadczenie nie ma wpływu na statutowe prawa konsumenta wynikające z odpowiednich praw krajowych i na

prawa konsumenta w stosunku do sprzedawcy, u którego zakupiono ten produkt. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

13. Gwarancja nie nadaje Kupującemu prawa do domagania się zwrotu utraconych zysków związanych z uszkodzeniem urządzenia oraz strat związanym z powodu uszkodzenia sprzętu.

14. W przypadku zapotrzebowania na usługi serwisu, w ramach gwarancji lub bez, należy skontaktować się ze sprzedawcą, u którego zakupiono produkt. Przed skontaktowaniem się ze sprzedawcą lub serwisem zalecamy dokładnie przeczytanie broszury z instrukcjami dołączonej do produktu.

15. W przypadku zakupu bezpośrednio u producenta reklamacje można składać bezpośrednio na stronie www.browin.pl w zakładce Zgłaszanie reklamacji lub za pośrednictwem drogi elektronicznej pod adresem [email protected]. W przypadku zakupu u dystrybutora zaleca się dokonanie zgłoszenia za jego pośrednictwem.

BROWIN Spółka z ograniczoną odpowiedzialnością Sp. k.

ul. Pryncypalna 129/141

PL 93-373 Łódź

tel. +48 42 23 23 230

www.browin.pl

ODWIEDŹ NAS NA:
