Brother MFC-3820CN Quick start guide [nl]

U moet eerst alle hardware instellen en het stuurprogramma installeren; pas dan kunt u de MFC gebruiken. Raadpleeg deze installatiehandleiding en volg de eenvoudige instructies voor het opstellen van de machine en het installeren van het stuurprogramma voor de printer.

Stap 1

MFC-3820CN

De machine installeren

De machine

Mac OS

Windows

installeren

Stap 2

Het stuurprogramma en software installeren

Setup is voltooid!

Vanuit het stuurprogramma kunt u rechtstreeks naar het Brother Solutions Center gaan, waar u de meest recente stuurprogramma’s kunt ophalen en de beste oplossingen voor problemen of vragen kunt opzoeken. U vindt deze informatie ook op http://solutions.brother.com. Bewaar deze installatiehandleiding, de gebruikershandleiding en de meegeleverde CD-ROM op een veilige plaats, zodat u ze altijd snel kunt raadplegen.

netwerk

Windows

8.6-9.2

Het stuurprogramma en de software installeren

Mac OS

10.1 / 10.2.1 of hoger

Mac

netwerk

Installatiehandleiding

Voor

netwerkgebruikers

■

Waarschuwing

Duidt op een waarschuwing waarmee rekening moet worden gehouden teneinde eventuele persoonlijke ongelukken te voorkomen.

Duidt op een waarschuwing waarmee rekening moet worden gehouden teneinde zeker te stellen dat de MFC op juiste wijze wordt gebruikt of om te voorkomen dat de MFC wordt beschadigd.

Hint

Dit zijn opmerkingen of nuttige wenken die u van pas kunnen komen bij het gebruik van de MFC.

Gebruikershandleiding

Verwijst naar de gebruikershandleiding.

■ Aan de slag

Onderdelen in de doos

MFC

. Bedieningspaneel

. Scannerdeksel

. Documentdeksel

. Automatische documentinvoer

(ADF)

Uitvoerlade Papierlade

installatiehandleiding

Gebruikershandleiding

Beknopte

CD-ROM

Netsnoer Telefoonsnoer

Zwart

(LC800BK)

Welke onderdelen er worden geleverd, kan van land tot land verschillen. Bewaar alle verpakkingsmateriaal en de doos.

■

Gebruik een geschikte USB-kabel die niet langer dan 2 meter is.

■

De interfacekabel wordt niet standaard meegeleverd. U dient een geschikte USB-kabel te kopen.

Magenta

(LC800M)

Inktpatronen

Geel

(LC800Y)

Cyaan

(LC800C)

Bedieningspaneel

12 3 4 5 7

1. Fototoets 5. Modustoetsen 9. Navigatietoetsen

2. Kopieertoetsen

(tijdelijke instellingen)

3. Fax- en telefoontoetsen 7. Starttoetsen 11. Afdruktoets

4. Kiestoetsen 8. Energiespaarstand

Raadpleeg "Overzicht van bedieningspaneel" in hoofdstuk 1 van de gebruikershandleiding.

6. Stop/Eindigen 10. Liquid Crystal Display (LCD)

9810

Inhoudsopgave

Stap 1

Stap 2

De machine installeren

1. De transportbeveiliging verwijderen................................................................4

2. De papierlade en steun bevestigen..................................................................4

3. Papier plaatsen...................................................................................................5

4. De telefoonlijn en het netsnoer aansluiten...................................................... 5

5. De inktpatronen plaatsen ..................................................................................6

6. Kwaliteit van kleurenblokken en uitlijning controleren..................................8

7. De datum en tijd instellen................................................................................10

8. Het stationsnummer instellen.........................................................................11

9. Een ontvangststand selecteren ......................................................................11

Het stuurprogramma en software installeren

Meegeleverde CD-ROM (MFL-Pro Suite)........................................................... 12

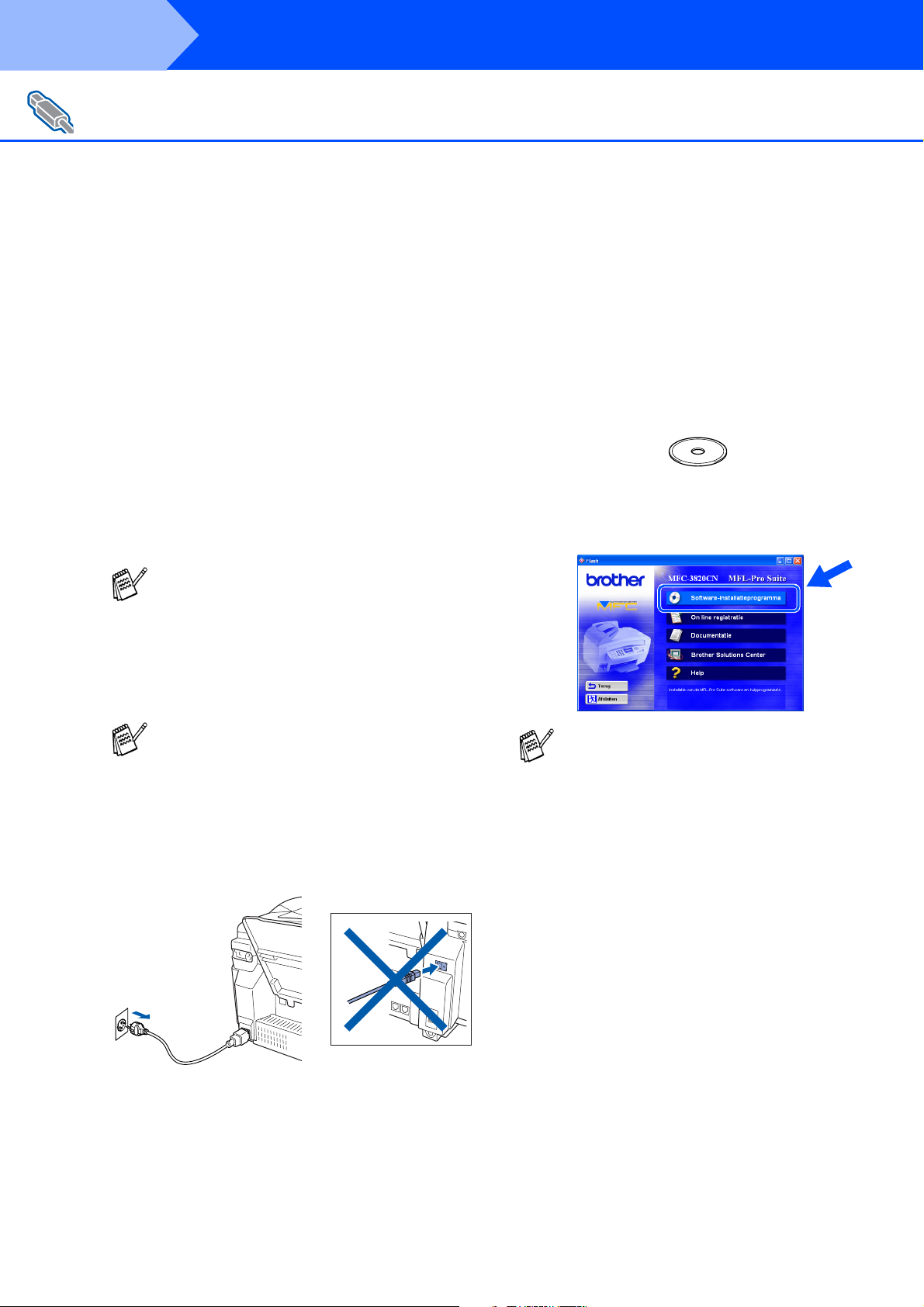

Voor USB-interfacekabelgebruikers (voor Windows

■

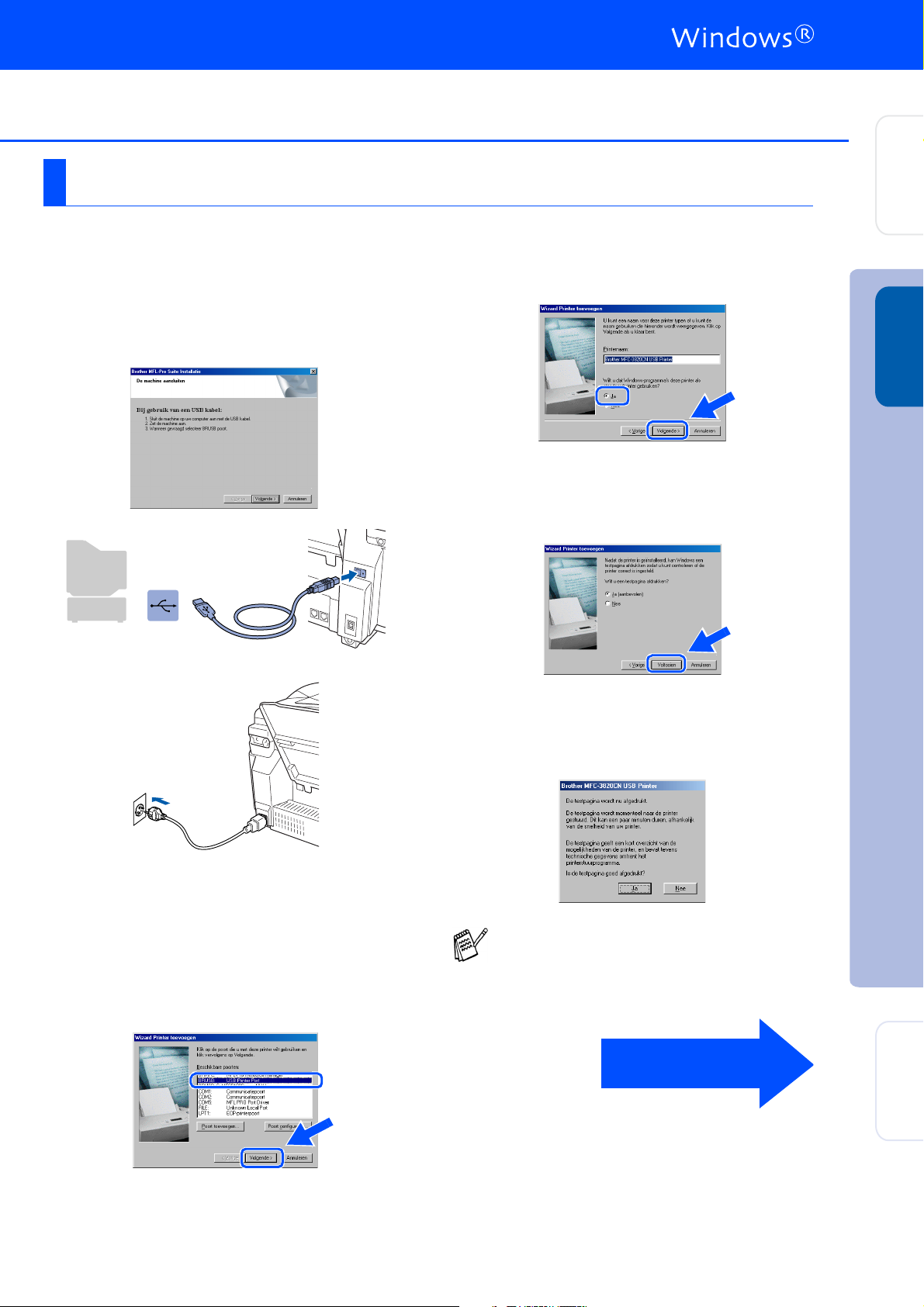

Uitsluitend bij gebruik van Windows® 98/98SE/Me .........................................17

■

Alleen bij gebruik van Windows® 2000 Professional ......................................19

■

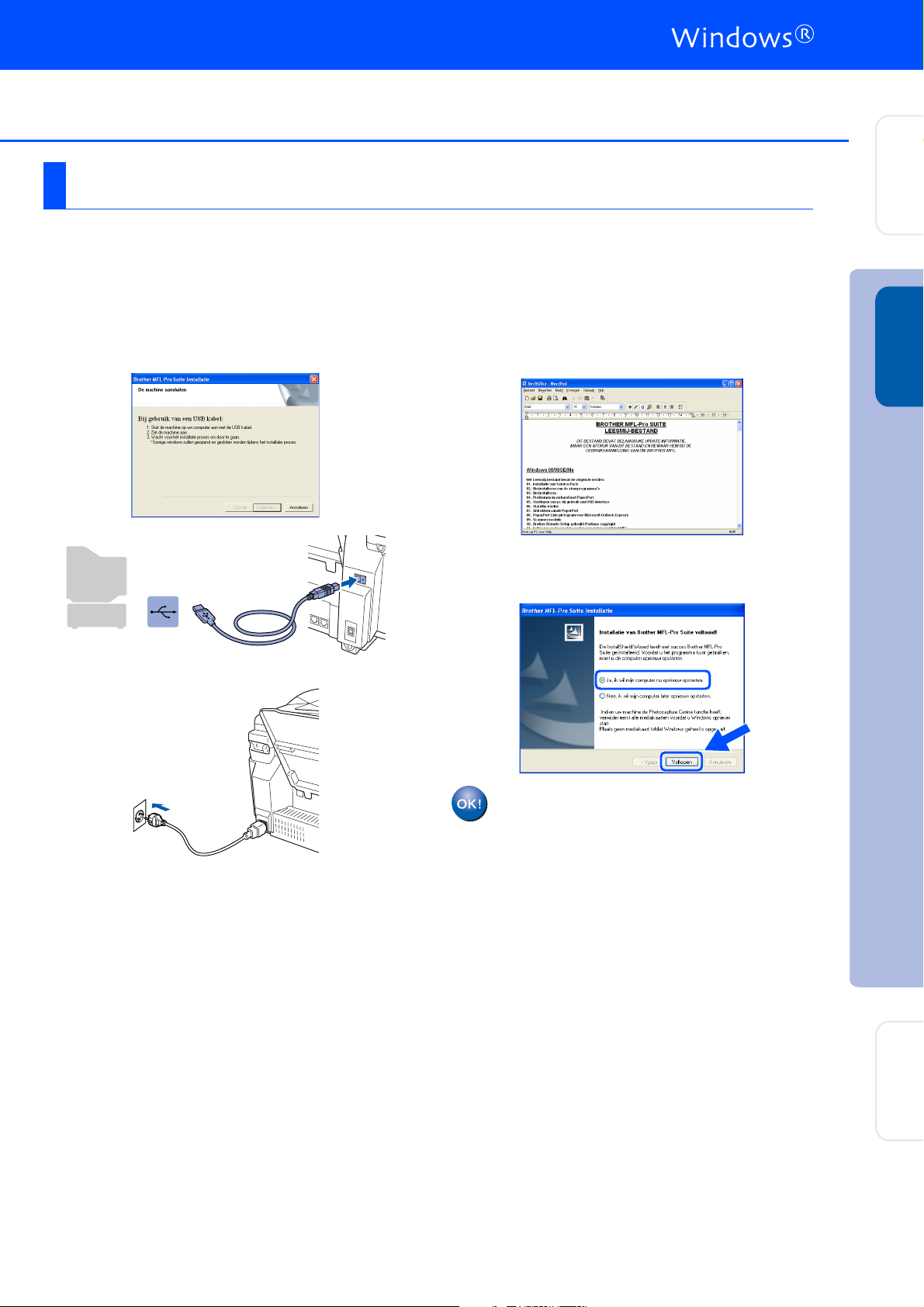

Alleen bij gebruik van Windows® XP ................................................................21

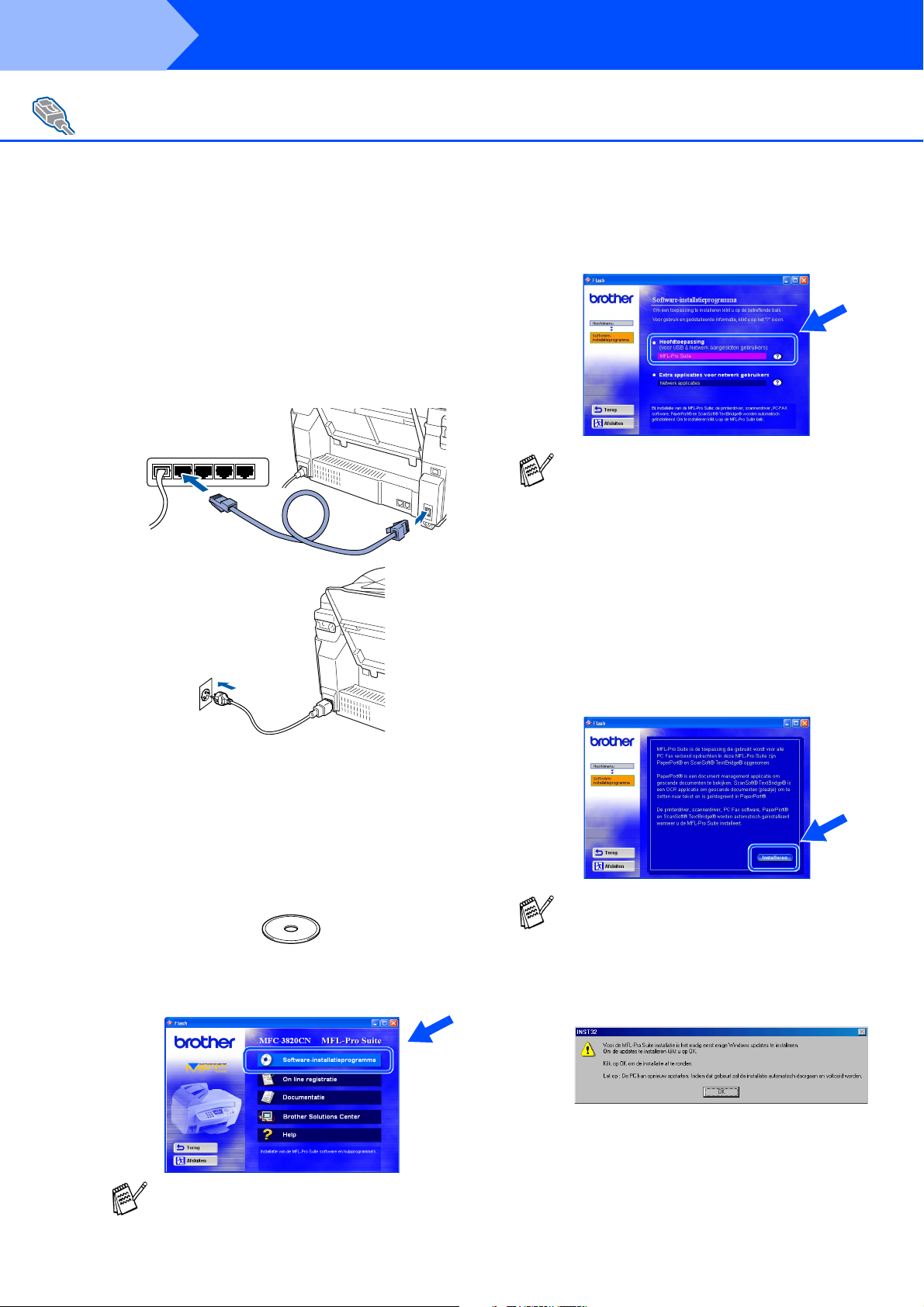

Voor netwerkinterfacekabelgebruikers (voor Windows

98/98SE/Me/2000 Professional/XP).............................. 14

98/98SE/Me/2000 Professional/XP).............................. 22

Bij gebruik van de USB-interfacekabel .................................................... 26

■

Voor gebruikers van Mac OS® 8.6 tot 9.2 .........................................................26

■

Voor gebruikers van Mac OS® X 10.1/10.2.1 of hoger .....................................28

Bij gebruik van de netwerkinterfacekabel ............................................... 30

■

Voor gebruikers van Mac OS® 8.6 tot 9.2 .........................................................30

■

Voor gebruikers van Mac OS® X 10.2.4 of hoger .............................................32

Voor netwerkgebruikers

■

Netwerkhandleiding (hoofdstuk kaart).............................................................. 34

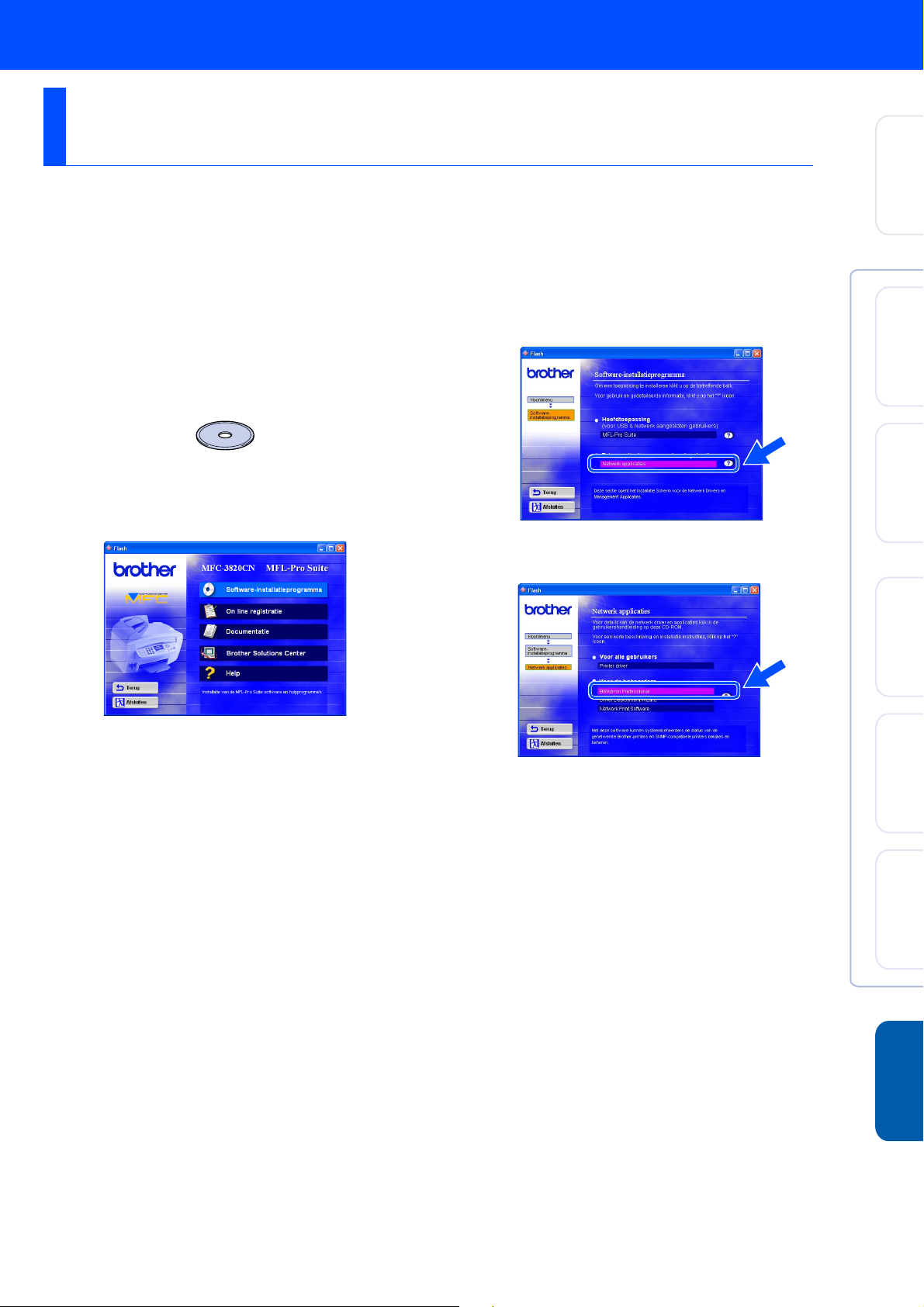

Het BRAdmin Professional configuratiehulpmiddel installeren (alleen voor gebruikers van Windows

Voor gevorderde gebruikers

■

...................................................... 35

)

Het IP-adres, subnetmasker en de gateway instellen met behulp van BRAdmin Professional (Uitsluitend voor Windows

Verbruiksonderdelen vervangen........................................................................ 36

gebruikers)

.......... 36

Stap 1

De machine installeren

De transportbeveiliging

verwijderen

Haal de beschermtape en het papier uit de

ADF.

Sluit de USB-kabel nog NIET aan. De USB-kabel wordt pas aangesloten wanneer het stuurprogramma wordt geïnstalleerd.

Open het scannerdeksel door het op te

tillen.

Scannerdeksel

De papierlade en steun

bevestigen

Schuif de papierlade van boven af in de

achterzijde van de MFC.

Papierlade

Bevestig de documentenopvang aan de

uitvoersleuf en schuif de steun uit.

Uitvoerlade

Verlenging van uitvoerlade

Gele beschermbalk

Trek de gele beschermbalk uit de machine.

Gele beschermbalk

Gooi de gele beschermbalk niet weg. U hebt deze nodig als u de machine later nog eens moet vervoeren.

Sluit het scannerdeksel.

3 Papier plaatsen

U kunt maximaal 100 vel van 80 g/m2 plaatsen. Raadpleeg “Capaciteit van de papierlade” in hoofdstuk 2 van de gebruikershandleiding.

Blader de stapel papier goed door; dit om te

voorkomen dat papier vastloopt of scheef wordt ingevoerd.

De telefoonlijn en het

netsnoer aansluiten

Sluit het netsnoer aan.

De machine

Mac OS

installeren

Houd de papiergeleider ingedrukt en stel

deze papiergeleider af op de breedte van het gebruikte papier.

Papiergeleider

Plaats het papier voorzichtig in de invoer.

Zorg dat de te bedrukken zijde naar u toe is gericht en dat het papier niet boven de markering voor maximum papierhoogte uitsteekt.

Papier Maximum papierhoogte

Te bedrukken zijde

Netsnoer

Sluit het telefoonsnoer aan.

Sluit het ene uiteinde van het telefoonsnoer aan op de ingang van de MFC met aanduiding LINE en het andere uiteinde op een modulaire wandstekker.

Sluit de USB-kabel nog niet aan.

Waarschuwing

■

De MFC moet worden voorzien van een stekker met drie pennen.

■

Aangezien de MFC via het stopcontact is geaard, kunt u uzelf tegen mogelijke elektrische gevaren op het telefoonnetwerk beschermen door de MFC aan te laten staan wanneer u deze op een telefoonlijn aansluit. Wanneer de MFC moet worden verplaatst, beschermt u uzelf door eerst de telefoonlijn af te sluiten en pas daarna de stekker uit het stopcontact te halen.

Windows

Mac OS

Mac

netwerk

8.6-9.2

10.1 / 10.2.1 of hoger

netwerk

Vervolg …

Voor

netwerkgebruikers

Stap 1

De machine installeren

Als u een telefoonlijn met een extern toestel deelt, dient u de aansluitingen zoals hieronder afgebeeld uit te voeren.

Als u een telefoonlijn met een extern antwoordapparaat deelt, dient u het zoals hieronder afgebeeld aan te sluiten.

Selecteer de ontvangststand “External TAD” als u een extern antwoordapparaat gebruikt. Raadpleeg “De machine aansluiten” in hoofdstuk 1 van de gebruikershandleiding voor meer details.

De inktpatronen

plaatsen

Waarschuwing

Mocht u inkt in uw ogen krijgen, spoel ze dan onmiddellijk uit met water en raadpleeg een arts als uw ogen geïrriteerd raken.

Zorg dat de machine aanstaat.

Het LCD-scherm toont:

Cartridge nazien

Til het scannerdeksel op.

De printkoppen bewegen naar de plaats waar ze kunnen worden vervangen.

Scannerdeksel

ANTW.APP.

Druk tegelijkertijd op de vier deksels van de

kleureninktpatronen zodat deze omhoog komen.

PUSHPUSH

Deksels van kleureninktpatronen

PUSH

Verwijder het witte transportdeksel door het

naar u toe te trekken.

Zet de zwarte inktpatroon voorzichtig op zijn

plaats.

De machine

Mac OS

installeren

Witte transportdeksel

■

De onderkant van het witte transportdeksel is bedekt met inkt die vlekken kan veroorzaken. Veeg dus de onderkant schoon alvorens u het deksel ergens neerzet.

■

Gooi het witte transportdeksel niet weg. U hebt het nodig wanneer u de machine moet vervoeren.

Verwijder de zwarte inktpatroon.

Verwijder de afdichttape voorzichtig van de

inktpatroon.

Trek de afdichttape er langzaam en voorzichtig af om morsen en verontreiniging van handen en kleren te voorkomen.

Openmaken

Duw op het deksel totdat het op zijn plaats

klikt.

Herhaal stap 5 tot en met 8 voor alle

kleureninktpatronen. Controleer aan de hand van de kleur op het deksel of de patronen op de juiste plaats zitten.

Sluit het scannerdeksel. De MFC gaat nu de

printkoppen reinigen en deze cyclus duurt ongeveer vier minuten.

Reinigen

Wachten a.u.b.

Windows

Mac OS

Mac

netwerk

8.6-9.2

10.1 / 10.2.1 of hoger

netwerk

• Raak de inktopening op de patroon of de verwijderde tape niet aan.

Vervolg …

Voor

netwerkgebruikers

Stap 1

De machine installeren

• Verwijder GEEN inktpatronen wanneer u ze niet hoeft te vervangen. Als u dit toch doet, kan dit de hoeveelheid inkt verminderen en weet de MFC niet hoeveel inkt er nog in de patroon zit.

• Schud de inktpatronen NIET. Als u inkt op uw lichaam of kleding hebt gemorst, was deze dan onmiddellijk met zeep of een wasmiddel.

• Brother raadt u met klem aan om de met deze machine meegeleverde inktpatronen niet na te vullen. Wij raden bovendien uitdrukkelijk aan om uitsluitend originele inktpatronen van het merk Brother te gebruiken. Als u probeert om eventuele nietuitwisselbare inkt en/of patronen in deze machine te gebruiken, kan de machine worden beschadigd en/of kan de afdrukkwaliteit negatief worden beïnvloed. Problemen die voortvloeien uit het gebruik van inkt en/of patronen van andere merken worden niet gedekt door onze garantie. Om uw investering te beschermen en een optimale afdrukkwaliteit te handhaven, is het zaak dat u lege inktcartridges alleen door originele cartridges van Brother vervangt.

Kwaliteit van

kleurenblokken en uitlijning controleren

Nadat het reinigen voltooid is, wordt op het

LCD-scherm het volgende weergegeven:

Plaats papier en

Druk op Start

Zorg dat er papier in de papierlade zit.

Druk op Kleur Start.

De MFC gaat de testpagina afdrukken

(uitsluitend wanneer de inktpatronen voor de eerste keer zijn geïnstalleerd).

Controle in stap A

Controle in stap B

■

Als de kleuren gemengd zijn omdat u een inktpatroon in de verkeerde kleurpositie geïnstalleerd heeft, moet u nadat de patroon op de juiste plaats geïnstalleerd is de printkop diverse keren reinigen; pas dan mag u printen. (Raadpleeg “De printkop reinigen” op pagina 13-12 van de gebruikershandleiding.)

■

Zodra een inktpatroon geopend is, moet hij in de MFC worden geïnstalleerd en binnen zes maanden na de installatie worden verbruikt. Gebruik ongeopende inktpatronen vóór de uiterste verbruiksdatum die op de doos vermeld staat.

■

Als op het LCD-scherm de melding INKT LEEG wordt weergegeven nadat u de inktpatronen hebt geïnstalleerd, dient u te controleren of ze op juiste wijze zijn geïnstalleerd.

Stap A: Kwaliteit van

kleurenblokken controleren

Op het LCD-scherm wordt het volgende

weergegeven.

Is stap "A" OK?

1.Ja 2.Nee

Controleer de kwaliteit van de vier kleurenblokken die worden gevormd door de korte lijnen die op de testpagina zijn afgedrukt. (ZWART / CYAAN / GEEL / MAGENTA)

Stap B: Uitlijning controleren

Op het LCD-scherm wordt het volgende

weergegeven.

Is stap "B" OK?

1.Ja 2.Nee

Controleer de testafdrukken voor 600 dpi en 1200 dpi om te zien of nummer 5 het beste overeenkomt met het correcte voorbeeld (nummer 0). Druk op wanneer nummer 5 overeenkomt.

De machine

Mac OS

Windows

installeren

Wanneer alle regels duidelijk en zichtbaar

zijn, drukt u op op de kiestoetsen om naar STAP B: Uitlijning controleren te gaan,

---OF--wanneer u ziet dat er korte strepen ontbreken, drukt u op op de

kiestoetsen en gaat u naar

U wordt gevraagd of de afdrukkwaliteit voor

elke kleur in orde is. Druk op of op de kiestoetsen.

Niet OK

Zwart OK?

1.Ja 2.Nee

Wanneer u voor iedere kleur (Ja) of

(Nee) hebt geselecteerd, toont het

LCD-scherm het volgende.

Reinigen starten

1.Ja 2.Nee

Druk op (Ja), en de MFC gaat de kleuren reinigen.

Druk op Kleur Start wanneer het reinigen is voltooid. De MFC drukt de testpagina nogmaals af, en de eerste stap van STAP A wordt herhaald.

Goed voorbeeld

600 DPI

Als het nummer van een andere testafdruk beter bij 600 dpi of 1200 dpi past, moet u op

drukken om Nee te selecteren, en

gaat u door naar stap

Kies voor 600 dpi het nummer (1-8) van de

testafdruk dat het beste overeenkomt met het voorbeeld nummer 0 en voer het in met behulp van de kiestoetsen.

1200 DPI

Pas 600dpi aan

Selecteer beste#

Kies voor 1200 dpi het nummer (1-8) van de

testafdruk dat het beste overeenkomt met het voorbeeld nummer 0.

Pas 1200dpi aan

Selecteer beste#

De kwaliteitscontrole is nu voltooid.

Nummer 5

Windows

Mac OS

Mac

Voor

netwerk

8.6-9.2

10.1 / 10.2.1 of hoger

netwerk

netwerkgebruikers

Stap 1

7 De datum en tijd instellen

De machine installeren

Menu/Set

Stop/EindigenKiestoetsen

De MFC geeft de datum en de tijd weer, en deze gegevens worden afgedrukt op elke fax die u verzendt.

Druk op Menu/Set.

Druk op .

Toets de laatste twee cijfers van het jaar in

met behulp van de kiestoetsen, en druk op Menu/Set.

Jaar:2004

(voer bijvoorbeeld 0, 4 in voor 2004.)

Voer met behulp van de kiestoetsen de

twee cijfers voor de maand in, en druk op Menu/Set.

Maand:03

(voer bijvoorbeeld 0, 3 in voor maart.)

Voer met behulp van de kiestoetsen de

twee cijfers voor de dag in, en druk op Menu/Set.

Dag:01

(voer bijvoorbeeld 0, 1 in.)

Voer met behulp van de kiestoetsen de tijd

in 24-uurnotatie in, en druk op Menu/Set.

Tijd:15:25

(voer bijvoorbeeld 1, 5, 2, 5 in voor 15:25)

Druk op Stop/Eindigen.

Als u deze procedure vanaf stap 1 wilt herhalen, drukt u op Stop/Eindigen.
