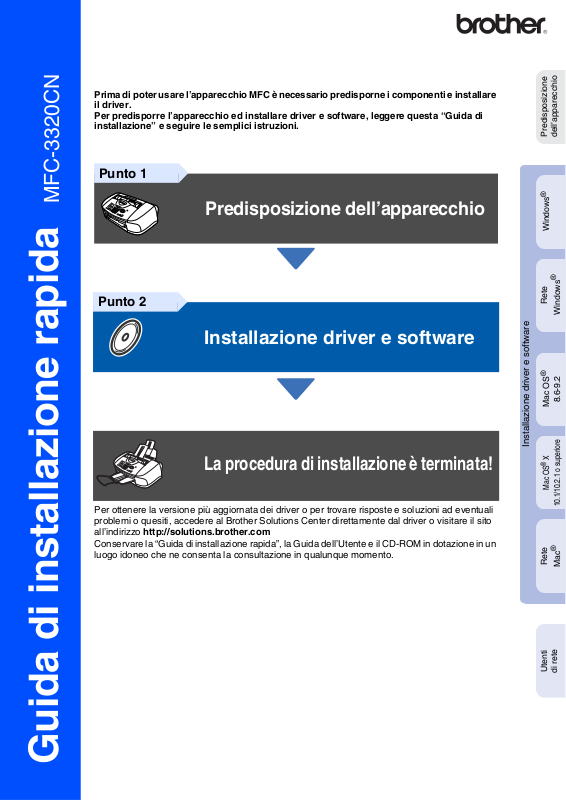

Brother MFC-3320CN Quick start guide [it]

Prima di poter usare l’apparecchio MFC è necessario predisporne i componenti e installare il driver. Per predisporre l’apparecchio ed installare driver e software, leggere questa “Guida di installazione” e seguire le semplici istruzioni.

Punto 1

MFC-3320CN

Predisposizione dell’apparecchio

Predisposizione

Mac OS

Windows

dell’apparecchio

Punto 2

Installazione driver e software

La procedura di installazione è terminata!

Per ottenere la versione più aggiornata dei driver o per trovare risposte e soluzioni ad eventuali problemi o quesiti, accedere al Brother Solutions Center direttamente dal driver o visitare il sito all’indirizzo http://solutions.brother.com Conservare la “Guida di installazione rapida”, la Guida dell’Utente e il CD-ROM in dotazione in un luogo idoneo che ne consenta la consultazione in qualunque momento.

Rete

Windows

8.6-9.2

Installazione driver e software

Mac OS

10.1/10.2.1 o superiore

Rete

Mac

Guida di installazione rapida

Utenti

di rete

■

Avvertenza

Indica avvertenze da osservare per evitare possibili infortuni.

Indica precauzioni da osservare per usare correttamente l’apparecchio MFC o per evitare di danneggiarlo.

Suggerimento

Indica note e consigli utili da ricordare durante l’uso dell’apparecchio MFC.

Guida dell’Utente

Indica riferimenti alla Guida dell’Utente.

■ Preparazione all’uso

Componenti inclusi nella scatola

MFC

. Pannello dei comandi

3 4

Supporto documenti

dell’alimentatore automatico

Guida di installazione rapida

CD-ROM

Guida dell’Utente

. Coperchio superiore

Etichette numeri diretti

Vassoio carta Cavo di alimentazione

5 6

Supporto uscita documenti

dell’alimentatore automatico

Nero

(LC800BK)

I componenti forniti possono essere diversi a seconda del Paese. Conservare tutti i materiali di imballaggio e la scatola.

■

È necessario usare il cavo USB appropriato.

■

Il cavo d’interfaccia non è fornito in dotazione. Acquistare un cavo d’interfaccia USB appropriato.

■

Usare solo un cavo d’interfaccia USB di lunghezza non superiore ai 2 metri.

Magenta

(LC800M)

Supporto uscita carta Cavo linea telefonica

Cartucce d’inchiostro

Giallo

(LC800Y)

Ciano

(LC800C)

Pannello dei comandi

10111213

12 4 5 6 7

1. Tasti dei numeri diretti 6. Stop/Uscita 11. Display a cristalli liquidi (LCD)

2. Selezione 7. Tasti inizio

3. Tasto Foto 8. Tasto Risparmio energetico 13. Tasto Stampa

4. Tasti funzionamento fax e

telefono

5. Tastiera 10. Tasti modalità

Per i dettagli del Pannello dei comandi, vedere “Pannello dei comandi” al Capitolo 1 della Guida dell’Utente.

12. Tasti Copia

(Impostazioni temporanee)

9. Tasti Navigazione

Sommario

Punto 1

Punto 2

Predisposizione dell’apparecchio

1. Rimozione delle parti protettive........................................................................4

2. Inserimento del vassoio carta e dei supporti ..................................................4

3. Caricamento carta..............................................................................................5

4. Collegamento linea telefonica e alimentazione...............................................5

5. Installazione delle cartucce d’inchiostro.........................................................6

6. Controllo qualità area colore e allineamento ..................................................8

7. Impostazione della data e dell’ora..................................................................10

8. Impostazione dell’Identificativo......................................................................11

9. Selezione della Modalità ricezione .................................................................11

Installazione driver e software

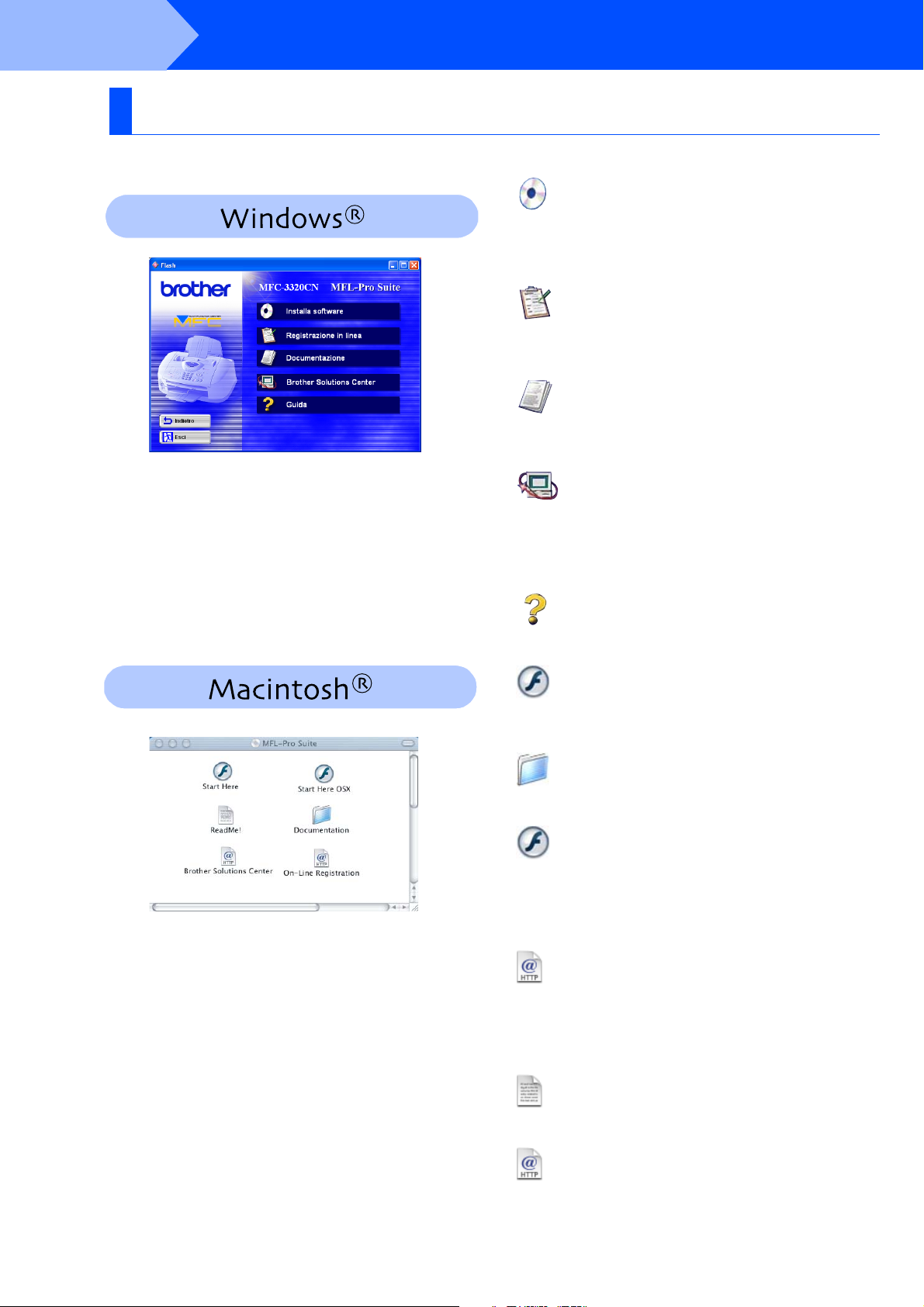

CD-ROM in dotazione (MFL-Pro Suite).............................................................. 12

Utenti cavo interfaccia USB

(Per Windows® 98/98SE/Me/2000 Professional/XP)

■

Solo per utenti Windows® 98/98SE/Me.............................................................17

■

Solo per utenti Windows® 2000 Professional ..................................................19

■

Solo per utenti Windows® XP............................................................................21

Utenti cavo interfaccia di rete

(per Windows® 98/98SE/Me/2000 Professional/XP)

.................................... 14

..................................... 22

Utenti cavo interfaccia USB...................................................................... 26

■

Per Utenti Mac OS® da 8.6 a 9.2 ........................................................................26

■

Per utenti Mac OS® X 10.1/10.2.1 o superiore..................................................28

Utenti cavo interfaccia di rete................................................................... 30

■

Per Utenti Mac OS® da 8.6 a 9.2 ........................................................................30

■

Per utenti Mac OS® X 10.2.4 o superiore..........................................................32

Utenti di rete

■

Mappa capitoli Guida dell’utente abilitato alla connessione di rete............... 34

Installazione dell’utilità di configurazione BRAdmin Professional

Configuration (Solo per utenti Windows®)...................................................... 35

Utilizzo avanzato

■

Impostazione dell’indirizzo IP, della Subnet Mask e del Gateway utilizzando

l’utility BRAdmin Professional (Solo per utenti Windows®).......................... 36

Articoli di consumo di ricambio......................................................................... 36

Punto 1

Predisposizione dell’apparecchio

Rimozione delle parti

protettive

Rimuovere il nastro protettivo e la carta

nell’alimentatore automatico documenti.

NON collegare il cavo USB. Il cavo USB va collegato quando si installa il driver.

Aprire il coperchio del pannello dei comandi

sollevandolo verso di sé (1), quindi sollevare il coperchio superiore verso la parte posteriore (2).

Coperchio superiore

Coperchio del pannello dei comandi

Inserimento del vassoio

carta e dei supporti

Inserire il vassoio carta dall’alto nel retro

dell’apparecchio MFC.

Vassoio carta

Inserire il supporto documenti

dell’alimentatore automatico documenti.

Supporto documenti dell’alimentatore automatico

Estrarre la barra gialla di protezione

dall’apparecchio.

Barra gialla di protezione

Non gettare la barra gialla di protezione. Il suo utilizzo sarà necessario per un successivo trasporto dell’apparecchio.

Chiudere il coperchio superiore e quindi il

coperchio del pannello dei comandi.

Montare il supporto di uscita carta nella

fessura di uscita carta, quindi estrarre la prolunga.

Supporto uscita carta

Prolunga supporto uscita carta

Inserire il supporto uscita documenti

dell’alimentatore automatico documenti.

Supporto uscita documenti dell’alimentatore automatico

3 Caricamento carta

È possibile caricare un massimo di 100 fogli di carta da 80 g/m Per maggiori dettagli, vedere “Capacità del vassoio carta” al Capitolo 2 della Guida dell’Utente.

Smuovere la risma per separare i fogli, in

modo da evitare inceppamenti e difficoltà di inserimento.

Estrarre il supporto della carta e premere e

spostare la guida per adattarla alla larghezza della carta.

Collegamento linea

telefonica e alimentazione

Collegare il cavo di alimentazione.

Cavo di alimentazione

Collegare il cavo della linea telefonica.

Collegare un'estremità del cavo della linea telefonica alla presa sull'apparecchio MFC contrassegnata LINE e l'altra estremità a una presa telefonica a muro.

Predisposizione

Mac OS

Windows

Rete

dell’apparecchio

Windows

Supporto carta

Guida larghezza carta

Inserire delicatamente la carta.

Accertarsi che il lato di stampa sia rivolto verso l’utente e che la carta non superi la tacca di altezza massima.

Tacca di altezza massima della carta

Carta

Non collegare ancora il cavo USB.

Avvertenza

■

L’apparecchio MFC deve essere messo a terra utilizzando una spina tripolare.

■

L’apparecchio MFC è collegato alla messa a terra tramite la presa di alimentazione. Pertanto, al momento di effettuare il collegamento alla linea telefonica, si raccomanda di tenere l’apparecchio acceso per proteggersi da eventuali correnti elettriche presenti nella rete telefonica. Per la stessa ragione, se occorre spostare l’apparecchio MFC, si consiglia di scollegare prima il cavo della linea telefonica e poi quello di alimentazione.

8.6-9.2

Mac OS

10.1/10.2.1 o superiore

Rete

Mac

Lato stampa

Segue...

Utenti

di rete

Punto 1

Predisposizione dell’apparecchio

Se si usa un telefono esterno collegato alla stessa linea telefonica, collegarlo nel modo seguente.

Se si usa una segreteria telefonica esterna collegata alla stessa linea telefonica, collegarla nel modo seguente.

Se si ha una segreteria telefonica esterna, impostare la modalità di ricezione su “Tel./Segr. Est.”. Per maggiori dettagli vedere “Collegamento dell’apparecchio” al Capitolo 1 della Guida dell’Utente.

Installazione delle

cartucce d’inchiostro

Avvertenza

Se l’inchiostro penetra negli occhi, lavare immediatamente con acqua e consultare un medico in caso di irritazione.

Verificare che l’apparecchio sia acceso.

Il display visualizza:

Controlla inch.

Aprire il coperchio del pannello dei comandi

tirandolo verso di sé (1), quindi sollevare il coperchio superiore verso la parte posteriore (2). Le testine di stampa si spostano nella posizione di sostituzione inchiostro.

Coperchio superiore

Coperchio del pannello dei comandi

TAD

Spingere uno alla volta i coperchi delle

quattro cartucce d’inchiostro in modo che si aprano.

Coperchi cartucce inchiostro a colori

PUSH

PUSHPUSH

PUSH

Estrarre il coperchio di spedizione bianco

tirandolo verso di sé.

Inserire con cautela la cartuccia d’inchiostro

nero nella rispettiva posizione.

Predisposizione

dell’apparecchio

Coperchio di spedizione bianco

■

Il fondo del coperchio di spedizione bianco è bagnato di inchiostro. Pulirlo prima di appoggiarlo per evitare macchie.

■

Non gettare via il coperchio di spedizione bianco. È necessario quando si trasporta l’apparecchio.

Estrarre la cartuccia d’inchiostro nero.

Rimuovere con attenzione il nastro di

protezione dalla cartuccia d’inchiostro.

Per impedire la fuoriuscita di inchiostro che potrebbe sporcare le mani e gli abiti, rimuovere il nastro di protezione lentamente e con delicatezza.

Apertura

Premere il coperchio fino allo scatto.

Ripetere i punti 5 - 8 per installare le

cartucce degli altri colori. Installare le cartucce rispettando il colore dei coperchi.

Chiudere il coperchio superiore e il

coperchio del pannello dei comandi. L’apparecchio MFC inizia un ciclo di “pulizia testine” della durata di circa quattro minuti.

Pulizia

Attendere prego

Mac OS

Windows

Rete

Mac OS

Windows

8.6-9.2

10.1/10.2.1 o superiore

• Non toccare il foro presente sulla cartuccia o il nastro appena rimosso.

Segue...

Rete

Mac

Utenti

di rete

Punto 1

Predisposizione dell’apparecchio

• NON rimuovere le cartucce d’inchiostro se non è necessario sostituirle. Se si rimuovono, si può ridurre la quantità d’inchiostro e l’apparecchio MFC non sarà più in grado di calcolare quanto inchiostro è rimasto nella cartuccia.

• NON agitare le cartucce d’inchiostro. In caso di macchie d’inchiostro sulla pelle o sugli indumenti, lavare immediatamente con sapone o detergente.

• Brother consiglia di non ricaricare le cartucce d’inchiostro fornite con l’apparecchio. Si consiglia inoltre vivamente di usare esclusivamente cartucce di ricambio originali Brother. L’utilizzo di inchiostri e/o cartucce potenzialmente incompatibili può causare danni all’apparecchio e/o determinare una stampa di qualità scadente. La garanzia non si applica in caso di problemi causati dall’uso non autorizzato di inchiostro e/o cartucce di terzi. Per proteggere il proprio investimento e garantire un’ottima qualità di stampa, sostituire sempre le cartucce esaurite con prodotti di ricambio originali Brother.

Controllo qualità area

colore e allineamento

Terminato il ciclo di pulizia, il display

visualizza:

Inserire carta

Premere Inizio

Verificare che il vassoio contenga carta.

Premere Inizio Colore.

L’apparecchio MFC inizia a stampare la

pagina PROVA QUALITÀ DI STAMPA (solo durante l’installazione iniziale delle cartucce d’inchiostro).

Verifica al Punto A

Verifica al Punto B

■

Se si mischiano i colori installando una cartuccia nella posizione sbagliata, è necessario pulire la testina di stampa effettuando diversi cicli di pulizia dopo aver corretto l’errore d’installazione della cartuccia. (Vedere “Pulizia della testina di stampa” a pagina 13-12 della Guida dell’Utente).

■

Una volta aperta, installare la cartuccia d’inchiostro nell’apparecchio MFC e usarla entro sei mesi dall’installazione. Usare le cartucce non ancora aperte entro la data di scadenza indicata sull’involucro.

■

Se il display visualizza il messaggio Inch. esaurito dopo l’installazione delle cartucce, verificare che le cartucce siano installate correttamente.

Punto A: Controllo qualità area

colore

Il display visualizza:

Punto "A" OK?

1.Si 2.No

Verificare la qualità delle quattro aree di colore formate dalle linee tratteggiate stampate sul foglio. (NERO/CIANO/GIALLO/MAGENTA)

Se tutte le linee sono chiare e visibili,

premere il tasto sulla tastiera per andare al PUNTO B: Controllo allineamento

---OPPURE--Se si nota la mancanza di alcuni tratti, premere sulla tastiera e passare a

OK Scadente

Punto B: Controllo allineamento

Il display visualizza:

Punto "B" OK?

1.Si 2.No

Controllare i provini di stampa a 600 dpi e 1200 dpi per vedere se il N. 5 è quello che assomiglia di più al campione OK (N. 0). Premere il tasto se il N. 5 corrisponde al campione.

N. 5

Predisposizione

Mac OS

Windows

Rete

dell’apparecchio

Windows

Il messaggio sul display chiede se la qualità

di stampa è adeguata per ciascun colore. Premere oppure sulla tastiera.

Nero OK?

1.Si 2.No

Dopo aver selezionato (Sì) oppure

(No) per ciascun colore, il display

visualizza:

Inizio pulizia

1.Si 2.No

Premere (Sì), quindi l’apparecchio MFC inizia la pulizia dei colori.

Al termine del ciclo di pulizia premere Inizio Colore. L’apparecchio stampa di nuovo la pagina PROVA QUALITÀ DI STAMPA e ritorna alla prima fase del PUNTO A.

600 DPI

Se un altro provino a 600 dpi o 1200 dpi risulta migliore, premere il tasto per selezionare No e passare al punto

Per 600 dpi, selezionare un numero da 1 a

8 corrispondente al provino che assomiglia di più al campione N. 0, usando la tastiera dell’apparecchio.

1200 DPI

Regol.600dpi

Selez. num. test

Per 1200 dpi, inserire un numero da 1 a 8

corrispondente al provino che assomiglia di più al campione N. 0.

Regol.1200dpi

Selez. num. test

Il controllo Qualità è terminato.

8.6-9.2

Mac OS

10.1/10.2.1 o superiore

Rete

Mac

Utenti

di rete

Punto 1

7 Impostazione della data e dell’ora

Predisposizione dell’apparecchio

Menu/Set

Stop/UscitaTastiera

L’apparecchio MFC visualizza la data e l’ora e le stampa su tutti i fax inviati.

Premere Menu/Set.

Premere .

Digitare le ultime due cifre dell’anno sulla

tastiera dell’apparecchio, quindi premere il tasto Menu/Set.

Anno:2004

(ad es. per il 2004 immettere 0, 4). Immettere le due cifre del mese con la

tastiera, quindi premere il tasto Menu/Set.

Mese:03

(ad es. per marzo immettere 0, 3).

Immettere le due cifre del giorno con la

tastiera, quindi premere il tasto Menu/Set.

Giorno:01

(ad es. immettere 0, 1). Immettere l’ora in formato 24 ore con la

tastiera, quindi premere il tasto Menu/Set.

Ora:15:25

(ad es. per le 3:25 del pomeriggio immettere 1, 5, 2, 5).

Premere Stop/Uscita.

Se si desidera ripetere la sequenza dal punto 1, premere Stop/Uscita.

+ 28 hidden pages
