Product Code (Код продукта): 885-U20
Page 2
Page 3
Инструкции по технике безопасности
Обязательно прочитайте эти инструкции по технике безопасности перед
использованием швейной машины.
Эта машина предназначена только для бытового применения.
ОПАСНО! Во избежание поражения электрическим током:
1Всегда отключайте машину от электрической сети сразу после использования, при
очистке, при выполнении любых регулировок, разрешенных пользователю и описанных
в данном руководстве, или перед тем как оставить машину без присмотра.
ВНИМАНИЕ! Во избежание возгорания, поражения электрическим током,
ожогов или травм.
2Всегда отсоединяйте машину от электросети при снятии крышек, смазке или
выполнении любых других регулировок, описанных в данном руководстве:
• Чтобы отключить машину от сети, установите сетевой выключатель в положение “O”
(Выкл.) и затем выньте вилку кабеля питания из розетки. При отключении машины от
сети не вытягивайте вилку за кабель питания.
• Включайте вил
удлинителями.
• Всегда отключайте машину от сети при отключении электропитания.
ку кабеля питания прямо в розет
ку электросети. Не пользуйтесь
3 Запрещается использовать швейную машину, если у нее поврежден кабель питания
или вилка, если машина плохо работает, если ее уронили или повредили или если в
машину попала вода. В этих случаях машину следует сдать дилеру или в
авторизованный сервисный центр для проверки, ремонта и наладки ее электрической
или механической части.
При хранении или ис
изменение цвета или формы и т.п.), прекратите работу и немедленно отсоедините
кабель питания от розетки.
пользовании машины, заметив что-ли
бо необычное (запах, нагрев,
4 Всегда сохраняйте рабочее место в чистоте:
• Запрещается работать на машине при закрытых вентиляционных отверстиях. Следите за
чистотой вентиляционных отверстий машины и педали, своевременно очищайте их от
пыли, грязи, обрывков ткани и ворса.
• Не кладите на педаль никаких предметов.
• Не используйте удлинители. Включайте вилку кабеля питания прямо в розетку
электропитания.
• Не рон
предметы.
• Не используйте машину в помещениях, в которых распыляются какие-либо аэрозоли
или применяется чистый кислород.
• Не используйте машину вблизи от источников тепла (таких как плита или утюг); в
противном случае машина, кабель питания или швейное изделие могут за
приведет к пожару ил
яйте в отверстия маш
и поражению электрическим током.
ины и не вставляйте в них никакие посторонние
гореться, что
1
Page 4
5 Особая осторожность требуется при шитье:
• Всегда обращайте особое внимание на иглу. Не используйте погнутые или
поврежденные иглы.
• Держите пальцы на расстоянии от всех движущихся частей машины. Будьте особенно
осторожны при работе в непосредственной близости к игле.
• При выполнении любых операций в зоне иглы выключите машину, установив
выключатель питания в положение “O”
• Не используйте поврежденную ил
может привести к поломке иглы.
• Не тяните и не толкайте материал во время шитья. Прострачивая материал в ручном
режиме, строго следуйте инструкциям, чтобы не погнуть и не сломать иглу.
.
и ненадлежащую игольную пластину, поскольку это
6 Эта машина — не игрушка!
• Необходимо быть особенно внимательным, когда машина используется детьми или
когда во время работы на машине рядом находятся дети.
• Не используйте машину для работы вне помещений.
7 Для обеспечения длительного срока эксплуатации машины:
• Не храните машину под прямыми солнечными лучами или в условиях высокой
влажности. Не используйте и не храните машину вблизи электрообогревателя,
включенного утюга, галогенной лампы или других источников тепла.
• Для чистки корпуса используйте только нейтральные мыльные растворы и моющие
средства. Категорически запрещается использование бензина, растворителя и
аб
разивных чистящи
машины.
• Перед заменой или установкой прижимной лапки, иглы или любых других частей следует
обязательно просмотреть руководство по эксплуатации, чтобы правильно выполнять все
необходимые операции.
х порошков, поскольку это может привести к повреждению корпуса
8 Для ремонта или наладки машины:
• В случае выхода из строя лампочки подсветки (светодиодной) ее замена должна
производиться официальным дилером Brother.
• При поломке машины или необходимости ее наладки следует перед самостоятельным
выполнением осмотра и регулировки машины сначала просмотреть таблицу поиска
неисправностей в Приложении данного руководства по эксплуатации. Если
самостоятельно устранить неисправность не уд
дилеру Brother.
Используйте машину только по ее прямому назначению, как описано в настоящем
руководстве.
Используйте только те принадлежности, которые рекомендованы изготовителем и
указаны в данном руководстве.
Сохраняйте эти инструкции.
Содержание настоящего руководства и эксплуатационные характеристики могут
быть изменены без предварительного уведомления.
Дополнительную информацию об изделии вы можете получить, по
сайт по адресу: www.brother.com
2
ается, обратитес
ь к авторизованному
сетив наш ве
б-
Page 5
Содержание
Инструкции по технике безопасности ......................................................................... 1
Содержание ......................................................................................................................3
Введение ........................................................................................................................... 6
Характеристики швейной машины ..............................................................................6
Принадлежности ............................................................................................................. 7
Принадлежности в комплекте поставки ....................................................................................................... 7
Дополнительные принадлежности ................................................................................................................ 8
Узлы и детали машины и их функции ......................................................................... 9
Вид спереди .................................................................................................................................................... 9
Зона иглы и прижимной лапки ..................................................................................................................... 10
Вид справа/сзади ..........................................................................................................................................10
Кнопки управления ....................................................................................................................................... 11
Панель управления ...................................................................................................................................... 12
ПОДГОТОВКА К РАБОТЕ ............................................................................13
Включение и выключение машины ........................................................................... 14
Меры предосторожности, относящиеся к электропитанию ...................................................................... 14
Включение машины ...................................................................................................................................... 15
Выключение машины ................................................................................................................................... 15
Намотка и установка шпульки ....................................................................................16
Меры предосторожности ............................................................................................................................. 16
Намотка шпульки .......................................................................................................................................... 16
Установка шпульки ....................................................................................................................................... 20
Заправка верхней нити ................................................................................................ 22
Заправка верхней нити ................................................................................................................................22
Заправка нити в иглу .................................................................................................................................... 25
Ручная заправка нити в иглу (без нитевдевателя) .................................................................................... 26
Использование двойной иглы ..................................................................................................................... 27
Вытягивание нижней нити ........................................................................................................................... 29
Замена иглы ................................................................................................................... 30
Меры предосторожности при обращении с иглами ................................................................................... 30
Типы игл и их применение ........................................................................................................................... 30
Проверка иглы .............................................................................................................................................. 31
Замена иглы .................................................................................................................................................. 32
Замена прижимной лапки ............................................................................................33
Меры предосторожности при работе с прижимной лапкой ......................................................................33
Замена прижимной лапки ............................................................................................................................ 33
Регулировка давления прижимной лапки ................................................................................................... 34
Снятие держателя прижимной лапки ......................................................................................................... 35
Использование дополнительной шагающей лапки ................................................................................... 35
Обработка трубчатых или больших деталей ..........................................................37
Обработка трубчатых деталей .................................................................................................................... 37
Обработка больших деталей материала ................................................................................................... 37
ОСНОВНЫЕ ОПЕРАЦИИ .............................................................................39
Шитье ..............................................................................................................................40
Общий порядок действий ............................................................................................................................ 40
Размещение материала ...............................................................................................................................41
Начало шитья ...............................................................................................................................................42
Закрепление строчки ....................................................................................................................................44
Обрезка нитей ............................................................................................................................................... 45
Регулировка натяжения нити ......................................................................................46
Изменение натяжения верхней нити .......................................................................................................... 46
3
Page 6
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Настройка ширины строчки и длины стежка ...........................................................47
Настройка ширины строчки ......................................................................................................................... 47
Настройка длины стежка ............................................................................................................................. 48
Полезные функции ....................................................................................................... 49
Изменение положения иглы при остановке ...............................................................................................49
Автоматическое выполнение обратных или закрепляющих стежков ...................................................... 49
Изменение начального положения иглы .................................................................................................... 50
Полезные советы .......................................................................................................... 51
Пробное шитье ............................................................................................................................................. 51
Изменение направления шитья .................................................................................................................. 51
Шитье по кривой линии ................................................................................................................................ 51
Работа с толстым материалом ................................................................................................................... 52
Работа с тонким материалом ......................................................................................................................53
Работа с эластичным материалом ............................................................................................................. 53
Шитье с одинаковым припуском на шов .....................................................................................................53
ОСНОВНЫЕ СТРОЧКИ ................................................................................55
Выбор строчки .............................................................................................................. 56
Выбор строчки .............................................................................................................................................. 56
Краеобметочные строчки ............................................................................................ 58
Обметывание краев с краеобметочной лапкой “G” ................................................................................... 58
Обметывание краев с лапкой для строчки “зигзаг” “J” .............................................................................. 59
Обметывание краев с помощью бокового ножа (дополнительный узел) ................................................ 60
Простые строчки ........................................................................................................... 62
Простые строчки ........................................................................................................................................... 62
Потайные подшивочные строчки .............................................................................. 63
Обметывание петель/пришивание пуговиц ............................................................. 65
Обметывание петель ................................................................................................................................... 66
Пришивание пуговиц .................................................................................................................................... 69
Вшивание молнии ......................................................................................................... 72
Вшивание центральной молнии .................................................................................................................. 72
Вшивание боковой молнии .......................................................................................................................... 73
Работа с эластичным материалом и эластичной тесьмой ................................... 76
Эластичная строчка ..................................................................................................................................... 76
Пришивание эластичной тесьмы ................................................................................................................ 76
Аппликация, пэтчворк и выстегивание .................................................................... 78
Пришивание аппликаций ............................................................................................................................. 79
Пэтчворк (лоскутное шитье) ........................................................................................................................ 80
Стачивание ...................................................................................................................................................80
Выстегивание ................................................................................................................................................ 81
Выстегивание со свободной подачей материала ...................................................................................... 82
Закрепляющие стежки .................................................................................................. 83
Тройная эластичная строчка ....................................................................................................................... 83
Закрепки ........................................................................................................................................................ 83
Обметывание глазков .................................................................................................. 85
Декоративная строчка .................................................................................................. 86
Строчка-мережка .......................................................................................................................................... 87
Фестонная строчка ....................................................................................................................................... 88
Украшение сборками или буфами .............................................................................................................. 88
Декоративное стачивание ........................................................................................................................... 89
Мережки ........................................................................................................................................................ 90
ПРИЛОЖЕНИЕ ..............................................................................................93
Настройки строчек ........................................................................................................ 94
Основные строчки ........................................................................................................................................ 94
Уход и техническое обслуживание ..........................................................................100
Ограничения, касающиеся смазки ............................................................................................................ 100
4
Page 7
Наружная очистка машины ........................................................................................................................ 100
Очистка челночного устройства ................................................................................................................100
Поиск и устранение неисправностей ......................................................................102
Устранение распространенных неисправностей .....................................................................................102
Верхняя нить натянута ............................................................................................................................... 102
Запутавшаяся нить на изнаночной стороне материала .......................................................................... 103
Неправильное натяжение нити ................................................................................................................. 105
Материал застрял в машине и не вытаскивается из нее ........................................................................106
Если нить запуталась под седлом устройства намотки шпульки ........................................................... 109
Список проблем ..........................................................................................................................................111
Сообщения об ошибках ............................................................................................................................. 114
Звуковая сигнализация .............................................................................................................................. 115
Указатель ...................................................................................................................... 116
5
Page 8
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Введение
Благодарим Вас за покупку этой швейной машины.
Перед началом эксплуатации швейной машины внимательно прочитайте раздел “Инструкции по
технике безопасности” (с.1), а затем изучите настоящее руководство, чтобы правильно использовать
различные функции машины и выполнять различные операции.
Храните руководство в легкодоступном месте, чтобы при необходимости получить всю необходимую
информацию.
Характеристики швейной машины
1 Удобная заправка верхней нити
Катушка с нитью может быть установлена с передней стороны машины, что позволяет легко заправить
верхнюю нить. Кроме того, нить легко и быстро заправляется в иглу (с. 22).
2 Быстрая заправка нижней нити
Приступать к шитью можно без предварительного вытягивания нижней нити (с. 20).
3 Простая намотка шпульки
Намотка шпульки осуществляется легко и бы
троенные строчки
4 Вс
Вы можете выбрать любую из имеющихся встроенных строчек: основные или декоративные строчки (с. 56).
стро (с.16).
6
Page 9
Принадлежности
Примечание
● Винт крепления держателя прижимной лапки
можно приобрести у дилера.
(номер по каталогу: XA4813-051)
● Ящик для принадлежностей можно
приобрести у авторизованного дилера.
(номер по каталогу: XC4489-051)
При получении машины проверьте наличие перечисленных ниже принадлежностей. Если какие-либо
из них отсутствуют или повреждены, обратитесь к дилеру.
Принадлежности в комплекте поставки
В коробке должны находиться следующие компоненты.
1. 2. 3. 4. 5. 6. 7. 8. 9.
10.* 11. 12. 13. 14. 15. 16. 17. 18.
19. 20. 21. 22. 23. 24. 25.
26. 27.
№ Наименование Номер по каталогу № Наименование Номер по каталогу
1
Лапка для обметывания петель “A”
2
Краеобметочная лапка “G”
Лапка для вышивания
3
монограмм “N”
4
Лапка для вшивания молнии “I”
Лапка для строчки “ зигзаг”
5
“J” (на машине)
6
Лапка для потайной строчки “R”
7
Лапка для пришивания пуговиц “M”
8 Вспарыватель XZ5082-001
9 Шпулька (4 шт.) SFB (XA5539-151) 22
10 Набор игл X58358-021 23 Краткий справочник XE0434-001
11 Двойная игла X59296-121 24 Жесткий футляр XC9701-052
12 Щеточка для очистки X59476-021 25
13 Прошивка XZ5051-001 26 Дискообразная отвертка XC1074-051
14 Отвертка (большая) XC8349-021 27 Справочная таблица **
**Обратитесь к дилеру или в авторизованный сервисный центр.
*2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: с закругленным острием (золотистые)
XC2691-023 15 Отвертка (малая) X55468-021
XE6305-101 16
XD0810-031 17
X59370-021 18
XC3021-031 19
XE2650-001 20 Сетка для катушки XA5523-020
XE2643-001
Колпачок катушки (большой)
Колпачок катушки
(средний) (2 шт.)
Колпачок катушки (малый)
Стержень для второй
катушки
21 педаль
Руководство пользователя
130012-024
XE1372-001
130013-124
XC4654-151
XD0496-221 (страны ЕС)
XC6651-321 (
XE0883-101
Сумка для принадлежностей
XC4487-021
другие страны
)
Принадлежности 7
Page 10
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Напоминание
■ Закрепление справочной таблицы
На справочной таблице показаны различные виды строчек и их номера. Под номером строчки стоит
буква (A, G, J, N или R), соответствующая прижимной лапке, которую следует использовать.
Закрепите справочную таблицу на ручке машины, как показано ниже.
Дополнительные принадлежности
Данные принадлежности являются дополнительными и приобретаются отдельно.
1. 2. 3.
4. 5. 6. 7.
8. 9.
№ Наименование Номер по каталогу № Наименование Номер по каталогу
1 Боковой нож
Направляющая для
2
выстегивания
3 Столик
4 Шагающая лапка
5 Стегальная лапка
Регулируемая лапка для
6
вшивания молнии/канта
F054 (XC3879-152)
F016N (XC2215-052)
WT5 (XC9567-222) F027N (XC1964-052)
F033N (XC2214-052)
F005N (XC1948-052)
F036N (XC1970-052)
10.
7 Скользящая лапка
8
Лапка с открытым мыском
9 Направляющая лапка “P”
Стегальная лапка 1/4
10
дюйма
Стегальная лапка 1/4
11
дюйма с направляющей
11.
F007N (XC1949-052)
F060 (XE1094-101)
F035N (XC1969-052)
F001N (XC1944-052)
F057 (XC7416-252)
● Полный список дополнительных принадлежностей, имеющихся для этой машины, можно
получить у дилера Brother.
8
Page 11
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их функции.
Перед началом эксплуатации машины внимательно прочтите эти описания.
Вид спереди
2
1
C
3
4
5
B
A
0
9
8
1 Нитенаправляющая пластина
Проведите нить под нитенаправляющей
пластиной.
2 Крышка нитенаправителя
При заправке верхней нити заведите нить за
крышку нитенаправителя.
3 Стержень для установки катушки
Этот стержень предназначен для установки
катушки с нитью.
4 Нитенаправитель для намотки шпульки и
натяжной диск
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска.
хняя крышка
5 Вер
От
кройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
6 Устройство намотки шпульки
Служит для намотки нити на шпульку.
7 Панель управления
Используется для выбора строчки и различных
функций (с.12).
6
7
8 Кнопки управления и регулятор скорости шитья
Эти кнопки и ползунковый регулятор используются
для управления швейной машиной (с. 11).
делени
9 Плоская платформа с от
принадлежностей
В отделении для принадлежностей плоской
платформы храните прижимные лапки и шпульки.
При обработке трубчатых деталей снимайте эту
платформу.
0 Устройство для обрезки нити
Для обрезки пропустите нить через это устройство.
A Рычажок нитевдевателя
Нитевдеватель служит для заправки нити в иглу.
B Окно проверки положения рычага
нитепритягивателя
Посмотрите в это окно для п
рычага нит
C Регулятор натяжения нити
Служит для изменения натяжения верхней нити.
епритягивателя.
ем для
роверки положения
Узлы и детали машины и их функции 9
Page 12
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Зона иглы и прижимной
лапки
1 Рычажок обметывания петель
Этот рычажок используется вместе с лапкой для
обметывания петель.
2 Нитенаправляющий диск
При использовании нитевдевателя проведите нить
через нитенаправляющий диск.
3 Нитенаправитель игловодителя
Пропустите нить через нитенаправитель
игловодителя.
4 Игольная пластина
На игольной пластине нанесена разметка для
выполнения прямых швов.
5 Крышка игольной пластины
Снимите крышку игольной пластины и очистите
шпульный колпачок и челн
6 Крышка чел
Для установки шпульки необходимо открыть
крышку челночного устройства.
7 Гребенки транспортера
Служит для подачи материала в направлении
шитья.
8 Прижимная лапка
Во время шитья прижимает материал с
постоянным усилием. Установите лапку,
соответствующую выбранной строчке.
9 Держатель прижимной лапки
На этот держатель устанавливается прижимная
лапка.
ночного устройства
ок.
Вид справа/сзади
1 Регулятор прижимной лапки
Регулирует давление прижимной лапки на
материал.
2 Ручка
Служит для переноски швейной машины.
3 Маховик
При вращении маховика на себя игла поднимается
и опускается. Маховик нужно вращать на себя
(против часовой стрелки).
4 Вентиляционное отверстие
Обеспечивает циркуляцию воздуха для
охлаждения двигателя. Не закрывайте это
отверстие во время работы машины.
5 Выключатель пит
Выключатель питания сл
и выключения (OFF) машины.
6 Гнездо подключения педали
Вставьте в это гнездо разъем кабеля педали.
7 Гнездо подключения кабеля питания
Вставьте в это гнездо разъем кабеля питания.
8 Переключатель положения гребенок
транспортера
Служит для опускания и подъема гребенок
транспортера.
9 Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять ил
лапку.
ания
ужит для включения (ON)
и опустить приж
имную
10
Напоминание
● Во время освоения швейной машины
используйте справочную информацию
на с. 9–12.
Page 13
Кнопки управления
Кнопки управления помогают легко выполнять основные операции.
1 Кнопка “Пуск/Стоп”
Кнопка “Пуск/Стоп” служит для запуска и остановки
машины. Если после начала шитья удерживать эту
кнопку нажатой, машина будет шить на малой
скорости. После остановки машины игла остается
опущенной (находится в материале). Подробнее
см. раздел “Начало шитья” (с. 42).
Цвет индикатора кнопки зависит от режима работы
машины.
Зеленый: машина го
Крас
ный: машина не готова к работе
Оранжевый: вал устройства намотки шпульки
работает
сдвинут вправо для намотки нити
на шпульку
това к работе или уже
2 Кнопка “Реверс/Закрепление”
Используйте эту кнопку для выполнения обратных
или закрепляющих стежков. Для выполнения
обратных стежков нажмите и удерживайте кнопку в
нажатом положении. Закрепляющие стежки
выполняются прошиванием 3-5 сте
поверх другого. Подробнее см. раз
“Закрепление строчки” (с. 44).
3 Кнопка “Подъем/опускание иглы”
Используйте эту кнопку для подъема или
опускания иглы. При двукратном нажатии этой
кнопки прошивается один стежок.
4 Регулятор скорости шитья
Используйте этот регулятор для настройки
скорости шитья.
жков один
дел
Узлы и детали машины и их функции 11
Page 14
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Панель управления
На панели управления, расположенной справа на передней стороне машины, находятся различные
кнопки и регуляторы для настройки различных параметров строчки.
10
9
A
3
8
4
B
7
2
5
6
1 Регулятор ширины строчки / 2 Кнопка настройки ширины строчки
Используются для настройки ширины строчки или положения иглы. Нажмите кнопку настройки ширины строчки,
затем сдвиньте регулятор ширины строчки вверх или вниз, чтобы задать ширину строчки.
3 Регулятор длины стежка / 4 Кнопка настройки длины стежка
Используются для настройки длины стежка. Нажмите кнопку настройки ширины строчки, затем сдвиньте
регулятор шири
5 Кнопка выбора иглы (одиночной/двойной)
Для выбора режима шитья двойной или одиночной иглой. Каждое нажатие этой кнопки переключает машину с
режима шитья одиночной иглой на режим шитья двойной иглой и обратно.
6 Кнопка позиционирования иглы при остановке
Используется для изменения положения иглы после ос
остановке машины игла будет находиться в верхнем положении. Если кнопка не подсвечена, при остановке
машины игла будет находиться в нижнем положении.
7 Кнопка автоматического реверса/закрепления
Нажимайте эту кнопку для выполнения обратных или закрепляющих стежков в начале или конце строчки.
8 Кнопка выбора строчки
Нажи
майте эту кнопку для выбора номера нужной строчки. Имеется 80 строчек. Подробнее см. раздел “Выбор
строчки” (с. 56).
9 Индикатор строчки
На этом индикаторе отображаются номер строчки, ширина строчки и длина стежка для текущей строчки.
Нажмите кнопку отображения номера строчки (0), кнопку отображения ширины строчки (A) или кнопку
отображения длины стежка (B), чтобы просмотрет
строчки отображаются сообщения об ошибках.
0 Кнопка отображения номера строчки
Нажимайте эту кнопку, чтобы отобразить номер текущей строчки. Когда отображается ширина строчки, кнопка
отображения номера строчки подсвечивается.
A Кнопка отображения ширины строчки
Нажимайте эту кнопку, чтобы отобразить ширину текущей строчки. Когда отображается ширина ст
отображения шир
B Кнопка отображения длины стежка
Нажимайте эту кнопку, чтобы отобразить длину стежка для текущей строчки. Когда отображается длина стежка,
кнопка отображения длины стежка подсвечивается.
ны строчки вверх или вниз, чтобы задать ширину строчки.
тановки машины. Если кнопка подсвечена, при
ь соответствующие данные. Кроме того, на индикаторе
рочки, кнопка
ины строчки подсвечивается.
12
Page 15
1 ПОДГОТОВКА К РАБОТЕ
В этой главе описаны различные подготовительные операции, выполняемые
перед началом шитья.
Включение и выключение машины ................................................................ 14
Меры предосторожности, относящиеся к электропитанию ..................14
Включение машины ...................................................................................... 15
Выключение машины ...................................................................................15
Намотка и установка шпульки..........................................................................16
Меры предосторожности ............................................................................. 16
Намотка шпульки ...........................................................................................16
Установка шпульки........................................................................................20
Заправка верхней нити ......................................................................................22
Заправка верхней нити ................................................................................. 22
Заправка нити в иглу .................................................................................... 25
Ручная заправка нити в иглу (без нитевдевателя)..................................26
спользова
И
Вытягивание нижней нити ...........................................................................29
Замена иглы......................................................................................................... 30
Меры предосторожности при обращении с иглами................................ 30
Типы игл и их применение........................................................................... 30
Проверка иглы ...............................................................................................31
Замена иглы....................................................................................................32
Замена прижимной лапки..................................................................................33
Меры предосторожности при работе с прижимной лапкой ..................33
Замена прижимной лапки............................................................................. 33
Регулировка давления прижимной лапки.................................................34
Снятие держателя прижимной лапки......................................................... 35
Использование дополнительной шагающей лапки ................................ 35
Обработка трубчатых или бо
Обработка трубчатых деталей....................................................................37
Обработка больших деталей материала...................................................37
ние двойной иглы .................................................................... 27
льших деталей ..................
.............................. 37
Page 16
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Включение и выключение машины
В этом разделе описан порядок включения и выключения швейной машины.
Меры предосторожности, относящиеся к электропитанию
Соблюдайте следующие меры предосторожности, относящиеся к электропитанию машины.
ВНИМАНИЕ!
●
В качестве источника питания используйте только бытовую электросеть.
Использование другого источника может привести к возгоранию, поражению
электрическим током или повреждению машины.
• Убедитесь, что вилка кабеля питания надежно вставлена в розетку, а разъем –
в соответствующее гнездо на машине.
• Не подключайте вилку кабеля питания к неисправной розетке.
● Выключайте машину и вынимайте вилку из розетки в следующих случаях:
• Если Вы оставляете машину без присмотра
• По окончании работы на машине
• При сбое электропитания во время работы
• Если машина работает с перебоями из-за плохих электрических соединений
или по иным причинам
• Во время грозы
ОСТОРОЖНО!
● Используйте только кабель питания из комплекта поставки.
● Не используйте удлинители или разветвители, в которые включено несколько
бытовых приборов. Это может привести к возгоранию или поражению
электрическим током.
● Не дотрагивайтесь до вилки мокрыми руками. Это может привести к поражению
электрическим током.
● При отключении машины от сети электропитания сначала выключите машину
сетевым выключателем. При отключении машины от сети электропитания
беритесь только за вилку кабеля питания. Не тяните за кабель питания – это
может привести к его повреждению и стать причиной возгорания или поражения
электрическим током.
● Не допускайте повреждения кабеля питания, его обрывов, растягивания,
перегибов, перекручивания или образования узлов. Не производите никаких
модификаций кабеля питания. Не ставьте на кабель питания тяжелые предметы.
Не подвергайте кабель питания воздействию повышенной температуры. Все это
может привести к повреждению кабеля питания и стать причиной возгорания
или поражения электрическим током. В случае по
вилки отправьте машину авторизованному дилеру Brother для ремонта.
● Если машина не используется в течение длительного времени, выньте вилку из
розетки. В противном случае может произойти возгорание.
вреждения кабеля питания или
14
Page 17
Включение машины
Выключение машины
Проверьте, что швейная машина
1
выключена (выключатель питания в
положении “O”), и вставьте разъем
кабеля питания в гнездо на правой
стороне машины.
Вставьте вилку кабеля питания в
2
розетку электросети.
1
1 Гнездо подключения кабеля питания
Нажмите на правую часть выключателя
3
питания, расположенного с правой
стороны машины (установите его в
положение “|”).
По окончании работы на швейной машине ее
необходимо выключить. Машину следует
выключать также перед тем, как перенести ее
на другое место.
Убедитесь, что машина остановилась.
1
Нажмите на левую часть выключателя
2
питания с правой стороны машины
(установите его в положение “{”).
X При выключении питания машины
лампочка подсветки гаснет.
Выньте вилку кабеля питания из
3
розетки электросети.
Отсоединяя кабель питания от розетки,
беритесь за вилку.
Выньте разъем кабеля питания из
4
гнезда на машине.
1
X При включении питания машины
загорается лампочка подсветки.
Примечание
● Если во время работы машины
произошло аварийное отключение
электропитания, выключите машину и
выньте вилку из розетки. При повторном
пуске машины выполните все
необходимые действия.
Включение и выключение машины 15
Page 18
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Напоминание
ОСТОРОЖНО!
Реальный размер
Для данной модели Для других моделей
11,5 мм
1
Намотка и установка шпульки
В этом разделе описывается намотка шпульки и ее установка в машину.
Меры предосторожности
Соблюдайте перечисленные ниже меры предосторожности, относящиеся к обращению со шпульками.
● Используйте только шпульку (номер по каталогу: SFB (XA5539-151)),
предназначенную специально для этой машины. Использование каких-либо
иных шпулек может привести к травме или повреждению машины.
● Шпулька, входящая в комплект поставки, разработана специально для этой
швейной машины. Если использовать шпульки, предназначенные для других
моделей, машина не будет работать надлежащим образом. Используйте только
шпульку из комплекта поставки или шпульки того же типа (номер по каталогу:
SFB (XA5539-151)).
Намотка шпульки
Намотайте шпульку, чтобы подготовить нижнюю нить для шитья.
1 Устройство намотки шпульки
● Последовательность заправки нити для намотки шпульки обозначена на машине пунктирной
линией. Заправьте нить в соответствии с этими обозначениями.
16
Page 19
Включите швейную машину.
1
Откройте верхнюю крышку.
2
Наденьте шпульку на вал устройства
3
намотки таким образом, чтобы пружина
на валу вошла в паз шпульки.
Нажмите на шпульку, пока она не
зафиксируется со щелчком.
1
2
Установите катушку для намотки
6
шпульки на стержень.
Наденьте катушку на стержень таким
образом, чтобы катушка располагалась
горизонтально и нить разматывалась
спереди и снизу.
• Если нить не будет правильно
сматываться с катушки, она может
запутаться вокруг стержня для установки
катушки.
Наденьте на стержень колпачок
7
катушки.
Наденьте колпачок катушки на стержень,
сдвиньте его как можно дальше вправо, как
показано на рисунке.
1
1 Паз
2
Пружина на валу устройства намотки шпульки
Сдвиньте устройство намотки шпульки
4
в направлении, показанном стрелкой,
пока он не зафиксируется со щелчком.
• Кнопка (Пуск/Стоп) загорается
оранжевым цветом.
Снимите колпачок, надетый на
5
стержень для установки катушки.
1
2
1 Стержень для установки катушки
2 Колпачок катушки
ОСТОРОЖНО!
● При неправильной установке
колпачка или катушки нить может
запутаться вокруг стержня, а игла
может сломаться.
● В комплект поставки входят три
колпачка (большой, средний и
малый), что позволяет подобрать
колпачок по размеру катушки. Если
колпачок слишком мал для
используемой катушки, нить может
попасть в прорезь катушки, что
может привести к поломке иглы.
Намотка и установка шпульки 17
Page 20
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Удерживая нить рядом с катушкой
8
Напоминание
● Если шитье выполняется тонкой
перекрестно намотанной на катушку
нитью, то используйте малый колпачок
катушки и оставьте небольшой зазор
между колпачком и катушкой.
правой рукой, как показано на рисунке,
вытяните нить левой рукой и затем
проведите ее за крышкой
нитенаправителя и потом вперед.
1
c
b
a
1 Колпачок катушки (малый)
2 Катушка с нитью (с перекрестной намоткой)
3 Зазор
● Если используется нить, которая
быстро сматывается с катушки
(например прозрачная нейлоновая нить
или металлическая нить), перед
установкой катушки на стержень
наденьте на нее сетку из комплекта
поставки.
Если сетка слишком длинная, подогните
ее в соответствии с высотой катушки.
При использовании такой сетки
натяжение верхней нити немного
повышается. Обязательно проверьте
натяжение ни
зменение натяжения верхней нити”
“И
ти. Подробнее см. раздел
(с.46).
1
2
1 Крышка нитенаправителя
Проведите нить под
9
нитенаправляющей пластиной.
1
1 Нитенаправляющая пластина
Протяните нить под крючком на
0
нитенаправителе, затем проведите ее
против часовой стрелки под натяжным
диском.
1
3
4
1 Сетка для катушки
2 Катушка
3 Колпачок катушки
4 Стержень для установки катушки
18
1
1 Нитенаправитель и натяжной диск
Примечание
● Убедитесь, что нить проведена под
диском предварительного натяжения.
Page 21
Удерживая нить левой рукой, правой рукой
a
намотайте вытянутую нить на шпульку по
часовой стрелке пять или шесть раз.
Примечание
● Убедитесь, что нить между катушкой и
шпулькой сильно натянута.
● Убедитесь, что нить наматывается на
шпульку по часовой стрелке, в
противном случае нить будет
наматываться на вал устройства
намотки шпульки.
Пропустите конец нити через
b
направляющую прорезь в седле
устройства намотки шпулек и затем
потяните нить вправо для ее обрезки.
Нажмите кнопку (Пуск/Стоп) один
d
раз.
1
1 Кнопка “Пуск/Стоп”
• При замедлении намотки шпульки
нажмите кнопку (Пуск/Стоп) один
раз, чтобы остановить машину.
•
ОСТОРОЖНО!
● При замедлении намотки шпульки
остановите машину, в противном
случае возможно ее повреждение.
Ножницами обрежьте нить, намотанную
e
на шпульку.
1
1
1
Направляющая прорезь в седле устройства
намотки шпульки (со встроенным устройством
обрезки нити)
X Нить обрезана до нужной длины.
ОСТОРОЖНО!
●
Обязательно обрежьте нить, как
описано выше. Если шпулька будет
намотана без обрезки нити при помощи
встроенного ножа для обрезки нити, то
когда нить будет заканчиваться, она
может запутаться на шпульке, что
может привести к тому, что игла
погнется или сломается.
Для повышения скорости намотки
c
шпульки сдвиньте регулятор вправо,
для понижения скорости – влево.
1
Сдвиньте вал устройства намотки
f
шпульки влево.
Снимите шпульку с вала.
g
Напоминание
● При пуске машины или при вращении
маховика после намотки шпульки
раздается щелчок. Это не является
неисправностью.
1 Регулятор скорости шитья
Намотка и установка шпульки 19
Page 22
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Напоминание
Напоминание
ОСТОРОЖНО!
Реальный размер
Для данной модели Для других моделей
11,5 мм
2
1
ОСТОРОЖНО!
Снимите крышку челночного устройства.
Установка шпульки
Установите намотанную шпульку в машину.
● Используйте для шитья только
2
Придерживая шпульку правой рукой,
3
левой рукой возьмите конец нити.
правильно намотанную шпульку; в
противном случае возможны
поломка иглы или неправильное
натяжение нити.
●
Шпулька, входящая в комплект
• Будьте внимательны – не уроните шпульку.
Вставьте шпульку в шпульный
4
колпачок таким образом, чтобы нить
сматывалась с него влево.
поставки, разработана специально для
этой швейной машины. Если
использовать шпульки,
предназначенные для других моделей,
машина не будет работать надлежащим
образом. Используйте только шпульку
из комплекта поставки или
того же типа
(номер по каталогу: SFB
шпульки
• Установите шпульку надлежащим образом.
(XA5539-151)).
● Установите шпульку таким
образом, чтобы нить сматывалась
с нее в надлежащем направлении. В
противном случае возможен обрыв
нити или не будет обеспечено ее
нормальное натяжение.
● Последовательность, в которой нить
шпульки (нижняя нить) должна быть
пропущена через шпульный колпачок,
обозначена метками вокруг шпульного
колпачка. Заправьте нить в
соответствии с этими обозначениями.
Сдвиньте защелку крышки челночного
1
устройства вправо.
1 Крышка челночного устройства
2 Защелка
X
Крышка челночного устройства открывается.
20
●
Последовательность, в которой нить
шпульки (нижняя нить) должна быть
пропущена через шпульный колпачок,
обозначена метками вокруг шпульного
колпачка. Заправьте нить в соответствии с
этими обозначениями.
На разных моделях машин вокруг шпульного
колпачка нанесены разные метки.
Page 23
Слегка прижимая шпульку правой
5
рукой, левой рукой проведите нить, как
показано на рисунке.
Повторно установите крышку
7
челночного устройства.
Вставьте язычок в нижнем левом углу
крышки челночного устройства, а затем
слегка нажмите на ее правую сторону.
1
2
1
ОСТОРОЖНО!
● При установке шпульки
придерживайте ее пальцем. При
неправильной установке шпульки
не будет обеспечено нормальное
натяжение нити.
Проведите нить через прорезь, как
6
показано на рисунке, а затем потяните
ее на себя.
1
1 Нож
X Нить обрезается ножом для обрезки
нити.
Примечание
● Убедитесь, что нить проходит
надлежащим образом через отверстие
в пружине регулировки натяжения нити
шпульного колпачка. Если она не
проходит через отверстие в пружине
регулировки натяжения нити, повторите
процедуру заправки нити.
X Заправка нижней нити закончена.
После этого заправьте верхнюю нить.
Продолжите процедуру, выполнив
действия, описанные в разделе “Заправка
верхней нити” (с. 22).
Напоминание
● Начать шить можно без
предварительного вытягивания нижней
нити. Если перед началом шитья
необходимо вытянуть нижнюю нить,
выполните действия, описанные в
разделе “Вытягивание нижней нити”
(с. 29).
1
1 Пружина регулировки натяжения нити
Намотка и установка шпульки 21
Page 24
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Заправка верхней нити
В этом разделе описана установка катушки с верхней нитью и ее заправка в иглу.
ОСТОРОЖНО!
● Выполняя заправку верхней нити,
строго следуйте инструкциям.
Неправильная заправка нити может
привести к ее запутыванию и к
изгибу и поломке иглы.
Напоминание
● Последовательность заправки верхней
нити обозначена на корпусе швейной
машины сплошной линией. Заправьте
нить в соответствии с этими
обозначениями.
Заправка верхней нити
Установите катушку с нитью на стержень для
установки катушек и затем заправьте нить в машину.
Включите швейную машину.
1
Поднимите рычаг прижимной лапки.
2
a
1 Рычаг прижимной лапки
Примечание
● Если прижимная лапка не поднята,
правильная заправка нити невозможна.
22
Page 25
Нажмите кнопку (Подъем/
1
1
2
ОСТОРОЖНО!
ОСТОРОЖНО!
3
опускание иглы) один или два раза,
чтобы поднять иглу.
1 Кнопка “Подъем/опускание иглы”
• Игла поднята полностью, если метка на
маховике находится сверху, как
показано на рисунке. Проверьте
положение маховика и, если метка
маховика не находится в этом
положении, нажимайте кнопку
(Подъем/опускание иглы) до тех пор,
пока метка не установится правильно.
1
Наденьте катушку с нитью на стержень.
6
Наденьте катушку на стержень таким
образом, чтобы катушка располагалась
горизонтально и нить разматывалась
спереди и снизу.
● При неправильной установке
колпачка или катушки нить может
запутаться вокруг стержня, а игла
может сломаться.
Наденьте колпачок катушки на
7
стержень.
Наденьте колпачок катушки на стержень,
сдвиньте его как можно дальше вправо, как
показано на рисунке.
1
1 Метка на маховике
Откройте верхнюю крышку.
4
Снимите колпачок, надетый на
5
стержень для установки катушки.
1 Стержень для установки катушки
2 Колпачок катушки
● При неправильной установке
колпачка или катушки нить может
запутаться вокруг стержня, а игла
может сломаться.
● В комплект поставки входят три
колпачка (большой, средний и
малый), что позволяет подобрать
колпачок по размеру катушки. Если
колпачок слишком мал для
используемой катушки, нить может
попасть в прорезь катушки, что
может привести к поломке иглы.
Заправка верхней нити 23
Page 26
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Примечание
1
1
1
При этом закругленная сторона должна
8
быть слева. Аккуратно удерживая нить
правой рукой, вытяните нить левой
рукой и затем проведите ее за крышкой
нитенаправителя и вперед.
● Если прижимная лапка опущена и
шторка закрыта, заправка нити в
машину невозможна. Для заправки нити
в машину обязательно поднимите
1
прижимную лапку и откройте шторку.
Кроме того, поднимать прижимную
лапку и открывать шторку необходимо и
перед снятием верхней нити.
● Эта машина укомплектована окном
проверки позиции рычага
нитепритягивателя. Посмотрите в это
я проверки правильности
охождения нити через рычаг
1 Крышка нитенаправителя
окно дл
пр
нитепритягивателя.
Проведите нить под пластиной
9
нитенаправителя и затем вытяните ее
наверх.
1 Нитенаправляющая пластина
Придерживая правой рукой нить,
0
пропущенную под нитенаправляющей
пластиной, проведите ее по линии,
показанной на рисунке.
1 Шторка
Проведите нить за нитенаправителем
a
игловодителя.
Нить можно легко провести за
нитенаправителем игловодителя над
иглой, удерживая нить левой рукой и
протягивая нить правой рукой, как
показано на рисунке ниже.
1 Нитенаправитель игловодителя
Далее заправьте нить в иглу, используя
нитевдеватель. Продолжите процедуру,
выполнив действия, описанные в разделе
“Заправка нити в иглу” (с.25).
24
Page 27
Заправка нити в иглу
В этом разделе описана заправка нити в иглу.
Примечание
● Нитевдеватель можно использовать
для швейных игл размером от 75/11 до
100/16.
● Не разрешается использовать
нитевдеватель с нитью толщиной 130/
20 или более.
● Не разрешается использовать
нитевдеватель для заправки нити в иглу
с крылышками или в двойную иглу.
● Если нитевдеватель использовать
нельзя, см. раздел “Ручная заправка
нити в иглу (без нитевдевателя)” (с.26).
Примечание
● Если нить вытягивается и обрезать ее
не удается, опустите прижимную лапку,
чтобы зафиксировать нить. Если эта
операция выполнена, то пропустите
3.
пункт
При использовании нити, которая быстро
●
сматывается с катушки, например
металлической нити, может быть трудно
заправить нить в иглу, если нить обрезана.
Поэтому в этом случае не используйте
устройство для обрезки нити, а
вытяните примерно 80 мм нити после
ее проводки через нитенаправляющие
диски (с маркировкой “7”).
1
Вытяните влево конец нити,
1
пропущенный через нитенаправитель
игловодителя, и проведите нить через
нитенаправляющий диск спереди.
1
1 Нитенаправляющий диск
Обрежьте нить с помощью устройства
2
для обрезки нити на левой стороне
машины.
1
1 80 мм или более
Опустите прижимную лапку, опустив ее
3
рычаг.
1
1 Рычаг прижимной лапки
Опустите рычажок нитевдевателя до
4
щелчка и затем медленно поднимите
рычажок в исходное положение.
1
1 Нож
1
1 Рычажок нитевдевателя
X Нить заправлена в игольное ушко.
Заправка верхней нити 25
Page 28
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Примечание
● Если нить не была полностью
заправлена в иглу, но в игольном ушке
образовалась петля, осторожно
потяните за петлю нити, проведенной
через игольное ушко, чтобы вытянуть
конец нити.
ОСТОРОЖНО!
● При вытягивании нити не
прикладывайте чрезмерные
усилия. В противном случае игла
может погнуться или сломаться.
Поднимите рычаг прижимной лапки,
5
проведите нить через лапку и вытяните
ее примерно на 5 см в направлении от
себя.
Ручная заправка нити в иглу
(без нитевдевателя)
При использовании специальной нити, нити
толщиной 130/20 или более, иглы с
крылышками или двойной иглы, для которых
нитевдеватель не применяется, заправьте нить
в иглу, как описано ниже.
Заправьте нить в нитенаправитель
1
игловодителя.
• Подробнее см. раздел “Заправка
верхней нити” (с.22).
Опустите рычаг прижимной лапки.
2
1
1 Рычаг прижимной лапки
Проденьте нить в игольное ушко
3
спереди назад.
1
1 5 см
X Заправка верхней нити закончена.
Теперь, когда заправка верхней и
нижней нитей завершена, машина
подготовлена к шитью.
Примечание
● Если игла не поднята, нитевдеватель не
сможет заправить нить в иглу. Перед
использованием нитевдевателя
обязательно нажмите кнопку
(Подъем/опускание иглы), чтобы
поднять иглу.
26
Поднимите рычаг прижимной лапки,
4
проведите нить через лапку и вытяните
ее примерно на 5 см в направлении от
себя.
Page 29
Использование двойной иглы
Используя двойную иглу, можно шить две
параллельные линии одной и той же строчки
двумя различными нитями. Обе верхние нити
должны быть одинаковой толщины и одного сорта.
Убедитесь в наличии двойной иглы, стержня для
второй катушки и колпачка катушки.
Подробнее о строчках, выполняемых двойной
иглой, см. раздел “Настройки строчек” (с.94).
ОСТОРОЖНО!
●
Используйте только оригинальную
двойную иглу (номер по каталогу:
X59296-151). Использование других
игл может привести к поломке иглы
или повреждению машины.
● Запрещается использовать
погнутые иглы. Погнутая игла легко
может сломаться, что может
привести к травме.
Установите стержень для второй
4
катушки на вал устройства намотки
шпульки.
Устанавливайте этот стержень перпендикулярно
валу устройства намотки шпульки.
1
1 Вал устройства намотки шпульки
Поверните стержень для второй
5
катушки в горизонтальное положение.
Установите на этот стержень катушку с
6
нитью для правой иглы и закрепите ее
колпачком.
С катушки нить должна сматываться сверху.
1
Установите двойную иглу.
1
• Подробнее об установке иглы см. раздел
“Замена иглы” (с. 32).
Заправьте верхнюю нить для левой иглы.
2
• Подробнее см. пункты 1–a в разделе
“Заправка верхней нити” (с.22).
Вручную заправьте верхнюю нить в
3
ушко левой иглы.
Нить в игольное ушко вдевайте с передней
стороны.
• Для заправки нити в двойную иглу
нитевдеватель не используется. Попытка
использовать нитевдеватель для этой иглы
может привести к повреждению машины.
12
1 Колпачок катушки
2 Катушка
Заправьте верхнюю нить для правой
7
иглы таким же образом, как была
заправлена верхняя нить для левой иглы.
1
1 Крышка нитенаправителя
• Подробнее см. пункты 8–0 в разделе
“Заправка верхней нити” (с.22).
Заправка верхней нити 27
Page 30
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Не проводя нить через
8
нитенаправитель на игловодителе,
вручную заправьте нить в правую иглу.
Нить в игольное ушко вдевайте с передней
стороны.
• Для заправки нити в двойную иглу
нитевдеватель не используется.
Попытка использовать нитевдеватель
для этой иглы может привести к
повреждению машины.
Установите лапку для строчки “зигзаг” “J”.
9
• Подробнее о замене прижимной лапки
см. раздел “Замена прижимной лапки”
(с.33).
ОСТОРОЖНО!
Для работы с двойной иглой
●
обязательно установите лапку для
строчки “зигзаг” “J”. В противном
случае возможна поломка иглы или
повреждение машины.
Включите швейную машину.
0
Нажмите кнопку (Выбор иглы).
b
X
Кнопка (Выбор иглы) загорается.
Теперь с двойной иглой можно работать.
• Для возврата к шитью одиночной иглой
нажмите кнопку (Выбор иглы),
чтобы эта кнопка погасла.
• Настройка на двойную иглу сохраняется
даже после выключения машины.
ОСТОРОЖНО!
●
При работе с двойной иглой
обязательно выбирайте
соответствующую строчку. В
противном случае возможна поломка
иглы или повреждение машины.
Приступайте к шитью.
c
• Подробнее о начале работы см. раздел
“Начало шитья” (с.42).
X Две строчки прошиваются параллельно
друг другу.
Выберите строчку.
a
• Подробнее об установке иглы см. раздел
“Выбор строчки” (с. 56).
• Подробнее о строчках, выполняемых
двойной иглой, см. раздел “Настройки
строчек” (с. 94).
ОСТОРОЖНО!
● После настройки ширины строчки
медленно поверните маховик на
себя (против часовой стрелки) и
убедитесь в том, что игла не
касается прижимной лапки. Если
игла ударит по лапке, она может
погнуться или сломаться.
28
ОСТОРОЖНО!
●
Для изменения направления шитья
нажмите кнопку (Подъем/
опускание иглы), чтобы поднять
иглу над материалом—, затем
поднимите рычаг прижимной лапки
и поверните материал.
случае может произойти поломка
иглы или машины.
●
Не пытайтесь поворачивать материал,
если двойная игла остается в нем. Это
может привести к поломке иглы или
повреждению машины.
В противном
Page 31
Вытягивание нижней нити
Перед выполнением сборок или перед
выстегиванием со свободной подачей материала
вытяните нижнюю нить, как описано ниже.
Вставьте шпульку в шпульный колпачок.
1
• Выполните пункты 1–5 в разделе
“Установка шпульки” (с.20).
Проведите нить шпульки через прорезь.
2
Не обрезайте нить устройством для
обрезки нити.
Проведите нижнюю нить под
5
прижимной лапкой и вытяните ее
примерно на 10-15 см в направлении от
себя.
Повторно установите крышку
6
челночного устройства.
Вставьте язычок в нижнем левом углу
крышки челночного устройства, а затем
слегка нажмите на ее правую сторону.
1
Придерживая верхнюю нить левой
3
рукой при полностью поднятой игле,
два раза нажмите кнопку (Подъем/
опускание иглы), чтобы опустить и
поднять иглу.
1
1 Кнопка “Подъем/опускание иглы”
X
Нижняя нить оборачивается вокруг верхней
нити и теперь ее можно вытянуть.
Осторожно потяните за верхнюю нить
4
вверх, чтобы вытянуть конец нижней
нити.
2
1
Заправка верхней нити 29
Page 32
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
ОСТОРОЖНО!
Замена иглы
В этом разделе приводится информация о швейных иглах.
Меры предосторожности при обращении с иглами
Соблюдайте меры предосторожности, относящиеся к обращению с иглами. Несоблюдение этих мер
может привести к опасной ситуации (например, если обломки сломавшейся иглы разлетаются в
стороны). Внимательно изучите и строго соблюдайте приведенные ниже инструкции.
Используйте только иглы, предназначенные для бытовых швейных машин.
●
Использование других игл может привести к поломке иглы или повреждению машины.
● Запрещается использовать погнутые иглы. Погнутая игла легко может
сломаться, что может привести к травме.
Типы игл и их применение
Тип используемой иглы зависит от материала и толщины нити. При выборе иглы и нити
соответственно свойствам материала руководствуйтесь следующей таблицей.
Материал / Применение
Сукно Х/б нить
Материал
средней
плотности
Тонкий
материал
Плотный
материал
Эластичный
материал
Легко осыпающиеся
материалы
Для расстрачивания
Тафта
Фланель,
габардин
Батист Х/б нить
Шалли, атлас Шелковая нить 50
Джинсовая
ткань
Вельвет
Твид Шелковая нить
Джерси
Трико
Нить
Тип Плотность*
Синтетическая
нить
Шелковая нить 50
Синтетическая
нить
Х/б нить
Синтетическая
нить
Нить для
трикотажных
материалов
Х/б нить
Синтетическая
нить
Шелковая нить 50
Синтетическая
нить
Шелковая нить
60
60
30
50
50
50
30 90/14–100/16
–80
–80
–50
–60
–80
Размер иглы
75/11–90/14
65/9–75/11Жоржет
90/14–100/16
Игла с
закругленным
острием
(золотистая)
75/11–90/14
65/9–90/14
* Английская нумерация хлопчатобумажных ниток
30
Page 33
Напоминание
● Чем меньше номер нити, тем толще
ОСТОРОЖНО!
1
2
1
1
нить. Чем больше номер иглы, тем
толще игла.
● Для шитья эластичных материалов или
материалов, на которых легко
возникают пропуски стежков,
применяйте иглу с закругленным
острием.
● Для шитья прозрачной нейлоновой
нитью применяйте иглу размером от 90/
14 до 100/16 независимо от вида
материала.
● Возможные сочетания материала,
нити и иглы приведены в таблице
на с.30. При неправильном
сочетании материала, нити и иглы,
особенно при шитье тонкими
иглами (65/9 – 75/11) толстых
материалов, например джинсовой
ткани, игла может погнуться или
сломаться. Кроме того, при этом
возможны неравномерная строчка,
сморщивание материала или
пропуск стежков.
Проверка иглы
Шитье погнутой иглой чрезвычайно опасно,
поскольку игла может сломаться во время
работы машины.
Перед тем как использовать иглу, положите ее
плоской частью на какую-либо плоскую
поверхность и убедитесь в том, что просвет
между иглой и поверхностью одинаков по всей
длине иглы.
1 Плоская сторона иглы
2 Маркировка типа иглы
■ Нормальная игла
1 Плоская поверхность
■ Погнутая игла
Если расстояние между иглой и плоской
поверхностью неодинаково по всей длине
иглы, это означает, что игла погнута. Не
используйте погнутые иглы.
1
1 Плоская поверхность
Замена иглы 31
Page 34
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Удерживая иглу левой рукой, с
5
Замена иглы
Замена иглы осуществляется в соответствии с
описанной ниже процедурой. Для замены иглы
воспользуйтесь отверткой. Устанавливайте только
прямую иглу, проверив ее согласно инструкциям,
приведенным в разделе “Проверка иглы”.
помощью отвертки ослабьте винт
иглодержателя (против часовой
стрелке) и снимите иглу с машины.
1
Нажмите кнопку (Подъем/
1
опускание иглы) один или два раза,
чтобы поднять иглу.
1
1 Кнопка “Подъем/опускание иглы”
Выключите швейную машину.
2
ОСТОРОЖНО!
Перед заменой иглы не забудьте
●
выключить швейную машину. Иначе
при случайном нажатии кнопки
(Пуск/Стоп) машина может прийти в
действие и причинить травму.
Положите ткань или бумагу под
3
прижимную лапку, чтобы закрыть
отверстие в игольной пластине.
2
1 Отвертка
2 Винт иглодержателя
• При ослаблении или затяжке винта
иглодержателя не прилагайте
чрезмерные усилия, так как это может
привести к повреждению некоторых
деталей машины.
Вставьте иглу плоской стороной к
6
задней части машины так, чтобы она
коснулась ограничителя.
1
1 Ограничитель иглы
Удерживая иглу левой рукой, затяните
7
отверткой винт иглодержателя.
Примечание
● Перед заменой иглы закройте
отверстие в игольной пластине тканью
или бумагой, чтобы предотвратить
падение иглы внутрь машины.
Опустите рычаг прижимной лапки.
4
1
1 Рычаг прижимной лапки
32
Двойная игла устанавливается таким же
образом.
ОСТОРОЖНО!
● Вставьте иглу до упора и надежно
затяните винт иглодержателя
отверткой. В противном случае
возможна поломка иглы или
повреждение машины.
Page 35
Замена прижимной лапки
Прижимная лапка прижимает материал вниз.
Меры предосторожности при работе с прижимной лапкой
При обращении с прижимной лапкой соблюдайте следующие меры предосторожности.
ОСТОРОЖНО!
● Используйте прижимную лапку, соответствующую выбранному виду строчки. В
противном случае игла может ударить по лапке и погнуться или сломаться.
● Применяйте только прижимные лапки, предназначенные специально для этой
швейной машины. Использование любых других прижимных лапок может
привести к травме или повреждению машины.
1
Замена прижимной лапки
Замена прижимной лапки выполняется в
следующем порядке.
Нажмите кнопку (Подъем/
1
опускание иглы) один или два раза,
чтобы поднять иглу.
1
1 Кнопка “Подъем/опускание иглы”
X Игла поднята.
Выключите швейную машину.
2
ОСТОРОЖНО!
● Перед заменой прижимной лапки не
забудьте выключить швейную
машину. Иначе при случайном
нажатии кнопки (Пуск/Стоп)
машина может прийти в действие и
причинить травму.
Поднимите рычаг прижимной лапки.
3
a
1 Рычаг прижимной лапки
X Прижимная лапка поднята.
Нажмите черную кнопку на задней
4
стороне держателя прижимной лапки.
a
b
1 Черная кнопка
2 Держатель прижимной лапки
X Прижимная лапка освобождается из
держателя.
Замена прижимной лапки 33
Page 36
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Положите под держатель другую
5
прижимную лапку так, чтобы стержень
на лапке находился точно под пазом
держателя.
Прижимную лапку нужно расположить так,
чтобы была видна буква, обозначающая
тип лапки (A, G, I, J, M, N или R).
Регулировка давления
прижимной лапки
Давление прижимной лапки (усилие, с которым
лапка прижимает материал) можно
регулировать. Для работы с тонким материалом
рекомендуется увеличивать это давление, а при
a
работе с толстым материалом – уменьшать.
Опустите рычаг прижимной лапки.
1
b
1 Держатель прижимной лапки
2 Паз
3 Стержень
Плавно опустите рычаг лапки так,
6
чтобы стержень на прижимной лапке
c
зафиксировался в пазу держателя.
1
1 Рычаг прижимной лапки
X Прижимная лапка установлена.
Поднимите рычаг прижимной лапки и
7
убедитесь, что лапка закреплена
надежно.
1
1 Рычаг прижимной лапки
Для регулировки давления прижимной
2
лапки используйте регулятор с задней
стороны машины.
Регулятор обеспечивает четыре степени
прижима лапки (цифры от 1 до 4). Чем
больше цифра, тем больше давление. Для
плотного материала используйте
настройку 1 или 2, для более тонкого – 3
или 4.
ab
Примечание
● Подробнее об использовании
прижимных лапок для различных
строчек см. раздел “Настройки строчек”
(с.94).
34
1 Сильный прижим
2 Слабый прижим
Закончив работу, установите регулятор
3
на 3 (стандартная настройка).
Page 37

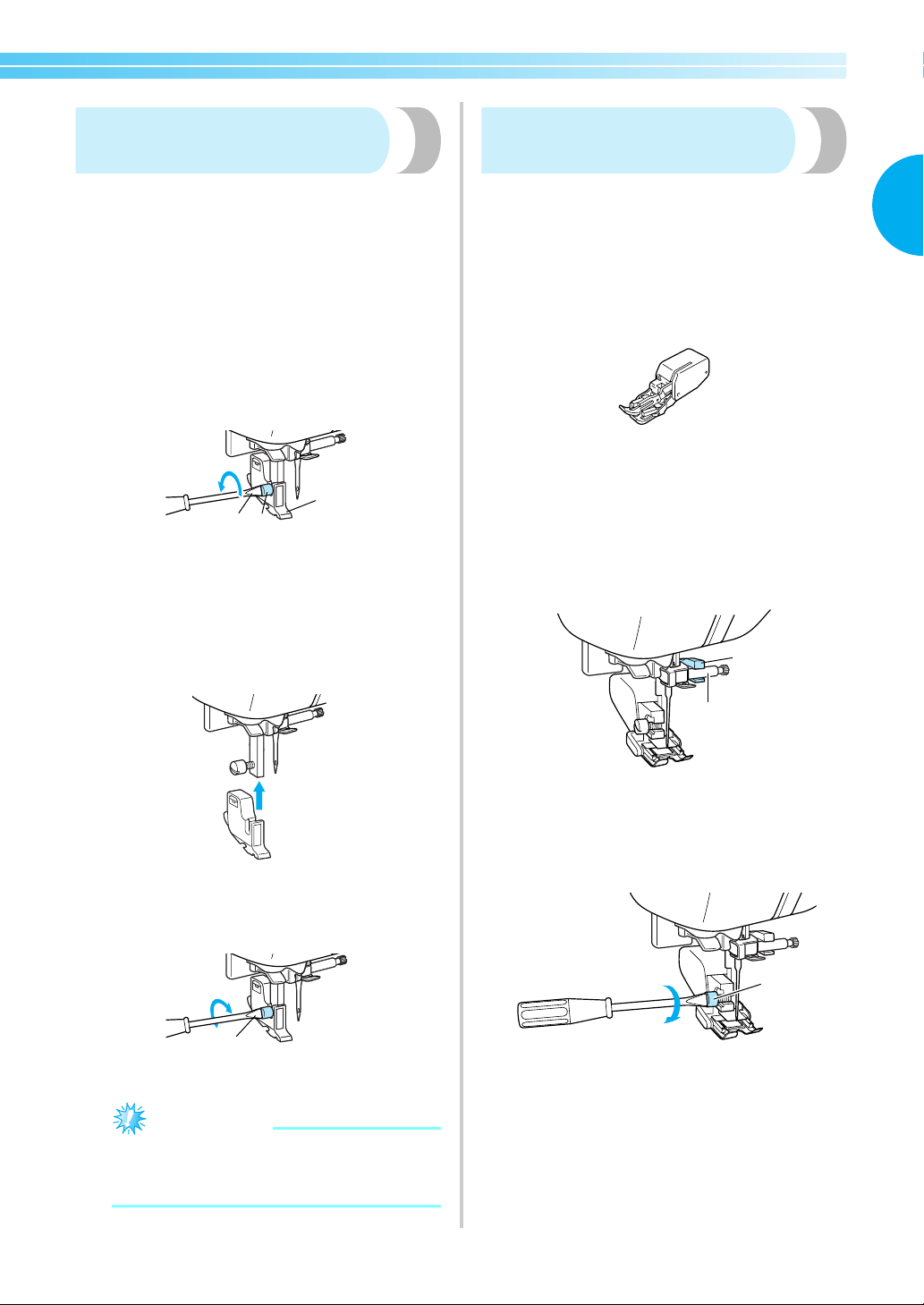

Снятие держателя
прижимной лапки
Использование дополнительной
шагающей лапки
Держатель прижимной лапки снимается перед
очисткой швейной машины или перед
установкой прижимной лапки, для которой
держатель не требуется. Для снятия держателя
лапки воспользуйтесь отверткой.
■ Снятие держателя прижимной лапки
Снимите прижимную лапку.
1
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Отверткой ослабьте винт крепления
2
держателя лапки.
b
a
c
1 Отвертка
2 Держатель прижимной лапки
3 Винт крепления держателя лапки
■ Установка держателя прижимной лапки
Совместите держатель прижимной
1
лапки с левой нижней стороной
стержня.
Шагающая лапка обеспечивает равномерную
подачу двух полотен материала между
гребенками транспортера и зубцами лапки. Это
полезно при работе с материалами, которые
сложно подавать (винил, кожа и т.п.) или
которые легко проскальзывают (бархат и т.п.).
Для установки шагающей лапки воспользуйтесь
отверткой.
■ Установка шагающей лапки
Снимите держатель прижимной лапки.
1
• Подробнее см. раздел “Снятие
держателя прижимной лапки” (слева).
Наденьте на винт иглодержателя
2
соединительную вилку.
a
1
Удерживая держатель на месте правой
2
рукой, затяните винт крепления
держателя отверткой.
1
1 Отвертка
Примечание
● При неправильной установке держателя
прижимной лапки натяжение нити будет
неправильным.
b
1 Соединительная вилка
2 Винт иглодержателя
Опустите рычаг лапки, вставьте винт
3
крепления держателя лапки и затяните
винт отверткой.
1 Винт крепления держателя лапки
a
Замена прижимной лапки 35
Page 38
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
ОСТОРОЖНО!
● Надежно затягивайте винт
крепления отверткой. Иначе игла
может задеть прижимную лапку и
погнуться или сломаться.
●
Перед запуском машины медленно
поверните маховик на себя (против
часовой стрелки) и убедитесь в том,
что игла не касается прижимной
лапки. Если игла ударит по лапке,
она может погнуться или сломаться.
Примечание
● При шитье с шагающей лапкой шейте
на средней или малой скорости.
■ Снятие шагающей лапки
Нажмите кнопку (Подъем/
1
опускание иглы) один или два раза,
чтобы поднять иглу.
Поднимите рычаг прижимной лапки.
3
a
1 Рычаг прижимной лапки
X Прижимная лапка поднята.
Отверткой ослабьте винт крепления
4
держателя лапки и снимите шагающую
лапку.
1 Винт крепления держателя лапки
Установите держатель прижимной
5
лапки на место.
• Подробнее см. раздел “Снятие
держателя прижимной лапки” (с.35).
a
1 Кнопка “Подъем/опускание иглы”
X Игла поднята.
Выключите швейную машину.
2
1
Напоминание
● С шагающей лапкой можно выполнять
только прямую строчку
(с закрепляющими стежками) и строчку
зигзаг. Подробное описание строчек см.
раздел “Настройки строчек” (с.94).
Примечание
● Дополнительную шагающую лапку
можно приобрести у дилера Brother.
36
Page 39

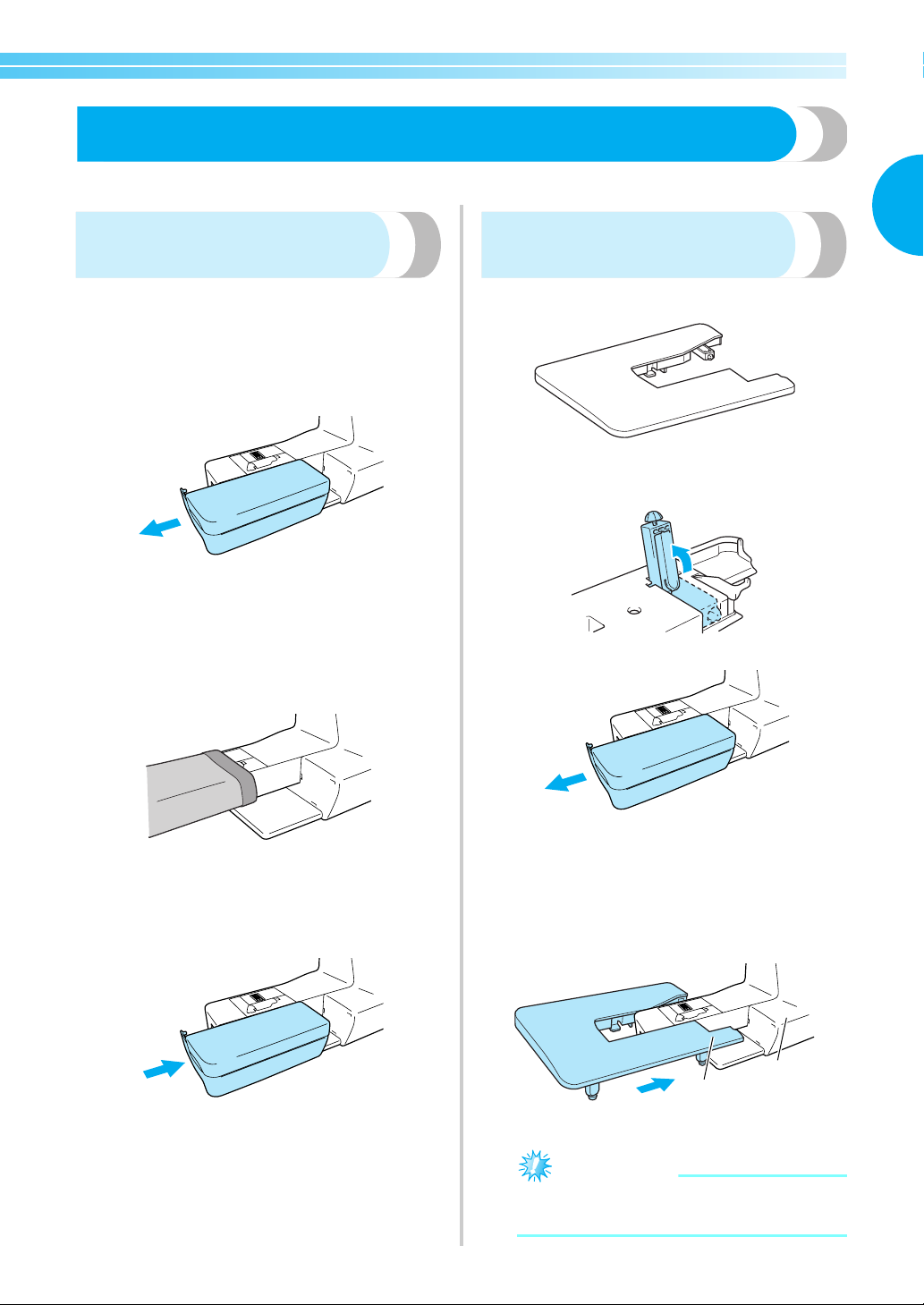

Обработка трубчатых или больших деталей
Перед обработкой трубчатых или больших деталей снимите с машины плоскую платформу.
Обработка трубчатых
деталей
Обработка больших деталей
материала
1
Снятие плоской платформы облегчает
обработку трубчатых деталей, таких как
манжеты или штанины.
Снимите плоскую платформу, сдвинув
1
ее влево.
X После снятия плоской платформы
можно использовать “свободный рукав”.
Наденьте деталь на рукавную
2
платформу и обработайте нужным
образом.
Столик (дополнительный узел) облегчает
работу с большими деталями материала.
Раскройте ножки с нижней стороны столика
1
Каждую из четырех ножек отожмите так, чтобы
она зафиксировалась с характерным щелчком.
Снимите плоскую платформу, сдвинув ее влево.
2
.
Закончив работу на рукавной
3
платформе, установите плоскую
платформу на прежнее место.
X После снятия плоской платформы
можно использовать “свободный рукав”.
Установите столик.
3
Держа столик горизонтально, задвиньте его до
полной установки на место. Правый ближний
угол столика должен перекрывать переднюю
часть платформы швейной машины.
b
a
1 Правый ближний угол
2 Платформа швейной машины
Примечание
● Дополнительный столик можно
приобрести у дилера Brother.
Обработка трубчатых или больших деталей 37
Page 40
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
На торце каждой ножки есть винт.
4
Используйте эти винты для установки
столика на одном уровне с платформой
швейной машины.
ОСТОРОЖНО!
● Не перемещайте швейную машину с
установленным столиком. Это
может привести к повреждению
машины или к травме.
Закончив работу со столиком, снимите
5
его с машины.
Слегка приподняв столик, стяните его
влево.
Установите на место плоскую
6
платформу.
Напоминание
● Со сложенными ножками столик можно
хранить, прикрепив его к жесткому
футляру.
38
Page 41
2 ОСНОВНЫЕ ОПЕРАЦИИ
В этой главе описаны основные операции, выполняемые при шитье.
Шитье .................................................................................................................... 40
Общий порядок действий ............................................................................40
Размещение материала ................................................................................ 41
Начало шитья .................................................................................................42
Закрепление строчки .................................................................................... 44
Обрезка нитей................................................................................................. 45
Регулировка натяжения нити............................................................................ 46
Изменение натяжения верхней нити .......................................................... 46
Настройка ширины строчки и длины стежка.................................................47
Настройка ширины строчки......................................................................... 47
Настройка длины стежка .............................................................................. 48
Полезные функции .............................................................................................49
Изменение положения иглы при остановке ............................................. 49
Автоматическое выполнение обратных или закрепляющих стежков 49
енение начального положения иглы .................................................. 50
Изм
Полезные советы ............................................................................................... 51
Пробное шитье............................................................................................... 51
Изменение направления шитья .................................................................. 51
Шитье по кривой линии................................................................................ 51
Работа с толстым материалом ................................................................... 52
Работа с тонким материалом ...................................................................... 53
Работа с эластичным материалом.............................................................53
Шитье с одинаковым припуском на шов .................................................. 53
Page 42
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Шитье
Ниже описаны основные действия при шитье.
Перед началом работы на швейной машине изучите следующие указания по безопасности.
ОСТОРОЖНО!
●
Во время работы на машине особое внимание следует обращать на зону иглы.
Кроме того, держите руки на расстоянии от любых движущихся деталей (игла,
маховик и т.п.), иначе возможны травмы.
● Во время шитья не тяните и не толкайте материал слишком сильно, это может
привести к травме или к поломке иглы.
● Запрещается использовать погнутые иглы. Погнутая игла легко может
сломаться, что может привести к травме.
● Убедитесь, что во время шитья игла не ударит по наметочным булавкам, иначе
она может сломаться или погнуться.
Общий порядок действий
При шитье выполняются следующие основные действия.
1
2
3
4
5
6 Обрежьте нить
Включите
машину
Выберите
строчку
Установите
прижимную
лапку
Разместите
материал
Приступайте к
шитью
Включите швейную машину.
Подробнее о включении машины см. раздел “Включение машины”
(с.15).
↓
Выберите нужную строчку.
Подробнее о выборе строчки см. раздел “Выбор строчки” (с.56).
↓
Установите прижимную лапку, соответствующую выбранной
строчке.
Подробнее о замене прижимной лапки см. раздел “Замена
прижимной лапки” (с. 33).
↓
Положите обрабатываемый материал под прижимную лапку.
Убедитесь, что детали сшиваются в правильном порядке и что
лицевая и изнаночная стороны материала совмещены правильно.
Подробнее о размещении материала см. раздел “Размещение
материала” (с.41).
↓
Приступайте к шитью.
Подробнее о начале работы см. раздел “Начало шитья” (с.42).
↓
Закончив шитье, обрежьте нить.
Подробнее об обрезке нити см. раздел “Обрезка нитей” (с. 45).
40
Page 43
Размещение материала
Убедитесь, что детали сшиваются в правильном
порядке и что лицевая и изнаночная стороны
материала совмещены правильно.
Включите швейную машину.
1
При включении машины автоматически
выбирается прямая строчка (при левом
положении иглы).
Нажмите кнопку (Подъем/
2
опускание иглы) один или два раза,
чтобы поднять иглу.
1
1 Кнопка “Подъем/опускание иглы”
Положите материал под прижимную
3
лапку.
• Если припуск на шов находится справа,
шитье по прямой линии будет легче и с
подачей материала проблем не
возникнет.
Левой рукой придерживая конец нити и
4
материал, правой рукой поверните
маховик на себя (против часовой
стрелки), чтобы игла вошла в материал
в начале строчки.
Опустите рычаг прижимной лапки.
5
1
1 Рычаг прижимной лапки
X Материал размещен и готов к шитью.
Напоминание
● Чтобы отрегулировать давление
прижимной лапки на материал, см.
раздел “Регулировка давления
прижимной лапки” (с.34).
2
Шитье 41
Page 44
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
При достижении конца строчки нажмите
Начало шитья
3
кнопку (Пуск/Стоп) один раз.
Если вы готовы приступить к шитью, можно
запускать швейную машину. Скорость шитья
можно изменять либо регулятором скорости
шитья, либо педалью.
Примечание
●
Если подключена педаль, кнопка
(Пуск/Стоп) не используется для пуска
или остановки машины.
■ Использование кнопок управления
Начинать и прекращать шитье можно кнопкой
управления
Для выбора нужной скорости шитья
1
сдвиньте регулятор скорости влево
или вправо.
Чтобы шить на малой скорости, сдвиньте
регулятор скорости влево. Чтобы
увеличить скорость шитья, сдвиньте
регулятор вправо.
(Пуск/Стоп).
1
X Машина останавливается с опущенной
в материал иглой.
Если шитье закончено, поднимите иглу
4
и обрежьте нити.
• Подробнее см. раздел “Обрезка нитей”
(с.45).
■ Использование педали
Машину можно запускать и останавливать с
помощью педали.
Выключите швейную машину.
1
Перед подключением педали обязательно
выключайте машину во избежание ее
случайного запуска.
1 Регулятор скорости шитья
Нажмите кнопку (Пуск/Стоп) один раз.
2
1
1 Кнопка “Пуск/Стоп”
X Машина начинает шить.
• Если после начала шитья удерживать
кнопку (Пуск/Стоп) нажатой, машина
будет шить на малой скорости.
Вставьте штекер кабеля педали в
2
гнездо на боковой стороне швейной
машины.
1
1 Гнездо подключения педали
42
Page 45
Включите швейную машину.
3
Если шитье закончено, поднимите иглу
7
и обрежьте нити.
• Подробнее см. раздел “Обрезка нитей”
(с.45).
Напоминание
Для выбора нужной скорости шитья
4
сдвиньте регулятор скорости влево
или вправо.
Чтобы шить на малой скорости, сдвиньте
регулятор скорости влево. Чтобы
увеличить скорость шитья, сдвиньте
регулятор вправо.
1 Регулятор скорости шитья
• Скорость, установленная регулятором,
будет максимальной скоростью,
достигаемой с помощью педали.
Если вы готовы приступить к шитью,
5
плавно нажмите на педаль.
Нажатие на педаль увеличивает скорость
шитья. При отпускании педали скорость
шитья уменьшается.
Медленнее
1
● Если кнопка (Позиционирование
иглы при остановке) подсвечена, при
остановке машины игла будет
находиться в верхнем положении. Если
кнопка не подсвечена, при остановке
машины игла будет находиться в
нижнем положении. Положение иглы,
выбранное кнопкой позиционирования
иглы при остановке, не изменяется
после выключения машины.
● Если подключена педаль, то кнопка
(Пуск/Стоп) не используется для пуска
или остано
вки машины.
ОСТОРОЖНО!
● Не допускайте скопления пыли или
обрывков нити внутри педали, это
может привести к возгоранию или
поражению электрическим током.
●
Не ставьте на педаль никакие
предметы, это может привести к
повреждению машины или к травме.
● Если машина не будет
использоваться длительное время,
отключите педаль. В противном
случае возможно возгорание или
поражение электрическим током.
2
Быстрее
• На педаль нажимайте плавно. При резком
нажатии на педаль машина начнет шить
слишком быстро.
X Машина начинает шить.
При достижении конца строчки
6
полностью отпустите педаль.
X Машина останавливается с иглой,
опущенной в материал.
Шитье 43
Page 46
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
После 3-5 стежков нажмите кнопку
3
Закрепление строчки
При шитье прямой строчкой (например в конце
отверстия или там, где швы не перекрываются)
для закрепления конца нити применяйте
(Реверс/Закрепление).
Удерживайте кнопку (Реверс/
Закрепление) нажатой, пока не вернетесь
к началу строчки.
обратные или закрепляющие стежки.
Опустите иглу в материал в начале
1
строчки, а затем опустите рычаг
прижимной лапки.
1 Кнопка “Реверс/Закрепление”
1
X Пока кнопка (Реверс/Закрепление)
нажата, выполняются обратные стежки.
При достижении начала строчки
4
отпустите кнопку (Реверс/
Закрепление).
Нажмите кнопку (Пуск/Стоп) или
2
нажмите на педаль.
Если теперь удерживать кнопку
Стоп) нажатой, машина будет шить на
малой скорости.
1
1 Кнопка “Пуск/Стоп”
• Подробнее см. раздел “Начало шитья”
(с.42).
X Машина начинает шить.
(Пуск/
X Машина останавливается.
Нажмите кнопку (Пуск/Стоп) или
5
нажмите на педаль.
X Машина начинает шить в нормальном
направлении.
При достижении конца строчки нажмите
6
кнопку (Реверс/Закрепление).
Удерживайте кнопку (Реверс/
Закрепление) нажатой, пока машина не
сделает 3-5 обратных стежков.
X Пока кнопка (Реверс/Закрепление)
нажата, выполняются обратные стежки.
44
Page 47
После выполнения 3-5 обратных
1
7
стежков отпустите кнопку (Реверс/
Закрепление).
X Машина останавливается.
Нажмите кнопку (Пуск/Стоп) или
8
нажмите на педаль.
Если теперь удерживать кнопку (Пуск/
Стоп) нажатой, машина будет шить на
малой скорости.
X Машина начинает шить в нормальном
направлении.
Обрезка нитей
Закончив шитье, обрежьте нити.
Если нужно закончить шитье и швейная
1
машина остановлена, нажмите кнопку
(Подъем/опускание иглы) один
раз, чтобы поднять иглу.
2
При достижении конца строчки
9
остановите машину.
Нажмите кнопку (Пуск/Стоп) или
отпустите педаль.
1
3
1
2
5
4
6
2
1 Начало строчки
2 Конец строчки
■ Выполнение закрепляющих стежков
Если выбраны не прямые или зигзаговые
строчки, которые закрепляются обратными
стежками, то при нажатии кнопки
(Реверс/Закрепление) машина выполняет 3-5
закрепляющих стежков один поверх другого.
1
1 Кнопка “Подъем/опускание иглы”
• Игла поднята.
Поднимите рычаг прижимной лапки.
2
a
1 Рычаг прижимной лапки
Вытяните материал влево от машины,
3
проведите нити через устройство для
обрезки нити и обрежьте их.
1
1 Обратные стежки
2 Закрепляющие стежки
2
Напоминание
● Конкретный вариант (обратные стежки
или закрепляющие стежки) зависит от
вида выбранной строчки. Подробнее см.
раздел “Настройки строчек” (с. 94).
1 Устройство для обрезки нити
Шитье 45
Page 48
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Регулировка натяжения нити
Эта регулировка предусмотрена для получения одинакового натяжения верхней и нижней нитей.
Чтобы уменьшить натяжение верхней нити,
Изменение натяжения
верхней нити
Необходимость изменять натяжение нити
зависит от свойств используемого материала и
нитей.
■ Правильное натяжение нити
Верхняя и нижняя нити должны пересекаться
в середине слоя материала. С лицевой
стороны материала должна быть видна
только верхняя нить, а с изнаночной – только
нижняя.
1
поверните регулятор натяжения влево.
■ Слишком слабое натяжение верхней нити
Если верхняя нить видна с изнаночной
стороны материала, это означает, что
верхняя нить натянута слишком слабо.
5
1
2
3
1 Изнаночная сторона материала
2 Лицевая сторона материала
3 Верхняя нить
4 Нижняя нить
■ Слишком сильное натяжение верхней
нити
Если нижняя нить видна с лицевой стороны
материала, это означает, что верхняя нить
натянута слишком туго.
4
1
2
3
5
4
1 Изнаночная сторона материала
2 Лицевая сторона материала
3 Верхняя нить
4 Нижняя нить
5 Нижняя нить видна с лицевой стороны
материала.
2
3
4
1 Изнаночная сторона материала
2 Лицевая сторона материала
3 Верхняя нить
4 Нижняя нить
5 Верхняя нить видна с изнаночной стороны
материала.
Чтобы увеличить натяжение верхней нити,
поверните регулятор натяжения вправо.
Примечание
● Настройка правильного натяжения нити
невозможна, если заправка верхней
нити или установка шпульки выполнены
неправильно. Если добиться
правильного натяжения нити не
удается, перезаправьте верхнюю нить и
установите шпульку правильно.
46
Page 49
Настройка ширины строчки и длины стежка
Ширину зигзага (ширину рисунка) и длину стежка для основных строчек можно регулировать. Обычно
при выборе строчки подходящие для нее ширина строчки и длина стежка задаются автоматически.
Подробнее о диапазоне значений для настройки этой ширины и длины см. раздел “Настройки
строчек” (с. 94).
■ Изменение положения иглы
Настройка ширины строчки
Ширину строчки (ширину зигзага) можно
увеличивать и уменьшать.
Примечание
●
Когда нажата кнопка (Отображение
ширины строчки), на индикаторе строчки
отображается текущее значение ширины
строчки (положение иглы для прямой
строчки (с левым положением иглы) или
тройной эластичной строчки). Это
позволяет проверить нужный параметр во
время его изменения.
1
При использовании прямой строчки (с левым
положении иглы) и тройной эластичной
строчки положение иглы можно
регулировать. При перемещении регулятора
ширины строчки вверх игла смещается
вправо, а при перемещении регулятора вниз
— влево.
• Чтобы автоматически выбрать наиболее
подходящую ширину для выбранной
строчки, нажмите кнопку настройки
ширины строчки еще раз.
2
1 Кнопка отображения ширины строчки
Когда отображается ширина строчки,
кнопка отображения ширины строчки
подсвечивается.
Нажмите кнопку настройки ширины
1
строчки на панели управления.
X Кнопка настройки ширины строчки
подсвечивается.
Сдвиньте регулятор ширины строчки
2
вверх или вниз.
При перемещении регулятора ширины
строчки вверх ширина строчки
увеличивается, а при перемещении
регулятора вниз — уменьшается.
1
2
1 Регулятор ширины строчки
2 Кнопка настройки ширины строчки
ОСТОРОЖНО!
● После настройки ширины строчки
медленно поверните маховик
машины на себя и убедитесь, что
игла не касается прижимной лапки.
Если игла ударит по лапке, она
может погнуться или сломаться.
Настройка ширины строчки и длины стежка 47
Page 50
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Настройка длины стежка
ОСТОРОЖНО!
Длину стежка можно увеличивать и уменьшать.
Примечание
● Если нажать кнопку (Отображение
длины стежка), на индикаторе строчки
отображается текущее значение длины
стежка или ширины строчки. Это
позволяет проверить нужный параметр
во время его изменения.
1
1
Кнопка отображения длины стежка
Когда отображается длина стежка, кнопка
отображения длины стежка подсвечивается.
Нажмите кнопку настройки длины
1
стежка на панели управления.
X Кнопка настройки длины стежка
подсвечивается.
● Если стежки наезжают друг на
друга, увеличьте длину стежка.
Если продолжать шить, в то время
как стежки наезжают друг на друга,
игла может погнуться или
сломаться.
Сдвиньте регулятор длины стежка
2
вверх или вниз.
Перемещение регулятора длины стежка
вверх увеличивает длину стежка, а
перемещение регулятора вниз —
уменьшает.
1
34
2
1 Регулятор длины стежка
2 Кнопка настройки длины стежка
3 Прямая строчка
4 Строчка “зигзаг”
• Чтобы автоматически выбрать наиболее
подходящую длину стежка для
выбранной строчки, нажмите кнопку
настройки длины стежка еще раз.
48
Page 51
Полезные функции
Ниже описываются функции, способные повысить эффективность работы.
Изменение положения
иглы при остановке
Можно настроить два положения иглы при
окончании шитья: нижнее (при остановке игла
остается в материале) или верхнее (при
остановке игла поднята).
Переключение между этими двумя настройками
осуществляется нажатием кнопки
(Позиционирование иглы при остановке) на
панели управления.
■ Верхнее положение иглы при остановке
Кнопка (Позиционирование иглы при
остановке) подсвечивается.
■ Нижнее положение иглы пр
Кнопка (Позиционирование иглы при
остановке) не подсвечивается.
• На заводе-изготовителе на швейной
машине установлено нижнее положение
иглы при остановке.
и остановке
Автоматическое выполнение обратных или
закрепляющих стежков
Швейную машину можно настроить на
автоматическое выполнение обратных или
закрепляющих стежков в начале и в конце
строчки.
Конкретный вариант (обратные стежки или
закрепляющие стежки) зависит от вида
выбранной строчки. Подробнее см. раздел
“Настройки строчек” (с. 94).
Выберите строчку.
1
• Подробнее о выборе строчки см. раздел
“Выбор строчки” (с.56).
Нажмите кнопку (Автоматический
2
реверс/закрепление) на панели
управления.
Это не обязательно в том случае, если
выбрана строчка (например для
обметывания петель или для закрепки),
где закрепляющие стежки прошиваются
автоматически.
2
Напоминание
● Настройка положения иглы при
остановке не изменяется после
выключения машины.
X Кнопка (Автоматический реверс/
закрепление) подсвечивается.
• Для отмены автоматического
выполнения обратных/закрепляющих
стежков нажмите кнопку
(Автоматический реверс/закрепление),
чтобы эта кнопка погасла.
и выключении ма
• Пр
автоматическое выполнение обратных/
закрепляющих стежков не сохраняется.
шины настройка на
Полезные функции 49
Page 52
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Подведите материал под прижимную
3
лапку и нажмите кнопку (Пуск/Стоп)
один раз.
Изменение начального
положения иглы
Можно установить два начальных положения
иглы при включении машины: левое или
центральное положение иглы.
Удерживая нажатой левую кнопку
1
(для десятков) выбора строчки,
1
1 Кнопка “Пуск/Стоп”
включите швейную машину.
X Выполнив обратные/закрепляющие
стежки, швейная машина начинает шить
нормальную строчку.
1
При достижении конца строчки нажмите
4
кнопку (Реверс/Закрепление) один
раз.
Это не обязательно в том случае, если
выбрана строчка (например для обметывания
петель или для закрепки), где закрепляющие
стежки прошиваются автоматически.
1 Верхняя левая кнопка (для десятков) выбора
строчки
X Положение иглы переключается между
левым и центральным.
• Каждый раз при выполнении операции,
описанной в пункте
1, положение иглы
переключается между левым и
центральным.
1
Напоминание
● По умолчанию установлено левое
1 Кнопка “Реверс/Закрепление”
X Выполнив обратные/закрепляющие
стежки, швейная машина
останавливается.
начальное положение иглы.
● Выбранное начальное положение иглы
сохраняется и после выключения
машины.
Напоминание
● Обратные/закрепляющие стежки НЕ
БУДУТ выполняться, пока не будет
нажата кнопка (Реверс/
Закрепление). Кнопку (Пуск/Стоп)
можно использовать для остановки
шитья при необходимости, например
для поворота материала на углах.
50
Page 53
Полезные советы
Ниже описываются различные способы достижения лучших результатов при работе на швейной
машине. Рекомендуем следовать этим советам.
Пробное шитье
После заправки нити и установки иглы с учетом
свойств материала машина автоматически
задает натяжение нити, ширину строчки и длину
стежка для выбранной строчки. Тем не менее,
рекомендуется выполнить пробное шитье на
кусочке материала, поскольку в зависимости от
типа материала и выбранной строчки желаемые
результаты могут быть не достигнуты.
Для пробного шитья сл
кусочек того же материала и такую же нить,
которые будут использоваться в работе.
Проверьте натяжение нити, ширину строчки и
длину стежка. Поскольку результаты зависят от
вида строчки и количества прошиваемых слоев
материала, выполните пробную строчку при тех
же условиях, которые будут иметь место при
дальнейшей работе.
едует использоват
ь
Изменение направления
шитья
Когда строчка дойдет до угла,
1
остановите машину.
Оставьте иглу опущенной (в материале).
Если после остановки машины игла
остается в верхнем положении, нажмите
кнопку (Подъем/опускание иглы),
чтобы опустить иглу.
Шитье по кривой линии
Чтобы шить по кривой линии, останавливайте
машину и понемногу изменяйте направление
шитья. Подробнее о шитье с одинаковым
припуском на шов см. раздел “Шитье с
одинаковым припуском на шов” (с.53).
При шитье строчкой “зигзаг” вдоль кривой линии
уменьшите длину стежка, чтобы получить более
красивую строчку.
2
Поднимите рычаг прижимной лапки, а
2
затем поверните материал.
Поверните материал вокруг иглы.
Опустите рычаг прижимной лапки и
3
продолжайте шить.
Полезные советы 51
Page 54
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Отпустите кнопку. Лапка зафиксируется
3
Работа с толстым материалом
■ Если материал не помещается под
прижимной лапкой
Если материал не помещается под
прижимной лапкой, поднимите рычаг лапки
еще выше, чтобы установить прижимную
лапку в крайнее верхнее положение.
на уровне подгиба, что позволит
подавать материал.
X После того как трудное место будет
пройдено, лапка вернется в свое
нормальное положение.
ОСТОРОЖНО!
● При шитье материала толще 6 мм
или при проталкивании материала
■ Если подгиб слишком толстый и материал
не подается в начале строчки
Лапка для строчки “зигзаг” “J” имеет
механизм фиксации на нужном уровне.
со слишком большим усилием игла
может погнуться или сломаться.
1 Направление шитья
Если подгиб слишком толстый и не
1
помещается под лапкой, поднимите
рычаг лапки.
На левой стороне лапки для строчки
2
“зигзаг” “J” нажмите черную кнопку
(фиксатор прижимной лапки).
Удерживая эту кнопку нажатой,
опустите прижимную лапку рычагом.
1
1 Фиксатор прижимной лапки
Примечание
● Перед нажатием черной кнопки
(фиксатора прижимной лапки)
проверьте, что лапка для строчки
“зигзаг” “J” находится в горизонтальном
положении.
a
52
Page 55

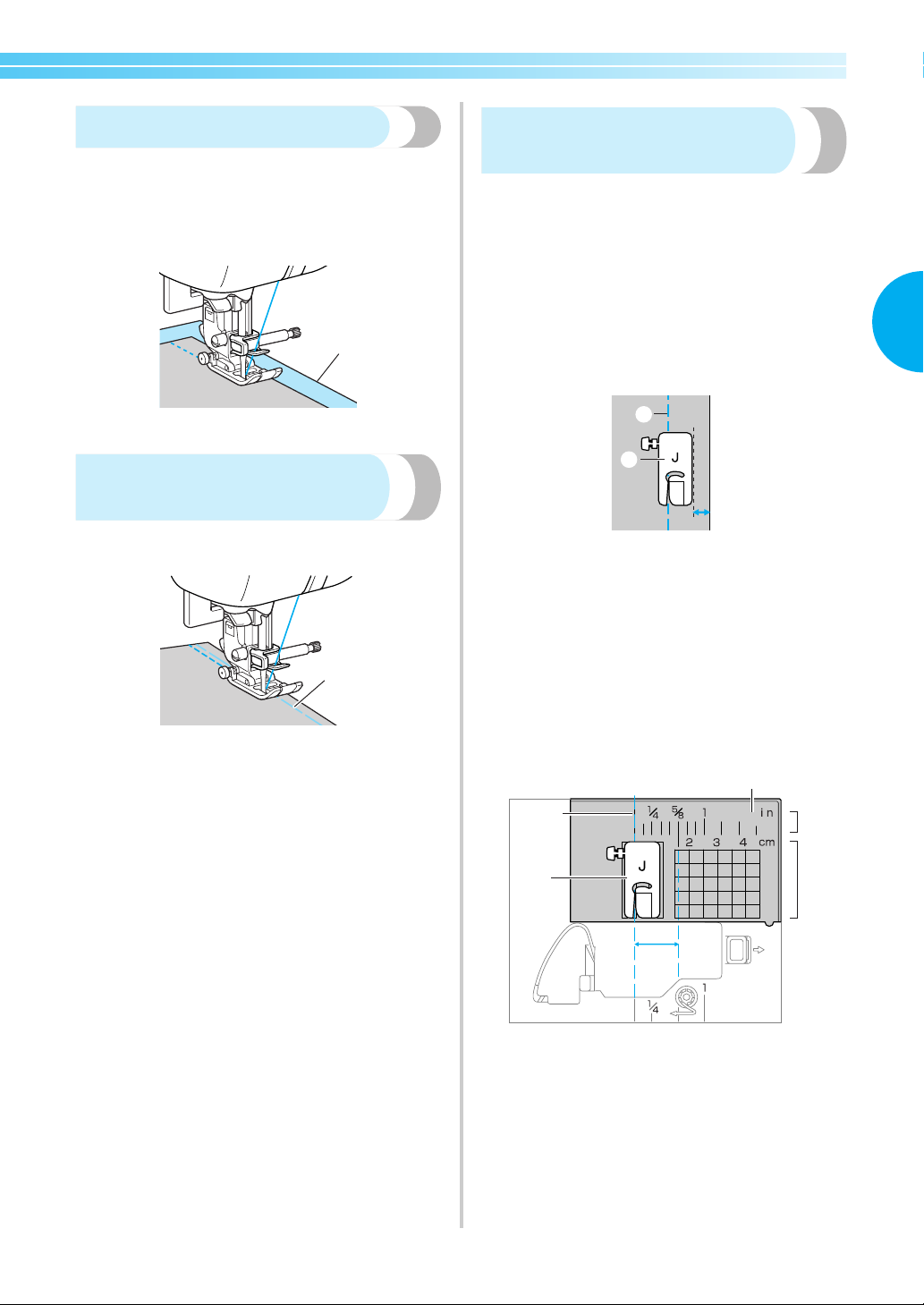

Работа с тонким материалом
При работе с тонким материалом возможны
перекос строчки или неправильная подача. В
этом случае подложите под него тонкую бумагу
или стабилизирующий материал и шейте их
вместе. Закончив шитье, оторвите бумагу.
1
Шитье с одинаковым
припуском на шов
Для получения ровного шва начните шить так,
чтобы припуск на шов находился справа от
прижимной лапки, и сохраняйте постоянное
расстояние от края материала до правого края
лапки или до разметки на игольной пластине.
■ Выравнивание материала по прижимной
лапке
При шитье удерживайте край материала на
постоянном расстоянии от правого края
прижимной лапки.
2
1 Стабилизирующий материал или бумага
Работа с эластичным
материалом
Сначала сметайте полотна материала друг с
другом, затем шейте, не растягивая материал.
1
1 Заметка
1
2
1 Шов
2 Прижимная лапка
■ Выравнивание материала по разметке
игольной пластины
Разметка игольной пластины показывает
расстояние от иглы при выполнении прямой
строчки (с иглой в левом положении). При
шитье направляйте край материала по линии
разметки на игольной пластине. Цена
деления верхней шкалы составляет
3 мм, а шаг сетки — 5 мм.
5
1
2
6
4
3
1 Шов
2 Прижимная лапка
3 Сантиметры
4 Дюймы
5 Игольная пластина
6 16 мм
Полезные советы 53
Page 56
ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
54
Page 57
3 ОСНОВНЫЕ СТРОЧКИ
В этой главе описаны различные строчки и их применение.
Выбор строчки .................................................................................................... 56
Выбор строчки ...............................................................................................56
Краеобметочные строчки..................................................................................58
Обметывание краев с краеобметочной лапкой “G”................................58
Обметывание краев с лапкой для строчки “зигзаг” “J”......................... 59
Обметывание краев с помощью бокового ножа (дополнительный узел).60
Простые строчки.................................................................................................62
Простые строчки............................................................................................ 62
Потайные подшивочные строчки .................................................................... 63
Обметывание петель/пришивание пуговиц ..................................................65
Обметывание петель .................................................................................... 66
Пришивание пуговиц .................................................................................... 69
Вшивание молнии............................................................................................... 72
Вшивание центральной молнии ................................................................. 72
Вшивание боковой молнии.......................................................................... 73
Работа с эластичным материалом и эластичной тесьмой.........................76
Эластичная строчка ...................................................................................... 76
Пришивание эластичной тесьмы ...............................................................76
Аппликация, пэтчворк и выстегивание .......................................................... 78
Пришивание аппликаций..............................................................................79
Пэтчворк (лоскутное шитье) ........................................................................ 80
Стачивание ..................................................................................................... 80
Выстегивание .................................................................................................81
Выстегивание со свободной подачей материала...................................82
Закрепляющие стежки ............
Тройная эластичная строчка ....................................................................... 83
Закрепки .......................................................................................................... 83
Обметывание глазков ........................................................................................ 85
Декоративная строчка........................................................................................ 86
Строчка-мережка............................................................................................ 87
Фестонная строчка ........................................................................................ 88
Украшение сборками или буфами.............................................................. 88
Декоративное стачивание............................................................................89
Мережки ...........................................................................................................90
........................................................................... 83
Page 58
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Выбор строчки
Можно выбрать любую из имеющихся строчек.
Включите швейную машину.
Выбор строчки
Выберите нужную строчку с помощью кнопок на
панели управления.
При включении машины автоматически
выбирается прямая строчка (с левым
положением иглы). Машину можно настроить и
на выбор прямой строчки с центральным
положением иглы. Подробнее см. раздел
“Изменение начального положения иглы” (с.50).
На справочной таблице показаны различные
виды строчек и их номера. Под но
стоит буква (A, G, J, N или R), соответствующая
прижимной лапке, которую следует
использовать.
1
1 Справочная таблица
мером строчки
4
X При первом включении машины на
дисплее появляется “00”.
Нажмите кнопку (Выбор
5
строчки). На дисплее появится номер
выбранной строчки.
При каждом нажатии кнопки номер
строчки увеличивается на единицу. При
увеличении номеров после цифры “9” (или
“7” для первой цифры) следует цифра “0”.
При каждом нажатии кнопки номер
строчки уменьшается на единицу. При
уменьшении номеров после цифры “0”
следует цифра “9” (“7” для первой цифры).
Нажатие правых к
вторую цифру (еди
кнопок меняет первую цифру
(десятки).
нопок меняет
ницы), а нажатие левых
Определите, какую строчку вы хотите
1
использовать.
• Используйте справочную таблицу.
Определите, какую прижимную лапку
2
нужно использовать с выбранной
строчкой.
Прижимные лапки хранятся в отделении
для принадлежностей.
• Подробнее о строчках, выполняемых
двойной иглой, см. раздел “Настройки
строчек” (с. 94).
Установите прижимную лапку.
3
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
56
X Строчка выбрана.
При необходимости задайте функцию
6
автоматического реверса/закрепления,
настройте длину стежка, и т. д.
• Подробнее о выполнении конкретной
основной строчки см. на с.58 и далее.
Page 59
■ [Пример] Выбор строчки
Выберите строчку 04 с помощью кнопок
1
Выберите “0” с помощью левой кнопки
или , затем выберите “4” с помощью
правой кнопки или .
(Выбор строчки)
04
.
.
Настройте длину стежка, сдвинув
3
регулятор длины стежка вверх или
вниз.
Нажмите кнопку настройки длины стежка,
затем сдвиньте регулятор длины стежка
вверх или вниз, чтобы задать длину
стежка.
1
3
Настройте ширину строчки, сдвинув
2
регулятор ширины строчки вверх или
вниз.
Нажмите кнопку настройки ширины
строчки, затем сдвиньте регулятор
ширины строчки вверх или вниз, чтобы
задать ширину строчки.
1
2
1 Регулятор ширины строчки
2 Кнопка настройки ширины строчки
3 Шире
4 Уже
3
4
2
1 Регулятор длины стежка
2 Кнопка настройки длины стежка
3 Длинный
4 Короткий
4
Напоминание
● Если нажать кнопку (Отображение
длины стежка) или (Отображение
ширины строчки), на индикаторе
строчки отображается текущее
значение длины стежка или ширины
строчки.
Это позволяет проверить нужный
параметр во время его изменения.
2
1
1 Кнопка отображения длины стежка
2 Кнопка отображения ширины строчки
Когда отображается длина стежка,
кнопка (Отображение длины
стежка) подсвечивается. Когда
отображается ширина строчки, кнопка
(Отображение ширины строчки)
подсвечивается.
● Подробнее о настройке ширина строчки
и длины стежка см. раздел “Настройка
ширины строчки и длины стежка” (с.47).
3
Выбор строчки 57
Page 60
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Краеобметочные строчки
Краеобметочные строчки выполняются вдоль обрезанного края материала для предотвращения его
осыпания. Для обметывания краев предусмотрено семь строчек. Выполнение краеобметочных строчек
описано в соответствии с используемой прижимной лапкой.
Обметывание краев с краеобметочной лапкой “G”
С помощью краеобметочной лапки “G” можно обметывать края тремя видами строчки.
Название
строчки
Крае-об-ме-
точ-ная
строчка
Установите краеобметочную лапку “G”.
1
• Подробнее см. раздел “Замена
Выберите строчку.
2
• Подробнее см. раздел “Выбор строчки”
Рисунок
06
07
08
прижимной лапки” (с.33).
(с.56).
Против осыпания краев на
среднем и тонком материале
Против осыпания краев на
толстом и легко осыпающемся
материале
G
Применение
Ширина строчки
[мм]
Авт.режим
4
Ручн.режим
3,5 2,5–5,0 2,0 1,0–4,0
5,0 2,5–5,0 2,5 1,0–4,0
5,0 3,5–5,0 2,5 1,0–4,0
При шитье край материала должен
прилегать к направляющей прижимной
лапки.
1 Точка прокола иглы
Длина стежка
[мм]
Авт.режим
Ручн.режим
1
Прижимная
лапка
G
Расположите материал так, чтобы его
3
край прилегал к направляющей
прижимной лапки, и опустите рычаг
лапки.
a
1 Направляющая
58
ОСТОРОЖНО!
● После настройки ширины строчки
медленно поверните маховик на
себя (против часовой стрелки) и
убедитесь в том, что игла не
касается прижимной лапки. Если
игла ударит по лапке, она может
погнуться или сломаться.
Page 61
Обметывание краев с лапкой для строчки “зигзаг” “J”
С помощью лапки для строчки “зигзаг” “J” можно обметывать края тремя видами строчки.
Название
строчки
Строчка
“зигзаг”
3-ступенчатый
зигзаг
Крае-об-ме-
точ-ная
строчка
Установите лапку для строчки “зигзаг”
1
“J”.
• Подробнее см. раздел “Замена
Выберите строчку.
2
• Подробнее см. раздел “Выбор строчки”
Шейте вдоль края материала так, чтобы
3
игла опускалась чуть справа от этого
края.
Рисунок
04
05
09
прижимной лапки” (с.33).
(с.56).
a
Предотвращение осыпания
краев (основная линия в
центре/обратные стежки)
Предотвращение осыпания
краев на толстом и
эластичном материале
Предотвращение осыпания
краев на эластичном
материале
Применение
J
Ширина строчки
[мм]
Авт.режим
Ручн.режим
3,5 0,0–7,0 1,4 0,0–4,0
5,0 1,5–7,0 1,0 0,2–4,0
5,0 0,0–7,0 2,5 0,5–4,0
1 Точка прокола иглы
Длина стежка
[мм]
Авт.режим
Ручн.режим
1
Напоминание
● Для оптимального результата при
работе с эластичным материалом
уменьшите давление прижимной лапки.
Подробнее см. раздел “Регулировка
давления прижимной лапки” (с.34).
Прижимная
лапка
J
3
1 Точка прокола иглы
Краеобметочные строчки 59
Page 62
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Обметывание краев с помощью бокового ножа (дополнительный узел)
При использовании бокового ножа можно обметывать край материала с одновременной обрезкой
припуска на шов. Для обметывания краев можно использовать следующие четыре вида строчки.
Если подсоединен боковой нож, обязательно выбирайте значения из диапазонов, приведенных ниже.
Название
строчки
Рисунок
00
Применение
Шитье прямой строчкой с
обрезкой края материала
06
Крае-об-ме-
Предотвращение осыпания
краев на тонком и среднем
материале при обрезке
точ-ная
строчка
07
Предотвращение осыпания
краев на толстом материале
при обрезке
17
Шитье строчкой “зигзаг” с
обрезкой края материала
Снимите прижимную лапку.
1
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Опустите рычаг прижимной лапки и
2
вручную заправьте нить в иглу.
• Нитевдеватель использовать нельзя.
Использование нитевдевателя вместе с
боковым ножом может привести к
повреждению машины.
Ширина строчки
[мм]
Авт.режим
Ручн.режим
Длина стежка
[мм]
Авт.режим
Ручн.режим
0,0 0,0–7,0 2,5 0,2–5,0
3,5 2,5–5,0 2,0 1,0–4,0
5,0 2,5–5,0 2,5 1,0–4,0
3,5 0,0–7,0 1,4 0,0–4,0
Наденьте на винт иглодержателя
4
соединительную вилку бокового ножа.
a
b
1 Соединительная вилка
2 Винт иглодержателя
Расположите боковой нож так, чтобы
5
стержень ножа находился точно под
пазом держателя, а затем плавно
опустите рычаг прижимной лапки.
Прижимная
лапка
S
Поднимите рычаг прижимной лапки.
3
60
b
a
1 Паз в держателе прижимной лапки
2 Стержень
X Боковой нож установлен.
Page 63
Поднимите рычаг лапки и убедитесь,
6
что боковой нож закреплен надежно.
Проведите верхнюю нить под боковым
7
ножом и вытяните ее назад.
Поместите материал в боковой нож.
0
Разрез материала должен находиться над
направляющей пластиной бокового ножа.
a
1 Направляющая пластина
• Если материал расположить
неправильно, он не будет обрезаться.
Выберите строчку.
8
• Подробнее см. раздел “Выбор строчки”
(с.56).
ОСТОРОЖНО!
● После настройки ширины строчки
медленно поверните маховик на
себя (против часовой стрелки) и
убедитесь в том, что игла не
касается прижимной лапки. Если
игла ударит по лапке, она может
погнуться или сломаться.
В начале предполагаемой строчки
9
сделайте разрез длиной примерно 2 см.
1
1 2 см
Опустите рычаг лапки и начните шить.
a
X Припуск на шов обрезается, и
прошивается строчка.
• Если строчка выполняется по прямой
линии, припуск на шов будет примерно
5 мм.
1
1 5 мм
Напоминание
● Боковой нож может обрезать не более
одного слоя джинсовой ткани
плотностью 13 унций/м.
● После использования бокового ножа
очистите его от ворса и пыли.
● Если боковой нож больше не может
обрезать материал, кусочком ткани
нанесите на его режущую кромку
немного масла.
● Дополнительный боковой нож можно
приобрести у дилера Brother.
3
Краеобметочные строчки 61
Page 64

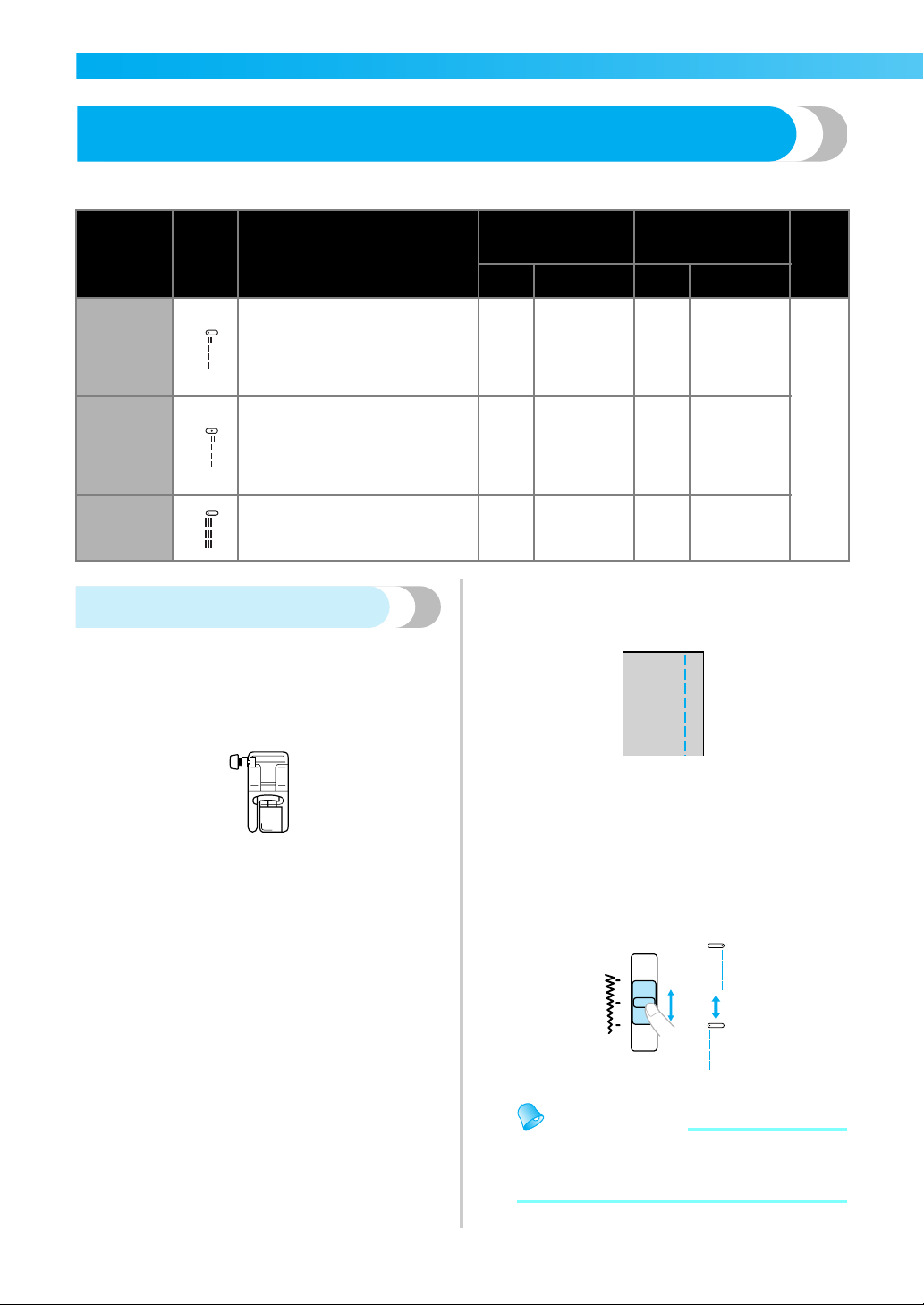

ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Простые строчки
Для выполнения простых швов используются прямые строчки. Имеется три таких строчки.
Название
строчки
Прямая
строчка
(левое
положение
иглы)
Прямая
строчка
(центральное
положение
иглы)
Тройная
эластичная
строчка
Рисунок
00
01
02
Применение
Простая строчка и
выполнение сборок или
защипов (основная линия
слева/обратные стежки)
Простая строчка и
выполнение сборок или
защипов (основная линия по
центру/обратные стежки)
Закрепляющие швы и шитье
эластичных материалов
Простые строчки
Сметайте полотна материала или
1
скрепите их булавками.
Установите лапку для строчки “зигзаг”
2
“J”.
Ширина строчки
[мм]
Авт.режим
Ручн.режим
Длина стежка
[мм]
Авт.режим
Ручн.режим
0,0 0,0–7,0 2,5 0,2–5,0
3,5 0,0–7,0 2,5 0,2–5,0
0,0 0,0–7,0 2,5 1,5–4,0
Закончив шитье, обрежьте нити.
6
• Подробнее см. раздел “Обрезка нитей”
(с.45).
Прижимная
лапка
J
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку.
3
• Подробнее см. раздел “Выбор строчки”
(с.56).
Опустите иглу в материал в точке
4
начала строчки.
Приступайте к шитью.
5
• Подробнее см. раздел “Начало шитья”
(с.42).
• Подробнее о выполнении обратных/
закрепляющих стежков см. раздел
“Закрепление строчки” (с.44).
62
■ Изменение положения иглы
При использовании прямой строчки (с левым
положении иглы) и тройной эластичной
строчки положение иглы можно
регулировать. При перемещении регулятора
ширины строчки вверх игла смещается
вправо, а при перемещении регулятора вниз
— влево.
Напоминание
● Перед изменением положения иглы
убедитесь, что кнопка настройки
ширины строчки подсвечена.
Page 65
Потайные подшивочные строчки
Используются для потайного подшивания низа юбок и брюк. Имеется две такие строчки.
Название
строчки
Рисунок
Применение
Авт.режим
Ширина строчки
Потайная
под-ши-
воч-ная
строчка
10
11
Потайное подшивание на
материале средней плотности
00 -3 – 3- 2,0 1,0–3,5 R
Потайное подшивание на
эластичном материале
Потайное подшивание выполняется в следующем порядке.
Подогните материал по нужной линии и
1
заметайте подгиб на расстоянии около
3
5 мм от края материала.
4
2
1
1 Изнаночная сторона материала
2 Наметочная строчка
3 Край изделия после подшивки
4 5 мм
3
4
5
Отогните материал назад по линии
2
наметки, а затем поверните его
изнаночной стороной вверх.
Длина стежка
[мм]
[мм]
Прижимная
лапка
Ручн.режим
Авт.режим
Ручн.режим
Установите лапку для потайной
подшивочной строчки “R”.
R
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку.
• Подробнее см. раздел “Выбор строчки”
(с.56).
Расположите материал так, чтобы
складка по линии отгиба прилегала к
направляющей прижимной лапки, и
опустите рычаг лапки.
3
2
1
1 Изнаночная сторона материала
2 Наметка
1
3
2
1 Изнаночная сторона материала
2 Складка по линии отгиба
3 Направляющая
Потайные подшивочные строчки 63
Page 66
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Отрегулируйте ширину строчки так,
6
чтобы строчка немного захватывала
складку.
1
1
23
1 Точка прокола иглы
2 Шире
3 Уже
■ Если игла захватывает слишком
большую часть складки
Если игла захватывает слишком
большую часть складки, сдвиньте
регулятор ширины строчки вниз. При
этом строчка становится уже, и игла
отодвигается от складки.
2
3
■ Если игла не захватывает складку
Если игла недостаточно захватывает
складку, сдвиньте регулятор ширины
строчки вверх. При этом строчка
становится шире, и игла двигается ближе
к складке.
1 2
1 Изнаночная сторона материала
2 Лицевая сторона материала
• Подробнее об изменении ширины
строчки см. раздел “Настройка ширины
строчки и длины стежка” (с.47).
При шитье складка должна прилегать к
7
направляющей прижимной лапки.
Удалите наметочную строчку.
8
1 2
1 2
1 Изнаночная сторона материала
2 Лицевая сторона материала
64
1 Изнаночная сторона материала
2 Лицевая сторона материала
Напоминание
● Для оптимального результата при
работе с эластичным материалом
уменьшите давление прижимной лапки.
Подробнее см. раздел “Регулировка
давления прижимной лапки” (с.34).
Page 67
Обметывание петель/пришивание пуговиц
С помощью этой машины можно обметывать петли и пришивать пуговицы. Предусмотрено семь
строчек для обметывания петель за один прием, а также одна строчка для пришивания пуговиц.
Название
строчки
Строчка для
обметывания
петель
Рисунок
40
41
42
43
44
45
46
Применение
Горизонтальные петли в
тонком и среднем материале
Петли с закрепкой на обоих
концах в стабилизированных
материалах
Петли в эластичном или
трикотажном материале
Петли в эластичном
материале
Петли с глазком в толстом
или плюшевом материале
Петли с глазком в среднем и
толстом материале
Горизонтальные петли в
толстом или плюшевом
материале
Ширина строчки
[мм]
Авт.режим
Ручн.режим
5,0 3,0–5,0 0,4 0,2–1,0
5,0 3,0–5,0 0,4 0,2–1,0
6,0 3,0–6,0 1,0 0,5–2,0
6,0 3,0–6,0 1,5 1,0–3,0
7,0 3,0–7,0 0,5 0,3–1,0
7,0 3,0–7,0 0,5 0,3–1,0
7,0 3,0–7,0 0,5 0,3–1,0
Длина стежка
[мм]
Авт.режим
Ручн.режим
Прижимная
лапка
3
A
Строчка для
пришивания
пуговиц
48
Пришивание пуговиц 3,5 2,5–4,5 – – M
Обметывание петель/пришивание пуговиц 65
Page 68
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Обметывание петель
Максимальная длина петли составляет примерно 28 мм (диаметр пуговицы + толщина пуговицы).
Петли обметываются от передней стороны прижимной лапки назад, как показано ниже.
1
1
1
1 Закрепляющие стежки
Ниже приведены наименования деталей лапки
для обметывания петель “A”.
1
2
5
3
4
A
1 Направляющая пластина пуговицы
2 Шкала прижимной лапки
3 Стержень
4 Метки на лапке для обметывания петель
5 5 мм
Мелком отметьте на материале
1
положение и длину петли.
1
1 Разметка на материале
На лапке “A” вытяните направляющую
2
пластину и вставьте в нее пуговицу,
которая будет продеваться через
петлю.
66
Page 69
■ Если пуговица не помещается в
направляющую пластину
Сложите диаметр и толщину пуговицы,
затем установите направляющую
пластину на полученное значение. (Цена
деления шкалы прижимной лапки
составляет 5 мм.)
1
2
3
1 Шкала прижимной лапки
2 Длина петли
(диаметр + толщина пуговицы)
3 5 мм
Пример: Для пуговицы диаметром 15 мм и
толщиной 10 мм направляющую пластину
пуговицы нужно установить по шкале на 25 мм.
1
2
1 10 мм
2 15 мм
X Размер петли установлен.
Проведите верхнюю нить вниз через
отверстие в прижимной лапке.
• Опуская лапку, не толкайте ее переднюю
часть, в противном случае не будет
соблюден размер петли.
a
1 Не уменьшайте зазор.
Как можно дальше выдвиньте вниз
6
рычажок обметывания петель.
a
1 Рычажок обметывания петель
Рычажок обметывания петель устанавливается
за скобкой на лапке для обметывания петель.
1
3
Установите лапку для обметывания
3
петель “A”.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку.
4
• Подробнее см. раздел “Выбор строчки”
(с.56).
Расположите материал так, чтобы
5
передний край разметки петли
совпадал с красными метками по бокам
лапки. Затем опустите рычаг лапки.
1
A
2
1 Разметка на материале (спереди)
2 Красные метки на лапке для обметывания
петель
2
1 Рычажок обметывания петель
2 Скобка
Придерживая конец верхней нити левой
7
рукой, запустите машину.
После окончания шитья машина
X
автоматически прошивает закрепляющие
стежки, а затем останавливается.
Поднимите рычаг прижимной лапки,
8
снимите материал с машины и
обрежьте нити.
Обметывание петель/пришивание пуговиц 67
Page 70
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Поднимите рычажок обметывания
9
петель в исходное положение.
Вставьте булавку вдоль внутренней
0
стороны одной из закрепок петли,
чтобы предотвратить прорезание
строчки.
1
1 Стержень
С помощью вспарывателя прорежьте
a
отверстие петли до булавки.
1
1 Вспарыватель
Для изготовления петель с глазком
воспользуйтесь прошивкой, чтобы
проделать отверстие в закругленном
конце петли, затем прорежьте петлю
вспарывателем.
■ Изменение плотности строчки
Нажмите кнопку настройки длины стежка,
затем сдвиньте регулятор длины стежка
вверх или вниз, чтобы задать длину
стежка.
1
2
1 Регулятор длины стежка
2 Кнопка настройки длины стежка
• Подробнее см. раздел “Настройка длины
стежка” (с.48).
• Если материал (например, слишком
толстый) не подается, следует
уменьшить плотность строчки.
■ Изменение ширины строчки
Нажмите кнопку настройки ширины
строчки, затем сдвиньте регулятор
ширины строчки вверх или вниз, чтобы
задать ширину строчки.
1
1
1 Прошивка
• Перед тем как проделывать отверстие,
подложите под материал толстую
бумагу или другой защитный материал.
ОСТОРОЖНО!
● Прорезая петлю вспарывателем, не
кладите руку или палец на его пути.
Вспарыватель может соскользнуть
и стать причиной травмы.
68
2
1 Регулятор ширины строчки
2 Кнопка настройки ширины строчки
• Подробнее см. раздел “Настройка
ширины строчки” (с.47).
Напоминание
● Перед обметыванием петель проверьте
длину стежка и ширину строчки,
выполнив пробное обметывание петли
на кусочке материала.
Page 71
■ Обметывание петель в эластичном
материале
При обметывании петель в эластичном
материале используйте каркасную нить.
Зацепите каркасную нить за выступ на
1
лапке для обметывания петель “A” (см.
рисунок) так, чтобы эта нить вошла в
пазы. Затем не туго свяжите ее концы.
Пришивание пуговиц
С помощью этой швейной машины можно
пришивать пуговицы с двумя или четырьмя
отверстиями.
Измерьте расстояние между
1
отверстиями в пришиваемой пуговице.
Поднимите рычаг прижимной лапки и
2
на задней стороне платформы
установите переключатель положения
гребенок транспортера на (влево,
если смотреть сзади).
3
Установите лапку для обметывания
2
петель “A”.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку
3
Настройте ширину строчки на значение,
4
равное толщине каркасной нити.
42
или
43
Опустите рычаг лапки и рычажок
5
обметывания петель и приступайте к
шитью.
Закончив обметывание петли,
6
осторожно подтяните каркасную нить,
чтобы убрать слабину.
Иглой для ручного шитья вытяните
7
концы каркасной нити на изнаночную
сторону материала и свяжите их.
a
1 Переключатель положения гребенок
транспортера (вид сзади)
.
X Гребенки транспортера опущены.
Установите лапку для пришивания
3
пуговиц “M”.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку
4
48
.
• Подробнее см. раздел “Выбор строчки”
(с.56).
Настройте ширину строчки так, чтобы
5
она была равна расстоянию между
отверстиями в пуговице.
Вспарывателем разрежьте середину
8
каркасной нити у верхнего конца петли.
Обрежьте излишки каркасной нити.
Обметывание петель/пришивание пуговиц 69
Page 72
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Вставьте пуговицу в лапку для
6
пришивания пуговиц “M”.
a
1 Пуговица
X Пуговица на месте.
• Если в пуговице четыре отверстия,
сначала прошивают два ближних
отверстия. Затем сдвигают пуговицу так,
чтобы игла входила в два дальних
отверстия, и прошивают их таким же
образом.
Приступайте к шитью.
8
Сдвиньте регулятор скорости влево
(низкая скорость).
X Выполнив закрепляющие стежки,
швейная машина автоматически
останавливается.
• Если пуговицу необходимо пришить
покрепче, выполните операцию ее
пришивания дважды.
Используя ножницы, обрежьте
9
верхнюю и нижнюю нити в начале
строчки ножницами.
В конце строчки вытяните верхнюю нить
на изнаночную сторону материала и
свяжите ее с нижней нитью.
Поверните маховик машины на себя
7
(против часовой стрелки) и убедитесь в
том, что игла правильно входит в два
отверстия в пуговице.
Если кажется, что игла может ударить по
пуговице, измерьте расстояние между
отверстиями еще раз. Настройте ширину
строчки так, чтобы она была равна
расстоянию между отверстиями в
пуговице.
ОСТОРОЖНО!
● Перед тем как пришивать пуговицу,
убедитесь в том, что игла не
касается пуговицы. В противном
случае игла может погнуться или
сломаться.
Закончив пришивание пуговицы,
0
установите переключатель положения
гребенок транспортера на (вправо,
если смотреть сзади), чтобы поднять
гребенки транспортера.
a
1 Переключатель положения гребенок
транспортера (вид сзади)
Напоминание
● При обычном шитье переключатель
положения гребенок транспортера
установлен в правое положение (если
смотреть сзади).
● При продолжении шитья гребенки
поднимаются.
70
Page 73
■ Пришивание пуговицы с изготовлением
ножки
Чтобы пришить пуговицу с изготовлением
ножки, следует пришить ее с некоторым
просветом между пуговицей и материалом, а
затем обмотать нить вокруг ножки вручную.
Это позволит надежно прикрепить пуговицу к
материалу.
Вставьте пуговицу в лапку для
1
пришивания пуговиц “M” и сдвиньте
рычажок для изготовления ножки на
себя.
1
1 Рычажок для изготовления ножки
Закончив пришивание, обрежьте
2
верхнюю нить с большим запасом и
обмотайте ее вокруг нитей между
пуговицей и материалом, а затем
свяжите с верхней нитью в начале
строчки.
Свяжите концы нижней нити в конце и в
начале строчки на изнаночной стороне
материала.
3
Обрежьте излишки нити.
3
Обметывание петель/пришивание пуговиц 71
Page 74
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Вшивание молнии
На этой швейной машине можно вшивать застежки-молнии.
Название
строчки
Рисунок
Применение
Ширина строчки
[мм]
Авт.режим
Ручн.режим
Длина стежка
[мм]
Авт.режим
Ручн.режим
Прижимная
Прямая
строчка
(центральное
положение
01
Вшивание молнии
Выполнение потайных швов и
защипов
3,5 0,0–7,0 2,5 0,2–5,0 I
иглы)
Существует много способов вшивания молнии. Ниже описаны операции вшивания центральной и
боковой молнии.
Разутюжьте припуски на шов с
3
Вшивание центральной молнии
изнаночной стороны материала.
Строчка выполняется на обоих полотнах
материала, расположенных встык друг к другу.
1
2
1
1 Изнаночная сторона материала
Расположите молнию по центру шва и
4
3
1 Лицевая сторона материала
2 Строчка
3 Конец раскрытия молнии
приметайте ее.
2
лапка
Установите лапку для строчки “зигзаг”
1
“J” и прошейте прямой строчкой до
конца раскрытия молнии.
Полотна материала должны быть сложены
лицевой стороной друг к другу. Дойдя до
конца раскрытия молнии прошейте
обратные стежки.
• Подробнее см. раздел “Простые
строчки” (с. 62).
Используя наметочную строчку,
2
прошейте до конца материала.
1
3
2
4
1 Наметочная строчка
2 Обратные стежки
3 Изнаночная сторона материала
4 Конец раскрытия молнии
72
1
3
1 Изнаночная сторона материала
2 Наметочная строчка
3 Молния
Установите держатель прижимной
5
лапки на правый стержень лапки для
вшивания молнии “I”.
1
I
2
1 Стержень на правой стороне лапки
2 Точка прокола иглы
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Page 75
Выберите строчку 01.
6
• Подробнее см. раздел “Выбор строчки”
(с.56).
ОСТОРОЖНО!
● Если используется прижимная
лапка “I”, обязательно выберите
прямую строчку (с центральным
положением иглы) и медленно
поверните маховик машины на себя
(против часовой стрелки), чтобы
убедиться, что игла не касается
прижимной лапки. Если выбрать
другую строчку, игла может ударить
по лапке и погнуться или
сломаться.
Застрочите шов вокруг молнии с
7
лицевой стороны.
1
2
3
4
Вшивание боковой молнии
Строчка выполняется только на одном куске
материала. Этот тип молнии используется для
застежки на боковых и задних деталях одежды.
1
1 Строчка
2 Лицевая сторона материала
3 Конец раскрытия молнии
Ниже описано вшивание молнии со строчкой с
левой стороны, как показано на рисунке.
Установите лапку для строчки “зигзаг”
1
“J” и прошейте прямой строчкой до
конца раскрытия молнии.
Полотна материала должны быть сложены
лицевой стороной друг к другу. Дойдя до
конца раскрытия молнии прошейте
обратные стежки.
• Подробнее см. раздел “Простые
строчки” (с. 62).
Используя наметочную строчку,
2
прошейте до конца материала.
2
3
3
1 Строчка
2 Лицевая сторона материала
3 Наметочная строчка
4 Конец раскрытия молнии
ОСТОРОЖНО!
● Во время шитья следите, чтобы
игла не касалась молнии. Иначе
игла может погнуться или
сломаться.
Удалите наметочную строчку.
8
1
2
1 Наметочная строчка
2 Обратные стежки
3 Изнаночная сторона материала
4 Конец раскрытия молнии
Разутюжьте припуски на шов с
3
изнаночной стороны материала.
1
1 Изнаночная сторона материала
Вшивание молнии 73
3
4
Page 76
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1
Приутюжьте припуски на шов так,
4
чтобы правая сторона (сторона без
строчки) выступала на 3 мм.
1
2
1 Изнаночная сторона материала
2 3 мм
Приложите молнию зубцами вплотную
5
к приутюженному краю материала,
выступающему на 3 мм, затем
приметайте молнию или прикрепите ее
булавками.
2
1
ОСТОРОЖНО!
● Если используется прижимная
лапка “I”, обязательно выберите
прямую строчку (с центральным
положением иглы) и медленно
поверните маховик машины на себя
(против часовой стрелки), чтобы
убедиться, что игла не касается
прижимной лапки. Если выбрать
другую строчку, игла может ударить
по лапке и погнуться или
сломаться.
Пришейте молнию, начиная с ее
8
основания, к детали материала с
выступающим на 3 мм краем.
1 Зубцы молнии
2 Наметочная строчка
Установите держатель прижимной
6
лапки на правый стержень лапки для
вшивания молнии “I”.
Если строчка будет прошиваться с правой
стороны, установите держатель на левый
стержень лапки.
I
2
1 Стержень на правой стороне лапки
2 Точка прокола иглы
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку 01.
7
• Подробнее см. раздел “Выбор строчки”
(с.56).
ОСТОРОЖНО!
● Во время шитья следите, чтобы
игла не касалась молнии. Иначе
игла может погнуться или
сломаться.
Когда до конца молнии останется около
9
5 см, остановите машину с опущенной в
материал иглой, поднимите рычаг
лапки, затем расстегните молнию и
продолжайте шить.
74
Page 77
Застегните молнию, разложите
0
материал и приметайте к нему другую
сторону молнии.
1 Наметочная строчка
Установите держатель лапки на другой
a
стержень лапки для вшивания молнии “I”.
Если в пункте 6 держатель прижимной
лапки был установлен на правый
стержень, переставьте его на левый
стержень.
1
I
2
1
Когда до конца молнии останется около
c
5 см, остановите машину с опущенной в
материал иглой, поднимите рычаг
лапки, затем расстегните молнию и
продолжайте шить.
Удалите наметочную строчку.
d
3
1 Стержень на левой стороне лапки
2 Точка прокола иглы
Застрочите шов вокруг молнии с
b
лицевой стороны.
В конце раскрытия молнии прошейте
несколько обратных стежков и
направляйте зубцы молнии по краю
прижимной лапки.
3
2
1
1 Лицевая сторона материала
2 Конец раскрытия молнии
3 Обратные стежки
4 Начало строчки
5 Наметочная строчка
4
5
ОСТОРОЖНО!
Во время шитья следите, чтобы игла
●
не касалась молнии. Иначе игла
может погнуться или сломаться.
Вшивание молнии 75
Page 78
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Работа с эластичным материалом и эластичной тесьмой
На этой машине можно шить эластичные материалы и пришивать эластичную тесьму.
Название
строчки
Эластичная
строчка
3-ступенчатый
зигзаг
Рисунок
03
05
Ширина строчки
Применение
Авт.режим
[мм]
Ручн.режим
Эластичный материал 1,0 1,0–3,0 2,5 1,0–4,0
Пришивание эластичной
тесьмы
5,0 1,5–7,0 1,0 0,2–4,0
Длина стежка
[мм]
Авт.режим
Ручн.режим
При выполнении каждой из следующих операций соблюдайте соответствующие меры
предосторожности.
Эластичная строчка
Установите лапку для строчки “зигзаг”
1
“J”.
Пришивание эластичной тесьмы
При пришивании эластичной тесьмы к манжете
или талии швейного изделия окончательный
размер будет определяться длиной растянутой
тесьмы. Поэтому необходимо точно определить
J
длину тесьмы.
Приметайте тесьму булавками к
1
изнаночной стороне материала.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку
2
03
.
Приметайте тесьму к материалу в
нескольких местах, чтобы равномерно
расположить ее на материале.
• Подробнее см. раздел “Выбор строчки”
(с.56).
1
Прижимная
лапка
J
Шейте материал, не растягивая его.
3
76
2
1 Эластичная тесьма
2 Стержень
Установите лапку для строчки “зигзаг”
2
“J”.
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Page 79
Выберите строчку
3
• Подробнее см. раздел “Выбор строчки”
(с.56).
Пришейте тесьму к материалу,
4
растягивая ее настолько, чтобы длина
тесьмы была равна длине материала.
Натягивая материал за прижимной лапкой
левой рукой, правой рукой оттягивайте его
у ближайшей к лапке булавки.
05
.
3
ОСТОРОЖНО!
● Во время шитья следите, чтобы
игла не касалась булавок. Иначе
игла может погнуться или
сломаться.
Работа с эластичным материалом и эластичной тесьмой 77
Page 80
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Аппликация, пэтчворк и выстегивание
Ниже описаны строчки, используемые для аппликации, пэтчворка и выстегивания.
Название
строчки
Строчка
“зигзаг”
Строчка для
пришивания
аппликаций
Прямая
стачная
строчка
Рисунок
04
17
12
18
19
14
15
Применение
Ширина строчки
[мм]
Авт.режим
Ручн.режим
Длина стежка
[мм]
Авт.режим
Ручн.режим
Пришивание аппликаций
(основная линия по центру/
3,5 0,0–7,0 1,4 0,0–4,0
обратные стежки)
Выстегивание по аппликации и
со свободной подачей,
3,5 0,0–7,0 1,4 0,0–4,0
атласная строчка
Пришивание аппликаций 3,5 2,5–7,0 2,5 1,6–4,0
Пришивание аппликаций и
окантовывание
Пришивание аппликаций и
окантовывание
1,5 0,5–5,0 1,8 1,0–4,0
1,5 0,5–5,0 1,8 1,0–4,0
Стачивание прямой строчкой
(с припуском на шов 6,5 мм
от правого края прижимной
5,5 0,0–7,0 2,0 0,2–5,0
лапки)
Стачивание прямой строчкой
(с припуском на шов 6,5 мм
от правого края прижимной
1,5 0,0–7,0 2,0 0,2–5,0
лапки)
Прижимная
лапка
J
Стачная
строчка
Имитация
ручной
стегальной
строчки
Фактурное
выстегивание
78
22
23
24
16
Пэтчворк
Выстегивание прямой строчкой
с имитацией под ручной шов
20
Придание фактуры 7,0 1,0–7,0 1,6 1,0–4,0
4,0 0,0–7,0 1,2 0,2–4,0
5,0 2,5–7,0 2,5 1,0–4,0
5,0 0,0–7,0 1,2 0,2–4,0
0,0 0,0–7,0 2,5 1,0–4,0
Page 81
Пришивание аппликаций
Вырежьте аппликацию, оставив
1
припуск на шов 3-5 мм.
1
1 Припуск на шов
Положите на обратную сторону аппликации
2
шаблон, изготовленный из толстой бумаги
или стабилизатора, подогните припуск на
шов и заутюжьте его.
• Заутюжив припуск на шов, удалите бумагу.
Переверните аппликацию и приметайте ее
3
к материалу или прикрепите булавками.
Выберите строчку.
5
• Подробнее см. раздел “Выбор строчки”
(с.56).
Поверните маховик на себя (против
6
часовой стрелки) и начните шить по
краю аппликации, следя за тем, чтобы
игла входила в материал рядом с
аппликацией.
Проходя углы, останавливайте машину с
иглой, опущенной рядом с аппликацией,
поднимайте прижимную лапку, и
поворачивайте материал, как это
необходимо, чтобы изменить направление
шитья.
3
1
1 Наметочная строчка
Установите лапку для строчки “зигзаг”
4
“J”.
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Аппликация, пэтчворк и выстегивание 79
Page 82
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Шейте так, чтобы край материала
4
Пэтчворк (лоскутное шитье)
совпадал с краем прижимной лапки.
■ Припуск на шов справа
Подогните край верхнего куска
1
материала и положите его на нижний
кусок.
Сшейте два куска материала вместе так,
2
чтобы строчка накрывала оба куска.
Совместите край материала с правым
краем прижимной лапки и шейте,
14
используя строчку
.
1
1 6,5 мм
■ Припуск на шов слева
Совместите край материала с левым
краем прижимной лапки и шейте,
используя строчку
15
.
1
Стачивание
Сшивание двух полотен материала называется
стачиванием. Эти полотна следует обрезать с
припуском на шов 6,5 мм.
Прямая стачная строчка получается с отступом
6,5 мм либо от левого, либо от правого края
прижимной лапки.
Сметайте или скрепите булавками
1
стачиваемые полотна материала вдоль
припуска на шов.
Установите лапку для строчки “зигзаг”
2
“J”.
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку
3
14
• Подробнее см. раздел “Выбор строчки”
(с.56).
или
15
.
1 6,5 мм
Напоминание
● Для изменения ширины шва (положение
иглы) изменяйте ширину строчки.
Подробнее см. раздел “Настройка
ширины строчки” (с.47).
80
Page 83
Выстегивание
Прослаивание ватина между верхним и нижним
слоями материала называется выстегиванием.
Выстегивание можно легко выполнять с
помощью дополнительной шагающей лапки и
дополнительной направляющей для
выстегивания.
Сметайте материал, который
1
необходимо выстегать.
Установите шагающую лапку.
2
• Подробнее см. раздел “Использование
дополнительной шагающей лапки”
(с.35).
Выберите строчку
3
• Подробнее см. раздел “Выбор строчки”
(с.56).
Во время шитья натягивайте материал
4
руками c обеих сторон от прижимной
лапки.
15
или
17
.
■ Использование направляющей для
выстегивания (дополнительный узел)
Чтобы стегальные строчки были
параллельны, используйте направляющую
для выстегивания.
Вставьте шток направляющей в
1
отверстие в задней части шагающей
лапки или держателя лапки.
Шагающая лапка
Держатель прижимной лапки
3
Примечание
● При шитье с шагающей лапкой шейте
на средней или малой скорости.
● Дополнительную шагающую лапку
можно приобрести у дилера Brother.
Отрегулируйте положение
2
направляющей так, чтобы она
совпадала с уже прошитым швом.
Примечание
● Дополнительную направляющую для
выстегивания можно приобрести у
дилера Brother.
Аппликация, пэтчворк и выстегивание 81
Page 84
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
На задней стороне платформы
4
Выстегивание со свободной
подачей материала
установите переключатель положения
гребенок транспортера на (влево,
если смотреть сзади).
При выстегивании со свободной подачей материала
опускайте гребенки транспортера (при помощи
переключателя положения гребенок транспортера).
Это позволяет свободно перемещать материал в
любом направлении.
Для выстегивания со свободной подачей
a
материала необходимо установить
дополнительную стегальную лапку.
1 Переключатель положения гребенок
транспортера (вид сзади)
X Гребенки транспортера опущены.
Включите машину и выберите строчку.
5
• Подробнее см. раздел “Выбор строчки”
Снимите прижимную лапку и держатель лапки.
1
• См. раздел “Снятие держателя
прижимной лапки” (с.35).
Закрепите стегальную лапку с помощью
2
винта крепления держателя лапки.
Штифт на стегальной лапке должен быть
расположен поверх винта иглодержателя.
6
(с.56).
Натягивая материал обеими руками,
перемещайте его в соответствии с
требуемым рисунком выстегивания.
В начале и в конце выполняемой строчки
прошиваются закрепляющие стежки.
1
1
2
1 Стержень на стегальной лапке
2 Винт крепления держателя лапки
3 Винт иглодержателя
3
Удерживая стегальную лапку правой
3
рукой, левой рукой затяните отверткой
винт крепления держателя лапки.
1
1 Винт крепления держателя лапки
ОСТОРОЖНО!
● Надежно затягивайте винт
крепления отверткой. Иначе игла
может задеть прижимную лапку и
погнуться или сломаться.
1 Рисунок
Закончив шитье, установите
7
переключатель положения гребенок
транспортера на (вправо, если
смотреть сзади), чтобы поднять
гребенки транспортера.
• При обычном шитье переключатель
положения гребенок транспортера
установлен в правое положение.
a
1 Переключатель положения гребенок
транспортера (вид сзади)
Примечание
● Дополнительную шагающую лапку
можно приобрести у дилера Brother.
82
Page 85
Закрепляющие стежки
Закрепление применяется для обработки мест, подверженных напряжению, таких, как низ рукавов,
шаговые швы брюк и углы карманов.
Название
строчки
Тройная
эластичная
строчка
Закрепка
Рисунок
02
47
Применение
Усиление швов рукавов и брюк 0,0 0,0–7,0 2,5 1,5–4,0 J
Усиление концов проемов
(например углов карманов)
Тройная эластичная строчка
Применяйте тройную эластичную строчку для
закрепления отверстий рукавов и шаговых швов
брюк.
Установите лапку для строчки “зигзаг”
1
“J”.
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку 02.
2
• Подробнее см. раздел “Выбор строчки”
(с.56).
Ширина строчки
[мм]
Авт.режим
Ручн.режим
2,0 1,0–3,0 0,4 0,3–1,0 A
Длина стежка
[мм]
Авт.режим
Ручн.режим
Прижимная
лапка
Закрепки
Закрепки используются для закрепления мест,
подверженных напряжениям, таких как углы
карманов и проемы.
В качестве примера ниже описывается
прошивание закрепок на углах карманов.
Определите нужную длину закрепки.
1
На лапке для обметывания петель “A”
установите направляющую пластину на
эту длину. (Цена деления шкалы
прижимной лапки составляет 5 мм.)
1
3
Приступайте к шитью.
3
• Подробнее см. раздел “Начало шитья”
(с.42).
2
3
1 Шкала прижимной лапки
2 Длина закрепки
3 5 мм
• Максимальная длина закрепки
составляет примерно 28 мм.
Закрепляющие стежки 83
Page 86
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Установите лапку для обметывания
2
петель “A”.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку 47.
3
• Подробнее см. раздел “Выбор строчки”
(с.56).
Расположите материал отверстием
4
кармана на себя, затем опустите рычаг
лапки так, чтобы игла вошла в материал
в 2 мм перед отверстием кармана.
1
1 2 мм
Проведите верхнюю нить вниз через
отверстие в прижимной лапке.
Опуская лапку, не толкайте ее переднюю
•
часть, в противном случае не будет
соблюден размер закрепки.
Рычажок обметывания петель
устанавливается за скобкой на лапке для
обметывания петель.
1
2
1 Рычажок обметывания петель
2 Скобка
Придерживая конец верхней нити левой
6
рукой, начинайте шить.
X Закончив шитье, машина автоматически
прошивает закрепляющие стежки, а
затем останавливается.
Поднимите рычаг прижимной лапки,
7
снимите материал с машины и затем
обрежьте нити.
a
1 Не уменьшайте зазор.
Как можно дальше выдвиньте вниз
5
рычажок обметывания петель.
a
1 Рычажок обметывания петель
Поднимите рычажок обметывания
8
петель в его исходное положение.
Напоминание
● Если материал не подается, например,
потому что он слишком толстый,
увеличьте длину стежка. Подробнее см.
раздел “Настройка длины стежка”
(с. 48).
84
Page 87
Обметывание глазков
На этой швейной машине можно обметывать глазки, например на ремнях. Возможно обметывание
глазков трех размеров: 7 мм, 6 мм и 5 мм.
Название
строчки
Строчка для
обметывания
глазков
Установите лапку для монограмм “N”.
1
• Подробнее см. раздел “Замена
Выберите строчку 49.
2
• Подробнее см. раздел “Выбор строчки”
Настройте ширину строчки в
3
соответствии с размером
обметываемого глазка.
Рисунок
49
прижимной лапки” (с.33).
(с.56).
7 mm
Обметывание глазков,
например отверстий в ремнях
6 mm
Применение
5 mm
Ширина строчки
[мм]
Авт.режим
5
6
Ручн.режим
7,0
7,0 - 6,0 - 5,0
Приступайте к шитью.
X Закончив шитье, машина автоматически
прошивает закрепляющие стежки, а
затем останавливается.
Прошивкой проделайте отверстие по
центру глазка.
• Перед тем как проделывать отверстие,
подложите под материал толстую
бумагу или другой защитный материал.
Длина стежка
[мм]
Авт.режим
Ручн.режим
––N
Прижимная
лапка
3
• Подробнее см. раздел “Настройка
ширины строчки” (с.47).
Опустите иглу в материал в начале
4
строчки, а затем опустите рычаг
прижимной лапки.
Напоминание
● Если для обметывания глазка
используется тонкая нить, строчка
может оказаться неплотной. В этом
случае выполните обметывание
дважды – одну строчку поверх другой.
Обметывание глазков 85
Page 88
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Декоративная строчка
Основные строчки включают следующие декоративные строчки.
Название
строчки
Строчка-
мережка
Стачная
строчка
Строчка-
ракушка
Строчки
для
украшения
сборками
или
буфами
Рисунок
25
26
22
23
24
13
25
26
Применение
Сшивание двух полотен
материала с зазором между
ними
Декоративное стачивание
Декоративная отделка
воротников и закруглений
Украшение сборками или
буфами, придание текстуры и
эластичности
Ширина строчки
[мм]
Авт.режим
Ручн.режим
Длина стежка
[мм]
Авт.режим
Ручн.режим
5,0 0,0–7,0 2,5 1,0–4,0
5,0 2,5–7,0 2,5 1,0–4,0
4,0 0,0–7,0 1,2 0,2–4,0
5,0 2,5–7,0 2,5 1,0–4,0
5,0 0,0–7,0 1,2 0,2–4,0
4,0 0,0–7,0 2,5 0,2–4,0
5,0 0,0–7,0 2,5 1,0–4,0
5,0 2,5–7,0 2,5 1,0–4,0
Прижимная
лапка
J
Фестонная
строчка
Ажурные
строчки
86
21
31
Фестонная атласная строчка 5,0 2,5–7,0 0,5 0,1–1,0
3,5 1,5–7,0 2,5 1,6–4,0
Кружевная строчка,
декоративная подшивка,
32
мережки и т.д.
6,0 1,5–7,0 3,0 1,5–4,0
N
33
34
Декоративная подшивка,
мережки и т.д. на тонком и
среднем материале с
5,0 1,5–7,0 3,5 1,5–4,0
5,0 1,5–7,0 4,0 1,5–4,0
полотняным переплетением
35
5,0 1,5–7,0 2,5 1,5–4,0
Page 89
Название
строчки
Рисунок
Применение
Ширина строчки
[мм]
Авт.режим
Ручн.режим
Длина стежка
[мм]
Авт.режим
Ручн.режим
Прижимная
лапка
Строчка-
27
лесенка
Строчка-
28
вьюнчик
Декоративные строчки
Строчка-
29
спираль
Строчка-
30
змейка
Строчка-мережка
Строчка через открытый шов называется
“строчкой-мережкой”. Она применяется при
изготовлении блузок и детской одежды. Строчка
будет выглядеть более нарядной, если
использовать толстую нить.
Подогните края деталей и приутюжьте их.
1
Приметайте обе части с зазором около
2
4 мм между ними на тонкую бумагу или
лист водорастворимого стабилизатора.
Для более удобной работы начертите
линию по центру полоски бумаги или
растворимого стабилизатора.
3
4,0 0,0–7,0 3,0 2,0–4,0
4,0 0,0–7,0 2,5 1,0–4,0
5,5 0,0–7,0 1,6 1,0–4,0
5,0 1,5–7,0 1,0 0,2–4,0 N
Выберите строчку 25 или 26.
4
• Подробнее см. раздел “Выбор строчки”
(с.56).
Установите ширину строчки 7,0 мм.
5
• Подробнее см. раздел “Настройка
ширины строчки” (с.47).
Приступайте к шитью и следите, чтобы
6
центр лапки проходил по центру зазора
между полотнами материала.
J
3
2
1 Тонкая бумага или растворимый
стабилизатор
2 Наметочная строчка
3 4 мм
Установите лапку для строчки “зигзаг” “J”.
3
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
1
Закончив шитье, удалите бумагу.
7
Декоративная строчка 87
Page 90
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Фестонная строчка
Волнообразный повторяющийся рисунок
строчки, похожий на гребешки, используется для
отделки воротников блузок и краев носовых
платков.
Установите лапку для монограмм “N”.
1
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку 21.
2
• Подробнее см. раздел “Выбор строчки”
(с.56).
Шейте вдоль края материала с
3
небольшим отступом.
Украшение сборками или буфами
Декоративная строчка, создаваемая путем
прошивания или вышивания поверх сборок.
Используется для украшения переда блузок или
манжет.
Украшение сборками или буфами придает
материалу текстуру и эластичность.
Установите лапку для строчки “зигзаг”
1
“J”.
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите прямую строчку и установите
2
длину стежка 4,0 мм. Затем уменьшите
натяжение нити.
• Подробнее см. раздел “Настройка длины
стежка” (с.48) и “Изменение натяжения
верхней нити” (с.46).
Прошейте несколько прямых
3
параллельных строчек с интервалом
1 см.
• Для оптимального результата перед
шитьем смочите ткань жидкостью для
подкрахмаливания и проутюжьте ее.
Обрежьте край материала вдоль
4
строчки.
• Будьте осторожны – не прорежьте
строчку.
1
1 1 см
• Выполнять обратные/закрепляющие
стежки не нужно.
• После завершения шитья нить
вытягивается из материала примерно на
5 см.
Подтяните нижние нити, чтобы создать
4
сборки.
Проутюжьте сборки.
88
Page 91
Выберите строчку 25 или 26.
5
• Подробнее см. раздел “Выбор строчки”
(с.56).
Прошейте между прямыми строчками.
6
Вытяните нити прямых строчек.
7
Декоративное стачивание
Декоративные стачные строчки можно прошить
по припускам на шов стачанных полотен
материала. Это полезно при выполнении
лоскутного шитья.
Установите лапку для строчки “зигзаг”
1
“J”.
J
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Стачайте два куска материала
2
лицевыми сторонами внутрь, затем
раскройте припуски на шов.
2
1
1
3
3
1 Изнаночная сторона материала
2 6,5 мм припуск на шов
3 Прямая строчка
Выберите строчку 22, 23 или 24.
3
• Подробнее см. раздел “Выбор строчки”
(с.56).
Переверните материал лицевой
4
стороной вверх и прошейте по шву,
направляя шов по центру прижимной
лапки.
a
1 Лицевая сторона материала
Декоративная строчка 89
Page 92
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Приступайте к шитью.
Мережки
При шитье иглой с крылышками отверстия,
проделываемые иглой в ткани, увеличиваются,
что создает похожую на кружево декоративную
строчку. Эта строчка используется для
украшения подогнутых сгибов ткани и скатертей
из тонких и средних материалов.
4
ОСТОРОЖНО!
Примечание
● Если нить запутывается, используйте
стабилизирующий материал.
Установите иглу с крылышками.
1
• Используйте иглу с крылышками № 130/
705H 100/16.
• Подробнее об установке иглы см. раздел
“Замена иглы” (с. 32).
• Для заправки нити в иглу с крылышками
нитевдеватель не используется.
Попытка использовать нитевдеватель
для этой иглы может привести к
повреждению машины. Проденьте нить
через игольное ушко спереди назад.
● Выберите ширину строчки 6,0 мм
или меньше; в противном случае
игла может погнуться или
сломаться.
● После настройки ширины строчки
медленно поверните маховик на
себя (против часовой стрелки) и
убедитесь в том, что игла не
касается прижимной лапки. Если
игла ударит по лапке, она может
погнуться или сломаться.
Вышивание на ткани с частично прореженными
нитями называется “мережкой”. Это дает
прекрасные результаты на материале с
неплотным переплетением нитей.
Ниже описаны два способа выполнения мережки.
■ Мережка (пример 1)
Материал поворачивается и прошивается дважды.
Установите лапку для монограмм “N”.
2
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
Выберите строчку.
3
Можно использовать следующие строчки:
31, 32, 33, 34, 35, 36, 37, 38
39
или
• Подробнее см. раздел “Выбор строчки”
• Выберите ширину строчки 6,0 мм или
.
(с.56).
меньше.
90
Вытяните из ткани несколько нитей.
1
Установите лапку для монограмм “N”.
2
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).

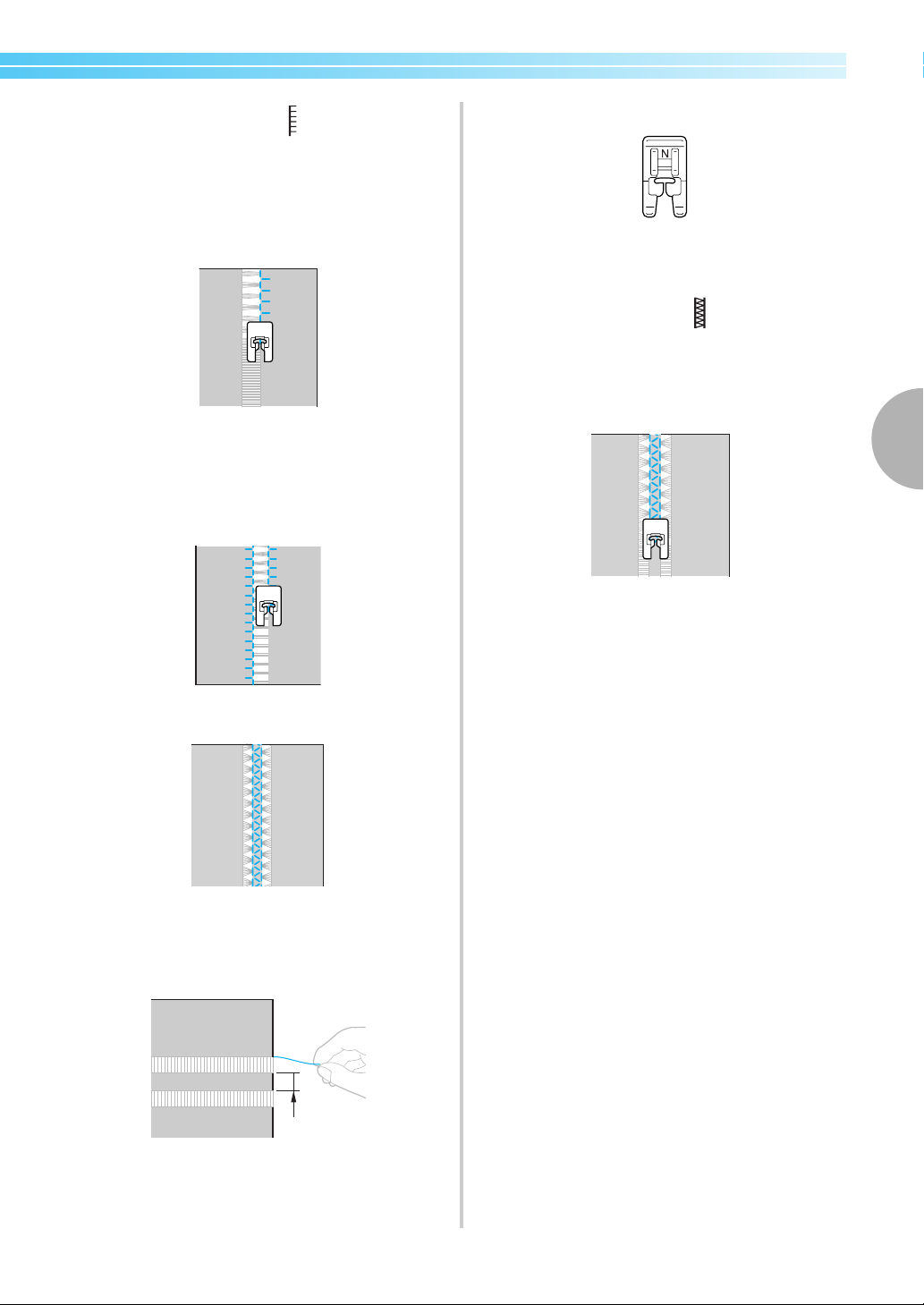

Page 93
Выберите строчку 31.
3
• Подробнее см. раздел “Выбор строчки”
(с.56).
Положите материал лицевой стороной
4
вверх, прошейте вдоль правого края
мережки.
Установите лапку для монограмм “N”.
2
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
N
Поверните материал, чтобы шить с
5
противоположной стороны.
Прошейте вдоль другого края мережки
6
такую же строчку, как предыдущая.
N
■ Мережка (пример 2)
Выберите строчку
3
34
.
• Подробнее см. раздел “Выбор строчки”
(с.56).
Прошейте по средней полосе мережки.
4
N
3
Вытяните несколько нитей из двух
1
участков ткани с промежутком 4 мм
между ними.
1
1 4 мм
Декоративная строчка 91
Page 94
ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
92
Page 95
4 ПРИЛОЖЕНИЕ
В этом разделе описаны различные процедуры технического обслуживания и
поиска неисправностей.
Настройки строчек.............................................................................................. 94
Основные строчки.........................................................................................94
Уход и техническое обслуживание................................................................ 100
Ограничения, касающиеся смазки............................................................ 100
Наружная очистка машины........................................................................100
Очистка челночного устройства............................................................... 100
Поиск и устранение неисправностей............................................................102
Устранение распространенных неисправностей ..................................102
Верхняя нить натянута ............................................................................... 102
Запутавшаяся нить на изнаночной стороне материала....................... 103
Неправильное натяжение нити ................................................................. 105
Материал застрял в машине и не выта
Если нить запуталась под седлом устройства намотки шпульки ..... 109
Список проблем........................................................................................... 111
Сообщения об ошибках .............................................................................. 114
Звуковая сигнализация ..............................................................................115
Указатель............................................................................................................116
скивае
тся из нее .....................106
Page 96
ПРИЛОЖЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Настройки строчек
В следующей таблице для основных строчек приводятся варианты применения, длина стежка и
ширина строчки, а также возможность использования двойной иглы.
Основные строчки
Название
строчки
Прямая
строчка
Тройная
эластичная
строчка
Эластичная
строчка
Строчка
“зигзаг”
3-ступенчатый
зигзаг
Краеобметочная
строчка
Потайная
подшивочная
строчка
Строчка для
пришивания
аппликаций
Строчкаракушка
Игла слева
Игла по центру
Рисунок
00
01
02
03
04
05
06
07
08
09
10
11
12
13
Ширина строчки
[мм]
Применение
Авт.режим
Ручн.режим
Прижимная лапка
Простая строчка,
J
выполнение сборок
или защипов и т.д.
Вшивание молний,
простая строчка,
J/I
выполнение сборок
или защипов и т.д.
Вшивание рукавов,
выполнение шаговых
швов брюк, шитье
J
эластичных материалов,
декоративная строчка
Шитье эластичных
материалов,
J
декоративная
строчка
Обметывание краев и
J
пришивание
аппликаций
Обметывание краев на
среднем или эластичном
J
материале, пришивание
тесьмы, штопка и т.д.
Обметывание краев
G
на тонком или
среднем материале
Обметывание краев
G
на толстом
материале
Против осыпания
краев на толстом и
G
легко осыпающемся
материале
Обметывание краев
J
на эластичном
материале
Потайное
подшивание на
R
материале средней
плотности
Потайное
подшивание на
R
эластичном
материале
Пришивание
J
аппликаций
J Строчка-ракушка 4,0 0,0–7,0 2,5 0,2–4,0
0,0 0,0–7,0 2,5 0,2–5,0
3,5 0,0–7,0 2,5 0,2–5,0
0,0 0,0–7,0 2,5 1,5–4,0
1,0 1,0–3,0 2,5 1,0–4,0
3,5 0,0–7,0 1,4 0,0–4,0
5,0 1,5–7,0 1,0 0,2–4,0
3,5 2,5–5,0 2,0 1,0–4,0 Нет
5,0 2,5–5,0 2,5 1,0–4,0 Нет
5,0 3,5–5,0 2,5 1,0–4,0 Нет
5,0 0,0 –7,0 2,5 0,5–4,0
00 -3 – 3- 2,0 1,0–3,5 Нет
00 -3 – 3- 2,0 1,0–3,5 Нет
3,5 2,5–7,0 2,5 1,6–4,0
Длина стежка
[мм]
Авт.режим
Ручн.режим
Двойная игла
Да
Обратн.стежки
(J)
Да
Обратн.стежки
(J)
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Да
Обратн.стежки
(J)
Да
Закреп.стежки
(J)
Закреп.стежки
Закреп.стежки
Закреп.стежки
Да
Закреп.стежки
(J)
Закреп.стежки
Закреп.стежки
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
стежки
Обратные/
закрепляющие
Шагающая лапка
Нет Да
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Да
Нет Да
Нет Да
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Боковой нож
94
Page 97
Название
строчки
Прямая
стачная
строчка
Прямая строчка
с имитацией
под ручной
шов (для
выстегивания)
Строчка
“зигзаг” (для
выстегивания)
Строчка для
пришивания
аппликаций
(для
выстегивания)
Стегальная
строчка (для
придания
фактуры)
Фестонная
атласная
строчка
Рисунок
14
15
16
17
18
19
20
21
Ширина строчки
[мм]
Применение
Авт.режим
Ручн.режим
Прижимная лапка
Стачивание прямой
строчкой (с
припуском на шов
J
6,5 мм от правого
края прижимной
лапки)
Стачивание прямой
строчкой (с
J
припуском на шов
6,5 мм от левого края
прижимной лапки)
Выстегивание
прямой строчкой с
J
имитацией под
ручной шов
Выстегивание по
аппликации и со
J
свободной подачей,
атласная строчка
Пришивание
J
аппликаций и
окантовывание
Пришивание
J
аппликаций и
окантовывание
Фоновая стегальная
J
строчка (придание
фактуры)
N Фестонная строчка 5,0 2,5–7,0 0,5 0,1–1,0
5,5 0,0–7,0 2,0 0,2–5,0 Нет
1,5 0,0–7,0 2,0 0,2–5,0 Нет
0,0 0,0–7,0 2,5 1,0–4,0 Нет
3,5 0,0–7,0 1,4 0,0–4,0 Нет
1,5 0,5–5,0 1,8 1,0–4,0 Нет
1,5 0,5–5,0 1,8 1,0–4,0 Нет
7,0 1,0–7,0 1,6 1,0–4,0 Нет
Длина стежка
[мм]
Авт.режим
Ручн.режим
Двойная игла
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Да
Закреп.стежки
(J)
стежки
Обратные/
закрепляющие
Шагающая лапка
Нет Нет
Да Нет
Нет Нет
Да Да
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Боковой нож
4
Стачная
строчка
Строчкамережка
22
23
24
25
26
Пэтчворк и
J
декоративная
строчка
Пэтчворк,
декоративная
строчка,
J
обметывание краев
на обеих частях
материала, например
трико
Пэтчворк и
J
декоративная
строчка
Сшивание полотен с
зазором и
J
декоративная
строчка
Сшивание полотен с
зазором и
J
декоративная
строчка
4,0 0,0–7,0 1,2 0,2–4,0
5,0 2,5–7,0 2,5 1,0–4,0
5,0 0,0–7,0 1,2 0,2–4,0
5,0 0,0–7,0 2,5 1,0–4,0
5,0 2,5–7,0 2,5 1,0–4,0
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Настройки строчек 95
Page 98
ПРИЛОЖЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Название
строчки
Строчка-
лесенка
Строчкавьюнчик
Строчкаспираль
Строчка-
змейка
Ажурные
строчки
Рисунок
27
28
29
30
31
32
33
34
35
36
37
38
39
Применение
Прижимная лапка
Декоративные
J
строчки
Декоративные
J
строчки
Декоративные
J
строчки
Декоративная
строчка и
N
пришивание
эластичной тесьмы
Кружевная строчка,
декоративная
N
подшивка, мережки и
т.д.
Декоративная
N
подшивка, мережки и
т.д.
Декоративная
подшивка на тонком и
среднем материале с
N
полотняным
переплетением,
мережки и т.д.
Декоративная
подшивка на тонком и
среднем материале с
N
полотняным
переплетением,
мережки и т.д.
Декоративная
подшивка на тонком и
среднем материале с
N
полотняным
переплетением,
мережки и т.д.
Декоративная
подшивка на тонком и
среднем материале с
N
полотняным
переплетением,
мережки и т.д.
Декоративная
подшивка, вшивание
N
тесьмы, мережки и
т.д.
Декоративная
строчка, украшение
N
сборками или
буфами, мережки и
т.д.
Декоративная
строчка, украшение
N
сборками или
буфами, мережки и
т.д.
Ширина строчки
[мм]
Авт.режим
Ручн.режим
4,0 0,0–7,0 3,0 2,0–4,0 Нет
4,0 0,0–7,0 2,5 1,0–4,0
5,5 0,0–7,0 1,6 1,0–4,0
5,0 1,5–7,0 1,0 0,2–4,0
3,5 1,5–7,0 2,5 1,6–4,0 Нет
6,0 1,5–7,0 3,0 1,5–4,0 Нет
5,0 1,5–7,0 3,5 1,5–4,0 Нет
5,0 1,5–7,0 4,0 1,5–4,0 Нет
5,0 1,5–7,0 2,5 1,5–4,0 Нет
5,0 1,5–7,0 2,0 1,5–4,0 Нет
5,0 1,5–7,0 3,0 1,5–4,0 Нет
6,0 1,5–7,0 1,6 1,0–4,0 Нет
5,0 1,5–7,0 1,6 1,0–4,0 Нет
Длина стежка
[мм]
Авт.режим
Ручн.режим
Двойная игла
Закреп.стежки
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Да
Закреп.стежки
(J)
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
стежки
Обратные/
закрепляющие
Шагающая лапка
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Боковой нож
96
Page 99
Название
строчки
Строчка для
обметывания
петель
Закрепка
Строчка для
пришивания
пуговиц
Строчка для
обметывания
глазков
Рисунок
40
41
42
43
44
45
46
47
48
49
Ширина строчки
[мм]
Применение
Авт.режим
Ручн.режим
Прижимная лапка
Горизонтальные
A
петли в тонком и
среднем материале
Закрепленные петли
A
в материале с
подкладкой
Петли в эластичном
A
или трикотажном
материале
Петли в эластичном
A
материале
Обметывание петель
с глазком в толстом
A
или пушистом
материале
Петли с глазком в
A
среднем и толстом
материале
Обметывание
горизонтальных
A
петель в толстом или
пушистом материале
Усиление раскрытий и
легко
A
распускающихся
швов
M Пришивание пуговиц 3,5 2,5–4,5 – – Нет
Обметывание
N
глазков, например
отверстий в ремнях
5,0 3,0–5,0 0,4 0,2–1,0 Нет
5,0 3,0–5,0 0,4 0,2–1,0 Нет
6,0 3,0–6,0 1,0 0,5–2,0 Нет
6,0 3,0–6,0 1,5 1,0–3,0 Нет
7,0 3,0–7,0 0,5 0,3–1,0 Нет
7,0 3,0–7,0 0,5 0,3–1,0 Нет
7,0 3,0–7,0 0,5 0,3–1,0 Нет
2,0 1,0–3,0 0,4 0,3–1,0 Нет
7,0
7,0, 6,0, 5,0
Длина стежка
[мм]
Авт.режим
Ручн.режим
–
–
Нет
Обратные/
Двойная игла
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
Автоматическое
закрепление
закрепляющие
стежки
Шагающая лапка
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Боковой нож
4
Настройки строчек 97
Page 100
ПРИЛОЖЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Название
строчки
Рисунок
50
51
52
53
54
55
56
57
Ширина строчки
[мм]
Применение
Авт.режим
Ручн.режим
Прижимная лапка
N Для украшения и т. п. 2,5 0,0–7,0 2,5 0,2–4,0 Нет
N Для украшения и т. п. 3,0 0,0–7,0 1,0 0,2–4,0 Нет
N Для украшения и т. п. 5,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 4,0 0,0–7,0 1,6 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,5 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,5 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,5 0,2–4,0 Нет
Длина стежка
[мм]
Авт.режим
Ручн.режим
Двойная игла
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
стежки
Обратные/
закрепляющие
Шагающая лапка
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Боковой нож
Строчкаспираль
58
59
60
61
62
63
64
65
66
N Для украшения и т. п. 7,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 1,6 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,5 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 5,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 2,0 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 1,6 0,2–4,0 Нет
N Для украшения и т. п. 7,0 0,0–7,0 1,4 0,2–4,0 Нет
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Закреп.стежки
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
Нет Нет
98
Loading...
