Page 1

BRODERIMASKIN

PR-620

BRUKSANVISNING

Page 2

Viktige sikkerhetsinstrukser

Når du bruker denne maskinen, må du alltid følge grunnleggende forholdsregler, inkludert følgende:

Les alle instruksjoner før du bruker maskinen.

FARE – For å redusere risikoen for elektrisk støt:

1. Forlat aldri maskinen mens kontakten står i. Trekk alltid ut støpslet til maskinen fra stikkontakten rett etter bruk, og før rengjøring.

ADVARSEL – For å redusere risikoen for brannskader, brann, elektrisk støt og

personskader:

1. Bruk aldri symaskinen som leketøy. Vær ekstra påpasselig når maskinen brukes av barn eller i nærheten av barn.

2. Maskinen må bare brukes til det den er ment for, og i samsvar med instruksjonene i denne brukerhåndboken. Du må bare bruke tilleggsutstyr som er anbefalt av produsenten i denne brukerhåndboken.

3. Du må aldri bruke denne maskinen dersom ledningen eller støpselet er skadet, hvis den ikke virker som den skal, hvis den har falt i gulvet eller er skadet, eller hvis den har vært i vann. Returner maskinen til nærmeste godkjente forhandler eller servicesenter for inspeksjon, reparasjon eller elektrisk eller mekanisk justering.

4. Maskinen må aldri brukes hvis noen av luftehullene er blokkerte. Sørg for at ventilasjonsåpningene på maskinen er frie for opphopninger av lo, støv eller løst stoff.

5. Gjenstander må aldri slippes eller stikkes inn i noen åpning.

6. Må ikke brukes utendørs.

7. Må ikke brukes der det brukes sprayprodukter eller oksygentilførsel.

8. Koble fra ved å sette strømbryteren til “{”, som betyr av, og ta deretter støpselet ut av kontakten.

9. Ikke ta ut støpselet ved å trekke i ledningen. Trekk i selve støpselet, ikke ledningen, når du tar det ut.

10. Hold fingrene unna alle bevegelige deler. Vær ekstra forsiktig i nærheten av nålen.

11. Benytt alltid korrekt stingplate. Bruk av feil plate kan føre til at nålen brekker.

12. Bruk ikke bøyde nåler.

13. Sett strømbryteren til “{” når justeringer foretas i nålområdet, som bytting av nål.

14. Ta alltid støpselet til maskinen ut av kontakten ved oljing eller utføring av annet vedlikehold nevnt i denne brukerhåndboken.

15. Symaskinen er ikke beregnet for bruk av små barn eller uføre uten tilsyn.

16. Små barn må holdes under tilsyn for å sikre at de ikke leker med maskinen.

17. Hold fingrene borte fra alle åpninger i symaskinen, som i nærheten av vognen, for å unngå at skader oppstår.

18. Hvis lampen (lysdioden) skades, må den erstattes av en autorisert forhandler.

TA VARE PÅ DISSE INSTRUKSJONENE

Denne maskinen er utviklet for privat bruk.

Page 3

BARE FOR BRUKERE I STORBRITANNIA, IRLAND, PÅ MALTA OG KYPROS

Hvis denne maskinen er utstyrt med en britisk trepinnersplugg som ikke kan omplugges, må du lese følgende.

VIKTIG

Hvis strømuttaket ikke passer til pluggen som medfølger denne maskinen, skal den skjæres av og en egnet trepinnersplugg skal festes i stedet. Hvis andre plugger brukes, må disse inneholde en godkjent sikring.

BEMERK

Pluggen fra strømledningen må destrueres, da støpsler med blottlagte ledninger er farlige hvis de settes inn i en strømførende kontakt. Hvis sikringen i støpselet må byttes, må det brukes en sikring som er godkjent av ASTA i henhold til BS 1362, dvs. en sikring med -merket, som merket på støpselet. Sett alltid på plass sikringsdekselet, og bruk aldri støpsler uten sikringsdeksel.

ADVARSEL INGEN AV LEDNINGENE MÅ KOBLES TIL JORDTERMINALEN SOM ER MERKET MED BOKSTAVEN “E”, MED SYMBOLET FOR JORD ELLER MED GRØNN ELLER GRØNN OG GUL FARGE.

Ledningen i strømledningen er farget i henhold til følgende kode:

Blå Nøytral

Brun Strømførende

Da fargene på kobbertrådene i apparatets strømledning kan avvike fra fargemerkingen på terminalene i støpselet, bør du gå frem på følgende måte:

Ledningen med blå farge må kobles til terminalen som er merket med bokstaven “N” eller som er sort eller blå.

Den brune ledningen må kobles til terminalen som er merket med bokstaven “L” eller som er rød eller brun.

Page 4

TAKK FOR AT DU HAR VALGT VÅR MASKIN

Din maskin er én av de mest avanserte digitale broderimaskiner som finnes til hjemmebruk. Vi anbefaler at du studerer håndboken før du tar maskinen i bruk for å dra full nytte av alle de tilgjengelige funksjonene.

LES FØR MASKINEN TAS I BRUK

Følg disse punktene for trygg drift:

1. Hold øynene dine på nålen mens du syr. Ikke berør håndhjulet, trådens oppviklingshendel, nålen eller andre bevegelige deler.

2. Husk å slå av strømbryteren og koble fra ledningen når:

• arbeidet er fullført

• du skal bytte eller ta ut nålen eller andre deler

• strømbrudd inntreffer ved bruk

• maskinen vedlikeholdes

• maskinen forlates

3. Plugg maskinen direkte inn i vegguttaket. Ikke bruk skjøteledninger.

Følg disse punktene for å gi maskinen lengre levetid:

1. Maskinen bør ikke oppbevares i direkte sollys eller på steder med høy luftfuktighet. Maskinen må ikke brukes eller oppbevares i nærheten av varmeovner, strykejern, halogenlamper eller andre varme gjenstander.

2. Bruk bare nøytral såpe eller vaskemiddel for å rengjøre maskinen. Benzen, tynner og skurepulver kan skade maskinen og må aldri brukes.

3. Maskinen må ikke mistes eller utsettes for slag.

4. Slå alltid opp i brukerhåndboken før du bytter eller installerer eventuelle enheter, nåler eller andre deler for å være sikker på at installasjonen utføres på korrekt måte.

Ved reparasjon eller justering:

Dersom det oppstår feil på maskinen eller den må justeres, kan du først se i feilsøkingstabellen bakerst i brukerhåndboken for å se om du kan inspisere eller justere maskinen selv. Hvis problemet fortsetter, må du kontakte din lokale, autoriserte Brother-forhandler.

Du finner mer produktinformasjon og oppdateringer på våre nettsider på www.brother.com

iii

Page 5

Lisensavtale

Den medfølgende maskinen inneholder data, programvare og/eller dokumentasjon (under samlebegrepet “INNHOLD”) som er produkter tilhørende Brother Industries, Ltd. (“BROTHER”). VED BRUK AV DETTE INNHOLDET, GODTAR KUNDEN BETINGELSENE OG VILKÅRENE I DENNE AVTALEN. BROTHER beholder eierskapet av alle rettigheter til INNHOLDET og til kopier av INNHOLDET som følger med i denne pakken. INNHOLDET er lisensiert (ikke solgt) til deg (“KUNDEN”) under vilkårene og betingelsene i denne avtalen.

KUNDEN er lisensiert til å:

• Bruke INNHOLDET i kombinasjon med en broderimaskin for å lage broderier.

• Bruke INNHOLDET i kombinasjon med en broderimaskin som KUNDEN eier eller bruker, forbeholdt at INNHOLDET ikke brukes på mer enn én broderimaskin om gangen.

Med unntak av forhold som er angitt her, kan KUNDEN ikke:

• bruke mer enn én versjon av INNHOLDET på én gang.

• reprodusere, endre, publisere, distribuere, selge, leie, underlisensiere eller på annen måte gjøre INNHOLDET tilgjengelig for andre.

• distribuere, leie, underlisensiere, lease, selge, overføre eller tildele mediekortet er INNHOLDET til andre.

• dekompilere, demontere eller på annen måte å foreta omvendt utvikling av INNHOLDET eller å hjelpe andre med å gjøre dette.

• endre, oversette, endre eller tilpasse INNHOLDET eller andre deler av dette til forretningsvirksomhet eller kommersiell eller industriell bruk.

• selge eller på annen måte distribuere BRODERIER som er utviklet for bruk av INNHOLDET, SOM OPPRINNELIG INNEHOLDER COPYRIGHTMERKNADER FRA ANDRE TREDJEPARTER ENN (f.eks. “©DISNEY”).

BROTHER beholder alle rettigheter som ikke uttrykkelig er gitt til KUNDEN i dette dokumentet.

Ingen punkt i denne avtalen medfører en overføring av BROTHERs rettigheter under noen lovmakt. Denne avtalen skal styres av Japans lover.

Send alle spørsmål angående denne avtalen skriftlig med vanlig post til Brother Industries, Ltd., 1-1-1 Kawagishi, Mizuho-ku, Nagoya 467-8562, Japan, Attention: P&H company Sales and Marketing Dept.

Page 6

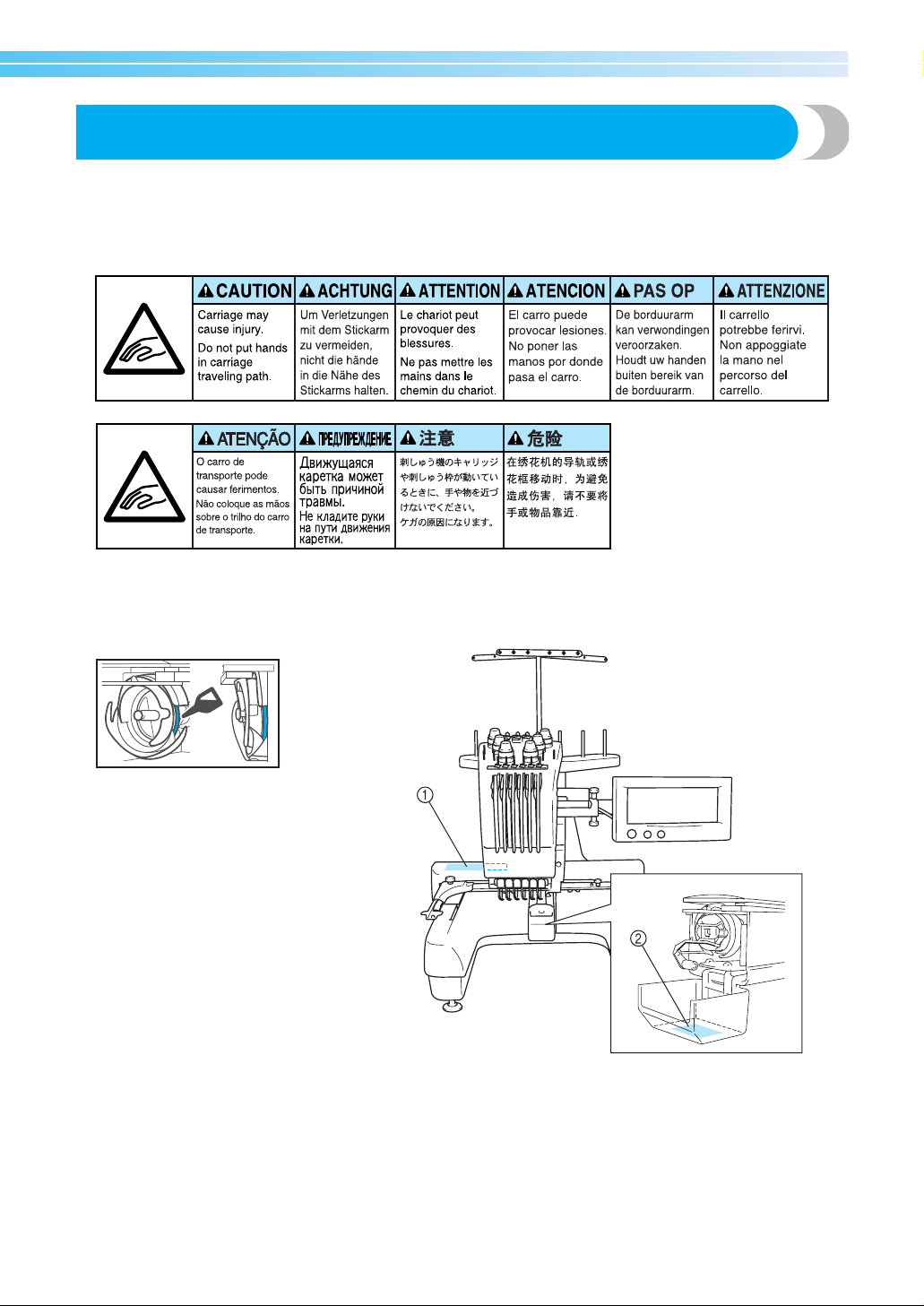

Varselmerker

Følgende varselmerker finnes på maskinen. Følg alltid forholdsreglene som er beskrevet på disse etikettene.

Etikettplasseringer

Hell en dråpe olje i kroken én gang daglig før bruk.

Page 7

Forsiktighetsregler

Angående valgfrie broderikort

• Broderikortene må ikke demonteres eller endres.

• Broderikortene må ikke bøyes, mistes, skrapes eller settes under tunge gjenstander.

• Broderikortene må ikke bli våte på grunn av vann, løsemidler, drikker eller andre væsker.

• Broderikortene må ikke oppbevares utsatt for sterk statisk elektrisitet eller elektrisk interferens.

• Ikke bruk eller oppbevar broderikort på steder som er utsatt for vibrasjon eller støt, direkte sollys, mye støv (eller lo), høy temperatur, høy fuktighet, store temperaturendringer eller sterke magnetiske krefter (f.eks. fra høyttalere).

• Ikke utsett maskinen for vibrasjon eller støt mens data hentes fra broderikortet, og ikke ta broderikortet ut av maskinen.

• Oppbevar broderikort i beskyttelsesetuiet.

• Hvis du bruker andre broderikort enn de originale broderikortene, kan dette føre til at maskinen ikke fungerer som den skal. Bruk kun anbefalte broderikort.

• En del broderikort som er lisensierte eller beskyttet med opphavsrett kan ikke benyttes med denne broderimaskinen.

• Broderikort som selges i utlandet kan ikke benyttes med denne broderimaskinen.

• Sett kun inn eller fjern broderikort når vises i displayet eller når broderimaskinen er slått av (se side 112).

USB-media:

• USB-medier må ikke demonteres eller endres.

• USB-medier må ikke bli våte på grunn av vann, løsemidler, drikker eller andre væsker.

• USB-medier må ikke oppbevares utsatt for sterk statisk elektrisitet eller elektrisk interferens.

• Ikke bruk eller oppbevar USB-kort på steder som er utsatt for vibrasjon eller støt, direkte sollys, mye støv (eller lo), høye temperaturer, høy fuktighet, store temperaturendringer eller sterke magnetiske krefter (f.eks. fra høyttalere).

• Ikke utsett maskinen for vibrasjon eller støt mens data hentes fra USB-mediet, og ikke ta USB-mediet ut av maskinen.

• Enkelte USB-medier kan kanskje ikke brukes med denne maskinen. Du finner mer informasjon på våre nettsider.

• Sett kun inn eller fjern USB-medier mens vises i displayet, eller når du ser en melding på displayet som ber deg bytte medium (se side 137).

• Du finner mer informasjon i bruksanvisningen for USB-mediet du har kjøpt.

Page 8

Maskinens oppbygning og funksjoner

Trådfargene som tildeles nålestengene vises på

Seksnåls maskinbrodering

Maskinen har seks nåler, som hver er trædd med ulik trådfarge. Den kan sy broderimønstre med flere farger ved å velge riktig nål for hver farge automatisk. Mekanismen som flytter nålen opp og ned kalles nålestang, og nålestengene befinner seg i nålestangshuset. Nålestengene er navngitt fra høyre mot venstre: nålestang 1, nålestang 2, nålestang 3, nålestang 4, nålestang 5 og nålestang 6.

skjermen. Træ nålestengene som angitt.

Snellepinner, trådspenningsknotter, oppviklingshendler og trådstyrere, som nevnt i forbindelse med træing av overtråden, er forskjellige for hvert nålestangsnummer.

1 Trådene som træs på nålestengene er angitt som

vist her.

1 Nålestang 1 2 Nål 1 3 Nålestangshus

Maskinen tildeler automatisk en trådfarge til hver nål. Hvis en nål allerede er trædd med en farge som skal benyttes i neste mønster, tildeler maskinen fargen til denne nålen for å unngå antall bytter av trådsnelle. Dette betyr at maskinen ikke alltid tildeler farger i henhold til nålenummer, men basert på fargene som allerede er trædd.

Note

● Syingen utføres ikke nødvendigvis i nålestengenes nummerrekkefølge.

Maskinens oppbygning og funksjoner vii

Page 9

—————————————————————————————————————————————————————————

—

Det er ikke mulig for alle nålene å sy samtidig. Kun én nål flyttes til broderiposisjonen om gangen. Nålestangshuset kan flyttes til venstre og høyre, avhengig av rekkefølgen for hva som skal sys, slik at nålestangen og overtråden med ønsket farge kan flyttes til broderiposisjonen.

1 Nål i broderiposisjonen

Nålen er plassert over hullet i stingplaten 2.

Når maskinen startes, senkes syfoten automatisk og broderiet sys mens tråder dras fra stoffet i klippekanten og mens trådfargene endres (ved å flytte synålen i broderiet). Maskinen stopper når du er ferdig med å sy. Hvis mønsteret har sju eller flere trådfarger, stopper maskinen når trådsnellene må endres, og instruksjoner vises i displayet.

Ulikheter i forhold til maskiner med én nål

■ Mulighet for å sy broderimønstre med seks eller færre farger uten behov for å bytte trådsneller

På maskiner med én nål, må trådsnellen byttes og maskinen træs hver gang en ny trådfarge skal benyttes. På denne maskinen er det ikke nødvendig å bytte trådsnelle eller træ maskinen på nytt ved sying av broderimønstre med seks eller færre farger. Hvis det totalt er mindre enn seks farger og det totalt byttes farge mer enn sju ganger, kommer maskinen tilbake til nålen den allerede har brukt, og syr automatisk den samme fargen igjen.

■ Sytiden reduseres med automatisk sying

Når maskinen har startet, fortsetter den å gå automatisk, fra å senke syfoten til å utføre angitte handlinger ved start og slutt i tillegg til å endre trådfargene, med unntak av å endre trådsneller i mønstre som inneholder sju eller flere farger. Fordi maskinen kan bytte tråd og feste sting, reduseres sytiden.

■ Trådendene trekkes automatisk til undersiden av stoffet før og etter sying

Fordi at maskinen automatisk trekker overtråden under stoffet når en ny farge tas i bruk og overtråden trekkes fra stoffet når tråden klippes, trenger du ikke å bekymre deg for enden til overtråden i det hele tatt.

■ Broderirammen flyttes automatisk til broderiposisjonen

De fleste maskiner med én nål har broderimønsteret i midten av rammen, og stoffet må plasseres på korrekt måte i broderirammen og ønsket broderiposisjon må midtstilles i forhold til midten av broderirammen. Med denne maskinen flyttes derimot broderirammen for å finne riktig broderiposisjon, slik at det blir enklere å sy mønsteret hvor som helst i rammen. I tillegg kan broderiposisjonen fritt bestemmes etter at stoffet er satt i ring og broderirammen festet til maskinen, uansett hvordan stoffet er plassert i broderirammen.

viii

Page 10

Andre egenskaper

■ Lett avlesbart og brukervennlig display

Takket være det store fargedisplayet, kan fargene i broderimønstre forhåndsvises i et virkelighetsnært bilde. Fordi at displayet er et berøringspanel, kan tastene som vises benyttes til enkel betjening.

■ En utvidet funksjon for trådfargevisning gjør at farger kan vises i en svært virkelighetsnær nyanse

Farger og trådfargenumre lagres i maskinens minne. Fra dette trådfargebiblioteket kan du velge farger for å lage din egen fargetrådtabell. Hvis mønsterfargene endres ved bruk av denne tabellen, kan mønsteret vises med de trådfargene du har. I tillegg kan broderimønsteret vises slik det ville sett ut ferdigbrodert.

■ Sikkerhetsmekanisme

Maskinen er utstyrt med en låsemekanisme som bidrar til å forhindre skader som kan oppstå hvis maskinen starter ved et uhell. Maskinen kan kun startes etter at maskinen er låst opp. Fargen på start/stopp-knappen endres for å vise om maskinen er låst eller ikke.

Rødt lys Grønn blinking

Maskinen er låst. Maskinen er klar til

start.

■ Bredt utvalg innebygd fargeinformasjon

Informasjon om trådfarge er tilgjengelig for ulike produsenters tråder, slik at det er enkelt å velge ønsket trådfarge.

■ Automatisk nålitrædermekanisme

Ved hjelp av den automatiske nålitrædermekanismen, er det enkelt å træ nålen.

Maskinens oppbygning og funksjoner ix

Page 11

—————————————————————————————————————————————————————————

—

■ USB-porttilkobling type “B” (funksjon) tilgjengelig som standardutstyr

Hvis en datamaskin er koblet til maskinen via den medfølgende USB-kabelen, kan broderimønstre hentes fra datamaskinen.

Tilgjengelige funksjoner

Mønstre på maks. 200 mm (H) ×300 mm(B) (7-7/8 tommer (H) ×11-3/4 tommer (B)) kan broderes. Hvis den valgfrie capsrammen benyttes, kan broderi sys på capser.

■ Innebygde mønstre

I tillegg til de mange bokstavmønstrene, broderimønstrene og rammemønstrene som er innebygd i maskinen, finnes det ved bruk av et valgfritt broderikort mange flere broderimønstre.

■ Redigere broderimønstre

Bokstav- og broderimønstre kan kombineres og tekstarrangementer angis for å lage mønstrene. Maskinen kan også stilles inn til å sy det samme mønsteret gjentatte ganger.

Page 12

Håndbokens oppbygning

Denne håndboken er bygd opp som vist under.

Les før bruk

Kapittel 1: Komme i gang

I dette kapittelet finner du informasjon om innstilling av broderimaskinen og hva du må gjøre før du kan begynne å sy.

Kapittel 2: Broderiopplæring

Dette kapittelet beskriver grunnleggende broderibetjening kronologisk fra maskinen slås på til sying av mønstre og festing av sting. Følg trinnene i opplæringen for å brodere mønstre og betjene denne broderimaskinen.

Kapittel 3: Andre grunnleggende prosedyrer

I dette kapittelet finner du forklaringer og betjening som ikke beskrives i kapittel 2, som sying av mønstre med sju eller flere farger og annen nødvendig betjening, som å bytte nål.

Les når du trenger utfyllende informasjon

Kapittel 4: Broderiinnstillinger

I dette kapittelet finner du beskrivelser av ulike broderiinnstillinger som gjør det enkelt å redigere mønstre.

Kapittel 5: Velge/redigere/lagre mønstre

I dette kapittelet finner du informasjon om å velge, redigere og lagre broderimønstre.

Kapittel 6: Grunnleggende innstillinger og hjelpefunksjon

I dette kapittelet finner du informasjon om bruk av innstillingstasten, maskinbetjeningstasten og hjelpetasten. Detaljer angående endring av de grunnleggende broderimaskininnstillingene og visningsbetjening på displayet vil bli gitt.

Kapittel 7: Vedlegg

I dette kapittelet finner du informasjon om teknikker for broderibetjening, tips til å lage vakre broderier, detaljer angående vedlikeholdsprosedyrer og tiltak for å korrigere problemer.

Søke etter informasjon

■ Søke i håndboken Etter tittel

Se på beskrivelsene til venstre for å se innholdet i hvert kapittel, og se deretter i innholdsfortegnelsen. Se overskriftslisten på første side i kapittel 2 for å se grunnleggende betjening. Finn ønsket side ved hjelp av kategoriene til høyre på hver side.

Etter nøkkelord

Søk i indeksen i slutten av denne håndboken. Se etter ønsket nøkkelord, og gå deretter til den angitte siden.

Etter skjerm

Beskrivelse av taster og annen informasjon som vises på hoveddisplayet vises i tabellene på side 49 til 57. Se den angitte siden hvis du ønsker mer informasjon.

Etter problem

Mulige problemer og eventuelle løsninger er beskrevet på side 58. Se den angitte siden hvis du ønsker mer informasjon.

■ Søke i maskinen

Denne maskinen er utstyrt med en hjelpefunksjon.

Finne ut hvordan betjening utføres

Berør maskinens betjeningstast, og finn ønsket informasjon. Hvis du ønsker informasjon om bruk av maskinens betjeningstast, se side 151.

Finne ut hvordan skjermfunksjoner brukes

Berør hjelpetasten, og finn ønsket informasjon. Hvis du ønsker mer informasjon om å bruke hjelpetasten, kan du se side 153.

Håndbokens oppbygning xi

Page 13

—————————————————————————————————————————————————————————

—

Innhold

Viktige sikkerhetsinstrukser ...................................................................................................i

Lisensavtale .........................................................................................................................iv

Varselmerker........................................................................................................................v

Forsiktighetsregler ............................................................................................................... vi

Angående valgfrie broderikort ........................................................................................................................... vi

USB-media:....................................................................................................................................................... vi

Maskinens oppbygning og funksjoner.................................................................................vii

Seksnåls maskinbrodering ................................................................................................................................ vii

Ulikheter i forhold til maskiner med én nål ..................................................................................................... viii

Andre egenskaper ............................................................................................................................................. ix

Tilgjengelige funksjoner ..................................................................................................................................... x

Håndbokens oppbygning.....................................................................................................xi

Les før bruk ....................................................................................................................................................... xi

Les når du trenger utfyllende informasjon.......................................................................................................... xi

Søke etter informasjon....................................................................................................................................... xi

Innhold...............................................................................................................................xii

KOMME I GANG 1

Navn på maskinens deler og deres funksjoner......................................................................2

Maskinen sett forfra............................................................................................................................................ 2

Høyre side/maskinen sett bakfra......................................................................................................................... 3

Brukerpanel ....................................................................................................................................................... 3

Inkludert tilbehør .................................................................................................................4

Tilbehør ............................................................................................................................................................. 4

Ekstrautstyr...........................................................................................................................5

Montere maskinen................................................................................................................6

Forholdsregler ved montering og transport ......................................................................................................... 6

Plassering........................................................................................................................................................... 7

Montere maskinen ............................................................................................................................................. 8

Justere brukerpanelets stilling ............................................................................................................................. 9

Klargjøre trådlederenheten ............................................................................................................................... 10

Plassere snelleholderen .................................................................................................................................... 11

Feste broderirammeholderen............................................................................................................................ 11

BRODERIVEILEDNING 13

Forholdsregler ....................................................................................................................14

Forholdsregler for strømtilførsel ........................................................................................................................ 14

Forsiktighetsregler ved handtering av naler....................................................................................................... 15

Kontrollere nålen ............................................................................................................................................. 15

Forsiktighetsregler ved håndtering av spoler ..................................................................................................... 15

Anbefalinger for overtråd ................................................................................................................................. 16

Anbefalinger for stoff ........................................................................................................................................ 16

Anbefalinger for bruk av displayet .................................................................................................................... 16

Grunnleggende prosedyrer.................................................................................................17

Sette i undertrådspolen ......................................................................................................18

Ta ut spoleholderen ......................................................................................................................................... 18

Sette på plass spolen ........................................................................................................................................ 19

Sette på plass spoleholderen ............................................................................................................................ 19

Slå PÅ maskinen .................................................................................................................20

Forklaring av -skjermene .................................................................................................................................. 21

Oversikt over skjermene................................................................................................................................... 22

Velge et broderimønster.....................................................................................................23

Velge et broderimønster ................................................................................................................................... 24

Redigere broderimønsteret.................................................................................................25

Gå videre til skjermen for broderiinnstillinger .................................................................................................. 25

Angi broderiinnstillinger.....................................................................................................26

xii

Page 14

Forhåndsvise bildet.............................................................................................................27

Kontrollere et forhåndsvisningsbilde................................................................................................................. 27

Feste stoffet i broderirammen.............................................................................................28

Feste stoffet i broderirammen ........................................................................................................................... 28

Feste broderirammen på maskinen.....................................................................................30

Feste broderirammen ....................................................................................................................................... 30

Kontrollere broderiområdet ...............................................................................................32

Gå videre til broderiskjermen........................................................................................................................... 32

Træ overtråden...................................................................................................................33

Kontrollere nålestengene og trådfargene........................................................................................................... 33

Træ overtråden................................................................................................................................................. 35

Træ nålen......................................................................................................................................................... 39

Sy broderiet........................................................................................................................42

Begynne å brodere ........................................................................................................................................... 42

Avslutte broderingen ........................................................................................................................................ 44

Kontrollere trådspenningen................................................................................................45

Fjerne broderirammen og stoffet........................................................................................46

Fjerne broderirammen...................................................................................................................................... 46

Fjerne stoffet .................................................................................................................................................... 46

Slå AV maskinen.................................................................................................................47

Hurtigguide for skjermene..................................................................................................49

Visning av taster ............................................................................................................................................... 49

Vanlige skjermkontroller .................................................................................................................................. 49

Forstå skjermen for valg av mønstertype........................................................................................................... 50

Forstå mønsterlisteskjermen ............................................................................................................................. 51

Forstå skjermen for mønsterredigering .............................................................................................................. 52

Forstå skjermen for broderiinnstillinger ............................................................................................................ 54

Forstå broderiskjermen..................................................................................................................................... 56

Svar på vanlige spørsmål ....................................................................................................58

TEKNISKE TERMER: ......................................................................................................................................... 58

MØNSTRE: ...................................................................................................................................................... 59

BRODERING: .................................................................................................................................................. 59

ANDRE GRUNNLEGGENDE PROSEDYRER 61

Gjenoppta handlingen som ble utført før maskinen ble slått AV ........................................ 62

Bytte nål.............................................................................................................................63

Bytte nål........................................................................................................................................................... 63

Riktig bruk av broderirammene..........................................................................................65

Broderirammetyper og bruksområder ............................................................................................................... 65

Feste påstrykbart vlieseline (underlag) bak på stoffet .........................................................66

Feste stoffet ........................................................................................................................ 67

Feste stoffet i den ekstra store og store broderirammen ..................................................................................... 67

Bruke broderiarket ........................................................................................................................................... 68

Store/små stoffstykker ....................................................................................................................................... 69

Broderirammens plassering og bevegelse ...........................................................................70

Endre broderiposisjon.........................................................................................................72

Justere vinkelen ................................................................................................................................................ 73

Brodere et mønster med sju eller flere farger.....................................................................75

Kontrollere om det er nødvendig å bytte trådsneller ......................................................................................... 75

Bytte trådsneller for mønstre med sju eller flere farger......................................................77

Meldingen om at du må bytte trådsnelle .......................................................................................................... 77

Enkelt bytte av trådsneller ................................................................................................................................ 78

Hvis tråden ryker eller undertråden blir oppbrukt mens du broderer ................................79

Hvis overtråden ryker....................................................................................................................................... 79

Hvis undertråden ryker eller blir oppbrukt........................................................................................................ 80

Brodere fra begynnelsen eller midten av mønsteret ...........................................................81

Fortsette å brodere etter at maskinen ble slått AV..............................................................83

Justere trådspenningen.......................................................................................................85

Justere spenningen på undertråden................................................................................................................... 85

Justere overtrådspenningen .............................................................................................................................. 86

xiii

Page 15

—————————————————————————————————————————————————————————

—

BRODERIINNSTILLINGER 87

Innstilling for automatiske festesting ..................................................................................88

Innstillinger for start-/sluttposisjon ....................................................................................89

Sy et mønster langs en diagonal flere ganger.................................................................................................... 90

Tast for maksimal syhastighet.............................................................................................91

Stille inn maskinen til å stoppe ved fargebytter ..................................................................92

Stoppe maskinen ved neste fargebytte .............................................................................................................. 92

Angi pausesteder før brodering......................................................................................................................... 92

Midlertidig nålestanginnstilling ..........................................................................................94

Avsatt nålestanginnstilling..................................................................................................96

VELGE/REDIGERE/LAGRE MØNSTRE 99

Forholdsregler ved bruk av broderidata ...........................................................................100

Velge et broderimønster ...................................................................................................102

Generelt mønstervalg..................................................................................................................................... 102

Broderimønstre ..............................................................................................................................................104

Renessansealfabetmønstre.............................................................................................................................. 105

Blomsteralfabetmønstre..................................................................................................................................106

Applikasjonsalfabet ........................................................................................................................................ 107

Rammemønster.............................................................................................................................................. 108

Alfabetmønstre............................................................................................................................................... 109

Broderimønstre som er lagret i maskinen........................................................................................................ 111

Broderikort (valgfritt) ...................................................................................................................................... 112

Datamaskin (USB).......................................................................................................................................... 114

USB-medier (Tilgjengelige i handelen) ...........................................................................................................117

Redigere broderimønsteret (skjermen for mønsterredigering)..........................................119

Kombinere mønstre........................................................................................................................................ 119

Velge mønsteret som skal redigeres................................................................................................................120

Flytte mønster ................................................................................................................................................ 120

Vende mønster horisontalt ............................................................................................................................. 121

Vende mønster vertikalt .................................................................................................................................121

Bytte størrelsen på et mønster......................................................................................................................... 121

Rotere et mønster........................................................................................................................................... 122

Endre tekstarrangementet for et tegn............................................................................................................... 123

Endre tegnavstand.......................................................................................................................................... 124

Endre trådtettheten (bare for enkelte tegn og rammemønstre) ......................................................................... 125

Angi flerfarget tekst ........................................................................................................................................ 126

Bytte farger på mønsteret................................................................................................................................ 127

Slette mønster ................................................................................................................................................ 128

Redigere broderimønsteret (skjermen for broderiinnstillinger).........................................129

Rotere hele mønsteret .................................................................................................................................... 129

Opprette et gjentatt mønster........................................................................................................................... 130

Bytte farger på mønsteret................................................................................................................................ 131

Redigere et kombinert mønster ........................................................................................132

Lagre broderimønstre .......................................................................................................136

Maskinens minne........................................................................................................................................... 136

Hvis broderimønsteret ikke kan lagres............................................................................................................ 136

USB-medier (Tilgjengelige i handelen) ...........................................................................................................137

GRUNNLEGGENDE INNSTILLINGER OG HJELPEFUNKSJON 139

Bruke innstillingstasten.....................................................................................................140

Forstå innstillingsskjermen .............................................................................................................................140

Justere lysstyrken på displayet ........................................................................................................................ 142

Slå lydsignalet av eller på............................................................................................................................... 142

Endre språk ................................................................................................................................................... 143

Endre måleenhet ............................................................................................................................................143

Endre lederne på skjermen............................................................................................................................. 143

xiv

Page 16

Endre informasjon om trådfarge ..................................................................................................................... 145

Utvidet funksjon for trådfargevisning.............................................................................................................. 146

Egendefinert trådtabell ................................................................................................................................... 147

Angi klipping ved hopp / “DST”-hoppkoder for klipping ................................................................................149

Slette korte sting............................................................................................................................................. 150

Angi den gjenværende trådlengden................................................................................................................ 150

Bruke maskinens betjeningstast........................................................................................151

Bruke hjelpetasten............................................................................................................153

VEDLEGG 155

Applikasjonssøm...............................................................................................................156

Sy applikasjonsmønstre .................................................................................................................................. 156

Bruke rammemønstre til å lage applikasjoner (1)............................................................................................ 157

Bruke rammemønstre til å lage applikasjoner (2)............................................................................................ 158

Nyttige tips til betjening av maskinen...............................................................................160

Kontrollere trådspenningen for innebygde mønstre ........................................................................................ 160

Sy mønstre justert i forhold til et merke på stoffet ........................................................................................... 161

Fargetrådtabell ............................................................................................................................................... 163

Farger fra Tajima (.dst) broderidata................................................................................................................. 163

Lage vakre broderier ........................................................................................................164

Tråder ............................................................................................................................................................164

Vlieseline (underlag) ...................................................................................................................................... 165

Ringteknikker.................................................................................................................................................166

Stoff-/vlieselinetabell......................................................................................................................................167

EKSTRAUTSTYR

Feste valgfri broderiramme på industrielle broderimaskiner ............................................ 168

Bruke den valgfrie capsrammen .......................................................................................169

Capsramme med tilbehør ............................................................................................................................... 169

Capstyper.......................................................................................................................................................170

Forholdsregler for stoff ...................................................................................................................................171

Klargjøring til bruk av capsrammen................................................................................................................ 171

Feste standard capsramme på monteringsjiggen og sette en caps i rammen....................................................176

Feste avansert capsramme på monteringsjiggen og sette en caps i rammen .................................................... 180

Feste broderirammeholderen..........................................................................................................................185

Tilleggsinformasjon angående digitalisering ...................................................................................................186

Bruke det valgfrie spoleapparatet.....................................................................................188

Forholdsregler................................................................................................................................................188

Valgfritt spoleapparat og tilbehør ................................................................................................................... 188

Montere ekstrautstyret spoleapparat ............................................................................................................... 189

Koble til AC-adapteren................................................................................................................................... 189

Spole undertråd..............................................................................................................................................190

Vedlikehold ......................................................................................................................193

Rengjøre displayet..........................................................................................................................................193

Rengjøre maskinens overflate......................................................................................................................... 193

Rengjøre kroken............................................................................................................................................. 193

Rengjøre rundt nåleplaten .............................................................................................................................. 194

Rengjøre spoleholderen ................................................................................................................................. 195

Smøre maskinen............................................................................................................................................. 196

Feilsøking .........................................................................................................................198

Feilsøking fra displayet...................................................................................................................................198

Feilsøking....................................................................................................................................................... 199

Feilmeldinger.................................................................................................................................................207

Hvis displayet ikke kan leses.......................................................................................................................... 213

Hvis maskinen ikke reagerer på tastetrykk...................................................................................................... 213

Spesifikasjoner..................................................................................................................215

Broderimaskinens spesifikasjoner................................................................................................................... 215

Indeks............................................................................................................................... 216

Page 17

—————————————————————————————————————————————————————————

—

xvi

Page 18

1 KOMME I GANG

Når du har pakket ut maskinen, se først under "Inkludert tilbehør" på 4 og kontroller at alt oppgitt tilbehør medfølger. Når du har kontrollert at alt tilbehør er inkludert, kan maskinen monteres. I dette kapittelet finner du informasjon om innstilling av maskinen og hva du må gjøre før du kan begynne å sy.

Navn på maskinens deler og deres funksjoner...........................................................2

Maskinen sett forfra / 2 Høyre side/maskinen sett bakfra / 3 Brukerpanel / 3

Inkludert tilbehør......................................................................................................4

Tilbehør / 4

Ekstrautstyr ...............................................................................................................5

Montere maskinen.....................................................................................................6

Forholdsregler ved montering og transport / 6 Plassering / 7 Montere maskinen / 8 Justere brukerpanelets stilling / 9 Klargjøre trådlederenheten / 10 Plassere snelleholderen / 11 Feste broderirammeholderen / 11

Page 19

KOMME I GANG ——————————————————————————————————————————————————

—

Navn på maskinens deler og deres funksjoner

Navnene på symaskinens forskjellige deler og deres funksjoner er beskrevet nedenfor. Før du tar symaskinen i bruk, må du lese disse beskrivelsene nøye og gjøre deg kjent med maskindelenes navne.

Maskinen sett forfra

1 Trådspenningsknotter

Justerer trådspenningen.

2 Nålestanghus

Huset beveger seg mot venstre og høyre for å flytte nålen til broderiposisjon.

3 Vogn

Fest broderirammen til vognen. Når maskinen slås på, eller når maskinen broderer, beveger rammen seg fremover, bakover, til venstre og høyre.

4 Undertrådleder 5 Krokdeksel/krok

Åpne krokdekselet og sett inn spoleholderen i kroken.

123456

6 Trådleder 7 Trådlederstøtte 8 Snelleholder

Plasser 6 trådsneller for å brodere.

9 Brukerpanel 0 Bein

Bruk beina til å justere høyden.

A Sylampe B Trådlederstifter C Overtrådleder D Midttrådleder

Page 20

Høyre side/maskinen sett bakfra

1 USB type “A” (vert) portkobling

Når USB-medier brukes, må USB-mediene plugges inn i USB-portkoblingen type “A” (vert).

2 Luke for broderikort

Sett inn broderikortene (selges separat ) i luken for broderikort.

3 Håndhjul

Roter håndhjulet for å føre nålen opp og ned. Husk å rotere håndhjulet mot klokken.

4 USB type “B” (funksjon) portkobling

Når det sendes mønstre fra en datamaskin til maskinen, må datamaskinens USB-kabel plugges inn i USBportkoblingen type “B” (funksjon).

Bunn

5 Støpsel

Sett kontakten på strømledningen inn i maskinens støpsel.

6 Strømbryter

Bruk strømbryteren til å slå maskinen PÅ (I) og AV (

7 Luftehull

{).

Brukerpanel

1 Start/stopp-knapp

Trykkk på start/stopp-knappen for å starte eller stoppe maskinen. Lyset og fargen på knappen forandres avhengig av maskinens driftsforhold.

Lyser rødt : når maskinen ikke kan starte

å sy

Blinker grønt : når maskinen kan starte

å sy Lyser grønt : når maskinen syr Av : når maskinen er slått av

2 Trådklipperknapp

Trykk på trådklipperknappen for å klippe både over- og undertråden.

3 Automatisk nålitræderknapp

Trykk på den automatiske nålitræderknappen for å træ nålen.

4 LCD-panel (berøringspanel)

Berør tastene som vises på berøringspanelet, for å velge og redigere mønstre og bekrefte informasjon.

Navn på maskinens deler og deres funksjoner 3

Page 21

KOMME I GANG ——————————————————————————————————————————————————

—

Inkludert tilbehør

Når du har åpnet esken, bør du kontrollere at følgende tilbehør er inkludert. Kontakt forhandleren hvis det mangler noe.

Tilbehør

Tilbehøret som er oppført nedenfor, er inkludert med denne maskinen. Bruk bare tilbehør som fulgte med denne maskinen.

1. 2. 3.

4. 5. 6.

7. 8. 9.

10. 11. 12.

13. 14. 15.

16. 17. 18.

19. 20. 21.

22. 23. 24.

25. 26. 27.

28. 29. 30.

31. 32

Nr. Delenavn

1 Tilbehørsbeholder XC6482-051 2 Nålesett (pk. med 2) 3

Ferdigspolt undertråd (pk. med 6) 4 Snellenett (pk. med 6) S34455-000 5 Sprettekniv X54243-051 6 Saks XC1807-121 7 Pinsett XC6542-051 8 Berøringspenn XA9940-051 9

Verktøy for bytte av nål (nålitræder)

10 Mellomstykke for nåleplate XC6499-151 11 Stjerneskrutrekker XC6543-051 12 Standard skrutrekker X55468-051 13 Sekskantskrutrekker XC5159-051 14 Vinkelskrutrekker XC6545-051 15 Skiveformet skrutrekker XC1074-051 16 Skiftenøkkel 13 x 10 XC6159-051 17 Smører XZ0206-051 18 Rengjøringsbørste X59476-051 19 Vekt XC5974-151 20 USB-kabel XD1851-051

Broderiramme (ekstra stor)

200 mm (H) × 300 mm (B)

(7-7/8 tommer (H) × 11-3/4 tommer (B))

Broderiramme (stor)

130 mm (H) × 180 mm (B)

(5-1/8 tommer (H) × 7-1/8 tommer (B))

Broderiramme (middels)

100 mm (H) × 100 mm (B)

(4 tommer (H) × 4 tommer (B))

Broderiramme (liten)

40 mm (H) × 60 mm (B)

(1-1/2 tommer (H) × 2-3/8 tommer (B))

Broderiark (ekstra stort)

200 mm (H) × 300 mm (B)

(7-7/8 tommer (H) × 11-3/4 tommer (B))

Broderiark (stort)

130 mm (H) × 180 mm (B)

(5-1/8 tommer (H) × 7-1/8 tommer (B))

Broderiark (middels)

100 mm (H) × 100 mm (B)

(4 tommer (H) × 4 tommer (B))

Broderiark (lite)

40 mm (H) × 60 mm (B)

(1-1/2 tommer (H) × 2-3/8 tommer (B))

29 Bruksanvisning XE2710-001 30 Hurtigguide 31 Snelleunderlag (pk. med 6) XC7134-051 32 Spolehette (pk. med 6) 130012-054

Modelln

PRHA1BR11

PRH300

PRH180

PRH100

avn

PRH60

Komponentk

ode

XC6469-001 XC6368-051

XC4957-051

XC6284-052

XC6285-052

XC6286-052

XC6287-052

XC5704-051

XC5721-051

XC5759-051

XC5761-051

XE2728-001

Page 22

Ekstrautstyr

Følgende artikler er tilgjengelige som ekstrautstyr.

1. 2. 3. 4. 5.

1. Avansert spole rammesett

Modellnavn: PRCF2 Komponentkode: XC7609-052

(Se instruksjonene på side 169.)

2. Standard capsramme

Modellnavn: PRCFH1 Komponentkod e: XC6958-052

3. Avansert capsramme

Modellnavn: PRCFH2 Komponentkode: XC7610-052

4. Løkkejigg

Modellnavn: PRCFJ2 Komponentkode: XC7611-052

5. Spoleviklersett

Modellnavn: PRBW1 Komponentkode: XC6290-156 XC6290-162(for Australia) (Se instruksjonene på side 188.)

6. Broderikort

Bemerk

● Komponentkoden kan avvike avhengig av hvor maskinen er kjøpt.

● Broderikort som selges i utlandet, er ikke kompatible med denne broderimaskinen.

Nr. Delenavn

1 Alfabet SA298 X58317-003

2 Blomst SA299 X58321-003 10 Monogramemblem SA307 X59567-003 11 Rammer SA311 XA0257-001 * 12 Transport SA312 XA0275-001 * 13 Sportsemblem SA313 XA0517-003 14 Store blomster SA314 XA1223-003 16 Katter og hunder SA316 XA1406-003 19 Marine SA319 XA2452-001 * 20 Petite-mønstre SA320 XA2869-003 25 Hest SA325 XA3791-003 27 Fugler SA327 XA4289-003 28 Jul SA328 XA4502-003 29 Blonde SA329 XA4664-003 30 Ville dyr SA330 XA4771-003 31 Stor blomst II SA331 XA5037-003 32 Musikkinstrumenter SA332 XA5386-001 * 33 Trær SA333 XA5567-003 35 Katter og hunder II SA335 XA5629-003 36 Frukt og grønnsaker SA336 XA5659-003 37 Applikasjonsalfabet SA337 XA5753-003 38 Engel SA338 XA5781-001 * 39 Dukkeansikt SA339 XA5978-001 * 40 Sport 3 SA340 XA6111-001 * 41 Renessansealfabet SA341 XA6586-003 42 Gård SA342 XA6733-003 43 Viktoriansk SA343 XA6769-003 44 Blonde2 SA344 XA6849-003

Modell

navn

Komponentko

Nr. Delenavn

45 Fint broderi SA345 XA7770-003 47 Sommerfugl SA347 XA8206-003 49 Folklore SA349 XA8348-001 * 50 Feer og blomster SA350 XA8414-003 51 Papirdukker SA351 XA8563-001 * 52 Bjørner SA352 XA8511-003 53 Landskap SA353 XA8936-003 54 Tetid SA354 XA9129-001 * 55 Hage SA355 XA9348-003 56 Asiatisk SA356 XC0025-003 57 Stor jul SA357 XC0057-001 * 58 Nye quilttradisjoner SA358 XC0861-003 60 Sommermoro SA360 XC1168-001 * 61 Blusepynt SA361 XC1304-003 62 Stjernetegn SA362 XC1502-001 * 63 Harepus SA363 XC1646-001 * 64 Bestemor SA364 XC2176-003 65 Rødt arbeid SA365 XC4220-003 66 Pop-mix SA366 XC4819-003 67 Hjemmedekosamling SA367 XC7048-003 68

Korsstingsamling 1 69 Sportstrøyemotiver SA369 XC7274-003 70

Korsstingsamling 2 71 Arvegods SA371 XC9094-003 72

Korsstingsamling 3 73 Japansk stil SA373 XD0130-003 74

Utklippsbok 75 Blondesamling SA375 XD1193-003

Modell

SA368 XC7097-003

SA370 XC7550-003

SA372 XC9082-003

SA374 XD1091-003

Komponentko

navn

Note

● Kontakt nærmeste autoriserte forhandler og oppgi delenummer hvis du vil bestille reservedeler og/eller ekstrautstyr.

* Opphørt

Ekstrautstyr 5

Page 23

KOMME I GANG ——————————————————————————————————————————————————

—

Montere maskinen

Fremgangsmåten for montering av maskinen er beskrevet nedenfor. Hvis maskinen ikke er satt opp riktig, kan den riste eller bråke, og broderiet blir ikke riktig sydd. Et systativ leveres også som ekstrautstyr.

Forholdsregler ved montering og transport

FORSIKTIG

● Omgivelsestemperaturen skal være mellom 5 °C(40 °F) og 40 °C(104 °F). Hvis maskinen

brukes i for kalde eller for varme omgivelser, er det ikke sikkert den vil fungere riktig.

● Ikke bruk maskinen i direkte sollys, da dette kan føre til at maskinen ikke fungerer riktig.

● Maskinen skal settes opp slik at beina får god kontakt med underlaget for å sikre at maskinen

står rett.

● Ikke plasser noe som kan blokkere luftehullene bak på undersiden, under broderimaskinen.

Sørg for at det ikke samler seg lo eller støv i luftehullene, da dette kan føre til at motoren overopphetes, noe som kan føre til brann eller skade på maskinen.

● Maskinen veier omtrent 37 kg(81 lb.). Ved transport og montering bør det brukes to personer.

● Når maskinen transporteres må den løftes fra undersiden som vist, av to personer. Hvis

symaskinen løftes etter andre deler, kan maskinen bli skadet eller falle ned, noe som kan forårsake personskade.

● Ved eventuelt tordenvær må maskinen slås av og strømledningen må trekkes ut. Lynnedslag

kan skade maskinen.

● Ikke plugg inn strømledningen før maskinen er ferdig montert, ellers kan du komme til å

trykke på start/stopp-knappen ved et uhell, slik at maskinen starter. Dette kan føre til personskade.

● Bruk vernebriller og hansker når du smører maskinen for å unngå å få olje eller smørefett i

øynene eller på huden. Olje og smørefett må ikke puttes i munnen. Oppbevar olje og smørefett utilgjengelig for barn.

Page 24

Plassering

Maskinen skal plasseres på følgende måte.

• Maskinen skal plasseres mer enn 50 mm(2 tommer) fra veggen

• La det være god plass rundt maskinen

• Ikke plasser gjenstander innenfor bevegelsesområdet til broderirammen

• Plasser maskinen nær et strømuttak

• Plasser maskinen på et jevnt og stabilt underlag, som for eksempel et skrivebord

• Plasser maskinen på et underlag som tåler maskinens vekt (omtrent 37 kg(81 lb.)).

• La det være tomrom rundt luftehullene bak på undersiden av maskinen

770 mm (30-5/16 tommer)

Mer enn 50 mm (2 tommer)

589 mm (23-3/16 tommer)

Mer enn 350 mm (13-3/4 tommer)

Mer enn 250 mm (9-7/8 tommer)

512 mm (20-5/32 tommer)

Mer enn 250 mm (9-7/8 tommer)

FORSIKTIG

● For å hindre feilfunksjon og skade, må følgende unngås ved plassering av maskinen.

direkte sollys

gjenstander innenfor bevegelsesområdet til broderirammen

liten plass

svært høye eller svært lave temperaturer (omgivelsestemperaturen bør være mellom 5 °C(40 °F) og 40 °C(104 °F))

fuktige omgivelser

mye støv

Blokkerte luftehull

tilkobling til skjøteledninger eller forgreningskontakter med flere strømuttak

ustabilt underlag

Bemerk

● Sikkerhet: Maskinen veier omtrent 37 kg(81 lb.), så den bør ikke settes på et ustabilt bord eller skrivebord.

Montere maskinen 7

Page 25

KOMME I GANG ——————————————————————————————————————————————————

—

Montere maskinen

Når maskinen monteres må beina justeres slik at maskinen står stødig.

Husk å fjerne all pakketape og emballasje fra

maskinen.

Sørg for at det er nok plass rundt maskinen

når den monteres.

Mer enn 50 mm (2 tommer)

589 mm (23-3/16 tommer)

Mer enn 350 mm (13-3/4 tommer)

Mer enn 250 mm (9-7/8 tommer)

Juster beina slik at maskinen står stødig.

Bruk den medfølgende skiftenøkkelen til å

512 mm (20-5/32 tommer)

løsne låsemutteren på beinet du vil justere.

Mer enn 250 mm (9-7/8 tommer)

Bruk den medfølgende skiftenøkkelen til å

dreie den justerbare mutteren på beinet.

Når mutteren dreies i retning 1, blir beinet lengre. Når mutteren dreies i retning 2, blir beinet kortere.

1 Justerbar beinmutter

• Juster alle de fire beina slik at alle får god kontakt med underlaget.

Når du har justert beina til ønsket lengde,

bruker du den medfølgende skiftenøkkelen til å stramme mutterne.

1 Låsemutter 2 Justerbar beinmutter

X Beindet kan dreies.

1 Låsemutter

Trykk ned på hvert hjørne av broderimaskinen

for å kontrollere at den er stabil.

Hvis den fremdeles er ustabil, gjentar du trinn

3 til 5 for å justere beina.

Page 26

Justere brukerpanelets stilling

Juster retningen og vinkelen på brukerpanelet slik at det blir enkelt å bruke.

Juster retningen på brukerpanelet.

Løsne tommeskruen, juster brukerpanelets retning slik at det blir lett å se det, og stram til tommeskruene igjen.

Løsne 2 tommeskruer for å føre brukerpanelet

fremover.

1 Tommeskruer

Juster brukerpanelet slik at det er lett å bruke

det, og stram til tommeskruene igjen.

1 Tommeskrue

Juster vinkelen til brukerpanelet.

Løsne 2 tommeskruer bak på brukerpanelet, juster vinkelen slik at det blir lett å se det, og stram til tommeskruene igjen.

(Sett fra siden) (Sett ovenfra)

1 Tommeskruer

Bemerk

● Bruk den medfølgende, skiveformete

skrutrekkeren til å løsne og stramme til de 5 tommeskruene.

Montere maskinen 9

Page 27

KOMME I GANG ——————————————————————————————————————————————————

—

Bruk stjerneskrutrekkeren til å løsne skruene

Klargjøre trådlederenheten

på venstre og høyre side av trådlederstøtten og løft opp trådlederen slik at den står rett.

Hev trådlederenheten. Finn frem den medfølgende stjerneskrutrekkeren.

Bruk stjerneskrutrekkeren til å løsne skruene

på venstre side av trådlederstøtten slik at trådlederenheten kan heves.

Skru ut skrue 1 og vri skrue 2 tre eller fire ganger for å løsne den.

1 Løsne skruene

Stram til skruene på venstre og høyre side av

trådlederenheten.

1 Skru ut skruen. 2 Vri skruen tre eller fire ganger for å løsne den.

Hev trådlederen i stilling og stram skrue 2 på

venstre side. Sett inn skrue 1 på riktig side av trådlederstøtten og stram den til.

1 Sett in skruen og stram til. 2 Stram til skruen.

Bemerk

● Hvis skruene ikke løsnes tilstrekkelig kan

det bli vanskelig å bevege trådlederstøtten og trådlederen. Ikke bruk mye kraft når du beveger trådlederstøtten og trådlederen. Forsikre deg om at skruene er godt løsnet før du beveger disse delene.

● Husk å stramme til hver skrue godt slik at

trådlederstøtten og trådlederen festes skikkelig.

Page 28

Plassere snelleholderen

Feste broderirammeholderen

Fest snelleholderen i broderiposisjon.

Løsne tommeskruene og åpne snelleholderen

mot venstre og høyre.

1 Tommeskrue 2 Snelleholder

Stram til tommeskruen når snelleholderen er

helt åpnet.

Fest broderirammeholderen til vognen.

Skru ut de to tommeskruene på

broderirammeholderen.

1 Tommeskruer

Juster hullene i broderirammeholderen etter

stiftene på vognens rammemonteringsplate.

X Fest snelleholderen i åpen posisjon.

1 Stiftene på rammemonteringsplaten 2 Hullene i broderirammeholderen

Montere maskinen 11

Page 29

KOMME I GANG ——————————————————————————————————————————————————

—

Fest broderirammeholderen med de to

tommeskruene.

1 Bruk tommeskruene du tok ut i trinn 1.

Bemerk

● Bruk den medfølgende, skiveformete skrutrekkeren til å stramme til tommeskruene.

Nå er maskinen ferdig montert.

Page 30

2 BRODERIVEILEDNING

Dette kapittelet beskriver de grunnleggende broderingstrinnene i rekkefølge—fra du slår på maskinen og syr et mønster til du avslutter syingen. Følg trinnene i veiledningen for å brodere et mønster og lære å håndtere denne broderimaskinen.

Forholdsregler.........................................................................................................14

Grunnleggende prosedyrer......................................................................................17

Hurtigguide for skjermene ......................................................................................49

Svar på vanlige spørsmål.........................................................................................58

Sette i undertrådspolen

Slå PÅ maskinen

Velge et broderimønster

Redigere broderimønsteret

Angi broderiinnstillinger

Forhåndsvise bildet

Feste stoffet i broderirammen

Feste broderirammen på maskinen

Kontrollere broderiområdet

Træ overtråden

Sy broderiet

Kontrollere trådspenningen

Fjerne broderirammen og stoffet

Slå AV maskinen

Page 31

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Forholdsregler

Hva du må gjøre for å sikre at maskinen fungerer riktig, er beskrevet nedenfor.

Forholdsregler for strømtilførsel

Følg alltid disse forholdsreglene for strømtilførsel.

ADVARSEL

Maskinen må kun tilkobles en standard stikkontakt. Bruk av andre strømkilder kan føre til

●

brann, elektrisk støt og skade på maskinen.

● I følgende situasjoner må du slå av broderimaskinen og trekke ut strømledningen, ellers kan

det føre til brann, elektrisk støt eller skade på maskinen.

• når du ikke sitter ved maskinen.

• når du er ferdig med å bruke maskinen.

• hvis det oppstår strømbrudd mens maskinen brukes.

• hvis maskinen ikke fungerer riktig, for eksempel hvis det er en løs eller ødelagt kobling.

• i tordenvær.

FORSIKTIG

● Maskinen må ikke kobles til skjøteledninger eller forgreningskontakter som det er koblet

mange andre enheter til, da dette kan føre til elektrisk støt.

● Ikke sett inn eller trekk ut strømledningen med våte hender, da dette kan føre til elektrisk støt.

● Når du kobler fra strømledningen må du først slå av maskinen og deretter gripe tak i støpselet.

Hvis du drar i ledningen, kan dette føre til skade på ledningen, brann eller elektrisk støt.

● Strømledningen må ikke skjæres i, skades, endres, bøyes med makt, trekkes i, vris eller kveiles

sammen. Du må heller ikke plassere tunge gjenstander oppå ledningen eller eksponere den for varme, da dette kan føre til skade på ledningen, brann eller elektrisk støt. Hvis strømledningen eller støpselet er skadet, må du slutte å bruke maskinen og ta den med til nærmeste autoriserte forhandler for å få den reparert før du tar den i bruk igjen.

● Hvis maskinen ikke skal brukes på en stund, må strømledningen kobles fra, ellers kan det

oppstå brann.

Page 32

Forsiktighetsregler ved handtering av naler

Følg alltid disse forholdsreglene for å velge riktig nål til maskinen.

FORSIKTIG

●

Maskinen skal brukes med vanlige broderinåler for privat bruk. Fabrikken anbefaler nåler av typen “HAX 130 EBBR” (Organ). Schmetz-nåler type 130/705 H-E kan også brukes. Bruk av andre typer nåler kan føre til at nålen brekker eller tråden ryker, at nålitrædermekanismen skades eller til personskader.

● Bruk aldri bøyde nåler. Bøyde nåler kan lett brekke, noe som kan føre til personskade.

Kontrollere nålen

Det er svært risikabelt å sy med en nål som er bøyd, ettersom nålen kan komme til å brekke mens maskinen er i gang. Plasser den flate siden av nålen på et jevnt underlag og kontroller at avstanden mellom nålen og det jevne underlaget er likt overalt. Hvis nålen er bøyd eller tuppen på nålen er brukket, må nålen byttes med en ny nål. (Se “Bytte nål”på side 63.)

■ God nål

Flat side

Nåletypemerke

Jevnt underlag

■ Defekt nål

Hvis avstanden mellom nålen og det jevne underlaget ikke er likt, betyr det at nålen er bøyd. Bruk aldri en nål som er bøyd.

Jevnt underlag

Forsiktighetsregler ved håndtering av spoler

Følg alltid disse forholdsreglene for håndtering av spoler.

FORSIKTIG

● Bruk bare ferdigspolt undertråd (COATS “L” type/TRU-SEW POLYESTER “Filaments”) eller

undertrådspoler som er spesiallaget for denne maskinen. Bruk av andre typer undertrådspoler kan føre til personskader eller skade på maskinen.

COATS

Polyester

● Bruk en korrekt viklet undertrådspole, ellers risikerer du at nålen brekker eller at

trådspenningen blir feil.

● Når du spoler undertråd må du bare bruke spolevikleren som leveres som ekstrautstyr

(se side 188) og metallspoler (komponentkode: 100376-053).

● Når du spoler undertråden må du bruke tråd av bomull eller spunnet polyester

(mellom 74 dtex/2 og 100 dtex/2).

Forholdsregler

Page 33

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Anbefalinger for overtråd

Følg alltid anbefalingene for overtråden.

Bemerk

●

Det anbefales å bruke broderitråd av rayon eller polyester (120 den x 2 / 135 dtex x 2 / 40 vekt (i Amerika og Europa) / #50 (i Japan)).

Anbefalinger for stoff

Følg alltid disse anbefalingene for stoff.

Bemerk

● Maskinen kan brodere stoffer som er inntil 1 mm tykke. Hvis det brukes tykkere stoff, kan

nålen bøyes eller brekke.

● Hvis du broderer overlappende sømmer er det vanskelig for nålen å trenge gjennom stoffet,

noe som kan føre til at nålen bøyes eller brekker.

Bemerk

● Fest vlieseline til tynne stoffer og elastiske stoffer. (Se “Feste påstrykbart vlieseline (underlag)

bak på stoffet”på side 66 for mer informasjon)

● Hvis du broderer på store stoffstykker, må du påse at ikke stoffet setter seg fast i vognen.

Anbefalinger for bruk av displayet

Følg alltid disse anbefalingene for bruk av displayet.

Bemerk

● Berør bare displayet med fingeren eller med den medfølgende berøringspennen. Ikke bruk

mekanisk blyant, strutrekker eller andre harde eller skarpe gjenstander. Du må heller ikke øve sterkt trykk på displayskjermen, da dette kan skade displayskjermen.

• Hele eller deler av displayskjermen kan av og til bli mørkere eller lysere på grunn av

temperaturendringer. Dette betyr ikke at det er feil på displayskjermen. Hvis displayet er vanskelig å lese, kan du justere lysstyrken. (Se “Hvis displayet ikke kan leses”på side 213.)

• Displayet kan bli mørkt like etter at broderimaskinen slås på. Dette er helt normalt og oppstår

på grunn av bakgrunnslyset, og det betyr ikke at det er feil på displayskjermen. Etter omtrent 10 minutter vil displayet nå normal lysstyrke.

• Hvis du ikke sitter rett foran displayet, kan fargene bli forvrengte, eller displayet kan være

vanskelig å lese. Dette er helt normalt og betyr ikke at det er feil på displayskjermen. Husk å sitte rett foran displayet når du bruker det.

Page 34

Grunnleggende prosedyrer

De grunnleggende broderiprosedyrene er beskrevet nedenfor: Les gjennom hele prosedyren nedenfor før du tar broderimaskinen i bruk.

Referanse-

Prosedyre

1 Sett i undertrådspolen. p.18 p.15

2 Slå på maskinen. p.20 p.14, 16

3 Velg et broderimønster. p.23

4 Rediger broderimønsteret. p.25

5 Angi broderiinnstillinger. p.26

6 Kontroller det forhåndsviste bildet. p.27

7 Fest stoffet i broderirammen. p.28 p.16

8 Fest broderirammen til maskinen. p.30

9 Kontroller broderiområdet. p.32

10 Træ overtrådene. p.33 p.16

Lås opp maskinen og trykk på start/stopp-knappen for å begynne

å brodere. (Maskinen stopper automatisk når broderingen er ferdig.)

12 Kontroller trådspenningen. p.45

13 Fjern broderirammen og ta ut stoffet fra rammen. p.46

Handling

side i vei-

ledning

p.42

Referanse-

side i bruks-

anvisning

14 Slå av maskinen. p.47

(Eksempel) Broderimønster Handlingene for å brodere mønsteret til venstre er beskrevet på de følgende

sidene. Broderingen kan fortsette uten at mønsteret redigeres eller broderiinnstillingene er angitt, men du finner informasjon om hvordan du redigerer mønstre på side 119, og informasjon om hvordan du angir broderiinnstillinger på side 87. Du finner beskrivelser av tastene og annen informasjon som vises i hovedLCD-skjermene, i tabellene på side 49 til 57. Bruk disse tabellene som hurtigreferanse.

Du finner informasjon om de ulike forholdsreglene som må tas under de grunnleggende prosedyrene, på side 14 til 16. Disse forholdsreglene må følges nøye for å sikre at maskinen fungerer riktig. Husk å lese disse forholdsreglene.

Grunnleggende prosedyrer

Page 35

BRODERIVEILEDNING ———————————————————————————————————————————————

—

1. Sette i undertrådspolen

Når du kjøper maskinen, er bare selve spoleholderen installert i kroken. Sett i en undertrådspole trædd med undertråd for brodering. Du finner forholdsregler angående undertrådspolen på side 15.

Grip tak i låshendelen på spoleholderen og ta

Bemerk

● Maskinen kan ikke vise hvor mye undertråd som er igjen. Før du begynner å brodere må du forsikre deg om at det er nok undertråd for mønsteret.

● Husk å rengjøre spoleholderen hver gang du bytter undertrådspole. Du finner mer informasjon om rengjøring av spoleholderen under “Rengjøre spoleholderen”på side 195.

ut spoleholderen.

Ta ut spoleholderen

Åpne krokdekslet.

Trekk krokdekselet mot deg.

Trekk trådholderen mot deg.

1 Trådholder

Trekk trådholderen fremover for å få enkel tilgang til spoleholderen.

1 Låsehendel

■ Smøre maskinen

Smør maskinen når du har tatt ut spoleholderen. Spolehuset bør smøres. Du finner mer informasjon om hvordan du smører maskinen under “Smøre maskinen”på side 196.

Bemerk

● Plasser en dråpe olje i kroken en gang daglig før bruk.

Bemerk

● Trådholderen brukes til å holde tråden når du begynner å sy eller klipper tråden.

FORSIKTIG

● Trådholderen kan bare beveges innenfor

en bestemt rekkevidde. Du må ikke bruke makt når du trekker i den.

Page 36

Sette på plass spolen

Sette på plass spoleholderen

Sett undertrådspolen i spoleholderen.

Bemerk

● Kontroller at tråden vikles av spolen med klokken som vist på tegningen. Hvis spolen er satt på plass slik at tråden vikles ut i motsatt retning, blir ikke broderiet sydd riktig.

Før tråden gjennom trådspalten og under

spenningsjusteringsfjæren.

Sett spoleholderen inn i kroken.

Sett inn spoleholderen slik at knasten på spoleholderen står rett overfor hakket i kroken, som vist på tegningen.

1 Knast 2 Hakk

• Sett spoleholderen helt inn, til den smetter på plass.

1 Trådspalte 2 Spenningsjusteringsfjær

Trekk tråden gjennom åpningen i

spenningsjusteringsfjæren.

1 Trekk ut omtrent 50 mm (2 tommer) med tråd.

Lukk krokdekslet.

Note

●

Denne broderimaskinen har ikke noen spolevikler. Bruk ferdigspolt undertråd (type L).

● Spolevikleren som leveres som ekstrautstyr

(selvstendig type), og metallspolene som leveres som ekstrautstyr, kan også brukes. (Se side 5, 188.)

Sette i undertrådspolen

Page 37

BRODERIVEILEDNING ———————————————————————————————————————————————

—

2. Slå PÅ maskinen

Kople til strømledningen og slå på broderimaskinen. Du finner forholdsregler angående strømforsyning på

Koble strømledningen til maskinen.

Sett den andre enden av strømledningen i en

vanlig stikkontakt.

Når skjermen nedenfor vises etter den første

skjermen, berører du .

X Skjermen for valg av mønstertype vises, og

start/stopp-knappen lyser rødt.

Vognen går til utgangsstilling.

• Hvis nålestang nummer 1 ikke allerede er i broderistilling, beveger nålestanghuset seg, og nålestang nummer 1 går til broderistilling.

FORSIKTIG

● Husk å holde hendene og eventuell

gjenstander unna vognen for å forhindre personskade.

side 14.

Sett strømbryteren bak på maskinen i posisjon

“I”.

X Alarmen piper én gang, og LCD-skjermen

slås på.

Note

● Hvis maskinen slås av under brodering, vil

maskinen automatisk lagre mønsterstillingen til den slås på igjen. Du blir nå spurt om du vil fortsette å brodere eller begynne på en ny handling. (Se “Fortsette å brodere etter at maskinen ble slått AV”på side 83.)

Page 38

Forklaring av -skjermene

Når maskinen er slått på og berøres, vises skjermen for valg av mønstertype. Handlingene som beskrives nedenfor, skal angis fra brukerpanelet. Du finner forholdsregler angående bruk av berøringspanelet på side 16. Hvilken skjerm som vises neste gang broderimaskinen slås på, kan variere avhengig av hvordan maskinen ble slått av tidligere. (Se side 62.)

Nr. Utseende Navn på tast Funksjon

1 Innstillingstast

4 Hjelp-tast

*Tastene i tabellen ovenfor vises og kan brukes i de fleste skjermene som beskrives senere i denne

bruksanvisningen. Innstillingstasten kan ikke brukes på skjermen for broderiinnstillinger.

Tast for informa-

sjon om

maskinhandling

Tasten New

embroidery

(nytt broderi)

Område for

mønstervisning

Berør denne tasten for å endre innstillingene i broderimaskinen.

Berør denne tasten for å kontrollere en maskinhandling. p.151

Avbryter alle tidligere handlinger og går tilbake til den første skjermen for valg av mønstergruppe.

Berør denne tasten for å finne løsninger hvis det oppstår et problem, for eksempel hvis det er en handling som du ikke er kjent med.

Dette området viser valgt mønster. Linje 6 viser broderiområdet for den ekstra store broderirammen. Broderirammeangivelsene, rutenettlinjene og andre displayinnstillinger kan angis fra skjermen for maskininnstillinger.

Sidehenvis-

ning

p.140

p.153

p.143

Slå PÅ maskinen

Page 39

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Oversikt over skjermene

Den grunnleggende arbeidsrekkefølgen vises nedenfor:

Velg en mønstertype i skjermen for valg av mønstertype. (Se side 23, 50)

1 Berør denne tasten for å gå videre til

skjermen for mønsterredigering. Denne tasten er ikke tilgjengelig hvis det ikke er valgt noen mønstertype.

Velg mønster på mønsterlisteskjermen. (Se side 23, 51)

1 Berør denne tasten for å gå tilbake til

skjermen for valg av mønstertype.

2 Berør denne tasten for å gå videre til

skjermen for mønsterredigering.

Rediger mønsteret i skjermen for mønsterredigering. (Se side 25, 52)

1 Berør denne tasten for å gå tilbake til

skjermen for valg av mønstertype og legge til et annet mønster.

2 Berør denne tasten for å gå videre til

skjermen for broderiinnstillinger.

Hvis dette er et kombinert mønster kan du i

for broderiinnstillinger

redigere hele mønsteret, angi

skjermen

broderiinnstillinger og kontrollere broderiområdet. (Se side

26, 54

)

1 Berør denne tasten for å avbryte gjeldende

handling og gå tilbake til skjermen for valg av mønstertype.

Berør denne tasten for å gå tilbake til

mønsterredigering

Berør denne tasten for å gå videre til

broderiskjermen

På

broderiskjermen

kontrollerer du trådfargene

skjermen for

som er tilordnet nålestengene, og plasserer deretter

overtrådene. Berør opplåsingstasten slik at Start-stopp-knappen begynner å blinke grønt og

broderimaskinen er klar til å sy. Når broderiet er sydd, vises

skjermen for broderiinnstillinger

(Se side 33, 56)

1 Berør denne tasten for å gå tilbake til

skjermen for broderiinnstillinger.

Page 40

3. Velge et broderimønster

Som et eksempel velger vi mønsteret som vises til høyre, på den siste siden av broderimønstrene.

Velg en mønsterkategori (type) på skjermen for valg av mønstertype. Skjerm for valg av mønstertype (Du finner mer informasjon om tastene og annen informasjon på skjermen på side 50.)

1 Mønstertypetaster

På mønsterlisteskjermen søker du etter ønsket mønster og berører tasten for mønsteret. Mønsterlisteskjerm(Du finner mer informasjon om tastene og annen informasjon på skjermen på side 51.)

1 Mønstertaster 2 Viser bildet som forhåndsvisning.

■ Vise bildet som forhåndsvisning fra skjermen for mønstervalg

Berør for å vise bildet som forhåndsvisning før du velger det.

Berør for å gå tilbake til skjermen for mønstervalg.

Velge et broderimønster 23

Page 41

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Berør ønsket mønster.

Velge et broderimønster

I dette eksemplet berører du .

Vi velger et blomstermønster på side 2.

Berør for å velge

broderimønsterkategori.

X Det valgte mønsteret vises i

mønstervisningsområdet.

X Listen over broderimønstre vises.

Berør og til ønsket side vises.

I dette eksempelet vises siste side.

• Når mønsteret er valgt vises følgende:

1 Mønsterets loddrette lengde 2 Mønsterets vannrette bredde 3 Antall trådfargebytter

og tastene som angis av 4, som kan brukes til å endre mønsterstørrelse eller speilvende mønsteret. Hvilke funksjoner som kan brukes, avhenger av hvilken mønstertype som er valgt. (Se “Bytte størrelsen på mønsteret”på side 103.)

• Hvis feil mønster er valgt eller du ønsker å velge et annet mønster, berører du ønsket mønster.

• Du kan velge en annen mønstergruppe enn broderimønstre ved å berøre 1 Cancel-tasten. Skjermen for valg av mønstertype vises.

Berør for å vise det valgte mønsteret

som et forstørret, forhåndsvisningsbilde.

• Hvis det er mer enn én side, ser du følgende:

2 Gjeldende sidetall 3 Totalt antall sider

Berør for å vise neste skjerm.

4 Neste side-tasten Berør denne tasten for å vise neste side. Hvis Neste side-tasten berøres mens den siste siden vises, blir den første siden vist. 5 Forrige side-tasten Berør denne tasten for å vise forrige side. Hvis Forrige side-tasten berøres mens den første siden vises, blir den siste siden vist.

Dette bekrefter mønstervalget.

X Skjermen for mønsterredigering vises.

Page 42

4. Redigere broderimønsteret

Når du berører på mønsterlisteskjermen, vises skjermen for mønsterredigering. Fra denne skjermen kan

du redigere mønsteret.

Skjerm for mønsterredigering

1 Uthever størrelsen på broderirammer som kan

brukes til å sy det valgte broderimønsteret.

2 Viser størrelsen på det valgte broderimønsteret.

Den øverste verdien viser høyden, og den nederste verdien viser bredden.

3 Viser antall trådfargebytter for det valgte

broderimønsteret.

I dette eksemplet skal vi ikke redigere mønsteret. Gå videre til neste skjerm uten å redigere.

(Du finner mer informasjon om tastene og annen informasjon på skjermen på side 52.)

4 Berør denne tasten for å slette mønsteret, for

eksempel hvis feil mønster er valgt. Ingen mønster er valgt, og skjermen for valg av mønstertype vises.

5 Går videre til neste skjerm. 6 Viser bildet som forhåndsvisning. 7 Berør for å redigere mønsteret.

Gå videre til skjermen for broderiinnstillinger

Trykk .

X Skjermen for broderiinnstillinger vises.

Note

● Hvis en handling på skjermen for mønsterredigering blir avbrutt og maskinen slås av, kan handlingen fortsette når maskinen slås på igjen. Når maskinen slås på igjen, blir du spurt om du vil fortsette med forrige handling eller begynne på en ny handling. (Se “Gjenoppta handlingen som ble utført før maskinen ble slått AV”på side 62.)

Redigere broderimønsteret

Page 43

BRODERIVEILEDNING ———————————————————————————————————————————————

—

5. Angi broderiinnstillinger

Når du berører på skjermen for mønsterredigering, vises skjermen for broderiinnstillinger. Fra denne skjermen kan du redigere hele mønsteret og angi broderiinnstillinger. Du kan også kontrollere broderiplasseringen og lagre et mønster for senere bruk. Skjerm for broderiinnstillinger(Du finner mer informasjon om tastene og annen informasjon på skjermen på side 54.)

1 Starter på nytt fra begynnelsen. 2 Går tilbake til skjermen for mønsterredigering. 3 Viser bildet som forhåndsvisning. 4 Berør for å kontrollere broderiområdet. 5 Går videre til neste skjerm. 6 Berør for å redigere mønsteret.

7 Berør disse tastene for å angi hvordan mønsteret

skal broderes.

8 Berør for å lagre mønsteret. 9 På skjermen for broderiinnstillinger angir

broderirammeveiledningen i mønstervisningsområdet størrelsen på den installerte broderirammen.

I dette eksemplet skal vi ikke angi noen av broderiinnstillingene. Fortsett med neste handling.

Note

● Hvis broderirammen ikke er plassert riktig når du går videre til skjermen for broderiinnstillinger, blir broderirammen flyttet til riktig plassering samtidig som skjermen for broderiinnstillinger vises. (Se “Broderirammens plassering og bevegelse”på side 70.)

Note

● Hvis en handling på skjermen for broderiinnstillinger blir avbrutt og maskinen slås av, kan handlingen fortsette når maskinen slås på igjen. Når maskinen slås på igjen, blir du spurt om du vil fortsette med forrige handling eller begynne på en ny handling. (Se “Gjenoppta handlingen som ble utført før maskinen ble slått AV”på side 62.)

Page 44

6. Forhåndsvise bildet

Du kan vise et bilde av det ferdige mønsteret i broderirammen.

Kontrollere et forhåndsvisningsbilde

Vis forhåndsvisningsbildet for å kontrollere at broderiet vil bli sydd slik du ønsker.

Berør .

X Forhåndsvisningsbildet vises.

Note

● Forhåndsvisningsbildet kan også vises fra skjermen for mønsterredigering.

1 Berør disse tastene for å vise mønsteret i

broderirammer med ulike størrelser. Du kan velge broderirammer som vises med hvitt på grå taster.

2 Berør denne tasten for å vise mønsteret forstørret.

Berør for å gå tilbake til den forrige

skjermen.

Forhåndsvise bildet

Page 45

BRODERIVEILEDNING ———————————————————————————————————————————————

—

7. Feste stoffet i broderirammen

Når du har valgt broderimønsteret, kan du kontrollere hvilken broderiramme som kan brukes for å sy mønsteret. Velg riktig ramme og fest stoffet og vlieselinet i broderirammen. (Se “Feste påstrykbart vlieseline (underlag) bak på stoffet”på side 66.) Du finner forholdsregler angående stoffet på side 16.

■ Broderirammetyper

Bemerk

● Hvis stoffet ikke er stramt, kan mønsteret bli skjevt, eller stoffet kan rynke seg. Følg fremgangsmåten nedenfor for hvordan du strekker stoffet stramt i broderirammen slik at stoffet ikke er løst. Husk også at du må arbeide på et jevnt underlag når du plasserer stoffet i broderirammen.

Du kan velge mellom broderirammer med 4 størrelser. Du finner mer informasjon om bruksområdene for hver ramme under “Riktig bruk av broderirammene”på side 65.

Ikon Navn Broderiområde

Ekstra stor

broderi-

ramme

200 mm (H) × 300 mm (B)

(7-7/8 tommer (H) × 11-3/4 tommer (B))

Feste stoffet i broderirammen

Velg en broderiramme.

Velg broderirammen du vil bruke, fra broderirammestørrelsene som vises på skjermen.

Broderirammene som kan brukes, er mørke

( ). Broderirammer som ikke kan brukes,

er lyse ( ).

Stor brode-

riramme

Middels broderi-

ramme

Liten brode-

riramme

130 mm (H) × 180 mm (B)

(5-1/8 tommer ( H) × 7-1/8 tommer (B))

100 mm (H) × 100 mm (B)

(4 tommer (H) × 4 tommer (B))

40 mm (H) × 60 mm (B)

(1-1/2 tommer (H) × 2-3/8 tommer (B))

FORSIKTIG

● Hvis andre broderirammer enn de fire

inkluderte brukes, kan broderirammen treffe trykkfoten og skade maskinen eller brukeren.

Bemerk

● Broderirammeindikatorene viser alle broderirammestørrelser som broderimønsteret kan sys med. Husk å bruke en broderiramme med den mest egnede størrelsen. Hvis broderirammen som brukes, er for stor, kan mønsteret bli skjevt, eller stoffet kan rynke seg. (Se “Riktig bruk av broderirammene”på side 65.)

Page 46

■ Feste stoffet i den lille broderirammen

Nedenfor finner du en beskrivelse av hvordan du fester stoffet i den lille broderirammen. Samme fremgangsmåte brukes for å feste stoffet i den middels store broderirammen. Du finner mer informasjon om hvordan du fester stoff i den store og den ekstra store broderirammen under “Feste stoffet”på side 67.

Løsne skruen på den ytre rammen.

1 Skrue

Legg stoffet med rettsiden opp på den ytre

rammen.

Stram skruen helt til og kontroller at stoffet er

stramt.

• Når du har strammet stoffet, skal du høre en

trommelignende lyd når du banker forsiktig på det.

• Klem den indre og ytre rammen godt på

plass slik at bunnen på den indre rammen er lavere enn bunnen på den ytre rammen.

• Den ytre rammen har ingen bestemt forside eller bakside. Begge sidene kan brukes som forside.

Trykk den indre rammen inn i den ytre rammen.

• Forsikre deg om stoffet ikke er rynket når det er strukket i broderirammen.

Stram skruen forsiktig og trekk i kantene av stoffet.

1 Indre ramme 2 Ytre ramme 3 Bunnen på den indre rammen

• Bruk den medfølgende, skiveformete skrutrekkeren til å stramme til skruen.

1 Skiveformet skrutrekker

Hvor mye stoffet strekkes og bruken av vlieseline varierer avhengig av hvilken type stoff det broderes på. Prøv ulike metoder for å få best mulig broderiresultat. (Se “Ringteknikker”på side 166.)

Note

● Denne broderimaskinen kan også brukes

med den valgfrie capsrammen. (Se “Bruke den valgfrie capsrammen”på side 169.)

Feste stoffet i broderirammen

Page 47

BRODERIVEILEDNING ———————————————————————————————————————————————

—

8. Feste broderirammen på maskinen

Når stoffet er festet i broderirammen, fester du broderirammen til broderimaskinen.

FORSIKTIG

●

Hvis broderirammen ikke er riktig festet, kan den treffe trykkfoten og skade maskinen eller brukeren.

● Forsikre deg om at start/stopp-knappen lyser rødt når du fester broderirammen. Hvis start/

stopp-knappen blinker grønt, kan broderimaskinen begynne å sy. Hvis broderimaskinen begynner å gå kan det føre til personskade.

● Forsikre deg om at broderirammen ikke treffer andre deler av broderimaskinen når du fester

broderirammen.

Bemerk

● Før du fester broderirammen må du kontrollere at det er nok tråd på spolen.

Feste broderirammen

Juster bredden på broderirammeholderen til samme størrelse som broderirammen, og fest broderirammen til maskinen. Nedenfor vises et eksempel på hvordan du fester den lille broderirammen.

Broderiramme

Plasseringsspor

Hull

Plasseringsstift

Venstre arm på broderirammeholderen Beveg armen på broderirammeholderen mot venstre eller høyre for å justere den til størrelsen på broderirammen.

Klemme på broderirammeholderen. Sett inn broderirammen i klemmene på broderirammeholderen.

Page 48

Løsne de to tommeskruene på

broderirammeholderen.

Hvis skruen er for stram, bruker du den medfølgende, skiveformete skrutrekkeren.

1 Venstre arm 2 Tommeskruer

X Den venstre armen på

broderirammeholderen kan beveges.

• Ikke løsne tommeskruene mer enn 2 omdreininger mot klokken. Ta ikke ut skruene.

Beveg den venstre armen for å justere skruen

på høyre side etter merket for broderirammen som skal installeres, og stram til tommeskruene.

I dette eksemplet justerer vi etter merket 5.

Bemerk

● Husk å stramme til de to tommeskruene med den medfølgende, skiveformete skrutrekkeren. Maskinen vil registrere feil rammestørrelse hvis de to skruene ikke strammes.

X Broderirammeholderen er klar for feste av

broderirammen.

Hold broderirammen vannrett samtidig som du

justerer både det venstre og høyre festet etter klemmene på broderirammeholderen.

• Den indre rammen skal være øverst.

1 Merke for ekstra stor broderiramme 2 Merke for stor broderiramme 3 Merke for middels broderiramme 4 Merke for broderiramme for industrielle

broderimaskiner (Hvis det brukes broderirammer for industrielle broderimaskiner, KJENNER IKKE MASKINEN IGJEN SYOMRÅDET I RAMMEN. Husk å bruke prøvesyingsfunksjonen for å kontrollere at mønsteret passer i syområdet. Hvis det er installert en broderiramme for en industriell broderimaskin, må den høyre armen på broderirammen også bevege seg. Du finner mer informasjon på side 168.

5 Merke for liten broderiramme 6 Juster skruen etter merket.

Bemerk

● Feil rammeplassering.

Sett inn broderirammen til den smetter på

plass.

1 Påse at stiftene på den venstre og høyre armen på

broderirammeholderen passer inn i plasseringssporet og hullet på broderirammen.

Feste broderirammen på maskinen

Page 49

BRODERIVEILEDNING ———————————————————————————————————————————————

—

9. Kontrollere broderiområdet

Kontroller broderiområdet for å sjekke at broderiet blir sydd på ønsket sted og ikke blir skjevt og at broderirammen ikke vil treffe trykkfoten. Hvis broderirammen ikke er riktig plassert, flyttes den til riktig posisjon, og broderiplasseringen blir angitt.

Berør .

X Trykkfoten senkes, og broderirammen flytter

seg for å vise broderiområdet.

Hjørnene i åttekanten som viser

broderiområdet for mønsteret, angis ved at retningen endres.

Kontroller bevegelsen til broderirammen nøye, og forsikre deg om at broderiet blir sydd på ønsket sted og at broderirammen ikke treffer trykkfoten.

■ Avslutte kontrollen av broderirammeområdet.

Broderirammen kan stoppes midlertidig på ønsket sted, eller du kan avslutte kontrollen av broderiområdet.

Når broderirammen flyttes til ønsket posisjon,

berører du

X Broderirammen stopper, og den neste

skjermen vises.

1 Berør for å fortsette å bevege rammen. 2 Berør for å avslutte kontrollen av broderiområdet.

Berør for å fortsette å bevege

broderirammen. Berør for å avslutte kontrollen av broderiområdet.

på nytt.

Gå videre til broderiskjermen

Når du er ferdig med de nødvendige handlingene på skjermen for broderiinnstillinger, går du videre til broderiskjermen.

Berør .

X Broderiskjermen vises.

Page 50

10. Træ overtråden

Se broderiskjermen for å få informasjon om hvilke nålestenger som skal træs med hvilke trådfarger, og træ deretter overtrådene.

Kontrollere nålestengene og trådfargene

På skjermen for broderiinnstillinger berører du for å vise broderiskjermen og meldingen om at

nålestengene skal træs (at trådsnellene fra forrige gang skal byttes). Kontroller trådfargene på denne skjermen. Broderiskjerm(Du finner mer informasjon om tastene og annen informasjon på skjermen på side 56.)

1 Trådinformasjon for den første nålestangen 2 Trådinformasjon for den andre nålestangen 3 Trådinformasjon for den tredje nålestangen 4 Trådinformasjon for den fjerde nålestangen 5 Trådinformasjon for den femte nålestangen 6 Trådinformasjon for den sjette nålestangen 7 Hvis det ikke vises noe trådfargenavn, har ikke

den aktuelle nålestangen vært brukt. Hvis en trådfarge var tilordnet nålestangen for et mønster som ble sydd tidligere, viser nålestangen den forrige tilordnede fargen.

8 Meldingen om å bytte trådsneller (se side 77.)

Denne meldingen vises når trådsnellene må

byttes. Hvis ikke 9 berøres for å lukke meldingen, kan ikke broderingen fortsette.

Tråd farge

Tråd med fargenavn som vises ved siden av hvert nålestangnummer, blir trædd på den aktuelle nålestangen. For den viste skjermen 1: Lime green (limegrønn) 2: Moss green (mosegrønn) 3: Orange (oransje) 4: Red (rød) 5: Yellow (gul) Hvis det ikke står noe navn ved siden av nålestangnummeret, brukes ikke denne nålestangen. I dette eksemplet brukes ikke nålestang 6.

Trådfargens navn eller nummer

Nålestang nummer

Træ overtråden

Page 51

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Berør .

X Skjermen som angir at snellene skal byttes, lukkes.

• På broderiskjermen kan du i tillegg til å kontrollere trådfargene også kontrollere informasjon som antall sting og sytid og angi ulike broderiinnstillinger.

1 Viser broderirekkefølgen for trådfargene. 2 Angir nålestangnummeret som trådfargen til

venstre er tilordnet.

3 Viser antall trådfargebytter, antall sting, broderitid

og hvor lang tid som er igjen før snellene må byttes.

4 Berør en tast for å flytte den valgte nålestangen til

syposisjon. Brukes når nålen træs med den automatiske nålitrædermekanismen.

5 Bruk disse tastene for å angi ulike

broderiinnstillinger eller gå tilbake til skjermen for broderiinnstillinger.

6 Når du skal starte maskinen, berører du denne

tasten for å låse opp maskinen og trykker deretter på start/stopp-knappen.

FORSIKTIG

● Når (opplåsingstasten) på broderiskjermen berøres, begynner start/stopp-knappen å

blinke grønt, og broderimaskinen kan begynne å sy. Hvis overtråden eller nålen træs, må du være forsiktig så ikke broderimaskinen startes, da dette kan føre til personskade.

Page 52

Træ overtråden

Træ nålestengene med broderitråd i riktig rekkefølge. Begynn med nålestang 1. Trykk på →→→ på LCD-displayet (se side 151).

→

(til side 3)

for å vise en video av handlingen

FORSIKTIG

● Følg instruksjonene nøye når du trær overtråden. Hvis overtråden er feil trædd, kan dette føre

til at tråden ryker eller vases, slik at nålen bøyes eller brekker.

Bemerk

●

Det anbefales å bruke broderitråd av rayon eller polyester (120 den/2, 135 dtex/2, 40 vekt (i Amerika og Europa), #50 (i Japan)).

Note

● En linje på maskinen viser hvilken retning broderimaskinen skal træs i. Påse at spolen er trædd i riktig retning.

Træ overtråden

Page 53

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Tallene angir trådretningen for hver av de nummererte nålestengene. Vær nøye med å træ nålestengene riktig.

1256

På snellepinne 1 plasserer du trådsnellen med

fargen (limegrønn) som er angitt for nålestang 1.

• Kontroller at snelleholderen åpnes i V-form.

• Når du bruker små trådsneller må du huske å plassere det medfølgende snelleunderlaget på snellepinnen før du plasserer snellen på pinnen.

• Bruk spolehette på alle trådsneller som er kortere enn snellepinnen.

Før tråden gjennom hull nummer 1 i

trådlederen like over snellen, og før deretter tråden gjennom hull nummer 1 i trådlederen på forsiden av maskinen.

1 Hull nummer 1 i trådlederen over snellen 2 Hull nummer 1 i trådlederen på forsiden av

maskinen

1 Snelleunderlag 2 Liten snelle 3 Spolehette

Page 54

123456

Før tråden gjennom hullet i overtrådleder

nummer 1.

Før tråden mot deg fra innsiden av trådlederen.

23456

Vikle tråden én gang med klokken rundt

trådspenningsskive nummer 1.

1 Hull i overtrådleder

Før tråden gjennom overtrådleder nummer 1.

Hold tråden med begge hender og før den under trådlederen fra høyre.

1 Overtrådleder

1 Trådspenningsskive

• Forsikre deg om at tråden sitter godt i trådspenningsskiven og er ført forbi de riktige trådlederstiftene. (Se tegningen til venstre øverst på siden.)

Bemerk

● Alle trådspenningsskivene træs med

klokken.

Før tråden rundt

Træ overtråden

Page 55

BRODERIVEILEDNING ———————————————————————————————————————————————

—

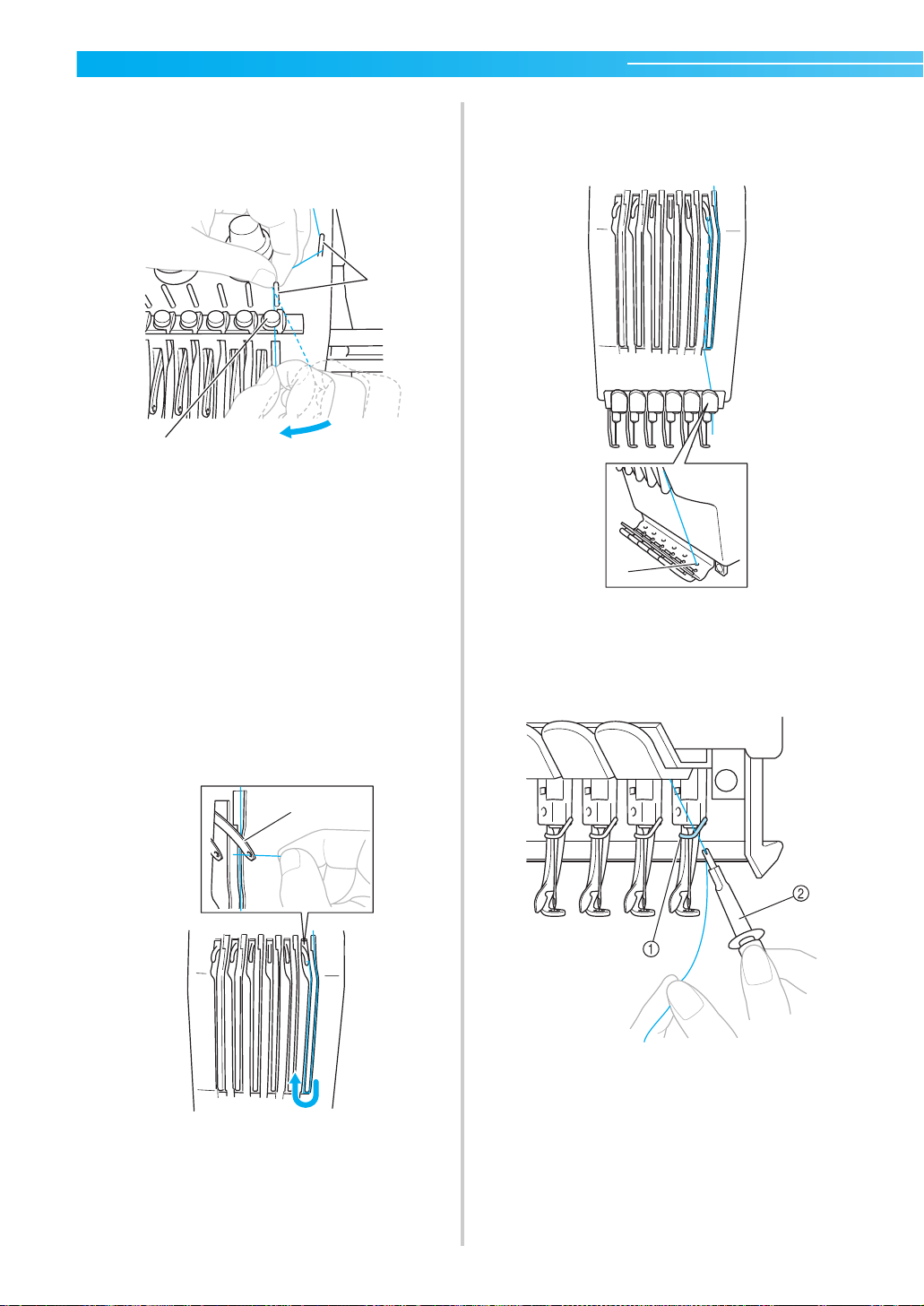

Før tråden i den trådretningen som er angitt

på maskinen, og før den deretter under midttrådlederplate nummer 1.

1 Midttrådleder 2 Trådlederstift

• Retningen fra overtrådlederen rundt trådspenningsskiven og til midttrådlederen (trinn

5 til 6) kan variere avhengig av

snellenummeret. Ved å føre tråden fra venstre mot høyre gjennom trådlederstiftene hindrer du at tråden blir vaset. Træ hver nålestang som vist på tegningen.

Før tråden langs spor nummer 1 og gjennom

trådopptakshendel nummer 1 fra høyre mot venstre.

Før tråden ned gjennom sporet til

undertrådlederen, og deretter gjennom hullet i undertrådleder nummer 1.

1 Hull i undertrådleder

Bruk den medfølgende nålitræderen til å føre

tråden inn i trådlederen til nålestang nummer 1.

1 Trådopptakshendel

1 Nålestangens trådleder 2 Verktøy for bytte av nål (nålitræder)

Page 56

Træ nålen

Bruk den automatiske nålitrædermekanisme for å træ nålen. Trykk på →→→

(til side 2) → for å vise en video av

handlingen på LCD-displayet (se side 151).

Trykk på den automatiske nålitræderknappen.

Bemerk

● For å unngå skade, kan den automatiske nålitrædermekanismen gå tilbake til bakre posisjon når du dreier på håndhjulet.

● Den automatiske nålitrædermekanismen kan træ nålen i syposisjon. Når mekanismen brukes må du påse at nålestangen du vil træ, er plassert i syposisjon, ellers kan ikke den automatiske nålitrædermekanismen brukes på denne nålen. Hvis nålestangen ikke er i syposisjon, må den flyttes dit. (Se side 40.)

Trekk ut omtrent 15 cm (6 tommer) med tråd.

La tråden bli slakk, og sørg for at ikke tråden er spent. Deretter fører du tråden, som vist på tegningen, under gaffelen til den automatiske nålitrædermekanismen fra høyre, og fanger deretter opp tråden med kroken som går gjennom nåløyet.

X Kroken på den automatiske

nålitrædermekanismen føres gjennom nåløyet.

FORSIKTIG

●

Hvis nålen ikke er satt helt inn, vil ikke kroken på den automatiske nålitrædermekanismen føres gjennom nåløyet ved automatisk nålitræding, og kroken kan bli bøyd, eller nålen kan ikke træs.

● Kontakt din autoriserte forhandler hvis

kroken på den automatiske nålitrædermekanismen er bøyd eller skadet.

● Ikke drei på håndhjulet mens kroken på

den automatiske nålitrædermekanismen føres gjennom nåløyet, da dette kan skade den automatiske nålitrædermekanismen.

1 Krok 2 Gaffel

Bemerk

● Når du fanger opp tråden med kroken, må du være forsiktig så ikke tråden blir slakk.

Før tråden under lederen på trykkfoten.

1 Trykkfotleder 2 Hakk i trykkfotlederen

• Forsikre deg om at tråden føres godt

gjennom hakket i trykkfotlederen.

Træ overtråden

Page 57

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Før tråden gjennom sporet i trådklipperen, og

trekk forsiktig i tråden for å klippe den.

1 Spor i trådklipper

Bemerk

● Hvis tråden ikke føres riktig gjennom sporet i trådklipperen, vises meldingen “Wiper error”, og nålen kan ikke træs. Påse at tråden føres riktig gjennom sporet.

● Hvis det ikke er trukket ut nok tråd, kan ikke tråden trekkes gjennom trådklipperen.

Trykk på den automatiske nålitræderknappen.

• Nålitræderen flyttes bort fra nålen. Tråden trekkes gjennom nåløyet.

• Viskeren kommer ut og fanger opp tråden mellom nålen og nålitræderen.

• Nålitræderen går tilbake til den opprinnelige utgangsposisjonen.

Nå er overtråden for nålestang 1 ferdig trædd.

Træ de andre nålestengene på samme måte. Vær imidlertid oppmerksom på at hvis nålestangen som skal træs, ikke er flyttet til broderiposisjon, kan ikke nålen træs med den automatiske nålitrædermekanismen. For den gjenværende nålestengene utfører du følgende handling for å flytte nålestangen til broderiposisjon før du prøver å træ nålen.

■ Flytte nålestangen som skal træs, til syposisjon

Berør tasten for den nålestangen du vil træ.

X Den valgte nålestangen flyttes til

broderiposisjon.

Page 58

Bemerk

● Hvis tråden ikke er stram, kan den komme ut av trådspenningsskiven. Når du er ferdig med å træ overtråden, må du kontrollere at tråden sitter riktig i trådspenningsskiven (se trinn

5 på side 37.)

Note

● Når du bytter en av overtrådfargene, er det lett å træ tråden på nytt ved å klippe tråden som brukes, mellom snellen og trådlederen over snellen. Plasser den nye snellen på snellepinnen, og bind fast enden på den nye tråden til enden på den forrige tråden. Trekk deretter tråden gjennom nålen. (Se side 78.)

■ Bruke snellenettet

Hvis du bruker metalltråd eller annen kraftig tråd, må du plassere det medfølgende snellenettet over snellen før du syr. Hvis snellenettet er for langt, bretter du det én gang slik at det passer til snellestørrelsen, før du plasserer det over snellen. Det kan være nødvendig å justere trådspenningen når du bruker snellenettet.

1 Snellenett 2 Tråd

Træ overtråden

Page 59

BRODERIVEILEDNING ———————————————————————————————————————————————

—

11. Sy broderiet

Nå er maskinen klar til å begynne å sy. Når maskinen begynner å sy, senkes trykkfoten automatisk, nødvendig trådklipping etter sømmen utføres, trådene blir byttet ved behov mens broderiet sys, og maskinen stopper når den når slutten av sømmen.

FORSIKTIG

● Av hensyn til sikkerheten må ikke broderimaskinen stå uten tilsyn mens den syr.

● Hold spesielt øye med nålens plassering når maskinen er i bruk. Sørg også for å holde hendene

unna alle bevegelige deler, som for eksempel nålen, nålestanghuset, trådopptakshendelen og vognen, ellers kan du bli skadet.

■ Låsemekanisme

Av hensyn til sikkerheten er denne broderimaskinen utstyrt med en låsefunksjon. Normalt vil maskinen være låst (den kan ikke begynne å sy). Maskinen kan ikke begynne å sy før den blir låst opp. Hvis broderimaskinen ikke startes innen 10 sekunder etter at den ble låst opp, blir den låst igjen automatisk. Start/stopp-knappen viser om broderimaskinen er låst eller ikke. Hvis start/stopp-knappen lyser rødt, er maskinen låst. Hvis start/stopp-knappen blinker grønt, er maskinen låst opp.

Trykk på start/stopp-knappen.

Begynne å brodere

Bemerk

● Påse at det ikke er noen gjenstander innenfor bevegelsesområdet til broderirammen Hvis broderirammen treffer en gjenstand, kan mønsteret bli skjevt.

Trykk på start/stopp-knappen mens den blinker grønt. Hvis start/stopp-knappen begynner å lyse rødt igjen, må du utføre denne prosedyren på nytt fra trinn

Berør for å låse opp broderimaskinen.

X Start/stopp-knappen begynner å blinke

grønt, og broderimaskinen kan startes.

• Hvis du ikke trykker på start/stopp-knappen

innen 10 sekunder etter at broderimaskinen ble låst opp, blir maskinen låst igjen automatisk.

X Start/stopp-knappen lyser grønt og begynner

å sy den første fargen.

Bemerk

● Lyset slukkes når syingen starter.

Page 60

X Følgende skjerm vises.

1 En rød ramme rundt boksen med trådinformasjon

angir hvilken nålestang som det for øyeblikket sys med.

• Mens broderimaskinen syr, angis punktet

som sys, med de grønne kryssmarkørene i mønstervisningsområdet. Antall sting og sytid beregnes også.

Når den første fargen er ferdig sydd, stopper

maskinen automatisk og klipper tråden. Nålestanghuset beveger seg til 2. fargeposisjon, og maskinen begynner å sy den andre fargen.

■ Fortsette å brodere

Hvis du vil sy samme mønster på nytt, berører du

X Broderiskjermen vises, slik at samme

mønster kan sys på nytt.

Hvis du vil velge et nytt mønster, berører du

eller .

X Trådfargedisplayet på skjermen går videre til

den andre fargen, og det kommer en rød ramme rundt trådinformasjonen for den andre nålestangen.

Dette fortsetter til den siste fargen er sydd, og

broderimaskinen stopper automatisk.

X Skjermen for broderiinnstillinger vises på

nytt.

X Start/stopp-knappen lyser rødt.

• Det er ikke nødvendig å utføre noen

klippehandlinger på begynnelsen eller slutten av sømmen.

X Skjermen for valg av mønstertype vises.

Bemerk

● Automatiske festesting kan stilles inn til å sys på begynnelsen av broderiet, når du begynner å sy etter å ha byttet farge, og når du klipper tråden. (Se “Innstilling for automatiske festesting”på side 88.)

● Syhastigheten kan endres, også mens mønsteret sys. (Se “Tast for maksimal syhastighet”på side 91.)

Sy broderiet

Page 61

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Trykk på trådklipperknappen.

Avslutte broderingen

Maskinen kan stoppes mens den syr.

■ Midlertidig pause

Trykk på start/stopp-knappen.

X Maskinen stopper, og start/stopp-knappen

lyser rødt.

• Tråden blir ikke klippet.

• Når du skal fortsette å sy, kontrollerer du først at overtråden er stram, berører opplåsingstasten og trykker på start/stoppknappen.

X Under- og overtråden blir klippet.

• Husk å klippe trådene før du slår av broderimaskinen.

Sett strømbryteren til “{”.

Note

● Hvis Reserve Stop-tasten berøres mens broderiet sys, stopper maskinen før den begynner å sy neste farge. (Se “Stoppe maskinen ved neste fargebytte”på side 92.)

● Før du begynner å sy kan du stille inn maskinen slik at den stopper ved hvert trådfargebytte. (Se “Angi pausesteder før brodering”på side 92.)

■ Begynne å sy igjen etter at maskinen ble slått av

Trykk på start/stopp-knappen.

X Broderimaskinen stopper, og start/stopp-

knappen lyser rødt.

• Tråden blir ikke klippet.

X Broderimaskinen slås av, og displayet og

start/stopp-knappen slås av.

• Du kan fortsette å sy etter at du har slått broderimaskinen på igjen. Sy baklengs i flere sting for å overlappe stingene. Du finner mer informasjon under “Fortsette å brodere etter at maskinen ble slått AV”på side 83.

Note

● Maskinen kan stoppes når som helst, selv

mens den broderer. Men hvis maskinen stoppes når trådfargen byttes, er det ikke nødvendig å gå tilbake over sømmen når broderingen fortsetter. Maskinen kan stilles slik at den stopper når trådfargen byttes. (Du finner mer informasjon under “Angi pausesteder før brodering”på side 92.)

■ Hvis tråden ryker mens du syr

Hvis det oppstår et problem mens du syr, som for eksempel at tråden ryker, stopper maskinen automatisk. Træ tråden på nytt, sy baklengs flere sting og fortsett å sy. Du finner mer informasjon under “Hvis tråden ryker eller undertråden blir oppbrukt mens du broderer”på side 79.

Page 62

12. Kontrollere trådspenningen

Kontroller broderiet for å se om det ble sydd med riktig trådspenning. Hvis trådspenningen ikke er riktig justert, kan sømmen bli ujevn, eller stoffet kan rynke seg.

■ Riktig trådspenning

Fra stoffets vrangside skal undertråden være omtrent en tredjedel av stingbredden.

(Rettside)

(Vrangside)

(Rettside)

Hvis broderiet ser ut som på bildet nedenfor, er trådspenningen feil. Korriger trådspenningen.

(Rettside)

Overtråden er for stram, og det medfører at undertråden er synlig fra stoffets rettside.

Løsne spenningshjulet ved å dreie det mot klokken.

(Vrangside)

Overtråden er for slakk. Det medfører en slakk overtråd og løse trådlokker eller løkker som vises på stoffets rettside.

Stram spenningshjulet ved å dreie det med klokken.

Du finner mer informasjon om justering av trådspenning under “Justere trådspenningen”på side 85.

Bemerk

● I denne veiledningen ble trådspenningen

kontrollert etter at broderiet var avsluttet. Men vanligvis bør broderiet stoppes midlertidig og trådspenningen kontrolleres etter de første 100 stingene for hver farge som sys med hver nålestang.

● Broderiresultatet blir kanskje ikke som

forventet avhengig av tykkelsen på stoffet eller hvilken type vlieseline som brukes. Prøv deg alltid frem med et prøvebroderi før du begynner å sy på det egentlige prosjektet.

Note

● I de innebygde broderimønstrene brukes et

mønster for å kontrollere trådspenningen. Du finner mer informasjon under “Kontrollere trådspenningen for innebygde mønstre”på side 160.

Kontrollere trådspenningen

Page 63

BRODERIVEILEDNING ———————————————————————————————————————————————

—

13. Fjerne broderirammen og stoffet

Når du er ferdig med å sy, fjerner du broderirammen og tar deretter ut stoffet fra rammen.

Trekk broderrammen mot deg.

Fjerne broderirammen

FORSIKTIG

●

Forsikre deg om at start/stopp-knappen lyser rødt når du fjerner broderirammen. Hvis start/stopp-knappen blinker grønt, kan maskinen begynne å sy. Hvis maskinen begynner å gå kan det føre til personskade.

● Forsikre deg om at broderirammen ikke

treffer andre deler av maskinen når du fjerner broderirammen.

● Ikke bruk makt når du løfter opp

broderirammen, ellers kan den bli skadet.

Fjerne stoffet

Løsne skruen på den ytre rammen.

Grip tak i venstre og høyre side av armene på

broderirammeholderen med begge hender og løft opp rammen litt.

Stiftene på armene på broderirammeholderen skal komme ut av hullene på sidene av broderirammen.

X Hvis skruen ble strammet med den

medfølgende, skiveformete skrutrekkeren, bruker du denne skrutrekkeren til å løsne skruen.

Fjern den ytre rammen og ta ut stoffet.

Page 64

14. Slå AV maskinen

Når du er helt ferdig med å brodere, slår du av maskinen.

Sett strømbryteren til “{”.

Note

● Hvis broderimaskinen slås av mens

skjermen for valg av mønstertype eller mønsterlisteskjermen vises uten at noe mønster er valgt, vises skjermen for valg av mønstertype når maskinen slås på igjen.

X Broderimaskinen slås av, og displayet og

start/stopp-knappen slås av.

Trekk strømledningen ut av stikkontakten.

Husk å gripe i støpselet når du tar ut strømledningen.

Koble om nødvendig strømledningen fra

maskinen.

Oppbevar strømledningen på et trygt sted.

Bemerk

●

Hvis strømmen går mens du bruker broderimaskinen, må du slå av maskinen og trekke ut strømledningen. Når du starter broderimaskinen igjen, må du følge instruksjonene for korrekt bruk av maskinen. (Se “Slå PÅ maskinen”på side 20)

Hvis du ikke har berørt for å bekrefte valg av mønster på mønsterlisteskjermen, blir valget slettet hvis maskinen slås av.

Etter åpningsskjermen

Slått AV

↓

Slått PÅ

Slå AV maskinen

Page 65

BRODERIVEILEDNING ———————————————————————————————————————————————

—

● Hvis broderimaskinen slås av mens skjermen for mønsterredigering vises, blir det utseendet mønsteret hadde før maskinen ble slått av, lagret i maskinens minne. Når broderimaskinen slås på igjen, kan skjermen for mønsterredigering igjen vises slik den var før maskinen ble slått av. (Se side 62.)

Slått AV

↓

Slått PÅ

Etter åpningsskjermen

● Hvis broderimaskinen slås av mens skjermen for broderiinnstillinger vises, blir skjermen for broderiinnstillinger for det mønsteret som var valgt da maskinen ble slått av, lagret i maskinens minne. Når broderimaskinen slås på igjen, kan skjermen for broderiinnstillinger igjen vises slik den var før maskinen ble slått av. (Se side 62.)

● Hvis maskinen slås av mens den syr, kan broderingen fortsette når maskinen slås på igjen. (Se “Fortsette å brodere etter at maskinen ble slått AV”på side 83.)

Slått av under brodering

↓

Slått PÅ

Etter åpningsskjermen

Slått av enten før eller etter brodering

Slått PÅ

Etter åpningsskjermen

↓

Page 66

Hurtigguide for skjermene

Beskrivelse av taster og annen informasjon som vises på skjermene, vises i tabellene nedenfor.

Visning av taster

Utseendet på tastene betyr følgende:

(Vises med normal farge) : Denne tasten er ikke valgt, men den kan velges.

(Vises med mørk farge) : Tasten er valgt.

(Vises i grått) : Denne tasten kan ikke velges.

Vanlige skjermkontroller

Med unntak av innstillingstasten vises tastene som beskrives nedenfor, på alle skjermer og kan alltid brukes. Men innstillingstasten kan ikke brukes på broderiskjermen.

Nr. Utseende Navn på tast Funksjon

1 Innstillingstast

4 Hjelp-tast

Tast for informa-

sjon om

maskinhandling

Tasten New

embroidery

(nytt broderi)

Område for

mønstervisning

Berør denne tasten for å endre innstillingene i broderimaskinen.

Berør denne tasten for å kontrollere en maskinhandling. p.151

Avbryter alle tidligere handlinger og går tilbake til den første skjermen for valg av mønstergruppe.

Berør denne tasten for å finne løsninger hvis det oppstår et problem, for eksempel hvis det er en handling som du ikke er kjent med.

Sidehenvis-

ning

p.140

p.153

p.143

Hurtigguide for skjermene

Page 67

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Forstå skjermen for valg av mønstertype

Velg en mønsterkategori (type) på denne skjermen.

Nr. Utseende Navn på tast Beskrivelse Sidehenvisning

3 Alfabettast

4 Renessansealfabettast

8 Broderikorttast Gjenfinner mønstre fra broderikort. p.112

9 USB-medietast Gjenfinner mønstre fra USB-medier. p.117

Broderimønstertast

Rammemønster tast

Innebygde mønstre

Blomsteralfabet tast

Applikasjonsalfabettast

Tast for broderimønstre som er lagret i maskinen

Datamaskin-tast (USB-tast)

Edit-tasten (redigeringstast)

Bruk denne tasten for å velge broderimønsteret.

12 sømtyper kan kombineres med 10 rammeformer, som for eksempel en sirkel og en firkant.

Store bokstaver, små bokstaver, tall, symboler og tegn med aksent fra 13 skrifttyper kan velges i liten, middels og stor størrelse.

Tegn i renessansestil i et kvadratisk mønster på 50 mm x 50 mm.

Våre opprinnelige alfabetmønstere med blomster som dekorasjon på store bokstaver (130 mm (H) x 80 mm (B)).

Alfabet med applikasjonsmønster, som er tilgjengelige i liten, middels og stor størrelse.

Gjenfinner mønstre som er lagret i maskinens minne.

Hvis en datamaskin er koblet til broderimaskinen via den medfølgende USB-kabelen, kan broderimønstre hentes fra datamaskinen.

Denne tasten er ikke tilgjengelig hvis det ikke er valgt noe mønster. Berør denne tasten for å avbryte forsøket på å legge til et nytt mønster fra skjermen for valg av mønstertype. Går tilbake til skjermen for mønsterredigering.

p.104

p.108

p.109

p.105

p.106

p.107

p.111

p.114

p.119

Page 68

Forstå mønsterlisteskjermen

Velg mønster på denne skjermen.

Nr. Utseende Navn på tast Beskrivelse

1 Størrelse (loddrett)

4 Side Viser sidetallet på siden som vises, og totalt antall sider.

5 Neste side-tast

7 Mønstertaster

C Set-tasten (Angi)

Størrelse (vannrett)

Antall trådfargebytter

Forrige sidetast

Cancel-tasten (Avbryt)

Size-tasten (størrelsestast)

Horisontalt speilbilde-tast

Vertikalt speilbilde-tast

Forhåndsvisningstast

Viser den loddrette størrelsen på det valgte broderimønsteret.

Viser den vannrette bredden på det valgte broderimønsteret.

Viser antall trådfargebytter for det valgte broderimønsteret.

Berør denne tasten for å vise neste side. Hvis Neste side-tasten berøres mens den siste siden vises, blir den første siden vist.

Berør denne tasten for å vise forrige side. Hvis Forrige sidetasten berøres mens den første siden vises, blir den siste siden vist.

Et bilde av mønsteret vises på tasten. Berør bildet for å velge mønsteret.

Berør tasten for å gå ut av den valgte mønsterkategorien og velge en annen kategori. Går tilbake til skjermen for valg av mønstertype.

Gjør det mulig å endre størrelsen på det valgte broderimønsteret.

Gjør det mulig å vende det valgte broderimønsteret horisontalt.

Gjør det mulig å vende det valgte broderimønsteret vertikalt.

Viser et bilde av mønsteret som skal broderes, slik at det kan forhåndsvises.

Berør når du har valgt mønsteret. Valget av mønsteret bekreftes, og skjermen for mønsterredigering vises.

Sidehen-

visning

p.102

p.103

p.27

p.102

*Enkelte mønstre kan ikke redigeres med 9, 0 eller A.

Hurtigguide for skjermene

Page 69

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Forstå skjermen for mønsterredigering

På denne skjermen kan du redigere mønsteret.

Nr. Utseende Navn på tast Beskrivelse

2 Mønsterstørrelse

5 Størrelse (loddrett)

7 Rotasjonsvinkel

Broderirammein-

dikatorer

Avstand fra

midten (loddrett)

Avstand fra

midten (vannrett)

Størrelse

(vannrett)

Antall

trådfargebytter

Viser størrelsen på broderirammer som kan brukes til å sy broderimønsteret som vises i mønstervisningsområdet.

Viser størrelsen på broderimønsteret som vises i mønstervisningsområdet. Den øverste verdien viser høyden, og den nederste verdien viser bredden. Hvis broderimønsteret består av en kombinasjon av flere mønstre, vises størrelsen på hele mønsteret med alle mønstrene inkludert.

Viser den loddrette avstanden som det mønsteret som redigeres, blir flyttet.

Viser den vannrette avstanden som det mønsteret som redigeres, blir flyttet.

Viser den loddrette lengden på det mønsteret som redigeres.

Viser den vannrette lengden på det mønsteret som redigeres.

Viser rotasjonsvinkelen som det mønsteret som redigeres, blir rotert med.

Viser totalt antall trådfargebytter for mønsteret som redigeres.

Sidehen-

visning

p.28

p.120

p.122

Page 70

Nr. Utseende Navn på tast Beskrivelse

1 Mønstervalgtaster

2 Posisjonstaster

Horisontalt

speilbilde-tast

Vertikalt

speilbilde-tast

Size-tasten

(størrelsestast)

Rotate-tasten

(roteringstast)

Spacing-tasten

(mellomromtast)

Array-tasten

(arrangementstast)

Multi Color-tasten

(flerfargetast)

Density-tasten

(tetthetstast)

Tast for bytte av

trådfarge

Delete-tasten

(slettetast)

Merge-tasten

(kombinasjonstast)

Forhåndsvisnings-

tast

Edit End-tasten

(tast for avslutting

av redigering)

Velger mønsteret som redigeres, når broderimønsteret består av en kombinasjon av flere mønstre.

Flytter syposisjonen for mønsteret som redigeres, i pilens retning (hvis berøres, flyttes syposisjonen

til midten av broderiområdet.)

Vender mønsteret som redigeres, horisontalt. p.121

Vender mønsteret som redigeres, vertikalt. p.121

Endrer størrelsen på mønsteret som redigeres. p.121

Roterer mønsteret som redigeres. p.122

Endrer mellomrommet mellom tegnene i alfabetmønsteret som redigeres.

Endrer retningen på tegnene i alfabetmønsteret som redigeres.

Gjør det mulig å endre trådfargen på hvert tegn i et alfabetmønster. Denne tasten kan bare brukes hvis det er valgt et alfabet.

Endrer tettheten på mønsteret som redigeres. Denne tasten kan bare brukes hvis det er valgt et alfabet eller rammemønster.

Endrer fargen på mønsteret. p.127

Sletter mønsteret. Hvis denne tasten berøres, slettes mønsteret som redigeres.

Legger til et mønster. Hvis denne tasten berøres, vises skjermen for valg av mønstergruppe.

Viser et bilde av mønsteret slik at det kan forhåndsvises.

Avslutter redigeringen og går videre til skjermen for broderiinnstillinger.

Sidehenvis-

ning

p.120

p.124

p.123

p.126

p.125

p.128

p.119

p.27

p.25

Hurtigguide for skjermene

Page 71

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Forstå skjermen for broderiinnstillinger

Fra denne skjermen kan du redigere hele mønsteret og angi broderiinnstillinger. Du kan også kontrollere broderiplasseringen og lagre et mønster for senere bruk.

Nr. Utseende Navn på tast Beskrivelse

2 Mønsterstørrelse

5 Rotasjonsvinkel

Broderirammeindi

katorer

Avstand fra

midten (loddrett)

Avstand fra

midten (vannrett)

Antall

trådfargebytter

Gjenta

mellomrom

(loddrett)

Gjenta

mellomrom

(vannrett)

Viser størrelsen på broderirammer som kan brukes til å sy broderimønsteret som vises i mønstervisningsområdet.

Viser den loddrette avstanden som det mønsteret som redigeres, blir flyttet.

Viser den vannrette avstanden som det mønsteret som redigeres, blir flyttet.

Viser rotasjonsvinkelen som det mønsteret som redigeres, blir rotert med.

Viser totalt antall trådfargebytter for mønsteret som redigeres.

Viser den loddrette avstanden mellom mønstrene når du velger å gjenta mønster.

Viser den vannrette avstanden mellom mønstrene når du velger å gjenta mønster.

Sidehenvi

sning

p.28

p.72

p.73, 129

p.130

Page 72

Nr. Utseende Navn på tast Beskrivelse

Redigeringsfunksjoner

4 Posisjonstaster

Broderiinnstillinger

9 Prøvetast

Rotate All-tasten

(roter alt-tast)

Repeat-tasten

(gjentakelsestast)

Tast for bytte av

trådfarge

Festestingtast

(begynnelse)

Festestingtast

(slutt)

Tast for maksimal

syhastighet

Tast for start-/

sluttposisjon

Quit-tasten

(avslutt-tast)

Edit-tasten

(redigeringstast)

Roterer hele broderimønsteret hvis det består av en kombinasjon av flere mønstre.

Syr mønsteret flere ganger. p.130

Endrer fargen på mønsteret. p.127, 131

Flytter syposisjonen for hele mønsteret i pilens retning (hvis berøres, flyttes syposisjonen til midten

av broderiområdet.)

Angir at automatiske festesting skal sys på begynnelsen av mønsteret og når du begynner å sy etter å ha klippet tråden.

Angir at automatiske festesting skal sys når tråden klippes.

Angir den maksimale syhastigheten. p.91

Angir nålestillingen på begynnelsen og slutten av sømmen.

Flytter broderirammen slik at broderiposisjonen kan kontrolleres.

Avbryter alle tidligere handlinger og går tilbake til den første skjermen for valg av mønstertype.

Berør for å gå tilbake til skjermen for mønsterredigering.

Sidehenvis-

ning

p.73, 129

p.72

p.88

p.89

p.32

B Lagringstast Lagrer mønsteret. p.136

* Funksjonene og handlingene for tasten for trådfargebytte 3 og forhåndsvisningstasten C er like på skjermen for mønsterredigering og skjermen for broderiinnstillinger.

Forhåndsvisnings-

tast

Sewing-tasten

(sytast)

Viser et bilde av mønsteret som skal broderes, slik at det kan forhåndsvises.

Avslutter alle handlinger på skjermen for broderiinnstillinger og går videre til broderiskjermen.

p.27

p.32

Hurtigguide for skjermene

Page 73

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Forstå broderiskjermen

Fra denne skjermen kan du kontrollere totalt antall trådfarger og sytid, angi nålestanginnstillinger og sy fremover eller bakover.

Nr. Utseende Navn på tast Beskrivelse

5 Syrekkefølge

6 Stingteller

7 Sytid

9 Nålestangtast

* Funksjonene og handlingene for tasten for maksimal syhastighet A er like på skjermen for mønsterredigering og skjermen for broderiinnstillinger.

Områdevis-

ning

Visning av

trådfargese-

kvens

Nålestang-

nummer

Snellebyttein-

dikator

Tid før snel-

lene må byttes

Visning av

trådfargeopp-

sett

Tast for

maksimal

syhastighet

Viser den delen av mønsteret som blir sydd med den trådfargen som vises først i visningen av trådfargesekvens.

Viser rekkefølgen på trådfargebyttene. Når du broderer blas denne visningen slik at fargen på den tråden som sys for øyeblikket, vises øverst.

Angir nålestangnummeret som trådfargen til venstre er tilordnet.

Denne indikatoren viser når trådsnellene må byttes. Trådsnellene må byttes på punktet mellom de to trådfargene der indikatoren vises.

Den nederste verdien viser totalt antall trådfargebytter i mønsteret, og den øverste verdien viser trådfargen som sys for øyeblikket.

Den nederste verdien viser totalt antall sting i mønsteret, og den øverste verdien viser hvor mange sting som er sydd.

Den nederste verdien viser hvor mye tid som trengs totalt for å sy mønsteret, og den øverste verdien viser hvor lenge det er sydd.

Hvis mønsteret består av syv eller flere farger, vises tiden som er igjen før snellene må byttes.

Berør en tast for å flytte nålestangposisjonen til det valgte nålestangnummeret. Brukes når nålen træs med den automatiske nålitrædermekanismen.

Viser fargen og trådfargenavnet (nummeret) til tråden på den nålestangen som vises på tasten. Træ maskinen som vist her.

Angir den maksimale syhastigheten. p.91

Sidehenvis-

ning

p.76

p.75

p.34

p.33

Note

● Trådfargenumrene i visningen av trådfargesekvens og visningen av trådfargeoppsett kan endres, for eksempel til fargenavnet eller trådfargenummeret for andre merker. (Se “Endre informasjon om trådfarge”på side 145.)

Page 74

Nr. Utseende Navn på tast Beskrivelse

Reserve

Stop-tasten

tast

Cancel-tasten

(Avbryt)

Tast for midlerti-

dig nålestang-

innstilling

Tast for å sy

fremover/

bakover

Opplåsingstas-

ten

Du kan berøre denne tasten mens du broderer for å få maskinen til å stoppe når den neste trådfargen begynner.

Berør denne tasten for å avslutte syingen og gå tilbake til skjermen for broderiinnstillinger.

Gjør det mulig å angi nålestanginnstillingene manuelt. p.94

Flytter nålen fremover eller bakover under sying. Bruk denne tasten i følgende situasjoner:

● Hvis tråden ryker eller blir oppbrukt mens du broderer

● Hvis du vil starte på nytt fra begynnelsen

● Hvis du vil begynne å sy igjen etter at maskinen ble slått

av Låser opp maskinen slik at den kan begynne å sy innen 10 sekunder. Når denne tasten er berørt, blinker start/stoppknappen grønt.

Sidehenvis-

ning

p.92

p.79

p.42

Hurtigguide for skjermene

Page 75

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Svar på vanlige spørsmål

■ Nål i “broderiposisjon”

TEKNISKE TERMER:

■ USB Type “A” (vert) og USB Type “B” (funksjon)

Dette er en av kommunikasjonsmetodene mellom en PC (personlig datamaskin) og eksterne enheter. Du kan koble til USB-medier via en USBportkobling Type “A” (vert), og du kan koble maskinen din til PC-en via en USB-portkobling Type “B” (funksjon) med den medfølgende USBkabelen. (Se side 114.)

■ DST

Dette er filendelsen til Tajima datafiler (*.dst), som er et av dataformatene for broderimønstre. Tajima-data har ingen fargeinformasjon, så maskinen tilordner farger automatisk når du laster dem. (Se side 163.)

■ Nålenummer

Nålene er nummerert fra høyre mot venstre. Nålen lengst til høyre er nål nummer 1. (Se side vii.)

Dette er den nålen som er plassert over nålehullet i nåleplaten. Nålestanghuset beveger seg slik at det plasserer nålen med neste trådfarge i “broderiposisjon”. Når du bruker nålitræderen, bør også den nålen som skal træs, flyttes til “broderiposisjon”. (Se side 40.)

1 Nål 2 Nålenull i nåleplaten

■ Visker

Dette er den mekanismen som trekker tråden. Viskeren trekker tråden når nålitræderen brukes. Viskeren trekker også tråden tra stoffet når maskinen klipper tråden. Dette gjør det unødvendig å klippe tråder etter brodering. (Se side 40.)

Page 76

MØNSTRE:

Følgende mønstre kan brukes til å brodere med maskinen.

- Broderidata med *.pes-, *.phc- eller *.dst-format. USB-medier overfører dataene til maskinen. Dataene kan også overføres fra PC-en til maskinen via USB-kabelen.

- Valgfrie broderikort

- Broderimønstre som er opprettet med digital programvare

- Mønstre som masinen har lagret på USB-medier

BRODERING:

■ Tilpasse broderifarger

- Bruk funksjonen for trådfargebytte ved å velge

tasten på skjermen for mønsterredigering eller skjermen for broderiinnstillinger. Du finner mer informasjon på side 127.

- Bruk funksjonen for midlertidig

nålestanginnstilling ved å velge tasten på broderiskjermen. Du finner mer informasjon på side 94.

■ Gjenoppta et uferdig mønster fra forrige gang maskinen ble slått av.

- Maskinen husker mønsteret og posisjonen selv

etter at strømmen er slått av. Og maskinen kan gjenoppta broderiet når maskinen slås på igjen. (Se side 62.)

■ Uriktig feilmelding om at tråden er røket

- Kontroller at overtråden er under overtrådlederplatene. (Se side 36.)

- Kontroller at overtråden går rundt trådspenningsskiven. (Se side 37.)

1 Overtrådlederplater 2 Trådspenningsskive

■ Trådspenningen forandret seg plutselig

- Tråden sitter fast på en ru kant på overtrådsnellen.

- Overtråden sitter fast under trådsnellen.

- Det er støv eller lo under spenningsfjæren på undertrådspolen.

■ Rammen kom ut av vognen

Kontroller at posisjonsstiftene er plassert i rammens plasseringsspor og -hull. (Se side 31.) Det kan være lurt å slå av maskinen en gang for å sette vognen i utgangsposisjon før du syr mønsteret på nytt.

■ Avbryt det gjeldende mønsteret og begynn på nytt.

Velg tasten “New embroidery” (nytt broderi) øverst til venstre på skjermen. Mønsteret og all informasjon blir slettet. (Se side 49.)

Svar på vanlige spørsmål

Page 77

BRODERIVEILEDNING ———————————————————————————————————————————————

—

Page 78

3 ANDRE GRUNNLEGGENDE PROSEDYRER

I dette kapittelet finner du forklaringer på handlinger som ikke beskrives i kapittel 2, som sying av mønstre med sju eller flere farger, bytte av nålene og bytte av trådsneller.

Gjenoppta handlingen som ble utført før maskinen ble slått AV .............................62

Bytte nål..................................................................................................................63

Bytte nål / 63

Riktig bruk av broderirammene...............................................................................65

Broderirammetyper og bruksområder / 65

Feste påstrykbart vlieseline (underlag) bak på stoffet..............................................66

Feste stoffet.............................................................................................................67

Feste stoffet i den ekstra store og store broderirammen / 67 Bruke broderiarket / 68 Store/små stoffstykker / 69

Broderirammens plassering og bevegelse................................................................70

Endre broderiposisjon .............................................................................................72

Justere vinkelen / 73

Brodere et mønster med sju eller flere farger..........................................................75

Kontrollere om det er nødvendig å bytte trådsneller / 75

Bytte trådsneller for mønstre med sju eller flere farger...........................................77

Meldingen om at du må bytte trådsnelle / 77 Enkelt bytte av trådsneller / 78

Hvis tråden ryker eller undertråden blir oppbrukt mens du broderer .....................79

Hvis overtråden ryker / 79 Hvis undertråden ryker eller blir oppbrukt / 80

Brodere fra begynnelsen eller midten av mønsteret................................................81

Fortsette å brodere etter at maskinen ble slått AV ..................................................83

Justere trådspenningen............................................................................................85

Justere spenningen på undertråden / 85 Justere overtrådspenningen / 86

Page 79

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Gjenoppta handlingen som ble utført før maskinen ble slått AV

Hvilken skjerm som vises når maskinen slås på og berøres, kan variere avhengig av hvordan maskinen ble slått av tidligere. Hvis maskinen ble slått av mens en handling ble utført, kan du velge å fortsette med handlingen som ble utført før maskinen ble slått av.

Slå på broderimaskinen.

Når skjermen nedenfor vises etter den første

skjermen, berører du .

X Du ser en melding som spør om du vil

fortsette med forrige handling eller begynne på en ny handling.

• Hvis maskinen ble slått av mens det ikke ble utført noen handling, vises skjermen for valg av mønstertype.

■ Slik fortsetter du med handlingen som ble utført før maskinen ble slått av

Berør .

X Avhengig av hvilken skjerm som ble vist før

maskinen ble slått av, vises skjermen for mønsterredigering, skjermen for broderiinnstillinger eller broderiskjermen.

■ Slik velger du et mønster og begynner på en ny handling

Berør .

X Skjermen for valg av mønstertype vises.

Note

• Hvis du ikke har berørt for å

bekrefte valg av mønster på mønsterlisteskjermen, kan ikke handlingen fortsette.

• Hvilken skjerm som vises når en handling blir gjenopptatt, varierer avhengig av hvilken skjerm som ble vist da maskinen ble slått av.

Hvis handlingen på skjermen for mønsterredigering er ferdig:

Den aktuelle skjermen for mønsterredigering vises.

Hvis maskinen ble slått av etter at du hadde valgt et mønster og mens skjermen for valg av mønstertype eller mønsterlisteskjermen ble vist:

Skjermen for mønsterredigering for det valgte mønsteret vises.

Hvis maskinen ble slått av mens skjermen for broderiinnstillinger ble vist:

Skjermen for broderiinnstillinger for det aktuelle mønsteret vises.

Hvis maskinen ble slått av mens den broderte:

Broderiskjermen vises med nålen plassert på det stinget som ble sydd da maskinen ble slått av.

Page 80

Bytte nål

Hvis nålen er bøyd eller tuppen på nålen er brukket, må nålen byttes med en ny nål. Bruk den medfølgende sekskantskrutrekkeren til å bytte nålen med en nål som er laget spesielt for denne maskinen, og som oppfyller kravene i “Kontrollere nålen” (på side 15).

• Ikke bruk makt når du løsner eller fester

Bytte nål

Slå av broderimaskinen.

FORSIKTIG

nålesettskruen. Dette kan føre til skade på maskinen.

● Husk å slå av broderimaskinen før du

bytter nål, ellers kan du bli skadet hvis maskinen begynner å sy.

Løsne skruen som fester nålesettet, og ta ut

nålen.

Hold nålen med venstre hånd, hold sekskantskrutrekkeren i høyre hånd og skru nålesettskruen mot klokken.

Bemerk

● Husk å bruke den medfølgende sekskantskrutrekkeren når du bytter nål, ellers kan nålen bli utsatt for for mye kraft slik at den brekker.

Hold nålen slik at den flate siden vender mot

baksiden av symaskinen, og før nålen helt inn til den treffer nålestangstopperen.

Før nålen gjennom hullet i trykkfoten, og bruk verktøyet for nålebytte til å løfte opp nålen.

1 Nålestangstopper 2 Nål 3 Nålens flate side 4 Verktøy for bytte av nål

Bytte nål 63

Page 81

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Som vist på tegningen trykker du på 1 for å få ut nålefesteklemmen 2. Fest klemmen til nålen og slutt å trykke på området for å klemme fast nålen. For å løsne nålen trykker du på 1på nytt.

Hold nålen med venstre hånd og stram til

nålesettskruen.

Bruk sekskantskrutrekkeren for å dreie nålesettskruen med klokken.

FORSIKTIG

●

Husk å føre nålen helt inn til den treffer nålestangstopperen, og stram nålesettskruen godt til med sekskantskrutrekkeren. Ellers risikerer du at nålen brekker eller maskinen skades.

● Hvis nålen ikke er satt helt inn, vil ikke

kroken på den automatiske nålitrædermekanismen føres gjennom nåløyet ved automatisk nålitræding, og kroken kan bli bøyd, eller nålen kan ikke træs.

● Kontakt din autoriserte forhandler hvis

kroken på den automatiske nålitrædermekanismen er bøyd eller skadet.

Page 82

Riktig bruk av broderirammene

De ulike broderirammetypene og hvordan de brukes beskrives nedenfor. I tillegg til de medfølgende broderirammene, kan også den valgfrie capsrammen brukes med denne broderimaskinen.

FORSIKTIG

● Bruk bare broderirammer med de størrelsene som vises på skjermen, ellers kan

broderirammen treffe trykkfoten slik at du blir skadet.

Broderirammetyper og bruksområder

Ekstra stor

broderiramme

Broderiområde:

200 mm (H) × 300 mm (B)

(7-7/8 tommer (H) × 11-3/4 tommer (B))

Brukes når du broderer sammenhengende tegn eller mønstre, kombinerte mønstre eller store broderimønstre.

(Se “Feste stoffet” på side 67.) (Se “Feste stoffet i broderirammen” på side 28.)

Capsramme

(ekstrautstyr)

Broderiområde:

50 mm (H) × 130 mm (B)

(2 tommer (H) × 5-1/8 tommer (B))

Stor broderiramme Middels broderiramme Liten broderiramme

Broderiområde:

130 mm (H) × 180 mm (B)

(5-1/8 tommer (H) × 7-1/8 tommer (B))

Brukes når du broderer mønstre som er mindre enn 130 mm (H) × 180 mm (B) (5-1/8 tommer (H) × 7-1/8 tommer (B))

Broderiområde:

100 mm (H) × 100 mm (B)

(4 tommer (H) × 4 tommer (B))

Brukes når du broderer mønstre med standardstørrelser.

Broderiområde:

40 mm (H) × 60 mm (B)

(1-1/2 tommer (H) × 2-3/8 tommer (B))

Brukes når du broderer mønstre med små størrelser, som for eksempel navnelapper.

Bemerk

Brukes når du broderer capser. Baseballcapser (golfcapser), tulipanformede hatter og bøtteformede hatter kan broderes med denne rammen. Denne rammen kan ikke brukes med hatter som har et frontområde på 50 mm (2 tommer) eller mindre, som for eksempel solskjermer eller barnehatter. Den kan heller ikke brukes med hatter som har bremmer som er lengre enn 80 mm (3-1/8 tommer). (Du finner mer informasjon om hvordan du fester rammen under “Bruke den valgfrie capsrammen” på side 169.)

Riktig bruk av broderirammene 65

Page 83

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Feste påstrykbart vlieseline (underlag) bak på stoffet

For å hindre at sømmene krymper eller mønstrene blir skjeve, anbefaler vi at det brukes vlieseline (underlag) ved brodering.

FORSIKTIG

● Husk å bruke vlieseline (underlag) hvis du broderer på tynne ellet elastiske stoffer, grove

stoffer eller stoffer der sømmene lett kan krympe. Hvis du ikke bruker vlieseline (underlag) når du broderer på slike stoffer, kan nålen bli bøyd eller brekke, eller mønsteret kan bli skjevt.

Bruk dampstrykejern og stryk på vlieselinet

(underlaget) på vrangsiden av stoffet.

Bemerk

● Bruk et stykke vlieseline (underlag) som er større enn selve broderirammen. Når du rammer inn stoffet i broderirammen, må du påse at vlieselinet (underlaget) er festet på alle sider for å hindre at stoffet krølles.

1 Klebende side av vlieselinet (underlaget) 2 Stoff (vrangside)

• Hvis du broderer på stoff som ikke kan strykes, eller på et område som er vanskelig å stryke, kan du feste et lag av vlieselinet (underlaget) under stoffet i broderirammen uten å stryke det.

1 Arealet til broderirammen 2 Påstrykbart vlieseline (underlag)

Note

● Hvis du broderer på tynne stoffer, som for eksempel musselin eller batist, bør du bruke et vannløselig vlieseline (underlag). Vannløselige vlieseline (underlag) løses opp ved vask, slik at du kan lage vakre broderier som ikke er stive.

● Hvis du broderer på loete stoffer, som for eksempel håndklær eller kordfløyel, kan du feste et lag av vlieselinet (underlaget) under stoffet i broderirammen uten å stryke det.

● Du finner mer informasjon om bruk av vlieseline (underlag) under “Vlieseline (underlag)” på side 165.

Page 84

Feste stoffet

Feste stoffet i den ekstra store og store broderirammen

Løsne skruen på den ytre rammen.

1 Skrue

Legg stoffet med rettsiden opp på den ytre

rammen.

forsiktig i pilens retning D og setter inn hjørne D.

• Forsikre deg om stoffet ikke er rynket når det

er strukket i broderirammen.

Strekk stoffet enda mer og stram til skruen

helt slik at stoffet er stramt.

• Når du har strammet stoffet, skal du høre en

trommelignende lyd når du banker forsiktig på det.

• Klem den indre og ytre rammen godt

sammen slik at overkantene er på linje.

• Den ytre rammen har ingen bestemt forside eller bakside. Begge sidene kan brukes som forside.

Trykk den indre rammen inn i den ytre

rammen.

Sett først den indre rammen i hjørnet med skrue A, sett deretter inn det neste hjørnet B, og sett deretter inn det motstående hjørnet C. Sett deretter inn det motstående hjørnet til hjørnet uten skrue D.

Juster først den indre og ytre rammen i hjørnet med skrue A. Trekk forsiktig i stoffet i pilens retning B slik at stoffet er stramt, og sett inn den indre rammen i hjørne B. På samme måte trekker du forsiktig i stoffet i pilens retning C og setter inn hjørne C, trekker deretter stoffet

1 Ytre ramme 2 Indre ramme 3 Stoffets rettside 4 Toppen på den indre og ytre rammen er på linje

• Bruk den medfølgende, skiveformete skrutrekkeren til å stramme til skruen.

1 Skiveformet skrutrekker

Note

● For å sikre at stoffet festes riktig i

broderirammen, anbefaler vi at du bruker et flatt underlag.

Feste stoffet 67

Page 85

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Trykk den indre rammen inn i den ytre

Bruke broderiarket

rammen. Fjern broderiarket.

For å feste stoffet slik at mønsteret blir sydd i riktig posisjon, bruker du guidelinjene på broderiarket for å strekke stoffet riktig i rammen.

Marker området på stoffet der du vil brodere,

med kritt eller stoffmerkepenn.

Plasser broderiarket på den indre rammen.

Tilpass guidelinjene på broderiarket etter markeringene du tegnet på stoffet.

1 Guidelinjer 2 Indre ramme

Strekk stoffet forsiktig slik at det ikke er noen

folder eller rynker.

Page 86

Store/små stoffstykker

I dette avsnittet finner du informasjon om hvordan du broderer på stoffstykker som er mye større eller mye mindre enn broderirammen.

■ Brodere på store stoffstykker eller kraftige klær

Hvis du skal brodere på store stoffstykker eller kraftige klær, bruker du en klesklype eller binders til å feste det overskytende stoffet til broderirammen slik at det ikke henger ned fra rammen. Hvis det henger overskytende stoff ned fra broderirammen mens du broderer, kan rammen bli hindret i å bevege seg riktig, og mønsteret kan bli skjevt.

• Bruk en klesklype eller binders til å feste det overskytende stoffet til broderirammen.

■ Brodere små stoffstykker

Hvis du broderer på stoffstykker som er mindre enn broderirammen, bruker du spraystofflim til å feste stoffet til vlieselinet (underlaget) som er festet i broderirammen. Hvis du ikke vil bruke spraystofflim på stoffet, kan du tråkle fast stoffet til vlieselinet (underlaget).

■ Brodere i hjørnet av stoffet

Hvis du broderer på hjørnet av et stoffstykke, bruker du spraystofflim til å feste hjørnet av stoffet til vlieselinet (underlaget), og fester deretter vlieselinet (underlaget) i broderirammen. Hvis du ikke vil bruke spraystofflim på stoffet, kan du tråkle fast stoffet til vlieselinet (underlaget).

1 2

1 Stoff 2 Vlieseline (underlag)

■ Brodere smale stoffstykker, som for eksempel bånd

Hvis du broderer smale stoffstykker, bruker du spraystofflim til å feste stoffet til vlieselinet (underlaget), og fester deretter vlieselinet (underlaget) i broderirammen. Hvis du ikke vil bruke spraystofflim på stoffet, kan du klemme fast begge endene av stoffet sammen med vlieselinet (underlaget) i broderirammen.

1 Stoff 2 Vlieseline (underlag)

1 Bånd 2 Vlieseline (underlag)

Feste stoffet 69

Page 87

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Broderirammens plassering og bevegelse

Her finner du informasjon om hvordan broderirammen fungerer når du bruker broderimaskinen.

■ Broderirammer som ikke kan brukes til brodering

Som forklart på side 28 viser broderirammeindikatorene øverst på skjermen hvilke broderirammer som kan brukes til å sy det valgte mønsteret. Broderirammer med et broderiområde som er mindre enn mønsteret, kan ikke brukes. Broderirammen kan heller ikke brukes hvis broderiet er mindre enn broderiområdet, men er plassert slik at det går utenfor broderiområdet i rammen.

Broderirammer med et broderiområde som er mindre enn mønsteret

Mønstre som går utenfor broderiområdet i rammen

■ Flytte til riktig posisjon

Hvis broderirammens midtpunkt sammenfaller med nålestillingen i broderiområdet, blir broderirammen riktig plassert, dvs. i utgangsposisjon før brodering. Hvis broderirammen byttes, blir ikke den neste rammen som monteres, riktig plassert. Hvis for eksempel den ekstra store broderirammen byttes med den lille rammen, skjer følgende.

I begge disse tilfellene viser broderimaskinen en melding som varsler at broderirammen må byttes.

Broderimaskinen registrerer hvilken broderiramme som er montert, ut fra posisjonen til den venstre armen på broderirammeholderen. Derfor bestemmes broderirammestørrelsen ut fra posisjonen til den venstre armen, selv om den registrerte broderirammen faktisk ikke er montert. Og hvis broderirammeholderen ikke er montert registrerer maskinen at capsrammen (selges separat) er montert. En melding om at broderirammen skal byttes kan bli vist selv om det ikke er montert noen broderiramme.

1 Broderirammens midtpunkt i riktig posisjon 2 Nålestilling når broderirammen byttes

For å korrigere broderirammens feilplassering, blir broderirammen automatisk flyttet til riktig posisjon i følgende tilfeller.

• Broderimaskinen slås på.

Broderirammen flyttes.

• Skjermen for broderiinnstillinger vises.

Broderirammen blir ikke flyttet hvis den er riktig plassert. Hvis mønsteret går utenfor rammens broderiområde, vises en melding om at broderirammen må byttes. Du kan enten bytte broderiramme eller gå tilbake til skjermen for mønsterredigering og flytte broderiposisjonen.

Page 88

• Broderirammen byttes mens skjermen for broderiinnstillinger eller broderiskjermen vises, og deretter berøres tasten for å kontrollere broderiområdet, for å flytte broderirammen eller for å starte broderiet.

Broderirammen flyttes. Broderirammen blir flyttet til riktig posisjon og satt på pause, så du må berøre tasten på nytt. Hvis mønsteret går utenfor rammens broderiområde etter at rammen flyttes, vises en melding om at broderirammen må byttes. Du kan enten bytte broderiramme eller gå tilbake til skjermen for mønsterredigering og justere mønsterstørrelsen eller broderiposisjonen.

Broderirammens plassering og bevegelse 71

Page 89

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Endre broderiposisjon

Broderimaskinen er fabrikkinnstilt slik at sømmen begynner fra mønsterets midtpunkt. Du må derfor flytte rammen og justere broderiposisjonen slik at mønsterets midtpunkt sammenfaller med nålestillingen i syposisjon. I tillegg kan vinkelen på hele mønsteret justeres hvis stoffet ikke kan festes jevnt i broderirammen og mønsteret plasseres skjevt på stoffet.

Berør , , , , , ,

og på skjermen for

broderiinnstillinger.

Flytt broderirammen slik at nålestillingen er på midtpunktet av det området du vil brodere på.

X Broderirammen flyttes i motsatt retning av

pilen.

X Mønsteret i mønstervisningsområdet flyttes i

pilens retning.

• Berør for å flytte broderirammen tilbake til den opprinnelige posisjonen (der hvor broderirammens midtpunkt sammenfaller med nålestillingen i syposisjon).

■ Finne syposisjonen

Hvis du låser nålestangen (fester nålen og trykkfoten i ned-stilling), er det lett å se nålestillingen.

Som vist på tegningen, setter du inn

sekskantskrutrekkeren i det firkantede hullet i nåleklemmen slik at nålestangen langsomt senkes til den stopper og klikker seg på plass i låst stilling.

Bemerk

● Påse at ikke nålen senkes mer enn til der

den klikker seg på plass i stoffet.

1 Viser den loddrette avstanden det er flyttet i 2 Viser den vannrette avstanden det er flyttet i

X Nålen og trykkfoten låses på plass i ned-

stilling.

Page 90

Berør piltastene på skjermen for

broderiinnstillinger for å flytte broderirammen slik at nålestillingen er på midtpunktet av det området du vil brodere på.

• Når du angir begynnelsen av sømmen, justerer du nålestillingen etter punktet som ble angitt på begynnelsen av sømmen. (Du finner mer informasjon om hvordan du starter/avslutter sømmen på side 89.)

■ Låse opp nålestangen

Vis broderiskjermen og berør tasten for en

nålestang som ikke er låst.

Justere vinkelen

Avhengig av hvilken type stoff du broderer på, kan det hende det ikke er mulig å strekke stoffet i ønsket vinkel i broderirammen. I så fall justerer du vinkelen på mønsteret slik at det blir riktig plassert på stoffet.

Berør .

Skjermen nedenfor vises.

! Nålestangen låses opp.

Eksempel: Opprinnelig vinkel

1 Roterer 90 grader mot venstre

2 Roterer 10 grader mot venstre

3 Roterer 1 grad mot venstre

4 Roterer 90 grader mot høyre

5 Roterer 10 grader mot høyre

6 Roterer 1 grad mot høyre

7 Berør denne tasten for å gå tilbake til den

opprinnelige vinkelen for mønsteret.

8 Flytter mønsteret i samme retning som pilen på

tasten.

9 Gjør det mulig å kontrollere

broderiområdet.

0 Berør denne tasten for å lukke denne skjermen.

Endre broderiposisjon 73

Page 91

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Berør tastene for å justere mønsteret i ønsket

vinkel.

Mønsteret roteres hver gang du berører en tast.

Note

● Med denne handlingen kan du finjustere vinkelen. Denne handlingen er også spesielt nyttig hvis du broderer gjenstander som er vanskelige å feste i broderirammen, som for eksempel vesker eller rørformede gjenstander. Eksempel: Hvis du broderer et putetrekk Roter mønsteret 90 grader mot venstre før du begynner å brodere.

1 Viser mønsterets vinkel etter at en tast er berørt

for å endre den

• Slik gjenoppretter du mønsterets opprinnelige vinkel (0 grader), berør slik at den endres til .

Om nødvendig kan du berøre piltastene for å

justere mønsterets posisjon.

Du finner mer informasjon på side 72.

Om nødvendig kan du berøre for å

kontrollere broderiområdet.

Du finner mer informasjon på side 32.

Når du har gjort de ønskede endringene,

berører du .

Skjermen for broderiinnstillinger vises på nytt.

Note

● Hvis du berører for å gå tilbake til

skjermen for mønsterredigering etter at hele mønsteret er rotert, vises mønsteret slik det var før roteringsvinkelen ble angitt, men innstillingen blir ikke avbrutt. Når skjermen for broderiinnstillinger vises på nytt, vises mønsteret med den roteringsvinkelen som er brukt. Men hvis det oppstår en feil, for eksempel hvis mønsteret er så stort på skjermen for mønsterredigering at det går utenfor broderiområdet når det roteres, vises følgende feilmelding.

Eksempel: Hvis du broderer en T-skjorte Roter mønsteret 180 grader. Før bunnen på maskinen gjennom T-skjorten fra livet, ikke fra halsen, og fest broderirammen til maskinen. Påse at halsen ikke strekkes når broderirammen flyttes.

1 Berør for å gå tilbake til skjermen for

mønsterredigering slik at mønsteret kan redigeres på nytt.

Page 92

Brodere et mønster med sju eller flere farger

Hvis du broderer et mønster som bruker sju eller flere trådfarger, må du bytte trådsnellene. Når du bytter trådsnellene, vises en melding om at du må bytte trådsneller hvis maskinen stopper automatisk.

■ Tilordne trådfarger til nålestenger

Maskinen tilordner trådfargene automatisk til nålestenger 1 til 6 og begynner med trådfargene som sys først. (Men hvis et nytt mønster har samme trådfarger som det forrige mønsteret som ble sydd, blir trådfargene tilordnet samme nålestenger som tidligere, uten hensyn til syrekkefølge.) For et mønster med seks trådfarger og ti trådfargebytter blir for eksempel trådfargene tilordnet som vist nedenfor.

1 → Nålestang 1 2 → Nålestang 2 3 → Nålestang 3 4 → Nålestang 4 5 → Nålestang 5 1 2 6 → Nålestang 6 5 6

For et mønster med sju eller flere trådfarger blir trådsnelleinformasjonen oppdatert når den sjuende trådfargen trengs. Etterpå justerer maskinen tilordningen av trådfarger for å redusere hvor mange ganger trådsnellene må byttes. For et mønster med ti trådfarger og tretten trådfargebytter blir for eksempel trådfargene tilordnet som vist nedenfor.

Siden trådfargene på nålestang 2 og 3 skal brukes på nytt når trådsnellene er byttet, blir de ikke byttet. Men ulike farger blir tilordnet de andre nålestengene.

Kontrollere om det er nødvendig å bytte trådsneller

Når du velger et mønster kan du se antall trådbytter, men du kan ikke kontrollere hvilke trådfarger som brukes i mønsteret, på denne skjermen. Du kan kontrollere om og når trådsnellene må byttes med følgende indikatorer.

■ Tid før snellene må byttes

Denne indikatoren viser hvor lenge det er til neste snellebytte. Når broderiskjermen vises, må minst én snelle byttes hvis det er angitt et tidsrom her.

1 Tid før snellene må byttes

1 → Nålestang 1 2 → Nålestang 2 3 → Nålestang 3 4 → Nålestang 4 5 → Nålestang 5 6 → Nålestang 6 5 Bytt trådsnelle her. 7 → Nålestang 1 3 8 → Nålestang 4 9 → Nålestang 5 10 → Nålestang 6 2

Brodere et mønster med sju eller flere farger 75

Page 93

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

■ Snellebytteindikator ( )

Snellebytteindikatoren på skjermen for sømnavigering angir hvor mange ganger trådsnellene må byttes og hvor lenge det er mellom hvert bytte.

Berør på broderiskjermen.

X Skjermen for sømnavigering vises.

Berør .

Kontroller posisjonen til .

1 viser når trådsnellene må byttes.

Trådsnellene må byttes så mange ganger som denne indikatoren vises, og mellom de to trådfargene på punktet der indikatoren vises.

2 Berør for å bla oppover gjennom

trådfargesekvensvisningen. Hver gang du berører denne tasten velges forrige farge i trådfargesekvensvisningen. Når du når den første fargen i trådfargesekvensvisningen, stopper blaingen.

X Hver gang du berører denne tasten velges

neste farge i trådfargesekvensvisningen. Når du når siste farge i trådfargesekvensvisningen, stopper blaingen.

Kontroller ønsket informasjon, og berør

eller for å gå tilbake til den

første fargen. Berør deretter .

X Broderiskjermen vises igjen.

Page 94

Bytte trådsneller for mønstre med sju eller flere farger

Dette avsnittet beskriver meldingene om trådsnellebytter og hvordan du enkelt bytter trådsneller.

Meldingen om at du må bytte trådsnelle

Når det blir nødvendig å bytte trådsneller når du broderer et mønster med sju eller flere farger, slutter maskinen automatisk å sy, og meldingen nedenfor vises. Denne meldingen vises også når trådsnellene må byttes før du begynner å brodere et nytt mønster. Bytte trådsnellene ut fra den nye tilordningen de har fått.

1 Nålestengene der trådsnellene må byttes, vises

med farge.

2 De nålestengene som det ikke er nødvendig å

bytte trådsneller for, er grå.

3 Berør denne tasten for å lukke meldingen om at

trådsnellen må byttes.

Note

● Hvis du vil bruke en annen trådfarge enn den som er angitt, bruker du tasten for midlertidig nålestanginnstilling og endrer trådfargeinnstillingen. (Du finner mer informasjon under “Midlertidig nålestanginnstilling” på side 94.)

● For å redusere antall trådsnellebytter, kan du tilordne trådfarger som brukes ofte, til bestemte nålestenger. (Du finner mer informasjon under “Avsatt nålestanginnstilling” på side 96.)

Bemerk

● Når broderiskjermen vises blir gjeldende trådfargetilordning lagret. Hvis samme trådfarge brukes neste gang trådsnellene må byttes, blir nålestangen tilordnet samme trådfarge som før.

Bytte trådsneller for mønstre med sju eller flere farger 77

Page 95

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

Trekk ut den gamle tråden like etter

Enkelt bytte av trådsneller

nålestangens trådleder.

Når du bytter trådsneller må du træ overtråden på nytt. Men det er enkelt å bytte trådsnelle hvis du bytter ut en trådsnelle som har tråd som er riktig trædd i maskinen.

Klipp tråden mellom trådsnellen og

trådlederen.

Fortsett å trekke i tråden til knuten er over

Bytt trådsnellen.

nålen. Klipp knuten.

Bruk den automatiske nålitrædermekanismen

for å træ nålen med den nye tråden. (Se side 39)

Knyt sammen enden av tråden til den nye

snellen med enden av tråden som er igjen av forrige farge.

X Nå er trådsnellen byttet.

Bemerk

● Når du trekker ut tråden må du ikke trekke knuten gjennom nåløyet. Hvis knuten trekkes gjennom nåløyet kan nålen bli skadet.

Page 96

Hvis tråden ryker eller undertråden blir oppbrukt mens du broderer

Hvis tråden ryker eller undertråden blir oppbrukt mens du broderer, stopper maskinen automatisk. Siden enkelte sting kan bli sydd med bare én tråd, må du gå tilbake over sømmen til et punkt der stingene allerede er sydd, før du fortsetter å brodere.

Broderirammen flyttes. Gå tilbake til et punkt

Bemerk

● Vær forsiktig når du går tilbake eller fremover over sømmen, siden broderirammen også blir flyttet.

Hvis overtråden ryker

der stingene allerede er sydd.

Træ overtråden på nytt. (Se side 35.)

Berør .

X Skjermen for sømnavigering vises.

Berør og for å gå tilbake over

sømmen til et sted der stingene allerede er sydd.

Hvis nålestangen flyttes for langt tilbake langs sømmen, berører du gå fremover langs sømmen.

1 Hver gang denne tasten berøres kommer du ett

sting fremover langs sømmen.

2 Hver gang denne tasten berøres kommer du ti

sting fremover langs sømmen.

Berør .

eller for å

1 Hver gang denne tasten berøres kommer du ett

sting tilbake langs sømmen.

2 Hver gang denne tasten berøres kommer du ti

sting tilbake langs sømmen.

Hvis tråden ryker eller undertråden blir oppbrukt mens du broderer 79

X Broderiskjermen vises igjen.

Berør , og trykk på start/stopp-knappen

for å fortsette å brodere.

Page 97

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

■ Hvis undertråden ble oppbrukt, må du bytte

Hvis undertråden ryker eller blir oppbrukt

Berør , og trykk på trådklipperknappen.

undertrådspole nå.

Bytt ut undertrådspolen med en spole som er

trædd med undertråd. (Se side 18.)

X Overtråden blir klippet.

• Hvis undertråden ryker eller blir oppbrukt,

må du også klippe overtråden.

Fjern stingene som ble sydd med bare

overtråd.

Trekk i den avklipte enden av overtråden.

• Hvis du ikke får fjernet stingene helt, klipper

du tråden med saks.

• Hvis krokdekselet kan åpnes, bytter du undertrådspolen uten å fjerne broderirammen fra maskinen.

• Hvis maskinbunnen er skjult, for eksempel av et poseformet stoffstykke, eller hvis du ikke kan åpne krokdekselet, må du ta av broderirammen midlertidig. (Se side 46.) Sett på plass broderirammen igjen når du har byttet undertrådspolen. (Se side 30.)

Bemerk

Hvis du fjerner broderirammen før du er ferdig med å brodere mønsteret, må du være oppmerksom på følgende, ellers kan mønsteret bli skjevt.

● Ikke bruk makt på det innrammede stoffet

slik at det blir slakt.

● Når du tar av og setter på plass

broderirammen igjen, må du påse at ikke rammen treffer vognen eller trykkfoten. Hvis rammen treffer vognen slik at den beveger seg, må du slå maskinen av og på igjen. Den riktige rammeposisjonen på det tidspunktet da maskinen ble stoppet lagres i maskinens minne, og broderirammen settes tilbake i riktig posisjon.

● Når du setter på plass broderirammen igjen,

må du påse at stiftene på venstre og høyre arm av broderirammeholderen sitter godt i hullene i håndtakene på broderirammen.

Gå tilbake over sømmen på samme måte som

beskrevet i trinn

2 i “Hvis overtråden ryker”

på side 79, og fortsett å brodere.

Page 98

Brodere fra begynnelsen eller midten av mønsteret

Hvis du vil begynne å brodere igjen fra begynnelsen, hvis du for eksempel sydde et prøvebroderi og brukte feil trådspenning, eller hvis du brukte feil trådfarge, starter du broderingen igjen ved å bruke tasten for å sy fremover/ bakover. Du kan også gå fremover eller bakover over sømmen etter trådfarge eller etter sting for å begynne å sy i mønsterets posisjon.

■ Hvis du vil starte fra begynnelsen

Bemerk

● Vær forsiktig når du går tilbake eller fremover over sømmen, siden broderirammen også blir flyttet.

Trykk på start/stopp-knappen for å stoppe

maskinen.

Berør .

1 Berør denne tasten for å gå tilbake til

begynnelsen på den første fargen.

X Broderirammen flyttes til startposisjon.

• Du kan om nødvendig bytte stoffet som sitter

i broderirammen, eller klippe og fjerne stingene som er sydd.

Berør .

X Skjermen for sømnavigering vises.

Brodere fra begynnelsen eller midten av mønsteret 81

Page 99

ANDRE GRUNNLEGGENDE PROSEDYRER ——————————————————————————————————————

—

■ Slik velger du sømmen der broderiet skal begynne

Berør og for å velge en farge i

trådfargesekvensen, og berør deretter ,

, , , og for

å velge sømmen.

1 Berør denne tasten én gang for å gå tilbake til

begynnelsen av sømmen for den første fargen som sys. Deretter vil hver berøring av denne tasten sørge for at du kommer tilbake til begynnelsen av sømmen for den forrige trådfargen.

2 Hver berøring av denne tasten sørger for at du går

videre til begynnelsen av sømmen for neste trådfarge.

3 Hver gang denne tasten berøres kommer du ett

sting tilbake langs sømmen.

4 Hver gang denne tasten berøres kommer du ti

sting tilbake langs sømmen.

5 Hver gang denne tasten berøres kommer du ett

hundre sting tilbake langs sømmen.

6 Hver gang denne tasten berøres kommer du ett

sting fremover langs sømmen.

7 Hver gang denne tasten berøres kommer du ti

sting fremover langs sømmen.

8 Hver gang denne tasten berøres kommer du ett

hundre sting fremover langs sømmen.

9 Trådfargen øverst i visningen for trådfargesekvens

er fargen for det området som er valgt.

0 Berør denne tasten for å lukke denne skjermen.

X Nålestanghuset flyttes, og gjeldende

nålestang flyttes til syposisjon. Deretter flyttes broderirammen, og gjeldende nålestilling angis.

Velg sømmen der broderiet skal begynne, og

berør deretter .

X Broderiskjermen vises igjen.

Berør , og trykk på start/stopp-knappen

for å begynne å brodere.

X Broderingen begynner fra det angitte

punktet.

Page 100

Fortsette å brodere etter at maskinen ble slått AV

I begge de følgende tilfellene blir de gjenværende stingene i broderiet lagret i maskinens minne.

• Hvis du trykket på maskinens strømbryter for å slå av maskinen etter at du sluttet å brodere.

Klipp tråden før du slår av maskinen med strømbryteren, ellers kan tråden bli dratt eller sette seg fast når vognen går tilbake til utgangsposisjon når maskinen slås på igjen.

• Hvis maskinen ble slått av utilsiktet, for eksempel ved strømbrudd, mens den broderte.

Du kan sy resten av broderiet når maskinen slås på igjen, men noen av stingene som allerede er sydd, kan bli sydd på nytt.

Still strømbryteren til “I” for å slå på

Bemerk

● Vær forsiktig når du går tilbake eller fremover over sømmen, siden broderirammen også blir flyttet.

maskinen.

Når skjermen nedenfor vises etter den første

skjermen, berører du .

X Du ser en melding som spør om du vil

fortsette å brodere eller begynne på en ny handling.

Fortsette å brodere etter at maskinen ble slått AV 83

Brother PR-620, 620C, 600II, 600IIC User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Viktige sikkerhetsinstrukser

Lisensavtale

Varselmerker

Forsiktighetsregler

Angående valgfrie broderikort

USB-media:

Maskinens oppbygning og funksjoner

Seksnåls maskinbrodering

Ulikheter i forhold til maskiner med én nål

Andre egenskaper

Tilgjengelige funksjoner

Håndbokens oppbygning

Les før bruk

Les når du trenger utfyllende informasjon

Søke etter informasjon

Innhold

1 KOMME I GANG

Navn på maskinens deler og deres funksjoner

Maskinen sett forfra

Høyre side/maskinen sett bakfra

Brukerpanel

Inkludert tilbehør

Tilbehør

Ekstrautstyr

Montere maskinen

Forholdsregler ved montering og transport

Plassering

Montere maskinen

Justere brukerpanelets stilling

Klargjøre trådlederenheten

Plassere snelleholderen

Feste broderirammeholderen

2 BRODERIVEILEDNING

Forholdsregler

Forholdsregler for strømtilførsel

Forsiktighetsregler ved handtering av naler

Kontrollere nålen

Forsiktighetsregler ved håndtering av spoler

Anbefalinger for overtråd

Anbefalinger for stoff

Anbefalinger for bruk av displayet

Grunnleggende prosedyrer

Ta ut spoleholderen

Sette på plass spolen

Sette på plass spoleholderen

Forklaring av -skjermene

Oversikt over skjermene

Velge et broderimønster 23

Velge et broderimønster

Gå videre til skjermen for broderiinnstillinger

Redigere broderimønsteret

Kontrollere et forhåndsvisningsbilde

Forhåndsvise bildet

Feste stoffet i broderirammen

Feste broderirammen

Gå videre til broderiskjermen

Kontrollere nålestengene og trådfargene

Træ overtråden

Træ overtråden

Træ nålen

Begynne å brodere

Avslutte broderingen

Kontrollere trådspenningen

Fjerne broderirammen

Fjerne stoffet

Slå AV maskinen

Hurtigguide for skjermene

Visning av taster

Vanlige skjermkontroller

Forstå skjermen for valg av mønstertype

Forstå mønsterlisteskjermen

Forstå skjermen for mønsterredigering

Forstå skjermen for broderiinnstillinger

Forstå broderiskjermen

Svar på vanlige spørsmål

TEKNISKE TERMER:
