BRODYRMASKIN

PR-620

BRUKSANVISNING

Viktiga säkerhetsinstruktioner

När du använder denna maskin ska du alltid vidta grundläggande säkerhetsåtgärder, inklusive följande:

Läs alla anvisningar före användning.

FARA -För att minska risken för elstötar:

1. Maskinen får aldrig lämnas obevakad när den är ansluten till vägguttaget. Dra alltid ur stickkontakten ur vägguttaget efter användning och före rengöring.

VARNING -För att minska risken för brännskador, brand, elstötar eller personskador:

1. Tillåt inte att maskinen används som leksak. Stor uppmärksamhet krävs när maskinen används av eller i närheten av barn.

2. Använd enbart maskinen till det den är avsedd för och enligt beskrivningarna i denna bruksanvisning. Använd endast tillbehör rekommenderade av tillverkaren enligt denna bruksanvisning.

3. Använd aldrig maskinen om den har en skadad sladd eller kontakt, om den inte fungerar som den ska, om den tappats eller skadats eller tappats i vatten. Lämna in maskinen till närmaste auktoriserade återförsäljare eller servicecenter för undersökning, reparation, elektrisk eller mekanisk justering.

4. Använd aldrig maskinen om några lufthål är blockerade. Håll lufthålen på maskinen fria från ansamlat ludd, damm och löst tyg.

5. Tappa inte och för aldrig in föremål i några öppningar.

6. Använd inte maskinen utomhus.

7. Använd inte maskinen där aerosoler (sprayer) används eller där syrgas ges.

8. För att koppla ur maskinen, vrid huvudströmbrytaren till läget med symbolen “{”, vilket motsvarar av, och dra sedan ut stickkontakten ur uttaget.

9. Dra inte ut kontakten genom att dra i sladden. Håll i kontakten, inte sladden, när du drar ut den ur vägguttaget.

10. Håll fingrarna borta från rörliga delar. Speciell uppmärksamhet krävs kring maskinens nål.

11. Använd alltid rätt stygnplåt. Fel plåt kan leda till att nålen går av.

12. Använd inte böjda nålar.

13. Vrid huvudströmbrytaren till läget med symbolen “{” när du gör justeringar i området runt nålen, t.ex. byter nål.

14. Dra alltid ut stickkontakten ur vägguttaget innan du smörjer in maskindelar eller genomför andra servicejusteringar som nämns i bruksanvisningen.

15. Maskinen är inte avsedd att användas av små barn eller klena personer utan övervakning.

16. Små barn bör övervakas för att säkerställa att de inte leker med maskinen.

17. Håll fingrarna borta från alla öppningar på maskinen, t.ex. vagnen, eftersom du annars kan skada dig.

18. Om lampenheten (lysdiod) är skadad ska den bytas av en auktoriserad återförsäljare.

SPARA DESSA FÖRESKRIFTER

Denna maskin är avsedd för hushållsbruk.

ENDAST FÖR ANVÄNDARE I STORBRITANNIEN, IRLAND MALTA

OCH CYPERN

Läs följande avsnitt om den här maskinen är utrustad med en kontakt av brittisk standard med tre stift och som det inte kan monteras nya ledningar i.

VIKTIGT

Om den kontakt som medföljer utrustningen inte passar till det tillgängliga vägguttaget, måste kontakten skäras av och en lämplig kontakt med tre stift monteras. Vid bruk av andra kontakter måste en godkänd säkring monteras i kontakten.

OBS!

Den kontakt som får sin försörjning från strömsladden måste förstöras, eftersom en kontakt med bara, böjbara trådar utgör en fara vid anslutning till ett spänningsförande uttag. Vid byte av kontaktsäkringen ska en säkring som är godkänd av ASTA för BS 1362 användas, dvs. den ska vara märkt med och överensstämma med de märkdata som finns på kontakten. Sätt alltid tillbaka säkringshöljet. Använd aldrig kontakter där säkringshöljet är borttaget.

VARNING KOPPLA INTE NÅGON AV LEDNINGARNA TILL JORDANSLUTNINGEN SOM ÄR MARKERAD MED BOKSTAVEN “E” BREDVID JORDSYMBOLEN ELLER AV GRÖN ELLER GRÖN OCH GUL FÄRG.

Ledningarna i denna strömsladd har olika färger i enlighet med följande kod:

Blå neutral

Brun strömförande

Det kan hända att ledningsfärgerna i denna apparats strömsladd inte överensstämmer med de färgmarkeringar som identifierar anslutningarna i din kontakt. Gör i så fall följande.

Den blå ledningen måste kopplas till den anslutning som är markerad med bokstaven “N” eller som är svart eller blå.

Den bruna ledningen måste kopplas till den anslutning som är markerad med bokstaven “L” eller som är röd eller brun.

TACK FÖR ATT DU VALT VÅR MASKIN

Maskinen är en av de mest avancerade, datoriserade brodyrmaskinerna för hemmabruk. För att du ska kunna utnyttja funktionerna till fullo, föreslår vi att du läser bruksanvisningen innan du använder maskinen.

LÄS DETTA INNAN DU ANVÄNDER MASKINEN

För säker användning

1. Titta på nålen när du syr. Rör inte handhjulet, trådens uppfångarmekanism, nålen eller andra rörliga delar.

2. Kom ihåg att slå av strömbrytaren och dra ut kontakten när:

• Du har sytt färdigt

• Du byter nål eller andra delar

• Ett strömavbrott inträffar under användning

• Du utför underhåll på maskinen

• Du lämnar maskinen obevakad.

3. Anslut maskinen direkt till vägguttaget. Använd inte förlängningssladdar.

För längre livslängd

1. Undvik direkt solljus och mycket fuktiga platser vid förvaring av maskinen. Använd inte och förvara inte maskinen i närheten av element, strykjärn, halogenlampor eller andra heta föremål.

2. Använd enbart neutral såpa eller rengöringsmedel vid rengöring av maskinen. Bensen, thinner och slipande pulver kan skada maskinen och ska därför aldrig användas.

3. Tappa inte maskinen eller slå på den.

4. Läs alltid bruksanvisningen när du ska byta eller montera tillbehör, nålar eller andra delar för att säkerställa korrekt installation.

Vid reparation eller justering

Om ett fel skulle uppstå eller om det krävs justeringar krävs följer du först felsökningstabellen i slutet av bruksanvisningen, för att kontrollera och justera maskinen på egen hand. Om problemet kvarstår, kontakta en auktoriserad Brother-återförsäljare.

För ytterligare produktinformation och uppdateringar, besök vår webbplats på www.brother.com

iii

Licensavtal

Denna maskin innehåller data, programvara och/eller dokumentation (hädanefter kallat “INNEHÅLLET”) som tillhör Brother Industries, Ltd. (“BROTHER”). GENOM ATT ANVÄNDA INNEHÅLLET GODKÄNNER KUNDEN VILLKOREN I DETTA AVTAL. BROTHER äger alla rättigheter till INNEHÅLLET och alla kopior av INNEHÅLLET som ingår i det här paketet. INNEHÅLLET licensieras (men säljs inte) till dig (“KUNDEN”) enligt villkoren i detta avtal.

Genom licensen får KUNDEN:

• Använda INNEHÅLLET för att skapa broderier på en brodyrmaskin.

• Använda INNEHÅLLET på en brodyrmaskin som KUNDEN äger eller använder under förutsättning att INNEHÅLLET inte används på mer än en brodyrmaskin i taget.

Om ej annat anges får KUNDEN inte:

• Låta mer än en kopia av INNEHÅLLET vara tillgängliga samtidigt.

• Återge, ändra, publicera, distribuera, sälja, hyra ut, underlicensiera eller på annat sätt göra INNEHÅLLET tillgängligt för andra.

• Distribuera, hyra, underlicensiera, hyra ut, sälja, överföra eller tilldela mediakortet eller INNEHÅLLET.

• Dekompilera, montera isär eller på annat sätt ändra INNEHÅLLET eller hjälpa någon annan att göra det.

• Ändra, översätta eller anpassa INNEHÅLLET eller någon del av det i affärsmässigt, kommersiellt eller industrirelaterat syfte.

• Sälja eller på annat sätt distribuera BRODERIER som skapas med hjälp av INNEHÅLLET OCH SOM URSPRUNGLIGEN OMFATTAS AV ANNAN TREDJE PARTS UPPHOVSRÄTT (t.ex. “©DISNEY”).

BROTHER äger alla rättigheter förutom de som uttryckligen anges som KUNDENS.

Detta avtal innebär inte på något sätt att BROTHER avsäger sig rättigheterna. Japans lagar skall vara tillämpliga på det här avtalet.

Skicka eventuella frågor om detta avtal med vanlig post till Brother Industries, Ltd., 1-1-1 Kawagishi, Mizuho-ku, Nagoya 467-8562, Japan, Attention: P&H company Sales and Marketing Dept.

Varningsetiketter

Följande varningsetiketter används på maskinen. Följ alltid försiktighetsåtgärderna på etiketterna.

Etiketternas placering

Applicera en droppe olja på kroken en gång om dagen före användning.

Försiktighetsåtgärder

För valfria broderkort

• Montera inte isär eller ändra broderkorten.

• Du bör inte kraftigt böja, tappa eller repa broderkorten eller placera tunga föremål på dem.

• Se till att broderkorten inte blöts ned av t.ex. vatten, lösningsmedel, drycker eller annan vätska.

• Använd eller förvara inte broderkorten på en plats som utsätts för statisk elektricitet eller elektriska störningar.

• Använd eller förvara inte broderkort på platser som utsätts för vibrationer eller stötar, direkt solljus, mycket damm (eller ludd), hög temperatur, hög luftfuktighet, kraftiga temperaturväxlingar eller magnetisk fältstyrka (t.ex. från högtalare).

• När broderdata hämtas från broderkortet ska maskinen inte utsättas för vibrationer eller stötar och du ska inte försöka ta bort broderkortet från maskinen.

• Förvara broderkort i avsedda skyddsfodral.

• Om ett annat broderkort än våra originalbroderkort används kan det hända att maskinen inte fungerar korrekt. Se till att endast använda rekommenderade broderkort.

• Vissa licensierade eller upphovsrättsskyddade broderkort kan inte användas på den här brodyrmaskinen.

• Broderkort som säljs utomlands kan inte användas på den här brodyrmaskinen.

• Sätt endast i eller ta bort broderkort medan visas på skärmen eller när brodyrmaskinen är avstängd (se sida 112).

Angående USB-media

• Montera inte isär eller ändra USB-media.

• Se till att USB-media inte blöts ned av t.ex. vatten, lösningsmedel, drycker eller annan vätska.

• Använd eller förvara inte USB-media på en plats som utsätts för statisk elektricitet eller elektriska störningar.

• Använd eller förvara inte USB-media på platser som utsätts för vibrationer eller stötar, direkt solljus, mycket damm (eller ludd), hög temperatur, hög luftfuktighet, kraftiga temperaturväxlingar eller magnetisk fältstyrka (t.ex. från högtalare).

• När broderdata hämtas från USB-media ska maskinen inte utsättas för vibrationer eller stötar och du ska inte försöka ta bort USB-media från maskinen.

• Det kan hända att det finns USB-media som inte går att använda med den här maskinen. Besök vår webbplats för mer information.

• Sätt endast i eller ta bort USB-media medan visas på skärmen eller när du uppmanas byta media genom ett meddelande på skärmen (se sida 137).

• För ytterligare information läs instruktionshandboken som medföljde USB-media.

Namn på maskindelar och deras funktioner

De trådfärger som tilldelats nålstängerna listas på

Maskinbroderi med sex nålar

Maskinen har sex nålar, alla med trådar i olika färger. Genom att automatiskt välja rätt nål till varje färg kan maskinen sy brodermönster med flera färger. Mekanismen som gör att nålen rör sig uppåt och nedåt kallas för nålstång, och nålstängerna finns i nålstångsfacket. Nålstängerna kallas från höger till vänster: nålstång 1, nålstång 2, nålstång 3, nålstång 4, nålstång 5, och nålstång 6.

skärmen. Trä nålstängerna enligt anvisningarna.

1 De trådar som har trätts på nålstängerna visas på

detta sätt.

Trådrullsstativen, trådspänningsknapparna, trådens uppfångningsmekanismer och trådvägar, som nämns vid påträdningen av den övre tråden, varierar beroende på motsvarande nålstångsnummer.

1 Nålstång 1 2 Nål 1 3 Nålstångsfack

Maskinen tilldelar automatiskt en trådfärg till varje nål. Om en nål redan har trätts med en färg som ska användas på nästa mönster, så tilldelar maskinen den färgen till nålen. Detta gör att antalet byten av trådrullar minskar. Detta medför dessutom att maskinen inte alltid tilldelar färger efter nålnummer; den tilldelar färger baserat på de färger som redan har trätts på.

Anmärkning

● Sömnaden sker inte nödvändigtvis i nummerordning efter nålstängerna.

Namn på maskindelar och deras funktioner vii

—————————————————————————————————————————————————————————

—

Alla sex nålarna kan inte användas samtidigt för att sy. Endast en nål i taget förs till broderingsläget. Enligt sömnadsordningen rör sig nålstångsfacket åt vänster och höger så att den nålstång och den nål som har trätts med rätt färg kan flyttas till broderingsläget.

1 Nål i broderingsläget

Nålen har placerats ovanför hålet i stygnplåten

När maskinen startar sänks pressarfoten automatiskt, och broderiet sys medan tråd dras från materialen vid trådavklippningen och medan trådfärger växlas (flyttar den nål som ska sy inom broderiet). Maskinen stannar när sömnaden är klar. Maskinen stannar när trådrullar måste bytas ut i de fall då mönstret innehåller sju eller flera färger. Anvisningar rörande detta visas då på LCD-skärmen.

Skillnader jämfört med maskiner med en nål

■ Kan sy brodermönster med maximalt sex färger utan att trådrullarna behöver bytas

På maskiner med en nål måste trådrullen bytas och maskinen träs om varje gång en ny trådfärg ska användas. På den här maskinen behöver du inte byta trådrulle eller trä om maskinen om du vill använda brodermönster med maximalt sex färger. Maskinen återgår till den nål som redan används och syr automatiskt samma färg igen om det totala antalet färger än lägre än sex, och om ett totalt färgbyte görs mer än sju gånger.

■ Automatisk sömnad minskar sömnadstiden

När maskinen har startats fortsätter den att gå automatiskt, utom vid byte av trådrullar när mönstren innehåller sju eller flera färger. Nedsänkningen av pressarfoten, de särskilda funktionerna vid start- och slutpositionerna, och bytet av trådfärger sker alla automatiskt. Sömnadstiden minskar eftersom maskinen kan byta tråd och avsluta stygnen.

■ Drar och håller automatiskt trådändarna mot tygets undersida i början och slutet av sömmen.

Du behöver inte hantera den övre trådänden alls, eftersom maskinen automatiskt drar den övre tråden under tyget i början av en färg, och drar den övre tråden från tyget när en tråd ska klippas av.

■ Flyttar automatiskt broderramen till broderingsläget

På maskiner med en nål är mönstret i de flesta fall centrerat i ramen, och tyget måste därför vara i rätt position inom broderramen med det önskade broderingslägets mittpunkt riktat mot mitten på broderramen. På den här maskinen flyttas istället broderramen för att fastställa broderingsläget, så att det blir lättare att sy mönstret var som helst i ramen. Dessutom kan du fritt bestämma broderingsläge när tyget har fästs och broderramen har satts fast på maskinen, oberoende av hur tyget har placerats i broderramen.

viii

Andra funktioner

■ LCD-skärm som är lätt att läsa och att använda

Färgerna i ett brodermönster kan med hjälp av den stora LCD-färgskärmen visas som en nästan helt verklighetstrogen bild. Eftersom LCDskärmen är en pekskärm kan du dessutom trycka på de knappar som visas och på så sätt enkelt utföra olika åtgärder.

■ Den utökade funktionen för att visa trådfärger gör att färgerna kan visas i nästan verklighetstrogen färg

Färgerna och trådfärgsnumren lagras i maskinminnet. Du kan välja färger ur detta trådfärgsbibliotek och skapa din egen färgtrådstabell. Mönstret kan visas med enbart de trådfärger som du har om mönsterfärgerna ändras med hjälp av den här tabellen. Dessutom kan brodermönstret visas som det ser ut efter att det broderats färdigt.

■ Säkerhetsmekanism

Maskinen har en låsmekanism som hjälper till att förhindra skador till följd av ofrivilliga åtgärder. Maskinen måste låsas upp innan den kan startas. Färgen på start-/stoppknappen ändras för att visa om maskinen är låst eller inte.

Lyser rött Blinkar grönt

Maskinen är låst. Maskinen kan

startas.

■ Stort urval av inbyggd information om trådfärger

Trådfärgsinformationen om tillverkarnas trådar finns tillgänglig, vilket gör det lätt att välja lämplig trådfärg.

■ Automatisk nålträdningsfunktion

Det är lätt att trä på nålen med den automatiska nålträdningsfunktionen.

Namn på maskindelar och deras funktioner ix

—————————————————————————————————————————————————————————

—

■ USB-portsuttag typ “B” (funktion) finns som standardutrustning

Brodermönster kan hämtas från en dator som är ansluten till maskinen via den medföljande USBkabeln.

Tillgängliga funktioner

Mönster med en maximal storlek på 200 mm (H) × 300 mm (B) kan broderas. Broderier kan sys på kepsar om broderramen för keps (tillval) används.

■ Diverse inbyggda mönster

Utöver de många bokstavsmönstren finns brodermönster och rammönster inbyggda i maskinen, och om ett broderkort används som tillval blir många fler brodermönster tillgängliga.

■ Redigering av brodermönster

Bokstavs- och brodermönster kan kombineras, eller ett textarrangemang kan anges för att arrangera mönstren. Maskinen kan även ställas in på att sy samma mönster flera gånger.

Bruksanvisningens upplägg

Bruksanvisningen är uppbyggd enligt beskrivningen nedan.

Läs före användning

Kapitel 1: Förberedelser

I det här kapitlet beskrivs hur brodyrmaskinen installeras och vilka olika förberedelser som krävs innan du börjar sy.

Kapitel 2: Broderhandledning

I det här kapitlet beskrivs de grundläggande broderåtgärderna i ordning - från hur du startar maskinen och syr ett mönster till hur du avslutar sömnaden. Följ stegen i handledningen för att brodera ett mönster och lära dig hur den här brodyrmaskinen fungerar.

Kapitel 3: Andra grundläggande procedurer

Det här kapitlet innehåller förklaringar till andra åtgärder än de som beskrevs i kapitel 2, t.ex. hur du syr ett mönster med minst sju färger, och andra nödvändiga åtgärder, som att byta nål.

Läs när du behöver ytterligare information

Kapitel 4: Broderinställningar

Det här kapitlet innehåller beskrivningar av de olika broderinställningar som gör det enkelt att redigera mönster.

Kapitel 5: Välja/redigera/spara mönster

Det här kapitlet innehåller information om att välja, redigera och spara brodermönster.

Kapitel 6: Grundläggande inställningar och hjälpfunktion

I det här kapitlet beskrivs hur du använder inställningsknappen, maskinens driftsknapp och hjälpknapp. Du får detaljerad information om hur du ändrar de grundläggande inställningarna på brodyrmaskinen och visningen på LCD-skärmen.

Kapitel 7: Appendix

Det här kapitlet innehåller beskrivningar av tekniker för olika broderåtgärder, tips på hur du skapar vackra broderier och information om underhållsrutiner och åtgärder som bör vidtas om problem uppstår.

Söka efter information

■ Söka i bruksanvisningen Efter titel

Läs i beskrivningarna till vänster vad varje kapitel innehåller, och titta sedan i innehållsförteckningen. Grundläggande funktioner hittar du i listan på den första sidan i kapitel 2. Du kommer till rätt sida med hjälp av tumflikarna på sidornas högerkanter.

Efter nyckelord

Sök i registret i slutet av den här bruksanvisningen. Titta efter det önskade nyckelordet, och läs sedan på den sida som anges.

Efter skärm

Beskrivningar av knapparna och annan information som visas på LCD-huvudskärmarna finns i tabellerna på sidan 49 till 57. Ytterligare information finns på den sida som anges.

Efter villkor

Olika tänkbara villkor och motsvarande åtgärder beskrivs på sida 58. Ytterligare information finns på den sida som anges.

■ Söka i maskinen

Den här maskinen är försedd med en hjälpfunktion.

Så här utför du en åtgärd

Tryck på maskinens driftsknapp och sök sedan efter önskad information. Mer information om hur du använder maskinens driftsknapp finns på sida 151.

Så här använder du en skärmfunktion

Tryck på hjälpknappen och sök sedan efter önskad information. Mer information om hur du använder hjälpknappen finns på sida 153.

Bruksanvisningens upplägg xi

—————————————————————————————————————————————————————————

—

Innehåll

Viktiga säkerhetsinstruktioner ...............................................................................................i

Licensavtal........................................................................................................................... iv

Varningsetiketter..................................................................................................................v

Försiktighetsåtgärder...........................................................................................................vi

För valfria broderkort ........................................................................................................................................ vi

Angående USB-media ....................................................................................................................................... vi

Namn på maskindelar och deras funktioner .......................................................................vii

Maskinbroderi med sex nålar ........................................................................................................................... vii

Skillnader jämfört med maskiner med en nål................................................................................................... viii

Andra funktioner ............................................................................................................................................... ix

Tillgängliga funktioner ....................................................................................................................................... x

Bruksanvisningens upplägg.................................................................................................. xi

Läs före användning .......................................................................................................................................... xi

Läs när du behöver ytterligare information ........................................................................................................ xi

Söka efter information ....................................................................................................................................... xi

Innehåll ..............................................................................................................................xii

FÖRBEREDELSER 1

Namn på maskinens delar och deras funktion......................................................................2

Sedd framifrån.................................................................................................................................................... 2

Sedd från höger/bakifrån .................................................................................................................................... 3

Manöverpanel.................................................................................................................................................... 3

Medföljande tillbehör...........................................................................................................4

Tillbehör ............................................................................................................................................................ 4

Extra tillbehör.......................................................................................................................5

Installera maskinen...............................................................................................................6

Säkerhetsåtgärder vid installation och transport.................................................................................................. 6

Installationsplats................................................................................................................................................. 7

Installera maskinen ............................................................................................................................................ 8

Justera manöverpanelens position ...................................................................................................................... 9

Förbered trådledarsamlingen ............................................................................................................................ 10

Placering av trådstället ..................................................................................................................................... 11

Sätta fast broderramshållaren ........................................................................................................................... 11

BRODERHANDLEDNING 13

Försiktighetsåtgärder vid användning.................................................................................14

Försiktighetsåtgärder vid strömförsörjning ........................................................................................................ 14

Försiktighetsåtgärder gällande nålar................................................................................................................. 15

Kontrollera nålen ............................................................................................................................................. 15

Försiktighetsåtgärder vid spole ......................................................................................................................... 15

Rekommendationer om övertråd ...................................................................................................................... 16

Tygrekommendationer ..................................................................................................................................... 16

Skärmrekommendationer ................................................................................................................................. 16

Grundläggande procedurer ................................................................................................ 17

Sätta i spolen......................................................................................................................18

Ta bort spolkapseln .......................................................................................................................................... 18

Sätta i spolen.................................................................................................................................................... 19

Installera spolkapseln ....................................................................................................................................... 19

Slå på maskinen..................................................................................................................20

Att förstå skärmarna ......................................................................................................................................... 21

Skärmöversikt................................................................................................................................................... 22

Välja brodermönster...........................................................................................................23

Välja ett brodermönster.................................................................................................................................... 24

Redigera brodermönstret....................................................................................................25

Fortsätter till skärmen för broderinställningar.................................................................................................... 25

Ange broderinställning .......................................................................................................26

xii

Förhandsgranska bilden......................................................................................................27

Kontrollera en förhandsgranskningsbild............................................................................................................ 27

Fästa tyget i broderramen...................................................................................................28

Fästa tyget i broderramen ................................................................................................................................. 28

Fästa broderramen vid maskinen........................................................................................30

Sätta fast broderramen...................................................................................................................................... 30

Kontrollera broderområdet ................................................................................................32

Fortsätta till broderskärmen.............................................................................................................................. 32

Trä övertråden....................................................................................................................33

Kontrollera nålstänger och trådfärger................................................................................................................ 33

Trä övertråden.................................................................................................................................................. 35

Trä nålen.......................................................................................................................................................... 39

Sy broderiet........................................................................................................................42

Börja brodera ................................................................................................................................................... 42

Avbryta brodering ............................................................................................................................................ 44

Kontrollera trådspänning....................................................................................................45

Ta bort broderramen och tyget ..........................................................................................46

Ta bort broderramen ........................................................................................................................................ 46

Ta bort tyget ..................................................................................................................................................... 46

Slå av maskinen ..................................................................................................................47

Snabbstartguide för skärmar...............................................................................................49

Knappdisplayer ................................................................................................................................................ 49

Vanliga skärmkontroller ................................................................................................................................... 49

Förstå skärmen för val av mönstertyp ............................................................................................................... 50

Förstå skärmen med mönsterlistan .................................................................................................................... 51

Förstå skärmen för mönsterredigering............................................................................................................... 52

Förstå skärmen för broderinställningar.............................................................................................................. 54

Förstå broderskärmen ....................................................................................................................................... 56

Detta kan hjälpa dig om du har frågor ...............................................................................58

TEKNISKA TERMER: ......................................................................................................................................... 58

MÖNSTER: ...................................................................................................................................................... 59

BRODERING: .................................................................................................................................................. 59

ANDRA GRUNDLÄGGANDE PROCEDURER 61

Återuppta den åtgärd som utfördes innan maskinen stängdes av........................................62

Byta nål ..............................................................................................................................63

Byta nålen........................................................................................................................................................ 63

Korrekt användning av broderramarna............................................................................... 65

Typer av broderramar och applikationer .......................................................................................................... 65

Fästa styvnadsmaterial (bakgrundsmaterial) med stryksida på tyget...................................66

Fästa tyget .......................................................................................................................... 67

Fästa tyget i den extra stora och den stora broderramen ................................................................................... 67

Använda broderarket........................................................................................................................................ 68

Stora/små tygbitar............................................................................................................................................. 69

Broderramens position och rörelse.....................................................................................70

Ändra broderingsläget........................................................................................................72

Justera vinklen.................................................................................................................................................. 73

Brodera ett mönster med minst sju färger ..........................................................................75

Kontrollera om trådrullsbyte behövs................................................................................................................. 75

Byta trådrullar i mönster med minst sju färger ...................................................................77

Meddelande om byte av trådrulle ..................................................................................................................... 77

Enkelt byte av trådrulle..................................................................................................................................... 78

Om tråden går av eller om undertråden tar slut under brodering ......................................79

Om övertråden går av ...................................................................................................................................... 79

Om undertråden går av eller tar slut................................................................................................................. 80

Brodera från början eller mitten på mönstret.....................................................................81

Återuppta brodering efter att maskinen stängts av .............................................................83

Ställa in korrekt trådspänning.............................................................................................85

Justera undertrådens spänning .......................................................................................................................... 85

Justera övertrådens spänning ............................................................................................................................ 86

xiii

—————————————————————————————————————————————————————————

—

BRODERINSTÄLLNINGAR 87

Inställning av automatiskt låsstygn .....................................................................................88

Inställningar av start-/slutposition......................................................................................89

Sy ett mönster längs en diagonal flera gånger ................................................................................................... 90

Inställning av maximal hastighet ........................................................................................91

Ställa in maskinen på att stanna vid färgbyten....................................................................92

Stoppa maskinen vid nästa färgbyte.................................................................................................................. 92

Ange pauslägen före brodering......................................................................................................................... 92

Tillfällig inställning av nålstång ..........................................................................................94

Inställningar av reserverad nålstång ...................................................................................96

VÄLJA/REDIGERA/SPARA MÖNSTER 99

Försiktighetsåtgärder för broderdata................................................................................100

Välja brodermönster.........................................................................................................102

Allmänt mönsterval ........................................................................................................................................ 102

Brodermönster ............................................................................................................................................... 104

Mönster med renässansbokstäver .................................................................................................................. 105

Mönster med blomsterbokstäver..................................................................................................................... 106

Applikationsbokstäver.................................................................................................................................... 107

Rammönster................................................................................................................................................... 108

Bokstavssömmar ............................................................................................................................................ 109

Brodermönster lagrade i maskinen ................................................................................................................. 111

Broderkort (tillval) .......................................................................................................................................... 112

Dator (USB).................................................................................................................................................... 114

USB-media (finns i handeln)........................................................................................................................... 117

Redigera brodermönstret (Skärmen för mönsterredigering) .............................................119

Kombinera mönster........................................................................................................................................ 119

Välja mönster som ska redigeras .................................................................................................................... 120

Flytta ett mönster............................................................................................................................................ 120

Spegelvända ett mönster horisontellt .............................................................................................................. 121

Spegelvända ett mönster vertikalt ................................................................................................................... 121

Ändra storleken på ett mönster ....................................................................................................................... 121

Rotera ett mönster .......................................................................................................................................... 122

Ändra textarrangemanget på ett tecken .......................................................................................................... 123

Ändra mellanrummen mellan tecknen ........................................................................................................... 124

Ändra trådtätheten (endast för vissa tecken och rammönster) ......................................................................... 125

Specificera flerfärgstext .................................................................................................................................. 126

Ändra färgerna på mönstret ............................................................................................................................ 127

Radera ett mönster ......................................................................................................................................... 128

Redigera brodermönstret (Skärmen för broderinställningar) ............................................129

Rotera hela mönstret ...................................................................................................................................... 129

Skapa ett upprepande mönster ....................................................................................................................... 130

Ändra färgerna på mönstret ............................................................................................................................ 131

Redigera ett kombinerat mönster .....................................................................................132

Spara brodermönster........................................................................................................136

Maskinminne ................................................................................................................................................. 136

Om brodermönstret inte kan sparas................................................................................................................ 136

USB-media (finns i handeln)........................................................................................................................... 137

GRUNDLÄGGANDE INSTÄLLNINGAR OCH HJÄLPFUNKTION 139

Använda inställningsknappen...........................................................................................140

Inställningsskärmens innehåll......................................................................................................................... 140

Justera ljusstyrkan på LCD-skärmen............................................................................................................... 142

Slå på eller av summertonen .......................................................................................................................... 142

Ändra språk.................................................................................................................................................... 143

Ändra måttenheter ......................................................................................................................................... 143

Ändra skärmguiderna ..................................................................................................................................... 143

Ändra tråd-färgsinformation ........................................................................................................................... 145

Utökad funktion för att visa trådfärger ............................................................................................................ 146

Inställningar av anpassad trådtabell................................................................................................................ 147

xiv

Ange avklippning av trådövergång / “DST”-trådövergångskoder för avklippning............................................. 149

Ta bort korta stygn ......................................................................................................................................... 150

Ange återstående trådlängd ............................................................................................................................ 150

Använda maskinens driftsknapp .......................................................................................151

Använda hjälpknappen.....................................................................................................153

BILAGA 155

Sy applikationer................................................................................................................156

Sy applikationsmönster .................................................................................................................................. 156

Använda ett rammönster för att skapa applikationer (1) .................................................................................. 157

Använda ett rammönster för att skapa applikationer (2) .................................................................................. 158

Användbara tips för användning av maskinen ..................................................................160

Kontrollera inbyggda mönsters trådspänning .................................................................................................. 160

Sy ett mönster som markerats på tyget............................................................................................................ 161

Färgtrådstabell................................................................................................................................................ 163

Färger på broderdata av typen Tajima (“.dst”)................................................................................................. 163

Skapa vackra broderier.....................................................................................................164

Trådar ............................................................................................................................................................ 164

Styvnadsmaterial (bakgrundsmaterial) ............................................................................................................ 165

Fästteknik....................................................................................................................................................... 166

Tabell över kombinationer av tyg/styvnadsmaterial ........................................................................................ 167

VALFRIA TILLBEHÖR

Fästa en extra broderram på brodyrmaskiner för industri ................................................168

Använda den valfria kepsramen .......................................................................................169

Kepsram och dess tillbehör ............................................................................................................................ 169

Kepstyper....................................................................................................................................................... 170

Försiktighetsåtgärder när det gäller tyg ........................................................................................................... 171

Förbereda användning av keps-ram................................................................................................................ 171

Fästa standardkepsramen vid monteringsjiggen och placera en keps i ramen ................................................. 176

Fästa den avancerade kepsramen vid monteringsjiggen och placera en keps i ramen..................................... 180

Montera broderramshållaren .......................................................................................................................... 185

Ytterligare digitalinformation .......................................................................................................................... 186

Använda det valfria trådspolarsätet..................................................................................188

Försiktighetsåtgärder ...................................................................................................................................... 188

Valfritt trådspolarsäte och tillbehör................................................................................................................. 188

Installera det valfria trådspolarsätet ................................................................................................................ 189

Ansluta nätadaptern ....................................................................................................................................... 189

Spola tråd på trådspolen................................................................................................................................. 190

Underhåll.........................................................................................................................193

Rengöra LCD-skärmen ................................................................................................................................... 193

Rengöra maskinytan ....................................................................................................................................... 193

Rengöra kroken .............................................................................................................................................. 193

Rengöra runt stygnplåten................................................................................................................................ 194

Rengöra spolkapseln ...................................................................................................................................... 195

Smörja maskinen............................................................................................................................................ 196

Felsökning ........................................................................................................................198

Felsökning på skärmen................................................................................................................................... 198

Felsökning...................................................................................................................................................... 199

Felmeddelanden ............................................................................................................................................ 207

Om LCD-skärmen inte går att läsa.................................................................................................................. 213

Om maskinen inte reagerar när du trycker på en knapp ................................................................................. 213

Specifikationer .................................................................................................................215

Specifikationer för brodyrmaskin .................................................................................................................... 215

Index ................................................................................................................................216

—————————————————————————————————————————————————————————

—

xvi

1 FÖRBEREDELSER

Läs avsnittet “Medföljande tillbehör” på sidan 4 när du har packat upp maskinen, och försäkra dig om att du har alla tillbehör i listan. Brodyrmaskinen kan installeras när du har försäkrat dig om att alla tillbehör finns tillgängliga. I det här kapitlet beskrivs hur maskinen installeras och vilka olika förberedelser som krävs innan du börjar sy.

Namn på maskinens delar och deras funktion...........................................................2

Sedd framifrån / 2 Sedd från höger/bakifrån / 3 Manöverpanel / 3

Medföljande tillbehör................................................................................................4

Tillbehör / 4

Extra tillbehör ...........................................................................................................5

Installera maskinen ...................................................................................................6

Säkerhetsåtgärder vid installation och transport / 6 Installationsplats / 7 Installera maskinen / 8 Justera manöverpanelens position / 9 Förbered trådledarsamlingen / 10 Placering av trådstället / 11 Sätta fast broderramshållaren / 11

FÖRBEREDELSER ——————————————————————————————————————————————————

—

Namn på maskinens delar och deras funktion

Namnen på symaskinens olika delar och deras funktioner beskrivs nedan. Läs dessa beskrivningar noga så att du lär dig namnen på maskinens delar innan du använder symaskinen.

Sedd framifrån

1 Trådspänningsknappar

Justerar trådens spänning.

2 Nålstångsfack

Facket flyttar sig till vänster och höger för att föra nålen till broderingsläget.

3 Vagn

Fäst broderramen vid vagnen. Vagnen rör sig framåt, bakåt samt åt vänster och höger när maskinen är på eller då den broderar.

4 Nedre trådledare 5 Krokskydd/krok

Öppna krokskyddet och för sedan in spolkapseln i kroken.

123456

6 Trådledare 7 Stöd för trådledarsamling 8 Trådställ

Installera 6 trådrullar för att brodera.

9 Manöverpanel 0 Fötter

Justera höjden på benen med hjälp av fötterna.

A Symaskinslampa B Trådledarstift C Övre trådledare D Mellantrådledare

Sedd från höger/bakifrån

1 USB-portsuttag typ “A” (värd)

När du använder USB-media ansluter du detta till portuttaget för USB typ “A” (värd).

2 Broderkortsfack

Broderkort (säljs separat) förs in i broderkortsfacket.

3 Handhjul

Rotera handhjulet så att nålen rör sig uppåt och nedåt. Var noga med att vrida handhjulet moturs.

4 USB-portsuttag typ “B” (funktion)

När du skickar mönster från en dator till maskinen ska USB-kabeln från datorn kopplas till USB-portsuttaget typ “B” (funktion).

Underdel

5 Väggkontakt

Sätt i kontakten på nätsladden i väggkontakten.

6 Huvudströmbrytare

Använd huvudströmbrytaren för att slå PÅ och AV maskinen (

7 Ventilskåror

{).

Manöverpanel

1 Start-/stoppknapp

Tryck på start-/stoppknappen för att starta eller stoppa maskinen. Belysningen och färgen på knappen beror på maskinens funktionsstatus.

Lyser rött : När maskinen inte kan starta

sömnad Blinkar grönt : När maskinen kan starta sömnad Lyser grönt : Medan maskinen syr Av : När maskinen är avstängd

2 Trådavklippningsknapp

Tryck på trådavklippningsknappen om du vill klippa av både den övre tråden och undertrådarna.

3 Knapp för automatisk nålträdning

Tryck på knappen för automatisk nålträdning när du vill trä på nålen.

4 LCD (pekskärm)

Tryck på de knappar som visas på pekskärmen för att välja och redigera mönster, och för att bekräfta information av olika slag.

Namn på maskinens delar och deras funktion 3

FÖRBEREDELSER ——————————————————————————————————————————————————

—

Medföljande tillbehör

Kontrollera att följande tillbehör finns med när du har öppnat lådan. Kontakta återförsäljaren om något saknas eller är skadat.

Tillbehör

De tillbehör som listas nedan medföljer den här maskinen. Använd de tillbehör som medföljer maskinen.

1. 2. 3.

4. 5. 6.

7. 8. 9.

10. 11. 12.

13. 14. 15.

16. 17. 18.

19. 20. 21.

22. 23. 24.

25. 26. 27.

28. 29. 30.

31. 32

Nr Artikelnamn

1 Tillbehörsbehållare XC6482-051 2 Nålförpackning (2 st.) 3 Förspolad trådspole (6 st.) XC6368-051 4 Spolnät (6 st.) S34455-000 5 Sprättkniv X54243-051 6 Sax XC1807-121 7 Pincett XC6542-051 8 Pekpenna XA9940-051 9

Verktyg för nålbyte (trådpåträdare) 10 Stygnplåtens avståndsbricka XC6499-151 11 Phillips skruvmejsel XC6543-051 12 Standardskruvmejsel X55468-051 13 Sexkantskruvmejsel XC5159-051 14 Vinkelskruvmejsel XC6545-051 15 Skivformad skruvmejsel XC1074-051 16 Skruvnyckel 13 x 10 XC6159-051 17 Smörjare XZ0206-051 18 Rengöringsborste X59476-051 19 Vikt XC5974-151 20 USB-kabel XD1851-051

Broderram (extrastor) 21

200 mm (H) × 300 mm (B)

(7-7/8 tum (H) × 11-3/4 tum (B))

Broderram (stor)

130 mm (H) × 180 mm (B)

(5-1/8 tum (H) × 7-1/8 tum (B))

Broderram (medium) 23

100 mm (H) × 100 mm (B)

(4 tum (H) × 4 tum (B))

Broderram (liten) 24

40 mm (H) × 60 mm (B)

(1-1/2 tum (H) × 2-3/8 tum (B))

Broderark (extrastort) 25

200 mm (H) × 300 mm (B)

(7-7/8 tum (H) × 11-3/4 tum (B))

Broderark (stort) 26

130 mm (H) × 180 mm (B)

(5-1/8 tum (H) × 7-1/8 tum (B))

Broderark (medium) 27

100 mm (H) × 100 mm (B)

(4 tum (H) × 4 tum (B))

roderark (litet)

40 mm (H) × 60 mm (B)

(1-1/2 tum (H) × 2-3/8 tum (B)) 29 Bruksanvisning XE2710-001

30 Snabbstartsguide XE2728-001

31 Filtbricka (6 st.) XC7134-051

32 Lock (6 st.) 130012-054

Modellnamn

PRHA1BR11

PRH300 XC6284-052

PRH180 XC6285-052

PRH100 XC6286-052

PRH60 XC6287-052

Artikelnummer

XC6469-001

XC4957-051

XC5704-051

XC5721-051

XC5759-051

XC5761-051

Extra tillbehör

Följande extra tillbehör finns.

1. 2. 3. 4. 5.

1. Sats för avancerad kepsram

Modellnamn: PRCF2 Artikelnummer: XC7609-052

(Se anvisningar på sida 169.)

2. Kepsram av standardtyp

Modellnamn: PRCFH1 Artikelnummer: XC6958-052

3. Avancerad kepsram

Modellnamn: PRCFH2 Artikelnummer: XC7610-052

4. Fästningsjigg

Modellnamn: PRCFJ2 Artikelnummer: XC7611-052

5. Trådspolarsats

Modellnamn: PRBW1 Artikelnummer: XC6290-156 XC6290-162 (för Australien) (Se anvisningar på sida 188.)

6. Broderkort

Obs!

● Artikelnumret kan variera beroende på var maskinen inhandlades.

● Broderkort som säljs utomlands är inte kompatibla med den här brodyrmaskinen.

Nr Artikelnamn

1 Alfabetet SA298 X58317-003

2 Blomma SA299 X58321-003 10 Monogram emblem SA307 X59567-003 11 Ram SA311 XA0257-001 * 12 Transport SA312 XA0275-001 * 13 Sportemblem SA313 XA0517-003 14 Stora blommor SA314 XA1223-003 16 Hundar & katter SA316 XA1406-003 19 Marin SA319 XA2452-001 * 20 Nätta mönster SA320 XA2869-003 25 Häst SA325 XA3791-003 27 Fåglar SA327 XA4289-003 28 Jul SA328 XA4502-003 29 Spets SA329 XA4664-003 30 Vilda djur SA330 XA4771-003 31 Stora blommor II SA331 XA5037-003 32 Instrument SA332 XA5386-001 * 33 Träd SA333 XA5567-003 35 Katter & hundar II SA335 XA5629-003 36 Frukt & grönsaker SA336 XA5659-003 37 Applikationsalfabet SA337 XA5753-003 38 Ängel SA338 XA5781-001 * 39 Dockansikte SA339 XA5978-001 * 40 Sport 3 SA340 XA6111-001 * 41 Renässansalfabet SA341 XA6586-003 42 Lantbruk SA342 XA6733-003 43 Viktorianskt SA343 XA6769-003 44 Spets2 SA344 XA6849-003

Modellnamn

Artikelnummer

Nr Artikelnamn

45 Fantasi SA345 XA7770-003 47 Fjäril SA347 XA8206-003 49 Folkligt SA349 XA8348-001 * 50 Älvor & blommor SA350 XA8414-003 51 Klippdockor SA351 XA8563-001 * 52 Björnar SA352 XA8511-003 53 Scen SA353 XA8936-003 54 Tedags SA354 XA9129-001 * 55 Trädgård SA355 XA9348-003 56 Asiatiskt SA356 XC0025-003 57 Stora jul SA357 XC0057-001 * 58

Nya lapptäckstraditioner 60 Sommarskoj SA360 XC1168-001 * 61 Blusdekorationer SA361 XC1304-003 62 Zodiakens tecken SA362 XC1502-001 * 63 Kanin SA363 XC1646-001 * 64 Farmor SA364 XC2176-003 65 Rött broderi SA365 XC4220-003 66 Popmix SA366 XC4819-003 67 Hemdekorering SA367 XC7048-003 68

Korsstygn 1 69 Motiv för sporttröjor SA369 XC7274-003 70

Korsstygn 2 71 Släktklenod SA371 XC9094-003 72

Korsstygn 3 73 Japanskt SA373 XD0130-003 74

Klippbok 75 Spetsar SA375 XD1193-003

Modellnamn

Artikelnummer

SA358 XC0861-003

SA368 XC7097-003

SA370 XC7550-003

SA372 XC9082-003

SA374 XD1091-003

Anmärkning

● Kontakta närmaste auktoriserade återförsäljare om du vill beställa ytterligare delar och tillbehör. Ange rätt artikelnummer vid beställning.

* Har utgått

Extra tillbehör 5

FÖRBEREDELSER ——————————————————————————————————————————————————

—

Installera maskinen

Nedan beskrivs hur maskinen installeras. Om maskinen installeras felaktigt kan den börja skaka eller ge ifrån sig höga ljud, och broderierna blir felsydda. Ett broderbord finns även tillgängligt som tillval.

Säkerhetsåtgärder vid installation och transport

VAR FÖRSIKTIG

● Temperaturen i omgivningen där maskinen används ska vara mellan 5 °C (40 °F) och 40 °C

(104 °F). Fel kan uppstå på maskinen om den används i en för kall eller för varm omgivning.

● Använd inte maskinen på en plats där den utsätts för direkt solljus, eftersom detta kan

medföra att fel uppstår på maskinen.

● Installera maskinen med de fyra fötterna helt i kontakt med bordet, så att maskinen står

jämnt.

● Ställ ingenting under brodyrmaskinen som riskerar att blockera ventilskårorna undertill på

baksidan, och se till att ludd eller damm inte samlas i ventilskårorna, eftersom detta kan medföra att maskinmotorn överhettas, vilket kan leda till brand eller orsaka skada på maskinen.

● Maskinen väger omkring 37 kg (81 lb). Brodyrmaskinen bör transporteras och installeras av

två personer.

● När maskinen transporteras måste två personer lyfta den från botten vid de markerade

positionerna. Om maskinen lyfts från någon annan position kan den skadas eller välta, vilket kan orsaka personskador.

● Vid åskväder ska maskinen stängas av och nätsladden dras ur. Åska kan medföra att fel uppstår

på maskinen.

● Sätt inte i nätsladdens kontakt innan maskininstallationen är helt genomförd, annars finns det

risk för skador om du trycker på start-/stoppknappen av misstag så att maskinen börjar sy.

● Använd skyddsglasögon och handskar när du smörjer maskinen så att olja eller fett inte

kommer i kontakt med ögon eller hud. Se till att du inte får in olja eller fett i munnen. Förvara oljan och fettet utom räckhåll för barn.

Installationsplats

Installera maskinen på en plats som uppfyller följande krav.

• Placera maskinen minst 50 mm från väggen

• Se till att maskinen har tillräckligt utrymme

• Placera inga föremål inom broderramens räckvidd

• Installera maskinen nära ett eluttag

• Använd en jämn och stabil yta, t.ex. ett bord

• Använd en yta som klarar att bära maskinens vikt (ca 37 kg)

• Lämna utrymme kring ventilskårorna undertill mot baksidan

770 mm (30-5/16 tum)

Mer än 50 mm (2 tum)

589 mm (23-3/16 tum)

Mer än 350 mm (13-3/4 tum)

Mer än 250 mm (9-7/8 tum)

512 mm (20-5/32 tum)

Mer än 250 mm (9-7/8 tum)

VAR FÖRSIKTIG

● Undvik att fel eller skador uppstår genom att inte installera maskinen på en plats som utsätts

för något av det följande:

Direkt solljus

Föremål placerade inom broderramens räckvidd

Otillräckligt utrymme

Extremt höga eller extremt låga temperaturer (temperaturen i omgivningen där maskinen används ska vara mellan 5 °C (40 °F) och 40 °C (104 °F)

Vätskor, t.ex. vatten

Extremt mycket damm

Blockerade ventilskåror

Anslutning till förlängningssladdar eller flera adaptrar

En instabil yta

Obs!

● Säkerhetsinformation: Eftersom maskinen väger omkring 37 kg (81lb) får den inte installeras på ett instabilt bord eller annat instabilt underlag.

Installera maskinen 7

FÖRBEREDELSER ——————————————————————————————————————————————————

—

Installera maskinen

När du installerar maskinen ska du justera benen så att maskinen står stadigt.

Kontrollera att ingen förpackningstejp sitter

kvar på maskinen och att allt förpackningsmaterial har tagits bort.

Kontrollera att det finns tillräckligt utrymme

omkring maskinen där den ska installeras.

Mer än 50 mm (2 tum)

589 mm (23-3/16 tum)

Mer än 350 mm (13-3/4 tum)

Mer än 250 mm (9-7/8 tum)

512 mm (20-5/32 tum)

Mer än 250 mm (9-7/8 tum)

Använd skruvnyckeln som ingår i leveransen

för att vrida fotens justerbara fotmutter.

Om muttern vrids i riktning 1 blir benet längre, om den vrids i riktning 2 blir det kortare.

1 Justerbar fotmutter

• Justera alla fyra benen så att de säkert har kontakt med bordet.

Dra åt muttrarna med skruvnyckeln när alla

ben har justerats till önskad längd.

Justera benen så att maskinen står stadigt.

Använd skruvnyckeln som ingår i leveransen och lossa låsmuttern på det ben du vill justera.

1 Låsmutter 2 Justerbar fotmutter

X Foten kan vridas.

1 Låsmutter

Tryck nedåt på brodyrmaskinens alla hörn för

att kontrollera att den står stabilt.

Om den fortfarande står ostadigt utför du steg

3 till och med 5 på nytt för att justera benen.

Justera manöverpanelens position

Justera riktning och vinkel på manöverpanelen så att du enkelt kan använda den.

Justera riktningen på manöverpanelen.

Lossa vingskruven, justera manöverpanelen så att den står i en position där den är lätt att se, och dra sedan åt vingskruven.

Lossa 2 vingskruvar för att flytta

manöverpanelen framåt.

1 Vingskruvar

Justera manöverpanelen så att den står i en

position där den är lätt att använda, och dra sedan åt vingskruvarna.

1 Vingskruv

Justera vinkeln på manöverpanelen.

Lossa de 2 vingskruvarna bakom manöverpanelen, justera manöverpanelen så att den står i en vinkel där den är lätt att se, och dra sedan åt vingskruvarna.

(Sedd från sidan) (Sedd uppifrån)

1 Vingskruvar

Obs!

● Använd den skivformade skruvmejseln som

ingår i leveransen, och lossa och dra åt de fem vingskruvarna ordentligt.

Installera maskinen 9

FÖRBEREDELSER ——————————————————————————————————————————————————

—

Använd Phillips-skruvmejseln och lossa

Förbered trådledarsamlingen

Lyft trådledarsamlingen Hämta Philips-skruvmejseln som ingår i leveransen.

Använd Phillips-skruvmejseln och lossa

skruvarna på den vänstra sidan på stödet till trådledarsamlingen så att denna kan lyftas.

Ta bort skruv 1, och vrid sedan skruv 2 tre eller fyra gånger för att lossa den.

skruvarna på vänster och höger på trådledarsamlingen och lyft upp trådledaren så att den är rak.

1 Lossa skruvarna

Dra åt skruvarna på vänster och höger sida på

trådledarsamlingen.

1 Ta bort skruven. 2 Vrid skruven tre eller fyra gånger för att lossa den.

Lyft trådledaren i position och dra åt skruv2

på vänster sida. Sätt in skruv1 på höger sida på stödet till trådledarsamlingen och dra åt.

1 Sätt in skruven och dra åt. 2 Dra åt skruven.

Obs!

● Om skruvarna inte har lossats tillräckligt

kan det bli svårt att flytta stödet till trådledarsamlingen och trådledaren. Använd inte för stor kraft när du flyttar stödet till trådledarsamlingen och trådledaren. Kontrollera att skruvarna lossats tillräckligt innan du flyttar dessa delar.

● Kontrollera att skruvarna har dragits åt

tillräckligt, så att stödet till trådledarsamlingen och trådledare sitter säkert.

Placering av trådstället

Sätta fast broderramshållaren

Säkra trådstället i broderingsläget.

Lossa vingskruven och öppna sedan trådstället

till vänster och höger.

1 Vingskruv 2 Trådställ

Dra åt vingskruven när trådstället har öppnats

helt.

Fäst broderramshållaren vid vagnen.

Ta bort de två vingskruvarna på

broderramshållaren.

1 Vingskruvar

Rikta in hålen i broderramshållaren mot

stiften på vagnens monteringsplatta för ram.

X Säkra trådstället i det öppna läget.

1 Stift på monteringsplattan för ram 2 Hål i broderramshållaren

Installera maskinen 11

FÖRBEREDELSER ——————————————————————————————————————————————————

—

Säkra broderramshållaren med den två

vingskruvarna.

1 Använd de vingskruvar du tog bort i steg 1.

Obs!

● Använd den skivformade skruvmejseln som ingår i leveransen, och dra åt vingskruvarna ordentligt.

Sedan är förberedelsen av maskinen klar.

2 BRODERHANDLEDNING

Försiktighetsåtgärder vid användning......................................................................14

Grundläggande procedurer .....................................................................................17

Snabbstartguide för skärmar ...................................................................................49

Detta kan hjälpa dig om du har frågor ....................................................................58

Sätta i spolen

Slå på maskinen

Välja brodermönster

Redigera brodermönstret

Ange broderinställning

Förhandsgranska bilden

Fästa tyget i broderramen

Fästa broderramen vid maskinen

Kontrollera broderområdet

Trä övertråden

Sy broderiet

Kontrollera trådspänning

Ta bort broderramen och tyget

Slå av maskinen

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Försiktighetsåtgärder vid användning

Nedan beskrivs de punkter som krävs för en korrekt användning av maskinen.

Försiktighetsåtgärder vid strömförsörjning

Vidta följande försiktighetsåtgärder för strömförsörjningen.

VARNING

●

Använd enbart vanlig hushållsström som strömkälla. Användning av andra strömkällor kan orsaka brand, elstötar eller maskinskador.

● Om något av följande inträffar ska du stänga av brodyrmaskinen och dra ur nätsladden.

Annars kan resultatet bli brand, elchock eller maskinskada.

• När du inte är i närheten av maskinen.

• Efter att du har slutat använda maskinen.

• Om det blir strömavbrott medan maskinen används.

• Om maskinen inte fungerar ordentligt, till exempel om en anslutning är lös eller avbruten.

• Under åskväder.

VAR FÖRSIKTIG

● Koppla inte in den här maskinen med förlängningssladdar eller med adaptrar där flera andra

apparater är inkopplade, eftersom detta kan orsaka brand eller elchock.

● Sätt inte in eller dra ut nätsladden med våta händer, detta kan orsaka elchock.

● När du drar ut nätsladden måste du först stänga av maskinen, och sedan ta tag i kontakten när

du drar ur sladden. Att dra i sladden kan göra att den skadas eller medföra brand eller elchock.

● Tillåt inte att sladden skärs av, skadas, modifieras, böjs kraftigt, dras, vrids eller buntas ihop.

Placera inte heller tunga föremål på sladden eller utsätt den för värme. Detta kan skada sladden och orsaka brand eller elchock. Avbryt användning av maskinen om nätsladden eller kontakten är skadad, och lämna in maskinen på reparation hos närmaste auktoriserade återförsäljare innan du använder den igen.

● Dra ur sladden om maskinen inte ska användas på en längre tid, annars kan brand uppstå.

Försiktighetsåtgärder gällande nålar

Följ alltid de följande försiktighetsåtgärderna som rör korrekt val av nål till maskinen.

VAR FÖRSIKTIG

Maskin är avsedd för brodernålar för hemmabruk. Tillverkaren rekommenderar nålen “HAX

●

130 EBBR” (Organ). Schmetz-nålar130/705 H-E kan användas som substitut. Om du använder andra nålar kan nålen eller tråden gå av eller skada nålträdningsfunktionen eller orsaka personskador.

● Använd aldrig böjda nålar. Böjda nålar bryts lätt, vilket kan orsaka personskador.

Kontrollera nålen

Att sy med en böjd nål är extremt farligt eftersom nålen kan brytas medan maskinen används. Placera nålens plana del på en jämn yta och kontrollera att avståndet mellan nålen och ytan är jämnt. Byt ut nålen mot en ny om nålen är böjd eller om spetsen har gått av. (Se “Byta nål” på sida 63.)

■ Bra nål

Plan del

Märkning av nåltyp

Platt yta

■ Dålig nål

Nålen är böjd om avståndet mellan nålen och den jämna ytan är ojämnt. Använd inte en böjd nål.

Platt yta

Försiktighetsåtgärder vid spole

Vidta följande säkerhetsåtgärder för spolen.

VAR FÖRSIKTIG

● Använd endast förspolad trådspole (COATS “L” typ/TRU-SEW POLYESTER “Filaments”) eller

spolar speciellt avsedda för den här maskinen. Användning av andra spolar kan leda till maskin- eller personskador.

COATS

Polyester

● Använd alltid undertråd som spolats på rätt sätt, annars kan nålen gå av eller trådspänningen

bli fel.

● När du spolar upp tråd på en spole ska du endast använda trådspolare som finns som tillval (se

sida 188) och metallspolar (Artikelnummer: 100376-053).

● När du spolar upp tråd på spolen ska du använda undertråd i bomull eller spunnen polyester

(mellan 74 dtex/2 och100 dtex/2).

Försiktighetsåtgärder vid användning

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Rekommendationer om övertråd

Följ alltid dessa försiktighetsåtgärder rörande övertråden.

Obs!

● Vi rekommenderar att du använder brodertråd av eller polyester (120 den x 2 / 135 dtex x 2 / 40 vikt (i Nord- och Sydamerika samt Europa) / #50 (i Japan)).

Tygrekommendationer

Var noga med att följa nedanstående rekommendationer angående tyget.

Obs!

● Maskinen kan brodera tyger som är upp till 1 mm tjocka. Om du syr i tjockare tyg kan nålen

böjas eller gå av.

● När maskinen broderar överlappande stygn har nålen svårt att tränga igenom tyget, vilket kan

leda till att den böjs eller går av.

Obs!

● Använd styvnadsmaterial på tunna eller tänjbara tyger. (Se “Fästa styvnadsmaterial

(bakgrundsmaterial) med stryksida på tyget” på sida 66 för mer information)

● Vid brodering på stora tygstycken måste du se till att tyget inte fastnar i vagnen.

Skärmrekommendationer

Följ alltid de följande rekommendationerna rörande användning av skärmen.

Obs!

● Vidrör skärmen endast med fingret eller den medföljande pekpennan. Använd inte en vass

penna, skruvmejsel eller något annat hårt eller vasst föremål. Tryck inte heller för hårt på displayen, eftersom den då kan skadas.

• Hela eller delar av displayen kan ibland bli mörkare eller ljusare beroende på

temperaturförändringar. Detta är inte ett tecken på att något är fel. Justera ljusstyrkan om det är svårt att läsa på displayen. (Se “Om LCD-skärmen inte går att läsa” på sida 213.)

• Displayen kan vara mörk direkt efter att du har slagit på brodyrmaskinen. Detta är normalt för

bakgrundsbelysningen och är inte ett tecken på att något är fel. Efter cirka 10 minuter ska displayen uppnå sin normala ljusstyrkenivå.

• Om du inte ser displayen rakt framifrån kan färgerna se förvrängda ut, eller så kan displayen

vara svår att läsa. Detta är normalt för displayen och är inte ett fel. Sitt rakt framför displayen när du använder den.

Grundläggande procedurer

Nedan beskrivs de grundläggande procedurerna vid brodering. Innan du använder brodyrmaskinen bör du sätta dig in i hela proceduren nedan.

Sida i

Procedur

1 Montera spolen. s. 18 s.15

2 Slå på maskinen. s. 20 s.14, 16

3 Välj ett brodermönster. s. 23

4 Redigera brodermönstret. s. 25

5 Ange broderinställningarna. s. 26

6 Kontrollera förhandsgranskningsbilden. s. 27

7 Fäst tyget i broderramen. s. 28 s. 16

8 Fäst broderramen vid maskinen. s. 30

9 Kontrollera broderområdet. s. 32

10 Trä övertrådarna. s. 33 s.16

Lås upp maskinen, och tryck sedan på start-/stoppknappen för att

börja brodera. (Maskinen stannar automatiskt när broderiet är färdigt.)

12 Kontrollera trådspänningen. s. 45

Åtgärd

handlednin

gsreferens

s. 42

referens till användning

sprocedur

Sida i

13 Ta bort broderramen, och ta sedan bort tyget från ramen. s. 46

14 Stäng av maskinen. s. 47

(Exempel) Brodermönster På de följande sidorna beskrivs hur du går tillväga för att brodera det

mönster som visas till vänster. Broderingen kan fortsätta utan att du redigerar mönstret eller anger broderinställningar, men se sida 119 om du vill veta mer om att redigera mönster, och se sida 87 för mer information om hur du anger broderinställningar. Beskrivningar av knapparna och annan information som visas på LCDhuvudskärmarna finns i tabellerna på sidan 49 till 57. Använd de här tabellerna som snabbreferens.

De försiktighetsåtgärder som måste vidtas under de grundläggande procedurerna gås igenom på sidorna 14 till

16. Dessa åtgärder måste följas noga för att maskinen ska fungera ordentligt. Läs igenom dessa åtgärder.

Grundläggande procedurer

BRODERHANDLEDNING ——————————————————————————————————————————————

—

1. Sätta i spolen

När du köper maskinen är det bara spolkapseln som sitter i kroken. Sätt in en spole med undertråd när du vill brodera. Försiktighetsåtgärder när det gäller spolen finns på sida 15.

Ta tag i spolkapselspärren och ta bort

Obs!

● Maskinen kan inte ange hur mycket undertråd det finns kvar. Kontrollera innan du börjar brodera att undertråden räcker till hela mönstret.

● Var noga med att rengöra spolkapseln varje gång du byter spole. Mer information om hur du rengör spolkapseln finns på “Rengöra spolkapseln” på sida 195.

Ta bort spolkapseln

spolkapseln.

Öppna täckplåten för kroken.

Dra täckplåten för kroken mot dig.

Dra trådlyftaren mot dig.

1 Trådlyftare

Dra trådlyftaren mot fronten så kommer du lättare åt spolkapseln.

Obs!

● Trådlyftaren används för att hålla tråden när du börjar sy, eller när du klipper av tråden.

1 Spärr

■ Smörja maskinen

Smörj maskinen med olja när du har tagit bort spolkapseln. Hylsan ska smörjas. För information om att smörja maskinen, se “Smörja maskinen” på sida 196.

Obs!

● Applicera en droppe olja på kroken en gång om dagen före användning.

VAR FÖRSIKTIG

● Trådlyftaren kan bara röra sig inom en

viss räckvidd. Dra inte i den med för stor kraft.

Sätta i spolen

Installera spolkapseln

Sätt in spolen i spolkapseln.

Obs!

● Kontrollera att tråden viras av medurs så som visas på bilden. Broderiet blir felsytt om spolen installeras så att tråden viras av i motsatt riktning.

Dra tråden igenom trådspåret och under

spännfjädern.

Sätt in spolkapseln i kroken.

Sätt in spolkapseln och rikta in fliken på spolkapseln mot spåret på kroken, så som visas på bilden.

1 Flik 2 Spår

• Sätt in spolkapseln helt tills den snäpper på plats.

1 Trådspår 2 Spännfjäder

Dra tråden genom öppningen i spännfjädern.

1 Dra ut ungefär 50 mm (50 tum) av tråden.

Stäng täckplåten för kroken.

Anmärkning

● Den här brodyrmaskinen har inget

trådspolarsäte. Använd förspolade trådspolar (L-typ).

● Det trådspolarsäte (av fristående typ) och de

metallspolar som finns som tillval kan också användas. (Se sida 5, 188.)

Sätta i spolen

BRODERHANDLEDNING ——————————————————————————————————————————————

—

2. Slå på maskinen

Sätt i nätsladden och slå sedan på brodyrmaskinen. Försiktighetsåtgärder när det gäller strömförsörjning finns på sida 14.

Sätt in nätsladden i maskinen.

Sätt i nätsladdens kontakt i ett vanligt

vägguttag.

Sätt huvudströmbrytaren på maskinens

baksida på “I”.

När skärmen nedan visas efter den första

bilden trycker du på .

X Skärmen för val av mönstertyp visas, och

start-/stoppknappen lyser rött.

Vagnen flyttas till startläget.

• Nålstångsfacket flyttar sig och nålstång nummer 1 går till broderingsläget om den inte redan befinner sig i det läget.

VAR FÖRSIKTIG

● Undvik personskador genom att hålla

händer och föremål borta från vagnen.

Anmärkning

● Maskinen sparar automatiskt mönsterläget

till nästa starttillfälle om den stängs av under pågående brodering. När du slår på maskinen igen väljer du om du vill fortsätta brodera eller börja med något annat. (Se “Återuppta brodering efter att maskinen stängts av” på sida 83.)

X Summern ljuder en gång och LCD-skärmen

tänds.

Att förstå skärmarna

Skärmen för val av mönstertyp visas när maskinen är på och du trycker på . De åtgärder som beskrivs nedan utförs med hjälp av manöverpanelen. Information om försiktighetsåtgärder när du använder manöverpanelen finns på sida 16. Vilken skärm som visas nästa gång du slår på brodyrmaskinen varierar beroende på hur maskinen stängdes av förra gången. (Se sida 62.)

Nr Display Knappnamn Funktion Referenssida

1 Inställningsknapp

2 Maskinens driftsknapp

Tryck på den här knappen om du vill ändra inställningarna på brodyrmaskinen.

Tryck på den här knappen om du vill kontrollera en maskinåtgärd.

s. 140

s.151

3 Knapp för nytt broderi

4 Hjälpknapp

5 Mönstervisningsområde

*Knapparna i tabellen ovan visas och kan användas på de flesta skärmar som beskrivs längre fram i den här

bruksanvisningen. Inställningsknapparna kan inte användas på skärmen för broderinställningar.

Avbryter alla åtgärder som tidigare utförts, och återgår till den ursprungliga skärmen för val av mönstergrupp.

Tryck på den här knappen för att visa lösningar om ett problem uppstår, t.ex. om du inte känner till en viss användningsprocedeur.

Det valda mönstret visas i det här området. Linjen 6 visar broderområdet för den extrastora broderramen. Markeringarna av broderramen, rutnätets linjer och andra displayinställningar kan göras på maskinens inställningsskärm.

Slå på maskinen

s. 153

s. 143

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Skärmöversikt

Nedan visas de grundläggande åtgärderna i den följd de ska utföras.

Välj en mönstertyp på skärmen för val av mönstertyp. (Se sidan 23, 50)

1 Tryck på den här knappen för att gå vidare

till skärmen för mönsterredigering. Den här knappen är bara tillgänglig om du har valt mönstertyp.

Välj mönstret på skärmen med mönsterlistan. (Se sidan 23, 51)

1 Tryck på den här knappen för att gå tillbaka

till skärmen för val av mönstertyp.

2 Tryck på den här knappen för att gå vidare

till skärmen för mönsterredigering.

Redigera mönstret på skärmen för mönsterredigering. (Se sidan 25, 52)

1 Tryck på den här knappen för att gå tillbaka

till skärmen för val av mönstertyp och lägg till ett nytt mönster.

2 Tryck på den här knappen för att gå vidare

till skärmen för broderinställningar.

Om det är ett kombinerat mönster ska du nu redigera hela mönstret, ange broderinställningarna och kontrollera broderområdet på

broderinställningar

1 Tryck på den här knappen för att avsluta den

aktuella åtgärden och gå tillbaka till skärmen för val av mönstertyp.

Tryck på den här knappen för att gå tillbaka till

skärmen för mönsterredigering

Tryck på den här knappen för att gå vidare till

broderskärmen

På

broderskärmen

. (Se sidan

kontrollerar du de trådfärger

skärmen för

26, 54

)

som tilldelats till nålstängerna, och sätter sedan i

övertrådarna. Tryck på upplåsningsknappen så att start-/stoppknappen börjar blinka grönt och

brodyrmaskinen är redo att börja sy. När broderiet är färdigsytt visas

skärmen för broderinställningar

(Se sidan 33, 56)

1 Tryck på den här knappen för att gå tillbaka

till skärmen för broderinställningar.

3. Välja brodermönster

Som exempel väljer vi det mönster som visas till höger på den sista sidan med brodermönster.

Välj en mönsterkategori (typ) på skärmen för val av mönstertyp. Skärmen för val av mönstertyp (Mer uppgifter om knapparna och övrig information om skärmen finns på sida 50.)

1 Knappar för mönstertyp

Leta reda på det mönster du vill ha på skärmen med mönsterlistan, och tryck sedan på det mönstrets knapp. Skärmen med mönsterlistan (Mer uppgifter om knapparna och övrig information om skärmen finns på sida 51.)

1 Mönsterknappar 2 Visar en förhandsgranskningsbild.

■ Titta på en förhandsgranskningsbild från skärmen för mönsterval.

Tryck på om du vill förhandsgranska bilden innan du bestämmer dig.

Tryck på för att återgå till skärmen för mönsterval.

Välja brodermönster 23

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Tryck på det önskade mönstret.

Välja ett brodermönster

I det här exemplet trycker du på .

Vi väljer ett blommönster från den andra sidan.

Tryck på för att välja kategori av

brodermönster.

X Det utvalda mönstret visas i

mönstervisningsområdet.

X Listan över brodermönster visas.

Tryck på och tills den önskade

sidan visas.

I det här exemplet ska sista sidan visas.

• När ett mönster har valts visas följande:

1 Vertikal mönsterlängd 2 Horisontell mönsterbredd 3 Antal trådfärgsbyten

och knapparna som markeras med 4 och kan användas till att ändra mönsterstorleken eller spegelvända mönstret. Vilka funktioner som kan användas beror på vilken typ av mönster som väljs. (Se “Ändra storleken på mönstret” på sida 103.)

• Tryck på det önskade mönstret om fel mönster valdes, eller om du vill välja ett annat.

• Välj en annan mönstergrupp än brodermönstren genom att tryck på 1 knappen Avbryt Skärmen för mönsterval visas.

• Om det finns mer än en sida visas följande:

2 Aktuellt sidnummer 3 Totalt antal sidor 4 Knappen för nästa sida

Tryck på den här knappen för att visa nästa sida. Den första sidan visas om knappen för nästa sida trycks ned medan den sista sidan visas. 5 Knappen för föregående sida Tryck på den här knappen för att visa föregående sida. Den sista sidan visas om knappen för föregående sida trycks ned medan den första sidan visas.

Tryck på om du vill visa det valda

mönstret på en förstorad förhandsgranskningsbild.

Tryck på för att visa nästa skärm.

Detta bekräftar mönstervalet.

X Skärmen för mönsterredigering visas.

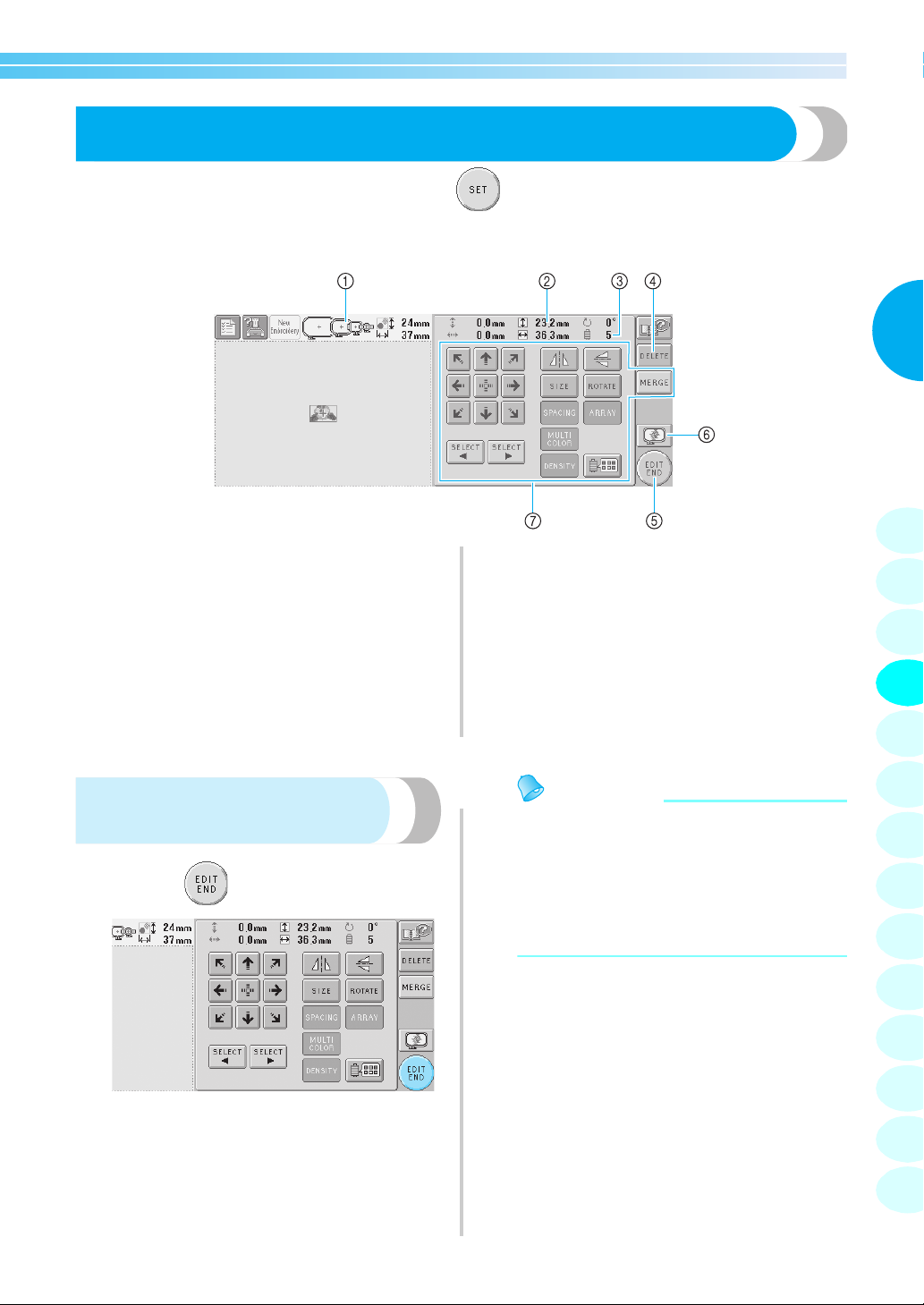

4. Redigera brodermönstret

Skärmen för mönsterredigering visas när du trycker på på skärmen med mönsterlistan. Du kan redigera

mönstret utifrån den här skärmen.

Skärmen för mönsterredigering (Mer uppgifter om knapparna och övrig information om skärmen finns på sida 52.)

1 Markerar de storlekar på broderramar som kan

användas för att sy det brodermönster som har valts ut.

2 Visar storleken på det valda brodermönstret.

Det översta värdet visar höjden, och det nedre visar bredden.

3 Visar antalet trådfärgsbyten i det aktuella

brodermönstret.

Vi ska inte redigera mönstret i det här exemplet. Fortsätt till nästa skärm utan att genomföra några redigeringsåtgärder.

Fortsätter till skärmen för broderinställningar

Tryck på .

4 Tryck på den här knappen om du vill radera

mönstret, t.ex. om du har valt fel mönster. Inget mönster har valts, och skärmen för val av mönstertyp visas.

5 Fortsätter till nästa skärm 6 Visar en förhandsgranskningsbild 7 Tryck här om du vill redigera mönstret.

Anmärkning

● En åtgärd kan slutföras efter att maskinen har startats på nytt om den avbröts när maskinen stängdes av. När maskinen slås på igen väljer du om du vill fortsätta med den föregående åtgärden eller påbörja en ny. (Se “Återuppta den åtgärd som utfördes innan maskinen stängdes av” på sida 62.)

X Skärmen för broderinställningar visas.

Redigera brodermönstret

BRODERHANDLEDNING ——————————————————————————————————————————————

—

5. Ange broderinställning

Skärmen för broderinställningar visas när du trycker på på skärmen för mönsterredigering. Från den här skärmen kan hela mönstret redigeras och broderinställningar kan anges. Dessutom kan du kontrollera broderingsläget och spara ett mönster att använda senare. Skärmen för broderinställningar (Mer uppgifter om knapparna och övrig information om skärmen finns på sida 54.)

1 Startar om från början 2 Återgår till skärmen för mönsterredigering 3 Visar en förhandsgranskningsbild 4 Tryck här för att kontrollera broderområdet. 5 Fortsätter till nästa skärm 6 Tryck här om du vill redigera mönstret.

7 Tryck på de här knapparna för att ange hur

mönstret ska broderas.

8 Tryck här om du vill spara mönstret. 9 I mönstervisningsområdet på skärmen för

broderinställning visar broderramsguiden storleken på den installerade broderramen.

I det här exemplet ska vi inte ange någon broderinställning. Fortsätt med nästa procedur.

Anmärkning

● Om broderramen inte sitter i rätt läge när du fortsätter till skärmen för broderinställningar så kommer ramen att flyttas till rätt läge samtidigt som skärmen för broderinställningar visas. (Se “Broderramens position och rörelse” på sida 70.)

Anmärkning

● En åtgärd på skärmen för broderinställningar kan fortsätta när maskinen slås på igen om den avbröts när maskinen stängdes av. När maskinen slås på igen väljer du om du vill fortsätta med den föregående åtgärden eller påbörja en ny. (Se “Återuppta den åtgärd som utfördes innan maskinen stängdes av” på sida 62.)

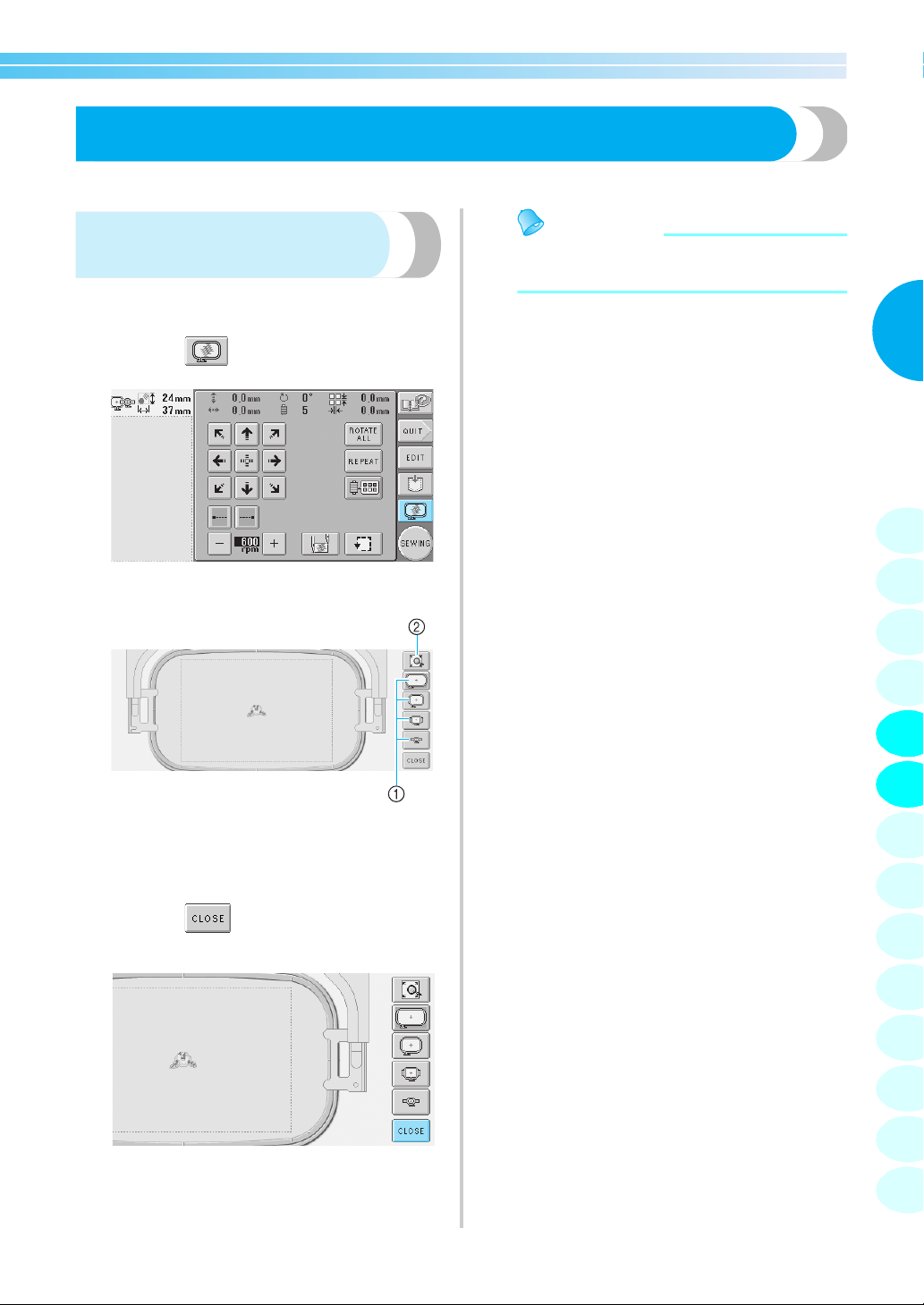

6. Förhandsgranska bilden

Du kan visa en bild på det färdiga mönstret i broderramen.

Kontrollera en förhandsgranskningsbild

Visa förhandsgranskningsbilden för att kontrollera att broderiet sys så som du önskar.

Tryck på .

X Förhandsgranskningsbilden visas.

Anmärkning

● Förhandsgranskningsbilden kan även visas från skärmen för mönsterredigering.

1 Tryck på de här knapparna för att visa mönstret i

broderramar av olika storlek. Du kan välja de broderramar som visas i vitt på grå knappar.

2 Tryck på den här bilden för att visa en förstorad

bild av mönstret.

Tryck på för att återgå till den

föregående skärmen.

Förhandsgranska bilden

BRODERHANDLEDNING ——————————————————————————————————————————————

—

7. Fästa tyget i broderramen

Välj vilket mönster du vill brodera, och kontrollera sedan vilka broderramar som kan användas för att sy mönstret. Välj lämplig ram, och fäst tyget och styvnadsmaterialet i broderramen. (Se “Fästa styvnadsmaterial (bakgrundsmaterial) med stryksida på tyget” på sida 66.) Försiktighetsåtgärder när det gäller tyget finns på sida 16.

■ Broderramstyper

Obs!

● Om tyget inte är spänt kan mönstret bli feljusterat eller tyget rynkas. Följ anvisningarna nedan för att sträcka ut tyget i broderramen ordentligt så att tyget inte sitter löst. Se till att ha ett jämnt underlag när du fäster tyget i broderramen.

Broderramar finns i fyra storlekar. Information om hur du använder de olika ramarna finns på “Korrekt användning av broderramarna” på sida 65.

Ikon Namn Broderingsområde

Extrastor

broderram

200 mm (H) × 300 mm (B)

(7-7/8 tum (H) × 11-3/4 tum (B))

Fästa tyget i broderramen

Välj en broderram.

Välj den broderram du vill använda bland de broderramar i olika storlekar som visas på skärmen.

Broderramar som kan användas visas med

mörkare färg ( ) broderramar som inte

kan användas visas med ljusare färg ( ).

Stor

broderram

Medelstor

broderram

Liten

broderram

130 mm (H) × 180 mm (B)

(5-1/8 tum (H) × 7-1/8 tum (B))

100 mm (H) × 100 mm (B)

(4 tum (H) × 4 tum (B))

40 mm (H) × 60 mm (B)

(1-1/2 tum (H) × 2-3/8 tum (B))

VAR FÖRSIKTIG

● Om du använder andra broderramar än

de fyra som nämns ovan kan broderramen slå emot pressarfoten och skada maskinen eller användaren.

Obs!

● Broderramens indikatorer visar alla de broderramsstorlekar som kan användas för att sy brodermönstret. Var noga med att använda den broderram som har den mest lämpliga storleken. Om broderramen som används är för stor kan mönstret bli feljusterat, och tyget kan rynkas. (Se “Korrekt användning av broderramarna” på sida 65.)

■ Fästa tyg i den lilla broderramen

Nedan beskrivs hur du går tillväga för att fästa tyg i den lilla broderramen. Samma procedur används för att fästa tyget i den medelstora broderramen. Information om hur du fäster tyg i den stora och den extrastora broderramen finns på “Fästa tyget” på sida 67.

Lossa skruven på den yttre ramen.

1 Skruv

Placera tyget med rätsidan upp ovanpå den

yttre ramen.

Dra åt skruven ordentligt, och kontrollera att

tyget är spänt.

• När du har sträckt ut tyget ska du höra ett

trumliknande ljud om du slår lätt på det.

• Kläm ihop de inre och yttre ramarna

ordentligt så att botten på den inre ramen sitter lägre än botten på den yttre ramen.

• Den yttre ramen har ingen fram- eller baksida. Båda sidorna kan användas som framsida.

Tryck in den inre ramen i den yttre ramen.

• Var noga med att se till att tyget inte rynkas när du spänner fast det i broderramen.

Dra åt skruven lätt, och dra sedan i

tygkanterna.

1 Inre ram 2 Yttre ram 3 Botten på inre ram

• Använd den skivformade skruvmejseln och dra åt skruven ordentligt.

1 Skivformad skruvmejsel

Hur mycket tyget sträcks och användningen av styvnadsmaterial beror på vilken typ av tyg som ska broderas. Prova olika metoder tills du uppnår bästa möjliga broderresultat. (Se “Fästteknik” på sida 166.)

Anmärkning

● Den här brodyrmaskinen kan även

användas med de kepsramar som finns som tillval. (Se “Använda den valfria kepsramen” på sida 169.)

Fästa tyget i broderramen

BRODERHANDLEDNING ——————————————————————————————————————————————

—

8. Fästa broderramen vid maskinen

Sätt först fast tyget i broderramen, och fäst sedan ramen vid brodyrmaskinen.

VAR FÖRSIKTIG

Om broderramen inte har satts fast på rätt sätt kan den slå emot pressarfoten och skada

●

maskinen eller användaren.

● Kontrollera att start-/stoppknappen lyser rött när du sätter fast broderramen. Brodyrmaskinen

kan börja sy om start-/stoppknappen blinkar grönt. Personskador kan orsakas av att brodyrmaskinen startar av misstag.

● När du fäster broderramen måste du kontrollera att den inte slår emot någon annan del av

brodyrmaskinen.

Obs!

● Kontrollera att det finns tillräckligt med tråd på trådspolen innan du fäster broderramen.

Sätta fast broderramen

Justera bredden på broderramshållaren efter storleken på broderramen, och sätt sedan fast broderramen på maskinen. Nedan beskrivs som exempel hur du sätter fast den lilla broderramen.

Broderram

Monteringsskåror

Hål

Monteringssprint

Vänster arm på broderramshållaren Anpassa broderramshållaren till storleken på broderramen genom att flytta armen till vänster eller höger.

Klämma på broderramshållaren. Sätt in broderramen i klämmorna på broderramshållaren.

Lossa de två vingskruvarna på

broderramshållaren.

Använd den skivformade skruvmejseln som ingår i leveransen om skruven sitter för hårt.

1 Vänster arm 2 Vingskruvar

X Vänster arm på broderramshållaren kan

flyttas.

• Du behöver bara lossa vingskruvarna högst 2 varv moturs. Ta inte bort skruvarna.

Obs!

● Dra åt de två vingskruvarna ordentligt med den medföljande skivformade skruvmejseln. Om de två skruvarna inte dras åt kommer maskinen att känna igen fel ramstorlek.

X Nu kan broderramen fästas i

broderramshållaren.

Håll broderramen rakt, och passa samtidigt in

vänster och höger infästning i klämmorna på broderramshållaren.

Flytta vänster arm för att rikta in skruven på

höger sida med markeringen för den broderram som ska installeras och dra sedan åt vingskruvarna.

Rikta i det här exemplet in mot markering 5.

1 Markering för extrastor broderram 2 Markering för stor broderram 3 Markering för medelstor broderram 4 Markering för broderram för brodyrmaskiner för

industri (När du använder broderramar för brodyrmaskiner för industri KÄNNER INTE MASKINEN IGEN RAMENS SYOMRÅDE. Var noga med att använda provfunktionen för att sy för att kontrollera att mönstret passar in i syområdet. Om du installerar en broderram för en brodyrmaskin för industri måste den högra armen på broderramen också röra sig. För information, se sida 168.)

5 Markering för liten broderram 6 Rikta in skruven med markeringen.

• Den inre ramen ska sitta överst.

Obs!

● Felaktig ramplacering.

Sätt in broderramen så att den snäpper på

plats.

1 Se till att stiften på broderramshållarens högra och

vänstra arm passar in i monteringsskåran och i hålet på broderramen.

Fästa broderramen vid maskinen

BRODERHANDLEDNING ——————————————————————————————————————————————

—

9. Kontrollera broderområdet

Kontrollera broderområdet för att säkerställa att broderiet kommer att sys på det ställe du önskar, och att det inte blir feljusterat, samt att broderramen inte slår emot pressarfoten. Om broderramen inte sitter i rätt läge så kommer den att flyttas till det rätta läget, och därefter visas broderingsläget.

Tryck på .

X Pressarfoten sänks ned och broderramen

flyttar sig och visar broderområdet.

Hörnen på den oktagon som visar mönstrets

broderområde markeras genom att ändra riktning.

Titta noga på hur broderramen rör sig, och kontrollera att broderiet sys på önskad plats, samt att broderramen inte slår emot pressarfoten.

■ Avsluta kontrollen av broderramsområdet.

Broderramen kan stoppas tillfälligt i ett läge som du önskar; dessutom kan kontrollen av broderområdet stoppas.

När broderramen flyttas till det önskade läget

trycker du på

X Broderramen stannar och nästa skärm visas.

1 Tryck för att få ramen att fortsätta röra sig. 2 Tryck här för att sluta kontrollera broderområdet.

Om du vill fortsätta att flytta broderramen

trycker du på . Om du vill sluta kontrollera broderområdet trycker du på

igen.

Fortsätta till broderskärmen

När du har avslutat de åtgärder som krävs på skärmen för broderinställningar fortsätter du till broderskärmen.

Tryck på .

X Broderskärmen visas.

10. Trä övertråden

Läs informationen på broderskärmen om vilka nålstänger som ska träs med vilka trådfärger, och trä sedan övertrådarna.

Kontrollera nålstänger och trådfärger

På skärmen för broderinställningar trycker du på för att visa broderskärmen och anvisningen om att

nålstängerna ska träs på (att trådspolarna från föregående broderi ska bytas ut). Kontrollera trådfärgerna på skärmen. Broderskärm (Mer uppgifter om knapparna och övrig information om skärmen finns på sida 56.)

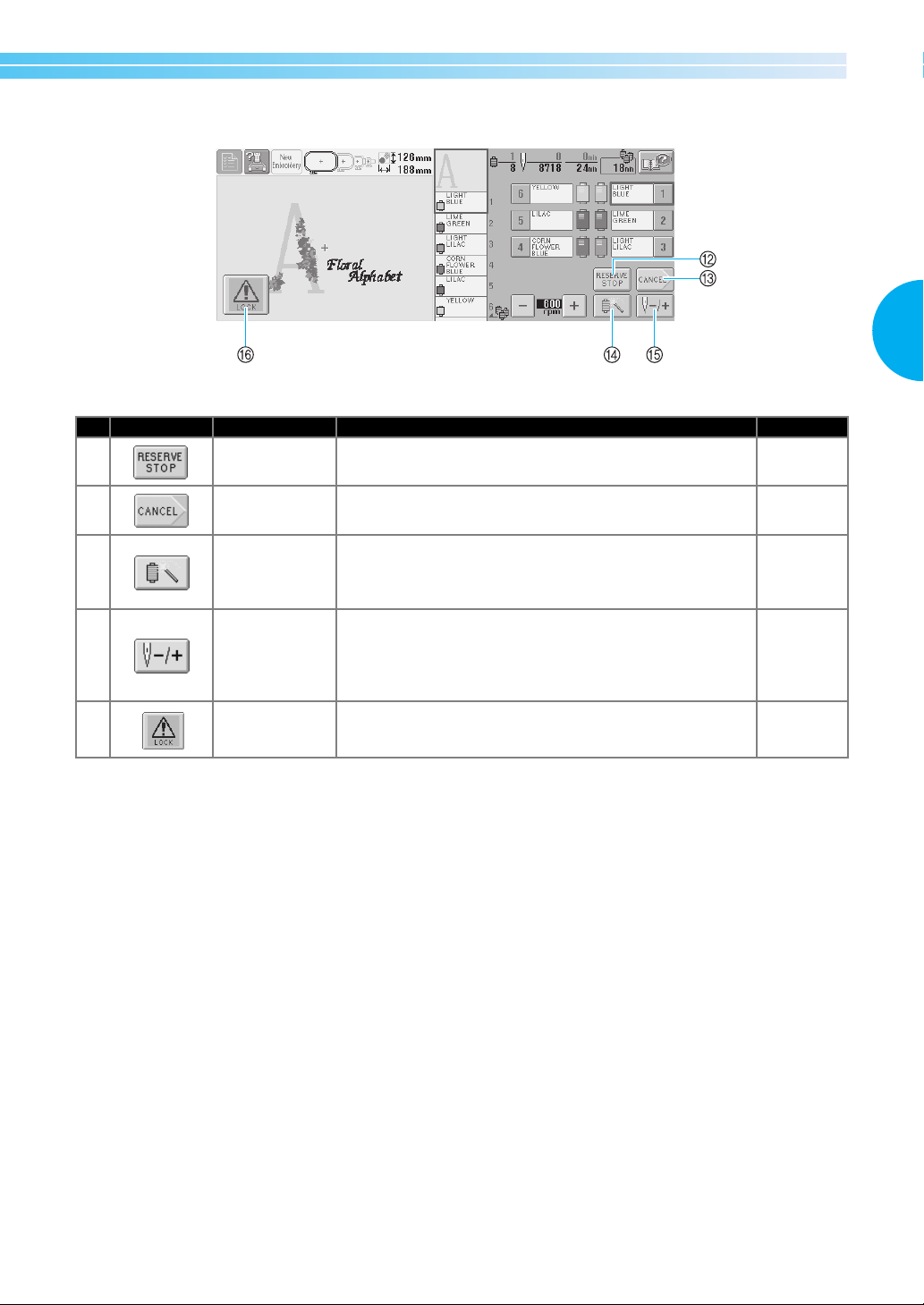

1 Trådinformation för den första nålstången 2 Trådinformation för den andra nålstången 3 Trådinformation för den tredje nålstången 4 Trådinformation för den fjärde nålstången 5 Trådinformation för den femte nålstången 6 Trådinformation för den sjätte nålstången 7 Nålstången har inte använts om inget

trådfärgsnamn visas. Om en trådfärg har tilldelats nålstången när ett tidigare mönster syddes så visar nålstången denna färg.

8 Meddelande om byte av trådrulle (Se sida 77.)

Det här meddelandet visas när du måste byta trådrulle. Broderingen kan inte fortsätta om du

inte trycker på 9 för att stänga meddelandet.

Trådfärgsnamn

Tråd

eller nummer

-färg

Den tråd med det färgnamn som visas bredvid varje nålstångsnummer träs på på den nålstången. På den skärm som visas 1: Lime green (Limegrön) 2: Moss green (Mossgrön) 3: Orange (Orange) 4: Red (Röd) 5: Yellow (Gul) Nålstången används inte om det inte finns något namn bredvid nålstångsnumret. I det här exemplet används inte nålstång 6.

Nålstångsnummer

Trä övertråden

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Tryck på .

X Skärmen som visar att trådrullarna ska bytas stängs.

• Förutom att kontrollera trådfärgerna kan du även kontrollera annan information, t.ex. antalet stygn och sömnadstiden. Dessutom kan du ange olika broderinställningar på broderskärmen.

1 Visar i vilken ordning trådfärgerna broderas. 2 Visar vilket nålstångsnummer som har tilldelats

trådfärgen till vänster.

3 Visar antalet trådfärgsbyten, antalet stygn och

brodertiden samt hur lång tid det är kvar tills rullarna måste bytas.

4 Tryck på en knapp för att flytta den aktuella

nålstången till sömnadsläget. Används när nålen träs med den automatiska nålträdningsfunktionen.

5 Använd de här knapparna för att ange olika

broderinställningar eller för att gå tillbaka till skärmen för broderinställningar.

6 Starta maskinen genom att trycka på den här

knappen för att låsa upp maskinen, och tryck sedan på start-/stoppknappen.

VAR FÖRSIKTIG

● När du trycker på (upplåsningsknapp) på broderskärmen börjar start-/stoppknappen

blinka grönt, och brodyrmaskinen kan börja sy. Var försiktig så att inte brodyrmaskinen startar av misstag om du håller på att trä övertråden eller nålen, eftersom detta kan leda till personskador.

Trä övertråden

Använd brodertråd för att trä nålstängerna i turordning, börja med nålstång 1. Tryck på →→→

proceduren på LCD-skärmen (se sida 151).

→

(Till sidan 3)

om du vill visa en video om

VAR FÖRSIKTIG

● Följ anvisningarna noggrant när du träder övertråden. Om övertråden inte fungerar korrekt

kan tråden gå av eller trassla sig, vilket kan medföra att nålen böjs eller går av.

Obs!

● Vi rekommenderar att du använder

brodertråd av rayon eller polyester (120 den x 2 / 135 dtex x 2 / 40 vikt (i Nord- och Sydamerika samt Europa) / #50 (i Japan)).

Anmärkning

● En heldragen linje på brodyrmaskinen visar i vilken turordning maskinen ska träs. Kontrollera att du träder maskinen enligt beskrivningen.

Trä övertråden

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Siffrorna anger trådvägen för alla numrerade nålstänger. Var mycket noga med att trä nålstängerna korrekt.

1256

På pinne 1 placerar du trådrullen som har den

färg (limegrön) som anges för nålstång 1.

• Kontrollera att trådrullsstativet öppnas som ett V.

• När du använder små trådrullar måste du placera den medföljande filtbrickan på pinnen innan du sätter rullen på pinnen.

• Använd lock på alla trådrullar som är kortare än höjden på pinnen.

Dra tråden genom hål nummer 1 i trådledare

direkt ovanför rullen, och dra sedan tråden genom hål nummer 1 i trådledaren mot maskinens framsida.

1 Hål nummer 1 i trådledare ovanför rullen 2 Hål nummer 1 i trådledaren mot maskinens

framsida

1 Filtbricka 2 Liten rulle 3 Lock

123456

Dra tråden genom hålet i den övre

trådledaren med nummer 1.

Dra tråden emot dig från trådledarens insida.

23456

Dra tråden ett varv medurs runt trådspännare

nummer 1.

1 Hål i den övre trådledaren

Dra tråden genom den övre trådledaren med

nummer 1.

Håll i tråden med båda händerna, och dra den under ledaren från höger.

1 Övre trådledare

1 Trådspännare

• Kontrollera att tråden sitter ordentligt fast i trådspännaren och att den dragits förbi rätt trådledarstift. (Se bilden till vänster överst på sidan.)

Obs!

● Alla trådspännare ska träs medurs.

Dra runt här.

Trä övertråden

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Dra tråden längs den trådväg som visas på

maskinen, och dra den sedan under den mittersta trådledarplåten med nummer 1.

1 Mellantrådledare 2 Trådledarstift

• Vägen från den övre trådledaren runt trådspännaren och till mellantrådledaren (steg

5 och 6) varierar beroende på numret

på rullen. Genom att dra tråden från vänster till höger genom trådledarstiften undviker du att tråden trasslar sig. Trä varje nålstång så som visas på bilden.

Dra tråden längs skåra nummer 1 och sedan

genom hålet i uppfångarmekanism nummer 1 från höger till vänster.

Dra ned tråden genom skåran till den nedre

trådledaren, och därefter genom hålet i den nedre trådledaren med nummer 1.

1 Hål i den nedre trådledaren

Använd den medföljande trådpåträdaren för

att dra in tråden i nålstångens trådledare med nummer 1.

1 Trådens uppfångarmekanism

1 Nålstångens trådledare 2 Verktyg för nålbyte (trådpåträdare)

Trä nålen

Använd den automatiska nålträdningsfunktionen när du vill trä på nålen. Tryck på →→→

(till sidan 2) → om du vill visa en video

om proceduren på LCD-skärmen (se sida 151).

Tryck på knappen för automatisk nålträdning.

X Kroken på den automatiska

nålträdningsfunktionen passerar genom nålsögat.

VAR FÖRSIKTIG

● Om nålen inte har satts in helt kommer

kroken på den automatiska nålträdningsfunktionen inte att passera genom nålsögat under den automatiska nålträdningen, vilket kan medföra att kroken böjer sig eller att nålen inte kan träs på.

● Kontakta närmaste auktoriserade

återförsäljare om kroken på den automatiska nålträdningsfunktionen är böjd eller skadad.

● När kroken på den automatiska

nålträdningsfunktionen förs genom nålsögat får du inte vrida på handhjulet, eftersom detta kan skada den automatiska nålträdningsfunktionen.

Obs!

● Du kan undvika skador genom att låta den automatiska nålträdningsfunktionen återgå till det bakre läget när du vrider på handhjulet.

● Den automatiska nålträdningsfunktionen kan trä på en nål i sömnadsläget. När den här funktionen används måste du kontrollera att den nålstång som ska träs på befinner sig i sömnadsläget, eftersom den automatiska nålträdningsfunktionen annars inte kan användas på den aktuella nålen. Flytta nålstången till sömnadsläget om den inte befinner sig där. (Se sida 40.)

Dra ut ungefär 15 cm (6 tum) av tråden. Låt

tråden slakna och se till att den inte är belastad. Gör sedan som på bilden och dra tråden under gaffeln på den automatiska nålträdningsfunktionen från höger, och fånga sedan upp tråden med kroken som passerar genom nålsögat.

1 Krok 2 Gaffel

Obs!

● Var försiktig när du fångar upp tråden med kroken, så att tråden inte lossnar.

Trä övertråden

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Dra tråden under pressarfotsledaren.

1 Pressarfotsledare 2 Skåra i pressarfotsledaren

• Kontrollera att tråden passerar ordentligt genom skåran i pressarfotsledaren.

Dra tråden genom skåran i trådskäraren, och

dra sedan försiktigt i tråden så att den skärs av.

1 Trådskärarens skåra

Tryck på knappen för automatisk nålträdning.

• Påträdaren rör sig bakåt från nålen. Tråden dras genom nålsögat.

• Avstrykaren kommer ut och fångar upp tråden mellan nålen och påträdaren.

• Påträdaren går tillbaka till sitt ursprungsläge.

Detta avslutar den övre påträdningen på nålstång 1.

Trä på de övriga nålstängerna på samma sätt. Om den nålstång som ska träs på inte flyttas till broderingsläget kan nålen inte träs med den automatiska nålträdningsfunktionen. Utför följande åtgärd på de återstående nålstängerna för att flytta nålstången till broderingsläget innan du trär på nålen.

■ Flytta den nålstång som ska träs på till sömnadsläget

Obs!

● Om tråden inte dras korrekt genom skåran i trådskäraren visas meddelandet “Avstrykarfel” och nålen kan inte träs på. Dra tråden ordentligt genom skåran.

● Tråden kan inte dras genom trådskäraren om du inte drar ut tillräckligt mycket tråd.

Tryck på knappen till den nålstång du vill trä på.

X Den aktuella nålstången flyttas till

broderingsläget.

Obs!

● Om tråden inte är spänd kan den släppa från trådspännaren. Kontrollera när du har trätt på övertråden att tråden har förts in korrekt i trådspännaren. (Se steg

5 på sida 37.)

Anmärkning

● När du byter en av övertrådsfärgerna är det lätt att trä om genom att skära av den tråd som används mellan rullen och trådledaren ovanför rullen. Placera den nya rullen på pinnen och fäst änden på den nya tråden vid änden på den föregående tråden. Dra sedan igenom tråden till nålen. (Se sida 78.)

■ Använda trådnätet

Placera det medföljande trådnätet över rullen innan du börjar sy om du använder metalltråd eller någon annan stark tråd. Vik trådnätet en gång om det är för långt så att det stämmer överens med rullens storlek innan du placerar det över rullen. Du kan behöva justera trådspänningen när du använder trådnätet.

1 Trådnät 2 Tråd

Trä övertråden

BRODERHANDLEDNING ——————————————————————————————————————————————

—

11. Sy broderiet

Nu är brodyrmaskinen redo att börja sy. När maskinen börjar sy sänks pressarfoten automatiskt, den trådavklippning som krävs vid slutet av stygnen utförs, trådarna byts medan broderiet sys, och maskinen stannar när stygnen är färdiga.

VAR FÖRSIKTIG

● Brodyrmaskinen får av säkerhetsskäl aldrig lämnas obevakad medan den syr.

● Var speciellt uppmärksam på nålen när maskinen används. Håll dessutom händerna borta från

alla rörliga delar, som exempelvis nålen, nålstångsfacket, trådens uppfångarmekanism och vagnen, annars kan personskador uppstå.

■ Låsmekanism

Den här brodyrmaskinen är av säkerhetsskäl försedd med en låsfunktion. Brodyrmaskinen är vanligen låst (den kan inte börja sy). Maskinen kan inte börja sy om den inte låses upp. Brodyrmaskinen låses automatiskt igen om du inte startar den inom 10 sekunder efter att du har låst upp den. Start-/stoppknappen visar om brodyrmaskinen är låst eller inte. Maskinen är låst om start-/stoppknappen lyser rött. Maskinen är inte låst om start-/stoppknappen blinkar grönt.

Tryck på start-/stoppknappen.

Börja brodera

Obs!

● Se till att det inte finns några föremål inom broderramens rörliga område. Mönstret kan bli feljusterat om broderramen slår i något annat föremål.

Tryck på start-/stoppknappen medan den blinkar grönt. Om start-/stoppknappen återgår till att lysa rött utför du den här proceduren igen från steg

Tryck på för att låsa upp

brodyrmaskinen.

X Start-/stoppknappen börjar blinka grönt och

brodyrmaskinen kan startas.

• Brodyrmaskinen låses igen om du inte

trycker på start-/stoppknappen inom 10 sekunder efter att du låst upp maskinen.

X Start-/stoppknappen lyser grönt och börjar

sy den första färgen.

Obs!

● Lampan slocknar när sömnaden startar.

X Följande skärmbild visas.

■ Fortsätta brodera

Tryck på .om du vill sy samma mönster igen.

1 En röd ram runt trådinformationsrutan visar

vilken nålstång som just nu används för sömnad.

• Medan brodyrmaskinen syr markeras den

punkt som sys med gröna hårkors i mönstervisningsområdet. Dessutom görs en tidräkning och antalet stygn räknas.

När sömnaden av den första färgen är klar

stannar maskinen automatiskt och klipper av tråden. Nålstångsfacket flyttar sig till färgläge nummer 2 och maskinen börjar sy den andra färgen.

X Broderskärmen visas så att samma mönster

kan sys igen. Välj ett nytt mönster genom att trycka på eller .

X Skärmen för val av mönstertyp visas.

Obs!

● Automatiskt låsstygn kan ställas in så att det sys i början av broderiet, när sömnaden påbörjas efter byte av trådfärg, och när tråden klipps av. (Se “Inställning av automatiskt låsstygn” på sida 88.)

● Sömnadshastigheten kan ändras även medan ett mönster sys. (Se “Inställning av maximal hastighet” på sida 91.)

X Trådfärgsdisplayen på skärmen fortsätter till

den andra färgen och trådinformationen om den andra nålstången omges av den röda ramen.

Detta fortsätter tills den sista färgen har sytts,

och brodyrmaskinen stannar automatiskt.

X Skärmen för broderinställningar visas igen.

X Start-/stoppknappen lyser rött.

• Ingen trådavklippning behövs i början eller i slutet av stygnen.

Sy broderiet

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Tryck på trådavklippningsknappen.

Avbryta brodering

Maskinen kan stoppas under sömnad.

■ Tillfällig paus

Tryck på start-/stoppknappen.

X Maskinen stannar och start-/stoppknappen

lyser rött.

• Tråden klipps inte av.

• När du vill fortsätta sy kontrollerar du först att övertråden är spänd, trycker på upplåsningsknappen och trycker på start-/ stoppknappen.

X Undertråden och övertrådarna klipps av.

• Klipp av trådarna innan du stänger av brodyrmaskinen.

Ställ in huvudströmbrytaren på “{”.

Anmärkning

● Maskinen stannar innan den börjar sy nästa färg om du trycker på reservstoppsknappen medan broderiet sys. (Se “Stoppa maskinen vid nästa färgbyte” på sida 92.)

● Innan du börjar sy kan du ställa in maskinen så att den stannar före varje byte av trådfärg. (Se “Ange pauslägen före brodering” på sida 92.)

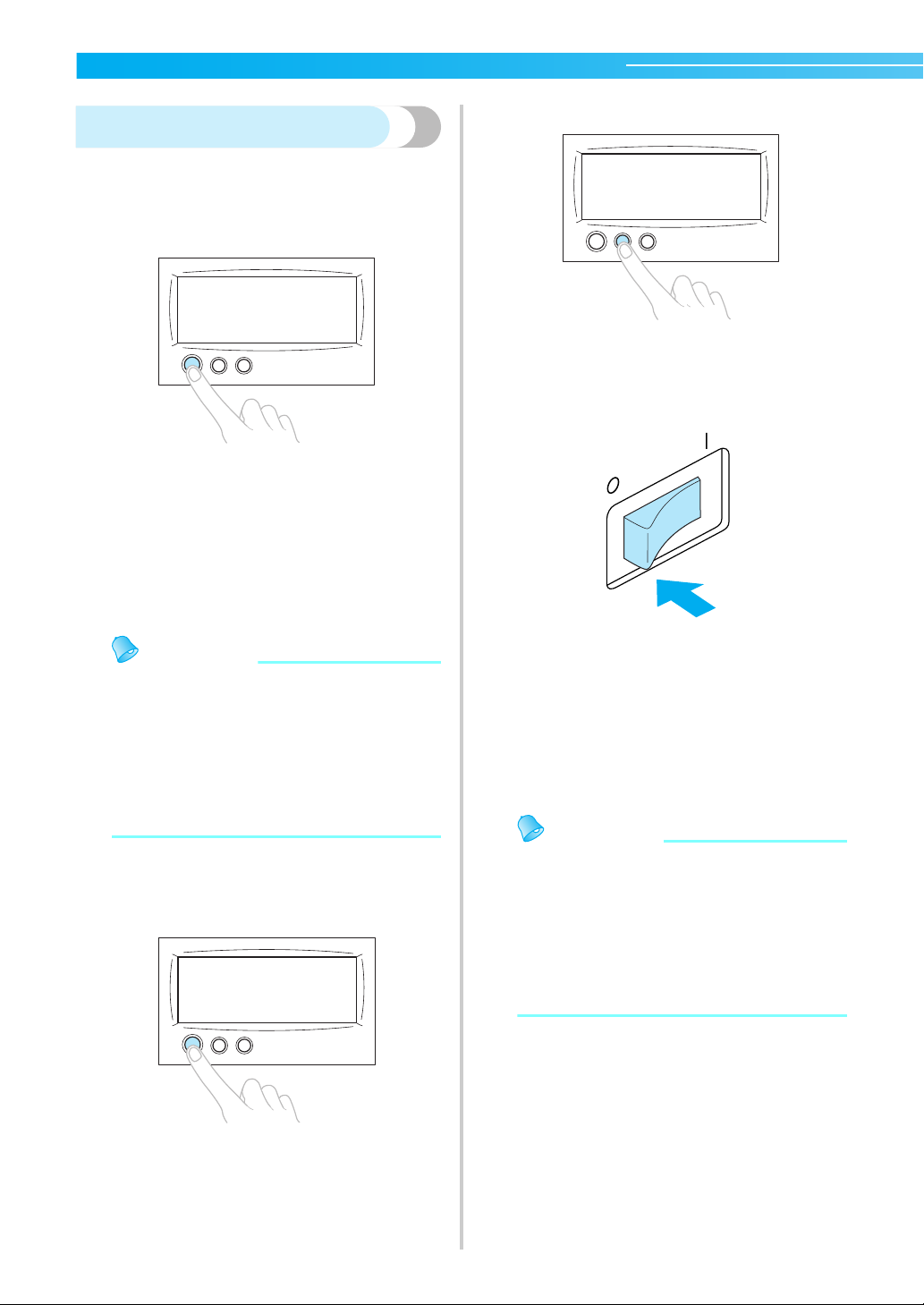

■ Börja sy igen efter att maskinen stängts av

Tryck på start-/stoppknappen.

X Brodyrmaskinen stannar och start-/

stoppknappen lyser rött.

• Tråden klipps inte av.

X Brodyrmaskinen stängs av och displayen

och indikatorn för start-/stoppknappen slocknar.

• Sömnaden kan återupptas när du har startat maskinen igen. Backa flera stygn för att överlappa stygnen. Mer information finns i “Återuppta brodering efter att maskinen stängts av” på sida 83.

Anmärkning

● Maskinen kan stoppas när som helst, även

medan den broderar. Om maskinen stoppas medan byte av trådfärg pågår behöver du dock inte gå tillbaka genom stygnen när broderingen fortsätter. Maskinen kan ställas in så att den stannar vid byte av trådfärg. (För information, se “Ange pauslägen före brodering” på sida 92).

■ Om tråden går av under sömnad

Maskinen stannar automatiskt om ett problem uppstår under sömnad, t.ex. att tråden går av. Trä om tråden, backa några stygn och fortsätt sy. Mer information finns i “Om tråden går av eller om undertråden tar slut under brodering” på sida 79.

12. Kontrollera trådspänning

Kontrollera broderiet för att se om det syddes med korrekt trådspänning. Om trådspänningen inte är korrekt inställd kan sömmen bli ojämn eller tyget rynkas.

■ Korrekt trådspänning

Från tygets avigsida ska undertråden vara ungefär en tredjedel av stygnbredden.

(Rätsida)

(Avigsida)

(Rätsida)

Trådspänningen är inte korrekt om broderiet ser ut så som visas nedan. Korrigera trådspänningen.

(Rätsida)

Övertråden är för hårt spänd, vilket gör att undertråden syns på tygets rätsida.

Lossa spännskivan genom att vrida skivan moturs.

(Avigsida)

Övertråden är för löst spänd vilket gör att den lösa övertråden fastnar eller öglor syns på tygets rätsida.

Dra åt spännskivan genom att vrida skivan medurs.

För information om hur du justerar trådspänningen, se “Ställa in korrekt trådspänning” på sida 85.

Obs!

● I den här handledningen kontrollerades

trådspänningen efter att broderiet avslutats. Normalt ska dock broderiet avbrytas tillfälligt och trådspänningen kontrolleras efter de 100 första stygnen av varje färg som sys med respektive nålstång.

● Broderiresultatet ser kanske inte ut som

förväntat, eftersom tygets art eller tjocklek samt typen av styvnadsmaterial som används kan orsaka variationer. Sy ett provbroderi innan du syr ditt projekt.

Anmärkning

● Bland de inbyggda brodermönstren finns ett

mönster som är avsett för att kontrollera trådspänningen. Mer information finns i “Kontrollera inbyggda mönsters trådspänning” på sida 160.

Kontrollera trådspänning

BRODERHANDLEDNING ——————————————————————————————————————————————

—

13. Ta bort broderramen och tyget

Ta bort broderramen, och ta sedan bort tyget från ramen, när sömnaden är avslutad.

Dra av broderramen mot dig.

Ta bort broderramen

VAR FÖRSIKTIG

●

Kontrollera att start-/stoppknappen lyser rött när du tar bort broderramen. Maskinen kan börja sy om start-/ stoppknappen blinkar grönt. Personskador kan orsakas av att maskinen startar av misstag.

● När du tar bort broderramen måste du

vara försiktig så att den inte slår emot någon annan del av brodyrmaskinen.

● Lyft inte upp broderramshållaren med för

stor kraft, eftersom detta kan skada den.

Ta bort tyget

Lossa den yttre ramskruven.

Ta tag med båda händerna på vänster och

höger sida på broderramshållarens armar, och lyft sedan ramen något.

Stiften på armarna på broderramshållaren ska nu komma ut ur hålen på broderramens sidor.

X Om skruven drogs åt med en skivformad

skruvmejsel så använder du den medföljande skivformade skruvmejseln för att lossa skruven.

Ta bort den yttre ramen, och ta sedan bort

tyget.

14. Slå av maskinen

Stäng av maskinen efter att allt broderi är avslutat.

Ställ huvudströmbrytaren på “{”.

X Brodyrmaskinen stängs av och displayen

och indikatorn för start-/stoppknappen slocknar.

Dra ur nätsladden från eluttaget.

Håll i kontakten när du drar ut nätsladden.

Dra vid behov ur nätsladden från maskinen.

Förvara nätsladden på en säker plats.

Anmärkning

● Skärmen för val av mönstertyp visas när

brodyrmaskinen startas på nytt om maskinen stängs av medan skärmen för val av mönstertyp eller skärmen med mönsterlista visas utan att något mönster valts.

Avstängd

↓

Påslagen

Om du inte trycker på för att bekräfta mönstervalet på skärmen med mönsterlista kommer valet att raderas om maskinen stängs av.

Efter öppningsskärmen

Obs!

● Om ett strömavbrott inträffar när du använder brodyrmaskinen ska du stänga av maskinen och dra ut nätsladden. När du startar brodyrmaskinen igen, ska du följa nödvändiga anvisningar för att använda maskinen korrekt. (Se “Slå på maskinen” på sida 20)

Slå av maskinen

BRODERHANDLEDNING ——————————————————————————————————————————————

—

● Om brodyrmaskinen stängs av medan skärmen för mönsterredigering visas kommer mönstret att lagras i maskinens minne på det sätt som det visades innan maskinen stängdes av. När brodyrmaskinen slås på igen kan skärmen för mönsterredigering visas så som den såg ut som innan maskinen stängdes av. (Se sida 62.)

Avstängd

↓

Påslagen

Efter öppningsskärmen

● Om brodyrmaskinen stängs av medan skärmen för broderinställningar visas kommer skärmen för det aktuella mönstret att lagras i maskinens minne på det sätt som det visades innan maskinen stängdes av. När brodyrmaskinen slås på igen kan skärmen för broderinställningar visas så som den såg ut som innan maskinen stängdes av. (Se sida 62.)

● Broderingen kan fortsätta när maskinen slås på igen efter att ha stängts av medan sömnad pågår. (Se “Återuppta brodering efter att maskinen stängts av” på sida 83.)

Avstängd under brodering

↓

Påslagen

Efter öppningsskärmen

Avstängd före eller efter brodering

↓

Påslagen

Efter öppningsskärmen

Snabbstartguide för skärmar

Beskrivningar av knapparna och annan information som visas på skärmarna finns i tabellerna nedan.

Knappdisplayer

Knapparnas utseende har följande betydelser.

(Normal färgdisplay) : Den här knappen har inte valts, men den kan väljas.

(Mörk display) : Den här knappen har valts.

(Grå display) : Den här knappen kan inte väljas.

Vanliga skärmkontroller

Med undantag för inställningsknappen visas de knappar som beskrivs nedan på alla skärmar, och kan alltid användas. Inställningsknappen kan inte dock inte användas på broderskärmen.

Nr Display Knappnamn Funktion Referenssida

1 Inställningsknapp

4 Hjälpknapp

Maskinens

driftsknapp

Knapp för nytt

broderi

Mönstervisningsområde

Tryck på den här knappen om du vill ändra inställningarna på brodyrmaskinen.

Tryck på den här knappen om du vill kontrollera en maskinåtgärd.

Avbryter alla åtgärder som tidigare utförts, och återgår till den ursprungliga skärmen för val av mönstergrupp.

Tryck på den här knappen för att visa lösningar om ett problem uppstår, t.ex. om du inte känner till en viss användningsprocedeur.

s. 140

s.151

s. 153

s. 143

Snabbstartguide för skärmar

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Förstå skärmen för val av mönstertyp

Välj en mönsterkategori (-typ) på den här skärmen.

Nr Display Knappnamn Beskrivning Referenssida

3 Alfabetsknapp

8 Broderkortsknapp Hämtar mönster från broderkort. s. 112

9 USB-mediaknapp Hämtar mönster från USB-media. s. 117

0 Datorknapp (USB)

A Redigeringsknapp

Brodermönsterknapp Brodermönstret till en design kan väljas. s. 104

Rammönster

-knapp

Renässansalfabets

-knapp

Inbyggda mönster

Blomsteralfabets

-knapp

Applikationsalfabets

-knapp

Knapp för brodermönster som lagrats i maskinen

12 stygntyper kan kombineras med 10 ramformar, t.ex. en cirkel och en kvadrat.

Versaler, gemener, siffror, symboler och tecken med accenter i 13 typsnitt kan väljas i små, mellanstora och stora storlekar.

Tecken i renässansstil i en kvadrat på 50 mm x 50 mm.

Våra egna alfabetsmönster designade med blommor som dekoration på versaler (130 mm (H) x 80 mm (B)).

Mönster med bokstavsapplikationer som finns i små, mellanstora och stora storlekar.

Hämtar mönster som är sparade i maskinminnet.

Du kan hämta mönster från datorn genom att ansluta den medföljande USB-kabeln till brodyrmaskinen.

Den här knappen är bara tillgänglig om du har valt mönster. Tryck på den här knappen om du vill avbryta försöken att lägga till fler mönster från skärmen för val av mönstertyp. Återgå till skärmen för mönsterredigering.

s. 108

s. 109

s. 105

s. 106

s. 107

s. 111

s. 114

s. 119

Förstå skärmen med mönsterlistan

Välj mönster på den här skärmen.

Nr Display Knappnamn Beskrivning

1 Storlek (vertikal) Visar den vertikala längden på det valda brodermönstret.

4 Sida

7 Mönsterknappar

8 Knappen Avbryt

9 Storleksknapp

C Ställ in-knapp

Storlek (horisontell)

Antal trådfärgsbyten

Knappen för nästa sida

Knappen för föregående sida

Knapp för horisontell spegelvändning

Knapp för vertikal spegelvändning

Förhandsgranskningsknapp

Visar den horisontella bredden på det valda brodermönstret.

Visar antalet trådfärgsbyten i det aktuella brodermönstret.

Visar det aktuellt visade sidnumret och det totala antalet sidor.

Tryck på den här knappen för att visa nästa sida. Den första sidan visas om knappen för nästa sida trycks ned medan den sista sidan visas.

Tryck på den här knappen för att visa föregående sida. Den sista sidan visas om knappen för föregående sida trycks ned medan den första sidan visas.

En bild av mönstret visas på knappen. Välj mönstret genom att trycka på knappen.

Tryck om du vill lämna den aktuella mönsterkategorin och välja en annan kategori. Återgår till skärmen för val av mönstertyp.

Med den här knappen kan du ändra storlek på det aktuella brodermönstret.

Med den här knappen kan du spegelvända det aktuella brodermönstret horisontellt.

Med den här knappen kan du spegelvända det aktuella brodermönstret vertikalt.

Visar en bild av det mönster som ska broderas, så att du kan förhandsgranska det.

Tryck på knappen när du har valt mönster. Mönstervalet bekräftas och skärmen för mönsterredigering visas.

Referenssida

s. 102

s. 103

s.27

s. 102

*Vissa mönster kan inte redigeras med 9, 0 eller A.

Snabbstartguide för skärmar

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Förstå skärmen för mönsterredigering

Du kan redigera mönstret utifrån den här skärmen.

Nr Display Knappnamn Beskrivning

2 Mönsterstorlek

5 Storlek (vertikal) Visar den vertikala längden på det mönster som redigeras.

7 Rotationsvinkel

Broderramens

indikatorer

Avstånd från

mitten (vertikalt)

Avstånd från

mitten

(horisontellt)

Storlek

(horisontell)

Antal

trådfärgsbyten

Visar storlekarna på de broderramar som kan användas för att sy det brodermönster som visas i mönstervisningsområdet.

Visar storleken på det brodermönster som visas i mönstervisningsområdet. Det översta värdet visar höjden, och det nedre visar bredden. Storleken på hela mönstret, inkluderande alla mönster, visas om brodermönstret består av flera mönster i kombination.

Visar det vertikala avstånd som det mönster som redigeras ska flyttas.

Visar det horisontella avstånd som det mönster som redigeras ska flyttas.

Visar den horisontella bredden på det mönster som redigeras.

Visar rotationsvinkeln som det mönster som redigeras roteras.

Visar det totala antalet trådfärgsbyten för det mönster som redigeras.

Referenssida

s. 28

s.120

s.122

Nr Display Knappnamn Beskrivning

5 Storleksknapp Ändrar storlek på det mönster som redigeras. s.121

6 Roteringsknapp Roterar det mönster som redigeras. s.122

8 Ordningsknapp

9 Flerfärgsknapp

0 Täthetsknapp

B Raderingsknapp

Knappar för

mönsterval

Positioneringsknappar

Knapp för

horisontell

spegelvändning

Knapp för vertikal

spegelvändning

Knapp för

mellanrum

Knapp för

trådfärgsbyte

Sammanfognings-

knapp

Förhandsgransk-

ningsknapp

Ändra slut-

knappen

Väljer det mönster som redigeras när brodermönstret består av flera mönster i kombination.

Flyttar sömnadsläget på det mönster som redigeras i pilens riktning (Om du trycker på flyttas

sömnadsläget till broderområdets mitt.)

Vänder det mönster som redigeras horisontellt. s.121

Vänder det mönster som redigeras vertikalt. s.121

Ändrar mellanrummet mellan tecknen i det bokstavsmönster som redigeras.

Ändrar riktning på tecknen i det bokstavsmönster som redigeras.

Med den här knappen kan du byta trådfärg på varje tecken i ett bokstavsmönster; kan endast användas då ett alfabet har valts.

Ändrar tätheten på det mönster som redigeras; kan endast användas om ett bokstavs- eller ett rammönster har valts.

Ändrar färg på mönstret. s.127

Raderar mönstret. Om du trycker på knappen så raderas det mönster som redigeras.

Lägger till ett mönster. Om du trycker på den här knappen visas skärmen för val av mönstergrupp.

Visar en bild av mönstret så att det kan förhandsgranskas.

Avslutar redigering och fortsätter till skärmen för broderinställningar.

Referenssida

s.120

s.124

s.123

s.126

s.125

s.128

s.119

s.27

s.25

Snabbstartguide för skärmar

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Förstå skärmen för broderinställningar

Från den här skärmen kan hela mönstret redigeras och broderinställningar kan anges. Dessutom kan du kontrollera broderingsläget och spara ett mönster att använda senare.

Nr Display Knappnamn Beskrivning

2 Mönsterstorlek

5 Rotationsvinkel

Broderramens

indikatorer

Avstånd från

mitten (vertikalt)

Avstånd från

mitten

(horisontellt)

Antal

trådfärgsbyten

Mellanrum vid

upprepad sömnad

(vertikalt)

Mellanrum vid

upprepad sömnad

(horisontellt)

Visar storlekarna på de broderramar som kan användas för att sy det brodermönster som visas i mönstervisningsområdet.

Visar det vertikala avstånd som det mönster som redigeras ska flyttas.

Visar det horisontella avstånd som det mönster som redigeras ska flyttas.

Visar rotationsvinkeln som det mönster som redigeras roteras.

Visar det totala antalet trådfärgsbyten för det mönster som redigeras.

Visar det vertikala avståndet mellan mönstren när upprepad sömnad har valts.

Visar det horisontella avståndet mellan mönstren när upprepad sömnad har valts.

Referenssida

s.28

s. 72

s.72

s.73, 129

s.130

s. 130

Nr Display Knappnamn Beskrivning

2 Upprepningsknapp Syr mönstret upprepade gånger. s.130

Redigeringsfunktioner

Broderinställningar

0 Knappen Avsluta

A Redigeringsknapp

Knappen Rotera

alla

Knapp för

trådfärgsbyte

Positionerings-

knappar

Låsstygnsknapp

(början)

Låsstygnsknapp

(slutet)

Knapp för maximal

sömnadshastighet

Knapp för start-/

slutposition

Knapp för

provsömnad

Roterar hela brodermönstret när det består av flera mönster som har kombinerats.

Ändrar färg på mönstret. s.127, 131

Flyttar sömnadsläget på hela mönstret i pilens riktning (Om du trycker på flyttas sömnadsläget

till broderområdets mitt.) Anger att automatiskt låsstygn sys i början av

mönstret och när sömnaden börjar efter att tråden klippts av.

Anger att automatiskt låsstygn sys när tråden klipps av.

Anger den maximala sömnadshastigheten. s.91

Anger nålpositionen i början och i slutet av sömnaden.

Flyttar broderramen så att broderingsläget kan kontrolleras.

Avbryter alla åtgärder som tidigare utförts, och återgår till den ursprungliga skärmen för val av mönstertyp.

Tryck på den här knappen för att återgå till skärmen för mönsterredigering.

Referenssida

s. 73, 129

s.72

s.88

s.89

s.32

B Lagringsknapp Lagrar mönstret. s.136

D Sömnadsknapp

* De funktioner och åtgärder som utförs av knappen för trådfärgsbyte 3 och förhandsgranskningsknappen C är de samma på både skärmen för mönsterredigering och skärmen för broderinställningar.

Förhandsgransk-

ningsknapp

Visar en bild av det mönster som ska broderas, så att du kan förhandsgranska det.

Avslutar alla åtgärder på skärmen för broderinställningar och fortsätter till broderskärmen.

Snabbstartguide för skärmar

s.27

s.32

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Förstå broderskärmen

Från den här skärmen kan du kontrollera det totala antalet trådfärger och sömnadstiden, ange nålstångsinställningar och sy framåt eller bakåt.

Nr Display Knappnamn Beskrivning

1 Regiondisplay

6 Antal stygn

7 Sömnadstid

*De funktioner och åtgärder som utförs av knapparna för maximal sömnadshastighet A är desamma på både skärmen för mönsterredigering och skärmen för broderinställningar.

Trådfärgssek-

vensdisplay

Nålstångs-

nummer

Indikator för byte av rulle

Sömnadsord-

ning

Tid tills

rullarna måste

bytas ut

Nålstångs-

knapp

Display för

inställning av

trådfärg

Knapp för

maximal söm-

nadshastighet

Visar den del av mönstret som ska sys med den trådfärg som visas först i trådfärgssekvensdisplayen.

Visar i vilken ordning trådfärgerna byts. Under broderingen skrollar den här displayen så att färgen på den tråd som för ögonblicket sys visas överst.

Visar vilket nålstångsnummer som har tilldelats trådfärgen till vänster.

Den här indikatorn visar när trådrullarna behöver bytas. Trådrullarna behöver bytas vid den punkt mellan de två trådfärgerna där indikatorn visas.

Det nedersta värdet visar det totala antalet byten av trådfärg i mönstret, och det översta värdet visar den trådfärg som just nu sys.

Det nedersta värdet visar det totala antalet stygn i mönstret, och det översta värdet visar hur många stygn som redan har sytts.

Det nedersta värdet visar den totala tid som krävs för att sy mönstret, och det översta värdet visar hur mycket tid som hittills ägnats åt sömnaden.

Den tid som återstår innan rullarna byts ut visas om mönstret innehåller minst sju färger.

Tryck på en knapp för att flytta nålstångsläget till det nålstångsnummer som valts. Används när nålen träs med den automatiska nålträdningsfunktionen.

Visar färg och trådfärgsnamn (-nummer) på tråden på den nålstång som knappen indikerar. Trä maskinen så som visas här.

Anger den maximala sömnadshastigheten. s.91

Referenssid

s. 76

s. 75

s. 34

s.33

Anmärkning

● Trådfärgsnumren i trådfärgssekvensdisplayen och displayen för inställning av trådfärg kan ändras till exempelvis andra fabrikats färgnamn eller trådfärgsnummer. (Se “Ändra tråd-färgsinformation” på sida 145.)

Nr Display Knappnamn Beskrivning

C Knappen Avbryt

Reservstopps-

knapp

Knapp för

tillfällig

inställning av

nålstång

Stygnknapp

framåt/bakåt

Upplåsnings-

knapp

Tryck på den här knappen under broderingen så stannar maskinen när nästa färg börjar.

Tryck på den här knappen för att avbryta sömnaden och gå tillbaka till skärmen för broderinställningar.

Gör att nålstångsinställningarna kan anges manuellt s.94

Flyttar nålen framåt eller bakåt under sömnad. Använd den här knappen i följande situationer:

● Om tråden går av eller tar slut medan maskinen broderar

● För att starta om sömnaden från början

● För att fortsätta sömnaden efter att maskinen stängts av

Låser upp maskinen så att den kan börja sy inom 10 sekunder. När du trycker på den här knappen blinkar start-/stoppknappen grönt.

Referenssida

s.92

s.79

s.42

Snabbstartguide för skärmar

BRODERHANDLEDNING ——————————————————————————————————————————————

—

Detta kan hjälpa dig om du har frågor

■ Nål i “broderingsläget”

TEKNISKA TERMER:

■ USB typ “A” (värd) och USB typ “B” (funktion)

Detta är en av kommunikationsmetoderna mellan datorn och kringutrustningen. Du kan ansluta USB-media via USB-portsuttaget typ “A” (värd) och även ansluta maskinen till datorn via USBportsuttaget typ “B” (funktion) med den medföljande USB-kabeln. (Se sida 114.)

■ DST

Detta är förlängningen på datafilen Tajima (*.dst) som är ett av brodermönstrens dataformat. Tajimadata innehåller ingen färginformation, så maskinen tilldelar färger automatiskt när du laddar den. (Se sida 163.)

■ Nålnummer

Nålarna är numrerade från höger till vänster. Nålen längst till höger är nål nummer 1. (Se sida vii.)

Detta är den nål som är placerad ovanför nålhålet i stygnplåten. Nålstångsfacket flyttas för att placera nålen med nästa trådfärg i “broderingsläge”. När nålträdaren används ska den nål som ska träs på flyttas till “broderingsläge”. (Se sida 40.)

1 Nål 2 Nålhål i stygnplåten

■ Avstrykare

Detta är mekanismen som drar tråden. Avstrykaren drar tråden när nålträdaren används. Avstrykaren drar även tråden från materialet när maskinen klipper av tråden. Därför behöver trådarna inte klippas av efter broderingen. (Se sida 40.)

MÖNSTER:

Följande mönster kan broderas med maskinen.

- Broderdata med formaten *.pes, *.phc eller *.dst. USB-media överför data till maskinen. Data kan även överföras från datorn till maskinen via USBkabel.

- Valfria broderkort

- Brodermönster skapade av digital programvara

- Mönster som sparats på USB-media av maskinen

■ Felaktigt meddelande om trasig tråd

- Kontrollera att övertråden sitter under de övre trådledarplåtarna. (Se sida 36.)

- Kontrollera att övertråden sitter runt trådspännaren. (Se sida 37.)

BRODERING:

■ Anpassa broderfärgerna

- Använd funktionen “Byte av trådfärg” genom att välja knappen antingen på skärmen “mönsterredigering” eller “broderinställning”. Mer information finns på sida 127.

- Använd funktionen “Tillfällig inställning av nålstång” genom att välja knappen på broderskärmen. Mer information finns på sida 94.

■ Återuppta ett mönster som inte är färdigt på den plats där maskinen stängdes av.

- Maskinen minns mönstret och läget även efter

att strömmen stängts av. När maskinen slås på igen kan den återuppta broderiet. (Se sida 62.)

1 Övre trådledarplåtar 2 Trådspännare

■ Trådspänningen ändrades plötsligt

- Tråden har fastnat på en vass kant på övertrådsrullen.

- Övertråden har fastnat under trådrullen.

- Ludd eller damm från tråden har samlats under undertrådens spännfjäder.

■ Ramen lossade från vagnen.

Kontrollera att monteringssprintarna sitter i monteringsskåran och hålet på ramen. (Se sida 31.) Innan du syr om mönstret är det lämpligt att stänga av maskinen en gång för att rikta in vagnen.

■ Avbryt den aktuella mönsterdesignen och starta om

Välj knappen “Nytt broderi” överst till vänster på skärmen. Mönstret och all information raderas. (Se sida 49.)

Detta kan hjälpa dig om du har frågor

BRODERHANDLEDNING ——————————————————————————————————————————————

—

3 ANDRA GRUNDLÄGGANDE PROCEDURER

Återuppta den åtgärd som utfördes innan maskinen stängdes av ............................62

Byta nål...................................................................................................................63

Byta nålen / 63

Korrekt användning av broderramarna ...................................................................65

Typer av broderramar och applikationer / 65

Fästa styvnadsmaterial (bakgrundsmaterial) med stryksida på tyget........................66

Fästa tyget...............................................................................................................67

Fästa tyget i den extra stora och den stora broderramen / 67 Använda broderarket / 68 Stora/små tygbitar / 69

Broderramens position och rörelse .........................................................................70

Ändra broderingsläget.............................................................................................72

Justera vinklen / 73

Brodera ett mönster med minst sju färger...............................................................75

Kontrollera om trådrullsbyte behövs / 75

Byta trådrullar i mönster med minst sju färger........................................................77

Meddelande om byte av trådrulle / 77 Enkelt byte av trådrulle / 78

Om tråden går av eller om undertråden tar slut under brodering...........................79

Om övertråden går av / 79 Om undertråden går av eller tar slut / 80

Brodera från början eller mitten på mönstret..........................................................81

Återuppta brodering efter att maskinen stängts av..................................................83

Ställa in korrekt trådspänning .................................................................................85

Justera undertrådens spänning / 85 Justera övertrådens spänning / 86

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Återuppta den åtgärd som utfördes innan maskinen stängdes av

Den skärm som visas när maskinen har slagits på och du har tryckt på varierar i utseende beroende på hur maskinen tidigare stängdes av. Om maskinen stängdes av medan en åtgärd utfördes kan du välja att låta den fortsätta när du slår på maskinen igen.

Slå på brodyrmaskinen.

När skärmen nedan visas efter den första

bilden trycker du på .

X Ett meddelande visas där du väljer om du

vill fortsätta med den tidigare åtgärden eller påbörja en ny.

• Skärmen för val av mönstertyp visas om ingen åtgärd var under genomförande när maskinen stängdes av.

■ Fortsätta den åtgärd som utfördes innan maskinen stängdes av

Tryck på .

X Nu visas skärmen för mönsterredigering,

skärmen för broderinställningar eller broderskärmen, detta beroende på vilken skärm som visades innan maskinen stängdes av.

■ Välja ett mönster och starta en ny åtgärd

Tryck på .

X Skärmen för val av mönstertyp visas.

Anmärkning

• Åtgärden kan inte fortsätta om du inte

trycker på för att bekräfta

mönstervalet på skärmen med mönsterlistan.

• Vilken skärm som visas när en åtgärd fortsätter beror på vilken skärm som visades när maskinen stängdes av.

Om åtgärden på skärmen för mönsterredigering är avslutad:

Den skärmen för mönsterredigering visas.

Om maskinen stängdes av efter att ett mönster valdes, och medan skärmen för val av mönstertyp eller skärmen med mönsterlistan visades:

Skärmen för mönsterredigering av det valda mönstret visas.

Om maskinen stängdes av medan skärmen för broderinställningar visades:

Skärmen för broderinställningar av det mönstret visas.

Om maskinen stängdes av under brodering:

Broderskärmen visas med nålen placerad på det stygn som syddes när maskinen stängdes av.

Byta nål

Byt ut nålen mot en ny om nålen är böjd eller om spetsen har gått av. Använd den medföljande sexkantsskruvmejseln för att byta ut nålen mot en som är speciellt utformad för den här maskinen och som klarar det test som beskrivs i “Kontrollera nålen” (på sida 15).

• Ta inte i för hårt när du lossar eller drar åt

Byta nålen

Stäng av brodyrmaskinen.

VAR FÖRSIKTIG

nålens stoppskruv, annars kan maskinen skadas.

● Stäng av brodyrmaskinen innan du byter

nål, eftersom personskador kan uppstå om maskinen börjar sy.

Ta bort nålens stoppskruv och ta bort nålen.

Håll i nålen med vänster hand och ta sedan sexkantsskruvmejseln i höger hand och skruva nålens stoppskruv moturs.

Obs!

● Byt ut nålen med hjälp av den medföljande sexkantsskruvmejseln, annars kan för stor kraft medföra att nålen går av.

Vänd nålens flata sida mot maskinens baksida

och sätt in nålen hela vägen upp tills den vidrör nålstångsspärren.

Dra nålen genom hålet i pressarfoten, och använd sedan verktyget för nålbyte för att lyfta upp nålen.

1 Nålstångsspärr 2 Nål 3 Nålens flata sida 4 Verktyg för nålbyte

Byta nål 63

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Gör så som bilden visar och tryck på 1 för att förlänga nålklämsskruven 2. Fäst klämman vid nålen och fäst nålen genom att släppa upp det område som hålls ned. Tryck på 1 igen

när du vill ta loss nålen.

Håll nålen på plats med vänster hand och dra

åt nålens stoppskruv.

Använd sexkantsskruvmejseln för att dra nålens stoppskruv medurs.

VAR FÖRSIKTIG

●

Var noga med att föra in nålen hela vägen tills den vidrör nålstångsspärren och dra åt nålens stoppskruv ordentligt med sexkantsskruvmejseln, eftersom nålen annars kan gå av och maskinen skadas.

● Om nålen inte har satts in helt kommer

● Kontakta närmaste auktoriserade

återförsäljare om kroken på den automatiska nålträdningsfunktionen är böjd eller skadad.

Korrekt användning av broderramarna

Nedan beskrivs de olika typerna av broderramar och hur du använder dem. Den valfria kepsramen kan användas tillsammans med den här brodyrmaskinen, utöver de medföljande broderramarna.

VAR FÖRSIKTIG

● Använd endast broderramar i de storlekar som visas på skärmen. Annars kan broderramen slå

emot pressarfoten, vilket kan leda till skador.

Typer av broderramar och applikationer

Extra stor

broderram

Broderingsområde:

200 mm (H) × 300 mm (B)

(7-7/8 tum (H) × 11-3/4 tum (B))

Används vid brodering av sammankopplade tecken eller mönster, kombinerade mönster, eller vid brodering av stora mönster.

(Se “Fästa tyget” på sida 67.) (Se “Fästa tyget i broderramen” på sida 28.)

Kepsram

(tillval)

Broderingsområde:

50 mm (H) × 130 mm (B)

(2 tum (H) × 5-1/8 tum (B))

Stor broderram Medelstor broderram Liten broderram

Broderingsområde:

130 mm (H) × 180 mm (B)

(5-1/8 tum (H) × 7-1/8 tum (B))

Används vid brodering av mönster med en storlek mindre än 130 mm (H) × 180 mm (B)

Broderingsområde:

100 mm (H) × 100 mm (B)

(4 tum (H) × 4 tum (B))

Används vid brodering av mönster i standardstorlek.

Broderingsområde:

40 mm (H) × 60 mm (B)

(1-1/2 tum (H) × 2-3/8 tum (B))

Används vid brodering av små mönster, t.ex. namnlappar.

Obs!

Används vid brodering av kepsar. Baseballkepsar (golfkepsar), klockhattar och fiskarhattar kan broderas med den här ramen. Den här ramen kan inte användas med hattar vars front är mindre än 50 mm, t.ex. solskärmar och barnhattar. Den kan inte heller användas med hattar vars brätten är längre än 80 mm. (Information om hur du fäster den här ramen finns på “Använda den valfria kepsramen” på sida 169.)

Korrekt användning av broderramarna 65

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Fästa styvnadsmaterial (bakgrundsmaterial) med stryksida på tyget

Vi rekommenderar att du använder styvnadsmaterial (bakgrundsmaterial) med stryksida för att förhindra att stygnen krymper eller att mönstren blir feljusterade.

VAR FÖRSIKTIG

● Använd styvnadsmaterial (bakgrundsmaterial) med stryksida vid brodering på tunna eller

tänjbara tyger, tyger med grov väv eller tyger där stygnen lätt krymper. Om styvnadsmaterial (bakgrundsmaterial) med stryksida inte används under brodering kan nålen böjas eller gå av, och mönstret kan bli feljusterat.

Pressa styvnadsmaterialet

(bakgrundsmaterialet) med ett ångstrykjärn på tygets avigsida.

Obs!

● Använd en bit styvnadsmaterial (bakgrundsmaterial) som är större än broderramen. När du fäster tyget i broderramen ska du se till att styvnadsmaterialets (bakgrundsmaterialets) alla kanter har klämts fast ordentligt, för att förhindra rynkor på tyget.

1 Självhäftande sida på styvnadsmaterial

(bakgrundmaterial) med stryksida

2 Tyg (avigsida)

• När du broderar ett tyg som inte ska strykas eller ett område som är svårt att stryka kan du fästa ett lager av styvnadsmaterialet (bakgrundsmaterialet) under tyget i broderramen utan att stryka på det.

1 Broderramens område 2 Styvnadsmaterial med stryksida

(bakgrundsmaterial)

Anmärkning

● När du broderar i tunna tyger, t.ex. organza eller lawn, bör du använda ett vattenlösligt styvnadsmaterial (bakgrundsmaterial). Vattenlösliga styvnadsmaterial löses upp när du tvättar tyget, så att du kan sy vackra broderier som inte blir stela.

● När du broderar tyg med ludd, t.ex. handdukar eller manchestertyg, bör du fästa ett lager av styvnadsmaterial (bakgrundsmaterial) med stryksida under tyget i broderramen utan att stryka på det.

● Läs mer om andra sätt att använda styvnadsmaterial (bakgrundsmaterial) på “Styvnadsmaterial (bakgrundsmaterial)” på sida 165.

Fästa tyget

Fästa tyget i den extra stora och den stora broderramen

Lossa skruven på den yttre ramen.

1 Skruv

Placera tyget med rätsidan upp ovanpå den

yttre ramen.

• Den yttre ramen har ingen fram- eller baksida. Båda sidorna kan användas som framsida.

Tryck in den inre ramen i den yttre ramen.

Sätt först in den inre ramen i hörnet med skruven A, sätt sedan in det närbelägna hörnet B, och sätt därefter in det motsatta hörnet C. Sätt sedan in det motsatta hörnet i det skruvfria hörnet D.

• Var noga med att se till att tyget inte rynkas när du spänner fast det i broderramen.

Sträck tyget ytterligare och dra åt skruven

ordentligt så att tyget är spänt.

• När du har sträckt ut tyget ska du höra ett trumliknande ljud om du slår lätt på det.

• Kläm ihop den inre och den yttre ramen ordentligt så att deras överdelar är i jämn nivå.

1 Yttre ram 2 Inre ram 3 Tygets rätsida 4 Överdelarna på den inre och den yttre ramen är

jämna

• Använd den skivformade skruvmejseln och dra åt skruven ordentligt.

Rikta först in de inre och yttre ramarna vid hörnet med skruven A. Dra sedan lätt i tyget i den riktning som anges av pilen B så att tyget blir spänt, sätt in den inre ramen i hörnet B. Dra på samma sätt lätt i tyget i den riktning som anges av pilen C och sätt in hörnet C, och dra sedan lätt i tyget i den riktning som anges av pilen D och sätt in hörnet D.

1 Skivformad skruvmejsel

Anmärkning

● Vi rekommenderar att du använder en jämn

yta för att korrekt fästa tyget i broderramen.

Fästa tyget 67

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Tryck in den inre ramen i den yttre ramen. Ta

Använda broderarket

bort broderarket.

Följ riktlinjerna på broderarket när du sträcker tyget i ramen, eftersom tyget då kan fästas i ramen så att mönstret sys i rätt position.

Markera med en textilpenna stället på tyget

där du vill brodera.

Sätt broderarket på den inre ramen. Passa in

riktlinjerna på broderarket med de markeringar du ritade på tyget.

1 Riktlinjer 2 Inre ram

Sträck tyget försiktigt, så att den inte finns

några veck eller rynkor.

Stora/små tygbitar

I det här avsnittet ges information om hur du broderar på tyg som antingen är mycket större eller mycket mindre än broderramen.

■ Brodering på stora tygstycken eller på tjocka kläder

När du broderar på stora tygstycken eller på tjocka kläder bör du använda en klädnypa eller en pappersklämma för att fästa det överskjutande tyget vid broderramen så att det inte hänger ned från ramen. Om du broderar med överskjutande tyg hängande ned från broderramen kan ramen hindras från att röra sig ordentligt, vilket kan medföra att mönstret blir feljusterat.

■ Brodering på hörnet av tyget

Vid brodering på hörnet av en tygbit bör du använda spraylim för att fästa tyghörnet vid styvnadsmaterialet (bakgrundsmaterialet), och fäst sedan styvnadsmaterialet (bakgrundsmaterialet) i broderramen. Om du inte vill använda spraylim på tyget kan du tråckla fast tyget vid styvnadsmaterialet (bakgrundsmaterialet).

• Fäst det överskjutande tyget vid broderramen med en klädnypa eller en pappersklämma.

■ Brodering på små tygbitar

När du broderar tygbitar som är mindre än broderramen bör du använda spraylim för att fästa tyget vid styvnadsmaterialet (bakgrundsmaterialet) som har fästs vid broderramen. Om du inte vill använda spraylim på tyget kan du tråckla fast tyget vid styvnadsmaterialet (bakgrundsmaterialet).

1 2

1 Tyg 2 Styvnadsmaterial (bakgrundsmaterial)

■ Brodering på smala tygbitar, t.ex. band

Vid brodering på smala tygbitar bör du använda spraylim för att fästa bandet eller tejpen vid styvnadsmaterialet (bakgrundmaterialet), och fäst sedan styvnadsmaterialet (bakgrundmaterialet) i broderramen. På tyger du inte vill spraylimma kan du klämma fast båda tygändarna tillsammans med styvnadsmaterialet (bakgrundsmaterialet) i broderramen.

1 Band 2 Styvnadsmaterial (bakgrundsmaterial)

1 Tyg 2 Styvnadsmaterial (bakgrundsmaterial)

Fästa tyget 69

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Broderramens position och rörelse

Nedan följer information som rör broderramen när brodyrmaskinen används.

■ Broderramar som inte kan användas för brodering

Så som förklarades på sida 28 visar broderramens indikatorer överst på skärmen vilka broderramar som kan användas för att sy det aktuella mönstret. Broderramar där broderområdet är mindre än mönstret kan inte användas. Broderramen kan inte heller användas om broderiet är mindre än broderramen men har en position där det skjuter ut över ramens broderområde.

Broderramar där broderområdet är mindre än mönstret

Mönster som skjuter ut utanför ramens broderområde

■ Flytta till korrekt position

Broderramen är i korrekt position om broderramens mitt sitter vid nålens nedgångsläge i broderområdet, dvs. i startposition före broderingens början. Om du byter broderram kommer nästa ram som installeras inte att vara i korrekt position. Följande händer om exempelvis den extra stora broderramen byts ut mot den lilla ramen.

I båda dessa fall visas ett meddelande på brodyrmaskinen med en varning om att broderramen måste bytas.

Med hjälp av positionen på broderramhållarens vänstra arm känner brodyrmaskinen av vilken broderram som har installerats. Därför fastställs broderramens storlek utifrån den vänstra armens position, även om den broderram som identifieras inte har installerat. Om broderramshållaren inte är installerad kommer brodyrmaskinen dessutom att fastställa att kepsramen (säljs separat) har installerats. Ett meddelande om att broderramen bör bytas ut kan visas även om ingen broderram har installerats.

1 Broderramens mitt i korrekt position 2 Nålposition när broderramen byts ut

För att korrigera feljusteringen av broderramen flyttar denna sig automatiskt till korrekt position när något av följande sker.

• Brodyrmaskinen slås på.

Broderramen rör sig.

• Skärmen för broderinställningar visas.

Broderramen flyttas inte om den är korrekt positionerad. Om mönstret skjuter ut över ramens broderområde visas ett meddelande om att ramen bör bytas ut. Byt ut broderramen eller återgå till skärmen för mönsterredigering och flytta broderingsläget.

• Broderramen placeras om medan skärmen för

broderinställningar eller broderskärmen visas, och därefter trycker du på knappen för att kontrollera broderområdet, flytta broderramen eller för att börja brodera.

Broderramen rör sig. Tryck på önskad knapp igen eftersom broderramen har flyttats till korrekt position och pausats. Om mönstret skjuter ut över ramens broderområde efter att ramen har flyttats visas ett meddelande om att ramen bör bytas ut. Byt ut broderramen eller återgå till skärmen för mönsterredigering och justera mönsterstorlek eller broderingsläge.

Broderramens position och rörelse 71

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Ändra broderingsläget

När du köper brodyrmaskinen är den inställd så att sömnaden börjar i mitten av mönstret. Flytta därför ramen och broderingsläget så att mitten på mönstret anpassas till nålens nedgångsläge i sömnadsläget. Dessutom kan vinkeln på hela mönstret justeras om inte tyget kan fästa jämnt inom broderramen och om mönstret ligger i vinkel på tyget.

Tryck på , , , , , ,

och på skärmen för

broderinställningar.

Flytta broderramen så att nålens nedgångsläge ligger i mitten av det område där du vill brodera.

X Broderramen flyttar sig i motsatt riktning

mot pilen.

X Mönstret i mönstervisningsområdet flyttar

sig åt samma håll som pilen.

• Tryck på för att flytta broderramen tillbaka till den ursprungliga positionen (där broderramens mitt passats in med nålens nedgångsläge i sömnadsläget).

■ Hitta sömnadsläget

Genom att låsa nålstången (säkra nålen och pressarfoten i det nedre läget) kan du enkelt se nålens nedgångsläge.

Sätt in sexkantsskruvmejseln i det fyrkantiga

hålet i nålklämman så som visas på bilden för att långsamt sänka ned nålstången tills den stannar och klickar fast i låspositionen.

Obs!

● Kontrollera att inte nålen sänks ned så långt

att den går in i tyget.

1 Visar den vertikala sträcka som mönstret flyttats 2 Visar den horisontella sträcka som mönstret

flyttats

X Nålen och pressarfoten låses i det nedre

läget.

Tryck på pilknapparna på skärmen för

broderinställningar för att flytta broderramen så att nålens nedgångsläge ligger i mitten av det område där du vill brodera.

• När du anger startpunkten för sömnaden ska du rikta in nålens nedgångsläge mot den punkt som angivits som startpunkt för sömnaden. (Mer information om att ange start/slutpunkt för sömnanden finns på sida 89.)

■ Låsa upp nålstången

Visa broderskärmen och tryck sedan på

knappen för någon av de nålstänger som inte är låsta.

Justera vinklen

Det kan beroende på vilken typ av tyg som broderas eventuellt vara omöjligt att dra tyget i broderramen till rätt vinkel. Justera i så fall vinkeln på mönstret så att det blir korrekt placerat på tyget.

Tryck på .

Skärmen nedan visas.

X Nålstången låses upp.

Exempel: Ursprunglig vinkel

1 Roterar 90 grader till vänster

2 Roterar 10 grader till vänster

3 Roterar 1 grad till vänster

4 Roterar 90 grader till höger

5 Roterar 10 grader till höger

6 Roterar 1 grad till höger

7 Tryck på den här knappen för att återställa

mönstrets ursprungliga vinkel.

8 Flyttar mönstret i den riktning som pilen på

knappen anger.

9 Gör att broderområdet kan

kontrolleras

0 Tryck på den här knappen för att stänga den här

skärmen.

Ändra broderingsläget 73

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

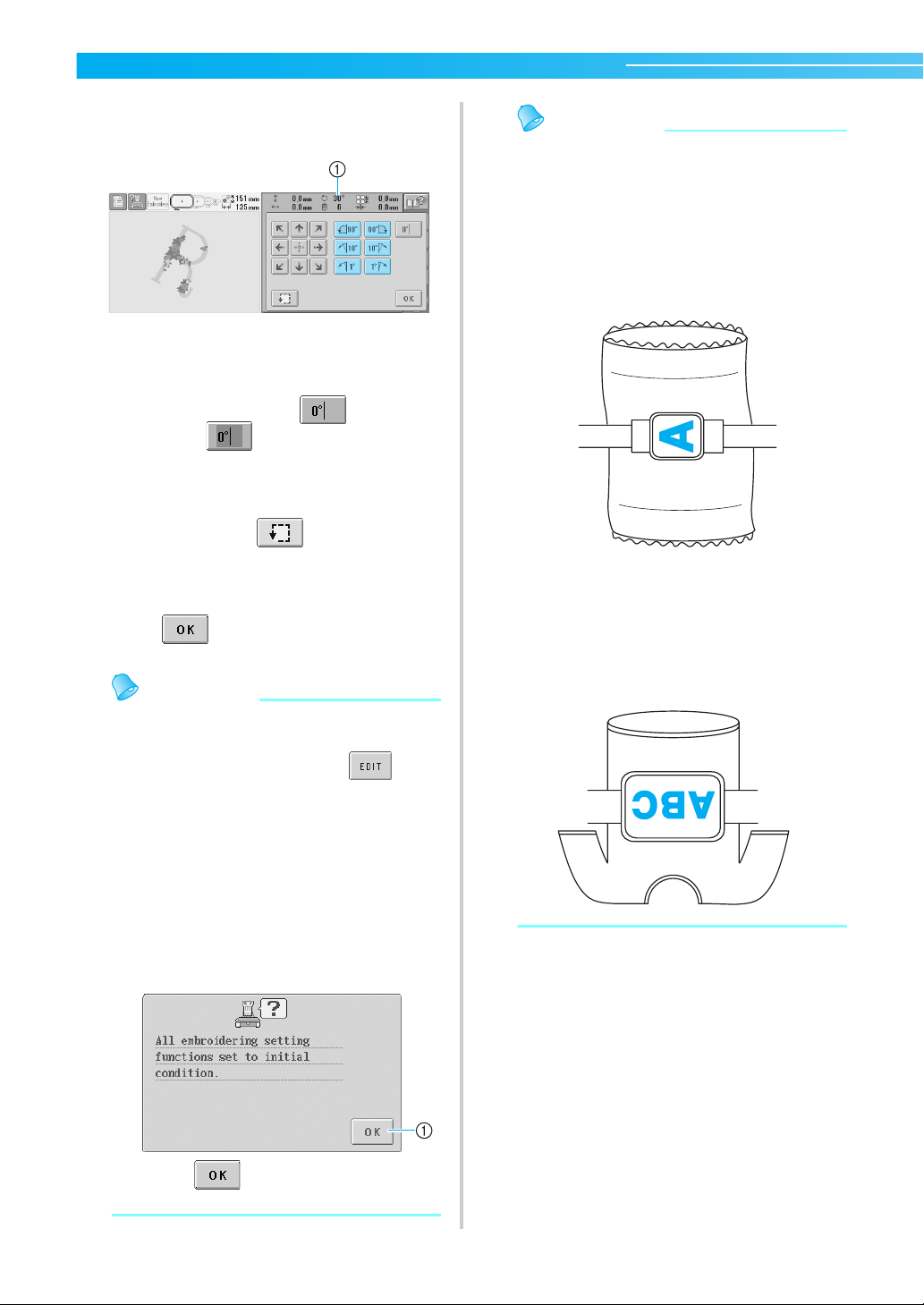

Tryck på knapparna för att justera mönstret

till den önskade vinkeln.

Varje knapptryckning gör att mönstret roterar.

1 Visar mönstervinkeln efter att du tryckt på en

knapp för att ändra den

• För att återställa mönstret till dess ursprungliga vinkel (0 grader) trycker du på så att den ändras till .

Tryck vid behov på pilknapparna för att

justera mönstrets position.

Ytterligare information finns på sida 72.

Tryck vid behov på för att kontrollera

broderområdet.

Ytterligare information finns på sida 32.

När du gjort de önskade ändringarna trycker

du på .

Skärmen för broderinställningar visas igen.

Anmärkning

● Med denna åtgärd kan du finjustera vinkeln, och åtgärden är även användbar när du broderar sådant som är svårt att fästa i en broderram, t.ex. väskor och rörformade objekt. Exempel: Brodera ett örngott Rotera mönstret 90 grader åt vänster innan du broderar.

Exempel: Brodera en T-shirt Rotera mönstret 180 grader. Dra maskinfundamentet igenom T-shirten nedifrån, inte från halslinningen, och fäst broderramen på maskinen. Se till att inte tänja ut halslinningen när du flyttar broderramen.

● Mönstret visas som det såg ut innan rotationsvinkeln angavs, men inställningen avbryts inte, om du trycker på för att återgå till skärmen för mönsterredigering efter att hela mönstret har roterats. När skärmen för broderinställningar visas igen syns mönstret med tillämpad rotationsvinkel. Om ett fel uppstår, exempelvis om mönstret förstoras på skärmen för mönsterredigering så att det skjuter ut utanför broderområdet när det roteras, kommer dock följande felmeddelande att visas.

1 Tryck på för att återgå till skärmen för

mönsterredigering så att mönstret kan redigeras om.

Brodera ett mönster med minst sju färger

Trådrullarna måsta bytas när du broderar ett mönster där sju eller fler trådfärger används. Anvisningar om hur du byter trådrullar visas, och maskinen stannar automatiskt, när du behöver byta rullar.

■ Tilldela trådfärger till nålstängerna

Maskinen tilldelar automatiskt trådfärger till nålstängerna 1 till 6, och börjar då med de trädfärger som sys först. (Om ett nytt mönster har trådfärger som är de samma som i det tidigare mönstret kommer trådfärgerna dock att tilldelas samma nålstänger som tidigare, oberoende av sömnadsordning.) I exempelvis ett mönster med sex trådfärger och tio trådfärgsbyten tilldelas trådfärgerna enligt nedan.

1 → Nålstång 1 2 → Nålstång 2 3 → Nålstång 3 4 → Nålstång 4 5 → Nålstång 5 1 2 6 → Nålstång 6 5 6

Informationen om trådrullarna uppdateras när den sjunde tråden behövs i ett mönster med minst sju trådfärger. Därefter justerar maskinen tilldelningen av trådfärger för att minska antalet trådrullsbyten. I exempelvis ett mönster med tio trådfärger och tretton trådfärgsbyten tilldelas trådfärgerna enligt nedan.

Trådfärgerna på nålstängerna 2 och 3 kommer att användas igen efter trådrullsbytet, så de byts inte ut. De övriga nålstängerna tilldelas dock andra färger.

Kontrollera om trådrullsbyte behövs

När du väljer mönster kan du visa antalet trådbyten. Du kan dock inte kontrollera vilka trådfärger som används i mönstret på den här skärmen. Kontrollera med hjälp av följande indikatorer om trådrullar måste bytas, och i så fall när.

■ Tid tills rullarna måste bytas ut

Den här indikatorn visar den tid som återstår till nästa byte av rulle. Om en tidsangivelse visas i broderskärmen måste minst en rulle bytas.

1 Tid tills rullarna måste bytas ut

1 → Nålstång 1 2 → Nålstång 2 3 → Nålstång 3 4 → Nålstång 4 5 → Nålstång 5 6 → Nålstång 6 5 Byt trådrullar här. 7 → Nålstång 1 3 8 → Nålstång 4 9 → Nålstång 5 10 → Nålstång 6 2

Brodera ett mönster med minst sju färger 75

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

■ Indikator för byte av rulle ( )

Indikatorn för byte av rulle i skärmen för stygnnavigering visar hur många gånger trådrullarna behöver bytas, och hur lång tid det är mellan bytena.

Tryck på på broderskärmen.

X Skärmen för stygnnavigering visas.

Tryck på .

Kontrollera positionen på .

1 indikerar när trådrullarna behöver bytas.

Trådrullarna behöver bytas samma antal gånger som denna indikator visas, och mellan de två trådfärgerna på den punkt där den visas.

2 Tryck på för att skrolla upp genom

trådfärgssekvensdisplayen. Varje gång du trycker på den här knappen väljs föregående färg i trådfärgssekvensdisplayen. Skrollningen upphör när den första färgen i trådfärgssekvensdisplayen har uppnåtts.

X Varje gång du trycker på den här knappen

väljs nästa färg i trådfärgssekvensdisplayen. Skrollningen upphör när den sista färgen i trådfärgssekvensdisplayen har uppnåtts.

När du har kontrollerat den önskade

informationen trycker du på eller

för att återgå till den första färgen.

Och tryck sedan på .

X Broderskärmen visas igen.

Byta trådrullar i mönster med minst sju färger

Det här avsnittet innehåller information om hur du tolkar meddelandet om byte av trådrulle och hur du enkelt byter trådrullar.

Meddelande om byte av trådrulle

När trådrullen behöver bytas under brodering av ett mönster med minst sju färger slutar maskinen automatiskt att sy och meddelandet nedan visas. Det här meddelandet visas också när trådrullarna behöver bytas innan du börjar brodera ett nytt mönster. Byt trådrullarna enligt deras nya tilldelningar.

1 De nålstänger vars trådrullar måste bytas visas i

färg.

2 De nålstänger där trådrullarna inte behöver bytas

visas i grått.

3 Tryck på den här knappen för att stänga

meddelandet som visar att trådrullen behöver bytas.

Anmärkning

● Om du vill använda en annan trådfärg än den som angavs ändrar du trådfärgsinställningen med hjälp av knappen för tillfällig inställning av nålstång. (För information, se “Tillfällig inställning av nålstång” på sida 94).

● Trådfärger som användas ofta kan tilldelas särskilda nålstänger, så minskas antalet trådrullsbyten. (För information, se “Inställningar av reserverad nålstång” på sida 96).

Obs!

● Den aktuella trådfärgstilldelningen lagras när broderskärmen visas. Nålstången tilldelas samma trådfärg som tidigare om den färgen ska användas nästa gång trådrullarna behöver bytas.

Byta trådrullar i mönster med minst sju färger 77

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

Dra ut den gamla tråden strax efter

Enkelt byte av trådrulle

trådledaren på nålstången.

Du måste trä om övertråden när du byter trådrullar. Det är dock enkelt att byta trådrulle om du byter en vars tråd har trätts korrekt genom maskinen.

Klipp av tråden mellan trådrullen och

trådledaren.

Byt ut trådrullen.

Knyt ihop änden på tråden på den nya rullen

med änden på tråden i den föregående färgen.

Fortsätt att dra i tråden tills knuten sitter ovanför nålen. Klipp av knuten.

Använd den automatiska

nålträdningsfunktionen för att trä på nålen med den nya tråden. (Se sida 39)

X Detta avslutar bytet av trådrulle.

Obs!

● Dra inte knuten igenom nålsögat när du drar ut tråden. Nålen kan skadas om knuten dras genom nålsögat.

Om tråden går av eller om undertråden tar slut under brodering

Maskinen stannar automatiskt om tråden går av eller om undertråden tar slut under brodering. Eftersom vissa stygn kan ha sytts med bara en tråd måste du gå tillbaka genom stygnen till en punkt som är färdigsydd innan du fortsätter brodera.

Broderramen rör sig. Gå tillbaka till den

Obs!

● Var försiktig när du går bakåt eller framåt genom stygnen, eftersom broderramen rör sig samtidigt.

Om övertråden går av

punkt där stygn redan har sytts.

Trä om övertråden. (Se sida 35.)

Tryck på .

X Skärmen för stygnnavigering visas.

Tryck på och för att gå bakåt

genom stygnen till en punkt där stygnen redan har sytts.

Om nålstången har flyttats för långt bakåt trycker du på framåt genom stygnen.

1 Varje tryckning på denna knapp ger en

förflyttning ett stygn framåt.

2 Varje tryckning på denna knapp ger en

förflyttning tio stygn framåt.

Tryck på .

eller för att gå

1 Varje tryckning på denna knapp ger en

förflyttning ett stygn bakåt.

2 Varje tryckning på denna knapp ger en

förflyttning tio stygn bakåt.

Om tråden går av eller om undertråden tar slut under brodering 79

X Broderskärmen visas igen.

Tryck på och tryck sedan på start-/

stoppknappen för att fortsätta brodera.

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

■ Byt ut undertråden nu om den har tagit slut.

Om undertråden går av eller tar slut

Tryck på och sedan på

trådavklippningsknappen.

X Övertråden klipps av.

• Klipp av även övertråden om undertråden

går av eller tar slut.

Ta bort de stygn som endast har sytts med

övertråden.

Dra i den avklippta änden på övertråden.

Byt ut rullen mot en rulle med undertråd.

(Se sida 18.)

• Om täckplåten för kroken kan öppnas tar du bort undertråden utan att ta bort broderramen från maskinen.

• Ta tillfälligt bort broderramen om maskinfundamentet döljs av t.ex. ett påsformat tygstycke, eller om täckplåten för kroken inte kan öppnas. (Se sida 46.) Sätt tillbaka broderramen när du bytt undertråden. (Se sida 30.)

• Klipp av tråden med sax om stygnen inte kan tas bort helt.

Obs!

Om broderramen tas bort innan mönstret är färdigbroderat måste du vara försiktig med följande, annars kan mönstret bli feljusterat.

● Tryck inte för hårt på tyget i ramen, eftersom det då kan lossna.

● Broderramen får inte slå emot vagnen eller pressarfoten när du tar bort ramen eller sätter in den igen. Om ramen slår emot vagnen så den flyttar sig ska du stänga av maskinen och sedan slå på den igen. Rätt ramplacering när maskinen stannade finns lagrat i maskinens minne och broderramen återgår till rätt placering.

● När broderramen har satts tillbaka måste du se till att stiften på broderramshållarens högra och vänstra arm passar in i hålen på broderramens handtag.

Gå tillbaka genom stygnen på det sätt som

beskrevs i steg på sida 79, och fortsätt sedan brodera.

2 på “Om övertråden går av”

Brodera från början eller mitten på mönstret

Starta om broderiet med stygnknappen framåt/bakåt om du vill starta om broderiet från början, exempelvis om du sydde ett provbroderi och använde felaktig trådspänningen eller fel trådfärg. Dessutom kan du gå framåt eller bakåt genom stygnen efter trådfärg eller stygn om du vill börja brodera på valfri plats i mönstret.

■ Börja sy från början

Obs!

● Var försiktig när du går bakåt eller framåt genom stygnen, eftersom broderramen rör sig samtidigt.

Tryck på start-/stoppknappen för att stoppa

maskinen.

Tryck på .

1 Tryck på den här knappen för att återgå till början

på den första färgen.

X Broderramen flyttas till startpositionen.

• Vid behov kan du byta ut tyget i

broderramen eller klippa av och ta bort de stygn som sytts.

Tryck på .

X Skärmen för stygnnavigering visas.

Brodera från början eller mitten på mönstret 81

ANDRA GRUNDLÄGGANDE PROCEDURER ——————————————————————————————————————

—

■ Välja det stygn där broderingen ska börja

Tryck på och för att välja en

färg i trådfärgssekvensen och tryck sedan på

, , , , och

för att välja stygnet.

1 Tryck på den här knappen en gång för att återgå

till början av sömnaden med den aktuella färgen. Därefter medför varje tryckning på den knappen att du återgår till början av sömnaden med den föregående trådfärgen.

2 Varje tryckning på den här knappen leder fram

till början av sömnaden med nästa trådfärg.

3 Varje tryckning på denna knapp ger en

förflyttning ett stygn bakåt.

4 Varje tryckning på denna knapp ger en

förflyttning tio stygn bakåt.

5 Varje tryckning på denna knapp ger en

förflyttning hundra stygn bakåt.

6 Varje tryckning på denna knapp ger en

förflyttning ett stygn framåt.

7 Varje tryckning på denna knapp ger en

förflyttning tio stygn framåt.

8 Varje tryckning på denna knapp ger en

förflyttning hundra stygn framåt.

9 Trådfärgen överst på trådfärgssekvensdisplayen är

färgen på det aktuella området.

0 Tryck på den här knappen för att stänga den här

skärmen.

X Nålstångsfacket flyttar sig och den aktuella

nålstången går till sömnadsläge, därefter flyttar sig broderramen och den aktuella nålpositionen markeras.

När du har valt det stygn där broderingen ska

börja trycker du på .

X Broderskärmen visas igen.

Tryck på och tryck sedan på

start-/stoppknappen för att börja brodera.

X Broderingen börjar från den angivna

punkten.

Återuppta brodering efter att maskinen stängts av

I samtliga följande fall lagras de stygn som återstår att sy i ett visst broderi i maskinens minne.

• Om du trycker på maskinens strömbrytare för att stänga av den sedan broderingen stoppats. Klipp av tråden innan du stänger av maskinen med huvudströmbrytaren, annars kan tråden dras ut eller fastna när vagnen går tillbaka till ursprungsläget när maskinen slås på igen.

• Om maskinen stängdes av ofrivilligt under pågående brodering, t.ex. vid strömavbrott. Det som återstår av broderiet kan sys när maskinen slås på igen, men vissa färdiga stygn kan komma att sys om.

Vrid huvudströmbrytaren till “I” för att slå på

Obs!

● Var försiktig när du går bakåt eller framåt genom stygnen, eftersom broderramen rör sig samtidigt.

maskinen.

När skärmen nedan visas efter den första

bilden trycker du på .

X Ett meddelande visas där du väljer om du

vill fortsätta brodera eller starta en ny åtgärd.

Återuppta brodering efter att maskinen stängts av 83

Brother PR-620, 620C, 600II, 600IIC User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Viktiga säkerhetsinstruktioner

Licensavtal

Varningsetiketter

Försiktighetsåtgärder

För valfria broderkort

Angående USB-media

Namn på maskindelar och deras funktioner

Maskinbroderi med sex nålar

Skillnader jämfört med maskiner med en nål

Andra funktioner

Tillgängliga funktioner

Bruksanvisningens upplägg

Läs före användning

Läs när du behöver ytterligare information

Söka efter information

Innehåll

1 FÖRBEREDELSER

Namn på maskinens delar och deras funktion

Sedd framifrån

Sedd från höger/bakifrån

Manöverpanel

Medföljande tillbehör

Tillbehör

Extra tillbehör

Installera maskinen

Säkerhetsåtgärder vid installation och transport

Installationsplats

Installera maskinen

Justera manöverpanelens position

Förbered trådledarsamlingen

Placering av trådstället

Sätta fast broderramshållaren

2 BRODERHANDLEDNING

Försiktighetsåtgärder vid användning

Försiktighetsåtgärder vid strömförsörjning

Försiktighetsåtgärder gällande nålar

Kontrollera nålen

Försiktighetsåtgärder vid spole

Rekommendationer om övertråd

Tygrekommendationer

Skärmrekommendationer

Grundläggande procedurer

Ta bort spolkapseln

Sätta i spolen

Installera spolkapseln

Att förstå skärmarna

Skärmöversikt

Välja brodermönster 23

Välja ett brodermönster

Fortsätter till skärmen för broderinställningar

Redigera brodermönstret

Kontrollera en förhandsgranskningsbild

Förhandsgranska bilden

Fästa tyget i broderramen

Sätta fast broderramen

Fortsätta till broderskärmen

Kontrollera nålstänger och trådfärger

Trä övertråden

Trä övertråden

Trä nålen

Börja brodera

Avbryta brodering

Kontrollera trådspänning

Ta bort broderramen

Ta bort tyget

Slå av maskinen

Snabbstartguide för skärmar

Knappdisplayer

Vanliga skärmkontroller

Förstå skärmen för val av mönstertyp

Förstå skärmen med mönsterlistan

Förstå skärmen för mönsterredigering

Förstå skärmen för broderinställningar

Förstå broderskärmen

Detta kan hjälpa dig om du har frågor

TEKNISKA TERMER:
