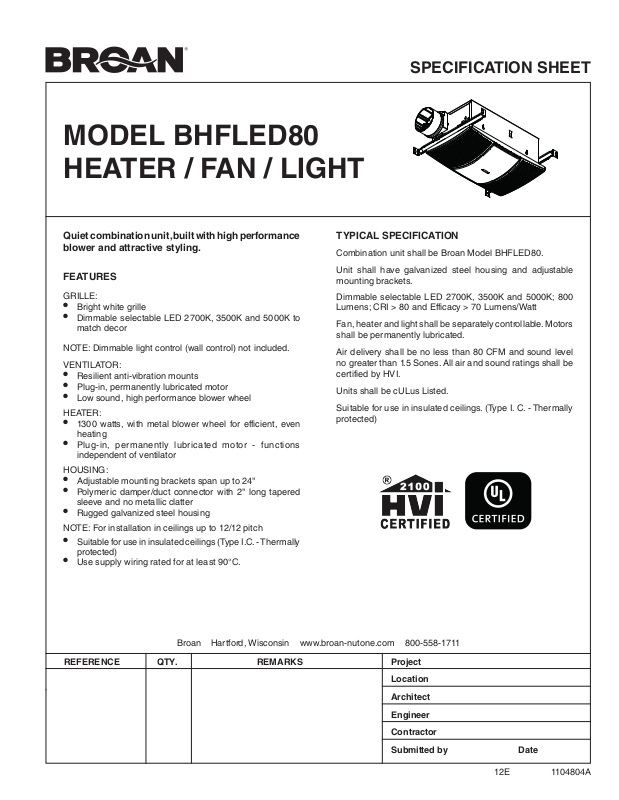

MODEL BHFLED80
HEATER / FAN / LIGHT
SPECIFICATION SHEET
Quiet combination unit, built with high performance
blower and attractive styling.
FEATURES
GRILLE:
• Bright white grille
• Dimmable selectable LED 2700K, 3500K and 5000K to
match decor
NOTE: Dimmable light control (wall control) not included.
VENTILATOR:
• Resilient anti-vibration mounts
• Plug-in, permanently lubricated motor
• Low sound, high performance blower wheel
HEATER:
• 1300 watts, with metal blower wheel for efficient, even
heating
• Plug-in, permanently lubricated motor - functions
independent of ventilator
HOUSING:
• Adjustable mounting brackets span up to 24"
• Polymeric damper/duct connector with 2" long tapered
sleeve and no metallic clatter
• Rugged galvanized steel housing
NOTE: For installation in ceilings up to 12/12 pitch
• Suitable for use in insulated ceilings (Type I.C. - Thermally
protected)
• Use supply wiring rated for at least 90°C.
TYPICAL SPECIFICATION
Combination unit shall be Broan Model BHFLED80.
Unit shall have galvanized steel housing and adjustable
mounting brackets.
Dimmable selectable LED 2700K, 3500K and 5000K; 800
Lumens; CRI > 80 and Efficacy > 70 Lumens/Watt
Fan, heater and light shall be separately controllable. Motors
shall be permanently lubricated.
Air delivery shall be no less than 80 CFM and sound level
no greater than 1.5 Sones. All air and sound ratings shall be
certified by HVI.
Units shall be cULus Listed.
Suitable for use in insulated ceilings. (Type I. C. - Thermally
protected)
Broan Hartford, Wisconsin www.broan-nutone.com 800-558-1711
REFERENCE QTY. REMARKS Project
Location
Architect
Engineer
Contractor
Submitted by Date
12E 1104804A
Page 2

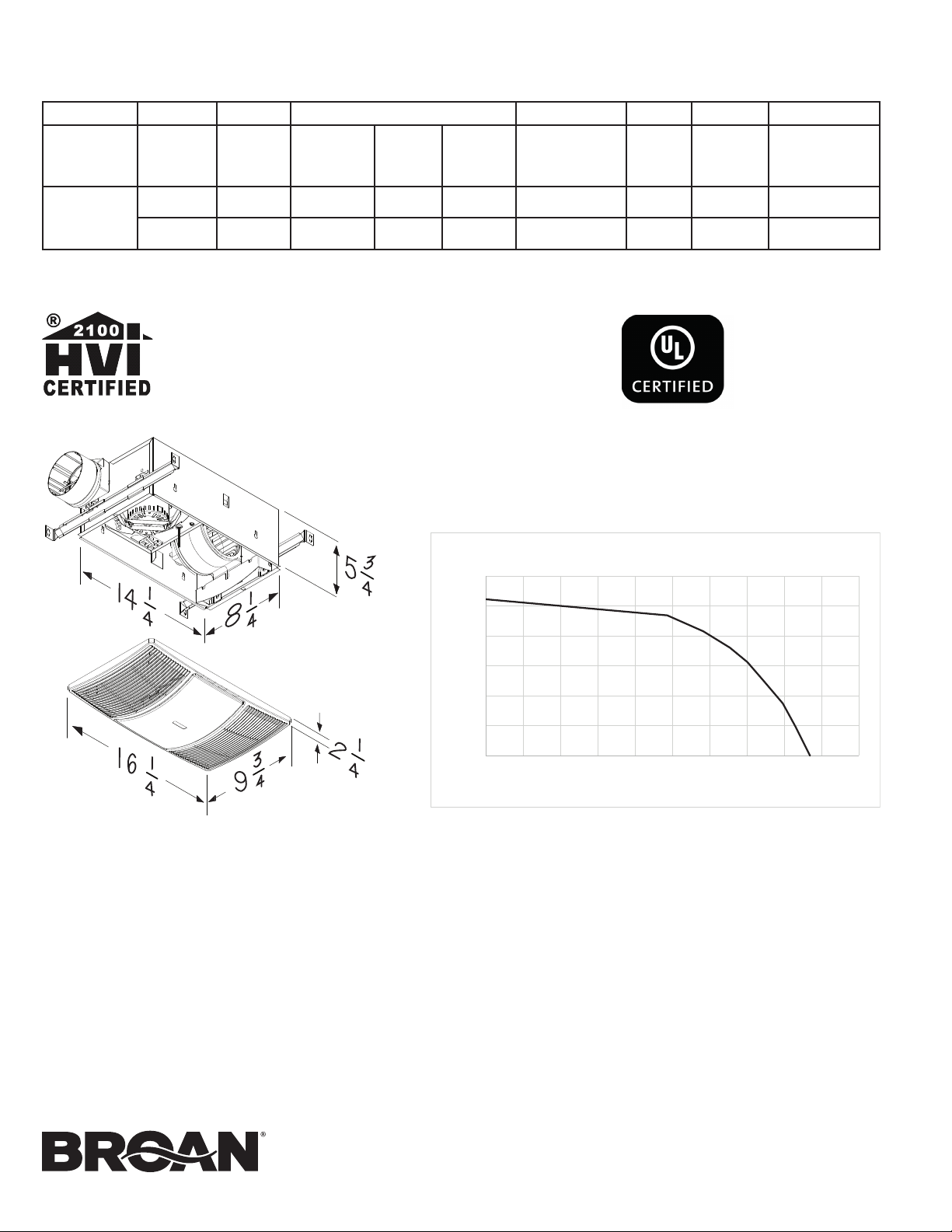

PERFORMANCE RATINGS
0
0.1
0.2
0.3
0.4
0.5
0.6
0 102030405060708090100
Stac Pressure (IN. WG)
Air Flow Rate (CFM)
BHFLED80
WATTAGE
MODEL VOLTS AMPS HEATER FAN LIGHT
120 12 1300 27 11.5 0.1 80 1.5 4-IN. ROUND
BHFLED80
HVI-2100 CERTIFIED RATINGS comply with new testing technologies
and procedures prescribed by the Home Ventilating Institute, for
off-the-shelf products, as they are available to consumers. Product
performance is rated at 0.1 in. static pressure, based on tests
conducted in a state-of-the-art test laboratory. Sones are a measure
of humanly-perceived loudness, based on laboratory measurements.
STATIC
PRESSURE
CFM SONES DUCT
0.25 70 4-IN. ROUND
Broan Hartford, Wisconsin www.broan-nutone.com 800-558-1711
Page 3

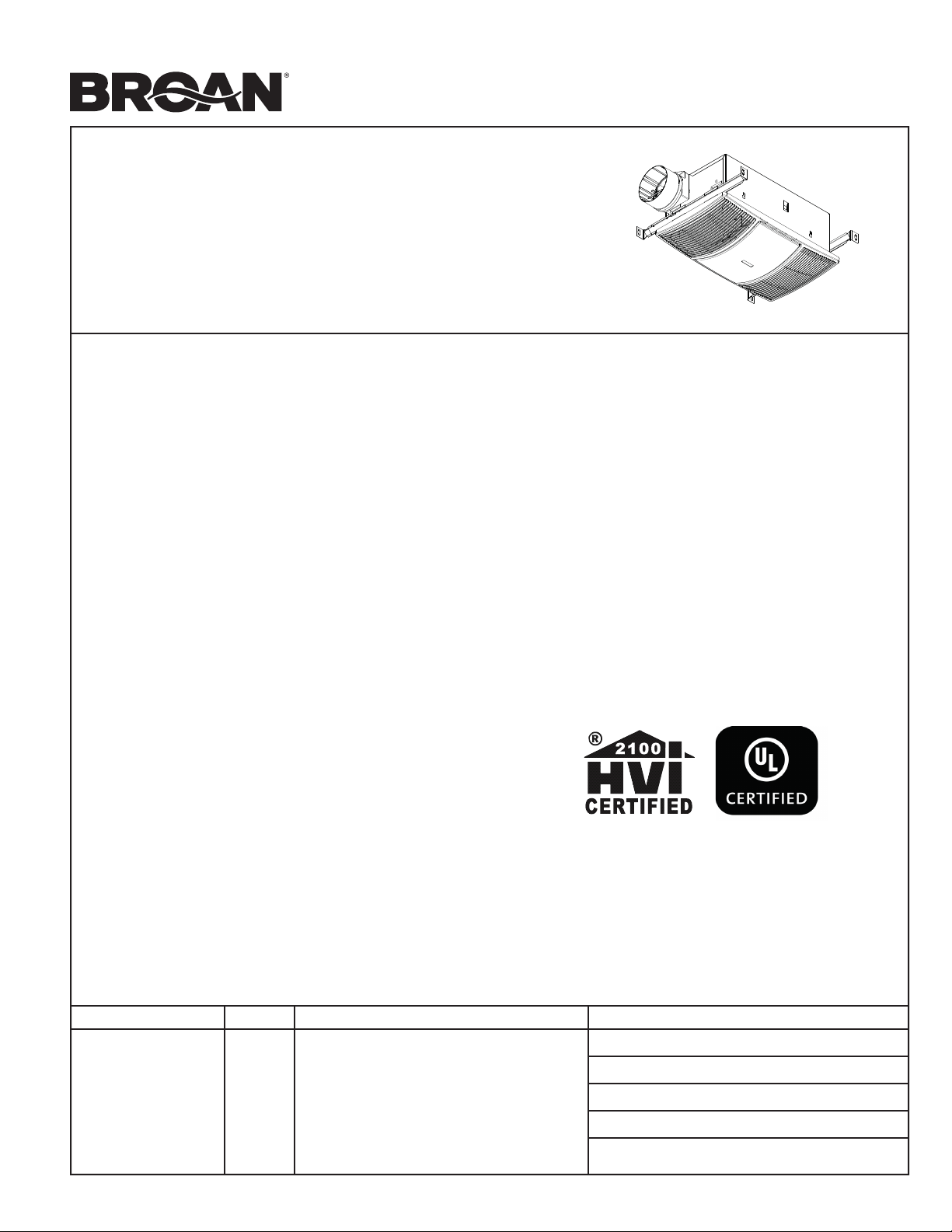

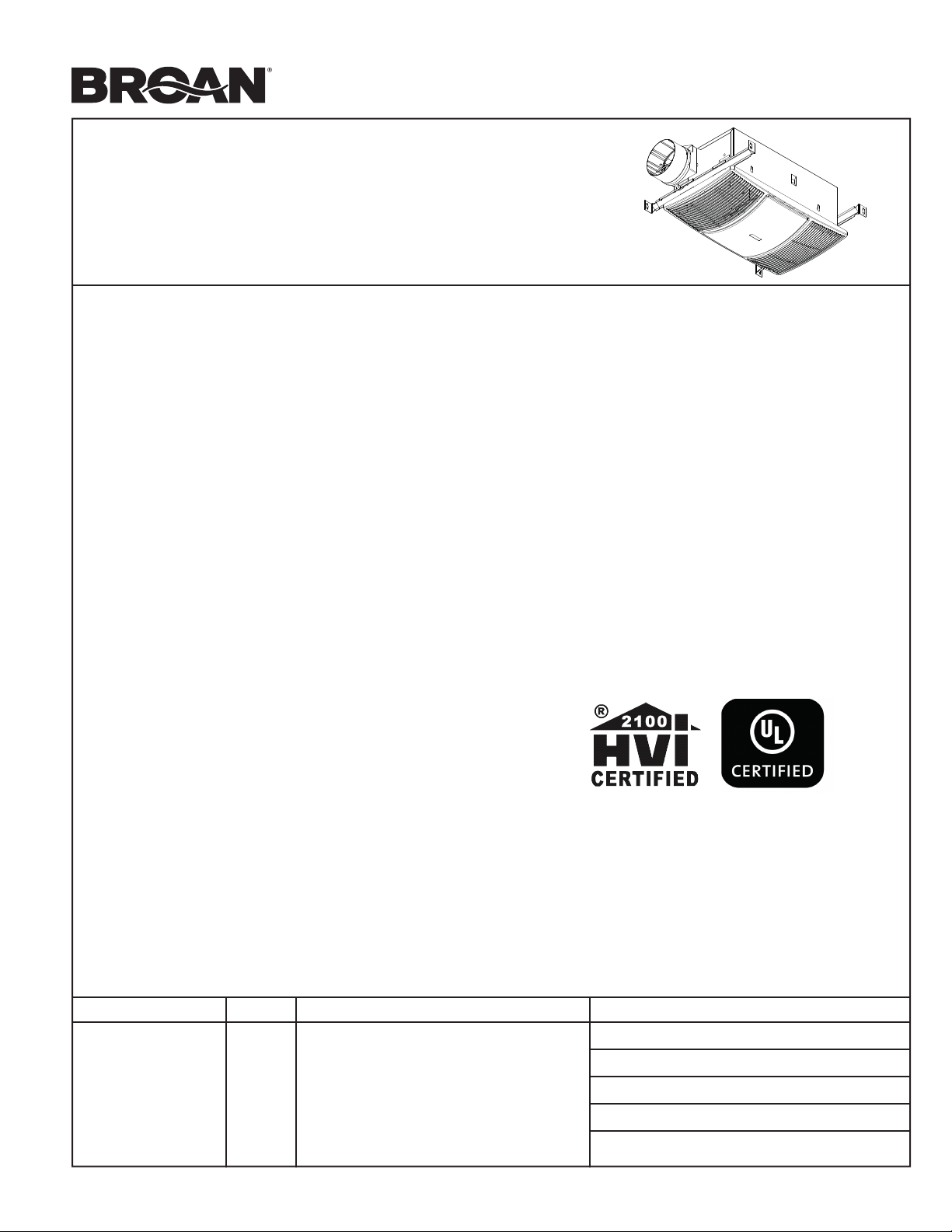

VENTILATEUR AVEC
ÉCLAIRAGE ET ÉLÉMENT
CHAUFFANT
MODÈLE BHFLED80
FICHE TECHNIQUE
Appareil silencieux, construit avec un ventilateur
haute performance, arborant un style élégant.
CARACTÉRISTIQUES
GRILLE:
• Grille d'un blanc éclatant
• DEL sélectionnable et réglable à 2700K, 3500K et 5000K
pour s'harmoniser au décor
NOTE: Commande d'éclairage réglable (commande murale)
non incluse.
VENTILATEUR:
• Châssis robuste anti-vibrations
• Moteur enfichable, lubrifié à vie
• Roue de ventilateur haute performance à faible niveau
sonore
ÉLÉMENT CHAUFFANT:
• 1300 Watts, avec roue de ventilateur métallique pour un
chauffage efficace et stable
• Moteur enfichable, lubrifié à vie - fonctions indépendantes
du ventilateur
BOÎTIER:
• Supports de montage ajustables pouvant atteindre 24 po
de largeur
• Raccord de conduit en polymère avec manchon conique
de 2 po de longueur exempt de cliquetis métallique
• Boîtier robuste en acier galvanisé
NOTE: Pour installation dans des plafonds ayant une pente
jusqu'à 12/12
• Peut être utilisé dans des plafonds isolés (type IC)
• Utiliser un câblage d'alimentation résistant à une
température d'au moins 90°C.
SPÉCIFICATIONS TYPES
L'appareil doit être le modèle BHFLED80 de Broan.
L'appareil doit avoir un boîtier en acier galvanisé et des
supports de montage ajustables.
DEL sélectionnable et réglable à 2700K, 3500K et 5000K;
800 Lumens; IRC > 80 et Efficacité > 70 Lumens/Watt
Le ventilateur, l'élément chauffant et l'éclairage doivent être
contrôlés séparément. Les moteurs doivent être lubrifiés à vie.
L'apport d'air ne doit pas être inférieur à 80 pi
niveau sonore ne doit pas dépasser 1,5 sones. Toutes les
valeurs pour le débit de l'air et le niveau sonore doivent être
certifiées par HVI.
L'appareil doit être homologué cULus.
L'appareil doit convenir pour une utilisation dans des plafonds
isolés. (type IC - protection thermique)
3
/min et le
Broan Hartford, Wisconsin www.broan-nutone.com 800-558-1711
RÉFÉRENCE QTÉ REMARQUES Projet
Lieu
Architecte
Ingénieur
Entrepreneur
Soumis par Date
12E 1104804A
Page 4

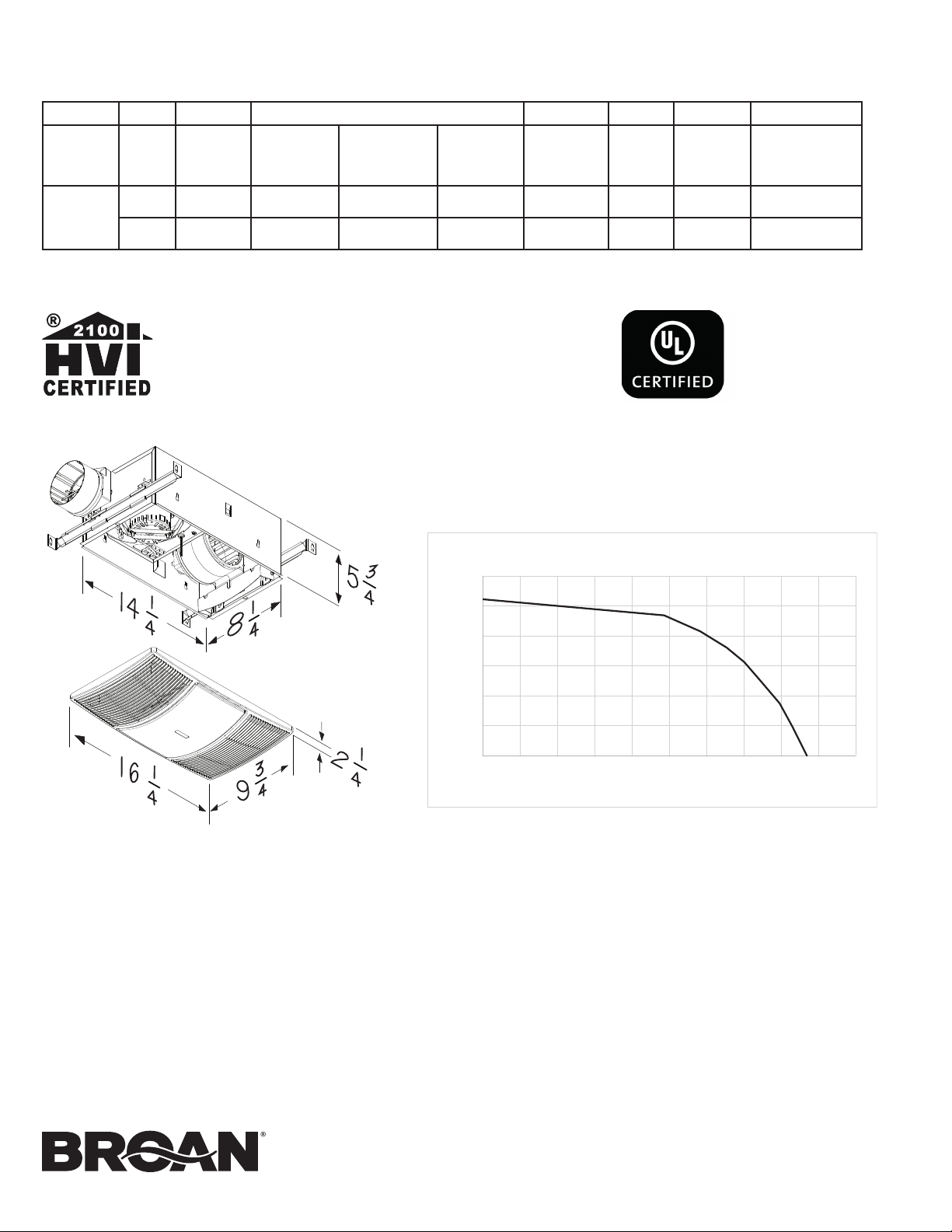

ÉVALUATIONS DE RENDEMENT
0
0,1
0,2
0,3
0,4
0,5
0,6
0 102030405060708090100
Pression staque (po d’eau)
Débit d’air (pi/min)
BHFLED80
PUISSANCE
MODÈLE VOLTS AMPÈRES
120 12 1300 27 11,5 0,1 80 1,5 4 PO ROND
BHFLED80
RÉSULTATS HOMOLOGUÉS HVI-2100 conformes aux nouvelles technologies
de test et aux procédures prescrites par le Home Ventilating Institute pour les
produits offerts sur le marché, tels qu'ils sont présentés aux consommateurs. La
performance du produit est calibrée à 0,1 po de pression statique, basée sur les
tests dirigés par un laboratoire de pointe. Un sone est une unité de mesure de
bruit perçu par l'oreille humaine, basée sur des mesures en laboratoire.
ÉLÉMENT
CHAUFFANT
VENTILATEUR ÉCLAIRAGE
PRESSION
STATIQUE
0,25 70 4 PO ROND
PI3/MIN SONES CONDUIT
Broan Hartford, Wisconsin www.broan-nutone.com 800-558-1711
