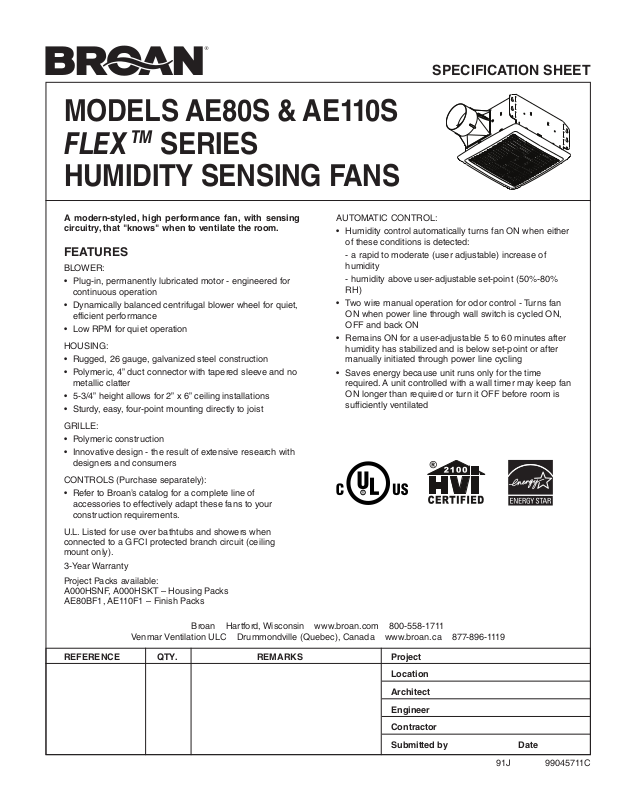

Page 1
MODELS AE80S & AE110S
SPECIFICATION SHEET
FLEX
SERIES
HUMIDITY SENSING FANS
TM
A modern-styled, high performance fan, with sensing
circuitry, that "knows" when to ventilate the room.
FEATURES
BLOWER:
• Plug-in, permanently lubricated motor - engineered for
continuous operation
• Dynamically balanced centrifugal blower wheel for quiet,
efficient performance
• Low RPM for quiet operation
HOUSING:
• Rugged, 26 gauge, galvanized steel construction
• Polymeric, 4” duct connector with tapered sleeve and no
metallic clatter
• 5-3/4” height allows for 2” x 6” ceiling installations
• Sturdy, easy, four-point mounting directly to joist
GRILLE:
• Polymeric construction
• Innovative design - the result of extensive research with
designers and consumers
CONTROLS (Purchase separately):
• Refer to Broan’s catalog for a complete line of
accessories to effectively adapt these fans to your
construction requirements.
U.L. Listed for use over bathtubs and showers when
connected to a GFCI protected branch circuit (ceiling
mount only).
3-Year Warranty
Project Packs available:
A000HSNF, A000HSKT – Housing Packs
AE80BF1, AE110F1 – Finish Packs
AUTOMATIC CONTROL:
• Humidity control automatically turns fan ON when either
of these conditions is detected:
- a rapid to moderate (user adjustable) increase of
humidity
- humidity above user-adjustable set-point (50%-80%
RH)
• Two wire manual operation for odor control - Turns fan
ON when power line through wall switch is cycled ON,
OFF and back ON
• Remains ON for a user-adjustable 5 to 60 minutes after
humidity has stabilized and is below set-point or after
manually initiated through power line cycling
• Saves energy because unit runs only for the time
required. A unit controlled with a wall timer may keep fan
ON longer than required or turn it OFF before room is
sufficiently ventilated
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
REFERENCE QTY. REMARKS Project
Location
Architect
Engineer
Contractor
Submitted by Date
91J 99045711C

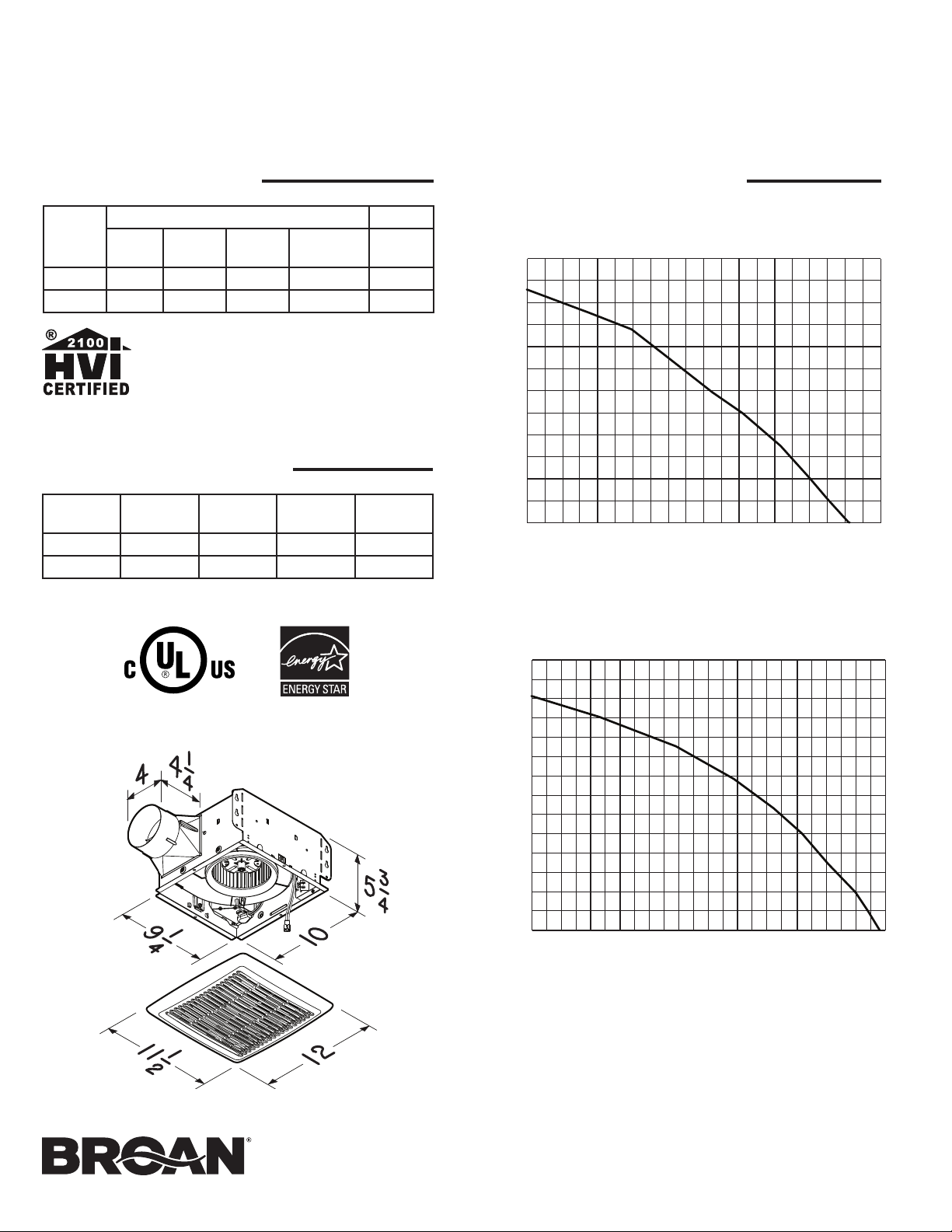

Page 2
PERFORMANCE RATINGS
FLEXTM SERIES
HUMIDITY SENSING FANS
HVI PERFORMANCE
0.1 Ps - Static Pressure (in H2O) 0.25 Ps
Model
AE80S 80 0.8 24.5 3.3 61
AE110S 110 1. 0 23.4 4.7 92
Airflow
(CFM)
Sound
(Sones)
HVI-2100 CERTIFIED RATINGS comply with new testing
technologies and procedures prescribed by the Home
Ventilating Institute, for off-the-shelf products, as they are
available to consumers. Product performance is rated at 0.1 in.
static pressure, based on tests conducted in a state-of-the-art
test laboratory. Sones are a measure of humanly-perceived
loudness, based on laboratory measurements.
Power
(Watts)
Efficacy
(CFM / W)
ELECTRICAL & WEIGHT
Model Volts Hz Amps
AE80S 120 60 0.3 9.0 lb.
AE110S 120 60 0.3 9.0 lb.
Shipping
Weight
Airflow
(CFM)
AIR FLOW PERFORMANCE
Model AE80S
0.6
0.5
0.4
0.3
Static Pressure
0.2
0.1
(in. w.g. - Inches of Water Gauge)
0.0
0 10 20 30 40 50 60 70 80 90 100
Air Flow (CFM - Cubic Feet per Minute)
Model AE110S
0.7
0.6
0.5
0.4
0.3
Static Pressure
0.2
(in. w.g. - Inches of Water Gauge)
0.1
0.0
0 10 20 30 40 50 60 70 80 90 100 110 120
Air Flow (CFM - Cubic Feet per Minute)
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
Page 3
MODÈLES AE80S & AE110S
FEUILLE DE SPÉCIFICATION
SÉRIE FLEX
MC
VENTILATEURS À DÉTECTEUR
D’HUMIDITÉ
Un ventilateur haute performance, de style moderne,
doté d'un circuit de détection qui « sait » à quel moment
ventiler la pièce.
CARACTÉRISTIQUES
VENTILATEUR :
• Moteur enfichable à lubrification permanente, conçu
pour fonctionnement en continu
• Roue de ventilateur centrifuge à équilibre dynamique
pour un fonctionnement silencieux et efficace
• Régime moteur lent pour fonctionnement silencieux
BOÎTIER :
• Construction robuste en acier galvanisé, calibre 26
• Raccord de conduit de 10,2 cm (4 po) en polymère avec
manchon conique exempt de cliquetis métallique
• La hauteur de 14,6 cm (5-3/4 po) permet de réaliser une
installation au plafond de 5,1 x 15,2 cm (2 x 6 po)
• Montage solide et facile en quatre points, directement
sur la solive
GRILLE :
• Construction en polymère
• Conception innovante, fruit de recherches extensives en
collaboration avec concepteurs et consommateurs
COMMANDES (vendues séparément) :
• Consulter, dans le catalogue Broan, la gamme complète
d’accessoires permettant d'adapter ces ventilateurs à
vos besoins de construction.
Homologué UL pour utilisation au-dessus de la baignoire
ou de la douche lorsque raccordé à un circuit de dérivation
protégé par un disjoncteur de fuite à la terre (DDFT)
(installation au plafond seulement).
Garantie de 3 ans.
Forfaits de projet disponibles :
A000HSNF, A000HSKT - Ensemble de boîtier
AE80BF1, AE110F1 - Ensemble de finition
COMMANDE AUTOMATIQUE :
• La commande d’humidité met automatiquement le
ventilateur en MARCHE lorsque l'une des conditions
suivantes est détectée :
- une augmentation rapide à modérée (réglée par
l’utilisateur) de l’humidité
- un taux d’humidité supérieur au point de consigne
réglé par l'utilisateur (humidité relative 50 à 80 %)
• Fonctionnement manuel bifilaire pour le contrôle des
odeurs - met le ventilateur en MARCHE de façon
cyclique par l’entremise du commutateur mural
(MARCHE, ARRÊT et remise en MARCHE).
• Reste en MARCHE pendant une période de 5 à
60 minutes (définie par l'utilisateur) une fois le taux
d’humidité stabilisé et descendu en dessous du point de
consigne ou généré manuellement de façon cyclique par
le biais de la ligne d’alimentation
• Économie d’énergie parce que l’appareil ne fonctionne
que durant le temps requis. Un appareil commandé par
une minuterie murale peut maintenir le ventilateur en
MARCHE plus longtemps que requis ou l’ARRÊTER
avant que la pièce soit suffisamment ventilée
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
RÉFÉRENCE QTÉ REMARQUES Projet
Emplacement
Architecte
Ingénieur
Entrepreneur
Soumis par Date
91J 99045711C

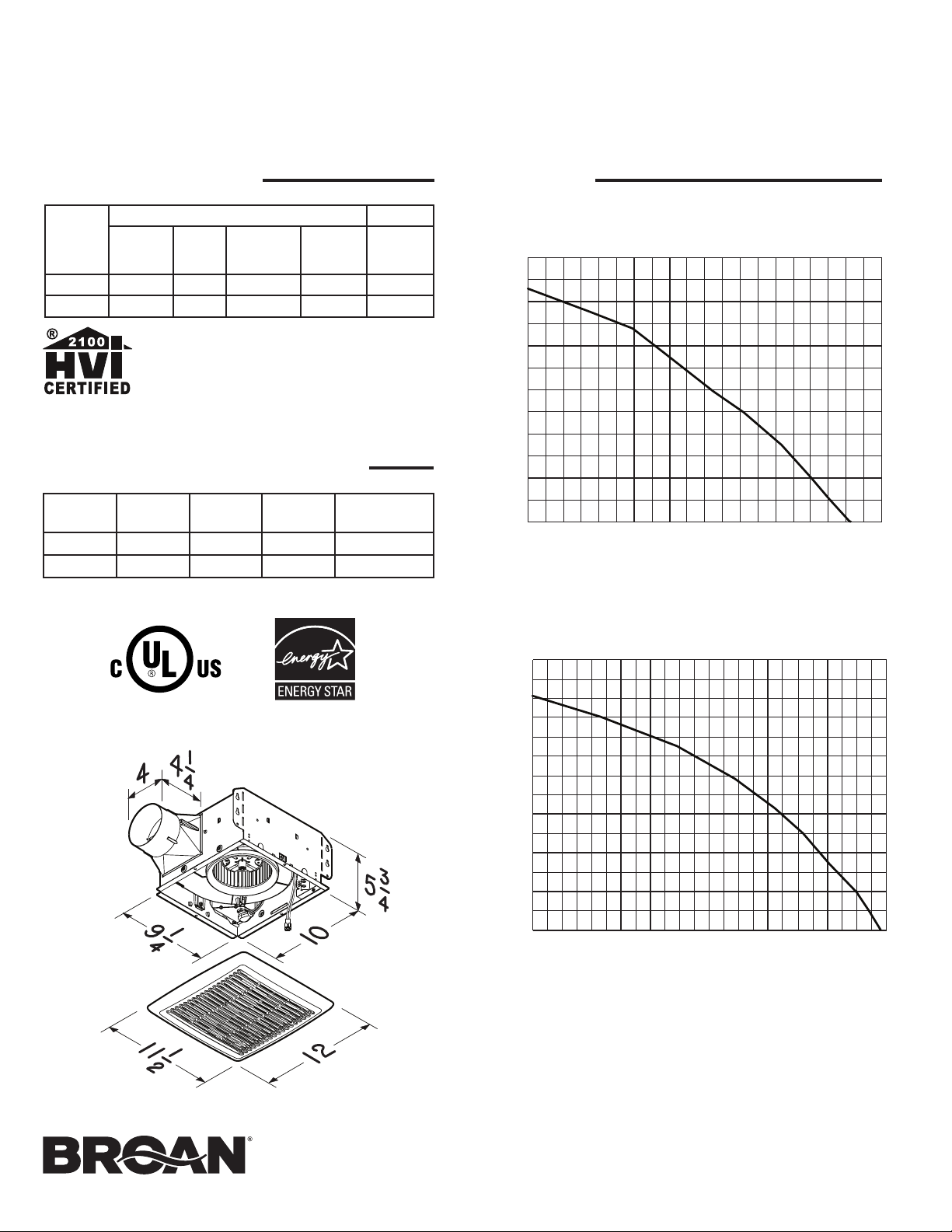

Page 4
COTE DE PERFORMANCE
SÉRIE FLEXMC
VENTILATEUR À DÉTECTEUR D’HUMIDITÉ
PERFORMANCE HVI
0,1 Ps - Pression statique (dans H2O) 0,25 Ps
Modèle
AE80S 80 0,8 24,5 3,3 61
AE110S 110 1,0 23,4 4,7 92
Débit d’air
(PCM/m3/
min)
INSTALLATION ÉLECTRIQUE ET POIDS
Modèle Volts Hz ampères
AE80S 120 60 0,3 4,1 kg (9,0 lb)
AE110S 120 60 0,3 4,1 kg (9,0 lb)
Son
(Sones)
L’homologation HVI-2100 est conforme aux nouvelles
techniques et procédures d’essai prescrites par le Home
Ventilating Institute pour les produits d’emploi courant, dès leur
disponibilité pour les consommateurs. Le rendement du produit
est évalué à une pression statique de 0,1 po, d’après les tests
effectués dans un laboratoire d’essai ultra-perfectionné. Le
sone est une mesure de la perception humaine de la puissance
sonore, d’après des mesures effectuées en laboratoire.
Alimentation
(Watts)
Efficacité
(PCM/W)
Débit d'air
(PCM/m3/
Poids
d’expédition
min)
DÉBIT D'AIR
0,6
0,5
0,4
0,3
0,2
Pression statique
(po/cm de colonne d'eau)
0,1
0,0
0 10 20 30 40 50 60 70 80 90 100
Modèle AE80S
Débit d’air (PCM = mètres cubes par minute)
0,7
0,6
0,5
0,4
0,3
Pression statique
0,2
(po/cm de colonne d'eau)
0,1
0,0
0 10 20 30 40 50 60 70 80 90 100 110 120
Débit d’air (PCM = mètres cubes par minute)
Modèles AE110S
Broan Hartford, Wisconsin www.broan.com 800-558-1711
Venmar Ventilation ULC Drummondville (Quebec), Canada www.broan.ca 877-896-1119
