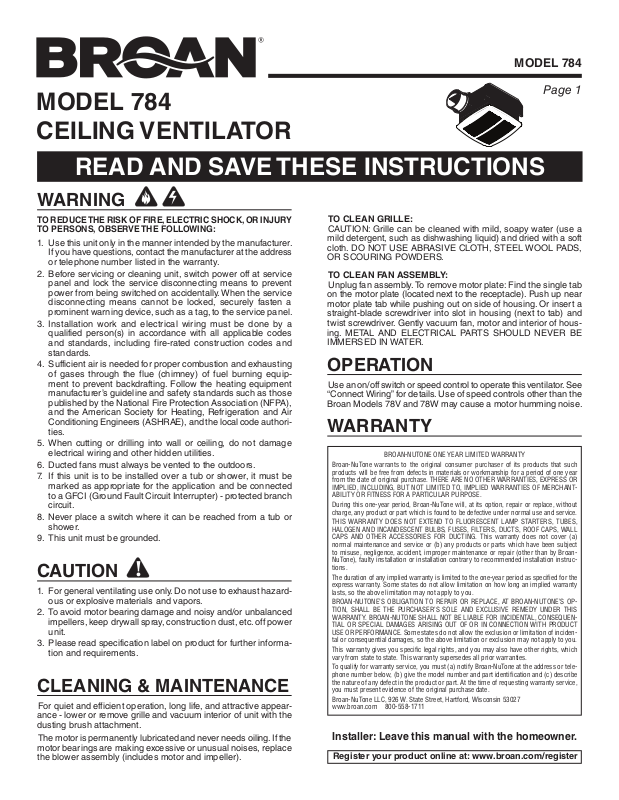

Broan 784 User Manual [en, es, fr]

MODEL 784
CEILING VENTILATOR

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY
TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and
standards.

4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equip­ment to prevent backdrafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA),
and the American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code authori­ties.

5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit.

8. Never place a switch where it can be reached from a tub or
shower.

9. This unit must be grounded.

CAUTION

1. For general ventilating use only. Do not use to exhaust hazard­ous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.

3. Please read specification label on product for further informa­tion and requirements.

CLEANING & MAINTENANCE

For quiet and efficient operation, long life, and attractive appear­ance - lower or remove grille and vacuum interior of unit with the
dusting brush attachment.

The motor is permanently lubricated and never needs oiling. If the
motor bearings are making excessive or unusual noises, replace
the blower assembly (includes motor and impeller).

!

MODEL 784

Page 1

TO CLEAN GRILLE:

CAUTION: Grille can be cleaned with mild, soapy water (use a
mild detergent, such as dishwashing liquid) and dried with a soft
cloth. DO NOT USE ABRASIVE CLOTH, STEEL WOOL PADS,
OR SCOURING POWDERS.

TO CLEAN FAN ASSEMBLY:

Unplug fan assembly. To remove motor plate: Find the single tab
on the motor plate (located next to the receptacle). Push up near
motor plate tab while pushing out on side of housing. Or insert a
straight-blade screwdriver into slot in housing (next to tab) and
twist screwdriver. Gently vacuum fan, motor and interior of hous­ing. METAL AND ELECTRICAL PARTS SHOULD NEVER BE
IMMERSED IN WATER.

OPERATION

Use an on/off switch or speed control to operate this ventilator. See
“Connect Wiring” for details. Use of speed controls other than the
Broan Models 78V and 78W may cause a motor humming noise.

WARRANTY

Broan-NuTone warrants to the original consumer purchaser of its products that such
products will be free from defects in materials or workmanship for a period of one year
from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANT­ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES,
HALOGEN AND INCANDESCENT BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS, WALL
CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a)
normal maintenance and service or (b) any products or parts which have been subject
to misuse, negligence, accident, improper maintenance or repair (other than by Broan­NuTone), faulty installation or installation contrary to recommended installation instruc­tions.

The duration of any implied warranty is limited to the one-year period as specified for the
express warranty. Some states do not allow limitation on how long an implied warranty
lasts, so the above limitation may not apply to you.

BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OP­TION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS
WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUEN­TIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT
USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of inciden­tal or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which
vary from state to state. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at the address or tele­phone number below, (b) give the model number and part identification and (c) describe
the nature of any defect in the product or part. At the time of requesting warranty service,
you must present evidence of the original purchase date.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711

Installer: Leave this manual with the homeowner.

Register your product online at: www.broan.com/register

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

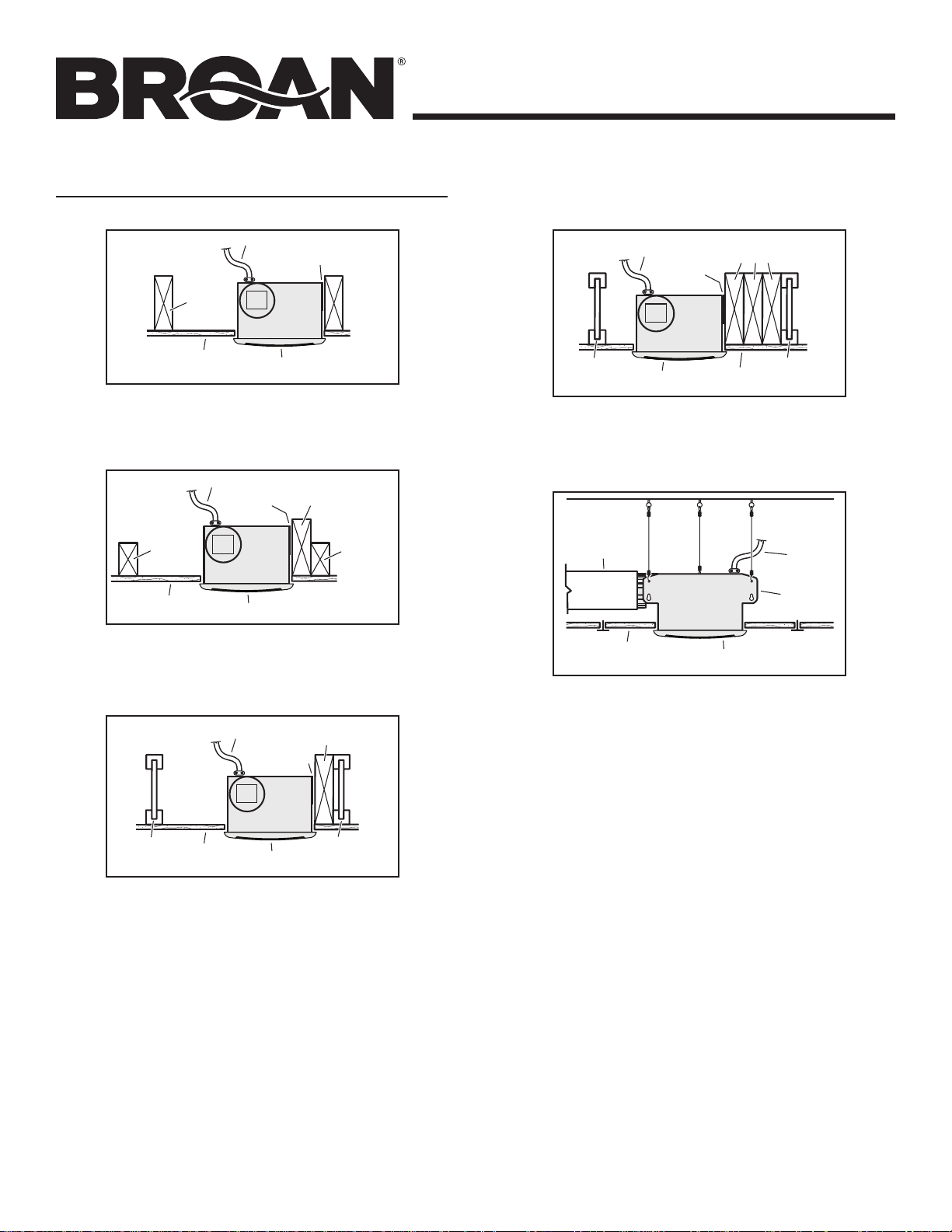

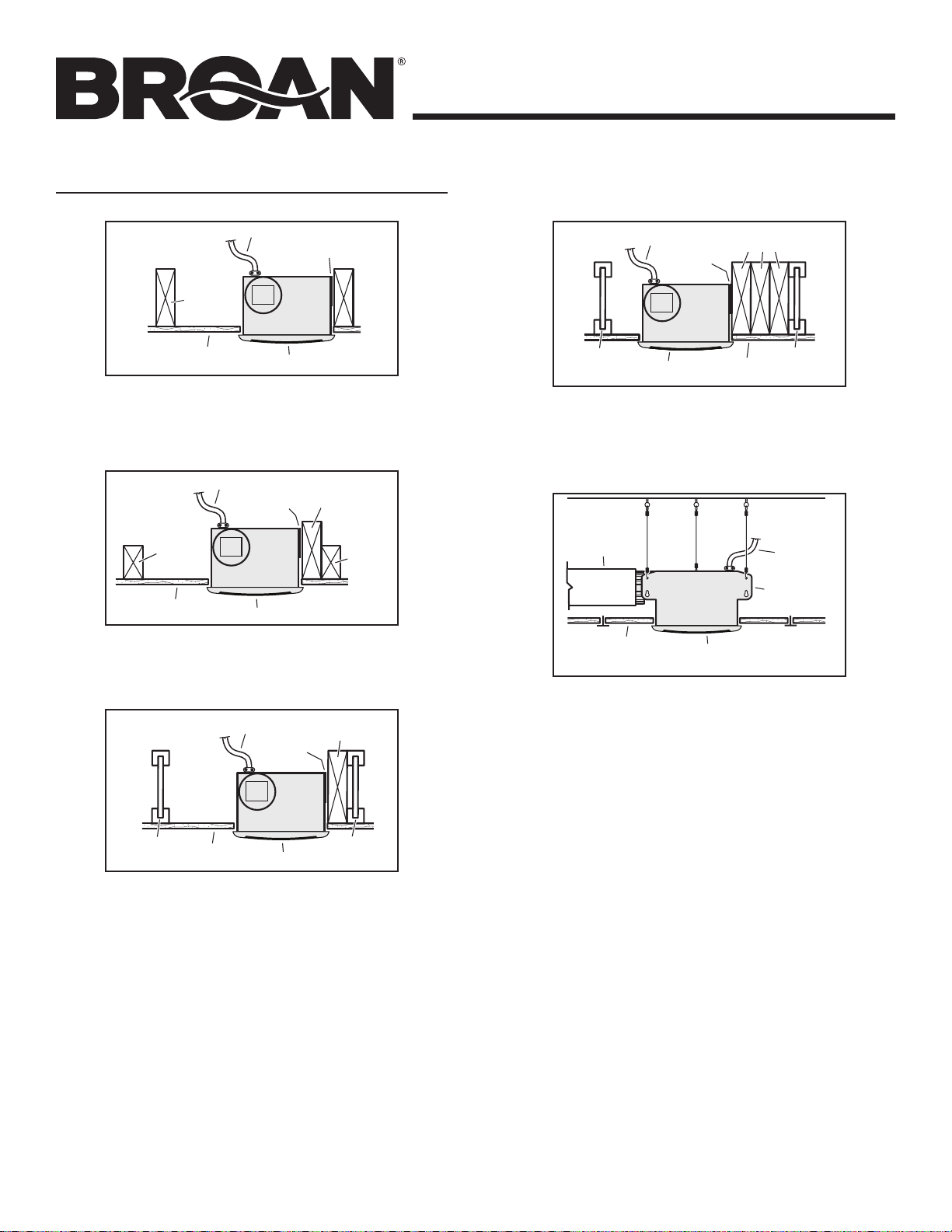

TYPICAL INSTALLATIONS

POWER CABLE

POWER CABLE

ADDITIONAL

MODEL 784

Page 2

MOUNTING TABS

CEILING

JOIST

HOUSING

CEILING

MATERIAL

GRILLE

HOUSING MOUNTED DIRECTLY TO JOIST

2x6 (or larger)

2 x 4
CEILING
JOIST or

TRUSS

CEILING

MATERIAL

MOUNTING

TABS

HOUSING

GRILLE

ADDITIONAL

FRAMING

*

2 x 4
CEILING
JOIST or

TRUSS

HOUSING MOUNTED TO 2x4 TRUSS

Requires additional framing for mounting tabs.

POWER CABLE

"I"

JOIST

MOUNTING

TABS

HOUSING

GRILLE

ADDITIONAL

FRAMING

CEILING

MATERIAL

"I"

JOIST

*

HOUSING MOUNTED IN

ANY LOCATION BETWEEN JOISTS

Requires additional framing for mounting tabs.

4" ROUND

DUCT

SUSPENDED

CEILING MATERIAL

HOUSING

GRILLE

POWER

CABLE

MOUNTING

TAB

POWER CABLE

"I"

JOIST

CEILING

MATERIAL

MOUNTING

TABS

HOUSING

GRILLE

HOUSING MOUNTED TO “I” JOIST

Requires additional framing for mounting tabs.

FRAMING

"I"

JOIST

*

Additional framing must be a 2x6 (minimum height), at least

*

9-inches long.

Housing hung with wires - 3-point mount.

SUSPENDED CEILINGS

INSTALL THE HOUSING

MODEL 784

Page 3

THE FOLLOWING INSTALLATION ILLUSTRATIONS SHOW
2 X 6 JOISTS. IF YOU HAVE A TRUSS OR “I”-JOIST INSTAL­LATION, MOUNT THE VENTILATOR TO THE ADDITIONAL
FRAMING IN THE SAME MANNER. (Additional framing
must be a 2x6 (minimum height), at least 9-inches long.)

- PLEASE NOTE -

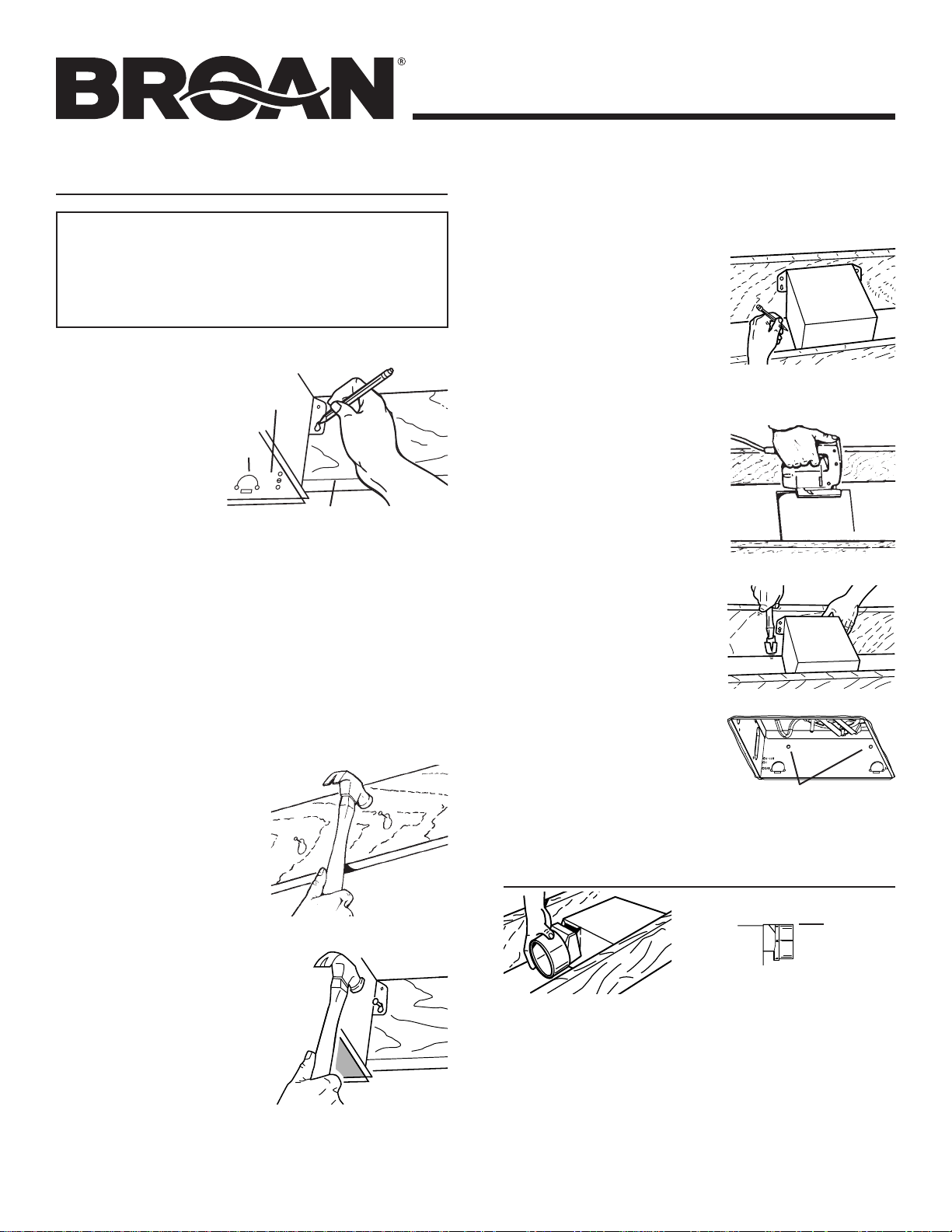

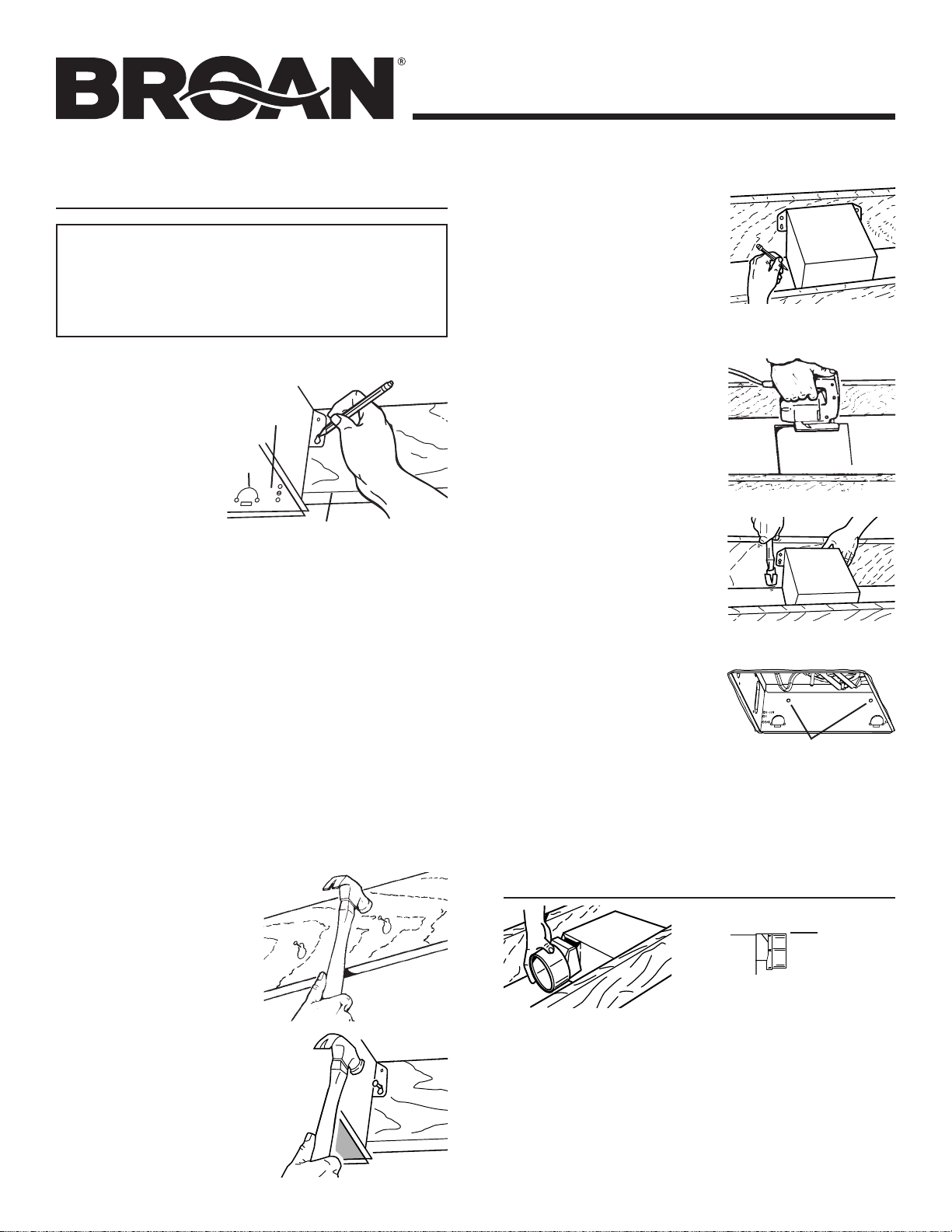

NEW CONSTRUCTION

1. Choose the location
for your fan in the ceil­ing. For best possible
performance, use the
shortest possible duct
run and a minimum
number of elbows.

2. Position mounting
brackets against joist
so that bottom edge of
housing will be flush
with finished ceiling.

Additional positioning feature for 5/8”, 1”, & 1-1/4” thick ceiling

material: Holes in corners of housing are labeled with various

ceiling material thicknesses. Position housing so bottom edge
of joist is visible through a matched set of holes. The housing
is now in the proper position for that ceiling material thickness.

Additional positioning feature for 1/2” thick ceiling material:

Bend two tabs, on side of housing, 90° outward. Lift housing until
tabs contact underside of joist. Mark the keyhole slot on both
mounting brackets.

3. Set housing aside and drive
nails partially into joist at the
top of both keyhole marks.

HOLES

TAB

1-1/4

1

5/8

BOTTOM EDGE OF JOIST

EXISTING CONSTRUCTION

1. Choose the location for your
fan in the ceiling. For best
possibleperformance, use the
shortest possible duct run and
a minimum number of elbows.

2. In attic, position mounting
brackets against joist. Trace
outline of housing on ceiling
material.

3. Set housing aside and cut
ceiling opening slightly larger
than marked.

4. Place housing in opening so
that its bottom edge is flush
with finished ceiling. Nail to joist
through keyhole on both sides.

To ensure a noise-free
installation, drive another nail
through the top hole of each
mounting bracket.

5. Additional mounting holes
are provided for installations
where access from above is
inconvenient or not possible.
Nail or screw housing
directly to joists or framing.

ADDITIONAL MOUNTING

HOLES

4. Hang housing from nails and
pound nails tight. To ensure a
noise-free mount, pound another
nail through the top hole of each
mounting tab.

INSTALL THE DUCTWORK

FLUSH

1. Snap the damper/duct connector onto housing. Make sure
that tabs on the connector lock into slots in housing. Top of
damper/duct connector should be flush with top of housing.

2. Connect 4” round duct to damper/duct connector and extend
duct to outside through a roof or wall cap. Check damper to
make sure that it opens freely. Tape all duct connections to
make them secure and air tight.

MODEL 784

Page 4

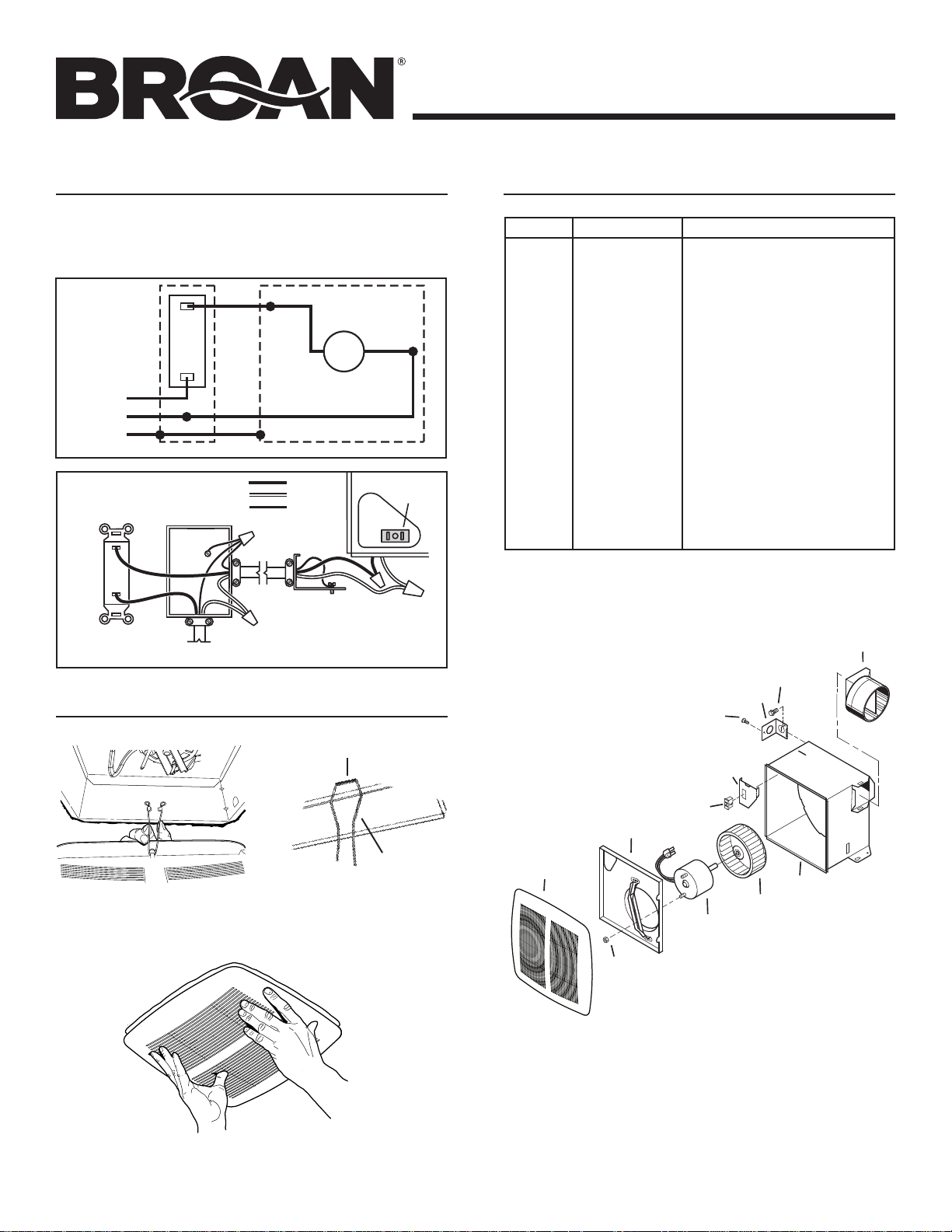

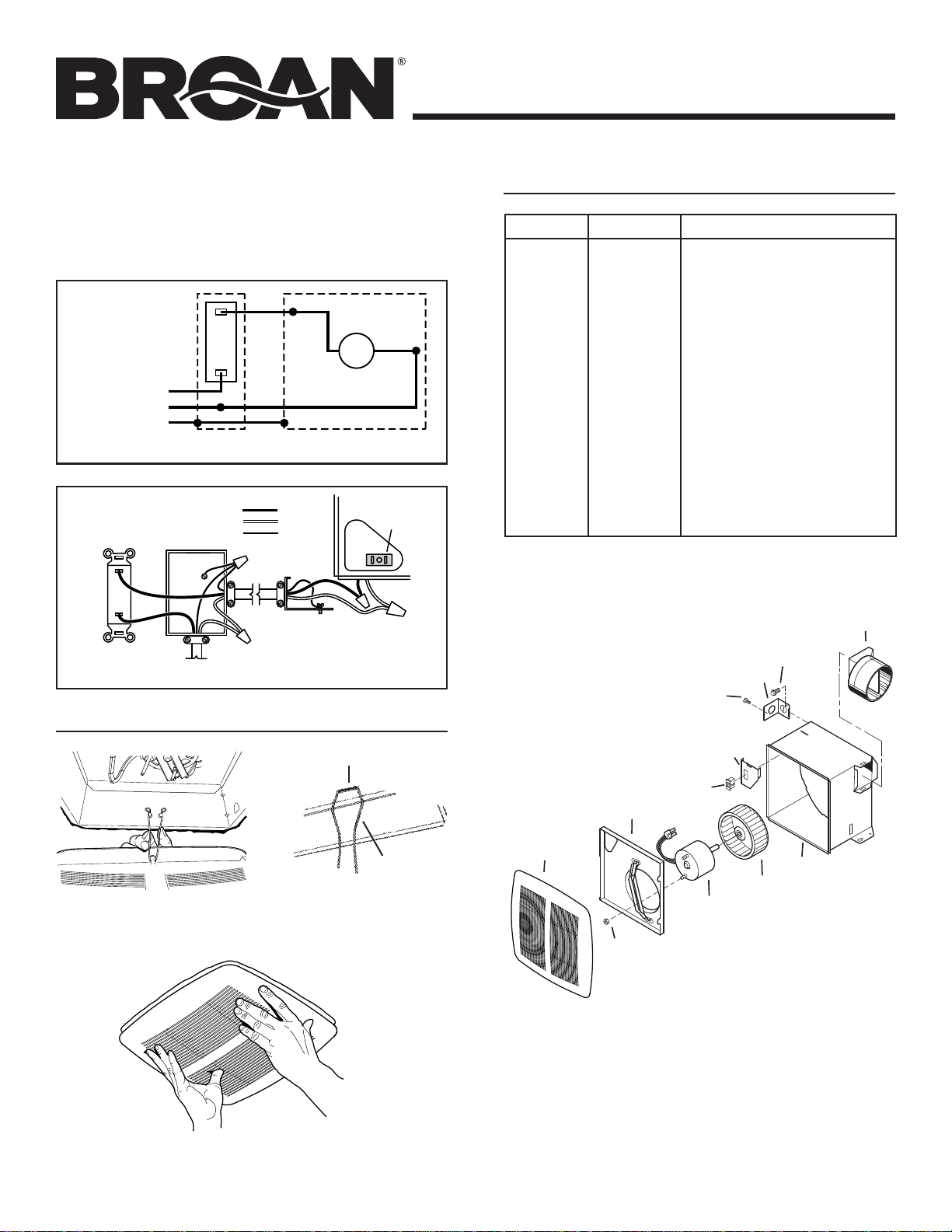

CONNECT THE WIRING

1. Wire unit following diagram. Run electrical cable as direct as
possible to unit. Do not allow cable to touch sides or top of unit
after installation is complete.

ON / OFF

SWITCH

BLK

BLK

WHT

M

BLK

LINE

WHT

IN

GRD

SWITCH BOX

ON / OFF SWITCH

(purchase separately)

SWITCH BOX

WHT
GRD

BLACK
WHITE

GROUND
(bare)

WIRING

PLATE

UNIT

RECEPTACLE

SERVICE PARTS

KEY NO. PART NO. DESCRIPTION

1 97017032 Grille Assembly
2 97018310 Motor Plate Assembly
3 99080634 Motor
4 99020300 Blower Wheel Assembly
5 99260425 Motor Nut - Hex Keps
* 97018326 Blower Assembly -

(includes Key Nos. 2 thru 5)

6 99270982 Receptacle
7 98009611 Wire Panel
* 97015170 Wire Panel Assembly -

(includes Key Nos. 6 & 7)

8 97014922 Housing

9 97003932 Damper/Duct Connector
10 98008868 Wiring Plate
11 99170245 Screw, #8-18 x 3/8
12 99150471 Ground Screw

* Not shown assembled.
Order replacement parts by “PART NO.” - not by “KEY NO.”

9

120 VAC

LINE IN

ATTACH THE GRILLE

SLOT IN MOTOR PLATE

GRILLE SPRING

1. Squeeze grille springs together and insert springs into slots in
motor plate.

12

10

11

7

6

2

1

8

4

3

5

2. Push grille up against ceiling.

99044579B

MODELO 784

MODELO 784
VENTILADOR DE CIELO RASO

LEA Y CONSERVE ESTAS INSTRUCCIONES

Página 5

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O
LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Utilice esta unidad solamente de acuerdo con las instrucciones del fabri­cante. Si tiene preguntas comuníquese con el fabricante a la dirección o
al número telefónico que se indica en la garantía.

2. Antes de dar servicio o limpiar la unidad, interrumpa el suministro de
energía en el panel de servicio y bloquee los dispositivos de desconexión
para evitar la reinstalación accidental de la energía. Cuando no se puedan
bloquear los dispositivos de desconexión, fije seguramente en el panel de
servicio un medio de advertencia que sea visible, como por ejemplo una
etiqueta.

3. Una persona o personas calificadas deben realizar el trabajo de instalación y
el cableado eléctrico, de acuerdo con todos los códigos y normas aplicables,
inclusive los códigos y normas de construcción para evitar incendios.

4. Se necesita suficiente aire para que se realice la combustión y la descarga
de gases adecuadas a través de la chimenea del equipo para quemar com­bustible a fin de evitar las corrientes de inversión. Observe los lineamientos
del fabricante del equipo de calefacción y las normas de seguridad, como
por ejemplo las publicadas por la Asociación Nacional de Protección con­tra Incendios (National Fire Protection Association: NFPA), y la Sociedad
Americana de Ingenieros en Calefacción, Refrigeración y Sistemas de
Acondicionamiento de Aire (American Society for Heating, Refrigeration
and Air Conditioning Engineers: ASHRAE), y los códigos locales.

5. Cuando corte o perfore la pared o el cielo raso, tenga cuidado de no dañar
el cableado eléctrico ni otras conexiones de servicios que se encuentren
ocultas.

6. Los ventiladores con conductos siempre deben tener salida hacia el exterior.

7. Si se va a instalar esta unidad sobre una tina o ducha, debe marcarse
que es apropiada para esta aplicación y conectarse a un GFCI
(interruptoraccionado por pérdida de conexión a tierra) en un circuito de
derivación protegido.

8. Nunca coloque el interruptor en un lugar en donde se pueda alcanzar desde
la tina o ducha.

9. Esta unidad debe conectarse a tierra.

PRECAUCIÓN

1. Esta unidad debe usarse solamente para ventilación general. No la utilice
para la descarga de materiales ni vapores peligrosos o explosivos.

2. Para evitar causar daño a los cojinetes del motor y pistones impulsores
ruidosos y/o no balanceados, mantenga los aerosoles para pirca, el polvo
de construcción, etc. lejos del motor.

3. Por favor consulte la información y los requerimientos adicionales conteni­dos en la etiqueta de especificaciones que se encuentra en el producto.

!

LIMPIEZA Y MANTENIMIENTO

Para lograr un funcionamiento silencioso y eficiente, como también larga
vida y una apariencia atractiva, baje o retire la rejilla y aspire el interior de la
unidad con el accesorio del cepillo para sacudir polvo.

El motor está permanentemente lubricado y nunca necesitará aceite. Si los
cojinetes del motor están haciendo ruido excesivo o inusual, reemplace el
conjunto del ventilador (incluye el motor y el rodete del ventilador).

PARA LIMPIAR LA REJILLA:

PRECAUCIÓN: La rejilla se pueden limpiar con una solución suave de agua
y jabón (use un detergente suave, como por ejemplo líquido para lavar vajilla)
y séquelas con un paño suave. NO USE TELA ABRASIVA, ALMOHADILLAS
DE ESTROPAJO DE ACERO NI POLVOS DESENGRASADORES.

PARA LIMPIAR EL CONJUNTO DEL VENTILADOR:

Desenchufe el conjunto del ventilador. Para quitar la placa del motor: Localice
la aleta de la placa del motor (se encuentra junto a el receptáculo). Empuje
hacia arriba la aleta de la placa del motor mientras empuja hacia afuera el
costado de la cubierta. O bien, introduzca un destornillador de punta recta
en la ranura de la cubierta (junto a la aleta) y haga girar el destornillador.
Con una aspiradora limpie suavemente el ventilador, e motor y el interior de
la cubierta. NUNCA DEBE SUMERGIR EN AGUA LAS PIEZAS METÁLICAS
NI LAS ELÉCTRICAS.

OPERACIÓN

Opere este ventilador mediante un interruptor de encendido/apagado o
control de velocidad. Vea los detalles en la sección “Conexión eléctrica”.
El uso de los controles de la velocidad con excepción de los modelos 78V
y 78W de Broan puede causar un ruido del tarareo del motor.

GARANTÍA

Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos
productos carecerán de defectos en materiales o en mano de obra por un período de un año
a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O
IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMER­CIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará,
sin costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones
normales de servicio y uso.

LA PRESENTE GARANTÍA NO CUBRE LOS TUBOS FLUORESCENTES NI SUS ARRANCADO­RES, BOMBILLAS DE HALÓGENO E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS,
TAPONES DE TECHO O PAREDES Y DEMÁS ACCESORIOS PARA CONDUCTOS. Esta garantía
no cubre (a) mantenimiento y servicio normales o (b) cualquier producto o piezas que hayan
sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o que hayan
sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan­NuTone), instalación defectuosa, o instalación contraria a las instrucciones de instalación
recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se espe­cifica en la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo
de expiración de una garantía implícita, por lo que la limitación antes mencionada puede no
aplicarse a usted.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRI­TERIO DE BROAN-NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL
COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RESPONSABLE POR DA­ÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN A RAIZ
DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión o
limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada
puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros
derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías
anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio
o al número de teléfono que se menciona abajo, (b) dar el número del modelo y la identifi­cación de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En
el momento de solicitar servicio cubierto por la garantía, usted debe de presentar evidencia
de la fecha original de compra.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711

A la persona que realiza la instalación: Deje este
manual con el dueño de la casa.

Para registrar este producto visite: www.broan.com/register

GARANTIA BROAN-NUTONE LIMITADA POR UN AÑO

INSTALACIONES TÍPICAS

MODELO 784

Página 6

CABLE DE ALIMENTACIÓN

VEGUETA

DEL CIELO

RASO

MATERIAL

DEL CIELO RASO

ALETAS DE

CUBIERTA

REJILLA

MONTAJE

CUBIERTA MONTADA

DIRECTAMENTE EN LA VIGUETA

2x6 (o más grande).

CABLE DE ALIMENTACIÓN

ALETAS DE

VIGUETA O

VIGA DE

2x4 DE

CIELO
RASO

MATERIAL

DE CIELO RASO

MONTAJE

CUBIERTA

REJILLA

ESTRUCTURA

ADICIONAL

VIGUETA O

VIGA DE

2x4 DE

CIELO
RASO

*

CUBIERTA MONTADA EN UNA VIGA DE 2x4

Se requiere una estructura adicional

para las aletas de montaje.

CABLE DE ALIMENTACIÓN

ALETAS DE

MONTAJE

ESTRUCTURA

CUBIERTA

ADICIONAL

*

CABLE DE ALIMENTACIÓN

ALETAS DE

MONTAJE

CUBIERTA

VIGUETA

"

I

"

REJILLA

ESTRUCTURA

ADICIONAL*

MATERIAL

DEL TECHO

VIGUETA

"

I

"

CUBIERTA MONTADA EN CUALQUIER

LUGAR ENTRE LAS VIGUETAS

Se requiere una estructura adicional

para las aletas de montaje.

CONDUCTO

REDONDO DE

4" (10.2 CM)

MATERIAL DEL

CIELO RASO

SUSPENDIDO

CUBIERTA

REJILLA

CABLE

DE ALIMENTACIÓN

ALETA DE
MONTAJE

CIELO RASOS SUSPENDIDOS

Cubierta montada con cables.

Montaje de tres puntos.

La estructura adicional debe ser un tramo de 2x6 (altura

*

mínima), de al menos 9 pulgadas (23 cm) de largo.

VIGUETA

"

I

"

MATERIAL

DE CIELO RASO

REJILLA

VIGUETA

"

I

"

CUBIERTA MONTADA EN UNA VIGUETA “I”

Se requiere una estructura adicional

para las aletas de montaje.

INSTALACIÓN DE LA
CUBIERTA

- POR FAVOR NOTE -

LAS SIGUIENTES ILUSTRACIONES DE LA INSTALACIÓN
MUESTRAN VIGUETAS DE 2 X 6. SI LA INSTALACIÓN ES EN
UNA VIGA O EN UNA VIGUETA EN “I”, MONTE EL VENTILADOR
EN LA ESTRUCTURA ADICIONAL DE LA MISMA MANERA. (La
estructura adicional debe ser un tramo de 2x6 (altura mínima),
de al menos 9 pulgadas (23 cm) de largo.)

CONSTRUCCIÓN NUEVOA

MODELO 784

Página 7

CONSTRUCCIÓN EXISTENTE

1. Seleccione la ubicación del
ventilador en el cielo raso.
Para obtener el mejor rendimiento
posible, utilice un tramo de
conductos lo más corto posible
y un número mínimo de codos.

2. En el entretecho, coloque las
abrazaderas de montaje contra
la vigueta. Trace el perímetro
de la cubierta en el material
del techo.

1. Seleccione la ubicación
del ventilador con
lámpara en el cielo
raso. Para obtener
el mejor rendimiento
posible, utilice un
tramo de conductos
lo más corto posible y
un número mínimo de
codos.

2. Coloque las abrazaderas de montaje contra la vigueta, de
manera que el borde inferior de la cubierta quede al ras del
cielo raso terminado.

Característica adicional para la colocación en material de cielo
raso de 5/8” (1.6 cm), 1” (2.5 cm) y 1 ¼” (3.2 cm):

Los orificios que se encuentran en las esquinas de la cubierta
están marcados con varios espesores del material del cielo raso.
Coloque la cubierta de manera que el borde inferior de la vigueta
sea visible a través del conjunto de orificios que coinciden. Ahora
la cubierta se encuentra en la posición adecuada para ese espe­sor del material del cielo raso.

Característica adicional para la colocación en material de
cielo raso de ½” (1.3 cm):

Doble a 90° y hacia afuera las dos aletas que se encuentran a los
costados de la cubierta. Levante la cubierta hasta que las aletas
entren en contacto con la cara inferior de la vigueta. Marque el
orificio con forma de cerradura de ambas abrazaderas de montaje.

ORIFICIOS

ALETA

1-1/4

1

5/8

BORDE INFERIOR DE LA VIGUETA

3. Coloque la cubierta a un lado y
haga una abertura en el techo
ligeramente más grande que el
perímetro marcado.

4. Coloque la cubierta en la
abertura de manera que su
borde inferior quede al ras del
cielo raso terminado. Clave
la cubierta en la vigueta a
través del orificio en forma
decerradura, en ambos lados.
Para asegurar un montaje sin
ruido, coloque otro clavo en el
orificio superior de cada aleta
de montaje.

5. En la cubierta se pueden
encontrar orificios de montaje
adicionales para aquellas
instalaciones en las que es
inconveniente o imposible
el acceso desde arriba.
Clave o atornille la cubierta
directamente en las viguetas
oel armazón.

ORIFICIOS DE MONTAJE

ADICIONALES

INSTALACIÓN DEL SISTEMA

3. Coloque la cubierta a un lado
e introduzca parcialmente
los clavos en la vigueta, en
la parte superior de ambas
marcas de los orificios en
forma de cerradura.

4. Suspenda la cubierta con los
clavos e introduzca los clavos
completamente. Para asegurar
un montaje sin ruido, coloque
otro clavo en el orificio superior
de cada aleta de montaje.

DE CONDUCTOS

NIVEL

1. Conecte a presión el conector del regulador de tiro/conducto
en la cubierta. Asegúrese de que las aletas del conector
queden fijas en las ranuras de la cubierta. La parte superior
del conector del regulador de tiro/conducto debe quedar al ras
de la parte superior de la cubierta.

2. Conecte el conducto redondo de 4” (10.2 cm) en el conector
del regulador de tiro/conducto y extienda el conducto hasta
el exterior a través de una tapa de techo o de pared. Revise
el regulador de tiro para asegurarse de que abre libremente.
Coloque cinta en todas las conexiones de los conductos para
asegurarlas y hacerlas herméticas.

MODELO 784

Página 8

CONEXIÓN ELÉCTRICA

1. Conecte la unidad con este diagrama. Extienda el cable
eléctrico a la unidad tan directamente como sea posible. No
permita que el cable toque los costados ni la parte superior
de la unidad después de que la instalación esté terminada.

INTER-

RUPTOR

ENCENDIDO/

APAGADO

LÍNEA

DE

ENTRADA

INTERRUPTOR

ENCENDIDO /

APAGADO

(se vende por

separado)

CAJA DE INTERRUPTOR

NEG
BLC
TRA

CAJA DE

INTERRUPTOR

NEG

BLC
TRA

NEG

NEGRO
BLANCO
TIERRA

(desnudo)

PLACA

DE CONEXIONES

BLC

M

UNIDAD

RECEPTÁCULO

PIEZAS DE SERVICIO

NO. CLAVE NO.PIEZA DESCRIPCIÓN

1 97017032 Rejilla
2 97018310 Placa del motor
3 99080634 Motor
4 99020300 Pistón impulsor
5 99260425 Tuerca del motor

* 97018326 Conjunto del ventilador

(incluye Clave Nos. 2 a 5)

6 99270982 Receptáculo
7 98009611 Panel del cableado

* 97015170 Conjunto del panel de cableado

(incluye Clave Nos. 6 y 7)

8 97014922 Cubierta
9 97003932 Conector del regulador

de tiro/conducto

10 98008868 Placa de conexiones

11 99170245 Tornillo, #8-18 x 3/8

12 99150471 Tornillo de la tierra

* No ilustrado ensamblado.
Pida piezas de servicio dando como referencia el

No. DE PIEZA, no el No. DE CLAVE.

9

LÍNEA DE ENTRADA

DE 120 VCA

CONEXIÓN DE LA REJILLA

RANURA EN EL PLACA DEL MOTOR

RESORTE DE LA

REJILLA

1. Apriete los resortes de la rejilla y métalos en la place del
motor.

12

10

11

7

6

2

1

8

4

3

5

2. Presione la rejilla contra el cielo raso.

99044579B

MODÈLE 784

Page 9

MODÈLE 784
VENTILATEUR DE PLAFOND

LIRE CES DIRECTIVES ET LES CONSERVER

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE
LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES CORPORELLES :

1. N’utilisez cet appareil que de la manière prévue par le fabricant.
si vous avez des questions, communiquez avec le fabricant à
l’adresse ou au numéro de téléphone indiqués dans la garantie.

Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez

2.
l’alimentation du panneau électrique et verrouillez l’interrupteur
principal afin d’empêcher que le courant ne soit accidentellement
rétabli. S’il est impossible de verrouiller l’interrupteur principal,
fixez solidement un message d’avertissement, par exemple une
étiquette, sur le panneau électrique.

3. La pose de l’appareil et les travaux d’électricité doivent être
effectués par des personnes qualifiées conformément à la
réglementation en vigueur, notamment les normes de la
construction ayant trait à la protection contre les incendies.

4. Pour éviter les refoulements, l’apport d’air doit être suffisant
pour brûler les gaz produits par les appareils à combustion et
les évacuer dans le conduit de fumée (cheminée). Respectez
les directives du fabricant de l’appareil de chauffage et
les normes de sécurité, notamment celles publiées par la
National Fire Protection Association (NFPA), l’American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) et les codes des autorités locales.

5. Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la découpe ou du perçage
du mur ou du plafond.

6. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.

7. Si cet appareil doit être installé au-dessus d’une enceinte
de baignoire ou de douche, il doit comporter les mentions
appropriées pour ces utilisations et doit être branché sur un
circuit de dérivation protégé par un disjoncteur de mise à la terre.

8.

Ne jamais placer un interrupteur de sorte que l’on puisse l’atteindre
d’une baignoire ou d’une douche.

9. Cet appareil doit être relié à une mise à la terre.

ATTENTION

1. Pour ventilation générale uniquement. Ne pas utiliser
cet appareil pour évacuer des matières ou des vapeurs
dangereuses ou explosives.

2. Pour éviter d’endommager les roulements de moteur,
de déséquilibrer les pales ou de les rendre bruyantes,
débarrassez l’appareil de la poussière de plâtre, de
construction, etc.

3. Veuillez lire l’étiquette de spécifications du produit pour obtenir
plus de renseignements, notamment sur les exigences.

!

NETTOYAGE ET ENTRETIEN

Pour un fonctionnement silencieux et efficace, ainsi qu’une
durabilité et une apparence supérieures, abaissez ou enlevez la
grille et nettoyez l’intérieur de l’appareil avec un aspirateur muni
d’une brosse à épousseter.

Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé.
Si les roulements du moteur sont anormalement bruyants, remplacez
l’ensemble du ventilateur (comprend le moteur et la roue à ailettes).

NETTOYAGE DE LA GRILLE :

ATTENTION : La grille peut être nettoyée à l’eau savonneuse
(avec un détergent doux comme du liquide à vaisselle) puis
asséchée avec un chiffon doux. N’UTILISEZ PAS DE CHIFFONS
ABRASIFS, DE LAINE D’ACIER NI DE POUDRE À RÉCURER.

NETTOYAGE DU VENTILATEUR :

Débranchez le ventilateur. Pour retirer la plaque du moteur:
Trouvez l’ergot sur la plaque du moteur (à proximité de la prise).
Soulevez l’ergot tout en poussant sur les côtés du boîtier.
Ou encore, insérez la lame d’un tournevis plat dans la fente du
boîtier (à côté de l’ergot) et tournez le tournevis. À l’aide d’un
aspirateur, nettoyez délicatement la roue à ailettes, le moteur et
l’intérieur du boîtier. NE JAMAIS PLONGER DANS L’EAU LES
PIÈCES MÉTALLIQUES OU ÉLECTRIQUES.

FONCTIONNEMENT

Utilisez un interrupteur marche/arrêt ou une commande de vitesse
pour actionner le ventilateur. Pour plus de détails, consultez la section
« Câblage » L’utilisation de commandes de vitesse autres que les
modèles Broan 78V et 78W risque de causer un grondement du moteur.

GARANTIE

Broan-NuTone garantit à l’acheteur consommateur original de ses produits qu’ils sont exempts de
vice de matériaux ou de fabrication pour une période d’un an à compter de la date d’achat original. IL
N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON LIMITÉES
AUX GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE DANS UN BUT
PARTICULIER.

Durant cette période d’un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement
tout produit ou pièce qui s’avèrera défectueux et ayant été utilisé normalement et d’une manière non
abusive.

CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX
AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE
TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre
pas (a) l’entretien et le service normal ou (b) tout produit ou pièce endommagé à la suite d’un mauvais
usage, d’une négligence, d’un accident, d’un entretien inadéquat ou d’une réparation (autre que par
Broan-NuTone), d’une mauvaise installation ou d’une installation non conforme au mode d’installation
recommandé.

La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie
exprimée. Certains États ou provinces ne permettent pas de limitation de la durée d’une garantie
implicite. Cette condition ne s’applique donc peut-être pas dans votre cas.

L’ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN­NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE
NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX AYANT
UN LIEN DIRECT OU INDIRECT AVEC L’UTILISATION OU LA PERFORMANCE DE SES PRODUITS.
Certains États ou provinces ne permettent pas l’exclusion ou la limitation de dommages directs ou
indirects. Cette condition ne s’applique donc peut-être pas dans votre cas.

Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient
d’une province à l’autre ou d’un État à l’autre. Cette garantie annule toutes les garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou numéro de téléphone
mentionnée ci-dessous, (b) donner le numéro de modèle et l’identification de la pièce et (c) décrire la
nature de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie,
vous devez présenter une preuve de la date d’achat original du produit en question.

Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027
www.broan.com 800-558-1711

Installateur : Veuillez remettre ce manuel au propriétaire.

Enregistrez votre produit en ligne à : www.broan.com/register

GARANTIE LIMITÉE DE UN AN DE BROAN-NUTONE

INSTALLATIONS TYPE

MODÈLE 784

Page 10

FIL D’ALIMENTATION

BRIDES DE MONTAGE

SOLIVE DU

PLAFOND

BOÎTIER

MATÉRIAU

DU PLAFOND

GRILLE

BOÎTIER FIXÉ DIRECTEMENT AUX SOLIVES

de 2X6 (ou plus).

FIL D’ALIMENTATION

SOLIVES

DU PLAFOND

ou FERMES

DE 2 x 4

MATÉRIAU

DU PLAFOND

BRIDES DE

MONTAGE

BOÎTIER

GRILLE

CADRAGE

SUPPLÉMENTAIRE*

SOLIVES DU

PLAFOND ou

FERMES

DE 2 x 4

BOÎTIER FIXÉ AUX FERMES DE 2X4

Les brides de montage exigent un cadre supplémentaire.

FIL D’ALIMENTATION

SOLIVE

EN « I »

BRIDES DE

MONTAGE

BOÎTIER

GRILLE

CADRAGE

SUPPLÉMENTAIRE*

SOLIVE

MATÉRIAU

DU PLAFOND

EN « I »

BOÎTIER FIXÉ N’IMPORTE OÙ ENTRE LES SOLIVES

Requires additional framing for mounting tabs.

CONDUIT ROND

DE 10,2 CM (4 PO)

MATÉRIAU DU

PLAFOND SUSPENDU

BOÎTIER

GRILLE

FIL

D’ALIMENTATION

BRIDE

DE MONTAGE

CADRAGE

SUPPLÉMENTAIRE*

BOÎTIER

SOLIVE

EN

« I »

EN

« I »

FIL D’ALIMENTATION

BRIDES

DE MONTAGE

MATÉRIAU

DU PLAFOND

GRILLE

SOLIVE

BOÎTIER FIXÉ AUX POUTRES EN « I »

Les brides de montage exigent un cadre supplémentaire.

Boîtier suspendu à des fils de fer en 3 points.

PLAFONDS SUSPENDUS

Cadrage supplémentaire en 2x6 (minimum), d’au moins 23 cm

*

(9 po) de long.

INSTALLATION DU BOÎTIER

MODÈLE 784

Page 11

LES ILLUSTRATIONS SUIVANTES MONTRENT UNE
INSTALLATION SUR DES SOLIVES DE 2 X 6. SI L’INSTALLATION
EST FAITE SUR DES FERMES OU DES POUTRES EN «I »,
MONTEZ LE VENTILATEUR DE LA MÊME FAÇON SUR
UN CADRE. (Cadrage supplémentaire en 2x6 (minimum),
d’au moins 23 cm (9 po) de long.)

- VEUILLEZ NOTER-

CONSTRUCTION NEUVE

1. Choisissez
l’emplacement du
ventilateur au pla­fond. Pour obtenir un
rendement optimal,
utilisez un minimum de
conduits et de coudes.

2. Positionnez les brides
de montage contre la
solive, de sorte que le
bas du boîtier affleure
la surface finie du plafond.

Positionnement dans des plafonds de 1,6 cm (5/8 po),

2,5 cm (1 po) et 3,2 cm (1-1/4 po) d’épaisseur : Des trous

sont marqués dans les coins pour différentes épaisseurs de
plafond. Placez le boîtier de sorte que le dessous de la solive
soit visible dans la série de trous correspondante. Le boîtier est
alors dans la position adéquate pour cette épaisseur de plafond.

TROUS

ERGOT

1-1/4

1

5/8

DESSOUS DE LA SOLIVE

BÂTISSE DÉJÀ CONSTRUITE

1. Choisissez l’emplacement du
ventilateur au plafond. Pour
obtenir un rendement optimal,
utilisez un minimum deconduits
et de coudes.

2. Dans le grenier, positionnez
les brides de montage contre
la solive. Tracez le contour du
boîtier sur le matériau du plafond.

3. Mettez le boîtier de côté et
découpez l’ouverture légèrement
plus grande que tracée.

4. Placez le boîtier dans l’ouverture
de sorte que son arête inférieure
affleure la surface finie du
plafond. Clouez chaque bride à
la solive à travers les trous en
forme de serrure. Pour assurer
un fonctionnement silencieux,
enfoncez un autre clou dans le
trou supérieur de chaque bride.

Positionnement dans un plafond de 1,3 cm (1/2 po)
d’épaisseur : Dépliez deux ergots sur les côtés du boîtier, à 90°

vers l’extérieur. Soulevez le boîtier afin que les ergots s’appuient
contre le dessous de la solive. Marquez le trou en forme de serrure
sur chaque bride.

3. Mettez le boîtier de côté et
enfoncez partiellement un clou
dans le haut des marques en
trous de serrure.

4. Suspendez le boîtier aux clous
puis enfoncez-les complètement.
Pour assurer un fonctionnement
silencieux, enfoncez un autre
clou dans le trou supérieur de
chaque bride.

5. Des trous de fixation supplé­mentaires sont prévus pour
les installations où l’accès
du dessus est difficile ou
impossible. Vissez ou clouez le
boîtier directement aux solives
ou aucadre.

TROUS DE FIXATION

SUPPLÉMENTAIRES

INSTALLATION DU BOÎTIER

DE NIVEAU

1.

Enclenchez le clapet / raccord de conduit sur le boîtier. Assurez­vous que les languettes du raccord s’enclenchent correctement
dans les fentes du boîtier. Le dessus du clapet / raccord de conduit
doit être de niveau avec le dessus du boîtier.

2. Raccordez un conduit rond de 10,2 cm (4 po) au raccord
etacheminez le conduit à l’extérieur à travers un capuchon
detoit ou une sortie murale. Vérifiez que le clapet du
registre s’ouvre librement. Étanchez tous les joints avec
durubanadhésif.

MODÈLE 784

Page 12

RACCORD DU CÂBLAGE

1. Connectez l’appareil tel qu’indiqué dans le diagramme.
Acheminez le câble électrique le plus directement possible à
l’appareil. Veillez à ce que le câble ne touche pas les côtés ni
le dessus du boîtier, une fois la pose terminée.

INTERRUPTEUR

NOIR

ENTRÉE

BLANC
FIL DE

TERRE

BOÎTE D’INTERRUPTEUR

INTERRUPTEUR

(vendu séparément)

NOIR

BLANC
FIL DE

TERRE

BOÎTE

D’INTERRUPTEUR

NOIR

NOIR
BLANC

FIL DE TERRE

(nu)

PLAQUE

DE CÂBLAGE

BLANC

M

APPAREIL

PRISE

PIÈCES DE RECHANGE

REPÈRE N° DE PIÈCE DESCRIPTION

1 97017032 Ensemble de grille
2 97018310 Ensemble de plaque de moteur
3 99080634 Moteur
4 99020300 Ensemble de roue à ailettes
5 99260425 Écrou de moteur, écrou de

sécurité hexagonal

* 97018326 Ensemble de ventilateur -

(comprend repères nos 2 à 5)
6 99270982 Prise
7 98009611 Panneau de connexion
* 97015170 Ensemble de panneau

deconnexion - (comprend

repères nos 6 et 7)
8 97014922 Boîtier
9 97003932 Clapet / raccord de conduit

10 98008868 Plaque de câblage
11 99170245 Vis n° 8-18 x 3/8
12 99150471 Vis de mise à la terre

* Illustré démonté.
Veuillez commander les pièces par « N° DE PIÈCE » - et non

par « N° DE REPÈRE ».

ALIMENTATION

120 VCA

FIXATION DE LA GRILLE

FENTE DE LA PLAQUE DU MOTEUR

RESSORT

DE GRILLE

1. Comprimez les ressorts de la grille et insérez-les dans les
fentes de la plaque du moteur.

9

12

10

11

7

6

2

1

8

4

3

5

2. Poussez la grille contre le plafond.

99044579B
