Broan 683L User Manual [es, en]

FAN/LIGHT COMBINATION VENTILATOR / VENTILADORE CON LÁMPARA

MODEL / MODELO 683L

READ AND SAVE THESE

INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufac­turer. If you have questions, contact the manufacturer at the
address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the ser­vice disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to the
service panel.

3. Installation work and electrical wiring must be done by a
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and
standards.

4. Sufficient air is needed for proper combustion and ex­hausting of gases through the flue (chimney) of fuel burn­ing equipment to prevent backdrafting. Follow the heat­ing equipment manufacturer’s guideline and safety stan­dards such as those published by the National Fire Pro­tection Association (NFPA), and the American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected
branch circuit.

8. Never place a switch where it can be reached from a tub or
shower.

9. This unit must be grounded.

CAUTION

1. For general ventilating use only. Do not use to
exhaust hazardous or explosive materials and
vapors.

2. This product is designed for ceiling installation
only. This product is designed for installation in
ceilings up to a 12/12 pitch. Ductwork must point
up. DO NOT MOUNT THIS PRODUCT IN A
WALL.

3. To avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray,
construction dust, etc. off power unit.

4. Please read specification label on product for
further information and requirements.

Installer: Leave this manual with the
homeowner.
Homeowner: Use and Care information
on page 4.

!

Additional framing must be a 2x6 (minimum height), at

*
least 9-inches long.

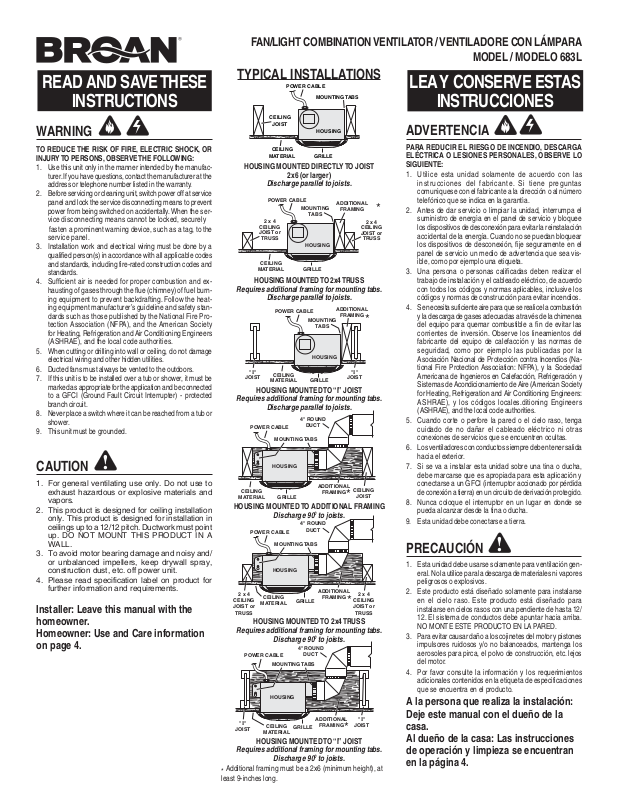

TYPICAL INSTALLATIONS

POWER CABLE

MOUNTING TABS

CEILING

JOIST

CEILING

MATERIAL

HOUSING MOUNTED DIRECTLY TO JOIST

Discharge parallel to joists.

POWER CABLE

2 x 4
CEILING
JOIST or

TRUSS

CEILING

MATERIAL

HOUSING MOUNTED TO 2x4 TRUSS

Requires additional framing for mounting tabs.

Discharge parallel to joists.

POWER CABLE

"I"

CEILING

JOIST

MATERIAL

HOUSING MOUNTED TO “I” JOIST

Requires additional framing for mounting tabs.

Discharge parallel to joists.

POWER CABLE

MOUNTING TABS

HOUSING

CEILING

MATERIAL

GRILLE

HOUSING MOUNTED TO ADDITIONAL FRAMING

Discharge 900 to joists.

POWER CABLE

MOUNTING TABS

HOUSING

2 x 4

CEILING

CEILING

MATERIAL

JOIST or

TRUSS

HOUSING MOUNTED TO 2x4 TRUSS

Requires additional framing for mounting tabs.

Discharge 900 to joists.

POWER CABLE

MOUNTING TABS

HOUSING

"I"

JOIST

CEILING

MATERIAL

HOUSING MOUNTED TO “I” JOIST

Requires additional framing for mounting tabs.

Discharge 900 to joists.

HOUSING

GRILLE

2x6 (or larger)

MOUNTING

TAB S

HOUSING

GRILLE

MOUNTING

TAB S

HOUSING

GRILLE

4" ROUND

DUCT

ADDITIONAL

FRAMING

4" ROUND

DUCT

ADDITIONAL

FRAMING

GRILLE

4" ROUND

DUCT

ADDITIONAL

FRAMING

GRILLE

ADDITIONAL

FRAMING

ADDITIONAL

FRAMING

"I"

JOIST

CEILING

JOIST

*

2 x 4

CEILING

*

JOIST or

TRUSS

"I"

JOIST

*

2 x 4
CEILING
JOIST or

TRUSS

*

*

LEA Y CONSERVE ESTAS

INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O LESIONES PERSONALES, OBSERVE LO
SIGUIENTE:

1. Utilice esta unidad solamente de acuerdo con las
instrucciones del fabricante. Si tiene preguntas
comuníquese con el fabricante a la dirección o al número
telefónico que se indica en la garantía.

2. Antes de dar servicio o limpiar la unidad, interrumpa el
suministro de energía en el panel de servicio y bloquee
los dispositivos de desconexión para evitar la reinstalación
accidental de la energía. Cuando no se puedan bloquear
los dispositivos de desconexión, fije seguramente en el
panel de servicio un medio de advertencia que sea vis­ible, como por ejemplo una etiqueta.

3. Una persona o personas calificadas deben realizar el
trabajo de instalación y el cableado eléctrico, de acuerdo
con todos los códigos y normas aplicables, inclusive los
códigos y normas de construcción para evitar incendios.

4. Se necesita suficiente aire para que se realice la combustión
y la descarga de gases adecuadas a través de la chimenea
del equipo para quemar combustible a fin de evitar las
corrientes de inversión. Observe los lineamientos del
fabricante del equipo de calefacción y las normas de
seguridad, como por ejemplo las publicadas por la
Asociación Nacional de Protección contra Incendios (Na­tional Fire Protection Association: NFPA), y la Sociedad
Americana de Ingenieros en Calefacción, Refrigeración y
Sistemas de Acondicionamiento de Aire (American Society
for Heating, Refrigeration and Air Conditioning Engineers:
ASHRAE), y los códigos locales.ditioning Engineers
(ASHRAE), and the local code authorities.

5. Cuando corte o perfore la pared o el cielo raso, tenga
cuidado de no dañar el cableado eléctrico ni otras
conexiones de servicios que se encuentren ocultas.

6. Los ventiladores con conductos siempre deben tener salida
hacia el exterior.

7. Si se va a instalar esta unidad sobre una tina o ducha,
debe marcarse que es apropiada para esta aplicación y
conectarse a un GFCI (interruptor accionado por pérdida
de conexión a tierra) en un circuito de derivación protegido.

8. Nunca coloque el interruptor en un lugar en donde se
pueda alcanzar desde la tina o ducha.

9. Esta unidad debe conectarse a tierra.

PRECAUCIÓN

1. Esta unidad debe usarse solamente para ventilación gen­eral. No la utilice para la descarga de materiales ni vapores
peligrosos o explosivos.

2. Este producto está diseñado solamente para instalarse
en el cielo raso. Este producto está diseñado para
instalarse en cielos rasos con una pendiente de hasta 12/

12. El sistema de conductos debe apuntar hacia arriba.
NO MONTE ESTE PRODUCTO EN LA PARED.

3. Para evitar causar daño a los cojinetes del motor y pistones
impulsores ruidosos y/o no balanceados, mantenga los
aerosoles para pirca, el polvo de construcción, etc. lejos
del motor.

4. Por favor consulte la información y los requerimientos
adicionales contenidos en la etiqueta de especificaciones
que se encuentra en el producto.

A la persona que realiza la instalación:
Deje este manual con el dueño de la
casa.
Al dueño de la casa: Las instrucciones
de operación y limpieza se encuentran
en la página 4.

!

Ó

Ó

INSTALACIONES TÍPICAS

CABLE DE ALIMENTACI

VEGUETA

DEL

TECHO

MATERIAL

DEL TECHO

N

CUBIERTA

REJILLA

ALETAS DE

MONTAJE

TYPICAL INSTALLATIONS INSTALACIONES TÍPICAS

CUBIERTA MONTADA

DIRECTAMENTE EN LA VIGUETA

2x6 (o más grande).

DE CIELO RASO

CUBIERTA MONTADA EN UNA VIGA DE 2x4

Descarga paralela a las viguetas.

CABLE DE ALIMENTACI

VIGUETA O

VIGA DE

2x4 DE

CIELO
RASO

MATERIAL

N

ALETAS DE

MONTAJE

CUBIERTA

REJILLA

ESTRUCTURA

ADICIONAL

VIGUETA O

VIGA DE

2x4 DE

CIELO
RASO

*

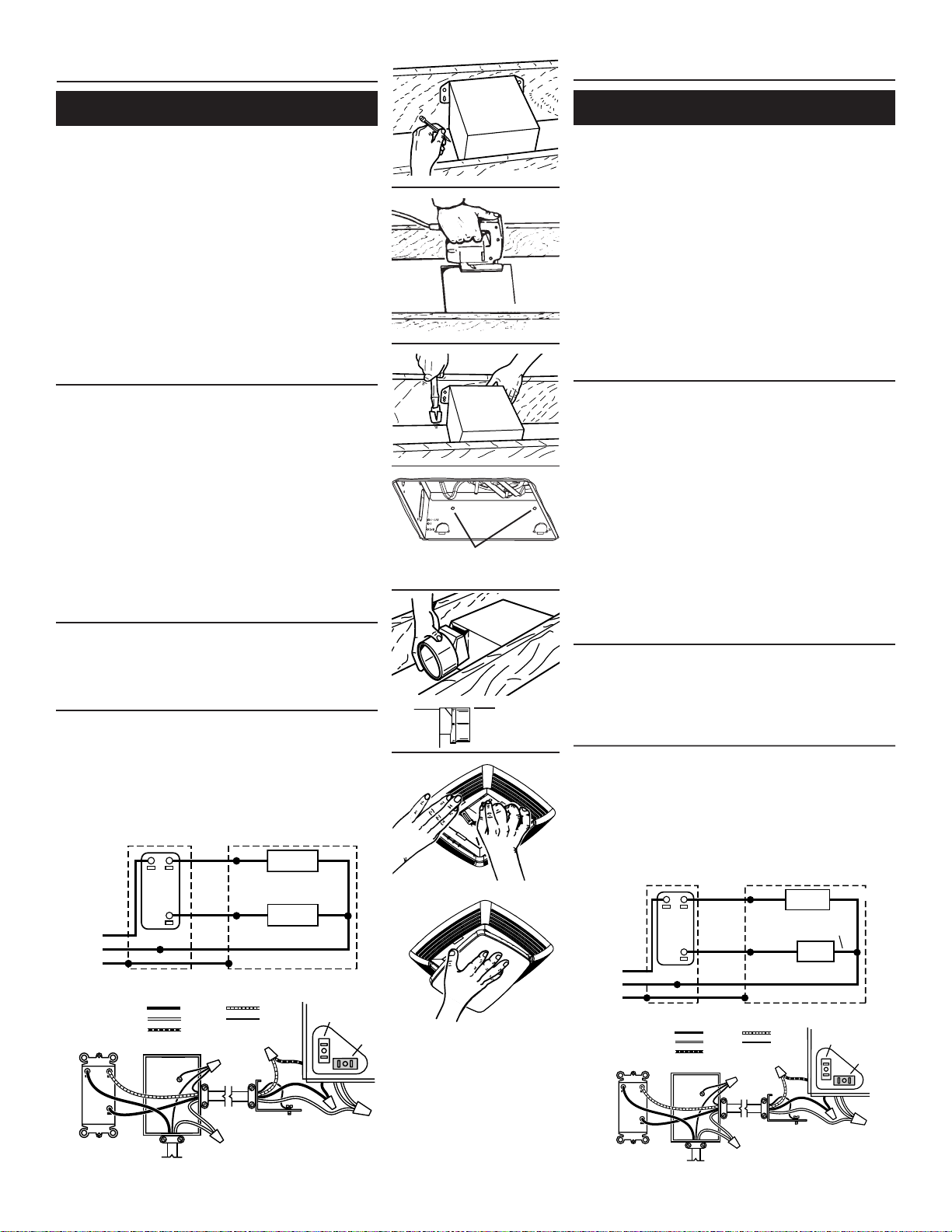

INSTALL THE HOUSING

THE FOLLOWING INSTALLATION ILLUSTRATIONS SHOW
2 X 6 JOISTS. IF YOU HAVE A TRUSS OR “I”-JOIST IN­STALLATION, MOUNT THE VENTILATOR TO THE ADDI­TIONAL FRAMING IN THE SAME MANNER. (Additional
framing must be a 2x6 (minimum height), at least 9-inches
long.)

Se requiere una estructura adicional para las aletas de

montaje. Descarga paralela a las viguetas.

CABLE DE ALIMENTACIÓN

ALETAS DE

MONTAJE

ESTRUCTURA

ADICIONAL

*

1. Choose the location for your fan in the ceiling. For
best possible performance, use the shortest
possible duct run and a minimum number of

CUBIERTA

VIGUETA

"

I

"

MATERIAL

DE CIELO RASO

REJILLA

VIGUETA

"

I

"

CUBIERTA MONTADA EN UNA VIGUETA “I”

Se requiere una estructura adicional para las aletas de

montaje. Descarga paralela a las viguetas.

CONDUCTO

CABLE

DE ALIMENTACIÓN

REDONDO DE

4" (10.2 CM)

ALETAS DE MONTAJE

elbows.

2. Position mounting
brackets against joist so
that bottom edge of
housing will be flush with
finished ceiling.

Additional positioning
feature for 5/8”, 1”, & 1­1/4” thick ceiling
material:

Holes in corners of

CUBIERTA

MATERIAL

DEL TECHO

REJILLA

ESTRUCTURA

ADICIONAL

VIGUETA

*

DEL TECHO

CUBIERTA MONTADA EN UNA ESTRUCTURA ADICIONAL

Descarga a 90º de las viguetas.

CONDUCTO

ALIMENTACIÓN

VIGUETA

O VIGA DE

2x4 DE

CIELO
RASO

CABLE DE

DE CIELO RASO

REDONDO

DE 4" (10,2 CM)

ALETAS DE MONTAJE

CUBIERTA

MATERIAL

REJILLA

ESTRUCTURA

ADICIONAL

VIGUETA

*

O VIGA DE

2x4 DE

CIELO
RASO

CUBIERTA MONTADA EN UNA VIGA DE 2x4

Se requiere una estructura adicional para las aletas de

montaje. Descarga a 90º de las viguetas.

CABLE DE

ALIMENTACIÓN

CONDUCTO

REDONDO DE

4" (10,2 CM)

ALETAS DE MONTAJE

housing are labeled with various ceiling material
thicknesses. Position housing so bottom edge of
joist is visible through a matched set of holes. The
housing is now in the proper position for that
ceiling material thickness.

Additional positioning feature for 1/2” thick
ceiling material:

Bend two tabs, on side of housing,
housing until tabs contact underside of joist.

Mark the keyhole slot on both mounting brackets.

3. Set housing aside and drive
nails partially into joist at the
top of both keyhole marks.

4" ROUND

DUCT

SUSPENDED

CEILING MATERIAL

HOUSING

GRILLE

POWER

CABLE

MOUNTING

TAB

SUSPENDED CEILINGS

Housing hung with wires - 3-point mount.

- PLEASE NOTE -

New Construction

HOLES

OROFICIOS

TA B

ALETA

1-1/4

1

5/8

BOTTOM EDGE OF JOIST

BORDE INFERIOR DE LA VIGUETA

900 outward. Lift

CONDUCTO

REDONDO DE

4" (10.2 CM)

MATERIAL DEL

TECHO SUSPENDIDO

CUBIERTA

REJILLA

CABLE

DE ALIMENTACIÓN

ALETA DE
MONTAJE

TECHOS SUSPENDIDOS

Cubierta montada con cables. Montaje de tres puntos.

INSTALACIÓN DE LA CUBIERTA

LAS SIGUIENTES ILUSTRACIONES DE LA INSTALACIÓN
MUESTRAN VIGUETAS DE 2 X 6. SI LA INSTALACIÓN ES
EN UNA VIGA O EN UNA VIGUETA EN “I”, MONTE EL
VENTILADOR EN LA ESTRUCTURA ADICIONAL DE LA
MISMA MANERA. (La estructura adicional debe ser un
tramo de 2x6 (altura mínima), de al menos 9 pulgadas (23
cm) de largo.)

1. Seleccione la ubicación del ventilador con lámpara en el
cielo raso. Para obtener el mejor rendimiento posible,
utilice un tramo de conductos lo más corto posible y un

están marcados con varios espesores del material del
cielo raso. Coloque la cubierta de manera que el borde
inferior de la vigueta sea visible a través del conjunto de
orificios que coinciden. Ahora la cubierta se encuentra
en la posición adecuada para ese espesor del material
del cielo raso.

Característica adicional para la colocación en
material de cielo raso de ½” (1.3 cm):

Doble a 90º y hacia afuera las dos aletas que se
encuentran a los costados de la cubierta. Levante la
cubierta hasta que las aletas entren en contacto con la
cara inferior de la vigueta.

Marque el orificio con forma de cerradura de ambas
abrazaderas de montaje.

- POR FAVOR NOTE -

Construcción nueva

número mínimo de codos.

2. Coloque las abrazaderas de
montaje contra la vigueta, de
manera que el borde inferior de
la cubierta quede al ras del
cielo raso terminado.

Característica adicional para
la colocación en material de
cielo raso de 5/8” (1.6 cm), 1”
(2.5 cm) y 1 ¼” (3.2 cm):

Los orificios que se encuentran
en las esquinas de la cubierta

3. Coloque la cubierta a un lado e
introduzca parcialmente los
clavos en la vigueta, en la parte
superior de ambas marcas de los
orificios en forma de cerradura.

CUBIERTA

ESTRUCTURA

ADICIONAL

VIGUETA

"

I

"

MATERIAL

DE CIELO RASO

REJILLA

*

VIGUETA

"

I

"

CUBIERTA MONTADA EN UNA VIGUET A “I”

Se requiere una estructura adicional para las

aletas de montaje. Descarga a 90º de las

La estructura adicional debe ser un tramo de 2x6 (altura
*
mínima), de al menos 9 pulgadas (23 cm) de largo.

viguetas.

4. Hang housing from nails
and pound nails tight. To
ensure a noise-free mount,
pound another nail through
the top hole of each
mounting tab.

2

4. Suspenda la cubierta con los
clavos e introduzca los clavos
completamente. Para asegurar
un montaje sin ruido, coloque
otro clavo en el orificio superior
de cada aleta de montaje.

INSTALL THE HOUSING

INSTALACIÓN DE LA CUBIERTA

Existing Construction

1. Choose the location for your fan/light in the ceiling. For best
possible performance, use the shortest possible duct run and
a minimum number of elbows.

2. In attic, position mounting brackets against joist. Trace outline
of housing on ceiling material.

3. Set housing aside and cut ceiling opening slightly larger than
marked.

4. Place housing in opening so that its bottom edge is flush with
finished ceiling. Nail to joist through keyhole on both sides. To
ensure a noise-free installation, drive another nail through the
top hole of each mounting bracket.

5. Additional mounting holes are provided for installations where
access from above is inconvenient or not possible. Nail or
screw housing directly to joists or framing.

INSTALL THE DUCTWORK

NOTE: The duct connector has a counter-balanced damper flap.

The flap will be "open" approx. 1" when duct connector is attached
to housing. This design permits insulation to be in direct contact
with fan/light housing per UL (Underwriters Laboratories) stan­dards. The slightest backdraft, however, will close the damper
flap, preventing air from entering unit or finished space.

1. Snap the damper/duct connector onto housing. Make sure
that tabs on the connector lock into slots in housing. Top of
damper/duct connector should be flush with top of housing.

2. Connect 4” round duct to damper/duct connector and extend
duct to outside through a roof or wall cap. Check damper to
make sure that it opens freely. Tape all duct connections to

ADDITIONAL MOUNTING HOLES

ORIFICIOS DE MONTAJE

make them secure and air tight.

CONNECT THE WIRING

1. Wire unit following diagram. Run electrical cable as direct as
possible to unit. Do not allow cable to touch sides or top of
unit after installation is complete.

ATTACH THE GRILLE

1. Slide light reflector into front of grille opening. Plug light
into WHITE receptacle. Place grille / reflector combination over
protruding screw, and fasten in place using acorn nut pro­vided. HAND TIGHTEN acorn nut 1/4 turn after it is snug.

2. Install light bulb (100 watt maximum - not included). Insert
one tab on light lens into a slot in the grille / reflector combi­nation. Squeeze other tab slightly and snap into remaining
slot.

LIGHT
S WITCH

RED

BLU

(WHITE)

LIGHT

WHT

ADICIONALES

FLUSH
AL RAS

Construcción existente

1. Seleccione la ubicación del ventilador con lámpara en el cielo raso.
Para obtener el mejor rendimiento posible, utilice en tramo de
conductos lo más corto posible y un número mínimo de codos.

2. En el entretecho, coloque las abrazaderas de montaje contro la vigueta.
Trace el perímetro de la cubierta en el material del techo.

3. Coloque la cubierta a un lado y haga una abertura en el techo
ligeramente más grande que el perímetro marcado.

4. Coloque la cubierta en la abertura de manera que su borde inferior
quede al ras del cielo raso terminado. Clave la cubierta en la vigueta
a través del orificio en forma de cerradura, en ambos lados. Para
asegurar un montaje sin ruido, coloque otro clavo en el orificio supe­rior de cada aleta de montaje.

5. En la cubierta se pueden encontrar orificios de montaje adicionales
para aquellas instalaciones en las que es inconveniente o imposible
el acceso desde arriba. Clave o atornille la cubierta directamente en
las viguetas o el armazón.

INSTALACIÓN DE LOS CONDUCTOS

NOTA: El conector del conducto tiene una aleta compensadora para el

regulador de tiro La aleta estará “abierta” aproximadamente 1” (2.5 cm)
cuando el conector del conducto se sujete a la cubierta. Este diseño permi­te que el material de aislamiento esté en contacto directo con la cubierta del
ventilador con lámpara de acuerdo con las normas de UL (Underwriters
Laboratories). Sin embargo, la más ligera corriente invertida cerrará la aleta
del regulador de tiro, evitando así la entrada de aire a la unidad o al espacio
terminado.

1. Conecte a presión el conector del regulador de tiro/conducto en la
cubierta. Asegúrese de que las aletas del conector queden fijas en las
ranuras de la cubierta. La parte superior del conector del regulador de
tiro/conducto debe quedar al ras de la parte superior de la cubierta.

2. Conecte el conducto redondo de 4” (10.2 cm) en el conector del regulador
de tiro/conducto y extienda el conducto hasta el exterior a través de una
tapa de techo o de pared. Revise el regulador de tiro para asegurarse
de que abre libremente. Coloque cinta en todas las conexiones de los
conductos para asegurarlas y hacerlas herméticas.

CONEXIÓN ELÉCTRICA

1. Conecte la unidad con este diagrama. Extienda el cable eléctrico a la
unidad tan directamente como sea posible. No permita que el cable
toque los costados ni la parte superior de la unidad después de que
la instalación esté terminada.

CONEXIÓN DE LA REJILLA

1. Deslice el reflector de la lámpara enfrente de la abertura para la rejilla.
Enchufe la lámpara en el receptáculo BLANCO. Coloque el conjunto
rejilla/reflector sobre el tornillo que sobresale, y fíjelo usando la tuerca
de caperuza que se proporciona. APRIETE CON LA MANO la tuerca
de caperuza ¼ de vuelta después de que esté ajustada.

2. Instale el foco de la lámpara (100 vatios maximos - no incluido).
Introduzca una de las aletas del lente de la lámpara en la ranura del
conjunto rejilla/reflector. Comprima ligeramente la otra aleta y conéctela
a presión en la otra ranura.

VENT
S WITCH

BLK

LINE

WHT

IN

GRD

DUAL CONTROL

(purchase separately)

LIGHT

FAN

S WITCH BOX

SWITCH BOX

120 VAC

LINE IN

BLACK
WHITE
BLUE

BLK

WHT
GRD

BLK

VENT

(BLACK)

UNIT

RED
GROUND

(bare)

WIRING

PLATE

WHT

WHITE

RECEPTACLE

(LIGHT)

BLACK

RECEPTACLE

(FAN)

COMM.
LAMP.

COMM.
VENT.

NEGRO

LÍNEA

DE ENT.

BLANCO

TIERRA

CAJA DE CONMUTADOR

CONTROL DOBLE

(se vende por separado)

LAMP.

VENT.

3

ROJO

NEGRO

BLANCO
TIERRA

NEGRO
BLANCO
AZUL

CAJA DEL CONMUTADOR

LÍNEA DE ENTRADA

DE 120 VCA

AZUL

NEGRO

ROJO
TIERRA

(desnudo)

PLACA DE

CONEXIONES

LAMP.

(BLNC.)

BLANCO

VENT.
(NEG.)

UNIDAD

BLANCO

RECEPTÁCULO

BLANCO (LAMP.)

RECEPTÁCULO
NEGRO (VENT.)

USE AND CARE

WARNING: DISCONNECT ELECTRICAL POWER SUPPLY AND LOCK OUT SERVICE
PANEL BEFORE CLEANING OR SERVICING THIS UNIT.

BULB REPLACEMENT

Remove lens by gently depressing sides and pull down.
Use 100 Watt maximum incandescent bulb.

MOTOR LUBRICATION

The motor is permanently lubricated. Do not oil or disassemble motor.

CLEANING

TO CLEAN LENS AND GRILLE:

Remove light lens and bulb. Remove nut in center of reflector and lower assembly.

CAUTION: Grille and reflector are separate units. Unplug light from WHITE receptacle.
Plastic parts can be cleaned with mild, soapy water (use a mild detergent, such as
dishwashing liquid) and dried with a soft cloth.
pads, or scouring powders.

TO CLEAN FAN ASSEMBLY:

Unplug fan assembly (BLACK receptacle). To remove motor plate: Find the single tab on the
motor plate (located next to the receptacles). Push up near motor plate tab while pushing out
on side of housing. Or insert a straight-blade screwdriver into slot in housing (next to tab) and
twist screwdriver. Gently vacuum fan, motor and interior of housing. METAL AND ELECTRI­CAL PARTS SHOULD NEVER BE IMMERSED IN WATER.

Do not use abrasive cloth, steel wool

INSTRUCCIONES DE OPERACIÓN Y LIMPIEZA

ADVERTENCIA: ANTES DE LIMPIAR O DAR SERVICIO ESTA UNIDAD, DESCONECTE
EL SUMINISTRO DE ENERGÍA Y BLOQUEE EL PANEL DE SERVICIO .

REEMPLAZO DEL FOCO

Quite el lente comprimiendo ligeramente los lados y halándolas hacia abajo.
Utilice un foco incandescente de 100 wats como máximo.

LUBRICACIÓN DEL MOTOR

El motor está permanentemente lubricado. No lubrique ni desmonte el motor.

LIMPIEZA

PARA LIMPIAR EL LENTE Y LA REJILLA:

Quite el lente de la lámpara y el foco. Quite la tuerca que se encuentra en el centro del
reflector y baje el conjunto.

PRECAUCIÓN: La rejilla y el reflector son unidades separadas. Desenchufe la lámpara del
receptáculo BLANCO. Las piezas de plástico se pueden limpiar con una solución suave de
agua y jabón (use un detergente suave, como por ejemplo líquido para lavar vajilla) y séque­las con un paño suave. No use tela abrasiva, almohadillas de estropajo de acero ni polvos
desengrasadores.

PARA LIMPIAR EL CONJUNTO DEL VENTILADOR:

Desenchufe el conjunto del ventilador (receptáculo NEGRO). Para quitar la placa del motor:
Localice la aleta de la placa del motor (se encuentra junto a los receptáculos). Empuje hacia
arriba la aleta de la placa del motor mientras empuja hacia afuera el costado de la cubierta.
O bien, introduzca un destornillador de punta recta en la ranura de la cubierta (junto a la

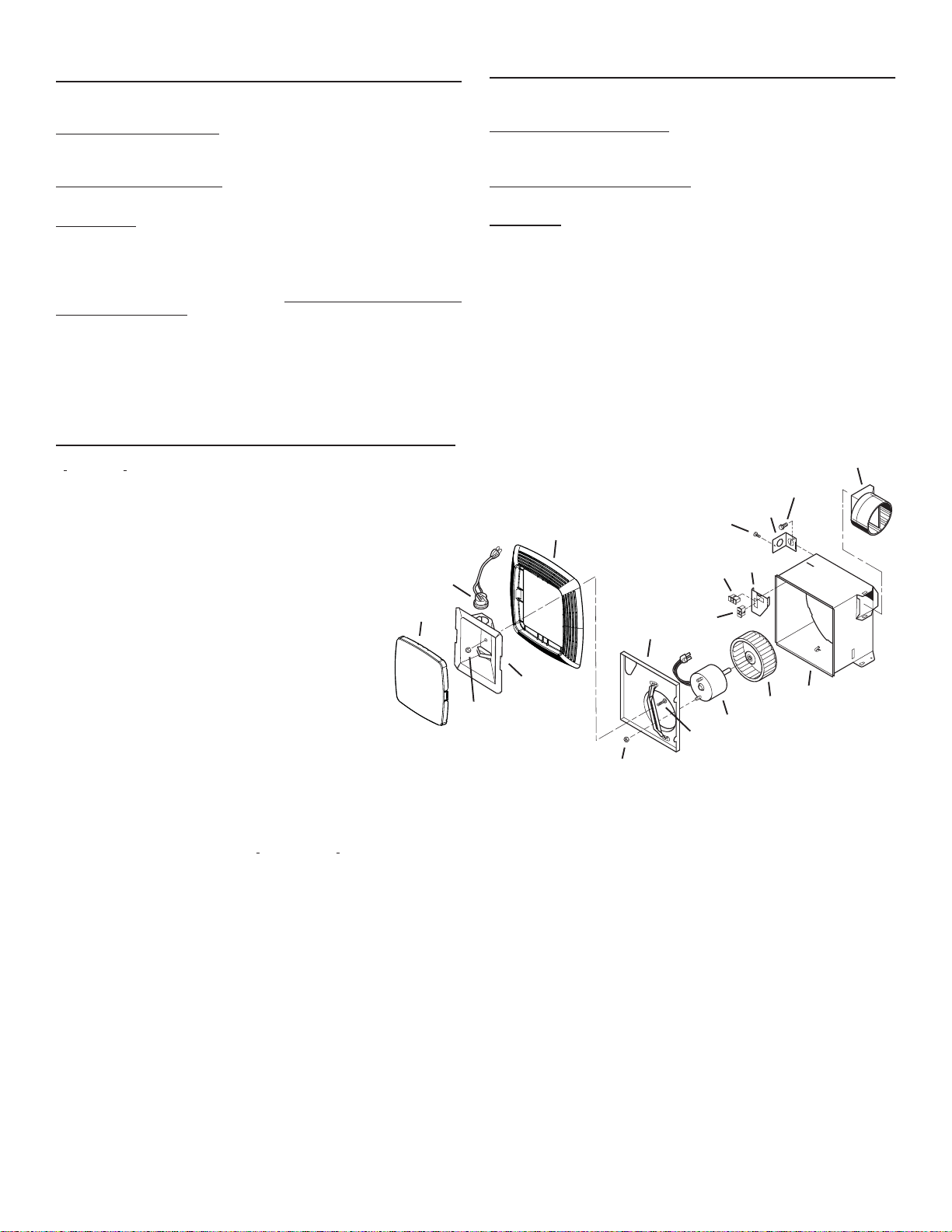

SERVICE PARTS/PIEZAS DE SERVICIO

KEY PART NO.

o

N

. CLAVE No. PIEZA DESCRIPTION/DESCRIPCIÓN

1 99111371 Light Lens/Lente de la lámpara
2 97005316 Acorn Nut/Tuerca de caperuza
3 99770029 Bulb Holder/Portabulbo
4 97014211 Light Reflector/Reflector de la lámpara

97014212 Light Reflector Assembly (includes Key Nos. 3 & 4)

*

5 99111370 Grille/Rejilla
6 97014926 Motor Plate/Placa del motor
7 99080520 Motor
8 99020276 Impeller/Pistón impulsor
9 99260425 Motor Nut (2 req.)/Tuerca del motor (se req. 2)

10 99150582 Grille Screw/Tornillo de la rejilla

97015162 Blower Assembly (includes Key Nos. 6 thru 10)

*

11 99270982 Receptacle (Black)/Receptáculo (negro)
12 99270981 Receptacle (White)/Receptáculo (blanco)
13 98009612 Wire Panel/Panel del cableado

97015171 Wire Panel Assembly (includes Key Nos. 11,12,13)

*

14 97014922 Housing/Cubierta
15 97014185 Damper/Duct Connector/Conector del regulador de tiro/conducto
16 98008868 Wiring Plate/Placa de conexiones
17 99150575 Screw, #8-18 x .375/Tornillo, #8-18 x .375
18 99150471 Ground Screw/Tornillo de conexión a tierra

Not shown assembled.

*
Order replacement parts by “PART NO.” - not by “KEY NO.”

No ilustrado ensamblado.

*
Pida piezas de servicio dando como referencia el N

Broan-NuTone warrants to the original consumer purchaser of its products that such products will be
free from defects in materials or workmanship for a period of one year from the date of original
purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT
NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PAR­TICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any
product or part which is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES. This
warranty does not cover (a) normal maintenance and service or (b) any products or parts which have
been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan­NuTone), faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express
warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above
limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION,
SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY.
BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL
DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state
to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or
telephone: [phone], (b) give the model number and part identification and (c) describe the
nature of any defect in the product or part. At the time of requesting warranty service, you must present
evidence of the original purchase date.

Conjunto del reflector de la lámpara (incluye Clave No. 3 y 4)

(incluye Clave Nos. 6 de a 10)

Conjunto del ventilador (incluye Clave Nos. 6 de a 10)

Conjunto del panel de cableado

(incluye Clave No. 11, 12 ,13)

o

. DE PIEZA, no el No. DE CLAVE.

BROAN-NUTONE ONE YEAR LIMITED WARRANTY

Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027

3

1

(1-800-637-1453)

aleta) y haga girar el destornillador. Con una aspiradora limpie suavemente el ventilador, e
motor y el interior de la cubierta. NUNCA DEBE SUMERGIR EN AGUA LAS PIEZAS METÁ­LICAS NI LAS ELÉCTRICAS.

4

2

Broan-NuTone garantiza al consumidor comprador original de sus productos que dichos productos
carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la
fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS,
INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION
O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin
costo alguno cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales
de servicio y uso.

ESTA GARANTIA NO SE APLICA A TUBOS Y ARRANCADORES DE LAMPARAS
FLUORESCENTES. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier

producto o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan causado
un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías
que no sean Broan-NuTone), instalación defectuosa, o instalación contraria a las instrucciones
de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se especifica
en la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de expiración
de una garantía implícita, por lo que la limitación antes mencionada puede no aplicarse a usted.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL
CRITERIO DE BROAN-NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL
DEL COMPRADOR BAJO ESTA GARANTIA. BROAN-NUTONE NO SERA RESPONSABLE
POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES QUE SURJAN
A RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión
o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada
puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros
derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías
anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio que
se menciona abajo o al teléfono:1-800-637-1453, (b) dar el número del modelo y la identificación
de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el
momento de solicitar servicio cubierto por la garantía, usted debe de presentar evidencia de la
fecha original de compra.

Broan-NuTone LLC, 926 West State Street Hartford, WI 53027 (1-800-637-1453)

10

11

12

17

13

7

5

6

9

GARANTIA BROAN-NUTONE LIMITADA POR UN AÑO

16

15

18

14

8

99043987A
