- 1 -

READ AND SAVE THESE INSTRUCTIONS

WARNING

SUITABLE FOR USE IN HOUSEHOLD
COOKING AREA.

TO REDUCE THE RISK OF FIRE, ELECTRICAL
SHOCK, OR INJURY TO PERSONS, OBSER VE
THE FOLLOWING:

1. Use this unit only in the manner intended by
the manufacturer . If you have questions , con­tact the manufacturer at the address or tele­phone number listed in the warranty .

2. Before servicing or cleaning unit, switch power
off at service panel and lock service panel to
prevent power from being switched on
accidentally . When the service disconnecting
means cannot be locked, securely fasten a
prominent warning device, such as a tag, to
the service panel.

3. Installation work and electrical wiring must be
done by a qualified person(s) in accordance
with all applicable codes and standards, includ­ing fire-rated construction codes and stan­dards.

4. Sufficient air is needed for proper combustion
and exhausting of gases through the flue (chim­ney) of fuel burning equipment to prevent
backdrafting. Follow the heating equipment
manufacturer’s guidelines and safety stan­dards such as those published by the National
Fire Protection Association (NFPA), and the
American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and
the local code authorities.

5. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.

6. Ducted fans must always be vented to the out­doors.

7. Do not use this unit with any solid-state speed
control device.

8. To reduce the risk of fire, use only steel
ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP
GREASE FIRE:

A. Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that
may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or

when cooking flaming foods.

C . Clean ventilating fans frequently . Grease should not be

allowed to accumulate on fan or filter.

D . Use proper pan size. Always use cookware appropriate

for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PER­SONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid,
cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL T O PREVENT BURNS.
If the flames do not go out immediately , EV ACU­A TE AND CALL THE FIRE DEP ARTMENT.

2. NEVER PICK UP A FLAMING P AN - You ma y
be burned.

3. DO NOT USE W A TER, including wet dishcloths
or towels - violent steam explosion will result.

4. Use an extinguisher ONL Y if:

A. You know you have a Class ABC extin-

guisher and you already know how to op­erate it.

B. The fire is small and contained in the area

where it started.
C. The fire department is being called.
D . You can fight the fire with y our back to an

exit.
* Based on “Kitchen Fire Safety Tips” pub-

lished by NFP A.

CAUTION

1. To reduce risk of fire and to properly exhaust air ,
be sure to duct air outside. Do not vent exhaust
air into spaces within walls or ceilings or into
attics, crawl spaces, or garages.

2. Take care when using cleaning agents or
detergents.

3. Avoid using food products that produce flames
under the Range Hood.

4. For general ventilating use only. Do not use to
exhaust hazardous or explosive materials and
vapors.

5. T o avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray,
construction dust, etc. off power unit.

6. Y our hood motor has a thermal overload which
will automatically shut off the motor if it becomes
overheated. The motor will restart when it cools
down. If the motor continues to shut off and
restart, have the hood serviced.

7. For best capture of cooking impurities, the
bottom of the hood should be a minimum of 24"
and a maximum of 30" above the cooking sur­face.

8. Thre installers are recommended because of
the large size and weight of this hood.

9. Please read specification label on product for
further information and requirements.

- 2 -

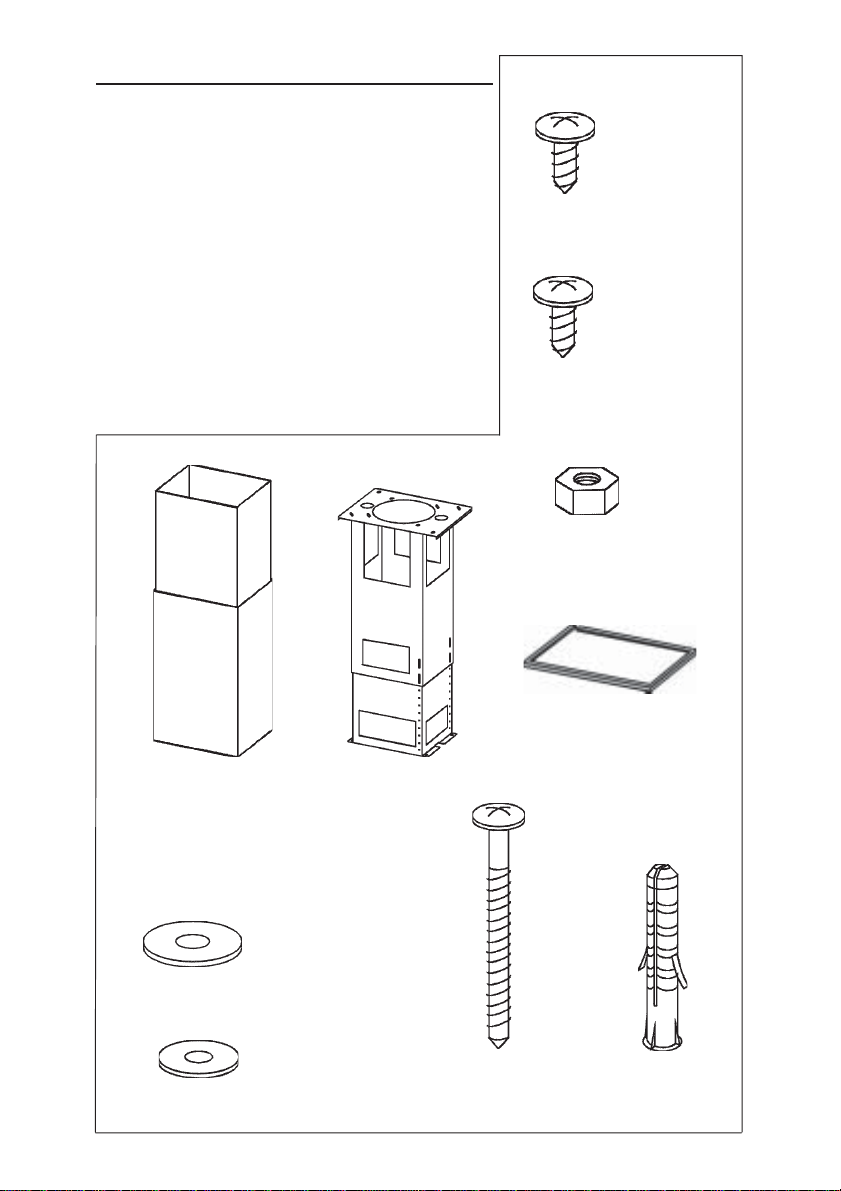

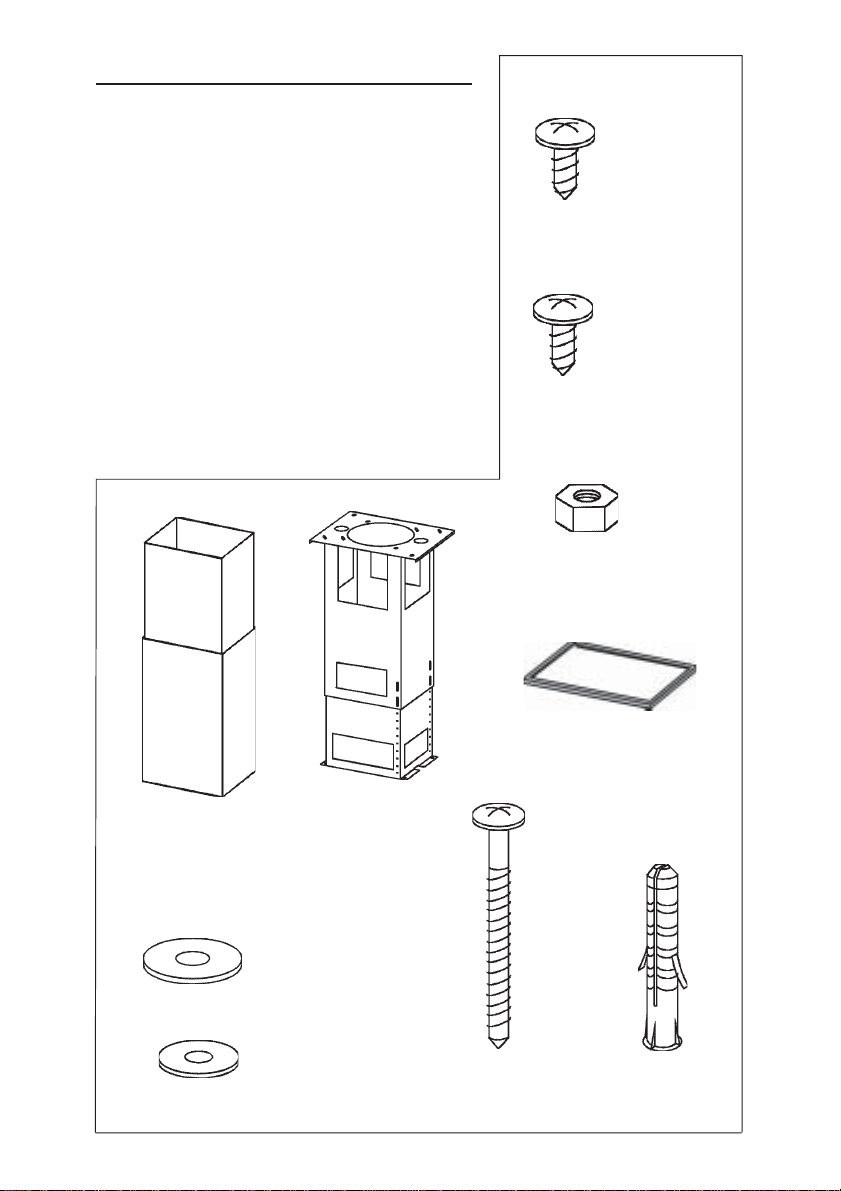

PREPARE THE HOOD

Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Support Frame
1 - Parts Bag (B080810004) containing:

4 - Mounting Screws (4,5 x 60mm Pan Head)
4 - Drywall Anchors
4 - Washers Ø 6.4mm
4 - Washers Ø 4.5mm
4 - Mounting Screws (3,9 x 9,5mm Pan Head)
4 - Mounting Screws (3,9 x 9,5mm Pan Head

- Black)
4 - Nuts
1 - Gasket

1 - Installation Instructions
1 - Warranty Card

4 MOUNTING
SCREWS

(3,9x9,5mm
Pan Head)

4 MOUNTING
SCREWS

(3,9x9,5mm
Pan Head ­Black)

4 NUTS

DECORATIVE
FLUE

SUPPORT
FRAME

4 WASHERS
Ø6,4mm

4 WASHERS
Ø4,5mm

4 MOUNTING
SCREWS (4,5x60mm

Pan Head)

- 3 -

GASKET

4 DRYW ALL
ANCHORS

EXTERIOR BLOWER SELECTION

This product is designed for use with the EB6, EB9, EB12 or EB15 Exterior
Ventilators.
The exterior ventilator must be UL listed for Canadian and U.S. use, and evaluated
for use with solid state speed control rated 120V, 60 Hz, 6.0 A max.

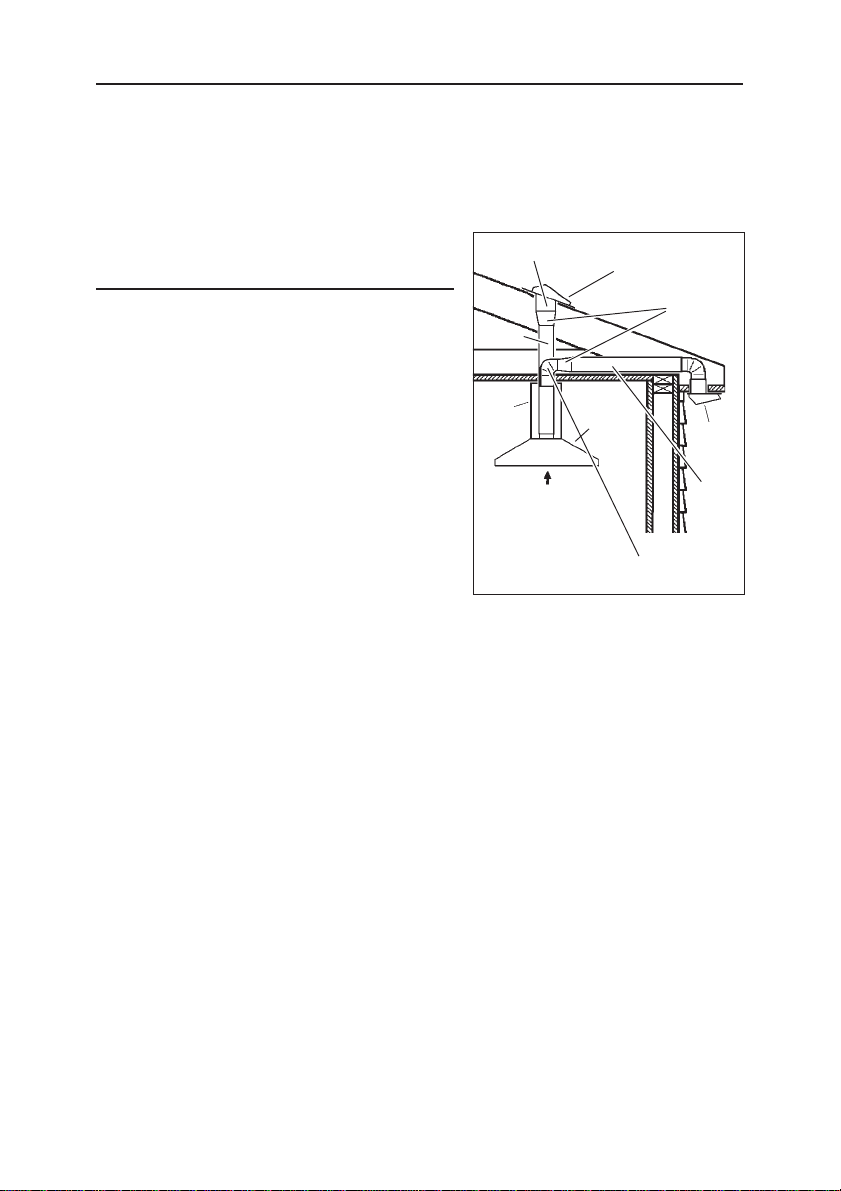

INSTALL THE DUCTWORK

NOTE: To reduce the risk of fire, use only
metal ductwork.

1.Decide where the ductwork will run between

the hood and the outside.

2. A straight, short duct run will allow the hood

to perform most efficiently.

3. Long duct runs, elbows, and transitions will

reduce the performance of the hood. Use
as few of them as possible. Larger ducting
may be required for best performance with
longer duct runs.

4. Install the exterior blower. Connect round

metal ductwork to exterior blower and work
back towards hood location. Use duct tape
to seal the joints between ductwork
sections.

5. An 8” round to 10” round duct adapter

(Model 414) is required. Install adapter as
close to hood as possible.

10” ROUND

DUCT

8”ROUND

DUCT

DECORATIVE

FLUE

24” TO 30” ABOVE

COOKING SURFACE

HOOD

EXTERIOR

BLOWER

8” ROUND

ELBOW

8” TO 10”

ROUND

ADAPTER

EXTERIOR

BLOWER

10”

ROUND

DUCT

- 4 -

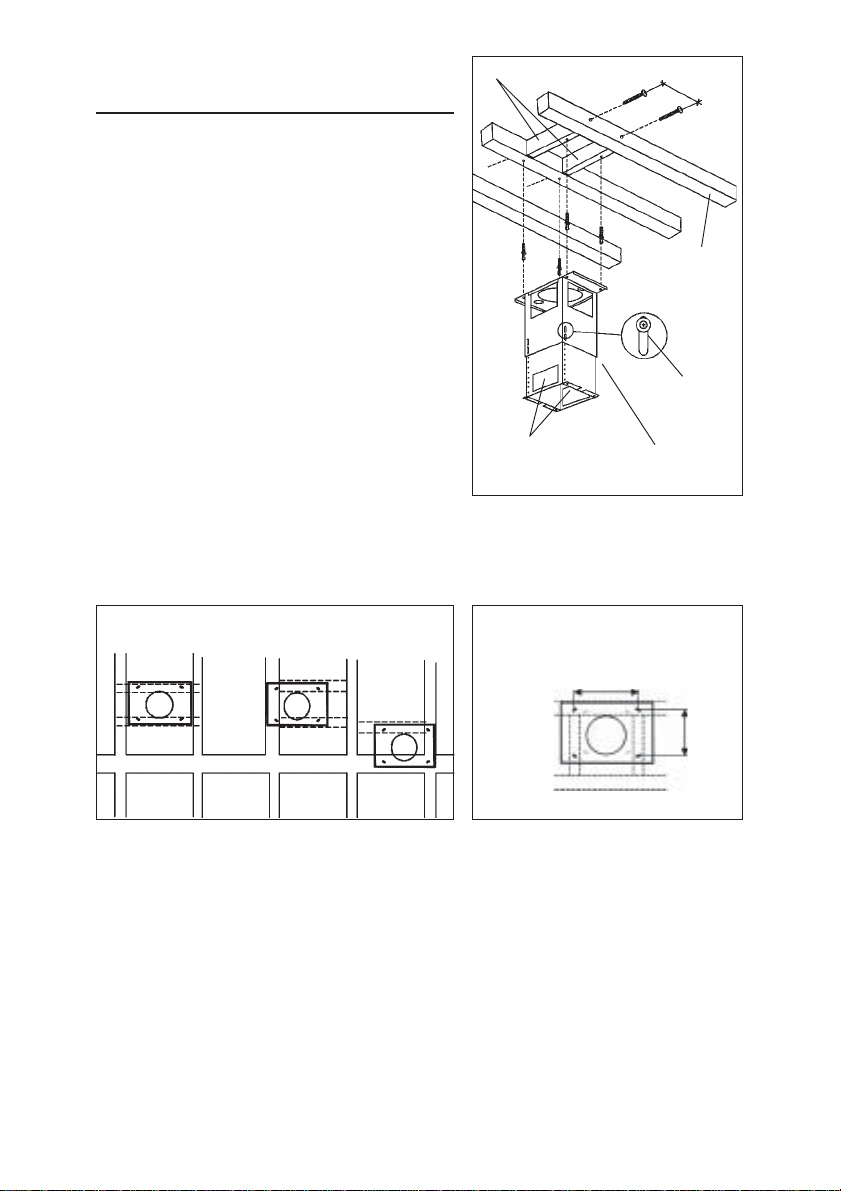

INSTALL SUPPORT SYSTEM

1. At hood location, install 2 x 4 cross framing

between ceiling joists using dimensions
shown.

2. Finish the ceiling surface. Be sure to mark

the location of the ceiling joists and cross
framing.

3. Position the support frame so that the

support frame opening is on the long side
of the hood.

4. Secure the support frame to joists and cross

framing with four screws provided. Make sure
screws are driven into center of joists and
framing for maximum strength.

5. Adjust the overall height of the support frame.

Loosen and re-tighten the screws in the
height adjustment slots as necessary. Note
that the hood height is 10-1/4” and that the
bottom of the hood must be 24” min. and 30”
max. above the cooktop.

TYPICAL SUPPORT FRAME MOUNTING

CROSS FRAMING

SUPPORT

FRAME

OPENING

TOP VIEW OF

SUPPORT FRAME

713/16”

CEILING

JOISTS

HEIGHT

ADJUSTMENT

SLOTS

SUPPORT

FRAME

107/8”

713/16”

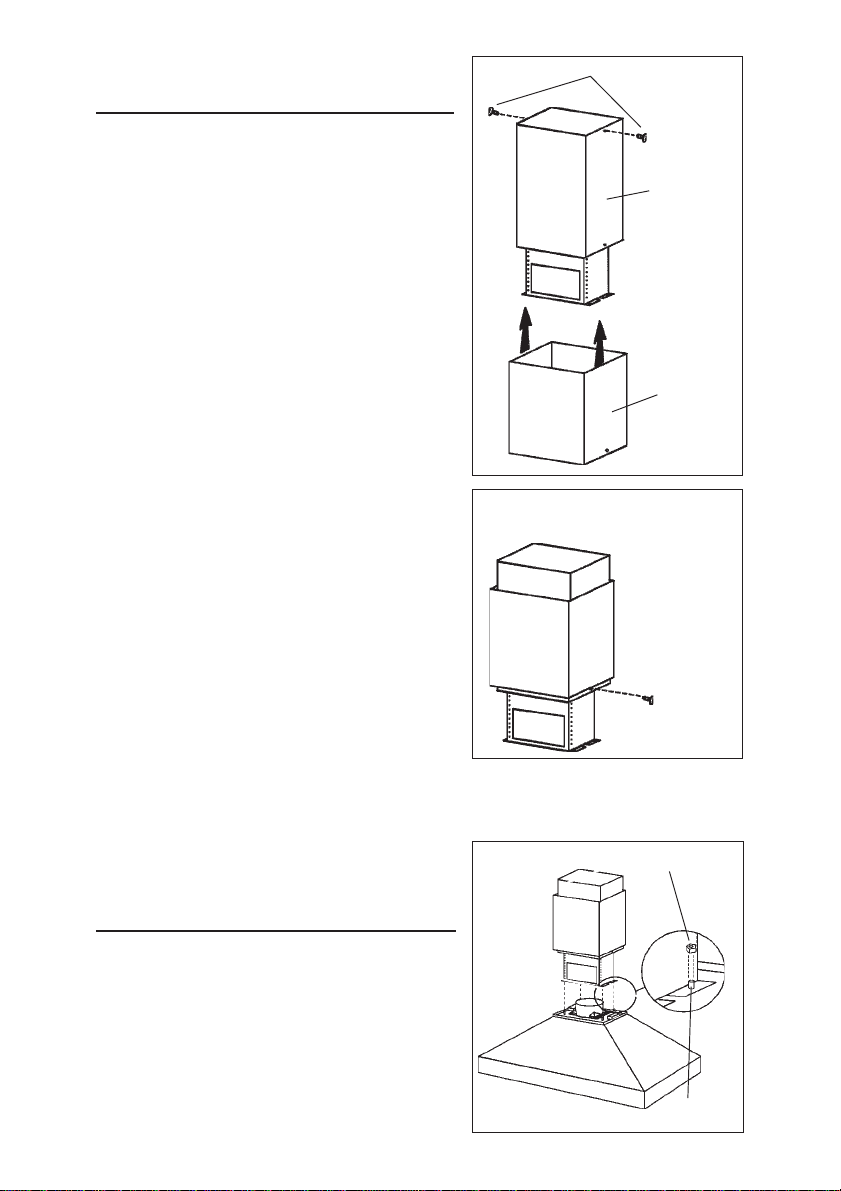

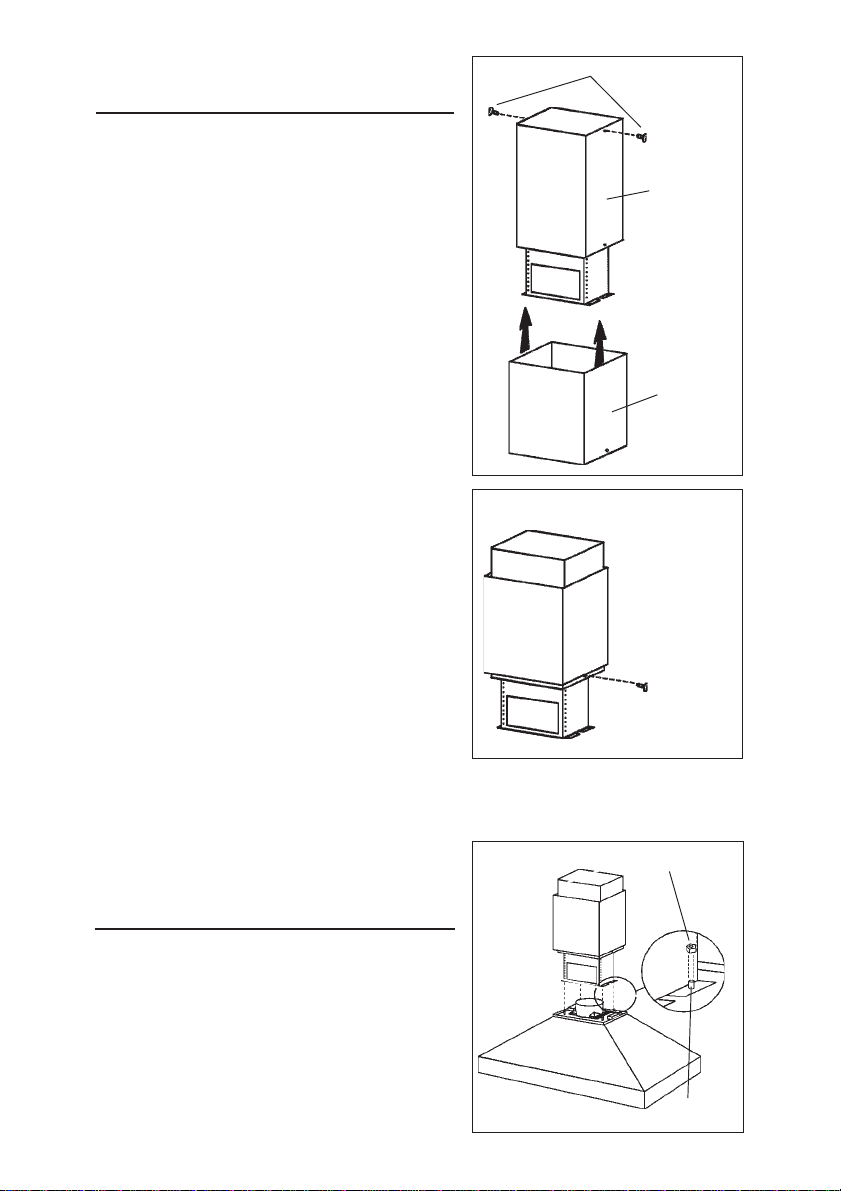

CONNECT DECORATIVE FLUE

1. Secure the upper flue to the upper support

frame with the mounting screws.

2. Insert the lower flue moving it completely

towards the top and fix it temporarily with
retaining screws.

INSERT THE LOWER

FLUE AND FIX IT

TEMPORARILY

- 5 -

MOUNTING SCREWS

UPPER FLUE

LOWER

FLUE

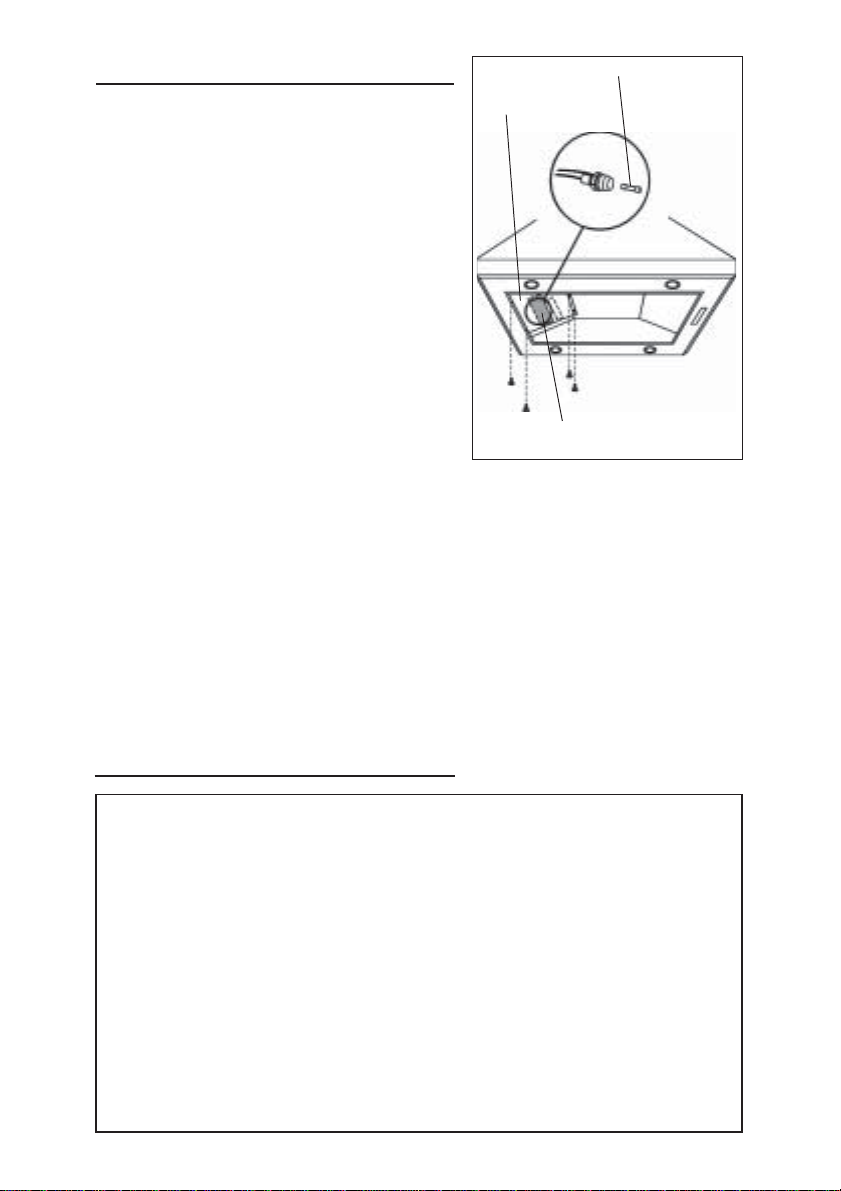

MOUNT HOOD TO SUPPORT
FRAME

1. Inser t four (4) bolts through the top of the
hood - from the inside.

2. Use four (4) nuts to secure hood to support
frame as shown.

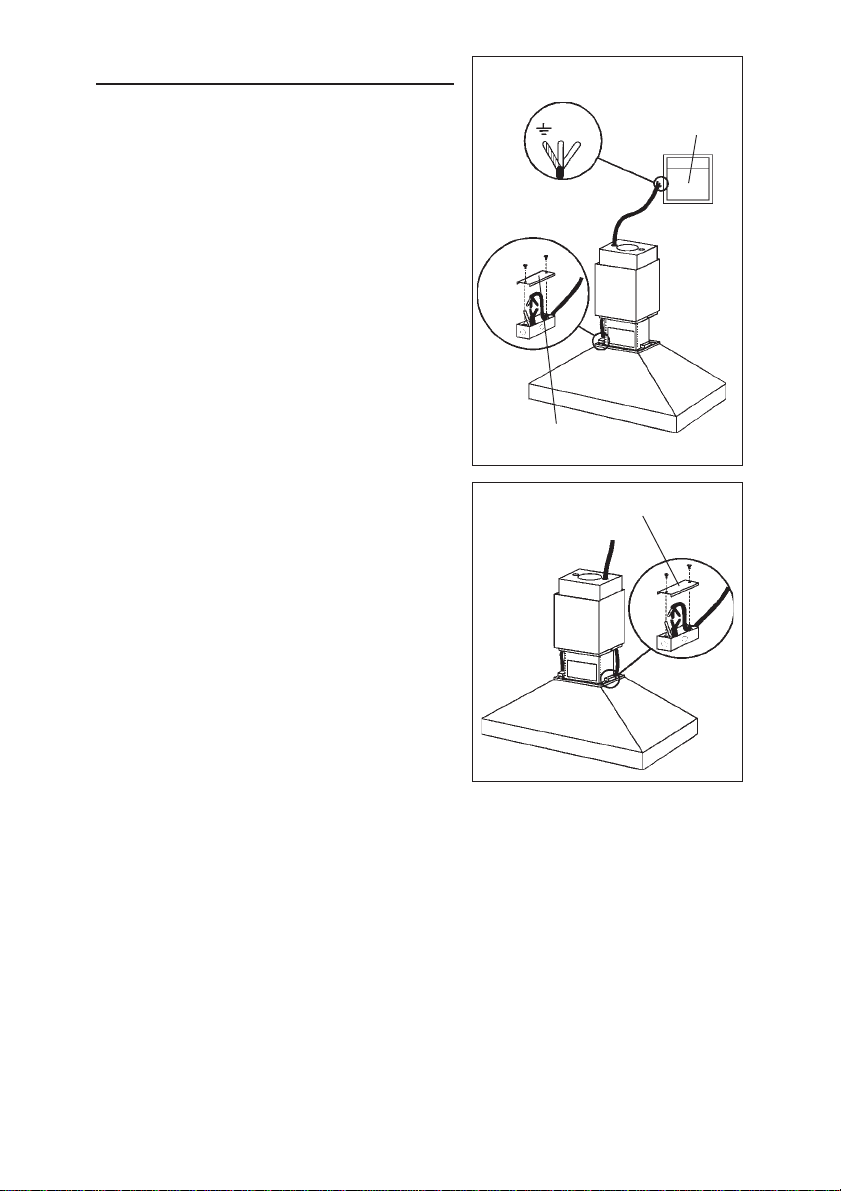

WIRING

NUT

BOLT

Connection the hood to the

exterior blower

Note: This range hood must be properly
grounded. The unit should be installed by a
qualified electrician in accordance with all
applicable national and local electrical
codes.

Connection between Hood and exterior
blower:

1. Remove the wiring box cover (A). Remove
a knockout from the wiring box.

2. Feed 6" of power cable through the knock­out opening and secure cable to the wiring
box with an appropriate connector.

3. Make electrical connections and connect
the wires (see instructions in the exterior
blower).

4. Replace wiring box cover and screws.
Make sure that wires are not pinched
between cover and box.

Electrical connections:

1. Remove the wiring box cover (B). Remove
a knockout from the wiring box.

2. Feed 6" of power cable through the knock­out opening and secure cable to the wiring
box with an appropriate connector.

3. Make electrical connections. Connect
white to white, black to black and green to
green.

4. Replace wiring box cover and screws.
Make sure that wires are not pinched
between cover and box.

Exterior blower

WIRING BOX COVER (A)

WIRING BOX COVER (B)

- 6 -

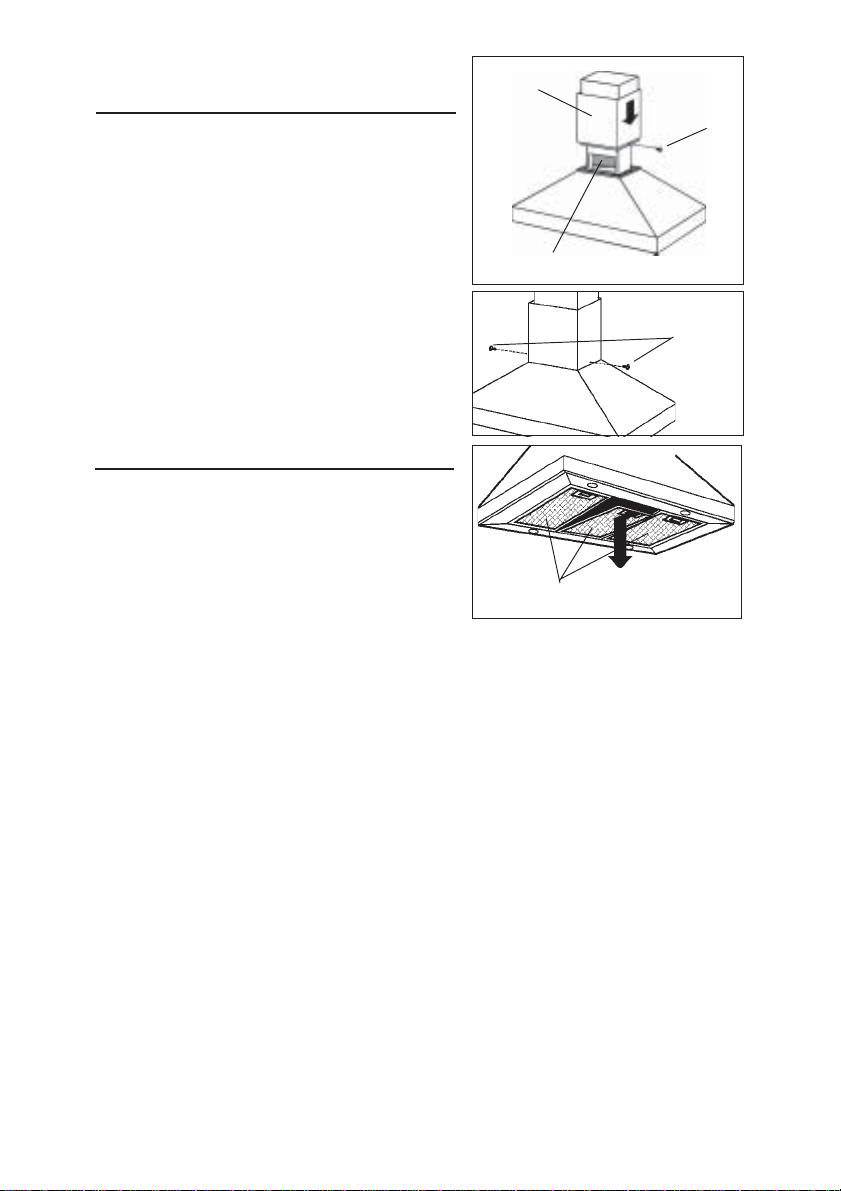

CONNECT DUCTWORK

LOWER FLUE

1. Use 8" round metal duct to connect the
discharge collar on the hood to the ductwork

RETAINING

SCREWS

above.

2. Use duct tape to make all joints secure and
air tight.

3. Remove the two temporary retaining
screws from the lower flue and set it in place
on the hood.

4. Secure decorative flue to hood with two
mounting screws.

8” ROUND METAL

DUCT

MOUNTING

SCREWS

MAINTENANCE

Proper maintenance of the Range Hood will
assure proper performance of the unit.

Grease Filters

The grease filters should be cleaned fre-
quently . Use a warm detergent solution. Grease
filters are dishwasher safe.

T o take off the grease filters: at the handle, push
the stop inwards and pull the filters downwards.

Hood Cleaning

Stainless steel is one of the easiest materials to keep clean. Occasional care will
help preserve its fine appearance.

Cleaning tips:

● Hot water with soap or detergent is all that is usually needed.

● Follow all cleaning by r insing with clear water. Wipe dry with a clean, soft cloth to

avoid water marks.

● For discolorations or deposits that persist, use a non-scratching household cleanser

or stainless steel polishing powder with a little water and a soft cloth.

● For stubborn cases, use a plastic scouring pad or soft bristle brush together with

cleaser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.

● DO NOT allow deposits to remain for long periods of time.

● DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere

to the surface causing rust.

● DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to

remain in contact with stainless steel for extended periods. Many of these com­pounds contain chemicals which may be harmful. Rinse with water after expo­sure and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

GREASE FILTERS

- 7 -

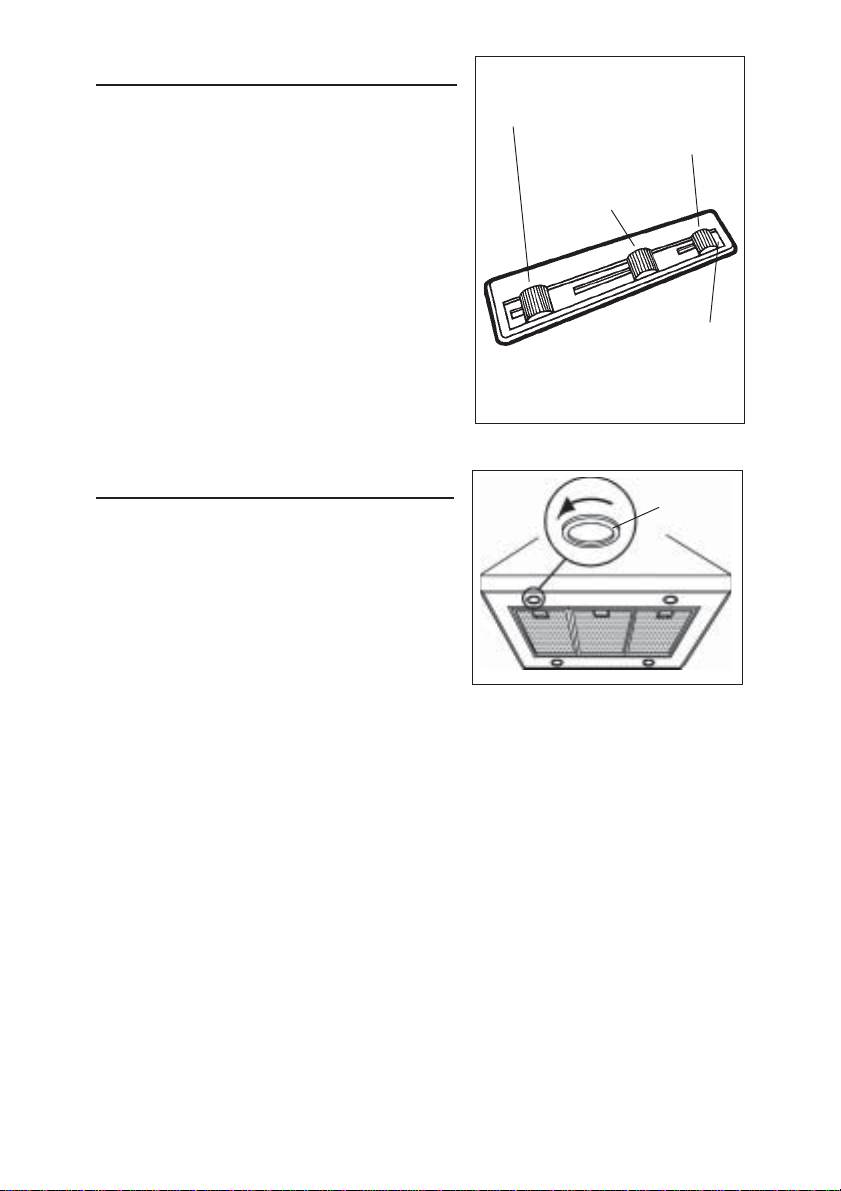

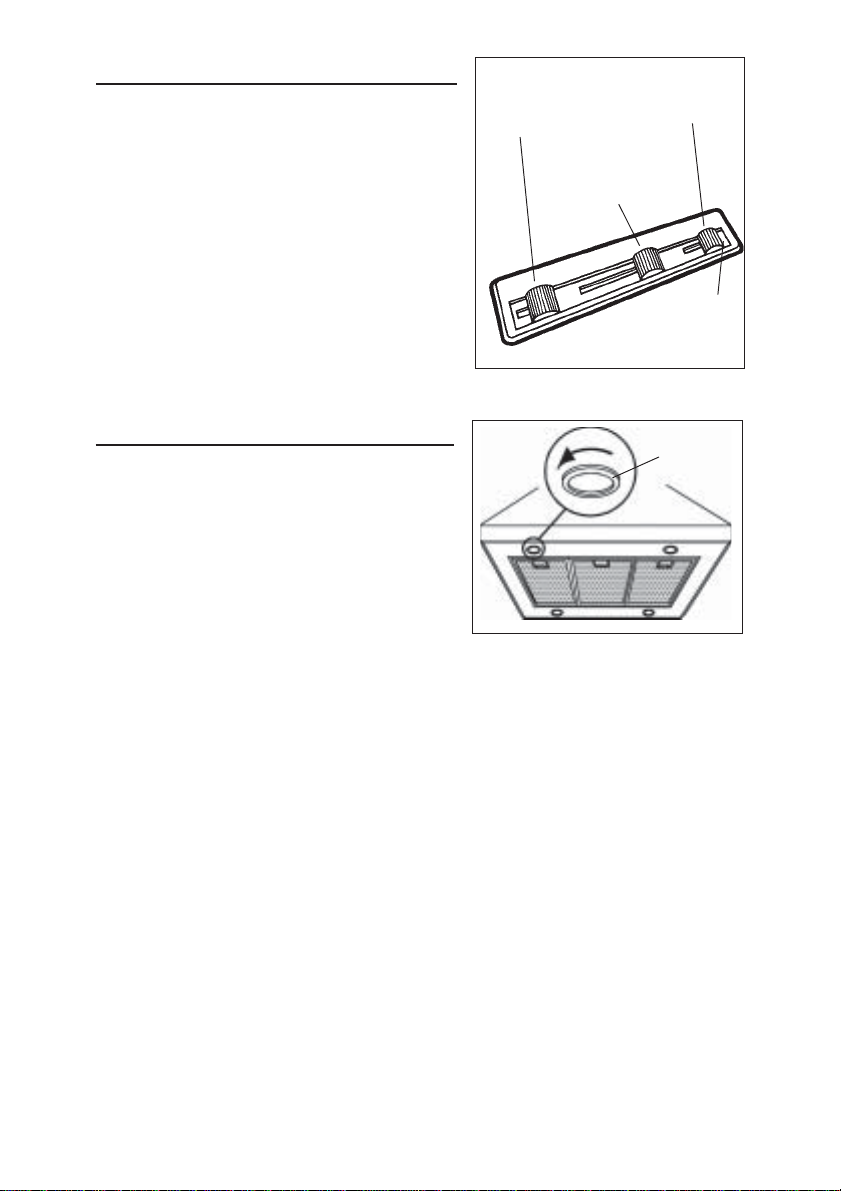

OPERATION

Controls

The hood is operated using the slide controls
under the front edge of the hood.

The light switch turns the halogen lights on
and off.

The blower on / off switch turns the blower on
to the running speed set by the blower speed
control. The blower must be turned on and off
using this switch.

The blower speed control changes the run­ning speed of the blower. It is infinitely adjust­able from low to high speed.

The pilot lamp lights up whenever the blower
is on.

LIGHT

SWITCH

BLOWER

SPEED

CONTROL

BLOWER

ON / OFF

SWITCH

PILOT

LAMP

HALOGEN BULBS

RING NUT

This range hood requires four (4) halogen bulbs
(T ype T4, 12V , 20W).

ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERA TIONS ON THE APPLIANCE.

To change bulbs:

1. Loosen the ring nut by turning it
counterclockwise.

2. Remove the bulb by pulling sideward - DO
NOT ROTATE. CAUTION: BULB MAY BE HOT!

3. Replace with Type T4, 12 volt, 20 watt halogen bulb. Do not touch replacement
bulb with bare hands!

- 8 -

FUSE REPLACEMENT

SWITCH OFF THE ELECTRICITY SUPPLY .

Remove the grease filters.
Remove the electrical box support and open

the electrical box.
Replace with the same type of fuse (5x20mm,

5A, 125V).

ELECTRICAL
BOX
SUPPORT

FUSE/S

ELECTRICAL
BOX

WARRANTY

Broan-NuT one LLC warrants to the original consumer purchaser of its products that such products will be free from def ects
in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WAR­RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT
ABILITY OR FITNESS FOR A P ARTICULAR PURPOSE.
During this one-year period, Broan-NuTone LLC will, at its option, repair or replace , without charge, any product or part which
is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuT one LLC),
faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the e xpress warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE LLC’S OBLIGATION TO REPAIR OR REPLACE, AT BR OAN-NUT ONE LLC’S OPTION, SHALL BE
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE LLC SHALL
NOT BE LIABLE FOR INCIDENT AL, CONSEQUENTIAL OR SPECIAL D AMAGES ARISING OUT OF OR IN CONNEC­TION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
T o qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: [phone]­1453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the
time of requesting warranty service, you must present evidence of the original purchase date.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY

- 9 -

LISEZ ET CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENTS

PEUT ÊTRE UTILISÉ DANS LES ZONES CUISSON DES
CUISINES FAMILIALES .

POUR REDUIRE LES RISQUES D’INCENDIE, DE
DECHARGES ELECTRIQUES OU DE DOMMA-GES AUX
PERSONNES, OBSERVEZ LES IN-STRUCTIONS
SUIVANTES:

1. N’utilisez cet appareil que comme cela est indiqué par le
constructeur. Si vous avez des problèmes, contactez le
fabriquant à l’adresse ou au numéro de téléphone indiqués
dans la garantie.

2. Avant de pourvoir à l’entretien ou au nettoyage de votre
appareil, éteignez-le au tableau des commandes ou
bloquez le tableau des commandes afin d’éviter de le
mettre en marche accidentellement. Si vous ne pouvez
pas bloquer le système permettant d’éteindre votre
appareil, appliquez un avertissement extérieur d’une
façon sure, comme par exemple un panneau, sur le
tableau des commandes.

3. L’assemblage et la connexion électrique doivent être faits
par des personnes qualifiées en respectant les normes
et règlements en vigueur, y compris les normes et
règlements concernant les possibilités d’incendie.

4. Il est indispensable qu’il y ait suffisamment d’air pour que
la combustion et l’évacuation des gaz à travers le tuyau
du brûleur du combustible ait lieu sans retour de flamme.
Suivez les indications données par le fabricant du brûleur
ainsi que les normes de sécurité comme celles qui sont
publiées par l’Association Nationale pour la Protection
contre les Incendies National Fire Protection Association
(NFPA) et la American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), et les autorités
locales en matière de normes.

5. Quand vous coupez ou percez des trous dans le mur ou
le plafond, n’abîmez pas les fils électriques ou autres.

6. Le ventilateur canalisé doit toujours évacuer l’air vers
l’extérieur.

7. N’utilisez pas cet appareil avec un appareil contrôlant la
vitesse à état solide.

8. Afin de diminuer tout risque d’incendie n’utilisez que des
conduits en métal.

9. Votre appareil doit être relié à la terre.

A TTENTION - POUR REDUIRE LES RISQUES D’INCENDIE
DES MA TIERES GRASSES QUI SONT EN TRAIN DE CUIRE:

A. Ne laissez jamais ni vos éléments chauffants, ni vos

casseroles ou poêles sur le feu sans les contrôler si
vous réglez l’apport de chaleur sur une position élevée.
Si vos casseroles ou poêles débordent cela provoque
de la vapeur et des éclaboussures de graisse qui peuvent
prendre feu. Chauffez les huiles lentement à feu bas ou
moyen.

B. Faites toujours fonctionner votre hotte quand vous cuisez

à des températures élevées ou quand vous cuisinez
des plats flambés.

C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne

permettez pas que la graisse s’accumule sur le ventilateur
ou sur le filtre.

D. Utilisez des casseroles de taille appropriée. Utilisez

toujours des ustensiles de cuisson dont la taille est
appropriée à la surface de votre élément de cuisson.

AVERTISSEMENTS

POUR REDUIRE LES RISQUES DE DOMMAGES AUX
PERSONNES AU CAS OÙ VOTRE CUISI-NIERE PRENDRAIT
FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*

1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le

2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE

3. N’UTILISEZ P AS D’EAU , ni torchons ou serviettes mouillés

4. Utilisez un extincteur SEULEMENT si:

ATTENTION

1. Pour réduire tout risque d’incendie et pour évacuer

2. Faites très attention quand vous utilisez des produits de

3. Évitez d’utiliser des aliments pouvant s’enflammer sous

4. N’utilisez cet appareil que pour une ventilation générale.

5. Pour éviter de causer des dommages au moteur et de

6. Le moteur de votre hotte a un thermostat qui éteindra

7. Pour mieux capturer les impuretés de cuisine, le bas de

8. Vu que cette hotte est grande et lourde, il est

9. Nous vous recommandons de lire l’étiquette indiquant

plus hermétique possible, une plaque à gâteaux, ou un
plateau en métal, puis éteindre le brûleur. A TTENTION à
NE P AS V OUS BRÛLER. Si les flammes ne s’éteignent
pas immédiatement, SORTEZ ET APPELEZ LES
POMPIERS.

CASSEROLE QUI A PRIS FEU - Vous pourriez vous
brûler.

- vous provoqueriez une violente explosion de vapeur.
A. Vous savez que vous avez un extincteur Classe

ABC, et vous en connaissez déjà le mode d’emploi.

B. Ce n’est pas un très gros incendie et qu’il se limite à

l’endroi où il a explosé.
C. V ous êtes en train d’avertir les pompiers.
D . Vous avez la possibilité d’essa yer d’éteindre l’incendie

en ayant le dos tourné vers une issue.
* D’après les “Suggestions concernant la Sécurité contre

les incendies des cuisines” publiées par NFPA.

correctement l’air, assurez-vous de prévoir un conduit
de ventilation extérieur. Ne videz pas l’air dans les
espaces limités par des murs ou des plafonds, les
combles, les passages étroits ou les garages.

nettoyage ou des détergents.
la Range Hood.
Ne l’utilisez pas pour évacuer des matières ou des

vapeurs dangereuses ou qui peuvent exploser.
rendre les rotors bruyants et/ou non équilibrés, évitez

que les sprays pour murs secs, la poussière de
construction entrent en contact avec la partie électrique.

automatiquement le moteur s’il est surchauffé. Le moteur
se remettra en marche lorsqu’il se sera refroidi. Si le
moteur continue à s’éteindre et à se remettre en marche,
faites vérifier votre hotte.

votre hotte devrait être à une distance minimum de 24”
et à une distance maximum de 30” au-dessus du plan de
cuisson.

recommandé de confier l’installation de cette hotte à
trois personnes.

les caractéristiques de votre hotte pour de plus amples
informations et exigences.

- 10 -

PREPAREZ LA HOTTE

Enlever la hotte dans l’emballage et controller le
contenu.
Vous devez recevoir :
1 - Hotte

1 - Conduit décoratif
1 - Structure de support
1 - Sachet (B080810004) avec:

4 - Vis d’assemblage (4,5 x 60mm Tête ronde)
4 - Chevilles
4 - Rondelles Ø 6.4mm
4 - Rondelles Ø 4.5mm
4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde)
4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde - Noir)
4 - Ecrous

1 - Garniture
1 - Instructions pour l’installation
1 - Garantie

4 VIS
D’ASSEMBLAGE

(3,9x9,5mm

Tête ronde)

4 VIS
D’ASSEMBLAGE

(3,9x9,5mm

Tête ronde ­Noir

)

4
ECROUS

CONDUIT
DECORATIF

STRUCTURE
DE SUPPORT

4 RONDELLES
Ø6,4mm

4 RONDELLES
Ø4,5mm

4 VIS D’ASSEMBLAGE

(4,5x60mm Tête

)

ronde

- 11 -

GARNITURE

4 CHEVILLES

SELECTION UNITE EXTERIEURE

Le produit est conçu pour être utilisé avec les ventilateurs extérieurs EB6, EB9,
EB12 ou EB15.
Le ventilateur extérieur doit être compris dans la liste UL pour l’utilisation au
Canada et aux USA et approuvée pour l’utilisation avec un “dispositif de
contrôle de la vitesse” à l’état solide, dont les données sur la plaque sont 120V,
60 Hz, 6.0 A max.

INSTALLATION DU SYSTEME
D’EVACUATION

REMARQUE: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en
métal.

1. Décidez où le tuyau doit être installé, entre

votre hotte et l’extérieur.

2. Un tuyau droit et court permettra à votre

hotte de fonctionner d’une façon plus
efficace.

3. Un tuyau long avec des coudes et des

transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible.
Pour de longues utilisations, il f aut un tuyau
d’évacuation d’air ayant un diamètre plus
large.

4. Installez une unité extérieure sur le toit ou

au mur. Reliez un tuyau en métal rond à
l’unité extérieure et faites-le aller jusqu’à
l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen
d’un ruban pour tuyaux.

5. Il faut un adaptateur de 8” à 10” (Modèle

414). Nous conseillons d’installer
lìadaptateur le plus près possible de la
hotte.

TUYAU ROND

DE 10”

TUYAU

ROND DE8”

CONDUIT

DÉCORATIF

DE 24”(61cm) À 30”

(76cm) AU-DESSUS

DU PLAN DE CUISSON

EXTERIEURE

HOTTE

UNITE

COUDE

ROND
DE

ADAPTATEUR

DE 8” à 10”

(de 20cm à

25cm)

UNITE
EXTE-

RIEURE

TUYAU

ROND

DE 10”

8”

- 12 -

INSTALLATION DU SYSTEME
DE SUPPORT

1. Installez, à l’emplacement de votre hotte,

un cadre croisé de 2 x 4 entre les solives
du plafond en suivant les dimensions qui
vous sont indiquées.

2. Perfectionnez la surface du plafond.

Assurez-vous de bien marquer l’empla­cement des solives et du cadre croisé au
plafond.

3. Placez la structure de support de sorte

que l’ouverture de la structure de support
soit sur le côté le plus long de votre hotte.

4. Fixez la structure de support aux solives et

au cadre croisé au moyen des quatre vis
qui vous sont fournies. Assurez-vous que
les vis soient bien centrées dans les solives
et dans le cadre croisé de sorte que le tout
soit bien solide.

5. Réglez la hauteur totale de la structure de

support. Désserrez et resserrez les vis dans
les fissures permettant de régler la
hauteur selon ce qui est nécessaire.
Considérez que la hauteur de votre hotte
est de 10-1/4” (26 cm) et que le bas de
votre hotte doit être à entre 24” et 30” au
maximum au-dessus du plan de cuisson.

CADRE CROISÉ

OUVERTURE DE
LA STRUCTURE

DE SUPPORT

713/16”

(19.8cm)

SOLIVES DU

PLAFOND

FISSURE POUR

RÉGLAGE EN

HAUTEUR

STRUCTURE

DE

SUPPORT

ASSEMBLAGES TYPIQUES DE LA STRUCTURE DE
SUPPORT

VUE DE HAUT DU CADRE CROISÉ

107/8” (27.6cm)

713/16”

(19.8cm)

- 13 -

ASSEMBLAGE DU CONDUIT
DECORATIF

1. Fixez le conduit supérieur à la structure de

support du haut avec les vis d’assemblage.

2. Installer le conduit inférieur pour qu’il

touche le plafond et le fixer provisoirement
à l’aide des vis d’assemblage.

VIS D’ASSEMBLAGE

CONDUIT

SUPERIEUR

CONDUIT

INFERIEUR

INSTALLER LE CONDUIT INFERIEUR ET

LE FIXER PROVISOIREMENT

ASSEMBLAGE DE VOTRE
HOTTE A LA STRUCTURE DE
SUPPORT

1. Insérez quatre (4) boulons par le haut de
votre hotte - de l’intérieur.

2. Fixez votre hotte à la structure de support,
comme cela est indiqué, au moyen des
quatre (4) écrous.

- 14 -

BOULON

ECROU

INSTALLATION ELECTRIQUE

Remarque: Ce modèle de hotte doit être relié
à la terre correctement. Cet article devrait
être installé par un électricien qualifié selon
les lois nationales et locales en matière
d’électricité.

Connexion entre la hotte et l’unité
extérieure:

1. Enlevez le couvercle de la boîte de
connexion électrique (A). Ouvrez un trou

de la boîte de connexion électrique.

2. Faites passer un câble électrique de 6”
dans le trou et fixez le câble à la boîte de
connexion au moyen d’un connecteur
approprié.

3. Faites le raccordement électrique et
raccordez les fils (voir notice d’instructions
de l’unité extérieure).

4. Remettez le couvercle de la boîte de
connexion et les vis. Assurez-vous que les
fils se sont pas coincés entre le couvercle
et la boîte.

Installation electrique :

1. Enlevez le couvercle de la boîte de
connexion électrique (B). Ouvrez un trou

de la boîte de connexion électrique.

2. Faites passer un câb le électrique de 6” dans
le trou et fixez le câble à la boîte de
connexion au moyen d’un connecteur
approprié.

3. Faites le raccordement électrique. Reliez le
blanc au blanc, le noir au noir et le vert au
vert.

4. Remettez le couvercle de la boîte de
connexion et les vis. Assurez-vous que les
fils se sont pas coincés entre le couvercle et
la boîte.

Connexion entre la hotte et
l’unité extérieure

Unité extérieure

COUVERCLE DE LA BOÎTE

DE CONNEXION (A)

COUVERCLE DE LA BOÎTE DE

CONNEXION (B)

- 15 -

CONNEXION DU SYSTEME
D’EVACUATION

CONDUIT

INFERIEUR

VIS

D’ASSEMBLAGE

1. Reliez le collier d’évacuation qui se trouve
sur votre hotte au système d’évacuation qui
se trouve au-dessus au moyen d’un tuyau
rond en métal de 8” (20cm).

2. Utilisez du ruban pour tuyauterie afin de
rendre toutes les jonctions sures et étan­ches.

3. Déposer les 2 vis d’assemblage provisoires

TUYAU ROND EN METAL

DE 8” (20CM)

du conduit inférieur et poser le conduit sur
la hotte.

4. Fixez le conduit inférieur à votre hotte au
moyen des 2 vis d’assemblage.

VIS

D’ASSEMBLAGE

ENTRETIEN

Un bon entretien de votre hotte garantira
une excellente performance.

Filtres anti-graisse

Les Filtres anti-graisse doivent être nettoyés
fréquemment. Utilisez une solution contenant
un détergent tiède. Les filtres anti-graisse
peuvent être lavés au lave-vaisselle.

Pour enlever les filtres anti-graisse: à l'aide de la poignée, pousser
l’arrêt vers l’intérieur et tirer le filtre vers le bas.

Nettoyage de votre hotte

L’acier inoxydable est une des matières les plus faciles à nettoyer. Un entretien de
temps en temps permettra de le conserver en parfait état. Conseils pour le nettoyage:

● Eau chaude et savon ou détergent est tout ce qui est normalement nécessaire.

● Après chaque nettoyage, rincez bien à l’eau claire. Essuyez avec un chiffon

propre et doux afin d’éviter les taches d’eau.

● Si des décolorations ou des dépôts persistent, utilisez un nettoyant domestique

non abrasif ou de la poudre pour l’acier inoxydable et un peu d’eau et un chiffon
doux.

● Dans les cas difficiles, utilisez une éponge en plastique ou une brosse douce

avec du nettoyant et de l’eau. Frottez légèrement en suivant la direction du
polissage ou du “grain” de l’acier inoxydable. Evitez de frotter trop fort afin de ne
pas abîmer la surface.

● NE LAISSEZ PAS les taches trop longtemps.

● N’UTILISEZ P AS de laines d’acier ordinaires ou des brosses en acier . Des débris

d’acier pourraient adhérer à la surface et causer de la rouille.

● NE PERMETTEZ PAS que des solutions salées, des désinfectants, des

blanchissants ou des produits nettoyants restent en contact avec l’acier pendant
longtemps. Beaucoup de ces produits contiennent des produits chimiques qui
pourraient causer des dommages. Rincez à l’eau immédiatement s’ils entrent en
contact et essuyez avec un chiffon humide.

Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un
détergent doux seulement.

FILTRES ANTI-GRAISSE

- 16 -

FONCTIONNEMENT

Commandes

Votre hotte f onctionne grâce à des interrupteurs
que vous faites glisser sur le devant de votre
hotte.

L’interrupteur de la lumière allume et éteint
les lampes halogènes.

L’interrupteur ON/OFF du ventilateur fait
fonctionner le ventilateur à la vitesse établie
par le bouton réglant la vitesse. Le ventilateur
est mis en marche et arrêté au moyen de cet
interrupteur.

Le bouton réglant la vitesse change la vitesse
de fonctionnement du ventilateur. Il peut être
réglé à l’infini de la vitesse la plus basse à la
plus élevée.

Le voyant lumineux s’allume quand le
ventilateur fonctionne.

INTERRUPTEUR DE

LA LUMIÈRE

BOUTON RÉGLANT

LA VITESSE DU

VENTILATEUR

INTERRUPTEUR

ON/OFF DU

VENTILATEUR

VOYANT

LUMINEUX

AMPOULES HALOGENES

BAGUE

Ce modèle de hotte veut quatre (4) ampoules
halogènes (Type T4, 12V, 20 W).

AVANT DE PROCÉDER À QUELCONQUE
OPÉRATION, DÉBRANCHEZ L’APPAREIL.

Pour changer les ampoules:

1. Dévissez la bague dans le sens contraire

aux aiguilles d’une montre.

2. Enlevez l’ampoule en tirant sur le côté (NE

LA FAITES PAS TOURNER). ATTENTION:

L’AMPOULE PEUT ETRE CHAUDE!

3. Remplacer par une ampoule ayant les mêmes caractéristiques (Type T4, 12V,

20 W). Ne touchez pas l’ampoule neuve de vos mains nues!

- 17 -

REMPLACEMENT FUSIBLE

DÉBRANCHEZ L’APPAREIL.

Enlevez les filtres anti-graisse.
Démontez le support boîtier installation

électrique et ouvrir le boîtier installation
électrique.

Remplacez par un fusible du même type
(5x20mm, 5A, 125V).

SUPPORT
BOÎTER
INST ALLA TION
ELECTRIQUE

BOÎTER INSTALLA TION
ELECTRIQUE

FUSIBLE/S

GARANTIE

Broan-NuT one LLC garantit au consommateur-acheteur de ses produits que ces produits seront sans défauts concernant les
matières employées et concernant la fabrication pendant une période d’un an à partir de la date d’achat. IL N’Y A AUCUNE
AUTRE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON P AS LIMITEE A, LES GARANTIES IMPLICITES
OU CONCERNANT LA CAP ACITE COMMERCIALE OU LA CONVENANCE POUR TOUT BUT PARTICULIER. Pendant
cette période d’un an, Broan-NuT one LLC réparera ou remplacera, s’il le jugera nécessaire, gratuitement, tout article ou toute
pièce qui résulteront défectueux à condition qu’ils aient été utilisée et entretenu correctement.
CETTE GARANTIE NE S’ETEND P AS AUX INTERR UPTEURS DES NEON, NEON, LAMPES HALOGENES, AMPOULES
d”ILLUMINA TION. Cette garantie ne couvre pas (a) l’entretien normal ni (b) tout article ou toute pièce qui aient subi une
utilisation erronée, une négligence, un accident, un entretien erroné ou une réparation (autre que de la part de Broan-NuTone
LLC), une installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées. La
durée de toute garantie implicite est limitée à un an comme cela est spécifié dans la garantie explicite. Quelques états ne
permettent pas de limites quant à la durée d’une garantie implicite, par conséquent la limitation indiquée ci-dessus peut ne pas
vous concerner.
L ’OBLIGA TION DE REP ARER OU DE REMPLACER DE LA PART DE BROAN-NUT ONE LLC SERA LE SEUL ET EXCLUSIF
REMEDE DE L ’ACHETEUR COUVER T P AR CETTE GARANTIE. BROAN-NUTONE LLC NE SERA PAS RESPONSABLE
DES DOMMAGES ACCIDENTELS, CONSEQUENTIELS OU SPECIA UX DUS A L’UTILISA TION DU PRODUIT OU A SA
PERFORMANCE OU EN ETANT LA CONSEQUENCE. Quelques états ne permettent pas l’exclusion ou la limitation des
dommages accidentels ou conséquentiels, par conséquent la limitation indiquée ci-dessus peut ne pas vous concerner.
Cette garantie vous donne des droits légaux spécifiques, et vous pouvez aussi avoir d’autres droits, qui varient d’Etat à Etat.
Cette garantie dépasse toute garantie précédente. P our avoir droit à la garantie, vous devez (a) avertir la Maison Broan-NuTone
LLC à l’adresse indiquée ci-dessous ou téléphoner : 1-800-637-1453, (b) donner le numéro du modèle et l’identification de la
pièce défectueuse et (c) décrire la nature de tout défaut de l’article ou de la pièce. Au moment où vous demandez le service
de garantie, vous devez présenter la preuve d’achat avec la date.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

GARANTIE BROAN-NUTONE LLC LIMITÉE À UN AN

- 18 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

INDICADO PARA EL USO EN COCINAS
DOMÉSTICAS.

PARA EVITAR EL RIESGO DE INCENDIO,
CORTOCIRCUITO O DAÑO PARA LAS
PERSONAS, OBSERVE ATENTAMENTE LAS
SIGUIENTES NORMAS:

1. Use esta unidad solamente de la manera indicada por el
fabricante; si tiene dudas, póngase en contacto con
éste a la dirección o teléfono indicados en la garantía.

2. Antes de hacer una revisión o de limpiar la unidad,
desconéctela de la red para evitar que se encienda de
manera accidental. En el caso de que éste no pueda ser
desacti-vado, se indicará en la placa de caracte-risticas.

3. El montaje y la instalación eléctrica debe hacerlos un
técnico especializado siguiendo las normas estándar e
incluyendo aquellas de construcción anti incendio.

4. Necesita aire suficiente para una apropiada combustión
y escape de gases a través del tubo del depósito de
quema de combustible. Para evitar que el humo aspirado
vuelva a la cocina, siga las directivas del fabricante y
las normas estándar de siguridad así como las normas
publicadas por la Asociación de prevención de incendios
(NFP A) y la Socie-dad americana de especialistas en
cale-facción, refrigeración y aire acondicionado y además
las normas de las autoridades locales.

5. Hacer un corte o un taladro en la pared o en el techo no
debe dañar la instalación eléctrica u otras instalaciones
ocultas en la pared.

6. Los conductos ventiladores deben siempre desalojar al
exterior.

7. No use esta unidad con dispositivo de control de la
velocidad a estado sólido.

8. Para evitar el riesgo de incendio, use solamente
conductos de metal.

9. Esta unidad tiene que ser conectada a tierra.

P ARA EVIT AR EL RIESGO DE FUEGO POR AL TO
NIVEL DE GRASA:

A. Nunca abandone los quemadores con el fuego alto.

La cocción causa humo y restos de grasa que pueden
arder. Caliente el aceite a fuego medio o bajo.

B. Encienda siempre la campana cuando cocine a fuego

alto o cuando cocine alimentos fácilmente inflamables.

C . Limpie con frecuencia los ventiladores. No se debe

acumular grasa en el ventilador o en el filtro.

D. Usa el tamañp de cazuela apropiado. Use siempre

utensilios de cocina de tamaño y material adecuados.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A
PERSONAS EN CASO DE FUEGO POR ALTO
NÍVEL DE GRASA, TENGA EN CUENTA LO
SIGUIENTE:*

1. SOFOQUE LA LLAMA con una tapadera apropiada, una

2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el

3. NO USE AGUA ni paños o toallas húmidas porque puede

4. Use un extintor SOLAMENTE si:

ADVERTENCIA

1. Para reducir el riesgo de incendios y para evacuar

2. Prestar la máxima atención al utilizar productos de

3. Evitar el uso de productos alimentarios que puedan

4. Sólo para ventilación total. No use gases de escape

5. Para evitar daños en el funcionamiento del motor e

6. El motor tiene un nivel de sobrecarga térmica que apaga

7. Para limpiar mejor las impurezas al cocinar, la parte

8. Debido a su gran tamaño y peso, se recomienda su

9. Se recomienda leer la placa de caracte-risticas del

- 19 -

bandeja metálica ó un utensilio de cocína que pueda
cubrirla, despues, apague el quemador. ACTÚE CON
PRECAUCÍON P ARA EVIT AR QUEMA-DURAS. Si la llama
no se extingue inmedia-tamente, SALGA Y LLAME A
LOS BOMBE-ROS.

riesgo de quemarse.
provocarse una violenta humareda.

A. Posee un extintor de clase ABC y sabe

perfectamente cómo usarlo.

B. El fuego es pequeño y está controlado en el mismo

sitio en que empezó.
C. Ha llamado con anterioridad a los bomberos.
D. Puede combatir el fuego retrocedíendo hacia la

salida.

* Basado en “Seguridad antifuego en la cocína” publicado

por NFP A.

correctamente los humos, asegurarse de haber realizado
una conducción del aire hasta el exterior. No expulsar
los humos en espacios cerrados por paredes o techos,
áticos, espacios angostos o garajes.

limpieza o detergentes.
inflamarse bajo la campana.
peligrosos o materiales y vapores explosivos.
impulsores ruidosos y/o desequi-librados, mantenga

alejados de la unidad de encendido pulverizadores en
seco o polvo.

automáticamente el motor cuando se ha recalentado
excesivamente. El motor se pone de nuevo en
fincionamento cuando la temperatura baja. Si el motor
comienza a encenderse y a apagarse, deberá hacer una
revisión de éste.

inferior de la campana debe estar a una temperatura
mínima de 24 grados y máxima de 30 grados por debajo
de la temperature de la zona de cocción.

montaje por parte de 3 técnicos esperializados.
producto para ulterior información.

PREPARE LA CAMPANA

Sacar la campana de l’embalaje y controlar el
contenido.
Recivireis:
1 - Campana

1 - Tubo decorativo
1 - Armazón de soporte
1 - Bolsita (B080810004) con:

4 - Tornillos de montaje (4,5 x 60mm cabeza

redonda)
4 - Escarpias
4 - Arandelas Ø 6.4mm
4 - Arandelas Ø 4.5mm
4 - Tornillos de montaje (3,9 x 9,5mm cabeza

redonda)
4 - Tornillos de montaje (3,9 x 9,5mm cabeza

redonda - Negro)
4 - Tuercas
1 - Guarnición

1 - Instrucciones para instalación
1 - Garantia

4 TORNILLOS
DE MONTAJE

(3,9x9,5mm

cabeza
redonda

)

4 TORNILLOS
DE MONTAJE

(3,9x9,5mm

cabeza redonda

- Negra

)

4
TUERCAS

TUBO
DECORATIVO

ARMAZÓN DE
SOPORTE

4 ARANDELAS
Ø6,4mm

4 ARANDELAS
Ø4,5mm

4 TORNILLOS DE
MONTAJE

(4,5x60mm cabeza

redonda

)

- 20 -

GUARNICIÓN

4 ESCARPIAS

SELECCIÓN DE LA CENTRALITA EXTERNA

El producto ha sido concebido para ser utilizado con los ventiladores exteriores
EB6, EB9, EB12 o EB15.
El ventilador exterior tiene que estar incluido en la lista UL para el uso en Canadá
y USA y tiene que ser evaluada la utilización con “dispositivo de control de la
velocidad” en el estado sólido y los datos de su placa son 120 V, 60 Hz, 6.0 A máx.

INSTALACION DEL TUBO DE
EXTRACCION

NOT A: para evitar el riesgo de incendio, use
solamente material de metal.

1. Decida donde va a colocar el tubo de
extracción entre la campana y la parte
exterior.

2. Un recorrido de tubo corto y recto permitirá
a la campana funcionar de manera más
eficaz.

3. Los recorridos largos de tubo, codos y
manguitos impiden el buen
funcionamiento de la campana. Use el
menor número de ellos posible. Para usos
prolongados es necesario un tubo de
evacuación del aire de mayor diámetro.

4. Instale una centralita esterna. Una el tubo
de metal a la centralita y retroceda hasta
la posición de la campana. Use une cinta
para precintar las juntas entre las partes
del entubado.

5. Es necesario un adaptador de 8” a 10”.
Aconsejamos instalar lel adaptador lo más

cerca posible de la campana.

TUBO DE 10”

TUBO

DE 8”

TUBO

DECORATIVO

24” (61cm) A 30” (76cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN

CAMPANA

CENTRALITA

EXTERNA

MANGUITO

DE

8”

ADAPTADOR

DE 8” a 10”

(de 20cm a

25cm)

CENTRA-

LITA

EXTERNA

TUBO

DE 10”

- 21 -

INSTALACION DEL SISTEMA
DE SUJECION

1. En el sitio donde vaya a ir la campana,
instale un entramado entre las vigas del
techo utilizando las medidas dadas.

2. Termine la superficie del techo. Asegúrese
de marcar la colocación de las vigas del
techo y del entramado.

3. Coloque el armazón de soporte de tal
manera que la abertura de éste se
encuentre en la parte más larga de la
campana.

4. Sujete la mitad superior del armazón de
soporte a las vigas y al entramado con los
cuatro tornillos adjuntos. Compruebe que
los tornillos vayan al centro de las vigas
del techo para una mayor rigidez.

5. Ajuste la altura total del armazón de
soporte. Afloje y apriete de nuevo los
tornillos en las ranuras de ajuste de la
altura si es necesario. Tenga en cuenta
que la campana tiene 10-1/4” (26 cm) de
alta y que su parte inferior debe estar a
una altura mínima de 24” y máxima de 30”
con respecto a la zona de cocción.

ENTRAMADO

ABERTURA DEL

ARMAZÓN DE

SOPORTE

713/16”

(19.8cm)

VIGAS DEL

TECHO

RANURAS DE

AJUSTE DE LA

ALTURA

ARMAZÓN DE

SOPORTE

EJEMPLOS DE MONTAJE DE LA ESTRUCTURA
DE SOPORTE

- 22 -

VISTA SUPERIOR DEL ARMAZÓN DE

SOPORTE

107/8” (27.6cm)

713/16”

(19.8cm)

INSTALACION DEL TUBO
DECORATIVO

1. Sujete el tubo superior a la parte superior
de la estructura de soporte de madera en
la pared con los tornillos para el montaje.

2. Introduzca el tubo inferior hasta hacerlo
tocar el techo, y fíjelo momentáneamente
con los tornillos para el montaje.

TORNILLOS PARA EL MONTAJE

TUBO
SUPERIOR

TUBO

INFERIOR

INTRODUZCA EL TUBO INFERIOR Y
FIJELO MOMENTÁNEAMENTE

BASE DE LA CAMPANA PARA
SUJETAR LA ESTRUCTURA
DE MADERA

1. Introduzca cuatro (4) tornillos en la parte
superior de la campana desde la parte
interna de ésta.

2. Use cuatro (4) tuercas para fijar la campana
a la estructura de madera en la pared como
se indica.

- 23 -

TUERCA

TORNILLO

INSTALACION ELECTRICA

Nota: Este tipo de campana tiene que ser
conectada a tierra cuidadosamente. La
unidad debe instalarla un técnico electri­cista siguiendo las normas nacionales y
locales.

Conexión entre la campana y la centralita
exterior:

1. Quite la tapa de la caja de conexión
eléctrica (A) y saque un cable.

2. Suministre 6” de cable eléctrico al extremo
y sujete el cable a la caja de conexión
eléctrica con un conector adecuado.

3. Haga las conexiones eléctricas y conecte
los cables (véanse las instrucciones de la
centralita externa).

4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables no
queden pillados.

Instalación eléctrica :

1. Quite la tapa de la caja de conexión
eléctrica (B) y saque un cable.

2. Suministre 6” de cable eléctrico al extremo
y sujete el cable a la caja de conexión
eléctrica con un conector adecuado.

3. Haga las conexiones eléctricas, una
blanco con blanco, negro con negro y
verde con verde.

4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables no
queden pillados.

Conexión entre la campana y la
centralita exterior

Centralita externa

TAPA DE LA CAJA DE

CONEXIÓN ELÉCTRICA (A)

TAPA DE LA CAJA DE CONEXIÓN

ELÉCTRICA (B)

- 24 -

INSTALACION DEL TUBO DE
EXTRACCION

1. Use un tubo de metal de 8” (20cm) de

TUBO

INFERIOR

TORNILLOS

DE

MONTAJE

diámetro para unir el casquillo situado en

la parte superior de la campana con el tubo
de extracción.

2. Use la cinta para unir todas las junturas, de
esta manera el tubo quedará hermético.

3. Remueva los 2 tornillos para el montaje
provisorio del tubo inferior y apoye el tubo
sobre la campana.

4. Sujete el tubo inferior a la campana con los
2 tornillos para el montaje.

TUBO DE METAL DE 8”

(20CM) DE DIÁMETRO

TORNILLOS

DE

MONTAJE

MANTENIMIENTO

Un mantenimiento adecuado de la campana
asegura el funcionamiento correcto del
aparato.

Filtros antigrasa

Los filtros antigrasa deben limpiarse a
menudo. Use un detergente que no sea fuerte.

Los filtros antigrasa se pueden meter en el
lavavajillas.

Para extraer los filtros antigrasa, empuje de
las manillas hacia dentro y tire de los filtros
hacia abajo.

Limpieza de la campana

El acero inoxidable es uno de los meteriales más fáciles de limpiar, pero sería
aconsejable un especial cuidado en su uso para mantenerla en buen estado.

La campana se puede limpiar de las siguientes maneras:

● Agua caliente con jabón o detergente es la mejor manera para limpiarla.

● Aclárela con agua corriente, séquela con un paño suave y limpio para evitar

las huellas que deja el agua.

● Para las manchas o restos de grasa que persistan, use un producto químico

doméstico que no raye ó un limpiador para acero inoxidable con poca agua y
un paño suave.

● Si las manchas persisten, use un estropajo y un cepillo de cerdas suaves con

un producto limpiador y agua. Frote suavemente en el sentido del pulido o de
las “vetas” del remate del inoxidable. No apriete demasiado porque podría
dañar la superficie.

● No deje que las manchas se acumulen durante mucho tiempo.

● No use utensilios o cepillos de acero. Pequeñas particulas de acero pueden

adherirse y oxidarse.

● No use soluciones salinas, desinfectantes, lejías, o productos de limpieza que

permanezcan en contacto con el acero inoxidable durante largos periodos de
tiempo. Muchos de estos productos contienen componentes químicos que
podrían resultar nocivos. Aclare con agua y seque con un paño limpio.

Las superficies lacadas deben limpiarse solamente con agua tibia y detergente no
muy fuerte.

- 25 -

FILTROS ANTIGRASA

FUNCIONAMIENTO

Mandos

La campana se pone en funcionamiento
usando los mandos situados abajo de la parte
frontal de la campana.

El interruptor sa luz enciende y apaga las
lámparas halógenas.

El mando de encendido y apagado del
aspirador pone éste en posición de encendido
junto con el control de la velocidad.

El control de velocidad del aspirador cambia
la velocidad dal aspirador. Se puede variar la
velocidad de un mínimo a un máximo.

El piloto se enciende cuando el aspirador está
funcionando.

INTERRUPTOR DA

LUZ

CONTROL DE LA

VELOCIDAD DEL

ASPIRADOR

DEL ASPIRADOR

MANDO DE ENCEN-

DIDO Y APAGADO

PILOTO

LAMPARAS HALOGENAS

Este tipo de campana necesita cuatro (4)
lámparas halógenas (Tipo T4, 12V, 20W).

ANTES DE PROCEDER A CUALQUIER
OPERACIÓN, ES NECESARIO
DESCONECTAR EL APARATO.

Para cambiar las lámparas:

1. Destornillar la abrazadera en sentido

antihorario.

2. Extraiga la lámpara oblicuamente (NO LA

GIRE) - ATENCIÓN: LAS LÁMPARAS

PUEDEN ESTAR CALIENTES.

3. Sustituir con lámparas del mismo tipo (T4, 12V, 20W). No toque la lámpara de

repuesto con las manos desnudas.

ABRAZADERA

- 26 -

SUSTITUCION FUSIBLE

DESCONECTAR EL APARATO.

Remover los filtros antigrasa.
Desmontar la placa de la instalación eléctrica

y abrir la caja de la instalación eléctrica.
Sustituir por un fusible del mismo tipo

(5x20mm, 5A, 125V).

PLACA
INSTALA CION
ELECTRICA

FUSIBLE/S

CAJA DE LA INST ALACION
ELECTRICA

GARANTIA

Broan-NuT one LLC garantiza al consumidor-comprador de sus productos que dichos productos no tendrán defectos en los
materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra. NO HAY OTRO TIPO DE
GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD
COMERCIAL O CONVE-NIENCIA PARA UN PR OPOSIT O ESPECIFICO .
Durante el periodo de un año, Broan-NuT one LLC, si lo estima conv eniente, reparará o reemplazará sin gastos para el
usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente. EST A GARANTIA NO
CUBRE: EST ARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMP ARAS DE ILUMINA CIÓN. Tampoco cubre el
mantenimiento ni los productos o partes de éstos que hayan sido usados de forma incorrecta, con negligencia, rotos
accidentalmente o por una incorrecta manutención ó reparación (distinta da la realizada por Broan-NuT one LLC), montaje
incorrecto ó instalación que no se ajuste a las instrucciones de montaje indicadas. Le duración de la garantía se limita al
periodo de un año como está especificado en la garantía explicita. Algunos paises no permiten un limite en la duración de
la garantía implicita; si es asi en su caso, esta limitación arriba indicada podría no aplicarse. LA PRESENTE GARANTIA
CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS ANTERIORMENTE. BROAN­NUTONE LLC NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA ACCIDENTAL O
RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO. Algunos paises no
permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso, esta limitación arriba
indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también disponer de otros derechos
que varian de país a país. Esta garantía supera otras garantías dadas con anterioridad. Para disfrutar de la garantía usted
deberá a) Avisar a la dirección abajo indicada ó bien llamar por teléfono al número 1-800-637-1453 b) Dar el número de
serie del modelo correspondiente o bien una descripción de la parte averiada, c) Descripción del defecto en el producto o
bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con la fecha de la compra.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

GARANTIA BROAN-NUTONE LLC POR UN AÑO

- 27 -

SERVICE PARTS

63000EX SERIES RANGE HOOD - Parts for stainless steel models shown. For
service parts for black, white, polished brass, or brushed copper models, call
Broan Customer Service.

KEY NO. P AR T NO. DESCRIPTION

9 B08087258 Grease Filter
16 BE3345326 Electrical Box Support
19 B03295005 Capacitor Protection
26 B02300891 Halogen Lamp Bulb
30 B03292291 Switch Cover
39 B03294033 Control Board Box Cover
56 B03292465 Duct Connector
57 B02011004 Damper Flap
62 BE3402901 Blower Mounting Cover

63 BE3345396 Upper Support

107 B03202287 Cable Stop
113 B03202433 Nameplate

114 B03290499 Feeder Cable

115 BE3495228 Wiring Box
116 BE3334252 Wiring Box Cover
118 BE3407823 Decorative Flue Bottom
119 BE3407816 Decorative Flue Top
124 B03120185 Telescopic Structure Bottom
125 B03120186 Telescopic Structure Top
144 B03292287 Wire Clamp
165 B03294781 Control Board Box
166 B08086141 Circuit Board

202 B03292290 Feeder Cable

208 B02300729 Transfor mer
415 B03292169 Wire Clamp
474 B02300789 Halogen Lamp Housing
477 B03295006 Closing

* B06107550 Switch Box Assembly

(Includes Key Nos. 222, 223, 224, 225, 226,
227, 228, 229,230)

*998 B080810004 -Hardware Package

* Not shown assembled.

- 28 -

LISTE PIECES DE RECHANGE

63000EX SERIES RANGE HOOD - Ci-dessous liste pièces de rechange pour
hottes en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc,
laiton jaune poli, cuivre brossé, contacter Broan Customer Service.

N. PART N. DESCRIPTION

9 B08087258 Filtre anti-graisse
16 BE3345326 Support boîte installation electrique
19 B03295005 Boîte borne
26 B02300891 Lampe halogène
30 B03292291 Couvercle commandes
39 B03294033 Couvercle boîte circuit imprimé electrique
56 B03292465 Collier d’évacuation
57 B02011004 Clapet anti-retour
62 BE3402901 Support moteur

63 BE3345396 Support supérieur

107 B03202287 Serre-cable
113 B03202436 Plaquette logo

114 B03290499 Serre cable

115 BE3495228 Boîte de alimentation
116 BE3334252 Couvercle boîte de alimentation
118 BE3407823 Tube inférieur
119 BE3407816 Tube supérieur
124 B03120185 Structure teléscopique inférieure
125 B03120186 Structure teléscopique supérieure
144 B03292287 Serre cable
165 B03294781 Boîte installation electrique
166 B08086141 Circuit imprimé installation electrique

202 B03292290 Serre cable

208 B02300729 Trasformateur

415 B03292169 Serre cable

474 B02300789 Boîte lampe halogène
477 B03295006 Closing

* B06107550 Ensemble commandes

(Comprenant n. 222, 223, 224, 225, 226,
227, 228, 229,230)

998 B080810004 Accessoires de fixation

* Illustrées separement.

- 29 -

LISTA DE PIEZAS DE RECAMBIO

63000EX SERIES RANGE HOOD - Aquí aparecen solamente las piezas de
recambio para campanas de acero inoxidable, si desean las piezas de recambio
de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en
contacto con el servicio al cliente de Broan.

CÓD. N. PIEZA N. DESCRIPCIÓN

9 B08087258 Filtro antigrasa
16 BE3345326 Soporte de la caja de instalación eléctrica
19 B03295005 Caja del cuadro eléctrico
26 B02300891 Lámpara halógena
30 B03292291 Tapa de la caja de mandos
39 B03294033 Tapa de la caja base de instalación eléctrica
56 B03292465 Conector del tubo
57 B02011004 Válvula de no ritorno
62 BE3402901 Soporte motor

63 BE3345396 Soporte superior

107 B03202287 Sujeta cabos
113 B03202436 Placa marca

114 B03290499 Sujeta cabos

115 BE3495228 Caja de alimentación eléctrica
116 BE3334252 Tapa de la caja de alimentación eléctrica
118 BE3407823 Tubo decorativo inferior
119 BE3407816 Tubo decorativo superior
124 B03120185 Estructura telescopica inferior
125 B03120186 Estructura telescopica superior
144 B03292287 Sujeta cabos
165 B03294781 Caja de instalación eléctrica
166 B08086141 Base para instalación eléctrica

202 B03292063 Sujeta cabos

208 B02300729 Trasformador
415 B03292169 Pasteca
474 B02300789 Caja de la lámpara halógena
477 B03295006 Tapa del cuadro eléctrico

* B06107550 Conjunto caja mandos

(Incluye los N. 222, 223, 224, 225, 226,
227, 228, 229,230)

998 B080810004 Accesorios para el montaje

* Se encuentran por separado.

- 30 -

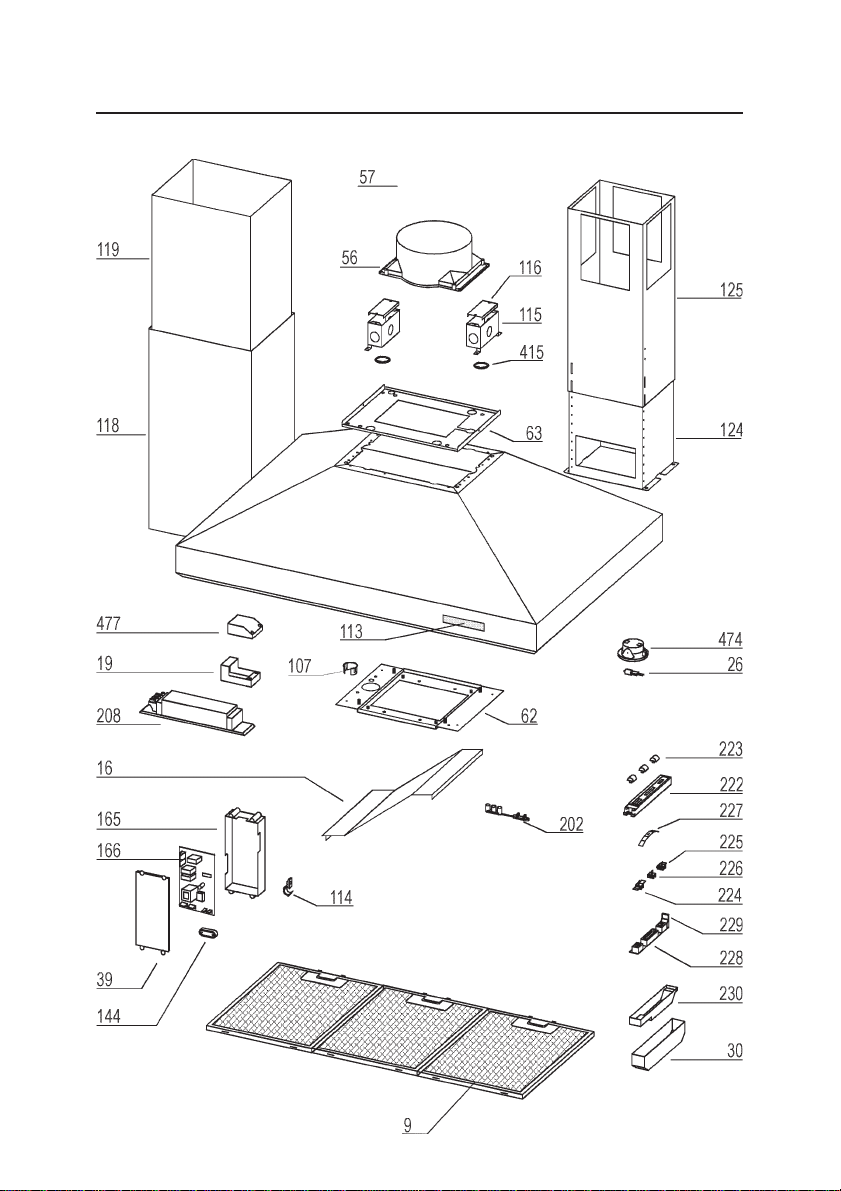

SERVICE PARTS - LISTE PIECES DE RECHANGE ­LISTA DE PIEZAS DE RECAMBIO

63000EX SERIES RANGE HOOD

- 31 -

04306906
