Broan 359NDK Installation

10¼"

L

C

4¼"

SOFFIT

HOOD

CENTER LINE

900 ANGLE

BOOT

(included)

(included)

NON-DUCTED FILTERS

(99010374)

LINER

(LB30, LB36,

LT30, or LT36)

25"

SOFFIT

CUTOUT

6" ROUND

TO 7” ROUND

TRANSITION

(included)

(purchase

separately)

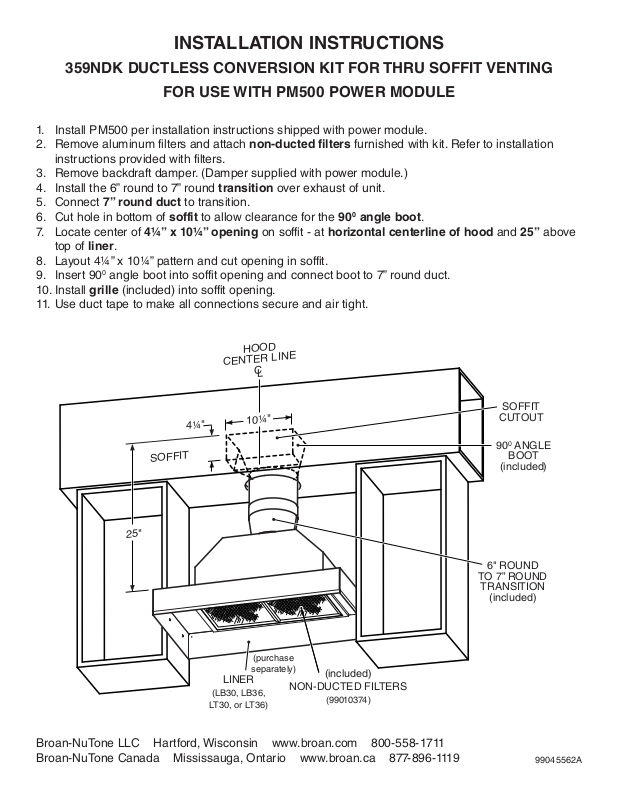

INSTALLATION INSTRUCTIONS

359NDK DUCTLESS CONVERSION KIT FOR THRU SOFFIT VENTING

FOR USE WITH PM500 POWER MODULE

1. Install PM500 per installation instructions shipped with power module.

2. Remove aluminum filters and attach non-ducted filters furnished with kit. Refer to installation

instructions provided with filters.

3. Remove backdraft damper. (Damper supplied with power module.)

4. Install the 6” round to 7” round transition over exhaust of unit.

5. Connect 7” round duct to transition.

6. Cut hole in bottom of soffit to allow clearance for the 900 angle boot.

7. Locate center of 4¼” x 10¼” opening on soffit - at horizontal centerline of hood and 25” above
top of liner.

8. Layout 4¼” x 10¼” pattern and cut opening in soffit.

9. Insert 900 angle boot into soffit opening and connect boot to 7” round duct.

10. Install grille (included) into soffit opening.

11. Use duct tape to make all connections secure and air tight.

Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-896-1119

99045562A

L

C

10,8 CM (4¼ PO)

SOFFITE

LIGNE CENTRALE

DE LA HOTTE

GAINE

COUDÉE À 90

0

(incluse)

OUVERTURE

DE LA SOFFITE

(vendue

séparément)

TRANSITION

RONDE DE

15,2 CM (6 PO)

À 17,8 CM (7 PO)

(incluse)

JUPE

(LB30, LB36,

LT30 ou LT36)

(inclus)

FILTRES SANS CONDUITS

(99010374)

26 CM

(10¼ PO)

63,5 CM
(25 PO)

DIRECTIVES D’INSTALLATION

ENSEMBLE DE CONVERSION SANS CONDUITS 359NDK

À SORTIE AU TRAVERS DE LA SOFFITE POUR MODULE MOTORISÉ PM500

1. Installez le module PM500 selon les directives d’installation qui l’accompagnent.

2. Enlevez les filtres d’aluminium et fixez les filtres sans conduits fournis avec l’ensemble.
Consultez les directives d’installation accompagnant les filtres.

3. Enlevez le clapet antirefoulement. (Le clapet est fourni avec le module motorisé.)

4. Installez la transition ronde de 15,2 cm (6 po) à 17,8 cm (7 po) sur la sortie de l’appareil.

5. Raccordez le conduit rond de 17,8 cm (7 po) à la transition.

6. Découpez une ouverture dans la soffite pour permettre le passage de la gaine coudée à 90°.

7. Localisez le centre de l’ouverture de 10,8 x 26 cm (4¼ x 10¼ po) sur la soffite – vis-à-vis la ligne
de centre horizontal de la hotte et à 63,5 cm (25 po) au-dessus du haut de la jupe de la hotte.

8. Tracez un rectangle de 10,8 x 26 cm (4¼ x 10¼ po) et découpez l’ouverture dans la soffite.

9. Insérez la gaine coudée à 90° dans l’ouverture de la soffite et raccordez-la au conduit rond de
17,8cm (7 po).

10. Installez la grille (incluse) dans l’ouverture de la soffite.

11. Utilisez du ruban pour canalisations pour fixer solidement tous les raccords et assurer leur
étanchéité.

Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-896-1119

99045562A
