Page 1
Instrukcja obsługi ................................................ 43
Multifunktions-Detector
Multi detector
WMV Plus
Page 2
43
wyświetlacz numeryczny
symbol informujący o słabej baterii
drewno
napięcie zmienne
metal
obszar czujnika (metal)
obiekt metalowy
obszar czujnika (napięcie zmienne)
komora baterii
symbol graficzny paskowy
znacznik (drewno)
znacznik (metal)
wyświetlacz LCD
przełącznik wyboru
przycisk obsługi
obszar czujnika (drewno)
1
2
3
4
5
6
7
8
9
K
L
M
J
N
P
O
Instrukcja obsługi
Page 3
44
Instrukcja obsługi WMV Plus
Zakładanie baterii:
Zdjąć osłonę baterii i włożyć nową baterię (bateria blokowa alkaliczna 9V
DC). Zwrócić uwagę na prawidłową biegunowość.
Gdy w oknie wyświetlacza pojawi się symbol baterii ' ', wówczas
należy ją wymienić na nową. Podczas usuwania zużytych baterii należy
bezwzględnie przestrzegać miejscowych przepisów prawnych.
Ustalanie pozycji belki drewnianej
1. Przesunąć przełącznik wyboru »« w lewo,
aby wybrać funkcję »ustalanie pozycji drewna«.
2. Przyłożyć przyrząd do ściany. Nacisnąć i przytrzymać
wciśnięty przycisk obsługi »« (z boku lub z przodu
detektora) do momentu, aż na wyświetlaczu LCD
pojawi się »00«, co oznacza, że kalibracja dobiegła
końca i przyrząd jest gotowy do pracy.
3. Powoli i równomiernie przemieścić przyrząd w bok.
4. Detektor przesuwać dalej wzdłuż powierzchni, aż liczby na
wyświetlaczu zaczną rosnąć (01, 02, 03...). Czynności tej będzie
towarzyszyć coraz szybciej rozbrzmiewający sygnał dźwiękowy.
Zaprzestać poruszania przyrządem, gdy wyświetlane wartości liczbowe
zaczną się zmniejszać.
5. Powolo cofnąć detektor do momentu, aż
wyświetlany pomiar ponownie osiągnie maksymalną
wartość.
Następnie puścić przycisk obsługi »
«.
6. Zaznaczyć ołówkiem znalezione miejsce.
»09«
Najwyżs
za wartość pomiaru
»10«
Wartość pomiaru rośnie Najwyższa
wartość pomiaru »10«
Ołówek
Page 4
45
WMV Plus Instrukcja obsługi
UWAGI:
1. Przyrząd nie nadaje się do użytku na ścianach lub sufitach
izolowanych elementami zawierającymi włókna metalowe lub na
ściankach listwowych i powierzchniach z grubym tynkiem.
2. Ważne jest, aby dokonując kolejnych pomiarów jeszcze raz sprawdzić
położenie belki.
3. Obiektem wskazywanym w ścianie może być również przewód
elektryczny, rura itd. Dlatego podczas wiercenia otworów, piłowania
lub wbijania gwoździ należy zachować najwyższą ostrożność,
ponieważ można trafić na wspomnianą wyżej rurę lub przewód
elektryczny. Dla pewności powinno się przeprowadzić kolejne pomiary
przy zastosowaniu trybów »metal« oraz »napięcie zmienne«.
4. Wolną rękę należy trzymać z dala od przyrządu, gdy jest on urucho-
miony, aby uniknąć interferencji i niedokładności podczas pomiaru.

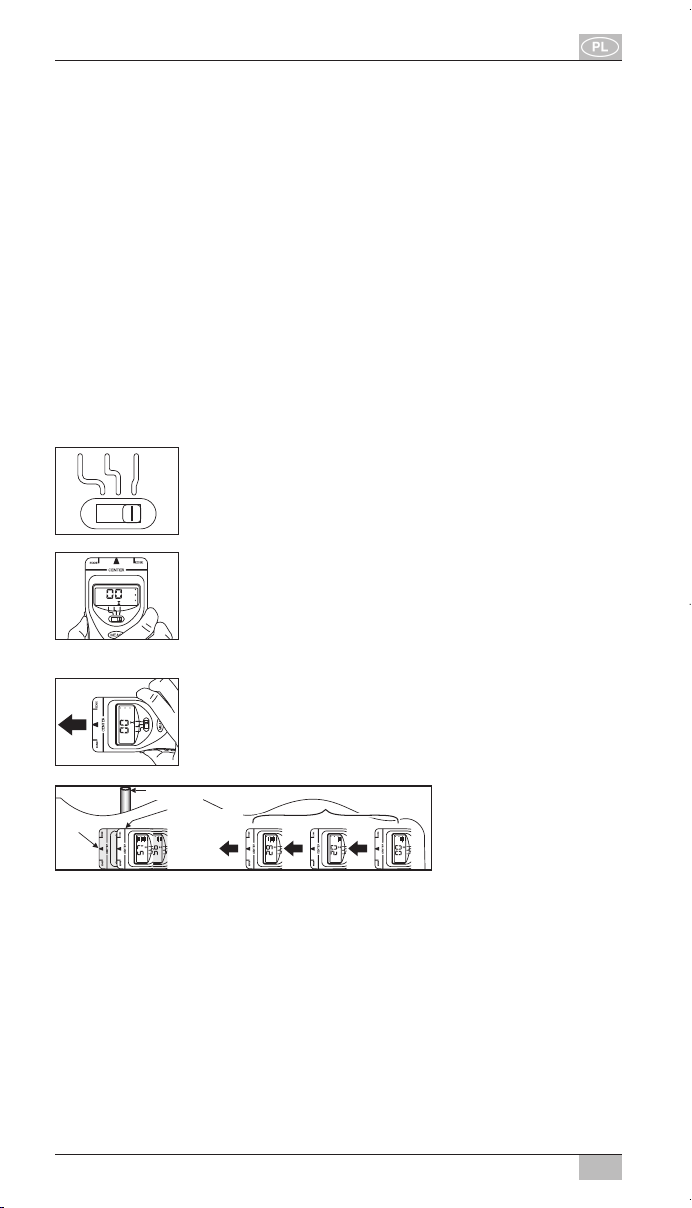

Ustalanie pozycji metalu
1. Przesunąć przełącznik wyboru »« w prawo, aby
wybrać funkcję »metal«.
2. Przyłożyć przyrząd do ściany. Nacisnąć i przytrzymać
wciśnięty przycisk obsługi »« (z boku lub z przodu
detektora) do momentu, aż na wyświetlaczu LCD
pojawi się »00«, co oznacza, że kalibracja dobiegła
końca i przyrząd jest gotowy do pracy.
3. Powoli i równomiernie przemieścić przyrząd w bok.
4. Detektor przesuwać dalej wzdłuż powierzchni, aż liczby na wyświetlaczu
zaczną rosnąć (01, 02, 03...). Czynności tej będzie towarzyszyć coraz
szybciej rozbrzmiewający sygnał dziękowy. Zaprzestać poruszania
przyrządem, gdy wyświetlane wartości liczbowe zaczną się zmniejszać.
Obiekt metalowy
Wartość pomiaru rośnie
Najwyższa wartość pomiaru
Page 5
46
Instrukcja obsługi WMV Plus

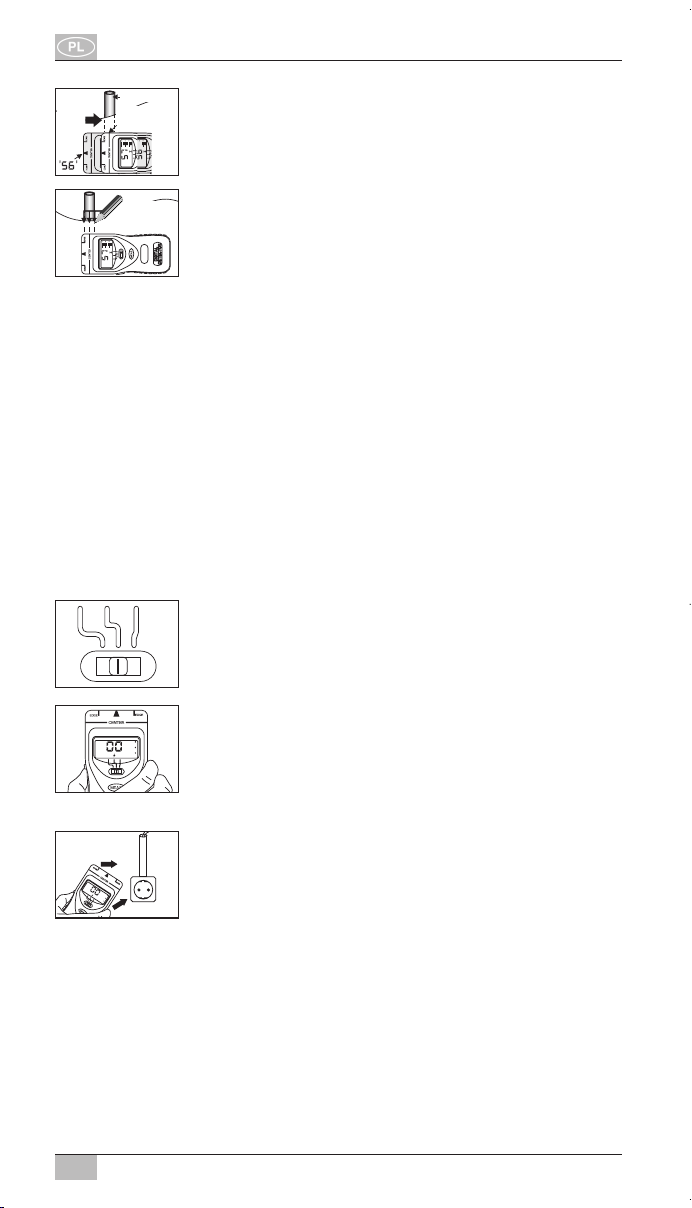

5. Powoli cofnąć detektor do momentu, aż wyświetlany
pomiar ponownie osiągnie maksymalną wartość.
Następnie puścić przycisk obsługi »«.
6. Zaznaczyć ołówkiem znalezione miejsce.
UWAGI:
1. Przyrząd nie nadaje się do ustalania pozycji w ścianach lub sufitach
izolowanych za pomocą elementów zawierających włókna metalowe.
2. Przyrząd nie potrafi ustalać położenia rur wodociągowych wykonanych
z tworzywa sztucznego.
3. Przewody elektryczne znajdujące się w rurkach izolacyjnych z PVC lub
metalu wyświetlane są jako »metal«.
4. Głębokość, do jakiej przyrząd może namierzać metal, zależy od
rodzaju materiału oraz wielkości obiektu. Ustalanie pozycji większych
obiektów może mieć miejsce na większych głębokościach.
Ustalanie pozycji napięcia zmiennego
1. Przesunąć przełącznik wyboru »« w położenie
środkowe, aby wybrać funkcję »napięcie zmienne«.
2.
Detektor trzymać z dala od badanego obiektu i
innych źródeł napięcia. Nacisnąć i przytrzymać
wciśnięty przycisk obsługi »« (z boku lub z przodu
detektora) do momentu, aż na wyświetlaczu LCD
pojawi się »00«, co oznacza, że kalibracja dobiegła
.
3. Nakierować przyrząd na badany obiekt, jaknp.
gniazda wtykowe, wtyczki, przewody itd. Rosnące
liczby na wyświetlaczu (01, 02, 03...) oraz szybciej
rozbrzmiewający sygnał dźwiękowy wskazują na
napięcie zmienne. Należy przy tym zwrócić uwagę na
położenie obszaru czujnika »«.
Ołówek
Najwyższa wartość pomiaru
Page 6
47
WMV Plus Instrukcja obsługi
Redukcja czułości poprzez wielokrotną kalibrację
Należy postępować według wskazówek zawartych w punktach 1 i 2
właściwej funkcji ustalania pozycji.
Powoli i równomiernie przesuwać przyrząd w bok do momentu, aż liczby
na wyświetlaczu wzrosną.
W przypadku, gdy znajdują się już Państwo bardzo blisko obiektu, na
wyświetlaczu może pojawić się »– –«. Będzie temu towarzyszyć migający
symbol graficzny paskowy » «. W przypadku, gdy zechcą Państwo
precyzyjniej określić miejsce obiektu, można ponownie skalibrować
przyrząd, puszczając i naciskając przycisk obsługi »«. Odczekać, aż na
wyświetlaczu LCD pojawi się »00« (oznacza to, że czułość uległa
zmniejszeniu).
Przyrząd przesuwać dalej powoli w tym samym kierunku co uprzednio.
Wyświetlana wartość zaczyna rosnąć od »00« do momentu, aż przyrząd
dokładnie określi pozycję obiektu. W razie potrzeby można wielokrotnie
zastosować daną kalibrację.
Dane techniczne:
- napięcie robocze: napięcie stałe 9 V, bateria blokowa alkaliczna (nie
wchodzi w zakres dostawy)
- maks. głębokość detekcji (różna w zależności od właściwości ściany i
wielkości obiektu):
a) drewno: do 40 mm
b) napięcie zmienne: ok. 30-50 mm (przy 230 VAC)
c) metal: ok. 50-80 mm
- wyłączanie: natychmiastowe wyłączenie po zwolnieniu przycisku ob
Utylizacja
Sprzęt elektryczny należy utylizować w sposób bezpieczny dla
środowiska naturalnego!
Urządzenia elektryczne to nie domowe śmieci czy odpadki.
Zgodnie Dyrektywą Europejską 2002/96/WE dotyczącą urządzeń
elektrycznych i elektronicznych, zużyty sprzęt elektryczny należy
gromadzić osobno i przekazywać do ponownego przetworzenia.
O możliwościach utylizacji wysłużonego urządzenia dowiedzą się
Państwo w urzędzie miasta lub gminy.
Niewłaściwa utylizacja baterii powoduje szkody w środowisku
naturalnym!
Baterie to nie domowe śmieci czy odpadki. Mogą one zawierać
trujące metale ciężkie i jako śmieci muszą być w specjalny sposób
utylizowane. W związku z powyższym zużyte baterie należy oddawać w
miejskich punktach zajmujących się ich zbiórką.
Page 7
Brennenstuhl GmbH & Co. KG
72074 Tübingen · Germany
www.brennenstuhl.com
0451782/609
