Bedienungsanleitung Primera-Tec AutomatikSteckdosenleiste 19.500A

Einleitung

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Bewahren Sie die Bedienungsanleitung auf und geben Sie diese an jeden Nutzer der Steck dosenleiste weiter. Beachten Sie bei der Verwendung der Steckdosenleiste die in der Bedienungsanleitung enthaltenen Sicherheitshinweise. Bei Fragen zu Ersatzteilen oder Reparaturen wenden Sie sich bitte an den Hersteller.

Lieferumfang

1 x Steckdosenleiste 1 x Bedienungsanleitung

Sicherheitshinweise

Beachten Sie die folgenden Sicherheitshinweise. Nichtbeachten kann Schäden an Personen und Sachen verursachen. Bei auftretenden Schäden, die durch das Nicht beachten dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise und der Handhabung auftreten, erlischt die Garantie. Ebenso wird für Folgeschäden vom Hersteller keine Haftung übernommen.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Primera-Tec Bedienungsanleitung

Zu Ihrer Sicherheit

Gefahr

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen oder unter Spannung stehenden Teilen besteht die Gefahr eines Stromschlags. ☛ Die Steckdosenleiste unbedingt vor der Benutzung auf Beschädigungen überprüfen. Wenn die Kabelisolierungen oder das Gehäuse beschädigt sind, darf die Steckdosenleiste nicht mehr verwendet werden.

• Zur Vermeidung von Gefährdungen darf eine beschädigte Anschlussleitung dieser Steckdosenleiste ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.

• Unterlassen Sie jegliches Manipulieren oder Umbauen der Steckdosenleiste.

• Lassen Sie Reparaturen nur von einer Fachkraft ausführen.

• Sorgen Sie dafür, dass die Steckdosenleiste nicht in Kinderhände gelangt.

• Betreiben Sie nur ein Gerät pro Steckdose.

• Decken Sie die Steckdosenleiste im Betrieb nicht ab.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Bestimmungsgemässe Verwendung

Die Steckdosenleiste ist ausschließlich für den privaten Gebrauch in trockenen Räumen bestimmt. Die Steckdosenleiste nicht in der Nähe von möglicherweise auslaufenden oder herausspritzenden Flüssigkeiten verwenden (z. B. Aquarium). Jede davon abweichende Verwendung ist nicht zulässig.

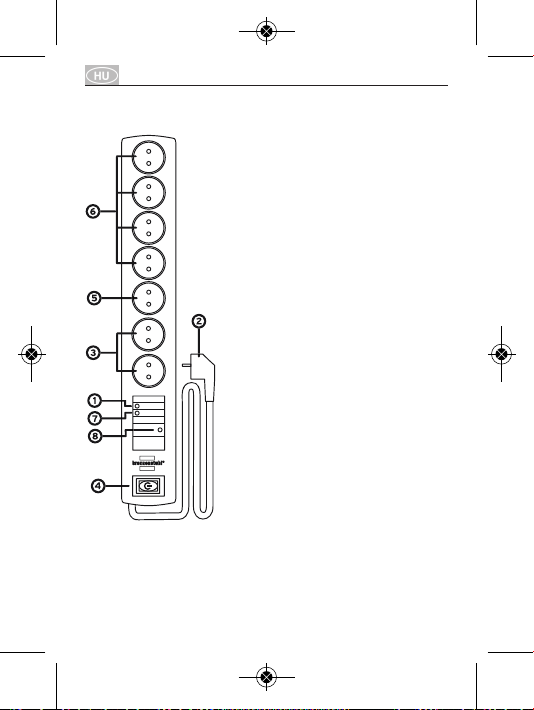

Produktübersicht

1. Überspannungsschutz mit Signallampe „Protection on“

2. Anschlussleitung mit Netzstecker

3. 2 Permanent-Steckdosen

4. Hauptschalter, zweipolig und beleuchtet

5. 1 Master-Steckdose

6. 4 Slave-Steckdosen

7. Signallampe „Slaves on“

8. Taste „Learn“

Alle Steckdosen haben Kinderschutz und sind in 90°- Anordnung.

Bedienungsanleitung Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Technische Daten

Bezeichnung: Steckdosenleiste

Typ MB-3070

DE 3676 Anschlussspannung: 230 V~ / 50 Hz Gesamtleistung: max. 16 A /

3.500 W Eigenleistung: 0,7 W Spannweite Schaltschwelle: ca. 5 W – 100 W SPD: Typ 3 Höchste Dauerspannung U

: 250 V / 50 Hz

Kombinierter Stoß U

(L-N): 10 kV

Kombinierter Stoß U

(L/N-PE): 10 kV Schutzpegel Up (L-N): 2 kV Schutzpegel Up (L-/N-PE): 2 kV Anschlussleitung: 2 m H05VV-F

3G1,5 mm

Funktionsweise und Bedienung Hauptschalter

Mit dem zweipoligen, beleuchteten Hauptschalter kann die Steckdosenleiste komplett abgeschaltet werden.

Überspannungsschutz

Die Überspannungsschutzeinrichtung vermeidet, dass an der Steckdosenleiste angeschlossene Geräte durch Spannungsspitzen im Netz beschädigt werden, die z.B. durch indirekte Blitze oder durch Schalten induktiver Lasten, wie Motoren, Öfen, Lampen usw. entstehen können. Für die kor-

Primera-Tec Bedienungsanleitung

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

rekte Funktion muss das Gerät an einer Steckdose mit fachgerecht installiertem Schutzleiter angeschlossen sein. Bei direktem Blitzeinschlag kann aufgrund der extrem hohen auftretenden Energie ein absolut sicherer Schutz der angeschlossenen Geräte nicht gewährleistet werden. Höchstmöglichen Überspannungsschutz erhalten Sie mit einem mehrstuﬁgen Überspannungskonzept bestehend aus Grob-/Mittelschutz (Installationstechnik) gemeinsam mit unserem Feinschutz nach EN 61643-11 Typ 3. Nach dem Einschalten leuchtet die Signallampe „Protection on“ zur Bestätigung der Schutz wirkung auf. Wenn die Lampe nicht mehr leuchtet, ist der Überspannungsschutz verbraucht und die Steckdosen bleiben spannungslos. In diesem Fall wurden die Schutzbauelemente durch sehr große Überspannungen überlastet und das Gerät muss ausgetauscht werden.

Permanent-Steckdosen

Die Permanent-Steckdosen sind vor Über span nung geschützt und unabhängig von der digitalen Master-Slave-Funktion ständig eingeschaltet, sobald der Hauptschalter eingeschaltet ist.

Digitale Master-Slave-Funktion

Mit dem Ein-/Ausschalter eines einzigen Gerätes, welches in der Master-Steckdose eingesteckt ist, können alle weiteren Geräte in den Slave-Steck dos-

Bedienungsanleitung Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

en automatisch mit ein- und ausgeschaltet werden. Als Master-Gerät können Sie z.B. einen Computer verwenden, welcher als Slave-Geräte z.B. Monitor, Drucker, Modem usw. in die automatische Steuerung mit einbezieht. Sobald der Computer eingeschaltet wird, steigt dessen Stromaufnahme an. Dies erkennt die intelligente Elektronik dieser Steckdosenleiste und schaltet automatisch die Slave-Steckdosen ein. Nach dem Herunterfahren des Computers sinkt dessen Stromaufnahme wieder auf den Standby ab. Auch das wird von der Steckdosenleiste erkannt und die Slave-Steckdosen mit einer Verzögerung komplett abgeschaltet. Natürlich sind auch Kombinationen aus TV, Radio, Receiver, usw. steuerbar. Die Leistungsaufnahme des Master-Gerätes muss im eingeschalteten Zustand >5W und im ausgeschalteten Zustand (Standby-Betrieb) <100W betragen. Der Schaltzustand der Slave-Steckdosen wird mit der Kontrolllampe „Slaves on“ angezeigt.

Automatische Schaltschwelleneinstellung

Die geeignete Schaltschwelle (Entscheidung, ob Slave-Steckdosen ein- oder ausgeschaltet werden sollen) wird bei diesem Modell mittels Knopfdruck automatisch ermittelt und gespeichert. Sollten Sie die digitale Master-Slave-Funktion vorübergehend nicht benötigen, können Sie auf Wunsch den

Primera-Tec Bedienungsanleitung

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Permanent-Modus für die Slave-Steckdosen aktivieren. Die Steckdosenleiste verhält sich dann, als wäre die digitale Master-Slave-Funktion nicht vorhanden. Die gespeicherte Schaltschwelle bzw. der Permanent-Modus bleibt auch dann erhalten, wenn die Automatiksteckdosenleiste am Hauptschalter vorübergehend ausgeschaltet wird.

Start der automatische Schaltschwelleneinstellung

1. Automatiksteckdosenleiste am Hauptschalter

einschalten.

Master-Gerät in die Master-Steckdose einstecken.

3. Master-Gerät in den Standby-Modus bzw.

ausgeschalteten Modus bringen, falls dies nicht bereits der Fall ist.

4. Die Taste „Learn“ für ca. 3 Sek. gedrückt halten,

bis die „Slave on“ Lampe zu blinken beginnt.

5. Die Lampe „Slave on“ blinkt nun für einige

Sekunden. Während dieser Zeit wird die Standby Stromaufnahme des Master-Gerätes automatisch ermittelt und die geeignete Schaltschwelle gespeichert.

6. Wenn die Lampe „Slave on“ nicht mehr blinkt,

ist der Einstellvorgang beendet. Die Automatik-Steckdosenleiste kann nun verwendet werden.

Bedienungsanleitung Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Permanent-Modus für die Slave-Steckdosen Aktivierung

• Gehen Sie wie bei der automatischen

Schaltschwelleneinstellung vor.

• Drücken Sie während dem Blinken der „Slave

on“ Lampe (Punkt 5) die Taste „Learn“ erneut

für ca. 3 Sek. Die automatische Schaltschwellen-

einstellung wird beendet und der Permanent-

Modus für die Slave-Steckdosen aktiviert.

Deaktivierung

• Führen Sie einfach erneut eine automatische

Schaltschwelleneinstellung durch.

Instandhaltung und Reinigung

Die Steckdosenleiste ist wartungsfrei.

Gefahr

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen und unter Spannung stehenden Teilen der Steck dosenleiste und der Leitung besteht Lebens gefahr durch Stromschlag. ☛ Reinigen Sie nie eine unter Spannung stehende Steckdosenleiste. ☛ Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose. ☛ Tauchen Sie die Steckdosenleiste niemals in Wasser.

Primera-Tec Bedienungsanleitung

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Reinigen Sie die Steckdosenleiste mit einem trockenen Tuch.

Entsorgung

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2012/19/EG

über Elektro- und Elektronik-Altgeräte müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE- Zeichen angebracht:

• 2006/95/EG Niederspannungsrichtlinie

• 2004/108/EG EMV-Richtlinie Die Konformitätserklärung ist beim Hersteller hinterlegt.

Hersteller:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Deutschland

Bedienungsanleitung Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Operating instructions Primera-Tec Automatic Extension Socket 19.500A

Introduction

Please read the operating instructions carefully. Keep the operating instructions and give them to each user of the multiple socket. For the use of the multiple socket observe the safety instructions contained in the operating instructions. For questions on spare parts or repairs please contact the manufacturer.

Scope of supply

1 x multiple socket 1 x operating instructions

Safety instructions

Please observe the following safety instructions. Failure to comply with the instructions can result in personal injury and damage. Damages caused by failure to comply with the operating instructions, especially the safety and handling instructions, void the warranty. The manufacturer cannot be held responsible for any subsequent damage.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

For your safety

Danger

Risk of death from electric shock

Do not touch damaged, exposed or energised parts. Danger from electric shock. ☛ Make sure you check the multiple socket for damages before use. Do not use the multiple socket if the cable insulations or the casing are damaged.

• To avoid danger, a damaged connecting line of

the multiple socket should be replaced by the manufacturer, by a Service representative or a skilled technician only.

• Do not manipulate or alter the multiple socket.

• Repairs should be performed by a skilled

technician only.

• Keep the multiple socket away from children.

• Operate only one device per device.

• Do not cover the multiple socket during

operation.

Proper use

The multiple socket should be used in dry rooms exclusively for private purposes. Do not use the multiple socket near liquids that might leak or spout (e.g. aquarium). Any other use is not permitted.

Operating Instructions Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Primera-Tec Operating Instructions

Product overview

1. Surge protection with control light “Protection on“

2. Cable with power plug

3. 2 permanent sockets

4. Main switch, two-pole, illuminated

5. 1 master socket

6. 4 slave sockets

7. Control light “Slaves on”

8. Push button “Learn”

All sockets are childproof and are aligned at an angle of 90°.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Technical data

Designation: Multiple socket

type MB-3070

DE 3676 Supply voltage: 230 V~ / 50 Hz Total output: max. 16 A /

3500 W Own power consumption: 0,7 W Switching threshold range:

approx. 5 W – 100 W SPD: Type 3 Highest continuous voltage UC: 250 V / 50 Hz Combined surge U

(L-N): 10 kV

Combined surge U

(L/N-PE): 10 kV Protection level Up (L-N): 2 kV Protection level Up (L-/N-PE): 2 kV Connecting line: 2 m H05VV-F

3G1.5 mm

Functionality and Operation Main switch

With the two-pole, illuminated main switch the extension socket can be switched off completely.

Surge protection

The surge protection system prevents the devices connected to the power strip from being damaged by voltage spikes in the mains network which can result, e.g. from direct lightning strikes or switching on inductive loads like motors, ovens, lamps, etc. In order to function correctly, the

Operating Instructions Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

device must be connected to an outlet with a properly installed protective ground. In case of a direct lightning strike, due to the extremely high energy generated, complete protection of the connected devices cannot be guaranteed. You can get the highest level of surge protection with a multi-level concept consisting of coarse and me dium protection (installation technology) together with our ﬁne protection per EN 61643-11 type 3. After start-up, the "Protection on" signal light illuminates to conﬁrm that the protection is functioning. If the lamp is no longer lit, the surge protector has been used up and the outlets are disconnected from the voltage. In this case, the protective elements were overloaded by very high voltage surges and the device must be replaced.

Permanent sockets

The permanent sockets are surge protected and, independent from the digital Master-Slave function, always on as soon as the main switch is on.

Digital Master-Slave function

With the switching on/off of one single device, which is plugged into the master socket, all further appliances in the slave sockets can also be automatically switched on/off. For example, you can use a computer as a master device, which can embrace slave appliances in the automatic control such as, for example, monitor, printer, modem etc.

Primera-Tec Operating Instructions

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

As soon as the computer will be switched on, its power consumption increases. The intelligent electronics in the extension socket recognizes this and switches on the slave sockets automatically. After shut down of the computer the power consumption decreases again down to the standby. This will be recognized by the extension socket, too, and the slave sockets will be switched off completely within a certain delay. Naturally, also combinations of TV, radio, receiver etc. are controllable. The power consumption of the master device must be >5W in the energized condition and in the de-ener gized condition (standby operation) it must be <100W. The switching status of the slave sockets will be shown by the control light “Slaves on”.

Automatic switching threshold setting

The suitable switching threshold (Decision, if the slave sockets shall be switched on or off) at this model is automatically determined and stored by the push of a button. If you temporarily do not require the Master-Slave function, if you wish you may activate the permanent mode for the slave sockets. The multiple socket then acts as if the Master-Slave function was not available. The switching threshold stored, or the permanent mode, also remains if the automatic extension socket is temporarily switched off at the main switch.

Operating Instructions Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Starting the automatic switching threshold setting

1. Switch on the automatic extension socket at the

main switch.

2. Plug the master device into the master socket.

3. Set the master device to the standby mode or

switched off mode, if this is not already done.

4. Keep the "Learn" button pressed for approx. 3

secs., until the "Slaves on" lamp begins to ﬂash.

5. The "Slaves on" lamp now ﬂashes for some

seconds. During this time, the standby power consumption of the master device is automatically determined and the switching threshold is stored.

6. When the control light "Slaves on" stops

ﬂashing, the setting process is ﬁnished.

The automatic extension socket can now be used.

Permanent mode for the slave sockets Activation

• Proceed as for the automatic setting of the

switching threshold.

• During the time that the "Slaves on" lamp ﬂas-

hes (Point 5), push the button "Learn" again for approx. 3 secs. The automatic switching threshold setting will be ﬁnished and the permanent mode for the slave sockets will be activated.

Deactivation

• Simply carry out an automatic switching

threshold setting again.

Primera-Tec Operating Instructions

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Maintenance and cleaning

The multiple socket is maintenance-free.

Danger

Risk of death from electric shock

Do not touch damaged, exposed and energised parts of the multiple socket and of the cable. Danger to life from electric shock. ☛ Never clean the multiple socket when it is energised. ☛ Remove the plug from the outlet before cleaning. ☛ Never immerse the multiple socket in water.

Clean the multiple socket with a dry cloth.

Disposal

Do not dispose of electrical appliances together with household waste!

According to the European Directive 2012/19/EC on waste electrical and electronic equipment, used electric equipment should be disposed of separately and environmentallyfriendly recycled. For information on the disposal of old equipment please contact your local authority.

Operating Instructions Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Declaration of conformity

The CE mark has been afﬁxed in compliance with the following European directives:

• 2006/95/EC Low voltage directive

• 2004/108/EC EMC Directive The declaration of conformity has been lodged with the manufacturer.

Manufacturer:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Germany

Primera-Tec Operating Instructions

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Gebruiksaanwijzingen Primera-Tec Automatische Multistekkerdoos 19.500A

Inleiding

Lees deze gebruiksaanwijzingen a.u.b. aandachtig door. Bewaar deze gebruiksaanwijzingen en geef ze aan elke gebruiker van de multistekkerdoos. Let goed op de veiligheidsvoorschriften opgenomen in de gebruiksaanwijzingen om veilig gebruik van de multistekkerdoos te garanderen. Neem a.u.b. contact op met de fabrikant voor vragen over reserveonderdelen of reparaties.

Leveringsomvang

1 x multistekkerdoos 1 x gebruiksaanwijzingen

Veiligheidsvoorschriften

Neem a.u.b. de volgende veiligheidsvoorschriften in acht. Niet opvolgen van de instructies kan leiden tot persoonlijk letsel en beschadigingen. Beschadigingen veroorzaakt door het niet opvolgen van de gebruiksaanwijzingen, voornamelijk de veiligheid –en hanteerinstructies, verklaren de garantie ongeldig. De fabrikant kan niet aansprakelijk worden gesteld voor enige gevolgschade.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Voor uw veiligheid

Gevaar

Risico op fatale, elektrische schok

Raak geen beschadigde, blootliggende of bekrachtigde onderdelen aan. Risico op elektrisch schok. ☛ Controleer de multistekkerdoos vóór ingebruikname op beschadigingen. Gebruik de multistekkerdoos nooit met een beschadigde kabelisolatie of behuizing.

• Een beschadigde aansluitkabel van de multi -

stekkerdoos mag uitsluitend worden vervangen door de fabrikant, servicevertegenwoordiging van de fabrikant of een gekwaliﬁceerde elektromonteur om gevaarlijke situaties te vermijden.

• Manipuleer of modiﬁceer de multistekkerdoos

niet.

• Reparaties mogen uitsluitend door een gekwali -

ﬁceerde elektromonteur worden uitgevoerd.

• Houd de multistekkerdoos buiten bereik van

kinderen.

• Gebruik slechts één apparaat per apparaat.

• Bedek de multistekkerdoos nooit wanneer

werkzaam.

Primera-Tec Gebruiksaanwijzingen

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Correct gebruik

De multistekkerdoos dient uitsluitend in droge ruimtes voor privé doeleinden te worden gebruikt. Gebruik de multistekkerdoos niet in de buurt van vloeistoffen die kunnen lekken of spetteren (bijv. aquarium). Elk ander gebruik is niet toegestaan.

Productoverzicht

1. Overspanningbeveiliging met indicatielampje “Beveiliging aan“

2. Kabel met netstekker

3. 2 permanente stopcontacten

4. Hoofdschakelaar, tweepolig, verlicht

5. 1 master-stopcontact

6. 4 slave-stopcontacten

7. Indicatielampje “Slaves aan”

8. Drukknop “Inleren”

Alle stopcontacten zijn kinderveilig en afgericht op een hoek van 90°.

Gebruiksaanwijzingen Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Technische gegevens

Benaming: Multistekkerdoos

type MB-3070

DE 3676 Toevoerspanning: 230 V~ / 50 Hz Totale uitgang: max. 16 A / 3500 W Eigen stroomverbruik: 0,7 W Bereik schakeldrempelwaarde: ca. 5 W – 100 W SPD: Type 3 Hoogste constante spanning U

: 250 V / 50 Hz Gecombineerde overspanning U

(L-N): 10 kV Gecombineerde overspanning U

(L/N-PE): 10 kV Beveiligingsniveau Up (L-N):

2 kV

Beveiligingsniveau Up (L-/N-PE):

2 kV

Aansluitkabel: 2 m H05VV-F

3G1,5 mm

Functionaliteit en Bediening Hoofdschakelaar

U kunt de multistekkerdoos volledig uitschakelen met de tweepolige, verlichte hoofdschakelaar.

Overspanningbeveiliging

De overspanningsbeveiliging voorkomt dat de op de stekkerdoos aangesloten apparaten worden beschadigd door spanningspieken in het stroomnet, die kunnen ontstaan door bijvoorbeeld niet-directe

Primera-Tec Gebruiksaanwijzingen

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

blikseminslag of door het schakelen van induc tie ve lasten zoals motoren, ovens, lampen etc. Voor een correcte werking moet het apparaat worden aangesloten op een stopcontact met een correct geïnstalleerde aarding. Bij een directe blikseminslag kan, omwille van de extreem hoge energie die wordt vrijgegegeven, een absolute bescherming van de aangesloten apparaten niet worden gegarandeerd. Een maximale overspanningsbeveiliging bereikt u met een meertraps overspanningsconcept, dat bestaat uit grove/gemiddelde beveiliging (installatietechniek) in combinatie met een ﬁjne beveiliging volgens EN 61643-11 type 3. Na het inschakelen begint het indicatielampje »Protection on« te branden om te bevestigen dat de beveiliging is ingeschakeld. Wanneer het lampje niet meer brandt, is de overspanningsbeveiliging verbruikt en zijn de stopcontacten spanningsloos. In dat geval werd de beveiliging overbelast door een heel grote over spanning en moet het apparaat worden vervangen.

Permanente stopcontacten

De permanente stopcontacten zijn beveiligd tegen overspanning en, onafhankelijk van de digitale Master-Slave functie, altijd actief zodra de hoofdschakelaar wordt ingeschakeld.

Digitale Master-Slave functie

Met het in/uitschakelen van een enkel apparaat, dat is aangesloten op het master-stopcontact,

Gebruiksaanwijzingen Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

kunnen ook alle andere apparaten in de slavestopcontacten automatisch in/uitgeschakeld worden. U kunt bijvoorbeeld een computer als een master-apparaat gebruiken voor automatische bediening van slave-apparatuur zoals een monitor, printer, modem, enz. Zodra de computer wordt ingeschakeld, verhoogt het stroomverbruik ervan. De intelligente elektronica in de multistekkerdoos herkent dit en schakelt de slave-stopcontacten automatisch in. Nadat de computer wordt uitgeschakeld, verlaagt het stroomverbruik weer tot stand-by modus. Dit wordt ook door de multistekkerdoos herkend en de slave-contacten zullen na een bepaald interval volledig worden uitgeschakeld. Uiteraard zijn ook combinaties van bijvoorbeeld een TV, radio, ontvanger, enz. regelbaar. Het stroomverbruik van het master-apparaat moet in bekrachtigde conditie >5 W zijn en in uitgeschakelde conditie (stand-by modus) <100 W. De schakelstatus van de slave-stopcontacten zal worden aangegeven door het indicatielampje »Slaves aan«.

Instelling van de automatische schakeldrempelwaarde

De meest geschikte drempelwaarde (Bepaling, of de slave-stopcontacten in –of uitgeschakeld moeten worden) wordt in dit model automatisch bepaald en opgeslagen met slechts een druk op

Primera-Tec Gebruiksaanwijzingen

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

een knop. Als u de Master-Slave functie tijdelijk niet wenst te gebruiken, dan kunt u de permanente modus voor de slave-stopcontacten activeren. De multistekkerdoos werkt vervolgens alsof de Master-Slave functie onbeschikbaar is. De opgeslagen drempelwaarde, of de permanente modusinstelling, blijft ook behouden wanneer u de automatische multistekkerdoos tijdelijk via de hoofdschakelaar uitschakelt.

Instelling van de automatische schakeldrempelwaarde starten

1. Schakel de automatische multistekkerdoos in

via de hoofdschakelaar.

2. Steek het master-apparaat in het master-

stopcontact.

3. Stel het master-apparaat in op stand-by of

uitgeschakelde modus als dit niet al het geval is.

4. Houd de »Inleren« knop ca. 3 sec ingedrukt tot-

dat het “Slaves aan” lampje begint te knipperen.

5. Het »Slaves aan« lampje zal nu enkele seconden

knipperen. Het stand-by stroomverbruik van het masterapparaat wordt tijdens het knipperen automatisch bepaald en de schakeldrempelwaarde opgeslagen.

6. De instelprocedure is voltooid zodra het lampje

“Slaves aan” stopt met knipperen.

7. De automatische multistekkerdoos is nu klaar

voor gebruik.

Gebruiksaanwijzingen Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Permanente modus voor de slave-stopcontacten Activering

• Begin met dezelfde procedure als voor de

automatische instelling van de schakeldrempelwaarde.

• Gedurende de tijd dat het »Slaves aan« lampje

knippert (Punt 5), dient u de “Inleren” knop nogmaals voor ca. 3 sec in te drukken. De automatische instelling van de schakeldrempelwaarde zal worden beëindigd en de permanente modus voor de slave-stopcontacten wordt geactiveerd.

Deactivering

• Voer gewoon nogmaals een automatische

instelling van de schakeldrempelwaarde uit.

Onderhoud en reiniging

De multistekkerdoos vereist geen onderhoud.

Gevaar

Risico op fatale, elektrische schok

Raak geen beschadigde, blootliggende of bekrachtigde onderdelen aan. Risico op fatale, elektrisch schok. ☛ Maak de multistekkerdoos nooit schoon wanneer het van stroom wordt voorzien. ☛ Haal de stekker uit het stopcontact alvorens te reinigen. ☛ Dompel de multistekkerdoos nooit in water.

Primera-Tec Gebruiksaanwijzingen

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Maak de multistekkerdoos schoon met een droog doekje.

Verwijdering

Dank elektrische apparatuur nooit samen af met huishoudelijk afval!

De Europese Richtlijn 2012/19/EC m.b.t. elektrische en elektronische afvalproducten bepaalt dat oude, elektrische apparaten gescheiden afgedankt en milieuvriendelijk hergebruikt moeten worden. Neem a.u.b. contact op met uw plaatselijke autoriteiten voor meer informatie over het afdanken van oude apparatuur.

Verklaring van conformiteit

De CE-markering is geplaatst in overeenstemming met de volgende Europese richtlijnen:

• 2006/95/EC Laagspanningsrichtlijn

• 2004/108/EC EMC Richtlijn De verklaring van conformiteit is geregistreerd door de fabrikant.

Fabrikant:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Duitsland

Gebruiksaanwijzingen Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Bruksanvisning Primera-Tec automatisk förlängningsdosa 19,500 A

Inledning

Läs noggrant igenom denna bruksanvisning. Behåll bruksanvisningen och ge den till alla som använder grenuttaget. Iakttag säkerhetsanvisningarna i bruksanvisningen vid användande av grendosan. Kontakta tillverkaren om du har frågor om reservdelar eller reparationer.

I förpackningen

1 x grenuttag 1 x bruksanvisning

Säkerhetsanvisningar

Iakttag följande säkerhetsanvisningar. Om inte anvisningarna följs kan personskador eller andra skador uppkomma. Skador som orsakas av att bruksanvisningen, särskilt säkerhets- och hanteringsanvisningarna, inte följs gör garantin ogiltig. Tillverkaren kan inte hållas ansvarig för efterföljande skador.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

För din säkerhet

Fara

Risk för dödlig elektrisk stöt

Vidrör inte skadade, blottlagda eller strömsatta delar. Risk för elektrisk stöt. ☛ Försäkra dig om att grenuttaget inte är skadat innan du använder det. Använd inte grenuttaget om kablarnas isolering eller höljet är skadat.

• För att undvika fara bör en skadad anslutnings-

sladd till grenuttaget bytas ut enbart av tillverkaren, en servicerepresentant eller en kompetent tekniker.

• Manipulera eller förändra inte grenuttaget.

• Reparationer får endast utföras av en kompetent

tekniker.

• Håll grenuttaget utom räckhåll för barn.

• Använd endast en enhet per enhet.

• Täck inte över grenuttaget när det används.

Korrekt användning

Grenuttaget ska användas enbart i torra utrymmen och för privat bruk. Använd inte grenuttaget i närheten av vätskor som kan läcka eller stänka (t.ex. akvarium). All annan användning är förbjuden.

Bruksanvisning Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Produktöversikt

1. Överlastskydd med kontrollampa ”skydd på“

2. Kabel med stickkontakt

3. 2 permanenta uttag

4. Huvudbrytare, tvåpolig, belyst

5. 1 huvuduttag

6. 4 slavuttag

7. Kontrollampa ”slavuttag på”

8. Tryckknapp ”lär”

Alla uttag är barnsäkra och är vinklade 90°.

Primera-Tec Bruksanvisning

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Tekniska data

Beteckning: Grenuttag

typ MB-3070 DE 3676 Driftspänning: 230 V~ / 50 Hz Total matning: max. 16 A / 3500 W Egen effektförbrukning: 0,7 W Tröskelområde för växling: cirka 5 W – 100 W Överspänningsskydd: Typ 3 Högsta kontinuerlig spänning U

: 250 V / 50 Hz Kombinerat spänningssprång U

(L-N): 10 kV Kombinerat spänningssprång U

(L/N-PE): 10 kV Skyddsnivå Up (L-N): 2 kV Skyddsnivå Up (L/N-PE): 2 kV Anslutningssladd: 2 m H05VV-F

3G1,5 mm

Funktion och handhavande Huvudbrytare

Med hjälp av den tvåpoliga, belysta huvudbrytaren kan förlängningsdosan stängas av helt.

Överspänningsskydd

Utrustningen för överspänningsskydd förhindrar att de apparater som är anslutna till el-urtaget inte kommer till skada på grund av spänningsspikar i el-nätet, som t.ex. kan uppstå p.g.a. indirekta blixtnedslag eller genom inkoppling av induktiva

Bruksanvisning Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

belastningar så som motorer, spisar, lampor osv. För att fungera korrekt måste utrustningen vara ansluten till ett el-urtag med korrekt installerat jordningsskydd. Vid ett direkt blixtnedslag kan, på grund av den extremt höga energiur laddnin gen, inget absolut säkert skydd garanteras för den inkopplade utrustningen.

Bästa möjliga överspän-

ningsskydd får man med ett

överspänningskoncept i ﬂera steg, bestående av grov-/mellanskydd (installationstekniskt) tillsammans med vårt ﬁnskydd enligt EN 61643-11 Typ 3. Efter inkoppling lyser signallampan ”Skydd på” som bekräftelse på att skyddet är aktivt. När lampan inte lyser längre, är överspänningsskyddet förbrukat och el-urtagen förlorar spänningen. I detta fall är skyddskomponenterna har överbelastats på grund av mycket kraftig överspänning och utrustningen måste bytas ut.

Permanenta uttag

De permanenta uttagen är överspänningsskyddade och är alltid på så snart huvudbrytaren har slagits på, oberoende av funktionen huvuduttag-slavuttag.

Digital funktion huvuduttag-slavuttag

När en enhet slås av/på som är ansluten till huvuduttaget kan alla övriga apparater anslutna till slavuttagen också automatiskt att slås av/på. Du kan till exempel använda en dator som huvudenhet

Primera-Tec Bruksanvisning

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

och låta denna automatiskt styra slavenheter som till exempel skärm, skrivare, modem etc. Så snart datorn slås på ökar dess effektförbrukning. Den intelligenta elektroniken i grendosan lägger märke till det och slår automatiskt på slavuttagen. När datorn stängs av minskar effektförbrukningen på nytt till standby-nivån. Även detta lägger förlängningsdosan märke till och slavuttagen stängs av helt efter en viss fördröjning. Naturligtvis kan även kombinationer av TV, radio, mottagare osv. också styras. Effektförbrukningen för huvudenheten måste vara >5 W i påslaget läge och i avslaget läge (standby) måste den vara <100 W. Aktuellt tillstånd för slavuttagen visas av kontrollampan ”slavuttag på”.

Tröskelinställning för automatisk växling

Lämplig tröskelnivå för växling (huruvida slavuttagen ska slås på eller av) i den här modellen avgörs automatiskt och lagras med en knapptryckning. Om du tillfälligtvis inte behöver huvud-slav-funktionen kan du om så önskas aktivera permanent läge för slavuttagen. Grendosan fungerar i sådant fall som om huvud-slav-funktionen inte fanns. Den inställda växlingströskeln, eller det permanenta läget, behålls även om förlängningsdosan tillfälligt stängs av med huvudbrytaren.

Bruksanvisning Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Inställning av den automatiska växlingströskelnivån

1. Slå på det automatiska grenuttaget med

huvudbrytaren.

2. Anslut huvudenheten till huvuduttaget.

3. Sätt huvudenheten i standby eller avstängt läge,

om den inte redan är det.

4. Håll knappen ”lär” intryckt i ungefär 3 sekunder

tills lampan ”slavuttag på” börjar blinka.

5. Lampan ”slavuttag på” blinkar nu i några

sekunder. Under tiden bestäms automatiskt huvudenhetens effektförbrukning i standby-läge och växlingströskelns nivå lagras.

6. När kontrollampan ”slavuttag på” slutar blinka

är inställningsprocessen färdig.

Det automatiska grenuttaget kan nu användas.

Permanent läge för slavuttagen Aktivering

• Gör som vid inställning av växlingströskelnivån

• Under tiden som lampan ”slavuttag på” blinkar

(punkt 5), tryck åter på knappen ”lär” i ungefär 3 sekunder. Inställning av den automatiska växlingströskelnivån avslutas och det permanenta läget för slavuttagen aktiveras.

Avaktivering

• Utför helt enkelt en inställning av den

automatiska växlingströskelnivån.

Primera-Tec Bruksanvisning

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Underhåll och rengöring

Grenuttaget är underhållsfritt.

Fara

Risk för dödlig elektrisk stöt

Vidrör inte skadade, blottlagda eller strömsatta delar av grenuttaget eller kabeln. Risk för livsfarlig elektrisk stöt. ☛ Rengör aldrig grenuttaget när det är strömsatt. ☛ Avlägsna stickproppen från vägguttaget före rengöring. ☛ Sänk aldrig ned grenuttaget i vatten.

Rengör grenuttaget med en torr trasa.

Kassering

Kasta inte elektrisk utrustning i de vanliga hushållssoporna!

I enlighet med EU:s direktiv 2012/19/EC om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter ska använd elektrisk utrustning kasseras separat och återvinnas på ett miljövänligt vis. Kontakta din kommun för information om hur gammal utrustning ska kasseras.

Bruksanvisning Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Försäkran om överensstämmelse

CE-märket är ditsatt i enlighet med följande europeiska direktiv:

• 2006/95/EC Lågspänningsdirektivet

• 2004/108/EC EMC-direktivet Försäkran om överensstämmelse ﬁnns arkiverad hos tillverkaren.

Tillverkare:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Tyskland

Primera-Tec Bruksanvisning

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Borrador de Instrucciones de uso Base múltiple automática Primera-Tec 19.500 A

Introducción

Lea atentamente las instrucciones de uso. Conserve las instrucciones de uso y entréguelas a los futuros usuarios del enchufe múltiple. Para el uso del enchufe múltiple, siga las precauciones de seguridad descritas en el manual de instrucciones. Si tiene alguna duda sobre repuestos o reparaciones, póngase en contacto con el fabricante.

Contenido del producto

1 x enchufe múltiple 1 x instrucciones de uso

Precauciones de seguridad

Siga las precauciones de seguridad descritas a continuación. El incumplimiento de estas instrucciones podría resultar en daños y lesiones personales. Los daños provocados por el incumplimiento de las instrucciones de uso, en especial las precauciones de manejo y seguridad, anulan la cobertura de la garantía. No se podrá exigir responsabilidad alguna al fabricante por los daños derivados.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Por su seguridad

Peligro

Riesgo de muerte por descarga eléctrica

No toque las piezas dañadas, expuestas o con corriente. Peligro de descarga eléctrica. ☛ Compruebe siempre que el enchufe múltiple no está dañado antes de su uso. No use el enchufe múltiple si los aislamientos o la base están dañados.

• Para evitar riesgos, solo el fabricante, un

proveedor de servicios autorizado o un técnico cualiﬁcado pueden sustituir un cable de conexión dañado en el enchufe múltiple.

• No manipule ni modiﬁque el enchufe múltiple.

• Solo un técnico cualiﬁcado puede llevar a cabo

las reparaciones.

• Mantenga el enchufe múltiple alejado del alcance

de los niños.

• Utilice solo una unidad por dispositivo.

• No cubra el enchufe múltiple durante su uso.

Uso especíﬁco

El enchufe múltiple debe emplearse siempre en habitaciones secas y para uso privado exclusivamente. No utilice el enchufe múltiple cerca de objetos donde pueda haber fugas o salida de líquidos (por ejemplo, un acuario). No se permite ningún otro uso.

Primera-Tec Borrador de Instrucciones de uso

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Descripción del producto

1. Protección contra picos de tensión con piloto de control de “Protección activada“

2. Cable con enchufe

3. 2 tomas permanentes

4. Interruptor principal, dos polos, iluminado

5. 1 toma maestra

6. 4 tomas esclavas

7. Piloto de control de “Esclavos activados”

8. Botón pulsador de “Memorización”

Todas las tomas cuentan con protección para niños y están alineadas en un ángulo de 90°.

Borrador de Instrucciones de uso Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Especiﬁcaciones técnicas

Designación: tipo enchufe

múltiple MB-3070 DE 3676

Voltaje de suministro:

230 V~ / 50 Hz

Salida total: máx. 16 A /

3500 W Consumo eléctrico propio: 0,7 W Rango del umbral de conmutación: 5 W – 100 W

aprox. SPD: tipo 3 Voltaje continuo más alto U

: 250 V / 50 Hz Protección combinada sobrecarga U

(L-N): 10 kV Protección combinada sobrecarga U

(L/N-PE): 10 kV Nivel de protección Up (L-N): 2 kV Nivel de protección Up (L-/N-PE): 2 kV Cable de conexión: 2 m H05VV-F

3G1,5 mm

Funcionalidad y empleo Interruptor principal

El enchufe múltiple se puede desconectar por completo mediante el interruptor principal iluminado de dos polos.

Protección contra picos de tensión

El dispositivo de protección contra sobretensiones que viene incorporado evita que los aparatos

Primera-Tec Borrador de Instrucciones de uso

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

conectados a la regleta sufran daños en caso de una sobretensión, por ejemplo por el impacto indirecto de rayos o por conmutar cargas inductivas, tales como motores, estufas, lámparas, etc. Para una función correcta el equipo debe instalarse a una toma de corriente con un cable de tierra instalado debidamente. En caso del impacto directo de un rayo no se puede garantizar la protección de los dispositivos conectados ya que se crea una descarga de energía extrema. Recibirá la máxima protección contra sobretensiones con un concepto multi etapa compuesto por protección gruesa/ media (técnica de instalación) junto con nuestra protección ﬁna EN 61643-11 Tipo 3. Después de conectarse la lámpara de señal muestra "Protection on" para conﬁrmar la protección del equipo. Si la lámpara ya no se enciende querrá decir que la protección contra sobretensiones se encuentra agotada y los enchufes están sin tensión. En este caso, los dispositivos de protección han sido sobrecargados por una sobretensión muy grande y el dispositivo debe ser reemplazado.

Tomas permanentes

Las tomas permanentes cuentan con protección contra picos de tensión y se activan siempre que se enciende el interruptor principal, dado que son independientes de la función digital maestro-esclavo.

Borrador de Instrucciones de uso Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Función digital maestro-esclavo

Al encender o apagar un solo dispositivo conectado a la toma maestra, es posible encender o apagar también automáticamente todos los demás aparatos conectados a las tomas esclavas. Por ejemplo, puede conectar un ordenador como dispositivo maestro del que dependen aparatos esclavos de control automático, como el monitor, la impresora, el módem, etc. Cuando se encienda el ordenador, su consumo eléctrico aumentará. Los componentes electrónicos inteligentes de la base múltiple reconocerán este aumento y activarán automáticamente las tomas esclavas. Tras apagar el ordenador, el consumo eléctrico descenderá de nuevo hasta quedar en modo de espera. La base múltiple reconocerá también este descenso y las tomas esclavas se desactivarán por completo con una cierta demora. También podrá controlar combinaciones de televisión, radio, receptor, etc. El consumo eléctrico del dispositivo maestro debe ser superior a 5 W en contacto con corriente e inferior a 100 W sin corriente (estado de espera). El piloto de control de “Esclavos activados” indica el estado de las tomas esclavas.

Ajuste del umbral de conmutación automático

El umbral de conmutación (que determina si las tomas esclavas deben estar encendidas o apagadas) apropiado para este modelo se selecciona y memo-

Primera-Tec Borrador de Instrucciones de uso

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

riza automáticamente pulsando un botón. Si no desea utilizar la función maestro-esclavo temporalmente, puede activar el modo perma nen te para las tomas esclavas, si lo desea. El enchufe múltiple actuará como si la función maestro-esclavo no estuviera disponible. El umbral de conmutación memorizado, así como el modo permanente, permanecerán ajustados aunque se deactive la base múltiple automática mediante el interruptor principal.

Inicio del ajuste del umbral de conmutación automático

1. Active la base múltiple automática mediante el

interruptor principal.

Enchufe el dispositivo maestro a la toma maestra.

3. Si el dispositivo maestro está encendido,

apáguelo o active el modo de espera.

Mantenga pulsado el botón de »Memorización« du rante 3 seg. aproximadamente, hasta que el pi loto de »Esclavos activados» comience a parpadear.

5. El piloto de »Esclavos activados« parpadeará

durante unos segundos. Durante este periodo, se determinará automá ticamente el consumo eléctrico en modo de espera del dispositivo maestro y se memorizará el umbral de conmutación.

6. Cuando el piloto de control de »Esclavos

activados« deje de parpadear, habrá concluido el proceso de ajuste.

Ya puede utilizar la base múltiple automática.

Borrador de Instrucciones de uso Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Modo permanente para las tomas esclavas Activación

• Siga el mismo procedimiento que para el ajuste

del umbral de conmutación automático.

• Durante el periodo en el que parpadea el piloto

de »Esclavos activados» (punto 5), pulse de nuevo el botón de “Memorización» durante 3 seg. aproximadamente. Se completará el ajuste del umbral de conmutación automático y se activará el modo permanente para las tomas esclavas.

Desactivación

• Simplemente, vuelva a realizar un ajuste del

umbral de conmutación automático.

Mantenimiento y limpieza

El enchufe múltiple no requiere mantenimiento.

Peligro

Riesgo de muerte por descarga eléctrica

No toque las piezas dañadas, expuestas o con corriente del enchufe eléctrico ni del cable. Peligro de descarga eléctrica. ☛ No limpie nunca el enchufe múltiple cuando mientras esté conectado. ☛ Desenchufe el cable de la toma de corriente antes de limpiarlo. ☛ No sumerja nunca el enchufe múltiple en agua.

Primera-Tec Borrador de Instrucciones de uso

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Limpie el enchufe múltiple con un paño seco.

Eliminación de residuos

No elimine los aparatos eléctricos junto con los demás residuos domésticos.

De acuerdo con la normativa europea 2012/19/EC sobre residuos de aparatos eléctricos y electrónicos, los equipos eléctricos usados deben eliminarse por separado y reciclarse según las prácticas de respeto al medio ambiente. Para obtener información sobre la eliminación de equipos antiguos, póngase en contacto con las autoridades locales.

Declaración de conformidad

Este producto incluye la marca de conformidad CE con las siguientes directivas europeas:

• Directiva 2006/95/EC de limitación de voltaje

• Directiva 2004/108/EC de compatibilidad

electromagnética La declaración de conformidad ha sido presentada al fabricante.

Fabricante:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Alemania

Borrador de Instrucciones de uso Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Οδηγίες λειτουργίας Αυτόματο Πολύμπριζο Primera-Tec 19.500 A

Εισαγωγή

Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες χρήσης. Κρατήστε τις οδηγίες χρήσης και δώστε τες σε κάθε χρήστη του πολύμπριζου. Όσον αφορά τη χρήση του πολύμπριζου, ακολουθήστε τις οδηγίες ασφαλείας που περιέχονται στις οδηγίες χρήσης. Για τυχόν απορίες σχετικά με ανταλλακτικά ή επισκευές παρακαλούμε επικοινωνήστε με τον κατασκευαστή.

Περιεχόμενα

1 x πολύμπριζο 1 x οδηγίες χρήσης

Οδηγίες ασφαλείας

Παρακαλούμε τηρήστε τις παρακάτω οδηγίες ασφαλείας. Η μη συμμόρφωση με τις οδηγίες μπορεί να οδηγήσει σε προσωπικό τραυματισμό και βλάβες. Τυχόν βλάβες που οφείλονται σε απουσία συμμόρφωσης με τις οδηγίες χρήσης, ειδικά με τις οδηγίες ασφαλείας και χειρισμού, ακυρώνουν την εγγύηση. Ο κατασκευαστής δεν φέρει ευθύνη για τυχόν επακόλουθες βλάβες.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Για την ασφάλειά σας

Κίνδυνος

Κίνδυνος θανάτου από ηλεκτροπληξία

Μην αγγίζετε εξαρτήματα που φέρουν βλάβη είναι εκτεθειμένα ή ενεργοποιημένα. Υπάρχει κίνδυνος ηλεκτροπληξίας. ☛ Φροντίστε να ελέγχετε το πολύμπριζο για τυχόν βλάβες πριν τη χρήση. Μη χρησιμοποιείτε το πολύμπριζο σε περίπτωση που η μόνωση του καλωδίου ή το περίβλημα φέρουν βλάβη.

• Για λόγους ασφαλείας, όταν η γραμμή σύνδεσης του

πολύμπριζου φέρει βλάβη, πρέπει να αντικαθίσταται από τον κατασκευαστή, μόνο από αντιπρόσωπο Τεχνικού Ελέγχου ή ειδικό τεχνικό.

• Μην τροποποιείτε ούτε να παρεμβαίνετε στο

πολύμπριζο.

• Τυχόν επισκευές πρέπει να πραγματοποιούνται μόνο

από ειδικό τεχνικό.

• Κρατήστε το πολύμπριζο μακριά από παιδιά.

• Χρησιμοποιήστε μόνο μία συσκευή ανά συσκευή.

• Μην καλύπτετε το πολύμπριζο ενώ βρίσκεται σε

λειτουργία.

Οδηγίες λειτουργίας Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Ορθή χρήση

Το πολύμπριζο πρέπει να χρησιμοποιείται σε ξηρούς χώρους αποκλειστικά για ιδιωτικούς σκοπούς. Μη χρησιμοποιείτε το πολύμπριζο κοντά σε υγρά που μπορεί να διαρρεύσουν ή να πιτσιλίσουν (π.χ. ενυδρείο). Οποιαδήποτε άλλη χρήση δεν επιτρέπεται.

Επισκόπηση προϊόντος

1. Προστασία από υπέρταση με φωτεινή ένδειξη “Ενεργοποίηση προστασίας“

2. Καλώδιο με φις

3. 2 μόνιμοι ρευματοδότες

4. Κεντρικός διακόπτης, δύο πόλων, φωτεινός

5. 1 κύριος ρευματοδότης

6. 4 δευτερεύοντες ρευματοδότες

7. Φωτεινή ένδειξη “Ενεργοποίηση δευτερευόντων”

8. Πλήκτρο “Καταχώρηση”

Όλοι οι ρευματοδότες φέρουν παιδική ασφάλεια και είναι παρατεταγμένοι σε γωνία 90°.

Primera-Tec Οδηγίες λειτουργίας

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Τεχνικά χαρακτηριστικά

Χαρακτηρισμός: Πολύμπριζο

τύπου MB-3070

DE 3676 Τάση παροχής: 230 V~ / 50 Hz Συνολική ισχύς: max. 16 A / 3500 W Κατανάλωση ισχύος συσκευής: 0.7 W Εύρος ορίου ενεργοποίησης/ απενεργοποίησης:

περίπου 5 W – 100 W SPD: Τύπος 3 Υψηλότερη συνεχής τάση UC: 250 V / 50 Hz Σύνθετη υπέρταση U

(L-N): 10 kV Σύνθετη υπέρταση U0C(L/N-PE): 10 kV Επίπεδο προστασίας Up (L-N): 2 kV Επίπεδο προστασίας Up (L-/N-PE): 2 kV Γραμμή σύνδεσης: 2 m H05VV-F

3G1.5 mm²

Λειτουργία και Χειρισμός Κεντρικός διακόπτης

Το πολύμπριζο μπορεί να απενεργοποιηθεί εντελώς από το διπολικό, φωτεινό κεντρικό διακόπτη.

Προστασία υπέρτασης

Η διάταξη προστασίας από υπέρταση αποτρέπει την πρόκληση ζημιών σε συνδεδεμένες στο πολύμπριζο συσκευές, εξαιτίας αιχμών τάσης στο δίκτυο που μπορεί να προκληθούν π.χ. από έμμεσους κεραυνούς ή τη σύνδεση επαγωγικών φορτίων, όπως κινητήρων, φούρνων, λαμπτήρων, κτλ. Για τη σωστή λειτουργία, η

Οδηγίες λειτουργίας Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

συσκευή θα πρέπει να συνδέεται σε πρίζα με σωστά εγκατεστημένη γείωση ασφαλείας. Σε περίπτωση άμεσου χτυπήματος κεραυνού μπορεί λόγω της εξαιρετικά υψηλής προκληθείσας ενέργειας να μην εξασφαλίζεται η απόλυτη προστασία των συνδεδεμένων συσκευών. Την υψηλότερη δυνατή προστασία υπέρτασης την έχετε μέσω ενός πολυβάθμιου συστήματος προστασίας από υπέρταση που αποτελείται από σύστημα γενικής/μέσης προστασίας (τεχνολογία εγκα

τάστασης) σε συνδυασμό με το δικό μας λεπτό

σύστημα

προστασίας βάσει EN 61643-11 Τύπου 3. Κατόπιν ενεργοποίησης, ανάβει η λυχνία ένδειξης »Protection on« για την επιβεβαίωση της λειτουργίας προστασίας. Εάν η λυχνία δεν ανάβει πια, η προστασία από υπερτασικό ρεύμα δεν λειτουργεί και οι πρίζες παραμένουν χωρίς ρεύμα. Στην περίπτωση αυτή τα στοιχεία προστασίας υπερφορτώθηκαν λόγω μεγάλων υπερτάσεων και η συσκευή θα πρέπει να αντικατασταθεί.

Μόνιμοι ρευματοδότες

Οι μόνιμοι ρευματοδότες φέρουν προστασία υπέρτασης και, ανεξάρτητα από την ψηφιακή ΚύριαΔευτερεύουσα λειτουργία, είναι πάντα ενεργοποιημένοι μόλις ενεργοποιηθεί και ο κεντρικός διακόπτης.

Ψηφιακή Κύρια-Δευτερεύουσα λειτουργία

Με την ενεργοποίηση/απενεργοποίηση μίας μόνο συσκευής που είναι συνδεδεμένη στον κύριο ρευματοδότη, μπορούν επίσης να ενεργοποιηθούν/απενεργοποιηθούν αυτόματα όλες οι άλλες συσκευές που είναι συνδε-

Primera-Tec Οδηγίες λειτουργίας

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

δεμένες στους δευτερεύοντες ρευματοδότες. Για παράδειγμα, μπορείτε να χρησιμοποιείτε έναν υπολογιστή ως κύρια συσκευή, η οποία περιλαμβάνει δευτερεύουσες συσκευές στον αυτόματο έλεγχο όπως, για παράδειγμα, οθόνη, εκτυπωτή, μόντεμ κλπ. Μόλις ενεργοποιηθεί ο υπολογιστής, η κατανάλωσή του αυξάνεται. Τα έξυπνα ηλεκτρονικά συστήματα του πολύμπριζου το αναγνωρίζουν και ενεργοποιούν αυτομάτως τους δευτερεύοντες ρευματοδότες. Μετά την απενεργοποίηση του υπολογιστή η κατανάλωση μειώνεται ξανά σε κατάσταση αναμονής. Αυτό επίσης αναγνωρίζεται από το πολύμπριζο και οι δευτερεύοντες ρευματοδότες απενεργοποιούνται εντελώς με μια μικρή καθυστέρηση. Φυσικά, και άλλοι συνδυασμοί τηλεόρασης, ραδιοφώνου, δέκτη κλπ. μπορούν να ελεγχθούν με αυτή τη λειτουργία. Η κατανάλωση ισχύος της κύριας συσκευής πρέπει να είναι >5W σε κατάσταση λειτουργίας, και σε κατάσταση μη λειτουργίας (κατάσταση αναμονής) πρέπει να είναι <100W. Η κατάσταση λειτουργίας των δευτερευόντων ρευματοδοτών φαίνεται από τη φωτεινή ένδειξη “Ενεργοποίηση δευτερευόντων”.

Ρύθμιση ορίου αυτόματης ενεργοποίησης

Το κατάλληλο όριο ενεργοποίησης/απενεργοποίησης (Η απόφαση εάν οι δευτερεύοντες ρευματοδότες θα ενεργοποιηθούν ή θα απενεργοποιηθούν) σε αυτό το μοντέλο καθορίζεται αυτομάτως και αποθηκεύεται με το πάτημα ενός πλήκτρου. Εάν για κάποιο χρονικό

Οδηγίες λειτουργίας Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

διάστημα δεν χρειάζεστε την Κύρια-Δευτερεύουσα λειτουργία, εάν το θέλετε μπορείτε να ενεργοποιήσετε τη μόνιμη λειτουργία των δευτερευόντων ρευματοδοτών. Σε αυτή την περίπτωη, το πολύμπριζο λειτουργεί σαν να μην υπήρχε η Κύρια-Δευτερεύουσα λειτουργία. Το αποθηκευμένο όριο, ή η μόνιμη λειτουργία, παραμένουν σε περίπτωση που το αυτόματο πολύμπριζο απενεργοποιηθεί προσωρινά από τον κεντρικό διακόπτη.

Εκκίνηση της ρύθμισης ορίου αυτόματης ενεργοποίησης

1. Ενεργοποιήστε το αυτόματο πολύμπριζο από τον

κεντρικό διακόπτη.

Συνδέστε την κύρια συσκευή στον κύριο ρευματοδότη.

3. Βάλτε την κύρια συσκευή σε κατάσταση αναμονής ή

σε κατάσταση απενεργοποίησης, εάν αυτό δεν ισχύει ήδη.

4. Κρατήστε πατημένο το πλήκτρο »Καταχώρηση» για

περίπου 3 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η ένδειξη »Ενεργοποίηση δευτερευόντων».

5. Η ένδειξη »Ενεργοποίηση δευτερευόντων«

αναβοσβήνει για μερικά δευτερόλεπτα. Σε αυτό το διάστημα, η κατανάλωση σε κατάσταση αναμονής της κύριας συσκευής καθορίζεται αυτομάτως και αποθηκεύεται το όριο ενεργοποίησης/απενεργοποίησης.

6. Όταν σταματήσει να αναβοσβήνει η ένδειξη

»Ενεργοποίηση δευτερευόντων», ολοκληρώνεται η διαδικασία ρύθμισης.

Primera-Tec Οδηγίες λειτουργίας

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Τώρα μπορείτε να χρησιμοποιήσετε το αυτόματο πολύμπριζο.

Μόνιμη λειτουργία για τους δευτερεύοντες ρευματοδότες Ενεργοποίηση

• Πραγματοποιήστε τις ίδιες ενέργειες όπως και για τη

ρύθμιση του ορίου αυτόματης ενεργοποίησης/ απενεργοποίησης.

• Ενώ αναβοσβήνει η ένδειξη » Ενεργοποίηση δευτε-

ρευόντων » (Σημείο 5), πατήστε ξανά το πλήκτρο »Καταχώρηση» για περίπου 3 δεύτερα. Η ρύθμιση του ορίου αυτόματης ενεργοποίησης/απενε ργοποί ησης θα ολοκληρωθεί και θα ενεργοποιηθεί η μόνιμη λειτουργία για τους δευτερεύοντες ρευματοδότες.

Απενεργοποίηση

• Απλώς πραγματοποιήστε ξανά τη ρύθμιση ορίου

αυτόματης ενεργοποίησης/απενεργοποίησης.

Συντήρηση και καθαρισμός

Το πολύμπριζο δεν χρειάζεται συντήρηση.

Κίνδυνος

Κίνδυνος θανάτου από ηλεκτροπληξία

Μην αγγίζετε εξαρτήματα του πολύμπριζου και του καλωδίου που φέρουν βλάβη είναι εκτεθειμένα ή ενεργοποιημένα. Υπάρχει θανάσιμος κίνδυνος ηλεκτροπληξίας. ☛ Ποτέ μην καθαρίζετε το πολύμπριζο ενώ βρίσκεται σε λειτουργία.

Οδηγίες λειτουργίας Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

☛ Αποσυνδέστε το φις από το ρευματοδότη πριν τον καθαρισμό. ☛ Ποτέ μη βυθίζετε το πολύμπριζο σε νερό.

Καθαρίστε το πολύμπριζο με στεγνό πανί.

Απόρριψη

Μην πετάτε τις ηλεκτρικές συσκευές μαζί με τα οικιακά απορρίμματα!

Σύμφωνα με την 2012/19/EC Ευρωπαϊκή Κατευθυντήρια Οδηγία σχετικά με τον άχρηστο ηλεκτρικό και ηλεκτρονικό εξοπλισμό, ο χρησιμοποιημένος ηλεκτρικός εξοπλισμός πρέπει να απορρίπτεται ξεχωριστά και να ανακυκλώνεται με τρόπο φιλικό προς το περιβάλλον. Για πληροφορίες σχετικά με την απόρριψη παλαιού εξοπλισμού παρακαλούμε επικοινωνήστε με τις τοπικές αρχές σας.

Δήλωση συμμόρφωσης

Το σύμβολο CE επικολλήθηκε συμφώνως προς τις παρακάτω Ευρωπαϊκές Οδηγίες:

• 2006/95/EC Οδηγία χαμηλής τάσης

• 2004/108/ Οδηγία EC EMC Η δήλωση συμμόρφωσης έχει υποβληθεί με τον κατασκευαστή.

Κατασκευαστής:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Germany

Primera-Tec Οδηγίες λειτουργίας

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Çalıştırma Talimat Primera-Tec Otomatik Genişletme Soketi 19.500 A

Giriş

Çalıştırma talimatlarını lütfen dikkatle okuyunuz. Kılavuzu saklayınız ve soketi verdiğiniz kişere kılavuzu da veriniz. Çoklu soketi kullanırken çalıştırma kılavuzundaki güvenlik hususlarına da dikkat ediniz. Yedek parça veya onarımla ilgili bilgi için lütfen üretici ﬁrma ile temas kurunuz.

Ürün Bileşenleri

1 x çoklu soket 1 x çalıştırma kılavuzu

Emniyet Kaideleri

Lütfen aşağıdaki hususlara dikkat ediniz. Talimatlara aykırı davranmanız yaralanmalara hatta hasarlara neden olabilir. Talimatları yerine getirmemeniz halinde, özellikle de emniyet ve kulanıma ilişkin talimatları gözardı ederseniz, garantiyi tehlikeye atarsınız. Oluşacak herhangi bir hasardan üretici ﬁrma sorumlu tutulamaz.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Güvenliğiniz için

Tehlile

Ölüm tehlikesi veya Elektrik çarpma riski

Hasarlı, çıplak veya elektrikli parçalara dokunmayınız. Elektrik çarpabilir. ☛ Kullanmadan evvel soketlerde hasar var mı kontol ediniz. Kablo izolasyonları veya kasası hasar görmüşse çoklu soketleri kullanmayınız.

• Tehlikeden sakınmak için, çoklu soketin hasarlı

kablosunun sadece üretici ﬁrma tarafından servis bayii veya uzman elemanlar trafından değiştirmelidir.

• Çoklu sokette değişiklik yapmayınız veya

değiştirimeyiniz.

• Tamir işlemlerinin uzman elemanlarca yapılması

gerekir.

• Çoklu soketi çocuklardan uzak tutunuz.

• Sadece bir cihaz için bir adet kullanınız.

• Kullanma esnasında çoklu soketin üerini

kapatmayınız.

Doğru kullanım

Çoklu soketin sadece kuru ortamlarda ve özel amaçlarla kullanılması gerekir. Çoklu soketi su sıçrayacak veya akacak yere koymayınız (ör. akvaryum). Cihazın başka amaçla kullanılması yasaktır.

Primera-Tec Çalıştırma Talimat

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Ürüne Bakış

1. Kontrol ışıklı “koruma açık“ceryan kontrolü

2. Ceryan ﬁşli kablo

3. 2 adet soket

4. Ana şalter, iki-kutuplu, aydınlatmalıdır

5. 1 ana soket

6. 4 alt soket

7. “Alt açık” kontrol lambası

8. Basma tip “Öğren” tuşu

Tüm soketler çocuklara karşı korumalıdır ve 90° açıyla ayarlanmıştır.

Çalıştırma Talimat Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Teknik Bilgi

Tasarım: Çoklu soket tipi

MB-3070 DE 3676 Çaışma ceryanı: 230 V~ / 50 Hz Toplam çıkış: azami 16 A / 3500 W Cihaz güç tüketimi: 0,7 W Dönüşümlü akım miktarı: yaklaşık 5 W – 100 W SPD: Tip 3 Devamlı en yüksek voltaj U

: 250 V / 50 Hz

Toplam ceryan U

(L-N): 10 kV Toplam ceryan U0C(L/N-PE): 10 kV Koruma seviyesi Up (L-N): 2 kV Koruma seviyesi Up (L-/N-PE): 2 kV Bağlantı kablosu: 2 m H05VV-F

3G1,5 mm²

İşlevler ve Çalıştırma Ana şalter

İki-kutuplu, aydınlatmalı ana şalter uzatma soketi tamamen kapatılabilmektedir.

Aşırı gerilim güvenliği

Aşırı gerilim güvenlik donanımı, prize bağlı cihazların voltaj yükselmelerinden hasar görmelerini engeller, örneğin dolaylı şimşek çakması ya motor, fırın, lamba vb. endüktif yükler. Doğru bir fonksiyon için cihaz, uzman kişi tarafından kurulumu yapılmış paratonere sahip olan bir prize takılmalıdır. Direkt şimşek çakması halinde oluşacak aşırı yüksek ener-

Primera-Tec Çalıştırma Talimat

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

jiden dolayı, bağlı olan cihazlara kesin koruma garanti edilemiyor. En yüksek aşırı gerilim güvenliği ile ilgili tarafınıza kaba / orta güvenlik (kurulum tekniği) çok basamaklı aşırı gerilim konsepti ve EN 61643-11 Tip 3’e göre ince güvenlik sunulacaktır. Açıldıktan sonra güvenlik etkisinin onayı için “Protection on” sinyal lambası yanar. Işık yanmaz ise, aşırı gerilim güvenliği tükenmiştir ve prizlerde akım yoktur. Bu durumda güvenlik yapı elemanları üzerinde büyük gerilimlerden dolayı aşırı yük eklenmiş olup, cihaz yenisi ile değiştirilmelidir.

Kalıcı soketler

Kalıcı soketler voltaj korumalıdır ve, ana şalter açık olduğu sürece, sayısal Asıl-yardımcı işlevden bağımsız olacaktır.

Sayısal Asıl-Yardımcı İşlevi

Tek bir cihazın aç/kapat anahtarı ile, ana sokete bağlanmış olarak, diğer tüm yardımcı soketler de otomatik olarak açılıp/kapatılabilmektedir. Örneğin, bir bilgisayarı ana cihaz olarak belirleyebilirsiniz, bu sayede bilgisayar mesela ekran, yazıcı, modem vb cihazları otomatik olarak kontrol edebilecektir. bilgisayar çalıştırılır çalışıtırılmaz, güç tüketimi de artacaktır. Uzatma soketindeki akıllı devreler bu durumu hemen algılayacak ve yardımcı soketleri otomatik olarak devreye sokar. Bilgisayarın kapatılmasıyla güç tüketimi normal düzeye döner. Bu durum da soket tarafından algılanacak ve, yar-

Çalıştırma Talimat Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

dımcı soketler de belli bir süre sonra kapatılacaktır. doğal olarak, TV, radyo, alıcı vs. cihazlar da bu şekilde kontol edilebilmektdir. ana cihazın güç tüketimi ceryanlı haldeyken >5W olmalı ve ceryansız halinde (bekleme konumunda) <100W olmalıdır. yardımcı soketlerin kontrol durumu “yardımcı açık” ışığı tarafından gösterilecektir.

Ototmatik ceryan sınırı ayarı

Uygun ceryan sınırı (karar, yadımc soketler açılacak ve kapatılacaksa) bu modelde otomatik olarak belirlenmektedir ve bir basma tip tuşla kaydedilmektedir. Eğer geçici bir süre Ana-Yardımcı işlevini kullanmayacaksanız, eğer isterseniz yardımcı soketler için kalıcı konumu devreye sokabilirsiniz. Bu durumda çoklu soket Ana-Yardımcı soket işlevi yokmuş bigi davranacaktır. Ayarlanan sınır, veya kalıcı şifre kaydedilmiş, aynı zamanda ana şalterde otomatik uzatma soketi tamamen kapatılmışsa hafızada muhafaza edilmiş olacaktır.

Otomatik ceryan sınırı değiştirme ayarı

Ana şalterden otomatik uzatma soketini çalıştırınız.

2. Ana cihazı ana soket takınız.

3. Hala yapmadıysanız, ana cihazı bekleme

konumuna ya da kapalı konuma getiriniz.

4. »Öğren» tuşunu yaklaşık 3 saniye, »Yardımcı açık»

lambası yanıp sönmeye başlayana kadaar basılı tutunuz.

Primera-Tec Çalıştırma Talimat

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

5. »Yardımcı açık» lambası şimdi birkaç saniye yanıp

sönecektir. Bu esnada, ana cihazın beleme konumundaki güç tüketimi otomatik olarak belirlenecek ve ceryan sınırı kaydedilecektir.

6. »Yardımcı açık» kontrol lambası sönerse,

ayarlama işlemi tamamlanmıştır.

Şimdi otomatik uzatma soketi kullanılabilir.

Yardımcı soketlerin kalıcı konumu Devreye sokma

• Ceryan sınırının otomatik ayarlanması gibidir.

• »Yardımcı açık» ışığı yanıp söndüğü (nokta 5) süre

zarfında, »Öğren» tuşuna tekrar yakaşık 3 saniye basınız. Otomatik cryan sınırı ayarlama işlemi bitirilecek ve yardımcı soketlerin kalıcı konumu etkinleştirilmiş olacaktır.

Devreden çıkarma

• Tüm yapmanız gereken otomatik ceryan sınır

ayarını yapmaktır.

Bakım ve temizlik

Çoklu soket tamir gerektirmemektedir.

Tehlike

Elektik çarpabilir Ölüm tehikesi

Hasarlı, açıkta ve elektrik yüklü çoklu soket ve kablolara dokunmayınız. Elektrik çarpma ve ölüm tehlikesi vardır.

Çalıştırma Talimat Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

☛ Elektrik yüklü halde asla çoklu soketi temizlemeyiniz.

☛ Temizlemeden evvel ﬁşi pirizden çekiniz. ☛ Asla çoklu soketi suya batırmayınız.

Çoklu soketi kuru bir bezle siliniz.

Atık işlemleri

Elektrikli aletleri normal ev aletleri gibi atmayınız!

2012/19/EC Avrupa Yönergesinin elekitrikli ve elekronik ailetlerin atılmasına ilişkin beyannamesine göre, kullanılmış elektrikli aletlerin ayrı ayrı çevreye zarar vermeyecek şekilde geri dönüştürülmesi gerekmektedir. Kullanılmış aletlerin atılmasına ilişkin bilgi için lütfen yerel yönetiminizle temas kurunuz.

Uygunluk Beyannamesi

CE amblemi Avrupa standartlarına uyumluluğu belirtmektedir:

• 2006/95/EC Düşük voltaj yönergesi

• 2004/108/EC EMC Yönergesi

Uyumluluk yönergesi üreticinin tasarrufundadır.

Üretici:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Almanya

Primera-Tec Çalıştırma Talimat

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Kezelési utasítás Primera-Tec Túlfeszültség elleni védelem 19.500 A

Bevezetés

Olvassa el gondosan ezt a kezelési utasítást. Őrizze meg, és adja tovább a dugaljsor valamennyi további felhasználójának. A dugaljsor használatánál tartsa be a kezelési utasításban található biztonsági előírásokat. Tartalék alkatrész igénylése esetén vagy javításhoz, kérjük, forduljon a gyártóműhöz.

Szállítási terjedelem

1 db dugaljsor 1 db kezelési utasítás

Biztonsági előírások

Tartsa be az alábbi biztonsági előírásokat. Be nem tartásuk személyi sérüléssel és dologi kárral járhat. Azokért a károkért, amelyek a kezelési utasítás, különösen a biztonsági és az üzemelési előírások be nem tartásából származnak, elvész a garancia. Ugyancsak nem felel a gyártómű a következményes károkért.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Az Ön biztonsága érdekében

Veszély

Életveszély áramütés miatt

Sérült, szakadt vagy feszültség alatt álló alkatrészek érintése esetén áramütés-veszély áll fenn. ☛ Feltétlenül ellenőrizze sérülésekre a dugaljsort a használatba vétel előtt. Ha a kábel szigetelése vagy a ház sérült, a dugaljsort nem szabad tovább használni.

• A veszélyhelyzetek elkerülésére, a sérült hálózati

kábelt a dugaljsoron kizárólag a gyártómű, szerviz-képviselője vagy ezzel összehasonlítható képzettségű szakember cserélheti ki.

• Tiltsa meg a dugaljsor mindennemű

manipulálását vagy átépítését.

• A javítását mindenkor bízza szakemberre.

• Gondoskodjon arról, hogy a dugaljsor ne

kerülhessen gyermekek kezébe.

• Egy dugaljba csak egy készüléket dugaszoljon be.

• A dugaljsort üzemben ne fedje le.

Felhasználási

A dugaljsort kizárólag magánhasználatra tervezték, száraz körülmények között. A dugaljsort tilos esetlegesen kifutó vagy kifreccsenő folyadékok közelében (pl. akvárium) használni. Az ettől eltérő mindennemű használat nem rendeltetés-szerűnek minősül.

Primera-Tec Kezelési utasítás

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

A termék áttekintő ábrája

1. Túlfeszültség elleni védelem „Védelem bekapcsolva“ jelzőlámpával

2. Csatlakozó vezeték hálózati

dugóval

3. 2 db, szünetmentes áramot

szolgáltató dugalj

4. Főkapcsoló: kétpólusú

megszakítással és a kapcsolási állapotot jelző lámpával

5. 1 db mester-dugalj

6. 4 db szolga-dugalj

7. Jelzőlámpa „Szolgák

bekapcsolva“

8. „Tanító“ nyomógomb

Az összes dugalj rendelkezik gyermekvédelemmel és 90°-os elrendezésű.

Kezelési utasítás Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Műszaki adatok

Megnevezés: Dugaljsor

MB-3070 DE

3676 típus Csatlakozó feszültség: 230 V~ / 50 Hz Összteljesítmény: max. 16 A / 3.500 W Önfogyasztás: 0,7 W Kapcsolási teljesítmény-küszöbök: kb. 5 W – 100 W SPD: 3-as típus Legnagyobb tartós feszültség U

: 250 V / 50 Hz Kombinált lökőfeszültség U

(L-N): 10 kV Kombinált lökőfeszültség U

(L/N-PE): 10 kV Védelem szintje Up (L-N): 2 kV Védelem szintje Up (L-/N-F): 2 kV Csatlakozó vezeték: 2 m H05VV-F

3G1,5 mm

Kezelés és működés Főkapcsoló

A kétpólusú megszakítású, világító főkapcsolóval a dugaljsort teljesen le lehet kapcsolni.

Túlfeszültség-védelem

A túlfeszültség-védelmi készülékkel megelőzheti, hogy a dugaljsorhoz csatlakoztatott elektromos készülékei tönkremenjenek a hálózati feszültségc súc sok hatására, amelyek létre jöhetnek pl. indirekt villámok révén vagy induktív terhelések, pl. moto -

Primera-Tec Kezelési utasítás

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

rok, sütők, lámpák, stb. bekapcsolásakor. A helyes működéshez a készüléket szakszerűen telepített földelésű dugaljhoz kell csatlakoztatni. Közvetlen villámcsapás esetén a fellépő rendkívül nagy energia miatt a csatlakoztatott készülékek abszolút biztonságos védelme nem biztosítható. A lehető legnagyobb túlfeszültség-védelmet többfokozatú túlfeszültség-védelmi koncepcióval érheti el, amely áll egy durva-/közepes védelemből (telepítés-technika), és az általunk gyártott ﬁnom védelmi készülékből, amely megfelel az EN 61643-11 szabvány szerinti 3. típusnak. Bekapcsolás után kigyullad a „Védelem be“ jelzőlámpa a védőhatás jelenlétének igazolására. Ha a lámpa már nem ég, a túlfeszültség-védelem elhasználódott, és a dugaljakra nem megy ki a feszültség. Ebben az esetben a védelem építő-elemeit az igen magas feszültség túlterhelte, és a készüléket ki kell cserélni.

Szünetmentes dugaljak

A szünetmentes dugaljak túlfeszültség ellen védettek, és a digitális mester-szolga funkciótól függetlenül folyamatosan áram alatt vannak, ha a főkapcsolót bekapcsolták.

Digitális mester-szolga funkció

A mester-dugaljba csatlakoztatott egyetlen készülék Be-/Kikapcsolójával a szolga-dugaljakba bedugaszolt valamennyi készüléket vele együtt

Kezelési utasítás Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

automatikusan be- és ki lehet kapcsolni. Mesterkészülék lehet pl. egy számítógép, amelyhez szolgaként csatlakozhat monitor, nyomtató, modem, stb. az automatikus vezérléshez. Mihelyt a számítógépet bekapcsolják, megnő az áramfelvétele. Ezt ismeri fel a dugaljsor intelligens elektronikája, és kapcsolja automatikusan a szolgadugaljakat. A számítógép leállításakor az áramfelvétel lecsökken újra a készenléti állapotba. Ezt is felismeri a dugaljsor, és egy kis késleltetéssel komplett lekapcsolja a szolga-dugaljakat. Természetesen vezérelhetők más kombinációk TV-vel, rádióval, vevőkészülékkel, stb. A mesterkészülék teljesítmény-felvételének bekapcsolt állapotban nagyobbnak kell lennie >5 W-nál, és kikapcsolt (standby-üzemmódban) állapotban <100 W-nál. A szolga-dugaljak kapcsolási állapotát a „Szolgák bekapcsolva“ jelzőlámpa kigyulladása jelzi.

Automatikus kapcsolási küszöbök beállítása

Az alkalmas kapcsolási küszöböt (annak eldöntése, hogy a szolga-dugaljakat be- vagy ki kell-e kapcsolni) ennél a típusnál gombnyomásra automatikusan kiszámítják és elmentik. Ha a digitális mester-szolga funkcióra átmenetileg nincs szüksége, kívánsága szerint aktiválhatja a szünetmentes üzemmódot a szolga-dugaljakra is. A dugaljsor ekkor úgy viselkedik, mintha a digitális mester-szolga

Primera-Tec Kezelési utasítás

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

funkció nem létezne. A betáplált kapcsolási küszöb, ill. a szünetmentes üzemmód akkor is érvényben marad, ha az automatikus dugaljsort a főkapcsolóval ideiglenesen kikapcsolja.

Az automatikus kapcsolási küszöb beállítása

1. Kapcsolja be az automatikus dugaljsort a

főkapcsolóval.

2. Dugaszolja be a mester-készüléket a mester-

dugaljba.

3. Kapcsolja a mester-készüléket standby-

üzemmódba, ill. kapcsolja ki, ha nem ebben az állapotban lenne.

Tartsa a „Tanulás“ gombot nyomva kb. 3 másodpercig, amíg a „szolga be“ lámpa villogni nem kezd.

5. A „szolga be“ lámpa csak néhány másodpercig

villog. Ez alatt az idő alatt a mester-készülék áramfelvétele automatikusan kiszámításra kerül, és a megfelelő kapcsolási küszöbértéket elmentik.

6. Ha a „szolga be“ lámpa már nem villog, a

beállítási folyamat befejeződött. Az automatikus dugaljsort ezután már lehet használni.

Kezelési utasítás Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

A szolga-dugaljak szünetmentes üzemmódja Aktiválás

• Lépjen be az automatikus kapcsolási küszöb

beállítási üzemmódba, mint előbb.

• A „szolga be“ lámpa villogása közben (5. pont)

ismét nyomja a meg a „Tanulás“ gombot kb. 3

másodpercig. Az automatikus küszöb beállítása

törlődik, és a szolga-dugaljak aktiválódnak a

szünetmentes üzemmódra.

Deaktiválás

• Végezzen el egyszerűen újra egy automatikus

kapcsolási küszöb beállítást.

Karbantartás és tisztítás

A dugaljsor nem igényel karbantartást.

Veszély

Életveszély áramütés miatt

Sérült, szakadt vagy feszültség alatt álló alkatrészek érintése esetén áramütés-veszély áll fenn. ☛ Sohase tisztítson feszültség alatt álló dugaljsort. ☛ Minden tisztítási művelet előtt húzza ki a hálózati dugót a falicsatlakozóból. ☛ Tilos a dugaljsort vízbe meríteni.

A dugaljsort csak száraz ruhával tisztítsa.

Primera-Tec Kezelési utasítás

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Ártalmatlanítás

Elektromos készülékeket tilos a háziszemétbe dobni!

A 2012/19/EK Európai Irányelv az elhasználódott elektromos és elektronikus készülékekről úgy rendelkezik, hogy a selejtezett elektromos szerszámgépeket külön kell gyűjteni, és környezetbarát módon kell újra-hasznosítani. A kiszolgált készülékek ártalmatlanítási lehetőségeiről tájékozódhat a helyi önkormányzati vagy városi közigazgatási hatóságnál.

Megfelelőségi nyilatkozat

Az alábbi Európai Irányelvekkel összhangban jogosult a készülék a CE-jel viselésére:

• 2006/95/EK Kisfeszültségű Irányelv

• 2004/108/EK EMV- (Elektromágneses

Tűrőképesség-) Irányelv A megfelelőségi nyilatkozat eredetĳe megtalálható a gyártóműnél.

Gyártómű:

H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3, 72074 Tübingen, Németország

Kezelési utasítás Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Navodila za uporabo Primera-Tec Prenapetostna zaščita 19.500 A

Uvod

Skrbno preberite ta navodila za uporabo. Navodila za uporabo shranite in jih posredujte naprej vsakokratnemu uporabniku razdelilca s kablom. Pri uporabi razdelilca s kablom upoštevajte varnostna navodila, ki se nahajajo v navodilih za uporabo. Pri vprašanjih glede nadomestnih delov ali popravil se obrnite na proizvajalca.

Obseg dobave

1 x Razdelilec s kablom 1 x Navodila za uporabo

Varnostna navodila

Upoštevajte naslednja varnostna navodila. Neupoštevanje lahko povzroči škodo na stvareh ali osebah. Kadar nastopi škoda, ki nastane zaradi neupoštevanja navodil za uporabo, še posebej varnostnih navodil in takšnega ravnanja, garancĳa ni veljavna. Prav tako proizvajalec ne prevzema jamstva za škodo, ki bi nastala kot posledica tega.

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Za vašo varnost

Nevarnost

Nevarnost za življenje zaradi električnega udara

Pri dotikanju poškodovanih, odprtih mest ali mest, ki se nahajajo pod napetostjo, obstaja nevarnost električnega udara. ☛ Pred uporabo je potrebno razdelilec s kablom obvezno pregledati, da ni poškodovan. Če so izolacĳe kablov ali ohišje poškodovani, potem razdelilca s kablom ni dovoljeno več uporabljati.

• V izogib nevarnostim lahko poškodovano

priključno napeljavo na tem razdelilcu s kablom zamenja izključno proizvajalec, njegov servisni zastopnik ali primerljiva strokovna oseba.

• Ne izvajajte nikakršnih manipulacĳ ali predelav na

tem razdelilcu s kablom.

• Popravila naj izvaja samo strokovno usposobljeno

osebje.

• Poskrbite za to, da razdelilec s kablom ne pride v

bližino otrok.

• Za vsako vtičnico uporabljajte samo eno napravo.

• Razdelilca s kablom ne pokrivajte v času obrato-

vanja.

Namen uporabe

Razdelilec s kablom je namenjen izključno za uporabo v privatne namene v suhih prostorih. Razdelilca

Navodila za uporabo Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

s kablom ne uporabljajte v bližini tekočin, ki bi lahko iztekle ali brizgale (npr. akvarĳ). Vsakršna uporaba, ki odstopa od tega, ni dovoljena.

Pregled izdelka

1. Prenapetostna zaščita s signalno lučko „Protection on“

2. Priključna napeljava z vtičem

3. 2 trajni vtičnici

4. Glavno stikalo, dvopolno in

osvetljeno

5. 1 vtičnica Gospodar

6. 4 vtičnice Suženj

7. Signalna lučka „Slaves on“

8. Tipka „Learn“

Vse vtičnice imajo zaščito za otroke in so v 90° razporeditvi.

Primera-Tec Navodila za uporabo

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Tehnični podatki

Opis: Letev z vtičnicami

tip MB-3070

DE 3676 Priključna napetost: 230 V~ / 50 Hz Skupna zmogljivost: max. 16 A / 3.500 W Lastna zmogljivost: 0,7 W Dolžina razpetine preklopnega praga:

ca. 5 W – 100 W SPD: Tip 3 Najvišja trajna napetost UC: 250 V / 50 Hz Kombiniran sunek U

(L-N): 10 kV

Kombiniran sunek U

(L/N-PE): 10 kV Zaščitni nivo Up (L-N): 2 kV Zaščitni nivo Up (L-/N-PE): 2 kV Priključna napeljava: 2 m H05VV-F

3G1,5 mm

Način delovanja in uporabljanje Glavno stikalo

Z dvopolnim, osvetljenim glavnim stikalom je možno razdelilec s kablom popolnoma izključiti.

Prenapetostna zaščita

Naprava za prenapetostno zaščito preprečuje, da bi zaradi viškov napetosti v omrežju prišlo do poškodb na napravah, ki so priključene na letev z vtičnicami. Ti viški napetosti lahko nastanejo npr. zaradi indirektnih bliskov ali z vklopom induktivnih bremen, kot so motorji, peči, luči, itd. Za pravilno delovanje

Navodila za uporabo Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

je potrebno napravo priključiti v vtičnico s strokovno nameščenim zaščitnim prevodnikom. V primeru direktnega bliska pa zaradi izredno visoke energĳe ni možno vedno zagotoviti popolnoma varne zaščite priključenih naprav. Najvišjo možno zaščito pred prenapetostjo lahko pripravite z večstopenjsko prenapetostno zasnovo iz grobe/srednje zaščite (instalacĳska tehnika) skupaj s ﬁno prenapetostno zaščito v skladu z EN 61643-11 Tip 3. Po vklopu se prižge signalna lučka „Zaščita vklopljena“ za potrditev zaščitnega učinka. Ko lučka ni več vklopljena je prenapetostna zaščita izrabljena in vtičnice ostanejo brez napetosti. V tem primeru so bili zaščitni elementi preobremenjeni zaradi prevelikih napetosti in napravo je potrebno zamenjati.

Trajne vtičnice

Trajne vtičnice so zaščitene pred prenapetostjo in so neodvisno od digitalne funkcĳe Gospodar-suženj nenehno vklopljene, kakor hitro je vključeno glavno stikalo.

Digitalna funkcija Gospodar-suženj

S stikalom za vklop/izklop ene same naprave, ki je vključena v vtičnico gospodar, je možno vse nadaljnje naprave v vtičnici suženj avtomatsko zraven vključiti in izključiti. Kot gospodar napravo lahko uporabite npr. računalnik, ki nato suženj naprave npr. monitor, tiskalnik, modem, itd. vključi v avtomatsko upravljanje.

Primera-Tec Navodila za uporabo

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Kakor hitro je računalnik vklopljen, naraste njegova poraba elektrike. To prepozna inteligentna elektronika v tem razdelilcu s kablom in avtomatsko vklopi suženj vtičnice. Po izklopu računalnika pade njegova poraba elektrike ponovno na stanje pripravljenosti. Tudi to prepozna razdelilec s kablom in z zamikom popolnoma izklopi suženj vtičnice. Seveda je možno krmiliti tudi kombinacĳe iz TV, radia, sprejemnika, itd. Sprejem zmogljivosti naprave gospodar mora v vklopljenem stanju znašati >5 W in v izklopljenem stanju (delovanje v stanju pripravljenosti) <100 W. Stanje vklopa vtičnic suženj je prikazano s kontrolno lučko „Slaves on“.

Avtomatska nastavitev preklopnega pragu

Ustrezni preklopni prag (odločitev, ali naj bodo vtičnice suženj vklopljene ali izklopljene) se pri tem modelu avtomatsko ugotovi in shrani s pritiskom na gumb. Če začasno ne potrebujete digitalne funkcĳe gospodar-suženj, lahko na željo aktivirate trajni modus za vtičnice suženj. Razdelilec s kablom se nato obnaša tako, kot da digitalna funkcĳa gospodar-suženj ne bi obstajala. Shranjen preklopni prag oz. trajni modus ostane tudi takrat, kadar je avtomatski razdelilec na glavnem stikalu začasno izklopljen.

Navodila za uporabo Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Zagon avtomatske nastavitve preklopnega pragu

1. Avtomatski razdelilec s kablom vklopite na

glavnem stikalu.

2. Napravo gospodar vključite v vtičnico gospodar.

3. Napravo gospodar prestavite v stanje pripravlje-

nosti oz. jo izključite, v kolikor tega že niste storili.

4. Tipko „Learn“ držite pritisnjeno za pribl. 3

sekunde, dokler ne prične utripati lučka „Slave on“

5. Lučka „Slave on“ utripa sedaj nekaj sekund.

Med tem časom se avtomatsko določi sprejem elektrike v stanju pripravljenosti za napravo gospodar in se tako shrani ustrezni preklopni prag.

6. Ko lučka „Slave on“ ne utripa več, je postopek

nastavitve končan. Sedaj je možno avtomatski razdelilec s kablom uporabljati.

Modus trajnega delovanja za vtičnice suženj Aktiviranje

• Ravnajte tako kot pri avtomatski nastavitvi

preklopnega pragu.

• V času utripanja lučke „Slave on“ (točka 5)

pritisnite tipko „Learn“ ponovno za pribl.

3 sekunde. Avtomatska nastavitev preklopnega

pragu se zaključi in trajni modus za vtičnice

suženj je aktiviran.

Deaktiviranje

• Enostavno ponovno izvedite avtomatsko

nastavitev preklopnega pragu.

Primera-Tec Navodila za uporabo

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1

Vzdrževanje in čiščenje

Razdelilca s kablom ni potrebno vzdrževati.

Nevarnost

Nevarnost za življenje zaradi električnega udara

Pri dotikanju poškodovanih, odprtih mest ali mest, ki se nahajajo pod napetostjo na razdelilcu s kablom in napeljavi obstaja nevarnost za življenje zaradi električnega udara. ☛ Razdelilca s kablom nikoli ne čistite, če se nahaja pod napetostjo.

☛ Pred vsakim čiščenjem izvlecite vtič iz vtičnice. ☛ Razdelilca s kablom nikoli ne potopite v vodo.

Razdelilec s kablom čistite s suho krpo.

Odlaganje

Električnih naprav ne odlagajte med gospodinjske odpadke!

V skladu z Evropsko smernico 2012/19/EG o elektronskih in električnih starih napravah je potrebno odslužene električne naprave ločeno zbirati in jih odložiti med odpadke za recikliranje, ki je primerno okolju. Možnosti za odlaganje odslužene naprave boste izvedeli pri vaši občinski ali mestni upravi.

Navodila za uporabo Primera-Tec

041610 Primera-Tec_041610 Primera-Tec Automatik 1 0487903 1
