Page 1

CHRONO

YM62

Instruction book pag.1 • Mode d'emploi pag. 21

Gebrauchsanleitung pag. 41 • Manuale di funzionamento pag. 62

Manual de instrucciones pag. 81

Page 2











(1) (2) (3)









Page 3

When reading this instruction booklet, keep the watch diagram on the left unfolded and in full view. The symbols (A, B, etc.) on the diagram are those referred to in the section describing the operating instructions.

Pendant la lecture de ce mode d'emploi, gardez le schéma d'illustration de la montre ci-contre ouvert et bien en vue. Les symboles (A, B, etc.) utilisés dans les différents chapitres du mode d'emploi correspondent à ceux indiqués sur ce schéma.

Zur Lektüre dieser Gebrauchsanleitung sollten Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick behalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

Durante la lettura di questo manuale di istruzioni, tenere lo schema illustrativo dell’orologio a sinistra aperto e in vista. I simboli (A, B, ecc.) usati nelle sezioni delle istruzioni sul funzionamento corrispondono a quelli indicati in questo schema.

Mientras lee este manual de instrucciones, mantenga el esquema ilustrativo del reloj aquí presentado al lado izquierdo, abierto y bien visible. Los símbolos (A, B, etc.) utilizados en las secciones de instrucciones sobre el funcionamiento, corresponden a los que se utilizan en este esquema.

Page 4

Thank you very much for purchasing a BREIL WATCH. To ensure its correct use, please read these instructions carefully. In order to be able to make full use of the guarantee service (subject to the guarantee terms), please ensure that the Breil international guarantee card is supplied with the watch at the time of purchase.

Nous vous remercions de la préférence que vous nous avez accordée en achetant une montre BREIL. En vue d'une utilisation correcte de celle-ci, lire attentivement les instructions contenues dans ce livret. Lors de l'achat, contrôlez que la montre soit accompagnée de la garantie qui devra être présentée pour obtenir les prestations qui y sont décrites.

Wir danken Ihnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie Ihre Uhr immer einwandfrei gebrauchen können, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lesen. Beim Kauf sollten Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehändigt wurde, denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruch nehmen zu können.

Vi ringraziamo per la preferenza accordataci con l’acquisto di un orologio BREIL. Per un corretto uso dello stesso, Vi preghiamo leggere attentamente le istruzioni contenute in questo libretto. Al momento dell’acquisto controllate che insieme all’orologio Vi venga fornita anche la garanzia, da presentare per ottenere le prestazioni in essa descritte.

Le agradecemos su preferencia por un reloj BREIL. Para poder utilizar correctamente el reloj, le rogamos leer atentamente las instrucciones contenidas en este folleto. Al comprarlo, controle que junto al reloj le sea entregada la garantía que debe ser presentada para obtener los servicios que en la misma se describen.

Page 5

INDEX

MAIN COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

SETTING THE TIME AND ADJUSTING CHRONOGRAPH

HAND POSITION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

SETTING THE DATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

CHRONOGRAPH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

ALARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

TACHYMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

TELEMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

PRECAUTIONS AND USEFUL INFORMATION . . . . . . . . . . . . .16

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Page 6

MAIN COMPONENTS



Hour hand Button



Minute hand Button



Small second hand Crown



Chronograph minute hand



Chronograph 1/5 second hand



Alarm hour hand



Alarm minute hand



Date

  

Page 7

FEATURES

[TIME]

• indicated by hour, minute and small second hands.

[DATE]

• displayed in numerals

[CHRONOGRAPH]

• measures up to 60 minutes in 1/5 second increments.

• split time measurement

[ALARM]

• the alarm can be set to ring only once at the designated time within the coming 12 hours

Crown :

(1) normal position : free (2) first click : date setting (3) second click : time setting, adjusting the chronograph hand position and the

alarm hand.

Page 8

SETTING THE TIME AND ADJUSTING CHRONOGRAPH HAND POSITION

This watch is so designed that the time setting, the alarm hand adjustment and the chronograph hand position adjustment are all made with the crown at the second click position (2).

Once the crown is pulled out to the second click, be sure to make all the adjustments at the same time.

[Time setting]

Hour hand

Small second hand

1. Unscrew the crown and pu it out to the second click when the small second hand is at the 12 o’clock position. The cronograph is automatically reset to 0.

Minute hand

Page 9

2. Turn the crown to set the hour and minute hands. It is recommended that the hands be set to the time a few minutes ahead of the current time, taking into consideration the time required to adjust the chronograph hand position if necessary.

3. If the alarm has been set and the crown is pulled out to the second click, the alarm hands will turn to indicate the current time.

Note: • When setting the hour hand, be sure to check that AM/PM is correctly set. The

watch is so designed that the date changes once in 24 hour.

• When setting the minute hand, first advance it 4 to 5 minutes ahead of the desired time and than turn it back to the exact minute.

[Alarm hands setting]

1. Press button  to set the alarm hands to the time the main time hands indicate.

* The alarm hands move quickly if button  is kept pressed

Hour hand

Alarm hour hand

Minute hand





Alarm minute hand

Page 10

[Chronograph hands setting]

If the chronograph hands are not in the “0” position, follow the procedure below to set them to the “0” position:

Chronograph 1/5

second hand

1. Press button *The selected minute hand turns a full circle.

2. Press button

The hands move quickly if button

3. Press button *The chronograph 1/5 second hand turns a full circle.

4. Press button The hands move quickly if button



for 2 seconds.



repeatedly to reset the chronograph hands to “0”.



for 2 seconds.



repeatedly to reset the chronograph 1/5-second hands to “0”.



is kept pressed.



is kept pressed.

Chronograph minute hand





Page 11

The alarm and chronograph hands can be readjusted in the following order by pressing



for 2 seconds:

button

Alarm hands

*The alarm hands advance 12 hours

* After all adjustments are completed, push the crown back in to the normal position in

accordance with a time signal, checking that the main time and the alarm hands indicate the same time.

* Push the crown back in to the normal position in accordance with a time signal.

Chronograph

minute hand

*The chronograph minute hand turns a full circle

Chronograph

1/5-second hand

*The chronograph 1/5-second hand turns a full circle

Page 12

SETTING THE DATE

• Before setting the date, be sure to set the time.

Date

1. Pull out the crown to the first click.

2. Turn the crown clockwise until the desired date appears.

3. Push the crown back in to the normal position.

Note: Do not set the date between 9:00 p.m.and 01.00 a.m. Otherwise the date may

not change properly

1. It is necessary to adjust the date at the end of February and 30-days months.

2. Do not set the date between 9:00 p.m.and 01.00 a.m. Otherwise the date may not

change properly.

3. Do not press button

the alarm hands.



when the crown is at the first click position as this will move

Page 13

CHRONOGRAPH

• The chronograph can measures up to 12 hours in 1/5-second increments.

• When the measurement reaches 12 hours, the chronograph automatically stops counting.

Chronograph

minute hand



Chronograph 1/5-second hand



• Before using the chronograph, be sure to check that the crown is set at the normal

position and that the chronograph hands are reset to the “0” position.

• To reset the chronograph hands to the “0” position, follow the procedure in

Chronograph hands setting.

CHRONOGRAPH OPERATION

[Standard measurement]

Start Stop Reset

Page 14

[Accumulated elapsed time measurement]

Start Stop Restart Stop Reset

Restart and stop of chronograph can be repeated by pressing button  .

[Split time measurement]

Start

Split time

Release

Measurement and release of split time can be repetead by pressig button  .

[Measurement of two competitors]

Finish time

Start

of 1st

competitor

2nd

finishes

Stop

Finish

time of 2nd

competitor

Reset

Page 15

ALARM

The alarm can be set to ring only once at a designated time within the coming 12 hours. The alarm time can be set in one minute increments.

[Alarm time setting]

Before using the alarm, check that the alarm hands are adjusted to the current time. For further information, see [Setting the time and adjusting chronograph hand

position].



Alarm hour hand



Alarm minute hand

Page 16

1. Pull out the crown to the first click.

2. Press and hold button  to set the desired alarm time.

* * The alarm hands move quickly if button  is kept pressed

3. Push the crown back in to normal position.

Note: The single time alarm cannot be set to a time more than 12 hours ahead of the

current time. While you keep button  pressed to advance the alarm hands quickly, they stop when they indicate the current time and the alarm is disengaged. In this case, release button  and then press and hold the button again to set the alarm hands to the desired time. When the crown is at the normal position, the alarm hands indicate the current time when the alarm is disengaged and the designated alarm time when it is engaged.

Page 17



Alarm hour hand

[How to stop the alarm]

At the designated time the alarm rings for 20 seconds and it is automatically disengaged as it stops. To stop it manually, press button  or . While the chronograph is measuring, the alarm rings differently than usual. While the alarm is ringing, pressing button  or  will only stop the alarm and no chronograph operation can be made.

[How to cancel the alarm time you have set]

1. Pull out the crown to the first click.

2. Press and hold button  until the alarm hands stop and indicate the current time.

3. Push the crown back in to normal position.

To change the alarm time, follow the procedure in [Alarm time setting].



Alarm minute hand

Page 18

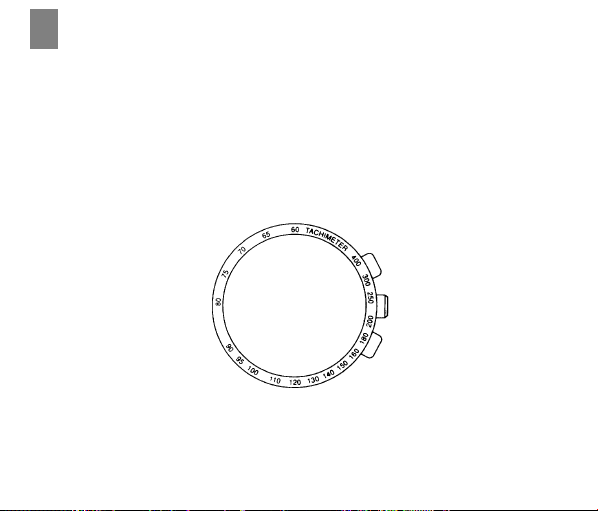

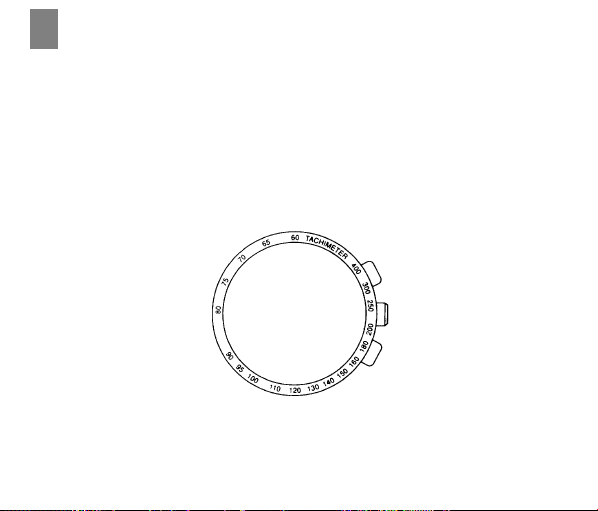

TACHYMETER*

The Tachymeter is used to measure the speed of a vehicle. By knowing how many seconds the vehicle to travel one kilometre, the tachymeter can measure the approximate average speed in km/h during a journey (over a maxinum measurable time of 60 seconds). If the chronograph is started at the same time as the start of the distance measurement, and stopped after 1km, the average speed can be calculated from the position of the second hand. If the vehicle covers the distance one km in 45 seconds, the approximate average speed is 80 km/h.

* Not available on all models

Page 19

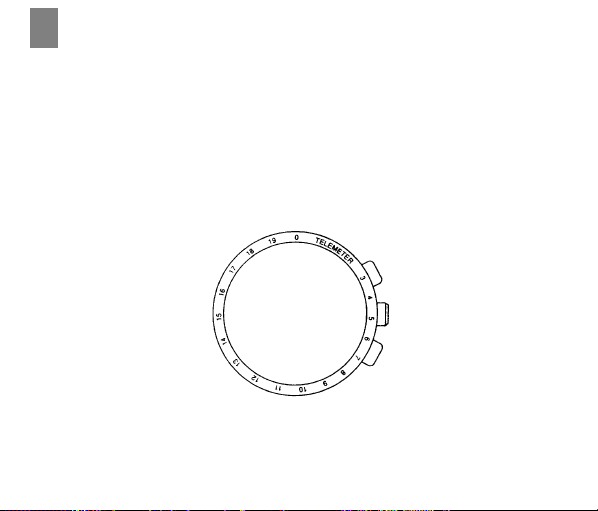

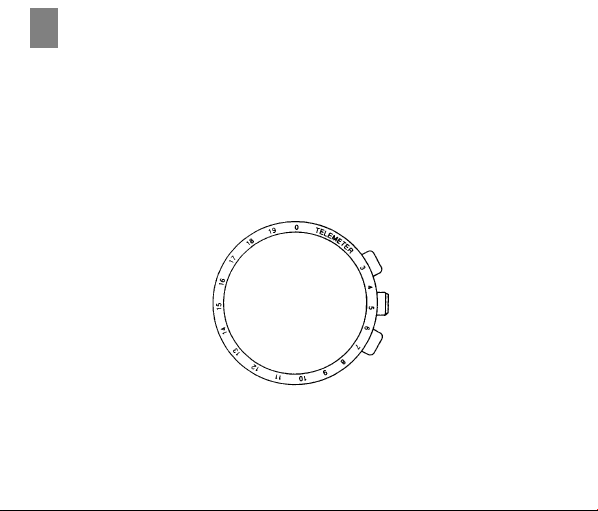

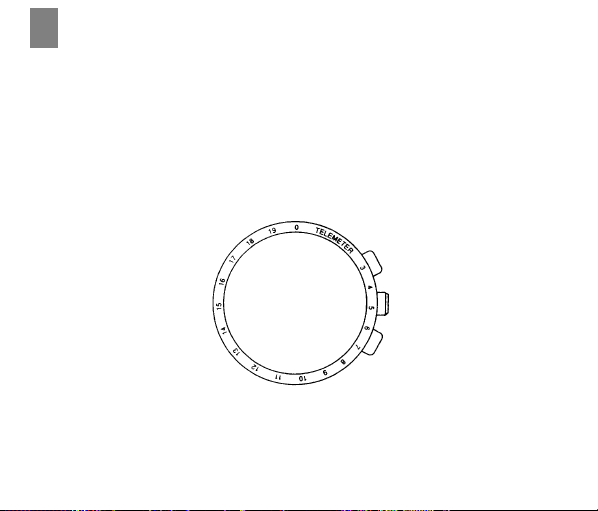

TELEMETER*

The Telemeter is a distance indicator which allows distance to be calculated on the basis of the speed of sound. It is useful, therefore, for aviation, navy, army and artillery purposes. It can also measure how far away a thunderstorm is. The hand is started the second a flash, smoke or lightning is seen and stopped when the actual sound is heard. The distance, from 1 to 20 kilometres, between the observer and the explosion or storm is read from the telemetry scale.

* Not available on all models.

Page 20

PRECAUTIONS AND USEFUL INFORMATION

Indication Use

Dial

Degree of

water

resistance

“WATER RESISTANT” may sometimes be abbreviated to “WATER RESIST”

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) or more

Case

WATER RESISTANT

Spray, sweat, light rain, washing, etc.

YES

- In order to prevent water coming into contact with the internal mechanism, never

pull the crown out when the watch is wet.

- If any watches designed for sportswear or use in water come into contact with salt

water or heavy sweating, they should be rinsed in fresh water and dried thoroughly.

Swimming, etc.

Page 21

in water

Skin-diving

Scuba diving

Water-resistance

characteristics

YES

* Always keep the crown in its normal position. * Full tighten crown screw lock.

YES

Not water resistant. Must be kept away from water and moisture

Average water resistance. Can withstand spray, sweat, light rain, washing, etc. during daily use

Can be worn while swimming but not diving

Suitable for skin-diving.

Suitable for scuba diving.

- Contact with water may cause a deterioration in the quality of some leather straps.

- As internal parts of the watch can retain moisture, when the outside temperature is

lower than the inside, the watch glass may mist-up. This phenomenon is purely temporary and should not create any problems. However, if it persists for any length of time, the watch should be checked by the shop where it was purchased or by the nearest Authorised Service Centre.

Page 22

Temperature

Do not leave the watch exposed to direct sunlight or temperature extremes for long periods of time. Long exposure, in fact, may adversely affect the operation of the watch and actually shorten battery life, causing it to gain or lose time and affect its other functions.

Impact

This watch can withstand normal everyday impacts and shocks and those normally imparted by non-contact sports. Serious damage, however, may result if the watch is dropped or subjected to severe shock.

Magnetic fields

This watch is antimagnetic up to 60 gauss, and is therefore not affected by magnetic fields produced by normal domestic appliances. If used near strong magnetic fields, its operation may be temporarily affected.

Static electricity

The integrated circuits present inside the watch are sensitive to static electricity. If the watch is exposed to intense electrical fields, the time display may temporarily lose some of its accuracy.

Chemicals and gases

Avoid wearing the watch in the presence of strong gases or chemical substances. Parts of the watch may discolour, dissolve or even break if brought into contact with benzol or petroleum based products such as solvents, thinners, detergent, adhesives etc. Pay special attention to avoiding contact with chemicals.

Page 23

The watch case and strap may discolour if they come into contact with mercury from a broken thermometer or other equipment.

Keeping the watch clean

Use an absorbent soft cloth to clean off any dirt or damp from the watch glass. Wearing the watch when the strap or back of the case is dirty can cause skin irritation. Cleaning the watch strap:

• Metal bands: use a toothbrush and soapy warm to wash the dirt off.

• Plastic or rubber straps: wash with water. Do not use solvents.

• Leather straps: gently rub the face of the strap using a soft dry cloth. Clean the

opposite side with a cloth and alcohol.

Periodic inspection

In order to guarantee long trouble-free operation, it is advisable to have the watch checked by an Authorised Assistance Centre once every two years.

Keep batteries out of the reach of children

If a battery is accidentally swallowed, consult a doctor immediately

Page 24

TECHNICAL DATA

Movement

Type: Tuning fork type quartz crystal Frequency: 32.768Hz Accuracy: +/-20 s/month at normal temperatures

Function

CAL.YM62: Chronograph 1/1 sec. basis (Up to 59 min. 59 sec.)

Powercell Saving Reset Mechanism (PSRM) Over-loading Compensation Device (OLCD) Digital Frequency Control (DFC) for time adjustment

* In order to improve the product, the technical specifications may be modified without prior notice.

Page 25

INDEX

PIECES PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

CARACTERISTIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

REGLAGE DE L’HEURE ET DE LA POSITION DES

AIGUILLES DU CHRONOGRAPHE . . . . . . . . . . . . . . . . . . . . . . .24

REGLAGE DE LA DATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

CHRONOGRAPHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

SONNERIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

TACHYMETRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

TELEMETRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES . .36

DONNEES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Page 26

PIECES PRINCIPALES



Aiguille des heures Bouton 



Aiguille des minutes Bouton 



Petite aiguille des secondes Couronne 



Aiguille des minutes du chronographe



Aiguilles des cinquièmes de seconde du chronographe



Aiguille des heures de la sonnerie



Aiguille des minutes de la sonnerie



Date

Page 27

CARACTERISTIQUES

[HEURE]

• Indiquée par l’aiguille des heures, des minutes et par la petite aiguille des secondes.

[DATE]

• visualisée sous forme digitale

[CHRONOGRAPHE]

• mesure jusqu’à 60 minutes en cinquièmes de seconde.

• temps intermédiaires

[SONNERIE]

• entre en fonction une fois par jour uniquement

Couronne :

(1) position normale : libre (2) premier déclic : réglage de la date (3) deuxième déclic : réglage de l’heure, réglage de la position des aiguilles du

chronographe et des aiguilles de la sonnerie.

Page 28

REGLAGE DE L’HEURE ET DE LA POSITION DES AIGUILLES DU CHRONOGRAPHE

Cette montre est conçue de manière à ce que le réglage de l’heure, le réglage de la sonnerie et le réglage de la position des aiguilles du chronographe soient effectués avec la couronne en position (2).

Une fois que la couronne a été extraite au niveau du deuxième déclic, faire en sorte d’effectuer les réglages indiqués ci-dessus en même temps.

[Réglage de l’heure]

Aiguille des heures

Petite aiguille des secondes

1. Extraire la couronne jusqu’au second déclic avec l’aiguille des secondes à 12 h. Le chronographe sera automatiquement mis à zéro.

Aiguille des minutes

Page 29

2. Faire pivoter la couronne pour régler les aiguilles des heures et des minutes. On conseille de régler l’heure en avance de quelques minutes par rapport à l’heure effective, en considérant, le cas échéant, le délai suffisant pour régler la position des aiguilles du chronographe.

3. Si la sonnerie avait été prédisposée, en extrayant la couronne jusqu’au deuxième déclic, les aiguilles de la sonnerie se déplacent pour indiquer l’heure courante.

Note: • Pour régler l’aiguille des heures, s’assurer du fait que les paramètres AM/PM ont

été réglés correctement pour indiquer respectivement les heures anté-méridiennes et post-méridiennes. Cette montre a été conçue de manière à ce que la date soit modifiée une fois par 24 heures.

• Pour régler l’aiguille des minutes, la positionner en retard de 4-5 minutes par rapport à l’heure désirée, la reporter ensuite à l’heure exacte.

[Réglage de la position des aiguilles de la sonnerie]

1. Appuyer sur  pour faire correspondre les aiguilles de la sonnerie avec celles de l’heure principale.

* En tenant appuyé  les chiffres défilent plus rapidement.

Aiguille des heures

Aiguille des heures de la sonnerie

Aiguille des minutes





Aiguille des minutes de la sonnerie

Page 30

[Réglage de la position des aiguilles du chronographe]

Si les aiguilles du chronographe ne se trouvent pas en position “0”, suivre la procédure suivante :

Aiguilles des cinquièmes de seconde du chronographe

1. Appuyer sur le bouton *L’aiguille des minutes du chronographe sélectionnée effectue un tour complet.

2. Appuyer sur le bouton

tenant appuyée la bouton

3. Appuyer sur le bouton *L’aiguille des cinquièmes de seconde du chronographe effectue un tour complet.

4. Appuyer sur le bouton seconde du chronographe sur le “0”. En tenant appuyé



2 secondes.



pour régler les aiguilles du chronographe sur le “0”. En



, les aiguilles se déplacent plus rapidement.



2 secondes.



plusieurs fois pour régler les aiguilles des cinquièmes de



, les aiguilles se déplacent plus rapidement.

Aiguille des minutes du chronographe





Page 31

Pour régler les aiguilles de la sonnerie et du chronographe suivre la procédure suivante an agissant sur le bouton



2 secondes :

Aiguilles de la

sonnerie

*Les aiguilles de la sonnerie avancent de 12 heures

* Au terme de tous les réglages, reporter la couronne en position normale en

correspondance d’un signal horaire, en vérifiant que les aiguilles de l’heure principale et de la sonnerie indiquent la même heure.

* Replacer la couronne en position normale en même temps qu’un signal horaire.

Aiguille des minutes

du chronographe

*L’aiguille des minutes du chronographe effectue un tour complet.

Aiguilles des cinquièmes de

seconde du chronographe

*L’aiguille des cinquièmes de seconde du chronographe effectue un tour complet.

Page 32

REGLAGE DE LA DATE

• Avant de régler la date, s’assurer que l’heure a été réglée.

Date

1. Extraire la couronne jusqu’au premier déclic.

2. Faire pivoter la couronne dans le sens horaire pour régler la date désirée.

3. Remettre la couronne en position normale.

Nota: Ne pas régler la date entre 21 heures et 01 heure car le changement de date

pourrait ne pas se faire correctement

1. Il convient de régler la date à la fin du mois de février et tous les autres mois qui

comptent moins de 31 jours.

2. Ne pas régler la date entre 21 heures et 01 heure car le changement de date

pourrait ne pas se faire correctement.

3. Ne pas agir sur le bouton

mouvement les aiguilles de la sonnerie.



tandis que la couronne est extraite car ceci mettrait en

Page 33

CHRONOGRAPHE

• Le chronographe permet de mesurer jusqu’à 12 heures en unités de cinquièmes de seconde.

• Lorsque la mesure atteint les 12 heures, le chronographe interrompt automatiquement

le compte.

Aiguille des minutes

du chronographe



Aiguilles des cinquièmes de seconde du chronographe



• Avant d’utiliser le chronographe, s’assurer que la couronne se trouve en position

normale et que les aiguilles du chronographe se trouvent en position “0”.

• Pour placer les aiguilles du chronographe en position “0” suivre la procédure décrite

dans Réglage de la position des aiguilles du chronographe.

UTILISATION DU CHRONOGRAPHE

[Mesure normale]

Lancement Arrêt Mise à zéro

Page 34

[Mesure des temps en accumulation]

Lancement Arrêt Reprise Arrêt Mise à zéro

La reprise et l’arrêt du chronographe peuvent être effectués plusieurs fois, toujours en agissant sur le bouton  .

[Mesure des temps intermédiaires]

Lancement

Tem p s

intermédiaire

La mesure et reprise après la mesure du temps intermédiaire peuvent être effectués plusieurs fois, toujours en agissant sur le bouton  .

[Mesure de deux temps]

Lancement

Temps final

ème

du 1

concurrent

Reprise

Arrivée du 2

concurrent

ème

Visualisa-

tion du

ème

du 2

Mise à zéro

Arrêt

définitif

temps final

concurrent

Page 35

SONNERIE

La sonnerie peut être programmée pour entrer en fonction une seule fois à une certaine heure, au cours des 12 heures suivant l’heure de programmation. L’heure de la sonnerie peut être programmée par déclenchements de une minute.

[Réglage de l’heure pour la sonnerie]

Avant d’utiliser la sonnerie, s’assurer que les aiguilles de la SONNERIE ont été réglées sur l’heure courante. Pour de plus amples informations, se référer au paragraphe [Réglage de l’heure et de

la position des aiguilles du chronographe].



Aiguille des heures

de la sonnerie



Aiguille des minutes de la sonnerie

Page 36

1. Extraire la couronne jusqu’au premier déclic.

2. Agir plusieurs fois sur la bouton  pour régler l’heure désirée pour la sonnerie

* * En tenant appuyé  les aiguilles de la sonnerie chiffres défilent plus rapidement.

3. Remettre la couronne en position normale.

Nota: La sonnerie ne peut être programmée pour une heure dépassant les 12 heures

par rapport à l’heure courante. Dans ce cas, tandis qu’on tient appuyé la bouton  pour faire avancer les aiguilles de la sonnerie, les aiguilles s’arrêtent au moment où elles atteignent la position correspondant à l’heure courante et la sonnerie se désactive. Relâcher la bouton et réappuyer pour effectuer le réglage des aiguilles de la sonnerie sur l’heure désirée. Si la couronne est en position normale, quand la sonnerie est désactivée les aiguilles indiquent l’heure courante quand la sonnerie est activée, les aiguilles indiquent l’heure programmée pour la sonnerie.

Page 37



Aiguille des heures de la sonnerie

[Arrêt de la sonnerie]

La sonnerie entre en fonction à l’heure indiquée pendant environ 20 secondes et se désactive au moment de l’arrêt. Pour l’arrêter manuellement, agir sur les boutons  ou . Avec le chronographe en cours de mesure, le signal sonore de la sonnerie est différent. Si la sonnerie est en fonction, en agissant sur les boutons  e  on arrête seulement la sonnerie et il est impossible d’utiliser le chronographe.

[Désactivation de la sonnerie même si déjà programmée]

1. Extraire la couronne jusqu’au premier déclic.

2. Appuyer sur le bouton  pour déplacer les aiguilles de la sonnerie sur l’heure

courante.

3. Remettre la couronne en position normale.

Pour modifier l’heure réglée pour la sonnerie, effectuer la procédure décrite au paragraphe [Réglage de l’heure pour la sonnerie].



Aiguille des minutes de la sonnerie

Page 38

TACHYMETRE*

Le Tachymètre est une fonction qui mesure la vitesse d’un véhicule automobile. En mesurant le nombre de secondes nécessaire à la voiture pour parcourir 1 km, l’échelle du tachymètre peut indiquer la vitesse moyenne approximative à l’heure durant un voyage (si ce tronçon d’1 km est parcouru en un maximum de 60 secondes). Si le chronographe est activé au début de la mesure du tronçon et arrêté après 1 km, la vitesse moyenne à l’heure peut être déterminée à l’aide de la position de l’aiguille des secondes du chronographe. Si 1 km est parcouru en 45 secondes, la vitesse moyenne sera d’environ 80 km/heure.

* Fonction disponible seulement sur certains modèles.

Page 39

TELEMETRE*

Le Télémètre, indicateur des distances, permet le calcul des distances en fonction de la vitesse du son. Il est donc utile dans l’aviation, dans la marine, dans l’armée et dans l’artillerie. Il indique également à quelle distance se trouve un orage. Si l’on fait partir l’aiguille au moment où l’on aperçoit une flamme, de la fumée, ou un éclair et si on l’arrête au moment où l’on entend le son, on aura l’indication de la distance entre le lieu où a eu lieu l’explosion ou bien où est tombée la foudre et le point d’observation. Cette lecture sera effectuée sur l’échelle télémétrique spéciale qui porte des indications de 1 à 20 km.

* Fonction disponible seulement sur certains modèles.

Page 40

PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES

Indicacion Utilisation

Cadran

Niveau

d’étanchéité

L’indication “WATER RESISTANT” (étanche) peut parfois être abrégée en “WATER RESIST”.

- Pour éviter que l’eau n’entre dans les mécanismes intérieurs de la montre, la couronne ne

doit jamais être extraite et les boutons ne doivent jamais être enfoncés quand la montre est mouillée ou plongée dans l’eau (sauf spécifications contraires).

- Si les montres conçues pour le sport ou pour fonctionner sous l’eau sont exposées à

l’eau salée, ou à une sueur abondante, elles doivent être rincées à l’eau douce puis complètement séchées.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) ou plus

Boîtier

WATER RESISTANT

Eclaboussure, sueur, pluie légère, ablutions, etc.

NON

OUI

NON

OUI

Natation etc.

Page 41

sous l’eau

Immersion

Immersion en profondeur

Caractéristiques

d’étanchéité

NON

OUI

* Toujours placer le remontoir dans sa position normale. * Serrer complètement la vis de la couronne.

- Dans certains cas, l’eau peut provoquer l’endommagement de certains bracelets

en cuir.

- Les parties internes de la montre peuvent retenir l’humidité quand la température

externe est plus basse que celle interne et le verre du cadran peut parfois s’embuer. Si le phénomène est momentané, cela ne crée aucun problème, mais s’il persiste dans le temps, il faut informer le revendeur de la montre ou le Centre d’Assistance Agréé le plus proche.

NON

OUI

Non étanche. Doit être protégée de l’eau et de l’humidité.

Etanchéité normale. Résiste aux éclaboussures, à la sueur, à la pluie légère, aux ablutions, etc. pendant l’utilisation quotidienne.

Utilisation possible pendant la natation.

Adaptée à la plongée peu profonde.

Adaptée à la plongée en profondeur.

Page 42

Température

Ne pas laisser la montre exposée aux rayons directs du soleil ou dans des endroits extrêmement chauds ou extrêmement froids pendant une longue période. Cela pourrait en effet provoquer un mauvais fonctionnement de la montre ou réduire la durée de la pile, ou encore un ralentissement ou une accélération de la montre et des conséquences sur les autres fonctions.

Chocs

Cette montre peut supporter les chocs et les secousses qui ont lieu normalement pendant l'utilisation quotidienne et lors de la pratique de sports ne comportant pas de contacts directs. Si la montre tombe par terre ou est soumise à des chocs très forts, elle peut être endommagée ou mal fonctionner.

Champs magnétiques

Cette montre est anti-magnétique jusqu'à 60 Gauss et n'est donc pas influencée par les champs magnétiques produits par les appareils électroménagers normaux. Si elle est utilisée près de champs magnétiques très forts, ses fonctions peuvent momentanément être altérées.

Electricité statique

Les circuits intégrés utilisés dans la montre sont sensibles à l'électricité statique. Si la montre est exposée à une électricité intense, l'indication de l'heure peut perdre en précision.

Page 43

Substances chimiques et gaz

Ne pas porter la montre en présence de substances chimiques fortes ou de gaz. Si la montre entre en contact avec des solvants, comme le benzène, ou bien avec des produits. contenant des substances telles que essence, cires, détersifs, adhésifs, ses pièces peuvent se décolorer, se dissoudre ou se rompre. Faire particulièrement attention à éviter les substances chimiques. Le boîtier de la montre et le bracelet peuvent se décolorer s'ils entrent en contact avec le mercure d'un thermomètre cassé ou de toute autre provenance.

Maintenir la montre propre

Frotter avec un chiffon doux et absorbant la terre et l'humidité sur le verre de la montre. Si la montre est portée quand l'arrière du boîtier et le bracelet sont sales, cela peut provoquer une irritacion cutanée car ils sont en contact direct avec la peau. Comment nettoyer le bracelet :

• Bracelet en métal : laver les endroits sales avec une brosse à dents mouillée avec

de l'eau tiède savonneuse.

• Bracelet en plastique ou en caoutchouc : laver à l'eau. Ne pas utiliser de solvants.

• Bracelets en cuir : frotter délicatement sur le côté extérieur avec un chiffon doux et

sec. Pour le nettoyage de l’envers, utiliser un chiffon humidifié avec de l'alcool.

Inspection périodique

Nous recommandons de faire contrôler la montre par un Centre d'Assistance Agréé une fois tout les deux ans pour assurer une utilisation prolongée et sans problèmes.

Tenir les piles hors de la portée des enfants

Dans le cas où une pile serait accidentellement avalée, consulter immédiatement un médecin.

Page 44

DONNEES TECHNIQUES

Caractéristiques du mouvement

Type de quartz : cristal de quartz à diapason Fréquence : 32.768Hz Précision : +/-20 s/mois en conditions normales d’utilisation

Fonction

CAL.YM62: Chronographe avec avancement progressif d’1 seconde à la fois

Mécanisme de remise à zéro pour le gain énergétique (PSRM, Powercell Saving Reset Mechanism). Dispositif de compensation de la surcharge (OLCD, Over-loading Compensation Device). Contrôle numérique de la fréquence (DFC, Digital Frequency Control) pour le réglage du temps.

* Les données techniques sont susceptibles d’être modifiées sans préavis.

(jusqu’à 59 minutes et 59 secondes)

Page 45

INHALTSVERZEICHNIS

HAUPTKBESTANDTEILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

EIGENSCHAFTEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

EINSTELLUNG DER UHRZEIT UND EINSTELLUNG DER

ZEIGERPOSITIONEN DES CHRONOMETERS . . . . . . . . . . . . . .44

EINSTELLUNG DES DATUMS . . . . . . . . . . . . . . . . . . . . . . . . . .48

CHRONOMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

WECKFUNKTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

TACHOMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

ENTFERNUNGSMESSER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

HINWEISE ZUM TRAGEN DER UHR . . . . . . . . . . . . . . . . . . . . .56

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Page 46

HAUPTBESTANDTEILE



Stundenzeiger Knopf



Minutenzeiger Knopf



Kleiner Sekundenzeiger Stellkrone



Minutenzeiger des Chronometers



Fünftelsekundenzeiger des Chronometers



Stundenzeiger der Weckfunktion



Minutenzeiger der Weckfunktion



Datumsanzeige

  

Page 47

EIGENSCHAFTEN

[UHRZEIT]

• wird angezeigt von den Stunden- und Minutenzeigern und vom kleinen Sekundenzeiger.

[DATUM]

• wird numerisch dargestellt

[CHRONOMETER]

• misst bis zu 60 Minuten in Fünftelsekunden.

• Teilzeiten

[WECKFUNKTION]

• tritt nur einmal pro Tag in Funktion

Stellkrone :

(1) Normalposition : frei (2) Erste Stufe : Einstellung des Datums (3) Zweite Stufe : Einstellung der Uhrzeit, Einstellung der Zeiger des

Chronometers und der Zeiger der Weckfunktion.

Page 48

EINSTELLUNG DER UHRZEIT UND EINSTELLUNG DER ZEIGERPOSITIONEN DES CHRONOMETERS

Bei dieser Uhr werden die Einstellung der Uhrzeit, die Einstellung der Weckfunktion und die Einstellung der Zeigerpositionen des Chronometers mit der Stellkrone in Stellung (2) ausgeführt.

Wenn die Stellkrone bis zur zweiten Stufe herausgezogen ist, vergewissern Sie sich, die obengenannten Einstellungen zugleich ausgeführt werden.

[Einstellung der Uhrzeit]

Stundenzeiger

Kleiner Sekundenzeiger

1. Ziehen Sie die Stellkrone bis zur zweiten Stufe heraus, wenn der kleine Sekundenzeiger auf 12 Uhr steht.

Minutenzeige

Page 49

2. Drehen Sie die Krone, um die Stunden- und Minutenzeiger einzustellen. Es wird empfohlen, die Uhrzeit um einige Minuten vorzustellen, damit die eventuell erforderliche Zeit für die Einstellung der Zeigerpositionen des Chronometers berücksichtigt wird.

3. Wenn die Weckfunktion eingestellt werden soll, ziehen Sie die Stellkrone bis zur zweiten Stufe heraus. Die Zeiger der Weckfunktion zeigen die derzeit eingestellte Weckzeit an.

Hinweis: • Zur Einstellung des Stundenzeigers vergewissern Sie sich, ob die AM/PM

[Einstellung der Zeigerpositionen der Weckfunktion]

1.  drücken, um die Zeiger der Weckfunktion mit denen der Hauptuhrzeit anzugleichen.

*  gedrückt halten, die Zahlen laufen schneller

Parameter korrekt eingegeben sind und entsprechend die Vormittags- oder Nachmittagsstunden angezeigt werden. Bei dieser Uhr wird das Datum einmal alle 24 Stunden umgestellt.

• Bei der Einstellung der Minuten stellen Sie den Zeiger so ein, dass er 4-5 Minuten vor der gewünschten Zeit liegt, und stellen Sie ihn dann auf die exakte Zeit.

Stundenzeiger

Stundenzeiger der Weckfunktion

Minutenzeiger





Minutenzeiger der Weckfunktion

Page 50

[Einstellung der Zeigerpositionen des Chronometers]

Wenn sich die Zeiger des Chronometers nicht in Position “0” befinden, gehen Sie wie folgt vor:

Fünftelsekundenzeiger

des Chronometers

1. Den Knopf *Der gewählte Minutenzeiger des Chronometers führt eine vollständige Umdrehung aus.

2. Den Knopf

Den Knopf

3. Den Knopf *Der Fünftelsekundenzeiger des Chronometers führt eine vollständige Umdrehung aus.

4. Den Knopf auf “0” zu stellen.





2 Sekunden drücken.



drücken, um die Zeiger des Chronometers auf “0” zu stellen.



gedrückt halten, die Zeiger bewegen sich schneller.



2 Sekunden drücken.



mehrmals drücken, um die Fünftelsekundenzeiger des Chronometers

gedrückt halten, die Zeiger bewegen sich schneller.

Minutenzeiger des Chronometers





Page 51

Zur Einstellung der Zeiger der Weckfunktion und des Chronometers führen Sie folgenden Vorgang aus und drücken Knopf



für 2 Sekunden:

Zeiger der

Weckfunktion

*Die Zeiger der Weckfunktion rücken um 12 Stunden vor

* Nach Beendigung aller Einstellungen schieben Sie die Stellkrone bei einem

Zeitzeichen in die Normalposition zurück und überprüfen Sie dabei, ob die Zeiger der Uhrzeit und die der Weckfunktion dieselbe Zeit anzeigen.

* Bringen Sie bei einem Zeitsignal die Stellkrone in Normalposition zurück.

Minutenzeiger des

Chronometers

*Der Minutenzeiger des Chronometers führt eine vollständige Umdrehung aus.

Fünftelsekundenzeiger

des Chronometers

*Der Fünftelsekundenzeiger des Chronometers führt eine vollständige Umdrehung aus.

Page 52

EINSTELLUNG DES DATUMS

• Bevor Sie das Datum einstellen, vergewissern Sie sich, ob Sie die Uhrzeit eingstellt

haben.

Datumsanzeige

1. Die Stellkrone bis zur ersten Stufe herausziehen.

2. Drehen Sie die Stellkrone im Uhrzeigersinn, um das gewünschte Datum einzugeben.

3. Die Stellkrone wieder in die Normalposition bringen.

Hinweis: Das Datum nicht zwischen 21.00 und 01.00 einstellen, weil sonst der

Datumswechsel eventuell nicht korrekt erfolgt.

1. Das Datum muss Ende Februar und am Ende aller anderen Monate mit weniger als

31 Tagen eingestellt werden.

2. Das Datum nicht zwischen 21.00 und 01.00 eingeben, weil sonst der Datumswechsel

eventuell nicht korrekt erfolgt.

3. Nicht den Knopf

würde die Zeiger der Weckfunktion in Bewegung setzen.



betätigen während die Stellkrone herausgezogen ist, denn das

Page 53

CHRONOMETER

• Mit dem Chronometer können bis zu 12 Stunden in Fünftelsekunden gemessen werden.

• Wenn die Messung 12 Stunden erreicht hat, wird die Zählung automatisch

unterbrochen.

Minutenzeiger des

Chronometers



Fünftelsekundenzeiger des Chronometers



• Bevor Sie den Chronometer verwenden überzeugen Sie sich, dass sich die Stellkrone

in Normalposition befindet und die Zeiger des Chronometers auf “0” stehen.

• Um die Zeiger des Chronometers auf “0” zu stellen, gehen Sie vor wie unter

Einstellung der Zeigerpositionen des Chronometers beschrieben ist.

VERWENDUNG DES CHRONOMETERS

[Normale Messung]

Start Stop Nullstellung

Page 54

[Messung der angesammelten Zeiten]

Start Stop Wiederaufnahme Stop Nullstellung

Durch Drücken des Knopfes  können Wiederaufnahme und Stop mehrmals ausgeführt werden.

[Messung der Teilzeiten]

Start

Teilzeit

Wiederauf-

nahme

Die Messung der Teilzeit und die Wiederaufnahme nach der Messung können mehrmals ausgeführt werden, indem immer der Knopf  betätigt wird.

[Messung von zwei Zeiten]

Endzeit des

Start

Konkurrenten

1°

Ankunft des

Konkurrenten

Endgültiger

stop

Anzeige der Endzeit des

2°

Konkurrenten

Nullstellung

Page 55

WECKFUNKTION

Die Weckfunktion kann so eingestellt werden, dass sie nur einmal zu einer bestimmten Zeit in Gang gesetzt wird, und zwar innerhalb der 12 Stunden nach der eingestellen Zeit. Die Zeit der Weckfunktion kann in Abständen zu einer Minute eingestellt werden.

[Einstellung der Uhrzeit für die Weckfunktion]

Bevor Sie die Weckfunktion verwenden vergewissern Sie sich, dass die Zeiger der WECKFUNKTION auf die richtige Zeit eingestellt sind. Für weitere Informationen siehe Paragraf [Eingstellung der Uhrzeit und Einstellung

der Zeiger positionen des Chronometers].



Stundenzeiger der

Weckfunktion



Minutenzeiger der Weckfunktion

Page 56

1. Die Stellkrone bis zur ersten Stufe herausziehen.

2. Wiederholt den Knopf  drücken, um die gewünschte Uhrzeit für die Weckfunktion

einzugeben.

* *  gedrückt halten, die Zeiger der Weckfunktion laufen schneller.

3. Die Stellkrone wieder in die Normalposition bringen.

Hinweis: Die einzelne Weckfunktion kann nicht für eine Zeit von über 12 Stunden in

Bezug auf die aktuelle Uhrzeit eingestellt werden. Wenn man Knopf  zum Vorrücken der Zeiger der Weckfunktion gedrückt hält, halten die Zeiger in diesem Fall beim Erreichen der Position an, die der aktuellen Uhrzeit entspricht und die Weckfunktion schaltet sich aus. Lassen Sie den Knopf los und drücken Sie ihn nochmals, um die Einstellung der Zeiger der Weckfunktion auf die gewünschte Uhrzeit vorzunehmen. Wenn sich die Stellkrone in der Normalposition befindet und die Weckfunktion ausgeschaltet ist, geben die Zeiger die laufende Zeit an; ist die Weckfunktion eingeschaltet, geben die Zeiger die Zeit an, die für die Weckfunktion eingegeben ist.

Page 57



Stundenzeiger der

Weckfunktion

[Abschalten der Weckfunktion]

Die Weckfunktion wird zur vorgesehenen Zeit für etwa 20 Sekunden in Gang gesetzt und wird beim Abschalten deaktiviert. Um sie manuell abzuschalten, drücken Sie die Knöpfe  oder . Im Verlauf der Zeitmessung mit dem Chronometer, ertönt das Signal der Weckfunktion auf eine andere Art. Ist die Weckfunktion in Betrieb und man drückt auf die Knöpfe  und , stoppt nur die Weckfunktion und eine Operation mit dem Chronometer ist nicht möglich.

[Ausschalten der Weckfunktion, auch wenn sie bereits eingestellt ist]

1. Die Stellkrone bis zur ersten Stufe herausziehen.

2. Den Knopf  gedrückt halten, um die Zeiger der Weckfunktion auf die laufende Uhrzeit

zu verstellen.

3. Die Stellkrone wieder in die Normalposition bringen.

Um die für die Weckfunktion eingestellte Uhrzeit zu ändern, gehen Sie vor, wie es im Paragraf [Einstellung der Uhrzeit für die Weckfunktion] beschrieben ist.



Minutenzeiger der Weckfunktion

Page 58

TACHOMETER*

Der Tachometer ist eine Funktion zur Messung der Geschwindigkeit eines Kraftfahrzeugs. Durch die Messung der Anzahl von Sekunden, die das Fahrzeug braucht, um eine Strecke von 1 km zurückzulegen, kann die Tachometerskala näherungsweise die mittlere Geschwindigkeit pro Stunde während einer Reise angeben (wenn diese Strecke von 1 km innerhalb maximal 60 Sekunden zurückgelegt wird). Wenn das Chronometer bei Beginn der Streckenmessung gestartet und nach 1 km gestoppt wird, kann die mittlere Geschwindigkeit pro Stunde mittels der Position des Sekundenzeigers des Chronometers bestimmt werden. Wird 1 km in 45 Sekunden zurückgelegt, beträgt die mittlere Geschwindigkeit ca. 80 km/h.

* Diese Funktion ist nur auf einigen Modellen verfügbar.

Page 59

ENTFERNUNGSMESSER*

Der Entfernungsmesser ermöglicht die Berechnung von Entfernungen mittels der Ausbreitungsgeschwindigkeit des Schalls. Diese Messung wird in der Luft- und Seefahrt sowies beim Militär eingesetzt. Es ist damit auch möglich, die Entfernung eines Gewitters festzustellen. Wenn man den Zeiger in dem Moment loslaufen läßt, in dem man eine Flamme, Rauch, oder das Aufleuchten eines Blitzes sieht, und ihn wieder stoppt, wenn man den Donner hört, so kann man die Entfernung zwischen dem Ort der Explosion oder des Blitzeinschlags und dem eigenen Standort ablesen. Die Ablesung erfolgt auf einer speziellen Entfernungsmeßskala mit einer Unterteilung von 1 bis 20 km.

* Diese Funktion ist nur auf einigen Modellen verfügbar.

Page 60

HINWEISE ZUM TRAGEN DER UHR

Angabe Gebrauch

Ziffernblatt

Wasser-

dichtheit

Die Angabe “WATER RESISTANT” (wasserdicht) wird gelegentlich als “WATER RESIST” abgekürzt.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) oder mehr

Gehäuse

WATER RESISTANT

Spritzwasser, Schweifl, leichter regen, Waschen, usw.

NEIN

- Damit kein Wasser in die inneren Uhrmechanismen gelangt, darf man die Krone

niemals abziehen und auch nicht auf die Knöpfe drücken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).

- Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei

Kontakt mit Salzwasser oder viel Körperschweiß nach dem Gebrauch mit Süßwasser abwaschen und anschließend vollständig abtrocknen.

Schwimmen usw.

NEIN

Page 61

in Wasser

Tauchen

Tieftauchen

Dichtheit

NEIN

* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

NEIN

Nicht wasserdicht. Vor Wasser und Feuchte schützen.

Normal wasserdicht. Widersteht Spritzwasser, Schweib, leichtem Regen, Waschen usw. im täglichen Gebrauch.

Kann zum Schwimmen eingesetzt werden, zum Tauchen nicht empfohlen.

Zum Tauchen ohne Flaschen geeignet.

Zum Tieftauchen geeignet

- Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.

- Die inneren Bauteile der Uhr können Feuchtigkeit enthalten. Wenn die

Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen. Wenn diese Erscheinung nur kurz anhält, ist sie nicht von Bedeutung. Sollte Sie dagegen länger andauren, so sollten Sie das Problem Ihrem Fachhändler, bei dem sie die Uhr gekauft haben, oder dem nächsten Kundendienst mitteilen.

Page 62

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an besonders heißen oder kalten Orten ab. Dies kann die Funktionsweise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkürzen, was einen schnelleren oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

Diese Uhr widersteht allen Stößen und Schlägen, die bei normalem täglichem Gebrauch oder bei manchen Sportarten ohne direkten Körperkontakt entstehen können. Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann die Uhr Schaden nehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

Diese Uhr ist bis zu einer induktiven Feldstärke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflußt. Kommt die Uhr in sehr starke magnetische Felder, so können ihre Betriesfunktionen vorübergehend verändert sein.

Elektrostatische Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elektrostatische Aufladung. Wird die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Page 63

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmittel wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, können ihre Komponenten entfärben, sich auflösen oder zerbrechen. Achten Sie besonders darauf, daß Sie Chemikalien meiden. Gehäuse und Armband der Uhr können entfärben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommen.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmutztem Gehäuseboden und Band anlegen, kann dies an den Berührungsstellen zu Hautreizungen führen. Reinigung des Armbandes:

• Metallband: Die verschmutzen Stellen mit einer Zahnbürste und lauwarmer

Seifenlauge waschen.

Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.

•

• Lederband:

Zur Reininung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüfen zu lassen. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionsstörungen auftreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschluckt wurde, unverzüglich einen Artz verständigen.

Die Außenseite leicht mit einem weichen und trockenen Tuch abreiben.

Page 64

TECHNISCHE DATEN

Eigenschaften des Quarzuhrwerks

Quartztyp: Stimmgabel-Quartzkristall Frequenz: 32.768Hz Genauigkeit: +/-20 s/Monat unter normalen Betriebsbedingungen

Funktion

CAL.YM62: Chronometer mit Fortgang im Sekundentakt

Rücksetzmechanismus zur Energieeinsparung (PSRM, Powercell Saving Reset Mechanism)

Vorrichtung zur Kompensierung der Überlastung (OLCD, Over-loading Compensation Device) Digitale Frequenzüberwachung (DFC, Digital Frequency Control) zur Zeiteinstellung.

* Die technischen Daten können ohne Vorankündigung geändert werden.

(bis 59 Minuten und 59 Sekunden)

Page 65

INDICE

COMPONENTI PRINCIPALI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

CARATTERISTICHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

IMPOSTAZIONE DELL’ORA E REGOLAZIONE DELLA

POSIZIONE DELLE LANCETTE DEL CRONOGRAFO . . . . . . . .64

IMPOSTAZIONE DELLA DATA . . . . . . . . . . . . . . . . . . . . . . . . . .68

CRONOGRAFO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

SUONERIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

TACHIMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

TELEMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

PRECAUZIONI PER L’USO E NOTIZIE UTILI . . . . . . . . . . . . . . .76

DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Page 66

COMPONENTI PRINCIPALI



Lancetta delle ore Pulsante



Lancetta dei minuti Pulsante



Piccola lancetta dei secondi Corona



Lancetta dei minuti del cronografo



Lancetta dei quinti di secondo del cronografo



Lancetta delle ore della suoneria



Lancetta dei minuti della suoneria



Data







Page 67

CARATTERISTICHE

[ORA]

• indicata dalle lancette delle ore, dei minuti e dalla piccola lancetta dei secondi.

[DATA]

• visualizzata in formato numerico

[CRONOGRAFO]

• misura fino a 60 minuti in quinti di secondo.

• tempi parziali

[SUONERIA]

• entra in funzione una sola volta al giorno

Corona :

(1) posizione normale : libera (2) primo scatto : impostazione della data (3) secondo scatto : impostazione dell’ora, regolazione della posizione delle lancette

del cronografo e delle lancette della suoneria.

Page 68

IMPOSTAZIONE DELL’ORA E REGOLAZIONE DELLA POSIZIONE DELLE LANCETTE DEL CRONOGRAFO

Questo orologio è progettato in modo che l’impostazione dell’ora, la regolazione della suoneria e la regolazione della posizione delle lancette del cronografo siano eseguite con la corona in posizione (2).

Una volta che la corona è stata estratta al secondo scatto, assicurarsi di effettuare le regolazioni riportate sopra contemporaneamente.

[Predisposizione dell’ora]

Lancetta delle ore

Piccola lancetta dei secondi

1. Estrarre la corona fino al secondo scatto con la piccola lancetta dei secondi a ore 12. Il cronografo verrà automaticamente azzerato.

Lancetta dei minuti

Page 69

2. Ruotare la corona per impostare le lancette delle ore e dei minuti. Si consiglia di impostare un orario di qualche minuto avanti rispetto all’ora corrente, considerando, se necessario, il tempo richiesto per regolare la posizione delle lancette del cronografo.

3. Se la suoneria era stata predisposta, estraendo la corona fino al secondo scatto, le lancette della suoneria si spostano ad indicare l’ora corrente.

Nota: • Per impostare la lancetta delle ore, assicurarsi che i parametri AM/PM siano

stati impostati correttamente per indicare rispettivamente le ore antimeridiane e postmeridiane. Questo orologio è stato progettato in modo che la data venga modificata una volta ogni 24 ore.

• Durante l’impostazione della lancetta dei minuti, spostarla avanti di 4 – 5 minuti rispetto all’ora desiderata, quindi riportarla sull’ora esatta.

[Regolazione della posizione delle lancette della suoneria]

1. Premere  per far corrispondere le lancette della suoneria con quelle dell’ora principale. * Tenedo premuto  le cifre scorrono più velocemente

Lancetta delle ore

Lancetta delle ore della suoneria

Lancetta dei minuti





Lancetta dei minuti della suoneria

Page 70

[Regolazione della posizione delle lancette del cronografo]

Se le lancette del cronografo non si trovano in posizione “0”, seguire la seguente procedura:

Lancetta dei quinti di

secondo del cronografo

1. Premere il pulsante *La lancetta dei minuti del cronografo selezionata compie una rotazione completa.

2. Premere il pulsante

Mantenendo premuto il pulsante

3. Premere il pulsante *La lancetta dei quinti di secondo del cronografo compie una rotazione completa.

4. Premere il pulsante cronografo sullo “0”. Mantenendo premuto



2 secondi.



per impostare le lancette del cronografo sullo “0”.



, le lancette si spostano più rapidamente.



2 secondi.



più volte per impostare le lancette dei quinti di secondo del



, le lancette si spostano più rapidamente.

Lancetta dei minuti del cronografo





Page 71

Per impostare le lancette della suoneria e del cronografo seguire la seguente procedura agendo sul pulsante



2 secondi:

Lancette della suoneria

*Le lancette della suoneria avanzano di 12 ore

* Al termine di tutte le regolazioni, riportare la corona in posizione normale in

corrispondenza di un segnale orario, verificando che le lancette dell’ora principale e della suoneria indichino la stessa ora.

* Riportare la corona in posizione normale in concomitanza con un segnale orario.

Lancetta dei minuti

del cronografo

*La lancetta dei minuti del cronografo compie una rotazione completa

Lancetta dei quinti di

secondo del cronografo

*La lancetta dei quinti di secondo del cronografo compie una rotazione completa

Page 72

IMPOSTAZIONE DELLA DATA

• Prima di impostare la data, assicurarsi di avere impostato l’ora.

Data

1. Estrarre la corona fino al primo scatto.

2. Ruotare la corona in senso orario fino a impostare la data desiderata.

3. Riportare la corona in posizione normale.

Nota: Non impostare la data tra le 21.00 e le 01.00 poiché il cambio di data potrebbe

non avvenire correttamente.

1. È necessario regolare la data alla fine del mese di febbraio e di tutti gli altri mesi con

meno di 31 giorni.

2. Non impostare la data tra le 21.00 e le 01.00 poiché il cambio di data potrebbe non

avvenire correttamente.

3. Non agire sul pulsante

metterebbe in movimento le lancette della suoneria.



mentre la corona è in posizione estratta perché ciò

Page 73

CRONOGRAFO

• Il cronografo consente di misurare fino a 12 ore in unità di quinti di secondo.

• Quando la misurazione raggiunge le 12 ore, il cronografo interrompe

automaticamente il conteggio.

Lancetta dei minuti

del cronografo



Lancetta dei quinti di secondo del cronografo



• Prima di utilizzare il cronografo, accertarsi che la corona si trovi in posizione normale

e che le lancette del cronografo si trovino in posizione “0”.

• Per portare le lancette del cronografo in posizione “0” seguire la procedura descritta

nel Regolazione della posizione delle lancette del cronografo.

UTILIZZO DEL CRONOGRAFO

[Misurazione normale]

Avvio Arresto Azzeramento

Page 74

[Misurazione dei tempi in accumulazione]

Avvio Arresto Ripresa Arresto Azzeramento

La ripresa e l’arresto del cronografo possono essere effettuati ripetutamente sempre agendo su  .

[Misurazione dei tempi parziali]

Avvio

Tempo

parziale

Ripresa

La misurazione e la ripresa dopo la misurazione del tempo parziale possono essere effettuate ripetutamente sempre agendo su  .

[Misurazione di due tempi]

Tempo finale

Avvio

del 1°

concorrente

Arresto

definitivo

Visualizza-

Arrivo del 2°

zione

del tempo finale del 2° concorrente

Azzeramento

Page 75

SUONERIA

La suoneria può essere predisposta per entrare in funzione una sola volta ad una certa ora designata, entro le 12 ore successive all’ora di predisposizione. L’ora della suoneria può essere predisposta a scatti di un minuto.

[Impostazione dell’ora per la suoneria]

Prima di utilizzare la suoneria, accertarsi che le lancette della SUONERIA siano state regolate sull’ora corrente. Per ulteriori informazioni fare riferimento al paragrafo [Impostazione dell’ora e

regolazione della posizione delle lancette del cronografo].



Lancetta delle ore

della suoneria



Lancetta dei minuti della suoneria

Page 76

1. Estrarre la corona fino al primo scatto.

2. Agire ripetutamente sul pulsante  per impostare l’ora desiderata per la suoneria * * Tenendo premuto  le lancette della suoneria scorrono più velocemente.

3. Riportare la corona in posizione normale.

Nota: La suoneria singola non può essere predisposta per un’ora superiore alle dodici

ore rispetto all’ora corrente. In tal caso, mentre si mantiene premuto il pulsante  per far avanzare le lancette della suoneria, le lancette stesse si arrestano nel momento in cui giungono alla posizone corrispondente all’ora corrente e la suoneria si disattiva. Rilasciare il pulsante e premerlo nuovamente per eseguire la regolazione delle lancette della suoneria sull’ora desiderata. Se la corona è in posizione normale, quando la suoneria è disattivata le lancette indicano l’ora corrente quando la suoneria è attivata le lancette indicano l’ora imposta per la suoneria.

Page 77



Lancetta delle ore

della suoneria

[Arresto della suoneria]

La suoneria entra in funzione all’ora designata per circa 20 secondi e si disattiva al momento dell’arresto. Per arrestarla manualmente, agire sui pulsanti  oppure . Con il cronografo in corso di misurazione, il segnale sonoro della suoneria risulta diverso. Se la suoneria è in funzione, agendo sui pulsanti  e  si arresta solamente la suonera e non è possibile effettuare alcuna operazione cronografica.

[Disinserimento della suoneria anche se già predisposta]

1. Estrarre la corona fino al primo scatto

2. Mantere premuto il pulsante  per spostare le lancette della suoneria sull’ora corrente.

3. Riportare la corona in posizione normale

Per modificare l’ora impostata per la suoneria, eseguire la procedura descritta al paragrafo [Impostazione dell’ora per la suoneria].



Lancetta dei minuti della suoneria

Page 78

TACHIMETRO*

Il Tachimetro è una funzione che misura la velocità di un’automobile. Misurando in quanti secondi la macchina percorre un tratto di 1 km, la scala del tachimetro può indicare la velocità media approssimativa all’ora durante un viaggio (se questo tratto di 1 km viene percorso entro un massimo di 60 secondi). Se il cronografo viene avviato all’inizio della misurazione del tratto e viene fermato dopo 1 km, la velocità media all’ora può essere determinata mediante la posizione della lancetta dei secondi del cronografo. Se 1 km viene percorso in 45 secondi, la velocità media sarà di circa 80 km all’ora.

* Funzione disponibile solo su alcuni modelli

Page 79

TELEMETRO*

Il Telemetro permette il computo delle distanze in base alla velocità del suono. Serve dunque nell’aviazione, nella marina, nell’esercito e nell’artiglieria. Indica anche a quale distanza è in corso un temporale. Mettendo in moto la lancetta quando si scorge una fiammata, del fumo oppure il balenare di un lampo, arrestandola al momento in cui si percepisce il suono, si avrà l’indicazione della distanza fra la località dove è avvenuta l’esplosione o è caduto il fulmine, ed il punto di osservazione. Tale lettura viene effettuata sull’apposita scala telemetrica che visualizza indicazioni da 1 a 20 km.

* Funzione disponibile solo su alcuni modelli

Page 80

PRECAUZIONI PER L’USO E NOTIZIE UTILI

Indicazione Uso

Quadrante

Grado di

impermeabilità

L’indicazione “WATER RESISTANT” (impermeabile) può essere a volte abbreviata in “WATER RESIST”.

- Per evitare che l’acqua entri nei meccanismi interni dell’orologio, la corona non deve essere mai

estratta ed i pulsanti premuti quando l’orologio è bagnato o immerso in acqua (salvo diversamente specificato).

- Se gli orologi che sono stati concepiti per lo sport o per funzionare in acqua vengono esposti

all’acqua salata o ad abbondante sudore, devono essere risciacquati con acqua dolce e quindi completamente asciugati.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) e oltre

Cassa

WATER RESISTANT

Spruzzi, sudore, pioggia leggera, abluzione, ecc.

Nuoto ecc.

Page 81

in acqua

Immersione

Immersione in profondità

Caratteristiche

di impermeabilità

* Portare sempre la corona nella sua posizione normale. * Stringere del tutto la vite della corona.

- L’acqua può in taluni casi provocare un deterioramento della qualità di alcuni cinturini in cuoio.

- Le parti interne dell’orologio possono trattenere umidità, quando la temperatura esterna è più

bassa di quella interna, il vetro del quadrante a volte può appannarsi. Se il fenomeno è momentaneo, ciò non crea alcun problema, ma se invece perdura a lungo, occorre far presente il problema al negoziante presso cui l’orologio è stato acquistato o al Centro Assistenza Autorizzato più vicino.

Non impermeabile. Va protetto da acqua e umidità

Impermeabilità normale. Resiste a spruzzi, sudore, pioggia leggera, abluzioni ecc. durante l’uso quotidiano.

Utilizzabile durante il nuoto ma sconsigliato per immersioni.

Adatto ad immersioni poco impegnative.

Adatto a tutte le immersioni.

Page 82

Temperatura

Non lasciare l’orologio sotto i raggi diretti del sole o in luoghi estremamente caldi o estremamente freddi per un lungo periodo di tempo. Ciò potrebbe infatti creare degli inconvenienti al funzionamento dell’orologio ed accorciare la durata della batteria, provocando anche un rallentamento o un’accelerazione dell’orologio e conseguenze sulle altre funzioni.

Urti

Questo orologio può sopportare gli urti e gli scossoni che normalmente avvengono durante l’uso quotidiano ed anche quando si pratichino sport in cui non ci sia contatto diretto. Se l’orologio cade per terra o riceve colpi molto forti, può subire danni o guasti al funzionamento.

Campi magnetici

Questo orologio è antimagnetico fino a 60 gauss e quindi non viene influenzato dai campi magnetici prodotti dai normali elettrodomestici. Se viene usato nelle vicinanze di campi magnetici molto forti, le sue funzioni possono venire momentaneamente alterate.

Elettricità statica

I circuiti integrati usati nell’orologio sono sensibili all’elettricità statica. Se l’orologio viene esposto a intensa elettricità, l’indicazione del tempo può perdere in precisione.

Page 83

Sostanze chimiche e gas

Non indossare l’orologio quando ci si trova in presenza di forti sostanze chimiche e di gas. Se l’orologio viene a contatto di solventi, come benzene, oppure con prodotti contenenti sostanze come benzina, lucidi, detergenti, adesivi, le sue parti possono scolorarsi, dissolversi o spaccarsi. Fare particolare attenzione ad evitare le sostanze chimiche. La cassa dell’orologio e il cinturino possono scolorirsi se vengono a contatto con il mercurio di un termometro rotto o di altra provenienza.

Tenere l’orologio pulito

Strofinare con un panno soffice assorbente il terriccio e l’umidità dal vetro dell’orologio. Se l’orologio viene indossato quando il retro della cassa e il cinturino sono sporchi, questi possono provocare un’irritazione cutanea in quanto a contatto diretto con la pelle. Come pulire il cinturino:

• Cinturino in metallo: Lavare le zone sporche con uno spazzolino da denti bagnato

con acqua tiepida saponata.

• Cinturino in plastica o in gomma: Lavare con acqua. Non usare solvente.

• Cinturino in cuoio: Strofinare delicatamente sul lato frontale con un panno soffice ed asciutto.

Per la pulizia del lato opposto, servirsi di un panno inumidito con alcool.

Ispezione periodica

Si raccomanda di far controllare l’orologio da un centro assistenza autorizzato ogni due anni per assicurare un uso prolungato e senza problemi.

Tenere le batterie fuori la portata dei bambini Qualora una batteria fosse accidentalmente ingerita, consultare subito un medico.

Page 84

DATI TECNICI

Caratteristiche del movimento

Tipo di quarzo: cristallo di quarzo a diapason Frequenza: 32.768Hz Precisione: +/-20 s/mese in normali condizioni d’uso

Funzione

CAL.YM62: Cronografo con avanzamento progressivo di 1 secondo alla volta

Meccanismo di ripristino per il risparmio energetico (PSRM, Powercell Saving Reset Mechanism). Dispositivo di compensazione del sovraccarico (OLCD, Over-loading Compensation Device). Controllo digitale della frequenza (DFC, Digital Frequency Control) per la regolazione del tempo.

* I dati tecnici possono subire modifiche senza preavviso.

(fino a 59 minuti e 59 secondi)

Page 85

ÍNDICE

COMPONENTES PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . . .82

CARACTERÍSTICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

CONFIGURACIÓN DE LA HORA Y REGULACIÓN DE LA

POSICIÓN DE LAS AGUJAS DEL CRONÓGRAFO . . . . . . . . . .84

AJUSTE DE LA FECHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

D E

CRONÓGRAFO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

ALARMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91

TAQUÍMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

TELÉMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

PRECAUCIONES PARA EL USO E INFORMACIONES UTILES . .96

DATOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Page 86

COMPONENTES PRINCIPALES



Aguja de las horas Botón 



Aguja de los minutos Botón 



Pequeña aguja de los segundos Corona 



Aguja de los minutos del cronógrafo



Agujas de los quintos de segundo del cronógrafo



Aguja de las horas de la alarma



Aguja de los minutos de la alarma



Fecha

Page 87

CARACTERÍSTICAS

[HORA]

• indicada por las agujas de las horas, de los minutos y por la pequeña aguja de los

segundos.

[FECHA]

• visualizada en formato numérico

[CRONÓGRAFO]

• mide hasta 60 minutos en quintos de segundo.

• tiempos parciales

[ALARMA]

• entra en función sólo una vez al día

Corona :

(1) posición normal : libre (2) primer click : configuración de la fecha (3) segundo click : configuración de la hora, regulación de la posición de las

agujas del cronógrafo y de las agujas de la alarma.

Page 88

CONFIGURACIÓN DE LA HORA Y REGULACIÓN DE LA POSICIÓN DE LAS AGUJAS DEL CRONÓGRAFO

Este reloj está diseñado en modo que la configuración de la hora, la regulación de la alarma y la regulación de la posición de las agujas del cronógrafo estén realizados con la corona en posición (2).

Una vez que la corona ha sido extraída hasta el segundo click, asegúrese de efectuar las regulaciones reproducidas anteriormente al mismo tiempo.

[Predisposición de la hora]

Aguja de las horas

Pequeña aguja de los segundos

1. Extraiga la corona hasta al segundo click con la pequeña aguja de los segundos en la hora 12.

El cronógrafo será puesto en cero automáticamente.

Aguja de los minutos

Page 89

2. Gire la corona para configurar las agujas de las horas y de los minutos. Se aconseja

configurar un horario adelantado de algunos minutos respecto a la hora corriente, considerando, si es necesario, el tiempo requerido para regular la posición de las agujas del cronógrafo.

3. Si la alarma estuvo predispuesta, extrayendo la corona hasta el segundo click, las

agujas de la alarma se desplazan hasta indicar la hora corriente.

Nota: • Para configurar la aguja de las horas, asegúrese que los parámetros AM/PM

hayan sido configurados correctamente para indicar respectivamente las horas antimeridiano postmeridiano. Este reloj ha sido diseñado en modo que la fecha sea modificada una vez cada 24 horas.

• Para ajustar la aguja de los minutos, desplácelo para adelante unos 4-5 minutos con respecto a la hora deseada, seguidamente llévelo a la hora exacta.

[Regulación de la posición de las agujas de la alarma]

1. Presione  para hacer corresponder las agujas de la alarma con aquellas de la hora principal.

* Teniendo presionado  las cifras se desplazan más rápidamente

Aguja de las horas

Aguja de los minutos



Aguja de las horas de la alarma



Aguja de los minutos de la alarma

Page 90

[Regulación de la posición de las agujas del cronógrafo]

Si las agujas del cronógrafo no se encuentran en posición “0”, realice el siguiente procedimiento:

Agujas de los quintos de

segundo del cronógrafo



1. Presione el botón *La aguja de los minutos del cronógrafo seleccionado cumple una vuelta completa.

2. Presione el botón

Manteniendo presionado el botón

3. Presione el botón *La aguja de los quintos de segundo del cronógrafo seleccionada cumple una

vuelta completa

4. Presione el botón cronógrafo en la “0”. Manteniendo presionado el botón

2 segundos.



para configurar las agujas del cronógrafo en “0”.



2 segundos.



para configurar las agujas de los quintos de segundo del



, las agujas se desplazan más rápidamente.



, las agujas se desplazan más rápidamente.

Aguja de los minutos del cronógrafo





Page 91

Para configurar las agujas de la alarma y del cronógrafo realice el siguiente procedimiento accionando el botón



2 segundos:

Agujas de la alarma

*Las agujas de la alarma avanzan de 12 horas

* Al finalizar con todas las regulaciones, lleve nuevamente la corona en la posición

normal en correspondencia de una seña horaria, verificando que las agujas de hora principal y de la alarma indiquen la misma hora.

* Lleve la corona en la posición normal en concomitancia con una señal horaria.

Aguja de los minutos

del cronógrafo

*La aguja de los minutos del cronógrafo seleccionado cumple una rotación completa.

Agujas de los quintos de

segundo del cronógrafo

*La aguja de los quintos de segundo del cronógrafo cumple una vuelta completa.

Page 92

AJUSTE DE LA FECHA

• Antes de configurar la fecha, asegúrese de haber configurado la hora.

Fecha

1. Extraiga la corona hasta el primer click.

2. Gire la corona en sentido horario para programar la hora deseada.

3. Coloque nuevamente la corona en la posición normal

Nota: No configure la fecha entre las 21.00 y la 01.00 ya que podría no realizarse

correctamente el cambio de la fecha.

1. Es necesario regular la fecha al final del mes de febrero y de todos los otros meses

con menos de 31 días.

2. No configure la fecha entre las 21.00 y la 01.00 ya que podría no realizarse

correctamente el cambio de la fecha.

3. No accione el botón

movimiento las agujas de la alarma.



mientras la corona está en posición extraída esto pondría en

Page 93

CRONÓGRAFO

• El cronógrafo consiente medir hasta 12 horas en unidad de quintos de segundos.

• Cuando la medición alcanza las 12 horas, el cronógrafo interrumpe automáticamente

el conteo.

Aguja de los minutos del cronógrafo



Agujas de los quintos de segundo del cronógrafo



• Antes de utilizar el cronógrafo, asegúrese que la corona se encuentre en la posición

normal y que las agujas del cronógrafo se encuentren en posición “0”.

• Para llevar las agujas del cronógrafo en posición “0” realice el procedimiento

descripto en la Regulación de la posición de las agujas del cronógrafo.

UTILIZACIÓN DEL CRONÓGRAFO [Medición normal]

Arranche Detención Puesta a cero

Page 94

[Medición de los tiempos en acumulación]

Arranque Detención Reanudación Detención Puesta a cero

La reanudación y la detención del cronógrafo pueden ser efectuados repetidamente accionando siempre el botón  .

[Medición de los tiempos parciales]

Arranque

Tiempo

Reanudación

parcial

La medición y la reanudación luego de la medición del tiempo parcial pueden ser efectuadas repetidamente accionando siempre el botón  .

[Medición de dos tiempos]

Arranque

Puesta a

cero Tiempo

final del 1°

competidor

Detención

definitiva

Llegada

del 2°

Visualiza-

ción del

tiempo final

competidor

Puesta a cero

del 2°

Page 95

ALARMA

La alarma puede ser predispuesta para entrar en función una sola vez a una hora designada precisa, dentro de las 12 horas sucesivas a la hora de predisposición La hora de la alarma puede predisponerse con secuencia de un minuto.

[Configuración de la hora para la alarma]

Antes de utilizar la alarma, asegúrese que las agujas de la ALARMA hayan sido reguladas a la hora corriente. Para ulteriores informaciones haga referencia al párrafo [Configuración de la hora y

regulación de la posición de las agujas del cronógrafo].



Aguja de las horas

de la alarma



Aguja de los minutos de la alarma

Page 96

1. Extraiga la corona hasta el primer click.

2. Accione repetidamente el botón  para configurar la hora deseada para la alarma

* *Teniendo presionado  las cifras se desplazan más rápidamente.

3. Coloque nuevamente la corona en la posición normal.

Nota: Cada alarma no puede ser predispuesta para una hora superior a las doce

horas respecto a la hora corriente. En tal caso, mientras se mantiene presionado el botón  para hacer avanzar las agujas de la alarma, las mismas agujas se detienen en el momento en que alcanzan la posición correspondiente a la hora corriente y la alarma se desactiva. Suelte el botón y presione nuevamente para realizar la regulación de las agujas de la alarma en la hora deseada. Si la corona está en posición normal, cuando la alarma está desactivada las agujas indican la hora corriente cuando la alarma está activada las agujas indican la hora configurada para la alarma

Page 97



Aguja de las horas

de la alarma

[Detención de la alarma]

La alarma entra en funcionamiento a la hora designada aproximadamente por 20 segundos y se desactiva al momento de la detención. Para detenerla manualmente, accione sobre los botónes  o bien . Con el cronógrafo en curso de medición, la señal sonora de la alarma resulta distinta. Si la alarma está en funcionamiento, accionando los botónes  y  se detiene solamente la alarma y no es posible efectuar ninguna operación de cronógrafo.

[Desactivación de la alarma aún si ya esta predispuesta]

1. Extraiga la corona hasta el primer click.

2. Mantenga presionado el botón  para desplazar las agujas de la alarma en la hora

corriente.

3.Coloque nuevamente la corona en posición normal

Para modificar la hora configurada para la alarma, realice el procedimiento descripto en el párrafo [Configuración de la hora para la alarma].



Aguja de los minutos de la alarma

Page 98

TAQUÍMETRO*

El Taquímetro es una función que mide la velocidad de un automóbil. Midiendo en cuantos segundos el automóvil recorre un tramo de 1 km, la escala del taquímetro puede indicar la velocidad media aproximada por hora durante un viaje (si dicho tramo de 1 km se recorre dentro de un máximo de 60 segundos). Si el cronógrafo se pone en marcha cuando inicia la medición del tramo y se detienen luego de 1 km, la velocidad media por hora puede determinarse mediante la posición de la aguja de los segundos del cronógrafo. Si 1 km se recorre en 45 segundos, la velocidad media será de aproximadamente 80 km por hora.

* Sólo algunos modelos disponen de esta función.

Page 99

TELEMETRO*

El Telémetro, indicador de las distancias, permite calcular las distancias en base de la velocidad del sonido. Por lo tanto, sirve en la aviación, en la marina, en el ejército y en la artillería. Indica también la distancia de un temporal. Poniendo en movimiento la aguja cuando se descubre una llamarada, humo o la sinuosidad de un rayo y deteniéndola cuando se percibe el sonido, se tendrá la indicación sobre la distancia entre la localidad donde se ha verificado la explosión o ha caído el relámpago y el punto de observación. Dicha lectura se efectúa en la escala telemétrica especifica que contiene indicaciones desde 1 hasta 20 kilómetros.

* Sólo algunos modelos disponen de esta función.

Page 100

PRECAUCIONES PARA EL USO E INFORMACIONES UTILES

IndicaciónUso

Salpicaduras,

Esfera

Grado de

impermeabilidad

Algunas veces la indicación “WATER RESISTANT” (impermeable) puede ser abreviada en “WATER RESIST”.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) o más

Caja

WATER RESISTANT

- Para evitar que el agua entre en los mecanismos internos del reloj, nunca hay que

extraer la corona ni pulsar los botones cuando el reloj está mojado o sumergido en agua (salvo diversamente especificado).

- Si los relojes concebidos para el deporte o para funcionar en el agua se exponen

al agua salada o a la transpiración abundante, después del uso deben ser enjuagados con agua dulce y secados completamente.

transpiración, llovizna, abluciones, etc.

Natación etc.
