Page 1

Instruction book pag. 1 • Mode d'emploi pag. 13

Gebrauchsanleitung pag. 25 • Manuale di funzionamento pag. 37

Manual de instrucciones pag. 49

CHRONO

FS00

CAL-FS00_COP 26-09-2003 15:26 Pagina 3

Page 2



 







(1) (2)

CAL-FS00_COP 26-09-2003 15:26 Pagina 1

45 15

Page 3

When reading this instruction booklet, keep the watch diagram on the left unfolded and in full view. The symbols (A, B, etc.) on the diagram are those referred to in the section describing the operating instructions.

Pendant la lecture de ce mode d'emploi, gardez le schéma d'illustration de la montre ci-contre ouvert et bien en vue. Les symboles (A, B, etc.) utilisés dans les différents chapitres du mode d'emploi correspondent à ceux indiqués sur ce schéma.

Zur Lektüre dieser Gebrauchsanleitung sollten Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick behalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

Durante la lettura di questo manuale di istruzioni, tenere lo schema illustrativo dell’orologio a sinistra aperto e in vista. I simboli (A, B, ecc.) usati nelle sezioni delle istruzioni sul funzionamento corrispondono a quelli indicati in questo schema.

Mientras lee este manual de instrucciones, mantenga el esquema ilustrativo del reloj aquí presentado al lado izquierdo, abierto y bien visible. Los símbolos (A, B, etc.) utilizados en las secciones de instrucciones sobre el funcionamiento, corresponden a los que se utilizan en este esquema.

CAL-FS00_COP 26-09-2003 15:26 Pagina 2

Page 4

Thank you very much for purchasing a BREIL WATCH. To ensure its correct use, please read these instructions carefully. In order to be able to make full use of the guarantee service (subject to the guarantee terms), please ensure that the Breil international guarantee card is supplied with the watch at the time of purchase.

Nous vous remercions de la préférence que vous nous avez accordée en achetant une montre BREIL. En vue d'une utilisation correcte de celle-ci, lire attentivement les instructions contenues dans ce livret. Lors de l'achat, contrôlez que la montre soit accompagnée de la garantie qui devra être présentée pour obtenir les prestations qui y sont décrites.

Wir danken Ihnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie Ihre Uhr immer einwandfrei gebrauchen können, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lesen. Beim Kauf sollten Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehändigt wurde, denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruch nehmen zu können.

Vi ringraziamo per la preferenza accordataci con l’acquisto di un orologio BREIL. Per un corretto uso dello stesso, Vi preghiamo leggere attentamente le istruzioni contenute in questo libretto. Al momento dell’acquisto controllate che insieme all’orologio Vi venga fornita anche la garanzia, da presentare per ottenere le prestazioni in essa descritte.

Le agradecemos su preferencia por un reloj BREIL. Para poder utilizar correctamente el reloj, le rogamos leer atentamente las instrucciones contenidas en este folleto. Al comprarlo, controle que junto al reloj le sea entregada la garantía que debe ser presentada para obtener los servicios que en la misma se describen.

CAL-FS00_COP 26-09-2003 15:26 Pagina 4

Page 5

CONTENTS

MAIN COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

SETTING THE TIME AND DATE . . . . . . . . . . . . . . . . . . . . . . . . . .3

USING THE CHRONOGRAPH . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

CHRONOGRAPH RESET

(INCL. AFTER REPLACING BATTERY) . . . . . . . . . . . . . . . . . . . .5

TACHYMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

TELEMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

PRECAUTIONS AND USEFUL INFORMATION . . . . . . . . . . . . . . .8

TECHNICAL DA TA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

A B C D

E F

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 1

Page 6

MAIN COMPONENTS

 Hour hand Button



 Minute hand Button



 Chronograph second hand Crown



 Chronograph minute hand  24-hour hand  Continuous second hand  Calendar

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 2

Page 7

SETTING THE TIME AND DATE

To set the time:

1. Pull the crown out to the 2nd position so that the second hand stops at “0” position.

2. Turn the crown to set the hour and minute hands.

3. After the date has been set, push the crown back to the normal position.

To set the date:

1. Pull the crown out to the 1st position (1).

2. Turn the crown by clockwise to set the date.

* If the date is set between the hours of around 9:00 PM and 1:00 AM, the date may

not change on the following day.

3. After the date has been set, push the crown back to the normal position.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 3

Page 8

USING THE CHRONOGRAPH

• This chronograph is able to measure and display time in 1/1 second united up to maxinum of 1 hour.

Measuring time with the chronograph

1. The chronograph can be started and stopped each time button  is pressed.

2. To reset, press button  and the chronograph second and minute hands return to their “0” positions.

RESET TIME MEASUREMENT STOP







1043_CAL FS00_GB 26-09-2003 15:27 Pagina 4

Page 9

CHRONOGRAPH RESET (INCL. AFTER REPLACING BATTERY)

This procedure shoud be performed when the chronograph second hand do not return to the 0 second position after the chronograph has been reset, and including after the battery has been replaced.

1. Pull the crown out to the 2nd position (2).

2. Press button  to set the chronograph second hand to the “0” position.

3. The chronograph hands can be advanced rapidly by continuously pressing button .

4. Once the hands have been zeroed, reset the time and return the crown to its normal position.

* Do not return crown to normal position while chronograph second hand returns to

12:00 (“0” position). Hand stops on the way when crown are returned to normal position and these positions are recognized as 12:00 (“0” position).

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 5

Page 10

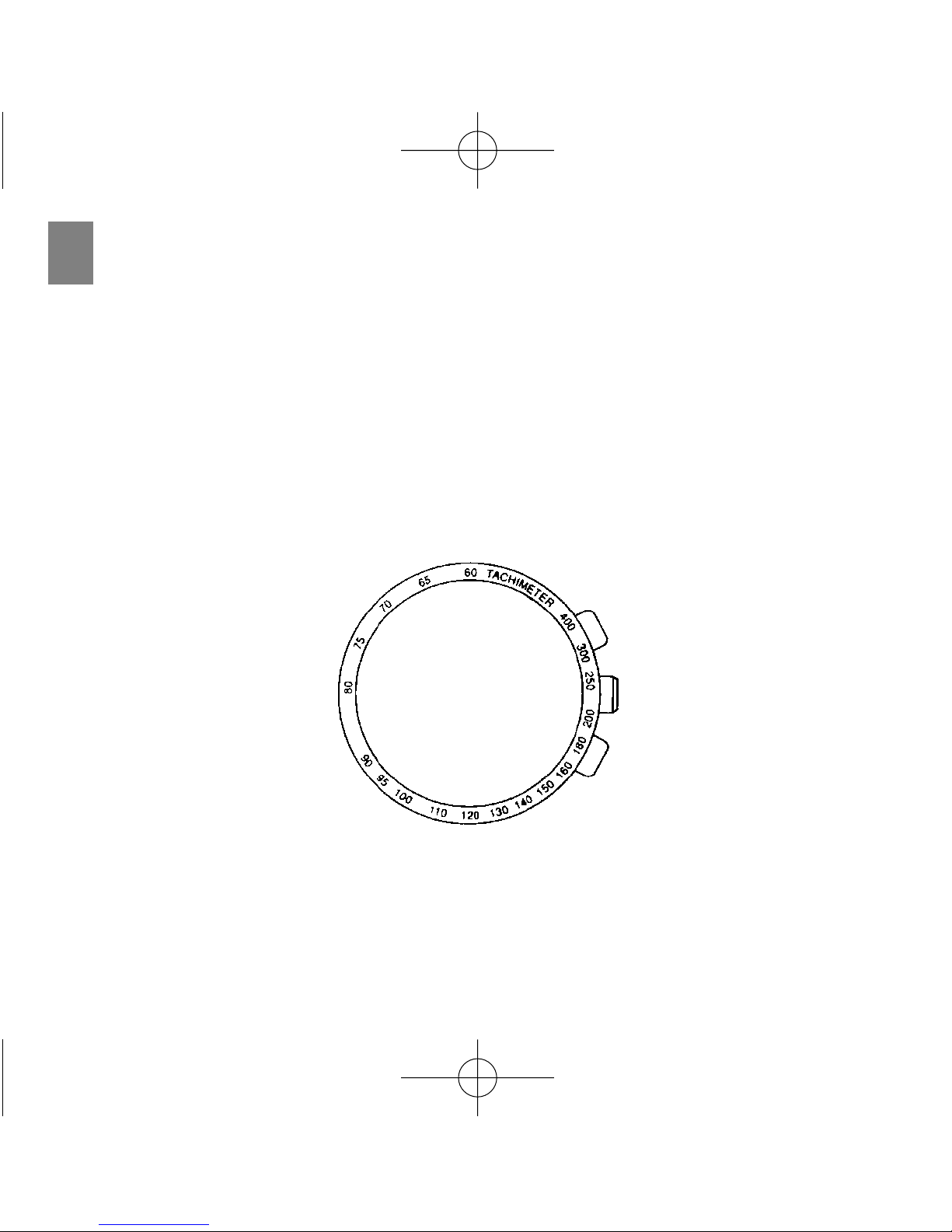

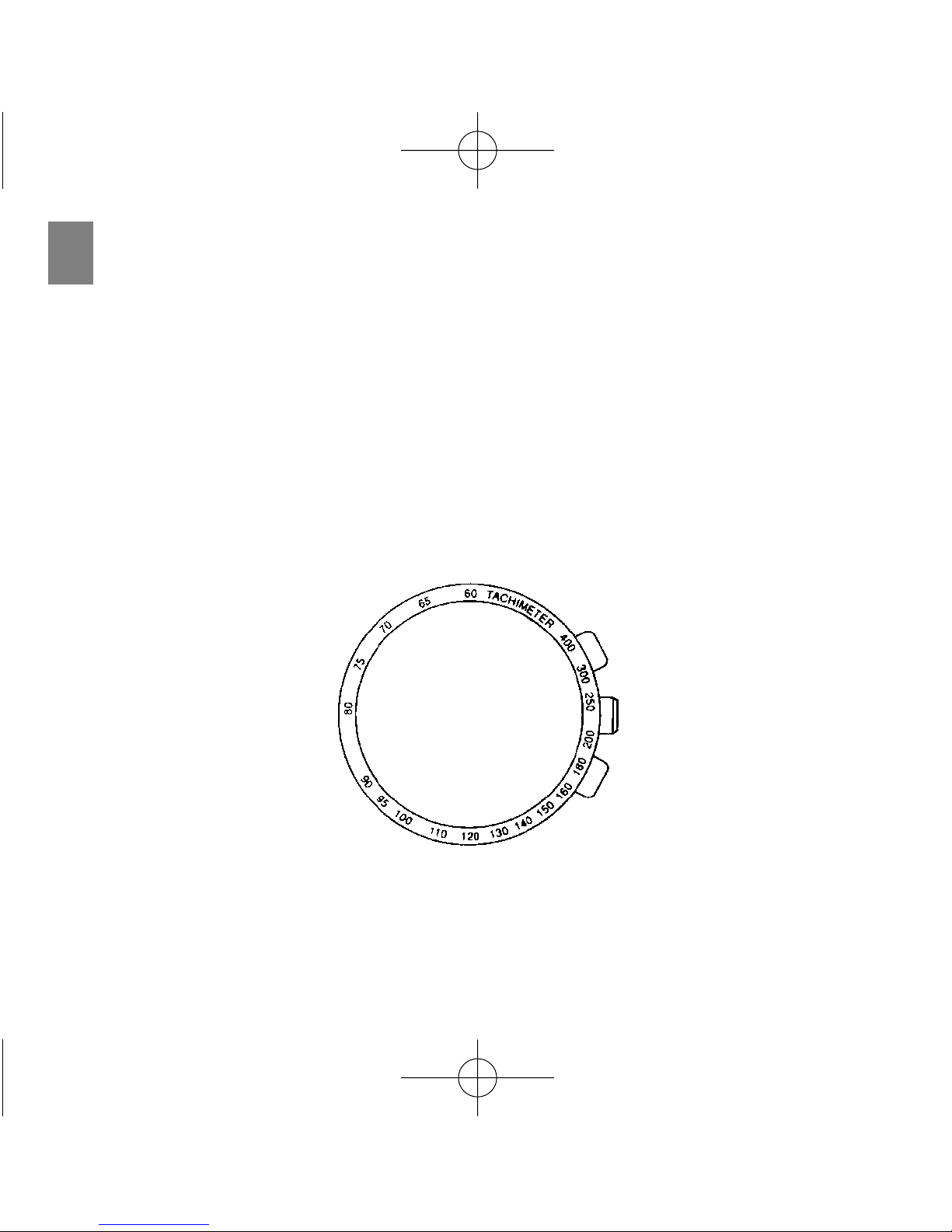

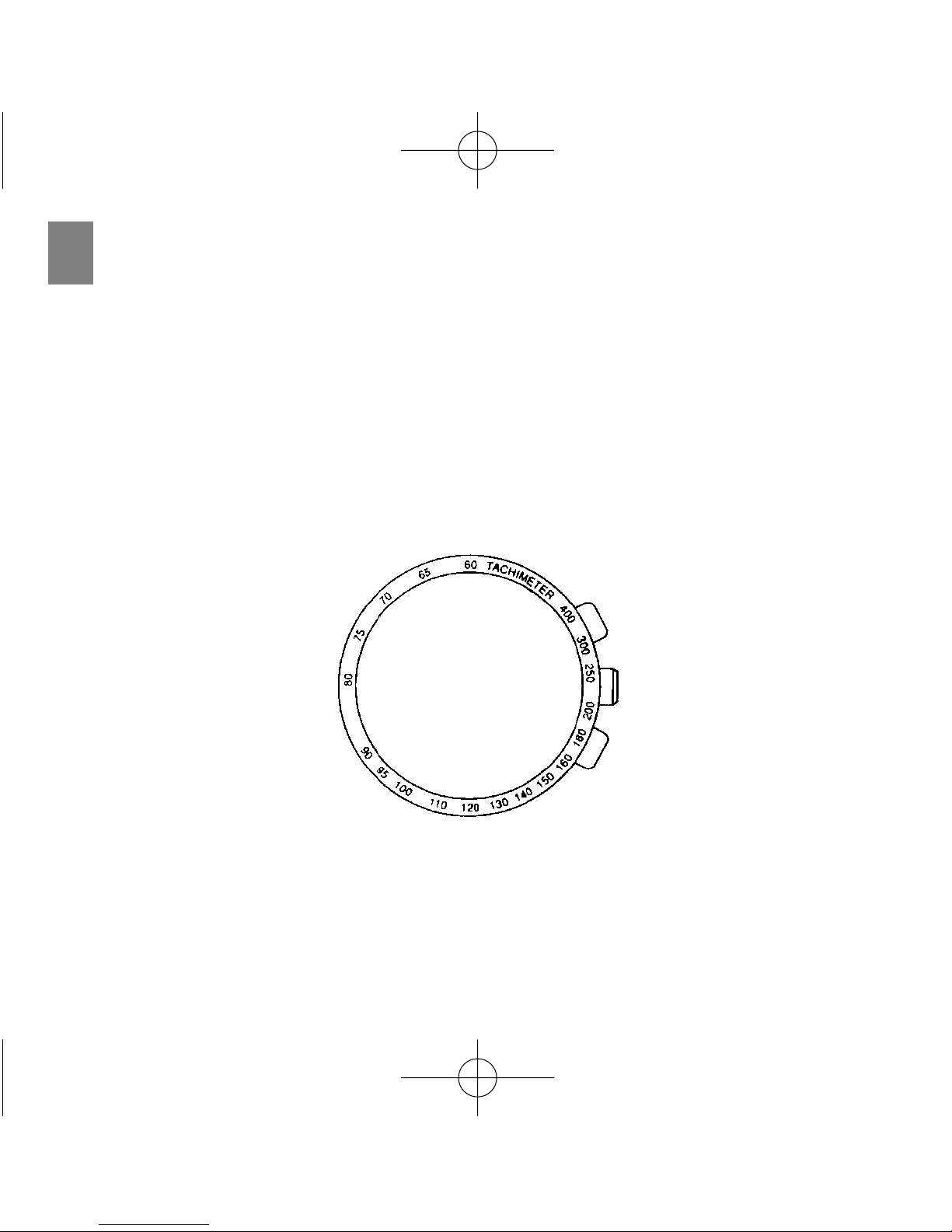

TACHYMETER*

The Tachymeter is the device which measures the speed of an automobile. Knowing is how many seconds the car covers a distance of 1km, the meter can measure the approximate average speed per hour during a journey (up to the maxinum measurable range of tachymeter is 60 seconds). If the chronograph is started at the same time as measurement, and stopped after 1km, the average speed per hour can be determined according to the position of the second hand. If the car covers the distance of 1km in 45 seconds, the average hourly speed during the journey will be about 80 km.

* Not available on all models.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 6

Page 11

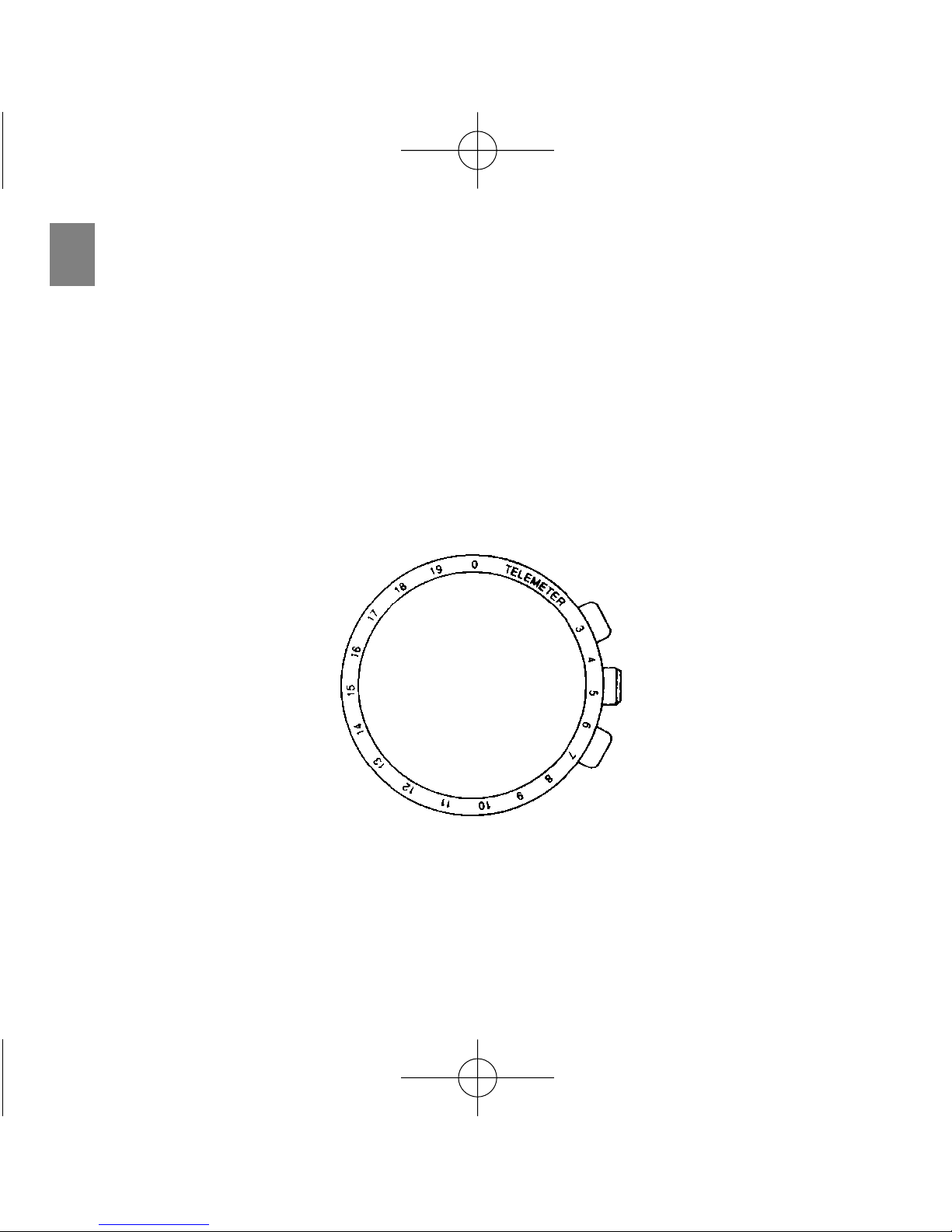

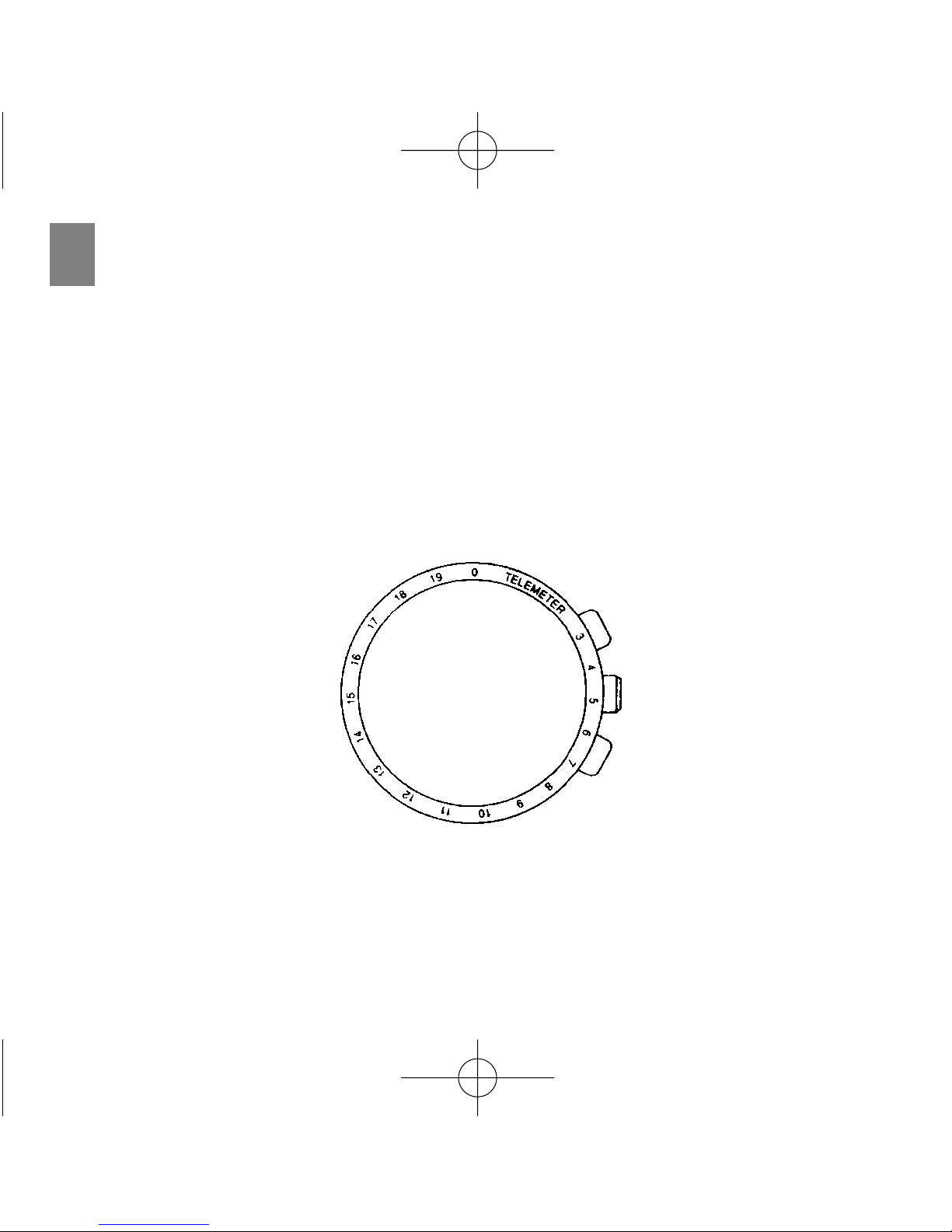

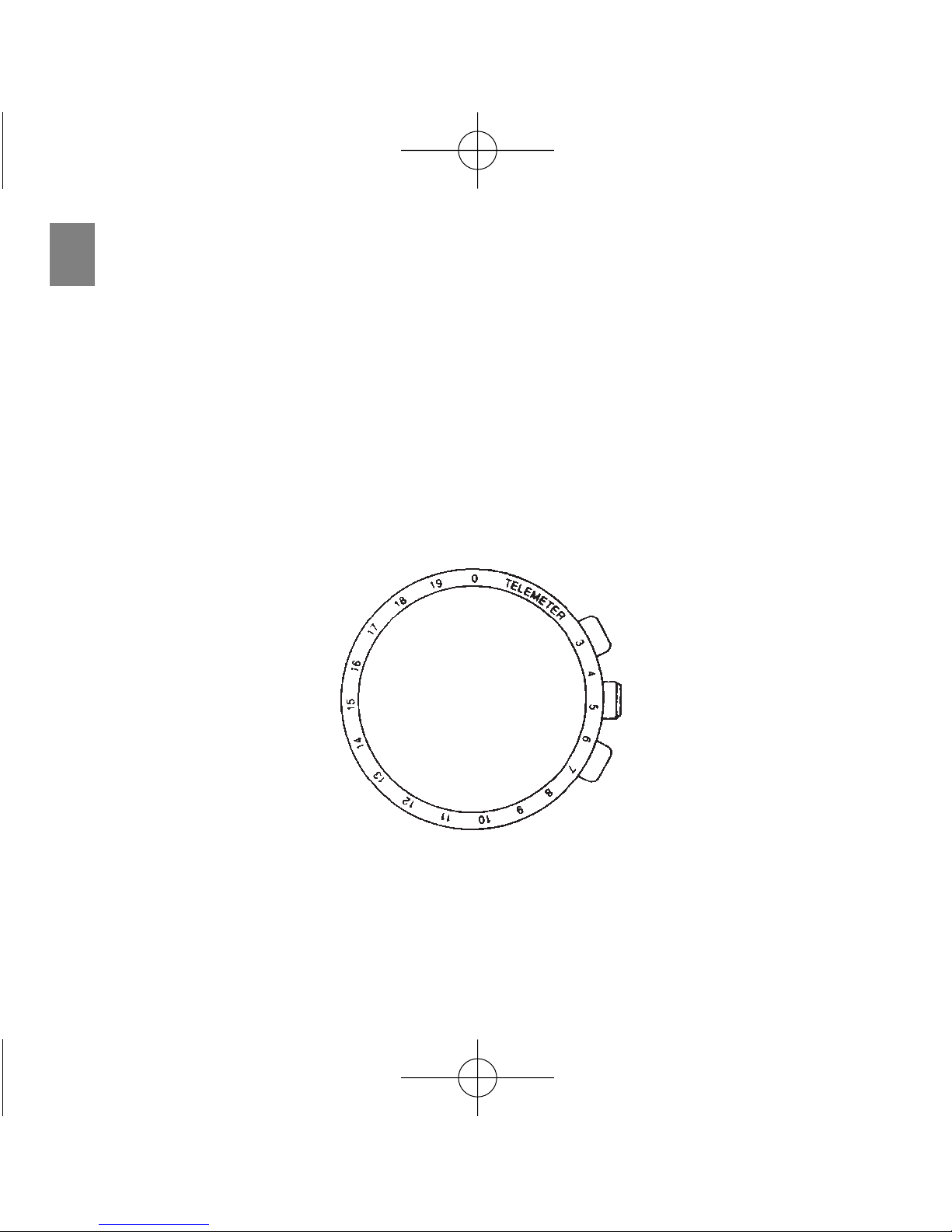

TELEMETER*

The Telemeter is a distance indicator wich allows distance to be calculated on the basis of the speed of sound. It is useful, therefore, for aviation, navy, army and artillery purposes. It can also measure how far away a thunderstorm is. The hand is started the second a flash, smoke or lightning is seen and stopped when the actual sound is heard. The distance, from 1 to 20 kilometres, between the observer and the explosion or storm is read from the telemetry scale.

* Not available on all models.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 7

Page 12

PRECAUTIONS AND USEFUL INFORMATION

Indication Use

“WATER RESISTANT” may sometimes be abbreviated to “WATER RESIST”

Dial

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) or more

Case

WATER RESISTANT

Spray, sweat, light rain, washing, etc.

YES

Swimming, etc.

NO NO

YES

Degree of

water

resistance

- In order to prevent water coming into contact with the internal mechanism, never pull the crown out when the watch is wet.

- If any watches designed for sportswear or use in water come into contact with salt water or heavy sweating, they should be rinsed in fresh water and dried thoroughly.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 8

Page 13

- Contact with water may cause a deterioration in the quality of some leather straps.

- As internal parts of the watch can retain moisture, when the outside temperature is

lower than the inside, the watch glass may mist-up. This phenomenon is purely temporary and should not create any problems. However, if it persists for any length of time, the watch should be checked by the shop where it was purchased or by the nearest Authorised Service Centre.

in water

* Always keep the crown in its normal position. * Full tighten crown screw lock.

Skin-diving

NO NO

YES

Scuba diving

NO NO

YES

Water-resistance

characteristics

Not water resistant. Must be kept away from water and moisture

Average water resistance. Can withstand spray, sweat, light rain, washing, etc. during daily use

Can be worn while swimming but not diving

Suitable for skin-diving.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 9

Page 14

Temperature

Do not leave the watch exposed to direct sunlight or temperature extremes for long periods of time. Long exposure, in fact, may adversely affect the operation of the watch and actually shorten battery life, causing it to gain or lose time and affect its other functions.

Impact

This watch can withstand normal everyday impacts and shocks and those normally imparted by non-contact sports. Serious damage, however, may result if the watch is dropped or subjected to severe shock.

Magnetic fields

This watch is antimagnetic up to 60 gauss, and is therefore not affected by magnetic fields produced by normal domestic appliances. If used near strong magnetic fields, its operation may be temporarily affected.

Static electricity

The integrated circuits present inside the watch are sensitive to static electricity. If the watch is exposed to intense electrical fields, the time display may temporarily lose some of its accuracy.

Chemicals and gases

Avoid wearing the watch in the presence of strong gases or chemical substances. Parts of the watch may discolour, dissolve or even break if brought into contact with benzol or petroleum based products such as solvents, thinners, detergent, adhesives etc. Pay special attention to avoiding contact with chemicals.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 10

Page 15

The watch case and strap may discolour if they come into contact with mercury from a broken thermometer or other equipment.

Keeping the watch clean

Use an absorbent soft cloth to clean off any dirt or damp from the watch glass. Wearing the watch when the strap or back of the case is dirty can cause skin irritation. Cleaning the watch strap:

• Metal bands: use a toothbrush and soapy warm to wash the dirt off.

• Plastic or rubber straps: wash with water. Do not use solvents.

• Leather straps: gently rub the face of the strap using a soft dry cloth. Clean the opposite side with a cloth and alcohol.

Periodic inspection

In order to guarantee long trouble-free operation, it is advisable to have the watch checked by an Authorised Assistance Centre once every two years.

Keep batteries out of the reach of children

If a battery is accidentally swallowed, consult a doctor immediately

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 11

Page 16

TECHNICAL DATA

Time standard

Type of quartz: Tuning fork type quartz crystal Frequency: 32.768Hz Accuracy: +/-20 s/month worn under normal circumstances

Function

CAL.FS00: Chronograph 1/1 sec. basis (Up to 59 min. 59 sec.)

Powercell Saving Reset Mechanism (PSRM) Over-loading Compensation Device (OLCD) Digital Frequency Control (DFC) for time adjustment

* In order to improve the product, the technical specifications may be modified without prior notice.

1043_CAL FS00_GB 26-09-2003 15:27 Pagina 12

Page 17

INDEX

PIECES PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

REGLAGE DE L’HEURE ET DE LA DATE . . . . . . . . . . . . . . . . . .15

UTILISATION DU CHRONOGRAPHE . . . . . . . . . . . . . . . . . . . . .16

REMISE A ZERO DU CHRONOGRAPHE

(APRES LE REMPLACEMENT DE LA PILE) . . . . . . . . . . . . . . . .17

TACHYMETRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

TELEMETRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES . .20

DONNÉES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

A B C D

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 13

Page 18

PIECES PRINCIPALES

 Aiguille des heures Bouton



 Aiguille des minutes Bouton



 Aiguille des secondes du chronographe Couronne



 Aiguille des minutes du chronographe  Aiguille des 24 heures  Aiguille des secondes continues  Calendrier

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 14

Page 19

REGLAGE DE L’HEURE ET DE LA DATE

Pour régler l’heure:

1. Extraire la couronne jusqu’à la position (2) pour arrêter l’aiguille des secondes en

position zéro “0”.

2. Faire pivoter la couronne pour régler les aiguilles des heures et des minutes.

3. Après avoir réglé la date, remettre la couronne à sa position normale.

Pour régler la date:

1. Extraire la couronne jusqu’à la position (1).

2. Faire pivoter la couronne dans le sens horaire pour régler la date.

* Si l’heure est réglée sur une heure comprise entre 21 heures et 1 heure du matin, la

date pourrait ne pas changer le jour suivant.

3. Après avoir réglé la date, remettre la couronne à sa position normale.

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 15

Page 20

UTILISATION DU CHRONOGRAPHE

• Ce chronographe peut mesurer et visualiser cumulativement le temps de seconde en seconde jusqu’à un maximum d’une heure.

Mesure du temps avec le chronographe

1. Le chronographe peut être activé et arrêté en pressant .

2. Pour la remise à zéro, c’est-à-dire pour remettre les aiguilles des minutes et des secondes en position “0”, appuyez sur .

MISE A ZERO MESURE DU TEMPS ARRET







1043_CAL FS00_FR 26-09-2003 15:28 Pagina 16

Page 21

REMISE A ZERO DU CHRONOGRAPHE (APRES LE REMPLACEMENT DE LA PILE)

Appliquer la procédure illustrée ci-dessous aussi bien lorsque l’aiguille des secondes ne reprend pas la position “0” après la mise à zéro du chronographe qu’après le remplacement de la pile.

1. Extraire la couronne jusqu’à la seconde position (2).

2. Presser  pour régler l’aiguille des secondes du chronographe sur “0”.

3. En tenant enfoncée la touche , les aiguilles du chronographe avancent rapidement.

4. Après avoir porté les aiguilles en position “0”, régler à nouveau l’heure et remettre la couronne à sa position normale.

* Ne pas remettre la couronne à sa position normale lorsque les aiguilles des secondes

du chronographe retournent sur 12:00 (position “0”), étant donné qu’elles s’arrêteraient à l’endroit où elles se trouvent et leur point d’arrêt serait identifié à 12:00 (position “0”).

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 17

Page 22

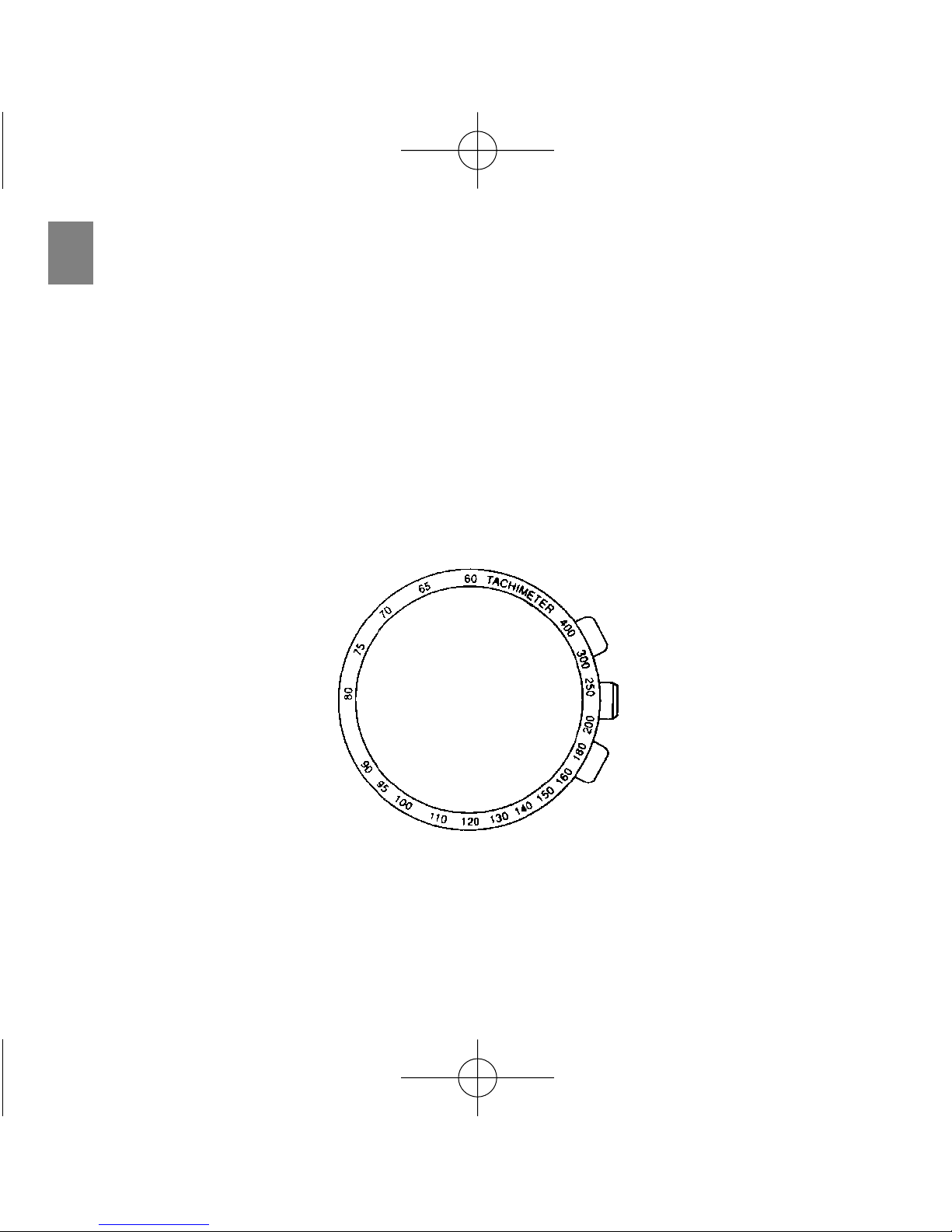

TACHYMETRE*

Le Tachymètre est une fonction qui mesure la vitesse d’un véhicule automobile. En mesurant le nombre de secondes nécessaire à la voiture pour parcourir 1 km, l’échelle du tachymètre peut indiquer la vitesse moyenne approximative à l’heure durant un voyage (si ce tronçon d’1 km est parcouru en un maximum de 60 secondes). Si le chronographe est activé au début de la mesure du tronçon et arrêté après 1 km, la vitesse moyenne à l’heure peut être déterminée à l’aide de la position de l’aiguille des secondes du chronographe. Si 1 km est parcouru en 45 secondes, la vitesse moyenne sera d’environ 80 km/heure.

* Fonction disponible seulement sur certain modèles.

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 18

Page 23

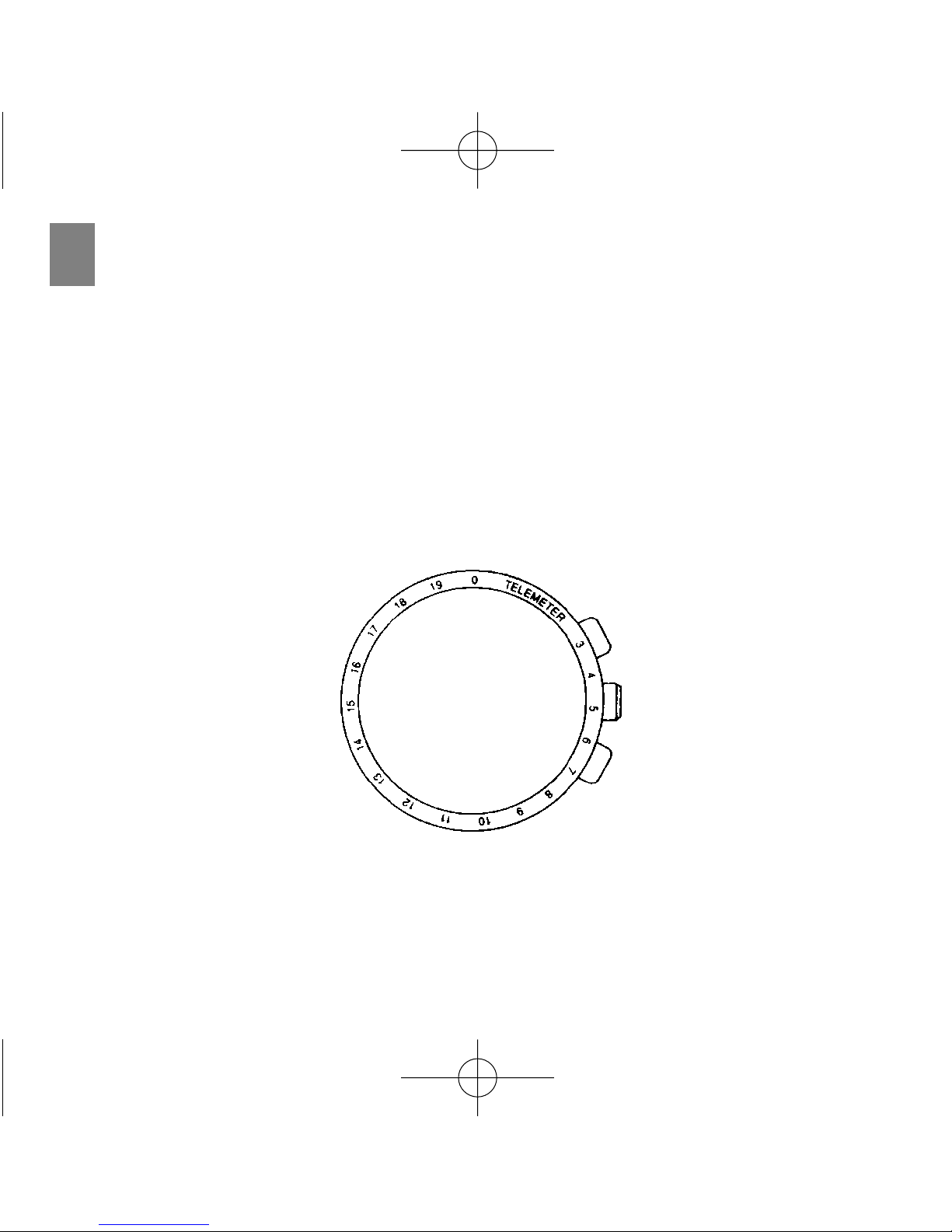

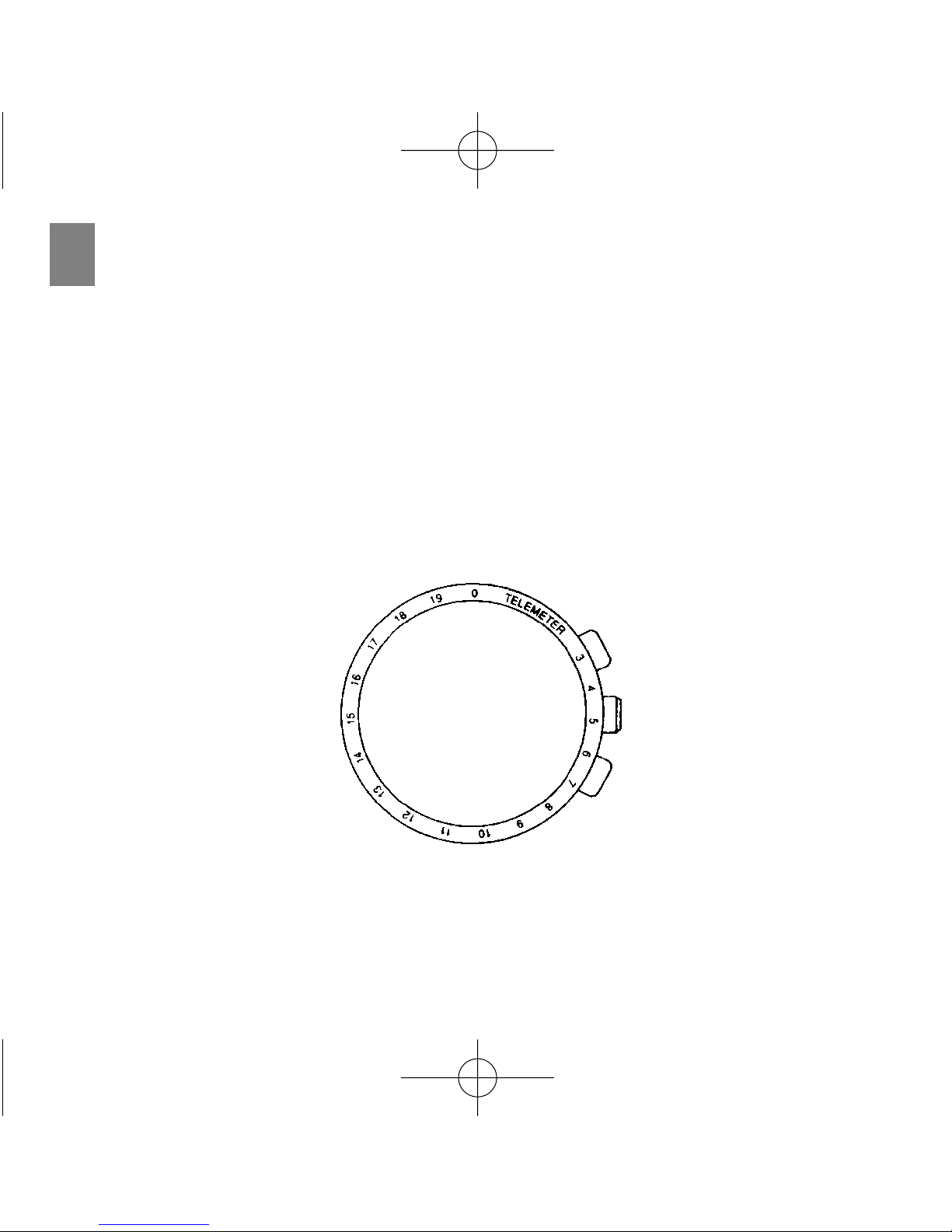

TELEMETRE*

Le Télémètre, indicateur des distances, permet le calcul des distances en fonction de la vitesse du son. Il est donc utile dans l’aviation, dans la marine, dans l’armée et dans l’artillerie. Il indique également à quelle distance se trouve un orage. Si l’on fait partir l’aiguille au moment où l’on aperçoit une flamme, de la fumée, ou un éclair et si on l’arrête au moment où l’on entend le son, on aura l’indication de la distance entre le lieu où a eu lieu l’explosion ou bien où est tombée la foudre et le point d’observation. Cette lecture sera effectuée sur l’échelle télémétrique spéciale qui porte des indications de 1 à 20 km.

* Fonction disponible seulement sur certain modèles.

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 19

Page 24

PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES

- Pour éviter que l’eau n’entre dans les mécanismes intérieurs de la montre, la couronne ne doit jamais être extraite et les boutons ne doivent jamais être enfoncés quand la montre est mouillée ou plongée dans l’eau (sauf en cas d’autres spécifications).

- Si les montres conçues pour le sport ou pour fonctionner sous l’eau sont exposées

à l’eau salée, ou à une sueur abondante, elles doivent être rincées à l’eau douce puis complètement essuyées.

Indicacion Utilisation

L’indication “WATER RESISTANT” (étanche) peut parfois être abrégée en “WATER RESIST”.

Cadran

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) ou plus

Boîtier

WATER RESISTANT

Eclaboussure, sueur, pluie légère, ablutions, etc.

NON

OUI

Natation etc.

NON NON

OUI

Niveau

d’étanchéité

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 20

Page 25

- Dans certains cas, l’eau peut provoquer un endommagement de la qualité de

certains bracelets en cuir.

- Les parties internes de la montre peuvent retenir l’humidité quand la température externe est plus basse que celle interne et le verre du cadran peut parfois s’embuer. Si le phénomène est momentané, cela ne crée aucun problème, mais s’il persiste dans le temps, il faut informer le revendeur de la montre ou le Centre d’Assistance Autorisé le plus proche.

sous l’eau

* Toujours placer le remontoir dans sa position normale. * Serrer complètement la vis de la couronne.

Immersion

NON

OUI

Immersion en profondeur

NON

OUI

Caractéristiques

d’étanchéité

Non étanche. Doit être protégée de l’eau et de l’humidité. Etanchéité normale. Résiste aux éclaboussures, à la sueur, à la

pluie légère, aux ablutions, etc. pendant l’utilisation quotidienne.

Utilisation possible pendant la natation.

Adaptée à la plongée peu profonde.

Adaptée à la plongée en profondeur.

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 21

Page 26

Température

Ne pas laisser la montre exposée aux rayons directs du soleil ou dans des endroits extrêmement chauds ou extrêmement froids pendant une longue période. Cela pourrait en effet provoquer un mauvais fonctionnement de la montre ou réduire la durée de la pile, ou encore un ralentissement ou une accélération de la montre et des conséquences sur les autres fonctions.

Chocs

Cette montre peut supporter les chocs et les secousses qui ont lieu normalement pendant l'utilisation quotidienne et lors de la pratique de sports ne comportant pas de contact directs. Si la montre tombe par terre ou est soumise à des chocs très forts, elle peut être endommagée ou mal fonctionner.

Champs magnétiques

Cette montre est anti-magnétique jusqu'à 60 Gauss et n'est donc pas influencée par les champs magnétiques produits par les appareils électroménagers normaux. Si elle est utilisée près de champs magnétiques très forts, ses fonctions peuvent momentanément être altérées.

Electricité statique

Les circuits intégrés utilisés dans la montre sont sensibles à l'électricité statique. Si la montre est exposée à une électricité intense, l'indication de l'heure peut perdre en précision.

Substances chimiques et gaz

Ne pas porter la montre en présence de substances chimiques fortes ou de gaz. Si la montre entre en contact avec des solvents, comme le benzène, ou avec des produits

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 22

Page 27

contenants des substances telles que essence, cires, détergents, adhesifs, ses pièces peuvent se décolorer, se dissoudre ou se rompre. Faire particulièrement attention à éviter les substances chimiques. Le boîtier de la montre et le bracelet peuvent se décolorer s'ils entrent en contact avec le mercure d'un thermomètre cassé ou de toute autre provenance.

Maintenir la montre propre

Frotter avec un chiffon doux et absorbant la terre et l'humidité sur le verre de la montre. Si la montre est portée quand l'arrière du boîtier et le bracelet sont sales, cela peut provoquer une irritacion cutanée car ils sont en contact direct avec la peau. Comment nettoyer le bracelet:

• Bracelet en métal: laver les endroits sales avec une brosse à dents mouillée avec

de l'eau tiède savonneuse.

• Bracelet en plastique ou en caoutchouc: laver à l'eau. Ne pas utiliser de solvants.

• Bracelets en cuir: frotter délicatement sur le côté extérieure avec un chiffon doux

et sec. Pour le nettayage du côté opposée, utiliser un chiffon humidifié avec de l'alcohol.

Inspection périodique

Nous recommendons de faire contrôler la montre par un Centre d'Assistance Autorisé une fois tout les deux ans pour assurer une utilisation prolongée et sans problèmes.

Tenir les piles hors de la portée des enfants

Dans le cas où une pile serait accidentellement avalée, consulter immédiatement un médecin.

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 23

Page 28

DONNÉES TECHNIQUES

Caractéristiques du mouvement

Type de quartz : cristal de quartz au diapason Fréquence : 32.768Hz. Précision : +/-20 s/mois en conditions normales d’utilisation

Fonction

CAL.FS00: Chronographe avec avancement progressif d’1 seconde à la fois

(jusqu’à 59 minutes et 59 secondes).

Mécanisme de remise à zéro pour l’épargne énergétique (PSRM, Powercell Saving Reset Mechanism). Dispositif de compensation de la surcharge (OLCD, Over-loading Compensation Device). Contrôle numérique de la fréquence (DFC, Digital Frequency Control) pour le réglage du temps.

* Les donées techniques peuvent être modifiées sans aucun préavis afin d’améliorer le produit.

1043_CAL FS00_FR 26-09-2003 15:28 Pagina 24

Page 29

INHALTSVERZEICHNIS

HAUPTDESTANDTEILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

EINSTELLUNG DER UHRZEIT UND DES DATUMS . . . . . . . . . .27

BENUTZUNG DES CHRONOGRAPHS . . . . . . . . . . . . . . . . . . . .28

ZURÜCKSETZEN DES CHRONOGRAPHS

(AUCH NACH ERSETZEN DER BATTERIE) . . . . . . . . . . . . . . . .29

TACHOMETER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

ENTFERNUNGSMESSER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

HINWEISE ZUM TRAGEN DER UHR . . . . . . . . . . . . . . . . . . . . .32

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

A B C D

1043_CAL FS00_D 26-09-2003 15:28 Pagina 25

Page 30

HAUPTDESTANDTEILE

 Stundenzeiger Knopf



 Minutenzeiger Knopf



 Sekundenzeiger des Chronographs Stellkrone



 Minutenzeiger des Chronographs  24-Stundenzeiger  Dauersekundenzeiger  Kalender

1043_CAL FS00_D 26-09-2003 15:28 Pagina 26

Page 31

EINSTELLUNG DER URHZEIT UND DES DATUMS

Einstellung der Urhzeit:

1. Ziehen Sie die Krone bis zum zweiten Klicken heraus, um den Sekundenzeiger in

der Position Null (“0”) zu stoppen.

2. Drehen Sie die Krone, um Stunden- und Minutenzeiger einzustellen.

3. Wenn Sie das Datum eingestellt haben, bringen Sie die Krone in die Normalposition

zurück.

Einstellung des Datums:

1. Ziehen Sie die Krone bis zur Position (1) heraus.

2. Drehen Sie die Krone im Uhrzeigersinn, um das Datum einzustellen.

* Wenn das Datum auf eine Stunde zwischen 21:00 und 1:00 Uhr eingestellt wird, kann

es den folgenden Tag nicht ändern.

3. Wenn Sie das Datum eingestellt haben, bringen Sie die Krone in die Normalposition

zurück.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 27

Page 32

BENUTZUNG DES CHRONOGRAPHS

• Dieses Chronograph kann die Zeit von Sekunde zu Sekunde bis zu maximal einer Stunde messen und kumulativ anzeigen.

Zeitmessung mit dem Chronograph

1. Das Chronograph kann durch Drücken von  gestartet und gestoppt werden.

2. Zum Nullstellen oder um Minuten- und Sekundenzeiger in Position “0” zurückzubringen, drücken Sie .

NULLSTELLUNG ZEITMESSUNG STOPP







1043_CAL FS00_D 26-09-2003 15:28 Pagina 28

Page 33

ZURÜCKSETZEN DES CHRONOGRAPHS (AUCH NACH ERSETZEN DER BATTERIE)

Führen Sie die im folgenden dargestellte Prozedur durch, wenn der Sekundenzeiger nach dem Nullstellen des Chronographs nicht in Position “0” zurückkehrt oder wenn Sie die Batterie ersetzt haben.

1. Die Krone bis zur zweiten Position herausziehen.

2. Drücken Sie , um den Sekundenzeiger des Chronographs auf “0” zu stellen.

3. Wenn Sie  gedrückt halten, bewegen sich die Chronographzeiger schnell vorwärts.

4. Wenn Sie die Zeiger in Position “0” gebracht haben, stellen Sie die Stunde wieder ein und bringen Sie die Krone in ihre Normalposition zurück.

* Bringen Sie die Krone nicht in Normalposition zurück, während die Sekundenzeiger

des Chronographs auf 12:00 Uhr (Position “0”) zurückkehren; wenn sie an der Stelle anhalten, wo sie sich befinden, wird der Punkt ihres Anhaltens als 12:00 Uhr (Position “0”) interpretiert.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 29

Page 34

TACHOMETER*

Der Tachometer ist eine Funktion zur Messung der Geschwindigkeit eines Kraftfahrzeugs. Durch die Messung der Anzahl von Sekunden, die das Fahrzeug braucht, um eine Strecke von 1 km zurückzulegen, kann die Tachometerskala näherungsweise die mittlere Geschwindigkeit pro Stunde während einer Reise angeben (wenn diese Strecke von 1 km innerhalb maximal 60 Sekunden zurückgelegt wird). Wenn das Chronomete bei Beginn der Streckenmessung gestartet und nach 1 km gestoppt wird, kann die mittlere Geschwindigkeit pro Stunde mittels der Position des Sekundenzeigers des Chronometers bestimmt werden. Wird 1 km in 45 Sekunden zurückgelegt, beträgt die mittlere Geschwindigkeit ca. 80 km/h.

* Diese Funktion ist nur auf einigen Modellen verfügbar.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 30

Page 35

ENTFERNUNGSMESSER*

Der Entfernungsmesser ermöglicht die Berechnung von Entfernungen mittels der Ausbreitungsgeschwindigkeit des Schalls. Diese Messung wird in der Luft- und Seefahrt sowies beim Militär eingesetzt. Es ist damit auch möglich, die Entferning eines Gewitters festzustellen. Wenn man den Zeiger in dem Moment loslaufen läßt, in dem man eine Flamme, Rauch, oder das Aufleuchten eines Blitzes sieht, und ihn wieder stoppt, wenn man den Donner hört, so kann man die Entfernung zwischen dem Ort der Explosion oder des Blitzeinschlags und dem eigenen Standort ablesen. Die Ablesung erfolgt auf einer speziellen Entfernungsmeßskala mit einer Unterteilung von 1 bis 20 km.

* Diese Funktion ist nur auf einigen Modellen verfügbar.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 31

Page 36

HINWEISE ZUM TRAGEN DER UHR

- Damit kein Wasser in die inneren Uhrmechanismen gelangt, darf man die Krone niemals abziehen und auch nicht auf die Knöpfe drücken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).

- Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei

Kontakt mit Salzwasser oder viel Körperschweiß nach dem Gebrauch mit Süßwasser abwaschen und anschließend vollständig abtrocknen.

Angabe Gebrauch

Die Angabe “WATER RESISTANT” (wasserdicht) wird gelegentlich als “WATER RESIST” abgekürzt.

Ziffernblatt

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) oder mehr

Gehäuse

WATER RESISTANT

Spritzwasser, Schweifl, leichter regen, Waschen, usw.

NEIN

Schwimmen usw .

NEIN NEIN

Wasser-

dichtheit

1043_CAL FS00_D 26-09-2003 15:28 Pagina 32

Page 37

- Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.

- Die inneren Bauteile der Uhr können Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen. Wenn diese Erscheinung nur kurz anhält, ist sie nicht von Bedeutung. Sollte Sie dagegen länger andauren, so sollten Sie das Problem Ihrem Fachhändler, bei dem sie die Uhr gekauft haben, oder dem nächsten Kundendienst mitteilen.

in Wasser

* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

Tauchen

NEIN NEIN

NEIN

Tieftauchen

NEIN NEIN

NEIN

Dichtheit

Nicht wasserdicht. Vor Wasser und Feuchte schützen. Normal wasserdicht. Widersteht Spritzwasser, Schweib,

leichtem Regen, Waschen usw. im täglichen Gebrauch. Kann zum Schwimmen eingesetzt werden, zum Tauchen

nicht empfohlen. Zum Tauchen ohne Flaschen geeignet.

Zum Tieftauchen geeignet

1043_CAL FS00_D 26-09-2003 15:28 Pagina 33

Page 38

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an besonders heißen oder kalten Orten ab. Dies kann die Funktionsweise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkürzen, was einen schnelleren oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

Diese Uhr widersteht allen Stößen und Schlägen, die bei normalem täglichem Gebrauch oder Sportarten ohne direkten Körperkontakt. Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann sie Uhr Schaden nehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

Diese Uhr ist bis zu einer induktiven Feldstärke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflußt. Kommt die Uhr in sehr starke magnetische Felder, so können ihre Betriesfunktionen vorübergehend verändert sein.

Elektrostatische Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elektrostatische Aufladung. Wird die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 34

Page 39

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmittel wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, können ihre Komponenten entfärben, sich auflösen oder zerbrechen. Achten Sie besonders darauf, daß Sie Chemikalien meiden. Gehäuse und Armband der Uhr können entfärben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommen.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmutztem Gehäuseboden und Band anlegen, kann dies an den Berührungsstellen zu Hautreizungen führen. Reinigung des Armbandes:

• Metallband: Die verschmutzen Stellen mit einer Zahnbürste und lauwarmer Seifenlauge waschen.

•

Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.

• Lederband:

Die Au

enseite leicht mit einem weichen und trockenen Tuch abreiben.

Zur Reininung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion:

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüfen zu lassen. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionsstörungen auftreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschluckt wurde, unverzüglich einen Artz verständigen.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 35

Page 40

TECHNISCHE DATEN

Eigenschaften des Uhrwerks

Quartztyp: Stimmgabel-Quartzkristall Frequenz: 32,768Hz Genauigkeit: +/- 20 s / Monat unter normalen Betriebsbedingungen

Funktion

CAL.FS00: Chronograph mit Vorrücken im Sekundentakt

(bis zu 59 Minuten und 59 Sekunden).

Rücksetzmechanismus zur Energieeinsparung (PSRM, Powercell Saving Reset Mechanism). Vorrichtung zur Überlast-Kompensation (OLCD, Over-loading Compensation Device). Digitale Frequenzüberwachung (DFC, Digital Frequency Control) zur Zeiteinstellung.

* Die technischen Daten können ohne Vorankündigung im Sinne einer kontinuierlichen Verbesserung des Produkts variieren.

1043_CAL FS00_D 26-09-2003 15:28 Pagina 36

Page 41

INDICE

COMPONENTI PRINCIPALI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

IMPOSTAZIONE DELL’ORA E DELLA DATA . . . . . . . . . . . . . . .39

USO DEL CRONOGRAFO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

AZZERAMENTO DEL CRONOGRAFO

(ANCHE DOPO LA SOSTITUZIONE DELLA BATTERIA) . . . . . .41

TACHIMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

TELEMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

PRECAUZIONI PER L’USO E NOTIZIE UTILI . . . . . . . . . . . . . . .44

DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

A B C D

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 37

Page 42

COMPONENTI PRINCIPALI

 Lancetta delle ore Pulsante



 Lancetta dei minuti Pulsante



 Lancetta dei secondi del cronografo Corona



 Lancetta dei minuti del cronografo  Lancetta 24-ore  Lancetta dei secondi continui  Data

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 38

Page 43

IMPOSTAZIONE DELL’ORA E DELLA DATA

Per impostare l’ora:

1. Estrarre completamente la corona e arrestare la lancetta dei secondi in

posizione “0”.

2. Ruotare la corona per regolare le lancette delle ore e dei minuti.

3. Dopo aver regolato l’ora, riportare la corona in posizione normale.

Per impostare la data:

1. Per impostare la data estrarre la corona fino a portarla in posizione (1).

2. Ruotare la corona in senso orario per impostare la data desiderata.

* Se viene impostata su un’ora compresa fra le 9:00PM e l’1:00 AM, la data potrebbe

non cambiare il giorno successivo.

3. Una volta impostata la data, riportare la corona in posizione normale.

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 39

Page 44

USO DEL CRONOGRAFO

• Il cronografo è in grado di misurare e visualizzare cumulativamente il tempo di secondo in secondo fino a un massimo di 1 ora.

Misurazione del tempo con il cronografo

1. Il cronografo può essere avviato e interrotto premendo il pulsante .

2. Per azzerarlo, ovvero per riportare le lancette dei minuti e dei secondi in posizione “0”, premere il pulsante .

AZZERAMENTO MISURAZIONE DEL TEMPO ARRESTO







1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 40

Page 45

AZZERAMENTO DEL CRONOGRAFO (ANCHE DOPO LA SOSTITUZIONE DELLA BATTERIA)

Attuare la procedura illustrata qui di seguito sia nel caso in cui la lancetta dei secondi non ritorni in posizione “0” dopo l’azzeramento del cronografo, sia dopo la sostituzione della batteria.

1. Estrarre la corona fino alla seconda posizione (2).

2. Premere il pulsante  per impostare la lancetta dei secondi del cronografo su “0”.

3. Tenendo premuto il pulsante  le lancette del cronografo avanzano più rapidamente.

4. Dopo aver portato le lancette in posizione “0”, reimpostare l’ora e riportare la corona nella sua normale posizione.

* Non riportare la corona in posizione normale mentre le lancette dei secondi del

cronografo ritornano su 12:00 (posizione “0”), dato che si fermerebbero dove si trovano e il loro punto di arresto verrebbe riconosciuto come 12:00 (posizione “0”).

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 41

Page 46

TACHIMETRO*

Il Tachimetro è una funzione che misura la velocità di un’automobile. Misurando in quanti secondi la macchina percorre un tratto di 1 km, la scala del tachimetro può indicare la velocità media approssimativa all’ora durante un viaggio (se questo tratto di 1 km viene percorso entro un massimo di 60 secondi). Se il cronografo viene avviato all’inizio della misurazione del tratto e viene fermato dopo 1 km, la velocità media all’ora può essere determinata mediante la posizione della lancetta dei secondi del cronografo. Se 1 km viene percorso in 45 secondi, la velocità media sarà di circa 80 km all’ora.

* Funzione disponibile solo su alcuni modelli

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 42

Page 47

TELEMETRO*

Il Telemetro permette il computo delle distanze in base alla velocità del suono. Serve dunque nell’aviazione, nella marina, nell’esercito e nell’artiglieria. Indica anche a quale distanza è in corso un temporale. Mettendo in moto la lancetta quando si scorge una fiammata, del fumo oppure il balenare di un lampo, arrestandola al momento in cui si percepisce il suono, si avrà l’indicazione della distanza fra la località dove è avvenuta l’esplosione o è caduto il fulmine, ed il punto di osservazione. Tale lettura viene effettuata sull’apposita scala telemetrica che visualizza indicazioni da 1 a 20 km.

* Funzione disponibile solo su alcuni modelli

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 43

Page 48

Indicazione Uso

L’indicazione “WATER RESISTANT” (impermeabile) può essere a volte abbreviata in “WATER RESIST”.

A B

Quadrante

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) e oltre

Cassa

WATER RESISTANT

Spruzzi, sudore, pioggia leggera, abluzione, ecc.

Nuoto ecc.

NO NO

Grado di

impermeabilità

PRECAUZIONI PER L’USO E NOTIZIE UTILI

- Per evitare che l’acqua entri nei meccanismi interni dell’orologio, la corona non deve essere mai estratta ed i pulsanti premuti quando l’orologio è bagnato o immerso in acqua (salvo diversamente specificato).

- Se gli orologi che sono stati concepiti per lo sport o per funzionare in acqua vengono esposti all’acqua salata o ad abbondante sudore, devono essere risciacquati con acqua dolce e quindi completamente asciugati.

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 44

Page 49

- L’acqua può in taluni casi provocare un deterioramento della qualità di alcuni cinturini in cuoio.

- Le parti interne dell’orologio possono trattenere umidità, quando la temperatura esterna è più bassa di quella interna, il vetro del quadrante a volte può appannarsi. Se il fenomeno è momentaneo, ciò non crea alcun problema, ma se invece perdura a lungo, occorre far presente il problema al negoziante presso cui l’orologio è stato acquistato o al Centro Assistenza Autorizzato più vicino.

in acqua

* Portare sempre la corona nella sua posizione normale. * Stringere del tutto la vite della corona.

Immersione

NO NO

Immersione in profondità

NO NO

Caratteristiche

di impermeabilità

Non impermeabile. Va protetto da acqua e umidità Impermeabilità normale. Resiste a spruzzi, sudore, pioggia

leggera, abluzioni ecc. durante l’uso quotidiano. Utilizzabile durante il nuoto ma sconsigliato per immersioni.

Adatto ad immersioni poco impegnative.

Adatto a tutte le immersioni.

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 45

Page 50

Temperatura

Non lasciare l’orologio sotto i raggi diretti del sole o in luoghi estremamente caldi o estremamente freddi per un lungo periodo di tempo. Ciò potrebbe infatti creare degli inconvenienti al funzionamento dell’orologio ed accorciare la durata della batteria, provocando anche un rallentamento o un’accelerazione dell’orologio e conseguenze sulle altre funzioni.

Urti

Questo orologio può sopportare gli urti e gli scossoni che normalmente avvengono durante l’uso quotidiano ed anche quando si pratichino sport in cui non ci sia contatto diretto. Se l’orologio cade per terra o riceve colpi molto forti, può subire danni o guasti al funzionamento.

Campi magnetici

Questo orologio è antimagnetico fino a 60 gauss e quindi non viene influenzato dai campi magnetici prodotti dai normali elettrodomestici. Se viene usato nelle vicinanze di campi magnetici molto forti, le sue funzioni possono venire momentaneamente alterate.

Elettricità statica

I circuiti integrati usati nell’orologio sono sensibili all’elettricità statica. Se l’orologio viene esposto a intensa elettricità, l’indicazione del tempo può perdere in precisione.

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 46

Page 51

Sostanze chimiche e gas

Non indossare l’orologio quando ci si trova in presenza di forti sostanze chimiche e di gas. Se l’orologio viene a contatto di solventi, come benzene, oppure con prodotti contenenti sostanze come benzina, lucidi, detergenti, adesivi, le sue parti possono scolorarsi, dissolversi o spaccarsi. Fare particolare attenzione ad evitare le sostanze chimiche. La cassa dell’orologio e il cinturino possono scolorirsi se vengono a contatto con il mercurio di un termometro rotto o di altra provenienza.

Tenere l’orologio pulito

Strofinare con un panno soffice assorbente il terriccio e l’umidità dal vetro dell’orologio. Se l’orologio viene indossato quando il retro della cassa e il cinturino sono sporchi, questi possono provocare un’irritazione cutanea in quanto a contatto diretto con la pelle. Come pulire il cinturino:

• Cinturino in metallo: Lavare le zone sporche con uno spazzolino da denti bagnato con acqua tiepida saponata.

• Cinturino in plastica o in gomma: Lavare con acqua. Non usare solvente.

• Cinturino in cuoio: Strofinare delicatamente sul lato frontale con un panno soffice ed asciutto. Per la pulizia del lato opposto, servirsi di un panno inumidito con alcool.

Ispezione periodica

Si raccomanda di far controllare l’orologio da un centro assistenza autorizzato ogni due anni per assicurare un uso prolungato e senza problemi.

Tenere le batterie fuori la portata dei bambini Qualora una batteria fosse accidentalmente ingerita, consultare subito un medico.

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 47

Page 52

DATI TECNICI

Caratteristiche del movimento

Tipo di quarzo: cristallo di quarzo a diapason Frequenza: 32.768Hz Precisione: +/-20 s/mese in normali condizioni d’uso

Funzione

CAL.FS00: Cronografo con avanzamento progressivo di 1 secondo alla volta

(fino a 59 minuti e 59 secondi)

Meccanismo di ripristino per il risparmio energetico (PSRM, Powercell Saving Reset Mechanism). Dispositivo di compensazione del sovraccarico (OLCD, Over-loading Compensation Device). Controllo digitale della frequenza (DFC, Digital Frequency Control) per la regolazione del tempo.

* I dati tecnici possono subire modifiche senza preavviso.

1043_CAL FS00_ITA 26-09-2003 15:27 Pagina 48

Page 53

INDICE

COMPONENTES PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . . .50

CONFIGURACIÓN DE LA HORA Y DE LA FECHA . . . . . . . . . . .51

USO DEL CRONÓGRAFO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

PUESTA EN CERO DEL CRONÓGRAFO

(AÚN LUEGO DE LA SUSTITUCIÓN DE LA BATERIA) . . . . . . .53

TAQUÍMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

TELEMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

PRECAUCIONES PARA EL USO E INFORMACIONES UTILES .56

DATOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

A B C D

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 49

Page 54

COMPONENTES PRINCIPALES

 Aguja de las horas Botón



 Aguja de los minutos Botón



 Aguja de los segundos del cronógrafo Corona



 Aguja de los minutos del cronógrafo  Aguja de las 24 horas  Aguja de los segundos continuos  Calendario

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 50

Page 55

CONFIGURACIÓN DE LA HORA Y DE LA FECHA

Como regular la hora:

1. Extraiga la corona hasta colocarla en posición (2) para detener la aguja de los

segundos en posición cero (“0”).

2. Gire la corona para configurar las agujas de las horas y de los minutos.

3. Una vez configurada la fecha, coloque nuevamente la corona en su posición

normal.

Como regular la fecha:

1. Extraiga la corona hasta colocarla en posición (1).

2. Gire la corona en sentido horario para programar la fecha.

* Si se configura en una hora comprendida entre las 9:00PM y l’1:00 AM, la fecha

podría no cambiar el día sucesivo.

3. Una vez configurada la fecha, coloque nuevamente la corona en su posición

normal.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 51

Page 56

USO DEL CRONÓGRAFO

• Este cronógrafo es capaz de medir y visualizar el tiempo acumulativamente de segundo en segundo hasta un máximo de 1 hora.

Medición del tiempo con el cronógrafo

1. El cronógrafo puede ponerse en marcha y detenerse presionando .

2. Para ponerlo en cero, o bien para llevar las agujas de los minutos y de los segundos en posición “0”, presione .

PUESTA A CERO MEDICIÓN DEL TIEMPO DETENCIÓN







1043_CAL FS00_SP 26-09-2003 15:26 Pagina 52

Page 57

PUESTA EN CERO DEL CRONÓGRAFO (AÚN LUEGO DE LA SUSTITUCIÓN DE LA BATERIA)

Realice el procedimiento ilustrado a continuación tanto cuando la aguja de los segundos no retorne a su posición “0” luego de la puesta a cero del cronógrafo como luego de la sustitución de la batería.

1. Extraiga la corona hasta la segunda posición (2).

2. Presione  para configurar la aguja de los segundos del cronógrafo en “0”.

3. Manteniendo presionado , las agujas del cronógrafo avanzan rápidamente.

4. Luego de haber llevado las agujas en posición “0”, configure nuevamente la hora y coloque nuevamente la corona en su posición normal.

* No lleve la corona en posición normal mientras que las agujas de los segundos del

cronógrafo retornan sobre las 12:00 (posición “0”), ya que se detendrían donde se encuentran y su punto de detención sería reconocido como 12:00 (posición “0”).

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 53

Page 58

TAQUÍMETRO*

El Taquímetro es una función que mide la velocidad de un automóbil. Midiendo en cuantos segundos el automóvil recorre un tramo de 1 km, la escala del taquímetro puede indicar la velocidad media aproximada por hora durante un viaje (si dicho tramo de 1 km se recorre dentro de un máximo de 60 segundos). Si el cronógrafo se pone en marcha cuando inicia la medición del tramo y se detienen luego de 1 km, la velocidad media por hora puede determinarse mediante la posición de la aguja de los segundos del cronógrafo. Si 1 km se recorre en 45 segundos, la velocidad media será de aproximadamente 80 km por hora.

* Sólo algunos modelos disponen de esta función.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 54

Page 59

TELEMETRO*

El Telémetro, indicador de las distancias, permite calcular las distancias en base de la velocidad del sonido. Por lo tanto, sirve en la aviación, en la marina, en el ejército y en la artillería. Indica también la distancia de un temporal. Poniendo en movimiento la aguja cuando se descubre una llamarada, humo o la sinuosidad de un rayo y deteniéndola cuando se percibe el sonido, se tendrá la indicación sobre la distancia entre la localidad donde se ha verificado la explosión o ha caído el relámpago y el punto de observación. Dicha lectura se efectúa en la escala telemétrica especifica que contiene indicaciones desde 1 hasta 20 kilómetros.

* Sólo algunos modelos disponen de esta función.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 55

Page 60

- Para evitar que el agua entre en los mecanismos internos del reloj, nunca hay que extraer la corona ni pulsar los botones cuando el reloj está mojado o sumergido en agua (salvo diversamente especificado).

- Si los relojes concebidos para el deporte o para funcionar en el agua se exponen

al agua salada o a la transpiración abundante, después del uso deben ser enjuagados con agua dulce y secados completamente.

Indicación Uso

Algunas veces la indicación “WATER RESISTANT” (impermeable) puede ser abreviada en “WATER RESIST”.

Esfera

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) o más

Caja

WATER RESISTANT WATER RESISTANT WATER RESISTANT WATER RESISTANT

Salpicaduras, transpiración, llovizna, abluciones, etc.

Natación etc.

NO NO

Grado de

impermeabilidad

PRECAUCIONES PARA EL USO E INFORMACIONES UTILES

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 56

Page 61

- En algunos casos, el agua puede deteriorar la calidad de algunas correas de

cuero o de piel.

- Cuando la temperatura ambiente externa es más baja que la interna, las partes internas del reloj pueden conservar humedad y, a veces, el vidrio de la esfera se empaña. Si el fenómeno es pasajero, no crea ningún problema. Si, viceversa, perdura por largo tiempo, es necesario señalar el problema al negociante en cuyo local se adquirió el reloj o al Centro de Asistencia Técnica más cercano.

en agua

* Lleve siempre la corona a su posición normal. * Apriete completamente el tornillo de la corona.

Inmersión

NO NO

Inmersión en profundidad

NO NO

Características

de impermeabilidad

No es impermeable. Debe protegerse del agua y la humedad.

Impermeabilidad normal. Durante el uso cotidiano resiste a salpicaduras, transpiración, llovizna, abluciones, etc.

Utilizable durante la natación pero no para inmersiones. Idóneo para inmersiones poco importantes. Idóneo para inmersiones importantes de profundidad.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 57

Page 62

Temperatura

No exponga nunca el reloj a los rayos directos del sol ni lo deje en lugares extremadamente calurosos o fríos durante un largo período de tiempo. En todos estos casos, se podría afectar el funcionamiento del reloj y acortar la duración de la pila. Además, podría verificarse una reducción o una aceleración del reloj con consecuencias sobre las demás funciones.

Golpes

Este reloj puede soportar los impactos y los movimientos que suceden normalmente durante el uso cotidiano y también aquellos derivados de prácticas deportivas en las cuales no haya contacto directo. Si el reloj se cae al suelo o recibe golpes muy fuertes, puede sufrir daños o averías de funcionamiento.

Campos magnéticos

Este reloj es antimagnético hasta 60 gauss. Por lo tanto no sufre la influencia de los campos magnéticos producidos por los aparatos electrodomésticos normales. Si se usa cerca de campos magnéticos muy fuertes sus funciones pueden alterarse momentáneamente.

Electricidad estática

Los circuitos integrados usados en el reloj son sensibles a la electricidad estática. Si se expone el reloj a cargas eléctricas intensas, la indicación del tiempo podría perder precisión.

Substancias químicas y gases

No se ponga el reloj cuando se encuentra en presencia de fuertes substancias químicas o de gas.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 58

Page 63

Si el reloj entra en contacto con solvente como el benceno, o con productos que contienen substancias como bencina, barnices, bruñidores, detergentes o adhesivos, sus partes pueden desteñirse, disolverse o romperse. Ponga mucha atención para evitar las substancias químicas. La caja y la correa del reloj pueden desteñirse si entran en contacto con el mercurio de un termómetro roto o de otra proveniencia.

Mantenga limpio el reloj

Frote el polvo y la humedad del vidrio del reloj con un paño absorbente delicado. Si se pone el reloj cuando la parte posterior de la caja y la correa están sucias, dado que éstas están en contacto directo con la piel podrían provocarle una irritación cutánea. Como limpiar la correa:

• Correa metálica: lave las partes sucias con un cepillo de dientes mojado con agua tibia jabonosa.

• Correa de plastico o de goma: lave con agua. No use solventes.

• Correa de cuero: frote suavemente el lado frontal con un paño delicado y seco. Para limpiar el lado opuesto utilice un paño humedecido en alcohol.

Inspección periódica

Para garantizarse un uso prolongado y exento de problemas, se recomienda hacer controlar el reloj cada dos años por un Centro de Asistencia Autorizado.

Mantenga la pila fuera del alcance de los niños

Si accidentalmente una pila fuese ingerida, contacte inmediatamente el médico.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 59

Page 64

DATOS TÉCNICOS

Características del movimiento

Tipo de cuarzo: cristal de cuarzo a diapasón Frecuencia: 32.768Hz Precisión: +/-20 s/mes en condiciones normales de uso

Función

CAL.FS00: Cronógrafo con avance progresivo de 1 segundo a la vez

(hasta 59 minutos y 59 segundos)

Mecanismo de restablecimiento para el ahorro energético (PSRM, Powercell Saving Reset Mechanism). Dispositivo de compensación de la sobrecarga (OLCD, Over-loading Compensation Device). Control digital de la frecuencia (DFC, Digital Frequency Control) para la regulación del tiempo.

* Los datos técnicos pueden sufrir modificaciones sin previo aviso.

1043_CAL FS00_SP 26-09-2003 15:26 Pagina 60
