Page 1

CHRONO ALARM

DUAL TIME

AS10

Instruction book pag. 1 • Mode d'emploi pag. 27

Gebrauchsanleitung pag. 53 • Manuale di funzionamento pag. 79

Manual de instrucciones pag. 105

Page 2







ALM

L-T

CHR

TME

.4.0.6

L-T

ALM













Page 3

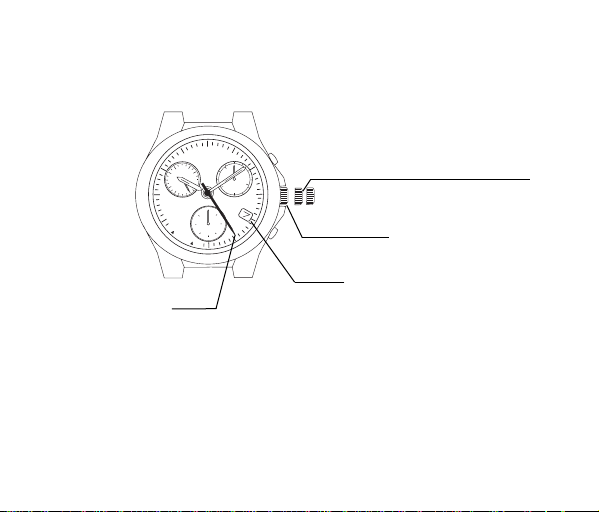

When reading this instruction booklet, keep the watch diagram on the left unfolded and in full view. The symbols (A, B, etc.) on the diagram are those referred to in the section describing the operating instructions.

Pendant la lecture de ce mode d'emploi, gardez le schéma d'illustration de la montre ci-contre ouvert et bien en vue. Les symboles (A, B, etc.) utilisés dans les différents chapitres du mode d'emploi correspondent à ceux indiqués sur ce schéma.

Zur Lektüre dieser Gebrauchsanleitung sollten Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick behalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

Durante la lettura di questo manuale di istruzioni, tenere lo schema illustrativo dell’orologio a sinistra aperto e in vista. I simboli (A, B, ecc.) usati nelle sezioni delle istruzioni sul funzionamento corrispondono a quelli indicati in questo schema.

Mientras lee este manual de instrucciones, mantenga el esquema ilustrativo del reloj aquí presentado al lado izquierdo, abierto y bien visible. Los símbolos (A, B, etc.) utilizados en las secciones de instrucciones sobre el funcionamiento, corresponden a los que se utilizan en este esquema.

Page 4

Thank you very much for purchasing a BREIL WATCH. To ensure its correct use, please read these instructions carefully. In order to be able to make full use of the guarantee service (subject to the guarantee terms), please ensure that the Breil international guarantee card is supplied with the watch at the time of purchase.

Nous vous remercions de la préférence que vous nous avez accordée en achetant une montre BREIL. En vue d'une utilisation correcte de celle-ci, lire attentivement les instructions contenues dans ce livret. Lors de l'achat, contrôlez que la montre soit accompagnée de la garantie qui devra être présentée pour obtenir les prestations qui y sont décrites.

Wir danken Ihnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie Ihre Uhr immer einwandfrei gebrauchen können, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lesen. Beim Kauf sollten Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehändigt wurde, denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruch nehmen zu können.

Vi ringraziamo per la preferenza accordataci con l’acquisto di un orologio BREIL. Per un corretto uso dello stesso, Vi preghiamo leggere attentamente le istruzioni contenute in questo libretto. Al momento dell’acquisto controllate che insieme all’orologio Vi venga fornita anche la garanzia, da presentare per ottenere le prestazioni in essa descritte.

Le agradecemos su preferencia por un reloj BREIL. Para poder utilizar correctamente el reloj, le rogamos leer atentamente las instrucciones contenidas en este folleto. Al comprarlo, controle que junto al reloj le sea entregada la garantía que debe ser presentada para obtener los servicios que en la misma se describen.

Page 5

CONTENTS

MAIN COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

NAMES OF COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

SWITCHING THE MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

C D

HAND 0-POSITION CHECK AND CORRECTION . . . . . . . . . . . . .7

SETTING THE TIME AND DATE . . . . . . . . . . . . . . . . . . . . . . . . .11

USING THE CHRONOGRAPH . . . . . . . . . . . . . . . . . . . . . . . . . . .15

SETTING LOCAL TIME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

USING THE ALARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

ALL-RESET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

PRECAUTIONS AND USEFUL INFORMATION . . . . . . . . . . . . . .22

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Page 6

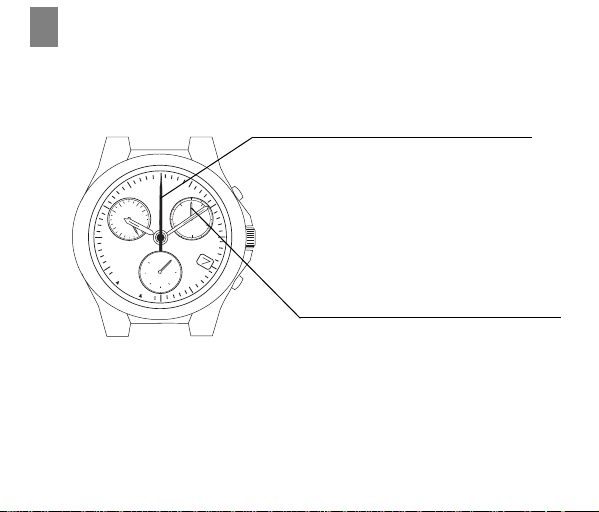

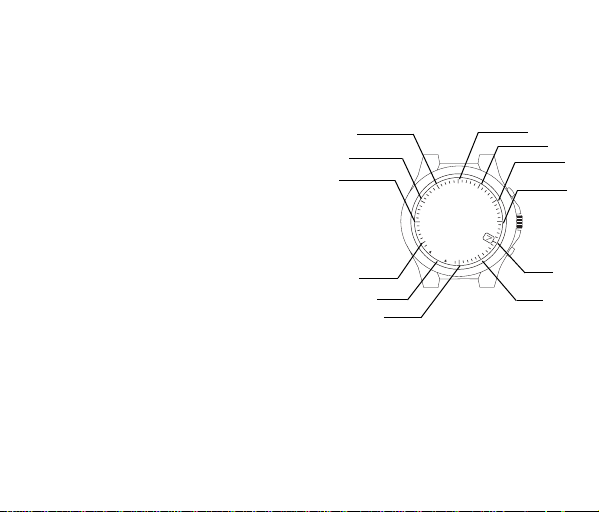

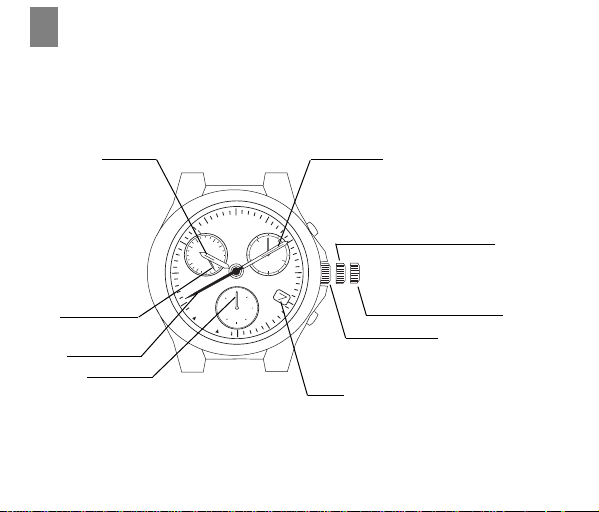

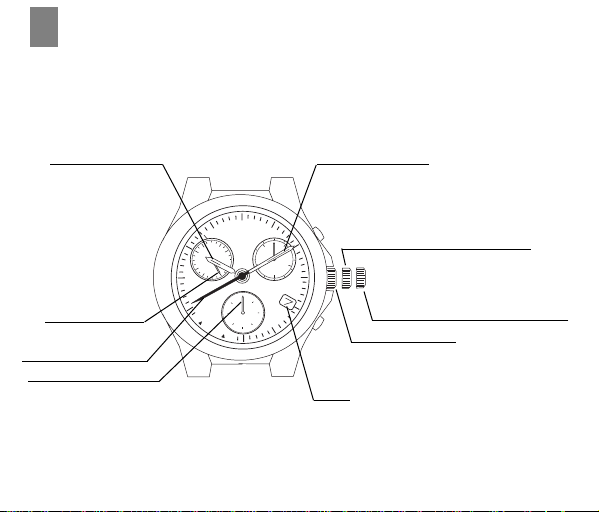

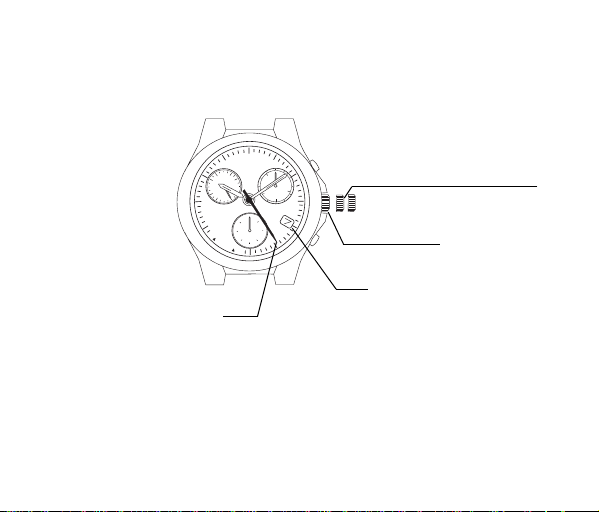

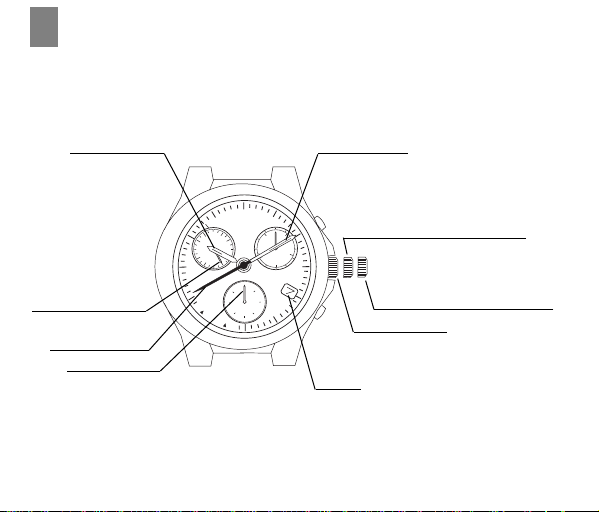

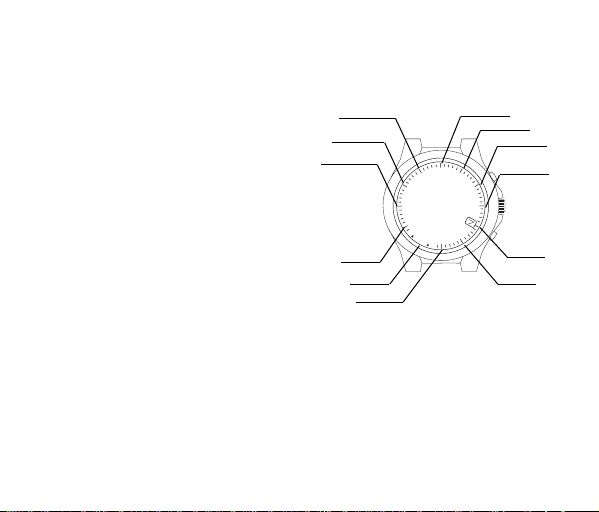

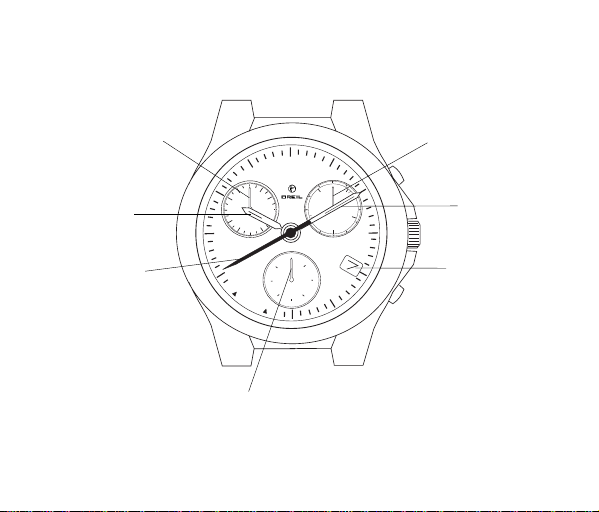

MAIN COMPONENTS

Hour hand Button



Function hand Button



Minute hand Crown



Calendar



Mode hand



Second hand



24-hour hand



This watch is an analog quartz watch equipped with multiple functions including an auto calendar function that changes the date automatically, a daily alarm function that can be set based on a 24-hour clock, and a chronograph function that allows measurement of time in 1/20 second units up to 59 minutes, 59.95 seconds.







Page 7

NAMES OF COMPONENTS

Name/Mode Time/Calendar Chronograph

Mode hand TME CHR Function hand Stops at 0-position Chronograph minutes,

Date Displays date Date display

Hour hand Displays hours Displays hours

Minute hand Displays minutes Displays minutes

Second hand Displays seconds Chronograph seconds 24-hour hand 24-hour time display in 24-hour time display in

Local Time Alarm

L-T ALM Stops at 0-position Stops at 0-position Displays date of local time Date display (TME or L-T) Displays hours of local time Displays alarm hours Displays minutes of local time Displays alarm minutes Displays seconds Displays ON/OFF 24-hour local time display in 24-hour alarm time display in

coordination with hour hand coordination with hour hand

1/20th seconds

(TME or L-T)

(TME, L-T or ALM)

Page 8

Name Crown Time/Calendar Chronograph

 Crown Position 1 Calendar correction 0-position check/correction

 Position 1 Not used Function hand and date

Button

 Position 1 Month correction Not used

Button

position

Normal position Mode switching Mode switching

Position 2 Time correction 0-position check/correction

Normal position Not used Start/stop, reset

Position 2

Normal position Not used Recalls 1/20 seconds when

Position 2 Not used Not used

Not used Second hand 0-position

(function hand, date wheel)

(second hand, 24-hour hand, hour hand, minute hand)

(pressing continuously for at least 2 seconds)

wheel 0-position correction

correction

stopped

Page 9

Local Time Alarm

Mode switching Mode switching Local time display Alarm ON/OFF setting Local time correction Alarm time correction (including

Not used Alarm tone monitor (pressing continuously

Not used ON/OFF switching Not used ON/OFF switching Not used Not used Not used Not used Not used Not used

ON/OFF switching)

for at least 2 seconds)

Page 10

L-T

ALM

CHR

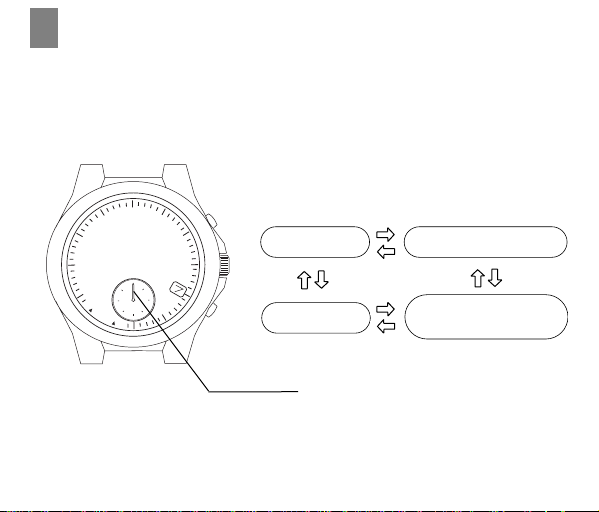

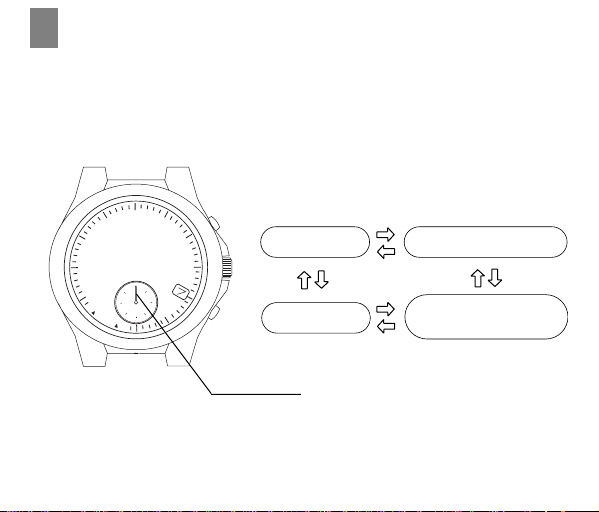

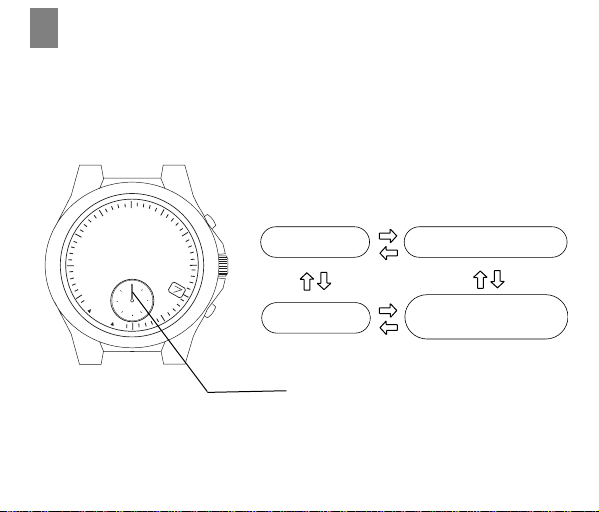

SWITCHING THE MODE

This watch is equipped with four modes consisting of Time/calendar, Chronograph, Local time and Alarm. Since the mode changes when the crown is turned, the current mode can be confirmed with the mode hand.

[Modes/Display Functions]

ALM

Alarm Mode

L-T

Local Time Mode

TME

Time/calendar Mode

CHR

Chronograph/

0-Position Check Mode

Mode hand

Page 11

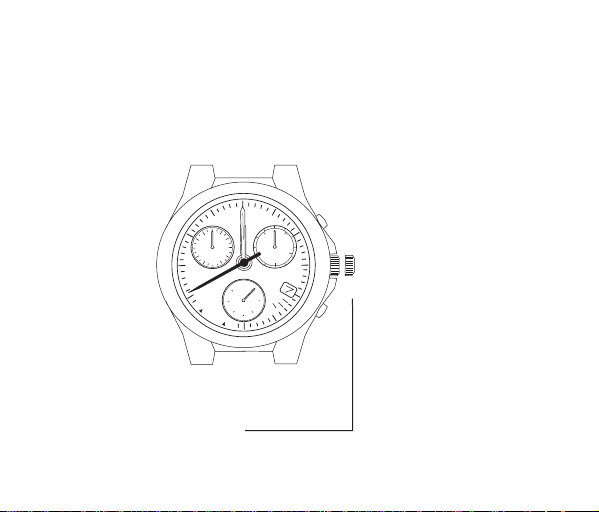

HAND 0-POSITION CHECK AND CORRECTION

Before using this watch, check that the functions of the watch operate properly by performing the following procedure.

0-Position: This refers to the base position of each hand that enables the watch to function properly.

[0-Position Check]

1. Turn the crown to switch the watch to the chronograph [CHR] mode.

2. Pull the crown out to Position (1) to check the 0-position (function hand and date wheel correction mode). Confirm that the 24 hour hand, hour hand, minute hand, second hand and function hand rapidly advance to the 0 position, and the date wheel displays “1”.

Page 12

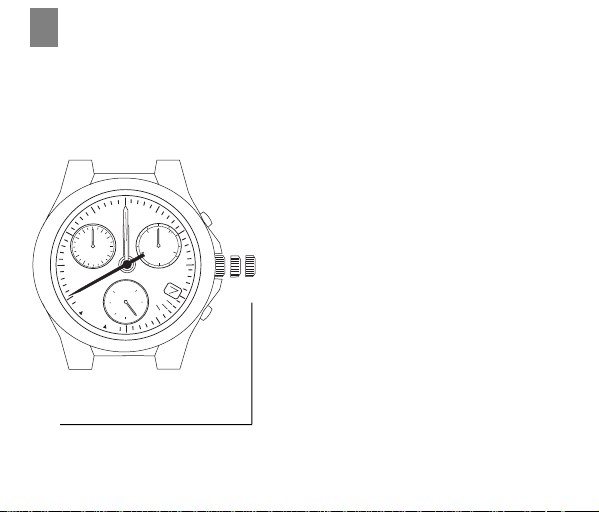

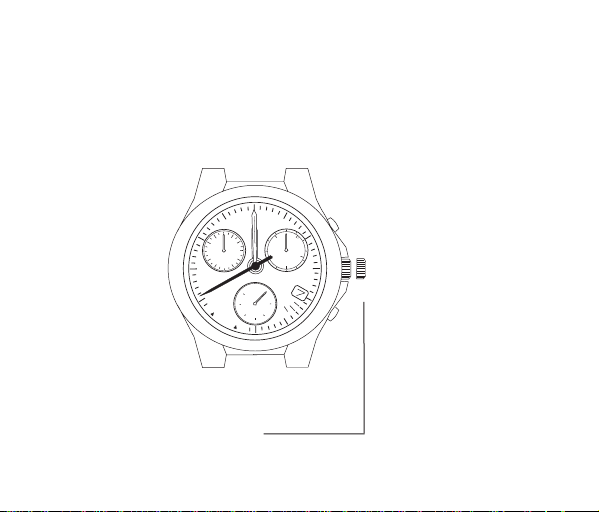

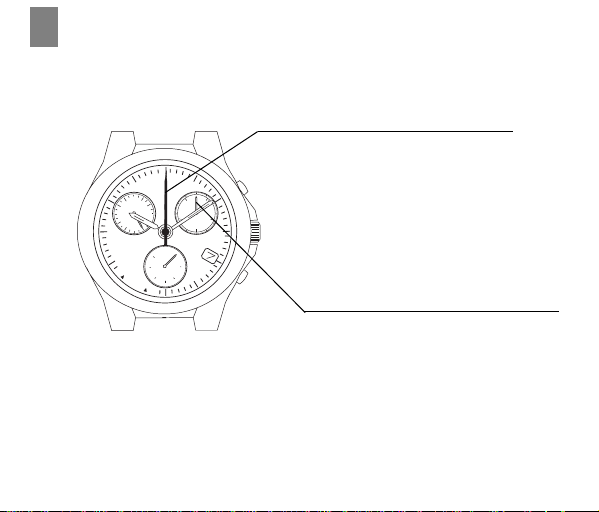

0 Positions of each Hand (Base Positions):

.0.0

L-T

ALM

CHR

24 hour hand: 24:00 Hour hand, minute hand: 00:00 Second hand: 00 seconds Function hand: 0 position (12:00 position) Date wheel: 1st Perform the “0-Position Correction” when the hands and date wheel are not at the positions indicated above.



(1)

0-Position

Correction



Page 13

[0-Position Correction]

0-Position Correction of Function Hand and Date Wheel:

1. Pull the crown out to Position (1) in the chronograph [CHR] mode to correct the function hand and date wheel.

2. Click (turn) the crown to the left to align the date wheel. (1) Clicking the crown once causes the function hand to make four revolutions and the

date to be corrected by one day.

(2) Turning the crown rapidly (clicking continuously two or more times) causes the

function hand to advance continuously. When stopping the function hand, click the crown once to the right or left. When the function hand is not stopped manually, it

stops automatically after advancing 31 days. The 12:00 position immediately after the date changes to the “1st” is the 0 position of the function hand. After correcting the date wheel to the “31st” by turning the crown, press button  to finely correct the function hand so that the function hand is aligned at the 0 position after the date wheel changes to the “1st”.

Page 14

0-Position Correction of 24 Hour Hand, Hour Hand, Minute Hand and Second Hand:

1. Pull the crown out to Position (2) the chronograph [CHR] mode to correct each hand.

2. Pressing button  causes the second hand to be corrected by one second at a time

each time it is pressed. Continuously pressing button  causes the second hand to advance rapidly.

3. Clicking the crown allows correction of the 24 hour hand, hour hand and minute hand.

(1) Clicking the crown once to the right causes the hour and minute hands to move

clockwise.

(2) Clicking the crown once to the left causes the hour and minute hands to move

counter-clockwise.

• Turning the crown rapidly (clicking continuously two or more times) causes the hands

to advance rapidly. When stopping the hands, click the crown once to the right or left. When the hands are not stopped manually, they stop automatically after being corrected by 12 hours.

Page 15

.4.0.6

L-T

ALM

CHR

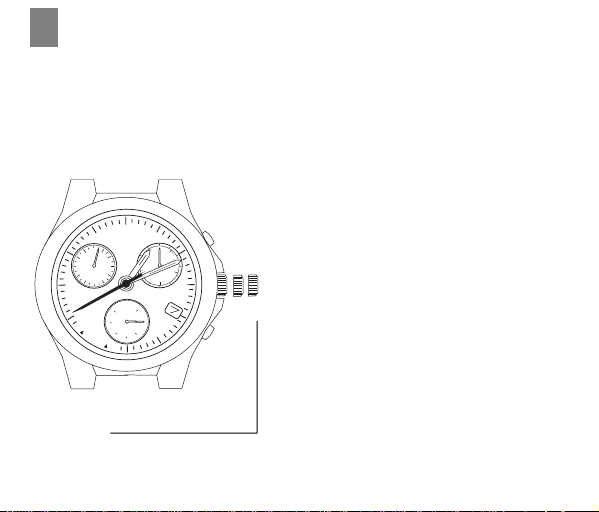

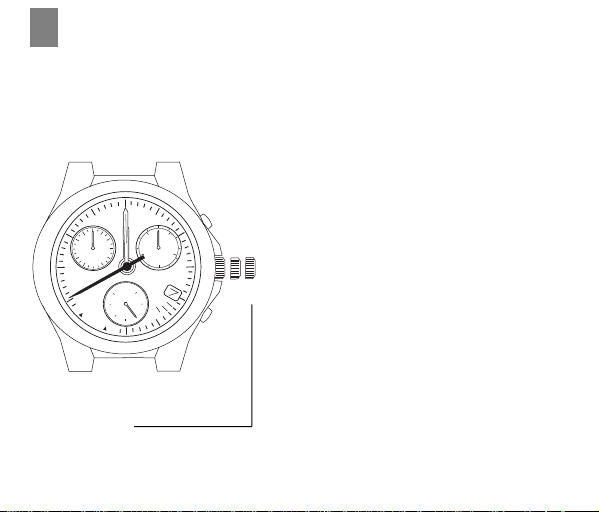

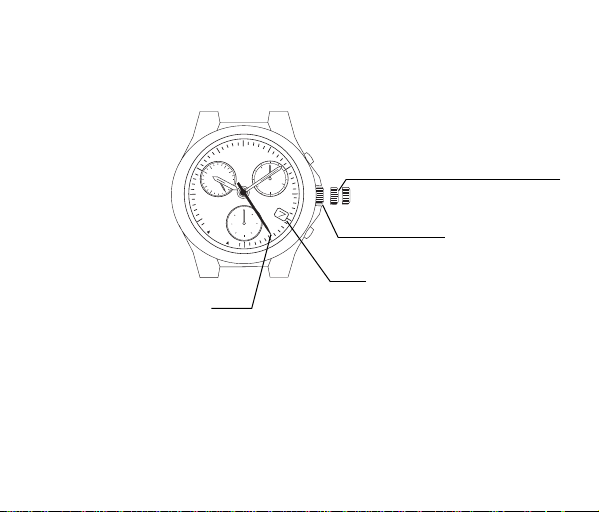

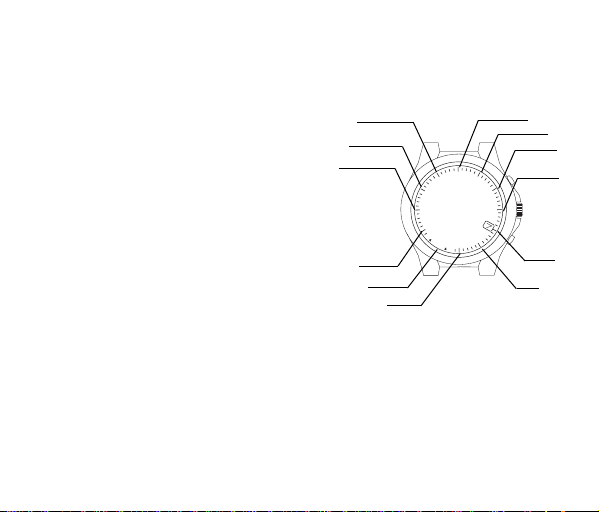

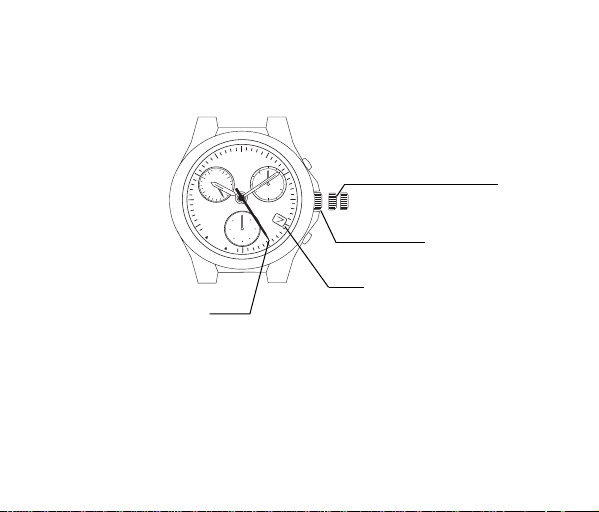

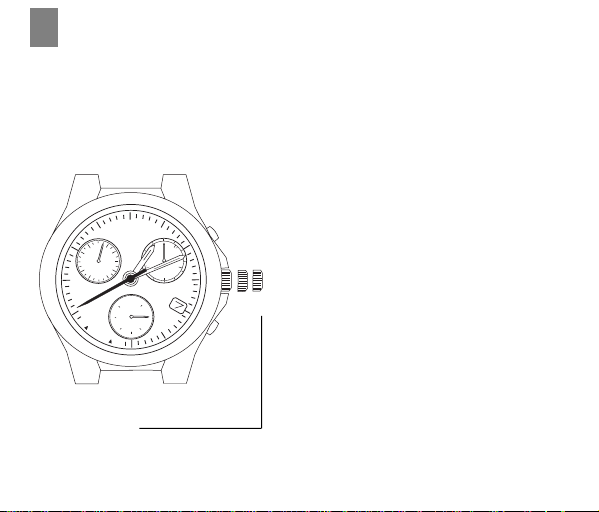

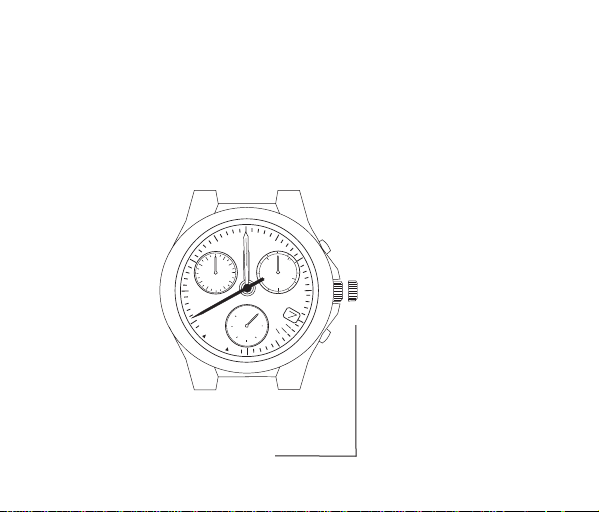

SETTING THE TIME AND DATE

[Setting the Time]

1. Turn the crown and align the mode hand at the time/calendar [TME] mode.

Hour hand

24 hour hand

Second hand

Mode hand

Minute hand

(1) Date correction position

(2) Time setting position

Normal position

Date

Page 16

2. When the crown is pulled out to Position (2) (time setting position), the second hand

rapidly advances to the 0 seconds position and stops.

Note: When the second hand does not stop at the 0 seconds position, reset the base

3. Click (turn) the crown to set the time.

4. Return the crown to the normal position in synchronization with a telephone time signal

position in the “0-Position Correction Mode”.

(1) Clicking the crown once to the right causes the 24 hour hand, hour hand and

minute hand to move on the clockwise direction.

(2) Clicking the crown to the left causes the 24 hour hand, hour hand and minute hand

to move in the counter-clockwise direction.

• Turning the crown rapidly (continuously clicking two or more times) causes the

hands to advance rapidly. When the hands are not stopped manually, they stop

automatically after being corrected by 12 hours.

or other time service.

Page 17

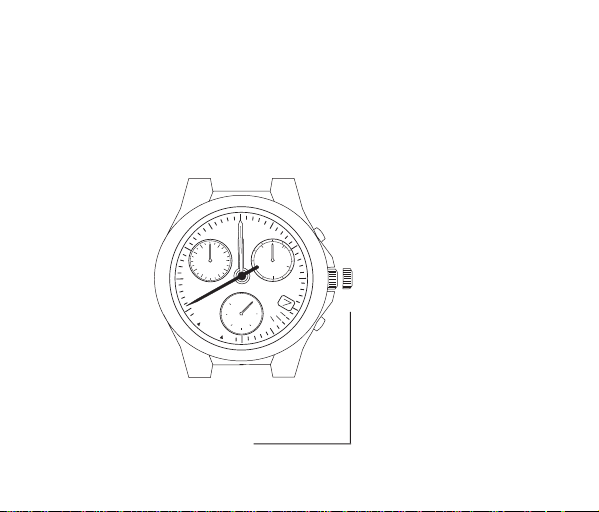

[Setting the Date]

.4.0.6

L-T

ALM

CHR

As a result of being equipped with an auto calendar function, it is not necessary to correct the date at the end of each month. However, since the watch uses 28 days for the month of February, it is necessary to correct the date at the end of February, but only in leap years.



(1) Date correction position

Normal position



Date

Month

1. Turn the crown to switch the watch to the time/calendar [TME] mode.

2. When the crown is pulled out to Position (1) (date correction position), the second hand

rapidly advances to the month display position stored in memory and stops.

3. Click (turn) the crown to the left to set the date.

• Clicking the crown once to the left causes the function hand to make four revolutions and the date to be corrected by one day.

Page 18

• Turning the crown rapidly (continuously clicking two or more times) causes the hand

to advance continuously. When stopping the hand, click the crown once to the right or left. When the hand is not stopped manually, it stops automatically after being advanced 31 days.

4. Pressing the button  allows correction of the month. Press button  and align the second hand at the position corresponding to the month.

December

January

February

March

*Interpretation of Month/ Position of Second Hand*

November

October

September

January: 1:00 position February: 2:00 position March: 3:00 position

December: 12:00 position

August

July

June

5. Return the crown to the normal position after setting the date. The watch will resume keeping time once the second hand catches up to the current seconds.

When the watch is set to a date that does not exist (February 30, for example), the watch automatically switches to the 1st day of the following month when the crown is returned to the normal position.

April

May

Page 19

.4.0.6

L-T

ALM

CHR

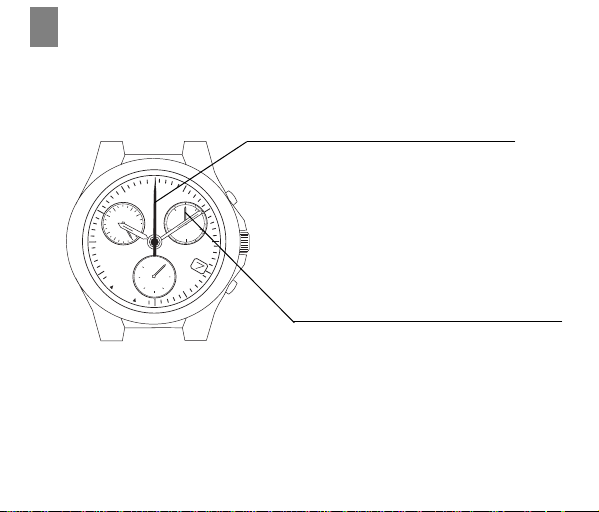

USING THE CHRONOGRAPH

The chronograph is able to measure time up to a maximum of 59 minutes 59.95 seconds in 1/20th second units, after which it resets to 0 seconds.

Second hand (chronograph seconds)





Function hand (chronograph minutes or chronograph 1/20th seconds)

[Explanation of Hands During Chronograph Measurement]

When the crown is turned and the mode hand is set to the chronograph [CHR] mode, the second hand and function hand are rapidly advanced to the 0 position and the watch enters the chronograph mode.

Page 20

• Second hand:

Switches to the chronograph second hand. The second hand advances rapidly and makes one revolution only when starting at 0 seconds, after which it moves in 1 second increments to measure chronograph seconds

• Function hand:

Switches to either chronograph minutes or chronograph 1/20th seconds. The function hand moves in one minute increments to measure chronograph minutes. When button  is pressed when the chronograph is stopped, the function hand switches to 1/20th seconds display during time button  is pressed.

Note: 24 hour hand, hour hand, minute hand, date wheel:

• Continues to display the current time when the watch has been switched from the

time/calendar mode.

• Continues to display local time when the watch has been switched from the local time

mode.

• Continues to display the alarm set time when the watch has been switched form the

alarm mode.

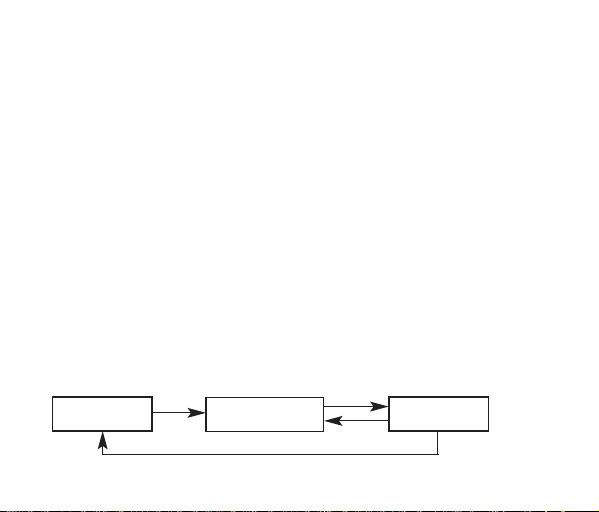

[Chronograph Measurement]

1. Turn the crown to set the mode hand to the chronograph [CHR] mode.

2. Press button  to start and stop the chronograph. A confirmation tone is heard whenever button  is pressed.

3. Continuously pressing button  when the chronograph is stopped causes the chronograph second hand and chronograph minute hand to be reset to the 0 position.

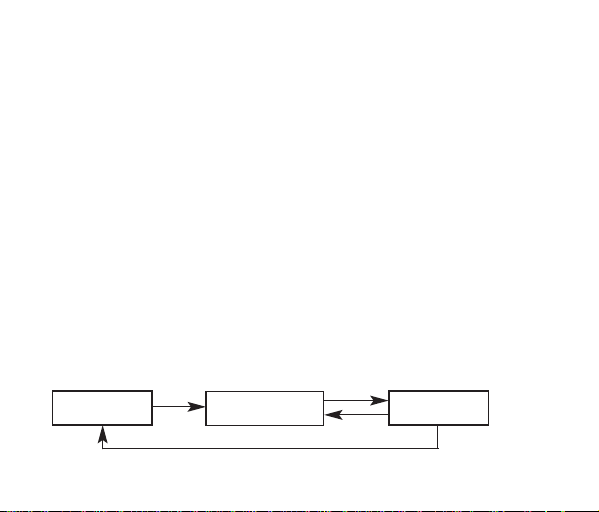

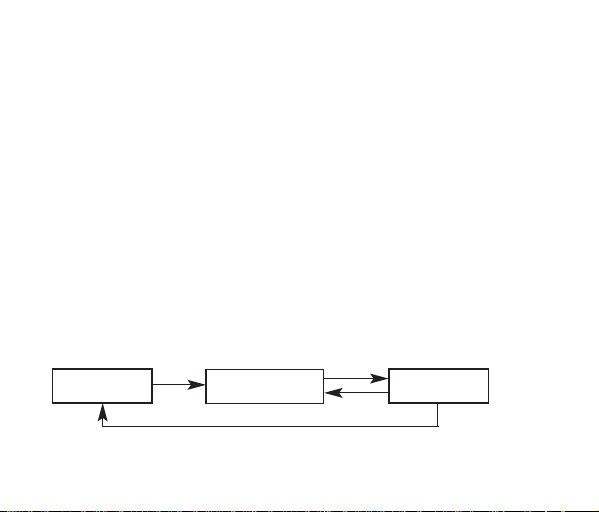

Reset Measurement



 Pressed continuously

Stop

Page 21

.4.0.6

L-T

ALM

TME

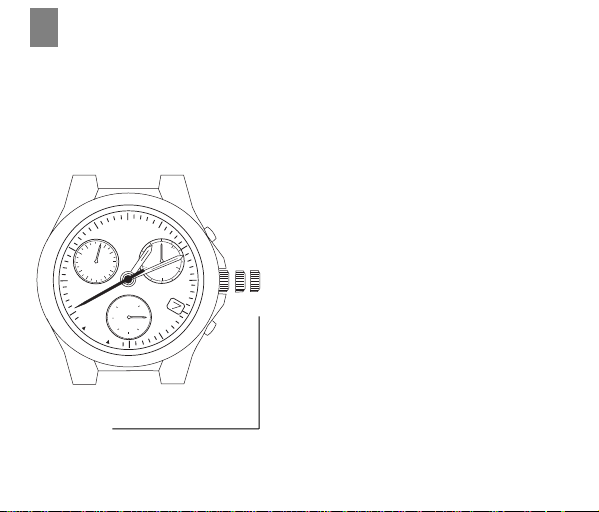

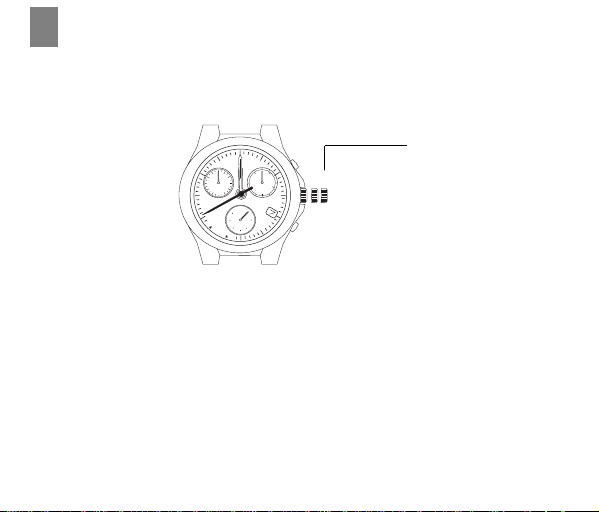

SETTING LOCAL TIME

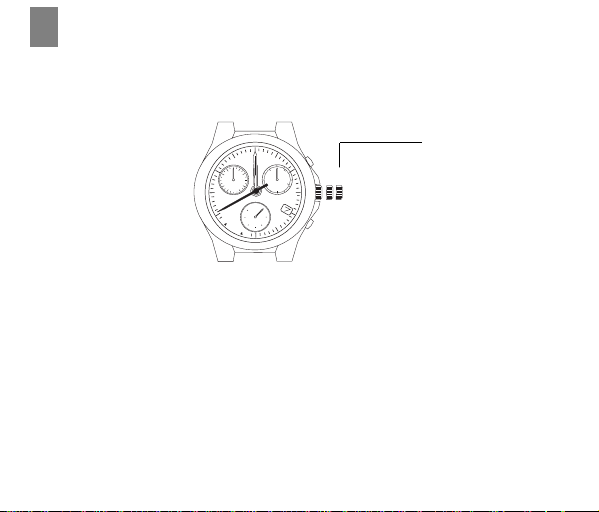

The local time function allows the time in a different time zone to be set separately from the current time. Local time is set by performing a time difference correction in 1 hour units based on the current time (time of the time mode/TME). The minute and second hands move in coordination with the current time.

[Time Difference Correction Procedure]

1. Turn the crown to set the mode hand to the local time [L-T] mode.

2. Pull out the crown to Position (2) (local time setting position)

3. Click the crown to the right or left to correct the time difference.

• When the crown is clicked to the

right, the hour hand moves by 1

(2)

Local time setting position

hour in the clockwise direction.

• When the crown is clicked to the

left, the hour hand moves by 1 hour in the counter-clockwise direction.

Page 22

Note: The hour hand is not advanced rapidly even if the crown is continuously

clicked two or more times. Perform correction accurately 1 hour at a time. Furthermore, the range of time difference correction is ± 23 hours based on the current time.

4. Always make sure to return the crown to the normal position after correcting the time difference.

Note: If the hour hand passes 12:00 AM (midnight) during correction, the date is

advanced by 1 day following completion of hand movement. If the time difference is corrected in the counter-clockwise direction and the hour hand passes back over 12:00 AM, although the date is corrected following completion of hand movement , since the date is corrected by 30 days in the clockwise direction, it takes about 2-3 minutes for the date to be corrected. Pay attention to AM and PM when correcting time difference.

Note: When returning the time difference to the original setting, return the hour hand

in the direction opposite that when the time difference was corrected.

Page 23

.4.0.6

L-T

ALM

TME

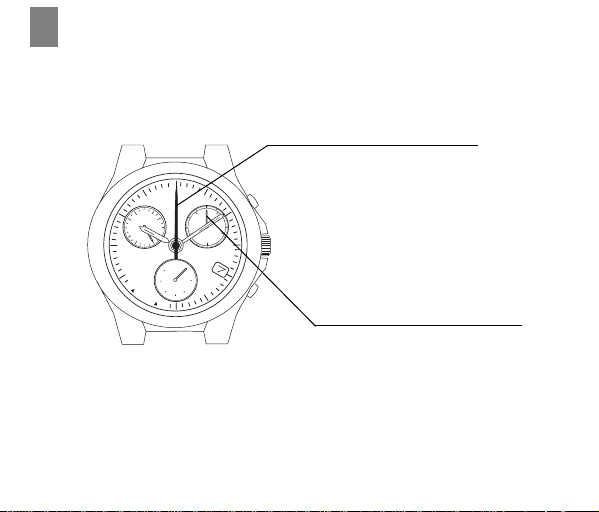

USING THE ALARM

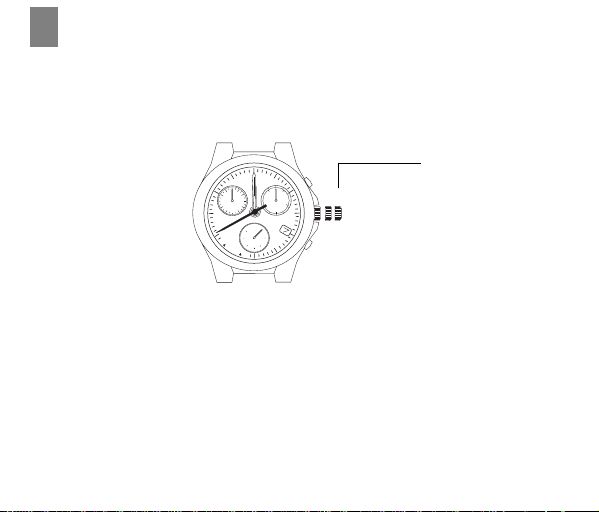

The alarm function uses a 24-hour clock. Once the alarm has been set, the alarm sounds for 15 seconds when the set time is reached once a day. The time at which the alarm sounds applies to the time (TME) mode, and cannot be set based on the local time (L-T).

[Setting the Alarm Time]

1. Turn the crown and set the mode hand to the alarm [ALM] mode.



(2)



Alarm setting position

• Second hand: Moves rapidly to the ON

or OFF position.

• 24 hour hand, hour hand, minute hand:

Move the previously set alarm time.

• Function hand: Stops at the 0 position

2. Pull out the crown to Position (2) (alarm setting position).

• The alarm setting is turned ON automatically.

Page 24

3. Click (turn) the crown to set the alarm time. (1) Clicking once to the right causes the hour and minute hands to move clockwise. (2) Clicking once to the left causes the hour minute hands to move counter-clockwise.

• Turning the crown rapidly (continuous clicking two or more times) causes the hands to advance rapidly. When stopping the hands, click the crown once to the right or left. When the hands are not stopped manually, they stop automatically after being corrected by 12 hours.

• Set the alarm while making sure to not to mistake AM and PM by referring to the 24 hour hand.

4. Return the crown to the normal position after setting the alarm time.

[Switching Alarm ON and OFF]

The alarm is switched ON and OFF each time button  is pressed when the crown is pulled out to Position (1) or Position (2) in the alarm mode.

[Alarm Tone Monitor]

When the button  is pressed with the crown in the normal position in the alarm mode, the alarm tone sounds for as long as button  is pressed.

[Stopping the Alarm Tone]

Press either button  or  to stop the alarm tone while it is sounding.

Page 25

.4.0.6

L-T

ALM

ALL-RESET

This watch may not function properly as a result of being subjected to the effects of static electricity or strong impact and so forth. When this happens, set the hands of the watch to their respective base position according to the following procedure after performing the all-reset procedure.

0-Position Correction



(2)



1. Turn the crown to set the mode hand to the chronograph [CHR] mode.

2. Pull out the crown to Position (2) (0-position correction mode)

• Each of the hands and date wheel move to their respective 0 positions stored in memory and then stop.

3. Press button  and  simultaneously and then release.

• Following a confirmation tone, each of the hands perform a demonstration movement in the order of the function hand, 24 hour hand, hour hand, minute hand and second hand to indicate that the all-reset procedure is finished. Note: Following the all-reset procedure, make sure to properly reset each mode

after performing 0-position correction for each hand before using the watch.

Page 26

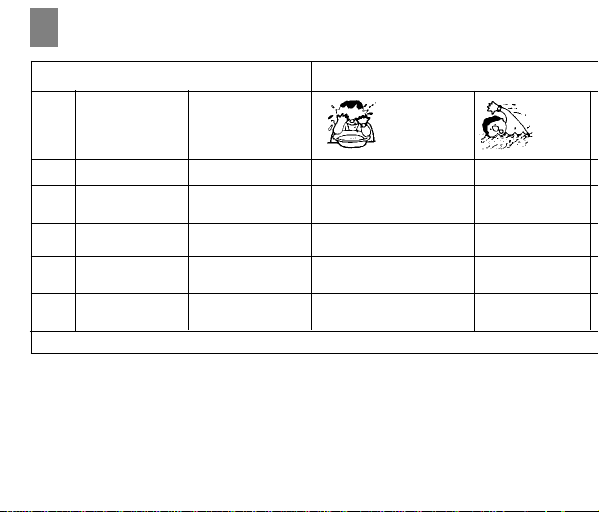

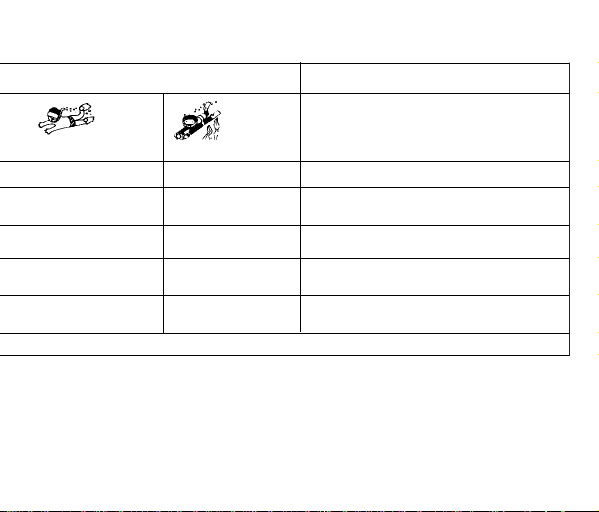

PRECAUTIONS AND USEFUL INFORMATION

Indication Use

Dial

Degree of

water

resistance

“WATER RESISTANT” may sometimes be abbreviated to “WATER RESIST”

- In order to prevent water coming into contact with the internal mechanism, never pull the crown out when the watch is wet.

- If any watches designed for sportswear or use in water come into contact with salt water or heavy sweating, they should be rinsed in fresh water and dried thoroughly.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) or more

Case

WATER RESISTANT

Spray, sweat, light rain, washing, etc.

YES

Swimming, etc.

NO NO

YES

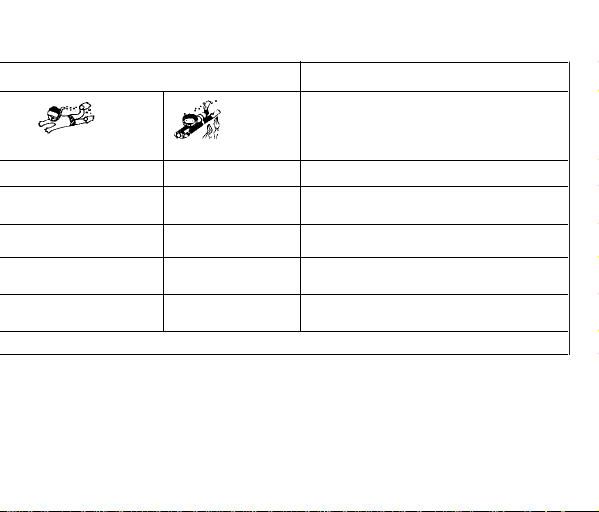

Page 27

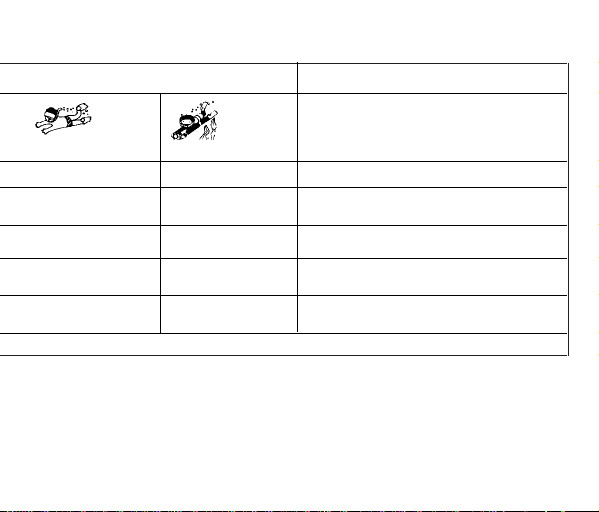

in water

Skin-diving

Scuba diving

Water-resistance

characteristics

NO NO

YES

* Always keep the crown in its normal position. * Full tighten crown screw lock.

- Contact with water may cause a deterioration in the quality of some leather straps.

- As internal parts of the watch can retain moisture, when the outside temperature is lower than the inside, the watch glass may mist-up. This phenomenon is purely temporary and should not create any problems. However, if it persists for any length of time, the watch should be checked by the shop where it was purchased or by the nearest Authorised Service Centre.

NO NO

YES

No water resistant. Must be kept away from water and moisture Average water resistance. Can withstand spray, sweat, light

rain, washing, etc. during daily use

Can be worn while swimming but not diving

Suitable for skin-diving.

Suitable for scuba diving.

Page 28

Temperature

Do not leave the watch exposed to direct sunlight or temperature extremes for long periods of time. Long exposure, in fact, may adversely affect the operation of the watch and actually shorten battery life, causing it to gain or lose time and affect its other functions.

Impact

This watch can withstand normal everyday impacts and shocks and those normally imparted by non-contact sports. Serious damage, however, may result if the watch is dropped or subjected to severe shock.

Magnetic fields

This watch is antimagnetic up to 60 gauss, and is therefore not affected by magnetic fields produced by normal domestic appliances. If used near strong magnetic fields, its operation may be temporarily affected.

Static electricity

The integrated circuits present inside the watch are sensitive to static electricity. If the watch is exposed to intense electrical fields, the time display may temporarily lose some of its accuracy.

Chemicals and gases

Avoid wearing the watch in the presence of strong gases or chemical substances. Parts of the watch may discolour, dissolve or even break if brought into contact with benzol or petroleum based products such as solvents, thinners, detergent, adhesives etc. Pay special attention to avoiding contact with chemicals.

Page 29

The watch case and strap may discolour if they come into contact with mercury from a broken thermometer or other equipment.

Keeping the watch clean

Use an absorbent soft cloth to clean off any dirt or damp from the watch glass. Wearing the watch when the strap or back of the case is dirty can cause skin irritation. Cleaning the watch strap:

• Metal bands: use a toothbrush and soapy warm to wash the dirt off.

• Plastic or rubber straps: wash with water. Do not use solvents.

• Leather straps: gently rub the face of the strap using a soft dry cloth. Clean the

opposite side with a cloth and alcohol.

Periodic inspection

In order to guarantee long trouble-free operation, it is advisable to have the watch checked by an Authorised Assistance Centre once every two years.

Keep batteries out of the reach of children

If a battery is accidentally swallowed, consult a doctor immediately.

Page 30

TECHNICAL DATA

Model: AS10 Type: Analog quartz watch Accuracy: Within ± 20 seconds per month (when worn at

Operating temperature range:

•

Watch operating temperature range: -10°C to +60°C

•

Time correction operating temperature range: -5°C to +60°C

Display functions:

•

Time: 24 hours, hours, minutes, seconds

•

Calendar: Date display by a date wheel

Additional functions:

•

Chronograph

Local time (time difference correction: 1 hour units)

•

Alarm (24 hour clock, alarm monitor, alarm ON/OFF)

Battery: SR927W

•

Battery life: Approx. 2 years

* In order to improve the product, the technical specifications may be modified without prior

notice.

normal temperatures of +5°C to +35°C)

(with continuous advance function) Month display by a second hand

(60 minute measurement, 1/20th second units)

Page 31

INDEX

PIECES PRINCIPALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

NOMS DES PIECES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

SELECTION DES MODALITES . . . . . . . . . . . . . . . . . . . . . . . . . .32

C D

CONTROLE ET CORRECTION DE LA POSITION “0”

DES AIGUILLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

REGLAGE DE L’HEURE ET DE LA DATE . . . . . . . . . . . . . . . . .37

CHRONOGRAPHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

REGLAGE DE L’HEURE LOCALE . . . . . . . . . . . . . . . . . . . . . . .43

SONNERIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

REINITIALISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES . .48

DONNEES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Page 32

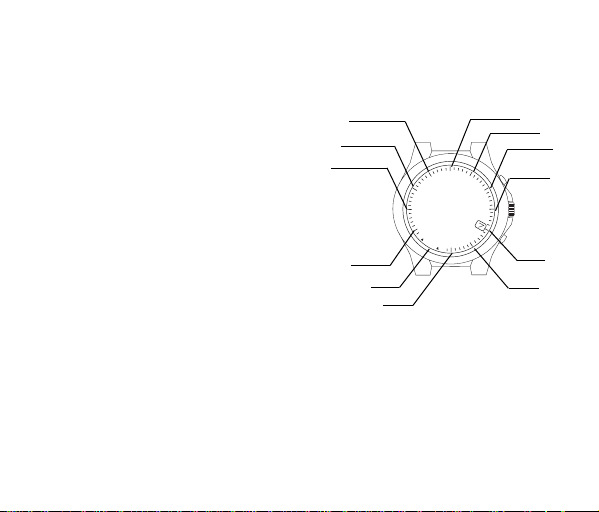

PIECES PRINCIPALES

Aiguille des heures Bouton



Aiguille des fonctions Bouton



Aiguille des minutes Remontoir



Calendrier



Aiguille des modalités



Aiguille des secondes



Aiguille des 24 heures



Montre analogique à affichage multiple, avec calendrier perpétuel, sonnerie journalière pouvant être réglée sur les 24 heures et chronographe permettant de mesurer jusqu’à 59 minutes et 59 secondes, en augmentant d’1/20 de seconde à la fois.







Page 33

NOMS DES PIECES

Nom/modalité Heure/date Chronographe

Aiguille modalités TME CHR Aiguille fonctions S’arrête sur la position “0” Minutes du chronographe,

Calendrier Visualise la date Visualise la date

Aiguille heures Visualise les heures Visualise les heures

Aiguille minutes Visualise les minutes Visualise les minutes

Aiguille secondes Visualise les secondes Secondes du chronographe Aiguille 24 heures L’aiguille des 24 heures L’aiguille des 24 heures

Heure locale Sonnerie

L-T ALM S’arrête sur la position “0” S’arrête sur la position “0” Visualise la date de l’heure locale Visualise la date (TME ou L-T) Visualise les heures de l’heure locale Visualise l’heure pour la sonnerie Visualise les minutes de l’heure locale Visualise les minutes pour la sonnerie Visualise les secondes Visualise ON/OFF L’aiguille des 24 heures de l’heure L’aiguille des 24 heures de la sonnerie

locale est coordonnée à celle des heures est coordonnée à celle des heures

est coordonnée à celle est coordonnée à celle des heures des heures

1/20 de seconde

(TME ou L-T)

(TME, L-T ou ALM)

Page 34

Nom Position du Heure/Date Chronographe

 Premier cran Réglage Contrôle/correction de la

Remontoir de la date position “0” (aiguilles fonctions,

 Premier cran Inutilisé

Bouton

remontoir

Position normale Sélection Sélection des modalités

Deuxième cran Réglage Contrôle/correction de la

Position normale Inutilisé Démarrage/arrêt, réinitialisation

Deuxième cran

Position normale Inutilisé Rappel des 1/20 de seconde

 Premier cran Réglage Inutilisé

Deuxième cran Inutilisé Inutilisé

des modalités

disque date)

de l’heure position “0” (aiguille secondes,

Inutilisé Correction de la position “0” de

du mois

aiguille 24 heures, aiguille, heures, aiguille minutes)

(pression continue pendant au moins 3 secondes)

Correction de la position “0” de l’aiguille fonctions et du disque date

l’aiguille des secondes

après l’arrêt

Page 35

Heure locale Sonnerie

Sélection des modalités Sélection des modalités Visualise l’heure locale Branchement/débranchement de la sonnerie Réglage de l’heure locale Réglage de l’heure pour la sonnerie

Inutilisée Contrôle de la tonalité de la sonnerie

Inutilisée Branchement/débranchement Inutilisée Branchement/débranchement Inutilisée Inutilisée Inutilisée Inutilisée Inutilisée Inutilisée

(y compris le branchement/débranchement)

(en appuyant pendant au moins deux secondes)

Page 36

L-T

ALM

CHR

SELECTION DES MODALITES

La montre dispose de quatre modalités différentes: Heure/date, Chronographe, Heure locale et Sonnerie. Pour passer d’une modalité à l’autre, tourner le remontoir: la sélection ainsi effectuée est indiquée par l’aiguille des modalités.

[Modalités]

ALM

Sonnerie

L-T

Heure locale

Aiguille des

modalités

TME

Heure/date

CHR

Chronographe/

Contrôle de la position “0”

Page 37

CONTROLE ET CORRECTION DE LA POSITION “0” DES AIGUILLES

Avant d’utiliser la montre, contrôler que toutes les fonctions opèrent correctement, en procédant comme suit.

Position “0”: elle correspond à la position de départ correcte de chaque aiguille.

[Contrôle de la position “0”]

1. Tourner le remontoir et sélectionner la modalité chronographe [CHR].

2. Extraire le remontoir jusqu’au premier cran (1) pour contrôler la position ‘’0’’ (modalité de correction de l’aiguille des fonctions et du disque de la date). Contrôler que les aiguilles des 24 heures, des heures, des minutes, des secondes et des fonctions avancent rapidement jusqu’à la position ‘’0’’, et que la fenêtre de la date affiche le jour ‘’1’’.

Page 38

Position “0” de chaque aiguille (position de départ):

.0.0

L-T

ALM

CHR

Aiguille des 24 heures: 24:00 Aiguille des heures, aiguille des minutes: 00:00 Aiguille des secondes: 00 seconde Aiguille des fonctions: position 0 (position 12:00) Fenêtre de la date: 1 Effectuer la correction de la position ‘’0’’ si la position des aiguilles et la date ne correspondent pas aux indications précédentes.



(1)

Correction de la

position “0”



Page 39

[Correction de la position “0”]

Correction de la position ‘’0’’ de l’aiguille des fonctions et de la date:

1. Après avoir sélectionné la modalité Chronographe [CHR], extraire le remontoir jusqu’au premier cran (1), pour régler la position de l’aiguille des fonctions et la date.

2. Tourner le remontoir vers l’arrière pour régler la date. (1) A chaque déclic de rotation du remontoir correspondent quatre tours de l’aiguille

des fonctions et l’avancement d’un jour du calendrier.

(2) La rotation rapide du remontoir (deux ou plusieurs déclics successifs) provoque

l’avancement continu de l’aiguille des fonctions qui peut être interrompu en déplaçant d’un cran vers l’avant ou vers l’arrière le remontoir. Si l’aiguille des fonctions n’est pas arrêtée manuellement, elle s’arrêtera automatiquement après le

31ème jour. La position de 12:00 heures, sélectionnée immédiatement après la modification de la date du jour 31 au 1, correspond à la position ‘’0’’ de l’aiguille des fonctions. Après avoir sélectionné le jour 31, appuyer sur  pour régler l’aiguille des fonctions, en l’alignant sur la position ‘’0’’.

Page 40

Correction de la position “0” des aiguilles des 24 heures, des heures, des minutes et des secondes:

1. Après avoir sélectionné la modalité Chronographe [CHR], extraire le remontoir

jusqu’au deuxième cran (2), pour régler la position de chaque aiguille.

2. A chaque pression sur  l’aiguille des secondes avance d’une seconde. En continuant

à appuyer sur , l’aiguille des secondes avance plus rapidement.

3. En tournant le remontoir, on peut régler la position des aiguilles des 24 heures, des

heures et des minutes. (1) Tourner le remontoir vers l’avant d’un cran pour déplacer les aiguilles des heures

et des minutes en sens horaire.

(2) Tourner le remontoir vers l’arrière d’un cran pour déplacer les aiguilles des heures

et des minutes en sens anti-horaire.

• La rotation rapide du remontoir (deux ou plusieurs déclics successifs) provoque

l’avancement continu des aiguilles. Pour arrêter les aiguilles, avancer ou reculer le remontoir d’un cran. Si les aiguilles ne sont pas arrêtées manuellement, elles s’arrêteront automatiquement après avoir effectué un tour complet du cadran.

Page 41

.4.0.6

L-T

ALM

CHR

REGLAGE DE L’HEURE ET DE LA DATE

[Réglage de l’heure]

1. Tourner le remontoir pour sélectionner la modalité Heure/date [TMR].

Aiguille des heures

Aiguille 24 heures

Aiguille des secondes

Aiguille des modalités

Aiguille des minutes

(1) Position de réglage de la date

(2) Position de réglage de l’heure

Position normale

Date

Page 42

2. En extrayant le remontoir jusqu’au deuxième cran (2) (position de réglage de l’heure),

l’aiguille des secondes avance jusqu’à la position “0” et s’arrête). Nota: si l’aiguille des secondes ne s’arrête pas à hauteur de la position ‘’0’’, régler à

3. Pour régler l’heure, tourner le remontoir.

4. Replacer le remontoir sur la position normale, à hauteur du signal horaire.

nouveau la position de départ dans la modalité de correction de la position ‘’0’’.

(1) Tourner le remontoir vers l’avant d’un cran pour déplacer les aiguilles des 24

heures, des heures et des minutes en sens horaire.

(2) Tourner le remontoir vers l’arrière d’un cran pour déplacer les aiguilles des 24

heures, des heures et des minutes en sens anti-horaire.

• La rotation rapide du remontoir (deux ou plusieurs déclics successifs) provoque

l’avancement continu des aiguilles. Pour arrêter les aiguilles, avancer ou reculer le

remontoir d’un cran. Si les aiguilles ne sont pas arrêtées manuellement, elles

s’arrêteront automatiquement après avoir effectué un tour complet du cadran.

Page 43

[Réglage de la date]

.4.0.6

L-T

ALM

CHR

La montre dispose de la fonction de calendrier perpétuel et il est par conséquent inutile de modifier la date à la fin de chaque mois. Cependant, étant donné que la montre utilise 28 jours pour le mois de février, il faudra corriger la date à la fin des mois bissextiles.



(1) Position de réglage de la date

Position normale



Date

Mois

1. Tourner le remontoir pour sélectionner la modalité Heure/date [TMR].

2. En extrayant le remontoir jusqu’au premier cran (1) (position de réglage de la date),

l’aiguille des secondes avance rapidement jusqu’à la position de visualisation du mois enregistrée dans la mémoire et s’arrête.

3. Pour régler la date, tourner le remontoir vers l’arrière.

• Achaque déclic de rotation du remontoir correspondent quatre tours de l’aiguille des fonctions et l’avancement d’un jour du calendrier.

Page 44

• La rotation rapide du remontoir (deux ou plusieurs déclics successifs) provoque

4. Appuyer sur  pour aligner l’aiguille des secondes sur le mois voulu.

Décembre

Janvier

Février

Mars

*Position des mois/ Position de l’aiguille des secondes*

Janvier: 1:00 heure

Novembre

Octobre

Septembre

Février: 2:00 heures Mars: 3:00 heures

Décembre: 12:00 heures

5. Après avoir réglé la date, replacer le remontoir sur la position normale. La montre recommencera à mesurer le temps lorsque l’aiguille des secondes

correspondra à l’heure courante.

Si une date inexistante a été introduite (par exemple 30 février), la montre passera automatiquement au premier jour du mois suivant dès que le remontoir sera replacé sur la position normale.

Août

Juillet

Juin

Avril

Mai

Page 45

.4.0.6

L-T

ALM

CHR

CHRONOGRAPHE

Le chronographe peut mesurer jusqu’à 59 minutes, 59.95 secondes en 1/20 de seconde, après quoi il recommence à partir de zéro.

Aiguille des secondes (secondes du chronographe)





Aiguille des fonctions (minutes du chronographe ou vingtièmes de seconde du chronographe)

[Fonction des aiguilles pendant le comptage du chronographe]

Si la modalité Chronographe a été sélectionnée [CHR], en tournant le remontoir, on fera avancer rapidement les aiguilles des secondes et des fonctions jusqu’à la position ‘’0’’.

Page 46

• Aiguille des secondes:

Elle indique les secondes pendant le comptage du chronographe. L’aiguille des secondes avance rapidement et effectue un tour complet uniquement après le démarrage du comptage de la position ‘’0’’, après quoi elle avance en augmentant d’une seconde à la fois.

• Aiguille des fonctions:

Elle indique les minutes ou les vingtièmes de seconde. L’aiguille des fonctions avance en augmentant d’une minute à la fois. Si l’on appuie sur  après l’arrêt du chronographe, l’aiguille des fonctions indiquera les vingtièmes de seconde jusqu’à ce que l’on continue à appuyer sur .

Nota: aiguilles des 24 heures, des heures, des minutes et fenêtre de la date:

• Elles continuent d’indiquer l’heure e la date si la modalité précédente correspond à la visualisation de l’Heure/date.

• Elle continue d’indiquer l’heure locale si la modalité précédente correspond à la visualisation de l’Heure locale.

• Elle continue à visualiser l’heure pour la sonnerie si la modalité précédente correspond à la visualisation de la Sonnerie.

[Comptage du chronographe]

1. Tourner le remontoir pour sélectionner la modalité Chronographe [CHR].

2. Appuyer sur  pour mettre en marche ou arrêter le chronographe. A chaque pression de  une tonalité de confirmation sera émise.

3. Si on appuie sur  après l’arrêt du chronographe, on réinitialise les aiguilles des secondes et des minutes.

Réinitialisation Comptage



Arrêt



Si on appuie sur



Page 47

.4.0.6

L-T

ALM

TME

REGLAGE DE L’HEURE LOCALE

L’heure locale permet de sélectionner et de visualiser un deuxième fuseau horaire. Pour régler l’heure locale, il faut introduire une différence d’une ou de plusieurs heures par rapport à l’heure courante (heure visualisée en modalité TME). Les aiguilles des minutes et des secondes restent coordonnées avec l’heure courante.

[Introduction de la différence horaire]

1. Tourner le remontoir pour sélectionner la modalité Heure locale [L-T].

2. Extraire le remontoir jusqu’au deuxième cran (2) (position de réglage de l’heure locale).

3. Tourner le remontoir vers l’avant ou l’arrière pour introduire la différence

(2)

Position de réglage de l’heure locale

horaire.

• En tournant le remontoir vers

l’avant, l’aiguille des heures se déplace d’une heure en sens horaire.

• En tournant le remontoir vers

l’arrière, l’aiguille des heures se déplace d’une heure en sens antihoraire.

Page 48

Nota: la rotation rapide du remontoir ne provoque pas l’avancement continu de

l’aiguille des heures. Avancer d’une heure à la fois. La différence horaire maximum est de ± 23 heures par rapport à l’heure courante.

4. Il faut toujours replacer le remontoir sur la position normale après avoir introduit la différence horaire.

Nota: si, au cours du réglage, l’aiguille des heures dépasse la position de 12:00

heures AM (minuit), la date avance d’un jour. Si l’introduction de la différence horaire est effectuée en tournant l’aiguille des heures en sens anti-horaire, en dépassant la position de 12:00 heures AM, il faut compter deux ou trois minutes avant que la date soit corrigée. Contrôler que les symboles AM et PM correspondent à l’heure désirée.

Nota: pour rétablir les réglages de départ, tourner l’aiguille des heures dans la

direction opposée à celle utilisée pour introduire la différence horaire.

Page 49

.4.0.6

L-T

ALM

TME

SONNERIE

Al’heure introduite, la sonnerie sonne pendant 15 secondes une seule fois par jour, car elle utilise la modalité 24 heures. La sonnerie opère en fonction de l’heure courante (TME) et non pas de l’heure locale (L-T).

[Réglage de l’heure pour la sonnerie]

1. Tourner le remontoir pour sélectionner la



(2)



Position de réglage de la sonnerie

modalité Sonnerie [ALM].

• Aiguille des secondes: elle se déplace rapidement sur les positions ON ou OFF.

• Aiguille des 24 heures, des heures et des minutes: elles se déplacent sur l’heure pour la sonnerie précédemment réglée.

• Aiguille des fonctions: elle s’arrête sur la position ‘’0’’

2. Extraire le remontoir jusqu’au deuxième cran (position de réglage de la sonnerie).

• La sonnerie est automatiquement introduite (ON).

Page 50

3. Tourner le remontoir pour introduire l’heure de la sonnerie. (1) En tournant le remontoir d’un cran vers l’avant, les aiguilles des heures et des

minutes se déplacent en sens horaire.

(2) En tournant le remontoir d’un cran vers l’arrière, les aiguilles des heures et des

minutes se déplacent en sens anti-horaire.

• La rotation rapide du remontoir (deux ou plusieurs déclics successifs) provoque l’avancement continu des aiguilles. Pour arrêter les aiguilles, avancer ou reculer le remontoir d’un cran. Si les aiguilles ne sont pas arrêtées manuellement, elles s’arrêteront automatiquement après avoir effectué un tour complet du cadran.

• Pour ne pas confondre les heures du matin (AM) avec celles de l’après-midi (PM), se référer à l’aiguille des 24 heures.

4. Après avoir introduit la sonnerie, replacer le remontoir sur la position normale.

[Branchement/débranchement de la sonnerie]

Pour brancher (ON) ou débrancher (OFF) la sonnerie, sélectionner la modalité Sonnerie, extraire le remontoir au premier (1) ou au deuxième cran (2) et appuyer sur .

[Essai de la sonnerie]

Pour essayer le volume du signal acoustique, sélectionner la modalité Sonnerie en laissant le remontoir sur la position normale, et continuer à appuyer sur .

[Arrêt de la sonnerie]

Pour arrêter la sonnerie, appuyer sur  ou .

Page 51

.4.0.6

L-T

ALM

REINITIALISATION

Si la montre ne fonctionne pas correctement, à cause de champs électrostatiques intenses, chocs ou autre, il faut réinitialiser toutes les aiguilles en procédant de la manière suivante.

Réinitialisation



(2)



1. Tourner le remontoir pour sélectionner la modalité Chronographe [CHR].

2. Extraire le remontoir jusqu’au second cran (modalité de réinitialisation).

• Les aiguilles et la date seront réinitialisées.

3. Appuyer simultanément sur  et , et relâcher ensuite les boutons.

• Après une tonalité de confirmation, chaque aiguille effectuera un mouvement d’essai dans l’ordre suivant: aiguille des fonctions, aiguille des 24 heures, aiguille des heures, aiguille des minutes et aiguille des secondes. Le processus de réinitialisation sera alors terminé. Nota: avant de se servir à nouveau de la montre après le processus de

réinitialisation, réintroduire les différentes modalités.

Page 52

PRECAUTIONS D’UTILISATION ET INFORMATIONS UTILES

Indicacion Utilisation

Cadran

Niveau

d’étanchéité

L’indication “WATER RESISTANT” (étanche) peut parfois être abrégée en “WATER RESIST”.

- Pour éviter que l’eau n’entre dans les mécanismes intérieurs de la montre, le remontoir ne doit jamais être extrait et les boutons ne doivent jamais être enfoncés quand la montre est mouillée ou plongée dans l’eau (sauf en cas d’autres spécifications).

- Si les montres conçues pour le sport ou pour fonctionner sous l’eau sont exposées à l’eau salée, ou à une sueur abondante, elles doivent être rincées à l’eau douce puis complètement essuyées.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) ou plus

Boîtier

WATER RESISTANT

Eclaboussure, sueur, pluie légère, ablutions, etc.

NON

OUI

NON NON

OUI

Natation etc.

Page 53

sous l’eau

Immersion

Immersion en profondeur

Caractéristiques

d’étanchéité

NON

OUI

* Toujours placer le remontoir dans sa position normale. * Serrer complètement la vis du remontoir.

- Dans certains cas, l’eau peut provoquer un endommagement de la qualité de certains bracelets en cuir.

- Les parties internes de la montre peuvent retenir l’humidité quand la température externe est plus basse de celle interne et le verre du cadran peut parfois s’embuer. Si le phénomène est momentané, cela ne crée aucun problème, mais s’il persiste dans le temps, il faut informer le revendeur de la montre ou le Centre d’Assistance Autorisé le plus proche.

NON

OUI

Non étanche. Doit être protégée de l’eau et de l’humidité. Etanchéité normale. Résiste aux éclaboussures, à la sueur, à la

pluie légère, aux ablutions, etc. pendant l’utilisation quotidienne.

Utilisation possible pendant la natation.

Adaptée à la plongée peu profonde.

Adaptée à la plongée en profondeur.

Page 54

Température

Ne pas laisser la montre exposée aux rayons directs du soleil ou dans des endroits extrêmement chauds ou extrêmement froids pendant une longue période. Cela pourrait en effet provoquer un mauvais fonctionnement de la montre ou réduire la durée de la pile, ou encore un ralentissement ou une accélération de la montre et des conséquences sur les autres fonctions.

Chocs

Cette montre peut supporter les chocs et les secousses qui ont lieu normalement pendant l'utilisation quotidienne et lors de la pratique de sports ne comportant pas de contacts directs. Si la montre tombe par terre ou est soumise à des chocs très forts, elle peut être endommagée ou mal fonctionner.

Champs magnétiques

Cette montre est anti-magnétique jusqu'à 60 Gauss et n'est donc pas influencée par les champs magnétiques produits par les appareils électroménagers normaux. Si elle est utilisée près des champs magnétiques très forts, ses fonctions peuvent momentanément être altérées.

Electricité statique

Les circuits intégrés utilisés dans la montre sont sensibles à l'électricité statique. Si la montre est exposée à une électricité intense, l'indication de l'heure peut perdre en précision.

Substances chimiques et gaz

Ne pas porter la montre en présence de substances chimiques fortes ou de gaz. Si la montre entre en contact avec des solvents, comme le benzène, ou avec des produits contenants des substances telles que essence, cires, détergents, adhesifs, ses pièces

Page 55

peuvent se décolorer, se dissoudre ou se rompre. Faire particulierment attention à éviter les substances chimiques. Le boîtier de la montre et le bracelet peuvent se décolorer s'ils entrent en contact avec le mercure d'un thermomètre cassé ou de toute autre provenance.

Maintenir la montre propre

Frotter avec un chiffon doux et absorbant la poussière et l'humidité sur le verre de la montre. Si la montre est portée quand l'arrière du boîtier et le bracelet sont sales, cela peut provoquer une irritation cutanée car ils sont en contact direct avec la peau. Comment nettoyer le bracelet:

• Bracelet en métal: laver les endroits sales avec une brosse à dents mouillée avec de l'eau tiède savonneuse.

• Bracelet en plastique ou en caoutchouc: laver à l'eau. Ne pas utiliser de solvants.

• Bracelet en cuir: frotter délicatement sur le côté extérieur avec un chiffon doux et

sec. Pour le nettoyage du côté opposé, utiliser un chiffon humidifié avec de l'alcohol.

Inspection périodique

Nous recommendons de faire contrôler la montre par un Centre d'Assistance Autorisé une fois tous les deux ans pour assurer une utilisation prolongée et sans problèmes.

Tenir les piles hors de la portée des enfants

Dans le cas où une pile serait accidentellement avalée, consulter immédiatement un médecin.

Page 56

DONNEES TECHNIQUES

Calibre: AS10 Type: montre analogique au quartz Retard ou avance (moyenne mensuelle): déviation inférieure à 20 secondes à la gamme

Gamme de température pour l’utilisation: -10° a +60° C Fonctions:

•

Heure: 24 heures, heures, minutes et secondes

•

Calendrier: fenêtre de la date

Fonctions supplémentaires:

•

Chronographe (comptage jusqu’à 60 minutes en augmentant

•

Heure locale (correction de la différence horaire: intervalles

•

Sonnerie (montre en modalité 24 heures, essai

Batterie: SR927W

•

Durée de la batterie: environ deux ans

* Afin d’améliorer le produit, les données techniques peuvent être modifiées sans aucun

préavis.

de température de fonctionnement courante (de +5°à +35° C)

(avec fonction d’avancement continu) Visualisation du mois avec l’aiguille des secondes

d’1/20 de seconde à la fois) d’une heure) de la sonnerie, branchement/débranchement

de la sonnerie)

Page 57

INHALTSVERZEICHNIS

HAUPTBESTANDTEILE DER UHR . . . . . . . . . . . . . . . . . . . . . . .54

NAMEN DER BESTANDTEILEN . . . . . . . . . . . . . . . . . . . . . . . . .55

MODUS-AUSWAHL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

C D

PRÜFEN UND KORREKTUR DER POSITION "0" DER ZEIGER 59

EINSTELLEN VON DATUM UND UHRZEIT . . . . . . . . . . . . . . . . .63

CHRONOGRAPH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

EINSTELLEN DER ORTSZEIT . . . . . . . . . . . . . . . . . . . . . . . . . . .69

WECKFUNKTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

NULLSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

HINWEISE ZUM TRAGEN DER UHR . . . . . . . . . . . . . . . . . . . . .74

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Page 58

HAUPTBESTANDTEILE DER UHR

Stundenzeiger Knopf



Funktionszeiger Knopf



Minutenzeiger Stellkrone



Kalender



Moduszeiger



Sekundenzeiger



24-Stundenzeiger



Analoge Mehrfachfunktions-Quarzuhr, mit ewigem Kalender, täglicher, auf 24 Stunden einstellbarer Weckfunktion und Chronograph, der bis zu 59 Minuten und 59 Sekunden misst, mit Einteilung zu 1/20 Sekunden.







Page 59

NAMEN DER BESTANDTEILEN

Bez./Modus Zeit/Datum Chronograph

Moduszeiger TME CHR Funktionszeiger Stoppt in der Position “0” Chronograph-Minuten,

Kalender Datumsanzeige Zeigt das Datum an

Stundenzeiger Stundenanzeige Zeigt die Stunden an

Minutenzeiger Minutenanzeige Zeigt die Minuten an

Sekundenzeiger Sekundenanzeige Chronograph-Sekunden 24-Stundenzeiger Der 24-Stundenzeiger ist Der 24-Stundenzeiger ist

Ortszeit Weckfunktion

L-T ALM Stoppt in der Position “0” Stoppt in der Position “0” Zeigt das Datum der Ortszeit an Zeigt das Datum an (TME o L-T) Zeigt die Stunden der Ortszeit an Zeigt die Stunden der Weckzeit an Zeigt die Minuten der Ortszeit an Zeigt die Minuten der Weckzeit an Zeigt die Sekunden an Anzeige ON/OFF Der 24-Stundenzeiger der Ortszeit Der 24-Stundenzeiger der Weckzeit

ist mit dem Stundenzeiger koordiniert. ist mit dem Stundenzeiger koordiniert

mit dem Stundenzeiger mit dem Stundenzeiger koordiniert. koordiniert.

1/20 Sekunden

(TME oder L-T)

(TME, L-T oder ALM)

Page 60

Bezeichnung Position der Zeit/Datum Chronograph

 Stellkrone Position 1 Einstellen Prüfen/Justieren der Position “0”

 Position 1 Nicht belegt Justieren der Position “0” des

Knopf

 Position 1 Einstellen Nicht belegt

Knopf

Krone

Normalposition Modus-Auswahl Modus-Auswahl

Position 2 Einstellen Prüfen/Justieren der Position “0”

Normalposition Nicht belegt Start/Stop, Nullstellung

Position 2

Normalposition Nicht belegt Abrufen der 1/20 Sekunden

Position 2 Nicht belegt Nicht belegt

des Datums (Funktionszeiger, Datumsscheibe)

der Uhrzeit (Zeiger für Sekunden, 24

Nicht belegt Justieren der Position “0” des

des Monats

Stunden, Stunden, Minuten)

(mindestens 2 Sek. lang drücken)

Funktionszeigers und Datumsscheibe

Sekundenzeigers

nach dem Stop

Page 61

Ortszeit Weckfunktion

Modus-Auswahl Modus-Auswahl Zeigt die Ortszeit an Ein-/Ausschalten der Weckfunktion Einstellen der Ortszeit Einstellen der Weckzeit

Nicht belegt Testen des Wecktons

Nicht belegt Ein-/Ausschalten Nicht belegt Ein-/Ausschalten Nicht belegt Nicht belegt Nicht belegt Nicht belegt Nicht belegt Nicht belegt

(einschl. Ein-/Ausschalten)

(mindestens 2 Sek. lang drücken)

Page 62

L-T

ALM

CHR

MODUS-AUSWAHL

Die Uhr verfügt über vier unterschiedliche Modi: Uhrzeit/Datum, Chronograph, Ortszeit und Weckfunktion. Für den Übergang von einem Modus in den anderen die Stellkrone drehen: Die erfolgte Auswahl wird durch den Moduszeiger angegeben.

[Modus]

ALM

Weckfunktion

L-T

Ortszeit

TME

Uhrzeit/Datum

CHR

Chronograph/

Prüfen der Position “0”

Moduszeiger

Page 63

PRÜFEN UND JUSTIEREN DER STELLUNG “0” DER ZEIGER

Vor Benutzen der Uhr prüfen, dass alle Funktionen korrekt arbeiten, dabei wie nachfolgend beschrieben vorgehen.

Position “0”: Diese gibt die korrekte Ausgangsposition aller Zeiger an.

[Prüfen der Position “0”]]

1. Die Stellkrone drehen und den Modus Chronograph [CHR] wählen.

2. Die Krone in die erste Position (1) herausziehen, um so die Position “0” zu prüfen (Modus zum Justieren von Funktionszeiger und Datumsscheibe). Prüfen, dass die Zeiger für 24 Stunden, Stunden, Minuten, Sekunden und Funktionen auf die Position “0” laufen und dass in der Datumsanzeige der Tag “1” erscheint.

Page 64

Position “0” aller Zeiger (Ausgangsposition):

.4.0.6

L-T

ALM

CHR

24-Stundenzeiger: 24:00 Stundenzeiger, Minutenzeiger: 00:00 Sekundenzeiger: 00 Sekunden Funktionszeiger: Position 0 (Position 12:00) Datumsanzeige: 1 Die Position “0” justieren, falls die Position der Zeiger und das Datum nicht mit den oben gemachten Angaben übereinstimmen.



(1)

Justieren der



Position “0”

Page 65

[Justieren der Position “0”]]

Justieren der Position “0” des Funktionszeigers und des Datums:

1. Nach erfolgter Auswahl des Modus Chronograph [CHR] die Stellkrone in die erste Position (1) herausziehen, um so die Position des Funktionszeigers und das Datum einzustellen.

2. Die Krone nach hinten drehen, um das Datum einzustellen. (1) Jede Drehposition der Stellkrone entspricht vier Rundläufen des Funktionszeigers

sowie dem Weiterstellen des Kalenders um einen Tag.

(2) Bei raschem Drehen der Stellkrone (zwei oder mehr aufeinanderfolgende

Positionen) läuft der Funktionszeiger weiter, dies kann durch Vor- oder Zurückdrehen der Krone um eine Position unterbrochen werden. Wird der Funktionszeiger nicht von Hand gestoppt, so bleibt er automatisch nach der

Kalenderzahl 31 stehen. Die direkt nach dem Datumswechsel vom 31. auf den 1. ausgewählte 12:00-Position entspricht der “0” des Funktionszeigers. Zunächst den Kalendertag 31 wählen, dann  drücken, um den Funktionszeiger in Übereinstimmung mit der Position “0” einzustellen.

Page 66

Justieren der Position “0” der Zeiger für 24 Stunden, Stunden, Minuten und Sekunden:

1. Nach erfolgter Auswahl des Modus Chronograph [CHR] die Stellkrone in die zweite

Position herausziehen, um so die Position eines jeden Zeigers einzustellen.

2. Bei jedem Drücken von  geht der Sekundenzeiger um eine Sekunde vor. Für das

Vorlaufen des Sekundenzeigers , gedrückt halten.

3. Durch Drehen der Stellkrone lässt sich die Position der Zeiger für 24 Stunden, Stunden

und Minuten einstellen. (1) Die Stellkrone um eine Position vordrehen, um den Stunden- und Minutenzeiger im

Uhrzeigersinn zu verstellen.

(2) Die Stellkrone um eine Position zurückdrehen, um den Stunden- und

Minutenzeiger gegen den Uhrzeigersinn zu verstellen.

• Bei raschem Drehen der Stellkrone (zwei oder mehr aufeinanderfolgende

Positionen) laufen die Zeiger weiter, dies kann durch Vor- oder Zurückdrehen der Krone um eine Position unterbrochen werden. Werden die Zeiger nicht von Hand gestoppt, so bleiben sie automatisch nach einem vollständigen Zifferblatt-Rundlauf stehen.

Page 67

.0.0

L-T

ALM

CHR

EINSTELLEN VON UHRZEIT UND DATUM

[Einstellen der Uhrzeit]

1. Die Stellkrone drehen, um den Modus Uhrzeit/Datum [TMR] zu wählen.

Stundenzeiger

24-Stundenzeiger

Sekundenzeiger

Moduszeiger

Minutenzeiger

(1) Einstellposition für das Datum

(2) Einstellposition für die Uhrzeit

Normalposition

Datum

Page 68

2. Wird die Stellkrone in die zweite Position herausgezogen (Position zum Einstellen der

Uhrzeit), läuft der Sekundenzeiger vor und setzt sich auf die Position “0”. Anmerkung: Stoppt der Sekundenzeiger nicht in Übereinstimmung mit der Position

3. Zum Einstellen der Uhrzeit die Stellkrone drehen.

(1) Die Stellkrone um eine Position vordrehen, um die Zeiger für 24 Stunden,

Stunden und Minuten im Uhrzeigersinn zu verstellen.

(2) Die Stellkrone um eine Position zurückdrehen, um die Zeiger für 24 Stunden,

Stunden und Minuten gegen den Uhrzeigersinn zu verstellen.

• Bei raschem Drehen der Stellkrone (zwei oder mehr aufeinanderfolgende

Positionen) laufen die Zeiger weiter, dies kann durch Vor- oder Zurückdrehen der

Krone um eine Position unterbrochen werden. Werden die Zeiger nicht von Hand

gestoppt, so bleiben sie automatisch nach einem vollständigen Zifferblatt- Rundlauf

stehen.

4. Die Stellkrone erneut in die Normalposition setzen, in Übereinstimmung mit dem

Zeitzeichen.

“0”, so ist die Ausgangsposition im Justiermodus für die Position “0” einzustellen.

Page 69

[Einstellen des Datums]

.4.0.6

L-T

ALM

CHR

Die Uhr verfügt über ewige Kalenderfunktion, somit ist ein Ändern des Datums am Monatsende nicht erforderlich. Da die Uhr jedoch für den Monat Februar 28 Tage zählt, muss das Datum in Schaltjahren am Monatsende verstellt werden.



(1) Position zum Einstellen des Datums

Normalposition



Datum

Monat

1. Die Stellkrone drehen, um den Modus Uhrzeit/Datum [TMR] zu wählen.

2. Bei Herausziehen der Stellkrone in die erste Position (Position zum Einstellen des

Datums) läuft der Sekundenzeiger vor und setzt sich auf die Anzeigeposition des gespeicherten Monats.

3. Zum Einstellen des Datums die Stellkrone rückwärts drehen.

• Jede Drehposition der Stellkrone entspricht vier Rundläufen des Funktionszeigers sowie dem Weiterstellen um einen Kalendertag.

Page 70

• Bei raschem Drehen der Stellkrone (zwei oder mehr aufeinanderfolgende Positionen)

laufen die Zeiger weiter, dies kann durch Vor- oder Zurückdrehen der Krone um eine Position unterbrochen werden. Werden die Zeiger nicht von Hand gestoppt, so bleiben sie automatisch nach Anzeige der Kalenderzahl 31 stehen.

4.  drücken, um den Sekundenzeiger entsprechend des gewünschten Monats einzustellen.

*Position der Monate/ Position des sekundenzeigeres*

Januar: 1:00 Uhr

November

Oktober

September

Dezember

Januar

Februar

März

Februar: 2:00 Uhr März: 3:00 Uhr

Dezember: 12:00 Uhr

5. Nach erfolgter Datumseinstellung die Stellkrone in die Normalposition zurücksetzen. Die Uhr nimmt die Zeitmessung erneut auf, wenn der Sekundenzeiger mit der aktuellen Uhrzeit übereinstimmt.

Wurde ein nicht existierendes Datum eingestellt (zum Beispiel 30. Februar), so setzt sich die Uhr mit dem Zurücksetzen der Krone in die Normalposition automatisch auf den ersten Tag des darauffolgenden Monats.

August

Juli

Juni

April

Mai

Page 71

.4.0.6

L-T

ALM

CHR

CHRONOGRAPH

Der Chronograph kann bis zu 59 Minuten, 59.95 Sekunden mit 1/20-Einteilung messen, anschließend beginnt er bei Null.

Sekundenzeiger (Sekunden des Chronographen)





Funktionszeiger (Minuten des Chronographen oder Zwanzigstel Sekunden des Chronographen)

[Funktion der Zeiger bei der Chronograph-Zeitmessung]

Wurde der Modus Chronograph [CHR] ausgewählt, so laufen bei Drehen der Stellkrone die Zeiger für Sekunden und Funktion auf die Position “0” vor.

Page 72

• Sekundenzeiger:

Dieser zeigt während der Zeitmessung die Sekunden an. Der Sekundenzeiger führt einen kompletten Rundlauf aus, nur wenn die Zeitmessung aus der Position “0” gestartet wurde, anschließend läuft er mit Sekundeneinteilung vor.

• Funktionszeiger:

Dieser zeigt die Minuten oder Zwanzigstel Sekunden an. Der Funktionszeiger läuft mit Minuteneinteilung vor. Bei Drücken von  nach dem Stoppen des Chronographen zeigt der Funktionszeiger die Zwanzigstel Sekunden so lange an, wie  gedrückt bleibt.

Anmerkung: Zeiger für 24 Stunden, Stunden, Minuten und Datumsanzeige:

• Diese zeigen bei aktuellem Modus Uhrzeit/Datumsanzeige weiter Uhrzeit/Datum an.

• Bei aktuellem Modus Ortszeitanzeige zeigen sie weiter die Ortszeit an.

• So wird auch die Weckzeit angezeigt wenn zuvor die aktuelle Einstellung der Modus

Weckfunktion war.

[Chronograph-Zeitmessung]

1. Die Stellkrone drehen, um so den Modus Chronograph [CHR] zu wählen.

2. Zum Starten und Stoppen des Chronographen  drücken. Bei jedem Drücken von 

wird ein Bestätigungston ausgegeben.

3. Zum Nullstellen des Sekunden- und Minutenzeigers nach dem Stoppen des

Chronographen  gedrückt halten.

Nullstellen Zeitmessung



bei Drücken von

Stopp



Page 73

.4.0.6

L-T

ALM

TME

EINSTELLEN DER ORTSZEIT

Die Ortszeit ermöglicht die Auswahl und Anzeige einer zweiten Zeitzone, um diese einzustellen, muss gegenüber der aktuellen Zeit (im Modus TME angezeigte Uhrzeit) ein Unterschied von einer oder mehreren Stunden eingestellt werden. Die Zeiger für Minuten und Sekunden bleiben mit der aktuellen Zeit koordiniert.

[Einstellen des Zeitunterschieds]

1. Die Stellkrone drehen, um den Modus Ortszeit [L-T] zu wählen.

2. Die Stellkrone in die zweite Position herausziehen (2) (Position zum Einstellen der Ortszeit).

3. Die Stellkrone vor- bzw. zurückdrehen, um den entsprechenden Zeitunterschied

(2)

Position zum Einstellen der Ortszeit

einzustellen.

• Die Stellkrone um eine Position

vordrehen, um den Stunden- und Minutenzeiger im Uhrzeigersinn zu verstellen.

• Die Stellkrone um eine Position

zurückdrehen, um den Stunden- und Minutenzeiger gegen den Uhrzeigersinn zu verstellen.

Page 74

Anmerkung: Bei einem raschen Drehen der Stellkrone läuft der Sekundenzeiger

4.Nach erfolgtem Einstellen des Zeitunterschieds die Stellkrone erneut in ihre Normalposition setzen.

Anmerkung: Sollte während dem Einstellen der Stundenzeiger über die Position

Anmerkung: Zum Wiederherstellen der ursprünglichen Einstellungen, den

nicht vor. Den Zeiger stundenweise verstellen. Der maximal mögliche Zeitunterschied entspricht ± 23 Stunden gegenüber der aktuellen Uhrzeit.

12:00 AM (Mitternacht) gehen, so wird das Datum um einen Tag verstellt. Wird der Zeitunterschied durch Drehen der Stellkrone gegen den Uhrzeigersinn eingestellt, so vergehen bis zur Datumskorrektur zwei bis drei Minuten. Prüfen, dass die Angaben AM/PM mit der gewünschten Uhrzeit übereinstimmen.

Stundenzeiger in die der Einstellung für den Zeitunterschied entgegengesetzten Richtung drehen.

Page 75

.4.0.6

L-T

ALM

TME

WECKFUNKTION

Bei Erreichen der eingestellten Uhrzeit läutet die Weckfunktion 15 Sekunden, jedoch nur einmal am Tag, da sie den 24-Stundenmodus verwendet. Die Weckfunktion erfolgt in Übereinstimmung mit der aktuellen Uhrzeit (TME) und nicht mit der Ortszeit (L-T).

[Einstellen der Weckzeit]

1. Die Stellkrone drehen, um den Modus Weckfunktion [ALM] zu wählen.

• Sekundenzeiger: Dieser läuft auf die

Position ON bzw. OFF.

• Die Zeiger für 24 Stunden, Stunden

und Minuten: Diese setzen sich auf die zuvor eingestellte Weckzeit.

• Funktionszeiger: Dieser setzt sich auf

die Position “0”

2. Die Stellkrone in die zweite Position herausziehen (Position zum Einstellen der Weckfunktion).

• Die Weckfunktion wird automatisch eingeschaltet (ON).

Die Weckfunktion wird automatisch eingeschaltet (ON).



(2)



Page 76

3. Die Stellkrone drehen, um die Uhrzeit für die Weckfunktion einzustellen. (1) Die Stellkrone um eine Position vordrehen, um den Stunden- und Minutenzeiger

im Uhrzeigersinn zu verstellen.

(2) Die Stellkrone um eine Position zurückdrehen, um den Stunden- und

Minutenzeiger gegen den Uhrzeigersinn zu verstellen.

• Bei raschem Drehen der Stellkrone (zwei oder mehr aufeinanderfolgende Positionen) laufen die Zeiger weiter, dies kann durch Vor- oder Zurückdrehen der Krone um eine Position unterbrochen werden. Werden die Zeiger nicht von Hand gestoppt, so bleiben sie automatisch nach einem vollständigen Zifferblatt-Rundlauf stehen.

• Damit die Vormittagszeit (AM) nicht mit der Nachmittagszeit (PM) verwechselt wird, Bezug auf den 24-Stundenzeiger nehmen.

4. Nach erfolgtem Einstellen des Zeitunterschieds die Stellkrone in ihre Normalposition zurücksetzen.

[Ein-/Ausschalten der Weckfunktion]

Zum Ein- (ON) bzw. Ausschalten (OFF) der Weckfunktion den Modus Weckfunktion wählen. Die Stellkrone in die erste (1) oder zweite (2) Position herausziehen und  drücken.

[Testen der Weckfunktion]

Zum Testen der Lautstärke des Wecktons den Modus Weckfunktion wählen, dabei die Stellkrone in Normalposition belassen und  gedrückt halten.

[Ausschalten der Weckfunktion]

Zum Ausschalten der Weckfunktion  oder  drücken.

Page 77

.4.0.6

L-T

ALM

NULLSTELLUNG

Sollte die Uhr aufgrund starker Elektromagnetfelder und infolge von Stoßeinwirkung usw. nicht einwandfrei gehen, müssen alle Zeiger auf Null gestellt werden, dazu wie folgt vorgehen.

Nullstellung



(2)



1. Die Stellkrone drehen, um den Modus Chronograph [CHR] zu wählen.

2. Die Stellkrone in die zweite Position herausziehen (Nullstellmodus).

• Die Zeiger sowie die Datumsanzeige werden auf Null gestellt.

3.  und  gleichzeitig drücken, anschließend die Knöpfe loslassen.

• Nach einem Bestätigungston führen alle Zeiger einen Testlauf aus in der

Reihenfolge: Funktionszeiger, 24-Stundenzeiger , Stundenzeiger , Minutenzeiger und Sekundenzeiger. Die Nullstellung ist abgeschlossen.

Anmerkung: Vor dem erneuten Benutzen der Uhr nach einer Nullstellung sind die

unterschiedlichen Modi neu einzustellen.

Page 78

HINWEISE ZUM TRAGEN DER UHR

Angabe Gebrauch

Ziffernblatt

Wasser-

dichtheit

Die Angabe “WATER RESISTANT” (wasserdicht) wird gelegentlich als “WATER RESIST” abgekürzt.

- Damit kein Wasser in die inneren Uhrmechanismen gelangt, darf man die Krone niemals abziehen und auch nicht auf die Knöpfe drücken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).

- Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei Kontakt mit Salzwasser oder viel Körperschweiß nach dem Gebrauch mit Süßwasser abwaschen und anschließend vollständig abtrocknen.

WATER RESISTANT

30M (3ATM)

WATER RESISTANT

50M (5ATM)

WATER RESISTANT

100M (10ATM)

WATER RESISTANT

200M (20ATM) oder mehr

Gehäuse

WATER RESISTANT

Spritzwasser, Schweifl, leichter regen, Waschen, usw.

NEIN

NEIN NEIN

Schwimmen usw.

Page 79

in Wasser

Tauchen

Tieftauchen

Dichtheit

NEIN NEIN

NEIN

* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

- Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.

- Die inneren Bauteile der Uhr können Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen. Wenn diese Erscheinung nur kurz anhält, ist sie nicht von Bedeutung. Sollte Sie dagegen länger andauren, so sollten Sie das Problem Ihrem Fachhändler, bei dem sie die Uhr gefaukt haben, oder dem nächsten Kundendienst mitteilen.

NEIN NEIN

NEIN

Nicht wasserdicht. Vor Wasser und Feuchte schützen. Normal wasserdicht. Widersteht Spritzwasser, Schweib,

leichtem Regen, Waschen usw. Im täglichen Gebrauch. Kann zum Schwimmen eingesetzt werden, zum Tauchen

nicht empfhlen. Zum Tauchen ohne Flaschen geeignet.

Zum Tieftauchen geeignet

Page 80

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an besonders heißen oder kalten Orten ab. Dies kann die Funktionsweise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkürzen, was einen schnelleren oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

Diese Uhr widersteht allen Stößen und Schlägen, die bei normalem täglichem Gebrauch oder Sportarten ohne direkten Körperkontakt. Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann sie Uhr Schaden nehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

Diese Uhr ist bis zu einer induktiven Feldstärke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflußt. Kommt die Uhr in sehr starke magnetische Felder, so können ihre Betriesfunktionen vorübergehend verändert sein.

Elektrostatische Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elektrostatische Aufladung. Wird die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Page 81

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmitten wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, können ihre Komponenten entfärben, sich auflösen oder zerbrechen. Achten Sie besonders darauf, daß Sie Chemikalien meiden. Gehäuse und Armband der Uhr können entfärben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommen.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmutztem Gehäuseboden und Band anlegen, kann dies an den Berührungsstellen zu Hautreizungen führen. Reinigung des Armbandes:

• Metallband: Die verschmutzen Stellen mit einer Zahnbürste und lauwarmer Seifenlauge waschen.

Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.

•

• Lederband:

Zur Reininung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion:

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüfen zu lassen. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionsstörungen auftreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschluckt wurde, unverzüglich einen Artz verständigen.

Die Außenseite leicht mit einem weichen und trockenen Tuch abreiben.

Page 82

TECHNISCHE DATEN

Kaliber: AS10 Typ: analoge Quarzuhr Verlust/Gewinn (Monatsdurchschnitt): Abweichung unter 20 Sekunden bei normalen

Benutzungstemperatur: -10° bis +60° C Funktionen:

•

Zeit: 24 Stunden, Stunden, Minuten und Sekunden

•

Kalender: Datumsanzeige (mit ewiger Vorrückfunktion)

Zusatzfunktionen:

•

Chronograph (Messung bis zu 60 Minuten mit 1/20-Sekun

•

Ortszeit (Einstellung des Zeitunterschied:

•

Weckfunktion (Uhr im 24-Stundenmodus, Testen der

Batterie: SR927W

•

Lebensdauer der Batterie: etwa 2 Jahre

* Die technischen Daten können zwecks einer kontinuierlichen Produktverbesserung ohne

Vorankündigung geändert werden.

Betriebstemperaturen (von +5° bis +35° C)

Monatsanzeiger über den Sekundenzeiger

deneinteilung) Einstundenintervall) Weckfunktion, Ein-/Ausschalten der

Weckfunktion)

Page 83

INDICE

COMPONENTI PRINCIPALI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

NOMI DEI COMPONENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

SELEZIONE DELLE MODALITA . . . . . . . . . . . . . . . . . . . . . . . . .84

C D

CONTROLLO E CORREZIONE DELLA

POSIZIONE “0” DELLE LANCETTE . . . . . . . . . . . . . . . . . . . . . .85

IMPOSTAZIONE DELL’ORA E DELLA DATA . . . . . . . . . . . . . . .89

CRONOGRAFO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

IMPOSTAZIONE DELL’ORA LOCALE . . . . . . . . . . . . . . . . . . . . .95

SUONERIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

AZZERAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

PRECAUZIONI PER L’USO E NOTIZIE UTILI . . . . . . . . . . . . . .100

DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Page 84

COMPONENTI PRINCIPALI

Lancetta delle ore Pulsante



Lancetta delle funzioni Pulsante



Lancetta dei minuti Corona



Calendario



Lancetta delle modalità



Lancetta dei secondi



Lancetta delle 24 ore



Orologio analogico al quarzo multifunzionale, con calendario perpetuo, suoneria giornaliera impostabile sulle 24 ore e cronografo che consente di misurare fino a 59 minuti e 59 secondi, con incrementi di 1/20 di secondo.







Page 85

NOMI DEI COMPONENTI

Nome/modalità Ora/data Cronografo

Lancetta modalità TME CHR Lancetta funzioni Si arresta in posizione “0” Minuti del cronografo,

Calendario Visualizza la data Visualizza la data

Lancetta ore Visualizza le ore Visualizza le ore

Lancetta minuti Visualizza i minuti Visualizza i minuti

Lancetta secondi Visualizza i secondi Secondi del cronografo Lancetta 24 ore La lancetta delle 24 ore La lancetta delle 24 ore

Ora locale Suoneria

L-T ALM Si arresta in posizione “0” Si arresta in posizione “0” Visualizza la data dell’ora locale Visualizza la data (TME o L-T) Visualizza le ore dell’ora locale Visualizza l’ora per la suoneria Visualizza i minuti dell’ora locale Visualizza i minuti per la suoneria Visualizza i secondi Visualizza ON/OFF La lancetta delle 24 ore dell’ora locale, La lancetta delle 24 ore della suoneria,

è coordinata a quella delle ore è coordinata a quella delle ore

1/20 di secondo

(TME o L-T)

(TME, L-T o ALM)

Page 86

Nome Posizione Ora/Data Cronografo

 Corona Primo scatto Regolazione Controllo/correzione

Pulsante

della corona

Posizione normale Selezione Selezione delle modalità

Secondo scatto Regolazione Controllo/correzione della

Posizione normale Non utilizzato Avvio/arresto, azzeramento

 Primo scatto Non utilizzato Correzione della posizione “0”

Secondo scatto

Posizione normale Non utilizzato Richiamo dei 1/20 di secondo

 Primo scatto Regolazione Non utilizzato

Secondo scatto Non utilizzato Non utilizzato

delle modalità

della data della posizione “0”

dell’ora posizione “0” (lancetta

Non utilizzato Correzione della posizione “0”

del mese

(lancetta funzioni, data)

secondi, lancetta 24 ore, lancetta ore, lancetta minuti)

(pressione continua per almeno 2 secondi)

della lancetta funzioni e data

della lancetta secondi

dopo l’arresto

Page 87

Ora locale Suoneria

Selezione delle modalità Selezione delle modalità Visualizza l’ora locale Inserimento/disinserimento della suoneria Regolazione dell’ora locale Regolazione dell’ora per la suoneria

Non utilizzata Controllo del tono della suoneria

Non utilizzata Inserimento/disinserimento Non utilizzata Inserimento/disinserimento Non utilizzata Non utilizzata Non utilizzata Non utilizzata Non utilizzata Non utilizzata

(incluso inserimento/disinserimento)

(premendo per almeno due secondi)

Page 88

L-T

ALM

CHR

SELEZIONE DELLE MODALITÀ

L’orologio è dotato di quattro diverse modalità: Ora/data, Cronografo, Ora locale e Suoneria. Per passare da una modalità all’altra ruotare la corona: la selezione effettuata è indicata dalla lancetta delle modalità.

[Modalità]

ALM

Suoneria

L-T

Ora locale

Lancetta delle

modalità

Controllo della posizione “0”

TME

Ora/data

CHR

Cronografo/

Page 89

CONTROLLO E CORREZIONE DELLA POSIZIONE “0” DELLE LANCETTE

Prima di utilizzare l’orologio, controllare che tutte le funzioni operino correttamente, procedendo come di seguito descritto.

Posizione “0”: indica la corretta posizione di partenza di ciascuna lancetta

[Controllo della posizione “0”]

1. Ruotare la corona e selezionare la modalità Cronografo [CHR].

2. Estrarre la corona fino al primo scatto (1) per controllare la posizione “0” (modalità di correzione della lancetta delle funzioni e della data). Controllare che le lancette delle 24 ore, delle ore, dei minuti, dei secondi e delle funzioni avanzino rapidamente fino alla posizione “0”, e che nella finestrella della data compaia il giorno “1”.

Page 90

Posizione “0” di ciascuna lancetta (posizione di partenza):

.0.0

L-T

ALM

CHR

Lancetta delle 24 ore: 24:00 Lancetta delle ore, lancetta dei minuti: 00:00 Lancetta dei secondi: 00 secondi Lancetta delle funzioni: posizione 0 (posizione 12:00) Finestrella della data: 1 Eseguire la correzione della posizione “0” se la posizione delle lancette e la data non corrispondono a quelle sopra indicate.



(1)



Correzione della

posizione “0”

Page 91

[Correzione della posizione “0”]

Correzione della posizione “0” della lancetta delle funzioni e della data:

1. Dopo aver selezionato la modalità Cronografo [CHR], estrarre la corona fino al primo scatto (1), per regolare la posizione della lancetta delle funzioni e la data.

2. Ruotare la corona all’indietro per regolare la data. (1) Ad ogni scatto di rotazione della corona corrispondono quattro giri della lancetta

delle funzioni e l’avanzamento di un giorno di calendario.

(2) La rapida rotazione della corona (due o più scatti in successione) provoca

l’avanzamento continuo della lancetta delle funzioni che può essere interrotto spostando di uno scatto in avanti o all’indietro la corona. Se la lancetta delle funzioni non viene arrestata manualmente si arresterà automaticamente dopo il

giorno 31. La posizione delle ore 12:00 selezionata immediatamente dopo il cambio data dal giorno 31 al giorno 1, corrisponde alla posizione “0” della lancetta delle funzioni. Dopo aver selezionato il giorno 31, premere  per regolare la lancetta delle funzioni, allineandola con la posizione “0”.

Page 92

Correzione della posizione “0” delle lancette delle 24 ore, delle ore, dei minuti e dei secondi:

1. Dopo aver selezionato la modalità Cronografo [CHR], estrarre la corona fino al secondo

scatto (2), per regolare la posizione di ciascuna lancetta.

2. Ad ogni pressione di  la lancetta dei secondi avanza di un secondo. Mantenendo

premuto , la lancetta dei secondi avanza più rapidamente.

3. Ruotando la corona, è possibile regolare la posizione delle lancette delle 24 ore, delle

ore e dei minuti. (1) Ruotare la corona in avanti di uno scatto per spostare le lancette delle ore e dei

minuti in senso orario.

(2) Ruotare la corona indietro di uno scatto per spostare le lancette delle ore e dei

minuti in senso antiorario.

• La rapida rotazione della corona (due o più scatti in successione) provoca

l’avanzamento continuo delle lancette. Per arrestare le lancette, avanzare o retrocedere la corona di uno scatto. Se le lancette non vengono arrestate manualmente, si arresteranno automaticamente dopo aver compiuto un intero giro del quadrante.

Page 93

.0.0

L-T

ALM

CHR

IMPOSTAZIONE DELL’ORA E DELLA DATA

[Impostazione dell’ora]

1. Ruotare la corona per selezionare la modalità Ora/data [TME].

Lancetta delle ore

Lancetta delle 24 ore

Lancetta dei secondi

Lancetta delle modalità

Lancetta dei minuti

(1) Posizione di regolazione della data

(2) Posizione di regolazione dell’ora

Posizione normale

Data

Page 94

2. Estraendo la corona fino al secondo scatto (2) (posizione di impostazione dell’ora), la

lancetta dei secondi avanza fino alla posizione “0” e si arresta. Nota: se la lancetta dei secondi non si arresta in corrispondenza della posizione “0”,

reimpostare la posizione di partenza nella modalità di correzione della

3. Per impostare l’ora, ruotare la corona.

4. Riportare la corona in posizione normale in corrispondenza del segnale orario.

posizione “0”.

(1) Ruotare la corona in avanti di uno scatto per spostare le lancette delle 24 ore,

delle ore e dei minuti in senso orario.

(2) Ruotare la corona indietro di uno scatto per spostare le lancette delle 24 ore, delle

ore e dei minuti in senso antiorario

• La rapida rotazione della corona (due o più scatti in successione) provoca

l’avanzamento continuo delle lancette. Per arrestare le lancette, avanzare o

retrocedere la corona di uno scatto. Se le lancette non vengono arrestate

manualmente, si arresteranno automaticamente dopo aver compiuto un intero giro

del quadrante.

Page 95

[Impostazione della data]

.4.0.6

L-T

ALM

CHR

L’orologio è dotato della funzione di calendario perpetuo per cui non è necessario modificare la data alla fine di ogni mese. Tuttavia poiché l’orologio utilizza 28 giorni per il mese di febbraio, è necessario correggere la data alla fine dei mesi bisestili.



(1) Posizione di regolazione della data

Posizione normale



Data

Mese

1. Ruotare la corona per selezionare la modalità Ora/data [TME].

2. Estraendo la corona fino al primo scatto (1) (posizione di impostazione della data), la

lancetta dei secondi avanza rapidamente fino alla posizione di visualizzazione del mese registrata nella memoria, quindi si arresta.

3. Per impostare la data, ruotare la corona all’indietro.

• Ad ogni scatto di rotazione della corona corrispondono quattro giri della lancetta delle funzioni e l’avanzamento di un giorno di calendario.

Page 96

• La rapida rotazione della corona (due o più scatti in successione) provoca

l’avanzamento continuo delle lancette. Per arrestare le lancette, avanzare o retrocedere la corona di uno scatto se le lancette non vengono arrestate manualmente, si arresteranno automaticamente dopo la visualizzazione del giorno 31.

4. Premere  per allineare la lancetta dei secondi sul mese desiderato.

Dicembre

Gennaio

Febbraio

Marzo

*Posizione dei mesi/ Posizione della lancetta dei secondi*

Novembre

Ottobre

Settembre

Gennaio: ore 1 :00 Febbraio: ore 2:00 Marzo: ore 3:00

Dicembre: ore 12:00

Agosto

Luglio

Giugno

5. Dopo aver impostato la data, riportare la corona in posizione normale. L’orologio riprenderà la misurazione del tempo quando la lancetta dei secondi corrisponderà all’ora corrente.

Se è stata impostata una data inesistente (ad esempio 30 febbraio), l’orologio passerà automaticamente al primo giorno del mese successivo non appena la corona verrà riportata in posizione normale.

Aprile

Maggio

Page 97

.4.0.6

L-T

ALM

CHR

CRONOGRAFO

Il cronografo può misurare fino a 59 minuti, 59.95 secondi in 1/20 di secondo, dopodiché ricomincia da zero.

Lancetta dei secondi (secondi del cronografo)





Lancetta delle funzioni (minuti del cronografo o ventesimi di secondo del cronografo)

[Funzione delle lancette durante la misurazione cronografica]

Se è stata selezionata la modalità Cronografo [CHR], ruotando la corona, si otterrà l’avanzamento rapido delle lancette dei secondi e delle funzioni fino alla posizione “0”.

Page 98

• Lancetta dei secondi:

Indica i secondi durante la misurazione cronografica. La lancetta dei secondi avanza rapidamente e compie un giro completo solo dopo l’avvio della misurazione dalla posizione “0”, dopodiché avanza con incrementi di un secondo.

• Lancetta delle funzioni:

Indica i minuti o i ventesimi di secondo. La lancetta delle funzioni avanza con incrementi di un minuto. Se si preme  dopo l’arresto del cronografo, la lancetta delle funzioni indicherà i ventesimi di secondo per tutta il tempo in cui  viene tenuto premuto.

Nota: lancette delle 24 ore, delle ore, dei minuti e finestrella della data:

• Continuano a indicare l’ora e la data se la modalità precedente era quella dell’ora e

della data.

• Continua ad indicare l’ora locale se la modalità precedente era quella della

visualizzazione dell’ora locale.

• Continua a visualizzare l’ora per la suoneria se la modalità precedente era quella

della visualizzazione della suoneria.

[Misurazione cronografica]

1. Ruotare la corona per selezionare la modalità Cronografo [CHR].

2. Premere  per avviare e arrestare il cronografo. A ogni pressione di  verrà emesso

un suono di conferma.

3. Mantenendo premuto  dopo l’arresto del cronografo, si azzerano le lancette dei

secondi e dei minuti.

Azzeramento Misurazione



Arresto



 è premuto

Page 99

.4.0.6

L-T

ALM

TME

IMPOSTAZIONE DELL’ORA LOCALE

L’ora locale consente di selezionare e visualizzare un secondo fuso orario. Per impostare l’ora locale occorre impostare una differenza di una o più ore rispetto all’ora corrente (ora visualizzata nella modalità TME). Le lancette dei minuti e dei secondi rimangono coordinate con l’ora corrente.

[Impostazione della differenza oraria]

1. Ruotare la corona per selezionare la modalità Ora locale [L-T].

2. Estrarre la corona fino al secondo scatto (2) (posizione di impostazione dell’ora locale).

3. Ruotare la corona in avanti o all’indietro per impostare la differenza

(2)

Posizione di impostazione dell’ora locale

oraria.

• Ruotando la corona in avanti, la

lancetta delle ore si sposta di un’ora in senso orario.

• Ruotando la corona la corona

all’indietro, la lancetta delle ore si sposta di un’ora in senso antiorario.

Page 100

Nota: la rapida rotazione della corona non provoca l’avanzamento continuo della

lancetta delle ore. Avanzare di un’ora per volta. La differenza oraria massima è di ± 23 ore rispetto all’ora corrente.

4. Riportare sempre la corona in posizione normale dopo aver impostato la differenza oraria.

Nota: se, durante l’impostazione, la lancetta delle ore supera la posizione delle ore

12:00 AM (mezzanotte) la data avanza di un giorno. Se l’impostazione della differenza oraria viene eseguita ruotando la lancetta delle ore in senso antiorario, superando la posizione delle ore 12:00 AM, occorreranno due o tre minuti prima che la correzione della data abbia luogo. Controllare che i simboli AM e PM corrispondano all’ora desiderata.

Nota: per ripristinare le impostazioni originali, ruotare la lancetta delle ore in direzione

opposta a quella per l’impostazione della differenza oraria.
