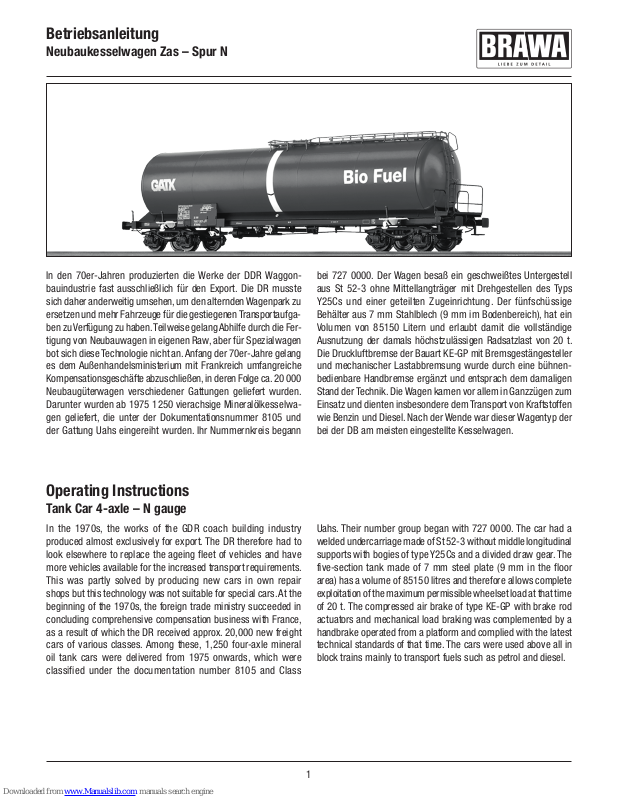

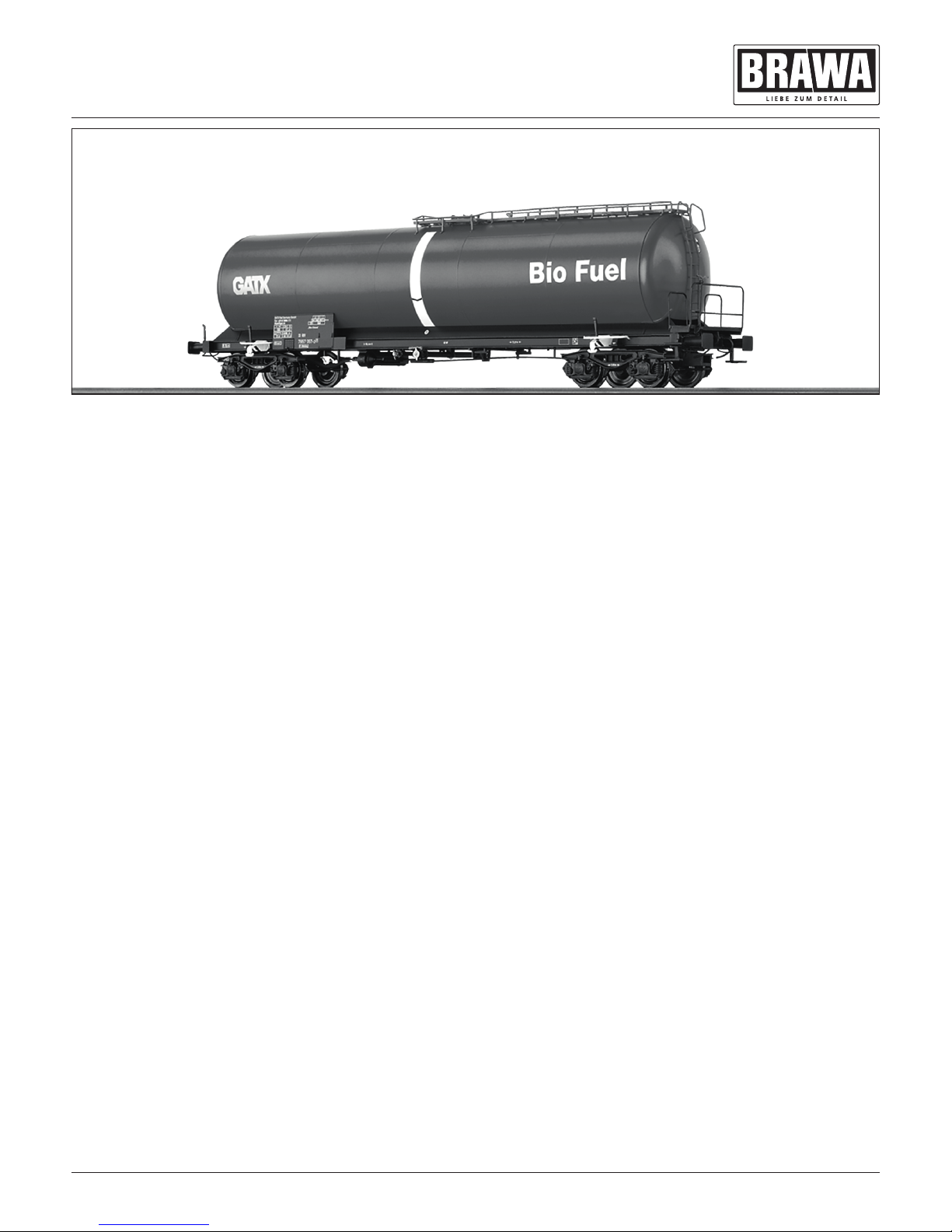

Betriebsanleitung
Neubaukesselwagen Zas – Spur N
Operating Instructions
Tank Car 4-axle – N gauge
In den 70er-Jahren produzierten die Werke der DDR Waggonbauindustrie fast ausschließlich für den Export. Die DR musste
sich daher anderweitig umsehen, um den alternden Wagenpark zu
ersetzen und mehr Fahrzeuge für die gestiegenen Transportaufgaben zu Verfügung zu haben. Teilweise gelang Abhilfe durch die Fertigung von Neubauwagen in eigenen Raw, aber für Spezialwagen
bot sich diese Technologie nicht an. Anfang der 70er-Jahre gelang
es dem Außenhandelsministerium mit Frankreich umfangreiche
Kompensationsgeschäfte abzuschließen, in deren Folge ca. 20 000
Neubaugüterwagen verschiedener Gattungen geliefert wurden.
Darunter wurden ab 1975 1250 vierachsige Mineralölkesselwagen geliefert, die unter der Dokumentationsnummer 8105 und
der Gattung Uahs eingereiht wurden. Ihr Nummernkreis begann
bei 727 0000. Der Wagen besaß ein geschweißtes Untergestell
aus St 52-3 ohne Mittellangträger mit Drehgestellen des Typs
Y25Cs und einer geteilten Zugeinrichtung. Der fünfschüssige
Behälter aus 7 mm Stahlblech (9 mm im Bodenbereich), hat ein
Volumen von 85150 Litern und erlaubt damit die vollständige
Ausnutzung der damals höchstzulässigen Radsatzlast von 20 t.
Die Druckluftbremse der Bauart KE-GP mit Bremsgestängesteller
und mechanischer Lastabbremsung wurde durch eine bühnenbedienbare Handbremse ergänzt und entsprach dem damaligen
Stand der Technik. Die Wagen kamen vor allem in Ganzzügen zum
Einsatz und dienten insbesondere dem Transport von Kraftstoffen
wie Benzin und Diesel. Nach der Wende war dieser Wagentyp der
bei der DB am meisten eingestellte Kesselwagen.
In the 1970s, the works of the GDR coach building industry
produced almost exclusively for export. The DR therefore had to
look elsewhere to replace the ageing fleet of vehicles and have
more vehicles available for the increased transport requirements.
This was partly solved by producing new cars in own repair
shops but this technology was not suitable for special cars. At the
beginning of the 1970s, the foreign trade ministry succeeded in
concluding comprehensive compensation business with France,
as a result of which the DR received approx. 20,000 new freight
cars of various classes. Among these, 1,250 four-axle mineral
oil tank cars were delivered from 1975 onwards, which were
classified under the documentation number 8105 and Class
Uahs. Their number group began with 727 0000. The car had a
welded undercarriage made of St 52-3 without middle longitudinal
supports with bogies of type Y25Cs and a divided draw gear. The
five-section tank made of 7 mm steel plate (9 mm in the floor
area) has a volume of 85150 litres and therefore allows complete
exploitation of the maximum permissible wheelset load at that time
of 20 t. The compressed air brake of type KE-GP with brake rod
actuators and mechanical load braking was complemented by a
handbrake operated from a platform and complied with the latest
technical standards of that time. The cars were used above all in
block trains mainly to transport fuels such as petrol and diesel.
Page 2
2
Allgemeine Hinweise
General information
Ölen
Die Lagerstellen der Radsätze können sparsam mit Öl derModellbaubranche geölt werden.
Oils
The wheel bearings should be oiled regularly with fine
model oil.
Zum Betrieb des vorliegenden Produkts darf als
Spannungsquelle nur ein nach VDE 0551/EN 60742
gefertigterSpielzeug-Transformator verwendet
werden.
Only a toy transformer produced compliant with VDE
0551/EN 60742 may be used as a voltage source to
operate thisproduct.
Maßstabs- und originalgetreue Kleinmodelle für
erwachsene Sammler.
Scale and true to original small-sized model for adult
collectors.
Page 3
3

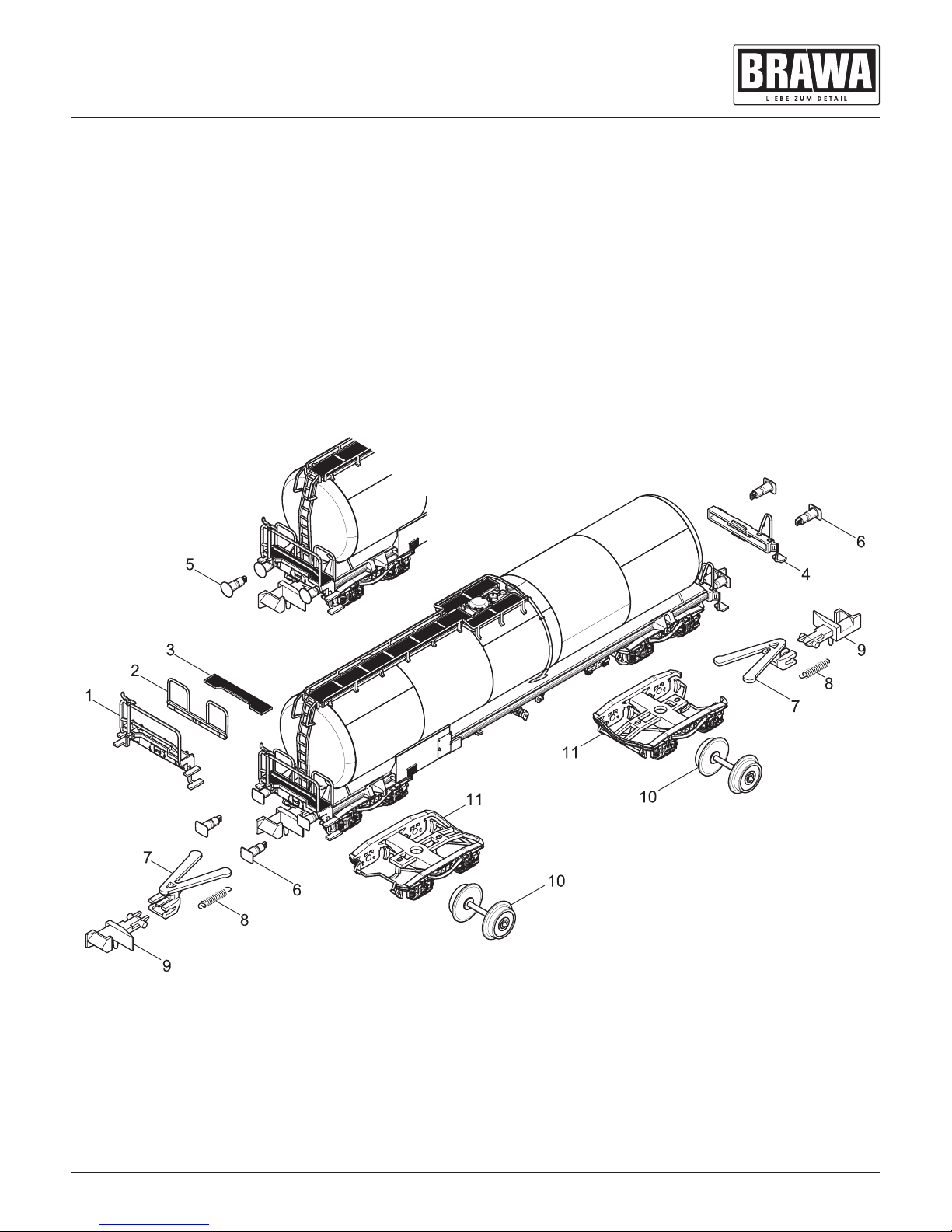

Ersatzteile
Spare parts
Wichtiger Hinweis:
Diese Grafik gilt für mehrere Wagen-Varianten, daher können
mehr Einzelteile dargestellt sein als Sie an Ihrem Wagen
vorfinden.
Bei der Montage einzelner Ersatzteile muss der Wagen demontiert werden. Bitte achten Sie bei der Demontage darauf, dass
kein Bauteil beschädigt wird, da nicht jedes Bauteil als Ersatzteil
verfügbar ist.
Important information:
As this graphic chart is applicable to several wagon designversions it is possible that more individual parts are represented
than you will find on your wagon.
To fit individual spare parts it is necessary to dismantle the
wagon. Please be careful not to damage any components during removal as not every component is available as spare part.
Ersatzteile für Artikelnummer / Spare parts for item number
67230, 67232, 67233, 67234, 67235, 67236, 67237
Page 4
4
Brawa Artur Braun Modellspielwarenfabrik GmbH + Co.
Uferstraße 26-28 · D-73630 Remshalden
Hotline 07151 - 97 93 568
Telefax 07151 - 7 46 62
http://www.brawa.de
Ersatzteile
Spare parts
Bestellhinweis
Bei der Bestellung von Ersatzteilen muss die Ersatzteil BestellNr. und die Benennung angegeben werden. Ist dies nicht der
Fall, kann die Bestellung nicht bearbeitet werden.
Bestellbeispiel:
Position (5),
Hülsenpuffer rund = 0010899.00, Hülsenpuffer rund
Order notice
When ordering spare parts you must always state the order
number and give the description. If you do not do this, the order
cannot be processed.
Order example:
Position (5),
Buffer round = 0010899.00, Buffer round
Artikelnummer Wagen / Article number car
Pos Benennung Description
Bestell-Nr.
Order no.
67230
67232
67233
67234
67235
67236
67237
1 Geländer mit Bühne Brake platform 0010893.00 • – • • • • •
0010893.01 – • – – – – –
2 Geländer Handrail 0010894.00 • – • • • • •
0010894.01 – • – – – – –
3 Laufbrett Cover brake platform 0010895.00 • – • • • • •
0010895.01 – • – – – – –
4 Pufferbohle Buffer beam front 0010896.00 • – • • • • •
0010896.01 – • – – – – –
5 Hülsenpuffer rund Buffer round 0010899.00 • – – – – – •
6 Hülsenpuffer eckig Buffer square 0010900.00 – – • • • • –
0010900.01 – • – – – – –
7 Kupplungsschacht Coupler arm 0010905.00 • • • • • • •
8 Feder Coupler spring 0010909.00 • • • • • • •
9 Kupplung Coupler 0004677.00 • • • • • • •
10 Scheibenradsatz Block wheelset 0010912.00 • • • • • • •
11 Drehgestell kpl. Bogie cpl. 0010913.00 • • • • • • •
• = verfügbar / available
–
= nicht verfügbar / not available
