Lançamento da Lavadora - BWQ22A 1

BT0232

16.07.97

Assunto: Lançamento - Lavadora com Auto-Aquecimento
Modelos: BWQ22A
Marca: Brastemp

Informamos que a partir da primeira quinzena de AGOSTO/97 estaremos iniciando a comercialização da nova
Lavadora BRASTEMP.

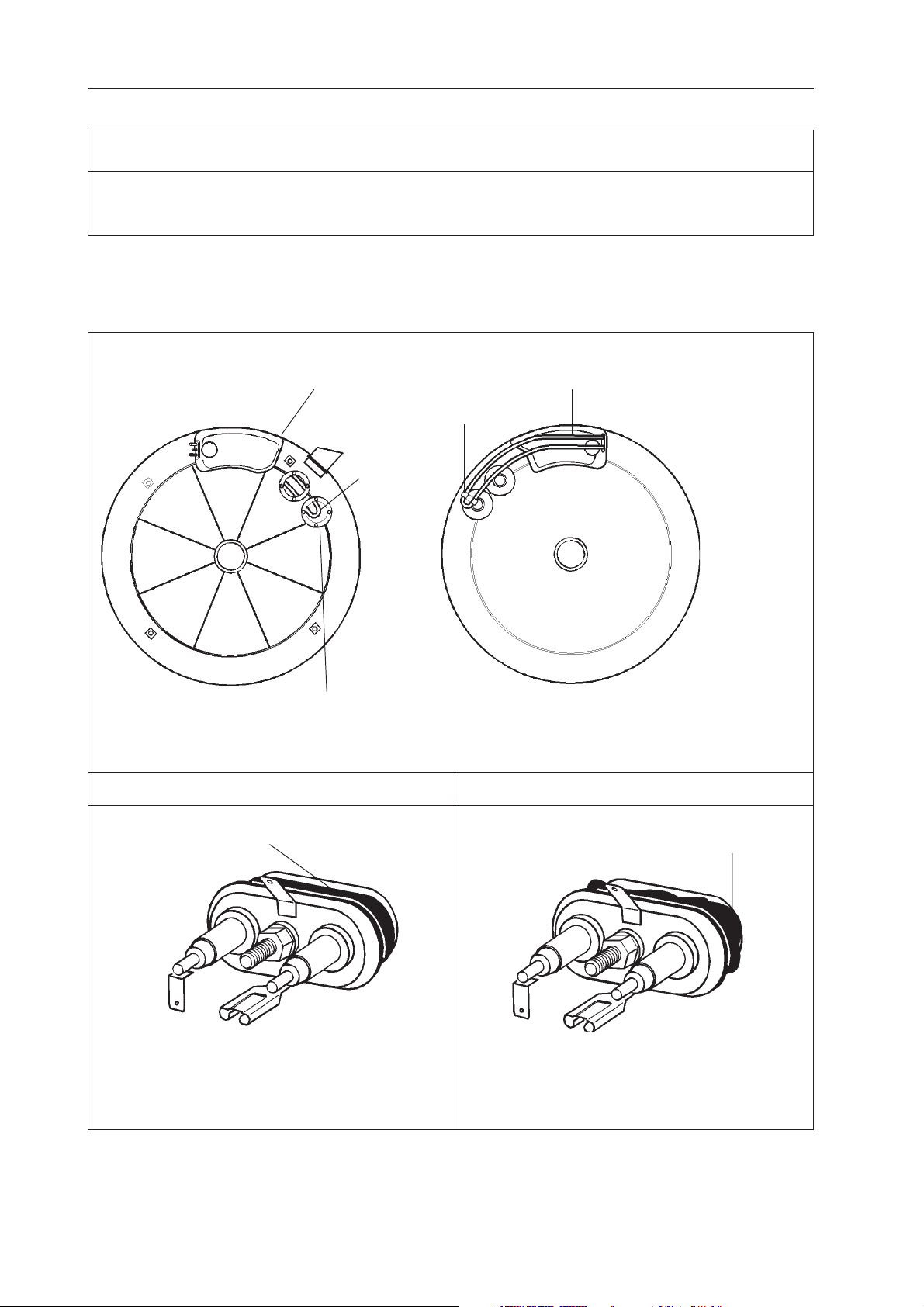

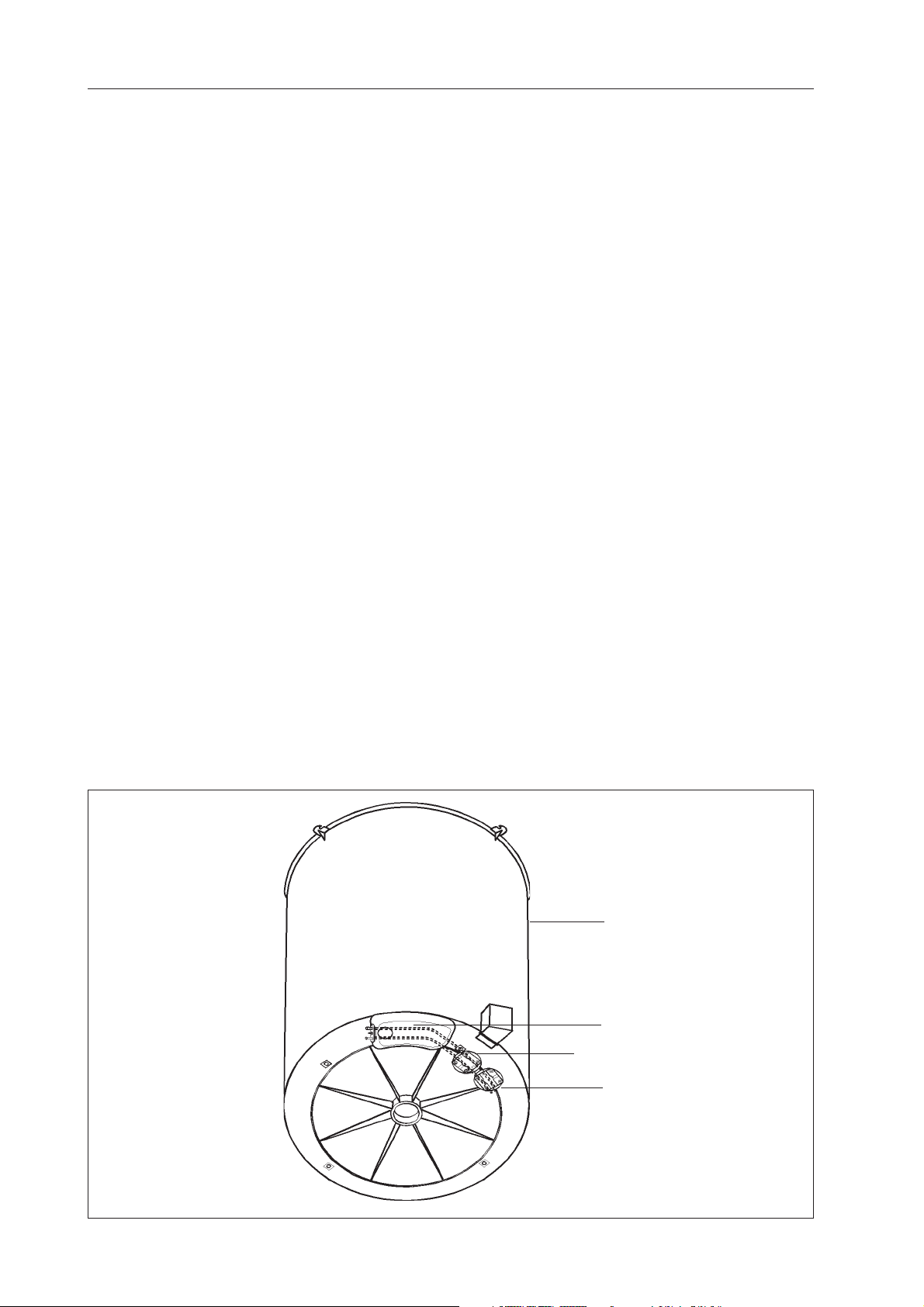

O novo modelo se caracteriza por possuir aquecimento de água, que é feito por uma Resistência blindada de

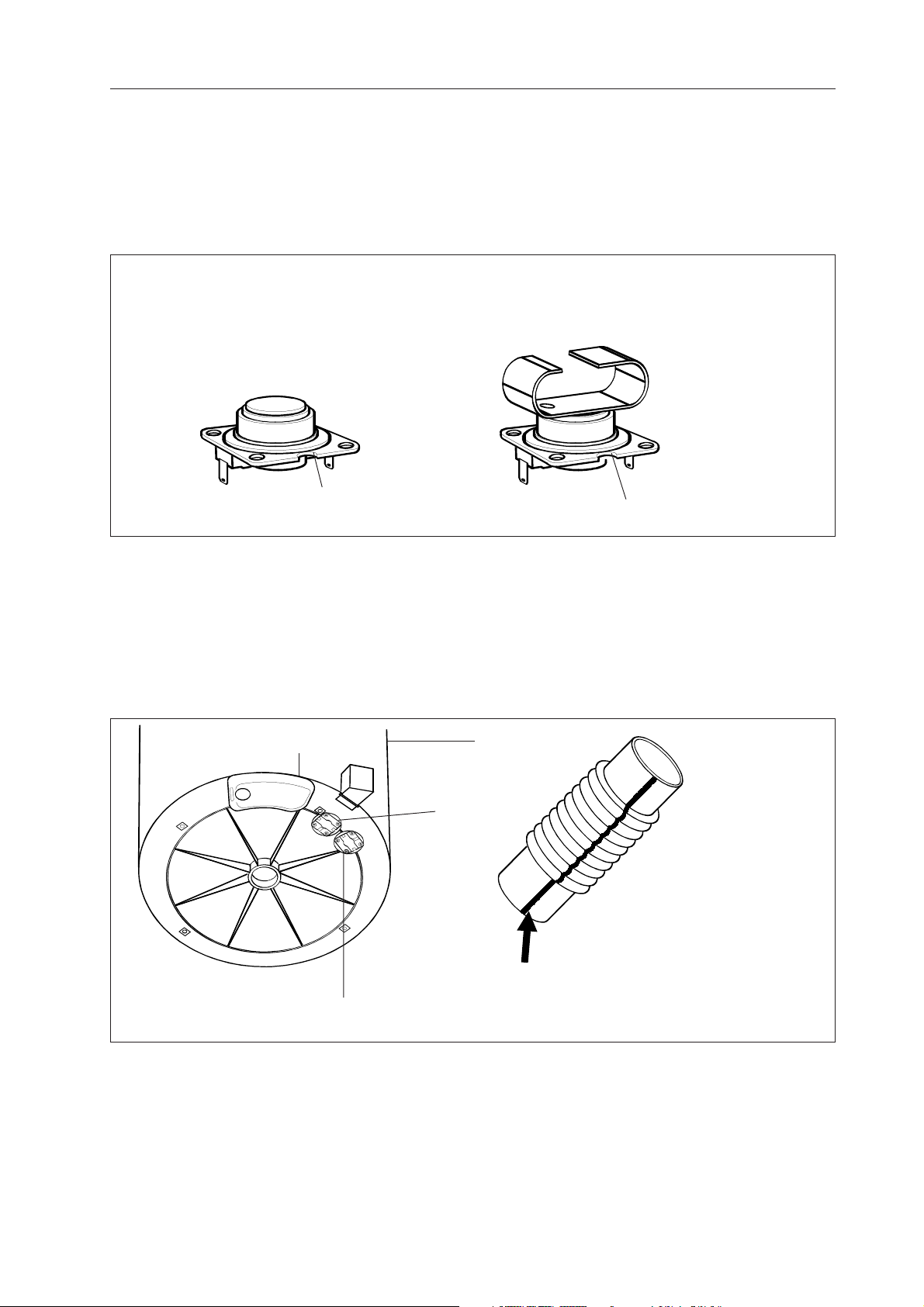

1500W alojada no fundo do Tanque. Portanto, como é de se esperar, este produto possui dois Termostatos: um
de Segurança ( 75

0

C ) e outro Operacional ( 450 C ) .

ATENÇÃO: O AQUECIMENTO OCORRE SOMENTE DURANTE O MOLHO

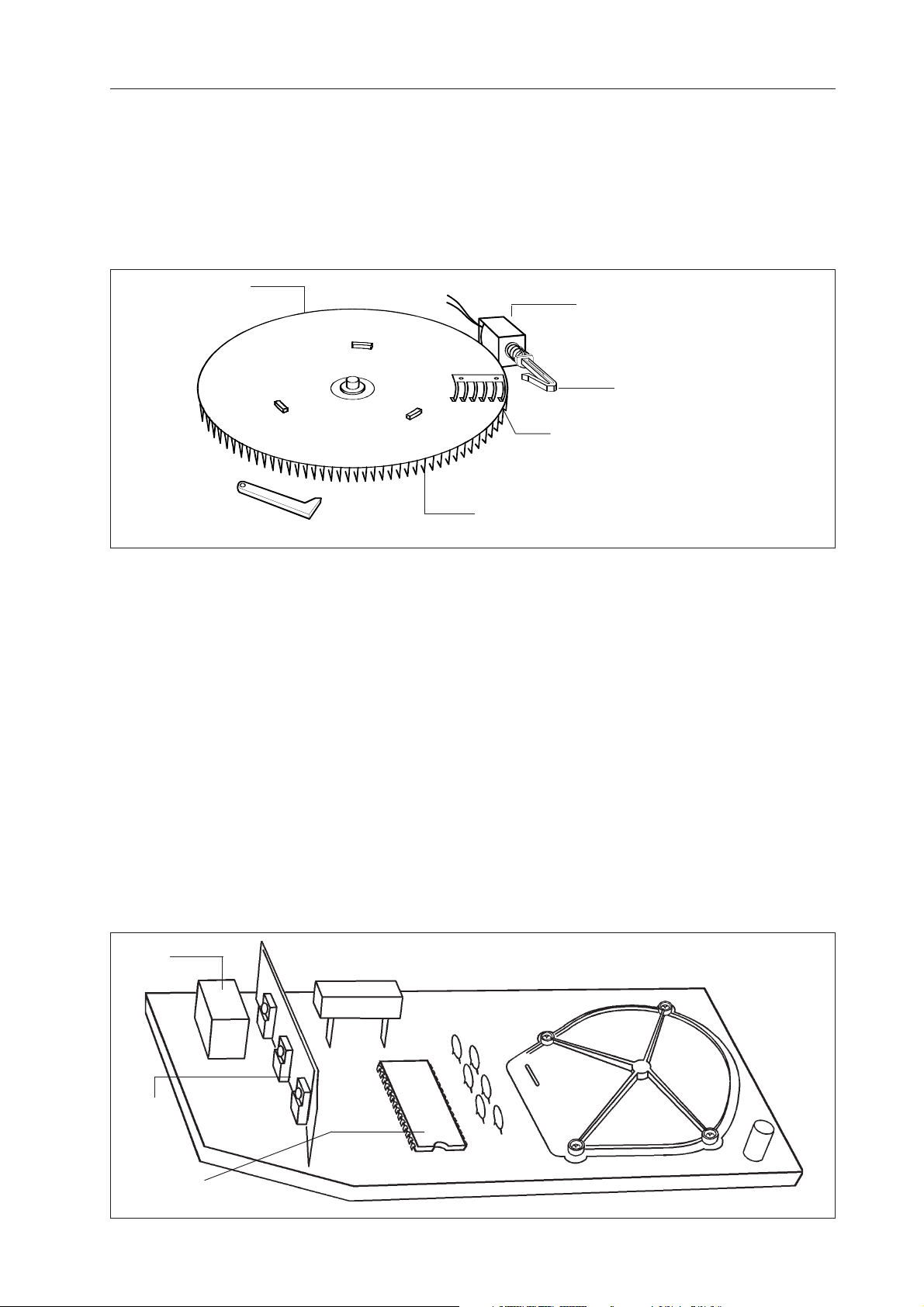

Outra mudança em relação aos atuais modelos ocorre no Timer que é Híbrido: o acionamento pelo usuário é
feito através de Manipulador Rotativo, mas o circuito na verdade é eletrônico.

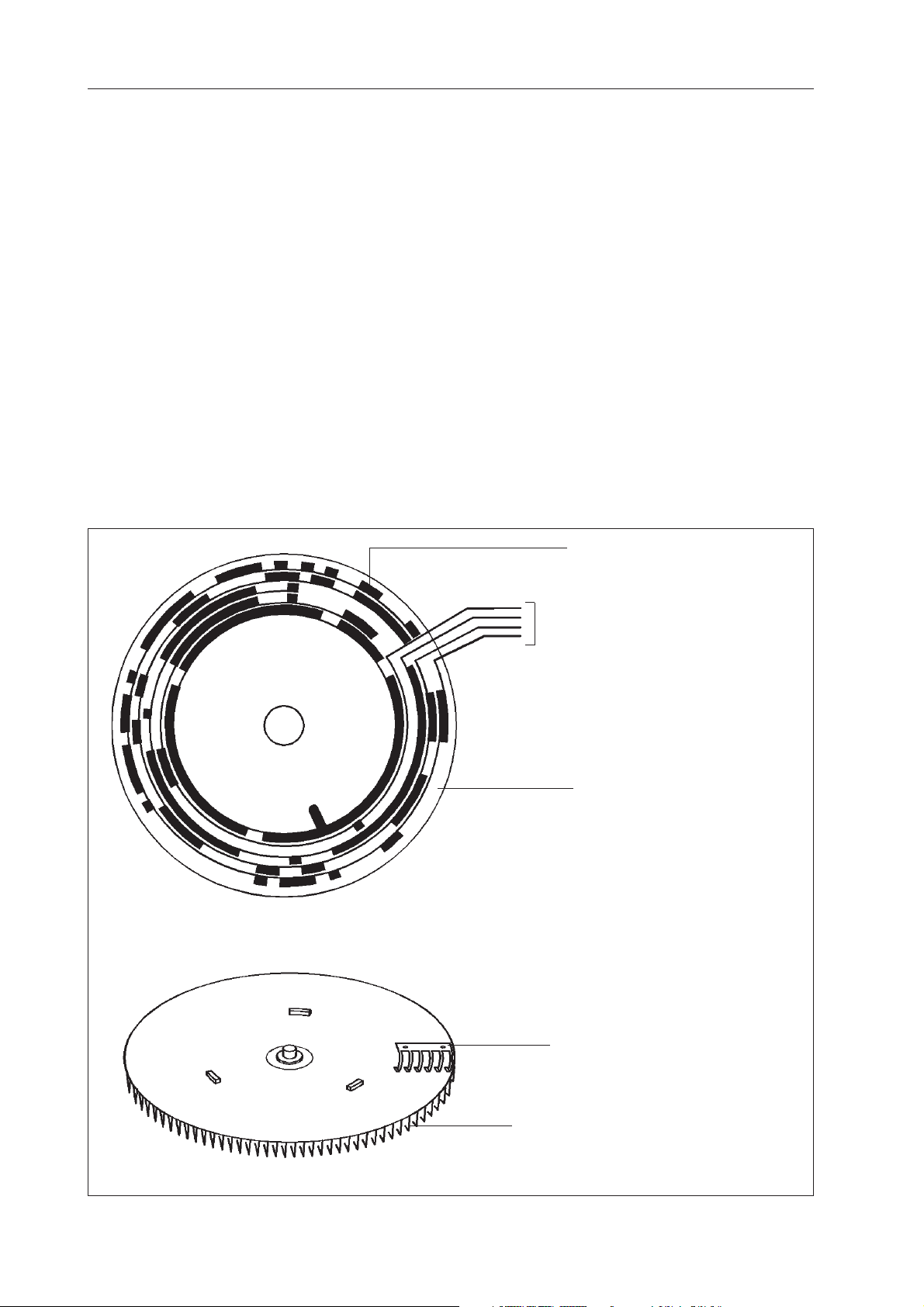

Seis pequenas Hastes de Cobre ligadas ao Eixo Rotativo fecham os contatos entre trilhas de Carbono. Mudando
a posição do eixo do Timer, são mudados os contatos e selecionados os programas que são operados da mesma
maneira que na Lavadora Eletrônica.
A terceira diferença é o Cordão de Entrada que é Tripolar devido a Norma de Segurança para Lavadoras que
possuem Resistência Elétrica.

Nunca substitua o Cordão de Entrada por outro não original nem elimine o terminal de aterramento
pois, além da perda da garantia, isto poderá implicar em danos ao usuário com responsabilidades
legais.

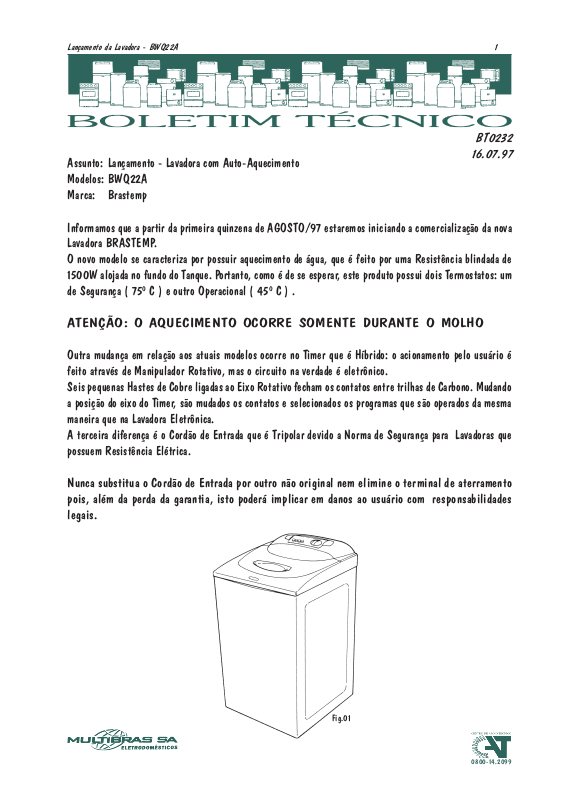

Fig.01

0800-14.2099

Lançamento da Lavadora - BWQ22A2

ESPECIFICAÇÕES E INSTALAÇÃO

SISTEMA ELÉTRICO

Tensão 127V 220V

Oscilações permissíveis de Tensão 106 a 132V 198 a 242V
Frequência 60Hz 60Hz
Intensidade de corrente (nominal) 13A 7A
Chave disjuntora para instalação 15A na fase 10A em cada fase
Potência centrifugando 486W 456W
Potência agitando em velocidade alta 390W 408W
Rotação na Centrifugação 760rpm 760rpm

tabela 01

DIÂMETRO DOS FIOS PARA INSTALAÇÃO ELÉTRICA DE ACORDO COM A DISTÂNCIA ENTRE
O QUADRO DE DISTRIBUIÇÃO E A TOMADA

Até 29m 30m a 48m 49m a 70m 71m a 116m

127V 2,5mm (12AWG) 4,0mm (10AWG) 6,0mm (8AWG) 7,0mm (6AWG)

220V 2,5mm (12AWG) 2,5mm (12AWG) 2,5mm (12AWG) 4,0mm(10AWG)

SISTEMA HIDRÁULICO - ESPECIFICAÇÕES

Capacidade de água por abastecimento Nível Alto: 67,3 l Nível Baixo: 41,4 l

Altura do sifão de escoamento Mínima: 85cm Máxima: 120cm

Pressão de água para abastecimento Mínima: 0,2kgf/cm

2

Máxima: 8,0 kgf/cm

2

tabela 02

tabela 03

Lançamento da Lavadora - BWQ22A 3

CONSUMO

CICLO PROGRAMA CONSUMO DE ÁGUA (LITROS) CONSUMO ELÉTRICO (kWh)

Nivel alto Nível baixo 127V 220V

Super Lavagem 220 150 1,455 1,620

ALGODÃO Normal 220 150 1,140 1,475

Econômico 155 105 0,090 0,100

SINTÉTICO Normal 220 150 1,350 1,460

Econômico 155 105 0,080 0,090

DELICADO Normal 220 150 0,115 0,130

Suave 155 105 0,080 0,100

ENXAGÜE Enxágüe 80 55 0,040 0,045

Centrifugação 15 15 0,025 0,030

DIMENSÕES/ PESO

Largura 57cm
Profundidade 60cm
Altura com tampa fechada 1m
Altura com tampa aberta 1,30 m
Peso 40kg

tabela 05

GERAL

Rotação do cesto na centrifugação 760rpm
Velocidade de agitação alta: 68 golpes por minuto

tabela 04

baixa: 44 golpes por minuto

Capacidade de lavagem 5kg de roupa seca

tabela 06

Descrição da identificação do Produto:

B W Q 22 A B A NA

Mercado: NA - Nacional

Tensão: A - 127V

Cor: B - Branco

Versão: A - Lançamento

Dimensão: 22 Polegadas

Lançamento da Lavadora - BWQ22A4

B - 220V

A - Amêndoa

Família: Q - Rotativa/ Autoaquecimento

Linha: W - Lavadora Top Load

Marca: B - Brastemp

PAINEL DE COMANDOS

No Painel de Comandos estão as Teclas de seleção das funções da máquina.
ÁGUA, NÃO CENTRIFUGA, ÁGUA QUENTE/ FRIA

e o

SELETOR DE PROGRAMAS

LIGA/ DESLIGA, NÍVEL DE

(Manipulador).

Teclas de Seleção de Funções

Fig.02

Painel Decorativo

Seletor de Programas

Lançamento da Lavadora - BWQ22A 5

SELETOR DE PROGRAMAS

Os programas devem ser selecionados de acordo com o tipo de tecido: ALGODÃO, SINTÉTICOS e DELICADOS,
além do PROGRAMA ADICIONAL.
Uma vez identificado o tipo de tecido a ser lavado, pode-se escolher um programa apropriado:

CICLO PROGRAMA CARACTERÍSTICA SEQÜÊNCIA

Agitação Alta

Super Lavagem Molho de 80 minutos Aquecimento

Molho de 20 minutos
Inicia Ciclo Normal

ALGODÃO

SINTÉTICOS

DELICADOS

Agitação Alta
Aquecimento

Normal Molho de 60 minutos Molho de 60 minutos

Inicia Ciclo Econômico

Agitação Alta
Centrifugação

Econômico Sem Molho Agitação Alta

Centrifugação

Agitação Alta
Aquecimento

Normal Molho de 60 minutos Molho de 60 minutos

Agitação Alta
Inicia Ciclo Econômico

Agitação Alta
Centrifugação

Econômico Sem Molho Agitação Alta

Centrifugação

Agitação Baixa
Molho de 20 minutos

Normal Molho de 20 minutos Agitação Baixa

Inicia Ciclo Suave

ADICIONAIS

Agitação Baixa
Centrifugação

Suave Sem Molho Agitação Baixa

Centrifugação

Agitação Baixa

Enxágüe Enxágüe Inicia Ciclo Centrifugação

Centrifugação Centrifugação Centrifugação

tabela 07

Lançamento da Lavadora - BWQ22A6

As teclas e seleção de funções são descritas abaixo:

TECLA ÁGUA FRIA

Na posição apertada, esta tecla mantém desligada a Resistência de aquecimento, e a lavadora faz todas as
operações com água fria. Seus terminais são conectados diretamente ao Timer que, através de um Relé na
própria placa desliga a Resistência.

Termostato de Segurança 75ºC

Ter ra

Interruptor
da Tampa

Chave
Liga/ Desliga

Resistência de Aquecimento

Relé

Microprocessador

Água Fria

Termostato Operacional 45ºC

Timer

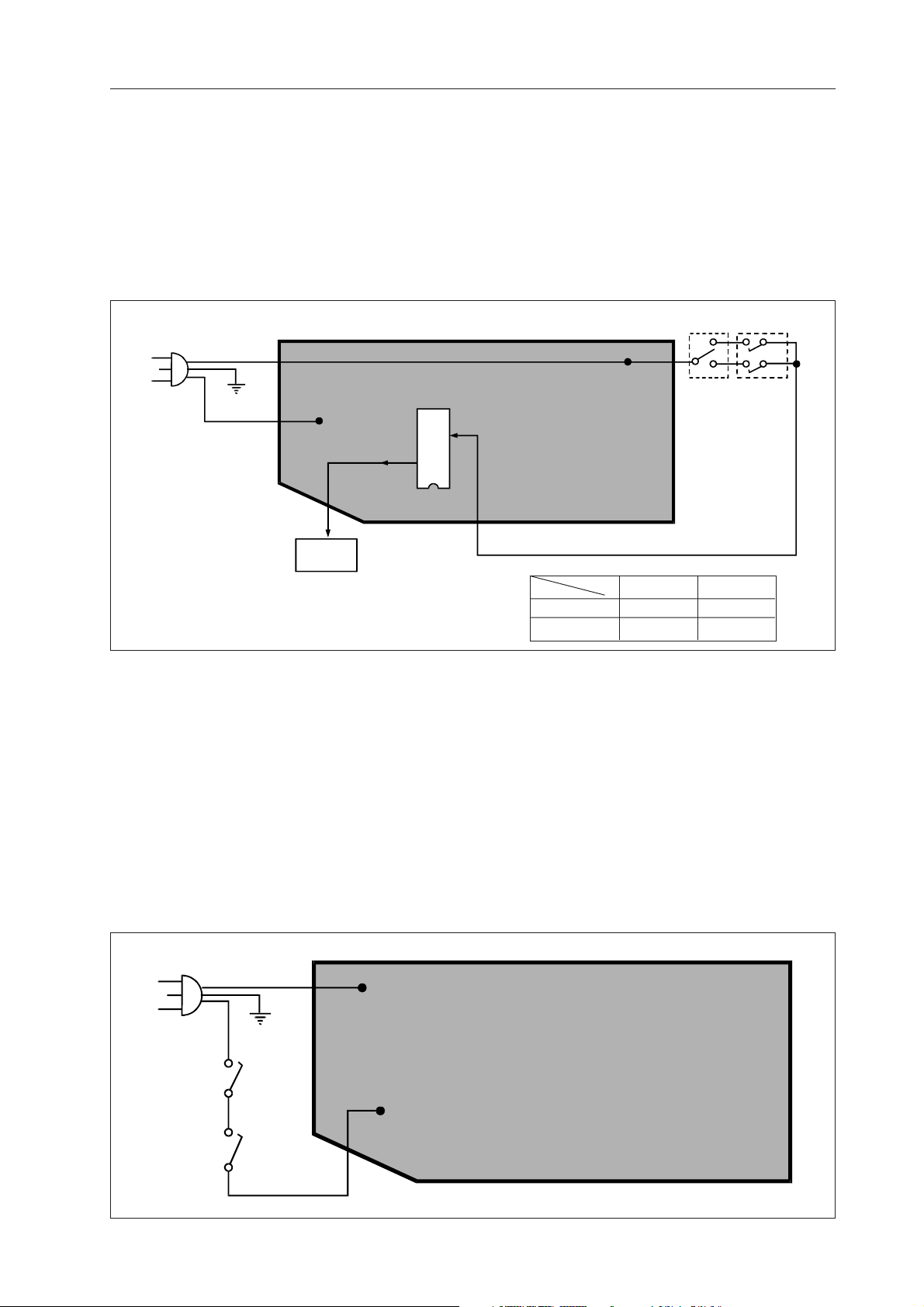

Fig.03

TECLA NÃO CENTRIFUGA

Ao selecionar esta função, são eliminadas as centrifugações de todos os ciclos da máquina. Após a lavagem,
são feitos os enxágües normais e o escoamento, então o ciclo é finalizado.
Para selecionar esta função, a tecla deve estar na posição apertada.
Os terminais desta tecla também são ligados diretamente ao Timer que, através de um microprocessador faz
avançar o ciclo, pulando a centrifugação quando for escolhido este modo de lavagem.

Capacitor

Motor

Bobina

Terra

Timer

Triac

Triac

Microprocessador

não centrifuga

Fig.04
