Brastemp BWL11AB, BWL11AR Schematic [pt]

Marca: BRASTEMP MSLV0034

14.

DIAGRAMA

ELÉTRICO

Modelos: BWL11AB, BWL11AR 23/08/2011
Assunto: Lançamento da Lavadora de Roupas 11 kg Ative ! (Água Fria) R 2.0

Informamos que a partir de março de 2008 será iniciada a comercialização da nova Lavadora de
Roupas marca BRASTEMP, modelos BWL11AB e BWL11AR com capacidade para 11 kg (de
roupas secas).

ÍNDICE

1. IDENTIFICAÇÃO DO PRODUTO

2. APRESENTAÇÃO DO PRODUTO

3. DADOS TÉCNICOS

4. CONDIÇÕES DE INSTALAÇÃO

5. PROGRAMAÇÕES

6. AUTO-TESTE

7. TESTES DOS COMPONENTES

8. DESMONTAGEM

9. FERRAMENTAS / EQUIPAMENTOS

10. CAPACIDADE DE ROUPAS

11. LIMPEZA PERIÓDICA

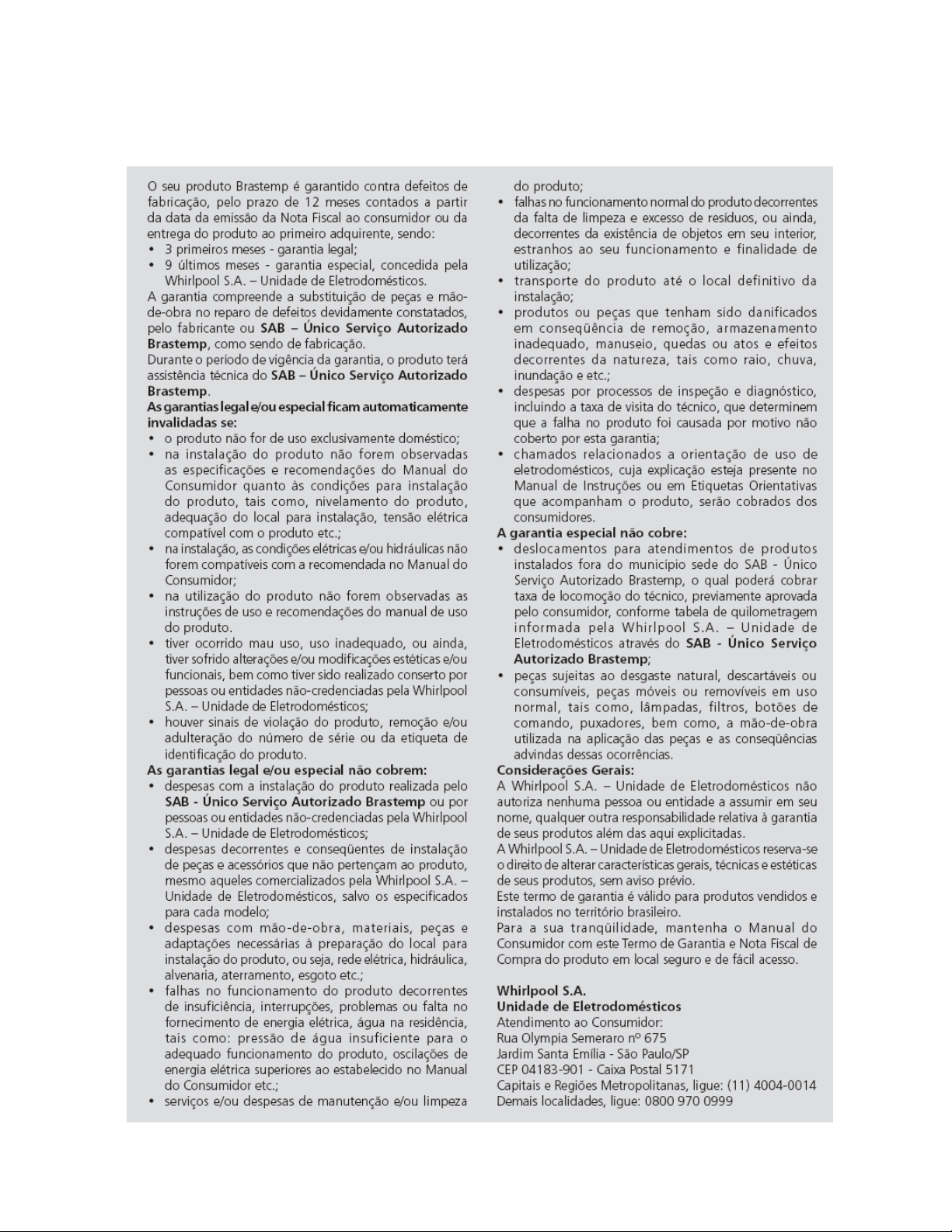

12. TERMO DE GARANTIA

13. PROBLEMA x CAUSA PROVAVEL x SOLUÇÃO

1. IDENTIFICAÇÃO DO PRODUTO

BWL11ABA NA

B

MARCA € BRASTEMP

W LINHA € Lavadora de Roupas Top Load

B CARACTER•STICA € Eletromec‚nica ƒgua Fria, agitador dual action e cesto pl„stico.

11 CAPACIDADE € 11 kg de Roupas Secas

A VERS…O A = 1† Vers‡o

B COR

B = Branca
R = Inox

A = 127 V

A TENS…O

B = 220 V

NA MERCADO Nacional

2. APRESENTAÇÃO DO PRODUTO

2.1. NOVIDADES

Esta Lavadora ser„ comercialmente conhecida como Lavadora Ative! 11 kg:

P„gina 2 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

2.2 TAMPA FIXA, TAMPA MÓVEL E CONSOLE:

2. 3. PAINEL DE CONTROLES

2.4. BOTÔES

A BWL11A possui 5 botões, são eles:

INICIA / PAUSA

Acione a Lavadora;
Para Iniciar a lavagem,

após a programação do
produto e da lavagem,
clique neste botão.

Para mudar a programação
aperte esta tecla para pausar,
altere a programação e
aperte a tecla novamente. A
luz piscará enquanto a
Lavadora estiver pausada.

Ciclos exclusivos: 7 ciclos
especiais de lavagem que garantem
uma limpeza eficiente e ideal para
cada tipo de roupa:

Tira Manchas: para roupas
encardidas e manchadas;
Especial: para roupas com tecidos
espessos e pesados;

Dia-a-dia: para roupas de uso
diário;

Delicado: para roupas íntimas e
delicadas;

PROGRAMAS DE

LAVAGEM

NÍVEL DE ÁGUA

Extra Rápido: que em apenas 20

minutos realiza um ciclo completo
de lavagem;

Enxágüe: Programa que tem a
finalidade de retirar odores das
roupas;

Centrifugação Extra Seca: Com
rotação de 740 rpm e pausas
durante a centrifugação, a Lavadora
garante a performance de extração
de água com economia de energia.
Com um tempo aproximado de
12min entrega as roupas quase
secas, facilitando o processo de
secar.

Selecionar o nível de água mais
adequado à quantidade de roupa a
ser lavada.

Nível Alto - 11,0 kg
Nível Médio - 4,5 kg
Nível Baixo - 2,5 kg

TURBO

PERFORMANCE

Extra Baixo - 1,0 kg

Turbo Performance: proporciona

maior movimentação das roupas
durante a lavagem.

Indicado para roupas com sujeiras
mais difíceis de serem removidas.

Seletor com indicador luminoso

Com um simples giro, voc‰ escolhe
o programa ideal para a lavagem de

BOTAO SELETOR DE

PROGRAMAS

suas roupas. As luzes ao redor do
seletor indicam o programa
selecionado. Voc‰ pode gir„-lo para
os dois sentidos, o que facilita ainda
mais a seleˆ‡o.

ATENۥO

O Bot‚o Seleƒ‚o de Programas, n‚o gira automaticamente, e sim manualmente, tanto
sentido hor„rio, como no anti-hor„rio.

A seq…†ncia da programaƒ‚o selecionada, podem ser acompanhada pelos os led‡s
Etapas do Ciclo

Enx„g…e Econ‹mico (-1): voc‰

decide quando economizar.

ENXˆG‰E

ECONŠMICO

Flexibilidade para uma lavagem
econŠmica. Caso esta funˆ‡o n‡o
esteja ativada, todas as lavagens
ser‡o realizadas com dois (2)
enx„g‹es.

ETAPAS DOS PROGRAMAS

ENXˆG‰E

AMACIANTE

PrŒ • Lavar
Molho Lavar
Enxaguar
Centrifugar

Enx„g…e Amaciante: roupas mais

macias e cheirosas de maneira
autom„tica com mais vinte (20)
minutos. Selecionando o enx„g‹e
amaciante, suas roupas

ficar‡o imersas na „gua do Œltimo
enx„g‹e com o amaciante (se
estiver usando) por mais vinte (20)
minutos e ap•s este tempo a
lavadora finaliza o processo sem
precisar da sua intervenˆ‡o.

Permite que voc‰ visualize
diretamente no painel as etapas de
lavagem que compŽem cada
programa e possibilita que voc‰
acompanhe a evoluˆ‡o do
programa atrav•s das luzes
indicadoras de etapas.

P„gina 5 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

2.5. SUGESTÕES DE PROGRAMAS DE LAVAGEM

A lavadora oferece v„rias combinaˆŽes de lavagem. Abaixo seguem 22 tipos de programas de
lavagem :

P„gina 6 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

2.6. PLACAS

As placas de Pot‰ncia e Interface do produto ser‡o fornecidas separadamente conforme fotos
abaixo. Devemos lembrar que a Placa de Interface • respons„vel pela interaˆ‡o do consumidor
com o produto, pois este possui os botŽes e os leds, bem como a programação do produto
(Software), e a Placa de Pot‰ncia • respons„vel por energizar os componentes inferiores e a
Placa de Interface do produto.

PLACA DE
INTERFACE

PLACA DE
POTÊNCIA

3. DADOS TÉCNICOS

DADOS CONTIDOS NO MANUAL DO CONSUMIDOR:

DIMENSÕES e PESO SEM EMBALAGEM COM EMBALAGEM

Altura com a tampa fechada (p• no m„ximo) 104 cm 108 cm
Altura com a tampa aberta (p• no m„ximo) 144 cm •
Largura 62 cm 66 cm
Profundidade 64,5 cm 70,5 cm
Peso 39,0 kg 40,5 kg

Tensão 127V~ 220V~

Variaˆ‡o de tens‡o admitida 106 a 132V~ 198 a 242V~
Freq‹‰ncia 60 Hz 60 Hz
Consumo de energia* 0,297 kWh 0,272 kWh
Consumo de „gua* 130 litros 130 litros
Capacidade de roupa seca** 11 kg 11 kg
Intensidade de corrente 7 A 4 A
Pot‰ncia m„xima 880 W 880 W
Centrifugaˆ‡o*** 755 RPM 755 RPM

* Programa tira manchas/turbo/enxágüe econômico/nível alto.

** Capacidade baseada na carga padr€o descrita na Portaria do Minist•rio do Desenvolvimento,
Ind‚stria e Com•rcio Exterior – MDIC, n.„ 185.
*** Com a Lavadora abastecida com carga e voltagem nominal.

P„gina 7 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

3.1. NŽVEL DE RUŽDO
MOMENTO DO USO NŽVEL DE RUŽDO (decibŒis)

Produto na Agitaˆ‡o 61,9 dB*

Produto na Centrifugaˆ‡o 69,7 dB*

‘

Condiƒ•es ideais. Na resid†ncia do consumidor o ru•do pode ser diferente do
mencionado acima.

3. 2. NIV‘IS DE ˆGUA

NŽVEL LITROS

Extra Baixo 23 ’ 3

Baixo 33 ’ 3

M•dio 60 ’ 3

Alto 83 ’3

4. CONDI€’ES DE INSTALA€•O

4.1. INSTALA€•O EL‘TRICA

Bitola

Tens‡o 2,5mm“ 4,0mm“ 6,0mm“ 10,0mm“

Dist‚ncia do Quadro

127V At• 29m 30 a 48m 49 a 70m 71 a 116m
220V At• 70m 71 a 116m - -

” indispens„vel a utilizaˆ‡o de circuito e disjuntores termomagn•ticos exclusivos para a proteˆ‡o
da Lavadora e da rede el•trica contra sobrecorrentes. Caso n‡o existam circuito, disjuntores
termomagn•ticos e uma tomada bipolar exclusivos, consulte um eletricista para instal„-los. Instale o
fio terra, independente da tens‡o de alimentaˆ‡o.

Disjuntor de 15 A Disjuntor de 10 A

ATENۥO NA INSTALAۥO

- A Whirlpool n‚o recomenda a utilizaƒ‚o de: “benjamins”, adaptadores, extens•es, ou
ligaƒ•es improvisadas entre a Lavadora e a tomada, pois pode acarretar em curto­circuito ou inc†ndio.

- N‚o ligue o fio terra em canos de „gua, canos de g„s ou tubos de PVC, para n‚o
perder a proteƒ‚o contra choque elŒtrico. Siga as normas da ABNT, NBR 5410 •
Seƒ‚o Aterramento.

- Muitas vezes ocorrem casos das l•mpadas da lavanderia ou atŒ mesmo da cozinha da
resid†ncia do consumidor comeƒarem a “piscar”, isto ocorre devido – instalaƒ‚o da
Lavadora N•O estar em um circuito independente, nestes casos, devemos informar
ao consumidor que o produto n‚o est„ com falhas, e sim a pr—pria instalaƒ‚o elŒtrica
que deve ser revista.

- Caso o consumidor j„ tenha feito a instalaƒ‚o com alguma(s) das falhas acima,
instrua-o corretamente e n‚o efetue serviƒos atŒ que a instalaƒ‚o esteja regularizada.

4.2. INSTALAÇÃO HIDRÁULICA

1. Para a entrada de „gua da Lavadora, • necess„ria uma torneira

exclusiva. Na sua falta, pode-se ligar a torneira do tanque.
A torneira dever„ ter uma rosca de • de polegada.

A press‡o da „gua para abastecimento da lavadora deve corresponder a
um n–vel de 2 a 80 m acima do n–vel da torneira (de 0,2 a 8 kgf/cm2ou de
aproximadamente 20 kPa a 800 kPa). Se a Lavadora demorar mais do que
16min para completar o n–vel m•dio, significa que a press‡o est„ abaixo da
m–nima recomendada, podendo sobrar res–duos de sab‡o e amaciante no
Multidispenser. Se demorar menos do que 8min, significa que a press‡o
est„ acima da m„xima e a Lavadora poder„ ser danificada. Para o correto
funcionamento da Lavadora, abasteˆa-a em uma temperatura entre 5 e
30—C.

Obs: Caso necessite verificar a press‡o da „gua, deve-se consultar o
BTLV0107.

2. A extremidade curva da mangueira de sa–da de „gua deve estar

posicionada em uma altura entre 0,85 a 1,20 m.
Se estiver abaixo de 0,85m, a Lavadora n‡o completar„ o n–vel de „gua

necess„rio para seu funcionamento.
Se estiver acima de 1,20 , a Lavadora n‡o conseguir„ escoar a „gua.

3. Posicionar a Lavadora em um local com superf–cie plana e nivelada para

que fique com todos os p•s apoiados, evitando trepidaˆŽes, barulhos e
vazamentos. Deixe a Lavadora no m–nimo 10 cm afastada da parede ou
de outros m•veis ou objetos.

IMPORTANTE

A instalaˆ‡o deve ser feita em local onde n‡o haja exposiˆ‡o aos raios solares ou chuva. Nunca

instale a Lavadora em carpetes ou em degraus constru–dos acima do n–vel do piso do local de

instalaˆ‡o.

ATENÇÃO

Se a lavadora demorar mais do que 16 minutos para completar o nível médio, significa

que a pressão está abaixo da mínima recomendada e poderão sobrar resíduos de sabão
no recipiente. Se demorar menos do que 8 minutos, significa que a pressão está acima da
máxima. Para ambos os casos a lavadora poderá ser danificada, sendo assim, recomende

o consumidor que faça um reparo na instalação no sentido de deixar a pressão dentro

das recomendações conforme Manual de Instruções.

Nunca solte a mangueira de drenagem da abraçadeira fixada no gabinete para que a
Lavadora funcione corretamente. Caso o comprimento da mangueira não seja suficiente
para atingir o ponto de escoamento, temos para reposição uma mangueira maior com

2,30m de comprimento, leia o BTLV0070. O cano de escoamento deve possuir um

diâmetro de 5 cm para evitar refluxo.

P„gina 9 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

4.3 NIVELAMENTO

O nivelamento do produto • feito girando os p•s niveladores, conforme fotos abaixo. A Lavadora
dever„ estar nivelada para evitarmos que o produto trepide durante a lavagem. Para checar se a
Lavadora est„ corretamente nivelada, verifique se a „gua est„ acompanhando os furos do cesto
numa mesma linha.

4.4 INSTALAÇÃO

A instalaˆ‡o deste produto n‡o ser„ gratuita, sendo opˆ‡o para o consumidor instal„-lo seguindo o
Manual do Consumidor ou contatar um Serviˆo Autorizado e pagar pela instalaˆ‡o.

5. PROGRAMAÇÕES

5.1. PROGRAMAS DE LAVAGEM

Esta seˆ‡o inclui uma descriˆ‡o detalhada das caracter–sticas de cada programa de lavagem,
tempos, seq‹‰ncia dos programas a as funˆŽes da lavagem aplic„vel.

Encoder Nível de Água

Etapas do

Programa

Turbo

Performance

Enxágüe

Econômico

Enxágüe

Amaciante

Programa 1 Baixo Molho longo Ativado Desativado Desativado

Programa 2 Alto Molho Curto Desativado Ativado Desativado
Programa 3 M•dio Molho Curto Desativado Ativado Desativado
Programa 4 Baixo Lavar Desativado Ativado Desativado
Programa 5 Baixo Lavar Desativado Ativado Desativado
Programa 6 M•dio Enx„g‹e Desativado Ativado Desativado

Programa 7 M•dio Centrifugaˆ‡o Desativado Desativado Desativado

P„gina 10 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5.2. PROGRAMAÇÃO GERAL

5.2.1. PROGRAMA 1:
Etapa

(indicado pelos

Led´s)

Entrada de

ƒgua

Agitaˆ‡o 6 min -

Molho 60 min -

Molho 40 min -

Pause 45 s - -

Agitaˆ‡o 3 min -

Pausa 45 s - -

Agitaˆ‡o 3 min -

Pausa 45 s - -

Agitaˆ‡o 2 min -

Drenagem - - -

SIS +

Jatos de

ƒgua

Dispenser

Tempo **

(Recipiente

utilizado)

_

Sab‡o/Alvejante - Tempo indeterminado

2 min Sab‡o/Alvejante

Motor

90 *

Golpes/min

120 **

Golpes/min

Observações

(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

1-) Agitaˆ‡o

90 *

Golpes/min

120 **

Golpes/min

intermitente a cada 5
min.
(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

1-) Agitaˆ‡o

90 *

Golpes/min

120 **

Golpes/min

intermitente a cada 5
min.
(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

90 * (*) - Funˆ‡o Turbo

Golpes/min

120 **

Golpes/min

Desativada
(**) - Funˆ‡o Turbo
Ativada

90 * (*) - Funˆ‡o Turbo

Golpes/min

120 **

Golpes/min

Desativada
(**) - Funˆ‡o Turbo
Ativada

90 * (*) - Funˆ‡o Turbo

Golpes/min

120 **

Golpes/min

Desativada
(**) - Funˆ‡o Turbo
Ativada

1-) Jatos de ƒgua por
7 vezes.

1-) Centrifugaˆ‡o

Centrifuga 1 min - 750 rpm

pulsada (Econômica),
10s motor ligado e 4s
desligado.

Pausa

com

Bomba

50s - -

1-) Somente

eletrobomba ligada.

Entra „gua

e drena

P„gina 11 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

20s Sab‡o/Alvejante - Jato Limpante

Entrada de

ƒgua

- Sab‡o/Alvejante -

90 *

Agitaˆ‡o 3 min - Golpes/min

Drenagem - - -

SIS 2 min e 30s - -

Centrifuga 1 min - 750 rpm

Pausa

com

Bomba

30 s - -

1-) Tempo
indeterminado;
2-) Enx„g‹e
EconŠmico
desacionado;
3-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.
1-) Enx„g‹e
EconŠmico
desacionado;

2-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.
1-) Enx„g‹e
EconŠmico
desacionado;
2-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.
1-) Enx„g‹e
EconŠmico
desacionado;
2-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e;
3-) Acomodaˆ‡o das
Roupas (7 vezes ).
1-) Enx„g‹e
EconŠmico
desacionado;
2-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.

1-) Somente
eletrobomba ligada.

Entrada de
ƒgua

Agitaˆ‡o

- Amaciante -

3 min -

90 *

Golpes/min

P„gina 12 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

1-) Tempo
indeterminado

(*) Agitaˆ‡o Normal

5.2.2. PROGRAMA 2:
Etapa

(indicado pelos Led´s)

Entrada

de ƒgua

Agitaˆ‡o 6 min -

Molho 45 min

Agitaˆ‡o 3 min -

Pausa 30 s - -

Dispenser

Tempo

**

(Recipiente

utilizado)

- Sab‡o/Alvejante

Motor

90 *

Golpes/min

120 **

Golpes/min

90 *

Golpes/min

120 **

Golpes/min

90 *

Golpes/min

120 **

Golpes/min

Observações

(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada
1-) Agitaˆ‡o
intermitente a cada
2min
(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

Agitaˆ‡o 3 min -

Golpes/min

120 **

Golpes/min

Pausa 30 s - -

Agitaˆ‡o 3 min -

Golpes/min

120 **

Golpes/min

Drenagem - - -

SIS + Jatos

de ƒgua

2 min e 20s Sab‡o/Alvejante -

Centrifuga 2 min - -

90 *

90 *

(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

1-) Efetua-se por 7
vezes, centrifugaˆŽes
Intermitentes com
Jatos de ƒgua, para
acomodar as roupas e
retirar excesso de
sab‡o.

1-) Centrifugaˆ‡o
pulsada (Econômica),
10s motor fica ligado e
4s desligado.

P„gina 14 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Pausa com

Bomba

Entra „gua

e drena

1-) Somente

50 s - -

eletrobomba ligada.

20s Sab‡o/Alvejante - Jato Limpante

Entrada de

ƒgua

- Sab‡o/Alvejante -

90 *

Agitaˆ‡o 2 min -

Golpes/min

120 **

Golpes/min

Pausa 30s - -

Agitaˆ‡o 2 min -

90 *

Golpes/min

Drenagem - - -

SIS 2 min e 30s - -

Centrifuga 1 min - 750 rpm

1-) Tempo
Indeterminado

1-) Enx„g‹e
EconŠmica
desacionado
(*) - Funˆ‡o Turbo
Desativada
(**) - Funˆ‡o Turbo
Ativada

1-) Enx„g‹e
EconŠmico
desacionado.

1-) Enx„g‹e
EconŠmica
desacionado
2-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.

(*) Agitaˆ‡o Normal
1-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.
1-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.
2-) Acomodaˆ‡o das
Roupas (7 vezes)
1-) Se a funˆ‡o
Enx„g‹e EconŠmico
estiver acionada,
cancela o Primeiro
Enx„g‹e.

P„gina 15 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Entrada de

ƒgua

Amaciante - -

Agitaˆ‡o 2 min -

Pausa 30 s - -

Agitaˆ‡o 2 min -

Molho 20 min -

1-) Tempo
Indeterminado

90 *

Golpes/min (*) € Agitaˆ‡o Normal

90 *

Golpes/min (*) € Agitaˆ‡o Normal

1-) Funˆ‡o Amaciante
selecionada;
2-) Agitaˆ‡o

90 *

Golpes/min

intermitente a cada
5min.
(*) Agitaˆ‡o Normal

Drenagem - - -

SIS 2 min e 30s - -

Centrifuga 6 min - 750 rpm

Pausa com

Bomba

30s - -

1-) Acomodaˆ‡o das

Roupas (7 vezes ).

1-) Centrifugaˆ‡o
pulsada (Econômica),
10s motor fica ligado e
4s desligado.

1-) Somente
eletrobomba ligada.

P„gina 16 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5.2.3. PROGRAMA 3:

Etapa

(indicado pelos Led´s)

Entrada de

ƒgua

Agitaˆ‡o 6 min -

Molho 47 min -

Agitaˆ‡o 3 min -

Dispenser

Tempo **

(Recipiente

utilizado)

- Sab‡o/Alvejante -

Motor

90 *

Golpes/min

120 **

Golpes/min

90 *

Golpes/min

120 **

Golpes/min

90 *

Golpes/min

120 **

Golpes/min

Observações

1-) Tempo
Indeterminado

(*) Funˆ‡o
Turbo
Desativada

(**) Funˆ‡o
Turbo Ativada
1-) Agitaˆ‡o

intermitente a
cada 5 min.
(*) - Funˆ‡o
Turbo
Desativada
(**) - Funˆ‡o
Turbo Ativada

(*) Funˆ‡o
Turbo
Desativada

(**) Funˆ‡o

Turbo Ativada

Pausa 30s - -

Agitaˆ‡o 3 min

Golpes/min

120 **

Golpes/min

Pausa 30s - -

Agitaˆ‡o 2 min -

Golpes/min

120 **

Golpes/min

Drenagem - - -

SIS + Jatos de

ƒgua

2 min e 30s Sab‡o/Alvejante -

Centrifuga 1 min - 750 rpm

90 *

90 *

(*) Funˆ‡o
Turbo
Desativada

(**) Funˆ‡o
Turbo Ativada

(*) Funˆ‡o
Turbo
Desativada

(**) Funˆ‡o

Turbo Ativada

1-) Efetua-se
por 7 vezes,
centrifugaˆŽes
Intermitentes
com Jatos de
ƒgua, para
acomodar as
roupas e
retirar excesso
de sab‡o.
1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.

P„gina 17 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Pausa com

Bomba

50s - -

Entra „gua e

Drena

20s Sab‡o/Alvejante - Jato Limpante

Entrada de

ƒgua - Sab‡o/Alvejante -

Agitaˆ‡o 3 min -

90 *

Golpes/min

Drenagem - - -

SIS 2 min e 30s - -

Centrifuga 2 min - 750 rpm

1-) Somente
eletrobomba
ligada.

1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.

2-) (*) Agitaˆ‡o
Normal
Enx„g‹e

EconŠmico
desacionado.
1-) Enx„g‹e
EconŠmico
desacionado.
2-)
Acomodaˆ‡o
das Roupas (7
vezes ).
1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
2-)
Centrifugaˆ‡o
pulsada

(Econômica),
10s motor fica
ligado e 4s
desligado.
1-) Somente
eletrobomba
ligada.

Pausa com

Bomba

P„gina 18 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

30s - -

Molho 20 min -

90 *

Golpes/min

Drenagem - - -

SIS 2 min e 30s - -

Centrifuga 9 min - 750 rpm

1-) Funˆ‡o
Amaciante
selecionada;
2-) Agitaˆ‡o
intermitente a
cada 5min.

(*) Agitaˆ‡o
Normal

Acomodaˆ‡o
das Roupas (7
vezes ).

1-)
Centrifugaˆ‡o
pulsada

(Econômica),
10s motor fica
ligado e 4s
desligado.

Pausa com

Bomba

30s - -

1-) Somente
eletrobomba
ligada.

P„gina 19 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5.2.4. PROGRAMA 4:

Etapa

(indicado pelos Led´s)

Entrada de

ƒgua

Agitaˆ‡o 2 min -

Pausa 30s - -

Agitaˆ‡o 3 min -

Pausa 3 min - -

Agitaˆ‡o 3 min -

Pausa 3 min - -

Agitaˆ‡o 3 min -

Pausa 3 min - -

Agitaˆ‡o 3 min -

Pausa 30s - -

Agitaˆ‡o 3 min -

Drenagem - - -

SIS + Jatos de

ƒgua

Dispenser

Tempo **

(Recipiente

Motor

utilizado)

- Sab‡o/Alvejante -

120 *

Golpes/min

64 *

Golpes/min

64 *

Golpes/min

64 *

Golpes/min

64 *

Golpes/min

64 *

Golpes/min

2 min e 30s Sab‡o/Alvejante -

Observações

(*) Agitaˆ‡o
Turbo

(*) Agitaˆ‡o
Delicada

(*) Agitaˆ‡o
Delicada

(*) Agitaˆ‡o
Delicada

(*) Agitaˆ‡o
Delicada

(*) Agitaˆ‡o
Delicada

1-) Efetua-se
por 7 vezes,
centrifugaˆŽes
Intermitentes
com Jatos de
ƒgua, para
acomodar as
roupas e
retirar excesso
de sab‡o.
1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.
1-) Somente
eletrobomba
ligada.

P„gina 20 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Entrada de

ƒgua

- Sab‡o/Alvejante -

Agitaˆ‡o 3 min -

SIS 2 min e 20s -

64 *

Golpes/min

1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
(*) Agitaˆ‡o
Delicada
1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
2-)
Acomodaˆ‡o
das Roupas (7
vezes ).

1-)
Centrifugaˆ‡o

Centrifuga 1 min - 750 rpm

pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.

Pausa com

Bomba

30s - -

1-) Somente
eletrobomba
ligada.

Entrada de

ƒgua

- Amaciante -

(*) Agitaˆ‡o

Agitaˆ‡o 4 min -

64 *

Delicada

Golpes/min

1-) Funˆ‡o
Amaciante
selecionada;

Molho 20 min -

64 *

Golpes/min

2-) Agitaˆ‡o
intermitente a
cada 5min.
(*) Agitaˆ‡o
Delicada

P„gina 21 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Drenagem - - -

SIS 2 min e 20s - -

Centrifuga 4 min - 750 rpm

1-)
Acomodaˆ‡o
das Roupas (7
vezes ).

1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.

Pausa com

Bomba

30s - -

1-) Somente
eletrobomba
ligada.

P„gina 22 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5.2.5. PROGRAMA 5:

Etapa

(indicado pelos Led´s)

Entrada de

ƒgua - Sab‡o/Alvejante -

Agitaˆ‡o 3 min -

Pausa 30s - -

Agitaˆ‡o 2 min -

Drenagem - - -

SIS + Jatos de

ƒgua

Centrifuga 1 min - 750 rpm

Pausa com

Bomba

Entrada de

ƒgua

Dispenser

Tempo **

(Recipiente

utilizado)

58s Sab‡o/Alvejante -

30s - -

- Sab‡o/Alvejante -

Motor

90 *

Golpes/min

120 **

Golpes/min

90 *

Golpes/min

120 **

Golpes/min

Observações

(*) - Funˆ‡o
Turbo
Desativada
(**) - Funˆ‡o
Turbo Ativada

(*) - Funˆ‡o
Turbo
Desativada
(**) - Funˆ‡o
Turbo Ativada

1-) Efetua-se
por 7 vezes,
centrifugaˆŽes
Intermitentes
com Jatos de
ƒgua, para
acomodar as
roupas e
retirar excesso
de sab‡o.
1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.
1-) Somente
eletrobomba
ligada.
1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.

P„gina 23 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Agitaˆ‡o 3 min -

90 *

Golpes/min

1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
(*) Agitaˆ‡o
Normal

Drenagem - - -

SIS 58s -

Centrifuga 1 min - 750 rpm

Pausa com

Bomba

30s - -

1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
2-)
Acomodaˆ‡o
das Roupas (7
vezes ).
1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.
1-) Somente
eletrobomba
ligada.

Entrada de

ƒgua

- Amaciante -

1-) Tempo
Indeterminado

(*) Agitaˆ‡o

Agitaˆ‡o 3 min -

90 *

Normal

Golpes/min

2-) Agitaˆ‡o
intermitente a
cada 5min.
(*) Agitaˆ‡o
Normal

Molho 20 min -

90 *

Golpes/min

P„gina 24 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Drenagem - - -

SIS 58s -

Centrifuga 4 min - 750 rpm

1-)
Acomodaˆ‡o
das Roupas (7
vezes ).

1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.

Pausa com

Bomba

30s - -

1-) Somente
eletrobomba
ligada.

P„gina 25 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5.2.6. PROGRAMA 6:

Etapa

(indicado pelos Led´s)

Entrada de

ƒgua

Agitaˆ‡o 3 min -

Dispenser

Tempo **

(Recipiente

utilizado)

- Sab‡o/Alvejante -

Motor

90 *

Golpes/min

Observações

1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico

estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
(*) Agitaˆ‡o
Normal

Drenagem - - -

SIS 2 min 20s - -

Centrifuga 2 min - 750 rpm

Pausa com

Bomba

30s - -

Entrada de

ƒgua

- Amaciante -

1-) Se a
funˆ‡o
Enx„g‹e
EconŠmico
estiver
acionada,
cancela o
Primeiro
Enx„g‹e.
2-)
Acomodaˆ‡o
das Roupas (7
vezes ).
1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.
1-) Somente
eletrobomba
ligada.

(*) Agitaˆ‡o
Normal

Agitaˆ‡o 3 min -

90 *

Golpes/min

P„gina 26 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

Molho 20 min -

90 *

Golpes/min

Drenagem - - -

SIS 2 min e 20s -

Centrifuga 9 min -

1-) Funˆ‡o
Amaciante
selecionada;
2-) Agitaˆ‡o
intermitente a
cada 5min.
(*) Agitaˆ‡o
Normal

1-)
Acomodaˆ‡o
das Roupas (7
vezes ).

1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.

Pausa com

Bomba

30s -

1-) Somente
eletrobomba
ligada.

P„gina 27 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5.2.7. PROGRAMA 7:

Etapa

(indicado pelos Led´s)

Drenagem - - -

SIS 2 min e 20s -

Centrifuga 9 min -

Pausa com

Bomba

Tempo **

30s -

Dispenser

(Recipiente

utilizado)

Agitação

(taxa)

Observações

1-)
Acomodaˆ‡o
das Roupas (7
vezes).

1-)
Centrifugaˆ‡o
pulsada
(Econômica),
10s motor fica
ligado e 4s
desligado.

1-) Somente
eletrobomba
ligada.

5.3. CENTRIFUGAÇÃO ECONÔMICA

Este programa significa que durante o processo de centrifugaˆ‡o, o motor tem pausas de 4s, ou
seja, o mesmo desliga, fazendo com que o produto tenha maior economia de energia, sem
perder a sua efici‰ncia.

5.4. JATO LIMPANTE

Durante a drenagem da etapa de Lavar, o controle eletrŠnica acionar„ a v„lvula por 20s ,
liberando Jatos de ƒgua.

Estes Jatos de ƒgua, tem a finalidade de eliminar res–duos de „gua com sab‡o que fica na

mangueira de drenagem ap•s a Œltima Lavagem.

ATENÇÃO

Esta função acontece, somente quando for selecionado um programa de lavagem

P„gina 28 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

6. AUTO-TESTE

EXISTEM DOIS PROCEDIMENTOS.
PARA A PLACA MODELO ANTIGO (Ao ligar o produto já inicia a programação no Ciclo Tira-

Manchas).
PARA A PLACA MODELO NOVO (Ao ligar o produto, já inicia a programação Dia-A-Dia).

PROCEDIMENTOS DE AUTO-TESTE

PLACA ANTIGA:

Pré - Condição:

Com a lavadora vazia. Retire a Gaveta do Dispenser ou mantenha semi-aberta para
avaliar qual v„lvula est„ acionando ou foi acionada.

A. Desconectar o produto da tomada, aguardar por 5s e reconectar novamente;

B. Pressionar simultaneamente as Teclas "Turbo Performance" e "Enx„g‹e Amaciante˜, o painel

piscar„ todos os Led™s e permanecer‡o acesos os Led™s dos Enx„g‹es e Turbo Performance,
mencionando que o produto est„ em Auto-Teste;

C. Gire o Bot‡o de Programas no sentido hor„rio, sempre que selecionar um novo programa,
acender„ somente um led, est„ seq‹‰ncia t‰m a finalidade de testar as posiˆŽes da chave
ENCODER e os Led™s;

- Ap•s passar por todos os pontos do Encoder, acender„ todos os Led™s do N–vel de ƒgua;

D. Pressione a tecla N–vel de ƒgua, acender„ o led da funˆ‡o Turbo Performance;

E. Pressione a tecla Turbo Performance, o led apagar„ e acender„ o da funˆ‡o Enx„g‹e

EconŠmico;

F. Pressione a tecla Enx„g‹e EconŠmico, o led apagar„ e acender„ o da funˆ‡o Enx„g‹e
Amaciante;

G. Pressione a tecla Enx„g‹e Amaciante, o led apagar„ e acender„ o led do Molho Longo, e
acionar„ a V„lvula I;

- Este procedimento tem a finalidade de testar as chaves da placa de interface;

- Para que possa ser feito o teste do Pressostato EletrŠnico, • necess„rio aguardar at• que
atinja o n–vel de „gua.

- Ap•s atingir o n–vel o produto comeˆa a Agitar;

H. Pressione a tecla N–vel de ƒgua, o produto acionar„ a Eletrobomba e Atuador, e comeˆar„ a
drenar;

I. Pressione novamente a tecla N–vel de ƒgua, e o produto ir„ centrifugar;

- Somente comeˆar„ a centrifugar ap•s a drenagem total da „gua.

J. Pressione novamente a tecla N–vel de ƒgua e acender„ todos os Led™s, mencionando o final
da Rotina e tamb•m a sua gravaˆ‡o.

P„gina 29 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

PROCEDIMENTOS DE AUTO-TESTE

PLACA NOVA:

Obs. Os modelos Inox já possuem a placa nova!

Pré - Condição:

Com a lavadora vazia e com a tampa fechada.

Retire a Gaveta do Dispenser ou mantenha semi-aberta para avaliar qual V„lvula est„ sendo
acionada.

A. Desconectar o produto da tomada, aguardar por 5s e reconectar novamente;

B. Ap•s todos os led™s piscarem 2 vezes pressione simultaneamente as Teclas "Turbo Performance"

e "Enx„g‹e Amaciante˜, o painel piscar„ todos os Led™s, a permanecer„ acesos os Led™s dos
Enx„g‹es e Turbo Performance, mencionando que o produto est„ em Auto-Teste;

C. Gire o Bot‡o de Programas no sentido hor„rio, sempre que selecionar um novo programa,
acender„ somente um led, est„ seq‹‰ncia t‰m a finalidade de testar as posiˆŽes da chave
ENCODER e os Led™s;

- Ap•s passar por todos os pontos do Encoder, acender„ todos os Led™s do N–vel de ƒgua;

D. Pressione a tecla N–vel de ƒgua, acender„ o led da funˆ‡o Turbo Performance;

E. Pressione a tecla Turbo Performance, o led apagar„ e acender„ o da funˆ‡o Enx„g‹e

EconŠmico;

F. Pressione a tecla Enx„g‹e EconŠmico, o led apagar„ e acender„ o da funˆ‡o Enx„g‹e
Amaciante;

G. Pressione a tecla Enx„g‹e Amaciante, o led apagar„ e acender„ o led do Molho Longo, e
acionar„ a V„lvula I;

- Este procedimento tem a finalidade de testar o pressostato e as v„lvulas;

- Para que possa ser feito o teste do Pressostato, • necess„rio aguardar at• que atinja o n–vel de
„gua, se n‡o for este o caso, o t•cnico poder„ pular todas as etapas de enchimento ap•s 20
segundos, apertando novamente o bot‡o šn–vel de „gua˜

- Ap•s o n–vel extra baixo ser acionado, ou o bot‡o šN–vel de ƒgua˜ se apertado, a v„lvula 2 ser„
acionada

- Ap•s o n–vel m•dio ser acionado, ou o bot‡o šN–vel de ƒgua˜ ser apertado, a v„lvula 1 ser„
acionada novamente.

- Ap•s atingir o n–vel ALTO, ou o bot‡o šN–vel de ƒgua˜ ser apertado, o produto comeˆar„ a Agitar;

H. Pressione a tecla N–vel de ƒgua˜ ap•s 20 segundos e o produto encerrar„ a agitaˆ‡o e acionar„
a Eletrobomba e Atuador, ent‡o comeˆar„ a drenar;

I. Pressione novamente a tecla N–vel de ƒgua, ap•s a „gua ser totalmente drenada do produto,
assim o produto iniciar„ a centrifugaˆ‡o;

J. Pressione novamente a tecla N–vel de ƒgua, ap•s 20 segundos, acender„ todos os Led™s,
mencionando o final da Rotina e tamb•m a sua gravaˆ‡o.

ATENÇÃO

Caso a rotina seja abortada, somente ficarão gravados no software os procedimentos efetuados até o

momento da execução.

6.2. TABELA DE ERROS

ERRO DESCRIÇÃO INDICAÇÃO AÇÃO

1

Tens‡o
invertida

Produto ligado
na tens‡o
incorreta

Todos os
Led™s
piscando.

Ligue o
produto na
tens‡o correta

Produto

2

Baixa press‡o
d›„gua

demora mais
de 60 minutos
para atingir o
n–vel de „gua.

Led do n–vel
Extra fica
piscando.

Verifique a
press‡o
d›„gua.

7.0. TESTES DOS COMPONENTES

Visando o atendimento de uma reivindicaˆ‡o da Rede de Serviˆo, a Engenharia desenvolveu um kit
dispositivo de teste de placas eletrŠnicas šJiga˜.
A nova ferramenta visa sanar uma freq‹ente dŒvida de campo: qual placa trocar: pot‰ncia ou
interface? O kit proporcionar„ maior acertividade no diagn•stico das falhas, podendo inclusive reduzir
o tempo de atendimento na casa dos consumidores. Para informaˆŽes sobre esta ferramenta
consulte o informativo BTLV0132 ou o guia de bolso pag. 107.

7.1. TESTE DAS VÁLVULAS

O conjunto v„lvula • formado por 2 V„lvulas de entrada de „gua:

V„lvula I Alvejante / Sab‡o

V„lvula II Amaciante

Algumas pontos devem ser verificados nas V„lvulas de entrada de „gua (Roteiro de Testes):

1. Verificar se existe „gua na rede hidr„ulica e ou registros fechados.

2. Desconectar a V„lvula do produto e verificar a resist‰ncia Šhmica das bobinas, os valores
devem estar conforme tabela abaixo:

V„lvula 127V 900 „ 2k Ohms
V„lvula 220V 3 „ 5k Ohms

- Se estiver OK, realizar o passo seguinte;

3. Conectar a V„lvula diretamente a rede hidr„ulica e abrir a torneira.

4. Verificar a exist‰ncia de gotejamento ou passagem direta, antes do acionamento el•trico
(aproximadamente 30 segundos). Caso haja gotejamento ou passagem direta a peˆa dever„
ser substitu–da.

5. Plugar a rede el•trica a tomada e verificar se sai „gua ou n‡o. Se sair „gua, repetir esta
operaˆ‡o por pelo menos 5 vezes (ligando e desligando) em intervalos de aproximadamente

10 segundos.

6. Se a V„lvula funcionar normalmente, esta n‡o deve ser substitu–da.

7.2. TESTE DO PRESSOSTATO

Para testar o pressostato, basta medir a continuidade entre os terminais abaixo descriminados,
para cada mediˆ‡o e ser‡o apresentados os seguintes resultados:

7.3. TESTE DO MOTOR

Para testar o motor, basta medir a continuidade entre os fios BRANCO / AMARELO e BRANCO /
VERMELHO onde a resist‰ncia œhmica entre estes fios deve acompanhar a seguinte tabela:

Tensão Valor Ôhmico (Ohms)

127V 3,4 a 8,8
220V 12,4 a 18,7

7.4. TESTE DO CAPACITOR

Para testar o Capacitor, descarregue-o, curto-circuitando seus terminais com uma chave de fenda
com cabo isolado. Com um Multímetro Analógico na escala de Rx100, conecte seus terminais aos
terminais do Capacitor. O ponteiro deverá mover-se em direção ao ''0'' da escala e retornar em
direção ao ''infinito''.

7.5. TESTE DA ELETROBOMBA

Para testar a eletrobomba, basta medir a continuidade entre os terminais deste componente.
Devemos encontrar os seguintes resultados:

Tensão Valor Ôhmico (Ohms)

127V 25 a 29
220V 95 a 111

7.6 DESMONTAGEM DO MOTOR COM VENTOINHA E PROTETOR DE POLIA

Protetor de Polia

Retire com uma chave canh€o de 5/16” os dois
parafusos que fixam o Protetor da Polia.

Retire a Correia do Motor.

Retire os dois parafusos que fixam o Motor com uma
chave canhão de 13mm

Para retirar a Ventoinha do Motor necessitamos
soltar o parafuso da Polia com uma chave canhão de
13mm, para desencaixá-la.

Após desencaixar a Polia, conseguimos soltar a
Ventoinha.

8.2. DESMONTAGEM DA TAMPA MÓVEL

Para retirar a Tampa M•vel, basta segurar o
vidro com uma m‡o e realizar uma forˆa para
cima com a outra, do lado esquerdo da tampa
m•vel. Veja foto.

8.3. DESMONTAGEM DA MICRO CHAVE

Retire com uma chave canh‡o de 7/32˜ os
parafusos do protetor dos componentes para
ter acesso as micro-chaves.

Para retirar a haste da micro-chave, utilize
uma chave canh‡o de 3 mm e para retirar a
micro-chave, utilize uma chave canh‡o de
7/32˜.

P„gina 35 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

8.4. DESMONTAGEM DA TAMPA FIXA

Retire com uma chave canh‡o de 8mm os
dois parafusos que fixam a Tampa fixa.
Desencaixe a mesma forˆando para frente e
soltando.

Ap•s aberta a Tampa Fixa, deve-se apoi„-la
na parede com uma proteˆ‡o para n‡o risc„­la ou apoi„-la no gabinete do produto na
posiˆ‡o horizontal tamb•m com proteˆ‡o.

P„gina 36 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

8.5. DESMONTAGEM DAS PLACA DE INTERFACE E PAINEL DECORATIVO

1- Retire os 2 parafusos 7/32˜ que fixam o
Console.

2- Solte os 2 Conectores que est‡o ligados na
Placa de Pot‰ncia e o Conector que est„
ligado no Pressostato, conforme mostrado
abaixo.

3- Retire o Console.

4- Desconecte os cabos que ligam a Placa de
Pot‰ncia • Placa de Interface do produto.

P„gina 37 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

5- Para retirar a Placa de Pot‰ncia, solte os
parafusos Philips que a prende no console
pl„stico.

6 - Retire os 2 espaˆadores que ficam entre a
placa de Pot‰ncia e a placa de Interface.

P„gina 38 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

7 € Retire bot‡o e com uma chave estrela de
12 mm, retire a rosca que segura a Placa de
Interface no Console.

8 - Para retirar a placa de Interface, solte os
parafusos Philips.

9 - Retire a placa conforme figura ao lado.
Deve-se ter cuidado ao retirar a placa para
evitar danos • mesma.

P„gina 39 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

10- Para retirar o Painel Decorativo, utilize um
estilete, conforme foto ao lado e em seguida
descole o mesmo do console.

OBS: Cuidado com o manuseio do estilete.

9. FERRAMENTAS / EQUIPAMENTOS

Chave de Fenda Chave Canh‡o 7/32˜ Chave Fixa 1/2š
Chave Philips Mult–metro Luva de Proteˆ‡o
Chave Canh‡o 5/16˜ Chave Canh‡o 10mm Estilete
Chave Canh‡o 5mm Alicate Universal Chave Estrela 12mm

ATENÇÃO

Para todos os serviˆos realizados, DEVE-SE utilizar sempre luvas de proteˆ‡o, que poder„
evitar acidentes e ir„ tamb•m melhorar a percepˆ‡o do consumidor com relaˆ‡o ao serviˆo

prestado, dando mais seguranˆa e credibilidade ao T•cnico do Serviˆo Autorizado.

P„gina 40 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

10. CAPACIDADE DE ROUPAS

Coloque as roupas abertas no cesto, distribuindo-as de maneira uniforme ao redor do agitador,
começando pelas peças maiores. Isso dará mais estabilidade à sua Lavadora, evitando
trepidações durante a lavagem.

Nunca coloque as roupas no cesto após encher a Lavadora com água, para evitar
transbordamento de água e danos à Lavadora.

Quantidade máxima de roupa a ser utilizada em cada ciclo especial:
Nível Alto ________________________________________________ 11,0 kg de roupa seca*

Nível Médio _______________________________________________ 4.5 kg de roupa seca*
Nível Baixo _______________________________________________ 2.5 Kg de roupa seca*
Nível Extra Baixo __________________________________________ 1.0 Kg de roupa seca*

Ao utilizar a capacidade nominal da Lavadora, as roupas não devem ultrapassar a linha central do
anel hidrocompensador, conforme figura abaixo:

*A capacidade nominal declarada 11 kg refere-se a uma carga padr‚o composta por
lenƒ—is, fronhas e toalhas 100% algod‚o, cuja composiƒ•es, dimens•es e gramaturas s‚o
especificadas na Portaria do MinistŒrio do Desenvolvimento, Ind˜stria e ComŒrcio Exterior

• MDIC, n™ 185.

A capacidade máxima da Lavadora para carregamento de roupa seca é definida a partir de uma
carga padrão que simula o comportamento da ampla maioria dos itens que podem ser lavados em
um domicílio. Contudo, existem duas situações que devem ser evitadas para garantir o bom
funcionamento e performance da Lavadora quando utilizada em sua capacidade máxima:

1) Existem certos tipos de artigos que, apesar de serem leves, ocupam um grande volume (ex.:
tecidos sintéticos de modo geral, artigos com enchimento de espuma, edredon). Tais artigos
podem não se adequar ao volume do cesto da Lavadora apesar de, em peso, estarem dentro do
limite de capacidade.

2) O oposto da situação acima também é crítica, ou seja, a lavagem de artigos muito densos que
ficam compactados em torno do agitador também pode ser prejudicial para a performance
(ex.:cargas formadas somente por um tipo de artigo, como calças jeans, toalhas de banho ou
camisetas) principalmente se os artigos forem 100% algodão.

10.1. O PESO DAS ROUPAS

Tipo de Roupa Peso Aproximado Tipo de Roupa

Camisa 250 g Lençol Casal 800 g

Camiseta 150 g Lençol Solteiro 300 g

Calça Jeans Adulto 700 g Pano de Prato 50 g

Calça Jeans infantil 400 g Pijama 500 g

Conjunto Moleton Adulto 700 g Toalha de Banho 500 g

Peça Íntima 50 g Toalha de Rosto 200 g

Fralda 50 g Toalha de pés 300 g

Fronha 50 g Toalha de Mesa Grande 500 g

Jaqueta Jeans 800 g Toalha de Mesa Pequena 250 g

Peso

Aproximado

11. LIMPEZA PERIÓDICA

11.1. LIMPEZA INTERNA DA LAVADORA

Recomende ao consumidor para que a cada 2 meses, ele faça a limpeza interna da Lavadora,
seguindo as orientações abaixo:

1. Certifique-se de que não exista nenhuma peça de roupa no interior da Lavadora.

2. Coloque ½ litro de alvejante (água sanitária) diretamente no cesto.

3. Selecione:
Programa de Lavagem ____________________________________ TIRA MANCHAS

Nível de água ___________________________________________ ALTO
Enxágüe Econômico ______________________________________DESATIVADO

4. Deixe a Lavadora realizar o programa completo.

ATENÇÃO

Não utilize programas de menor duração, para garantir que todo o alvejante seja removido da

Lavadora.

11.2. LIMPEZA EXTERNA DA LAVADORA

Para não danificar e aumentar a vida útil da Lavadora siga os procedimentos abaixo:
Oriente ao consumidor a limpar a tampa semanalmente, evitando acúmulo de resíduos. Nunca

utilize limpa-vidros para não danificar o material utilizado na Lavadora.
Use sabão neutro, aplicado com esponja ou pano macio. Nunca utilize álcool, removedores ou

substâncias abrasivas, principalmente na tampa, pois poderá incorrer em reação química
danificando a Lavadora.

Não utilize jatos de água ao limpar a Lavadora, para não danificar os componentes elétricos, o
que pode acarretar em curto-circuito ou incêndio.

11.3. LIMPEZA DO FILTRO EMBUTIDO

Limpe o filtro após o término de cada lavagem para que sua eficiência seja mantida. Para realizar a
limpeza, siga os passos abaixo:

Puxe a tampa localizada no centro do agitador, retirando assim, o
suporte filtro.

Lave o filtro em água corrente. Se necessário, faça uso de uma
escova para auxiliar a limpeza.

Recoloque o suporte do filtro no centro do agitador

11.4. Limpeza do Multi-Dispenser

Limpe o Multi-Dispenser com regularidade para que sua efici‰ncia seja mantida.

Puxe o Multi-Dispenser at• que ele pare e trave.

Abaixe o Multi-Dispenser pare que ele destrave e possa ser retirado
de seu alojamento.

Remova os sifŽes dos compartimentos de alvejante e amaciante,
puxando-os para cima.

Lave os sifŽes e o Multi-Dispenser com „gua corrente e uma escova
ou pincel.

Limpe o alojamento do Multi-Dispenser com um pano umedecido em
„gua. Monte as peˆas nos compartimentos de alvejante e amaciante.

Empurre o Multi-Dispenser suavemente para dentro do alojamento at•
fechar.

Posicione o Multi-Dispenser no trilho do alojamento e levante-o para
que se encaixe na parte superior do mesmo.

P„gina 43 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

12. TERMO DE GARANTIA

A figura abaixo mostra a p„gina do Manual do Consumidor que informa sobre a garantia do
produto:

P„gina 44 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

PROBLEMA X CAUSA PROVÁVEL X SOLUÇÃO

Problema Causa Provável Solução

‘

Tecla Liga / Desliga n‡o
acionada

‘

Tampa aberta

‘

Plugue fora da tomada

Lavadora n‡o liga / n‡o parte

‘

Defeito na rede el•trica
(mau contato ou solto)

‘

Haste da micro-chave torta

‘

Micro-chave aberta ou em
curto

‘

Carga de roupa inadequada
para o volume de „gua

‘

Uso inadequado do Multi­Dispenser

N‡o lava

‘

Programa selecionada
inadequado para o n–vel de
sujeira da roupa

‘

Sab‡o n‡o diluiu totalmente
no Multi-Dispenser

‘

Acione a tecla Liga €

Desliga

‘

Feche a tampa e verifique
se a mesma comeˆa a
funcionar.

‘

Conecte o Plugue na
tomada

‘

Com auxilio de um
mult–metro, verifique se h„
energia na tomada

‘

Troque-a

‘

Com aux–lio de um
mult–metro, faˆa-a o teste
na mesma

‘

Selecionar o n–vel de „gua
de acordo com a carga de
roupas

‘

Verificar se o Multi­Dispenser foi abastecido de
acordo com o programa
selecionado

‘

Orientar a consumidora a
selecionar o programa
adequado, conforme
descrito na p„gina 23 do
Manual de InstruˆŽes

‘

Verificar a press‡o da „gua

‘

Verificar a qualidade do
sab‡o que est„ sendo
utilizado

‘

Verificar se o produto est„
nivelado

‘

Com auxilio de um
manŠmetro de „gua,
verifique a press‡o.

‘

Orientar a consumidora
quanto a qualidade do
sab‡o

‘

Verificar se a colocaˆ‡o do
sab‡o / amaciante, est„
sendo feita conforme a
programaˆ‡o selecionada

‘

Orientar a diluir o amaciante
antes de coloc„- lo no Multi-

Res–duo de sab‡o no Multi­Dispenser

‘

Baixa press‡o da „gua

‘

Sab‡o empedrado

‘

Uso inadequado do Multi­Dispenser

‘

Amaciante muito viscoso

‘

Montagem inadequada do
Multi-diespenser

Dispenser

‘

Verificar se a gaveta est„
bem encaixada no
dispenser.

P„gina 45 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

N‡o solta „gua

N‡o entra „gua

‘

Mangueira de drenagem
acima de 1,20 m

‘

Objetos travando a
eletrobomba

‘

Fio da eletrobomba solto ou
mal conectado

‘

Chicote de fios interrompido

‘

Eletrobomba queimada / ou
em curto

‘

Baixa press‡o de „gua

‘

Filtro da mangueira de
entrada entupido

‘

Fio da v„lvula solto ou mal
conectado

‘

Chicote de fios interrompido

‘

V„lvula queimada

‘

Reposicionar a mangueira
de drenagem at• 1,20m

‘

Retirar os objetos que est‡o
travando a mesma

‘

Reposicion„-lo de forma
correta

‘

Com aux–lio de um
mult–metro, efetuar testes
de continuidade no chicote
de fios

‘

Troque-o

‘

Troque-a

‘

Com auxilio de um
manŠmetro de „gua,
verifique a press‡o,
conforme o BTLV0107

‘

Limpar o filtro

‘

Reposicion„-lo de forma
correta

‘

Com aux–lio de um
mult–metro, efetuar testes
de continuidade no chicote
de fios

‘

Troque-o

‘

Troque-a

Entrando „gua direto

Aquecimento do painel

Agita e p„ra

Agitaˆ‡o lenta

‘

Alta press‡o de „gua

‘

Part–culas de areia na „gua

‘

V„lvula com passagem
Direta

‘

Placa eletrŠnica energizando
direto a v„lvula

‘

Componentes eletrŠnicos
energizados mesmo com a
lavadora desligada.

‘

Lavagem Pesada e/ou

Normal selecionada

‘

Lavadora possui duas

velocidade de agitaˆ‡o, que
varia de acordo com o ciclo
escolhido

‘

Com auxilio de um
manŠmetro de „gua,
verifique a press‡o,
conforme o BTLV0107

‘

Orientar o consumidor
quanto a qualidade da „gua

‘

Troque € a

‘

Efetuar a rotina de auto­teste da placa eletrŠnica

‘

Caracter–stica do produto

‘

Caracter–stica do produto.

Durante o molho, ocorrem

agitaˆŽes curtas de 30
segundos a cada 4 minutos
aproximadamente

‘

Ciclo Turbo Performance
possui agitaˆ‡o mais r„pida
do que o ciclo Normal, no
entanto, os enx„g‹es do
ciclo Turbo Performance
possuem a mesma
velocidade de agitaˆ‡o que
a do ciclo Normal

P„gina 46 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

N‡o Agita

Barulho / Trepidando

‘

Carga de roupa em
excesso

‘

Fio do capacitor solto

‘

Capacitor aberto e/ou em
curto

‘

Conector do chicote do
motor solto

‘

Motor queimado

‘

Produto desnivelado

‘

Dependendo da distribuiˆ‡o
da roupa, durante a
centrifugaˆ‡o, pode ocorrer
uma vibraˆ‡o excessiva da
Lavadora.

‘

Mangueira de entrada
batendo no gabinete

‘

Chicote de fios batendo no
gabinete

‘

Mangueira do pressostato
batendo no gabinete

‘

Tirantes quebrados

‘

Vara de suspens‡o torta

‘

Verificar se a carga de
roupas n‡o ultrapassa os
10,2 kg de roupas secas

‘

Reposicionar o mesmo

‘

Com auxilio de um
Mult–metro verificar o
capacitor, conforme
descrito neste manual na
pagina 27, caso o mesmo
esteja fora das
especificaˆŽes, troque-o.

‘

Reposicionar o mesmo

‘

Com auxilio de um
Mult–metro verificar o motor,
conforme descrito neste
manual na pagina 27, caso
o mesmo esteja fora das
especificaˆŽes, troque-o.

‘

Nivelar o produto

‘

Abrir a tampa e redistribuir
a roupa ao redor do
agitador

‘

Reposicionar a mesma
evitando que fique batendo
no gabinete

‘

Reposicionar o chicote
evitando que fique batendo
no gabinete

‘

Reposicionar a mesma

‘

Troque-os

‘

Verificar as varas de
suspensŽes

‘

Nunca utilizar alvejante
para roupas brancas em
roupas coloridas

‘

Verificar as condiˆŽes da
rede hidr„ulica, e orientar o
consumidor para a
instalaˆ‡o de um filtro de
„gua

‘

Verificar se o consumidor
n‡o est„ colocando o

Manchas nas roupas

‘

Uso inadequado de
alvejante em roupas
coloridas

‘

ƒgua de abastecimento
suja

‘

Mistura do amaciante com
o sab‡o

amaciante acima da marca
recomendado da gaveta

P„gina 47 MSLV0034 € Lanˆamento da Lavadora de Roupas 11 kg ATIVE!

13. ESQUEMA ELÉTRICO

Páginas

Elaborado

Inclusão do

Douglas R Santos

Revisão Motivo

alteradas

por

Revisado por Data

Adriano A Costa

Claudia A Santos

Douglas R Santos

Edgar R Caires

Diego R Fogo

0.0

Elaboração do

Manual

0

Giovanni

Donnantuoni

Gilberto G Bogo

Vitor C Basso

1.0
modelo Inox

Acerto de

2.0

Informações

de Tempo

MSLV0034 R2 Página 47

1 e 2 Fabricio

8

Douglas R

Santos

Alexandre K Carneiro

Suporte Técnico 15/03/2011

18/12/2009

28/08/2010
