Page 1
Refrigerador
Duplex Frost Free
BRR49/BRZ49/BRJ49/
BRU49/BRM47/BRQ47
Page 2
CARACTERÍSTICAS GERAIS
2
3
1
4
5
9
10
10
12
14
15
9
8
24
11
13
6
7
16
15
16
17
18
19
20
21
22
23
BRR49
2
30
3
25
4
5
9
29
10
10
12
14
15
9
8
24
11
13
26
26
27
28
18
19
20
21
22
23
15
BRZ49
1- Compartimento “Bar Expert”
(BRR49/BRZ49/BRQ47/BRM47)
2- Abastecedor Sistema Gelo Fácil
3- Formas de Gelo com Extrator
4- Gaveta de Gelo
5- Prateleira Trifase
(BRR49/BRZ49/BRJ49/BRU49)
6- Compartimento “Taças Nevadas”
(BRR49/BRQ47)
7- Gelateria (BRR49)
8- Dispenser de Latas Interno
9- Compartimento Extra Frio
10- Prateleiras de Vidro
11- Porta Garrafas
12- Tampa Gaveta de Legumes
13- Regulador de Umidade
14- Gaveta de Legumes
15- Pés Estabilizadores
16- Prateleira Multiuso (BRR49/BRQ47)
17- Dispenser de Latas Externo (BRR49/BRQ47)
18- Prateleira para Frutas Delicadas
19- Fruteira
20- Separador de Embalagens
21- Prateleiras Diversos
22- Separador de Garrafas
23- Prateleira Garrafas
24- Cesto Porta Ovos
25- Gaveta Deslizante Freezer (BRJ49/BRU49)
26- Prateleira Freezer
(BRZ49/BRJ49/BRU49/BRQ47/BRM47)
27- Prateleira Rasa (BRZ49/BRJ49/BRU49/BRM47)
28- Reservatório de Água (BRJ49/BRZ49)
29- Controle de Temperatura Interno
Refrigerador (BRJ49/BRU49/BRQ47/BRM47)
30- Controle de Temperatura Interno Freezer
(BRJ49/BRU49)
Figuras ilustrativas dos modelos BRR49 e BRZ49
Page 3
Conteúdo
1
AVISOS DE SEGURANÇA 2
2
INFORMAÇÃO AMBIENTAL 3
3
POR ONDE COMEÇO?
Instalando 3
•
4
USANDO O REFRIGERADOR
Como Operar o Painel de Controle
•
- Modelos BRR49/BRZ49/BRQ47/BRM47 5

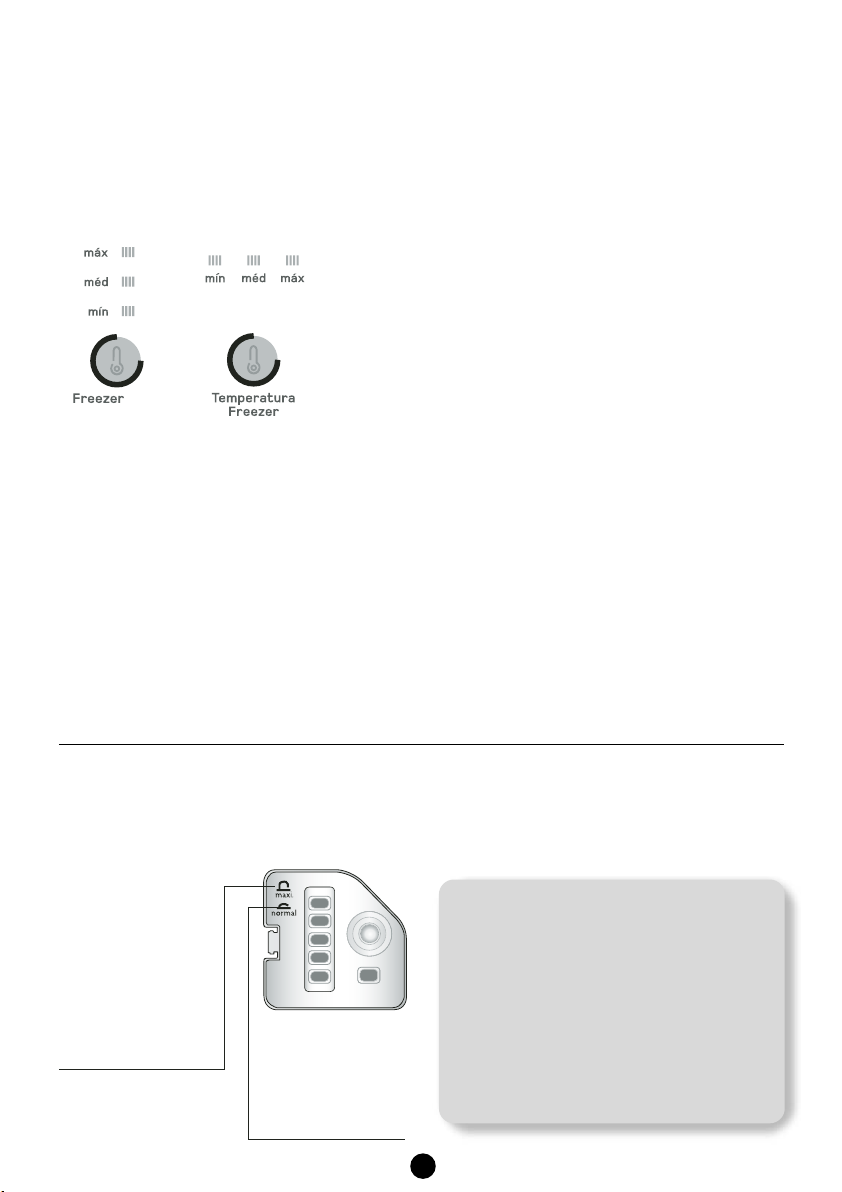

Controle de Temperatura do Freezer
•
- Modelos BRR49/BRZ49/BRQ47/BRM47 10
- Modelos BRJ49/BRU49 10

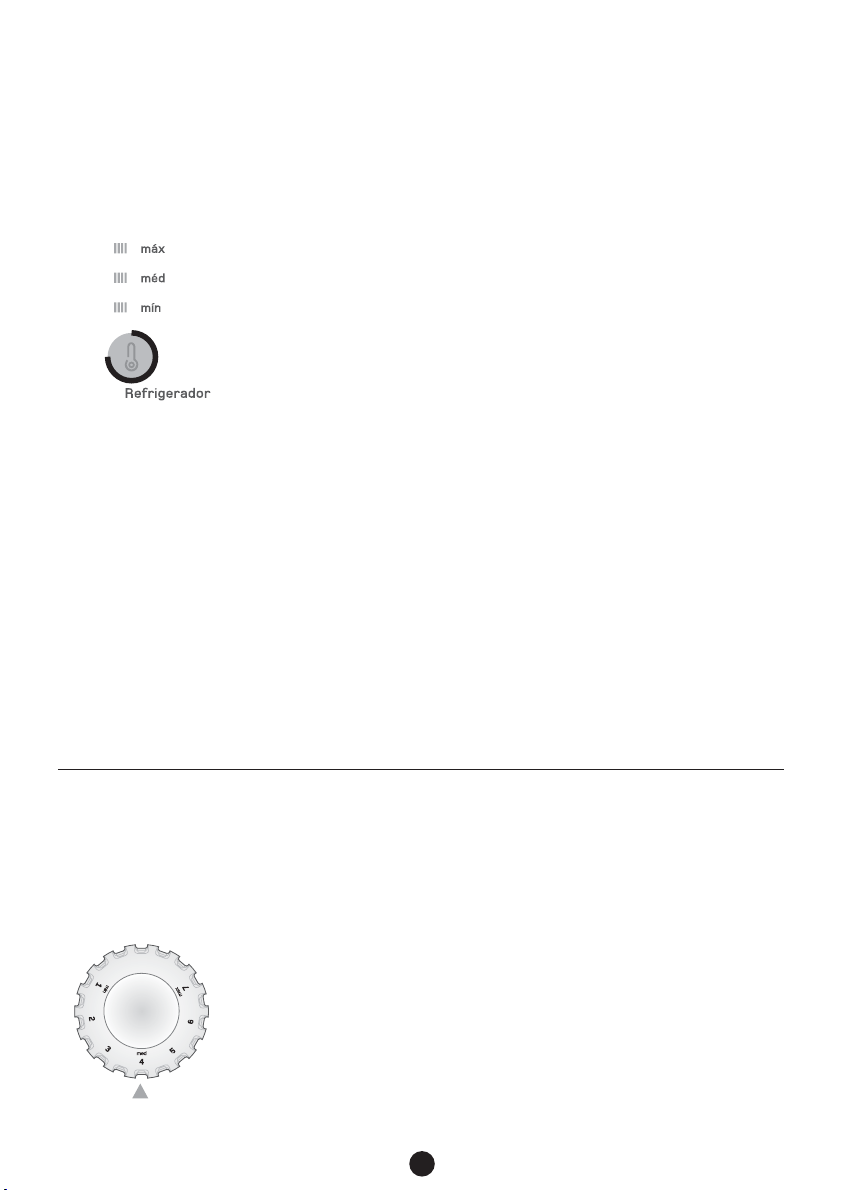

Controle de Temperatura do Refrigerador
•
- Modelos BRR49/BRZ49 11
- Modelos BRJ49/BRQ47/BRM47 11

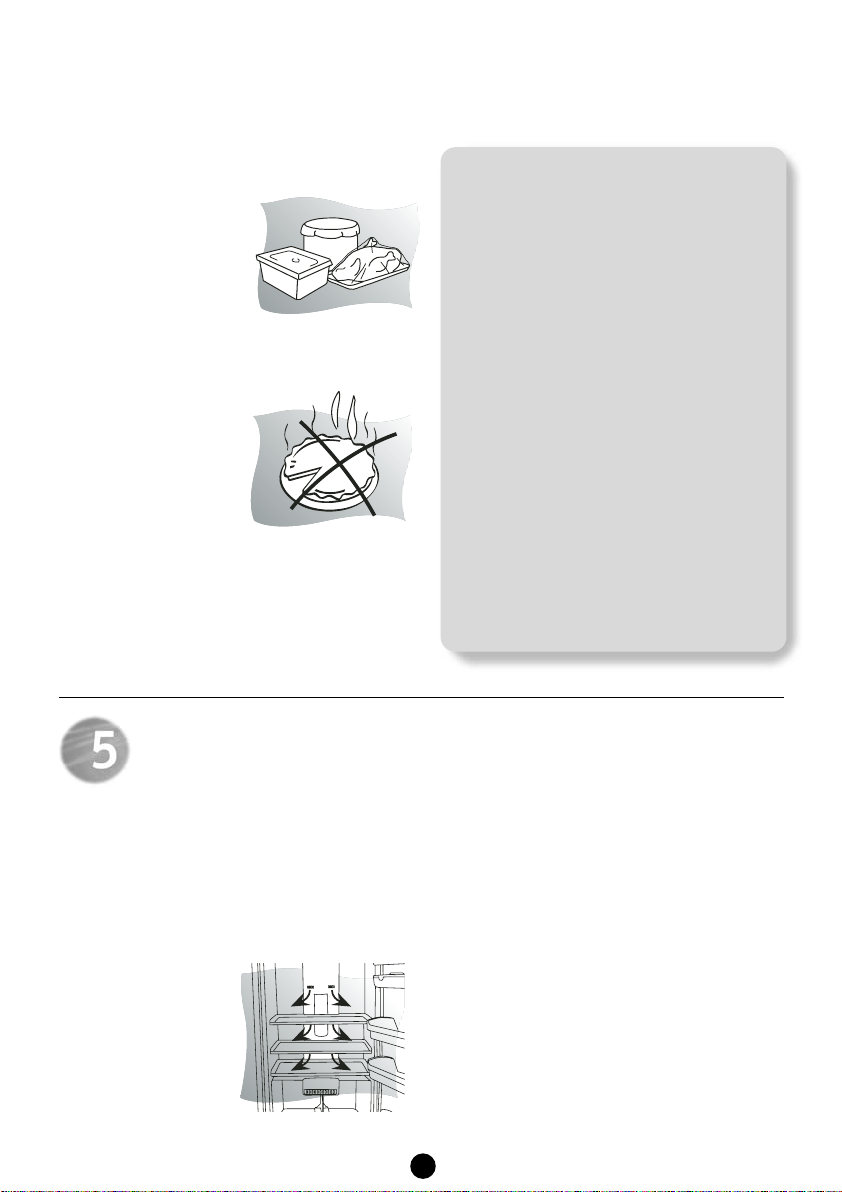

Armazenando Bebidas e Alimentos 12
•
COMPONENTES DO REFRIGERADOR
5
Sistema Frost Free e Wind Flow 12
•
Sistema Dual Fan 13
•
Compartimento Freezer 13
•
Gaveta Deslizante Freezer 13
•
Compartimento “Bar Expert” 13
•

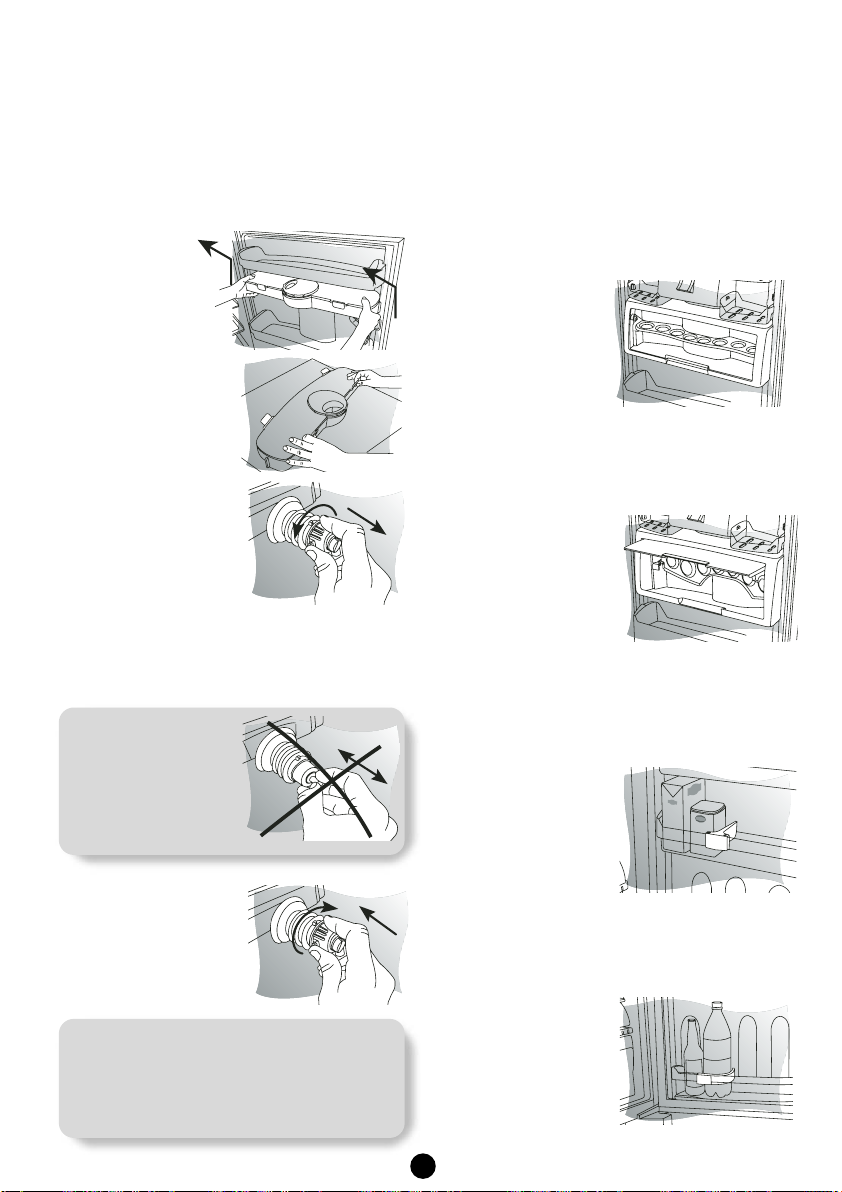

Gelo Fácil com Abastecedor 13
•
Prateleira Trifase 14
•
Compartimento “Taças Nevadas” 14
•
Gelateria 14
•
Compartimento Extra Frio 15
•
Dispenser de Latas Interno 15
•
Dispenser de Latas Externo 16
•
Prateleiras de Vidro Deslizantes 16
•
Cesto Porta Ovos 16
•
Gaveta de Legumes 17
•
Porta Garrafas 17
•
Dispenser de Água 17
•
Fruteira 18
•
Separador de Embalagens 18
•
Separador de Garrafas 18
•
6

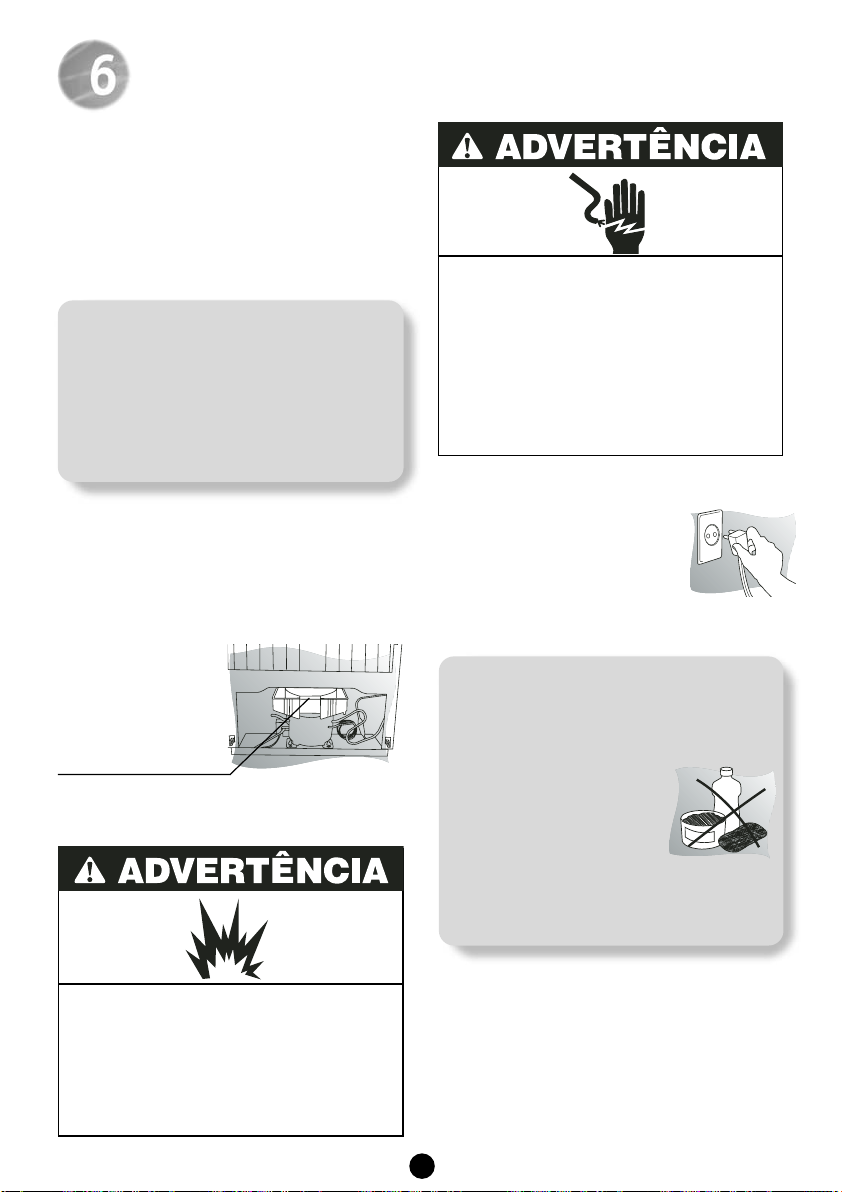

MANUTENÇÃO E CUIDADOS
Viagens e Ausências 19
•
Bandeja de Degelo 19
•
Limpeza 19
•
Troca de Lâmpadas 20
•
7
SOLUÇÕES DE PEQUENOS PROBLEMAS 21
8
CARACTERÍSTICAS TÉCNICAS 23
9
GARANTIA
Termo de Garantia 24
•
Parabéns
Agora que você adquiriu seu
refrigerador, a Brastemp está
empenhada em comprovar que
você optou pelo melhor,
aumentando cada vez mais a sua
confiança em nossos produtos.
Este manual foi elaborado
pensando no seu bem estar e de
sua família. Ele contém
instruções simples e objetivas
para que você obtenha o
máximo proveito de seu
refrigerador, com conforto,
segurança e economia de
energia, como você merece.
Capitais e regiões metropolitanas
4004 0014
Comece por aqui
Se você quer tirar o máximo
proveito da tecnologia
contida neste refrigerador,
leia o manual por completo.
Demais localidades
0800 970 0999
1
Page 4
Avisos de Segurança
INFORMAÇÕES IMPORTANTES
A sua segurança e a de terceiros é muito importante.
Este manual e o seu produto têm muitas mensagens importantes de segurança.
Sempre leia e siga as mensagens de segurança.
Este é o símbolo de alerta de segurança.
Este símbolo alerta sobre situações que podem trazer riscos a sua vida,
ferimentos a você ou a terceiros.
Todas as mensagens de segurança virão após o símbolo de alerta de
segurança e a palavra “PERIGO” ou “ADVERTÊNCIA”.
Estas palavras significam:
Existe risco de você perder a vida ou de
ocorrerem danos graves se as instruções
não forem seguidas imediatamente.
Existe risco de você perder a vida ou de
ocorrerem danos graves se as instruções
não forem seguidas.
Todas as mensagens de segurança mencionam qual é o risco em potencial, como reduzir
a chance de se ferir e o que pode acontecer se as instruções não forem seguidas.
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
ADVERTÊNCIA: Para reduzir o risco de incêndio, choque elétrico ou ferimentos,
quando usar o seu refrigerador, siga estas precauções básicas:
Não remova o fio de aterramento.
Ligue o fio de aterramento a um
terra efetivo.
Não use adaptadores.
Não use extensões.
Retire o plugue da tomada antes
de limpar ou consertar o produto.
FIQUE ATENTO PARA ESTAS INSTRUÇÕES
Após limpeza ou manutenção recoloque todos
os componentes antes de ligar o produto.
Use produtos de limpeza que não sejam
inflamáveis.
Mantenha produtos inflamáveis, tais como
gasolina, longe do seu refrigerador.
Use duas ou mais pessoas para mover e
instalar o refrigerador.
Como Descartar Seu
Refrigerador Antigo
Risco de Sufocamento
Remova as portas do seu
refrigerador antigo.
Não seguir esta instrução pode
trazer risco de vida ou lesões
graves.
Refrigeradores fora de uso ou
abandonados podem ser perigosos, em
especial para as crianças, pois podem
ficar presas em seu interior, correndo
risco de falta de ar.
Antes de descartar seu refrigerador
antigo:
Retire a(s) porta(s).
Deixe as prateleiras no
lugar para que as
crianças não possam
entrar.
2
Page 5
Informação Ambiental
A Whirlpool S.A. comercializa produtos que atendem à legislação que regula a
•
restrição e controle de substâncias nocivas ao meio ambiente.
Este produto e sua embalagem foram construídos com materiais que podem ser
•
reciclados. Assim, ao descartar a embalagem separe-a para coleta por recicladores.
Ao descartar o produto, procure empresas de reciclagem, observando o
atendimento à legislação local.
Por Onde Começo?
INSTALANDO
Risco de Lesões por
Excesso de Peso
Use duas ou mais pessoas para
mover e instalar o seu refrigerador.
Não seguir esta instrução pode
trazer danos à sua coluna ou
ferimentos.
Antes de ligar:
Retire a base da embalagem, calços
•
e fitas de fixação dos componentes
internos.
Limpe o interior do seu refrigerador
•
usando um pano ou esponja macia
com água morna e sabão neutro.
Não utilize objetos pontiagudos,
•
álcool, líquidos inflamáveis ou
limpadores abrasivos. Eles podem
danificar a pintura de seu
refrigerador.
Fio terra (aterramento):
Para sua segurança, ligue corretamente
o fio terra do seu refrigerador (fio verde
atrás do produto). A conexão incorreta
do fio terra pode resultar em choque
elétrico ou outros danos pessoais. Se o
local de instalação não possuir um
aterramento, providencie, consultando
um eletricista de sua confiança.
•
Risco de Choque Elétrico
Ligue o fio de aterramento a um
terra efetivo.
Não remova o fio de aterramento.
Não use adaptadores.
Não use extensões.
Não seguir estas instruções pode
trazer risco de vida, incêndio ou
choque elétrico.
Verifique se a tensão da rede elétrica
no local de instalação é a
mesma indicada na
etiqueta fixada próxima
ao plugue do cabo de
alimentação do seu
refrigerador, (conforme
tabela do item “Tensão”,
página 4). O refrigerador deve ser
ligado em uma tomada elétrica em
bom estado.
O
Ã
S
N
E
T
3
Page 6
Importante:
Nunca conecte o seu refrigerador
•
através de extensões duplas ou
triplas com outro eletrodoméstico
na mesma tomada. Não use
extensões. Este tipo de ligação
pode provocar sobrecarga na rede
elétrica, prejudicando
o funcionamento do
seu refrigerador e
resultando em
acidentes com fogo.
Use uma tomada exclusiva.
Em caso de oscilação na tensão da
•
rede elétrica, instale um
estabilizador automático de
voltagem com potência mínima de
1000 Watts, entre o refrigerador e
a tomada.
Se o cabo de alimentação estiver
•
danificado, ele deve ser substituído
pelo serviço autorizado a fim de
evitar riscos de acidentes.
Risco de Explosão
Mantenha produtos inflamáveis,
tais como gasolina, longe do
refrigerador.
Não seguir esta instrução pode
trazer risco de vida, incêndio ou
explosão.
Local:
O refrigerador não deve ser instalado
próximo a fontes de calor (fogão,
aquecedores, etc) ou em local onde
incida luz do sol
diretamente. A instalação
em local não adequado,
prejudica o
funcionamento do seu
refrigerador e aumenta o
consumo de energia.
Rede elétrica da residência:
Os fios da rede elétrica devem ser de
cobre e ter seções mínimas conforme
ABNT (NBR-5410).
Para a proteção do produto e da rede
elétrica contra sobrecorrentes, o circuito
onde o produto será ligado deve estar
conectado a um disjuntor
termomagnético.
Caso não exista este disjuntor em sua
residência, consulte um eletricista
especializado para instalá-lo.
Tensão:
A tensão admissível na rede elétrica de
sua casa deve estar dentro da faixa
indicada na tabela a seguir:
Tensão do aparelho Limites de tensão
127 V de 104 a 140 V
220 V de 198 a 242 V
Embutimento:
Considere as seguintes distâncias mínimas
para garantir uma circulação de ar
adequada:
10cm nas laterais.
•
10cm no fundo.
•
15cm no topo.
•
Desta forma, você estará garantindo o
bom desempenho do seu refrigerador e
impedindo que seus componentes
encostem em paredes, outros produtos
ou móveis, evitando ruídos
desagradáveis.
10cm
Pés Estabilizadores:
Coloque o refrigerador no local
escolhido. Gire os pés
estabilizadores,
localizados na frente do
produto, até encostá-los
no chão, travando e
estabilizando o produto.
4
15cm
10cm
Page 7
Importante:
Para facilitar o fechamento das
•
portas do seu refrigerador, gire um
pouco mais os pés estabilizadores,
inclinando levemente o produto
para trás.
Movimentação:
Seu refrigerador está equipado com
quatro rodízios para facilitar a
movimentação. Caso necessite
movimentar o produto para limpeza, por
exemplo, destrave os pés estabilizadores.
Reversão de portas:
O seu refrigerador vem de fábrica com as
portas instaladas de forma a abrirem para
a direita. Dependendo do local que você
escolheu para instalar o seu refrigerador,
pode ser mais conveniente que as portas
abram para a esquerda. Se você tem esta
necessidade, chame
A primeira reversão, dentro do prazo de
garantia, será executada gratuitamente
pela assistência técnica autorizada.
serviço autorizado.
o
Usando o Refrigerador
Risco de Incêndio
Nunca coloque velas acesas ou
produtos similares (lamparina,
lampião) sobre o refrigerador.
Não seguir esta instrução pode
trazer risco de vida ou de incêndio.
Aquecimento externo:
O aquecimento de algumas
•
regiões externas do refrigerador
é normal. Isto ocorre para evitar
formação de suor.
No entanto, em condições críticas
de temperatura e umidade
ambiente pode ocorrer formação
de suor. Seque-o com pano
macio.
COMO OPERAR O PAINEL DE CONTROLE Modelos BRR49/BRZ49/
BRQ47/BRM47
O seu refrigerador possui
funções eletrônicas,
especialmente desenvolvidas
para atender as diversas
situações do seu dia a dia.
Para melhor entendimento de
como ativar as funções,
familiarize-se com as teclas e
os símbolos do painel de
controle.
1 - Tecla Funções
2 - Tecla Timer +10
3 - Tecla Inicia/Cancela
4 - Tecla Freezer
5 - Tecla Refrigerador
6 - Tecla Piloto Automático
7 - Tecla Controle
Temperatura Freezer
BRR49/BRZ49
1
3
2
5
4
6
5
BRQ47/BRM47
1
2
Funções de
resfriamento
rápido no freezer
Funções dos
compartimentos
refrigerador e
freezer
7
3
Page 8
Símbolos:
Ajuste do relógio:
Funções:
Trava do Teclado
Assistência Técnica
Piloto Automático
Porta Aberta
Refrigerante 2 litros (1 hora)
Cerveja 12 Latas (1 hora)
Cerveja 6 Long Necks
(BRR49/BRZ49) (50 minutos)
Compras (BRR49 / BRZ49)
(3 horas)
Gelo Pronto (1:40 horas)
Congela Carnes (3 horas)
Ao ligar o produto na tomada, o visor
mostrará 12:00 piscando, indicando que
o relógio precisa ser ajustado. Para
ajustar, pressione a tecla “Timer +10”
por 3 segundos, para entrar no modo
de ajuste da hora. O número 12 ficará
piscando indicando que a hora já pode
ser ajustada. Para este ajuste, pressione
a tecla “inicia/cancela” até a hora
desejada.
Para ajustar os minutos, pressione
novamente a tecla “Timer +10”, os
números 00 ficarão piscando indicando
que os minutos podem ser ajustados.
Para este ajuste, pressione a tecla
“inicia/cancela” até os minutos
desejados. Finalize a operação
pressionando a tecla “Timer +10”.
Sempre que o produto for desligado da
tomada ou houver falta de energia,
será necessário fazer o ajuste do relógio
novamente.
Função piloto automático:
Modelos BRR49/BRZ49
Seu produto possui uma função que
controla as temperaturas dos
compartimentos refrigerador e freezer
de acordo com o nível selecionado,
melhorando as propriedades de
conservação dos alimentos.
Para acionar, pressione a tecla “Piloto
Automático” e o sinal luminoso
acenderá indicando que a função foi
ativada. Para desativar basta pressionar
a tecla novamente.
Espumante (BRR49/BRZ49)
(40 minutos)
Festa (BRR49/BRZ49) (6 horas)
Importante:
A função piloto automático será
•
desativada se qualquer outra
função do controle eletrônico for
acionada ou se houver mudança
nos níveis de temperatura.
6
Page 9
Função piloto automático:
Modelos BRQ47/BRM47
Seu produto possui uma função que
controla a temperatura do
compartimento freezer de acordo com
o nível selecionado, melhorando as
propriedades de conservação dos
alimentos. Esta função estará sempre
ativa e o sinal luminoso ficará aceso.
Refrigerante 2 litros:
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo, o alarme soará
e o símbolo piscará indicando que a
função chegou ao fim.
Retire as latas e aperte a tecla
•
“Inicia/Cancela” para desativar o aviso
luminoso.
Caso queira desativar a função antes
deste tempo, pressione
“Inicia/Cancela”.
A função também será cancelada caso
outra função seja acionada.
Esta função foi desenvolvida para
proporcionar um resfriamento
acelerado de 1 garrafa de 2 litros
colocada no “Bar Expert”.
Para acionar a função, pressione a tecla
“funções” até que o símbolo
refrigerante pisque. Confirme
pressionando a tecla “Inicia/Cancela”.
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo, o alarme soará
e o símbolo piscará indicando que a
função chegou ao fim.
Retire o refrigerante e aperte a tecla
•
“Inicia/Cancela” para desativar o aviso
luminoso. Caso queira desativar a
função antes deste tempo, pressione
“Inicia/Cancela”. A função também
será cancelada caso outra função seja
acionada.
Cerveja 12 latas:
Esta função foi desenvolvida para
proporcionar um resfriamento
acelerado de 12 latas de cerveja
colocada no “Bar Expert”.
Para acionar a função, pressione a tecla
“funções” até que o símbolo cerveja
lata pisque. Confirme pressionando a
tecla “Inicia/Cancela”.
Importante:
Esta função não deve ser usada
•
para obter resfriamento rápido no
dispenser de latas.
Gelo pronto:
Esta função, quando ativada,
proporciona um resfriamento
acelerado no freezer com a finalidade
de formar gelo mais rapidamente.
Para acionar, pressione a tecla
“funções” até que o símbolo gelo
pronto pisque. Confirme pressionando
a tecla “Inicia/Cancela”.
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo o aviso
luminoso se desligará
automaticamente.
Caso queira desativar a função antes
deste tempo, pressione
“Inicia/Cancela”.
A função também será cancelada
caso outra função seja acionada.
7
Page 10
Congela carnes:
Esta função é indicada para acelerar o
congelamento dos alimentos, atuando
em todo o compartimento freezer e
principalmente no compartimento “Bar
Expert”.
Por meio da função congela carnes a
fase de cristalização do gelo, que ocorre
entre as temperaturas 0°C a -5°C, é
ultrapassada mais rapidamente
minimizando a perda de água dos
alimentos e mantendo a suas
propriedades naturais.
Para acionar, pressione a tecla
•
“funções” até que o símbolo congela
carnes pisque. Confirme pressionando
a tecla “Inicia/Cancela”.
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo o aviso
luminoso se desligará
automaticamente.
Caso queira desativar a função antes
deste tempo, pressione
“Inicia/Cancela”.
A função também será cancelada caso
outra função seja acionada.
deste tempo, pressione “Inicia/
Cancela”.
A função também será cancelada caso
outra função seja acionada.
Espumante:
Modelos BRR49/BRZ49
Esta função serve para resfriar
rapidamente para uma garrafa de
750ml colocada no “Bar Expert”.
Para acionar a função, pressione a tecla
“funções” até que o símbolo espumante
pisque. Confirme pressionando a tecla
“Inicia/Cancela”.
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo, o alarme soará
e o símbolo piscará indicando que a
função chegou ao fim.
Retire a garrafa e aperte a tecla
•
“Inicia/Cancela” para desativar o aviso
luminoso.
Caso queira desativar a função antes
deste tempo, pressione
“Inicia/Cancela”.
A função também será cancelada caso
outra função seja acionada.
Cerveja 6 long necks:
Modelos BRR49/BRZ49
Esta função foi desenvolvida para
proporcionar um resfriamento
acelerado de 6 garrafas long neck, de
cerveja colocada no “Bar Expert”.
Para acionar a função, pressione a tecla
“funções” até que o símbolo cerveja
long neck pisque.
Confirme pressionando a tecla
“Inicia/Cancela”.
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo, o alarme soará
e o símbolo piscará indicando que a
função chegou ao fim.
Retire as garrafas e aperte a tecla
•
“Inicia/Cancela” para desativar o aviso
luminoso.
Caso queira desativar a função antes
Importante:
A temperatura final da bebida
•
pode variar de acordo com a
temperatura inicial, condições
climáticas e quantidade de
abertura de porta.
Compras:
Modelos BRR49/BRZ49
Esta função, quando ativada,
proporciona um resfriamento acelerado
em todo o refrigerador, ajudando na
recuperação de temperatura dos
alimentos armazenados.
Para acionar, pressione a tecla
“Funções” até que o símbolo compras
pisque. Confirme pressionando a tecla
“Inicia/Cancela”.
8
Page 11
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo o aviso
luminoso se desligará
automaticamente.
Caso queira desativar a função antes
deste tempo, pressione
“Inicia/Cancela”.
A função também será cancelada caso
outra função seja acionada.
Festa:
Modelos BRR49/BRZ49
Seu produto possui uma função para
situações de uso intenso do
compartimento refrigerador, que
mantém a temperatura estável, quando
houver muitas aberturas de porta.
Para acionar, pressione a tecla
“Funções” até que o símbolo festa
pisque. Confirme pressionando a tecla
“Inicia/Cancela”.
O display mostrará o símbolo aceso e
•
o tempo em contagem regressiva.
Ao final deste tempo o aviso
luminoso se desligará
automaticamente.
Caso queira desativar a função antes
deste tempo, pressione
“Inicia/Cancela”.
A função também será cancelada caso
outra função seja acionada.
Timer + 10:
Esta função proporciona um
resfriamento acelerado no freezer de
acordo com o tempo escolhido.
Para acionar, pressione a tecla “Timer
+10” até chegar no tempo desejado e
confirme pressionando a tecla
“Inicia/Cancela”.
Por exemplo: Você pode selecionar a
função Refrigerante e usar a tecla
“Timer +10” para somar mais tempo
do que o recomendado pelo
fabricante.
O display mostrará o tempo em
•
contagem regressiva e ao final deste
tempo o alarme soará indicando que
a função chegou ao fim.
Caso queira desativar a função antes
deste tempo pressione a tecla
“Inicia/Cancela”.
A função também será cancelada caso
outra função seja acionada.
Alarme de porta aberta:
Ao abrir as portas do seu refrigerador, o
símbolo de porta aberta acende no
painel de controle.
Caso a porta fique aberta por
aproximadamente 2 minutos, o alarme
será acionado.
Para desativar o sinal sonoro, pressione
a tecla “Inicia/Cancela” ou feche a
porta.
Trava do teclado:
Seu refrigerador possui uma função
para bloquear as teclas do controle
eletrônico, evitando assim, uma
alteração acidental na programação já
realizada.
Para ativar o bloqueio das teclas,
pressione a tecla “Funções” por 3
segundos.
O símbolo de trava acenderá indicando
que o teclado está travado.
Para desativar a trava, pressione a
mesma tecla novamente, também por 3
segundos.
Esta função também pode ser usada
•
para somar minutos a outra função
selecionada, de acordo com a sua
necessidade.
Assistência técnica:
Este símbolo será utilizado durante a
manutenção do produto pelo SAB -
Único Autorizado Brastemp (página 1).
9
Page 12
CONTROLE DE TEMPERATURA DO FREEZER
Modelos BRR49/BRZ49/BRQ47/BRM47
A temperatura do compartimento freezer é alterada pressionando a tecla de ajuste
do “freezer” até o nível desejado. O freezer possui diferentes níveis de temperatura
para atender suas necessidades diárias, conforme tabela a seguir:
BRR49/BRZ49 BRQ47/BRM47
Existem ainda dois níveis de temperatura intermediários (min/méd e méd/máx), que
são acionados de maneira diferente e podem ser usados de acordo com a sua
necessidade.
Mínimo / Médio:
Congelamento intermediário entre o mínimo e o médio.
Para selecionar o nível “min/ méd”, pressione a tecla de ajuste do freezer até o nível
“min”. Pressione novamente a tecla de ajuste do freezer por 3 segundos até que as
luzes “Mín e Méd” acendam. Estas luzes indicam que o nível intermediário foi
ajustado.
Médio / Máximo:
Congelamento intermediário entre o médio e o máximo. Para selecionar o nível
“méd/máx”, pressione a tecla de ajuste do freezer até o nível méd. Pressione
novamente a tecla de ajuste do freezer por 3 segundos até que as luzes “Méd e
Máx” acendam. Estas luzes indicam que o nível intermediário foi ajustado.
Congelamento Máximo:
Indicado para quando houver muitos alimentos no
freezer e/ou muita freqüência de abertura de portas.
Congelamento Médio:
Indicado para uso normal.
Congelamento Mínimo:
Indicado para quando houver poucos alimentos no
freezer e/ou pouca freqüência de abertura de portas.
Modelos BRJ49/BRU49

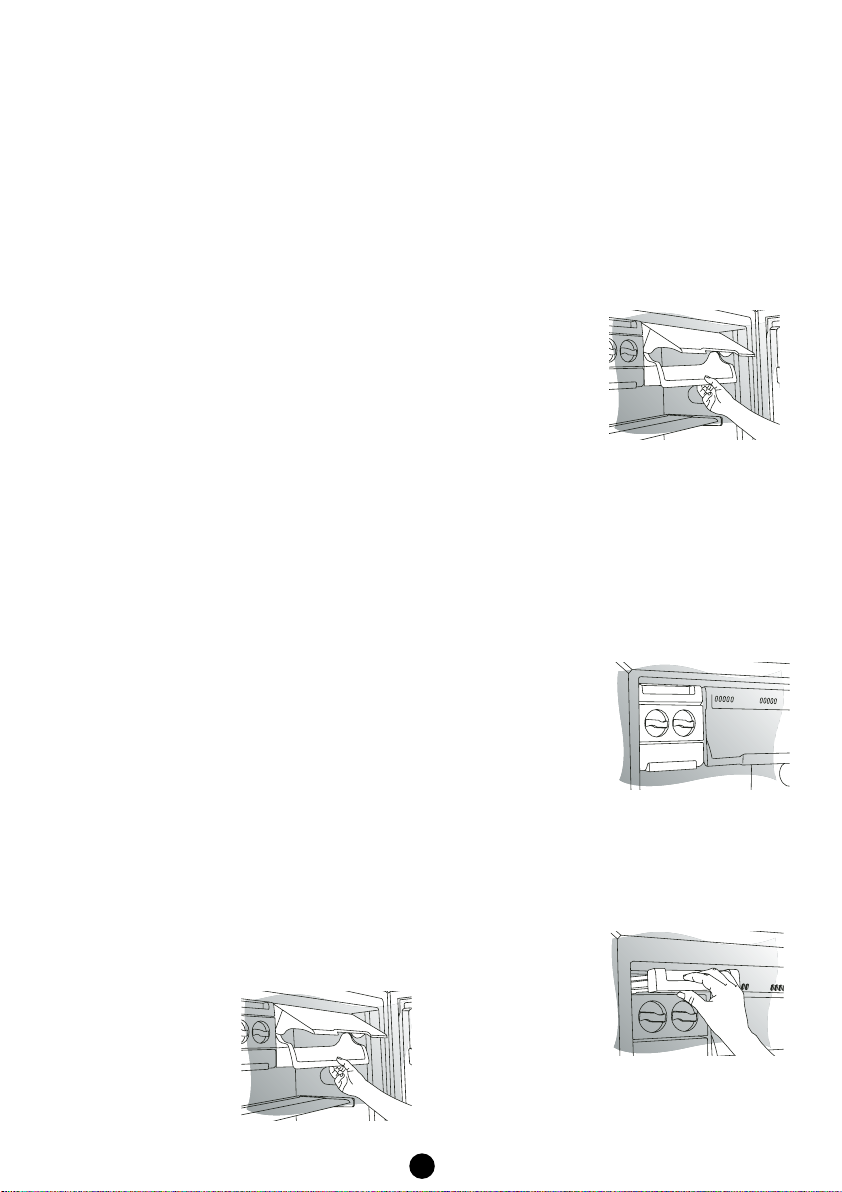

A temperatura do freezer é ajustada selecionando o nível desejado através da tecla
“Congelamento Freezer”, no interior do compartimento. Existem dois níveis de
temperatura para atender suas necessidades diárias.
Congelamento
Máximo (tecla não
pressionada):
indicado para
quando houver
muitos alimentos
no freezer e/ou
muita freqüência
de abertura de
portas.
temperatura freezer
Congelamento
Normal (tecla
pressionada):
indicado para
uso normal do
freezer.
Importante:
Independente da faixa de
•
temperatura que você escolheu
para o freezer, o seu produto
possui um sistema que monitora o
congelamento dos alimentos.
Este sistema identifica quando um
novo carregamento foi feito e
passa a congelar mais rapidamente
os alimentos armazenados
mantendo suas propriedades.
10
Page 13
CONTROLE DE TEMPERATURA DO REFRIGERADOR
Modelos BRR49/BRZ49
A temperatura do compartimento refrigerador é ajustada acionando a tecla
“refrigerador” até o nível desejado. O refrigerador possui diferentes níveis de
temperatura para atender suas necessidades diárias, conforme tabela a seguir:
Resfriamento Máximo:
Indicado para quando houver muitos alimentos no
refrigerador e/ou muita freqüência de abertura de portas.
Resfriamento Médio:
Indicado para uso normal.
Resfriamento Mínimo:
Indicado para quando houver poucos alimentos no
refrigerador e/ou pouca freqüência de abertura de portas.
Existem ainda dois níveis de temperatura intermediários (min/méd e méd/máx), que
são acionados de maneira diferente e podem ser usados de acordo com a sua
necessidade.
Mínimo / Médio:
Resfriamento intermediário entre o mínimo e o médio.
Para selecionar o nível “min/ méd”, pressione a tecla de ajuste do refrigerador até o
nível “min”. Pressione novamente a tecla de ajuste do refrigerador por 3 segundos
até que as luzes “Mín e Méd” acendam. Estas luzes indicam que o nível
intermediário foi ajustado.
Médio / Máximo:
Resfriamento intermediário entre o médio e o máximo. Para selecionar o nível
“méd/máx”, pressione a tecla de ajuste do refrigerador até o nível “méd”. Pressione
novamente a tecla de ajuste do refrigerador por 3 segundos até que as luzes “Méd e
Máx” acendam. Estas luzes indicam que o nível intermediário foi ajustado.
Modelos BRJ49/BRU49/BRQ47/BRM47
A temperatura do compartimento refrigerador é ajustada deslizando o botão de
controle até a posição desejada. Existem diferentes níveis de temperatura para
atender suas necessidades diárias, conforme tabela a seguir:
Resfriamento Mínimo (1):
Indicado para quando houver poucos alimentos no
refrigerador e/ou pouca freqüência de abertura de portas.
Resfriamento Médio (4):
Indicado para uso normal.
Resfriamento Máximo (7):
Indicado para quando houver muitos alimentos no
refrigerador e/ou muita freqüência de abertura de portas.
11
Page 14
ARMAZENANDO BEBIDAS E
ALIMENTOS
Recomendamos que os alimentos sejam
•
armazenados em embalagens
apropriadas, tais como sacos plásticos ou
recipientes com
tampas.
Isso evita a remoção
da umidade natural
dos alimentos,
mantendo sua
qualidade.
Não coloque alimentos quentes no
•
refrigerador ou no freezer.
Aguarde até que estejam à temperatura
ambiente.
Isto contribui para
que não aumente o
consumo de
energia,
garantindo o bom
funcionamento do
produto.
Procure abrir as portas somente o tempo
•
necessário para colocar ou retirar
alimentos ou bebidas.
Desta forma você estará reduzindo o
consumo de energia e melhorando o
desempenho do seu refrigerador.
Caso a porta fique aberta por
•
aproximadamente 2 minutos, o
alarme será acionado.
Importante:
Recomenda-se manter o
•
refrigerador operando por pelo
menos 2 horas antes de abastecêlo com bebidas e alimentos, tempo
necessário para a estabilização da
temperatura no interior do
produto.
Uma vez descongelado, o alimento
•
não deve ser congelado
novamente porque ele pode
perder suas características naturais.
Os líquidos aumentam de volume
•
quando congelados. Por isso tome
cuidado ao armazenar garrafas ou
outros recipientes fechados no
freezer. Estes recipientes podem
quebrar.
Não armazene produtos tóxicos
•
em seu refrigerador. Produtos
tóxicos podem contaminar os
alimentos.
Componentes do Refrigerador
SISTEMA FROST FREE E
WIND FLOW
Seu refrigerador usa o sistema frost
free, que torna desnecessário fazer o
degelo, pois o mesmo ocorre
automaticamente.
O sistema wind flow
garante que o ar
frio seja distribuído
de maneira
homogênea para
todo o refrigerador.
Ao armazenar alimentos, evite colocá-
•
los próximos às saídas de ar, pois
além de prejudicar o bom
funcionamento do produto, pode
causar o congelamento dos alimentos.
Ao abrir a porta é normal ocorrer
•
embaçamento nas prateleiras do seu
refrigerador, devido a entrada de ar
quente dentro do produto.
Ao abrir a porta do refrigerador o
•
ventilador do sistema wind flow pára
de funcionar, diminuindo assim a
entrada de ar quente dentro do
produto.
12
Page 15
SISTEMA DUAL FAN
(modelos BRR49/BRZ49)
Além dos sistemas frost free e wind
flow, seu refrigerador possui
ventiladores dedicados para os
compartimentos freezer e refrigerador,
promovendo a circulação de ar frio de
maneira mais rápida e mantendo níveis
mais estáveis de temperatura. Desta
forma ele acelera o resfriamento e
prolonga a conservação dos alimentos
e bebidas armazenados no
refrigerador.
COMPARTIMENTO FREEZER
É importante que as aberturas para a
•
circulação de ar estejam sempre
desobstruídas.
Ao armazenar alimentos no
•
compartimento freezer, prepare
pequenas porções, isto possibilitará
um congelamento mais rápido e a
utilização integral de cada porção.
Todo freezer possui capacidade de
•
congelar uma quantidade máxima de
alimentos a cada 24 horas.
Evite exceder a capacidade de
congelamento do seu produto, que
você pode conferir no item
“Características Técnicas”.
Observe sempre a data de validade
•
dos produtos congelados, indicada
pelo fabricante.
Os líquidos aumentam de volume
•
quando congelados. Por isso tome
cuidado ao armazenar garrafas ou
outros recipientes fechados no
freezer, pois eles podem quebrar.
GAVETA DESLIZANTE FREEZER
(modelos BRJ49/BRU49)
O compartimento
•
freezer, de seu
refrigerador,
possui uma gaveta
deslizante para
facilitar o acesso
dos alimentos. Além disto permite um
melhor aproveitamento e organização
do espaço interno do freezer.
COMPARTIMENTO “BAR EXPERT”
(modelos BRR49/BRZ49/BRQ47/BRM47)
Este compartimento deve ser usado
•
para acomodar as bebidas quando
alguma função de resfriamento rápido
estiver sendo usada. O compartimento
também permite melhor
aproveitamento
e organização do
espaço interno
do freezer
facilitando o
acesso aos
alimentos.

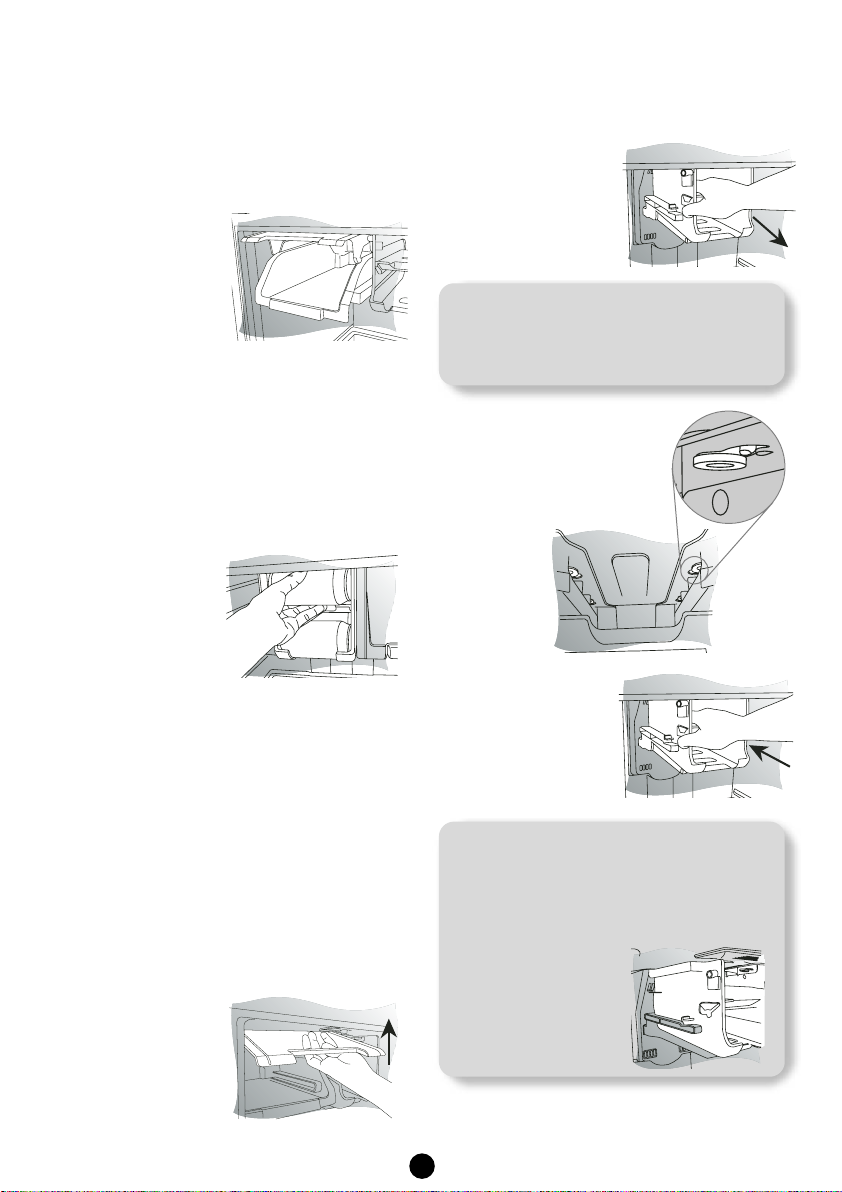

GELO FÁCIL COM ABASTECEDOR
Seu refrigerador possui um sistema de
•
fazer gelo, composto por um
abastecedor, formas de gelo com
extrator e uma gaveta para gelo.
Com este sistema ficará mais fácil
carregar as formas com água, extrair
as pedras de gelo e armazená-las.
O abastecedor
facilita o
carregamento das
formas com água,
evitando que você
tenha que
equilibrá-las até o
freezer,
eliminando respingos em sua cozinha.
Como abastecer as formas de gelo:
Antes de abastecer as formas, limpe-as
•
conforme instruções no item
“Limpeza”.
Remova o
•
abastecedor do
suporte,
puxando-o na
sua direção.
13
Page 16

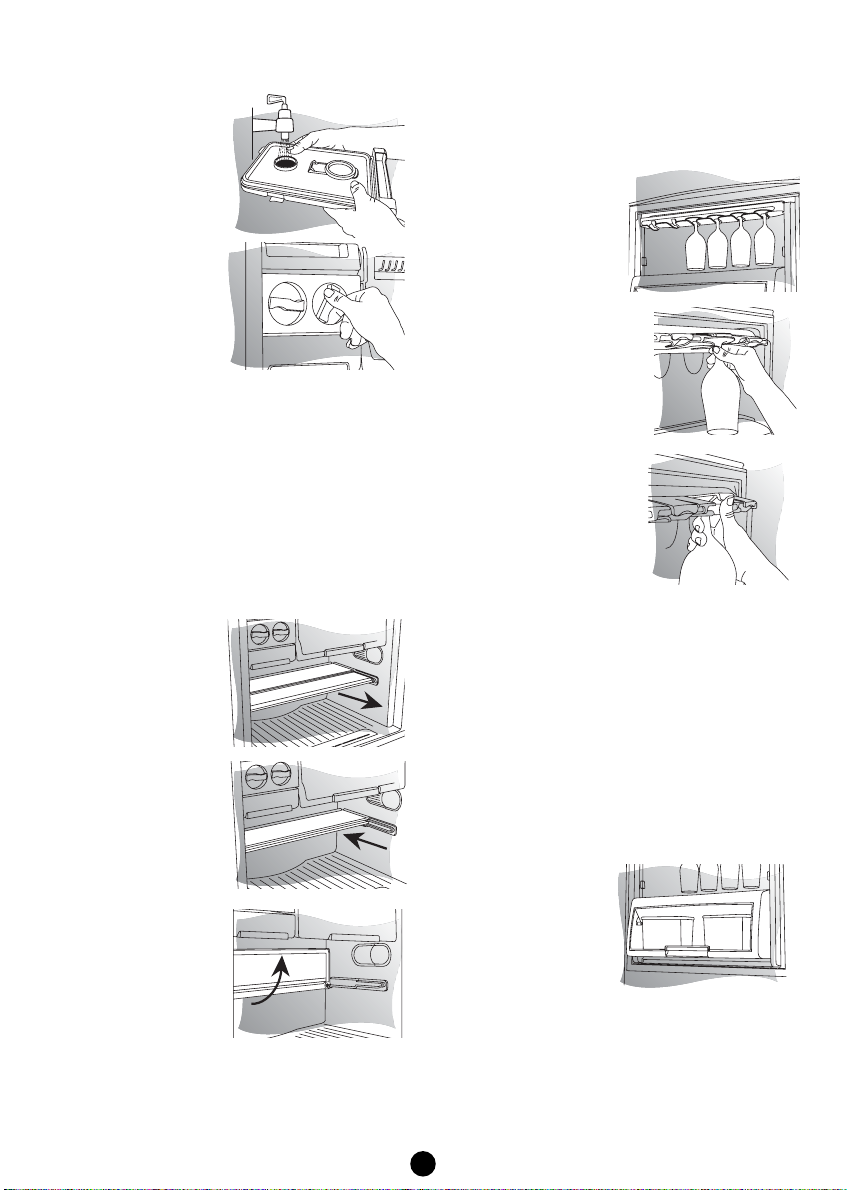

Encha o abastecedor com água sem
•
apoiá-lo em uma
superfície e
recoloque-o no
suporte.
A água
preencherá
automaticamente
as formas de
gelo.
Aguarde
•
algumas horas
até o gelo se
formar e após
gire os botões
até o final para
extrair o gelo.
As pedras de gelo cairão diretamente
na gaveta de gelo.
COMPARTIMENTO “TAÇAS
NEVADAS” (modelos BRR49/BRQ47)
A parte superior da porta do
compartimento freezer foi dedicada
para armazenamento
de taças de chopp
com, no máximo, 18
cm de altura.
Este compartimento
tem capacidade para
acomodar até 6 taças.
Para encaixá-las
•
empurre a base da
taça no suporte até
sentir que está firme.
PRATELEIRA TRIFASE
(modelos BRR49/BRZ49/BRJ49/BRU49)
Esta prateleira permite uma maior
flexibilidade de armazenamento dos
alimentos no compartimento freezer
de seu refrigerador. Você poderá utilizála nas seguintes posições:
Posição Inteira.
•
Posição retraída.
•
Basta empurrar a
parte frontal da
prateleira para
trás.
Posição
•
basculada.
Gire a prateleira
para cima até
encostá-la no
fundo do
compartimento
freezer.
Para retirar as taças,
•
apóie o dedo polegar
na pega superior do
suporte e puxe a taça,
conforme figura.
GELATERIA (modelo BRR49)
Alguns tipos de sorvetes, quando
armazenados nos refrigeradores
domésticos acabam ficando sem
cremosidade ideal para consumo.
Este compartimento, com capacidade
para 2 potes de sorvete (2 litros cada),
foi desenvolvido para manter esta
cremosidade adequada para consumo.
Você também pode usar este
compartimento para outros alimentos,
permitindo melhor
organização.
Se houver a
necessidade de
remover este
compartimento,
levante-o e puxe-o
em sua direção.
Para retirar a prateleira, coloque na
•
posição retraída e empurre a parte
traseira para cima até que seja
liberada.
14
Page 17

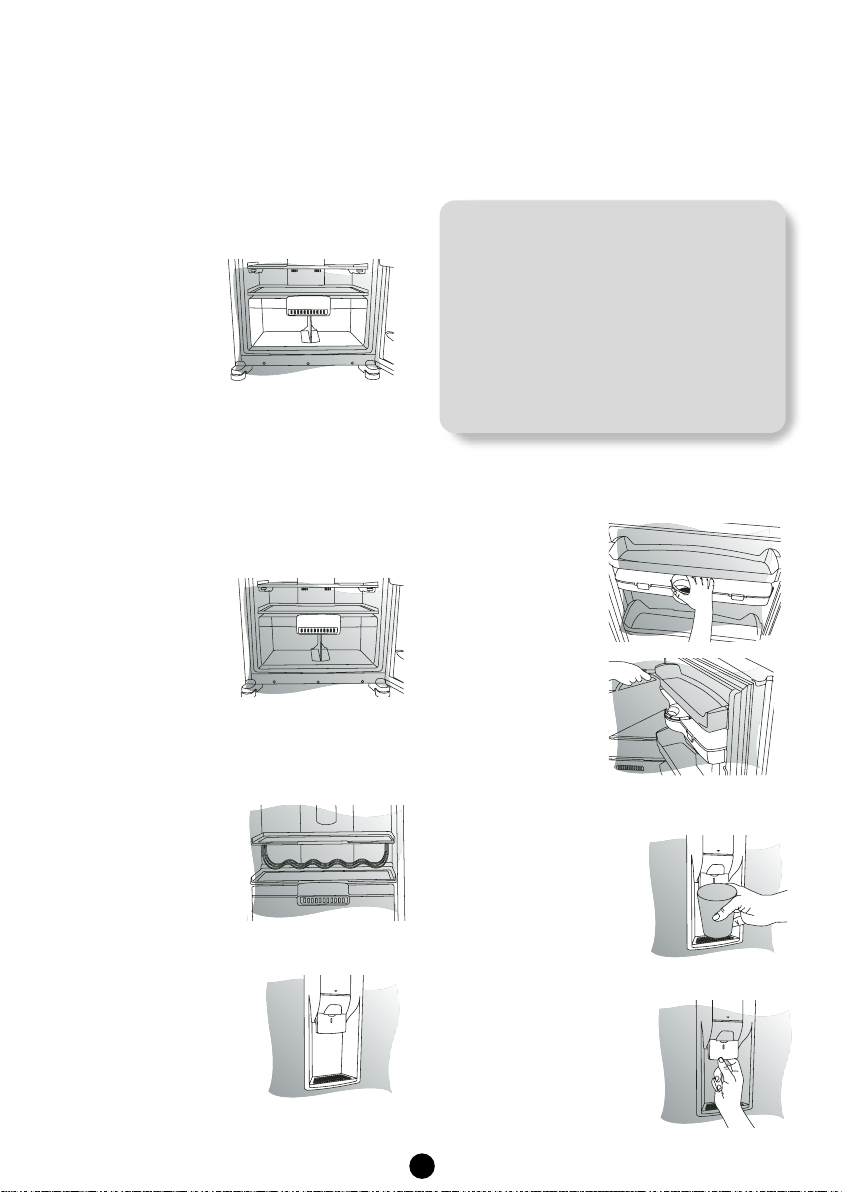

COMPARTIMENTO EXTRA FRIO
Seu refrigerador possui 2 gavetas
deslizantes que tem por propriedade
prolongar o tempo de conservação e
resfriar mais rapidamente alimentos de
consumo diário e também as bebidas.
Nestes locais a temperatura é mais fria
do que nos demais
compartimentos do
refrigerador e
portanto é indicado
para armazenar
laticínios, frios,
embutidos e carnes.
DISPENSER DE LATAS INTERNO
Puxe e incline as gavetas para
•
desencaixar do trilho.
Puxe firmemente o dispenser em sua
•
direção,
desencaixando os
4 pinos que ficam
na parte superior
do
compartimento.
Importante:
Segure o refrigerador para que a
•
força não o arraste para frente.
Seu refrigerador possui um dispenser
com capacidade de armazenar 8 latas de
bebidas, possibilitando a fácil
visualização e retirada. Esta é uma
região com fluxo de ar direcionado para
acelerar o resfriamento.
Abastecendo o dispenser de latas:
Para abastecer o
•
dispenser,
coloque as latas
pela parte de
cima.
Para sua
•
segurança, o reservatório de latas
possui uma trava para evitar que as
latas caiam pela parte de cima do
compartimento.
Se houver a necessidade de retirar este
dispenser para limpeza, siga os passos a
seguir:
Esvazie o dispenser de latas, as 2
•
gavetas laterais (compartimento extra
frio) e também a primeira prateleira
de vidro do refrigerador.
Retire as tampas das 2 gavetas
•
deslizantes que ficam ao lado do
dispenser. Para retirar, empurre a
parte traseira da
tampa para cima
até desencaixar
os pinos laterais
e puxe em sua
direção.
Reposicionando o
dispenser de latas
interno:
Posicione o dispenser
•
nos 4 pinos que ficam
no topo do refrigerador
conforme
mostra a
figura.
Empurre
•
firmemente o
dispenser para
trás até sentir que
os pinos foram
bem encaixados,
acionado as travas
de segurança.
Importante:
Certifique-se que as travas foram
•
acionadas e que o dispenser esteja
totalmente encostado no fundo
do refrigerador, conforme mostra
a figura.
Este sistema
garante que o
carregamento
de latas seja feito
com segurança.
Encaixe as gavetas laterais e as
•
tampas novamente no local correto.
15
Page 18

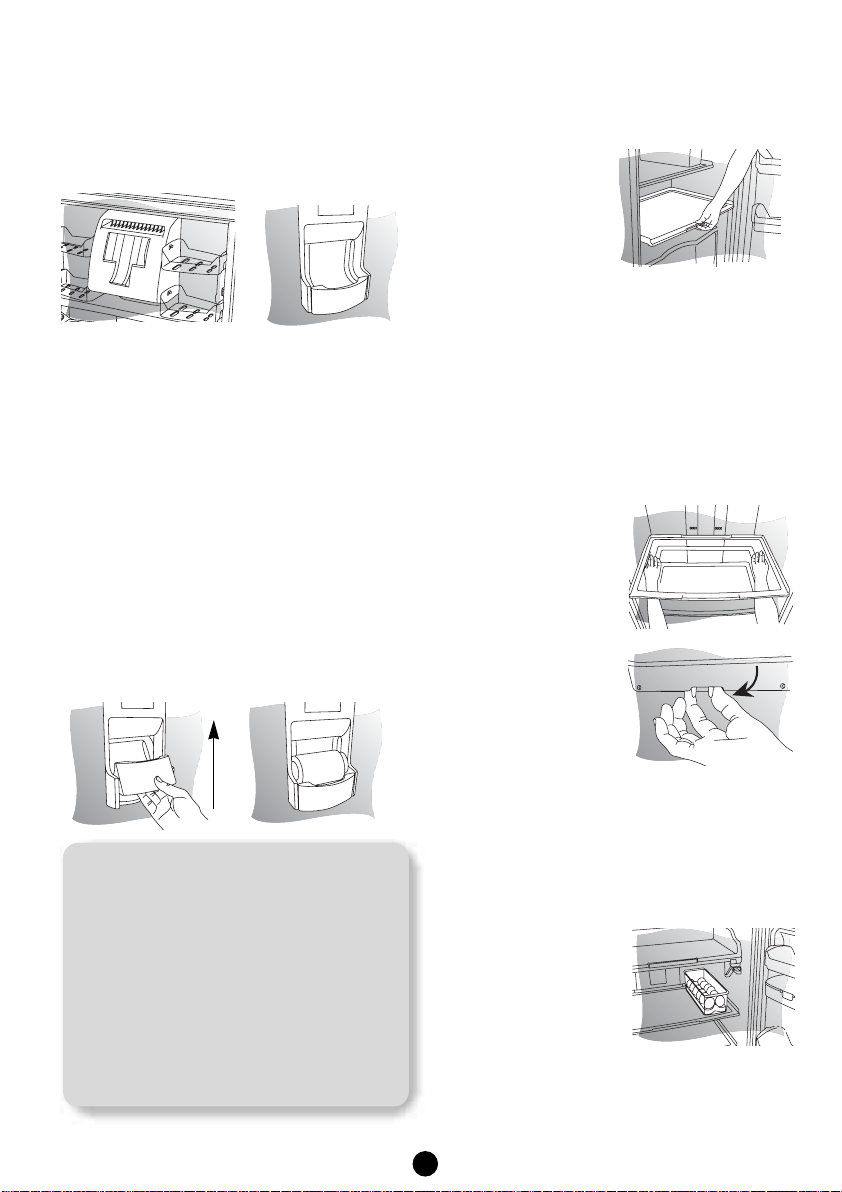

DISPENSER DE LATAS EXTERNO
(modelos BRR49/BRQ47)
Seu refrigerador possui um sistema que
permite retirar as latas sem abrir a porta
do refrigerador.
Dispenser externo
Abastecendo o dispenser de latas:
PRATELEIRAS DE VIDRO
DESLIZANTES
As prateleiras de vidro deslizantes
possibilitam melhor
acesso aos
alimentos que
ficam armazenados
no fundo do
refrigerador.
As prateleiras são feitas de vidro
•
temperado super resistente.
As bordas das prateleiras impedem
•
que líquidos, eventualmente
derramados, escorram para os outros
compartimentos.
Para abastecer o dispenser coloque as
latas pela parte de cima.
As latas irão rolar para a parte de baixo
ficando na posição adequada para que
o sistema de retirada pelo dispenser
externo funcione. Para sua segurança, o
reservatório para latas possui uma trava
evitando assim que você abasteça pela
parte de baixo.
Retirando as latas:
Para retirar as latas através do dispenser
externo, levante a base do dispenser
como mostra a figura.
Importante:
Não tente retirar mais de uma lata
•
por acionamento, pois poderá
travar o sistema.
Em dias quentes e com umidade
•
alta, pode ocorrer o aparecimento
de pequenas gotas no dispenser
de latas. Estas gotas não
prejudicam o funcionamento do
seu refrigerador, apenas seque
com pano limpo.
Trocando as prateleiras de posição:
O seu refrigerador permite que você
troque as prateleiras de lugar, de
acordo com as suas necessidades.
Para remover a
•
prateleira puxe-a
na sua direção até
atingir as travas.
Em seguida,
•
mantenha as travas
pressionadas,
conforme o
detalhe da figura,
puxando a
prateleira até
liberá-la.
CESTO PORTA OVOS
Seu refrigerador possui um cesto porta
ovos que tem capacidade para
armazenar 12 ovos, e permite ser
colocado tanto sobre as prateleiras de
vidro do refrigerador como nas
prateleiras da porta,
de acordo com a sua
preferência.
Sua forma possibilita
ainda, ser levado à
mesa ou à pia,
facilitando o seu uso,
quando houver necessidade de
consumo de uma quantidade maior de
ovos.
16
Page 19
GAVETA DE LEGUMES
Certos alimentos, como frutas e
hortaliças, quando armazenados em
contato direto com o ambiente frio e
seco, desidratam. A gaveta de legumes
mantém a temperatura e a umidade
mais adequadas para o armazenamento
de frutas e hortaliças, preservando suas
características naturais por mais tempo.
Para uma melhor
organização dos
alimentos é
recomendado o
uso do separador
de legumes,
disponível em seu
refrigerador,
permitindo separá-los conforme a sua
conveniência.
Controle de umidade:
A gaveta de legumes possui um
•
controle de umidade que permite
regular a passagem de ar para o
interior da gaveta, de acordo com sua
necessidade.
É recomendável
•
manter o controle
de umidade
fechado para a
conservação de
vegetais folhosos
e aberto para conservação de frutas.
Reservatório de água:
A capacidade de armazenagem de
•
água no reservatório, que fica
localizado na parte interna da porta, é
de aproximadamente 3 litros.
Importante:
Uso exclusivo para água. Qualquer
•
outro líquido poderá causar mau
funcionamento do sistema.
O fabricante não se responsabiliza
•
por danos causados ao sistema se
o reservatório for abastecido com
qualquer outro tipo de líquido
que não seja água.
Abastecendo o reservatório:
Para colocar
•
água no
reservatório gire
a tampa de
abastecimento e
abasteça com
uma jarra ou
garrafa.
PORTA GARRAFAS
Seu refrigerador possui uma prateleira
com capacidade para
5 garrafas, que tem a
finalidade de
melhorar a
organização interna
do seu refrigerador.
DISPENSER DE ÁGUA
(modelos BRZ49/BRJ49)
Seu produto possui um
sistema que permite
retirar água gelada
sem abrir a porta do
refrigerador, evitando
assim aberturas
excessivas e conseqüentemente,
reduzindo o consumo de energia.
Servindo-se de água:
Pressione um
•
recipiente (copo ou
jarra) contra o
acionador.
Para sua segurança o sistema possui
•
uma trava que impede
o movimento do
acionador, evitando
assim a saída de água.
Para travá-lo basta
empurrar a trava
localizada na parte de
trás do acionador.
17
Page 20
Limpando o reservatório:
Limpe o reservatório freqüentemente.
Para limpeza, nunca utilize a máquina
•
de lavar louças.
Retire a primeira prateleira da porta.
•
Desencaixe o reservatório de água,
•
levantando-o
e puxando-o
na sua
direção
conforme
indicado na
figura.
Apóie o
•
reservatório sobre
a pia e abra as 4
presilhas (travas)
da tampa
Desencaixe a ponta
•
da válvula girandoa para a esquerda
até perceber que a
peça está solta.
Retire-a e limpe
cuidadosamente.
Use esponja ou pano macio
•
umedecido em água com detergente
ou sabão neutro. Enxagüe bem e
seque com um pano limpo e seco.
Encaixe o reservatório nos engates
•
laterais e no orifício da porta.
Certifique-se de que o reservatório
•
ficou bem encaixado. Observe a
ausência de frestas entre a borracha
de vedação e a porta.
FRUTEIRA
Seu refrigerador possui um
compartimento
dedicado para
armazenamento de
frutas, permitindo
assim melhor
aproveitamento e
organização dos
alimentos.
Prateleira para frutas delicadas
A prateleira da fruteira permite o
•
armazenamento das frutas delicadas e
prontas para o
consumo.
Esta prateleira
também pode ser
levantada,
permitindo melhor
aproveitamento
do compartimento.
SEPARADOR DE EMBALAGENS
Importante:
Não puxe o
•
corpo da válvula,
indicado na
figura.
Reposicionando o
reservatório:
Encaixe e trave a
•
válvula novamente,
conforme mostra a
figura.
Importante:
Antes de reposicionar o reservatório,
•
certifique-se que a válvula está bem
encaixada.
Seu refrigerador possui um separador de
embalagens localizado na prateleira da
porta. Sua finalidade
é proporcionar uma
melhor organização
da prateleira de
acordo com a sua
conveniência e dar
estabilidade aos
diferentes tipos de
embalagens a serem armazenados.
SEPARADOR DE GARRAFAS
Seu refrigerador possui um separador de
garrafas, localizado
na prateleira
garrafas.
O separador permite
acondicionar
garrafas de forma
organizada e segura.
18
Page 21
Manutenção e Cuidados
VIAGENS E AUSÊNCIAS
Nas ausências prolongadas, desligue
•
seu refrigerador da tomada e esvazie
os compartimentos refrigerador e
freezer, inclusive as formas de gelo.
Deixe as portas abertas para evitar
odores.
Importante:
Lembre-se que pode haver falta de
•
energia elétrica prolongada
enquanto você estiver fora e, neste
caso, o descongelamento dos
alimentos provocará a degradação
dos mesmos.
BANDEJA DE DEGELO
O acúmulo de água neste recipiente é
normal. A água é proveniente do
degelo automático que será evaporada
lenta e naturalmente.
Risco de Choque Elétrico
Retire o plugue da tomada antes de
efetuar qualquer manutenção ou
limpeza do produto.
Recoloque todos os componentes
antes de ligar o produto.
Não seguir estas instruções pode
trazer risco de vida ou choque
elétrico.
Manter limpo o seu refrigerador, evita a
•
contaminação dos alimentos por
odores.
Antes de fazer uma limpeza
•
geral, desconecte o plugue
da tomada.
Durante a limpeza os alimentos
•
perecíveis deverão ser acondicionados
em um recipiente térmico.
Esta peça não
deve ser retirada.
LIMPEZA
Risco de Explosão
Use produtos de limpeza que não
sejam inflamáveis.
Não seguir esta instrução pode
trazer risco de vida, incêndio ou
de explosão.
Importante:
Nunca utilize produtos tóxicos
•
(amoníaco, álcool, removedores,
etc.) ou abrasivos (sapólios, pastas,
etc.) e nem esponja de aço
ou escovas, na limpeza
do seu refrigerador.
Estes produtos podem
danificar e deixar
odores desagradáveis
no interior do seu refrigerador.
Evite também o contato
•
destes produtos com o seu
refrigerador, pois poderão danificá-lo.
Use esponja ou pano macio umedecido
•
em água com detergente ou sabão
neutros. Enxágüe bem e seque com
um pano limpo e seco.
Para facilitar a limpeza, este produto
•
possui prateleiras de vidro temperado
evitando que pequenas porções de
líquido derramado venham a sujar
todo o seu refrigerador.
19
Page 22

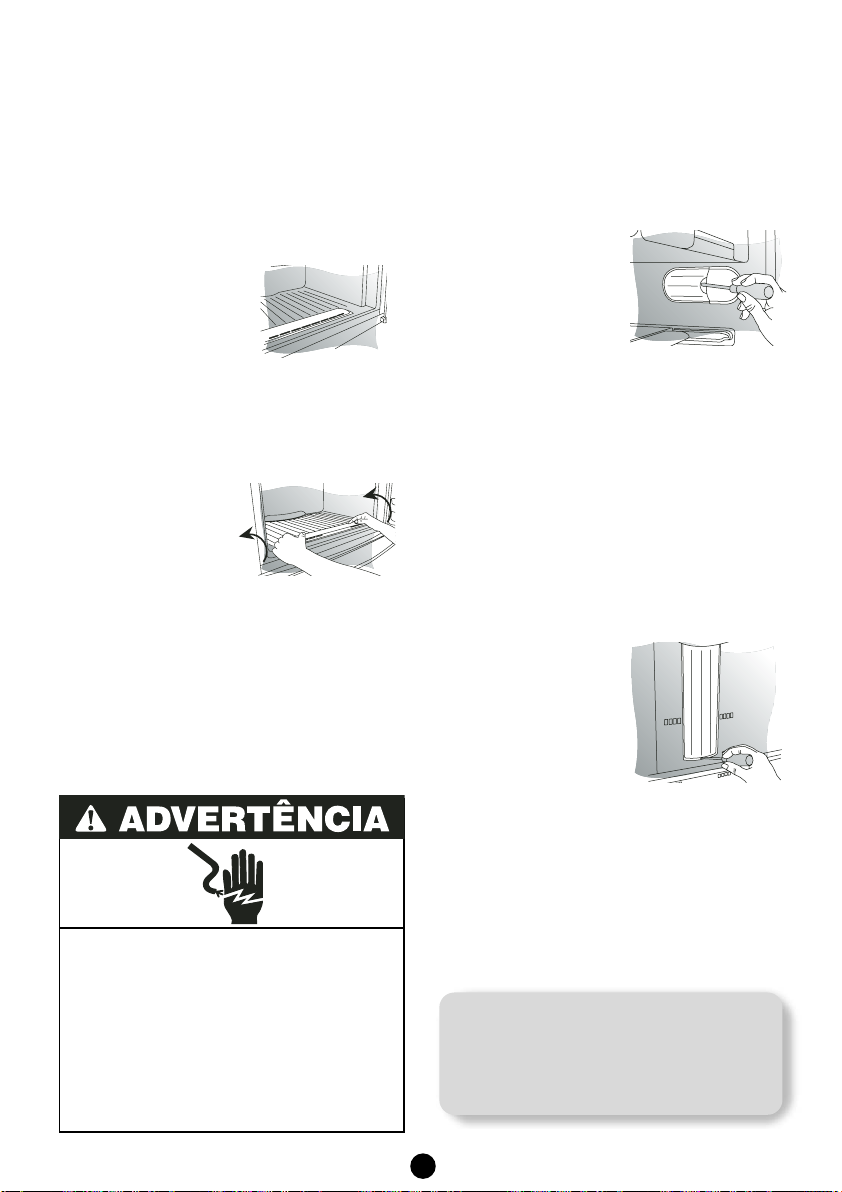

Para limpar a parte externa traseira
•
use somente aspirador de pó ou
espanador.
Após a limpeza, conecte o plugue na
•
tomada. Se necessário ajuste os
controles de temperatura nas
posições desejadas.
Evite o derramamento de líquidos no
•
compartimento freezer,
especialmente na
região da grade de
retorno de ar
localizada na parte
frontal inferior do
freezer, pois os
mesmos podem se infiltrar pelo
sistema de circulação de ar causando
odores desagradáveis. Em caso de
derramamento e/ou infiltração de
líquidos através da grade do
compartimento freezer, recomenda-se
a sua remoção e a
utilização de
pano seco para
secagem das
superfícies
internas que
estão acessíveis.
Em seguida recoloque a grade na
posição original
A limpeza do painel de controle deve
•
ser feita somente com pano macio e
seco.
TROCA DE LÂMPADAS
Risco de Choque Elétrico
Retire o plugue da tomada antes de
efetuar qualquer manutenção ou
limpeza do produto.
Recoloque todos os componentes
antes de ligar o produto.
Não seguir estas instruções pode
trazer risco de vida ou choque
elétrico.
Em caso de queima das lâmpadas,
substitua-as seguindo os seguintes
passos:
Lâmpada do freezer:
Modelos BRR49/BRZ49
Desconecte o plugue da tomada.
•
Retire a tampa
•
transparente que
protege a lâmpada.
Retire a lâmpada e
•
substitua por uma
nova, com as
mesmas características,
de no máximo 15 Watts, que você
também pode encontrar n
autorizado.
Coloque novamente a proteção
•
transparente que protege a lâmpada.
Recoloque o plugue na tomada.
•
o serviço
Lâmpada do refrigerador:
Desconecte o plugue da tomada.
•
Abra as prateleiras para ter melhor
•
acesso.
Retire a tampa
•
transparente que
protege a lâmpada.
Retire a lâmpada e
•
substitua por uma
nova, com as
mesmas
características, de no máximo 15
Watts, que você também pode
encontrar n
Feche a tampa transparente que
•
protege a lâmpada.
Recoloque as prateleiras.
•
Recoloque o plugue na tomada.
•
o serviço
autorizado.
Importante:
Lâmpadas com potência maior que
•
15 Watts podem danificar seu
refrigerador.
20
Page 23
Soluções de Pequenos Problemas
Antes de ligar para
o
SAB - Único Autorizado Brastemp, faça uma verificação prévia,
consultando a tabela a seguir.
Problema
O Refrigerador
não liga
Ruídos
anormais
Refrigeração
insuficiente
Suor externo
Suor interno
Causa provável
Falta de energia.
Tensão muito baixa/alta (isto pode
ser notado pelas oscilações de
luminosidade das lâmpadas da casa).
Tomada com defeito.
Plugue desconectado.
Cabo de alimentação
danificado.
Instalação em local não
adequado.
Nivelamento inadequado.
A circulação do ar está sendo
dificultada.
Portas sendo abertas com muita
freqüência.
Elevada umidade do ar ambiente
(normal em certos climas e épocas
do ano).
Má vedação da borracha
magnética que contorna a porta.
Abertura de portas muito
freqüente.
Alimentos desembalados e ou
recipientes com líquidos
destampados (umidade excessiva).
Má vedação da borracha
magnética que contorna a porta.
Armazenamento de alimentos
quentes no refrigerador.
Maiores
Solução
Verifique o fusível ou o disjuntor da
residência. Veja também se o plugue
está conectado à tomada.
Instale um estabilizador automático
de voltagem com potência mínima
de 1000 Watts. 3
Ligue outro aparelho na tomada
para verificar e troque a tomada se
necessário.
Conecte-o.
Ligue para o
Autorizado Brastemp (página 1).
Veja o item“ Por onde
Começo?” (Instalando). 4
Regule os pés estabilizadores. 4
Não obstrua as saídas de ar.
Veja o item “Componentes do
Refrigerador” (Sistema Frost Free
e Wind flow). 12
Instrua as pessoas a abrir as portas
somente quando necessário. 12
Instale seu refrigerador em local
ventilado. 4
Regule os pés estabilizadores de
maneira a manter o refrigerador
levemente inclinado para trás. 4
Instrua as pessoas a abrir as portas
somente quando necessário. 12
Embale os alimentos e/ou
tampe os recipientes. 12
Regule os pés estabilizadores
de maneira a manter o refrigerador
levemente inclinado para trás. 4
Deixe esfriar os alimentos antes de
armazenar no seu refrigerador. 12
SAB - Único
Informações
na Página
3
21
Page 24
Problema
Suor interno
Suor nos alimentos
dispostos na gaveta
de legumes
Formação de gelo
no freezer
Lâmpada não
acende
Alarme sonoro
ativado e sinal
luminoso de porta
aberta piscando
Alarme sonoro
ativado e todos os
sinais luminosos
piscando
Causa provável
Portas mal fechadas.
Umidade elevada nos
alimentos na gaveta
de legumes.
Infiltração de
umidade pela porta.
Lâmpada queimada.
Porta aberta por
tempo demasiado.
Porta aberta por
tempo demasiado.
Falha de um
componente do
refrigerador.
Maiores
Solução
Verifique se algum objeto está impedindo
o fechamento completo das portas.
Se necessário reorganize os alimentos.
Regule o controle de umidade da
gaveta para a posição mais aberta. 17
Verifique se algum objeto está impedindo
o fechamento completo da porta.
Se necessário reorganize os alimentos no
seu freezer. Persistindo a formação de gelo,
Ligue para o
Brastemp (página 1).
Substitua a lâmpada. Veja o item
“Manutenção e Cuidados”
(Troca de Lâmpadas). 20
Feche a porta. Caso necessário
permanecer com a porta aberta por
mais tempo, aperte a tecla
“Inicia/Cancela”. 9
Feche a porta. 9
Desligue o alarme apertando a tecla
“Inicia/Cancela”. 9
Ligue para o
Brastemp (página 1).
SAB - Único Autorizado
SAB - Único Autorizado
Informações
na Página
RUÍDOS CONSIDERADOS NORMAIS
Alguns ruídos são considerados próprios ao funcionamento do refrigerador.
A seguir, apresentamos uma tabela descritiva dos ruídos característicos do funcionamento.
Estalos
Ruído do
compressor
Ruído de
expansão
de gás
Ruído de
degelo
Ruído do
sistema de
ventilação
Os estalos são devidos ao desplacamento de gelo.
É o mesmo ruído que ocorre quando formas de gelo são retiradas do
congelador e expostas à temperatura ambiente.
Ruído característico de motor. Significa que o compressor está em
funcionamento.
Ruído característico da expansão do gás no sistema de refrigeração.
É um ruído semelhante ao gerado quando se enche um balão de gás.
Ruído característico de água escorrendo.
Ocorre quando o refrigerador está fazendo o degelo.
Ruído característico de ventilador, que mostra que o sistema frost free
e wind flow está em perfeito funcionamento.
Este sistema garante uma temperatura uniforme no produto e faz com
que não haja necessidade de se fazer o degelo.
22
Page 25
Características Técnicas
Modelos BRR49 BRZ49 BRJ49 BRU49 BRQ47 BRM47
Dimensões sem embalagem (mm) (mm) (mm) (mm) (mm) (mm)
Altura 1879 1879 1879 1879 1754 1754
Largura 710 710 710 710 710 710
Profundidade 782 738 738 738 782 738
Profundidade com a porta aberta a 90° 1332 1332 1332 1332 1332 1332
Largura com a porta aberta a 115° 1030 1030 1030 1030 1030 1030
Capacidade bruta (litros) (litros) (litros) (litros) (litros) (litros)
Total 434 439 439 439 399 409
Compartimento refrigerador 324 329 329 329 312 320
Compartimento freezer 110 110 110 110 87 89
Capacidade de armazenagem (litros) (litros) (litros) (litros) (litros) (litros)
Total 419 432 433 433 395 403
Compartimento refrigerador 323 325 326 326 311 317
Compartimento freezer 96 107 107 107 84 86
Interior do compartimento freezer (3 estrelas) 84 — — — — —
Porta do compartimento freezer (2 estrelas) 12 — — — — —
Capacidade de congelamento (em até 24 horas) kg 6 6 6 6 6 6
Capacidade do reservatório de água (litros) — 3 3 — — —
Peso máximo sobre componentes (kg) (kg) (kg) (kg) (kg) (kg)
Gaveta deslizante freezer 12 12 12 12 12 12
Compartimento bar expert 12 12 12 12 12 12
Gaveta de gelo 1,5 1,5 1,5 1,5 1,5 1,5
Prateleira trifase 9,5 9,5 9,5 9,5 — —
Base freezer 24 24 24 24 24 24
Prateleira da porta do freezer (cada) — 5 5 5 5 5
Compartimento taças nevadas 3 — — — 3 —
Gelateria 6 — — — — —
Compartimento extra frio (cada) 7 7 7 7 7 7
Dispenser de latas interno 3 3 3 3 3 3
Prateleiras de vidro (cada) 31 31 31 31 31 31
Porta garrafas 10 10 10 10 10 10
Tampa da gaveta de legumes 25 25 25 25 25 25
Gaveta de legumes 18 18 18 18 18 18
Prateleira rasa — 3,5 3,5 3,5 — 3,5
Prateleira multiuso (cada) 2 — — — 2 —
Fruteira 7 7 7 7 7 7
Prateleira da fruteira 2 2 2 2 2 2
Prateleira diversos 9 9 9 9 9 9
Prateleira para garrafas 6 6 6 6 6 6
Peso sem embalagem (kg) 87 87 87 87 81 81
O fabricante se reserva no direito de modificar as características gerais, técnicas e estéticas de seus
produtos sem aviso prévio.
23
Page 26
Serviços e/ou despesas de manutenção e/ou limpeza do
Garantia
TERMO DE GARANTIA
O seu produto Brastemp é garantido contra defeitos de
fabricação, pelo prazo de 12 meses, contado a partir da
data da emissão da Nota Fiscal ou da entrega do produto,
ao primeiro adquirente, sendo:
Os 03 (três) primeiros meses - garantia legal;
•
Os 09 (nove) últimos meses, - garantia especial,
•
concedida pela Whirlpool S.A.;
A garantia compreende a substituição de peças e mão-deobra no reparo de defeitos devidamente constatados, pelo
fabricante ou pelo SAB - Único Autorizado Brastemp, como
sendo de fabricação;
Durante o período de vigência da garantia, o produto terá
assistência técnica do SAB - Único Autorizado Brastemp.
As garantias legal e/ou especial ficam automaticamente
invalidadas se:
O uso do produto não for exclusivamente doméstico;
•
Não forem observadas as orientações e recomendações
•
do Manual do Consumidor quanto a utilização do
produto;
Na instalação do produto não forem observadas as
•
especificações e recomendações do Manual do
Consumidor quanto às condições para instalação do
produto, tais como, nivelamento do produto, adequação
do local para instalação, tensão elétrica compatível com
o produto, etc.;
Na instalação, as condições elétricas e/ou hidráulicas e/ou
•
de gás não forem compatíveis com a ideal recomendada
no Manual do Consumidor do produto;
Tenha ocorrido mau uso, uso inadequado ou se o
•
produto tiver sofrido alterações ou modificações
estéticas e/ou funcionais, bem como, tiver sido realizado
conserto por pessoas ou entidades não credenciadas pela
Whirlpool S.A.;
Houver sinais de violação do produto, remoção e/ou
•
adulteração do número de série ou da etiqueta de
identificação do produto.
As garantias legal e/ou especial não cobrem:
Despesas com a instalação do produto realizada pelo
•
SAB - Único Autorizado Brastemp ou por pessoas ou
entidades não credenciadas pela Whirlpool S.A., salvo os
produtos mencionados no Manual do Consumidor;
Despesas decorrentes e conseqüentes de instalação de
•
peças e acessórios que não pertençam ao produto,
mesmo aqueles comercializados pela Whirlpool S.A.,
salvo os especificados para cada modelo no Manual do
Consumidor;
Despesas com mão-de-obra, materiais, peças e
•
adaptações necessárias à preparação do local para
instalação do produto, ou seja: rede elétrica, de gás ou
hidráulica, alvenaria, aterramento, esgoto, etc.;
Falhas no funcionamento do produto decorrentes da
•
falta de fornecimento ou problemas e/ou insuficiência no
fornecimento de energia elétrica, água ou gás na
residência, tais como: oscilações de energia elétrica
superiores ao estabelecido no Manual do Consumidor,
pressão de água insuficiente para o ideal funcionamento
do produto;
•
produto;
Falhas no funcionamento normal do produto decorrentes
•
da falta de limpeza e excesso de resíduos, ou ainda,
decorrentes da existência de objetos em seu interior,
estranhos ao seu funcionamento e finalidade de
utilização;
Transporte do produto até o local definitivo da instalação;
•
Produtos ou peças que tenham sido danificados em
•
conseqüência de remoção, manuseio, quedas ou atos e
efeitos decorrentes da natureza, tais como relâmpago,
chuva, inundação, etc.;
Despesas por processos de inspeção e diagnóstico,
•
incluindo a taxa de visita do técnico, que determinem que
a falha no produto foi causada por motivo não coberto
por esta garantia.
Chamados relacionados a orientação de uso de
•
eletrodoméstico, cuja explicação esteja presente no
Manual do Consumidor ou em Etiquetas Orientativas que
acompanham o produto, serão cobrados dos
consumidores.
A garantia especial não cobre:
Deslocamentos para atendimentos de produtos instalados
•
fora do município sede do SAB - Único Autorizado
Brastemp, o qual poderá cobrar taxa de locomoção do
técnico, previamente aprovada pelo consumidor,
conforme tabela de quilometragem emitida pela
Whirlpool S.A. divulgada através do Serviço de
Atendimento ao Consumidor (SAC);
Peças sujeitas ao desgaste natural, descartáveis ou
•
consumíveis, peças móveis ou removíveis em uso normal,
tais como, lâmpadas, filtros, botões de comando,
puxadores, bem como, a mão-de-obra utilizada na
aplicação das peças e as conseqüências advindas dessas
ocorrências.
Considerações Gerais:
A Whirlpool S.A. não autoriza nenhuma pessoa ou entidade
a assumir em seu nome, qualquer outra responsabilidade
relativa à garantia de seus produtos além das aqui
explicitadas.
A Whirlpool S.A. reserva-se o direito de alterar
características gerais, técnicas e estéticas de seus produtos,
sem aviso prévio.
Este Termo de Garantia é válido para produtos vendidos e
instalados no território brasileiro.
Para a sua tranquilidade, preserve e mantenha este Manual
com o Termo de Garantia, e Nota Fiscal de Compra do
produto sempre à mão.
Rua Olympia Semeraro nº 675 - Jardim Santa Emília
CEP 04183-901 - São Paulo - SP - Caixa postal 5171
Whirlpool S.A.
Unidade de Eletrodomésticos
Atendimento ao Consumidor
Capitais e regiões metropolitanas 4004 0014
Demais localidades 0800 970 0999
24
Page 27
Whirlpool S.A.
Unidade de Eletrodomésticos
Atendimento ao Consumidor
Rua Olympia Semeraro nº 675 - Jardim Santa Emília
CEP 04183-901 - São Paulo - SP - Caixa postal 5171
Capitais e regiões metropolitanas 4004 0014
Demais localidades 0800 970 0999
14/02/2008
W10163749
Loading...
