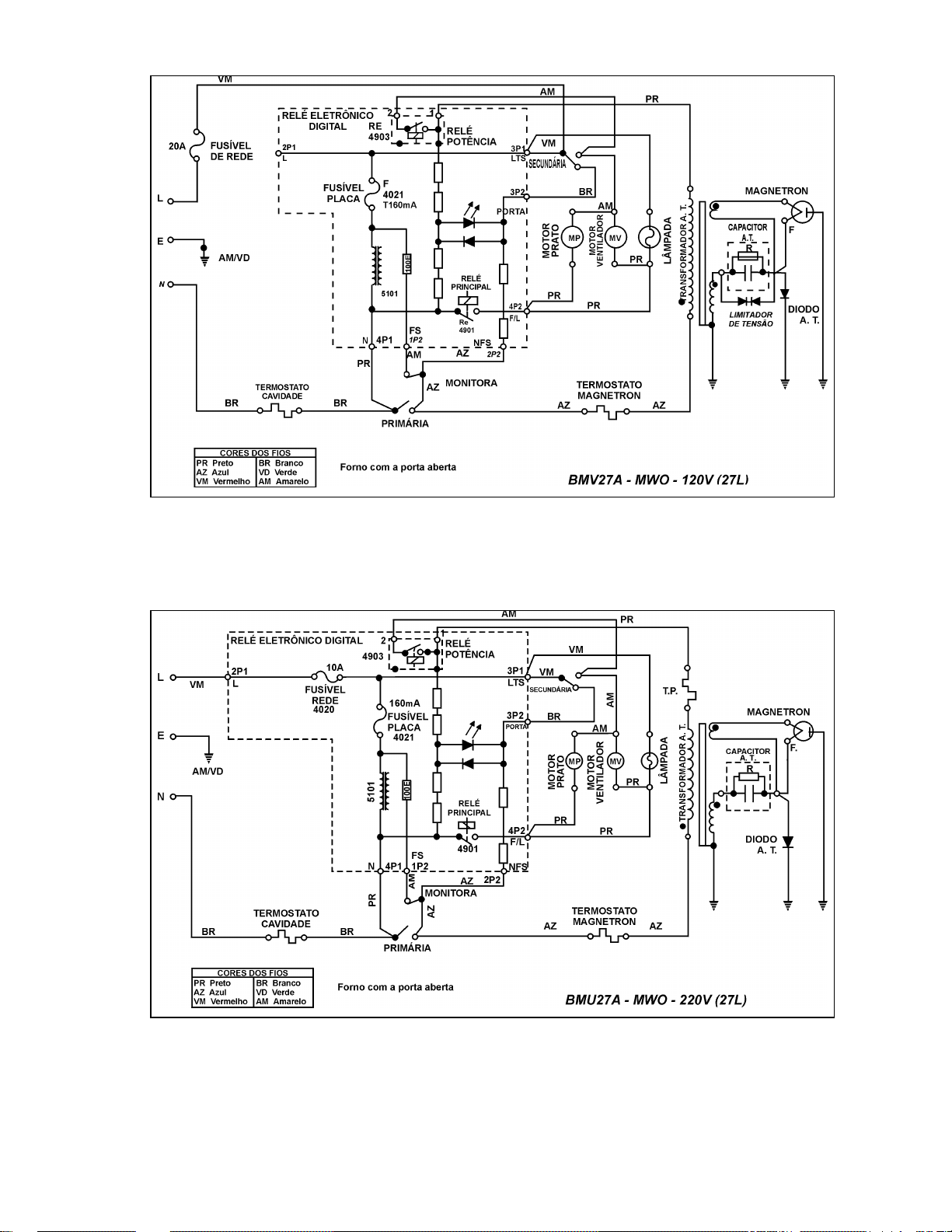

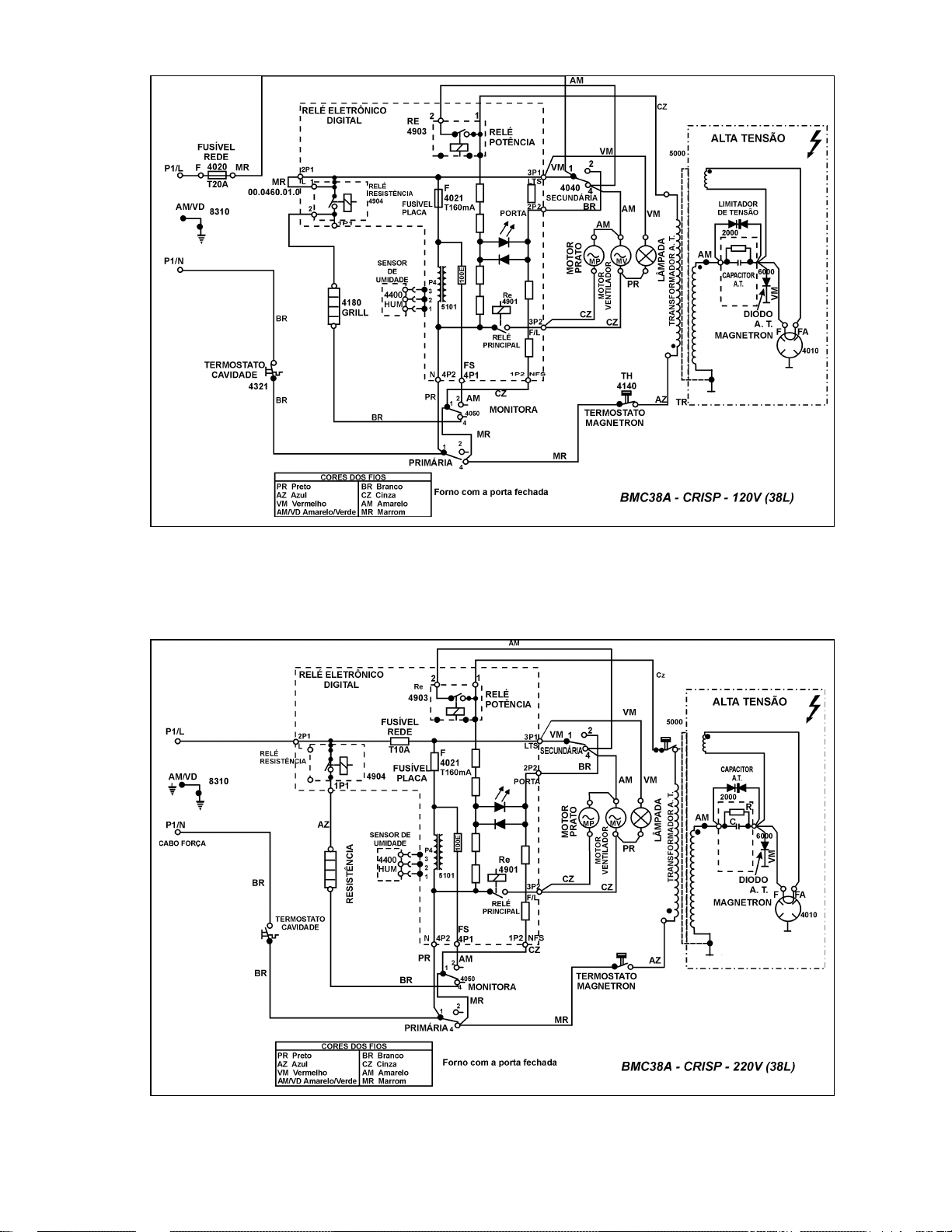

Brastemp BMC38A, BMV38A, BMB27A, BMU27A Schematic

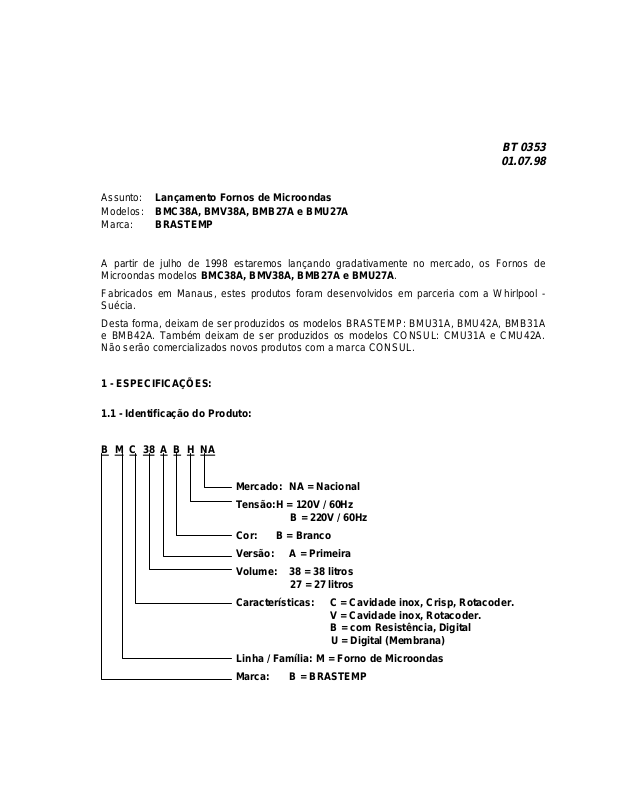

BT 0353

01.07.98

Assunto:
Modelos:
Marca:

A partir de julho de 1998 estaremos lançando gradativamente no mercado, os Fornos de
Microondas modelos

Fabricados em Manaus, estes produtos foram desenvolvidos em parceria com a Whirlpool ­Suécia.

Desta forma, deixam de ser produzidos os modelos BRASTEMP: BMU31A, BMU42A, BMB31A
e BMB42A. Também deixam de ser produzidos os modelos CONSUL: CMU31A e CMU42A.
Não serão comercializados novos produtos com a marca CONSUL.

Lançamento Fornos de Microondas
BMC38A, BMV38A, BMB27A e BMU27A
BRASTEMP

BMC38A, BMV38A, BMB27A e BMU27A

.

1 - ESPECIFICAÇÕES:

1.1 - Identificação do Produto:

B

M C 38 A B H NA

Mercado: NA = Nacional

Tensão: H = 120V / 60Hz

B = 220V / 60Hz
Cor: B = Branco
Versão: A = Primeira
Volume: 38 = 38 litros

27 = 27 litros
Características: C = Cavidade inox, Crisp, Rotacoder.

V = Cavidade inox, Rotacoder.
B = com Resistência, Digital

U = Digital (Membrana)
Linha / Família: M = Forno de Microondas
Marca: B = BRASTEMP

1.2 - Especificações Gerais:

BMU27A

MWO

BMB27A

SENSOR

GRILL

BMV38A

MWO

BMC38A

SENSOR

CRISP

Volume da cavidade (litros) 27 27 38 38
Altura (mm) 330 330 330 330
Largura (mm) 550 550 600 600
Profundidade (mm) 435 435 477 477
Peso embalado (kg) 21,60 22,90 25,50 27,20
Peso desembalado (kg) 17,00 18,40 22,80 24,50
Cor do Gabinete Branca Branca Branca Branca
Cavidade Pintada Pintada Inox Inox
Garantia 1 ano 1 ano 1 ano 1 ano

1.3 - Especificações Técnicas:

BMU27A BMB27A BMV38A BMC38A

Tensão Nominal (V) 120 220 120 220 120 220 120 220
Oscilação Permissível de

Tensão (V)

108 a

132

198 a

242

108 a

132

198 a

242

108 a

132

198 a

242

108 a

132

198 a

242
Freqüência da Rede (Hz) 60 60 60 60 60 60 60 60
Freqüência de Microondas

2.450 2.450 2.450 2.450 2.450 2.450 2.450 2.450

(MHz)
Corrente Nominal (A):

13,0 7,5 13,0 7,5 13,5 7,5 13,5 7,5

Microondas
Corrente Nominal (A):

- - 8,5 4,5 - - 11,0 6,0

Resistência
Potência útil (W ):

950 950 950 950 950 950 950 950

Microondas
Potência útil (W ):

- - 950 950 - - 1.250 1.250

Resistência
Potência Total (W):

1.700 1.700 1.700 1.700 1.700 1.700 1.700 1.700

Microondas
Chave Disjuntora (A):

20 10 20 10 20 10 20 10

Instalação

Página 2

1.4 - Características Básicas:

BMU27A BMB27A BMV38A BMC38A

Dupla Emissão de Ondas
(DES)

Cozimento 2 estágios
Auto descongelar
Auto aquecer
Auto cozinhar
Manter aquecido
Pipoca
Bebida
Arroz
Cozinhar + um pouco
Timer
Tecla + 30 segundos
Trava automática de

segurança
Controle Eletrônico -

ROTACODER

zzzz

zzzz
zzzz
zzzz
zzzz
zzzz
zzzz
zzzz
zzzz
zzzz
zzzz
zzzz
zzzz

zz

Controle Digital - Membrana
Prato Rotativo de vidro
Prato CRISP
Aquecimento por SENSOR
Função DOURAR
Função CRISP
Suporte para Dourar
Pegador do Prato CRISP
Tampa Plástica para

cozimento/descongelamento
Livro de Receitas

zz
zzzz

z
zz
zz

z
zz

z
zz

zzzz

1.5 - Acessórios:

Página 3

- Tampa Plástica (somente BMB27A e BMC38A):

Utilizada para descongelamento e cozimento. Não utilizar nas funções DOURAR e/ou CRISP.

Fig.01

- Suporte (somente BMB27A e BMC38A):

Utilizado para aproximar o alimento da Resistência. Não utilizar nas funções Microondas e/ou
CRISP.

Fig.02

- Prato CRISP (somente BMC38A):

Antes de utilizá-lo, pré-aqueça na potência alta por três minutos. Coloque o alimento
diretamente sobre ele e posicione o prato CRISP no centro do Prato Giratório. Para sua
segurança, sempre que f or retirar ou colocar o Prato CRISP no Microondas, utilize o Pegador
do Prato e Luvas Térmicas: a temperatura do prato pode chegar a 210

o

C. Não colocar no

Forno convencional ou no Fogão.

Fig.03

- Pegador do Prato CRISP (somente BMC38A):

Utilizado para pegar o Prato CRISP. Para sua segurança, sempre que for ret irar ou colocar o
Prato CRISP no Microondas, utilize o Pegador do Prato e Luvas Térmicas: a temperatura do
prato pode chegar a 210

o

C.

2 - PAINEL DE CONTROLES:

Fig.04

Página 4

2.1 - PAINEL DE CONTROLES BMU27A:

Potência:

programar a

Potência de cozimento

Relógio:

relógio

Manter Aquecido:

para acertar o

para
manter os alimentos
aquecidos

Tipo:

para definir o tipo
de alimento nas funções
automáticas

Auto Aquecer:

para
aquecer alimentos
resfriados

Display:

mostra as
indicações de hora,
potência etc

Timer:

para programar um
contador de tempo
regressivo

Tempo:

tempo de cozimento

Quantidade:

para programar o

para entrar
com a quantidade de
alimentos em funções
automáticas

Auto Descongelar:

para
descongelar carnes, aves,
peixes e vegetais

para cozinhar arroz

Arroz:

Bebida:

para aquecer

bebidas automaticamente

Pipoca:

para estourar
100g de pipoca para
microondas

Teclado numérico:

para

digitar tempo e potência

para ligar ou

Liga:

aumentar o tempo em 30
segundos

Auto Cozinhar:

para

cozinhar automaticamente

Estágio:

em até 2 estágios

Cancela:

para cozimento

para cancelar a
programação. Se a porta
estiver aberta, apaga a
lâmpada

Cozinhar + um pouco:

para acrescentar um tempo
adicional, de acordo com a
função programada

Fig.05

2.2 - PAINEL DE CONTROLES BMB27A

Página 5

Display:

indicações de hora,
potência etc

mostra as

Potência:

Potência de cozimento

Relógio:

relógio

Timer:

programar a

para acertar o

para programar
um contador de tempo
regressivo

Manter Aquecido:

para
manter os alimentos
aquecidos

Sensor Alimento:

para
aquecer automaticamente
alimentos

Auto Cozinhar:

para

cozinhar automaticamente

Sensor Bebida:

para
aquecer bebidas
automaticamente

Teclado numérico:

digitar tempo e potência

para

para ligar ou

Liga:

aumentar o tempo em 30
segundos

Dourar:

alimentos

Tempo:

tempo de cozimento

Tipo:

para dourar os

para programar o

para definir o tipo de
alimento nas funções
automáticas

Quantidade:

para entrar
com a quantidade de
alimentos em funções
automáticas

Sensor Pipoca:

para
estourar 100g de pipoca
para microondas

para cozinhar arroz

Arroz:

Auto Descongelar:

para
descongelar carnes, aves,
peixes e vegetais

Estágio:

para cozimento

em até 2 estágios

Cancela:

para cancelar a
programação. Se a porta
estiver aberta, apaga a
lâmpada

Cozinhar + um pouco:

para
acrescentar um tempo
adicional, de acordo com a
função programada

2.3 - PAINEL DE CONTROLES BMV38A

Fig.06

Página 6

Estágio:

para
cozimento em até 2
estágios

Potência:

programar a

Potência de cozimento

Controle Rotacoder:

para programar tempo e
potência

Auto Descongelar:

para
descongelar carnes,
aves, peixes e vegetais

Display:

mostra as
indicações de hora,
potência etc

Relógio:

relógio

Timer:

contador de tempo
regressivo

Auto Aquecer:

para acertar o

para programar um

para
aquecer alimentos
resfriados

Auto Cozinhar:

cozinhar automaticamente

para

Cozinhar + um pouco:

para acrescentar um
tempo adicional, de
acordo com a função
programada

Arroz:

arroz

Bebida:

para cozinhar

para aquecer
bebidas
automaticamente

Jet Start:

para ligar ou
aumentar o tempo em
30 segundos

Fig.07

Manter Aquecido:

para
manter os alimentos
aquecidos

Pipoca:

para estourar 100g

de pipoca para microondas

para cancelar a

Stop:

programação. Se a porta
estiver aberta, apaga a
lâmpada

2.4 - PAINEL DE CONTROLES BMC38A

Página 7

Sensor Bebida:

aquecer bebidas
automaticamente

para

Sensor Pipoca:

para
estourar 100g de pipoca
para microondas

Estágio:

para cozimento

em até 2 estágios

Potência:

programar a

Potência de cozimento

Auto Descongelar:

para
descongelar carnes, aves,
peixes e vegetais

Auto Cozinhar:

para

cozinhar automaticamente

Sensor Alimento:

para
aquecer automaticamente
alimentos

Display:

mostra as
indicações de hora, potência
etc

Relógio:

relógio

Timer:

para acertar o

para programar um
contador de tempo
regressivo

Controle Rotacoder:

programar tempo e potência

Crisp:

fritar alimentos

Dourar:

dourar os alimentos

para

para assar, tostar e

para grelhar e

Arroz:

Manter Aquecido:

para cozinhar arroz

para
manter os alimentos
aquecidos

Jet Start:

para ligar ou
aumentar o tempo em 30
segundos

Fig.08

3 - NOVAS CARACTERÍSTICAS FUNCIONAIS:

Página 8

Cozinhar + um pouco:

para
acrescentar um tempo
adicional, de acordo com a
função programada

para cancelar a

Stop:

programação. Se a porta
estiver aberta, apaga a
lâmpada

3.1 - Dupla Emissão de Ondas (DES):

O Guia de Ondas (parte da estrutura do forno), possui um novo formato que “divide” as
Microondas em duas partes. Isso permite que elas sejam distribuídas mais uniformemente
para o alimento, aquecendo-o “por cima” e “por baixo”.

3.2 - Trava Automática de Segurança:

Os novos Fornos de Microondas possuem uma trava automática para evitar funcionamentos
acidentais. Se nenhuma programação for feita por mais de 60 segundos o Forno “trava”. A
tecla

LIGA/JET START

não funciona e se qualquer função for programada, a palavra

PORTA

aparecerá no display. Para desativar a trava, basta abrir a porta, fechá-la e efetuar a
programação desejada.

3.3 - Função Auto Aquecer:

Através do tipo do alimento e da quantidade, automaticamente, o Forno de Microondas,
programa o tempo e potência de aquecimento de alimentos prontos e que estejam na
temperatura de refrigerador. Veja na tabela abaixo, os alimentos programados:

Display Quantidade

1 PRATO 200 / 300 / 400g
2 SOPA 1 a 4 xícaras
3 MOLHO 1 a 3 xícaras
4 VEGETS 200 a 1.000g
5 ENSOPADOS 500 / 1.000 / 1.500g

3.4 - Função Auto Cozinhar:

Através do tipo do alimento e da quantidade, automaticamente, o Forno de Microondas,
programa o tempo e potência de cozimento. Veja na tabela abaixo, os alimentos programados:

Display Alimento Quantidade

1 BATCUB Batata em cubos 200 a 1.000g
2 BATATA Batata 200 a 1.000g
3 VEGETS Vegetais 200 a 1.000g
4 SALSIC Salsichas 1 a 12 unidades

3.5 - Função Auto Descongelar:

Através do tipo do alimento e do peso, automaticamente, o Forno de Microondas, programa o
tempo e potência de descongelamento. Veja na tabela abaixo, os alimentos programados:

Página 9

Display Alimento Peso

1 CARNE Carnes de 100 a 2.000g
2 FRANGO Aves de 100 a 2.000g
3 PEIXE Peixes de 100 a 2.000g
4 VEGETS Vegetais de 100 a 2.000g

3.6 - Função Bebida:

Aquece automaticamente de 1 a 4 xícaras de bebida.

3.7 - Função Pipoca:

“Estoura” 100 g de Pipoca para Microondas.

3.8 - Função Cozinhar + um pouco:

Após o término do cozimento, é possível cozinhar o alimento mais um pouco sem reprogramar
o Microondas. Para isso, abra a porta e verifique o alimento. Feche-a, pressione a tecla

Cozinhar + um pouco

e ligue o Forno. Automaticamente, será mostrado o tempo que o
alimento será cozido. Esse tempo é calculado utilizando como base a Potência e o Tempo da
programação original.

3.9 - Função Manter Aquecido:

Mantém o alimento aquecido durante o tempo programado. Se o tempo for muito longo, o
alimento pode ressecar.

3.10 - Função Arroz:

Cozinha automaticamente de 1 a 4 xícaras de arroz.

3.11 - Função Estágio:

Para cozinhar em até 2 estágios.

3.12 - Função Timer:

Para programar um alarme ou tempo de espera.

3.13 - Controle ROTACODER (somente para produtos 38 litros):

O controle Rotacoder substitui o Painel de Membrana para a programação do Microondas.
Para programar relógio, tempo de cozimento, peso ou quantidade etc. basta girar para a
direita (aumentar) ou para a esquerda (diminuir).

3.14 - Função Dourar (somente modelos BMB27A e BMC38A):

A Função Dourar deve ser utilizada após o cozimento por Microondas. Use o Suporte para
aproximar o alimento da Resistência. Se a distância entre o alimento e a Resistência for igual
ou menor que 4 centímetros, não use o Suport e.

Página 10

3.15 - Funções SENSOR (somente modelos BMB27A e BMC38A):

As funções realizadas pelo SENSOR são feit as automaticamente, sem a necessidade de se
programar tempo e potência. As funções são:

ALIMENTO

BEBIDA
PIPOCA

para aquecer entre 200 e 500ml (0,2 e 0,5 litro)

para aquecer de 250 a 500g

para estourar Pipoca para Microondas

3.16 - Função CRISP / Prato CRISP (somente para o BMC38A):

A função CRISP dá aos alimentos o mesmo resultado de “tostar” de um forno convencional.
Além da ação do Prato CRISP, a Resistência é ligada para dourar os alimentos. Esta função
permite também, fazer pequenas frituras (bacon, hambúrgueres etc).

O Prato CRISP é construído de um material especial que absorve as Microondas. Durante a
função CRISP, ele é aquecido a uma temperatura de até 210

o

C. O alimento a ser preparado,
deve ser colocado diretamente sobre o Prato CRISP. O Prato CRISP deve ser colocado sobre
o Prato Giratório.

IMPORTANTE:

- Para obter um melhor resultado dessa função, o Prato CRISP deverá ser pré-aquecido no
Microondas (sem o alimento) em potência ALTA (JET) por 3 minutos. Ao retirá-lo, utilize o
Pegador do Prato e Luvas Térmicas.

- O Prato CRISP pode ser untado com óleo de cozinha.

- Não coloque o Prato CRISP no fogão ou forno convencional.

- Não utilize o Suporte nem a Tampa Plástica na função CRISP.

4 - CARACTERÍSTICAS CONSTRUTIVAS - CIRCUITO DE BAIXA TENSÃO:

IMPORTANTE:

Tenha MUITO CUIDADO ao desmontar e manusear os produtos, pois existem partes na

cavidade do forno extremamente cortantes. Use Luvas para sua proteção.

4.1 - Fusível de Entrada:

O Fusível nos produtos 120V é de 20A e está próximo ao Cabo de Alimentação. Nos produtos
220V o Fusível é de 10A e está no Relé Eletrônico Digital (Placa Eletrônica).

4.2 - Fusível do Relé Eletrônico Digital:

O Relé Eletrônico Digital possui um Fusível de 160mA (um “cilindro” preto, próximo dos
conectores do Relé - parte inferior). Ele está soldado ao Circuito impresso é pode ser
substituído. Utilize um ferro de solda de no máximo 30Watt.

Página 11

4.3 - Termostatos de Segurança:

Os contatos do Termostato abrem quando atingem a temperatura de acionamento,
interrompendo a passagem de corrente elétrica.

Temperatura de acionamento: 27 litros 38 litros

Magnetron 125oC 145oC

Cavidade 165oC 165oC

Resistência 145oC -

IMPORTANTE:

- Termostato da Cavidade desliga TODO o produto (o Display apaga).

- Termostato do Magnetron desliga o Transformador de Alta Tensão (o Display não apaga).

- O Termostato da Resistência desliga a Resistência (o Display não apaga).

4.4 - ROTACODER (somente produtos 38 litros):

Responsável pela programação do Microondas, substitui o Painel de Membrana e é parte
integrante da Placa Eletrônica. Funciona como uma “chave”, ligando e desligando seus
contatos, toda vez que é girado. Para testá-lo, faça a Rotina de Testes da Placa Eletrônica.

4.5 - Painel de Membrana (somente produtos 27 litros):

Responsável pela programação do Microondas. Funciona como uma “chave”, ligando e
desligando seus contatos toda vez que uma tecla é pressionada. Para testá-la, faça a Rotina
de Testes da Placa Eletrônica.

4.6 - Motor do Prato Giratório:

O Motor do Prato gira para qualquer lado, ou seja, pode girar no sentido horário ou anti­horário. Ele é do tipo síncrono com rotor em imã permanente. O imã permanente do rotor é
magnetizado de modo a ter mais de um pólo magnético. O estator desse tipo do motor é
constituído com igual número de pólos magnéticos existentes no rotor, s ó que quem determina
a posição desses pólos na circunferência do estator, é a corrente elétrica que circula no
bobinado do estator. A corrente elétrica que circula no bobinado é alternada (60Hz) e a
mudança de polaridade da rede elétrica, f az com que os pólos magnéticos do estator mudem
de posição em torno de sua circunferência 60 vezes por segundo. No momento exato que o
motor é ligado, é quase impossível saber qual a polaridade da corrente elétrica que começa a
circular no bobinado e assim, o rotor poderá girar para um lado ou outro. A rotação do prato
não interfere no cozimento, nem no desempenho do produto, sendo isso, uma característica
normal do motor, portanto não é um “defeito”.

4.7 - Resistência (somente produtos BMB27A e BMC38A):

Responsável pela função DOURAR dos alimentos. Para testá-la, verifique a continuidade.

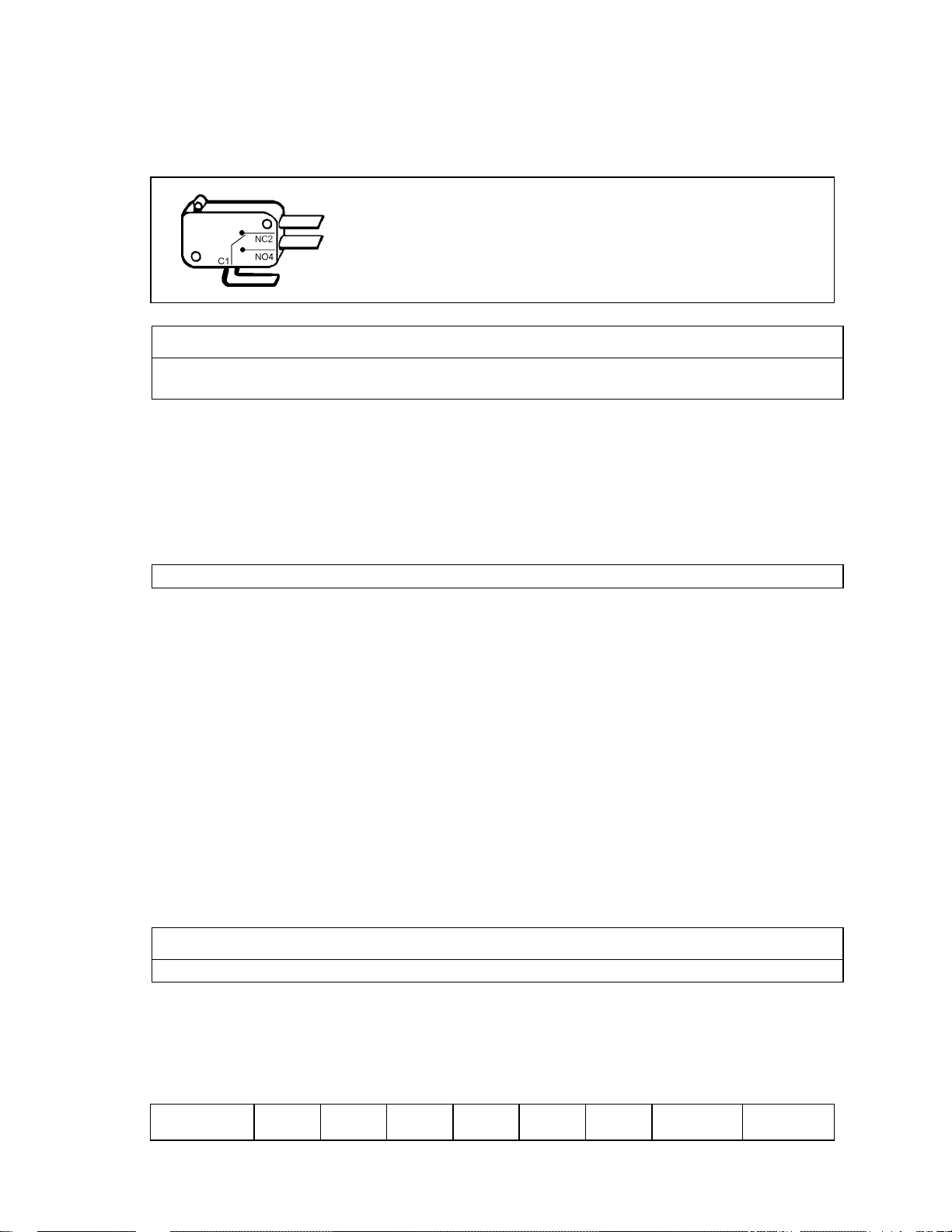

4.8 - Micro-chaves da Porta:

Página 12

Encaixadas no suporte e presas por encaixe (nos modelos 27 litros, existem dois suportes e
nos modelos 38 litros somente um). São acionadas através de cames e molas, que são
movimentados pela ação da porta. Dependendo do modelo do produto, as chaves variam de
posição e de função. Para testá-las, verifique a continuidade, acionando e desacionando as
mesmas.

NC = Normalmente Fechado (continuidade)
NO = Normalmente Aberto (sem continuidade)
C = Comum

Fig.09

IMPORTANTE:

Para reposição, estamos disponibilizando micro-chaves com três terminais (usadas nos

modelos 38 litros). Tenha cuidado quando substituir as micro-chaves em campo.

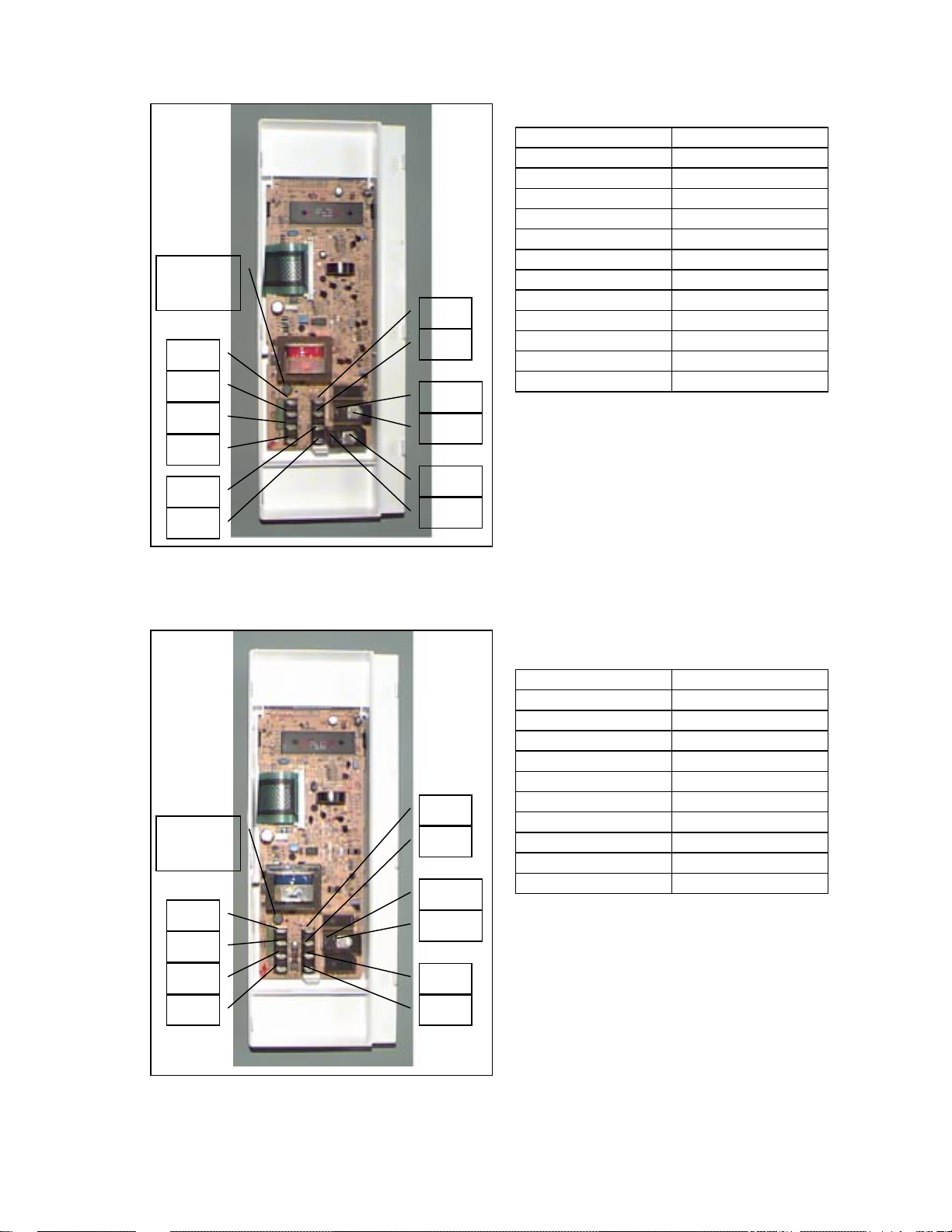

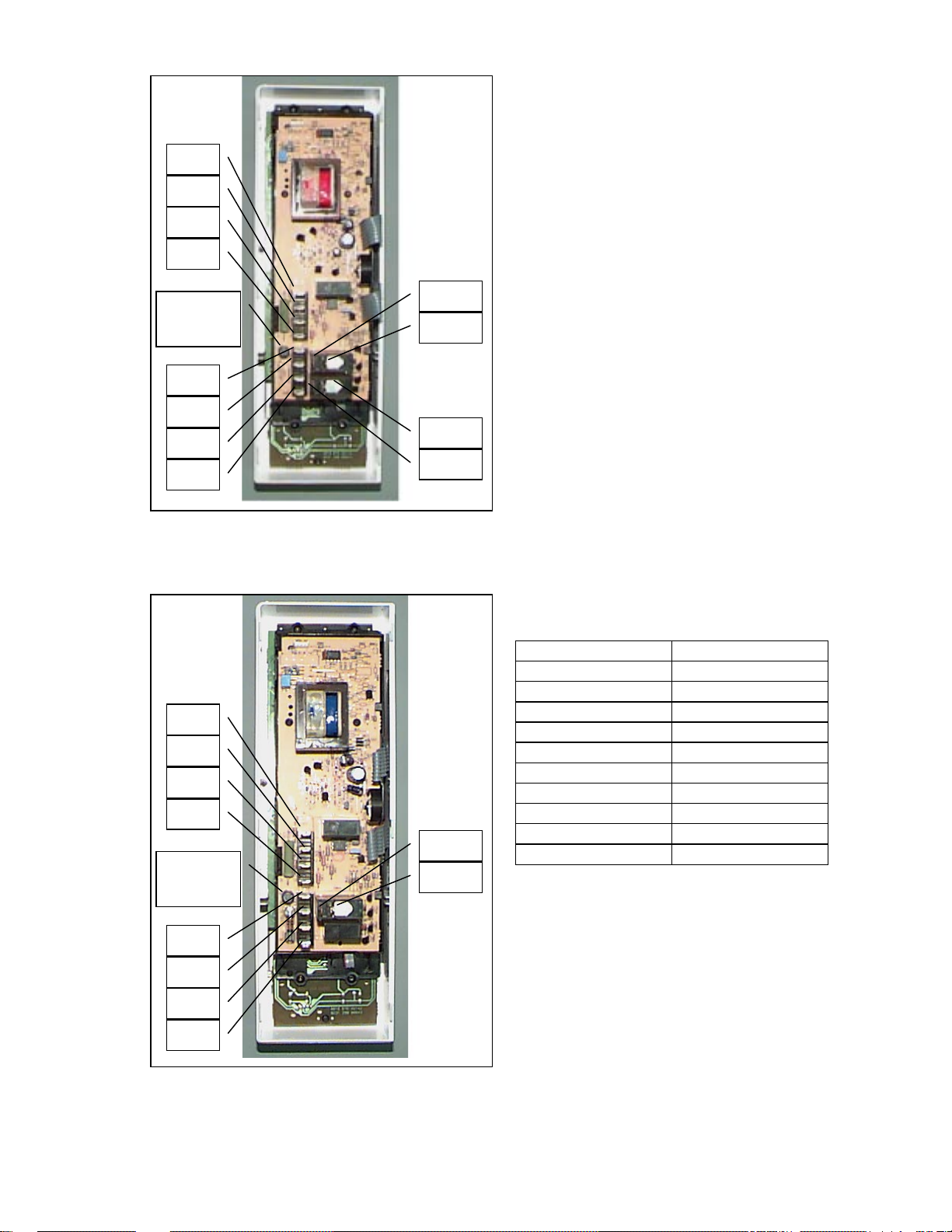

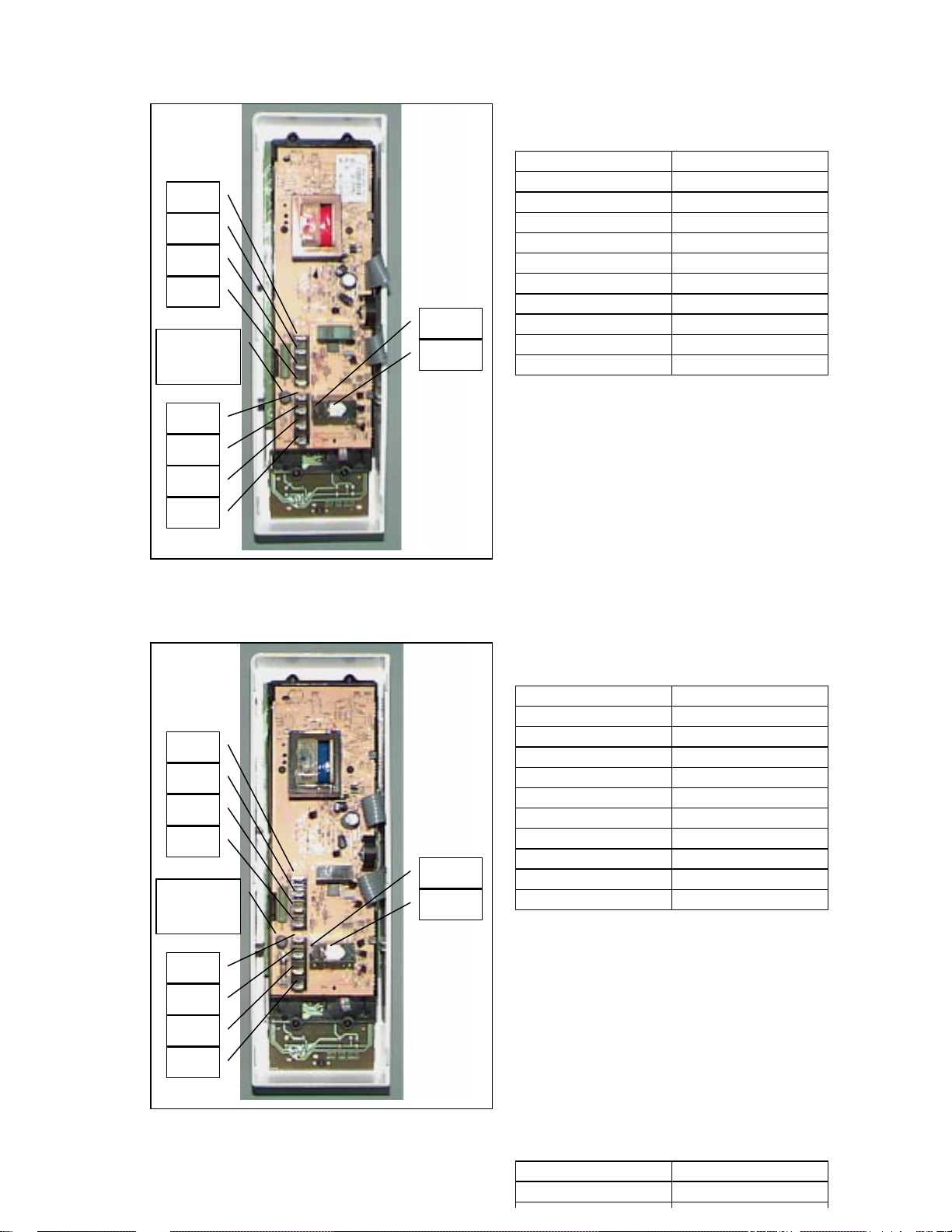

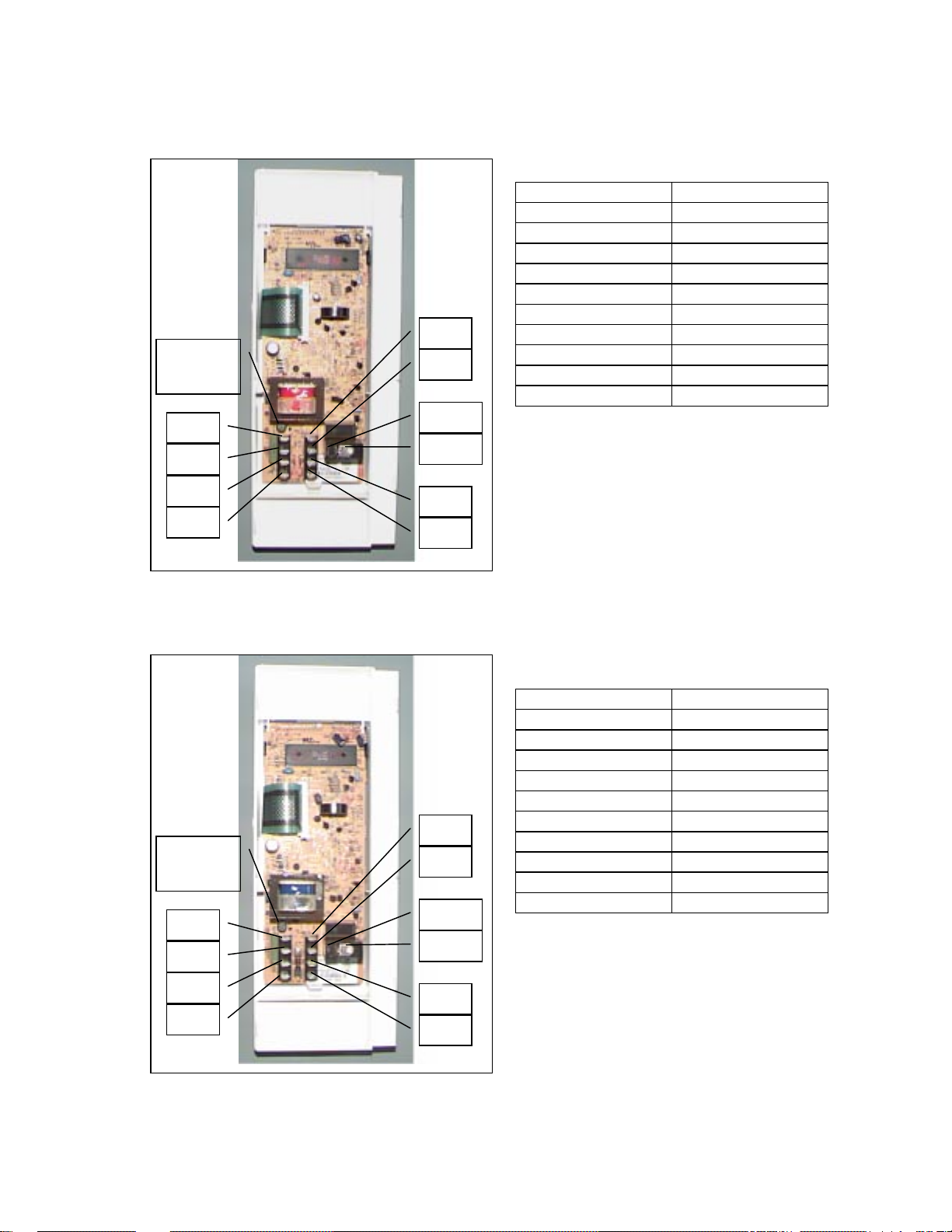

4.9 - Relé Eletrônico Digital (Placa Eletrônica):

Responsável por todo o funcionamento do Forno de Microondas. Conforme o Modelo e a
Tensão do produto, os Relés Eletrônicos Digitais possuem características diferentes.

o Transformador das Placas 120V é vermelho e das Placas 220V é azul.

Dica:

4.9.1 - Teste do Relé Eletrônico Digital:

Para acessar a Rotina de Testes, para q ualquer um dos Relés Eletrônicos Digitais, proceda da
seguinte forma:

1- Desligue o Microondas, retirando o plugue da tomada;
2- Abra a Porta do Microondas;
3- Mantenha pressionada a tecla CANCELAR / STOP e ao mesmo tempo, ligue o plugue na

tomada. Todo o Display irá acender (teste do Display);
4- Feche a Porta;
5- Pressione as teclas, uma de cada vez, verificando os resultados conforme a tabela do

modelo correspondente:

IMPORTANTE:

Se nenhuma tecla for pressionada, em 30 segundos a rotina é desativada.

4.9.1.1 - Modelo BMU27A:

Tecla Dígito

1

Dígito

2

Dígito

3

Dígito

Página 13

4

Dígito

5

Dígito

6

Relé

Principal

Buzzer

Potência

2 desligado desligado

Relógio

Timer

Tempo
Manter

Aquecido

Tipo

Quantidade

Auto

Aquecer

Auto

Cozinhar

Auto

Descongelar

Bebida
Pipoca

Arroz

1
2

2 desligado
2 desligado desligado
2 desligado desligado
2 desligado desligado

3 desligado desligado
3 desligado desligado
6 desligado desligado

3 desligado desligado

3 desligado desligado

5 desligado desligado
5 desligado desligado
3 desligado desligado
0 desligado desligado
0 desligado desligado

ligado

3
4
5
6
7
8
9
0

Estágio

Liga

Cozinhar +

um pouco

Cancelar

Stop

OBSERVAÇÃO:

significa que a Membrana enviou o sinal para a placa (teste da Membrana).

0 desligado desligado
0 desligado desligado
1 desligado desligado
1 desligado desligado
1 desligado desligado
1 desligado desligado
1 desligado desligado
0 desligado desligado
4 desligado desligado
4
4 desligado desligado

desligado desligado

ligado

desligado

Toda vez que uma tecla for pressionada, o Buzzer emite um “bip”. O “bip”

4.9.1.2 - Modelo BMB27A:

Tecla Dígito

1

Dígito

2

Dígito

Dígito

3

4

Dígito

Página 14

Dígito

5

6

Principal

Relé

Relé

Resistência

Buzzer

Potência

2 desligado desligado desligado

Dourar

Relógio

Timer
Tempo
Manter

Aquecido

Tipo

Quantidade

Alimento

Bebida
Pipoca

Auto

Cozinhar

Auto

Descongelar

Arroz

1
2

5 desligado desligado desligado
2 desligado desligado
2 desligado desligado desligado
2 desligado desligado desligado
2 desligado desligado desligado

3 desligado desligado desligado
3 desligado desligado desligado
5 desligado desligado desligado
5 desligado desligado desligado

5

3 desligado desligado desligado

3 desligado desligado desligado

3 desligado desligado desligado
0 desligado desligado desligado
0 desligado desligado desligado

* Sensor de umidade

ligado

desligado desligado desligado

3
4
5
6
7
8
9
0

Estágio

Liga

Cozinhar

+ um pouco

Cancelar

Stop

0 desligado desligado desligado
0 desligado desligado desligado
1 desligado desligado desligado
1 desligado desligado desligado
1 desligado desligado desligado
1 desligado desligado Desligado
1 desligado desligado Desligado
0 desligado desligado Desligado
4 desligado desligado Desligado
4
4 desligado desligado Desligado

desligado desligado Desligado

ligado ligado

Desligado

* Sensor de Umidade:

Se aparecer a indicação

, quando a tecla Pipoca for pressionada,

ERR7

indica que o Sensor está defeituoso, com as conexões interrompidas ou soltas (desligado).

Veja, também, o conector no Relé Eletrônico Digital.

4.9.1.3 - Modelo BMV38A:

Tecla Dígito

1

Dígito

2

Dígito

Dígito

3

Página 15

Dígito

4

5

Relé

Principal

Buzzer

Relógio

2 desligado

ligado

Potência

Estágio

Timer

ROTACODER

horário

ROTACODER

anti-horário

Auto

Descongelar

Auto Aquecer

Auto Cozinhar

Cozinhar

+ um pouco

Manter

Aquecido

Arroz
Bebida
Pipoca

2 desligado desligado

1 desligado desligado

1 desligado desligado
2 desligado desligado

desligado

desligado desligado

2 desligado desligado

1 desligado desligado
1 desligado desligado
2 desligado desligado

1 desligado desligado

0 desligado desligado
0 desligado desligado

ligado

JET / START

STOP

0
desligado desligado

ligado

desligado

4.9.1.4 - Modelo BMC38A:

Tecla Dígito Dígito Dígito Dígito Dígito Relé Relé Buzzer

Página 16

1 2 3 4 5 Principal Resistência
Pipoca * Sensor de umidade
Bebida

Alimento

Relógio

Potência

Estágio

Timer

ROTACODER

horário

ROTACODER

anti-horário

Auto

Descongelar

Auto Cozinhar

CRISP
GRILL

Arroz

Manter

Aquecido

3 desligado desligado desligado

4 desligado desligado desligado

2 desligado desligado
1 desligado desligado desligado
2 desligado desligado desligado

2 desligado desligado desligado

desligado desligado

desligado desligado

2 desligado desligado desligado

1 desligado desligado desligado
3 desligado desligado desligado
3 desligado desligado desligado

1 desligado desligado desligado

1 desligado desligado desligado

desligado desligado desligado

ligado

ligado

desligado

Cozinhar + um

pouco

JET / START

STOP

2 desligado desligado desligado

0
desligado desligado desligado

ligado ligado

desligado

* Sensor de Umidade:

Se aparecer a indicação

, quando a tecla Pipoca for pressionada,

ERR7

indica que o Sensor está defeituoso, com as conexões interrompidas ou soltas (desligado).

Veja, também, o conector no Relé Eletrônico Digital.

4.10 - SENSOR (somente produtos BMB27A e BMC38A):

Localizado na saída de ar da cavidade, o SENSOR “mede” a umidade que sai do Microondas,
programando automaticamente o seu funcionamento (Tempo e Potência). Para testá-lo, faça a
Rotina de Testes da Placa Eletrônica.

IMPORTANTE:

A posição do SENSOR interfere no seu funcionamento e conseqüentemente, na programação

do Microondas. Por isso, tome cuidado quando for substituí-lo.

4.10.1 - Funcionamento do SENSOR

Quando o Forno é acionado, inicialmente, o SENSOR é ligado (é aquecido) e “sente” as
condições do Microondas. Quando ele se estabiliza, o Magnetron é acionado, iniciando a
função programada. O vapor de água do alimento é verificado pelo SENSOR, comandando o

Página 17

tempo e potência do Microondas. Este comando é possível, graças as características do
SENSOR, que muda a sua resistência ôhmica conforme a umidade.

IMPORTANTE:

O tempo de cozimento pode variar, dependendo dos seguintes fatores:
a) umidade relativa do ar;
b) quantidade e umidade do alimento;
c) temperatura do alimento;
d) temperatura ambiente.

5 - CARACTERÍSTICAS CONSTRUTIVAS - CIRCUITO DE ALTA TENSÃO:

IMPORTANTE:

Antes de fazer qualquer manutenção nos componentes do Circuito de Alta Tensão,

DESCARREGUE o Capacitor de Alta Tensão.

5.1 - Transformador de Alta Tensão:

O Transformador for nece 2.000V para o Capacitor de Alta Tensão e aproximadamente 3V para
o Filamento do Magnetron. Para testá-lo, desligue-o do produto e verifique a continuidade.

5.2 - Capacitor de Alta Tensão:

O Capacitor varia de valor conforme a tensão do produto (1,05uF para 120V e 0,95uF para
220V). Para testá-lo, primeiramente, descarregue-o. Desligue-o do Circuito e verifique a
continuidade com um Multímetro na escala X10k; o ponteiro se movimentará para o fim da
escala (tendendo a zero) e retornará. Se o ponteiro não se movimentar, ou ficar no fim da
escala, troque o Capacitor.

5.3 - Magnetron:

O Magnetron é o componente que gera as Microondas (2.450MHz).
Para testá-lo, verifique a continuidade do Filamento. O valor encontrado deverá ser igual ou

menor que 1 Ohm. Verifiq ue, também, a continuidade entre o Filamento e a Carcaça. O valor
encontrado deverá ser infinito.

5.3 - Diodo de Alta Tensão:

O Diodo é responsável, juntamente com o Transf ormador e o Capacitor, do fornecimento de

4.000V para o Magnetron. Nos produtos 120V o Diodo é duplo, possuindo um Limitador de
Tensão ligado em paralelo com o Capacitor.

Página 18

Para testá-lo, retire-o do circuito e verifique a continuidade com um Multímetro na escala X10k.
Refaça a medida invertendo as pontas de prova. Num sentido, o valor deverá ser infinito e no
outro deverá ficar entre 50k a 200k.

Para testar o Limitador de Tensão, verifique a continuidade com um Multímetro na escala
X10k. O valor encontrado deverá ser infinito (o ponteiro não se movimenta), mesmo se as
pontas de prova forem invertidas.

6 - FERRAMENTAS NECESSÁRIAS:

- Jogo de Chaves Torx;

- Jogo de Chave Philips;

- Jogo Chave de Fenda;

- Alicate de Bico;

- Multímetro Analógico (com escala X10k);

- Alicate Amperométrico;

- Ferro de Solda de 30W e estanho;

- Luvas (para proteção);

- Pano para limpeza.

7- - INFORMAÇÕES IMPORTANTES:

1- Para sua segurança, sempre que for realizar qualquer trabalho no produto, desligue-o da
tomada e descarregue o Capacitor de Alta Tensão.

2- Utilize Luvas ao trabalhar no produto. Algumas peças metálicas podem cortar sua mão.
3- Não são itens de reposição: - Chicote de fios;

- Cavidade do Forno;

- Parafusos;

- Arruelas;

- Porcas.

4- Para substituir o Motor do Prato Giratório, é necessário cortar a tampa inferior, colocando
um parafuso para fixá-la posteriormente.

8 - POSSÍVEIS PROBLEMAS / S OLUÇÕES:

Problema Verifique

Não Cozinha / Não Assa - Microondas . Circuito de Alta Tensão (Magn et r on, Diodo,

Capacitor, Transformador).
Relé Eletrônico Digital.
Termostato do Magnetron.

Página 19

Programação incorreta. Orient e o cons um idor .
Não Doura. Resistência.
Relé Eletrônico Digital.
Programação incorreta. Orient e o cons um idor .
Termostato da Resistência.
Faísca / Centelhamento na cavidade. Prato Crisp colocado incorretamente.
Utensílios metálicos no interior do Forno.
Suporte utilizado n o modo Microondas / Crisp.
Prato Giratório se movimenta para os dois lados. Normal. Oriente o consumidor.
Estalos / ruídos dur ant e o cozime nto. No rmal. Durante o cozimento, o próprio alimento

produz ruídos.
Normal. O Magnetron poss ui um ruí do

característico.
Excesso de vapor d’água no inter ior do fo rno. Local da instalação (produt o embut ido) .
Objetos obst ruindo a saída de ar.
Motor do Ventilador.
Desligando pelo Protetor Térmico . Local da instalação (produt o embut ido) .
Objetos obst ruindo a saída de ar.
Motor do Ventilador.
Protetor Térmico.
Magnetron.
Fusível Queimado. Circuito de Alta Tensão (M agnet r on, Diodo,

Capacitor, Tran sf or mador) .
Circuito de Baixa Tensão (Micro- ch aves,

Motores, Relé Eletrôn ico Digit al, Resis tên cia) .
Variação de Tensão - Energia Elétrica.
Não Aquece / Demora Aquecer - Função Sensor. Sensor de Umidade.
Relé Eletrônico Digital.
Normal. O tempo é variável (umidade relativa).
Não Aceita Programação. Normal. Trava Automátic a acion ada. Abrir a

Porta e programar.
Relé Eletrônico Digital.
Painel de Membrana ou Rotacoder.
Display não acende. Fusível (da Rede ou do Relé Eletrônico Digita l).
Termostato da Cav idad e.
Relé Eletrônico Digital.

9 - ESQUEMAS ELÉTRICOS:

9.1 - BMU27A - 120V:

Página 20

9.2 - BMU27A - 220V:

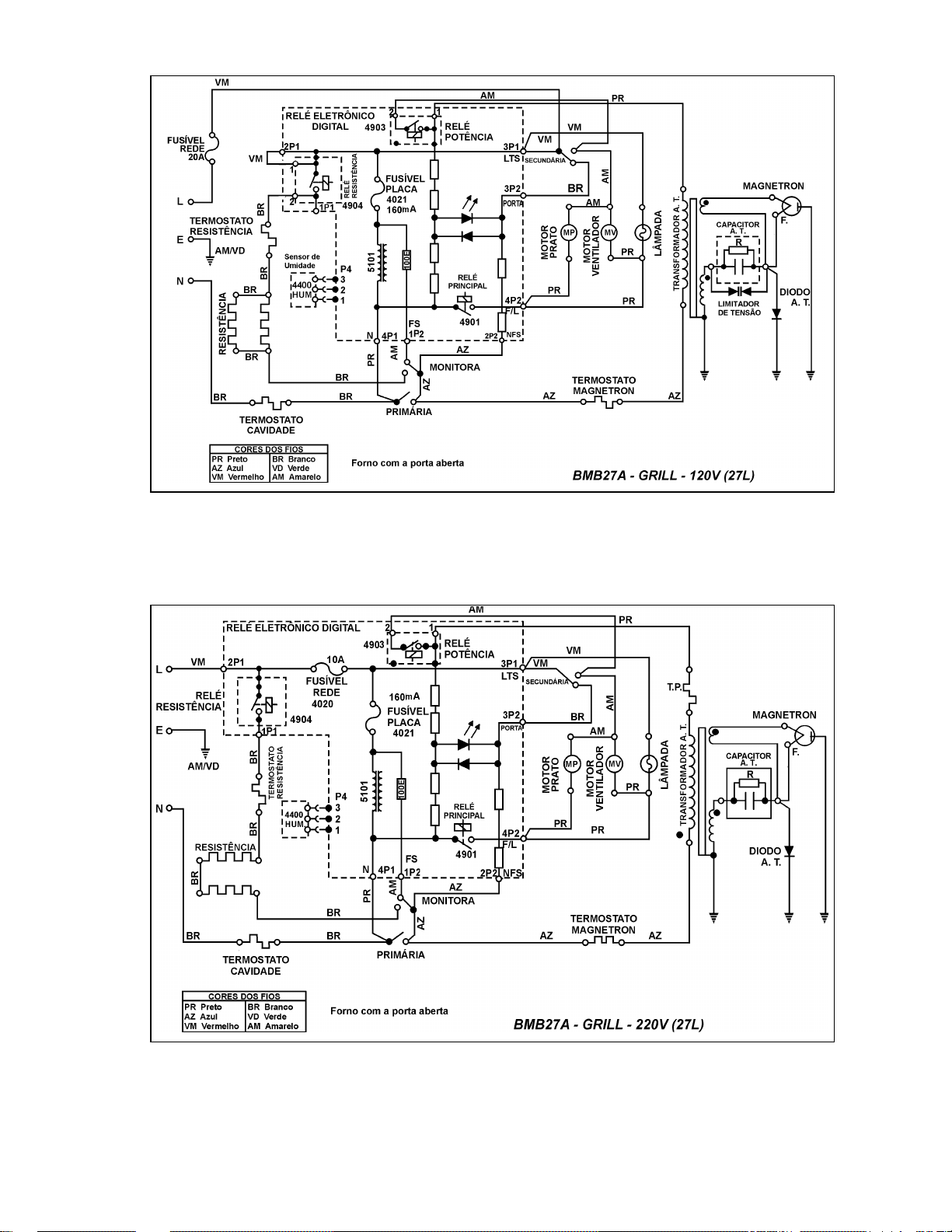

9.3 - BMB27A - 120V:

Página 21

9.4 - BMB27A - 220V:

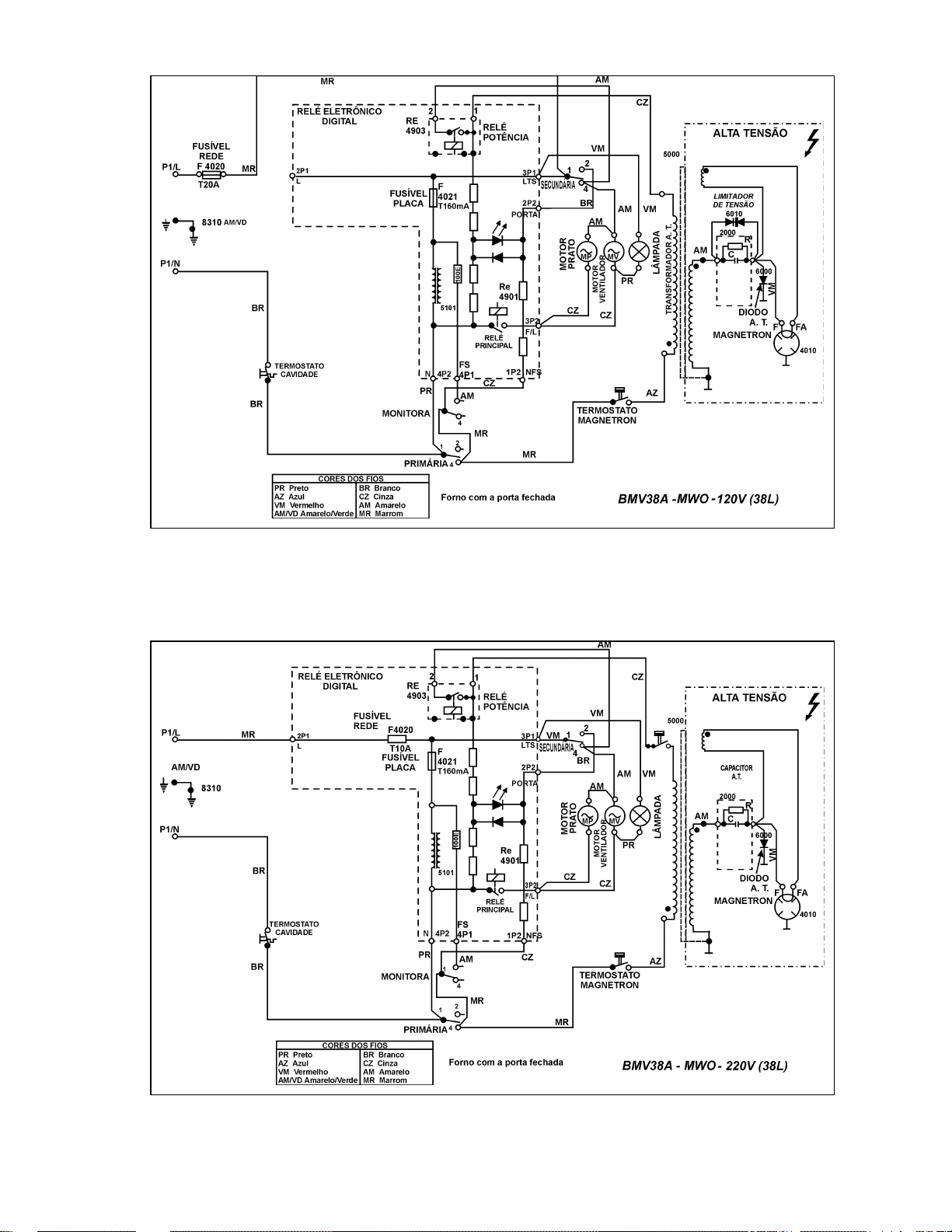

9.5 - BMV38A - 120V:

Página 22

9.6 - BMV38A - 220V:

9.7 - BMC38A - 120V:

Página 23

9.8 - BMC38A - 220V:

10 - FOTOS DAS MICRO-CHAVES:

Página 24

10.1 - Fornos 27 litros - Cores dos Fios:

1

2

3

7

8

9

4

5

6

BMU27A BMB27A

Fio 120V 220V 120V 220V

1
2
3
4
5
6
7
8
9

AZ/AZ AZ/AZ AZ/AZ AZ/AZ

- - BR BR

AM AM AM AM

AZ/AZ AZ/AZ AZ/AZ AZ/AZ

BR/PR BR/PR BR/PR BR/PR

- - - ­BR BR BR BR
AM AM/AM AM/AM AM/AM

VM/VM VM VM/VM VM

10.2 - Fornos 38 litros - Cores dos Fios :

7

8

9

6

5

4

3

2

1

BMV38A BMC38A

Fio 120V 220V 120V 220V

1
2
3
4
5
6
7
8
9

MR/CZ MR/CZ MR/CZ MR/CZ

- - BR BR
AM AM AM AM

AZ/BR AZ/BR AZ/BR AZ/BR

MR/MR MR/MR MR/MR MR/MR

- - - ­BR BR BR BR

AM/AM AM/AM AM/AM AM/AM
VM/MR VM VM/MR VM

IMPORTANTE - PARA TODOS OS MODELOS (27 e 38 litros):

Fios 1, 2, 3 -

Fios 4, 5, 6 -

Fios 7, 8, 9 -

Chave Monitora

Chave Primária

Chave Secundária

Página 25

11 - FOTOS DOS RELÉS ELETRÔNICOS DIGITAIS:

11.1 - BMU27A - 120V:

4P1
Fusível
do Relé

4P2
3P2

3P1

1RP
2RP

Legenda:

Ponto Cor do Fio

1P1
2P1
3P1
4P1
1P2
2P2
3P2

4P2
1RP
2RP

1RP = ponto 1, Relé Potência;

1P1 = ponto 1, conector 1;
4P2 = ponto 4, conector 2.

-

-

VM/VM

PR

AM

AZ

BR

PR/PR

PR

AM

2P2
1P2

11.2 - BMU27A - 220V:

Fusível
do Relé

4P2
3P2

2P1
1P1

Ponto Cor do Fio

-

VM

VM/VM

PR

AM

AZ

BR

PR/PR

PR

AM

4P1
3P1

1RP
2RP

Legenda:

1P1

2P1

3P1

4P1

1P2

2P2

3P2

4P2
1RP
2RP

1RP = ponto 1, Relé Potência;

1P1 = ponto 1, conector 1;
4P2 = ponto 4, conector 2.

2P2
1P2

2P1
1P1

Página 26

11.3 - BMB27A - 120V

Fusível
do Relé

4P2
3P2
2P2
1P2

4P1
3P1

1RP
2RP

Legenda:

Ponto Cor do Fio

1P1

2P1

3P1

4P1

1P2

2P2

3P2

4P2
1RP
2RP
1RR
2RR

1RP = ponto 1, Relé Potência;

1RR = ponto 1, Relé Resis tên cia;
1P1 = ponto 1, conector 1;
4P2 = ponto 4, conect or 2.

-

VM

VM/VM

PR

AM

AZ

BR

PR/PR

PR
AM
VM

BR

2P1
1P1

11.4 - BMB27A - 220V

Fusível
do Relé

4P2
3P2

2RR
1RR

4P1
3P1

1RP
2RP

Legenda:

Ponto Cor do Fio

1P1
2P1
3P1
4P1
1P2
2P2
3P2

4P2
1RP
2RP

1RP = ponto 1, Relé Potência;

1P1 = ponto 1, conector 1;
4P2 = ponto 4, conect o r 2.

BR

VM

VM/VM

PR

AM

AZ

BR

PR/PR

PR

AM

2P2
1P2

2P1
1P1

Página 27

11.5 - BMV38A - 120V

4P2
3P2
2P2
1P2

Fusível
do Relé

4P1
3P1
2P1
1P1

1RP
2RP

Legenda:

Ponto Cor do Fio

1P1

2P1

3P1

4P1

1P2

2P2

3P2

4P2
1RP
2RP

1RP = ponto 1, Relé Potência;

1P1 = ponto 1, conector 1;
4P2 = ponto 4, conector 2.

-

-

VM/VM

AM

CZ
BR

CZ/CZ

AZ

CZ

AM

11.6 - BMV38A - 220V

4P2
3P2
2P2
1P2

Fusível
do Relé

4P1

1RP
2RP

Ponto Cor do Fio

-

MR

VM/VM

AM

CZ
BR

CZ/CZ

AZ

CZ

AM

Legenda:

1P1

2P1

3P1

4P1

1P2

2P2

3P2

4P2
1RP
2RP

1RP = ponto 1, Relé Potência;

1P1 = ponto 1, conector 1;
4P2 = ponto 4, conector 2.

3P1
2P1
1P1

11.7 - BMC38A - 120V:

Página 28

Ponto Cor do Fio

1P1

-

4P2
3P2
2P2
1P2

Fusível
do Relé

4P1
3P1
2P1
1P1

11.8 - BMC38A - 220V:

4P2
3P2
2P2
1P2

Fusível
do Relé

1RP
2RP

2RR
1RR

1RP
2RP

Legenda:

Ponto Cor do Fio

1P1

2P1

3P1

4P1

1P2

2P2

3P2

4P2
1RP
2RP

1RP = ponto 1, Relé Potência;

1P1 = ponto 1, conector 1;
4P2 = ponto 4, conector 2.

AZ

MR

VM/VM

AM

CZ
BR

CZ/CZ

AZ

CZ

AM

4P1
3P1
2P1
1P1

12 - ABREVIAÇÃO - CORES DOS FIOS:

Página 29

Código Cor do fio

AM Amarelo

AM/AM Dois Fios Amarelos

AZ Azul

AZ/BR Fio Azul + Fio Branco

BR Branco

BR/PR Fio Branco + Fio Preto

CZ Cinza

CZ/CZ Dois Fios Cinzas

MR Marrom

MR/CZ Fio Marrom + Fio Cinza

PR Preto

PR/PR Dois Fios Pretos

VM Vermelho
VM/MR Fio Vermelho + Fio Marrom
VM/VM Dois Fios Vermelhos

Atenciosamente

MULTIBRAS S/A ELET RO D OMÉSTICOS
Suporte Técnico e Treinamento

Elaborado por: Adriano André da Costa
Revisado por: Fábio Boaro

Página 30
