GUIDE D'UTILISATION
Table de cuisson
99639921_A_FR.qxp 25/08/2006 14:26 Page 1
2
Chère Cliente, Cher Client,
Vous venez d'acquérir une table de cuisson BRANDT et nous vous en remercions.
Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il
réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il
soit aussi toujours facile à utiliser.
Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de
fours, de fours à micro-ondes, de hottes aspirantes, de cuisinières, de lave-vaisselle,
de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez
coordonner à votre table de cuisson BRANDT.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos
exigences vis-à-vis de nos produits, notre service consommateurs est à votre
disposition et à votre écoute pour répondre à toutes vos questions ou suggestions
(coordonnées à la fin de ce livret).
Et connectez-vous aussi sur notre site www.Brandt.com où vous trouverez tous nos
produits, ainsi que des informations utiles et complémentaires.
BRANDT
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit
d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes
modifications liées à leur évolution.
Important :
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide
d'installation et d'utilisation afin de vous familiariser plus rapidement avec son
fonctionnement.
99639921_A_FR.qxp 25/08/2006 14:26 Page 2
3
SOMMAIRE
••
Consignes de sécurité
______________________________________
04
••
Respect de l’environnement
_________________________________
05
••
Description de votre appareil
_________________________________
06
1 / INSTALLATION DE VOTRE APPAREIL
••
Choix de l’emplacement
_____________________________________
07
••
Encastrement
_____________________________________________
07
••
Conseils d’encastrement
____________________________________
08
••
Raccordement électrique
____________________________________
08
••
Raccordement gaz
_________________________________________
09
••
Changement de gaz
________________________________________
11
2 / UTILISATION DE VOTRE APPAREIL
••
Description de votre dessus
_________________________________
15
••
Mise en marche des brûleurs gaz
_____________________________
16
••
Récipients pour les brûleurs gaz
______________________________
17
••
Récipients pour la plaque électrique
__________________________
18
••
Mise en marche de la plaque électrique
_______________________
18
3 / ENTRETIEN COURANT DE VOTRE APPAREIL
••
Entretenir votre appareil
_____________________________________
19
4 / MESSAGES PARTICULIERS, INCIDENTS
••
En cours d’utilisation
_______________________________________
20
5 / TABLEAU DE CUISSON
••
Guide de cuisson gaz
_______________________________________
21
••
Guide de cuisson électrique
_________________________________
21
6 / QUELQUES CONSEILS
________________________________________
22
7 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS
••
Interventions
______________________________________________
24
••
Relations consommateurs
___________________________________
24
99639921_A_FR.qxp 25/08/2006 14:26 Page 3
4
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
——
Nous avons conçu cette table de cuisson
pour une utilisation par des particuliers dans
un lieu d’habitation.
——
Cet appareil doit être installé conformément
aux règlementations en vigueur et utilisé
seulement dans un endroit bien aéré.
Consultez ce guide avant d’installer et
d’utiliser votre appareil.
——
Les cuissons doivent être réalisées sous
votre surveillance.
——
Ces tables de cuisson destinées
exclusivement à la cuisson des denrées
alimentaires et des boissons ne contiennent
aucun composant à base d’amiante.
——
Cet appareil n’est pas raccordé à un
dispositif d’évacuation des produits de
combustion. Il doit être installé et raccordé
conformément aux règles en vigueur. Une
attention particulière sera accordée aux
dispositions applicables en matière de
ventilation.
——
Ne rangez pas dans le meuble situé sous
votre table de cuisson vos produits
d’
EENNTTRREETTIIEENN
ou
IINNFFLLAAMMMMAABBLLEESS
(atomiseur ou
récipient sous pression, ainsi que papiers,
livres de recettes...).
— Si vous utilisez un tiroir placé sous la table,
nous vous déconseillons le rangement
d’objets craignant la température (plastiques,
papiers, bombes aérosols, etc...).
——
Votre table doit être déconnectée de
l’alimentation (électrique et gaz) avant toute
intervention.
——
En branchant des appareils électriques sur
une prise de courant située à proximité,
assurez-vous que le câble d’alimentation ne
soit pas en contact avec les zones chaudes.
——
Par mesure de sécurité, après utilisation,
n’oubliez pas de fermer le robinet de
commande générale du gaz distribué par
canalisation ou le robinet de la bouteille de
gaz butane/propane.
——
La marque de conformité
CCEE
est apposée
sur ces tables.
——
L’installation est réservée aux installateurs
et techniciens qualifiés.
——
Avant l’installation, assurez-vous que les
conditions de distribution locale (nature et
pression du gaz) et le réglage de l’appareil
sont compatibles.
——
Cette table est conforme à la norme
EN 60335-2-6 en ce qui concerne les
échauffements des meubles et de classe 3 en
ce qui concerne l’installation (selon norme
EN 30-1-1).
••
Attention
Les conditions de réglage sont
inscrites sur une étiquette située dans la
pochette, ainsi que sur l’emballage.
Afin de retrouver aisément à l’avenir les
références de votre appareil, nous vous
conseillons de les noter en page “Service
Après-Vente et Relations Consommateurs”
(cette page vous explique également où les
trouver sur votre appareil).
Dans le cas où une fêlure deviendrait visible
sur le dessus verre, débranchez
immédiatement l’appareil de son
alimentation et contactez le Service AprèsVente.
99639921_A_FR.qxp 25/08/2006 14:26 Page 4
RESPECT DE L’ENVIRONNEMENT
5
••
— Les matériaux d'emballage de cet appareil
sont recyclables. Participez à leur recyclage
et contribuez ainsi à la protection de
l'environnement en les déposant dans les
conteneurs municipaux prévus à cet effet.
— Votre appareil contient
également de nombreux matériaux
recyclables. Il est donc marqué de
ce logo afin de vous indiquer que
les appareils usagés ne doivent
pas être mélangés avec d'autres
déchets. Le recyclage des
appareils qu'organise votre fabricant sera
ainsi réalisé dans les meilleures conditions,
conformément à la directive européenne
2002/96/CE sur les déchets d'équipements
électriques et électroniques. Adressez vous à
votre mairie ou à votre revendeur pour
connaître les points de collecte des appareils
usagés les plus proches de votre domicile.
— Nous vous remercions pour votre
collaboration à la protection de
l'environnement.
RESPECT DE L’ENVIRONNEMENT
99639921_A_FR.qxp 25/08/2006 14:26 Page 5
6
DESCRIPTION DE VOTRE APPAREIL
••
DESCRIPTION DE VOTRE TABLE
A
B
Chapeau de brûleur
Tête de brûleur
Injecteur
C
D
Bougie d’allumage
Thermocouple
(modèle avec sécurité
Manette
E
F
G
H
Bague d’étanchéité
Robinet
Conseil
Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères
différences de détails et d’équipements peuvent apparaître entre votre appareil et les
descriptions présentées.
D
E
A
B
Grille
support
casserole
Table modèle 4 feux gaz
C
F
G
H
99639921_A_FR.qxp 25/08/2006 14:26 Page 6
7
1 / INSTALLATION DE VOTRE APPAREIL
••
CHOIX DE L’EMPLACEMENT
Votre appareil doit être encastré dans le
plateau d'un meuble support de 3 cm
d'épaisseur minimum, fait en matière qui
résiste à la chaleur, ou bien revêtu d'une telle
matière.
Pour ne pas gêner la manoeuvre des
ustensiles de cuisson, il ne doit y avoir à
droite, ou à gauche, ni meuble ni paroi à
moins de 30 cm de la table de cuisson.
Si une cloison horizontale est positionnée
sous la table, celle-ci doit être située entre
10 cm et 15 cm par rapport au-dessus du plan
de travail. Dans tous les cas, ne rangez pas
d’atomiseur ou de récipient sous pression
dans le compartiment qui pourrait exister sous
la table (voir chapitre
“
Consignes de sécurité”).
ENCASTREMENT
Pour assurer l’étanchéité entre la table et le
plan de travail, collez le joint fourni dans la
pochette avant l’installation de la table :
Se conformer au croquis
(Fig. 01)
.
——
Retirez les grilles support casserole, les
chapeaux de brûleur et les têtes de brûleurs
en repérant leur position.
— Retournez la table et posez-la avec
précaution au-dessus de l’ouverture du
meuble pour ne pas endommager les
manettes et les bougies d’allumage.
— Pour assurer l'étanchéité entre le carter et le
plan de travail, collez le joint mousse
ssuurr llee
ppoouurrttoouurr eexxttéérriieeuurr dduu ccaarrtteerr
(Fig. 02
).
••
Fig. 01
Fig. 02
Carter
Joint
APPAREIL
Découpe
meuble
standard
Découpe
meuble
standard
Dimensions
hors tout
au-dessus
du plan de
travail
Dimensions
hors tout
au-dessous
du plan de
travail
Largeur
56 cm
26,5 cm
71 cm
31 cm
55,4 cm
26 cm
Profondeur
49 cm
49 cm
52,2 cm
51 cm
47 cm
47 cm
Epaisseur
suivant
meuble
suivant
meuble
5 cm
5 cm
5,1 cm
5,1 cm
Modèle
60 cm
30 cm
60 cm
30 cm
60 cm
30 cm
99639921_A_FR.qxp 25/08/2006 14:26 Page 7
30 cm mini
70 cm mini
5,8 cm mini
3 cm mini
56 cm
48 cm mini
30 cm mini
8
A
A
A A
— Placez votre table de cuisson dans
l’ouverture du meuble support en prenant
soin de tirer la table vers soi.
— Placez les têtes de brûleurs, les chapeaux,
et les grilles support casserole.
Raccordez votre table au gaz (voir chapitre
“Raccordement gaz”) et à l’électricité (voir
chapitre “Raccordement électrique).
— Vous pouvez immobiliser, si vous le désirez,
la table au moyen de pattes de fixation livrées
avec leur vis
(Fig. 02)
se fixant aux coins du
carter.
UUttiilliisseezz iimmppéérraattiivveemmeenntt lleess ttrroouuss
pprréévvuuss àà cceett eeffffeett ssuuiivvaanntt llee ddeessssiinn ccii--ddeessssuuss
(Fig. 01)
..
—
AArrrrêêtteezz ddee vviisssseerr qquuaanndd llaa ppaattttee ddee ffiixxaattiioonn
ccoommmmeennccee àà ssee ddééffoorrmmeerr..
NNee ppaass uuttiilliisseerr ddee vviisssseeuussee
.
Fig. 01
Fig. 02
Patte de fixation
Vis
Vue de dessous
du carter
••
CONSEILS D’ENCASTREMENT
Trous de fixation
A
••
Meuble
1 / INSTALLATION DE VOTRE APPAREIL
RACCORDEMENT ELECTRIQUE
Votre table doit être raccordée sur le réseau
220-240 V~monophasé par l’intermédiaire
d’une fiche de prise de courant 2 pôles + terre
normalisée CEI 60083 ou d’un dispositif à
coupure omnipolaire, conformément aux
règlementations en vigueur.
La fiche de prise de courant doit être accessible
après installation.
Attention
Le fil de protection (vert/jaune) est relié
à la borne de terre de l’appareil et doit
être relié à la borne de terre de l’installa-
tion. Le fusible de l’installation doit être de
10 ampères. Si le câble d’alimentation est
endommagé, il doit être remplacé par un câble
ou un ensemble spécial disponible auprès du
fabricant ou de son Service Après-Vente.
Conseil
L’utilisation d’un appareil de cuisson au
gaz conduit à la production de chaleur et
d’humidité dans le local où il est installé.
VVeeiilllleezz
àà aassssuurreerr uunnee bboonnnnee aaéérraattiioonn ddee vvoottrree ccuuiissiinnee::
maintenez ouverts les orifices d’aération
naturelle, ou installez un dispositif mécaniqu
e
(hotte de ventilation mécanique). Une utilisation
intensive et prolongée de l’appareil peut
nécessiter une aération supplémentaire ; par
exemple en ouvrant une fenêtre, ou une
aération plus efficace ; en augmentant la
puissance de la ventilation mécanique si elle
existe. (un débit d’air minimum de 2 m
3
/h par kW
de puissance gaz est nécessaire).
Exemple : 60 cm - 4 feux gaz
Puissance totale : 0,85 + 1,5 + 2,3 + 3,1 = 7,75kW
7,75 kW x 2 = 15,5 m
3
/h de
débit minimum.
SS
EECCTTIIOONN DDUU CCÂÂBBLLEE ÀÀ UUTTIILLIISSEERR
Câble H05V2V2F T90
Réf. SAV : 77x9060
Section des
conducteurs en mm
2
Fusible
222200--224400 VV~~-- 5500 HHzz
3 conducteurs dont
1 pour la terre
1
10 A
99639921_A_FR.qxp 25/08/2006 14:26 Page 8
9
Le raccordement gaz doit être effectué
conformément aux règlements en vigueur
dans le pays d’installation.
•
Gaz distribué par canalisation
gaz naturel, air propané, ou air
butané
Pour votre sécurité, vous devez choisir
exclusivement l’un des 3 raccordements
suivants :
— Raccordement avec un tube rigide
en
cuivre à embouts mécaniques vissables
(appellation norme gaz G1/2). Réalisez le
raccordement directement à l’extrémité du
coude monté sur l’appareil.
— Raccordement avec un tube flexible
métallique
(inox)
onduleux à embouts
mécaniques
vissables (conforme à la norme
NF D 36-121) dont la durée de vie est illimitée
(Fig. A).
— Raccordement avec un tuyau flexible
caoutchouc renforcé
à embouts mécaniques
vissables (conforme à la norme NF D 36-103)
dont la durée de vie est de 10 ans
(Fig. B).
Attention
Lors du raccordement gaz de votre
table, si vous êtes amené à changer
l’orientation du coude monté sur
l’appareil :
①①
Changez la rondelle d’étanchéité.
②②
Vissez l’écrou du coude en ne
dépassant pas un couple de vissage
de 17 N.m.
RACCORDEMENT GAZ
• Remarques préliminaires
Si votre table de cuisson est installée au-dessus d'un four ou si la proximité d'autres éléments
chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser
celui-ci en tube rigide.
Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en
contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être
encombré.
••
Fig. A
Fig. B
1 / INSTALLATION DE VOTRE APPAREIL
99639921_A_FR.qxp 25/08/2006 14:26 Page 9
10
1 / INSTALLATION DE VOTRE APPAREIL
•

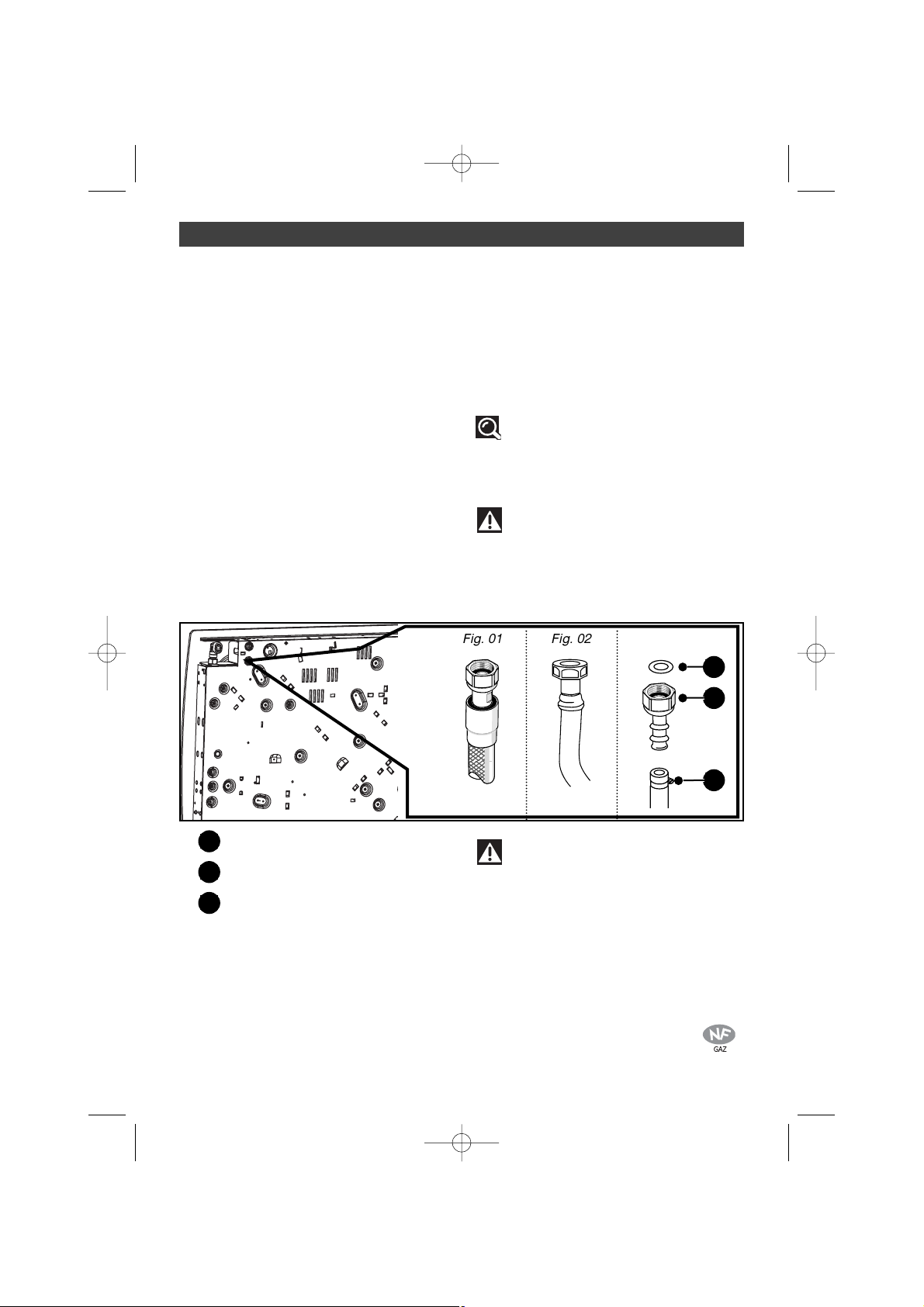

Gaz distribué par bouteille ou
réservoir (gaz butane/propane)
Pour votre sécurité, vous devez choisir
exclusivement l’un des 3 raccordements
suivants :
— Raccordement avec un tube rigide
en
cuivre à embouts mécaniques vissables
(appellation norme gaz G1/2). Réalisez le
raccordement directement à l’extrémité du
coude monté sur l’appareil.
— Raccordement avec un tube flexible
métallique
(inox)
onduleux à embouts
mécaniques
vissables (conforme à la norme
NF D 36-125) dont la durée de vie est illimitée
(Fig. 01).
— Raccordement avec un tuyau flexible
caoutchouc renforcé
à embouts mécaniques
vissables (conforme à la norme XP D 36-112)
dont la durée de vie est de 10 ans
(Fig. 02).
A
B
Rondelle d’étanchéité (non fournie)
About (non fourni)
Collier de serrage (non fourni)
C
Attention
Tous les tubes souples et tuyaux
flexibles dont la durée de vie est limitée
doivent avoir une longueur maximum de
2 mètres et être visitables sur toute la
longueur. Ils doivent être remplacés avant
leur date limite d’utilisation (marquée sur le
tuyau). Quel que soit le moyen de
raccordement choisi, assurez-vous de son
étanchéité, après installation, avec de l’eau
savonneuse.
En France, vous devez utiliser un tube ou
un tuyau portant l’estampille NF Gaz
Dans une installation existante, un tube
souple équipé de ses colliers de serrage
(conforme à la norme XP D 36-110) dont la
durée de vie est de 5 ans peut être utilisé. Il
est nécessaire dans ce cas d’utiliser un about
sans oublier de mettre en place une rondelle
d’étanchéité entre l’about et le coude de la
table
(Fig. 03).
Conseil
Vous trouverez l’about et la rondelle
d’étanchéité auprès de votre Service AprèsVente.
Attention
Vissez l’about avec un couple ne
dépassant pas 25 N.m.
Fig. 01
Fig. 02
Fig. 03
A
B
C
99639921_A_FR.qxp 25/08/2006 14:26 Page 10
11
1 / INSTALLATION DE VOTRE APPAREIL
CHANGEMENT DE GAZ
Attention
Votre appareil est livré pré-réglé pour
le gaz naturel.
Les injecteurs nécessaires à l’adaptation au
butane/propane sont dans la pochette
contenant ce guide.
Conseil
En France, cette table est également
adaptable à l’air propané/butané. Le sachet
d’adaptation est fourni sur demande par
votre Service Après-Vente.
A chaque changement de gaz, vous devrez
successivement :
— Adapter le raccordement gaz
— Changer les injecteurs
— Régler les ralentis des robinets.
•
AAddaapptteezz llee rraaccccoorrddeemmeenntt ggaazz
: reportez-
vous au paragraphe
“Raccordement gaz”.
•
CChhaannggeezz lleess iinnjjeecctteeuurrss
en procédant
comme suit :
—
Retirez les grilles, les chapeaux, et les têtes
de tous les brûleurs.
—
Dévissez à l’aide de la clé fournie les
injecteurs situés dans le fond de chaque pot
et ôtez-les
(Fig. 01).
—
Montez à la place les injecteurs du gaz
correspondant, conformément au repérage
des injecteurs et au tableau des
caractéristiques gaz en fin de chapitre ; pour
cela :
—
Vissez-les d’abord manuellement jusqu’au
blocage de l’injecteur.
—
Engagez à fond la clé sur l’injecteur.
—
Tracez une ligne sur la plaque d’âtre à l’aide
d’un crayon à l’endroit indiqué
(Fig. 02).
—
Tournez la clé dans le sens des aiguilles
d’une montre jusqu’à ce que la ligne
apparaisse de l’autre côté
(Fig. 03).
Attention
Ne pas dépasser cette limite sous
peine de détérioration du produit.
-
Remontez les têtes de brûleurs, les
chapeaux et les grilles support casserole.
••
Conseil
A chaque changement de gaz, cochez
la case correspondante au niveau gaz sur
l’étiquette située dans la pochette.
Reportez-vous au paragraphe
“Raccordement gaz” correspondant.
Fig. 02
Fig. 03
Ligne
Ligne
Clé
Clé
Fig. 01
Clé
Injecteur
Pot
99639921_A_FR.qxp 25/08/2006 14:26 Page 11
12
1 / INSTALLATION DE VOTRE APPAREIL
•
RRéégglleezz lleess rraalleennttiiss ddeess rroobbiinneettss
: ceux-ci
sont situés sous les manettes
(Fig. 04)
.
—
Agissez robinet par robinet.
—
Enlevez les manettes, les bagues
d’étanchéité, en les tirant vers le haut.
- Passage du gaz naturel ou air
propané/butané en gaz butane/propane
-
A l’aide d’un petit tournevis plat,
vviisssseezz àà
ffoonndd
la vis de réglage des ralentis en laiton
(jaune)
(Fig. 05),
ddaannss llee sseennss ddeess aaiigguuiilllleess
dd’’uunnee mmoonnttrree..
-
Remontez les bagues d’étanchéité, les
manettes en veillant à leur sens d’orientation
et assurez-vous que les manettes soient bien
enfoncées.
- Passage du gaz butane/propane en gaz
naturel ou à l’air butané/propané
-
Dévissez la vis de réglage des ralentis en
laiton (jaune)
(Fig. 05)
, à l’aide d’un petit
tournevis plat, de
22 ttoouurrss ddaannss llee sseennss iinnvveerrssee
ddeess aaiigguuiilllleess dd’’uunnee mmoonnttrree..
-
Remontez la manette.
-
Allumez le brûleur, en position maximum, et
passez en position ralenti.
-
Enlevez de nouveau la manette, puis tournez
la vis de réglage
ddaannss llee sseennss ddeess aaiigguuiilllleess
dd’’uunnee mmoonnttrree
jusqu’à la position la plus basse
avant l’extinction des flammes.
-
Remontez la bague d’étanchéité et la
manette.
-
Exécutez plusieurs manoeuvres de passage
de débit maximum à ralenti :
iill nnee ffaauutt ppaass qquuee
llaa ffllaammmmee ss’’éétteeiiggnnee
; sinon dévissez la vis de
réglage de manière à obtenir la bonne tenue
de la flamme lors de ces manoeuvres.
-
Remontez les têtes de brûleurs, les
chapeaux et les grilles support casserole.
Fig. 05
Axe du robinet
Vis de réglage
des ralentis
Fig. 05
Axe du robinet
Vis de réglage
des ralentis
Manette
Bague
d’étanchéité
Robinet
Fig. 04
99639921_A_FR.qxp 25/08/2006 14:26 Page 12
13
1 / INSTALLATION DE VOTRE APPAREIL
• Repérage des injecteurs
Le tableau ci-contre indique les implantations
des injecteurs sur votre appareil en fonction
du gaz utilisé.
Chaque numéro est marqué sur l’injecteur.
RREEPPÉÉRRAAGGEE DDEESS IINNJJEECCTTEEUURRSS
TTaabbllee 6600 ccmm 33 ffeeuuxx ggaazz ++ 11 ppllaaqquuee éélleeccttrriiqquuee
TTaabbllee 6600 ccmm 44 ffeeuuxx ggaazz
TTaabbllee 3300 ccmm 22 ffeeuuxx ggaazz
95
Gaz Naturel
137
94
Gaz butane/
Propane
88
62
Air Butané/
Air Propané
340
165
Gaz Naturel
94 121
137 63
Gaz butane/
Propane
62 78
88 45
Air Butané/
Air Propané
165 215
340 C12
Gaz Naturel
121
137 63
Gaz butane/
Propane
78
88 45
Air Butané/
Air Propané
215
340 C12
Exemple :
repère injecteur 95
99639921_A_FR.qxp 25/08/2006 14:26 Page 13
14
1 / INSTALLATION DE VOTRE APPAREIL
•Caractéristiques gaz
AAppppaarreeiill ddeessttiinnéé àà êêttrree iinnssttaalllléé eenn :: BBuuttaannee PPrrooppaannee GGaazz GGaazz AAiirr pprrooppaannéé
nnaattuurreell nnaattuurreell
AAiirr bbuuttaannéé
FFRR .......
.......................................................ccaatt :: IIIIII11CC22EE++33++
G30 G31 G20 G25 G130
Débit horaire ci-dessous : 28-30 mbar 37 mbar 20 mbar 25 mbar 8 mbar
à 15°C sous 1013 mbar
BB
RRÛÛLLEEUURR RRAAPPIIDDEE
Repère marqué sur l'injecteur
7788 7788 112211 112211 221155
Débit calorifique nominal (kW) 2,25 2,25 2,30 2,30 2,40
Débit calorifique réduit (avec/sans sécurité) (kW) 0,830 0,870 0,870 0,650
Débit horaire (g/h) 164 161
Débit horaire (l/h) 219 255 336
BB
RRÛÛLLEEUURR GGRRAANNDD RRAAPPIIDDEE
Repère marqué sur l'injecteur
8888 8888 113377 113377 334400
Débit calorifique nominal (kW) 3,10 3,10 3,10 3,10 2,90
Débit calorifique réduit (avec/sans sécurité) (kW) 0,830 0,870 0,870 0,780
Débit horaire (g/h) 225 221
Débit horaire (l/h) 295 343 406
BB
RRÛÛLLEEUURR SSEEMMII--RRAAPPIIDDEE
Repère marqué sur l'injecteur
6622 6622 9944 9944 116655
Débit calorifique nominal (kW) 1,45 1,45 1,50 1,50 1,50
Débit calorifique réduit (avec/sans sécurité) (kW) 0,620 0,615 0,615 0,400
Débit horaire (g/h) 105 104
Débit horaire (l/h) 143 166 210
BB
RRÛÛLLEEUURR AAUUXXIILLIIAAIIRREE
Repère marqué sur l'injecteur
4455 4455 6633 6633 CC1122
Débit calorifique nominal (kW) 0,75 0,75 0,85 0,85 1,00
Débit calorifique réduit (avec/sans sécurité) (kW) 0,300 0,350 0,350 0,350
Débit horaire (g/h) 55 54
Débit horaire (l/h) 81 94 140
TT
AABBLLEE
44
FFEEUUXX GGAAZZ
Débit calorifique total (kW) 7,55 7,55 7,75 7,75 7,80
Débit maximum (g/h) 549 540
(l/h) 738 858 1092
TT
AABBLLEE
33++11
PPLLAAQQUUEE ÉÉLLEECCTTRRIIQQUUEE
11550000 WW
AAVVEECC GGRRAANNDD RRAAPPIIDDEE
Débit calorifique total (kW) 6,10 6,10 6,25 6,25 6,30
Débit maximum (g/h) 444 438
(l/h) 595 692 882
TT
AABBLLEE
22
FFEEUUXX GGAAZZ
Débit calorifique total (kW) 4,55 4,55 4,60 4,60 4,40
Débit maximum (g/h) 330 325
(l/h) 438 509 616
99639921_A_FR.qxp 25/08/2006 14:26 Page 14
15
2 / UTILISATION DE VOTRE APPAREIL
DESCRIPTION DE VOTRE DESSUS
••
Modèle 4 feux gaz TG*/*
Modèle 2 feux gaz TG*/*
Modèle 3+1 électrique TG*/*
A
B
C
D
E
Brûleur semi-rapide 1,50 kW
((**))
Brûleur auxiliaire 0,85 kW
((**))
Brûleur rapide 2,30 kW
((**))
Brûleur grand rapide 3,10 kW
((**))
Plaque électrique diamètre 145 - 1,5 kW
((**))
Puissances obtenues en gaz naturel G20
A
D
D
E C
B
D
A C
B
99639921_A_FR.qxp 25/08/2006 14:26 Page 15
16
2 / UTILISATION DE VOTRE APPAREIL
MISE EN MARCHE DES
BRULEURS GAZ
Chaque brûleur est alimenté par un robinet,
dont l’ouverture se fait en appuyant et en
tournant dans le sens inverse des aiguilles
d’une montre.
Le point
“
●
”
correspond à la fermeture du
robinet.
——
Choisissez le brûleur désiré en vous
repérant aux symboles situés près des
manettes (ex. : brûleur avant gauche ).
Votre table est munie d’un allumage des
brûleurs intégré aux manettes.
——
Pour allumer un brûleur, appuyez sur la
manette et tournez dans le sens inverse des
aiguilles d’une montre jusque vers la
position maximum .
——
Maintenez la manette appuyée pour
déclencher une série d’étincelles jusqu’à
l’allumage du brûleur.
Le réglage vers un débit plus réduit s’effectue
entre le symbole et le symbole .
TABLE AVEC SECURITE GAZ
(selon modèle)
La sécurité des brûleurs est matérialisée par
une tige métallique, située directement au
voisinage de la flamme.
Chaque brûleur est contrôlé par un robinet
muni d’un système de sécurité qui, en cas
d’extinction accidentelle de la flamme
(débordement, courant d’air...) coupe
rapidement et automatiquement l’arrivée de
gaz et empêche celui-ci de s’échapper.
Le réglage vers un débit plus réduit s’effectue
entre le symbole et le symbole .
Attention
— Maintenez la manette complètement
enfoncée quelques secondes après
l’apparition de la flamme pour déclencher le
système de sécurité.
••
Fig. 01
••
Conseils
Lorsqu’une manette devient difficile à
tourner, ne forcez pas. Demandez
d’urgence l’intervention de l’installateur.
En cas d’extinction accidentelle de la
flamme, il suffit de réallumer normalement
en suivant les instructions de l’allumage.
99639921_A_FR.qxp 25/08/2006 14:26 Page 16
17
2 / UTILISATION DE VOTRE APPAREIL
••
BBOONN
MMAAUUVVAAIISS
CCOONNVVEEXXEE
CCOONNCCAAVVEE
Fig. 01
Fig. 02
Fig. 03
RECIPIENTS POUR LES BRULEURS GAZ
• Quel brûleur utiliser en fonction de votre récipient ?
Attention
— Réglez la couronne de flammes de
façon que celles-ci ne débordent pas du
pourtour du récipient (Fig. 01).
— N’utilisez pas de récipient à fond concave
ou convexe sans le support adéquat (Fig. 02).
— N’utilisez pas de récipients qui recouvrent
partiellement les manettes (Fig. 03).
— Ne laissez pas fonctionner un foyer gaz
avec un récipient vide.
— N’utilisez pas de diffuseurs, de grille-pain,
de grilloirs à viandes en acier et des faitouts
avec des pieds reposant ou effleurant le
dessus verre
Diamètre du récipient
18 à 28 cm
16 à 22 cm
12 à 20 cm
8 à 14 cm
Diamètre du récipient
Grand rapide
Rapide
Semi-rapide
Auxiliaire
Usage
Fritures - Ebullition
Aliments à saisir
Sauces - Réchauffage
Mijotage
99639921_A_FR.qxp 25/08/2006 14:26 Page 17
18
RECIPIENTS LES PLUS ADAPTES
SUR LA PLAQUE ELECTRIQUE
(selon modèle)
Utilisez des récipients à fond plat qui
plaquent parfaitement à la surface du foyer :
— en acier inoxydable avec fond trimétal épais
ou “sandwich”,
— en aluminium avec fond (lisse) épais,
— en acier émaillé.
MISE EN MARCHE DE LA PLAQUE
ELECTRIQUE (selon modèle)
Positionnez la manette sur le repère qui
convient à la cuisson souhaitée
(Fig. 01)
(voir
tableau des cuissons en fin de notice). Le
voyant de mise sous tension du foyer
s’allume.
A la première utilisation, laissez chauffer la
plaque à vide, à l’allure maximum, pendant
3 minutes, pour durcir le revêtement.
Conseil
—
Utilisez un récipient de taille
adaptée : le diamètre du fond doit être égal
ou supérieur au diamètre du foyer électrique
(Fig. 02).
—
Effectuez les fins de cuisson en mettant la
manette en position arrêt “0” afin de
bénéficier de la chaleur accumulée dans la
plaque.
—
Utilisez un couvercle sur votre récipient le
plus souvent possible pour réduire les pertes
de chaleur par évaporation.
Attention
Ne laissez pas fonctionner un foyer
électrique sans récipient (sauf à la première
utilisation), ou avec un récipient vide.
Attention
La plaque électrique reste chaude un
certain temps après la mise en position “O”
de la manette. Ne pas toucher cette zone,
risque de brûlures.
22 //
UTILISATION DE VOTRE APPAREIL
••
••
OUI
NON
Fig. 01
Fig. 02
Voyant de mise
sous tension
99639921_A_FR.qxp 25/08/2006 14:26 Page 18
19
PPRROODDUUIITTSS//AACCCCEESSSSOOIIRREESS
AA UUTTIILLIISSEERR
. Petite brosse à poils durs.
. Epingle à nourrice
. Crème à récurer douce.
. Eponge sanitaire.
. Produit rénovateur du
commerce.
- Eponge sanitaire.
- Produits spéciaux verre
vitrocéramique (ex. : CeraClean).
Attention
- Ne nettoyez jamais votre appareil pendant son fonctionnement. Mettez à zéro
toutes les commandes électriques et gaz.
- Si la surface est fêlée, déconnectez l’appareil de l’alimentation pour éviter un risque de
choc électrique. Contactez le Service Après-Vente.
Conseil
—
Préférez un nettoyage des éléments de la table à la main plutôt qu’au lave-vaisselle.
—
N’utilisez pas d’éponge grattante pour nettoyer votre table de cuisson.
—
N’utilisez pas de nettoyeur vapeur.
ENTRETENIR VOTRE APPAREIL
••
EENNTTRREETTIIEENN............
Des bougies et des
injecteurs
Des grilles et des
brûleurs gaz
De la plaque
électrique
Du dessus verre
33 //
ENTRETIEN COURANT DE VOTRE APPAREIL
CCOOMMMMEENNTT PPRROOCCEEDDEERR ??
En cas d’encrassement des bougies
d’allumage, nettoyez-les à l’aide d’une
petite brosse à poils durs (non métallique).
L’injecteur gaz se trouve au centre du
brûleur en forme de pot. Veillez à ne pas
l’obstruer lors du nettoyage, ce qui perturberait les performances de votre table.
En cas d’obstruction, utilisez une épingle à
nourrice pour déboucher l’injecteur.
Dans le cas de taches persistantes,
utilisez une crème non abrasive, puis
rincez à l’eau claire. Essuyez soigneusement chaque pièce du brûleur avant de
réutiliser votre table de cuisson.
- La plaque chauffante est protégée par un
revêtement noir, il faut donc éviter l’emploi
de tout produit abrasif. Après chaque
usage, essuyez-la avec un chiffon gras.
- Si la plaque vient à rouiller, enlevez-la et
reconstituez le revêtement noir avec un
produit rénovateur haute température du
commerce.
- Nettoyez avec de l’eau chaude, puis
essuyez. Dans le cas de taches
persistantes, utilisez des produits
spéciaux verre vitrocéramique
99639921_A_FR.qxp 25/08/2006 14:26 Page 19
20
44 //
MESSAGES PARTICULIERS, INCIDENTS
EN COURS D’UTILISATION
••
VOUS CONSTATEZ QUE : QUE FAUT-IL FAIRE :
. Vérifiez le branchement électrique de votre appareil
. Vérifiez la propreté des bougies d’allumage.
. Vérifiez la propreté et le bon assemblage des brûleurs.
. Si la table est bridée sur le plan de travail, vérifiez que
les pattes de fixation ne sont pas déformées.
. Vérifiez que les bagues d’étanchéité sous les manettes
ne sortent pas de leur logement.
C’est normal. La fonction allumage est centralisée et
commande tous les brûleurs simultanément.
. Evitez les courants d’air violents dans la pièce.
. Vérifiez la correspondance entre le gaz utilisé et les
injecteurs installés (voir le repérage des injecteurs dans
chapitre “Changement de gaz”).
Rappel : les tables de cuisson sont livrées d’origine en
gaz de réseau (gaz naturel).
. Vérifiez le bon réglage des vis au ralenti (voir
paragraphe “Changement de gaz”).
. Vérifiez la propreté des brûleurs et des injecteurs situés
sous les brûleurs, l’assemblage des brûleurs, etc...
. Vérifiez qu’il reste suffisamment de gaz dans la
bouteille.
. Utilisez de petites casseroles sur les brûleurs à
proximité des manettes. Les grands récipients sont à
poser sur les plus grands brûleurs, les plus éloignés des
manettes. Bien installer la casserole au centre du brûleur.
Elle ne doit pas déborder sur les manettes.
. Bien appuyer à fond sur les manettes et maintenez cette
pression pendant quelques secondes après l’apparition
des flammes.
. Vérifiez que les pièces du brûleur sont bien mises en
place.
. Vérifiez que les bagues d’étanchéité sous les manettes
ne sortent pas de leur logement.
. Evitez les courants d’air violents dans la pièce.
. Allumez votre brûleur avant d’y poser votre casserole.
•
Allumage des brûleurs :
Il n’y a pas d’étincelles lors de
l’appui des manettes.
•
Lors de l’appui sur la manette,
il y a des étincelles sur tous les
brûleurs à la fois.
•
Au ralenti, le brûleur s’éteint
ou bien les flammes restent
importantes.
•
Les flammes ont un aspect
irrégulier.
•
Lors de la cuisson, les
manettes deviennent chaudes.
•
Si la table est munie de la
sécurité gaz : lors de l’allumage,
les flammes s’allument puis
s’éteignent dès que la manette
est relâchée.
99639921_A_FR.qxp 25/08/2006 14:26 Page 20
21
5 / TABLEAU DE CUISSON
GUIDE DE CUISSON GAZ
••
PPRREEPPAARRAATTIIOONNSS TTEEMMPPSS GGRRAANNDD RRAAPPIIDDEE SSEEMMII-- AAUUXXIILLIIAAIIRREE
RRAAPPIIDDEE RRAAPPIIDDEE
SSOOUUPPEESS
Bouillons 8-10 minutes
XX
Potages épais
XX
PPOOIISSSSOONNSS
Court-bouillon 8-10 minutes
XX
Grillés 8-10 minutes
XX
SSAAUUCCEESS
Hollandaise, béarnaise
XX XX
Béchamel, aurore 10 minutes
XX XX
LLEEGGUUMMEESS
Endives, épinards
XX
Petits pois cuisinés 25-30 minutes
XX XX
Tomates provençales 15-20 minutes
XX XX
Pommes de terre rissolées
XX XX
Pâtes
XX
VVIIAANNDDEESS
Steak
XX
Blanquette, Osso-bucco 90 minutes
XX
Escalope à la poêle 10-12 minutes
XX
Tournedos 10 minutes
XX
FFRRIITTUURREE
Frites
XX
Beignets
XX
DDEESSSSEERRTTSS
Riz au lait 25 minutes
XX XX
Compotes de fruits
XX XX
Crêpes 3-4 minutes
XX XX
Chocolat 3-4 minutes
XX
Crème anglaise 10 minutes
XX
Café (petite cafetière)
XX
GUIDE DE CUISSON ELECTRIQUE
••
PPRREEPPAARRAATTIIOONNSS VVIIFF FFOORRTT MMOOYYEENN MMIIJJOOTTAAGGEE TTEENNIIRR AAUU
CCHHAAUUDD
66 55 33--44 22 11
SSOOUUPPEESS
Bouillons
XX XX
Potages épais
XX XX XX
PPOOIISSSSOONNSS
Court-bouillon
XX XX
Surgelés
XX XX
SSAAUUCCEESS
Epaisses
XX
au beurre
XX
LLEEGGUUMMEESS
Endives, épinards
XX
Légumes secs
XX
Pommes de terre à l’eau
XX
Pommes de terre rissolées
XX XX
VVIIAANNDDEESS
Steak
XX
Grillades
XX
FFRRIITTUURREE
Frites
XX
VVAARRIIAANNTTEE
Compotes
XX
Crêpes
XX
Crème anglaise
XX
Chocolat fondu
XX
confitures
XX
Lait
XX
Pâtes
XX XX
Riz au lait
XX
Tenir au chaud
XX
99639921_A_FR.qxp 25/08/2006 14:26 Page 21
22
Conseil
—
Dans tous les cas, pour de plus amples informations, lisez attentivement chaque
page de la notice.
Allumage avec sécurité gaz
Utilisation des récipients
Entretien général
Astuces
66 //
QUELQUES CONSEILS
. Maintenez la manette complètement enfoncée après
l’apparition de la flamme pour enclencher le système de
sécurité.
. En cas de panne de courant, il est possible d’allumer
le brûleur en approchant une allumette du brûleur choisi
et maintenir en même temps l’appui sur la manette
correspondante.
. Sur les foyers gaz ou électrique, utilisez toujours des
récipients stables, à fond plat et résistant à la chaleur.
. Utilisez un récipient adapté : la dimension du fond doit
être égale ou supérieure au diamètre du foyer
électrique.
. Nettoyez régulièrement vos brûleurs : c’est essentiel
pour leur bon fonctionnement et pour garantir une
flamme stable et régulière.
. N’oubliez pas les bougies d’allumage. Séchez
correctement les brûleurs et les chapeaux de brûleurs
avant leur remise en place.
. Terminez le nettoyage en passant un papier absorbant
sur le dessus verre pour enlever toute trace d’humidité.
. Dès que l’eau bout, réduisez l’allure du brûleur ; vous
limiterez les risques de débordements.
. Mettez un couvercle sur les casseroles : c’est une
économie.
. N’hésitez pas à arrêter la plaque électrique quelques
minutes avant la fin du temps de cuisson.
99639921_A_FR.qxp 25/08/2006 14:26 Page 22
23
99639921_A_FR.qxp 25/08/2006 14:26 Page 23
24
Les éventuelles interventions sur votre
appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors
de votre appel, mentionnez la référence
complète de votre appareil (modèle, type,
numéro de série). Ces renseignements
figurent sur la plaque signalétique collée sous
l’appareil
(Fig. 01).
PIÈCES D’ORIGINE
Lors d’une intervention d’entretien, demandez
l'utilisation exclusive de
pièces détachées
certifiées d’origine.
•INTERVENTIONS
• RELATIONS CONSOMMATEURS
Fig. 01
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien
Clearit.
Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien
quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de
produits accessoires et consommables.
LL''eexxppeerrttiissee ddeess pprrooffeessssiioonnnneellss aauu sseerrvviiccee ddeess ppaarrttiiccuulliieerrss
•Pour en savoir plus sur tous les produits
de la marque :
informations, conseils, les points de vente,
les spécialistes après-vente.
•Pour communiquer :
nous sommes à l'écoute de toutes vos
remarques, suggestions, propositions
auxquelles nous vous répondrons
personnellement.
> Vous pouvez nous écrire :
Service Consommateurs BRANDT
BP 9526
95069 CERGY PONTOISE CEDEX
> ou nous téléphoner au :
*
Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.5000.000 euros,
5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303
99996633--99992211 -- 0077//0077
TTGG**//**
BBrraannddtt AApppplliiaanncceess
- société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347.
Tarif en vigueur au 1er avril 2004
8 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS
TG*/*
99639921_A_FR.qxp 25/08/2006 14:26 Page 24
E
C
Loading...
