UŽIVATELSKÝ MANUÁL
FP1 364
2
3
4
5
6
7
Uživatelský manuál
Důležité! Před použitím trouby si pečlivě přečtěte uživatelský manuál, který
spolu s příslušenstvím naleznete uvnitř trouby.
Texty v této příručce odpovídají číslovaným diagramům.
Bezpečnostní pokyny
Důležité
Uschovejte si tuto příručku. Pokud spotřebič prodáváte nebo dáváte
jiné osobě, ujistěte se, že jste také předali tento návod. Před instalací
a používáním spotřebiče si návod pečlivě přečtěte. Následující pokyny
slouží k ochraně vlastní bezpečnosti a bezpečnosti ostatních.
Trouba musí být zapojena do elektrické sítě, která je zajištěna jističi a je
instalována v souladu s místními předpisy. Je-li trouba zapojena do sítě
zástrčkou, musí být tato zástrčka dostupná i po instalaci.
Instalaci trouby může provádět pouze kvalifikovaný technik v souladu s
pokyny výrobce a dle diagramů.
Vaše elektrická síť musí odpovídat hodnotám uvedeným na výrobním
štítku spotřebiče a elektrická zásuvka musí být uzemněna.
Pokud je napájecí kabel poškozen, musí být nahrazen servisním
střediskem nebo kvalifikovaným servisním technikem, aby se předešlo
úrazu.
Ujistěte se, že je před výměnou žárovky spotřebič odpojen od elektrické
sítě, aby se zabránilo úrazu elektrickým proudem.
Nepoužívejte k čištění skleněné výplně dvířek trouby abrazivní čisticí
prostředky nebo kovové drátěnky. Zamezíte tak poškrábání povrchu,
které může způsobit až prasknutí skla.
Spotřebič má přístupné části, které se během provozu mohou ohřívat.
Děti do 8 let nesmí být v blízkosti spotřebiče bez stálého dohledu.
Nedotýkejte se topných těles uvnitř trouby.
Spotřebič nesmí obsluhovat osoby (včetně dětí) se sníženými fyzickými
a smyslovými schopnostmi, nebo bez odpovídajících zkušeností, pokud
nezajistíte dozor nebo přeškolení obsluhy osobou zodpovědnou za
jejich bezpečnost. Dohlížejte nad dětmi, pokud používají tento
spotřebič, nedovolte, aby si s troubou hrály. Čištění a údržbu by neměly
provádět děti bez dohledu.
8
Tento spotřebič je určen pro běžné použití v domácnosti. Spotřebič
nepoužívejte pro komerční nebo průmyslové účely. Používejte
výhradně pro vaření potravin.
Nesnažte se změnit vlastnosti spotřebiče. Mohlo by to být nebezpečné.
Pro instalaci plechů nebo roštů postupujte podle pokynů v části Použití/
Příslušenství.
Během čištění pyrolýzou jsou povrchy teplejší než při běžném
používání. Dbejte na bezpečnost dětí.
Před čištěním spotřebiče pyrolýzou, odstraňte z trouby všechny
předměty a viditelné nečistoty.
Nepokládejte na dvířka trouby těžké předměty a nedovolte dětem sedat
na otevřená dvířka.
Pokud je ovládací panel použit pro jiný spotřebič, mohou být použity
pouze varné desky doporučené výrobcem.
Před čištěním se ujistěte, že je trouba vypnutá.
Po použití trouby se ujistěte, že jsou všechny ovládací prvky v poloze
vypnuto.
Nepoužívejte troubu pro uskladnění příslušenství pro další použití nebo
jako spižírnu.
Nepoužívejte parní čistič (z důvodů vaši ochrany před úrazem
elektrickým proudem).
Dveře trouby musí být při provozu vždy uzavřené, při všech
programech včetně grilu.
9
0 Identifikace spotřebiče
Pro určení modelu trouby („a“, „b“, „c“, „d“,
„e“)
porovnejte ovládací panel vašeho
spotřebiče s ilustracemi.
1 Instalace spotřebiče
1.1 Vybalení.
obalové prvky.
1.2 Připojení k síti.
údaje uvedené na výrobním štítku (1 .2.1 ).
Rozměry pro vestavbu trouby najdete na
obrázcích (1.2.2, 1 .2.3).
Spotřebič musí být připojen pomocí
normalizovaného napájecího kabelu se 3 vodiči
o průřezu 1 ,5 mm2(1 f + 1 N + uzemnění).
(1 .2.4). Umístěte troubu do prostoru ve skříňce
a spotřebič vyrovnejte (1 .2.5). Přebytečný kabel
nesmí být umístěn v horní části spotřebiče
(1 .2.6). Přebytečný kabel připevněte k držáku
kabelu na zadní stěně spotřebiče pomocí
dodaných šroubů (1 .2.7). Materiál skřínky musí
být odolný vysokým teplotám. Pro dokončení
instalace musí být nastavený čas (a, b, c). Po
určité době nečinnosti se spotřebič zapne do
režimu standby a v závislosti na modelu se
sníží jas displeje nebo se displej zcela vypne.
Odstraňte veškeré ochranné
Vždy berte na vědomí
2 Používání trouby
2.1 Nastavení času.
displej blikat (2.1 .1 , 2.1 .2). Nastavte čas
stisknutím tlačítka nebo (2.1 .3), nebo
otočením voliče (2.1 .4). Čas bude
automaticky uložen po 3 sekundách nebo
pokud stisknete tlačítko nebo .
Poznámka:
nutné čas opět nastavit.
Po výpadku elektrického proudu je
Po zapnutí trouby, bude
2.3 Funkce zvukové signalizace/Minutka
Stiskněte tlačítko nebo , až se zobrazí
symbol (2.3.1 , 2.3.2). Nastavte čas pomocí
tlačítek a (2.3.3) nebo otočením voliče
(2.1 .4, 2.3.4). Čas bude automaticky uložen po
několika sekundách a začne odpočítávání. Po
skončení odpočítávání se ozve zvukový signál.
Pro zastavení zvukového signálu (pípání)
stiskněte libovolné tlačítko.
2.4 Před prvním použitím vaši nové trouby ji
nejprve zahřejte na prázdno
Troubu ohřejte na 250 °C na dobu 30 minut,
použijte nastavení . Při prvním ohřevu
trouby můžete zaregistrovat mírný kouř nebo
zápach (je to zcela normální a je to způsobeno
tím, že se v troubě zahřejí zbytky maziv z
továrny). Když trouba po vypnutí zcela
vychladne, otřete její vnitřek vlhkým hadříkem.
2.5 Příslušenství.
trouba vybavena hlubokým plechem (2.5.1 ),
mělkým plechem (2.5.2) a multifunkčním
roštem (2.5.3), které můžete používat
samostatně nebo můžete zkombinovat
libovolný plech s multifunkčním roštem (2.5.4) a
vytvořit tak další typ příslušenství. Veškeré
příslušenství nebo sady mohou být použity
přímo nebo namontovány na částečně výsuvný
rošt (2.5.5) nebo zcela výsuvný teleskopický
pojezd (2.5.6, 2.5.7), (2.5.8). Pokud máte
částečně vysuvný rošt, můžete jej použít
samostatně nebo společně s plechy (3 typy)
(2.5.9). Jednoduchý rošt se používá
samostatně (2.5.1 0). Pokud máte teleskopické
pojezdy, před jejich instalací vyjměte z trouby
plechy (2.5.11 ). Teleskopické pojezdy se díky
váze po otevření trouby automaticky vysunou
(2.5.1 2). Pokrmy musí být vždy umístěny na
plechu, umístěném na teleskopickém pojezdu
(2.5.1 3). Při jeho instalaci mějte na paměti
polohu roštu. Po stranách jsou zarážky proti
vypadnutí (2.5.1 4).
V závislosti na modelu je
(bez jídla uvnitř).
.
2.2 Změna času.
Model (a).
tlačítko , až začne blikat ukazatel času
(2.2.1 ). Nový čas nastavte pomocí tlačítek
nebo-(2.2.2) a potvrďte stiskem tlačítka .
Model (b, c).
Podržte tlačítko , až začne blikat ukazatel
času (2.2.3). Nový čas nastavte otáčením
voliče (2.1 .4) a potvrďte stiskem tlačítka
(2.2.4).
Otočte volič funkcí na „0“. Podržte
+
Otočte volič funkcí na „0“.
OTOČNÝ ROŽEŇ:
disponuje otočným rožněm, postupujte
následovně:
1.
Umístěte plech na úroveň 1 pro zachycení
odkapávající šťávy. Pokud je pokrm příliš velký,
umístěte plech na dno trouby.
2.
Nabodněte pokrm na rožeň a zafixujte jej na
místě pomocí dvou posuvných vidlic.
3.
Zafixovaný pokrm umístěte v troubě.
4.
Vložte rožeň do otvoru v zadní stěně trouby
a odšroubujte rukojeť rožně, abyste mohli zavřít
dvířka.
1 0
Pokud Vaše trouba

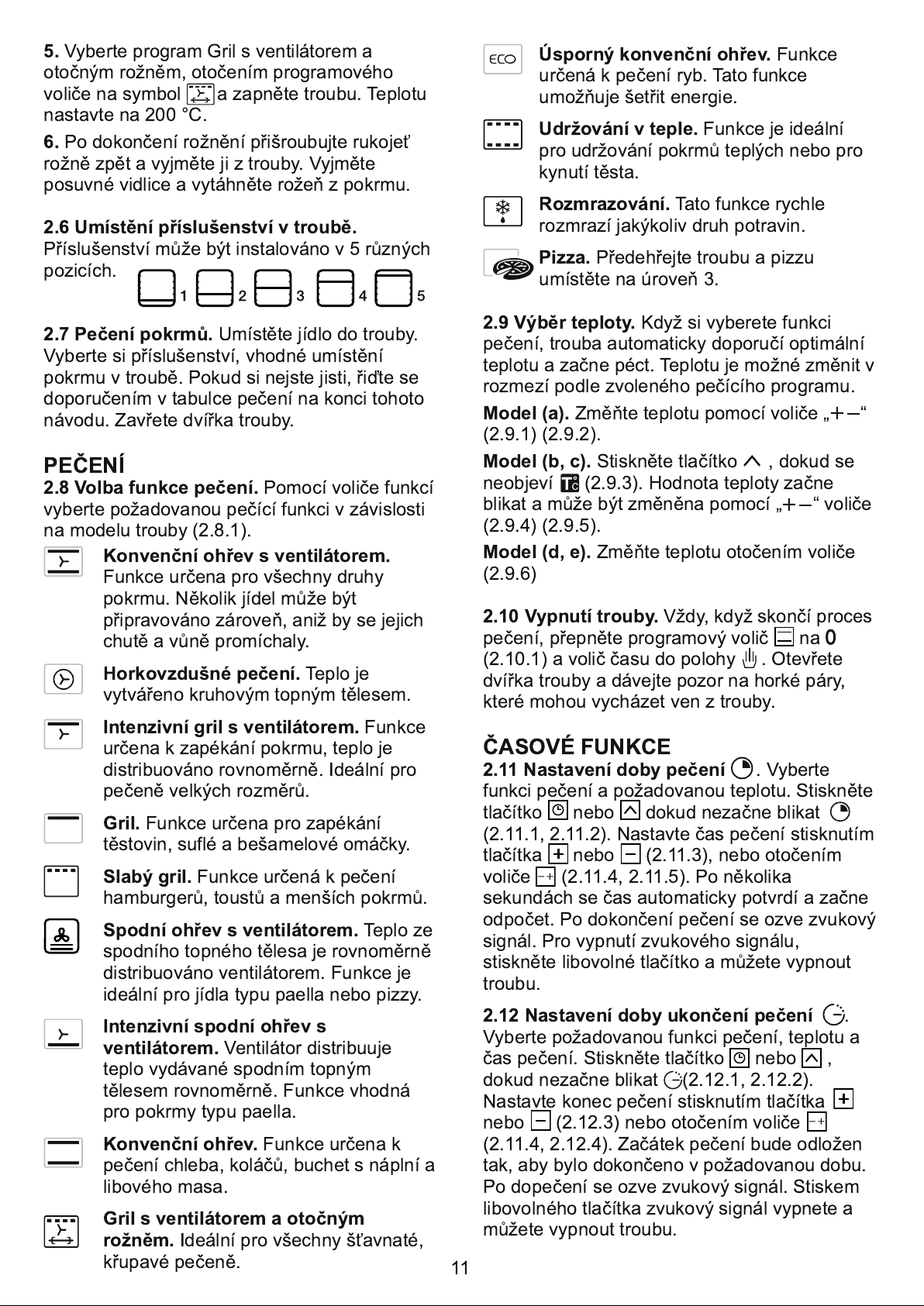

5.
Vyberte program Gril s ventilátorem a
otočným rožněm, otočením programového
voliče na symbol a zapněte troubu. Teplotu
nastavte na 200 °C.
6.
Po dokončení rožnění přišroubujte rukojeť
rožně zpět a vyjměte ji z trouby. Vyjměte
posuvné vidlice a vytáhněte rožeň z pokrmu.
2.6 Umístění příslušenství v troubě.
Příslušenství může být instalováno v 5 různých
pozicích.
Úsporný konvenční ohřev.
určená k pečení ryb. Tato funkce
umožňuje šetřit energie.
Udržování v teple.
pro udržování pokrmů teplých nebo pro
kynutí těsta.
Rozmrazování.
rozmrazí jakýkoliv druh potravin.
Pizza.
umístěte na úroveň 3.
Předehřejte troubu a pizzu
Funkce je ideální
Tato funkce rychle
Funkce
2.7 Pečení pokrmů.
Vyberte si příslušenství, vhodné umístění
pokrmu v troubě. Pokud si nejste jisti, řiďte se
doporučením v tabulce pečení na konci tohoto
návodu. Zavřete dvířka trouby.
Umístěte jídlo do trouby.
PEČENÍ
2.8 Volba funkce pečení.
vyberte požadovanou pečící funkci v závislosti
na modelu trouby (2.8.1 ).
Konvenční ohřev s ventilátorem.
Funkce určena pro všechny druhy
pokrmu. Několik jídel může být
připravováno zároveň, aniž by se jejich
chutě a vůně promíchaly.
Horkovzdušné pečení.
vytvářeno kruhovým topným tělesem.
Intenzivní gril s ventilátorem.
určena k zapékání pokrmu, teplo je
distribuováno rovnoměrně. Ideální pro
pečeně velkých rozměrů.
Gril.
Funkce určena pro zapékání
těstovin, suflé a bešamelové omáčky.
Slabý gril.
hamburgerů, toustů a menších pokrmů.
Spodní ohřev s ventilátorem.
spodního topného tělesa je rovnoměrně
distribuováno ventilátorem. Funkce je
ideální pro jídla typu paella nebo pizzy.
Intenzivní spodní ohřev s
ventilátorem.
teplo vydávané spodním topným
tělesem rovnoměrně. Funkce vhodná
pro pokrmy typu paella.
Konvenční ohřev.
pečení chleba, koláčů, buchet s náplní a
libového masa.
Gril s ventilátorem a otočným
rožněm.
křupavé pečeně.
Funkce určená k pečení
Ideální pro všechny šťavnaté,
Pomocí voliče funkcí
Teplo je
Funkce
Teplo ze
Ventilátor distribuuje
Funkce určena k
2.9 Výběr teploty.
pečení, trouba automaticky doporučí optimální
teplotu a začne péct. Teplotu je možné změnit v
rozmezí podle zvoleného pečícího programu.
Model (a).
(2.9.1 ) (2.9.2).
Model (b, c).
neobjeví (2.9.3). Hodnota teploty začne
blikat a může být změněna pomocí „ “ voliče
(2.9.4) (2.9.5).
Model (d, e).
(2.9.6)
2.1 0 Vypnutí trouby.
pečení, přepněte programový volič na
(2.1 0.1 ) a volič času do polohy . Otevřete
dvířka trouby a dávejte pozor na horké páry,
které mohou vycházet ven z trouby.
Změňte teplotu pomocí voliče „ “
Když si vyberete funkci
Stiskněte tlačítko , dokud se
Změňte teplotu otočením voliče
Vždy, když skončí proces
ČASOVÉ FUNKCE
2.11 Nastavení doby pečení
funkci pečení a požadovanou teplotu. Stiskněte
tlačítko nebo dokud nezačne blikat
(2.11 .1 , 2.11 .2). Nastavte čas pečení stisknutím
tlačítka nebo (2.11 .3), nebo otočením
voliče (2.11 .4, 2.11 .5). Po několika
sekundách se čas automaticky potvrdí a začne
odpočet. Po dokončení pečení se ozve zvukový
signál. Pro vypnutí zvukového signálu,
stiskněte libovolné tlačítko a můžete vypnout
troubu.
2.1 2 Nastavení doby ukončení pečení
Vyberte požadovanou funkci pečení, teplotu a
čas pečení. Stiskněte tlačítko nebo ,
dokud nezačne blikat (2.1 2.1 , 2.1 2.2).
Nastavte konec pečení stisknutím tlačítka
nebo (2.1 2.3) nebo otočením voliče
(2.11 .4, 2.1 2.4). Začátek pečení bude odložen
tak, aby bylo dokončeno v požadovanou dobu.
Po dopečení se ozve zvukový signál. Stiskem
libovolného tlačítka zvukový signál vypnete a
můžete vypnout troubu.
11
. Vyberte
.
2.1 3 Nastavení doby pečení. Časovač
Model (d).
(2.1 3.1 ). Pokud nechcete využít funkci
časovače, otočte volič do polohy .
2.1 4 Automatické vypnutí (a, b, c).
náhodou zapomenete vypnout troubu, trouba
se po určité době automaticky vypne. Na
displeji se zobrazí .
Čas nastavte otočením voliče
Pokud
.

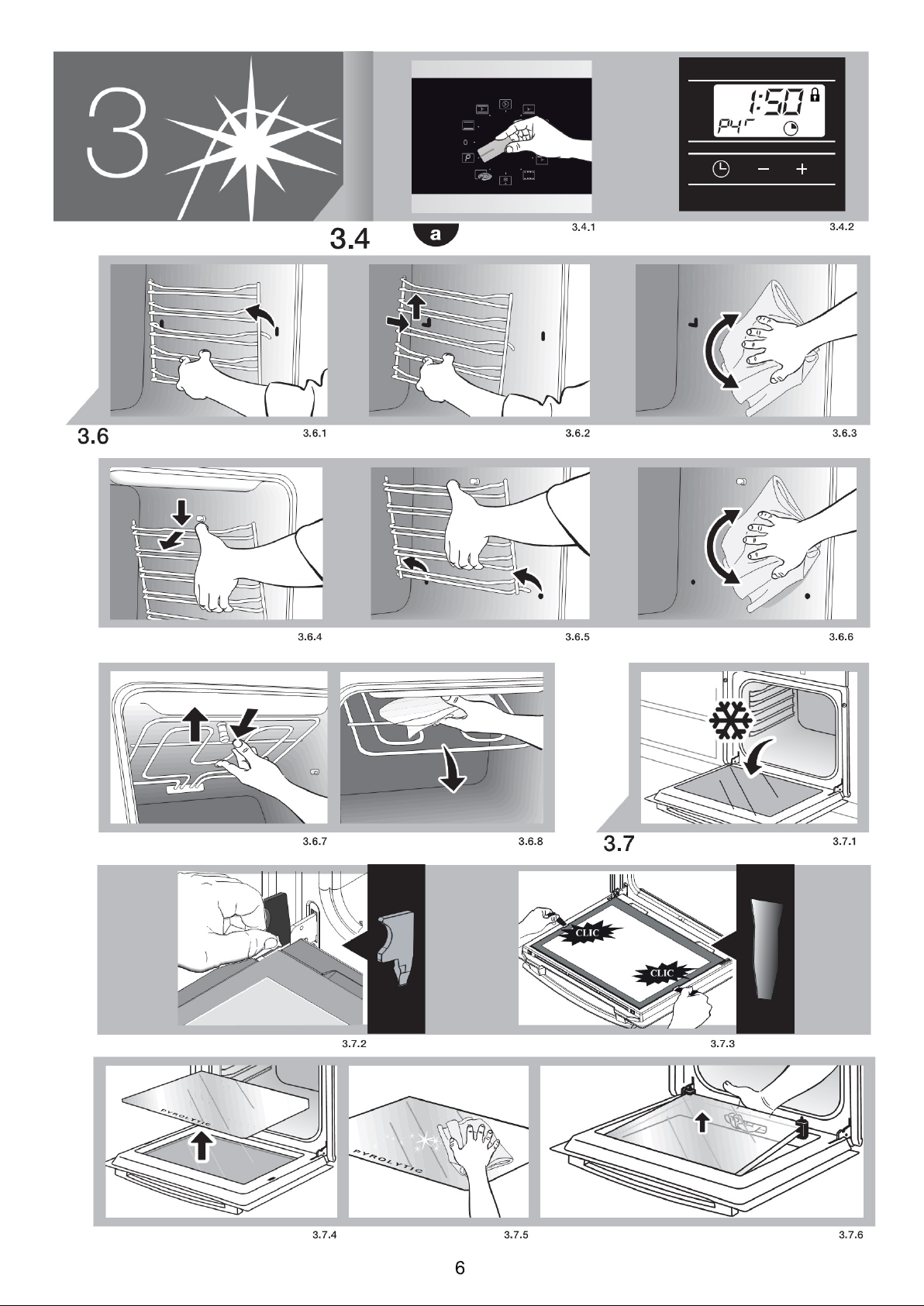

3 Údržba a čištění
3.1 Čištění příslušenství.
mýt v myčce. Chcete-li je mýt ručně, používejte
běžné mycí prostředky. Nechte je odmočit pro
snadnější čištění.
Nepyrolitické trouby
3.2 Modely s hladkým povrchem stěn.
Systém s funkcí AquaSliding usnadňuje čištění
trouby párou. Čištění trvá 35 minut a musíte
udělat následující:
Začněte tehdy, když je trouba vlažná.
Vyjměte z trouby veškeré příslušenství a
postranní části.
Nastříkejte do trouby 200 ml vody. Použití
velkého množství vody způsobí přetečení.
V závislosti na modelu trouby:
a) AquaSliding.
nebude indikovat konec čistícího cyklu.
b) Tradiční.
minut. Po uplynutí 1 0 minut snižte teplotu na
minimum (35 – 75 ° C dle modelu) a udržujte
po sobu 25 minut. Při nedodržení těchto
pokynů může dojít ke kondenzaci vlhkosti na
přední straně trouby.
Vypněte troubu.
Opatrně otevřete dvířka a dávejte pozor na
unikající páru.
Na konci cyklu z trouby odstraňte vodu a
veškeré zbývající nečistoty setřete utěrkou.
Tento cyklus vám pomáhá s čištěním, ale
ztrácí svou účinnost, pokud nebude
dodržovat doporučené časy.
* V závislosti na modelu můžete použít i
funkci Časovač/Minutka
Počkejte dokud trouba
Nastavte 1 50 °C a dobu 1 0
Příslušenství lze
zdvojnásobuje jejich životnost. V okamžiku kdy
katalytické panely již nestačí likvidovat všechny
nečistoty, je potřeba provést jejich „regeneraci“.
Nejprve vyjměte veškeré příslušenství a nádobí
z trouby. Důkladně vyčistěte vnitřní prostor
trouby mimo katalytických panelů. Nakonec
vyberte na programovém voliči funkci .
Teplotu nastavte na 250 °C a čas nastavte v
rozmezí 30 až 60 minut, v závislosti na tom jak
moc je trouba znečištěna.
Jakmile trouba vychladne po dokončení
programu, otřete samočisticí panely vlhkou
houbou. Ty pak budou znovu plně funkční.
Pyrolytické trouby
3.4 Pyrolytické čištění
Tento druh pyrolýzy by měl být použit jen v
případě silně znečištěné trouby. Čištění trvá 2
hodiny. Chcete-li jej spustit, otočte volič do
polohy (3.4.1 ).
Během pyrolýzy jsou dvířka trouby zamčené:
na displeji je zobrazen symbol visacího zámku
nebo "Pyr" (3.4.2). Čištění se ukončí
automaticky, na displeji se zobrazí 0:00 a
dvířka se odemknou. Otočte volič funkcí zpět
na 0.
Při procesu čištění dochází ke spálení nečistot
při vysokých teplotách.
Kouř a zápach jsou eliminovány katalyzátorem.
Pro spuštění čištění není nutné čekat, až se v
troubě nashromáždí velké množství nečistot.
Po pyrolýze a vychladnutí trouby, ji otřete
vlhkým hadříkem a odstraňte zbylé nečistoty.
Před spuštěním pyrolýzy z trouby vyjměte
všechno příslušenství, včetně teleskopických
lišt atd. Čištění pyrolýzou je možné s
příslušenstvím, které je potaženo smaltem
vhodným k pyrolytickému čištění. Umístěte je
na úroveň 2. Nejdříve odstraňte přebytečnou
nahromaděnou mastnotu.
Pokud jsou na vnitřní straně trouby přilepené
nějaké zbytky, před spuštěním pyrolýzy je
odstraňte. Mohly by začít hořet nebo vydávat
velké množství kouře.
3.3 Samočistící modely s hrubým povrchem
stěn
Tyto modely mají zadní a boční stěny pokryty
smaltovými panely, které mají samočistící
vlastnosti. Nečistoty se vstřebají do
mikropórů,kde se v průběhu pečení spálí.
Boční panely jsou oboustranné, což
Během pyrolýzy je trouba teplejší než během
normálního používání. Dbejte na bezpečnost
dětí.
V závislosti na tom, jak je trouba znečištěná, si
můžete vybrat mezi 2 typy pyrolýzy.
Poznámka:
nastavená a nelze je změnit.
1 2
Doba a teplota pyrolýzy je
V rámci bezpečnosti, je čištění spuštěno po
tom, co se automaticky uzamknout dvířka
trouby. Když se teplota uvnitř trouby přiblíží
běžné teplotě pro pečení, dvířka lze otevřít.
3.5 Odložená pyrolýza.
naprogramovat odložený konec pyrolýzy.
Otočte voličem a vyberte . Stiskněte
nebo dokud nezačne blikat . Stiskněte
tlačítka nebo dokud nenastavíte
požadovaný čas dokončení.
Můžete
- Nikdy nepoužívejte parní čističe.
3.8 Čištění vnějšího povrchu trouby.
Používejte neagresivní, jemné čisticí
prostředky. Troubu osušte měkkým hadříkem.
4 Řešení problémů
Sami můžete řešit následující problémy:
3.6 Čištění vnitřních stěn.
a očistěte tuk nebo popel, který se zde uchytil
po čištění. V závislosti na modelu jsou boční
lišty připevněny 2 způsoby a to s jistícím
kolíkem (3.6.1 , 3.6.2) nebo bez (3.6.4, 3.6.5).
Když je vyjmete, očistěte vnitřní steny vlhkým
hadříkem (3.6.3, 3.6.6). Když jste vyčistili boční
stěny trouby, vyměňte boční lišty. Pokud vaše
trouba má vyklápěcí gril, vyklopte jej (3.6.7) a
vyčistěte horní stěnu vlhkým hadříkem (3.6.8).
3.7 Čistění skla.
Čistění vnějšího skla.
namočený do přípravku pro čištění skel.
Vyjměte boční lišty
Použijte měkký hadřík
Pyrolytické trouby
Čistění vnitřního skla.
straně skla špína, můžete ji odstranit při čištění.
Jakmile trouba vychladne, otevřete dvířka co
nejvíc je to možné (3.7.1 ) a zafixujte je
červenými zarážkami, které jsou dodávané jako
součást příslušenství (3.7.2). Sklo odjistěte
pomocí plíšků z příslušenství. Stejně vyndejte
sklo na druhé straně (3.7.3). Vyjměte sklo
(3.7.4) a očistěte ho hadříkem (3.7.5). Pokud je
to nutné, vyndejte vnitřní sklo ze dveří. V
závislosti na modelu, se dvířka skládají z
jednoho nebo dvou skleněných panelů s
černou zarážkou v každém rohu. Chcete-li je
vyndat, dejte ruku pod dvířka a zatlačte na ně
směrem nahoru (3.7.6). Pokud sklo vyndáte,
sundejte z rohů gumové zarážky (3.7.7).
Když jsou panely vyčištěné (3.7.8), připevněte
zpět gumové zarážky výčnělkem směrem
nahoru (3.7.9). Sklo vraťte zpět na místo tak,
aby písmena "R" (right / pravý) a "L" (left / levý)
byly vedle pantů (3.7.1 0). Horní sklo umístěte
tak, aby bylo čitelné slovo "PYROLYTIC"
(3.7.11 ). Vyjměte červené zarážky (3.7.1 2) a
dvířka zavřete.
Varování:
- Ujistěte se, že je trouba vypnutá.
- Nechte sklo vychladnout před jeho vyjmutím.
Pokud je na vnitřní
4.1 Trouba nehřeje.
spotřebič zapojený do sítě a zapnutý. Rovněž
zkontrolujte, zda-li není spálená pojistka nebo
vypnutý jistič. Zvyšte teplotu v troubě.
4.2 Vnitřní osvětlení nefunguje.
žárovku nebo pojistku.
4.3 Z trouby během pečení vychází kouř.
Snižte teplotu uvnitř trouby a/ nebo spotřebič
vyčistěte.
4.4 Ozývá se pípání.
nastavená teplota v troubě, nebo byl dokončen
pečící program.
4.5 Z trouby se po dopečení ozývá zvuk.
Tento stav je normální, protože ventilátor stále
běží, dokud se nesníží vnitřní i vnější teplota
trouby.
4.6 Na displeji se objeví .
snímač teploty, kontaktujte servisní oddělení.
4.7 Na displeji se objeví .
několik hodin bez činnosti zapnuta, proto se
automaticky z bezpečnostních důvodů vypnula.
4.8 Čištění pyrolýzou se nespustí*.
Zkontrolujte, zdali jsou dvířka zavřená. Pokud
je zamykání dveří nebo čidlo teploty
poškozeno, zavolejte servisní oddělení.
4.9 Na displeji bliká symbol visacího
zámku*.
Zamykání dveří se porouchalo. Zavolejte
servisní oddělení.
* Pouze u modelů s pyrolýzou.
Nepokoušejte se troubu opravovat sami.
Kontaktujte servisní oddělení.
Zkontrolujte, zda je
Vyměňte
Byla dosažena
Poškozený
Trouba byla
1 3

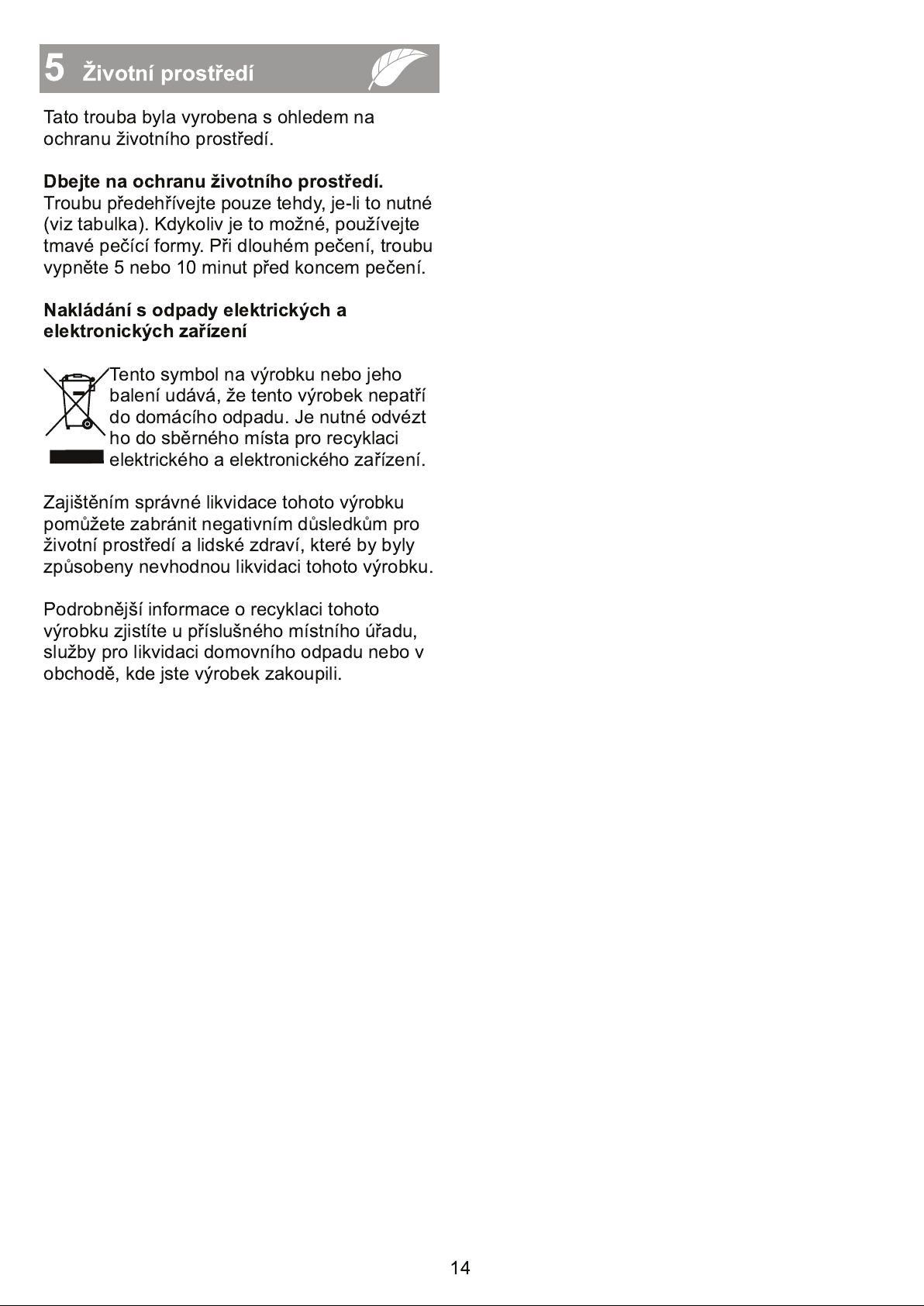

5 Životní prostředí
Tato trouba byla vyrobena s ohledem na
ochranu životního prostředí.
Dbejte na ochranu životního prostředí.
Troubu předehřívejte pouze tehdy, je-li to nutné
(viz tabulka). Kdykoliv je to možné, používejte
tmavé pečící formy. Při dlouhém pečení, troubu
vypněte 5 nebo 1 0 minut před koncem pečení.
Nakládání s odpady elektrických a
elektronických zařízení
Tento symbol na výrobku nebo jeho
balení udává, že tento výrobek nepatří
do domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci
elektrického a elektronického zařízení.
Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit negativním důsledkům pro
životní prostředí a lidské zdraví, které by byly
způsobeny nevhodnou likvidaci tohoto výrobku.
Podrobnější informace o recyklaci tohoto
výrobku zjistíte u příslušného místního úřadu,
služby pro likvidaci domovního odpadu nebo v
obchodě, kde jste výrobek zakoupili.
1 4
1 5
Výhradní dovozce:
ELMAX STORE a.s.
Horní Těrlicko 777,
735 42 TĚRLICKO
tel.: 599 529 262
www.brandt.cz
CENTRÁLNÍ DISPEČINK SERVISU
tel.: 599 529 251 , 254
Loading...
