Bowers&Wilkins 702 S3, 703 S3, 704 S3, 705 S3, 706 S3 User guide [en, es, el, fr, de +7]

Welcome and thank you for choosing Bowers & Wilkins.

Our founder, John Bowers, believed that imaginative design,
innovative engineering and advanced technology were keys that
could unlock the enjoyment of audio in the home. His belief is one
that we continue to share and inspires every product we design.
This is a high performance product that rewards thoughtful
installation, so we suggest that you take some time to read this
manual before you begin. Continue on page 4 

Bienvenue et merci d’avoir choisi Bowers & Wilkins. Notre
fondateur, John Bowers, était persuadé qu’une conception
imaginative, des innovations en terme d’ingénierie et des
technologies parmi les plus avancées, étaient les clés ouvrant les
portes du plaisir de l’écoute à domicile. Ce qu’il croyait fait partie
de ce que nous continuons encore à partager et se retrouve dans
tous les produits que nous concevons aujourd’hui.
Vous disposez d’un produit dont les hautes performances
méritent une installation soignée, par conséquent nous vous
suggérons de consacrer un peu de temps à lire ce manuel avant
de commencer à l’utiliser. Rendez vous à la page 12 

Willkommen bei Bowers & Wilkins. Der Firmengründer John
Bowers war der Meinung, dass ein wunderschönes Design,
eine innovative Konstruktion und ausgeklügelte Technologien
die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem
Zuhause sind. Wir teilen seine Meinung und jedes von uns
entwickelte Produkt basiert darauf.
Dies ist ein erstklassiges Produkt, dessen Installation und
Setup gut durchdacht werden müssen. Wir empfehlen daher, sich
ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der
Installation zu lesen. Fortsetzung auf Seite 20 

Bem-vindo e obrigado por escolher a Bowers & Wilkins.
O nosso fundador, John Bowers, acreditava que um desenho
criativo, engenharia inovadora e tecnologia avançada eram as
chaves que poderiam abrir portas para se desfrutar do áudio
em casa. A sua crença é algo que continuamos a partilhar e que
inspira cada produto que desenhamos.
O produto que adquiriu possui elevados padrões de
desempenho que requerem uma instalação cuidadosa, pelo que
recomendamos que leia este manual antes de utilizar o produto.

Continuação na página 36 

Welkom en bedankt voor uw aankoop van een Bowers
& Wilkins product. Onze oprichter John Bowers geloofde

in vindingrijke ontwerpen: innovatieve en vooruitstrevende
technologie vormen de kern waarmee plezier met muziek thuis
kan worden gerealiseerd. Deze visie is nog altijd ons uitgangspunt
en vormt de inspiratie voor elk product dat we ontwikkelen.
Dit is een hoogwaardig product dat een zorgvuldige installatie
verdient, daarom raden we u aan de tijd te nemen deze handleiding
te lezen voordat u begint. Lees verder op pagina 52 

Bienvenido y gracias por elegir Bowers & Wilkins.

John Bowers, nuestro fundador, estaba rmemente convencido

de que el diseño imaginativo, la ingeniería innovadora y la
tecnología avanzada eran las claves a la hora de llevar el disfrute
del sonido a la intimidad del hogar. Una creencia que seguimos
compartiendo y que inspira todos y cada uno de los productos
que diseñamos.
Si se instala adecuadamente, este producto ofrece unas
prestaciones muy elevadas, por lo que le sugerimos que antes de
ponerse manos a la obra dedique un poco de su tiempo a leer
este manual. Continúa en la página 28 

Benvenuti e grazie per aver scelto un prodotto Bowers
& Wilkins. Il nostro fondatore, John Bowers, era convinto che

design attraente, capacità d’innovare e tecnologie all’avanguardia
fossero fattori vincenti per la riproduzione audio domestica.
Le sue idee sono ancor oggi condivise da noi tutti e fonte
d’ispirazione per ogni nuovo prodotto che realizziamo.
Questo modello è un diffusore di alte prestazioni che merita di
essere installato in maniera scrupolosa. Vi suggeriamo pertanto di
leggere attentamente questo manuale prima di iniziare. Continua
a pagina 44 

Καλώς ήρθατε και ευχαριστούμε που επιλέξατε την
Bowers & Wilkins. Ο ιδρυτής μας, John Bowers, πίστευε πως

η ευφάνταστη σχεδίαση, οι ευρηματικές λύσεις σε τεχνικά
προβλήματα και η προηγμένη τεχνολογία είναι τα κλειδιά για την
απόλαυση του ήχου στο σπίτι. Οι απόψεις του εξακολουθούν
να μας βρίσκουν σύμφωνους και να εμπνέουν κάθε προϊόν που
σχεδιάζουμε.
Αυτό είναι ένα προϊόν υψηλής απόδοσης, το οποίο
αξιοποιείται καλύτερα μετά από προσεκτική εγκατάσταση, οπότε
σας προτείνουμε να διαθέσετε λίγο χρόνο για να διαβάσετε αυτό
το εγχειρίδιο προτού αρχίσετε. Συνέχεια στη σελίδα 60 

Добро пожаловать и благодарим вас за приобретение
акустики компании Bowers & Wilkins. Наш основатель, Джон

Бауэрс, верил в то, что творческий подход в проектировании,
новаторская конструкция и передовые технологии смогут
открыть людям путь к подлинному звучанию в доме. Мы
продолжаем разделять его веру, и она вдохновляет нас при
проектировании всех новых продуктов.
Эти акустические системы способны на
высококачественное воспроизведение звука, поэтому они
заслуживают вдумчивого подхода к установке, и мы советуем
вам уделить некоторое время на изучение этой инструкции,
прежде чем приступить к прослушиванию. Продолжение на

стр. 68 

Üdvözöljk, és köszönjk, hogy a Bowers & Wilkins-t

választotta. Alapítónk, John Bowers úgy gondolta, hogy
a fantáziadús, az innovatív tervezés és a fejlett technológia

kulcsfontosságúak, amelyek lehetővé teszik az otthoni hangzás
élvezetét. Meggyőződése az, hogy továbbra is megosztjuk és ez

minden általunk tervezett terméket inspirál.

Ez egy nagy teljesítményű termék, amely jutalmazza az átgondolt
telepítést, ezért javasoljuk, hogy mielőtt elkezdené, szánjon egy kis
időt a kézikönyv elolvasására. Folytatás a 84.oldalon 

Merhaba, Bowers & Wilkins'i seçtiğiniz için teşekkr ederiz.

Kurucumuz John Bowers, yaratıcı tasarım, yenilikçi mühendislik ve
gelişmiş teknolojinin evde müzik keyfinin kilidini açacak anahtarlar
olduğuna inanıyordu. Biz de bu inancı paylaşmaya devam ediyor ve
tasarladığımız her üründe bu inançtan ilham alıyoruz.
Bu, dikkatli kurulum yapılmasını gerektiren yüksek performanslı
bir üründür; bu yüzden başlamadan önce zaman ayırıp bu kılavuzu
okumanızı öneririz. Devamı 100. sayfada 

歡迎並感謝您選擇 Bowers & Wilkins。我們的創始人 John Bowers
認為，富有想像力的設計、創新工程和先進技術是開啟家庭音響享
受的關鍵。他的信念是我們繼續分享並激發我們設計的每件產品
的信念。
這是一款注重安裝的高性能產品，因此我們建議您在開始之前
花一些時間閱讀本手冊。在第 116 頁繼續 

󼓇󾖴󺩏󺦌󼓣󾖴󻆇󼁏󾖴󺧲󼒳󾖴󽏇󼍰󽋇󻟟󾖴󼕯󽓛󾖴󼖋󽇷󼒳󾖴󻺏󼹌󽋣
󼙫󻻃󻺋󾖴󺥿󻸛󽋘󻀷󻁓 Bowers & Wilkins의 창립자 John Bowers는

가정에서 오디오를 제대로 즐기기 위한 핵심 요소는 창의적인
디자인, 혁신적인 엔지니어링 및 고급 기술이라고 생각했습니다.
디자인하는 모든 제품을 공유하고 영감을 불어넣는 노력을
계속해야 한다는 것이 그의 신념입니다.
본 제품은 설치 시 주의가 필요한 고성능 제품이므로
시작하기 전에 시간을 내어 이 설명서를 읽어 보시기 바랍니다.
󽄇󼓣󼜯󼌿󻺋󾖴󺨳󻻼 

Děkujeme, že zvolili náš produkt a vítáme vás u
Bowers&Wilkins. Když John Bowers zakládal společnost

Bowers & Wilkins, byl přesvědčen o tom, že nápaditý design,
inovativní konstrukce a vyspělé technologie jsou klíčem ke kvalitnímu
poslechu zvuku v domácnostech zákazníků Bowers & Wilkins.
Toto přesvědčení nás i nadále inspiruje při návrhu každého nového

produktu.

Věnujte nyní prosím trochu času přečtení tohoto manuálu, který
vám pomůže plně využít potenciálu našeho výrobku. Pokračujte na

stranu 76 

Dziękujemy za wybór produktu rmy Bowers & Wilkins.

John Bowers założył swoją rmę, ponieważ wierzył, iż ciekawy
wygląd, innowacyjna konstrukcja i zaawansowana technologia są
kluczami do rozkoszowania się dźwiękiem w domowym zaciszu.
Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który

tworzymy.
Niniejszy produkt wymaga starannej instalacji, dlatego sugerujemy

zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z

produktu. Ciąg dalszy na stronie 92 

欢迎并感谢您选择Bowers & Wilkins。我们公司的创办人John
Bowers先生相信具有想象力的设计、创新的工程学设计和先进的技
术是开启家庭音响娱乐大门的重要元素。我们依然坚持着他的信念，
并赋予我们所有产品设计灵感。
这是一款高性能产品，在妥当安装后您将获得极佳的音效，因此
我们建议您在开始安装前花一些时间仔细阅读本手册。

第108页继续 

Bowers & Wilkins製品をお買い上げいただき、ありがとうござい
ます。Bowers & Wilkinsの創業者であるJohn Bowersは、創意に

富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオ
ーディオを充分 に楽しむ鍵であると信じていました。現在でも彼 の信
念はBowers & Wilkinsで共有されており、この信念はBowers &
Wilkinsが設計するすべての製品に命を吹き込んでいます。
お買い上げいただいたスピーカーの優れた 性能を引き出すには、
正しく設置することが必要 です。ご使 用になる前 に、このマニュアルを
お 読 みくだ さい 。124ページに続く 

bowerswilkins.com

ENGLISH

Grille

Foam

Plug

Rubber Foot

(self-adhesive)

Rubber Foot

(screw-on)

Spike

Foot

Plinth Allen

Key

35mm
Screw

Plain

Washer

Shakeproof

Washer

Tommy

Bar

Spanner

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

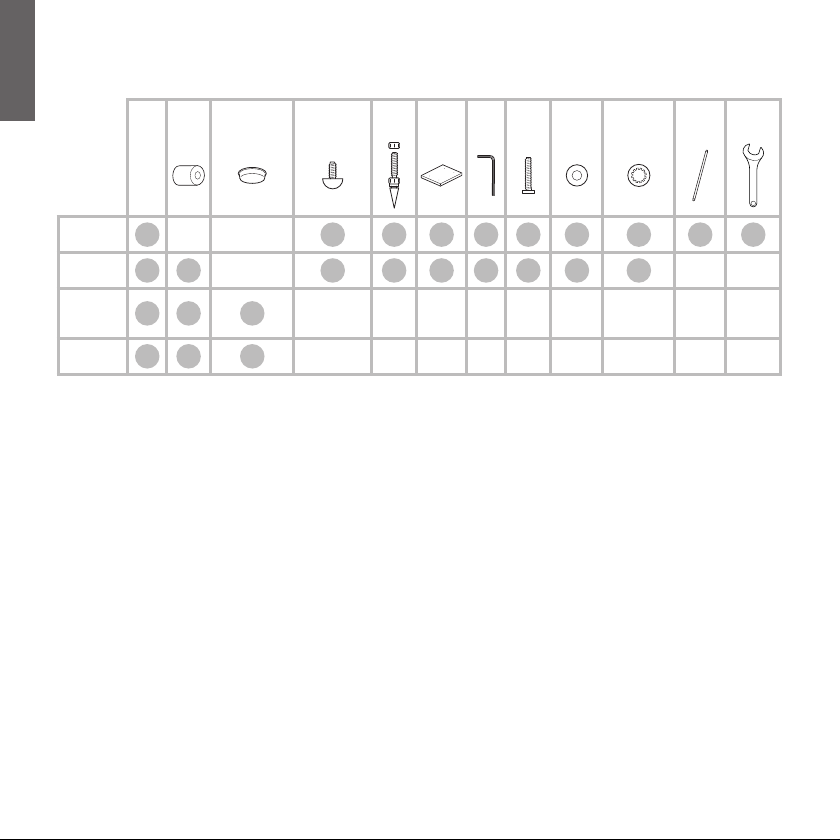

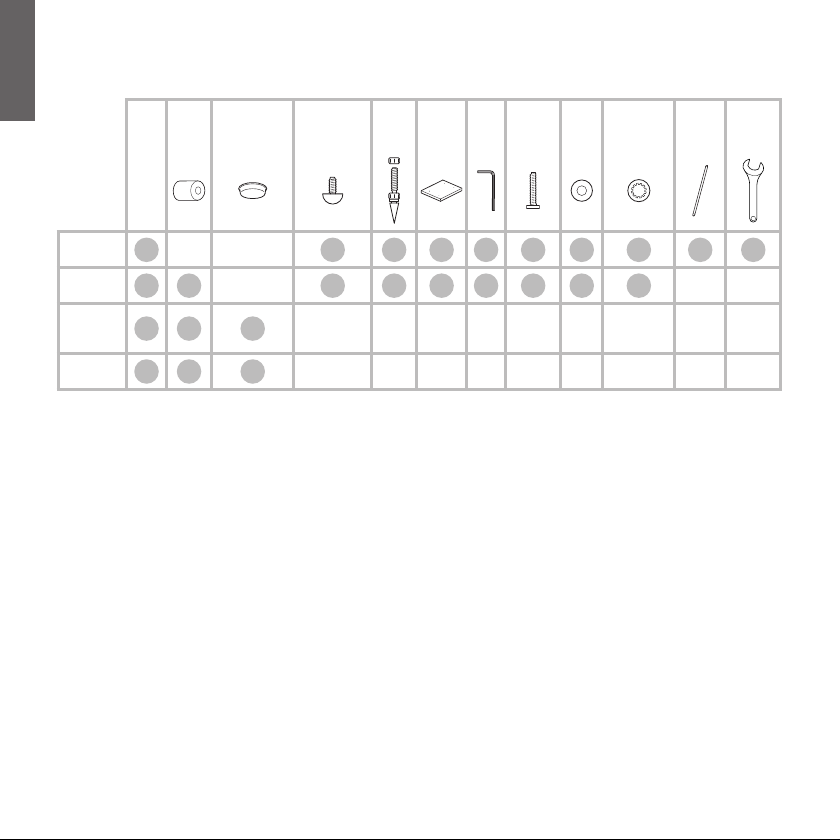

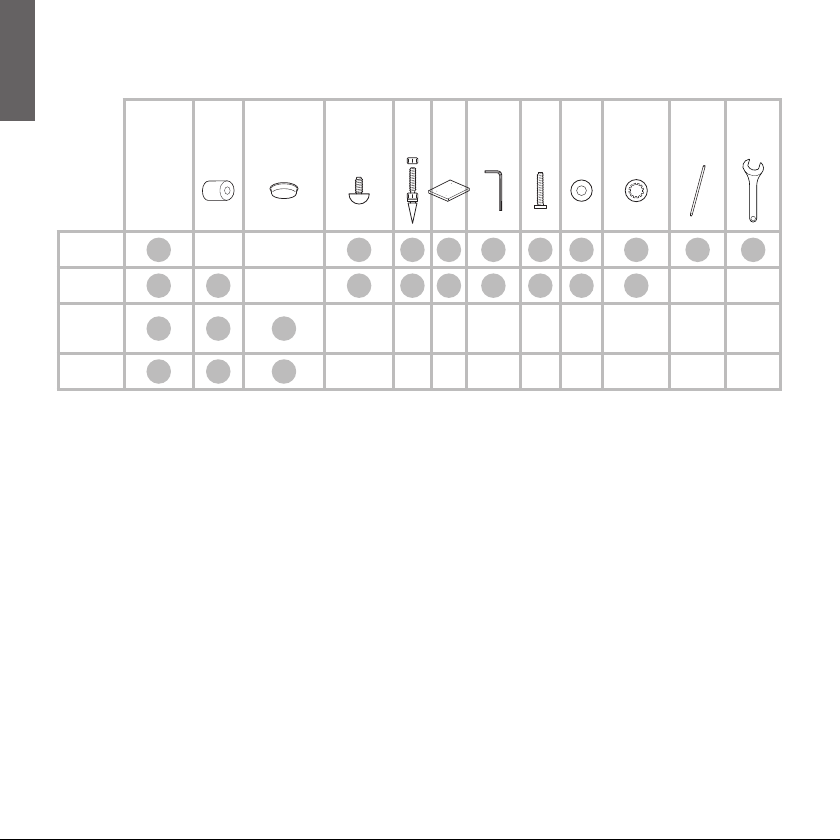

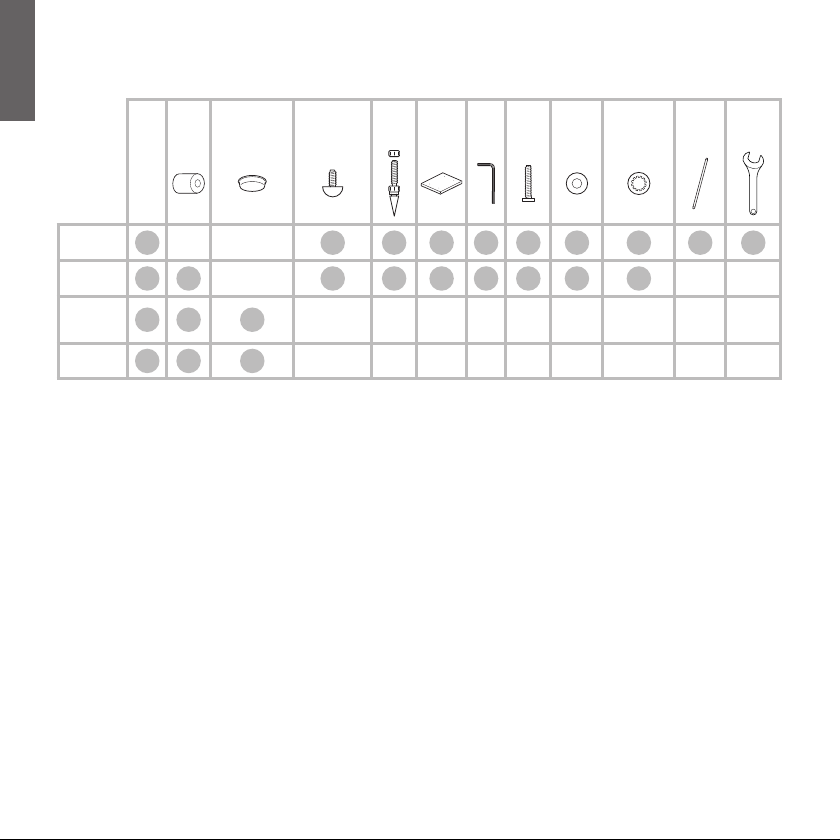

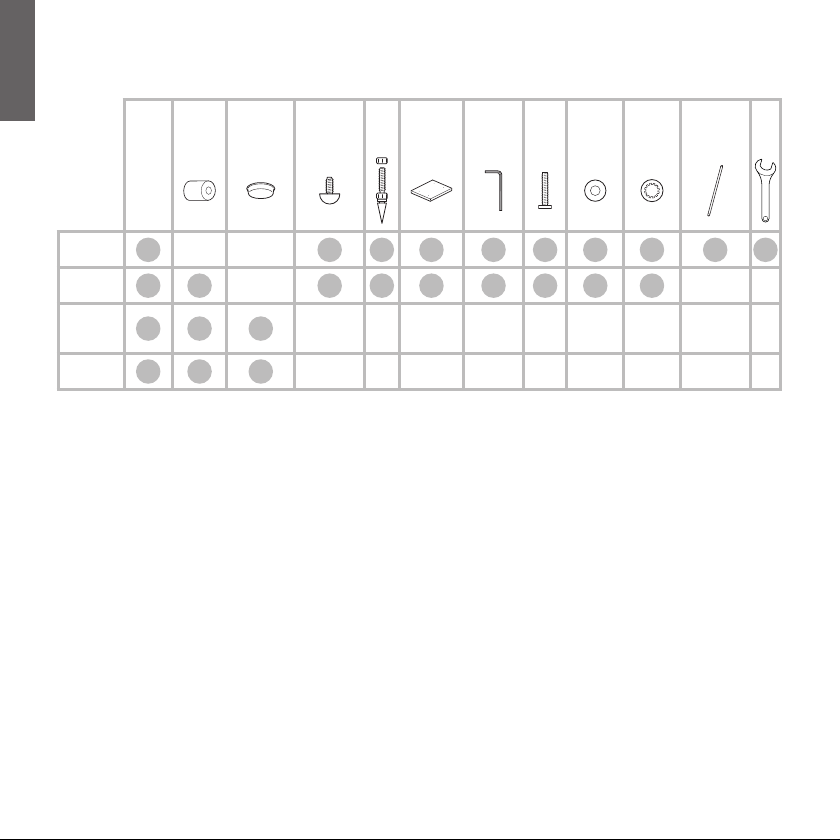

Carton Contents

The table above illustrates the component parts that are packed
with the product. In the unlikely event that anything is missing
please contact the retailer from whom you purchased the
speakers.

The tweeter assembly on 702 S3, 703 S3, 705 S3 and HTM71
S3 loudspeakers is a decoupled component that is mechanically
isolated from the main part of the cabinet. As such, it may appear

to be loose when the product is rst removed from its packaging.

This is not a fault: it is an inherent feature of the design and
ensures optimum performance from your speaker.

4

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Environmental Information

This product complies with international directives, including but
not limited to:

i. the Restriction of Hazardous Substances (RoHS) in

electrical and electronic equipment,

ii. the Registration, Evaluation, Authorisation and restriction of

CHemicals (REACH)

iii. the disposal of Waste Electrical and Electronic Equipment

(WEEE).

Consult your local waste disposal authority for guidance on how
properly to recycle or dispose of this product.

702 703, 704

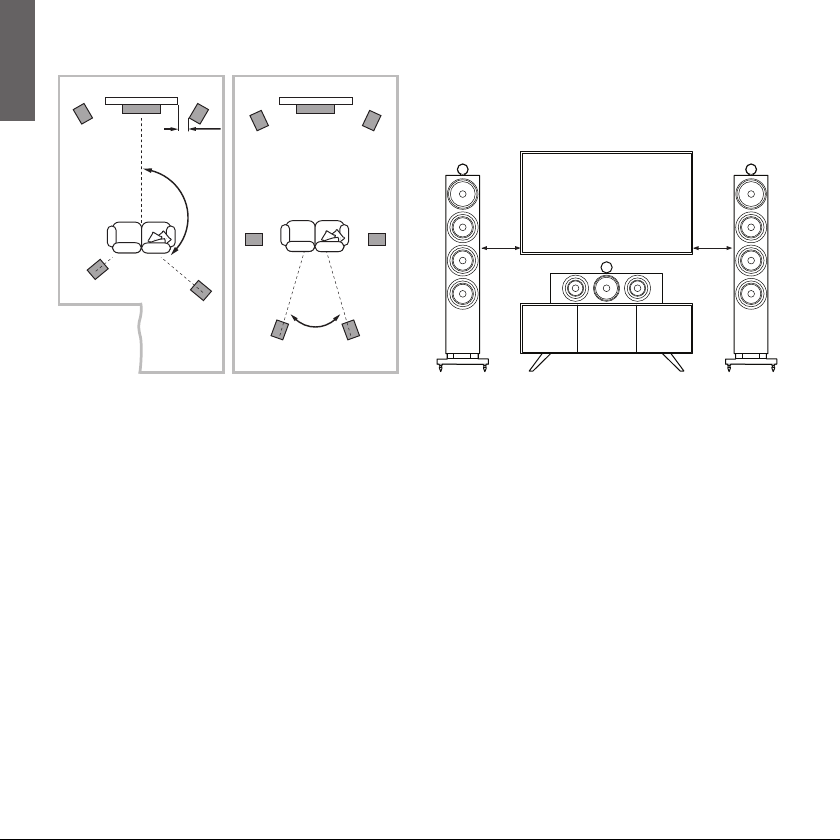

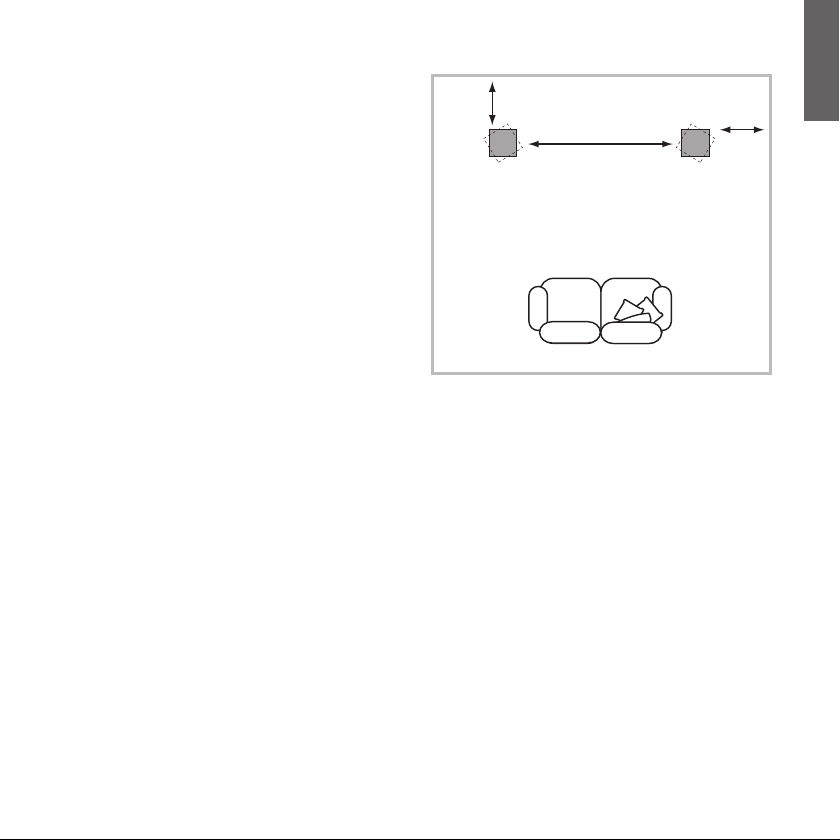

2. Positioning

702 S3 703 S3 / 704 S3

ENGLISH

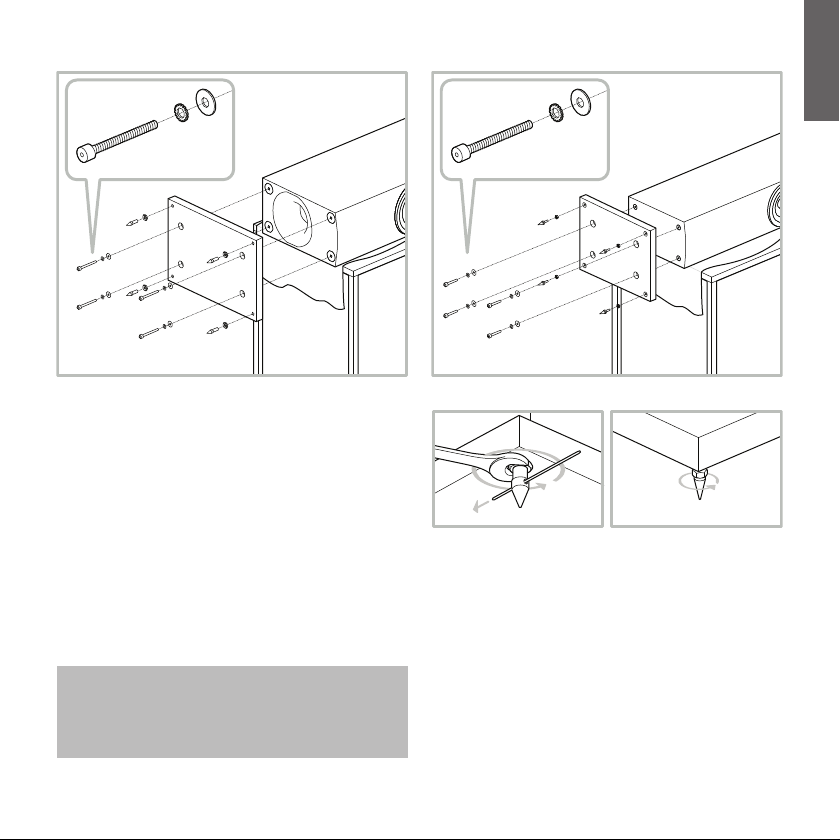

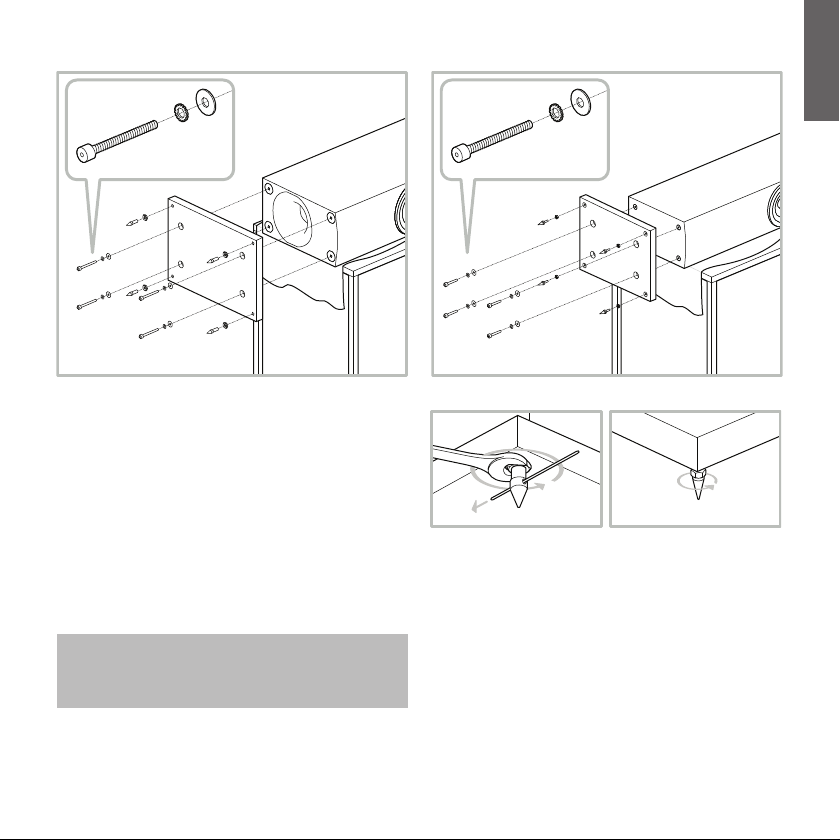

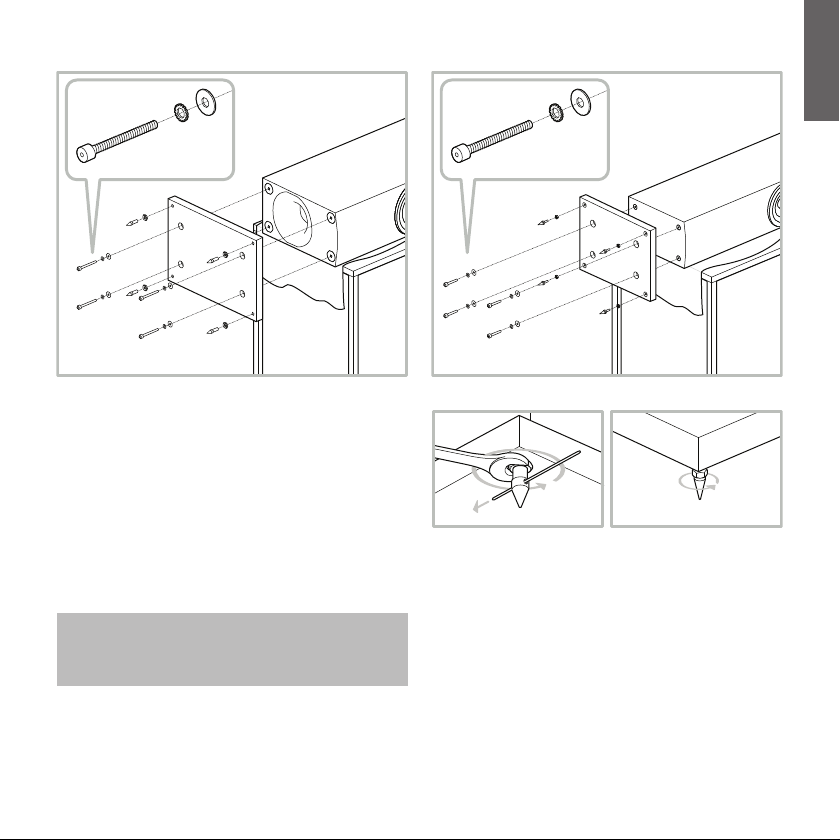

Speaker Installation
702 S3 / 703 S3 / 704 S3

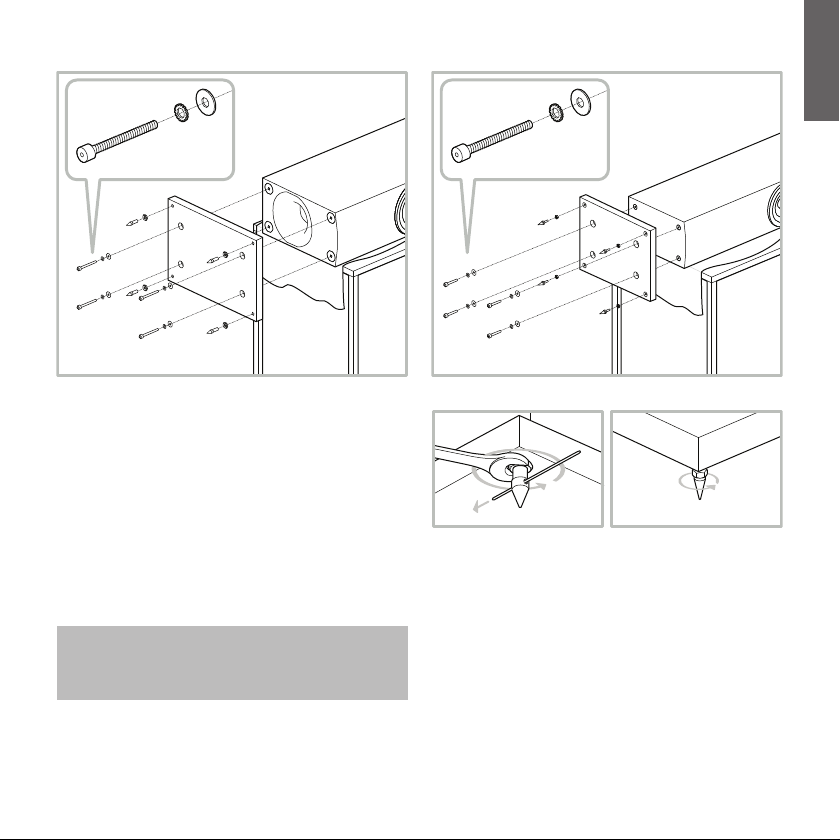

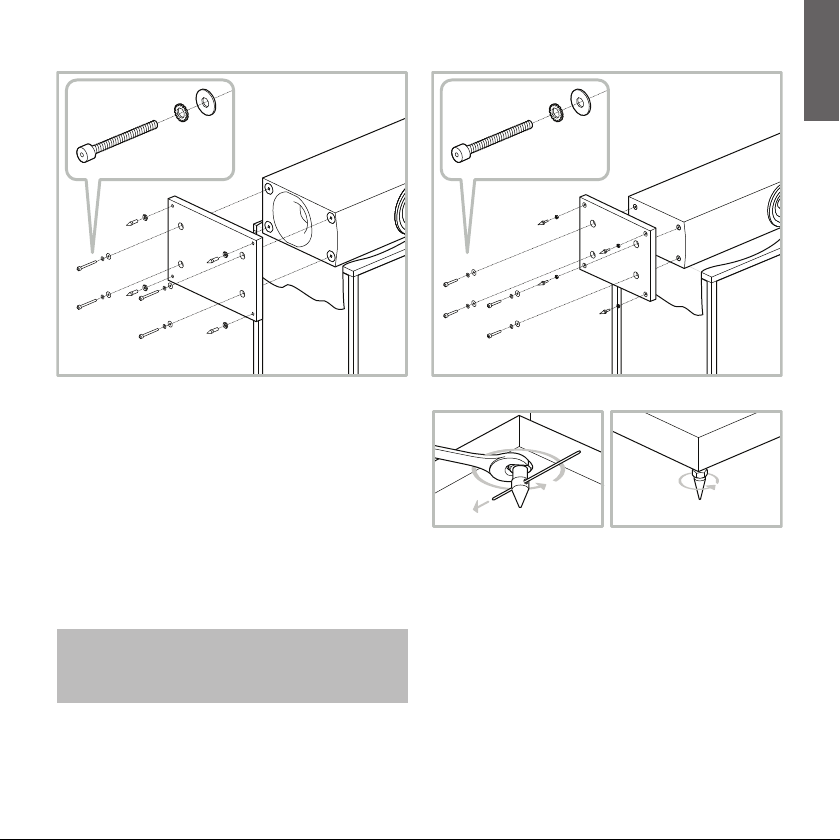

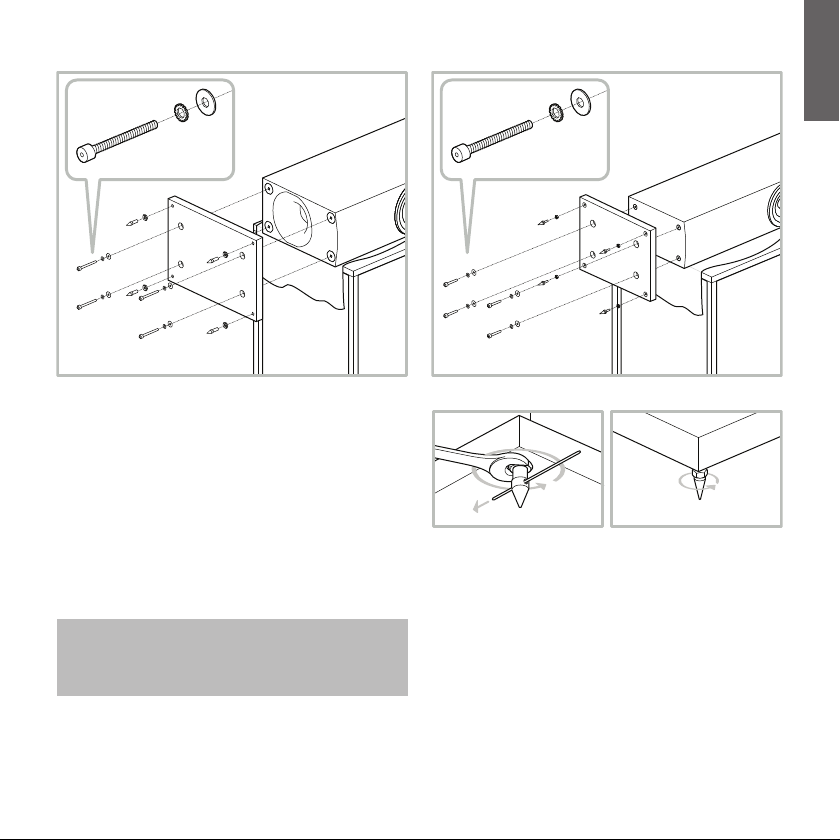

702 S3, 703 S3 and 704 S3 are intended to be oor mounted

only. For proper stability, always install the provided plinth, then

ensure that the speakers stand rmly on the oor using the spike

or rubber feet supplied.

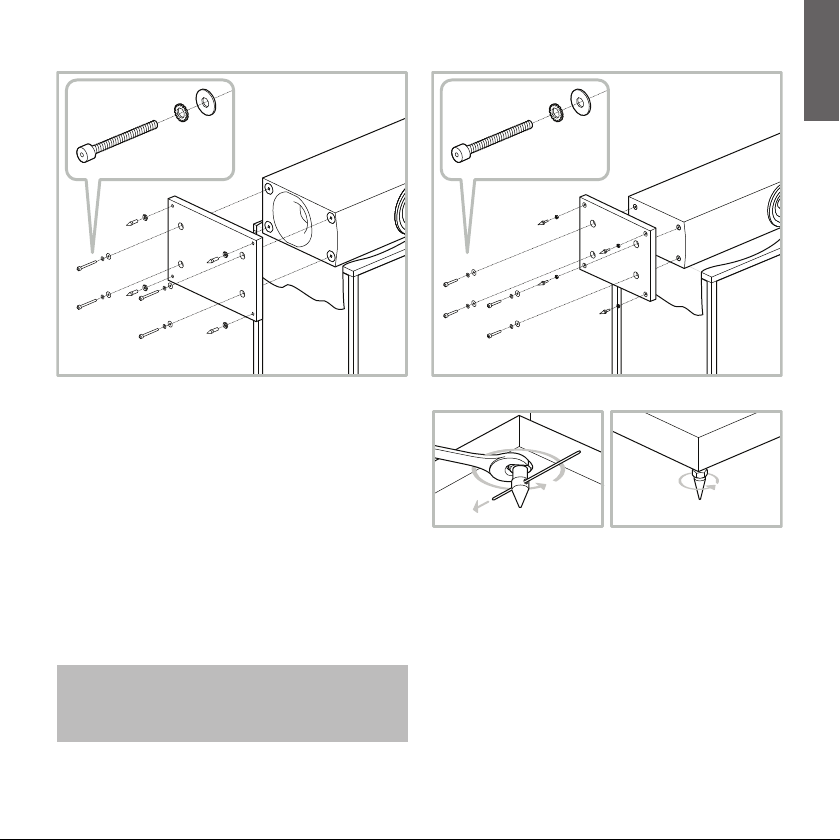

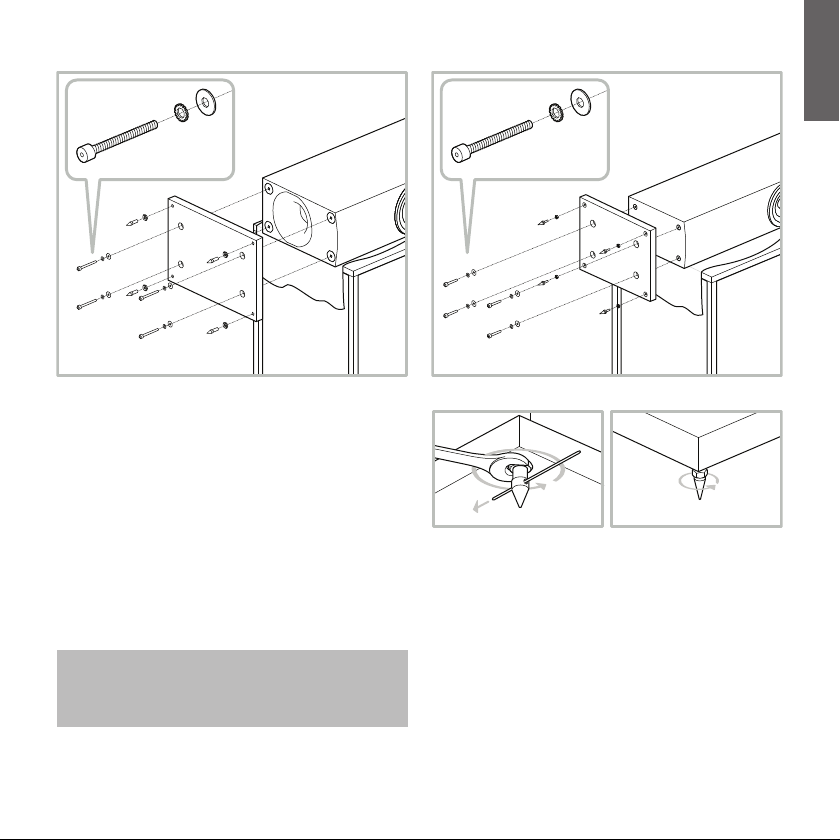

You may attach the plinth during the unpacking process, following

the illustrations above or the diagrams on the top ap of the

carton.

Warning

The plinth MUST always be used, with the rubber or spike feet
inserted into the plinth. DO NOT insert rubber or spike feet
directly into the cabinet.

Note: Rubber feet installation is nearly identical to spike feet
installation. The tommy bar and spanner are only included
and used with the 702 S3 model during spike / rubber feet
installation.

702 S3 703 S3 / 704 S3

5

ENGLISH

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

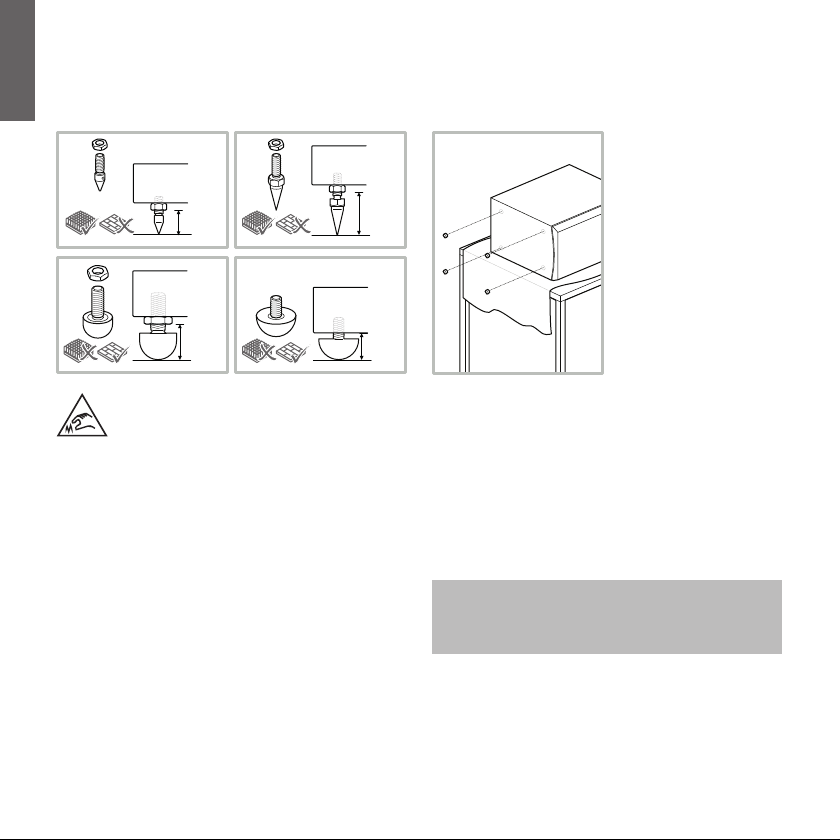

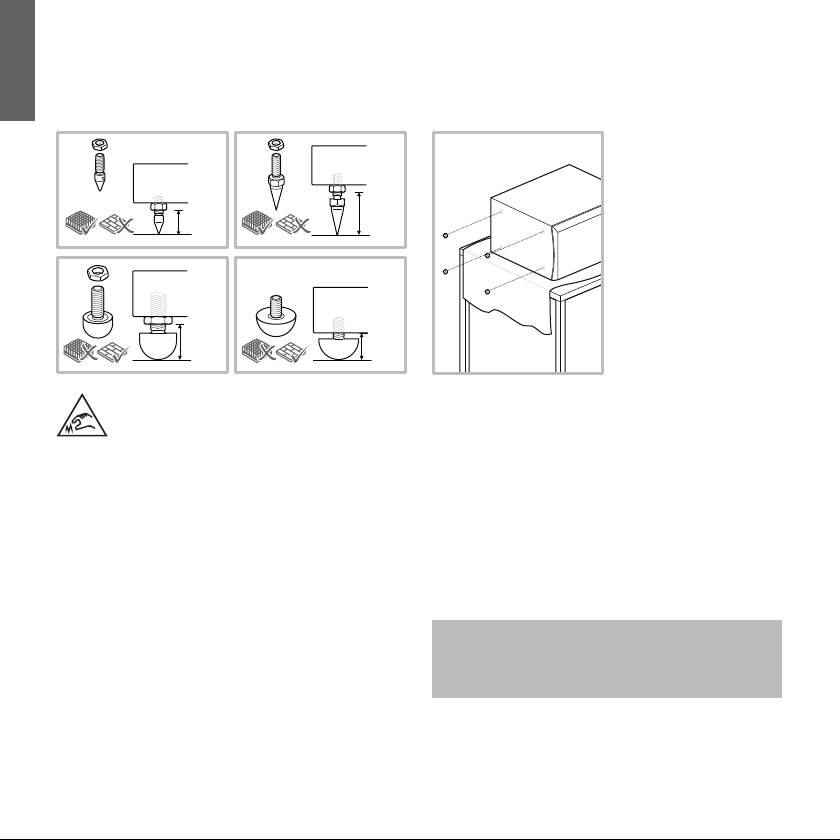

<31mm

<29mm

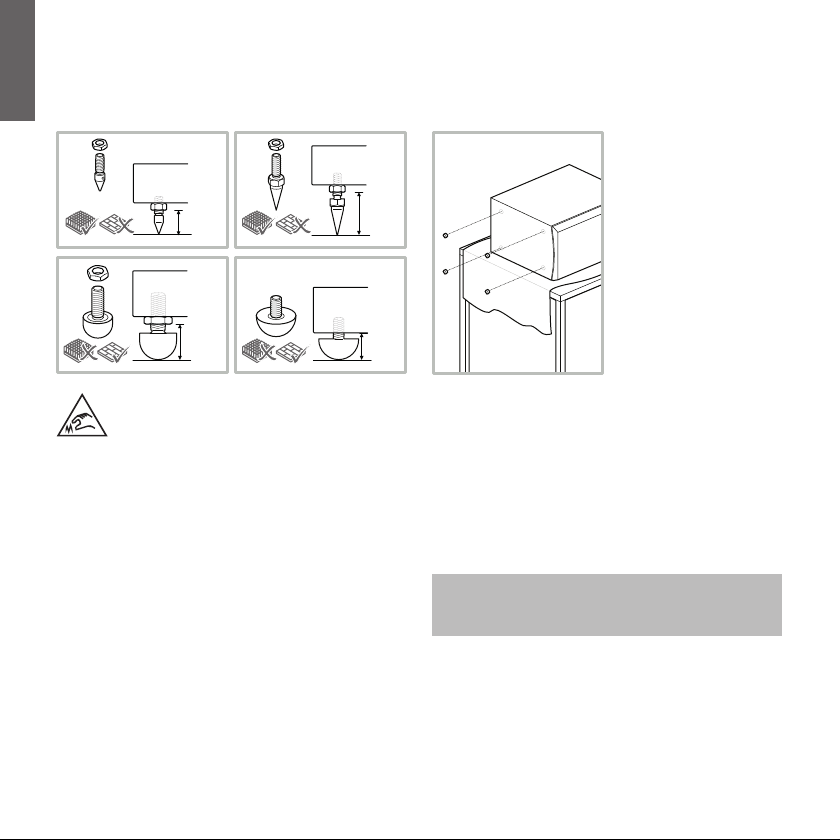

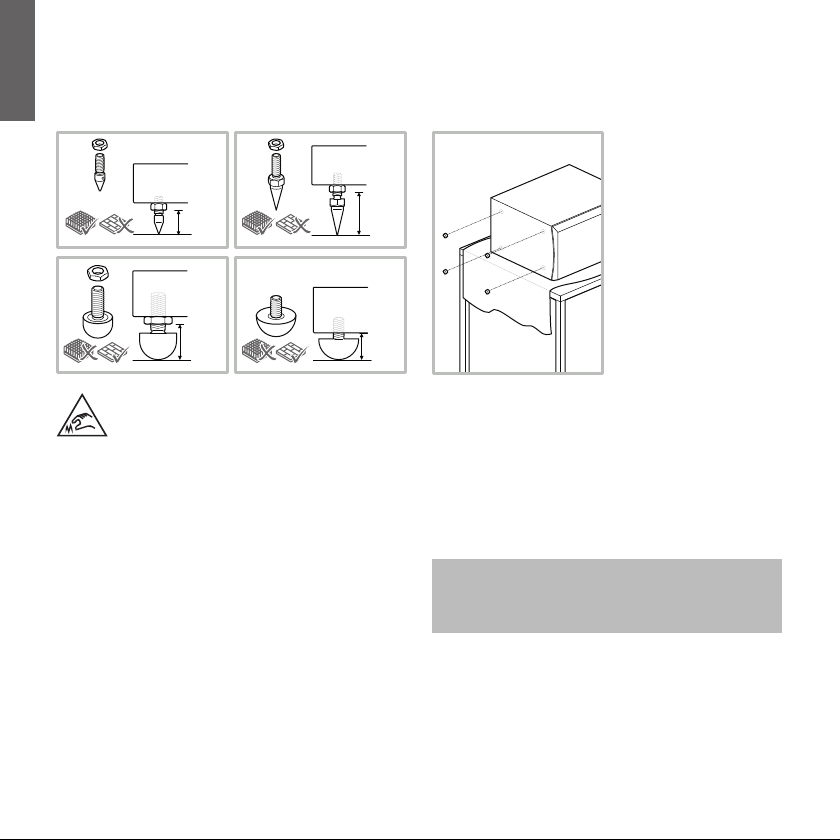

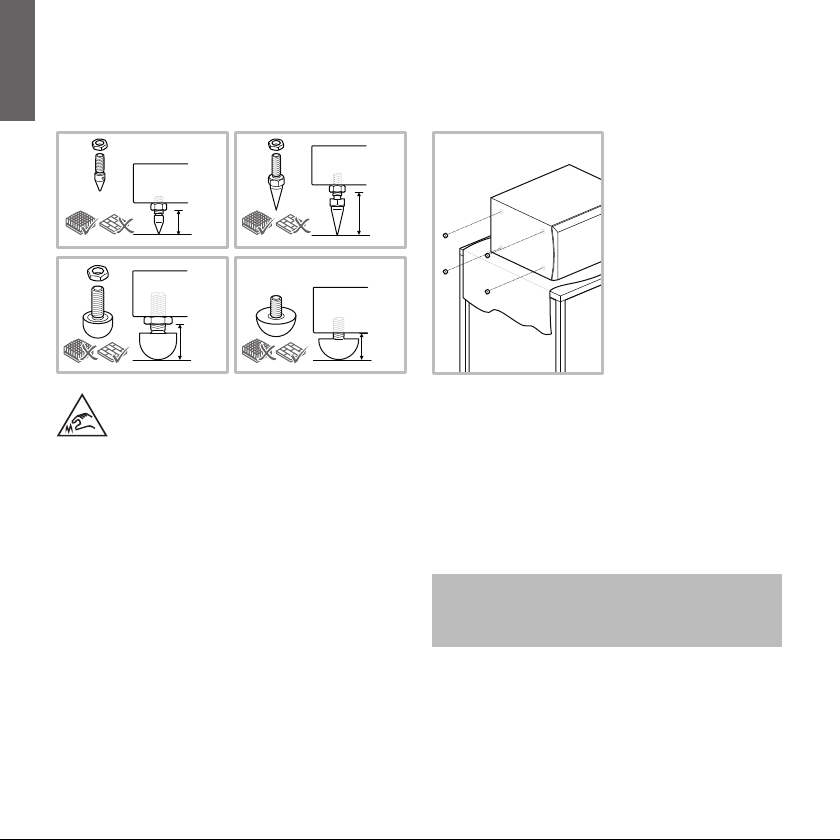

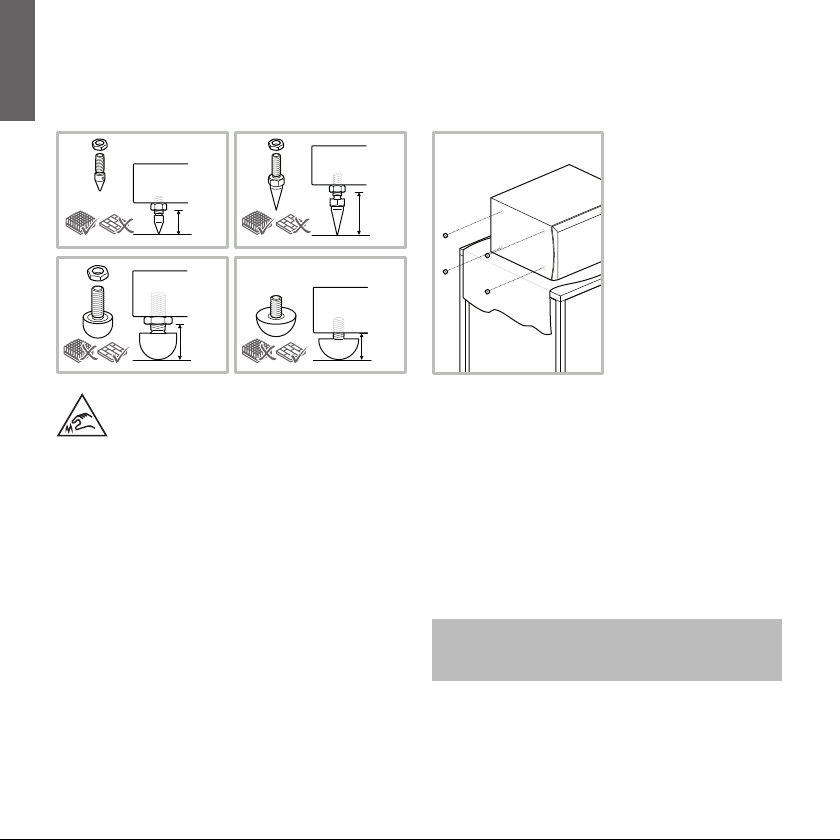

Important Safety Notice

Sharp spikes, do not touch.

The spike feet are designed to pierce carpet and rest on the

oor surface. Initially, screw the lock nuts onto the spikes just
far enough to leave the nuts oating just above the carpet when
the spikes are resting on the oor beneath. Then, screw the

spikes fully into the threaded inserts in the plinth. If the cabinet

rocks when placed on the oor, unscrew the two spikes that do
not touch the oor until the cabinet rests rmly without rocking.

Finally, lock the nuts against the base by using the supplied
spanner to gently tighten the nut whilst using the supplied tommy
bar to stop the spike foot rotating. It may be more convenient to

t and adjust the spike feet after speaker positioning has been

optimised.

If there is no carpet and you wish to avoid scratching the oor

surface, use either a protective metal disc (a coin perhaps)

between the spike and the oor, or use the supplied rubber feet.

Fit the rubber feet and level the cabinet in the same manner as
with the spike feet.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

The 705 S3, 706 S3 and 707 S3 are primarily designed to be

mounted on a dedicated oor stand (FS-700 S3), but may be

placed on a shelf if preferred. However, it should be noted that

this offers less exibility to optimise the speaker’s performance.

If shelf placement must be used, we recommend using the foam
plugs (supplied) to optimise port performance (see Section 4:
Fine-Tuning).

In both installation cases, the speakers’ tweeters should be
approximately at ear height at your usual listening position.

Note: If using a shelf, ensure that it is strong enough to

properly support the weight and t the four self-adhesive

rubber feet to the underside of the speaker.

6

>0.5m

1.5m - 3m

>0.5m

ENGLISH

HTM71 S3 / HTM72 S3

If using a projection television with an acoustically transparent
screen, position the speaker behind the centre of the screen.
Otherwise, position it either directly below or above the screen

using either a oor stand, furniture unit or wall shelf, ensuring the

speaker is as close to ear height as possible. If the speaker is
to be placed either on a shelf or in a rack shared with other AV

equipment, x the four self-adhesive rubber feet to the base of

the speaker. They provide a degree of vibration isolation.

Speaker Positioning

In either stereo or home theatre installations, try to ensure that the
immediate surroundings of each speaker are similar in acoustic
character. For example, if one speaker is adjacent to bare walls
while the other is adjacent to soft furnishings and curtains, both
the overall sound quality and the stereo image are likely to be
compromised.

Conventional Stereo Systems

To begin with, the speakers should be positioned between 1.5m
and 3m apart at two corners of an equilateral triangle completed
by the listening area at the third corner. The speakers should be
placed at least 0.5m away from the back and any side walls (as
per the illustration above).

7

ENGLISH

5 Channels 7 Channels

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Home Theatre Systems

If the speakers are to be used for the front channels in a home
theatre system, they should be placed closer together than for
2-channel audio, because the surround channels tend to widen
the image. Positioning the speakers within approximately 0.5m
of the sides of the screen will also help keep the sound image
in scale with the visual image. As with conventional stereo
positioning, the speakers should ideally be at least 0.5m away
from any side walls.

8

Stray Magnetic Fields

The speaker drive units create stray magnetic elds that extend

beyond the boundaries of the cabinet. We recommend you keep
magnetically sensitive articles (CRT television and computer
screens, computer discs, audio and video tapes, swipe cards and
the like) at least 0.5m from the speaker. LCD, OLED and plasma

screens are not affected by magnetic elds.

3. Connections

Conventional Connection Bi-Wired Connection

-LF

-HF

+LF

+HF

-LF

-HF

+LF

ENGLISH

+HF

Important Safety Notice

All connections should be made with the audio
equipment switched off. When using audio equipment

terminals or wiring may result in an unpleasant sensation. The
700 S3 speaker terminals accept a variety of cable terminations:
4mm banana plugs, 6mm and 8mm (1/4 in and 5/16 in) spades,
or bare wires up to 4mm (5/32 in) diameter.

of unshuttered mains supply sockets. In order to comply with
European CENELEC safety regulations, the 4mm holes in the
ends of the terminals are blocked by plastic pins. If you are using
the products in any country where these conditions apply, you
should ensure that any banana plugs cannot be used in an unsafe
manner by children or other uninformed persons. The plastic pins
can be removed if you wish to use banana plugs.

in normal operation, touching uninsulated speaker

Important Safety Notice

In certain countries, notably those in Europe, the use
of 4mm banana plugs is considered a potential safety
hazard, because they may be inserted into the holes

Ask your dealer for advice when selecting speaker cable. Keep
its total impedance below the maximum recommended in the

speaker specication and use a low inductance cable to avoid

attenuation of high frequencies.

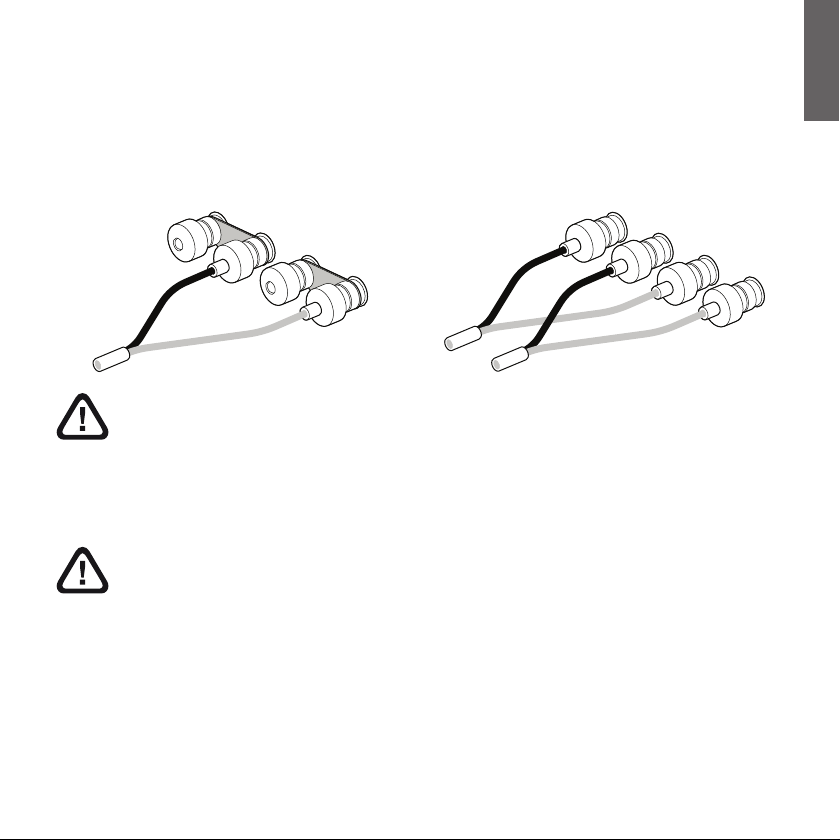

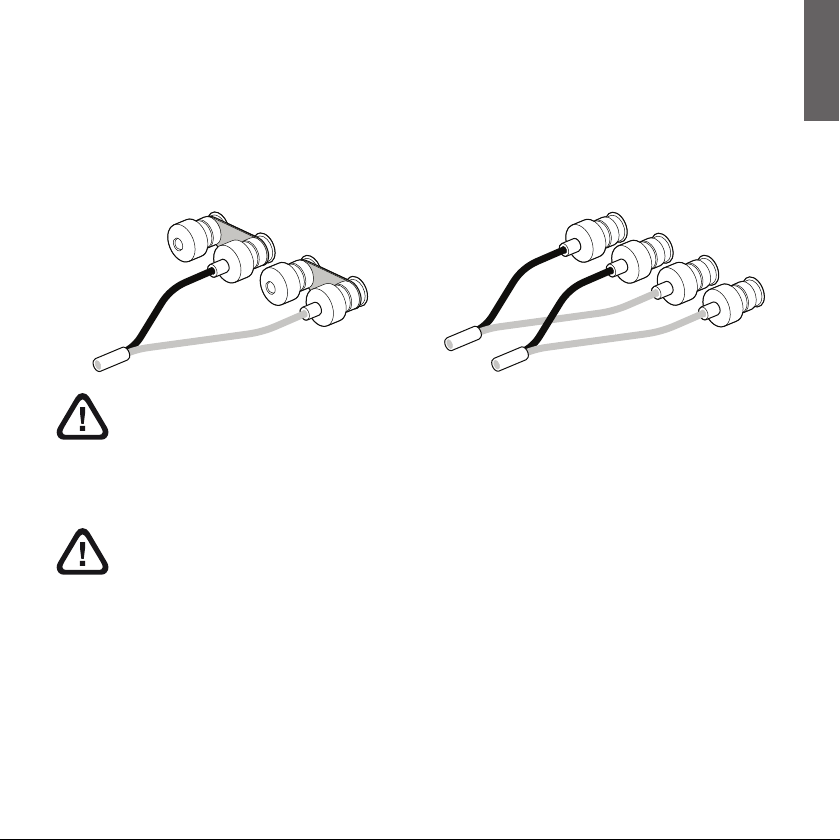

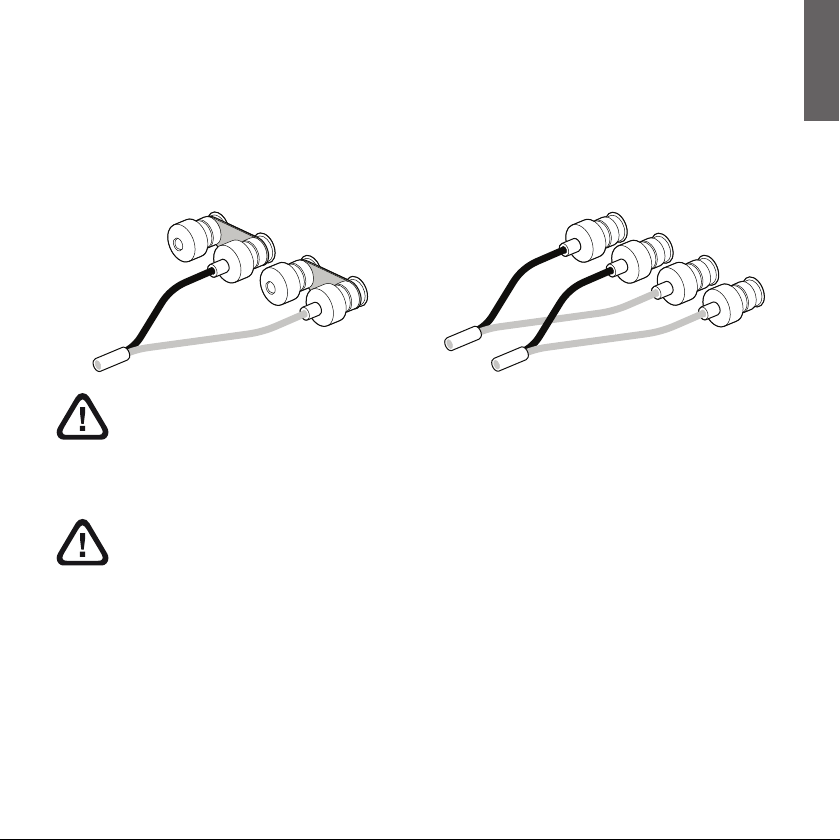

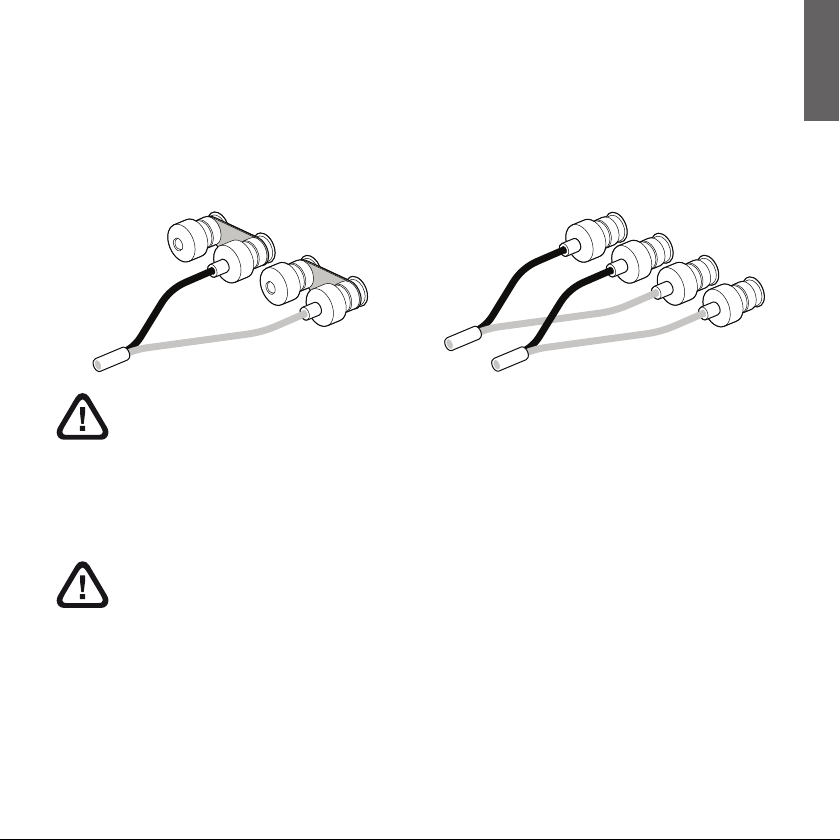

There are two linked pairs of terminals on the back of the
speaker. For conventional connection (above left), the terminal
links should remain in place (as delivered) and just one pair of

terminals connected to the amplier. For bi-wire connections
or bi-amplication (above right), the terminal links should be
removed and each pair of terminals connected to the amplier or
ampliers independently. Bi-wiring can improve the resolution of

low-level detail.

Ensure that the positive terminals on the speaker (with red ring)

are connected to the positive output terminal on the amplier

and the negative terminals on the speaker (with black ring) are

always connected to the negative output terminal on the amplier.

Incorrect connection will not result in damage but will cause poor
stereo imaging and loss of bass. Always screw the terminal caps
down fully to prevent rattles.

9

ENGLISH

4. Fine-Tuning

Before ne-tuning, make sure that all the connections in the

installation are correct and secure.

Moving the speakers further from the walls will generally reduce
the volume of bass. Space behind the speakers will also help
to create an aural impression of depth. Conversely, moving the
speakers closer to the walls will increase the volume of bass.

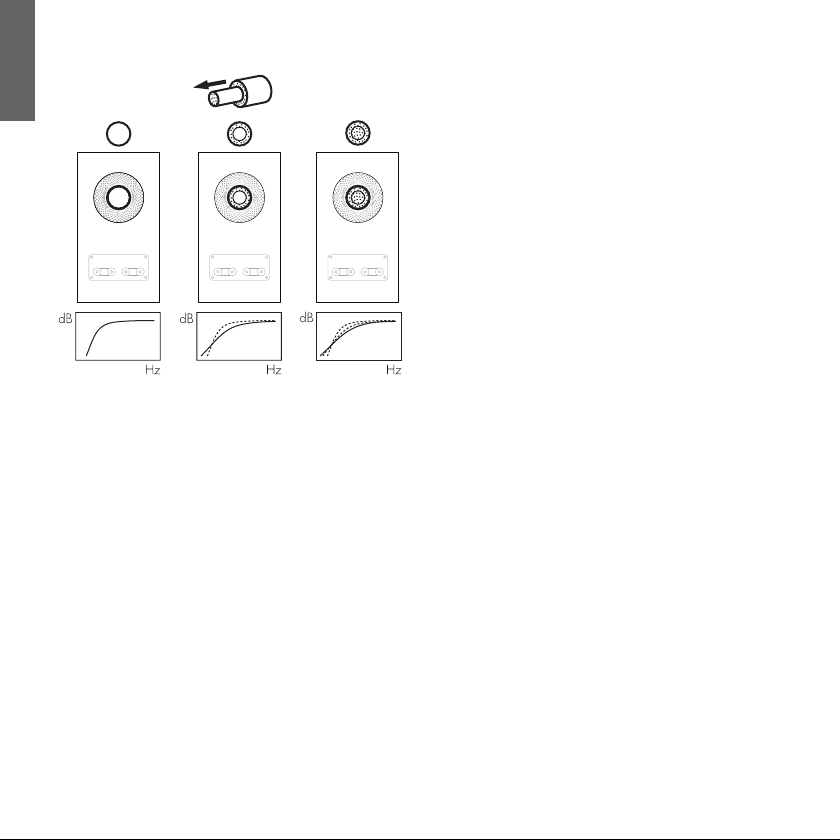

If you want to reduce the volume of bass without moving the

speakers further from the wall, t the foam plugs or, for less

severe bass reduction, the foam rings in the port tubes (above).

If the bass seems uneven with frequency this will most probably
be due to resonance modes in the listening room. Even small
changes in the position of the speakers or the listening position
can have a profound effect on how these resonances affect the
sound. Try moving the listening position or locating the speakers
along a different wall. The presence and position of large pieces

of furniture can also inuence resonance modes.

10

If no alternatives exist, you can adjust your loudspeakers’ low­frequency performance using the supplied foam plugs. The plugs

are a two-piece part, allowing for a degree of ne-tuning using

either the outer, larger-diameter piece in isolation or the two parts
together. Using solely the outer, larger-diameter foam piece will
deliver less bass attenuation than the complete plug assembly.

If the central image lacks focus, try moving the speakers closer
together or angle them inward so that they point at a location
just in front of the listening position. If the sound is too bright,
increasing the amount of soft furnishing in the room (heavier
curtains for example) may help balance the sound. Conversely,
reducing the amount of soft furnishing may help brighten a dull
sound.

For the most discerning listening, remove the grilles by gripping
around their edges and gently pulling them away from the
cabinet.

5. Running In 6. Aftercare

ENGLISH

The performance of the speaker will change subtly during the
initial listening period. If the speaker has been stored in a cold
environment, the damping compounds and suspension materials
of the drive units will take some time to recover their correct
mechanical properties. The drive unit suspensions will also loosen

up during the rst hours of use. The time taken for the speaker to

achieve its intended performance will vary depending on previous
storage conditions and how it is used. As a guide, allow up to
a week for the temperature effects to stabilise and 15 hours of
average use for the mechanical parts to attain their intended
design characteristics.

The cabinet surfaces will usually only require dusting. We

recommend you use a soft microbre cloth. If you wish to use

an aerosol or other cleaner, apply the cleaner onto the cloth, not

directly onto the product, and test a small area rst, as some

cleaning products may damage some of the surfaces. Avoid
products that are abrasive, or contain acid, alkali or
anti-bacterial agents. Do not use cleaning agents on the drive
units. Avoid touching the drive units as damage may result.

Whenever Bowers & Wilkins speakers are nished in real wood,
the nest veneers are selected and treated with an ultra-violet

resistant lacquer to minimise changes in colour over time.
Nevertheless, like all natural materials, the veneer will respond to
its environment and a degree of colour change is to be expected.

Colour differences may be rectied by exposing all the veneer

surfaces equally and evenly to sunlight until the colour is uniform.
This process can take several days or even weeks, but may be
accelerated by careful use of an ultra-violet lamp. Wood veneered
surfaces should also be kept away from direct sources of heat
such as radiators and warm air vents in order to minimise the
possibility of the wood veneer cracking.

The tweeter housing has a textured nish that may collect
supercial marks when handled. It can be cleaned by wiping a
soft microbre cloth around the housing, in line with the surface

texture.

11

FRANÇAIS

Grille Bouchon

mousse

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Vérication du contenu du carton

Le tableau ci-dessus illustre les composants contenus dans
l’emballage du produit. Dans le cas improbable où il manquerait
quelque chose, veuillez contacter le détaillant chez qui vous avez
acheté les enceintes.

Le corps du tweeter d’enceintes 702 S3, 703 S3, 705 S3 et HTM71

S3 est découplé, ce qui signie qu’il est mécaniquement isolé du corps

principal de l’enceinte. C’est pourquoi il peut apparaitre comme mal

xé quand le produit est sorti de son emballage. Il ne s’agit pas d’un
défaut. Cela est inhérent à la conception même de l’enceinte an de

garantir au tweeter des performances optimales.

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Pied en

en

caoutchouc

(auto-adhésif)

Pied en

caoutchouc

(à visser)

Pointes Plinthe Clé

Vis de

Ron-

Allen

35mm

Information sur l’environnement

Ce produit est conforme avec les directives internationales, y compris
mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les

équipements électriques et électroniques,

ii. l’enregistrement, l’évaluation, l’autorisation et la restriction des

substances chimiques (REACH)

iii l’élimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d’élimination des déchets pour des
conseils sur la façon appropriée de recycler ou de jeter ce produit.

delles

Rondelle de

sécurité

Tommy

Barre

Clé

12

702 703, 704

2. Positionnement

702 S3 703 S3 / 704 S3

FRANÇAIS

Installation des enceintes
702 S3 / 703 S3 / 704 S3

Les modèles 702 S3, 703 S3 et 704 S3 sont destinés à être posés au
sol uniquement. Pour une bonne stabilité, installez toujours la plinthe
fournie, puis assurez-vous que que les enceintes reposent fermement
sur le sol à l’aide des pointes ou des pieds en caoutchouc fournis.

Vous pouvez xer le socle pendant le processus de déballage,
en suivant les illustrations ci-dessus ou les schémas gurant sur
l’emballage. les illustrations ci-dessus ou les schémas gurant sur le

rabat supérieur du carton.

Avertissement

Le socle DOIT toujours être utilisé avec les pieds en caoutchouc ou les

pointes insérés dans le socle. N’insérez PAS les pieds en caoutchouc
ou les pointes directement dans les enceintes.

Remarque : L’installation des pieds en caoutchouc est presque
identique à celle des pointes. La barre Tommy et la clé ne sont
inclus et ne seront utilisés qu’avec le modèle 702 S3 pendant la
pose de la pointe/pied en caoutchouc.

702 S3 703 S3 / 704 S3

13

FRANÇAIS

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Avertissement de sécurité important

Les pointes sont très pointues, ne pas toucher !

Les pieds-pointes fournis sont conçus pour transpercer la moquette
et prendre directement contact sur le sol en dur. Au départ, vissez les
écrous de blocage sur les pointes juste assez pour que les écrous

ottent juste au-dessus de la moquette lorsque les pointes reposent
sur le sol. Vissez complètement les pointes dans les inserts letés

du support de sol. Si l’enceinte n’est pas totalement stable sur le
sol, dévissez une ou plusieurs pointes jusqu’à ce que l’enceinte soit

parfaitement équilibrée sur le sol. Enn, bloquez les écrous contre la

base en utilisant la clé fournie pour serrer doucement l’écrou tout en
utilisant la Tommy bar fournie pour bloquer la rotation du pied à pointe.

Il est conseillé de garantir l’équilibrage parfait de chaque enceinte

seulement après avoir précisément déterminé sa position dans la pièce
d’écoute.

S’il n’y a pas de tapis/moquette et que vous vouliez éviter d’abîmer la
surface du sol, insérer entre la pointe et le sol une rondelle de métal

pour le protéger (une pièce de monnaie par exemple) ou servez vous
des pieds caoutchouc fournis. Fixez les pieds caoutchouc et ajustez-

les de la même façon que les pointes.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

Les modèles 705 S3, 706 S3 et 707 S3 sont principalement conçus
pour être montés sur un pied dédié (FS-700 S3), mais peuvent être
placés sur une étagère si vous le souhaitez. Cependant, il faut noter

que cela offre moins de exibilité pour optimiser les performances

de l’enceinte. Si le placement sur une étagère est nécessaire, nous
recommandons d’utiliser les bouchons en mousse (fournis) pour
optimiser les performances de l’évent (voir Section 4 : Ajustements).

Dans les deux cas, le tweeter de l’enceinte devra se situer à hauteur

d’oreille par rapport à votre position d’écoute habituelle.

Remarque : Si vous utilisez une étagère, assurez-vous qu’elle est

sufsamment solide pour supporter correctement le poids et xez

les quatre pieds en caoutchouc auto-adhésifs sur la face inférieure
de l’enceinte.

14

>0.5m

1.5m - 3m

>0.5m

FRANÇAIS

HTM71 S3 / HTM72 S3

Si vous utilisez un projecteur avec un écran acoustique transparent,
placez l’enceinte derrière le centre de l’écran. Sinon, placez-la
directement sous ou au-dessus de l’écran à l’aide d’un pied, d’un
meuble ou d’une étagère murale, en veillant à ce que l’enceinte soit
aussi proche que possible du niveau des oreilles. Si l’enceinte doit
être placée sur une étagère ou dans un rack partagé avec d’autres

équipements audiovisuels, xez les quatre pieds en caoutchouc
autocollants à la base de l’enceinte. Ils assurent un certain degré

d’isolation des vibrations.

Choix de la position

Qu’il s’agisse d’une installation stéréophonique ou multicanal Home
Cinema, faites en sorte que l’environnement acoustique de chaque
enceinte soit le plus identique possible dans son caractère sonore. Par

exemple, si une des enceintes est placée près d’un mur lisse et nu,

tandis que l’autre se trouve proche d’épais tissus et tapis, la qualité et

l’équilibre stéréophonique naux risquent fort d’être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5
et 3 mètres l’une de l’autre, formant ainsi les deux angles d’un triangle

équilatéral dont le troisième angle sera la position d’écoute privilégiée.
Les enceintes doivent être positionnées à au moins 50 cm des murs
arrières et périphériques de la pièce (comme indiqué sur le schéma
ci-dessus).

15

FRANÇAIS

5 Channels 7 Channels

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu’enceintes frontales d’un
système Home Cinema, elles doivent être plus rapprochées l’une de
l’autre que dans le cas d’une installation stéréophonique traditionnelle,
car les enceintes Surround arrière ont tendance à agrandir l’image

sonore générale. Positionnez les deux enceintes à environ 50centimè­tres de chaque côté de l’écran, an de conserver une image sonore

en rapport avec l’image vidéo. Comme pour un système audio stéréo
traditionnel, les enceintes devront idéalement être éloignées d’au

moins 50centimètres des murs adjacents.

16

Champs magnétiques

Les haut-parleurs à l’intérieur de l’enceinte génèrent des champs
magnétiques qui peuvent s’étendre au-delà du coffret de l’enceinte.
Nous vous recommandons donc de tenir éloignés d’au moins

50centimètres des enceintes les appareils sensibles à ces champs

magnétiques (télévisions et moniteurs informatiques à tube cathodique
CRT, cassettes et bandes magnétiques audio et vidéo, cartes
magnétiques, etc.). Les écrans LCD, OLED et plasma ne sont pas
affectés pas les champs magnétiques.

3. Connexions

Connexion classique Connexion bi-câblée

-LF

-HF

+LF

+HF

-LF

-HF

FRANÇAIS

+LF

+HF

Avertissement de sécurité

Tous les branchements doivent être réalisés avec tous les
éléments audio hors tension. Lorsque les appareils audio

ou les câbles de connexion peut causer une sensation désagréable.

Les prises de branchement des 700 S3 acceptent une grande variété

de terminaisons de câbles: prises banane 4 mm, fourches 6 mm et
8mm, ou l nu jusqu’à 4 mm de diamètre.

peuvent être insérées dans des prises d’alimentation secteur murales

non protégées. An de satisfaire aux normes de sécurité européennes

CENELEC, les trous de 4 mm de ces prises sont donc bloqués par
des bouchons en plastique. Si vous utilisez ces prises dans des
pays où cette norme de sécurité s’applique, vous devez absolument

vous assurer que les ches banane ne pourront pas être utilisées de

manière dangereuse, notamment par des enfants ou des personnes
non informées. Les bouchons plastiques doivent être retirés si vous

souhaitez utiliser les ches bananes.

fonctionnent normalement, le fait de toucher les bornes

Note importante concernant la sécurité

Dans certains pays, notamment en Europe, l’utilisation

de ches banane est considérée comme un risque

potentiel d’électrocution, parce que de telles prises

Demandez conseil à votre revendeur pour le choix des câbles de

liaison enceintes. Conservez toujours une impédance totale inférieure

au maximum recommandé dans les spécications de l’enceinte et

utilisez un câble de faible capacitance pour éviter une atténuation des
plus hautes fréquences.

Il y a deux paires de prises réunies entre elles à l’arrière de chaque

enceinte. Pour les branchements classiques (ci-dessus à gauche),

les connexions reliant les prises (comme installé à la livraison) doivent

impérativement rester en place, une seule paire de prises étant alors

reliée à l’amplicateur. En cas de bi-câblage ou de bi-amplication

(ci-dessus à droite), les liens seront retirés, et chaque paire de prises

sera alors reliée à l’amplicateur ou aux amplicateurs de manière

indépendante. Ce principe de bi-câblage permet d’améliorer la

résolution et la qualité des plus ns détails.

Branchez la prise « positif » de l’enceinte (avec bague rouge) sur

la prise de sortie enceinte « positif » de l’amplicateur, et branchez

la prise « négatif » (avec bague noir) sur la prise « négatif » de

l’amplicateur. Le non-respect de cette polarité plus/moins entraîne

une image stéréophonique dégradée et une perte dans le grave.

Toujours visser à fond les capuchons des bornes an d’éviter tout bruit

parasite.

17

FRANÇAIS

4. Ajustements

Avant de procéder à ces réglages, vériez que tous les branchements

sont correctement effectués, dans toute l’installation, et fermement
sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement
pour effet de réduire le niveau général du grave. Un espace sufsant

derrière les enceintes acoustiques permet également d’améliorer la

sensation de profondeur de la reproduction sonore. Inversement, un
rapprochement des enceintes par rapport aux cloisons de la pièce

entraîne une augmentation du niveau du grave. Si vous souhaitez
réduire le volume des basses sans éloigner les enceintes du mur,
placez les bouchons en mousse ou, pour une réduction moins

importante des basses, les anneaux en mousse dans les tubes des

évent (ci-dessus).

Si le niveau de grave vous paraît trop élevé à certaines fréquences,
cela est généralement dû à des modes de résonances parasites dans

la pièce d’écoute. Une modication, même légère, de la position des

enceintes dans la pièce ou de la position d’écoute peut avoir pour
effet des améliorations très sensibles, particulièrement pour le rendu
du grave. Essayez de changer votre position d’écoute ou de placer
les enceintes le long d’un autre mur de la pièce si cela est possible. La
présence et la position de certains grands meubles peuvent également

inuencer les modes de résonance.

18

S’il n’existe aucune autre solution, vous pouvez ajuster les

performances de vos enceintes dans les basses fréquences à l’aide
des bouchons en mousse fournis. Les bouchons sont constitués de

deux pièces, ce qui permet un réglage n en utilisant soit la pièce
extérieure de plus grand diamètre de manière isolée, soit les deux
pièces ensemble. L’utilisation de la seule pièce extérieure en mousse

de plus grand diamètre atténuera moins les basses que l’ensemble
complet de bouchons.

Si la focalisation centrale de l’image sonore est mauvaise, essayez

de rapprocher les deux enceintes acoustiques, et/ou de modier leur

angle (plus fermé) par rapport à la zone centrale d’écoute privilégiée.
Si le son paraît trop brillant, ajoutez des meubles ou éléments

amortissants dans la pièce (par exemple, des tapis plus nombreux
ou épais). Inversement, réduisez l’inuence de tels éléments si le son

semble trop sourd ou éteint.

Pour une écoute encore plus précise, retirez les grilles de protection
des haut-parleurs médium et grave en les prenant par leurs angles et
en tirant très doucement vers l’avant.

5. Rodage 6. Entretien

FRANÇAIS

Les performances d’une enceinte acoustique se modient subtilement

pendant une période de rodage initiale. Si l’enceinte a été stockée
dans un environnement de faible température, ses composants
amortissants et les suspensions des haut-parleurs vont demander un
peu de temps avant de retrouver leurs qualités mécaniques optimales.
De plus, ces suspensions vont également se « libérer » pendant les
premières heures d’utilisation. Ce temps de rodage est variable,
suivant la température de stockage et la manière dont vous utilisez les
enceintes. En moyenne, comptez un week-end pour que les effets de
la température se stabilisent, et une quinzaine d’heures d’utilisation
normale pour que tous les composants mécaniques atteignent le
fonctionnement parfait correspondant à leur conception mécanique.

La surface du coffret ne nécessitera dans la plupart des cas qu’un simple

dépoussiérage. Nous vous recommandons d’utiliser un chiffon doux en
microbre. Si vous souhaitez utiliser un aérosol ou un produit d’entretien,

appliquez-le sur le chiffon et non directement sur l’appareil, puis testez
d’abord ses effets sur une petite surface, certains produits pouvant
endommager les surfaces. Évitez tout produit abrasif, ou contenant de
l’acide, de l’ammoniaque, ou des agents anti-bactériens. Ne jamais
utiliser de produits d’entretien sur les haut-parleurs. Évitez de toucher les

haut-parleurs, car vous pourriez les endommager dénitivement.

Les enceintes Bowers & Wilkins utilisent un placage bois véritable.

Les plus ns vernis sont utilisés et bénécient d’un traitement avec
une laque résistante aux ultra-violets, an de réduire les modications
de teinte avec le temps. Cependant, comme avec tous les matériaux
naturels, qui réagissent à leur environnement, des modications

de teinte sont possibles. Ces différences de teintes peuvent être

rectiées en exposant toutes les surfaces du bois de manière égale à

la lumière du soleil, jusqu’à ce que la teinte redevienne uniforme. Cette
procédure peut prendre plusieurs jours, voire plusieurs semaines, mais
peut être accélérée en utilisant une lampe ultra-violette. Les placages
de bois naturel doivent être éloignés des sources de chaleur comme

les radiateurs ou l’air chaud soufant, an de minimiser autant que

possible les craquelures du bois.

Le boîtier du tweeter a une nition texturée qui peut recueillir des
marques supercielles lorsqu’il est manipulé. Il peut être nettoyé en
passant un chiffon doux en microbre autour du boîtier, en suivant la
texture de la surface.

19

DEUTSCH

Grill Schaum -

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Kartoninhalt

Die obige Tabelle zeigt die mitgelieferten Einzelteile für das jeweilige
Produkt. Falls etwas fehlt, wenden Sie sich bitte an den Händler, bei
dem Sie die Lautsprecher gekauft haben.

Die Hochtoneinheit der Lautsprechers 702 S3, 703 S3, 705S3 und

HTM71 S3 ist entkoppelt, d. h. mechanisch vom Hauptgehäuse
isoliert. Daher mag es beim Herausnehmen aus der Verpackung so
erscheinen als sei sie lose. Dies ist nicht der Fall, sondern es handelt
sich hierbei um eine spezielles Feature, das zur optimalen Audio­Performance Ihres Lautsprechers beiträgt.

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

stoff-

Einsatz

Gummifuß

(selbstklebend)

Gummifuß (auf-

schraubbar)

Spike-

Sockel Inbus -

Fuß

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören
unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher

ii. die Registrierung, Bewertung, Zulassung und Beschränkung

iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses
Produktes mit der örtlichen Abfallentsorgung in Verbindung.

35 mm

Unterleg-

schlüs-

Schraube

sel

Stoffe in Elektro- und Elektronikgeräten (Restriction of
Hazardous Substances (kurz RoHS genannt))

chemischer Stoffe (Registration, Evaluation, Authorisation and
Restriction of CHemicals, kurz REACH)

Electrical and Electronic Equipment (WEEE)).

Zahnscheibe Drehstift Schlüssel

scheibe

20

2. Positionierung

702 703, 704

702 S3 703 S3 / 704 S3

DEUTSCH

Aufstellen der Lautsprecher
702 S3 / 703 S3 / 704 S3

702 S3, 703 S3 und 704 S3 sind nur für die Bodenaufstellung
geeignet.
Bringen Sie den mitgelieferten Sockel an und sorgen Sie dann
dafür, dass die Lautsprecher mit den mitgelieferten Spikes oder
Gummifüßen fest auf dem Boden stehen, um einen sicheren Stand zu
gewährleisten.

Sie können den Sockel während des Auspackens anbringen, indem
Sie den Abbildungen oben oder den Zeichnungen auf der oberen
Klappe des Kartons folgen.

Achtung

Zum Einsetzen der Gummi- oder Spike-Füße MUSS immer der Sockel
verwendet werden. Setzen Sie Gummi- oder Spike-Füße NICHT direkt
in das Gehäuse ein.

Hinweis: Die Installation der Gummifüße erfolgt fast genauso wie
die Installation der Spike-Füße. Drehstift und Schlüssel sind nur im
Lieferumfang des 702 S3 enthalten und werden zur Installation der
Spikes/Gummifüße verwendet.

702 S3 703 S3 / 704 S3

21

DEUTSCH

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Wichtiger Sicherheitshinweis

Die Spikes haben scharfe Spitzen – nicht berühren.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich

hindurchgehen und auf der Bodenoberäche auiegen. Schrauben

Sie die Kontermuttern zunächst nur so weit auf die Spikes, dass sich

die Muttern knapp über dem Teppich benden, wenn die Spikes
auf dem Boden auiegen. Drehen Sie die Spikes vollständig in die

Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln,
wenn es auf den Boden gestellt wird, so lösen Sie die beiden nicht

auiegenden Spikes, bis der Lautsprecher fest auf dem Boden

steht. Ziehen Sie abschließend die Muttern mit dem mitgelieferten
Schraubenschlüssel vorsichtig an, während Sie mit dem beiliegenden
Drehstift die Drehung des Spikes verhindern. Es ist sinnvoll, die Spikes
erst dann anzubringen und einzustellen, wenn Sie die optimale Position
für den Lautsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der

Bodenoberäche vermeiden, legen Sie entweder jeweils eine

Schutzscheibe (vielleicht eine Münze) unter die Spikes oder verwenden
die beiliegenden Gummifüße.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

Die Modelle 705 S3, 706 S3 und 707 S3 sind in erster Linie für die
Montage auf einem speziellen Bodenständer (FS-700 S3) vorgesehen,
können aber auch auf einem Regal aufgestellt werden. Allerdings ist
hierdurch ein geringeres Maß an Flexibilität bei der Optimierung der
Audio-Performance gegeben. Wird der Lautsprecher auf ein Regal
gestellt, empfehlen wir, die beiliegenden Schaumstoffeinsätze zur
Optimierung der Basswiedergabe zu verwenden (siehe Kapitel 4:
Feinabstimmung).

In beiden Fällen sollte sich der Hochtöner des Lautsprechers in

Ohrhöhe benden, wenn Sie sich in Ihrer gewohnten Sitzposition
benden.

Hinweis: Bei Regalaufstellung vergewissern Sie sich, dass
dieses stabil genug ist, um das Gewicht zu tragen, und bringen
Sie die vier selbstklebenden Gummifüße an der Unterseite des
Lautsprechers an.

22

>0.5m

1.5m - 3m

>0.5m

DEUTSCH

HTM71 S3 / HTM72 S3

Wenn Sie einen Projektionsfernseher mit einem akustisch
transparenten Bildschirm verwenden, positionieren Sie den
Lautsprecher hinter der Mitte des Bildschirms. Andernfalls positionieren
Sie ihn entweder direkt unter oder über dem Bildschirm mit Hilfe eines
Bodenständers, eines Möbelstücks oder eines Wandregals, wobei Sie
darauf achten sollten, dass sich der Lautsprecher so weit wie möglich

auf Ohrhöhe bendet. Wenn der Lautsprecher auf einem Regal oder

in einem gemeinsamen Rack mit anderen AV-Geräten aufgestellt
werden soll, befestigen Sie die vier selbstklebenden Gummifüße an
der Unterseite des Lautsprechers. Sie sorgen für ein gewisses Maß an
Schwingungsisolierung.

Positionierung der Lautsprecher

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino-Installationen
sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle

Lautsprecher ähnlich ist. Bendet sich beispielsweise ein Lautsprecher

in der Nähe einer nackten Wand, während der andere Lautsprecher
von weichen Einrichtungsgegenständen und Vorhängen umgeben ist,
so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5bis 3m

in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an
der dritten Ecke durch den Hörbereich vervollständigt wird. Die
Lautsprecher sollten mindestens 0,5 m von der Rückwand und
etwaigen Seitenwänden entfernt aufgestellt werden (wie in der obigen
Abbildung dargestellt).

23

DEUTSCH

5 Kanäle 7 Kanäle

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Heimkinosysteme

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems
genutzt, so sollten die Lautsprecher näher zusammengestellt
werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle
zu einer Erweiterung des Klangbildes führen. Eine Positionierung
der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des
Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild
optimal an das visuelle Bild anzupassen. Wie bei der Positionierung
in konventionellen Stereosystemen sollten die Lautsprecher einen

Abstand von mindestens 0,5m zu den Seitenwänden haben.

24

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das
über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen

Mindestabstand von 0,5 m zwischen magnetisch empndlichen

Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs,
Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu

bewahren. Magnetische Streufelder haben keinen Einuss auf LCD-,

OLED- und Plasma-Bildschirme.

3. Anschließen der Lautsprecher

Herkömmlicher Anschluss Bi-Wiring Anschluss

-LF

DEUTSCH

-LF

-HF

+LF

+HF

-HF

+LF

+HF

Wichtiger Sicherheitshinweis

Beim Anschließen sollten alle Audiogeräte abgeschaltet
sein. Bei der Verwendung von Audiogeräten im

Lautsprecheranschlüssen oder Kabeln zu einem unangenehmen
Gefühl führen. Die Lautsprecherklemmen bieten eine Reihe von
Anschlussmöglichkeiten: So können 4-mm-Bananenstecker,
6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu einem

Durchmesser von 4mm angeschlossen werden.

gesicherter Netzsteckdosen gesteckt werden könnten. Um den
europäischen CENELEC-Sicherheitsvorschriften zu entsprechen,
sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit
Kunststoffstiften gesichert. Setzen Sie den Lautsprecher in einem
dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker
nicht unsachgemäß von Kindern oder anderen nicht informierten
Personen genutzt werden. Die Kunststoffstifte können entfernt werden,
wenn Sie Bananenstecker verwenden möchten.

normalen Betrieb kann das Berühren von nicht isolierten

Wichtiger Sicherheitshinweis

In einigen, hauptsächlich europäischen Ländern wird die
Verwendung von 4-mm-Bananensteckern als mögliches
Sicherheitsrisiko betrachtet, da sie in die Löcher nicht

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem
autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte
unterhalb der in den Technischen Daten angegebenen maximalen
Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner
führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne
sonst gedämpft werden.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen
über Brücken miteinander verbunden. Im konventionellen Betrieb
(siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer
Position und nur ein Anschlussklemmenpaar wird an den Verstärker
angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren
betrieben werden (siehe oben rechts), müssen zunächst die Brücken
entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem
Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich
verbessern.

Stellen Sie sicher, dass die positiven (mit rotem Ring)
Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am
Verstärker und die negativen (mit schwarzem Ring) Anschlussklemmen
mit dem negativen Ausgang am Verstärker verbunden werden. Ein
nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung
des Klangbildes und zu Bassverlusten führen. Schrauben Sie
die Anschlusskappen immer vollständig fest, um ein Klappern zu
verhindern.

25

DEUTSCH

4. Feinabstimmung

Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch
einmal, dass alle Verbindungen richtig hergestellt wurden und alle
Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt
zu einer Reduzierung des Bassniveaus. Der Raum hinter den
Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird
das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände
gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den
Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie

die Schaumstoffeinsätze in die Bassreexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist
dies auf starke Resonanzen im Raum zurückzuführen. Selbst
kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der
Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche
Wirkung auf die wahrgenommene Klangqualität haben. Versuchen
Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine
andere Wand zu stellen. Auch das Vorhandensein und die Position

großer Möbelstücke können Resonanzmoden beeinussen.

26

Wenn es keine Alternativen gibt, können Sie die Tieftonleistung
Ihrer Lautsprecher mit den mitgelieferten Schaumstoffeinsätzen
anpassen. Die Einsätze sind zweiteilig und ermöglichen eine gewisse
Feinabstimmung, indem entweder das äußere Stück mit dem größeren
Durchmesser einzeln oder beide Teile zusammen verwendet werden.
Wenn Sie nur das äußere Schaumstoffstück mit dem größeren
Durchmesser verwenden, werden die Bässe weniger stark gedämpft
als bei einem zweiteiligen Schaumstoffeinsatz.

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher
näher zusammen oder so auf, dass sie in Richtung Hörbereich
zeigen. Ist der Klang zu schrill, hilft die Verwendung weicher
Einrichtungsgegenstände (wie z. B. schwerer Vor hänge). Umgekehrt
sollte man bei dumpfem, leblosem Klang die Verwendung solcher
Einrichtungs gegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer sollte den Grill für den Tief-/Mitteltonbereich
entfernen, indem er die Kanten umfasst und sie vorsichtig vom
Gehäuse abzieht.

5. Einlaufphase 6. Pege

DEUTSCH

In der Einlaufphase gibt es feine Unterschiede in der
Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen
Umgebung gelagert, so wird es einige Zeit dauern, bis die
Dämpfungskomponenten und die für die Aufhängung der Chassis
eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften
besitzen. Die Aufhängung der Chassis wird mit den ersten
Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt,
um seine maximale Leistungsfähigkeit zu entwickeln, schwankt
abhängig von den vorherigen Lager- und Einsatzbedingungen.
Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich
die Lautsprecher nach Temperatureinwirkungen stabilisiert haben.
15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre
Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberäche muss in der Regel nur abgestaubt werden.

Wir empfehlen die Verwendung eines weichen Mikrofasertuchs.
Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen
Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät.
Testen Sie zunächst an einer kleinen, unauffälligen Stelle, da einige

Reinigungsprodukte die Oberächen beschädigen. Verwenden Sie

keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen
Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel.
Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu
Beschädigungen führen kann.

Wird für das Gehäuse von Bower & Wilkins-Lautsprechern Echtholzfurnier
verwendet, so werden nur die feinsten Furniere ausgewählt und zum
Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise
werden im Laufe der Zeit auftretende Farbveränderungen minimiert. Bitte
berücksichtigen Sie aber, dass Holz ein Naturwerkstoff ist, der auf die

Einüsse der Umgebung reagiert, so dass kleine Veränderungen in der

Regel nicht ausbleiben. Sie können Farbunterschiede ausgleichen, indem

Sie alle Furnieroberächen gleichmäßig dem Sonnenlicht aussetzen, bis

die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder
sogar Wochen dauern, lässt sich aber durch den vorsichtigen Einsatz
einer UV-Lampe beschleunigen. Halten Sie darüber hinaus, um Rissen
vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen
wie Heizkörpern und Warmluftventilatoren.

Das Gehäuse des Hochtöners hat eine strukturierte Oberäche, auf
der sich bei Handhabung Oberächenspuren ansammeln können.

Wischen Sie zur Reinigung mit einem weichen Mikrofasertuch in

Richtung der Oberächentextur um das Gehäuse herum.

27

ESPAÑOL

Rejilla

Protec-

tora

Tapón

de

Espuma

Pie de Goma

(autoadhesivo)

Pie de Goma

(enroscable)

Punta

Metálica

Base

(Plinto)

Llave
Allen

Tornillo

de 35

mm

Arandela

Plana

Arandela

Antivibración

Barra

Metálica

Llave Fija

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Contenido del Embalaje

La tabla superior ilustra los componentes que acompañan al producto.
En el poco probable caso de que faltara alguno de ellos, le rogamos que
contacte con el distribuidor donde adquirió sus cajas acústicas.

La estructura del tweeter de las cajas acústicas 702 S3, 703 S3, 705 S3
y HTM71 S3 es un bloque desacoplado que está aislado mecánicamente
de la parte principal del recinto. Como tal, es posible que aparente estar
suelto cuando el producto sea retirado de su embalaje por primera vez.
Esto no es un fallo: es una característica inherente del diseño del citado
conjunto y asegura que su caja acústica ofrezca unas prestaciones
óptimas.

28

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con
la protección del medio ambiente. Entre ellas se incluyen –aunque no son
las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en

equipos eléctricos y electrónicos.

ii. la de Registro, Evaluación, Autorización y Restricción del Uso de

Componentes Químicos (REACH).

iii. la de Eliminación de Residuos Procedentes de Componentes

Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de
residuos para que le orienten sobre cómo desechar este producto
adecuadamente.

702 703, 704

2. Ubicación

702 S3 703 S3 / 704 S3

ESPAÑOL

Instalación de las Cajas Acústicas
702 S3 / 703 S3 / 704 S3

La 702 S3, la 703 S3 y la 704 S3 están diseñadas para ser montadas
únicamente sobre el suelo. Para lograr la estabilidad adecuada, instale
siempre la base (plinto) suministrada de serie y a continuación asegúrese

de que las cajas acústicas descansen rmemente sobre el suelo utilizando

las puntas metálicas o los pies de goma suministrados de serie.

S lo desea, puede jar la base (plinto) durante el proceso de desembalaje
siguiendo las ilustraciones que guran arriba o los diagramas que hay en

la aleta superior del embalaje.

Advertencia

La base (plinto) DEBE usarse siempre, con los pies de goma o las puntas
metálicas insertados en la misma. NO inserte los pies de goma o las
puntas metálicas directamente en el recinto.

Nota: La instalación de los pies de goma es prácticamente idéntica

a la de las puntas metálicas. La barra metálica de ajuste y la llave ja

se suministran y utilizan exclusivamente durante la instalación de las
puntas metálicas/pies de goma de la 702 S3.

702 S3 703 S3 / 704 S3

29

ESPAÑOL

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Aviso de Seguridad Importante

Puntas aladas, no tocar.

Las puntas de desacoplo están diseñadas para que perforen la alfombra

y descansen sobre la supercie del suelo. Inicialmente, atornille las
tuercas de jación en las puntas metálicas lo sucientemente alejadas
para que las primeras oten justo por encima de la alfombra cuando las
segundas descansen sobre el suelo que hay debajo. A continuación, je
por completo las puntas en los oricios dispuestos para ello en el plinto
(base). Si el recinto se mueve cuando esté en su posición denitiva,
aoje las dos puntas que no toquen el suelo hasta que aquél descanse
rmemente sin moverse. Ya para nalizar, je las tuercas contra la base
con ayuda de la llave ja suministrada de serie para atornillar suavemente

cada una de ellas utilizando a la vez la barra metálica de ajuste -también
suministrada de serie- para impedir que las puntas metálicas giren. Es
posible que resulte más cómodo colocar y ajustar las puntas una vez
optimizada la posición de la caja acústica.

En caso de que no haya ninguna alfombra y usted desee impedir que se

raye la supercie del suelo, utilice o bien un disco protector metálico (una

moneda también podría servir) entre la punta y el suelo o bien los tacos
de goma suministrados por el fabricante. Coloque los tacos de goma y
nivele el recinto del mismo modo que con las puntas de desacoplo.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

Tanto la 705 S3 como la 706 S3 y la 707 S3 están diseñadas
primordialmente para ser montadas sobre su soporte de suelo dedicado
(FS-700 S3), pero si lo desea también se pueden colocar en una
estantería. No obstante, debería tener en cuenta que esta última opción

ofrece menos exibilidad a la hora de optimizar las prestaciones de la

caja acústica. En el caso de que el montaje en una estantería sea el único
posible, recomendamos el uso de los tapones de espuma suministrados
de serie para optimizar las prestaciones (ver Sección 4: Ajuste Fino).

Sea cual sea el tipo de instalación elegido, los tweeters deberían situarse

aproximadamente a la altura de los oídos en la posición de escucha

habitual.

Nota: En el caso de que utilice una estantería, asegúrese de que sea

lo sucientemente robusta para soportar el peso de la caja acústica

y coloque los pies de goma autoadhesivos en la parte inferior de la
misma.

30

>0.5m

1.5m - 3m

>0.5m

ESPAÑOL

HTM71 S3 / HTM72 S3

En el caso de que vaya a usar un videoproyector con una pantalla
acústicamente transparente, coloque la caja acústica detrás de dicha
pantalla. En caso contrario, colóquela bien debajo o encima de la pantalla
utilizando un soporte de suelo bien en un estante mural asegurando
que la caja acústica esté lo más cerca posible de la altura del oído. Si la
caja acústica va a ser colocada bien en un estante, bien en un mueble

junto con otros componentes de A/V, je los cuatro pies de goma

autoadhesivos a la base de la caja acústica para incrementar el grado de
aislamiento frente a posibles vibraciones.

Colocación de la Caja Acústica

Tanto en instalaciones estereofónicas como de Cine en Casa, intente
asegurarse de que las zonas que rodean inmediatamente a cada caja
acústica sean similares desde el punto de vista acústico. Por ejemplo, si
una caja acústica está junto a una pared desnuda mientras que la otra
está cerca de mobiliario y cortinas blandos, es más que probable que
tanto la calidad sonora global como la imagen estereofónica queden
seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse, separadas entre
sí de 1’5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo
tercer vértice esté situado en el punto de escucha. Las cajas acústicas
deberían separarse un mínimo de 0’5 m de la pared que tengan detrás y
de cualquier pared lateral (ver dibujo superior).

31

ESPAÑOL

5 Channels 7 Channels

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales frontales
(principales) de un sistema de Cine en Casa, deberían estar más cerca

entre sí que en un equipo de audio de 2canales porque los canales de

sonido envolvente tienden a ensanchar la imagen sonora. La colocación

de las cajas acústicas a unos 0’5metros de distancia de cada lado

de la pantalla de visualización también ayudará a que la imagen del
sonido envolvente esté proporcionada con respecto a la imagen visual.
Al igual que sucede con el posicionado en sistemas estereofónicos
convencionales, idealmente las cajas acústicas deberían estar separadas
un mínimo de 0’5 metros de cualquier pared lateral.

32

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos parásitos

que se extienden más allá de las fronteras físicas del recinto. Es por ello

que le recomendamos que aleje todos aquellos objetos magnéticamente
sensibles (pantallas de televisor y ordenador basadas en tubos de rayos
catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con
banda magnética y cosas por el estilo) al menos 0’5 metros de la caja
acústica. Las pantallas de plasma, LCD y OLED no son afectadas por los
campos magnéticos.

3. Conexiones

Conexión Convencional Conexión en Bicableado

-LF

-HF

+LF

+HF

-LF

-HF

+LF

ESPAÑOL

+HF

Aviso de Seguridad Importante

Todas las conexiones deberían realizarse con el equipo de

sonido apagado. Cuando se utiliza un equipo de audio en

o cables de conexión a cajas acústicas no aislados puede provocar una
sensación muy desagradable. Los terminales de conexión de la 700 S3
aceptan una extensa variedad de terminaciones del cable: clavijas de
tipo banana de 4mm, cuchillas planas (“spades”) de 6 y 8 mm o cables

pelados de hasta 4 mm de diámetro.

insertadas por error en los oricios de tomas de corriente eléctrica no
protegidas. Con el n de satisfacer la normativa europea de seguridad
CENELEC, los oricios de 4 mm situados en los extremos de los

terminales están bloqueados por patillas de plástico. Si usted va a
utilizar los productos en algún país en el que se aplique dicha normativa,
asegúrese de que las clavijas de tipo banana no puedan ser empleadas
de manera no segura por niños u otras personas no informadas. Si desea
utilizar clavijas de tipo banana puede retirar las patillas de plástico.

condiciones de funcionamiento normales, tocar terminales

Noticia Importante Relacionada con la Seguridad:

En ciertos países, sobre todo en Europa, las clavijas de tipo
banana de 4 mm son consideradas como potencialmente
peligrosas en términos de seguridad porque pueden ser

Consulte a su distribuidor para que le aconseje a la hora de elegir el

cable de conexión. Mantenga siempre la impedancia total por debajo del
máximo recomendado en las características técnicas y utilice un cable

de baja inductancia para evitar que se produzcan atenuaciones en las
frecuencias más altas.

En la parte posterior de la caja acústica hay dos pares de terminales

de conexión unidos entre sí con sendos puentes. Para realizar una
conexión convencional (arriba, izquierda) dichos puentes deberían

permanecer en su lugar (situación original, es decir de fábrica) y por tanto

solamente deberían conectarse un par de terminales al amplicador.
Para la conexión en bicableado o biamplicación (arriba, derecha) los

puentes deberían retirarse para poder conectar por separado cada par

de terminales al amplicador o amplicadores empleados. El bicableado

puede mejorar la resolución de los detalles de baja frecuencia.

Asegúrese de que los terminales positivos de la caja acústica (con un
anillo rojo) son conectados al terminal de salida positivo del amplicador y
que los terminales negativos de la caja acústica (con un anillo negro) son

conectados al terminal de salida negativo del amplicador. Una conexión

incorrecta podría tener como resultado una imagen sonora pobre y una
pérdida de graves. Fije siempre por completo la tuerca de los terminales

de conexión para evitar que se produzcan vibraciones.

33

ESPAÑOL

4. Ajuste Fino

Antes de proceder al ajuste no, verique cuidadosamente que todas las
conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas acústicas y las
paredes laterales y posterior de la sala se reducirá el nivel general de
graves. El espacio situado detrás de las cajas también contribuye a crear
una sensación aural de profundidad. Por el contrario, si acerca las cajas
acústicas a las paredes el nivel de graves aumentará. Si desea reducir el
nivel de graves sin separar más las cajas acústicas de la pared, coloque

los tapones de espuma en los puertos bass-reex. Si desea que la

reducción de graves sea menos severa, coloque los anillos de espuma en

los puertos bass-reex (dibujo superior).

Si la respuesta en graves parece poco uniforme con la frecuencia, lo
más probable es que ello se deba a las propiedades acústicas de su

sala de escucha. Incluso pequeños cambios en la posición de las cajas
acústicas o del punto de escucha pueden tener un efecto signicativo en

las prestaciones sonoras, especialmente las frecuencias más bajas. Si
es posible, intente desplazar su posición de escucha o ubicar las cajas
acústicas a lo largo de una pared diferente. La presencia y la posición

de muebles de gran tamaño también pueden inuir en los modos de

resonancia.

34

En caso de que no existan alternativas, puede ajustar la respuesta

en graves de sus cajas acústicas utilizando los tapones de espuma
suministrados de serie. Dichos tapones están compuestos de dos partes

para proporcionar un cierto nivel de ajuste no usando bien la de mayor
diámetro –es decir la exterior– en solitario o las dos juntas. El uso de la

pieza de espuma de mayor diámetro en solitario proporcionará menos
atenuación de graves que el juego de tapones completo.

Si la imagen central carece de focalización, intente acercar las cajas
acústicas entre sí o inclínelas de manera que apunten hacia los oyentes
o estén encaradas hacia ellos. Si el sonido es demasiado brillante (léase
chillón), el aumento de la cantidad de materiales blandos (generalmente
fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más
pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la
presencia de los citados materiales se conseguirá incrementar el nivel de
brillo de un sonido apagado y carente de vida.

Para los más puristas, un buen consejo consiste en quitar la rejilla
protectora de los altavoces de medios y graves sujetándola por su
contorno y retirándola cuidadosamente del recinto.

5. Período de Rodaje 6. Cuidado y Mantenimiento

ESPAÑOL

Las prestaciones de la caja acústica cambiarán de manera sutil durante
el período de escucha inicial. Si la caja ha estado almacenada en un
ambiente frío, tanto los materiales absorbentes y de amortiguamiento
acústico como los que forman parte de los sistemas de suspensión de los
diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades
mecánicas correctas. Las suspensiones de los altavoces también se
relajarán durante las primeras horas de uso. El tiempo que la caja acústica
necesite para alcanzar las prestaciones para las que fue diseñada variará
en función de las condiciones de almacenamiento previas de la misma y
de cómo se utilice. A modo de guía, deje transcurrir una semana para la
estabilización térmica de la caja y unas 15 horas de uso en condiciones
normales para que las partes mecánicas de la misma alcancen las
características de funcionamiento para las que fueron diseñadas.

Por regla general, la supercie del recinto sólo requiere que se le quite
el polvo. Recomendamos el uso de una gamuza suave de microbras.

Si desea utilizar un limpiador de tipo aerosol o de otro tipo, aplíquelo
en la gamuza de limpieza, nunca directamente sobre el producto.
Pruebe primero con un área pequeña, ya que algunos productos de

limpieza pueden dañar algunas de las supercies. Evite utilizar productos

abrasivos o que contengan ácido, álcalis o agentes antibacterianos. No
utilice productos de limpieza en los altavoces. Asimismo, evite tocar los
transductores ya que podría dañarlos.

Sean cuales sean las cajas acústicas Bowers & Wilkins terminadas en
madera auténtica que usted posea, tenga en cuenta que en todos los
casos se han seleccionado las mejores chapas disponibles a la vez que las
mismas han sido tratadas con lacas resistentes a la radiación ultravioleta

con el n de minimizar posibles cambios de color a lo largo del tiempo. Aún

así, y como es norma en todos los materiales naturales, cada tipo de chapa
responderá a su entorno, por lo que es de esperar que se produzcan

ciertos cambios de color. Las diferencias de color pueden ser recticadas
exponiendo por igual y de manera uniforme todas las supercies de madera

a la luz solar hasta que el color sea uniforme. Este proceso puede tardar
varios días o incluso semanas en completarse, aunque puede ser acelerado
mediante el empleo cuidadoso de una lámpara ultravioleta. Asimismo, las

supercies chapadas en madera noble deberían mantenerse alejadas de

fuentes directas de calor tales como radiadores y salidas de aire caliente

con el n de evitar posibles agrietamientos en las mismas.

El recinto del tweeter tiene un acabado con texturas que puede acumular
marcas superciales cuando es manipulado. Puede limpiarse aplicando
una gamuza suave de microbras a lo largo del recinto siguiendo las
texturas de la supercie.

35

PORTUGUÊS

Grelha

Cilindro

de

espuma

Pé de borracha

(autocolante)

Pé de

borracha

(roscado)

Pé de

cavilha

Base Chave

Allen

Parafuso

de 35mm

Anilha
plana

Anilha

resistente à

vibração

Barra de

torção

Chave de

porcas

702S3

703S3
704S3

705S3
706S3
707S3

HTM71S3
HTM72S3

Conteúdos da caixa

A tabela acima ilustra os componentes que estão incluídos com
o produto. No caso pouco provável de faltar algum componente,
contacte o vendedor responsável pela venda das colunas.

O conjunto do tweeter nas colunas 702S3, 703S3, 705S3 e
HTM71S3 é um componente separado que está mecanicamente

isolado da parte principal da caixa. Assim, pode aparentar estar
solto quando o produto for retirado da embalagem pela primeira

vez. Isto não é um defeito: é uma característica inerente ao

design e garante o desempenho ideal da sua coluna.

36

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Informação ambiental

Este produto está em conformidade com diretivas internacionais,

incluindo, entre outras, as seguintes:

i. Diretiva relativa à restrição do uso de determinadas

substâncias perigosas (RoHS: Restriction of Hazardous
Substances) em equipamentos elétricos e eletrónicos;

ii. Regulamento relativo ao registo, avaliação, autorização e

restrição de substâncias químicas (REACH: Registration,
Evaluation, Authorisation and restriction of CHemicals);

iii. Diretiva relativa aos Resíduos de Equipamentos Eletrónicos

e Elétricos (REEE).

Consulte uma entidade local de recolha de resíduos para obter
informação sobre como reciclar ou eliminar este produto de
forma correta.

702 703, 704

2. Posicionamento

702S3 703S3/704S3

PORTUGUÊS

Instalação das colunas

702S3/703S3/704S3

As colunas 702S3, 703S3 e 704S3 foram concebidas para

serem instaladas apenas no chão. Para uma estabilidade

adequada, instale sempre a base fornecida e certique-se de que
as colunas assentam rmemente no chão utilizando os pés de

cavilha ou borracha fornecidos.

Poderá xar a base durante o processo de desempacotamento,

seguindo as ilustrações acima ou os diagramas na aba superior
da caixa.

Aviso

A base DEVE ser sempre utilizada, com os pés de cavilha ou
borracha inseridos na mesma. NÃO insira os pés de cavilha ou

borracha diretamente na caixa.

Nota: a instalação dos pés de borracha é praticamente
idêntica à dos pés de cavilha. A barra de torção e a chave
de porcas são apenas incluídas e utilizadas com o modelo

702S3 durante a instalação dos pés de cavilha/borracha.

702S3 703S3/704S3

37

PORTUGUÊS

702 703, 704

705, 706, 707

702S3 703S3/704S3

<31mm

<29mm

Aviso de segurança importante

Cavilhas pontiagudas, não tocar.

Os pés de cavilha foram concebidos para furar tapetes,
cando apoiados na superfície do chão. Comece por apertar
as contraporcas nas cavilhas apenas o suciente para que
quem suspensas imediatamente acima do tapete, com as

cavilhas apoiadas no chão. Em seguida, aperte completamente

as cavilhas nos encaixes roscados da base. Se a caixa oscilar

quando estiver colocada no chão, desaperte as duas cavilhas

que não estão em contacto com o chão, até que a caixa esteja
rmemente apoiada e não oscile. Para concluir, bloqueie as

porcas na base utilizando a chave de porcas fornecida para
as apertar cuidadosamente, enquanto utiliza a barra de torção

fornecida para evitar a rotação dos pés de cavilha. Poderá ser
mais conveniente instalar e ajustar os pés das cavilhas depois de

se alcançar um posicionamento ideal das colunas.

Se não existir um tapete e pretender evitar arranhar a superfície

do solo, utilize um disco de proteção de metal (uma moeda,

por exemplo) entre a cavilha e o chão, ou o pé de borracha
fornecido. Instale os pés de borracha e nivele a caixa da mesma

forma que fez com as bases das cavilhas.

<30mm

<15mm

705S3/706S3/707S3

As colunas 705S3, 706S3 e 707S3 foram originalmente

concebidas para serem instaladas num suporte de chão

especíco (FS-700S3), mas poderão ser colocadas numa

prateleira, se assim preferir. No entanto, importa referir que esta

solução oferece menos exibilidade quanto à otimização do
desempenho das colunas. Se as colunas forem colocadas numa

prateleira, recomendamos a utilização dos cilindros de espuma
(fornecidos) para otimizar o desempenho das portas (consultar a

secção 4: Ajustes).

Em ambos os casos, os tweeters das colunas devem car

sensivelmente ao nível dos ouvidos, tendo em conta a sua
posição de audição habitual.

Nota: se utilizar uma prateleira, certique-se de que esta é
sucientemente resistente para suportar adequadamente o
peso e aplique os quatro pés de borracha autocolantes na

parte inferior da coluna.

38

>0,5m

1,5m-3m

>0,5m

PORTUGUÊS

HTM71S3/HTM72S3

Se utilizar um projetor com um ecrã acusticamente transparente,

coloque a coluna atrás do centro do ecrã. Caso contrário,

posicione-a diretamente abaixo ou acima do ecrã utilizando um
suporte, móvel ou prateleira de parede, certicando-se de que
a coluna ca o mais perto possível da altura dos ouvidos. Se a
coluna for colocada numa prateleira ou num móvel com outro
equipamento AV, xe os quatro pés de borracha autocolantes

à base da coluna. Estas proporcionam algum isolamento da
vibração.

Posicionamento das colunas

Seja em instalações de sistemas estéreo ou em instalações de
cinema em casa, assegure-se de que o espaço envolvente de

cada coluna tem características acústicas semelhantes. Por

exemplo, se uma coluna estiver próxima de uma parede e a

outra estiver perto de cortinados ou de mobília com revestimento

macio, a qualidade geral do som e a imagem de sistemas estéreo
carão comprometidas.

Sistemas estéreo convencionais

Para começar, as colunas devem ser posicionadas a uma

distância de 1,5m a 3m uma da outra, em dois cantos de um
triângulo equilátero que ca completo com a posição de audição,

correspondendo esta ao terceiro canto. As colunas devem

ser colocadas a, pelo menos, 0,5m da parede de fundo e de

quaisquer paredes laterais (conforme na ilustração acima).

39

PORTUGUÊS

5canais 7canais

>0,5m

110°-130°

0.5m - 1m 0.5m - 1m

~40°

Sistemas de cinema em casa

Se as colunas forem utilizadas para os canais frontais de um
sistema de cinema em casa, devem car mais próximas uma

da outra do que se forem utilizadas para sistemas de áudio
de dois canais, já que os canais surround tendem a alargar a

imagem. Posicionar as colunas a aproximadamente 0,5m da
parte lateral do ecrã também contribui para manter a imagem

acústica equilibrada com a imagem visual. Tal como acontece no

posicionamento em sistemas estéreo convencionais, as colunas
devem estar a uma distância de, pelo menos, 0,5m das paredes

laterais.

40

Fluxos de campos magnéticos

Os diafragmas das colunas criam uxos de campos
magnéticos que se propagam para além dos limites da caixa.

Recomendamos que mantenha objetos sensíveis a campos

magnéticos (televisores CRT, monitores de computador, discos

de computador, cassetes de áudio ou vídeo, cartões com banda

magnética e outros semelhantes) a uma distância de, pelo
menos, 0,5m das colunas. Os ecrãs LCD, OLED e plasma não
são afetados por campos magnéticos.

3. Ligações

Ligação convencional Ligação de cablagem dupla

-LF

-HF

+LF

+HF

-LF

-HF

PORTUGUÊS

+LF

+HF

Aviso de segurança importante

Todas as ligações devem ser feitas com o
equipamento áudio desligado. Quando o

nos terminais ou cablagem da coluna sem isolamento pode
causar uma sensação desagradável. Os terminais da coluna

700S3 são compatíveis com várias terminações de cabos:
chas banana de 4mm, forquilhas de 6mm e 8mm (1/4pol. e
5/16pol.) ou cabos nus com um máximo de 4mm (5/32pol.)

de diâmetro.

podem ser introduzidas em tomadas de parede desprotegidas.
De forma a cumprir as normas de segurança europeias

CENELEC, os orifícios de 4mm nas extremidades dos terminais
estão bloqueados por pinos de plástico. Se estiver a utilizar os

produtos num país onde estas condições se apliquem, deve

garantir que as chas banana não são utilizadas de forma pouco

segura por crianças ou outras pessoas desinformadas. Os

pinos de plástico podem ser removidos se pretender usar chas

banana.

equipamento áudio está em utilização normal, tocar

Aviso de segurança importante

Em alguns países, especialmente europeus, a

utilização de chas banana de 4 mm é considerada

um risco potencial de segurança, uma vez que

Peça aconselhamento ao seu fornecedor sobre a escolha de
cabos para as colunas. Mantenha a impedância total abaixo do

valor máximo recomendado nas especicações das colunas e

utilize um cabo de indutância baixa para evitar a atenuação de
frequências altas.

Existem dois pares de terminais ligados na parte de trás da
coluna. Para uma ligação convencional (ver acima, à esquerda),
mantenha os terminais na posição de origem (conforme
fornecidos), deixando apenas um par de terminais ligado ao

amplicador. Para ligações de cablagem dupla ou amplicação

dupla (ver acima, à direita), as ligações dos terminais devem ser
removidas e cada um dos pares de terminais deve ser ligado ao

amplicador de forma independente. A cablagem dupla pode

melhorar a resolução dos detalhes de níveis mais baixos.

Certique-se de que os terminais positivos da coluna (com um
anel vermelho) estão ligados ao terminal de saída positivo do
amplicador e de que os terminais negativos da coluna (com um
anel preto) estão sempre ligados ao terminal de saída negativo

do amplicador. Uma ligação incorreta não provoca danos, mas
pode resultar numa imagem estéreo fraca e na perda de sons

graves. Aperte sempre as capas dos terminais ao máximo para
evitar ruídos.

41

PORTUGUÊS

4. Ajustes

Antes de proceder aos ajustes, certique-se de que todas as

ligações na instalação estão corretas e seguras.

Geralmente, o maior afastamento das colunas em relação
às paredes reduz o volume dos sons graves. A existência de

espaço atrás das colunas também ajuda a criar uma sensação

de profundidade do som. Por seu lado, a maior aproximação
das colunas em relação às paredes aumenta o volume dos sons

graves. Se pretender reduzir o volume dos sons graves sem ter

de afastar as colunas da parede, aplique os cilindros de espuma

ou, para uma redução mais atenuada dos graves, os anéis de

espuma nos tubos das portas (ver acima).

Se os sons graves parecerem estar desajustados em relação
à frequência, é muito provável que isso se deva aos modos de

ressonância na divisão de audição. Mesmo pequenas alterações
na posição das colunas ou na posição de audição podem ter
um efeito profundo na forma como essas ressonâncias afetam
o som. Experimente alterar a posição de audição ou colocar
as colunas ao longo de uma parede diferente. A presença e

o posicionamento de móveis de grandes dimensões também
podem inuenciar os modos de ressonância.

42

Se não existirem alternativas, pode ajustar o desempenho de

baixa frequência das colunas utilizando os cilindros de espuma
fornecidos. Os cilindros são compostos por duas peças, o que
permite um determinado nível de ajuste utilizando a peça exterior,
de maior diâmetro, isoladamente ou em combinação com a

outra peça. Utilizar apenas o cilindro de espuma exterior, de

maior diâmetro, irá proporcionar uma menor atenuação dos sons
graves do que o conjunto completo de cilindros.

Se a imagem central estiver desfocada, experimente aproximar
as colunas ou colocá-las em ângulo para dentro, de forma a

que apontem para uma localização imediatamente à frente

da posição de audição. Se o som for demasiado intenso,

aumentar a quantidade de tecidos de decoração na divisão (por
exemplo, cortinas mais densas) poderá ajudar a equilibrar o som.
Inversamente, reduzir a quantidade de tecidos de decoração

poderá ajudar a intensicar um som abafado.

Para uma audição mais clara, remova as grelhas segurando-as
pelas extremidades e puxando-as cuidadosamente para fora da

caixa.

5. Utilização inicial 6. Manutenção

PORTUGUÊS

O desempenho das colunas terá variações subtis durante a primeira

fase de audição. Se a coluna tiver sido armazenada num ambiente frio,

os materiais de amortecimento e de suspensão dos diafragmas levarão

algum tempo até recuperarem as suas propriedades mecânicas
corretas. As suspensões dos diafragmas também ganharão mais
exibilidade após as primeiras horas de utilização. O tempo requerido

para que as colunas atinjam o desempenho pretendido varia consoante

as condições de armazenamento prévio e a forma de utilização das
mesmas. Por norma, deverá esperar até uma semana para que os
efeitos da temperatura estabilizem e cerca de 15horas de utilização
média para que as peças mecânicas funcionem de acordo com as

características previstas.

Geralmente, basta limpar o pó das superfícies da caixa.
Recomendamos que utilize um pano de microbras macio. Se
utilizar um aerossol ou outro produto de limpeza, aplique-o no pano,

não diretamente no equipamento, e teste primeiro numa área mais

reduzida, já que alguns produtos de limpeza poderão danicar algumas

superfícies. Evite utilizar produtos abrasivos ou que contenham agentes
ácidos, alcalinos ou antibacterianos. Não utilize produtos de limpeza
nos diafragmas. Evite tocar nos diafragmas, para evitar danos.

Em colunas Bowers & Wilkins com acabamento em madeira
verdadeira, as melhores folhas são selecionadas e tratadas com um
verniz resistente aos raios ultravioleta para minimizar a possibilidade de
alterações de coloração com o passar do tempo. No entanto, tal como
acontece com todos os materiais naturais, a folha reage ao ambiente

e é normal que haja alguma descoloração. Para corrigir diferenças na

coloração, exponha todas as superfícies à luz solar de igual forma e

durante um período de tempo semelhante até que a cor que uniforme.
Este processo pode demorar vários dias ou até semanas, mas é
possível acelerá-lo se utilizar, com prudência, uma lâmpada ultravioleta.
As superfícies de folha de madeira também devem manter-se

afastadas de fontes diretas de calor, como aquecedores ou aparelhos
de ar condicionado, para evitar que estalem.

O alojamento do tweeter tem um acabamento texturado que poderá

car com marcas superciais ao ser manuseado. Pode ser limpo ao
passar um pano de microbras macio em volta do alojamento, alinhado

com a textura da superfície.

43

ITALIANO

Griglia Inserti in

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Contenuto delle confezioni

La tabella sopra illustra le parti dei componenti presenti nella
confezione del prodotto. Nel caso improbabile che manchi qual­cosa, contattare il rivenditore presso il quale si sono acquistati gli
altoparlanti.

L’alloggiamento del tweeter sugli altoparlanti 702 S3, 703 S3,

705S3 e HTM71 è disaccoppiato, vale a dire meccanicamente

isolato, dal mobile principale e come tale può apparire non

correttamente ssato rimuovendo il diffusore dall’imballo. Questo
non è un difetto. Al contrario, è una precisa caratteristica di progetto

volta ad assicurare le migliori prestazioni del diffusore.

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

spugna

Piedino di gomma

(auto-adesivo)

Piedino in

gomma

(avvitabile)

Piedino

a punta

Base Chiave

Informazioni per l’ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle

seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli

II. la registrazione, valutazione, autorizzazione e restrizione delle

III lo smaltimento delle apparecchiature elettriche ed elettroniche

Fare riferimento alle indicazioni dell’autorità del vostro Paese per il

corretto riciclo o smaltimento del prodotto.

35 mm

esago-

nale

Rondella Rondella

vite

antivibrante

apparecchi elettrici ed elettronici,

sostanze chimiche (REACH),

(WEEE).

Palan-

chino

Chiave

inglese

44

2. Posizionamento dei diffusori

702 703, 704

702 S3 703 S3 / 704 S3

ITALIANO

Installazione
702 S3 / 703 S3 / 704 S3

Gli altoparlanti 702 S3, 703 S3 e 704 S3 devono essere installati

solo a pavimento. Per una stabilità ottimale, installare sempre la

base in dotazione, quindi assicurarsi che gli altoparlanti siano ben

ssi sul pavimento utilizzando i piedini a punta o quelli di gomma in

dotazione.

È possibile montare la base durante il processo di disimballaggio,
seguendo le illustrazioni di cui sopra o i diagrammi sulla parte
superiore della scatola di cartone.

Attenzione

La base DEVE essere sempre utilizzata con i piedini a punta o di

gomma inseriti nella base stessa. NON inserire i piedini a punta o di
gomma direttamente nel cabinet.

Nota: l’installazione dei piedini di gomma è praticamente uguale
a quella dei piedini a punta. Il palanchino e la chiave inglese
sono inclusi e utilizzati solo per il modello 702 S3 durante
l’installazione dei piedini a punta o di gomma.

702 S3 703 S3 / 704 S3

45

ITALIANO

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Importante avviso di sicurezza

Piedini a punta aflati, non toccare.

I piedini a punta sono progettati appositamente per penetrare
attraverso un eventuale tappeto in modo da poggiare direttamente
sul pavimento sottostante. Inizialmente, avvitare i controdadi sui
piedini a punta a circa un centimetro di distanza dal tappeto con i

piedini a punta che poggiano sul pavimento sottostante. Avvitare
completamente i piedini negli inserti lettati della base. Se il diffusore
non è perfettamente stabile, svitare i due piedini che non toccano il
pavimento no a stabilizzarlo su tutte e quattro le punte. Bloccare
inne i dadi contro la base usando la chiave inglese in dotazione per

serrare i dadi. Usare il palanchino in dotazione per bloccare i piedini
a punta ed evitare che ruotino durante l’operazione. Si consiglia di
regolare l’altezza dei piedini e stringere i dadi dopo avere trovato la
collocazione ottimale del diffusore.

Se nel locale non sono presenti tappeti e si desidera evitare graf
al pavimento, è possibile mettere un dischetto metallico protettivo
(ad esempio una piccola moneta) sotto ciascuna punta, oppure

montare i piedini in gomma in dotazione. Installare i piedini in
gomma e livellare il diffusore seguendo la stessa procedura indicata
per quelli a punta.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

Gli altoparlanti 705 S3, 706 S3 and 707 S3 sono stati
primariamente progettati per l’installazione su uno stand da

pavimento dedicato (FS-700 S3), ma può essere posizionato su
uno scafale, se lo si preferisce. Tuttavia, va notato che questa
soluzione offre una minore essibilità in termini di ottimizzazione

delle prestazioni del diffusore. Se si usa il posizionamento a scaffale,

raccomandiamo di installare gli inserti in spugna (in dotazione) per
ottimizzare le prestazioni (vedere la Sezione 4: regolazione ne).

In ogni caso è opportuno che il tweeter si trovi approssimativamente

in linea con l’orecchio dell’ascoltatore.

Nota: se si usa il posizionamento a scaffale, assicurarsi che sia
in grado di supportare il peso del diffusore e montare i quattro
piedini in gomma auto-adesivi sulla base del diffusore.

46

>0.5m

1.5m - 3m

>0.5m

ITALIANO

HTM71 S3 / HTM72 S3

Se si utilizza un TV a retro-proiezione con uno schermo

acusticamente trasparente, posizionare l’altoparlante dietro la parte
centrale dello schermo. In caso contrario, posizionarlo direttamente
al di sotto o al di sopra dello schermo su uno stand da pavimento,
un mobile o uno scafale a parete, assicurandosi che l’altoparlante
sia all’altezza delle orecchie, per quanto possibile. Se il diffusore
viene posizionato su uno scaffale o rack con altre apparecchiature

AV, applicare i quattro piedini in gomma auto-adesivi alla base
del diffusore. Questi piedini offrono un discreto isolamento dalle

vibrazioni.

Posizionamento

Sia in impianti stereo che home theatre, cercare di assicurarsi che
l’ambiente nelle immediate vicinanze di ciascun diffusore presenti

caratteristiche acustiche il più possibile uguali. Ad esempio, se un
diffusore si trova in prossimità di una parete spoglia mentre l’altro
si trova vicino ad una tenda, un mobile o un divano, tanto la qualità

sonora nel suo insieme, quanto l’immagine stereofonica rischiano di
venir compromesse.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra

loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero
il cui vertice inferiore è rappresentato dal punto d’ascolto. I diffusori

devono essere collocati alla distanza di almeno mezzo metro dalla

parete posteriore e dalle eventuali pareti laterali (vedere gura qui
sopra).

47

ITALIANO

5 Channels 7 Channels

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Sistemi Home Theatre

Se i diffusori vengono utilizzati come canali frontali in un sistema
home theatre, essi dovrebbero essere posizionati più vicini tra loro
rispetto ad un sistema stereo, in quanto i canali surround tendono
ad allargare l’immagine sonora. Una collocazione a circa 0,5 m dai
bordi dello schermo video aiuta a mantenere l’immagine sonora in

scala con le proporzioni di quanto osservato visivamente. Come

negli impianti stereo, anche in questo caso i diffusori dovrebbero
trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da
quella laterale.

48

Campi magnetici dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che

estendono la loro azione oltre i conni sici dei mobili. Si consiglia

pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto

sensibile ai campi magnetici (televisori a tubo catodico, nastri audio
e video, carte di credito e simili). Schermi al plasma, LCD o OLED,

al contrario, non risentono dei campi magnetici.

3. Collegamenti

Collegamento convenzionale Collegamento bi-wiring

-LF

-HF

+LF

+HF

-LF

-HF

+LF

+HF

ITALIANO

Importante avvertenza di sicurezza

Tutti i collegamenti devono essere eseguiti con
l’apparecchiatura audio spenta. Quando si

funzionamento, toccare i terminali dei diffusori non isolati o il
cablaggio può causare una sensazione spiacevole. I morsetti dei
diffusori 700 S3 accettano cavi con svariate terminazioni: spinotti a

banana da 4 mm, forcelle da 6 mm e 8 mm oppure cavi spellati no
a 4mm di diametro.

di prese elettriche non protette. Per soddisfare le normative di
sicurezza europee CENELEC, i fori da 4 mm sui morsetti sono
ostruiti da elementi in plastica. Se si utilizzano i diffusori in un Paese
dove è in vigore tale normativa, assicurarsi che nessun spinotto a

banana venga utilizzato in modo improprio da bambini o persone

non informate del potenziale pericolo. Volendo utilizzare dei
connettori a banana, è possibile togliere i connettori in plastica.

utilizzano apparecchiature audio durante il normale

Importante avvertenza di sicurezza

In alcuni Paesi, in particolare in Europa, l’uso di spinotti

a banana da 4 mm viene considerato potenzialmente
pericoloso, perché potrebbero essere inseriti nei fori

Chiedere consiglio al vostro rivenditore per scegliere un cavo per
altoparlanti adatto. Mantenere la sua impedenza totale sotto al
valore massimo indicato nelle speciche tecniche del diffusore ed

utilizzare un cavo a bassa induttanza per evitare attenuazioni alle
alte frequenze.

Sul retro di ciascun diffusore vi sono due coppie di morsetti

collegate tra loro tramite ponticelli metallici. Per connessioni
tramite un unico cavo, lasciare i ponticelli in posizione (vedi gura
in alto a sinistra) e collegare solo una coppia di morsetti alle uscite
dell’amplicatore. Per collegamenti in bi-wiring tramite due cavi (vedi
gura in alto a destra), è necessario rimuovere i ponticelli e collegare
ciascuna coppia di morsetti indipendentemente all’amplicatore con
uno dei due cavi. Con questo tipo di connessione viene di solito

migliorata l’immagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (con l’anello rosso)
siano collegati al terminale di uscita positivo dell’amplicatore,
ed i terminali negativi (con l’anello nero) a quello negativo. Un
collegamento errato non crea danni, ma darà origine ad una
scadente immagine sonora e ad un’insufciente gamma bassa.
Avvitare bene i tappi terminali per evitare vibrazioni indesiderate.

49

ITALIANO

4. Regolazione ne

Prima procedere con la regolazione ne, assicurarsi che tutti i

collegamenti dell’impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti generalmente si riduce il

livello dei bassi. Un maggior spazio dietro ad essi incrementa

poi la sensazione di profondità della scena acustica. Al contrario

avvicinando i diffusori alle pareti la gamma bassa viene rinforzata.
Se si desidera ridurre i bassi senza allontanare ulteriormente i
diffusori dalle pareti, inserire nei condotti d’accordo sul retro gli
inserti in spugna completi o, per un effetto meno marcato, i soli

anelli esterni (vedi gura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto alle
caratteristiche acustiche dell’ambiente. Anche piccoli cambiamenti

nella posizione dei diffusori o del punto d’ascolto possono essere

determinanti, in special modo alle basse frequenze. Provare, se

possibile, a cambiare la posizione d’ascolto oppure a collocare
i diffusori a ridosso di una parete diversa. La presenza e il
posizionamento di mobilio di grandi dimensioni possono anche

inuenzare le modalità di risonanza.

50

In assenza di alternative, è possibile regolare le prestazioni alle

basse frequenze del diffusore usando gli inserti in spugna in
dotazione. Gli inserti consistono di due parti, le quali consentono
di “sintonizzare” al meglio il suono usando il pezzo esterno di
maggiore diametro da solo oppure entrambe le parti. Se si usa solo

la parte esterna più grande, l’attenuazione dei bassi sarà inferiore

rispetto all’uso combinato dei due pezzi.

Se l’immagine sonora non risulta correttamente focalizzata al
centro, provare a posizionare i diffusori più vicini tra loro oppure
ad angolare il loro frontale in modo che puntino verso una zona
leggermente più avanti rispetto alla posizione d’ascolto. Se il suono

fosse troppo aspro, un aumento della quantità di tessuti nel locale
(ad esempio utilizzando tendaggi più pesanti) può essere d’aiuto per
compensare lo squilibrio. Al contrario, riducendoli, si può contribuire

a ravvivare un suono altrimenti spento ed opaco.

Per un ascolto nelle migliori condizioni, rimuovere le griglie a

protezione di midrange e woofer afferrandole ai bordi e tirandole
delicatamente verso di voi.

5. Rodaggio 6. Manutenzione

ITALIANO

Le prestazioni dei diffusori possono variare leggermente durante il
periodo iniziale di ascolto. Se sono stati conservati in un ambiente
freddo, i materiali smorzanti e le sospensioni degli altoparlanti
necessiteranno di un certo intervallo di tempo per recuperare le loro

proprietà meccaniche. Anche le sospensioni esterne tenderanno

ad allentarsi durante le prime ore di utilizzo. Il tempo necessario
al diffusore per arrivare alle prestazioni ottimali varia in base alle
condizioni del precedente immagazzinaggio e da come viene

utilizzato. Indicativamente può trascorrere no ad una settimana
perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo
medio afnché le parti meccaniche raggiungano le caratteristiche
ottimali denite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere

spolverati. Raccomandiamo di utilizzare un panno in microbra
sofce. Se si preferisce utilizzare un prodotto spray per la pulizia,
applicarlo sul panno, non direttamente sul mobile. Consigliamo

altresì di provare prima a pulire una piccola area non in vista, dal
momento che alcuni detergenti troppo aggressivi potrebbero

danneggiare la nitura del diffusore. Non impiegare prodotti abrasivi

o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzare
alcun prodotto per la pulizia sugli altoparlanti ed evitare anche di
toccarli, poiché potrebbero venir danneggiati.

I diffusori Bowers & Wilkins con nitura in legno naturale, scelto tra

i più pregiati e selezionato con cura, sono trattati con una lacca
resistente ai raggi ultra-violetti per minimizzare le variazioni di colore

nel tempo. Tuttavia, come tutti i material naturali, il legno subisce
l’inuenza degli agenti esterni, in particolare della luce solare, e può
cambiare leggermente colore. Eventuali differenze possono essere
compensate esponendo le superci in ombra alla luce del sole no
a che il colore non risulti uniforme. Questo processo può richiedere
diversi giorni e perno settimane, ma può essere velocizzato

utilizzando con cautela una lampada a raggi ultra-violetti. Le

superci in legno andrebbero anche tenute lontane da fonti dirette di

calore, come, ad esempio, termosifoni o termoconvettori ad aria per

evitare l’insorgenza di piccole crepe nella venatura dellegno.

L’alloggiamento del tweeter è dotato di una nitura testurizzata

sulla quale le impronte digitali potrebbero essere visibili dopo la sua
movimentazione. L’alloggiamento può essere pulito con un panno in

microbra, seguendo la direzione della supercie testurizzata.

51

NEDERLANDS

Grill

Schuim-

rubberen

dop

Rubberen voet

(zelfklevend)

Rubberen

voet (schroef-

bevestiging)

Spike Plint Inbus-

sleutel

Schroef

35 mm

Vlakke

ring

Schud-

bestendige

ring

Draaipen Steek-

sleutel

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Inhoud doos

De bovenstaande tabel illustreert de onderdelen die met het
product worden geleverd. In het onwaarschijnlijke geval dat er
iets ontbreekt, kunt u contact opnemen met de winkel waar u de
luidsprekers hebt gekocht.

De tweeter op 702 S3, 703 S3, 705 S3 en HTM71 S3 luidsprekers
is een ontkoppeld component die mechanisch gescheiden is van
het hoofdgedeelte van de kast. Als het product voor het eerst uit
de verpakking wordt verwijderd, kan het daarom lijken alsof de
tweeter los is geraakt, maar dit is niet het geval. De ontkoppeling
is inherent aan het ontwerp en zorgt ervoor dat de luidspreker
optimaal presteert.

52

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen waaronder,
maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS) voor

elektrische en elektronische apparatuur;

ii. de Registration, Evaluation, Authorisation and restriction of

CHemicals (REACH);

iii. de afvoer van Waste Electrical and Electronic Equipment

(WEEE).

Raadpleeg de plaatselijke milieudienst voor informatie over het
verantwoord afvoeren van overtollige of afgedankte apparatuur.

702 703, 704

2. Opstelling

702 S3 703 S3 / 704 S3

NEDERLANDS

Luidspreker Installeren
702 S3 / 703 S3 / 704 S3

De 702 S3, 703 S3 en 704 S3 mogen alleen op de vloer worden
gemonteerd. Voor goede stabiliteit moeten de luidsprekers altijd met
de meegeleverde plint worden geïnstalleerd. Gebruik vervolgens de
meegeleverde spikes of rubberen voeten om ervoor te zorgen dat
de luidsprekers stevig op de vloer staan.

U kunt de plint tijdens het uitpakken bevestigen; volg hiervoor de

bovenstaande illustraties of de diagrammen op de appen van de

doos.

Waarschuwing

De plint MOET altijd worden gebruikt, met de rubberen voeten of de
spikes in de plint gestoken. De rubberen voeten of de spikes NOOIT
rechtstreeks in de kast steken.

NB: De installatie van de rubberen voeten is bijna identiek aan
de installatie van de spikes. De draaipen en de steeksleutel
worden alleen geleverd bij en zijn alleen nodig voor model

702S3 tijdens de installatie van de spike / rubberen voeten.

702 S3 703 S3 / 704 S3

53

NEDERLANDS

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Belangrijke veiligheidsmededeling

Scherpe spikes, niet aanraken.

Spikes zijn bedoeld om door het tapijt heen te prikken, zodat de
luidspreker op de vloer eronder staat. Schroef de borgmoeren in
eerste instantie zo ver op de spikes, dat de moeren net boven het
tapijt zweven wanneer de spikes op de vloer daaronder rusten.
Schroef de spikes helemaal in de openingen met schroefdraad
van de plint. Wanneer de luidspreker niet stabiel staat en wiebelt,
schroef dan de beide spikes die de vloer niet raken wat verder
naar buiten tot de kast niet meer wiebelt. Vergrendel tenslotte de
moeren aan de onderkant door de moeren met de meegeleverde
steeksleutel voorzichtig aan te draaien terwijl u de bijgeleverde
draaipen gebruikt om te voorkomen dat de spikevoet draait.
Het is verstandig de spikes vast te zetten nadat de optimale
luidsprekeropstelling is gevonden.

Bij andere vloeren dan tapijt kunt u krassen op de vloer voorkomen
door ter bescherming een metalen schijf – een muntstuk
bijvoorbeeld – tussen de spikes en de vloer te gebruiken; ook kunt
u de rubber voetjes gebruiken. Breng de rubber voetjes op dezelfde
wijze aan als de spikes en stel ze op dezelfde manier af.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

De 705 S3, 706 S3 en 707 S3 zijn hoofdzakelijk bedoeld voor
montage op een speciale vloerstandaard (FS-700 S3), maar kunnen
zo nodig op een plank worden geplaatst. Houd er echter rekening

mee dat dit minder exibiliteit voor optimalisatie van de prestaties

van de luidspreker biedt. Als de luidspreker op een plank moet
worden geplaatst, raden we u aan de schuimrubberen doppen te
gebruiken (meegeleverd) om de poortprestaties te optimaliseren (zie
hoofdstuk 4: Fijnafstemming).

Bij beide installatieopties moeten de tweeters van de luidsprekers
zich ongeveer op oorhoogte bevinden als u zich in uw normale
luisterpositie bevindt.

NB: Als u een plank gebruikt, zorg er dan voor dat die sterk
genoeg is om het gewicht zonder problemen te dragen en
bevestig de vier zelfklevende rubberen voeten aan de onderkant
van de luidspreker.

54

>0.5m

1.5m - 3m

>0.5m

NEDERLANDS

HTM71 S3 / HTM72 S3

Bij gebruik van een projectietelevisie met een akoestisch transparant
scherm plaatst u de luidsprekers achter het midden van het
scherm. Anders plaatst u de luidspreker ofwel direct onder of boven
het scherm met gebruik van ofwel een vloerstandaard, wandmeubel
of muurplank en zorgt u dat de luidspreker zo dicht mogelijk op
oorhoogte staat. Als de luidspreker moet worden geplaatst op een
plank of in een rek waar ook andere AV-apparatuur staat, bevestigt
u de vier rubberen zelfklevende voeten aan de onderkant van de
luidspreker. Deze bieden een zekere mate van bescherming tegen
trillingen.

Luidsprekeropstelling

Zowel bij stereo- als bij home theater systemen is het verstandig
te streven naar een identieke directe akoestische omgeving voor
alle luidsprekers. Wanneer bijvoorbeeld één luidspreker dichtbij
een kale wand is geplaatst en de andere in de nabijheid van
zachte meubilering of gordijnen, dan zullen zowel de algehele
geluidskwaliteit als het stereobeeld daar onder lijden.

Conventionele Stereosystemen

Als uitgangspunt worden de luidsprekers 1,5 tot 3meter uit elkaar

geplaatst, zodanig dat zij zich beide even ver van het luistergebied

bevinden. De luidsprekers moeten ten minste 0,5m van de

achterkant en eventuele zijwanden worden geplaatst (zoals op de
bovenstaande afbeelding is te zien).

55

NEDERLANDS

110° - 130°

5 Kanalen 7 Kanalen

>0.5m

0.5m - 1m 0.5m - 1m

~40°

Home Theater Systemen

Wanneer de luidsprekers worden gebruikt voor de front kanalen
in een home theater systeem, dienen ze iets dichter bij elkaar te
staan dan bij tweekanalen stereo omdat de surround kanalen het
klankbeeld verbreden. Opstelling van de luidsprekers op 0,5 m
ter weerszijden van het beeldscherm houdt het klankbeeld in de
juiste verhouding met de grootte van het beeldscherm. Net als bij
conventionele stereo-opstelling dienen de luidsprekers liefst ca.
0,5 m van de achterwand te blijven en eveneens 0,5 m van de
zijwanden.

56

Magnetisch Strooiveld

De luidsprekereenheden veroorzaken een magnetisch strooiveld
dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch
gevoelige zaken (beeldbuizen, computerdiscs, audio- en
videobanden, creditcards, enz.) minimaal op een afstand van

0,5m van de luidspreker te houden. LCD- en plasmaschermen
zijn niet gevoelig voor het magnetisch veld. LCD, OLED en plasma

beeldschermen hebben geen last van magnetische velden.

3. Verbindingen

Conventionele aansluiting Dubbeldraadse aansluiting

-LF

-HF

+LF

+HF

-LF

-HF

+LF

NEDERLANDS

+HF

Belangrijke veiligheidsmededeling

Alle verbindingen moeten worden gemaakt met de
audioapparatuur uitgeschakeld. Bij normaal gebruik van

luidsprekeraansluitingen of bedrading een onaangenaam gevoel
veroorzaken. De luidsprekeraansluitingen van de 700 S3 accepteren
verschillende soorten kabels en pluggen: 4 mm banaanstekkers, 6

mm en 8 mm (1/4”en 15/16”) spades, of blanke draadeinden van
max. 4 mm (5/32”).

stopcontacten kunnen worden gestoken. Om te voldoen aan

de Europese CENELEC veiligheidsregels zijn de openingen op

de aansluitingen geblokkeerd met plastic pennen. Wanneer u
het product gebruikt in een land waar deze regels gelden, dient
u zich ervan te overtuigen dat banaanstekkers niet op onveilige
manier kunnen worden gebruikt door kinderen en andere niet
geïnformeerde personen. De plastic pinnen kunnen worden
verwijderd als u bananenstekkers wilt gebruiken.

audioapparatuur kan het aanraken van niet-geïsoleerde

Belangrijk voor uw veiligheid

In bepaalde landen, vooral Europa, wordt het
gebruik van 4 mm banaanstekkers beschouwd als
potentieel gevaarlijk omdat deze ook in onbeschermde

Vraag uw leverancier om informatie over kabels. Houd de totale

impedantie beneden het maximum als aanbevolen in de technische

gegevens en gebruik kabel met een lage inductie om verzwakking
van hoge frequenties te voorkomen.

Er bevinden zich twee paar gekoppelde aansluitklemmen achterop
de luidspreker. Voor een conventionele aansluiting (linksboven)
moeten de koppelingen tussen de aansluitklemmen op hun plaats

blijven zitten (zoals bij aevering het geval is) en sluit u maar één

paar aansluitklemmen op de versterker aan. Voor dubbel bedrade
aansluitingen of dubbele versterking (rechtsboven) moeten de
koppelingen tussen de aansluitklemmen verwijderd worden en
moet elk paar aansluitklemmen apart aan de versterker(s) worden
aangesloten. Dubbele bedrading kan de resolutie bij een lage
detaillering verbeteren.

Zorg ervoor dat de positieve aansluitingen van de luidspreker
(met rode ring) met de positieve uitgang van de versterker worden
verbonden en de negatieve aansluitingen van de luidspreker (met
zwarte ring) met de negatieve uitgang van de versterker worden
verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld
en verlies aan bas. Schroef de doppen altijd helemaal over de
aansluitingen om bijgeluiden te voorkomen.

57

NEDERLANDS

4. Fijnafstemming

Controleer voordat u aan het jnafstemmen begint, of alle

verbindingen correct en stevig zijn geïnstalleerd.

Door de luidsprekers verder van de wand te plaatsen zal in het
algemeen het laag afnemen. De ruimte achter de luidsprekers
verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door
de luidsprekers dichter bij de wand op te stellen, neemt het laag
juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers
verder van de wand te plaatsen, drukt u de schuimrubber doppen
in de poorten als aangegeven in afbeelding hierboven.

Als de lage tonen lijken af te wijken van de frequentie, is dit
waarschijnlijk het gevolg van de akoestiek in het vertrek. De kleinste
veranderingen in de positie van de luidsprekers of de luisterpositie
kunnen al een aanzienlijk effect hebben op de geluidsprestaties,
met name bij lage frequenties. Probeer zo mogelijk uw luisterpositie
te veranderen of uw luidsprekers voor een andere wand te plaatsen.
Ook de aanwezigheid en positie van grote meubelstukken kan van
invloed zijn op de akoestiek.

58

Als er geen alternatief is, kunt u de luidsprekerprestaties op
lage frequentie aanpassen met gebruik van de meegeleverde
schuimrubberen doppen. Deze doppen zijn tweedelige onderdelen

die een zekere mate van jnafstelling mogelijk maken met gebruik

van ofwel alleen het buitenste schuimrubberen stuk, dat een grotere
diameter heeft, of met de twee stukken samen. Als u alleen het
buitenste schuimrubberen stuk met de grotere diameter gebruikt,
is er minder demping van lage tonen dan wanneer u de hele dop
gebruikt.

Wanneer het centrale geluidsbeeld vaag is, probeer dan de
luidsprekers dichter bij elkaar te zetten en ze te richten op een
punt juist vóór de luisterpositie. Is het geluid te helder, dan kan
het aanbrengen van zachtere stoffering in de kamer (zwaardere
gordijnen bijvoorbeeld) een betere balans bewerkstelligen.
Omgekeerd kan het reduceren van zachte stoffering een donkere
klank helderder maken.

De meest kritische luisteraars raden we aan de grills van de woofer/
middentoner te verwijderen door ze bij de rand vast te pakken en
de voorzichtig van de kast te trekken.

5. Inspelen 6. Onderhoud

NEDERLANDS

De eigenschappen van de luidspreker zullen gedurende de eerste
luisterperiode op subtiele wijze iets veranderen. Wanneer de
luidspreker in een koude omgeving opgeslagen is geweest, zijn
de dempende materialen en de ophanging wat stug en het duurt
enige tijd voordat zij de juiste mechanische eigenschappen terug
hebben. Ook zal de ophanging in de eerste uren van het gebruik
nog wat soepeler worden. De tijd die de luidspreker nodig heeft
om de beoogde eigenschappen te bereiken, wordt bepaald door
de wijze waarop hij voorheen is opgeslagen en de manier waarop
hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele
temperatuur te bereiken en ca. 15 uur gebruik om de mechanische
onderdelen de beoogde eigenschappen te laten verkrijgen.

De kast hoeft over het algemeen alleen maar te worden afgestoft.
Wij raden u aan een zachte microvezeldoek te gebruiken. Wilt u
een schoonmaakspray of een ander middel gebruiken, verwijder
dan eerst de grill door deze voorzichtig van de kast te trekken.
Spuit op een zachte doek en nooit direct op de kast. Probeer
eerst op een onzichtbare plek, daar sommige reinigingsmiddelen
het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of
middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik
nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van
de eenheden, vooral de tweeter, die zeer gemakkelijk beschadigd
kan raken.

Voor Bowers & Wilkins speakers die zijn afgewerkt met echt hout

worden de beste neersoorten uitgezocht en voorzien van een tegen

ultraviolet licht bestendige laklaag om verkleuring in de loop der

tijd te voorkomen. Niettemin zal deze neer net als alle natuurlijke

materialen, op de omgeving reageren en enige verkleuring is
normaal. Kleurverschillen kunnen worden voorkomen door alle delen
in gelijke mate aan zonlicht bloot te stellen tot de kleur weer egaal
is. Dat proces kan enige weken of zelfs maanden in beslag nemen

en kan worden versneld met een ultraviolette lamp. Houd geneerde

delen uit de buurt van warmtebronnen zoals radiatoren en warme

lucht bronnen om het barsten van houtneer te voorkomen.

De tweeterbehuizing heeft een getextureerde afwerking waarop

tijdens hantering oppervlakkige markeringen kunnen komen.
Deze kunnen worden schoongeveegd door met een zachte
microvezeldoek over de behuizing te wrijven, in de richting van de

textuur van het oppervlak.

59

ΕΛΛΗΝΙΚΑ

Παρέμβυσμα

Γρίλια

αφρού

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Περιεχόμενα συσκευασίας

Ο παραπάνω πίνακας απεικονίζει τα εξαρτήματα που
περιλαμβάνονται στη συσκευασία του προϊόντος. Στην απίθανη
περίπτωση που λείπει κάτι, επικοινωνήστε με το κατάστημα από
το οποίο αγοράσατε τα ηχεία.

Το συγκρότημα τουίτερ στα ηχεία 702 S3, 703 S3, 705 S3
και HTM71 S3 είναι ένα αποσυζευγμένο εξάρτημα που είναι
μηχανικά απομονωμένο από το κυρίως μέρος του περιβλήματος.
Για αυτόν τον λόγο, ενδέχεται να φαίνεται χαλαρό όταν το προϊόν
αφαιρεθεί για πρώτη φορά από τη συσκευασία του. Αυτό δεν
είναι κάποιο ελάττωμα, είναι ένα εγγενές χαρακτηριστικό της
σχεδίασης και διασφαλίζει τη βέλτιστη απόδοση του ηχείου.

1 4 4 1 1 4 4 4 1 1

1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Πόδι από

καουτσούκ

(αυτοκόλλητο)

Πόδι από

καουτσούκ

(βιδωτό)

Πόδι­ακίδα

Βάση Κλειδί

Πληροφορίες σχετικά με το περιβάλλον

Αυτό το προϊόν πληροί τις διεθνείς οδηγίες, στις οποίες
συγκαταλέγονται, χωρίς περιορισμούς, οι εξής:

i. η οδηγία Restriction of Hazardous Substances (RoHS–

ii. η οδηγία Registration, Evaluation, Authorisation and

iii. η οδηγία σχετικά με την απόρριψη Waste Electrical and

Συμβουλευτείτε την τοπική αρχή διάθεσης αποβλήτων για
οδηγίες σχετικά με τους τρόπους σωστής ανακύκλωσης ή
απόρριψης του προϊόντος αυτού.

Βίδα 35 mmΑπλή

άλεν

Περιορισμός στη χρήση επικίνδυνων ουσιών) για
ηλεκτρικό και ηλεκτρονικό εξοπλισμό,

restriction of CHemicals (REACH – Καταχώριση,
αξιολόγηση, αδειοδότηση και περιορισμοί των χημικών
προϊόντων),

Electronic Equipment (WEEE – Απόβλητα ηλεκτρικού και
ηλεκτρονικού εξοπλισμού).

ροδέλα

Οδοντωτ ή

ροδέλα

Ράβδος-

μοχλό ς

Κλειδί

60

702 703, 704

2. Τοποθέτηση

702 S3 703 S3 / 704 S3

ΕΛΛΗΝΙΚΑ

Εγκατάσταση ηχείου
702 S3 / 703 S3 / 704 S3

Τα 702 S3, 703 S3 and 704 S3 προορίζονται μόνο για τοποθέτηση
στο δάπεδο. Για σωστή σταθερότητα, πάντα να εγκαθιστάτε
την παρεχόμενη βάση και, στη συνέχεια, να διασφαλίζετε ότι
τα ηχεία στηρίζονται σταθερά στο δάπεδο χρησιμοποιώντας τα
παρεχόμενα πόδια-ακίδες ή πόδια από καουτσούκ.

Μπορείτε να προσαρτήσετε τη βάση κατά τη διάρκεια της
αποσυσκευασίας, ακολουθώντας τις εικόνες παραπάνω ή τα
διαγράμματα στο επάνω πτερύγιο του κουτιού της συσκευασίας.

Προειδοποίηση

Η βάση πρέπει να χρησιμοποιείται ΠΑΝΤΑ, με τα πόδια από
καουτσούκ ή τα πόδια-ακίδες τοποθετημένα μέσα στη βάση.
ΜΗΝ τοποθετείτε τα πόδια από καουτσούκ ή τα πόδια-ακίδες
απευθείας μέσα στο περίβλημα.

Σημείωση: Η εγκατάσταση με τα πόδια από καουτσούκ
είναι σχεδόν πανομοιότυπη με την εγκατάσταση με τα
πόδια-ακίδες. Η ράβδος-μοχλός και το κλειδί παρέχονται
και χρησιμοποιούνται μόνο με το μοντέλο 702 S3 κατά την
εγκατάσταση με τα πόδια-ακίδες / πόδια από καουτσούκ.

702 S3 703 S3 / 704 S3

61

ΕΛΛΗΝΙΚΑ

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<30 mm

<31 mm

<31mm

<29 mm

<29mm

<30mm

<15 mm

<15mm

Σημαντική ειδοποίηση για την ασφάλεια

Αιχμηρές ακίδες, μην αγγίζετε.

Τα πόδια-ακίδες έχουν σχεδιαστεί ώστε να τρυπούν το χαλί και
να ακουμπούν στην επιφάνεια του δαπέδου. Αρχικά, βιδώστε τα
παξιμάδια ασφάλισης στις ακίδες μόνο τόσο όσο χρειάζεται ώστε
τα παξιμάδια να βρίσκονται μόλις πάνω από την επιφάνεια του
χαλιού όταν οι ακίδες ακουμπούν στο δάπεδο κάτω από το χαλί. Στη
συνέχεια, βιδώστε εντελώς τις ακίδες στις υποδοχές με σπείρωμα
της βάσης. Αν το περίβλημα είναι ασταθές όταν τοποθετηθεί στο
δάπεδο, ξεβιδώστε τις δύο ακίδες που δεν αγγίζουν το δάπεδο μέχρι
το περίβλημα να ακουμπήσει σταθερά χωρίς να κουνιέται. Τέλος,
ασφαλίστε τα παξιμάδια στη βάση χρησιμοποιώντας το παρεχόμενο
κλειδί για να σφίξετε απαλά τα παξιμάδια, ενόσω χρησιμοποιείτε
την παρεχόμενη ράβδο-μοχλό για να αποτρέψετε την περιστροφή
των ποδιών-ακίδων. Ενδέχεται να είναι πιο εύκολη η τοποθέτηση
και η ρύθμιση των ποδιών-ακίδων αφού βελτιστοποιηθεί η θέση
του ηχείου.

Αν δεν υπάρχει χαλί και θέλετε να αποφύγετε τις γρατσουνιές στην
επιφάνεια του δαπέδου, είτε χρησιμοποιήστε έναν προστατευτικό
μεταλλικό δίσκο (ίσως ένα κέρμα) ανάμεσα στην ακίδα και το
δάπεδο είτε χρησιμοποιήστε τα παρεχόμενα πόδια από καουτσούκ.
Τοποθετήστε τα πόδια από καουτσούκ και οριζοντιώστε το
περίβλημα με τον ίδιο τρόπο που κάνατε με τα πόδια-ακίδες.

62

705 S3 / 706 S3 / 707 S3

Τα 705 S3, 706 S3 και 707 S3 έχουν σχεδιαστεί πρωτίστως για
να τοποθετούνται σε μια ειδική επιδαπέδια βάση (FS-700 S3),
αλλά μπορούν να τοποθετηθούν σε ράφι, αν το προτιμάτε.
Ωστόσο, θα πρέπει να σημειώσετε ότι αυτό προσφέρει
μικρότερη ευελιξία για τη βελτιστοποίηση της απόδοσης του
ηχείου. Αν πρέπει να τοποθετηθεί σε ράφι, συνιστούμε να
χρησιμοποιηθούν τα παρεμβύσματα αφρού (παρέχονται) για
να βελτιστοποιηθεί η απόδοση των θυρών (ανατρέξτε στην
ενότητα4: Μικροσυντονισμός).

Και στις δύο περιπτώσεις εγκατάστασης, τα τουίτερ των ηχείων
θα πρέπει να βρίσκονται περίπου στο ύψος των αυτιών, στη
συνηθισμένη θέση ακρόασης.

Σημείωση: Αν χρησιμοποιείτε ράφι, διασφαλίστε ότι είναι
αρκετά ανθεκτικό για να υποστηρίξει σωστά το βάρος
και τοποθετήστε τα τέσσερα αυτοκόλλητα πόδια από
καουτσούκ στο κάτω μέρος του ηχείου.

> 0,5 m

1,5 m - 3 m

> 0,5 m

ΕΛΛΗΝΙΚΑ

HTM71 S3 / HTM72 S3

Αν χρησιμοποιείτε μια τηλεοπτική συσκευή προβολής με
ηχητικά διαφανή οθόνη, τοποθετήστε το ηχείο πίσω από το
κέντρο της οθόνης. Διαφορετικά, τοποθετήστε το ακριβώς
κάτω ή ακριβώς πάνω από την οθόνη χρησιμοποιώντας
μια επιδαπέδια βάση, κάποιο έπιπλο ή ένα επιτοίχιο ράφι,
διασφαλίζοντας ότι το ηχείο είναι όσο το δυνατόν πιο κοντά στο
ύψος των αυτιών σας. Αν το ηχείο πρόκειται να τοποθετηθεί είτε
σε ράφι είτε σε σχάρα μαζί με άλλο οπτικοακουστικό εξοπλισμό,
στερεώστε τα τέσσερα αυτοκόλλητα πόδια από καουτσούκ
στη βάση του ηχείου. Παρέχουν ένα βαθμό απομόνωσης από
κραδασμούς.

Τοποθέτηση των ηχείων

Σε εγκαταστάσεις σε στερεοφωνικά συστήματα ή συστήματα
οικιακού κινηματογράφου, προσπαθήστε να διασφαλίσετε ότι το
άμεσο περιβάλλον του κάθε ηχείου είναι παρόμοιο σε ακουστικό
χαρακτήρα. Για παράδειγμα, αν το ένα ηχείο τοποθετηθεί κοντά
σε γυμνούς τοίχους και το άλλο τοποθετηθεί κοντά σε μαλακά
έπιπλα και κουρτίνες, τότε τόσο η συνολική ποιότητα του ήχου
όσο και η στερεοφωνική εικόνα είναι πιθανό να επηρεαστούν
αρνητικά.

Συμβατικά στερεοφωνικά συστήματα

Καταρχήν, τα ηχεία θα πρέπει να τοποθετούνται σε απόσταση
μεταξύ 1,5 m και 3 m μεταξύ τους, στις δύο γωνίες ενός
ισόπλευρου τριγώνου, το οποίο ολοκληρώνεται με την
περιοχή ακρόασης στην τρίτη γωνία. Τα ηχεία θα πρέπει να
τοποθετηθούν σε απόσταση τουλάχιστον 0,5 m από τον πίσω
τοίχο και οποιουσδήποτε πλευρικούς τοίχους (σύμφωνα με την
παραπάνω εικόνα).

63

ΕΛΛΗΝΙΚΑ

110° - 130°

5 κανάλια 7 κανάλια

> 0,5 m

~40°

0,5 m - 1 m 0,5 m - 1 m

0.5m - 1m 0.5m - 1m

Συστήματα οικιακού κινηματογράφου

Αν τα ηχεία πρόκειται να χρησιμοποιηθούν για τα μπροστινά
κανάλια σε ένα σύστημα οικιακού κινηματογράφου, θα πρέπει
να τοποθετηθούν πλησιέστερα μεταξύ τους από την περίπτωση
του ήχου 2 καναλιών, επειδή τα κανάλια surround τείνουν
να διευρύνουν την εικόνα. Η τοποθέτηση των ηχείων εντός
απόστασης περίπου 0,5 m από τις πλευρές της οθόνης θα
διατηρήσει επίσης την εικόνα του ήχου σε κλίμακα παράλληλη
με την οπτική εικόνα. Όπως συμβαίνει με τη συμβατική
στερεοφωνική τοποθέτηση, τα ηχεία θα πρέπει ιδανικά να
απέχουν τουλάχιστον 0,5 m από οποιουσδήποτε πλευρικούς
τοίχους.

64

Μαγνητικά πεδία διασποράς

Οι μονάδες οδήγησης του ηχείου δημιουργούν μαγνητικά πεδία
διασποράς που εκτείνονται εκτός των ορίων του περιβλήματος.
Σας συνιστούμε να διατηρείτε τα αντικείμενα που είναι
ευαίσθητα σε μαγνητικά πεδία (τηλεοράσεις CRT και οθόνες
υπολογιστών, δίσκοι υπολογιστών, ταινίες ήχου και βίντεο,
μαγνητικές κάρτες και τα παρόμοια) σε απόσταση τουλάχιστον
0,5 m από το ηχείο. Οι οθόνες LCD, OLED και πλάσματος δεν
επηρεάζονται από τα μαγνητικά πεδία.

3. Συνδέσεις

Συμβατική σύνδεση Σύνδεση με δύο καλώδια

-LF

-HF

+LF

+HF

-LF

-HF

ΕΛΛΗΝΙΚΑ

+LF

+HF

Σημαντική ειδοποίηση για την ασφάλεια

Όλες οι συνδέσεις θα πρέπει να γίνονται με τον
ηχητικό εξοπλισμό απενεργοποιημένο. Όταν

λειτουργία, το άγγιγμα μη μονωμένων ακροδεκτών ηχείων ή
καλωδίωσης ενδέχεται να έχει ως αποτέλεσμα μια δυσάρεστη
αίσθηση. Οι ακροδέκτες των ηχείων 700 S3 δέχονται μια ποικιλία
ακροδεκτών καλωδίων: κυλινδρικά βύσματα 4 mm, διχαλωτούς
ακροδέκτες 6 mm και 8 mm (1/4 ίντσας και 5/16 ίντσας) ή γυμνά
καλώδια διαμέτρου έως 4 mm (5/32 ίντσας).

επειδή μπορούν να τοποθετηθούν μέσα στις οπές ακάλυπτων
πριζών του δικτύου τροφοδοσίας. Προκειμένου να πληρούνται
οι ευρωπαϊκοί κανονισμοί ασφαλείας CENELEC, οι οπές 4
mm στις άκρες των ακροδεκτών φράζονται με πλαστικούς
πείρους. Αν χρησιμοποιείτε τα προϊόντα σε οποιαδήποτε
χώρα στην οποία ισχύουν αυτές οι προϋποθέσεις, θα πρέπει
να διασφαλίσετε ότι τυχόν κυλινδρικά βύσματα δεν μπορούν
να χρησιμοποιηθούν με επισφαλή τρόπο από παιδιά ή
άλλα ανενημέρωτα άτομα. Οι πλαστικοί πείροι μπορούν να
αφαιρεθούν αν θέλετε να χρησιμοποιήσετε κυλινδρικά βύσματα.

χρησιμοποιείτε ηχητικό εξοπλισμό σε κανονική

Σημαντική ειδοποίηση για την ασφάλεια

Σε ορισμένες χώρες, ειδικότερα σε αυτές της
Ευρώπης, η χρήση κυλινδρικών βυσμάτων 4 mm
θεωρείται δυνητικός κίνδυνος για την ασφάλεια,

Ζητήστε συμβουλές από την τοπική αντιπροσωπία όταν επιλέγετε
καλώδιο ηχείου. Διατηρήστε τη συνολική του σύνθετη αντίσταση
χαμηλότερη από τη μέγιστη συνιστώμενη στις προδιαγραφές του
ηχείου και χρησιμοποιήστε ένα καλώδιο χαμηλής αυτεπαγωγής για
να αποφύγετε την εξασθένηση των υψηλών συχνοτήτων.

Υπάρχουν δύο συνδεδεμένα ζεύγη ακροδεκτών στο πίσω μέρος
του ηχείου. Για συμβατική σύνδεση (επάνω αριστερά), οι συνδέσεις
των ακροδεκτών θα πρέπει να παραμένουν στη θέση τους (όπως
παραδόθηκε το προϊόν) και μόνο ένα ζεύγος ακροδεκτών να
συνδέεται στον ενισχυτή. Για συνδέσεις με δύο καλώδια ή ενίσχυση
με δύο καλώδια (επάνω δεξιά), οι συνδέσεις των ακροδεκτών
θα πρέπει να αφαιρούνται και το κάθε ζεύγος ακροδεκτών
να συνδέεται στον ενισχυτή ή στους ενισχυτές ανεξάρτητα. Η
σύνδεση με δύο καλώδια μπορεί να βελτιώσει την ανάλυση των
λεπτομερειών χαμηλού επιπέδου.

Βεβαιωθείτε ότι οι θετικοί ακροδέκτες του ηχείου (με τον κόκκινο
δακτ ύλιο) είναι συνδεδεμένοι με τον θετικό ακροδέκτη εξόδου του
ενισχυτή και οι αρνητικοί ακροδέκτες του ηχείου (με τον μαύρο
δακτ ύλιο) είναι συνδεδεμένοι πάντα με τον αρνητικό ακροδέκτη
εξόδου του ενισχυτή. Η εσφαλμένη σύνδεση δεν θα προκαλέσει
ζημιά, αλλά θα προκαλέσει κακή στερεοφωνική απεικόνιση και
απώλεια μπάσων. Πάντα να βιδώνετε εντελώς μέσα τα καπάκια των
ακροδεκτών, για να αποτρέψετε το κροτάλισμα.

65

ΕΛΛΗΝΙΚΑ

4. Μικροσυντονισμός

Πριν από τον μικροσυντονισμό, βεβαιωθείτε ότι όλες οι
συνδέσεις της εγκατάστασης είναι σωστές και σταθερές.

Η μετακίνηση των ηχείων πιο μακριά από τους τοίχους γενικώς
θα μειώσει την ένταση των μπάσων. Ο χώρος πίσω από τα ηχεία
θα βοηθήσει επίσης να δημιουργηθεί μια ακουστική αίσθηση
βάθους. Αντιστρόφως, η μετακίνηση των ηχείων πιο κοντά
στους τοίχους θα αυξήσει την ένταση των μπάσων. Αν θέλετε
να μειώσετε την ένταση των μπάσων χωρίς να μετακινήσετε τα
ηχεία πιο μακριά από τον τοίχο, τοποθετήστε τα παρεμβύσματα
αφρού ή, για μικρότερη μείωση των μπάσων, τους δακτυλίους
αφρού στους σωλήνες των θυρών (δείτε παραπάνω).

Αν τα μπάσα ακούγονται ανομοιόμορφα με τη συχνότητα,
αυτό πιθανότατα θα οφείλεται στις ιδιότητες αντήχησης
του δωματίου ακρόασης. Ακόμα και μικρές αλλαγές στην
τοποθέτηση των ηχείων ή στη θέση ακρόασης μπορούν να
έχουν σημαντική επίδραση στον τρόπο που αυτές οι αντηχήσεις
επηρεάζουν τον ήχο. Δοκιμάστε να μετακινήσετε τη θέση
ακρόασης ή να τοποθετήσετε τα ηχεία κοντά σε διαφορετικό
τοίχο. Η παρουσία και η θέση μεγάλων επίπλων μπορεί επίσης
να επηρεάσει τις ιδιότητες αντήχησης.

66

Αν δεν υπάρχουν εναλλακτικές, μπορείτε να προσαρμόσετε την
απόδοση χαμηλών συχνοτήτων των ηχείων χρησιμοποιώντας
τα παρεχόμενα παρεμβύσματα αφρού. Τα παρεμβύσματα είναι
εξαρτήματα δύο τμημάτων, τα οποία επιτρέπουν έναν βαθμό
μικροσυντονισμού χρησιμοποιώντας είτε μόνο το εξωτερικό
τμήμα μεγαλύτερης διαμέτρου είτε και τα δύο τμήματα μαζί. Η
χρήση μόνο του εξωτερικού τμήματος μεγαλύτερης διαμέτρου
του παρεμβύσματος αφρού θα παρέχει χαμηλότερη εξασθένηση
των μπάσων από την πλήρη διάταξη του παρεμβύσματος.

Αν υπάρχει απώλεια εστίασης στην κεντρική εικόνα, δοκιμάστε
να μετακινήσετε τα ηχεία πιο κοντά μεταξύ τους ή να τους
δώσετε κλίση προς τα μέσα, ώστε να είναι στραμμένα προς μια
θέση ακριβώς μπροστά από τη θέση ακρόασης. Αν ο ήχος είναι
υπερβολικά έντονος, η τοποθέτηση περισσότερων υφασμάτων
επίπλωσης στο δωμάτιο (για παράδειγμα, βαρύτερες κουρτίνες)
ενδέχεται να βοηθήσει στην εξισορρόπηση του ήχου.
Αντιστρόφως, η τοποθέτηση λιγότερων υφασμάτων επίπλωσης
ενδέχεται να βοηθήσει να γίνει πιο έντονος ο ήχος αν είναι
μουντό ς.

Για πιο εκλεπτυσμένη ακρόαση, αφαιρέστε τις γρίλιες πιάνοντάς
τις από τα άκρα τους και τραβώντας τις απαλά μακριά από το
περίβλημα.

5. Πρώτη λειτουργία 6. Φροντίδα και συντήρηση

ΕΛΛΗΝΙΚΑ

Η απόδοση του ηχείου θα αλλάζει ελαφρά κατά τη διάρκεια της αρχικής
περιόδου ακρόασης. Αν το ηχείο έχει αποθηκευτεί σε ψυχρό περιβάλλον,
οι ουσίες απόσβεσης των κραδασμών και τα υλικά ανάρτησης των
μονάδων οδήγησης θα χρειαστούν λίγο χρόνο για να ανακτήσουν
τις σωστές μηχανικές τους ιδιότητες. Τα εξαρτήματα ανάρτησης της
μονάδας οδήγησης θα χαλαρώσουν επίσης κατά τη διάρκεια των
πρώτων ωρών χρήσης. Ο χρόνος που χρειάζεται το ηχείο για να
επιτύχει την απόδοση για την οποία προορίζεται θα ποικίλλει, ανάλογα
με τις συνθήκες όπου είχε αποθηκευτεί προηγουμένως και τον τρόπο
χρήσης του. Ως κανόνα, να αφήνετε να παρέλθει έως μία εβδομάδα
για να σταθεροποιηθούν οι επιδράσεις της θερμοκρασίας και 15 ώρες
χρήσης κατά μέσο όρο προκειμένου τα μηχανικά μέρη να αποκτήσουν τα
κατάλληλα χαρακτηριστικά σχεδίασης.

Οι επιφάνειες του περιβλήματος συνήθως χρειάζονται μόνο ξεσκόνισμα.
Συνιστούμε να χρησιμοποιήσετε ένα μαλακό πανί μικροϊνών. Αν θέλετε
να χρησιμοποιήσετε καθαριστικό σε μορφή αεροζόλ ή άλλο καθαριστικό,
απλώστε το καθαριστικό πάνω στο πανί, όχι απευθείας πάνω στο προϊόν,
και δοκιμάστε πρώτα σε μια μικρή περιοχή, καθώς μερικά προϊόντα
καθαρισμού ενδέχεται να προκαλέσουν ζημιά σε ορισμένες από τις
επιφάνειες. Αποφεύγετε τα αποξεστικά προϊόντα ή τα προϊόντα που
περιέχουν όξινους, αλκαλικούς ή αντιβακτηριδιακούς παράγοντες. Μη
χρησιμοποιείτε καθαριστικά στις μονάδες οδήγησης. Αποφεύγετε να
αγγίζετε τις μονάδες οδήγησης, καθώς ενδέχεται να προκληθεί ζημιά.

Όποτε τα ηχεία Bowers & Wilkins έχουν φινίρισμα από πραγματικό ξύλο,
επιλέγονται τα καλύτερα ξυλόφυλλα και υποβάλλονται σε επεξεργασία
με ένα βερνίκι που είναι ανθεκτικό στην υπεριώδη ακτινοβολία, για να
ελαχιστοποιηθούν οι αλλαγές στο χρώμα με την πάροδο του χρόνου.
Εντούτοις, όπως όλα τα φυσικά υλικά, το ξυλόφυλλο αντιδρά στο
περιβάλλον του και είναι αναμενόμενος ένας βαθμός αποχρωματισμού.
Οι διαφορές χρώματος μπορούν να αποκατασταθούν εκθέτοντας εξίσου
και ομαλά στο ηλιακό φως όλες τις επιφάνειες ξυλόφυλλου, μέχρι το
χρώμα να είναι ομοιόμορφο. Αυτή η διαδικασία μπορεί να διαρκέσει
αρκετές ημέρες ή ακόμα και εβδομάδες, αλλά ενδέχεται να επιταχυνθεί
με προσεκτική χρήση ενός λαμπτήρα υπεριώδους φωτός. Οι επιφάνειες
με ξυλόφυλλο θα πρέπει επίσης να διατηρούνται μακριά από άμεσες
πηγές θερμότητας, όπως καλοριφέρ και εξαεριστήρες θερμού αέρα,
προκειμένου να ελαχιστοποιηθεί η πιθανότητα πρόκλησης ρωγμών στο
ξυλόφυλλο.

Το περίβλημα του τουίτερ έχει ανάγλυφο φινίρισμα επιφάνειας, στο
οποίο ενδέχεται να δημιουργούνται επιφανειακά σημάδια κατά τον
χειρισμό του. Μπορεί να καθαριστεί σκουπίζοντας με ένα μαλακό
πανί μικροϊνών γύρω από το περίβλημα, ακολουθώντας την υφή της
επιφάνειας.

67

РУССКИЙ

Гриль Пороло-

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Содержание упаковки

В Таблице сверху показаны детали и компоненты, упакованные
вместе с продуктом. В редких случаях, когда чего-то не хватает,
пожалуйста, свяжитесь с продавцом, у которого вы купили колонки.

Модуль твитера в акустических системах 702 S3, 703 S3, 705 S3 и
HTM71 S3 механически развязан и виброизолирован от основного
корпуса. Поэтому вначале, когда вы впервые вынете колонку из
упаковки, вам может показаться, что он слегка болтается. Но это не
дефект, а специальная функция, присущая данной конструкции и
обеспечивающая оптимальное качество работы вашей акустической
системы.

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

новая

заглушка

Резиновые опоры
(самоклеющиеся)

Резиновые

опоры

(навинтах)

Шипы с

резьбой

Плита

Шести-

Болт

осно-

гранный

вания

ключ

Информация по защите окружающей среды

Этот продукт полностью соответствует международным директивам,
включая, но не ограничиваясь:

i. По ограничениям использования опасных материалов

(Restriction of Hazardous Substances – RoHS) в электрическом
и электронном оборудовании,

ii. По регистрации, оценке, авторизации и ограничению

использования химических веществ – Registration, Evaluation,
Authorisation and restriction of CHemicals (REACH)

iii. По у тилизации отходов – Waste Electrical and Electronic

Equipment – (WEEE).

Проконсультируйтесь с вашей местной организацией, которая
занимается утилизацией отходов, по вопросам правильной сдачи
вашего оборудования в утиль.

36 мм

Плоские

шайбы

Упорные

шайбы

Стержень Гаечный

ключ

68

702 703, 704

2. Размещение

702 S3 703 S3 / 704 S3

РУССКИЙ

Установка колонок
702 S3 / 703 S3 / 704 S3

702 S3, 703 S3 и 704 S3 предназначены только для напольной
установки. Для надлежащей устойчивости всегда используйте
прилагаемую плиту основания, а затем убедитесь, что колонки
прочно стоят на полу – на прилагаемых резиновых опорах или на
шипах.

Вы можете прикрепить плиту основания в ходе распаковки, следуя
иллюстрациям, приведенным выше или диаграмме на крышке
упаковочной коробки.

Предостережение

Плита основания ДОЛЖНА непременно использоваться, причем
вместе с установленными в нее резиновыми опорами или шипами.
НИ В КОЕМ СЛУЧАЕ НЕ прикрепляйте резиновые опоры или шипы
прямо к корпусу колонки.

Примечание: Установка резиновых опор почти такая же, как и
шипов. Стержень и гаечный ключ входят в комплект поставки и
используются только с моделью 702 S3 при установке шипов /
резиновых ножек.

702 S3 703 S3 / 704 S3

69

РУССКИЙ

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Важное уведомление по технике безопасности

Острые конусные опоры, руками не трогать.

Шипы рассчитаны на то, чтобы проткнуть ковер и опираться на
поверхность пола. Сначала наверните контргайки на шипы так,
чтобы остался небольшой зазор над ковром при шипах, прочно
стоящих на полу. Затем заверните шипы до упора в отверстия с
резьбой в опорной плите. Если корпус шатается на полу, отверните
назад шипы, которые не касаются пола, чтобы он прочно встал
на все опоры. Более удобно отрегулировать высоту шипов после
того, как вы выберете оптимальное место для колонок. Наконец,
зафиксируйте гайки на плите основания с помощью прилагаемого
гаечного ключа, осторожно затягивая гайку и одновременно
используя стержень, чтобы удержать шип от вращения. Более
удобно отрегулировать высоту шипов после того, как вы выберете
оптимальное место для колонок.

Если у вас нет ковра, и вы хотите избежать царапин на полу,
используйте защитные металлические диски (например, монеты),
вставляемые между шипами и полом, или же установите резиновые
ножки из комплекта. Привинтите резиновые опоры и выровняйте
корпус точно так же, как и в случае с шипами.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

705 S3, 706 S3 и 707 S3 предназначены, прежде всего, для установки
на специальные подставки (FS-700 S3), но по желанию их можно
устанавливать и на полки. Однако необходимо отметить, что такое
размещение оставляет меньше возможностей для оптимизации
звучания колонок. Если же необходимо использовать размещение
на полках, мы рекомендуем вставлять поролоновые заглушки
(прилагаемые в комплекте) для оптимизации работы портов
фазоинвертора (см. Раздел 4: Тонкая настройка).

При обоих вариантах установки твитеры колонок должны быть
приблизительно на уровне ушей слушателей в обычном месте для
прослушивания.

Примечание: Если вы используете полку, убедитесь, что она
достаточно прочная, чтобы выдержать вес колонок, и наклейте
четыре самоклеющиеся резиновые опоры на их нижнюю часть.

70

>0.5m

1.5m - 3m

>0.5m

РУССКИЙ

HTM71 S3 / HTM72 S3

При использовании проектора с акустически прозрачным экраном,
разместите колонку за центром экрана. В остальных случаях
устанавливайте ее выше или ниже экрана, используя подставку,
мебель или настенную полку, выбирая высоту установки как можно
ближе к уровню ушей слушателей. Если акустическая система
должна быть установлена на полке или на подставке вместе с другим
AV оборудованием, наклейте четыре самоклеющиеся резиновые
опоры на ее основание. Они обеспечат некоторую виброизоляцию.

Выбор места для колонок

В системах домашнего театра или стереосистемах старайтесь
сделать так, чтобы ближнее окружение каждой из колонок было
похожим по акустическим свойствам. Например, если одна АС
примыкает к голым стенам, а другая – к мягкой мебели и шторам,
тоэто может отрицательно повлиять на звучание.

Обычные стереосистемы

Для начала расположите АС на расстоянии от 1,5до 3 м друг от друга
в двух углах равностороннего треугольника, третий угол которого-–
это центр зоны прослушивания. Колонки следует размещать на
расстоянии не менее 0,5 м от стен сзади и сбоку (см. рисунок выше).

71

РУССКИЙ

5 каналов 7 каналов

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Системы домашнего театра

Если АС используются как фронтальные каналы в домашнем
театре, они должны стоять ближе друг к другу, чем в 2-канальном
варианте, т.к. тыловые каналы расширяют образ. Размещение АС
на расстоянии приблизительно по 0.5 м от сторон экрана также
помогает согласовать масштаб звукового и зрительного образа. Как
и в случае обычного стерео, АС должны в идеале располагаться на
расстоянии не менее 0.5 м от задней и боковых стен.

72

Рассеянное магнитной поле

Динамики колонок создают магнитное поле, выходящее за их
пределы. Мы рекомендуем держать магниточувствительные
предметы (кинескопные CRT-телевизоры, дисплеи, дискеты,
магнитные аудио и видеокассеты, карточки и т.п.) на расстоянии
минимум 0.5 м от колонок. LCD, OLED и плазменные панели не
подвержены действию магнитных полей.

3. Подсоединения

Обычное соединение Соединение би-ваерингом

-LF

-HF

+LF

+HF

-LF

-HF

+LF

РУССКИЙ

+HF

Важное уведомление по технике безопасности

Все подключения выполняются при выключенной
аудиосистеме. При использовании аудиосистемы

выводов колонки или проводки может вызвать неприятные
ощущения. Клеммы 700 S3 принимают широкое разнообразие
кабельных разъемов: 4-мм разъемы «бананы», лопатки шириной
6 мм и 8мм (1/4in и 5/16in) или же зачищенные концы кабелей
диаметром до 4 мм (5/32 in).

вставить в электрическую розетку. Для согласования с
европейскими нормами безопасности (European CENELEC), 4-мм
отверстия на концах клемм заблокированы пластмассовыми
пробками. Если вы используете продукт в стране, где эти нормы
действуют, вы должны быть уверены, что разъемы «бананы» не
смогут быть применены детьми или неосведомленными людьми с
опасностью для здоровья. Пластиковые штифты могут быть удалены,
если необходимо использовать разъемы типа банан.

в стандартном режиме касание неизолированных

Важное замечание по безопасности

В некоторых странах, в частности в Европе,
использование 4-мм разъемов «бананов» считается
потенциально опасным, т.к. их по ошибке можно

Попросите вашего дилера порекомендовать кабель. Старайтесь,
чтобы его импеданс был ниже максимально допустимого в
спецификации, а индуктивность тоже была низкой, чтобы не
ослабить высокие частоты.

На задней панели колонок имеются две пары соединенных
колоночных клемм. При обычном соединении (как вверху слева),
соединительные пластины должна оставаться на месте (как в
момент поставки АС) и только одну пару клемм необходимо
подсоединить к усилителю. Для подключения колонок би-ваерингом
или би-ампингом (как вверху справа), соединительные пластины
следует удалить, и каждую пару клемме подсоединить к усилителю
(или усилителям) независимо. Подключение би-ваерингом может
улучшить разрешение деталей малого уровня.

Подсоедините плюсовой разъем колонки (с красным ободком)
кплюсовому выходу усилителя, а минусовой (с черным ободком)
– кминусовому на усилителе. Неверное подключение приведет
кискажению звукового образа и утере басов. Обязательно завинтите
крышку разъема до упора вперед, чтобы прочно закрепить кабель.

73

РУССКИЙ

4. Тонкая настройка

Перед окончательной точной настройкой убедитесь, что все
подключено правильно и надежно.

Отодвигая колонки от стен, вы, как правило, уменьшаете уровень
басов. Достаточное расстояние позади колонок позволяет также
создать ощущение глубины. Соответственно, придвинув колонки к
стенам, вы увеличите долю басов. Если вы хотите снизить уровень
басов, не отодвигая колонки от стен, вставьте поролоновую заглушку
в порт фазоинвертора, или же – для не такого резкого снижения –
поролоновое кольцо (см. рис. выше).

Если интенсивность басов сильно зависит от частоты, это может
быть вызвано акустическими свойствами вашего помещения для
прослушивания. Даже небольшие изменения в расположении
колонок или слушателей могут существенно повлиять на качество
звучания, особенно на низких частотах. Попробуйте сменить
место прослушивания или размещение ваших колонок, например,
установить их вдоль другой стены, если это возможно. Наличие
или отсутствие крупногабаритной мебели также может повлиять на
возникновение резонансов в комнате.

74

Если выбора нет, можно настроить характер звучания ваших
акустических систем на низких частотах с помощью прилагаемых
поролоновых заглушек. Заглушки состоят из двух частей, что
обеспечивает определенную степень тонкой настройки с
использованием либо одного кольца большего диаметра, либо
двух частей вместе. Использование только наружного кольца из
пенопласта большего диаметра обеспечивает меньшее ослабление
низких частот, чем полная заглушка порта.

Если звуковой образ в центре слабоват, попробуйте пододвинуть
колонки ближе друг к другу или же направить в точку перед
слушателями. Если звук слишком резкий, добавьте мягкой мебели
в комнате (например, повесьте тяжелые шторы), или наоборот –
уберите их, если звук глухой и безжизненный.

Для наиболее взыскательных слушателей снимите защитные
решетки с басовой и среднечастотной секций, взяв их за края и
осторожно потянув к себе.

5. Прогрев и приработка 6. Уход

РУССКИЙ

Звучание АС слегка меняется в течение начального периода
прослушивания. Если колонка хранилась в холодном помещении, то
для демпфирующих материалов и подвеса динамиков потребуется
некоторое время на восстановление механических свойств. Подвес
диффузора также слегка снижает свою жесткость в течение первых
часов работы. Время, которое потребуется АС для полного выхода
на расчетные характеристики зависит от условия хранения и
интенсивности использования. Как правило, потребуется неделя
на устранения температурных эффектов и около 15 часов на
достижение механическими частями желаемых характеристик.

Обычно корпуса колонок не требуют ничего, кроме протирки от
пыли. Мы рекомендуем для этого мягкую ткань из микрофибры.
Если же вы захотите использовать антистатик-аэрозоль для чистки,
то распыляйте аэрозоль на протирочную ткань, а не на корпус.
Испробуйте его сначала на небольшом участке поверхности, т.к.
некоторые моющие вещества могут повреждать отделку. Избегайте
применения жидкостей с абразивными частицами, содержащих
кислоту или щелочь, а также антибактериальные вещества. Не
используйте чистящие жидкости для динамиков. Избегайте касания
диффузоров динамиков, т.к. это может привести к их повреждению.

Когда для отделки корпусов АС Bowers & Wilkins используется
натуральное деревo, лучшие сорта шпона покрываются лаком,
стойким к ультрафиолетовому излучению для минимизации
изменений цвета со временем. Тем не менее, как и любой
природный материал, фанера подвержена воздействию
окружающей среды, и какое-то выцветание все равно возможно со
временем. Разница в окраске может быть заглажена выставлением
всех фанерованных поверхностей на солнце до тех пор, пока
она не станет незаметной. Этот процесс может занять несколько
дней или недель, но его можно ускорить умелым и аккуратным
использованием ультрафиолетовой лампы. Держите фанерованные
поверхности подальше от источников тепла, таких как радиаторы,
тепловентиляторы или батареи центрального отопления, чтобы
избежать растрескивания.

Корпус твитера имеет текстурированную отделку, на которой
могут оставаться отпечатки рук при касании. Их можно устранить
протиркой мягкой микрофибровой тканью в направлении,
совпадающем с текстурой поверхности.

75

ČESKY

Mřížka

Pěnová

záslepka

Pryžová

nožička

(samolepící)

Pryžová

nožička

(šroubovací)

Hrot Podstavec Imbusový

klíč

35mm

šroub

Plochá

podložka

Pružná

podložka

Manipulační

tyčka

Klíč

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Obsah Balení

Výše uvedená tabulka zobrazuje všechno příslušenství, které je
k výrobku přibaleno. Pokud by cokoli z příslušenství chybělo,
kontaktujte prosím prodejce, od kterého jste reprosoustavy
zakoupili.

Vysokotónová část reprosoustav 702 S3, 703 S3, 705 S3
a HTM71 S3 je samostatným komponentem, mechanicky
odděleným od hlavní ozvučnice. Při vybalování reprosoustav to
může vypadat, jako by tato část byla uvolněná. Nejedná se však
o závadu – je to řešení pro docílení optimální reprodukce vašich
reprosoustav.

76

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Informace o životním prostředí

Tento produkt vyhovuje mezinárodním směrnicím včetně, avšak
nikoli výhradně:

i. směrnice omezující používání nebezpečných látek v

elektrických a elektronických zařízeních (RoHS)

ii. směrnice pro registraci, hodnocení, povolování a

omezování chemických látek (REACH)

iii. směrnice pro likvidaci vyřazených elektrických a

elektronických zařízení (WEEE).

Informace o správné recyklaci a likvidaci tohoto produktu vám
poskytnou místní úřady zabývající se likvidací odpadu.

702 703, 704

2. Instalace

702 S3 703 S3 / 704 S3

ČESKY

Instalace reprosoustav

702 S3 / 703 S3 / 704 S3

Reprosoustavy 702 S3, 703 S3 a 704 S3 jsou určeny pro instalaci
na podlahu. Pro zajištění nejlepší stability vždy instalujte dodávané
podstavce společně s dodávanými hroty či gumovými nožičkami
a ujistěte se, že reprosoustava stojí na zemi pevně.

Podstavce můžete na reprosoustavy namontovat již v průběhu
procesu vybalování dle výše uvedených obrázků, nebo dle
obrázků vytištěných přímo na horní části kartonu.

Upozornění

Vždy MUSÍ být instalován podstavec, do kterého jsou pak
montovány hroty, či gumové nožičky. NEMONTUJTE hroty či
nožičky přímo na reprosoustavy.

Poznámka: Instalace gumových nožiček se provádí v podstatě
stejným způsobem, jako instalace hrotů. Manipulační tyčka a klíč
se jsou v balení pouze u modelu 702 S3 a jen pro tento model
jsou při instalaci hrotů či nožiček potřeba.

702 S3 703 S3 / 704 S3

77

ČESKY

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Důležité bezpečnostní varování

Ostrý hrot – nedotýkat se

Hroty jsou navrženy tak, aby pronikly případným kobercem
až k pevnému povrchu podlahy. Nejprve na hroty směrem ke
špičce našroubujte až na doraz pojistné matice. Pak hroty
zcela zašroubujte do otvorů ve spodní části podstavce. Pokud
se reprosoustava kolébá, povyšroubujte vždy ten z hrotů který
nedosedá na povrch podlahy, dokud reprosoustava nebude stát
pevně. Nakonec dotáhněte pojistné matice směrem k podstavci
pomocí klíče. Aby se při dotahování matice neotáčel i hrot,
přidržujte jej u modelu 702 S3 pomocí dodávané tyčky. Tuto
operaci je nelépe provádět tehdy, stojí-li již reprosoustava na
místě, kde má být instalována.

Není-li použit koberec a máte obavu z poškození povrchu
podlahy, použijte mezi podlahu a hroty nějaké kovové podložky,
nebo místo hrotů použijte dodávané pryžové nožičky. Postup
montáže nožiček je v podstatě stejný, jako postup při montáži
hrotů.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

Reprosoustavy 705 S3, 706 S3 a 707 S3 jsou určeny pro montáž
na příslušné stojany (FS-700 S3), nicméně mohou být umístěny
také na regál – takový způsob montáže ovšem poskytuje méně
exibility pro optimalizaci umístění. Pokud z nějakého důvodu
zvolíte umístění na polici či regál, doporučujeme pro optimalizaci
zvuku použít dodávané pěnové vložky do basreexu (viz. kapitola
4: Finální doladění).

V každém případě se snažte, aby se výškový reproduktor
nacházel co nejblíže výšce uší sedícího posluchače.

Poznámka: Instalujete-li reprosoustavy na regál, ujistěte se,
že unese jejich hmotnost a použijte pod reprosoustavy čtyři
dodávané samolepící pryžové nožičky.

78

>0.5m

1.5m - 3m

>0.5m

ČESKY

HTM71 S3 / HTM72 S3

Používáte-li jako zobrazovač projekci s průzvučným projekčním
plátnem, umístěte reprosoustavu za toto plátno, co nejblíže
středu promítaného obrazu. V ostatních případech umístěte
reprosoustavu co nejblíže spodní či horní hraně zobrazovače,
podle toho, co je blíže výšce uší posluchače. Čelní stěna
reprosoustavy by přitom měla být co nejvíce zarovnána se
zobrazovací plochou. Reprosoustavu je nejlépe namontovat na
pevný regál či nástěnný držák, případně na pevný podlahový
stojan. Má-li být reprosoustava na stojan či regál položena,
nalepte na její spodní stranu čtyři dodávané samolepící podložky,
které omezují přenos vibrací.

Pozice reprosoustav

Ať již se jedná o stereo či domácí kino, snažte se vždy, aby
všechny reprosoustavy měly stejné akustické podmínky.
Je-li například jedna reprosoustava umístěna blíže k holé zdi,
zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde
pravděpodobně ke špatnému stereofonnímu zobrazení.

Klasické Stereo

Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe
tak, aby tvořily s místem poslechu rovnostranný trojúhelník.
Reprosoustavy by se přitom měly nacházet zhruba 0,5m od stěny
která je za nimi a minimálně 0,5m od bočních zdí (viz. obrázek
nahoře)

79

ČESKY

5ti kanálový systém 7mi kanálový systém

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Domácí kino

Mají-li být reprosoustavy použity pro přední kanály domácího kina,
lze je instalovat v sevřenějším úhlu než u dvoukanálového audia,
protože prostorovost reprodukce rozšíří surroundové kanály.
Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran
zobrazovače, aby šíře zvuku dobře korespondovala s rozměrem
obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě
ideální, pokud se reprosoustavy nacházejí nejméně 0,5m od
okolních stěn.

80

Rozptyl magnetického pole

Jednotlivé reproduktory produkují stálé magnetické pole, které
přesahuje rozměr reprosoustavy. Doporučujeme tedy umisťovat
předměty citlivé na magnetizmus (CRT televizory a počítačové
monitory s klasickou obrazovkou, počítačové diskety, audio a
video kazety atd.) do vzdálenosti více než 0.5m od reprosoustavy,
aby se zabránilo jejich poškození magnetickým polem. LCD,
OLED a plazmové zobrazovače nejsou na toto vyzařování citlivé.

3. Zapojení

Normální zapojení Zapojení Bi-Wire

-LF

-HF

+LF

+HF

-LF

ČESKY

-HF

+LF

+HF

Důležité bezpečnostní upozornění

Veškerá zapojení provádějte pouze tehdy, jsou-li
všechna zařízení v systému vypnuta. Při používání

neizolovaných reproterminálů nebo kabeláže za následek
nepříjemný pocit. Terminály reprosoustav řady 700 S3 umožňují
připojení různě zakončených kabelů: 4mm banánky, 6mm a 8mm
vidličky, nebo holé konce až do průměru 4 mm.

s otvory napájecích zásuvek. V souvislosti s evropskými
bezpečnostními předpisy CENELEC jsou tedy otvory v terminálech
blokovány plastovými záslepkami. Tyto záslepky lze samozřejmě
demontovat, nicméně používáte-li reprosoustavy v zemi, kde tyto
předpisy platí a chcete přesto banánky používat, zajistěte, aby s
nimi nemohly manipulovat děti či jiné nepovolané osoby.

audio zařízení v běžném provozu může mít dotyk

Důležité bezpečnostní upozornění

V některých, zejména Evropských zemích, je používání
4mm banánků považováno za potencionálně
nebezpečné, protože jsou mechanicky kompatibilní

Ohledně vhodného kabelu se prosím obraťte na svého prodejce.
Snažte se přitom nepřekračovat maximální doporučenou
impedanci kabelu, uvedenou ve specikacích reprosoustav.
Přílišvysoká impedance kabelu může mít za následek útlum
vysokých frekvencí.

Na zadní straně reprosoustavy jsou dva páry terminálů, spojené
propojkami. Při klasickém způsobu zapojení (nahoře vlevo),
nechte propojky na svém místě (jak jsou při dodání) a pouze jeden
z párů připojte kabelem k terminálům zesilovače. Pro bi-wire
či bi-amp zapojení (nahoře vpravo) je třeba propojky terminálů
odstranit a každý pár terminálů připojit k zesilovači samostatně.
Zapojení bi-wire napomáhá lepší reprodukci slabých detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený červeně a
znaménkem +) byl připojen ke kladnému kontaktu zesilovače a
záporný kontakt (označený černě a znaménkem-) k zápornému.
Nesprávné zapojení může mít za následek špatný stereofonní
obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte,
aby nedocházelo k rezonancím.

81

ČESKY

4. Finální doladění

Před konečným dolaďováním znovu zkontrolujte, zda je veškeré
zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň
basů. Prostor za reprosoustavami také pomáhá správnému podání
hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy
blíže ke zdi, zvýšíte úroveň basů. Pro redukci úrovně basů bez
posunování reprosoustav od zdi, můžete použít pěnové zátky do
basreexových otvorů (viz obrázek nahoře).

Nepříjemné zdůraznění basů může být také způsobeno
rezonančními mody místnosti. V takovém případě zkuste měnit
pozici obou reprosoustav, můžete vyzkoušet i jejich umístění
podél jiné stěny či změnit místo poslechu. Vliv na rezonanční
mody místnosti (a tedy i na výsledný zvuk) může mít také
přemístění větších kusů nábytku.

82

Není-li možná jiná alternativa, můžete reprodukci basů doladit
použitím dodávaných pěnových zátek do basreexového otvoru.
Zátka je rozdělena na dvě části a umožňuje postupné zatlumení
basreexu. Použitím pouze vnějšího kroužku docílíte menšího
potlačení basů, než při použití celé zátky.

Je-li při stereu zvuk mezi oběma reprosoustavami málo konkrétní,
zkuste zmenšit vzdálenost, která mezi nimi je, nebo reprosoustavy
mírně natočte směrem k poslechovému místu. Pokud je zvuk
moc ostrý, zkuste místnost zatlumit například pomocí těžkého
závěsu či čalouněného nábytku. Naopak tyto materiály omezte v
případě, že je zvuk příliš mdlý a postrádá výšky.

Pro velmi kritický poslech můžete z reprosoustav sejmout jejich
látkové, magneticky uchycené krycí mřížky – jednoduše je
uchopte za jejich okraj a jemným tahem je sejměte z ozvučnice.

5. Rozehrávání 6. Údržba

ČESKY

Zvuk reprosoustav se během určité doby používání mírně mění.
Zvláště pokud byly reprosoustavy skladovány v chladném prostředí,
nabývají tlumící závěsy a některé materiály v reproduktorech teprve
během provozu své správné mechanické vlastnosti. Během prvních
hodin provozu se jednotlivé části reproduktoru navzájem ideálně
přizpůsobují. Délka tohoto procesu, během kterého reprosoustava
postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího
skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu
teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou
použité mechanické díly svých optimálních charakteristik.

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu.
Doporučujeme používat utěrku z mikrovlákna. Používáte-li čisticí
prostředek ve spreji, nastříkejte jej napřed na utěrku, ne přímo na
ozvučnici a vyzkoušejte jej napřed na malé ploše, zda nepoškozuje
povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie
či antibakteriální složky. Případné usazené nečistoty mohou být
z ozvučnice odstraněny pomocí slabého mýdlového roztoku
(bez parfémovacích složek), ve kterém navlhčíte utěrku. Nikdy se
nedotýkejte membrán reproduktorů, mohlo by dojít k jejich poškození.

Tyto reprosoustavy Bowers & Wilkins jsou opatřeny kvalitní pravou
dřevěnou dýhou, potaženou UV rezistentním lakem, což minimalizuje
změny jejího zabarvení vlivem světla. Nicméně jako každý přírodní
materiál, podléhá i tato dýha vlivu okolního prostředí. Případné rozdíly
v zabarvení jednotlivých ploch mohou být srovnány vystavením celého
povrchu rovnoměrnému působení slunečního světla tak dlouho,
dokud rozdíl nezmizí. Tento proces může trvat několik dnů či týdnů,
lze jej však urychlit opatrným použitím UV lampy. Výrobky opatřené
dřevěnou dýhou by se také neměly nacházet v bezprostřední blízkosti
zdrojů tepla, jako jsou např. radiátory či horkovzdušné ventilátory,
zabráníte tak možnému popraskání dýhy.

Povrch krytu vysokotónového reproduktoru má jemnou texturu, na
které se mohou například při manipulaci zachytit nečistoty či otisky.
Povrch lze čistit dodávanou utěrkou, krátkými pohyby ve směru
jemných drážek.

83

MAGYAR

Rács

Hab

dugó

Gumitalp

(öntapadó)

Gumitalp

(csavarozható)

Tüskeláb Lábazat Allen

Key

35 mm-es

csavar

Sima

alátét

Rázásálló

alátét

Facsap Csavarkulcs

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

A kartondoboz tartalma

A fenti táblázat a termékhez mellékelt alkatrészeket mutatja be.

Abban a valószínűtlen esetben, ha valami hiányzik, forduljon
ahhoz a kereskedőhöz, akitől a hangsugárzókat vásárolta.

A 702 S3, 703 S3, 705 S3 és HTM71 S3 hangsugárzók
magassugárzó-szerelvénye egy leválasztott alkatrész, amely
mechanikusan el van választva a ház fő részétől. Emiatt lazának
tűnhet, amikor a terméket először eltávolítják a csomagolásból.
Ez nem hiba: ez a kialakítás velejárója, és biztosítja a hangszóró
optimális teljesítményét.

84

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Környezetvédelmi információk

Ez a termék megfelel a nemzetközi irányelveknek, beleértve, de
nem kizárólagosan:

i. a veszélyes anyagok korlátozása (RoHS) az elektromos és

elektronikus berendezésekben,

ii. a vegyi anyagok regisztrációja, értékelése, engedélyezése

és korlátozása (REACH)

iii. az elektromos és elektronikus berendezések hulladékainak

(WEEE) ártalmatlanítása.

A termék újrahasznosításával vagy ártalmatlanításával
kapcsolatban forduljon a helyi hulladékkezelési hatósághoz.

702 703, 704

2. Elhelyezés

702 S3 703 S3 / 704 S3

MAGYAR

Hangszóró beszerelése
702 S3 / 703 S3 / 704 S3

A 702 S3, 703 S3 és 704 S3 csak padlóra szerelhető. A
megfelelő stabilitás érdekében mindig szerelje fel a mellékelt
lábazatot, majd a mellékelt tüske vagy gumilábak segítségével
ellenőrizze, hogy a hangszórók szilárdan állnak a padlón.

A lábazatot a kicsomagolási folyamat során rögzítheti a fenti ábrák
vagy a kartondoboz felső szárnyán lévő diagramok szerint.

Figyelem

A lábazatot mindig KÖTELEZŐ használni úgy, hogy a gumi-vagy
tüskés lábakat a lábazatba kell helyezni. NE helyezzen gumit vagy
tüskés lábakat közvetlenül a hangfaldobozba.

Megjegyzés: A gumilábak felszerelése szinte megegyezik
a tüskés lábakkal. A tommy rudat és a villáskulcsot csak
a 702 S3 modell tartalmazza, és csak a tüske/gumi lábak
felszerelésekor használják.

702 S3 703 S3 / 704 S3

85

MAGYAR

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Fontos biztonsági megjegyzés

Éles tüskék, ne érintse meg.

A tüskés lábakat úgy tervezték, hogy átszúrják a szőnyeget
és a padló felületén feküdjenek. Kezdetben csavarja rá a
rögzítőanyákat a tüskékre csak annyira, hogy az anyák
közvetlenül a szőnyeg felett lebegjenek, amikor a tüskék a
padlón fekszenek. Ezután csavarja be teljesen a tüskéket a
lábazatban lévő menetes betétekbe. Ha a hangfaldoboz a padlóra
helyezve billeg, akkor csavarja ki a két tüskét, amelyek nem
érnek hozzá a padlóhoz, amíg a hangfal szilárdan, billegés nélkül
meg nem támaszkodik. Végül rögzítse az anyákat az alaphoz a
mellékelt villáskulcs segítségével, hogy noman meghúzza az
anyát, miközben a mellékelt tommy rudat használja a tüsketalp
forgásának megállításához. Kényelmesebb lehet a tüskés label
felszerelése és beállítása, miután a hangsugárzók elhelyezése
optimalizálva lett.

Ha nincs szőnyeg, és szeretné elkerülni a padlófelület
megkarcolását, használjon fém védőkorongot (esetleg érmét) a
tüske és a padló közé, vagy használja a mellékelt gumilábakat.
Szerelje fel a gumilábakat, és vízszintesítse a hangfaldobozt
ugyanúgy, mint a tüskés lábak esetében.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

A 705 S3, 706 S3 és 707 S3 modelleket elsősorban arra
tervezték, hogy egy dedikált padlóállványra (FS-700 S3)
rögzítsék, de kívánság szerint polcra is helyezhető. Meg kell
azonban jegyezni, hogy ez kevesebb rugalmasságot kínál a
hangszóró teljesítményének optimalizálásához. Ha polcra kell
helyezni, javasoljuk a (mellékelt) habdugó használatát a port
teljesítményének optimalizálása érdekében (lásd 4. szakasz:
Finomhangolás).

Mindkét telepítési esetben a hangszórók magassugárzóinak
körülbelül a fül magasságában kell lenniük a szokásos hallgatási
pozícióban.

Megjegyzés: Ha polcot használ, győződjön meg arról, hogy az
elég erős ahhoz, hogy megfelelően elbírja a súlyt, ésillessze a
négy öntapadó gumi lábat a hangfal alsó oldalára.

86

>0.5m

1.5m - 3m

>0.5m

MAGYAR

HTM71 S3 / HTM72 S3

Ha akusztikailag átlátszó képernyővel rendelkező vetítős
televíziót használ, helyezze a hangsugárzót a képernyő közepe
mögé. Ellenkező esetben helyezze közvetlenül a képernyő alá
vagy fölé padlóállvány, bútoregység vagy fali polc segítségével,
ügyelve arra, hogy a hangsugárzó a lehető legközelebb legyen
a fül magasságához. Ha a hangsugárzót polcra vagy más
AV- berendezéssel közös rackbe kívánja helyezni, rögzítse a
négy öntapadó gumi lábat a hangszóró aljához. Bizonyos fokú
rezgésszigetelést biztosítanak.

Hangfal elhelyezése

Akár sztereó, akár házimozi rendszer esetén, ügyeljen arra, hogy
az egyes hangsugárzók közvetlen környezete hasonló akusztikus
jellegű legyen. Például, ha az egyik hangszóró csupasz falak
mellett, míg a másik puha bútorok és függönyök mellett van,
valószínűleg mind az általános hangminőség, mind a sztereó kép
romlik.

Hagyományos sztereó rendszerek

Először is, a hangszórókat 1,5 és 3 m közötti távolságra
kell elhelyezni egy egyenlő oldalú háromszög két sarkában,
amelyet a harmadik sarokban lévő hallgatási terület egészít ki.
Ahangszórókat legalább 0,5 m-re kell elhelyezni a hátulsó és az
oldalfalaktól (a fenti ábra szerint).

87

MAGYAR

5 Csatorna 7 Csatorna

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Házimozi rendszerek

Ha a hangsugárzókat házimozirendszer elülső csatornáihoz
kívánja használni, akkor azokat közelebb kell elhelyezni
egymáshoz, mint a 2 csatornás hanghoz, mert a térhatású
csatornák hajlamosak kiszélesíteni a képet. Ha a hangfalakat
a képernyő oldalaitól körülbelül 0,5 méteren belül helyezi
el, az is segít a hangkép méretarányában tartani a vizuális
képpel. A hagyományos sztereó elhelyezéshez hasonlóan a
hangsugárzónak ideális esetben legalább 0,5 m távolságra kell
lenniük bármely oldalfaltól.

88

Kóbor mágneses mezők

A hangsugárzó-meghajtó egységek szórt mágneses
mezőket hoznak létre, amelyek túlnyúlnak a doboz határain.
Javasoljuk, hogy a mágnesesen érzékeny tárgyakat (CRT
televízió és számítógép képernyője, számítógépes lemezek,
audio- ésvideoszalagok, kártyák és hasonlók) tartsa legalább
0,5m távolságra a hangsugárzótól. Az LCD, OLED és plazma
képernyőket nem érintik a mágneses mezők.

3. Kapcsolatok

Hagyományos csatlakozás Bi-Wired csatlakozás

-LF

-HF

+LF

+HF

-LF

-HF

+LF

+HF

MAGYAR

Fontos biztonsági megjegyzés

Minden csatlakoztatást kikapcsolt audioberendezés
mellett kell elvégezni. Ha normál üzemmódban

szigeteletlen hangszóró kivezetést vagy vezetéket, az kellemetlen
érzést okozhatnak. A 700 S3 hangszóró csatlakozók különféle
kábelcsatlakozásokat fogadnak: 4 mm-es banándugókat, 6 mm­es és 8 mm-es (1/4 hüvelyk és 5/16 hüvelyk) villás csatlakozót,
vagy csupasz vezetékeket 4 mm (5/32 hüvelyk) átmérőig.

csatlakozóaljzatok bedughatóak a lyukakba. Az európai
CENELEC biztonsági előírásoknak való megfelelés érdekében
a csatlakozók végein lévő 4 mm-es lyukakat műanyag csapok
zárják le. Ha a termékeket olyan országban használja, ahol
ezek a feltételek érvényesek, gondoskodnia kell arról, hogy
a banándugót gyermekek vagy más tájékozatlan személyek
ne használják nem biztonságos módon. A műanyag tüskék
eltávolíthatók, ha banándugót szeretne használni.

használja az audioberendezést, ha meg érinti a

Fontos biztonsági megjegyzés

Egyes országokban, különösen az európaiakban,
a 4mm-es banándugók használata potenciális
biztonsági kockázatnak számít, mivel a hálózati

A hangszórókábel kiválasztásakor kérjen tanácsot forgalmazójától.
Tartsa a teljes impedanciáját a hangsugárzó specikációjában
javasolt maximális érték alatt, és használjon alacsony induktivitású
kábelt, hogy elkerülje a magas frekvenciák csillapítását.

A hangszóró hátulján két csatlakozó pár található. Hagyományos
csatlakoztatáshoz (balra fent) a sorkapcsoknak a helyükön kell
maradniuk (a szállítás szerint), és csak egy pár csatlakozót kell
csatlakoztatni az erősítőhöz. Kétvezetékes csatlakozásokhoz
vagy kettős erősítés (jobbra fent), a sorkapcsokat el kell távolítani,
és minden kapocspárt egymástól függetlenül kell csatlakoztatni az
erősítőhöz vagy erősítőkhöz. A kéthuzalozás javíthatja az alacsony
szintű részletek felbontását.

Győződjön meg arról, hogy a hangszóró pozitív kivezetései (piros
gyűrűvel) az erősítő pozitív kimeneti csatlakozójához, a hangszóró
negatív csatlakozói (fekete gyűrűvel) pedig mindig az erősítő
negatív kimeneti csatlakozójához csatlakoznak. A helytelen
csatlakoztatás nem okoz kárt, de gyenge sztereó képalkotást
és a mélyhang elvesztését okozza. Mindig csavarja le teljesen a
csavarokat a zörejek elkerülése érdekében.

89

MAGYAR

4. Finomhangolás

A nomhangolás előtt győződjön meg arról, hogy a telepítésben
minden csatlakozás megfelelő és biztonságos.

Ha távolabb helyezi a hangfalakat a faltól, általában csökken a
mélyhangok hangereje. A hangfalak mögötti tér szintén hozzájárul
a mély hangok benyomásának megteremtéséhez. Ellenkező
esetben, ha a hangfalakat közelebb viszi a falhoz, megnő a
mélyhangok hangereje.

Ha szeretné csökkenteni a basszus hangerejét anélkül, hogy
távolabb mozdítaná a hangszórókat a faltól, illessze be a
habdugókat, vagy a kevésbé erős basszuscsökkentés érdekében
a habgyűrűket a csatlakozócsövekbe (fent). Ha a basszus
egyenetlennek tűnik a frekvenciával, ez valószínűleg a hallgatási
helyiség rezonancia üzemmódjainak köszönhető. Még a hangfalak
helyzetében vagy a hallgatási pozícióban bekövetkezett kis
változtatások is mélyreható hatást gyakorolhatnak arra, hogy ezek
a rezonanciák hogyan hatnak a hangra. Próbálja meg változta tni a
hallgatási pozíciót, vagy helyezze el a hangsugárzókat egy másik fal
mentén. A nagyméretű bútorok jelenléte és elhelyezkedése szintén
befolyásolhatja a rezonancia módokat.

90

Ha nincs alternatíva, beállíthatja a hangsugárzók alacsony
frekvenciájú teljesítményét a mellékelt habdugók segítségével.
A dugók két részből állnak, lehetővé téve a nomhangolást akár
a külső, nagyobb átmérőjű darab külön-külön, akár a két rész
együttes használatával. Kizárólag a külső, nagyobb átmérőjű
habszivacs használata kevésbé csillapítja a basszust, mint a teljes
dugószerelvény.

Ha középen a hangképben nincs fókusz, próbálja meg
közelebb mozgatni egymáshoz a hangsugárzókat, vagy
befelé dönteni úgy, hogy a hallgatási pozíció előtti helyre
mutassanak. Ha a hang túl erős, a szobában lévő lágy bútorok
mennyiségének növelése (például nehezebb függönyök) segíthet
a hang kiegyensúlyozásában. Ezzel szemben a lág y bútorok
mennyiségének csökkentése segíthet a tompa hangon felvidítani.

A legigényesebb zenehallgatás érdekében távolítsa el a hangfal
rácsokat úgy, hogy megfogja a szélüket, és óvatosan húzza ki őket
a hangfaldobozbóll.

5. Bejáratás 6. Utógondozás

MAGYAR

A hangsugárzó audio teljesítménye noman változik a kezdeti
hallgatási időszakban. Ha a hangfalat hideg környezetben
tárolták, a meghajtóegységek csillapítóanyagainak és felfüggesztő
anyagainak némi időbe telik, amíg helyreállnak a megfelelő
mechanikai tulajdonságaik. A me g hajtóegység felfüggesztései
is meglazulnak a használat első óráiban. A hangfal tervezett
teljesítményének eléréséhez szükséges idő a korábbi tárolási
körülményektől és a használat módjától függően változik.
Útmutatóként legfeljebb egy hét, a hőmérsékleti hatások
stabilizálására és 15 óra átlagos használat a mechanikai
alkatrészekre, hogy elérjék a tervezett jellemzőket.

A hangfaldoboz felületei általában csak portalanítást igényelnek.
Javasoljuk, hogy puha mikroszálas kendőt használjon. Ha
aeroszolos vagy más tisztítószert szeretne használni, akkor a
tisztítószert a kendőre vigye fel, ne közvetlenül a termékre, és
először egy kis felületen tesztelje, mivel egyes tisztítószerek
károsíthatják a felületek egy részét. Kerülje a súroló hatású, savat,
lúgot, ill antibakteriális szereket. Ne használjon tisztítószereket a
meghajtóegységeken. Kerülje a meghajtóegységek megérintését,
mert károsodást okozhat.

Amikor a Bowers & Wilkins hangsugárzók valódi fából készülnek,
a legnomabb furnérokat választják ki, és ultraibolya sugárzásnak
ellenálló lakkal kezelik, hogy minimalizálják a színváltozásokat az
idő múlásával. Ennek ellenére, mint minden természetes anyag, a
furnér is reagál a környezetre, és bizonyos mértékű színváltozás
várható. A színeltérések kijavíthatók úgy, hogy az összes
furnérfelületet egyenlően és egyenletesen tesszük ki napfénynek,
amíg a szín egyenletes lesz. Ez a folyamat több napig vagy akár
hetekig is eltarthat, de az ultraibolya lámpa gondos használata
felgyorsíthatja. A furnérozott felületeket távol kell tartani a közvetlen
hőforrásoktól, például radiátoroktól és melegszellőzőktől, hogy
minimalizáljuk a furnér megrepedésének lehetőségét.

A magassugárzó háza texturált felülettel rendelkezik, amely
kezeléskor felületi nyomokat gyűjthet. Tisztítása puha mikroszálas
kendővel áttörölhető a ház körül, a felület textúrájának megfelelően.

91

POLSKI

Maskownica

Zatyczka

z pianki

Gumowa nóżka
(samoprzylepna)

Gumowa

nóżka

(przykręcana)

Kolce Cokół Klucz

imbusowy

Śruby

35mm

Pod

kładki

Podkładki

przeciw-

swstrząsowe

Pręcik do

wkręcania

Klucz do
nakrętek

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Zawartość opakowania

Powyższa tabela przedstawia części składowe, które są
zapakowane z produktem. W mało prawdopodobnym przypadku,
gdy czegoś brakuje, skontaktuj się ze sprzedawcą, od którego
kupiłeś głośniki.

Głośnik wysokotonowy w kolumnach 702 S3, 703 S3, 705 S3 i
HTM71 S3 to element odzielony mechanicznie od głównej części
obudowy. W związku z tym może wydawać się luźny, gdy produkt
jest po raz pierwszy wyjęty z opakowania. Nie jest to usterka: jest
to nieodłączna cecha projektu i zapewnia optymalną wydajność
głośnika.

92

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Ochrona środowiska

Ten produkt jest zgodny z międzynarodowymi dyrektywami,
wtym między innymi:

i. międzynarodową dyrektywą dotyczącą substancji

niebezpiecznych (RoHS) w urządzeniach elektrycznych i
elektronicznych

ii. międzynarodową dyrektywą dotycząca substancji

chemicznych REACH

iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i

elektronicznego (WEEE).

Skonsultuj się z lokalnymi władzami zajmującymi się usuwaniem
odpadów, aby uzyskać wskazówki dotyczące prawidłowego
recyklingu lub utylizacji tego produktu.

702 703, 704

2. Pozycjonowanie

702 S3 703 S3 / 704 S3

POLSKI

Instalacja głośnika
702 S3 / 703 S3 / 704 S3

702 S3, 703 S3 i 704 S3 są przeznaczone tylko do montażu
na podłodze. Aby zapewnić odpowiednią stabilność, zawsze
montuj dostarczony cokół, a następnie upewnij się, że głośniki
stoją stabilnie na podłodze za pomocą dostarczonych w zestawie
kolców lub gumowych nóżek.

Cokół można przymocować podczas procesu rozpakowywania,
postępując zgodnie z powyższymi ilustracjami lub schematami,
które mozna znaleźć na górnej klapie kartonu.

Ostrzeżenie

Cokół MUSI być zawsze używany, z gumowymi nóżkami lub
kolcami zamontowanymi w cokole. NIE WOLNO instalować
gumowych nóżek czy kolców bezpośrednio do obudowy
kolumny głośnikowej.

Informacja: Montaż gumowych nóżek jest prawie identyczny
jak montaż nóżek z kolcami. Pręcik do wkręcania i klucz
są dołączone i używane tylko z modelem 702 S3 podczas
instalacji kolcy / gumowych nóżek.

702 S3 703 S3 / 704 S3

93

POLSKI

702 703, 704

705, 706, 707

702 S3 703 S3 / 704 S3

<31mm

<29mm

Ważna uwaga dotycząca bezpieczeństwa

Ostre kolce, nie dotykaj.

Kolce przeznaczone są do przekłuwania dywanu i opierania się
napowierzchni podłogi. Najpierw nakręć nakrętki zabezpieczające
nakolce na tyle wysoko, aby nakrętki unosiły ponad poziomem
dywanu,gdy same kolce spoczywają na podłodze. Następnie
wkręć kolce dokońca w gwintowane wkładki w cokole. Jeśli
obudowa głośnika kołyszesię po umieszczeniu na podłodze,
wykręć te kolce, które nie dotykająpodłogi dopóki obudowa
głośnika nie oprze się mocno i przestaniekołysać. Na koniec
dokręć delikatnie nakrętki do podstawy za pomocądostarczonego
klucza, jednocześnie używając dołączonego pręcika
abyuniemożliwić obracanie się stopki z kolcem wraz z nakrętką.
Pozoptymalizowaniu położenia obudowy głośnika dalsza
regulacja idopasowanie kolców może być łatwiejsze.

Jeśli nie masz dywanu i nie chcesz, aby kolce porysowały
podłogę użyjjakiegoś kawałka metalu wsadzając go pomiędzy
kolce a podłogę(możesz do tego celu użyć np. monety) lub
zamiast kolców użyjdołączonych do kolumn gumowych nóżek.
Zamontuj gumowe nóżki iwypoziomuj kolumnę w ten sam
sposób jak w przypadku kolcy.

<30mm

<15mm

705 S3 / 706 S3 / 707 S3

Głośniki 705 S3, 706 S3 oraz 707 S3 zostały zaprojektowane
do zamontowania na dedykowanym standzie (FS-700 S3), ale
mogą być postawione również na półce lub szafce. Należy jednak
pamiętać, że takie ustawienie daje mniej możliwości optymalizacji
działania głośnika. Jeśli musisz ustawić głośnik w miejscu
innym niż stand, rekomendujemy użycie piankowych zatyczek
(dołączone do głośników), aby zoptymalizować działanie portów
(patrz Sekcja 4: Dostrajanie).

W każdym ustawieniu głośniki wysokotonowe powinny
znajdować się na wysokości uszu słuchacza.

Informacja: Jeśli zamierzasz ustawić głośnik na półce sprawdź
uprzednio czy półka jest w stanie udźwignąć ciężar głośnika i
naklej 4 gumowe podkładki do spodu każdego głośnika.

94

>0.5m

1.5m - 3m

>0.5m

POLSKI

HTM71 S3 / HTM72 S3

W przypadku używania projektora z przezroczystym ekranem
możesz ustawić głośnik centralny za ekranem, na jego środku.
W innym przypadku najlepiej jest ustawić głośnik tuż nad lub pod
ekranem/TV, w zależności od tego która pozycja znajduje się
najbliżej poziomu z którego będzie prowadzony odsłuch. Postaraj
się, aby przód głośnika znajdował się w tej samej płaszczyźnie
co ekran TV. Najlepiej jest umieścić głośnik na solidnej szafce,
zawiesić go na uchwycie ściennym lub postawić na stabilnej
podstawce. Jeśli zamierzasz postawić głośnik na szafce lub na
półce razem z innym sprzętem A V naklej gumowe podkładki na
spodzie kolumny. W pewnym stopniu będą one izolowały głośnik
od wibracji.

Ustawienie głóśników

Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość
odbioru dźwięku i zwykle warto to zrobić. Zarówno w systemach
stereo jak i kina domowego postaraj się, aby bezpośrednie
otoczenie każdego głośnika było podobne akustycznie. Na
przykład jeśli jeden z głośników przylega do ściany a inny
do miękkich zasłon lub mebli ogólna jakość dźwięku będzie
prawdopodobnie niższa.

Konwencjonalne systemy stereo

Na początku głośniki powinny zostać ustawione w odległości od

1.5m do 3m od siebie w rogach trójkąta równobocznego, którego
trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki
powinny znajdować się w odległości ok. 0.5m od ściany (zarówno
za głośnikami jak i po bokach, patrz rysunek powyżej).

95

POLSKI

5 kanałów 7 kanałów

>0.5m

110° - 130°

0.5m - 1m 0.5m - 1m

~40°

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie
kina domowego powinny znajdować się bliżej siebie w
porównaniu do zestawu stereo, ponieważ zestawy surround
rozszerzają pole dźwięku. Ustawienie głośników w odległości ok.

0.5m od boków telewizora pozwoli również na synchronizację
dźwięku z obrazem. Tak jak w przypadku zestawów stereo
głośniki powinny znajdować się w odległości przynajmniej 0.5m
od ścian.

96

Wytwarzane pole magnetyczne

Głośniki wytwarzają pole magnetyczne działające również poza
obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie
pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe,
taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od
głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe
na takie pole.

3. Podłączenia

Połączenie konwencjonalne Połączenie bi-wire

-LF

-HF

+LF

+HF

-LF

-HF

+LF

+HF

POLSKI

Ważna uwaga dotycząca bezpieczeństwa

Wszystkie połączenia należy wykonywać przy
wyłączonym sprzęcie audio. Podczas normalnego

zacisków głośnikowych lub przewodów może powodować
nieprzyjemne odczucia. Terminale głośnikowe 700 S3 akceptują
różne rodzaje zakończeń kabli: wtyki bananowe 4 mm, widełki 6
mm i 8 mm (1/4 cala i 5/16 cala) lub gołe przewody o średnicy do
4 mm (5/32 cala).

mogą one zostać włożone do otworów w niezaślepionych
gniazdach zasilających. Aby zachować zgodność z europejskimi
przepisami bezpieczeństwa CENELEC, 4mm otwory na końcach
zacisków są zablokowane plastikowymi kołkami. Jeśli używasz
produktów w jakimkolwiek kraju, w którym obowiązują te warunki,
powinieneś upewnić się, że jakiekolwiek wtyki bananowe nie
mogą być używane w niebezpieczny sposób przez dzieci lub inne
niedoinformowane osoby. Plastikowe kołki można usunąć, jeśli
chcesz użyć wtyków bananowych.

użytkowania sprzętu audio dotykanie nieizolowanych

Ważna uwaga dotycząca bezpieczeństwa

W niektórych krajach, zwłaszcza w Europie, używanie
wtyków bananowych 4 mm jest uważane za
potencjalne zagrożenie bezpieczeństwa, ponieważ

Poproś sprzedawcę o poradę przy wyborze kabla głośnikowego.
Utrzymuj całkowitą impedancję poniżej maksimum zalecanego w
specykacji głośnika i używaj kabla o niskiej indukcyjności, aby
uniknąć tłumienia wysokich częstotliwości.

Na tylnym panelu głośnika znajdują się 2 połączone ze sobą
pary gniazd głośnikowych. W przypadku konwencjonalnego
podłączenia (rysunek powyżej z lewej strony) połączenia
między parami gniazd powinny zostać na swoim miejscu, a ze
wzmacniaczem powinna zostać połączona tylko jedna para
gniazd. W przypadku podłączeń typu bi-wire lub bi-amplication
(rysunek powyżej z prawej strony) połączenia między parami
gniazd powinny zostać usunięte a każda para gniazd połączona
ze wzmacniaczem osobno. Bi-wiring może zwiększyć
przejrzystość detali dźwiękowych.

Upewnij się, że gniazda połączeniowe z czerwonym
obramowaniem zostały połączone z gniazdami o dodatniej
polaryzacji na wzmacniaczu a gniazda z czarnym obramowaniem
z gniazdami o ujemnej polaryzacji na wzmacniaczu.
Nieprawidłowe podłączenie będzie skutkowało pogorszeniem
jakości dźwięku i utratą niskich tonów.

97

POLSKI

4. Dostrajanie

Przed dostrajaniem upewnij się, że wszystkie podłączenia są
prawidłowe i bezpieczne

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich
tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie
odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany
spowoduje efekt odwrotny: wzrośnie poziom basu. Jeśli
chcesz zmniejszyć poziom niskich dźwięków bez konieczności
odsuwania kolumn od ściany do portów basowych kolumn
wetknij piankowe zatyczki lub dla mniejszej redukcji basów
zewnętrzne pierścienie zatyczek (rysunek powyżej).

Jeśli niskie tony wydają się nierówne z częstotliwością dźwięku
zwykle spowodowane jest to rezonansem wynikającym z
ukształtowania pomieszczenia. Nawet minimalne zmiany
ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć
dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w
różnych miejscach. Zmiana położenia większych mebli również
może przynieść efekt.

98

Jeśli jednak nie masz możliwości zmiany położenia głośników użyj
dołączonych do kolumn gąbek tłumiących. Pianki składają się z
dwóch części każda i pozwalają na stopniowanie redukcji niskich
tonów poprzez użycie tylko zewnętrznych pierścieni lub całych
gąbek. Użycie tylko zewnętrznych pierścieni zredukuje basy w
mniejszym stopniu niż użycie całych gąbek.

Jeśli centralny obraz jest nieostry, spróbuj zbliżyć głośniki
do siebie lub ustawić je pod kątem do wewnątrz, tak aby
wskazywały miejsce tuż przed pozycją odsłuchową. Jeśli dźwięk
jest zbyt jasny, zwiększenie ilości miękkich mebli w pomieszczeniu
(na przykład cięższe zasłony) może pomóc w zrównoważeniu
dźwięku. I odwrotnie, zmniejszenie ilości miękkich elementów
meblowych może pomóc rozjaśnić przytłumiony dźwięk.

Aby uzyskać najbardziej wyranowane odsłuchy, zdejmij
maskownice, chwytając ich krawędzie i delikatnie wyciągając je
z obudowy.

5. Początkowy okres eksploatacji 6. Pielęgnacja

POLSKI

Działanie kolumn może delikatnie zmieniać się w początkowym okresie
użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu,
niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich
właściwości mechanicznych. Zawieszenie głośników również delikatnie się
zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje
kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w
zależności od sposobu przechowywania kolumn przed zakupem i sposobie
użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki
temperaturowe i 15godzin użytkowania, aby części mechaniczne osiągnęły
swojecharakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Zalecamy
używanie miękkiej ściereczki z mikrobry. Jeśli chcesz użyć aerozolu lub
innego środka czyszczącego, rozpyl aerozol na szmatkę, a nie bezpośrednio
na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący
nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają
kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni
można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła.
Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie
przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj
dotykania głośników.

Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest
drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem
odpornym na promieniowanie ultraoletowe, co pozwala minimalizować
zmiany koloru powstałe z biegiem czasu. Jakkolwiek, podobnie jak w
przypadku wszystkich materiałów naturalnych, środowisko zewnętrzne ma
wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany
koloru. Różnice w kolorach mogą być skorygowane poprzez wystawienie
w równym stopniu wszystkich powierzchni obudowy na działanie promieni
słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może
zająć wiele czasu, ale może również zostać przyspieszony poprzez ostrożne
zastosowanie lampy ultraoletowej. W celu uniknięcia ryzyka uszkodzenia
powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub
wentylatory gorącego powietrza.

Obudowa głośnika wysokotonowego ma teksturowane wykończenie,
które może zbierać powierzchowne ślady podczas użytkowania. Można
go czyścić, przecierając wokół obudowy miękką ściereczką z mikrobry,
zgodnie z fakturą powierzchni.

99

TÜRKÇE

Izgara

Sünger

Tıpa

Lastik Ayak

(kendinden
yapışkanlı)

Lastik Ayak

(vidalı)

Çivili
Ayak

Kaide Alyan

Anahtarı

35mm

Vida

Düz

Rondela

Sarsıntıya

Dayanıklı
Rondela

Lokma

Anahtar

Kolu

Somun

Anahtarı

702 S3

703 S3
704 S3

705 S3
706 S3
707 S3

HTM71 S3
HTM72 S3

Kutu İçeriği

Yukarıdaki tablo ürünle birlikte gelen bileşen parçalarını
göstermektedir. Düşük ihtimalle de olsa herhangi bir parçanın
eksik olması durumunda lütfen hoparlörleri satın aldığınız satıcıyla
iletişime geçin.

702 S3, 703 S3, 705 S3 ve HTM71 S3 model hoparlörlerdeki
tweeter takımı kabinin ana parçasından mekanik olarak izole
edilmiş ayrı bir aksamdır. Bu nedenle ürün ambalajından ilk kez
çıkarılırken bu sanki gevşek bir parçaymış gibi görünebilir. Bu
bir kusur değildir: bu tasarımın kendine özgü bir özelliği olup,
hoparlörünüzden en iyi performansı almanızı sağlar.

100

1 4 4 1 1 4 4 4 1 1
1 1 4 4 1 1 4 4 4

2 2 8

1 1 4

Çevresel Bilgiler

Bu ürün, elektrikli ve elektronik
ekipmanlarda

i. Tehlikeli Maddelerin Kısıtlanması (RoHS),
ii. Kimyasalların Kaydı, Değerlendirilmesi, İzni ve Kısıtlanması

(REACH) ve

iii. Elektrikli ve Elektronik Ekipman Atıklarının bertarafı (WEEE)

da dahil fakat bunlarla sınırlı olmamak üzere uluslararası
direktiere uygundur.

Bu ürünün düzgün bir şekilde nasıl geri dönüştürüleceği veya
imha edileceğine dair öneriler için bulunduğunuz yerdeki atık imha
kurumuna danışın.
