Bowers&Wilkins 603 S3, 606 S3, 607 S3, HTM6 S3 User guide [en, es, fr, el, de +8]

Page 1
Manual
600 Series 3
Page 2
Welcome and thank you for choosing Bowers & Wilkins. Our founder, John Bowers, believed that imaginative design, innovative engineering and advanced technology were keys that could unlock the enjoyment of audio in the home. His belief is one that we continue to share and inspires every product we design. This is a high performance product that rewards thoughtful installation, so we suggest that you take some time to read this manual before you begin. Continue on page 3
Bienvenue et merci d’avoir choisi Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu’une conception imaginative, des innovations en terme d’ingénierie et des technologies parmi les plus avancées, étaient les clés ouvrant les portes du plaisir de l’écoute à domicile. Ce qu’il croyait fait partie de ce que nous continuons encore à partager et se retrouve dans tous les produits que nous concevons aujourd’hui. Vous disposez d’un produit dont les hautes performances méritent une installation soignée, par conséquent nous vous suggérons de consacrer un peu de temps à lire ce manuel avant de commencer à l’utiliser. Rendez vous à la page 10
Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf. Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 17
Bem-vindo e obrigado por escolher a Bowers & Wilkins. O nosso fundador, John Bowers, acreditava que um desenho criativo, engenharia inovadora e tecnologia avançada eram as chaves que poderiam abrir portas para se desfrutar do áudio em casa. A sua crença é algo que continuamos a partilhar e que inspira cada produto que desenhamos. O produto que adquiriu possui elevados padrões de desempenho que requerem uma instalação cuidadosa, pelo que recomendamos que leia este manual antes de utilizar o produto.
Continuação na página 31
Welkom en bedankt voor uw aankoop van een Bowers & Wilkins product. Onze oprichter John Bowers geloofde
in vindingrijke ontwerpen: innovatieve en vooruitstrevende technologie vormen de kern waarmee plezier met muziek thuis kan worden gerealiseerd. Deze visie is nog altijd ons uitgangspunt en vormt de inspiratie voor elk product dat we ontwikkelen. Dit is een hoogwaardig product dat een zorgvuldige installatie verdient, daarom raden we u aan de tijd te nemen deze handleiding te lezen voordat u begint. Lees verder op pagina 45
Bienvenido y gracias por elegir Bowers & Wilkins.
John Bowers, nuestro fundador, estaba rmemente convencido
de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos. Si se instala adecuadamente, este producto ofrece unas prestaciones muy elevadas, por lo que le sugerimos que antes de ponerse manos a la obra dedique un poco de su tiempo a leer este manual. Continúa en la página 24
Benvenuti e grazie per aver scelto un prodotto Bowers & Wilkins. Il nostro fondatore, John Bowers, era convinto che
design attraente, capacità d’innovare e tecnologie all’avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d’ispirazione per ogni nuovo prodotto che realizziamo. Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 38
Καλώς ήρθατε και ευχαριστούμε που επιλέξατε την Bowers & Wilkins. Ο ιδρυτής μας, John Bowers, πίστευε πως
η ευφάνταστη σχεδίαση, οι ευρηματικές λύσεις σε τεχνικά προβλήματα και η προηγμένη τεχνολογία είναι τα κλειδιά για την απόλαυση του ήχου στο σπίτι. Οι απόψεις του εξακολουθούν να μας βρίσκουν σύμφωνους και να εμπνέουν κάθε προϊόν που σχεδιάζουμε. Αυτό είναι ένα προϊόν υψηλής απόδοσης, το οποίο αξιοποιείται καλύτερα μετά από προσεκτική εγκατάσταση, οπότε σας προτείνουμε να διαθέσετε λίγο χρόνο για να διαβάσετε αυτό το εγχειρίδιο προτού αρχίσετε. Συνέχεια στη σελίδα 52
Page 3
Добро пожаловать и благодарим вас за приобретение акустики компании Bowers & Wilkins. Наш основатель, Джон
Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов. Эти акустические системы способны на высококачественное воспроизведение звука, поэтому они заслуживают вдумчивого подхода к установке, и мы советуем вам уделить некоторое время на изучение этой инструкции, прежде чем приступить к прослушиванию. Продолжение на
стр. 59
Üdvözöljk, és köszönjk, hogy a Bowers & Wilkins-t
választotta. Alapítónk, John Bowers úgy gondolta, hogy a fantáziadús, az innovatív tervezés és a fejlett technológia
kulcsfontosságúak, amelyek lehetővé teszik az otthoni hangzás élvezetét. Meggyőződése az, hogy továbbra is megosztjuk és ez
minden általunk tervezett terméket inspirál.
Ez egy nagy teljesítményű termék, amely jutalmazza az átgondolt telepítést, ezért javasoljuk, hogy mielőtt elkezdené, szánjon egy kis időt a kézikönyv elolvasására. Folytatás a 73.oldalon
Merhaba, Bowers & Wilkins'i seçtiğiniz için teşekkr ederiz.
Kurucumuz John Bowers, yaratıcı tasarım, yenilikçi mühendislik ve gelişmiş teknolojinin evde müzik keyfinin kilidini açacak anahtarlar olduğuna inanıyordu. Biz de bu inancı paylaşmaya devam ediyor ve tasarladığımız her üründe bu inançtan ilham alıyoruz. Bu, dikkatli kurulum yapılmasını gerektiren yüksek performanslı bir üründür; bu yüzden başlamadan önce zaman ayırıp bu kılavuzu okumanızı öneririz. Devamı 87. sayfada
歡迎並感謝您選擇 Bowers & Wilkins。我們的創始人 John Bowers 認為,富有想像力的設計、創新工程和先進技術是開啟家庭音響享 受的關鍵。他的信念是我們繼續分享並激發我們設計的每件產品 的信念。 這是一款注重安裝的高性能產品,因此我們建議您在開始之前 花一些時間閱讀本手冊。在第 101 頁繼續
󼓇󾖴󺩏󺦌󼓣󾖴󻆇󼁏󾖴󺧲󼒳󾖴󽏇󼍰󽋇󻟟󾖴󼕯󽓛󾖴󼖋󽇷󼒳󾖴󻺏󼹌󽋣 󼙫󻻃󻺋󾖴󺥿󻸛󽋘󻀷󻁓 Bowers & Wilkins의 창립자 John Bowers는
가정에서 오디오를 제대로 즐기기 위한 핵심 요소는 창의적인 디자인, 혁신적인 엔지니어링 및 고급 기술이라고 생각했습니다. 디자인하는 모든 제품을 공유하고 영감을 불어넣는 노력을 계속해야 한다는 것이 그의 신념입니다. 본 제품은 설치 시 주의가 필요한 고성능 제품이므로 시작하기 전에 시간을 내어 이 설명서를 읽어 보시기 바랍니다. 󽄇󼓣󼜯󼌿󻺋󾖴󺨳󻻼
Děkujeme, že zvolili náš produkt a vítáme vás u Bowers&Wilkins. Když John Bowers zakládal společnost
Bowers & Wilkins, byl přesvědčen o tom, že nápaditý design, inovativní konstrukce a vyspělé technologie jsou klíčem ke kvalitnímu poslechu zvuku v domácnostech zákazníků Bowers & Wilkins. Toto přesvědčení nás i nadále inspiruje při návrhu každého nového
produktu.
Věnujte nyní prosím trochu času přečtení tohoto manuálu, který vám pomůže plně využít potenciálu našeho výrobku. Pokračujte na
stranu 66
Dziękujemy za wybór produktu rmy Bowers & Wilkins.
John Bowers założył swoją rmę, ponieważ wierzył, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który
tworzymy. Niniejszy produkt wymaga starannej instalacji, dlatego sugerujemy
zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z
produktu. Ciąg dalszy na stronie 80
欢迎并感谢您选择Bowers & Wilkins。我们公司的创办人John Bowers先生相信具有想象力的设计、创新的工程学设计和先进的技 术是开启家庭音响娱乐大门的重要元素。我们依然坚持着他的信念, 并赋予我们所有产品设计灵感。 这是一款高性能产品,在妥当安装后您将获得极佳的音效,因此 我们建议您在开始安装前花一些时间仔细阅读本手册。
第94页继续
Bowers & Wilkins製品をお買い上げいただき、ありがとうござい ます。Bowers & Wilkinsの創業者であるJohn Bowersは、創意に
富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオ ーディオを充分 に楽しむ鍵であると信じていました。現在でも彼 の信 念はBowers & Wilkinsで共有されており、この信念はBowers & Wilkinsが設計するすべての製品に命を吹き込んでいます。 お買い上げいただいたスピーカーの優れた 性能を引き出すには、 正しく設置することが必要 です。ご使 用になる前 に、このマニュアルを お 読 みくだ さい 。108ページに続く
bowerswilkins.com
Page 4

ENGLISH

1. Unpacking

Grille
Foam
Plug
Rubber Foot
(self-adhesive)
Rubber Foot
(screw-on)
Spike
Foot
Plinth Allen
Key
45mm Screw
Plain
Washer
Shakeproof
Washer
603 S3
606 S3 607 S3
HTM6 S3

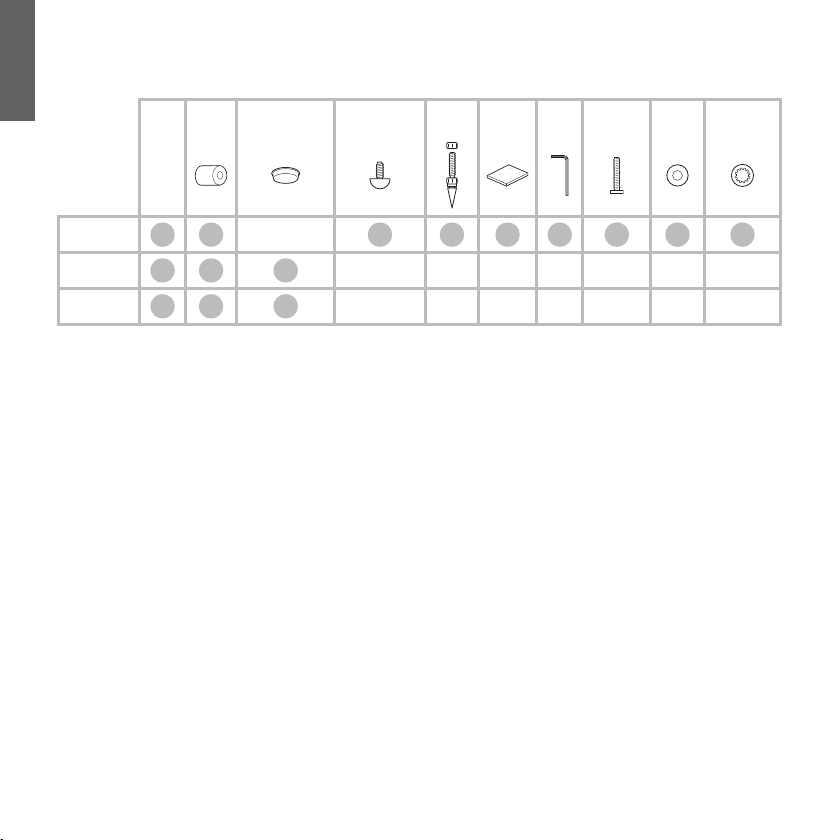

Carton Contents
The table above illustrates the component parts that are packed with the product. In the unlikely event that anything is missing please contact the retailer from whom you purchased the speakers.
3
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Environmental Information
This product complies with international directives, including but not limited to:
i. the Restriction of Hazardous Substances (RoHS) in
electrical and electronic equipment,
ii. the Registration, Evaluation, Authorisation and restriction of
CHemicals (REACH)
iii. the disposal of Waste Electrical and Electronic Equipment
(WEEE).
Consult your local waste disposal authority for guidance on how properly to recycle or dispose of this product.
Page 5

2. Positioning 603 S3

<36mm
<15mm
ENGLISH
<36mm
<15mm

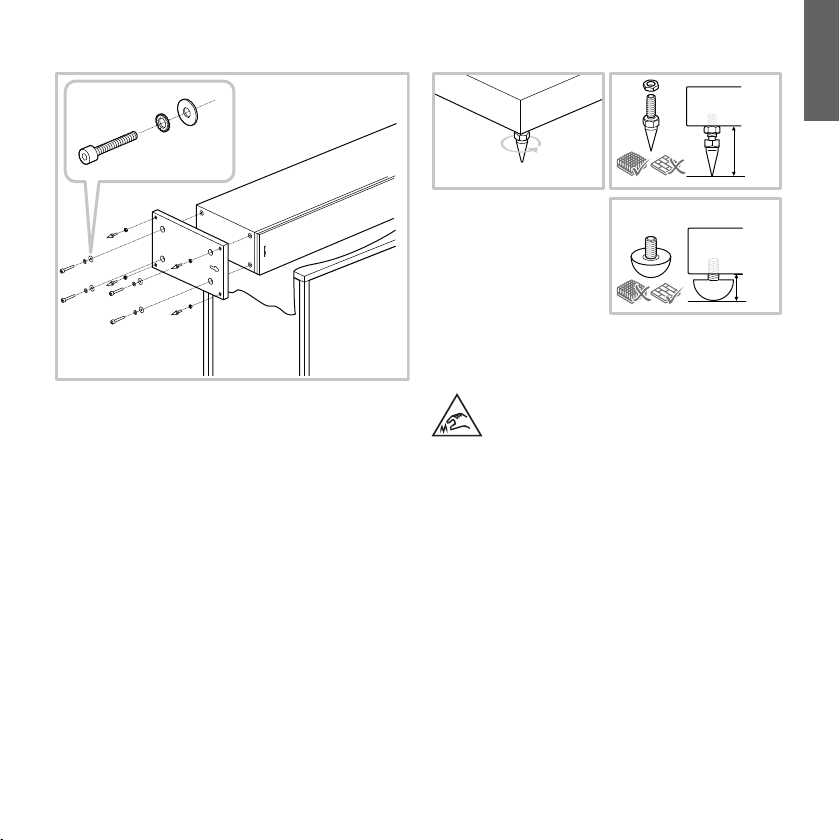

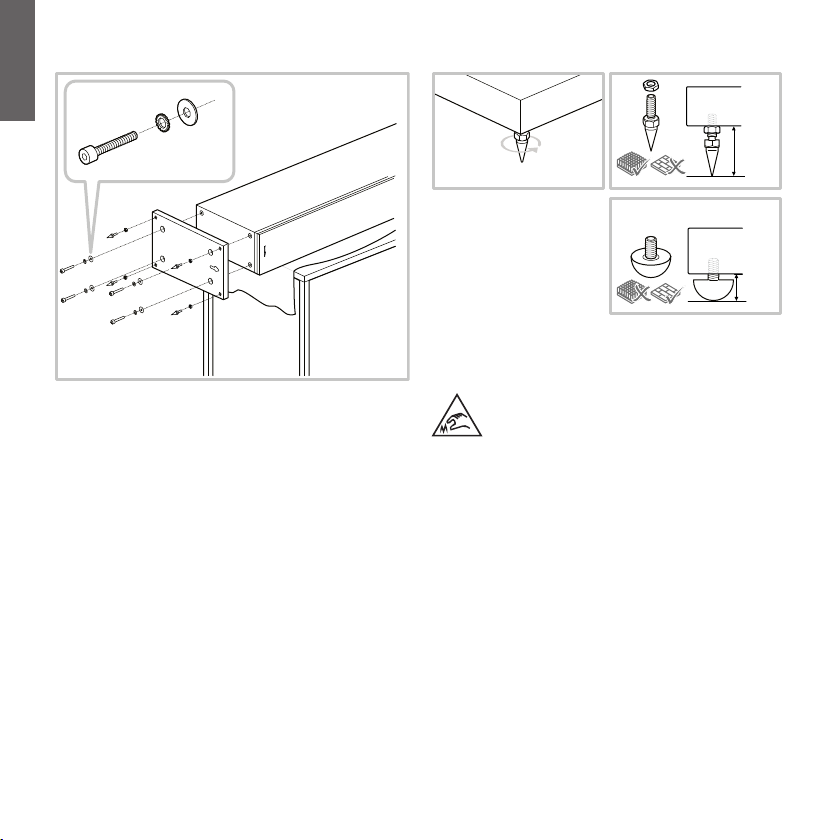

Speaker Installation 603 S3
603 S3 is intended to be oor mounted only. For proper stability,
always install the provided plinth, then ensure that the speakers
stand rmly on the oor using the spike or rubber feet supplied.
You may attach the plinth during the unpacking process, following
the illustrations above or the diagrams on the top ap of the
carton.
Warning
The plinth MUST always be used, with the rubber or spike feet inserted into the plinth. DO NOT insert rubber or spike feet directly into the cabinet.
Important Safety Notice
Sharp spikes, do not touch.
The spike feet are designed to pierce carpet and rest on the
oor surface. Initially, screw the lock nuts onto the spikes just far enough to leave the nuts oating just above the carpet when the spikes are resting on the oor beneath. Then, screw the
spikes fully into the threaded inserts in the plinth. If the cabinet
rocks when placed on the oor, unscrew the two spikes that do not touch the oor until the cabinet rests rmly without rocking.
Finally, lock the nuts against the base and gently tighten the nut to stop the spike foot rotating. It may be more convenient to
t and adjust the spike feet after speaker positioning has been
optimised.
If there is no carpet and you wish to avoid scratching the oor
surface, use either a protective metal disc (a coin perhaps)
between the spike and the oor, or use the supplied rubber feet.
Fit the rubber feet and level the cabinet in the same manner as with the spike feet.
4
Page 6
ENGLISH

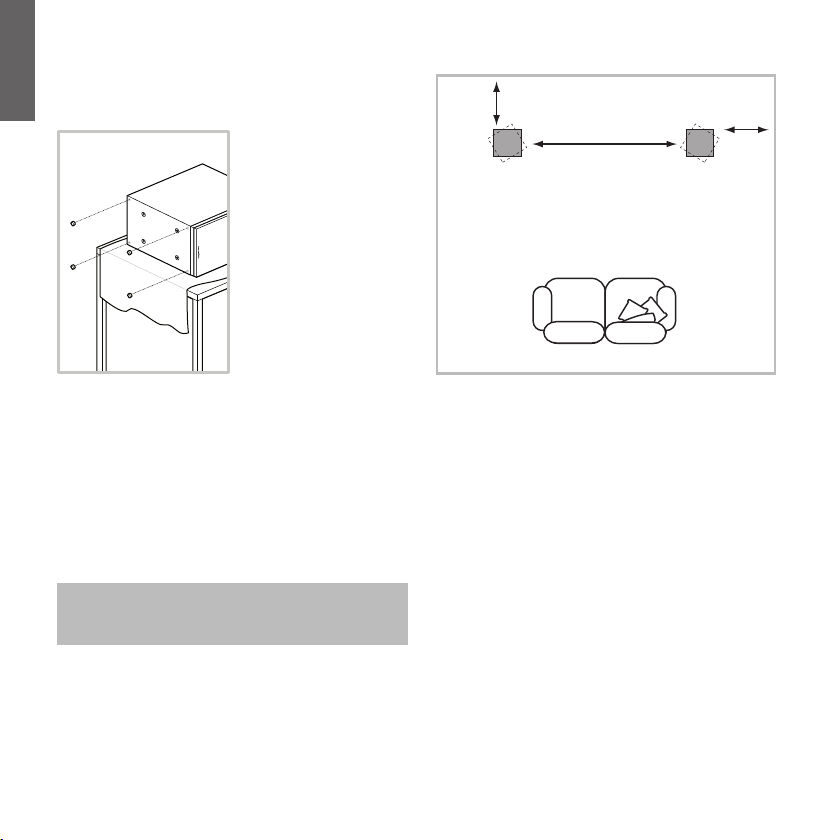

606 S3 / 607 S3
The 606 S3 and 607 S3 are primarily designed to be mounted
on a dedicated oor stand (FS-600 S3), but may be placed on
a shelf if preferred. However, it should be noted that this offers
less exibility to optimise the speaker’s performance. If shelf
placement must be used, we recommend using the foam plugs (supplied) to optimise port performance (see Section 4: Fine­Tuning).
In both installation cases, the speakers’ tweeters should be approximately at ear height at your usual listening position.
Note: If using a shelf, ensure that it is strong enough to properly support the weight and fit the four self-adhesive rubber feet to the underside of the speaker.

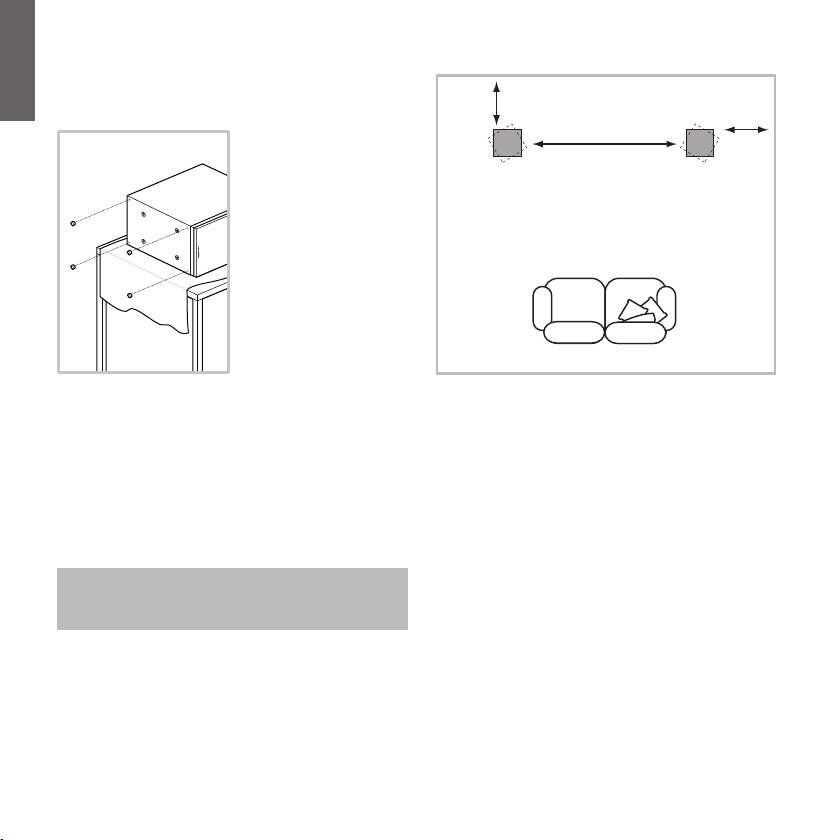

HTM6 S3
If using a projection television with an acoustically transparent screen, position the speaker behind the centre of the screen. Otherwise, position it either directly below or above the screen
using either a oor stand, furniture unit or wall shelf, ensuring the
speaker is as close to ear height as possible. If the speaker is to be placed either on a shelf or in a rack shared with other AV
equipment, x the four self-adhesive rubber feet to the base of
the speaker. They provide a degree of vibration isolation.
5
>0.5m
>0.5m
1.5m - 3m
Speaker Positioning
In either stereo or home theatre installations, try to ensure that the immediate surroundings of each speaker are similar in acoustic character. For example, if one speaker is adjacent to bare walls while the other is adjacent to soft furnishings and curtains, both the overall sound quality and the stereo image are likely to be compromised.
Conventional Stereo Systems
To begin with, the speakers should be positioned between 1.5m and 3m apart at two corners of an equilateral triangle completed by the listening area at the third corner. The speakers should be placed at least 0.5m away from the back and any side walls (as per the illustration above).
Page 7
110° - 130°
5 Channels 7 Channels
ENGLISH
>0.5m
0.5m - 1m 0.5m - 1m
~40°

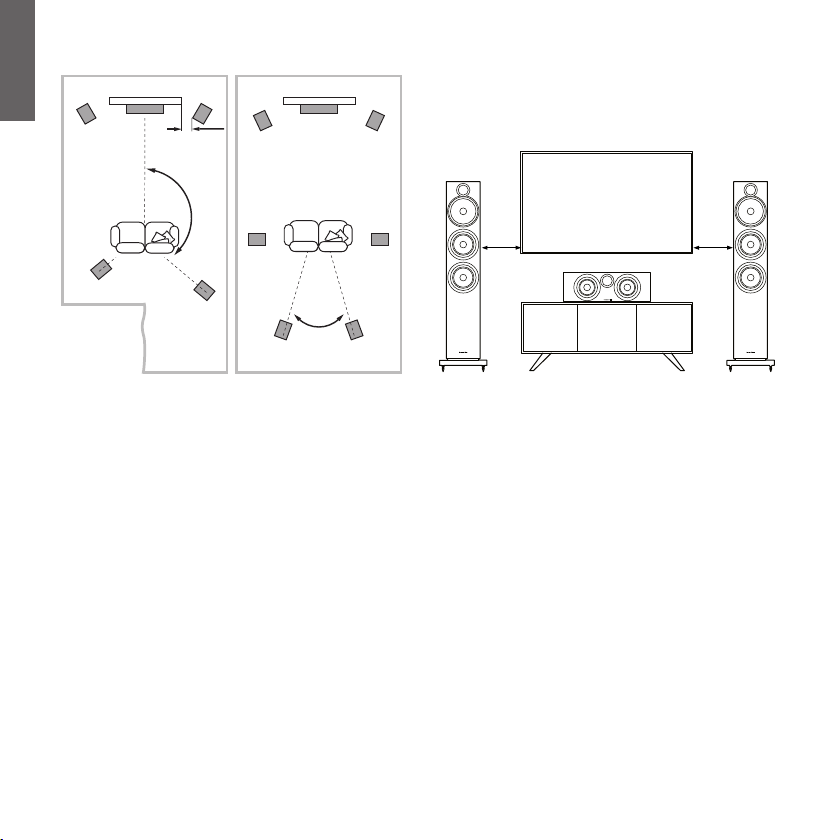

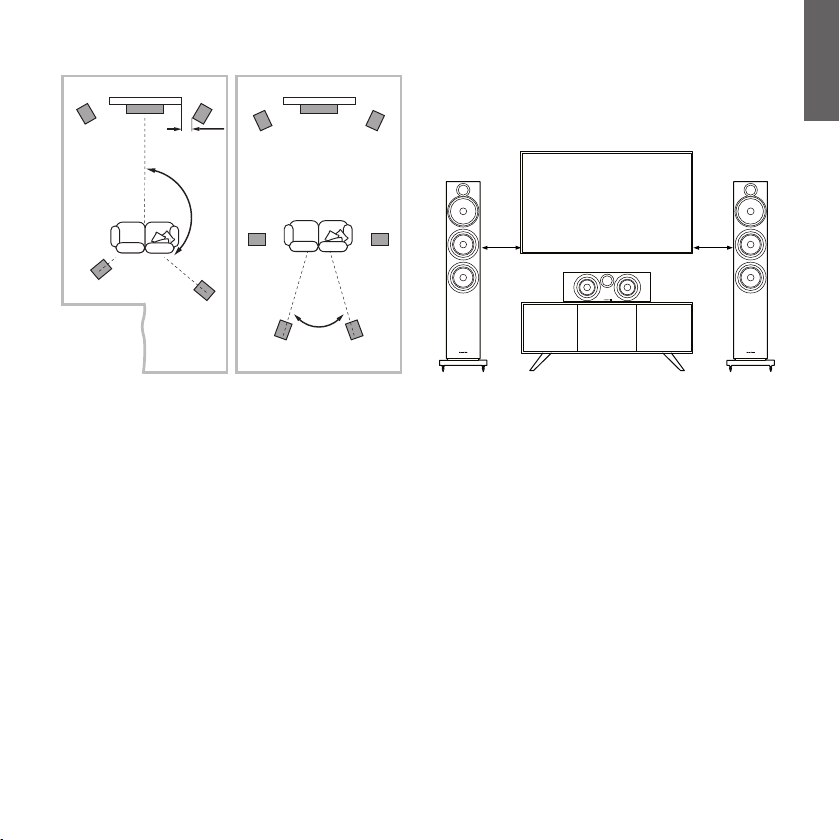

Home Theatre Systems
If the speakers are to be used for the front channels in a home theatre system, they should be placed closer together than for 2-channel audio, because the surround channels tend to widen the image. Positioning the speakers within approximately 0.5m of the sides of the screen will also help keep the sound image in scale with the visual image. As with conventional stereo positioning, the speakers should ideally be at least 0.5m away from any side walls.
Stray Magnetic Fields
The speaker drive units create stray magnetic elds that extend
beyond the boundaries of the cabinet. We recommend you keep magnetically sensitive articles (CRT television and computer screens, computer discs, audio and video tapes, swipe cards and the like) at least 0.5m from the speaker. LCD, OLED and plasma
screens are not affected by magnetic elds.
6
Page 8
ENGLISH

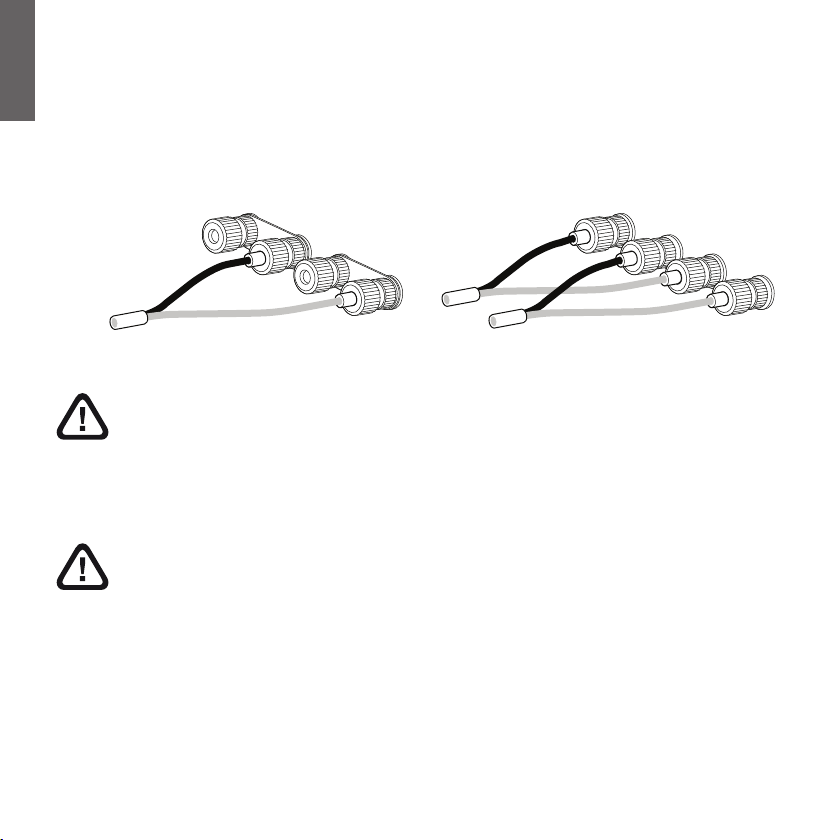

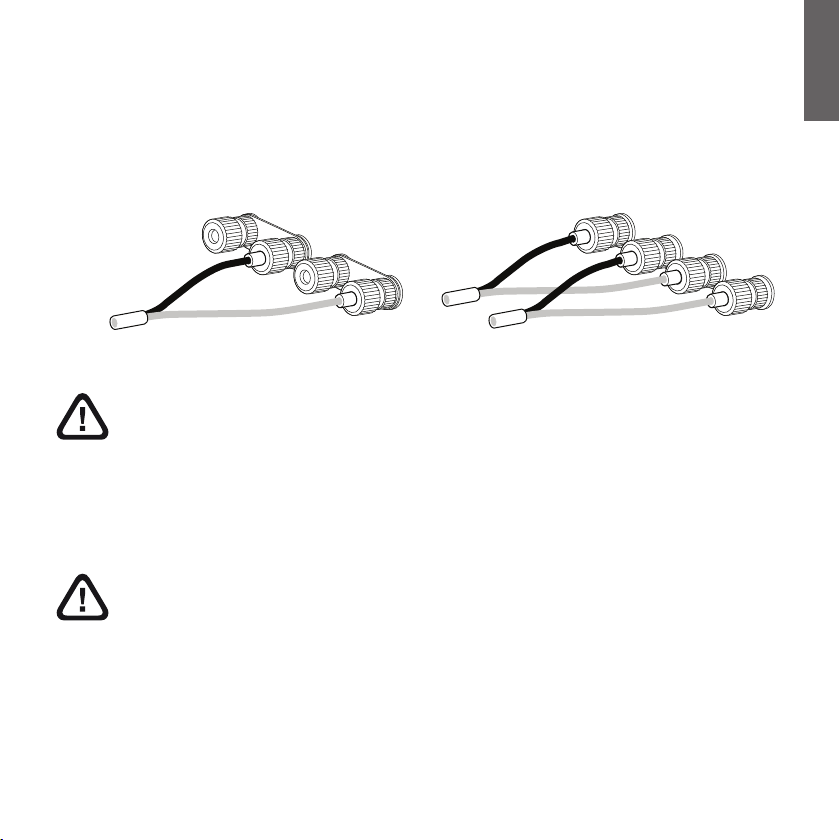

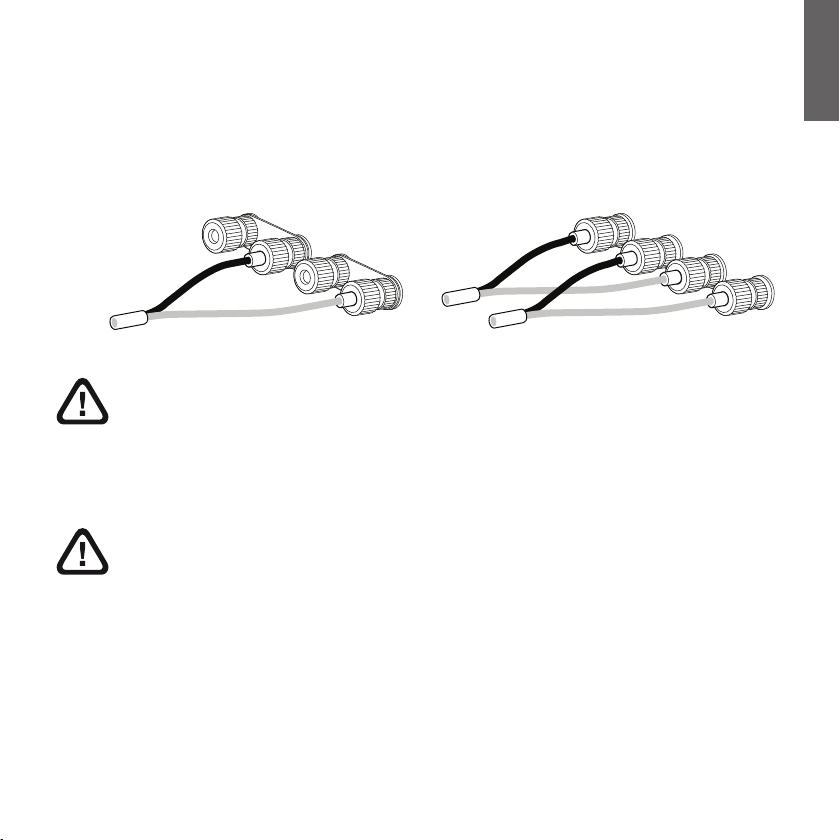

3. Connections

Conventional Connection Bi-Wired Connection
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Important Safety Notice
All connections should be made with the audio equipment switched off. When using audio equipment
terminals or wiring may result in an unpleasant sensation. The 600 S3 speaker terminals accept a variety of cable terminations: 4mm banana plugs, 6mm and 8mm (1/4 in and 5/16 in) spades, or bare wires up to 4mm (5/32 in) diameter.
of unshuttered mains supply sockets. In order to comply with European CENELEC safety regulations, the 4mm holes in the ends of the terminals are blocked by plastic pins. If you are using the products in any country where these conditions apply, you should ensure that any banana plugs cannot be used in an unsafe manner by children or other uninformed persons. The plastic pins can be removed if you wish to use banana plugs.
7
in normal operation, touching uninsulated speaker
Important Safety Notice
In certain countries, notably those in Europe, the use of 4mm banana plugs is considered a potential safety hazard, because they may be inserted into the holes
Ask your dealer for advice when selecting speaker cable. Keep its total impedance below the maximum recommended in the
speaker specication and use a low inductance cable to avoid
attenuation of high frequencies.
There are two linked pairs of terminals on the back of the speaker. For conventional connection (above left), the terminal links should remain in place (as delivered) and just one pair of
terminals connected to the amplier. For bi-wire connections or bi-amplication (above right), the terminal links should be removed and each pair of terminals connected to the amplier or ampliers independently. Bi-wiring can improve the resolution of
low-level detail.
Ensure that the positive terminals on the speaker (with red ring)
are connected to the positive output terminal on the amplier
and the negative terminals on the speaker (with black ring) are
always connected to the negative output terminal on the amplier.
Incorrect connection will not result in damage but will cause poor stereo imaging and loss of bass. Always screw the terminal caps down fully to prevent rattles.
Page 9

4. Fine-Tuning

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
ENGLISH
Before ne-tuning, make sure that all the connections in the
installation are correct and secure.

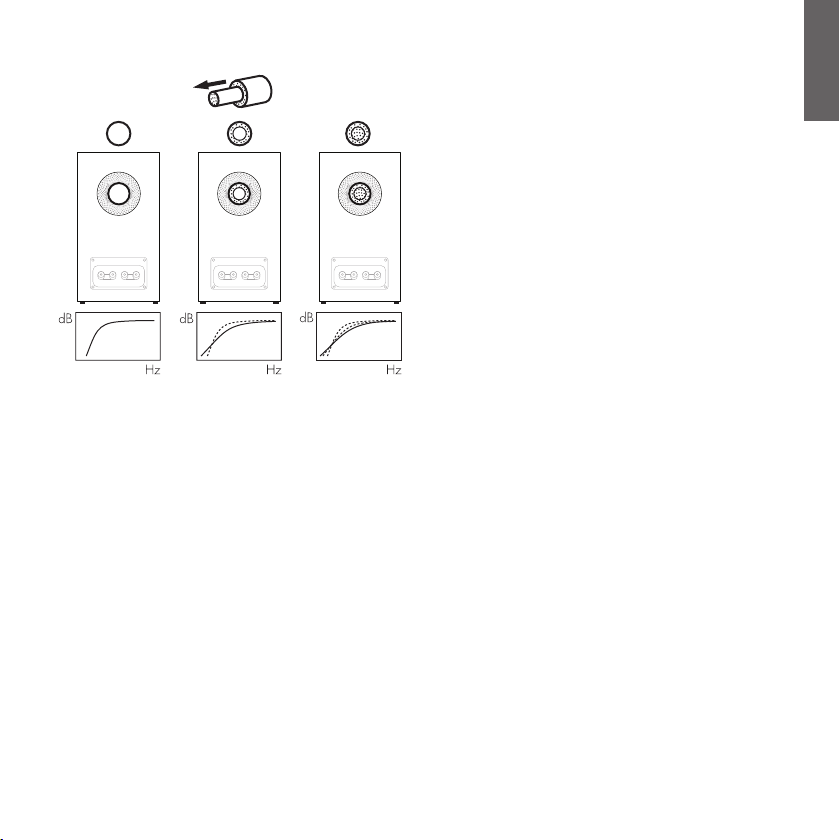

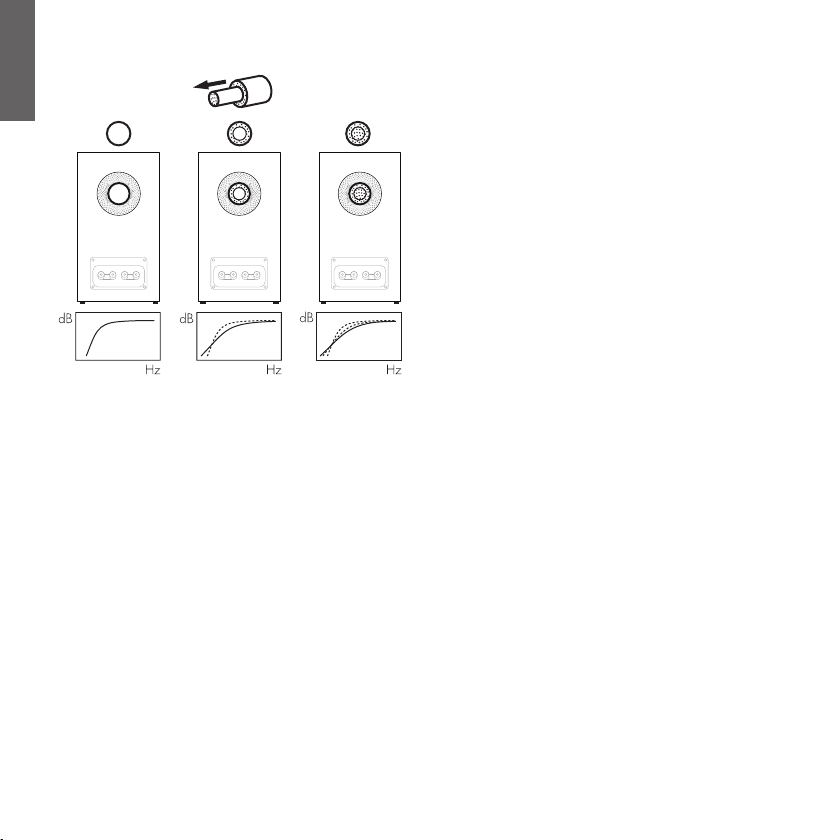

Moving the speakers further from the walls will generally reduce the volume of bass. Space behind the speakers will also help to create an aural impression of depth. Conversely, moving the speakers closer to the walls will increase the volume of bass. If you want to reduce the volume of bass without moving the
speakers further from the wall, t the foam plugs or, for less
severe bass reduction, the foam rings in the port tubes (above).
If the bass seems uneven with frequency this will most probably be due to resonance modes in the listening room. Even small changes in the position of the speakers or the listening position can have a profound effect on how these resonances affect the sound. Try moving the listening position or locating the speakers along a different wall. The presence and position of large pieces
of furniture can also inuence resonance modes.
If no alternatives exist, you can adjust your loudspeakers’ low­frequency performance using the supplied foam plugs. The plugs
are a two-piece part, allowing for a degree of ne-tuning using
either the outer, larger-diameter piece in isolation or the two parts together. Using solely the outer, larger-diameter foam piece will deliver less bass attenuation than the complete plug assembly.
If the central image lacks focus, try moving the speakers closer together or angle them inward so that they point at a location just in front of the listening position. If the sound is too bright, increasing the amount of soft furnishing in the room (heavier curtains for example) may help balance the sound. Conversely, reducing the amount of soft furnishing may help brighten a dull sound.
For the most discerning listening, remove the grilles by gripping around their edges and gently pulling them away from the cabinet.
8
Page 10
ENGLISH

5. Running In 6. Aftercare

The performance of the speaker will change subtly during the initial listening period. If the speaker has been stored in a cold environment, the damping compounds and suspension materials of the drive units will take some time to recover their correct mechanical properties. The drive unit suspensions will also loosen
up during the rst hours of use. The time taken for the speaker to
achieve its intended performance will vary depending on previous storage conditions and how it is used. As a guide, allow up to a week for the temperature effects to stabilise and 15 hours of average use for the mechanical parts to attain their intended design characteristics.
9
The cabinet surfaces will usually only require dusting. We
recommend you use a soft microbre cloth. If you wish to use
an aerosol or other cleaner, apply the cleaner onto the cloth, not
directly onto the product, and test a small area rst, as some
cleaning products may damage some of the surfaces. Avoid products that are abrasive, or contain acid, alkali or anti-bacterial agents. Do not use cleaning agents on the drive units. Avoid touching the drive units as damage may result.
Page 11

1. Déballage

Grille Bouchon
603 S3
606 S3 607 S3
HTM6 S3

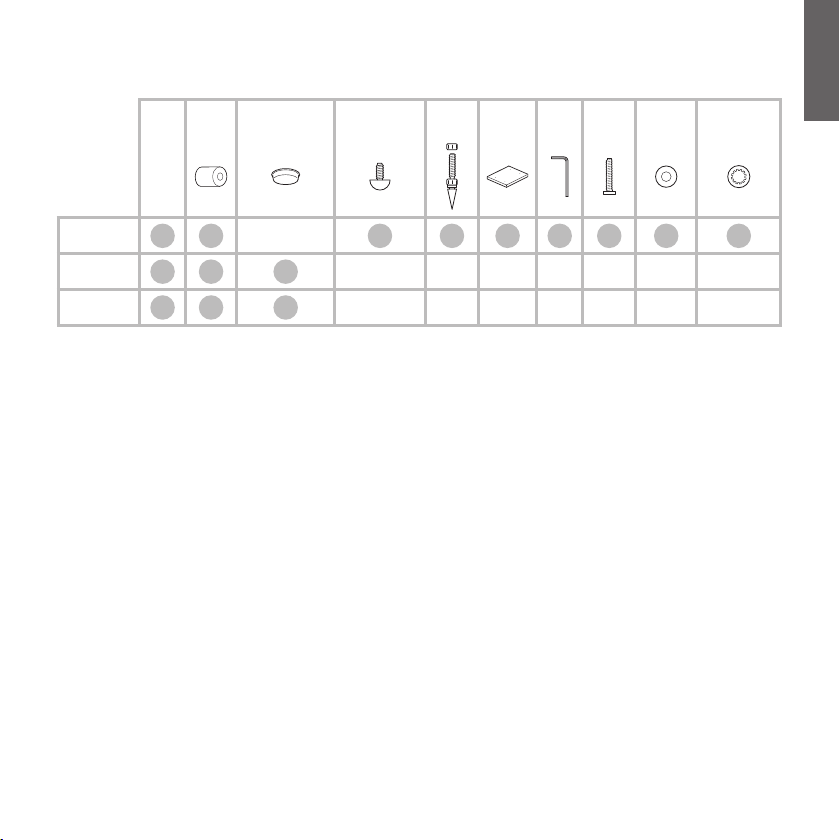

Vérication du contenu du carton
Le tableau ci-dessus illustre les composants contenus dans l’emballage du produit. Dans le cas improbable où il manquerait quelque chose, veuillez contacter le détaillant chez qui vous avez acheté les enceintes.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
en mousse
Pied en caoutchouc
(auto-adhésif)
Pied en
caoutchouc
(à visser)
Pointes Plinthe Clé
Information sur l’environnement
Ce produit est conforme avec les directives internationales,
ycompris mais sans se limiter à:
i. la limitation des substances dangereuses (RoHS) dans les
équipements électriques et électroniques,
ii. l’enregistrement, l’évaluation, l’autorisation et la restriction
des substances chimiques (REACH)
iii l’élimination des déchets électriques et électroniques
(WEEE).
Consultez votre organisme local d’élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.
Allen
Vis de
Rondelles Rondelle de
45mm
sécurité

FRANÇAIS

10
Page 12
FRANÇAIS
<36mm
<15mm

2. Positionnement 603 S3

<36mm
<15mm
Installation des enceintes 603 S3
La 603 S3 est destinée à être posée au sol uniquement. Pour une bonne stabilité, installez toujours la plinthe fournie, puis assurez­vous que que les enceintes reposent fermement sur le sol à l’aide des pointes ou des pieds en caoutchouc fournis.
Vous pouvez xer le socle pendant le processus de déballage, en suivant les illustrations ci-dessus ou les schémas gurant sur l’emballage. les illustrations ci-dessus ou les schémas gurant sur
le rabat supérieur du carton.
Avertissement
Le socle DOIT toujours être utilisé avec les pieds en caoutchouc ou les pointes insérés dans le socle. N’insérez PAS les pieds en caoutchouc ou les pointes directement dans les enceintes.
11
Avertissement de sécurité important
Les pointes sont très pointues, ne pas toucher !
Les pieds-pointes fournis sont conçus pour transpercer la moquette et prendre directement contact sur le sol en dur. Au départ, vissez les écrous de blocage sur les pointes juste assez
pour que les écrous ottent juste au-dessus de la moquette
lorsque les pointes reposent sur le sol. Vissez complètement les
pointes dans les inserts letés du support de sol. Si l’enceinte
n’est pas totalement stable sur le sol, dévissez une ou plusieurs pointes jusqu’à ce que l’enceinte soit parfaitement équilibrée
sur le sol. Enn, bloquez les écrous contre la base et serrez
doucement l’écrou pour empêcher le pied-pointe de tourner. Il est conseillé de garantir l’équilibrage parfait de chaque enceinte seulement après avoir précisément déterminé sa position dans la pièce d’écoute.
S’il n’y a pas de tapis/moquette et que vous vouliez éviter d’abîmer la surface du sol, insérer entre la pointe et le sol une rondelle de métal pour le protéger (une pièce de monnaie par exemple) ou servez vous des pieds caoutchouc fournis. Fixez les pieds caoutchouc et ajustez-les de la même façon que les pointes.
Page 13
>0.5m
1.5m - 3m
>0.5m
FRANÇAIS

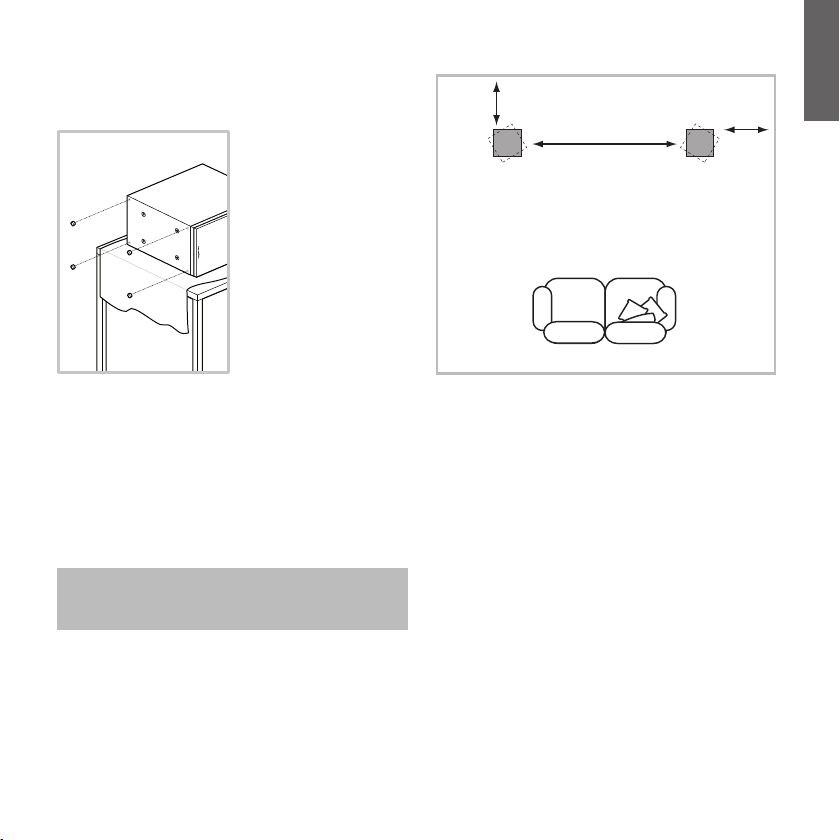

606 S3 / 607 S3
Les modèles 606 S3 et 607 S3 sont principalement conçus pour être montés sur un pied dédié (FS-600 S3), mais peuvent être placés sur une étagère si vous le souhaitez. Cependant, il
faut noter que cela offre moins de exibilité pour optimiser les
performances de l’enceinte. Si le placement sur une étagère est nécessaire, nous recommandons d’utiliser les bouchons en mousse (fournis) pour optimiser les performances de l’évent (voir Section 4 : Ajustements).
Dans les deux cas, le tweeter de l’enceinte devra se situer à hauteur d’oreille par rapport à votre position d’écoute habituelle.
Remarque : Si vous utilisez une étagère, assurez-vous qu’elle est suffisamment solide pour supporter correctement le poids et fixez les quatre pieds en caoutchouc auto-adhésifs sur la face inférieure de l’enceinte.
HTM6 S3
Si vous utilisez un projecteur avec un écran acoustique transparent, placez l’enceinte derrière le centre de l’écran. Sinon, placez-la directement sous ou au-dessus de l’écran à l’aide d’un pied, d’un meuble ou d’une étagère murale, en veillant à ce que l’enceinte soit aussi proche que possible du niveau des oreilles. Si l’enceinte doit être placée sur une étagère ou dans un rack
partagé avec d’autres équipements audiovisuels, xez les quatre
pieds en caoutchouc autocollants à la base de l’enceinte. Ils assurent un certain degré d’isolation des vibrations.
Choix de la position
Qu’il s’agisse d’une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l’environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d’un mur lisse et nu, tandis que l’autre se trouve proche d’épais tissus et tapis, la qualité et l’équilibre stéréophonique
naux risquent fort d’être compromis.
Systèmes stéréophoniques conventionnels
Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l’une de l’autre, formant ainsi les deux angles d’un triangle équilatéral dont le troisième angle sera la position d’écoute privilégiée. Les enceintes doivent être positionnées à au moins 50 cm des murs arrières et périphériques de la pièce (comme indiqué sur le schéma ci­dessus).
12
Page 14
FRANÇAIS
5 Channels 7 Channels
>0.5m
110° - 130°
0.5m - 1m 0.5m - 1m
~40°
Systèmes Home Cinema
Si les enceintes sont utilisées en tant qu’enceintes frontales d’un système Home Cinema, elles doivent être plus rapprochées l’une de l’autre que dans le cas d’une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l’image sonore générale. Positionnez les deux enceintes
à environ 50centimètres de chaque côté de l’écran, an de
conserver une image sonore en rapport avec l’image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes
devront idéalement être éloignées d’au moins 50centimètres des
murs adjacents.
13
Champs magnétiques
Les haut-parleurs à l’intérieur de l’enceinte génèrent des champs magnétiques qui peuvent s’étendre au-delà du coffret de l’enceinte. Nous vous recommandons donc de tenir éloignés d’au
moins 50centimètres des enceintes les appareils sensibles à ces
champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques.
Page 15

3. Connexions

Connexion classique Connexion bi-câblée
-LF
-HF
+LF
+HF
-LF
-HF
FRANÇAIS
+LF
+HF
Avertissement de sécurité
Tous les branchements doivent être réalisés avec tous les éléments audio hors tension. Lorsque les
toucher les bornes ou les câbles de connexion peut causer une sensation désagréable. Les prises de branchement des 600 S3
acceptent une grande variété de terminaisons de câbles: prises banane 4mm, fourches 6 mm et 8mm, ou l nu jusqu’à 4 mm
de diamètre.
telles prises peuvent être insérées dans des prises d’alimentation
secteur murales non protégées. An de satisfaire aux normes
de sécurité européennes CENELEC, les trous de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays où cette norme de sécurité
s’applique, vous devez absolument vous assurer que les ches
banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées. Les bouchons plastiques doivent être retirés si vous souhaitez
utiliser les ches bananes.
appareils audio fonctionnent normalement, le fait de
Note importante concernant la sécurité
Dans certains pays, notamment en Europe,
l’utilisation de ches banane est considérée comme
un risque potentiel d’électrocution, parce que de
Demandez conseil à votre revendeur pour le choix des câbles de liaison enceintes. Conservez toujours une impédance totale
inférieure au maximum recommandé dans les spécications de
l’enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences.
Il y a deux paires de prises réunies entre elles à l’arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire
de prises étant alors reliée à l’amplicateur. En cas de bi-câblage ou de bi-amplication (ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l’amplicateur ou aux amplicateurs de manière indépendante. Ce principe de
bi-câblage permet d’améliorer la résolution et la qualité des plus
ns détails.
Branchez la prise « positif » de l’enceinte (avec bague rouge) sur
la prise de sortie enceinte « positif » de l’amplicateur, et branchez
la prise « négatif » (avec bague noir) sur la prise « négatif » de
l’amplicateur. Le non-respect de cette polarité plus/moins
entraîne une image stéréophonique dégradée et une perte dans
le grave. Toujours visser à fond les capuchons des bornes an
d’éviter tout bruit parasite.
14
Page 16
FRANÇAIS

4. Ajustements

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
Avant de procéder à ces réglages, vériez que tous les
branchements sont correctement effectués, dans toute l’installation, et fermement sécurisés.
Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du
grave. Un espace sufsant derrière les enceintes acoustiques
permet également d’améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave. Si vous souhaitez réduire le volume des basses sans éloigner les enceintes du mur, placez les bouchons en mousse ou, pour une réduction moins importante des basses, les anneaux en mousse dans les tubes des évent (ci-dessus).
Si le niveau de grave vous paraît trop élevé à certaines fréquences, cela est généralement dû à des modes de
résonances parasites dans la pièce d’écoute. Une modication,
même légère, de la position des enceintes dans la pièce ou de la position d’écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d’écoute ou de placer les enceintes le long d’un autre mur de la pièce si cela est possible. La présence et la position de certains grands meubles peuvent également
inuencer les modes de résonance.
15
S’il n’existe aucune autre solution, vous pouvez ajuster les performances de vos enceintes dans les basses fréquences à l’aide des bouchons en mousse fournis. Les bouchons sont
constitués de deux pièces, ce qui permet un réglage n en
utilisant soit la pièce extérieure de plus grand diamètre de manière isolée, soit les deux pièces ensemble. L’utilisation de la seule pièce extérieure en mousse de plus grand diamètre atténuera moins les basses que l’ensemble complet de bouchons.
Si la focalisation centrale de l’image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou
de modier leur angle (plus fermé) par rapport à la zone centrale
d’écoute privilégiée. Si le son paraît trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez
l’inuence de tels éléments si le son semble trop sourd ou éteint.
Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement vers l’avant.
Page 17

5. Rodage 6. Entretien

FRANÇAIS
Les performances d’une enceinte acoustique se modient
subtilement pendant une période de rodage initiale. Si l’enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d’utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d’heures d’utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.
La surface du coffret ne nécessitera dans la plupart des cas qu’un simple dépoussiérage. Nous vous recommandons d’utiliser un
chiffon doux en microbre. Si vous souhaitez utiliser un aérosol ou
un produit d’entretien, appliquez-le sur le chiffon et non directement sur l’appareil, puis testez d’abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l’acide, de l’ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d’entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous
pourriez les endommager dénitivement.
16
Page 18

DEUTSCH

1. Auspacken

Grill Schaum -
stoff-
Einsatz
603 S3
606 S3 607 S3
HTM6 S3
Kartoninhalt
Die obige Tabelle zeigt die mitgelieferten Einzelteile für das jeweilige Produkt. Falls etwas fehlt, wenden Sie sich bitte an den Händler, bei dem Sie die Lautsprecher gekauft haben.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Gummifuß
(selbstklebend)
Gummifuß
(aufschraubbar)
Spike-
Sockel Inbus -
Fuß
Umweltinformation
Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:
i. die Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und
Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten
(Waste Electrical and Electronic Equipment (WEEE)).
Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.
schlüs sel
45 mm
Schraube
Unterleg-
scheibe
Zahnscheibe
17
Page 19

2. Positionierung 603 S3

<36mm
<15mm
DEUTSCH
<36mm
<15mm
Aufstellen der Lautsprecher 603 S
603 S3 sind nur für die Bodenaufstellung geeignet. Bringen Sie den mitgelieferten Sockel an und sorgen Sie dann dafür, dass die Lautsprecher mit den mitgelieferten Spikes oder Gummifüßen fest auf dem Boden stehen, um einen sicheren Stand zu gewährleisten.
Sie können den Sockel während des Auspackens anbringen, indem Sie den Abbildungen oben oder den Zeichnungen auf der oberen Klappe des Kartons folgen.
Achtung
Zum Einsetzen der Gummi- oder Spike-Füße MUSS immer der Sockel verwendet werden. Setzen Sie Gummi- oder Spike-Füße NICHT direkt in das Gehäuse ein.
Wichtiger Sicherheitshinweis
Die Spikes haben scharfe Spitzen – nicht berühren.
Die Spikes sind so ausgelegt, dass sie durch einen Teppich
hindurchgehen und auf der Bodenoberäche auiegen.
Schrauben Sie die Kontermuttern zunächst nur so weit auf die
Spikes, dass sich die Muttern knapp über dem Teppich benden, wenn die Spikes auf dem Boden auiegen. Drehen Sie die Spikes
vollständig in die Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so lösen
Sie die beiden nicht auiegenden Spikes, bis der Lautsprecher
fest auf dem Boden steht. Zum Schluss die Muttern gegen den Sockel kontern und die Mutter leicht anziehen, um eine Drehung des Spikes zu verhindern. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher gefunden haben.
Liegt kein Teppich und möchten Sie ein Zerkratzen der
Bodenoberäche vermeiden, legen Sie entweder jeweils eine
Schutzscheibe (vielleicht eine Münze) unter die Spikes oder verwenden die beiliegenden Gummifüße.
18
Page 20
DEUTSCH
606 S3 / 607 S3
Die Modelle 606 S3 und 607 S3 sind in erster Linie für die Montage auf einem speziellen Bodenständer (FS-600 S3) vorgesehen, können aber auch auf einem Regal aufgestellt werden. Allerdings ist hierdurch ein geringeres Maß an Flexibilität bei der Optimierung der Audio-Performance gegeben. Wird der Lautsprecher auf ein Regal gestellt, empfehlen wir, die beiliegenden Schaumstoffeinsätze zur Optimierung der Basswiedergabe zu verwenden (siehe Kapitel 4: Feinabstimmung).
In beiden Fällen sollte sich der Hochtöner des Lautsprechers in
Ohrhöhe benden, wenn Sie sich in Ihrer gewohnten Sitzposition benden.
Hinweis: Bei Regalaufstellung vergewissern Sie sich, dass dieses stabil genug ist, um das Gewicht zu tragen, und bringen Sie die vier selbstklebenden Gummifüße an der Unterseite des Lautsprechers an.
HTM6 S3
Wenn Sie einen Projektionsfernseher mit einem akustisch transparenten Bildschirm verwenden, positionieren Sie den Lautsprecher hinter der Mitte des Bildschirms. Andernfalls positionieren Sie ihn entweder direkt unter oder über dem
19
>0.5m
>0.5m
1.5m - 3m
Bildschirm mit Hilfe eines Bodenständers, eines Möbelstücks oder eines Wandregals, wobei Sie darauf achten sollten, dass sich der Lautsprecher so weit wie möglich auf Ohrhöhe
bendet. Wenn der Lautsprecher auf einem Regal oder in einem
gemeinsamen Rack mit anderen AV-Geräten aufgestellt werden soll, befestigen Sie die vier selbstklebenden Gummifüße an der Unterseite des Lautsprechers. Sie sorgen für ein gewisses Maß an Schwingungsisolierung.
Positionierung der Lautsprecher
Versuchen Sie sowohl bei Stereo- als auch bei Heimkino­Installationen sicherzustellen, dass die direkte Umgebung in
puncto Akustik für alle Lautsprecher ähnlich ist. Bendet sich
beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.
Herkömmliche Stereosysteme
Zunächst sind die Lautsprecher in einem Abstand von 1,5bis 3m
in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Die Lautsprecher sollten mindestens 0,5 m von der Rückwand und etwaigen Seitenwänden entfernt aufgestellt werden (wie in der obigen Abbildung dargestellt).
Page 21
110° - 130°
5 Kanäle 7 Kanäle
DEUTSCH
>0.5m
0.5m - 1m 0.5m - 1m
~40°
Heimkinosysteme
Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten
die Lautsprecher einen Abstand von mindestens 0,5m zu den
Seitenwänden haben.
Magnetische Streufelder
Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen
magnetisch empndlichen Artikeln (CRT-Fernsehgeräten,
Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische
Streufelder haben keinen Einuss auf LCD-, OLED- und Plasma-
Bildschirme.
20
Page 22
DEUTSCH

3. Anschließen der Lautsprecher

Herkömmlicher Anschluss Bi-Wiring Anschluss
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Wichtiger Sicherheitshinweis
Beim Anschließen sollten alle Audiogeräte abgeschaltet sein. Bei der Verwendung von Audiogeräten im normalen Betrieb
Lautsprecheranschlüssen oder Kabeln zu einem unangenehmen Gefühl führen. Die Lautsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten: So können 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drähte bis zu
einem Durchmesser von 4mm angeschlossen werden.
die Löcher nicht gesicherter Netzsteckdosen gesteckt werden könnten. Um den europäischen CENELEC-Sicherheitsvorschriften zu entsprechen, sind die 4-mm-Löcher in den Enden der Anschlussklemmen mit Kunststoffstiften gesichert. Setzen Sie den Lautsprecher in einem dieser Länder ein, sollten Sie sicherstellen, dass die Bananenstecker nicht unsachgemäß von Kindern oder anderen nicht informierten Personen genutzt werden. Die Kunststoffstifte können entfernt werden, wenn Sie Bananenstecker verwenden möchten.
21
kann das Berühren von nicht isolierten
Wichtiger Sicherheitshinweis
In einigen, hauptsächlich europäischen Ländern wird die Verwendung von 4-mm-Bananensteckern als mögliches Sicherheitsrisiko betrachtet, da sie in
Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden.
An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.
Stellen Sie sicher, dass die positiven (mit rotem Ring) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (mit schwarzem Ring) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen. Schrauben Sie die Anschlusskappen immer vollständig fest, um ein Klappern zu verhindern.
Page 23

4. Feinabstimmung

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
DEUTSCH
Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.
Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die
Bassreexöffnungen ein (siehe oben).
Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen. Auch das Vorhandensein und die Position großer Möbelstücke können
Resonanzmoden beeinussen.
Wenn es keine Alternativen gibt, können Sie die Tieftonleistung Ihrer Lautsprecher mit den mitgelieferten Schaumstoffeinsätzen anpassen. Die Einsätze sind zweiteilig und ermöglichen eine gewisse Feinabstimmung, indem entweder das äußere Stück mit dem größeren Durchmesser einzeln oder beide Teile zusammen verwendet werden. Wenn Sie nur das äußere Schaumstoffstück mit dem größeren Durchmesser verwenden, werden die Bässe weniger stark gedämpft als bei einem zweiteiligen Schaumstoffeinsatz.
Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautsprecher näher zusammen oder so auf, dass sie in Richtung Hörbereich zeigen. Ist der Klang zu schrill, hilft die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vor­hänge). Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungs gegenstände auf ein Minimum reduzieren.
Der anspruchsvolle Hörer sollte den Grill für den Tief-/ Mitteltonbereich entfernen, indem er die Kanten umfasst und sie vorsichtig vom Gehäuse abzieht.
22
Page 24
DEUTSCH

5. Einlaufphase 6. Pege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager­und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.
23
Die Gehäuseoberäche muss in der Regel nur abgestaubt
werden. Wir empfehlen die Verwendung eines weichen Mikrofasertuchs. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie diesen zunächst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunächst an einer kleinen,
unauffälligen Stelle, da einige Reinigungsprodukte die Oberächen
beschädigen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.
Page 25

1. Desembalaje

Rejilla
Tapón de
Protec-
Espuma
tora
603 S3
606 S3 607 S3
HTM6 S3
Contenido del Embalaje
La tabla superior ilustra los componentes que acompañan al producto. En el poco probable caso de que faltara alguno de ellos, le rogamos que contacte con el distribuidor donde adquirió sus cajas acústicas.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Pie de Goma
(autoadhesivo)
Pie de Goma
(enroscable)
Punta
Base
Llave
Tornillo de
Metálica
(Plinto)
Allen
Información Relativa a la Protección del Medio Ambiente
Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas- las siguientes:
i. la de Restricción del Uso de Sustancias Peligrosas (RHoS)
en equipos eléctricos y electrónicos.
ii. la de Registro, Evaluación, Autorización y Restricción del
Uso de Componentes Químicos (REACH).
iii. la de Eliminación de Residuos Procedentes de
Componentes Eléctricos y Electrónicos (WEEE).
Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.
45 mm
Arandela
Plana
Arandela
Antivibración

ESPAÑOL

24
Page 26
ESPAÑOL
<36mm
<15mm

2. Ubicación 603 S3

<36mm
<15mm
Instalación de las Cajas Acústicas
603 S3
La 603 S3 está diseñada para ser montada únicamente en el suelo. Para lograr la estabilidad adecuada, instale siempre la base (plinto) suministrada de serie y a continuación asegúrese
de que las cajas acústicas descansen rmemente sobre el suelo
utilizando las puntas metálicas o los pies de goma suministrados de serie.
S lo desea, puede jar la base (plinto) durante el proceso de desembalaje siguiendo las ilustraciones que guran arriba o los
diagramas que hay en la aleta superior del embalaje.
Advertencia
La base (plinto) DEBE usarse siempre, con los pies de goma o las puntas metálicas insertados en la misma. NO inserte los pies de goma o las puntas metálicas directamente en el recinto.
25
Aviso de Seguridad Importante
Puntas aladas, no tocar.
Las puntas de desacoplo están diseñadas para que perforen la
alfombra y descansen sobre la supercie del suelo. Inicialmente, atornille las tuercas de jación en las puntas metálicas lo sucientemente alejadas para que las primeras oten justo por
encima de la alfombra cuando las segundas descansen sobre
el suelo que hay debajo. A continuación, je por completo las puntas en los oricios dispuestos para ello en el plinto (base). Si el recinto se mueve cuando esté en su posición denitiva, aoje
las dos puntas que no toquen el suelo hasta que aquél descanse
rmemente sin moverse. Ya para nalizar, je las tuercas contra
la base y apriételas suavemente para que la punta de desacoplo deje de girar. Es posible que resulte más cómodo colocar y ajustar las puntas una vez optimizada la posición de la caja acústica.
En caso de que no haya ninguna alfombra y usted desee
impedir que se raye la supercie del suelo, utilice o bien un disco
protector metálico (una moneda también podría servir) entre la punta y el suelo o bien los tacos de goma suministrados por el fabricante. Coloque los tacos de goma y nivele el recinto del mismo modo que con las puntas de desacoplo.
Page 27
>0.5m
1.5m - 3m
>0.5m
ESPAÑOL
606 S3 / 607 S3
La 606 S3 y la 607 S3 están diseñadas primordialmente para ser montadas en un soporte de suelo dedicado (FS-600 S3), pero en caso de que así se desee pueden ser colocadas en una estantería. No obstante, debería tener en cuenta que esta
última opción ofrece menos exibilidad a la hora de optimizar las
prestaciones de la caja acústica. En el caso de que el montaje en una estantería sea el único posible, recomendamos el uso de los tapones de espuma suministrados de serie para optimizar las prestaciones (ver Sección 4: Ajuste Fino).
Sea cual sea el tipo de instalación elegido, los tweeters deberían situarse aproximadamente a la altura de los oídos en la posición de escucha habitual.
Nota: En el caso de que utilice una estantería, asegúrese de que sea lo suficientemente robusta para soportar el peso de la caja acústica y coloque los pies de goma autoadhesivos en la parte inferior de la misma.
HTM6 S3
En el caso de que vaya a usar un videoproyector con una pantalla acústicamente transparente, coloque la caja acústica detrás de dicha pantalla. En caso contrario, colóquela bien debajo o encima de la pantalla utilizando un soporte de suelo bien en un estante
mural asegurando que la caja acústica esté lo más cerca posible de la altura del oído. Si la caja acústica va a ser colocada bien en un estante, bien en un mueble junto con otros componentes
de A/V, je los cuatro pies de goma autoadhesivos a la base de
la caja acústica para incrementar el grado de aislamiento frente a posibles vibraciones.
Colocación de la Caja Acústica
Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda mientras que la otra está cerca de mobiliario y cortinas blandos, es más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.
Sistemas Estereofónicos Convencionales
Para empezar, las cajas acústicas deberían colocarse, separadas entre sí de 1’5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas acústicas deberían separarse un mínimo de 0’5 m de la pared que tengan detrás y de cualquier pared lateral (ver dibujo superior).
26
Page 28
ESPAÑOL
5 Channels 7 Channels
>0.5m
110° - 130°
0.5m - 1m 0.5m - 1m
~40°
Sistemas de Cine en Casa
Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre sí que en un equipo de audio de
2canales porque los canales de sonido envolvente tienden
a ensanchar la imagen sonora. La colocación de las cajas
acústicas a unos 0’5metros de distancia de cada lado de la
pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas un mínimo de 0’5 metros de cualquier pared lateral.
27
Campos Magnéticos Parásitos
Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética y cosas por el estilo) al menos 0’5 metros de la caja acústica. Las pantallas de plasma, LCD y OLED no son afectadas por los campos magnéticos.
Page 29

3. Conexiones

Conexión Convencional Conexión en Bicableado
-LF
-HF
+LF
+HF
-LF
-HF
+LF
ESPAÑOL
+HF
Aviso de Seguridad Importante
Todas las conexiones deberían realizarse con el equipo de sonido apagado. Cuando se utiliza un
normales, tocar terminales o cables de conexión a cajas acústicas no aislados puede provocar una sensación muy desagradable. Los terminales de conexión de la 600 S3 aceptan una extensa variedad de terminaciones del cable: clavijas de
tipo banana de 4mm, cuchillas planas (“spades”) de 6 y 8 mm o
cables pelados de hasta 4 mm de diámetro.
porque pueden ser insertadas por error en los oricios de tomas de corriente eléctrica no protegidas. Con el n de satisfacer la normativa europea de seguridad CENELEC, los oricios de 4 mm
situados en los extremos de los terminales están bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de tipo banana no puedan ser empleadas de manera no segura por niños u otras personas no informadas. Si desea utilizar clavijas de tipo banana puede retirar las patillas de plástico.
equipo de audio en condiciones de funcionamiento
Noticia Importante Relacionada con la Seguridad:
En ciertos países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente peligrosas en términos de seguridad
Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas.
En la parte posterior de la caja acústica hay dos pares de terminales de conexión unidos entre sí con sendos puentes. Para realizar una conexión convencional (arriba, izquierda) dichos puentes deberían permanecer en su lugar (situación original, es decir de fábrica) y por tanto solamente deberían conectarse un
par de terminales al amplicador. Para la conexión en bicableado o biamplicación (arriba, derecha) los puentes deberían retirarse
para poder conectar por separado cada par de terminales al
amplicador o amplicadores empleados. El bicableado puede
mejorar la resolución de los detalles de baja frecuencia.
Asegúrese de que los terminales positivos de la caja acústica (con un anillo rojo) son conectados al terminal de salida positivo
del amplicador y que los terminales negativos de la caja acústica
(con un anillo negro) son conectados al terminal de salida
negativo del amplicador. Una conexión incorrecta podría tener
como resultado una imagen sonora pobre y una pérdida de graves. Fije siempre por completo la tuerca de los terminales de conexión para evitar que se produzcan vibraciones.
28
Page 30
ESPAÑOL

4. Ajuste Fino

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
Antes de proceder al ajuste no, verique cuidadosamente que
todas las conexiones de la instalación sean correctas y seguras.
Cada vez que aumente la separación entre las cajas acústicas y las paredes laterales y posterior de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de
espuma en los puertos bass-reex. Si desea que la reducción de
graves sea menos severa, coloque los anillos de espuma en los
puertos bass-reex (dibujo superior).
Si la respuesta en graves parece poco uniforme con la frecuencia, lo más probable es que ello se deba a las propiedades acústicas de su sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o del punto de escucha pueden tener un
efecto signicativo en las prestaciones sonoras, especialmente
las frecuencias más bajas. Si es posible, intente desplazar su posición de escucha o ubicar las cajas acústicas a lo largo de una pared diferente. La presencia y la posición de muebles de
gran tamaño también pueden inuir en los modos de resonancia.
29
En caso de que no existan alternativas, puede ajustar la respuesta en graves de sus cajas acústicas utilizando los tapones de espuma suministrados de serie. Dichos tapones están compuestos de dos partes para proporcionar un cierto
nivel de ajuste no usando bien la de mayor diámetro –es decir
la exterior– en solitario o las dos juntas. El uso de la pieza de espuma de mayor diámetro en solitario proporcionará menos atenuación de graves que el juego de tapones completo.
Si la imagen central carece de focalización, intente acercar las cajas acústicas entre sí o inclínelas de manera que apunten hacia los oyentes o estén encaradas hacia ellos. Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida.
Para los más puristas, un buen consejo consiste en quitar la rejilla protectora de los altavoces de medios y graves sujetándola por su contorno y retirándola cuidadosamente del recinto.
Page 31

5. Período de Rodaje 6. Cuidado y Mantenimiento

ESPAÑOL
Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.
Por regla general, la supercie del recinto sólo requiere que se
le quite el polvo. Recomendamos el uso de una gamuza suave
de microbras. Si desea utilizar un limpiador de tipo aerosol o de
otro tipo, aplíquelo en la gamuza de limpieza, nunca directamente sobre el producto. Pruebe primero con un área pequeña, ya que algunos productos de limpieza pueden dañar algunas de las
supercies. Evite utilizar productos abrasivos o que contengan
ácido, álcalis o agentes antibacterianos. No utilice productos de limpieza en los altavoces. Asimismo, evite tocar los transductores ya que podría dañarlos.
30
Page 32

PORTUGUÊS

1. Desempacotamento

Cilindro de
Grelha
603 S3
606 S3 607 S3
HTM6 S3
Conteúdos da caixa
A tabela acima ilustra os componentes que estão incluídos com o produto. No caso pouco provável de faltar algum componente, contacte o vendedor responsável pela venda das colunas.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
espuma
Pé de borracha
(autocolante)
Pé de borracha
(roscado)
Pé de
cavilha
Informação ambiental
Este produto está em conformidade com diretivas internacionais, incluindo, entre outras, as seguintes:
Consulte uma entidade local de recolha de resíduos para obter informação sobre como reciclar ou eliminar este produto de forma correta.
Base Chave
i. Diretiva relativa à restrição do uso de determinadas
substâncias perigosas (RoHS: Restriction of Hazardous Substances) em equipamentos elétricos e eletrónicos;
ii. Regulamento relativo ao registo, avaliação, autorização e
restrição de substâncias químicas (REACH: Registration, Evaluation, Authorisation and restriction of CHemicals);
iii. Diretiva relativa aos Resíduos de Equipamentos Eletrónicos
e Elétricos (REEE).
Allen
Parafuso
de 45mm
Anilha
plana
Anilha resistente
à vibração
31
Page 33

2. Posicionamento 603 S3

<36mm
<15mm
PORTUGUÊS
<36mm
<15mm
Instalação das colunas 603 S3
A coluna 603 S3 foi concebida para ser instalada apenas no chão. Para uma estabilidade adequada, instale sempre a base
fornecida e certique-se de que as colunas assentam rmemente
no chão utilizando os pés de cavilha ou borracha fornecidos.
Poderá xar a base durante o processo de desempacotamento,
seguindo as ilustrações acima ou os diagramas na aba superior da caixa.
Aviso
A base DEVE ser sempre utilizada, com os pés de cavilha ou borracha inseridos na mesma. NÃO insira os pés de cavilha ou borracha diretamente na caixa.
Aviso de segurança importante
Cavilhas pontiagudas, não tocar.
Os pés de cavilha foram concebidos para furar tapetes,
cando apoiados na superfície do chão. Comece por apertar as contraporcas nas cavilhas apenas o suciente para que quem suspensas imediatamente acima do tapete, com as
cavilhas apoiadas no chão. Em seguida, aperte completamente as cavilhas nos encaixes roscados da base. Se a caixa oscilar quando estiver colocada no chão, desaperte as duas cavilhas que não estão em contacto com o chão, até que a caixa
esteja rmemente apoiada e não oscile. Para concluir, bloqueie
as porcas na base e aperte-as cuidadosamente para evitar a rotação dos pés de cavilha. Poderá ser mais conveniente instalar e ajustar os pés das cavilhas depois de se alcançar um posicionamento ideal das colunas.
Se não existir um tapete e pretender evitar arranhar a superfície do solo, utilize um disco de proteção de metal (uma moeda, por exemplo) entre a cavilha e o chão, ou o pé de borracha fornecido. Instale os pés de borracha e nivele a caixa da mesma forma que fez com as bases das cavilhas.
32
Page 34
PORTUGUÊS
606 S3 / 607 S3
As colunas 606 S3 e 607 S3 foram originalmente concebidas
para serem instaladas num suporte de chão especíco
(FS-600 S3), mas poderão ser colocadas numa prateleira, se assim preferir. No entanto, importa referir que esta solução
oferece menos exibilidade quanto à otimização do desempenho
das colunas. Se as colunas forem colocadas numa prateleira, recomendamos a utilização dos cilindros de espuma (fornecidos) para otimizar o desempenho das portas (consultar a secção 4: Ajustes).
Em ambos os casos, os tweeters das colunas devem car
sensivelmente ao nível dos ouvidos, tendo em conta a sua posição de audição habitual.
Nota: se utilizar uma prateleira, certique-se de que esta é sucientemente resistente para suportar adequadamente o peso e aplique os quatro pés de borracha autocolantes na parte inferior da coluna.
HTM6 S3
Se utilizar um projetor com um ecrã acusticamente transparente, coloque a coluna atrás do centro do ecrã. Caso contrário, posicione-a diretamente abaixo ou acima do ecrã utilizando um
suporte, móvel ou prateleira de parede, certicando-se de que a coluna ca o mais perto possível da altura dos ouvidos. Se a
33
>0,5m
>0,5m
1,5m-3m
coluna for colocada numa prateleira ou num móvel com outro
equipamento AV, xe os quatro pés de borracha autocolantes
à base da coluna. Estas proporcionam algum isolamento da vibração.
Posicionamento das colunas
Seja em instalações de sistemas estéreo ou em instalações de cinema em casa, assegure-se de que o espaço envolvente de cada coluna tem características acústicas semelhantes. Por exemplo, se uma coluna estiver próxima de uma parede e a outra estiver perto de cortinados ou de mobília com revestimento macio, a qualidade geral do som e a imagem de sistemas estéreo
carão comprometidas.
Sistemas estéreo convencionais
Para começar, as colunas devem ser posicionadas a uma
distância de 1,5m a 3m uma da outra, em dois cantos de um triângulo equilátero que ca completo com a posição de audição,
correspondendo esta ao terceiro canto. As colunas devem
ser colocadas a, pelo menos, 0,5m da parede de fundo e de
quaisquer paredes laterais (conforme na ilustração acima).
Page 35
110°-130°
5canais 7canais
PORTUGUÊS
>0,5m
0.5m - 1m 0.5m - 1m
~40°
Sistemas de cinema em casa
Se as colunas forem utilizadas para os canais frontais de um
sistema de cinema em casa, devem car mais próximas uma
da outra do que se forem utilizadas para sistemas de áudio de dois canais, já que os canais surround tendem a alargar a
imagem. Posicionar as colunas a aproximadamente 0,5m da
parte lateral do ecrã também contribui para manter a imagem acústica equilibrada com a imagem visual. Tal como acontece no posicionamento em sistemas estéreo convencionais, as colunas
devem estar a uma distância de, pelo menos, 0,5m das paredes
laterais.
Fluxos de campos magnéticos
Os diafragmas das colunas criam uxos de campos
magnéticos que se propagam para além dos limites da caixa. Recomendamos que mantenha objetos sensíveis a campos magnéticos (televisores CRT, monitores de computador, discos de computador, cassetes de áudio ou vídeo, cartões com banda magnética e outros semelhantes) a uma distância de, pelo
menos, 0,5m das colunas. Os ecrãs LCD, OLED e plasma não
são afetados por campos magnéticos.
34
Page 36
PORTUGUÊS

3. Ligações

Ligação convencional Ligação de cablagem dupla
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Aviso de segurança importante
Todas as ligações devem ser feitas com o equipamento áudio desligado. Quando o
nos terminais ou cablagem da coluna sem isolamento pode causar uma sensação desagradável. Os terminais da coluna
600S3 são compatíveis com várias terminações de cabos: chas banana de 4mm, forquilhas de 6mm e 8mm (1/4pol. e 5/16pol.) ou cabos nus com um máximo de 4mm (5/32pol.)
de diâmetro.
podem ser introduzidas em tomadas de parede desprotegidas. De forma a cumprir as normas de segurança europeias
CENELEC, os orifícios de 4mm nas extremidades dos terminais
estão bloqueados por pinos de plástico. Se estiver a utilizar os produtos num país onde estas condições se apliquem, deve
garantir que as chas banana não são utilizadas de forma pouco
segura por crianças ou outras pessoas desinformadas. Os
pinos de plástico podem ser removidos se pretender usar chas
banana.
35
equipamento áudio está em utilização normal, tocar
Aviso de segurança importante
Em alguns países, especialmente europeus, a
utilização de chas banana de 4 mm é considerada
um risco potencial de segurança, uma vez que
Peça aconselhamento ao seu fornecedor sobre a escolha de cabos para as colunas. Mantenha a impedância total abaixo do
valor máximo recomendado nas especicações das colunas e
utilize um cabo de indutância baixa para evitar a atenuação de frequências altas.
Existem dois pares de terminais ligados na parte de trás da coluna. Para uma ligação convencional (ver acima, à esquerda), mantenha os terminais na posição de origem (conforme fornecidos), deixando apenas um par de terminais ligado ao
amplicador. Para ligações de cablagem dupla ou amplicação
dupla (ver acima, à direita), as ligações dos terminais devem ser removidas e cada um dos pares de terminais deve ser ligado ao
amplicador de forma independente. A cablagem dupla pode
melhorar a resolução dos detalhes de níveis mais baixos.
Certique-se de que os terminais positivos da coluna (com um anel vermelho) estão ligados ao terminal de saída positivo do amplicador e de que os terminais negativos da coluna (com um anel preto) estão sempre ligados ao terminal de saída negativo
do amplicador. Uma ligação incorreta não provoca danos, mas
pode resultar numa imagem estéreo fraca e na perda de sons graves. Aperte sempre as capas dos terminais ao máximo para evitar ruídos.
Page 37

4. Ajustes

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
PORTUGUÊS
Antes de proceder aos ajustes, certique-se de que todas as
ligações na instalação estão corretas e seguras.
Geralmente, o maior afastamento das colunas em relação às paredes reduz o volume dos sons graves. A existência de espaço atrás das colunas também ajuda a criar uma sensação de profundidade do som. Por seu lado, a maior aproximação das colunas em relação às paredes aumenta o volume dos sons graves. Se pretender reduzir o volume dos sons graves sem ter de afastar as colunas da parede, aplique os cilindros de espuma ou, para uma redução mais atenuada dos graves, os anéis de espuma nos tubos das portas (ver acima).
Se os sons graves parecerem estar desajustados em relação à frequência, é muito provável que isso se deva aos modos de ressonância na divisão de audição. Mesmo pequenas alterações na posição das colunas ou na posição de audição podem ter um efeito profundo na forma como essas ressonâncias afetam o som. Experimente alterar a posição de audição ou colocar as colunas ao longo de uma parede diferente. A presença e o posicionamento de móveis de grandes dimensões também
podem inuenciar os modos de ressonância.
Se não existirem alternativas, pode ajustar o desempenho de baixa frequência das colunas utilizando os cilindros de espuma fornecidos. Os cilindros são compostos por duas peças, o que permite um determinado nível de ajuste utilizando a peça exterior, de maior diâmetro, isoladamente ou em combinação com a outra peça. Utilizar apenas o cilindro de espuma exterior, de maior diâmetro, irá proporcionar uma menor atenuação dos sons graves do que o conjunto completo de cilindros.
Se a imagem central estiver desfocada, experimente aproximar as colunas ou colocá-las em ângulo para dentro, de forma a que apontem para uma localização imediatamente à frente da posição de audição. Se o som for demasiado intenso, aumentar a quantidade de tecidos de decoração na divisão (por exemplo, cortinas mais densas) poderá ajudar a equilibrar o som. Inversamente, reduzir a quantidade de tecidos de decoração
poderá ajudar a intensicar um som abafado.
Para uma audição mais clara, remova as grelhas segurando-as pelas extremidades e puxando-as cuidadosamente para fora da caixa.
36
Page 38
PORTUGUÊS

5. Utilização inicial 6. Manutenção

O desempenho das colunas terá variações subtis durante a primeira fase de audição. Se a coluna tiver sido armazenada num ambiente frio, os materiais de amortecimento e de suspensão dos diafragmas levarão algum tempo até recuperarem as suas propriedades mecânicas corretas. As suspensões dos
diafragmas também ganharão mais exibilidade após as
primeiras horas de utilização. O tempo requerido para que as colunas atinjam o desempenho pretendido varia consoante as condições de armazenamento prévio e a forma de utilização das mesmas. Por norma, deverá esperar até uma semana para
que os efeitos da temperatura estabilizem e cerca de 15horas
de utilização média para que as peças mecânicas funcionem de acordo com as características previstas.
37
Geralmente, basta limpar o pó das superfícies da caixa.
Recomendamos que utilize um pano de microbras macio. Se
utilizar um aerossol ou outro produto de limpeza, aplique-o no pano, não diretamente no equipamento, e teste primeiro numa área mais reduzida, já que alguns produtos de limpeza poderão
danicar algumas superfícies. Evite utilizar produtos abrasivos
ou que contenham agentes ácidos, alcalinos ou antibacterianos. Não utilize produtos de limpeza nos diafragmas. Evite tocar nos diafragmas, para evitar danos.
Page 39

1. Disimballaggio

Griglia Inserti in
603 S3
606 S3 607 S3
HTM6 S3
Contenuto delle confezioni
La tabella sopra illustra le parti dei componenti presenti nella confezione del prodotto. Nel caso improbabile che manchi qual­cosa, contattare il rivenditore presso il quale si sono acquistati gli altoparlanti.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
spugna
Piedino di gomma
(auto-adesivo)
Piedino in gomma
(avvitabile)
Piedino a
Informazioni per l’ambiente
Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:
I. la limitazione delle sostanze pericolose (RoHS) negli
II. la registrazione, valutazione, autorizzazione e restrizione
III lo smaltimento delle apparecchiature elettriche ed
Fare riferimento alle indicazioni dell’autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.
Base Chiave
punta
esago-
nale
apparecchi elettrici ed elettronici,
delle sostanze chimiche (REACH),
elettroniche (WEEE).
Vite
45 mm
Rondella Rondella
antivibrante

ITALIANO

38
Page 40
ITALIANO
<36mm
<15mm

2. Posizionamento 603 S3

<36mm
<15mm
Installazione 603 S3
L’altoparlante 603 S3 deve essere installato solo a pavimento. Per una stabilità ottimale, installare sempre la base in dotazione,
quindi assicurarsi che l’altoparlante siano ben sso sul pavimento
utilizzando i piedini a punta o quelli di gomma in dotazione.
È possibile montare la base durante il processo di disimballaggio, seguendo le illustrazioni di cui sopra o i diagrammi sulla parte superiore della scatola di cartone.
Attenzione
La base DEVE essere sempre utilizzata con i piedini a punta o di gomma inseriti nella base stessa. NON inserire i piedini a punta o di gomma direttamente nel cabinet.
39
Importante avviso di sicurezza
Piedini a punta aflati, non toccare.
I piedini a punta sono progettati appositamente per penetrare attraverso un eventuale tappeto in modo da poggiare direttamente sul pavimento sottostante. Inizialmente, avvitare i controdadi sui piedini a punta a circa un centimetro di distanza dal tappeto con i piedini a punta che poggiano sul pavimento
sottostante. Avvitare completamente i piedini negli inserti lettati
della base. Se il diffusore non è perfettamente stabile, svitare i
due piedini che non toccano il pavimento no a stabilizzarlo su tutte e quattro le punte. Bloccare inne i dadi contro la base e
serrare delicatamente il dado per bloccare i piedini a punta ed evitare che ruotino durante l’operazione. Si consiglia di regolare l’altezza dei piedini e stringere i dadi dopo avere trovato la collocazione ottimale del diffusore.
Se nel locale non sono presenti tappeti e si desidera evitare graf
al pavimento, è possibile mettere un dischetto metallico protettivo (ad esempio una piccola moneta) sotto ciascuna punta, oppure montare i piedini in gomma in dotazione. Installare i piedini in gomma e livellare il diffusore seguendo la stessa procedura indicata per quelli a punta.
Page 41
>0.5m
1.5m - 3m
>0.5m
ITALIANO
606 S3 / 607 S3
Gli altoparlanti 606 S3 e 607 S3 sono stati primariamente progettati per l’installazione su uno stand da pavimento dedicato (FS-600 S3), ma può essere posizionato su uno scafale, se lo si preferisce. Tuttavia, va notato che questa soluzione offre una
minore essibilità in termini di ottimizzazione delle prestazioni del
diffusore. Se si usa il posizionamento a scaffale, raccomandiamo di installare gli inserti in spugna (in dotazione) per ottimizzare le
prestazioni (vedere la Sezione 4: regolazione ne).
In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l’orecchio dell’ascoltatore.
Nota: se si usa il posizionamento a scaffale, assicurarsi che sia in grado di supportare il peso del diffusore e montare i quattro piedini in gomma auto-adesivi sulla base del diffusore.
HTM6 S3
Se si utilizza un TV a retro-proiezione con uno schermo acusticamente trasparente, posizionare l’altoparlante dietro la parte centrale dello schermo. In caso contrario, posizionarlo direttamente al di sotto o al di sopra dello schermo su uno stand da pavimento, un mobile o uno scafale a parete, assicurandosi che l’altoparlante sia all’altezza delle orecchie, per quanto possibile. Se il diffusore viene posizionato su uno scaffale o rack
con altre apparecchiature AV, applicare i quattro piedini in gomma auto-adesivi alla base del diffusore. Questi piedini offrono un discreto isolamento dalle vibrazioni.
Posizionamento
Sia in impianti stereo che home theatre, cercare di assicurarsi che l’ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l’altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l’immagine stereofonica rischiano di venir compromesse.
Sistemi stereo convenzionali
Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d’ascolto. I diffusori devono essere collocati alla distanza di almeno mezzo metro dalla parete posteriore e dalle eventuali
pareti laterali (vedere gura qui sopra).
40
Page 42
ITALIANO
5 Channels 7 Channels
>0.5m
110° - 130°
0.5m - 1m 0.5m - 1m
~40°
Sistemi Home Theatre
Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l’immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l’immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale.
41
Campi magnetici dispersi
Gli altoparlanti dei diffusori creano dei campi magnetici che
estendono la loro azione oltre i conni sici dei mobili. Si consiglia
pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.
Page 43

3. Collegamenti

Collegamento convenzionale Collegamento bi-wiring
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
ITALIANO
Importante avvertenza di sicurezza
Tutti i collegamenti devono essere eseguiti con l’apparecchiatura audio spenta. Quando si
funzionamento, toccare i terminali dei diffusori non isolati o il cablaggio può causare una sensazione spiacevole. I morsetti dei diffusori 600 S3 accettano cavi con svariate terminazioni: spinotti a banana da 4 mm, forcelle da 6 mm e 8 mm oppure cavi spellati
no a 4mm di diametro.
inseriti nei fori di prese elettriche non protette. Per soddisfare le normative di sicurezza europee CENELEC, i fori da 4 mm sui morsetti sono ostruiti da elementi in plastica. Se si utilizzano i diffusori in un Paese dove è in vigore tale normativa, assicurarsi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolo. Volendo utilizzare dei connettori a banana, è possibile togliere i connettori in plastica.
utilizzano apparecchiature audio durante il normale
Importante avvertenza di sicurezza
In alcuni Paesi, in particolare in Europa, l’uso di spinotti a banana da 4 mm viene considerato potenzialmente pericoloso, perché potrebbero essere
Chiedere consiglio al vostro rivenditore per scegliere un cavo per altoparlanti adatto. Mantenere la sua impedenza totale sotto al
valore massimo indicato nelle speciche tecniche del diffusore ed
utilizzare un cavo a bassa induttanza per evitare attenuazioni alle alte frequenze.
Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni
tramite un unico cavo, lasciare i ponticelli in posizione (vedi gura
in alto a sinistra) e collegare solo una coppia di morsetti alle uscite
dell’amplicatore. Per collegamenti in bi-wiring tramite due cavi (vedi gura in alto a destra), è necessario rimuovere i ponticelli
e collegare ciascuna coppia di morsetti indipendentemente
all’amplicatore con uno dei due cavi. Con questo tipo di
connessione viene di solito migliorata l’immagine e la risoluzione dei dettagli.
Assicurarsi che i terminali positivi del diffusore (con l’anello rosso)
siano collegati al terminale di uscita positivo dell’amplicatore,
ed i terminali negativi (con l’anello nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una
scadente immagine sonora e ad un’insufciente gamma bassa.
Avvitare bene i tappi terminali per evitare vibrazioni indesiderate.
42
Page 44
ITALIANO
4. Regolazione ne
-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
Prima procedere con la regolazione ne, assicurarsi che tutti i
collegamenti dell’impianto siano corretti e stabili.
Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d’accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli
anelli esterni (vedi gura in alto).
Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell’ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d’ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d’ascolto oppure a collocare i diffusori a ridosso di una parete diversa. La presenza e il posizionamento di mobilio di grandi
dimensioni possono anche inuenzare le modalità di risonanza.
43
In assenza di alternative, è possibile regolare le prestazioni alle basse frequenze del diffusore usando gli inserti in spugna in dotazione. Gli inserti consistono di due parti, le quali consentono
di “sintonizzare” al meglio il suono usando il pezzo esterno di
maggiore diametro da solo oppure entrambe le parti. Se si usa solo la parte esterna più grande, l’attenuazione dei bassi sarà inferiore rispetto all’uso combinato dei due pezzi.
Se l’immagine sonora non risulta correttamente focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d’ascolto. Se il suono fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) può essere d’aiuto per compensare lo squilibrio. Al contrario, riducendoli, si può contribuire a ravvivare un suono altrimenti spento ed opaco.
Per un ascolto nelle migliori condizioni, rimuovere le griglie a protezione di midrange e woofer afferrandole ai bordi e tirandole delicatamente verso di voi.
Page 45

5. Rodaggio 6. Manutenzione

ITALIANO
Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da
come viene utilizzato. Indicativamente può trascorrere no ad una
settimana perché gli effetti della temperatura si stabilizzino e 15
ore di utilizzo medio afnché le parti meccaniche raggiungano le caratteristiche ottimali denite in fase di progetto.
I mobili dei diffusori normalmente necessitano solo di essere
spolverati. Raccomandiamo di utilizzare un panno in microbra sofce. Se si preferisce utilizzare un prodotto spray per la pulizia,
applicarlo sul panno, non direttamente sul mobile. Consigliamo altresì di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero
danneggiare la nitura del diffusore. Non impiegare prodotti
abrasivi o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzare alcun prodotto per la pulizia sugli altoparlanti ed evitare anche di toccarli, poiché potrebbero venir danneggiati.
44
Page 46

NEDERLANDS

1. Uitpakken

Grill
Schuim-
rubberen
dop
Rubberen voet
(zelfklevend)
Rubberen voet
(schroef-
bevestiging)
Spike Plint Inbus-
sleutel
Schroef
45 mm
Vlakke
ring
Schud-
bestendige
ring
603 S3
606 S3 607 S3
HTM6 S3
Inhoud doos
De bovenstaande tabel illustreert de onderdelen die met het product worden geleverd. In het onwaarschijnlijke geval dat er iets ontbreekt, kunt u contact opnemen met de winkel waar u de luidsprekers hebt gekocht.
45
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Informatie over het Milieu
Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe niet beperkt:
i. de Restriction of Hazardeous Substances (RoHS) voor
elektrische en elektronische apparatuur;
ii. de Registration, Evaluation, Authorisation and restriction
of CHemicals (REACH);
iii. de afvoer van Waste Electrical and Electronic Equipment
(WEEE).
Raadpleeg de plaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur.
Page 47

2. Opstelling 603 S3

<36mm
<15mm
NEDERLANDS
<36mm
<15mm
Luidspreker Installeren 603 S3
De 603 S3 mag alleen op de vloer worden gemonteerd. Voor goede stabiliteit moeten de luidsprekers altijd met de meegeleverde plint worden geïnstalleerd. Gebruik vervolgens de meegeleverde spikes of rubberen voeten om ervoor te zorgen dat de luidsprekers stevig op de vloer staan.
U kunt de plint tijdens het uitpakken bevestigen; volg hiervoor de
bovenstaande illustraties of de diagrammen op de appen van
de doos.
Waarschuwing
De plint MOET altijd worden gebruikt, met de rubberen voeten of de spikes in de plint gestoken. De rubberen voeten of de spikes NOOIT rechtstreeks in de kast steken.
Belangrijke veiligheidsmededeling
Scherpe spikes, niet aanraken.
Spikes zijn bedoeld om door het tapijt heen te prikken, zodat de luidspreker op de vloer eronder staat. Schroef de borgmoeren in eerste instantie zo ver op de spikes, dat de moeren net boven het tapijt zweven wanneer de spikes op de vloer daaronder rusten. Schroef de spikes helemaal in de openingen met schroefdraad van de plint. Wanneer de luidspreker niet stabiel staat en wiebelt, schroef dan de beide spikes die de vloer niet raken wat verder naar buiten tot de kast niet meer wiebelt. Vergrendel tenslotte de moeren aan de onderkant door de moer met de meegeleverde steeksleutel voorzichtig aan te draaien terwijl u de bijgeleverde draaipen gebruikt om te voorkomen dat de spikevoet draait. Het is verstandig de spikes vast te zetten nadat de optimale luidsprekeropstelling is gevonden.
Bij andere vloeren dan tapijt kunt u krassen op de vloer voorkomen door ter bescherming een metalen schijf – een muntstuk bijvoorbeeld – tussen de spikes en de vloer te gebruiken; ook kunt u de rubber voetjes gebruiken. Breng de rubber voetjes op dezelfde wijze aan als de spikes en stel ze op dezelfde manier af.
46
Page 48
NEDERLANDS
606 S3 / 607 S3
De 606 S3 en 607 S3 zijn hoofdzakelijk bedoeld voor montage op een speciale vloerstandaard (FS-600 S3), maar kunnen zo nodig op een plank worden geplaatst. Houd er echter rekening
mee dat dit minder exibiliteit voor optimalisatie van de prestaties
van de luidspreker biedt. Als de luidspreker op een plank moet worden geplaatst, raden we u aan de schuimrubberen doppen te gebruiken (meegeleverd) om de poortprestaties te optimaliseren (zie hoofdstuk 4: Fijnafstemming).
Bij beide installatieopties moeten de tweeters van de luidsprekers zich ongeveer op oorhoogte bevinden als u zich in uw normale luisterpositie bevindt.
NB: Als u een plank gebruikt, zorg er dan voor dat die sterk genoeg is om het gewicht zonder problemen te dragen en bevestig de vier zelfklevende rubberen voeten aan de onderkant van de luidspreker.
HTM6 S3
Bij gebruik van een projectietelevisie met een akoestisch transparant scherm plaatst u de luidsprekers achter het midden van het scherm. Anders plaatst u de luidspreker ofwel direct onder of boven het scherm met gebruik van ofwel een vloerstandaard, wandmeubel of muurplank en zorgt u dat
47
>0,5m
>0,5m
1,5m - 3m
de luidspreker zo dicht mogelijk op oorhoogte staat. Als de luidspreker moet worden geplaatst op een plank of in een rek waar ook andere AV-apparatuur staat, bevestigt u de vier rubberen zelfklevende voeten aan de onderkant van de luidspreker. Deze bieden een zekere mate van bescherming tegen trillingen.
Luidsprekeropstelling
Zowel bij stereo- als bij home theater systemen is het verstandig te streven naar een identieke directe akoestische omgeving voor alle luidsprekers. Wanneer bijvoorbeeld één luidspreker dichtbij een kale wand is geplaatst en de andere in de nabijheid van zachte meubilering of gordijnen, dan zullen zowel de algehele geluidskwaliteit als het stereobeeld daar onder lijden.
Conventionele Stereosystemen
Als uitgangspunt worden de luidsprekers 1,5 tot 3meter uit
elkaar geplaatst, zodanig dat zij zich beide even ver van het
luistergebied bevinden. De luidsprekers moeten ten minste 0,5m
van de achterkant en eventuele zijwanden worden geplaatst (zoals op de bovenstaande afbeelding is te zien).
Page 49
110° - 130°
5 kanalen 7 kanalen
>0,5m
~40°
0,5m - 1m 0,5m - 1m
0.5m - 1m 0.5m - 1m
NEDERLANDS
Home Theater Systemen
Wanneer de luidsprekers worden gebruikt voor de front kanalen in een home theater systeem, dienen ze iets dichter bij elkaar te staan dan bij tweekanalen stereo omdat de surround kanalen het klankbeeld verbreden. Opstelling van de luidsprekers op 0,5 m ter weerszijden van het beeldscherm houdt het klankbeeld in de juiste verhouding met de grootte van het beeldscherm. Net als bij conventionele stereo-opstelling dienen de luidsprekers liefst ca. 0,5 m van de achterwand te blijven en eveneens 0,5 m van de zijwanden.
Magnetisch Strooiveld
De luidsprekereenheden veroorzaken een magnetisch strooiveld dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van
0,5m van de luidspreker te houden. LCD- en plasmaschermen
zijn niet gevoelig voor het magnetisch veld. LCD, OLED en plasma beeldschermen hebben geen last van magnetische velden.
48
Page 50
NEDERLANDS

3. Verbindingen

Conventionele aansluiting Dubbeldraadse aansluiting
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Belangrijke veiligheidsmededeling
Alle verbindingen moeten worden gemaakt met de audioapparatuur uitgeschakeld. Bij normaal
van niet-geïsoleerde luidsprekeraansluitingen of bedrading een onaangenaam gevoel veroorzaken. De luidsprekeraansluitingen van de 600 S3 accepteren verschillende soorten kabels en
pluggen: 4 mm banaanstekkers, 6 mm en 8 mm (1/4”en 15/16”) spades, of blanke draadeinden van max. 4 mm (5/32”).
stopcontacten kunnen worden gestoken. Om te voldoen aan de Europese CENELEC veiligheidsregels zijn de openingen op de aansluitingen geblokkeerd met plastic pennen. Wanneer u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers niet op onveilige manier kunnen worden gebruikt door kinderen en andere niet geïnformeerde personen. De plastic pinnen kunnen worden verwijderd als u bananenstekkers wilt gebruiken.
49
gebruik van audioapparatuur kan het aanraken
Belangrijk voor uw veiligheid
In bepaalde landen, vooral Europa, wordt het gebruik van 4 mm banaanstekkers beschouwd als potentieel gevaarlijk omdat deze ook in onbeschermde
Vraag uw leverancier om informatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge frequenties te voorkomen.
Er bevinden zich twee paar gekoppelde aansluitklemmen achterop de luidspreker. Voor een conventionele aansluiting (linksboven) moeten de koppelingen tussen de aansluitklemmen
op hun plaats blijven zitten (zoals bij aevering het geval is) en
sluit u maar één paar aansluitklemmen op de versterker aan. Voor dubbel bedrade aansluitingen of dubbele versterking (rechtsboven) moeten de koppelingen tussen de aansluitklemmen verwijderd worden en moet elk paar aansluitklemmen apart aan de versterker(s) worden aangesloten. Dubbele bedrading kan de resolutie bij een lage detaillering verbeteren.
Zorg ervoor dat de positieve aansluitingen van de luidspreker (met rode ring) met de positieve uitgang van de versterker worden verbonden en de negatieve aansluitingen van de luidspreker (met zwarte ring) met de negatieve uitgang van de versterker worden verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld en verlies aan bas. Schroef de doppen altijd helemaal over de aansluitingen om bijgeluiden te voorkomen.
Page 51

4. Fijnafstemming

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
NEDERLANDS
Controleer voordat u aan het jnafstemmen begint, of alle
verbindingen correct en stevig zijn geïnstalleerd.
Door de luidsprekers verder van de wand te plaatsen zal in het algemeen het laag afnemen. De ruimte achter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers dichter bij de wand op te stellen, neemt het laag juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers verder van de wand te plaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven.
Als de lage tonen lijken af te wijken van de frequentie, is dit waarschijnlijk het gevolg van de akoestiek in het vertrek. De kleinste veranderingen in de positie van de luidsprekers of de luisterpositie kunnen al een aanzienlijk effect hebben op de geluidsprestaties, met name bij lage frequenties. Probeer zo mogelijk uw luisterpositie te veranderen of uw luidsprekers voor een andere wand te plaatsen. Ook de aanwezigheid en positie van grote meubelstukken kan van invloed zijn op de akoestiek.
Als er geen alternatief is, kunt u de luidsprekerprestaties op lage frequentie aanpassen met gebruik van de meegeleverde schuimrubberen doppen. Deze doppen zijn tweedelige
onderdelen die een zekere mate van jnafstelling mogelijk maken
met gebruik van ofwel alleen het buitenste schuimrubberen stuk, dat een grotere diameter heeft, of met de twee stukken samen. Als u alleen het buitenste schuimrubberen stuk met de grotere diameter gebruikt, is er minder demping van lage tonen dan wanneer u de hele dop gebruikt.
Wanneer het centrale geluidsbeeld vaag is, probeer dan de luidsprekers dichter bij elkaar te zetten en ze te richten op een punt juist vóór de luisterpositie. Is het geluid te helder, dan kan het aanbrengen van zachtere stoffering in de kamer (zwaardere gordijnen bijvoorbeeld) een betere balans bewerkstelligen. Omgekeerd kan het reduceren van zachte stoffering een donkere klank helderder maken.
De meest kritische luisteraars raden we aan de grills van de woofer/middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken.
50
Page 52
NEDERLANDS

5. Inspelen 6. Onderhoud

De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen.
51
De kast hoeft over het algemeen alleen maar te worden afgestoft. Wij raden u aan een zachte microvezeldoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, daar sommige reinigingsmiddelen het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeter, die zeer gemakkelijk beschadigd kan raken.
Page 53

1. Αποσυσκευσία

Παρέμβυσμα
Γρίλια
αφρού
603 S3
606 S3 607 S3
HTM6 S3
Περιεχόμενα συσκευασίας
Ο παραπάνω πίνακας απεικονίζει τα εξαρτήματα που περιλαμβάνονται στη συσκευασία του προϊόντος. Στην απίθανη περίπτωση που λείπει κάτι, επικοινωνήστε με το κατάστημα από το οποίο αγοράσατε τα ηχεία.
1 1 4 4 1 1 4 4 4 2 2 8
1 1 4
Πόδι από
καουτσούκ
(αυτοκόλλητο)
Πόδι από
καουτσούκ
(βιδωτό)
Πόδι-
Βάση Κλειδί
ακίδα
Πληροφορίες σχετικά με το περιβάλλον
Αυτό το προϊόν πληροί τις διεθνείς οδηγίες, στις οποίες συγκαταλέγονται, χωρίς περιορισμούς, οι εξής:
i. η οδηγία Restriction of Hazardous Substances (RoHS–
Περιορισμός στη χρήση επικίνδυνων ουσιών) για ηλεκτρικό και ηλεκτρονικό εξοπλισμό,
ii. η οδηγία Registration, Evaluation, Authorisation and
restriction of CHemicals (REACH – Καταχώριση, αξιολόγηση, αδειοδότηση και περιορισμοί των χημικών προϊόντων),
iii. η οδηγία σχετικά με την απόρριψη Waste Electrical and
Electronic Equipment (WEEE – Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού).
Συμβουλευτείτε την τοπική αρχή διάθεσης αποβλήτων για οδηγίες σχετικά με τους τρόπους σωστής ανακύκλωσης ή απόρριψης του προϊόντος αυτού.
άλεν
Βίδα
45mm
Απλή
ροδέλα
Οδοντωτ ή
ροδέλα

ΕΛΛΗΝΙΚΑ

52
Page 54
ΕΛΛΗΝΙΚΑ
<36mm
<15mm

2. Τοποθέτηση 603 S3

<36mm
<15mm
Εγκατάσταση ηχείου 603 S3
To 603 S3 προορίζεται μόνο για τοποθέτηση στο δάπεδο. Για σωστή σταθερότητα, πάντα να εγκαθιστάτε την παρεχόμενη βάση και, στη συνέχεια, να διασφαλίζετε ότι τα ηχεία στηρίζονται σταθερά στο δάπεδο χρησιμοποιώντας τα παρεχόμενα πόδια­ακίδες ή πόδια από καουτσούκ.
Μπορείτε να προσαρτήσετε τη βάση κατά τη διάρκεια της αποσυσκευασίας, ακολουθώντας τις εικόνες παραπάνω ή τα διαγράμματα στο επάνω πτερύγιο του κουτιού της συσκευασίας.
Προειδοποίηση
Η βάση πρέπει να χρησιμοποιείται ΠΑΝΤΑ, με τα πόδια από καουτσούκ ή τα πόδια-ακίδες τοποθετημένα μέσα στη βάση. ΜΗΝ τοποθετείτε τα πόδια από καουτσούκ ή τα πόδια-ακίδες απευθείας μέσα στο περίβλημα.
53
Σημαντική ειδοποίηση για την ασφάλεια
Αιχμηρές ακίδες, μην αγγίζετε.
Τα πόδια-ακίδες έχουν σχεδιαστεί ώστε να τρυπούν το χαλί και να ακουμπούν στην επιφάνεια του δαπέδου. Αρχικά, βιδώστε τα παξιμάδια ασφάλισης στις ακίδες μόνο τόσο όσο χρειάζεται ώστε τα παξιμάδια να βρίσκονται μόλις πάνω από την επιφάνεια του χαλιού όταν οι ακίδες ακουμπούν στο δάπεδο κάτω από το χαλί. Στη συνέχεια, βιδώστε εντελώς τις ακίδες στις υποδοχές με σπείρωμα της βάσης. Αν το περίβλημα είναι ασταθές όταν τοποθετηθεί στο δάπεδο, ξεβιδώστε τις δύο ακίδες που δεν αγγίζουν το δάπεδο μέχρι το περίβλημα να ακουμπήσει σταθερά χωρίς να κουνιέται. Τέλος, ασφαλίστε τα παξιμάδια στη βάση χρησιμοποιώντας το παρεχόμενο κλειδί για να σφίξετε απαλά τα παξιμάδια, ενόσω χρησιμοποιείτε την παρεχόμενη ράβδο-μοχλό για να αποτρέψετε την περιστροφή των ποδιών-ακίδων. Ενδέχεται να είναι πιο εύκολη η τοποθέτηση και η ρύθμιση των ποδιών-ακίδων αφού βελτιστοποιηθεί η θέση του ηχείου.
Αν δεν υπάρχει χαλί και θέλετε να αποφύγετε τις γρατσουνιές στην επιφάνεια του δαπέδου, είτε χρησιμοποιήστε έναν προστατευτικό μεταλλικό δίσκο (ίσως ένα κέρμα) ανάμεσα στην ακίδα και το δάπεδο είτε χρησιμοποιήστε τα παρεχόμενα πόδια από καουτσούκ. Τοποθετήστε τα πόδια από καουτσούκ και οριζοντιώστε το περίβλημα με τον ίδιο τρόπο που κάνατε με τα πόδια-ακίδες.
Page 55
> 0,5 m
1,5 m - 3 m
> 0,5 m
ΕΛΛΗΝΙΚΑ
606 S3 / 607 S3
Τα 603 S3 και 607 S3 έχουν σχεδιαστεί πρωτίστως για να τοποθετούνται σε μια ειδική επιδαπέδια βάση (FS-600 S3), αλλά μπορούν να τοποθετηθούν σε ράφι, αν το προτιμάτε. Ωστόσο, θα πρέπει να σημειώσετε ότι αυτό προσφέρει μικρότερη ευελιξία για τη βελτιστοποίηση της απόδοσης του ηχείου. Αν πρέπει να τοποθετηθεί σε ράφι, συνιστούμε να χρησιμοποιηθούν τα παρεμβύσματα αφρού (παρέχονται) για να βελτιστοποιηθεί η απόδοση των θυρών (ανατρέξτε στην ενότητα4: Μικροσυντονισμός).
Και στις δύο περιπτώσεις εγκατάστασης, τα τουίτερ των ηχείων θα πρέπει να βρίσκονται περίπου στο ύψος των αυτιών, στη συνηθισμένη θέση ακρόασης.
Σημείωση: Αν χρησιμοποιείτε ράφι, διασφαλίστε ότι είναι αρκετά ανθεκτικό για να υποστηρίξει σωστά το βάρος και τοποθετήστε τα τέσσερα αυτοκόλλητα πόδια από καουτσούκ στο κάτω μέρος του ηχείου.
HTM6 S3
Αν χρησιμοποιείτε μια τηλεοπτική συσκευή προβολής με ηχητικά διαφανή οθόνη, τοποθετήστε το ηχείο πίσω από το κέντρο της οθόνης. Διαφορετικά, τοποθετήστε το ακριβώς κάτω ή ακριβώς πάνω από την οθόνη χρησιμοποιώντας μια επιδαπέδια βάση,
κάποιο έπιπλο ή ένα επιτοίχιο ράφι, διασφαλίζοντας ότι το ηχείο είναι όσο το δυνατόν πιο κοντά στο ύψος των αυτιών σας. Αν το ηχείο πρόκειται να τοποθετηθεί είτε σε ράφι είτε σε σχάρα μαζί με άλλο οπτικοακουστικό εξοπλισμό, στερεώστε τα τέσσερα αυτοκόλλητα πόδια από καουτσούκ στη βάση του ηχείου. Παρέχουν ένα βαθμό απομόνωσης από κραδασμούς.
Τοποθέτηση των ηχείων
Σε εγκαταστάσεις σε στερεοφωνικά συστήματα ή συστήματα οικιακού κινηματογράφου, προσπαθήστε να διασφαλίσετε ότι το άμεσο περιβάλλον του κάθε ηχείου είναι παρόμοιο σε ακουστικό χαρακτήρα. Για παράδειγμα, αν το ένα ηχείο τοποθετηθεί κοντά σε γυμνούς τοίχους και το άλλο τοποθετηθεί κοντά σε μαλακά έπιπλα και κουρτίνες, τότε τόσο η συνολική ποιότητα του ήχου όσο και η στερεοφωνική εικόνα είναι πιθανό να επηρεαστούν αρνητικά.
Συμβατικά στερεοφωνικά συστήματα
Καταρχήν, τα ηχεία θα πρέπει να τοποθετούνται σε απόσταση μεταξύ 1,5 m και 3 m μεταξύ τους, στις δύο γωνίες ενός ισόπλευρου τριγώνου, το οποίο ολοκληρώνεται με την περιοχή ακρόασης στην τρίτη γωνία. Τα ηχεία θα πρέπει να τοποθετηθούν σε απόσταση τουλάχιστον 0,5 m από τον πίσω τοίχο και οποιουσδήποτε πλευρικούς τοίχους (σύμφωνα με την παραπάνω εικόνα).
54
Page 56
ΕΛΛΗΝΙΚΑ
5 κανάλια 7 κανάλια
> 0,5 m
110° - 130°
0.5m - 1m 0.5m - 1m
~40°
Συστήματα οικιακού κινηματογράφου
Αν τα ηχεία πρόκειται να χρησιμοποιηθούν για τα μπροστινά κανάλια σε ένα σύστημα οικιακού κινηματογράφου, θα πρέπει να τοποθετηθούν πλησιέστερα μεταξύ τους από την περίπτωση του ήχου 2 καναλιών, επειδή τα κανάλια surround τείνουν να διευρύνουν την εικόνα. Η τοποθέτηση των ηχείων εντός απόστασης περίπου 0,5 m από τις πλευρές της οθόνης θα διατηρήσει επίσης την εικόνα του ήχου σε κλίμακα παράλληλη με την οπτική εικόνα. Όπως συμβαίνει με τη συμβατική στερεοφωνική τοποθέτηση, τα ηχεία θα πρέπει ιδανικά να απέχουν τουλάχιστον 0,5 m από οποιουσδήποτε πλευρικούς τοίχους.
55
Μαγνητικά πεδία διασποράς
Οι μονάδες οδήγησης του ηχείου δημιουργούν μαγνητικά πεδία διασποράς που εκτείνονται εκτός των ορίων του περιβλήματος. Σας συνιστούμε να διατηρείτε τα αντικείμενα που είναι ευαίσθητα σε μαγνητικά πεδία (τηλεοράσεις CRT και οθόνες υπολογιστών, δίσκοι υπολογιστών, ταινίες ήχου και βίντεο, μαγνητικές κάρτες και τα παρόμοια) σε απόσταση τουλάχιστον 0,5 m από το ηχείο. Οι οθόνες LCD, OLED και πλάσματος δεν επηρεάζονται από τα μαγνητικά πεδία.
Page 57

3. Συνδέσεις

Συμβατική σύνδεση Σύνδεση με δύο καλώδια
-LF
-HF
+LF
+HF
-LF
-HF
ΕΛΛΗΝΙΚΑ
+LF
+HF
Σημαντική ειδοποίηση για την ασφάλεια
Όλες οι συνδέσεις θα πρέπει να γίνονται με τον ηχητικό εξοπλισμό απενεργοποιημένο. Όταν
λειτουργία, το άγγιγμα μη μονωμένων ακροδεκτών ηχείων ή καλωδίωσης ενδέχεται να έχει ως αποτέλεσμα μια δυσάρεστη αίσθηση. Οι ακροδέκτες των ηχείων 600 S3 δέχονται μια ποικιλία ακροδεκτών καλωδίων: κυλινδρικά βύσματα 4 mm, διχαλωτούς ακροδέκτες 6 mm και 8 mm (1/4 ίντσας και 5/16 ίντσας) ή γυμνά καλώδια διαμέτρου έως 4 mm (5/32 ίντσας).
επειδή μπορούν να τοποθετηθούν μέσα στις οπές ακάλυπτων πριζών του δικτύου τροφοδοσίας. Προκειμένου να πληρούνται οι ευρωπαϊκοί κανονισμοί ασφαλείας CENELEC, οι οπές 4mm στις άκρες των ακροδεκτών φράζονται με πλαστικούς πείρους. Αν χρησιμοποιείτε τα προϊόντα σε οποιαδήποτε χώρα στην οποία ισχύουν αυτές οι προϋποθέσεις, θα πρέπει να διασφαλίσετε ότι τυχόν κυλινδρικά βύσματα δεν μπορούν να χρησιμοποιηθούν με επισφαλή τρόπο από παιδιά ή άλλα ανενημέρωτα άτομα. Οι πλαστικοί πείροι μπορούν να αφαιρεθούν αν θέλετε να χρησιμοποιήσετε κυλινδρικά βύσματα.
χρησιμοποιείτε ηχητικό εξοπλισμό σε κανονική
Σημαντική ειδοποίηση για την ασφάλεια
Σε ορισμένες χώρες, ειδικότερα σε αυτές της Ευρώπης, η χρήση κυλινδρικών βυσμάτων 4 mm θεωρείται δυνητικός κίνδυνος για την ασφάλεια,
Ζητήστε συμβουλές από την τοπική αντιπροσωπία όταν επιλέγετε καλώδιο ηχείου. Διατηρήστε τη συνολική του σύνθετη αντίσταση χαμηλότερη από τη μέγιστη συνιστώμενη στις προδιαγραφές του ηχείου και χρησιμοποιήστε ένα καλώδιο χαμηλής αυτεπαγωγής για να αποφύγετε την εξασθένηση των υψηλών συχνοτήτων.
Υπάρχουν δύο συνδεδεμένα ζεύγη ακροδεκτών στο πίσω μέρος του ηχείου. Για συμβατική σύνδεση (επάνω αριστερά), οι συνδέσεις των ακροδεκτών θα πρέπει να παραμένουν στη θέση τους (όπως παραδόθηκε το προϊόν) και μόνο ένα ζεύγος ακροδεκτών να συνδέεται στον ενισχυτή. Για συνδέσεις με δύο καλώδια ή ενίσχυση με δύο καλώδια (επάνω δεξιά), οι συνδέσεις των ακροδεκτών θα πρέπει να αφαιρούνται και το κάθε ζεύγος ακροδεκτών να συνδέεται στον ενισχυτή ή στους ενισχυτές ανεξάρτητα. Η σύνδεση με δύο καλώδια μπορεί να βελτιώσει την ανάλυση των λεπτομερειών χαμηλού επιπέδου.
Βεβαιωθείτε ότι οι θετικοί ακροδέκτες του ηχείου (με τον κόκκινο δακτ ύλιο) είναι συνδεδεμένοι με τον θετικό ακροδέκτη εξόδου του ενισχυτή και οι αρνητικοί ακροδέκτες του ηχείου (με τον μαύρο δακτ ύλιο) είναι συνδεδεμένοι πάντα με τον αρνητικό ακροδέκτη εξόδου του ενισχυτή. Η εσφαλμένη σύνδεση δεν θα προκαλέσει ζημιά, αλλά θα προκαλέσει κακή στερεοφωνική απεικόνιση και απώλεια μπάσων. Πάντα να βιδώνετε εντελώς μέσα τα καπάκια των ακροδεκτών, για να αποτρέψετε το κροτάλισμα.
56
Page 58
ΕΛΛΗΝΙΚΑ

4. Μικροσυντονισμός

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
Πριν από τον μικροσυντονισμό, βεβαιωθείτε ότι όλες οι συνδέσεις της εγκατάστασης είναι σωστές και σταθερές.
Η μετακίνηση των ηχείων πιο μακριά από τους τοίχους γενικώς θα μειώσει την ένταση των μπάσων. Ο χώρος πίσω από τα ηχεία θα βοηθήσει επίσης να δημιουργηθεί μια ακουστική αίσθηση βάθους. Αντιστρόφως, η μετακίνηση των ηχείων πιο κοντά στους τοίχους θα αυξήσει την ένταση των μπάσων. Αν θέλετε να μειώσετε την ένταση των μπάσων χωρίς να μετακινήσετε τα ηχεία πιο μακριά από τον τοίχο, τοποθετήστε τα παρεμβύσματα αφρού ή, για μικρότερη μείωση των μπάσων, τους δακτυλίους αφρού στους σωλήνες των θυρών (δείτε παραπάνω).
Αν τα μπάσα ακούγονται ανομοιόμορφα με τη συχνότητα, αυτό πιθανότατα θα οφείλεται στις ιδιότητες αντήχησης του δωματίου ακρόασης. Ακόμα και μικρές αλλαγές στην τοποθέτηση των ηχείων ή στη θέση ακρόασης μπορούν να έχουν σημαντική επίδραση στον τρόπο που αυτές οι αντηχήσεις επηρεάζουν τον ήχο. Δοκιμάστε να μετακινήσετε τη θέση ακρόασης ή να τοποθετήσετε τα ηχεία κοντά σε διαφορετικό τοίχο. Η παρουσία και η θέση μεγάλων επίπλων μπορεί επίσης να επηρεάσει τις ιδιότητες αντήχησης.
57
Αν δεν υπάρχουν εναλλακτικές, μπορείτε να προσαρμόσετε την απόδοση χαμηλών συχνοτήτων των ηχείων χρησιμοποιώντας τα παρεχόμενα παρεμβύσματα αφρού. Τα παρεμβύσματα είναι εξαρτήματα δύο τμημάτων, τα οποία επιτρέπουν έναν βαθμό μικροσυντονισμού χρησιμοποιώντας είτε μόνο το εξωτερικό τμήμα μεγαλύτερης διαμέτρου είτε και τα δύο τμήματα μαζί. Η χρήση μόνο του εξωτερικού τμήματος μεγαλύτερης διαμέτρου του παρεμβύσματος αφρού θα παρέχει χαμηλότερη εξασθένηση των μπάσων από την πλήρη διάταξη του παρεμβύσματος.
Αν υπάρχει απώλεια εστίασης στην κεντρική εικόνα, δοκιμάστε να μετακινήσετε τα ηχεία πιο κοντά μεταξύ τους ή να τους δώσετε κλίση προς τα μέσα, ώστε να είναι στραμμένα προς μια θέση ακριβώς μπροστά από τη θέση ακρόασης. Αν ο ήχος είναι υπερβολικά έντονος, η τοποθέτηση περισσότερων υφασμάτων επίπλωσης στο δωμάτιο (για παράδειγμα, βαρύτερες κουρτίνες) ενδέχεται να βοηθήσει στην εξισορρόπηση του ήχου. Αντιστρόφως, η τοποθέτηση λιγότερων υφασμάτων επίπλωσης ενδέχεται να βοηθήσει να γίνει πιο έντονος ο ήχος αν είναι μουντό ς.
Για πιο εκλεπτυσμένη ακρόαση, αφαιρέστε τις γρίλιες πιάνοντάς τις από τα άκρα τους και τραβώντας τις απαλά μακριά από το περίβλημα.
Page 59

5. Πρώτη λειτουργία 6. Φροντίδα και συντήρηση

ΕΛΛΗΝΙΚΑ
Η απόδοση του ηχείου θα αλλάζει ελαφρά κατά τη διάρκεια της αρχικής περιόδου ακρόασης. Αν το ηχείο έχει αποθηκευτεί σε ψυχρό περιβάλλον, οι ουσίες απόσβεσης των κραδασμών και τα υλικά ανάρτησης των μονάδων οδήγησης θα χρειαστούν λίγο χρόνο για να ανακτήσουν τις σωστές μηχανικές τους ιδιότητες. Τα εξαρτήματα ανάρτησης της μονάδας οδήγησης θα χαλαρώσουν επίσης κατά τη διάρκεια των πρώτων ωρών χρήσης. Ο χρόνος που χρειάζεται το ηχείο για να επιτύχει την απόδοση για την οποία προορίζεται θα ποικίλλει, ανάλογα με τις συνθήκες όπου είχε αποθηκευτεί προηγουμένως και τον τρόπο χρήσης του. Ως κανόνα, να αφήνετε να παρέλθει έως μία εβδομάδα για να σταθεροποιηθούν οι επιδράσεις της θερμοκρασίας και 15 ώρες χρήσης κατά μέσο όρο προκειμένου τα μηχανικά μέρη να αποκτήσουν τα κατάλληλα χαρακτηριστικά σχεδίασης.
Οι επιφάνειες του περιβλήματος συνήθως χρειάζονται μόνο ξεσκόνισμα. Συνιστούμε να χρησιμοποιήσετε ένα μαλακό πανί μικροϊνών. Αν θέλετε να χρησιμοποιήσετε καθαριστικό σε μορφή αεροζόλ ή άλλο καθαριστικό, απλώστε το καθαριστικό πάνω στο πανί, όχι απευθείας πάνω στο προϊόν, και δοκιμάστε πρώτα σε μια μικρή περιοχή, καθώς μερικά προϊόντα καθαρισμού ενδέχεται να προκαλέσουν ζημιά σε ορισμένες από τις επιφάνειες. Αποφεύγετε τα αποξεστικά προϊόντα ή τα προϊόντα που περιέχουν όξινους, αλκαλικούς ή αντιβακτηριδιακούς παράγοντες. Μη χρησιμοποιείτε καθαριστικά στις μονάδες οδήγησης. Αποφεύγετε να αγγίζετε τις μονάδες οδήγησης, καθώς ενδέχεται να προκληθεί ζημιά.
58
Page 60

РУССКИЙ

1. Распаковка

Гриль Пороло-
603 S3
606 S3 607 S3
HTM6 S3
Содержание упаковки
В Таблице сверху показаны детали и компоненты, упакованные вместе с продуктом. В редких случаях, когда чего-то не хватает, пожалуйста, свяжитесь с продавцом, у которого вы купили колонки.
1 1 4 4 1 1 4 4 4 2 2 8
1 1 4
новая
заглушка
Резиновые опоры (самоклеющиеся)
Резиновые опоры
(навинтах)
Шипы с
Плита осно-
резьбой
Информация по защите окружающей среды
Этот продукт полностью соответствует международным директивам, включая, но не ограничиваясь:
i. По ограничениям использования опасных материалов
(Restriction of Hazardous Substances – RoHS) в электрическом и электронном оборудовании,
ii. По регистрации, оценке, авторизации и ограничению
использования химических веществ – Registration, Evaluation, Authorisation and restriction of CHemicals (REACH)
iii. По утилизации отходов – Waste Electrical and Electronic
Equipment – (WEEE).
Проконсультируйтесь с вашей местной организацией, которая занимается утилизацией отходов, по вопросам правильной сдачи вашего оборудования в утиль.
вания
Шести-
гранный
ключ
Болт
45 мм
Плоские
шайбы
Упорные шайбы
59
Page 61

2. Размещение 603 S3

<36mm
<15mm
РУССКИЙ
<36mm
<15mm
Установка колонок 603 S3
603 S3 предназначена только для напольной установки. Для надлежащей устойчивости всегда используйте прилагаемую плиту основания, а затем убедитесь, что колонки прочно стоят на полу – на прилагаемых резиновых опорах или на шипах.
Вы можете прикрепить плиту основания в ходе распаковки, следуя иллюстрациям, приведенным выше или диаграмме на крышке упаковочной коробки.
Предостережение
Плита основания ДОЛЖНА непременно использоваться, причем вместе с установленными в нее резиновыми опорами или шипами. НИ В КОЕМ СЛУЧАЕ НЕ прикрепляйте резиновые опоры или шипы прямо к корпусу колонки.
Важное уведомление по технике безопасности
Острые конусные опоры, руками не трогать.
Шипы рассчитаны на то, чтобы проткнуть ковер и опираться на поверхность пола. Сначала наверните контргайки на шипы так, чтобы остался небольшой зазор над ковром при шипах, прочно стоящих на полу. Затем заверните шипы до упора в отверстия с резьбой в опорной плите. Если корпус шатается на полу, отверните назад шипы, которые не касаются пола, чтобы он прочно встал на все опоры. Наконец, зафиксируйте гайки на плите основания и осторожно затяните их, чтобы удержать шип от вращения. Более удобно отрегулировать высоту шипов после того, как вы выберете оптимальное место для колонок.
Если у вас нет ковра, и вы хотите избежать царапин на полу, используйте защитные металлические диски (например, монеты), вставляемые между шипами и полом, или же установите резиновые ножки из комплекта. Привинтите резиновые опоры и выровняйте корпус точно так же, как и в случае с шипами.
60
Page 62
РУССКИЙ
606 S3 / 607 S3
606 S3 и 607 S3 предназначены, прежде всего, для установки на специальные подставки (FS-600 S3), но по желанию их можно устанавливать и на полки. Однако необходимо отметить, что такое размещение оставляет меньше возможностей для оптимизации звучания колонок. Если же необходимо использовать размещение на полках, мы рекомендуем вставлять поролоновые заглушки (прилагаемые в комплекте) для оптимизации работы портов фазоинвертора (см. Раздел 4: Тонкая настройка).
При обоих вариантах установки твитеры колонок должны быть приблизительно на уровне ушей слушателей в обычном месте для прослушивания.
Примечание: Если вы используете полку, убедитесь, что она достаточно прочная, чтобы выдержать вес колонок, и наклейте четыре самоклеющиеся резиновые опоры на их нижнюю часть.
HTM6 S3
При использовании проектора с акустически прозрачным экраном, разместите колонку за центром экрана. В остальных случаях устанавливайте ее выше или ниже экрана, используя подставку, мебель или настенную полку, выбирая высоту установки как можно ближе к уровню ушей слушателей. Если акустическая система должна быть установлена на полке или на подставке вместе с другим AV оборудованием, наклейте четыре самоклеющиеся резиновые опоры на ее основание. Они обеспечат некоторую виброизоляцию.
>0.5m
>0.5m
1.5m - 3m
Выбор места для колонок
В системах домашнего театра или стереосистемах старайтесь сделать так, чтобы ближнее окружение каждой из колонок было похожим по акустическим свойствам. Например, если одна АС примыкает к голым стенам, а другая – к мягкой мебели и шторам, тоэто может отрицательно повлиять на звучание.
Обычные стереосистемы
Для начала расположите АС на расстоянии от 1,5до 3 м друг от друга в двух углах равностороннего треугольника, третий угол которого-– это центр зоны прослушивания. Колонки следует размещать на расстоянии не менее 0,5 м от стен сзади и сбоку (см. рисунок выше).
61
Page 63
110° - 130°
5 каналов 7 каналов
РУССКИЙ
>0.5m
0.5m - 1m 0.5m - 1m
~40°
Системы домашнего театра
Если АС используются как фронтальные каналы в домашнем театре, они должны стоять ближе друг к другу, чем в 2-канальном варианте, т.к. тыловые каналы расширяют образ. Размещение АС на расстоянии приблизительно по 0.5 м от сторон экрана также помогает согласовать масштаб звукового и зрительного образа. Как и в случае обычного стерео, АС должны в идеале располагаться на расстоянии не менее 0.5 м от задней и боковых стен.
Рассеянное магнитной поле
Динамики колонок создают магнитное поле, выходящее за их пределы. Мы рекомендуем держать магниточувствительные предметы (кинескопные CRT-телевизоры, дисплеи, дискеты, магнитные аудио и видеокассеты, карточки и т.п.) на расстоянии минимум 0.5 м от колонок. LCD, OLED и плазменные панели не подвержены действию магнитных полей.
62
Page 64
РУССКИЙ

3. Подсоединения

Обычное соединение Соединение би-ваерингом
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Важное уведомление по технике безопасности
Все подключения выполняются при выключенной аудиосистеме. При использовании аудиосистемы
выводов колонки или проводки может вызвать неприятные ощущения. Клеммы 600 S3 принимают широкое разнообразие кабельных разъемов: 4-мм разъемы «бананы», лопатки шириной 6 мм и 8мм (1/4in и 5/16in) или же зачищенные концы кабелей диаметром до 4 мм (5/32 in).
вставить в электрическую розетку. Для согласования с европейскими нормами безопасности (European CENELEC), 4-мм отверстия на концах клемм заблокированы пластмассовыми пробками. Если вы используете продукт в стране, где эти нормы действуют, вы должны быть уверены, что разъемы «бананы» не смогут быть применены детьми или неосведомленными людьми с опасностью для здоровья. Пластиковые штифты могут быть удалены, если необходимо использовать разъемы типа банан.
в стандартном режиме касание неизолированных
Важное замечание по безопасности
В некоторых странах, в частности в Европе, использование 4-мм разъемов «бананов» считается потенциально опасным, т.к. их по ошибке можно
63
Попросите вашего дилера порекомендовать кабель. Старайтесь, чтобы его импеданс был ниже максимально допустимого в спецификации, а индуктивность тоже была низкой, чтобы не ослабить высокие частоты.
На задней панели колонок имеются две пары соединенных колоночных клемм. При обычном соединении (как вверху слева), соединительные пластины должна оставаться на месте (как в момент поставки АС) и только одну пару клемм необходимо подсоединить к усилителю. Для подключения колонок би-ваерингом или би-ампингом (как вверху справа), соединительные пластины следует удалить, и каждую пару клемме подсоединить к усилителю (или усилителям) независимо. Подключение би-ваерингом может улучшить разрешение деталей малого уровня.
Подсоедините плюсовой разъем колонки (с красным ободком) кплюсовому выходу усилителя, а минусовой (с черным ободком) – кминусовому на усилителе. Неверное подключение приведет кискажению звукового образа и утере басов. Обязательно завинтите крышку разъема до упора вперед, чтобы прочно закрепить кабель.
Page 65

4. Тонкая настройка

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
РУССКИЙ
Перед окончательной точной настройкой убедитесь, что все подключено правильно и надежно.
Отодвигая колонки от стен, вы, как правило, уменьшаете уровень басов. Достаточное расстояние позади колонок позволяет также создать ощущение глубины. Соответственно, придвинув колонки к стенам, вы увеличите долю басов. Если вы хотите снизить уровень басов, не отодвигая колонки от стен, вставьте поролоновую заглушку в порт фазоинвертора, или же – для не такого резкого снижения – поролоновое кольцо (см. рис. выше).
Если интенсивность басов сильно зависит от частоты, это может быть вызвано акустическими свойствами вашего помещения для прослушивания. Даже небольшие изменения в расположении колонок или слушателей могут существенно повлиять на качество звучания, особенно на низких частотах. Попробуйте сменить место прослушивания или размещение ваших колонок, например, установить их вдоль другой стены, если это возможно. Наличие или отсутствие крупногабаритной мебели также может повлиять на возникновение резонансов в комнате.
Если выбора нет, можно настроить характер звучания ваших акустических систем на низких частотах с помощью прилагаемых поролоновых заглушек. Заглушки состоят из двух частей, что обеспечивает определенную степень тонкой настройки с использованием либо одного кольца большего диаметра, либо двух частей вместе. Использование только наружного кольца из пенопласта большего диаметра обеспечивает меньшее ослабление низких частот, чем полная заглушка порта.
Если звуковой образ в центре слабоват, попробуйте пододвинуть колонки ближе друг к другу или же направить в точку перед слушателями. Если звук слишком резкий, добавьте мягкой мебели в комнате (например, повесьте тяжелые шторы), или наоборот – уберите их, если звук глухой и безжизненный.
Для наиболее взыскательных слушателей снимите защитные решетки с басовой и среднечастотной секций, взяв их за края и осторожно потянув к себе.
64
Page 66
РУССКИЙ

5. Прогрев и приработка 6. Уход

Звучание АС слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик.
65
Обычно корпуса колонок не требуют ничего, кроме протирки от пыли. Мы рекомендуем для этого мягкую ткань из микрофибры. Если же вы захотите использовать антистатик-аэрозоль для чистки, то распыляйте аэрозоль на протирочную ткань, а не на корпус. Испробуйте его сначала на небольшом участке поверхности, т.к. некоторые моющие вещества могут повреждать отделку. Избегайте применения жидкостей с абразивными частицами, содержащих кислоту или щелочь, а также антибактериальные вещества. Не используйте чистящие жидкости для динамиков. Избегайте касания диффузоров динамиков, т.к. это может привести к их повреждению.
Page 67

1. Vybalení

Pěnová
Mřížka
záslepka
603 S3
606 S3 607 S3
HTM6 S3
Obsah Balení
Výše uvedená tabulka zobrazuje všechno příslušenství, které je k výrobku přibaleno. Pokud by cokoli z příslušenství chybělo,
kontaktujte prosím prodejce, od kterého jste reprosoustavy zakoupili.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Pryžová
nožička
(samolepící)
Pryžová nožička
(šroubovací)
Hrot Podstavec Imbusový
Informace o životním prostředí
Tento produkt vyhovuje mezinárodním směrnicím včetně, avšak nikoli výhradně:
i. směrnice omezující používání nebezpečných látek v
elektrických a elektronických zařízeních (RoHS)
ii. směrnice pro registraci, hodnocení, povolování a
omezování chemických látek (REACH)
iii. směrnice pro likvidaci vyřazených elektrických a
elektronických zařízení (WEEE).
Informace o správné recyklaci a likvidaci tohoto produktu vám
poskytnou místní úřady zabývající se likvidací odpadu
45mm
šroub
Plochá
podložka
klíč
Pružná
podložka

ČESKY

66
Page 68
ČESKY
<36mm
<15mm

2. Instalace 603 S3

<36mm
<15mm
Instalace reprosoustav 603 S3
Reprosoustavy 603 S3 jsou určeny pro instalaci na podlahu. Pro zajištění nejlepší stability vždy instalujte dodávané podstavce společně s dodávanými hroty či gumovými nožičkami a ujistěte se, že reprosoustava stojí na zemi pevně.
Podstavce můžete na reprosoustavy namontovat již v průběhu procesu vybalování dle výše uvedených obrázků, nebo dle obrázků vytištěných přímo na horní části kartonu.
Upozornění
Vždy MUSÍ být instalován podstavec, do kterého jsou pak montovány hroty, či gumové nožičky. NEMONTUJTE hroty či nožičky přímo na reprosoustavy.
67
Důležité bezpečnostní varování
Ostrý hrot – nedotýkat se
Hroty jsou navrženy tak, aby pronikly případným kobercem až k pevnému povrchu podlahy. Nejprve na hroty směrem ke špičce našroubujte až na doraz pojistné matice. Pak hroty zcela zašroubujte do otvorů ve spodní části podstavce. Pokud se reprosoustava kolébá, povyšroubujte vždy ten z hrotů který
nedosedá na povrch podlahy, dokud reprosoustava nebude stát
pevně. Nakonec pomocí klíče dotáhněte směrem k podstavci pojistné matice, aby se hrot samovolně neotáčel. Tuto operaci je nelépe provádět tehdy, stojí-li již reprosoustava na místě, kde má být instalována.
Není-li použit koberec a máte obavu z poškození povrchu podlahy, použijte mezi podlahu a hroty nějaké kovové podložky, nebo místo hrotů použijte dodávané pryžové nožičky. Postup montáže nožiček je v podstatě stejný, jako postup při montáži hrotů.
Page 69
>0.5m
1.5m - 3m
>0.5m
ČESKY
606 S3 / 607 S3
Reprosoustavy 606 S3 a 607 S3 jsou určeny pro montáž na příslušné stojany (FS-600 S3), nicméně mohou být umístěny také na regál – takový způsob montáže ovšem poskytuje méně exibility pro optimalizaci umístění. Pokud z nějakého důvodu zvolíte umístění na polici či regál, doporučujeme pro optimalizaci zvuku použít dodávané pěnové vložky do basreexu (viz. kapitola4: Finální doladění).
V každém případě se snažte, aby se výškový reproduktor nacházel co nejblíže výšce uší sedícího posluchače.
Poznámka: Instalujete-li reprosoustavy na regál, ujistěte se, že unese jejich hmotnost a použijte pod reprosoustavy čtyři dodávané samolepící pryžové nožičky.
HTM6 S3
Používáte-li jako zobrazovač projekci s průzvučným projekčním plátnem, umístěte reprosoustavu za toto plátno, co nejblíže středu promítaného obrazu. V ostatních případech umístěte reprosoustavu co nejblíže spodní či horní hraně zobrazovače, podle toho, co je blíže výšce uší posluchače. Čelní stěna reprosoustavy by přitom měla být co nejvíce zarovnána se
zobrazovací plochou. Reprosoustavu je nejlépe namontovat na
pevný regál či nástěnný držák, případně na pevný podlahový
stojan. Má-li být reprosoustava na stojan či regál položena, nalepte na její spodní stranu čtyři dodávané samolepící podložky, které omezují přenos vibrací.
Pozice reprosoustav
Ať již se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li například jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde pravděpodobně ke špatnému stereofonnímu zobrazení.
Klasické Stereo
Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvořily s místem poslechu rovnostranný trojúhelník. Reprosoustavy by se přitom měly nacházet zhruba 0,5m od stěny která je za nimi a minimálně 0,5m od bočních zdí (viz. obrázek nahoře)
68
Page 70
ČESKY
5ti kanálový systém 7mi kanálový systém
>0.5m
110° - 130°
0.5m - 1m 0.5m - 1m
~40°
Domácí kino
Mají-li být reprosoustavy použity pro přední kanály domácího kina, lze je instalovat v sevřenějším úhlu než u dvoukanálového audia, protože prostorovost reprodukce rozšíří surroundové kanály. Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šíře zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí nejméně 0,5m od okolních stěn.
69
Rozptyl magnetického pole
Jednotlivé reproduktory produkují stálé magnetické pole, které
přesahuje rozměr reprosoustavy. Doporučujeme tedy umisťovat předměty citlivé na magnetizmus (CRT televizory a počítačové monitory s klasickou obrazovkou, počítačové diskety, audio a video kazety atd.) do vzdálenosti více než 0.5m od reprosoustavy, aby se zabránilo jejich poškození magnetickým polem. LCD, OLED a plazmové zobrazovače nejsou na toto vyzařování citlivé.
Page 71

3. Zapojení

Normální zapojení Zapojení Bi-Wire
-LF
-HF
+LF
+HF
-LF
ČESKY
-HF
+LF
+HF
Důležité bezpečnostní upozornění
Veškerá zapojení provádějte pouze tehdy, jsou-li všechna zařízení v systému vypnuta. Při používání
neizolovaných reproterminálů nebo kabeláže za následek nepříjemný pocit. Terminály reprosoustav řady 600 S3 umožňují připojení různě zakončených kabelů: 4mm banánky, 6mm a 8mm vidličky, nebo holé konce až do průměru 4 mm.
s otvory napájecích zásuvek. V souvislosti s evropskými bezpečnostními předpisy CENELEC jsou tedy otvory v terminálech blokovány plastovými záslepkami. Tyto záslepky lze samozřejmě demontovat, nicméně používáte-li reprosoustavy v zemi, kde tyto předpisy platí a chcete přesto banánky používat, zajistěte, aby s nimi nemohly manipulovat děti či jiné nepovolané osoby.
audio zařízení v běžném provozu může mít dotyk
Důležité bezpečnostní upozornění
V některých, zejména Evropských zemích, je používání 4mm banánků považováno za potencionálně nebezpečné, protože jsou mechanicky kompatibilní
Ohledně vhodného kabelu se prosím obraťte na svého prodejce. Snažte se přitom nepřekračovat maximální doporučenou impedanci kabelu, uvedenou ve specikacích reprosoustav. Přílišvysoká impedance kabelu může mít za následek útlum vysokých frekvencí.
Na zadní straně reprosoustavy jsou dva páry terminálů, spojené propojkami. Při klasickém způsobu zapojení (nahoře vlevo), nechte propojky na svém místě (jak jsou při dodání) a pouze jeden z párů připojte kabelem k terminálům zesilovače. Pro bi-wire či bi-amp zapojení (nahoře vpravo) je třeba propojky terminálů odstranit a každý pár terminálů připojit k zesilovači samostatně. Zapojení bi-wire napomáhá lepší reprodukci slabých detailů.
Dbejte, aby kladný kontakt reprosoustavy (označený červeně a znaménkem +) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě a znaménkem-) k zápornému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte,
aby nedocházelo k rezonancím.
70
Page 72
ČESKY

4. Finální doladění

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
Před konečným dolaďováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.
Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy blíže ke zdi, zvýšíte úroveň basů. Pro redukci úrovně basů bez posunování reprosoustav od zdi, můžete použít pěnové zátky do basreexových otvorů (viz obrázek nahoře).
Nepříjemné zdůraznění basů může být také způsobeno rezonančními mody místnosti. V takovém případě zkuste měnit pozici obou reprosoustav, můžete vyzkoušet i jejich umístění podél jiné stěny či změnit místo poslechu. Vliv na rezonanční mody místnosti (a tedy i na výsledný zvuk) může mít také přemístění větších kusů nábytku.
71
Není-li možná jiná alternativa, můžete reprodukci basů doladit použitím dodávaných pěnových zátek do basreexového otvoru. Zátka je rozdělena na dvě části a umožňuje postupné zatlumení basreexu. Použitím pouze vnějšího kroužku docílíte menšího potlačení basů, než při použití celé zátky.
Je-li při stereu zvuk mezi oběma reprosoustavami málo konkrétní, zkuste zmenšit vzdálenost, která mezi nimi je, nebo reprosoustavy mírně natočte směrem k poslechovému místu. Pokud je zvuk moc ostrý, zkuste místnost zatlumit například pomocí těžkého závěsu či čalouněného nábytku. Naopak tyto materiály omezte v případě, že je zvuk příliš mdlý a postrádá výšky.
Pro velmi kritický poslech můžete z reprosoustav sejmout jejich látkové, magneticky uchycené krycí mřížky – jednoduše je uchopte za jejich okraj a jemným tahem je sejměte z ozvučnice.
Page 73

5. Rozehrávání 6. Údržba

ČESKY
Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývají tlumící závěsy a některé materiály v reproduktorech teprve během provozu své správné mechanické vlastnosti. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.
Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Doporučujeme používat utěrku z mikrovlákna. Používáte-li čisticí prostředek ve spreji, nastříkejte jej napřed na utěrku, ne přímo na ozvučnici a vyzkoušejte jej napřed na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Případné usazené nečistoty mohou být z ozvučnice odstraněny pomocí slabého mýdlového roztoku (bez parfémovacích složek), ve kterém navlhčíte utěrku. Nikdy se nedotýkejte membrán reproduktorů, mohlo by dojít k jejich poškození.
72
Page 74

MAGYAR

1. Kicsomagolás

Hab
Rács
dugó
603 S3
606 S3 607 S3
HTM6 S3
A kartondoboz tartalma
A fenti táblázat a termékhez mellékelt alkatrészeket mutatja be.
Abban a valószínűtlen esetben, ha valami hiányzik, forduljon ahhoz a kereskedőhöz, akitől a hangsugárzókat vásárolta.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Gumitalp
(öntapadó)
Gumitalp
(csavarozható)
Tüskeláb Lábazat Allen
Környezetvédelmi információk
Ez a termék megfelel a nemzetközi irányelveknek, beleértve, de nem kizárólagosan:
i. a veszélyes anyagok korlátozása (RoHS) az elektromos és
elektronikus berendezésekben,
ii. a vegyi anyagok regisztrációja, értékelése, engedélyezése
és korlátozása (REACH)
iii. az elektromos és elektronikus berendezések hulladékainak
(WEEE) ártalmatlanítása.
A termék újrahasznosításával vagy ártalmatlanításával kapcsolatban forduljon a helyi hulladékkezelési hatósághoz.
Key
45 mm-es
csavar
Sima alátét
Rázásálló
alátét
73
Page 75

2. Elhelyezés 603 S3

<36mm
<15mm
MAGYAR
<36mm
<15mm
Hangszóró beszerelése
603 S3
A 603 S3 csak padlóra szerelhető. A megfelelő stabilitás
érdekében mindig szerelje fel a mellékelt lábazatot, majd a
mellékelt tüske vagy gumilábak segítségével ellenőrizze, hogy a
hangszórók szilárdan állnak a padlón.
A lábazatot a kicsomagolási folyamat során rögzítheti a fenti ábrák
vagy a kartondoboz felső szárnyán lévő diagramok szerint.
Figyelem
A lábazatot mindig KÖTELEZŐ használni úgy, hogy a gumi-vagy
tüskés lábakat a lábazatba kell helyezni. NE helyezzen gumit vagy tüskés lábakat közvetlenül a hangfaldobozba.
Fontos biztonsági megjegyzés
Éles tüskék, ne érintse meg.
A tüskés lábakat úgy tervezték, hogy átszúrják a szőnyeget
és a padló felületén feküdjenek. Kezdetben csavarja rá a
rögzítőanyákat a tüskékre csak annyira, hogy az anyák közvetlenül a szőnyeg felett lebegjenek, amikor a tüskék a
padlón fekszenek. Ezután csavarja be teljesen a tüskéket a
lábazatban lévő menetes betétekbe. Ha a hangfaldoboz a padlóra
helyezve billeg, akkor csavarja ki a két tüskét, amelyek nem érnek hozzá a padlóhoz, amíg a hangfal szilárdan, billegés nélkül meg nem támaszkodik. Végül rögzítse az anyákat az alaphoz a
mellékelt villáskulcs segítségével, hogy noman meghúzza az
anyát, miközben a mellékelt tommy rudat használja a tüsketalp forgásának megállításához. Kényelmesebb lehet a tüskés label felszerelése és beállítása, miután a hangsugárzók elhelyezése optimalizálva lett.
Ha nincs szőnyeg, és szeretné elkerülni a padlófelület megkarcolását, használjon fém védőkorongot (esetleg érmét) a
tüske és a padló közé, vagy használja a mellékelt gumilábakat. Szerelje fel a gumilábakat, és vízszintesítse a hangfaldobozt ugyanúgy, mint a tüskés lábak esetében.
74
Page 76
MAGYAR
606 S3 / 607 S3
A 606 S3 and 607 S3 modelleket elsősorban arra tervezték, hogy
egy dedikált padlóállványra (FS-600 S3) rögzítsék, de kívánság
szerint polcra is helyezhető. Meg kell azonban jegyezni, hogy
ez kevesebb rugalmasságot kínál a hangszóró teljesítményének optimalizálásához. Ha polcra kell helyezni, javasoljuk a (mellékelt) habdugó használatát a port teljesítményének optimalizálása érdekében (lásd 4. szakasz: Finomhangolás).
Mindkét telepítési esetben a hangszórók magassugárzóinak körülbelül a fül magasságában kell lenniük a szokásos hallgatási pozícióban.
Megjegyzés: Ha polcot használ, győződjön meg arról, hogy az elég erős ahhoz, hogy megfelelően elbírja a súlyt, ésillessze a négy öntapadó gumi lábat a hangfal alsó oldalára.
HTM6 S3
Ha akusztikailag átlátszó képernyővel rendelkező vetítős televíziót használ, helyezze a hangsugárzót a képernyő közepe mögé. Ellenkező esetben helyezze közvetlenül a képernyő alá
vagy fölé padlóállvány, bútoregység vagy fali polc segítségével,
ügyelve arra, hogy a hangsugárzó a lehető legközelebb legyen
a fül magasságához. Ha a hangsugárzót polcra vagy más AV- berendezéssel közös rackbe kívánja helyezni, rögzítse a
75
>0.5m
>0.5m
1.5m - 3m
négy öntapadó gumi lábat a hangszóró aljához. Bizonyos fokú rezgésszigetelést biztosítanak.
Hangfal elhelyezése
Akár sztereó, akár házimozi rendszer esetén, ügyeljen arra, hogy az egyes hangsugárzók közvetlen környezete hasonló akusztikus
jellegű legyen. Például, ha az egyik hangszóró csupasz falak
mellett, míg a másik puha bútorok és függönyök mellett van,
valószínűleg mind az általános hangminőség, mind a sztereó kép
romlik.
Hagyományos sztereó rendszerek
Először is, a hangszórókat 1,5 és 3 m közötti távolságra kell elhelyezni egy egyenlő oldalú háromszög két sarkában, amelyet a harmadik sarokban lévő hallgatási terület egészít ki. Ahangszórókat legalább 0,5 m-re kell elhelyezni a hátulsó és az
oldalfalaktól (a fenti ábra szerint).
Page 77
110° - 130°
5 Csatorna 7 Csatorna
MAGYAR
>0.5m
0.5m - 1m 0.5m - 1m
~40°
Házimozi rendszerek
Ha a hangsugárzókat házimozirendszer elülső csatornáihoz
kívánja használni, akkor azokat közelebb kell elhelyezni egymáshoz, mint a 2 csatornás hanghoz, mert a térhatású csatornák hajlamosak kiszélesíteni a képet. Ha a hangfalakat
a képernyő oldalaitól körülbelül 0,5 méteren belül helyezi
el, az is segít a hangkép méretarányában tartani a vizuális képpel. A hagyományos sztereó elhelyezéshez hasonlóan a hangsugárzónak ideális esetben legalább 0,5 m távolságra kell lenniük bármely oldalfaltól.
Kóbor mágneses mezők
A hangsugárzó-meghajtó egységek szórt mágneses
mezőket hoznak létre, amelyek túlnyúlnak a doboz határain.
Javasoljuk, hogy a mágnesesen érzékeny tárgyakat (CRT
televízió és számítógép képernyője, számítógépes lemezek, audio- ésvideoszalagok, kártyák és hasonlók) tartsa legalább 0,5m távolságra a hangsugárzótól. Az LCD, OLED és plazma képernyőket nem érintik a mágneses mezők.
76
Page 78
MAGYAR

3. Kapcsolatok

Hagyományos csatlakozás Bi-Wired csatlakozás
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Fontos biztonsági megjegyzés
Minden csatlakoztatást kikapcsolt audioberendezés mellett kell elvégezni. Ha normál üzemmódban
szigeteletlen hangszóró kivezetést vagy vezetéket, az kellemetlen érzést okozhatnak. A 600 S3 hangszóró csatlakozók különféle kábelcsatlakozásokat fogadnak: 4 mm-es banándugókat, 6 mm-es és 8 mm-es (1/4 hüvelyk és 5/16 hüvelyk) villás csatlakozót, vagy
csupasz vezetékeket 4 mm (5/32 hüvelyk) átmérőig.
csatlakozóaljzatok bedughatóak a lyukakba. Az európai
CENELEC biztonsági előírásoknak való megfelelés érdekében a csatlakozók végein lévő 4 mm-es lyukakat műanyag csapok
zárják le. Ha a termékeket olyan országban használja, ahol ezek a feltételek érvényesek, gondoskodnia kell arról, hogy a banándugót gyermekek vagy más tájékozatlan személyek
ne használják nem biztonságos módon. A műanyag tüskék
eltávolíthatók, ha banándugót szeretne használni.
77
használja az audioberendezést, ha meg érinti a
Fontos biztonsági megjegyzés
Egyes országokban, különösen az európaiakban,
a 4mm-es banándugók használata potenciális
biztonsági kockázatnak számít, mivel a hálózati
A hangszórókábel kiválasztásakor kérjen tanácsot forgalmazójától.
Tartsa a teljes impedanciáját a hangsugárzó specikációjában
javasolt maximális érték alatt, és használjon alacsony induktivitású kábelt, hogy elkerülje a magas frekvenciák csillapítását.
A hangszóró hátulján két csatlakozó pár található. Hagyományos csatlakoztatáshoz (balra fent) a sorkapcsoknak a helyükön kell maradniuk (a szállítás szerint), és csak egy pár csatlakozót kell
csatlakoztatni az erősítőhöz. Kétvezetékes csatlakozásokhoz vagy kettős erősítés (jobbra fent), a sorkapcsokat el kell távolítani,
és minden kapocspárt egymástól függetlenül kell csatlakoztatni az
erősítőhöz vagy erősítőkhöz. A kéthuzalozás javíthatja az alacsony szintű részletek felbontását.
Győződjön meg arról, hogy a hangszóró pozitív kivezetései (piros gyűrűvel) az erősítő pozitív kimeneti csatlakozójához, a hangszóró negatív csatlakozói (fekete gyűrűvel) pedig mindig az erősítő
negatív kimeneti csatlakozójához csatlakoznak. A helytelen csatlakoztatás nem okoz kárt, de gyenge sztereó képalkotást és a mélyhang elvesztését okozza. Mindig csavarja le teljesen a csavarokat a zörejek elkerülése érdekében.
Page 79

4. Finomhangolás

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
MAGYAR
A nomhangolás előtt győződjön meg arról, hogy a telepítésben minden csatlakozás megfelelő és biztonságos.
Ha távolabb helyezi a hangfalakat a faltól, általában csökken a mélyhangok hangereje. A hangfalak mögötti tér szintén hozzájárul
a mély hangok benyomásának megteremtéséhez. Ellenkező esetben, ha a hangfalakat közelebb viszi a falhoz, megnő a
mélyhangok hangereje.
Ha szeretné csökkenteni a basszus hangerejét anélkül, hogy távolabb mozdítaná a hangszórókat a faltól, illessze be a
habdugókat, vagy a kevésbé erős basszuscsökkentés érdekében a habgyűrűket a csatlakozócsövekbe (fent). Ha a basszus egyenetlennek tűnik a frekvenciával, ez valószínűleg a hallgatási helyiség rezonancia üzemmódjainak köszönhető. Még a hangfalak
helyzetében vagy a hallgatási pozícióban bekövetkezett kis változtatások is mélyreható hatást gyakorolhatnak arra, hogy ezek a rezonanciák hogyan hatnak a hangra. Próbálja meg változta tni a hallgatási pozíciót, vagy helyezze el a hangsugárzókat egy másik fal
mentén. A nagyméretű bútorok jelenléte és elhelyezkedése szintén
befolyásolhatja a rezonancia módokat.
Ha nincs alternatíva, beállíthatja a hangsugárzók alacsony frekvenciájú teljesítményét a mellékelt habdugók segítségével.
A dugók két részből állnak, lehetővé téve a nomhangolást akár a külső, nagyobb átmérőjű darab külön-külön, akár a két rész együttes használatával. Kizárólag a külső, nagyobb átmérőjű
habszivacs használata kevésbé csillapítja a basszust, mint a teljes dugószerelvény.
Ha középen a hangképben nincs fókusz, próbálja meg közelebb mozgatni egymáshoz a hangsugárzókat, vagy
befelé dönteni úgy, hogy a hallgatási pozíció előtti helyre mutassanak. Ha a hang túl erős, a szobában lévő lágy bútorok
mennyiségének növelése (például nehezebb függönyök) segíthet a hang kiegyensúlyozásában. Ezzel szemben a lág y bútorok mennyiségének csökkentése segíthet a tompa hangon felvidítani.
A legigényesebb zenehallgatás érdekében távolítsa el a hangfal
rácsokat úgy, hogy megfogja a szélüket, és óvatosan húzza ki őket
a hangfaldobozbóll.
78
Page 80
MAGYAR

5. Bejáratás 6. Utógondozás

A hangsugárzó audio teljesítménye noman változik a kezdeti hallgatási időszakban. Ha a hangfalat hideg környezetben tárolták, a meghajtóegységek csillapítóanyagainak és felfüggesztő anyagainak némi időbe telik, amíg helyreállnak a megfelelő
mechanikai tulajdonságaik. A me g hajtóegység felfüggesztései
is meglazulnak a használat első óráiban. A hangfal tervezett teljesítményének eléréséhez szükséges idő a korábbi tárolási körülményektől és a használat módjától függően változik. Útmutatóként legfeljebb egy hét, a hőmérsékleti hatások
stabilizálására és 15 óra átlagos használat a mechanikai
alkatrészekre, hogy elérjék a tervezett jellemzőket.
79
A hangfaldoboz felületei általában csak portalanítást igényelnek.
Javasoljuk, hogy puha mikroszálas kendőt használjon. Ha
aeroszolos vagy más tisztítószert szeretne használni, akkor a
tisztítószert a kendőre vigye fel, ne közvetlenül a termékre, és először egy kis felületen tesztelje, mivel egyes tisztítószerek
károsíthatják a felületek egy részét. Kerülje a súroló hatású, savat, lúgot, ill antibakteriális szereket. Ne használjon tisztítószereket a meghajtóegységeken. Kerülje a meghajtóegységek megérintését, mert károsodást okozhat.
Page 81

1. Rozpakowywanie

Zatyczka
Maskownica
603 S3
606 S3 607 S3
HTM6 S3
Zawartość opakowania
Powyższa tabela przedstawia części składowe, które są zapakowane z produktem. W mało prawdopodobnym przypadku, gdy czegoś brakuje, skontaktuj się ze sprzedawcą, od którego kupiłeś głośniki.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
z pianki
Gumowa nóżka
(samoprzylepna)
Gumowa
nóżka
(przykręcana)
Kolce Cokół Klucz
Ochrona środowiska
Ten produkt jest zgodny z międzynarodowymi dyrektywami, wtym między innymi:
i. międzynarodową dyrektywą dotyczącą substancji
niebezpiecznych (RoHS) w urządzeniach elektrycznych i
elektronicznych
ii. międzynarodową dyrektywą dotycząca substancji
chemicznych REACH
iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i
elektronicznego (WEEE).
Skonsultuj się z lokalnymi władzami zajmującymi się usuwaniem odpadów, aby uzyskać wskazówki dotyczące prawidłowego
recyklingu lub utylizacji tego produktu.
imbusowy
Śruby
45mm
Pod
kładki
Podkładki
przeciw-
swstrząsowe

POLSKI

80
Page 82
POLSKI
<36mm
<15mm

2. Pozycjonowanie 603 S3

<36mm
<15mm
Instalacja głośnika
603 S3
603 S3 są przeznaczone tylko do montażu na podłodze. Aby zapewnić odpowiednią stabilność, zawsze montuj dostarczony cokół, a następnie upewnij się, że głośniki stoją stabilnie na podłodze za pomocą dostarczonych w zestawie kolców lub gumowych nóżek.
Cokół można przymocować podczas procesu rozpakowywania, postępując zgodnie z powyższymi ilustracjami lub schematami, które mozna znaleźć na górnej klapie kartonu.
Ostrzeżenie
Cokół MUSI być zawsze używany, z gumowymi nóżkami lub kolcami zamontowanymi w cokole. NIE WOLNO instalować gumowych nóżek czy kolców bezpośrednio do obudowy kolumny głośnikowej.
81
Ważna uwaga dotycząca bezpieczeństwa
Ostre kolce, nie dotykaj.
Kolce przeznaczone są do przekłuwania dywanu i opierania się napowierzchni podłogi. Najpierw nakręć nakrętki zabezpieczające nakolce na tyle wysoko, aby nakrętki unosiły ponad poziomem dywanu,gdy same kolce spoczywają na podłodze. Następnie wkręć kolce dokońca w gwintowane wkładki w cokole. Jeśli obudowa głośnika kołyszesię po umieszczeniu na podłodze, wykręć te kolce, które nie dotykająpodłogi dopóki obudowa głośnika nie oprze się mocno i przestaniekołysać. Na koniec dokręć delikatnie nakrętki do podstawy za pomocądostarczonego klucza, jednocześnie używając dołączonego pręcika abyuniemożliwić obracanie się stopki z kolcem wraz z nakrętką. Pozoptymalizowaniu położenia obudowy głośnika dalsza regulacja idopasowanie kolców może być łatwiejsze.
Jeśli nie masz dywanu i nie chcesz, aby kolce porysowały podłogę użyjjakiegoś kawałka metalu wsadzając go pomiędzy kolce a podłogę(możesz do tego celu użyć np. monety) lub zamiast kolców użyjdołączonych do kolumn gumowych nóżek. Zamontuj gumowe nóżki iwypoziomuj kolumnę w ten sam
sposób jak w przypadku kolcy.
Page 83
>0.5m
1.5m - 3m
>0.5m
POLSKI
606 S3 / 607 S3
Głośniki 606 S3 oraz 607 S3 zostały zaprojektowane do zamontowania na dedykowanym standzie (FS-600 S3), ale mogą być postawione również na półce lub szafce. Należy jednak pamiętać, że takie ustawienie daje mniej możliwości optymalizacji działania głośnika. Jeśli musisz ustawić głośnik w miejscu innym niż stand, rekomendujemy użycie piankowych zatyczek (dołączone do głośników), aby zoptymalizować działanie portów
(patrz Sekcja 4: Dostrajanie).
W każdym ustawieniu głośniki wysokotonowe powinny znajdować się na wysokości uszu słuchacza.
Informacja: Jeśli zamierzasz ustawić głośnik na półce sprawdź uprzednio czy półka jest w stanie udźwignąć ciężar głośnika i naklej 4 gumowe podkładki do spodu każdego głośnika.
HTM6 S3
W przypadku używania projektora z przezroczystym ekranem możesz ustawić głośnik centralny za ekranem, na jego środku. W innym przypadku najlepiej jest ustawić głośnik tuż nad lub pod ekranem/TV, w zależności od tego która pozycja znajduje się najbliżej poziomu z którego będzie prowadzony odsłuch. Postaraj się, aby przód głośnika znajdował się w tej samej płaszczyźnie co ekran TV. Najlepiej jest umieścić głośnik na solidnej szafce,
zawiesić go na uchwycie ściennym lub postawić na stabilnej podstawce. Jeśli zamierzasz postawić głośnik na szafce lub na półce razem z innym sprzętem A V naklej gumowe podkładki na spodzie kolumny. W pewnym stopniu będą one izolowały głośnik
od wibracji.
Ustawienie głóśników
Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość odbioru dźwięku i zwykle warto to zrobić. Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zasłon lub mebli ogólna jakość dźwięku będzie prawdopodobnie niższa.
Konwencjonalne systemy stereo
Na początku głośniki powinny zostać ustawione w odległości od
1.5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki powinny znajdować się w odległości ok. 0.5m od ściany (zarówno za głośnikami jak i po bokach, patrz rysunek powyżej).
82
Page 84
POLSKI
5 kanałów 7 kanałów
>0.5m
110° - 130°
0.5m - 1m 0.5m - 1m
~40°
Systemy kina domowego
Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok.
0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian.
83
Wytwarzane pole magnetyczne
Głośniki wytwarzają pole magnetyczne działające również poza obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie
pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe,
taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe
na takie pole.
Page 85

3. Podłączenia

Połączenie konwencjonalne Połączenie bi-wire
-LF
-HF
+LF
+HF
Ważna uwaga dotycząca bezpieczeństwa
Wszystkie połączenia należy wykonywać przy wyłączonym sprzęcie audio. Podczas normalnego
zacisków głośnikowych lub przewodów może powodować nieprzyjemne odczucia. Terminale głośnikowe 600 S3 akceptują różne rodzaje zakończeń kabli: wtyki bananowe 4 mm, widełki 6mm i 8 mm (1/4 cala i 5/16 cala) lub gołe przewody o średnicy
do 4 mm (5/32 cala).
mogą one zostać włożone do otworów w niezaślepionych gniazdach zasilających. Aby zachować zgodność z europejskimi przepisami bezpieczeństwa CENELEC, 4mm otwory na końcach zacisków są zablokowane plastikowymi kołkami. Jeśli używasz produktów w jakimkolwiek kraju, w którym obowiązują te warunki, powinieneś upewnić się, że jakiekolwiek wtyki bananowe nie mogą być używane w niebezpieczny sposób przez dzieci lub inne niedoinformowane osoby. Plastikowe kołki można usunąć, jeśli chcesz użyć wtyków bananowych.
użytkowania sprzętu audio dotykanie nieizolowanych
Ważna uwaga dotycząca bezpieczeństwa
W niektórych krajach, zwłaszcza w Europie, używanie wtyków bananowych 4 mm jest uważane za potencjalne zagrożenie bezpieczeństwa, ponieważ
-LF
-HF
+LF
+HF
Poproś sprzedawcę o poradę przy wyborze kabla głośnikowego. Utrzymuj całkowitą impedancję poniżej maksimum zalecanego w specykacji głośnika i używaj kabla o niskiej indukcyjności, aby uniknąć tłumienia wysokich częstotliwości.
Na tylnym panelu głośnika znajdują się 2 połączone ze sobą pary gniazd głośnikowych. W przypadku konwencjonalnego podłączenia (rysunek powyżej z lewej strony) połączenia między parami gniazd powinny zostać na swoim miejscu, a ze wzmacniaczem powinna zostać połączona tylko jedna para gniazd. W przypadku podłączeń typu bi-wire lub bi-amplication (rysunek powyżej z prawej strony) połączenia między parami gniazd powinny zostać usunięte a każda para gniazd połączona ze wzmacniaczem osobno. Bi-wiring może zwiększyć przejrzystość detali dźwiękowych.
Upewnij się, że gniazda połączeniowe z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej
polaryzacji na wzmacniaczu a gniazda z czarnym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu.
Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utratą niskich tonów.
POLSKI
84
Page 86
POLSKI

4. Dostrajanie

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
Przed dostrajaniem upewnij się, że wszystkie podłączenia są prawidłowe i bezpieczne
Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn
wetknij piankowe zatyczki lub dla mniejszej redukcji basów
zewnętrzne pierścienie zatyczek (rysunek powyżej).
Jeśli niskie tony wydają się nierówne z częstotliwością dźwięku zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt.
85
Jeśli jednak nie masz możliwości zmiany położenia głośników użyj dołączonych do kolumn gąbek tłumiących. Pianki składają się z dwóch części każda i pozwalają na stopniowanie redukcji niskich tonów poprzez użycie tylko zewnętrznych pierścieni lub całych gąbek. Użycie tylko zewnętrznych pierścieni zredukuje basy w mniejszym stopniu niż użycie całych gąbek.
Jeśli centralny obraz jest nieostry, spróbuj zbliżyć głośniki do siebie lub ustawić je pod kątem do wewnątrz, tak aby wskazywały miejsce tuż przed pozycją odsłuchową. Jeśli dźwięk jest zbyt jasny, zwiększenie ilości miękkich mebli w pomieszczeniu (na przykład cięższe zasłony) może pomóc w zrównoważeniu dźwięku. I odwrotnie, zmniejszenie ilości miękkich elementów meblowych może pomóc rozjaśnić przytłumiony dźwięk.
Aby uzyskać najbardziej wyranowane odsłuchy, zdejmij maskownice, chwytając ich krawędzie i delikatnie wyciągając je
z obudowy.
Page 87

5. Początkowy okres eksploatacji 6. Pielęgnacja

POLSKI
Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15godzin użytkowania, aby części mechaniczne osiągnęły swojecharakterystyki.
Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Zalecamy używanie miękkiej ściereczki z mikrobry. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpyl aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła. Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.
86
Page 88

TÜRKÇE

1. Kutu Açılımı

Sünger
Izgara
603 S3
606 S3 607 S3
HTM6 S3
Kutu İçeriği
Yukarıdaki tablo ürünle birlikte gelen bileşen parçalarını göstermektedir. Düşük ihtimalle de olsa herhangi bir parçanın eksik olması durumunda lütfen hoparlörleri satın aldığınız satıcıyla iletişime geçin.
1 1 4 4 1 1 4 4 4 2 2 8 1 1 4
Tıpa
Lastik Ayak
(kendinden
yapışkanlı)
Lastik Ayak (vidalı) Çivili Ayak Kaide Alyan
45mm
Anahtarı
Çevresel Bilgiler
Bu ürün, elektrikli ve elektronik ekipmanlarda
i. Tehlikeli Maddelerin Kısıtlanması (RoHS), ii. Kimyasalların Kaydı, Değerlendirilmesi, İzni ve Kısıtlanması
(REACH) ve
iii. Elektrikli ve Elektronik Ekipman Atıklarının bertarafı (WEEE)
da dahil fakat bunlarla sınırlı olmamak üzere uluslararası direktiere uygundur.
Bu ürünün düzgün bir şekilde nasıl geri dönüştürüleceği veya imha edileceğine dair öneriler için bulunduğunuz yerdeki atık imha kurumuna danışın.
Vida
Düz
Rondela
Sarsıntıya Dayanıklı
Rondela
87
Page 89

2. Konumlama 603 S3

<36mm
<15mm
TÜRKÇE
<36mm
<15mm
Hoparlör Kurulumu 603 S3
603 S3 model hoparlörler sadece zemin üzerine kurulmak üzere
tasarlanmıştır. Düzgün denge sağlamak için mutlaka temin edilen kaideyi monte edin ve ardından çivili veya lastik ayakları kullanarak hoparlörlerin zeminde sağlam bir şekilde durduğundan emin olun.
Kaideyi, parçaları ambalajdan çıkarırken yukarıdaki resimlere veya kutunun üst kapağındaki şemaya bakarak monte edebilirsiniz.
Uyarı
Kaidenin mutlaka lastik veya çivili ayaklar kaideye takılmış şekilde kullanılması GEREKİR. Lastik veya çivili ayakları doğrudan kabine
TAKMAYIN.
Önemli Gvenlik Uyarısı
Çiviler keskindir, dokunmayın.
Çivili ayaklar halıyı delip zemin yüzeyi üzerine oturacak şekilde tasarlanmıştır. İlk olarak kilitleme somunlarını çivilere, çiviler halının altındaki zemine oturmuş vaziyetteyken somunların halının biraz üzerinde durmasını sağlayacak kadar vidalayın. Daha sonra çivileri kaidedeki vidalı giriş yerlerine tam olarak vidalayın. Kabin zemine yerleştirildiğinde sarsılıyorsa, zemine temas etmeyen iki çiviyi kabin sarsılmadan sağlam bir şekilde durana kadar sökün. Son olarak, çivili ayağın dönmesini önlemek için somunları hafifçe sıkarak altlığa sabitleyin. Çivili ayakların, hoparlör konumunun ideal hale getirilmesi sonrası takılması ve ayarlanması daha pratik olabilir.
Odada halı bulunmuyorsa ve zeminin yüzeyini çizmek istemiyorsanız çivi ile zemin arasına yerleştirmek için koruyucu bir metal disk (örneğin madeni bir para) veya temin edilen lastik ayakları kullanabilirsiniz. Lastik ayakları takın ve kabini çivili ayaklarla yapıldığı gibi düz hale getirin.
88
Page 90
TÜRKÇE
606 S3 / 607 S3
606 S3 ve 607 S3 model hoparlörler öncelikli olarak özel bir zemin
standı (FS-600 S3) üzerine monte edilecek şekilde tasarlanmıştır, fakat bunlar tercih edilmesi halinde bir raf üzerine de yerleştirilebilir. Fakat bu durumda hoparlör performansının optimize edilmesi için yeterli esneklik sağlanamayacağının dikkate alınması gerekir. Hoparlörün rafa yerleştirilmesi gerekiyorsa port performansının optimize edilmesi için sünger tıpaların (temin edilmiştir) kullanılmasını öneririz (bkz. 4. Bölüm: İnce Ayar).
Her iki kurulum şeklinde de hoparlör tweeter’larının normal dinleme pozisyonunuzda yaklaşık olarak kulak hizasında olmaları
gerekir.
Not: Eğer bir raf kullanıyorsanız, rafın ürünün ağırlığını düzgün bir şekilde taşıyacak kapasitede olduğundan emin olun ve dört adet kendinden yapışkanlı lastik ayağı hoparlörün alt kısmına takın.
HTM6 S3
Akustik olarak şeffaf bir ekrana sahip bir projeksiyon televizyon kullanıyorsanız hoparlörü ekranın ortasının arkasında konumlayın. Aksi takdirde bir zemin standı, mobilya ünitesi veya duvar rafı kullanarak ve hoparlörün mümkün olduğunca kulak yüksekliğinde olmasını sağlayarak hoparlörü doğrudan ekranın altında veya
89
>0,5m
>0,5m
1,5m - 3m
üzerinde konumlayın. Hoparlörün, diğer sesli ve görüntülü ekipmanlarla aynı raf veya sehpa üzerine yerleştirilmesi halinde dört adet kendinden yapışkanlı lastik ayağı hoparlörün altına sabitleyin. Bu ayaklar belirli bir miktarda titreşim yalıtımı sağlar.
Hoparlörn Konumlanması
Stereo veya ev sineması kurulumlarında her bir hoparlörün etrafının akustik açıdan birbirine benzer konumda olmasını sağlayın. Örneğin hoparlörlerden birinin boş bir duvarın bitişiğinde olması, diğerinin ise yumuşak mobilya ve perdelerin bitişiğinde olması durumunda genel ses kalitesi ile stereo imajının bozulması
muhtemeldir.
Geleneksel Stereo Sistemleri
Hoparlörlerin öncelikli olarak, üçüncü köşede dinleme alanı olmak üzere eşkenar bir üçgenin her iki köşesinde birbirinden 1,5 ila 3metre mesafede konumlanması gerekir. Hoparlörler ile arkadaki ve varsa yandaki duvarlar arasına en az 0,5 metre boşluk bırakılması gerekir (yukarıdaki çizimde gösterildiği gibi).
Page 91
110° - 130°
5 Kanallı 7 Kanallı
TÜRKÇE
>0,5m
0.5m - 1m 0.5m - 1m
~40°
Ev Sinema Sistemleri
Hoparlörlerin bir ev sinema sisteminin ön kanalları olarak kullanılması durumunda, çevresel ses kanalları ses imajını yayma eğiliminde olduğundan hoparlörlerin birbirine 2 kanallı ses sistemine göre daha yakın bir mesafede konumlanması gerekir. Hoparlörlerin ekranın her iki yanında yaklaşık 0,5 metre mesafede konumlanması aynı zamanda ses imajının görsel imajla orantılı olmasını da sağlar. Geleneksel stereo konumlamasında olduğu
gibi hoparlörlerin ideal olarak yan duvarlardan en az 0,5 metre
mesafede konumlanması gerekir.
Manyetik Alan Paraziti
Hoparlörün sürücü üniteleri kabin sınırlarının dışına yayılabilen manyetik alan paraziti oluşturur. Manyetik açıdan hassas eşyaları (CRT televizyon ve bilgisayar ekranları, bilgisayar diskleri, ses ve video kasetler, manyetik şeritli kartlar ve benzeri cihazları) hoparlörden en az 0,5 metre uzakta tutmanızı öneririz. LCD,
OLED ve plazma ekranlar manyetik alanlardan etkilenmezler.
90
Page 92
TÜRKÇE

3. Bağlantılar

Geleneksel Bağlantı Çift Kablolu Bağlantı
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
Önemli Gvenlik Uyarısı
Tüm bağlantıların ses ekipmanı kapalıyken yapılması gerekir. Ses ekipmanı normal kullanımdayken
dokunmak rahatsız edici bir hisse sebep olabilir. 600 S3 hoparlör terminalleri, 4 mm çapında banana kablo, 6 mm ve 8 mm çapında (1/4 inç ve 5/16 inç) kürek kablo veya 4 mm (5/32 inç) çapında çıplak kablo olmak üzere çeşitli kablo sonlandırma tipleriyle
uyumludur.
üzere bazı ülkelerde potansiyel güvenlik tehlikesi olarak kabul edilmektedir. Avrupa CENELEC güvenlik yönetmeliğine uyum sağlamak amacıyla terminallerin ucunda yer alan 4 mm’lik delikler plastik pimlerle kapatılmıştır. Ürünleri bu koşulların geçerli olduğu bir ülkede kullanıyorsanız banana kabloların çocuklar veya konu hakkında bilgisi olmayan kişiler tarafından güvensiz bir şekilde kullanılmamasını sağlamanız gerekir. Banana kablo kullanmak isterseniz plastik pimleri çıkarabilirsiniz.
91
yalıtımsız hoparlör terminallerine veya kablolara
Önemli Gvenlik Uyarısı
Delik muhafazası bulunmayan elektrik prizlerinin deliklerinin içine sokulabileceği için 4 mm çapındaki banana kablolar, özellikle Avrupa başta olmak
Hoparlör kablosu seçerken satıcınızdan tavsiye isteyin. Kablonun toplam empedansının hoparlörün teknik özelliklerinde önerilen maksimum düzeyin altında olmasını sağlayın ve yüksek frekans zayıamasını önlemek için düşük endüktanslı bir kablo kullanın.
Hoparlörün arkasında iki adet bağlantılı terminal çifti bulunmaktadır. Geleneksel bağlantı için (üstte solda) terminal bağlantılarının yerinde (teslim edildiği şekilde) kalması ve sadece bir terminal çiftinin amfiye bağlanması gerekir. Çift kablolu veya çift amfili bağlantı için (yukarıda sağda) terminal bağlantılarının çıkarılması ve her bir terminal çiftinin bağımsız olarak amfiye veya amfilere bağlanması gerekir. Çift kablolama düşük seviyeli ayrıntı çözünürlüğünü arttırabilir.
Hoparlördeki pozitif terminallerin (kırmızı halkalı) amfideki pozitif çıkış terminaline ve hoparlördeki negatif terminallerin (siyah halkalı) daima amfideki negatif çıkış terminaline bağlandığından emin olun. Hatalı bağlantı cihaza zarar vermez, fakat stereo imajının zayıamasına ve bas sesinin azalmasına yol açar. Titreşimleri önlemek için her zaman terminal kapaklarını tam bir şekilde yerine vidalayın.
Page 93

4. İnce Ayar

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
TÜRKÇE
İnce ayar yapmadan önce kurulumdaki tüm bağlantıların doğru ve sağlam olduğunu kontrol edin.
Hoparlörlerin duvardan uzağa konumlanması genellikle bas sesini azaltır. Hoparlörlerin arkasındaki alan da işitsel bir derinlik izlenimi yaratmaya yardımcı olur. Bunun tersine, hoparlörlerin duvara yaklaştırılması bas sesini arttırır. Hoparlörleri duvardan uzaklaştırmadan bas sesini azaltmak istiyorsanız port tüplerine sünger tıpa veya daha az şiddette bas azaltma için sünger halka takın (yukarıya bakın).
Eğer bas kulağa frekansla uyumsuz geliyorsa, bu çok büyük ihtimalle dinleme odasındaki rezonans özelliklerinden kaynaklanıyordur. Hoparlörün konumunda veya dinleme pozisyonunda yapılan ufak değişiklikler bile bu rezonansların sesi etkileme şeklinde önemli bir etkiye yol açabilir. Dinleme pozisyonunu değiştirmeyi veya hoparlörleri farklı bir duvarın yakınına konumlamayı deneyin. Büyük boyutlardaki mobilyaların
mevcudiyeti ve konumu da rezonans özelliklerini etkileyebilir.
Başka bir alternatifiniz yoksa temin edilen sünger tıpaları kullanarak hoparlörlerinizin düşük frekans performansını ayarlayabilirsiniz. İki parça şeklindeki tıpalar, dıştaki büyük çaplı parça tek başına veya her iki parça birlikte kullanılarak belirli bir miktarda ince ayar yapılmasına imkan sağlar. Dıştaki büyük çaplı sünger parça tek başına kullanıldığında, çift tıpaya kıyasla bas sesinde daha az zayıama olur.
Merkezi ses imajında odak eksikliği fark edildiğinde hoparlörleri birbirine yaklaştırın veya dinleme pozisyonunun önündeki bir konuma bakacak şekilde çevirin. Eğer ses fazla parlak çıkıyorsa odadaki yumuşak mobilyaların sayısının arttırılması (örneğin daha kalın perdelerin takılması) sesin daha dengeli olmasını sağlayabilir. Bunun tersine, yumuşak mobilya sayısının azaltılması mat sesin daha parlak hale getirilmesini sağlayabilir.
En sofistike dinleme deneyimi için ızgaraları kenarlarından kavrayıp hafifçe kabinden çekerek çıkarın.
92
Page 94
TÜRKÇE

5. Alıştırma 6. Bakım

Hoparlörün performansı ilk dinleme döneminde çok hafif değişecektir. Hoparlörün soğuk bir ortamda depolanmış olması halinde sürücü ünitelerin sönümleme ve süspansiyon malzemelerinin doğru mekanik özelliklerini geri kazanması biraz zaman alacaktır. Sürücü ünite süspansiyonları ayrıca kullanımın ilk saatlerinde gevşeyecektir. Hoparlörün hedeenen performansına ulaşma süresi önceki depolama koşullarına ve nasıl kullanıldığına bağlı olarak değişir. Temel bir kural olarak sıcaklık etkilerinin stabilize olması için bir hafta ve mekanik parçaların amaçlanan tasarım özelliklerine ulaşması için ortalama 15saat zaman tanıyın.
93
Kabin yüzeylerinin genellikle sadece tozunun alınması gerekir. Yumuşak bir mikrofiber bez kullanmanızı öneririz. Sprey veya başka tür bir temizleyici kullanmak isterseniz, bazı temizlik ürünleri belirli yüzeylere zarar verebileceği için temizleyiciyi doğrudan ürün yerine beze uygulayın ve öncelikle ufak bir alanda deneme yapın. Aşındırıcı ya da asit, alkali veya antibakteriyel maddeler içeren ürünler kullanmayın. Sürücü üniteleri üzerinde temizleme maddeleri kullanmayın. Ünitelere zarar verebileceği için sürücü ünitelerine dokunmaktan kaçının.
Page 95

1. 开箱

泡沫塞 橡胶脚垫
格栅
603 S3
606 S3 607 S3
HTM6 S3
包装箱内的物品
上表列出了包装箱内的其他附件。如有遗漏,请联系销售扬声器 的零售商。
1 1 4 4 1 1 4 4 4
2 2 8
1 1 4
(自粘)
橡胶脚垫
(用螺丝固定)
脚钉 基座 内六角扳手35毫米螺丝平垫圈 防震垫圈
环境信息
本产品符合各项国际指令,包括但不限于: i. 电子电气设备中有害物质限制(RoHS) ii. 《化学品注册、评估、许可和限制》(REACH) iii. 废弃电子电气设备(WEEE)的处理
关于如何正确回收或处理本产品,请咨询当地的废弃物处理机构。

简体中文

94
Page 96
简体中文
<36mm
<15mm

2. 摆放位置 603 S3

<36mm
<15mm
扬声器安装 603 S3
603 S3仅适用于地面安装。为了获得适当的稳定性,请务必安装所 提供的基座,然后确保使用所提供的钉脚或橡胶脚垫将扬声器牢 固地立在地板上。
您可以在开箱过程中按照上面的图示或纸箱顶部的图示来安装 基座。
警告
务必始终使用基座,并将橡胶脚垫或钉脚插入基座中。切勿将橡胶 脚垫或钉脚直接插入箱体中。
95
要安全说明
钉脚尖锐,请勿触摸
钉脚的设计是为了刺穿地毯,附着在地板表面。首先,将锁紧螺母 拧到钉子上,留出足够的空隙,当钉子附在下面的地板上时,螺母 刚好浮在地毯上面。然后,将钉子完全拧入基座的螺套中。若箱体 放在地板上时出现摇晃,拧下不接触地板的两根钉子,直到箱体稳 固,不再摇晃。 最后,用提供的扳手将螺母锁在底座上,并轻轻拧紧螺母,同时用 提供的螺丝旋杆防止钉脚旋转。优化扬声器的摆放位置之后再安 装和调整钉脚可能更方便。
如果没有地毯,为了避免划伤地板表面,可以在钉子和地板之间使 用一个保护性的金属垫(可以是硬币),或者使用提供的橡胶脚垫。 装上橡胶脚垫,用处理钉脚相同的方式将柜子放平。
Page 97
>0.5米
1.5 – 3米
>0.5米
简体中文
606 S3 / 607 S3
606 S3和607 S3主要旨在安装在专用落地支架(FS-600 S3)上,但也 可以放在支架上。不过,应该注意的是,这样降低了优化扬 声器性能 的灵活性。如果必须使用支架,我们建议使用泡沫塞子 (包装里有提供)来优化导向孔性能(参见第4节:微调)。
这两种安装情况下,在您通常聆听的位置,扬声器的高音单元应该 与您的耳朵基本持平。
注:如果使用支架,请确保支架足够结实,能够支撑重量,并将 四个自粘橡胶脚垫放在在扬声器的下面。
HTM6 S3
如果使用带有透声幕的投影幕布,请将扬声器放在屏幕中心的后 面。否则,请使用落地支架、家具或壁架将其置于屏幕的正下方或 上方,确保扬声器尽可能接近耳朵的高度。如果扬声器放在支架上 或与其他视听设备共用的机架上,请将四个自粘橡胶脚垫固定在 扬声器的底座上,可起到一定的防震功能。
扬声器摆放位置
在立体声或家庭影院安装中,尽量确保每个扬声器的周围环境具 有相似的声学特性。例如,如果一个扬声器毗邻光秃秃的墙壁,而 另一个则毗邻柔软的家具和窗帘,那么整体音质和立体声图像都 可能受到影响。
传统立体声系统
首先,两个扬声器应放在一个等边三角形的两个角上,相隔1.5-3米, 第三个角是聆听区。扬声器应放置在距离后墙和任何侧墙至少0.5米 的位置(如上图所示)。
96
Page 98
简体中文
110° - 130°
5 声道 7 声道
>0.5m
~40°
0.5 – 1米 0.5 – 1米
0.5m - 1m 0.5m - 1m
家庭影院系统
如果扬声器要用于家庭影院系统中的前置声道,则其距离应该比2 声道音频更近,因为环绕声道往往会扩大图像。将扬声器放置在距 离屏幕两侧约0.5米的范围内,也有助于保持声音图像与视觉图像 的比例一致。与传统的立体声扬声器摆放位置一样,扬声器最好距 离任何侧墙至少0.5米远。
97
杂散磁场
扬声器驱动单元产生的杂散磁场超出了箱体的界限。我们建议您 将对磁敏感的物品(CRT电视和计算机屏幕、计算机光盘、音频和 视频磁带、刷卡等)放在距离扬声器至少0.5米的地方。LCD、OLED 和等离子屏幕不受磁场的影响。
Page 99

3. 连接

简体中文
传统连接 双线分音连接
-LF
-HF
+LF
+HF
-LF
-HF
+LF
+HF
要安全说明
所有连接都应在关闭音频设备的情况下进行。当使用 正常操作的音频设备时,触摸未绝缘的扬声器端子或
电缆端口:4毫米香蕉插头,6毫米和8毫米(1/4英寸和5/16英寸)铲 形插头或直径在4毫米(5/32英寸)以内的裸插头。
CENELEC的安全规定,接线端上的4毫米孔由塑料插脚封闭。如果 您在任何执行这种规定的国家内使用这些产品,请确保儿童或其 他不知情人士勿以危险的方式使用香蕉插头。如要使用香蕉插头, 拔掉塑料销即可。
接线可能会导致不适。600 S3的扬声器端子接受各种
要安全说明
在某些国家,尤其是欧洲国家,使用4毫米香蕉插头 被认为具有安全危险,因为它们可以用于插入无遮 蔽的电源座插孔。为了遵从欧洲电工标准化委员会
在选择扬声器接线时,请向经销商咨询。总电阻抗应低于扬声器规 格中所建议的最大值,并使用低电感的接线,以避免高频衰减。
每台扬声器的背部均有两对插座,可用于双线连接。对于传统连接
(左上图),端子链接应保持原位(即交付时的状态),只有一对端
子连接到功放上。对于双线连接或双功放(右上图),应拆除端子链 接,并将每对端子连接到功放。对于双线连接或双功放(右上图), 应移除端子链接,并将每对端子独立地连接到功放上。双线连接可 以提高低电平细节的分辨率。
连接时请确保将扬声器的正极端(配有红色环)连接到放大器的正 极输出端,而且扬声器的负极端(配有黑色环)保持连接到放大器 的负极输出端。错误连接虽然不会造成损坏,但会导致劣质立体声 像效果及损失低音。请务必将插座盖锁紧以避免嘎嘎作响。
98
Page 100
简体中文

4. 微调

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF
在微调前,确保安装中的所有连接正确且安全。
一般来说,把扬声器移离墙壁可降低低音。扬声器后的空间有助 于创造出一种听觉上的深度感。相反,把扬声器移近墙壁则可加 重低音。如果您想在不改变扬声器与墙壁距离的情况下降低低音 音量,请在端口管中塞入泡沫塞或低音降低效果稍弱的泡沫环( 见上图)。
如果低音的频率不均衡,这很可能是因为试听室的谐振模式引起 的。扬声器位置或倾听位置很小的改变都可以使谐振对声音的效 果产生巨大影响。设法移动试听的位置或者将扬声器放在不同的 墙壁旁边。大件家具的存在及其位置也会影响谐振模式。
99
如果没有其他选择,您可以使用提供的泡沫塞来调整扬声器的低 频性能。该塞子是一个两件式部件,允许一定程度的微调,既可以 单独使用外层大直径部分,也可以将两个部分一起使用。仅使用外 部大直径泡沫部分,则低音衰减小于使用完整的泡沫塞。
假如中心图像缺少焦点,可试着拉进扬声器彼此之间的距离,或 者使其向内成一个角度,这样就可以正对着试听的位置。如果音 质太过明快,则在房间内增加软性的陈设品(如较重的窗帘)可以 帮助平衡音质。相反,在房间内减少软性的陈设品可以使沉闷的 音质变得明快。
要使声音层次更清晰,请抓住面网的边缘,轻轻向箱体外拉以将 其移除。
Loading...
