Bowers & Wilkins 603 S2 Anniversary Edition User Manual

Manual

Welcome and thank you for choosing Bowers & Wilkins. Our founder, John Bowers, believed that imaginative design, innovative engineering and advanced technology were keys that could unlock the enjoyment of audio in the home. His belief is one that we continue to share and inspires every product we design. This is a high performance product that rewards thoughtful installation, so we suggest that you take some time to read this manual before you begin. Continue on page 5 

Bienvenue et merci d’avoir choisi Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu’une conception imaginative, des innovations en terme d’ingénierie et des technologies parmi les plus avancées, étaient les clés ouvrant les portes du plaisir de l’écoute à domicile. Ce qu’il croyait fait partie de ce que nous continuons encore à partager et se retrouve dans tous les produits que nous concevons aujourd’hui. Vous disposez d’un produit dont les hautes performances méritent une installation soignée, par conséquent nous vous suggérons de consacrer un peu de temps à lire ce manuel avant de commencer à l’utiliser. Rendez vous à la page 11 

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf. Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 17 

Bem-vindo e obrigado por escolher a Bowers & Wilkins. O nosso fundador, John Bowers, acreditava que um desenho criativo, engenharia inovadora e tecnologia avançada eram as chaves que poderiam abrir portas para se desfrutar do áudio em casa. A sua crença é algo que continuamos a partilhar e que inspira cada produto que desenhamos. O produto que adquiriu possui elevados padrões de desempenho que requerem uma instalação cuidadosa, pelo que recomendamos que leia este manual antes de utilizar o produto. Continuação na página 29 

Bienvenido y gracias por elegir Bowers & Wilkins.

John Bowers, nuestro fundador, estaba rmemente convencido

de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos. Si se instala adecuadamente, tanto la 603 S2 es un producto que ofrece unas prestaciones muy elevadas, por lo que le sugerimos que antes de ponerse manos a la obra dedique un poco de su tiempo a leer este manual. Continúa en la página23 

Benvenuti e grazie per aver scelto un prodotto Bowers & Wilkins. Il nostro fondatore, John Bowers, era convinto che

design attraente, capacità d’innovare e tecnologie all’avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d’ispirazione per ogni nuovo prodotto che realizziamo. Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua

a pagina 35 

Welkom en dank voor de aanschaf van een product van Bowers & Wilkins. Onze oprichter John Bowers geloofde

in vindingrijke ontwerpen: innovatieve en vooruitstrevende technologie vormen de kern waarmee plezier met muziek thuis kan worden gerealiseerd. Deze visie is nog altijd ons uitgangspunt en vormt de inspiratie voor elk product dat we ontwikkelen. Dit is een hoogwaardig product dat een zorgvuldige installatie verdient, daarom raden we u aan de tijd te nemen deze handleiding te lezen voordat u begint. Lees verder op pagina 41 

Καλώς ήρθατε και ευχαριστούμε που επιλέξατε την Bowers & Wilkins. Ο ιδρυτής μας, John Bowers, πίστευε πως

η ευφάνταστη σχεδίαση, οι ευρηματικές λύσεις σε τεχνικά προβλήματα και η προηγμένη τεχνολογία είναι τα κλειδιά για την απόλαυση του ήχου στο σπίτι. Οι απόψεις του εξακολουθούν να μας βρίσκουν σύμφωνους και να εμπνέουν κάθε προϊόν που σχεδιάζουμε. Αυτό είναι ένα προϊόν υψηλής απόδοσης, το οποίο αξιοποιείται καλύτερα μετά από προσεκτική εγκατάσταση, οπότε σας προτείνουμε να διαθέσετε λίγο χρόνο για να διαβάσετε αυτό το εγχειρίδιο προτού αρχίσετε. Συνέχεια στη σελίδα 47 

Добро пожаловать и благодарим вас за приобретение акустики компании Bowers & Wilkins. Наш основатель,

Джон Бауэрс, верил в то, что творческий подход в проектировании, новаторская конструкция и передовые технологии смогут открыть людям путь к подлинному звучанию в доме. Мы продолжаем разделять его веру, и она вдохновляет нас при проектировании всех новых продуктов. Эти акустические системы способны на высококачественное воспроизведение звука, поэтому они заслуживают вдумчивого подхода к установке, и мы советуем вам уделить некоторое время на изучение этой инструкции, прежде чем приступить к прослушиванию. Продолжение на

стр. 53 

Köszönjük, hogy a Bowers & Wilkins-t választotta. Amikor John Bowers megalapította a társaságot, célja az volt, hogy az ötletes dizájn, innovatív megoldások és fejlett technológia révén tökéletesítse az otthoni hangzásvilág élményét. Ez az elképzelés mai napig a vállalat mozgatórugója, amely minden termékünk tervezését meghatározza.

Ennek a kiváló minőségű terméknek a beüzemeléséhez odagyelés szükségeltetik, ezért javasoljuk, hogy szánjon egy kis időt ennek az útmutatónak az elolvasására. Folytatódik a

65.oldalon. 

Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší rmu, věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou klíčem otevírajícím dveře kvalitní reprodukci. Touto lozoí se dodnes inspirujeme, kdykoli tvoříme nový

produkt.

Pro docílení co nejlepšího přednesu těchto reprosoustav je velmi důležitá jejich správná instalace. Dříve nežli začnete, věnujte prosím trochu času přečtení tohoto manuálu. Pokračujte na

stranu 59 

Dziękujemy za wybór produktu rmy Bowers & Wilkins.

John Bowers założył swoją rmę, ponieważ wierzył, iż ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczami do rozkoszowania się dźwiękiem w domowym zaciszu. Ta właśnie wiara towarzyszy nam i inspiruje każdy produkt, który

tworzymy. Niniejszy produkt wymaga starannej instalacji, dlatego

sugerujemy zapoznanie się z poniższymi instrukcjami zanim zaczniesz korzystać z produktu. Ciąg dalszy na stronie 71 

Hoş geldiniz ve Bowers & Wilkins’ı seçtiğiniz için teşekkür

ederiz. Kurucumuz John Bowers, yaratıcı tasarımının, yenilikçi mühendisliğin ve ilerici teknolojinin, evde sesin keyni çıkarmanın kilidini açacak anahtarlar olduğuna inanıyordu. O’nun inancını paylaşmayı sürdürmekteyiz ve bu inanç, tasarladığımız her ürüne

ilham vermektedir.

Bu, dikkatli kurulum gerektiren yüksek performanslı bir üründür, bu nedenle başlamadan önce bu kılavuzu okumaya zaman ayırmanızı öneririz. Devamı Sayfa 77’te 

欢迎并感谢您选择Bowers & Wilkins。我们公司的创办人 John Bowers先生相信具有想象力的设计、创新的工程学设计和先进的技术是开启家庭音响娱乐大门的重要元素。我们依然坚持着他的信念，并赋予我们所有产品设计灵感。这是一款高性能产品，在妥当安装后您将获得极佳的音效，因此我们建议您在开始安装前花一些时间仔细阅读本手册。

第83页继续 

歡迎並感謝您選擇Bowers & Wilkins。我們公司的創辦人 John Bowers先生相信具有想象力的設計、創新的工程學設計和先進的技術是開啓家庭音響娛樂大門的重要元素。我們依然堅持著他的信念，並賦予我們所有產品設計靈感。這是一款高性能產品，在妥當安裝後您將獲得極佳的音效，因此我們建議您在開始安裝前花一些時間仔細閱讀本手冊。

第89頁繼續 

Bowers & Wilkins製品をお買い上げいただき、ありがとうございます。Bowers & Wilkinsの創業者であるJohn Bowersは、

創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はBowers & Wilkinsで共有されており、この信念はBowers & Wilkinsが設計するすべての製品に命を吹き込んでいます。お買い上げいただいたスピーカーは、念入りな設置を行う価値のある、非常に高性能な製品です。ご使用になる前に、このマニュアルをお読みください。95ページに続く 

Bowers & Wilkins 제품을 구매하여 주신데 대해 깊이 감사 드립니다. Bowers & Wilkins의 창립자 John Bowers는 가정에서

오디오의 즐거움을 느끼게 하는 중요 요소는 창의력이 풍부한 디자인, 혁신적 엔지니어링과 고도의 기술이라고 확신하였습니다. 그의 신념은 현재도 Bowers & Wilkins에서 공유되고 있으며 Bowers & Wilkins가 설계하는 모든 제품에 생명을 불어 넣고 있습니다. 본 제품은 성능이 매우 뛰어난 스피커로서 설치하는데 세심한 주의가 필요합니다. 사용하시기 전에 이 매뉴얼을 잘 읽어 보시기 바랍니다. 101쪽에 계속 

bowerswilkins.com

1. Unpacking

ENGLISH

Carton Contents

Check in the carton for:

1 Foam plug 1 Accessory pack containing 4 Rubber feet 4 M6 spike feet

4 Lock nuts (10mm across ats)

1 Plinth 1 Accessory pack containing 1 Allen key 4 M6 x 35mm screws 4 Plain washers 4 Shakeproof washers

Environmental Information

This product complies with international directives, including but not limited to:

i. the Restriction of Hazardous Substances (RoHS) in electrical and electronic equipment, ii. the Registration, Evaluation, Authorisation and restriction of CHemicals (REACH) iii. the disposal of Waste Electrical and Electronic Equipment

(WEEE).

Consult your local waste disposal authority for guidance on how properly to recycle or dispose of this product.

ENGLISH

2. Positioning

Speaker Installation

The speakers are intended to be oor mounted only. It is important to ensure that the speakers stand rmly on the oor using the spike feet supplied whenever possible. In addition, t

the plinth for proper stability.

You may attach the plinth during the unpacking process, following

the diagrams on the top ap of the carton. Alternatively, you may

attach it after the product has been fully unpacked, by covering a suitable support such as a table with a cloth and laying the speaker on its side with the base of the cabinet overhanging the support. Align the plinth with its attachment holes in the underside of the cabinet, ensuring that the arrow on the underside of the plinth points forwards. Secure the plinth using the screws and washers supplied. Fit the shakeproof washers between the plain washers and the screw heads. Tighten the screws using the Allen key supplied.

The spike feet are designed to pierce carpet and rest on the oor

surface. Initially, screw the lock nuts onto the spikes enough to

leave the nuts oating just above the carpet when the spikes are resting on the oor beneath. Screw the spikes fully into the

threaded inserts in the plinth. If the cabinet rocks when placed

on the oor, unscrew the two spikes that do not touch the oor until the cabinet rests rmly without rocking. Finally, lock the nuts against the cabinet. It may be more convenient to t and adjust

the spike feet after speaker positioning has been optimised.

If there is no carpet and you wish to avoid scratching the oor surface, use either a protective metal disc (a coin perhaps) between the spike and the oor, or use the supplied rubber feet.

Fit the rubber feet and level the cabinet in the same manner as with the spike feet.

5 Channels 7 Channels

>0.5m

1.5m - 3m

Speaker Positioning

Adjustment of speaker position following initial installation will probably further improve the sound quality and is usually worthwhile.

In either stereo or home theatre installations, try to ensure that the immediate surroundings of each speaker are similar in acoustic character. For example, if one speaker is adjacent to bare walls while the other is adjacent to soft furnishings and curtains, both the overall sound quality and the stereo image are likely to be compromised.

Conventional Stereo Systems

To begin with, the speakers should be positioned between 1.5m and 3m apart at two corners of an equilateral triangle completed by the listening area at the third corner. The speakers should be approximately 0.5m away from the back wall, and at least 0.5m

away from any side walls (above).

>0.5m

110° - 130°

~40°

Home Theatre Systems

If the speakers are to be used for the front channels in a home theatre system, they should be placed closer together than for 2-channel audio, because the surround channels tend to widen the image. Positioning the speakers within approximately 0.5m of the sides of the screen will also help keep the sound image in scale with the visual image. As with conventional stereo positioning, the speakers should ideally be at least 0.5m away from any side walls. If you would prefer to place your speaker against the back wall and this location results in over emphasised bass, see the Fine Tuning section of this manual for information on using the foam plugs.

Stray magnetic elds

The speaker drive units create stray magnetic elds that extend

beyond the boundaries of the cabinet. We recommend you keep magnetically sensitive articles (CRT television and computer screens, computer discs, audio and video tapes, swipe cards and

the like) at least 0.5m from the speaker. LCD, OLED and plasma screens are not affected by magnetic elds.

ENGLISH

3. Connections

All connections should be made with the audio equipment switched off.

There are 2 linked pairs of terminals on the back of the speaker.

For conventional connection (above left), the terminal links should remain in place (as delivered) and just one pair of terminals connected to the amplier. For bi-wire connections or bi-amplication (above right), the terminal links should be removed and each pair of terminals connected to the amplier or ampliers independently. Bi-wiring can improve the resolution

of low-level detail.

Ensure that the positive terminals on the speaker (marked + and

coloured red) are connected to the positive output terminal on the amplier and the negative terminals on the speaker (marked – and coloured black) are connected to the negative output terminal on the amplier. Incorrect connection can result in poor imaging and

loss of bass.

Ask your dealer for advice when selecting speaker cable.

4. Fine Tuning

ENGLISH

Before ne tuning, make sure that all the connections in the

installation are correct and secure.

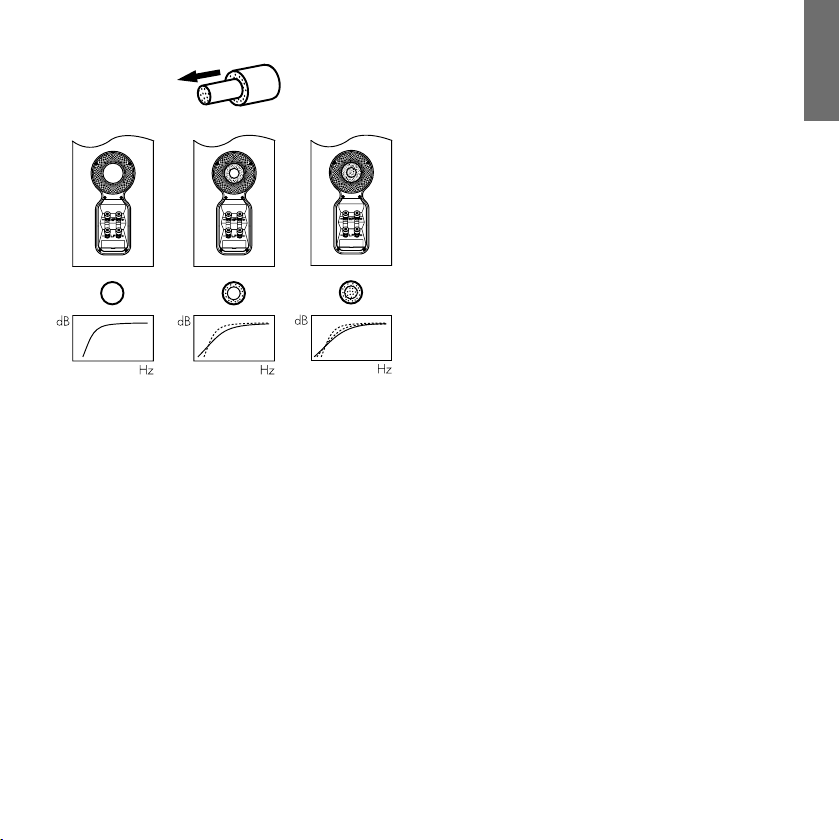

Moving the speakers further from the walls will generally reduce the volume of bass. Space behind the speakers will also help to create an aural impression of depth. Conversely, moving the speakers closer to the walls will increase the volume of bass. If you want to reduce the volume of bass without moving the

speakers further from the wall, t the foam plugs or, for less severe bass reduction, the foam rings in the port tubes (above).

If the bass seems uneven with frequency this will most probably be a consequence of the acoustic properties of your listening room. Even small changes in the position of the speakers

or listening position can have a signicant effect on sonic

performance, especially at low frequencies. Try moving your listening position or locating your speakers along a different wall if possible.

If no alternatives exist, you can adjust your loudspeakers’ low-frequency performance using the supplied foam bungs. The bungs are a two-piece part, allowing for a degree of ne-tuning using either the outer, larger-diameter piece in isolation or the two parts together. Using solely the outer, larger-diameter foam bung will deliver less bass attenuation than the complete bung assembly.

ENGLISH

5. Running In 6. Aftercare

The performance of the speaker will change subtly during the initial listening period. If the speaker has been stored in a cold environment, the damping compounds and suspension materials of the drive units will take some time to recover their correct mechanical properties. The drive unit suspensions will also loosen

up during the rst hours of use. The time taken for the speaker to

achieve its intended performance will vary depending on previous storage conditions and how it is used. As a guide, allow up to a week for the temperature effects to stabilise and 15 hours of average use for the mechanical parts to attain their intended design characteristics.

The cabinet surfaces will usually only require dusting. If you wish to use an aerosol or other cleaner, apply the cleaner onto the

cloth, not directly onto the product and test a small area rst,

as some cleaning products may damage some of the surfaces. Avoid products that are abrasive, or contain acid, alkali or antibacterial agents. Marks on the paint surface may be removed with a dilute perfume-free soap solution. Remove any remaining streak marks by spraying with a proprietary glass cleaner and

lightly wiping dry with a microbre cloth. Do not use cleaning

agents on the drive units and avoid touching them as damage may result.

1. Déballage

FRANÇAIS

Vérication du contenu du carton

Vériez que le carton contienne bien :

1 tampon en mousse 1 carton d’accessoires contenant : 4 pieds en caoutchouc 4 pieds-pointes M6

4 écrous de blocage (10 mm)

1 support de sol 1 carton d’accessoires contenant : 1 clé Allen 4 vis M6 x 35 mm 4 rondelles pleines 4 rondelles autobloquantes

Information sur l’environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les

équipements électriques et électroniques,

ii. l’enregistrement, l’évaluation, l’autorisation et la restriction

des substances chimiques (REACH)

iii l’élimination des déchets électriques et électroniques

(WEEE).

Consultez votre organisme local d’élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

FRANÇAIS

2. Positionnement

Installation des enceintes

Les enceintes sont uniquement prévues pour être directement posées au sol. Il est important de s’assurer qu’elles sont parfaitement équilibrées sur le sol, en utilisant les pointes de

découplage fournies partout où cela est possible. De plus, xez le support de sol (socle) pour une meilleure stabilité.

Vous pouvez xer le socle pendant la phase de déballage,

en suivant les indications situées sur la partie supérieure du

carton. Sinon, vous pouvez xer le socle une fois l’enceinte

complètement déballée en prenant soin d’intercaler un tissu épais sur un support adéquat, comme par exemple une table. Couchez l’enceinte sur le coté en faisant légèrement déborder la base de

l’enceinte de la table pour xer le socle. Alignez le socle avec ses trous de xation présents à la base du coffret de l’enceinte, en vous assurant que la èche gravée sur le support pointe bien

vers l’avant de l’enceinte. Fixez le socle en utilisant les rondelles et les vis fournies. Placez les rondelles autobloquantes entre les rondelles pleines et les vis. Serrez soigneusement chaque vis avec la clé Allen fournie.

Les pieds-pointes fournis sont conçus pour transpercer la moquette et prendre directement contact sur le sol en dur. Avant de les mettre en place, vissez les écrous en les laissant

libres, de telle manière qu’ils afeurent la moquette une fois

les pointes correctement mises en contact avec le sol en dur.

Vissez complètement les pointes dans les inserts letés du

support de sol. Si l’enceinte n’est pas totalement stable sur le sol, dévissez une ou plusieurs pointes jusqu’à ce que l’enceinte soit parfaitement équilibrée sur le sol. Une fois cela assuré, vissez complètement chaque écrou de blocage vers la base de l’enceinte. Il est conseillé de garantir l’équilibrage parfait de chaque enceinte seulement après avoir précisément déterminé sa position dans la pièce d’écoute.

S’il n’y a pas de tapis/moquette et que vous vouliez éviter d’abîmer la surface du sol, insérer entre la pointe et le sol une rondelle

de métal pour le protéger (une pièce de monnaie par exemple)

ou servez vous des pieds caoutchouc fournis. Fixez les pieds caoutchouc et ajustez-les de la même façon que les pointes.

5 Channels 7 Channels

>0,5 m

1.5m - 3m

Choix de la position

Le réglage de la position des enceintes au moment de leur installation est susceptible d’améliorer grandement les résultats sonores, et constitue donc une première étape essentielle.

Qu’il s’agisse d’une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l’environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d’un mur lisse et nu, tandis que l’autre se trouve proche d’épais tissus et tapis, la qualité et l’équilibre stéréophonique

naux risquent fort d’être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l’une de l’autre, formant ainsi les deux angles d’un triangle équilatéral dont le troisième angle sera la position d’écoute privilégiée. Les enceintes seront également éloignées d’environ 50 centimètres du mur arrière et des murs

latéraux (ci-dessus).

>0,5 m

110° - 130°

~40°

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu’enceintes frontales d’un système Home Cinema, elles doivent être plus rapprochées l’une de l’autre que dans le cas d’une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l’image sonore générale. Positionnez les deux enceintes

à environ 50 centimètres de chaque côté de l’écran, an de

conserver une image sonore en rapport avec l’image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes devront idéalement être éloignées d’au moins 50 centimètres des murs adjacents. Si les enceintes doivent être plaquées contre le mur arrière, pour des raisons pratiques, il peut en résulter

une augmentation articielle du niveau de grave : voir à ce

sujet le paragraphe Ajustements plus loin dans ce manuel pour l’utilisation optimale des tampons de mousse fournis.

Champs magnétiques

Les haut-parleurs à l’intérieur de l’enceinte génèrent des champs magnétiques qui peuvent s’étendre au-delà du coffret de l’enceinte. Nous vous recommandons donc de tenir éloignés d’au

moins 50centimètres des enceintes les appareils sensibles à ces

champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio

et vidéo, cartes magnétiques, etc.). Les écrans LCD, OLED et

plasma ne sont pas affectés pas les champs magnétiques.

FRANÇAIS

3. Connexions

Tous les branchements doivent être effectués les appareils étant tous éteints.

Il y a deux paires de prises réunies entre elles à l’arrière de chaque enceinte. Pour les branchements classiques (ci-dessus

à gauche), les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l’amplicateur. En cas de bi-câblage ou de bi-amplication (ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l’amplicateur ou aux amplicateurs de manière indépendante. Ce principe de bi-câblage permet d’améliorer la résolution et la qualité des plus ns détails.

Branchez la prise « positif » de l’enceinte (prise de couleur rouge,

avec le repère « + ») sur la prise de sortie enceinte « positif » de l’amplicateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « – ») sur la prise « négatif » de l’amplicateur.

Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave.

Demandez conseil à votre revendeur pour le choix du câble

utilisé.

4. Ajustements

FRANÇAIS

Avant de procéder à ces réglages, vériez que tous les

branchements sont correctement effectués, dans toute l’installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du

grave. Un espace sufsant derrière les enceintes acoustiques

permet également d’améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave.

Si le niveau de grave vous paraît trop élevé à certaines fréquences, cela est généralement dû à des modes de

résonances parasites dans la pièce d’écoute. Une modication,

même légère, de la position des enceintes dans la pièce ou de la position d’écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d’écoute ou de placer les enceintes le long d’un autre mur de la pièce si cela est possible.

Si n’y a pas d’alternative, vous pouvez ajuster le rendu des enceintes dans le grave en insérant les tampons de mousse fournis dans les évents de décompression. Les tampons sont composés de deux parties, offrant ainsi une certaine latitude d’ajustement. Vous pouvez en effet utiliser soit juste la partie extérieure, soit les deux. En utilisant juste le tampon extérieur, vous obtiendrez une moindre réduction des graves que si vous insérez la totalité du tampon.

FRANÇAIS

5. Rodage 6. Entretien

Les performances d’une enceinte acoustique se modient

subtilement pendant une période de rodage initiale. Si l’enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d’utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d’heures d’utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

La surface du coffret ne nécessitera dans la plupart des cas qu’un simple dépoussiérage. Si vous souhaitez utiliser un produit en aérosol, ou tout autre produit nettoyant, vaporisez le produit sur le tissu et pas directement sur la surface du coffret, et faites d’abord un test sur une petite surface car certains produits peuvent s’avérer néfastes. Éviter les produits abrasifs, ou ceux qui contiennent de l’acide, de l’ammoniaque ou des agents antibactériens. Les traces sur les surfaces peintes peuvent être ôtées avec de l’eau et du savon dilué sans parfum. Enlever les éventuelles marques résistantes en pulvérisant un produit de nettoyage industriel pour vitres, que vous essuierez

complètement à l’aide d’un chiffon sec en microbres. Ne pas

employer de produits nettoyants sur les haut-parleurs et évitez dans tous les cas d’y toucher pour ne pas les endommager.

1. Auspacken

DEUTSCH

Kartoninhalt

Im Karton liegen:

1 Schaumstoffeinsatz 1 Zubehörpaket mit: 4 Gummifüßen 4 M6-Spikes

4 Sicherungsmuttern (Schlüsselweite 10 mm)

1 Sockel 1 Zubehörpaket mit: 1 Innensechskantschlüssel 4 Schrauben M6 x 35 mm 4 Unterlegscheiben 4 rüttelfesten Unterlegscheiben

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher

Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))

ii. die Registrierung, Bewertung, Zulassung und

Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)

iii. die Entsorgung von Elektro- und Elektronik-Altgeräten

(Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

DEUTSCH

2. Positionierung

Aufstellen der Lautsprecher

Die Lautsprecher sind als Standversion konzipiert. Es ist wichtig, dass sie fest auf dem Boden stehen. Ver wenden Sie daher, wann immer möglich, die beiliegen den Spikes. Befestigen Sie zusätzlich den Sockel, um eine optimale Stabilität zu gewährleisten.

Sie können den Sockel während des Auspackens anbringen (siehe Abbildungen auf der oberen Verschlussklappe des

Kartons). Alternativ können Sie dies auch nach dem Auspacken machen. Suchen Sie sich dazu eine geeignete Auageäche

wie beispielsweise einen Tisch und decken Sie diese mit einem Tuch ab. Legen Sie den Lautsprecher auf die Seite, so dass die

Unterseite des Lautsprechergehäuses vorne an der Auageäche

vorsteht. Richten Sie den Sockel den Befestigungslöchern an der Gehäuseunter seite ent spre chend aus. Stellen Sie dabei sicher, dass der Pfeil an der Sockelunterseite nach vorne zeigt. Befestigen Sie den Sockel mit den beiliegenden Schrauben und Unterlegscheiben. Setzen Sie die rüttelfesten Unterleg scheiben zwischen die Unterleg scheiben und die Schraubenköpfe. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskantschlüssel fest.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich

hindurchgehen und auf der Bodenoberäche auiegen. Drehen

Sie zunächst die Sicherungsmuttern so auf die Spikes, dass

sie sich über dem Teppich benden, wenn die Spikes auf dem Boden darunter auiegen. Drehen Sie die Spikes vollständig in die

Gewindebohrungen des Sockels. Sollte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so lösen Sie die beiden

nicht auiegenden Spikes, bis der Lautsprecher fest auf dem

Boden steht. Ziehen Sie nun die Sicherungsmuttern gegen das Gehäuse fest. Es ist sinnvoll, die Spikes erst dann anzubringen und einzustellen, wenn Sie die optimale Position für den Lautsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der

Bodenoberäche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (vielleicht eine Münze) unter die Spikes oder

verwenden die beiliegenden Gummifüße.

5 Channels 7 Channels

>0.5m

1.5m - 3m

Positionierung der Lautsprecher

Eine weitere Optimierung der Lautsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo- als auch bei HeimkinoInstallationen sicherzustellen, dass die direkte Umgebung in

puncto Akustik für alle Lautsprecher ähnlich ist. Bendet sich

beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5 m, der Abstand zu den

Seitenwänden mindestens 0,5 m betragen (siehe oben).

>0.5m

110° - 130°

~40°

Heimkinosysteme

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Möchten Sie Ihren Lautsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen

magnetisch empndlichen Artikeln (CRT-Fernsehgeräten,

Computerbildschirmen, Discs, Audio- und Videobändern,

Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einuss auf LCD-, OLED- und Plasma-

Bildschirme.

DEUTSCH

3. Anschließen der Lautsprecher

Schalten Sie alle Gerät während des Anschließens ab.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden.

Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein

Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben

werden (siehe oben rechts), müssen zunächst die Brücken

entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit +

gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem

positiven Ausgang am Verstärker und die negativen (schwarzen

und mit - gekennzeichneten) Anschlussklemmen mit dem

negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten.

4. Feinabstimmung

DEUTSCH

Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die

Bassreexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen.

Haben Sie diese Möglichkeiten nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber beide Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveaus größer als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

DEUTSCH

5. Einlaufphase 6. Pege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lagerund Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberäche muss in der Regel nur abgestaubt

werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle,

da einige Reinigungsprodukte manche Oberächen beschädigen

können. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte

auf der lackierten Oberäche können mit einer verdünnten,

parfümfreien Seifenlösung entfernt werden. Streifen können mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

1. Desembalaje

ESPAÑOL

Contenido del Embalaje

Compruebe que en el embalaje guren los siguientes

elementos:

1 tapón de espuma 1 paquete de accesorios que contiene: 4 pies de goma 4 puntas metálicas de desacoplo M6

4 tuercas de jación (con arandelas planas de 10 mm) 1 base (plinto)

1 paquete de accesorios que contiene: 1 llave Allen 4 tornillos M6 de 35 mm 4 arandelas planas 4 arandelas antisacudidas

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se

incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en

equipos eléctricos y electrónicos.

ii. la de Registro, Evaluación, Autorización y Restricción del Uso

de Componentes Químicos (REACH).

iii. la de Eliminación de Residuos Procedentes de Componentes

Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.

ESPAÑOL

2. Ubicación

Instalación de las Cajas Acústicas

Estas cajas acústicas han sido pensadas para ser instaladas única y exclusivamente sobre el suelo. Por lo tanto, es importante asegurar que descansen rmemente sobre el suelo de la sala en la que vayan a ser instaladas utilizando –siempre que ello sea posible–

las puntas de desacoplo suministradas de serie. Asimismo, coloque

la base (plinto) de tal modo que la estabilidad del conjunto sea

máxima.

Si lo desea, puede colocar la base (plinto) durante el proceso de desembalaje siguiendo los dibujos que guran en la aleta superior

de la caja de cartón. De modo alternativo, puede colocarla una vez que el producto haya sido completamente desembalado

recubriendo previamente una supercie adecuada, como por

ejemplo una mesa, con una gamuza, una sábana o una toalla, con

la caja acústica descansando sobre uno de sus paneles laterales

de tal modo que la parte inferior de la misma sobresalga de la mesa para facilitar la operación de montaje. Alinee el plinto con

los pertinentes oricios de jación asegurándose de que la echa que gura en su parte inferior apunte hacia fuera. Asegure el plinto

con ayuda de los tornillos y las arandelas suministrados de serie. Coloque las arandelas antivibración entre las arandelas planas y las

tuercas de jación. Fije los tornillos con la llave Allen suministrada

de serie.

Las puntas de desacoplo están diseñadas para que perforen la

alfombra y descansen sobre la supercie del suelo. Inicialmente, coloque las tuercas de jación en las puntas dejando que las primeras “oten” ligeramente por encima de la alfombra cuando las segundas descansen sobre el suelo. A continuación, je por completo las puntas en los oricios dispuestos para ello en el plinto (base). Si el recinto se mueve cuando esté en su posición denitiva, aoje las dos puntas que no toquen el suelo hasta que aquél descanse rmemente sin moverse. Finalmente, je sólidamente

las tuercas contra el recinto. Es posible que resulte más cómodo colocar y ajustar las puntas una vez optimizada la posición de la

caja acústica.

En caso de que no haya ninguna alfombra y usted desee impedir

que se raye la supercie del suelo, utilice o bien un disco protector metálico (una moneda también podría servir) entre la punta y el

suelo o bien los tacos de goma suministrados por el fabricante. Coloque los tacos de goma y nivele el recinto del mismo modo que con las puntas de desacoplo.

5 Channels 7 Channels

>0.5m

1.5m - 3m

Colocación de la Caja Acústica

Es muy probable que el ajuste de la posición de la caja acústica

una vez llevada a cabo la instalación inicial de la misma mejore la calidad sonora, por lo que por regla general resulta muy recomendable.

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a

cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda

mientras que la otra está cerca de mobiliario y cortinas blandos, es más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse, separadas

entre sí de 1’5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas deberían separarse aproximadamente 0’5 metros de la pared posterior y al menos 0’5 metros de cualquier pared lateral

(ver dibujo superior).

>0.5m

110° - 130°

~40°

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían

estar más cerca entre sí que en un equipo de audio de 2 canales porque los canales de sonido envolvente tienden a ensanchar

la imagen sonora. La colocación de las cajas acústicas a unos

0’5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales,

idealmente las cajas acústicas deberían estar separadas un mínimo de 0’5 metros de cualquier pared lateral. Si preere colocar las cajas acústicas contra la pared posterior y esta ubicación provoca

un realce excesivo de los graves, diríjase a la sección Ajuste Fino del presente manual para obtener información sobre cómo utilizar los tapones de espuma suministrados de serie para corregir esta situación.

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos

parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética

y cosas por el estilo) al menos 0’5 metros de la caja acústica.

Las pantallas de plasma, LCD y OLED no son afectadas por los campos magnéticos.

ESPAÑOL

3. Conexiones

Todas las conexiones deberían realizarse con el equipo desconectado.

En la parte posterior de la caja acústica hay dos pares de

terminales de conexión unidos entre sí con sendos puentes.

Para realizar una conexión convencional (arriba, izquierda) dichos

puentes deberían permanecer en su lugar (situación original, es

decir de fábrica) y por tanto solamente deberían conectarse un par de terminales al amplicador. Para la conexión en bicableado o biamplicación (arriba, derecha) los puentes deberían retirarse

para poder conectar por separado cada par de terminales al

amplicador o amplicadores empleados. El bicableado puede

mejorar la resolución de los detalles de baja frecuencia.

Asegúrese de que los terminales positivos de la caja acústica (marcados como + y de color rojo) son conectados al terminal de salida positivo del amplicador y que los terminales negativos de la caja acústica (marcados como – y de color negro) son conectados al terminal de salida negativo del amplicador. Una conexión

incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves.

Consulte a su detallista para que le aconseje a la hora de elegir el cable de conexión.

4. Ajuste Fino

ESPAÑOL

Antes de proceder al ajuste no, verique cuidadosamente que

todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas acústicas y

las paredes de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas

acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reex.

Si desea que la reducción de graves sea menos severa, coloque los

anillos de espuma en los puertos bass-reex (dibujo superior).

Si la respuesta en graves parece poco uniforme con la frecuencia,

lo más probable es que ello se deba a las propiedades acústicas

de su sala de escucha. Incluso pequeños cambios en la posición

de las cajas acústicas o del punto de escucha pueden tener un efecto signicativo en las prestaciones sonoras, especialmente las

frecuencias más bajas. Si es posible, intente desplazar su posición

de escucha o ubicar las cajas acústicas a lo largo de una pared

diferente.

Si no se dispone de alternativas, puede anar la respuesta en graves de sus cajas acústicas utilizando los tapones de espuma

suministrados de serie con las mismas. Dichos tapones se componen de dos piezas, lo que da un cierto margen de ajuste al poderse utilizar bien la pieza externa de mayor diámetro, bien las dos piezas juntas. Si sólo se utiliza la pieza de espuma externa, es decir la de mayor diámetro, se conseguirá menos atenuación de graves que si se usa el conjunto de tapones al completo.

ESPAÑOL

5. Período de Rodaje 6. Cuidado y Mantenimiento

Las prestaciones de la caja acústica cambiarán de manera

sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes

y de amortiguamiento acústico como los que forman parte de los

sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las

primeras horas de uso. El tiempo que la caja acústica necesite

para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

Por regla general, la supercie del recinto sólo requiere que se

le quite el polvo. Si desea utilizar un limpiador de tipo aerosol o de otra clase, aplíquelo sobre la gamuza limpiadora, nunca directamente sobre el recinto, y realice antes una prueba con

una supercie pequeña puesto que determinados productos de limpieza pueden dañar algunas de las supercies. Evite utilizar

productos abrasivos o que contengan ácido, álcalis o agentes

antibacterianos. Las marcas en la supercie pintada de tacto suave

pueden eliminarse con una solución diluida de jabón neutro. Limpie cualquier pequeña ralladura o marca veteada rociándola con un

aerosol limpiacristales especíco para ello y secando suavemente con una gamuza de microbras. No aplique productos de limpieza a los altavoces y evite tocar estos últimos ya que podría dañarlos.

1. Desempacotamento

PORTUGUÊS

Conteúdos da caixa

Verique se a caixa contém:

1 cilindro de espuma 1 conjunto de acessórios que contém: 4 bases de borracha 4 bases de tachas M6

4 contraporcas (10 mm de face a face)

1 base 1 conjunto de acessórios que contém: 1 chave Allen 4 parafusos M6 x 35 mm 4 anilhas planas 4 anilhas resistentes à vibração

Informação ambiental

Este produto está em conformidade com as directivas internacionais, incluindo mas não se limitando a:

i. Directiva relativa à restrição do uso de determinadas

substâncias perigosas (RoHS - Restriction of Hazardous Substances) em equipamentos eléctricos e electrónicos;

ii. Regulamento relativo ao registo, avaliação, autorização e

restrição de substâncias químicas (REACH - Registration, Evaluation, Authorisation and restriction of CHemicals);

iii. Directiva relativa aos Resíduos de Equipamentos

Electrónicos e Eléctricos (REEE).

Consulte uma entidade local de recolha de lixo para obter informação sobre como reciclar ou eliminar este produto de forma correcta.

PORTUGUÊS

2. Posicionamento

Instalação das colunas

As colunas foram projectadas para serem instaladas apenas no chão. É importante garantir que as colunas estão bem apoiadas no chão, utilizando, sempre que possível, as bases das tachas fornecidas. Para além disso, aplique a base, de modo a alcançar uma estabilidade adequada.

Poderá xar a base durante o processo de desempacotamento,

seguindo os diagramas presentes na aba superior da caixa.

Em alternativa, poderá xá-la depois de ter desempacotado

completamente o produto, cobrindo um suporte adequado, como uma mesa, por exemplo, com um pano e colocando as colunas de lado, com a base da caixa das colunas suspensa sobre o suporte. Alinhe a base com os respectivos orifícios

de xação situados na parte inferior da caixa das colunas e certique-se de que a seta existente na parte inferior da base se

encontra apontada para a frente. Fixe a base com os parafusos e as anilhas fornecidos. Aplique as anilhas resistentes à vibração entre as anilhas planas e as cabeças dos parafusos. Aperte os parafusos com a chave Allen fornecida.

As bases das tachas foram concebidas para xar tapetes, cando apoiadas na superfície do solo. Comece por apertar as contraporcas nas tachas, de forma a que quem suspensas

imediatamente acima do tapete com as tachas apoiadas no chão, sob as contraporcas. Aperte completamente as tachas nos encaixes roscados da base. Se a caixa das colunas oscilar quando estiver colocada no chão, desaperte as duas tachas que não estão em contacto com o chão, até que a caixa

esteja rmemente apoiada e não oscile. Para concluir, bloqueie

novamente as porcas na caixa. Poderá ser mais conveniente aplicar e ajustar as bases das tachas depois de alcançar um posicionamento ideal das colunas.

Se não existir um tapete e pretender evitar arranhar a superfície do solo, utilize um disco de protecção de metal (uma moeda,

por exemplo) entre a tacha e o chão, ou a base de borracha

fornecida. Instale a base de borracha e nivele a caixa das colunas da mesma forma que fez com as bases das tachas.

+ 77 hidden pages
