Bose® 161™ Speakers
Bedienungsanleitung
Declaration of conformity
We, the offerer,
Bose Corporation, The Mountain
Framingham, MA 01701-9168 USA
acknowledge our sole responsibility, that the product,
Kind of equipment: Loudspeaker
Type designation: 161™ loudspeaker
in accordance with EMC directive 89/336/EC and article 10(1) of the
Directive, is in compliance with the following norm(s) or document(s):
Technical regulations: EN 50081-1, EN 50082-1
Accredited by Bose Corporation
1 May 2001
Bose Products B.V. Nic Merks,
Nijverheidstraat 8, Vice President, Bose Europe
1135 GE Edam, Manufacturer’s authorized
The Netherlands EU representative
2
Sie finden …
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Aufstellen Ihrer 161™-Lautsprecher . . . . . . . . . . . . . . . . . . . . . . 4
Auswählen des Lautsprecherkabels . . . . . . . . . . . . . . . . . . . . . 4
Vorbereiten des Lautsprecherkabels . . . . . . . . . . . . . . . . . . . . . 5
Anschließen der Lauts precherkabel an die Lautsprecher . . . . . 5
Anschließen der Lautsprecherkabel an den Receiver
Überprüfen der Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . 6
Wandmontage Ihrer Lautsprecher . . . . . . . . . . . . . . . . . . . . . . . 6
Verwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Schoonmaken van luidsprekers . . . . . . . . . . . . . . . . . . . . . . . . 7
Oplossen van problemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vorbereitung
Besten Dank, dass Sie sich für den Kauf von Lautsprechern des Typs
®
161™ entschieden haben. Das for tschrit tlich e Design un d die qualit a-
Bose
tiv hochwertige Konstruktion werden Ihnen sicher lange Zeit Freude bereiten. Die 161
elegant-schlichten Design. Spezielle Bose-Technologien, einschließlich
Stereo Everywhere
entlich größeren Lautsprechern in Verbindung gebracht wird.
oder Verstärker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
™
-Lautsprecher bieten bewährte Bose-Performance in einem
™
, bieten eine Leistung, die normalerweise nur mit wes-
Wichtige Informationen
Die Seriennummern befinden sich auf der Rückseite der 161™ Lautsprecher.
Seriennummern: ________________________und _______________________
Händler: __________________________________________________________
Rufnummer des Händlers: ____________________ Kaufdatum: ___________
Wir empfehlen Ihnen, Ihren Kaufbeleg zusammen mit diesem Benutzer-
handbuch aufzubewahren.
© 2001 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in
anderer Weise verwendet werden.
3
Aufstellen
Auspacken
Packen Sie den Karton sorgfältig aus, und bewahren Sie das
Verpackungsmaterial für eine eventuelle spätere Verwendung auf.
Sollte einer der Lautsprecher beschädigt sein, installieren Sie auch
den anderen nicht. Verpacken Sie beide Lautsprecher wieder im
Originalkarton, und verständigen Sie unverzüglich Ihren BoseVertragshändler.
Aufstellen Ihrer 161™-Lautsprecher
Hinweis: Ihre 161
dass bei den meisten Fernsehbildschirmen keine Bildstörungen
hervorgerufen werden.
Damit die beste Klangqualität gewährleistet ist, sollten Sie den
Lautsprecher für den linken Kanal auf der linken Raumseite und den
Lautsprecher für den rechten Kanal auf der rechten Raumseite und
beide Lautsprecher mindestens 1,5 Meter voneinander entfernt
aufstellen. (Siehe den Aufkleber auf der Rückseite der Lautsprecher.)
Achten Sie darauf, dass beide Lautsprecher mit ihrer Rückseite
parallel zur Wand stehen.
Wenn Sie die Lautsprecher dagegen in Ihrem Heimkino-/Surround
Sound-System verwenden möchten, bei dem der Schall von hinten
auf die Zuhörer gerichtet ist, stellen Sie die Lautsprecher hinter oder
seitlich neben den Zuhörern auf.
Befestigen Sie die mitgelieferten selbstklebenden Gummifüße auf der
Unterseite der Lautsprecher, damit diese sicherer stehen (
1).
Falls Sie Ihre Lautsprecher mit den beiliegenden Wand-haltern
befestigen möchten, schlagen Sie unter
Lautsprecher” auf Seite 6 nach.
™
-Lautsprecher sind magnetisch abgeschirmt, so
Abbildung
”Wandmontage Ihrer

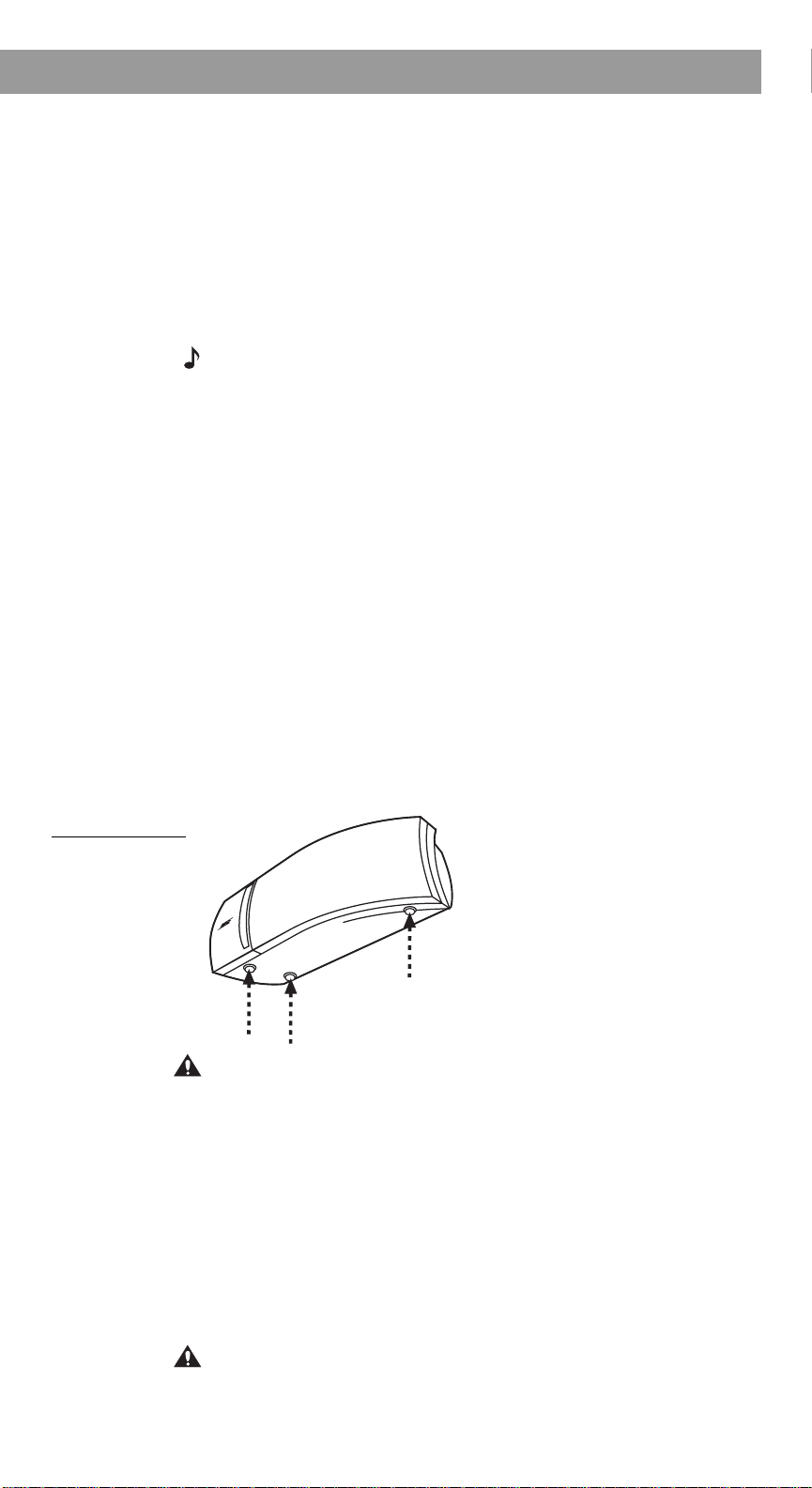

Abbildung 1
Anbringen selbstklebender Gummifüße auf der Unterseite der Lautsprecher
ACHTUNG! Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf, wie Heizkörpern, Wärmespeichern, Öfen oder
anderen Geräten (auch Verstärkern), die Wärme erzeugen.
Auswählen des Lautsprecherkabels
Achten Sie darauf, dass Sie Lautsprecherkabel mit dem richtigen
Querschnitt (Dicke) verwenden. Zweileiter-Litzenkabel mit einem
Querschnitt von 0,75 mm
Baumärkten erhältlich) eignen sich für die meisten Anwendungen.
Falls die Länge des Lautsprecherkabels 9 m zum Receiver bzw.
Verstärker übersteigt, schlagen Sie unter “Empfohlene Kabel” auf
Seite 7 nach oder erkundigen Sie sich bei Ihrem BoseVertragshändler.
Hinweis: Schalten Sie unbedingt Ihren Receiver oder Verstärker aus
und ziehen den Netzstecker ab, bevor Sie Kabel anschließen.
2
(in Elektro- und Rundfunkgeschäften und
4
Aufstellen
Vorbereiten des Lautsprecherkabels
Das Lautsprecherkabel besteht aus zwei isolierten Adern. Die
Isolierung der einen Ader ist entweder gestreift, ausgekragt oder
gerippt. Diese markierte Ader ist immer Plus (+). Die unmarkierte
Ader ist immer Minus (–). Diese Pole entsprechen der roten (+) und
der schwarzen (–) Klemme auf der Rückseite des Lautsprechers,
Receivers oder Verstärkers. Achten Sie darauf, dass Sie jede Ader
mit der entsprechenden Klemme verbinden (Plus an Plus und Minus
an Minus).
Hinweis: Schneiden Sie das Kabel lang genug, damit es vom
Receiver oder Verstärker zum Lautsprecher reicht.
Entfernen Sie an den Enden der Lautsprecherkabel ca. 13 mm
Isolierung von jeder Ader. Ver dril len Sie dann die blanken Aderenden,
so dass keine losen Drähte überstehen.
Anschließen der Lautsprecherkabel an die Lautsprecher
Auf der Rückseite der Lautsprecher befindet sich eine Klemmleiste.
Drücken Sie den roten Klemmhebel (
Plusader (+) in die Klemme ein, und lassen Sie den Klemmhebel
wieder los. Drücken Sie den schwarzen Klemmhebel, führen Sie die
Minusader (–) in die Klemme ein, und lassen Sie den Klemmhebel
wieder los.
Abbildung 2), führen Sie die

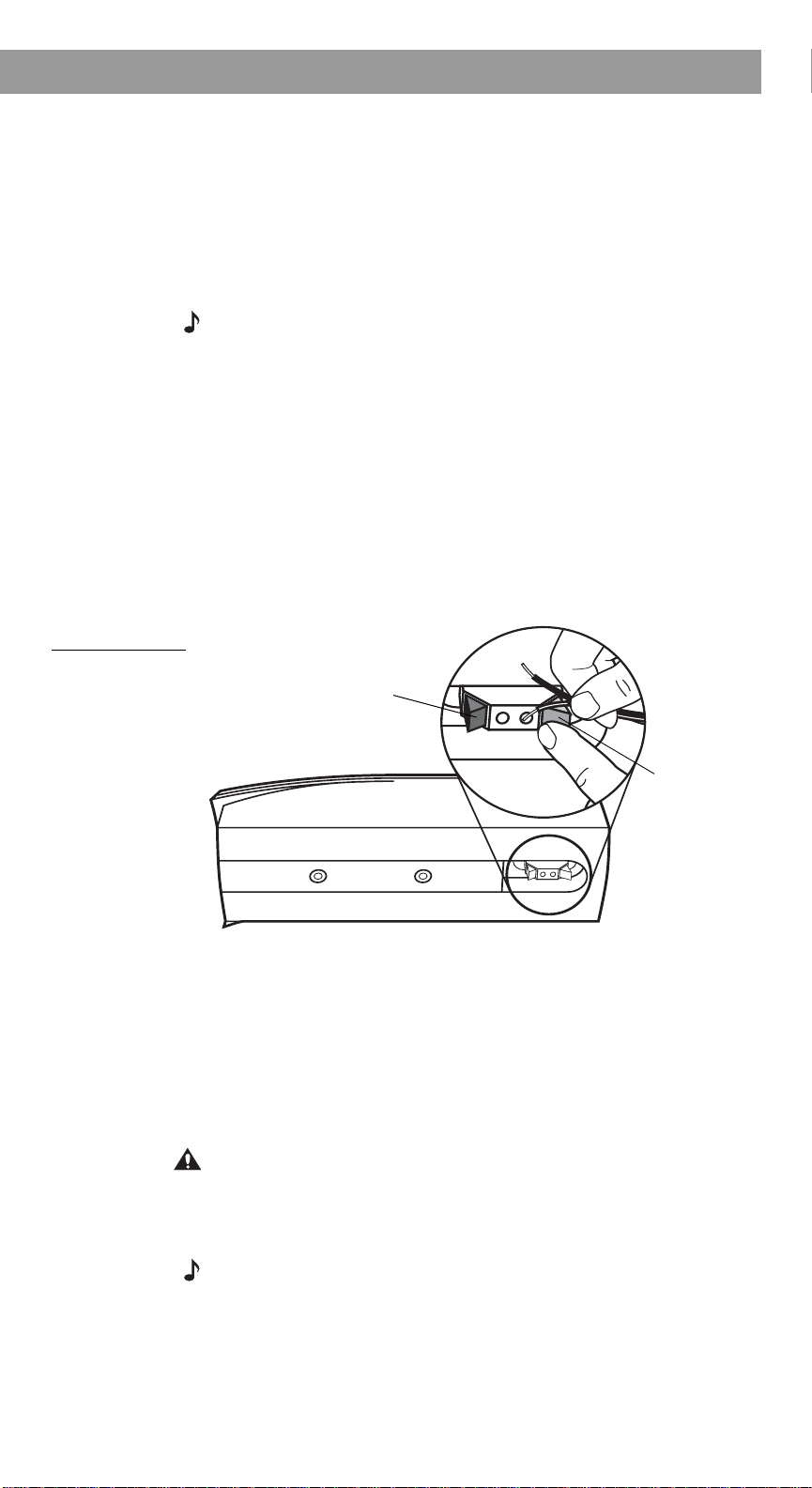

Abbildung 2
Anschließen der Lautsprecherkabel
Schwarz (–)
Rot (+)
Anschließen der Lautsprecherkabel an den Receiv er oder Verstärker
Schließen Sie das linke Lautsprecherkabel an den
Lautsprecherausgang für den linken Kanal Ihres Receivers oder
Verstärkers an. Schließen Sie die markierte Plusader an die rote (+)
Klemme und die unmarkierte Minusader an die schwarze (–) Klemme
an. Schließen Sie das rechte Lautsprecherkabel in gleicher Weise an
den Lautsprecherausgang für den rechten Kanal an.
ACHTUNG!: Überzeugen Sie sich, dass sich keine losen Drähte über
die Klemmen berühren. Hierdurch könnte ein Kurzschluss verursacht
werden, der den Receiver oder Verstärker möglicherweise beschädigt.
Bevor Sie den Netzs teck er des R ece ivers ode r Verstärk ers w ieder
einstecken, prüfen Si e, ob al le Verbindungen fe st si tze n.
Hinweis: Falls Sie diese Lautsprecher für die hinteren Surround-
Kanäle in einem Heimkino-System verwenden, wählen Sie die
Einstellung “SMALL SPEAKER.”
5
Aufstellen
Überprüfen der Lautsprecheranschlüsse
1. Bringen Sie den Balance-Regler an Ihrem Receiver oder V erstärker in die mittlere S tellu ng. S te llen S ie Ih r en R ecei ver oder Verstärk er gegebenenfalls auf Mono, und schalten Sie ihn dann ein.
2. Stellen Sie die 161
voneinander entfernt so auf, dass sie sich gegenüber stehen.
™
-Lautsprecher weniger als 15 cm
3. Spielen Sie einige Musikstücke mit tiefen Bässen.
Sie sollten nun den Eindruck haben, als käme die Musik von einem
Punkt zwischen den beiden Lautsprechern. Der Bass sollte voll und
natürlich klingen. Ist dies nicht der Fall, sind die Anschlüsse
möglicherweise vertauscht, so dass die Lautsprecher die Musik
phasenverschoben wiedergeben. Überprüfen Sie d aher, ob die
Lautsprecherkabel korrekt angeschlossen sind (Plus an Plus und
Minus an Minus). Wiederholen Sie anschließend die Schritte 1 bis 3.
Wandmontage Ihrer Lautsprecher
Hinweise zu den Befestigungsmaterialien und eine
Bohrschablone finden Sie auf den hi nteren Seiten dieser
Bedienungsanleitung.
ACHTUNG!: Montieren Sie die Halter nicht an Wänden, die zu
schwach sind oder in denen Strom- oder Wasserleitun gen usw. verlegt
sind. Wenn Sie Bedenken haben, ziehen Sie einen qualifizierten
Fachmann zu Rate.
ACHTUNG!: Es dürfen keine Gegenstände an den Stützen oder
Lautsprechern aufgehängt werden. Die Stützen sind ausschließlich
dazu konstruiert, das Gewicht der Lautsprecher zu tragen.
Hinweis: Bei senkrechter Haltermontage befestigen Sie das Teil A
so, dass die Schraubenbohrung C nach unten weist. Ziehen Sie alle
Schrauben unbedingt fest an.
Hinweis: Dami t der Stereo Everywhere
volle Leistung entfalten kann, ist unbedingt eine horizontale
Befestigung erforderlich.
1. Halten Sie die Bohrschablone an der gewünschten Stelle gegen
die Wand, und markieren Sie die Lage der Dübellöcher. Falls Sie
die Lautsprecherkabel durch die Wand führen möchten, müssen
Sie auch das Loch für die Kabel anzeichnen.
2. Bohren Sie Löcher mit einem ausreichenden Durchmesser für die
Montagedübel.
3. Befestigen Sie das Teil A an der Wand und das Teil B auf der
Rückseite des Lautsprechers (
4. Befestige n Sie den Lautspr echer mi t dem Hal terteil B am Halter teil
A, indem Sie die Schraube C festziehen. Sie können den Winkel
des Lautsprechers verändern, indem Sie die Schraube C etwas
lösen, den Lautsprecher dann nach oben oder unten bewegen
und abschließend die Schraube C wieder festziehen.
®
(Stereo an jedem Ort) seine
Abbildung 3).

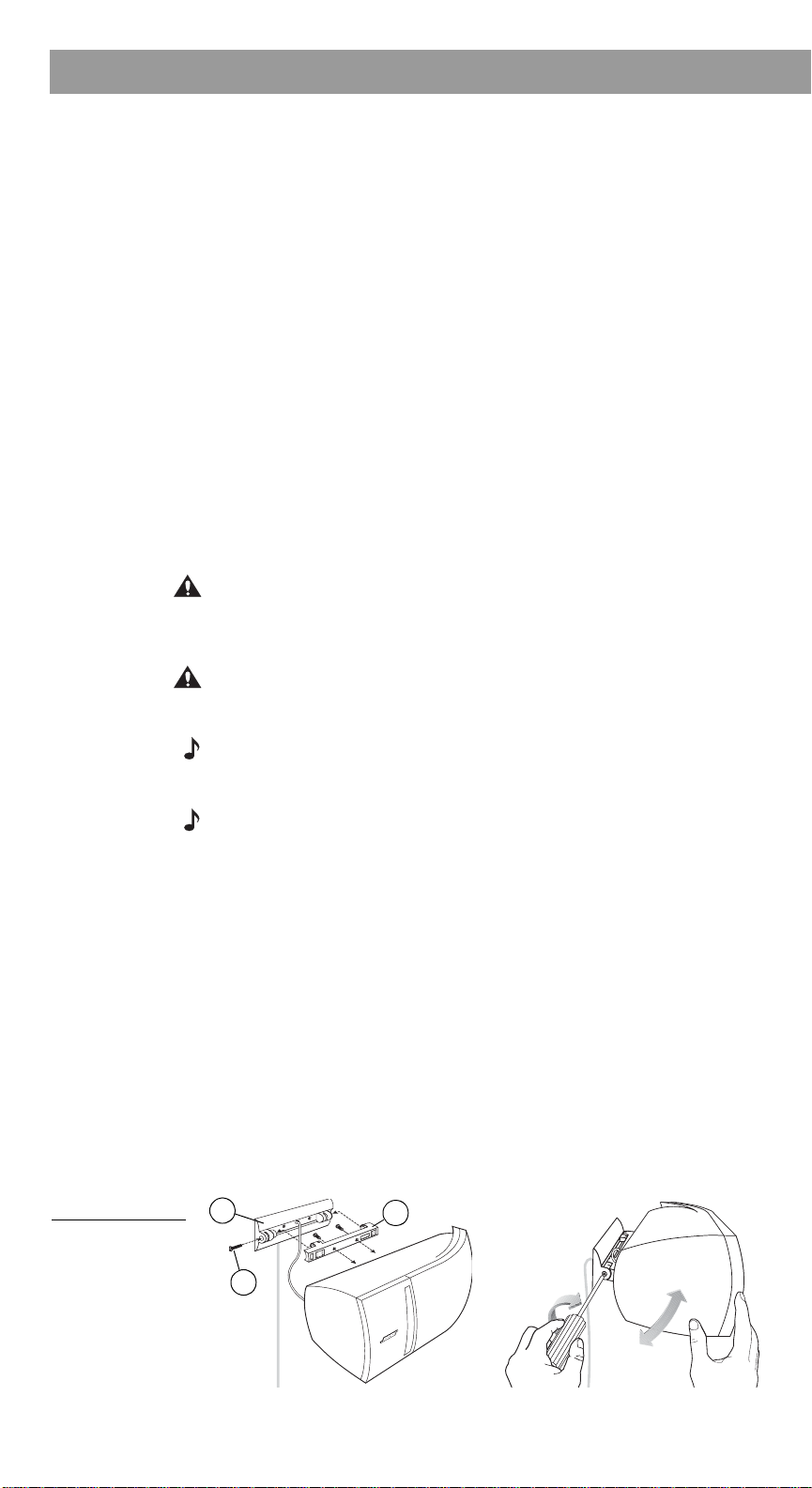

Abbildung 3
Befestigen der Lautsprecherhalter
6
A
B
C
Produktinformationen
Reinigen der Lautsprecher
Reinigen Sie die Außenseite Ihrer 161™-Lautsprecher nur mit einem angefeuchteten Tuch.
Verwenden Sie keine ätzenden Chemikalien oder Haushaltsreiniger. Sprühen Sie Wasser
oder Reiniger nicht direkt auf die Lautsprecher. Das Gitter der Lautsprecher kann mit
einem Staubsauger vorsichtig abgesaugt werden.
Fehlersuche
Falls Sie mit Ihren 161™-Lautsprechern Probleme haben, schlagen Sie in der folgenden
Tabelle nach. Sollten Sie zusätzliche Unterstützung benötigen, wenden Sie sich an Ihren
®
Bose
-Vertragshändler oder direkt an Bose.
Problem Lösung
Beide
Lautsprecher
ohne Ton
Schwache Bässe
oder Höhen
Nur ein
Lautsprecher mit
Ton
Ein Lautsprecher
immer noch ohne
Ton
Prüfen Sie die Einstellungen an Ihrem Receiver oder Verstärker.
Schlagen Sie in der entsprechenden Bedienungsanleitung nach, welche
Einstellungen erforderlich sind.
Prüfen Sie die Tonbalance-Einstellu ng an Ihrem Receiver oder
Verstärker.
• Prüfen Sie den Balance-Regler an Ihrem Receiver oder Verstärker.
• Prüfen Sie die Anschlüsse an dem Lautsprecher, der nicht
funktioniert. Vergewissern Sie sich, dass die Kabel unbeschädigt und
fest angeschlossen sind (siehe Seite 5).
• T r ennen Sie das Anschlusskabel des betroffenen Lautsprechers vom
Receiver oder Verstärker. Trennen Sie das andere Anschlusskabel
von dem zweiten Lautsprecher, und verbinden Sie dann dieses Kabel
mit dem Lautsprecher, der nicht funktioniert.
• Sollte der Lautsprecher noch immer nicht funktionieren, liegt der
Fehler im Lautsprecher. Funktioniert der La utsprecher jetzt jedo ch,
suchen Sie weiter nach der Fehlerursache.
• Trennen Si e das mit dem Lautsprecher verbundene Anschlusskabel
vom Receiver oder Verstärker. Schließen Sie es dann an andere
Ausgänge des Receivers oder Verstärkers an.
• Falls der Lautsprecher nun funktioniert, liegt der Fehler im
ursprünglichen Kabel, das an diesen Lautsprecher angeschlossen
war. Funktioniert der Lautsprecher dagegen nicht, liegt der Fehler in
dem Kanal des Receivers oder Verstärkers.
Technische Daten
Qualitätsstandard: Syncom
Driver: Zwei 6,3 cm Breitband-Driver je Lautsprecher
Gehäuse: Vergossenes ABS-Harz mit abgestimmter Schallöffnung
Abmessungen: 10,6 cm x 27,8 cm x 12,6 cm (H x B x T)
Kompatibilität: Auslegung für 50 W nach IEC; 4 – 8 Ohm Nennwiderstand, kompatibel
mit Receivern oder Verstärkern mit Nennleistungen von 10 – 100 Watt pro Kanal
Empfohlene Kabel: Bas ierend auf einer maximalen Fr equenzgangabweichung von ±0,5 dB.
Querschnitt Länge
0,75 mm
1,5 mm
2,0 mm
2
2
2
maximal 9 m
maximal 14 m
maximal 21 m
Gewicht: 3,6 kg je Paar (im Karton verpackt)
®
Computer-Qualitätskontrolle
7
Producktinformationen
8
©2004 Bose Corporation
The Mountain, Framingham, MA 01701-9168 USA
257524-DEUvo AM Rev.00
Loading...
