Page 1

Suszarka bębnowa

WTN86203PL

pl Instrukcja obsługi i ustawiania

Page 2

Nowa suszarka bębnowa

Gratulujemy zakupu nowej suszarki bębnowej marki Bosch.

Zachęcamy do przeczytania instrukcji obsługi i zapoznania się z zaletami zakupionej suszarki.

Każde urządzenie opuszczające nasz zakład zostało starannie sprawdzone pod kątem działania i stanu, aby sprostać wysokim wymaganiom jakości urządzeń marki Bosch.

W celu uzyskania szczegółowych informacji oraz zapoznania się z ofertą naszych produktów, wyposażenia dodatkowego, części zamiennych oraz usług serwisowych można odwiedzić naszą stronę internetową www.boschhome.com lub skontaktować się z centrum obsługi klienta.

Jeśli w instrukcji obsługi i ustawiania opisane są różne modele, to w odpowiednich miejscach wskazane są różnice.

Zasady prezentacji

: Ostrożnie!

Taka kombinacja symbolu i hasła ostrzegawczego wskazuje na sytuację, która jest potencjalnie niebezpieczna. Niezachowanie środków ostrożności może prowadzić do obrażeń lub śmierci.

Uwaga!

To hasło ostrzegawcze wskazuje na sytuację, która jest potencjalnie niebezpieczna. Niezachowanie środków ostrożności może spowodować szkody materialne lub zanieczyszczenie środowiska.

Wskazówka / Rada

Wskazówki odnośnie optymalnej eksploatacji urządzenia / przydatne informacje.

1. 2. 3. / a) b) c)

Poszczególne etapy działania są oznaczone cyframi lub literami.

■ / -

Przed użyciem suszarki bębnowej należy przeczytać

niniejszą instrukcję obsługi i

ustawiania!

Elementy wykazów są oznaczone punktorem lub myślnikiem.

Page 3

Spis treści

pl Instrukcja obsługi i ustawiania

8 Przeznaczenie urządzenia. . . . . .4

( Instrukcje bezpieczeństwa . . . . .4

Dzieci/inne osoby/zwierzęta . . . . . . . . 5

Instalacja . . . . . . . . . . . . . . . . . . . . . . 6

Obsługa . . . . . . . . . . . . . . . . . . . . . . . 9

Czyszczenie/konserwacja. . . . . . . . . 12

7 Ochrona środowiska . . . . . . . . .13

Opakowanie/zużyte urządzenie . . . . 13

Jak oszczędzać energię? . . . . . . . . . 14

5 Instalacja i podłączenie. . . . . . .14

Zakres dostawy . . . . . . . . . . . . . . . . 14

Instalacja i podłączenie suszarki . . . 14

Akcesoria dodatkowe . . . . . . . . . . . . 16

Zabezpieczenie transportowe/

przeciw zamarzaniu . . . . . . . . . . . . . 16

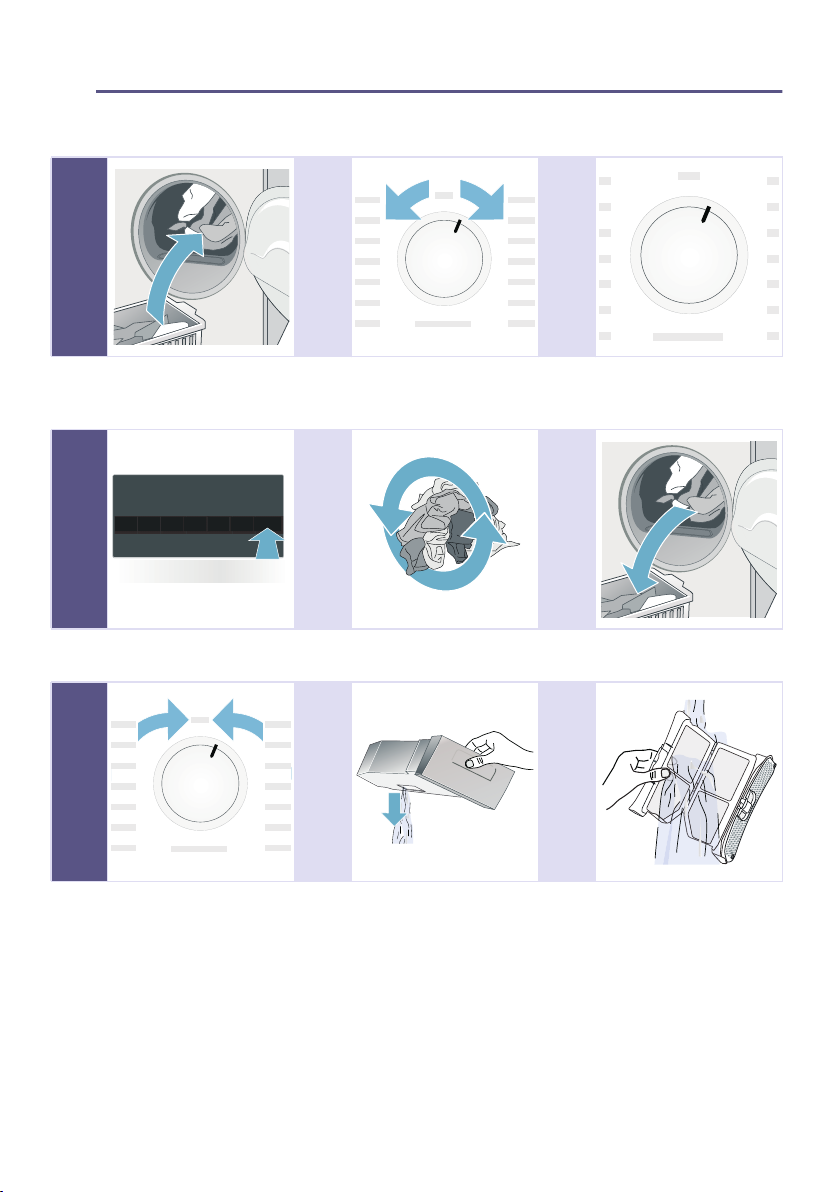

Y Najważniejsze informacje

w skrócie . . . . . . . . . . . . . . . . . .17

* Prezentacja urządzenia . . . . . . .18

Suszarka. . . . . . . . . . . . . . . . . . . . . . 18

Panel sterowania . . . . . . . . . . . . . . . 19

Panel wyświetlacza . . . . . . . . . . . . . . 20

Z Uprane rzeczy . . . . . . . . . . . . . .21

Przygotowanie upranych rzeczy . . . . 21

Uprane rzeczy należy posortować zgodnie z poniższymi zaleceniami: . . 22

Zmiana programu

lub dokładanie rzeczy . . . . . . . . . . . .27

Przerwanie programu . . . . . . . . . . . .27

Koniec programu. . . . . . . . . . . . . . . .27

Wyjmowanie rzeczy

i wyłączanie suszarki . . . . . . . . . . . . .27

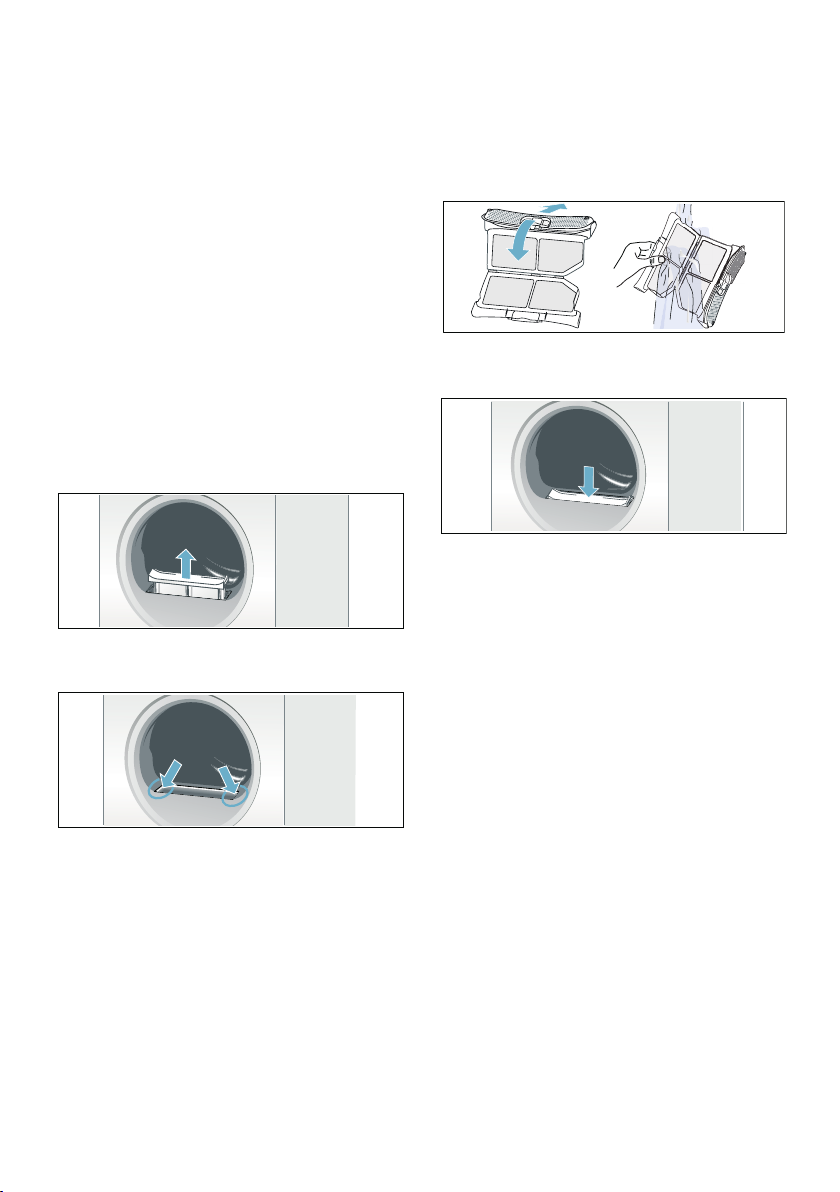

Oczyścić filtr kłaczków . . . . . . . . . . .28

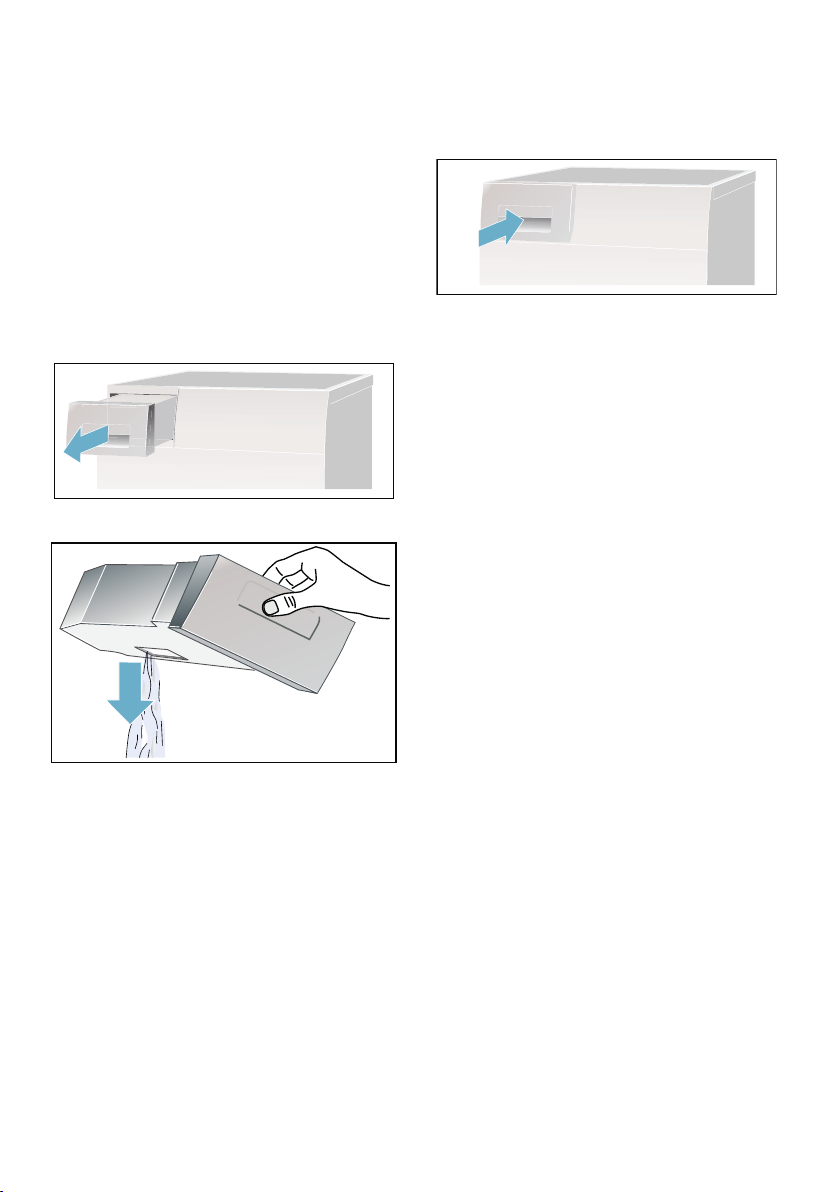

Opróżnianie pojemnika skroplin . . . .29

M Ustawianie sygnału. . . . . . . . . . 30

D Czyszczenie . . . . . . . . . . . . . . . . 31

Czyszczenie suszarki i panelu

sterowania . . . . . . . . . . . . . . . . . . . . .31

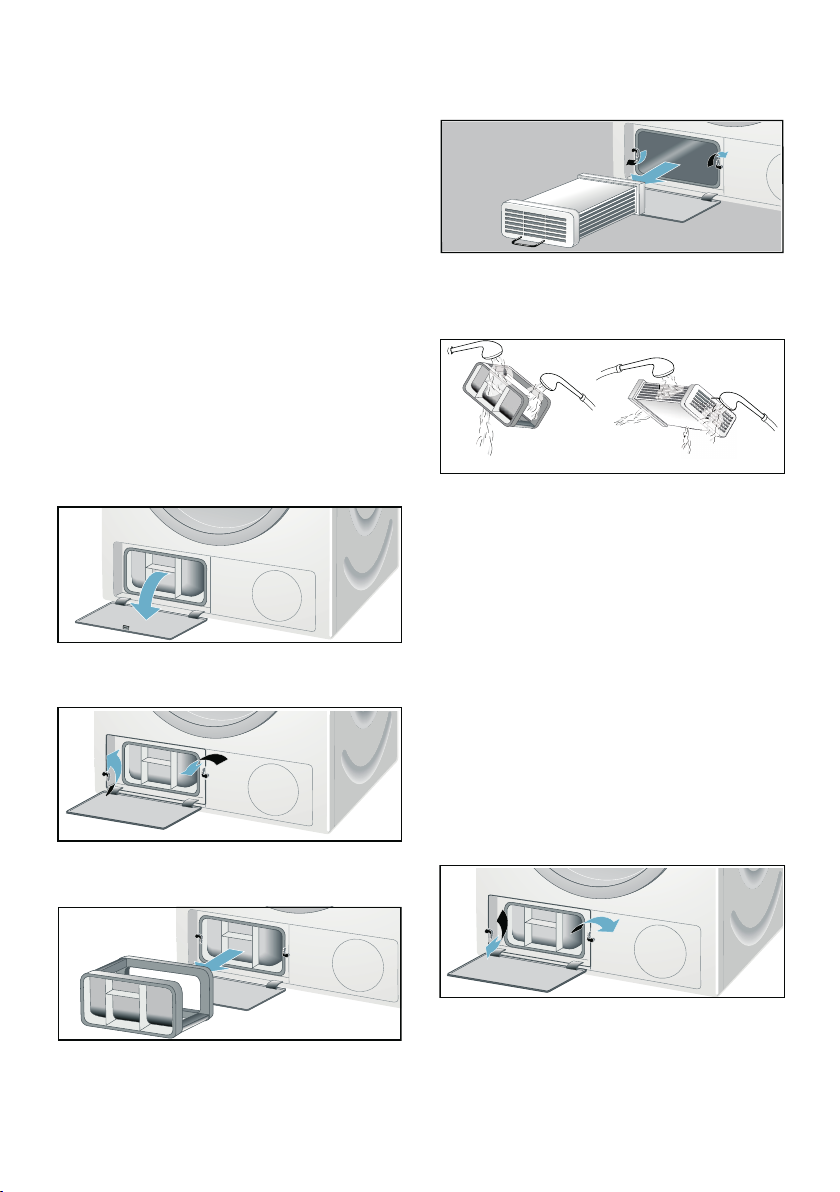

Czyszczenie wymiennika ciepła. . . . .32

Czyszczenie czujnika wilgotności . . .33

3 Usterki i sposób

ich usuwania . . . . . . . . . . . . . . . 34

J Serwis posprzedażny . . . . . . . . 36

[ Wartości zużycia energii. . . . . . 37

Tabela wartości zużycia energii . . . . .37

Najbardziej skuteczny program

do tkanin bawełnianych. . . . . . . . . . .38

J Dane techniczne . . . . . . . . . . . . 39

/ Programy i przyciski . . . . . . . . .23

Programy . . . . . . . . . . . . . . . . . . . . . 23

Przyciski . . . . . . . . . . . . . . . . . . . . . . 25

1 Obsługa urządzenia. . . . . . . . . .26

Wkładanie rzeczy

i włączanie suszarki . . . . . . . . . . . . . 26

Ustawienie programu . . . . . . . . . . . . 26

Uruchamianie programu . . . . . . . . . . 26

Sekwencja programu . . . . . . . . . . . . 27

Page 4

pl Przeznaczenie urządzenia

8 Przeznaczenie

urządzenia

Przeznaczenie urządzenia

■ Urządzenie jest przeznaczone

wyłącznie do użytku w warunkach domowych.

■ Nie instalować ani nie używać

urządzenia w żadnym miejscu narażonym na ujemne temperatury ani na zewnątrz. Istnieje ryzyko, że w przypadku zamarznięcia pozostałej w nim wody urządzenie ulegnie uszkodzeniu. Zamarznięte węże mogą ulec rozerwaniu/rozsadzeniu.

■ Urządzenie może być używane

wyłącznie do suszenia i odświeżania domowego prania, składającego się z rzeczy upranych w wodzie i nadających się do suszarki bębnowej (patrz etykieta na danym egzemplarzu). Zabrania się użytkowania urządzenia do celów niezgodnych z jego przeznaczeniem.

■ Urządzenie jest przeznaczone do

użytkowania na wysokości do 4000 m n.p.m.

Przed włączeniem urządzenia:

Sprawdzić, czy nie ma na nim widocznych uszkodzeń. Nie użytkować urządzenia, jeśli jest uszkodzone. Jeśli zaistnieją jakieś problemy, prosimy o zwrócenie się do wyspecjalizowanego dealera lub naszego punktu obsługi klienta.

Należy zapoznać się i postępować według instrukcji obsługi i instalacji oraz wszelkich pozostałych informacji dołączonych do urządzenia.

Należy zachować tę dokumentację do późniejszego użytku lub do użytku przyszłego właściciela.

( Instrukcje

bezpieczeństwa

Instrukcje bezpieczeństwa

Poniższe informacje dotyczące bezpieczeństwa i ostrzeżenia służą zminimalizowaniu ryzyka obrażeń i szkód materialnych w Twoim otoczeniu.

Tym niemniej, ważne jest podjęcie czynności zapobiegawczych oraz zachowanie odpowiedniej ostrożności podczas montażu, konserwacji, czyszczenia oraz użytkowania urządzenia.

Page 5

Instrukcje bezpieczeństwa pl

Dzieci/inne osoby/zwierzęta

:Ostrzeżenie

Ryzyko utraty życia!

Dzieci oraz inne osoby, które nie są w stanie ocenić ryzyka wiążącego się z używaniem urządzenia mogą ulec zranieniu lub znaleźć się w sytuacjach zagrożenia życia. Dlatego należy pamiętać:

■ To urządzenie może być

używane przez dzieci powyżej 8 lat oraz osoby z obniżonym poziomem możliwości fizycznych, sensorycznych lub umysłowych, a także osoby bez doświadczenia czy wiedzy o bezpiecznym używaniu urządzenia pod warunkiem, że osoby te rozumieją potencjalne ryzyko, jakie wiąże się z używaniem tego urządzenia.

■ Dzieciom należy zabronić

zabawy tym urządzeniem.

■ Nie zezwalać dzieciom na

czyszczenie ani na konserwację urządzenia bez nadzoru osoby dorosłej.

■ Należy pilnować, aby dzieci

w wieku poniżej 3 lat oraz zwierzęta nie przebywały w pobliżu urządzenia.

■ Dzieci ani osoby, które nie są

w stanie ocenić ryzyka nie mogą bez nadzoru pozostawać w pobliżu urządzenia.

:Ostrzeżenie

Ryzyko utraty życia!

Dzieci mogą zatrzasnąć się w urządzeniach, znajdując się tym samym w sytuacji zagrożenia

życia.

■ Nie umieszczać urządzenia

za drzwiami, ponieważ może to utrudnić otwarcie drzwi urządzenia bądź też spowodować, że ich otwarcie będzie w ogóle niemożliwe.

■ Gdy urządzenie osiągnie

kres swojego okresu eksploatacyjnego, wyciągnąć wtyczkę z gniazdka przed odcięciem kabla zasilającego, a następnie zniszczyć zamek znajdujący się na drzwiach urządzenia.

:Ostrzeżenie

Ryzyko uduszenia się!

Jeżeli pozwolimy dzieciom bawić się opakowaniem/folią lub częściami opakowania, będą mogły się tym owinąć lub naciągnąć na głowę i może dojść do uduszenia. Chronić z dala od dzieci opakowanie/folię lub części opakowania.

Page 6

pl Instrukcje bezpieczeństwa

:Ostrzeżenie

Ryzyko zatrucia!

Środki piorące i preparaty do tkanin mogą spowodować zatrucie w przypadku ich spożycia. W razie przypadkowego połknięcia środka, należy zasięgnąć porady lekarza. Środki piorące i preparaty do tkanin należy przechowywać poza zasięgiem dzieci.

:Ostrzeżenie

Podrażnienie oczu/skóry!

Kontakt ze środkami piorącymi i zmiękczającymi może spowodować podrażnienie oczu lub skóry. W razie dostania się do oczu/ kontaktu ze skórą środka piorącego lub preparatu do tkanin, dokładnie przepłukać oczy/skórę. Środki piorące i preparaty do tkanin należy przechowywać poza zasięgiem dzieci.

Instalacja

:Ostrzeżenie

Ryzyko porażenia prądem / pożaru/ szkód materialnych/ uszkodzenia urządzenia!

Jeżeli urządzenie nie zostało prawidłowo zamontowane, może dojść do niebezpiecznej sytuacji. Upewnić się, że:

■ Napięcie w gniazdku jest

zgodne z napięciem określonym na urządzeniu (tabliczka identyfikacyjna). Poziomy obciążenia oraz wymagana ochrona bezpiecznika są określone na tabliczce identyfikacyjnej.

■ Urządzenie nie może być

zasilane za pośrednictwem zewnętrznego urządzenia wyłączającego, takiego jak minutnik, ani też podłączone do obwodu, który jest stale włączany i wyłączany przez sieć zasilającą.

■ Wtyczka do sieci zasilającej

oraz gniazdko wtykowe z bolcem ochronnym pasują do siebie oraz że instalacja uziemiająca została prawidłowo wykonana.

■ Przekrój poprzeczny kabla w

instalacji jest odpowiedni.

Page 7

Instrukcje bezpieczeństwa pl

■ Swobodny dostęp do wtyczki

sieciowej musi być zapewniony przez cały czas. Jeśli nie jest to możliwe, w celu zapewnienia zgodności z odpowiednimi przepisami w zakresie bezpieczeństwa, do instalacji podłączonej na stałe należy wbudować przełącznik (2-biegunowy wyłącznik) zgodny z przepisami dotyczącymi instalacji elektrycznych.

■ W przypadku zastosowania

stacjonarnego wyłącznika nadmiarowo-prądowego, używać tylko takiego wyłącznika, który ma następujące oznaczenie: z. Obecność tego oznaczenia jest jedynym sposobem na upewnienie się, że spełnia on wymagania wszystkich obowiązujących przepisów.

:Ostrzeżenie

Ryzyko porażenia prądem/ ryzyko pożaru/ryzyko szkód materialnych/ryzyko dla urządzenia!

Jeżeli kabel do podłączenia do sieci elektrycznej był modyfikowany lub uległ uszkodzeniu, może to skutkować porażeniem prądem, zwarciem lub pojawieniem się ognia z racji jego przegrzania. Przewód zasilający nie jest skręcony, zgnieciony lub zmodyfikowany i nie styka się z żadnym źródłem ciepła.

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

Używanie przedłużaczy lub rozgałęźników może zakończyć się pożarem wskutek przegrzania lub zwarcia. Podłączyć urządzenie bezpośrednio do odpowiednio zamontowanego gniazdka z uziemieniem. Nie używać przedłużaczy, rozgałęźników ani listew wielogniazdkowych.

Page 8

pl Instrukcje bezpieczeństwa

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/ uszkodzenia urządzenia!

■ Urządzenie może wibrować

lub przemieszczać się w trakcie użytkowania, co potencjalnie może skutkować obrażeniami lub szkodami materialnymi. Ustawić urządzenie na czystej, równej i twardej powierzchni przy pomocy poziomicy, a następnie przytwierdzić w wypoziomowanej pozycji wykorzystując wkęcane podstawki.

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ Nieodpowiednie

umieszczenie (ustawienie) tego urządzenia na górze pralki może spowodować zagrożenie dla zdrowia, szkody materialne i/lub uszkodzenie urządzenia. Jeżeli urządzenie ma być umieszczone nad pralką, pralka musi mieć przynajmniej taką samą szerokość i głębokość, i powinna być zamocowana za pomocą odpowiedniego zestawu, w zależności od wyposażenia ~ Strona 16. Urządzenie MUSI zostać zamocowane przy użyciu tego zestawu przyłączeniowego. Każda inna metoda umieszczania urządzenia na drugim urządzeniu jest zabroniona.

Ryzyko dla zdrowia/ryzyko szkód materialnych/uszkodzenia urządzenia!

■ W przypadku pochwycenia

jednego z wystających elementów urządzenia (np. drzwi) w celu podniesienia urządzenia bądź jego przesunięcia, element taki może się oderwać i spowodować obrażenia. Nie chwytać za żadne wystające elementy urządzenia w celu jego przesunięcia.

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

■ Urządzenie jest bardzo

ciężkie. Jego podnoszenie może spowodować obrażenia. Nie podnosić tego urządzenia samodzielnie.

Ryzyko odniesienia obrażeń!

■ Urządzenie to posiada ostre

krawędzie, które mogą spowodować okaleczenie dłoni. Nie chwytać urządzenia za ostre krawędzie. Podnosić je jedynie po założeniu rękawic ochronnych.

Ryzyko odniesienia obrażeń!

■ Jeżeli przewody lub kable

elektryczne nie są poprowadzone prawidłowo, można się o nie potknąć i odnieść obrażenia. Poprowadzić przewody i kable tak, aby nie stanowiły zagrożenia potknięcia.

Page 9

Instrukcje bezpieczeństwa pl

Obsługa

:Ostrzeżenie

Ryzyko eksplozji/ryzyko pożaru!

Pranie, które wchodziło w kontakt z rozpuszczalnikami, olejem, woskiem, środkami do usuwania wosku, farby, smaru lub plam, może spowodować pojawienie się ognia podczas suszenia w maszynie lub też spowodować w niej eksplozję. Dlatego należy pamiętać:

■ Przed przystapieniem do

suszenia w maszynie, dokładnie przepłukać pranie ciepłą wodą oraz środkiem piorącym.

■ Nie umieszczać rzeczy

przeznaczonych do suszenia w urządzeniu, jeżeli nie zostały wcześniej uprane.

■ Nie używać tego urządzenia,

jeżeli do czyszczenia tego prania były stosowane przemysłowe środki chemiczne.

:Ostrzeżenie

Ryzyko eksplozji/ryzyko pożaru!

■ Jeżeli w filtrze kłaczków

pozostał jakikolwiek materiał może on ulec zapaleniu podczas cyklu suszenia albo nawet spowodować zapalenie się lub eksplozję urządzenia. Należy regularnie czyścić filtr kłaczków.

Ryzyko eksplozji/ryzyko pożaru!

■ Niektóre rzeczy mogą się

zapalić, gdy suszenie jest w toku lub nawet spowodować, że urządzenie zapali się lub eksploduje. Usunąć wszelkie zapalniczki i zapałki z kieszeni z ubrań.

Ryzyko eksplozji/ryzyko pożaru!

■ Jeżeli w pobliżu urządzenia

w powietrzu znajduje się miał węglowy lub mąka, może to spowodować eksplozję. Upewnić się, że obszar wokół urządzenia jest czysty, gdy jest ono w ruchu.

:Ostrzeżenie

Ryzyko pożaru/ryzyko szkód materialnych/uszkodzenia urządzenia!

Jeżeli program zostaje przerwany przed zakończeniem cyklu suszenia, uniemożliwia to należyte wystygnięcie prania i pranie może się zapalić albo może dojść do zaistnienia szkód materialnych lub uszkodzenie urządzenia.

■ Podczas ostatniej części

cyklu suszenia, pranie w bębnie nie jest podgrzewane (cykl chłodzenia). Służy to zagwarantowaniu, że pranie pozostaje w temperaturze, która uniemożliwia jego uszkodzenie.

■ Nie wyłączać urządzenia

przed zakończeniem cyklu suszenia, chyba że wszystkie rzeczy zostaną z bębna wyjęte i rozłożone (w celu uwolnienia z nich ciepła).

Page 10

pl Instrukcje bezpieczeństwa

:Ostrzeżenie

Ryzyko zatrucia/szkód materialnych!

Woda ze skroplin nie jest wodą pitną i może być zanieczyszczona kłaczkami. Zatruta woda ze skroplin może być niebezpieczna dla zdrowia i może też spowodować szkody materialne. Nie pić ani nie używać ponownie.

:Ostrzeżenie

Ryzyko zatrucia!

Trujące opary mogą być wydzielane przez środki do czyszczenia zawierające rozpuszczalniki, np. rozpuszczalnik do czyszczenia. Nie używać środków do czyszczenia zawierających rozpuszczalniki.

:Ostrzeżenie

Ryzyko odniesienia obrażeń!

■ Opieranie się/siedzenie na

drzwiach urządzenia, gdy są otwarte, może skutkować przewróceniem się urządzenia i spowodować obrażenia. Nie opierać się o otwarte drzwiczki urządzenia.

Ryzyko odniesienia obrażeń!

■ Wchodzenie na urządzenie

może prowadzić do złamania się jego blatu i spowodować obrażenia. Nie wchodzić na urządzenie.

Ryzyko odniesienia obrażeń!

■ Sięganie do bębna, gdy

nadal się obraca naraża dłonie na zranienie. Należy poczekać, aż bęben przestanie się obracać.

:Ostrzeżenie

Ryzyko oparzenia!

Podczas używania urządzenia, zewnętrzna część tylnego panelu staje się bardzo gorąca. Nie dotykać powierzchni tyłu urządzenia, gdy jest gorąca i trzymać dzieci w bwzpiecznej odległości.

Page 11

Instrukcje bezpieczeństwa pl

Uwaga! Szkody materialne/

uszkodzenie urządzenia

■ Jeżeli ilość prania w

urządzeniu przekracza limit maksymalnego wsadu, urządzenie może nie działać prawidłowo, a w konsekwencji spowodować szkody materialne lub uszkodzenie urządzenia. Nie przekraczać maksymalnego wsadu suchego prania. Pilnować, aby nie przekraczać limitów określonych dla poszczególnych programów~ Strona 23.

Szkody materialne/uszkodzenie urządzenia

■ W przypadku obsługi

urządzenia bez wyłapywacza kłaczków (np. filtra kłaczków, zbiornika kłaczków, zależnie od specyfikacji urządzenia) lub jeśli wyłapywacz kłaczków jest niekompletny lub uszkodzony, może to spowodować uszkodzenie urządzenia. Nie używać urządzenia bez wyłapywacza kłaczków lub gdy wyłapywacz kłaczków jest niekompletny albo uszkodzony.

Szkody materialne/uszkodzenie urządzenia

■ Lekkie rzeczy takie jak włosy

czy kłaczki mogą zostać zassane do otworu wlotu powietrza, gdy urządzenie jest włączone. Powinny one znajdować się z dala od urządzenia.

Szkody materialne/uszkodzenie urządzenia

■ Pianka lub guma piankowa

może ulec deformacji i roztopić się podczas suszenia w urządzeniu. Nie suszyć w urządzeniu rzeczy zawierających piankę lub gumę piankową.

Szkody materialne/uszkodzenie urządzenia

■ Wlanie nieodpowiedniej

ilości środka piorącego lub środka czyszczącego do

urządzenia może spowodować szkody materialne lub uszkodzenie urządzenia. Używać środków piorących/ płynów zmiękczających zgodnie z instrukcjami producenta.

Szkody materialne/uszkodzenie urządzenia

■ Jeżeli urządzenie się

przegrzewa, może to spowodować jego niepoprawne działanie lub też może spowodować szkody materialne lub urządzenia. Pilnować, aby otwór wlotu powietrza nigdy nie był zablokowany podczas działania urządzenia, a obszar wokół urządzenia jest odpowiednio wentylowany.

Page 12

pl Instrukcje bezpieczeństwa

Czyszczenie/konserwacja

:Ostrzeżenie

Ryzyko utraty życia!

Urządzenie jest zasilane prądem elektrycznym. Kontakt z elementami znajdującymi się pod napięciem oznacza ryzyko porażenia prądem. Dlatego należy pamiętać:

■ Wyłączyć urządzenie.

Odłączyć urządzenie od zasilania prądem (wyciągnąć wtyczkę).

■ Nigdy nie chwytać wtyczki

wilgotnymi rękami.

■ W momencie usuwania

wtyczki z gniazdka, zawsze chwytać za wtyczkę a nie za kabel, ponieważ w przeciwnym przypadku może to spowodować uszkodzenie kabla.

■ Nie wprowadzać modyfikacji

technicznych do urządzenia ani jego elementów.

■ Wszelkie naprawy lub inne

prace na urządzeniu powinny być wykonywane jedynie przez nasz punkt serwisowy lub przez elektryka. To samo odnosi się do wymiany kabla elektrycznego (jeśli konieczne).

■ Zapasowe kable elektryczne

mogą być zamówione w naszym punkcie serwisowym.

:Ostrzeżenie

Ryzyko zatrucia!

:Ostrzeżenie

Ryzyko porażenia prądem/ szkód materialnych/ uszkodzenia urządzenia!

Jeżeli wilgoć dostanie się do urządzenia, może to być przyczyną zwarcia. Do czyszczenia urządzenia nie należy używać myjki ciśnieniowej, oczyszczacza parowego, węża ani pistoletu na parę.

Page 13

Ochrona środowiska pl

:Ostrzeżenie

Ryzyko dla zdrowia/ryzyko szkód materialnych/ uszkodzenia urządzenia!

Użycie części zamiennych oraz akcesoriów innych marek jest niebezpieczne i może spowodować uszkodzenie zdrowia, szkód materialnych lub też uszkodzenie urządzenia. Ze względów bezpieczeństwa należy używać jedynie oryginalnych części zamiennych.

Uwaga! Szkody materialne/

uszkodzenie urządzenia

Środki czyszczące i środki impregnujące do tkanin (np. odplamiacze, spryskiwacze do prania wstępnego itp.) mogą spowodować uszkodzenia w przypadku zetknięcia się z powierzchniami urządzenia. Dlatego należy pamiętać:

7 Ochrona środowiska

Ochrona środowiska

Opakowanie/zużyte urządzenie

)

Opakowanie należy zutylizować w odpowiedni sposób.

Niniejsze urządzenie zostało oznaczone zgodnie z dyrektywą europejską 2012/ 19/WE dotyczącą zużytego sprzętu elektrotechnicznego i elektronicznego (WEEE).

Dyrektywa ta stanowi wytyczne dla zbiórki i ponownego wykorzystania urządzeń używanych, mające zastosowanie we wszystkich krajach UE.

■ Aby takie środki nie stykały

się z powierzchnią urządzenia.

■ Czyścić urządzenie jedynie

wodą i wilgotną szmatką.

■ Natychmiast usuwać

wszystkie środki piorące, spryskiwacze i inne pozostałe rzeczy.

Page 14

pl Instalacja i podłączenie

Jak oszczędzać energię?

■ Przed suszeniem pranie należy

odwirować. Im bardziej suche jest pranie, tym krótszy będzie czas suszenia w suszarce, a co za tym idzie mniejsze zużycie energii.

■ Suszarkę należy uruchamiać z

maksymalnym wsadem.

Wskazówka: Nie przekraczać

maksymalnego wsadu dla poszczególnych programów, ponieważ wydłuża to czas suszenia i zwiększa zużycie energii.

■ W celu zapewnienia swobodnej

wymiany powietrza, pomieszczenie musi posiadać odpowiednią wentylację, a wlot powietrza do suszarki nie może być zasłonięty.

■ Filtr kłaczków należy czyścić po

każdym suszeniu. Jeśli filtr kłaczków jest zanieczyszczony, wydłuża się czas suszenia i zwiększa zużycie energii.

■ Tryb oszczędzania energii: Jeżeli

suszarka nie jest używana przez dłuższy czas, to wyłącza się automatycznie i pozostaje wyłączona, zanim nie zostanie uruchomiony następny program. Wyłącza się także po zakończeniu programu w celu oszczędzania energii. Panel wyświetlacza i kontrolki wyłączają się po kilku minutach, a miga przycisk Start. Aby włączyć oświetlenie, należy nacisnąć dowolny przycisk, otworzyć lub zamknąć drzwiczki suszarki lub przekręcić pokrętło programatora.

5 Instalacja i

podłączenie

Instalacja i podłączenie

Zakres dostawy

■ Suszarka

■ Instrukcje obsługi i montażu

■ Koszyk na wełniane rzeczy

■ Spust skroplin*

Instalacja i podłączenie suszarki

:Ostrzeżenie

Ryzyko utraty życia!

Istnieje niebezpieczeństwo porażenia prądem, ponieważ suszarka jest zasilana energią elektryczną.

■ Sprawdzić, czy suszarka nie ma

widocznych uszkodzeń. Nigdy nie należy uruchamiać suszarki, jeśli jest ona uszkodzona.

■ Przed podłączeniem suszarki do

źródła zasilania, należy upewnić się, że napięcie elektryczne podane na

tabliczce znamionowej odpowiada napięciu gniazdka.

■ Należy używać jedynie wyłączników

ochronnych przeciwprądowych, opatrzonych następującym symbolem: z.

■ Upewnić się, czy kabel zasilający nie

jest zagięty lub przytrzaśnięty, i czy nie styka się ze źródłami ciepła lub ostrymi krawędziami.

* W zależności od modelu

Page 15

Instalacja i podłączenie pl

:Ostrzeżenie

Dzieci mogą zatrzasnąć się w urządzeniu, narażając swoje życie!

Nie należy instalować suszarki za drzwiami lub drzwiami przesuwnymi, ponieważ może to blokować drzwiczki suszarki lub uniemożliwić ich otwieranie.

Uwaga! Ryzyko odniesienia obrażeń

■ Suszarka jest ciężka i próba jej

podniesienia może spowodować obrażenia ciała. Nie wolno podnosić jej samodzielnie.

■ Suszarka posiada ostre krawędzie,

które mogą spowodować skaleczenie dłoni. Przy przenoszeniu suszarki nie należy jej trzymać za ostre krawędzie.

■ Wystające części suszarki mogą się

oderwać, gdy urządzenie jest podnoszone lub pchane. Nie przenosić suszarki, trzymając za wystające części.

Uwaga! Ryzyko uszkodzenia suszarki lub

tkanin.

■ Sprawdzić, czy suszarka nie ma

widocznych uszkodzeń powstałych podczas transportu. Nigdy nie należy uruchamiać suszarki, jeśli jest ona uszkodzona.

■ Pozostała w suszarce woda może

zamarznąć i uszkodzić urządzenie. Nie instalować suszarki w pomieszczeniach, które są narażone na mróz.

Podczas instalacji upewnić się, czy:

■ suszarka jest ustawiona na czystej,

równej i stabilnej powierzchni,

■ wtyczka zasilania jest dostępna

przez cały czas,

■ wlot powietrza do suszarki nie jest

zatkany i jest odpowiednia wentylacja,

■ miejsce wokół suszarki jest

utrzymywane w czystości i

■ suszarka została wypoziomowana za

pomocą gwintowanych nóżek.

Wskazówka: Użyć poziomnicy, aby

sprawdzić wypoziomowanie urządzenia i skorygować w razie potrzeby. Wyregulować wysokość, odkręcając lub dokręcając nóżki urządzenia. Wszystkie nóżki urządzenia powinny stać w sposób stabilny na podłożu.

Nieprawidłowe ustawienie może powodować głośną pracę urządzenia, drgania i nieprawidłowy ruch bębna.

Wskazówka: W razie wątpliwości,

należy zlecić podłączenie urządzenia specjaliście.

Page 16

pl Instalacja i podłączenie

Akcesoria dodatkowe

Zamawianie akcesoriów dodatkowych* w serwisie posprzedażnym:

■ Zestaw do podłączenia pralko-

suszarki:

Aby oszczędzić miejsce, suszarkę można postawić na odpowiedniej pralce o tej samej szerokości i głębokości. Suszarka musi być przymocowana do pralki przy użyciu tego zestawu. Numer zamówienia dla modelu z wyciąganym blatem: WTZ11400; Numer zamówienia dla modelu bez wyciąganego blatu: WTZ20410.

■ Platforma

W celu łatwiejszego wkładania i wyjmowania rzeczy można użyć specjalnej platformy do podnoszenia suszarki. Rzeczy można przenosić za pomocą koszyka na ubrania, wbudowanego w wyciąganą szufladę platformy. Numer zamówienia: WMZ20500.

■ Koszyk na wełniane rzeczy

Pojedyncze rzeczy wełniane, buty sportowe i miękkie zabawki należy suszyć w specjalnym koszyku na wełniane rzeczy. Numer zamówienia: WMZ20600.

■ Zestaw przyłączeniowy do spustu

skroplonej wody:

Aby natychmiast spuścić skroploną wodę, należy użyć węża. Numer zamówienia: WTZ1110.

Zabezpieczenie transportowe/ przeciw zamarzaniu

Aby opróżnić pojemnik skroplin:

1. Ustawić pokrętło programatora na

dowolny program.

2. Nacisnąć przycisk Start.

3. Odczekać 5 minut.

Wskazówka: Skroplona woda jest

odprowadzana.

4. Ponownie opróżnić pojemnik

skroplin.

5. Wyłączyć suszarkę.

Uwaga! Wszelka pozostająca woda może

wypłynąć i spowodować szkody materialne.

Suszarkę należy transportować w pozycji pionowej.

* W zależności od modelu

Page 17

Najważniejsze informacje w skrócie pl

Y Najważniejsze informacje w skrócie

Najważniejsze informacje w skrócie

1 @ @

Włożyć pranie i zamknąć

Włączyć suszarkę. Wybrać program i w razie

drzwiczki.

--------

2 @ @

--------

Wybrać przycisk Start A.

Suszenie. Wyjąć pranie.

3 @ @

Wyłączyć suszarkę. Opróżnić pojemnik

--------

skroplin.

potrzeby zmienić jego domyślne ustawienia.

Oczyścić filtr kłaczków.

Page 18

pl Prezentacja urządzenia







* Prezentacja urządzenia

Prezentacja urządzenia

Suszarka

;

( Pojemnik skroplin 0 Panel sterowania i wyświetlacz 8 Oświetlenie wnętrza bębna (zależnie od modelu) @ Drzwiczki suszarki H Wlot powietrza P Filtr kłaczków X Wymiennik ciepła

Page 19

Panel sterowania

Prezentacja urządzenia pl



VFKUDQ NWU RFNHQH[WU D

VFKUDQ NWU RFNHQ

%OXVHQ +HPGHQ

([W UD .XU ]  



'DXQHQ

:RO OHI L QL VK

EJHOWURFNHQ

6SRU W VZHDU

+DQGW FK HU





0L[





VFKUDQN WU RFNHQH[WU D

VFKUDQ NWU RFNHQ

( Za pomocą pokrętła programatora można włączyć lub wyłączyć suszarkę,

albo wybrać program.

0 Program ~ Strona 23. 8 Przycisk Start służy do rozpoczynania lub przerywania

programu~ Strona 25.

@ Przyciski ~ Strona 25. H Panel wyświetlacza z przyciskami ~ Strona 20.

Page 20

pl Prezentacja urządzenia

Panel wyświetlacza

Przyciski na panelu wyświetlacza





( Wybieranie stopnia wysuszenia. 0 Wybieranie czasu suszenia. 8 Wybieranie czasu w funkcji

Gotowe za.

@ Wybieranie funkcji Ochrona

przeciw zagnieceniom.

H Wybieranie funkcji Suszenie w

niskiej temperaturze.

Szczegółowy opis wszystkich przycisków, można znaleźć w dalszej części instrukcji ~ Strona 25



Panel wyświetlacza

– Dokładna regulacja

poziomu wysuszenia.

” Wybrano opcję Ochrona

przed zagnieceniom.

E Wybrano zabezpieczenie

przed dziećmi.

s Wybrano Suszenie w niskiej

temperaturze.

A Wybrano Start lub Pauza. 3 h Opóźnienie programu w

godzinach, gdy wybrano czas w funkcji "Gotowe za"

1:27 Przewidywany czas trwania

programu w godzinach i minutach.

e ö » Q “Ÿš - ˜ -

Przebieg programu: Mokre; Do prasowania; Do szafy; Ochrona przed zagnieceniami; Koniec i Pauza.

ð Opróżnić pojemnik

skroplin; ~ Strona 29.

ç Oczyścić filtry kłaczków;

~ Strona 28.

Page 21

Uprane rzeczy pl

Z Uprane rzeczy

Uprane rzeczy

Przygotowanie upranych rzeczy

:Ostrzeżenie

Ryzyko wybuchu lub pożaru!

Wyjąć z kieszeni wszystkie zapalniczki i zapałki.

Uwaga! Bęben suszarki i tkaniny mogą zostać

uszkodzone.

Wyjąć z kieszeni wszystkie przedmioty i stosować się do następujących zaleceń:

■ Związać razem paski ubrań, troczki

fartuchów itp. lub włożyć rzeczy do woreczka.

■ Zasunąć suwaki, zapiąć haftki i

guziki na pętelki. Spiąć duże sztuki prania, jak na przykład kapy.

■ Wyjąć z kieszeni wszystkie metalowe

przedmioty, na przykład spinacze.

■ Aby rzeczy zostały wysuszone w

takim samym stopniu, należy sortować pranie według rodzaju tkaniny i programu suszenia.

■ Bardzo małe rzeczy, na przykład

skarpetki niemowlęce należy zawsze suszyć z dużymi - na przykład z ręcznikami.

■ Rzeczy z dzianiny tj. koszulki lub

ubrania z dżerseju, często kurczą się po pierwszym suszeniu. Używać programu do tkanin delikatnych.

■ Nie należy przesuszać rzeczy z

tkanin delikatnych. Zwiększa to ich zagniecenia.

■ Do pojedynczych sztuk odzieży

używać programów z ustawieniem czasu.

■ Niektóre detergenty i dodatki, np.

krochmal lub środek zmiękczający, zawierają cząstki, które mogą osadzać się na czujniku wilgotności. To może pogorszyć działanie czujnika i w konsekwencji wynik suszenia.

Wskazówki

– Podczas prania rzeczy, które

mają być suszone w suszarce, należy zastosować odpowiednią ilość detergentu i dodatków, zgodnie z zaleceniami podanymi przez producenta.

– Regularnie czyścić czujnik

wilgotności ~ Strona 33.

Page 22

pl Uprane rzeczy

Uprane rzeczy należy posortować zgodnie z poniższymi zaleceniami:

c Odpowiednie do suszenia w suszarce a Suszenie w normalnej temperaturze ` Suszenie w niskiej temperaturze b Nie suszyć w suszarce

Wskazówka: Nie wkładać prania

wyjętego z pralki bezpośrednio do suszarki. Posortować odwirowane rzeczy po upraniu, zanim zostaną włożone do suszarki.

Jeśli do suszenia wkładane są razem tkaniny cienkie, grube i wielowarstwowe to mogą one zostać wysuszone w różnym stopniu. Aby wszystkie rzeczy zostały wysuszone w takim samym stopniu, należy suszyć razem tylko te, które są wykonane z tkanin takiego samego typu i o podobnej strukturze. Jeśli wydaje się, że rzeczy są nadal zbyt wilgotne, można wybrać program z ustawieniem czasu w celu ich dosuszenia ~ Strona 23.

Uwaga! Możliwość uszkodzenia suszarki lub

pranych rzeczy.

Nie suszyć w suszarce następujących tkanin:

■ Materiały zanieczyszczone olejem.

■ Materiały nieuprane.

■ Tkaniny nie oddychające (np.

powleczone gumą).

■ Materiały, które łatwo uszkodzić tj.

jedwab, firanki z tkanin syntetycznych.

Page 23

/ Programy i przyciski

Programy i przyciski

Programy

Programy i przyciski pl

Program i tkanina Maksymalny wsad i ustawienia/in-

Nazwa programu Do jakich tkanin jest odpowiedni ten program?

Bawełna Do szafy extra Mocne tkaniny, odporne na wysokie temperatury, wielowarstwowe

wykonane z bawełny lub lnu, trudne do wysuszenia.

Bawełna Do szafy Tkaniny zwykłe, mocne i odporne na wysokie temperatury, jednowar-

stwowe wykonane z bawełny lub lnu.

Bawełna Do prasowania Tkaniny zwykłe, mocne i odporne na wysokie temperatury, jednowar-

stwowe wykonane z bawełny lub lnu, które muszą być wilgotne po suszeniu i nadają się do prasowania lub rozwieszenia.

Syntetyki Do szafy extra Syntetyczne lub mieszane tkaniny, wielowarstwowe i trudne do

wysuszenia.

Syntetyki Do szafy Zwykłe syntetyczne lub mieszane tkaniny, jednowarstwowe.

Syntetyki Do prasowania Zwykłe syntetyczne lub mieszane tkaniny, jednowarstwowe, które

muszą być wilgotne po suszeniu i nadają się do prasowania lub rozwieszenia.

Sport/Fitness Odzież na trudne warunki pogodowe i odzież rekreacyjna z mem-

braną lub z tkanin wodoodpornych.

AntyAlergia Ręczniki wykonane z mocnych tkanin bawełnianych.

Mix Mieszany wsad: rzeczy bawełniane i z tkanin syntetycznych.

formacje o programie

Maksymalny wsad określono na podstawie ciężaru suchej tkaniny

Możliwe ustawienia programu

7 kg

3,5 kg

1,5 kg

6 kg

3 kg

Page 24

pl Programy i przyciski

Prog. czas. ciepły Do wszystkich rodzajów tkanin; program z ustawieniem czasu. Nadaje się do wstępnie wysuszonych lub lekko wilgotnych rzeczy i

suszenia tkanin wielowarstwowych oraz grubych rzeczy.

Wskazówki

■ Rzeczy wełniane, buty sportowe i miękkie zabawki należy suszyć

tylko w specjalnym koszyku na wełniane rzeczy ~ Strona 16.

■ W programie z ustawieniem czasu wilgotność resztkowa nie jest

wykrywana automatycznie. Jeśli rzeczy są wciąż zbyt wilgotne po zakończeniu programu suszenia, należy powtórzyć program i, w razie potrzeby, wydłużyć czas trwania programu.

Prog czas. zimny Wszystkie rodzaje tkanin. Do odświeżenia lub przewietrzenia ele-

mentów odzieży, które były noszone krótko.

Koszule 15’ Dla uzyskania optymalnych wyników, należy suszyć maksymalnie 5

koszul jednocześnie. Po wysuszeniu rzeczy należy uprasować lub rozwiesić i pozostawić na jakiś czas: pozostała wilgoć jest wtedy odprowadzana równomiernie.

Szybki 40’ Tkaniny syntetyczne i z cienkiej bawełny.

Pierze/Puch Tkaniny, poduszki, narzuty i kołdry wypełnione pierzem lub puchem. Duże sztuki należy suszyć oddzielnie.

Wełna wykończenie Tkaniny nadające się do prania w pralkach, wykonane z wełny lub

zawierające wełnę.

Wskazówki

■ Tkaniny stają się puszyste, ale nie suche.

■ Po zakończeniu programu, wyjąć rzeczy i rozłożyć lub rozwiesić

tak, aby mogły wyschnąć.

--------

3 kg

Można dostosować długość programu za pomocą przycisku czasu suszenia.

3 kg

Można dostosować długość programu za pomocą przycisku czasu suszenia.

1 kg

2 kg

1,5 kg

0,5 kg

Page 25

Programy i przyciski pl

Przyciski

Przyciski Objaśnienia i uwagi

Wskazówka: Nie wszystkie przyciski i ich funkcje mogą być wybierane dla wszystkich programów.

Stopień suszenia Jeśli pranie jest zbyt wilgotne po suszeniu, można precyzyjnie dostosować poziom

Czas suszenia Dostosowanie długości programu w programach z ustawieniem czasu. Od 20 minut

Gotowe za Program zakończy się w ciągu 1-24 godzin. Czas w funkcji "Gotowe za" można usta-

E 3 sek. (Zabezpieczenie przed dziećmi)

Redukcja zagnieceń

Delikatne suszenie

Start/ Dodanie prania

--------

wysuszenia, np. program Do szafy. Poziom wysuszenia można zwiększać stopniowo i są trzy stopnie, od – do •.

Jeśli wybrano poziom wysuszenia, to wybrane ustawienie będzie zachowane dla wszystkich programów z regulacją poziomu suchości, nawet wtedy, gdy suszarka jest wyłączona.

Wskazówka: Im wyższy jest stopień tym dłużej trwa program.

do 3 godzin, w odstępach 10-minutowych.

wiać w odstępach co jedną godzinę, aby opóźnić rozpoczęcie programu. Wymagana liczba godzin po zakończeniu programu jest wyświetlana na panelu wyświetlacza.

Nacisnąć i przytrzymać przez 3 sekundy przycisk czasu w funkcji "Gotowe za" oraz jednocześnie przycisk czasu suszenia, aby włączyć lub wyłączyć blokadę zabezpieczającą przed dostępem dzieci.

Niezależnie od programu, po suszeniu bęben obraca się przez 60 minut w regularnych odstępach czasu, co zapobiega powstawaniu zagniecen. Automatyczną funkcję ochrony przeciw zagnieceniom można wydłużyć do 180 minut.

Niższa temperatura do tkanin delikatnych, np. poliakrylu lub elastanu. Wybranie przycisku wydłuży czas suszenia.

Rozpoczyna lub wstrzymuje program.

Page 26

pl Obsługa urządzenia

1 Obsługa urządzenia

Obsługa urządzenia

Wkładanie rzeczy i włączanie suszarki

Wskazówka: Suszarka musi być

prawidłowo ustawiona i podłączona ~ Strona 14.

1. Włożyć rzeczy do bębna.

2. Aby włączyć suszarkę należy ustawić

pokrętło programatora na dowolny program.

3. Zamknąć drzwiczki suszarki.

Uwaga! Ryzyko uszkodzenia suszarki lub

pranych rzeczy.

Uważać, aby nie przytrzasnąć rzeczy do suszenia w drzwiczkach suszarki.

Ustawienie programu

Wskazówka: Jeśli została włączona

blokada zabezpieczająca przed dostępem dzieci, to należy koniecznie ją wyłączyć przed ustawieniem programu, patrz ~ Strona 25.

1. Wybrać wymagany program;

szczegółowe informacje na temat programów można znaleźć w dalszej części instrukcji ~ Strona 23.

2. Za pomocą pokrętła programatora

ustawić żądany program. Domyślne ustawienia dla wybranego programu zostaną wyświetlone na panelu wyświetlacza.

Wskazówka: Domyślne ustawienia

programu to standardowe ustawienia, które są już zdefiniowane, gdy zostanie wybrany program. Po wybraniu programu, można zobaczyć jego domyślne ustawienia na panelu wyświetlacza.

3. W razie potrzeby, można zmienić

domyślne ustawienia programu. Szczegółowe informacje można znaleźć w dalszej części instrukcji ~ Strona 23.

Uruchamianie programu

Nacisnąć przycisk Start.

Wskazówka: Jeśli program ma zostać

zablokowany w celu uniknięcia przypadkowej zmiany ustawień, to można wybrać blokadę zabezpieczającą przed dostępem dzieci, patrz ~ Strona 25.

Page 27

Obsługa urządzenia pl

Sekwencja programu

Przebieg programu jest wskazywany na wyświetlaczu.

np.

1:27

e Mokre

ö Do prasowania

» Do szafy

Q Ochrona przeciw zagnieceniom

“Ÿš Koniec

Spodziewany czas trwania programu w godzinach i minutach.

Wskazówka: Gdy zostanie

wybrany program, to wyświetlany jest przewidywany czas suszenia dla zalecanego wsadu. Podczas suszenia specjalne czujniki wykrywają wilgotność włożonego wsadu i odpowiednio dostosowują długość programu (z wyjątkiem programów z ustawieniem czasu). Jest to widoczne, ponieważ wydłuża się czas pozostały do końca programu.

Pauza

- ˜ -

Zmiana programu lub dokładanie rzeczy

Można wyjmować lub dokładać rzeczy albo zmieniać program lub modyfikować jego ustawienia w dowolnym czasie w trakcie suszenia.

1. Aby wstrzymać program, należy

otworzyć drzwiczki suszarki lub nacisnąć przycisk Start.

2. Dołożyć lub wyjąć rzeczy z suszarki.

3. W razie potrzeby wybrać inny

program albo dodatkowe funkcje.

4. Zamknąć drzwiczki suszarki.

5. Nacisnąć przycisk Start.

Wskazówka: Czas trwania programu

na panelu wyświetlacza jest aktualizowany w zależności od wielkości wsadu i resztkowej wilgotności prania. Wyświetlane wartości mogą się zmienić po zmianie programu lub dostosowania się do wielkości wsadu.

Przerwanie programu

Program można przerwać w dowolnym momencie; w celu wstrzymania programu należy otworzyć drzwiczki suszarki lub nacisnąć przycisk Start.

Uwaga! Ryzyko pożaru. Rzeczy mogą się

zapalić.

Aby anulować wybrany program, należy wyjąć rzeczy i rozłożyć je tak, aby mogły ostygnąć.

Koniec programu

“Ÿš pojawia się na panelu wyświetlacza.

Wyjmowanie rzeczy i wyłączanie suszarki

1. Wyjąć rzeczy.

2. Ustawić pokrętło programatora w

położeniu wyłączenia.

Page 28

pl Obsługa urządzenia

Oczyścić filtr kłaczków

Wskazówka: Podczas suszenia, kłaczki

i włosy z suszonych rzeczy są wychwytywane na filtrze kłaczków. Jeżeli filtr kłaczków jest zatkany lub brudny, przepływ powietrza się zmniejsza, co uniemożliwia osiągnięcie maksymalnej wydajności suszarki. Czyszczenie filtra kłaczków pozwala również zmniejszyć zużycie energii i skrócić czas suszenia.

Filtr kłaczków należy czyścić po

każdym cyklu suszenia:

1. Otworzyć drzwiczki suszarki i usunąć

wszystkie kłaczki pozostałe na drzwiczkach.

2. Wyjąć filtr kłaczków.

3. Usunąć kłaczki z zagłębienia w

filtrze.

4. Otworzy

wszystkie kłaczki.

5. Spłukać kłaczki pod bieżącą wodą

lub wyczyścić filtr kłaczków w zmywarce.

6. Wysuszyć filtr kłaczków, zamknąć go

i włożyć z powrotem do suszarki.

Uwaga! Suszarka może zostać uszkodzona.

Nie używać suszarki bez filtra kłaczków ani wówczas, gdy filtr kłaczków jest uszkodzony.

ć filtr kłaczków i usunąć

Wskazówka: Sprawdzić, czy kłaczki

nie znalazły się w otwartym wałku.

Page 29

Obsługa urządzenia pl

Opróżnianie pojemnika skroplin

Wskazówka: Po każdym suszeniu

należy opróżnić pojemnik na skondensowaną wodę. W przeciwnym razie podczas następnego suszenia może dojść do przerwania programu, ponieważ pojemnik na skondensowaną wodę będzie pełny.

1. Wyciągnąć pojemnik skroplin,

trzymając go poziomo.

2. Wylać skroploną wodę.

3. Wcisnąć pojemnik skroplin tak, aby

kaseta znalazła się z powrotem na swoim miejscu w suszarce.

Uwaga!

Zanieczyszczona woda ze skroplin może być niebezpieczna dla zdrowia i może też spowodować szkody materialne.

Woda ze skroplin nie jest wodą pitną i może być zanieczyszczona kłaczkami. Nie wolno pić wody ze skroplin lub ponownie jej wykorzystywać.

Page 30

pl Ustawianie sygnału

M Ustawianie sygnału

Ustawianie sygnału

Możliwa jest zmiana następujących ustawień:

■ prędkość wirowania używana do

odwirowania upranych rzeczy, zanim będą suszone,

■ głośność sygnału dźwiękowego na

koniec programu,

■ głośność sygnałów dźwiękowych

przycisków,

■ wartość bezpiecznika suszarki (10 A

lub 13 A).

Wskazówka: Wartości

uwzględnione w etykiecie energetycznej zostały ustalone przy zastosowaniu bezpiecznika 13 A. W przypadku zmiany bezpiecznika na 10 A czas suszenia ulega wydłużeniu i zwiększa się zużycie energii. Szczegółowe informacje na ten temat można odczytać w tabeli parametrów użytkowych.

~ Strona 37

W celu zmiany tych ustawień trzeba aktywować tryb ustawień.

    

1. Nacisnąć i przytrzymać przycisk

Start i jednocześnie obrócić pokrętło programatora zgodnie z kierunkiem ruchu wskazówek zegara, w położenie 2.

2. Prędkość wirowania jest

pokazywana na wyświetlaczu.

3. Nacisnąć przycisk czasu w funkcji

"Gotowe za" lub przycisk czasu suszenia, aby zmienić prędkość wirowania.

4. Obrócić pokrętło programatora

zgodnie z kierunkiem ruchu wskazówek zegara w położenie 3.

5. Głośność sygnału dźwiękowego na

koniec programu jest pokazywana

na wyświetlaczu.

1 = cicho, 2 = średnio głośno, 3 = głośno, 4 = bardzo głośno

6. Nacisnąć przycisk czasu w funkcji

"Gotowe za" lub przycisk czasu suszenia, aby zmienić głośność.

7. Obrócić pokrętło programatora

zgodnie z kierunkiem ruchu wskazówek zegara w położenie 4.

8. Gło

śność sygnału dźwiękowego

przycisku jest pokazywana na wyświetlaczu.

Aktywacja trybu ustawień

1. Włączyć suszarkę.

2. Wybrać program Bawełna w

położeniu 1 i poczekać 5 sekund. Tryb ustawień jest teraz aktywny. Symbole gasną na panelu wyświetlacza i zostaje wyświetlony czas trwania programu.

0 = wył., 1 = cicho, 2 = średnio głośno, 3 = głośno, 4 = bardzo głośno

Page 31

Czyszczenie pl

9. Nacisnąć przycisk czasu w funkcji

"Gotowe za" lub przycisk czasu suszenia, aby zmienić głośność.

10.Obrócić pokrętło programatora

zgodnie z kierunkiem ruchu wskazówek zegara w położenie 5.

11.Na wyświetlaczu jest pokazywane

natężenie prądu.

LO = 10 A HI = 13 A

12.Nacisnąć przycisk czasu w funkcji

"Gotowe za" lub przycisk czasu suszenia, aby zmienić natężenie prądu.

Wyjście z trybu ustawień Po ustawieniu żądanej prędkości wirowania, głośności lub prądu znamionowego bezpiecznika, obrócić pokrętło programatora w położenie wyłączenia. Ustawienia zostały zapamiętane.

D Czyszczenie

Czyszczenie

Czyszczenie suszarki i panelu sterowania

:Ostrzeżenie

Ryzyko utraty życia!

Istnieje niebezpieczeństwo porażenia prądem, ponieważ suszarka jest zasilana energią elektryczną. Przed czyszczeniem odłączyć suszarkę od sieci.

Suszarkę można czyścić tylko przy użyciu miękkiej ściereczki zwilżonej wodą.

Natychmiast usuwać wszystkie pozostałości środków piorących, spryskiwaczy lub inne resztki. Nie używać środków czyszczących, ani dodatków do prania (np. środków w sprayu do wstępnego prania, odplamiaczy). Do czyszczenia suszarki nie wolno używać urządzeń czyszczących pod wysokim ciśnieniem lub czyszczących parą.

Page 32

pl Czyszczenie

Czyszczenie wymiennika ciepła

Wskazówki

■ Wymiennik ciepła wymaga

oczyszczenia raz na miesiąc, jednak

to zależy od tego, jak często jest

używana suszarka.

■ Jeżeli na wymienniku ciepła

powstały zanieczyszczenia, zwiększy

to czas suszenia i pogorszy jego

wyniki.

1. Suszarkę pozostawić do ostygnięcia,

a pod klapką serwisową umieścić

chłonną ściereczkę.

Wskazówka: Mogą wypłynąć resztki

wody.

2. Całkowicie otworzyć klapkę

serwisową.

3. Przekręcić obie dźwignie blokujące

tak, aby były zwrócone do siebie.

4. Zdjąć górną pokrywkę z wymiennika

ciepła.

5. Wyjąć wymiennik ciepła.

6. Spłukać wodą wymiennik ciepła, ze

wszystkich stron tak, aby całkowicie usun

ąć wszystkie kłaczki.

Uwaga!

Istnieje ryzyko uszkodzenia wymiennika ciepła.

Wymiennik ciepła można czyścić tylko wodą, a do usunięcia kłaczków nie używać żadnych twardych przedmiotów lub przedmiotów o ostrych krawędziach.

7. Usunąć wszystkie kłaczki z

uszczelek suszarki i wymiennika ciepła.

8. Pozwolić, aby cała woda wyciekła.

9. Najpierw włożyć wymiennik ciepła, a

następnie założyć jego górną pokrywkę.

10.Przekręcić obie dźwignie blokujące

z powrotem i zamknąć klapkę serwisową tak, aby się zatrzasnęła.

Page 33

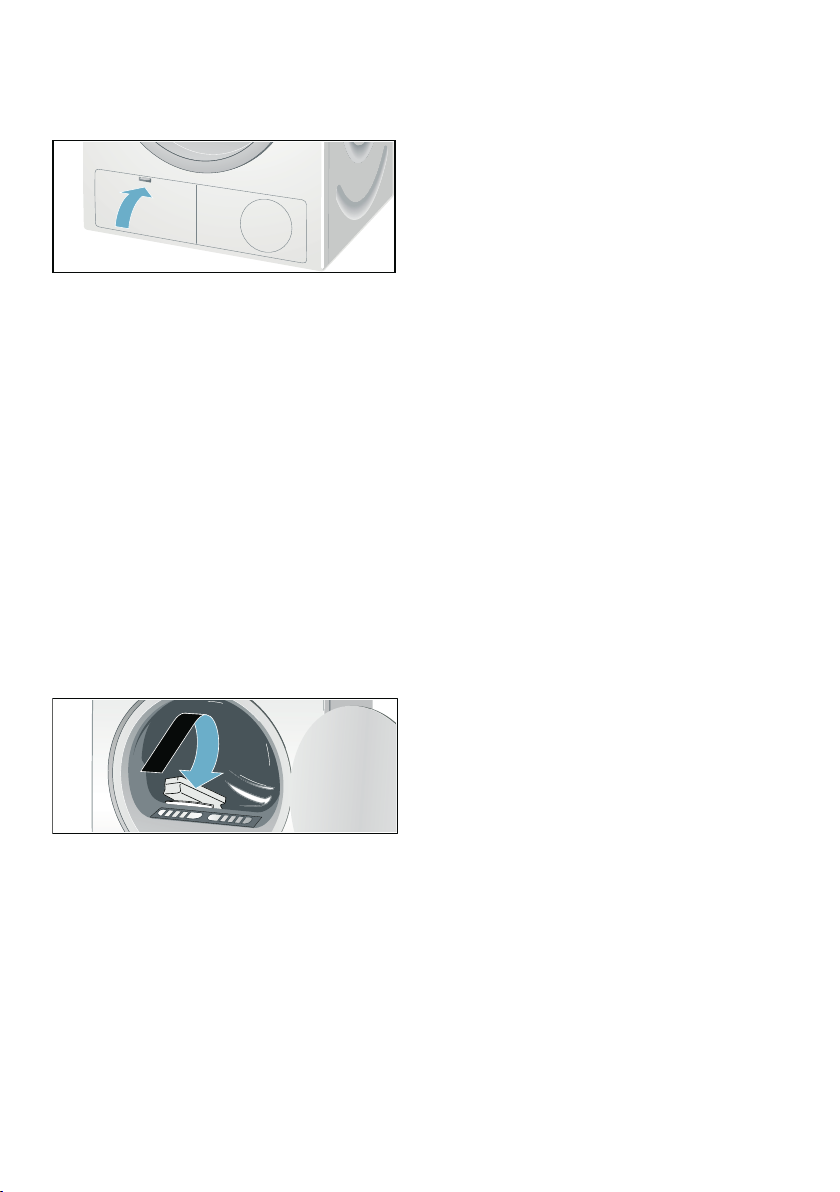

11.Zamknąć klapkę serwisową i

przycisnąć tak, aby się zatrzasnęła.

Czyszczenie czujnika wilgotności

Wskazówka: Suszarka jest

wyposażona w czujnik wilgotności ze stali nierdzewnej. Czujnik wilgotności mierzy jak wilgotne jest pranie. Po długim okresie użytkowania, czujnik wilgotności może pokryć się cienką warstwą kamienia lub pozostałości detergentów i dodatków do prania. Takie osady muszą być regularnie usuwane, ponieważ w przeciwnym razie, działanie czujnika i w konsekwencji wyniki suszenia mogą być nieprawidłowe.

Czyszczenie pl

Otworzyć drzwiczki i wyczyścić czujnik wilgotności za pomocą grubej gąbki.

Uwaga! Czujnik wilgotności może zostać

uszkodzony.

Nie czyścić czujnika wilgotności za pomocą materiałów ściernych i wełny stalowej.

Page 34

pl Usterki i sposób ich usuwania

3 Usterki i sposób ich usuwania

Usterki i sposób ich usuwania

Usterki Przyczyna/rozwiązanie

ð na panelu wyświetlacza i suszenie zostało przerwane.

ç na panelu wyświetlacza.

Nie można uruchomić suszarki.

Panel wyświetlacza wyłącza się, a miga przycisk Start.

Zagniecenia. ■ Zagniecenia mogą się pojawić po przekroczeniu maksymalnego wsadu lub

Woda wycieka z urządzenia.

Zmiana czasu trwania programu na wyświetlaczu podczas suszenia.

* w zależności od modelu

■ Opróżnić pojemnik skroplin i nacisnąć przycisk Start ~ Strona 25.

■ Jeśli zainstalowany jest opcjonalny odpływ skroplin, to wąż odpływowy

może być zatkany. Sprawdzić, czy wąż nie jest zanieczyszczony i przepłukać go.

Oczyścić filtr kłaczków i/lub wymiennik ciepła, a następnie wybrać przycisk Start ~ Strona 28;~ Strona 32.

■ Sprawdzić, czy wtyczka sieciowa jest podłączona lub sprawdzić bezpiecz-

nik.

■ Czy wybrano program? Wybrać program.

■ Czy drzwiczki suszarki są zamknięte? Zamknąć drzwiczki.

■ Czy aktywna jest blokada zabezpieczająca przed dziećmi? Wyłączyć

zabezpieczenie przed dostępem dzieci.

■ Czy wybrano czas w funkcji "Zakończ za"? program zaczyna się z opóźnie-

niem.

To nie jest usterka. Tryb oszczędzania energii jest aktywny ~ Strona 14.

wybraniu programu nieodpowiedniego dla danego rodzaju tkaniny. Wszystkie niezbędne informacje można znaleźć w tabeli programów.

■ Wyjąć ubrania natychmiast po suszeniu; zagniecenia mogą się pojawić,

jeśli rzeczy zostaną pozostawione w bębnie.

To nie jest usterka; suszarka może stać na pochyłej powierzchni. Wypoziomować suszarkę.

To nie jest usterka. Podczas suszenia specjalne czujniki wykrywają wilgotność włożonego wsadu i odpowiednio dostosowują długość programu (z wyjątkiem programów z ustawieniem czasu).

Page 35

Usterki i sposób ich usuwania pl

Usterki Przyczyna/rozwiązanie

Rzeczy nie są wysuszone prawidłowo lub są jeszcze zbyt wilgotne.

■ Po zakończeniu programu, ciepłe rzeczy wydają się być bardziej wilgotne,

niż to jest w rzeczywistości. Rozłożyć rzeczy i pozwolić, aby ostygły.

■ Precyzyjnie dostosować poziom wysuszenia - to wydłuża czas schnięcia, ale

nie zwiększa temperatury. Rzeczy będą bardziej wysuszone ~ Strona 25.

■ Wybrać program z dłuższym czasem suszenia lub zwiększyć poziom susze-

nia. To nie zwiększy temperatury.

■ Jeśli rzeczy są nadal wilgotne, wybrać program z ustawieniem czasu w celu

ich dosuszenia ~ Strona 23.

■ Jeśli przekroczony został maksymalny wsad dla danego programu, rzeczy

nie będą wysuszone prawidłowo.

■ Oczyścić czujnik wilgotności w bębnie. Czujnik może pokryć się cienką war-

stwą kamienia lub pozostałości detergentów i dodatków do prania, co pogorszy jego działanie. Rzeczy nie są wysuszone prawidłowo ~ Strona 33.

■ Suszenie zostało przerwane na skutek odcięcia zasilania, ponieważ pojem-

nik skroplin jest pełny lub został przekroczony maksymalny czas suszenia.

Wskazówka: Patrz także wskazówki dotyczące suszonych rzeczy

~ Strona 21.

Suszenie trwa zbyt długo?

■ Filtr kłaczków może być brudny i powodować wydłużenie czasu suszenia.

Oczyścić filtr kłaczków.

■ Wymiennik ciepła może być brudny i powodować wydłużenie czasu susze-

nia. Oczyścić wymiennik ciepła.

■ Jeśli wlot powietrza do suszarki jest zablokowany lub nie jest łatwo

dostępny, może to zwiększyć czas suszenia. Należy sprawdzić, czy nic nie blokuje wlotu powietrza.

■ Jeżeli temperatura otoczenia jest wyższa niż 35°C, może to wydłużyć czas

suszenia.

■ Niedostateczna cyrkulacja powietrza w pomieszczeniu może wydłużyć czas

suszenia. Przewietrzyć pomieszczenie.

Wyświetlany czas suszenia zmienia się

To nie jest usterka. Suszarka rozpoznaje wielkość wsadu i dostosowuje pozostały czas trwania programu.

w trakcie suszenia.

Wilgotność w pomieszczeniu

To nie jest usterka. Sprawdzić, czy w pomieszczeniu jest odpowiednia wentylacja.

wzrasta.

Odcięcie zasilania. Proces suszenia został przerwany. Wyjąć rzeczy i rozłożyć je lub ponownie włą-

czyć program.

* w zależności od modelu

Wskazówka: Jeśli nie można naprawić usterki samodzielnie, poprzez wyłączenie i

włączenie suszarki, prosimy skontaktować się z serwisem posprzedażnym.

Page 36

pl Serwis posprzedażny

J Serwis posprzedażny

Serwis posprzedażny

Jeśli nie można naprawić usterki samodzielnie (usterki, co robić?) prosimy skontaktować się z serwisem posprzedażnym. Zawsze znajdziemy właściwe rozwiązanie, aby uniknąć niepotrzebnych wizyt specjalistów.

Dane kontaktowe najbliższego serwisu posprzedażnego można znaleźć tutaj lub w załączonym katalogu obsługi posprzedażnej.

Kontaktując się z serwisem posprzedażnym prosimy podać nr suszarki (E-Nr.) oraz numer fabryczny (FD).

(1U )'

Te informacje można znaleźć na wewnętrznej stronie drzwiczek suszarki lub z tyłu suszarki.

Należy zaufać wiedzy producenta.

I skontaktować się z nami. W ten sposób zapewniona zostanie naprawa przeprowadzona przez profesjonalny serwis techniczny, dysponujący oryginalnymi częściami zamiennymi.

Page 37

[ Wartości zużycia energii

Wartości zużycia energii

Tabela wartości zużycia energii

Wartości zużycia energii pl

Program Prędkość wirowa-

nia używana do

odwirowania pra-

nia

Bawełna 7 kg 3,5 kg 7 kg 3,5 kg

Do szafy* 1400 obr./min 119 min./97 min. 76 min./59 min. 3,99 kWh/

1000 obr./min 141 min./119 min. 90 min./73 min. 4,23 kWh/

800 obr./min 163 min./141 min. 104 min./87 min. 4,48 kWh/

Do prasowania* 1400 obr./min 97 min./70 min. 57 min./44 min. 3,18 kWh/

1000 obr./min 119 min./92 min. 71 min./58 min. 3,42 kWh/

800 obr./min 141 min./114 min. 85 min./72 min. 3,67 kWh/

Syntetyki 3,5 kg 3,5 kg

Do szafy* 800 obr./min 52 min./46 min. 1,46 kWh/

600 obr./min 62 min./56 min. 1,80 kWh/

* Ustawienia programu do testowania zgodne z obowiązującą normą EN 61121. ** Wartości te mogą się różnić od podanych, w zależności od rodzaju tkaniny, składu prania przeznaczo-

nego do suszenia, wilgotności pozostałej w materiale, ustawionego stopnia wysuszenia, wielkości wsa-

du, warunków środowiskowych oraz jakichkolwiek dodatkowych funkcji, które zostały aktywowane.

Czas trwania programu** Zużycie energii**

10/13 A 10/13 A 10/13 A 10/13 A

3,93 kWh

4,15 kWh

4,37 kWh

3,08 kWh

3,30 kWh

3,53 kWh

1,42 kWh

1,75 kWh

2,28 kWh/

2,19 kWh

2,42 kWh/

2,31 kWh

2,55 kWh/

2,43 kWh

1,74 kWh/

1,67 kWh

1,88 kWh/

1,79 kWh

2,01 kWh/

1,91 kWh

Page 38

pl Wartości zużycia energii

Najbardziej skuteczny program do tkanin bawełnianych

Następujący "standardowy program do bawełny" (oznaczony ü) jest przeznaczony do suszenia mokrych rzeczy wykonanych ze zwykłych tkanin bawełnianych i jest najbardziej efektywny pod względem całkowitego zużycia energii w przypadku suszenia mokrych rzeczy z tkanin bawełnianych.

Standardowe programy do tkanin bawełnianych zgodne z obowiązującym rozporządzeniem UE 932/2012

Program Wsad Zużycie energii Długość trwania programu

13 A 13 A

ü Bawełna, Do szafy

Ustawienia programu do testowania i oznaczenia energetyczne zgodne z dyrektywą 2010/30/UE. Wartości parametrów użytkowych zostały ustalone przy zastosowaniu bezpiecznika 13 A.

7 kg/3,5 kg

4,15 kWh/2,31 kWh 119 min./73 min.

Page 39

J Dane techniczne

Dane techniczne

Wymiary: 85 x 60 x 60 cm (wysokość x szerokość x głębokość)

Waga

Ok. 46 kg Maksymalny wsad: 7 kg Pojemnik skroplin: 4,6 l Napięcie: 220 - 240 V Moc przyłączeniowa: Maks. 2800 - 2100 W Bezpiecznik: 13/10 A

Oświetlenie wnętrza bębna Temperatura otoczenia:

5 - 35°C Zużycie energii podczas wyłączenia: 0,10 W

Zużycie energii w trybie gotowości do użytku (tryb czuwania):

0,50 W

Dane techniczne pl

* W zależności od modelu

Page 40

Dziękujemy za zakup sprzętu gospodarstwa domowego Bosch!

Zarejestruj swoje nowe urządzenie na MyBosch i skorzystaj bezpośrednio z dodatkowych opcji:

• Porady i wskazówki ekspertów dla każdego urządzenia

• Opcje przedłużenia gwarancji

• Rabaty na akcesoria i części zamienne

• Instrukcja obsługi w wersji cyfrowej i wszystkie dane urządzenia dostępne od ręki

• Łatwy dostęp do serwisu sprzętu gospodarstwa domowego Bosch

Bezpłatna i łatwa rejestracja – także na telefonach komórkowych

www.bosch-home.com/welcome

Potrzebujesz pomocy? Znajdziesz ją tutaj.

Porady specjalistów w zakresie sprzętu gospodarstwa domowego, pomoc w razie problemów lub naprawy wykonywane przez wykwalifikowanych serwisantów Bosch. Dowiedz się wszystkiego o wielu sposobach udzielania pomocy technicznej przez Bosch:

www.bosch-home.com/service Dane kontaktowe dla wszystkich krajów podano w załączonym katalogu serwisowym.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34 81739 München, GERMANY

www.bosch-home.com

9001478161

9001478161 (9908) pl
