BOSCH WGG244Z0PL User guide

Pralka

WGG244Z0PL

Register your

new device on

MyBosch now and

get free benefits:

bosch-home.com/

welcome

[pl]

Instrukcja obsługi i instrukcje
montażu

pl

Więcej informacji na ten temat można zna­leźć w cyfrowym podręczniku użytkownika.

Spis treści

1 Bezpieczeństwo ..........................4

1.1 Wskazówki ogólne .................... 4

1.2 Użytkowanie zgodne zprze-

znaczeniem................................ 4

1.3 Ograniczenie grupy użytkow-

ników ......................................... 4

1.4 Bezpieczna instalacja................ 5

1.5 Bezpieczne użytkowanie ........... 7

1.6 Bezpieczne czyszczenie i

konserwacja .............................. 9

2 Zapobieganie szkodom mate-

rialnym.......................................11

3 Ochrona środowiska i

oszczędność..............................12

3.1 Usuwanie opakowania ............ 12

3.2 Oszczędzanie energii i zaso-

bów naturalnych ...................... 12

3.3 Tryb oszczędzania energii....... 12

4 Ustawianie i podłączanie..........13

4.1 Rozpakowywanie urządzenia .. 13

4.2 Zakres dostawy....................... 13

4.3 Wymagania dotyczące miej-

sca ustawienia......................... 13

4.4 Demontaż zabezpieczeń

transportowych........................ 14

4.5 Podłączanie urządzenia .......... 15

4.6 Wypoziomowanie urządzenia.. 17

5 Przed pierwszym użyciem ........17

5.1 Uruchamianie cyklu prania

bez tekstyliów .......................... 17

6 Poznawanie urządzenia ............19

6.1 Urządzenie............................... 19

6.2 Szufladka na środki piorące.... 19

6.3 Pulpit obsługi........................... 20

7 Wyświetlacz...............................21

8 Przyciski ....................................24

9 Programy ...................................26

10 Akcesoria.................................31

11 Pranie.......................................31

11.1 Przygotowanie prania............ 31

12 Środki piorące i pielęgnacyj-

ne .............................................32

13 Podstawowy sposób

obsługi.....................................32

13.1 Włączanie urządzenia............ 32

13.2 Ustawianie programu ............ 32

13.3 Dopasowywanie ustawień

programu............................... 32

13.4 Wkładanie prania .................. 32

13.5 Wkładanie dozownika środ-

ków piorących w płynie......... 33

13.6 Stosowanie dozownika
środków piorących w płynie.. 33

13.7 Wsypywanie/wlewanie
środka piorącego i pielę-

gnacyjnego............................ 34

13.8 Włączanie programu ............. 34

13.9 Dokładanie prania ................. 34

13.10 Przerwanie programu.......... 34

13.11 Kontynuowanie programu

w przypadku ustawienia

Wirowanie stop.................... 34

13.12 Wyjąć pranie........................ 34

13.13 Wyłączanie urządzenia........ 35

2

14 Zabezpieczenie przed dzieć-

mi .............................................35

14.1 Aktywacja zabezpieczenia

przed dziećmi ........................ 35

14.2 Dezaktywacja zabezpiecze-

nia przed dziećmi .................. 35

15 Ustawienia podstawowe .........35

15.1 Przegląd ustawień podsta-

wowych.................................. 35

15.2 Zmiana ustawień podsta-

wowych.................................. 36

16 Czyszczenie ipielęgnacja.......36

16.1 Czyszczenie bębna ............... 36

16.2 Czyszczenie szufladki na

środki piorące ....................... 36

16.3 Czyszczenie pompy wody..... 37

17 Usuwanie usterek....................40

17.1 Odblokowanie awaryjne ........ 50

18 Transport, przechowywanie

i utylizacja................................50

18.1 Demontaż urządzenia............ 50

18.2 Montaż zabezpieczeń trans-

portowych.............................. 50

18.3 Ponowne uruchomienie

urządzenia ............................. 50

18.4 Utylizacja zużytego urzą-

dzenia .................................... 51

pl

19 Serwis ......................................51

19.1 Numer produktu (E-Nr) i nu-

mer fabryczny (FD)................ 52

19.2 Gwarancja AQUA-STOP ........ 52

20 Parametry zużycia...................53

21 Dane techniczne......................53

3

pl Bezpieczeństwo

1 Bezpieczeństwo

Przestrzegać poniższych wskazówek bezpieczeństwa.

1.1 Wskazówki ogólne

¡ Należy dokładnie przeczytać niniejszą instrukcję.
¡ Instrukcję należy zachować i starannie przechowywać jako źró-

dło informacji, a także z myślą o innych użytkownikach.

¡ Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie

wolno go podłączać.

1.2 Użytkowanie zgodne zprzeznaczeniem

Urządzenia należy używać wyłącznie:
¡ do prania tekstyliów przystosowanych do prania w pralkach au-

tomatycznych oraz wełny przystosowanej do prania ręcznego
zgodnie z informacjami podanymi na etykiecie produktu.

¡ przy użyciu wody wodociągowej i standardowych dostępnych w

handlu środków piorących i pielęgnacyjnych.

¡ w prywatnym gospodarstwie domowym i zamkniętych pomiesz-

czeniach domowych.

¡ do wysokości 4000m nad poziomem morza.

1.3 Ograniczenie grupy użytkowników

To urządzenie może być obsługiwane przez dzieci powyżej lat 8
oraz przez osoby oograniczonych zdolnościach fizycznych, sen­sorycznych lub umysłowych albo osoby nieposiadające wymaga­nego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdu­ją się one pod nadzorem lub zostały dokładnie poinformowane o
sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynika­jące stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia­nych dla użytkownika czynności z zakresu czyszczenia i konser­wacji urządzenia.

4

Bezpieczeństwo pl

Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom
domowym.

1.4 Bezpieczna instalacja

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo wykonane instalacje stanowią poważne zagroże­nie.
▶ Urządzenie należy podłączyć iużytkować zgodnie zinformacja-

mi podanymi natabliczce znamionowej.

▶ Urządzenie musi być podłączone do sieci elektrycznej prądu

przemiennego przez prawidłowo zainstalowane gniazdo z ele­mentem uziemiającym.

▶ Układ przewodów ochronnych domowej instalacji elektrycznej

musi być wykonany zgodnie zprzepisami. Instalacja musi mieć
wystarczająco duży przekrój kabla.

▶ W przypadku stosowania wyłącznika różnicowoprądowego nale-

ży stosować tylko jeden typ z oznaczeniem .

▶ Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie

przełączające, np. wyłącznik czasowy lub pilot zdalnego stero­wania.

▶ Jeśli urządzenie jest zainstalowane, wtyczka przewodu zasilają-

cego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest moż­liwy, w obrębie stałej instalacji elektrycznej należy zainstalować
odłącznik zgodny z przepisami instalacyjnymi, odłączający
wszystkie bieguny urządzenia od sieci elektrycznej.

▶ Przy ustawianiu urządzenia należy uważać, by nie doszło do za-

ciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią
poważne zagrożenie.
▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z gorącymi częściami urządzenia lub źródłami ciepła.
▶ Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego

z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawę-

dziami.
▶ Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewo-

du przyłączeniowego.

5

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko pożaru!

Używanie przedłużonego przewodu sieciowego i niezaaprobowa­nych adapterów stanowi zagrożenie.

▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
▶ Używać tylko zaaprobowanych przez producenta adapterów i

przewodów sieciowych.
▶ Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy

przewód sieciowy, należy się skontaktować ze specjalistyczną

firmą elektryczną, która dokona odpowiedniej adaptacji domo-

wej instalacji elektrycznej.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Duży ciężar urządzenia może spowodować zranienie.
▶ Nie podnosić urządzenia w pojedynkę.
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie­zgodnie z instrukcją, urządzenie ustawione na górze może spaść.
▶ Do mocowania suszarki na pralce używać wyłącznie zestawu łą-

czeniowego producenta suszarki . Inna metoda ustawienia jest

niedozwolona.
▶ Nie stawiać jednego urządzenia na drugim, jeśli producent su-

szarki nie oferuje odpowiedniego zestawu połączeniowego.
▶ Nie stawiać urządzeń różnych producentów i o różnej głęboko-

ści i szerokości jedno na drugim.
▶ Nie stawiać pralki i suszarki ustawionych jedna na drugiej na

podwyższeniu, gdyż urządzenia mogą się przewrócić.

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub
zawinąć się w nie i udusić się.

▶ Materiały z opakowania należy trzymać poza zasięgiem dzieci.
▶ Nie pozwalać dzieciom na zabawę opakowaniem, aszczególnie

folią.

WAŻNE‒Ryzyko odniesienia obrażeń!

Urządzenie może wibrować lub przemieszczać się podczas pracy.

▶ Ustawić urządzenie na czystym, równym i twardym podłożu.
▶ Wypoziomować urządzenie za pomocą nóżek i poziomnicy.

6

Bezpieczeństwo pl

Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi
potknięciem.
▶ Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie

występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np.
drzwi, części mogą się oderwać.
▶ Nie przesuwać urządzenia za wystające elementy.

WAŻNE‒Ryzyko zacięcia!

Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w
przypadku dotknięcia.

▶ Nie dotykać ostrych krawędzi urządzenia.
▶ Podczas instalacji i transportu urządzenia używać rękawic

ochronnych.

1.5 Bezpieczne użytkowanie

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy
stanowią zagrożenie.

▶ Nigdy nie włączać uszkodzonego urządzenia.
▶ Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć

urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przy-

łączeniowego.
▶ W przypadku uszkodzenia urządzenia lub przewodu przyłącze-

niowego należy natychmiast wyciągnąć wtyczkę przewodu przy-

łączeniowego lub wyłączyć bezpiecznik w skrzynce bezpieczni-

kowej i zamknąć zawór wody.
▶ Wezwać serwis. →Strona51
Wnikająca wilgoć może prowadzić do porażenia prądem.

▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
▶ Nigdy nie narażać urządzenia na działanie wysokiej temperatury

i wilgoci.
▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych, węży i spryskiwaczy.

7

pl Bezpieczeństwo

OSTRZEŻENIE‒Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne
niebezpieczeństwo.
▶ Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać

lub utrudniać otwieranie drzwiczek urządzenia.
▶ Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od

gniazda sieciowego, a następnie przeciąć przewód sieciowy i

zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknię-

cie.
Podczas wirowania większych, nieprzepuszczających wody rzeczy
do prania może dojść do niewyważenia, co może prowadzić do
obrażeń.
▶ Nie należy prać i wirować w urządzeniu dużych, nieprzepuszcza-

jących wody rzeczy, takich jak koce lub nakładki na materace.

OSTRZEŻENIE‒Ryzyko uduszenia się!

Dzieci mogą połknąć drobne części lub zadławić się nimi, co mo­że doprowadzić do uduszenia.

▶ Drobne części należy trzymać poza zasięgiem dzieci.
▶ Nie należy pozwalać dzieciom na zabawę drobnymi częściami.

OSTRZEŻENIE‒Ryzyko zatrucia!

Środki piorące i pielęgnacyjne mogą spowodować zatrucie w
przypadku połknięcia.
▶ W razie przypadkowego połknięcia środka należy zasięgnąć po-

rady lekarskiej.
▶ Środki piorące i pielęgnujące przechowywać w miejscu niedo-

stępnym dla dzieci.

OSTRZEŻENIE‒Ryzyko wybuchu!

Jeśli pranie zostało wcześniej poddane działaniu łatwopalnych
środków czyszczących na bazie rozpuszczalników, może to spo­wodować wybuch w urządzeniu.
▶ Przed praniem dokładnie wypłukać rzeczy poddane wstępnemu

czyszczeniu.

8

Bezpieczeństwo pl

WAŻNE‒Ryzyko odniesienia obrażeń!

Wchodzenie lub wspinanie się na urządzenie może spowodować
pęknięcie pokrywy.
▶ Nie wchodzić, ani nie wspinać się na urządzenie.
Urządzenie może się przewrócić w przypadku siadania na otwar­tych drzwiach lub opierania się o nie.

▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.
▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.

Przy wkładaniu rąk do obracającego się bębna może dojść do
zranienia.
▶ Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzy-

ma.

WAŻNE‒Ryzyko oparzenia!

Roztwór środka piorącego jest gorący podczas prania wwysokich
temperaturach.
▶ Nie dotykać gorącego roztworu środka piorącego.

WAŻNE‒Ryzyko oparzeń chemicznych!

Przy otwieraniu szufladki na środki piorące znajdujące się w urzą­dzeniu środki piorące i pielęgnacyjne mogą pryskać. W przypadku
kontaktu z oczami lub skórą może dojść do podrażnień.
▶ W przypadku kontaktu ze środkami piorącymi lub pielęgnacyjny-

mi dokładnie przepłukać oczy lub skórę czystą wodą.
▶ W razie przypadkowego połknięcia środka należy zasięgnąć po-

rady lekarskiej.
▶ Środki piorące i pielęgnujące przechowywać w miejscu niedo-

stępnym dla dzieci.

1.6 Bezpieczne czyszczenie i konserwacja

OSTRZEŻENIE‒Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzone naprawy stanowią poważne za­grożenie.
▶ Nigdy nie należy modyfikować urządzenia ani jego funkcji pod

względem technicznym.
▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez

wykwalifikowany personel.

9

pl Bezpieczeństwo

▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych

części zamiennych.
▶ W przypadku uszkodzenia przewodu sieciowego tego urządze-

nia należy zlecić jego wymianę przez producenta, jego serwis

lub przez odpowiednio wykwalifikowaną osobę, co jest koniecz-

nym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
▶ Przed czyszczeniem wyciągnąć wtyczkę lub wyłączyć bezpiecz-

nik w skrzynce bezpiecznikowej.
▶ Nie używać do czyszczenia urządzenia myjek parowych ani ci-

śnieniowych, węży i spryskiwaczy.

OSTRZEŻENIE‒Ryzyko odniesienia obrażeń!

Stosowanie nieoryginalnych części zamiennych i elementów wypo­sażenia dodatkowego jest niebezpieczne.
▶ Używać wyłącznie oryginalnych części zamiennych i elementów

wyposażenia dodatkowego producenta.

OSTRZEŻENIE‒Ryzyko zatrucia!

Stosowanie środków czyszczących zawierających rozpuszczalniki
może spowodować powstanie toksycznych oparów.
▶ Nie stosować środków czyszczących zawierających rozpusz-

czalniki.

10

Zapobieganie szkodom materialnym pl

Zapobieganie szkodom materialnym

2 Zapobieganie szkodom

materialnym

Zapobieganie szkodom materialnym

UWAGA!

Nieprawidłowe dozowanie płynów do
płukania tkanin, środków piorących,
środków pielęgnacyjnych i czyszczą­cych może mieć negatywny wpływ na
działanie urządzenia.

▶ Przestrzegać zaleceń producenta

dotyczących dozowania.
Przekroczenie maksymalnej pojemno­ści załadunkowej ma negatywny
wpływ na działanie urządzenia.

▶ Przestrzegać maksymalnej poje-

mości załadunkowej dla każdego

programu i nie przekraczać jej.

→"Programy", Strona26
Podczas transportu urządzenie ma
zamontowane zabezpieczenia trans­portowe. Nieusunięte zabezpieczenia
transportowe mogą spowodować
szkody materialne i uszkodzenie
urządzenia.

▶ Przed uruchomieniem należy cał-

kowicie usunąć wszystkie zabez-

pieczenia transportowe i przecho-

wać je.

▶ Przed każdym transportem należy

całkowicie zamontować wszystkie

zabezpieczenia transportowe, aby

uniknąć szkód transportowych.
Niewłaściwe podłączenie węża dopły­wowego może prowadzić do powsta­nia szkód materialnych.

▶ Mocno dokręcić złącza dopływu

wody.

▶ Wąż dopływowy podłączać do kra-

nu w miarę możliwości bezpośred-

nio, bez użycia dodatkowych ele-

mentów łączących, takich jak ad-

aptery, przedłużki, zawory itp.

▶ Obudowa zaworu węża dopływu

wody nie może się stykać z innymi

zamontowanymi elementami i nie

może być poddawana działaniu sił

zewnętrznych.

▶ Średnica wewnętrzna kurka musi

wynosić co najmniej 17 mm.

▶ Długość gwinta na złączu kranu

powinna wynosić co najmniej 10

mm.
Zbyt niskie lub zbyt wysokie ciśnienie
wody może mieć negatywny wpływ
na działanie urządzenia.

▶ Upewnić się, że ciśnienie wody w

instalacji wodociągowej wynosi co

najmniej 100kPa (1bar) i maksy-

malnie 1000kPa (10barów).

▶ Jeśli ciśnienie wody przekracza

podaną wartość maksymalną, na-

leży zainstalować zawór redukcyjny

między przyłączem wody pitnej a

zestawem węży urządzenia.

▶ Nie podłączać urządzenia do bate-

rii mieszającej bezciśnieniowego

podgrzewacza wody.
Zmodyfikowane lub uszkodzone wę­że wodne mogą spowodować uszko­dzenia materialne i uszkodzenia urzą­dzenia.

▶ Nigdy nie załamywać, zgniatać,

modyfikować ani przecinać prze-

wodu sieciowego.

▶ Używać tylko dostarczonych z

urządzeniem węży wodnych lub

oryginalnych węży zamiennych.

▶ Nigdy nie używać ponownie używa-

nych już wcześniej węży wodnych.
Użytkowanie urządzenia przy użyciu
zanieczyszczonej lub zbyt gorącej
wody może prowadzić do powstania
szkód materialnych i spowodować
uszkodzenie urządzenia.

▶ Urządzenie zasilać tylko zimną wo-

dą wodociągową.
Nieodpowiednie środki czyszczące
mogą uszkodzić powierzchnie urzą­dzenia.

▶ Nie należy stosować ostrych ani

ciernych środków czyszczących.

▶ Nie używać środków czyszczących

o dużej zawartości alkoholu.

▶ Nie używać poduszeczek ciernych

ani szorstkich gąbek.

11

pl Ochrona środowiska i oszczędność

▶ Urządzenie należy czyścić wyłącz-

nie wodą i miękką, wilgotną ście­reczką.

▶ Natychmiast usuwać wszelkie po-

zostałości środków piorących i
sprayów. które mają kontakt z
urządzeniem.

Ochrona środowiska i oszczędność

3 Ochrona środowiska i

oszczędność

Ochrona środowiska i oszczędność

3.1 Usuwanie opakowania

Materiały opakowaniowe są przyjazne
dla środowiska i nadają się do recy­klingu.

▶ Poszczególne elementy utylizować

zgodnie z rodzajem materiału.

3.2 Oszczędzanie energii i za­sobów naturalnych

Urządzenie użytkowane zgodnie z ty­mi wskazówkami zużywa mniej prądu
i wody.

Stosować programy z niskimi tempe­raturami i dłuższym przebiegiem pra­nia oraz wykorzystywać maksymalną
pojemność załadunkową.

a

Zużycie energii i wody jest wów­czas najbardziej efektywne.

Środki piorące dozować w zależno­ści od stopnia zabrudzenia prania.

a

W przypadku lekkich i normalnych
zabrudzeń wystarczająca jest
mniejsza ilość środka piorącego.
W kwestii dozowania przestrzegać
zaleceń producenta środka piorą­cego.

Zmniejszyć temperaturę prania przy
lekko i normalnie zabrudzonym pra­niu.

a

Przy niższych temperaturach urzą­dzenie zużywa mniej energii. W
przypadku lekkiego i normalnego
zabrudzenia wystarczają niższe
temperatury od podanych na ety­kiecie pielęgnacyjnej.

Ustawić maksymalną prędkość wiro­wania, jeśli pranie ma być następnie
suszone w suszarce bębnowej.

a

Dzięki temu czas trwania progra­mu suszenia ulega skróceniu i
zmniejsza się zużycie energii. Przy
wyższej prędkości wirowania wil­gotność resztkowa w praniu spa­da, a natężenie odgłosów wirowa­nia wzrasta.

Prać bez prania wstępnego.

a

Pranie z opcją prania wstępnego
wydłuża czas trwania programu
oraz zwiększa zużycie energii i wo­dy.

Urządzenie jest wyposażone w auto­matyczną regulację w zależności od
wagi załadunku.

a

Automatyczna regulacja w zależ­ności od wagi załadunku dopaso­wuje optymalne zużycie wody oraz
czas trwania programu w zależno­ści od rodzaju tkaniny i wielkości
załadunku.

3.3 Tryb oszczędzania energii

Jeżeli urządzenie nie będzie przez
dłuższy czas obsługiwane, automa­tycznie przełączy się na tryb oszczę­dzania energii.
Tryb oszczędzania energii zostaje za­kończony przez ponowne uruchomie­nie urządzenia.

12

Ustawianie i podłączanie pl

Ustawianie i podłączanie

4 Ustawianie i podłącza-

nie

Ustawianie i podłączanie

4.1 Rozpakowywanie urzą­dzenia

UWAGA!

Pozostawione w bębnie przedmioty,
które nie są związane z pracą urzą­dzenia, mogą być przyczyną szkód
materialnych oraz uszkodzeń urzą­dzenia.

▶ Przed uruchomieniem urządzenia

należy usunąć z bębna te przed­mioty i dołączone elementy wypo­sażenia dodatkowego.

1. Zdjąć z urządzenia wszystkie ele-

menty opakowania oraz pokrowce
ochronne.

→"Usuwanie opakowania",

Strona12

2. Sprawdzić urządzenie pod kątem

widocznych uszkodzeń.

3. Otworzyć drzwi.

4. Usunąć z bębna wyposażenie do-

datkowe.

5. Zamknąć drzwi.

▶ Wymienić odpowiednie wyposaże-

nie przed uruchomieniem urządze­nia.
→"Akcesoria", Strona31

Uwaga:Urządzenie zostało fabrycz­nie przetestowane pod kątem działa­nia. Może to powodować powstawa­nie plam z wody w urządzeniu, które
zostaną usunięte podczas pierwsze­go cyklu prania.

W zakres dostawy wchodzą:

¡ Pralka
¡ dodatkowe dokumenty
¡ zabezpieczenia transportowe

→"Demontaż zabezpieczeń trans­portowych", Strona14

¡ zaślepki

4.3 Wymagania dotyczące miejsca ustawienia

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewo­dzące napięcie elektryczne. Dotyka­nie elementów przewodzących napię­cie elektryczne jest niebezpieczne.

▶ Nie użytkować urządzenia bez po-

krywy.

4.2 Zakres dostawy

Po rozpakowaniu należy sprawdzić
wszystkie części pod kątem ewentu­alnych uszkodzeń podczas transpor­tu.

UWAGA!

Używanie urządzenia z niekomplet­nym lub uszkodzonym wyposażeniem
może mieć negatywny wpływ na funk­cje urządzenia i może prowadzić do
szkód materialnych i uszkodzeń urzą­dzenia.

▶ Nie używać urządzenia z niekom-

pletnym lub uszkodzonym wyposa­żeniem.

OSTRZEŻENIE

Ryzyko odniesienia obrażeń!

Urządzenie ustawione na cokole mo­że przechylić się podczas eksploata­cji.

▶ Przed uruchomieniem należy bez-

względnie przymocować nóżki
urządzenia za pomocą nakładek
mocujących →Strona31 dołą­czonych przez producenta.

13

pl Ustawianie i podłączanie

UWAGA!

Zamarznięte resztki wody w urządze­niu mogą spowodować jego uszko­dzenie.

▶ Nie ustawiać i nie użytkować urzą-

dzenia w miejscach zagrożonych
wystąpieniem mrozu ani na ze-

wnątrz.
Jeśli urządzenie zostanie przechylone
o ponad 40°, może dojść do wycieku
resztek wody z urządzenia i doprowa­dzić w konsekwencji do powstania
szkód materialnych.

▶ Zachować ostrożność przy prze-

chylaniu urządzenia.

▶ Transportować urządzenie w pozy-

cji stojącej.

Miejsce ustawie-

Wymagania

nia

Cokół Zamocować

urządzenie za
pomocą nakła­dek mocujących
→Strona31.

Drewniany strop
belkowy

Ustawić urządze­nie na wodood­pornej płycie
drewnianej (gru­bość min.
30mm), stabilnie
przykręconej do
podłogi.

Ciąg kuchenny Urządzenie moż-

na ustawić wy­łącznie pod cią­głym blatem ro­boczym, który
jest stabilnie po­łączony z sąsia­dującymi szafka­mi. Wymagana
szerokość wnęki:
60cm.

Miejsce ustawie-

Wymagania

nia

Przy ścianie Nie zaciskać wę-

ży ani sieciowe­go przewodu
przyłączeniowe­go między ścianą
a urządzeniem.

4.4 Demontaż zabezpieczeń transportowych

Podczas transportu urządzenie ma
zamontowane z tyłu zabezpieczenia
transportowe.

Uwaga:Śruby zabezpieczenia trans­portowego i tuleje należy zachować
na wypadek transportu w później­szym terminie.
→"Montaż zabezpieczeń transporto-

wych", Strona50

1. Wyjąć węże zuchwytów.

14

Ustawianie i podłączanie pl

2. Wykręcić i usunąć wszystkie

śruby 4 zabezpieczeń transporto­wych za pomocą klucza płaskiego
o rozmiarze 13.

3. Usunąć z uchwytu przewód przyłą-

czeniowy.

4. Usunąć 4 tuleje.

5. Nałożyć 4 zaślepki.

6. Przesunąć 4 zaślepki w dół.

Uwaga:Aby blokady transportowe

zamontować w urządzeniu na czas
transportu, należy wykonać opisane
poniżej czynności w odwrotnej kolej­ności.

4.5 Podłączanie urządzenia

Podłączanie węża doprowadzającego wodę

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewo­dzące napięcie elektryczne. Dotyka­nie elementów przewodzących napię­cie elektryczne jest niebezpieczne.

▶ Nie zanurzać w wodzie zaworu

elektromagnetycznego Aquastop.

15

pl Ustawianie i podłączanie

1. Podłączyć wąż doprowadzający

wodę do zaworu wody (26,4 mm =
3/4").

2. Ostrożnie otworzyć zawór wody i

sprawdzić szczelność w miejscach
podłączenia.

Rodzaje przyłączy odpływu wody

Informacje te ułatwiają podłączenie
urządzenia do odpływu wody.

UWAGA!

Podczas odpompowywania wody
wąż odprowadzający wodę znajduje
się pod ciśnieniem i może odłączyć
się od zainstalowanego punktu przy­łączeniowego.

▶ Zabezpieczyć wąż odprowadzający

wodę przed niezamierzonym odłą­czeniem.

Uwaga:Uwzględnić wysokości od­pompowywania.
Maksymalna wysokość odpompowy­wania wynosi 100cm.

Syfon Zabezpieczyć

miejsce podłą­czenia opaską
zaciskową
(24-40 mm).

Umywalka Zamocować wąż

odprowadzający
wodę za pomocą
kolanka i zabez­pieczyć.
→"Akcesoria",

Strona31

Odpływ wody do
rury z tworzywa
sztucznego z gu­mowym kołnie­rzem lub do krat­ki ściekowej

Zamocować wąż
odprowadzający
wodę za pomocą
kolanka i zabez­pieczyć.
→"Akcesoria",

Strona31

Podłączanie urządzenia do sieci elektrycznej

Uwaga:Dla tego urządzenia instala-

cja elektryczna domu musi być zgod­na z lokalnymi wymogami prawnymi i
przepisami bezpieczeństwa oraz po­winna być zaopatrzona w wyłącznik
różnicowoprądowy.

1. Podłączyć wtyczkę przewodu sie-

ciowego urządzenia do gniazda
sieciowego w pobliżu urządzenia.

Parametry przyłączeniowe urządze­nia można znaleźć w rozdziale Da­ne techniczne →Strona53.

2. Sprawdzić, czy wtyczka jest stabil-

nie połączona z gniazdem siecio­wym.

16

Przed pierwszym użyciem pl

4.6 Wypoziomowanie urzą­dzenia

W celu ograniczenia hałasu i wibracji
oraz w celu uniknięcia przemieszcza­nia się urządzenia należy odpowied­nio wypoziomować urządzenie.

1. Za pomocą klucza płaskiego o

rozmiarze 17 odkręcić nakrętki za­bezpieczające w kierunku zgod­nym z ruchem wskazówek zegara.

2. W celu wypoziomowania urządze-

nia obracać nóżki urządzenia.
Sprawdzić ustawienie za pomocą
poziomnicy.

3. Nakrętki zabezpieczające dokręcić

do obudowy przy użyciu klucza
płaskiego o rozmiarze 17.

Przytrzymać przy tym nóżkę urzą­dzenia, nie zmieniając jej wysoko­ści.

Przed pierwszym użyciem

5 Przed pierwszym

użyciem

Przed pierwszym użyciem

Przygotować urządzenie do użycia.

5.1 Uruchamianie cyklu pra­nia bez tekstyliów

Wszystkie nóżki urządzenia muszą
stać stabilnie na podłożu.

Urządzenie zostało poddane dokład­nej kontroli przed opuszczeniem fa­bryki. Aby usunąć resztki wody,
pierwsze pranie należy wykonać bez
tekstyliów.

1. Ustawić programator na Czyszcze-

nie bębna.

2. Zamknąć drzwi.

3. Wyciągnąć szufladkę na środki

piorące.

17

pl Przed pierwszym użyciem

4. Wlać ok. 1 l wody wodociągowej

do przegródki II.

5. Uniwersalny proszek do prania z

wybielaczem tlenowym należy wsy­pać do komory II.

Aby zapobiec powstawaniu piany,
użyć tylko połowy zalecanej przez
producenta ilości środka piorące­go do lekko zabrudzonego prania.
Nie używać środków piorących do
wełny ani do tkanin delikatnych.

6. Wsunąć szufladkę na środki piorą-

ce.

7. W celu uruchomienia programu na-

cisnąć Start/ Dodanie prania.

a Na wyświetlaczu widoczny jest po-

zostały czas trwania programu.

a Po zakończeniu programu na wy-

świetlaczu pojawia się: End.

8. Włączyć pierwszy cykl prania lub

ustawić programator na , aby wy­łączyć urządzenie.
→"Podstawowy sposób obsługi",

Strona32

18

Poznawanie urządzenia pl

1

2

4

6

3

5

8

7

7

1

2

3

4

5

6

7

8

Poznawanie urządzenia

6 Poznawanie urządzenia

Poznawanie urządzenia

6.1 Urządzenie

W tym miejscu można znaleźć przegląd części urządzenia.

W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie
jak kolor czy kształt, mogą się różnić.

Klapa konserwacyjna pompy
wody →Strona37

Drzwi
Szufladka na środki piorące

→Strona19
Pulpit obsługi →Strona20

Wąż odprowadzający wodę
→Strona16

Przewód przyłączeniowy
→Strona16

Zabezpieczenia transportowe
→Strona14

Wąż doprowadzający wodę
→Strona15

6.2 Szufladka na środki piorą­ce

Uwaga:Przestrzegać podanych

przez producenta informacji dotyczą­cych użytkowania i dozowania środ-

19

pl Poznawanie urządzenia

2

3

1

4

1

2

3

4

2 3

1 1

4

4

1

2

3

4

ków piorących i pielęgnujących oraz
informacji podanych w opisach pro­gramów.

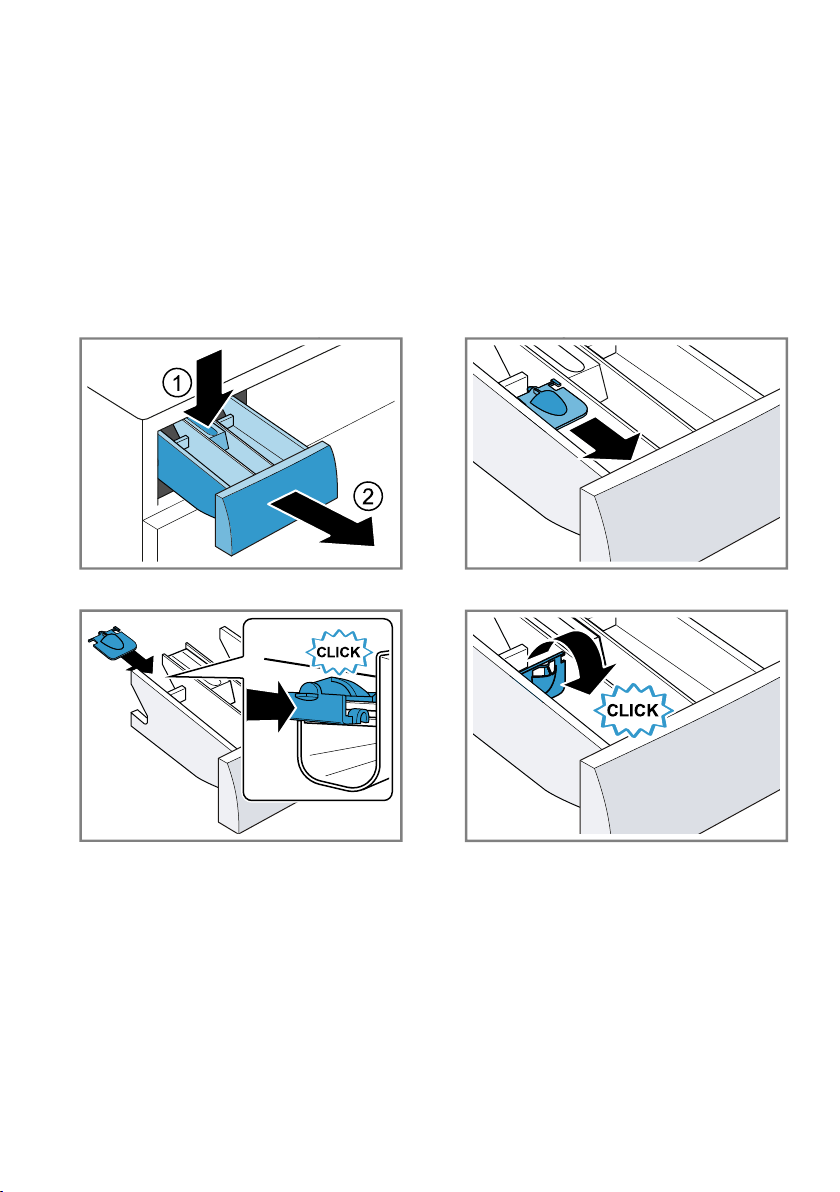

Dozownik środków piorących
w płynie
→"Wkładanie dozownika

środków piorących w płynie",
Strona33

Komora II: środek dla prania
głównego,

Komora : płyn do płukania
Komora I: środek dla prania

wstępnego

6.3 Pulpit obsługi

Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje
o jego stanie.

Programy →Strona26

20

Programator →Strona32
Wyświetlacz →Strona21
Przyciski →Strona24

Wyświetlacz pl

Wyświetlacz

7 Wyświetlacz

Wyświetlacz

Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru
lub informacje i wskazówki.

Przykładowe wskazanie na wyświetlaczu

Wskazanie Opis

1

0:40

1

1

9,0

- 1400  Ustawiona prędkość wirowania w obr./min.

- 90 Ustawiona temperatura w °C.

1

Przykład

Przewidywany czas trwania programu lub czas pozostały
do końca programu w godzinach i minutach.

Czas zakończenia programu
→"Przyciski", Strona24

Zalecana maksymalna pojemność załadunkowa dla usta­wionego programu w kg.

→"Przyciski", Strona24

: bez wirowania, tylko odpompowanie

→"Przyciski", Strona24

(zimny)

Włączanie, przerywanie lub zatrzymywanie
¡ świeci się: program trwa i może zostać przerwany lub

zatrzymany.

¡ miga: możliwe jest uruchomienie lub kontynuowanie

programu.

Status programu: Pranie wstępne

21

pl Wyświetlacz

Wskazanie Opis

Status programu: Pranie
Status programu: Płukanie
Status programu: Wirowanie

End Status programu: Zakończenie programu

Status programu: Zastosowanie pary

¡ świeci się: aktywowano zabezpieczenie przed dziećmi.
¡ miga: zabezpieczenie przed dziećmi zostało aktywowa-

ne a urządzenie zostało włączone.
→"Dezaktywacja zabezpieczenia przed dziećmi",

Strona35

Aktywowano redukcję zagnieceń.
→"Przyciski", Strona25

Aktywowano dodatkowy cykl płukania.
→"Przyciski", Strona25

Aktywowano pranie wstępne.
→"Przyciski", Strona25

Aktywowano płukanie stop.
Skrócony czas trwania programu został aktywowany.

→"Przyciski", Strona24
Aktywowany jest rodzaj plam Krew.
Aktywowany jest rodzaj plam Trawa.
Aktywowany jest rodzaj plam Czerwone wino.
Aktywowany jest rodzaj plam Tłuszcze/oleje spożywcze.
miga: wymagane jest czyszczenie bębna. W celu przepro-

wadzenia czyszczenia i pielęgnacji bębna oraz zbiornika
pralki włączyć program Czyszczenie bębna.
→"Czyszczenie bębna", Strona36

⁠ miga: system kontroli napięcia został wstrzymany z powo-

du niedopuszczalnych przekroczeń napięcia.
→"Miga .", Strona42

Uwaga:Program będzie kontynuowany, gdy napięcie po­nownie osiągnie dopuszczalny poziom.

¡ świeci się: drzwi są zablokowane i nie można ich otwo-

rzyć.

¡ miga: drzwi nie są zamknięte.
¡ wył.: drzwi są odblokowane i można je otworzyć.

¡ Brak ciśnienia wody.

→"E:30 / -10 i/lub ", Strona41

¡ Ciśnienie wody w kranie jest zbyt niskie.

1

Przykład

22

Wyświetlacz pl

Wskazanie Opis

E:35 / -10

1

Kod błędu, informacja o błędzie, sygnał.
→"Usuwanie usterek", Strona40

1

Przykład

23

pl Przyciski

Przyciski

8 Przyciski

Przyciski

Wybór możliwych ustawień programu zależy od wybranego programu.

Przycisk Wybór więcej informacji

Start/ Dodanie
prania

Speed Perfect ¡ aktywacja

AntiStain Wielokrotny wybór Wybór rodzaju plam.

Gotowe za do 24 godzin Ustawić czas zakończenia programu.

Temp. - 90 Dopasować temperaturę.

Wirowanie - 1400 Dopasowanie prędkości obrotowej wi-

⁠3 sek. ¡ aktywacja

¡ uruchomienie
¡ przerwanie
¡ zatrzymanie

¡ dezaktywacja

¡ dezaktywacja

Włączanie, przerywanie lub zatrzymy­wanie programu.

Aktywacja lub dezaktywacja skrócone­go czasu trwania programu.

Uwaga:Zwiększa się zużycie energii.
Rezultat prania nie ulega przez to po­gorszeniu.

Temperatura, ruchy bębna i czas na­maczania zostaną dopasowane do ro­dzaju plam.

Czas trwania programu jest już
uwzględniony w ustawionej liczbie go­dzin.
Po rozpoczęciu programu wyświetli
się czas trwania programu.

Ustawiona temperatura w °C.

rowania lub dezaktywacja wirowania.
Ustawiona prędkość wirowania w
obr./min.
Po dokonaniu wyboru woda zostaje
odpompowana, a wirowanie dezakty­wowane. Pranie pozostaje mokre w
bębnie.

→"Zabezpieczenie przed dziećmi",

Strona35

24

Przycisk Wybór więcej informacji

Pranie wstępne ¡ Aktywacja

¡ Dezaktywacja

Aktywacja lub dezaktywacja prania
wstępnego, np.do prania mocno za­brudzonych tekstyliów.

Uwaga:Dodać środek piorący do pra­nia wstępnego do komory I i środek
piorący przeznaczony do prania za­sadniczego do komory II szuflady na
środki piorące.
→"Szufladka na środki piorące",

Strona19

Płukanie extra ¡ aktywacja

¡ dezaktywacja

Aktywacja lub dezaktywacja dodatko­wego cyklu płukania.
Zalecane w przypadku szczególnie
wrażliwej skóry lub w regionach z bar­dzo miękką wodą.

Mniej zagnieceń ¡ aktywacja

¡ dezaktywacja

Aktywacja lub dezaktywacja prania z
redukcją zagnieceń.
Przebieg oraz prędkość obrotowa wi­rowania są dopasowywane w celu
zmniejszenia zagnieceń w praniu.

Uwaga:Tekstylia po praniu mają więk­szą wilgotność resztkową. W celu re­dukcji zagnieceń rozwiesić tekstylia
bezpośrednio po praniu.

Przyciski pl

25

pl Programy

Programy

9 Programy

Programy

Uwaga:Etykiety pielęgnacyjne na tkaninach zawierają dodatkowe informacje

ułatwiające wybór programu.

Program Opis maks.

wsad
(kg)

Bawełna Pranie wytrzymałych tkanin z bawełny, lnu i włókien

mieszanych.
Nadaje się również jako program krótki dla normal­nie zabrudzonych ubrań, w przypadku aktywowania
Speed Perfect.
Ustawienie programu:

¡ maks. 90°C
¡ maks. 1400 obr./min

Eco 40-60 Pranie tekstyliów zbawełny, lnu i włókien miesza-

nych.
Uwaga:Tekstylia, które zgodnie z symbolem pielę-

gnacyjnym przeznaczone są do prania w tempera­turze od 40°C do 60C , można prać razem.
Skuteczność prania odpowiada najlepszej klasie
skuteczności prania według norm prawnych.
W przypadku tego programu temperatura prania
zostanie automatycznie dopasowana tak, aby osią­gnąć optymalną efektywność energetyczną przy
najlepszej skuteczności prania. Nie można zmienić
temperatury prania.

Ustawienie programu:
Uwaga:W przypadku tego programu nie da się na-

stawić temperatury i jest ona ustalona automatycz­nie.

¡ maks. - ° C
¡ maks. 1400 obr./min

Syntetyki Pranie tekstyliów zwłókien syntetycznych i miesza-

nych.
Ustawienie programu:

¡ maks. 60°C
¡ maks. 1200 obr./min

1

Aktywowano Speed Perfect

2

Pranie nie jest możliwe.

9,0
5,0

9,0

4,0

1

26

Programy pl

Program Opis maks.

wsad
(kg)

Mix szybki Pranie tekstyliów zbawełny, lnu, włókien syntetycz-

4,0
nych i mieszanych.
Program przeznaczony do lekko zabrudzonego pra­nia.
Ustawienie programu:

¡ maks. 60°C
¡ maks. 1400obr/min

Delikatne / Je­dwab

Pranie delikatnych wyrobów tekstylnych z jedwabiu,
wiskozy i syntetyków.

2,0

Używać środka piorącego do tkanin delikatnych lub
jedwabiu.

Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z
haftkami lub fiszbinami prać w specjalnych siatkach
do prania.

Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

⁠Wełna Pranie tkanin wełnianych lub zdomieszką wełny,

2,0
nadających się doprania ręcznego lub wpralce.
Aby zapobiec zbieganiu się prania, bęben bardzo
delikatnie porusza prane tekstylia, zachowując dłuż­sze przerwy w procesie prania.
Używać środka piorącego do wełny.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

Płukanie Płukanie z późniejszym wirowaniem i odpompowa-

–
niem wody.
Ustawienie programu: maks. 1400 obr./min.

Wirowanie/ Od­pompow.

Wirowanie i odpompowanie wody.
Jeśli woda ma zostać tylko odpompowana, aktywo-

–

wać . Pranie nie zostanie odwirowane.
Ustawienie programu: maks. 1400 obr./min.

Higiena Plus Pranie wytrzymałych tkanin z bawełny, lnu i włókien

6,5
mieszanych.
Program zalecany w przypadku alergii i szczególnie
wysokich wymagań higienicznych.

1

Aktywowano Speed Perfect

2

Pranie nie jest możliwe.

27

pl Programy

Program Opis maks.

wsad

(kg)
Uwaga:Gdy ustawiona temperatura zostanie osią-

gnięta, jest utrzymywana na stałym poziomie pod­czas całego procesu prania.

Ustawienie programu:

¡ maks. 60°C
¡ maks. 1400obr/min

Sport / Fitness Pranie odzieży sportowej i rekreacyjnej z włókien

2,0
syntetycznych, mikrowłókien i polaru.
Używać środka piorącego do odzieży sportowej.
Nie używać płynu do płukania tkanin.

Wskazówka:Mocno zabrudzone tekstylia prać przy
użyciu programu Syntetyki.

Ustawienie programu:

¡ maks. 40°C
¡ maks. 800obr/min

Iron Assist
(Easy Ironing
Steam Assisted)

Odpowiednie do koszul, t-shirtów i podobnych tek­styliów z bawełny, lnu i włókien mieszanych.
Program do podgrzewania i poddawania suchych

2

-

tekstyliów działaniu pary wodnej, aby po zakończe­niu programu rozwiesić je lub aby późniejsze ich
prasowanie było łatwiejsze.
Załadunek programu wynosi maksymalnie pięć ko­szul lub pięć t-shirtów.
Aktywować Speed Perfect, jeżeli para ma być użyta
jedynie do jednej sztuki prania.

Uwagi

¡ Od razu po zakończeniu programu rozwiesić lub

prasować ciepłe i poddane działaniu pary teksty­lia.

¡ Tekstylia nie będą poddane praniu ani czyszcze-

niu. Nie używać środków piorących ani pielęgna­cyjnych.

¡ Para wodna jest gorąca i może spowodować

uszkodzenia określonych typów tkanin i teksty­liów.
Z tego względu program jest nieodpowiedni do
tekstyliów outdoorowych oraz tekstyliów z jedwa­biu i wełny jak np. swetry.

1

Aktywowano Speed Perfect

2

Pranie nie jest możliwe.

28

Programy pl

Program Opis maks.

wsad

(kg)

Jeans/ Ciemne
kolory

Pranie ciemnych i kolorowych tekstyliów z bawełny
oraz włókien syntetycznych, np.dżinsu.

4,0

Tekstylia prać odwrócone stroną wewnętrzną na ze­wnątrz.
Używać środka piorącego w płynie.
Ustawienie programu:

¡ maks. 40°C
¡ maks. 1200obr/min

Czyszczenie
bębna

Czyszczenie i pielęgnacja bębna.
Stosować ten program w następujących przypad-

2

–

kach:

¡ przed pierwszym użyciem
¡ w przypadku częstego prania w temperaturze

40°C i niższych

¡ po dłuższej nieobecności
Użyć uniwersalnego proszku do prania z wybiela-

czem tlenowym. Uniwersalny proszek do prania z
wybielaczem tlenowym wsypać do komory II prze­znaczonej na środek piorący do prania głównego.
→"Szufladka na środki piorące", Strona19
Aby zapobiec powstawaniu piany, zmniejszyć ilość
środka piorącego o połowę.
Nie używać płynu do płukania tkanin.
Nie używać środków piorących do wełny lub tkanin
delikatnych, jak również środków piorących w pły­nie.

Uwaga:Wskaźnik czyszczenia bębna miga jako
przypomnienie, jeśli przez dłuższy czas nie był włą­czany program z ustawieniem temperatury 60°C
lub wyższej.

Super krótki
15'/30'

Pranie tekstyliów z bawełny, włókien syntetycznych i
mieszanych.

4,0

2,0

1

Krótki program do lekko zabrudzonych tekstyliów w
małych ilościach.
Czas trwania programu: ok. 30 minut.
W celu skrócenia czasu trwania programu do 15
minut, aktywować Speed Perfect. Maksymalny cię­żar wsadu zmniejsza się do 2,0kg.
Ustawienie programu:
¡ maks. 40°C

1

Aktywowano Speed Perfect

2

Pranie nie jest możliwe.

29

pl Programy

Program Opis maks.

wsad

(kg)

¡ maks. 1200obr/min

1

Aktywowano Speed Perfect

2

Pranie nie jest możliwe.

30

Akcesoria pl

Akcesoria

10 Akcesoria

Akcesoria

Używać oryginalnych elementów wy­posażenia. Są one dokładnie dosto­sowane do urządzenia.

Uwaga:Niektóre elementy wyposaże­nia są dostępne w innych kolorach.
Należy skontaktować się z
→"Serwis", Strona51.

Zastosowanie Numer za-

mówienio­wy

Przedłużenie węża
doprowadzającego
wodę

Nakładki mocujące Poprawa stabilności urządzenia. WMZ2200
Kolanko Mocowanie węża odprowadzającego wo-

Wkład na środek
piorący w płynie

Podest Ustawić urządzenie na podwyższeniu, aby

Środek czyszczący
do pralek

Przedłużenie węża doprowadzającego

WMZ2381
zimną wodę lub węża z systemem Aqu­astop (2,50 m).

00655300
dę.

Dozowanie środka piorącego w płynie. 00605740

WMZ20490
można było je łatwo załadować i rozłado­wać.

Środki czyszczące do wnętrza urządzenia. 00311929

Pranie

11 Pranie

Pranie

11.1 Przygotowanie prania

UWAGA!

Przedmioty pozostawione w praniu
mogą spowodować uszkodzenie pra­nych tekstyliów oraz bębna.

▶ Przed eksploatacją urządzenia wy-

jąć wszystkie przedmioty z kieszeni
pranych tekstyliów.

Uwaga

Przygotowania pranie chroni
urządzenie i tekstylia.

¡ Usunąć ziemię i piasek szczotką

¡ Posortować pranie według kolorów

i tekstyliów, przestrzegać etykiet ze
wskazówkami pielęgnacji

¡ Zamknąć wszystkie zapięcia na

zamki błyskawiczne, rzepy, haftki i
pętelki

¡ Związać pasy i paski z tkaniny oraz

tasiemki

¡ Usnąć klamry i ołowiane taśmy z fi-

ranek

¡ niewielkie lub delikatne ubrania

prać w specjalnej siatce do prania

¡ Duże i małe sztuki bielizny prać ra-

zem

¡ Ubrania ze świeżymi plamami prać

niezwłocznie

¡ Ubrania z zaschniętymi plamami

wstępnie oczyścić i prać kilka razy

31

pl Środki piorące i pielęgnacyjne

¡ Ubrania wkładać do bębna niepo-

składane

¡ Przed załadowaniem bębna należy

kilkakrotnie wypłukać pranie pod­dane wstępnie działaniu wybiela­cza na bazie chloru.

Środki piorące i pielęgnacyjne

12 Środki piorące i pielę-

gnacyjne

Środki piorące i pielęgnacyjne

Zalecenia producenta w zakresie sto­sowania i dozowanie zamieszczone
są na opakowaniu.

Uwagi

¡ W przypadku używania środków

piorących w płynie stosować wy­łącznie preparaty samopłynące.

¡ nie mieszać ze sobą różnych środ-

ków piorących w płynie

¡ nie mieszać środka piorącego z

płynem do płukania

¡ Nie stosować starych i mocno za-

gęszczonych produktów.

¡ nie stosować środków zawierają-

cych rozpuszczalniki, substancje
żrące lub wydzielające gazy

¡ Nie używać wybielaczy chlorowych
¡ Rzadko używać barwników, ponie-

waż sól utrwalająca może uszko­dzić stal nierdzewną.

¡ nie stosować w urządzeniu środ-

ków odbarwiających

Podstawowy sposób obsługi

13 Podstawowy sposób

obsługi

Podstawowy sposób obsługi

13.1 Włączanie urządzenia

13.2 Ustawianie programu

1. Obrócić programator w celu wy-

brania żądanego programu.
→"Programy", Strona26

2. W razie potrzeby dopasować usta-

wienia programu.
→"Dopasowywanie ustawień pro-

gramu", Strona32

13.3 Dopasowywanie usta­wień programu

Wymaganie:Program jest ustawiony.

→"Ustawianie programu", Strona32

▶ Dopasować ustawienia programu.

→"Przyciski", Strona24

Uwaga:Ustawienia programu nie są
zapisywane na stałe dla danego pro­gramu.

13.4 Wkładanie prania

Uwaga:Aby uniknąć powstawania

zagnieceń, przestrzegać maksymal­nego załadunku programów.
→"Programy", Strona26

Wymagania

¡ Pranie jest przygotowane i posorto-

wane.
→"Pranie", Strona31

¡ Bęben jest pusty.

1. Otworzyć drzwi.

2. Włożyć pranie do bębna.

3. Zamknąć drzwiczki.

Upewnić się, że w drzwiach urzą­dzenia nie zostało przytrzaśnięte
pranie.

Wymaganie:Urządzenie jest odpo­wiednio ustawione i podłączone.
→"Ustawianie i podłączanie",

Strona13

▶ Ustawić programator na wybrany

program.

32

Podstawowy sposób obsługi pl

13.5 Wkładanie dozownika środków piorących w płynie

W przypadku zamówienia dozownika
jako wyposażenia dodatkowego nale­ży zamontować dozownik.

1. Wyciągnąć dozownik na środki

piorące.

2. Wkład nacisnąć w dół i wyjąć szu-

fladkę na środki piorące.

3. Włożyć dozownik.

13.6 Stosowanie dozownika środków piorących w płynie

W celu dozowania środków piorą­cych w płynie możliwe jest zastoso­wanie dozownika w szufladce na
środki piorące.

1. Wyciągnąć szufladkę na środki

piorące.

2. Przesunąć dozownik do przodu.

3. Opuścić i zatrzasnąć dozownik.

4. Włożyć szufladkę na środki piorą-

ce.

4. Wsunąć szufladkę na środki piorą-

ce.

33

pl Podstawowy sposób obsługi

13.7 Wsypywanie/wlewanie
środka piorącego i pielę­gnacyjnego

Uwagi

¡ Nie używać dozownika środków

piorących w płynie w przypadku
środków piorących o konsystencji
żelu, proszków do prania, aktywo­wania prania wstępnego lub usta­wienia czasu Gotowe za.

¡ Przestrzegać instrukcji dotyczą-

cych Środków piorących i pielę­gnacyjnych →Strona32.

1. Wyciągnąć szufladkę na środki

piorące.

2. Dodać środek piorący.

→"Szufladka na środki piorące",
Strona19

3. Jeżeli jest taka potrzeba, dodać

środek pielęgnacyjny.

4. Wsunąć szufladkę na środki piorą-

ce.

13.8 Włączanie programu

Wymaganie:Program jest ustawiony.

→"Ustawianie programu", Strona32

▶ Nacisnąć Start/ Dodanie prania.

a Bęben obraca się i trwa proces

rozpoznawania załadunku, który
może potrwać do 2 minut, następ­nie pobierana jest woda.

a Na wyświetlaczu pojawia się czas

trwania programu lub czas zakoń­czenia programu.

a Po zakończeniu programu na wy-

świetlaczu pojawia się: End.

13.9 Dokładanie prania

Po uruchomieniu programu można, w
zależności od statusu programu, do­łożyć lub wyjąć pranie.

1. Nacisnąć Start/ Dodanie prania.

Praca urządzenia zostaje wstrzy­mana.

Uwaga:W przypadku potrzeby do­łożenia prania, przestrzegać wska­zówek na wyświetlaczu.
→"Wyświetlacz", Strona22

2. Otworzyć drzwi.

3. Dołożyć lub wyjąć pranie.

4. Zamknąć drzwi.

5. Nacisnąć Start/ Dodanie prania.

13.10 Przerwanie programu

1. Nacisnąć Start/ Dodanie prania.

2. Otworzyć drzwi.

Ze względu na bezpieczeństwo
użytkownika drzwi urządzenia są
zablokowane przy wysokiej tempe­raturze i wysokim poziomie wody.
– W przypadku wysokiej tempera-

tury włączyć program Płukanie.

– Przy wysokim poziomie wody

włączyć program Wirowanie lub
ustawić odpowiedni program w
celu odpompowania.
→"Programy", Strona26

3. Wyjąć pranie.

→"Wyjąć pranie", Strona34

13.11 Kontynuowanie progra­mu w przypadku usta­wienia Wirowanie stop

Wymagania

¡ Płukanie stop jest aktywowane.
¡ Ostatni cykl płukania ustawionego

programu został zakończony i pra­nie leży w wodzie do płukania.

1. Ustawić program Wirowanie lub

program do odpompowania.
→"Programy", Strona26

2. Nacisnąć Start/ Dodanie prania.

13.12 Wyjąć pranie

1. Otworzyć drzwi.

34

Zabezpieczenie przed dziećmi pl

1
2
3
4
5

2

3

2. Wyjąć pranie z bębna.

13.13 Wyłączanie urządzenia

1. Ustawić programator na .

2. Wytrzeć do sucha kołnierz gumo-

wy i usunąć ciała obce.

3. Drzwi urządzenia i dozownik na

środki piorące pozostawić otwarte,
aby pozostałości wody mogły od­parować.

Zabezpieczenie przed dziećmi

14 Zabezpieczenie przed

dziećmi

Zabezpieczenie przed dziećmi

Urządzenie można zabezpieczyć
przed niezamierzonym użyciem ele­mentów obsługi.

14.2 Dezaktywacja zabezpie-

czenia przed dziećmi

Wymaganie:Aby dezaktywacja za-

bezpieczenia przed dziećmi była
możliwa, urządzenie musi być włą­czone.

▶ Naciskać oba przyciski ⁠3

sek.przez ok. 3 sekundy.

Aby nie przerywać bieżącego pro­gramu, programator musi być usta­wiony na program wyjściowy.

a Na wyświetlaczu gaśnie .

Ustawienia podstawowe

15 Ustawienia podstawo-

we

Ustawienia podstawowe

Ustawienia podstawowe urządzenia
można dostosować do indywidual­nych potrzeb.

15.1 Przegląd ustawień pod-

stawowych

14.1 Aktywacja zabezpiecze­nia przed dziećmi

▶ Naciskać oba przyciski ⁠3

sek.przez ok. 3 sekundy.

a Wyświetlacz pokazuje .
a Elementy obsługi są zablokowane.
a Zabezpieczenie przed dziećmi po-

zostaje aktywne również po wyłą­czeniu urządzenia oraz w przypad­ku przerwy w dostawie prądu.

Programator wraz z pozycjami pro­gramów

Ustawianie głośności sygnału
po zakończeniu programu:
0 (wył.) do 4 (bardzo głośny)

Ustawianie głośności sygnału
przy naciskaniu przycisków:
0 (wył.) do 4 (bardzo głośny)

35

pl Czyszczenie ipielęgnacja

4

5

Aktywacja (On) lub dezakty­wacja (OFF) przypomnienia o
konieczności czyszczenia
bębna.

Wyświetlanie liczby zakończo­nych programów.

15.2 Zmiana ustawień podsta­wowych

1. Ustawić programator na pozycji 1.

→Strona35

2. Nacisnąć Wirowanie i jednocze-

śnie ustawić programator na pozy­cji2.

a Na wyświetlaczu widoczna jest ak-

tualna wartość.

3. Za pomocą programatora wybrać

żądane ustawienie podstawowe.
→Strona35

4. W celu zmiany wartości nacisnąć .

5. W celu zapisania zmiany wyłączyć

urządzenie.

Czyszczenie ipielęgnacja

16 Czyszczenie ipielę-

gnacja

Czyszczenie ipielęgnacja

Aby urządzenie długo zachowało
sprawność, należy je starannie czy­ścić i pielęgnować.

▶ Po każdym użyciu pozostawić

urządzenie z otwartymi drzwiami i
szufladką na środki piorące do wy­schnięcia.

▶ Uruchomić program Czyszczenie

bębna bez wsadu z dodatkiem

proszku do prania z wybielaczem
tlenowym lub środka czyszczące­go do pielęgnacji wnętrza urządze­nia.
→"Akcesoria", Strona31

16.2 Czyszczenie szufladki na środki piorące

1. Wyciągnąć szufkadkę na środki

piorące.

2. Wkład nacisnąć w dół i wyjąć szu-

fladkę na środki piorące.

3. Wyciągnąć wkład od dołu do góry.

16.1 Czyszczenie bębna

WAŻNE

Ryzyko odniesienia obrażeń!

Pranie w niskich temperaturach przez
dłuższy czas i brak wentylacji urzą­dzenia mogą uszkodzić bęben i pro­wadzić do obrażeń.

▶ Regularnie stosować program do

czyszczenia bębna i prać w tempe­raturze minimum 60C.

36

Czyszczenie ipielęgnacja pl

4. Szufladkę na środki piorące oraz

wkład wyczyścić wodą i szczotecz­ką, następnie wysuszyć.

5. Włożyć wkład na miejsce i zatrza-

snąć.

16.3 Czyszczenie pompy wo­dy

Regularnie czyścić pompę wody, mi­nimum jednak raz w roku oraz w
przypadku objawów usterek, np. zato­rów lub odgłosów stukania.

Opróżnianie pompy wody

1. Zakręcić zawór wody.

2. Wyłączyć urządzenie.

→"Wyłączanie urządzenia",
Strona35

3. Odłączyć wtyczkę urządzenia od

sieci elektrycznej.Odłączyć wtycz­kę urządzenia od sieci elektrycz­nej.

4. Otworzyć pokrywę serwisową i

zdjąć ją.

6. Wyczyścić otwór na szufladkę na

środki piorące.

7. Wsunąć szufladkę na środki piorą-

ce.

5. Wsunąć pod otwór wystarczająco

duże naczynie.

37

pl Czyszczenie ipielęgnacja

6. Zdjąć wąż spustowy z uchwytu.

7.

WAŻNE-Ryzyko oparzenia!

Roztwór środka piorącego jest go­rący podczas prania wwysokich
temperaturach.

▶ Nie dotykać gorącego roztworu

środka piorącego.
Aby spuścić roztwór środka piorą-

cego do naczynia, zdjąć zatyczkę.

9. Zablokować wąż spustowy w

uchwycie.

Czyszczenie pompy wody

Wymaganie:Pompa wody jest opróż-

niona. →Strona37

1. Ponieważ w pompie wody mogą

znajdować się resztki wody, należy
zachować ostrożność, odkręcając
pokrywę pompy.

‒ Większe zabrudzenia mogą spo-

wodować, że wkład filtracyjny
utknie w obudowie pompy. Usu­nąć zabrudzenia i wyjąć wkład
filtracyjny.

8. Włożyć zatyczkę.

38

Pokrywa pompy składa się z
dwóch elementów, które można
rozmonotwać w celu czyszczenia.

Czyszczenie ipielęgnacja pl

2. Wyczyścić wnętrze, gwint pokrywy

oraz obudowę pompy.

3. Upewnić się, że wirnik pompy wo-

dy daje się obracać.

4. Założyć pokrywę pompy.

‒ Upewnić się, że elementy pokry-

wy pompy są poprawnie zamon­towane.

6. Założyć i zamknąć pokrywę serwi-

sową.

Przed następnym praniem

Aby zapobiec spłynięciu niewykorzy­stanego środka piorącego do odpły­wu przy następnym praniu, po opróż­nieniu pompy odpływowej uruchomić
odpowiedni program odpompowania.

1. Otworzyć zawór wody.

2. Podłączyć wtyczkę do gniazda sie-

ciowego.

3. Włączyć urządzenie.

4. Wlać 1 litr wody do przegródki II.

5. Wybrać odpowiedni program w ce-

lu odpompowania.
→"Programy", Strona26

5. Przykręcić do oporu pokrywę pom-

py.

Uchwyt pokrywy pompy musi być
ustawiony pionowo.

39

pl Usuwanie usterek

Usuwanie usterek

17 Usuwanie usterek

Usuwanie usterek

Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowa­niem się z serwisem należy się zapoznać się z informacjami na temat samo­dzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.

OSTRZEŻENIE

Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzone naprawy stanowią poważne zagrożenie.

▶ Nigdy nie należy modyfikować urządzenia ani jego funkcji pod względem

technicznym.

▶ Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowa-

ny personel.

▶ Do naprawy urządzenia należy używać wyłącznie oryginalnych części za-

miennych.

▶ W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zle-

cić jego wymianę przez producenta, jego serwis lub przez odpowiednio wy­kwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.

Usterka Przyczyna i rozwiązywanie problemów

Wyświetlacz jest wy­gaszony i miga Start/
Dodanie prania.

"E:30 / -80" Rura odpływowa lub wąż odprowadzający wodę są

Tryb oszczędzania energii jest aktywny.

▶ Nacisnąć dowolny przycisk.

a Wyświetlacz zostanie ponownie wzbudzony.

zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

Wąż odprowadzający wodę jest podłączony zbyt wy­soko.

▶ Wąż odprowadzający wodę zamontować na wyso-

kości maksymalnie 1 m.

Zamontowano niedozwolone przedłużenie na wężu
odprowadzającym wodę.

▶ Usunąć niedozwolony element przedłużający na wę-

żu odprowadzającym wodę.
→"Podłączanie urządzenia", Strona15

Zapchana pompa wody.

▶

→"Czyszczenie pompy wody", Strona37

Pokrywa pompy nie jest właściwie zmontowana.

▶ Zmontować właściwie pokrywę pompy.

40

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

"E:30 / -80" Pokrywa pompy nie jest całkowicie przykręcona.

▶ Upewnić się, że pokrywa pompy jest wkręcona do

oporu. Uchwyt pokrywy pompy musi być ustawiony
pionowo.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie­szankę do przegródki II (nie stosować w przypadku
odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

"H:32" System kontroli wyważenia przerwał wirowanie z po-

wodu nierównomiernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

"E:30 / -10" i/lub Ciśnienie wody jest zbyt niskie.

Usunięcie problemu nie jest możliwe.
Filtr w dopływie wody jest zapchany.

▶ Wyczyścić filtr w dopływie wody.

Zawór wody jest zamknięty.

▶ Otworzyć zawór wody.

Wąż doprowadzający wodę jest załamany lub przycię­ty.

▶ Upewnić się, że wąż doprowadzający wodę nie jest

załamany ani przycięty.

Uszkodzony system pomiaru poziomu wody.
Uwaga:Przy tym komunikacie o usterce urządzenie

rozpoczyna proces odpompowywania.

1. Najpierw odczekać ok. 5 minut aż proces odpom-

powywania zostanie zakończony.

2. Aby wyłączyć komunikat o błędzie, wyłączyć urzą-

dzenie.

3. Ponownie włączyć urządzenie.

4. Jeśli komunikat pojawi się ponownie, wezwać ser-

wis.
→"Serwis", Strona51

41

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

"E:35 / -10" Woda na dnie obudowy urządzenia.

▶ Zamknąć zawór wody.
▶ Wezwać serwis.

→"Serwis", Strona51

Urządzenie jest nieszczelne.

▶ Zamknąć zawór wody.
▶ Wezwać serwis.

→"Serwis", Strona51

Miga . System kontroli napięcia wykrywa niedopuszczalny

spadek napięcia.

▶ Usunięcie problemu nie jest możliwe.

Uwaga:Kiedy zasilanie zostanie przywwrócone, pro­gram będzie normalnie kontynuowany.

Spadek napięcia może spowodować wydłużenie pro­gramu.
Usunięcie problemu nie jest możliwe.

Świeci się . Temperatura jest zbyt wysoka.

▶ Odczekać, aż temperatura zostanie obniżona.
▶ Anulować program.

→"Przerwanie programu", Strona34

Poziom wody jest zbyt wysoki.

▶ Wybrać odpowiedni program w celu odpompowa-

nia.
→"Programy", Strona26

Miga . Drzwi nie są zamknięte.

▶ Zamknąć drzwi.

Pranie zostało przytrzaśnięte w drzwiach.

▶ Usunąć przytrzaśnięte pranie.

Wymagane jest czyszczenie bębna.

▶

→"Czyszczenie bębna", Strona36

"E:30/-20" Ilość dozowanego środka piorącego jest zbyt duża.

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Doprowadzona została dodatkowa woda.

▶ Nie wolno dolewać wody do pracującego urządze-

nia.

Uszkodzony zawór elektromagnetyczny.

▶ Wezwać serwis.

→"Serwis", Strona51

42

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Wszystkie pozostałe
kody błędów.

Zakłócenie działania

1. Wyłączyć i ponownie włączyć urządzenie.

2. Jeżeli komunikat pojawi się ponownie, odłączyć

urządzenie od sieci elektrycznej na co najmniej 30
sekund, wyciągając wtyczkę lub wyłączając odpo­wiedni bezpiecznik w skrzynce bezpiecznikowej.

a Jeżeli usterka była jednorazowa, komunikat znika.

3. Jeśli komunikat pojawi się ponownie, wezwać ser-

wis. Podać serwisowi dokładną treść komunikatu o
błędzie.
→"Serwis", Strona51

Urządzenie nie działa. Wtyczka przewodu przyłączeniowego nie jest włożona.

▶ Podłączyć urządzenie do sieci elektrycznej.

Wyłączył się bezpiecznik w skrzynce bezpiecznikowej.

▶ Sprawdzić bezpiecznik w skrzynce bezpiecznikowej.

Przerwa w dostawie prądu.

▶ Sprawdzić, czy działają inne urządzenia i oświetle-

nie pomieszczenia.

Program nie włącza
się.

Nie naciśnięto Start/ Dodanie prania.

▶ Nacisnąć Start/ Dodanie prania.

Drzwi nie są zamknięte.

▶ Zamknąć drzwi.

Zabezpieczenie przed dziećmi jest aktywowane.

▶ Dezaktywować zabezpieczenie przed dziećmi.

→"Dezaktywacja zabezpieczenia przed dziećmi",
Strona35

Aktywowano Gotowe za.

▶ Sprawdzić, czy aktywowano Gotowe za.

→"Przyciski", Strona24

Pranie zostało przytrzaśnięte w drzwiach.

▶ Usunąć przytrzaśnięte pranie.

Nie można otworzyć
drzwi urządzenia.

Temperatura jest zbyt wysoka.

▶ Odczekać, aż temperatura zostanie obniżona.
▶ Anulować program.

→"Przerwanie programu", Strona34

Poziom wody jest zbyt wysoki.

▶ Wybrać odpowiedni program w celu odpompowa-

nia.
→"Programy", Strona26

Awaria zasilania.

43

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Nie można otworzyć
drzwi urządzenia.

Woda po praniu nie
jest odpompowywana.

▶ Otworzyć drzwi poprzez odblokowanie awaryjne.

→"Odblokowanie awaryjne", Strona50

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

Zapchana pompa wody.

▶

→"Czyszczenie pompy wody", Strona37.

Wąż odprowadzający wodę jest podłączony zbyt wy­soko.

▶ Wąż odprowadzający wodę zamontować na wyso-

kości maksymalnie 1 m.

Pokrywa pompy nie jest właściwie zmontowana.

▶ Zmontować właściwie pokrywę pompy.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie­szankę do przegródki II (nie stosować w przypadku
odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Zamontowano niedozwolone przedłużenie na wężu
odprowadzającym wodę.

▶ Usunąć niedozwolony element przedłużający na wę-

żu odprowadzającym wodę.
→"Podłączanie urządzenia", Strona15

Pokrywa pompy nie jest całkowicie przykręcona.

▶ Upewnić się, że pokrywa pompy jest wkręcona do

oporu. Uchwyt pokrywy pompy musi być ustawiony
pionowo.

Urządzenie nie pobie­ra wody. Środek pio­rący nie jest spłukiwa­ny do bębna.

Nie naciśnięto Start/ Dodanie prania.

▶ Nacisnąć Start/ Dodanie prania.

Filtr w dopływie wody jest zapchany.

▶ Wyczyścić filtr w dopływie wody.

Zawór wody jest zamknięty.

▶ Otworzyć zawór wody.

44

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Urządzenie nie pobie­ra wody. Środek pio­rący nie jest spłukiwa­ny do bębna.

Kilkukrotne próby roz­poczęcia wirowania.

Wąż doprowadzający wodę jest załamany lub przycię­ty.

▶ Upewnić się, że wąż doprowadzający wodę nie jest

załamany ani przycięty.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia poprzez wielokrotne rozmieszczanie
prania.

▶ Brak usterki - nie jest konieczne żadne działanie.

Uwaga:Podczas załadunku należy wkładać do bębna
duże i małe sztuki prania. Rzeczy różnej wielkości zo­stają lepiej rozmieszczone podczas wirowania.

Czas trwania progra­mu zmienia się w trak­cie procesu prania.

Przebieg programu jest optymalizowany elektronicz­nie. Może to spowodować zmianę czasu trwania pro­gramu.

▶ Brak usterki - nie jest konieczne żadne działanie.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia poprzez wielokrotne rozmieszczanie
prania.

▶ Brak usterki - nie jest konieczne żadne działanie.

Uwaga:Podczas załadunku należy wkładać do bębna
duże i małe sztuki prania. Rzeczy różnej wielkości zo­stają lepiej rozmieszczone podczas wirowania.

System kontroli piany włącza dodatkowy cykl płukania
w przypadku wykrycia zbyt dużej ilości piany.

▶ Brak usterki - nie jest konieczne żadne działanie.

Woda wbębnie pralki
nie jest widoczna.

Poziom wody poniżej okienka drzwi.

▶ Brak usterki - nie jest konieczne żadne działanie.
▶ Nie wolno dolewać wody do pracującego urządze-

nia.

Bęben szarpie po uru­chomieniu programu.

W przegródce znaj­dują się resztki wody.

Przyczyną jest wewnętrzny test silnika.

▶ Brak usterki - nie jest konieczne żadne działanie.

Wkład przegródki jest zapchany.

▶

→"Czyszczenie szufladki na środki piorące",
Strona36

Wibracje i przemiesz­czanie się urządzenia
podczas wirowania.

Urządzenie nie jest prawidłowo wypoziomowane.

▶

→"Wypoziomowanie urządzenia", Strona17

Nóżki urządzenia nie są stabilnie zamocowane.

▶ Zamocować stabilnie nóżki urządzenia.

→"Wypoziomowanie urządzenia", Strona17

Nie usunięto zabezpieczeń transportowych.

45

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Wibracje i przemiesz­czanie się urządzenia

▶

→"Demontaż zabezpieczeń transportowych",
Strona14.

podczas wirowania.
Bęben obraca się, ale

urządzenie nie pobie­ra wody.

Rozpoznawanie załadunku jest aktywne.

▶ Brak usterki, nie jest konieczne żadne działanie.

Uwaga:Proces rozpoznawania załadunku może po­trwać do 2 minut.

Nasilone powstawanie
piany.

Ilość dozowanego środka piorącego jest zbyt duża.

▶ Środek doraźny: Wymieszać jedną łyżkę stołową

płynu do płukania tkanin z 0,5 l wody i wlać mie­szankę do przegródki II (nie stosować w przypadku
odzieży wierzchniej, sportowej i puchowej).

▶ Przy następnym cyklu prania z takim samym zała-

dunkiem zmniejszyć ilość środka piorącego.

Urządzenie nie osiąga
dużej prędkości wiro­wania.

Ustawiona jest niska prędkość wirowania.

▶ Przy następnym cyklu prania ustawić wyższą pręd-

kość wirowania.

Aktywowano Mniej zagnieceń.

▶ Wybierać programy odpowiednie dla danego rodza-

ju tekstyliów.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia redukując prędkość wirowania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

Program wirowania
nie włącza się.

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

System kontroli wyważenia przerwał wirowanie z po­wodu nierównomiernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

46

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Program wirowania

▶ Uruchomić program Wirowanie.

nie włącza się.
Odgłosy szumienia,

syczenia.

Głośne dźwięki pod­czas wirowania.

Woda jest spłukiwana pod ciśnieniem do szufladki na
środki piorące.

▶ Brak usterki - normalne odgłosy eksploatacji.

Urządzenie nie jest prawidłowo wypoziomowane.

▶

→"Wypoziomowanie urządzenia", Strona17

Nóżki urządzenia nie są stabilnie zamocowane.

▶ Zamocować stabilnie nóżki urządzenia.

→"Wypoziomowanie urządzenia", Strona17

Nie usunięto zabezpieczeń transportowych.

▶

→"Demontaż zabezpieczeń transportowych",
Strona14.

Odgłosy stukania,
grzechotanie w pom-

Do pompy wody przedostało się ciało obce.

▶

→"Czyszczenie pompy wody", Strona37.

pie wody.
Rytmiczny odgłos ssa-

nia.

Powstawanie zagnie­ceń.

Pompa wody jest aktywna, woda po praniu jest od­pompowywana.

▶ Brak usterki - normalne odgłosy eksploatacji.

Zbyt wysoka prędkość wirowania.

▶ Przy następnym cyklu prania ustawić niższą pręd-

kość wirowania.

Załadowano za dużo prania.

▶ Przy następnym cyklu prania zmniejszyć wielkość

załadunku.

Ustawiony program jest nieodpowiedni w przypadku
danego rodzaju tkaniny.

▶ Wybierać programy odpowiednie dla danego rodza-

ju tekstyliów.

Środek piorący lub
płyn do płukania tka­nin kapie z kołnierza
gumowego i gromadzi
się na drzwiach urzą­dzenia lub w załama-

Zbyt dużo środka piorącego / płynu do płukania tka­nin w szufladce na środki piorące.

▶ Przy dozowaniu środków piorących w płynie i pły-

nów do płukania tkanin przestrzegać oznaczeń w
szufladce na środki piorące i nie stosować większej

ilości środków.
niach kołnierza gumo­wego.

Wynik wirowania nie
jest zadowalający.
Pranie jest zbyt mo­kre/zbyt wilgotne.

Ustawiona jest niska prędkość wirowania.

▶ Przy następnym cyklu prania ustawić wyższą pręd-

kość wirowania.

▶ Uruchomić program Wirowanie.

47

pl Usuwanie usterek

Usterka Przyczyna i rozwiązywanie problemów

Wynik wirowania nie
jest zadowalający.
Pranie jest zbyt mo­kre/zbyt wilgotne.

Aktywowano Mniej zagnieceń.

▶ Wybierać programy odpowiednie dla danego rodza-

ju tekstyliów.

Rura odpływowa lub wąż odprowadzający wodę są
zapchane.

▶ Wyczyścić rurę odpływową i wąż odprowadzający

wodę.

Rura odpływowa lub wąż odprowadzający wodę są
zgięte lub zakleszczone.

▶ Upewnić się, że rura spustowa i wąż odpływowy nie

są zagięte lub zakleszczone.

System kontroli wyważenia przerwał wirowanie z po­wodu nierównomiernego rozłożenia prania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

System kontroli wyważenia podejmuje próby wyrówna­nia wyważenia redukując prędkość wirowania.

▶ Ponownie rozmieścić pranie w bębnie.

Uwaga:W miarę możliwości wkładać do bębna duże i
małe sztuki prania. Rzeczy różnej wielkości zostają le­piej rozmieszczone podczas wirowania.

▶ Uruchomić program Wirowanie.

Resztki środka piorą­cego na wilgotnych
tkaninach.

Resztki środka piorą­cego na suchych tka­ninach.

Z węża doprowadzają­cego wodę wycieka
woda.

Środki piorące mogą zawierać substancje nierozpusz­czalne w wodzie, które osadzają się na praniu.

▶ Uruchomić program Płukanie.

Środki piorące mogą zawierać substancje nierozpusz­czalne w wodzie, które osadzają się na praniu.

▶ Po praniu i suszeniu wyszczotkować bieliznę.

Wąż doprowadzający wodę nie jest prawidłowo/stabil­nie podłączony.

1. Prawidłowo podłączyć wąż doprowadzający wodę.

→"Podłączanie węża doprowadzającego wodę",

Strona15

2. Dokręcić połączenie śrubowe.

Z węża odprowadzają­cego wodę wycieka

Wąż odprowadzający wodę jest uszkodzony.

▶ Wymienić uszkodzony wąż odprowadzający wodę.

woda.

48

Usuwanie usterek pl

Usterka Przyczyna i rozwiązywanie problemów

Z węża odprowadzają­cego wodę wycieka
woda.

Wąż odprowadzający wodę nie jest prawidłowo podłą­czony.

▶ Prawidłowo podłączyć wąż odprowadzający wodę.

→"Rodzaje przyłączy odpływu wody", Strona16
W urządzeniu wyczu-

walne są nieprzyjem­ne zapachy.

Wilgoć i pozostałości środków piorących mogą sprzy­jać rozwojowi bakterii.

▶

→"Czyszczenie bębna", Strona36

▶ Gdy urządzenie nie jest używane, drzwi i szufladkę

na środki piorące pozostawić otwarte, aby pozosta-

ła wody mogła odparować.
Pod koniec programu

Iron Assist na tek­styliach powstały wil­gotne plamy.

Krople wody z bębna lub drzwi zwilżyły tekstylia. Kro­ple pochodzą albo ze skondensowanej pary albo z
wilgotności resztkowej pozostałej po poprzednim pro­gramie prania.

▶ Wyprasować tekstylia lub rozwiesić je do wyschnię-

cia.
Płyn do płukania tka-

nin pozostaje w do­zowniku detergentu.

Płukanie w płynie zmiękczającym nie jest przewidzia­ne dla wybranego programu.

▶ Przed praniem sprawdzić, czy w przypadku wybra-

nego programu przewidziano płukanie w płynie

zmiękczającym.

→"Programy", Strona26
Woda wycieka pod

drzwiami.

Zanieczyszczenie drzwi lub tulei powoduje nieszczel­ność.

▶ Wyczyścić drzwi oraz kołnierz.

49

pl Transport, przechowywanie i utylizacja

17.1 Odblokowanie awaryjne

Odblokowanie drzwi

Wymaganie:Pompa wody jest opróż-

niona. →Strona37

1. UWAGA! Wyciekająca woda może

spowodować szkody materialne.

▶ Nie otwierać drzwi, dopóki w

okienku widoczna jest woda.
Pociągnąć odblokowanie awaryjne

w dół przy pomocy narzędzia i pu­ścić.

a Zamek drzwi jest odblokowany.

2. Założyć pokrywę serwisową i za-

trzasnąć.

3. Zamknąć pokrywę serwisową.

Transport, przechowywanie i utylizacja

18 Transport, przechowy-

wanie i utylizacja

Transport, przechowywanie i utylizacja

18.1 Demontaż urządzenia

6. Odłączyć węże.

18.2 Montaż zabezpieczeń transportowych

Aby uniknąć uszkodzeń transporto­wych, należy przed transportem za­bezpieczyć urządzenie za pomocą
blokad transportowych.

1. Usunąć 4 zaślepki śrubokrętem.

Przechować zaślepki.

2. Zamontować 4 blokady transporto-

we.
→"Demontaż zabezpieczeń trans-

portowych", Strona14

18.3 Ponowne uruchomienie urządzenia

▶ Szczegółowe informacje, patrz

→"Ustawianie i podłączanie",
Strona13 i
→"Uruchamianie cyklu prania bez
tekstyliów", Strona17.

1. Zakręcić zawór wody.

2. Opróżnianie węża doprowadzają-

cego wodę.

3. Wyłączyć urządzenie.

→"Wyłączanie urządzenia",
Strona35

4. Wyciągnąć wtyczkę urządzenia.

5. Spuścić wodę z pralki.

→"Czyszczenie pompy wody",
Strona37

50

Serwis pl

18.4 Utylizacja zużytego urzą­dzenia

Przyjazna dla środowiska utylizacja
urządzenia pozwala odzyskać warto­ściowe surowce.

OSTRZEŻENIE

Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządze­niu i narazić się na śmiertelne niebez­pieczeństwo.

▶ Nie ustawiać urządzenia za drzwia-

mi, które mogą uniemożliwiać lub
utrudniać otwieranie drzwiczek
urządzenia.

▶ Odłączyć wtyczkę przewodu sie-

ciowego zużytego urządzenia od
gniazda sieciowego, a następnie
przeciąć przewód sieciowy i znisz­czyć zamek drzwi urządzenia, unie­możliwiając ich zamknięcie.

1. Odłączyć wtyczkę przewodu sie-

ciowego od gniazda sieciowego.

2. Przeciąć przewód sieciowy.

3. Urządzenie utylizować zgodnie z

przepisami o ochronie środowiska
naturalnego.

Informacje o aktualnych możliwo­ściach utylizacji można uzyskać od
sprzedawcy lub w urzędzie miasta
lub gminy.

To urządzenie jest ozna­czone zgodnie z Dyrekty­wą Europejską
2012/09/UE oraz pol­ską Ustawą z dnia 29
lipca 2005r. „O zużytym
sprzęcie elektrycznym i
elektronicznym” (Dz.U. z
2005 r. Nr 180, poz.

1495) symbolem prze­kreślonego kontenera na
odpady. Takie oznako­wanie informuje, że
sprzęt ten, po okresie je-

go użytkowania nie mo­że być umieszczany
łącznie z innymi odpada­mi pochodzącymi z go­spodarstwa domowego.
Użytkownik jest zobowią­zany do oddania go pro­wadzącym zbieranie zu­żytego sprzętu elektrycz­nego i elektronicznego.
Prowadzący zbieranie, w
tym lokalne punkty zbiór­ki, sklepy oraz gminne
jednostka, tworzą odpo­wiedni system umożliwia­jący oddanie tego sprzę­tu. Właściwe postępowa­nie ze zużytym sprzętem
elektrycznym i elektro­nicznym przyczynia się
do uniknięcia szkodli­wych dla zdrowia ludzi i
środowiska naturalnego
konsekwencji, wynikają­cych z obecności skład­ników niebezpiecznych
oraz niewłaściwego skła­dowania i przetwarzania
takiego sprzętu.

Serwis

19 Serwis

Serwis

Istotne z punktu widzenia funkcjonal­ności oryginalne części zamienne
zgodne z odpowiednim zarządzeniem
w sprawie ekoprojektu dostępne są
w naszym serwisie przez okres co
najmniej 10lat od daty wprowadze­nia urządzenia na rynek na terenie
Europejskiego Obszaru Gospodar­czego.

Uwaga:W ramach warunków gwa­rancji producenckiej usługi serwisu
są nieodpłatne.

51

pl Serwis

Dokładne informacje na temat okresu
i warunków gwarancji można uzyskać
od naszego serwisu, od sprzedawcy
urządzenia lub na naszej stronie in­ternetowej.
Kontaktując się z serwisem należy
podać numer produktu (E-Nr.) inu­mer fabryczny (FD) urządzenia.
Dane kontaktowe serwisu można
znaleźć tutaj lub w dołączonym wyka­zie punktów serwisowych albo na na­szej stronie internetowej.

19.1 Numer produktu (E-Nr) i numer fabryczny (FD)

Numer produktu (E-Nr) i numer fa­bryczny (FD) znajdują się na tablicz­ce znamionowej urządzenia.
Tabliczka znamionowa znajduje się
zależnie od modelu:

¡ na wewnętrznej stronie drzwi.
¡ na wewnętrznej stronie klapy kon-

serwacyjnej.

¡ na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu

serwisu można zanotować oddzielnie,
aby zapewnić sobie do nich szybki
dostęp.

¡ Gwarancja odszkodowawcza obo-

wiązuje przez cały okres użytkowa­nia urządzenia.

¡ Warunkiem skorzystania z upraw-

nień gwarancyjnych jest prawidło­we ustawienie i podłączenie urzą­dzenia z systemem AquaStop w
sposób zgodny z naszą instrukcją;
obejmuje ona także prawidłowo za­montowane przedłużenie systemu
AquaStop (oryginalne akcesoria
dodatkowe). Nasza gwarancja nie
obejmuje wadliwych przewodów
dopływowych i armatur do pozio­mu przyłącza systemu AquaStop w
zaworze wody.

¡ Urządzenia wyposażone w system

AquaStop nie wymagają general­nie nadzorowania podczas pracy
lub zabezpieczania po pracy przez
zamknięcie zaworu wody. Zawór
wody należy zakręcać tylko w przy­padku dłuższej nieobecności w
mieszkaniu, np. kilkutygodniowego
urlopu.

19.2 Gwarancja AQUA-STOP

Oprócz uprawnień gwarancyjnych w
stosunku do sprzedawcy urządzenia
wynikających z umowy sprzedaży i
dodatkowo do naszej gwarancji pro­ducenckiej zapewniamy świadczenia
odszkodowawcze w opisanych niżej
sytuacjach.
¡ W razie wystąpienia szkód spowo-

dowanych przez wodę wskutek
usterki systemu AquaStop wypła­camy odszkodowania konsumen­tom prywatnym. W celu zabezpie­czenia przed szkodami spowodo­wanymi wyciekiem wody urządze­nie musi być ciągle podłączone do
sieci elektrycznej.

52

Parametry zużycia pl

Parametry zużycia

20 Parametry zużycia

Parametry zużycia

Następujące informacje podane zostały zgodnie z dyrektywą Ekodesign UE.
Podane wartości dla innych programów jako Eco 40-60 są jedynie punktem od­niesienia i zostały określone na podstawie obowiązującej normy EN60456.

Program Zała-

dunek
(kg)

Eco 40-60
Eco 40-60
Eco 40-60
Bawełna

2

9,0 3:48 0,950 80,0 38 1351 51,00

2

4,5 2:54 0,360 40,0 27 1351 51,00

2

2,5 2:30 0,180 30,0 22 1351 52,00
9,0 3:44 0,400 98,0 23 1400 50,00

Czas
trwania
progra­mu
(h:min)

Zużycie
energii
(kWh/
cykl)

1

1

Zużycie
wody
(l/cykl)

Maksy­malna

1

tempe­ratura
(°C) 5
min

1

Pręd­kość
obroto­wa wi­rowa­nia (w
obr./

1

min)

Wilgot­ność
reszt­kowa
(%)

20°C
Bawełna

9,0 3:44 1,290 98,0 44 1400 50,00

40°C
Bawełna

9,0 3:44 1,750 98,0 60 1400 50,00

60°C
Syntety-

4,0 2:37 0,800 61,0 44 1200 30,00

ki40°C
Mix szybki

4,0 1:05 0,640 44,0 42 1400 53,00

40°C

⁠Wełna

2,0 0:41 0,300 48,0 29 800 26,00

30°C

1

Wartości rzeczywiste mogą odbiegać od podanych w zależności od ciśnie­nia wody, twardości wody i temperatury wody na wlocie, temperatury otocze­nia, rodzaju, ilości zabrudzeń prania, używanego środka czyszczącego, wa­hań zasilania prądem i wybranych funkcji dodatkowych.

2

Program kontrolny zgodnie z dyrektywą UE Ekodesign i dyrektywą UE o ety­kietach energetycznych do eksploatacji z zimną wodą (15°C).

1

Dane techniczne

21  Dane techniczne

Dane techniczne

Wysokość urzą­dzenia

Szerokość urzą­dzenia

84,5cm

59,8cm

Głębokość urzą­dzenia

Głębokość urzą­dzenia z za­mkniętymi
drzwiami

58,8cm

63,2cm

53

pl Dane techniczne

Głębokość urzą-

104,9cm
dzenia z otwarty­mi drzwiami

Masa 74,7kg
Maksymalny

9,0kg
wsad

Napięcie siecio-we220-240V,

50Hz

Minimalna

10A
wartość zabez­pieczenia instala­cji

Moc znamionowa 2300W
Pobór mocy ¡ Tryb wyłącze-

nia: 0,15W

¡ Urządzenie nie

jest wyłączone:
0,50W

Ciśnienie wody ¡ Co najmniej:

100kPa
(1bar)

¡ Maksymalnie:

1000kPa
(10bar)

Długość węża

150cm
doprowadzające­go wodę

Długość węża

150cm
odprowadzające­go wodę

Długość przewo-

160cm
du zasilającego

Więcej informacji na temat posiada­nego modelu można znaleźć w Inter­necie na https://eprel.ec.europa.eu/1.
Ten adres internetowy zawiera link do
oficjalnej unijnej bazy danych produk­tów EPREL. Należy się zastosować
do wskazówek dotyczących wyszuki­wania modeli. Identyfikator modelu
wynika ze znaków poprzedzających
ukośnik w numerze produktu (E-Nr.)

na tabliczce znamionowej. Alternatyw­nie identyfikator modelu można zna­leźć w pierwszym wierszu etykiety
energetycznej UE.

1

Dotyczy tyko krajów Europejskiego Obszaru Gospodarczego

54

Thank you for buying a
Bosch Home Appliance!

Register your new device on MyBosch now and profit directly from:

• Expert tips & tricks for your appliance

• Warranty extension options

• Discounts for accessories & spare-parts

• Digital manual and all appliance data at hand

• Easy access to Bosch Home Appliances Service

Free and easy registration – also on mobile phones:

www.bosch-home.com/welcome

Looking for help?
You'll find it here.

Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:

www.bosch-home.com/service

Contact data of all countries are listed in the attached service directory.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com

A Bosch Company

*9001911090*

9001911090 (031213)
pl
