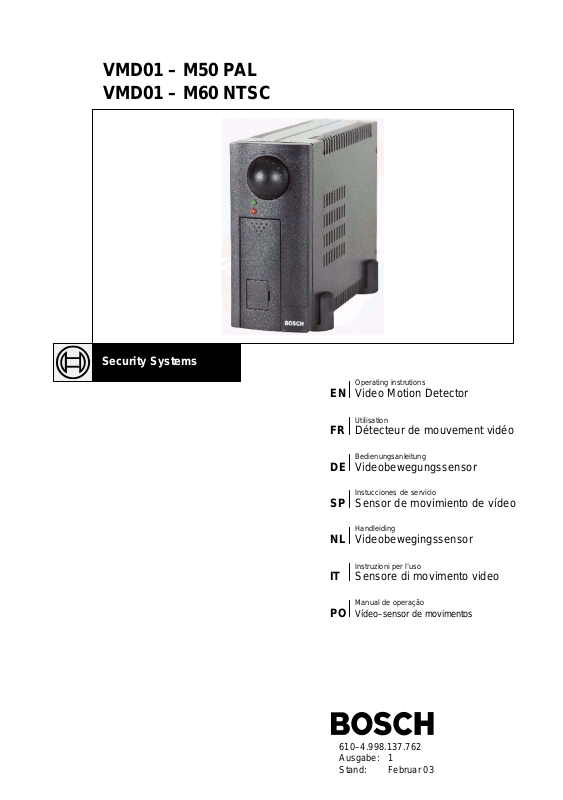

VMD01 – M50 PAL VMD01 – M60 NTSC

Security Systems

Operating instrutions

Video Motion Detector

Utilisation

Détecteur de mouvement vidéo

Bedienungsanleitung

Videobewegungssensor

Instucciones de servicio

Sensor de movimiento de vídeo

Handleiding

Videobewegingssensor

Instruzioni per l’uso

Sensore di movimento video

Manual de operação

Vídeo–sensor de movimentos

610–4.998.137.762 Ausgabe: 1 Stand: Februar 03

FCC

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

– Consult the dealer or an experienced radio/TV technican for help.

Recognized Component Mark for Canada and the United States

If the unit is used as a stand alone, it must be supplied via a power supply which fulfils the requirement on “SELV” and on a Limited Power Source. If the unit is mounted into a 19” rack a suitable fire enclosure must be provided in the end–unit.

EU Declaration of Conformity

Bosch declares, this product: is conform to the following standards: Supplementary Information: “The product complies with the requirements of the low Voltage Directive 73/23EEC and the EMC Directive 89/336/EEC.” This product is carrying the CE–Mark in accordance with the related European Directives. Responsible for CE–Marking is Bosch Sicherheitssysteme GmbH Security Systems Division Ludwig–Boelkow–Allee 85521 Ottobrunn Germany

– 2 – A1 February 03/Trb

TABLE OF CONTENTS

Chapter Page

1 Introduction 38

2 Mounting 39

3 Functions 42

4 System structure 44

5 Programming 45

6 Operating instructions 50

7 Technical data 52

English

8 Notes 53

Français 20

German 37

Español 54

Italiano 71

Dutch 88

Portuguese 105

Note: Additional information about the product, installation, and operation can be found at: http://www.boschsecuritysystems.com

– 3 – A1 February 03/Trb

1 Introduction

This is a high-quality single-channel video movement sensor for direct integration in an analog CCTV system. Video signals are evaluated through image analysis and interpretation. Alarm, pre-alarm and post-alarm images are stored. Additional information on project planning and the software tool can be obtained in electronic form through a dealer or installer.

Statutes/Norms/Guidelines met by the unit – EMV law on the basis of

DIN EN 50081–1 (radiated noise)

DIN EN 50130–4 (noise immunity) – DIN EN 60950 (electrical safety) – Environment to IEC 68–2–2/Degree I, 68–2–1, 68–2–30

The product carries the CE symbol. Registration: FCC Registration: Recognition Component Mark for Canada and the United States

(File number: E221534)

English

Basic shipment contents Accessories

– Basic device (VMD01–M50/M60) – Power supply VMD–PS – Operating instructions – Wall holder VMD–WM – 15-pin Sub–D plug – Mouse VMD–SM – Flat box with rubber feet and – 19” frame incl. mounting

brackets VMD–RA90

– 19”frame incl. mounting brackets

without power supply/cable set/ Distributor LP, with blind plate VMD–RA00

– 19” blind plate VMD–RADC

Camera, monitor, recorder, mouse (for programming) and cabling are not part of the shipment contents.

Only for programming

Alarm contact

– 4 – A1 February 03/Trb

2 Mounting

2.1 General mounting notes

– Use only cable specified by the manufacturer. Protection against

malfunction cannot otherwise be guaranteed. – To guarantee operational safety, only those power supplies specified by the

manufacturer may be used. (individual devices: power supply VMD–PS, for

19” installation, the power supply is integrated in the VMD–RA frame). – For questions regarding setup, environmental conditions and safety of

individual components, manufacturer documentation must be consulted. – For installation, this instruction manual and the specific connection

instructions are to be followed. – This description does not contain information about installation and setup of

the camera, monitor and recorder.

2.1.1 Mounting Variants

English

Unit feet

1. Press in

2. Press in

Locking

Feet

3. Press down with blunt object

spring

Housing vertical

Four feet must be fitted to the unit base plate. The connecting cable must have sufficient strain relief.

Housing can be stacked upright. Warning!

Maximum of four units can be stacked upright on top of each other.

If housings are stacked on top of each other, the feet on the underside of the housing must be fitted. There are no locking springs for the bottom unit. For all other units to be stacked, the locking springs must be pushed into the feet and pressed into the locating slits on the bottom unit. Ensure sufficient strain relief.

– 5 – A1 February 03/Trb

Mounting continued English

2.1.2 Wall holder for mounting on walls and ceilings (accessory VMD–WM)

TOP TOP

Holes for strain relief

The wall holder can be used as a drilling template. Before mounting on a wall, screw the wall holder (using fitting holes for housing) to the unit. For strain relief using cable ties, use the holes in the mounting plate.

Warning! Only one unit may be mounted on a wall or ceiling.

2.1.3 Connections / Front

Mounting holes

for housing

241

Holes for strain relief

1 L1 green 2 L2 red 3 Key/Rotary Switch 4 Mouse connection, RS232 serial interface

2.1.4 Connections / Rear

1 5V DC 2 I/O Contacts 3 Video OUT 4 Video IN

2 341

– 6 – A1 February 03/Trb

Mounting continued English

2.2 19” mounting frame and wiring (Accessory VMD–RA90)

Front

Rear

Top view (distributor LP)

Fuse = 2A

Maximum expansion

8 units

mounting

bracket

Power supply

+5V

100–240V

Direction of swivel

Power supply

100–240V

For rack mounting, insert the mounting angle brackets (packaged extra) into the slides, screw down and feed the cabling through.

Warning

Grounding must be professionally carried out according to IEN 60950.

2.2.1 19” mounting frame without wiring (accessory VMD–RA00)

The frame is delivered without power supply/cable set/distributor LP, with blind plate.

– 7 – A1 February 03/Trb

LIEG+5V –5V

3 Functions

3.1 Overlaid lines for color and B/W signals

English

Live and archived images

Alarm object: Striped line with high contrastRed Pre-alarm object: Y ellow Striped line with low contrast Tracking line: Green Striped line

Configuration

Area of sensitivity: Striped lineGreen Perspective: Green: Foreground

Directionality: Striped lines;

3.2 Rotary switch

Operation Function

Briefly press Briefly press again Long press (> 2 sec.) Acknowledge alarm Rotate right Rotate left Backwards in alarm archive (–)

Color Black/White

Striped lines;

Blue: Background

Green: Direction

Blue: Tolerance

Alarm image memory on Alarm image memory off

Forwards in alarm archive (+)

Foreground square: Larger dotted line Background square: Smaller dotted line

Directional arrow with smaller dotted lines Tolerance lines with larger dotted lines

3.3 Light emitting diodes

LED Status

L1 green

L2 red (when L1 on)

L2 red (when L1 blinking)

off on

Blinking

off on

Blinking off on No video signal, no general unit malfunction

Blinking

Function

No supply of power to unit Unit operating normally Unit malfunction as combined message

Unit defective and/or video channel malfunction No alarm, not armed

No alarm, armed Object detected/Alarm on No malfunction on video signal,

unit malfunctioning

Video signal interference:

1. Signal/Noise ratio too low

2. Camera blinded

3. Scene lighting level too low

– 8 – A1 February 03/Trb

Functions continued English

3.4 Contact assignment

Input contact I

Open: sensor armed At ground (Pin 5): Sensor disarmed

Input contact II

Open: Parameter set I active At ground (Pin 5): Parameter set II active

Output contact I

Internally switched to ground: Object detected Open: No object detected (constant signal, impulse or periodic impulse)

Output contact II

Internally switched to ground: Video signal malfunction Open: Video signal OK

Ground

Relay I

6/7 closed: Malfunction

Relay I (Middle contact)

Relay I

8/7 closed: No malfunction

Function

Electrical specification

Internal pull-up

Open collector, max. 100mA, 12V Externally switchable

Max. 30V, max. 1A

Max. 30V, max. 1A Max. 30V, max. 1A

Relay II

9/10 closed: No alarm

Relay II (Middle contact) Relay II

11/10 closed: Alarm

Remote control Rotary switch: Backwards in alarm archive (–) when turned left

Remote control Rotary switch:

– Switchover: Live image/alarm archive – active >2 secs. = alarm acknowledgement

Remote control Rotary switch: Forwards in alarm archive (–) when turned right

15 Remote control Rotary switch: Ground

Input contacts +5V Output contacts Remote control

1/2

12/13/14

5/15

Max. 30V, max. 1A

Max. 30V, max. 1A Max. 30V, max. 1A

Internal pull-up

3/4

–

5/15

– 9 – A1 February 03/Trb

4 System structure

4.1 Menu

English

Programming

Parameter set 1

Alarm set 1 Operating mode set 1

Alarm contact set 1 Sensor parameter set 1

Area of sensitivity set 1

Object size/Perspective set 1

Direction of movement set 1 Parameter set 2 Alarm set 2

Operating mode set 2

Alarm contact set 2 Sensor parameter set 2

Area of sensitivity set 2

Object size/Perspective set 2

Direction of movement set 2

Copy parameter set

Language

Change code number

System information

Exit

– 10 – A1 February 03/Trb

5 Programming

5.1 Startup

The unit should be started up at room temperature. Before starting up, ensure that all components are correctly connected. Follow mounting instructions!

Menu screen

English

1 Work area/Live image 2 Help text 3 Company logo 4 User navigation

5.1.1 Operation

When setting up, please use the menu tree and the help text in the lower monitor window. The following symbols are used for navigation:

= Cancel (dismiss entry, return to higher level)

= Confirm (accept entry, return to higher menu level)

= Correct (delete current entry)

= One level back

= Exit Unless otherwise stated, the left mouse button is used for drawing and pasting and the right mouse button for deleting.

5.1.2 Code number (default 00000) / Change code number

After switch-on or after selecting “Exit” from the programming screen, there is a delay of around 5 seconds before the mouse can be moved to enter the code mask.

Change code number

: Enter the new code number twice.

– 11 – A1 February 03/Trb

Programming, continued English

5.2 Programming

Starting programming

Parameter set 1 or = Parameter set 2

5.2.1 Alarm set 1 or 2

Operating type

Automatic acknowledgement, live image on alarm Manual acknowledgement, live image on alarm Manual acknowledgement, alarm image on alarm See also chapter 6

Alarm contacts (contact output I see 3.4)

Continuous signal during object detection Impulse on new object detection Periodic signal during object detection

Signaling of alarms

Automatic acknowledgement

Manual acknowledgement

LED red Blinking

As long

object

detected

As long

Alarm

Relay II

As long

object

detected

As long

Alarm

Output

contacts

As long as

object

detected

or impulse As long as

object

detected

or impulse

– 12 – A1 February 03/Trb

Programming, continued English

5.2.2 Sensor parameter set 1 or 2

See chapter 3.1 (overlaid lines)

Area of sensitivity set 1 or 2

The live image is shown with the sensitive, undarkened area. With the right mouse button pressed, square non-sensitive areas can be pulled up. After releasing the mouse button these are darkened and shown. Multiple non-sensitive areas of different sizes can be distributed on the image. With the left mouse button, non-sensitive areas can be deleted or modified by drawing over them; sensitive areas can be added with the right mouse button.

Drawing in object size/perspective set 1 or 2

The live image is shown with a small rectangle. Its size is the factory-set default, not the minimum size. No perspective is set. Everything larger than the plotted rectangle is detected. The frame can be changed in size, moved about on the image, or another frame pulled up using the left mouse button. The larger frames show the minimum object size to be detected in the foreground. The smaller frames show the minimum object size in the background. The position of the frames relative to each other shows the perspective set. Note that the position of the perspective always only runs horizontally or vertically, even when the rectangles on the image are arranged diagonally. If one thinks of both rectangles as the endpoint of an “L” lying parallel to the image edges, the longer side indicates the position. If the relative sizes of the frames are changed, the colors or types of lines also change. The rectangles can be deleted by dragging a frame with the right mouse button. If both rectangles are deleted, the small rectangle reappears.

– 13 – A1 February 03/Trb

Programming, continued English

Example of perspective positioning

Horizontal

Longer side

(horizontal perspective)

Vertical

Longer side

(vertical perspective)

Direction of movement set 1 or 2

The live image is shown with a small rectangle in the middle of the image and all movements lead to an alarm being triggered. No permitted direction of movement is plotted.

Plotting the permitted direction of movement:

The permitted direction of movement is plotted by pressing the left mouse button in the live image. This is marked by an arrow with two tolerance lines. These two lines represent the tolerance in the permitted direction of movement. If the cursor is moved to the arrow tips or the tolerance lines, the cursor symbol changes. The arrow and tolerance lines can be rotated and the tolerance lines opened up or made narrower with the left mouse button. Pressing the mouse button in the opposite arrow direction results in the appearance of a second arrow with tolerance lines being plotted on the image. The arrows and tolerance lines can be deleted by dragging a frame over them with the right mouse button.

5.2.3 Copy parameter sets

Parameter set 2 becomes a copy of set 1, or 1 of set 2.

– 14 – A1 February 03/Trb

Programming, continued English

5.2.4 Saving parameter sets

For this, use the service program VMD01Service.exe on a PC. Connect the PC’s serial interface to the unit’s RS232 interface via a null-modem cable. To save, call the program with the parameter ‘–pd’. The parameter data is saved in a file in the same directory as the software. The file name may look as follows “VMD01ParaXXXXX”. XXXXX here represents the unit ID. The parameter data can be played back in with the tool. The parameter ‘–pu’ and the parameter file are entered for this purpose. This allows copying of parameter sets from one unit to another.

– 15 – A1 February 03/Trb

6 Operating instructions

6.1 Acknowledge / Alarm images

All parts of the system are switched on, operational and programmed. The live image can be seen on the monitor. The green and red LEDs are lit. An operating mode has been programmed.

Operating mode

Automatic acknowledgement, live image on alarm If an alarm has occurred, the live image is shown with overlaid masks. The alarm is automatically acknowledged. If a subsequent alarm is detected, the previous alarm images are deleted. The alarm memory always contains the newest alarm.

Manual acknowledgement, live image on alarm If an alarm has occurred, the live image is shown with overlaid masks. The system remains armed. A subsequent alarm does not store new alarm images, but is signaled at the output contact. The alarm image memory always contains the oldest unacknowledged alarm. The live image appears after manual acknowledgement.

English

Manual acknowledgement, alarm image on alarm If an alarm has occurred, the alarm image (No. 0) is shown with overlaid masks. The masks will disappear after 5 seconds. The system is still armed. A subsequent alarm does not store new alarm images, but is signaled at the output contact. The alarm image memory always contains the oldest unacknowledged alarm. The live image appears after manual acknowledgement.

Alarm acknowledgement

If an alarm occurs, the red LED blinks. The alarm is acknowledged by pressing (> two seconds) the key/rotary switch. The red LED then switches from blinking to steadily lit (not for AQL).

– 16 – A1 February 03/Trb

Operating instructions, continued English

Access to alarm image memory:

Alarm images can be viewed before or after acknowledgement. To switch from live images to alarm images, briefly press the key/rotary switch.

No alarm images present = If alarm images are present, a display “0“ appears in the monitor picture, i.e. the alarm occurred at this point in time. Rotate the key/rotary switch to the:

left, for pre-alarm images “–” right, for post-alarm images “+”. The object causing the alarm is outlined in red in the alarm image and in the post-alarm image. The first detection of the object is outlined in yellow. Movement of the object is outlined with a green line between the yellow and red lines. See also chapter 3.1 (Overlaid lines for color and B/W signals). If an image is displayed for longer than 5 seconds, the lines will disappear. Upon switching further to pre or post-alarm images, these will first be displayed with masks. The alarm mode is exited by briefly pressing again. There is a switch to the live image if no operation in the alarm memory is carried out within 60 seconds.

– 17 – A1 February 03/Trb

7 Technical data

7.1 1 channel variant

Main memory 32MB RAM Video input 1 x BNC, PAL (CCIR) / NTSC (EIA),

Video output 1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss Input contacts Internal pull-up Contact outputs Open collector 100mA/12V ext. switchable Relay outputs max. 30V, max. 1A Connections (Rear) see Mounting Connections (Front) see Mounting Serial interface RS232 (Saving data/Mouse connector)

English

75Ω internal, 1Vss (0.5–2.0Vss)

Weight approx. 0.5 kg

(without power supply and mouse) Dimensions (H x W x D) approx. 110mm x 48mm x 207mm Storage temperature 233 K ... 343 K (–40° C ... +70°C) Relative humidity in storage 8% ... 80% (relative humidity) Operational temperature 273 K ... 318 K (+0° C ... +45°C) Relative humidity in operation 15% ... 80% (relative humidity) Current consumption 5W/1.2A

Pin assignments: Power supply:

PIN1 = +5V PIN4 = GND PIN2 = +5V PIN5 = nc PIN3 = nc PIN6 = GND

Power supply in 19” rack

D Input voltage 100–240 VAC / 50–60Hz D Output voltage 5 VDC / 100VA

7.2 Wall holder

Dimensions (H x W x D) approx. 205mm x 164mm x 10mm Weight approx. 0.4 kg

For the model PAL or NTSC, please see the type label. Subject to technical changes

– 18 – A1 February 03/Trb

8 Notes

8.1 General

If errors or malfunctions occur, the plug-in connectors should be checked first. A malfunction can sometimes be cured by briefly unplugging and re-plugging the power cord on the unit. The unit may not be opened. Guarantee claims are rendered invalid if the seal is broken. Description of the LEDs: See the Functions chapter.

Superimposed malfunction indications for video signal malfunctions

English

= Camera blinded

= Scene lighting level too low

= Signal/noise ratio too low = No video signal present

Reset to default setting

Unplug contact plugs and power supply from unit. Keep rotary switch pressed, plug power supply back in. The green LED lights. Keep the rotary switch pressed until the red LED lights (or blinks if an object is detected simultaneously). Immediately rotate the still-pressed rotary switch, wait until the red LED goes out and release the rotary switch. When the live image appears, the reset procedure is finished.

Notes

The video movement sensor is delivered with software already installed. For questions about the product, please consult your dealer.

Cleaning

Protect the unit from dust and moisture. Do not use aggressive cleaning agents.

All unusable parts of the video systems must be professionally

disposed of.

– 19 – A1 February 03/Trb

TABLE DES MATIERES

Chapitre Page

1 Introduction 38

2 Montage 39

3 Fonctions 42

4 Structure du système 44

5 Paramétrage 45

6 Utilisation 50

7 Données techniques 52

Français

8 Conseils 53

Remarque : Pour plus d’informations sur ce produit, son installation et son utilisation, visitez le site http://www.boschsecuritysystems.com

– 20 – A1 February 03/Trb

1 Introduction

Détecteur de mouvement vidéo monocanal de qualité supérieure pour intégration directe dans un système de télévision en circuit fermé analogique. Exploitation des signaux vidéo par analyse d’images et interprétation. Enregistrement des images de pré-alarme, d’alarme et de post-alarme. Un complément d’informations sur la conception du projet et l’outil logiciel est disponible sous forme électronique auprès de votre revendeur ou de votre installateur.

Lois / normes / directives auxquelles l’appareil est conforme – Loi sur la compatibilité électromagnétique (CEM) sur la base des normes

suivantes DIN EN 50081–1 (émissions)

DIN EN 50130–4 (immunité) – DIN EN 60950 (sécurité électrique) – Environnement suivant IEC 68–2–2/niveau d’essai d’immunité I, 68–2–1,

68–2–30

Français

Le produit porte la marque CE. Homologation : FCC Homologati on : R ecogni ti on C om ponent M ar k f or Canada and the United States

(Filenumber : E221534)

Contenu du module de base Accessoires

– Appareil de base (VMD01–M50/M60) – Bloc d’alimentation enfichable

VMD–PS – Mode d’emploi – Support mural VMD–WM – Connecteur Sub–D 15 pôles – Souris VMD–SM – Sachet avec pieds en caoutchouc et – Châssis 19” avec support

pinces VMD–RA90

– Châssis 19” avec support

sans unité d’alimentation /

jeu de câbles /

carte imprimée répartiteur,

avec plaque obturatrice

VMD–RA00

– Plaque obturatrice 19”

VMD–RADC Caméra, moniteur, enregistreur, souris (pour le paramétrage) et câbles non

fournis.

Uniquement pour le paramétrage

Contact d’alarme

– 21 – A1 February 03/Trb

2 Montage

2.1 Instructions de montage générales

– Utilisez exclusivement le câble recommandé par le fabricant, faute de quoi

la protection contre les interférences ne sera pas assurée.

– Pour garantir la sécurité de fonctionnement, seules les unités d’alimentation

recommandées par le fabricant peuvent être utilisées. (Appareils individuels : bloc d’alimentation VMD–PS, lors du montage 19”, le bloc d’alimentation est intégré dans le châssis VMD–RA).

– Pour les questions relatives à l’installation, les conditions ambiantes, la

sécurité des différents composants matériels, consultez impérativement la documentation du fabricant.

– Lors de l’installation, il convient de respecter ce mode d’emploi et les

conditions de connexion en vigueur.

– Ce manuel ne décrit pas l’installation et la disposition de la caméra, du

moniteur et de l’enregistreur.

Français

2.1.1 Variantes de montage

Pieds

Boîtier vertical

Quatre pieds doivent être montés sous le boîtier. Il convient de veiller à une décharge de traction suffisante du câble de connexion.

Boîtier horizontal, empilable Attention !

Un maximum de quatre appareils peuvent être empilés horizontalement.

En cas d’empilage horizontal des boîtiers, les pieds doivent être montés sous les boîtiers. Le dernier appareil de la pile ne comporte pas de ressorts d’arrêt. Pour tous les autres appareils à empiler, les ressorts d’arrêt doivent être insérés dans les pieds et enfoncés dans les fentes du boîtier inférieur. Prévoyez une décharge de traction suffisante.

Pied de l’appareil

1. Enfoncer

2. Enfoncer

3. Enfoncer avec un objet épointé

Ressort d’arrêt

– 22 – A1 February 03/Trb

Suite Montage Français

2.1.2 Support pour montage mural et au plafond (accessoire VMD–WM)

HAUT HAUT

Trous pour décharge de traction

Trous de centrage

Vous pouvez utiliser le support mural comme gabarit de perçage. Avant le montage mural, vissez le support (trous de centrage du boîtier) sur l’appareil. Utilisez les trous de la plaque de montage pour la décharge de traction avec serre-câbles.

Attention ! Vous ne pouvez monter qu’un seul appareil au mur ou au plafond.

2.1.3 Connexions / Face avant

241

du boîtier

Trous pour décharge de traction

1 L1 vert 2 L2 rouge 3 Poussoir / Commutateur rotatif 4 Port souris, port série RS232

2.1.4 Connexions / Face arrière

1 5 V c.c. 2 Contacts E/S 3 Sortie vidéo 4 Entrée vidéo

2 341

– 23 – A1 February 03/Trb

Suite Montage Français

2.2 Châssis de montage 19” et câblage (Accessoires VMD–RA90)

Face avant

Configuration

maximale

8 appareils

Face arrière

Vue de dessus (carte imprimée répartiteur)

Si = 2A

Equerre

de montage

Unité d’alimentation

+5V

Unité d’alimentation

Sens de pivotement

100 – 240 V

Pour le montage dans le tiroir , placez et insérez-y l’équerre de montage (jointe), vissez et procédez au câblage.

Attention !

La mise à la terre doit être effectuée conformément à IEN 60950.

2.2.1 Châssis de montage 19” sans câblage (accessoire VMD–RA00)

Le châssis est fourni sans unité d’alimentation/jeu de câbles/carte imprimée répartiteur, avec plaque obturatrice.

– 24 – A1 February 03/Trb

LNEG+5V –5V

3 Fonctions

Français

3.1 Lignes de brouillage pour les signaux couleur et N/B

Images en direct et d’archive

Objet d’alarme : Ligne hachurée avec contraste élevéRouge Objet de pré-alarme : Jaune Ligne hachurée avec contraste faible Ligne de tracking : Vert Ligne hachurée

Paramétrage

Zone sensible : Ligne hachuréeVert Perspective : Vert : avant-plan

Directionnalité : Lignes hachurées ;

Couleur Noir/blanc

Bleu : arrière-plan

Vert : direction

Bleu : tolérance

3.2 Commutateur rotatif

Action Fonction

Brève pression Nouvelle brève pression Longue pression (> 2 s) Confirmation de l’alarme Rotation vers la droite Rotation vers la gauche Recul dans l’archive des alarmes (–)

Couleur Noir/blanc

Lignes hachurées ; Rectangle avant-plan : grands traits Rectangle arrière-plan : traits plus petits

Flèche directionnelle avec petits traits Lignes de tolérance avec grands traits

Activation de la mémoire d’images d’alarme Désactivation de la mémoire d’images d’alarme

Progression dans l’archive des alarmes (+)

3.3 Diodes électroluminescentes

LED Etat

L1 vert

L2 rouge (avec L1 allumé)

L2 rouge

(avec L1 clignotant)

Eteint Allumé

Clignotant

Eteint Allumé

Clignotant Eteint Allumé Aucun signal vidéo, aucune panne générale de l’appareil

Clignotant

Appareil hors tension Appareil en service sans panne

Panne de l’appareil comme message collectif Appareil défectueux et/ou panne du canal vidéo

Aucune alarme, non amorcée Aucune alarme, amorcée

Objet détecté / alarme en attente Aucune défaillance du signal vidéo,

panne de l’appareil

Défaillance du signal vidéo :

1. Signal utile / de bruit trop faible

2. Caméra éblouie

3. Eclairage de scène trop faible

– 25 – A1 February 03/Trb

Fonction

Suite Fonctions Français

3.4 Configuration des contacts

Broche

Entrée de contact I

ouvert : détecteur amorcé sur Ground (broche 5) : détecteur pas amorcé

Entrée de contact II

ouvert : jeu de paramètres I actif sur Ground (broche 5) : jeu de paramètres II actif

Sortie de contact I

basculement interne sur Ground : objet détecté ouvert : aucun objet détecté (signal continu, impulsion ou impulsion périodique)

Sortie de contact II

basculement interne sur Ground : défaillance du signal vidéo ouvert : signal vidéo correct

Ground

Relais I

6/7 fermé : panne

Relais I (contact central)

Relais I

8/7 fermé : aucune panne

Fonction

Spécification électr.

pull-up interne

Open-Collector, max. 100 mA, 12 V connexion externe

max. 30 V, max. 1 A

max. 30 V, max. 1 A max. 30 V, max. 1 A

Relais II

9/10 fermé : aucune alarme

Relais II (contact central) Relais II

11/10 fermé : alarme

Télécommande commutateur rotatif : vers la gauche (–), retour dans l’arch. alarmes

Télécommande commutateur rotatif :

– Basculement : Image en direct / arch. alarmes – actif>2 s = sortie du mode alarme

Télécommande commutateur rotatif :

vers la droite (+), progression dans l’arch. alarmes

15 Télécommande commutateur rotatif : Ground

Entrées de contact +5V Sorties de contact Télécommande

1/2

12/13/14

5/15

max. 30 V, max. 1 A

max. 30 V, max. 1 A max. 30 V, max. 1 A

pull-up interne

3/4

–

5/15

– 26 – A1 February 03/Trb

4 Structure du système

4.1 Menus

Français

Paramétrage

Jeu de paramètres 1

Alarmes – Jeu 1 Modes de fonctionnement – Jeu 1

Contacts d’alarme – Jeu 1 Paramètres de détection – Jeu 1

Zones sensibles – Jeu 1

Tailles d’objets / perspectives – Jeu 1

Direction du mouvement – Jeu 1 Jeu de paramètres 2 Alarmes – Jeu 2

Modes de fonctionnement – Jeu 2

Contacts d’alarme – Jeu 2 Paramètres de détection – Jeu 2

Zones sensibles – Jeu 2

Tailles d’objets / perspectives – Jeu 2

Direction du mouvement – Jeu 2

Copie du jeu de paramètres

Langue

Modification du code

Informations système

Sortie

– 27 – A1 February 03/Trb

5 Paramétrage

5.1 Mise en service

Mettez l’appareil en service à température ambiante. Assurez-vous au préalable que tous les composants sont correctement branchés. Respectez les instructions de montage !

Zones des menus

Français

1 Zone de travail / image en direct 2 Textes d’aide 3 Logo de la société 4 Navigation utilisateur

5.1.1 Commande

Lors du paramétrage, respectez toujours l’arborescence des menus et les textes d’aide dans la fenêtre inférieure du moniteur. Les symboles suivants

sont utilisés pour la navigation :

= Abandon (rejet de la saisie, retour au niveau supérieur)

= Confirmation (acceptation de la modification, retour au niveau de

menu supérieur)

= Correction (suppression de la saisie actuelle)

= Retour au niveau précédent

= Sortie En l’absence d’indications particulières, utilisez le bouton gauche de la souris pour pointer et ajouter et le bouton droit pour supprimer.

5.1.2 Code (préréglage 00000) / modification du code

Après la mise sous tension ou la « sortie » de la zone de paramétrage, vous devez attendre environ 5 secondes avant de pouvoir accéder à la fenêtre du code à l’aide de la souris.

Modification du code

: entrez deux fois le nouveau code.

– 28 – A1 February 03/Trb

Suite Paramétrage Français

5.2 Paramétrage

Lancement du paramétrage

Jeu de paramètres 1 ou = Jeu de paramètres 2

5.2.1 Jeu d’alarmes 1 ou 2

Mode de fonctionnement

Confirmation automatique, image en direct en cas d’alarme Confirmation manuelle, image en direct en cas d’alarme Confirmation manuelle, image d’alarme en cas d’alarme Voir également le chapitre 6

Contacts d’alarme(sortie de contact I, voir 3.4)

Signal continu pendant la détection d’objet Impulsion lors d’une nouvelle détection d’objet Signal périodique lors de la détection d’objet

Signalisation d’alarmes

Confirmation autom.

Confirmation manuelle

LED rouge

clignotant

Pendant toute

la durée de

détection d’un

objet

Pendant toute

la durée d’attente

d’une alarme

Relais II

Pendant toute

la durée de

détection d’un

objet

Pendant toute

la durée

d’attente

d’une alarme

Contact

sortie

Pendant toute

la durée de détection d’un objet ou impulsion

Pendant toute

la durée de détection d’un objet ou impulsion

– 29 – A1 February 03/Trb

Suite Paramétrage Français

5.2.2 Jeu de paramètres de détection 1 ou 2

Reportez-vous à la section 3.1 (lignes de brouillage)

Zones sensibles – Jeu 1 ou 2

Des zones sensibles non obscurcies apparaissent sur l’image en direct. Utilisez le bouton droit de la souris pour faire glisser des zones non sensibles carrées. Après avoir relâché le bouton de la souris, elles sont délimitées et obscurcies. Plusieurs zones non sensibles de taille différente peuvent être réparties sur l’image. A l’aide du bouton gauche de la souris, vous pouvez supprimer des zones non sensibles par écrasement ou les modifier, et ajouter des zones sensibles à l’aide du bouton droit.

Représentation de la taille d’un objet / perspective – Jeu 1 ou 2

Un petit carré apparaît sur l’image en direct. Sa taille correspond au réglage par défaut, pas au minimum. Aucune perspective n’est définie. Tout objet plus grand que le carré représenté est détecté. A l’aide du bouton gauche de la souris, vous pouvez modifier la taille du cadre, le faire glisser sur l’image ou tracer un autre cadre. Le cadre plus grand indique la taille d’objet minimale à détecter à l’avant-plan. Le cadre plus petit indique la taille d’objet minimale à l’arrière-plan. La position des cadres les uns par rapport aux autres indique la perspective définie. Veillez à ce que la position de la perspective soit toujours horizontale ou verticale, même si les carrés sur l’image sont disposés en diagonale. Si l’on considère les deux carrés comme extrémités d’un « L » parallèle aux bords de l’image, le côté le plus long donne la position. En cas de modification des rapports de taille des cadres, les couleurs ou le type de ligne changent également. A l’aide du bouton droit de la souris, vous pouvez également supprimer les carrés en faisant glisser un cadre. Si les deux carrés sont supprimés, le petit carré réapparaît.

– 30 – A1 February 03/Trb

Suite Paramétrage Français

Exemples de position de la perspective

horizontal

Côté plus long

(perspective horizontale)

vertical

Côté plus long

(perspective verticale)

Direction de mouvement – Jeu 1 ou 2

Un carré apparaît au centre de l’image en direct et tous les mouvements déclenchent l’alarme. Aucune direction de mouvement autorisée n’est représentée.

Représentation de la direction de mouvement autorisée :

Appuyer sur le bouton gauche de la souris dans l’image en direct permet de déterminer la direction de mouvement autorisée. Elle est représentée par une flèche avec deux lignes de tolérance. Ces deux lignes représentent la tolérance de la direction de mouvement. Lorsque le curseur est placé sur la pointe de la flèche ou sur les lignes de tolérance, son icône change. Le bouton gauche de la souris permet de faire pivoter la flèche et les lignes de tolérance, et d’ouvrir ou de restreindre ces dernières. Appuyer sur le bouton gauche de la souris permet de représenter sur l’image une deuxième flèche dans la direction opposée avec des lignes de tolérance. A l’aide du bouton droit de la souris, vous pouvez supprimer la flèche et les lignes de tolérance en faisant glisser un cadre.

5.2.3 Copie des jeux de paramètres

Le jeu de paramètres 2 est une copie du jeu 1, ou inversement.

– 31 – A1 February 03/Trb

Suite Paramétrage Français

5.2.4 Confirmation des jeux de paramètres

Pour ce faire, lancez le programme de service VMD01Service.exe sur un ordinateur. Connectez le port série de l’ordinateur avec le port RS232 de l’appareil à l’aide d’un câble nul-modem. Pour la confirmation, le programme doit être lancé à l’aide du paramètre « –pd ». Les données de paramétrage sont enregistrées dans un fichier qui se trouve dans le même répertoire que celui du logiciel. Le nom du fichier peut ressembler à celui-ci : « VMD01ParaXXXXX ». XXXXX correspond à l’ID de l’appareil. Les données de paramétrage peuvent être récupérées à l’aide de l’outil (Tool). Indiquez le fichier de paramètres et « –pu » comme paramètre. Il est ainsi possible de copier des jeux de paramètres d’un appareil à un autre.

– 32 – A1 February 03/Trb

6 Utilisation

6.1 Confirmation / images d’alarme

Tous les éléments du système sont fonctionnels, connectés et paramétrés. L’image en direct est visible sur le moniteur. Les témoins lumineux rouge et vert sont allumés. Un mode de fonctionnement a été paramétré.

Modes de fonctionnement

Confirmation automatique, image en direct en cas d’alarme En cas d’alarme, l’image en direct est affichée avec des fenêtres superposées. L’alarme est confirmée automatiquement. Si l’alarme suivante est détectée, les dernières images d’alarme sont supprimées. La mémoire d’alarme contient toujours l’alarme la plus récente.

Confirmation manuelle, image en direct en cas d’alarme En cas d’alarme, l’image en direct est affichée avec des fenêtres superposées. Le système est en outre amorcé. En cas de nouvelle alarme, aucune nouvelle image d’alarme n’est enregistrée, mais elles sont signalées sur la sortie de contact. La mémoire d’alarme contient toujours la plus ancienne alarme non confirmée. Après la confirmation manuelle, l’image en direct apparaît.

Français

Confirmation manuelle, image d’alarme en cas d’alarme En cas d’alarme, l’image d’alarme (nº 0) est affichée avec des fenêtres superposées. Les fenêtres disparaissent après 5 secondes. Le système est en outre amorcé. En cas de nouvelle alarme, aucune nouvelle image d’alarme n’est enregistrée, mais elles sont signalées sur la sortie de contact. La mémoire d’alarme contient toujours la plus ancienne alarme non confirmée. Après la confirmation manuelle, l’image en direct apparaît.

Confirmation de l’alarme

En cas d’alarme, le témoin lumineux rouge clignote. Pour confirmer l’alarme, appuyez (> deux secondes) sur le poussoir / commutateur rotatif. Ensuite, le témoin lumineux rouge s’allume, pas en cas de confirmation automatique.

– 33 – A1 February 03/Trb

Suite Utilisation Français

Accès à la mémoire d’images d’alarme : Les images d’alarme peuvent être visualisées avant ou après la confirmation. Pour basculer de l’image en direct vers les images d’alarme, appuyez brièvement sur le poussoir / commutateur rotatif.

Aucune image d’alarme = Si aucune image d’alarme n’est disponible, l’indication « 0 » apparaît sur le moniteur – en d’autres termes, l’alarme est déclenchée à ce moment. Rotation du poussoir/commutateur rotatif vers :

la gauche, images des pré-alarmes « – » la droite, images des post-alarmes « + ».

Dans l’image d’alarme et dans les images de post-alarmes, l’objet déclenchant est encadré de rouge. La première détection de l’objet est encadrée de jaune. Le mouvement de l’objet est représenté par une ligne verte entre les zones jaune et rouge. Reportez-vous également à la section 3.1 (lignes de brouillage pour les signaux couleur et N/B). Si une image reste affichée plus de 5 secondes, les lignes disparaissent. Lors du passage aux images d’alarme précédentes ou suivantes, elles sont d’abord affichées dans des fenêtres. Appuyez à nouveau brièvement pour quitter le mode image d’alarme. En l’absence de commande dans la mémoire d’alarme pendant 60 secondes, l’image en direct est réaffichée.

– 34 – A1 February 03/Trb

7 Données techniques

7.1 Variante monocanal

Mémoire principale 32 Mo de RAM Entrée vidéo 1 x BNC, PAL (CCIR) / NTSC (EIA),

75Ω interne, 1 Vss (0,5–2,0 Vss) Sortie vidéo 1 x BNC, PAL (CCIR) / NTSC (EIA), 1 Vss Entrées de contact pull-up interne

Français

Sorties de contact

Open-Collector 100 mA/12 V commutable ext.

Sorties de relais max. 30 V, max. 1 A Connexions (face arrière) voir chapitre « Montage » Connexions (face avant) voir chapitre « Montage » Port série

RS232 (sauvegarde des données / port souris)

Poids env. 0,5 kg (sans bloc d’alimentation ni souris) Dimensions (H x l x P) env. 110 x 48 x 207 mm Température de stockage 233 à 343 K (–40° C à +70° C) Humidité de l’air au stockage 8 à 80 % (humidité relative) Température de fonctionnement 273 à 318 K (+0° C à +45° C) Humidité de l’air en fonctionnement 15 à 80 % (humidité relative) Puissance 5 W/1,2 A

Configuration des broches : Alimentation en tension :

Broche 1 = +5V Broche 4 = GND Broche 2 = +5V Broche 5 = nc

Bloc d’alimentation dans tiroir 19”

D Tension d’entrée 100–240 V c.a / 50–60 Hz D Tension de sortie 5 V c.c., 100 VA

7.2 Support mural

Dimensions (H x l x P) env. 205 x 164 x 10 mm Poids env. 0,4 kg

Le type PAL ou NTSC est indiqué sur la plaque signalétique. Sous réserve de modifications techniques

Broche 3 = nc Broche 6 = GND

– 35 – A1 February 03/Trb

8 Conseils

8.1 Généralités

En cas d’erreurs ou de pannes, il convient d’abord de vérifier les connexions. Vous pouvez éventuellement résoudre une panne en débranchant, puis rebranchant l’appareil. L’appareil ne peut pas être ouvert. Le droit à la garantie est annulé si le sceau est brisé. Description des témoins lumineux : reportez-vous au chapitre « Fonctions ».

Résolution des problèmes de signal vidéo

= Caméra éblouie

= Eclairage de la scène insuffisant

= Rapport signal / bruit insuffisant

Français

= Aucun signal vidéo

Rétablissement (réinitialisation) des paramètres de base

Débranchez les fiches à contact et l’alimentation de l’appareil. Maintenez enfoncé le commutateur rotatif et rebranchez l’appareil. Le témoin lumineux vert s’allume. Avec le commutateur rotatif enfoncé, patientez jusqu’à ce que le témoin lumineux rouge s’allume (ou clignote en cas de détection d’objet simultanée). T ournez immédiatement le commutateur rotatif enfoncé, attendez que le témoin lumineux rouge s’éteigne, puis relâchez le commutateur rotatif. Lorsque l’image en direct réapparaît, la procédure de réinitialisation est terminée.

Conseils

Le détecteur de mouvements vidéo est fourni complet avec logiciel. Si vous avez des questions concernant ce produit, contactez votre revendeur.

Entretien

Protégez l’appareil de la poussière et de l’humidité. N’utilisez aucun détergent agressif.

Tous les composants inutilisables du système vidéo doivent être

éliminés conformément aux réglementations en vigueur.

– 36 – A1 February 03/Trb

INHALTSVERZEICHNIS

Kapitel Seite

1 Einführung 38

2 Montage 39

3 Funktionen 42

4 Systemstruktur 44

5 Parametrierung 45

6 Bedienungsanleitung 50

7 Technische Daten 52

Deutsch

8 Hinweise 53

Hinweis: Weitere Informationen zum Produkt, Installation und Bedienung erhalten Sie unter: http://www.boschsecuritysystems.com

– 37 – A1 February 03/Trb

1 Einführung

Dies ist ein hochwertiger 1–Kanal Videobewegungssensor zur direkten Integration in ein analoges CCTV–System. Videosignale werden durch Bildanalyse und Interptretation ausgewertet. Gespeichert werden Voralarm–, Alarm– und Nachalarmbilder. Zusätzliche Informationen zur Projektplanung und das Software–T ool erhalten Sie in elektronischer Form bei Ihrem Händler oder Installateur.

Gesetze/Normen/Richtlinien die das Gerät erfüllt – EMV–Gesetz auf Basis der

DIN EN 50081–1 (Störaussendung)

DIN EN 50130–4 (Störfestigkeit) – DIN EN 60950 (elektrische Sicherheit) – Klima nach IEC 68–2–2/Schärfegrad I, 68–2–1, 68–2–30

Das Produkt trägt das CE–Zeichen. Zulassung: FCC Zulassung: Recognition Component Mark for Canada and the United States

(Filenumber: E221534)

Deutsch

Lieferumfang Grundausbau Zubehör

– Basisgerät (VMD01–M50/M60) – Steckernetzteil VMD–PS – Bedienungsanleitung – Wandhalter VMD–WM – 15pol Sub–D–Stecker – Maus VMD–SM – Flachbeutel mit Gummifüßen und – 19”–Rahmen inkl. Halter

Klammern VMD–RA90

– 19”–Rahmen inkl. Halter

ohne Netzgerät/Kabelsatz/ Verteiler–LP, mit Blindplatte VMD–RA00

– 19”–Blindplatte VMD–RADC

Kamera, Monitor, Aufzeichnungsgerät, Maus (zur Parametrierung) und Verkabelung sind nicht im Lieferumfang enthalten.

Nur zum Parametrieren

Alarmkontakt

– 38 – A1 February 03/Trb

2 Montage

2.1 Allgemeine Montagehinweise

– Verwenden Sie nur die vom Hersteller vorgeschriebenen Kabel, da sonst

die Störsicherheit nicht gewährleistet werden kann. – Um die Betriebssicherheit zu gewährleisten, dürfen nur die vom Hersteller

vorgeschriebenen Netzgeräte verwendet werden. (Einzelgeräte: Netzteil

VMD–PS, bei 19”–Einbau ist das Netzteil im Rahmen VMD–RA integriert). – Beachten Sie zu Fragen von Aufstellung, Umgebungsbedingungen, Gerä-

tesicherheit der einzelnen Hardware–Komponenten unbedingt die Doku-

mentation der Hersteller. – Bei der Installation ist diese Bedienungsanleitung und die jeweils gültigen

Anschlußbedingungen einzuhalten. – Diese Beschreibung beinhaltet nicht die Installation und Einrichtung der Ka-

mera, Monitors und des Aufzeichnungsgeräts.

Deutsch

2.1.1 Montagevarianten

Füße

Gehäuse senkrecht

Vier Gerätefüße sind an der Unterseite des Gehäuses zu montieren. Auf ausreichende Zugentlastung der Anschlußkabel ist zu achten.

Gehäuse waagerecht stapelbar Achtung!

Maximal vier Geräte dürfen waagerecht übereinander gestapelt werden.

Werden Gehäuse waagerecht gestapelt, müssen die Gerätefüße auf der Unterseite der Gehäuse montiert sein. Beim untersten Gerät entfallen die Rastfedern. Bei allen weiteren zu stapelnden Geräten müssen die Rastfedern in die Gerätefüße eingeschoben und in die Rastschlitze des unteren Gehäuses hineingedrückt werden. Beachten Sie ausreichende Zugentlastung.

Gerätefuß

1. eindrücken

2. eindrücken

Rastfeder

3. mit stumpfen Gegenstand nachdrücken

– 39 – A1 February 03/Trb

Fortsetzung Montage Deutsch

2.1.2 Wandhalter zur Wand– und Deckenmontage (Zubehör VMD–WM)

TOP TOP

Bohrungen zur Zugentlastung

Aufnahmebohrungen

Den Wandhalter können Sie als Bohrschablone verwenden. Vor der Wandmontage verschrauben Sie den Wandhalter (Aufnahmebohrungen für Gehäuse) mit dem Gerät. Zur Zugentlastung mit Kabelbindern benutzen Sie die Bohrungen in der Montageplatte.

Achtung! Es darf nur ein Gerät zur Wand– oder Deckenmontage verwendet werden.

2.1.3 Anschlüsse / Vorderseite

241

für Gehäuse

Bohrungen zur Zugentlastung

1 L1 grün 2 L2 rot 3 Tast–/Drehschalter 4 Mausanschluß, serielle Schnittstelle RS232

2.1.4 Anschlüsse / Rückseite

1 5V DC 2 Kontakte I/O 3 Video OUT 4 Video IN

2 341

– 40 – A1 February 03/Trb

Fortsetzung Montage Deutsch

2.2 19”– Einbaurahmen und Verdrahtung (Zubehör VMD–RA90)

Vorderseite

Rückseite

Draufsicht (Verteiler–LP)

Si = 2A

maximaler Ausbau

8 Geräte

Montagewinkel

Netzgerät

+5V

100 – 240V

Schwenkrichtung

Netzgerät

100 – 240V

Zur Montage im Einschub die Montagewinkel (Beipack) aufstecken, in den Einschub einsetzen, verschrauben und die Verkabelung durchführen.

Achtung

Die Erdung muß fachgerecht nach IEN 60950 durchgeführt werden.

2.2.1 19” Einbaurahmen ohne Verdahtung (Zubehör VMD–RA00)

Der Rahmen wird geliefert ohne Netzgerät/Kabelsatz/Verteiler–Lp, mit Blindplatte.

– 41 – A1 February 03/Trb

LNEG+5V –5V

3 Funktionen

3.1 Überlagerungslinien bei Farb– und S/W–Signalen

Deutsch

Live und Archivbilder

Alarmobjekt: gestrichelte Linie mit hohem Kontrastrot Voralarmobjekt: gelb gestrichelte Linie mit geringerem Kontrast Trackinglinie: grün gestrichelte Linie

Parametrierung

Sensibler Bereich: gestrichelte Liniegrün Perspektive: grün: Vordergrund

Richtungsabhängigkeit: gestrichelte Linien;

3.2 Drehschalter

Bedienung Funktion

kurz drücken nochmals kurz drücken lang drücken (> 2Sek.) Alarm Quittierung nach rechts drehen nach links drehen Rückwärts im Alarmarchiv (–)

Farbe Schwarz/Weiß

gestrichelte Linien;

blau: Hintergrund

grün: Richtung

blau: Toleranz

Alarmbildspeicher ein Alarmbildspeicher aus

Vorwärts im Alarmarchiv (+)

Rechteck Vordergund: größere Teilstriche Rechteck Hintergrund: kleinere Teilstriche

Richtungspfeil mit kleineren Teilstrichen, Toleranzlinien mit größeren Teilstrichen,

3.3 Leuchtdioden

LED Zustand

L1 grün

L2 rot (bei L1 ein)

L2 rot (bei L1 blinkend)

Funktion

aus ein

blinkend

aus ein

blinkend aus ein kein Videosignal, kein allgemeiner Gerätefehler

blinkend

Gerät ohne Spannungsversorgung Gerät in Betrieb ohne Störung Gerätestörung als Sammelmeldung

Gerät defekt, und/oder Videokanalstörung kein Alarm, nicht scharf geschaltet

kein Alarm, scharf geschaltet Objekt detektiert / Alarm steht an keine Störung am Videosignal,

es liegt ein Gerätefehler vor

Videosignal gestört:

1. Rausch–/Nutzsignal zu gering

2. Kamera geblendet

3. Szenenbeleuchtung zu gering

– 42 – A1 February 03/Trb

Fortsetzung Funktionen Deutsch

3.4 Kontaktbelegung

Kontakteingang I

offen: Sensor scharf auf Ground (Pin5): Sensor unscharf

Kontakteingang II

offen: Parametersatz I aktiv auf Ground (Pin5): Parametersatz II aktiv

Kontaktausgang I

intern auf Ground geschaltet: Objekt detektiert offen: kein Objekt detektiert (Dauersignal, Impuls oder periodischer Impuls)

Kontaktausgang II

intern auf Ground geschaltet: Videosignalstörung offen: Videosignal in Ordnung

Ground

Relais I

6/7 geschlossen: Störung

Relais I (Mittelkontakt)

Relais I

8/7 geschlossen: keine Störung

Funktion

elektr. Spezifikation

interner pull–up

Open–Collector, max. 100mA, 12V extern beschaltbar

max.30V, max.1A

max.30V, max.1A max.30V, max.1A

Relais II

9/10 geschlossen: kein Alarm

Relais II (Mittelkontakt) Relais II

11/10 geschlossen: Alarm

Fernbedienung Drehschalter: nach links (–) rückwärts im Alarmarchiv

Fernbedienung Drehschalter:

– Umschaltung: Livebild / Alarmarchiv – aktiv >2sek. = Alarmquittierung

Fernbedienung Drehschalter: nach rechts (+) vorwärts im Alarmarchiv

15 Fernbedienung Drehschalter: Ground

Kontakteingänge + 5V Kontaktausgänge Fernbedienung

1/2

12/13/14

5/15

max.30V, max.1A

max.30V, max.1A max.30V, max.1A

interner pull–up

3/4

–

5/15

– 43 – A1 February 03/Trb

4 Systemstruktur

4.1 Menue

Deutsch

Parametrierung

Parametersatz 1

Alarmierung Satz 1 Betriebsart Satz 1

Alarmkontakt Satz 1 Sensorparameter Satz 1

Sensible Fläche Satz 1

Objektgröße / Perspektive Satz 1

Bewegungsrichtung Satz 1 Parametersatz 2 Alarmierung Satz 2

Betriebsart Satz 2

Alarmkontakt Satz 2 Sensorparameter Satz 2

Sensible Fläche Satz 2

Objektgröße / Perspektive Satz 2

Bewegungsrichtung Satz 2

Parametersatz kopieren

Sprache

Code–Nummer ändern

Systeminformation

Verlassen

– 44 – A1 February 03/Trb

5 Parametrierung

5.1 Inbetriebnahme

Nehmen Sie das Gerät bei Raumtemperatur in Betrieb. Stellen Sie vor Beginn der Inbetriebnahme sicher, daß alle Komponenten ordnungsgemäß angeschlossen sind. Beachten Sie die Montagehinweise!

Menueoberfläche

Deutsch

1 Arbeitsbereich / Livebild 2 Hilfstexte 3 Firmenlogo 4 Benutzernavigation

5.1.1 Bedienung

Bitte beachten Sie beim Parametrieren immer den Menuebaum und die Hilfstexte im unteren Monitorfenster. Zur Navigation dienen folgende Symbole:

= Abbruch (Verwerfen der Eingabe, zurück zur höheren Ebene)

= Bestätigung (Übernahme der Änderung, zurück zur höheren Menue–

ebene)

= Korrektur (Löschen der aktuellen Eingabe)

= Eine Ebene zurück

= Verlassen Wenn nicht besonders erwähnt, wird mit der linken Maustaste gezeichnet, hinzugefügt und mit der rechten gelöscht.

5.1.2 Code–Nummer (Voreinstellung 00000) / Code–Nummer ändern

Nach dem Einschalten, oder nach dem “Verlassen” der Parametrieroberfläche, müssen ca. 5 Sekunden verstreichen, um durch Bewegen der Maus in die Code–Maske zu gelangen.

Code–Nummer ändern

: Die neue Code–Nummer zweimal eingegeben.

– 45 – A1 February 03/Trb

Fortsetzung Parametrierung Deutsch

5.2 Parametrierung

Starten der Parametrierung

Parametersatz 1 oder = Parametersatz 2

5.2.1 Alarmierungssatz 1 oder 2

Betriebsart

Automatische Quittierung, Livebild bei Alarm Manuelle Quittierung, Livebild bei Alarm Manuelle Quittierung, Alarmbild bei Alarm siehe hierzu auch Kapitel 6

Alarmkontakte (Kontaktausgang I siehe 3.4)

Dauersignal während der Objektdetektion Impuls bei neuer Objektdetektion Periodisches Signal bei Objektdetektion

Signalisierung von Alarmen

Autom. Quittierung

Manuelle Quittierung

LED rot

blinkend

solange

Objekt

detektiert

solange

Alarm

ansteht

Relais II

solange

Objekt

detektiert

solange

Alarm

ansteht

Kontakt

Ausgang

solange

Objekt

detektiert

oder Impuls

solange

Objekt

detektiert

oder Impuls

– 46 – A1 February 03/Trb

Fortsetzung Parametrierung Deutsch

5.2.2 Sensorparametersatz 1 oder 2

Beachten Sie hierzu Kapitel 3.1 (Überlagerungslinien)

Sensible Fläche Satz1 oder 2

Es erscheint das Livebild mit der sensiblen, nichtabgedunkelten Flä-

che. Mit der rechten, gedrückten Maustaste können eckige nichtsensible,

Flächen aufgezogen werden. Nach Loslassen der Maustaste sind sie umrandet und abgedunkelt dargestellt. Es können mehrere, in der Größe unterschiedliche, nichtsensible Flächen im Bild verteilt werden. Mit der linken Maustaste können durch Überzeichnen nichtsensible Flächen gelöscht oder modifiziert werden, mit der rechten sensible Flächen hinzugefügt.

Einzeichnen der Objektgröße / Perspektive Satz 1 oder 2

Es erscheint das Livebild mit einem kleinen Quadrat. Seine Größe ist die werkseitige Einstellung, nicht das Minimum. Es ist keine Perspektive eingestellt. Alles was größer als das eingezeichnete Quadrat ist wird detektiert. Mit der linken Maustaste kann der Rahmen in der Größe verändert, im Bild verschoben, oder ein weiterer Rahmen aufgezogen werden. Der größere Rahmen zeigt die minimal im Vordergrund zu detektierende Objektgröße. Der kleinere Rahmen die minimale Objektgröße im Hintergrund. Die Position der Rahmen zueinander zeigt die eingestellte Perspektive. Beachten Sie, daß die Lage der Perspektive dabei immer nur horizontal oder vertikal verläuft, auch wenn die Quadrate im Bild diagonal angeordnet sind. Denkt man sich beide Quadrate als Endpunkte eines zu den Bildkanten parallel liegenden “L”, so gibt der längere Schenkel die Lage vor. Werden die Größenverhältnisse der Rahmen geändert, so wechseln auch die Farben oder Linienart. Mit der rechten Maustaste können durch Aufziehen eines Rahmens die Quadrate gelöscht werden. Werden beide Quadrate gelöscht, so wird das kleinere Quadrat neu gesetzt.

– 47 – A1 February 03/Trb

Fortsetzung Parametrierung Deutsch

Beispiele zur Lage der Perspektive

horizontal

längerer Schenkel

(horizontale Perspektive)

vertikal

längerer Schenkel

(vertikale Perspektive)

Bewegungsrichtung Satz 1 oder 2

Es erscheint das Livebild mit einem Quadrat in der Bildmitte und alle Bewegungen führen zur Alarmauslösung. Es ist keine erlaubte Bewegungsrichtung eingezeichnet.

Einzeichnen der erlaubten Bewegungsrichtung:

Durch Drücken der linken Maustaste in das Livebild wird die erlaubte Bewegungsrichtung festgelegt. Diese ist durch einen Pfeil mit zwei Toleranzlinien gekennzeichnet. Diese zwei Linien stellen die Toleranz in der erlaubten Bewegungsrichtung dar. Wenn der Cursor auf die Pfeilspitze oder die Toleranzlinien geführt wird ändert sich das Cursorsymbol. Mit der linken Maustaste kann der Pfeil und die Toleranzlinien gedreht, die Toleranzlinien geöffnet oder eingeengt werden. Durch Drücken der linken Maustaste in der entgegengesetzten Pfeilrichtung wird ein zweiter Pfeil in Gegenrichtung mit Toleranzlinien in das Bild eingezeichnet. Mit der rechten Maustaste können durch Aufziehen eines Rahmens über die Pfeile und die Toleranzlinien diese gelöscht werden.

5.2.3 Parametersätze kopieren

Der Parametersatz 2 wird Kopie von Satz1, oder 1 von Satz 2.

– 48 – A1 February 03/Trb

Fortsetzung Parametrierung Deutsch

5.2.4 Sichern von Parametersätzen

Benutzen Sie hierzu das Serviceprogramm VMD01Service.exe auf einem PC. Verbinden Sie die serielle Schnittstelle des PC mit der RS232–Schnittstelle des Gerätes über ein Null–Modem–Kabel. Zum Sichern muß das Programm mit dem Parameter ’–pd’ aufgerufen werden. Die Parameterdaten werden in einer Datei gespeichert. die im gleichen Verzeichnis abgelegt ist wie die Software. Der Dateiname kann wie folgt aussehen “VMD01ParaXXXXX”. Hierbei stehen die XXXXX für die Geräte–ID. Die Parameterdaten können mit dem Tool auch wieder eingespielt werden. Hierzu ist als Parameter ’–pu’ und die Parameterdatei anzugeben. So kann man Parametersätze auch von einem Gerät auf ein weiteres kopieren.

– 49 – A1 February 03/Trb

6 Bedienungsanleitung

6.1 Quittieren / Alarmbilder

Alle Systemteile sind betriebsbereit, eingeschaltet, parametriert. Auf dem Monitor ist das Livebild zu sehen. Die grüne und rote LED leuchten. In der Parametrierung ist eine Betriebsart festgelegt.

Betriebsarten

Automatische Quittierung, Livebild bei Alarm Im Alarmfall wird das Livebild mit überlagerten Masken angezeigt. Der Alarm wird automatisch quittiert. Wird der nächste Alarm detektiert, werden die letzten Alarmbilder gelöscht. Es ist immer der jüngste Alarm im Alarmspeicher.

Manuelle Quittierung, Livebild bei Alarm Im Alarmfall wird das Livebild mit überlagerten Masken angezeigt. Das System ist weiterhin scharf. Es werden bei erneutem Alarm jedoch keine neuen Alarmbilder gespeichert, aber am Kontaktausgang signalisiert. Es ist immer der älteste unquittierte Alarm im Alarmbildspeicher. Nach dem manuellen Quittieren erscheint das Livebild.

Deutsch

Manuelle Quittierung, Alarmbild bei Alarm Im Alarmfall wird das Alarmbild (Nr.0) mit überlagerten Masken angezeigt. Die Masken werden nach 5 Sek. ausgeblendet. Das System ist weiterhin scharf. Es werden bei erneutem Alarm jedoch keine neuen Alarmbilder gespeichert, aber am Kontaktausgang signalisiert. Es ist immer der älteste unquittierte Alarm im Alarmbildspeicher. Nach dem manuellen Quittieren erscheint das Livebild.

Quittierung der Alarme

Im Alarmfall blinkt die rote LED. Quittiert wird der Alarm durch Drücken (> zwei Sekunden) des Tast–/Drehschalters. Danach wechselt die rote LED von Blinken nach Leuchten, nicht bei automatischer Quittierung.

– 50 – A1 February 03/Trb

Fortsetzung Bedienungsanleitung Deutsch

Zugriff auf Alarmbildspeicher: Alarmbilder können vor oder nach dem Quittieren angesehen werden. Zum Umschalten von Livebild zu Alarmbildern Tast–/Drehschalter kurz drücken.

Keine Alarmbilder vorhanden = Sind Alarmbilder vorhanden, erscheint eine Anzeige “0“ im Monitorbild, d.h. zu diesem Zeitunkt wurde der Alarm ausgelöst. Tast–/Drehschalter drehen nach:

links, Voralarmbilder “–” rechts, Nachalarmbilder “+”. Im Alarmbild und in den Nachalarmbildern ist das auslösende Objekt rot umrandet. Die erste Detektion des Objekts wird gelb umrandet. Die Bewegung des Objekts wird mit einer grünen Linie zwischen den gelben und roten umrissen. Beachten Sie auch Kapitel 3.1 (Überlagerungslinien bei Farb– und S/W– Signalen). Wird ein Bild länger als 5 Sek. angezeigt, werden die Linien ausgeblendet. Beim Weiterschalten zu Vor– oder Nachalarmbildern werden diese zunächst wieder mit Masken angezeigt. Durch nochmaliges kurzes Drücken wird der Alarmbild–Modus verlassen. Erfolgt im Alarmspeicher 60 Sek. lang keine Bedienung, wird zum Livebild gewechselt.

– 51 – A1 February 03/Trb

7 Technische Daten

7.1 1 Kanal Variante

Hauptspeicher 32MB RAM Video–Eingang 1 x BNC, PAL (CCIR) / NTSC (EIA), 75Ω in–

Video–Ausgang 1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss Kontakt – Eingänge interner pull–up Kontakt – Ausgänge Open–Collector 100mA/12V ext. beschaltb. Relais – Ausgänge max. 30V, max.1A Anschlüsse (Rückseite) siehe Montage Anschlüsse (Vorderseite) siehe Montage serielle Schnittstelle RS232 (Datensicherung / Mausanschluß)

Deutsch

tern, 1Vss (0,5–2.0Vss)

Gewicht ca. 0,5 kg (ohne Netzteil und Maus) Abmessungen (h x b x t) ca. 110mm x 48mm x 207mm Lagerungstemperatur 233 K ... 343 K (–40° C ... +70° C) Luftfeuchtigkeit bei Lagerung 8% ... 80% (relative Luftfeuchtigkeit) Betriebsumgebungstemperatur 273 K ... 318 K (+0° C ... +45° C) Luftfeuchtigkeit bei Betrieb 15% ... 80% (relative Luftfeuchtigkeit) Leistungsstromaufnahme 5W/1,2A

PIN–Belegung: Spannungsversorgung:

PIN1 = +5V PIN4 = GND PIN2 = +5V PIN5 = nc PIN3 = nc PIN6 = GND

Netzteil im 19” Einschub

D Eingangsspannung 100–240 VAC / 50–60Hz D Ausgangsspannung 5V DC, 100VA

7.2 Wandhalter

Abmessungen (h x b x t) ca. 205mm x 164mm x 10mm Gewicht ca. 0,4 kg

Die Ausführung PAL oder NTSC entnehmen Sie bitte dem Typenschild. Technische Änderungen vorbehalten

– 52 – A1 February 03/Trb

8 Hinweise

8.1 Allgemeines

Beim Auftreten von Fehlern/Störungen sollten zuerst die Steckverbindungen überprüft werden. Eine Störung kann möglicherweise mit kurzem Entfernen und Stecken der Spannungszufuhr am Gerät behoben sein. Das Gerät darf nicht geöffnet werden. Bei zerstörtem Siegel entfallen die Garantieansprüche. Beschreibung der LEDs: siehe Kapitel Funktionen.

Eingeblendete Störhinweise bei Videosignalstörung

= Kamera geblendet

= Szenenbeleuchtung ungenügend

Deutsch

= Signal / Rauschabstand zu gering = kein Videosignal vorhanden

Zurücksetzen (Reset) auf Grundeinstellung

Kontaktstecker und Spannungsversorgung vom Gerät trennen. Drehschalter gedrückt halten, Spannungsversorgung wieder einstecken. Die grüne LED leuchtet. Mit gedrücktem Drehschalter warten bis die rote LED leuchtet (oder blinkt bei gleichzeitiger Objektdetektion). Sofort am gedrückten Drehschalter drehen, warten bis die rote LED erlischt, den Drehschalter loslassen. Wenn das Livebild erscheint ist der Resetvorgang beendet.

Hinweise

Der Videobewegungssensor wird komplett mit aufgespielter Software geliefert. Mit Fragen zum Produkt wenden Sie sich bitte an Ihren Händler.

Reinigung

Schützen Sie das Gerät vor Staub und Nässe. Verwenden Sie keine aggressiven Reinigungsmittel.

Alle unbrauchbaren Bestandteile des Videosystems müssen

fachgerecht entsorgt werden.

– 53 – A1 February 03/Trb

ÍNDICE

Capítulo Página

1 Introducción 38

2 Montaje 39

3 Funciones 42

4 Estructura del sistema 44

5 Configuración 45

6 Manual de instrucciones 50

7 Datos técnicos 52

Español

8 Notas 53

Nota: Si desea más información sobre el producto, la instalación y el manejo, visite: http://www.boschsecuritysystems.com

– 54 – A1 February 03/Trb

1 Introducción

Sensor de movimiento de alta calidad de un canal para vídeo. Se integra directamente en un sistema CCTV analógico. Las señales de vídeo se evalúan mediante el análisis de imagen y la interpretación. En memoria quedan guardadas las imágenes de prealarma, alarma y postalarma. Su distribuidor o instalador podrá ofrecerle en formato electrónico más información sobre la planificación de proyectos y la herramienta de software.

Leyes, normas y directrices que cumple el aparato – Ley CEM basada en

DIN EN 50081–1 (emisión parasitaria)

DIN EN 50130–4 (inmunidad) – DIN EN 60950 (seguridad eléctrica) – Temperatura y humedad según IEC 68–2–2; nitidez I, 68–2–1, 68–2–30

Español

Producto con símbolo CE. Homologación: FCC Homologaci ón: R ecogni t ion C om ponent M ar k for C anada and the United Stat es (número de archivo: E221534)

Contenido del pedido básico Accesorios

– Aparato básico (VMD01–M50/M60) – – Manual de instrucciones – Soporte mural VMD–WM – Conector sub–d de 15 patillas – Ratón VMD–SM – Bolsa con fondo plano y patas de

goma y de sujeción –

El pedido no incluye cámara, monitor, grabadora, ratón (para configuración) ni cables.

Alimentación enchufable VMD–PS

Marco de 19”, con pinzas VMD–RA

– Marco de 19” con soporte

sin fuente de alimentación ni cables

Distribuidor LP con placa ciega VMD–RA00

– Placa ciega de 19” VMD–RADC

Sólo para configurar

Contacto de alarma

– 55 – A1 February 03/Trb

2 Montaje

2.1 Notas generales para el montaje

– Use sólo los cables prescritos por el fabricante, ya que de otro modo no

puede garantizarse la seguridad contra interferencias. – Use sólo las fuentes de alimentación prescritas por el fabricante para

garantizar un funcionamiento seguro. (Unidades separadas: fuente de

alimentación VMD–PS. Si se va a montar en un módulo de 19”, estará

integrada en el marco VMD–RA). – Tenga siempre en cuenta la documentación del fabricante en cuanto a

instalación, condiciones ambientales o seguridad de cada uno de los

componentes físicos. – Observe lo establecido en este manual de instrucciones y las condiciones

de conexión durante la instalación. – Aquí no se describe la instalación ni preparación de la cámara, el monitor ni

la grabadora.

Español

2.1.1 Variantes de montaje

patas

Bastidor vertical

Monte las cuatro patas del aparato en los bajos del bastidor. Deje el cable con soltura suficiente.

Bastidor apilable horizontalmente Atención:

Como máximo se pueden apilar cuatro aparatos horizontalmente uno encima de otro.

Si va a pilar horizontalmente los bastidores, coloque las patas. No coloque los resortes de trinquete en el aparato que quede debajo de todos los demás. En los de encima estos resortes deberán estar introducidos en las patas, encajando en las ranuras de retención del bastidor inferior. No deje que el cable esté demasiado tirante.

Pata del aparato

1. presione hacia dentro

2. presione hacia dentro

3. vuelva a apretar con un objeto romo

resorte de trinquete

– 56 – A1 February 03/Trb

Continuación Montaje Español

2.1.2 Soporte mural para montaje mural y montaje suspendido

(accesorio VMD–WM)

TOP TOP

Taladros para descargar la tracción del cable

Puede utilizarse el soporte mural como plantilla para taladrar. Atornille el soporte mural (taladros para alojar el bastidor) en el aparato antes del montaje mural. Use los taladros de la placa de montaje para descargar la tracción de los cables en los sujetacables.

Atención: Use sólo un aparato para el montaje mural o el montaje suspendido.

2.1.3 Conexiones, frontal

Taladros de alojamiento

para el bastidor

241

Taladros para descargar la tracción del cable

1 L1 verde 2 L2 rojo 3 Botón pulsador, 4 Toma para ratón,

interruptor giratorio interfaz serial RS232

2.1.4 Conexiones, parte trasera

1 5V DC 2 Tomas E/S 3 Video OUT 4 Video IN

2 341

– 57 – A1 February 03/Trb

Continuación Montaje Español

2.2 Bastidor de montaje de 19” y cables (accesorio VMD–RA90)

Frontal

Parte trasera

Vista superior (distribuidor LP)

Fu = 2A

Ampliación máxima

8 aparatos

Escuadras de montaje

Fuente alimentación

+5V

Sentido de giro

Fuente de

alimentación

100 – 240V

Si va a montarlo en la unidad enchufable, encaje las escuadras (accesorios sueltos), introdúzcalas en la unidad, atorníllelas y ponga los cables.

Atención

Realice debidamente la puesta a tierra según la norma IEN 60950.

2.2.1 Bastidor de montaje de 19” sin cables (accesorio VMD–RA)

El bastidor se entrega sin fuente de alimentación, cables ni distribuidor LP. Sí incluye una placa ciega.

– 58 – A1 February 03/Trb

LNEG+5V –5V

3 Funciones

Español

3.1 Líneas d e i nterferencia en señales e n c olor y blanco y negro

Im. directo e im. archivo

Objeto de alarma: Línea rayada con contraste altoRojo

Objeto de alarma previa:

Línea de tracking: Verde Línea rayada

Parametrización

Gama sensible: Línea rayadaVerde Perspectiva: Verde: Primer plano

Dependencia del sentido:

Color Blanco/negro

Amarillo

Azul: Fondo

Verde: Sentido

Azul: Tolerancia

3.2 Interruptor giratorio

Manejo Función

Pulsar brevemente Volver a pulsar brevemente Pulsar largamente ( > 2 s) Girar a la derecha Girar a la izquierda

Línea rayada con contraste más bajo

Color Blanco/negro

Líneas rayadas;

Rectángulo primer plano: rayas parciales mayores

Rectángulo fondo: rayas parciales menores

Líneas rayadas;

Flecha de sentido con rayas parciales menores

Líneas de tolerancia con rayas parciales mayores

Memoria de imágenes de alarma conectada

Memoria de imágenes de alarma desconectada Confirmación de alarma Hacia delante en el archivo de alarmas (+)

Hacia detrás en el archivo de alarmas (–)

3.3 Diodos luminosos

LED Estado

L1 verde

L2 rojo (con L1 conectado)

L2 rojo (con L1 parpadeando)

desconectado conectado

parpadeando

desconectado conectado

parpadeando desconectado conectado Sin señal de vídeo, sin fallo general del aparato

parpadeando

Función

Aparato sin alimentación eléctrica Aparato funcionando sin anomalías Anomalía tipo mensaje colectivo

Aparato defectuoso o anomalía de canal de vídeo Sin alarma, no conmutado al estado activo Sin alarma, conmutado al estado activo

Objeto detectado/alarma presente Sin anomalía en la señal de vídeo,

existe un fallo de aparato

Señal de vídeo con anomalía:

1. Relación señal / ruido insuficiente

2. Cámara con diafragma

3. Iluminación insuficiente de escenario

– 59 – A1 February 03/Trb

Continuación Funciones Español

3.4 Asignación de contactos

Patilla

5 6

7 8

Función

Entrada I

abierta: sensor activo en ground (patilla 5): sensor inactivo

Entrada II

abierta: Secuencia de parámetros I activa en ground (patilla 5): Secuencia de parámetros II activa

Salida I

Conmutado internamente en ground: Objeto detectado abierta: Sin objeto detectado (señal continua, impulso o impulso periódico)

Salida II

Conmutado internamente en ground: Anomalía de señal de vídeo abierta: Señal de vídeo correcta

Ground Relé I

6/7 cerrado: Anomalía

Relé I (contacto central) Relé I

8/7 cerrado: Sin anomalía

Especificación eléctrica

Pull up interno

Colector open, máx. 100mA, 12V modo de conexión externa

máx. 30V, máx. 1A

máx. 30V, máx. 1A máx. 30V, máx. 1A

Relé II

9/10 cerrado: Sin alarma

Relé II (contacto central) Relé II

11/10 cerrado: Alarma

Interruptor giratorio mando a distancia:

A la izquierda (–), retroceder en el archivo de alarmas

Interruptor giratorio mando a distancia:

– Conmutación: Imagen en directo, archivo de alarmas – Activo >2 s = Confirmación de alarma

Interruptor giratorio mando a distancia:

A la derecha (+), adelantar en el archivo de alarmas Interruptor giratorio mando a distancia: Ground

Entradas + 5V Salidas Mando a distancia

1/2

12/13/14

5/15

máx. 30V, máx. 1A

máx. 30V, máx. 1A máx. 30V, máx. 1A

Pull up interno

3/4

–

5/15

– 60 – A1 February 03/Trb

4 Estructura del sistema

4.1 Menús

Español

Configuración

Secuencia de parámetros 1

Activación de alarma secuencia 1 Modo de funcionamiento secuencia 1

Contacto de alarma secuencia 1 Parámetros de sensor secuencia 1

Superficie sensible secuencia 1

Tamaño del objeto, perspectiva secuencia 1

Sentido de movimiento secuencia 1 Secuencia de parámetros 2 Activación de alarma secuencia 2

Modo de funcionamiento secuencia 2

Contacto de alarma secuencia 2 Parámetros de sensor secuencia 2

Superficie sensible secuencia 2

Tamaño del objeto, perspectiva secuencia 2

Sentido de movimiento secuencia 2

Copiar secuencia de parámetros

Idioma

Modificar número de código

Información del sistema

Salir

– 61 – A1 February 03/Trb

5 Configuración

5.1 Puesta en servicio

Ponga a funcionar el aparato a temperatura ambiente. Compruebe antes si todos los componentes están correctamente conectados. Tenga en cuenta las notas de montaje

Interfaz de menús

Español

1 Superficie de trabajo, imagen en directo 2 Textos de ayuda 3 Logotipo de empresa 4 Navegación de usuario

5.1.1 Manejo

Tenga siempre en cuenta durante la configuración el árbol de menús y los textos de ayuda de la ventana inferior del monitor. Los siguientes símbolos se

utilizan para la navegación:

= Cancelación (anulación de la entrada, volver al nivel inmediatamente

= Confirmación (aceptación de la modificación, volver al menú

anterior)

inmediatamente superior)

= Corrección (borrar la entrada actual)

= Un nivel hacia atrás

= Salir Si no se menciona lo contrario, con el botón izquierdo del ratón se dibuja y se añade, y con el derecho se borra.

5.1.2 Número de código (preajuste 00000), modificar número de código

Después de conectar o de “salir” de la interfaz de configuración deben transcurrir 5 segundos para poder acceder a la máscara de código desplazándose con el ratón.

Modificar número de código

: Introducir dos veces el nuevo código.

– 62 – A1 February 03/Trb

Continuación Configuración Español

5.2 Configuración

Iniciar la configuración

Secuencia de parámetros 1 o = Secuencia de parámetros 2

5.2.1 Secuencia de activación de alarma 1 ó 2

Modo de funcionamiento

Confirmación automática, imagen en directo con alarma Confirmación manual, imagen en directo con alarma Confirmación manual, imagen de alarma con alarma Consulte asimismo el capítulo 6

Contactos de alarma (salida I, ver 3.4)

Señal continua durante la detección de objetos Impulso en una nueva detección de objeto Señal periódica en caso de detección de objeto

Señalización de alarmas

Confirmación autom.

Confirmación manual

LED rojo

intermitente

mientras

objeto

detec-

tado

mientras

Alarma

existe

Relé II

mientras

objeto

detec-

tado

mientras

Alarma

existe

detectado

o impulso

detectado

o impulso

Salida

mientras

objeto

mientras

objeto

– 63 – A1 February 03/Trb

Continuación Configuración Español

5.2.2 Secuencia de parámetros de sensor 1 ó 2

Observe al respecto el capítulo 3.1 (líneas de interferencia)

Superficie sensible secuencia 1 ó 2

Aparece la imagen en directo con la superficie sensible no oscurecida.

Con el botón derecho del ratón pulsado pueden trazarse superficies angulares

no sensibles. Al soltar el botón del ratón éstas aparecen enmarcadas y oscurecidas. En la imagen pueden distribuirse varias superficies no sensibles

y de tamaño diferente. Con el botón izquierdo del ratón pueden eliminarse o modificarse las superficies no sensibles dibujando encima de ellas; con el derecho se pueden añadir superficies sensibles.

Dimensionar el tamaño del objeto, perspectiva secuencia 1 ó 2

Aparece la imagen en directo con un cuadrado pequeño. El tamaño de la misma está configurado de fábrica, no es el tamaño mínimo. No hay ninguna perspectiva configurada. Se detecta cualquier cosa que sea más grande que el cuadrado dimensionado. Con el botón izquierdo del ratón puede modificarse el tamaño del marco, desplazarlo en la imagen o trazar uno nuevo. El marco más grande muestra el tamaño del objeto que debe detectarse mínimamente en el primer plano. El marco más pequeño muestra el tamaño del objeto mínimo al fondo. La posición relativa de los marcos entre sí muestra la perspectiva configurada. Tenga en cuenta que la posición de la perspectiva siempre es horizontal o vertical, incluso cuando los cuadrados están dispuestos de forma diagonal en la imagen. Si se observan los dos cuadrados como puntos finales de una “L” paralela a los bordes de la imagen, la pata más larga predefine la posición. Si se modifican las proporciones de los marcos, cambiarán también los colores o el tipo de línea. Con el botón derecho del ratón pueden borrarse los cuadrados trazando un marco. Si se borran los dos cuadrados, volverá a ponerse el cuadrado más pequeño.

– 64 – A1 February 03/Trb

Continuación Configuración Español

Ejemplos de la posición de la perspectiva

Horizontal

Pata más larga

(perspectiva horizontal)

Vertical

Pata más larga

(perspectiva vertical)

Sentido de movimiento secuencia 1 ó 2

Aparece la imagen en directo con un cuadrado en el centro de la imagen y todos los movimientos llevan a la activación de la alarma. No se ha dimensionado ningún sentido de movimiento permitido.

Dimensionar el sentido de movimiento permitido:

Pulsando el botón izquierdo del ratón de la imagen en directo se determina el sentido de movimiento permitido. Éste se caracteriza por una flecha con dos líneas de tolerancia. Estas dos líneas representan la tolerancia en el sentido de movimiento permitido. Si se lleva el cursor a la punta de la flecha o a las líneas de tolerancia, cambia el símbolo de cursor. Con el botón izquierdo del ratón pueden girarse la flecha y las líneas de tolerancia, así como abrirse o estrecharse las líneas de tolerancia. Pulsando el botón izquierdo del ratón en el sentido contrario al de la flecha, se dibuja una segunda flecha en sentido opuesto al de las líneas de tolerancia de la imagen. Éstas pueden borrarse con el botón derecho del ratón trazando un marco sobre las flechas y las líneas de tolerancia.

5.2.3 Copiar secuencias de parámetros

La secuencia de parámetros 2 será una copia de la secuencia 1, y la secuencia 1 será una copia de la 2.

– 65 – A1 February 03/Trb

Continuación Configuración Español

5.2.4 Guardar secuencias de parámetros

Utilice para ello el programa de mantenimiento VMD01Service.exe en un PC. Conecte la interfaz serial del PC a la interfaz RS232 del aparato mediante un cable de módem cero. Guarde el programa con el parámetro ’–pd’. Los datos de parámetros se guardan en un archivo ubicado en el mismo directorio que el software. El archivo puede tener un nombre como “VMD01ParaXXXXX”. Las XXXXX son la identificación del aparato. Con esta herramienta se pueden volver a grabar los datos de parámetros. Como parámetro debe indicarse aquí ’–pu’ y el archivo de parámetros. De este modo pueden copiarse secuencias de parámetros de un aparato a otro.

– 66 – A1 February 03/Trb

6 Manual de instrucciones

6.1 Confirmar, imágenes de alarma

Todos los componentes del sistema están listos para funcionar, conectados y configurados. En e l monitor se puede ver la imagen en directo. Los LED verde y rojo están iluminados. Se ha configurado un modo de funcionamiento.

Modos de funcionamiento

Confirmación automática, imagen en directo con alarma En caso de alarma aparece la imagen en directo con máscaras superpuestas. La alarma se confirma automáticamente. Si se detecta la siguiente alarma, se eliminan las últimas imágenes de alarma. En la memoria de alarma queda guardada siempre la más reciente.

Confirmación manual, imagen en directo con alarma En caso de alarma aparece la imagen en directo con máscaras superpuestas. El sistema sigue estando activo. Si se produce una nueva alarma no queda guardada ninguna imagen de alarma nueva, sólo se señala en el contacto de salida. En la memoria de imágenes de alarma se encuentra siempre la alarma más antigua no confirmada. Después de la confirmación manual aparece la imagen en directo.

Español

Confirmación manual, imagen de alarma con alarma En caso de alarma aparece la imagen de alarma (nº 0) con máscaras superpuestas. Las máscaras desaparecen después de 5 segundos. El sistema sigue estando activo. Si se produce una nueva alarma no queda guardada ninguna imagen de alarma nueva, sólo se señala en el contacto de salida. En la memoria de imágenes de alarma se encuentra siempre la alarma más antigua no confirmada. Después de la confirmación manual aparece la imagen en directo.

Confirmación de las alarmas

En caso de alarma parpadea el LED rojo. La alarma se confirma pulsando (> dos segundos) el botón pulsador o interruptor giratorio. Después el LED rojo pasa de parpadear a iluminarse, lo que no ocurre en caso de confirmación automática.

– 67 – A1 February 03/Trb

Continuación Manual de instrucciones Español

Acceso a la memoria de imágenes de alarma: Las imágenes de alarma pueden verse antes o después de la confirmación. Para pasar de una imagen en directo a las imágenes de alarma debe pulsarse brevemente el botón pulsador o interruptor giratorio.

No hay imágenes de alarma disponibles = Si existen imágenes de alarma disponibles, en la imagen del monitor aparecerá el mensaje “0“, es decir, que en este momento se activó la alarma. Girar el botón pulsador o interruptor giratorio:

a la izquierda, imágenes de prealarma “–” a la derecha, imágenes de postalarma “+”.

En la imagen de alarma y en las imágenes de postalarma el objeto activador aparece enmarcado en rojo. La primera detección del objeto aparece enmarcada en amarillo. El movimiento del objeto se perfila con una línea verde entre la amarilla y la roja. Observe también lo expuesto en el capítulo 3.1 (líneas de interferencia en señales de color, y blanco y negro). Si una imagen aparece durante más de 5 segundos, se suprimen las líneas. Al pasar de imágenes de prealarma a las de postalarma y viceversa, las imágenes aparecen de nuevo con máscaras. Volviendo a pulsar brevemente se sale del modo de imagen de alarma. Si no se hace nada en la memoria de alarma durante 60 segundos, el sistema pasa a la imagen en directo.

– 68 – A1 February 03/Trb

7 Datos técnicos

7.1 Variante de 1 canal

Memoria principal 32MB RAM Entrada de vídeo 1 x BNC, PAL (CCIR) / NTSC (EIA),

Salida de vídeo 1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss Contactos, entrada Pull-up interno Contacto, salidas Colector open 100mA/12V ext. conectable Relé, salidas máx. 30V, máx. 1A Conexiones (parte trasera) Ver Montaje Conexiones (frontal) Ver Montaje Interfaz serial RS232

Español

75Ω interno, 1Vss (0,5–2.0Vss)

(protección de datos, conexión de ratón)

Peso aprox. 0,5 kg

(sin fuente de alimentación ni ratón)

Dimensiones (altoxlargoxancho) aprox. 110mm x 48mm x 207mm Temperatura almacenamiento 233 K ... 343 K (–40° C ... +70° C) Humedad durante almacenam. 8% ... 80% (humedad relativa del aire) Temperatura de funcionamiento 273 K ... 318 K (+0° C ... +45° C) Humedad durante el funcionam. 15% ... 80% (humedad relativa del aire) Consumo 5W/1,2A

Asignación de patillas: Alimentación:

PIN1 = +5V PIN4 = GND PIN2 = +5V PIN5 = nc PIN3 = nc PIN6 = GND

Fuente de alimentación de la unidad enchufable de 19”

D Tensión a la entrada 100–240 VAC, 50–60Hz D Tensión a la salida 5V DC, 100VA

7.2 Soporte mural

Dimensiones (alto x largo x ancho) aprox. 205 x 164 x 10mm Peso aprox. 0,4 kg

En la placa de fábrica encontrará si se trata de modelo PAL o NTSC. Reservado el derecho a modificaciones técnicas

– 69 – A1 February 03/Trb

8 Notas

8.1 Generalidades

Si se produjesen fallos o anomalías, revise en primer lugar las unidades enchufables. A veces basta con desenchufar y volver a enchufar el cable de alimentación del aparato para resolver una anomalía. No abra el aparato. Si el precinto está dañado se pierde cualquier derecho de garantía. Descripción de los LED: Ver capítulo Funciones.

Anomalías que aparecen cuando falla la señal de vídeo

= Cámara con diafragma

= Iluminación de escenario insuficiente

Español

= Relación señal/ruido insuficiente = No hay señal de vídeo disponible

Volver (reset) a la configuración básica

Desconecte el enchufe y la alimentación del aparato. Mantenga pulsado el interruptor giratorio y conecte la alimentación. El LED amarillo se ilumina. Espere con el interruptor giratorio pulsado hasta que se ilumine el LED amarillo (o empiece a parpadear con detección de objeto al mismo tiempo). Gire inmediatamente el interruptor giratorio pulsado, espere hasta que el LED rojo se apague y suelte el interruptor giratorio. Cuando aparezca la imagen en directo, habrá terminado el proceso de restablecimiento.

Notas

El sensor de movimiento de vídeo se suministra completo, con el software ya instalado. Si tiene preguntas relativas al producto, consulte a su proveedor.

Limpieza

Proteja el aparato del polvo y la humedad. No utilice productos de limpieza agresivos.

Elimine debidamente todos los componentes del sistema de

vídeo que no vaya a utilizar.

– 70 – A1 February 03/Trb

INDICE

Capitolo Pagina

1 Introduzione 38

2 Montaggio 39

3 Funzioni 42

4 Struttura del sistema 44

5 Parametrizzazione 45

6 Istruzioni per l’uso 50

7 Dati tecnici 52

Italiano

8 Avvertenze 53

Avvertenze: Per ulteriori informazioni sul prodotto, l’installazione e l’uso consultare: http://www.boschsecuritysystems.com

– 71 – A1 February 03/Trb

1 Introduzione

Questo sensore di movimento video ad 1 canale di elevata qualità serve per l’integrazione diretta in un sistema analogico CCTV. I segnali video vengono elaborati mediante l’analisi e l’interpretazione di immagini. Vengono memorizzate le immagini di preallarme, di allarme e di postallarme. Per ulteriori informazioni sulla progettazione ed il software contattare i siti Internet o gli indirizzi e-mail dei rivenditori o installatori.

Leggi/norme/direttive a cui è conforme l’apparecchio – Legge sulla compatibilità elettromagnetica in base a

DIN EN 50081–1 (irradiazione di disturbi)

DIN EN 50130–4 (resistenza ai disturbi) – DIN EN 60950 (sicurezza elettrica) – Clima secondo IEC 68–2–2/grado I, 68–2–1, 68–2–30

Il prodotto è dotato del marchio CE. Omologazione: FCC Omologazione: Recognition Component Mark for Canada and the United States (Filenumber: E221534)

Italiano

Dotazione versione base Accessori

– Apparecchio base – alimentatore a spina VMD–PS

(VMD01–M50/M60) – Istruzioni per l’uso – supporto VMD–WM – Spina Sub–D a 15 poli – mouse VMD–SM – Sacchetto piano con piedi in – cornice da 19” incluso supporto

gomma e graffe VMD–RA

– cornice da 19” incl. supporto

senza apparecchio alimentato dalla rete/kit di cavi/LP distributore con piastra cieca VMD–RA00

– piastra cieca da 19” VMD–RADC

La telecamera, il monitor, il registratore, il mouse (per la parametrizzazione) ed il cablaggio non sono compresi nella dotazione.

Solo per la parametrizzazione

Contatto di allarme

– 72 – A1 February 03/Trb

2 Montaggio

2.1 Avvertenze generali per il montaggio

– Usare soltanto i cavi prescritti dal produttore, altrimenti non si possono

escludere malfunzionamenti. – Per assicurare il funzionamento sicuro, usare soltanto gli apparecchi

alimentati dalla rete prescritti dal produttore. (apparecchi singoli:

alimentatore VMD–PS, in caso di installazione 19” alimentatore integrato

nel telaio VMD–RA). – Per il montaggio, le condizioni ambientali e la sicurezza dei singoli

componenti hardware, osservare assolutamente la documentazione dei

rispettivi produttori. – Per l’installazione rispettare le presenti istruzioni per l’uso e le rispettive

condizioni di collegamento valide. – Questa descrizione non comprende l’installazione e l’allestimento della

telecamera, del monitor e del registratore.

Italiano

2.1.1 Varianti di montaggio

Piedi

Alloggiamenti verticali

Montare quattro piedi sul lato inferiore dell’alloggiamento. Controllare che il cavo di collegamento sia sufficientemente scaricato dalla trazione.

Alloggiamenti accatastabili orizzontalmente Attenzione!

Accatastare al massimo quattro apparecchi orizzontalmente uno sopra l’altro.

Se gli alloggiamenti vengono accatastati orizzontalmente, i piedi devono essere montati sul lato inferiore degli alloggiamenti. Nell’alloggiamento inferiore vengono eliminate le molle di arresto. In tutti gli altri alloggiamenti da accatastare, le molle di arresto devono essere inserite nei piedi e spinte nelle fessure di arresto dell’alloggiamento inferiore. Controllare lo scarico sufficiente dalla trazione.

Piede dell’apparecchio

1. premere all’interno

2. premere all’interno

3. premere con un oggetto ottuso

Molla di arresto

– 73 – A1 February 03/Trb

Continuazione Montaggio Italiano

2.1.2 Supporto per il montaggio a muro ed al soffitto (accessorio VMD–WM)

TOP TOP

Fori per lo scarico della trazione

Fori di fissaggio

per l’alloggiamento

Il supporto a muro può essere usato come maschera per forare. Prima del montaggio a muro avvitare il supporto (fori di fissaggio per l’alloggiamento) con l’apparecchio. Per lo scarico della trazione mediante le fascette serracavi, usare i fori nella piastra di montaggio.

Attenzione! Utilizzare soltanto un apparecchio per il montaggio al muro o al soffitto.

2.1.3 Collegamenti / lato anteriore

241

Fori per lo scarico della trazione

1 L1 verde 2 L2 rosso 3 Interruttore con 4 Collegamento mouse,

richiamo/rotante interfaccia seriale RS232

2.1.4 Collegamenti / lato posteriore

1 5V DC 2 Contatti I/O 3 Video OUT 4 Video IN

2 341

– 74 – A1 February 03/Trb

Continuazione Montaggio Italiano

2.2 Telaio di montaggio da 19” e cablaggio (accessorio VMD–RA90)

Lato anteriore

Dotazione massima

Lato posteriore

Vista dall’alto (LP distributore)

Fus = 2A

8 apparecchi

Staffa di montaggio

Appar. alimentato dalla rete

+5V

Apparecchio alimentato dalla rete

Direzione di ribaltamento

100 – 240V

LNEG+5V –5V

Per il montaggio nell’inserto, innestare la staffa di montaggio (in dotazione), inserire nell’inserto, avvitare e cablare.

Attenzione

Eseguire la messa a terra secondo le prescrizioni IEN 60950.

2.2.1 Telaio di montaggio da 19” senza cablaggio (accessorio VMD–RA00)

Il telaio viene fornito sena apparecchio alimentato dalla rete/kit di cavi/ LP distributore, con piastra cieca.

– 75 – A1 February 03/Trb

3 Funzioni

3.1 Linee eterodine per segnali a colori e B/N

Italiano

Immagini dal vivo e di archivio

Oggetto d’allarme: linea tratteggiata con elevato contrastorosso Oggetto di preallarme: giallo linea tratteggiata con ridotto contrasto Linea tracking: verde linea tratteggiata

Parametrizzazione

Zona sensibile: Linea tratteggiataverde Prospettiva: verde: primo piano

Dipendenza direzionale: Linee tratteggiate;

Colore Nero/bianco

verde: direzione

blu: tolleranza

3.2 Interruttore rotante

Azionamento Funzione

breve azionamento ulteriore breve azionamento

azionamento prolungato (> 2 sec.)

rotazione destrorsa rotazione sinistrorsa

Colore Nero/bianco

Linee tratteggiate;

blu: secondo

piano

memoria immagini d’allarme On memoria immagini d’allarme Off conferma allarme in avanti nell’archivio allarmi (+) indietro nell’archivio allarmi (–)

rettangolo primo piano: trattini più lunghi rettangolo secondo piano: trattini più corti

freccia direzionale con trattini più corti linee di tolleranza con trattini più lunghi

3.3 Diodi luminosi

LED Stato

L1 verde

L2 rosso (con L1 On)

lampeggiante

L2 rosso (con L1 lampeggiante)

Off On

lampeggiante

Off On

lampeggiante

Funzione

Apparecchio senza tensione di alimentazione Apparecchio in funzione senza disturbi

Difetto dell’apparecchio come messaggio cumulativo Apparecchio difettoso, e/o disturbo sul canale video

Nessun allarme, non attivato Nessun allarme, attivato

Oggetto rilevato / allarme presente Nessun disturbo del segnale video,

c’è un difetto dell’apparecchio

Nessun segnale video, nessun difetto generico dell’apparecchio

Segnale video disturbato:

1. Segnale di rumore/utile insufficiente

2. Telecamera abbagliata

3. Illuminazione ambientale insufficiente

– 76 – A1 February 03/Trb

Continuazione Funzioni Italiano

3.4 Collegamento dei contatti

Ingresso contatto I

aperto: sensore attivato a massa (pin 5): sensore non attivato

Ingresso contatto II

aperto: record parametri I attivo a massa (pin 5): record parametri II attivo

Uscita contatto I

collegato internamente a massa: oggetto rilevato aperto: nessun oggetto rilevato (Segnale continuo, impulso o impulso periodico)

Uscita contatto II

collegato internamente a massa: disturbo segnale video aperto: segnale video OK

massa

Relè I

6/7 chiuso: disturbo Relè I (contatto centrale)

Relè I

8/7 chiuso: nessun disturbo

Funzione

Specifica elettrica

pull-up interno

Open-Collector, max. 100 mA, 12V collegabile esternamente

max. 30 V, max. 1 A

max. 30 V, max. 1 A max. 30 V, max. 1 A

Relè II

9/10 chiuso: nessun allarme

Relè II (contatto centrale) Relè II

1 1/10 chiuso: allarme

Telecomando interruttore rotante: a sinistra (–) indietro nell’archivio allarmi

Telecomando interruttore rotante:

– commutazione: immagine dal vivo / archivio allarmi – attivo >2 sec. = conferma allarme

Telecomando interruttore rotante: a destra (+) in avanti nell’archivio allarmi

15 Telecomando interruttore rotante: massa

Ingressi contatti +5V Uscite contatti Telecomando

1/2

12/13/14

5/15

max. 30 V, max. 1 A

max. 30 V, max. 1 A max. 30 V, max. 1 A

pull-up interno

3/4

–

5/15

– 77 – A1 February 03/Trb

4 Struttura del sistema

4.1 Menu

Italiano

Parametrizzazione

Record di parametri 1

Allarme record 1 Modalità operativa record 1

Contatto allarme record 1 Parametri sensore record 1

Superficie sensibile record 1

Dimensioni oggetto / prospettiva record 1

Direzione di movimento record 1 Record di parametri 2 Allarme record 2

Modalità operativa record 2

Contatto allarme record 2 Parametri sensore record 2

Superficie sensibile record 2

Dimensioni oggetto / prospettiva record 2

Direzione di movimento record 2

Copia record di parametri

Lingua

Modifica numero codice

Informazione del sistema

Esci

– 78 – A1 February 03/Trb

5 Parametrizzazione

5.1 Messa in funzione

Eseguire la messa in funzione a temperatura ambiente. Prima della messa in funzione assicurarsi che tutti i componenti siano correttamente collegati. Rispettare le avvertenze per il montaggio!

Superficie del menu

Italiano

1 Zona di lavoro / immagine dal vivo 2 Guida 3 Logo dell’azienda 4 Navigazione per l’utente

5.1.1 Uso

Per la parametrizzazione rispettare sempre l’albero del menu ed i testi della guida nella finestra inferiore sul monitor. Per la navigazione servono i seguenti

simboli:

= Annulla (annullamento dei dati inseriti, ritorno al livello superiore)

= Conferma (accettazione dei dati inseriti, ritorno al livello superiore)

= Correzione (cancellazione dei dati attualmente inseriti)

= Indietro di un livello

= Esci Salvo diversa indicazione, il tasto sinistro del mouse serve per disegnare e aggiungere, quello destro per cancellare.

5.1.2 Numero codice (preregolazione 00000) / Modificare il numero codice

Dopo l’inserimento o dopo l’uscita “dalla superficie di parametrizzazione, devono passare ca. 5 secondi prima che si possa muovere il mouse per raggiungere la maschera del codice.

Modifica numero codice

: Inserire due volte il nuovo numero codice.

– 79 – A1 February 03/Trb

Continuazione Parametrizzazione Italiano

5.2 Parametrizzazione

Avvio della parametrizzazione

Record di parametri 1 o = Record di parametri 2

5.2.1 Record di allarme 1 o 2

Modalità operativa

Conferma automatica, immagine dal vivo in caso di allarme Conferma manuale, immagine dal vivo in caso di allarme Conferma manuale, immagine d’allarme in caso di allarme vedere anche il capitolo 6

Contatti allarme (uscita contatto I vedi 3.4)

Segnale continuo durante il rilevamento dell’oggetto Impulso in caso di nuovo rilevamento dell’oggetto Segnale periodico durante il rilevamento oggetto

Segnalazione degli allarmi

Conferma automatica

Conferma manuale

LED rosso

lampeggiante

finchè

l’oggetto

viene

rilevato

finchè

l’allarme

presente

Relè II

finchè

l’oggetto

viene

rilevato

finchè

l’allarme

presente

Uscita

contatto

finchè

l’oggetto

viene rilevato

o impulso

finchè

l’oggetto

viene rilevato

o impulso

– 80 – A1 February 03/Trb

Continuazione Parametrizzazione Italiano

5.2.2 Record parametri sensore 1 o 2

Vedere anche il capitolo 3.1 (linee eterodine)

Superficie sensibile parametro 1 o 2

Appare l’immagine dal vivo con la superficie sensibile, non oscurata. Tenendo premuto il tasto destro del mouse si possono tracciare delle superfici angolari non sensibili. Lasciando il tasto del mouse queste superfici appaiono con un bordo e oscurate. Nell’immagine si possono distribuire varie superfici non sensibili di diverse dimensioni. Con il tasto sinistro del mouse le superfici non sensibili possono essere cancellate o modificate, con il tasto destro se ne possono aggiungere altre.

Inserimento delle dimensioni dell’oggetto / Prospettiva record 1 o 2

Appare un’immagine dal vivo con un piccolo quadrato le cui dimensioni vengono regolate in fabbrica e non corrispondono al minimo. Non è regolata nessuna prospettiva. Tutti gli oggetti più grandi del quadrato disegnato vengono rilevati. Con il tasto sinistro del mouse si possono variare le dimensioni della cornice, spostarne la posizione, o disegnare un’altra cornice. La cornice più grande indica le dimensioni minime dell’oggetto da rilevare in primo piano. La cornice più piccola indica invece le dimensioni minime dell’oggetto in secondo piano. La posizione delle cornici tra loro corrisponde alla prospettiva regolata. Si deve tenere presente che la prospettiva è sempre o orizzontale o verticale, anche se i quadrati sono disposti diagonalmente tra loro nell’immagine. Supponendo che i due quadrati siano i punti finali di una “L” parallela ai bordi dell’immagine, il lato più lungo determina la posizione. Se viene modificata la scala delle cornici, anche i colori ed il tipo di linea cambiano. Con il tasto destro del mouse si può tracciare una cornice per cancellare i quadrati. Se entrambi i quadrati vengono cancellati, quello piccolo viene nuovamente impostato.

– 81 – A1 February 03/Trb

Continuazione Parametrizzazione Italiano

Esempi per la posizione della prospettiva

orizzontale

lato più lungo

(prospettiva orizzontale)

verticale

lato più lungo

(prospettiva verticale)

Direzione di movimento record 1 o 2

Appare l’immagine dal vivo con un quadrato al centro e tutti i movimenti fanno scattare l’allarme. Non è disegnata nessuna direzione consentita di movimento.

Inserimento della direzione consentita di movimento:

Premendo il tasto sinistro del mouse, nell’immagine dal vivo viene determinata la direzione consentita di movimento, la quale viene indicata con una freccia con due linee di tolleranza. Queste due linee rappresentano la tolleranza nella direzione consentita di movimento. Se il cursore viene spostato alla punta della freccia o sulle linee di tolleranza, il simbolo del cursore cambia. Con il tasto sinistro del mouse si possono girare la freccia e le linee di tolleranza, oppure allargare o restringere le linee di tolleranza. Premendo il tasto sinistro del mouse in direzione opposta a quella della freccia, nell’immagine viene disegnata una seconda freccia in direzione opposta con le linee di tolleranza. Tracciando con il tasto destro del mouse una cornice sulle frecce e le linee di tolleranza, queste vengono cancellate.

5.2.3 Copiare il record di parametri

Il record di parametri 2 diventa la copia del record 1, oppure 1 diventa la copia di 2.

– 82 – A1 February 03/Trb

Continuazione Parametrizzazione Italiano

5.2.4 Salvare i record di parametri

Usare a tal fine il programma Service VMD01Service.exe sul PC. Collegare l’interfaccia seriale del PC con l’interfaccia RS232 dell’apparecchio, usando un cavo modem zero. Per salvare si deve richiamare il programma con il parametro ’–pd’. I dati dei parametri vengono salvati in un file archiviato nella stessa directory del software. Il file può avere il seguente nome “VMD01ParaXXXXX”. XXXXX indica l’ID dell’apparecchio. I dati dei parametri possono essere riattivati con Strumenti. A tal fine si deve indicare ’pu’ per il parametro ed il file dei parametri. In questo modo i record di parametri possono essere copiati anche da un apparecchio ad un altro.

– 83 – A1 February 03/Trb

6 Istruzioni per l’uso

6.1 Conferma / immagini d’allarme

Tutte le parti del sistema sono pronte per il funzionamento, inserite e parametrizzate. Sul monitor appare l’immagine dal vivo. Il LED verde e quello rosso sono accesi. Nella parametrizzazione è stata definita una modalità operativa.

Modalità operative

Conferma automatica, immagine dal vivo in caso di allarme In caso di allarme l’immagine dal vivo appare con maschere sovrapposte. L’allarme viene confermato automaticamente. Se viene rilevato il successivo allarme, le ultime immagini d’allarme vengono cancellate. Nella memoria viene archiviato sempre l’allarme più recente.

Conferma manuale, immagine dal vivo in caso di allarme In caso di allarme l’immagine dal vivo appare con maschere sovrapposte. Il sistema rimane attivato. In caso di un ulteriore allarme, le nuove immagini d’allarme non vengono memorizzate, bensì segnalate sull’uscita del contatto. Nella memoria viene archiviato sempre l’allarme più remoto non confermato. Dopo la conferma manuale appare l’immagine dal vivo.

Italiano

Conferma manuale, immagine d’allarme in caso di allarme In caso di allarme l’immagine d’allarme (n. 0) appare con maschere sovrapposte. Dissolvenza maschere dopo 5 sec. Il sistema rimane attivo. In caso di un ulteriore allarme, le nuove immagini d’allarme non vengono memorizzate, bensì segnalate sull’uscita del contatto. Nella memoria viene archiviato sempre l’allarme più remoto non confermato. Dopo la conferma manuale appare l’immagine dal vivo.

Conferma degli allarmi

In caso di allarme il LED rosso lampeggia. L’allarme viene confermato premendo (> due secondi) l’interruttore con richiamo/rotante. Di conseguenza il LED rosso si accende a luce fissa, non per la conferma automatica.

– 84 – A1 February 03/Trb

Continuazione Istruzioni per l’uso Italiano

Accesso alla memoria delle immagini d’allarme: Le immagini d’allarme possono essere visionate prima o dopo la conferma. Per commutare dall’immagine dal vivo alle immagini d’allarme, premere brevemente l’interruttore con richiamo/rotante.

Non ci sono immagini d’allarme = Se ci sono immagini d’allarme nel monitor appare “0“, ciò significa che l’allarme è stato attivato in quel momento. Girare l’interruttore con richiamo/rotante verso

sinistra, immagini di preallarme “–” destra, immagini di postallarme “+”.

Nell’immagine d’allarme e nelle immagini di postallarme, l’oggetto che ha fatto scattare l’allarme è cerchiato in rosso. Il primo rilevamento dell’oggetto è cerchiato in giallo. Il movimento dell’oggetto viene indicato con una linea verde tra quella gialla e quella rossa. V edere anche il capitolo 3.1 (linee eterodine per segnali a colori e B/N). Dissolvenza delle linee per immagini con visualizzazione superiore a 5 sec. Inserendo immagini di allarme precedenti o immagini di allarme successive le stesse sono successivamente visualizzate all’interno di maschere. Premendo nuovamente l’interruttore si esce dalla modalità immagine d’allarme. Se nella memoria d’allarme non viene eseguita nessuna operazione per 60 sec., riappare l’immagine dal vivo.

– 85 – A1 February 03/Trb

7 Dati tecnici

7.1 Variante ad 1 canale

Memoria principale 32 MB RAM Ingresso video 1 x BNC, PAL (CCIR) / NTSC (EIA),

Uscita video 1 x BNC, PAL (CCIR) / NTSC (EIA), 1Vss Ingressi contatti pull-up interno Uscite contatti Open-Collector 100 mA/12V colleg. est. Uscita relè max. 30V, max. 1A Collegamenti (lato posteriore) vedere montaggio Collegamenti (lato anteriore) vedere montaggio Interfaccia seriale RS232

Italiano

75Ω interno, 1 Vss (0,5–2.0 Vss)

(salvataggio dati / collegamento mouse) Peso ca. 0,5 kg (senza alimentatore o mouse) Dimensioni (a x l x p) ca. 110 mm x 48 mm x 207 mm Temperatura immagazzinamento 233 K ... 343 K (–40° C ... +70° C) Umidità dell’aria per

l’immagazzinamento 8% ... 80% (umidità relativa) Temperatura ambientale

d’esercizio 273 K ... 318 K (+0° C ... +45° C) Umidità dell’aria per

il funzionamento 15% ... 80% (umidità relativa) Assorbimento di corrente 5W/1,2A

Collegamento PIN: tensione di alimentazione:

PIN1 = +5V PIN4 = GND PIN2 = +5V PIN5 = nc PIN3 = nc PIN6 = GND

Alimentatore nell’inserto 19”

D Tensione d’ingresso 100–240 VAC / 50–60 Hz D Tensione d’uscita 5V DC, 100 VA

7.2 Supporto a muro

Dimensioni (a x l x p) ca. 205 mm x 164 mm x 10 mm Peso ca. 0,4 kg

Rilevare le versione PAL o NTSC dalla targhetta del tipo. Con riserva di modifiche tecniche

– 86 – A1 February 03/Trb

8 Avvertenze

8.1 Generalità

In caso di difetti/disturbi si raccomanda di verificare dapprima i connettori a spina. A volte un disturbo può essere eliminato staccando e reinserendo la tensione di alimentazione dell’apparecchio. Non aprire l’apparecchio. In caso di sigillo danneggiato decade qualsiasi diritto di garanzia. Descrizione dei LED: vedere il capitolo Funzioni:

Messaggi sovrapposti in caso di disturbo del segnale video

= Telecamera abbagliata

= Illuminazione ambientale insufficiente

Italiano

= Segnale / distanza di rumore insufficiente = Nessun segnale video

Ripristino (Reset) della regolazione base

Staccare la spina a contatto e la tensione di alimentazione. Mantenere premuto l’interruttore rotante e reinserire la tensione di alimentazione. Il LED verde si accende. Mantenere premuto l’interruttore rotante e attendere finché si accende il LED rosso (o finché lampeggia se contemporaneamente viene rilevato un oggetto). Girare immediatamente l’interruttore rotante premuto, attendere finché il LED rosso si spegne e lasciare l’interruttore rotante. L’operazione di ripristino è terminata quando appare l’immagine dal vivo.

Avvertenze

Il sensore di movimento video viene fornito completamente incluso il software già installato. Per informazioni sul prodotto vi preghiamo di rivolgervi al vostro rivenditore.

Pulizia

Proteggere l’apparecchio dalla polvere e dall’umidità. Non usare detergenti aggressivi.

Smaltire correttamente tutte le parti non riciclabili del

sistema video.

– 87 – A1 February 03/Trb

INHOUDSOPGAVE

Hoofdstuk Pagina

1 Inleiding 38

2 Montage 39

3 Functies 42

4 Systeemstructuur 44

5 Parametrering 45

6 Handleiding 50

7 Technische gegevens 52

Nederlands

8 Opmerkingen 53

Opmerking: Overige informatie over het product, de installatie en bediening vindt u onder: http://www.boschsecuritysystems.com

– 88 – A1 February 03/Trb

1 Inleiding

Dit is een hoogwaardige 1-kanaal videobewegingssensor voor directe integratie in een analoog CCTV-systeem. Videosignalen worden door beeldanalyse en interpretatie geëvalueerd. Beelden voor, tijdens en na alarm worden opgeslagen. Extra informatie over de projectplanning en software-tool vindt u in elektronische vorm bij uw dealer of installateur.

Wetten/Normen/Richtlijnen waaraan het apparaat voldoet – EMC–wet op basis van

NEN–EN 50081–1 (stoorzending)

NEN–EN 50130–4 (interferentieweerstand) – NEN–EN 60950 (elektrische veiligheid) – Klimatologisch conform IEC 68–2–2/criterium I, 68–2–1, 68–2–30

Het product draagt het CE-teken. Goedkeuring: FCC Goedkeuring: Recognition Component Mark for Canada and the United States

(Filenumber: E221534)

Nederlands

Leveringsomvang basisdeel Accessoires

– Basisapparaat (VMD01–M50/M60) – netadapter VMD–PS – Handleiding – wandhouder VMD–WM – 15-polige sub-D-stekker – muis VMD–SM – Platte tas met rubbervoeten en – 19”–frame incl. houder

beugels VMD–RA90

– 19”-frame incl. houder

zonder netadapter/kabelset/ verdeler-LP, met blindplaat VMD–RA00

– 19”-blindplaat VMD–RADC

Camera, monitor, registratieapparaat, muis (voor de parametrering) en bekabeling behoren niet tot de leveringsomvang.

Alleen voor parametreren

Alarmcontact

– 89 – A1 February 03/Trb

2 Montage

2.1 Algemene montageaanwijzingen

– Gebruik uitsluitend de door de fabrikant voorgeschreven kabels, omdat

anders de storingsonderdrukking niet kan worden gegarandeerd. – Om de veilige werking te garanderen, mogen uitsluitend de door de

fabrikant voorgeschreven voedingen worden gebruikt. (Afzonderlijke

apparaten: netadapter VMD–PS, bij 19”-inbouw is de netadapter in het

frame VMD–RA geïntegreerd). – Neem bij zaken als opstelling, omgevingsvoorwaarden, apparaatveiligheid

van de verschillende hardware-componenten beslist de documentatie van

de fabrikant in acht. – Bij de installatie moeten deze handleiding en de juiste aansluitvoorwaarden

in acht worden genomen. – Deze beschrijving omvat niet de opstelling en installatie van de camera,

monitor en het registratieapparaat.

Nederlands

2.1.1 Montagevarianten

Voeten

Behuizing verticaal

De vier apparaatvoeten moeten aan de onderzijde van de behuizing worden gemonteerd. Er moet op voldoende trekontlasting van de aansluitkabels worden gelet.

Behuizing horizontaal stapelbaar Let op!

Maximaal vier apparaten mogen horizontaal op elkaar worden gestapeld.

Als behuizingen horizontaal worden gestapeld, moeten de apparaatvoeten aan de onderzijde van de behuizing zijn gemonteerd. Bij het onderste apparaat vervallen de arrêteerveren. Bij alle overige te stapelen apparaten moeten de arrêteerveren in de apparaatvoeten worden geschoven en in de blokkeersleuf van de onderste behuizing worden gedrukt. Let op voldoende trekontlasting.

Apparaatvoet

1. indrukken

2. indrukken Arrêteerveer

3. met stomp voorwerp aandrukken

– 90 – A1 February 03/Trb

Voortzetting montage Nederlands

2.1.2 Wandhoudervoor de wand- en plafondmontage (accessoire VMD–WM)

TOP TOP

Boringen voor de trekontlasting

Bevestigingsgaten

voor behuizing

De wandhouder kunt u als boorsjabloon gebruiken. Voor de wandmontage schroeft u de wandhouder (bevestigingsgaten voor behuizing) aan het apparaat vast. Voor de trekontlasting met kabelbinders gebruikt u de boringen in de montageplaat.

Let op! Er mag slechts één apparaat voor wand- of plafondmontage worden gebruikt.

2.1.3 Aansluitingen / voorzijde

241

Boringen voor de trekontlasting

1 L1 groen 2 L2 rood 3 Impuls-/draaischakelaar 4 muisaansluiting, seriële poort RS232

2.1.4 Aansluitingen / achterzijde

1 5V DC 2 contacten I/O 3 Video OUT 4 Video IN

2 341

– 91 – A1 February 03/Trb

Voortzetting montage Nederlands

2.2 19”-inbouwframe en bekabeling (accessoire VMD–RA90)

Voorzijde

Achterzijde

Bovenaanzicht (verdeler LP)

Si = 2A

maximale uitbreiding

8 apparaten

Montagebeugel

Netadapter

+5V

100 – 240V

Zwenkrichting

Netadapter

100 – 240V

Voor montage in de eenheid de montagebeugel (verpakking) plaatsen, in de eenheid zetten, vastschroeven en de bekabeling doorvoeren.

Let op

De aarding moet deskundig conform IEN 60950 worden uitgevoerd.

2.2.1 19”-inbouwframe zonder bekabeling (accessoire VMD–RA00)

Het frame wordt geleverd zonder netadapter/kabelset/verdeler-LP, met blindplaat.

– 92 – A1 February 03/Trb

LNEG+5V –5V

3 Functies

3.1 Heterodynelijnen bij kleur- en S/W-signalen

Nederlands

Live en archiefbeelden

Alarmobject: gestippelde lijn met hoog contrastrood Vooralarm-object: geel gestippelde lijn met minder contrast Trackinglijn: groen gestippelde lijn

Parametrering

Gevoelig gebied: gestippelde lijngroen Perspectief: groen: voorgrond

Richtingsafhankelijkheid: gestippelde lijn;

3.2 Draaischakelaar

Bediening Functie

kort drukken nogmaals kort drukken lang drukken (> 2 sec.) Alarmbevestiging naar rechts draaien naar links draaien Achteruit in het alarmarchief (–)

Kleur Zwart/wit

gestippelde lijn;

blauw: achter-

grond

groen: richting

blauw: tolerantie

Alarmbeeldgeheugen aan Alarmbeeldgeheugen uit

Vooruit in het alarmarchief (+)

rechthoek voorgrond: grotere deelstrepen rechthoek achtergrond: klei nere deelstrepen

richtingspijl met kleinere deelstrepen, tolerantielijnen met grotere deelstrepen,

3.3 Lichtdioden

LED Situatie

L1 groen

L2 rood (bij L1 aan)

L2 rood (bij L1 knipperend)

uit aan

knipperend

uit aan

knipperend uit aan

knipperend

Functie

Apparaat zonder voeding Apparaat in bedrijf zonder storing Apparaatstoring als verzamelmelding

Apparaat defect, en/of storing videokanaal geen alarm, niet scherp geschakeld

geen alarm, scherp geschakeld Object gedetecteerd / Alarm staat aan geen storing op het videosignaal,

er is storing aan het apparaat

geen videosignaal, geen algemene storing aan apparaat

Videosignaal gestoord:

1. Ruissignaal/effectief signaal te laag

2. Camera geblindeerd

3. Scêneverlichting te gering

– 93 – A1 February 03/Trb

Voortzetting functies Nederlands

3.4 Contactbezetting

Contactingang I

open: sensor scherp op Ground (Pin5): sensor niet scherp

Contactingang II

open: parameterset I actief op Ground (Pin5): parameterset II actief

Contactuitgang I

intern op Ground geschakeld: object gedetecteerd open: geen object gedetecteerd (continusignaal, impuls of periodieke impuls)

Contactuitgang II

intern op Ground geschakeld: storing videosignaal open: videosignaal in orde

Ground

Relais I

6/7 gesloten: storing

Relais I (middencontact)

Relais I

8/7 gesloten: geen storing

Functie

elektr. specificatie

interne pull-up

Open-Collector, max. 100mA, 12V extern te schakelen

max.30V, max.1A

max.30V, max.1A max.30V, max.1A

Relais II

9/10 gesloten: geen alarm

Relais II (middencontact) Relais II

11/10 gesloten: alarm

Afstandsbediening draaischakelaar: naar links (–) achteruit in het alarmarchief

Afstandsbediening draaischakelaar:

– omschakeling: livebeeld / alarmarchief – actief >2 sec. = alarmbevestiging

Afstandsbediening draaischakelaar: naar rechts (+) vooruit in het alarmarchief

15 Afstandsbediening draaischakelaar: Ground

Contactingangen +5V Contactuitgangen Afstandsbediening

1/2

12/13/14

5/15

max.30V, max.1A

max.30V, max.1A max.30V, max.1A

interne pull-up

3/4

–

5/15

– 94 – A1 February 03/Trb

4 Systeemstructuur

4.1 Menu

Nederlands

Parametrering

Parameterset 1

Alarmering set 1 Modus set 1

Alarmcontact set 1 Sensorparameter set 1

Gevoelig gebied set 1

Objectgrootte / perspectief set 1

Bewegingsrichting set 1 Parameterset 2 Alarmering set 2

Modus set 2

Alarmcontact set 2 Sensorparameter set 2

Gevoelig gebied set 2

Objectgrootte / perspectief set 2

Bewegingsrichting set 2

Parameterset kopiëren

Taal

Codenummer wijzigen

Systeeminformatie

Verlaten

– 95 – A1 February 03/Trb

5 Parametrering

5.1 Ingebruikneming

Neem het apparaat bij kamertemperatuur in gebruik. Stel voor de ingebruikneming vast, dat alle componenten volgens de voorschriften zijn aangesloten. Let op de montageaanwijzingen!

Nederlands

1 Werkgebied / Livebeeld 2 Help-tekst 3 Firmalogo 4 Gebruikersnavigatie

5.1.1 Bediening

Let bij het parametreren altijd op de menuboom en de Help-tekst in het onderste monitorvenster. De volgende symbolen zijn voor navigatie:

= Afbreken (invoer weigeren, terug naar hoger niveau)

= Bevestiging (overname van de wijziging, terug naar hoger menu-

niveau)

= Correctie (wissen van de huidige invoer)

= Een niveau terug

= Verlaten Als niets bijzonders wordt gemeld, wordt met de linkermuisknop getekend, toegevoegd en met de rechter gewist.

5.1.2 Codenummer (voorinstelling 00000) / Codenummer wijzigen

Na het inschakelen of na het “Verlaten” van het parameterniveau, moet ca. 5 seconden verstrijken om door bewegen van de muis in het codevenster te komen.

Codenummer wijzigen

: Dit nieuwe codenummer tweemaal invoeren.

– 96 – A1 February 03/Trb

Voortzetting parametrering Nederlands

5.2 Parametrering

Starten van de parametrering

Parameterset 1 of = Parameterset 2

5.2.1 Alarmering set 1 of 2

Modus

Automatische bevestiging, livebeeld bij alarm Handmatige bevestiging, livebeeld bij alarm Handmatige bevestiging, alarmbeeld bij alarm zie hiervoor ook hoofdstuk 6

Alarmcontacten (contactuitgang I zie 3.4)

Continusignaal tijdens de objectdetectie Impuls bij nieuwe objectdetectie Periodiek signaal bij objectdetectie

Signalering van alarmen

Autom. bevestiging

Handmatige bevestiging

LED rood

knipperend

zolang

object

wordt ge-

detec-

teerd zolang

alarm

aanstaat

Relais II

zolang

object

wordt ge-

detec-

teerd

zolang

alarm

aanstaat

Contact-

uitgang

zolang

object

wordt gede-

tecteerd

of impuls

zolang

object

wordt gede-

tecteerd

of impuls

– 97 – A1 February 03/Trb

Voortzetting parametrering Nederlands

5.2.2 Sensor parameterset 1 of 2

Neem hiervoor paragraaf 3.1 in acht (heterodynelijnen)

Gevoelig gebied set 1 of 2

Het livebeeld verschijnt met het gevoelige, niet verduisterde gebied. Met de ingedrukte rechtermuisknop kunnen hoekige ongevoelige gebieden worden geaccentueerd. Na loslaten van de muisknop zijn ze donker omrand en verduisterd weergegeven. Er kunnen meerdere, in grootte verschillend, ongevoelige gebieden over het beeld worden verdeeld. Met de linkermuisknop kunnen door overtekenen ongevoelige gebieden worden gewist of gemodificeerd, met de rechter gevoelige gebieden worden toegevoegd.

Intekenen van de objectgrootte / perspectief set 1 of 2

Het livebeeld verschijnt met een klein vierkant. De afmeting is de fabrieksmatige instelling, niet het minimum. Er is geen perspectief ingesteld. Alles wat groter is dan het ingetekende vierkant wordt gedetecteerd. Met de linkermuisknop kan het kader in grootte worden gewijzigd, in het beeld verschoven of nog een kader worden getrokken. Het grotere kader toont de minimaal op de voorgrond te detecteren objectgrootte. Het kleinere kader de minimale objectgrootte op de achtergrond. De positie van de kaders ten opzichte van elkaar toont het ingestelde perspectief. Let erop, dat de stand van het perspectief daarbij altijd horizontaal of verticaal verloopt, ook als de vierkanten in het beeld diagonaal zijn gerangschikt. Als men zich beide vierkanten als eindpunten van een tegen de beeldranden parallel liggende “L” voorstelt, geeft het lange been de stand aan. Als de afmetingen van de kaders worden gewijzigd, veranderen ook de kleuren of lijnen. Met de rechtermuisknop kan door slepen van een kader het vierkant worden gewist. Als beide vierkanten worden gewist, wordt het kleinste opnieuw ingesteld.

– 98 – A1 February 03/Trb

Voortzetting parametrering Nederlands

Voorbeelden van de stand van het perspectief

horizontaal

langere been

(horizontaal perspectief)

verticaal

langere been

(verticaal perspectief)

Bewegingsrichting set 1 of 2

Het livebeeld verschijnt met een vierkant in het midden van het beeld en alle bewegingen leiden tot activering van het alarm. Er is geen toegestane bewegingsrichting ingetekend.

Intekenen van de toegestane bewegingsrichting:

Door indrukken van de linkermuisknop in het livebeeld wordt de toegestane bewegingsrichting vastgelegd. Deze is door een pijl met twee tolerantielijnen gemarkeerd. Deze twee lijnen vormen de tolerantie in de toegestane bewegingsrichting. Wanneer de cursor op de pijlpunt of de tolerantielijnen wordt gezet, verandert ook het cursorsymbool. Met de linkermuisknop kan de pijl worden gedraaid en de tolerantielijnen kunnen worden gedraaid, geopend of versmald. Door indrukken van de linkermuisknop in de tegenovergestelde pijlrichting wordt een tweede pijl in tegenovergestelde richting met tolerantielijnen in het beeld getekend. Met de rechtermuisknop kunnen door slepen van een kader over de pijl en tolerantielijnen deze worden gewist.

5.2.3 Parameterset kopiëren

De parameterset 2 wordt een kopie van set 1, of 1 van set 2.

– 99 – A1 February 03/Trb

Voortzetting parametrering Nederlands

5.2.4 Opslaan van parametersets

Gebruik hiervoor het serviceprogramma VMD01Service.exe op een pc. Verbindt de seriële poort van de pc via een nulmodemkabel met de RS232-poort van het apparaat. Voor opslaan moet het programma met de parameter ’–pd’ worden opgeroepen. De parametergegevens worden in een bestand opgeslagen, dat zich in dezelfde map bevindt als de software. De bestandsnaam kan er als volgt uitzien “VMD01ParaXXXXX”. Hierbij staat XXXXX voor de apparaat-id. De parametergegevens kunnen met de tool ook weer worden weergegeven. Hiervoor moet als parameter ’–pu’ en het parameterbestand worden aangegeven. Op deze wijze kan men parametersets ook van het ene op het andere apparaat kopiëren.

– 100 – A1 February 03/Trb

Bosch VMD01 M60 NTSC, VMD01 M50 PAL User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
