TCC78K751
de Gebrauchsanweisung en Operating instructions fr Notice d’utilisation
TCC78K751_Heft1.indb 1 |
15.11.2011 10:14:54 |
de |
Deutsch |
3 |
|
|
|
en |
English |
33 |
|
|
|
fr |
Français |
63 |
|
|
|
Lieferumfang (siehe Seite 6)
Included in delivery (see page 36)
Contenu de l’emballage (voir page 66)
E-Nr. ……… FD… …
2 3
4
1
|
|
|
|
8 |
7 6 5 |
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
: |
9 |
||||
|
|
|
|
|
|
TCC78K751_Heft1.indb 2 |
15.11.2011 10:14:54 |
6 |
4 |
4 |
7 |
|
|
1 |
|
|
|
|
3 |
9 |
|
|
|
|
|
|
|
|
|
10 |
|
8 |
|
|
5 |
|
|
|
|
|
|||
|
|
|
|
|
|
2
14 |
17 |
18 |
|
|
|
19 |
|
|
|
|
15 |
16 |
||
|
|
|
|
|
20
21
23
11
22
24
13 12
TCC78K751_Heft1.indb 3 |
15.11.2011 10:14:56 |
Garantiebedingungen
DEUTSCHLAND (DE)
Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.
Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:
Für Produktinformationen sowie Anwendungsund Bedienungsfragen aus Deutschland:
BOSCH-INFOTEAM
(Mo-Fr: 8.00-18.00 Uhr erreichbar)
Tel.: 01805 267242* oder unter bosch-infoteam@bshg.com
*) 0,14 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.
Nur für Deutschland gültig!
1.Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Materialund/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Materialoder Herstellungsfehler handelt.
2.Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.
Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungsoder Montagehinweisen zurückzuführen sind.
Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungsoder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.
3.Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle
oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.
Es ist jeweils der Kaufbeleg mit Kaufund/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4.Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
5.Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6.Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.
Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klimaund Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.
Beachten Sie unser weiteres Kundendienst-Angebot:
Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.
Robert Bosch Hausgeräte GmbH
Carl-Wery-Str. 34 / 81739 München // Germany
Material-Nr.: Hier Nr. eintragen
03/10
TCC78K751_Heft1.indb 4 |
15.11.2011 10:14:56 |
Herzlichen Glückwunsch ...
... zum Kauf dieses Produktes. Mit diesem einund ausfahrbaren Espresso-Vollauto- maten haben Sie ein hochwertiges und modernes Küchengerät erworben; es vereint innovative Technik, eine Vielzahl von Funktionen und Bedienkomfort.
Sie können damit spielend leicht und schnell verschiedene wohlschmeckende Heißgetränke frisch bereiten – ob eine traditionelle Tasse Kaffee, einen bekömmlichen Milchkaffee oder Latte Macchiato, einen cremigen Cappuccino oder einen kräftigen Espresso. Gleichzeitig bietet Ihnen das Gerät zahlreiche Möglichkeiten, es ganz Ihrem individuellen Geschmack anzupassen. Damit Sie den Espresso-Vollautomaten mit all seinen Möglichkeiten und Funktionen auch zuverlässig und sicher nutzen können, machen Sie sich bitte vertraut mit seinen Bestandteilen, Funktionen, Anzeigen und Bedienelementen. Diese Gebrauchsanleitung möchte Ihnen dabei helfen. Nehmen Sie sich daher bitte etwas Zeit und lesen Sie sie, bevor Sie das Gerät in Betrieb nehmen.
Deutsch | 3
Zur Verwendung dieser
Gebrauchsanleitung
Die Umschlagseite dieser Anleitung können Sie vorne ausklappen. Dort i nden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird.
Beispiel: Wassertank (14)
Wenn Sie die Seite ausgeklappt lassen, können Sie immer schnell nachsehen, egal wo in der Anleitung Sie sich gerade bei nden.
Displayanzeigen und Tastenbeschriftungen werden in dieser Anleitung in einer anderen Schrift dargestellt als die, die Sie gerade lesen. So können Sie erkennen, dass es sich um einen Text handelt, der am Gerät angezeigt wird oder aufgedruckt ist. Beispiel: Espresso
Dem Gerät ist eine Kurzanleitung beigefügt, in der Sie die wichtigsten Funktionen schnell nachschlagen können. Sie kann rechts außen am Gerät aufbewahrt werden.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 3 |
15.11.2011 10:14:57 |
4 | Deutsch
Inhalt
5 |
Sicherheitshinweise |
|
|
6 |
Lieferumfang |
|
|
6 |
Aufbau und Bestandteile |
|
|
7 |
Bedienelemente |
|
und Anzeige |
7Netzschalter O/I
7Menü und Display
8Displaymeldungen
10 |
Auszugssystem |
10 |
Zubehör |
10 Inbetriebnahme
10Allgemeines
11Gerät in Betrieb nehmen
12Getränkezubereitung
12Getränkeauswahl
12Doppelmahlung (AromaDouble Shot)
13Ein Beispiel
14Zubereitung mit Kaffeepulver
14Zubereitung mit Milch
15Zwei Tassen auf einmal
16My coffee L
17Milchschaum und warme Milch zubereiten
17 Teewasser beziehen
18 Informationen und Einstellungen
18 Informationen am Display
18 Einstellungen am Display
20Füllmenge anpassen
20Mahlgrad einstellen
21Wasserhärte ermitteln
21Tipps zum Energiesparen
21 Tägliche Plege
und Reinigung
21Tägliche Plege
22Milchsystem reinigen
23Brüheinheit reinigen
24Serviceprogramme
25Entkalken
26Reinigen
27Calc‘n‘Clean
29Zubehör, Lagerung, Entsorgung, Garantie
29 |
Zubehör |
29 |
Lagerung |
29 |
Entsorgung |
29Garantie

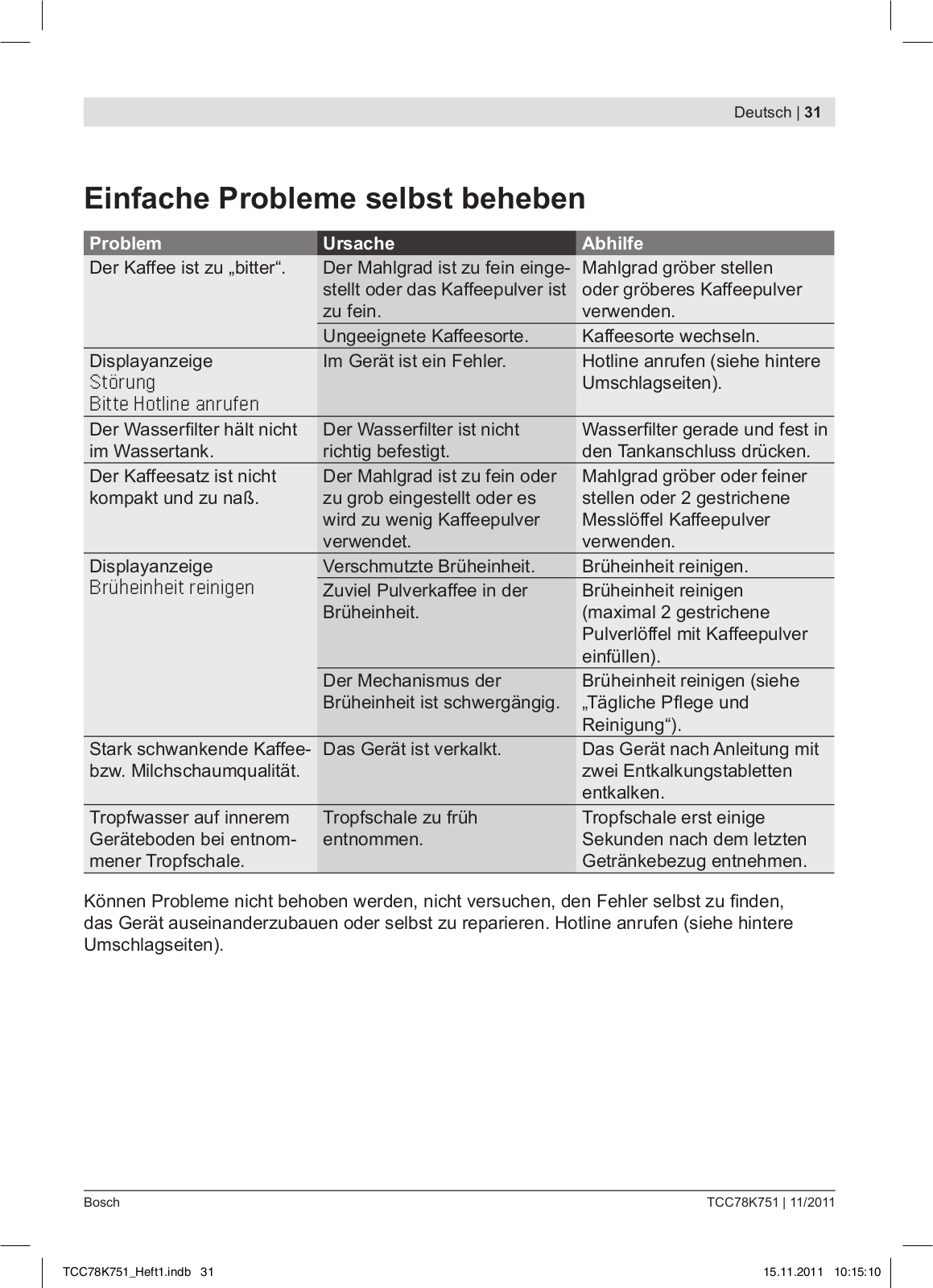

30Einfache Probleme selbst beheben
32 Technische Daten
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 4 |
15.11.2011 10:14:57 |
Deutsch | 5
Sicherheitshinweise
Lesen Sie diese Gebrauchsanleitung vor der Benutzung des Gerätes sorgfältig durch, handeln Sie danach und bewahren Sie sie auf. Beachten Sie auch die beiliegende Kurzanleitung.
Dieser Espressovollautomat ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen. Er darf nur mit Frischwasser sowie den in dieser Anleitung beschriebenen Mitteln (Kaffee, Reinigungs-/ Entkalkungsmittel) befüllt werden.
Gerät nur in Innenräumen und bei Raumtemperatur verwenden. Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungsoder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist. Kinder vom Gerät fernhalten. Kinder beaufsichtigen,
um zu verhindern, dass sie mit dem Gerät spielen.
Stromschlaggefahr!
Gerät nur gemäß Angaben auf dem Typenschild anschließen
und betreiben. Gerät nicht benutzen, wenn Gerät oder Zuleitung beschädigt ist. Im Fehlerfall das Gerät sofort mit dem Netzschalter vom Netz trennen. Anschließend den Netzstecker ziehen. Gerät nicht öffnen oder auseinander bauen. Netzkabel niemals in Wasser tauchen. Reparaturen am Gerät, z. B. eine beschädigte Zuleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden.
Verletzungsgefahr!
Nicht in das Mahlwerk greifen.
Verbrennungsgefahr!
Der Milchschäumer für Milch/ Teewasser wird sehr heiß.
Nach Benutzung zuerst abkühlen lassen und erst dann berühren.
Verletzungsgefahr! Gerät vorsichtig aus dem
Einbaumöbel herausziehen und einschieben, damit Finger nicht eingeklemmt werden.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 5 |
15.11.2011 10:14:57 |
6 | Deutsch

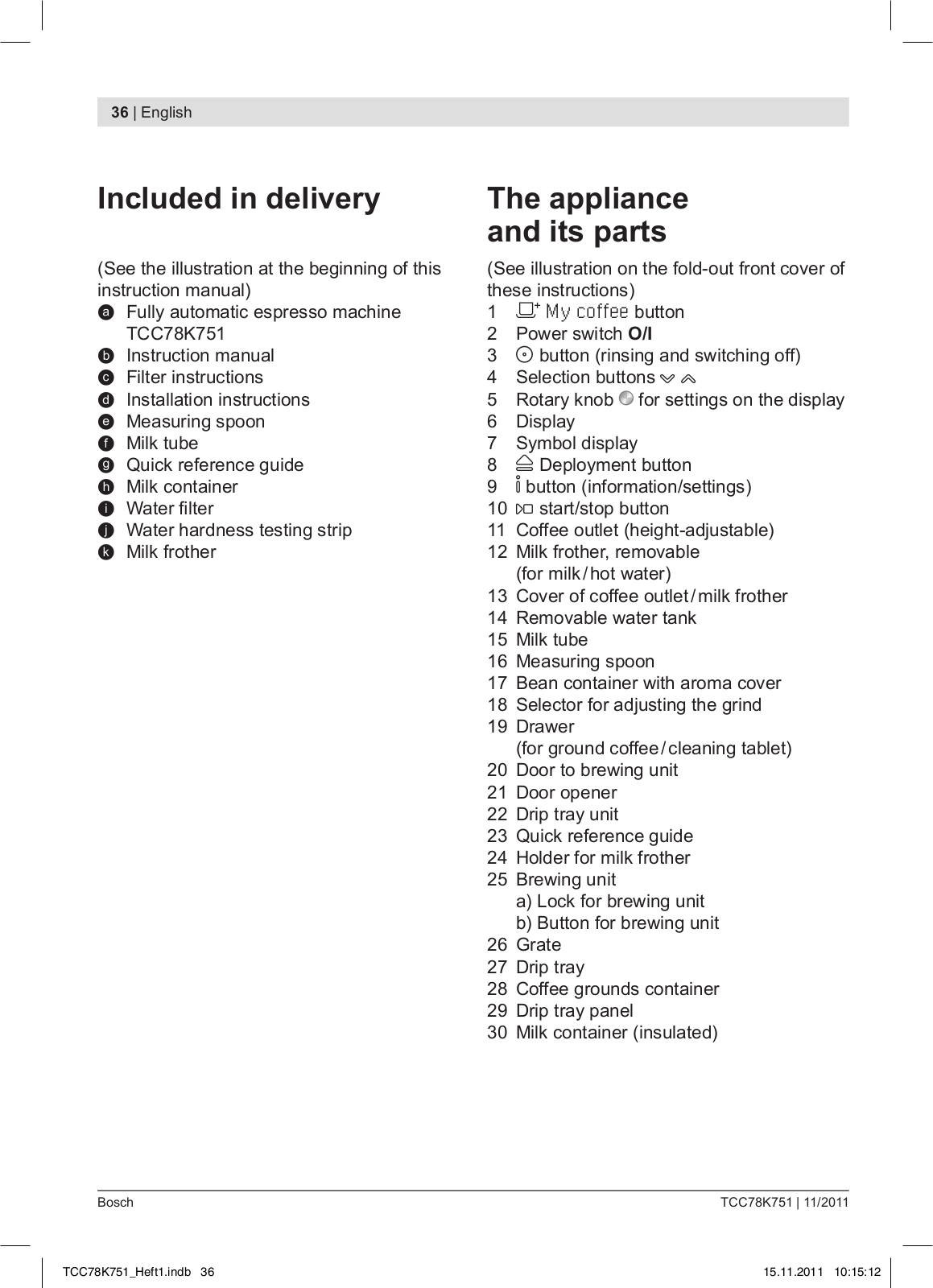

Lieferumfang |
Aufbau und Bestandteile |
||
(Siehe Übersichtsbild am Anfang der |
(Siehe Illustration auf der ausklappbaren |
||
Anleitung) |
vorderen Innenseite dieser Anleitung) |
||
1 |
Espressovollautomat TCC78K751 |
1 |
Taste L My coffee |
2 |
Gebrauchsanleitung |
2 |
Netzschalter O/I |
3 |
Filteranleitung |
3 |
Taste Z (Spülen und Ausschalten) |
4 |
Montageanleitung |
4 |
Wähltasten P Z |
5 |
Pulverlöffel |
5 |
Drehknopf für Einstellungen im Display |
6 |
Milchschlauch |
6 |
Display |
7 |
Kurzanleitung |
7 |
Symboldisplay |
8 |
Milchbehälter |
8 |
M Auslösetaste für Auszug |
9 |
Wasseri lter |
9 |
Taste K (Informationen/Einstellungen) |
: Wasserhärtestreifen |
10 |
Taste O start/stop |
|
; Milchschäumer |
11 |
Kaffeeauslauf (höhenverstellbar) |
|
|
|
12 |
Milchschäumer entnehmbar |
|
|
|
(Milch- / Heißwasserbezug) |
|
|
13 |
Abdeckklappe des |
|
|
|
Kaffeeauslaufs / Milchschäumers |
|
|
14 |
herausnehmbarer Wassertank |
|
|
15 |
Milchschlauch |
|
|
16 |
Pulverlöffel |
|
|
17 |
Bohnenbehälter mit Aromadeckel |
|
|
18 |
Drehwähler für Mahlgrad |
|
|
19 |
Pulverschublade |
|
|
|
(Kaffeepulver / Reinigungstablette) |
|
|
20 |
Türe zur Brüheinheit |
|
|
21 |
Türöffner |
|
|
22 |
Tropfschaleneinheit |
|
|
23 |
Kurzanleitung |
|
|
24 |
Aufnahme Milchschäumer |
|
|
25 |
Brüheinheit |
|
|
|
a) Verriegelung Brüheinheit |
|
|
|
b) Drucktaste Brüheinheit |
|
|
26 |
Tropfblech |
|
|
27 |
Tropfschale |
|
|
28 Kaffeesatzbehälter |
|
|
|
29 |
Blende der Tropfschale |
|
|
30 |
Milchbehälter (isoliert) |
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 6 |
15.11.2011 10:14:58 |

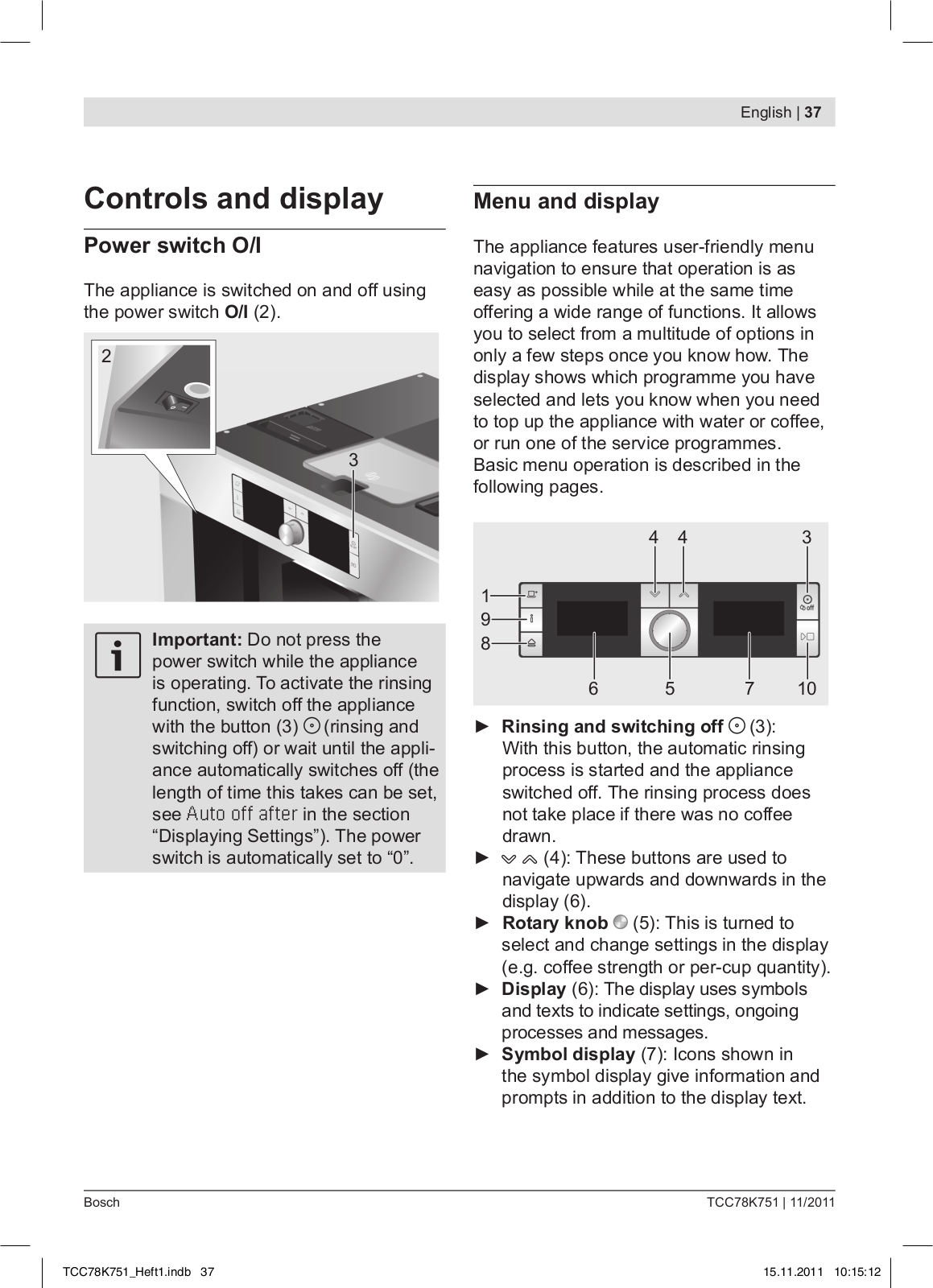

Bedienelemente und Anzeige
Netzschalter O/I
Mit dem Netzschalter O/I (2) wird das Gerät einoder ausgeschaltet.
2
3
Wichtig: Den Netzschalter während des Betriebs nicht betätigen. Um das Gerät zu spülen, mit der Taste (3) Z(Spülen und Ausschalten) ausschalten oder automatisch ausschalten lassen (Dauer einstellbar, siehe Auto off in im Kapitel
„Einstellungen am Display“). Der Netzschalter wird jeweils automatisch auf „0“ gestellt.
Deutsch | 7
Menü und Display
Um Ihnen die Bedienung des Gerätes so einfach wie möglich zu machen und gleichzeitig eine Vielzahl von Funktionen zur Verfügung zu stellen, ist das Gerät mit einer leicht verständlichen Menüführung ausgestattet. Damit können Sie mit nur wenigen Bedienschritten aus einer Fülle von Möglichkeiten wählen, wenn Sie sich kurz damit vertraut gemacht haben. Das Display zeigt die jeweils von Ihnen getroffene Programmauswahl und informiert Sie, beispielsweise wenn Sie Wasser oder Kaffee einfüllen oder ein Serviceprogramm ausführen müssen. Im Folgenden wird die grundlegende Menübedienung beschrieben.
4 |
4 |
3 |
1
9
8
6 |
5 |
7 |
10 |
Spülen und Ausschalten Z(3):
Damit wird der automatische Spülvorgang gestartet und das Gerät ausgeschaltet. Das Gerät spült nicht, wenn kein Kaffee bezogen wurde.
P Z (4): Damit kann im Display (6) nach oben und unten navigiert werden. Drehknopf
(5): Damit können im Display (6) durch Drehen Einstellungen (z. B. Getränkeauswahl, Kaffeemenge oder -stärke) vorgenommen und geändert werden.
Display (6): Das Display zeigt durch Symbole und Texte Einstellungen, laufende Vorgänge und Meldungen an.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 7 |
15.11.2011 10:14:58 |
8 | Deutsch
Symboldisplay (7): Im Symboldisplay werden zum Displaytext durch Symbole Informationen und Aufforderungen zum Handeln angezeigt.
Mit M (8) wird das Gerät automatisch aus dem Einbaumöbel herausgefahren (siehe „Auszugssystem“).
K (9): Wenn Sie K antippen, werden Ihnen
Informationen angezeigt (siehe „Informationen am Display“). Wenn Sie K länger als 3 Sekunden gedrückt halten, gelangen Sie in das Einstellungsmenü (siehe „Einstellungen am Display“).
Durch Drücken von O start/stop (10) wird die Getränkebereitung oder ein Serviceprogramm gestartet.
Durch erneutes Drücken von O start/ stop (10) während der Getränkebereitung kann der Bezug vorzeitig gestoppt werden.
Wird eine Taste betätigt, ertönt gleichzeitig ein akustisches Signal. Es kann AUS und AN geschaltet werden (siehe „Einstellungen am Display“).
Displaymeldungen
In den Displays werden Ihnen außer dem aktuellen Betriebszustand verschiedene Meldungen angezeigt, die Ihnen Zustandsinformationen geben oder mitteilen, wenn Ihr Eingreifen erforderlich ist. Sobald Sie die erforderliche Maßnahme ausgeführt haben, verschwindet die Meldung und es wird wieder das Menü für Getränkeauswahl angezeigt.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 8 |
15.11.2011 10:14:58 |
|
|
Deutsch | 9 |
Informationen: |
|
|
Displaymeldung |
Symbol |
Bedeutung |
Wassertank bald leer |
Ü |
Wassertank muss bald gefüllt werden |
|
|
|
|
|
|
Bohnenbehälter bald leer |
Ö |
Bohnenbehälter muss bald gefüllt werden |
|
|
|
|
|
|
Untertemperatur |
|
Gerät arbeitet; bitte haben Sie noch einen |
Bitte warten |
|
Moment Geduld |
Aufforderungen zum Handeln: |
|
|
Displaymeldung |
Symbol |
Was Sie tun müssen |
Wassertank füllen |
Ü |
Wassertank füllen |
|
|
|
|
|
|
Wassertank einsetzen |
Ü |
Wassertank einsetzen |
|
|
|
|
|
|
Wassertank prüfen |
Ü |
Wassertank entnehmen und korrekt einsetzen |
|
|
|
|
|
|
Tropfschale einsetzen |
Ö |
Tropfschale einsetzen |
|
|
|
|
|
|
Tropfschale leeren |
Ö |
Tropfschale leeren und reinigen |
|
|
|
|
|
|
Bohnenbehälter füllen |
Ö |
Bohnenbehälter füllen |
|
|
|
|
|
|
Milchschäumer aufsetzen |
|
Milchschäumer aufsetzen |
|
|
|
Brüheinheit einsetzen |
|
Brüheinheit einsetzen und Tür schließen |
Tür schließen |
|
|
Brüheinheit reinigen |
|
Brüheinheit reinigen |
|
|
|
Service - Filter wechseln |
|
Wasserilter wechseln |
P-Taste 3 sek. |
|
|
Service - Entkalken |
|
Entkalkungsprogramm ausführen |
P-Taste 3 sek. |
Ü |
|
Service - Reinigen |
|
Reinigungsprogramm ausführen |
P-Taste 3 sek. |
Ü |
|
Service - Calc‘n‘Clean |
|
Serviceprogramm „Calc‘n‘Clean“ ausführen |
P-Taste 3 sek. |
Ü |
|
Bitte das Milchsystem |
|
Milchsystem reinigen |
Kurzspülen |
|
|
Odrücken |
|
|
Bitte vor dem Ausschalten |
|
Milchsystem reinigen |
Milchschäumer spülen! |
|
|
Odrücken |
|
|
|
|
|
Bosch |
|
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 9 |
15.11.2011 10:14:58 |
10 | Deutsch

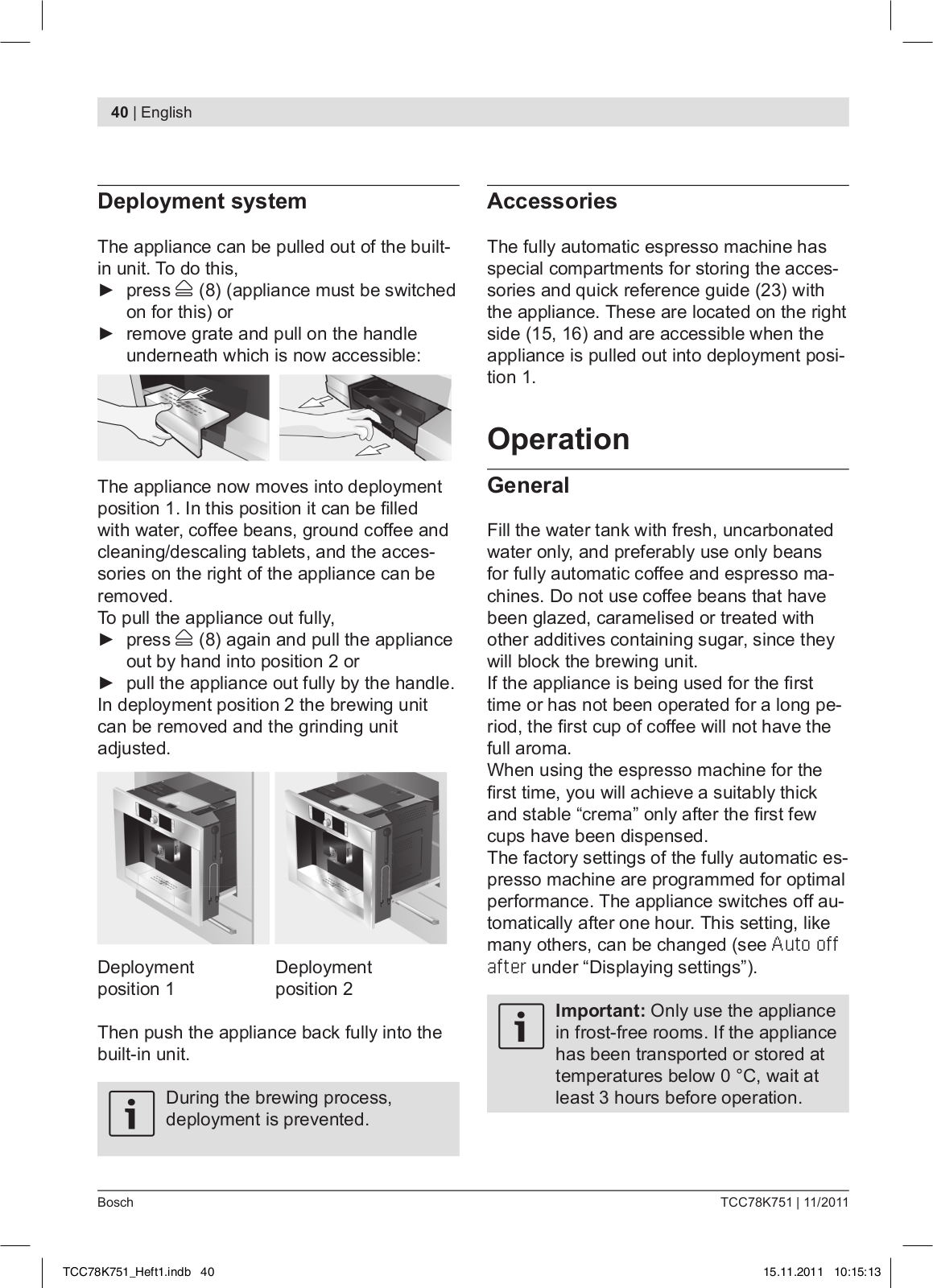

Auszugssystem
Das Gerät kann aus dem Einbaumöbel automatisch herausgefahren werden. Dazu
M (8) drücken (Gerät muss dazu eingeschaltet sein) oder
Abstelll äche abnehmen und nun am zugänglichen Griff darunter ziehen:
Zubehör
Der Espresso-Vollautomat hat besondere Fächer, um Zubehörteile und Kurzanleitung (23) am Gerät zu verstauen. Diese bei nden sich auf der rechten Seite (15, 16) und sind zugänglich, wenn das Gerät in Auszugsposition 1 herausgezogen ist.
Das Gerät fährt selbstständig in Auszugsposition 1. In dieser Position können Wasser, Bohnen, Kaffeepulver und Reinigungs-/ Entkalkungstabletten eingefüllt sowie das Zubehör an der rechten Geräteseite entnommen werden.
Um das Gerät ganz herauszufahren, nochmals M (8) drücken und das Gerät von Hand in Position 2 herausziehen oder
Gerät am Griff ganz herausziehen.
In der Auszugsposition 2 können die Brühgruppe entnommen und der Mahlgrad verstellt werden.
|
|
|
Auszugsposition 1 |
|
Auszugsposition 2 |
Danach das Gerät wieder bis zum Anschlag in das Einbaumöbel zurückschieben.
Während des Brühvorgangs ist das automatische Herausfahren gesperrt.
Inbetriebnahme
Allgemeines
Nur reines Wasser ohne Kohlensäure und vorzugsweise Espressooder Vollauto- maten-Bohnenmischungen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen verwenden; sie verstopfen die Brüheinheit. Bei der ersten Benutzung oder wenn das Gerät längere Zeit nicht in Betrieb war, hat die erste Tasse Kaffee noch nicht das volle Aroma.
Nach Inbetriebnahme des Espressovollautomaten wird eine feinporige und standfeste „Crema“ erst nach dem Bezug einiger Tassen dauerhaft erreicht.
Der Espresso-Vollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer Stunde automatisch aus. Diese Einstellung kann wie viele andere geändert werden (siehe Auto off in im Kapitel
„Einstellungen am Display“).
Wichtig: Das Gerät nur in frostfreien Räumen verwenden. Wurde das Gerät bei Temperaturen unter 0 °C transportiert oder gelagert, mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 10 |
15.11.2011 10:14:59 |
Gerät in Betrieb nehmen
1.Gerät manuell ausfahren (siehe „Auszugssystem“).
2.Wassertank (14) nach oben herausziehen, ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten.
14
17
3.Den Wassertank gerade einsetzen und ganz nach unten drücken.
Täglich frisches Wasser in den Wassertank füllen. Es sollte immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank sein.
4.Bohnenbehälter (17) mit Kaffeebohnen füllen (Zubereitung mit Kaffeepulver: siehe Seite 14).
5.Gerät wieder in das Einbaumöbel einschieben.
6.Netzschalter (2) drücken.
2
Deutsch | 11
7.Das Gerät heizt nun auf und spült, etwas Wasser läuft aus dem Kaffeeauslauf. Im Display erscheint die Sprachauswahl.
( |
Sprache |
) |
Deutsch |
||
|
|
} |
|
|
|
8.Den versenkten Drehknopf
(5) drücken und durch Drehen die gewünschte Sprache auswählen, in der die weiteren Displaytexte erscheinen sollen. Es stehen folgende Sprachen zur Auswahl:
Deutsch Português English Dansk Pycck Norsk Nederlands Suomi Français Česky Italiano Türkçe Svenska Magyar Español
Polski
9.O start/stop (10) drücken; die ausgewählte Sprache ist gespeichert.
Sie können die Spracheinstellung später jederzeit verändern (siehe „Einstellungen am Display“).
10.Im Display leuchten zuerst das Firmenlogo und verschiedene Symbole auf, zuletzt erscheint das Menü für Getränkeauswahl.
Kaffee
Iw }
11.Wasserhärte einstellen (siehe „Einstellungen im Display“).
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 11 |
15.11.2011 10:15:00 |
12 | Deutsch
Getränkezubereitung
Getränkeauswahl
Im Menü für Getränkeauswahl, das Ihnen nach der Inbetriebnahme bzw. nach dem Einschalten im Display angezeigt wird, können Sie mit dem Drehknopf
(5) folgendes wählen:
Espresso
iw }
Kaffee
2 Kaffee
Espresso
2 Espressi
Cappuccino
1/3 Espresso + 1/3 Milch + 1/3 Milchschaum; wird bevorzugt in einer Tasse gereicht
Latte Macchiato
zu gleichen Teilen Espresso und Milchschaum; wird mit Milch aufgefüllt; wird bevorzugt in einem hohen Glas gereicht
Milchkaffee
1/2 Kaffee + 1/2 Milch; wird bevorzugt in einer weiten Tasse gereicht
Teewasser
Warme Milch
Milchschaum
Kurzspülen
In der Getränkeauswahl (außer Warme Milch und Milchschaum) können Sie mit
P und Z (4) weitere Optionen auswählen, z. B. Kaffeemenge und -stärke. Die jeweils ausgewählte Option wird Ihnen im Display angezeigt. Mit dem Drehknopf
(5) können Sie innerhalb der Option Einstellungen vornehmen.
|
Stärke |
Größe |
||
extrastark |
Iz |
|
|
|
starksehr |
Iy |
Jwgroß |
|
|
stark |
Ix |
|
|
|
|
||||
normal |
Iw |
Iwmittel |
|
(5) |
|
||||
mild |
Iv |
Hwklein |
|
|
|
||||
|
||||
P Z
(4)
Doppelmahlung
(AromaDouble Shot)
Je länger der Kaffee gebrüht wird, desto mehr Bitterstoffe und unerwünschte Aromen werden gelöst. Geschmack und Bekömmlichkeit des Kaffees werden dadurch beeinträchtigt. Für die Stärkeeinstellungen sehr stark und extra stark verfügt ihr Espresso-
Vollautomat deswegen über eine spezielle Doppelmahl-Funktion. Nach der Hälfte der zubereiteten Menge wird erneut Kaffeepulver gemahlen und gebrüht, so dass jeweils nur die wohlschmeckenden und gut bekömmlichen Aromastoffe gelöst werden.
Diese Funktion ist verfügbar für folgende Getränke:
Kaffee (1 Tasse) Cappuccino (1 Tasse) Latte Macchiato (1 Glas) Milchkaffee (1 Tasse) My coffee (1 Tasse)
Espresso (1 Tasse, mittel und groß)
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 12 |
15.11.2011 10:15:00 |
Deutsch | 13
Ein Beispiel
Nehmen wir an, Sie möchten sich eine große Tasse milden Kaffee aus Bohnen bereiten.
1.Tasse unter den Kaffeeauslauf (11) stellen.
11
2.Drehen Sie den Drehknopf
(5) so lange, bis im Display Kaffee angezeigt wird.
Kaffee
Iw }
3.Drücken Sie einmal P (4), um zur Mengeneinstellung zu gelangen. Im Display wird die Tassengröße angezeigt.
Größe: mittel
Iw }
4.Wählen Sie nun mit dem Drehknopf
(5) durch Drehen Größe: groß aus.
Größe: groß
Jw }
5.Drücken Sie erneut P (4), um zur Stärkeeinstellung zu gelangen. Die Stärkeeinstellung wird angezeigt.
Stärke: normal
Jw
6.Drehen Sie den Drehknopf
(5) auf
Stärke: mild.
Stärke: mild
Jv
7.O start/stop (10) drücken.
Ihr gewählter Kaffee wird zubereitet. Auf dieselbe Weise können Sie auch andere Kaffeearten in anderen Stärken und Mengen bereiten.
Bei den Stärkeeinstellungen sehr stark und extra stark brüht das
Gerät zweimal hintereinander. Warten Sie, bis der Vorgang komplett abgeschlossen ist.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 13 |
15.11.2011 10:15:00 |
14 | Deutsch
Zubereitung mit Kaffeepulver
Dieser Espresso-Vollautomat bietet auch die Möglichkeit, Kaffee aus Kaffeepulver zuzubereiten. Zur Dosierung ist ein Pulverlöffel beigefügt.
1.Gerät herausfahren und Pulverlöffel entnehmen.
2.Die Pulverschublade (19) öffnen.
19
3.Maximal zwei gestrichene Löffel Kaffeepulver einfüllen.
Keine Bohnen und keinen löslichen Kaffee einfüllen.
4.Die Pulverschublade wieder schließen.
5.Gerät wieder einfahren.
6.Mit dem Drehknopf
(5) Getränk und Menge wählen.
Espresso
iN |
} |
|
7.Tasse unter den Kaffeeauslauf (11) stellen.
11
8. O start/stop (10) drücken.
Der Kaffee wird gebrüht und läuft anschließend in die Tasse(n).
Für eine weitere Tasse Kaffee erneut Kaffeepulver einfüllen und den Vorgang wiederholen. Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um einer Überfüllung vorzubeugen. Das Gerät spült.
Zubereitung mit Milch
Für einen optimalen Milchschaum bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.
1.Abdeckklappe des Milchschäumers (13) nach links klappen; der Milchschäumer
(12)ist zugänglich:
12
13
2.Gerät ausfahren
(siehe „Auszugssystem“).
3.Den mitgelieferten Milchschlauch entnehmen und mit dem Anschlussende am Milchschäumer (12) anschließen; Abdeckklappe wieder schließen.
12
15 |
15 |
|
|
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 14 |
15.11.2011 10:15:01 |
Deutsch | 15
4.Gerät wieder einfahren.
5.Gefäß mit Milch neben dem Milchschäumer abstellen. Milchschlauch in das Gefäß einführen. Das eingekerbte Ende des Milchschlauches soll in die Milch eintauchen.
6.Tasse oder Glas unter den Kaffeeauslauf stellen.
7.Latte Macchiato, Cappuccino oder
Milchkaffee durch Drehen des Drehknopfs
auswählen. Im Display werden das gewählte Getränk sowie die Einstellung der Kaffeestärke und Kaffeemenge für dieses Getränk angezeigt.
Cappuccino
nw |
} |
|
8.Einstellungen für Stärke und Menge vornehmen.
9.O start/stop (10) drücken.
Zuerst wird nun Milch angesaugt, zubereitet und in die Tasse bzw. das Glas gefördert. Sofort danach wird der Kaffee gebrüht und läuft anschließend in die Tasse bzw. das Glas.
Bei den Stärkeeinstellungen sehr stark und extra stark brüht das
Gerät zweimal hintereinander. Warten Sie, bis der Vorgang komplett abgeschlossen ist.
Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung das Milchsystem reinigen (siehe „Milchsystem reinigen“).
Zwei Tassen auf einmal
1.Zwei Tassen unter die beiden Kaffeeausläufe links und rechts stellen:
2.Mit dem Drehknopf
(5) 2 Espressi oder 2 Kaffee wählen.
3.Mit der Taste P (4) und dem Drehknopf
(5) die gewünschte Menge und Stärke auswählen.
4.O start/stop (10) drücken.
Die beiden Tassen werden gefüllt.
Das Gerät brüht zweimal hintereinander, den kompletten Vorgang abwarten.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 15 |
15.11.2011 10:15:02 |
16 | Deutsch
My coffee L
In der Einstellung My coffee können Sie individuell festlegen, in welchem Verhältnis Kaffee und geschäumte Milch gemischt werden sollen.
1.Den Milchschlauch am Milchschäumer anschließen (siehe „Zubereitung mit Milch“).
2.Gefäß mit Milch auf der Abstelll äche abstellen. Milchschlauch in das Gefäß einführen. Das eingekerbte Ende des Milchschlauches soll in die Milch eintauchen:
3.Tasse unter den Kaffeeauslauf (11) stellen.
4.Taste L My coffee drücken.
(My coffee |
1 ) |
(Größe |
E) |
(Stärke |
w}) |
5.Mit dem Drehknopf
(5) den gewünschten Speicherplatz festlegen. Es stehen 4 Plätze von 1 bis 4 zur Verfügung.
(My coffee |
4 ) |
(Größe |
E) |
(Stärke |
w}) |
6. Mit P (4) weiter zur Größe (Mengenauswahl) wechseln. Mit dem DrehknopfD E(5) die gewünschteF Größe ( klein,
mittel, groß) einstellen.
|
|
((My coffee |
4 ) |
(Größe |
D) |
(Stärke |
w}) |
7.Mit P (4) weiter zur Kaffeestärke wechseln. Mit dem Drehknopfv
(5)wdie ge- xwünschteyStärke von mild, znormal,
stark, sehr stark oder extra
stark einstellen. |
|
|
|
((My coffee |
4 ) |
(Größe |
D) |
(Stärke |
z}) |
8. Mit P (4) zur Auswahl des Mischverhältnisses wechseln. Mit dem Drehknopf
(5) in 20 %-Schritten das ge-
wünschte Mischungsverhältnis einstellen: |
|||
ca. 20 % |
1| ca. 40 % 2 |
||
ca. 60 % |
3| ca. 80 % 4 |
||
((Größe |
D) |
|
|
(Stärke |
z) |
|
|
(Milch |
|
2) |
|
|
|
|
|
9. O start/stop (10) drücken.
Das Getränk wird im gewünschten Mischungsverhältnis bereitet.
Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich. Um das Menü ohne Bezug vorzeitig zu verlassen, Taste L My coffee erneut drücken.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 16 |
15.11.2011 10:15:03 |
Deutsch | 17
Milchschaum und warme Milch zubereiten
Verbrennungsgefahr!
Der Milchschäumer (12) wird heiß. Nach Benutzung zuerst
abkühlen lassen und erst dann berühren.
Für eine optimale Milchschaumqualität bevorzugt kalte Milch mit einem Fettgehalt von mindestens 1,5 % verwenden.
1.Milchschlauch entnehmen und am Milchschäumer anschließen (siehe „Zubereitung mit Milch“).
2.Tasse oder Glas unter den Auslauf des Milchschäumers (12) stellen.
3.Die gewünschte Einstellung
Milchschaum oder Warme Milch durch
Drehen des Drehknopfs
(5) auswählen.
Getrocknete Milchreste sind schwer zu entfernen, deshalb nach jeder Benutzung den Milchschäumer reinigen (siehe „Milchschäumer reinigen“).
Teewasser beziehen
Verbrennungsgefahr!
Der Milchschäumer (12), aus dem das Teewasser ließt, wird
heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.
Mit dem Gerät kann auch Tee zubereitet werden.
1.Tasse oder Glas unter den Kaffeeauslauf stellen.
2.Mit dem Drehknopf
(5) Teewasser auswählen.
Milchschaum
M
4. O start/stop (10) drücken
Milchschaum (ca. 40 Sek.) oder warme Milch (ca. 60 Sek.) l ießt aus dem Auslauf des Milchschäumers.
Durch erneutes Drücken von O start/stop
(10) kann der Vorgang vorzeitig abgebrochen werden.
Bei der Zubereitung von warmer Milch kann es zu pfeifenden Geräuschen kommen. Diese sind durch den Milchschäumer (12) technisch bedingt.
Teewasser
La }
3.Mit P (4) zur Temperaturwahl wechseln.
Mit dem Drehknopf
(5) die gewünschte Temperatur einstellen.
Teewasser
Lc }
4. O start/stop (10) drücken.
Heißes Wasser l ießt ca. 40 Sek. lang aus dem Auslauf des Milchschäumers.
Durch erneutes Drücken von O start/stop
(10) kann der Vorgang vorzeitig abgebrochen werden.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 17 |
15.11.2011 10:15:04 |
18 | Deutsch
Wärmen Sie Tassen, vor allem kleine, dickwandige Espressotassen vor der Benutzung mit dem heißem Wasser an.
Informationen und Einstellungen
Mit K (9) können Informationen abgerufen
(antippen) und Einstellungen vorgenommen (mindestens drei Sekunden gedrückt halten) werden.
Informationen am Display
Im Info-Menü (Taste K (9) antippen) können folgende Informationen abgerufen werden:
wann eine Entkalkung nötig ist wann eine Reinigung nötig ist wann ein Filterwechsel nötig ist
wie viel Kaffee seit der Inbetriebnahme des Geräts bezogen wurde
wie viele Milchgetränke bezogen wurden Menge zubereiteten Teewassers
Entkalken in ca. 100 Tassen
Einstellungen am Display
K (9) mindestens 3 Sekunden gedrückt halten; es erscheinen verschiedene Einstellmöglichkeiten:
( |
Sprache |
) |
|
Deutsch |
|
|
|
} |
|
|
|
Durch Drehen des Drehknopfs
(5) können Sie zwischen den verschiedenen Einstellungsmöglichkeiten wechseln; die jeweils aktive ist im Display mit einer Klammer markiert. Sie können die angezeigte aktuelle Einstellung verändern. Dazu die Pfeiltaste P
(4) drücken. Die Klammer markiert die neue Auswahlmöglichkeit, z. B. Deutsch. Mit dem
Drehknopf nun die neue Einstellung vornehmen. Um das Menü wieder zu verlassen, drücken Sie noch mal K (9).
Die vorgenommenen Änderungen werden automatisch gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich.
Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung:
–Sprache: Pfeiltaste P drücken. Durch
Drehen des Drehknopfs
kann die Displaysprache ausgewählt werden.
–Füllmengen: Für jedes Kaffeegetränk und jede Tassengröße kann die Füllmenge separat eingestellt werden (siehe „Füllmenge anpassen“).
–Entkalkungsprogramm: Soll das Gerät jetzt entkalkt werden, O start/stop (10) drücken und das Entkalkungsprogramm starten (siehe „Entkalken“).
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 18 |
15.11.2011 10:15:04 |
Deutsch | 19
–Reinigungsprogramm: Soll das Gerät jetzt gereinigt werden, O start/stop (10) drücken und das Reinigungsprogramm starten (siehe „Reinigen“).

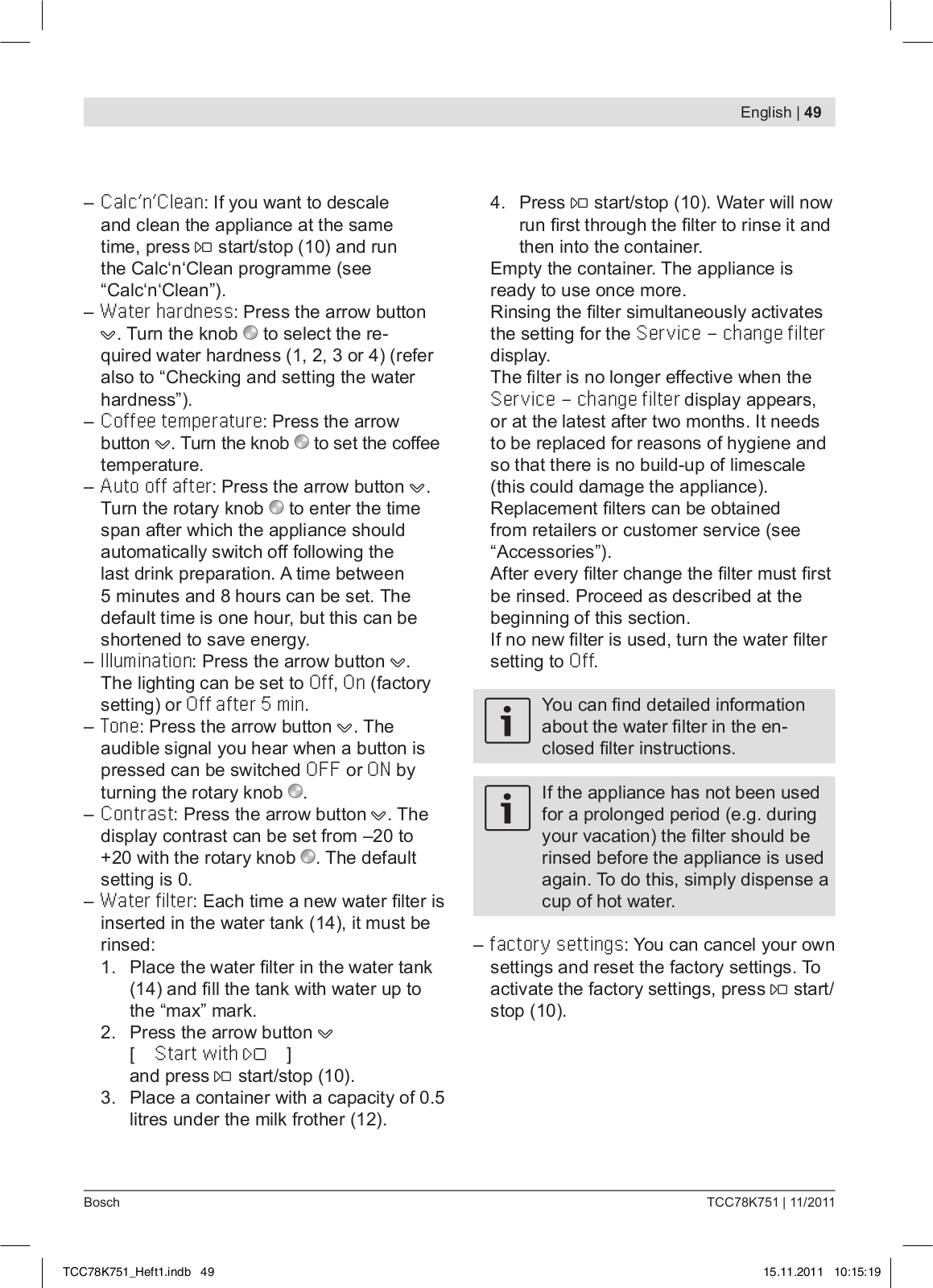

–Calc‘n‘Clean: Soll das Gerät gleichzeitig entkalkt und gereinigt werden, O start/ stop (10) drücken und das Calc‘n‘CleanProgramm starten (siehe „Calc‘n‘Clean“).
–Wasserhärte: Pfeiltaste P drücken. Durch
Drehen des Drehknopfs
kann die gewünschte Wasserhärte (1, 2, 3 und 4) ausgewählt werden (siehe auch „Wasserhärte ermitteln und einstellen“).
–Kaffeetemperatur: Pfeiltaste P drücken.
Durch Drehen des Drehknopfs
kann die Kaffeetemperatur eingestellt werden.
–Auto off in: Pfeiltaste P drücken. Durch
Drehen des Drehknopfs
kann die Zeitspanne eingegeben werden, nach der das Gerät nach der letzten Getränkezubereitung automatisch ausschaltet. Die Einstellung ist von 5 Minuten bis zu 8 Stunden möglich. Die voreingestellte Zeit ist eine Stunde; sie kann zum Energiesparen verkürzt werden.
–Beleuchtung: Pfeiltaste P drücken. Die Beleuchtung kann auf Aus, An (Standardeinstellung) oder Aus nach 5 min eingestellt werden.
–Ton: Pfeiltaste P drücken. Das akustische
Signal, das beim Drücken einer Taste ertönt, kann durch Drehen des Drehknopfs
AUS oder AN geschaltet werden.
–Kontrast: Pfeiltaste P drücken. Der Kontrast im Display kann mit dem Drehknopf
von –20 bis +20 eingestellt werden; die Voreinstellung ist 0.

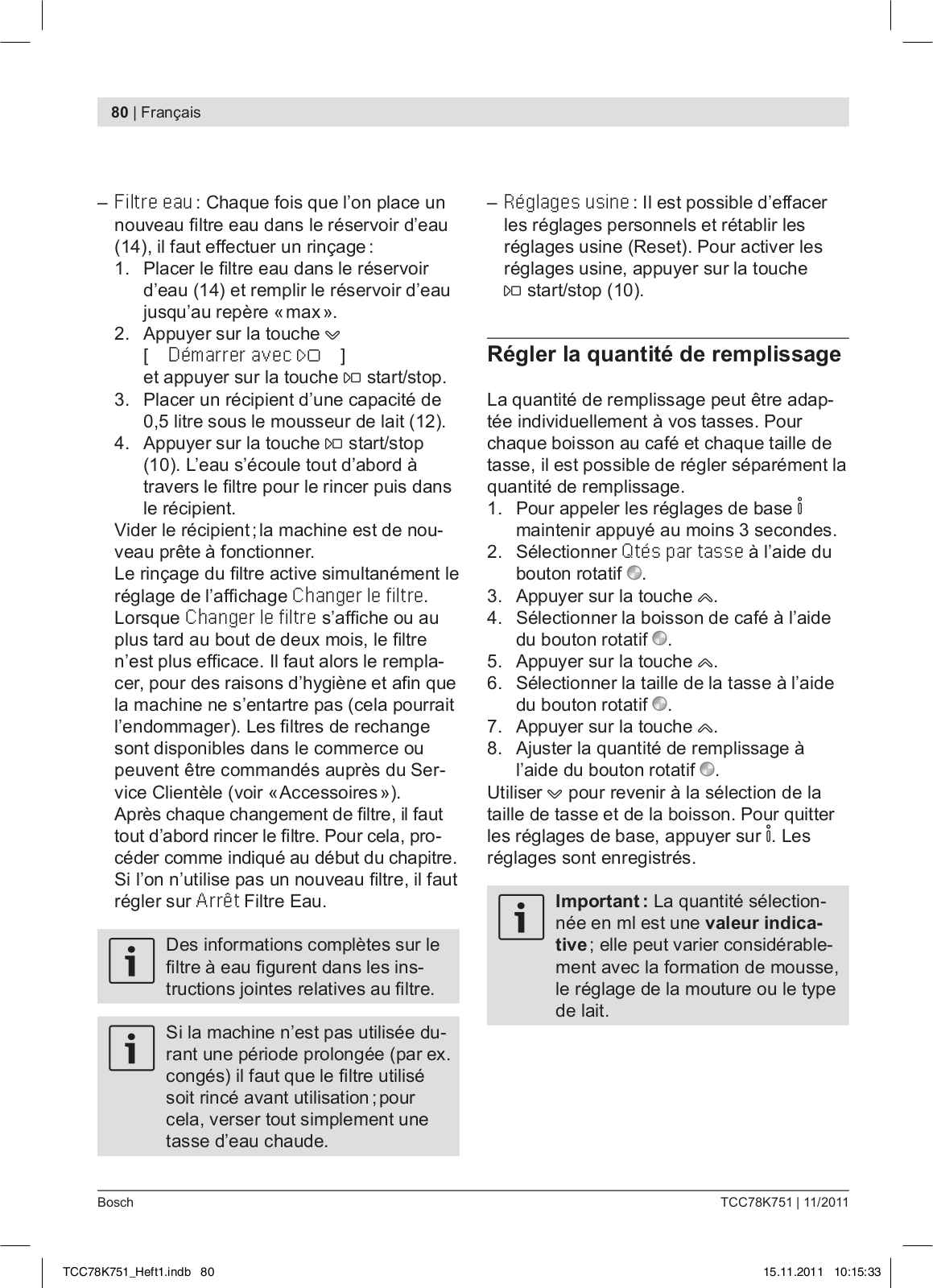

–Wasserfilter: Jedes Mal, wenn ein neuer
Wasseri lter in den Wassertank (14) eingesetzt wird, muss er gespült werden:
1.Wasseri lter in den Wassertank (14) einsetzen und Tank bis zur Markierung „max“ mit Wasser füllen.
2.Pfeiltaste P drückenO
[ Starten mit ]
und O start/stop (10) drücken.
3.Einen Behälter mit 0,5 Liter Fassungsvermögen unter den Milchschäumer (12) stellen.
4.O start/stop (10) drücken. Wasser läuft nun erst durch den Filter, um ihn zu spülen, und anschließend in das
Gefäß.
Das Gefäß entleeren; das Gerät ist wieder betriebsbereit.
Durch das Spülen des Filters wird gleichzeitig die Einstellung für die Anzeige
Service - Filter wechseln aktiviert. Bei der Anzeige Service - Filter wechseln oder spätestens nach zwei Monaten ist die Wirkung des Filters erschöpft. Er muss aus hygienischen Gründen und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen) ausgetauscht werden. Ersatz-
i lter sind über den Handel oder den Kundendienst erhältlich (siehe „Zubehör“). Nach jedem Filterwechsel muss der Filter zunächst gespült werden. Dazu wie am Anfang dieses Kapitel beschrieben vorgehen. Wird kein neuer Filter eingesetzt, die Einstellung Wasseri lter auf Aus drehen.
Ausführliche Informationen zum Wasseri lter können in der beiliegenden Filteranleitung nachgelesen werden.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 19 |
15.11.2011 10:15:05 |
20 | Deutsch
Wenn das Gerät längere Zeit nicht benutzt wurde (z. B. im Urlaub), sollte der eingesetzte Filter vor dem Gebrauch des Gerätes gespült werden; dazu einfach eine Tasse heißes Wasser beziehen.
–Werkseinstellungen: Die eigenen Einstellungen können gelöscht und die Werkseinstellungen wieder aktiviert werden (Reset). Zur Aktivierung der Werkseinstellung O start/stop (10) drücken.
Füllmenge anpassen
Die Füllmenge kann individuell an Ihre Tassen angepasst werden. Für jedes Kaffeegetränk und jede Tassengröße kann die Füllmenge separat eingestellt werden.
1.Zum Aufrufen der Grundeinstellungen K mindestens 3 Sekunden gedrückt halten.
2.Mit dem Drehknopf
Füllmengen auswählen.
3.P drücken.
4.Mit dem Drehknopf
das Kaffeegetränk auswählen.
5.P drücken.
6.Mit dem Drehknopf
die Tassengröße auswählen.
7.P drücken.
8.Mit dem Drehknopf
die Füllmenge
anpassen.
Mit Z gelangen Sie zurück zur Auswahl der
Tassengröße und des Getränks. Zum Verlassen der Grundeinstellungen K drücken.
Die Einstellungen sind gespeichert.
Wichtig: Die ausgewählte Menge in ml ist ein Richtwert und kann z. B. durch Crema-Bildung, Mahlgradeinstellung oder Milchart erheblich schwanken.
Mahlgrad einstellen
Mit dem Drehwähler für Mahlgrad (18) auf der Geräteoberseite kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden:
18
Achtung: Den Mahlgrad nur bei laufendem Mahlwerk verstellen. Das Gerät kann sonst beschädigt werden.
1.Gerät ganz herausfahren (siehe „Auszugssystem“).
2.In Menü für Getränkeauswahl Espresso wählen.
3.O start/stop (10).
4.Bei laufendem Mahlwerk den Drehwähler (18) von feines Kaffeepulver
auf gröberes Kaffeepulver
oder umgekehrt einstellen.
Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar.
Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröberen Mahlgrad einstellen.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 20 |
15.11.2011 10:15:06 |
Deutsch | 21
Wasserhärte ermitteln
Bei diesem Gerät ist die Wasserhärte einstellbar. Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Ab Werk ist die Wasserhärte 4 voreingestellt. Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung erfragt werden.
Den Teststreifen kurz in Wasser tauchen, leicht abschütteln und nach einer Minute das Ergebnis ablesen.
Wasserhärtegrade und Einstellstufen:
Stufe |
Wasserhärtegrad |
|
|
Deutsch (°dH) |
Französisch (°fH) |
1 |
1-7 |
1-13 |
2 |
8-14 |
14-25 |
3 |
15-21 |
26-38 |
4 |
22-30 |
39-54 |
Tipps zum Energiesparen
Der Espresso-Vollautomat schaltet automatisch nach einer Stunde (Werkseinstellung) aus. Die voreingestellte Zeit von einer Stunde kann verkürzt werden (siehe Auto off in im Kapitel „Einstellungen am Display“).
Wird das Gerät nicht benutzt: am Netzschalter ausschalten.
Kaffeeoder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnelleren Füllung der Tropfschale.
Das Gerät immer entkalken, wenn
Service - Entkalken angezeigt wird
(siehe „Entkalken“), um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem höheren Energieverbrauch.

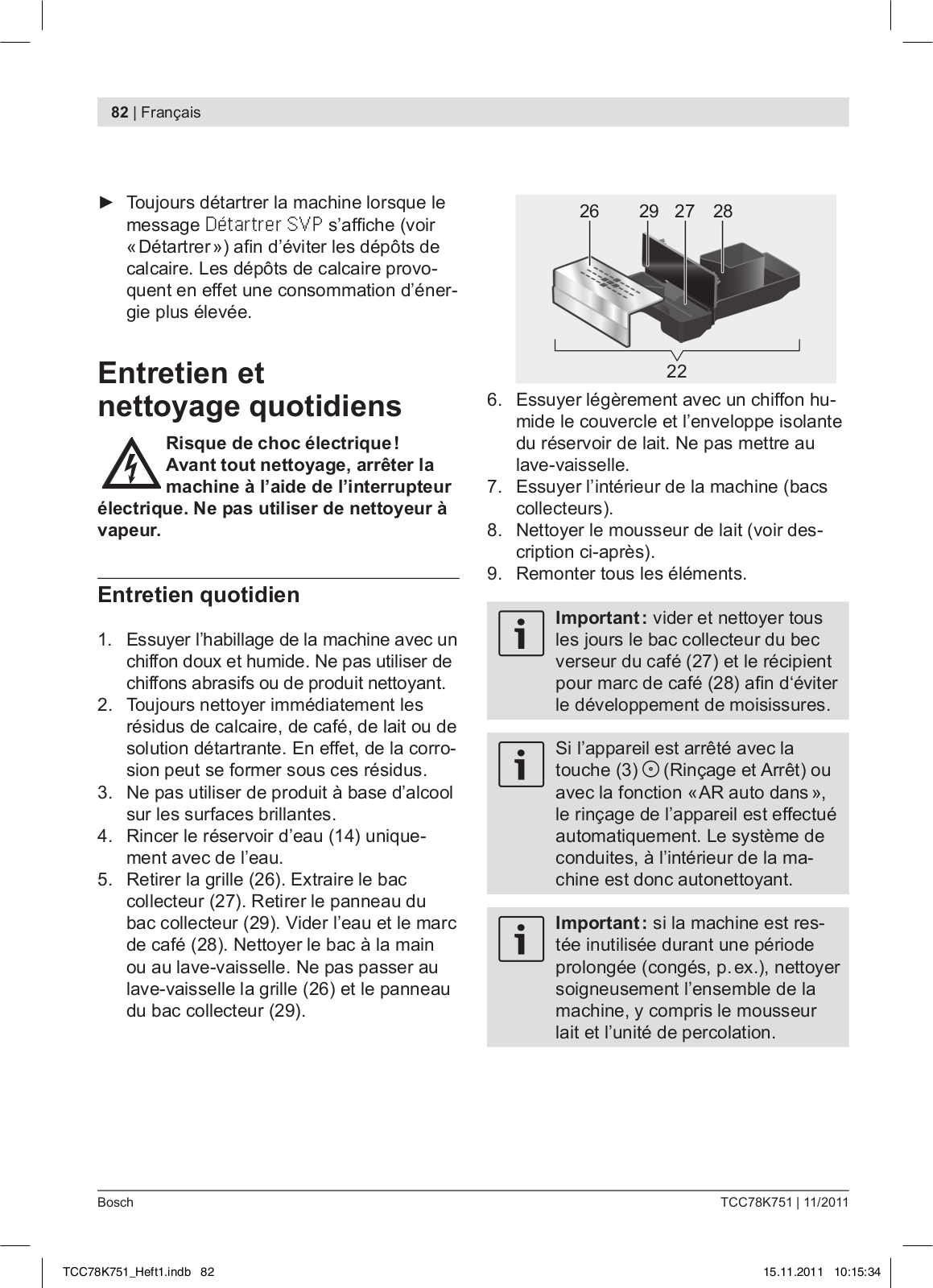

Tägliche Plege und Reinigung
Stromschlaggefahr!
Vor der Reinigung das Gerät mit dem Netzschalter ausschalten.
Keinen Dampfreiniger benutzen.
Tägliche Plege
1.Das Gehäuse mit einem weichen, feuchten Tuch abwischen. Keine scheuernden Tücher oder Reinigungsmittel verwenden.
2.Rückstände von Kalk, Kaffee, Milch und Entkalkungslösung immer sofort entfernen. Unter solchen Rückständen kann sich Korrosion bilden.
3.Keine alkoholoder spiritushaltigen Reinigungsmittel auf den Hochglanzl ächen verwenden.
4.Den Wassertank (14) nur mit Wasser ausspülen.
5.Tropfblech (26) abnehmen. Tropfschale
(27)herausziehen. Blende der Tropfschale (29) abnehmen. Wasser und Kaffeesatz (28) entleeren. Schale reinigen oder in den Geschirrspüler geben. Tropfblech (26) und Blende der Tropfschale
(29)nicht in den Geschirrspüler geben.
26 29 27 28
22
6.Der Deckel und die Isolierhülle des Milchbehälters dürfen nur mit einem feuchten Tuch leicht abgewischt werden. Nicht in den Geschirrspüler geben.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 21 |
15.11.2011 10:15:06 |
22 | Deutsch
7.Innenraum des Gerätes (Aufnahme Schalen) auswischen.
8.Milchschäumer reinigen (im Folgenden beschrieben).
9.Alle Teile wieder einsetzen.
Wichtig: Tropfschale (27) und Kaffeesatzbehälter (28) sollte täglich geleert und gereinigt werden, um Schimmelbildung zu vermeiden.
Wird das Gerät mit Taste (3) Z
(Spülen und Ausschalten) ausgeschaltet oder es schaltet durch die Funktion „Auto off in“ ab, spült das Gerät automatisch. Das Leitungssystem im Inneren des Gerätes reinigt sich somit selbst.
Wichtig: Sollte das Gerät längere Zeit (z. B. Urlaub) nicht benutzt werden, das komplette Gerät einschließlich Milchsystem und Brüheinheit gründlich reinigen.
Milchsystem reinigen
Verbrennungsgefahr!
Der Milchschäumer (12) wird heiß. Nach Benutzung zuerst
abkühlen lassen und erst dann berühren.
Die Meldung
OBitte das Milchsystem Kurzspülen. drücken
erscheint
–wenn nach der Benutzung nicht gereinigt wurde.
–kurz bevor das Gerät automatisch ausgeschaltet und vorher nicht gereinigt wurde.
Wenn diese Meldung erscheint, starten Sie mit Schritt 2 unter „Kurzspülen Milchsystem“. Milchsystem nach jeder Benutzung reinigen.
Kurzspülen Milchsystem:
1.Im Menü für Getränkeauswahl den Eintrag Kurzspülen auswählen und O start/ stop (10) drücken.
2.Eine Tasse unter den Milchschäumer (12) stellen und das Ende des Milchschlauchs in die Tasse geben.
3.O start/stop (10) drücken. Das Gerät füllt nun automatisch Wasser in die Tasse und saugt es zum Spülen über den Milchschlauch wieder an. Nach ca. 1 Min. ist der Spülvorgang abgeschlossen.
4.Tasse leeren und Milchschlauch reinigen.
Alle Teile können auch in den
Geschirrspüler gegeben werden.
Reinigen Milchsystem:
1.Milchschäumer zum Reinigen zerlegen. Dazu Abdeckklappe (13) aufklappen, Milchschäumer (12) waagrecht anfassen und gerade nach vorne herausziehen.
12a
12b
1312
2.Die Aufnahme des Milchschäumers (24) mit einem weichen Tuch reinigen.
3.Das Oberteil (12a) gegen den Uhrzeigersinn drehen und vom Unterteil (12b) abziehen.
4.Die Einzelteile mit Spüllauge und einem weichen Tuch reinigen oder in den Geschirrspüler (Besteckkorb) geben.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 22 |
15.11.2011 10:15:07 |
Deutsch | 23
5.Die einzelnen Teile wieder zusammensetzen, bis die beiden Markierungen übereinanderliegen. Dann den Milchschäumer bis zum Anschlag nach hinten in das Gerät einsetzen.
4.Die rote Verriegelung (25 a) an der Brüheinheit ganz nach vorne schieben.
25 a
5.Die rote Drucktaste (25 b) drücken und die Brüheinheit (25) an den Griffmulden fassen und vorsichtig herausnehmen.
25 a
Brüheinheit reinigen
Zusätzlich zum automatischen Reinigungsprogramm sollte die Brüheinheit regelmäßig zum Reinigen entnommen werden.
Achtung: Brüheinheit ohne Spülmittel reinigen und nicht in den Geschirrspüler geben.
1.Gerät ganz ausfahren (siehe „Auszugssystem“).
2.Das Gerät mit Taste (3) Z(Spülen und
Ausschalten) ausschalten.
3.Den Türöffner (21) greifen und die Tür (20) zur Brüheinheit (25) nach hinten aufklappen:
20
21
25 b
6.Die Brüheinheit (25) unter l ießendem Wasser gründlich reinigen.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 23 |
15.11.2011 10:15:08 |
24 | Deutsch
7.Das Sieb der Brüheinheit unter den Wasserstrahl halten.
8.Den Geräte-Innenraum gründlich reinigen, eventuell vorhandene Kaffeereste entfernen.
9.Brüheinheit und Geräte-Innenraum trocknen lassen.
10.Die Brüheinheit (25) bis zum Anschlag einsetzen. Die rote Verriegelung (25 a) ganz nach hinten schieben und die Tür (20) schließen.
Serviceprogramme
In gewissen Zeitabständen erscheint je nach Benutzung des Gerätes im Display anstatt der Kaffeeauswahl eine der folgenden Anzeigen:
Service -
Filter wechseln
P-Taste 3 sek.
Service -
Reinigen
P-Taste 3 sek.
Service -
Entkalken
P-Taste 3 sek.
Service -
20 Calc‘n‘Clean
25 a
P-Taste 3 sek.
Dann sollte unverzüglich der Wasseri lter gewechselt bzw. das Gerät mit dem entsprechenden Programm gereinigt oder entkalkt werden (auf den nächsten Seiten beschrieben). Das Gerät kann sonst beschädigt werden.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 24 |
15.11.2011 10:15:09 |
Deutsch | 25
Die Serviceprogramme können auch manuell im Einstellungsmenü gestartet werden
(siehe „Einstellungen am Display“).
Flüssigkeiten nicht trinken. Zum Entkalken niemals Essig, Mittel auf Essigbasis, Zitronensäure oder Mittel auf Zitronensäurebasis verwenden. Zum Entkalken und Reinigen ausschließlich die dafür geeigneten Tabletten verwenden. Sie wurden speziell für diesen Espresso-Vollautomaten entwickelt und können im Handel und über den Kundendienst nachgekauft werden (siehe „Zubehör“).
Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in die Pulverschublade/ Schublade für Reinigungstabletten einfüllen.
Das Serviceprogramm keinesfalls unterbrechen. Wird eines der Serviceprogramme z. B. durch Stromausfall unterbrochen, wie folgt vorgehen:
1.Den Wassertank (14) spülen und frisches Wasser bis zur Markierung „max“ einfüllen.
2.O start/stop (10) drücken; das
Reinigungsprogramm läuft jetzt ca. 3 Minuten:
Reinigungsprogramm läuft...
Das Gerät ist wieder betriebsbereit.
Entkalken
Wichtig: Ist ein Filter in den Wassertank (14) eingesetzt, diesen unbedingt vor dem Start des Serviceprogramms entfernen und erst nach Beendigung des Programms wieder einsetzen.
Bei der Anzeige Service - Entkalken
K (9) mindestens drei Sekunden gedrückt halten.
Es erscheint:
EntkalkungsprogrammO Starten mit oder
Zum Starten ohne Anzeige (siehe „Einstellung am Display“) K (9) mindestens drei
Sekunden gedrückt halten und
EntkalkungsprogrammO Starten mit auswählen.
O start/stop (10) drücken, das Display führt Sie durch das Programm:
Tropfschale leeren
Tropfschale (22) leeren.
Tropfschale einsetzen
Tropfschale wieder einsetzen.
Ist der Milchschäumer nicht eingesetzt, erscheint die Meldung:
Milchschäumer aufsetzen
Milchschäumer (12) einsetzen
OBehälter unter Auslauf stellen. drücken
Einen Behälter mit 0,5 Liter Fassungsvermögen unter den Milchschäumer (12) stellen. O start/stop (10) drücken.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 25 |
15.11.2011 10:15:09 |
26 | Deutsch
Es kann auch der Kaffeesatzbehälter (28) verwendet werden. Um Spritzer zu vermeiden Kaffeeauslauf (11) ganz nach unten schieben.
Ist der Wasserilter aktiviert,
erscheint die Meldung:
Wasserfilter entfernen Odrücken
Wasserilter entfernen und O start/stop
(10) drücken.
O0,5 l Wasser + Entkalker einfüllen drücken
Lauwarmes Wasser in den leeren Wassertank (14) bis zur Markierung calc (0,5 l) einfüllen und zwei Entkalkungstabletten darin aulösen. O start/stop (10) drücken, das Entkalkungsprogramm läuft jetzt ca. 24 Minuten:
Entkalkungsprogramm läuft...
Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Meldung:
Zu wenig Entkalker OEntkalker nachfüllen
drücken
Lauwarmes Wasser in den leeren Wassertank (14) bis zur Markierung calc (0,5 l) einfüllen und zwei Entkalkungstabletten darin aulösen. O start/stop (10) drücken. Das Entkalkungsprogramm wird fortgesetzt.
OWassertank spülen und füllen drücken
Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen. O start/stop (10) drücken, das Entkalkungsprogramm läuft jetzt ca. 1 Minute und spült:
Entkalkungsprogramm läuft...
Tropfschale leeren
Tropfschale leeren.
Tropfschale einsetzen
Tropfschale wieder einsetzen.
Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen.
Das Gerät ist wieder betriebsbereit.
Wichtig: Das Gerät mit einem weichen, feuchten Tuch abwischen um Rückstände der Entkalkungslösung sofort zu entfernen. Unter solchen Rückständen kann sich Korrosion bilden. Neue Schwammputztücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb vor Benutzung unbedingt gründlich auswaschen.
Reinigen
Bei der Anzeige Service - Reinigen
K (9) mindestens drei Sekunden gedrückt halten.
Es erscheint:
ReinigungsprogrammO Starten mit oder
Zum Starten ohne Anzeige (siehe „Einstellung am Display“) K (9) mindestens drei
Sekunden gedrückt halten und
ReinigungsprogrammO Starten mit auswählen.
O start/stop (10) drücken, das Display führt Sie durch das Programm:
Tropfschale leeren
Tropfschale (22) leeren.
Tropfschale einsetzen
Tropfschale wieder einsetzen.
Reinigungsprogramm läuft...
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 26 |
15.11.2011 10:15:10 |
Deutsch | 27

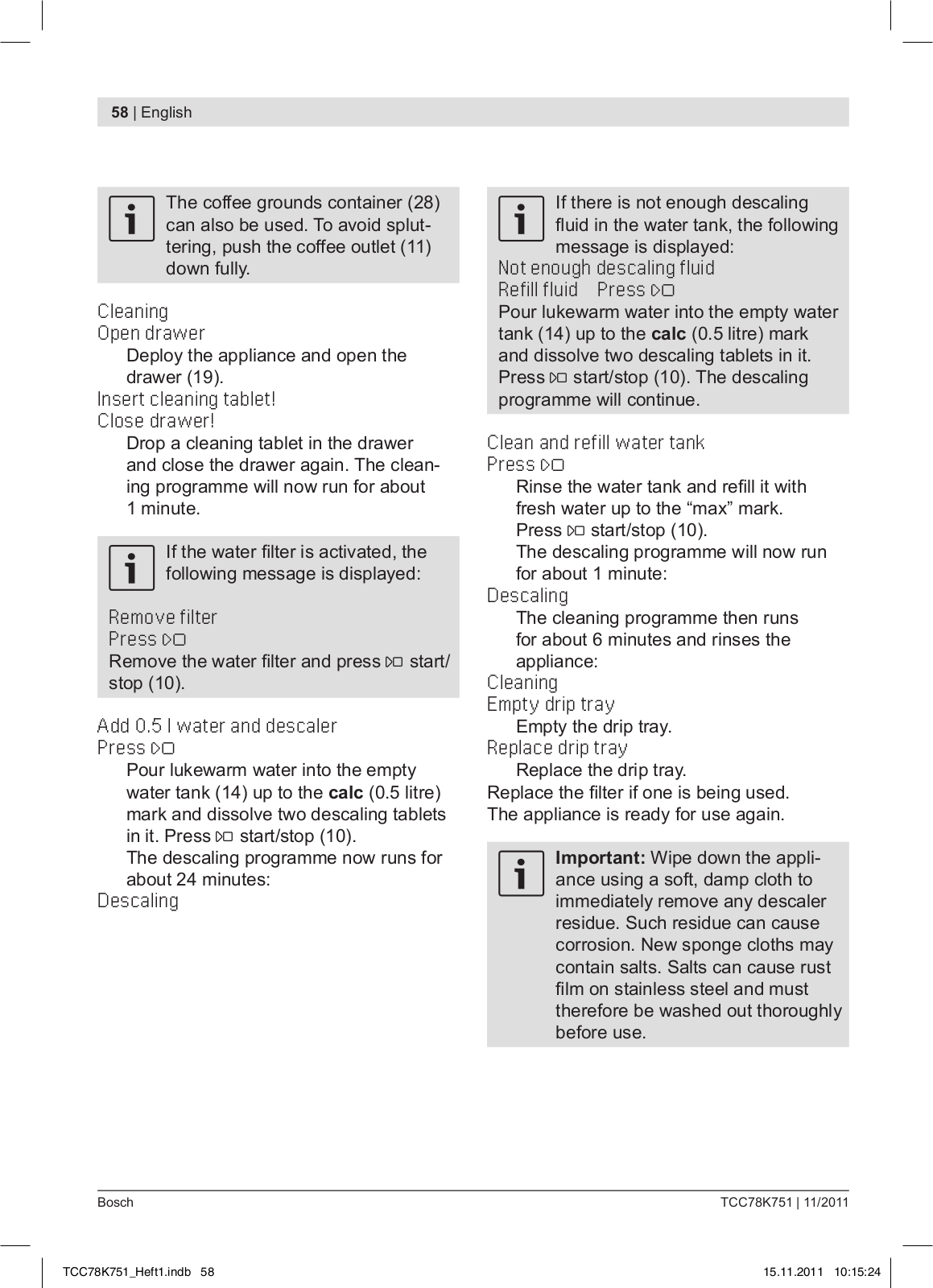

Pulverschublade öffnen
Gerät ausfahren und Pulverschublade (19) öffnen.
Reinigungstab. einwerfen! Schublade schließen.
Eine Reinigungstablette in die Pulverschublade einwerfen und Schublade wieder schließen. Das Reinigungsprogramm
Oläuft jetzt ca. 1 Minute. drücken
O start/stop (10) drücken; das
Reinigungsprogramm läuft jetzt ca. 6 Minuten:
Reinigungsprogramm läuft...
Tropfschale leeren
Tropfschale leeren.
Tropfschale einsetzen
Tropfschale wieder einsetzen. Das Gerät ist wieder betriebsbereit.
Calc‘n‘Clean
Wichtig: Ist ein Filter in den Wassertank (14) eingesetzt, diesen unbedingt vor dem Start des Serviceprogramms entfernen und erst nach Beendigung des Programms wieder einsetzen.
Calc‘n‘Clean kombiniert die Einzelfunktionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nah beieinander, schlägt der Espresso-Vollautomat automatisch dieses Serviceprogramm vor.
Bei der Anzeige Service - Calc‘n‘Clean
K (9) mindestens drei Sekunden gedrückt halten.
Es erscheint:
Calc‘n‘CleanO Starten mit oder
Zum Starten ohne Anzeige (siehe „Einstellung am Display“) K (9) mindestens drei
Sekunden gedrückt halten und
Calc‘n‘CleanO Starten mit auswählen.
O start/stop (10) drücken, das Display führt Sie durch das Programm:
Tropfschale leeren
Tropfschale (22) leeren.
Tropfschale einsetzen
Tropfschale wieder einsetzen.
Ist der Milchschäumer nicht eingesetzt, erscheint die Meldung:
Milchschäumer aufsetzen
Milchschäumer (12) einsetzen
OBehälter unter Auslauf stellen drücken
Einen Behälter mit mindestens einem Liter Fassungsvermögen unter den Milchschäumer (12) stellen.
O start/stop (10) drücken; das Gerät spült zweimal.
Es kann auch der Kaffeesatzbehälter (28) verwendet werden. Um Spritzer zu vermeiden Kaffeeauslauf (11) ganz nach unten schieben.
Reinigungsprogramm läuft...
Pulverschublade öffnen
Gerät ausfahren und Pulverschublade (19) öffnen.
Reinigungstab. einwerfen! Schublade schließen.
Eine Reinigungstablette in die Pulverschublade einwerfen und Schublade wieder schließen. Das Reinigungsprogramm läuft jetzt ca. 1 Minute.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 27 |
15.11.2011 10:15:10 |
28 | Deutsch
Ist der Wasserilter aktiviert,
erscheint die Meldung:
Wasserfilter entfernen Odrücken
Wasserilter entfernen und O start/stop
(10) drücken.
O0,5 l Wasser + Entkalker einfüllen drücken
Lauwarmes Wasser in den leeren Wassertank (14) bis zur Markierung calc (0,5 l) einfüllen und zwei Entkalkungstabletten darin aulösen. O start/stop
(10) drücken, das Entkalkungsprogramm läuft jetzt ca. 24 Minuten:
Entkalkungsprogramm läuft...
Ist zu wenig Entkalkungslösung im Wassertank, erscheint die Meldung:
Zu wenig Entkalker OEntkalker nachfüllen
drücken
Lauwarmes Wasser in den leeren Wassertank (14) bis zur Markierung calc (0,5 l) einfüllen und zwei Entkalkungstabletten darin aulösen. O start/stop (10) drücken. Das Entkalkungsprogramm wird fortgesetzt.
OWassertank spülen und füllen drücken
Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen.
O start/stop (10) drücken, das
Entkalkungsprogramm läuft jetzt ca. 1 Minute:
Entkalkungsprogramm läuft ...
Anschließend läuft ca. 6 Minuten das Reinigungsprogramm und spült das Gerät:
Reinigungsprogramm läuft...
Tropfschale leeren
Tropfschale leeren.
Tropfschale einsetzen
Tropfschale wieder einsetzen.
Wenn ein Filter verwendet wird, diesen jetzt wieder einsetzen.
Das Gerät ist wieder betriebsbereit.
Wichtig: Das Gerät mit einem weichen, feuchten Tuch abwischen um Rückstände der Entkalkungslösung sofort zu entfernen. Unter solchen Rückständen kann sich Korrosion bilden. Neue Schwammputztücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb vor Benutzung unbedingt gründlich auswaschen.
Bosch |
TCC78K751 | 11/2011 |
TCC78K751_Heft1.indb 28 |
15.11.2011 10:15:10 |
Loading...
